Anpassad städning av stålplåt: Anpassa din metod till ditt metallmaterial

Grunden för anpassad skärning av stålblad

När du behöver en stålplatta eller ett metallblad formad till exakta mått för ditt projekt, kommer du in i världen av anpassad skärning av stålblad. Oavsett om du bygger industriell utrustning, skapar arkitektoniska element eller arbetar med ett personligt bearbetningsprojekt kan förståelsen av hur denna process fungerar spara dig tid, pengar och frustration.

Vad anpassad skärning av stålblad egentligen innebär

Anpassad stålplåtskärning omvandlar platta metallblad till exakt formade komponenter baserat på dina specifika designkrav. Till skillnad från att köpa förskurna standardstorlekar gör en anpassad skärningsmetod det möjligt för dig att ange exakta mått, komplexa geometrier och unika former som passar ditt projekts behov perfekt.

Tillverkningsprocessen för metall innefattar vanligtvis flera samordnade steg. Först tillhandahåller du konstruktionskrav – ofta via CAD-filer eller detaljerade ritningar. Därefter väljer tillverkarna den lämpliga skärtekniken baserat på ditt material, tjocklek och precisionkrav. Slutligen utför skärunterlaget din konstruktion med kontrollerad noggrannhet.

Att förstå hur man skär plåt effektivt är viktigt eftersom varje skärning påverkar slutproduktens kvalitet. Avancerade skärmetoder som laser-, plasma- och vattenstrålskärning har revolutionerat vad som är möjligt och möjliggör komplexa mönster och stränga toleranser som manuell skärning helt enkelt inte kan uppnå.

Varför precisionstoleranser är viktiga för ditt projekt

Föreställ dig att beställa delar som inte passar ihop under monteringen. Det är precis vad som händer när toleranser inte anges eller hålls korrekt. Precisions-toleranser definierar den acceptabla avvikelsen från dina mått—vanligtvis mätt i bråkdelar av en millimeter för industriella applikationer.

Som referens bör väl optimerade skärningsuppgifter uppnå en materialutnyttjning på 85–95 %, enligt branschstandarder från Herold Precision Manufacturing. Allt under detta intervall indikerar ofta dålig nestning, ineffektiv skärstrategi eller konstruktionsbrister som slösar bort både material och pengar.

Att välja rätt skärmetod för din metallplatta kan minska materialspill med upp till 15 % och avsevärt sänka projekt kostnader—vilket gör metodvalet till ett av de viktigaste besluten i din tillverkningsprocess.

I den här artikeln får du reda på hur olika skärtekniker fungerar på en grundläggande nivå, lära dig vilka stålsorter som passar bäst med specifika metoder och förstå hur du förbereder dina designfiler för sömlösa anpassade beställningar. Oavsett om du utvärderar laserskärning för detaljerade delar eller överväger plasmaskärning för tjockare material hjälper den här guiden dig att fatta välgrundade beslut innan du begär någon tillverkningstjänst.

Redo att matcha din metod med ditt metallmaterial? Låt oss börja med att undersöka de skärtekniker som gör precision möjlig.

Stålskärningsmetoder och hur varje teknik fungerar

Att välja rätt metallskärare för ditt projekt handlar inte bara om att välja den snabbaste varianten – det handlar om att förstå hur varje teknik interagerar med stål på molekylär nivå. När du förstår de underliggande mekanismerna kan du fatta bättre beslut om vilken metod som passar dina specifika material och krav på precision.

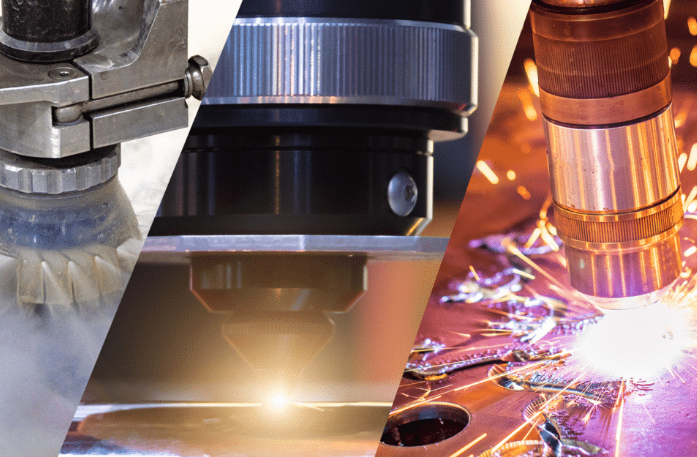

Fyra primära tekniker dominerar anpassad stålplåtskärning idag: laserskärning, plasmaskärning, vattenjetskärning och mekanisk skärning. Var och en fungerar enligt grundläggande olika principer och ger olika resultat när det gäller kantkvalitet, värmeeffekter och uppnåbara toleranser. Låt oss undersöka hur var och en faktiskt fungerar.

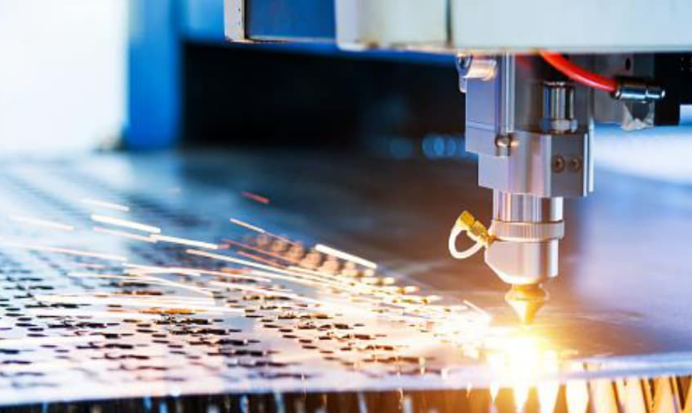

Hur laserskärning uppnår precision genom fokuserat ljus

Har du någonsin undrat hur ljus kan skära igenom stål? En laserskärare koncentrerar fotoner till en extremt smal stråle – ibland så tunn som 0,1 mm – som levererar tillräckligt med energi för att smälta eller förånga metall nästan omedelbart. Denna fokuserade stråle följer datorstyrda banor med anmärkningsvärd noggrannhet och uppnår toleranser så stränga som ±0,13 mm på tunna material.

Processen fungerar genom tre olika mekanismer beroende på material och tjocklek:

• Smältningsskärning: Laserstrålen smälter metallen medan hjälpgas (vanligtvis kvävgas) blåser bort smält material från snittet – den smala kanalen som skapas vid skärningen
• Flamskärning: Syre reagerar med upphettad stål och skapar en exotermisk reaktion som ökar skärhastigheten på kolstål
• Avdunstningsskärning: Extremt hög energitäthet förångar omedelbart materialet, vilket gör det idealiskt för mycket tunna plåtar

Enligt AAA Metals erbjuder laserskärning exceptionell precision och noggrannhet samtidigt som den minimerar materialkontaminering – vilket gör den till det första valet för tillverkning av elektronik, medicintekniska apparater och precisionsdelar. Reflekterande metaller som koppar och mässing kan dock utgöra en utmaning eftersom de kan återkasta laserenergin mot utrustningen.

Skärbredden vid laserskärning förblir anmärkningsvärt konstant, vanligtvis mellan 0,1 mm och 0,4 mm beroende på materialtjocklek. Denna smala skärbredd innebär mindre materialspill och möjlighet att placera delar närmare varandra på plåten.

Plasma- vs vattenstrålteknik förklarad

Medan laserskärning dominerar inom precisionsarbete på tunna plåtar har både plasma- och vattenstrålteknik sina egna distinkta fördelar för specifika applikationer.

Plasmaskärning: Elbågskraft

Plasmaskärning skapar en överhettad kanal av joniserad gas – plasma – som når temperaturer över 20 000 °C. Så här fungerar det: en elektrisk båge bildas mellan torchedelektroden och ditt arbetsstycke, vilket joniserar gasen (vanligtvis luft, kvävgas eller argon) som strömmar genom munstycket. Denna plasmajet smälter metallen samtidigt som den höghastighetsgasströmmen blåser undan smält material genom snittet.

Enligt tester utförda av Wurth Machinery , visar plasmaskärning särskilt god effektivitet vid skärning av tjocka ledande metaller – den skär 25 mm stål cirka 3–4 gånger snabbare än vattenstrålskärning, med ungefär hälften av driftkostnaden per meter. Kompromissen? Större uppvärmda zoner och bredare snittbredd jämfört med laserskärning.

Vattenstrålskärning: Kall precision

Vattenstrålteknik använder en helt annan metod – utan värme. Ultra-högtrycksvatten (upp till 90 000 PSI) strömmar genom en liten öppning, ofta blandat med slipande partiklar som granat. Denna slipande vattenstråle eroderar materialet istället for att smälta det, vilket ger snitt utan någon värmpåverkad zon.

Denna kalla skärningskaraktäristik gör vattenstrålen oumbärlig när termisk deformation måste undvikas. Vattenstrålsmarknaden förväntas uppnå över 2,39 miljarder USD år 2034, vilket speglar den ökande efterfrågan på värme-fria skärningsmetoder inom luft- och rymdfart, bilindustrin samt precisionsfertigung.

Mekanisk skärning: Direkt kraft

Skärning bygger på enklast möjliga princip: en rörlig övre kniv sänks ner mot en fast underliggande kniv, där båda är lätt förskjutna i förhållande till varandra. Trycket deformeras metallen tills den spricker längs skärningslinjen. Till skillnad från termiska metoder genererar skärning nästan inga spån och fungerar snabbt för raka snitt.

Denna metod är utmärkt för högvolymsproduktion av enkla former, men kan inte skapa böjda eller komplexa geometrier. Den är bäst lämpad för platta plåtar snarare än ihåliga material som kan deformeras under tryck.

Jämförelse av skärmetoder i korthet

När du utvärderar dessa tekniker avgör flera faktorer vilken metod som bäst motsvarar dina projektbehov. Precis som du kanske konsulterar en tabell över borrstorlekar när du väljer verktyg hjälper denna jämförelse dig att välja rätt skärtknik:

Fabrik	Laserbearbetning	Plasmaskärning	Vattenstrålskärning	Maskinskärning
Precisionstolerans	±0,13 mm typiskt	±0,5 mm till ±1,5 mm	±0,13 mm till ±0,25 mm	±0,25 mm till ±0,5 mm
Tjocklekskapacitet (stål)	Upp till 25 mm	Upp till 150 mm+	Upp till 150 mm (6 tum)	Upp till 25 mm typiskt
Kantkvalitet	Utmärkt, minimal efterbehandling	Bra, kanske behöver slipning	Utmärkt, slät matt yta	Bra för raka snitt
Värmeinverkanszon	Liten (0,1–0,5 mm)	Stor (3–6 mm)	Ingen	Ingen
Färgbredd	0,1–0,4 mm	1,5-5 mm	0,5-1,5 mm	Minimal materialförlust
Bästa användningsområden	Tunna plåtar, komplexa detaljer, strikta toleranser	Tjockt stål, konstruktionsmontering, hög hastighet prioriteras	Värmekänsliga material, blandade material, tjocka precisionsklipp	Högvolymiga raka klipp, plattförberedelse
Relativ kostnad	Måttlig-Hög	Låg-Medel	Hög	Låg

Att förstå skillnaden mellan olika skärtekniker liknar att förstå skillnaden mellan MIG- och TIG-svetsning – varje metod har sina optimala tillämpningar, och att välja rätt teknik för ditt material och dina krav avgör framgången. Laserskärning och vattenstråleskärning ger precision som motsvarar positioneringsnoggrannheten hos punktsvetsning, medan plasma erbjuder hastighetsfördelar vid tung strukturarbete.

Den teknik du väljer påverkar inte bara skärkvaliteten, utan även efterföljande processer. Delar som kräver exakt montering drar nytta av laserskärningens eller vattenstråleskärningens smala toleranser, medan strukturella komponenter avsedda för punktsvetsning eller tung tillverkning kan tolerera plasmas bredare toleranser.

När skärteknikerna är förstådda är nästa avgörande beslut valet av material – eftersom stålsortens val påverkar kraftigt vilken metod som ger optimala resultat.

Val av stålmaterial och kompatibilitet för skärning

Du har valt din skärteknik – men här är det många projekt går fel. Den stålsort du väljer påverkar kraftigt vilken skärmetod som ger optimala resultat. Olika typer av metall reagerar unikt på värme, tryck och slitage, vilket innebär att en metod som fungerar utmärkt på kolstål kan ge dåliga resultat på rostfritt stål.

Att förstå detta samband mellan material och metod förhindrar kostsamma misstag och säkerställer att dina färdiga delar uppfyller specifikationerna.

Anpassning av stålsorter till skärmetoder

Varje stålsort har egna egenskaper som påverkar skärbeteendet. Här är det viktigaste att känna till om de vanligaste alternativen:

Kolstål (mållstål)

• Mest ekonomiska och allmänt tillgängliga alternativet för konstruktionsprojekt
• Utmärkt kompatibilitet med alla skärmetoder – laser, plasma, vattenstråle och skärning
• Lägre smältpunkt möjliggör snabbare skärhastigheter vid laserskärning och plasmaskärning
• Oxiderar vid kontakt med fukt, vilket kräver skyddande beläggningar eller färg efter skärning
• Bäst för konstruktionsändamål, ramverk, hållare och allmän tillverkning

304 Rostfritt Stålplåt

• Vanligaste rostfria stålsorten, som erbjuder god korrosionsbeständighet och formbarhet
• Högre värmeledningsförmåga kräver justerade laserparametrar för att förhindra kantfärgförändringar
• Ger utmärkta resultat vid vattenskärning – inga bekymmer med värmeinflyttningszoner
• Arbetshärtnar under skärning, vilket kan påverka efterföljande bearbetningsoperationer
• Idealisk för utrustning inom livsmedelsindustrin, arkitektoniska element och köksanvändning

316 rostfritt stål

• Bättre korrosionsbeständighet jämfört med 304, särskilt mot klorider och i marin miljö
• Innehåller molybden, vilket gör den något svårare att skära än 304-sorter
• Laserbegränsning fungerar väl men kräver kväve som hjälpgas för att förhindra oxidation
• Vattenstrålskärning eliminerar alla värmerelaterade problem med detta premiummaterial
• Bäst för marinanvändning, kemisk processindustri och medicintekniska apparater

När jämförelse mellan rostfritt stål 304 och 316 för ditt projekt handlar valet ofta om miljön. Om dina delar kommer att utsättas för saltvatten, aggressiva kemikalier eller kräver medicinsk nivå av korrosionsbeständighet motiverar 316 sin högre kostnad. För allmänna applikationer ger 304 utmärkt prestanda till lägre materialkostnad.

Galvaniserad stål och belagda material

• Zinkbeläggningen ger korrosionsskydd men skapar utmaningar vid bearbetning
• Laserkärning förångar zink och kan potentiellt generera farliga ångor som kräver adekvat ventilation
• Plasmaskärning hanterar galvaniserad plåt effektivt men kan skada beläggningen nära snittkanterna
• Vattenstrålskärning bevarar beläggningens integritet bättre än termiska metoder
• Skärning med skärmaskin fungerar väl för raka snitt utan att påverka beläggningen bort från snittkanten

AR500 (slitagebeständigt stål)

• Härdat stål utformat för extrem slitagebeständighet – används ofta för skjutmål och slitageplåtar
• Hög hårdhet (cirka 500 Brinell) gör snittning mer krävande
• Plasmaskärning fungerar effektivt men ger större värmpåverkade zoner som kan minska kantens hårdhet
• Vattenskärning bevarar materialets hårdhet hela vägen igenom – inga termiska effekter
• Laserskärning är möjlig på tunnare AR500, men kräver lägre hastigheter och högre effekt

En vanlig fråga vid val av rostfritt stål: Är rostfritt stål magnetiskt? Svaret varierar beroende på sort. Austenitiska sorters som 304 och 316 är i allmänhet icke-magnetiska i sin glödgade tillstånd, även om kallformning kan inducera en svag magnetism. Detta är viktigt för applikationer som kräver icke-magnetiska egenskaper eller när magnetiska fästmedel används under bearbetningen.

När du ska välja rostfritt stål istället för kolstål

Valet mellan rostfritt stål och kolstål påverkar både din skärmetod och projektets framgång. Överväg rostfritt stålblad när:

• Korrosionsbeständighet är avgörande – utomhusexponering, fuktkontakt eller kemiska miljöer
• Estetiskt utseende är viktigt – rostfritt stål behåller sin yta utan målning
• Livsmedels- eller medicinska applikationer kräver icke-reaktiva ytor
• Långsiktiga underhållskostnader överväger den högre initiala materialinvesteringen

Kolstål är mer lämpligt när:

• Delar kommer att målas, pulverbeläggas eller på annat sätt skyddas mot korrosion
• Budgetbegränsningar prioriterar materialkostnad framför underhållsöverväganden
• Konstruktiv hållfasthet är viktigare än ytutseende
• Snabbare skärhastigheter och lägre tillverkningskostnader är projektets prioriteringar

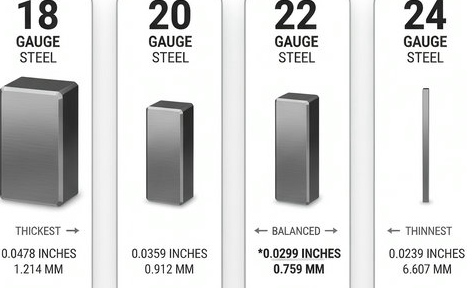

Förståelse av tjockleksmätningar för stålplåtar

Materialtjocklek bestämmer direkt vilka skärmetoder som är genomförbara och kostnadseffektiva. Kalibersystemet – trots att det verkar motintuitivt – är fortfarande standarden för att ange stålplåttjocklek.

Här är nyckelprincipen: lägre kalibertal betyder tjockare material. Enligt Qualistests referens för stålkaliber , leder denna omvända relation ofta till förvirring bland köpare som köper för första gången.

Mått	Tjocklek (tum)	Tjocklek (mm)	Allmänna tillämpningar
10 gauge	0.1345"	3,416 mm	Industriellt golv, släp, tunga maskiner
11 gauge	0.1196"	lastbilsbäddar, byggnadspaneler, bärande väggar	Truckbäddar, byggnadspaneler, bärande väggar
12 gauge	0.1046"	2,657 mm	Säkerhetsdörrar, fästen, strukturella komponenter
14 gauge	0.0747"	1,897 mm	Stålpinnar, stängsel, skåp, kapslingar
16 gauge	0.0598"	1,519 mm	VVS-system, metallskåp, bilkarosseri

Detta tjockleksområde – från 10 gauge (3,4 mm) ned till 16 gauge (1,5 mm) – utgör den optimala zonen där laserskärning presterar bäst. Tunna gauge-skivor skärs snabbare och kräver mindre effekt, medan material i 10–11 gauge kan kräva lasrar med högre effekt eller alternativa metoder som plasmaskärning för effektiv bearbetning.

När din stålsort är vald och tjockleken förstådd är nästa steg att anpassa dessa specifikationer till de kapaciteter som skärmetoden erbjuder – och säkerställa att den valda tekniken kan hantera dina specifika materialkrav.

Tjocklekskapacitet och metodbegränsningar

Nu när du förstår stålsorter och gauge-mätningar är här den avgörande frågan: kan din valda skärmetod faktiskt hantera din materialtjocklek? Varje teknik har sina egna optimala områden där den presterar bäst – samt begränsningar där kvaliteten eller effektiviteten försämras kraftigt.

Att göra fel val av metod innebär antingen dålig kvalitet på kanterna, för höga kostnader eller rentav misslyckade skärningar. Låt oss gå igenom exakt vad varje metod klarar av.

Tjockhetsgränser per skärtillverkningsteknik

Varje skärtknik har ett optimalt driftområde. Överskrid dessa gränser, och du kommer att möta långsammare hastigheter, ojämna kanter eller utrustning som helt enkelt inte klarar av att genomföra skärningen.

Laserstekningens tjocklekskapacitet

Laserstekning dominerar precisionsarbete på tunna plåtar. Enligt KF Lasers tjocklekstabell kan olika effektnivåer hantera följande tjocklekar av stål:

• Tunna plåtar (0,5 mm – 3 mm): laser med effekt mellan 1000 W och 2000 W skär lätt med minimala värmpåverkade zoner
• Medelstora plåtar (4 mm – 12 mm): laser med effekt mellan 2000 W och 4000 W bibehåller precision även genom tjockare material
• Tjocka plåtar (13 mm – 20 mm): laser med effekt mellan 4000 W och 6000 W krävs för djupare genomsnittning

För rostfritt stål gäller liknande effektkrav, även om skärhastigheterna minskar något på grund av materialets högre värmeledningsförmåga. Utöver cirka 25 mm blir laserskärning opraktisk för de flesta applikationer – plasma- eller vattenstrålskärning tar då över.

Plasmaskärningens tjockleksområde

Där laserskärning slutar, glänser plasma verkligen. Enligt StarLab CNC excelerar plasma vid bearbetning av material med tjocklek mellan 0,018 tum och 2 tum, och vissa system kan skära material som är tjockare än 6 tum i mild stål.

Det optimala kvalitetsområdet ligger mellan 1/4 tum (cirka 6 mm) och 1,5 tum (38 mm). Inom detta område uppnår du:

• Ren skäryta som kräver minimal efterbearbetning
• Skärhastigheter som överstiger 100 tum per minut på material med tjocklek 1/2 tum
• Konsekvent kvalitet på skärkanten med hanterbar slagg

Under 1/4 tum kan plasma skära, men laser ger vanligtvis bättre precision. Över 1,5 tum börjar kvaliteten på skärkanten försämras, även om skärningen fortfarande är funktionsduglig för konstruktionsapplikationer.

Vattenstrålskärningens tjocklekskapacitet

Vattenstrålteknik hanterar det bredaste tjockleksintervallet utan kvalitetsförsämring på grund av värme. Praktiska gränser sträcker sig upp till 6–8 tum stål, även om skärningstiden ökar kraftigt vid extrema tjocklekar. ESAB:s referensguide noterar att vattenstrålens spridning blir problematisk bortom detta intervall.

För precisionsarbete upprätthåller vattenstrålskärning toleranser på ±0,13 mm över hela sitt tjockleksintervall – något som termiska metoder inte kan matcha vid tjocka plåtar.

Välja metod för tunn plåt jämfört med tjock plåt

Din materialtjocklek avgör i grunden den optimala skärmetoden. Här är praktiska riktlinjer för vanliga plåttjocklekar:

För ståltjocklek 16 gauge (1,5 mm) —laserbegränsning ger obestridlig precision och hastighet. Det tunna materialet skärs snabbt med minimal värmtillförsel och ger kanter som ofta inte kräver någon sekundär efterbearbetning. Plasma fungerar, men ger inga fördelar vid denna tjocklek.

För ståltjocklek 14 gauge (1,9 mm) —laser förblir det föredragna valet. Du uppnår toleranser inom ±0,13 mm och utmärkt kvalitet på snittkanten. Denna tjocklek utgör det optimala området för effektivitet vid fiberlaserskärning.

För stål med tjocklek 12 gauge (2,7 mm) —laserskärning är fortfarande överlägsen, även om något högre effektinställningar krävs. Både laser och plasma kan hantera denna tjocklek effektivt, där laser föredras för precisionsdelar och plasma för högvolyms strukturellt arbete.

För stål med tjocklek 11 gauge (3,0 mm) —detta utgör övergångsområdet. Laserskärning är fortfarande möjlig med system på 2000 W eller mer, medan plasma börjar erbjuda konkurrenskraftiga fördelar vad gäller hastighet. Valet beror på om precision eller genomströmning är viktigast.

För tunga plåtar (12 mm och tjockare) —plasma- eller vattenskärning blir nödvändiga. Laserskärning saknar fart avsevärt och kvaliteten på snittkanten försämras. Plasma erbjuder fördelar vad gäller hastighet, medan vattenskärning ger precision utan värmpåverkade zoner.

Samband mellan tjocklek och kvalitet på snittkanten

Kraven på kantkvalitet varierar kraftigt beroende på tjockleksområde. Tabellen nedan visar vad varje metod ger för olika stålsorter och tjocklekar:

Tjockleksintervall	Stålsort	Laserbearbetning	Plasmaskärning	Vattenstrålskärning
0,5 mm – 3 mm	Kolstål	Utmärkta kanter, minimalt värmeinflyttsområde (HAZ)	Bra men överdrivet	Utmärkt, ingen värmeinverkanszon
0,5 mm – 3 mm	Rostfritt stål	Utmärkt med kväveassistans	Acceptabelt	Utmärkt, bevarar ytytan
4 mm – 8 mm	Kolstål	Mycket bra, lätt värmeinflyttsområde (HAZ)	Bra, måttlig slagg	Excellent
4 mm – 8 mm	Rostfritt stål	Bra, kräver ökad effekt	Bra med rätt gas	Excellent
10 mm – 20 mm	Kolstål	Acceptabelt vid hög effekt	Bra, kostnadseffektivt	Mycket Bra
10 mm – 20 mm	Rostfritt stål	Gränsfall, låga hastigheter	Bra	Excellent
25 mm+	Allt stål	Rekommenderas inte	Bra för konstruktionsändamål	Bra, låg hastighet

Överväganden kring värmeinflyttningszonen

Värmeinflyttningszoner (HAZ) kräver särskild uppmärksamhet eftersom de kan förändra stålets egenskaper nära skärkanten. HAZ utgör material som inte smälte men som utsattes för tillräckligt med värme för att ändra sin mikrostruktur.

Vid tunna material (16 gauge och tunnare) ger laserskärning en försumbar HAZ – vanligtvis mindre än 0,2 mm. När tjockleken ökar mot 10–12 mm expanderar HAZ till 0,3–0,5 mm även vid optimerade parametrar.

Plasmaskärning genererar betydligt större värmpåverkade zoner – vanligtvis 3–6 mm beroende på strömstyrka och skärhastighet. För konstruktionsapplikationer spelar detta sällan någon roll. För precisionsmonteringer som kräver strikta toleranser över hela komponenten kan det dock vara problematiskt.

Vattenstrålskärning eliminerar helt den värmpåverkade zonen (HAZ). När man arbetar med AR500 eller andra härdade stål där kantens hårdhet är avgörande, bevarar vattenstrålskärning materialens egenskaper ända till skärkanten.

Att förstå dessa samband mellan tjocklek och skärmetod hjälper dig att specificera rätt metod från början. Men även en perfekt vald metod innebär ingenting utan korrekt förberedda konstruktionsfiler – vilket är ämnet för nästa avsnitt.

Förbereda dina designfiler och specifikationer

Du har valt din skärmetod och ditt stålsort – nu kommer steget där många projekt fastnar. Dåligt förberedda konstruktionsfiler orsakar förseningar, missförstånd och kostsamma omarbetsuppgifter. De flesta tillverkningsguider hoppar dock helt över detta, vilket lämnar dig i osäkerhet angående filformat, dimensionsnotation och toleransspecifikationer.

Att få din beställning av anpassade stålplåtar rätt första gången kräver att du förstår exakt vad skärningstjänsterna behöver från dina konstruktionsfiler. Låt oss gå igenom hela förberedelseprocessen.

Filformat för konstruktionsfiler som skärningstjänster accepterar

Inte alla filformat fungerar lika bra för plåtbearbetning. Enligt Bendtech Groups riktlinjer för laserskärning ger vektorfiler de bästa resultaten eftersom de innehåller exakta matematiska definitioner av dina skärningsvägar, snarare än pixelbaserade approximationer.

Här är de format som de flesta skärningstjänster föredrar:

• DXF (Drawing Exchange Format): Industristandarden för kommunikation mellan CAD-program och skärningsmaskiner. Nästan universell kompatibilitet med all bearbetningsutrustning.
• AI (Adobe Illustrator): Utmärkt för konstruktioner som skapats i grafikprogram. Se till att all text omvandlas till konturer innan inlämning.
• SVG (Scalable Vector Graphics): Fungerar bra för konstruktioner som hämtas från webben. Kontrollera att måtten är korrekta efter konvertering.
• PDF (vektorbaserat): Acceptabelt när det exporteras från CAD-programvara med bevarad vektorinformation. Undvik PDF-filer som skapats från rasterbilder.

Kritiska krav för filförberedelse inkluderar:

• Ange alla skärningsvägar som hårsträngslinjer med en streckbredd på ca 0,1 mm
• Använd tydlig lagerseparering eller färgkodning för att skilja mellan skär- och graveringåtgärder
• Använd konsekventa måttenheter genomgående – millimeter föredras för precisionsarbete
• Ta bort dubbletta linjer, överlappande vägar eller små, oavsiktliga segment som försenar skärningen

Om du har konverterat från en rasterfil (JPG, PNG eller liknande), verifiera noggrant alla mått. Enligt SendCutSend:s riktlinjer hjälper det att skriva ut ditt design i 100 % skala för att bekräfta att måtten och skalan stämmer överens med dina avsikter.

Undvik kostsamma specifikationsfel

Anpassade projekt för plåtskärning misslyckas oftast på grund av förhindringsbara specifikationsfel. Att förstå dessa vanliga fel – och hur man undviker dem – sparar både tid och pengar.

Fel vid toleransspecifikation

Att ange toleranser som är striktare än vad din skärmetod kan uppnå skapar omedelbara problem. Realistiska förväntningar på toleranser baserat på skärteknik:

• Laserskärning: ±0,1 mm till ±0,13 mm upnås på tunna material
• Plasmaskärning: ±0,5 mm till ±1,5 mm beroende på tjocklek
• Vattenjetskärning: ±0,13 mm till ±0,25 mm är det typiska intervallet

När toleranser inte anges uttryckligen använder tillverkare sina standardverkstadsfördelningar – vilka kanske inte stämmer överens med dina monteringskrav. Kommunicera alltid kritiska mått tydligt.

Geometriska och funktionsrelaterade fel

Enligt MetalsCut4U:s tillverkningsguide uppstår dessa fel vid plåtformning ofta:

• Hål som är för små: Minimihåldiameter bör motsvara materialtjockleken för stål som är 3 mm eller tunnare. Tjockare material kräver större förhållanden.
• Funktioner som ligger för nära varandra: Tillåt minsta avstånd lika med materialtjocklek mellan skärda detaljer för att förhindra värmedistortion.
• Skarpa inre hörn: Laserstrålar skapar naturliga radier på 0,05–0,2 mm. Designa hörn med radier istället for att specificera omöjliga skarpa vinklar.
• Texten är för tunn: Använd sans-serif-teckensnitt med minst 3 mm höjd och streck som inte är tunnare än 0,5 mm för läsbar skärtext.

Oversikt över skärspalt (kerf)

Skärspalten – det material som tas bort under skärningen – påverkar de slutgiltiga måtten. Laserbegränsning tar bort 0,1–0,3 mm av materialbredden. Om detta inte beaktas i ditt konstruktionsarbete kommer delarna att bli något för små eller spår att sitta för löst.

Din anpassade kontrolllista för skärning

Innan du skickar in din beställning för plåtskärning i önskad storlek, gå igenom den här steg-för-steg-verifieringsprocessen:

1. Verifiera filformatets kompatibilitet: Se till att din fil är i DXF-, AI-, SVG- eller vektor-PDF-format. Konvertera alla rasterelement till vektorvägar.
2. Kontrollera målnoggrannheten: Skriv ut i 100 % skala eller använd CAD-mätverktyg för att verifiera att alla kritiska mått stämmer överens med dina krav.
3. Konvertera all text till konturer: Redigerbar text orsakar fel. I Illustrator använder du kommandot "Skapa konturer"; i CAD-program använder du kommandona "Explodera" eller "Expandera".
4. Ren geometri: Ta bort dubbla linjer, överlappande banor och lösa punkter. Dessa orsakar avbrott vid skärning och ojämna kanter.
5. Verifiera minimimått för hål och detaljer: Bekräfta att alla hål uppfyller minimidiametern för din materialtjocklek.
6. Ta hänsyn till kerf: Justera måtten för den 0,1–0,3 mm tjocka materialborttagningen om exakta passningar är avgörande.
7. Ange toleranser tydligt: Ange tydligt vilka mått som är kritiska och vilken toleransnivå som är acceptabel.
8. Separera behållna utskärningar: Inre delar som du vill behålla måste lämnas in som separata designfiler eller inkludera brostöd.
9. Inkludera materialspecifikationer: Ange tydligt stålsort, tjocklek (gauge eller millimeter) samt eventuella krav på ytbehandling.
10. Dokumentera särskilda krav: Ange preferenser för kornriktning, förväntningar på kanternas slutförande eller behov av sekundära bearbetningsoperationer.

Kommunikation av särskilda krav

Utöver standardmått och -tolleranser kräver anpassade metallformer ofta ytterligare specifikationer som påverkar tillvägagångssättet vid tillverkning:

• Fasriktning: Om dina delar ska böjas, ange om böjningarna ska gå parallellt eller vinkelrätt mot kornriktningen. Böjning tvärs över kornriktningen ger större flexibilitet och minskar risken för sprickbildning.
• Krav på kantkvalitet: Ange om kanterna kräver slipning, avkantning eller om de är godkända i sitt ursprungliga skurna tillfälle.
• Ytsskydd: Ange om skyddsfilm ska lämnas kvar under skärningen eller om obearbetat material är acceptabelt.
• Antal och nestningspreferenser: För flera delar, ange om de kan nestas tillsammans eller om de kräver enskild hantering.

Rätt förberedelse av filer omvandlar ditt anpassade plåtprojekt från en möjlig källa till problem till en smidig tillverkningsprocess. När dina konstruktionsfiler är klara blir nästa steg att förstå hur mycket din beställning kommer att kosta – och vilka faktorer som påverkar priset mest av allt.

Kostnadsfaktorer och prissättningsoverväganden

Dina konstruktionsfiler är klara – men hur mycket kommer detta anpassade metallskärningsprojekt egentligen att kosta? Till skillnad från standardartiklar i kataloger med fasta priser innebär anpassad ståltillverkning flera variabler som samverkar för att fastställa ditt slutgiltiga offertpris. Att förstå dessa faktorer hjälper dig att budgetera korrekt och identifiera möjligheter att minska kostnaderna utan att göra avkall på kvaliteten.

Ståltillverkare beräknar priser baserat på flera sammankopplade faktorer. Vissa kontrollerar du direkt genom dina konstruktionsbeslut. Andra beror på marknadsförhållanden och ditt projekts specifika krav. Låt oss undersöka vilka faktorer som driver kostnaderna, så att du kan fatta välgrundade beslut.

Vad driver kostnaderna för skräddarsydd skärning

När ståltillverkare förbereder offertförslag utvärderar de ditt projekt utifrån flera dimensioner. Enligt Metaltechs kostnadsguide för tillverkning kombineras dessa faktorer för att fastställa ditt slutgiltiga pris – listade här i ordning efter deras typiska påverkan på totala projektkostnaden:

• Råmaterialkostnader (oftast den största faktorn): Ståmpriser fluktuerar beroende på marknadsförhållanden. Den kvalitet du väljer – kolstål, rostfritt stål 304, rostfritt stål 316 eller speciallegeringar – påverkar materialkostnaden avsevärt. Plåttjocklek och total yta i kvadratmeter multiplicerar denna grundkostnad.
• Arbetskraft och maskintid: Majoriteten av ett projekts kostnad härrör från skicklig arbetskraft. Ingenjörer stödjer designgranskningen, tillverkare driver skärutrustning och kvalitetsinspektörer verifierar resultaten. Maskintid – oavsett om det gäller laser, plasma eller vattenstråle – lägger till driftskostnader per timme.
• Vald skärmetod: Olika tekniker medför olika driftkostnader. Enligt Xometrys jämförelsedata ligger genomsnittskostnaden för laserskärning vanligtvis på cirka 20 USD/timme, medan plasmaskärning kostar ungefär 15 USD/timme. Vattenskärning är i allmänhet dyrare på grund av förbrukningskostnaderna för slipmedel.
• Designkomplexitet: Enkla rektangulära former kostar mindre än komplicerade geometrier. Varje skärning, kurva och inre detalj adderar tid. Stränga toleranser som kräver långsammare skärhastigheter ökar maskintiden. Komplexa delgeometrier kan kräva specialverktyg eller programmering.
• Beställningsmängd: Enstaka prototyper kostar mer per del än serietillverkning. Maskininställningen utförs endast en gång oavsett antal – att sprida denna fasta kostnad över fler delar minskar priset per enskild del.
• Sekundära operationer: Avslutande processer som avkantning, slipning, pulverbeläggning eller montering lägger till arbetsinsats och material utöver själva skärningsoperationen.

Materialkostnader kräver särskild uppmärksamhet eftersom de kan förändras oväntat. Stålpriserna visade på kraftig volatilitet de senaste åren – varmvalsat stål nådde 1 955 USD per ton i september 2021 innan de sjönk till mer stabila nivåer. När du begär offert bör du vara medveten om att materialpriser speglar aktuella marknadsförhållanden och kan skilja sig från uppskattningar som erhölls veckor tidigare.

Kvantitetsrabatter och volymprissättning

Låter det komplicerat? Förhållandet mellan kvantitet och kostnad är faktiskt enkelt att förstå så snart man har koll på de underliggande mekanismerna.

När du beställer större volymer av anpassade skurna komponenter sjunker styckpriset av flera orsaker:

• Fördelning av inställningskostnader: Programmering av skärningsmaskinen, inläsning av material och konfigurering av parametrar sker en gång per uppdrag. Oavsett om du skär 10 eller 1 000 delar förblir installations- och förberedelsetiden ungefär densamma – men kostnaderna fördelas över fler delar.
• Materialutnyttjande: Större beställningar möjliggör bättre nestningsoptimering. Ståltillverkare kan placera fler delar på varje platta, vilket minskar andelen spill och materialkostnaden per del.
• Produktionsflöde: När maskinerna en gång är igång med ditt uppdrag kostar underhållet av kontinuerlig drift mindre än att stoppa, byta uppdrag och starta om.

För enskilda prototyper eller små kvantiteter förväntas högre styckpris. Det betyder inte att metallverkstäder överladdar—det speglar verkligheten att installationskostnaderna utgör en större del av små beställningar. Om ditt projekt tillåter det kan du överväga att beställa något större kvantiteter för att dra nytta av volymrabatter.

Designoptimering minskar kostnader

Här är det dina beslut som direkt påverkar projektets kostnader. Smarta designval kan minska tillverkningskostnaderna med 15–30 % utan att påverka delens funktion.

Effektiv nesting är viktigt

Nesting—hur delar arrangeras på råplåt—påverkar i hög grad materialutnyttjandet. Enligt Consacs optimeringsforskning utgör materialkostnaderna vanligtvis 50–75 % av de totala kostnaderna för plåtproduktion. Reducerar man materialförbrukningen med bara 5 % kan det spara flera tusen dollar årligen vid återkommande beställningar.

Modern inläggningsprogram utvärderar tusentals placeringar på sekunder och hittar effektiviteter som är omöjliga att beräkna manuellt. Tillverkningsverk rapporterar 15–30 % materialbesparingar efter införandet av automatiserade inläggningslösningar.

Designval som minskar kostnaderna

• Använd standardplåtstorlekar: Anpassade materialmått är dyrare än standardlagerstorlekar. Designa delar så att de kan placeras effektivt på vanligt tillgängliga plåtar.
• Förenkla geometrier: Inkludera endast designelement – snedställda kanter, interna utskärningar, komplexa kurvor – när de är funktionellt nödvändiga. Enkla vinklar och konsekventa egenskaper försnabbar tillverkningen.
• Reservera stränga toleranser: Ange stränga toleranser endast för ytor som är kritiska för funktionen. Att ange stränga toleranser överallt ökar kostnaderna utan att lägga till något värde.
• Tillåt delarnas rotation: Att tillåta att dina delar roterar under inläggningen (i stället för att kräva fast orientering) möjliggör bättre materialutnyttjande.
• Överväg skärning längs gemensamma linjer: När det är möjligt bör angränsande delar utformas så att de delar skärningslinjer. Detta minskar både materialspill och sk tid.

Förstå ditt offertförslag

När du får ett offertförslag från ståltillverkare bör du leta efter en radvis uppdelning som visar materialkostnader, skärnings-/arbetskostnader och avslutande bearbetningsoperationer separat. Denna transparens hjälper dig att identifiera var kostnaderna koncentreras och var optimering kan ge besparingar.

Om ett offertförslag verkar högt bör du fråga tillverkaren vilka faktorer som driver priset. Ofta kan små konstruktionsändringar – exempelvis något större inre radier, mildare toleranser för icke-kritiska funktioner eller justerad materialtjocklek – minska kostnaderna väsentligt utan att påverka delens prestanda.

Kom ihåg att det lägsta offertförslaget inte alltid representerar bästa värdet. Kvalitetsproblem, kostnader för omarbete och projektfördröjningar från oerfarna tillverkare överskrider ofta de initiala besparingarna från att välja det billigaste alternativet.

När du förstår kostnadsfaktorerna kan du göra informerade avvägningar mellan budget och krav. Men skärning är ofta bara början – nästa avsnitt behandlar sekundära bearbetningsoperationer och avslutande alternativ som omvandlar råa skurna delar till färdiga komponenter.

Sekundära operationer och ytbehandlingsalternativ

Dina ståldelar är skurna enligt specifikationen – men de är sällan klara för omedelbar användning. De flesta anpassade stålprojekt kräver ytterligare bearbetning innan komponenterna kan uppfylla sitt avsedda syfte. Dessa sekundära operationer omvandlar råa skurna delar till funktionsdugliga, slitstarka färdiga delar.

Att planera för dessa operationer redan under den inledande designfasen – snarare än som eftertanke – förbättrar resultatet och minskar ofta de totala projektomkostningarna. När du förstår vad som är möjligt kan du från början designa smartare.

Efterbearbetningsoperationer som lägger till värde

Enligt D+M Metal Products avser sekundära processer slutförande-, behandlings- och förfiningsmetoder som tillämpas efter att de primära tillverkningsstegen är avslutade. Dessa processer förbättrar hållfasthet, motstånd mot miljöpåverkan, estetiskt utseende och övergripande prestanda.

Sekundära operationer delas in i tre huvudkategorier – var och en avsedd för olika projektkrav:

Formningsoperationer

• Böjning: Omvandlar platta, utskurna plåtar till tredimensionella former med hjälp av vinkelpressar eller rullformningsutrustning. Planera böjplatserna redan under konstruktionsfasen för att säkerställa korrekt kornriktning och minimiböjradier för din plåttjocklek.
• Rullning: Skapar krökta ytor och cylindriska former från platt material. Radiebegränsningar beror på materialtjocklek och materialklass.
• Stansning och pressning: Lägger till funktioner som präglade logotyper, förstärkande ribbor eller positioneringsfåror genom kontrollerad deformation.

Sammanfogningsoperationer

• VÄLDNING: Förbinder ståldelar permanent genom smältning. MIG- och TIG-svetsning fungerar bra för de flesta ståltillverkningsuppgifter, medan punktsvetsning skapar diskreta förbindningspunkter som är idealiska för plåtmonteringar. Observera att svetsning av aluminium kräver andra tekniker och tillslagmaterial än svetsning av stål.
• Inmatning av hårddisk: Monterar först fästdon, packningar eller bygglister under tillverkningen i stället för att kräva montering på plats.
• Mekanisk fästning: Nitning, klinkning eller självgenomträngande förbindelser utgör alternativ när svetsning inte är lämplig.

Ytberedning

• Avkantning och kanteförädling: Avlägsnar skarpa spån efter skärning genom slipning, rullning eller slipborstning. Detta ger delar som är släta och säkra att hantera.
• Polering och buffring: Avlägsnar ytytorfel och ökar speglingsgraden – särskilt värdefullt för livsmedels- och medicintekniska applikationer där släta ytor är avgörande.
• Värmebehandling: Glödgning, härdning eller återhärdning förändrar metallens egenskaper för att förbättra hållfasthet, hårdhet eller böjlighet vid krävande applikationer.

Ytbehandlingsalternativ för ståldelar

Ytbehandlingar skyddar dina ståldelar mot korrosion och slitage samtidigt som de förbättrar det visuella utseendet. Ditt val beror på driftmiljön, estetiska krav och budget.

Beläggnings- och avslutningsalternativ

• Pulverlackerad: En torr appliceringsprocess där elektrostatiskt laddat pulver fastnar på jordade metallkomponenter och sedan härdas i en ugn för att bilda ett slitstarkt, enhetligt lager. Enligt Gabrians jämförelse av ytbehandlingar är pulverlackering miljövänlig – inga lösningsmedel används – och ger mycket slitstarka och attraktiva ytor i ett brett utbud av färger och strukturer.
• E-lack: Elektrokoating applicerar färg genom elektrisk ström och ger utmärkt täckning även på komplexa geometrier och insänkta områden.
• Platering: Applicerar material som zink, nickel eller krom för korrosionsskydd eller förbättrad estetik. Galvanisering (zinkplätering) ger ekonomisk rostskydd för kolstål.
• Måleri: Traditionella vätskebaserade beläggningar förblir kostnadseffektiva för många applikationer, även om slitstyrkan vanligtvis är lägre än vid pulverlackering.

Förstå anodisering av aluminiumkomponenter

Även om denna artikel fokuserar på stål kombinerar många projekt stålskärning med aluminiumelement. Anodiserat aluminium genomgår en elektrokemisk process som tjocknar den naturliga oxidlagret, vilket ger förbättrad korrosions- och slitagebeständighet. Till skillnad från beläggningar som appliceras på stål blir anodiseringen en del av aluminiumsubstratet i stället för att ligga ovanpå det.

Anodisering fungerar endast på aluminium och titan – inte på stål. För projekt med flera material måste avslutningskraven för varje materialtyp koordineras separat.

Planering av sekundära operationer under konstruktionsfasen

Tänk dig att konstruera en komponent, låta den skäras och sedan upptäcka att böjsekvensen är omöjlig eftersom funktioner stör verktygen. Detta scenario uppstår när sekundära operationer inte beaktas under den ursprungliga konstruktionen.

Smart planering innebär:

• Beräkningar av böjetillägg: Ta hänsyn till materialens sträckning och kompression när platta mönster omvandlas till böjda former. Felaktiga tillägg innebär att komponenterna inte passar vid montering.
• Svetsåtkomst: Se till att svetsare kan nå fogplatserna med rätt torchnivåer. Trånga geometrier ökar felkvoten och arbetsinsatsen.
• Beläggningsöverväganden: Pulverbeläggning lägger till 2–4 mils tjocklek. Ta hänsyn till detta på sammanfogade ytor och gängade detaljer.
• Monteringssekvens: Designa för en logisk monteringsordning. Vissa operationer måste utföras innan andra – att planera denna flödesordning förhindrar omarbete.

Fördelar med integrerad tillverkning

Att samarbeta med tillverkare som erbjuder integrerade tjänster – från skärning till färdig montering under ett tak – effektiviserar produktionen avsevärt. Som noterats av Integrated Metal Products , eliminerar omfattande kompetenser inklusive bearbetning, mekanisk bearbetning, konstruktion, svetsning, beläggning och montering behovet av att koordinera flera leverantörer.

Fördelarna med integrerad tillverkning inkluderar:

• Minskade ledtider: Delar flyttas direkt mellan olika arbetsoperationer utan att behöva skickas mellan anläggningar, vilket undviker leveransfördröjningar
• Kvalitetskonsekvens: Ansvarsansvar från en enda källa för alla operationer förenklar ansvarsutredningen
• Designfeedback: Tillverkare som hanterar alla operationer kan föreslå förbättringar som gynnar flera produktionssteg
• Lägre total kostnad: Att eliminera pålägg, frakt och samordning mellan flera leverantörer minskar ofta de totala projektutgifterna

När sekundära operationer kräver underentreprenad – till exempel pulverbeläggning hos betrodda leverantörer – har integrerade tillverkare ofta etablerade relationer som säkerställer kvalitet och tidsplanering. Du får färdiga produkter utan att behöva söka efter leverantörer och skicka delar till flera olika anläggningar.

Att förstå dessa möjligheter efter skärningen hjälper dig att utforma kompletta delar i stället för bara att skära former. När dina slutföringskrav är definierade handlar det slutliga steget om att välja en tillverkningspartner som kan leverera kvalitetsresultat – detta är fokusområdet i nästa avsnitt.

Att välja en anpassad partner för stålskärning

Du har definierat ditt material, förberett dina designfiler och förstått vilka sekundära operationer du behöver. Nu kommer ett beslut som avgör om ditt projekt lyckas eller misslyckas: att välja rätt tillverkningspartner. När du söker efter plåtbearbetning i min närhet eller metallbearbetare i min närhet visas dussintals alternativ – men hur skiljer du pålitliga partners från verkstäder som kommer att orsaka problem?

Skillnaden mellan ett smidigt projekt och en frustrerande upplevelse beror ofta på faktorer som inte är omedelbart synliga. Kvalificeringscertifikat, teknisk supportkapacitet och kommunikationsrutiner är lika viktiga som skärutrustningen. Låt oss undersöka vad som skiljer pålitliga partners från riskabla val.

Kvalificeringscertifikat som är viktiga för stålskärning

Certifieringar är inte bara väggdekorationer – de representerar verifierade system för att producera konsekventa och pålitliga resultat. När du utvärderar tillverkningsverkstäder i ditt närområde hjälper förståelsen av vad certifieringar innebär dig att bedöma verkliga förmågor snarare än marknadsföringspåståenden.

ISO 9001: Grundstenen

ISO 9001-certifiering innebär att ett företag följer dokumenterade kvalitetsledningssystem. Enligt OGS Industries fokuserar denna standard på kundnöjdhet genom övervakade och mätbara processer som maximerar produktiviteten och säkerställer konsekventa resultat.

För allmän tillverkningsarbete ger ISO 9001 en rimlig kvalitetssäkring. Krävande applikationer kräver dock mer strikta standarder.

IATF 16949: Kvalitet på automobilnivå

Om ditt stålskärningsprojekt omfattar bilkomponenter – eller någon annan applikation som kräver exceptionell precision och pålitlighet – utgör IATF 16949-certifiering guldstandarden. Denna certifiering bygger på kraven i ISO 9001 men lägger till specifika bestämmelser för:

• Slank tillverkning: Effektiviserade processer som eliminerar slöseri och förbättrar effektiviteten
• System för felundvikning: Proaktiva åtgärder som upptäcker problem innan de når kunderna
• Minskad produktvariation: Granskade tillverkningsprocesser som säkerställer att komponenter konsekvent uppfyller specifikationerna
• Leveranskedjans pålitlighet: Internationellt erkända referensvärden för inhämtnings- och leverantörshantering

Enligt OGS Industries har tillverkare med IATF 16949-certifiering bevisat att deras metallbearbetning, produktion, svetsning och ytbehandling uppfyller strikta krav på produktsäkerhet samtidigt som defekter minimeras. För chassin, upphängning och strukturella komponenter, där fel inte är ett alternativ, ger denna certifiering en meningsfull garanti.

Tillverkare som Shaoyi (Ningbo) Metal Technology underhåller IATF 16949-certifiering specifikt eftersom kunder inom bilindustrin och precisionstillverkning kräver verifierade kvalitetssystem. När man utvärderar partner för krävande applikationer bör denna certifiering vara en grundläggande kravställning – inte en frivillig bonus.

Utvärdering av ledtid och stödfunktioner

Utöver certifieringar är det praktiska förmågorna som avgör om en tillverkare faktiskt kan leverera ditt projekt framgångsrikt. TMCO:s vägledning för tillverkningspartners identifierar flera kritiska faktorer att utvärdera:

Inhemsk kapacitet är avgörande

Inte alla tillverkningsverkstader erbjuder omfattande tjänster. Vissa skär endast metall och outsourcar bearbetning, ytbehandling eller montering – vilket leder till fördröjningar, kommunikationsluckor och kvalitetsvariationer. Verkstäder med fullständig service hanterar hela processen under ett tak, vilket ger bättre kontroll över produktionen och snabbare genomloppstider.

Nyckelkompetenser som bör verifieras inkluderar:

• Flertalet skärteknologier (laser, plasma, vattenstråle) för flexibilitet vad gäller material
• CNC-bearbetning och precisionsskapning
• Svetsningstjänster (TIG, MIG, robotbaserade alternativ)
• Ytbehandling (pulverbeläggning, galvanisering, montering)
• Utrustning för kvalitetskontroll och dokumenterade processer

Konstruktions- och DFM-stöd

En framgångsrik tillverkning börjar inte vid skärmaskinen – den börjar med teknisk granskning. Enligt Bästa praxis för tillverkningsanpassat konstruerande (DFM) tidig samarbete mellan designers och tillverkare identifierar potentiella problem innan de blir kostsamma.

DFM-stöd minskar vanligtvis de totala projekt kostnaderna med 15–30 % genom flera mekanismer: minskad materialspill, optimerade skärningsmönster, förenklade geometrier och lämpliga toleransspecifikationer. Sök efter partners som erbjuder:

• Stöd för CAD/CAM och filgranskning
• Möjligheter till prototypbaserad testning
• Rekommendationer angående material och design
• Teknisk konsultation för komplexa monteringsdelar

Partners som Shaoyi erbjuder omfattande DFM-stöd som hjälper till att optimera design för tillverkning – upptäcker problem under designgranskningen snarare än under produktionen.

Svarstid och offertomloppstid

Hur snabbt en tillverkare svarar på förfrågningar avslöjar deras operativa effektivitet. En snabb offertomloppstid – vissa tillverkare erbjuder svar inom 12 timmar – indikerar strömlinjeformade processer och kundfokus. Långsamma svar är ofta ett tecken på långsamma produktionsprocesser.

För projekt där snabbhet krävs bör du leta efter möjligheter till snabb prototypframställning. Vissa tillverkare kan leverera prototypdelar inom 5 dagar, vilket gör att du kan validera dina konstruktioner innan du går vidare till serietillverkning. Denna förmåga visar sig ovärderlig när utvecklingstiderna är strama.

Kontrolllista för viktiga utvärderingskriterier

När du jämför potentiella tillverkningspartners bör du systematiskt utvärdera följande faktorer:

• Erfarenhet och branschkunskap: År i verksamhet, kunskap om ditt tillämpningsområde samt relevanta fallstudier eller referenser
• Kvalitetscertifieringar: ISO 9001 som minimum; IATF 16949 för automotiv- eller precisionsapplikationer
• Inhemsk kapacitet: Kompletta tjänster jämfört med utlagrad verksamhet
• Konstruktörsstöd: DFM-granskning, CAD-stöd och rådgivning kring konstruktionsoptimering
• Kommunikationsrutiner: Svarsvidd på offertförfrågningar, projektuppdateringar och transparenta tidsplaner
• Skalbarhet: Förmåga att hantera både prototyper och serietillverkning utan kvalitetsförsämring
• Inspektion och provning: Inspektion av första artikeln, kontroller under processen samt slutlig verifieringsprocedur
• Leveranstidens tillförlitlighet: Referenslista för leverans i tid och realistisk schemaläggning

Mer än skärning: Vad fullt integrerade partners erbjuder

Även om sökning efter plåtbearbetning i min närhet kanske leder dig till verkstäder som endast fokuserar på skärning, erbjuder de bästa partnerna integrerade kapaciteter från design till färdig montering. Detta är viktigt eftersom samordning mellan flera leverantörer ökar komplexiteten, kostnaderna och risken för missförstånd.

Överväg om ditt projekt innefattar anpassade metallskyltar, arkitektoniska element eller precisionskomponenter – varje applikation drar nytta av partners som förstår hela arbetsflödet. En plåtbearbetare med erfarenhet inom din bransch kan förutse utmaningar som är specifika för din applikation och ge relevant vägledning.

Den rätte parten bygger inte bara delar – de stödjer dina mål, förbättrar din produkt och hjälper till att positionera ditt projekt för framgång. När utvärderingskriterierna är definierade är du redo att fatta ditt slutliga beslut om skärningsmetoder och partners.

Fatta ditt anpassade beslut om stålskärning

Du har undersökt skärttekniker, stålsorter, tjockleksbegränsningar, filförberedelse, kostnadsfaktorer och kriterier för val av partner. Nu är det dags att sammanfatta allt till en tydlig beslutsram. Att veta hur man skär plåt effektivt innebär att anpassa din specifika projektprofil till rätt metod – och rätt tillverkningspartner.

Oavsett om du arbetar med rostfritt stålplåt för utrustning inom livsmedelsindustrin, aluminiumplåt för lättviktiga höljen eller tunga stålplattor för konstruktionsapplikationer hjälper detta sista avsnitt dig att gå från forskning till handling.

Anpassa ditt projekt till rätt skärningsmetod

Varje projekt har unika krav som pekar mot specifika skärningsmetoder. Istället för att automatiskt välja den metod som en plåtbearbetare rekommenderar bör du använda denna beslutsmatris för att identifiera din optimala metod baserat på dina faktiska behov:

Projektekenskap	Rekommenderad metod	Varför Det Fungerar
Tunna plåtar (under 6 mm), detaljerad form krävs	Laserbearbetning	Uppnår toleranser på ±0,13 mm med minimalt värmpåverkat område
Tjocka stålplattor (12 mm och tjockare), konstruktionsapplikationer	Plasmaskärning	Snabba skärhastigheter, kostnadseffektivt för tunga material
Värmekänsliga material, härdade stål som AR500	Vattenstrålskärning	Inga termiska effekter, bevarar materialens egenskaper genom hela materialet
Rakskärning i stora volymer, enkla geometrier	Maskinskärning	Snabbaste metoden för grundläggande former, lägsta kostnad per styck
Rostfria stålplattor som kräver obefläckade kanter	Laser (med kvävgas) eller vattenstråle	Förhindrar oxidationsoffärgning på skurna ytor
Blandade material i ett och samma projekt	Vattenstrålskärning	Hanterar stål, aluminium och kompositmaterial utan utrustningsändringar
Prototypdelar med krav på snabb genomloppstid	Laserbearbetning	Snabb installation och minimalt materialspill för små kvantiteter
Anpassade ståtplåtar för maskiner och tung utrustning	Plasma eller vattenstråle	Hanterar tjocka material effektivt med acceptabla toleranser

När ditt projekt omfattar flera kategorier – till exempel både hög precision och tjocka metallplåtar – kan du behöva skära med flera olika processer. Många tillverkare kombinerar metoder strategiskt, till exempel genom att använda laserskärning för detaljerade former och plasmaskärning för tunga konstruktionsdelar på samma montering.

Nästa steg för ditt anpassade stålprojekt

Redo att gå vidare? Följ denna åtgärdssekvens för att omvandla ditt projekt från idé till färdiga delar:

1. Slutför din materialspecifikation: Bekräfta stålsort, tjocklek och eventuella särskilda krav baserat på ditt applikationsmiljö.
2. Förbered dina designfiler: Exportera rena DXF- eller vektorfiler med korrekt toleransangivelse och måttsättning. Ta bort dubblettrader och konvertera all text till konturer.
3. Begär offert från kvalificerade partners: Skicka dina filer till 2–3 bearbetningsföretag med relevanta certifieringar. För fordonsrelaterade eller precisionskrav bör du prioritera tillverkare med IATF 16949-certifiering.
4. Utvärdera offerterna helhetsmässigt: Jämför inte bara pris, utan även kapaciteter, ledtider, DFM-stöd och kvalitetssystem. Den lägsta offerten representerar sällan det bästa värdet.
5. Börja med prototyper när det är möjligt: Verifiera passform och funktion innan du går över till produktionsvolym. Tillverkare som erbjuder snabba prototyper inom fem dagar kan avsevärt accelerera denna verifiering.
6. Planera sekundära operationer i förväg: Kommunicera krav på böjning, svetsning och avslutning under offertfasen för att få korrekta totala projekt kostnader.

För läsare med behov inom bilindustrin eller precisionstillverkning kan specialiserade tillverkare med möjligheter till snabb prototypframställning dramatiskt förkorta projektens tidsramar – från koncept till produktionsklara delar på några dagar istället för veckor. Partners som Shaoyi (Ningbo) Metallteknik kombinerar kvalitetssystem certifierade enligt IATF 16949 med offertomgång på 12 timmar och omfattande DFM-stöd, vilket hjälper till att optimera din tillverkning redan från de tidigaste designstadierna.

Rätt skärmetod kombinerad med rätt material – genomförd av en kompetent partner – omvandlar ditt anpassade stålprojekt från en potentiell huvudvärk till en precisionstillverkad verklighet.

Din framgång med tillverkning beror på välgrundade beslut i varje steg: förstå hur varje skärteknik fungerar, välja lämpliga stålsorter, förbereda korrekta konstruktionsfiler och samarbeta med tillverkare som delar dina kvalitetskrav. Med denna kunskap är du rustad att säkert specificera ditt nästa anpassade stålskärningsprojekt – genom att välja rätt metod för ditt metallmaterial för optimala resultat.

Vanliga frågor om anpassad skärning av stålplåt

1. Vilken är den bästa metoden för att skära anpassade stålplåtar?

Den bästa skärmetoden beror på din materialtjocklek, precisionkrav och budget. Laserskärning är utmärkt för tunna plåtar under 6 mm som kräver stränga toleranser (±0,13 mm). Plasmaskärning fungerar bäst för tjocka stålplattor över 12 mm i konstruktionsapplikationer. Vattenstrålsskärning är idealisk när värmpåverkade zoner måste undvikas, till exempel vid skärning av härdat AR500-stål. För högvolyms raka snitt ger mekanisk skärning lägst kostnad per del. Leverantörer certifierade enligt IATF 16949, såsom Shaoyi, kan hjälpa dig att fastställa den optimala metoden för ditt specifika användningsområde.

2. Hur mycket kostar anpassad skärning av stålplåt?

Kostnaden för anpassad stålskärning beror på flera faktorer: råmaterialkostnader (vanligtvis 50–75 % av totala kostnaderna), vald skärmetod (laser skär i genomsnitt för 20 USD/timme, plasma för 15 USD/timme), konstruktionskomplexitet, beställd kvantitet samt sekundära operationer som böjning eller pulverbeläggning. Enskilda prototyper kostar mer per del än serietillverkning på grund av fasta installationskostnader. Genom konstruktionsoptimering med effektiv nesting kan materialspillet minskas med 15–30 %. Begär offertförslag från flera tillverkare och sök efter detaljerade kostnadsuppdelningar för att identifiera kostnadsdrivande faktorer.

3. Vilka filformat accepterar tjänster för anpassad stålskärning?

De flesta skärtjänster föredrar vektorfilformat, inklusive DXF (branschstandard), AI (Adobe Illustrator), SVG och vektorbaserade PDF-filer. Ställ in alla skärvägar som hårsträngslinjer med en streckbredd på cirka 0,1 mm. Konvertera all text till konturer innan inlämning, ta bort dubbletter av linjer och överlappande vägar samt använd konsekventa måttenheter (millimeter föredras). Undvik rasterfiler som JPG eller PNG, eftersom de saknar exakta matematiska definitioner för skärvägar. Skriv ut ditt design i 100 % skala för att verifiera måtten innan du placerar beställningen.

4. Vad är skillnaden mellan laserskärning och plasmaskärning för stål?

Laserbegränsning använder fokuserade ljusstrålar och uppnår toleranser så stränga som ±0,13 mm med minimala värme-påverkade zoner (0,1–0,5 mm). Den fungerar bäst för tunna plåtar upp till 25 mm med komplicerade detaljer. Plasma-begränsning använder överhettad joniserad gas vid 20 000 °C och kan hantera material med tjocklek upp till 150 mm och mer, med snabbare hastigheter men större värme-påverkade zoner (3–6 mm) samt toleranser på ±0,5 mm till ±1,5 mm. Laserbegränsning är dyrare men ger överlägsen kvalitet på kanterna för tunna material, medan plasma erbjuder kostnadseffektiv hastighet för tunga konstruktionsarbeten.

5. Hur väljer jag mellan rostfritt stål 304 och 316 för anpassad skärning?

Välj rostfritt stål 316 när delar kommer att utsättas för saltvatten, hårda kemikalier eller kräver medicinsk kvalitet av korrosionsbeständighet – det innehåller molybden för överlägsen beständighet mot klorider. Välj rostfritt stål 304 för allmänna applikationer, till exempel utrustning för livsmedelsförädling, arkitektoniska element och köksapplikationer, där god korrosionsbeständighet till lägre kostnad är acceptabel. Båda kvaliteterna fungerar väl med laserskärning (med kväve som hjälpgas) och vattenskärning. Tillverkare med DFM-stöd kan rekommendera den optimala kvaliteten baserat på din specifika driftmiljö.
