Stansningsprocess för bilkopplingar: Ingenjörsprecision

TL;DR

Den stansningsprocess för bilkopplingar är en högprecisions tillverkningsmetod som använder progressiv verktygsteknologi för att omvandla platta metallband till komplexa elektriska kontakter. Den fungerar med hastigheter som överstiger 1 000 slag per minut och kräver mikronnoggrannhet för att säkerställa tillförlitlig signalöverföring i hårda fordonsmiljöer. Viktiga aspekter inkluderar valet av specifika kopparlegeringar för ledningsförmåga, applicering av skyddande beläggning samt strikt efterlevnad av IATF 16949 kvalitetsstandarder. Ingenjörer och inköpsteam förlitar sig på denna process för att tillverka miljontals felfria komponenter som är avgörande för moderna bils elektronik.

Anatomin i höghastighetsprogressiv stansning

I kärnan av bilens anslutningssystem finns progressiv stansning , en tillverkningskapacitet som främjar hastighet, konsekvens och volym. Till skillnad från envägs-stansning, där en del tillverkas i ett enda slag, matas en kontinuerlig metallremsa genom en serie stationer inom ett enda verktygssats vid progressiv stansning. Varje station utför en specifik operation – skärning, böjning eller formning – medan materialet transporteras framåt, vilket resulterar i en färdig terminal i slutet av linjen.

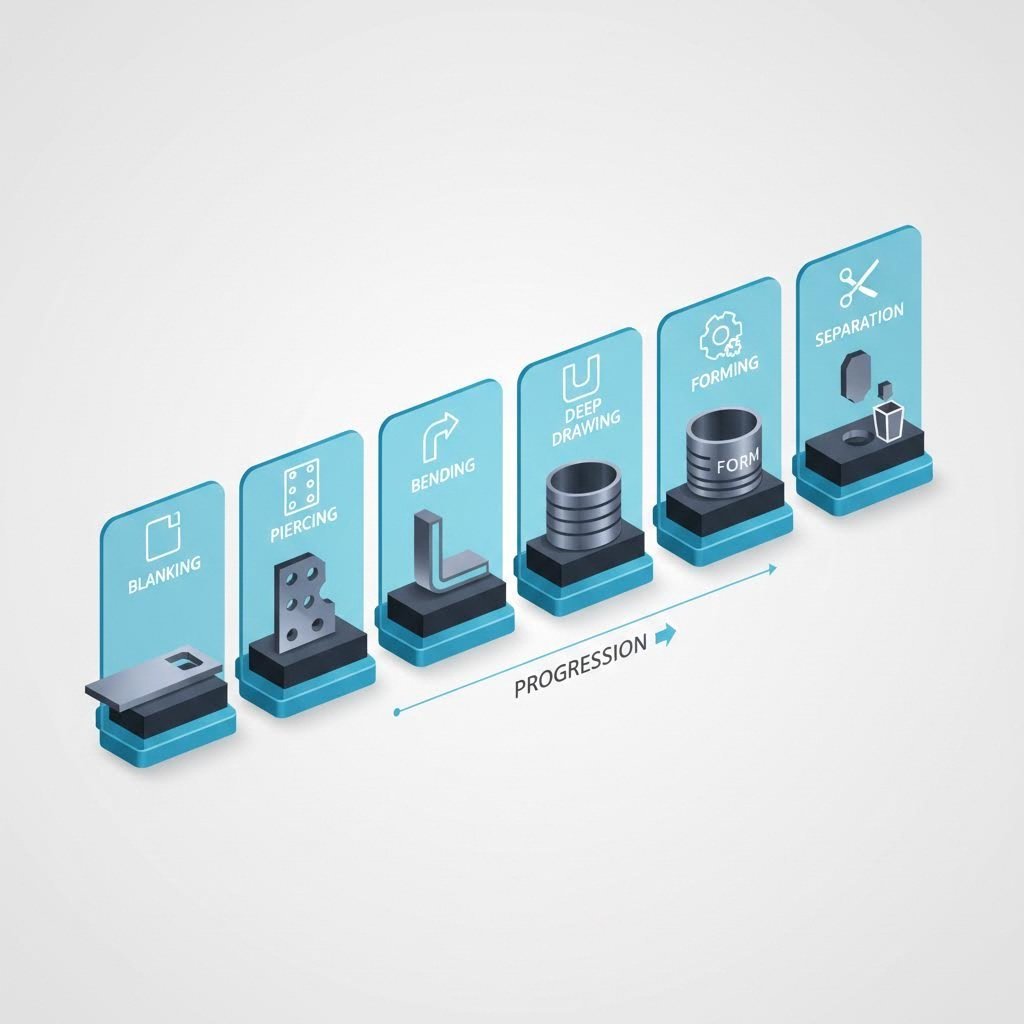

Det 6-stegs tillverkningsflödet

För att uppnå de komplexa geometrier som krävs för bilkopplingar använder tillverkare vanligtvis en sexstegsprocess baserad på principer för precisionskonstruktion:

• Blankning: Den första stationen stansar ut terminalens yttre omkrets från metallremsan. Detta steg definierar den grundläggande tvådimensionella formen och etablerar bärarremsan som kommer att transportera delen genom efterföljande stationer.
• Genomborrning & centrering: Punchar skapar hål för justering (pilot hål) och funktionella egenskaper. Pilotnitar griper sedan tag i dessa hål i varje station för att säkerställa att bandet placeras inom toleranser så strama som ±0,01 mm.
• Böjning: Den platta metallen viks längs beräknade linjer. Konstruktörer måste ta hänsyn till "återfjädring"—metallens benägenhet att återgå till sin ursprungliga form—genom att böja lätt över för att uppnå den slutgiltiga vinkeln.
• Djupdragnings: För kontaktdon med uttag sträcks metallen till kopparliknande former. Detta kräver specialsmörjning och verktyg för att förhindra att materialet rivs sönder samtidigt som väggtjockleken bibehålls.
• Lokal omformning (prägling/skivning): Högtryckspåverkan ändrar tjockleken i specifika områden. Prägling stärker kontaktplatser, medan skivning avlägsnar material för att skapa flexibla balkar eller skarpa kanter för trädslning av ledningsisoleringsmaterial.
• Avskiljning: Det sista steget skär loss den färdiga kontakten från bärarbandet, eller i många fall lämnas den fästad på en spole för automatiserad montering i efterföljande processer.

Denna processens effektivitet är oöverträffad. Avancerade pressar kan köras dygnet runt, vilket ger miljontals kontakter utan mänsklig påverkan. Men på grund av verktygens komplexitet är den inledande design- och konstruktionsfasen avgörande för framgång.

Materialval: Grunden för anslutning

Inom bilindustrin är en kontakt bara lika bra som dess basmaterial. Ingenjörer måste balansera elektrisk ledningsförmåga med mekanisk styrka och termiskt motstånd . Även om rent koppar erbjuder bästa ledningsförmåga saknar det fjädersegheten som krävs för ett säkert kontaktställe. Därför utvecklas specifika legeringar för att möta dessa motstridiga krav.

Jämförande analys av kopparlegeringar

Tabellen nedan visar de vanligaste materialen som används vid stansning av bilkontakter, med fokus på deras kompromisser:

Utöver basmetallen, ytbeläggning spelar en avgörande roll. Förpläterade eller efterpläterade band använder vanligtvis tenn för allmän kostnadseffektiv korrosionsbeständighet, medan guld reserveras för säkerhetskritiska system (som krockkuddsensorer) där signalintegritet inte får komprometteras. Nickelunderpläteringar är standard för att förhindra att kopparatomer diffunderar in i ytbehandlingen.

Kvalitetssäkring och fordonsstandarder

Fordonskomponenter måste klara extrema temperaturcykler, vibrationer och fukt. Därför styrs stansprocessen av IATF 16949 kvalitetsledningssystemet, vilket kräver strikt riskhantering och processkontroll.

Nollfelstrategier

Toppklass tillverkare använder automatiska on-line-visionssystem som kontrollerar 100 % av delarna när de lämnar pressen. Dessa höghastighetskameror upptäcker defekter på mikronnivå, såsom:

• Flikar: Skarpa kanter som kan skada sammanfogade kablar.
• Pläteringstomrum: Saknad beläggning som kan leda till oxidation.
• Dimensionsavvikelse: Anslutningar som är böjda utanför toleransen, vilket förhindrar korrekt montering.

Dessutom är moderna pressar utrustade med kraftövervakning. Om en slug (skrotrap) dras tillbaka in i verktyget upptäcker sensorerna den lilla ökningen av kraftbelastning och stoppar omedelbart pressen, vilket förhindrar skador på det dyra verktyget och säkerställer att inga defekta delar når kunden.

Avancerade tekniker och skalbar produktion

När fordonselektronik minskar i storlek och elfordon (EV) kräver högre effekttäthet antar stanshus avancerade tekniker för att bibehålla konkurrenskraften.

Inbyggd montering och mikrostansning

För att minska kostnader och förbättra precision flyttar tillverkare sekundära operationer inuti stansverktyget. In-die montering möjliggör införing av plastkomponenter, kontakter eller till och med gängningsoperationer inom den progressiva stanssekvensen. Detta eliminerar behovet av separata monteringsstationer och minskar hanteringsfel.

Mikrostansning är en annan gränsland, där man tillverkar kontakter för tätpackade kopplingar som knappt är synliga för blotta ögat. Dessa komponenter kräver specialiserade "finstansnings"-tekniker för att uppnå släta skurna kanter utan att materialbrist uppstår.

Från prototyp till massproduktion

En avgörande utmaning för billeverantörer är att övervinna klyftan mellan initial design och volymtillverkning. Även om mjuka verktyg eller laserbeskärning fungerar för prototyper kan de inte återskapa materialflödet i ett hårt progressivt stansverktyg. Att samarbeta med en tillverkare som erbjuder omfattande kapaciteter är därför helt nödvändigt.

Till exempel Shaoyi Metal Technology säkerställer en smidig övergång från snabb prototypframställning till stansning i hög volym. Med presskapacitet upp till 600 ton och strikt efterlevnad av IATF 16949 kan de hjälpa OEM:er att snabbt validera konstruktioner innan de skalar upp till miljontals delar för global produktion. Deras integrerade tillvägagångssätt säkerställer att den tekniska intentionen som validerades under prototypfasen fullt ut realiseras i den slutgiltiga serieproducerade komponenten.

Slutsats

Den stansningsprocess för bilkopplingar är en syntes av metallurgisk vetenskap, maskinteknik och rigorös kvalitetskontroll. För inköpschefer och ingenjörer är det avgörande att förstå nyanserna i progressiva stansverktyg, legeringsval och inline-inspektion för att kunna identifiera kompetenta samarbetspartners. När fordon alltmer elektrifieras kommer efterfrågan på stansade komponenter med högre ledningsförmåga, mindre yta och absolut tillförlitlighet endast att öka, vilket gör valet av en certifierad och teknologiskt avancerad stansningspartner mer kritiskt än någonsin.

Vanliga frågor

1. Vad är processen för anslutningsstansning?

Anslutningsstansning är en tillverkningsteknik där ett metallband matas genom en stanspress med en progressiv verktygsform. Verktyget utför en serie operationer – såsom skärning (blankning), böjning och formning – för att forma bandet till exakta elektriska kontakter eller pinnar. Denna höghastighetsprocess är utformad för att producera stora volymer av identiska delar med strama toleranser.

2. Varför används kopparlegeringar vid bilstansning?

Kopparlegeringar som mässing, fosforbrons och beryllkoppar är branschstandard eftersom de erbjuder en utmärkt balans mellan elektrisk ledningsförmåga och mekanisk hållfasthet. Rent koppar är för mjukt för de flesta kontakter, så legeringselement tillförs för att förbättra fjädersegenskaper (elasticitet) och motstånd mot utmattningsbrott, vilket säkerställer att anslutningen behåller en säker kontakt även vid fordonsvibrationer.

3. Vad innebär IATF 16949-certifiering för stansning?

IATF 16949 är den globala tekniska specifikationen och kvalitetsledningsstandarden för bilindustrin. För ett stansföretag innebär det att de har infört stränga processer för felpreventation, konsekvens i leveranskedjan och kontinuerlig förbättring, vilket säkerställer att varje stansad koppling uppfyller fordonstillverkares strikta krav på säkerhet och tillförlitlighet.
