Шаг 1: Определение требований и критериев успеха для оптимизированного процесса штамповки

Уточнение цели: почему правильное начало имеет значение

Когда вы начинаете новый процесс штамповки, возникает соблазн сразу перейти к созданию CAD-моделей или обсуждению оснастки. Но представьте, что вы бежите марафон, не зная маршрута и финишной черты — звучит рискованно, верно? Тот же принцип применим и здесь. Прежде чем начинать проектирование или разработку штампов, необходимо чётко определить, каким должен быть успешный результат для вашего штампуемого изделия. Этот этап является основой любого процесса обработки листового металла, обеспечивая согласованность всех последующих решений и позволяя избежать дорогостоящих сюрпризов.

Определить критически важные для качества характеристики

Начните с перевода предполагаемой функции вашей детали в четкий список характеристик, критичных для качества (CTQ). Это характеристики, отсутствие которых может привести к сбоям при сборке, герметизации, работе или повлиять на внешний вид. Например, если ваша деталь соединяется с другими, критичными могут быть точность размеров и плоскостность. Если деталь подвергается воздействию агрессивной среды, то устойчивость к коррозии или специальные покрытия могут быть обязательными.

• Функция (несущая, электрический контакт, корпус и т.д.)
• Интерфейсы сборки и сопрягаемые поверхности
• Шероховатость и внешний вид поверхности
• Требования нормативных документов и безопасности
• Ожидаемый срок службы

Соблюдение требований безопасности и нормативных стандартов является обязательным. Всегда связывайте эти требования с конкретными стандартами или методами испытаний, чтобы избежать неоднозначности.

Объем, бюджет и целевые показатели амортизации оснастки

Далее определите целевой годовой объем и график наращивания производства. Вы производите тысячи или миллионы деталей? Это влияет на ваш бюджет, инвестиции в оснастку и даже на выбор оптимального процесса штамповки. Не забудьте предусмотреть статью расходов на амортизацию оснастки — распределение стоимости пресс-форм на планируемый объем производства делает расчет себестоимости детали реалистичным и помогает избежать непредвиденных расходов в будущем.

• Годовой объем производства и план наращивания
• Ограничения по бюджету и целевые показатели стоимости детали
• Срок амортизации оснастки

Критерии приемки и план проверки

Для каждого критического параметра качества (CTQ) установите измеримый допуск и определите способ его проверки. Избегайте чрезмерного ограничения, назначая жесткие допуски только там, где это действительно необходимо — излишне строгие спецификации могут увеличить затраты или замедлить производство. Вместо этого увязывайте допуски с практическими методами измерения. Например, если плоскостность элемента критична для герметизации, укажите точную требуемую плоскостность и способ ее проверки (например, с помощью поверочной плиты или КИМ).

• Предварительные допуски, привязанные к методам измерения
• Ограничения по материалу, покрытию или методу соединения
• Этапы окончательного утверждения конструкции, приемки пресс-формы и PPAP (или эквивалентного процесса)

неоднозначные критерии приемки являются одной из основных причин изменений на поздних стадиях и превышения бюджета в процессе штамповки. Четкие определения на начальном этапе экономят время и деньги.

Сопоставление требований с методами проверки

Требование	Метод проверки	Ответственный владелец
Геометрическая точность (±0,05 мм)	Измерение штангенциркулем/КИМ	Инженер по качеству
Шероховатость поверхности (Ra ≤ 3,2 мкм)	Профилометр поверхности	Инженер процессов
Механические свойства материала (σb ≥ 200 МПа, σs ≥ 150 МПа)	Сертификация материала/испытания	Поставщик/качество
Соответствие нормативным требованиям (например, RoHS)	Документация/испытания третьей стороной	Специалист по соответствию

Почему данный этап позволяет снизить затраты и объём отходов

Начав с чёткого определения требований — иногда это называют определением штамповки, — вы заметите меньшее количество изменений на поздних стадиях проектирования и лучшую согласованность между командами инженеров, качества и закупок. Такой подход помогает избежать избыточной сложности конструкции, сократить объём отходов и поддерживать предсказуемые затраты. Кроме того, он закладывает основу для остальных этапов процесса штамповки в производстве — от выбора материала до стратегии изготовления пресс-форм и контроля качества.

В итоге, определение требований и критериев успеха в самом начале задает тон всему процессу штамповочного производства. Это своего рода дорожная карта, которая направляет каждое решение, помогая вам эффективно и экономически выгодно изготавливать качественные штампованные детали. Более подробную информацию о технических требованиях и производственных стандартах можно найти в подробных руководствах на сайте Keneng Hardware.

Шаг 2: Выбор материалов и планирование упругого восстановления в процессе штамповки

Матрица выбора материала: сопоставление сплавов с эксплуатационными характеристиками и технологическим процессом

При выборе металла для штамповки легко потеряться в море технических характеристик и обозначений сплавов. Но представьте, что вы строите мост — вы же не стали бы использовать первый попавшийся деревянный брус; вы бы оценили прочность, долговечность и способность выдерживать нагрузки. Точно такой же тщательный подход необходим при выборе материала для штамповки. Для каждого проекта нужно сбалансировать формуемость, упругую отдачу, коррозионную стойкость, свариваемость и качество поверхности, чтобы выбранный материал соответствовал как назначению изделия, так и технологии производства.

Сплав	Образование формы	Склонность к упругому восстановлению	Совместимость смазочных материалов	Пригодность для отделки
Алюминий 5052	Отлично подходит для гибки и умеренного формования	Умеренная — требует тщательной компенсации упругой отдачи	Совместимо со стандартными смазками для штамповки	Хорошо подходит для анодирования и окрашивания
Нержавеющая сталь 304	Умеренная — более высокая прочность, менее пластичен по сравнению с алюминием	Более выраженная упругая отдача, особенно при малых толщинах	Требует смазок повышенной эффективности	Отлично полируется; устойчив к коррозии
Алюминий 6061	Подходит для простых изгибов, хуже подходит для глубокой вытяжки	Умеренная величина, но может быть компенсирована правильной конструкцией штампа	Стандартные смазки; важна очистка перед финишной обработкой	Отлично подходит для порошкового покрытия; сваривается

«Всегда проверяйте совместимость сплава с выбранным методом отделки перед окончательным выбором материала. Некоторые смазки или покрытия могут требовать дополнительных этапов очистки»

Методы компенсации пружинения: от перегиба до добавок к матрице

После того как вы сузили выбор до конкретных сплавов, следующей задачей становится пружинение. Если вы когда-либо гнули скрепку и видели, как она возвращается в исходное положение, вы уже наблюдали пружинение. В процессе штамповки пружинение может вызывать отклонение деталей от заданной формы, особенно при штамповке алюминия и нержавеющей стали. Наиболее распространённое решение — это метод перегиба: намеренное формирование детали с превышением конечного угла, чтобы после снятия напряжений она приняла нужную форму.

• Перегиб/Перекругление: Формовка детали за пределы целевого угла или кривизны для компенсации упругого восстановления
• Корректировки штампов: Измените геометрию штампа в некритичных областях, чтобы направить поток материала и уменьшить пружинение.
• Вытяжные буртики/повторная вытяжка: Добавьте элементы в штамп для ограничения или повторного формования детали, особенно при сложных контурах или растянутых флангах.
• Выбор материала: Сплавы с более высоким пределом текучести или определённой степенью упрочнения могут проявлять большее пружинение; выбирайте соответствующим образом.

Например, при штамповке алюминия склонность к пружинению часто умеренная, но правильный метод компенсации может существенно повысить точность размеров. При штамповке нержавеющей стали обычно требуется более активная компенсация из-за повышенного упругого восстановления.

пружинение в растянутых флангах можно уменьшить за счёт регулировки высоты входа гибки, намеренно создавая сжимающее формование вдоль фланца для контроля деформации.

План смазки и защиты поверхности

Не упускайте из виду смазку и очистку. Правильная смазка снижает износ инструмента и предотвращает заедание, особенно при работе с высокопрочными сплавами или на высоких скоростях. При штамповке листового металла всегда убедитесь, что ваша смазка совместима как с металлом, так и с последующими операциями отделки или сварки. Например, детали из алюминия, полученные методом штамповки, часто требуют тщательной очистки перед анодированием или покраской для обеспечения хорошей адгезии и качества поверхности.

• Выбирайте смазки, протестированные для вашего сплава и степени деформации.
• Планируйте этапы очистки перед любой финишной обработкой или соединением.
• Фиксируйте в документации особые требования к обращению с покрытыми или предварительно обработанными материалами.

Валидация: от пробных образцов до опытной партии

1. Изготовьте пробные образцы или небольшие полосы, используя выбранный сплав и толщину.
2. Измерьте пружинение и проверьте наличие дефектов — при необходимости скорректируйте компенсацию.
3. Перейдите к опытной партии перед запуском полного производства штампов.
4. Проанализируйте результаты вместе с поставщиком, чтобы подтвердить воспроизводимость.

Правильный выбор материалов для штамповки металла и планирование упругого восстановления на раннем этапе сэкономят вам время, уменьшат количество брака и избавят от проблем в дальнейшем. Системный подход позволит перейти к проектированию технологичной геометрии — где правила DfM помогают стабилизировать процесс и исключить дорогостоящие эксперименты.

Шаг 3: Применение правил DfM для стабилизации геометрии при проектировании штамповки

Контрольный список DfM для штампуемой геометрии

Задумывались ли вы, почему некоторые штампованные детали с первого раза получаются идеально, в то время как другим требуется бесконечная подстройка? Ответ зачастую заключается в раннем применении правил проектирования с учётом технологичности (DfM) — ещё до отправки чертежа на производство. Опираясь при проектировании штамповки на проверенные пределы процесса и реальные свойства выбранного материала, вы снижаете количество дорогостоящих итераций матриц и избегаете проблем с браком или переделками. Давайте рассмотрим основные принципы, необходимые для надёжного проектирования листовой штамповки.

• Минимальный диаметр отверстия: Не менее 1,2-кратной толщины материала (для нержавеющей стали используйте 2-кратную толщину для лучшего качества кромки).
• Расстояние от края до отверстия: Минимум 2-кратная толщина материала от отверстия до края детали, чтобы предотвратить выпучивание.
• Расстояние между отверстиями: Расстояние не менее 2-кратной толщины материала, чтобы избежать деформации и обеспечить чистое пробивание.
• Радиус изгиба: Для пластичных материалов внутренний радиус изгиба должен быть ≥ толщине; для более твердых сплавов (например, 6061-T6) используйте 4-кратную толщину.
• Радиусы углов: Все внутренние/внешние углы должны иметь радиус ≥ 0,5-кратной толщины, чтобы уменьшить концентрацию напряжений.
• Компенсация изгиба: Добавьте компенсационные выемки на изгибах вблизи краев — минимальная ширина = толщине материала, длина = радиус изгиба + толщина.
• Выемки и выступы: Минимальная ширина = 1,5 толщины для обеспечения долговечности и срока службы инструмента.
• Высота изгиба: Минимальная высота = 2,5 толщины + радиус изгиба.
• Направление волокон: Для высокопрочных металлов ориентируйте изгибы перпендикулярно направлению волокон, чтобы избежать растрескивания.
• Снятия фасок: Заранее планируйте для последовательных штампов, чтобы защитить критические кромки и свести к минимуму несоответствия при резке.

Золотое правило: избегайте острых внутренних углов без снятия фасок — именно в этих местах чаще всего происходит разрыв и преждевременный износ штампа.

Шаблоны допуска на изгиб и пружинения

Когда вы работаете с штампом для листового металла, точное формование плоской заготовки в вашу 3D-деталь — это не просто удача. Важно использовать правильные поправки на изгиб и учитывать пружинение. Ключевую роль здесь играет коэффициент K, который связывает нейтральную ось с толщиной материала. Для большинства материалов надёжной отправной точкой является коэффициент K в диапазоне от 0,3 до 0,5.

• Поправка на изгиб: Используйте стандартные формулы или данные поставщика для расчёта длины дуги каждого изгиба.
• Вычет на изгиб: Учитывайте растяжение материала на внешнем радиусе.
• Компенсация пружинения: Для высокопрочных или закалённых сплавов устанавливайте целевые значения перегиба с использованием рекомендованных поставщиком коэффициентов или пробных образцов.
• Валидация: Всегда проводите проверку на первой опытной партии перед окончательным утверждением конструкции штампа для листового металла.

Правила размещения отверстий, кромок и фланцев

Правила расстановки нужны не только для аккуратности — они защищают вас от искажений, выпуклостей или необходимости дорогостоящих дополнительных операций при штамповке. Представьте, что отверстие размещено слишком близко к изгибу или краю: велика вероятность растяжения, трещин или деформации элементов. Соблюдение правил расстановки гарантирует, что типы штамповочных матриц будут работать так, как задумано, независимо от того, используете ли вы последовательные, комбинированные или трансферные инструменты.

Особенность	Справочник проектных правил	Владелец	Проверенный
Диаметр отверстия	≥ 1,2 толщины (2 толщины для нержавеющей стали)	Инженер-конструктор	☐
Расстояние от края до отверстия	≥ 2 толщины	Инженер-конструктор	☐
Радиус изгиба	≥ толщины (4 толщины для твёрдых сплавов)	Инженер-конструктор	☐
Закругленный угол	≥ 0,5x толщины	Инженер-конструктор	☐
Разгрузочный паз	Ширина ≥ толщине; Длина ≥ радиусу + толщине	Инженер-конструктор	☐
Ширина выреза/выступа	≥ 1,5 толщины материала	Инженер-конструктор	☐

Интеграция этих правил DfM в процесс проверки конструкции штамповки — особенно при планировании нового штампа из листового металла — поможет выявить потенциальные проблемные участки до их появления на производстве. Вы сократите количество отходов, избежите срочных изменений конструкции и обеспечите плавный переход процесса штамповки на следующий этап: выбор подходящей стратегии штампов и последовательности операций.

Шаг 4: Выбор операций и стратегии штамповки для эффективной металлоштамповки

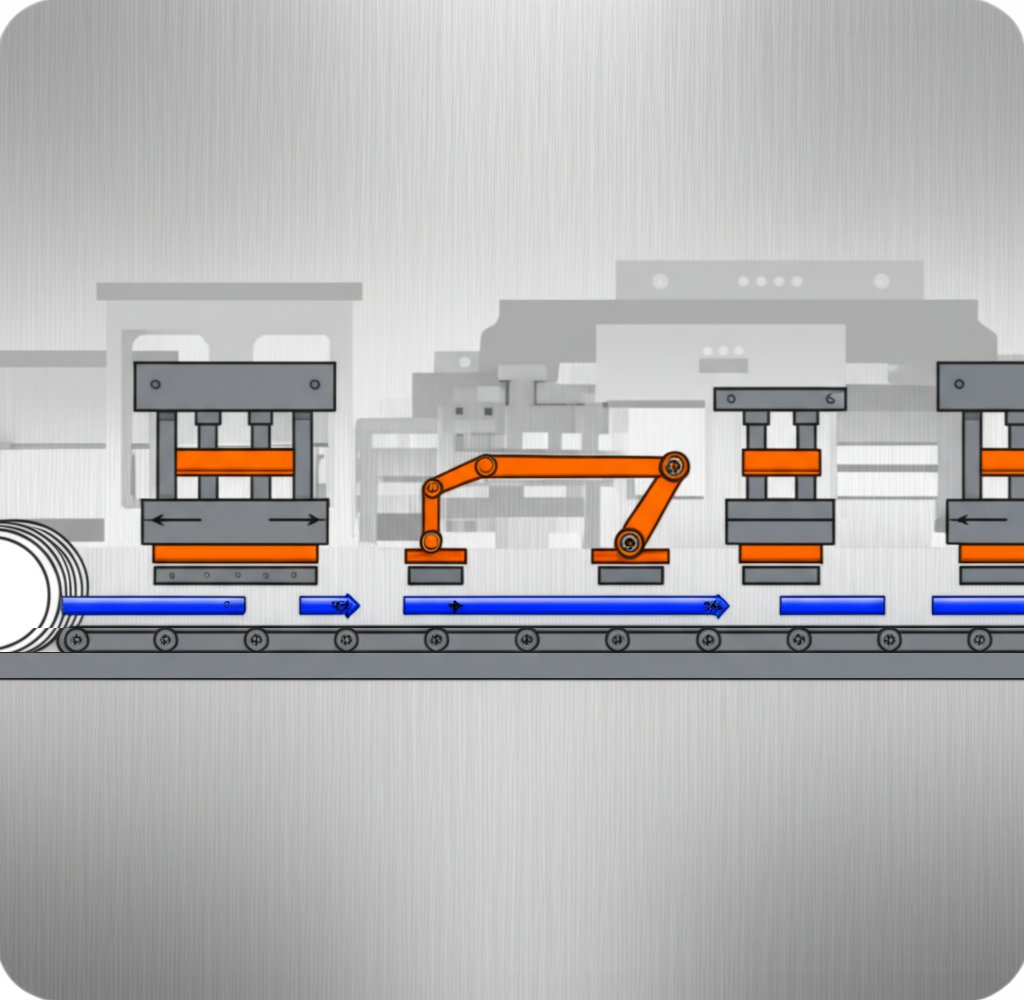

Выбор между прогрессивными, трансферными и линейными штампами

При разработке маршрута формообразования детали выбор стратегии штамповки имеет решающее значение. Звучит сложно? На самом деле, это не обязательно. Представьте, что вы собираете набор инструментов — вам нужен один универсальный инструмент или специализированный комплект для каждой задачи? Тот же принцип применим к операциям штамповки и прессования. Ваш выбор между одинарным ударом, прогрессивными или трансферными штампами зависит от сложности детали, объема производства и бюджета.

Операция	Тип кристалла	Уровень сложности	Типичный диапазон толерантности	Требуемые характеристики пресса
Прессование	Одинарный удар/Прогрессивный	Низкий	±0,1–0,2 мм	Стандартные штамповочные прессы
Пробивка	Прогрессивные/трансферные	Умеренный	±0,1 мм	Пазы для направляющих, датчики
Сгибание	Прогрессивные/трансферные	Умеренный – высокий	±0,2 мм	Вытяжные бороздки, прижимные подушеки
Рисунок	Трансферные/линейные	Высокий	±0,3 мм	Функции глубокой вытяжки, высокая сила пресса

Для крупносерийного производства небольших деталей с постоянной конфигурацией прогрессивная штамповка это оптимальный выбор. Металлическая лента перемещается через ряд станций, на каждой из которых выполняется определённая операция — например, заготовка, пробивка и гибка — до полного формирования детали. Лента остаётся соединённой на всём протяжении процесса, а точное позиционирование обеспечивается направляющими.

Если ваша деталь крупнее или требует нескольких сложных форм (например, глубоких оболочек или каркасов), передача штамповки часто предпочтительнее. В этом случае каждая деталь на раннем этапе отделяется от ленты и передаётся между станциями — вручную или с помощью автоматики. Такая гибкость позволяет выполнять более сложные операции вытяжки, однако наладка занимает больше времени и лучше подходит для среднесерийного производства.

Последовательность операций и дополнительные элементы штампа

Итак, как определить порядок штамповочных операций? Представьте, что вы собираете мебель — некоторые шаги необходимо выполнять строго до других, иначе ничего не подойдёт. То же самое касается штамповки: последовательность влияет на качество детали, срок службы штампа и количество отходов. Группируйте связанные признаки и операции, чтобы минимизировать смену инструментов и избежать столкновений. Например, направляющие отверстия обычно просекаются первыми, затем контурная вырубка, после чего выполняется формовка или гибка.

1. Пробивка направляющих отверстий для выравнивания полосы
2. Контурная вырубка внешнего контура
3. Пробивка функциональных отверстий и пазов
4. Формовка рельефов, изгибов или фланцев
5. Гибка элементов и создание каналов
6. Глубокая вытяжка или сложное формование (при необходимости)
7. Окончательная обрезка и отделение детали
8. Контрольные точки качества после каждого ключевого этапа

В многооперационных штампах признаки группируются для максимальной эффективности, но всегда проверяйте возможность столкновения инструментов или геометрические ограничения. Для глубокой вытяжки включайте добавочные элементы, такие как вытяжные борта и прижимные планки, чтобы контролировать течение материала и уменьшить образование складок или разрывов. Переносные штампы обеспечивают большую гибкость последовательности операций, особенно при формовке крупных или асимметричных деталей ( Спрингер ).

Матрица принятия решений: штамповка против альтернативных производственных процессов

Не уверены, что штамповка — наилучший подход? Давайте сравним штампы для металлоштамповки с другими методами обработки. Иногда механическая обработка на станках с ЧПУ или литье могут быть более экономичными или точными для мелкосерийного производства или деталей высокой сложности.

Процесс	Структура затрат	Оптимальный размер заказа	Достижимые допуски	Срок исполнения	Сложность геометрии
Печать	Высокая первоначальная стоимость штампа, низкая стоимость на единицу продукции	Высокий (10 000+)	Средняя (±0,1–0,3 мм)	Средний (изготовление штампа, затем быстро)	Средний – Высокий (с многооперационными/переносными штампами)
Обработка CNC	Низкие затраты на настройку, высокая стоимость на единицу продукции	Низкий–средний (<1000)	Высокая (±0,01–0,05 мм)	Короткое (без матрицы), медленнее на деталь	Очень высокая (сложные 3D-формы)
Лазерная резка	Низкие затраты на настройку, умеренные затраты на деталь	Низкий–Средний	Умеренная (±0,1 мм)	Недолго	Высокая (2D, ограниченное формование)
Кастинг	Высокая стоимость формы, умеренные затраты на деталь	Средний–Высокий	Умеренная (±0,2–0,5 мм)	Длительное (оснастка, охлаждение)	Очень высокая (сложные, толстые секции)
Литье под давлением	Высокая стоимость пресс-формы, низкая стоимость на единицу продукции	Высокий (10 000+)	Средняя (±0,1–0,3 мм)	Средняя–длительная	Очень высокая (только пластики)

прогрессивная вырубка идеально подходит для крупносерийного производства небольших деталей с постоянными характеристиками. Переносная вырубка превосходна для более крупных и сложных форм или когда требуются множественные операции.

Завершая выбор стратегии по пресс-формам, помните: правильный выбор определяется не только стоимостью, но и качеством деталей, сроками поставки и вашими производственными целями. После того как последовательность операций и тип пресс-формы определены, вы можете приступить к выбору пресса и системы подачи — чтобы обеспечить точное соответствие прессов выбранному технологическому процессу.

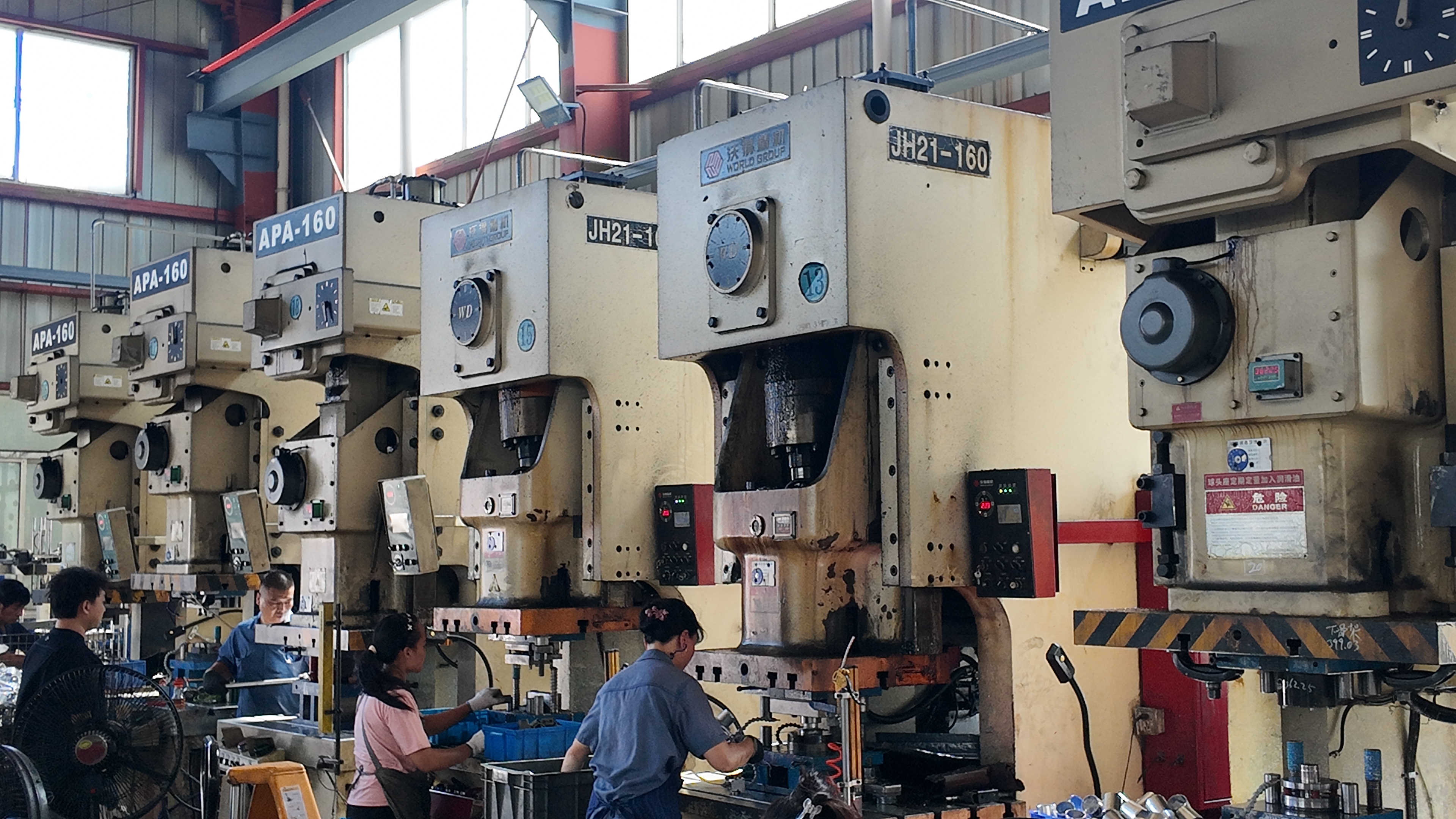

Шаг 5: Правильно подберите пресс и систему подачи для вашего процесса штамповки

Шаблон оценки усилия и энергии пресса

Когда речь заходит о штамповке, выбор правильного штамповочного пресса — это не просто выбор самого большого или мощного станка в цеху. Представьте, что вы пытаетесь использовать кувалду для забивания отделочного гвоздя — это избыточно и неэффективно. Оптимальный процесс штамповки начинается с подбора пресса и системы подачи в соответствии с геометрией детали и требованиями к штампу. Но как это сделать?

1. Оцените необходимое усилие (в тоннах): Рассчитайте усилие, необходимое для каждой операции:
   • Для вырубки или пробивки: Усилие = Периметр × Толщина × Предел прочности на срез
   • Для процессов формовки или вытяжки: оценка усилия для формовки или вытяжки значительно сложнее. Она зависит не только от предела прочности материала, но также существенно влияется геометрией детали, глубиной вытяжки, усилием прижима заготовки и трением. Простые формулы недостаточны для точных расчетов. Наилучшей практикой в отрасли является использование профессионального программного обеспечения CAE для анализа формовки (например, AutoForm или Dynaform) для моделирования с целью получения точных кривых усилия и параметров процесса.
   • Всегда добавляйте запас по безопасности (обычно 15–20%), чтобы компенсировать изменчивость материала и непредвиденные нагрузки ( AHSS Insights ).
2. Проверьте размеры стола пресса и высоту замыкания: Убедитесь, что комплект матриц помещается на столе, а зазор между штампами достаточен для обслуживания и извлечения детали. Ход ползуна и высота замыкания должны соответствовать требованиям к вашей матрице.
3. Оцените потребность в энергии: Для глубокой вытяжки или толстых материалов убедитесь, что пресс обеспечивает достаточную энергию на протяжении всего хода, а не только в нижней мертвой точке. Механические прессы развивают максимальное усилие в нижней точке, но могут обеспечивать лишь 50% этого усилия на расстоянии нескольких дюймов выше. Это особенно важно при штамповке стали с использованием высокопрочных сталей повышенной прочности.
4. Определите целевое количество ходов в минуту (SPM): Установите значение SPM исходя из стабильности детали, смазки и управления тепловыделением. Высокая частота может вызвать перегрев или нестабильность, если не будет правильно регулироваться.
5. Укажите параметры рулонной подачи: Согласуйте ширину, толщину и прямолинейность рулона с возможностями выпрямителя и подающего устройства. Обеспечьте быструю протяжку рулона и удобство очистки для максимизации времени работы оборудования.

Таблица подбора пресса: от входных данных до запаса

Входные данные для расчета усилия	Рассчитанное усилие	Номинальная мощность пресса	Запас прочности
Периметр = 300 мм Толщина = 2 мм Предел прочности на сдвиг = 400 МПа	240 кН (пример)	250 кН	+4%
Площадь = 5000 мм² Толщина = 2 мм Предел прочности на растяжение = 500 МПа	500 кН (пример)	600 КН	+20%

Примечание: всегда уточняйте свойства материала у поставщика и проверяйте расчеты перед покупкой прессов для штамповки металла.

выбирайте штамповочный пресс с достаточным запасом энергии на рабочем ходе, а не только по максимальному усилию. Недостаточный подбор приводит к усталости, простою и более высоким затратам.

Частота ходов и управление тепловыделением

Замечали ли вы, что некоторые операции отлично работают на низких скоростях, но начинают давать сбой при увеличении скорости? По мере увеличения ходов в минуту трение и нагрев могут возрастать, особенно при использовании более толстых или высокопрочных материалов. Здесь важную роль играют правильная смазка и стратегии охлаждения. Если пресс для штамповки металла начинает перегреваться, существует риск потери размерной точности, износа инструмента или даже повреждения пресса.

• Устанавливайте SPM в зависимости от сложности детали, смазки и типа пресса (механический, гидравлический или сервопресс).
• Контролируйте температуру пресса и планируйте интервалы технического обслуживания при высоком объеме производства.
• Для ответственных задач рассмотрите прессы со встроенным охлаждением или передовыми системами смазки.

Линия подачи, правильная машина и технические характеристики рулона

Процесс штамповки настолько надежен, насколько это позволяет его самое слабое звено. Если линия подачи или правильная машина не справляются, даже лучший пресс для штамповки стали будет простаивать. Современное оборудование для металлоштамповки зачастую объединяет подачу рулона, выравнивание и протяжку в единую систему, сокращая время наладки и повышая надежность.

• Выбирайте линии рулонной подачи, соответствующие вашим требованиям по ширине и толщине материала.
• Обращайте внимание на функции быстрой замены и шарнирные выравнивающие блоки для удобства очистки и быстрой протяжки рулона.
• Для толстолистовых или высокоскоростных применений выбирайте питатели-правильные машины с прочными роликами и вентиляцией для управления тепловыделением.

Следуя этому пошаговому подходу, вы обеспечите точное соответствие ваших машин для штамповки металла и систем подачи вашим производственным целям. Это не только максимизирует эффективность и время безотказной работы, но и защищает ваши инвестиции — снижая риск простоев и брака. Далее вы перейдете к созданию и проверке настройки штампа, где надежная конструкция и стандартизация играют решающую роль в обеспечении долгосрочного качества и контроля затрат.

Шаг 6: Создание штампа, проверка и стандартизация настройки при штамповке металла

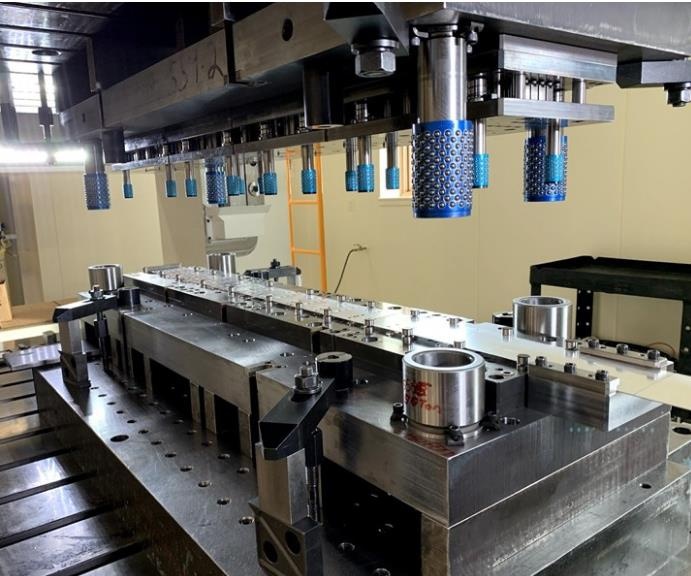

Конструкция штампа и выбор материалов: почему правильный выбор имеет значение

Задумывались ли вы, почему некоторые штампы для листового металла служат сотни тысяч циклов, в то время как другим требуется постоянный ремонт? Ответ зачастую кроется в грамотном выборе материалов и надежной конструкции. Когда вы создаете штамп, индивидуальный штамп для металла , вы не просто обрабатываете металл — вы вкладываетесь в надежность и эффективность всего процесса штамповки. Правильный выбор сталей для штампов, покрытий и термообработки имеет важнейшее значение для работы с абразивными материалами и высокими объемами производства без постоянных простоев.

• Быстрорежущая сталь (HSS): Сохраняет острую режущую кромку при высоких температурах — отлично подходит для высокоскоростных операций и сложных форм.
• Карбид: Исключительная твердость и износостойкость, идеален для крупносерийного производства или абразивных материалов, но более хрупкий и дорогостоящий.
• Инструментальные стали (D2, M2): Обеспечивают баланс прочности и твердости, устойчивы как к износу, так и к ударным нагрузкам — часто используются для пуансонов и матриц в ответственных применениях.

"Твердость и вязкость — основа долговечного штампа; выбирайте материалы, соответствующие вашим производственным требованиям и уровню абразивности листового материала."

Поверхностные обработки и покрытия (например, нитрирование или TiN) дополнительно повышают износостойкость и снижают задирание. Для штампы для листового металла подвергаясь высокой температуре или трению, эти варианты предотвращают преждевременный выход из строя и помогают сохранить размерную точность с течением времени.

Настройка и первоначальный контрольный запуск: стандартизация для обеспечения согласованности

Звучит сложно? На самом деле это вовсе не обязательно. Представьте, что вы собираете сложную мебель — без инструкции вы потратите часы на попытки и ошибки. То же самое касается установки штампа. Стандартизированный контрольный лист гарантирует, что каждая установка будет воспроизводимой, безопасной и оптимизированной для получения качественного результата. Ниже приведен пошаговый план, который можно адаптировать для следующего индивидуальный штамп для металла :

1. Очистите поверхность пресса и нижнее седло штампа — удалите весь мусор, чтобы обеспечить ровную поверхность.
2. Установите штамп по центру пресса для равномерного распределения усилия.
3. Установите ход пресса в режим медленного движения и совместите половины штампа (при необходимости используйте хвостовики или направляющие штифты).
4. Закрепите верхний штамп, вставьте пробную полосу или отходный материал и отрегулируйте ползунок на нужную высоту.
5. Выполните 2–3 холостых хода, чтобы проверить плавность движения и правильность закрепления.
6. Закрепите нижнюю матрицу, проверьте все датчики и блокировки безопасности, убедитесь, что смазочные каналы свободны.
7. Запустите первую деталь, проверьте наличие заусенцев, деформаций или проблем с выравниванием, зафиксируйте все настройки.

тщательная наладка матрицы — это не просто пункт в списке контроля, это ваша гарантия от рисков аварий, смещений и дорогостоящей переделки." ( Henli Machine )

Причины для технического обслуживания и критерии переточки: поддержание матрицы в идеальном состоянии

Даже самые качественно изготовленные штампы для штамповки стали требуют регулярного ухода. Воспринимайте это как обслуживание высокопроизводительного автомобиля — вы же не пропускаете замену масла или игнорируете предупреждающие сигналы? Та же дисциплина требуется и здесь. Обращайте внимание на характерные признаки: заусенцы на деталях, отклонения допусков или необычные шумы. Это первые сигналы о том, что требуется техническое обслуживание или переточка.

Компонент штампа	Материал/покрытие	Индикатор износа	Мероприятие по техническому обслуживанию
Пробивка	Инструментальная сталь D2 / покрытие TiN	Образование заусенцев, закругление кромок	Заточить или заменить
Дисковая плита	Вставки из твердого сплава	Выкрашивание, отклонение размеров	Переточить или заменить пластину
Направляющие штифты/втулки	Закаленная сталь	Чрезмерный люфт, задиры	Заменить или смазать
Пружины/прокладки	Стержневая сталь	Потеря усилия, поломка	Заменить

• Установите интервалы профилактического обслуживания на основе объема производства и наблюдаемого износа.
• Ведите журнал операций по заточке, переточке и замене компонентов — это поможет прогнозировать будущие потребности и снизит незапланированные простои.
• Используйте электрическую смазку на электрических контактах или датчиках для предотвращения коррозии и обеспечения надежной защиты электрооборудования.

профилактическое обслуживание является ключом к максимальному времени безотказной работы и предотвращению катастрофических поломок в пошаговых штампах для металла.

Преимущества и недостатки распространенных марок сталей и покрытий для штампов

Быстрорежущая сталь (HSS)

• Плюсы: Отличное удержание кромки при высоких температурах, подходит для высокоскоростной штамповки.
• Минусы: Умеренная прочность, более высокая стоимость по сравнению с базовыми инструментальными сталями.

Карбид

• Плюсы: Экстремальная износостойкость, идеально подходит для абразивных или высоконагруженных работ.
• Минусы: Хрупкий материал, дорогой, может требовать особого обращения.

Инструментальная сталь (D2, M2)

• Плюсы: Хороший баланс твердости и прочности, широко доступна, экономически эффективна для большинства штампов для листового металла.
• Минусы: Может потребоваться поверхностная обработка для максимального срока службы в сложных условиях.

В целом, создание и проверка вашей индивидуальный штамп для металла является дисциплинированным процессом, который приносит выгоды в качестве, времени безотказной работы и контроле затрат. Стандартизируя настройку и техническое обслуживание, вы минимизируете риски и обеспечиваете бесперебойную работу процесса штамповки — создавая основу для надежного контроля качества и соответствия GD&T на следующем этапе.

Шаг 7: Запуск производства с надежным контролем качества и соответствием GD&T для качественной штамповки

Параметры запуска и план контроля: поддержание производственного процесса в заданном русле

Бывали ли случаи, когда партия штампованных деталей отклонялась от спецификации на середине цикла? Если да, то вы знакомы с раздражением, возникающим при поиске проблем, которые можно было предотвратить. В высококачественных операциях штамповки и прецизионной штамповки ключом к стабильным результатам является хорошо структурированный план контроля — тот, который фиксирует критические параметры процесса и позволяет легко выявлять проблемы до того, как они приведут к браку или переделке.

Параметры	Цель	Допустимый диапазон	Метод мониторинга	План реагирования
Скорость подачи смазки	2 мл/мин	1,8 – 2,2 мл/мин	Расходомер, визуальная проверка	Отрегулируйте насос; проверьте матрицу на наличие отложений
Ходов в минуту (SPM)	60 SPM	55 – 65 SPM	Контроллер пресса	Уменьшите скорость; проверьте перегрев
Выравнивание подающего устройства	±0,1 мм	±0,2 мм	Оптический датчик	Выровняйте подающее устройство; проверьте положение полосы
Датчики защиты матрицы	Активный	Все датчики работают	Журнал датчиков	Остановить пресс; провести проверку сигнала тревоги

Документируя эти параметры и их допустимые диапазоны, вы обеспечите стабильность процесса штамповки, снизив необходимость постоянных корректировок и минимизировав риск возникновения дефектов или простоев. Это основа любой надежной операции по качественной штамповке, что подчеркивают лидеры отрасли, которые полагаются на мониторинг в реальном времени и статистический контроль процессов (SPC) для поддержания качества.

Геометрические размеры и допуски для штампованных элементов: согласование контроля с функциональными требованиями

Как вы можете убедиться, что ваши штампованные детали будут правильно установлены и функционировать так, как задумано? Здесь на помощь приходит система геометрических размеров и допусков (GD&T). GD&T — это не просто набор символов, а язык, определяющий наиболее важные аспекты геометрии вашей детали. Привязывая контроль непосредственно к обозначениям GD&T, вы обеспечиваете точную штамповку и устраняете неоднозначность для вашей команды контроля качества.

• Плоскостность на опорных площадках: Обеспечивает, что поверхности для крепления или уплотнения находятся в пределах заданного допуска — критически важно для сборки.
• Истинное положение пробитых отверстий: Контролирует точное расположение отверстий, чтобы сопрягаемые детали идеально совмещались.
• Профиль сформированных контуров: Проверяет, что сложные изгибы или фланцы соответствуют заданной форме.

В большинстве случаев для быстрых проверок в процессе производства на линиях штамповки высокого объема используются функциональные калибры. Для более сложных форм или критических признаков оптические системы технического зрения или координатно-измерительные машины (КИМ) обеспечивают более высокую точность. Выбор зависит от степени важности признака и доступных ресурсов контроля.

Используйте функциональные калибры для проверки на линии посадки и сборки, но переходите на метрологические КИМ при проверке сложных профилей или когда требуется максимальная точность.

Методы контроля и выборка: обеспечение соответствия каждой партии установленным требованиям

Так как часто следует проверять штампованные детали? Ответ зависит от ваших характеристик CTQ (важных для качества) и требований заказчика. Ведущие производители используют комбинацию мониторинга в реальном времени, инспекции на линии и запланированных аудитов, чтобы выявлять проблемы на ранней стадии. Ниже приведен типичный подход:

• Визуальный контроль на линии по качеству поверхности и очевидным дефектам каждые 10–20 деталей
• Проверка функциональными калибрами ключевых размеров в начале каждой смены и после замены инструмента
• Статистический отбор проб (согласно вашему руководству по качеству или контракту с заказчиком) для контроля размерных и геометрических допусков
• Полная проверка на КИМ или оптическим сканером первых образцов и периодических выборок

Для критически важных применений — например, аэрокосмической или медицинской отраслей — частота отбора проб может быть выше, а прослеживаемость является обязательной. Для автомобильной или общей промышленной штамповки следуйте документированному плану контроля и корректируйте его на основе исследований пригодности процесса или отзывов заказчика.

Планы выборочного контроля должны соответствовать возможностям вашего процесса и стандартам заказчика. Если есть сомнения, начните с внутреннего руководства по качеству и уточняйте его по мере накопления данных о процессе.

Интегрируя надежный контроль качества, четкое соответствие GD&T и строгую выборку, вы сможете выявлять проблемы на ранней стадии и поставлять штампованные детали, которые стабильно соответствуют или превосходят ожидания. Такой комплексный подход не только снижает объем брака и переделок, но и укрепляет доверие клиентов, создавая основу для быстрого и эффективного устранения неполадок при возникновении проблем. Готовы решать вопросы с дефектами напрямую? Следующий шаг покажет, как сопоставлять симптомы с коренными причинами и быстро применять меры устранения.

Шаг 8: Устранение дефектов с помощью матрицы «дефект — средство устранения» в процессе штамповки

Быстрая диагностика проблем в процессе штамповки листового металла

Когда-либо запускали процесс штамповки и вдруг замечали заусенцы, складки или трещины? Вы не одиноки. Даже при идеальных настройках дефекты могут появляться — это тратит время, приводит к браку и увеличивает расходы. Ключевое решение — структурированный подход к устранению неполадок: сопоставьте каждый симптом с его первопричиной, примените быстрые проверки и внедрите постоянные исправления. Представьте, что у вас есть пошаговое руководство, позволяющее вашей команде выявлять и устранять проблемы до того, как они перерастут в серьёзные сбои. Именно этому и посвящён данный шаг.

Первопричины дефектов: на что следует обращать внимание

Рассмотрим наиболее распространённые дефекты в процессе штамповки металла и их вероятные причины. Стандартизация терминологии и фотографирование дефектов помогают командам проводить диагностику последовательно — без догадок и расплывчатых описаний. Ниже приведены примеры дефектов штамповки, с которыми вы можете столкнуться в производстве:

Дефект	Вероятные первопричины	Быстрые проверки	Корректирующие действия	Профилактика
Обычно это происходит в течение одного дня.	Изношенный или тупой режущий инструмент, чрезмерный зазор в штампе, неправильный выбор материала	Проверьте кромку инструмента, измерьте зазор в штампе, сверьтесь со спецификацией материала	Заточите/переточите пуансон и матрицу, отрегулируйте зазор, выберите правильный сорт материала	Запланируйте техническое обслуживание инструмента, проверьте материал перед запуском
Морщины	Неравномерное усилие прижима, низкое натяжение материала, плохая конструкция штампа	Проверьте давление прижима, наблюдайте за потоком материала во время прессования	Отрегулируйте прижим, добавьте вытяжные бороздки, перепроектируйте добавки штампа	Смоделируйте процесс формовки, проверьте настройки прижима
Трещины/разрывы	Чрезмерная деформация, малый радиус изгиба, хрупкий материал, высокая скорость пресса	Проверьте радиусы изгиба, протестируйте с более мягким материалом, уменьшите скорость пресса	Увеличьте радиус, предварительно нагрейте или подвергните отжигу, отрегулируйте скорость	Проверьте пластичность материала, оптимизируйте параметры процесса
Заедание/поверхностная деформация	Недостаточная смазка, шероховатая поверхность матрицы, сплавы с высоким коэффициентом трения	Визуальная проверка на наличие задиров, испытание альтернативной смазки	Полировка матрицы, увеличение или замена смазки	Использование совместимых смазок, поддержание состояния поверхности матрицы
Вмятины	Посторонние частицы в матрице, загрязненная поверхность металла, остатки материала в прессе	Проверка матрицы и заготовки на наличие посторонних включений	Очистка матриц, улучшение очистки перед штамповкой	Внедрение предварительной очистки перед штамповкой, регулярный осмотр матриц
Неравномерное растяжение	Неправильная геометрия матрицы, неравномерное распределение усилия	Измерьте вариацию толщины, наблюдайте за картиной деформации	Переработайте штамп, отрегулируйте усилие прижима заготовки	Смоделируйте процесс формовки, проверьте конструкцию штампа
Разрыв/повреждение	Концентрация напряжений в отверстиях/краях, дефекты материала, чрезмерное усилие пуансона	Проверьте наличие острых углов, осмотрите материал, измерьте усилие пуансона	Добавьте радиусы скругления, выберите лучший материал, уменьшите усилие пуансона	Оптимизируйте радиусы скругления штампа, используйте материал с сертифицированным качеством

Первичная проверка: всегда убеждайтесь в чистоте штампа и правильности направления ленты перед внесением более глубоких изменений в процесс. Многие дефекты в процессе штамповки листового металла связаны с простыми проблемами, такими как загрязнения или несоосность.

Корректирующие действия по операциям: быстрые проверки и постоянные исправления

Как только вы обнаружили дефект, действуйте быстро. Вот как классифицировать и устранить проблемы в процессе штамповки:

• Заусенцы: Проведите быстрый осмотр инструмента — если кромки затупились, заточите или замените их. Если заусенцы сохраняются, проверьте зазор матрицы и твердость материала.
• Морщины: Отрегулируйте усилие прижима или добавьте протяжки. Складки часто указывают на то, что материал недостаточно прочно удерживается во время формовки.
• Трещины/разрывы: Снизьте скорость пресса, увеличьте радиусы изгиба или перейдите на более пластичный материал. Если разрывы возникают около технологических вырезов в штампах для листовой штамповки, пересмотрите геометрию и назначение вырезов, чтобы уменьшить концентрацию напряжений.
• Галлинг: Испытайте альтернативные смазки или отполируйте матрицу. При высокоскоростных режимах увеличьте частоту смазывания.
• Вмятины: Тщательно очистите матрицы и заготовки. Даже мелкая частица может оставить заметный след на готовых деталях.
• Неравномерное растяжение: Проверьте равномерность геометрии матрицы или усилия прижима заготовки. Используйте моделирование формовки для прогнозирования и устранения проблем.
• Разрыв/трещина: Снизьте усилие вырубки, добавьте радиусы скругления или выберите материал более высокого качества, чтобы предотвратить концентрацию напряжений.

Эти корректирующие меры основаны на проверенных технологиях штамповки и передовых отраслевых практиках.

Сигналы предотвращения и мониторинга: опережение дефектов

Хотите выявить проблемы до того, как они испортят партию? Используйте мониторинг процесса и сигнализацию датчиков для обнаружения признаков потенциальных неполадок:

• SPC (статистический контроль процесса): резкое изменение размеров детали, падение значения Cpk или выход за пределы контроля
• Сигналы пресса: неожиданные скачки нагрузки, несоосность подачи или срабатывание датчика защиты матрицы
• Визуальные признаки: изменение цвета детали, качества поверхности или кромки
• Обратная связь от оператора: необычные звуки, вибрация или заклинивание во время циклов прессования

«Дисциплинированный план осмотра и мониторинга — ваша лучшая защита от дорогостоящих дефектов в процессе штамповки металла. Раннее обнаружение экономит время, деньги и репутацию.»

Используя такой матричный подход, вы позволяете своей команде быстро устранять проблемы — сокращая простои и количество брака. Когда вы стандартизируете термины для проверки и корректирующие действия, устранение неполадок становится рутинной задачей, а не ликвидацией последствий аварии. Готовы взять под контроль расходы и качество? Следующий шаг покажет вам, как построить прозрачную модель затрат и выбрать партнёров, которые помогут минимизировать риски в процессе штамповки — от проектирования до поставки.

Шаг 9: Оценка стоимости и выбор партнёра, использующего CAE-моделирование, для процесса штамповки

Амортизация оснастки и шаблоны стоимости на деталь

Приходилось ли вам планировать бюджет проекта штамповки и сталкиваться с неожиданными расходами или изменением сроков поставки? Вы не одиноки. В процессах автомобильной штамповки и других средах массового производства понимание реальной структуры затрат критически важно для предотвращения перерасхода и задержек. Давайте рассмотрим прозрачную модель, охватывающую все аспекты, чтобы вы могли принимать обоснованные решения ещё до заключения договора с предприятием по штамповке или поставщиком.

Начните с определения всех основных факторов затрат. Ниже приведена практическая формула, используемая в отрасли:

Стоимость единицы продукции = Материалы + Обработка + Накладные расходы + Брак – Возврат + (Амортизация оснастки ÷ Общее количество единиц)

• Материал: Стоимость листового металла, рулона или заготовки, плюс отходы от обрезки и лома.
• Обработка: Время пресса, труд оператора и дополнительные операции (заусенцевание, очистка, отделка).
• Накладные расходы: Коммунальные услуги предприятия, техническое обслуживание, контроль качества и управление.
• Брак – Возврат: Учитывайте ожидаемые потери выхода годного, а также возможную стоимость переработанного лома.
• Амортизация оснастки: Распределите единовременные затраты на изготовление штампов по планируемому объему производства. Наибольшую выгоду от этого подхода получают проекты с высоким объемом выпуска.

Ниже показано, как штамповка соотносится с другими процессами по стоимости и ценности:

Процесс	Стоимость оснастки	Стоимость на единицу	Соответствие объему	Срок исполнения	Типичные допуски	Сложность
Печать	Высокая (амортизированная)	Низкая (в масштабе)	10,000+	Средний (изготовление штампа, затем быстро)	±0,10,3 мм	Умеренный – высокий
Обработка CNC	Низкий	Высокий	1–1,000	Короткий срок (только настройка)	±0,01–0,05 мм	Очень высокий
Лазерная резка	Низкий	Умеренный	10–5,000	Недолго	±0,1 мм	Высокая (только 2D)
Кастинг	Высокий	Умеренный	5,000+	Длинный	± 0,20,5 мм	Очень высокий

Критерии оценки поставщиков: создание надежной системы оценки

Выбор правильной компании по штамповке металла или штамповочного завода — это не только вопрос цены. Представьте, что вы нанимаете подрядчика для ремонта дома — вы бы не выбрали самое низкое предложение, не проверив его опыт, инструменты и репутацию. То же самое касается партнёров по штамповке. Ниже приведён подход с использованием системы оценки, основанной на проверенных отраслевых методах оценки ( Университет Уэйна ):

• Shaoyi Metal Technology (Автомобильные штамповочные матрицы):
  • Продвинутое моделирование с использованием CAE для геометрии матриц и потока материала
  • Сертифицировано по IATF 16949 в области автомобильного качества
  • Глубокий структурный и формообразующий анализ с первого дня
  • Проверенная репутация более чем с 30 мировыми автобрендами
  • Раннее инженерное сотрудничество для сокращения циклов пробной отладки и снижения затрат на оснастку
• Поставщик B:
  • Высокая механическая обработка и возможность пробной штамповки, но ограниченное моделирование CAE
  • Стандартный сертификат ISO
  • Опыт работы со средними объемами металлической штамповки
• Поставщик C:
  • Конкурентоспособные цены, но более длительные сроки поставки и меньший опыт в автомобильной штамповке
  • Ограниченная поддержка на месте при запуске
  • Базовый дизайн штампа и инженерное моделирование

Совет: всегда адаптируйте свою систему оценки под конкретную деталь, объем и требования к качеству. Смотрите за пределы начальной цены — учитывайте технические возможности, поддержку при запуске и реальные результаты.

Когда передовое компьютерное моделирование добавляет ценность в процессе автомобильной штамповки

Почему стоит отдавать предпочтение поставщикам, инвестирующим в компьютерное инженерное проектирование (CAE)? Представьте, что вы обнаруживаете дефект формовки или проблему пружинения еще до того, как начали обработку стали — CAE делает это возможным. В процессе автомобильной штамповки имитационное моделирование CAE помогает оптимизировать конструкцию штампа, прогнозировать течение материала и сокращать количество необходимых физических пробных запусков. Это означает:

• Сокращение сроков от проектирования до производства
• Снижение риска изменений на поздних этапах или брака
• Более стабильный выход годной продукции с первого раза, особенно при изготовлении сложных деталей с жесткими допусками

Например, штамповочный цех, использующий CAE, может смоделировать протяжки, усилия прижима заготовки и даже выявить возможные складки или разрывы — что позволяет сэкономить недели проб и ошибок. Это особенно важно для автомобильного штампования, где запуск в производство критичен по времени, а точность размеров обязательна.

Картирование сроков выполнения: от заказа до PPAP

Чтобы уложиться в график проекта, отследите путь от заказа (PO) до процесса утверждения производственной детали (PPAP):

1. Обзор проекта и начало DfM (учет технологичности при проектировании)
2. CAE-моделирование и заморозка конструкции штампа
3. Изготовление и обработка штампа
4. Пробная штамповка и первичный контроль образца
5. Проверочные запуски и подача на PPAP
6. Полноценный запуск производства

Контрольные точки на каждом этапе помогают своевременно выявлять узкие места и корректировать процесс по мере необходимости — особенно при работе с производителями штампованных металлических деталей в рамках глобальных программ.

прозрачная модель затрат и сроков в сочетании с партнёром, ориентированным на компьютерное инженерное моделирование (CAE), — это ваша лучшая защита от непредвиденных перерасходов и задержек запуска в процессе штамповки.

Следуя этому структурированному подходу — моделированию затрат, оценке поставщиков по системе баллов и использованию CAE, — вы обеспечите успех процесса автомобильной штамповки. Правильный партнёр поможет вам снизить риски, контролировать затраты и своевременно поставлять детали высокого качества, каждый раз.

Часто задаваемые вопросы о процессе штамповки

1. Каковы основные этапы процесса штамповки?

Процесс штамповки включает определение требований, выбор материалов, применение правил проектирования с учётом технологичности (DfM), выбор стратегий матриц, подбор прессов и систем подачи, изготовление и проверку штампов, проведение надёжного контроля качества, устранение дефектов и расчёт затрат при одновременном выборе подходящего поставщика. Каждый этап обеспечивает более высокое качество деталей, снижение объёма брака и эффективность по стоимости.

2. В чём разница между процессом штамповки и пробивкой?

Штамповка — это обобщающий термин, охватывающий различные методы обработки металла давлением, такие как вырубка, гибка и вытяжка, тогда как пробивка конкретно относится к созданию отверстий в металле. Штамповка может включать пробивку как одну из операций, но также предполагает формовку, получение заданной формы и сборку металлических деталей на нескольких этапах.

3. Какие факторы влияют на выбор материала при штамповке?

Выбор материала зависит от таких факторов, как способность к формованию, склонность к упругому восстановлению, коррозионная стойкость, свариваемость и качество поверхности. Также значение имеют назначение детали, объем производства и совместимость с смазками и процессами отделки, особенно при работе со сплавами, такими как алюминий или нержавеющая сталь.

4. Как предотвратить распространённые дефекты при штамповке листового металла?

Для предотвращения дефектов требуется структурированный подход к устранению неполадок: регулярное обслуживание штампов, правильный зазор в штампе, надлежащая смазка и контроль параметров процесса. Раннее выявление с помощью инспекций на линии и сигнализации датчиков также помогает обнаружить такие проблемы, как заусенцы, складки или трещины, до того, как они усугубятся.

5. Почему моделирование CAE важно при выборе поставщика штамповки?

Моделирование CAE (компьютерное проектирование) позволяет поставщикам оптимизировать геометрию штампа и прогнозировать течение материала до начала производства. Это сокращает количество циклов наладки, минимизирует дорогостоящие изменения на поздних этапах и повышает выход годной продукции с первого раза — особенно важно при штамповке в автомобильной промышленности, где критичны точность и скорость.
