Înțelegerea componentelor matrițelor de ambutisare și a funcțiilor lor esențiale

Ce transformă o foaie plană de metal într-un suport automotive sau într-o carcasă electronică formată cu precizie? Răspunsul se află în componentele matrițelor de ambutisare — elementele specializate de scule care lucrează împreună pentru a tăia, îndoi și modela metalul cu o acuratețe remarcabilă. Aceste componente formează baza operațiunilor de deformare a metalului în diverse industrii, de la producția automotive până la fabricarea produselor electronice de consum.

Deci, ce este o matriță în domeniul fabricației? Pe scurt, o matriță este o unealtă specializată utilizată în fabricație pentru a tăia sau modela un material folosind o presă . Când vă întrebați ce sunt matrițele în contextul ambutisării metalului, vă referiți la ansambluri complexe care conțin zeci de componente individuale, fiecare proiectată pentru o anumită funcție în cadrul procesului de deformare.

Blocurile de construcție ale operațiunilor de deformare a metalului

Componentele matrițelor de ambutisare funcționează ca un sistem integrat, nu ca părți izolate. Imaginați-vă o orchestră simfonică — fiecare instrument își joacă rolul, dar magia apare atunci când toate lucrează împreună, în mod armonios. În mod similar, componentele matriței, inclusiv poansonul, butoanele matriței, colții de ghidare și plăcile de evacuare trebuie să funcționeze în coordonare perfectă pentru a transforma materialul brut în piese finite.

Componentele de ambutisare metalică se împart în mai multe categorii funcționale: elemente structurale care oferă cadru, componente de tăiere care perforă și decupează materialul, sisteme de ghidare care asigură alinierea și piese pentru manipularea materialului, care controlează deplasarea benzii. Înțelegerea procesului de fabricare a matrițelor vă ajută să apreciați modul în care aceste elemente se integrează în cadrul procesului de construcție a sculelor.

De ce calitatea componentelor determină succesul ambutisării

Relația dintre calitatea componentelor și rezultatele producției este directă și măsurabilă. Muchiile de tăiere uzate produc buruieni. Ghidajele dezaliniate provoacă ruperea pieselor de perforare. Rigiditatea structurală insuficientă duce la variații dimensionale. Fiecare eșec al unei componente se transmite în probleme de calitate, opriri neplanificate și costuri crescute.

Precizia componentelor la nivel de micron se reflectă direct în calitatea pieselor la nivelul producției — o matriță realizată cu componente inferioare nu va produce niciodată piese superioare, indiferent de capacitatea presei sau de abilitățile operatorului.

Acest articol vă conduce dincolo de identificarea de bază a componentelor. Veți explora abordarea completă a ciclului de viață — de la selecția inteligentă a materialelor și specificarea corectă, până la strategiile eficiente de întreținere. Indiferent dacă sunteți un inginer care specifică echipamente noi sau un cumpărător care evaluează capacitățile furnizorilor, înțelegerea acestor componente ale matrițelor vă permite să luați decizii mai bune privind investițiile dvs. în echipamente. Secțiunile următoare acoperă fundamentele structurale, elementele de tăiere, sistemele de aliniere, manipularea materialelor, selecția oțelurilor, analiza uzurii, protocoalele de întreținere și orientări privind selecția specifică aplicațiilor.

Componente ale fundației structurale care susțin operațiunile matrițelor

Imaginați-vă construirea unei case pe o fundație slabă — indiferent cât de frumoasă este structura de deasupra, crăpăturile vor apărea în cele din urmă. Același principiu se aplică și componentelor matrițelor de stampare. Elementele structurale de bază determină dacă ansamblul matriței dvs. produce piese consistente și precise pe parcursul a mii sau milioane de cicluri. Fără componente structurale robuste, chiar și cele mai precis prelucrate elemente de tăiere nu vor putea îndeplini funcția lor.

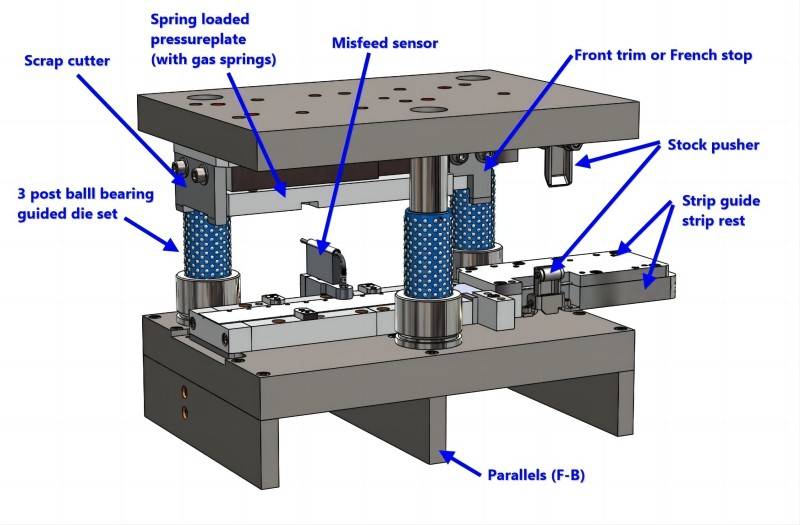

Cadru ansamblului matriței este alcătuit din trei categorii structurale principale: talpile matriței, care suportă sarcina, plăcile matriței, care oferă suprafețe de montare, și seturile complete de matrițe, care combină aceste elemente cu sisteme de aliniere. Să analizăm fiecare componentă și să înțelegem de ce selecția materialelor și specificațiile de duritate sunt atât de importante.

Talpile matriței și rolul lor de susținere a sarcinii

Talpile matriței au rolul de bază structurală structurală principală a oricărei operațiuni de stampare gândiți-vă la ele ca la șasiul unui vehicul — susțin tot restul și absorb forțe enorme în fiecare cursă a presei. Un set tipic de matriță include atât talpa superioară, cât și cea inferioară, care se montează direct pe traversa mobilă, respectiv pe placa de sprijin a presei.

Talpa superioară se atașează de traversa mobilă a presei și transportă în jos toate componentele matricei în timpul cursei de deformare. În același timp, talpa inferioară se fixează de placa de sprijin a presei și susține blocurile de matriță, butoanele și componentele de manipulare a materialului. Împreună, aceste talpi trebuie să reziste forțelor de compresiune care pot depăși sute de tone, menținând în același timp toleranțe de planitate măsurate în miimi de inch.

Ce face o talpă de matriță eficientă? Intră în joc trei factori esențiali:

• Grosime adecvată pentru a rezista deformării sub sarcină — talpile subdimensionate se îndoaie în timpul ambutisării, provocând dezalinierea și uzură accelerată
• Selecție corectă a materialului în funcție de volumul de producție și de cerințele de forță
• Prelucrare de Precizie a suprafețelor de montare, pentru a asigura paralelismul între ansamblurile superioară și inferioară

Pentru aplicațiile auto de înalt volum, talpile matrițelor sunt realizate, de obicei, din oțel pentru scule durificat. Pentru operațiunile de volum redus se pot utiliza oțeluri pre-durificate sau chiar aluminiu, pentru a reduce greutatea și a crește viteza de funcționare a presei.

Plăcile matriței ca suprafețe de montare de precizie

Deși talpile matrițelor oferă structura de susținere, plăcile matriței furnizează suprafețele de montare de precizie pe care se fixează componentele de tăiere și deformare. O placă matriță este poziționată deasupra tălpii matriței și oferă o suprafață durificată și plană, prelucrată cu toleranțe exacte pentru montarea componentelor.

De ce nu se montează componentele direct pe talpa matriței? Răspunsul implică atât considerente practice, cât și economice. Plăcile matriței pot fi înlocuite în cazul uzurii, fără a trebui să se renunțe la întreaga talpă. Ele permit, de asemenea, tratamente locale de durificare, care ar fi imposibile de aplicat pe întreaga suprafață a tălpii. La asamblarea unei matrițe, producătorii folosesc adesea mai multe plăci matriță în cadrul unei singure asamblări, fiecare dintre acestea susținând zone funcționale diferite.

Configurația matriței de asamblare devine deosebit de importantă în matrițele progresive, unde mai multe stații efectuează operațiuni secvențiale. Fiecare stație poate necesita grosimi diferite ale plăcilor sau niveluri diferite de duritate, în funcție de forțele specifice de deformare implicate. Alegerea corectă a plăcilor asigură stabilitatea și planitatea suprafețelor de montare pe întreaga durată a producției.

Seturi de matrițe: Soluții preasamblate pentru aliniere

Un set complet de matrițe ajunge, de obicei, ca o unitate preasamblată, care combină talpile superioară și inferioară, împreună cu tijele ghid și bucșele deja montate. Aceste seturi de matrițe oferă mai multe avantaje față de asamblarea matrițelor din componente individuale:

• Aliniere garantată de fabrică între talpa superioară și cea inferioară
• Reducerea timpului de asamblare și a complexității configurării
• Calitate constantă datorită proceselor standardizate de fabricație
• Interchangeabilitate pentru strategii de echipamente de rezervă

Seturile de matrițe sunt disponibile în diverse configurații — cu două colțuri, cu patru colțuri și în aranjament diagonal — fiecare dintre acestea fiind potrivită pentru dimensiuni diferite ale matrițelor și pentru cerințe specifice de aliniere. Tijele ghid și bucșele mențin o înregistrare precisă între ansamblurile superioară și inferioară pe parcursul a milioane de cicluri de presare.

Specificații materiale pentru componente structurale

Alegerea materialelor potrivite pentru componentele structurale influențează direct durata de viață a sculelor și calitatea pieselor. Tabelul de mai jos prezintă sintetic opțiunile comune de materiale, aplicațiile lor și nivelurile necesare de duritate:

Tip componentă	Materiale comune	Gamă de duritate (HRC)	Aplicații tipice
Tălpi de matriță (standard)	Oțel pentru scule A2, oțel 4140	28-32 HRC	Producție generală, volume medii
Tălpi de matriță (rezistente)	Oțel pentru scule D2, oțel pentru scule S7	54–58 HRC	Aplicații cu forță mare, serii lungi
Plăcile matriței	Oțel pentru scule A2, D2	58-62 HRC	Suprafețe de montare pentru componente
Plăci de sprijin	Oțel pentru scule A2	45-50 HRC	Suport pentru poanson, distribuție a sarcinii
Seturi de matrițe (Economic)	Fontă, Aluminiu	N/A (turnat în stare brută)	Lucrări de prototipare, serii scurte

Rețineți că componentele de tăiere și deformare necesită o duritate semnificativ mai mare decât elementele structurale. Această abordare gradată echilibrează rezistența la uzură acolo unde este necesară, cu tenacitatea și prelucrabilitatea cadrelor de susținere.

Selectarea corespunzătoare a componentelor structurale previne deformarea și dezalinierea care afectează matrițele prost proiectate. Când talpele se îndoaie sub sarcină, jocurile dintre poanson și matriță se modifică dinamic în fiecare cursă. Această variație produce o calitate nesatisfăcătoare a marginilor pieselor, accelerează uzurarea componentelor și, în cele din urmă, duce la defecțiuni costisitoare care opresc liniile de producție. Investiția în componente structurale adecvat specificate aduce beneficii pe întreaga durată de funcționare a sculei — și creează baza pentru elementele de tăiere pe care le vom analiza în continuare.

Elemente de tăiere poanson-matriță care formează piesele dumneavoastră

Acum că înțelegeți fundația structurală, să explorăm componentele care efectuează, de fapt, lucrul. Poansoanele și deschiderile corespunzătoare ale matrițelor sunt muchiile de tăiere unde metalul întâlnește forța — și unde precizia este cu adevărat esențială. Aceste elemente vin în contact direct cu materialul dumneavoastră, suportând eforturi enorme la fiecare cursă a presei. Obținerea corectă a acestora determină dacă produceți piese curate sau deșeu.

Luați în considerare următorul aspect: tăierea unui disc cu diametrul de 10 inch din oțel moale cu grosimea de 0,100 inch necesită aproximativ 78.000 de lire-forță . Aceasta este forța pe care aceste componente trebuie să o suporte — în mod repetat, fiabil și fără a ceda. Înțelegerea modului în care sistemele de poansonare și matrițare pentru table metalice funcționează împreună vă ajută să specificați sculele care rezistă în acest mediu solicitant.

Geometria poansoanelor și impactul acesteia asupra calității tăierii

Când examinați cu atenție poansoanele și matrițele metalice, veți observa că geometria poansoanelor variază semnificativ în funcție de aplicație. Trei tipuri principale de poansoane acoperă majoritatea operațiilor de ambutisare:

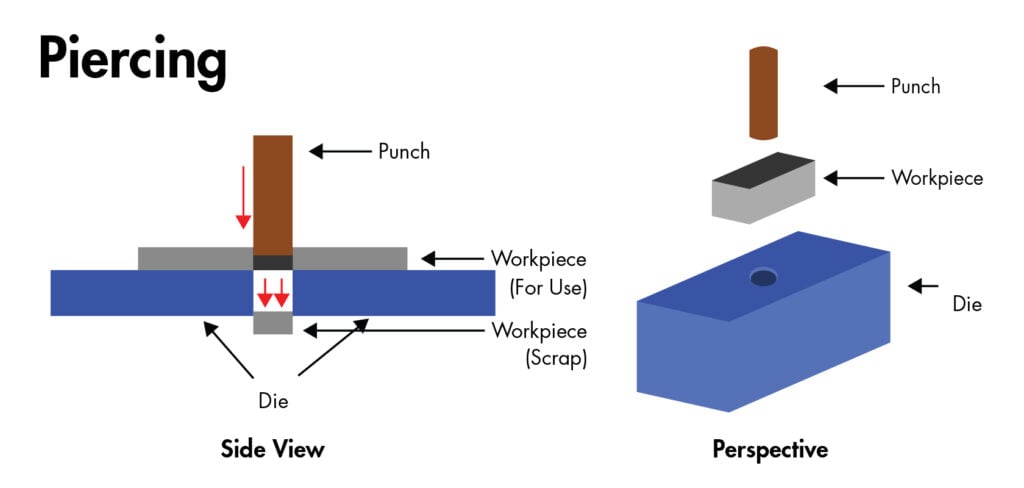

• Punțe de perforare creează găuri în material, iar bușonul extras devine deșeu. Capul punții se montează într-un element de fixare, iar capătul de tăiere are muchii ascuțite corespunzătoare formei dorite a găurii.
• Punțe de decupare funcționează invers față de punțele de perforare: piesa decupată devine piesa finită, iar materialul înconjurător devine deșeu. Aceste punți necesită toleranțe extrem de strânse, deoarece definesc dimensiunile finale ale produsului dumneavoastră.
• Poansoane de deformare nu taie deloc. În schimb, ele îndoaie, trag sau altfel prelucrează materialul fără a-l separa. Acestea au, de obicei, muchii rotunjite, nu suprafețe ascuțite de tăiere.

Iată ceva ce mulți ingineri ratează: matricea nu determină în mod exclusiv dimensiunea găurii. Deși este obișnuit să presupunem că o matrice de 0,500 inch produce o gaură de 0,500 inch, modificarea jocului dintre matrice și butonul matriței afectează, de fapt, dimensiunile găurii. Un joc insuficient determină comprimarea metalului înainte de tăiere, ceea ce face ca metalul să „prindă” pereții matricei și să creeze o gaură ușor mai mică decât diametrul matricei.

Ce se întâmplă cu geometria matricei în jurul colțurilor? Dacă perforați găuri pătrate sau dreptunghiulare, veți observa că colțurile se deteriorează mai întâi. De ce? Aceste zone suferă cele mai mari sarcini de tăiere, deoarece forțele de compresiune se concentrează în zonele cu raze mici. O soluție practică: măriți jocul în colțuri la aproximativ 1,5 ori jocul normal sau evitați, ori de câte ori este posibil, colțurile perfect ascuțite.

Selectarea butonului matriței pentru o durată prelungită de viață a sculelor

O matrice pentru buton — uneori numită inserție de matriță sau matrice — este componenta înlocuibilă care primește piesa de perforare și definește muchia de tăiere pe partea de ieșire a materialului. Gândește-te la ferestre de lovit cu metal foarte subțire ca la un cuplu potrivit: piesa de perforare pătrunde din partea superioară, decupând materialul împotriva marginii călite a matricei de buton din partea inferioară.

De ce se folosesc matricele pentru buton înlocuibile în loc să se prelucreze direct deschideri în placa de matriță? Există mai multe motive practice:

• Matricele pentru buton pot fi înlocuite individual atunci când sunt uzate, evitând înlocuirea costisitoare a întregii placi de matriță
• Dimensiunile standard ale matricelor pentru buton permit stocarea acestora pentru intervenții rapide de întreținere
• Materiale premium pentru matricele pentru buton (de exemplu, carburii) pot fi utilizate în mod economic în zonele supuse unei uzuri intense
• Rectificarea de precizie a matricelor mici pentru buton este mai practică decât reprelucrarea întregilor plăci

Combinatiile de piese de perforare și matrice pentru buton destinate tăierii cu matriță trebuie potrivite cu atenție. Diametrul alezajului matricei pentru buton este mai mare decât diametrul piesei de perforare cu o anumită valoare de joc — iar respectarea corectă a acestei relații este esențială pentru succesul dumneavoastră.

Relația critică dintre distanța de decupare a piesei (punch) și matrice

Distanța de decupare reprezintă spațiul dintre muchia tăietoare a piesei (punch) și muchia tăietoare a butonului de matrice. Această breșă reprezintă spațiul optim necesar pentru decuparea curată a materialului, nu pentru ruperea sau strivirea acestuia. Conform indicațiilor tehnice ale MISUMI, distanța de decupare recomandată este exprimată ca procentaj pe fiecare parte — ceea ce înseamnă că această breșă trebuie să existe pe fiecare muchie a suprafeței tăietoare.

Indicația standard sugerează un punct de plecare de 10 % din grosimea materialului pe fiecare parte. Totuși, cercetările moderne în domeniul fabricației indică faptul că utilizarea unei distanțe de decupare de 11–20 % poate reduce considerabil solicitarea sculelor și poate mări durata lor de funcționare. Distanța de decupare optimă reală depinde de mai mulți factori.

Factorii care influențează alegerea distanței de decupare includ:

• Tip de material: Materialele mai dure și cu rezistență mai mare, cum ar fi oțelul inoxidabil, necesită o distanță de decupare mai mare (aproximativ 13 % pe fiecare parte), în timp ce metalele mai moi, cum ar fi aluminiul, necesită distanțe de decupare mai mici
• Grosime material: Piesele de lucru mai groase necesită o joc mai mare, proporțional cu grosimea, deoarece procentul este calculat în raport cu grosimea
• Calitatea dorită a marginii: Jocurile mai mici produc tăieturi mai curate, dar accelerează uzura; aplicațiile care necesită o calitate de decupare fină pot utiliza jocuri de până la 0,5 % pe fiecare parte
• Cerințe privind durata de viață a sculelor: Jocurile mai mari reduc solicitarea sculelor, prelungind durata de viață a componentelor, dar cu un compromis privind calitatea marginii
• Geometria poansonului: Poansoanele mai mici și elementele cu raze mici necesită un joc mai mare pentru a compensa forțele concentrate

Ce se întâmplă când jocul este incorect? Jocul insuficient determină comprimarea metalului și umflarea acestuia în afara poansonului, înainte ca tăierea să aibă loc. După separarea borșului, materialul strânge lateral poansonul, ceea ce crește în mod semnificativ forța de extragere și accelerează degradarea marginii. Rezultatul: cedarea prematură a poansonului, burri excesive pe piese și potențiale riscuri de siguranță datorate fragmentării sculelor.

Jocul excesiv creează diverse probleme — margini neregulate și rupte, în loc de suprafețe de tăiere curate, precum și o înălțime crescută a burlanelor pe partea matriței. Niciunul dintre cele două extreme nu produce piese acceptabile.

Calcularea cerințelor de joc

După ce ați determinat procentul corespunzător de joc pentru aplicația dvs., calcularea jocului efectiv pe fiecare parte este simplă:

Joc pe fiecare parte = Grosimea materialului × Procentul de joc

De exemplu, perforarea oțelului moale cu grosimea de 0,060 inch la un joc de 10 % pe fiecare parte necesită un joc de 0,006 inch pe fiecare parte a poansoanelor. Diametrul găurii din bușonul matriței va fi egal cu diametrul poansoanelor plus de două ori această valoare (joc total de 0,012 inch).

Jocul corect asigură mai multe beneficii: tăieturi curate, cu burri minimi, reduc timpul necesar prelucrării manuale ulterioare; durata de viață optimizată a sculelor reduce costurile de înlocuire și timpul de nefuncționare; iar forțele de tăiere reduse scad consumul de energie al presei. Aceste componente de tăiere funcționează în armonie cu sistemele de aliniere descrise în continuare — deoarece chiar și poansoanele și butoanele de matriță perfect specificate vor eșua dacă nu pot menține o înregistrare precisă pe tot parcursul fiecărei curse.

Sisteme de ghidare și aliniere pentru înregistrare precisă

Ați specificat combinația perfectă de poanson și buton de matriță, cu joc optim. Dar iată provocarea: această precizie nu are niciun sens dacă poansonul nu poate localiza cu exactitate deschiderea matriței — de fiecare dată. Aici devin esențiale componentele de ghidare și aliniere. Aceste componente ale sculelor mențin relația precisă dintre ansamblurile superioare și inferioare ale matriței pe parcursul a milioane de curse ale presei.

Înțelegerea semnificației termenilor «tool» și «die» depășește simpla utilizare a elementelor de tăiere. Termenul «tool» cuprinde întregul sistem, inclusiv mecanismele de aliniere care asigură o precizie reproductibilă. Fără o ghidare corespunzătoare, chiar și un set de matrițe realizat din materiale premium va produce piese nesigure și va suferi o uzură prematură.

Piloți de ghidare și bucși de ghidare pentru aliniere reproductibilă

Piloții de ghidare — uneori denumiți și pini de ghidare sau piloți de ghidare — funcționează împreună cu bucșile de ghidare pentru a alinia cu precizie talpile superioară și inferioară ale matriței. Conform ghidurilor industriale elaborate de Dynamic Die Supply, acești pini cilindrici sunt fabricați din oțel pentru scule durificat și rectificați cu precizie, adesea în limite de ±0,0001 inch. Aceasta reprezintă aproximativ o zecime din grosimea unui fir de păr uman.

Iată ceva esențial de înțeles: bolțurile ghid sunt concepute să nu compenseze o presă prost întreținută sau imprecisă. Presa trebuie să fie ghidată independent, cu precizie. Încercarea de a remedia problemele de aliniere ale presei prin mărirea excesivă a dimensiunilor componentelor ghid duce la uzură accelerată și, în cele din urmă, la defectare.

Două tipuri de bază de bolțuri ghid servesc aplicații diferite de scule pentru matrițe:

Bolțuri de frecție (bolțuri cu lagăre simple) sunt ușor mai mici decât diametrul interior al bușonului ghid—de obicei cu aproximativ 0,0005 inch mai mici. Aceste bolțuri prezintă mai multe caracteristici:

• Cost inițial mai scăzut comparativ cu variantele cu rulouri
• Performanță superioară atunci când se așteaptă o forță laterală semnificativă în timpul formării
• Bușoane căptușite cu aliaj aluminiu-bronz, adesea cu dopuri de grafit pentru reducerea frecției
• Necesită ungere cu grăsime sub presiune ridicată
• Complică separarea matriței, în special la sculele de dimensiuni mari

O considerație practică: separarea matrițelor cu pini de frecție necesită o tehnică atentă. Tălpile superioară și inferioară trebuie să rămână paralele în timpul separării, pentru a evita îndoirea pinoilor ghid.

Pini cu rulouri sferice (pini ghid de ultra-precizie) reprezintă opțiunea mai populară pentru echipamentele moderne de matrițare. Acești pini se rotesc pe rulouri sferice amplasate într-o carcasă specială din aluminiu, care permite rotația fără pierderi de funcționalitate a rulourilor. Ce le face avantajoși?

• Frecția redusă permite viteze mai mari ale presei, fără generarea excesivă de căldură
• Separare ușoară a matrițelor pentru acces la întreținere
• Precizie superioară în fabricație — ansamblul format din pin și rulou este aproximativ cu 0,0002 inch mai mare decât diametrul interior al bucșei, creând ceea ce producătorii numesc „joc negativ”
• Ideali pentru operațiunile de ambutisare înaltă viteză

Notă importantă de întreținere: spre deosebire de pinoanele de frecare, pinoanele ghid de rulouri nu trebuie niciodată unse cu grăsime. Ungerea lor se face exclusiv cu ulei ușor — grăsimea poate contamina cadrul rulourilor și poate chiar crește frecarea.

Blocurile de calcan și rolul lor în gestionarea forțelor laterale

În timp ce tijele ghid asigură alinierea verticală, blocurile de calcan rezolvă o altă problemă: forțele laterale generate în timpul operațiunilor de deformare. Conform Ghidului de bază pentru matrițe al Fabricatorului , blocurile de calcan sunt blocuri din oțel prelucrate cu precizie, care sunt fixate prin șuruburi, buloane de centrare și, adesea, prin sudură, atât pe talpa superioară, cât și pe cea inferioară a matriței.

De ce sunt necesare blocurile de calcan? În timpul îndoirii prin alunecare, tragerea și altor operațiuni de deformare, materialul rezistă deformării și exercită o forță de reacție împotriva sculelor. Această forță laterală poate deforma tijele ghid dacă este semnificativă sau unidirecțională. Tijele ghid deformate provoacă dezalinierea componentelor critice de tăiere și deformare — exact ceea ce dorești să eviți.

Blocurile de calcan conțin plăci de uzură realizate din metale diferite. Iată un detaliu esențial: utilizarea a două plăci opuse fabricate din același tip de metal generează o frecare ridicată, căldură și, în cele din urmă, gripare (sudare la rece) a suprafețelor de uzură. Abordarea standard presupune utilizarea unor plăci de calcan din oțel pe unul dintre șablonuri și a unor plăci de uzură din alamă-bronz pe celălalt șablon.

Pentru sculele care funcționează în prese de 400 de tone sau mai mari, Ghidurile Marwood privind proiectarea matrițelor recomandă blocuri de calcan pentru colțuri, pentru a crește stabilitatea. Orice matriță care efectuează operații de deformare „dezechilibrate” trebuie să includă, de asemenea, calcan pentru a preveni mișcarea laterală în timpul cursei presei.

Plăcile de evacuare: componente de aliniere cu dublă funcție

Plăcile de evacuare îndeplinesc două roluri esențiale în operațiile de decupare. În primul rând, ele ghidează poansonul în timpul cursei de tăiere, menținând alinierea acestuia pe măsură ce intră în butonul matriței. În al doilea rând, ele evacuează — sau îndepărtează — materialul de pe corpul poansonului în timpul cursei de retragere.

Când metalul este tăiat, acesta se prăbușește în mod natural în jurul tijei matricei. Această acțiune de fixare este deosebit de pronunțată în timpul operațiunilor de perforare. Placa de evacuare cu arc încorporat înconjoară matricele de tăiere și este montată pe talpa superioară a matriței. Pe măsură ce matricea se retrage din material, placa de evacuare menține piesa de prelucrat perfect așezată pe secțiunea inferioară a matriței, permițând o extracție curată a matricei.

Designurile moderne ale plăcilor de evacuare includ ferestre frezate care permit accesul la matricele cu blocare sferică și la ghidaje fără a fi necesară demontarea întregii plăci. Aceste ferestre trebuie realizate cu o joc de aproximativ 0,076 mm față de cavitățile lor, pentru a permite o demontare ușoară în timpul întreținerii. Plăcile de evacuare de pe toate matricele de perforare și tăiere trebuie să fie echipate cu arcuri mecanice pentru a asigura un control constant al materialului.

Verificarea alinierii în timpul configurării matriței

Înțelegerea definiției uneltelor și a matrițelor presupune recunoașterea faptului că o configurare corectă este la fel de importantă ca și un design corect. Înainte de lansarea în producție, verificați sistematic alinierea:

1. Inspectați vizual componentele ghidului pentru uzură, zgârieturi sau deteriorare înainte de montarea matriței în presă
2. Verificați ajustarea pinilor ghid manual — piniile trebuie să alunece ușor, fără blocare sau joc excesiv
3. Verificați jocurile blocurilor de sprijin și confirmați că plăcile de uzură nu prezintă semne de gripare sau modele de uzură excesivă
4. Confirmați cursa extractorului și presiunea arcurilor corespund specificațiilor pentru materialul prelucrat
5. Efectuați un ciclu de test la viteză redusă observând intrarea poansoanelor în butoanele matriței pentru orice semn de dezaliniere
6. Verificați piesele realizate în prima etapă pentru localizarea burghiului și calitatea muchiilor ca indicatori ai înregistrării corecte dintre poanson și matriță
7. Monitorizați alinierea în timpul funcționării periodic, în special când temperatura se stabilizează după ciclurile inițiale de producție

Când ghidajele uzate provoacă probleme de calitate la piese

Cum aflați când componentele de ghidare necesită atenție? Simptomele apar adesea la piese înainte de a observa uzura vizibilă a sculelor:

• Localizare nesistematică a burghiului: Burghiu care se deplasează în jurul perimetrului găurilor indică jocul din ghidaje, care permite deraparea poansonului
• Creșterea ruperii poansonului: Când ghidajele se uzează, poansoanele contactează butoanele matriței excentric, generând o încărcare laterală care duce la fisurarea muchiilor de tăiere
• Variație dimensională: Piesele care au dimensiuni diferite de pe o parte față de cealaltă sugerează o derivație a alinierii în timpul cursei
• Zgomote neobișnuite sau vibrații: Ghidurile slabe produc un zgomot audibil de zgâlțâire sau bătaie când componentele se ating incorect
• Urmări de uzură pe corpul poansonului: Liniile vizibile de uzură indică faptul că poansonul freacă de deschiderile echipamentului de evacuare datorită unei nealinieri

Abordarea promptă a uzurii ghidurilor previne defectele în lanț. Înlocuirea unei bucși uzate este mult mai ieftină decât înlocuirea unui poanson rupt — și cu mult mai ieftină decât timpul nefolositor de producție și rebutul asociat funcționării matrițelor nealiniate. Cu sistemele de aliniere corect specificate și întreținute, componentele dumneavoastră pentru manipularea materialelor pot îndeplini eficient rolul lor, aspect pe care îl vom analiza în continuare.

Componente pentru manipularea materialelor destinate unui control fiabil al benzii

Ghidurile dvs. sunt aliniate, perforatoarele sunt ascuțite, iar jocurile sunt perfecte. Dar iată o întrebare: cum știe materialul unde trebuie să meargă? În matrițele de decupare progresivă, banda trebuie să avanseze cu precizie de la o stație la alta — uneori de zeci de ori — înainte ca piesa finită să iasă din proces. Componentele de manipulare a materialului fac posibilă această coregrafie, iar atunci când eșuează, consecințele variază de la piese rebut la deteriorare catastrofală a matriței.

Gândiți-vă ce se întâmplă în fiecare ciclu al presei. Banda avansează, se oprește exact în poziția corectă, este perforată sau formată, apoi avansează din nou. Matrițele de decupare metalică se bazează pe un ansamblu de componente specializate pentru a controla acest mișcare cu o repetabilitate măsurată în miimi de inch. Înțelegerea acestor elemente vă ajută să diagnosticați problemele de alimentare și să preveniți alimentarea necorespunzătoare, care provoacă opriri costisitoare ale producției.

Pini de ghidaj pentru poziționarea precisă a benzii

Piloții sunt pini rectificați cu precizie care pătrund în găurile anterior perforate din bandă, asigurându-i poziționarea exactă pentru fiecare operațiune ulterioară. În timp ce ghidurile de material aduc banda aproape de poziția corectă, piloții oferă înregistrarea finală și precisă, garantând faptul că fiecare lovitură de perforare lovește ținta stabilită.

Cum funcționează piloții? În timpul cursei în jos a presei, pinoii-pilot — de obicei prevăzuți cu o vârf în formă de glonț sau conic — pătrund în găurile perforate anterior, la o stație anterioară. Pe măsură ce pilotul se angajează complet, acesta centrează banda înainte ca operațiunile de tăiere sau deformare să înceapă. Diametrul găurii pentru pilot este ușor mai mare decât diametrul corpului pilotului, permițând astfel pătrunderea acestuia, dar limitând în același timp deplasarea benzii.

Iată o considerație critică legată de sincronizare: alimentatorul cu bandă trebuie să elibereze banda înainte ca ghidajele să se angajeze complet. Conform analizei publicate de The Fabricator privind alimentarea cu bandă, rolele de alimentare trebuie să elibereze banda înainte ca ghidajele să pătrundă complet în aceasta. Totuși, eliberarea prea timpurie permite greutății buclei de luare să tragă banda din poziția corectă. Eliberarea alimentării trebuie sincronizată astfel încât vârful conic al ghidajului să fi pătruns deja în bandă înainte ca rolele să se deschidă complet.

Ce se întâmplă atunci când sincronizarea ghidajelor este incorectă?

• Condiții de alimentare defectuoasă care necesită intervenție manuală
• Alungirea găurilor pentru ghidaje în bandă
• Ghidaje îndoiți, rupti sau uzurați
• Poziționare și calibrare necorespunzătoare ale pieselor finite

Pentru tipurile de matrițe de ambutisat care efectuează ambutisare adâncă, sincronizarea ghidajelor devine și mai critică. Piesele ambutisate adânc necesită o ridicare verticală semnificativă pentru a avansa banda, iar aceasta trebuie să rămână neînșurubată pe tot parcursul acestei deplasări verticale.

Ghidaje pentru material și ridicătoare pentru un flux uniform al materialului

Înainte ca pilotul să poată localiza cu precizie banda, ghidurile pentru materialul de bază trebuie să o aducă într-o poziție aproximativ corectă. Aceste ghiduri — șine montate pe talpa inferioară a matriței — limitează mișcarea laterală a benzii pe măsură ce aceasta avansează prin matriță.

O greșeală frecventă? Reglarea prea strânsă a ghidurilor pentru materialul de bază împotriva marginii benzii. Rețineți că funcția șinelor de ghidare este de a ghida banda într-o poziție în care pilotul să o poată localiza — nu de a asigura poziționarea finală în mod independent. Deoarece lățimea și curbarea benzii variază, ghidurile prea strânse provoacă blocarea, ondularea și defecțiuni ale alimentării.

Mai multe mecanisme de oprire controlează avansul benzii:

• Stopuri cu deget sunt pini cu arc care prind marginea benzii, oprind mișcarea înainte la distanțe predeterminate de progresie
• Stopuri automate folosesc cursa presei pentru a sincroniza avansul, retrăgându-se în timpul cursei în jos și angrenându-se în timpul cursei de revenire
• Stopuri pozitive ating marginea anterioară a benzii, oferind un reper fix pentru fiecare pas de progresie

Târgurile îndeplinesc un rol diferit — ridică banda de pe suprafața matriței între cursele presei, creând joc pentru alimentarea înainte. Fără târguri, frecarea dintre bandă și componentele matriței inferioare ar împiedica avansul. În aplicațiile de tragere adâncă, târgurile trebuie să ridice banda suficient de mult pentru a evita contactul cu elementele formate înainte de următorul ciclu de alimentare.

O matriță este utilizată pentru a transforma materialul plan în forme complexe, dar numai dacă materialul curge uniform între stații. Înălțimea târgurilor trebuie să corespundă cursei verticale necesare — o înălțime insuficientă provoacă tragerea benzii, iar o înălțime excesivă poate interfera cu sincronizarea introducerii ghidajelor.

Înțelegerea crestăturilor de derivare și a funcției lor esențiale

V-ați întrebat vreodată cum pătrund și părăsesc piloții găurile anterior perforate fără a rupe banda? Scopul crestăturilor de ocolire din matrițele de ambutisare este de a asigura jocul necesar pentru pinoții de ghidare în timp ce banda avansează. Aceste mici crestături — tăiate la marginea benzii sau în suportul interior — permit pinoților de ghidare să alunece pe lângă materialul care, în lipsa lor, ar bloca traiectoria acestora.

Când un pilot pătrunde într-o gaură, banda este imobilă. Totuși, în timpul alimentării, banda avansează, în timp ce piloții rămân în poziția lor superioară. Fără crestături de ocolire, banda s-ar bloca de pinoții de ghidare în timpul acestei mișcări înainte. Scopul crestăturilor de ocolire din matrițele de ambutisare a foilor de metal este, în esență, crearea unor căi de evitare care previn interferența în timpul progresiei benzii.

Proiectarea crestăturilor de ocolire necesită o analiză atentă a diametrului pinoților de ghidare, a distanței de avansare a benzii și a geometriei elementelor adiacente. Crestăturile prea mici continuă să cauzeze interferențe, în timp ce cele prea mari risipesc materialul și pot slăbi secțiunea suport a benzii.

Probleme frecvente de manipulare a materialelor și cauzele lor

Când apar probleme la alimentare, diagnosticarea sistematică identifică componentele responsabile. Mai jos sunt enumerate problemele frecvente și cauzele tipice legate de componente:

• Îndoirea benzii în timpul alimentării: Înălțimea liniei de alimentare nealiniată cu nivelul matriței; ghidurile pentru material reglate prea strâns; frecare excesivă datorită ridicătorilor uzurați
• Distanță de progresie neregulată: Stopuri cu deget uzurate; momentul necorespunzător al eliberării alimentării; găurile de ghidare nu se angajează corespunzător
• Tragerea benzii către o parte: Curbură (camber) a rolei care depășește toleranța ghidurilor; înălțimi neuniforme ale ridicătorilor; amplasare asimetrică a găurilor de ghidare
• Alungirea găurilor de ghidare: Eliberarea alimentării care are loc după intrarea găurii de ghidare; tensiune excesivă a benzii datorită buclei de luare; vârfuri ale găurilor de ghidare uzurate
• Alimentare defectuoasă provocând coliziuni ale matriței: Lifteri rupti sau lipsă; contaminare blocând ghidurile de bandă; piloți tăiați din cauza unei alimentări anterioare defectuoase
• Deșeurile nu sunt evacuate corespunzător: Deschideri pentru deșeuri blocate; joc insuficient al matriței; condiții de vid care rețin deșeurile

Fiecare dintre aceste simptome indică anumite componente specifice. Abordarea cauzelor profunde — în locul eliminării repetate a blocajelor — previne deteriorarea matriței, transformând o problemă minoră de alimentare într-un proiect major de reparație.

Prevenirea deteriorării matriței cauzate de alimentarea defectuoasă

Manipularea corectă a materialului face mai mult decât produce piese de calitate — protejează investiția dvs. în matriță însăși. Când benzile se alimentează defectuos, poansonii pot lovi în locații incorecte, lovind oțelul durificat al matriței în locul materialului. Rezultatul? Poansoni rupti, butoane de matriță deteriorate și posibile deteriorări ale componentelor structurale.

Mai multe practici reduc riscul de alimentare defectuoasă:

• Verificați înainte de fiecare rulare dacă înălțimea liniei de alimentare corespunde cerințelor matriței
• Confirmați momentul eliberării piloților de fiecare dată când schimbați grosimea sau tipul materialului
• Inspectați culbutorii pentru uzură și tensiune corespunzătoare a arcurilor în timpul întreținerii de rutină
• Mențineți ghidurile de stoc curate și libere de fragmente de slugă sau depozite de lubrifiant
• Supravegheați calitatea benzii pentru cambrare excesivă care depășește toleranța ghidurilor

Stamparea cu matrițe progresive implică interacțiuni complexe între echipamentele de alimentare și componentele matriței. Atunci când aceste sisteme funcționează corect împreună, materialul circulă uniform de la bobină până la piesa finită. În caz contrar, defecțiunile rezultate pot deteriora componente din întreaga asamblare a matriței — făcând astfel manipularea materialului o zonă critică de concentrare pentru oricine este responsabil cu operațiunile de stampare. În continuare, vom analiza modul în care selecția oțelului pentru scule influențează performanța și durata de viață a tuturor acestor componente.

Selectarea oțelului pentru scule și specificațiile materialelor

Ați învățat cum funcționează împreună componentele matrițelor de amprentare — de la fundațiile structurale până la elementele de tăiere și sistemele de aliniere. Dar iată întrebarea care determină dacă aceste componente vor rezista mii sau milioane de cicluri: din ce sunt fabricate? Materialul ales pentru matriță influențează totul: de la costurile inițiale de prelucrare până la cerințele de întreținere pe termen lung și, în final, modul de cedare.

Gândiți-vă la selecția oțelurilor pentru scule ca la alegerea sportivului potrivit pentru un anumit sport. Un maratonist și un halterofil au nevoie amândoi de forță și rezistență, dar în proporții complet diferite. În mod similar, un burghiu de perforare necesită o duritate extremă pentru a menține muchiile ascuțite de tăiere, în timp ce o placă de bază a matriței are nevoie de tenacitate pentru a absorbi sarcinile de șoc fără a se fisura. Înțelegerea acestor diferențe vă ajută să luați decizii mai bune privind realizarea matrițelor, echilibrând performanța cu costurile.

Potrivirea calităților de oțel pentru scule cu cerințele componentelor

Industria de realizare a matrițelor a dezvoltat calități specializate de oțel optimizate pentru diferite funcții ale sculelor. Conform Ghidului complet al oțelurilor pentru scule Nifty Alloys , aceste materiale se împart în trei categorii principale, în funcție de temperatura de funcționare: oțeluri pentru lucrul la rece, destinate operațiunilor la temperaturi sub 200 °C (400 °F), oțeluri pentru lucrul la cald, destinate aplicațiilor la temperaturi ridicate, și oțeluri rapide, destinate operațiunilor de tăiere care generează căldură semnificativă.

Pentru matrițele de ambutisare din oțel, oțelurile pentru sculele de lucru la rece acoperă majoritatea aplicațiilor. Să analizăm cele mai frecvente calități și utilizările lor ideale:

Oțel pentru scule A2: Lucrătorul versatil

A2 reprezintă alegerea de referință pentru componente de matrițe cu destinație generală. Ca oțel durabil prin răcire în aer, oferă o excelentă stabilitate dimensională în timpul tratamentului termic — un avantaj esențial atunci când trebuie menținute toleranțele de prelucrare mecanică. Conform Manualului Alro pentru oțeluri pentru scule și matrițe , oțelul A2 oferă o bună combinație între rezistența la uzură și tenacitate, rămânând relativ ușor de prelucrat mecanic și rectificat.

Unde se remarcă A2? Luați în considerare utilizarea acestuia pentru:

• Plăci de desprindere și plăci de presiune
• Componente de formare cu uzură moderată
• Plăci de sprijin care susțin elementele de tăiere
• Plăci de matriță în aplicații de volum mediu

Clasificarea A2 privind prelucrabilitatea, de aproximativ 65 % comparativ cu oțelul carbon standard, îl face practic pentru geometrii complexe. Stabilitatea sa dimensională în timpul tratamentului termic — creșterea fiind, de obicei, de maximum 0,001 inch pe inch — simplifică rectificarea ulterioară după tratamentul termic.

Oțelul pentru scule D2: Campionul rezistenței la uzură

Când fabricarea matrițelor necesită o rezistență maximă la uzură, D2 devine alegerea standard. Acest oțel cu conținut ridicat de carbon și crom conține o cantitate semnificativă de carburi, care rezistă mult mai bine uzurii abrasive decât alternativele cu aliaje mai puțin bogate. Ghidul de echipamente AHSS Insights subliniază faptul că conținutul ridicat de carburi din D2 îl face deosebit de eficient în aplicațiile de ambutisare care implică oțeluri avansate cu rezistență ridicată.

D2 implică, de asemenea, compromisuri. Gradul său de prelucrabilitate scade la aproximativ 40 % față de oțelul carbon standard, iar gradul de rectificabilitate este evaluat ca fiind scăzut până la mediu. Aceste caracteristici înseamnă costuri de fabricație mai mari — dar, pentru producția în volum mare de materiale abrazive, durata de viață extinsă a sculelor justifică investiția.

Aplicațiile D2 includ:

• Poansoane pentru decupare și perforare în rulaje lungi de producție
• Butoni de matriță care primesc poansoane călite
• Țevi de tăiere și lame de forfecare
• Inserții de formare supuse contactului prin alunecare cu materialul piesei prelucrate

Oțel rapid M2: Pentru operațiuni de tăiere solicitante

Când fabricarea matrițelor implică operațiuni la viteză ridicată sau materiale care generează o cantitate semnificativă de căldură la tăiere, oțelul rapid M2 oferă proprietăți pe care oțelurile convenționale pentru lucrări la rece nu le pot egala. M2 menține duritatea la temperaturi ridicate — ceea ce metalurgiștii numesc «duritate roșie» — permițând o funcționare continuă chiar atunci când frecarea încălzește muchiile de tăiere.

Conform specificațiilor Alro, oțelul M2 atinge o duritate de lucru de 63–65 HRC, păstrând în același timp o tenacitate superioară celei a majorității celorlalte oțeluri rapide.

• Poansoane de perforare de diametru mic în matrițe progresive de înaltă viteză
• Componente de tăiere pentru materiale cu rezistență ridicată
• Aplicații în care acumularea căldurii ar duce la îmblânzirea oțelurilor convenționale pentru scule

Carbid: Rezistență extremă la uzură pentru aplicații solicitante

Atunci când nici oțelul D2 nu oferă o durată de viață suficientă a sculelor, inserțiile din carbid de wolfram oferă cea mai ridicată rezistență la uzură. Duritatea carbidului — de obicei 90+ HRA (echivalent aproximativ cu 68+ HRC) — depășește cu mult duritatea oricărui oțel pentru scule. Totuși, această duritate extremă este însoțită de fragilitate, ceea ce limitează utilizarea carbidului la aplicații specifice.

Carbidul este justificat în următoarele cazuri:

• Poansoane de perforare în producția de volum ultra-ridicat
• Butoane de matriță pentru materiale abrazive, cum ar fi oțelul inoxidabil
• Inserții de formare în cazurile în care uzura ar impune înlocuiri frecvente

Costul sculelor din carburi este de obicei de 3–5 ori mai mare decât cel al componentelor comparabile din oțel D2. Această investiție se justifică doar atunci când volumul producției și ratele de uzură justifică prețul suplimentar.

Specificații privind tratamentul termic pentru performanță optimă

Selectarea calității potrivite reprezintă doar jumătate din ecuație. Tratamentul termic corect transformă oțelul brut pentru scule în componente funcționale pentru matrițe — iar un tratament incorect este una dintre principalele cauze ale cedării prematurate a sculelor.

Ciclul de tratament termic constă din trei faze critice:

1. Austenitizare: Încălzirea până la temperatura de călire (de obicei 940–1025 °C, în funcție de calitate) și menținerea acesteia până la transformarea completă a microstructurii oțelului
2. Calirea: Răcirea controlată în aer, ulei sau baie de sare, pentru transformarea austenitei în martensită dură
3. Înălțimea: Reîncălzirea la o temperatură mai scăzută (de obicei 150–600 °C) pentru reducerea tensiunilor interne și ajustarea durității finale

Fiecare calitate de oțel pentru scule necesită parametri specifici de tratament termic. Oțelul A2 se călrește la temperaturi de 1725–1750 °F și se revenește, în mod obișnuit, la 400–500 °F pentru aplicații de lucru la rece. Oțelul D2 se călrește la temperaturi mai ridicate (1850–1875 °F) și poate fi revenit fie la temperaturi joase (300–500 °F) pentru duritate maximă, fie dublu revenit la 950–975 °F pentru o tenacitate îmbunătățită în aplicații semi-de lucru la cald.

Iată un aspect esențial pe care mulți ingineri îl neglijează: revenirea trebuie să înceapă imediat ce piesa atinge temperatura camerei, după călire. Amânarea revenirii permite acumularea tensiunilor interne, ceea ce crește riscul de fisurare. Manualul Alro subliniază necesitatea revenirii duble pentru calitățile puternic aliate: prima revenire transformă cea mai mare parte a austenitei reținute, iar a doua revenire rafinează structura microscopica pentru a obține tenacitatea optimă.

Cerințe de duritate în funcție de funcția componentei

Componentele diferite necesită niveluri diferite de duritate, în funcție de eforturile operaționale la care sunt supuse:

Tip componentă	Materiale Recomandate	Gamă de duritate (HRC)	Cerință principală de performanță
Poansoane pentru perforare/decupare	D2, M2, Carbura	58-62	Reținerea muchiei, rezistența la uzură
Butoni/matrice pentru matrițe	D2, A2, Carbura	58-62	Rezistența la uzură, stabilitatea dimensională
Poansoane de deformare	A2, D2, S7	56-60	Rezistența la uzură cu tenacitate
Plăci de evacuare	A2, D2	54-58	Rezistența la uzură, precizia de ghidare
Plăcile matriței	A2, D2	58-62	Menținerea planității, rezistența la uzură
Plăci de sprijin	A2, 4140	45-50	Distribuția încărcării, absorbția șocurilor
Tălpile matriței	4140, A2	28-35	Rigiditate, prelucrabilitate
Blocuri pentru călcâi	A2, D2	54-58	Rezistență la uzură în contactul de alunecare

Observați modelul: componentele care vin în contact direct cu materialul piesei prelucrate necesită cea mai mare duritate (58–62 HRC), în timp ce componentele structurale care susțin aceste elemente de tăiere funcționează la niveluri mai scăzute de duritate (45–50 HRC) pentru a menține tenacitatea. Tălpile matrițelor, care absorb sarcinile de șoc fără a fi supuse uzurii prin alunecare, funcționează eficient chiar și la durități mai scăzute.

Tratamente de suprafață pentru prelungirea duratei de viață a componentelor

Uneori oțelul de scule de bază — chiar dacă este tratat termic corespunzător — nu oferă performanțe adecvate. Tratamentele și învelișurile de suprafață modifică stratul exterior al componentelor pentru a îmbunătăți anumite proprietăți, fără a compromite tenacitatea nucleului.

Nitrurare difuză azotul în suprafața oțelului, creând un strat extrem de dur, păstrând în același timp un nucleu tenace. Conform celor Cercetării AHSS Insights nitridarea ionilor (nitridarea cu plasmă) oferă avantaje față de nitridarea convențională cu gaz: procesare mai rapidă, temperaturi mai scăzute care reduc riscul de deformare și formare minimizată a stratului fragil „alb". Nitridarea funcționează în mod deosebit bine pe oțelurile H13 și pe cele similare, care conțin crom.

Depuneri prin vaporizare fizică (PVD) aplică filme subțiri, extrem de dure, pe suprafețele componentelor. Învelișurile frecvent utilizate includ:

• Nitridul de titan (TiN) – înveliș de culoare aurie care oferă o excelentă rezistență la uzură
• Nitridul de titan-aluminiu (TiAlN) – performanță superioară la temperaturi ridicate
• Nitridul de crom (CrN) – excelentă rezistență la coroziune, împreună cu bune proprietăți de rezistență la uzură

Procesarea prin depunere fizică din fază vaporizată (PVD) are loc la temperaturi relativ scăzute (aproximativ 260 °C), evitând astfel problemele de deformare și de reducere a durității asociate metodelor de acoperire la temperaturi mai ridicate, cum ar fi depunerea chimică din fază vaporizată (CVD). Mai multe producători auto OEM specifică acum exclusiv învelișuri PVD pentru componente de tăiere utilizate împreună cu oțelurile avansate cu rezistență ridicată.

Înlocuire cu crom a fost utilizat tradițional pentru a crește rezistența la uzură, dar cercetarea evidențiază limitări în cazul formării materialelor avansate. Studiul AHSS Insights documentează eșecul uneltelor cromate după 50.000 de piese, în timp ce alternativele tratate prin nitrurare ionizată și acoperite cu PVD au depășit 1,2 milioane de piese. Preocupările legate de mediu limitează în plus rolul viitor al cromării.

Echilibrarea costului inițial cu costul total de deținere

Aici deciziile privind fabricarea matrițelor devin cu adevărat strategice. Un poanson din oțel D2 costă mai mult decât un poanson din oțel A2 — dar dacă durează de trei ori mai mult, costul total pe piesă produsă poate fi semnificativ mai mic. O selecție inteligentă a materialelor ia în considerare întregul ciclu de viață:

• Costuri inițiale ale materialului și ale prelucrării: Oțelurile cu conținut ridicat de aliaje sunt mai scumpe și mai dificil de prelucrat
• Complexitatea tratamentului termic: Unele calități necesită prelucrare în vid sau în atmosferă controlată
• Costurile acoperirilor: Tratamentele PVD și similare adaugă costuri, dar prelungesc durata de funcționare
• Frecvența întreținerii: Materialele superioare reduc frecvența ascuțirii și a reglărilor
• Costuri legate de întreruperile în funcționare: Fiecare schimbare de matriță întrerupe producția—componentele cu durată mai lungă de viață înseamnă mai puține întreruperi
• Termenele de livrare pentru piesele de schimb: Materialele complexe pot avea cicluri mai lungi de aprovizionare

Pentru serii scurte de producție, oțelurile A2 sau chiar cele pre-întărite pot oferi cea mai bună eficiență economică. Pentru volume de producție de un milion de piese, investiția în oțelul D2, carburi și învelișuri avansate aduce aproape întotdeauna beneficii. Cheia constă în potrivirea investiției în materiale cu cerințele reale de producție—fără a supra-dimensiona și fără a sub-dimensiona.

Înțelegerea selecției oțelurilor pentru scule pune bazele recunoașterii momentului în care componentele cedează și a motivelor acestui fenomen. Modelele de uzură și modurile de cedare descrise în continuare vă vor ajuta să diagnosticați problemele înainte ca acestea să se transforme în întreruperi costisitoare ale producției.

Modele de uzură ale componentelor și analiza modurilor de cedare

Ați investit în oțeluri de scule premium și în tratamentul termic corespunzător. Matrițele dvs. sunt în funcțiune în producție — dar nimic nu durează la nesfârșit. Fiecare cursă a presei supune componentele dvs. unor forțe enorme, iar, în timp, chiar și cele mai bine proiectate matrițe își arată semnele uzurii. Întrebarea nu este dacă uzura va apărea, ci dacă o veți detecta înainte ca aceasta să provoace defecțiuni costisitoare.

Iată vestea bună: componentele matrițelor rareori cedează fără avertizare. Ele transmit informații prin modelele de uzură, modificările calității pieselor și diferențele operaționale subtile. Învățarea să citiți aceste semnale transformă întreținerea reactivă, de tip „stingere a incendiilor”, într-o întreținere proactivă — iar această diferență separă operațiunile profitabile de cele afectate de opriri neplanificate.

Citirea modelelor de uzură pentru a prezice cedarea componentelor

Când examinați componentele matrițelor după rularea producției, modelele de uzură spun o poveste. Conform analizei industriale realizate de Keneng Hardware, înțelegerea acestor modele permite inginerilor să previzioneze defecțiunile înainte ca acestea să apară și să implementeze soluții specifice.

Rotunjirea marginilor și degradarea muchiei de tăiere

Muchiile noi de tăiere sunt ascuțite și bine definite. În timp, acțiunea repetată de decupare le rotunjește progresiv. Veți observa acest fenomen mai întâi sub forma unor modificări subtile ale calității tăierii — înălțimea ușor crescută a burr-ului sau zonele de forfecare mai puțin definite pe piesele decupate. Pe măsură ce rotunjirea progresează, forțele de tăiere cresc, deoarece punțul trebuie să comprime o cantitate mai mare de material înainte ca procesul de forfecare să înceapă.

Ce accelerează degradarea muchiei?

• Joc insuficient între punț și matriță, care provoacă comprimarea metalului înainte de tăiere
• Prelucrarea materialelor abrazive, cum ar fi oțelul inoxidabil sau oțelul cu rezistență ridicată
• Duritate insuficientă a oțelului pentru scule, în funcție de aplicație
• Funcționarea peste intervalele recomandate pentru ascuțire

Urmări de zgâriere și uzură superficială

Examinați cu atenție corpul poansonului și alezajul matricei. Liniile verticale de zgâriere indică transferul de material între piesa prelucrată și scula — un semn premonitor al uzurii prin gripare. Cercetarea efectuată de CJ Metal Parts confirmă faptul că, pe măsură ce matrițele se uzează, finisajul suprafeței pieselor ambutisate devine neregulat, aspru sau prezintă zgârieturi și bavuri, deoarece suprafața uzată a matriței nu mai asigură un contact uniform cu foia de metal.

Griparea apare atunci când frecarea și presiunea provoacă sudarea la rece microscopică între sculă și piesa prelucrată. Odată ce griparea începe, aceasta se accelerează rapid — materialul transferat creează puncte suplimentare de frecare, antrenând în fiecare cursă cantități tot mai mari de material. Lipsa unei ungere adecvate este cauza principală, dar contribuie, de asemenea, jocurile incorecte și incompatibilitatea materialelor.

Modificări dimensionale și uzură a profilului

Stamparea cu matrițe de precizie necesită toleranțe strânse, dar uzura progresează treptat, erodând aceste dimensiuni. Butonii matriței se măresc pe măsură ce materialul abrasează alezajul. Diametrul poansoanelor scade pe măsură ce muchiile de tăiere se deteriorează. Aceste modificări sunt adesea subtile—măsurate în miimi de inch—dar se acumulează pe parcursul a milioane de cicluri.

Monitorizarea dimensiunilor pieselor oferă un semnal de avertizare timpurie. Conform cercetărilor privind stamparea de precizie, chiar și variațiile dimensionale minime pot avea un impact semnificativ asupra ajustării și performanței. În aplicațiile auto, abaterile ușoare pot provoca probleme de asamblare sau pot afecta siguranța și fiabilitatea vehiculului.

Modele comune de defectare și cauzele acestora

În afară de uzura treptată, mai multe moduri distincte de cedare pot scoate din funcțiune echipamentele dvs. de matrițare. Recunoașterea acestor tipare vă ajută să abordați cauzele fundamentale, nu doar simptomele.

Spargerea datorită jocului incorect

Când marginile formate ale matriței prezintă ciupituri în loc de uzură treptată, este posibil să existe probleme legate de jocul dintre piese. Jocul insuficient forțează poansonul să comprime excesiv materialul, generând sarcini de șoc care provoacă fisurarea muchiilor tăietoare durificate. Veți observa bucăți mici care se desprind de la vârful poansoanelor sau de la marginile butoanelor matriței — uneori fiind expulzate în interiorul matriței și provocând deteriorări secundare.

Ciupiturile pot apărea, de asemenea, din cauza nealinierii. Atunci când poansoanele nu pătrund în butoanele matriței în mod perpendicular, o parte a muchiei tăietoare suportă o forță disproporționată. Această suprasolicitare localizată provoacă fisurări chiar și atunci când jocul total respectă specificațiile prevăzute.

Gripajul datorat lubrifierii insuficiente

Piesele stampilate cu matriță care prezintă brusc defecte de suprafață, variații dimensionale crescute sau necesită o forță mai mare de presare pot indica un gripaj aflat în curs de dezvoltare. Acest mecanism de uzură adhesivă diferă fundamental de uzura abrazivă — în loc ca materialul să fie îndepărtat prin frecare, acesta este transferat și se acumulează.

Prevenirea griperii necesită o lubrifiere adecvată care să ajungă pe toate suprafețele de contact. Zonele uscate — zonele în care lubrifiantul nu poate curge — devin locuri de inițiere a griperii. Suprafețele de evacuare, alezajele de ghidare și zonele de deformare cu geometrie complexă sunt în special vulnerabile.

Fisurarea prin oboseală datorită ciclării excesive

Fiecare cursă a presei generează cicluri de tensiune în componentele dvs. În cele din urmă, microfisurile apar la punctele de concentrare a tensiunii — colțurile ascuțite, defectele de suprafață sau incluziunile materialelor. Aceste fisuri se extind treptat până când secțiunea rămasă nu mai poate suporta sarcina, ceea ce duce la o rupere bruscă.

Avarierile prin oboseală apar adesea fără semne evidente de avertizare. Componenta ar fi putut fi inspectată și ar fi părut în regulă, dar s-a rupt catastrofal în timpul următorului ciclu de producție. Prevenirea avarierilor prin oboseală necesită:

• O proiectare corectă, care evită colțurile interne ascuțite, unde se concentrează tensiunile
• O calitate adecvată a materialului, cu un număr minim de incluziuni sau defecte
• Duritate adecvată — componentele excesiv de dure sunt mai susceptibile la propagarea fisurilor prin oboseală
• Urmărirea numărului de curse în raport cu intervalele stabilite pentru înlocuire

Corelarea simptomelor cu cauzele lor profunde

Când piesele încep să prezinte probleme de calitate, diagnosticul sistematic identifică componentele care necesită atenție. Mai jos este o listă de verificare diagnostică care corelează simptomele observabile cu sursele lor probabile:

• Bavuri pe marginile pieselor: Muchii de tăiere uzate sau rotunjite ale pieselor active (punch-uri); joc insuficient între piesa activă și matriță; mărire a diametrului găurii în bușonul matriței
• Deplasarea poziției bavurilor în jurul găurilor: Uzură a coloanelor de ghidare sau a bucșelor care permite deraparea piesei active (punch-ului); uzură a plăcii de extracție care afectează ghidarea piesei active
• Variații dimensionale ale dimensiunilor găurilor: Uzură a bușonului matriței; reducerea diametrului piesei active (punch-ului); dilatare termică datorită răcirii inadecvate
• Derivare dimensională la piesele decupate: Mărirea treptată a butonului matriței progresive; uzurarea ghidurilor care afectează poziționarea benzii; uzurarea pilotului care afectează înregistrarea
• Forță de perforare crescută necesară: Rotunjirea marginilor, care necesită o compresiune mai mare înainte de tăiere; griparea, care crește frecarea; joc insuficient
• Rizuri pe suprafețele pieselor deformate: Gripare pe suprafețele de deformare; resturi de material în cavitatea matriței; inserții de deformare uzate sau deteriorate
• Dimensiuni neuniforme ale pieselor, de la o parte la alta: Uzură neuniformă a ghidurilor; uzură a blocului de reazem care permite deplasarea laterală a matriței; deteriorarea alinierii presei
• Ruperea poansonului: Nesimetrizarea care provoacă încărcare laterală; joc insuficient; material mai dur decât cel specificat; ghiduri uzate
• Fisurare în zonele deformate: Raze de curbură uzate; lubrifiere insuficientă; variație a proprietăților materialului
• Tragerea de bucăți (bucățile rămân lipite de poansoane): Joc insuficient al matriței; condiții de vid în secțiunile matriței închise; suprafețe de reazem ale poansoanelor uzate

Strategii de Înlocuire Preventivă

Așteptarea apariției defecțiunilor este costisitoare — atât din punct de vedere al deșeurilor produse, cât și al producției pierdute. O gestionare eficientă a uneltelor pentru matrițe anticipează necesitățile de înlocuire pe baza unor date obiective, nu prin descoperirea reactivă.

Înregistrarea numărului de curse

Fiecare componentă are o durată de viață finită, măsurată în curse ale presei. Stabiliți valori de referință pentru fiecare tip de componentă, pe baza materialului prelucrat, a ratelor de producție și a performanței istorice. Controlul modern al presei poate înregistra automat numărul de curse, declanșând alerte de întreținere la intervale predeterminate.

Intervalele tipice de înlocuire variază semnificativ în funcție de aplicație. O piesă de perforare din carburi utilizată pentru perforarea oțelului moale poate depăși 2 milioane de curse între două ascuțiri, în timp ce o piesă din oțel A2 utilizată pentru tăierea oțelului inoxidabil poate necesita intervenție după doar 50.000 de curse. Documentați experiența dvs. reală pentru a îmbunătăți progresiv previziunile în timp.

Monitorizare bazată pe calitate

Inspectarea pieselor oferă feedback în timp real privind starea componentelor. Stabiliți protocoale de măsurare pentru dimensiunile critice și caracteristicile suprafeței. Atunci când valorile măsurate se apropie de limitele de toleranță sau evidențiază tendințe consistente, investigați componentele responsabile înainte ca specificațiile să fie depășite.

Tehnicile de control statistic al proceselor (SPC) sunt excelente în detectarea uzurii treptate. Graficele de control evidențiază tendințe care ar putea scăpa inspecției vizuale — o dimensiune care se deplasează cu 0,0002 inch la fiecare 10.000 de curse devine evidentă pe un grafic de tendință, dar rămâne invizibilă în cadrul verificărilor manuale periodice.

Protocoale de Inspecție Vizuală

Conform practicilor recomandate privind analiza uzurii matrițelor, inspecția vizuală periodică este primul pas în analiza uzurii și a defectărilor. Stabiliți programe de inspecție în timpul schimbărilor de matriță sau în ferestrele programate pentru întreținere. Căutați:

• Starea muchiilor componentelor de tăiere
• Rizuri sau gripare pe suprafețele de deformare
• Modele de uzură pe componente ghid
• Fisuri, ciobiri sau deteriorări pe toate suprafețele active
• Modificări de culoare care indică deteriorare termică

Compararea stării actuale cu notele anterioare de inspecție ajută la identificarea vitezei de modificare. Un component care prezenta o uzură minoră luna trecută, dar o uzură semnificativă în această lună necesită investigație — s-a putut modifica ceva în proces.

Înlocuirea proactivă a componentelor

Întreținerea inteligentă înlocuiește componentele înainte ca acestea să cedeze, programând lucrările în perioadele planificate de nefuncționare, nu în cazul opririlor de urgență. Elaborați programe de înlocuire pe baza:

• Numărului istoric de curse până la defectare pentru fiecare tip de componentă
• Date de calitate care indică apropierea de limite
• Rezultatele inspecției vizuale comparate cu criteriile de respingere
• Programări de producție — înlocuiți înainte de serii lungi, nu în timpul acestora

Stocați componente de rezervă critice pentru a permite înlocuirea rapidă. Un buton de matriță de 200 USD aflat pe raft costă mult mai puțin decât pierderea de producție de 5.000 USD pe oră datorată așteptării achiziției de urgență.

Înțelegerea modelelor de uzură și a modurilor de defectare vă permite să detectați problemele la timp. Totuși, prevenirea acestor probleme încă de la început necesită practici sistematice de întreținere — subiectul următoarei noastre secțiuni.

Cele mai bune practici de întreținere pentru prelungirea duratei de viață a componentelor

Ați învățat să recunoașteți modelele de uzură și să preziceți defecțiunile. Dar iată întrebarea esențială: ce diferențiază operațiunile care se confruntă constant cu probleme legate de matrițe de cele care funcționează fără probleme lună de lună? Răspunsul se află în întreținerea sistematică — o investiție proactivă care aduce beneficii sub formă de reducere a timpului de nefuncționare, calitate constantă și prelungire a duratei de viață a componentelor.

Ce este realizarea matrițelor fără o întreținere corespunzătoare? Este construirea unor unelte scumpe, destinate să cedeze prematur. Conform ghidurilor industriale privind întreținerea , distincția dintre întreținerea matrițelor și reparația matrițelor este esențială. Reparația este o acțiune reactivă — constă în repararea componentelor deteriorate după ce acestea au provocat deja probleme în producție. Întreținerea este o acțiune proactivă — acțiuni programate, concepute pentru a preveni apariția acestor defecțiuni.

Stabilirea intervalelor eficiente de întreținere

Fiecare matriță de ambutisare necesită atenție la intervale multiple. Unele sarcini se efectuează la fiecare schimb, altele săptămânal, iar revizii complete au loc periodic, în funcție de numărul de curse sau de un calendar prestabilit. Cheia constă în potrivirea frecvenței de întreținere cu ratele de uzură ale componentelor și cu cerințele producției.

Cât de des trebuie să vă întrețineți ansamblurile de matrițe metalice? Răspunsul este determinat de volumul de producție și de tipul de material. Aplicațiile auto cu volum ridicat, care prelucrează oțeluri avansate cu rezistență ridicată prin ambutisare, pot necesita întreținere la fiecare 50.000 de curse. Operațiunile cu volum mai scăzut, care prelucrează oțel moale, pot extinde intervalele până la 100.000 de curse sau chiar mai mult. Programarea pe bază de calendar — inspecții săptămânale sau lunare — funcționează mai bine pentru ciclurile de producție intermitente.

Furnizori certificați IATF 16949, precum Shaoyi integrează protocoale riguroase de întreținere direct în procesele lor de proiectare și fabricare a matrițelor. Această abordare prospectivă asigură faptul că componentele sunt concepute din start pentru ușurința întreținerii — acces ușor la piesele supuse uzurii, piese de schimb standardizate și documentație clară privind întreținerea, care sprijină o durată prelungită de funcționare în producție.

Iată o listă sistematică de verificare a întreținerii, organizată în funcție de frecvență:

1. La fiecare ciclu de producție (activități zilnice):
   • Inspectați ultima piesă și capătul benzii de la rularea anterioară pentru buruieni, probleme dimensionale sau defecte de suprafață
   • Verificați nivelul lubrifiantului și asigurați-vă distribuția corectă a acestuia
   • Eliminați resturile, descojiturile și așchiile metalice de pe toate suprafețele matriței
   • Verificați dacă dispozitivele de protecție sunt montate corect și funcționează corespunzător
   • Confirmați că toate poansoanele de tăiere sunt fixate în mod sigur în suporturile lor
2. Sarcini de întreținere săptămânale:
   • Curățare temeinică a tuturor suprafețelor echipamentului de matriță, inclusiv a zonelor ascunse unde se acumulează descojiturile
   • Inspeție vizuală a muchiilor de tăiere pentru rotunjire, ciobire sau deteriorare
   • Verificați pini ghid și bucșele pentru uzură, urme de frecare sau joc excesiv
   • Inspectați arcurile pentru oboseală, spire rupte sau reducerea tensiunii
   • Verificați cursa și presiunea plăcii de extracție
   • Examinați blocurile de calcan și plăcile de uzură pentru a detecta găurirea
3. Întreținere periodică (în funcție de numărul de curse)
   • Demontare completă și curățare a tuturor componentelor
   • Măsurare precisă a dimensiunilor critice în raport cu specificațiile originale
   • Ascuirea muchiilor tăietoare conform programului stabilit
   • Înlocuirea bușonilor de ghidare, arcurilor și a pilotelor uzate
   • Verificarea jocurilor dintre poanson și matriță
   • Tratamentul suprafetei sau reaplicarea acoperirii, după caz
4. Operațiuni anuale sau de revizie majoră:
   • Demontarea completă a matriței și inspecția tuturor componentelor
   • Verificarea dimensională a suporturilor și plăcilor matrițelor pentru planitate și paralelism
   • Înlocuirea tuturor pieselor uzate care se apropie de sfârșitul duratei de funcționare
   • Recalibrarea înălțimii matriței și a specificațiilor înălțimii de închidere
   • Actualizarea înregistrărilor de întreținere cu constatările și înlocuirile de componente

Programări de ascuțire și toleranțe pentru reascuțire

Componentele de tăiere necesită ascuțire periodică pentru a menține calitatea muchiei și conformitatea pieselor. Dar când trebuie să le ascuțiți și cât material puteți îndepărta înainte ca componenta să necesite înlocuire?

Conform cercetărilor privind întreținerea presei de perforare, experții recomandă ascuțirea sculelor atunci când muchiile de tăiere se uzează până la un racord de 0,004 inch (0,1 mm). În acest moment, veți avea de obicei nevoie să îndepărtați doar 0,010 inch (0,25 mm) de material pentru a restabili ascuțimea. Așteptarea prea mult timp implică îndepărtarea unei cantități mai mari de material și o durată totală redusă de viață a sculei.

Trei semne indică faptul că componentele matriței mașinii necesită ascuțire:

• Examinați muchia de tăiere: Treceți degetul cu grijă peste fața matricei — veți simți marginea rotunjită care indică uzurarea
• Supravegheați calitatea pieselor: Înălțimea crescută a bavurilor și rollover-ul excesiv semnalează muchiile tăietoare uzate
• Ascultați presa: Zgomotul mai puternic produs la perforare indică, de obicei, faptul că scula lucrează mai intens pentru a tăia materialul

Tehnica corectă de ascuțire este la fel de importantă ca și momentul optim al acesteia. Utilizați răcire cu jet abundent pentru a preveni acumularea căldurii, care poate deteriora tratamentul termic. Rectificați discul abraziv înainte de fiecare sesiune, pentru a asigura o suprafață curată și plană. Executați treceri ușoare — de 0,001–0,002 inch (0,025–0,051 mm) pe trecere — pentru a evita suprîncălzirea. Fixați componentele în mod sigur, pentru a minimiza vibrațiile și urmele de tremurătură.

Fiecare componentă a matriței are o toleranță de reascuțire—cantitatea totală de material care poate fi îndepărtată prin ascuțiri succesive înainte ca componenta să scadă sub dimensiunile minime specificate. Înregistrați cantitatea cumulativă de material îndepărtat în fiecare ciclu de ascuțire. Când vă apropiați de limita de reascuțire, programați înlocuirea componentei, nu o ascuțire suplimentară care ar lăsa componenta cu dimensiuni sub cele minime.

Tehnici de inspecție în presă

Nu este necesar să scoateți matrița din presă pentru fiecare inspecție. Operatorii experimentați dezvoltă capacitatea de a detecta problemele în timp ce matrița de ambutisare rămâne în presă—economisind astfel timp și identificând problemele la timp.

Ce trebuie să monitorizați în timpul producției?

• Indicatori ai calității pieselor: Verificați primele piese obținute în raport cu specificațiile, apoi efectuați eșantionări periodice pe parcursul întregii serii de producție. Înălțimea burghiului, starea muchiei și precizia dimensională relevă starea componentei.
• Citirile forței de presiune: Creșterea cerințelor de forță indică muchii de tăiere uzate sau griparea—presă lucrează mai mult pentru a realiza aceeași operație.
• Modificări ale sunetului: Matrițele dezvoltă sunete caracteristice în timpul funcționării normale. Modificările de ton, volum sau ritm preced adesea defecțiunile
• Starea benzii: Examinați banda între stații pentru a detecta alungirea găurilor de ghidare, deteriorarea marginilor sau neregularitățile de alimentare
• Ejectarea borșului: Ejectarea constantă a borșului indică o joc corect al matriței și o sincronizare adecvată. Blocarea borșului sau ejectarea acestuia în mod neregulat semnalează apariția unor probleme

Inspecia în timpul funcționării este cea mai eficientă atunci când operatorii cunosc cum arată și sună „normal”. Documentați condițiile de referință pentru fiecare matriță, astfel încât abaterile să devină evidente. Antrenați operatorii să raporteze imediat orice anomalie, fără a aștepta apariția unor defecțiuni de calitate pentru a-și confirma suspiciunile.

Practici de curățare, ungere și depozitare

Curățarea corectă elimină resturile care provoacă uzură accelerată și interferențe cu funcționarea componentelor. După fiecare ciclu de lucru, curățați în mod temeinic toate suprafețele prelucrate ale matriței. Acordați o atenție deosebită următoarelor zone:

• Deschiderilor pentru ejectarea borșului, unde se acumulează resturi
• Golurilor pentru extragători și ale găurilor de ghidare
• Suprafețe ale știfturilor de ghidare și ale bucșelor
• Suprafețe de deformare unde se acumulează reziduuri de lubrifiant

După curățare, uscați complet toate suprafețele pentru a preveni formarea ruginei. Aplicați un strat subțire de ulei protectiv pe toate suprafețele din oțel înainte de depozitare.

Cerințele de ungere variază în funcție de tipul componentei. Știfturile de ghidare cu rulmenți cu bile necesită doar ulei ușor — niciodată unsoare, care poate contamina cufărul pentru bile. Știfturile de ghidare prin frecare necesită unsoare cu presiune ridicată. Suprafețele de deformare pot necesita lubrifiante pentru matrițe compatibile cu materialul piesei prelucrate și cu orice procese ulterioare, cum ar fi sudarea sau vopsirea.

Practica depozitării influențează în mod semnificativ starea pe termen lung a componentelor:

• Depozitați matrițele în medii cu climat controlat pentru a preveni apariția ruginei și a coroziunii
• Mențineți matrițele închise pentru a proteja muchiile tăietoare împotriva deteriorării accidentale
• Utilizați acoperișuri de protecție pentru matrițele depozitate în zone deschise
• Mențineți matrițele în stare gata de montare în presă — nu amânați reparațiile până la următorul ciclu de producție
• Depozitați componentele de rezervă în containere organizate și etichetate pentru acces rapid în timpul întreținerii

Ecuația investițiilor în întreținere

Fiecare oră petrecută în întreținerea preventivă reprezintă timp de producție investit — dar este o investiție care aduce randamente semnificative. Luați în considerare calculul: o fereastră programată de întreținere de 4 ore costă echivalentul a 4 ore de producție pierdută. O defecțiune neplanificată ar putea costa 24 de ore de reparații de urgență, plus rebuturi din rularea defectuoasă, plus livrare expres pentru componente de înlocuire.

Conform analiză industrială a întreținerii , implementarea unui program formal de întreținere preventivă asigură:

• Durată de viață prelungită a matriței: Întreținerea regulată reduce uzura și deteriorarea componentelor critice
• Calitate constantă a pieselor: Matrițele bine întreținute produc piese care respectă în mod constant specificațiile
• Timp de oprire redus: Întreținerea proactivă identifică problemele înainte ca acestea să ducă la defecțiuni
• Economii semnificative de costuri: Prevenirea defecțiunilor majore evită costurile reparațiilor de urgență și pierderea producției

Înregistrări privind întreținerea și urmărirea ciclului de viață

Documentarea transformă întreținerea dintr-o artă într-o știință. De fiecare dată când echipamentul cu matriță este întreținut, înregistrați ce a fost făcut, ce a fost descoperit și ce a fost înlocuit. Aceste date istorice devin de neestimabilă valoare pentru:

• Previzionarea duratei de viață a componentelor: Urmați numărul real de curse între ascuțiri sau înlocuiri pentru a optimiza intervalele de întreținere
• Identificarea problemelor recurente: Modelele devin evidente atunci când puteți consulta istoricul întreținerii pe mai multe runde
• Planificarea stocului de piese de schimb: Știți care componente se uzează cel mai rapid și puteți stoca corespunzător
• Justificarea investițiilor în scule: Comparați costurile de întreținere între diferite matrițe pentru a identifica îmbunătățiri ale proiectării
• Susținerea cererilor de garanție: Istoricul de întreținere documentat demonstrează o îngrijire corespunzătoare

Sistemele moderne de întreținere a matrițelor folosesc urmărirea digitală legată de contoarele de curse ale presei. Alertele se declanșează automat atunci când se apropie intervalele de întreținere, iar sistemul păstrează un istoric complet al serviciilor, accesibil tehnicilor de întreținere, inginerilor și managementului.

O întreținere eficientă nu are loc întâmplător — necesită angajament, documentare și aplicare constantă. Totuși, pentru operațiunile care doresc serios să maximizeze performanța matrițelor de stampilare, investiția în protocoale sistematice de întreținere aduce rezultate măsurabile în ceea ce privește timpul de funcționare, calitatea și durata de viață a componentelor. Odată stabilite practicile de întreținere, ultimul pas este alegerea componentelor potrivite pentru cerințele specifice ale aplicației dumneavoastră.

Selectarea componentelor pentru aplicațiile dumneavoastră specifice de stampilare

Ați explorat modul în care funcționează, se uzează și necesită întreținere componentele matrițelor de amprentare. Dar iată întrebarea esențială care leagă toate aceste aspecte: cum specificați componentele potrivite pentru aplicația dvs. particulară? Răspunsul nu este unul universal valabil. O matriță progresivă care rulează 2 milioane de suporturi auto necesită specificații ale componentelor complet diferite față de o matriță compusă care produce anual 50.000 de carcase electronice.

Gândiți-vă la această situație în felul următor: cumpărarea unui automobil sport pentru transportul materialelor de construcție reprezintă o risipă de bani, în timp ce utilizarea unui sedan economic în cursele de viteză duce la dezastre. Matrițele de amprentare pentru tablă funcționează în același mod — potrivirea componentelor cu cerințele reale optimizează atât performanța, cât și costurile. Să elaborăm împreună o abordare sistematică a selecției componentelor, adaptată nevoilor specifice de producție ale dvs.

Potrivirea componentelor cu cerințele dvs. de producție

Tipul dvs. de matriță determină în mod fundamental selecția componentelor. Conform analizei industriale realizate de Worthy Hardware, înțelegerea diferenței dintre configurațiile uneltelor și matrițelor de ambutisare vă ajută să specificați componente adecvate încă de la început.

Aplicații cu matrițe progresive

Matrițele progresive efectuează mai multe operații în stații diferite, în timp ce banda rămâne atașată de materialul purtător. Aceste seturi de matrițe pentru ambutisarea metalului implică cerințe specifice:

• Componentele trebuie să mențină alinierea în toate stațiile simultan
• Pinoii de ghidare sunt supuși unei uzuri intense pe măsură ce banda avansează de la o stație la alta
• Plăcile de extracție necesită o coordonare precisă cu mai multe configurații de perforare
• Componentele pentru manipularea materialelor funcționează continuu pe tot parcursul operațiunilor înalt viteza

Pentru componentele matrițelor progresive, materialele de înaltă calitate și straturile de acoperire justifică, de obicei, costul lor. Un singur pilot uzat poate cauza o neregistrare care afectează fiecare stație ulterioară—generând defecte de calitate în cascadă pe întreaga piesă.

Aplicații cu matrițe de transfer

Matrițele de transfer taie mai întâi piesa din bandă, apoi folosesc degete mecanice pentru a deplasa piesele individuale între stații. Această abordare oferă avantaje pentru anumite aplicații. Conform comparației Worthy Hardware, tanțarea cu matrițe de transfer oferă o flexibilitate mai mare și costuri mai mici pentru scule, fiind ideală pentru volume mai mici sau piese mai mari.

Selectarea componentelor pentru matrițele de transfer diferă de cea pentru matrițele progresive:

• Componentele de deformare suportă încărcări mai mari în timpul operațiunilor de tragere adâncă
• Sistemele de ghidare trebuie să reziste forțelor laterale provenite din secvențe complexe de deformare
• Componentele stației individuale pot fi specificate independent, nu ca sisteme integrate
• Blocurile pentru călcâi devin esențiale pentru gestionarea forței laterale în timpul deformării intense

Aplicații cu matrițe compuse

Matrițele compuse efectuează mai multe operații de tăiere într-o singură cursă a presei — toate tăierile au loc simultan. Aceste configurații de scule pentru ambutisare metalică prioritizează:

• Alinierea perfectă între elementele de poanson și cele de matriță, deoarece totul se taie simultan
• Duritatea constantă pe întreaga suprafață a tuturor componentelor de tăiere, pentru a asigura o uzură uniformă
• Componente structurale robuste, capabile să suporte forțele concentrate care apar în timpul tăierii simultane
• Plăci de matriță de precizie, care mențin planitatea chiar și sub încărcări mari

Considerente legate de volumul producției: Când componentele premium își justifică costul

Volumul producției influențează în mod semnificativ economia selecției componentelor. Conform Analiza completă a costurilor realizată de Jeelix , urmărirea celui mai scăzut Cost Total de Proprietate (TCO) — nu a celei mai mici prețuri inițiale — ar trebui să ghideze deciziile strategice de achiziții.

Iată calculul care stă la baza deciziilor bazate pe volum:

Volum scăzut (sub 100.000 de piese)

Pentru serii mai scurte de producție, costul inițial al componentelor are o pondere mare în ecuație. Supraprețul pentru oțelul D2 față de A2, sau pentru carbura față de D2, poate să nu fie recuperat niciodată prin durata extinsă de viață a sculelor. Luați în considerare:

• Oțel pentru scule tip A2 pentru majoritatea componentelor de tăiere
• Pini ghid standard cu frecare, în locul ansamblurilor cu rulmenți cu bile
• Tratamente superficiale minime — eventual nitrurare doar în zonele supuse unei uzuri intense
• Plăci de matriță pre-întărite pentru reducerea costurilor de prelucrare mecanică

Volum mediu (100.000–1.000.000 de piese)

La acest nivel de volum, echilibrul se schimbă. Intervalele de ascuțire, frecvența înlocuirii și timpul de nefuncționare pentru întreținere devin factori semnificativi de cost. Înlocuirea componentelor supuse unei uzuri intense este adesea justificată din punct de vedere economic:

• Oțel D2 pentru poansoane de decupare și perforare
• Butoni de matriță din carburi în zonele care prelucrează materiale abrazive
• Pini ghidă cu rulouri sferice pentru viteze mai mari ale presei și întreținere mai ușoară
• Straturi de acoperire TiN sau similare pe componente de tăiere

Volum mare (peste 1.000.000 de piese)

Pentru serii de producție de un milion de piese, durabilitatea componentelor domină aspectele economice. Fiecare intervenție de întreținere întrerupe producția, fiecare ciclu de ascuțire consumă capacitate, iar fiecare defect neplanificat generează intervenții costisitoare de urgență. Investiți în:

• Componente de tăiere din carburi, ori de câte ori este posibil
• Straturi avansate de acoperire PVD (TiAlN, AlCrN) pentru rezistență extremă la uzură
• Sisteme premium de pini ghidă cu rulouri sferice, cu pretensionare de precizie
• Plăci de matriță călite și rectificate, eliminând problemele de deformare

Aici capacitățile avansate de simulare își dovedesc valoarea. Capacitățile de simulare CAE ale Shaoyi ajută la optimizarea selecției componentelor înainte de începerea fabricației — previzionând modelele de uzură, concentrațiile de tensiune și punctele potențiale de cedare. Această abordare bazată pe simulare, combinată cu prototiparea rapidă disponibilă în doar 5 zile, permite validarea specificațiilor componentelor înainte de angajarea în realizarea sculelor de producție. Rezultatul: o rată de aprobare la prima verificare de 93 % pentru aplicațiile OEM auto, demonstrând cum investiția inițială în inginerie previne încercările costisitoare și erorile.

Proprietățile materialelor care determină specificațiile componentelor

Materialul pe care îl decupați este la fel de important ca și numărul de piese decupate. Caracteristicile materialului semifabricat influențează direct cerințele privind componente.

Efectele grosimii materialului

Materialele mai groase necesită:

• Creșterea jocurilor dintre matrice și contra-matrice (procentul din grosime rămâne similar, dar jocul absolut crește)
• Componente structurale mai robuste pentru a suporta forțele de tăiere mai mari
• Tălpi de matrice mai rigide pentru a preveni deformarea sub sarcină
• Sisteme de extracție mai puternice pentru a suporta forțele de extracție crescute

Considerente legate de rezistența la tracțiune

Oțelurile înalt rezistente, oțelurile inoxidabile și materialele ecruisate accelerează în mod semnificativ uzura componentelor. Prelucrarea acestor materiale necesită:

• Oțeluri speciale de scule de înaltă calitate (D2 ca minim, iar carbura este preferată pentru elementele critice de tăiere)
• Tratamente avansate de suprafață (nitrurare ionica, acoperiri PVD)
• Jocuri mărite pentru reducerea forțelor de tăiere
• Sisteme de ghidare robuste pentru a suporta sarcinile operaționale mai mari

Caracteristici de ecruisare prin deformare

Materiale precum oțelul inoxidabil și unele aliaje de aluminiu suferă ecruisare prin deformare în timpul formării — devin mai dure și mai rezistente pe măsură ce sunt deformate. Aceasta creează provocări specifice:

• Componentele de formare trebuie să fie mai dure decât starea materialului ecruisat prin deformare
• Etapele multiple de formare pot necesita scule progresiv mai dure
• Tratamentele de suprafață devin esențiale pentru a preveni griparea la contactul cu suprafețele ecruisate prin deformare

Matricea decizională pentru selecția componentelor

Luând în considerare acești factori, matricea decizională de mai jos corelează caracteristicile aplicației dumneavoastră cu recomandările specifice privind componente:

Factor de aplicație	Volum scăzut / Oțel moale	Volum mediu / Materiale standard	Volum ridicat / Materiale avansate
Matrite de tăiere	Oțel pentru scule A2, 58–60 HRC	Oțel pentru scule D2 cu înveliș TiN	Carbid sau oțel pentru scule PM cu înveliș TiAlN
Butoane pentru matrițe	Oțel pentru scule A2 sau D2	D2 cu tratament de suprafață	Inserți din carbide
Sisteme de ghidare	Pini de frecare cu bucși din bronz	Ghidaje cu rulmenți	Rulmenți sferici de precizie cu preîncărcare
Plăci de evacuare	Oțel pentru scule A2, 54–56 HRC	D2 cu nitrurare	D2 cu acoperire PVD
Tălpile matriței	Oțel 4140 pre-întărit	Oțel pentru scule A2, rectificat cu precizie	Oțel A2 sau D2 întărit, detensionat
Inserții de deformare	Oțel pentru scule A2 sau S7	D2 cu tratament de suprafață	Carbid sau D2 cu acoperire
Piloți	Oțel pentru scule A2	D2 cu acoperire TiN	Carbid cu acoperire avansată
Tratamente de Suprafață	Minimă — nitrurare pe zonele critice	Nitrurare plus TiN pe muchiile tăietoare	Sistem complet de acoperire PVD

Elaborarea unei liste de verificare a specificațiilor componentelor

Înainte de finalizarea specificațiilor de proiectare a matriței de ambutisare, parcurgeți această listă de verificare pentru a vă asigura că toți factorii au fost luați în considerare:

Cerințe de producție

• Care este volumul total estimat de producție pe durata de viață a matriței?
• Ce volume anuale sau lunare va trebui să susțină matrița?
• La ce viteze ale presei se impune să se opereze pentru a îndeplini obiectivele de producție?
• Cât de critică este disponibilitatea în funcționare — care este costul întreruperilor neplanificate?

Caracteristicile materialului

• Ce tip de material va fi prelucrat (oțel, oțel inoxidabil, aluminiu, alt material)?
• Care este domeniul de grosimi al materialului?
• Care sunt specificațiile de rezistență la tractiune și duritate ale materialului?
• Se întărește materialul prin deformare în timpul operațiunilor de formare?
• Există cerințe privind finisarea suprafeței piesei prelucrate?

Complexitatea Părții

• Câte operațiuni sunt necesare pentru finalizarea piesei?
• Ce toleranțe trebuie să mențină matrița pe tot parcursul producției?
• Există operațiuni de tragere profundă sau de formare complexă?
• Care este dimensiunea cea mai mică a unui detaliu (influențează diametrul minim al poansoanelor)?

Considerente de întreținere

• Ce resurse de întreținere sunt disponibile în interiorul unității?
• Care este intervalul acceptabil de întreținere, în funcție de programul de producție?
• Sunt disponibile componente de rezervă pentru înlocuire rapidă?
• Este posibilă standardizarea componentelor între mai multe matrițe?

Costul total de proprietate: Imaginea completă

Proiectarea inteligentă a matrițelor pentru stampilare metalică echilibrează investiția inițială cu costurile operaționale pe termen lung. Conform cercetărilor de analiză a costurilor, o matriță ieftină indică, de obicei, compromisuri care se revin sub formă de costuri multiplicate în timpul producției.

Luați în considerare ecuația completă a costurilor:

Costuri Inițiale

• Materialele componente și tratamentul termic
• Prelucrare și rectificare de precizie
• Tratamente de suprafață și revărsuri
• Asamblare și Testare

Cheltuieli operaționale

• Manopera și consumabilele pentru ascuțire
• Timpul de nefuncționare planificat pentru întreținere
• Piese de schimb pentru componente
• Inspecția și verificarea calității

Costurile datorate defectării

• Timpul de nefuncționare neprevăzut (de obicei de 5–10 ori mai mare decât costul întreținerii planificate)
• Deșeurile produse înainte de detectarea defectării
• Muncă de reparație de urgență și accelerare
• Deteriorare secundară a altor componente ale matriței
• Impactul asupra clientului cauzat de livrările întârziate

Componentele premium pentru matrițe progresive au un cost inițial mai mare, dar oferă adesea cel mai scăzut cost total pe piesă produsă. Un poanson din carburi, care costă 500 USD și produce 2 milioane de piese, implică un cost de înstrumentare pe piesă de 0,00025 USD. Un poanson din oțel A2, care costă 100 USD și necesită înlocuire la fiecare 200.000 de piese — fiecare înlocuire necesitând 30 de minute de timp de producție — poate avea, de fapt, un cost total mai mare pentru același volum de producție.

Scopul nu este să cheltuiți cel mai puțin — nici cel mai mult. Scopul este să potriviți investiția în componente cu cerințele reale de producție. Specificați oțel A2 acolo unde acesta este suficient. Investiți în carburi acolo unde rata de uzură justifică prețul suplimentar. Aplicați straturi de acoperire acolo unde acestea asigură o prelungire măsurabilă a duratei de viață. Și colaborați cu furnizori care înțeleg acest echilibru — cei care pot analiza aplicația dumneavoastră și vă pot recomanda componentele potrivite, nu doar cele pe care le solicitați.

Prin evaluarea sistematică a cerințelor de producție, a caracteristicilor materialelor și a considerațiilor privind costul total, veți specifica componente ale matrițelor de stampare care oferă o performanță fiabilă pe întreaga durată de funcționare prevăzută — evitând atât economia iluzorie rezultată din specificații insuficiente, cât și risipa generată de o proiectare excesivă.

Întrebări frecvente despre componentele matrițelor de debitare

1. Care sunt componentele de bază ale unei matrițe de stampare?

O matriță de stampare este compusă din mai multe categorii integrate de componente: elemente structurale de bază (tălpi ale matriței, plăci ale matriței și seturi de matrițe), elemente de tăiere (matrițe și butoane de matriță), sisteme de ghidare (coloane de ghidare, bucșe de ghidare și blocuri de reazem) și componente pentru manipularea materialului (piloți, ghidaje pentru bandă și ridicătoare). Aceste componente funcționează împreună ca un sistem pentru a transforma tabla plană în piese de precizie prin operații de tăiere, îndoire și deformare.

2. Cum determin eu jocul corect dintre matriță și contra-matriță?

Jocul dintre poanson și matriță se calculează ca procent din grosimea materialului pe fiecare parte. Punctul de plecare standard este de 10% pe fiecare parte, deși un joc de 11–20% poate reduce solicitarea sculelor și prelungi durata de funcționare. Factorii cheie includ tipul de material (oțelul inoxidabil necesită aproximativ 13% pe fiecare parte), grosimea materialului, calitatea dorită a marginii și cerințele privind durata de viață a sculelor. Jocul se calculează cu formula: Joc pe fiecare parte = Grosimea materialului × Procentul de joc.

3. Ce calități de oțel pentru scule sunt cele mai potrivite pentru componentele matrițelor de ambutisare?

Alegerea calității de oțel pentru scule depinde de funcția componentei. Oțelul pentru scule A2 este potrivit pentru componente de uz general, cum ar fi plăcile de extracție și sculele de deformare cu uzură moderată. Oțelul pentru scule D2 oferă o rezistență superioară la uzură pentru poansoanele de decupare, butoanele de matriță și sculele de tăiere. Oțelul rapid M2 este indicat pentru operațiuni la viteză ridicată, unde acumularea de căldură constituie o problemă. Carbura asigură o rezistență extremă la uzură în cazul producției de volum foarte mare, deși costă de 3–5 ori mai mult decât componentele din oțel D2.

4. Cât de des trebuie întreținute componentele matrițelor de amprentare?

Intervalele de întreținere depind de volumul producției și de tipul de material. Aplicațiile auto cu volum ridicat, care prelucrează oțeluri avansate cu rezistență ridicată prin amprentare, pot necesita întreținere la fiecare 50.000 de curse, în timp ce operațiunile cu volum mai scăzut, care prelucrează oțel moale, pot extinde acest interval până la 100.000 de curse sau mai mult. Activitățile zilnice includ inspecția pieselor pentru buruieni și verificarea lubrifierii. Activitățile săptămânale cuprind curățarea, inspecția vizuală a muchiilor de tăiere și verificarea componentelor de ghidare. Reviziile periodice, bazate pe numărul de curse, includ ascuțirea și înlocuirea componentelor.

5. Ce cauzează ruperea prematură a poansoanelor în matrițele de amprentare?

Ruperea matricelor este în mod obișnuit cauzată de mai mulți factori: nealinieri care determină încărcarea laterală atunci când matricele contactează butoanele matriței excentric, joc insuficient care generează sarcini de șoc ce provoacă fisurarea muchiilor tăietoare durificate, componente uzate ale sistemului de ghidare care permit deraparea matricelor și prelucrarea unor materiale mai dure decât cele specificate. Tijele și bucșele de ghidare uzate reprezintă adesea cauza fundamentală, deoarece permit intrarea matricelor în butoanele matriței sub unghiuri incorecte, concentrând astfel efortul pe o singură parte a muchiei tăietoare.
