Procesul matriței progresive explicat: De la dispunerea benzii până la piesa finită

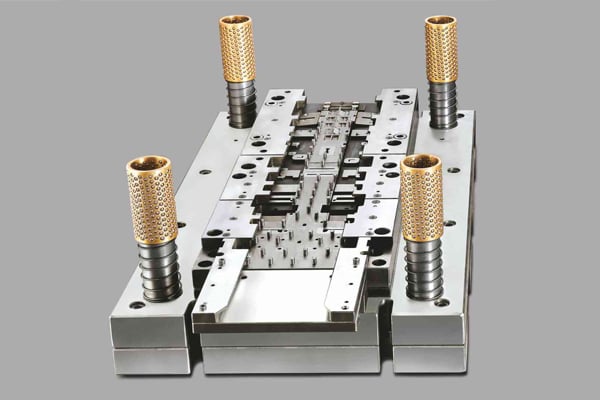

Ce este stamparea cu matriță progresivă și cum funcționează

V-ați întrebat vreodată cum produc fabricanții milioane de componente metalice identice cu o viteză și o precizie remarcabile? Răspunsul se află într-o tehnică puternică de prelucrare a metalelor care a revoluționat producția în volum mare într-o mulțime de industrii.

Stamparea cu matriță progresivă este un proces de deformare a metalului în care banda metalică avansează continuu prin mai multe stații din cadrul unei singure matrițe, fiecare stație efectuând o operație specifică — cum ar fi îndoirea, perforarea sau tăierea — până la obținerea piesei finite.

Acest proces cu matriță reprezintă baza fundamentală a fabricației moderne de precizie spre deosebire de operațiunile într-o singură etapă, care necesită mai multe configurări și manipulări, ștanțarea progresivă finalizează piese complexe într-un flux continuu unic. Rezultatul? Viteze de producție semnificativ mai mari, toleranțe mai strânse și costuri pe piesă considerabil reduse.

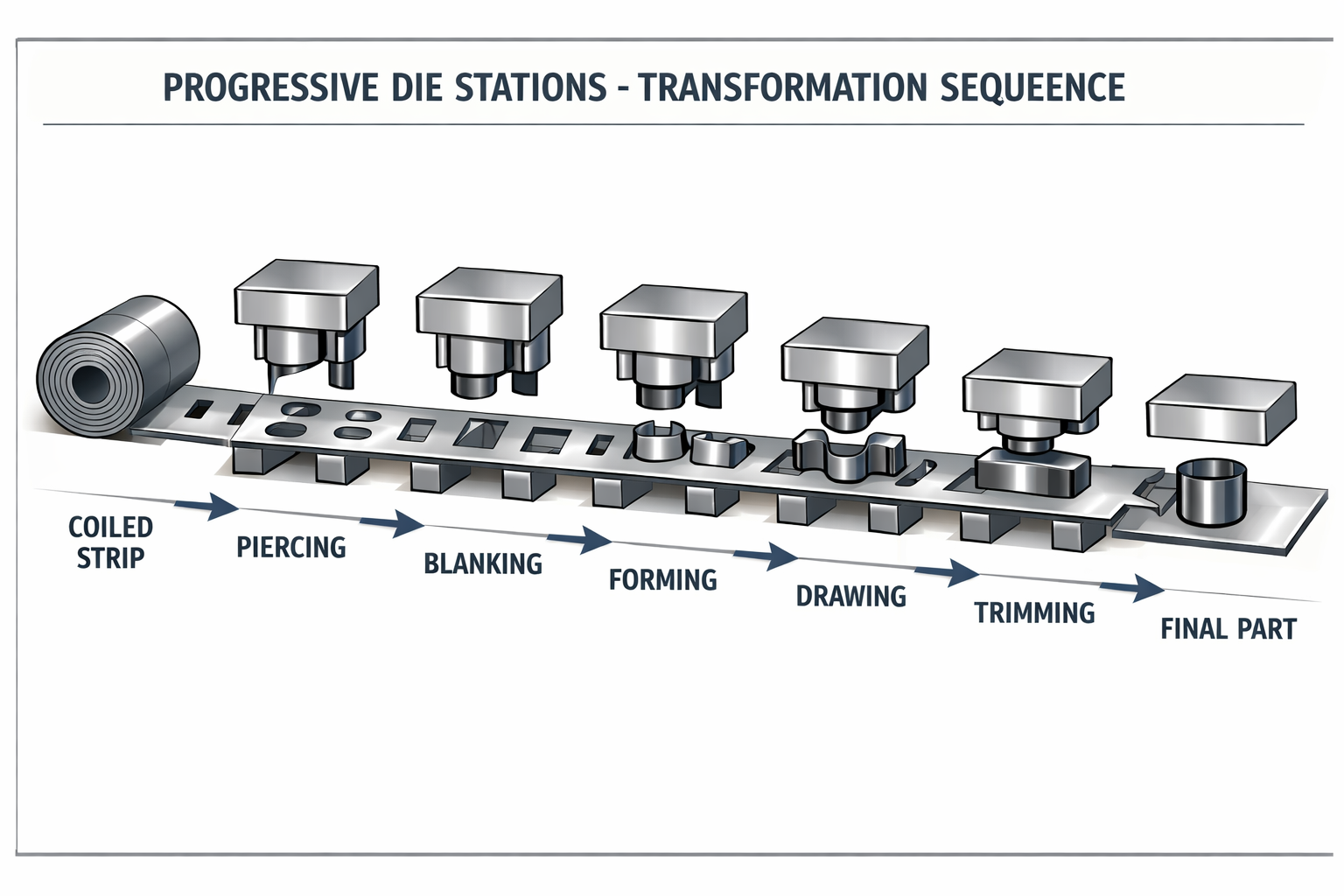

Cum transformă matrițele progresive tabla din metal

Imaginați-vă o bandă metalică în rolă care intră într-o presă de ștanțare și care iese câteva secunde mai târziu ca o componentă formată cu precizie. Acesta este exact procesul care are loc în timpul ștanțării cu matrițe progresive. Magia începe atunci când tehnicienii specialiști în construcția matrițelor creează un set special de matrițe care conține toate sculele necesare întregii secvențe de producție.

Iată cum se desfășoară această transformare:

• O bandă metalică în rolă este alimentată automat în matrița progresivă
• Presa de ștanțare se deschide, permițând avansarea treptată a benzii
• Când presa se închide, mai multe stații efectuează simultan operațiunile lor specifice
• Fiecare cursă a presei deplasează banda înainte cu o distanță precisă și predeterminată
• Partea finită este în cele din urmă tăiată de pe banda purtătoare

Acest sistem elegant înseamnă că, în timp ce o secțiune a benzii suferă perforarea inițială, o altă secțiune, situată mai departe, poate fi îndoită, iar o a treia primește formarea finală — toate acestea în aceeași cursă a presei. Creșterea eficienței este semnificativă, permițând producătorilor să realizeze piese din tablă metalică la rate care ar fi imposibile cu metodele tradiționale.

Principiul formării stație cu stație

Eficiența matrițelor pentru ambutisarea tablelor metalice în sistemele progresive provine din abordarea lor stație cu stație. Fiecare post de lucru din interiorul matriței execută o singură sarcină specifică, construind progresiv asupra operațiunilor efectuate în stațiile anterioare. Gândiți-vă la acest proces ca la o linie de asamblare comprimată într-un singur instrument.

Pe măsură ce banda metalică avansează prin matriță, aceasta suferă diverse operațiuni, printre care:

• Perforare: Crearea găurilor și deschiderilor
• Îndoire: Formarea unghiurilor și a flanșelor
• AmButisare: Compresia materialului pentru obținerea unor dimensiuni precise
• Încizare: Adăugarea unor elemente în relief sau în adâncime
• Tăietura: Separarea piesei finite de bandă

Partea rămâne atașată de banda purtătoare pe tot parcursul acestei trasee, asigurând o poziționare precisă la fiecare stație. Această conexiune continuă elimină necesitatea manipulării manuale între operații și menține o aliniere constantă — un factor esențial pentru atingerea toleranțelor strânse pentru care este cunoscută stampilarea progresivă.

Pe parcursul acestui ghid, veți descoperi principiile ingineresti care stau la baza proiectării dispozitivelor de așezare pe bandă, componente esențiale ale matrițelor, criterii de selecție a materialelor și tehnici practice de depanare. Indiferent dacă evaluați această tehnologie pentru un nou proiect sau dacă dorești să optimizați operațiunile existente, înțelegerea acestor concepte fundamentale vă va ajuta să luați decizii informate privind procesele de fabricație.

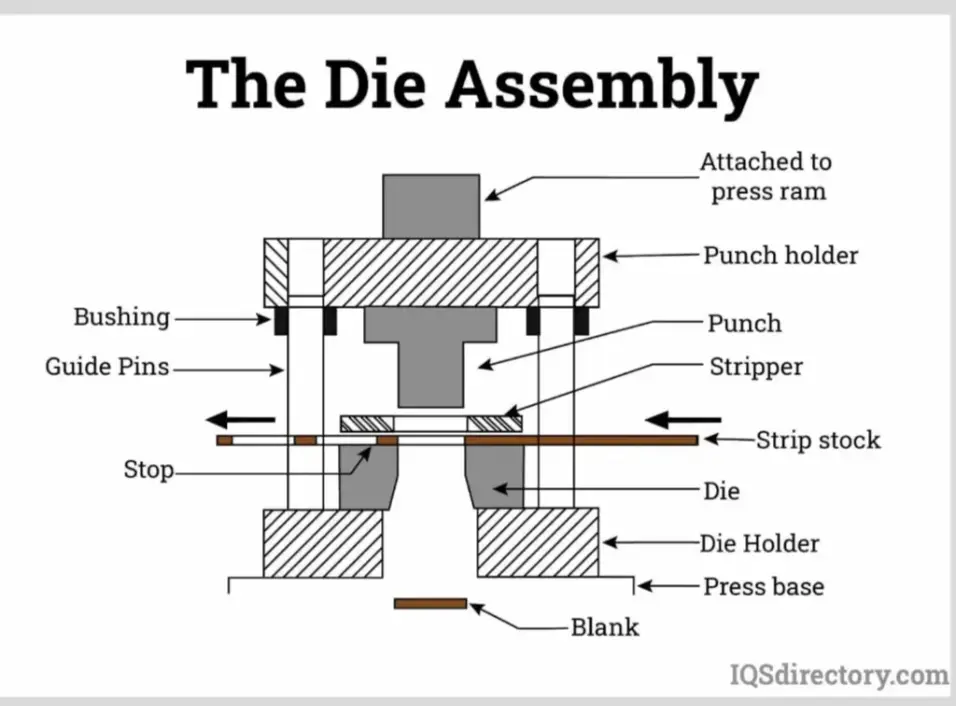

Componentele esențiale ale matriței și funcțiile lor

Ce se întâmplă, de fapt, în interiorul acelei unelte de precizie care transformă metalul plan în piese finite complexe? Înțelegerea anatomiei matrițelor progresive este esențială pentru oricine este implicat în operațiunile de ambutisare — de la inginerii care proiectează noi unelte până la specialiștii în întreținere, care asigură funcționarea fără întreruperi a producției.

O matriță progresivă poate părea simplă din exterior, dar în interiorul ei se află un ansamblu sofisticat în care fiecare componentă îndeplinește un rol specific din punct de vedere ingineresc. Când aceste componente ale matriței de ambutisare lucrează în armonie, rezultatul este calitatea constantă a pieselor, la viteze remarcabile de producție . Când chiar și un singur element cedează sau se uzează prematur, întreaga operațiune suferă.

Să analizăm componentele esențiale care fac din matrițele de ambutisare unelte de producție atât de eficiente:

• Bloc de matriță: Fundamentul central de care se atașează toate celelalte componente, formând matrița ca o singură piesă funcțională
• Poansoane: Componente masculine care efectuează operațiuni de perforare, decupare și deformare
• Butoanele matriței: Bucșe rectificate cu precizie, cu profiluri care corespund geometriei pieselor active, plus jocul necesar
• Placă de desprindere: Menține materialul apăsat și îl îndepărtează de piesele active în timpul retragerii acestora
• Ghidaje: Poziționează banda cu precizie pentru fiecare operațiune
• Ghidaje pentru material: Asigură o poziționare constantă a materialului pe întreaga durată de funcționare a matriței
• Plăci de sprijin: Plăci călite amplasate în spatele pieselor active, oferind susținere structurală
• Pini de ghidare și bucșe: Mențin alinierea precisă între cele două jumătăți ale matriței (superioară și inferioară)

Explicații privind piesele active și blocurile de matriță

Imaginați-vă piesele active ca pe lucrătorii principali ai oricărei matrițe de calibrare — acestea sunt componentele masculine care intră în contact direct cu materialul și îi conferă forma dorită. Într-o mașină de calibrare cu matriță, piesele active trebuie să reziste unor eforturi repetate enorme, păstrând în același timp geometria lor precisă pe parcursul a milioane de cicluri.

Mai multe tipuri de piese active îndeplinesc funcții distincte în cadrul matrițelor de calibrare:

• Piesă activă de perforare: Colaborează cu matrița de perforare pentru a îndepărta materialul din zonele decupate, creând găuri și deschideri
• Punță de decupare: Lucrează împreună cu matrița de decupare pentru a obține forma generală a piesei
• Punță de deformare: Deformează materialul prin operații de îndoire, tragere sau reliefare

Blocul de matriță servește ca element feminin în operațiile de tăiere. Conform specificațiilor industriale, bușonii de matriță sunt bucși rectificate cu precizie, având orificii corespunzătoare profilului punțelor, plus o joc calculat — de obicei exprimat în miimi de inch. Acest joc este esențial: dacă este prea mic, provoacă uzură excesivă și gripare, iar dacă este prea mare, generează buruieni și variații dimensionale.

În spatele fiecărei punți se află o placă de sprijin — un component durificat care împiedică pătrunderea punții în suportul mai puțin dur al acesteia sub impacturi repetate. Acest element, aparent simplu, prelungește semnificativ durata de viață a punții, distribuind forțele pe o suprafață mai mare.

Cum asigură piloții și ghidurile de bandă precizia

Aici este unde ingineria devine deosebit de interesantă. Pilotii sunt printre cele mai importante componente ale matrițelor progresive, deoarece determină dacă fiecare operațiune ulterioară are loc exact acolo unde trebuie. Funcția lor? Poziționarea cu precizie a benzii de material pentru fiecare operațiune a matriței.

Procesul de pilotare funcționează printr-o interacțiune mecanică ingenioasă. Pe măsură ce presa coboară, vârful în formă de glonț al pilotului pătrunde într-o deschidere anterior perforată din bandă. Conturul conic apoi aliniază sau împinge deschiderea benzii în poziția perfectă. Această înregistrare trebuie să aibă loc înainte ca orice poansoane de tăiere sau deformare să atingă materialul — motiv pentru care pilotii sunt întotdeauna mai lungi decât poansoanele de lucru din aceeași matriță.

Toleranțele de ajustare ale ghidajelor depind de cerințele piesei. Pentru lucrări de precizie, ghidajele se montează în deschideri cu jocuri atât de mici, cât 0,001–0,002 inch pe fiecare parte. Această relație strânsă minimizează mișcarea laterală în timpul înregistrării, fără a genera o frecare excesivă care ar accelera uzura.

Ghidajele fixe — denumite, de asemenea, dispozitive de reglare posterioră sau opritoare cu deget — completează acțiunea ghidajelor asigurând intrarea materialului în matriță într-o poziție constantă la fiecare cursă. Aceste componente controlează poziția laterală a benzii și previn alimentarea necorespunzătoare, care ar putea genera erori de înregistrare în toate stațiile ulterioare.

Interacțiunea dintre aceste componente evidențiază eleganța inginerescă a matrițelor progresive. Placa de desprindere menține materialul ferm pe suprafața matriței în timpul formării, în timp ce îl desprinde simultan de pe poansoane în timpul retragerii. Știfturile de ghidare și bucșele — componente rectificate cu precizie, montate pe călcâiele opuse ale matriței — asigură întotdeauna o aliniere perfectă între jumătatea superioară și cea inferioară la fiecare ciclu al presei.

Înțelegerea modului în care interacționează aceste componente ale matrițelor de ambutisare ajută la explicarea motivului pentru care matrițele progresive necesită un design și o întreținere atât de riguroase. Doar câțiva micrometri de uzură la nivelul unui singur component pot declanșa un lanț de probleme de calitate, de la variații dimensionale până la cedarea prematură a unor componente adiacente. Această realitate face ca selecția componentelor și strategiile de întreținere preventivă să devină subiecte esențiale — ceea ce ne conduce la modul în care deciziile privind dispunerea benzii și secvențierea stațiilor influențează performanța generală a matriței.

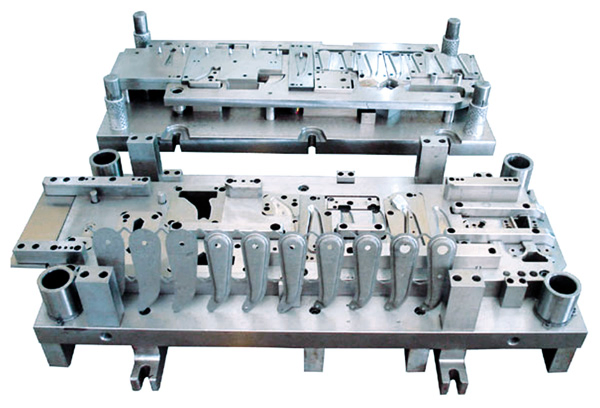

Proiectarea dispunerii benzii și logica secvențierii stațiilor

Acum că înțelegeți componentele care funcționează în interiorul unei matrițe de tanțare progresivă, iată o întrebare esențială: cum decid inginerii unde are loc fiecare operațiune și în ce ordine? Răspunsul se află în proiectarea dispunerii benzii — probabil cel mai complex aspect din punct de vedere intelectual al ingineriei matrițelor progresive.

Gândiți-vă la dispunerea benzii ca la planul de ansamblu care coordonează fiecare acțiune din interiorul matriței. Conform cercetare industrială , o dispunere bine proiectată influențează direct costul materialului, viteza de producție, calitatea pieselor și eficiența generală a operațiunilor. Dacă greșiți în această etapă, veți confrunta pierderi excesive de material, piese neuniforme, uzură prematură a sculelor și opriri costisitoare ale producției. Dacă însă reușiți, veți crea un proces robust, capabil să funcționeze milioane de cicluri cu intervenții minime.

Principii de inginerie ale dispunerii benzii

Ce diferențiază o proiectare optimizată a matriței progresive de una pur funcțională? Totul pornește de la înțelegerea calculelor fundamentale și a constrângerilor care guvernează fiecare decizie privind dispunerea benzii.

Obiectivele principale ale unei dispuneri eficiente a benzii includ:

• Maximizarea utilizării materialelor: Rata țintă de eficiență peste 75%, ori de câte ori este posibil
• Menținerea integrității benzii: Asigurarea faptului că suportul poate transporta piesele prin toate stațiile fără deformare
• Realizarea preciziei dimensionale: Plasarea operațiilor astfel încât să se minimizeze eroarea cumulată
• Optimizarea numărului de stații: Reducerea costurilor de scule prin minimizarea numărului de stații necesare

Mai multe calcule critice stau la baza acestor obiective. Podul — acea mică porțiune de material rămasă între piese și între piese și marginile benzii — trebuie dimensionat cu precizie. O formulă uzuală determină grosimea minimă a podului (B) în funcție de grosimea materialului (t): B = 1,25 t până la 1,5 t . De exemplu, pentru un material cu grosimea de 1,5 mm, podurile vor fi proiectate cu o grosime între 1,875 mm și 2,25 mm. Dacă sunt prea subțiri, deșeurile se răsucesc și blochează matrița. Dacă sunt prea groase, se risipește material brut scump.

Lățimea benzii (W) respectă o relație simplă: W = Lățimea piesei + 2B . Progresia sau pasul (C) — distanța cu care avansează banda la fiecare cursă a presei — este, de obicei, egală cu C = Lungimea piesei + B . Aceste formule aparent simple devin complexe atunci când sunt aplicate pieselor cu geometrii neregulate sau cu orientări multiple.

Considerente privind proiectarea benzii purtătoare

Banda purtătoare reprezintă structura scheletală care transportă piesa dvs. de la o stație la alta. Proiectarea acesteia influențează fundamental dacă proiectarea matriței de calibrare reușește sau eșuează. conform ghidurilor de proiectare, lățimea benzii purtătoare trebuie să fie cel puțin de două ori grosimea materialului — pentru matrițe mai mari se pot necesita benzi purtătoare și mai largi, pentru a asigura un avans uniform al benzii.

Două tipuri principale de benzi purtătoare răspund diferitelor scenarii de producție:

• Bandă purtătoare solidă: Folosit atunci când banda trebuie să rămână plană pe tot parcursul procesării — ideal pentru operațiunile de tăiere de bază și îndoire simplă, oferind stabilitate maximă
• Suport pentru bandă extensibilă: Proiectat cu tăieturi sau bucle strategice care permit flexibilitatea și deformarea — esențial pentru tragerea profundă sau formarea complexă, unde materialul trebuie să curgă din suport în piesă

Sfaturi practice privind proiectarea suporturilor, urmate de constructorii experimentați de matrițe, includ:

• Dacă se folosesc mai mulți suporturi, proiectați-i cu lungimi identice pentru a preveni răsucirea benzii
• Realizați suporturile suficient de lungi pentru a permite orice extensie sau îndoire în timpul operațiunilor la presă
• Proiectați buclele cu cel mai mare rază practic posibil, păstrând în același timp jocurile necesare
• Montați suporturile în puncte care permit eliminarea ușoară și formarea unor bavuri ușor de gestionat
• Utilizați nervuri de rigidizare sau margini realizate prin decupare (lance-form) atunci când se confecționează piese mari din materiale subțiri

Strategia de poziționare a găurilor de ghidare

Locul în care realizați găurile de ghidare — și momentul în care le creați — determină direct precizia fiecărei operații ulterioare. Prima stație din practic toate configurațiile de matrițe progresive efectuează perforarea găurilor de ghidare. De ce? Pentru că fiecare operație ulterioară depinde de aceste puncte de referință pentru poziționarea precisă.

Poziționarea strategică a găurilor de ghidare urmează aceste principii de inginerie:

• Perforați simultan ambele găuri de ghidare atunci când sunt necesare două seturi — acest lucru asigură o precizie superioară față de perforarea secvențială
• Dispuneți găurile de ghidare pe bandă astfel încât să țineți cont de orice alungire a benzii care poate apărea în timpul operațiilor de deformare
• Atunci când găurile piesei sunt suficient de mari, pot fi utilizate ca găuri de ghidare — dar rețineți că acest lucru poate provoca o ușoară alungire, care afectează toleranțele strânse
• Poziționați găurile de ghidare astfel încât să asigure o precizie maximă de reglare la stațiile critice de deformare

Secvențierea stațiilor pentru obținerea unor rezultate optime

Sună complicat? Într-adevăr—dar logica secvențierii urmează reguli stabilite de fabricabilitate, care s-au dezvoltat pe parcursul decadelor de experiență progresivă în stamparea metalului. Cercetarea privind optimizarea arată că o secvențiere corectă minimizează numărul de stații ale matriței, reducând astfel costurile de dotare, în timp ce respectă toate constrângerile de precedență și de vecinătate.

Iată logica tipică a secvenței stațiilor care guvernează majoritatea operațiunilor progresive de perforare:

1. Prelucrarea găurilor de ghidare: Întotdeauna prima—aceste găuri stabilesc referința pentru toate operațiunile ulterioare
2. Operații de perforare: Se creează toate găurile și deschiderile înainte de orice operare de deformare—perforarea materialului plan produce margini mai curate decât perforarea secțiunilor deja deformate
3. Degajări și tăiere cu lamă (lancing): Se elimină material pentru a crea degajări necesare îndoirilor sau extragerilor ulterioare
4. Relevare (dacă este necesară): Atunci când există relevări, acestea sunt adesea executate la început, pentru a preveni deformarea altor caracteristici
5. Formări și îndoiri: Modelați piesa în mod progresiv — forme mai mici înainte de cele mai mari, pentru a menține stabilitatea benzii portante
6. Calibrare și ajustare: Operații finale de precizie care refinează dimensiunile critice
7. Tăiere sau decupare: Separarea piesei finite de banda portantă

De ce tocmai această ordine? Raționamentul este atât mecanic, cât și practic:

• Perforarea înainte de deformare asigură menținerea geometriei intenționate a găurilor — deformarea ulterioară ar distorsiona forma găurilor
• Nivelarea înainte de îndoire creează jocurile necesare ale materialului și previne ruperea în timpul deformării
• Forme mai mici înainte de forme mai mari menține planitatea benzii pentru o perioadă mai lungă, îmbunătățind precizia de înregistrare la stațiile ulterioare
• Tăiere finală păstrează piesa atașată de purtător pentru un control maxim al poziționării pe tot parcursul operațiilor

Restricții de vecinătate și de precedență

În afara secvențierii simple, inginerii trebuie să ia în considerare care operații pot fi efectuate în aceeași stație și care trebuie să rămână separate. Două tipuri de restricții esențiale guvernează aceste decizii:

• Restricții de precedență: Ordinea obligatorie a operațiilor, bazată pe caracteristicile piesei — perforarea trebuie să preceadă deformarea zonelor adiacente
• Restricții de vecinătate: Interdicția de a efectua anumite operații în aceeași stație — caracteristicile prea apropiate între ele necesită stații separate pentru a evita slăbirea matriței

Când găurile sau deșeurile care urmează să fie perforate sunt situate una lângă alta, acestea trebuie deplasate în stații de matriță separate. Acest lucru previne „problema matriței slabe”, la care materialul insuficient dintre locurile de perforare duce la o deteriorare prematură a sculelor. Stațiile goale pot, de fapt, îmbunătăți performanța matriței, distribuind forțele mai uniform și oferind spațiu pentru adăugarea ulterioară a unor operații.

Software-ul modern CAD și CAE a transformat modul în care inginerii abordează aceste decizii complexe. Simularea permite proiectanților să valideze integral, în mod virtual, dispunerea benzii — prezicând cum se va deforma, întinde și subția metalul înainte ca orice oțel să fie tăiat. Această abordare de „prezicere și optimizare” înlocuiește metodele costisitoare bazate pe încercări și erori, reducând semnificativ durata dezvoltării și îmbunătățind rata de succes la prima încercare.

Înțelegerea acestor principii de dispunere a benzii pune bazele evaluării faptului dacă proiectarea pieselor dumneavoastră este, într-adevăr, optimizată pentru producția cu matrițe progresive — ceea ce ne conduce la ghidurile practice de realizabilitate industrială care disting proiectele excelente de cele problematice.

Principii de proiectare pentru facilitarea fabricației

Ați văzut cum dispunerea benzii și secvențierea stațiilor determină eficiența matrițelor progresive. Dar iată realitatea pe care mulți ingineri o învață, din păcate, pe durere: chiar și cea mai elegantă proiectare a sculelor nu poate compensa o piesă prost concepută. Caracteristicile pe care le specificați — razele de îndoire, pozițiile găurilor, grosimea materialului, toleranțele — determină, în final, dacă piesele dvs. stampilate cu matrițe progresive vor fi produse eficient sau vor deveni o sursă constantă de probleme.

Proiectarea pentru fabricabilitate (DFM) nu înseamnă limitarea creativității. Înseamnă, dimpotrivă, înțelegerea caracteristicilor care se pretează excelent producției prin matrițe progresive și a celor care determină creșterea costurilor, majorarea ratei de rebuturi sau chiar apariția unor defecțiuni evidente. Să analizăm ghidurile practice care disting succesele obținute prin stampare precisă cu matrițe progresive de lecțiile costisitoare.

Caracteristici ale pieselor care se pretează excelent matrițelor progresive

Ce face ca o piesă să fie ideal potrivită pentru producția cu matrițe progresive? Conform ghidurilor din industrie, cele mai bune candidaturi au în comun anumite caracteristici care se aliniază cu punctele forte intrinseci ale acestui proces.

Gama optimă de grosime a materialului

Operațiile de stampare progresivă funcționează cel mai eficient cu materiale având o grosime cuprinsă între 0,127 mm (0,005 in) și 6,35 mm (0,25 in). În această gamă se obține echilibrul optim între formabilitate și integritate structurală. Materialele mai subțiri necesită o manipulare mai atentă pentru a evita deformările, în timp ce materialele mai groase cer utilaje mai robuste și forțe de presare mai mari — ambele conducând la creșterea costurilor.

Caracteristici ideale ale elementelor

Componentele care se prelucrează ușor prin matrițe progresive includ de obicei:

• Raze generoase de îndoire: Raza interioară de îndoire trebuie să fie egală sau mai mare decât grosimea materialului — razele mai mari reduc riscul de revenire elastică și de fisurare
• Distanță adecvată între gaură și margine: Mențineți o distanță minimă de 1,5 ori grosimea materialului între găuri și margini sau îndoituri
• Orientare constantă a fibrelor materialului: Îndoirile efectuate perpendicular pe direcția fibrelor sunt mai rezistente și mai puțin predispuse la fisurare
• Geometrii simple și reproductibile: Elementele care pot fi realizate într-o singură operație reduc numărul de stații și complexitatea sculelor
• Designuri simetrice: Părțile echilibrate reduc forțele neuniforme care pot cauza probleme la alimentarea benzii

Un exemplu excelent de optimizare a designului de ambutisare implică plasarea găurilor la distanță de zonele deformate. Atunci când găurile trebuie să fie amplasate în apropierea îndoiturilor, perforarea acestora după deformare previne distorsionarea — dar această soluție necesită stații suplimentare. Proiectanții experimentați relochează găurile, atunci când este posibil, reducând astfel complexitatea sculelor.

Evitarea greșelilor costisitoare de proiectare

Până acum pare destul de simplu? Iată unde lucrurile devin interesante. Unele alegeri de design, care par minore pe modelele CAD, creează provocări semnificative în fabricație. Înțelegerea acestor capcane înainte de finalizarea designului economisește timp și bani considerabili.

Tabelul următor compară caracteristicile ideale cu cele problematice, împreună cu recomandări practice:

Tipul de caracteristică	Proiectare Ideală	Design problematic	Recomandare
Raza de încovoiere	≥ grosimea materialului	Colțuri ascuțite (< 0,5t)	Specificați un rază minimă de 1t; utilizați 2t pentru materialele cu rezistență ridicată
Diametrul orificiului	≥ grosimea materialului	< 0,8 × grosimea materialului	Măriți dimensiunea găurii sau luați în considerare o operație secundară de găurire
Distanța dintre gaură și margine	≥ 1,5 × grosimea materialului	< 1 × grosimea materialului	Reamplasați găurile sau adăugați material la margine
Distanța de la gaură la îndoire	≥ 2 × grosimea materialului + rază de îndoire	Găuri adiacente liniilor de îndoire	Deplasați găurile la distanță de zonele de îndoire sau perforați după formare
Geometrie a piesei	Grosime uniformă a pereților, forme simple	Raporturi extreme de aspect, subminări	Simplificați geometria sau luați în considerare procese alternative
Specificația toleranțelor	±0,127 mm (±0,005 in) standard	±0,025 mm (±0,001 in) în întreaga piesă	Aplicați toleranțe strânse doar pentru caracteristicile critice

Capabilitățile de toleranță și așteptările realiste

Înțelegerea toleranțelor realizabile previne atât supra-specificarea (care crește costurile), cât și sub-specificarea (care provoacă probleme de asamblare). Conform standardelor de precizie pentru matrițe și operății de decupare, operațiile obișnuite de decupare și deformare ating, de regulă, toleranțe de ±0,127 mm (±0,005 in). Cu echipamente specializate, cum ar fi decuparea fină și controlul riguros al procesului, caracteristicile critice pot fi menținute la ±0,025 mm (±0,001 in).

Totuși, mai mulți factori influențează precizia realizabilă:

• Recuperarea materialului: Recuperarea elastică după deformare variază în funcție de tipul și grosimea materialului
• Uzura matriței: Degradarea progresivă afectează dimensiunile pe parcursul seriei de producție
• Variația temperaturii: Dilatarea termică influențează atât sculele, cât și materialul
• Eroare cumulativă de poziționare: Variațiile de înregistrare se acumulează prin mai multe stații

Când sunt necesare toleranțe extrem de strânse—de exemplu ±0,0127 mm (±0,0005 in)—devin obligatorii operațiunile secundare. Aplicațiile de stampare de precizie pot include prelucrarea CNC, rectificarea sau finisarea specializată după operațiunile primare de stampare.

Considerente geometrice care reduc problemele

Stamparea progresivă complexă necesită adesea un matrițaj intricate, ceea ce crește costurile de producție și prelungesc termenele de livrare. Conform experților în proiectarea matrițelor pentru stampare metalică, simplificarea geometriei piesei, ori de câte ori este posibil, reduce uzura matrițelor și îmbunătățește eficiența producției.

Strategii practice includ:

• Eliminarea detaliilor neesențiale care nu afectează funcționalitatea piesei
• Combinarea caracteristicilor, acolo unde este posibil, pentru a reduce numărul de stații
• Standardizarea dimensiunilor în cadrul familiilor de produse, pentru asigurarea compatibilității matrițelor
• Evitarea caracteristicilor care necesită formare în direcții opuse în cadrul aceleiași stații
• Proiectarea cu unghiuri de demulare care permit extragerea ușoară a pieselor din matrițe

Un aspect adesea neglijat: alinierea direcției fibrelor. Îndoirile realizate perpendicular pe direcția fibrelor materialului sunt semnificativ mai rezistente și mult mai puțin predispuse fisurării decât îndoirile efectuate paralel cu direcția fibrelor. Îndoirile critice trebuie să fie corect aliniate în dispunerea benzii, ceea ce uneori presupune orientarea pieselor sub unghiuri care cresc consumul de material, dar îmbunătățesc în mod semnificativ calitatea pieselor.

Prototipare înainte de producția completă

Iată un sfat practic care economisește o sumă considerabilă: validarea proiectelor prin prototipare înainte de a se trece la realizarea matrițelor progresive. Crearea de mostre funcționale folosind metode alternative — imprimare 3D, prelucrare CNC sau tanțare într-o singură etapă — permite testarea formei, ajustării și funcționalității în condiții reale. Această abordare identifică eventualele probleme la un stadiu incipient, când modificările de proiectare sunt ieftine, și nu după finalizarea matrițelor.

Ținând cont de aceste principii de realizabilitate, sunteți pregătiți să evaluați dacă proiectele dumneavoastră sunt, într-adevăr, optimizate pentru producția cu matrițe progresive. Dar cum se compară acest proces cu celelalte metode de ambutisare? Înțelegerea momentelor în care matrițele progresive îi depășesc pe ceilalți competitori – și a celor în care nu o fac – necesită examinarea întregului spectru de tehnologii disponibile.

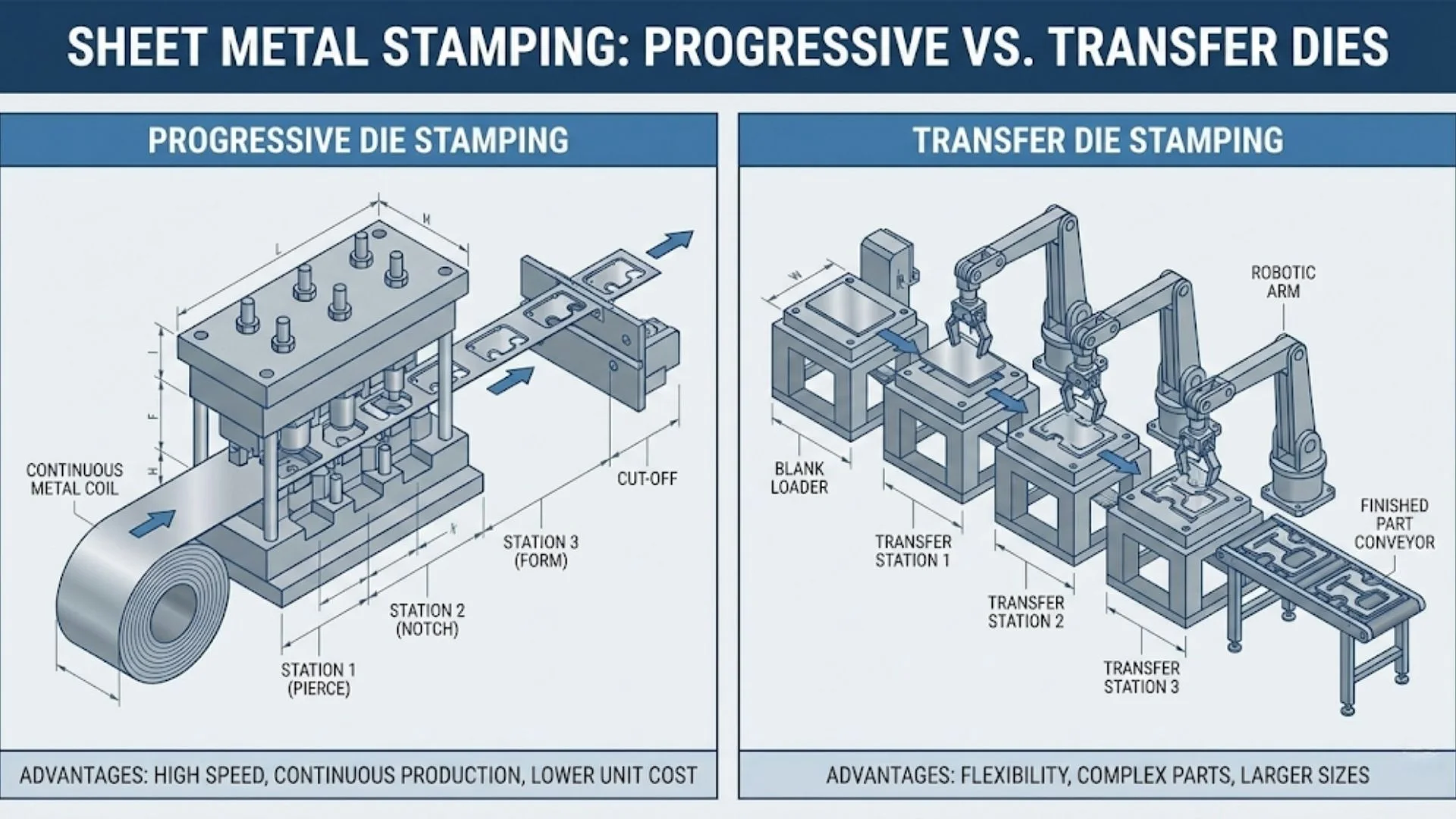

Stampilare cu matriță progresivă vs. stampilare cu matriță de transfer vs. stampilare cu matriță compusă

Ați stăpânit acum fundamentalele proiectării matrițelor progresive și ale realizabilității acestora. Totuși, iată întrebarea pe care fiecare inginer de fabricație o va confrunta, în cele din urmă: este, de fapt, ambutisarea progresivă alegerea potrivită pentru aplicația specifică pe care o aveți în vedere? Răspunsul depinde de înțelegerea modului în care acest proces se compară cu alternativele – și de momentul în care fiecare metodă își arată, cu adevărat, avantajele.

Alegerea între diferitele tipuri de matrițe de ambutisare nu este doar o chestiune de preferință. Este vorba despre potrivirea capacităților procesului cu geometria specifică a piesei dvs., volumul de producție, cerințele de calitate și constrângerile bugetare. Conform comparațiilor din industrie, fiecare metodă de ambutisare are puncte forte unice, adaptate diferitelor scenarii de fabricație.

Să analizăm cele patru abordări principale de ambutisare și să examinăm exact în ce situații este potrivită fiecare dintre ele.

Operații cu matrițe progresive versus operații cu matrițe de transfer

Stamping progresiv

După cum ați învățat pe parcursul acestui ghid, ambutisarea progresivă deplasează o bandă continuă de metal prin stații secvențiale, în cadrul unei singure matrițe. Piesa rămâne atașată de banda purtătoare până la operația finală de tăiere. O presă de ambutisare progresivă funcționează rapid — adesea cu peste 100 de curse pe minut — făcând ca această metodă să fie incomparabilă pentru producția în mare volum a componentelor de dimensiuni mici până la medii.

Caracteristici principale includ:

• Alimentarea continuă cu bandă permite timpi de ciclu extrem de rapizi
• Piesele rămân conectate la banda purtătoare, asigurând o poziționare precisă pe tot parcursul operațiunilor
• Ideal pentru piese complexe care necesită mai multe operațiuni (îndoire, perforare, deformare)
• Investiția inițială ridicată în scule este compensată de costuri reduse pe piesă la volume mari
• Cel mai potrivit pentru piese care se încadrează în limitele lățimii benzii

Transfer de estampaj

Stamparea cu matrițe de transfer adoptă o abordare fundamental diferită. Conform experților din domeniu, acest proces pornește fie de la o bucată pre-tăiată, fie separă piesa de bandă la începutul operațiunii. Odată detașată, piesa individuală este deplasată între stații prin sisteme mecanice de transfer.

Gândiți-vă la stamparea cu transfer ca la o linie de asamblare în care fiecare stație contribuie cu ceva specific la produsul final. Această flexibilitate implică compromisuri:

• Piesele se deplasează independent, permițând forme mai complexe și extrageri mai adânci
• Dimensiunile mai mari ale pieselor sunt posibile — nu sunt limitate de lățimea benzii
• Sunt posibile mai multe orientări ale piesei în timpul operațiunilor de deformare
• Timpuri de ciclu mai lente comparativ cu stamparea progresivă
• Costuri operaționale mai mari datorită complexității mecanismului de transfer

Când ați alege un matriță de transfer în locul ambutisării progresive? Ambutisarea cu presă de transfer este superioară pentru componente mai mari care necesită o deformare semnificativă a materialului — panouri de caroserie auto, console structurale și carcase ambutisate adânc, care pur și simplu nu pot fi realizate în limitele impuse de matrițele progresive.

Stampare cu matrice compusă

Ambutisarea cu matriță compusă reprezintă abordarea cea mai simplă în această comparație. Mai multe operații de tăiere și formare au loc simultan într-o singură cursă a presei. Spre deosebire de matrițele progresive, care dispun de stații secvențiale, matrițele compuse efectuează toate operațiile în același timp.

Această simplitate oferă avantaje specifice:

• Costuri mai mici ale sculelor comparativ cu matrițele progresive sau cele de transfer
• Excelentă pentru piese plane care necesită muchii de tăiere precise
• Precizie ridicată pentru geometrii simple
• Utilizare eficientă a materialului, cu deșeuri minime

Totuși, ștanțarea cu matrițe compuse are limite clare. Conform specialiștilor în domeniul sculelor, această metodă este limitată la piese mai simple și plane. Geometriile complexe în 3D sau piesele care necesită mai multe operații de deformare nu sunt potrivite pentru matrițele compuse.

Operații într-o singură etapă

Ștanțarea într-o singură etapă — efectuarea unei singure operații pe cursa presei — rămâne viabilă în anumite situații:

• Volume foarte mici de producție, unde investiția în scule nu este justificată
• Lucrări de prototipare și dezvoltare, înainte de a se trece la fabricarea sculelor pentru producție
• Piese extrem de mari, care depășesc capacitatea matrițelor cu transfer
• Operații simple, cum ar fi decuparea sau îndoirea de bază

Compromisul? Costuri mult mai mari pe piesă și timpi de producție mai lungi, datorită necesității multiple de manipulare și reglare între operații.

Alegerea metodei potrivite de ștanțare

Tabelul de mai jos oferă o comparație completă, pe criteriile esențiale de luare a deciziei privind alegerea matriței și a metodei de ștanțare:

Criterii	Matrice progresivă	Matriță de transfer	Fracțiune compusă	Etapă unică
Volumul de producție	Ridicat până la foarte ridicat (100.000+ piese)	Mediu până la înalt (10.000–500.000 de piese)	Scăzut până la mediu (1.000–100.000 de piese)	Scăzut (prototipuri până la 5.000 de piese)
Complexitatea Părții	Simplu până la complex, cu mai multe caracteristici	Extrem de complex, extracții adânci, piese mari	Doar piese simple și plane	Operații simple individuale
Plaja dimensiunilor pieselor	Mic până la mediu (limitat de lățimea benzii)	Mediu până la mare (mai puține restricții de dimensiune)	Piese plane mici până la medii	Orice mărime
Costul sculelor	Investiție Inițială Înaltă	Înalt (mecanisme complexe de transfer)	Moderat	Scăzut pe unelță, ridicat cumulativ
Cost per bucată	Foarte scăzut la volum mare	Scăzut spre moderat	Scăzut pentru piese simple	Înaltelor
Timp de ciclu	Foarte rapid (posibil peste 100 de curse/min)	Moderat (necesită timp de transfer)	Rapid (finalizare într-o singură cursă)	Lent (necesită mai multe configurări)
Timp de instalare	Moderat spre lung	Lung (necesită aliniere complexă)	Scurt până la moderat	Scurt pe operațiune
Capacitate de toleranță	±0,127 mm standard, posibil și mai strict	±0,127 mm standard	Excelent pentru elementele tăiate	Variază în funcție de operațiune
Cele mai bune aplicații	Conectori electrici, suporturi, cleme, terminale, componente auto	Panouri de caroserie, componente structurale, carcase mari, piese obținute prin tragere adâncă	Șaibe, suporturi simple, piese plane de precizie	Prototipuri, piese speciale de serie mică

Cadrul decizional: Care metodă se potrivește nevoilor dumneavoastră?

Selectarea metodei optime de ambutisare implică evaluarea mai multor factori interconectați. Mai jos găsiți un cadru decizional practic:

Alegeți ambutisarea cu matriță progresivă atunci când:

• Volumul anual depășește 100.000 de piese
• Piesele necesită mai multe operațiuni (perforare, îndoire, deformare)
• Dimensiunile pieselor se încadrează în limitele practice ale lățimii benzii
• Calitatea constantă și reproductibilă este esențială
• Reducerea costului pe piesă este un obiectiv primar

Alegeți ambutisarea cu matriță cu transfer atunci când:

• Piesele sunt prea mari pentru constrângerile benzii de tip matriță progresivă
• Sunt necesare extrageri adânci sau geometrii complexe în 3D
• Orientarea piesei trebuie să se schimbe în timpul operațiunilor de deformare
• Volumele de producție medii până la înalte justifică investiția în mecanismul de transfer

Alegeți matrița compusă pentru ambutisare când:

• Piesele sunt plane sau necesită o deformare minimă
• Calitatea muchiilor și precizia dimensională sunt esențiale
• Se preferă o investiție mai mică în scule
• Volumele de producție sunt moderate

Alegeți operațiile într-o singură etapă când:

• Volumele sunt prea mici pentru a justifica utilizarea unor scule dedicate
• Componentele sunt prototipuri sau mostre de dezvoltare
• Dimensiunile extreme ale componentelor depășesc capacitățile celorlalte metode
• Se cere flexibilitatea de a modifica proiectele

Înțelegerea acestor compromisuri vă ajută să luați decizii informate, care echilibrează cerințele de calitate, economia producției și termenele de livrare. Cu toate acestea, indiferent de metoda de ambutisare pe care o alegeți, alegerea materialului influențează fundamental atât performanța procesului, cât și calitatea finală a componentelor — un subiect care merită o analiză atentă.

Selectarea materialului pentru operațiunile cu matrițe progresive

Ați stabilit că ambutisarea cu matrițe progresive se potrivește cerințelor dumneavoastră de producție. Acum vine o decizie care va influența totul, de la durata de viață a matrițelor până la performanța componentelor: ce material veți utiliza? Alegerea metalului potrivit nu este doar o chestiune de respectare a specificațiilor componentei — ea afectează direct modul în care funcționează sculele dumneavoastră de ambutisare din oțel, cantitatea de deșeuri metalice generate în cadrul procesului progresiv și, în cele din urmă, economia producției dumneavoastră.

Conform experților din industrie, producătorii pot utiliza alamă, aluminiu, cupru și diverse tipuri de oțel în operațiunile de decupare progresivă. Totuși, fiecare material aduce caracteristici distincte care influențează deformabilitatea, uzura matriței și calitatea pieselor finite. Înțelegerea acestor compromisuri vă ajută să echilibrați cerințele de performanță cu realitățile producției.

Mai mulți factori cheie ar trebui să ghideze selecția materialului dumneavoastră:

• Formabilitate: Cât de ușor se îndoaie, se trage și se modelează materialul fără a se crapa
• Rezistența la Tensiune: Rezistența la forțele de tragere în timpul și după formare
• Rezistență la coroziune: Durabilitatea în mediu pentru aplicația prevăzută
• Costuri și disponibilitate: Restricțiile bugetare și considerentele legate de lanțul de aprovizionare
• Machinabilitate: Cât de fluent este procesarea materialului prin matrița dumneavoastră de tablă metalică

Calitățile de oțel pentru decuparea progresivă

Oțelul rămâne materialul de bază pentru operațiunile cu matrițe de ambutisare din oțel, oferind un echilibru excepțional între rezistență, deformabilitate și eficiență din punct de vedere al costurilor. Diferitele calități servesc unor scopuri distincte — înțelegerea acestor diferențe previne potrivirile costisitoare dintre material și aplicație.

Oțel carbon

Oțelul carbon combină fierul cu carbonul pentru a crea un aliaj extrem de durabil, care oferă o rezistență superioară și flexibilitate în proiectare. Conform specificațiilor materialelor, acest material este eficient din punct de vedere al costurilor și compatibil cu numeroase procese de deformare a metalelor. Compromisul? Oțelul carbon necesită straturi protectoare — zinc, crom sau nichel — pentru a îmbunătăți rezistența la coroziune în aplicațiile expuse umidității sau substanțelor chimice.

Aplicațiile frecvente includ componente ale matrițelor de ambutisare auto, console structurale și piese formate în general, unde rezistența este mai importantă decât protecția intrinsecă împotriva coroziunii.

Oțel inoxidabil

Când rezistența la coroziune este necondiționată, oțelul inoxidabil oferă performanțe excelente. Acest material are proprietăți mecanice excepționale, inclusiv rezistență la magnetism, un finisaj neted și atrăgător, precum și suprafețe ușor de întreținut. Oțelul inoxidabil se dovedește ideal pentru echipamentele destinate manipulării alimentelor și pentru aplicațiile din domeniul dispozitivelor medicale, unde igiena și durabilitatea sunt esențiale.

Totuși, oțelul inoxidabil ridică provocări în procesul de ambutisare. Rezistența mai mare necesită forțe de presare superioare, iar îngălbenirea prin deformare în timpul formării poate provoca uzură prematură a matrițelor. Uneltele pentru ambutisarea oțelului care lucrează cu calitățile de oțel inoxidabil necesită întreținere mai frecventă și, uneori, învelișuri specializate pentru a menține productivitatea.

Considerente legate de materialele neferoase

Metalele neferoase — adică cele care nu conțin fier — oferă proprietăți pe care oțelul nu le poate oferi deloc. Conductivitatea electrică, construcția ușoară și aspectul decorativ fac ca aceste materiale să fie esențiale în anumite aplicații.

Aluminiu

Acest metal moale, de culoare argintiu-albăstruie, oferă un raport ridicat rezistență/greutate, o excelentă formabilitate, o mare reziliență și un finisaj atrăgător. Aluminiul este excelent pentru componente stampilate ușoare și pentru conductori termici sau electrici. Industriile aeronautică, auto și electronică se bazează în mare măsură pe stampilarea progresivă din aluminiu.

Provocarea? Moalețea aluminiului poate cauza găurirea prin aderență (galling) — transferul de material pe suprafețele matrițelor — ceea ce necesită lubrifianți speciali și, uneori, acoperiri ale matrițelor pentru a menține calitatea.

Cupru și aleați de cupru

Stampilarea progresivă din cupru domină producția de conectori electrici și componente electrice. De ce? Cuprul oferă o conductivitate electrică și termică fără egal, împreună cu rezistență la coroziune și ductilitate. Naturii sale moi și maleabile îi fac ideal pentru operațiunile complexe de deformare.

Beriliu-cupru — un aliaj specializat — oferă o toleranță ridicată la eforturi pentru lagăre, componente ale motoarelor de avion și arcuri care necesită rezistență la relaxarea efortului. Acest material oferă avantajele de conductivitate ale cuprului, împreună cu proprietăți mecanice semnificativ îmbunătățite.

Alamă

Alama conține cantități variabile de zinc și cupru, oferind proporții ajustabile între maleabilitate și duritate. Această versatilitate o face potrivită pentru lagăre, încuietori, roți dințate și supape. În afară de aplicațiile funcționale, alama oferă un aspect vizual atrăgător pentru elemente decorative și obiecte ornamentale.

Tabelul următor compară materialele frecvent utilizate în operațiunile de decupare progresivă:

Material	Clasificare formabilitate	Aplicații tipice	Considerente Cheie
Oțel carbon	Bun	Consolă structurală, componente auto, piese de uz general	Necesită acoperire pentru protecția împotriva coroziunii; excelent raport calitate-preț
Oțel inoxidabil	Moderat	Echipamente pentru manipularea alimentelor, dispozitive medicale, medii corozive	Se cer forțe de presare mai mari; se întărește prin deformare plastică în timpul formării; uzură crescută a matrițelor
Aluminiu	Excelent	Componente ușoare, conductori termici, piese pentru industria aerospațială	Predispus la gripare; necesită lubrifianți specializați; trebuie luat în considerare revenirea elastică
Cupru	Excelent	Conectori electrici, componente termice, echipamente pentru prelucrarea alimentelor	Moale și maleabil; ușor de format; conductivitate excelentă
Cupru beryl	Bun	Arcuri, rulmenți, componente pentru motoare de avioane	Rezistență ridicată la solicitări; rezistent la coroziune; necesită manipulare specializată
Alamă	Bun la Excelent	Rulmenți, încuietori, roți dințate, supape, accesorii decorative	Duritate reglabilă prin conținutul de zinc; conductivitate termică și electrică

Proprietățile materialelor care influențează performanța matriței

În afară de alegerea materialului potrivit pentru aplicația piesei dumneavoastră, luați în considerare și modul în care proprietățile materialului afectează operația propriu-zisă cu matriță progresivă. Conform specialiștilor în deformare plastică, mai multe caracteristici au un impact direct asupra eficienței producției:

• Clasificare la îndoire: Măsoară formabilitatea pe baza capacității de a se îndoi fără a se rupe — evaluări mai mari înseamnă o prelucrare mai ușoară
• Tendința de ecruisare: Unele materiale se întăresc în timpul deformării, ceea ce necesită ajustarea secvențelor de formare
• Cerințe privind calitatea suprafeței: Alegerea materialului influențează opțiunile de finisare disponibile, cum ar fi pasivarea, anodizarea sau placarea
• Caracteristici ale revenirii elastice: Recuperarea elastică după formare variază semnificativ între materiale

Potrivirea proprietăților materialului cu cerințele specifice de formare minimizează generarea progresivă de deșeuri metalice și prelungește durata de viață a matrițelor. Această aliniere atentă dintre material și proces creează condițiile pentru o producție constantă și lipsită de probleme — deși chiar și operațiunile optimizate pot întâmpina, din când în când, provocări care necesită abordări sistematice de diagnosticare și remediere.

Diagnosticarea și remedierea problemelor frecvente la matrițele progresive

Chiar și cele mai bine proiectate operații de ambutisare metalică cu matrițe progresive întâmpină probleme. Care este diferența dintre echipele de producție care se confruntă cu dificultăți și cele care funcționează excelent? O abordare sistematică privind diagnosticarea problemelor și implementarea unor soluții eficiente. Când operația dumneavoastră de ambutisare cu matriță începe să producă piese refuzate, cunoașterea exactă a locului unde trebuie să căutați — și a acțiunilor corective care funcționează cu adevărat — vă economisește ore întregi de frustrare și previne deșeurile costisitoare.

Conform cercetărilor din domeniu, majoritatea problemelor legate de matrițele de ambutisare se încadrează în categorii previzibile, pentru care există soluții bine stabilite. Să analizăm problemele pe care le veți întâlni cel mai probabil și remedierile dovedite care readuc producția pe linia normală.

Diagnosticarea problemelor de alimentare cu bandă metalică

Când banda metalică nu avansează corespunzător, toate procesele ulterioare sunt afectate. Materialul blocat în matrița dumneavoastră de ambutisare metalică generează defecțiuni în lanț — găuri neînregistrate corect, forme incomplete și deteriorarea sculelor. Ce cauzează aceste probleme de alimentare?

Problemele frecvente de alimentare cu bandă includ:

• Reglare incorectă a alimentatorului: Distanță de alimentare incorectă, setări de presiune incorecte sau moment incorect al eliberării
• Probleme de calitate ale materialului: Benzi curbe, variație excesivă a lățimii sau buruieni mari pe bobina de intrare
• Îndoire în formă de secera: Banda se curbează lateral din cauza buruienilor neuniforme sau a forțelor de stampilare
• Răsucirea benzii: Materialele subțiri se răsucesc în timpul alimentării, în special între alimentator și matriță
• Interferență cu placa ghid: Funcționarea incorectă a sistemului de desprindere determină ridicarea materialului pe bandă

Soluțiile variază în funcție de cauza fundamentală. Re-glarea setărilor alimentatorului rezolvă adesea problemele simple de sincronizare. Atunci când calitatea materialului este cauza problemei, colaborarea cu furnizorii pentru controlul specificațiilor materialelor de intrare — sau adăugarea unor dispozitive de tăiere la matriță — abordează cauza, nu doar simptomele. Pentru materialele subțiri, predispuse la răsucire, adăugarea unor mecanisme de presare superioare și inferioare între alimentator și matriță asigură stabilitatea necesară pentru o avansare constantă.

Rezolvarea problemelor de precizie dimensională

Când piesele stampilate cu matriță încep să iasă din toleranță, calitatea producției suferă imediat. Variația dimensională provine din mai multe surse, fapt ce face esențială o diagnosticare sistematică.

Tabelul următor organizează problemele frecvente ale matrițelor progresive împreună cu cauzele lor fundamentale și acțiunile corective:

Problema	Cauzele principale	Măsuri Corective
Formația Burr	Uzurarea muchiilor tăietoare; joc excesiv; colapsul muchiilor; nepotrivirea între poansoane și matrițe	Rectificarea muchiilor tăietoare; controlul preciziei prelucrării mecanice; reglarea jocului dintre poanson și matriță; înlocuirea componentelor ghidaj uzate
Variație dimensională	Pini ghid uzate, cu diametru insuficient; uzură a ghidajelor; reglare incorectă a alimentatorului; uzură a inserțiilor de desprindere	Înlocuirea pinilor ghid; înlocuirea tijelor și bucșilor de ghidaj; re-reglarea parametrilor alimentatorului; rectificarea sau înlocuirea inserțiilor de desprindere
Lipirea borșului/șpanului	Joc excesiv; probleme legate de vâscozitatea uleiului; matriță magnetizată; poanson uzat care comprimă deșeurile	Controlul preciziei jocului; reglarea cantității de ulei sau schimbarea tipului de lubrifiant; demagnetizarea după ascuțire; rectificarea feței finale a poansonului
Blocare material	Gaură pentru evacuarea deșeurilor prea mică; gaură prea mare care provoacă revenirea în spate; muchii uzate care generează buruieni; suprafețe ale matriței aspre	Modificați găurile pentru evacuarea deșeurilor; reascuțiți muchiile tăietoare; lustruiți suprafețele matriței; reduceți rugozitatea suprafeței
Rupere piesă de perforare	Blocare cuști; rezistență insuficientă a piesei de perforare; joc prea mic; joc neuniform care provoacă interferențe	Rezolvați problemele de evacuare a cuștilor; măriți secțiunea transversală a piesei de perforare; ajustați jocurile; verificați precizia părții de deformare
Deformare prin îndoire	Pini ghid uzăți; uzură a ghidurilor de îndoire; alunecare a materialului fără presarcină; stivuire excesivă de garnituri	Înlocuiți pini ghid; adăugați funcții de ghidaj la intrare și de presarcină; utilizați plăci din oțel masiv pentru garnituri; ajustați inserțiile de îndoire

Întreținerea matrițelor care prelungește durata de viață a sculelor

Prevenția este întotdeauna mai eficientă decât corecția. Practicile regulate de întreținere reduc în mod semnificativ frecvența depanărilor și prelungesc durata de viață a investiției dvs. în matrițe pentru ambutisare metalică:

• Inspectarea programată a muchiilor: Verificați muchiile de tăiere înainte ca uzura să genereze bavuri — rectificarea proactivă prelungește intervalele dintre reparațiile majore
• Demagnetizarea după ascuțire: Este deosebit de importantă pentru materialele feromagnetice; componentele magnetizate atrag așchii care provoacă blocări și uzură
• Optimizarea lubrifierii: Alegeți vâscozitatea uleiului în funcție de materialul prelucrat și de viteza de lucru; o cantitate excesivă de lubrifiant provoacă lipirea, iar o cantitate insuficientă accelerează uzura
• Verificarea jocului: Măsurați periodic jocurile dintre poanson și matriță; componentele uzate determină o degradare progresivă a calității
• Disciplina documentării: Marcați componentele în timpul demontării; înregistrați cantitățile și pozițiile garniturilor (shim); păstrați înregistrări scrise pentru eventualele investigații

Un aspect de întreținere adesea neglijat: asigurarea siguranței montării matriței. Conform specialiștilor din producție, matrițele fără caracteristici de protecție împotriva erorilor duc la montarea în sens invers și la dezalinierea stațiilor. Modificarea matrițelor pentru a include caracteristici anti-eroare și implementarea verificărilor de confirmare după montare previn greșelile costisitoare care deteriorază sculele și generează deșeuri.

Înțelegerea acestor principii fundamentale de depanare vă pregătește să mențineți o calitate constantă. Totuși, dincolo de operațiunile zilnice, realizarea unor investiții bine fundamentate în matrițe progresive necesită o analiză economică clară — evaluând momentul în care costurile sculelor se justifică în raport cu volumele de producție și cu metodele alternative de fabricație.

Analiza Costurilor și Considerentele ROI

Ați stăpânit fundamentalele tehnice—acum vine întrebarea care, în cele din urmă, determină deciziile de fabricație: are sens financiar investiția în matrițe progresive pentru nevoile dvs. de producție? Înțelegerea economiei procesului de ambutisare a metalelor distinge între decidenții bine informați și cei care sau cheltuiesc excesiv pentru echipamente de tipar inutile, sau ratează oportunitățile de reducere a costurilor.

Conform analizei industriale, modelul economic al ambutisării progresive urmează un compromis clasic: acceptați un cost inițial ridicat pentru a obține un preț extrem de scăzut pe piesă în cadrul unor serii lungi de producție. Această structură de investiție concentrată inițial înseamnă că calculul punctului de echilibru—not only capacitatea tehnică—determină dacă utilizarea matrițelor progresive reprezintă calea optimă pentru dvs.

Calcularea rentabilității investiției (ROI) pentru matrițele progresive

Ce factori determină, de fapt, costurile matrițelor progresive? Înțelegerea acestor variabile vă ajută să evaluați corect ofertele și să identificați oportunitățile de optimizare a costurilor.

Principalele factori de cost de evaluat în ceea ce privește investiția în echipamente de ambutisare includ:

• Complexitatea piesei: Numărul de stații necesare influențează direct dimensiunea matriței și costul construcției acesteia
• Tipul și grosimea materialului: Materialele mai dure necesită oțeluri speciale pentru matrițe și învelișuri specializate
• Cerințe privind toleranțele: Specificațiile mai stricte cer prelucrare de precizie și timp suplimentar de încercare
• Așteptările privind volumul producției: Volumele mai mari pe durata de viață justifică utilizarea unor materiale superioare pentru matrițe, pentru a asigura durabilitatea
• Eliminarea operațiilor secundare: Componentele matrițelor progresive care combină mai multe operații reduc costul total de fabricație
• Caracteristicile complexității matriței: Camele, ridicătoarele și filetarea în matriță adaugă costuri, dar pot elimina operațiile ulterioare
• Timpul alocat ingineriei și proiectării: Configurațiile complexe ale benzilor necesită o analiză mai amplă în faza inițială

Conform cercetare în domeniul fabricării , matrițele progresive modifică fundamental compoziția costurilor. Deși costurile inițiale de proiectare și construire a matriței reprezintă o investiție semnificativă de capital, odată ce producția începe, costurile variabile pe unitate scad la nivelul minim. Costurile cu forța de muncă scad brusc, deoarece operatorii gestionează doar alimentatorul și presa, fără a manipula piese individuale. Utilizarea materialelor se îmbunătățește prin configurări optimizate ale benzilor. Costurile legate de calitate scad, deoarece precizia controlată de matriță înlocuiește acuratețea dependentă de operator.

Cadru de calcul al ROI urmează această logică:

• Investiția totală în echipamente de tip matriță: Proiectarea matriței + construcția matriței + testarea + modificările
• Economii pe piesă: (Costul pe piesă prin metoda alternativă) – (Costul pe piesă prin matriță progresivă)
• Volumul de echilibru: Investiția totală în echipamente de tip matriță ÷ Economii pe piesă
• Perioada de rambursare: Volumul de echilibru ÷ Volumul anual de producție

Praguri de volum pentru investiția în scule

Când devine cu adevărat rentabilă din punct de vedere financiar investiția în stampilarea metalică pe termen lung? Răspunsul depinde de compararea economiei matrițelor progresive cu metodele alternative de fabricație.

Conform analizei economice, dacă produsul dvs. îndeplinește trei criterii — volum anual peste 50.000 de piese, design stabil și geometrie relativ complexă — investiția într-o matriță progresivă nu mai este o opțiune, ci o decizie strategică cu randamente extrem de previzibile.

Luați în considerare această comparație cantitativă între metodele de fabricație:

Criterii	Matrice progresivă	Matriță de transfer	Operații într-o singură etapă
Costul Inițial al Sculei	$50,000 - $500,000+	75.000 – 750.000 USD+	5.000 – 25.000 USD pe operațiune
Volum de prag de rentabilitate	50.000 – 100.000 de piese tipice	25.000 – 75.000 de piese tipice	Imediat (fără amortizare a sculelor)
Cost pe bucată la volum mare	Cel mai jos	Scăzut spre moderat	Cel mai mare
Cel mai potrivit raport economic	volum anual de peste 100.000 de bucăți	volum anual de 10.000–500.000 de bucăți	Sub 5.000 de piese

Dincolo de investiția inițială: considerente legate de costul pe întreaga durată de viață

Producătorii de matrițe progresive subliniază faptul că rentabilitatea reală a investiției (ROI) depășește costul achiziției inițiale. Conform analizei pe întreaga durată de viață, rentabilitatea reală a investiției în matrițe progresive depinde de durata de funcționare productivă a matriței, nu doar de costul inițial.

Factorii de cost pe termen lung pe care cumpărătorii experimentați îi evaluează includ:

• Frecvența întreținerii: Ascuțirea periodică, înlocuirea componentelor și întreținerea preventivă
• Costuri legate de întreruperile în funcționare: Pierderile de producție în timpul reparațiilor și opririle neplanificate
• Durata de viață a matriței: Materialele premium pentru matrițe au un cost mai mare inițial, dar au o durată de viață semnificativ mai lungă
• Disponibilitatea pieselor de schimb: Accesul rapid la componente de înlocuire de precizie minimizează timpul de nefuncționare
• Stabilitatea proiectării: Modificările de inginerie care necesită modificări ale matrițelor adaugă costuri cumulative

Formula costului pe întreaga durată de viață evidențiază adevăruri importante:

Costul pe întreaga durată de viață = Investiția inițială + (Σ Costuri de întreținere + Σ Pierderi cauzate de nefuncționare + Σ Costuri legate de rebut)

O matriță ieftină, dar prost proiectată și dificil de întreținut, poate deveni o groapă fără fund de cheltuieli ascunse, determinând un cost total de mai multe ori superior celui al unei matrițe inițial scumpe, dar bine proiectate și ușor de întreținut. Producătorii de matrițe progresive care integrează accesibilitatea pentru întreținere în proiectarea lor oferă o valoare superioară pe termen lung, chiar dacă prețurile inițiale par mai mari.

Cadru decizional pentru investiția în echipamente de matrițare

Înainte de a aloca capital pentru echipamentele de matrițare progresivă, evaluați sistematic aceste criterii economice de decizie:

• Este volumul anual de producție suficient pentru a amortiza costul echipamentelor de matrițare într-o perioadă acceptabilă de recuperare a investiției?
• Este designul piesei stabil sau este probabil să apară modificări de inginerie în timpul duratei de viață a producției?
• Ce metode alternative de fabricație există și care sunt costurile comparative pe piesă?
• Complexitatea piesei necesită operații multiple pe care un matriță progresivă le-ar putea consolida?
• Care este durata de viață prevăzută a produsului și vor fi volumele suficient de mari și suficient de îndelungate pentru a asigura recuperarea integrală a investiției?
• Sunt în prezent necesare operații secundare care ar putea fi eliminate prin integrarea unei matrițe progresive?

Acest cadru economic transformă deciziile privind matrițele din simple intuiții în analize bazate pe date. Cu o înțelegere clară atât a structurilor de cost, cât și a pragurilor de rentabilitate, sunteți pregătiți să luați decizii de investiții care să aducă un avantaj competitiv real—în special în aplicații exigente, cum ar fi fabricarea automotive, unde volumul, calitatea și cerințele de cost se intersectează.

Aplicații auto și cerințe ale producătorilor de echipamente originale (OEM)

Acum că înțelegeți cadrul economic al investiției în matrițe, unde oferă stampilarea progresivă valoarea sa cea mai convingătoare? Industria automotive reprezintă terenul de testare definitiv — unde se întâlnesc standardele riguroase de calitate, volumele masive de producție și presiunea constantă asupra costurilor. Acest sector reprezintă o parte semnificativă a activității globale de matrițare progresivă și stampilare, și cu bună rațiune.

Conform cercetare în domeniul fabricării automobilelor , componentele stampilate formează baza producției de vehicule, oferind legătura esențială între știința materialelor, cerințele de proiectare și performanța vehiculului. De la cadrele structurale până la elementele complexe ale interiorului, aceste piese definesc nu doar geometria, ci și rezistența, siguranța și durabilitatea automobilelor moderne.

Ce face aplicațiile matrițelor de ambutisare auto atât de exigente? Luați în considerare următorul aspect: un singur vehicul necesită mii de componente ambutisate, multe dintre acestea trebuind să fie ușoare, dar, în același timp, rezistente — caracteristici pe care procesele progresive de ambutisare le pot produce în mod unic, la scară mare.

Aplicații tipice din domeniul automotive pentru piese auto ambutisate progresiv includ:

• Vehicule electrice și hibride: Laminări motoare de înaltă precizie, conectori și bare colectoare esențiale pentru transmisiile vehiculelor electrice (EV)
• Componente Structurale: Piese durabile și ușoare pentru cadrele și caroseriile auto, inclusiv traversări și suporturi pentru suspensie
• Panouri de caroserie și suporturi: Refuerțări pentru uși, suporturi pentru aripă și console de montare care necesită precizie dimensională
• Componente powertrain: Carcase pentru cutii de viteze, capace pentru ambreiaje și console legate de motor, care necesită aliniere precisă
• Sisteme interioare: Structuri pentru scaune, ansambluri pentru pedale, cadre pentru tablouri de bord și console de întărire
• Conectori electrici: Terminale, contacte și bare colectoare pentru sistemele de cablare ale vehiculelor

Îndeplinirea standardelor producătorilor auto OEM

Iată o realitate esențială care diferențiază stampilarea progresivă auto de producția generală: cerințele de calitate ale producătorilor auto OEM nu lasă niciun spațiu pentru erori. Conform specialiștilor în certificări , industria auto impune sisteme specializate de management al calității, care depășesc în mod semnificativ practicile standard de producție.

Certificarea IATF 16949 a devenit standardul global pentru furnizorii de matrițe de stampilare auto. Inițial elaborată de International Automotive Task Force, această certificare specializată armonizează sistemele de evaluare a calității la nivelul întregii industrii auto globale. Cele trei obiective principale sunt:

• Îmbunătățirea atât a calității și consistenței produselor, cât și a proceselor de fabricație care le creează — reducerea costurilor de producție și asigurarea sustenabilității pe termen lung
• Stabilirea statutului de «furnizor preferat» printre principalele producători auto, prin demonstrarea consistenței și responsabilității dovedite
• Integrarea fără discontinuități cu standardele de certificare ISO la nivelul întregii industrii, pentru un management integral al calității

Ce înseamnă IATF 16949 pentru operațiunile OEM de decupare progresivă? Certificarea se concentrează intens pe prevenirea defectelor și minimizarea variațiilor în producție — exact ceea ce cer componentele auto în volum mare prin decupare progresivă. Aceasta necesită o atenție sporită față de nevoile, așteptările și cerințele specifice ale clienților, păstrând în același timp controale riguroase asupra proceselor.

Dincolo de certificare, tehnologiile avansate de simulare au transformat modul în care partenerii din domeniul decupării auto abordează asigurarea calității. Simularea CAE (Inginerie Asistată de Calculator) permite inginerilor să previzioneze cum va curge, se va întinde și se va subția metalul înainte ca orice oțel pentru matrițe să fie tăiat. Această capacitate se dovedește extrem de valoroasă pentru aplicațiile auto, unde rata de aprobare la prima încercare influențează direct termenele și costurile de producție. Companii precum Shaoyi exploatează aceste avansate capacități de simulare CAE combinate cu certificarea IATF 16949 pentru a oferi rezultate fără defecțiuni—atingând o rată de aprobare la prima încercare de 93 %, care respectă standardele riguroase ale producătorilor de echipamente originale (OEM).

Cerințele de calitate pentru componentele automotive stampilate acoperă mai multe dimensiuni:

• Acuratețe dimensională: Chiar și abateri minime pot cauza dezaliniere, interstiții la asamblare sau probleme de zgomot și vibrații în vehiculele finite
• Calitatea suprafeței: Panourile vizibile ale caroseriei necesită suprafețe impecabile, fără zgârieturi, deformări sau ondulații
• Integritatea materialului: Componentele trebuie să mențină rezistența mecanică după deformare, verificată prin încercări de întindere, măsurători de duritate și evaluări ale rezistenței la oboseală
• Prevenirea defectelor de deformare: Fisurile, pliurile sau subțierea pot compromite siguranța în condiții de solicitare operațională
• Rezistență la coroziune: Vehiculele funcționează în climă variată, necesitând zincare, aplicarea unui strat de acoperire sau vopsire pentru o durată lungă de funcționare

Producția de componente automotive în volum mare

Când producătorii auto au nevoie de sute de mii — sau chiar milioane — de componente identice, stampilarea cu matrițe progresive devine singura opțiune practică. Conform liderilor din industrie, matrițele moderne de stampilare auto susțin viteze de producție până la 1.400 de curse pe minut, permițând o fabricație rapidă și eficientă, adaptată cerințelor liniilor de asamblare.

Această capacitate de înaltă viteză nu se referă doar la debitul brut. Economia producției auto impune un consum minim de materiale și o calitate constantă pe întreaga durată a seriei de fabricație. Stampilarea progresivă oferă ambele prin:

• Precizie și acuratețe: Obținerea unor rezultate constante, cu toleranțe strânse, pentru componente de înaltă calitate, pe parcursul a milioane de cicluri
• Durabilitate: Matrițe concepute pentru a rezista volumelor mari de producție și unor medii de fabricație solicitante
• Versatilitate: Susținerea unei game variate de aplicații auto, de la componente ale transmisiei până la elemente de finisare interioară
• Integrarea proceselor în matriță: Capabilități avansate, inclusiv asamblarea și filetarea în matriță, care elimină operațiile secundare

Capacitatea de a integra caracteristici complexe direct în matrițele de calandrare progresivă sporește productivitatea, păstrând în același timp precizia și reproductibilitatea. Echipamentele care permit asamblarea componentelor în interiorul matriței optimizează producția și reduc timpul de manipulare. În mod similar, posibilitățile de filetare în matriță elimină operațiunile separate de filetare, îmbunătățind în mod semnificativ debitul de producție.

Este interesant faptul că principiile fabricării precise care stau la baza excelenței în calandrarea automotive se aplică și altor sectoare solicitante. De exemplu, calandrarea progresivă medicală are cerințe similare în ceea ce privește precizia dimensională, integritatea materialului și producția fără defecțiuni, demonstrând astfel modul în care capacitățile de nivel automotive se transferă între industrii.

Pentru producătorii care intră în lanțul de aprovizionare auto, selecția partenerilor devine esențială. Capacitățile de prototipare rapidă — unele furnizori oferă termene de livrare de doar 5 zile — permit validarea proiectului înainte de angajarea în realizarea dotărilor pentru producție. Echipele de inginerie cu experiență vastă în domeniul automotive înțeleg cerințele specifice ale producătorilor auto (OEM) și pot transforma aceste necesități în soluții de dotări care asigură calitatea încă de la prima serie de producție.

Indiferent dacă produceți componente pentru vehiculele tradiționale cu motor cu ardere internă sau pentru segmentul în rapidă expansiune al vehiculelor electrice (EV), înțelegerea acestor cerințe specifice domeniului automotive vă permite să luați decizii informate privind implementarea matrițelor progresive — decizii care determină, în cele din urmă, competitivitatea dumneavoastră pe această piață exigentă.

Implementarea cu succes a matrițelor progresive

Ați parcurs întregul proces de ambutisare cu matrițe progresive — de la ingineria dispunerii benzii până la selecția materialelor, tehnicile de depanare și cerințele producătorilor auto (OEM). Acum apare întrebarea practică: cum transformați această cunoaștere într-o implementare de succes pentru operațiunile dvs. de fabricație?

Indiferent dacă evaluați utilizarea matrițelor progresive și a ambutisării pentru lansarea unui nou produs sau dacă luați în considerare trecerea de la alte metode de fabricație, o evaluare sistematică vă asigură că luați decizii care aduc valoare pe termen lung, nu doar nemulțumiri pe termen scurt.

Evaluarea Necesităților de Producție

Înainte de a vă angaja în investiții pentru matrițe și ambutisare, o evaluare sinceră a circumstanțelor specifice dvs. determină dacă tehnologia matrițelor progresive se potrivește realității producției dvs. Conform specialiștilor din industrie, utilizarea ambutisării cu matrițe progresive pentru serii de producție complete poate constitui o sursă semnificativă de economisire a costurilor — dar numai atunci când aplicația este compatibilă cu capacitățile procesului.

Întrebări cheie la care trebuie să răspundeți în cadrul evaluării:

• Evaluarea volumului: Cantitățile anuale depășesc 50.000–100.000 de piese, astfel încât să justifice investiția în utilaje?
• Stabilitatea proiectării: Este proiectul piesei finalizat sau este probabil ca modificări tehnice să apară în timpul producției?
• Compatibilitatea geometriei: Se încadrează piesa dumneavoastră în limitele lățimii benzii, cu dimensiuni adecvate ale podurilor?
• Conformitatea materialului: Este materialul specificat deformabil prin operații de decupare progresivă?
• Cerințe privind toleranțele: Pot capabilitățile standard ale matrițelor progresive îndeplini specificațiile dimensionale ale dumneavoastră?
• Eliminarea operațiilor secundare: Vor consolida matrițele progresive operațiile efectuate în prezent separat?

Înțelegerea rolului matrițelor în contextul fabricației vă ajută să formulați decizia corectă. Matrițele progresive reprezintă unelte inginerite cu precizie, concepute pentru piese specifice — nu echipamente flexibile care se adaptează cerințelor în schimbare. Această specializare asigură o eficiență excepțională pe piesă, dar necesită un angajament inițial față de proiecte stabile și volume suficiente.

Pașii următori pentru implementare

Gata să treceți la următorul pas? Implementarea procesului de ambutisare progresivă urmează o secvență logică care minimizează riscurile, în același timp accelerând perioada până la producție.

Faza 1: Validarea proiectării

Înainte de a investi în echipamentele de producție, validați proiectarea piesei prin prototipare. Conform specialiștilor în conversie, chiar dacă prototipurile sunt realizate prin operații tradiționale de prelucrare mecanică, acestea pot fi totuși evaluate din punctul de vedere al compatibilității cu matrițele progresive. Această abordare identifică eventualele probleme în stadii timpurii, când modificările de proiectare rămân ieftine. Producătorii care oferă capacități de prototipare rapidă — unii livrând mostre în doar 5 zile — permit cicluri rapide de validare, accelerând astfel procesul de luare a deciziilor.

Faza 2: Selectarea partenerului

Alegerea partenerului potrivit pentru fabricarea matrițelor de ambutisare influențează direct succesul dumneavoastră. Conform criteriilor de selecție, producătorii de încredere combină expertiza în inginerie, echipamente de înaltă precizie și o gestionare riguroasă a calității, pentru a livra unelte care funcționează eficient în condiții de presiune. Evaluați potențialii parteneri în funcție de:

• Capacitățile de proiectare și inginerie, inclusiv utilizarea software-ului CAD/CAM și a instrumentelor de simulare
• Precizia fabricației — furnizorii de top mențin toleranțe în limitele de ±0,005 mm
• Certificări de calitate adecvate domeniului dumneavoastră de activitate (IATF 16949 pentru industria auto)
• Rapiditatea răspunsurilor în comunicare și transparența managementului de proiect
• Suportul post-vânzare, inclusiv întreținere, diagnosticare și servicii de recondiționare

Faza 3: Dezvoltare colaborativă

Cele mai de succes implementări ale matrițelor progresive implică o colaborare strânsă între echipa dumneavoastră de inginerie și partenerul dumneavoastră pentru construcția matrițelor. Partajați în mod complet cerințele privind piesele, prioritățile de toleranță și așteptările privind volumul de producție încă de la început. Echipele de inginerie cu o experiență vastă în domeniul ambutisării pot sugera, de multe ori, modificări de design care reduc complexitatea matrițelor, păstrând în același timp funcționalitatea pieselor — obținând astfel economii de costuri chiar înainte de începerea producției.

Pentru producătorii care caută un partener cu capacități cuprinzătoare, Soluțiile Shaoyi pentru matrițe de tanțare de precizie oferă asistență inginerescă susținută de certificarea IATF 16949 și prin simulări avansate CAE. Rata lor de aprobare la prima încercare de 93 % demonstrează valoarea colaborării ingineresci experimentate în obținerea unor rezultate fără defecțiuni încă din primele serii de producție.

Concluzii cheie pentru succesul matrițelor progresive

Pe măsură ce continuați evaluarea procesului dumneavoastră de ambutisare cu matrițe progresive, rețineți aceste principii esențiale:

• Potriviți procesul volumului de producție: Matrițele progresive se remarcă la peste 100.000 de piese anual — volumele mai mici pot fi mai bine servite de metode alternative
• Proiectare pentru fabricabilitate: Optimizați geometria piesei înainte de începerea proiectării matriței, pentru a minimiza numărul de stații și costurile
• Selectați materialele în mod strategic: Proprietățile materialului influențează performanța matriței, frecvența întreținerii și calitatea pieselor
• Investiți în matrițe de calitate: Matrițele ieftine implică adesea costuri totale mai mari pe durata de viață, datorită întreținerii și întreruperilor de producție
• Planificați întreținerea: Stabiliți programe de întreținere preventivă înainte de începerea producției
• Verificați înainte de angajare: Testarea prototipului previne descoperirile costisitoare după finalizarea matriței
• Alegeți partenerul cu discernământ: Expertiza tehnică și calitatea comunicării sunt la fel de importante ca și prețul oferit

Procesul de stampilare cu matriță progresivă a transformat producția în diverse industrii, oferind precizie, viteză și eficiență economică la scară largă. Cu cunoștințele pe care le-ați dobândit în cadrul acestui ghid — de la ingineria dispunerii benzii până la tehnici de depistare și eliminare a defecțiunilor și analiză economică — sunteți pregătiți să evaluați dacă această tehnică puternică se potrivește nevoilor dumneavoastră de producție și să o implementați cu succes atunci când răspunsul este afirmativ.

Întrebări frecvente despre procesul cu matriță progresivă

1. Cum funcționează o matriță progresivă?

O matriță progresivă funcționează prin alimentarea unei benzi continue de metal printr-o serie de stații situate în cadrul unei singure matrițe. Fiecare stație efectuează o operațiune specifică—cum ar fi perforarea, îndoirea sau deformarea—pe măsură ce banda avansează la fiecare cursă a presei. Produsul rămâne atașat de o bandă portantă pe tot parcursul procesului, asigurând o poziționare precisă la fiecare stație. Când banda ajunge la stația finală, piesa finită este decupată. Această abordare pas cu pas permite producătorilor să realizeze piese complexe cu viteze care depășesc 100 de curse pe minut, păstrând în același timp toleranțe strânse.

2. Cât costă o matriță progresivă?

Costurile matrițelor progresive se situează de obicei între 50.000 USD și 500.000 USD sau mai mult, în funcție de complexitatea piesei, de numărul de stații necesare, de specificațiile materialelor și de cerințele privind toleranțele. Deși aceasta reprezintă o investiție semnificativă inițială comparativ cu uneltele flexibile (care pot costa între 3.000 USD și 25.000 USD), matrițele progresive asigură costuri foarte reduse pe piesă la volume mari. Punctul de echilibru se atinge de obicei între 50.000 și 100.000 de piese, după care economiile de cost devin considerabile. Factori precum oțelurile premium pentru matrițe, învelișurile specializate și caracteristicile integrate în matriță, cum ar fi filetarea, pot crește costurile inițiale, dar reduc adesea cheltuielile totale de fabricație.

3. Cum se proiectează matrițele progresive?

Proiectarea matrițelor progresive urmează un proces sistematic în cinci pași: În primul rând, constructorii de matrițe creează setul de matrițe pe baza cerințelor privind piesa și a optimizării dispunerii benzii. În al doilea rând, inginerii stabilesc secvența stațiilor — de obicei, realizând mai întâi găurile de ghidare prin perforare, apoi alte operații de perforare, urmate de formare și îndoire, iar în final tăierea. În al treilea rând, calculele esențiale stabilesc grosimea punții, lățimea benzii și pasul de progresie. În al patrulea rând, selecția componentelor vizează poansoanele, blocurile de matriță, dispozitivele de extragere, ghidurile de perforare și ghidurile de bandă. În final, simularea prin CAE validează proiectul înainte de fabricare. Principiile cheie includ efectuarea perforărilor înaintea formării, menținerea unor distanțe adecvate între găuri și margini, precum și proiectarea benzilor portante care să transporte piesele fără a le deforma.

4. Care este diferența dintre ambutisarea cu matriță progresivă și ambutisarea cu matriță de transfer?

Stamparea cu matrițe progresive menține piesele atașate de o bandă portantă pe măsură ce acestea se deplasează prin stații secvențiale, permițând timpi de ciclu extrem de rapizi, ideali pentru piese de dimensiune mică până la medie, în volume mari. Stamparea cu matrițe de transfer separă piesele la un stadiu timpuriu și utilizează sisteme mecanice pentru a deplasa piese individuale între stații, permițând astfel fabricarea unor piese mai mari, cu adâncimi de deformare mai mari și geometrii 3D complexe, care depășesc limitele lățimii benzii portante. Matrițele progresive funcționează, de obicei, la peste 100 de curse pe minut, în timp ce matrițele de transfer operează la viteze mai reduse datorită cronometrării mecanismului de transfer. Alegeți matrițele progresive pentru producția în volum mare de piese mici; optați pentru matrițele de transfer în cazul componentelor mai mari, care necesită o deformare semnificativă a materialului.

5. Ce materiale sunt cele mai potrivite pentru stamparea cu matrițe progresive?

Stamparea cu matriță progresivă funcționează cel mai eficient cu materiale ale căror grosime se situează între 0,127 mm și 6,35 mm. Oțelul carbon oferă o excelentă raport calitate-preț și deformabilitate pentru componente structurale. Oțelul inoxidabil asigură rezistență la coroziune, dar necesită forțe de presare mai mari și provoacă o uzură crescută a matriței. Aluminiul este excelent pentru aplicațiile ușoare, deși poate cauza fenomenul de galling. Cuprul și alama oferă o conductivitate electrică superioară pentru conectori și terminale. Alegerea materialului influențează performanța matriței, frecvența întreținerii și ratele de deșeu — materialele mai dure necesită oțeluri premium pentru matrițe, în timp ce materialele mai moi pot necesita lubrifianți specializați pentru a preveni transferul de suprafață.
