Secretele pieselor metalice prelucrate: de la alegerea materialului până la inspecția finală

Ce definește o piesă metalică prelucrată

Când țineți în mână o componentă de precizie – poate un corp de robinet, un arbore de roată dințată sau o racordare hidraulică – v-ați întrebat vreodată cum a atins aceste dimensiuni exacte? Răspunsul se află adesea în prelucrarea metalelor, o metodă de fabricație care a modelat industria modernă de peste un secol. O fierăria metalelor parte piesă metalică prelucrată este orice componentă creată prin eliminarea sistematică a materialului dintr-un semifabricat solid, până când apare geometria dorită. Spre deosebire de procesele care adaugă sau reprofilează materialul, prelucrarea obține precizia prin tăierea directă din materialul brut.

Prelucrarea metalelor este un proces de fabricație substractiv, în care sculele de tăiere îndepărtează material dintr-un semifabricat metalic solid pentru a obține dimensiunile finale, toleranțele și finisajele de suprafață de precizie pe care alte metode de fabricație nu le pot realiza.

Înțelegerea caracteristicilor care fac piesele prelucrate unice vă ajută să luați decizii mai bune privind achiziționarea. Indiferent dacă sunteți inginer și specificați componente sau specialist în achiziții și evaluați furnizori, noțiunile fundamentale prezentate aici vă vor ghida pe parcursul călătoriei prin secțiunile următoare, dedicate materialelor, proceselor și aplicațiilor.

Principiul fabricării prin eliminare

Imaginați-vă că porniți de la un bloc solid de aluminiu și eliminați treptat tot ceea ce nu aparține piesei finale. Aceasta este forma cea mai simplă de fabricație substractivă. Prelucrarea metalelor implică utilizarea unor scule de tăiere rotative, strunguri sau discuri abrazive pentru a îndepărta așchii și rășinoase până când rămâne doar piesa finală. Acest principiu stă în contrast direct cu metodele aditive, cum ar fi imprimarea 3D, unde materialul se acumulează strat cu strat.

Eleganța acestei abordări? Începeți cu un material care posedă deja proprietăți mecanice cunoscute și constante. Barele și lingourile sunt supuse controalelor de calitate înainte chiar de a ajunge în atelierul de prelucrare mecanică. Când începe tăierea, lucrați cu un comportament predictibil al materialului — fără preocupări legate de aderența straturilor sau porozitate, care pot afecta alte metode.

Cum se deosebesc piesele prelucrate mecanic de celelalte componente metalice

Nu toate piesele metalice sunt create în mod egal. Înțelegerea acestor diferențe vă ajută să specificați metoda de fabricație potrivită pentru aplicația dumneavoastră:

• Piesele turnate se formează atunci când metalul topit este turnat într-o formă și se solidifică. Ele se remarcă prin geometrii complexe, dar pot conține porozități interne și au structuri ale grânelor aleatorii, ceea ce reduce rezistența.
• Piese forjate își iau forma prin forțe de compresiune care aliniază structura grânelor metalului, asigurând o rezistență excepțională. Totuși, forjarea necesită matrițe scumpe și oferă o libertate limitată în proiectare.
• Piese Imprimate sunt perforate sau deformate din tablă metalică, fiind ideale pentru componente plane sau ușor adâncite, în volume mari, dar neadecvate pentru caracteristici tridimensionale de precizie.
• Piese metalice prelucrate oferă cea mai ridicată acuratețe dimensională – de obicei menținând toleranțe de ±0,05 mm sau mai strânse – cu finisaje superioare ale suprafeței și fără investiții în scule pentru volume mici.

Conform specialiștilor în fabricație de la PrimeFabWorks, prelucrarea prin așchiere păstrează rezistența originală a barelor metalice, oferind în același timp o precizie pe care turnarea și forjarea nu o pot atinge decât prin operații secundare. Compromisul? Prelucrarea prin așchiere a pieselor din material masiv generează deșeuri de material și devine mai puțin rentabilă la volume foarte mari, comparativ cu procesele apropiate formei finale (near-net-shape).

Această înțelegere fundamentală creează baza pentru tot ceea ce urmează. În secțiunile următoare, veți descoperi cum influențează selecția materialelor prelucrabilitatea, care procese CNC sunt potrivite pentru diferite geometrii și cum toleranțele și finisajele de suprafață afectează atât funcționalitatea, cât și costul. Scopul este simplu: să vă dotăm cu cunoștințele necesare pentru a achiziționa piese metalice prelucrate cu încredere și eficiență.

Ghid de selecție a materialelor pentru componente prelucrate mecanic

Alegerea metalului potrivit nu constă doar în selectarea unui material suficient de rezistent pentru îndeplinirea sarcinii. Este vorba despre identificarea punctului optim în care prelucrabilitatea, performanța și costul se aliniază cu cerințele proiectului dumneavoastră. Dacă luați această decizie greșit, veți întâmpina timpi de ciclu mai lungi, uzură excesivă a sculelor sau piese care eșuează în exploatare. Dacă o luați corect, veți beneficia de o producție eficientă și de componente care funcționează exact așa cum au fost concepute.

Ghidul următor explică cele mai frecvente metale utilizate în prelucrarea aluminiului, aplicațiile din oțel inoxidabil și lucrul cu materiale speciale. Veți găsi informații practice care vă ajută să potriviți proprietățile materialelor cerințelor din lumea reală – fie că produceți suporturi pentru industria aerospațială , instrumente medicale sau racorduri industriale.

Material	Clasament prelucrabilitate	Rezistența la tracțiune (MPa)	Rezistență la coroziune	Factor de Cost	Aplicații tipice
Aluminiu 6061	Excelent	310	Bun	Scăzut	Suporturi aerospațiale, carcase auto, electronice de consum
Material oțel inoxidabil 303	Bun	620	Moderat	Mediu	Racorduri, elemente de fixare, componente pentru supape
Oțel inoxidabil 316L	Moderat	485	Excelent	Mediu-Mare	Dispozitive medicale, echipamente marine, prelucrarea alimentelor
1.4301 (oțel inoxidabil 304)	Moderat	515	Foarte Bun	Mediu	Echipamente pentru bucătărie, accesorii arhitecturale, rezervoare
360 Aliaj de alamă	Excelent	385	Bun	Mediu	Accesorii decorative, fitinguri pentru instalații sanitare, conectori electrici
C110 cupru	Bun	220	Moderat	Mediu-Mare	Bară de legătură electrică, radiatoare de căldură, componente pentru legare la pământ
Titanium Grade 5	Săraci	950	Excelent	Înaltelor	Componente structurale pentru industria aerospațială, implante medicale, componente pentru vehicule de curse

Aliaje de aluminiu pentru precizie ușoară

Atunci când viteza și eficiența din punct de vedere al costurilor sunt cele mai importante, prelucrarea aluminiului oferă rezultate excepționale. Aluminiul 6061 este considerat „motorul de lucru” al lumii prelucrării prin așchiere — și nu fără motiv. Conductivitatea sa termică ridicată permite viteze mai mari de așchiere fără supraîncălzire, ceea ce se traduce în timpi de ciclu mai scurți și uzură redusă a sculelor. Conform specialiștilor în prelucrare prin așchiere de la Ethereal Machines, aluminiul 6061 poate reduce timpul de prelucrare cu până la 20 % comparativ cu metalele mai dure, fiind astfel ideal pentru producția în serie mare.

Ce face aluminiul atât de atrăgător pentru piesele prelucrate prin așchiere?

• Prelucrabilitate excepțională - Așchiile se evacuează ușor, iar finisajele de suprafață sunt netede, cu un efort minim
• Rezistență ușoară - Are aproximativ o treime din greutatea oțelului, păstrând în același timp proprietăți rezonabile de rezistență la tracțiune
• Rezistența naturală la coroziune - Formează un strat protector de oxid care rezistă degradării cauzate de factorii de mediu
• Compatibilitatea anodizantă - Acceptă în mod excepțional tratamentele de suprafață pentru o durabilitate și estetică îmbunătățite

Pentru aplicații care necesită o rezistență și mai mare, aliajul de aluminiu 7075 oferă proprietăți de rezistență la tracțiune apropiate de cele ale unor oțeluri – deși acest lucru se face cu prețul unei ușoare scăderi a prelucrabilității și a unui cost mai ridicat al materialului.

Calitățile oțelurilor inoxidabile și compromisurile asociate

Oțelul inoxidabil prezintă un set fascinant de compromisuri pe care fiecare inginer ar trebui să le înțeleagă. Aceeași conținut de crom care asigură o excelentă rezistență la coroziune determină, de asemenea, ecruisarea materialului în timpul tăierii, ceea ce crește uzura sculelor și dificultatea prelucrării.

Materialul oțel inoxidabil 303 rezolvă această problemă într-un mod elegant. Adăugarea de sulf creează incluziuni mici care acționează ca frântori de așchii, îmbunătățind în mod semnificativ prelucrabilitatea, fără a compromite în mare măsură rezistența la coroziune pe care o așteptați de la oțelul inoxidabil. Este alegerea dvs. preferată atunci când aveți nevoie de proprietățile oțelului inoxidabil, dar dorești să evitați complicațiile legate de prelucrarea unor calități mai dificile.

Oțelul inoxidabil ST 316L adoptă o abordare diferită — pune accentul pe rezistența la coroziune mai presus de orice altceva. Designația „L” indică un conținut scăzut de carbon, care previne precipitarea carbidelor în timpul sudării și menține rezistența la coroziune în zona afectată termic. Producătorii de dispozitive medicale aleg 316L deoarece suportă cicluri repetate de sterilizare fără degradare. Aplicațiile marine îl cer pentru expunerea la apă de mare. Compromisul? Trebuie să vă așteptați la timpi de prelucrare cu 30–40 % mai lungi comparativ cu 303.

Designația europeană 1.4301 se referă la oțelul inoxidabil 304 — cea mai utilizată clasă de oțel inoxidabil din lume. Aceasta ocupă o poziție intermediară între prelucrabilitate și performanța la coroziune, fiind potrivită pentru aplicații generale, de la echipamente pentru procesarea alimentelor până la componente arhitecturale.

Metale speciale pentru aplicații solicitante

Uneori materialele standard pur și simplu nu sunt suficiente. Când aplicația dumneavoastră necesită o conductivitate electrică excepțională, performanțe termice superioare sau o rezistență extremă, devin necesare metale speciale – în ciuda costurilor mai ridicate și a dificultăților de prelucrare mecanică.

Alamă 360 (cunoscută și sub denumirea de alamă ușor prelucrabilă) reprezintă unul dintre cele mai ușor de prelucrat mecanic metale. Indicele său de prelucrabilitate depășește adesea cel al oțelului ușor prelucrabil, obținând finisaje superficiale excelente cu o uzură minimă a sculelor. Această alamă este utilizată în racorduri de precizie, accesorii decorative și conectori electrici, unde atât aspectul estetic, cât și conductivitatea sunt esențiale. Combinația dintre rezistența moderată, excelenta prelucrabilitate și culoarea aurie atrăgătoare face din alama 360 o alegere preferată atât pentru componente funcționale, cât și pentru cele estetice.

Cuprul 110, cel mai pur grad comercial de cupru, cu o puritate de 99,9 %, este utilizat în aplicații în care conductivitatea electrică sau termică nu poate fi compromisă. Radiatoarele, barele colectoare și componentele de legare la pământ specifică adesea cuprul C110, deoarece niciun alt metal comun nu se apropie de conductivitatea sa. Prelucrarea cuprului necesită atenție deosebită la controlul așchiilor — materialul tinde să producă așchii lungi și filamentare, care pot învârti în jurul sculelor dacă regimurile de așchiere (avansul și viteza de tăiere) nu sunt optimizate.

Titanul ocupă extremitatea superioară a spectrului. Raportul său rezistență-pe-greutate depășește pe cel al aproape tuturor celorlalte metale, iar rezistența sa la coroziune este comparabilă cu cea a metalelor prețioase. Totuși, conductivitatea termică scăzută a titanului determină concentrarea căldurii la muchia de tăiere, în loc să se disipeze prin așchiere. Aceasta impune viteze de așchiere mai reduse, montaje rigide și scule specializate. Ca JLCCNC notează , titanul este rentabil doar în domeniile în care cerințele de performanță depășesc toate celelalte considerente – aerospace, implante medicale și curse de înaltă performanță vin imediat în minte.

Înțelegerea acestor caracteristici ale materialelor vă pregătește pentru următoarea decizie critică: care proces de prelucrare mecanică va transforma materialul ales într-un component finit. Geometria piesei dvs., împreună cu alegerea materialului, determină dacă frezarea, strunjirea sau prelucrarea pe mai multe axe oferă calea optimă spre finalizare.

Procese de mașinărie CNC explicite

Ați ales materialul – ce urmează? Geometria piesei dvs. dictează care proces de prelucrare mecanică o va aduce la viață cel mai eficient. Un arbore cilindric necesită un tratament diferit față de o carcasă complexă cu elemente înclinate și cavități interne. Înțelegerea acestor diferențe vă ajută să comunicați eficient cu furnizorii și să anticipați atât costurile, cât și termenele de livrare.

Indiferent dacă lucrați cu un strung cu comandă numerică (CNC) pentru metal care prelucrează piese prismatice simple sau necesită capacități sofisticate cu mai multe axe pentru componente destinate industriei aeronautice, alegerea corectă a procesului face diferența între o producție eficientă și configurări costisitoare. Să analizăm în detaliu principalele operații de prelucrare metalică prin frezare CNC și momentele în care fiecare dintre acestea dă cele mai bune rezultate.

Operații și capacități de frezare CNC

Frezarea elimină materialul folosind scule de tăiere cu mai multe puncte de contact, care se rotesc și interacționează cu semifabricatul din partea superioară sau laterală. Imaginați-vă un frezător frontal care se rotește și creează canale, degajări și contururi într-un bloc masiv — aceasta este frezarea în acțiune. Acest proces versatil prelucrează totul, de la suprafețe plane simple până la profile 3D complexe.

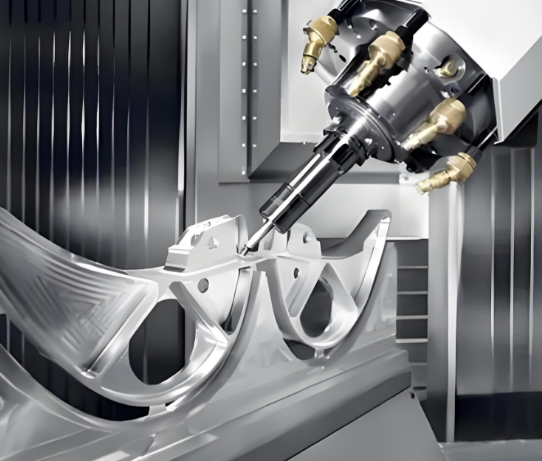

Numărul de axe ale mașinii dvs. CNC de tăiere a metalelor determină geometriile care pot fi realizate:

• frezare cu 3 axe - Axul principal se deplasează pe direcțiile X, Y și Z. Este cel mai potrivit pentru profiluri frezate plane, găuri forate și elemente orientate într-o singură direcție. Este rentabil pentru piese mai simple, dar necesită mai multe configurări pentru elemente situate pe fețe diferite.
• frezare cu 4 axe - Adaugă o axă rotativă A care rotește piesa de prelucrat în jurul axei X. Permite tăierea continuă de-a lungul arcelor, elicei și a elementelor înclinate fără repoziționare. Conform CNC Cookbook , această configurație reduce semnificativ timpul de pregătire pentru piese care necesită elemente pe mai multe fețe.
• frezarea pe 5 Axe - Integrează două axe rotative, permițând sculei de tăiere să se apropie de piesa de prelucrat din practic orice unghi. Esențial pentru componente complexe destinate industriei aerospațiale, palele turbinelor și implanturile medicale cu suprafețe modelate.

Când trebuie specificată prelucrarea pe mai multe axe? Luați în considerare prelucrarea pe 4 axe atunci când piesa dvs. necesită găuri sau elemente pe suprafețe cilindrice, tăieturi înclinate sau profiluri elicoidale continue. Rezervați prelucrarea pe 5 axe pentru piese cu curbe compuse, cavități adânci care necesită accesul sculei sub unghiuri variabile sau atunci când eliminarea mai multor etape de fixare justifică tariful mai ridicat al mașinii.

Un sfat practic: dacă puteți prelucra piesa dvs. integral într-unul sau două montaje pe o mașină cu 3 axe, economiile de costuri depășesc, de obicei, avantajul convenienței oferite de un număr mai mare de axe. Decizia se schimbă atunci când timpul de montare și acumularea toleranțelor între operații devin factorii limitativi.

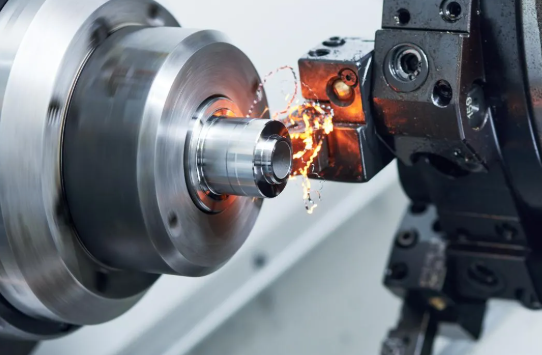

Strunjirea și lucrul la strung pentru piese cilindrice

Deși frezarea este excelentă pentru forme prismatice, strunjirea domină domeniul pieselor rotunde. În acest proces, semifabricatul se rotește, în timp ce o sculă de așchiere cu un singur vârf îndepărtează materialul – ceea ce reprezintă opusul abordării frezării, unde scula se rotește. Arborele, știfturile, bucșele și orice componentă cu simetrie de rotație încep, de obicei, prelucrarea la strung.

Capabilitățile de strunjire CNC includ:

• Strunjire exterioară - Creează diametre exterioare, conicități, caneluri și filete
• Găurire interioară - Mărește și finisează găurile cu control precis al diametrului
• Față - Produce suprafețe plane perpendiculare pe axa de rotație
• Threading - Execută fileturi interioare sau exterioare conform specificațiilor standard sau personalizate

Strungurile CNC moderne includ adesea scule active — axe de frezare acționate care pot prelucra suprafețe plane, găuri și crestături în timp ce piesa rămâne fixată în menghină. Această capacitate de prelucrare combinată (strunjire + frezare) permite obținerea unor piese complete într-o singură prindere, ceea ce altfel ar necesita transferul între mai multe mașini. Când vedeți menționat pe o ofertă „piese frezate CNC cu elemente strunjite”, este foarte probabil ca acestea să fi fost realizate prin prelucrare combinată (mill-turn).

Pentru prelucrarea suporturilor din tablă metalică care necesită elemente filetate sau proeminențe strunjite, unele ateliere combină tăierea cu laser cu operații secundare de strunjire. Totuși, majoritatea lucrărilor cu tablă metalică se situează în afara domeniului clasic al prelucrărilor prin așchiere și folosesc, în schimb, procedee de deformare, perforare sau tăiere cu laser.

Operații secundare care finalizează piesa

Operațiile primare de prelucrare rar dau întreaga imagine. Cele mai multe piese frezate CNC și componentele strunjite necesită operații secundare înainte de a fi considerate complet finalizate.

Rectificarea asigură finisaje de suprafață și toleranțe pe care sculele de așchiere nu le pot obține. Atunci când aveți nevoie ca journal-urile lagărelor să fie menținute la o rotunjime la nivel de microni sau ca suprafețele de etanșare să aibă o netezime ca a unei oglinzi, rectificarea devine esențială. Rectificarea cilindrică se aplică pieselor rotunde, în timp ce rectificarea plană este utilizată pentru caracteristicile plane. Conform Xometry, rectificarea este un proces de finisare care aduce suprafețele la un nivel acceptabil înainte de orice operații finale de lustruire.

Alte operații secundare cu care v-ar putea întâlni sunt:

• Forare și trecere cu fir - Adăugarea de găuri filetate care nu au fost practice în timpul prelucrării primare
• Fraiere - Frezarea canalelor de pană, a canelurilor și a profilurilor interioare folosind o sculă dantată
• Afilarea - Îmbunătățirea finisajului și a geometriei alezajelor pentru cilindri hidraulici și aplicații similare
• Îndepărtarea Bavurilor - Îndepărtarea muchiilor ascuțite lăsate de operațiile de așchiere, pentru siguranță și funcționalitate

Când prelucrați aluminiu prin frezare CNC pentru carcase de prototip, puteți sări peste unele operații secundare pentru a economisi timp. Componentele destinate producției, în schimb, parcurg de obicei o secvență completă care asigură îndeplinirea tuturor specificațiilor.

Înțelegerea proceselor de care are nevoie piesa dumneavoastră vă ajută să evaluați în mod inteligent ofertele. Un furnizor care oferă un preț semnificativ mai mic decât concurența ar putea omite operații incluse de alții — sau ar putea dispune de echipamente mai eficiente pentru geometria specifică a piesei dumneavoastră. În orice caz, cunoașterea lanțului de procese vă menține informat.

După ce procesele au fost selectate și înțelese, apare următoarea întrebare esențială: cu ce precizie pot fi menținute dimensiunile prin aceste operații și ce toleranțe ar trebui să specificați, de fapt? Răspunsul depinde de factori care variază de la geometria piesei până la comportamentul materialului — subiecte pe care le vom explora în detaliu în continuare.

Toleranțe și precizie în prelucrarea metalelor

Iată un scenariu care se repetă zilnic în atelierele de prelucrare mecanică: un inginer specifică toleranțe de ±0,001" pe întreaga desen tehnic, considerând că precizia mai mare este întotdeauna mai bună. Rezultatul? Ofertele returnate sunt de trei ori mai mari decât cele așteptate, iar termenele de livrare se prelungesc de la câteva zile la săptămâni. Adevărul este că piesele metalice prelucrate cu precizie nu necesită întotdeauna toleranțe extreme — ele au nevoie de da, aşa e. toleranțe aplicate în mod corespunzător da, aşa e. caracteristici.

Înțelegerea modului de specificare a toleranțelor diferențiază cumpărătorii informați de cei care cheltuiesc în exces sau care specifică insuficient. Indiferent dacă lucrați cu console din aluminiu prelucrat sau cu piese complexe prelucrate din oțel durificat, principiile rămân aceleași: specificați exact ce aveți nevoie, unde aveți nevoie și nimic în plus.

Clasa de toleranță	Interval Tipic	Metodă de prelucrare	Aplicații	Impact asupra costurilor
Prelucrare generală	±0,25 mm (±0,010")	Frezare/strunjire CNC standard	Dimensiuni necritice, găuri de trecere, carcase generale	Linie de bază
Prelucrare de Precizie	±0,05 mm (±0,002")	CNC cu control termic, dispozitive de prindere de precizie	Montaje pentru rulmenți, suprafețe de contact, elemente de aliniere	creștere cu 50–100%
Precizie Înaltă	±0,0125 mm (±0,0005")	Spindle-uri de precizie, controale ale mediului	Componente optice, instrumente medicale, interfețe aero-spațiale	creștere de 100–200%
Ultra-precizie	±0,0025 mm (±0,0001")	Rectificare, leșuire, echipamente specializate	Blocuri de calibrare, standarde metrologice, echipamente pentru industria semiconductorilor	creștere de peste 300%

Clasele standard de toleranță și momentul în care se aplică fiecare

Standardele internaționale oferă un limbaj comun pentru specificarea toleranțelor. ISO 2768 definește toleranțele generale prin clase de precizie: f (fin), m (mediu), c (cursiv) și v (foarte cursiv). Aceste clase acoperă dimensiunile liniare, dimensiunile unghiulare și caracteristicile geometrice, fără a necesita indicații individuale pentru fiecare element.

Ce înseamnă acest lucru în practică? Când specificați ISO 2768-m pe desenul dumneavoastră, transmiteți atelierului de prelucrare faptul că dimensiunile neenumerate urmează regulile de toleranță medie. Pentru o dimensiune de 50 mm este permisă o variație de aproximativ ±0,3 mm, în timp ce pentru un element de 10 mm este permisă o variație de aproximativ ±0,1 mm. Această abordare simplifică în mod semnificativ desenele, asigurând în același timp așteptări constante privind calitatea.

Prelucrarea standard prin frezare CNC – de tipul celor efectuate în medii obișnuite de atelier – asigură în mod fiabil toleranțe de ±0,25 mm (±0,010") ca nivel de bază. Conform experților în fabricație de precizie, acest nivel de toleranță acoperă variațiile normale ale preciziei mașinilor-unelte, efectele termice, uzura sculelor și repetabilitatea reglajelor, menținând în același timp rate economice de producție.

Când ar trebui să specificați toleranțe mai strânse?

• Suprafețe de asamblare - Unde piesele trebuie să se încadreze una în alta cu joc sau interferență controlată
• Alezi pentru rulmenți și diametre de arbore - Montaje precise care influențează precizia rotației și durata de funcționare
• Suprafețe de etanșare - Unde geometria suprafeței are un impact direct asupra prevenirii scurgerilor
• Elemente de aliniere - Pini de poziționare, găuri pentru pinoane de centrare și suprafețe de referință care poziționează componentele

Pentru piesele prelucrate prin frezare care îndeplinesc exclusiv roluri structurale – suporturi de montare, capace, carcase neesențiale – toleranțele generale sunt, de obicei, suficiente. Aplicarea unor specificații de precizie la aceste caracteristici crește pur și simplu costul, fără a aduce beneficii funcționale.

Factorii care influențează precizia realizabilă

Sună complicat? Nu trebuie să fie. Toleranțele realizabile depind de un set previzibil de factori interdependenți. Înțelegerea acestor relații vă ajută să specificați cerințe realiste și să evaluați capacitățile furnizorilor.

Comportamentul materialului este extrem de important. Coeficientul de dilatare termică al aluminiului, de aproximativ 23 × 10⁻⁶ /°C, înseamnă că o piesă din aluminiu de 100 mm se mărește cu aproximativ 0,023 mm pentru fiecare creștere de temperatură cu 10°C. Componentele din oțel prelucrate prin frezare se dilată mai puțin – aproximativ jumătate din această rată – fiind astfel mai stabile dimensional în medii cu variații de temperatură. Atunci când aplicația dumneavoastră implică fluctuații de temperatură, alegerea materialului influențează direct precizia realizabilă.

Prelucrarea oțelului ridică propriile sale considerente. Întărirea prin deformare plastică la unele calități poate provoca modificări dimensionale după prelucrare, pe măsură ce tensiunile interne se redistribuie. Tratamentul termic corespunzător înainte de prelucrarea finală stabilizează dimensiunile și permite obținerea unor toleranțe mai strânse la piesele complexe prelucrate.

Geometria piesei creează limite practice. Pereții subțiri se deformează sub acțiunea forțelor de așchiere. Elementele lungi și subțiri se încovoaie. Găurile adânci limitează rigiditatea sculelor. Fiecare dintre aceste realități geometrice influențează toleranțele care pot fi obținute fără dispozitive de fixare specializate sau reducerea parametrilor de așchiere, ceea ce duce la creșterea timpului de ciclu.

Luați în considerare un exemplu practic: menținerea unei toleranțe de ±0,05 mm pe un element rigid și compact este directă. Obținerea aceleiași toleranțe pe un perete cu grosimea de 3 mm, care se întinde pe o lungime de 200 mm, necesită o fixare atentă a piesei, tăieturi ușoare și, eventual, operații de descărcare a tensiunilor între operațiile de degroșare și finisare. Diferența de cost poate fi semnificativă.

Controlul condițiilor de mediu diferențiază nivelurile de precizie. Conform Modus Advanced variațiile de temperatură reprezintă unul dintre cei mai semnificativi factori care afectează toleranțele prelucrării prin frezare cu comandă numerică (CNC). Variațiile standard de temperatură din atelier, de ±3°C, pot determina deplasări dimensionale suficient de mari pentru a depăși benzile de toleranță strânse.

Cum trebuie să specificați toleranțele pe desene? Urmați aceste practici dovedite:

• Aplicați toleranțe strânse doar pe caracteristicile funcționale care le necesită cu adevărat
• Utilizați blocuri de toleranță generală (ISO 2768 sau echivalent) pentru dimensiunile necritice
• Indicați toleranțele specifice direct pe caracteristicile critice, folosind simbolurile corespunzătoare ale geometriei și toleranțelor dimensionale (GD&T), acolo unde este cazul
• Menționați starea materialului și temperatura de inspecție dacă precizia este esențială
• Comunicați cu partenerul dumneavoastră de prelucrare mecanică despre caracteristicile care au cea mai mare importanță

Relația dintre specificația de toleranță și cost urmează o curbă aproximativ exponențială. Fiecare cifră zecimală suplimentară de precizie poate dubla complexitatea fabricației. O piesă cu toate dimensiunile la ±0,25 mm ar putea costa 50 USD, în timp ce aceeași piesă cu toate dimensiunile la ±0,025 mm ar putea ajunge la aproximativ 200 USD – fără nicio îmbunătățire funcțională, dacă acele toleranțe strânse nu sunt, de fapt, necesare.

După înțelegerea preciziei dimensionale, o altă specificație care necesită atenție este starea suprafeței. Textura lăsată pe suprafețele prelucrate influențează totul, de la performanța etanșării până la durata de viață la oboseală – aspecte care devin critice pe măsură ce analizăm opțiunile de finisare și implicațiile lor funcționale.

Opțiuni de finisare a suprafeței și implicații funcționale

Ați respectat cu exactitate toleranțele – dar ce se întâmplă cu textura lăsată pe suprafețele dvs. prelucrate prin așchiere? Calitatea suprafeței poate părea o preocupare pur estetică, dar ea influențează profund modul în care piesa dvs. prelucrată din metal funcționează în exploatare. O suprafață de etanșare prea aspră va prezenta scurgeri. Un fus de rulment prea neted nu va reține lubrifiantul. A obține calitatea corectă a suprafeței înseamnă să potriviți textura microscopică cerințelor funcționale ale piesei.

Indiferent dacă prelucrați prin așchiere carcase din aluminiu pentru echipamente electronice de consum sau contacte din cupru pentru ansambluri electrice, înțelegerea specificațiilor privind rugozitatea suprafeței vă ajută să comunicați clar cerințele și să evitați neînțelegeri costisitoare cu furnizorii.

Măsurători și standarde privind rugozitatea suprafeței

Rugozitatea suprafeței cuantifică vârfurile și depresiunile microscopice lăsate pe o suprafață prelucrată. Metrica cea mai utilizată – Ra (rugozitate medie) – măsoară media aritmetică a acestor abateri față de o linie centrală, pe o lungime de eșantionare. Valori mai mici ale lui Ra indică suprafețe mai netede, în timp ce valori mai mari semnifică o textură mai pronunțată.

Conform Ghidul Geomiq privind rugozitatea suprafeței , valorile Ra pentru piesele fabricate se încadrează în mod obișnuit între 0,1 µm (suprafață perfect netedă, ca o oglindă) și 6,3 µm (suprafață vizibil neregulată). Standardul ISO 21920-2:2021 definește metrici suplimentare, inclusiv Rz (înălțimea medie maximă) și Rt (înălțimea totală a rugozității), pentru aplicații care necesită o caracterizare mai detaliată a suprafeței.

Iată nivelurile standard de rugozitate ale suprafeței oferite de majoritatea furnizorilor de prelucrare CNC:

• 3,2 µm Ra (stare inițială după prelucrare) - Sunt vizibile urmele sculei. Potrivit pentru cele mai multe componente de uz general, suporturi și carcase, acolo unde textura suprafeței nu este esențială. Aceasta este finisarea implicită, fără cost suplimentar.
• 1,6 µm Ra (prelucrare fină) - Urme ușoare de tăiere, abia vizibile. Recomandat pentru piese supuse încărcărilor ușoare, suprafețe cu mișcare lentă și aplicații care necesită o etanșare moderată. Adaugă aproximativ 2,5 % la costul prelucrării.
• 0,8 µm Ra (finisaj de înaltă calitate) - Necessită treceri de finisare pentru obținere. Ideal pentru piese critice din punct de vedere al solicitărilor mecanice, componente supuse vibrațiilor și ansambluri mobile. Crește costul de producție cu aproximativ 5 %.
• 0,4 µm Ra (finisaj de foarte înaltă calitate/lustruit) - Fără urme observabile de tăiere. Obținut prin prelucrare minuțioasă, urmată de lustruire. Recomandat pentru piese în contact care se mișcă rapid și pentru aplicații cu solicitări mecanice ridicate. Poate adăuga până la 15 % la costurile de producție.

Când prelucrați componente din aluminiu destinate unor aplicații estetice, veți specifica frecvent un finisaj de 0,8 µm Ra sau mai fin, pentru a obține aspectul neted și profesional pe care îl așteaptă clienții. Prelucrarea garniturilor decorative din alamă vizează, de obicei, niveluri similare de finisaj, pentru a sublinia strălucirea naturală a materialului.

Potrivirea cerințelor de finisaj cu funcția piesei

Imaginați-vă că specificați o finișare în oglindă pe o suprafață care va fi ascunsă în interiorul unui ansamblu — tocmai ați adăugat costuri fără niciun beneficiu. În schimb, acceptarea unei rugozități standard pe o suprafață de etanșare garantează scurgeri și reclamații în cadrul garanției. Cheia constă în potrivirea finișării cu funcția acesteia.

Cum influențează rugozitatea suprafeței aplicațiile diferite?

• Suprafețe de etanșare - Texturile mai aspre creează căi de scurgere între suprafețele în contact. Canalele pentru inele O și suprafețele pentru garnituri necesită, de obicei, o rugozitate Ra de 1,6 µm sau mai fină pentru a preveni scurgerile de fluid.
• Rezistenta la uzura - În mod contraintuitiv, suprafețele extrem de netede pot crește uzura, eliminând microporii care rețin lubrifiantul. Suprafețele glisante funcționează, de obicei, cel mai bine la o rugozitate Ra de 0,8–1,6 µm.
• Viață la obosit - Irregularitățile suprafeței acționează ca concentratori de tensiune, unde se inițiază fisurile. Componentele supuse încărcărilor ciclice beneficiază de finișări mai netede — Ra de 0,8 µm sau mai bună.
• Estetică - Produsele destinate consumatorilor cer finișări vizual atrăgătoare. Piesele decorative necesită, de obicei, o rugozitate Ra de 0,8 µm sau o finișare lucioasă pentru a obține aspecte reflectorizante și de înaltă calitate.
• Aderența acoperirii - În contradicție cu necesitățile de etanșare, straturile de acoperire aderă adesea mai bine la suprafețe ușor neregulate, care oferă o ancorare mecanică. Prelucrarea prin sablare înainte de aplicarea stratului de acoperire este o practică obișnuită.

Operațiunile de tăiere CNC din aluminiu produc în mod natural finisaje de suprafață de calitate ridicată, datorită excelentei prelucrabilități a aluminiului. Obținerea unei rugozități Ra de 1,6 µm pe aluminiu necesită adesea un efort suplimentar minim, ceea ce face ca specificarea unor finisaje ușor superioare celei de bază să fie rentabilă din punct de vedere economic, atunci când aspectul este important.

În afară de finisajele obținute direct prin prelucrare, operațiunile secundare de finisare modifică proprietățile suprafeței pentru a îmbunătăți performanța sau aspectul. Conform ghidului de finisare al Fictiv, aceste procese pot fi grupate în straturi de conversie, placări și tratamente mecanice:

• Anodizare (Tip II/III) - Creează un strat durabil de oxid pe aluminiu, care îmbunătățește rezistența la coroziune și permite colorarea. Adaugă 0,02–0,05 mm la dimensiuni în cazul tipului II; tipul III (strat dur) poate adăuga până la 0,1 mm.
• Acoperire cu nichel electrolitic - Depune un strat uniform de nichel-fosfor pe oțel, oțel inoxidabil sau aluminiu. Asigură o excelentă rezistență la coroziune și o acoperire uniformă chiar și pe geometrii complexe.
• Vopsire în pulbere - Aplică un strat colorat gros și durabil. Necessită mascare pe elementele cu toleranțe stricte, deoarece grosimea stratului afectează în mod semnificativ dimensiunile.
• Pasivare - Tratament chimic pentru oțelul inoxidabil care elimină fierul liber și îmbunătățește rezistența la coroziune fără a adăuga grosime.
• Dezvăluiri în mass-media - Creează o textură mată uniformă care ascunde urmele de prelucrare mecanică. Este frecvent utilizată ca pregătire înainte de anodizare sau aplicarea unui strat de acoperire.

Combinarea diferitelor finisaje oferă adesea rezultate optime. De exemplu, sablarea urmată de anodizare de tip II produce aspectul mat și neted întâlnit la echipamentele electronice de consum premium. Sablarea creează o textură uniformă, iar anodizarea asigură culoarea și durabilitatea.

Înțelegerea specificațiilor privind finisarea suprafeței și a implicațiilor funcționale ale acestora vă oferă controlul asupra acestei caracteristici de calitate, adesea neglijate. Totuși, finisarea suprafeței este doar o piesă a puzzle-ului calității — certificatele industriale și cerințele specifice aplicației adaugă un alt nivel de complexitate care afectează direct selecția furnizorilor, așa cum vom explora în continuare.

Aplicații industriale și cerințe privind certificările

Iată o realitate care surprinde mulți cumpărători începători: un atelier mecanic care produce componente excelente pentru industria aerospațială s-ar putea să nu fie calificat să realizeze piese auto — și invers. Fiecare industrie impune cerințe distincte de certificare care reglementează totul, de la practicile de documentare până la controalele proceselor. Înțelegerea acestor cerințe vă ajută să identificați furnizori care sunt, într-adevăr, capabili să îndeplinească cerințele sectorului dumneavoastră, nu doar pe cei care afirmă, fără dovezi, că au această capacitate.

Indiferent dacă aveți nevoie de prelucrare CNC din oțel inoxidabil pentru instrumente medicale sau de prelucrare CNC din titan pentru structuri aeronautice, certificatele de care dispune furnizorul dumneavoastră influențează direct calitatea pieselor, trasabilitatea acestora și capacitatea dumneavoastră de a trece inspecțiile.

Componente auto și cerințe de producție

Industria auto funcționează cu marje mici, volume uriașe și toleranță zero față de defecțiuni care ar putea declanșa retrageri de pe piață. IATF 16949 reprezintă standardul global de management al calității, conceput în mod special pentru fabricarea pieselor metalice destinate industriei auto. Această certificare se bazează pe fundamentele ISO 9001, adăugând în același timp cerințe specifice industriei auto, care abordează provocările unice ale producției în volume mari.

Ce diferențiază IATF 16949 de certificatele generale de calitate? Conform American Micro Industries, standardul pune accent pe îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor — aspecte pe care certificatele generale nu le abordează deloc.

• Planificarea Avansată a Calității Produsului (APQP) - O metodologie structurată pentru dezvoltarea și lansarea de produse noi, cu porți de calitate documentate
• Procesul de Aprobare a Pieselor pentru Producție (PPAP) - Validare formală care demonstrează că procesele de fabricație pot produce în mod constant piese conforme cu specificațiile
• Control Statistic al Procesului (SPC) - Monitorizare continuă a dimensiunilor critice pentru detectarea deriverii procesului înainte de apariția defectelor
• Analiza modurilor și efectelor defectelor (FMEA) - Identificare sistematică a punctelor potențiale de eșec și acțiuni preventive
• Trasabilitate completă - Capacitatea de a urmări fiecare componentă până la loturile de materiale brute, operațiile de mașină și operatori

Pentru producătorii de componente din oțel inoxidabil care deservesc producătorii auto OEM, certificarea IATF 16949 nu este opțională — este o condiție minimă pentru a fi luați în considerare. Procesul de certificare implică audituri riguroase efectuate de terți, care examinează totul, de la inspecția materialelor primite până la procedurile finale de ambalare.

Furnizorii care combină certificarea IATF 16949 cu un control statistic al proceselor (SPC) robust oferă consistența pe care aplicațiile auto o cer. Shaoyi Metal Technology exemplifică această abordare, menținând certificarea IATF 16949 și oferind o capacitate scalabilă, de la prototipare rapidă până la producție de masă. Procesele lor conduse de SPC asigură că componentele cu toleranțe strânse îndeplinesc în mod constant specificațiile în cadrul tuturor loturilor de producție — exact ceea ce necesită lanțurile de aprovizionare auto.

Aplicații aeronautice, medicale și industriale

În afara industriei auto, alte domenii impun cerințe de certificare la fel de riguroase – deși diferite. Înțelegerea acestor diferențe vă ajută să evaluați dacă un furnizor potențial servește cu adevărat sectorul dumneavoastră.

Industria aerospațială impune cele mai înalte niveluri de documentare și trasabilitate. AS9100D se bazează pe ISO 9001, introducând în același timp controale specifice domeniului aerospațial, printre care:

• Gestionarea configurației - Asigurarea conformității pieselor cu proiectele aprobate prin intermediul unui control riguros al modificărilor
• Gestionare a Riscurilor - Identificarea sistematică și reducerea factorilor care afectează siguranța produsului
• Controale ale integrității produsului - Prevenirea introducerii în lanțul de aprovizionare a pieselor contrafăcute
• Acreditare pentru procese speciale - Certificarea NADCAP pentru tratamente termice, prelucrări chimice și încercări neconventionale

Piesele personalizate din titan pentru aplicații structurale în domeniul aerospace necesită, de obicei, furnizori care dețin atât certificarea AS9100D, cât și acreditările NADCAP relevante. Conform observațiilor experților în domeniul certificărilor industriale, acreditarea NADCAP validează faptul că producătorii pot efectua în mod constant procese specializate la cel mai înalt nivel de calitate – o cerință suplimentară față de managementul general al calității.

Producția dispozitivelor medicale se desfășoară sub supravegherea reglementară a agențiilor precum FDA. ISO 13485 reprezintă standardul definitiv de management al calității pentru acest domeniu, cu cerințe care includ:

• Controale de proiectare - Procese documentate care asigură faptul că dispozitivele îndeplinesc nevoile utilizatorilor și utilizarea lor prevăzută
• Abordare bazată pe risc - Identificare sistematică a pericolelor și reducerea acestora pe întreaga durată a ciclului de viață al produsului
• Trasabilitate completă - Fiecare implant sau instrument este trazabil până la loturile de materiale, datele de fabricație și înregistrările de inspecție
• Gestionare eficientă a reclamațiilor - Procese pentru investigarea problemelor și implementarea corecțiilor

Serviciile de prelucrare CNC din oțel inoxidabil pentru instrumente medicale trebuie să demonstreze conformitatea cu cerințele ISO 13485 și, adesea, cu reglementările FDA 21 CFR Partea 820. Accentul pus pe siguranța pacientului înseamnă că cerințele privind documentarea depășesc în mod semnificativ aplicațiile industriale obișnuite.

Producția pentru domeniul apărării adaugă cerințe de securitate la cele legate de calitate. ITAR (Regulamentele internaționale privind comerțul cu arme) controlează gestionarea datelor tehnice sensibile și a componentelor. Instalațiile CNC care deservesc domeniul apărării trebuie să mențină un statut de înregistrare la Departamentul de Stat al SUA și să implementeze protocoale de securitate informațională pentru protejarea datelor tehnice controlate.

Aplicațiile industriale generale urmează, în mod obișnuit, ISO 9001 ca standard de bază pentru managementul calității. Deși este mai puțin exigent decât certificatele specifice sectorului, ISO 9001 necesită totuși proceduri documentate, monitorizarea proceselor și practici de îmbunătățire continuă, care diferențiază furnizorii calificați de uzinele care oferă produse standard.

Cum verificați autenticitatea certificărilor unui furnizor? Solicitați copii ale certificatelor în vigoare și verificați-le cu organismul de certificare emitent. Verificați datele de expirare – certificările necesită audite periodice de supraveghere pentru a-și menține valabilitatea. Pentru lucrări din domeniul aerospace, confirmați acreditările NADCAP prin intermediul eAuditNet bazei de date administrate de Performance Review Institute.

Cerințele de certificare influențează direct strategia dumneavoastră de achiziții. Un furnizor care nu deține certificări relevante nu poate obține brusc acestea pentru proiectul dumneavoastră – procesul de certificare necesită, de obicei, 12–18 luni de pregătire și documentare înainte de auditul inițial. Această realitate face ca verificarea certificărilor să fie unul dintre primele criterii de selecție la evaluarea potențialilor parteneri pentru prelucrarea prin strunjire.

După ce ați înțeles cerințele industriale, o altă întrebare esențială necesită atenția dumneavoastră: ce determină costul pieselor metalice prelucrate prin strunjire și cum pot deciziile inteligente de proiectare reduce cheltuielile fără a compromite funcționalitatea?

Factori de cost și strategii de optimizare a proiectării

Deci, cât costă fabricarea unei piese metalice? Dacă ați pus această întrebare furnizorilor, probabil că ați primit răspunsul frustrant: „Depinde.” Deși acest răspuns pare evaziv, el reflectă o realitate autentică — zeci de variabile interacționează pentru a determina prețul pe care îl veți plăti pentru piese metalice personalizate. Înțelegerea acestor variabile vă pune într-o poziție de control, ajutându-vă să luați decizii de proiectare care reduc costurile fără a compromite funcționalitatea cerută de aplicația dumneavoastră.

Vestea bună? Majoritatea factorilor care influențează costul sunt previzibili și gestionabili. Indiferent dacă achiziționați piese din aluminiu prelucrate prin CNC pentru prototipuri sau planificați serii de producție în volum mare, principiile de mai jos vă ajută să anticipați cheltuielile și să comunicați eficient cu furnizorii.

Factorii principali care influențează costul în prelucrarea metalelor

Ce determină, de fapt, prețul pieselor prelucrate? Conform analizei economice a prelucrării prin strunjire și frezare realizate de Scan2CAD timpul de prelucrare reprezintă singurul factor de cost cel mai semnificativ – depășind costurile de configurare, costurile materialelor și chiar operațiunile de finisare. Fiecare minut în care piesa dvs. este prelucrată pe o mașină CNC se traduce direct în dolari pe factura dvs.

Iată cum se clasifică principalele factori de cost în funcție de impactul lor tipic asupra prețului final:

1. Timp de prelucrare - Factorul dominant. Geometriile complexe, toleranțele strânse și materialele dure măresc toate timpul de ciclu. O piesă care necesită 45 de minute de prelucrare costă aproximativ de trei ori mai mult decât o piesă care necesită 15 minute pe aceeași mașină.
2. Selectarea materialelor - Costurile materialelor brute variază foarte mult. Prelucrarea prin frezare a aluminiului costă de obicei cu 30–50 % mai puțin decât prelucrarea echivalentă a oțelului inoxidabil, parțial datorită costului materialului și parțial datorită vitezelor mai mari de așchiere. Titanul și aliajele speciale pot mări costurile materialelor cu peste 500 % comparativ cu aluminiul.
3. Cerințe privind Toleranțele - Așa cum am discutat anterior, fiecare cifră zecimală suplimentară de precizie poate dubla complexitatea fabricației. Componentele cu toate dimensiunile tolerate la ±0,25 mm costă mult mai puțin decât geometria identică, dar realizată cu toleranțe de ±0,025 mm în întregime.
4. Complexitatea Părții - Caracteristicile care necesită mai multe montări, scule specializate sau prelucrare pe 5 axe adaugă costuri. Cavitățile adânci, pereții subțiri și geometriile interne complexe impun viteze de avans mai reduse și un proces de prelucrare mai atent.
5. Cantitatea - Costurile de configurare sunt amortizate pe întreaga cantitate produsă. O piesă care costă 200 USD bucata pentru o comandă de 10 bucăți ar putea scădea la 50 USD bucata pentru o comandă de 100 bucăți, deoarece costurile legate de programare, fixare și inspecția primei piese sunt distribuite pe un număr mai mare de unități.
6. Finisajul suprafeței și operațiile secundare - Anodizarea, placarea, tratamentul termic și rectificarea de precizie adaugă fiecare noi etape de prelucrare și timp de manipulare. O piesă care necesită anodizare dură și rectificare de precizie ar putea avea un cost dublu față de varianta livrată doar prin prelucrare mecanică.

Înțelegerea acestei ierarhii vă ajută să stabiliți ordinea de prioritate a domeniilor în care să investiți efortul ingineresc. Reducerea timpului de prelucrare prin proiectare inteligentă aduce economii mai mari decât schimbarea într-un material ușor mai ieftin sau relaxarea cerințelor privind finisarea.

Strategii pentru optimizarea costului pieselor

Proiectarea pentru fabricabilitate (DFM) nu înseamnă compromiterea proiectului dumneavoastră, ci obținerea aceluiași rezultat funcțional prin abordări prietenoase față de procesul de fabricație. Conform ghidului DFM al Fictiv, proiectarea produsului determină aproximativ 80 % din costul de fabricație. Odată ce proiectul dumneavoastră este finalizat, inginerii au o flexibilitate mult mai redusă în reducerea cheltuielilor.

Iată strategii dovedite care reduc costurile de fabricație a pieselor personalizate, fără a sacrifica funcționalitatea:

• Specificați toleranțele în mod strategic - Aplicați toleranțe strânse doar pentru caracteristicile funcionale, cum ar fi suprafețele de asamblare, alezajele pentru rulmenți și fețele de etanșare. Utilizați blocuri de toleranțe generale (ISO 2768) pentru dimensiunile necritice. Această singură practică poate reduce timpul de prelucrare cu 20–40 %.
• Eliminați colțurile interne ascuțite - Sculele de tăiere au raze finite, astfel încât marginile interioare perfect ascuțite necesită operații suplimentare de prelucrare prin descărcare electrică (EDM). Adăugarea de racordări interioare (fillete) care corespund dimensiunilor standard ale sculelor reduce atât timpul, cât și costurile legate de scule.
• Evitați cavitățile adânci și înguste - Elementele cu adâncime mai mare de 4 ori lățimea lor necesită scule speciale cu braț lung și viteze de avans reduse. Redesenarea pentru reducerea raportului adâncime/lățime sau împărțirea pieselor în ansambluri se dovedește adesea mai economică.
• Proiectați pentru scule standard - Dimensiunile găurilor care corespund diametrelor standard ale burghielor, specificațiile filetelor care folosesc dimensiuni standard ale tarodurilor și razele de racordare ale colțurilor care corespund frezelor frontale standard elimină costurile legate de scule personalizate.
• Luați în considerare prelucrabilitatea materialului - Producția pieselor din aluminiu este, de obicei, mai ieftină decât cea a pieselor echivalente din oțel, deoarece aluminiul se prelucrează mai rapid și provoacă o uzură mai mică a sculelor. Atunci când cerințele de rezistență o permit, alegerea unor aliaje mai ușor de prelucrat reduce timpul de ciclu.
• Minimizați Configurările - Fiecare reașezare a unei piese introduce timp de configurare, posibilitatea acumulării toleranțelor și necesitatea unor inspecții suplimentare. Proiectați caracteristici accesibile dintr-un număr redus de orientări pentru a reduce manipularea.

Un exemplu practic ilustrează impactul: imaginați-vă o carcasă cu toleranțe de ±0,025 mm pe toate cele 47 de dimensiuni, buzunare interne adânci și colțuri ascuțite. Relaxarea toleranțelor necritice la ±0,25 mm, adăugarea razelor de racordare de 3 mm la colțuri și reducerea adâncimii buzunarelor ar putea reduce prețul oferit cu 40 %, păstrând în același timp performanța funcțională identică.

Implicarea partenerului dumneavoastră în prelucrarea prin așchiere încă de la etapa inițială a proiectării amplifică aceste economii. Prelucrătorii experimentați identifică imediat caracteristicile costisitoare și pot sugera alternative care asigură aceeași funcționalitate. Această colaborare – analiza proiectelor înainte de finalizarea lor – reprezintă probabil activitatea cu cea mai mare valoare în producția de piese din aluminiu și, în general, în producția de piese personalizate.

Cu factorii de cost înțeleși și proiectarea optimizată, rămâne o întrebare esențială: cum verificați faptul că piesele finite îndeplinesc, de fapt, specificațiile dumneavoastră? Metodele de control al calității și de inspecție completează imaginea, asigurându-vă că investiția vă oferă precizia și performanța pe care le-ați specificat.

Metode de control și inspecție a calității

Ați investit în optimizarea proiectării, ați ales materialul potrivit și ați selectat un furnizor certificat — dar cum puteți fi siguri că piesele finale îndeplinesc, de fapt, specificațiile? Aici intervine controlul calității, care face distincția între furnizorii de încredere și cei care livrează probleme. Fiecare piesă prelucrată mecanic trebuie să fie supusă unei verificări înainte de părăsirea suprafeței de producție, dar gradul de detaliere și documentarea acestei inspecții variază semnificativ între furnizori și domenii de activitate.

Înțelegerea metodelor de inspecție existente și a documentației pe care le puteți aștepta vă ajută să evaluați capacitățile furnizorilor și să evitați surprize costisitoare. Indiferent dacă primiți componente metalice prelucrate prin frezare CNC pentru ansambluri auto sau piese din aluminiu prelucrate pentru produse de consum, principiile verificării calității rămân aceleași.

Metode și echipamente de inspecție dimensională

Cum verifică de fapt atelierele de prelucrare că piesele metalice prelucrate respectă specificațiile dimensionale cerute? Conform Ghidului de inspecție al MachineStation , deși mașinile CNC oferă o precizie remarcabilă, apar totuși defecțiuni – ceea ce face măsurarea și inspecția etape esențiale de control al calității.

Metoda de inspecție selectată depinde de cerințele privind toleranțele, de complexitatea caracteristicilor și de volumul producției:

• Mașini de măsurare a coordonelor (CMM) - Standardul de aur pentru verificarea dimensională. Mașinile de măsurat cu coordonate (CMM) folosesc sonde de precizie pentru a măsura coordonatele X, Y și Z ale caracteristicilor pieselor, comparând rezultatele cu modelele CAD sau cu specificațiile din desene. CMM-urile moderne ating incertitudini de măsurare sub 0,002 mm, făcându-le esențiale pentru piesele metalice prelucrate cu precizie.
• Comparatoare optice - Proiectează profilele mărite ale pieselor pe un ecran pentru comparare cu șabloanele suprapuse. Eficiente pentru verificarea profilului 2D și pentru verificări rapide de tip „acceptat/respins” pe geometrii mai simple.
• Micrometre și șubleri - Instrumente portabile pentru verificări rapide în timpul procesului. Deși sunt mai puțin precise decât CMM-urile, oferă feedback imediat în timpul operațiunilor de prelucrare.
• Profiliometre de suprafață - Măsoară parametrii rugozității suprafeței (Ra, Rz) prin tragerea unei vârfuri pe suprafața prelucrată. Esențiale pentru verificarea specificațiilor de finisare pe suprafețele de etanșare și pe componentele estetice.
• Știfturi de calibrare și calibre inelare - Verificare de tip „da/nu” a diametrelor găurilor și ale arborelor. Rapidă și fiabilă pentru inspecția în producție de mare volum a caracteristicilor pieselor prelucrate.
• Cale de înălțime - Măsoară dimensiunile verticale și înălțimile treptelor cu o precizie superioară capacității tipice a ublerelor.

Ce puncte de inspecție ar trebui să vă așteptați să verifice furnizorii? Cel puțin, fiecare operație de prelucrare a pieselor metalice trebuie să includă verificări ale:

• Dimensiunilor critice specificate pe desene, cu toleranțe precise
• Specificațiilor filetelor (diametrul pasului, adâncimea filetului, potrivirea funcțională)
• Stării suprafeței pe suprafețele designate
• Toleranțelor geometrice, inclusiv planitate, perpendicularitate și concentricitate, atunci când sunt specificate
• Inspeției vizuale pentru bavuri, zgârieturi și defecte de suprafață

Cerințe privind documentația și tratabilitatea

Inspecia fără documentare este doar o verificare — controlul de calitate adecvat creează înregistrări care dovedesc conformitatea și permit trasabilitatea. Documentarea pe care ar trebui să o așteptați depinde de industria dumneavoastră și de cerințele specifice de specificații.

Conform Ghidul de documentare a calității Pioneer Service raportele de inspecție a primului articol (FAI) oferă o verificare detaliată că toate cerințele specificate au fost îndeplinite în mod constant în producție. Aceste rapoarte cuprinzătoare sunt din ce în ce mai solicitate în diverse industrii — nu doar în cele aerospațială, auto și medicală, unde au apărut inițial.

Documentația standard de calitate include:

• Certificare de Conformitate (CoC) - Declarație conform căreia piesele respectă specificațiile desenelor. Documentație de bază inclusă cu majoritatea comenzilor de producție.
• Certificări de material (certificări de la uzină) - Documentație emisă de furnizorul de materiale, care verifică faptul că compoziția chimică și proprietățile mecanice corespund cerințelor specifice. Esențială pentru trasabilitate și conformitatea materialului.
• Raport de inspecție al primului articol - Rapoarte dimensionale cuprinzătoare care documentează fiecare caracteristică specificată pe eșantioanele inițiale de producție. Obligatorii atunci când piesele sunt proiecte noi, după modificări ale proiectului sau atunci când producția este reluată după pauze prelungite.
• Rapoarte de inspecție dimensională - Măsurători înregistrate ale caracteristicilor critice, prezentate adesea în format tabelar cu limitele de specificație și valorile reale.
• Date privind Controlul Statistic al Proceselor (SPC) - Diagrame de control care evidențiază capacitatea și stabilitatea procesului pe parcursul lansărilor de producție. Acestea sunt frecvent utilizate în aplicațiile auto, conform cerințelor IATF 16949.

Raportele FAI oferă beneficii specifice care justifică costul suplimentar asociat. Conform observațiilor Pioneer Service, acestea asigură fiabilitatea, reproductibilitatea și consistența procesului de producție, în timp ce verifică și exactitatea desenelor clientului și a dimensiunilor pieselor. Acest proces evidențiază adesea erori în specificații, clarifică cerințele privind finisajul și elimină neclaritățile legate de toleranțe înainte ca acestea să devină probleme în faza de producție.

Cum se leagă acest lucru de certificatele discutate anterior? ISO 9001, IATF 16949, AS9100D și ISO 13485 impun toate proceduri documentate de asigurare a calității – dar gradul de detaliere variază semnificativ. Standardul aerospace AS9100D necesită documentația cea mai completă, inclusiv urmăribilitate totală, de la materialele brute până la inspecția finală. IATF 16949, specific industriei auto, subliniază controalele statistice și studiile de capacitate. ISO 13485, aplicabil domeniului medical, cere înregistrări complete ale istoricului dispozitivelor, pentru conformitatea cu reglementările.

La evaluarea furnizorilor, întrebați în mod specific ce documentație însoțește livrările și ce rapoarte suplimentare sunt disponibile la cerere. Un furnizor reticent în a furniza datele privind inspecția probabil nu dispune de infrastructura de calitate pe care aplicația dumneavoastră o necesită. În schimb, partenerii care dețin sisteme solide de documentare demonstrează controalele procesuale care asigură piese prelucrate din metal de calitate constantă, comandă după comandă.

Achiziționarea cu succes a pieselor prelucrate din metal

Ați parcurs domeniile științei materialelor, ale proceselor de prelucrare mecanică, ale specificațiilor de toleranțe, ale finisajelor de suprafață, ale cerințelor de certificare, ale optimizării costurilor și ale controlului calității. Este un drum considerabil — dar cunoașterea generează valoare doar atunci când este aplicată. Acum urmează partea practică: transformarea întregii cunoașteri dobândite în rezultate de achiziții de succes.

Indiferent dacă solicitați oferte pentru prototipuri din aluminiu prelucrate prin frezare cu comandă numerică (CNC) sau planificați serii de producție ale componentelor metalice de precizie prelucrate prin CNC, pregătirea determină succesul. Furnizorii pot oferi doar oferte precise și pot livra în mod fiabil atunci când le furnizați specificații complete și clare. Informațiile incomplete conduc la neînțelegeri, la necesitatea de a emite noi oferte și la întârzieri care exasperează toate părțile implicate.

Specificări cheie de pregătit înainte de solicitarea ofertelor

Ce informații trebuie să adunați înainte de a contacta furnizorii de prelucrare mecanică? Conform specialiștilor în fabricarea de precizie de la Micro Precision Components , cinci elemente esențiale fac procesul de ofertare fluid și precis. Lipsa oricăruia dintre acestea duce la întârzieri și, eventual, la prețuri incorecte.

Iată lista dvs. de verificare pentru pregătirea ofertei:

1. Desene tehnice complete - Furnizați fișiere PDF cu desenele CAD, nu schițe manuale sau documente scanate. Includeți toate dimensiunile, toleranțele și indicațiile geometrice. Cu cât desenele dvs. sunt mai detaliate, cu atât procesul de ofertare devine mai rapid și mai precis.
2. Specificatii materiale - Specificați exact calitățile aliajelor (aluminiu 6061-T6, oțel inoxidabil 303, alamă 360), nu denumiri generice de materiale. Dacă există flexibilitate în alegerea materialului, menționați alternative acceptabile – furnizorii sugerează adesea aliaje mai ieftine, care îndeplinesc cerințele de performanță ale dvs.
3. Cerințe privind Toleranțele - Identificați clar dimensiunile critice care necesită precizie superioară capacităților standard de prelucrare mecanică. Rețineți: specificarea toleranței ±0,001" pe întreaga piesă crește semnificativ costurile, comparativ cu aplicarea strategică a toleranțelor doar pe caracteristicile funcționale.
4. Cantitatea și proiecțiile de volum - Furnizați cantitățile specifice pentru comenzi și volumele anuale estimate. Aceste informații determină care mașini sunt potrivite pentru piesa dumneavoastră și permit estimări precise ale termenelor de livrare. Planificarea unei piese din oțel prelucrate prin frezare cu comandă numerică (CNC) pentru 50 de bucăți este diferită de cea necesară pentru 5.000 de bucăți anual.
5. Procese secundare și finisare - Documentați toate tratamentele aplicate, inclusiv tratamentul termic, anodizarea, placarea sau învelișurile speciale. Includeți protocoalele de inspecție și orice cerințe de certificare (IATF 16949, AS9100D, ISO 13485) care influențează selecția furnizorilor.
6. Condiții de livrare - Comunicați când sunt necesare piesele. Termenele de livrare depind de disponibilitatea mașinilor și de procurarea materialelor, dar cunoașterea termenului dumneavoastră vă permite furnizorilor să aleagă metodele corespunzătoare de producție. Cerințele de execuție urgentă trebuie menționate clar de la început.
7. Contextul de utilizare finală - Partajarea modului în care piesele funcționează în aplicația dumneavoastră ajută furnizorii să ofere feedback privind proiectare și să sugereze alternative de fabricație care îmbunătățesc calitatea sau reduc costurile.

Pentru prelucrarea prin frezare CNC a componentelor din aluminiu, specificați, de asemenea, dacă aspectul estetic este important — acest lucru influențează strategiile de traseu al sculei și operațiunile de finisare. În cazul proiectelor de prelucrare CNC a aliajelor de alamă, se va indica dacă este necesară o calitate decorativă a finisajului, deoarece aceasta influențează parametrii de tăiere și operațiunile de post-prelucrare.

Evaluarea partenerilor de prelucrare pentru proiectul dumneavoastră

După ce ați pregătit specificațiile, cum identificați partenerul de prelucrare potrivit? Conform ghidului pentru cumpărători CNC al WMTCNC, furnizorul pe care îl selectați influențează viteza de lansare pe piață, fiabilitatea produsului și profitabilitatea generală — nu doar costul piesei.

Evaluați potențialii parteneri în funcție de următoarele dimensiuni:

• Potrivirea capacităților tehnice - Echipamentele lor corespund cerințelor privind piesa dumneavoastră? Capacitățile multi-axiale, experiența cu materialele și abilitățile de realizare a toleranțelor trebuie să corespundă specificațiilor dumneavoastră.
• Certificări relevante - Verificați certificările adecvate domeniului dumneavoastră de activitate. Solicitați copii ale certificatelor și confirmați valabilitatea acestora cu organismele emitente.
• Răspuns rapiditate la comunicare - Cât de repede răspund la întrebări? Formulează întrebări de clarificare care demonstrează înțelegerea? Implicarea unui furnizor înainte de ofertare este adesea un predictor al performanței ulterioare, după plasarea comenzii.
• Capacitatea de a oferi feedback DFM - Partenerii experimentați identifică caracteristicile costisitoare și propun alternative în timpul etapei de ofertare. Această colaborare adaugă valoare în afara îndeplinirii simple a comenzii.
• Scalabilitate - Pot susține creșterea dumneavoastră, de la prototipuri până la volume de producție? Schimbarea furnizorului în mijlocul unui proiect introduce riscuri și costuri suplimentare de calificare.
• Fiabilitatea termenului de livrare - Întrebați-vă despre termenele tipice de livrare pentru piese similare și dacă există servicii accelerate pentru nevoi urgente.

Termenul de livrare devine adesea factorul decisiv pe piețele competitive. Furnizorii cu o capacitate flexibilă și procese eficiente reduc ciclurile de dezvoltare și răspund rapid la modificările cererii. Shaoyi Metal Technology demonstrează această capacitate cu termene de livrare de o zi pentru componente auto cu toleranțe ridicate – susținută de certificarea IATF 16949 și de Controlul Statistic al Proceselor, care asigură calitatea la viteză. Abordarea lor scalabilă sprijină totul, de la prototiparea rapidă până la producția de masă, eliminând tranzițiile între furnizori care încetinesc multe programe de dezvoltare.

O abordare practică pentru evaluarea unor noi furnizori? Începeți cu un proiect de prototip. Aceasta este cea mai rapidă metodă de a verifica capacitatea reală, disciplina procesuală și mentalitatea orientată spre calitate înainte de a vă angaja pentru volume de producție. Investiția în calificarea furnizorului aduce beneficii sub formă de livrări fiabile și calitate constantă pentru toate piesele dvs. prelucrate mecanic.

Cunoștințele pe care le-ați dobândit prin această ghid — de la selecția materialelor până la verificarea calității — vă pun într-o poziție favorabilă pentru a lua decizii informate privind achiziționarea. Aplicați-le sistematic, comunicați clar cu furnizorii și construiți parteneriate cu producători calificați. Această combinație asigură componente de precizie care funcționează exact așa cum cer aplicațiile dumneavoastră.

Întrebări frecvente despre piese prelucrate din metal

1. Ce sunt piesele prelucrate?

Piesele prelucrate sunt componente create prin fabricare substractivă, unde sculele de tăiere elimină sistematic materialul dintr-un semifabricat metalic masiv pentru a obține dimensiuni și geometrii precise. Spre deosebire de piesele turnate sau forjate, componentele prelucrate oferă o precizie dimensională superioară — menținând adesea toleranțe de ±0,05 mm sau mai strânse — cu finișuri excelente ale suprafeței și fără necesitatea investiției în matrițe pentru volume mici de producție. Prelucrarea CNC a revoluționat acest proces prin introducerea automatizării, care asigură rezultate constante și reproductibile în cadrul tuturor loturilor de producție.

2. Cât costă prelucrarea pieselor?

Costurile prelucrării prin frezare cu comandă numerică (CNC) depind de mai mulți factori, inclusiv timpul de prelucrare (principalul factor care determină costul), selecția materialului, cerințele de toleranță, complexitatea piesei, cantitatea și operațiunile de finisare. Tarifele orare variază în mod obișnuit între 50 USD și 150 USD, în funcție de echipamentul utilizat și de cerințele de precizie. Piesele din aluminiu costă, în general, cu 30–50 % mai puțin decât cele din oțel inoxidabil, datorită vitezelor mai mari de așchiere. Aplicarea strategică a toleranțelor — adică stabilirea unor toleranțe strânse doar pentru caracteristicile funcionale — poate reduce costurile cu 20–40 % comparativ cu proiectele supraspecificate.

3. Ce materiale sunt cele mai potrivite pentru prelucrarea CNC?

Cel mai bun material depinde de cerințele aplicației dumneavoastră. Aluminiul 6061 oferă o excelentă prelucrabilitate și reduce timpul de prelucrare cu până la 20% comparativ cu metalele mai dure, fiind ideal pentru piese precise ușoare. Oțelul inoxidabil 303 asigură o bună rezistență la coroziune și o prelucrabilitate îmbunătățită, în timp ce 316L se remarcă în aplicațiile medicale și marine. Alama 360 se prelucrează excepțional de bine pentru componente decorative și electrice. Titanul gradul 5 oferă un raport extrem de rezistență pe unitatea de masă, dar necesită scule specializate și viteze reduse.

4. Ce certificate ar trebui să dețină un furnizor de prelucrare a metalelor?

Certificările necesare depind de domeniul dumneavoastră de activitate. Aplicațiile din industria auto necesită certificarea IATF 16949, cu capacități de control statistic al proceselor (SPC). Lucrările destinate industriei aeronautice cer certificarea AS9100D, precum și acreditări NADCAP pentru procese speciale. Producția de dispozitive medicale necesită conformitatea cu ISO 13485 și respectarea prevederilor FDA 21 CFR Partea 820. Aplicațiile industriale generale urmează, în mod obișnuit, ISO 9001 ca standard de bază. Furnizorii certificați IATF 16949, cum ar fi Shaoyi Metal Technology, oferă o capacitate scalabilă, de la prototipare până la producție în masă, cu termene de livrare de o zi pentru componente cu toleranțe stricte.

5. Ce toleranțe poate atinge prelucrarea prin frezare CNC?

Prelucrarea standard prin frezare CNC atinge în mod fiabil o toleranță de ±0,25 mm (±0,010") ca capacitate de bază. Prelucrarea de precizie, efectuată în medii cu temperatură controlată, atinge o toleranță de ±0,05 mm (±0,002") pentru ajustajele lagărelor și suprafețele de asamblare. Lucrările de înaltă precizie ating o toleranță de ±0,0125 mm (±0,0005") pentru interfețele optice și aeronautice. Rectificarea și lefuirea ultra-precise pot atinge o toleranță de ±0,0025 mm (±0,0001") pentru standardele de metrologie. Toleranțele realizabile depind de comportamentul termic al materialului, geometria piesei și controlul mediului—fiecare cifră zecimală suplimentară de precizie putând dubla potențial costurile.
