Prototiparea prin prelucrare CNC: De la fișierul CAD până la piese gata pentru producție

Înțelegerea fundamentelor prototipării prin prelucrare CNC

V-ați întrebat vreodată cum transformă designerii de produse conceptele lor digitale în piese fizice pe care le pot ține efectiv în mână, testa și perfecționa? Aici intervine prototiparea prin prelucrare CNC. Aceasta acoperă decalajul dintre ecranul computerului dumneavoastră și validarea în lumea reală, oferindu-vă părți de producție care funcționează sub presiune - indiferent dacă este vorba de ședințe pentru aerospațiu sau dispozitive medicale. înainte de a trece la fabricarea la scară completă.

Prototiparea prin prelucrare CNC este un proces de fabricare substractiv care utilizează scule de tăiere controlate de calculator pentru a crea piese funcționale prototip din blocuri solide de metal sau plastic, furnizând componente de calitate industrială pentru validarea și testarea proiectului.

Spre deosebire de imprimarea 3D, care construiește piesele strat cu strat, această abordare pornește de la un bloc solid de material și elimină cu precizie tot ceea ce nu face parte din piesa finalizată. Rezultatul? Un prototip care are aceeași integritate structurală și aceleași proprietăți ale materialului ca și componentele finale de producție.

Ce diferențiază prototiparea CNC de prelucrarea standard prin așchiere

V-ar putea gândi: nu este oare toată prelucrarea CNC, în esență, aceeași? Nu chiar. Diferența esențială constă în scop și abordare. Prelucrarea pentru producție se concentrează asupra eficienței și repetabilității în cazul a mii de piese identice. Prototiparea CNC, pe de altă parte, acordă prioritate flexibilității, vitezei și capacității de a itera rapid.

Iată ce face ca prelucrarea prototipurilor să fie distinctă:

• Volume reduse: De obicei una până la câteva zeci de piese, nu mii
• Flexibilitate a proiectării: Permite modificări frecvente ale proiectului fără modificări costisitoare ale sculelor
• Execuție mai rapidă: Piese disponibile în termen scurt, uneori în doar o zi
• Accent pe validare: Piese destinate testării formei, potrivirii și funcționalității înainte de angajamentul de producție

Conform PMP Metals , prototiparea este un pas esențial care reduce riscul, permițând inginerilor să-și testeze ideile înainte de lansarea finală în producție. Acest lucru poate economisi costuri ridicate legate de reprelucrări și poate preveni defecțiunile de fabricație sau eșecurile în exploatare—mai ales în domenii precum aerospace și automotive, unde chiar și mici deficiențe de proiectare pot duce la probleme semnificative.

De ce inginerii aleg fabricarea prin metode sustractive pentru prototipuri

Când aveți nevoie de un prototip care să se comporte exact ca piesa de producție, prelucrarea prin frezare CNC oferă ceea ce metodele aditive nu pot oferi, de obicei. Compoziția solidă a pieselor prelucrate asigură integritatea structurală pe care componentele stratificate imprimate 3D o lipsesc pur și simplu.

Luați în considerare această comparație din Testele DATRON : la compararea prototipurilor aditive și sustractive sub stres real, piesa prelucrată a menținut integritatea sa, în timp ce varianta imprimată 3D a prezentat delaminare și a necesitat reparații în timpul testului.

Inginerii aleg prototiparea prin mașini pentru procesele de tip subtractiv deoarece pot:

• Testa cu materiale reale de producție, cum ar fi aluminiul, oțelul inoxidabil și titanul
• Obține toleranțe strânse până la ±0,001 in. (±0,025 mm)
• Realiza finisaje superioare ale suprafeței, de la luciu perfect până la textură
• Valida durabilitatea în condiții reale de funcționare

Această capacitate de a realiza prototipuri din materialele finale înseamnă că rezultatele testelor dumneavoastră reflectă cu exactitate modul în care vor funcționa piesele de producție. Atunci când prelucrați prin strunjire pentru validarea fabricației, nu există niciun substitut pentru piese realizate din același material și cu aceleași proprietăți ca și produsul final.

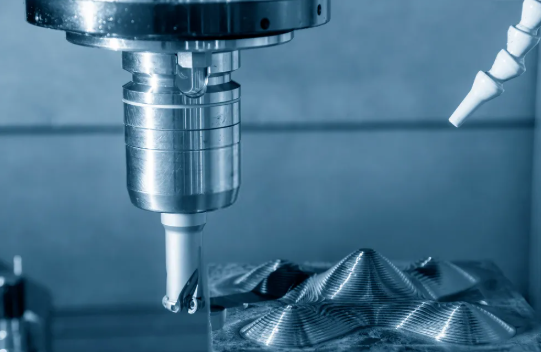

Fluxul complet de lucru pentru prototiparea CNC explicat

Așadar, ați proiectat ceva impresionant în software-ul CAD. Ce urmează? Trecerea de la acest model digital la un prototip fizic CNC implică mult mai mult decât doar apăsarea unui buton. Înțelegerea fiecărei etape a fluxului de lucru vă ajută să evitați întârzieri costisitoare și asigură faptul că piesele dumneavoastră vor fi realizate exact așa cum intenționați.

Procesul de prototipare prin prelucrare CNC urmează o secvență sistematică care transformă proiectul dumneavoastră în instrucțiuni citibile de mașină. Vom detalia fiecare fază, astfel încât să știți exact ce se întâmplă în spatele scenei — și cum să pregătiți fișierele pentru succes.

1. Finalizarea proiectului CAD: Finalizați modelul 3D cu toate dimensiunile, toleranțele și specificațiile caracteristicilor clar definite
2. Exportul fișierului: Conversia proiectului într-un format compatibil cu CNC (se preferă STEP sau IGES)
3. Programare CAM: Importul fișierului în software-ul CAM pentru generarea traiectoriilor sculelor și a strategiilor de așchiere
4. Generarea codului G: Post-procesarea traiectoriilor în instrucțiuni specifice mașinii
5. Pregătirea mașinii: Montarea semifabricatului, instalarea sculelor de așchiere și stabilirea sistemelor de coordonate
6. Frezare sau strunjire CNC: Executarea operațiunilor programate pentru crearea prototipului dumneavoastră
7. Controlul calității: Verificați dimensiunile în raport cu specificațiile originale

Fiecare pas se bazează pe cel anterior. O greșeală în pregătirea fișierelor poate avea efecte în lanț asupra întregului proces, provocând lucrări suplimentare și întârzieri. De aceea, este esențial să pregătiți corect fișierele CAD încă de la început.

Pregătirea fișierelor CAD pentru o prelucrare de succes prin strunjire

Aici se lovește multe proiecte de prima lor piedică. Software-ul dumneavoastră CAD poate crea reprezentări grafice excelente, dar mașinile CNC „vorbește” un alt limbaj. Conform JLCCNC, aceleași probleme evitabile legate de pregătirea fișierelor apar în mod repetat — iar acestea sunt complet prevenibile.

Care formate de fișiere sunt cele mai potrivite pentru operațiunile de frezare CNC?

• STEP (.stp, .step): Standardul industrial pentru transferul modelelor solide între sisteme — păstrează geometria cu precizie
• IGES (.igs, .iges): Format larg compatibil, care gestionează eficient suprafețele complexe
• Parasolid (.x_t, .x_b): Format nativ pentru multe sisteme CAD, cu integritate excelentă a datelor
• Fișiere CAD native: Fișiere SolidWorks, Fusion 360 sau Inventor sunt adesea acceptate direct

Evitați formatele bazate pe rețea, cum ar fi STL sau OBJ, pentru prelucrarea prin frezare CNC. Aceste fișiere transformă curbele netede în mici triunghiuri — perfecte pentru imprimarea 3D, dar problematice pentru prelucrarea prototipurilor prin frezare CNC, unde precizia este esențială. Prototipul dvs. CNC merită mai mult decât suprafețe aproximate.

Când exportați proiectul pentru prelucrare, luați în considerare acești factori critici:

• Accesul unghiular al uneltei: Pot sculele de tăiere ajunge fizic la toate caracteristicile fără a provoca coliziuni?

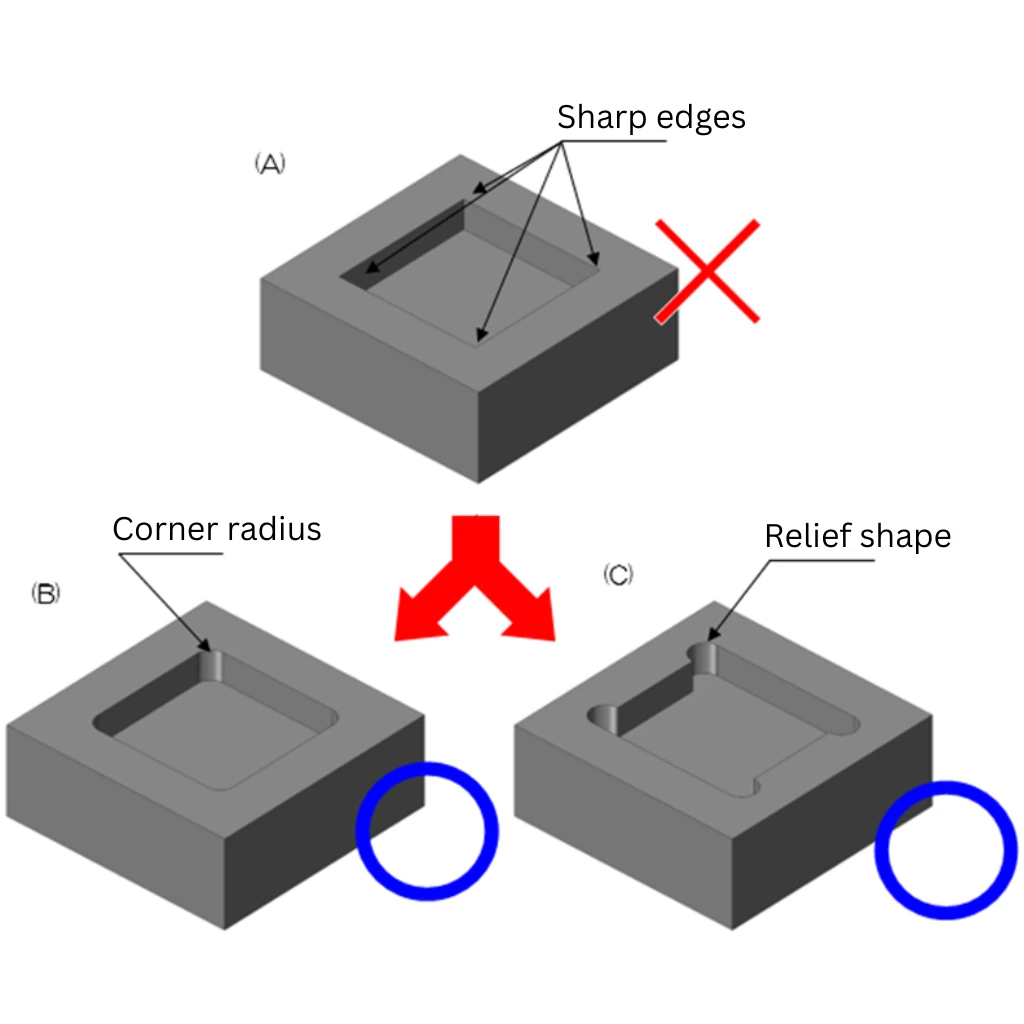

• Razele interne ale colțurilor: Ajustați razele în funcție de diametrele sculelor disponibile (colțurile interne ascuțite nu pot fi prelucrate)
• Grosime Perete: Mențineți o grosime minimă de 0,5 mm pentru metale și de 1,0 mm pentru materiale plastice, pentru a preveni deformarea
• Subtăieri: Identificați caracteristicile care necesită scule speciale sau prelucrare pe mai multe axe

De la proiectul digital la prototipul fizic

Odată ce fișierul dvs. CAD este corect formatat, software-ul CAM preia controlul. Programe precum Mastercam, Fusion 360 CAM sau PowerMill analizează geometria dvs. și calculează traseele optime de așchiere. Aici devin esențiale principiile de proiectare pentru prelucrare — alegerile digitale pe care le faceți influențează direct eficiența cu care mașina poate produce piesa dvs.

Programatorul CAM ia în considerare turația arborelui principal, viteza de avans, adâncimea de așchiere și selecția sculelor pentru fiecare operațiune. Conform Yijin Hardware, sistemele moderne CAM simulează virtual traseele sculelor, detectând potențialele coliziuni și optimizând strategiile de așchiere înainte de începerea efectivă a prelucrării. Această testare virtuală reduce timpul de configurare și îmbunătățește calitatea primei piese produse.

Erorile comune de pregătire a fișierelor care provoacă întârzieri includ:

• Dimensiuni sau toleranțe lipsă: Prelucratorii nu pot ghici specificațiile dvs. critice
• Suprafețe deschise sau interstiții: Modelele neetanșe confundă software-ul CAM
• Geometrie excesiv de complexă: Elementele care nu îndeplinesc nicio funcție practică adaugă timp de prelucrare
• Scară incorectă: Modelele exportate în unități incorecte (inchi vs. milimetri) creează haos
• Componente de ansamblu încorporate: Exportați doar geometria piesei, nu dispozitivele de fixare sau obiectele de referință

După generarea codului G, începe configurarea mașinii. Operatorii fixează materialul brut folosind menghine, dispozitive de fixare sau dispozitive personalizate de prindere. Instalează sculele de așchiere și stabilesc sisteme de coordonate precise — aliniind punctele de referință ale mașinii la geometria piesei dumneavoastră cu o precizie de 0,0001".

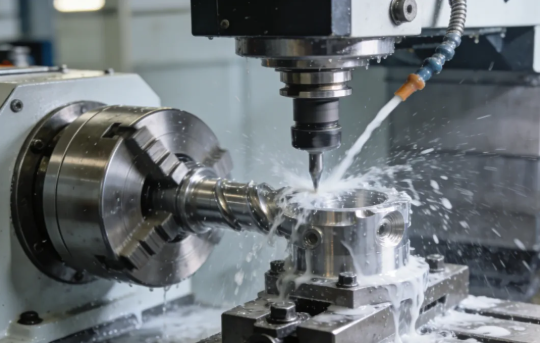

În final, operațiunile de frezare CNC execută secvențele programate. Trecerile de degroșare elimină rapid volumul principal de material, operațiunile de semifinishing se apropie de dimensiunile finale, iar trecerile de finisare asigură calitatea suprafeței specificată. Întregul proces poate fi finalizat în ore, nu în săptămâni, făcând din prototiparea CNC alegerea preferată atunci când aveți nevoie rapid de piese funcționale.

Înțelegerea acestor etape ale fluxului de lucru vă oferă controlul. Când trimiteți un fișier pregătit corespunzător, cu specificații clare, creați condițiile pentru obținerea unor piese care corespund viziunii dumneavoastră—fără întârzierile cauzate de schimburile repetitive de mesaje, care exasperează atât designerii, cât și prelucratorii mecanici.

Specificații privind toleranțele și referințe privind precizia

Ați finalizat deja fișierul CAD și înțelegeți fluxul de lucru. Totuși, iată o întrebare care pune probleme multor ingineri: ce toleranțe ar trebui să specificați, de fapt, pentru prototipul dumneavoastră? Dacă specificați toleranțe prea largi, piesele dumneavoastră s-ar putea să nu se asambleze corect sau să nu funcționeze conform așteptărilor. Dacă specificați toleranțe prea strânse, veți plăti semnificativ mai mult și veți aștepta mai mult timp până la livrare.

Multe resurse menționează că prelucrarea prin frezare CNC oferă „precizie ridicată”—dar ce înseamnă, de fapt, această afirmație în cifre? Să eliminăm afirmațiile vagi și să vă oferim referințele specifice privind toleranțele necesare pentru diferitele aplicații ale prototipurilor.

Conform informațiilor furnizate de Fractory, limita standard de toleranță pentru prelucrarea prin frezare CNC se situează în jurul valorii ±0,005" (0,127 mm). Pentru comparație, această valoare este aproximativ de 2,5 ori mai mare decât grosimea unui fir de păr uman. Majoritatea prototipurilor prelucrate prin CNC funcționează perfect bine la acest nivel — cu excepția cazurilor în care lucrați la ansambluri cu suprafețe de asamblare critice sau mecanisme de precizie.

Clase de toleranță pentru diferite aplicații prototipice

Nu toate caracteristicile piesei dvs. necesită aceeași precizie. Înțelegerea claselor de toleranță vă ajută să specificați cerințe adecvate, fără a supradimensiona — și fără a plăti în plus. Standardul ISO 2768 împarte toleranțele în patru clase, aplicabile dimensiunilor liniare și unghiulare:

• Fin (f): ±0,05 mm pentru dimensiuni până la 6 mm, cu valori crescătoare pentru caracteristici mai mari
• Mediu (m): ±0,1 mm pentru dimensiuni până la 6 mm — valoarea implicită pentru majoritatea lucrărilor prototipice
• Grosier (c): ±0,2 mm pentru dimensiuni până la 6 mm
• Foarte grosier (v): ±0,5 mm pentru dimensiuni până la 6 mm

Iată cum arată aceste game de toleranță în funcție de diferitele aplicații pentru piese metalice prelucrate și alte materiale:

Interval de toleranță	Clasificarea	Aplicații tipice	Considerente materiale
±0,127 mm (±0,005")	Standard	Prototipuri generale, carcase, suporturi	Toate materialele — aluminiu, oțel, materiale plastice
±0,025 mm (±0,001")	Precizie	Componente de asamblare, ajustaje pentru rulmenți, piese auto	Metalele sunt preferate; materialele plastice prezintă provocări
±0,0127 mm (±0,0005")	Precizie Înaltă	Componente aeronautice, racorduri hidraulice	Metale stabile; evitați materialele moi
±0,0025 mm (±0,0001")	Ultra-precizie	Instrumente chirurgicale, suporturi optice, rulmenți de precizie	Necesită certificare de stabilitate a materialului

Conform HLH Rapid , majoritatea atelierelor de prelucrare mecanică folosesc în mod implicit clasa de toleranță ISO 2768-1 Medie pentru piesele frezate și strunjite, dacă nu se specifică altfel. Aceasta corespunde în general unei toleranțe de ±0,005" (0,13 mm) — suficientă pentru cea mai mare parte a pieselor obținute prin prelucrare CNC și pentru prototipuri.

Când toleranțele strânse contează cu adevărat

Iată o realitate: doar aproximativ 1 % dintre piese necesită, de fapt, toleranțe în intervalul ±0,0002" până la ±0,0005". În multe cazuri, doar anumite caracteristici critice — și nu întreaga piesă — necesită o toleranță de ±0,001" (0,025 mm) sau mai strictă.

Toleranțele strânse sunt justificate atunci când:

• Piesele se asamblează împreună: Montajele cu presiune, montajele cu joc de alunecare și suprafețele de sprijin pentru rulmenți necesită jocuri controlate
• Funcționarea depinde de geometrie: Componente optice, dispozitive de reglare a debitului, suprafețe de etanșare
• Siguranța este esențială: Aplicații aerospațiale, dispozitive medicale și aplicații de apărare, unde precizia dimensională influențează direct performanța
• Acumularea toleranțelor în ansamblu este importantă: Multiple piese prelucrate prin frezare CNC, combinate într-un ansamblu unde variația cumulativă afectează ajustarea finală

Dar iată ce ignoră mulți ingineri: toleranțele mai strânse măresc exponențial costurile. Conform Modus Advanced , obținerea unor toleranțe sub ±0,001" (25 micrometri) reprezintă cerințe de fabricație extrem de dificile, care necesită echipamente specializate, medii controlate și sisteme avansate de măsurare.

Factorii care determină creșterea costurilor includ:

• Viteze reduse de prelucrare: Adâncimi de așchiere mai mici și un număr mai mare de treceri pentru menținerea stabilității dimensionale
• Echipamente specializate: Scule de tăiere rectificate cu precizie, cu specificații mai strânse privind excentricitatea
• Controlul mediului: Zone de prelucrare cu temperatură controlată (20 °C ± 1 °C) pentru a preveni dilatarea termică
• Inspectare avansată: Mașini de măsurat cu coordonate (CMM) cu incertitudini de măsurare de ±0,0005 mm sau mai bune
• Rate mai ridicate de respingere: Mai multe piese care cad în afara limitelor acceptabile

Selectarea materialelor influențează, de asemenea, toleranțele realizabile. Materialele moi, cum ar fi plasticul și unele aliaje de aluminiu, se deformează sub acțiunea forțelor de așchiere, ceea ce face dificilă menținerea unor toleranțe foarte strânse. Materialele abrazive uzură mai rapid sculele de așchiere, introducând variații dimensionale pe parcursul seriei de producție. Conductivitatea termică scăzută a titanului concentrează căldura la interfața de așchiere, ceea ce poate provoca instabilitate dimensională.

Pentru testarea calității pieselor prelucrate prin frezare cu comandă numerică (CNC), atelierele utilizează, în mod obișnuit, controlul statistic al proceselor (SPC) pentru a monitoriza dimensiunile critice pe tot parcursul producției. Această metodă identifică tendințele înainte ca acestea să conducă la piese care nu respectă specificațiile — o cerință esențială atunci când lucrați cu piese prelucrate destinate validării în cadrul asamblărilor.

Abordarea inteligentă? Specificați toleranțe strânse doar acolo unde funcționalitatea le impune. Utilizați toleranțe standard pentru caracteristicile necritice. Și comunicați întotdeauna cu operatorul de mașină unealta despre care dimensiuni sunt cele mai importante—acesta poate adesea sugera modificări ale designului care obțin același rezultat funcțional la un cost mai scăzut.

Înțelegerea acestor referințe privind precizia vă pune în control atât asupra calității, cât și asupra bugetului. Acum că știți ce toleranțe sunt realizabile și când sunt necesare, să analizăm cum aceste specificații—împreună cu alți factori—influențează costul real al prototipului dvs. CNC.

Factori care influențează prețul prototipului CNC și optimizarea costurilor

Așadar, vă întrebați: cât costă, de fapt, realizarea unei piese metalice prin prototipare CNC? Răspunsul sincer este: depinde. Totuși, acest răspuns nu este foarte util atunci când încercați să stabiliți bugetul unui proiect sau să comparați ofertele diferitelor furnizori.

Iată realitatea: costurile pentru prototipuri CNC pot varia de la câteva sute de dolari pentru un simplu suport din aluminiu până la 50.000 USD sau mai mult pentru componente complexe din titan, prelucrate pe mai multe axe. Înțelegerea factorilor care determină aceste prețuri vă oferă puterea de a optimiza proiectele și de a lua decizii mai bune înainte chiar de a solicita o ofertă.

Să analizăm exact unde se cheltuie banii dvs. — și, mai important, cum să păstrați cât mai mulți dintre aceștia în buzunarul dvs., fără a renunța la calitate.

Ce determină prețurile pentru prototipuri CNC

Fiecare piesă prelucrată prin frezare CNC trece prin aceeași structură de costuri de bază, dar variabilele din cadrul fiecărei categorii generează diferențe semnificative de preț. Conform Geomiq , înțelegerea acestor factori din faza inițială vă permite să identificați oportunitățile de reducere a costurilor înainte de a vă angaja în producție.

• Costuri ale materialelor: Prețul materiei prime plus factorii de prelucrabilitate
• Timp mașină: Tarifele orare înmulțite cu timpul total de așchiere
• Configurare și programare: Costuri fixe, indiferent de cantitate
• Complexitatea designului: Numărul de montări, sculele speciale și gradul de dificultate al caracteristicilor geometrice
• Cerințe privind toleranțele: Toleranțele mai strânse implică viteze de prelucrare mai reduse și un număr mai mare de verificări
• Finisaj suprafață: Tratamente post-prelucrare și operații secundare
• Cantitate: Economii de scară prin distribuirea costurilor fixe pe un număr mai mare de piese

Alegerea materialului dumneavoastră influențează prețul în două moduri. În primul rând, există costul efectiv al materiei prime — titanul costă aproximativ de 8–10 ori mai mult decât aluminiul, pe unitate de volum. În al doilea rând, materialele mai dure necesită viteze de așchiere mai reduse, schimbări mai frecvente ale sculelor și durate mai lungi de prelucrare. Conform Mekalite, aluminiul poate fi așchiat la viteze de 800–1000 SFM, în timp ce titanul atinge maximum 100–150 SFM — ceea ce înseamnă că aceeași geometrie necesită un timp semnificativ mai lung de prelucrare în cazul metalelor mai dure.

Timpul de funcționare al mașinii este de obicei cuprins între 50 și 150 USD/oră pentru echipamente standard de prelucrare CNC din America de Nord. Serviciile de prelucrare CNC cu 5 axe se bucură de tarife superioare — uneori între 100 și 200+ USD/oră — dar pot reduce, de fapt, costul total pentru piese complexe, eliminând mai multe montări. O piesă care necesită patru montări separate pe o mașină cu 3 axe ar putea fi mai ieftină pe o mașină cu 5 axe, chiar dacă tariful orar este mai ridicat.

Iată cum influențează diferitele variabile prețul final al pieselor dvs. CNC:

Factor de Cost	Scenariu cu costuri reduse	Scenariu cu costuri ridicate	Impact asupra prețului
Material	Aluminiu 6061	Titanium Grade 5	creștere de 3–10 ori
Complexitate	Geometrie simplă pe 3 axe	Multi-axial cu subțăieri	creștere de 2–5 ori
Toleranțe	Standard ±0,005"	Precisie ±0,0005"	creștere de 20–50%
Finalizare suprafață	După prelucrare (3,2 µm Ra)	Prelucrare în oglindă (0,4 µm Ra)	creștere de 5–15%
Cantitatea	1 bucată	100 bucăți	reducere pe unitate de 70–90%
Timp de așteptare	Standard (7–10 zile)	Urgent (1–3 zile)	creștere de 25–100%

Efectul cantitativ merită o atenție deosebită. Conform Dadesin , prelucrarea prin strunjire cu comandă numerică (CNC) implică costuri ridicate de configurare — programare, creare a traseului sculei, pregătirea dispozitivelor și inspecția primului articol. Pentru un singur prototip, această piesă suportă întreaga cost de configurare. Dacă comandați zece piese, același cost fix se împarte la toate cele zece piese. Prototiparea rapidă nu înseamnă că trebuie să renunțați la eficiența din punct de vedere al costurilor, dacă puteți grupa proiecte similare în loturi.

Strategii de optimizare a costurilor care funcționează

Acum vine partea aplicabilă — cum puteți reduce efectiv costurile serviciilor de fabricație personalizată fără a compromite scopul prototipului? Aceste strategii funcționează indiferent dacă comandați o singură piesă sau cincizeci.

Proiectați pentru cost, nu doar pentru funcționalitate:

• Evitați buzunarele inutil de adânci—limitați adâncimea la de 4 ori lățimea pentru a preveni devierea sculelor și vitezele de avans mai lente
• Utilizați dimensiuni standard ale sculelor pentru racordurile interne (1/8", 3/16", 1/4") în locul unor dimensiuni neobișnuite care necesită scule personalizate
• Eliminați caracteristicile pur estetice care măresc timpul de prelucrare, dar nu influențează validarea prototipului
• Reduceți numărul de montări proiectând caracteristici accesibile dintr-un număr mai mic de orientări

Alegeți materialele în mod strategic:

• Aliajul de aluminiu 6061-T6 oferă o prelucrabilitate excelentă la un cost aproximativ egal cu cel de bază
• Plasticul ABS este mai ieftin decât metalele și se prelucrează rapid pentru prototipuri nestructurale
• Luați în considerare alamaua pentru piese mici de precizie—aceasta se prelucrează mai rapid decât oțelul inoxidabil, deși are un cost mai mare al materialului
• Rezervați titanul și Inconel-ul pentru prototipuri care au cu adevărat nevoie de aceste proprietăți

Specificați toleranțele în mod intenționat:

• Aplicați toleranțe strânse doar pe suprafețele critice de asamblare și pe interfețele funcționale
• Utilizați toleranțe standard de ±0,005" pentru dimensiunile necritice — acestea sunt incluse în prețul de bază
• Evidențiați în mod specific caracteristicile care necesită precizie, mai degrabă decât a aplica toleranțe strânse în mod general

Ajustați cerințele privind finisarea în funcție de destinație:

• Finisarea „as-machined” (Ra = 3,2 µm) nu implică costuri suplimentare și este adecvată pentru majoritatea testelor funcționale
• Sablatul cu bilă adaugă un cost minim, ascunzând în același timp urmele lăsate de scule
• Rezervați anodizarea, pulverizarea electrostatică sau galvanizarea pentru prototipuri care necesită validarea proprietăților suprafeței

Conform analizei Geomiq, comandarea pieselor în loturi, în loc de unități individuale, poate reduce costul pe unitate cu 70–90%. Chiar dacă aveți nevoie acum doar de un singur prototip, luați în considerare dacă veți avea nevoie de iterații de revizuire — comandarea a trei sau cinci unități din start este adesea mai ieftină pe piesă decât plasarea a trei comenzi separate, fiecare pentru o singură unitate.

O strategie adesea neglijată: comunicați cu operatorul dvs. de prelucrare mecanică înainte de finalizarea desenelor. Atelierele experimentate pot sugera, de obicei, modificări minore care reduc în mod semnificativ timpul de prelucrare fără a afecta funcționalitatea piesei. De exemplu, o rază de 2 mm în loc de 1,5 mm ar putea permite utilizarea unei scule standard. Deplasarea unei caracteristici cu 3 mm ar putea elimina necesitatea unei schimbări de reglaj. Aceste mici ajustări se acumulează și conduc la economii semnificative.

Dotat cu această cunoaștere privind prețurile, puteți lua acum decizii informate cu privire la faptul dacă prototiparea prin frezare CNC este metoda potrivită pentru proiectul dvs. specific sau dacă alte metode de fabricație ar putea satisface mai bine nevoile și bugetul dvs.

Prototiparea prin frezare CNC versus alte metode de fabricație

Acum că înțelegeți prețurile pentru prototiparea prin frezare CNC, iată întrebarea mai amplă: este, de fapt, frezarea CNC alegerea potrivită pentru proiectul dvs.? Uneori, răspunsul este, fără îndoială, da. Alteori, o imprimantă 3D pentru metal, imprimarea 3D SLA sau injectarea în formă ar putea oferi rezultate superioare la un cost mai redus.

Alegerea greșită consumă timp și bani. A alege prelucrarea CNC atunci când imprimarea 3D ar fi suficientă înseamnă să plătești prea mult pentru o precizie de care nu ai nevoie. A alege fabricarea aditivă atunci când ai nevoie de proprietăți ale materialelor la nivel industrial înseamnă teste de prototip care nu reflectă performanța din lumea reală.

Să eliminăm confuzia printr-o comparație directă care vă ajută să alegeți metoda potrivită pentru cerințele specifice ale proiectului dumneavoastră.

CNC versus imprimare 3D pentru prototipuri funcționale

Dezbaterea dintre CNC și imprimarea 3D nu este despre care tehnologie este „mai bună”, ci despre cea care se potrivește proiectului dumneavoastră. Conform Datelor comparative ale RevPart , alegerea se bazează adesea pe proprietățile materialelor, cerințele privind finisarea suprafeței și volumul de producție.

Când este mai avantajoasă utilizarea unei imprimante 3D care imprimă metal decât a prelucrării prin strunjire/frezare (CNC)? Imprimarea 3D a metalelor este superioară în realizarea unor geometrii care ar fi imposibil de prelucrat sau prohibitiv de costisitoare prin metode tradiționale — structuri interne tip rețea, forme organice și ansambluri consolidate care, în mod normal, ar necesita mai multe componente prelucrate separat. Imprimarea 3D SLS produce piese rezistente din nailon, ideale pentru prototipuri cu sistem de fixare prin înclicare (snap-fit) și articulații flexibile (living hinges).

Totuși, imprimarea 3D a metalelor are anumite limitări. Conform 3D Actions , tehnologia imprimării 3D în metal obișnuiește să atingă toleranțe de ±0,1 mm până la ±0,3 mm — semnificativ mai mari decât capacitatea CNC de ±0,025 mm. Finisarea suprafeței pieselor imprimate din metal necesită prelucrare suplimentară pentru a atinge calitatea suprafeței obținute prin prelucrare mecanică.

Iată când fiecare metodă este preferabilă:

• Alegeți prelucrarea CNC: Sunt necesare materiale de calitate industrială, sunt necesare toleranțe strânse, finisarea netedă a suprafeței este esențială, se plănuiesc teste de rezistență mecanică
• Alegeți imprimarea 3D SLA: Prototipuri vizuale, modele detaliate de prezentare, modele dentare sau pentru bijuterii, suprafețe netede fără prelucrare mecanică
• Alegeți imprimarea 3D SLS: Prototipuri funcționale din plastic, geometrie internă complexă, ansambluri cu sistem de fixare prin clic, aplicații rezistente la căldură
• Alegeți imprimarea 3D în metal: Structuri ușoare în formă de rețea, ansambluri consolidate, forme organice, piese metalice complexe în volume mici

Conform Protolabs, imprimarea 3D este ideală pentru prototipare rapidă, oferind timpi de livrare scurți și costuri inițiale reduse. Libertatea aproape nelimitată de proiectare o face potrivită și pentru structuri complexe, prea complicate pentru a fi realizate prin prelucrare mecanică. Totuși, atunci când aveți nevoie de piese care se comportă exact ca componentele de producție în condiții reale de funcționare, prelucrarea CNC rămâne standardul de referință.

Criterii	Frezare CNC	Tipărire metal 3d	Imprimare SLA	Imprimare SLS	Injectarea prin presaj
Toleranță tipică	±0.025mm	±0,1-0,3 mm	±0,05-0,1 mm	±0,1–0,2 mm	±0,05-0,1 mm
Opțiuni de Material	Metale, plásticuri, compozite	Ti, Al, oțel, Inconel	Rezine fotopolimerice	Nailon, TPU, umplut cu sticlă	Majoritatea termoplasticelor
Finalizare suprafață	Excelent (urmele de sculă pot fi eliminate)	Rugos (necesită prelucrare ulterioară)	Excelent (neted, așa cum a fost imprimat)	Texturat (bazat pe pulbere)	Excelent (dependent de tipul de matrice)
Timp de livrare (1 piesă)	1-5 zile	5-10 zile	1-3 Zile	3-7 zile	2–4 săptămâni (necesită matrice)
Cost pe piesă (5×6×3 in.)	$150-$180	$300-$800+	$120-$140	$150-$250	2–3 USD (după realizarea matricei, la un cost de peste 2000 USD)
Integritatea structurală	Echivalent cu producția în serie	Aproape de producție (poate necesita tratament termic sub presiune)	Limitat (rezine fragile)	Bun (proprietăți izotrope)	Echivalent cu producția în serie
Cel Mai Bine Pentru	Testare funcțională, ajustări precise	Geometrie complexă din metal	Modele vizuale, detalii fine	Piese funcționale din plastic	Validare pentru producție, volum mare

Alegerea metodei potrivite de prototipare pentru proiectul dumneavoastră

Sună complicat? Nu trebuie să fie. Folosiți acest cadru decizional pentru a reduce rapid opțiunile în funcție de ceea ce contează cu adevărat pentru prototipul dumneavoastră.

Începeți cu cerințele dvs. privind materialele:

• Aveți nevoie de proprietăți metalice pentru producție? → prelucrare CNC sau imprimare 3D metalică
• Aveți nevoie de proprietăți plastice pentru producție? → prelucrare CNC sau injectare în formă
• Doar un prototip vizual? → imprimare SLA (cel mai scăzut cost, cea mai bună detaliere)
• Plastic funcțional cu geometrie complexă? → imprimare SLS

Luați în considerare cerințele privind toleranțele:

• Ajustări precise (±0,001" sau mai strânse)? → prelucrarea CNC este singura opțiune fiabilă
• Ajustări standard (±0,005" până la ±0,010")? → prelucrare CNC sau injectare în formă
• Testare de formă/ajustare cu o anumită flexibilitate? → metodele de imprimare 3D sunt perfect adecvate

Țineți cont de cantitate și de termenul de livrare:

• Ai nevoie rapid de un singur prototip? → Prelucrare CNC sau imprimare SLA (ambele oferă un termen de livrare de 1–3 zile)
• ai nevoie de 10–50 de prototipuri pentru testare? → Prelucrare CNC (costul de configurare se împarte pe unități)
• ai nevoie de peste 100 de piese din materiale destinate producției? → Turnarea prin injecție devine rentabilă

Conform Ghidul de fabricație al Protolabs , turnarea prin injecție este ideală pentru producția în volum mare și pentru geometrii complexe cu caracteristici detaliate. Totuși, investiția de peste 2.000 USD în matriță are sens doar atunci când produceți suficiente piese pentru a amortiza această cheltuială — de obicei minim 100 de unități.

Iată un exemplu practic: imaginați-vă că dezvoltați o carcasă pentru un dispozitiv electronic. Pentru testarea inițială a formei, imprimarea SLA, la un cost de 120–140 USD pe piesă, oferă o calitate vizuală excelentă în câteva zile. Odată ce designul se stabilizează, treceți la prelucrarea prin frezare CNC pentru prototipuri funcționale din ABS de calitate industrială, la un cost de 150–180 USD pe piesă. În final, atunci când sunteți sigur de design și pregătiți pentru producția pilot, injectarea în matriță reduce costul pe piesă la 2–3 USD — dar numai după investiția inițială în realizarea matrițelor.

Abordarea cea mai inteligentă combină adesea mai multe metode. Utilizați imprimarea 3D pentru iterații rapide ale designului, prelucrarea prin frezare CNC pentru validarea funcțională cu materiale de producție și injectarea în matriță pentru testarea în regim de pre-producție la scară largă. Fiecare tehnologie are un rol bine definit într-un ciclu de dezvoltare bine planificat.

Cu o înțelegere clară a momentelor în care prototiparea CNC depășește alternativele — și a celor în care nu o face — sunteți pregătiți să optimizați proiectele pentru fabricabilitate și să evitați greșelile costisitoare care compromit proiectele de prototipare.

Proiectarea pentru fabricabilitate în cadrul prototipării CNC

Ați ales prelucrarea CNC ca metodă de prototipare. Modelul dumneavoastră CAD arată perfect pe ecran. Dar aici este punctul în care multe proiecte iau o direcție greșită: proiectele care funcționează excelent în software creează adesea probleme grave pe linia de producție. Rezultatul? Termene limită întârziate, costuri suplimentare și prototipuri care nu corespund viziunii dumneavoastră.

Proiectarea pentru fabricabilitate (DFM) acoperă decalajul dintre ceea ce imaginați și ceea ce mașinile CNC pot produce eficient, de fapt. Conform Modus Advanced, implementarea eficientă a DFM poate reduce costurile de fabricație cu 15–40 % și poate scurta termenele de livrare cu 25–60 % comparativ cu proiectele neoptimizate.

Acesta nu este un progres minor — este diferența dintre sosirea unui prototip săptămâna viitoare sau luna viitoare. Să analizăm regulile specifice de proiectare care previn reviziile costisitoare și fac ca atelierul dvs. de prelucrare mecanică să lucreze cu plăcere la piesele dvs.

Reguli DFM care previn reviziile costisitoare ale prototipurilor

Fiecare proiect de piese prelucrate prin frezare CNC implică provocări geometrice comune. Înțelegerea acestor constrângeri înainte de finalizarea proiectului economisește atât timp, cât și bani. Iată ghidurile esențiale DFM care disting proiectele fără probleme de cele problematice:

Cerințe privind grosimea pereților:

Pereții subțiri creează provocări semnificative în procesul de prelucrare mecanică. Atunci când elementele sunt prea subțiri, se impune utilizarea unor scule de diametru mic, care nu au rigiditatea necesară, ceea ce duce la vibrații, zgomot de vibrație (chatter) și, eventual, la ruperea sculei. Conform Geomiq, menținerea unei grosimi adecvate a pereților previne îndoirea, ruperea și deformarea în timpul operațiunilor de tăiere.

• Metale: Grosime minimă a peretelui: 0,8 mm (se recomandă 1,5 mm pentru stabilitate)
• Plastice: Grosime minimă a pereților de 1,5 mm datorită deformării sub acțiunea forțelor de așchiere
• Raportul înălțime/lățime: Păstrați pereții neîntăriți într-un raport maxim de 3:1 pentru a preveni îndoirea
• Elemente înalte și subțiri: Adăugați nervuri sau contrațâmpuri pentru a îmbunătăți rigiditatea în timpul prelucrării

Razele interne ale colțurilor:

Iată o realitate fundamentală privind componentele prelucrate prin frezare CNC: frezele de cap sunt cilindrice. Acestea nu pot crea fizic colțuri interne ascuțite de 90 de grade. Specificarea colțurilor interne ascuțite este una dintre cele mai frecvente greșeli de proiectare CNC — și semnalează imediat operatorilor de mașini-unelte că nu ați luat în considerare realizabilitatea fabricației.

• Raza internă minimă: 0,005" (0,13 mm) — dar necesită scule speciale
• Raza internă recomandată: 0,030" (0,76 mm) sau mai mare, pentru compatibilitatea cu sculele standard
• Găuri adânci: Utilizați un racord cu rază de cel puțin 1/3 din adâncimea cavității
• Practică recomandată: Specificați 130 % din raza sculei de tăiere pentru a reduce solicitarea sculei și a crește viteza de așchiere

Conform Ghidul CNC Dadesin , pentru aplicațiile care necesită colțuri ascuțite, subcavitații în formă de T („dogbones”) oferă o soluție eficientă. Aceste tăieturi specializate creează aspectul unor intersecții mai ascuțite, păstrând în același timp posibilitatea de prelucrare mecanică.

Adâncimea cavităților și a niselor:

Găurile adânci generează provocări în procesul de prelucrare datorită limitărilor sculelor. Când adâncimea găurii depășește de trei ori diametrul sculei, lungimea crescută de așchiere reduce rigiditatea sculei. Acest lucru duce la vibrații, finisare slabă a suprafeței și, eventual, la ruperea sculei — efecte vizibile, în special sub forma urmelor de frezare pe piesele finite obținute într-o operație de frezare CNC.

• Limita standard de adâncime: de 3 ori diametrul sculei (ex.: freză cilindrică de 0,5" = adâncime maximă de 1,5")
• Cavități adânci: Maxim de 4 ori lățimea găurii, cu proiectare în trepte
• Materiale mai dure: Oțelul și titanul amplifică limitările de adâncime; consultați-vă meșterul în prelucrare mecanică

Specificații privind proiectarea găurilor:

Găurile par simple, dar reprezintă o sursă frecventă de probleme legate de fabricabilitate. Dimensiunile neobișnuite ale găurilor necesită frezare frontală, nu foraj, ceea ce crește timpul de prelucrare mecanică de 3–5 ori. Specificațiile filetelor adaugă un alt nivel de complexitate.

• Utilizați dimensiuni standard de burghie: Incremente metrice sau imperiale care corespund burghielor ușor disponibile
• Adâncimea filetului: Maxim de 3 ori diametrul găurii (rezistența se află în primele câteva spire)
• Funde ale găurilor închise: Acceptați conul natural de 118° sau 135° realizat de burghie — fundurile plane necesită operații suplimentare
• Gradul de angrenare al filetului: Lăsați o lungime nefiletată de 0,5 × diametru la fundul găurilor înfundate pentru spațiu de evacuare al tarodului
• Distanța față de peretele componentei: Plasați găurile filetate la distanță de pereții buzunarelor pentru a preveni spargerea materialului

Degajări și accesibilitatea caracteristicilor:

Uneltele standard de frezare CNC accesează piesele din partea superioară. Caracteristicile care necesită unelte capabile să ajungă sub sau în jurul obstacolelor — degajări, canale în T, profiluri în evantai — necesită unelte specializate și implică costuri semnificativ mai mari. Conform Dadesin, asigurați întotdeauna cel puțin de 4 ori adâncimea degajării ca spațiu liber în jurul caracteristicii, pentru o mișcare corectă a uneltei.

• Evitați degajările, atunci când este posibil: Redesignați ca ansambluri cu mai multe componente, dacă este fezabil
• Lățimi standard ale degajărilor: Utilizați valori rotunjite la milimetru pentru a evita necesitatea uneltelor personalizate
• Accesul unghiular al uneltei: Asigurați-vă că există trasee clare și directe pentru toate operațiile de tăiere
• luarea în considerare a axelor 5: Elementele situate la unghiuri compuse pot justifica costuri mai mari ale mașinii, pentru a elimina necesitatea mai multor montări

Proiectarea pieselor pe care atelierul dvs. de prelucrare le va aprecia

Dincolo de specificațiile tehnice, anumite obișnuințe de proiectare creează în mod constant probleme — chiar și atunci când caracteristicile individuale par acceptabile. Evitați aceste greșeli comune în prototiparea CNC pe care le fac și inginerii experimentați:

Erori comune de evitat:

• Aplicarea excesivă a toleranțelor: Aplicarea unei toleranțe de ±0,001" pentru fiecare dimensiune, deși doar suprafețele de asamblare au nevoie de ea — adaugă timp și costuri suplimentare de inspecție, fără beneficii funcționale
• Complexitatea decorativă: Relieful, gravurile și curbele estetice care nu îndeplinesc nicio funcție practică, dar adaugă ore întregi de timp de prelucrare
• Muchii ascuțite: Acolo unde două suprafețe se întâlnesc sub unghiuri ascuțite, formând elemente fragile, predispuse la deteriorare în timpul manipulării — adăugați racordări de 0,005–0,015" la marginile exterioare
• Curbe complexe cu raze variabile: Forme organice care necesită schimbări multiple de sculă și programare extinsă—folosiți raze constante oriunde funcția o permite
• Geometrii optimizate pentru turnare: Unghiurile de degajare concepute pentru turnare creează complicații în prelucrarea mecanică—creați versiuni separate, simplificate, pentru prototipuri prelucrate mecanic
• Ignorarea comportamentului materialului: Specificarea pereților extrem de subțiri din materiale predispuse la deformare sau acumulare de căldură în timpul așchierii

Considerente specifice materialului:

Materialele diferite se comportă diferit sub acțiunea forțelor de așchiere. Când lucrați cu un serviciu CNC pentru acrilic, veți avea nevoie de abordări de proiectare diferite față de cele utilizate pentru aluminiu sau oțel. Prelucrarea CNC a acrilicului necesită o atenție deosebită gestionării căldurii—acrilicul se înmoaie și poate topi dacă vitezele de așchiere sunt prea mari sau dacă evacuarea așchiilor este deficitară.

În mod similar, prelucrarea prin frezare CNC a materialului ABS ridică provocări unice. Plasticul ABS este predispus la topire și deformare în timpul tăierilor agresive. Proiectați elemente constructive cu spațiu suficient pentru evacuarea așchiilor și așteptați toleranțe ușor mai largi decât cele admise pentru metale. Pentru ambele materiale plastice, creșteți grosimea minimă a pereților la 1,5–2,0 mm, pentru a preveni flexarea în timpul operațiunilor de prelucrare.

Documentație care previne confuzia:

• Stabiliți ordinea de prioritate a desenelor: Indicați clar dacă modelele CAD sau desenele 2D au prioritate în cazul unor contradicții
• Precizați dimensiunile critice: Evidențiați cele 3–5 dimensiuni care sunt esențiale pentru funcționare
• Specificați clasa filetelor: Nu impuneți dimensiunile găurilor — lăsați prelucratorii să-și optimizeze procesul
• Indicați finisajul suprafeței doar acolo unde este necesar: Valoarea implicită de 3,2 µm Ra este adecvată pentru majoritatea aplicațiilor; specificați finisaje mai fine doar pe suprafețele funcionale

Conform declarațiilor Modus Advanced, implicarea timpurie a producției în fazele de proiectare identifică problemele potențiale înainte ca acestea să devină probleme costisitoare. Implicarea partenerului dumneavoastră în prelucrare în iterațiile inițiale ale proiectării permite optimizarea atât pentru funcționalitate, cât și pentru posibilitatea de fabricare.

Concluzia? Câteva ore petrecute revizuidu-vă proiectul în lumina acestor principii DFM pot economisi zile întregi de reprelucrare și mii de dolari în costuri inutile de prelucrare mecanică. Atunci când prototipul dumneavoastră ajunge exact așa cum v-ați așteptat — la timp și în limitele bugetului — veți aprecia investiția inițială în analiza posibilității de fabricare.

După ce proiectul dumneavoastră a fost optimizat pentru o prelucrare eficientă, următoarea fază esențială este planificarea modului în care prototipul validat trece în producția industrială — un proces care necesită propria sa abordare strategică.

Trecerea de la prototip la producția industrială

Prototipul dumneavoastră funcționează. Testele confirmă faptul că designul îndeplinește cerințele funcționale. Ce urmează? Trecerea de la un singur prototip validat la fabricarea în volum reprezintă o provocare chiar și pentru echipele experimentate de ingineri. Fără un flux de lucru structurat pentru tranziție, proiectele se blochează, costurile cresc exponențial, iar termenele limită se prelungesc indefinit.

Conform Uptive Manufacturing chiar și cele mai bune produse întâmpină provocări legate de design în această fază — primul iPhone a trecut prin zeci de iterații înainte de lansarea sa din 2007. Diferența esențială dintre lansările de produse de succes și cele eșuate se datorează, de obicei, modului sistematic în care echipele gestionează tranziția de la prototip la producție.

Să parcurgem împreună întregul flux de lucru pentru tranziție, cu pași concreți de acțiune, termene realiste și puncte de validare care disting piesele prelucrate în prototip, gata pentru producție, de cele care necesită o refinare suplimentară.

Validarea prototipului înainte de angajamentul privind producția

Înainte de extinderea producției, trebuie să aveți încredere că investiția dvs. în prototipare rapidă CNC a dus la un design cu adevărat gata pentru producție. Grăbirea acestei faze de validare generează probleme costisitoare în etapele ulterioare — modificări ale sculelor, ajustări ale liniei de producție și, cel mai grav, defecțiuni în exploatare care afectează relațiile cu clienții.

Iată secvența sistematică de validare care previne angajarea prematură în producție:

1. Testarea performanței funcționale: Supuneți prototipul condițiilor reale de funcționare. Măsurați performanța efectivă în raport cu specificațiile de proiectare. Documentați orice abatere și stabiliți dacă acestea se încadrează în limitele acceptabile.
2. Verificarea potrivirii și a asamblării: Testați piesele prelucrate ale prototipului în contextul real de asamblare. Confirmați că suprafețele de contact se aliniază corespunzător, elementele de fixare se încorporează corect și acumulările de toleranțe nu provoacă interferențe.
3. Confirmarea proprietăților materialelor: Verificați dacă proprietățile materiale ale prototipului prelucrat corespund cerințelor de producție. Verificați duritatea, rezistența la tractiune și rezistența la coroziune, dacă acești factori afectează performanța.
4. Testarea stresului ambiental: Expuneți prototipurile unor temperaturi extreme, umiditate, vibrații sau alte condiții pe care le vor întâlni în timpul exploatării. Conform Ensinger , validarea caracteristicilor complexe într-o etapă timpurie identifică eventualele probleme înainte de lansarea în producție de serie.
5. Revizuirea și aprobarea de către părțile interesate: Prezentați rezultatele testelor inginerilor, departamentului de calitate și celor implicați din domeniul afacerilor. Colectați feedback-ul și confirmați alinierea înainte de a continua.
6. Decizia de blocare a proiectului: Blocați formal configurația proiectului. Orice modificare ulterioară necesită proceduri documentate de control al modificărilor.

Ce protocoale de testare ar trebui să implementați? Acest lucru depinde de aplicația dumneavoastră. Dispozitivele medicale necesită teste de biocompatibilitate și documentație reglementară. Componentele auto necesită cicluri de durabilitate și simulări de impact. Echipamentele electronice de consum cer teste de cădere și cicluri termice. Ajustați rigurozitatea validării în funcție de consecințele unei defecțiuni în exploatare.

Conform experților în fabricație ai Fictiv, una dintre cele mai dificile aspecte de rezolvat în faza de prototipare este stabilirea prețurilor. Dacă estimați incorect costurile în această etapă, întregul program poate derapia atunci când economia producției nu corespunde proiecțiilor.

Scalarea de la un singur prototip la fabricația în volum

Odată ce validarea confirmă proiectul dumneavoastră, trecerea la fabricația în producție urmează o evoluție structurată. Trecerea directă de la un singur prototip la mii de unități atrage dezastre. În schimb, echipele avizate folosesc pași intermediari pentru a identifica problemele înainte ca acestea să devină catastrofale din punct de vedere financiar.

Iată întregul flux de scalare pentru tranzițiile din domeniul prelucrării prin așchiere:

1. Producție în volum scăzut (10–100 de bucăți): Fabricați o mică serie folosind procese concepute pentru producție. Aceasta evidențiază variabilitatea în fabricație, identifică gâturile de sticlă și validează procedurile de control al calității. Conform Fictiv, producția în volum scăzut reprezintă o fază intermediară esențială — un teren de testare atât pentru produs, cât și pentru procesul de producție.
2. Analiza capabilității procesului: Măsurați dimensiunile critice pe întreaga serie pilot. Calculați valorile Cp și Cpk pentru a confirma faptul că procesul produce în mod constant piese în limitele specificațiilor. Valorile țintă Cpk sunt de 1,33 sau mai mari pentru pregătirea producției.
3. Finalizarea listei de materiale: Elaborați lista completă de materiale (BOM), care include toate componentele, materialele și cantitățile necesare. Acest document conduce activitatea de fabricație și asigură consistența între diferitele serii de producție.
4. Stabilirea protocoalelor de control al calității: Definiți planurile de eșantionare pentru inspecție, cerințele de testare în linie și punctele de control al calității. Stabiliți limitele de control statistic al procesului pe baza datelor obținute în timpul rulării pilot.
5. Validarea lanțului de aprovizionare: Confirmați că furnizorii de materiale pot satisface cerințele de volum cu o calitate constantă. Identificați surse alternative pentru componente critice. Conform UPTIVE, abordarea timpurie a posibilelor perturbări ale lanțului de aprovizionare contribuie pe termen lung la un proces de producție fără fricțiuni.
6. Demararea producției: Creșteți treptat volumele, monitorizând în același timp indicatorii de calitate. Trecerea la producția completă se face doar după demonstrarea stabilității procesului la fiecare nivel intermediar de volum.

Așteptări privind cronograma în funcție de complexitatea prototipului:

Cât de mult ar trebui să dureze, de fapt, această tranziție? Iată cum arată o planificare realistă pentru proiectele de prelucrare prin strunjire cu comandă numerică (CNC) și fabricație:

Complexitatea prototipului	Faza de validare	Rulare în volum scăzut	Creștere a producției	Cronograma totală
Simplu (configurare unică, materiale standard)	1-2 săptămâni	1-2 săptămâni	2-3 săptămâni	4–7 săptămâni
Moderat (configurări multiple, toleranțe strânse)	2-4 săptămâni	2-4 săptămâni	4-6 săptămâni	8-14 săptămâni
Complex (prelucrare pe 5 axe, materiale exotice, ansambluri)	4-8 săptămâni	4-6 săptămâni	6–12 săptămâni	14–26 săptămâni
Reglementat (certificare medicală, aerospace)	8-16 săptămâni	6–12 săptămâni	12–24 săptămâni	26–52 săptămâni

Aceste termene presupun un design validat care intră în faza de tranziție. Adăugați 2–4 săptămâni pentru fiecare iterație de proiectare, dacă testarea prototipului evidențiază probleme care necesită modificări. Conform Ensinger, utilizarea unei abordări iterative — ajustarea toleranțelor, geometriilor și finisajelor suprafețelor, după caz — reduce riscul și scurtează termenele globale de dezvoltare.

Lista de verificare a criteriilor de pregătire pentru producție:

Înainte de a vă angaja în producția la scară largă, confirmați îndeplinirea acestor criterii:

• Finalizarea proiectului (design freeze) cu controlul formal al modificărilor implementat
• Trecerea tuturor testelor funcționale și de mediu, cu rezultate documentate
• Demonstrarea capabilității procesului (Cpk ≥ 1,33) pentru dimensiunile critice
• Procedurile de control al calității documentate și validate
• Lanțul de aprovizionare confirmat pentru cerințele de volum, cu surse suplimentare identificate
• Modelul de cost validat pe baza datelor reale obținute în cadrul producției de volum redus
• Partenerul de producție calificat, deținând certificatele corespunzătoare (ISO 9001, standarde specifice industriei)

Colaborarea de la început cu un atelier de mașini pentru prototipuri potrivit facilitează întreaga această tranziție. Partenerii cu experiență atât în prototiparea rapidă, cât și în producția în serie înțeleg subtilitățile legate de scalare — au întâlnit frecvent modurile obișnuite de eșec și știu cum să le prevină. Conform UPTIVE, alegerea unui partener cu experiență relevantă poate economisi potențial mii de dolari, deoarece acesta este familiarizat cu capcanele frecvente și cu modalitățile eficiente de a le evita.

Tranziția de la prototip la producție nu este doar o provocare de fabricație — este o disciplină de management al proiectelor. Echipele care urmează fluxuri de lucru structurate, validează la fiecare etapă și rezistă presiunii de a sări peste anumite pași livrează în mod constant produse de succes. Cele care grăbesc procesul se regăsesc adesea din nou în stadiul de prototip, pierzând timp și bani pentru a învăța lecții costisitoare.

Acum, după ce v-ați conturat fluxul de lucru pentru tranziție, următorul aspect de luat în considerare este modul în care cerințele specifice industriei modelează abordarea dvs. privind prototipare—deoarece aplicațiile din domeniul automotive, aerospace și medical impun fiecare standarde unice de validare și certificate de calitate.

Aplicații industriale specifice ale prototipării CNC

Fluxul dvs. de lucru pentru tranziție este deja conturat. Proiectarea dvs. respectă principiile DFM (Design for Manufacturability). Totuși, iată ce diferențiază proiectele de prototipare de succes de cele costisitoare eșecuri: înțelegerea faptului că prototipurile destinate industriei aerospace, componentele auto și dispozitivele medicale funcționează fiecare în baza unor reguli complet diferite. Toleranțele care satisfac o industrie pot fi periculos insuficiente într-o altă industrie.

Când căutați prelucrare CNC în apropierea dumneavoastră sau evaluați producători de piese metalice în apropierea dumneavoastră, experiența specifică industriei contează mult mai mult decât doar proximitatea. Un atelier care se remarcă în realizarea carcaselor pentru echipamente electronice de consum s-ar putea confrunta cu dificultăți în îndeplinirea cerințelor de documentare specifice domeniului aerospațial. Să analizăm ce solicită fiecare dintre principalele industrii — și cum puteți identifica parteneri capabili să vă ofere soluții adecvate.

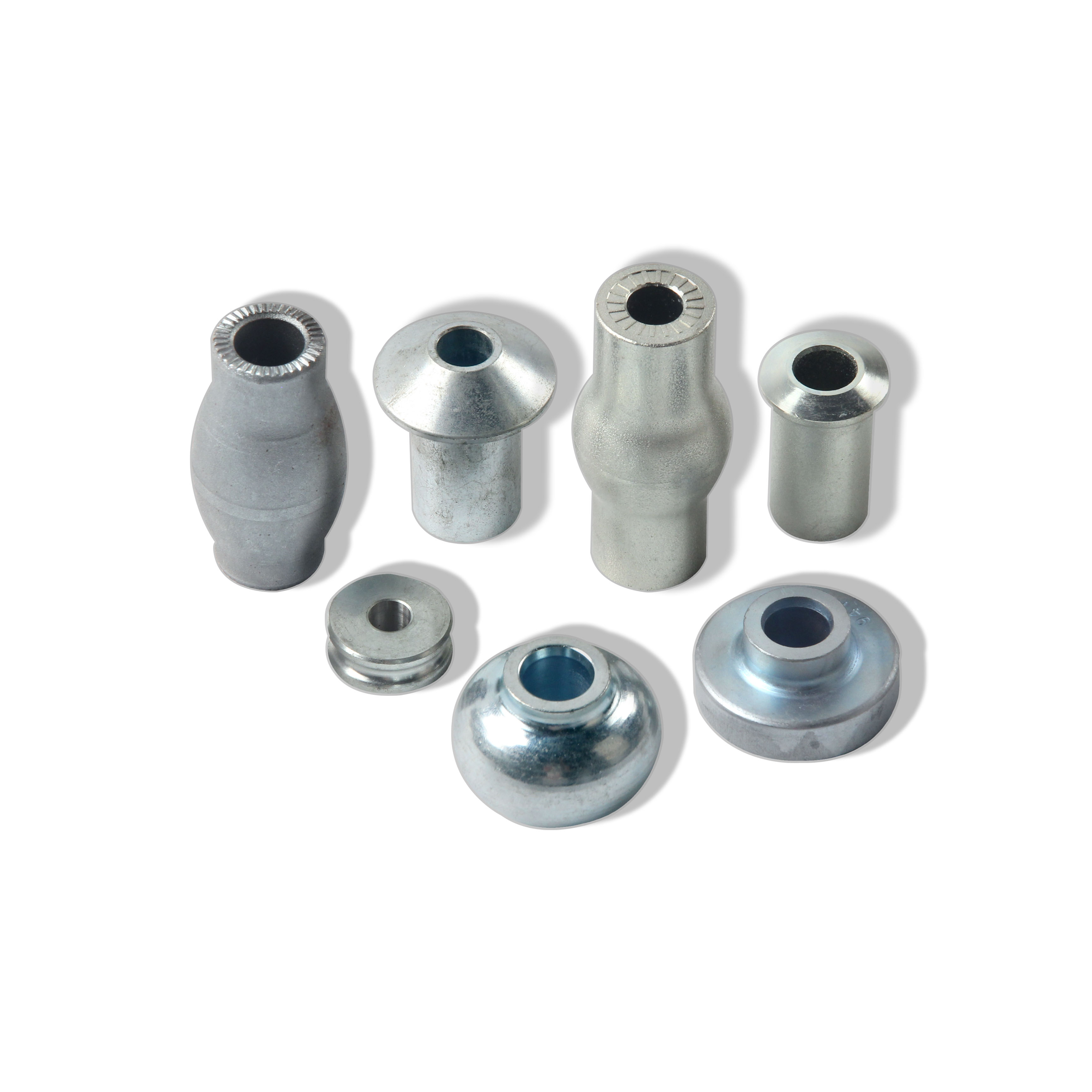

Cerințe și standarde de validare pentru prototipuri auto

Prototiparea auto funcționează la intersecția ingineriei de precizie și a sistemelor riguroase de calitate. Conform American Micro Industries, industria auto impune piese constante, fără defecțiuni, iar IATF 16949 reprezintă standardul global pentru managementul calității în domeniul automotive — combinând principiile ISO 9001 cu cerințe specifice sectorului privind îmbunătățirea continuă, prevenirea defecțiunilor și supravegherea strictă a furnizorilor.

Ce face prototiparea automotive unică? Implicațiile depășesc performanța individuală a unei piese. Un prototip eșuat poate întârzia întreaga programare a vehiculului, afectând mii de componente și furnizori dependenți. Indiferent dacă dezvoltați ansambluri de caroserie, componente de suspensie sau bucși metalice de precizie, sistemele de calitate ale partenerului dumneavoastră de prototipare influențează direct termenul de livrare al etapei de dezvoltare.

Cerințe esențiale pentru prototipurile CNC automotive:

• Certificare IATF 16949: Demonstrează că instalația are disciplină și capacitatea de a îndeplini așteptările de calitate din domeniul automotive—această certificare este obligatorie pentru furnizorii de nivel 1
• Controlul Statistic al Procesului (SPC): Monitorizare continuă a dimensiunilor critice pe tot parcursul producției, identificând tendințele înainte ca acestea să genereze piese care nu respectă specificațiile
• Capacitate de documentare PPAP: Documentația Procesului de Aprobare a Pieselor de Producție, necesară înainte ca orice componentă să intre în producția vehiculului
• Trasabilitatea materialului: Documentație completă, de la certificarea materialelor brute până la piesa finită—esențială pentru gestionarea retragerilor
• Capacitate de iterație rapidă: Timpurile de livrare pot fi atât de scurte ca o singură zi lucrătoare, accelerând ciclurile de dezvoltare atunci când modificările de proiect necesită o validare rapidă

Pentru aplicații auto, parteneri specializați în prelucrarea CNC a metalelor, precum Shaoyi Metal Technology demonstrează infrastructura de calitate pe care producătorii auto (OEM) o cer. Certificarea IATF 16949 și implementarea riguroasă a controlului statistic al proceselor (SPC) asigură faptul că componentele cu toleranțe strânse îndeplinesc standardele de calitate auto — fie că aveți nevoie de ansambluri complexe de carcasă sau de piese personalizate de precizie. Cu timpi de livrare de până la o singură zi lucrătoare, ciclurile de dezvoltare nu se blochează în așteptarea validării prototipurilor.

Componentele din tablă de oțel destinate structurilor de caroserie, tabla de aluminiu pentru aplicații sensibile la greutate și componentele de transmisie prelucrate cu precizie necesită toate acest nivel de maturitate a sistemului de calitate. La evaluarea partenerilor specializați în prototiparea auto, certificarea nu este doar un avantaj — este cerința minimă de intrare.

Cerințe industriale specifice privind materialele și toleranțele

În afara domeniului automotive, prototiparea în domeniul aerospațial și al dispozitivelor medicale impune propriile cerințe distincte. Înțelegerea acestor diferențe previne greșelile costisitoare atunci când proiectul dumneavoastră traversează limitele industriale.

Cerințe pentru prototiparea aerospațială:

Conform American Micro Industries, sectorul aerospațial impune unele dintre cele mai riguroase standarde de conformitate în domeniul fabricației. Certificarea AS9100 extinde cerințele ISO 9001 cu controale specifice industriei aerospațiale și obligații privind trasabilitatea.

• Certificare AS9100: Standardul de bază de calitate pentru furnizorii din domeniul aerospațial — obligatoriu pentru majoritatea programelor
• Accreditarea Nadcap: Obligatoriu pentru procese speciale, cum ar fi tratamentele termice, prelucrarea chimică și încercările neconvenționale
• Certificări privind materialele: Rapoarte de testare la recepție (Mill Test Reports) obligatorii pentru fiecare lot de material brut; nu sunt permise niciun fel de substituții
• Inspecția la primul articol (FAI): Verificare dimensională completă conform AS9102 înainte de lansarea în producție
• Așteptări privind toleranțele: De obicei ±0,0005" până la ±0,001" pentru dimensiunile critice legate de siguranța zborului
• Specificații privind finisarea suprafeței: Adesea 32 µin Ra sau mai bine, pentru a preveni concentrările de tensiune

Conform Avanti Engineering , certificatele precum ISO 9001 sau AS9100 indică un angajament față de calitatea constantă și procesele fiabile—indicatori esențiali la evaluarea capacităților de prototipare aerospace.

Cerințe privind prototiparea dispozitivelor medicale:

Fabricarea dispozitivelor medicale se află sub supravegherea reglementară a FDA, generând cerințe de documentare și validare care depășesc cele ale altor industrii. Conform American Micro Industries, instalațiile trebuie să respecte Regulamentul FDA 21 CFR Partea 820 (Regulamentul privind sistemul de calitate), care reglementează proiectarea produselor, fabricarea și urmărirea acestora.

• Certificare ISO 13485: Standardul definitiv de management al calității pentru dispozitivele medicale, care stabilește controale stricte asupra proiectării, fabricării, trasabilității și atenuării riscurilor
• Considerente privind biocompatibilitatea: Selectarea materialelor influențează siguranța pacienților—prototipurile trebuie să utilizeze materiale echivalente cu cele din producție pentru a permite teste semnificative
• Prelucrarea în sală curată: Unele dispozitive implantabile necesită medii controlate din punct de vedere al contaminării
• Trasabilitate completă: Fiecare lot de material, parametru de proces și rezultat al inspecției sunt documentate pentru prezentarea la autoritățile reglementare
• Protocoale de validare: Documentație IQ/OQ/PQ care demonstrează capacitatea procesului
• Cerințe privind toleranțele: Instrumentele chirurgicale necesită adesea o toleranță de ±0,0002" pe muchiile de tăiere și pe suprafețele de asamblare

Conform raportului privind tendințele din 2025 al GMI Corporation, producția de dispozitive medicale continuă să înregistreze o creștere accentuată în cadrul procedurilor chirurgicale sofisticate, stimulând cererea de parteneri specializați în prelucrarea CNC capabili să realizeze piese complexe, dificil de prelucrat cu metodele tradiționale.

Prototipare pentru domeniul apărării și guvernamental:

Prelucrarea pieselor destinate domeniului apărării implică cerințe suplimentare de securitate, în afara certificărilor de calitate. Conform American Micro Industries, contractorii din domeniul apărării trebuie să fie înregistrați în cadrul ITAR la Departamentul de Stat al SUA și să respecte protocoale de securitate informațională pentru gestionarea datelor tehnice sensibile.

• Conformitate ITAR: Înregistrarea obligatorie pentru orice activitate implicând articole sau date tehnice destinate apărării
• Cerințe de securitate cibernetică: Conformitate cu NIST 800-171 pentru gestionarea Informațiilor Controlate Neclasificate (CUI)
• Standarde de calitate: De obicei ISO 9001 sau AS9100, plus cerințe specifice programului
• Avize de securitate: Personalul care lucrează la proiecte clasificate necesită niveluri corespunzătoare de autorizare

Cerințe comparative din industrie:

Cerință	Automotive	Aerospațial	Dispozitiv medical	Apa
Certificare principală	IATF 16949	AS9100	ISO 13485	ISO 9001 + ITAR
Toleranță tipică	±0,001" până la ±0,005"	±0,0005″ până la ±0,001″	±0,0002" până la ±0,001"	±0,001" până la ±0,005"
Nivel de documentație	Pachete PPAP	Inspecție inițială de acceptare (FAI) conform AS9102	Înregistrări DHF/DMR	Specifice programului
Procese speciale	Tratament termic, placare	Acreditat NADCAP	Pasivare, curățare	Conform MIL-SPEC
Cerințe materiale	Specificații aprobate de producătorul original de echipament (OEM)	Materiale AMS/MIL	Grade biocompatibile	Materiale conform MIL-SPEC
Trasabilitate	La nivel de lot	Numărul de serie	La nivel de unitate	Dependent de program

Când evaluați ateliere de prelucrare CNC din apropierea dumneavoastră pentru lucrări specifice industriei, starea de certificare este primul criteriu de filtrare. Conform Avanti Engineering, căutați parteneri care să ofere dovezi documentate privind realizarea cu succes a unor proiecte în industria dumneavoastră specifică — certificările dovedesc competența, dar experiența demonstrează capacitatea de execuție.

Fabricarea din tablă metalică și componentele din foaie de aluminiu sunt utilizate frecvent în mai multe industrii, dar cerințele sistemelor de calitate diferă semnificativ. Un suport care este acceptabil pentru produsele destinate consumatorilor poate necesita documentație complet diferită, protocoale de inspecție și trasabilitate specifice aplicațiilor aeronautice sau medicale — chiar dacă geometria și toleranțele rămân identice.

Concluzia? Expertiza industrială nu este opțională. Atunci când prototipul dumneavoastră trebuie să îndeplinească standardele de validare auto, cerințele de siguranță în zbor aeronautic sau cerințele reglementare privind dispozitivele medicale, sistemele de calitate ale partenerului de producție devin la fel de importante ca și capacitățile sale de prelucrare mecanică. Alegeți parteneri ai căror certificări corespund cerințelor industriei dumneavoastră și veți evita descoperirea dureroasă că piesele excelente, dar fără documentația corespunzătoare, sunt inutile pentru aplicația dumneavoastră.

Având în vedere cerințele specifice industriei, ultima piesă a puzzle-ului este selectarea unui partener pentru prototipare capabil să îndeplinească combinația unică de cerințe tehnice și de sistem de calitate pe care le aveți — o decizie care modelează întreaga dvs. experiență de dezvoltare.

Selectarea partenerului potrivit pentru prototipare CNC

Ați stăpânit conceptul de proiectare pentru fabricabilitate, înțelegeți specificațiile de toleranță și știți exact ce cere industria dvs. Acum vine decizia care leagă totul împreună: alegerea serviciului potrivit de prototipare CNC pentru a transforma proiectele dvs. în realitate. Un partener nepotrivit înseamnă termene nerespectate, probleme de calitate și întreruperi frustrante ale comunicării. Cel potrivit devine o extensie a echipei dvs. de ingineri.

Conform declarațiilor Sanshi Aerotech, expertiza și experiența trebuie să fie prioritățile dvs. principale atunci când evaluați partenerii. Aveți ca scop colaborarea cu companii care au un istoric dovedit în domeniul specific de activitate — un partener experimentat în prelucrarea pieselor pentru industria aerospațială respectă în mod obișnuit toleranțe strânse de ±0,005 inch, în timp ce atelierele specializate în industria auto se remarcă prin producția în volume mari, cu sisteme de calitate certificate.

Dar cum puteți distinge serviciile autentice de prototipare prin prelucrare CNC de cele care se limitează la vorbirea frumoasă? Să analizăm criteriile de evaluare care contează cel mai mult.

Evaluarea partenerilor de prototipare CNC pentru proiectul dvs.

Când aveți nevoie de prototipuri CNC care funcționează exact ca piesele de serie, lista de verificare pentru selecția partenerului ar trebui să acopere capacitatea tehnică, sistemele de calitate, practicile de comunicare și potențialul de scalare. Iată ce trebuie să priorizați:

• Shaoyi Metal Technology (Focus automotive): Certificat IATF 16949, cu control statistic riguros al proceselor, oferind termene de livrare de până la o zi lucrătoare. Scalarea lor fără întreruperi, de la prototiparea rapidă până la producția de masă, îi face ideali pentru ansamblurile de caroserie auto, componente de precizie și piese metalice personalizate care necesită prelucrare cu toleranțe stricte.
• Evaluarea capacităților tehnice: Verificați dacă dispun de echipamentele adecvate pentru proiectul dumneavoastră — mașini cu 5 axe pentru geometrii complexe, experiență relevantă cu materialele respective și capacități de finisare a suprafețelor conforme specificațiilor dumneavoastră
• Certificări Industriale: Potriviți certificatele cerințelor dumneavoastră — ISO 9001 ca bază, IATF 16949 pentru industria auto, AS9100 pentru industria aerospațială, ISO 13485 pentru dispozitive medicale
• Sisteme de verificare a calității: Căutați protocoale de inspecție documentate, capacități de măsurare cu CMM (mașină de măsurat cu coordonate) și implementarea controlului statistic al proceselor
• Infrastructura de comunicare: Evaluați reactivitatea în faza de ofertare — partenerii care răspund lent înainte de a câștiga afacerea dumneavoastră rar se îmbunătățesc ulterior
• Ofertă de analiză DFM: Cei mai buni parteneri oferă feedback privind posibilitatea de fabricare înainte de a vă transmite o ofertă, ajutându-vă să optimizați proiectele pentru cost și calitate
• Capacitate de scalare a producției: Verificați dacă pot gestiona atât prototiparea rapidă prin frezare CNC, cât și producția în volum, fără ca dumneavoastră să fiți nevoiți să căutați un nou furnizor

Conform Modus Advanced, un partener de producție personalizată ar trebui să dispună de resurse ingineresci semnificative în cadrul echipei sale. Căutați parteneri ai căror ingineri să reprezinte cel puțin 10% din forța de muncă — acest lucru demonstrează un angajament față de excelenta tehnică, nu doar față de capacitatea de producție. Acești ingineri ar trebui să fie implicați activ în proiectele clienților, oferind acces direct pentru discuții tehnice.

Verificarea calității depășește simpla deținere a certificărilor. Conform Sanshi Aerotech , întrebați despre măsurile specifice de control al calității și protocoalele de testare. Un partener cu un angajament puternic față de calitate efectuează inspecții rutiniere și măsurători folosind instrumente de înaltă precizie, cum ar fi mașinile de măsurare cu coordonate (CMM), pentru a se asigura că fiecare componentă îndeplinește exact specificațiile stabilite.

Întrebări pe care le puteți adresa potențialilor furnizori online de prelucrare CNC:

• Care este timpul obișnuit de livrare pentru proiectele de prototipare rapidă CNC similare cu al meu?
• Puteți să ne prezentați exemple de proiecte similare finalizate în domeniul meu de activitate?
• Cum gestionați modificările de design în cursul unui proiect?
• Ce documentație de inspecție furnizați împreună cu piesele livrate?
• Oferiți analiză DFM (Design for Manufacturability) înainte de finalizarea ofertelor?
• Care este procesul dumneavoastră de trecere de la prototipurile reușite la volume de producție?

Conform declarațiilor Modus Advanced, integrarea verticală reprezintă capacitatea unui partener de a gestiona mai multe procese intern, în loc să le externalizeze către subcontractanți. Această abordare oferă avantaje semnificative: responsabilitate unică, reducerea termenelor de livrare, controlul mai riguros al calității pe întreaga gamă de operațiuni și simplificarea comunicării. La evaluarea partenerilor, cereți-le să își evalueze capacitățile în raport cu cerințele tipice privind piesele dumneavoastră.

Începerea primei comenzi de prototip

Gata să treceți la următorul pas? Iată cum puteți configura primul proiect pentru succes, indiferent de partenerul ales pentru prototipare rapidă prin prelucrare CNC.

Pregătiți fișierele corespunzător:

• Exportați modelele CAD în format STEP sau IGES pentru compatibilitate universală
• Includeți desenele 2D cu dimensiunile critice, toleranțele și indicațiile privind starea suprafeței
• Specificați complet calitatea materialului (de exemplu, „Aluminiu 6061-T6”, nu doar „aluminiu”)
• Identificați dimensiunile care sunt critice, comparativ cu cele care se supun toleranței standard
• Notați orice cerințe speciale: certificate necesare, documentație de inspecție, tratamente de suprafață

Stabiliți de la început așteptări clare:

Conform LS Rapid Prototyping, este necesar un set complet și curat de informații pentru a emite oferte precise. O cerere de ofertă care conține informații cuprinzătoare necesită mai puține runde de clarificare, evită cheltuielile neașteptate și permite furnizorilor de servicii să evalueze corect proiectul dumneavoastră.

• Comunicați în mod sincer cerințele privind termenul de livrare — comenzile urgente costă mai mult, dar partenerii apreciază faptul că sunt informați din timp
• Discutați flexibilitatea cantității, dacă ar putea fi necesare iterații suplimentare
• Clarificați cerințele de inspecție înainte de începerea producției
• Stabiliți preferințele de comunicare și contactele principale de pe ambele părți

Folosiți procesul DFM:

Conform LS Rapid Prototyping, analiza profesională DFM nu este o gândire ulterioară — este o investiție care reduce costul total și durata de livrare. O analiză profesională de tip Design for Manufacturability (DFM) va identifica problemele potențiale care afectează producția și va accelera procesul de la fișier la piesă finită. Partenerii care oferă gratuit feedback DFM traduc intenția de proiectare în planuri tehnice realizabile prin prelucrare mecanică, prevenind înțelegerile greșite costisitoare.

Cele mai bune relații cu serviciile de prototipare CNC evoluează dincolo de interacțiunile pur tranzacționale, devenind parteneriate strategice. Conform Modus Advanced, semnele unui partener strategic potențial includ recomandări proactive de inginerie, investiția în înțelegerea cerințelor produsului dumneavoastră și capacitățile care pot crește împreună cu dezvoltarea dumneavoastră, de la validarea prototipului până la producția în volum.

Următorul pas este simplu: Luați fișierele CAD pregătite și documentația asociată, contactați parteneri calificați care corespund cerințelor industriei dumneavoastră și solicitați oferte cu analiză DFM. Pentru aplicații auto care necesită sisteme de calitate certificate și termene de livrare rapide, Capabilitățile de prelucrare mecanică auto ale Shaoyi Metal Technology ilustrează ce trebuie căutat într-un partener pregătit pentru producție: certificare IATF 16949, prelucrare cu toleranțe strânse și capacitatea de a scala fără probleme de la un singur prototip până la fabricație în volum.

Drumul de la fișierul CAD la piesele pregătite pentru producție nu trebuie să fie complicat. Cu partenerul potrivit, o comunicare clară și fișiere corect pregătite, prototipurile dvs. CNC ajung la timp, respectă specificațiile și oferă datele de validare de care aveți nevoie pentru a avansa cu încredere către producție. Aceasta este valoarea reală a alegerii unui partener de prototipare care înțelege atât nevoile imediate, cât și obiectivele dumneavoastră pe termen lung de fabricație.

Întrebări frecvente despre prototiparea prin prelucrare CNC

1. Ce este un prototip CNC?

Un prototip CNC este o piesă funcțională creată folosind unelte de tăiere controlate de computer, care îndepărtează material din blocuri solide de metal sau plastic. Spre deosebire de imprimarea 3D, care construiește strat cu strat, prototiparea CNC este o metodă de fabricație substractivă care oferă componente de calitate industrială, având proprietăți identice ale materialului ca și piesele finale. Acest proces combină viteza prototipării rapide cu precizia prelucrării tradiționale, obținând toleranțe la fel de strânse ca ±0,001 inch. Prototipurile CNC sunt ideale pentru validarea proiectului, testarea asamblării și evaluarea performanței funcționale înainte de lansarea în producție la scară largă.

2. Cât costă un prototip CNC?

Costurile pentru prototipuri CNC variază în mod obișnuit între 100 USD și peste 1 000 USD pe piesă, în funcție de mai mulți factori. Suporturile simple din aluminiu încep de la aproximativ 150–200 USD, în timp ce componentele complexe din titan, prelucrate pe mai multe axe, pot depăși 1 000 USD. Principalele factori care influențează costul includ alegerea materialului (titanul costă de 8–10 ori mai mult decât aluminiul), complexitatea prelucrării, cerințele de toleranță, specificațiile de finisare a suprafeței și cantitatea comandată. Configurarea și programarea reprezintă costuri fixe care se împart pe comenzi mai mari, făcând ca comandarea în loturi să fie cu 70–90 % mai ieftină pe unitate. Termenele de livrare accelerate pot adăuga la prețul standard o majorare de 25–100 %.

3. Ce toleranțe poate atinge prototiparea CNC?

Prelucrarea standard prin frezare CNC obține toleranțe de ±0,005 inch (0,127 mm), ceea ce satisface majoritatea aplicațiilor de prototip. Prelucrarea de precizie atinge toleranțe de ±0,001 inch (0,025 mm) pentru componente care se asamblează și pentru ajustaje ale lagărelor. Aplicațiile aeronautice și medicale de înaltă precizie pot atinge toleranțe de ±0,0005 inch sau mai strânse, folosind echipamente specializate și medii controlate. Alegerea materialului influențează toleranțele realizabile — metalele permit specificații mai strânse decât plasticul, datorită deformării acestuia sub forțele de așchiere. Specificați toleranțe strânse doar pentru caracteristicile critice, deoarece cerințele de precizie măresc exponențial costurile, datorită vitezelor reduse de prelucrare și a inspecțiilor avansate.

4. Cât timp durează prelucrarea prin frezare CNC a unui prototip?

Termenele de livrare pentru prototipuri CNC variază de la 1 zi pentru piese simple până la 2–3 săptămâni pentru componente complexe. Multe ateliere oferă servicii accelerate, cu termene de livrare de doar o zi lucrătoare pentru proiecte urgente. Termenele standard sunt în general de 5–10 zile lucrătoare, inclusiv programarea, prelucrarea și inspecția calității. Factorii care influențează termenul de livrare includ complexitatea piesei, disponibilitatea materialului, cerințele de toleranță, necesitățile de finisare a suprafeței și capacitatea curentă a atelierului. Pregătirea corectă a fișierelor, cu toate specificațiile complete, previne întârzierile cauzate de runde suplimentare de clarificare și revizii ale proiectului.

5. Când ar trebui să aleg prelucrarea CNC în locul imprimării 3D pentru prototipuri?

Alegeți prelucrarea prin frezare CNC atunci când aveți nevoie de proprietăți ale materialelor de calitate industrială, toleranțe strânse sub ±0,005 inch, finisaje superioare ale suprafeței sau teste structurale în condiții reale de funcționare. Prelucrarea CNC este excelentă pentru prototipuri funcționale din metale precum aluminiul, oțelul și titanul, unde integritatea materialului este esențială. Alegeți imprimarea 3D pentru modele vizuale, geometrii interne complexe, forme organice sau iterații inițiale ale proiectării, acolo unde viteza este mai importantă decât precizia. Multe proiecte de succes combină ambele metode — utilizând imprimarea 3D pentru explorarea rapidă a proiectării și prelucrarea CNC pentru validarea finală funcțională cu materiale de producție.
