Înțelegerea fundamentelor prelucrării metalului prin frezare CNC

V-ați întrebat vreodată cum creează inginerii aerospațiali componente cu toleranțe de doar 0,00004 inch? Răspunsul se află în prelucrarea metalului prin frezare CNC, un proces de fabricație care a revoluționat modul în care transformăm semifabricatele din metal în piese de precizie . Fie că sunteți inginer și specificați componente, designer și împingeți limitele geometrice, sau specialist în achiziții și evaluați furnizorii, înțelegerea acestei tehnologii este esențială pentru luarea unor decizii informate privind fabricația.

Prelucrarea metalului prin frezare CNC este un proces de fabricație substractiv, în care instrucțiunile programate pe calculator guvernează sculele de tăiere pentru a elimina materialul din semifabricatele solide de metal, creând astfel componente de precizie cu o acuratețe și o repetabilitate excepționale.

Această definiție captează esența factorului care face ca prelucrarea metalelor prin CNC să fie atât de puternică. Spre deosebire de metodele tradiționale, comanda numerică computerizată elimină variabilitatea umană din procesul de tăiere, permițând în același timp realizarea unor geometrii complexe, imposibil de obținut manual.

Ce diferențiază CNC-ul de prelucrarea manuală a metalelor

La compararea prelucrării CNC cu cea manuală, diferențele depășesc cu mult simpla adăugare a unui calculator. Prelucrarea manuală necesită controlul direct și abilitățile operatorului pentru manipularea sculelor și a mașinilor. Fiecare tăiere depinde de experiența tehnicianului, de mână sa sigură și de judecata sa. Deși această abordare oferă flexibilitate pentru proiecte personalizate și reparații, introduce o variabilitate care poate compromite precizia.

Prelucrarea metalelor prin CNC inversează complet această ecuație. Conform cercetărilor din domeniu efectuate de Institutul Tehnic Universal , tehnologia CNC permite unei persoane instruite să opereze simultan mai multe mașini, în timp ce prelucrarea manuală necesită câte un tehnician pe fiecare mașină. Această schimbare fundamentală oferă mai multe avantaje în prelucrarea metalelor:

• Precizie superioară: Mișcările controlate de computer asigură o precizie constantă pentru fiecare piesă
• Reproductibilitate: Indiferent dacă fabricați 10 piese sau 10.000, fiecare corespunde exact specificațiilor originale
• Geometrii complexe: Mișcarea pe mai multe axe permite tăieturi și forme imposibil de realizat prin operare manuală
• Funcționare continuă: Mașinile CNC pot funcționa fără pauză, crescând în mod semnificativ productivitatea

Totuși, prelucrarea manuală își păstrează încă locul ei. Rămâne valoroasă pentru producții mici, extrem de specializate, pentru lucrări de restaurare și în situațiile în care abilitățile unice ale unor strungari experimentați adaugă o valoare ireproșabilă piesei finite.

Principiul prelucrării prin eliminare explicat

Imaginați-vă că începeți cu un bloc solid de aluminiu, oțel sau titan. Acum imaginați-vă că eliminați cu precizie materialul, strat cu strat și tăietură cu tăietură, până când apare un component complex. Aceasta este fabricarea prin eliminare în acțiune și reprezintă principiul de bază al operațiunilor CNC pe metal.

Iată cum funcționează procesul:

1. Începeți cu un model CAD (proiectare asistată de calculator) care definește exact cum ar trebui să arate piesa finită
2. Software-ul convertește acest design în instrucțiuni pentru mașină, specificând unde și cum trebuie efectuate tăierile
3. Mașinile CNC, fie că sunt freze, strunguri sau burghie, urmează aceste traiectorii programate cu o precizie remarcabilă
4. Materialul este eliminat sistematic din semifabricatul metalic până rămâne doar piesa finală

Această abordare se află în contrast cu fabricarea aditivă (imprimarea 3D), care construiește piesele strat cu strat. Deși metodele aditive se remarcă prin prototiparea rapidă și prin structurile interne complexe, prelucrarea metalică substractivă rămâne standardul de referință pentru precizie. Conform cercetărilor privind fabricarea efectuate de Penta Precision, procesele substractive ating toleranțe de ±0,0254 mm, comparativ cu aproximativ ±0,1016 mm pentru metodele aditive.

De ce este important acest lucru? Industriile precum cea aerospațială, cea a dispozitivelor medicale și cea a fabricării automobilelor cer cele mai înalte niveluri de precizie, deoarece defectarea unui component ar putea pune în pericol vieți umane. Așa cum se menționează în TechTarget , mașinile CNC pot prelucra aluminiu, oțel inoxidabil, alamă, titan și aliaje de înaltă performanță, cum ar fi Inconel, făcându-le indispensabile pentru aplicații critice din punct de vedere al misiunii.

Înțelegerea acestor noțiuni fundamentale vă pune într-o poziție avantajoasă pentru a lua decizii mai bune pe întreaga durată a procesului de fabricație, de la selecția materialelor și până la specificarea toleranțelor și evaluarea furnizorilor. Capitolele următoare vor explica fiecare dintre aceste aspecte, oferindu-vă cunoștințele necesare pentru a optimiza proiectele dvs. de prelucrare CNC a metalelor, de la concept până la finalizare.

Procesele esențiale CNC pentru prelucrarea metalelor

Acum că înțelegeți noțiunile fundamentale, să explorăm cele două procese principale care stau la baza prelucrării CNC a metalelor : frezarea și strunjirea. Alegerea între acestea sau stabilirea momentului potrivit pentru combinarea ambelor poate însemna diferența dintre o producție eficientă din punct de vedere al costurilor și o risipă de resurse. Sună complicat? Nu trebuie să fie așa.

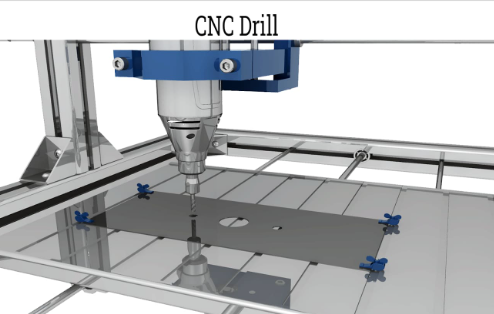

Gândiți-vă în felul următor: frezarea face ca scula de tăiere să se rotească, în timp ce piesa de prelucrat rămâne relativ imobilă. Strunjirea face exact invers, rotind piesa de prelucrat, în timp ce scula rămâne staționară. Această diferență fundamentală determină formele pe care fiecare proces le realizează cel mai bine și explică de ce configurarea unei mașini CNC pentru tăierea metalelor este atât de importantă pentru aplicația dvs. specifică.

Operații de frezare CNC și configurații ale axelor

Frezarea CNC utilizează o sculă de tăiere multi-punct care se rotește și se deplasează pe piesa de prelucrat de-a lungul unor traiectorii programate. Rezultatul? Suprafețe plane, crestături, degajări și contururi 3D complexe, care ar fi imposibil de realizat manual. Dar iată partea interesantă: numărul de axe de-a lungul cărora se poate deplasa mașina CNC de tăiere a metalelor afectează în mod semnificativ geometriile pe care le puteți obține.

frezare pe 3 axe: Mașina de bază a fabricației metalice. Scula de tăiere se deplasează pe trei direcții liniare: X (stânga-dreapta), Y (față-spate) și Z (sus-jos). Conform YCM Alliance prelucrarea pe 3 axe este excelentă pentru obținerea suprafețelor plane, a contururilor simple și a formelor geometrice de bază, cu o precizie excelentă. Timpul de configurare este mai scurt, programarea este simplă, iar cerințele de instruire a operatorilor sunt reduse în comparație cu alternativele cu mai multe axe.

frezare 4 axe: Adăugați o axă de rotație (de obicei axa A, care se rotește în jurul axei X) și veți putea prelucra mai multe fețe fără a repoziționa piesa. Imaginați-vă că prelucrați o piesă cilindrică cu elemente dispuse sub unghiuri diferite, toate într-o singură configurație. Aceasta elimină variațiile de precizie care apar atunci când repoziționați piesa între operații.

frezare 5 axe: Aici piesele frezate CNC își ating potențialul maxim. Două axe suplimentare de rotație permit prelucrarea simultană din practic orice unghi. Conform informațiilor furnizate de RapidDirect, mașinile cu 5 axe pot atinge toleranțe de până la ±0,0005 inch, cu finișări de suprafață până la Ra 0,4 µm. Paletele de turbină, implanturile ortopedice și componentele aeronautice necesită frecvent acest nivel de performanță.

Când ar trebui să investiți în capacitatea multi-axială? Luați în considerare acești factori:

• Complexitatea piesei: Subtăierile, caracteristicile înclinate sau formele organice 3D necesită 4 sau 5 axe
• Reducerea montajelor: Fiecare reorientare introduce potențiale erori și adaugă timp
• Cerințe privind calitatea suprafeței: Orientarea optimă a sculei pe tot parcursul frezării îmbunătățește calitatea
• Volumul de Producție: Mașinile cu un număr mai mare de axe sunt mai costisitoare, dar reduc timpul pe piesă pentru geometrii complexe

Când strunjirea este superioară frezării pentru piesele metalice

Dacă piesa dumneavoastră este cilindrică, conică sau simetrică rotativ, strunjirea CNC este aproape întotdeauna cea mai bună soluție. Gândiți-vă la arborele de transmisie, bucșe, pini și componente filetate. Semifabricatul se rotește cu viteză ridicată, în timp ce o sculă de tăiere cu un singur vârf elimină materialul cu precizie.

De ce este strunjirea excelentă pentru piese rotunde? Rotirea continuă creează în mod intrinsec caracteristici concentrice. Conform 3ERP, operațiunile de strunjire pot menține toleranțe în limitele de ±0,002 inch pentru componente standard și chiar de până la ±0,001 inch cu scule de precizie. Aceasta este acel tip de precizie esențială pentru asamblarea corectă a componentelor în ansamblurile mecanice.

Configurațiile moderne ale mașinilor CNC pentru tăierea oțelului din centrele de strunjire oferă capacități care depășesc operațiunile de bază ale strungurilor:

• Dotare cu scule active: Sculele rotative montate pe torretă permit operațiuni de frezare, cum ar fi găurirea unor orificii transversale sau frezarea canalelor de pană, fără a mișca piesa
• Subaxele: Strunjirea ambelor capete ale unei componente într-un singur ciclu
• Alimentatoare de bare: Automatizarea încărcării materialelor pentru producția în serie de volum mare
• Mișcare pe axa Y: Accesul la caracteristici excentrice pe care strungurile tradiționale nu le pot prelucra

Pentru producția în volum mare a pieselor rotunde, strunjirea oferă avantaje semnificative de cost. Costurile cu sculele sunt mai mici, deoarece plăcuțele din carburi metalice cu un singur vârf sunt ieftine și se înlocuiesc rapid. Timpul de ciclu este mai scurt pentru geometriile simetrice. În plus, cu alimentarea automată cu bare, puteți realiza fabricație fără operator („lights-out”) cu intervenție minimă a operatorului.

Alegerea dintre frezare și strunjire: criterii de decizie

Deci, cum decideți care proces se potrivește proiectului dumneavoastră? Răspunsul depinde de geometria piesei, volumul de producție, cerințele de toleranță și considerentele legate de cost. Mai jos găsiți o comparație completă care să vă ghideze în luarea deciziei:

Caracteristică	Frezare CNC	Frezare CNC
Geometrii ideale	Forme prismatice, suprafețe plane, degajări, canale, contururi 3D	Piese cilindrice, conice și cu simetrie de rotație
Toleranțe tipice	±0,001" până la ±0,0005" (cu 5 axe)	±0,002" standard, ±0,001" precizie
Finisaj suprafață (Ra)	1,6 µm (cu 3 axe) până la 0,4 µm (cu 5 axe)	1–2 µm fără finisare secundară
Cel mai bun volum de producție	Prototipuri până la volume medii; piese complexe la orice volum	Volume mediu până la ridicat; excelent în producția de masă
Complexitatea Montajului	Moderat până la ridicat; crește odată cu numărul de axe	Mai scăzut; simplu de realizat pentru piese simetrice
Costurile de utilizare a uneltelor	Mai ridicat; necesită mai multe scule specializate	Mai scăzut; inserțiile înlocuibile sunt economice
Timp de ciclu	Mai lung pentru piese simple; competitiv pentru geometrii complexe	Mai rapid pentru piese rotunde; eliminare eficientă a materialului
Acces multi-suprafață	Excelent cu capacitatea de 4/5 axe	Limitat fără scule active; necesită operații secundare

Ce se întâmplă dacă piesa dumneavoastră necesită ambele prelucrări? Luați în considerare un arbore cu flanșă, prevăzut cu fețe plane frezate și găuri transversale perforate. Abordările tradiționale ar necesita operații separate de frezare și strunjire, cu transferul semifabricatului între mașini. Centrele moderne de frezare-strunjire combină ambele capacități, realizând caracteristici complexe într-o singură prindere. Această soluție elimină timpul de manipulare, reduce erorile cumulate de toleranță și optimizează fluxul de producție.

Concluzia finală: alegeți mai întâi procesul în funcție de geometria piesei, apoi optimizați pentru volum și cost. Piesele rotunde se prelucrează prin strunjire. Piesele prismatice se prelucrează prin frezare. Piesele complexe care prezintă ambele caracteristici? Aici tehnologia hibridă de frezare-strunjire sau o secvențiere strategică a proceselor oferă cele mai bune rezultate.

Cu o înțelegere clară a acestor procese de bază, sunteți pregătit să abordați următoarea decizie critică: selectarea metalului potrivit pentru aplicația dumneavoastră. Proprietățile materialelor influențează direct parametrii de prelucrare pe care îi veți utiliza și toleranțele pe care le puteți realiza în mod realist.

Ghid de selecție a metalelor pentru proiectele de prelucrare CNC

Ați stabilit dacă piesa dumneavoastră necesită frezare, strunjire sau ambele operații. Acum vine o decizie care afectează totul, de la vitezele de așchiere până la performanța finală a piesei: ce metal trebuie să folosiți? Răspunsul nu este întotdeauna evident. Fiecare material aduce caracteristici unice de prelucrare, implicații privind costurile și avantaje specifice aplicației, care pot determina succesul sau eșecul proiectului dumneavoastră.

Iată realitatea: unele metale se prelucrează practic singure, în timp ce altele se opun în mod constant sculelor la fiecare pas. Înțelegerea motivului pentru care acest lucru se întâmplă și a modului de a valorifica punctele forte ale fiecărui material face diferența între proiectele de succes și durerile de cap costisitoare din fabricație. Să analizăm cele mai frecvente materiale utilizate în prelucrarea prin strunjire cu comandă numerică (CNC) și caracteristicile specifice fiecăruia.

Aliajele de aluminiu și caracteristicile lor de prelucrare

Dacă căutați punctul optim între performanță și ușurința prelucrării, probabil veți alege aluminiul. Conform Fictiv, aluminiul este unul dintre metalele cele mai frecvent utilizate datorită densității sale reduse și proprietăților materiale atractive inclusiv rezistență ridicată, ductilitate ridicată și rezistență ridicată la coroziune.

Totuși, nu toate aliajele de aluminiu sunt la fel de eficiente. Cele două aliaje principale cu care veți avea cel mai des de-a face sunt:

aluminiu 6061: Aceasta este aliajul dvs. universal de referință. Ofertă proprietăți mecanice excelente, o bună sudabilitate și un indice de prelucrabilitate de aproximativ 90% (comparat cu aliajul de aramă ușor de prelucrat, la 100%). Îl veți găsi peste tot: cadre auto, componente pentru biciclete, echipamente marine și nenumărate produse de consum. Atunci când eficiența din punct de vedere al costurilor este esențială și aveți nevoie de performanță solidă, fără cerințe exotice, 6061 este soluția potrivită.

7075 Aluminiu: Aveți nevoie de o rezistență superioară? Acest aliaj de calitate aerospațială oferă exact acest lucru, având o rezistență la rupere apropiată de cea a multor oțeluri, dar la o fracțiune din greutate. Compromisul? O prelucrabilitate ușor redusă (aproximativ 70%) și un cost mai mare al materialului. Componentele structurale ale aeronavelor, articolele sportive supuse unor solicitări ridicate și aplicațiile militare specifică frecvent 7075 atunci când performanța este prioritară față de buget.

De ce se prelucrează atât de bine aluminiul? Natură relativ moale permite rate agresive de îndepărtare a materialului. Totuși, acel punct scăzut de topire (aproximativ 660 °C) înseamnă că gestionarea căldurii este esențială. Dacă apăsați prea tare fără răcire adecvată și evacuare eficientă a așchiilor, veți obține o sudare a materialului pe sculele de tăiere.

Selectarea oțelului inoxidabil pentru aplicații CNC

Când rezistența la coroziune devine neprevăzută, oțelul inoxidabil intră în discuție. Conținutul de crom (minim 10,5%) creează un strat protector de oxid care rezistă ruginii, substanțelor chimice și mediilor agresive. Totuși, prelucrarea oțelului inoxidabil necesită o abordare diferită față de cea utilizată pentru aluminiu.

Iată ce trebuie să știți despre cele mai populare calități:

Material oțel inoxidabil 303: Aceasta este opțiunea dvs. de oțel inoxidabil ușor de prelucrat, cu sulf și fosfor adăugați în mod specific pentru a îmbunătăți ruperea așchiilor și a reduce uzura sculelor. Prelucrabilitatea se situează în jur de 45–50 % comparativ cu alama, făcând din acest material cel mai ușor de prelucrat oțel inoxidabil. Ideal pentru producția în masă a arborelor, roților dințate și a racordurilor, acolo unde rezistența extremă la coroziune nu este preocuparea principală.

oțel inoxidabil 304: Conform Lindsay Machine Works, calitatea 304 este cea mai utilizată, oferind un excelent echilibru între rezistența la coroziune și deformabilitate. Dezavantajul? Tendința sa de îngălbenire prin deformare înseamnă că sunt esențiale viteze conservative și scule ascuțite. Dacă opriți prelucrarea în mijlocul tăierii, veți crea un strat îngălbenit care deteriorează rapid sculele.

Oțel ST 316L: Pentru medii marine, procese chimice sau aplicații medicale, unde expunerea la cloruri reprezintă o problemă, 316L oferă o rezistență superioară la coroziune. Designația „L” indică un conținut scăzut de carbon, ceea ce îmbunătățește sudabilitatea. Prelucrabilitatea este de aproximativ 36 %, necesitând răbdare și strategii adecvate de alegere a sculelor.

Oțeluri carbon și oțeluri aliate: Rezistența întâlnește valoarea

Oțelul rămâne baza producției industriale. Este rezistent, relativ accesibil din punct de vedere financiar și disponibil într-o multitudine de calități adaptate unor aplicații specifice. Cheia constă în potrivirea conținutului de carbon și a elementelor de aliere cu cerințele de performanță ale dumneavoastră.

oțel carbon 1018: Acest oțel cu conținut scăzut de carbon (oțel moale) oferă o prelucrabilitate excelentă, de aproximativ 70 %, și se sudează ușor. Este alegerea economică pentru arborele de transmisie, penele și componentele structurale, acolo unde nu este necesară o duritate extremă. Dezavantajul? Tratabilitate termică limitată și susceptibilitate la coroziune fără straturi protectoare.

Oțelul de calitate 1045: Trecând la un conținut mediu de carbon, obțineți tratabilitate termică, împreună cu o prelucrabilitate respectabilă (aproximativ 55–60 %). După o tratament termic corespunzător, oțelul 1045 dezvoltă o duritate superficială potrivită pentru roți dințate, șuruburi și componente care necesită rezistență la uzură. Această versatilitate îl face o specificație populară în aplicații mecanice.

oțel aliat 4340: Când rezistența și tenacitatea sunt esențiale, acest aliaj de nichel-crom-molibden oferă performanțe superioare. Componentele trenurilor de aterizare ale aeronavelor, arborele de înaltă performanță și componentele echipamentelor grele specifică frecvent aliajul 4340. Prelucrabilitatea scade la aproximativ 45–50 %, iar pentru prelucrare veți avea nevoie de scule robuste, cu regimuri optime de turație și avans.

Pentru aplicații specializate care necesită proprietăți specifice, oțelurile pentru scule, cum ar fi oțelul S7 (rezistent la șoc) și oțelul D2 (rezistent la uzură, cu conținut ridicat de crom), oferă performanțe adaptate cerințelor. Totuși, duritatea lor ridicată face ca prelucrarea să fie semnificativ mai dificilă, necesitând, în general, starea recoptă înainte de prelucrare și tratament termic ulterior prelucrării.

Alamă și Cupru: campioni ai conductivității

Atunci când aplicația dumneavoastră necesită o conductivitate termică sau electrică excepțională, cuprul și aliajele sale devin considerente esențiale.

alamă 360: Adesea denumită alamă ușor prelucrabilă, această aliaj de cupru și zinc stabilește standardul de prelucrabilitate la 100%. Așchiile se rupeu curat, finisajele de suprafață sunt excelente, iar durata de viață a sculelor este excepțională. Accesoriile pentru instalații sanitare, componentele electrice, echipamentele decorative și instrumentele de precizie specifică frecvent acest aliaj. Conform Fictiv, alama păstrează o mare parte din conductivitatea electrică a cuprului, oferind în același timp o rezistență mecanică și o rezistență la coroziune superioară.

Cupru C110: Cuprul pur (minim 99,9%) oferă cea mai ridicată conductivitate electrică dintre toate metalele industriale, cu excepția argintului. Este esențial pentru barele colectoare electrice, disipatoarele de căldură și aplicațiile de ecranare RF. Provocarea? Plasticitatea sa ridicată (aproximativ 70% prelucrabilitate) favorizează formarea de buruieni și de deformări ale materialului. Utilizarea unor scule ascuțite, a regimurilor de așchiere adecvate și a unui răcitor suficient sunt esențiale pentru obținerea unor rezultate de calitate.

Titan: Performanță ridicată la un preț premium

Nici o discuție despre materialele utilizate în prelucrarea prin frezare CNC nu ar fi completă fără titan. Conform observațiilor Lindsay Machine Works, titanul are cea mai ridicată raport între rezistență și greutate dintre toate metalele, ceea ce îl face indispensabil în domeniul aerospace, pentru implanturi medicale și aplicații de înaltă performanță.

Dar iată realitatea: titanul este notoriu dificil de prelucrat. Conductivitatea sa termică scăzută concentrează căldura la muchia de tăiere, accelerând uzurarea sculelor. Durificarea prin deformare plastică apare rapid dacă vitezele de așchiere sunt prea mici. În plus, costul materialului este de 5–10 ori mai mare decât cel al aluminiului, pentru volume comparabile.

Merită titanul? Pentru componente structurale aerospace, implanturi medicale care necesită biocompatibilitate sau aplicații în care economiile de greutate justifică costurile suplimentare, cu siguranță. Pentru utilizare industrială generală? Probabil nu, atunci când aluminiul sau oțelul pot îndeplini aceleași cerințe la o fracțiune din cost.

Compararea proprietăților metalelor: Alegerea corectă

Deci, cum alegeți? Luați în considerare această comparație cuprinzătoare a caracteristicilor de prelucrare:

Metal/Aliaj	Index de prelucrabilitate	Toleranțe tipice	Cost relativ	Aplicații comune
aluminiu 6061	90%	±0.001"	Scăzut	Automobilistic, aerospațial, produse de consum
aluminiu 7075	70%	±0.001"	Mediu	Structuri aeronautice, componente supuse unor eforturi ridicate
oțel inoxidabil 303	45-50%	±0.002"	Mediu	Racorduri, arburi, piese în cantități mari
304 oțel inoxidabil	40%	±0.002"	Mediu	Echipamente pentru industria alimentară, procesare chimică
oțel inoxidabil 316L	36%	±0.002"	Mediu-Mare	Industria maritimă, medicală, farmaceutică
oțel 1018	70%	±0.001"	Scăzut	Arburi, pini, structuri generale
1045 Oțel	55-60%	±0.001"	Scăzut-Mediu	Roți dințate, șuruburi, componente tratate termic
4340 Oțel	45-50%	±0.002"	Mediu	Tren de aterizare, arburi de înaltă rezistență
360 Aliaj de alamă	100%	±0.0005"	Mediu	Accesorii electrice decorative
C110 cupru	70%	±0.001"	Mediu-Mare	Electrică, gestionare termică
Ti-6Al-4V	22%	±0.002"	Foarte sus	Aerospațial, implanturi medicale

De ce se prelucrează mai ușor unele metale decât altele? Răspunsul stă în proprietățile fundamentale ale materialului. Materialele mai dure rezistă tăierii, generând mai multă căldură și accelerând uzurarea sculelor. Materialele cu conductivitate termică scăzută rețin căldura în zona de așchiere. Aliajele care se întăresc prin deformare își măresc rezistența la deformare în urma prelucrării, făcând fiecare trecere ulterioară mai dificilă. În plus, materialele ductile, cu caracter „gumos”, tind să se etaleze, nu să se taie curat.

Concluzia: alegeți mai întâi materialul în funcție de cerințele aplicației, apoi optimizați parametrii de prelucrare corespunzător. Un partener de producție experimentat vă poate ajuta să navigați aceste compromisuri, echilibrând necesitățile de performanță cu costurile și realitățile producției.

După ce ați înțeles selecția materialelor, următorul pas esențial este ajustarea parametrilor optimați de prelucrare prin așchiere. Vitezele de așchiere, vitezele de avans și alegerile privind sculele depind toate de metalul pe care l-ați ales, iar obținerea valorilor corecte determină dacă piesele dvs. îndeplinesc specificațiile din prima încercare.

Parametrii de prelucrare prin așchiere și elementele esențiale privind sculele

Ați selectat metalul dorit. Acum vine întrebarea care face diferența între tăierile reușite și cele care duc la ruperea sculelor sau la rebutarea pieselor: ce viteze, ce viteze de avans și ce adâncimi de așchiere trebuie să utilizați? Aici, multe surse nu oferă suficiente informații, furnizând doar tabele generice, fără a explica principiile de bază. Hai să remediem această situație.

Iată adevărul fundamental: fiecare metal are un „punct optim” în care parametrii de așchiere echilibrează rata de eliminare a materialului, durata de viață a sculelor și calitatea finisării suprafeței. Conform CNC Cookbook , vitezele de avans și vitezele de așchiere sunt cele mai dificil de învățat în domeniul CNC, dar sunt, în același timp, cei mai importanți factori care determină rezultatele obținute. Dacă nu atingeți acest punct optim, veți duce fie la uzură prematură a sculelor, fie chiar la ruperea lor.

Noțiuni fundamentale privind viteza de așchiere și avansul în prelucrarea metalelor

Gândiți-vă la parametrii de prelucrare ca la trei variabile interconectate care acționează împreună:

• Viteza de așchiere (viteza pe suprafață): Cât de repede se deplasează muchia tăietoare pe suprafața materialului, măsurată în picioare pe minut pe suprafață (SFM). Aceasta determină în principal generarea de căldură și durata de viață a sculei.
• Rată de avansare: Cât de repede avansează scula prin piesa de prelucrat, de obicei măsurat în inch pe minut (IPM). Acest parametru controlează grosimea așchiei și rata de îndepărtare a materialului.
• Adâncime de Tăiere: Adâncimea cu care scula pătrunde în material. Adâncimile mai mari îndepărtează mai mult material, dar măresc forțele de așchiere.

De ce este important acest lucru? Conform unor cercetări citate de CNC Cookbook, funcționarea prea rapidă a turației arborelui principal generează căldură în exces, care îmoaie scula de așchiere și o deteriorează rapid. Dar iată ce surprinde mulți începători: funcționarea prea lentă este la fel de distructivă. Când viteza de avans scade prea mult, muchia de așchiere încetează să desprindă virgule și începe să frece suprafața piesei prelucrate. Această frecare generează căldură extremă și poate distruge o sculă mai repede decât funcționarea la viteză excesivă.

Relația dintre acești parametri urmează formule specifice, dar aplicarea în practică necesită înțelegerea modului în care proprietățile materialelor influențează alegerile dumneavoastră:

• Duritatea materialului: Metalele mai dure necesită viteze de așchiere mai mici pentru a preveni acumularea excesivă de căldură la muchia sculei. Prelucrarea oțelului la viteze ridicate va deteriora sau distruge rapid sculele din carburi.
• Conductivitate termică: Materialele care disipează căldura rapid (de exemplu, aluminiul) permit viteze mai mari. Conductoarele slabe de căldură (de exemplu, titanul) rețin căldura în zona de așchiere, impunând parametri conservatori.
• Întărirea prin deformare plastică: Unele aliaje, în special oțelurile inoxidabile, se întăresc la deformare. Dacă alimentarea este prea lentă sau dacă operația este oprită în mijlocul tăierii, suprafața se întărește și devine din ce în ce mai dificil de prelucrat.

Luați în considerare această comparație: prelucrarea aluminiului permite viteze de așchiere de 400–1200+ SFM (picioare pe minut) cu scule din carburi. Conform MechPlus, aliajele de titan necesită doar 60–150 SFM pentru a evita generarea excesivă de căldură și deteriorarea sculelor. Aceasta reprezintă o diferență de aproape 10 ori, determinată în întregime de proprietățile materialelor.

Selectarea sculelor în funcție de proprietățile metalului

Alegerea sculei de tăiere potrivite este la fel de importantă ca și stabilirea corectă a vitezelor și avansurilor. Două materiale principale pentru scule domină prelucrarea CNC a metalelor: oțelul rapid (HSS) și carbura sinterizată masivă. Fiecare dintre acestea prezintă avantaje distincte.

Conform CERATIZIT , sculele HSS oferă următoarele avantaje:

• Temperaturi de utilizare peste 600 °C
• Rezistență ridicată la rupere în condiții instabile de prelucrare
• Ușurință în reascuțirea sculelor uzate
• Cost mai redus comparativ cu carbura sinterizată masivă

Când ar trebui să alegeți carbura în locul oțelului rapid (HSS)? Sculele din carburi solide sunt superioare atunci când aveți nevoie de avansuri mai mari, viteze de așchiere mai ridicate, timpi de prelucrare mai scurți și durate de viață mai lungi. Pentru prelucrarea oțelurilor pentru scule sau a altor materiale călite, rigiditatea și rezistența la căldură ale carburei devin esențiale.

Straturile de acoperire ale sculelor extind în continuare performanța acestora. Opțiunile comune includ:

• TiN (Nitrid de Titan): Acoperire universală pentru oțelul frezat și metalele neferoase, temperatură maximă de utilizare 450 °C
• TiAlN (nitridă de titan-aluminiu): Rezistență superioară la căldură până la 900 °C, ideală pentru așchiere la viteză ridicată și pentru materiale dificil de prelucrat
• TiCN (carbonitrură de titan): Rezistență superioară la uzură pentru oțelurile înalt aliate, temperatură maximă de utilizare 450 °C

Geometria sculelor are, de asemenea, o importanță semnificativă. Aliajele de cupru și aluminiul ușor de prelucrat beneficiază de muchii ascuțite de tăiere cu unghiuri pozitive mari de așchiere, care despică materialul în mod curat. Oțelurile mai dure necesită geometrii mai robuste ale muchiei, care să reziste spargerii sub acțiunea forțelor mai mari de așchiere.

Considerente privind parametrii, pe categorii de metale

Să traducem aceste principii în instrucțiuni practice pentru metalele cu care vă veți confrunta cel mai probabil:

Prelucrarea aluminiului:

• Viteze ridicate de așchiere (400–1200+ SFM cu carburi)
• Ritmul de avans poate fi agresiv, datorită proprietății de moale a materialului
• Utilizați freze cu 2–3 tăișuri pentru o evacuare mai eficientă a așchiilor în caneluri și cavități
• Uneltele ascuțite și lustruite previn acumularea materialului
• Refrigerantul adecvat previne lipirea așchiilor de muchiile tăietoare

Prelucrarea oțelului:

• Viteze moderate de așchiere (60–200 SFM, în funcție de duritate)
• Mențineți un ritm de avans constant pentru a evita îngălbenirea prin deformare
• Scule din carburi cu înveliș TiAlN pentru rezistență la căldură
• freze cilindrice cu 4–6 danturi pentru operațiuni de profilare, care măresc productivitatea
• Se recomandă răcire cu jet continuu pentru prelungirea duratei de viață a sculelor

Prelucrarea cuprului:

• Viteze moderate (100–200 SFM cu scule din carburi)
• Scule ascuțite sunt esențiale pentru a preveni alunecarea materialului și formarea burlanelor
• Unghiuri de așchiere pozitive pentru o acțiune curată de forfecare
• Se recomandă suprafețe ale canalelor frezelor lucrate prin polizare pentru reducerea frecării
• Răcirea adecvată previne aderarea materialului

Prelucrarea CNC a titanului:

• Viteze de așchiere conservative (60–150 SFM)
• Mențineți o încărcare adecvată a așchiilor pentru a preveni frecarea și întărirea prin deformare
• Configurările rigide minimizează vibrațiile și vibrațiile nedorite (chatter)
• Refrigerarea cu presiune ridicată, direcționată către zona de așchiere, este esențială
• Așteptați rate de uzură ale sculelor semnificativ mai mari decât cele ale celorlalte metale

Contrastul dintre aluminiu și titan ilustrează de ce înțelegerea proprietăților materialelor este esențială. Conductivitatea termică excelentă a aluminiului evacuează căldura din zona de așchiere, permițând parametri agresivi. Conductivitatea termică slabă a titanului reține această căldură exact acolo unde provoacă cele mai mari deteriorări: la muchia sculei. Ca MechPlus notează, prelucrarea titanului costă de 3–10 ori mai mult decât cea a aluminiului, datorită ciclurilor mai lente, schimbărilor frecvente de scule și cerințelor speciale de configurare.

Stabilirea corectă a acestor parametri nu este doar o chestiune de urmărire a tabelelor. Este vorba despre înțelegerea principiilor fizice care stau la baza operațiunilor de prelucrare reușite. Atunci când știți de ce aluminiul permite avansuri agresive, în timp ce titanul necesită precauție, puteți identifica și rezolva problemele și puteți optimiza procesele cu încredere.

După ce parametrii de prelucrare și sculele sunt bine înțeleși, următorul aspect de luat în considerare este precizia pe care o puteți obține în mod realist. Toleranțele și specificațiile privind calitatea suprafeței variază semnificativ în funcție de material și de proces, influențând direct atât funcționalitatea pieselor, cât și costurile de fabricație.

Toleranțe și specificații privind calitatea suprafeței

Ați ales materialul și ați setat parametrii de prelucrare. Acum apare o întrebare care influențează direct atât funcționalitatea piesei, cât și bugetul dumneavoastră: cât de precisă trebuie să fie, de fapt, această piesă? Specificarea incorectă a toleranțelor este una dintre cele mai costisitoare greșeli în prelucrarea CNC a metalelor. Dacă sunt prea largi, piesele nu se vor monta corect sau nu vor funcționa corespunzător. Dacă sunt prea strânse, veți plăti prețuri superioare pentru o precizie de care nu aveți nevoie.

Conform ECOREPRAP , strângerea unei toleranțe de la ±0,1 mm la ±0,01 mm poate mări prețul de 3 până la 5 ori, iar beneficiul de performanță pentru produsul dumneavoastră poate fi neglijabil. Înțelegerea factorilor care determină precizia realizabilă vă ajută să specificați cerințe care echilibrează funcționalitatea cu realitățile fabricației.

Capabilitățile de toleranță în funcție de tipul de metal

Iată ce multe resurse nu explică: toleranțele realizabile nu depind doar de capacitatea mașinii. Proprietățile materialelor joacă un rol la fel de esențial. Luați în considerare de ce prelucrarea oțelului inoxidabil ridică provocări diferite față de prelucrarea aluminiului:

• Expansiune termică: Materialele cu o conductivitate termică ridicată (de exemplu, aluminiul) evacuează căldura din zona de tăiere, ceea ce duce la dimensiuni mai previzibile. Materialele cu o conductivitate termică scăzută (de exemplu, oțelul inoxidabil) acumulează căldură, provocând dilatare în timpul prelucrării și contracție după răcire.
• Deformație elastică: Materialele mai moi pot ceda sub acțiunea forțelor de tăiere, revenind la forma inițială după trecerea sculei. Aceasta face obținerea unor toleranțe strânse la piesele din aluminiu frezate cu pereți subțiri deosebit de dificilă.
• Întărirea prin deformare plastică: Aliajele care se întăresc prin deformare creează straturi superficiale mai dure, care influențează tăierile ulterioare și dimensiunile finale.
• Tensiuni interne: Când se îndepărtează material, tensiunile reziduale se redistribuie. Acest lucru poate provoca încovoiere sau distorsiune, în special la geometrii complexe.

Ce înseamnă acest lucru în practică? Mai jos este o comparație între domeniile tipice și cele strânse de toleranță pentru metalele și procesele frecvent utilizate:

Material	Procesul	Toleranță tipică	Toleranță strânsă	Provocare cheie
Aliaje de aluminiu	Frezare CNC	±0,1 mm (±0,004")	±0,025 mm (±0,001")	Dilatare termică, revenire elastică
Aliaje de aluminiu	Frezare CNC	±0,05 mm (±0,002")	±0,013 mm (±0,0005")	Controlul așchiilor la viteze ridicate
Oțel carbon	Frezare CNC	±0,1 mm (±0,004")	±0,025 mm (±0,001")	Uzură a sculelor, gestionarea căldurii
Oțel inoxidabil	Frezare CNC	±0,1 mm (±0,004")	±0,05 mm (±0,002")	Ecruisare, derivă termică
Oțel inoxidabil	Frezare CNC	±0,05 mm (±0,002")	±0,025 mm (±0,001")	Concentrarea căldurii, uzură a sculelor
Titan	Frezare CNC	±0,1 mm (±0,004")	±0,05 mm (±0,002")	Conductivitate termică slabă
Bronz/Cupru	Frezare CNC	±0,05 mm (±0,002")	±0,013 mm (±0,0005")	Formarea de buruieni, smulgerea superficială

Observați cum prelucrarea oțelului obișnuiește să atingă aceleași toleranțe standard ca și cea a aluminiului, dar obținerea unor toleranțe strânse necesită mai mult efort și costuri suplimentare? Conform Protolabs, toleranțele standard de prelucrare de ±0,005 inch (±0,127 mm) sunt realizabile pentru majoritatea metalelor, dar specificarea unor cerințe mai strânse declanșează inspecții suplimentare, viteze de prelucrare mai reduse și, eventual, echipamente specializate.

Specificațiile privind finisajul superficial și impactul acestora

Toleranțele controlează dimensiunile, dar calitatea suprafeței determină modul în care piesele dvs. metalice prelucrate se simt, funcționează și își îndeplinesc rolul. Rugozitatea suprafeței se măsoară folosind valori Ra (Rugozitate medie), exprimate în micrometri (µm) sau microinch (µin).

Ce înseamnă, de fapt, aceste valori pentru reperele dumneavoastră?

• Ra 3,2 µm (125 µin): Finisaj standard de prelucrare, potrivit pentru cele mai multe suprafețe necritice. Acceptabil pentru componente industriale generale, unde aspectul estetic și etanșarea precisă nu sunt preocupări primare.
• Ra 1,6 µm (63 µin): Finisaj fin prelucrat, potrivit pentru suprafețele de contact, componentele vizibile și piesele care necesită caracteristici bune de etanșare.
• Ra 0,8 µm (32 µin): Finisaj de înaltă calitate pentru suprafețele de alunecare precise, componente hidraulice și aplicații estetice.
• Ra 0,4 µm (16 µin) și mai mic: Finisaje de tip oglindă, care necesită scule specializate, viteze reduse și, adesea, operații suplimentare de finisare.

Conform Protolabs , rugozitatea standard de suprafață este de 63 µin pentru suprafețe plane și perpendiculare, iar de 125 µin sau mai bună pentru suprafețe curbe. Solicitarea unor finisaje mai fine presupune indicarea specificațiilor corespunzătoare în proiectul dumneavoastră.

Iată principiul ingineresc care stă la baza costurilor mai ridicate ale finisajelor mai fine: obținerea unor valori mai mici Ra necesită tăieturi mai ușoare, scule mai ascuțite și viteze de avans mai reduse. Fiecare îmbunătățire a calității suprafeței prelungește durata prelucrării. În cazul prelucrării foilor metalice sau al componentelor cu pereți subțiri, aceste treceri finale mai ușoare devin deosebit de importante pentru a evita deformarea.

Specificarea corectă a toleranțelor

Abordarea cea mai eficientă din punct de vedere al costurilor urmează un principiu simplu: aplicați toleranțe strânse doar acolo unde funcționalitatea le impune. Conform ECOREPRAP, dacă toleranțele sunt prea strânse, prelucrarea devine scumpă și lentă; dacă sunt prea largi, piesa s-ar putea să nu funcționeze corespunzător sau să cedeze în timpul asamblării.

Urmați acest cadru decizional:

• Caracteristici necritice: Utilizați toleranțele generale (ISO 2768-m sau echivalent). Capacele, carcasele și suprafețele nefuncționale (neîmperechete) rareori necesită precizie superioară valorii ±0,1 mm.
• Suprafețe de îmbinare: Specificați toleranțele în funcție de cerințele de ajustare. Ajustările cu joc necesită controlul distanțelor libere; ajustările cu strângere necesită controlul suprapunerii.
• Locații precise: Utilizați sistemul de cotare și toleranțare geometrică (GD&T) pentru a controla poziția relativă față de bazele de referință, nu doar dimensiunea.
• Suprafețe funcționale: Adaptați finisajul suprafeței cerințelor operaționale. Suprafețele de etanșare necesită finisaje mai fine decât suprafețele structurale.

Concluzia? Comunicați cu partenerul dumneavoastră de producție cât mai devreme. Înțelegerea toleranțelor care pot fi obținute ușor, comparativ cu cele care necesită un preț premium, vă ajută să optimizați proiectele înainte de începerea producției. Această abordare colaborativă asigură că piesele dvs. metalice prelucrate prin așchiere îndeplinesc cerințele funcționale fără penalități de cost inutile.

După ce au fost stabilite principiile fundamentale privind toleranțe și finisarea suprafeței, următoarea decizie implică alegerea dacă prelucrarea prin strunjire numeric comandată (CNC) este chiar procesul potrivit pentru aplicația dumneavoastră. Metode alternative de fabricație pot oferi avantaje, în funcție de volumul de producție, geometria pieselor și cerințele privind materialul.

Alegerea dintre metodele de prelucrare a metalelor

Înțelegeți procesele de prelucrare CNC, materialele și toleranțele. Dar iată o întrebare care este adesea neglijată: este prelucrarea CNC, de fapt, cea mai potrivită alegere pentru proiectul dumneavoastră? Uneori, răspunsul este nu. Turnarea, forjarea, prelucrarea foilor de metal sau chiar fabricarea aditivă ar putea oferi rezultate superioare, în funcție de cerințele specifice ale dumneavoastră.

Conform BDE Inc., selecția unui proces de producție începe cu înțelegerea bazei tehnice a fiecărei metode. Decizia influențează costul, calitatea, viteza și eficiența în moduri care afectează direct rezultatul final al afacerii dumneavoastră. Să analizăm când este potrivită fiecare abordare.

Compromisuri între prelucrarea CNC, turnare și forjare

Imaginați-vă că aveți nevoie de 50.000 de piese metalice personalizate identice, cu cavități interne complexe. Ați prelucra fiecare piesă dintr-un bloc masiv de material, eliminând 80% din acesta sub formă de așchii? Probabil nu. Această situație ilustrează de ce turnarea este adesea soluția preferată pentru fabricarea pieselor metalice în volume mari.

TURNARE toarnă metal topit în matrițe preformate pentru a crea piese cu geometrii interne complexe și structuri cu pereți subțiri. Conform BDE Inc., turnarea sub presiune folosește presiunea pentru a forța metalul topit în matrițe, permițând o producție de volum mare cu o repetabilitate excelentă. Compromisul? Costurile pentru matrițe sunt semnificative, făcând ca turnarea să fie rentabilă doar atunci când aceste costuri se împart pe mii de piese.

Când este turnarea preferabilă față de prelucrarea prin strunjire CNC?

• Volume mari: Odată ce costurile pentru matrițe sunt amortizate, costul pe piesă scade dramatic
• Cavități interne: Caracteristici imposibil de realizat sau nepractice de prelucrat dintr-un bloc masiv
• Forme apropiate de cele finale: Mai puțină pierdere de material comparativ cu procesele substractive
• Geometrii exterioare complexe: Forme organice care ar necesita o prelucrare extensivă pe 5 axe

Forjare modelează metalul prin forțe de compresiune, producând piese cu o structură superioară a grânelor și proprietăți mecanice superioare. Aplicații critice, cum ar fi trenurile de aterizare ale aeronavelor și arborele cu manivele al autovehiculelor, specifică adesea piese forjate, deoarece fluxul direcțional al grânelor îmbunătățește rezistența la oboseală într-o măsură care depășește ceea ce pot obține piesele prelucrate prin strunjire.

Totuși, atât turnarea, cât și forjarea au o limitare comună: ele produc rar piese gata de utilizare. Majoritatea componentelor turnate și forjate necesită o prelucrare secundară prin mașini CNC pentru a atinge toleranțele finale pe suprafețele critice. Această abordare hibridă valorifică punctele forte ale fiecărui proces, folosind turnarea sau forjarea pentru geometria de bază și prelucrarea prin strunjire pentru caracteristicile de precizie.

Prelucrarea prin mașini CNC este deosebit de eficientă atunci când:

• Volume mici până la medii: Absența investiției în scule înseamnă că costurile pentru prima piesă sunt gestionabile
• Flexibilitate a proiectării: Modificările necesită doar actualizări ale programului, nu noi matrițe sau matrițe de forjare
• Toleranțe strânse: Precizie superioară capacităților de turnare sau forjare
• Prototipare rapidă: Piese în zile, nu în săptămâni, așteptând realizarea sculelor

Ce se întâmplă cu prelucrarea CNC a foilor de metal? Atunci când piesele dvs. sunt în principal plane, cu îndoituri, plieri și elemente formate, procesele CNC pentru foi de metal se dovedesc adesea mai economice decât prelucrarea prin strunjire sau frezare din blocuri masive.

Când fabricarea aditivă este superioară celei subtractive

Apariția imprimării 3D în metal a introdus o altă opțiune pentru fabricarea pieselor personalizate. Conform Penta Precision, fabricarea aditivă construiește piesele strat cu strat, pornind de la fișiere digitale, eliminând astfel necesitatea uneltelor tradiționale și permițând realizarea unor geometrii complexe, imposibil de obținut prin metode convenționale.

Iată unde se remarcă fabricarea aditivă:

• Canale interne complexe: Canale de răcire, canale conformale și rețele interne
• Structuri ușoare: Designuri optimizate topologic, cu material doar acolo unde este necesar
• Asamblări consolidate: Mai multe componente imprimate ca o singură piesă, eliminând necesitatea asamblării
• Cantități mici: Prototipuri unice fără costuri de configurare

Totuși, fabricarea aditivă are limite semnificative. Conform Penta Precision, toleranțele ating de obicei doar ±0,004 inch, comparativ cu ±0,001 inch pentru prelucrarea prin așchiere. Liniile de strat necesită adesea o prelucrare ulterioară pentru a obține finisaje de suprafață acceptabile. Opțiunile de materiale rămân limitate comparativ cu întreaga gamă de metale prelucrabile prin așchiere. Iar pentru piese mai mari, durata de construcție se prelungește pe parcursul a zilelor.

Realitatea este că multe aplicații avansate combină procesele aditive și cele sustractive. Se imprimă în 3D forme aproape definitive, complexe, cu caracteristici interne, iar ulterior se prelucrează prin așchiere suprafețele critice până la toleranța finală. Această abordare hibridă capitalizează libertatea geometrică oferită de fabricarea aditivă, împreună cu precizia prelucrării CNC.

Comparație a metodelor de fabricație: Alegerea corectă

Selectarea procesului optim necesită echilibrarea simultană a mai mulților factori. Folosiți această comparație completă pentru a vă ghida în luarea deciziei:

Criterii	Frezare CNC	TURNARE	Forjare	Folie metalică	Fabricare Aditivă
Volum ideal	1–10.000 piese	1,000-1,000,000+	500-100,000+	10-100,000+	1–500 piese
Capabilitate geometrică	Caracteristici exterioare, interioare limitate	Cavități interne complexe	Forme simple până la moderate	Plan cu îndobitociri/forme	Canale interne extrem de complexe
Toleranțe tipice	±0,001" realizabil	±0,010" în mod tipic; suprafețe critice prelucrate mecanic	±0,020" în mod tipic; prelucrare mecanică până la finisare	±0,005" până la ±0,010"	±0,004" în mod tipic
Opțiuni de Material	Virtually toate metalele prelucrabile prin așchiere	Aliaje turnabile (aluminiu, zinc, fier, oțel)	Metale forjabile (oțel, aluminiu, titan)	Metale în foaie	Pulberi metalice selectate
Investiție în scule	Niciunul (doar programare)	Ridicat (10.000–500.000+ USD pentru matrițe)	Ridicat (5.000–100.000+ USD pentru matrițe)	Scăzut spre moderat	Nimic
Timp de livrare (prima bucată)	Zile până la 1–2 săptămâni	Săptămâni până la luni (utilaje)	Săptămâni până la luni (utilaje)	Zile până la 1–2 săptămâni	Zile până la 1–2 săptămâni
Utilizare material	Scăzut (șipcile sunt eliminate)	Ridicat (formă aproape finală)	Ridicat (formă aproape finală)	Moderat spre ridicat	Ridicat (materialul este utilizat doar acolo unde este necesar)
Structura de costuri	Cost liniar pe piesă	Cost ridicat al utilajelor, cost scăzut pe bucată	Cost ridicat al utilajelor, cost scăzut pe bucată	Configurare scăzută, cost moderat pe piesă	Ridicat pe piesă, în volum mare

Conform G.E. Mathis Company , alegerea procesului ideal de prelucrare a metalelor depinde de tipul de material, designul produsului, cantitate, termen de livrare, buget și cerințe de calitate. Rareori există un singur răspuns perfect; cea mai bună alegere echilibrează toți acești factori în funcție de prioritățile dumneavoastră specifice.

Luați în considerare acest cadru decizional:

• Prototipuri și volume mici: Prelucrare prin frezare cu comandă numerică (CNC) sau fabricație aditivă
• Volume medii cu precizie ridicată: Prelucrare prin frezare cu comandă numerică (CNC), cu posibilitatea trecerii ulterioare la turnare
• Volume mari cu forme complexe: Turnare cu prelucrare secundară
• Componente structurale înalte rezistență: Forjare cu prelucrare secundară
• Carcase și piese deformate: Procesul de prelucrare a tablei
• Caracteristici interne complexe: Fabricație aditivă cu prelucrare secundară

Tendința emergentă? Fabricația hibridă, care combină mai multe procese pentru a valorifica punctele forte ale fiecăruia. Conform BDE Inc., producția modernă combină procese pentru a profita de avantajele lor și pentru a reduce dezavantajele. Software-ul bazat pe inteligență artificială evaluează în prezent geometria, volumul și materialele, pentru a sugera strategii optime, în timp ce sistemele cloud direcționează piesele către facilitățile adecvate, în funcție de capacitatea și disponibilitatea acestora.

Înțelegerea acestor compromisuri vă pune într-o poziție favorabilă pentru a lua decizii de fabricație care optimizează costul, calitatea și termenele de livrare. Dar, odată ce ați ales prelucrarea prin strunjire cu comandă numerică (CNC) ca proces de fabricație, cum puteți asigura faptul că piesele dvs. îndeplinesc cerințele specifice industriei? Diferitele sectoare impun cerințe distincte privind certificările, standardele de calitate și documentația, care influențează direct selecția furnizorilor.

Cerințe specifice industriei și standarde de calitate

Ați selectat procesul de fabricație și materialele. Totuși, ceea ce multe resurse trec cu vederea este următorul aspect: industria pe care o deserviți determină mult mai mult decât doar specificațiile pieselor. Sectoarele aerospațial, medical și auto impun fiecare cerințe distincte de certificare, obligații de trasabilitate și protocoale de calitate care modelează în mod fundamental selecția furnizorilor și costurile de fabricație.

De ce este important acest lucru? Conform American Micro Industries, certificatele reprezintă un element esențial al întregului ecosistem de producție. În cadrul unui sistem de management al calității, certificatele constituie piloni care susțin și validează fiecare etapă a procesului de producție. Alegerea unui furnizor care nu deține certificatele adecvate nu implică doar riscuri legate de calitate; poate duce chiar la eliminarea produsului dumneavoastră din întregele piețe.

Să analizăm ce cer fiecare dintre principalele industrii și cum influențează aceste cerințe proiectele dumneavoastră de piese metalice prelucrate prin așchiere.

Standarde și certificate pentru prelucrarea prin așchiere în industria auto

Sectorul auto impune piese constante, lipsite de defecte, pentru milioane de unități. Un singur component defect poate declanșa retrageri de pe piață care costă sute de milioane de dolari și pot afecta grav reputația mărcii. Această realitate determină cerințe riguroase privind certificatele, care diferențiază furnizorii calificați de ceilalți.

IATF 16949 este standardul global pentru managementul calității în domeniul automotive. Conform American Micro Industries, această certificare combină principiile ISO 9001 cu cerințe specifice sectorului privind îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor. Producătorii de piese prin prelucrare CNC trebuie să demonstreze o trasabilitate robustă a produselor și un control eficient al proceselor pentru a îndeplini cerințele de calificare.

Ce cere, de fapt, certificarea IATF 16949 serviciilor de prelucrare CNC din oțel inoxidabil și operațiunilor de fabricare a pieselor din aluminiu?

• Planificarea avansată a calității produsului (APQP): Procese structurate pentru dezvoltarea și validarea noilor piese înainte de producție
• Procesul de omologare a pieselor pentru producție (PPAP): Documentație care dovedește că procesele de fabricare produc în mod constant piese conforme
• Controlul Statistic al Procesului (SPC): Monitorizare în timp real a dimensiunilor critice pentru detectarea devierilor procesului înainte de apariția defectelor
• Analiza Sistemului de Măsurare (MSA): Verificarea faptului că echipamentele de inspecție oferă rezultate fiabile și reproductibile
• Analiza Modurilor de Defecțiune și a Efectelor (FMEA): Identificarea proactivă a punctelor potențiale de defectare și a măsurilor preventive

Pentru componente auto cu toleranțe ridicate, cum ar fi ansamblurile de carcasă și bucșele metalice personalizate, aceste cerințe nu sunt doar casete de verificare birocratice. Ele reprezintă cadrul care asigură funcționarea sigură a fiecărei piese pe întreaga durată de viață a vehiculului. Producători precum Shaoyi Metal Technology demonstrează modul în care certificarea IATF 16949, combinată cu controlul statistic al proceselor, permite obținerea unei calități constante pentru aplicații auto complexe.

Impactul asupra costurilor? Furnizorii certificați investesc semnificativ în infrastructura de calitate, sistemele de documentare și auditurile continue. Aceste costuri se reflectă în prețul pieselor, dar aduc valoare prin reducerea ratei de respingere, diminuarea perturbărilor în producție și creșterea fiabilității lanțului de aprovizionare.

Cerințe privind trasabilitatea materialelor pentru dispozitive medicale

Când componentele prelucrate devin parte integrantă a instrumentelor chirurgicale sau a dispozitivelor implantabile, riscurile nu pot fi mai mari. Siguranța pacientului impune o trasabilitate completă, de la materialul brut până la produsul finit și dincolo de acesta.

ISO 13485 este standardul recunoscut internațional pentru sistemele de management al calității dispozitivelor medicale. Conform NSF International, acest standard subliniază conformitatea cu reglementările și gestionarea riscurilor pentru a asigura siguranța și eficacitatea dispozitivelor medicale. Cadru său acoperă procese destinate îndeplinirii reglementărilor globale privind dispozitivele medicale, făcându-l standardul de referință pentru agențiile de reglementare din întreaga lume.

Ce diferențiază cerințele pentru dispozitivele medicale față de cele ale altor industrii?

• Trasabilitate completă a materialelor: Fiecare componentă trebuie să poată fi urmărită până la loturile specifice de materiale brute, numerele de colectare termică și certificatele aferente
• Controlul proiectării: Proceduri formale de verificare și validare pe întreaga durată a dezvoltării produsului
• Integrarea managementului riscurilor: Evaluarea riscurilor integrată în toate procesele sistemului de calitate
• Supraveghere post-commercializare: Sisteme pentru colectarea, investigarea și luarea de măsuri în legătură cu reclamațiile și evenimentele adverse
• Păstrarea extinsă a documentației: Înregistrările sunt păstrate pe perioade prelungite pentru a sprijini anchetele reglementare și considerentele legate de răspundere

Conform Technomark , companiile din domeniul aerospațial și farmaceutic trebuie să documenteze în mod riguros fiecare componentă în scopuri de siguranță. Producția dispozitivelor medicale se încadrează în această categorie, reglementările impunând o documentare detaliată a materialelor, a proceselor de fabricație și a rezultatelor testelor.

Pentru producătorii de componente din oțel inoxidabil destinate aplicațiilor medicale, trasabilitatea la nivel de unitate înlocuiește adesea urmărirea la nivel de lot. Fiecare implant individual sau instrument chirurgical trebuie să poarte o genealogie completă care să documenteze întreaga sa istorie de fabricație. Acest nivel de documentare necesită sisteme sofisticate de gestionare a datelor și adaugă un cost măsurabil pentru fiecare piesă.

Cerințe aerospațiale și acreditare pentru procese speciale

Sectorul aerospațial impune unele dintre cele mai riguroase standarde de conformitate în domeniul fabricației. Atunci când defectarea unei componente poate avea consecințe catastrofale la o altitudine de 35.000 de picioare, nu există nicio toleranță pentru deficiențe de calitate.

AS9100 se bazează pe fundamentul ISO 9001, introducând în același timp cerințe specifice industriei aerospațiale. Conform American Micro Industries, această normă pune accent pe managementul riscurilor, documentarea riguroasă și controlul integrității produselor de-a lungul lanțurilor complexe de aprovizionare. Fiecare piuliță, fir și placă de circuit imprimat trebuie să aibă origini și istoric de prelucrare documentate.

În afară de AS9100, aplicațiile aerospațiale necesită frecvent Acreditarea NADCAP (Programul Național de Acreditare pentru Contractorii din domeniul Aerospațial și Apărării) pentru procese speciale. Spre deosebire de certificatele generale de calitate, NADCAP examinează în detaliu controalele specifice fiecărui proces pentru operațiuni precum:

• Tratarea termică
• Prelucrare chimică
• Testare neinvasivă
• Îmbunătățirea suprafeței
• Sudarea și bronzarea

Pentru prelucrarea CNC din aluminiu destinată aplicațiilor aerospațiale, aceste cerințe implică o documentare extensivă, certificate de calitate ale materialelor pentru fiecare lot și protocoale de inspecție care depășesc practicile industriale standard. Inspectiile articolului inițial, monitorizarea în timpul procesului și verificarea finală necesită toate înregistrări cuprinzătoare.

Cum influențează cerințele de certificare selecția furnizorilor

Înțelegerea acestor cerințe specifice industriei transformă modul în care evaluați potențialii parteneri de producție. Certificările unui furnizor dezvăluie infrastructura sa de calitate, maturitatea proceselor și capacitatea de a îndeplini cerințele sectorului dumneavoastră.

Iată un cadru practic pentru potrivirea certificărilor furnizorilor cu cerințele dumneavoastră:

Industrie	Certificare principală	Cerințe suplimentare	Zone Cheie de Accent
Automotive	IATF 16949	Cerințe specifice clienților, PPAP	Capacitatea procesului, controlul statistic al proceselor (SPC), prevenirea defectelor
Dispozitiv medical	ISO 13485	Conformitatea cu FDA 21 CFR Partea 820	Urmăribilitatea, gestionarea riscurilor, controalele de proiectare
Aerospațial	AS9100	NADCAP pentru procese speciale	Documentația, certificarea materialelor, prevenirea obiectelor străine (FOD)
Apa	AS9100 + înregistrarea ITAR	Autorizații de securitate, acces controlat	Securitatea informațiilor, conformitatea cu reglementările privind exportul
Industria generală	ISO 9001	Standarde specifice industriei după caz	Coerenta proceselor, îmbunătățirea continuă

Conform NSF International , producătorii care dețin deja certificarea IATF 16949 sau AS9100 au dezvoltat capacități de fabricație de precizie, controale de calitate și experiență în domeniul reglementărilor, care se aplică direct și altor sectoare solicitante. Totuși, obținerea certificării ISO 13485 pentru fabricarea dispozitivelor medicale necesită abordarea unor cerințe mai prescriptive privind documentația și a unor controale specifice dispozitivelor medicale.

Implicațiile de cost sunt semnificative. Serviciile de prelucrare CNC din oțel inoxidabil care îndeplinesc cerințele aeronautice sau medicale se comercializează, de obicei, la prețuri superioare față de lucrările industriale generale. Aceasta reflectă investiția în sisteme de calitate, echipamente specializate de inspecție, infrastructura de documentare și auditurile continue de certificare. La evaluarea ofertelor, compararea furnizorilor certificați cu cei necertificați creează o situație de tip „mere cu portocale”; prețul mai scăzut poate exclude infrastructura de calitate de care are nevoie aplicația dumneavoastră.

După ce cerințele de certificare au fost înțelese, următorul aspect de luat în considerare este ceea ce se întâmplă după finalizarea prelucrării. Tratamentele post-prelucrare și metodele de inspecție a calității influențează direct proprietățile finale ale pieselor și verificarea faptului că specificațiile au fost îndeplinite.

Tratamente post-prelucrare și inspecție a calității

Partea dvs. prelucrată din aluminiu sau oțel arată perfect imediat după ieșirea de pe mașina CNC. Dar este ea, de fapt, finalizată? În multe cazuri, răspunsul este nu. Tratamentele post-prelucrare transformă componentele brute prelucrate în piese care rezistă la coroziune, suportă uzură, îndeplinesc specificațiile de duritate și trec verificările riguroase de calitate.

Conform Fictiv, odată ce ați finalizat prelucrarea prin strunjire CNC a pieselor, munca dvs. nu este încă terminată. Aceste componente brute pot avea finisaje neestetice, pot să nu fie suficient de rezistente sau pot reprezenta doar o singură parte dintr-un produs complex, format din mai multe componente. Înțelegerea operațiunilor de post-procesare necesare pentru aplicația dvs. vă ajută să specificați corect cerințele încă de la început.

Opțiuni de tratament termic pentru piesele metalice prelucrate

Tratamentul termic modifică proprietățile materialelor prin expunerea metalului la temperaturi specifice, pe perioade de timp controlate. Care este obiectivul? Creșterea rezistenței, îmbunătățirea durității, eliminarea tensiunilor interne sau îmbunătățirea prelucrabilității pentru operațiunile ulterioare. Iată unde contează momentul potrivit: trebuie tratamentul termic aplicat înainte sau după prelucrarea mecanică?

Conform Fictiv, atât procesele de tratament termic înainte de prelucrarea CNC, cât și cele după prelucrarea CNC sunt frecvente și oferă fiecare beneficii și considerente specifice. Metalele supuse tratamentului termic înainte de prelucrare păstrează toleranțe mai strânse și simplifică procurarea materialelor, deoarece semifabricatele deja durificate sunt ușor de găsit pe piață. Totuși, materialele mai dure necesită mai mult timp pentru prelucrare și uzură mai rapidă a sculelor, ceea ce duce la creșterea costurilor de prelucrare.

Tratamentul termic post-prelucrare vă oferă un control mai mare, dar introduce posibile modificări dimensionale. Tratamentul termic poate provoca deformarea sau răsucirea pieselor, afectând toleranțele strânse obținute în timpul prelucrării prin așchiere. În cazul prelucrării prin așchiere CNC a aliajelor de alamă sau cupru, tratamentul termic este mai puțin frecvent, deoarece aceste aliaje, în general, nu necesită călire.

Opțiunile principale de tratament termic pentru piesele metalice prelucrate includ:

• Călire: Crește rezistența la deformarea plastică și rezistența la tractiune. Semifabricatul este încălzit peste temperatura sa critică, menținut la această temperatură, apoi răcit brusc în apă, soluție salină sau ulei. Este utilizat în principal pentru metalele feroase, cum ar fi oțelul.
• Cimentare superficială: Creează un strat exterior dur și rezistent la uzură, păstrând în același timp un miez moale și ductil. Carbonul, azotul sau borul difuzează în suprafața oțelului la temperaturi ridicate. Este ideal pentru roțile dințate, lagăre și componente care necesită atât duritate superficială, cât și rezistență la șoc.
• Recristalizare: Înmoaie metalul, reduce tensiunile și crește ductilitatea. Metalul este încălzit lent până la o temperatură specifică, menținut la această temperatură, apoi răcit într-un mod controlat. Puteți efectua recoacerea oțelului, cuprului, aluminiului și aliajelor de alamă pentru a îmbunătăți prelucrabilitatea.
• Înălțimea: Se efectuează asupra metalelor anterior călite pentru reducerea tensiunilor și diminuarea fragilității, păstrând în același timp cea mai mare parte a durității obținute. Materialul este reîncălzit la temperaturi sub punctul de călire, realizându-se un echilibru între rezistență și tenacitate.
• Îmbunătățire prin precipitație: Se aplică unor aliaje specifice care conțin cupru, aluminiu, fosfor sau titan. Creează precipitate intermetalice care măresc rezistența și rezistența la coroziune prin cicluri controlate de încălzire și îmbătrânire.

La prelucrarea alamei sau la lucrul cu piese din aluminiu CNC, durificarea nu este, de obicei, necesară. Aceste materiale își obțin proprietățile prin compoziția aliajului și prin durificarea prin deformare plastică, nu prin prelucrare termică. Totuși, recoacerea de detensionare poate fi benefică pentru componente complexe din aluminiu, prelucrate prin așchiere, care sunt predispuse la deformare.

Selectarea tratamentului de suprafață pentru rezistența la coroziune și uzură

Tratamentele de suprafață protejează piesele dvs. prelucrate împotriva degradării mediului, în timp ce pot îmbunătăți și aspectul și proprietățile funcționale. Alegerea corectă depinde de materialul de bază, de mediul de funcționare și de cerințele de performanță.

Conform Fictiv, caracteristicile finisajului de suprafață sunt deosebit de importante dacă piesa dvs. vine în contact cu alte componente. Valorile mai mari ale rugozității măresc frecarea și determină o uzură mai rapidă, în timp ce neregularitățile de suprafață pot deveni situsuri de nucleație pentru coroziune și fisuri.

Tratamente de suprafață după tipul de metal și aplicație:

Pentru aluminiu:

• Anodizare (Tip I, II, III): Creează un strat oxidic integrat care nu se scoboare sau nu se decojește. Tipul II permite colorarea pentru efecte estetice; Tipul III (anodizare dură) oferă o rezistență superioară la uzură. Toate tipurile fac aluminiul electric neconductor.
• Conversie cromat (Alodine/Film chimic): Strat protector subțire care menține conductivitatea termică și electrică. Funcționează ca inhibitor al coroziunii și promotor al aderenței vopselei. Disponibil în finisaje transparent, auriu sau bej.

Pentru oțel și oțel inoxidabil:

• Pasivare: Tratament chimic care elimină fierul liber de pe suprafețele din oțel inoxidabil, rezultând o rezistență îmbunătățită la coroziune, cu un aspect neted și lucios. Nu adaugă nicio grosime, astfel încât nu este necesară mascarea.
• Oxid negru: Creează un strat de magnetit care oferă o rezistență moderată la coroziune, cu un aspect neted și mat. Se aplică prin baie chimică la temperatură ridicată, urmată de sigilare cu ulei.
• Placare cu nichel fără curent: Depune un strat de acoperire din aliaj de nichel fără utilizarea unui curent electric. Conținutul mai mare de fosfor îmbunătățește rezistența la coroziune. Se poate aplica pe aluminiu, oțel și oțel inoxidabil.
• Placare cu zinc (galvanizare): Protejează oțelul împotriva coroziunii prin furnizarea unui strat sacrificial de zinc care se oxidează înaintea oțelului de bază.

Pentru mai multe metale:

• Vopsire în Pulbere: Vopsea pulverulentă aplicată electrostatic și uscată la căldură sau lumină UV. Creează un strat gros și durabil, în diverse culori și grade de luciu. Modifică dimensiunile pieselor, necesitând mascarea elementelor cu toleranțe strânse.
• Sablatul cu material abraziv: Finisare abrazivă realizată cu ajutorul unor bile de sticlă, bile plastice sau nisip sub presiune. Elimină resturile de material, creează o textură mată uniformă și pregătește suprafețele pentru acoperirile ulterioare. Funcționează pe majoritatea metalelor, inclusiv pe alamă, bronz și cupru.
• Electropolizare: Folosește curent electric și o baie chimică pentru a dizolva straturi controlate de material de pe oțel sau oțel inoxidabil, obținând finisaje cu aspect de oglindă mai rapid și mai ieftin decât lustruirea manuală.

Pot fi combinate strategic mai multe tipuri de finisare. Prelucrarea prin media blasting înainte de anodizare creează estetica netedă și mată întâlnită la dispozitivele electronice de consum premium. Pasivarea combinată cu oxidul negru oferă atât rezistență la coroziune, cât și atracție estetică pentru componentele din oțel.

Metode de inspecție a calității

Prelucrarea post-fabricație este finalizată doar după ce ați verificat că piesele îndeplinesc specificațiile. Inspectia modernă combină măsurătorile tradiționale cu metrologia avansată pentru a asigura conformitatea înainte de expediere.

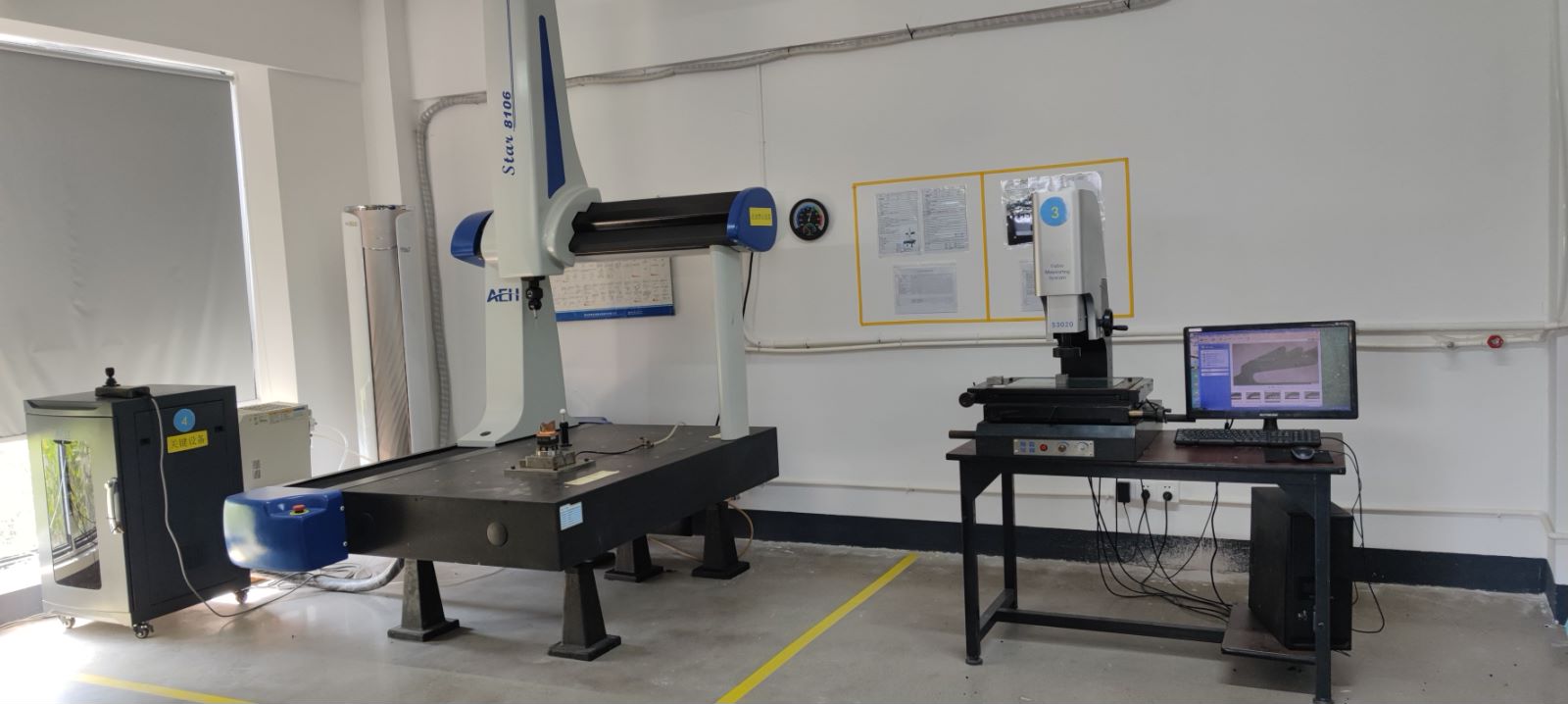

• CMM (mașină de măsurat cu coordonate): Măsoară geometria precisă în 3D față de modelele CAD. Sondele tactile sau senzorii optici capturează date dimensionale cu o precizie submicronică, generând rapoarte complete de inspecție pentru caracteristicile critice.
• Testarea rugozității suprafeței: Profiliometrele măsoară valorile Ra pentru a verifica specificațiile finisajului superficial. Esențiale pentru suprafețele de contact, zonele de etanșare și cerințele estetice.
• Verificarea certificării materialelor: Rapoartele de testare la laminor documentează compoziția chimică și proprietățile mecanice ale materialelor brute. Esențiale în aplicațiile aerospațiale, medicale și auto, care necesită o urmăribilitate completă.
• Testare a duretelor: Verifică eficacitatea tratamentului termic folosind metodele Rockwell, Brinell sau Vickers, în funcție de material și domeniul de duritate.
• Inspecție vizuală și dimensională: Inspectorii instruiți verifică calitatea suprafeței, identifică defectele și confirmă dimensiunile critice folosind calibre etalonate și comparatoare optice.

Combinarea unor tratamente adecvate post-prelucrare și a unei inspecții riguroase transformă componentele brute prelucrate în piese verificate, gata pentru utilizare în aplicație. Odată ce aceste procese sunt înțelese, sunteți pregătit să evaluați partenerii de producție care pot oferi soluții complete, de la materialul brut până la componentele finite și inspectate.

Alegerea partenerului potrivit pentru prelucrarea prin strunjire CNC a metalelor

Ați asimilat o cantitate mare de cunoștințe privind procesele, materialele, toleranțele și cerințele industriale. Acum vine decizia care determină dacă toată această înțelegere se va traduce în piese de succes: alegerea partenerului de producție potrivit. O mașină de strunjire CNC pentru metale este la fel de bună ca echipa care o operează, iar sistemele care înconjoară producția sunt la fel de importante ca și vitezele axului principal și sculele de tăiere.

Conform BOEN Rapid, alegerea furnizorului potrivit de prelucrare CNC este esențială pentru proiectele de fabricație de succes. Provocarea? Evaluarea potențialilor parteneri pe mai multe dimensiuni, simultan. Echipamentele, expertiza, sistemele de calitate, capacitatea și scalabilitatea influențează toate decizia dumneavoastră.

Să transformăm acum tot ceea ce ați învățat în criterii acționabile pentru alegerea unui partener care oferă rezultate constante.

Evaluarea capacităților partenerului de prelucrare CNC

Imaginați-vă că solicitați oferte de preț de la trei furnizori. Toți susțin că pot prelucra carcasa dumneavoastră din aluminiu cu toleranțe de ±0,001 inch. Cum vă distingeți între ei? Răspunsul se află în evaluarea sistematică pe mai multe dimensiuni ale capacităților.

Evaluarea echipamentelor și tehnologiei:

Conform informațiilor furnizate de BOEN Rapid, un furnizor dotat cu centre avansate de prelucrare pe mai multe axe, echipamente de strunjire de precizie și instrumente automate de inspecție este mai probabil să realizeze geometrii complexe cu o acuratețe ridicată. La evaluarea unei mașini CNC pentru capacitățile de fabricare a pieselor metalice, luați în considerare:

• Vârsta și starea mașinii: Mașinile CNC moderne mențin toleranțe mai strânse și oferă funcționalități pe care echipamentele mai vechi nu le pot egala
• Capacitate Multi-Axis: mașinile cu 5 axe prelucrează geometrii complexe într-un număr mai mic de montări, îmbunătățind acuratețea și reducând costurile
• Integrarea CAD/CAM: Software-ul avansat transformă proiectele în traiectorii optime ale sculelor în mod eficient
• Echipamente de inspecție: Mașinile de măsurare cu coordonate (CMM), aparatele de măsurare a rugozității suprafeței și comparatoarele optice verifică dacă piesele respectă specificațiile

Conform informațiilor furnizate de Focused on Machining, atelierul ar putea fi capabil să prelucreze o piesă, dar oare poate efectua și inspecția acesteia pentru a se asigura că îndeplinește toate cerințele? Pentru piese extrem de precise, este necesară prezența unei mașini de măsurat cu coordonate (CMM). Regula 10 stipulează că echipamentul de inspecție trebuie să fie de 10 ori mai precis decât caracteristica pe care o verifică.

Experțise în Materiale:

O mașină CNC pentru aluminiu funcționează în mod diferit față de una optimizată pentru titan sau oțel inoxidabil. Conform BOEN Rapid, cunoașterea materialelor joacă un rol esențial în alegerea furnizorilor de servicii CNC de încredere. Capacitatea de a lucra cu o mare varietate de materiale asigură versatilitate în diverse aplicații.

Căutați parteneri care demonstreze o experiență profundă cu materialele specifice dumneavoastră. Au prelucrat ei aluminiu 7075 pentru aplicații aeronautice? Înțeleg ei caracteristicile de ecruisare ale oțelului inoxidabil 316L? Pot recomanda gradele optime pentru aplicația dumneavoastră? Această expertiză previne costurile ridicate asociate cu încercările și erorile în timpul producției.

Sisteme și certificate de calitate:

După cum s-a prezentat în capitolul anterior, certificatele atestă maturitatea infrastructurii de calitate. Conform BOEN Rapid, furnizorii care dețin certificarea ISO 9001:2015 demonstrează conformitatea cu standardele globale privind consistența calității și îmbunătățirea continuă.

Totuși, certificatele singure nu sunt suficiente. Conform Focused on Machining, majoritatea atelierelor de prelucrare precisă își afișează certificatele pe site-ul web, dar veți dori să vedeți certificatele reale. Unele ateliere susțin că sunt conforme cu standardul AS9100, dar acest lucru nu înseamnă neapărat că au obținut certificarea oficială. Solicitați să vă fie arătat sistemul lor ERP și înțelegeți modul în care achiziționează materialele și urmăresc producția.

Scalarea de la prototip la producție

Aici este locul în care multe parteneriate întâmpină dificultăți: un furnizor se descurcă excelent la prototipuri, dar întâmpină probleme când volumul crește. Sau este optimizat pentru producția în volume mari, dar nu poate oferi flexibilitatea și rapiditatea cerute de etapa de prototipare. Partenerul ideal gestionează ambele capete ale acestui spectru.

Conform ECOREPRAP companiile CNC permit scalabilitatea prin standardizarea fluxurilor de lucru, implementarea automatizării și utilizarea uneltelor digitale pentru a menține eficiența și calitatea în toate etapele producției. Drumul de la prototip la producție implică validarea proiectului, selecția materialelor, rularea pilot și optimizarea fabricației la scară largă.

Ce diferențiază partenerii care reușesc să se scaleze?

• Gestionarea flexibilă a capacității: Capacitatea de a priorita prototipurile urgente, păstrând în același timp programul de producție
• Documentare proces: Proceduri pentru primul articol care capturează parametrii optimizați pentru trecerea la producție în volum
• Consistență calitate: Sisteme care asigură faptul că al 10.000-lea produs este identic cu primul articol
• Fiabilitatea lanțului de aprovizionare: Capacități de aprovizionare cu materiale care se adaptează cerințelor dumneavoastră

Flexibilitatea termenelor de livrare abordează provocările comune ale lanțurilor de aprovizionare. Conform Focused on Machining, un atelier de prelucrare precisă ar putea promite pe site-ul său un termen de livrare de 2 săptămâni, dar termenele de livrare se calculează începând cu data lansării proiectului. Dacă capacitatea atelierului este limitată, un «termen de livrare de 2 săptămâni» devine, de fapt, mai degrabă de 6 săptămâni.

Pentru aplicații auto care necesită ansambluri complexe de cadru și componente cu toleranțe ridicate, parteneri precum Shaoyi Metal Technology demonstrează cum scalabilitatea de la prototipare rapidă la producție în masă, combinată cu termene de livrare rapide, de până la o zi lucrătoare pentru componente urgente, rezolvă aceste provocări comune ale lanțului de aprovizionare. Certificarea lor IATF 16949 și implementarea Controlului Statistic al Proceselor asigură consistența, indiferent dacă se produc cantități de prototip sau volume de producție.

Lista de verificare a evaluării furnizorului

Înainte de a vă angaja un partener specializat în prelucrarea prin strunjire-frezare CNC a metalelor, evaluați sistematic acești criterii:

Capacități Tehnice:

• Este echipamentul lor potrivit pentru complexitatea pieselor dumneavoastră?
• Pot atinge în mod constant toleranțele specificate de dumneavoastră?
• Au experiență cu materialele specifice pe care le utilizați?
• Este echipamentul lor de inspecție adecvat cerințelor dumneavoastră de precizie?

Calitate și certificări:

• Dețin certificări relevante pentru industria dumneavoastră (ISO 9001, AS9100, IATF 16949, ISO 13485)?
• Pot furniza documente reale de certificare, nu doar declarații de conformitate?
• Ce controale în curs de desfășurare și ce proceduri de inspecție finală aplică?
• Cum gestionează materialele neconforme?

Capacitate și Timp de Lansare:

• Care este gradul actual de utilizare a capacității lor?
• Pot satisface solicitările urgente de prototipuri?
• Care este înregistrarea lor privind livrarea la termen?
• Au planuri de contingență pentru constrângerile de capacitate?

Scalabilitate:

• Pot trece de la prototip la volume de producție?
• Documentează procesele pentru a asigura o replicare constantă?
• Ce capacități de automatizare sprijină volumele mai mari?
• Cum mențin calitatea pe măsură ce cantitățile cresc?

Comunicare și Asistență:

• Cât de prompti sunt în răspunsul la întrebări?
• Oferă management de proiect dedicat?
• Pot oferi feedback privind concepția pentru fabricabilitate?
• Care este abordarea lor față de rezolvarea problemelor?

Potențialul unui parteneriat pe termen lung:

• Care este stabilitatea financiară și traiectoria de creștere a afacerii lor?
• Investesc ei în tehnologie și extinderea capacităților?
• Pot susține evoluția produsului dumneavoastră și noile cerințe?

Conform articolului Focused on Machining, atunci când căutați un partener de prelucrare precisă pe termen lung, este esențial să găsiți un atelier care să poată crește împreună cu dumneavoastră. Discuțiile despre planurile de succesie și despre viziunile pentru viitor ajută la asigurarea faptului că atelierul cu care intenționați să colaborați va fi prezent pe termen lung.

Concluzia? Alegerea unui partener pentru prelucrarea CNC a metalelor implică mult mai mult decât simpla comparare a prețurilor oferite. Cel mai mic preț nu are nicio valoare dacă piesele sosesc întârziate, nu trec inspecția sau necesită reprelucrări ample. Prin evaluarea sistematică a capacităților, a sistemelor de calitate, a posibilității de scalare și a comunicării, identificați parteneri care oferă o valoare constantă pe întreaga durată a ciclului de viață al produsului dumneavoastră.

Indiferent dacă aveți nevoie de o mașină mică CNC pentru prototipuri din metal sau pentru producția în volum mare a componentelor CNC din aluminiu de precizie, principiile rămân aceleași: potriviți capacitățile partenerului cu cerințele dumneavoastră, verificați afirmațiile acestuia prin dovezi și construiți relații care să sprijine succesul dumneavoastră pe termen lung în domeniul fabricației.

Întrebări frecvente despre prelucrarea CNC a metalelor

1. Cât costă o mașină CNC pentru metal?

Costurile mașinilor CNC pentru prelucrarea metalelor variază semnificativ în funcție de capacitate și dimensiune. Mașinile de tăiere cu plasmă CNC de intrare au un preț cuprins între 10.000 USD și 30.000 USD, fiind potrivite pentru mici întreprinderi de fabricație. Mașinile din gama mijlocie, cu precizie îmbunătățită, costă între 30.000 USD și 100.000 USD. Centrele profesionale de prelucrare pe 5 axe, destinate componentelor complexe din domeniul aerospace sau medical, pot depăși 500.000 USD. Atunci când se apelează la producători autorizați, cum ar fi cei care dețin certificarea IATF 16949, evitați investiția de capital, beneficiind în același timp de echipamente avansate și de expertiză specializată.

2. Ce metale pot fi prelucrate prin frezare CNC?

Mașinile CNC pot prelucra practic toate metalele prelucrabile, inclusiv aliajele de aluminiu (6061, 7075), oțelurile inoxidabile (303, 304, 316L), oțelurile carbon (1018, 1045, 4340), alama (C360), cuprul (C110), titanul și aliajele speciale, cum ar fi Inconel. Fiecare metal are caracteristici unice de prelucrabilitate — alama este cea mai ușor de prelucrat, având indicele de prelucrabilitate de 100 %, în timp ce titanul necesită parametri conservatori, cu un indice de prelucrabilitate de doar 22 %. Alegerea materialului depinde de cerințele aplicației dumneavoastră referitoare la rezistență, rezistență la coroziune, greutate și cost.

3. Care este diferența dintre frezarea CNC și strunjirea CNC?

Frezarea CNC utilizează scule de tăiere cu mai multe puncte care se rotesc și se deplasează peste piese de prelucrat fixe, fiind ideală pentru suprafețe plane, degajări, crestături și contururi complexe în 3D. Strunjirea CNC pune în mișcare de rotație piesa de prelucrat, în timp ce sculele fixe îndepărtează materialul, obținând rezultate excelente la piese cilindrice, conice și simetrice în jurul unei axe, cum ar fi arborele și bucșele. Frezarea oferă configurații de la 3 axe până la 5 axe pentru geometrii complexe, în timp ce strunjirea asigură timpi de ciclu mai scurți și costuri mai mici ale sculelor pentru piesele rotunde. Multe componente beneficiază de combinarea ambelor procese.

4. Ce toleranțe poate atinge prelucrarea metalică prin metoda CNC?

Prelucrarea standard prin frezare CNC atinge toleranțe de ±0,1 mm (±0,004 inch) pentru majoritatea metalelor. Lucrările de precizie pot atinge toleranțe de ±0,025 mm (±0,001 inch) la frezarea aluminiului și a oțelului, iar operațiunile de strunjire pot atinge toleranțe de ±0,013 mm (±0,0005 inch) la alamă și cupru. Proprietățile materialelor influențează în mod semnificativ precizia realizabilă: conductivitatea termică ridicată a aluminiului permite obținerea unor toleranțe mai strânse, în timp ce tendința oțelului inoxidabil de a se întări prin deformare necesită specificații mai conservatoare. Strângerea toleranțelor de la ±0,1 mm la ±0,01 mm poate mări costurile de 3–5 ori.

5. Cum aleg între prelucrarea prin frezare CNC și celelalte metode de fabricare a metalelor?

Alegeți prelucrarea prin frezare CNC pentru volume mici și medii (1–10.000 de piese), toleranțe strânse, flexibilitate în proiectare și prototipare rapidă. Turnarea este potrivită pentru producția în volume mari (1.000+ piese), cu cavități interne complexe și costuri mai mici pe piesă, după investiția inițială în matrițe. Forjarea oferă o structură superioară a grânelor pentru componente structurale de înaltă rezistență. Prelucrarea tablelor metalice este excelentă pentru piese plane cu îndoituri și forme. Fabricarea aditivă permite canale interne complexe, dar cu toleranțe mai largi. Multe aplicații combină metodele — turnarea pentru geometria de bază, urmată de prelucrarea CNC pentru caracteristicile de precizie.
