Înțelegerea serviciilor de strunguri CNC și a procesului de strunjire

Când aveți nevoie de componente metalice cilindrice cu toleranțe strânse, serviciile de strunguri CNC oferă soluția de fabricație de precizie pe care o căutați. Dar ce se întâmplă, de fapt, când materialul brut se transformă într-o piesă finită? Înțelegerea acestui proces vă ajută să luați decizii mai bune privind proiectele dvs. de fabricație și să comunicați mai eficient cu atelierele de prelucrare mecanică.

Ce este, deci, strunjirea CNC? În esență, strunjirea CNC este un proces de fabricație prin eliminare, în care o piesă în rotație întâlnește o sculă de tăiere fixă. Materialul se învârte la viteze ridicate, în timp ce sculele controlate de computer elimină cu precizie materialul strat cu strat, creând forma exactă programată în mașină. Această abordare diferă fundamental de operațiunile de frezare, unde scula de tăiere se învârte în jurul unei piese fixe.

Cum strungurile CNC transformă materialul brut în piese de precizie

Imaginați-vă că țineți în mână un cilindru rotativ din aluminiu sau oțel, apăsând cu grijă o sculă ascuțită pe suprafața sa. Acesta este, în esență, modul în care funcționează un strung CNC de strunjire, dar cu precizie controlată de computer, măsurată în miimi de inch. Semifabricatul, de obicei o tijă sau o bară cilindrică, este fixat într-un mandrin care se rotește cu viteze cuprinse între sute și mii de rotații pe minut.

Magia apare atunci când scula de așchiere intră în contact cu materialul în rotație. Spre deosebire de strunjirea manuală, unde un strungar conduce fizic scula, operațiile moderne de strunjire CNC urmează instrucțiuni preprogramate cu o acuratețe remarcabilă. Calculatorul controlează fiecare mișcare, de la adâncimea fiecărei așchieri până la viteza exactă de avans cu care scula se deplasează de-a lungul semifabricatului.

Această abordare automatizată oferă mai multe avantaje cheie față de metodele tradiționale:

• Reproductibilitate: Ultima piesă dintr-o serie de producție corespunde primei piese, având aceeași precizie
• Consecvență: Oboseala și variabilitatea umane sunt eliminate din ecuație
• Complexitate: Mișcările pe mai multe axe pot crea geometrii complexe, imposibil de realizat manual
• Viteza: Traseele optimizate ale sculelor reduc timpul de ciclu fără a compromite calitatea

Procesul de tăiere rotativ explicat

Drumul de la materialul brut până la piesele strunjite CNC urmează un flux de lucru bine definit. Fiecare etapă se bazează pe cea anterioară, asigurându-se că componenta finală îndeplinește exact specificațiile. Iată cum se desfășoară întregul proces:

• Introducerea design-ului: Totul începe cu un fișier CAD (proiectare asistată de calculator) care conține dimensiunile exacte, toleranțele și caracteristicile piesei dumneavoastră. Această schemă digitală devine fundația tuturor operațiunilor ulterioare.
• Configurarea sistemului de fixare a piesei: Materialul brut este fixat într-un mandrin sau un colțet, în funcție de dimensiunea și geometria piesei. Fixarea corectă a piesei prevenirea vibrațiilor și asigură precizia dimensională pe tot parcursul prelucrării.
• Programarea traseului sculei: Software-ul CAM (Fabricație asistată de calculator) convertește proiectul dumneavoastră în cod G, limbajul pe care mașinile CNC îl înțeleg. Acest cod specifică fiecare mișcare a sculei, viteza de tăiere și viteza de avans.
• Operațiuni de tăiere: Mașina execută secvența programată, cu schimbarea automată a sculelor, după caz, pentru diferite operații, cum ar fi strunjirea frontală, strunjirea cilindrică, canelarea sau filetarea.
• Verificarea calității: Piesele finite sunt supuse inspecției folosind instrumente de măsurare de precizie, pentru a confirma că îndeplinesc toleranțele specificate înainte de expediere.

Două variabile critice reglează procesul de tăiere: viteza de strunjire și viteza de avans. Viteza de strunjire determină cât de repede se rotește piesa de prelucrat, iar viteza de avans controlează cât de rapid se deplasează scula de tăiere de-a lungul materialului. Conform RapidDirect, strungarii utilizează, de obicei, viteze de strunjire mai mici împreună cu viteze de avans mai mari pentru operațiile de degroșare, care elimină rapid cantități mari de material, apoi trec la viteze mai mari de strunjire și viteze mai mici de avans pentru obținerea unor finisaje superficiale netede și a unor toleranțe strânse.

Rezultatul? Strunjirea CNC produce componente cilindrice, de la simple axe până la piese complexe cu multiple caracteristici, cu toleranțe care ating în mod obișnuit ±0,01 mm. Indiferent dacă aveți nevoie de un singur prototip sau de mii de componente identice, precizia controlată de computer rămâne constantă pe întreaga durată a producției.

Strunjire CNC versus frezare CNC și când să alegeți fiecare dintre acestea

Acum că înțelegeți cum funcționează prelucrarea prin strunjire, probabil vă întrebați: când trebuie să folosesc un strung în loc de o freză? Această decizie poate influența semnificativ costul proiectului dumneavoastră, termenul de livrare și calitatea finală a piesei. Răspunsul se bazează pe o întrebare fundamentală: ce formă are piesa dumneavoastră?

Iată distincția esențială. În strunjirea CNC, semifabricatul se rotește, în timp ce o sculă de tăiere fixă îndepărtează materialul. În frezarea CNC, scula de tăiere se rotește, iar semifabricatul rămâne fix sau se deplasează de-a lungul unor traiectorii programate. Această inversare a mișcării determină procesul cel mai potrivit pentru designul dumneavoastră.

Geometria pieselor cilindrice versus cea prismatice

Gândiți-vă la piesele pe care trebuie să le fabricați. Sunt ele rotunde, precum arborele, penele sau bucșele? Sau sunt plane și unghiulare, precum suporturile, carcasele sau plăcile de montare? Această distincție geometrică determină alegerea între freze și strunguri.

Operațiunile CNC și cele de strunjire se remarcă prin crearea eficientă a pieselor cu simetrie de rotație. Atunci când componenta dvs. se rotește în jurul unei axe centrale, strunjirea devine alegerea naturală. Arborele, rolele, scripeții, tijele filetate și racordurile cilindrice sunt toate realizate eficient prin operațiuni de strunjire. Rotirea continuă a piesei prelucrate asigură o concentricitate și o rotunjime excelente pe tot parcursul procesului de prelucrare mecanică.

Frezarea, pe de altă parte, strălucește atunci când piesa dvs. are suprafețe plane , buzunare, fante sau caracteristici unghiulare complexe. Blocurile motoare, cavitățile de matriță, suporturile de fixare și carcasele electronice necesită în mod tipic operații de frezare. Freza rotativă cu mai multe tăișuri poate aborda semifabricatul din mai multe direcții, realizând caracteristici care ar fi imposibil de creat pe o piesă care se rotește.

Luați în considerare un exemplu simplu. Imaginați-vă că aveți nevoie de un distanțier cilindric cu un diametru exterior și o lungime specifice. Un strung CNC realizează această operație în câteva secunde, rotind bara de material în timp ce o sculă de așchiere profilează piesa. Acum imaginați-vă că aveți nevoie de un bloc de fixare rectangular cu mai multe găuri filetate și o cavitate prelucrată. Aceasta este zona frezării, unde semifabricatul staționar permite prelucrarea precisă pe mai multe axe.

Alegerea metodei potrivite de prelucrare pentru proiectul dumneavoastră

Alegerea corectă între aceste procese afectează mai mult decât doar abordarea de prelucrare. Aceasta influențează toleranțele, calitatea suprafeței, viteza de producție și, în cele din urmă, costul pe piesă. Tabelul de mai jos detaliază factorii cheie de comparație:

Factor de Comparare	Frezare CNC	Frezare CNC
Potrivirea geometriei piesei	Forme cilindrice, conice și simetrice în rotație (arbori, pini, bucși, discuri)	Forme prismatice, plane și cu multiple fețe (suporturi, carcase, matrițe, degajări)
Toleranțe tipice realizabile	±0,001" până la ±0,002" standard; mai strânse cu configurații de precizie	±0,001" până la ±0,005" în funcție de configurația axelor
Capacități de finisare a suprafeței	Ra 1–2 µm realizabil; modele spirale consistente	Ra 1–3 µm tipic; modele de suprapunere pe suprafețe 3D
Viteză de producție (volum mare)	Excelentă; alimentatoarele cu bare permit funcționarea continuă neasistată	Bună; schimbătoarele de palete ajută, dar sunt necesare mai multe schimbări de scule
Viteză de producție (volum mic)	Montaj rapid pentru piese simple rotunde	Timp de montaj mai lung, dar o flexibilitate geometrică mai mare
Considerații Financiare	Costuri mai mici pentru scule; insertele cu un singur punct sunt economice	Investiție mai mare în scule; sculele cu mai multe puncte de tăiere costă mai mult inițial

Ce se întâmplă dacă piesa dumneavoastră necesită atât caracteristici cilindrice, cât și prismatic? Nu sunteți limitați la a alege un singur proces. Serviciile moderne de strunjire și frezare CNC lucrează adesea împreună, piesele fiind transferate între mașini pentru diferite operații. Totuși, există o soluție și mai eficientă.

Un strung CNC cu scule în mișcare combină ambele capacități într-o singură configurație. Aceste mașini avansate sunt echipate cu scule rotative montate pe turelă, care pot efectua operații de frezare, găurire și filetare, în timp ce axul principal susține piesa de prelucrat. Imaginați-vă prelucrarea unui arbore care necesită o canelură sau găuri transversale. În loc să transferați piesa către o freză separată, strungul cu scule în mișcare realizează întreaga prelucrare într-o singură prindere.

Conform Mastercam , centrul mediu de strung-freză poate finaliza patru operații pentru fiecare operație efectuată de o freză sau un strung independent. Această creștere spectaculoasă a eficienței face ca mașinile hibride să fie deosebit de valoroase pentru piese complexe, care altfel ar necesita mai multe configurări și transferuri între mașini.

Când evaluați opțiunile dumneavoastră, începeți cu geometria, dar nu vă opriți aici. Luați în considerare volumul de producție, cerințele de toleranță și termenul de livrare. Pentru piese cilindrice în volume mari, strunjirea dedicată oferă o eficiență fără egal. Pentru componente prismatice complexe, frezarea oferă flexibilitatea de care aveți nevoie. Iar pentru piese care necesită ambele procese, soluțiile hibride oferă avantajele ambelor tehnologii, fără a compromite precizia sau a adăuga etape inutile de manipulare.

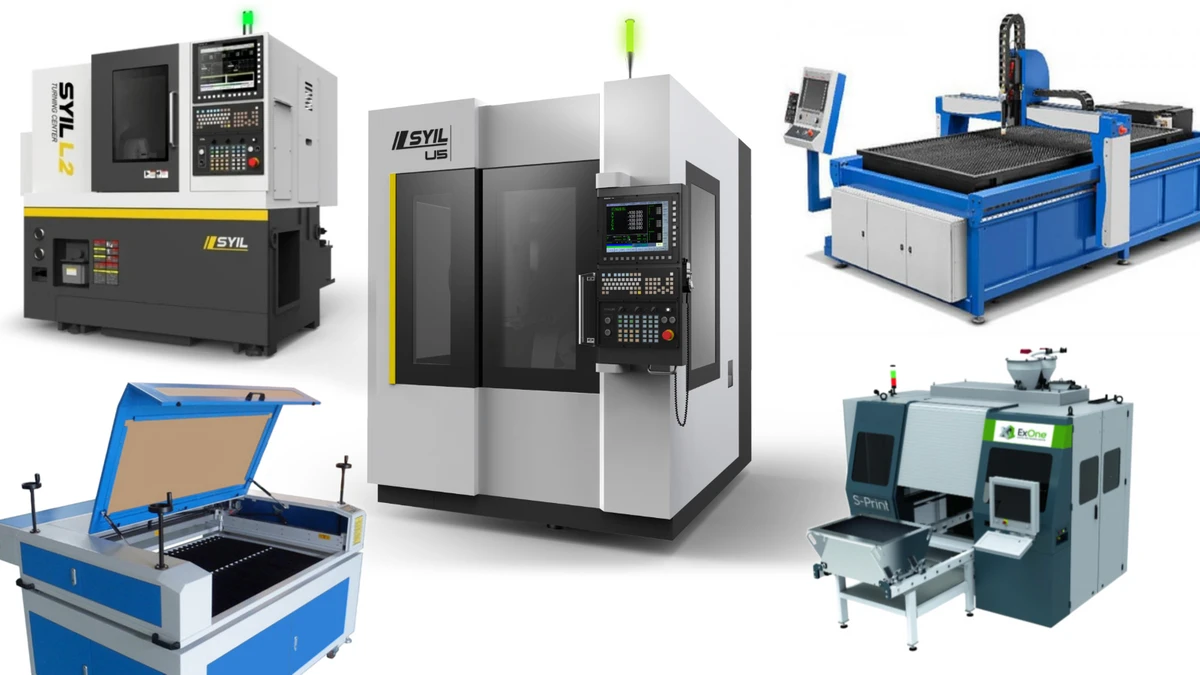

Tipuri de strunguri CNC și aplicațiile lor specializate

Ați învățat cum se deosebește strunjirea de frezare și în ce situații este potrivită fiecare metodă. Dar iată ce multe persoane care achiziționează echipamente trec adesea cu vederea: nu toate strungurile CNC sunt la fel. Tipul de strung de fabricație pe care îl alegeți influențează în mod semnificativ ce piese puteți produce, cât de repede le puteți fabrica și ce nivel de precizie veți obține. Să analizăm principalele categorii, astfel încât să puteți potrivi mașina potrivită cerințelor proiectului dumneavoastră .

Gândiți-vă la strungurile cu comandă numerică (CNC) ca la o familie cu membri distincți, fiecare aducând pe planul de producție puncte tari specifice. De la mașinile simple cu două axe, care prelucrează forme cilindrice elementare, până la centrele avansate de strunjire CNC cu mai multe axe, capabile să producă componente de calitate aerospațială, înțelegerea acestor diferențe vă ajută să comunicați eficient cu partenerul dumneavoastră de prelucrare mecanică și să stabiliți așteptări realiste pentru proiectul dumneavoastră.

strunguri cu două axe: Lucrătorii de bază pentru piese cilindrice

Configurația cea mai simplă utilizează două axe: X (mișcare radială spre și dinspre centrul piesei de prelucrat) și Z (mișcare longitudinală de-a lungul lungimii piesei de prelucrat). Conform Machine Tool Specialties , strungurile cu două axe reprezintă varianta cea mai cost-eficientă pentru producerea unor piese simple și simetrice, cum ar fi arborele, bucșele și colierele.

Aceste mașini se dovedesc excelente atunci când piesele dumneavoastră prezintă:

• Profile cilindrice drepte cu diametre constante
• Operații simple de fațetare la capetele pieselor
• Filet exterior și interior
• Secțiuni conice și muchii teșite
• Canale și degajări de-a lungul axei de rotație

Când aveți nevoie de volume mari de piese rotunde relativ simple, strungurile cu 2 axe oferă un debit excelent cu o complexitate minimă a programării. Acestea sunt alegerea preferată pentru elementele de fixare, distanțierele, penele și racordurile de bază, unde complexitatea geometrică rămâne scăzută, dar precizia dimensională continuă să fie esențială.

Configurații cu mai multe axe pentru geometrii complexe

Ce se întâmplă când piesa dumneavoastră necesită caracteristici care nu pot fi realizate prin mișcări simple radiale și longitudinale? Aici intră în scenă strungurile cu mai multe axe, adăugând funcționalități care transformă aceste mașini în centrale versatilă de fabricație.

Adăugarea unei axe Y permite mișcarea verticală perpendiculară pe axul principal, deschizând posibilități pentru găurire excentrică, operații de frezare și caracteristici poziționate în afara centrului de rotație al piesei. Conform Revelation Machinery , includerea unei axe Y extinde domeniul posibilităților de prelucrare, permițând fabricarea unor piese complexe cu caracteristici diverse.

Strungurile cu mai multe axe includ în mod obișnuit aceste axe suplimentare de mișcare:

• Axa Y: Permite forarea transversală și crearea găurilor înclinate fără necesitatea re-fixării piesei
• Axă C: Asigură poziționarea rotativă controlată a piesei de prelucrat pentru operațiuni de frezare indexate
• Axă B: Permite orientarea unghiulară a sculei pentru prelucrarea contururilor complexe

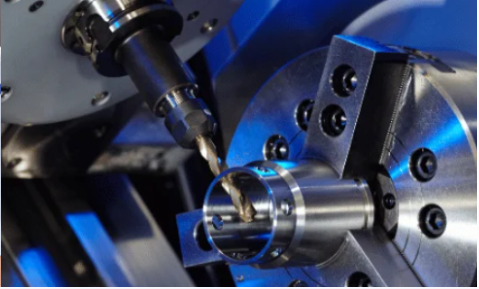

Magia reală apare atunci când combinați aceste axe cu sculele active (live tooling) pe strunguri CNC. Sculele active pe strungurile CNC sunt scule acționate și rotative montate pe torretă, care pot efectua operațiuni de frezare, forare, filetare și canelare, în timp ce axul principal menține piesa de prelucrat în poziție staționară sau în poziții indexate. Această capacitate elimină în întregime operațiunile secundare pentru multe piese complexe.

Luați în considerare ce permite scula activă pe strung:

• Găuri forate transversal la poziții unghiulare precise
• Ranuri de tip canelură tăiate direct în arbore
• Secțiuni hexagonale sau plane prelucrate pe piese rotunde
• Găuri filetate pe fețele și circumferințele pieselor
• Profile conturate complex, care combină strunjirea și frezarea în montaje unice

Conform cercetării efectuate de Revelation Machinery, configurațiile cu mai multe axe pot reduce numărul de montaje necesare cu până la 75 % pentru componente complexe, cum ar fi racordurile aeronautice și implanturile medicale, menținând în același timp precizia la ±0,005 mm.

Strunguri de tip Swiss pentru componente cu micro-precizie

Când dimensiunea pieselor dvs. este sub un inch în diametru și necesită o precizie excepțională, strungurile de tip Swiss devin opțiunea clară. Inițial inventate în 1870 în Elveția pentru ceasornicari, pentru detalierea componentelor fine ale ceasurilor, aceste mașini specializate s-au transformat în instrumente indispensabile în mai multe industrii.

Ce face diferită prelucrarea de tip Swiss? Conform Keyence , aceste mașini folosesc un sistem de bușon ghid care susține tija de material extrem de aproape de punctul de tăiere. Această concepție minimizează deviația și vibrația, permițând o precizie remarcabilă la piese subțiri și delicate, care nu ar putea fi prelucrate cu acuratețe pe strunguri convenționale.

Strungurile de tip elvețian oferă avantaje unice pentru piese mici de precizie obținute prin strunjire:

• Componente cu diametrul de 12 mm sau mai mic
• Ritmul de producție depășește 30 de piese pe oră
• Tehnici multiple de prelucrare (frezare, găurire, alezare, tăiere) într-un singur montaj
• Reducerea deșeurilor de material prin producția eficientă a mai multor piese dintr-o singură tijă de material
• Calitate excepțională a finisajului superficial, cu un volum minim de prelucrări secundare

Industriile care se bazează în mare măsură pe prelucrarea elvețiană includ dispozitive medicale (șuruburi pentru oase, implanturi, componente ale instrumentelor chirurgicale), aerospace (conectori, racorduri, elemente de fixare de precizie), electronice (pini, socluri, conectori) și stomatologie (bracketuri și echipamente specializate). Combinarea dimensiunilor reduse, a preciziei ridicate și a producției eficiente face ca configurația strungurilor automate CNC să fie ideală pentru aceste aplicații exigente.

Centre de strunjire CNC și celule de fabricație

Centrele moderne de strunjire CNC reprezintă evoluția dincolo de strungurile autonome, spre soluții integrate de fabricație. Aceste mașini avansate combină magazii extinse de scule, posibilități de prelucrare cu scule active (live tooling) și, adesea, porturi robotizate de încărcare, permițând funcționarea complet automatizată.

Conform informațiilor furnizate de Machine Tool Specialties, centrele de strunjire se diferențiază de strungurile convenționale cu două axe prin concepția lor pentru producție continuă, 24 de ore pe zi, 7 zile pe săptămână. Acestea sunt adesea echipate cu alimentatoare de bare și dispozitive de prindere a pieselor, maximizând utilizarea axului principal și minimizând intervenția operatorului. Acest lucru conduce, în mod tipic, la îmbunătățiri de până la 30% ale Eficienței Globale a Echipamentelor (OEE).

Capabilitățile cheie care disting centrele de strunjire includ:

• Magazine de scule de mare capacitate, care susțin peste 50 de scule
• Indexarea rapidă a turelei în mai puțin de 0,5 secunde
• Alimentatoare integrate de bare pentru aprovizionare continuă cu material
• Transportoare automate de așchii pentru funcționare neîntreruptă
• Tablouri de bord de monitorizare la distanță pentru urmărirea în timp real a ciclurilor

Pentru mediile de producție în volum mare, aceste centre CNC de strunjire constituie baza celulelor de fabricație, lucrând alături de sisteme robotizate de încărcare, stații automate de inspecție și echipamente de manipulare a materialelor, pentru a crea fluxuri de producție fără discontinuități și cu intervenție umană minimă.

Mașini cu mai multe axe pentru productivitate maximă

Când volumele de producție cresc până la sute de mii sau milioane de piese, strungurile cu mai multe axe oferă o productivitate fără egal. Aceste mașini sunt echipate cu mai multe axe care lucrează simultan, efectuând, de fapt, mai multe operații de prelucrare în același timp, pe piese diferite.

Imaginați-vă patru, șase sau chiar opt axe care se rotesc într-o configurație de tambur, fiecare ținând o piesă aflată într-o etapă diferită de finalizare. Pe măsură ce tamburul avansează pas cu pas, fiecare piesă progresează către următoarea operație, până când piesele complet prelucrate ies continuu. Această abordare multiplică în mod semnificativ volumul de producție comparativ cu variantele cu o singură axă.

Mașinile cu mai multe axe sunt ideale atunci când aveți nevoie de:

• Volume de producție extrem de mari, cu calitate constantă
• Costuri reduse pe piesă, care să justifice investiția inițială în mașină
• Piese care necesită mai multe operații secvențiale
• Serii lungi de producție, cu cerințe minime de schimbare a configurației

Compromisul? Complexitatea configurării crește semnificativ, iar aceste mașini se dovedesc cele mai economice pentru producția dedicată a unor familii specifice de piese, mai degrabă decât în medii de tip atelier de prelucrare cu schimbări frecvente ale sarcinilor.

Înțelegerea acestor categorii de mașini vă ajută să puneți întrebările potrivite atunci când evaluați serviciile de strunjire CNC. Indiferent dacă proiectul dumneavoastră necesită strunjire simplă pe 2 axe, prelucrare complexă pe mai multe axe cu scule active, lucrări micro-precise de tip elvețian sau producție în volum mare pe mașini cu mai multe axe de strunjire, potrivirea tipului de mașină cu cerințele dumneavoastră asigură rezultate optime din punct de vedere al costurilor, calității și termenelor de livrare.

Ghid de selecție a materialelor pentru piese strunjite CNC

Ați explorat tipurile de mașini și capacitățile acestora. Acum vine o decizie care influențează direct succesul proiectului dumneavoastră, bugetul și termenul de livrare: ce material trebuie să alegeți? La prelucrarea metalelor pe un strung CNC, alegerea materialului afectează totul: de la vitezele de așchiere până la uzura sculelor, calitatea finisării suprafeței și performanța finală a pieselor. O alegere greșită în acest domeniu poate dubla costurile de prelucrare sau vă poate lăsa cu piese care nu îndeplinesc performanțele așteptate.

Secretul unei alegeri inteligente a materialului constă în înțelegerea prelucrabilității, un parametru care măsoară cât de ușor poate fi tăiat, modelat și finisat un material. O prelucrabilitate mai ridicată înseamnă o producție mai rapidă, o durată de viață mai lungă a sculelor și costuri mai mici pe piesă. Totuși, prelucrabilitatea singură nu spune întreaga poveste. Trebuie, de asemenea, să echilibrați proprietățile mecanice, rezistența la coroziune și cerințele aplicației cu eficiența procesului de fabricație.

Clasificarea prelucrabilității metalelor și așteptările privind finisarea suprafeței

Clasificarea prelucrabilității folosește oțelul ușor de prelucrat (AISI 1212) ca referință, căruia i se atribuie valoarea 100. Materialele cu scor peste 100 sunt mai ușor de prelucrat, în timp ce cele sub 100 necesită mai mult timp, scule specializate sau parametri de așchiere ajustați. Conform JLC CNC, chiar și o diferență de 10% în prelucrabilitate poate afecta semnificativ durata de livrare și costul pe unitate atunci când serile de producție sunt limitate.

Iată cum se compară cele mai frecvent utilizate metale în prelucrarea pe strung metalic:

Categorie de Material	Index de prelucrabilitate	Aplicații tipice	Calitatea suprafeței obținabile	Cost relativ
Aluminiu 6061	180-200	Suporturi pentru industria aerospațială, piese auto, componente generale	Ra 0,4–1,6 µm (excelent)	Scăzut
Alamă (C360)	300+	Fitințuri, conectori, accesorii decorative, componente electrice	Ra 0,4–0,8 µm (superior)	Mediu
Oțel carbon (1018)	70-80	Arbori, pini, piese structurale de uz general	Ra 1,6–3,2 µm (bun)	Scăzut
Accia inoxidabilă (304)	45-50	Dispozitive medicale, prelucrarea alimentelor, aplicații marine	Ra 0,8–1,6 µm (bun)	Mediu-Mare
Oțel inoxidabil (303)	78	Accesorii, elemente de fixare, arbori care necesită rezistență la coroziune	Ra 0,8–1,6 µm (bun)	Mediu
Cupru (C110)	70	Conductori electrici, disipatoare de căldură, conectori specializați	Ra 0,8–1,6 µm (bun)	Înaltelor
Titan (calitatea 5)	22	Componente aeronautice, implanturi medicale, piese de înaltă performanță	Ra 1,6–3,2 µm (moderat)	Foarte sus

Ce înseamnă aceste numere pentru proiectul dumneavoastră? Operațiunile de strunjire a aluminiului se desfășoară rapid, cu uzură minimă a sculelor, făcându-l ideal pentru prototipare și serii de producție sensibile din punct de vedere al costurilor. Cu un indice de prelucrabilitate aproape dublu față de valoarea de referință, aluminiul permite turații mai mari ale arborelui principal și viteze de avans superioare, obținând în același timp finisaje superficiale excelente direct din mașină.

Piesele strunjite din oțel implică o altă ecuație. Oțelurile carbon standard, cum ar fi 1018 și 1045, se prelucrează relativ bine pentru aplicații structurale, dar variantele ușor prelucrabile, precum 12L14 (cu plumb și sulf adăugați), ridică prelucrabilitatea peste 170. Atunci când rezistența la coroziune este esențială, oțelul inoxidabil 303 oferă o prelucrabilitate îmbunătățită față de 304 datorită conținutului suplimentar de sulf, constituind astfel alegerea preferată atunci când estetica și prevenirea ruginii sunt prioritare, fără a exista cerințe extreme de rezistență la coroziune.

Titanul se află la capătul dificil al spectrului. Conductivitatea sa termică scăzută înseamnă că căldura se concentrează la muchia de tăiere, accelerând uzurarea sculelor și necesitând scule speciale din carburi sau ceramică, viteze mai reduse și aplicarea constantă a lichidului de răcire. Conform JLC CNC, titanul este rentabil din punct de vedere economic doar în domeniile industriale în care cerințele de performanță depășesc orice alte considerente.

Materiale plastice inginerești pentru componente strunjite

Metalul nu este singura opțiune disponibilă. Materialele plastice inginerești oferă avantaje semnificative pentru anumite aplicații: greutate mai mică, izolare electrică naturală, rezistență chimică și, adesea, costuri mai mici ale materialelor. Totuși, prelucrarea plasticelor ridică provocări unice, care diferă în mod semnificativ de strunjirea metalelor.

Conform Atlas Fibre , alegerea plasticului potrivit depinde de proprietățile mecanice, inclusiv rezistența la impact, rezistența la uzură și stabilitatea dimensională într-un interval variabil de temperaturi. Gestionarea căldurii devine esențială, deoarece plasticul are coeficienți mari de dilatare termică, ceea ce înseamnă că chiar și mici variații de temperatură în timpul prelucrării pot provoca deplasări dimensionale semnificative.

Cele mai bune materiale pentru aplicațiile pe strunguri CNC includ:

• Acetal (Delrin/POM): Stabilitatea dimensională excelentă și lubrifierea naturală îl fac ideal pentru rulmenți, roți dințate și bucșe de precizie. Se prelucrează ușor cu scule ascuțite și cu o acumulare minimă de căldură.
• PEEK: Polimer de performanță superioară, cu rezistență chimică excepțională și rezistență mecanică ridicată. Rezistă temperaturilor până la 480°F, fiind extrem de valoros în aplicații aeronautice, pentru implante medicale și în domeniul industrial cercuri.
• Nailon: Rezistență bună la uzură și tenacitate pentru roți dințate, role și componente structurale. Necesită o condiționare prealabilă la umiditate înainte de prelucrare, pentru a preveni problemele dimensionale.
• HDPE: Rezistență chimică excepțională și izolare electrică la un cost redus. Ideal pentru componente de manipulare a fluidelor, izolatori și piese rezistente la agenți chimici.
• Policarbonat: Combinează claritatea optică cu rezistența la impact pentru componente transparente care necesită caracteristici prelucrate prin strunjire/frezare.

La prelucrarea plasticelor, alegerea sculelor are o importanță deosebită. Frezele cu un singur canal funcționează cel mai bine pentru materialele cu puncte de topire scăzute, în timp ce frezele cu mai multe canale sunt potrivite pentru plasticele cu toleranță mai mare la căldură. Muchiile ascuțite reduc frecarea și generarea de căldură, păstrând atât calitatea suprafeței, cât și precizia dimensională.

Cum influențează alegerea materialului profitul dumneavoastră net

Decizia privind materialul afectează în mod direct toate aspectele economiei proiectului. Materialele ușor de prelucrat, cum ar fi aluminiul și alama, permit timpi de ciclu mai scurți, costuri reduse pentru înlocuirea sculelor și tarife mai mici pe oră de funcționare a mașinii. Materialele dificil de prelucrat, cum ar fi titanul și unele oțeluri inoxidabile, necesită scule specializate, operații mai lente și schimbări mai frecvente ale sculelor, ceea ce se reflectă în costuri suplimentare.

Luați în considerare aceste implicații practice la evaluarea opțiunilor:

• Uzură Uneltelor: Materialele abrazive sau aliajele care se întăresc prin deformare plastică consumă mai rapid insertele de tăiere, adăugând costuri directe
• Vitezele de așchiere: O prelucrabilitate superioară permite viteze mai mari ale arborelui principal și rate mai mari ale avansului, reducând timpul de ciclu
• Finisaj Suprafață: Unele materiale obțin finisaje netede direct din procesul de prelucrare mecanică, eliminând operațiile secundare de polizare
• Prelucrare secundară: Cerințele de tratament termic, placare sau acoperire adaugă timp și costuri suplimentare față de prelucrarea mecanică

Pentru prototipare și producție în loturi mici, aluminiul și alama minimizează riscul datorită timpilor mai scurți de funcționare a mașinilor și configurațiilor mai simple. Atunci când durabilitatea, rezistența la coroziune sau performanța specializată sunt esențiale, investiția suplimentară în prelucrarea mecanică a oțelului inoxidabil sau a titanului este adesea justificată în volumele de producție în care supracostul pe piesă devine acceptabil.

Înțelegerea acestor compromisuri legate de materiale vă pune într-o poziție favorabilă pentru a avea conversații productive cu partenerul dumneavoastră de prelucrare mecanică. Veți ști când este potrivit să utilizați aluminiu și când aplicația dumneavoastră necesită, de fapt, oțel inoxidabil, iar de asemenea veți înțelege de ce oferta pentru titan a fost mai ridicată decât v-ați aștepta.

Specificații privind toleranțele și capacitățile de precizie

Ați ales materialul și înțelegeți ce tip de mașină este potrivit pentru proiectul dumneavoastră. Acum vine întrebarea care face diferența între piese acceptabile și piese excepționale: cât de precis trebuie să fie, de fapt, componentele dumneavoastră? Specificațiile de toleranță definesc variația admisibilă în piesele finite, iar înțelegerea acestor limite vă ajută să echilibrați cerințele de performanță cu costurile de fabricație.

Iată realitatea pe care mulți cumpărători o ignoră. Strângerea unei toleranțe de la ±0,1 mm la ±0,01 mm nu duce doar la o creștere ușoară a costurilor. Conform Ecoreprap, această modificare poate multiplica costul de fabricație de 3–5 ori, oferind în același timp un beneficiu funcțional minim pentru majoritatea aplicațiilor. Scopul nu este obținerea unei precizii maxime, ci a preciziei potrivite — suficientă pentru a asigura funcționarea perfectă a pieselor dvs., fără a plăti pentru o acuratețe de care nu aveți nevoie.

Toleranțe realizabile pentru diferite caracteristici ale pieselor

Diferitele caracteristici ale pieselor dvs. strunjite ating niveluri diferite de precizie, în funcție de operațiile de prelucrare implicate. Diametrele exterioare respectă de obicei toleranțe mai strânse decât ale găurilor interioare, iar profilele cilindrice simple oferă performanțe superioare față de suprafețele conturate complex. Înțelegerea acestor diferențe vă ajută să stabiliți așteptări realiste și să comunicați eficient cu partenerul dvs. de prelucrare mecanică.

Tabelul de mai jos indică nivelurile de precizie pe care le puteți aștepta pentru caracteristicile frecvent întâlnite la piesele prelucrate pe strunguri CNC:

Tipul de caracteristică	Toleranță standard	Toleranță de precizie	Toleranță ultra-precisă
Diametre exterioare	±0,1 mm (±0,004")	±0,025 mm (±0,001")	±0,005 mm (±0,0002")
Alezi interioare	±0,1 mm (±0,004")	±0,025 mm (±0,001")	±0,01 mm (±0,0004")
Lungimi	±0,13 mm (±0,005")	±0,05 mm (±0,002")	±0,013 mm (±0,0005")
Diametru pas al filetului	Clasa 2A/2B	Clasa 3A/3B	Se cere măsurare specială
Concentricitate	0,1 mm TIR	0,025 mm TIR	0,005 mm TIR
Rotunjime	0.05 mm	0,013 mm	0,003 mm

Ce înseamnă aceste numere în practică? Toleranțele standard reprezintă precizia implicită obținută pe echipamente bine întreținute, fără a apela la procese speciale. Conform Protocase, precizia standard începe de la ±0,005" (0,13 mm), fiind potrivită pentru majoritatea aplicațiilor comerciale și industriale în care piesele nu necesită ajustări prin interferență sau suprafețe de asamblare critice.

Toleranțele de precizie necesită un control mai riguros al procesului, viteze de așchiere mai reduse și, adesea, mai multe treceri de finisare. Aceste limite mai strânse sunt potrivite pentru aplicații precum fusurile lagărelor, alezajele cilindrilor hidraulici și suprafețele de asamblare, unde ajustarea corectă influențează direct performanța.

Lucrările de ultra-precizie, care se apropie de ±0,0001" (0,0025 mm), necesită echipamente specializate, medii cu temperatură controlată și protocoale riguroase de inspecție. Conform CNC WMT , obținerea unor toleranțe sub ±0,005 mm necesită utilaje de prelucrare de înaltă precizie, cu acuratețe de poziționare de ±0,002 mm sau mai bună, controlul temperaturii mediului în limite de ±1°C și verificarea completă cu ajutorul unui sistem de măsurare cu coordonate (CMM).

Standarde privind starea suprafeței în strunjirea de precizie

Toleranța descrie doar jumătate din povestea pieselor strunjite de precizie. Starea suprafeței, măsurată ca Ra (rugozitate medie), determină cât de netedă este și cum funcționează piesa dumneavoastră. Un arbore poate îndeplini perfect toleranța de diametru, dar poate eșua în exploatare din cauza unei rugozități excesive a suprafeței, care provoacă uzură prematură a etanșărilor sau o frecare crescută.

Strunjirea CNC realizează diferite niveluri de starea suprafeței, în funcție de parametrii de așchiere, starea sculelor și proprietățile materialului:

Nivelul stării suprafeței	Valoare Ra (µm)	Valoare Ra (µin)	Aplicații tipice
Mașini de prelucrat standard	3,2 µm	125 µin	Suprafețe necritice, elemente strunjite grosolan
Prelucrat fin	1.6 µm	63 µin	Suprafețe generale de asamblare, piese cu rol estetic
Finisaj precis	0.8 µm	32 µin	Suprafețe de etanșare, fusuri de rulmenți
Precizie Înaltă	0,4 µm	16 µin	Componente hidraulice, instrumente de precizie
Finisaj Oglindă	0,04 µm	1,6 µin	Componente optice, implante medicale

Conform CNC WMT, procesele standard de strunjire obțin în mod tipic o rugozitate de suprafață între Ra 1,6–0,8 µm, în timp ce strunjirea de precizie poate atinge valori până la Ra 0,04 µm, apropiindu-se de un finisaj în oglindă. Obținerea acestor finisaje mai fine necesită reducerea vitezei de avans, utilizarea sculelor ascuțite cu o geometrie adecvată a razelor de racordare și, adesea, operații secundare, cum ar fi rectificarea sau lustruirea.

Factori care influențează realizarea toleranțelor

De ce poate un atelier menține o toleranță de ±0,01 mm, în timp ce un altul se confruntă cu dificultăți în menținerea unei toleranțe de ±0,05 mm pentru piese identice strunjite pe strunguri CNC? Mai mulți factori interconectați determină nivelurile de precizie care pot fi realizate în practică:

Rigiditatea și starea mașinii: O structură rigidă a mașinii rezistă deformării sub acțiunea forțelor de așchiere, menținând precizia dimensională pe tot parcursul operației. Conform Ecoreprap, rigiditatea insuficientă a mașinii, a sculelor sau a dispozitivelor de fixare determină mici deformări elastice sub acțiunea forțelor de așchiere, ceea ce duce la abateri dimensionale și la vibrații care afectează atât toleranțele, cât și calitatea suprafeței.

Stabilitate termică: Căldura generată în timpul prelucrării cauzează dilatare termică atât în piesa de prelucrat, cât și în componentele mașinii. Materialele cu o conductivitate termică scăzută, cum ar fi oțelul inoxidabil și plasticul, acumulează căldură, determinând dilatarea piesei în timpul așchierii, urmată de contracție după răcire. Menținerea temperaturii din atelier în limite de ±1°C reduce semnificativ erorile termice în lucrările de precizie.

Metode de fixare a piesei: Modul în care prindeți piesa este de o importanță deosebită. Strângerea excesivă a componentelor cu pereți subțiri poate asigura stabilitatea acestora în timpul prelucrării, dar ele revin la forma inițială după desfacerea strângerii, modificând dimensiunile finale. Mandrinele oferă, în general, o presiune de strângere mai uniformă decât menghinele cu trei bacuri pentru lucrări de precizie, în timp ce dispozitivele de fixare specializate susțin geometrii complexe fără a provoca distorsiuni.

Starea și selecția sculelor: Sculele de așchiere uzate produc piese cu dimensiuni excesive și finisaje superficiale degradate. Inserturile de carbură de înaltă calitate, cu învelișuri adecvate, mențin o geometrie constantă de așchiere pe o perioadă mai lungă, ceea ce se traduce direct într-un control mai strict al toleranțelor. Pentru lucrări de ultra-precizie, sculele cu înveliș din diamant sau din nitrid de bor cubic (CBN) devin esențiale.

Controlul calității și consistența procesului

Atingerea toleranței la o singură piesă nu are nicio semnificație dacă următoarele cincizeci de piese variază în mod imprevizibil. Serviciile fiabile de strunjire CNC implementează metode de control statistic al procesului (SPC) pentru a monitoriza tendințele dimensionale și pentru a detecta derapajele înainte ca piesele să iasă din domeniul toleranțelor.

SPC implică măsurarea dimensiunilor cheie ale pieselor eșantionate în cadrul ciclurilor de producție și înregistrarea acestor măsurători pe diagrame de control. Atunci când valorile măsurate tind spre limitele de toleranță, operatorii ajustează parametrii de tăiere sau înlocuiesc sculele înainte de a produce deșeuri. Această abordare proactivă asigură consistența calității în volumele de producție care variază de la sute până la mii de piese.

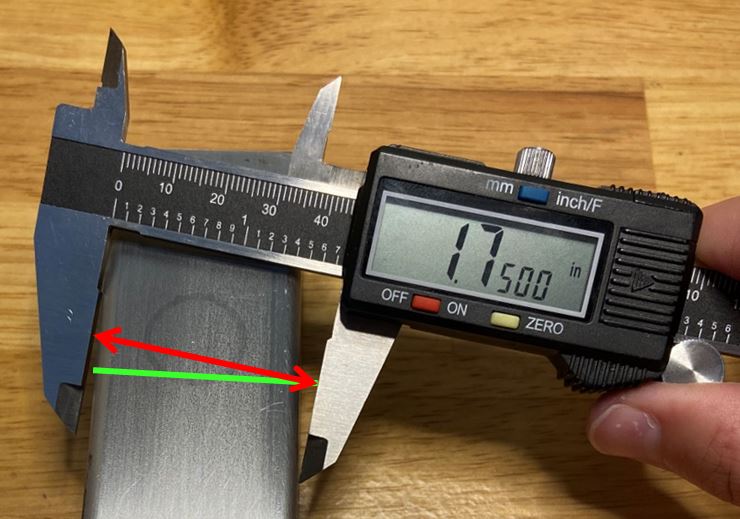

Metodele de verificare se adaptează în funcție de cerințele de precizie:

• Lucrări cu toleranțe standard: Calele de măsurat și micrometrele oferă verificări rapide punctuale, suficiente pentru cerințele de ±0,1 mm
• Lucrări cu toleranțe de precizie: Gauge-urile digitale, micrometrele pentru alezaje și comparatoarele optice verifică limite mai strânse
• Lucrări cu ultra-precizie: Mașinile de măsurat tridimensionale (CMM) oferă o verificare completă în trei dimensiuni, cu incertitudine de măsurare sub toleranța piesei

Conform CNC WMT, interferometria cu laser permite monitorizarea dinamică a erorilor de poziționare ale mașinilor-unelte, în timp ce sistemele de control adaptativ reglează parametrii de așchiere în timp real pentru a ține cont de variațiile materialelor.

Potrivirea toleranțelor cu cerințele aplicației

Abordarea cea mai inteligentă privind specificarea toleranțelor pornește de la funcție, nu de la precizie. Puneți-vă întrebarea: ce se întâmplă dacă această dimensiune variază cu 0,1 mm față de 0,01 mm? Pentru caracteristici necritice, cum ar fi lungimile totale ale distanțierelor sau diametrele exterioare care nu se asamblează cu nimic, toleranțele standard mențin costurile rezonabile fără a compromite performanța.

Rezervați toleranțe strânse pentru caracteristicile unde acestea contează cu adevărat:

• Suprafețe de sprijin pentru lagăre: Necesită un control precis al diametrului pentru ajustaje corecte cu strângere sau cu joc
• Suprafețe de etanșare: Necesită o finișare și o rotunjime controlate ale suprafeței pentru a preveni scurgerile
• Diametre de asamblare: Impun toleranțe potrivite între componentele asamblate
• Ajustaje filetate: Esential pentru angrenarea corectă și distribuția sarcinii

Conform Ecoreprap, regula de aur este să proiectați în funcție de funcționalitate, nu în funcție de precizie. Aplicarea unor toleranțe strânse doar pe suprafețele de contact critice, în timp ce se folosesc toleranțe standard pe zonele nefuncționale, optimizează atât funcționalitatea, cât și costul de fabricație.

La elaborarea specificațiilor pentru piese turnate cu precizie prin frezare CNC, identificați clar care dimensiuni sunt critice și care pot accepta toleranțe standard. Această comunicare ajută partenerul dumneavoastră de prelucrare să aloce resursele corespunzătoare, reducând potențial atât costurile, cât și durata de livrare, în timp ce asigură că caracteristicile esențiale îndeplinesc exact cerințele dumneavoastră.

Ghiduri de proiectare pentru fabricarea prin strunjire CNC

Ați ales materialul și ați specificat toleranțele. Acum vine o întrebare esențială care separă proiectele rentabile de cele care depășesc bugetul: este piesa dvs. proiectată, de fapt, pentru o fabricație eficientă? Deciziile pe care le luați în CAD influențează direct ușurința cu care pot fi produse piesele dvs. de strunjire CNC, iar mici modificări ale designului adesea conduc la economii semnificative de costuri, fără a compromite funcționalitatea.

Gândiți-vă în felul următor: două piese cu aceleași materiale și aceleași toleranțe pot avea prețuri foarte diferite doar pentru că una a fost proiectată având în vedere posibilitățile de fabricație, în timp ce cealaltă nu a fost. Înțelegerea factorilor care fac ca o piesă să fie ușor sau dificil de strunjit vă ajută să optimizați designurile înainte ca acestea să ajungă în stadiul ofertei, economisind astfel atât timp, cât și bani pentru lucrările personalizate de strunjire.

Optimizarea geometriei pieselor pentru o strunjire eficientă

Ce diferențiază o piesă care se prelucrează ușor de una care cauzează probleme pe linia de producție? Mai mulți factori geometrici determină cât de eficient pot fi produse piesele prin strunjire CNC. Asigurarea corectitudinii acestora încă de la început previne redesignurile costisitoare și creșterile neașteptate ale ofertelor.

Considerente legate de raportul de aspect: Raportul dintre lungimea și diametrul piesei dvs. are o importanță deosebită. Piesele lungi și subțiri se deformează sub acțiunea forțelor de așchiere, provocând vibrații (zgomot de vibrație) care deteriorează calitatea suprafeței și precizia dimensională. Conform MakerVerse , menținerea pieselor cât mai scurte posibil contribuie la reducerea deformării în timpul prelucrării cauzate de scula de așchiere. Piesele scurte și mai groase sunt mai ușor de prelucrat decât cele lungi și subțiri, deoarece acestea din urmă necesită sprijin suplimentar prin contravârf sau suport fix.

Ca orientare practică, raporturile de lungime la diametru neasistate peste 4:1 necesită, de obicei, mecanisme suplimentare de susținere, ceea ce adaugă timp de configurare și costuri suplimentare. Atunci când proiectul dvs. impune proporții subțiri, discutați opțiunile de susținere cu furnizorul dvs. de servicii de strunjire CNC încă de la începutul procesului.

Cerințe privind grosimea pereților: Pereții subțiri prezintă provocări similare. Conform Zenith Manufacturing, vibrațiile apar atunci când frecvențele de așchiere se aliniază cu frecvența naturală de rezonanță a pereților subțiri, generând un buclă de reacție care produce modele ondulate pe suprafață și inexactitudini dimensionale. Pentru piese din aluminiu, grosimile minime ale pereților de 1,0–1,5 mm funcționează bine, în timp ce piesele din oțel necesită, de obicei, o grosime minimă de 0,8–1,0 mm pentru a menține rigiditatea în timpul prelucrării.

Accesibilitatea caracteristicilor interne: Găurile adânci și caracteristicile interne necesită scule cu o lungime de ajungere și rigiditate suficiente. Cu cât caracteristica este mai adâncă, cu atât scula trebuie să se extindă mai mult, ceea ce crește riscul de deviere. Conform MakerVerse, cât mai multe caracteristici posibil, în special suprafețele interne și filetele pentru șuruburi, ar trebui amplasate la unul dintre capetele piesei. Această abordare permite efectuarea întregii prelucrări înainte de decupare, eliminând astfel operațiile secundare.

Cerințe privind raza la colțuri: Colțurile interne ascuțite nu pot fi prelucrate cu scule rotunde. Conform Zenith Manufacturing raza de racordare interioară trebuie să fie cel puțin 1/3 din adâncimea cavității. Mai important, proiectarea ținând cont de razele standard ale sculelor (de exemplu, 3 mm sau 6 mm) este una dintre cele mai ușoare metode de reducere a costurilor de prelucrare, deoarece permite utilizarea unor scule comune și rigide la viteze optime.

Erori frecvente de proiectare care măresc costurile de prelucrare

Chiar și inginerii experimentați specifică uneori caracteristici care măresc în mod semnificativ gradul de dificultate al fabricației, fără să își dea seama. Evitarea acestor greșeli comune menține proiectele dvs. în limitele bugetului și în termen.

• Specificarea dimensiunilor filetelor ne-standard: Conform MakerVerse, trebuie să specificați dimensiuni standard și frecvent utilizate pentru găuri, filete de șuruburi, crestături și fileturi de strângere (knurls). Utilizarea specificațiilor standard permite folosirea unor scule și calibre ușor disponibile în producție, în locul celor care trebuie fabricate special.
• Proiectarea filetelor care se termină prea aproape de umăruri: Filetele exterioare nu trebuie să se termine prea aproape de un umăr sau de un diametru mai mare. Trebuie să existe o zonă pentru degajarea filetului sau pentru o scădere de diametru (undercut) ori de câte ori diametrul piesei este mai mic decât diametrul minor al filetului.
• Crearea de degajări interioare atunci când degajările exterioare ar fi adecvate: Degajările inelare sunt mai ușor de realizat pe suprafața exterioară a piesei decât ca degajări interioare. Degajările exterioare pot fi incluse în scule de formă, în timp ce degajările interioare necesită scule care efectuează atât mișcare axială, cât și mișcare transversală.
• Ignorarea unghiurilor de demoulare (draft) pe suprafețele perpendiculare: Conform MakerVerse, pereții laterali ai degajărilor și alte suprafețe perpendiculare pe axa piesei trebuie să aibă un unghi de demoulare (draft) ușor de cel puțin 0,5°. Acest unghi previne apariția urmelor lăsate de sculă pe suprafața prelucrată în momentul retragerii sculei.
• Cererea unor secțiuni filetate (knurled) nejustificat de largi: O zonă filetată (knurled) trebuie să fie îngustă, iar lățimea acesteia nu trebuie să depășească diametrul piesei. O lățime excesivă a zonei filetate crește durata prelucrării și uzura sculei.
• Proiectarea capetelor sferice mai mici decât cilindrii adiacenți: Atunci când este necesar un capăt sferic, proiectați raza capătului sferic mai mare decât raza porțiunii cilindrice adiacente. Această abordare elimină necesitatea racordării a două suprafețe care ar putea să nu fie perfect concentrice.

Fiecare dintre aceste greșeli adaugă timp de configurare, necesită scule specializate sau implică operații secundare care măresc costul final. Revizuirea proiectului dumneavoastră în raport cu această listă de verificare înainte de trimiterea cererii de ofertă identifică problemele la timp, când modificările sunt ușoare și gratuite.

Principii de proiectare optimă pentru fabricabilitate

În afară de evitarea greșelilor, alegerile proactive de proiectare fac piesele dvs. de strunjire CNC mai ușor și mai ieftin de produs. Luați în considerare aceste principii de proiectare optimă atunci când dezvoltați următorul component:

• Utilizați raze corespunzătoare pentru colțuri: Specificați razele de racordare care corespund dimensiunilor standard ale sculelor. Această simplă modificare permite o prelucrare mai rapidă, folosind scule rigide și ușor disponibile.
• Evitați alezajele adânci și înguste: Atunci când este posibil, limitați adâncimea găurii la de 4 ori diametrul pentru sculele standard. Caracteristicile mai adânci necesită scule speciale cu lungime mărită, ceea ce crește costurile și reduce precizia.
• Standardizați specificațiile filetelor: Utilizați standardele obișnuite de filet (UNC, UNF, metric) cu diametre standard ale pasului. Formele exotice de filet necesită scule personalizate și timpi prelungiți de configurare.
• Luați în considerare cerințele de fixare a pieselor: Proiectați piesele cu suprafețe adecvate de prindere pentru menghine sau mandrine. Secțiunile subțiri din apropierea zonelor de fixare sunt expuse riscului de deformare datorită presiunii de strângere.
• Optimizați utilizarea barelor de material: Conform MakerVerse, diametrul maxim al piesei dumneavoastră trebuie să corespundă diametrului barei de material, pentru a economisi material și a reduce timpul de prelucrare. Utilizați, ori de câte ori este posibil, dimensiuni și forme standard de bare de material, nu dimensiuni speciale.
• Proiectați pentru finalizarea într-o singură operație de fixare: Dispuneți caracteristicile astfel încât piesele să fie finalizate prin tăierea din bara de material, ori de câte ori este posibil. Atunci când operațiile secundare nu pot fi evitate, încercați să le minimizați.

Pregătirea desenelor tehnice pentru partenerul dumneavoastră de prelucrare

O comunicare clară previne înțelegerile greșite costisitoare. La pregătirea specificațiilor pentru un serviciu de strunjire CNC, includeți următoarele elemente esențiale:

• Cotare completă: Specificați toate dimensiunile critice cu toleranțele corespunzătoare. Utilizați simbolurile GD&T (Geometric Dimensioning and Tolerancing – cotare geometrică și toleranțe) acolo unde relațiile de precizie sunt importante.
• Identificarea Materialului: Indicați exact calitatea materialului, nu doar tipul generic. „Aluminiu” nu este suficient; specificați „6061-T6” sau aliajul dorit.
• Cerințe privind calitatea suprafeței: Indicați valorile Ra pentru suprafețele critice. Lăsați suprafețele necritice ca fiind „finisaj prelucrat”, pentru a evita prelucrarea inutilă.
• Specificații ale filetelor: Precizați clasa filetului, pasul și adâncimea. Menționați dacă filetele sunt interioare sau exterioare și specificați orice cerințe speciale.
• Identificarea caracteristicilor critice: Evidențiați care dimensiuni sunt funcțional critice, iar care pot accepta toleranțele standard ale atelierului.

Înțelegerea părților implicate în operațiunile de strunjire CNC vă ajută să comunicați mai eficient. Atunci când știți că proiectul dumneavoastră necesită scule active pentru găurirea transversală sau că raportul de aspect impune utilizarea suportului pentru coadă, puteți discuta aceste cerințe în mod proactiv, în loc să le descoperiți ca pe surprize la etapa de ofertare.

Efortul investit în optimizarea proiectării aduce beneficii pe întreaga durată a proiectului dumneavoastră. Componentele proiectate pentru fabricabilitate primesc oferte mai rapide, sunt prelucrate mai predictibil și sosesc la termen, cu mai puține probleme de calitate. Indiferent dacă realizați un prototip pentru o singură componentă sau planificați volume de producție, aceste principii asigură o trecere lină de la modelul CAD la piesa finită.

Aplicații industriale ale serviciilor de strunjire CNC

Ați învățat cum să proiectați piese pentru fabricabilitate și să specificați toleranțe adecvate. Dar aici teoria întâlnește realitatea: ce tipuri de componente sunt, de fapt, produse pe strunguri cu comandă numerică (CNC), iar ce face ca cerințele fiecărei industrii să fie unice? Înțelegerea acestor aplicații vă ajută să recunoașteți dacă proiectul dvs. se aliniază cu expertiza și cerințele de certificare ale unui anumit atelier.

Serviciile de strunjire CNC acoperă aproape toate sectoarele de producție, de la automobilul pe care îl conduceți până la dispozitivele medicale care mențin sănătatea pacienților. Fiecare industrie impune cerințe distincte privind precizia, documentația, materialele și verificarea calității. Să explorăm principalele sectoare și cerințele lor specifice, astfel încât să puteți identifica un producător de piese strunjite capabil să gestioneze aplicația dvs. particulară.

Componente de precizie pentru industria auto și cerințe privind lanțul de aprovizionare

Industria auto reprezintă unul dintre cei mai mari consumatori de componente pentru strunguri cu comandă numerică (CNC), având nevoie de volume mari, toleranțe strânse și documentație riguroasă privind calitatea. Conform datelor furnizate de 3ERP, în anul 2018 s-au vândut la nivel mondial 81,5 milioane de autoturisme, generând o cerere enormă de componente prelucrate cu precizie, care trebuie să funcționeze fiabil timp de ani de zile.

Ce tipuri de piese metalice prelucrate pe strung sunt necesare sectorului auto? Lista este foarte lungă:

• Componente transmisie: Arbori, axe, fusuri și conectori canelați care transmit puterea de la motor la roți
• Părți ale motorului: Piese de reținere pentru supape, bolțuri de piston, arbori pentru balansiere și bucși de precizie care rezistă temperaturilor și presiunilor extreme
• Componente ale suspensiei: Bucși pentru brațe de comandă, pistoane pentru amortizoare și piese pentru mecanismul de direcție, care necesită ajustări precise
• Ansambluri de șasiu: Bucși metalice personalizate, distanțiere și elemente de fixare care asamblează elementele structurale majore
• Componente ale sistemelor de fluide: Racorduri hidraulice, conectori pentru conductele de frână și piese pentru sistemul de alimentare cu combustibil, care trebuie să asigure o etanșeitate perfectă

Ce diferențiază aplicațiile auto de celelalte industrii? Răspunsul se află în cerințele de certificare și așteptările privind lanțul de aprovizionare. Conform Modo Rapid , certificarea IATF 16949 este concepută în mod special pentru industria auto, adăugând cerințe suplimentare, cum ar fi prevenirea defectelor și controlul statistic al proceselor, în afară de cerințele standard ale sistemului de management al calității ISO 9001.

Producătorii certificați IATF 16949 implementează:

• Planificarea avansată a calității produsului (APQP): Procese structurate de dezvoltare care asigură faptul că piesele îndeplinesc cerințele înainte de începerea producției
• Procesul de omologare a pieselor pentru producție (PPAP): Documentație completă care dovedește capacitatea și consistența în fabricație
• Controlul Statistic al Procesului (SPC): Monitorizare în timp real care detectează deviațiile dimensionale înainte ca piesele să iasă din limitele de toleranță
• Analiza Modurilor de Defecțiune și a Efectelor (FMEA): Identificarea proactivă și prevenirea problemelor potențiale de calitate

Pentru aplicațiile auto și cele de precizie, producătorii care oferă certificarea IATF 16949 și capacități de control statistic al proceselor asigură garanția calității pe care lanțurile de aprovizionare exigente o solicită. Companii precum Shaoyi Metal Technology livreze componente cu toleranțe ridicate, cu termene de livrare de până la o zi lucrătoare, susținând totul, de la ansamblurile complexe ale caroseriei până la bucșele personalizate din metal, în timp ce se adaptează fără probleme de la prototiparea rapidă la producția de masă.

Standarde pentru aplicații medicale și aeronautice

Atunci când viața oamenilor depinde de performanța componentelor, cerințele de precizie și standardele de documentare ating nivelurile cele mai înalte. Atât aplicațiile din domeniul dispozitivelor medicale, cât și cele aeronautice necesită o acuratețe excepțională, o urmăribilitate completă și certificate specializate care să verifice faptul că un producător de piese prelucrate prin strunjire CNC poate îndeplini în mod constant aceste cerințe superioare.

Componente pentru dispozitive medicale:

Conform Marver Med, acuratețea este una dintre principalele preocupări în fabricarea dispozitivelor medicale, deoarece chiar și cea mai mică eroare de prelucrare poate provoca complicații grave de sănătate.

• Instrumente chirurgicale: Burghie, alezoare, știfturi ghid, și awl-uri canulate, care necesită dimensiuni precise pentru funcționarea corectă
• Implante ortopedice: Şuruburi osoase, componente spinale şi piese pentru înlocuirea articulaţiilor prelucrate din titan biocompatibil
• Dispozitive dentare: Abutmente pentru implante, suporturi şi echipamente specializate care necesită precizie microscopica
• Dispozitive vasculare: Tunelatoare, conectoare şi componente pentru catetere cu caracteristici măsurate în milimetri

Aplicaţiile medicale necesită certificarea ISO 13485, care garantează că furnizorul înţelege cerinţele de biocompatibilitate şi menţine o trazabilitate completă pe întreaga durată a procesului de fabricaţie. Alegerea materialelor devine esenţială, iar oţelul inoxidabil, aliajele de titan şi anumite polimeri biocompatibili domină domeniul componentelor prelucrate prin strunjire CNC pentru aplicaţii medicale.

Şuruburi şi racorduri pentru industria aerospaţială:

Aplicațiile aeronautice împing prelucrarea prin strunjire de precizie la limitele sale. Componentele trebuie să reziste temperaturilor extreme, vibrațiilor și solicitărilor mecanice, păstrând în același timp o fiabilitate absolută. Conform Modo Rapid, certificarea AS9100 verifică faptul că un furnizor poate fabrica piese critice pentru siguranță destinate aplicațiilor aeronautice și de apărare, respectând standarde riguroase privind trasabilitatea și validarea proceselor.

Componente obișnuite pentru strunguri CNC aeronautice includ:

• Elemente de fixare structurale: Șuruburi de înaltă rezistență, axe și nituri din titan și aliaje speciale
• Fitințuri hidraulice: Conectori de precizie pentru sistemele de comandă de zbor și trenul de aterizare
• Componente ale motorului: Arbori de turbină, carcase de rulmenți și piese pentru sistemul de alimentare cu combustibil, care îndeplinesc cerințe extreme de toleranță
• Echipamente avionice: Conectori, distanțiere și componente de fixare pentru electronica sensibilă

Producția aerospațială necesită documentație cuprinzătoare, inclusiv certificate de material, rapoarte de inspecție dimensională și o urmăribilitate completă a proceselor. Serviciile de prelucrare prin strunjire pentru piese mari devin esențiale pentru componente structurale, în timp ce strungurile de tip elvețian prelucrează cu precizie elementele miniaturale de fixare și racorduri de care au nevoie aeronavele moderne.

Aplicații în electronice și echipamente industriale

În afara domeniilor auto, medical și aerospațial, serviciile de strunjire CNC susțin diverse industrii cu cerințe specializate:

Electronice și Telecomunicații:

• Conectori și contacte: Pini, socluri și terminale prelucrate cu precizie din aliaje de alamă și cupru, asigurând conexiuni electrice fiabile
• Disipatoare de Căldură: Componente din cupru și aluminiu care disipează energia termică generată de electronica sensibilă
• Elemente de fixare pentru carcase: Distanțiere, distanțiere tubulare și colțari de montare care mențin poziționarea precisă a componentelor
• Componente RF: Conectori coaxiali și racorduri pentru ghiduri de undă, care necesită o precizie dimensională excepțională

Echipamente industriale și grele:

• Cilindri Hidraulici: Găuri precise și tije de piston pentru echipamente de construcții și mașini agricole
• Transmisia puterii: Arbori, cuplaje și fusuri de rulmenți care transmit putere mecanică
• Componente ale supapelor: Tije, scaune și corpuri care controlează debitul fluidelor în industriile de proces
• Instrumente Personalizate: Fixări specializate și componente de mașini care susțin operațiunile de fabricație

Fiecare sector valorifică capacități diferite la producătorul său de piese turnate CNC. Aplicațiile din domeniul electronicii acordă prioritate eficienței producției în volum mare și calității constante. Echipamentele industriale necesită adesea servicii de prelucrare a pieselor mari, alături de operațiunile standard de strunjire. Înțelegerea industriei sau industriilor cărora le oferă servicii un atelier mecanic vă ajută să identificați parteneri cu experiență relevantă pentru aplicația dumneavoastră specifică.

De ce este importantă experiența în domeniul industrial pentru proiectul dumneavoastră

Alegerea unui furnizor de servicii de strunjire CNC cu experiență în domeniul dumneavoastră aduce beneficii tangibile care depășesc simpla capacitate de prelucrare mecanică:

• Experțise în Materiale: Magazinele specializate în domeniul aerospațial înțeleg provocările legate de prelucrarea titanului; unitățile orientate spre domeniul medical cunosc cerințele privind materialele biocompatibile
• Alinearea certificărilor: Certificările existente (IATF 16949, AS9100, ISO 13485) elimină întârzierile legate de audit și costurile de calificare
• Familiaritatea cu documentația: Furnizorii experimentați elaborează documentația necesară în mod eficient, fără a avea nevoie de instrucțiuni detaliate
• Înțelegerea toleranțelor: Specialiștii cu experiență în domeniu știu care caracteristici necesită într-adevăr toleranțe strânse, iar care pot fi realizate prin prelucrare standard
• Conexiunile cu procesele secundare: Relațiile stabilite cu furnizorii de tratamente termice, placatori și specialiști în aplicarea de învelișuri facilitează operațiunile post-prelucrare

La evaluarea potențialilor furnizori, întrebați-i despre experiența lor în aplicații similare cu cele ale dumneavoastră. O unitate care produce lunar mii de bucși auto funcționează diferit față de una specializată în prototipuri aerospațiale de volum redus. Ambele livrează piese de calitate, dar procesele, certificările și structurile de prețuri reflectă piețele lor principale.

Înțelegerea acestor aplicații industriale vă pune într-o poziție favorabilă pentru a comunica eficient cu potențialii parteneri de producție. Veți ști ce certificate să solicitați, ce întrebări să adresați privind experiența lor și cum se încadrează proiectul dumneavoastră în volumul obișnuit de lucru al unui atelier. Această cunoaștere vă transformă dintr-un solicitant generic de ofertă într-un cumpărător informat, care caută parteneriatul potrivit pentru nevoile specifice ale dumneavoastră.

Factorii de cost și așteptările privind termenul de livrare

Ați identificat industria dumneavoastră, ați selectat materialele și ați optimizat proiectul pentru fabricabilitate. Acum vine întrebarea pe care și-o pune fiecare cumpărător: cât va costa, de fapt, această lucrare? Înțelegerea prețurilor serviciilor de strunjire CNC vă ajută să stabiliți bugetul cu acuratețe, să comparați ofertele în mod semnificativ și să identificați oportunitățile de reducere a cheltuielilor fără a compromite calitatea. Provocarea? Majoritatea atelierelor de prelucrare oferă oferte pe o singură linie, fără a detalia elementele care determină acea sumă.

Iată realitatea. Conform Hotean, timpul de funcționare al mașinii reprezintă doar 30–40% din costul total, în timp ce taxele ascunse și marjele reprezintă restul de 60–70%. Cunoașterea factorilor care influențează prețurile vă transformă dintr-un simplu destinatar pasiv al ofertelor într-un cumpărător informat, capabil să negocieze eficient și să ia decizii inteligente privind producția.

Înțelegerea factorilor care influențează timpul de funcționare al mașinii și costurile de configurare

Ce intră, de fapt, în prețul pe piesă pe care îl primiți? Cinci categorii distincte de costuri se combină pentru a determina oferta finală, iar înțelegerea fiecăreia vă ajută să identificați unde există oportunități de economisire.

Factor de Cost	Interval Tipic	Impact asupra costului proiectului	Oportunitate de optimizare
Timp mașină	65–120 USD/oră	Ridicat (crește în funcție de complexitate)	Simplificați geometria, reduceți caracteristicile cu toleranțe strânse
Taxe de Configurare	50–150 USD pe comandă	Foarte ridicat (volume mici)	Combinați mai multe piese, creșteți cantitățile comandate
Costul material	marjă de 15–35 % peste prețul materiei prime	Mediu la ridicat	Furnizați propriul material, selectați aliaje prelucrabile
Consumul de scule	5–25 USD/piesă	Mediu	Evitați materialele abrazive, eliminați caracteristicile exotice
Operațiuni Secundare	10–50 USD/piesă	Mediu la ridicat	Proiectați pentru finalizarea într-o singură montare, reduceți necesarul de finisare

Timp mașină: Aceasta reprezintă tariful orar aplicat pentru operația de strunjire CNC. Conform lui Hotean, tarifele variază în mod obișnuit între 65–120 USD/oră, în funcție de capacitatea mașinii, locația atelierului și de cerințele de complexitate. Un atelier dotat cu un strung clasic cu două axe percepe tarife mai mici decât o unitate care operează centre de strunjire cu mai multe axe și scule active. Timpul de ciclu al piesei dvs., adică durata necesară pentru prelucrarea fiecărei piese, înmulțit cu acest tarif, determină partea de cost aferentă prelucrării prin strunjire.

Taxe de configurare: Această categorie de costuri generează cel mai mare şoc pentru comenzile de volum mic. Fiecare lucrare necesită programare, configurare a dispozitivelor de fixare și verificare a primului exemplar înainte de începerea producției. Conform lui Hotean, taxele de configurare reprezintă adesea 50–70 % din costul total al proiectului pentru cantități mici. O taxă de configurare de 150 USD distribuită pe 10 piese adaugă 15 USD pe piesă; distribuită pe 1.000 de piese, devine doar 0,15 USD pe piesă.

Markup pentru materiale: Costurile materialelor brute sunt majorate cu 15–35 % pentru acoperirea manipulării, deșeurilor și costurilor de stocare. Deși aluminiul brut tip 6061 poate costa 3,50 USD pe livră, un atelier de strunguri facturează de obicei între 4,75 USD și 5,25 USD pe livră. Pentru proiectele sensibile din punct de vedere al costurilor, furnizarea de către dumneavoastră a propriului material certificat poate elimina în întregime această majorare.

Consumul de scule: Uneltele de tăiere se uzează în timpul prelucrării, iar această uzură este alocată pieselor dumneavoastră. Materialele dificile, cum ar fi titanul sau oțelul inoxidabil, accelerează uzurarea uneltelor, crescând astfel această componentă de cost. Unele ateliere includ costul uneltelor în tariful lor orar, în timp ce altele îl evidențiază separat, ceea ce face compararea ofertelor dificilă fără înțelegerea detaliată a structurii costurilor.

Operațiuni secundare: Tratamentele termice, placarea, rectificarea sau operațiunile de asamblare adaugă costuri suplimentare față de strunjirea mecanică de bază. Conform Hubs, specificarea mai multor finisaje de suprafață pe aceeași piesă crește costul, deoarece necesită etape suplimentare de mascare și prelucrare.

Prețurile în funcție de volum și economia producției

Probabil niciun factor nu influențează costul pe piesă într-o măsură mai dramatică decât cantitatea comandată. Economia serviciilor de strunjire CNC generează reduceri semnificative în funcție de volum, pe care cumpărătorii experimentați le valorifică în avantajul lor.

Conform informațiilor furnizate de Hubs, creșterea comenzii de la o piesă la cinci piese poate reduce prețul unitar cu aproximativ jumătate, în timp ce volumele care depășesc 1.000 de piese pot reduce costul unitar de cinci până la zece ori comparativ cu prețul pentru o singură piesă. Această reducere semnificativă datorată creșterii volumului apare deoarece costurile fixe (programare, configurare, inspecție a primei piese) se împart pe un număr mai mare de unități.

Luați în considerare acest exemplu practic: prima dumneavoastră piesă suportă costuri de configurare de 150 USD, plus 25 USD pentru timpul de prelucrare, totalizând 175 USD. Dacă comandați 100 de piese identice, acei 150 USD de costuri de configurare se împart la 1,50 USD pe piesă, iar îmbunătățirile de eficiență ale strunjirii pe mașină pot reduce costurile legate de durata ciclului la 20 USD pe piesă. Astfel, prețul pe piesă scade de la 175 USD la 21,50 USD, adică o reducere de 88 % doar prin creșterea volumului.

Impactul toleranțelor asupra prețurilor: Cerințele de precizie multiplică costurile mai rapid decât se așteaptă majoritatea cumpărătorilor. Conform Hubs, toleranțele strânse măresc costul prelucrării prin frezare CNC și ar trebui aplicate doar atunci când funcționalitatea le impune. Toleranțele standard (±0,125 mm) pot fi obținute pe echipamente bine întreținute, fără procese speciale. Strângerea cerințelor la ±0,025 mm sau mai mult necesită viteze de tăiere mai reduse, mai multe treceri de finisare și inspecții sporite, ceea ce poate tripla sau chiar cvadrupla timpul de prelucrare.

Așteptări privind termenul de livrare în funcție de tipul proiectului

Timpul înseamnă bani, iar înțelegerea termenelor tipice de livrare vă ajută să planificați proiectele în mod realist. Termenele de livrare variază semnificativ în funcție de complexitate, volum și capacitatea atelierului:

• Cantități pentru prototip (1-10 bucăți): 3–7 zile lucrătoare pentru geometrii simple; 2–3 săptămâni pentru piese complexe care necesită dezvoltarea programării
• Producție de volum scăzut (10–100 piese): 1–2 săptămâni ca termen standard; opțiuni accelerate sunt adesea disponibile contra unui preț suplimentar
• Producție de volum mediu (100–1.000 de piese): 2–4 săptămâni, în funcție de disponibilitatea materialelor și de programarea atelierului
• Producție de mare volum (1.000+ bucăți): 3–6 săptămâni pentru primele serii; comenzile ulterioare sunt adesea expediate mai rapid, odată ce au fost realizate sculele și programele

Conform NerdBot , piesele simple fabricate în cantități mici pot fi de obicei finalizate în câteva zile, în timp ce comenzile mari sau complexe pot dura câteva săptămâni. Disponibilitatea materialelor influențează în mod semnificativ termenul de livrare; aliaje exotice sau certificate specifice pot adăuga săptămâni la programul de livrare.

Optimizarea design-ului pentru reducerea costurilor

Cea mai eficientă metodă de reducere a costurilor pentru strunjirea CNC are loc înainte chiar de a solicita un deviz. Alegerile de proiectare au repercusiuni asupra tuturor categoriilor de costuri, iar modificările mici aduc adesea economii semnificative:

• Relaxați toleranțele necritice: Conform lui Hotean, lărgirea toleranțelor de la ±0,001" la ±0,005" pentru caracteristici necritice poate reduce timpul de programare cu 30% și poate elimina operațiile secundare
• Utilizați dimensiuni standard pentru filet: Specificațiile exotice de filet necesită scule personalizate și un timp prelungit de configurare
• Minimizarea Operațiilor de Prindere: Proiectați piesele astfel încât să poată fi finalizate într-o singură operație, ori de câte ori este posibil
• Selectați materiale ușor de prelucrat: Aluminiul și alama se prelucrează mai rapid decât oțelul inoxidabil sau titanul, reducând direct costurile de timp de ciclu
• Acceptați finisajele așa cum au fost prelucrate: Polizarea secundară sau aplicarea unui strat de acoperire adaugă operații și costuri

Conform Hubs, complexitatea este dușmanul eficienței economice. Caracteristicile care necesită scule speciale, mai multe montaje sau materiale exotice măresc toate prețurile. Revizuiți proiectul dvs. întrebându-vă: fiecare caracteristică este esențială sau unele dintre ele pot fi simplificate fără a compromite funcționalitatea?

Pregătirea pentru ofertă: Ce trebuie să furnizați

Când sunteți gata să solicitați oferte de la o companie specializată în strunjire CNC, o pregătire riguroasă asigură o estimare mai precisă a prețurilor și răspunsuri mai rapide. Includeți următoarele elemente în pachetul dvs. de cerere de ofertă (RFQ):

• fișiere CAD 3D: Formatele STEP sau IGES sunt preferate; desenele 2D completează, dar nu înlocuiesc modelele 3D
• Specificații de material: Designația exactă a aliajului, nu doar tipul generic de material
• Cerințe privind cantitatea: Includeți atât volumul comenzii inițiale, cât și volumul anual anticipat
• Toleranțe specificate: Identificați dimensiunile critice față de caracteristicile cu toleranțe standard
• Cerințe privind calitatea suprafeței: Specificați valorile Ra acolo unde acestea sunt importante
• Necesitățile operațiunilor secundare: Cerințe privind tratamentul termic, placarea sau asamblarea
• Termenul de livrare: Data livrării solicitate sau flexibilitatea disponibilă

Solicitați oferte detaliate, nu prețuri pe o singură linie. Conform Hotean, atelierele care oferă doar un singur „preț pe piesă”, fără descompunere, își majorează de obicei costurile cu 40–60% comparativ cu competitorii transparenți. Atunci când înțelegeți componentele, puteți compara corect ofertele și identifica oportunitățile de negociere.

Dotat cu această cunoaștere a costurilor, puteți evalua opțiunile de servicii de strunjire CNC în mod inteligent. Veți recunoaște imediat când ofertele par supraevaluate, veți înțelege de ce prețurile pentru volume mari scad atât de semnificativ și veți ști ce modificări ale proiectului oferă cel mai bun randament al efortului de optimizare. Această pregătire transformă procesul de ofertare dintr-o „cutie neagră” într-o conversație transparentă, în care aveți controlul asupra rezultatului.

Selectarea furnizorului potrivit de servicii de strunjire CNC

Ați stăpânit optimizarea designului, selecția materialelor și factorii de cost. Acum vine decizia care leagă toate acestea împreună: la ce furnizor de servicii de strunjire CNC să vă încredeți proiectul? Alegerea partenerului potrivit înseamnă mult mai mult decât găsirea celei mai mici oferte. Aceasta necesită evaluarea capacităților, verificarea calificărilor și asigurarea alinierii dintre cerințele dumneavoastră și expertiza acestuia.

Gândiți-vă în felul următor: un atelier dotat cu echipamente de ultimă generație, dar fără experiență în domeniul dumneavoastră, s-ar putea confrunta cu dificultăți în îndeplinirea cerințelor de documentare. În schimb, o unitate certificată care produce componente auto ar putea să nu dispună de flexibilitatea necesară pentru prototipuri cu termen scurt de livrare. Găsirea potrivirii corecte necesită o evaluare sistematică pe mai multe dimensiuni. Să construim împreună un cadru care să vă ajute să identificați parteneri capabili să livreze componente strunjite CNC de calitate, la timp și în limitele bugetului.

Certificări esențiale și standarde de calitate de verificat

Certificările reprezintă o verificare efectuată de o terță parte, care atestă faptul că un producător menține procese și standarde de calitate constante. Totuși, nu toate certificările au aceeași importanță pentru fiecare aplicație. Înțelegerea certificărilor care contează pentru proiectul dumneavoastră vă ajută să filtrați eficient potențialii furnizori.

Conform 3ERP, asigurarea calității este un aspect ne-negociabil la alegerea unui serviciu de prelucrare CNC. Căutați companii care dețin certificări recunoscute, cum ar fi ISO 9001, un standard pentru sistemele de management al calității. Aceste calificări dovedesc angajamentul lor față de menținerea unei calități ridicate și a unor rezultate constante.

Iată cum se aliniază principalele certificări cu diferitele cerințe ale aplicațiilor:

• ISO 9001: Standardul de bază de management al calității, aplicabil în toate domeniile industriale. Attestă existența unor procese documentate, practici de îmbunătățire continuă și angajamentul conducerii față de calitate. Este esențial pentru orice furnizor serios de servicii de strunjire CNC.
• IATF 16949: Certificare specifică industriei auto care adaugă cerințe pentru prevenirea defectelor, controlul statistic al proceselor și planificarea avansată a calității produselor. Conform Modo Rapid, această certificare este adaptată în mod special industriei auto și necesită competențe care depășesc cele ale standardului ISO 9001 de management al calității.
• AS9100: Standard pentru domeniul aerospațial și apărare, care impune o trasabilitate riguroasă, validarea proceselor și gestionarea configurației. Esențial pentru orice componente critice pentru zbor sau legate de siguranță.
• ISO 13485: Managementul calității dispozitivelor medicale, care asigură conștientizarea biocompatibilității, trasabilitatea completă și conformitatea cu reglementările în aplicațiile din domeniul sănătății.

În afara certificărilor formale, verificați modul în care atelierele aplică controlul calității pe linia de producție. Conform 3ERP, căutați un furnizor de servicii care dispună de măsuri solide de control al calității, inclusiv verificări regulate în timpul procesului de producție, inspecție finală înainte de expediere și politici privind corectarea eventualelor erori sau defecte.

Controlul statistic al proceselor (SPC) merită o atenție deosebită pentru aplicațiile de precizie. SPC implică măsurarea dimensiunilor cheie pe parcursul seriilor de producție și urmărirea tendințelor pe diagrame de control. Atunci când măsurătorile se abat spre limitele de toleranță, operatorii efectuează ajustări înainte de a produce deșeuri. Pentru aplicațiile auto și cele de precizie, producătorii care oferă certificarea IATF 16949 și capacități de Control statistic al proceselor, precum Shaoyi Metal Technology , oferă asigurarea calității de care au nevoie lanțurile de aprovizionare exigente.

Evaluarea capacităților și capacitatea echipamentelor

Un serviciu de prelucrare CNC este la fel de eficient ca și uneltele de care dispune. Conform 3ERP, fie că este vorba de strunguri, freze sau router-e, varietatea și calitatea mașinilor pot determina succesul sau eșecul proiectului dumneavoastră. Diferitele tipuri de mașini CNC sunt concepute pentru diferite tipuri de sarcini.

La evaluarea unui potențial furnizor de servicii de strunjire, analizați acești factori legați de echipamente:

• Variația tipurilor de mașini: Funcționează magazinul strunguri cu 2 axe, centre de strunjire cu mai multe axe, mașini de tip Swiss sau toate cele de mai sus? Potrivirea capacităților mașinilor cu cerințele dvs. privind piesele asigură rezultate optime.
• Disponibilitatea sculelor active: Pentru piese care necesită operații de frezare, găurire sau filetare în combinație cu strunjirea, sculele active elimină necesitatea unor montări secundare și îmbunătățesc precizia.
• Capacitatea și domeniul de dimensiuni: Pot gestiona dimensiunile pieselor dvs.? Lucrul de precizie pe mașini de tip Swiss pentru piese mici necesită echipamente diferite față de producția de arbori cu diametru mare.
• Vârsta și starea mașinii: Conform JUPAI CNC, o flotă de mașini bine întreținută și actualizată asigură faptul că furnizorul de servicii poate executa proiecte complexe cu precizie și eficiență.
• Nivel de automatizare: Alimentatoarele de bare, încărcarea robotică și inspecția automatizată permit o producție constantă neasistată pentru comenzi de volum mare.

Conform JUPAI CNC, mașinile CNC sunt disponibile în diverse configurații, inclusiv freze verticale, freze orizontale și strunguri, fiecare fiind concepută pentru a gestiona tipuri specifice de operații de prelucrare mecanică. Versatilitatea unui atelier mecanic este esențială, deoarece îi permite furnizorului să execute proiecte complexe care necesită diferite tehnici de prelucrare.

Nu neglijați echipamentele de inspecție la evaluarea capacităților. Atelierele care produc componente metalice de precizie pentru strunguri CNC au nevoie de instrumente adecvate de măsurare: micrometre și șubleri pentru lucrări standard, comparatoare optice pentru verificarea profilului și mașini de măsurat cu coordonate (CMM) pentru verificarea geometriei complexe și a toleranțelor strânse.

Experiență industrială și expertiză tehnică

Experiența se echivalează cu expertiza. Conform 3ERP, prelucrarea prin frezare CNC este un proces precis, iar cu fiecare proiect o firmă de prelucrare CNC dobândește cunoștințe și abilități suplimentare. Un furnizor de servicii experimentat ar fi familiarizat cu gestionarea diverselor necesități de prelucrare, reducând astfel probabilitatea apariției erorilor și asigurând un proces mai fluent în ansamblu.

La evaluarea experienței, priviți dincolo de numărul de ani de activitate:

• Cunoștințe specifice industriei: A produs atelierul piese pentru aplicații similare cu ale dvs.? Automobilistică, medicală, aerospațială și electronică impun fiecare cerințe unice.
• Experțise în Materiale: Experiența cu materialul specific pe care îl folosiți este esențială. Prelucrarea titanului diferă în mod semnificativ de cea a aluminiului sau a alamă.
• Înregistrarea complexității: Cereți exemple de proiecte complexe pe care le-au finalizat. Proiectele anterioare oferă o previzualizare a capacităților lor.
• Capacitatea de rezolvare a problemelor: Conform JUPAI CNC, operatorii calificați de prelucrare prin strunjire numerică sunt capabili să rezolve problemele în timp real, asigurând astfel desfășurarea fără probleme a procesului și obținerea pieselor la cele mai înalte standarde.

Nivelul de competență al forței de muncă influențează direct calitatea producției. Conform 3ERP, căutați un serviciu de prelucrare CNC care investește în formarea personalului său și îl ține la curent cu cele mai recente progrese din domeniu.

Comunicare și operativitate

Comunicarea este colțuna spinală a oricărui parteneriat de succes. Conform 3ERP, un proces eficient de comunicare înseamnă că furnizorul de servicii poate răspunde prompt la întrebările dvs., vă poate informa despre progresul lucrărilor și poate remedia rapid orice probleme care pot apărea.

Evaluați calitatea comunicării în timpul procesului de ofertare. Cât de repede răspund la primele dvs. întrebări? Vă pun întrebări de clarificare privind cerințele dvs. sau vă oferă doar o ofertă generică? Conform JUPAI CNC, inginerii trebuie să știe că se pot baza pe partenerul lor de prelucrare pentru a primi actualizări regulate și pentru a obține răspunsuri rapide la întrebări.

Semne de avertizare de care să aveți grijă:

• Răspunsuri întârziate la întrebări simple
• Răspunsuri vagi privind capacitățile sau termenele limită
• Retenția de a discuta detalii privind procesul sau metodele de asigurare a calității
• Lipsa unui punct de contact desemnat pentru proiectul dvs.

Semne verzi care indică o comunicare puternică:

• Clarificare proactivă a specificațiilor ambigue
• Termene clare pentru proiect, cu actualizări privind etapele intermediare
• Personal tehnic accesibil, capabil să discute detalii privind prelucrarea
• Descompuneri transparente ale prețurilor, în locul unor oferte pe o singură linie

Considerente geografice și opțiuni locale

Când căutați un atelier de strunguri în apropierea mea, proximitatea geografică oferă beneficii tangibile care merită luate în considerare. Conform 3ERP, amplasarea furnizorului de servicii de prelucrare CNC poate avea un impact semnificativ asupra mai multor aspecte ale proiectului dumneavoastră, inclusiv costurile de transport, termenele de livrare și chiar ușurința comunicării.

Serviciile locale de strunguri din apropierea mea oferă avantaje precum:

• Costuri reduse de transport: Piesele masive din metal costă mai mult pentru transport pe distanțe lungi
• Execuție mai rapidă: Eliminarea timpului de tranzit pentru proiecte urgente
• Comunicare mai ușoară: Aceeași fusă orară și posibilitatea întâlnirilor față în față
• Logistică simplificată: Predarea materialelor sau ridicarea pieselor, atunci când este necesar

Totuși, conform 3ERP, dacă un furnizor de servicii din străinătate oferă expertiză și prețuri superioare, costurile și timpul suplimentare de transport ar putea fi justificate. Echilibrați proximitatea cu capacitatea tehnică; cel mai apropiat atelier nu este, în mod automat, cea mai bună alegere dacă acesta nu dispune de experiența relevantă sau de certificatele necesare pentru aplicația dumneavoastră.

Operații secundare și servicii cu valoare adăugată

Doar o mică parte dintre piesele prelucrate pe strunguri CNC sunt expediate direct din mașină către aplicația finală. Majoritatea necesită operații secundare care adaugă funcționalitate, protecție sau un finisaj estetic. Conform Polydec , operațiile post-strunjire includ tratamente efectuate fie în interiorul companiei, fie externalizate către parteneri specializați de încredere, care lucrează în conformitate cu standarde stricte de calitate.

Operații secundare frecvent asociate cu serviciile personalizate de prelucrare CNC includ:

Tratamente termice:

• Durificare și revenire: Crește rezistența mecanică la uzură și durata de viață utilă
• Carburare: Îmbogățește conținutul de carbon de la suprafață pentru o rezistență îmbunătățită la uzură și la frecare
• Întărire structurală: Crește rezistența mecanică pentru aliaje specifice

Tratamente de suprafață:

• Anodizarea: Creează un strat protector de oxid pe piesele din aluminiu
• Cu o greutate de peste 0,01 g/cm3 Asigură protecție împotriva coroziunii și rezistență la uzură
• Plată cu aur: Mărește conductivitatea electrică pentru aplicații electronice
• Pasivare: Protejează oțelul inoxidabil împotriva oxidării, fără a adăuga material

Operațiuni de finisare:

• Surfatarea: Realizează toleranțe extrem de strânse, depășind capacitatea standard de strunjire
• Ușurare: Conform Polydec, piesele lustruite au o finisare mult mai bună, devenind mai netede și mai lucioase, atingând adesea o rugozitate Ra de 0,1 µm sau mai bună
• Pulbere de spălare: Debavurare, curățare sau crearea unor texturi de suprafață specifice

Atelierele care oferă operații secundare în regie sau care au parteneriate stabilite simplifică lanțul dvs. de aprovizionare. În loc să coordonați mai mulți furnizori, un singur furnizor gestionează întregul proces, de la materialul brut până la piesa finită.

Lista dvs. de verificare pentru evaluare

Înainte de a solicita oferte, utilizați această listă de verificare pentru a evalua în mod sistematic potențialii furnizori de servicii de strunjire CNC:

Categorie de evaluare	Întrebări Cheie de Pus	Metodă de verificare
CERTIFICĂRI	Ce certificări de calitate dețineți? Sunt ele valabile?	Solicitați copii ale certificatelor cu datele de expirare
Echipament	Ce tipuri și dimensiuni de mașini puteți prelua?	Solicitați lista echipamentelor sau o vizită la instalații
Experiență	Ați produs anterior piese similare pentru industria noastră?	Solicitați studii de caz sau contacte de referință
Subțiri	Puteți achiziționa ușor materialul specificat de noi?	Confirmați disponibilitatea materialului și termenul de livrare
Capacitate	Care sunt termenele obișnuite de livrare pentru volumul nostru de comenzi?	Obțineți angajamente specifice privind termenele, în scris
Control Calitate	Cum verificați exactitatea dimensională?	Întrebați despre echipamentele de inspecție și metodele SPC
Operațiuni Secundare	Oferiți tratament termic, placare sau finisare în regim intern?	Clarificați care operațiuni necesită furnizori externi
Comunicare	Cine va fi contactul meu principal?	Evaluați reactivitatea în timpul procesului de ofertare

Pregătirea pachetului de cerere de ofertă (RFQ)

O cerere bine pregătită de ofertă accelerează timpul de răspuns și îmbunătățește exactitatea ofertei. Includeți următoarele elemente:

• fișiere CAD 3D: Formatele STEP sau IGES sunt preferate de majoritatea atelierelor
• desene 2D: Includeți toleranțele indicate, cerințele privind finisajul suprafeței și specificațiile filetelor
• Specificația materialului: Designația exactă a aliajului, împreună cu orice cerințe de certificare
• Descompunerea cantității: Cantitatea inițială comandată plus volumele anuale estimate
• Identificarea caracteristicilor critice: Evidențiați care dimensiuni necesită verificarea toleranțelor stricte
• Cerințe privind operațiile secundare: Necesități de tratament termic, placare sau finisare specială
• Cerințe privind livrarea: Data țintă de livrare și preferințe de expediere
• Necesități de certificare: Certificări privind materialele, rapoarte de inspecție sau alte documente necesare

Pentru aplicații auto și de precizie care necesită parteneri de încredere, luați în considerare producătorii care oferă capacități cuprinzătoare. Companii precum Shaoyi Metal Technology ofertă certificare IATF 16949, Control Statistic al Proceselor și capacități care acoperă tot spectrul, de la ansambluri complexe de caroserie până la bucși metalice personalizate, cu termene de livrare de doar o zi lucrătoare și o scalare fără probleme, de la prototipare rapidă până la producție în masă.

Dotat cu acest cadru de evaluare, puteți aborda procesul de selecție a furnizorilor într-o manieră sistematică. Veți ști ce întrebări să adresați, ce calificări să verificați și cum să identificați parteneri ale căror competențe se aliniază cu cerințele dvs. specifice. Această pregătire transformă selecția furnizorilor dintr-o presupunere într-o luare de decizii informată, asigurând succesul proiectului dvs. încă de la început.

Întrebări frecvente despre serviciile de strunjire CNC

1. Care este diferența dintre strunjirea CNC și frezarea CNC?

Strunjirea CNC rotește piesa de prelucrat în raport cu o sculă de tăiere fixă, fiind ideală pentru piese cilindrice, cum ar fi arburi, bucși și șuruburi. Frezarea CNC rotește scula de tăiere în raport cu o piesă de prelucrat fixă, fiind mai potrivită pentru forme prismatice, cum ar fi suporturi și carcase. Pentru piese care necesită ambele operații, strungurile CNC cu scule active pot efectua frezare, găurire și filetare într-un singur montaj, reducând timpul de ciclu cu până la 75 % comparativ cu operațiile pe mașini separate.

2. Cât costă serviciile de strunjire CNC?

Costurile serviciilor de strunjire CNC depind de mai mulți factori: timpul de funcționare al mașinii (65–120 USD/oră), taxele de configurare (50–150 USD pe comandă), marja aplicată materialelor (15–35%), consumul de scule și operațiunile secundare. Volumul are un impact semnificativ asupra prețului pe piesă — creșterea comenzii de la 1 la 100 de piese poate reduce costul unitar cu 88 %, deoarece costurile fixe de configurare se împart între un număr mai mare de unități. Toleranțele strânse pot multiplica costurile de 3–5 ori, așadar specificarea preciziei doar acolo unde este necesar din punct de vedere funcțional optimizează bugetul dumneavoastră.

3. Ce materiale pot fi prelucrate pe un strung CNC?

Strungurile CNC prelucrează o gamă largă de materiale, inclusiv aluminiu (indice de prelucrabilitate 180–200), alamă (300+), oțel carbon (70–80), oțel inoxidabil (45–78, în funcție de calitate), cupru și titan (22). De asemenea, materiale plastice inginerești precum acetalul, PEEK-ul, nylonul și HDPE-ul sunt frecvent prelucrate prin strunjire. Alegerea materialului influențează vitezele de așchiere, uzura sculelor, calitatea finisării suprafeței și costurile totale ale proiectului — aluminiul se prelucrează cel mai rapid, în timp ce titanul necesită scule specializate și operații mai lente.

4. Ce toleranțe poate atinge strunjirea CNC?

Strunjirea CNC standard atinge toleranțe de ±0,1 mm pentru diametrele exterioare și alezajele interioare. Lucrările de precizie ating toleranțe de ±0,025 mm, iar configurațiile ultra-precise pot realiza toleranțe de ±0,005 mm pentru caracteristici critice. Finisajele de suprafață variază de la Ra 3,2 µm (prelucrat standard) până la Ra 0,04 µm (finisaj oglindă). Factorii care influențează realizarea toleranțelor includ rigiditatea mașinii, stabilitatea termică, metodele de fixare a piesei și starea sculelor. Furnizorii certificați IATF 16949, cum ar fi Shaoyi Metal Technology, folosesc Controlul Statistic al Proceselor pentru a menține consistența pe întreaga serie de producție.

5. Cum aleg furnizorul potrivit de servicii de strunjire CNC?

Evaluați furnizorii pe baza certificărilor (ISO 9001, IATF 16949 pentru industria auto, AS9100 pentru industria aerospațială), capacităților de echipament (strunguri cu 2 axe, centre de strunjire cu mai multe axe, mașini de tip Swiss), experienței industriale în aplicații similare și promptitudinii în comunicare. Verificați metodele de control al calității, inclusiv implementarea SPC (Controlul Statistic al Proceselor) și echipamentele de inspecție. Pentru aplicații din domeniul automotive, producătorii care dețin certificarea IATF 16949 și oferă termene de livrare de până la o zi lucrătoare asigură fiabilitatea de care au nevoie lanțurile de aprovizionare.
