STRESZCZENIE

Nie ma jednej, ustandaryzowanej normy dla grubości materiału ramienia kierowniczego ze stali tłoczonej. Zazwyczaj zawiera się ona w przedziale od 0,024 cala (0,6 mm) do 0,250 cala (6,35 mm), przy czym większość zastosowań samochodowych mieści się poniżej 5 mm. Dokładna grubość to kluczowa decyzja inżynierska, która uwzględnia wagę pojazdu, planowane zastosowanie, wymaganą wytrzymałość konstrukcyjną oraz koszt produkcji.

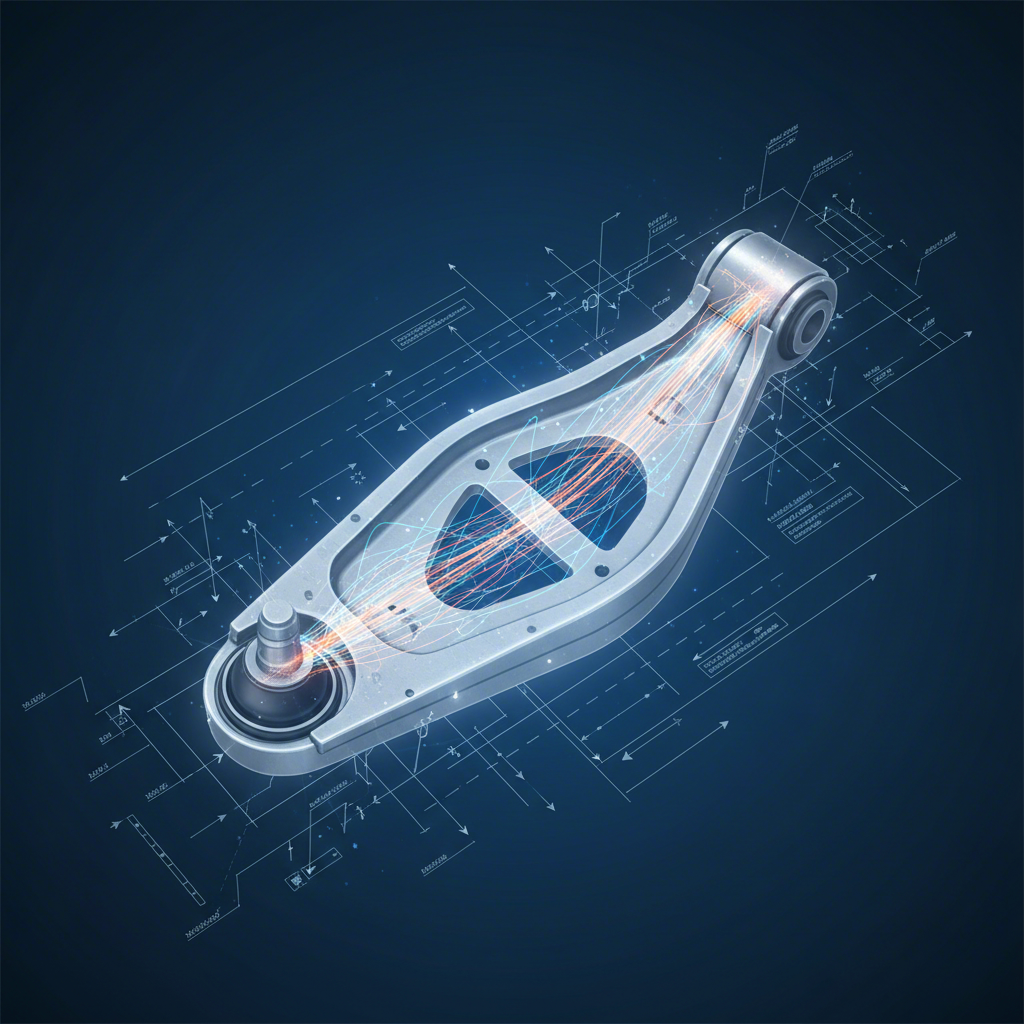

Zrozumienie grubości ramienia kierowniczego ze stali tłoczonej: analiza techniczna

Wytłaczane ramię ze stali jest kluczowym elementem zawieszenia, które łączy ramę pojazdu z piastą koła, umożliwiając kontrolowany ruch. Wytwarzane jest poprzez tłoczenie blachy stalowej w określony kształt za pomocą matrycy. Grubość materiału to podstawowy czynnik wpływający na wytrzymałość, trwałość i wagę tego elementu. Grubsze ramię jest zazwyczaj silniejsze, ale również cięższe i droższe, co wpływa na zużycie paliwa i koszty produkcji. Inżynierowie muszą dokładnie obliczyć minimalną grubość niezbędną do wytrzymywania dynamicznych obciążeń, jakim będzie narażony pojazd – od sił skręcających po uderzenia spowodowane nierównościami jezdni i dziurami w drogach.

Wybór grubości to kompromis. Dla lekkiego samochodu osobowego cieńsze i lżejsze ramię może być wystarczające i pożądane ze względu na lepszą oszczędność paliwa. Jednak dla pojazdu ciężarowego o dużej nośności, takiego jak Ram 1500, który ma przenosić duże obciążenia i potencjalnie poruszać się po terenie trudno dostępnym, wymagane jest znacznie grubsze i bardziej solidne ramię sterujące, aby zapobiec jego uszkodzeniu. Zgodnie z badaniami opublikowanymi w Międzynarodowy Czasopismo Naukowe i Badawcze , operacje na blachach dla takich komponentów są zazwyczaj wykonywane na blachach stalowych o grubości mniejszej niż 5 mm. Jest to zgodne z wytycznymi branżowymi, które klasyfikują blachę jako każdy metal o grubości poniżej 0,25 cala (około 6,35 mm).

Sam proces produkcyjny jest istotnym czynnikiem. Wykrawanie jest szybką i opłacalną metodą produkcji seryjnej, co czyni ją idealną dla producentów oryginalnego wyposażenia (OEM). Dla producentów samochodów poszukujących wysokiej jakości, precyzyjnie wykrawanych komponentów, niezwykle ważni są specjalizowani partnerzy. Na przykład firmy takie jak Shaoyi (Ningbo) Metal Technology Co., Ltd. oferta kompleksowych rozwiązań od prototypowania po produkcję seryjną, przestrzegając rygorystycznych standardów motoryzacyjnych, takich jak IATF 16949, aby zapewnić niezawodność i opłacalność w przypadku złożonych części, takich jak wahacze.

Aby lepiej zobrazować temat, poniżej przedstawiono podsumowanie typowych zakresów grubości blach stalowych stosowanych w produkcji:

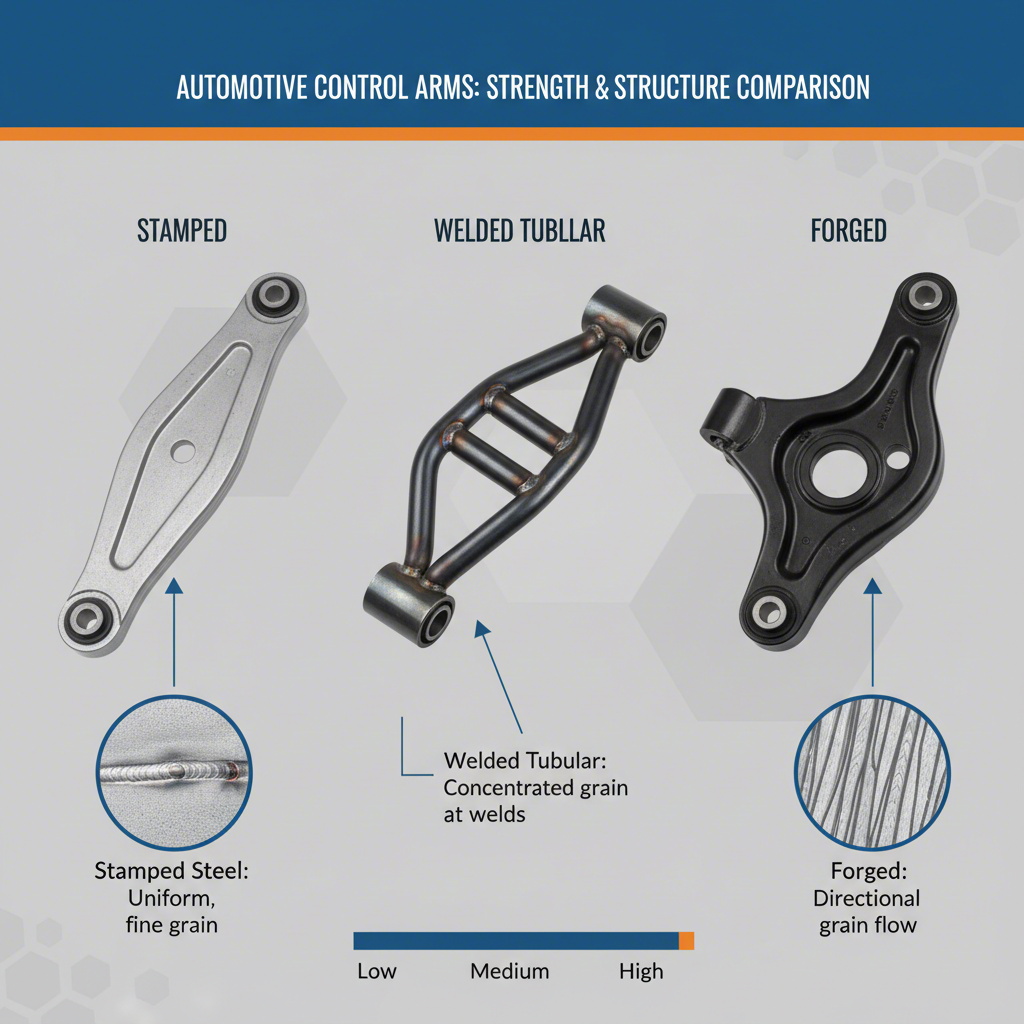

Porównanie: ramiona wahliwe ze stali tłoczonej vs. rurowej vs. kute

Podczas wymiany lub ulepszania elementów zawieszenia napotkasz trzy główne typy ramion wahliwych: tłoczone, rurowe i kuté. Każdy z nich charakteryzuje się innym procesem wytwarzania, co przekłada się na różne cechy eksploatacyjne, koszty oraz optymalne zastosowania. Zrozumienie tych różnic jest kluczowe przy podejmowaniu świadomych decyzji dotyczących Twojego pojazdu.

Ramię Sterujące Ze Stali Blachowanej są najbardziej popularnym typem stosowanym w pojazdach produkcyjnych. Są masowo wytwarzane poprzez tłoczenie blach stalowych w odpowiedni kształt. Ta metoda jest bardzo opłacalna, ale czasem może być postrzegana jako mniej wytrzymała niż inne opcje, szczególnie w zastosowaniach sportowych. Rurkowe ramiona sterujące są wykonywane przez spawanie odcinków okrągłych lub kwadratowych rur stalowych. Pozwala to na większą elastyczność projektowania, wysoką wytrzymałość przy niskiej wadze oraz poprawę geometrii zawieszenia, co czyni je popularnym ulepszeniem wersji aftermarket. Kute ramiona kierownicze są tworzone przez nagrzanie solidnego wałka metalu i prasowanie go w formie pod ekstremalnym ciśnieniem. Ten proces wyrównuje wewnętrzną strukturę ziarna metalu, zapewniając wyjątkową wytrzymałość i odporność na zmęczenie, co czyni je odpowiednimi dla pojazdów ciężarowych lub wysokowydajnych.

Wybór między nimi często zależy od Twoich celów. Dla samochodu użytkowego, wysokiej jakości stalowy element tłoczony zazwyczaj wystarcza. W przypadku restawracji klasycznych samochodów lub jazdy sportowej, ramiona rurowe oferują znaczące korzyści w zakresie prowadzenia i trwałości. Dla ekstremalnych zastosowań terenowych lub wyścigowych, wyższa wytrzymałość ramienia kute go jest często konieczna.

Oto szczegółowe porównanie trzech typów:

Na przykład dostawca wysokowydajnych części zamiennych takiego jak Classic Performance Products określa, że ich wahacze rurowe wykorzystują rury D.O.M. (Drawn Over Mandrel) o grubości ścianki .120”, materiał o wysokiej jakości, znany ze swojej jednolitej grubości ścianek i wytrzymałości, co podkreśla dbałość o trwałość w segmencie produktów wysokiej wydajności.

Specyfikacje materiałów: Zrozumienie kalibrów, gatunków i tolerancji stali

Jakość wahacza zależy nie tylko od grubości, ale również od konkretnego gatunku stali oraz tolerancji produkcyjnych. Nie wszystkie stale są jednakowe, a zrozumienie tych szczegółów może pomóc w rozpoznaniu komponentu wyższej jakości. Grubość często określa się w kalibrach – systemie, w którym wyższa liczba oznacza cieńszy arkusz metalu. Może to być mylące, dlatego często bardziej przejrzyście jest posługiwanie się grubością w calach lub milimetrach.

Ważne jest, aby wiedzieć, że konkretny numer gauge oznacza różną grubość w zależności od rodzaju metalu. Na przykład, stal o grubości 14 gauge nie ma tej samej grubości co aluminium o grubości 14 gauge. Reputacyjni producenci podają dokładne wymiary w swoich specyfikacjach. Co więcej, materiały mają własne tolerancje grubości. Zgodnie z przewodnikiem firmy Tripar Inc. , arkusz stali 14 gauge o nominalnej grubości 0,0747 cala może mieć odchylenie produkcyjne wynoszące ±0,007 cala. Oznacza to, że rzeczywista grubość materiału może być nieco większa lub mniejsza, co może mieć istotne znaczenie w zastosowaniach wymagających wysokiej precyzji.

Zastosowania motoryzacyjne wykorzystują specyficzne stopy stali zaprojektowane pod kątem kombinacji wytrzymałości, plastyczności i trwałości. W artykule IJSR wymieniono materiały takie jak mikrostopy stali (C45) do ramion kowanych oraz stale ferrytyczno-bainityczne (FB) do elementów tłoczonych, które oferują wysoką wytrzymałość i dobrą formowalność. Oceniając części zamienniki, warto szukać producentów podających gatunek używanej stali, np. 1018 Mild Steel lub mocniejszą 4130 Chromoly dla ramion rurowych. Taki poziom szczegółowości często wskazuje na produkt o lepszej jakości.

Poniżej znajduje się uproszczona tabela przeliczająca popularne grubości stali na bardziej bezpośrednie jednostki pomiaru:

Często zadawane pytania

1. Jaka jest różnica między ramionami sterowymi tłoczonymi a kute?

Główna różnica polega na procesie wytwarzania oraz wynikającej z niego wytrzymałości. Dźwignie wahliwe tłoczone są wytwarzane przez formowanie blachy stalowej, co jest opłacalne w produkcji seryjnej, ale może być mniej sztywne. Dźwignie wahliwe kute wykonane są z litego kawałka nagrzanego metalu, który jest wciskany do matrycy, dzięki czemu struktura ziarna metalu dostosowuje się do kształtu elementu. Ten proces tworzy komponent o znacznie większej wytrzymałości i odporności na zmęczenie, co czyni go idealnym rozwiązaniem dla zastosowań ciężkich lub wysokowydajnych.

2. Czy dźwignie stalowe tłoczone są magnetyczne?

Tak, dźwignie stalowe tłoczone są magnetyczne. Stal jest metalem żelaznym, co oznacza, że zawiera żelazo i przyciąga magnesy. To prosta metoda rozróżnienia dźwigni stalowej od aluminiowej, ponieważ aluminium nie jest magnetyczne. Jeśli magnes przylega do dźwigni wahliwej, oznacza to, że jest ona wykonana ze stali tłoczonej lub żeliwa.
