1. solis: Noteikt projekta prasības un DFM mērķus, lai panāktu veiksmi štampēšanas ražošanā

Vai jūs kādreiz esat brīnījies, kāpēc dažas štampētās detaļas perfekti der kopā, savukārt citas izraisa dārgas problēmas? Atbilde bieži slēpjas tajā, cik skaidri tiek noteiktas projekta prasības pašā štampēšanas ražošanas procesa sākumā. Ražošanas štampēšanas procesa uzsākšana ar stabilu pamatu nodrošina, ka katrs turpmākais lēmums atbalsta piemērotību, formu, funkcionalitāti un izmaksas. Apskatīsim, kā to pareizi paveikt jau no paša sākuma.

Noteikt kvalitātei būtiskās īpašības

Iedomājieties, ka montējat augstas precizitātes produktu. Kuri parametri absolūti noteikti ir jāievēro ar stingrām tolerancēm? Svarīgo kvalitātes (CTQ) parametru — piemēram, cauruļu atrašanās vietu, plakanumu vai malu stāvokli — identificēšana nodrošina, ka jūsu štampēšanas process tiek precīzi regulēts tieši tiem svarīgākajiem aspektiem. CTQ agrīna definēšana palīdz novērst pārsteigumus ražošanas laikā un vieno komandu par to, kā izskatās panākumi.

Iestatiet apjomu, izmaksu un piegādes termiņa mērķus

Vai plānojat nelielu prototipa sēriju vai vairāku gadu ilgu ražošanas kampaņu? Skaidri noteikt paredzētos detaļu apjomus, mērķa izmaksas un nepieciešamos piegādes termiņus ir būtiski. Šie faktori ietekmē visu – sākot no veidņu dizaina līdz materiālu izvēlei un pat pārbaudes stratēģijām. Piemēram, liela apjoma sērijas var attaisnot izturīgāku veidni un automatizāciju, savukārt maza apjoma uzdevumiem var būt svarīgāka elastība un izmaksu kontrole.

Attēlojiet funkcionālās virsmas un datuma stratēģiju

Kur detaļa saskaras ar citām sastāvdaļām? Funkcionālo virsmu attēlošana un loģiskas datumu stratēģijas izveide nodrošina, ka mērījumi atspoguļo to, kā detaļa darbosies pēc montāžas. Šis solis ir ļoti svarīgs gan kvalitātei, gan izgatavošanai spiedformēšanas procesā ražošanā. Atcerieties, datumus vajadzētu izvēlēties, pamatojoties uz montāžas vajadzībām, nevis tikai uz mērījumu ērtībām.

• Materiāla tips (tērauds, alumīnijs utt.)
• Biezuma diapazons
• Tolerances (kritiskas un vispārējas)
• Pabeiguma vai pārklājuma prasības
• Malu stāvoklis un skaidru virziens
• Kosmētiskās un drošības zonas
• Metināšanas vai montāžas savienojumi
• Iepakošanas un rokdarba ierobežojumi
• Mērķa Cp/Cpk (procesa spēja)
• Nepieciešamais PPAP līmenis (ja piemērojams)

Definējiet atskaites punktus, kas orientēti uz produkta montāžu, nevis tikai uz ērtām mērīšanas virsmām.

Ieteikumi bezproblēmu sākumam

• Pieprasiet gan jaunākos nesaplūstošos CAD failus, gan neitrālu formātu (piemēram, STEP vai IGES), lai izvairītos no tulklojuma kļūdām.
• Uzziniet par iepriekšējiem veidošanas problēmām līdzīgiem komponentiem — pagātnes izaicinājumi var palīdzēt novērst riskus.
• Dokumentējiet visas pieņemtās vērtības un nezināmos faktorus. To pareizība vēlāk var tikt pārbaudīta simulācijas un testa fāzēs.

Pilnībā un rūpīgi fiksējot prasības jau sākumā, jūs nodrošināsiet gludāku un paredzamāku metāla štampēšanas ražošanas procesu. Šāda pieeja ne tikai samazina programmas risku, bet arī paātrina veidņu dizaina izstrādi un turpmāko apstiprinājumu. Ja jūs joprojām domājat: “Kas ir metāla štampēšana un kāpēc tai nepieciešams tik daudz sākotnēju detaļu?” — atbilde ir tāda, ka katrs pieņemtais lēmums ietekmē izmaksas, kvalitāti un piegādes termiņus. Izdariet visu pareizi sākumā, un pārējais štampēšanas process sekos bez problēmām.

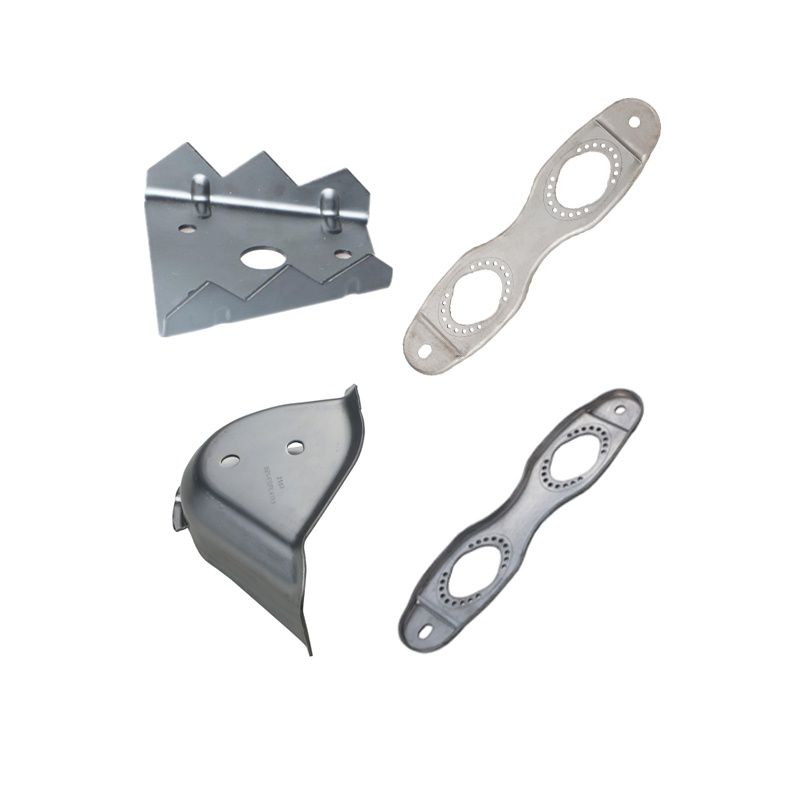

2. solis: Stratēģiski izvēlieties materiālus un kalibru, lai panāktu uzticamus štampēšanas rezultātus

Vai jūs bieži esat pārsteigti par izvēles daudzumu, izvēloties piemērotu metālu štampēšanai? Patiesībā izvēlētais materiāls ietekmē visu — sākot no detaļas veiktspējas līdz ilgtermiņa izmaksām. Apskatīsim, kā gudri izvēlēties štampēšanas metāla materiālus un kalibru, lai jūsu štampēšanas ražošanas process sniegtu paredzamos rezultātus.

Izvēlieties materiāla grupu atkarībā no funkcijas

Iedomājieties, ka projektējat stiprinājumu automašīnu komplektācijai. Vai jums vajadzētu izvēlēties oglekļa tēraudu, nerūsējošo tēraudu vai varbūt apsvērt alumīnija štampēšanu? Katrs materiāls piedāvā savas priekšrocības un kompromisa aspektus. Šeit ir īsa salīdzinājuma tabula, kas palīdzēs jums novērtēt pieejamās iespējas:

Kontrolējiet atgriešanās efektu un veidojamību

Kad liekat vai veidojat metālu, tas ne vienmēr paliek tieši tajā pozīcijā, kur to novietojāt—šo parādību sauc par atgriešanās efektu. Piemēram, alumīnija štampēšanai bieži nepieciešama papildu uzmanība atgriešanās efekta vadībai, jo alumīnija sakausējumi tendēcēt "atsisties" vairāk nekā tērauds. Nerūsējošā tērauda štampēšana arī var būt sarežģīta, ņemot vērā materiāla cietināšanos deformāciju laikā un augstākas nepieciešamās veidošanas spēki. Šeit ir svarīgi ņemt vērā šādu informāciju:

• Alūminija: Plānojiet izturīgu fiksāciju un iespējams lieciet pārmērīgi, lai kompensētu atgriešanās efektu. Markas, piemēram, 5052 un 6061, apvieno labu veidojamību ar izturību, tādējādi kļūstot par populāru izvēli štampētām alumīnija detaļām pieprasīgās lietojumprogrammās.
• Stainlesa dzelzs: Izmantojiet piemērotu eļļošanu un ņemiet vērā cietināšanas ātrumu, lai izvairītos no instrumenta nodiluma vai plaisāšanas. Atlasiet markas, piemēram, 304 vai 430, lai sasniegtu līdzsvaru starp veidojamību un korozijas izturību.
• HSLA un oglekļa tērauds: Šie materiāli parasti ir vieglāk veidojami un kontrolējami, īpaši lielām sērijām, kur svarīga ir vienveidība.

Saskaņojiet biezumu ar preses jaudu un toleranci

Biezuma izvēle nav tikai par biezumu — tā ir par pareizā metāla izvēli stampēšanai atbilstoši jūsu preses iespējām un detaļas prasībām. Piemēram, biezāks biezums nodrošina lielāku izturību, taču var prasīt spēcīgāku presi un stingrākas procesa kontroles. Atcerieties, ka kalibra skaitļi nav universāli — 16 kalibra alumīnija lapa ir tievāka nekā 16 kalibra tērauda lapa, tāpēc vienmēr konsultējieties ar materiālam specifiskām tabulām.

• Tiešajām tolerancēm izvēlieties kalibru, kas minimizē svārstības, bet paliek ietvaros pieļaujamās preses slodzes robežās.
• Konsultējieties ar piegādātājiem par formējamības līknēm un biezuma tolerancēm, kas attiecas uz jūsu izvēlēto materiālu.
• Pirms pārejas uz lielapjomu ražošanu, jāpārbauda kritiskie izmēri, izmantojot prototipu palaišanas vai testa darbus.

Pārklājuma savietojamības piezīmes

• Galvanēts: Labi darbojas ar zemoglekļa un HSLA tērašu sakausējumiem korozijas aizsardzībai.
• Cinks: Bieži izmants tērauda detaļām, kur nepieciešams spožs pārklājums un papildu aizsardzība.
• Anodēšana: Ideāla izspiestām alumīnija detaļām, lai palielinātu korozijas izturību un virsmas cietību.
• E-pārklājums/Pulvera pārklājums: Piemērots gan tēraudam, gan alumīnijam, nodrošinot uzlabotu izturību un estētiku.

Sistēmiski novērtējot jūsu detaļas funkciju, veidojamību un pabeigšanas vajadzības, jūs izvēlēsieties pareizu metāla izspiešanas materiālu un biezuma kombināciju. Šis pamata solis izspiešanas ražošanas procesā nodrošina, ka jūsu komponenti atbilst veiktspējas mērķiem un to ražošana ir izdevīga. Tālāk aplūkosim, kā plānot procesu un izvēlēties pareizo izspiešanas presi jūsu izvēlētajiem materiāliem.

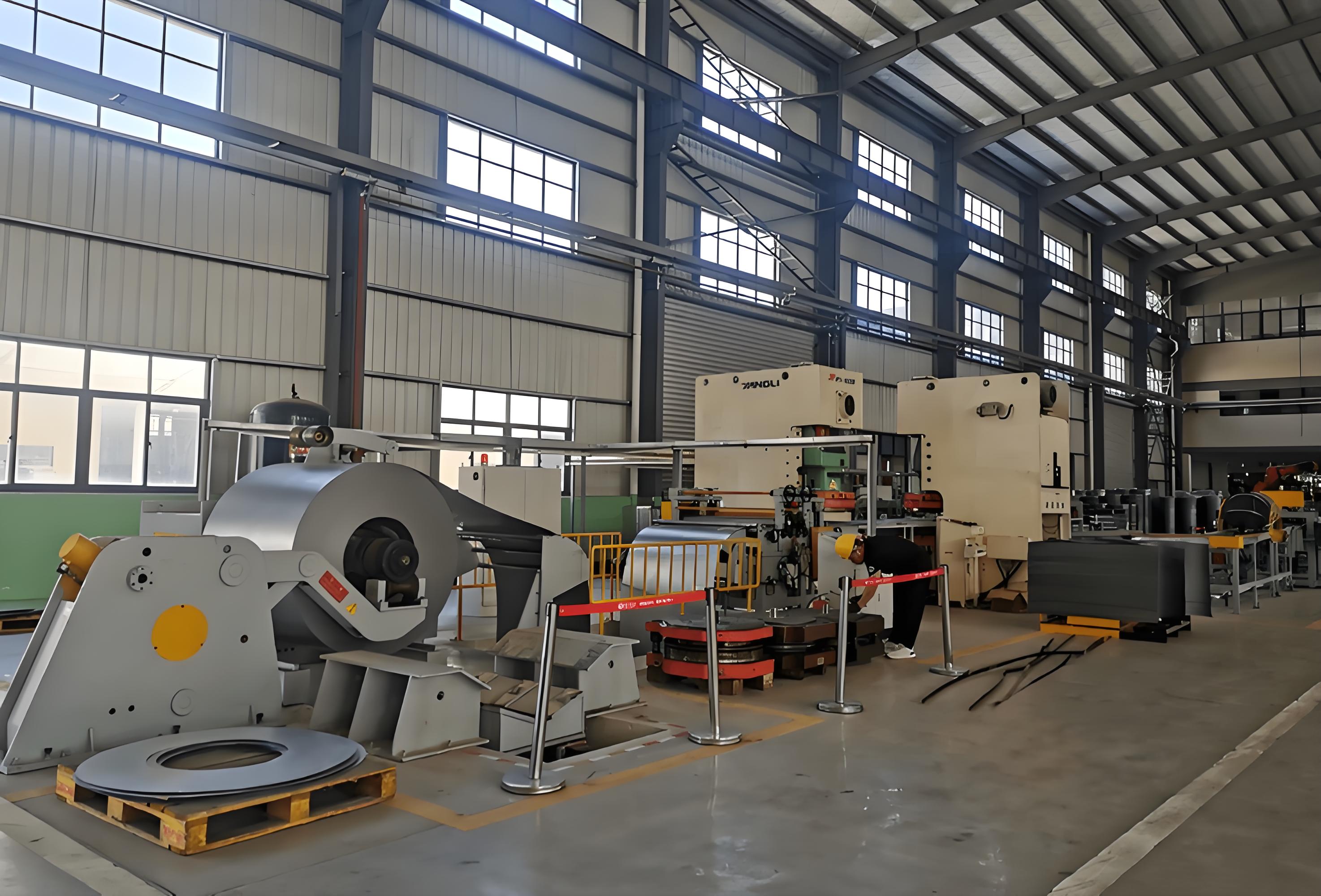

3. solis: Plānojiet procesu un izvēlieties pareizo izspiešanas presi

Kad esat gatavi pārvērst savu materiāla izvēli par reālām štampētām detaļām, nākamais būtiskais solis štampēšanas ražošanas procesā ir ražošanas maršruta projektēšana un preses līnijas izmēru noteikšana. Skan sarežģīti? Tā nebūt nav jābūt — sapratīsim, kā saskaņot jūsu darbības ar piemērotajām štampēšanas presēm un nodrošināt, ka process veiksmīgi notiek no pirmās заготовки līdz pēdējai pabeigtai detaļai.

Aptvert spiediena tonnāžu un gultnes izmēru

Pirms pat domāt par instrumentiem, jums jāzina, cik lielu spēku jūsu plāksnes metāla štampēšanas presēm ir jānodrošina. Ja tonnāža tiek novērtēta par zemu, projekts var apstāties; ja pārāk augstu — tas var izšķiest budžetu un telpu. Šeit ir praktisks veids, kā aprēķināt nepieciešamo:

1. Aprēķiniet nepieciešamo tonnāžu: Izmantojiet formulu: Tonnāža (T) = Perimetrs (P) x Biezums (Th) x Materiāla konstante (C) . Materiāla konstante atspoguļo izvēlētā metāla šķēluma izturību. Piemēram, mīkstam alumīnijam C = 11, aukstā velmētam tēraudam C = 27, bet nerūsējošajam tēraudam tas var būt līdz pat 50.
   • Piemērs: Priekš 12 collu perimetra, 0,050" bieza aukstā velmēta tērauda: 12 × 0,050 × 27 = nepieciešami 16,2 tonnas.
2. Noteikties gultnes izmēru un gaitu: Gultnei jābūt pietiekami lielai, lai tajā ietilptu veidnis, ņemot vērā sloksnes platumu un atgriezumu attālumu. Gājiena garumam jābūt pietiekamam, lai nodrošinātu visaugstāko detaļas elementu plus veidņa augstumu.
3. Ievērot fiksācijas spēku (dziļai izspiešanai): Ja jūsu procesā ietilpst formēšana vai izspiešana, novērtējiet fiksācijas spēku, lai novērstu rievu veidošanos — parasti 20–50% no galvenās tonnāžas, atkarībā no materiāla un ģeometrijas.

Preses izvēli nosaka augstākā slodzes pozīcija un sliktākais iespējamais ekscentriskais slodzes sadalījums.

Secināt operācijas stabilitātei

Iedomājieties savu loksnes metāla presi kā miniatūru montāžas līniju. Katrai stacijai — загlāšanai, izurbšanai, veidošanai, malu liekšanai, kalšanai — jābūt secīgi izvietotām tā, lai strēmele paliktu stabila un katru operāciju būtu iespējams pienācīgi atbalstīt. Progresīvā matricu štampēšana ir ideāla augsta ātruma un liela apjoma sērijām, kurās vienā gājienā tiek veiktas vairākas operācijas, savukārt pārneses vai līnijveida matricas var būt piemērotākas lielākiem un sarežģītākiem izstrādājumiem.

Šeit ir piemērs, kā var izskatīties tipiska staciju un operāciju attēlojums:

Plānot eļļošanu un atgriezņu apsaimniekošanu

Vai jau kādreiz redzējis prešu līniju, kas apstājas dēļ aizsprostotiem atgriezņiem? Eļļošanas un atgriezņu noņemšanas plānošana ir tikpat svarīga kā metāla štancēšanas mašīnas izmēru noteikšana. Izmantojiet pareizo eļļu atbilstoši materiālam un operācijai — vieglo eļļu izgriešanai, smagākas eļļas dziļajiem velmējumiem un nodrošiniet vienmērīgu uznesumu. Projektējiet atgriezņu izvadkanālus un to uzglabāšanu, lai novērstu dubulttriecienu vai veidņu bojājumus, kā arī uzstādiet sensorus, lai noteiktu nepareizu padoti, detaļu trūkumu un pārmērīgu tonnāžu.

• Pārbaudiet, vai nestabili slodzes spēki paliek ietilpīgi preses reitinga līknē — neregulāri spēki var bojāt gan veidnes, gan preses.
• Pārliecinieties, ka jūsu loksnes metāla štancēšanas prese ir savietojama ar izvēlēto procesu (progresīvo, pārnesi vai līnijveida veidņu konfigurācijām).
• Plānojiet padeves ierīces un iztaisnotāja specifikācijas, kas atbilst jūsu lentes vai загludinātāju prasībām.

Rūpīgi analizējot darbību secību, novērtējot nepieciešamo spēku un telpu, kā arī plānojot smērvielu un bumbuļu izvietojumu, jūs izveidosiet metāla presēšanas procesu, kas ir stabils, efektīvs un gatavs pastāvīgai ražošanai. Tālāk mēs detalizēti aplūkosim matricu dizainu un instrumentus — tieši šeit viss iepriekš minētais pārtop precīzā aparatūrā jūsu stampēšanas procesam.

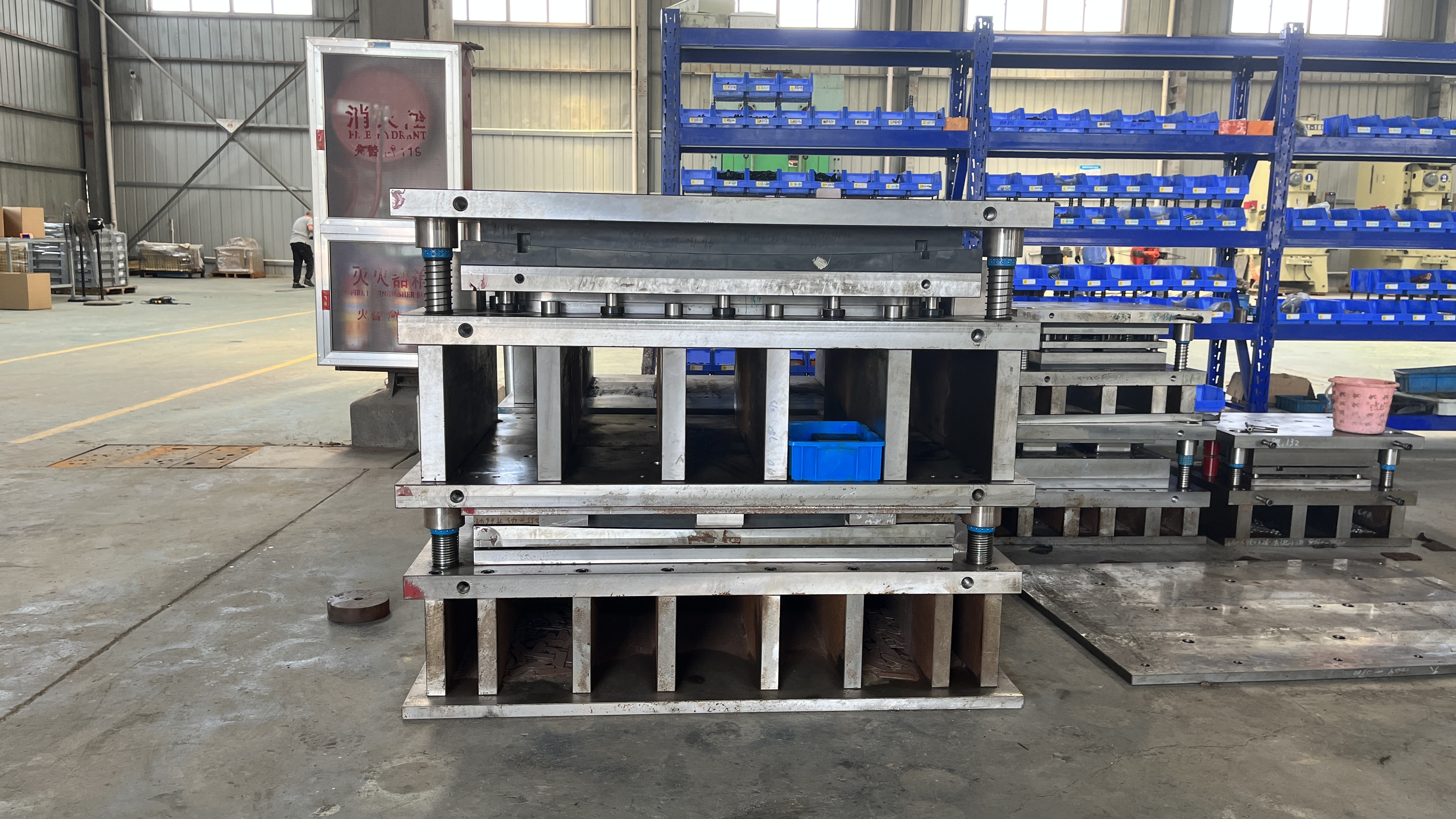

4. solis: Izstrādājiet matricas dizainu un instrumentu izvēli precīzai stampēšanai

Kad jūs iedomājaties stampēšanas ražošanas procesu, kas ražo bezdefektus detaļas, kas notiek aiz skatuves? Atbilde: rūpīgi izstrādāta matricu sistēma, kas pielāgota jūsu detaļas vajadzībām un ražošanas mērķiem. Aplūkosim, kā izvēlēties pareizo dzenēšanas formas veidi , iestatīt būtiskos atstatumus un plānot ilgtermiņa uzticamību — lai jūsu plakano metāla matricas dizains atbilstu visām prasībām.

Izvēlieties piemēroto matricas tipu

Izvēloties matrici, tas nav tikai tehnisks solis — tas ir stratēģisks biznesa lēmums. Matricas tips, kuru izvēlaties, ietekmēs jūsu instrumentu ieguldījumus, ražošanas ātrumu, uzturēšanas nepieciešamību un detaļu kvalitāti. Šeit ir salīdzinājums viens pret otru, lai palīdzētu skaidrāk saprast jūsu iespējas:

Augsta apjoma sarežģītiem darbiem progresīvā matrica bieži vien ir labākais izvēles variants. Ja meklējat vienkāršas, plakanas formas mazākos serijas apjomos, saliktās matricas nodrošina izmaksu efektivitāti. Un tad, ja jūsu detaļa ir liela vai prasa vairākas formēšanas darbības, pārnestās matricas piedāvā neaizvietojamu elastību. Katrs metāllapas matricas veids nes savu ātruma, izmaksu un uzturēšanas līdzsvaru — tāpēc izvēlieties matricu, pamatojoties uz reālajām vajadzībām, nevis tikai uz detaļas rasējumu.

Iestatīt spiedņa-matricas spraugas un rādiusus

Vai jūs kādreiz ievērojāt, kā dažiem štampētiem izstrādājumiem ir asas kā nazis malas, savukārt citiem nepieciešama apstrāde no skaldenēm? Viss atkarīgs no spiedni un matrici. Pareiza sprauga nodrošina tīru griezumu, minimizē skaldenes un pagarinās jūsu metāla formēšanas formas . Šeit ir, kā to panākt pareizi:

• Materiālās lietas: Cietākiem, biezākiem materiāliem nepieciešamas lielākas spraugas. Lielākajai daļai pielietojumiem labs sākumpunkts ir 10% no materiāla biezuma katrā pusē. Piemēram, 0,060" tēraudam nepieciešama aptuveni 0,006" sprauga katrā pusē. Grūtākiem materiāliem vai ilgākai rīka kalpošanas laikam var būt piemēroti 11–20%.
• Rādiusi un liekšanas dizains: Iekšējam liekuma rādiusam jābūt vienādam ar materiāla biezumu vai lielākam, ja vien dizaina dati neatbalsta šaurākus liekumus. Tas samazina plaisu veidošanos un palielina matricas kalpošanas laiku.
• Kritiskie izmēri: Saglabājiet minimālos starpsienas platumus un attālumus no caurules līdz malai, lai izvairītos no vājiem punktiem un pāragras matricas nodilšanas. Piemēram, uzturiet starpsienas platumu vismaz 1,5x materiāla biezumā un attālumu no caurules līdz malai vismaz 2x biezumā.

Izmantojiet progresīvos pilotus un atslēgšanu, lai kontrolētu sloksnes pieaugumu un uzturētu pozicionēšanas precizitāti.

Plānojiet apkopi un iekļaušanas stratēģiju

Iedomājieties, ka investējat pielāgotā metāla štancēšanas veidnē, taču pēc tam saskaraties ar dārgiem pārtraukumiem no nodilušām detaļām. Proaktīvs plānojums apkopei un iekļaušanai var nodrošināt nepārtrauktu darbību:

• Noņemami iekļautie elementi: Nodilumam pakļautās detaļas (piemēram, urbjpogas vai griezēnmalas) projektējiet kā nomaināmus iekļautos elementus. Tas ļauj ātri nomainīt tos, neveicot pilnu veidņu demontāžu.
• Veidņu tērauļi un apstrāde: Izvēlieties instrumentu tēraulus atbilstoši jūsu ražošanas apjomam un materiālam. Vispārējai lietošanai bieži tiek izmantoti A2 vai D2; augsta nodiluma vai abrazīviem uzdevumiem apsvērt augstā ātruma tēraudu vai pat karbīdu ārkārtīgi ilgai kalpošanai.
• Pārklājumi: Tur, kur pastāv riska iespēja — īpaši ar nerūsējošo tēraudu vai alumīniju — norādiet pārklājumus, piemēram, TiN vai DLC, lai samazinātu berzi un nodilumu.
• Profilakses uzturēšana: Plānojiet regulāras pārbaudes un pulēšanu, jo īpaši progresīvajām un pārnešanas veidnēm, kurām ir vairāk kustīgu daļu.

Būtiskie dizaina noteikumi loksnes metāla štancēšanas veidnēm

• Minimālais ruļļa platums: ≥ 1,5x materiāla biezums
• Minimālais attālums no caurules līdz malai: ≥ 2x materiāla biezums
• Izlīdzināšanas spraugas sarežģītiem liekumiem
• Iekšējais liekuma rādiuss: ≥ materiāla biezums (ja nav apstiprināts citādi)
• Vienotā sloksnes izkārtojuma izmantošana progresīvajiem veidņu komplektiem

Ieviešot šos labās prakses principus, jūsu kalšanas dizains būs izturīgs, izmaksu efektīvs un gatavs lielapjomu ražošanai. Vai nu veidojot vienkāršu izgriešanas instrumentu vai sarežģītu vairāku staciju plākšņu metāla kalšanas veidni, rūpīga inženierijas darba veikšana šajā posmā rezultātā dos mazāk pārsteigumu un zemākas ekspluatācijas izmaksas.

Esi gatavs savu veidņu dizainu pārvērst realitātē? Nākamajā solī aplūkosim, kā simulācija un testēšana var apstiprināt jūsu pielāgoto metāla kalšanas veidni un nodrošināt, ka tā darbojas tieši tā, kā paredzēts — pirms tā nonāk spiedpresē.

5. solis: Apstiprinājums ar simulācijas prototipēšanu un testēšanu, lai nodrošinātu uzticamu kalšanas ražošanu

Kā līderi ražotāji nodrošina, ka pirmais izspieduma gabals ir pareizs — pirms kārtas tiek izmantots preses cikls? Atbilde ir digitālā validācija. Izmantojot uzlabotas simulācijas un ātru prototipēšanu, jūs varat noteikt un atrisināt problēmas ilgi pirms pirmā metāla заготовка saskaras ar veidni. Apskatīsim, kā simulācija, prototipēšana un datubāzēta pārbaude apvienojas, lai samazinātu riskus automašīnu metāla štampēšanas procesā un optimizētu ražošanas štampēšanu jebkurā nozarē.

Izmantojiet CAE заготовka un veltņa optimizācijai

Iedomājieties, ka jūs varat paredzēt materiāla atbruņošanos, rievošanos, plaisas vai atspirgsmi, neizgriežot nevienu instrumentu. Ar datorpalīdzētu inženieriju (CAE) un formas dēšanas simulācijas programmatūru tieši tas ir iespējams. Šīs digitālās rīki modelē, kā loksnes metāls izturēsies reālos štampēšanas apstākļos, ņemot vērā mainīgos lielumus, piemēram, materiāla klasi, ģeometriju un procesa parametrus. Piemēram, CAE var:

• Virtuāli testēt dažādas заготовka formas un izmērus, lai maksimāli palielinātu materiāla iznākumu un minimizētu atkritumus.
• Imitēt izvelkamās spraugas novietojumu un žņaugu spēku, lai kontrolētu metāla plūsmu un novērstu defektus.
• Prognozēt atspirgšanu un ieteikt matricas kompensācijas stratēģijas, īpaši sarežģītiem materiāliem, piemēram, augstas izturības tēraudam un alumīnija sakausējumiem ( Keysight ).

Automobiļu metāla štampēšanai, kur svarīga ir vieglā konstrukcija un precīzas tolerances, CAE vadīta заготовки izstrāde ir neaizvietojama. Tā ļauj veikt iterācijas virtuāli, samazinot dārgo fizisko pārbaudījumu skaitu, kas nepieciešams veidņu procesā.

Prototips, lai validētu riskanta rakstura elementus

Pat vislabākajām simulācijām nepieciešama reālās pasaules validācija. Šeit noder prototipēšana. Jūs varat izmantot mīkstas veidnes, 3D drukātus pārbaudes rīkus vai zema apjoma matricas, lai:

• Pārbaudītu augsta riska elementus, piemēram, dziļos izvelkamos vai asus rādiusus, pirms pāriet uz pilnmērīgu veidni.
• Apstiprinātu materiāla uzvedību, jo īpaši jauniem sakausējumiem vai tad, kad pāriet uz alumīnija štampēšanas procesu.
• Apstiprinātu izvelkamās spraugas, заготовки formas un žņaugu spēku efektivitāti faktiskos preses apstākļos.

Kontekstā no automotive metal stamping process , uzņēmumi, piemēram, Shaoyi Metal Technology, jau no pirmās dienas integrē CAE simulāciju un ātro prototipēšanu. To ar IATF 16949 sertificētā pieeja apvieno digitālo formējamības analīzi un sadarbībā veiktas strukturālas pārskatīšanas, nodrošinot, ka detaļas atbilst augstākajiem standartiem izmēru precizitātei un ilgtermiņa izturībai — vienlaikus samazinot pārbaudīšanas ciklus un veidņu izmaksas.

Saīsiniet pārbaudīšanas laiku ar datubāzētiem pielāgojumiem

Kad ir izgatavotas galvenās veidnes, sākas reālās pārbaudes. Tomēr, nevis minējot, jūs izmantosiet simulācijas datus un formējamības ziņojumus, lai vadītu katru pielāgojumu. Šeit ir tipisks darba plūsmas piemērs, kas savieno digitālo un fizisko validāciju:

1. CAE iestatīšana: Importējiet precīzas materiālu īpašības, definējiet veidņu ģeometriju un iestatiet reālistiskus procesa parametrus (presa ātrums, eļļošana utt.).
2. Virtuālā veidņu pārbaude: Palaist simulācijas, lai identificētu riska zonas — plānināšanu, plaisas, rievas vai atspirgstību — un iteratīvi optimizētu dizainu.
3. Prototipa validācija: Izveidojiet mīkstos rīkus vai 3D drukātus kalibrus, lai pārbaudītu kritiskās iezīmes un apstiprinātu simulācijas rezultātus.
4. Cietā rīka pārbaude: Izmantojiet simulāciju vadītas veidgrozāmības atskaites, lai vadītu preses iestatīšanu. Salīdziniet izmērīto ievilktās daļas lielumu un deformāciju kartes ar digitālajiem paredzējumiem, lai precizētu procesu.
5. Apstiprināšana: Kad izspiestā detaļa atbilst visiem kritērijiem, dokumentējiet pamatinformāciju nākamajām ražošanas spiešanas partijām.

Aizveriet ciklu, ievadot mēģinājuma deformāciju kartes atpakaļ simulācijā, lai uzlabotu nākamās kārtas precizitāti.

Ievērojot šo darbplūsmu, jūs pamanīsiet mazāk pārsteigumu presē, ātrāku uzsākšanu un stabilāku ražošanas periodu. Simulācija un prototipēšana ne tikai ietaupa laiku — tās palīdz nodrošināt, ka jūsu metāla štampēšanas ražošanas process nodrošina vienmērīgus, augstas kvalitātes rezultātus, vai nu jūs realizējat jaunu alumīnija štampēšanas procesu vai modernizējat esošos rīkus ražošanas štampēšanai.

Kad jūsu process ir validēts un precīzi iestatīts, jūs esat gatavi drošai, atkārtojamai preses iestatīšanai un pirmā izstrādājuma apstiprināšanai — nākamajam būtiskajam solim uz štampēšanas izcilību.

6. solis: Iestatiet presi un apstipriniet pirmo izstrādājumu drošai, atkārtojamai štampēšanai

Iedomājieties, ka ieguldāt laiku un resursus instrumentu izstrādē, bet pēc tam saskaraties ar dārgiem pārstrādes darbiem vai atkritumiem dēļ steidzīgas uzstādīšanas. Jūsu metāla štampēšanas prešas mašīnas pareiza iestatīšana ir savienojums starp validētu procesu un pastāvīgu, augstas kvalitātes iznākumu. Apskatīsim, kā nodrošināt drošu un stabilu palaišanu – lai katrs izštampts gabals atbilstu jūsu sagaidījumiem jau no pirmā trieciena.

Matriču komplekta un centrēšanas pārbaudes saraksts

Skana sarežģīti? Tā nav jābūt. Sistēmiska pieeja, izmantojot pierādītus pārbaudes sarakstus un labās prakses principus, var pārvērst jūsu preses iestatīšanu no riskanta minējuma par atkārtojamu rutīnu. Šeit ir būtiska starta secība, apvienojot rūpniecības ekspertu ieteikumus un praktisku pieredzi ražotnē:

1. Pārbaudiet matričas ID un dokumentāciju: Pārliecinieties, ka pareizā matrica ir uzstādīta ar pareizo detalizācijas numuru un versiju. Salīdziniet ar darba lapu un uzstādīšanas instrukcijām.
2. Notīriet skavas/uzgulni un matriču sēdekļus: Noņemiet visus atkritumus un veco eļļu no preses galda un matriču virsmām. Tīra sēdvieta novērš nevienmērīgu spēku un pagarina matriču kalpošanas laiku.
3. Pārbaudiet aizvēršanas augstumu un pretsvaru: Iestatiet preses aizvēršanas augstumu atbilstoši matričas specifikācijām, pēc tam regulējiet pretsvaru atbilstoši matričas svaram. Tas nodrošina slīdņa stabilitāti un novērš agrīnu nolietojumu.
4. Izlīdziniet padeves ierīci, vadpines un sensorus: Ievietojiet sloksni vai заготовку precīzi matričā. Iedarbiniet vadpines un pārbaudiet visus sensorus, lai pārliecinātos par pareizu izvietojumu un darbību.
5. Pārbaudiet padeves taisnumu un sinhronizāciju: Palaidiet padeves ierīci pa soļiem, lai nodrošinātu gludu, taisnu kustību — bez aizsprostošanās vai nepareizas padeves.
6. Sensoru I/O un eļļošanas plūsma: Pārbaudiet visus sensoru ieejas/izejas signālus un pārliecinieties, ka eļļošana nonāk visos nepieciešamajos punktos. Regulējiet plūsmu atkarībā no materiāla un operācijas.
7. Lūžņu izvadīšana: Notīriet skalošanas caurules un pārliecinieties, ka skalojumi un atgriezumi brīvi iznāk no matričas.
8. Lēna rokas cikla izpilde: Lēni ar roku pārvietojiet presi, uzraudzot spiediena slodzi un pārbaudot, vai katra stacija nesaskaras.

Drošības pārbaudes rūpniecisko štampēšanas mašīnu darbībai

Pirms ieslēgšanas, apturiet darbu un veiciet šīs būtiskās drošības pārbaudes. Tās ir atšķirība starp gludu palaišanu un negadījumu:

• Personālā aizsargaprīkojuma (PAA): Cimdi, acu/sejas aizsardzība, dzirdes aizsardzība.
• Mašīnas aizsargvāki: Pārliecinieties, ka visi aizsargvāki, ekrāni un barjeras ir savā vietā un funkcionē pareizi.
• Ātrās apturēšanas sistēmas (ātrās apturēšanas pogas): Pārbaudiet katru ātrās apturēšanas pogu, lai nodrošinātu tās pareizu darbību.
• Gaismas aizkarus un divu roku vadības ierīces: Pārliecinieties, ka visas drošības bloķēšanas ierīces un vadīklas ir aktīvas un darbojas.
• Tīra darba zona: Pārliecinieties, ka pirms cikla izpildes preses zonā nav rīku, vaļīgu daļu vai personāla.

Nekad neizslēdziet sensoru kļūdas, lai sasniegtu nepieciešamo tempu; pirms apgrozījumu palielināšanas novērsiet pamata cēloni.

Pirmā izstrādājuma un palaides apstiprināšana

Kad ir iestatīta tērauda štancēšanas mašīna, pienāk patiesības brīdis — pirmais izstrādājums. Šeit ir, kā panākt, ka pirmais sitiens skaitās:

• Fiksēt spiedpāres signatūru: Reģistrējiet tonnāžas līkni un spiedpāres signatūru pirmajā labajā sitienā. Šis bāzes līnijvērtības palīdz noteikt novirzes vai problēmas nākotnes palaides laikā.
• Vizuālā un dimensiju pārbaude: Pārbaudiet izstrādājuma izmešanu, skaidru virzienu un kritiskos elementus. Izmantojiet zīmējumu un mērīšanas plānu kā vadlīniju.
• Apstiprināt atbilstību specifikācijām: Izpildi atbrīvojiet tikai tad, kad pirmais izstrādājums atbilst visām prasībām — izmēriem, virsmas apdarē un funkcionālajām pārbaudēm.
• Dokumentēt bāzes stāvokļa parametrus: Reģistrējiet iestatījumu parametrus, sensoru iestatījumus un pārbaudes rezultātus, lai nodrošinātu izsekojamību.

Ieviešot šo metodiķi iestatīšanas un apstiprināšanas procesu, jūs izveidosiet drošu, atkārtojamu darba plūsmu, kas aizsargā gan jūsu personālu, gan investīcijas rūpnieciskajā spiedformē. Rezultāts? Mīnus pārsteigumi, ātrāka uzsākšana un stabils pamats kvalitātes kontrolei. Tālāk aplūkosim, kā nodrošināt kvalitāti ar efektīvu inspekciju un statistisko procesa kontroli (SPC).

7. solis: Kvalitātes kontrole ar inspekciju un SPC precīzai metāla štampēšanai

Vai jūs kādreiz esat brīnījies, kā ražotāji nodrošina, ka katrs izspiestais gabals atbilst specifikācijām, pat ražojot tūkstošiem gabalu stundā? Atbilde slēpjas efektīvās inspekcijas un statistiskās procesa kontroles (SPC) metodēs, kas garantē izmēru precizitāti un novērš dārgas kļūdas. Aplūkosim, kā izveidot kvalitatīvu štampēšanas procesu, kas nepārtraukti nodrošina augstas klases rezultātus — neatkarīgi no ražošanas apjoma.

Izstrādājiet mērīšanas plānu un datuma stratēģiju

Iedomājieties, ka jums jāpārbauda precīzu metāla štampējumu komponentu partija. Ar ko sākat? Pamatu veido mērījumu plāns, kas balstīts uz ģeometriskajiem izmēriem un tolerancēm (GD&T). Šis plāns nosaka, kuras detaļas ir kritiskas, kā tās saistītas ar bāzēm un kādas tolerances jāievēro, lai nodrošinātu pareizu savienojumu un funkcionalitāti. Jūsu pārbaude vienmēr jāsaskaņo ar zīmējumā norādīto bāžu shēmu – tas nodrošina, ka mērījumu rezultāti atspoguļo reālas montāžas apstākļus, nevis tikai ērtus atskaites punktus.

Mēriet saskaņā ar zīmējumā izmantoto bāžu shēmu – nekad nepārbāzējiet daļu, lai rezultāti izskatītos labāki.

Izvēlieties piemērotas pārbaudes metodes

Ne visas detaļas prasa vienus un tos pašus pārbaudes rīkus. Piemēram, cauruļu stingrās pozīcijas tolerances var pārbaudīt ar koordinātu mērinstrumentu (CMM), savukārt flanša forma ātri var tikt verificēta ar profila kalibru. Šeit ir praktisks attēlojums par to, kādas pazīmes kādām inspekcijas metodēm tiek pārbaudītas štampēšanas ražošanas procesā:

Lielā apjomā ražošanai apsvērt automātiskas redzes sistēmas vai matricas sensorus, lai reāllaikā uzraudzītu stempētos izstrādājumus. Šis pieeja atbalsta gan kvalitatīvu stempēšanu, gan procesa efektivitāti, īpaši sarežģītiem lokšņmetāla stempējumiem.

Noteikt kontroles limitus un reakcijas plānus

Kad pārbaudes plāns ir noteikts, ir laiks nodrošināt procesa stabilitāti ar SPC. Savācot mērījumu datus par galvenajām īpašībām—piemēram, caurules diametru vai malas platumu—var novērot tendences un savlaicīgi pamanīt novirzes, pirms tās kļūst par problēmu. Šeit ir tas, kā rīkoties, ja process novirzās no kursa:

• Rīka tīrīšana/pulēšana, ja palielinās uzkalumi vai malu defekti
• Regulēt smērvielas plūsmu, ja pasliktinās virsmas kvalitāte vai grūtības ar detaļas izmešanu
• Regulējiet aizbīdņa vai slēguma augstumu atļautajās robežās, ja izmēri tendē ārpus specifikācijas
• Pārtrauciet ražošanu un pārskatiet procesu, ja tiek pārsniegti kontroles ierobežojumi

Neaizmirstiet: pirms sākat spējas pārbaudes, vienmēr veiciet mērinstrumenta R&R (atkārtojamības un reproducējamības) novērtējumu. Tas nodrošina, ka jūsu mērīšanas sistēma ir precīza un uzticama — obligāta prasība patiesai precīzai štancēšanai.

Paraugu ņemšanas biežumu jānosaka, pamatojoties uz risku un ražošanas apjomu. Lai gan dažas organizācijas seko detalizētām paraugu ņemšanas programmām saskaņā ar ISO vai uzņēmuma kvalitātes sistēmām, vispārīgs noteikums ir palielināt inspekcijas biežumu kritiskiem vai augsta riska elementiem.

Ieviešot šos labākos prakses paraugus, Jūs pamanīsiet mazāk defektu, mazāk atgriezumu un vienveidīgāku kvalitāti savos metāla štampēšanas komponentos. Šis faktiem balstītais precīzas metālapstrādes pieeja ne tikai aizsargā Jūsu peļņu, bet arī veido uzticību klientiem, kuri katru reizi pieprasa uzticamus, augstas kvalitātes štampētos izstrādājumus. Tālāk mēs detalizēti izskatīsim biznesa pamatojumu un piegādātāju atlasi – nodrošinot, ka Jūsu štampēšanas process ir gan konkurētspējīgs, gan ilgtspējīgs.

8. solis: Salīdzināt izmaksas un gudri izvēlēties piegādātājus konkurētspējīgiem štampēšanas projektiem

Plānojot štampēšanas ražošanas procesu, pareizā piegādātāja izvēle var izšķirt jūsu projekta panākumus. Tā kā daudzas metāla štampēšanas uzņēmumu piedāvā dažādas spējas, sertifikācijas un cenrāžu modeļus, kā izdarīt lēmumu, kas būtu gan izmaksu efektīvs, gan zema riska? Apskatīsim praktisku pieeju izmaksu modelēšanai, pārliecinoša RFQ izstrādei un objektīvai piegādātāju salīdzināšanai – lai nodrošinātu uzticamu individuālo metāla štampēšanu un ilgtermiņa vērtību.

Modelējiet izmaksu faktorus un apjoma robežpunktu

Vai jūs kādreiz brīnījāties, kāpēc divas cenas vienam un tam pašam komponentam var atšķirties ievērojami? Tas saistīts ar visu elementu izpratni, kas nosaka kopējās izmaksas. Šeit ir galveno izmaksu faktoru pārskats, ko jums vajadzētu modelēt pirms RFQ sūtīšanas metāla presēšanas pakalpojumiem vai individuālām metāla štampēšanas pakalpojumu pieprasījumiem:

Atcerieties: jo vairāk detaļu jūs ražojat, jo zemākas ir formas izmaksas uz vienu detaļu. Lielapjomu automašīnu štampēšanas projektos bieži attaisno augstākas sākotnējās investīcijas izturīgās formās, savukārt īsām sērijām var būt izdevīgāka elastīga aparatūra un zemākas sākotnējās izmaksas.

Izstrādājiet detalizētu pirkuma piedāvājuma uzaicinājumu un novērtējiet cenu piedāvājumus

Kā jūs izšķirat augstākās klases metāla štampēšanas uzņēmumu no pārējiem? Labi sagatavots PPU (Pirkuma Piedāvājuma Uzaicinājums) ir jūsu pirmā aizsardzības līnija. Šeit ir prātīgu jautājumu un prasību pārbaudes saraksts, ko iekļaut:

• Kāds ir jūsu pamatojums veidņu tipa izvēlei?
• Aprakstiet savu CAE/simulācijas darbplūsmu un to, kā tā samazina pārbaudes risku.
• Kāds ir paredzētais matricas kalpošanas laiks un uzturēšanas plāns?
• Kā jūs pārvaldāt izmaiņu pieprasījumus ražošanas laikā?
• Kādi ir jūsu standarta piegādes termiņi un kapacitāte steidzamiem pasūtījumiem?
• Vai varat nodrošināt paraugu piegādes grafiku un mērījumu plānu?
• Uzskaitiet iekļautos rezerves daļu komplektus un turpmāko atbalstu/apmācību opcijas.
• Izdaliet savas kvalitātes sertifikācijas (ISO 9001, IATF 16949 utt.).
• Kā jūs sekojat materiālu sertifikācijai un ilgtspējas prasību izpildei?

Šie jautājumi palīdzēs novērtēt ne tikai cenu, bet arī piegādātāja spēju masveida apmēros nodrošināt uzticamu pielāgotu metāla štampēšanu—īpaši prasīgām automašīnu štampēšanas vai augstas precizitātes lietojumprogrammām.

Salīdziniet piegādātāju iespējas, termiņus un riska kontroles pasākumus

Ir vilinoši izvēlēties zemāko cenu, taču spējas un pieredze ir tikpat svarīgas kā izmaksas. Šeit ir parauga salīdzinājuma tabula, kas palīdzēs jums novērtēt vadošos metāla štampēšanas ražotājus, tostarp konkrētu piemēru par piegādātāju, kas izmanto CAE un IATF apstiprinātu kvalitāti:

Salīdzinot, prioritāti piešķiriet tiešsaistes pakalpojumu sniedzējiem, kuri demonstrē dziļas procesa zināšanas, stabili kvalitātes nodrošināšanas sistēmas un pārbaudītus CAE/simulācijas darbplūsmas — šie faktori samazina risku un saīsina jūsu laiku līdz tirgus ienākšanai. Automobiļu stampēšanai bieži vien obligāta ir IATF 16949 sertifikācija, savukārt pielāgotiem metāla stampēšanas pakalpojumiem citās nozarēs var būt pietiekama ISO 9001 vai nozares specifiskas kvalifikācijas.

Negociēt atbalsta, testa darbiem un PPAP apmērus

Kad esat izveidojis īso sarakstu ar metāla stampēšanas ražotājiem, iedziļinieties detaļās, kas ietekmē projekta ilgtermiņa panākumus:

• Precizējiet, kā tiek apkaroti mēģinājumu darbu izmaksas, paraugu sērijas un PPAP (Ražošanas daļu apstiprināšanas process).
• Negociējiet skaidrus atbalsta noteikumus — piemēram, rezerves ieguldījumu piegādi, preventīvo uzturēšanu un ātru reakciju uz kvalitātes problēmām.
• Definējiet eskalācijas ceļus inženierijas izmaiņām vai piegādes ķēdes traucējumiem.

Izvēloties šos soļus, jūs ne tikai nodrošināsiet vislabvēlīgāko cenu, bet arī izveidosiet izturīgu sadarbību ar izvēlēto metāla štampēšanas uzņēmumu – sadarbību, kas atbalstīs jūsu mērķus no prototipa līdz masu ražošanai.

Kad izmaksas ir salīdzinātas un partneri izvēlēti, jūs esat gatavs uzturēt un optimizēt savu štampēšanas darbību ilgtermiņā. Tālāk aplūkosim, kā novērst problēmas, uzturēt procesu un uzlabot to ilgstošai panākumiem.

9. solis: Novērst problēmas, uzturēt un optimizēt ilgtspējīgas štampēšanas darbības

Vai jums jau kādreiz nācies pārtraukt štampēšanas līniju dēļ pastāvīgi atkārtojošiem defektiem vai redzēt, kā bīdelis piepildās ātrāk nekā tiek ražoti gatavie izstrādājumi? Uzticamas štampēšanas ražošanas procesa uzturēšana nav tikai par preses darbināšanu — tā ir par ātru problēmu risināšanu, pārtraukumu novēršanu un maksimālu izmantošanu katram stieples ruļkim. Aplūkosim, kā var novērst defektus, uzturēt veidnes un palielināt ilgtspēju, lai panāktu ilgtermiņa panākumus tērauda štampēšanā un citur.

Atrast un novērst izplatītas štampēšanas kļūdas

Iedomājieties, ka pārbaudāt sērijas štampētus tērauda detaļas un pamanāt plaisas, rievas vai skaldus. Ko darīt tālāk? Efektīva problēmu novēršana sākas ar simptomu un pamata cēloņu izpratni. Šeit ir praktiska tabula, kas palīdzēs jums reaģēt uz tipiskām metāla štampēšanas procesa problēmām, tostarp tām, kas rodas заготовку štampēšanā, kalšanas štampēšanā un citās operācijās:

Uzturiet asas, vienmērīgas spraugas — novalkāti rīki palielina skaldes augstumu un problēmas turpmākajos procesos.

Plānojiet preventīvo apkopi un rezerves daļas

Kad strādājat ar lielu apjomu štampēšanu, gaidīt kļūmi nav pieļaujams. Preventīvā apkope ir jūsu labākā aizsardzība pret dārgiem laika zudumiem un kvalitātes defektiem. Šeit ir apkopes grafiks, kuru varat pielāgot savai darbībai:

• Katram maiņai: Notīriet veidnes, pārbaudiet sensorus, pārbaudiet smērvielas plūsmu, noņemiet metāllūžņu uzkrāšanos
• Reizi nedēļā: Noņemiet skaldes no griešanas malām, pārbaudiet stiprinājumu momentu, pārbaudiet iekļuvu nodilumu
• Mēneši: Rūpīgi notīriet veidnes, pārbaudiet un nomainiet iekļuves, pārbaudiet sensoru kalibrāciju, pārbaudiet smērēšanas sistēmu un piemērojiet smērvielu ekstrēmas slodzes (EP) eļļu pēc vajadzības

Vediet detalizētus ierakstus par visām apkopes darbībām un defektiem. Izmantojiet darba uzdevumu sistēmu, lai sekotu remontdarbiem, noteiktu steidzamu darbu prioritāti un identificētu atkārtotas problēmas. Šis datubāzēts pieeja ilgtermiņā uzlabo gan darbības laiku, gan kvalitāti.

Samaziniet atgriezumus un uzlabojiet ilgtspēju

Vai jūs kādreiz domājāt, cik lielu peļņu rada atgriezumi? Materiālu iznākuma optimizēšana ir viens no ātrākajiem veidiem, kā palielināt ilgtspēju spiešanas operācijās. Šeit ir kā jūs varat nekavējoties radīt ietekmi:

• Analizējiet defektu Pareto diagrammas un saistiet tās ar ruļļu partijām, smērvielas tipu un preses parakstiem, lai precīzi noteiktu pamata cēloņus
• Pārskatiet sloksnes izkārtojumus — daudzdaļu iestiprināšana pa kreisi/pa labi vai vairāku detaļu grupēšana var samazināt atgriezumus заготовок spiedformēšanā un monētu spiedformēšanas iestatījumos
• Pievienojiet ģeometriskus pastiprinātājus vai pārveidojiet elementus, lai būtu iespējams izmantot plānāku materiālu, nezaudējot izturību
• Pārstrādājiet atgriezumus un, ja iespējams, ieviesiet programmas to atgriešanai metalurgijas rūpnīcās
• Pārslīpējiet vai nomainiet iekļautās ieliktņus pirms izmēru novirzes ietekmē ražošanas spējas

Uzsverot preventīvu pieeju, ātru problēmu novēršanu un gudru materiālu izmantošanu, jūs izveidosiet prešēšanas metālapstrādes procesu, kas būs gan izturīgs, gan efektīvs. Šāda pieeja nodrošina jūsu darbībai konkurētspēju, ilgtspējību un gatavību nākotnei uz stingām tērauda detaļām.

Bieži uzdotie jautājumi par prešēšanas ražošanas procesu

1. Kādi ir galvenie soļi, kas ietilpst prešēšanas ražošanas procesā?

Prešēšanas ražošanas process parasti ietver projekta prasību noteikšanu, materiālu un biezuma izvēli, procesa un preses plānošanu, matricu dizaina inženieriju, simulācijas un testa validāciju, preses iestatīšanu, kvalitātes kontroli ar pārbaudēm un statistisko procesa kontroli (SPC), izmaksu un piegādātāju salīdzināšanu, kā arī uzturēšanu un ilgtspējas optimizāciju. Katrs solis nodrošina precizitāti, kvalitāti un izmaksu efektivitāti prešēto metāldaļu ražošanā.

2. Kā automatizācija ietekmē prešēšanas procesu ražošanā?

Automatizācija stampēšanā ietver robota rokas, automātiskas pārveides sistēmas un kvalitātes pārbaudes aprīkojumu, lai optimizētu ražošanu. Tas samazina manuālu iejaukšanos, palielina vienmērīgumu un ļauj sasniegt augstāku ražošanas ātrumu. Automatizētās sistēmas uzlabo arī drošību un atbalsta reāllaika uzraudzību, kas ir būtiski kvalitātes uzturēšanai un pārtraukumu minimizēšanai.

3. Kādi faktori ietekmē materiāla izvēli metāla stampēšanā?

Materiāla izvēle ir atkarīga no detaļas funkcijas, nepieciešamās izturības, veidojamības, korozijas izturības un izmaksām. Bieži lietoti materiāli ir zemoglekļa tērauds, HSLA, nerūsējošais tērauds un alumīnija sakausējumi, no kuriem katrs piedāvā noteiktas priekšrocības dažādām pielietošanas jomām. Svarīgi ņemt vērā arī atsprings, dziļumstiepjamību un pārklājuma savietojamību, lai panāktu optimālus rezultātus.

4. Kā tiek nodrošināta kvalitāte stampēšanas ražošanas procesā?

Kvalitāte tiek uzturēta, izmantojot pārbaudes plānus, ievērojot GD&T standartus un statistikas procesa kontroles (SPC) lietošanu. Regulāri kritisko elementu mērījumi, procesa uzraudzība un skaidri reakcijas plāni novirzēm palīdz novērst defektus un nodrošināt vienmērīgu ražošanas rezultātu. Attīstīti piegādātāji var arī izmantot CAE simulācijas, lai paredzētu un novērstu potenciālas kvalitātes problēmas jau pirms ražošanas.

5. Kas jāņem vērā, izvēloties metāla štampēšanas piegādātāju?

Galvenie faktori ietver piegādātāja tehniskās spējas, kvalitātes sertifikācijas (piemēram, IATF 16949 vai ISO 9001), simulāciju un inženieru atbalstu, piegādes termiņus, riska kontroles pasākumus un pieredzi līdzīgos projektos. Ir svarīgi arī izvērtēt to uzturēšanas plānus, spēju apstrādāt izmaiņu pieprasījumus un vispārējo pieredzi drošu un izmaksu efektīvu štampēto daļu piegādē.
