Loksnes metāla štancēšanas veidņi: 10 būtiski punkti, kurus inženieri izlaiž

Štampu veidņu pamati skaidri izklāstīti
Kas ir metāla štampēšana un kāpēc tā ir svarīga
Vai jūs kādreiz esat brīnījies, kā plakans metāla gabals pārvēršas par automašīnas stiprinājumu, sadzīves tehnikas paneļa daļu vai sarežģītu elektronisko komponenti? Tieši to iespējo metāla formēšana metāla štampēšana. Visvienkāršākajā formā metāla štampēšana ir aukstās deformācijas process, kurā metāla loksni vai ruļļa materiālu ievada presē un formas ar speciālu rīku, ko sauc par stampēšanas spiednis štampu veidni. Prese pielieto milzīgu spēku — bieži mērot tonnās —, lai iedziļinātu vai izspiestu veidni cauri loksnei, radot precīzas, atkārtoti reproducējamas detaļas, neizmantojot sildīšanu.
Tātad, kas ir perforēšana kas ir štampēšana ražošanas nozīmē? Tā ir procesu kopums — izgriešana, formēšana, dziļravēšana, urbjšana, malu veidošana un apgriešana —, kuru katru veic ar štampu veidni, lai pārvērstu neapstrādāto metālu funkcionālās sastāvdaļās. Šo operāciju precizitāte, ātrums un izmaksu efektivitāte padara štampēšanu par būtisku procesu lielserijas ražošanā automašīnbūvē, elektronikā un sadzīves tehnikas industrijā.
Ko dara stempļa veidne presē
Iedomājieties stempļa veidni kā pielāgotu metāla daļu formu. Kad tā ir uzstādīta presē, tā darbojas kā precizitātes rīks — griež, veido un formas metālu tieši saskaņā ar dizainu. Veidnes tiek izstrādātas konkrētiem uzdevumiem. Dažas izgriež formas (izgriešana), citas izurbj caurumus (cauruļu puncēšana), savukārt sarežģītākas veidnes var veidot lūzumus, līkumus vai pat dziļi izvilktas tases.
- Atliekšanas : Plakanas formas izgriešana no loksnes
- Veidošanās : Metāla liekšana vai formēšana
- Zīmējums : Metāla ievilksana dobumā, lai radītu dziļumu
- Cauruma veidošanas : Caurumu vai spraugu puncēšana
- Malas veidošana : Izcēluma malu vai apmaļu veidošana
- Apgriešana : Pārējā materiāla noņemšana, lai iegūtu gludu pabeigumu
Veidnes kvalitāte pastiprina vai ierobežo preses iespējas; precizitāte veidnē nozīmē precizitāti detaļā.
No CAD uz ruļļa līdz gatavām detaļām
Izklausās sarežģīti? Šeit ir, kā parasti izskatās tipisks darba process:
- Detaļas dizains : Inženieri izveido ģeometriju CAD programmatūrā, ņemot vērā funkcionalitāti, ražošanas iespējas un izmaksas.
- Dzīves dizains : Kalnu veidotāji projektē štancēšanas kalnu, izvēloties kalnu komplektu materiālus un definējot spraugas atkarībā no detaļas ģeometrijas un metāla veida.
- Build : Kvalificēti meistari izgatavo kalnu, montējot galvenos komponentus — kalnu plātnes, spiedņus, pogas, atspoles un fiksatorus.
- Pārbaude : Kalns tiek pārbaudīts presē, veicot pielāgojumus, lai nodrošinātu detaļas precizitāti un atkārtojamību.
- PPAP/Apstiprinājums : Detaļas tiek validētas saskaņā ar klienta un nozares standartiem pirms pilnas ražošanas.
- Ražošana : Apstiprinātais kalns tiek izmantots lielos apjomos, ražojot tūkstošiem vai miljoniem detaļu.
- Apkope : Regulāra pārbaude, remonts un atjaunošana nodrošina veidņu un preses augstāko darbības efektivitāti.
Svarīgākie veidņu komponenti un terminoloģija
Apskatīsim dažus būtiskus terminus, lai saskaņotu inženieru, iepirkumu speciālistu un operāciju komandas darbu:
- Veidņu komplekts : Strukturālais pamats, kas tur visus veidņu komponentus, parasti augšējā un apakšējā plāksne.
- Darba tēraudi : Reālie griešanas un formēšanas elementi — dēļi un matricas —, kas saskaras ar metālu.
- Apakšsistēmas : Elementi, piemēram, izmešanas ierīces (noņem detaļu no dēļa), vadpiederumi (noliek materiālu), pacēlāji (paceļ detaļas vai atgriezumus) un sensori (uzrauga procesu vai detaļas klātbūtni).
Katra apakšsistēma veicina precizitāti, drošību un efektivitāti štampēšanā. Piemēram, izmešanas ierīces novērš metāla pielipšanu pie dēļa, bet sensori var noteikt materiāla nepareizu padoti jau pirms dārgas avārijas.
Kāpēc ir svarīgi materiāli un ģeometrija
Ne visi metāla štancēšanas rīki ir vienādi. Metāla veids (tērauds, alumīnijs, varš) un detaļas formas sarežģītība tieši ietekmē rīka ģeometriju, spraugas un pat izmantoto rīka tipu. Ciešas pieļaujamās novirzes vai sarežģīti liekumi var prasīt speciālus darba tēraudus vai sarežģītas rīku konfigurācijas, kuras mēs vēlāk aplūkosim detaļā.
Būtībā stampēšanas spiednis ir savienojums starp dizainu un ražošanas realitāti. Tā struktūras un funkcijas izpratne ir pirmais solis, lai apgūtu kvalitāti, produktivitāti un izmaksu efektivitāti jebkurā štancēšanas projektā.
Tālāk mēs iedziļināsimies dažādos štancēšanas rīku veidos un to, kā izvēlēties pareizo jūsu pielietojumam.

Pareizā štancēšanas rīka veida izvēle jūsu projektam

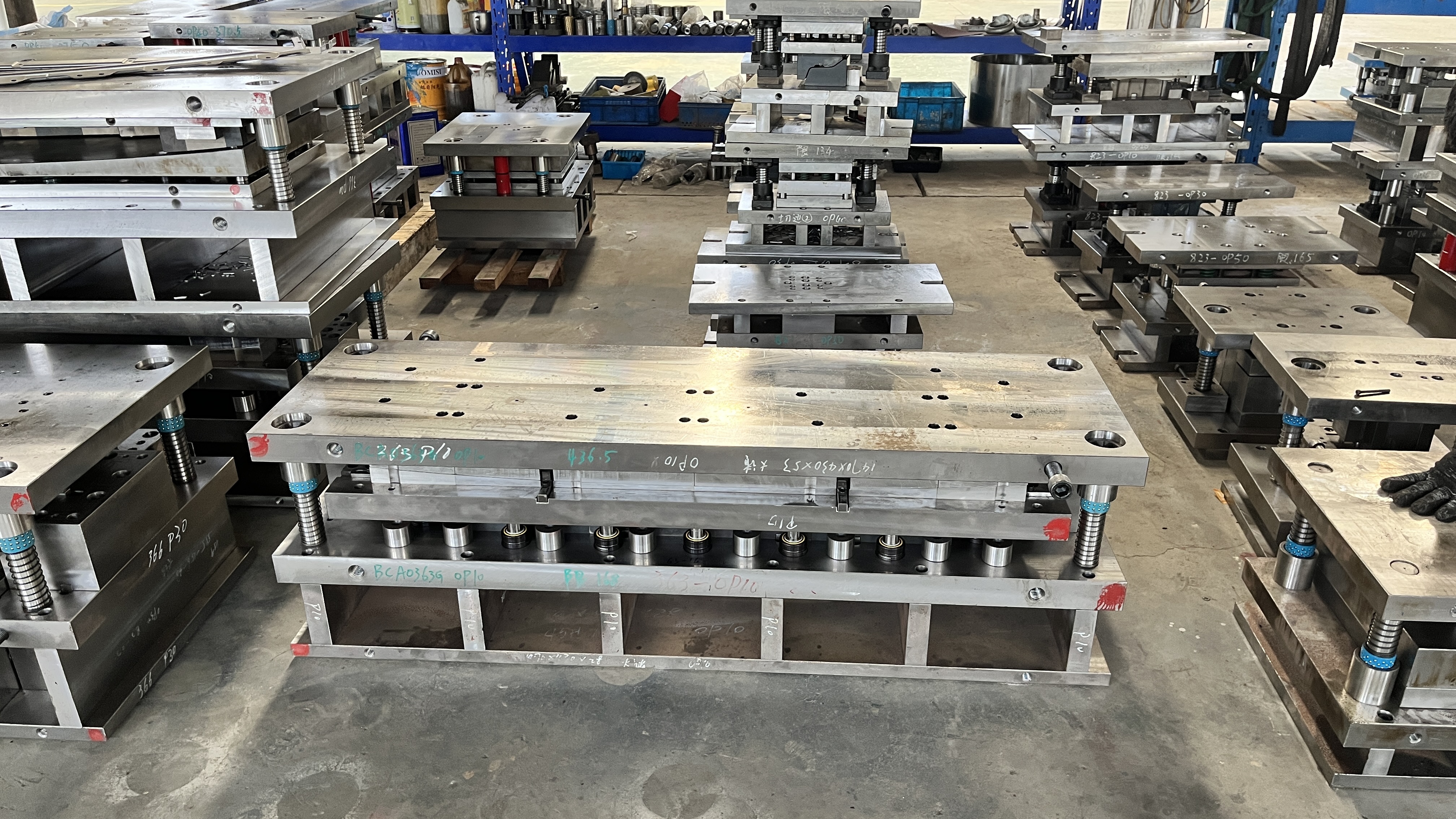

Progresīvie rīki nepārtrauktai ruļļa pārvēršanai detaļās
Kad plānojat liela apjoma ražošanu un nepieciešams ātrs, atkārtojams process, progresīvā matricas metāla formēšana bieži izceļas. Iedomājieties metāla ruļķi, kas tiek padots presē, pārvietojoties no vienas stacijas uz otru vienā progresīvajā matricā — katrs gājiens pārvieto lenti, un katrā stacijā tiek veikta cita operācija. Pabeigtā detaļa tiek atdalīta pēdējā stacijā, gatava lietošanai. Šī metode ir ideāla sarežģītām detaļām ar vairākām funkcijām, piemēram, stiprinājumiem ar caurumiem, liekumiem un izgriezumiem, kas visi tiek pabeigti vienā optimizētā procesā.
Progresīvajām matricām nepieciešams lielāks sākotnējais ieguldījums un rūpīga inženierijas darbs. Tomēr to ātrums un efektivitāte padara tās par iecienītu izvēli tūkstošu vai pat miljonu identisku detaļu ražošanai. Jūs ievērosiet, ka izmaksas par vienu detaļu strauji samazinās, palielinoties apjomam, tādējādi šo spiedformas tipu padarot ļoti izdevīgu ilgtermiņa sērijām.
Saliktās un pakāpeniskās matricas atsevišķām operācijām
Ne visām detaļām nepieciešama progresīvās matricas sarežģītība. Vienkāršākām, plakanām sastāvdaļām — piemēram, uzgrieznēm, blīvēm vai vienkāršiem stiprinājumiem — sastāvīgas formes uzliesmošana bieži vien ir atbilde. Šeit vienā preses gaitā tiek veiktas vairākas darbības (piemēram, griešana un perforēšana), bet bez materiāla secīgas pārvietošanas caur stacijām. Šis paņēmiens ir efektīvs zemiem līdz vidējiem apjomiem un ļoti piemērots precīzu plakano detaļu ražošanai.
Stadiju vai līniju matricas savukārt procesu sadala atsevišķās stacijās, kur detaļa manuāli vai ar automatizāciju tiek pārvietota no vienas matricas uz otru. Šis paņēmiens nodrošina elastību detaļām, kurām katrā posmā var būt nepieciešamas unikālas darbības, taču tas var palielināt iestatīšanas laiku un manipulācijas izmaksas.
Pārnese matricās: elastība lielākām un sarežģītākām detaļām
Kas, ja jūsu detaļa ir liela, ar dziļiem izspiedumiem vai prasa sarežģītas iezīmes, kuras grūti apstrādāt ar citiem veidņu tipiem? Šeit nāk palīgā pārneses veidņi. Šajā procesā detaļa tiek fiziski pārvietota (ar mehāniskām rokām vai automatizāciju) starp atsevišķām veidņu stacijām, katra veicot konkrētu funkciju. Pārneses veidņi ir ideāli piemēroti sarežģītu formu vai lielāku komponentu izveidošanai, ko progresīvās veidnes nevar efektīvi apstrādāt.
Formas tips | Vispiemērotākais apjomos | Tipiskās operācijas | Uzstādīšanas laiks | Atkritumu daudzuma potenciāls | Uzturēšanas sarežģītība |
---|---|---|---|---|---|
Progresīvs | Augsts | Vairāku funkciju, secīgs | Augsts (sākotnēji) | Zema | Augsts (daudz kustīgu sastāvdaļu) |
Sastāvdaļa | Zema līdz vidējā | Vienkāršas, plakanas daļas | Zema | Zema | Zema līdz vidējā |
Pārraide | Vidēja līdz augsta | Liels/sarežģīts, vairāku posmu | Augsts | VIDĒJS | Augsts (sarežģītas pārneses sistēmas) |
Posms/Līnija | Zema līdz vidējā | Solis pa solim, elastīgs | VIDĒJS | VIDĒJS | VIDĒJS |
Kā komponenti matricās ietekmē veiktspēju
Neatkarīgi no veidņu veidi jūs izvēlaties, jūsu zīmogs un matrica ierīkojuma veiktspēja un kalpošanas ilgums ir atkarīgs no tā galveno komponentu kvalitātes un konfigurācijas. Tie ir neatzītie varoņi katrā matricā:
- Punši : Griež vai formē elementus plāksnē
- Veidņi : Savienoti ar spiedņiem, nodrošinot dobumu vai formu
- Pilota : Noliek materiālu precīzai elementu novietošanai
- Strippers : Noņem detaļu vai atlikumu no spiedņa
- Spiediena uzgali : Noturiet заготовку stabili veidošanas laikā
- Pacēlēji : Paceliet detaļas vai atlikumus pārnesumam
- Kulises : Iespējo sānu darbības vai slīpas iezīmes
Piemēram, ja jūsu detaļai ir vairākas izurbes vai dziļas vilkšanas operācijas, progresīvajā matricā būs nepieciešamas papildu stacijas vai pārnēsājamajā matricā — papildu kulisnieki. Pareiza kombinācija no stampēšanas formas komponenti nodrošina, ka jūsu process paliek stabils, efektīvs un izmaksu ziņā izdevīgs.
Pareizas spiešanas matricas izvēle ir saistīta ar detaļas sarežģītības, apjomu un turpmāko vajadzību pielāgošanu matricas stiprajām pusēm — nav universāla risinājuma visām situācijām.
Izmērot savas iespējas, ņemiet vērā ne tikai sākotnējās izmaksas, bet arī to, kā katrs matricas tips ietekmē uzturēšanu, atkritumu daudzumu un elastību. Tālāk mēs aplūkosim, kā materiāla izvēle papildus ietekmē jūsu matricas dizainu un veiktspēju.
Materiāla specifiskas diega dizaina likumsakarības locīšanai no plāksnes
Vai jūs kādreiz ievērojāt, kā dažas presētas loksnes detaļas izskatās bezvainīgi, savukārt citas izkropļojas, plaisā vai nodilina rīkus daudz ātrāk nekā vajadzētu? Slepenība bieži slēpjas matricas dizaina saskaņošanā ar katras materiāla veida unikālo uzvedību. Vai nu strādājat ar alumīniju, HSLA vai presētu tēraudu, nerūsējošo tēraudu vai vara sakausējumiem, pareizais pieeja var ievērojami samazināt pārbaudes ciklus un lietošanas laikā rašanos kļūdas. Apskatīsim, ko jums vajadzētu zināt par katru grupu — un kāpēc šo detaļu ignorēšana var maksāt gan kvalitātes, gan efektivitātes ziņā.
Matricu projektēšana alumīnijam bez pielipšanas
Alumīnija vieglums, izturība un korozijas izturība padara to par iecienītu materiālu automaģistrālēs, aviācijā un elektronikā. Tomēr tas alumīnija štampēšanas process rada izaicinājumus, piemēram, materiāla pielipšanu matricām (galling), oksīda uzkrāšanos un saraušanos urbējot. Šeit ir praktisks pārbaudes saraksts veiksmīgai alumīnija presēšanai:
- Blanksaturētāja spēks : Izmantojiet mērenu spēku — pārāk augsts palielina plānināšanu, pārāk zems izraisa vilnveida deformācijas.
- Matricas rādiusi : Palieliniet rādiusus salīdzinājumā ar tēraudu, lai samazinātu plaisāšanu un plānināšanos; asāki stūri palielina plaisu risku.
- Instrumentu pārklājumi : Uzklājiet pārklājumus (piemēram, TiN, hromu), lai minimizētu nodilumu un pagarinātu instrumenta kalpošanas laiku.
- Lubrication : Izvēlieties pilnībā sintētiskus, bezeļļas smērvielas, kas paredzētas gan vieglajam, gan smagajam štancēšanas darbam. Pareiza smērviela samazina berzi un nodilumu.
- Punša un matricas sprauga : Piemērojiet atkarībā no alumīnija markas un biezuma— mīkstākas markas prasa tiešāku brīva vieta lai izvairītos no skaldījumiem un saraušanos.
- Virsmas apstrāde : Saglabājiet gludus, pulētus instrumentus, lai ierobežotu oksīdu uzkrāšanos un pielipšanu.
Alumīnija atsperība var būt neparedzama, tāpēc pirms fiksatoru galīgas nostiprināšanas jāpārbauda kompensācijas stratēģijas ar testa daļām. Ņemiet vērā arī izvēlētā sakausējuma ietekmi — 5000. un 6000. sērijas labāk panes urbšanu, savukārt 3000. un 4000. sērijas ir tendencē sarauties un prasa rūpīgu spraugu regulēšanu.
Iestatījumi, lai uzlabotu presētā tērauda malas kvalitāti
Presēts tērauda loks ir automašīnu un rūpniecisko detaļu pamats, ko vērtē pēc tā izturības un izmaksu efektivitātes. Taču ar palielinātu izturību nāk samazināta formējamība un lielāks risks deformācijām, plaisām un pārmērīgai instrumenta nodilumam. Šeit ir veids, kā optimizēt savu pieeju stālgaļu spiedņi (Auto/Steel Partnership ):
- Blanksaturētāja spēks : Palieliniet spēku HSLA un ultrastipriem tēraudiem; nepietiekams spēks var izraisīt izliekšanos vai rievas.
- Matricas rādiusi : Izmantojiet tik mazu rādiusu, cik materiāls atļauj — 1 līdz 2 reizes plāksnes biezumam zemākas stiprības materiāliem, nedaudz lielāku augstas stiprības materiāliem. Mazi rādiusi samazina atspirgstību, taču pārāk mazi var izraisīt plaisas.
- Iestiepšanas rullīši : Regulējiet mezglu atrašanās vietu un formu, lai kontrolētu metāla plūsmu, īpaši dziļajiem stiepšanas procesiem. Novietojiet mezglus pieskaršanās punktos, lai izvairītos no stūru plaisām.
- Instrumentu pārklājumi un materiāli : Pāriet uz nodilumizturīgiem instrumentu tēraudiem un apsvērt hroma pārklājuma izmantošanu liela apjoma vai ārējo paneļu darbiem.
- Lubrication : Izmantojiet smērvielas, kas formulētas ārkārtas spiedienam. Uzlabotiem pakāpēm var būt nepieciešamas iepriekšējas smērēšanas vai sausās plēves.
- Veidnes sprauga : Izturīgākajiem sakausējumiem (HSLA) uzturiet 7–10% no metāla biezuma; mazāks atstatums uzlabo malas kvalitāti, taču palielina nodilumu.
Priekš iezīmogotu tēraudu komponenti, atgriešanās kompensācija ir ļoti svarīga — plānojiet pārlieci (līdz pat 6 grādiem HSS), un pārbaudiet ar veidošanās analīzi vai CAE simulāciju. Neaizmirstiet pielāgot rādiusus un atstarpes dažādām pakāpēm ietvaros štancēts tērauda loksnes ģimene.
Nerūsējošais tērauds un vara: Īpaši apsvērumi
Nerūsējošais tērauds izceļas tajās jomās, kur ir būtiska korozijas izturība un izturība, taču tas ātri cietinās deformāciju laikā un var būt smags veidņiem. Vara un tā sakausējumi savukārt ir materiāli pēc izvēles elektriskajiem komponentiem, jo tiem piemīt lieliska vadītspēja, bet tie var radīt nolauztus malu veidojumus un prasa maigu deformēšanu.
Parametrs | Nerūsējošais tērauds | Varš/koksnis |
---|---|---|
Blanksaturētāja spēks | Augsts (lai novērstu vāciņveida deformācijas) | Zems līdz vidējs (minimizēt deformāciju cietināšanu) |
Matricas rādiusi | Lielāki rādiusi, lai izvairītos no plaisām | Mazi, bet izvairieties no asiem stūriem |
Instrumentu pārklājumi | Nolietojumizturīgs (piemēram, nitrēts, karbīds) | Standarta instrumenta tērauds, pulēts pārklājums |
Smērvielas viskozitāte | Augsta—nepieciešama intensīva smērēšana | Zema līdz vidēja—novērst nobīdes |
Veidnes sprauga | Slightly palielināt cietākiem pakāpēm | Optimizēt minimālai nobīdei, izvairīties no pārmērīgas materiāla cietināšanas deformācijas |
Abām grupām jāpievērš uzmanība virsmas kvalitātei—pulēti matrici samazina berzi un pielipšanu. Varam jāierobežo deformācijas operācijas, lai izvairītos no pārmērīgas materiāla cietināšanas, un vienmēr jāpārbauda nobīdes uz štancēti metāla izstrādājumi paredzētiem elektriskiem pielietojumiem.
Koreģēt atsperīguma kompensācijas stratēģiju atkarībā no materiāla pakāpes un biezuma; pirms galīgas ierīču nostiprināšanas jāpārbauda ar testa daļām.
Kāpēc materiāla specifiskas pielāgošanas nozīme
Iedomājieties, ka izlaižat šos iestatījumus: vairāk biežu, garākas pārbaudes un neapmierināti klienti. Pielāgojot savas matricas dizainu, atstatumus un procesa kontroli konkrētam materiālam – vai tas būtu alumīnijs, presēta tērauda, nerūsējošais tērauds vai varš – jūs uzlabosiet izstrādājumu kvalitāti un rīku kalpošanas laiku, kā arī minimizēsiet negaidītības ražošanā. Nevilcinieties izmantot CAE/formas veidojamības analīzi, lai paredzētu problēmas, piemēram, plaisas un rievas, kā arī precīzi pielāgotu izstiepšanas mezglu ģeometriju katram materiālam.
Nākamajā solī aplūkosim, kā šīs materiālu vadītas likumsakarības pārvērst kvantitatīvā matricu dizainā un preses izvēlē, lai izveidotu stabila un efektīvu štancēšanas līniju.

Kvantitatīvais dizains un preses izvēle

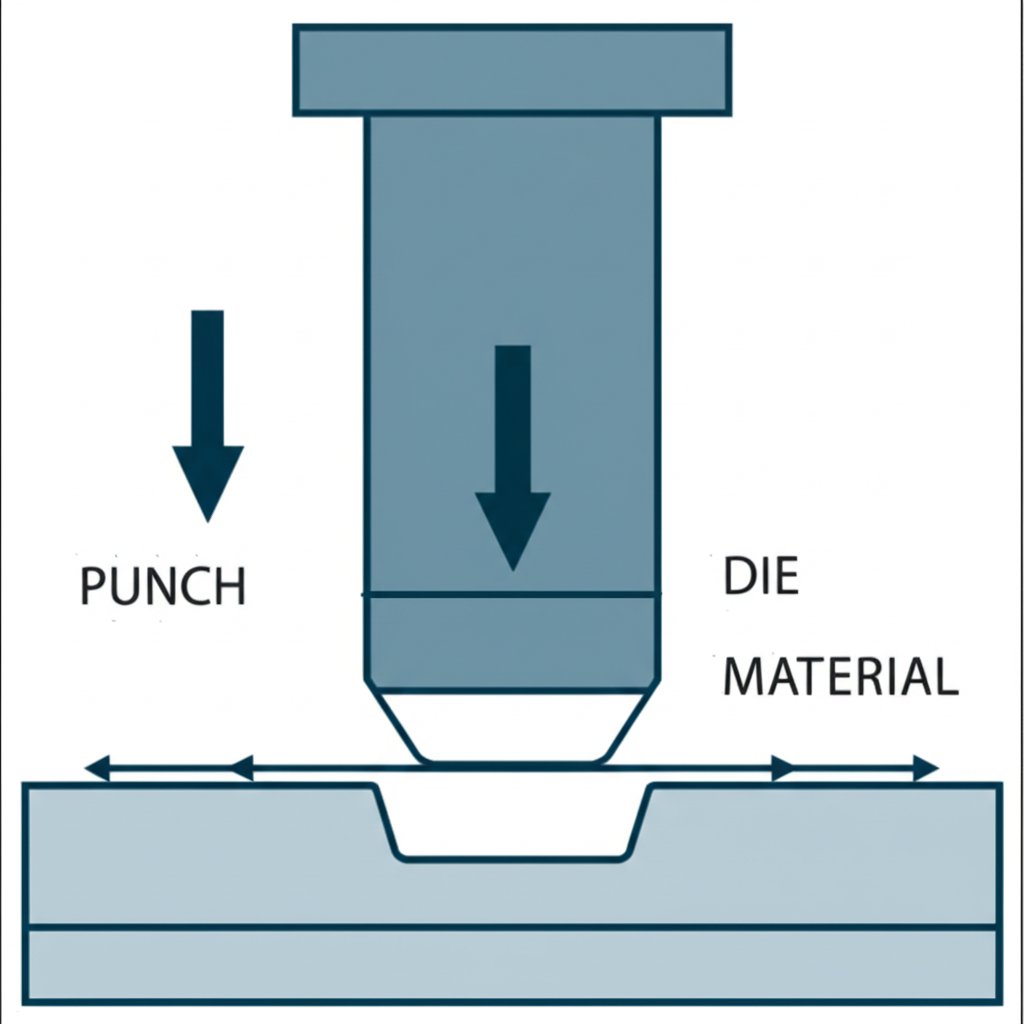

Atstarpes un spraudņa pret matricu pieguļas pamati
Vai jūs kādreiz esat brīnījies, kāpēc daži štancēti izstrādājumi iznāk skaidri un tīri, bet citiem ir nobloķējumi vai nepieciešama pastāvīga pārstrāde? Noslēpums bieži slēpjas spraudņa pret matricu atstarpe – viens no galvenajiem marķieri formas dizains . Attālums starp izstiepšanas malu un matricas atveri. Pārāk mazs attālums var izraisīt pārmērīgu nodilumu vai instrumenta bojājumu; pārāk liels attālums rada asus stūrus un nobīdes, kas palielina izmaksas un palēnina ražošanu.
- Standarta noteikums: Attālums parasti tiek iestatīts kā procentuāla daļa no loksnes biezuma — parasti 10% uz katru pusi maigiem tēraudiem, bet cietākiem vai biezākiem materiāliem nepieciešams vairāk.
- Materiālās lietas: Cietāki, stiprāki materiāli (piemēram, augsta stiprības tērauds) prasa lielāku attālumu, savukārt mīkstāki metāli (piemēram, alumīnijs) var izmantot mazāku.
- Kvalitāte pret instrumenta kalpošanas laiku: Mazāks attālums uzlabo malas kvalitāti, bet palielina punch/matricas nodilumu un precizitātes prasības. Lielāks attālums pagarinās instrumenta kalpošanas laiku, bet var radīt vairāk nobīžu.
Šeit ir ātra formula, lai aprēķinātu attālumu uz katru pusi:
Attālums uz katru pusi (%) × Materiāla biezums = Faktiskais attālums (uz katru pusi)
Piemēram, ar 2 mm biezu tērauda loksni un ieteicamo 10% attālumu, sprauga ir 0,2 mm uz katru pusi. Regulējiet atkarībā no materiāla, detaļas tolerances vai instrumenta nodiluma.
Spēka tonnāžas novērtējums un enerģijas vajadzības
Pareizā preses izvēle ir vairāk nekā tikai „jo lielāks, jo labāks“. Iedomājieties, ka nepietiekami novērtējat nepieciešamo spēku — jūsu veidnis un štampēšanas process var apstāties vai sabojāt aprīkojumu. Ja pārvērtējat, tad tiek izšķiesta enerģija un kapitāls. Loksnes metāla veidņu darbam būs jāaprēķina gan nepieciešamā tonnāža, gan preses enerģijas jauda.
Izurbšanai un izgriešanai izmantojiet:
Nepieciešamā tonnāža = Perimetrs × Materiāla biezums × Griezes izturība
- Perimetrs: Griezuma malas kopējais garums (collās vai mm)
- Materiāla biežums: Collās vai mm
- Sērijas spēks: Tonnās/collā 2vai N/mm 2
Izvelkšanas vai formēšanas operācijām aizvietojiet ar materiāla maksimālo stiepes izturību. Neaizmirstiet pievienot papildus spēku atsperu izmešanas ierīcēm, pacēlājiem, kulisniekiem un skrapu griešanai. Un vienmēr pārbaudiet, vai prese spēj nodrošināt nepieciešamo enerģiju tajā stienīšanas punktā, kur slodze sasniedz maksimumu ( Ražotājs ).
Skana sarežģīti? Mēģiniet kartēt katra stacionāra slodzi, tad saskaitiet to kopējām preses prasībām. Tas ne tikai aizsargā jūsu matricu un štampēšanas ieguldījumu, bet nodrošina līdzsvarotas slodzes un ilgāku rīku kalpošanas laiku.
Staciju plānošana un progresīvās priekšrocības
Kā jūs izlemjat staciju skaitu un secību die-stamping mašīnā? Katram elementam — caurumiem, liekumiem, griezumiem — nepieciešams savs apstāšanās punkts. Šeit labi darbojas progresīvās matricas, kas ļauj kombinēt vairākas darbības vienā rīkā. Rezultāts? Ātrāka ražošana, mazāk manipulācijas un konsekventāka kvalitāte. Faktiski, progresīvas preses galvenā priekšrocība ir tās spēja nodrošināt nepārtrauktu, atkārtoti reproducējamu caurlaidību ar minimālu manuālu iejaukšanos.
Staciju | Darbība | Elementa kvalitātes pārbaudes punkts |
---|---|---|
1 | Tukša | Malas kvalitāte, plakanums |
2 | Izbiedēt | Cauruma diametrs, skarta augstums |
3 | Veidošana/izvilksme | Liekšķņa leņķis, velknes dziļums |
4 | Apdare | Galīgais profils, malu asumi |
5 | Flange | Flanžas leņķis, garums |
6 | Restrike | Izmēru precizitāte |
Katra stacija darbojas kā kontrolpunkts kvalitātes un izmēru precizitātei. Gudra staciju plānošana minimizē pārstrādi un palīdz operatoriem ātri pamanīt problēmas, pirms tās saasinās.
Visa integrācija: praktiskie soļi panākumiem
- Sāciet ar materiāla specifikācijām un detaļas ģeometriju, lai noteiktu sākotnējās spraugas.
- Novērtējiet tonāžu katram procesam un summējiet, lai iegūtu kopējo preses nepieciešamību.
- Izvēlieties presi ar gan tonāžas, gan enerģijas jaudu, kas nepieciešama jūsu veidnēm un žāvēšanas slodzei.
- Izkārtojiet stacijas atbilstoši katrai funkcijai, optimizējot progresīvo plūsmu, ja iespējams.
- Apstipriniet ar pārbaudēm un pielāgojiet vajadzības gadījumā — nelielas izmaiņas spraugā vai secībā var būtiski ietekmēt kvalitāti un rīku kalpošanas laiku.
Līdzsvarota sprauga, tonāža un stacijas izkārtojums ir pamats stabilai spiedformu konstrukcijai — tos optimizējot, jūs nodrošināsiet stabili un rentabli ražošanu jebkurai loksnes metāla spiedformai.
Tālāk aplūkosim, kā procesa kontrole un problēmrisināšanas stratēģijas palīdz uzturēt jūsu štampēšanas līniju drošā darbībā, pat ja rodas negaidīti apstākļi.
Smērvielu regulēšana un problēmrisināšana loksnes metāla štampēšanas procesā
Vai jūsu štampētajam izstrādājumam reizēm parādās rievas, plaisas vai grūti novēršami skaldījumi — pat pēc rūpīgas spiedformas konstrukcijas? Jūs neesat vienīgais. Pat vislabāk izstrādātas loksnes metāla štampēšanas spiedformas var saskarties ar problēmām, ja nav pareizi iestatīta procesa kontrole vai smērvielas. Aplūkosim būtiskos aspektus, kas palīdz uzturēt stabilu štampēšanas procesu, veselīgu spiedformu stāvokli un defektu brīvus izstrādājumus.
Smērvielu stratēģijas velmēšanai, urbšanai un flanģēšanas operācijām
Iedomājieties, ka pārvalkāt augstas ātrdarbības stampēšanas līniju. Ja pamanāt, ka zem preses uzkrājas smēreļļa vai detaļas iznāk ar nevienmērīgu virsmas apdari, tas ir brīdinājuma signāls. Pareiza smērēšana nenozīmē tikai pareizas eļļas izvēli — tā ir par nolaišana to konsekventu un precīzu daudzumu. Nepareiza smērviela vai nepietiekama aplikācija var izraisīt palielinātu berzi, rīku nodilumu un pat defektus, piemēram, plaisas vai nobruktus malu Ražotājs ).
- Zīmēšana/dziļā veidošana : Izmantojiet augstas berzes pretestības un augstas viskozitātes eļļas vai sintētiskas smērvielas. Uzklājiet vienmērīgi abās strēmeles pusēs (kontaktligzdas pielāgošanas ierīces, piemēram, rullīši/slīdņi, darbojas vislabāk).
- Perforācija/griešana kontūrā : Vidējas viskozitātes smērvielas, mērķvirzienā griešanas zonā. Bezkontakta aerosola sistēmas var būt efektīvas, taču jāuzmanās no pārmērīgas izsmidzināšanas un atkritumiem.
- Malu veidošana/liekšana : Viegliem liekumiem pietiek ar vieglākām smērvielām vai sausajiem pārklājumiem. Nodrošiniet pārklājumu liekuma rādiusos, lai novērstu saplacināšanos.
- Materiāla nozīme alumīnijam un nerūsējošajam tēraudam nepieciešama agresīvāka eļļošana, lai izvairītos no ievilkumiem; vara un misimkam nepieciešama tikai pietiekama eļļošana, lai novērstu skaldījumus un virsmas traipus.
Tīrākas darbnīcas grīdas, mazāk metāllūžņu un ilgāks instrumenta kalpošanas laiks ir visi pazīmes, ka eļļošana ir kontrolēta. Ja Jūs redzat eļļošanas līdzekli uz grīdas vai metāllūžņu konteineros, ir pienācis laiks pārskatīt savu eļļošanas metodi.
Ātra problēmu novēršana plaisām, rievām, skaldījumiem un citām problēmām
Kad parādās defekti, neuztraucieties — sistēmiska problēmu novēršana var ātri atgriezt jūsu štancēšanas un presēšanas līniju darbībā. Šeit ir praktiska tabula, kuru var izmantot darbnīcā:
Simptoms | Iespējamās cēloņi | Korekcijas pasākumi |
---|---|---|
Glabas | Zema загlāves spēks, nenovienmērīga slogojuma sadalījums, nepareiza eļļošana, vaļīgs materiāls | Palieliniet заглāves spēku, pielāgojiet eļļošanu, pārbaudiet materiāla biezumu/pietiekamību |
Plaisas/Sprēgumi | Pārmērīgs slogojums, asas rādiusi, slikta eļļošana, nepareiza veidņu sprauga, ciets materiāls | Palieliniet rādiusu, uzlabojiet eļļošanu, pārbaudiet spraugu, izmantojiet mīkstāku materiālu |
Pārmērīgi noblīves | Nodiluši vai romieži dēļi/veidņi, pārmērīga sprauga, slikta eļļošana, nesakritība | Pārstrādājiet/izmainiet instrumentus, regulējiet spraugu, uzlabojiet eļļošanu, pārkārtojiet matrici |
Izplešanās/Malas pārkritums | Nepareizs punches/matrica piestiprinājums, nodiluši rīki, pārmērīga eļļošana | Pārbaudiet punča/matricas pieguļu, nomainiet rīkus, samaziniet eļļas daudzumu |
Sitiena līnijas štampēšanas defekts | Pēkšņa preses ātruma maiņa, nenovienmērīga padote, eļļas degradācija, materiāla partijas variācijas | Stabilizējiet preses ātrumu, kalibrējiet padoti, pārbaudiet eļļošanas sistēmu, pārskatiet materiāla partiju |
Katram metāla štampēšanas procesam ir būtiski dokumentēt katru izmaiņu — mainiet tikai vienu mainīgo reizē un fiksējiet rezultātu. Šāda disciplinēta pieeja novērš neskaidrības un palīdz koncentrēties uz problēmas sakņu cēloņiem, nevis sekām.
Plakano metāllapas štampēšanas procesa stabilizācija
Kāds ir noslēpums stabiliem, augsta iznākuma štampēšanas un die šķēlšanas darbiem? Mazāk par varonīgiem pasākumiem un vairāk par ieejas parametru kontroli un noviržu uzraudzību. Nestabilitāte bieži sākas ar:
- Materiāla partijas mainīgums (biezums, cietība, virsmas apdarē)
- Smidzināšanas pārkāpums (nepareizs tips, neatbilstoša uzklāšana, aizsprostoti sprauslas)
- Padeves nevienkāršība vai slīdēšana
- Nepietiekama skārda izvadīšana (kas izraisa aizturi vai dubultu padevi)
Stabilizējiet ieejas parametrus — tinuma īpašības, smidzināšanas veidu, padeves precizitāti — pirms maināt matricas ģeometriju.
Piemēram, ja pēkšņi palielinās nobloķējumi vai plaisas, vispirms pārliecinieties, ka smidzinājums tiek pareizi uzklāts un ka tinuma materiāls atbilst specifikācijām. Tikai pēc šo faktoru stabilizācijas vajadzētu apsvērt matricas spraugu vai staciju secības regulēšanu.
Dažreiz restrikes operācijas var izmantot, lai novērstu nelielas formas kļūdas, taču tas saistīts ar papildu izmaksām — palielināts cikla laiks un rīku nodilums. Iespējams, labāk ir novērst pamata cēloņus jau procesa sākumā.
Labākās prakses procesa kontrolei
- Standartizējiet smidzināšanas uzklāšanu un pārbaudi katras maiņas maiņas laikā.
- Izmantojiet pārbaudes sarakstus matricu uzstādīšanai un izslēgšanai, lai nodrošinātu vienveidību.
- Kontrolējiet detaļu kvalitāti katrā stacijā — savlaicīgi konstatējiet problēmas, pirms tās izplatās.
- Glabājiet skaidrus visu pielāgojumu un rezultātu ierakstus, lai nākotnē varētu veikt problēmu novēršanu.
Kombinējot stingru procesa kontroli ar mērķtiecīgu problēmu novēršanu, jūs samazināsiet pārtraukumus, biežu metāllūžņu daudzumu un instrumentu nodilumu — atslēdzot pilnu potenciālu savam loksnes metāla štampēšanas procesam.
Tālāk redzēsim, kā automatizācija un reāllaika uzraudzība var izvirzīt defektu novēršanu un procesa stabilitāti jaunā līmenī.

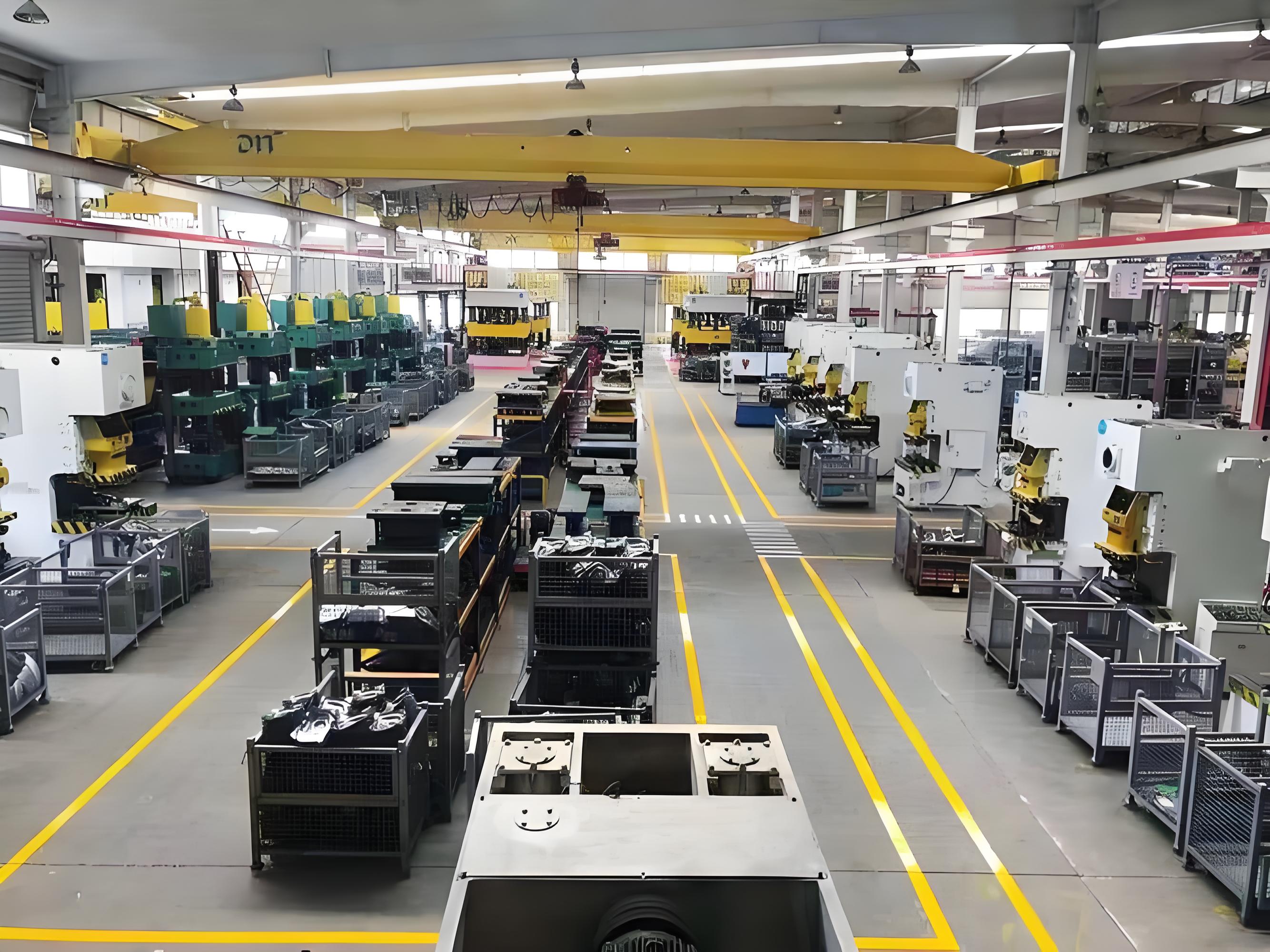

Automatizācija un Industry 4.0 štampēšanā
Preses uzraudzība un matricas sensori: gudrās štampēšanas pamats
Kad jūs iztēlojaties modernu spiešanas mašīna darbībā, vai jūs iedomājaties bezpievienošanās režīmā darbojošos, augsti automatizētu līniju, kas stundām ilgi ražo bezvainīgus komponentus? Tas vairs nav tikai sapnis — tas ir realitāte, pateicoties sensoru integrācijai un datu reģistrācijai reāllaikā industriālajā metāla štampēšanā . Bet kā šīs tehnoloģijas faktiski darbojas un ko tās nozīmē jūsu procesam?
Sāksim ar pamatiem. Agrīnā automatizācija balstījās uz vienkāršiem skaitītājiem vai manuāliem pārbaudes pasākumiem. Šodien progresīvā štampēšanas tehnoloģija izmanto vairākus iebūvētos sensorus, lai uzraudzītu katru būtisku procesa soli. Šie sensori ne tikai aizsargā veidni no sadursmēm un nepareizas materiāla padotnes, bet arī izveido kontrolētu ražošanas vidi, kas pastāvīgi nodrošina augstas kvalitātes detaļas.
- Pamata gājiena skaitītājs : Uzrauga preses ciklus, lai plānotu apkopi un uzraudzītu ražošanas apjomu.
- Spēka monitorings : Mēra spēku, kas pielietots katrā gājienā — palīdz identificēt pārslogu vai negaidītu pretestību.
- Veidnēs integrēti sensori : Reāllaikā detektē detaļas klātbūtni, stripa pozīciju, nepareizu padotni un citus kļūdu gadījumus.
- Vizuala pārbaude : Izmanto kameras, lai pārbaudītu detaļu pazīmes, orientāciju vai automātiski noteiktu defektus darba gaitā.
- Apgriezto saiti barošanas korekcijas : Automātiski pielāgo barošanas vai preses parametrus, balstoties uz sensoru atgriezenisko saiti, minimizējot bumbuli un laiku, kad aprīkojums nav darbībā.
- Spēka sensori : Montēti preses korpusā vai stieņos, lai uzraudzītu veidošanās spēkus.
- Izmešanas sensori : Iestrādāti izmešanas plāksnē, lai apstiprinātu detaļas izmešanu.
- Detaļu izmešanas sensori : Novietoti matricas izejās, lai nodrošinātu, ka katra detaļa tiek izņemta.
- Padeves kļūdu sensori : Novietoti gar padeves ceļu, lai noteiktu aizturošanos vai dubultpadevi.
Projektējiet sensorus jau no pirmās dienas; pēcpārveides ir sarežģītākas un mazāk uzticamas.

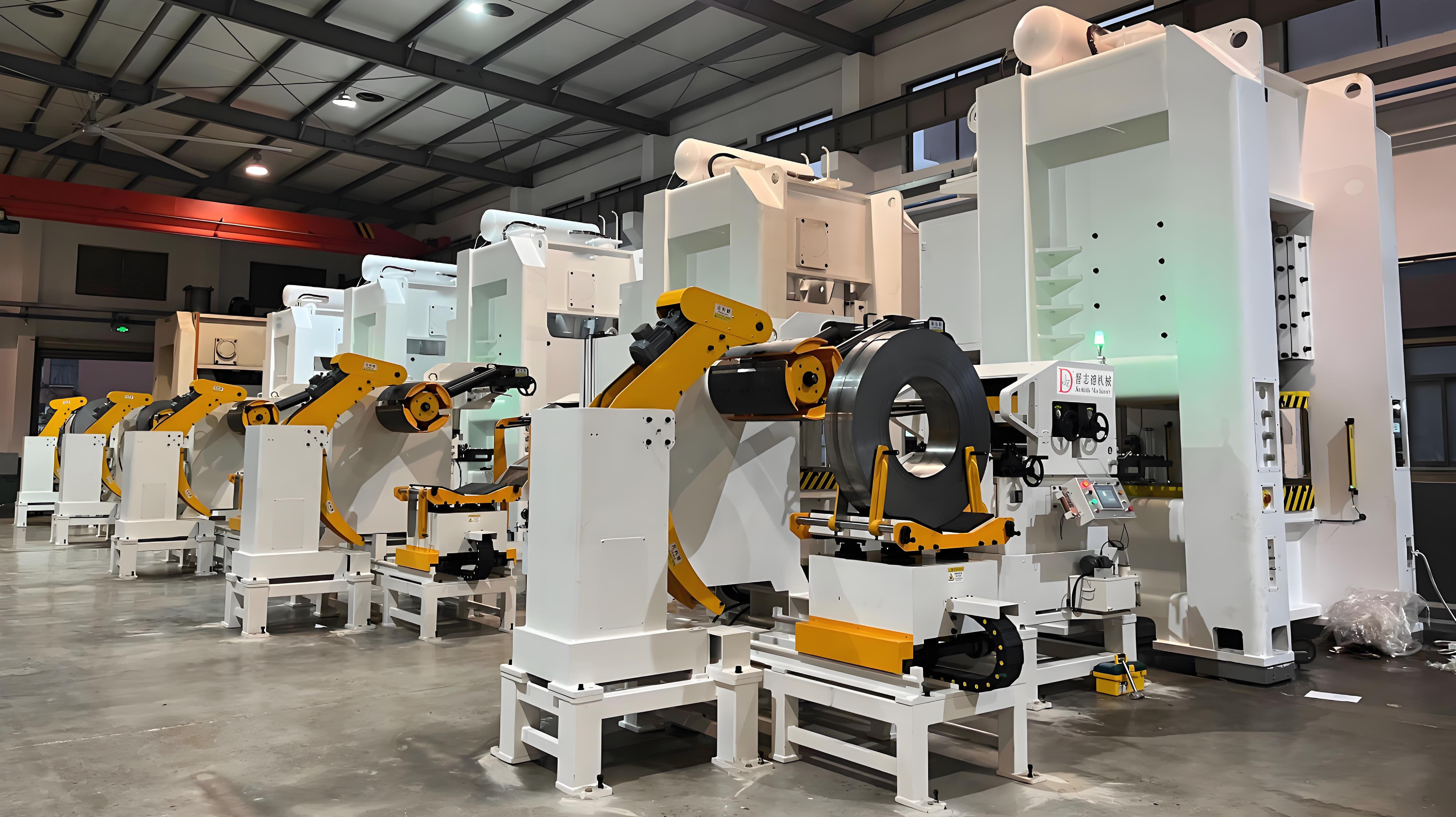

Robota padeve un detaļu pārnešana: atslēga jaunā līmeņa metāla štampēšanas ražošanai
Vai jautājāt sev, kā dažas līnijas darbojas ar ārkārtīgi augstu ātrumu gandrīz bez traucējumiem? Atbilde bieži slēpjas robotizētā apstrādē. Automatizētie barotāji un robota pārnese nodrošina materiālu kustības vienkāršošanu, samazina manuālo iejaukšanos un palīdz uzturēt stabili plūsmu cauri katram posmam standarta matrica un staciju. Iedomājieties ietekmi: mazāk pievadīšanas kļūdu, mazāk matricu bojājumu un stabilāki cikla laiki.
Bet šeit ir vairāk nekā tikai ātrums. Robotizētus sistēmas var programmēt precīzai novietošanai, orientācijai un pat sarežģītai detaļu manipulācijai starp stacijām. Šī elastība atbalsta sarežģītākas matricu konstrukcijas un ļauj tehniskajā štampēšanā detaļām ar augstiem prasījumiem attiecībā uz tolerancēm vai ģeometriju. Turklāt, ar mazāku tiešo iejaukšanos, uzlabojas darba drošība, un operatori var koncentrēties uz augstāka līmeņa uzraudzību.
Tomēr ņemiet vērā, ka robotizētās integrācijas ietekme attiecas uz matricu un līnijas projektēšanu — soli, staciju attālumu un aizsardzību jāapsver jau sākotnēji. Pareizi izdarot, rezultāts ir bezšuvju, augsta ražas production metal stamping sistēma, kas ātri pielāgojas mainīgajām prasībām.
Prognozējošā uzturēšana un datubāzētais darbības laika palielinājums
Kas būtu, ja jūsu līnija jums varētu laikus pateikt, kad rīks nepieciešams apkopt — pirms dārgas avārijas? Tā ir prognozējošās uzturēšanas apsolījums, kas ir Industry 4.0 raksturīga iezīme industriālajā metāla štampēšanā . Analizējot sensoru datus — vibrāciju, temperatūru, spēku un ciklu skaitu — uzturēšanas komandas var noteikt tendences un proaktīvi iejaukties.
Neatkarīgi no fiksētiem grafikiem, jūs pielāgosiet preventīvus pasākumus reālajai iekārtu stāvokļa izmaiņai. Piemēram, spiediena palielināšanās rādījumos vai neparasti vibrācijas modeļi var liecināt par nodilumu standarta matrica vai gultnī, kas prasa pārbaudi pirms notiek kļūme. Šis pieeja minimizē darbalaiku, pagarināt instrumenta kalpošanas laiku un samazina avārijas remonta izmaksas.
Šeit ir ātra vizuāla automātizācijas attīstības ceļa attēlojums stampēšanas līnijās:
- Manuāli skaitītāji un pamata preses uzraudzība
- Automatizēta tonnāžas un ciklu reģistrācija
- Iekļautie sensori reāllaika detaļu un stripu uzraudzībai
- Redzes pārbaudes sistēmas automatizētai kvalitātes kontrolei
- Aizvērtās cilpas vadības sistēmas un prediktīvās uzturēšanas analītika
Izvirzoties šajā virzienā, jūs pamanīsiet ne tikai augstāku ražošanas apjomu un kvalitāti, bet arī elastīgāku un izturīgāku darbību – tādu, kas ātri spēj pielāgoties jaunām produktu prasībām vai tirgus svārstībām.
Kāpēc ir svarīgi pieņemt gudro štampēšanas tehnoloģiju
Automatizācijas, sensoru un datu analītikas integrēšana nav tikai par tendenču sekkošanu. Tā ir par to, lai izveidotu štampēšanas procesu, kas ir stabilāks, izmaksu ziņā efektīvāks un gatavs rītdienas izaicinājumiem. Vai nu jūsu fokuss ir uz spiešanas mašīna modernizāciju vai pilnmērīgu Industry 4.0 transformāciju, galvenais ir sākt ar mērogojamiem soļiem un jau no paša sākuma projektēt integrācijai.
Ar šīm tehnoloģijām jūs būsiet labākā pozīcijā, lai samazinātu atkritumus, uzlabotu detaļu kvalitāti un maksimizētu darba laiku – būtiskus panākumus jebkuram presēšana un iespiedēšana procesam. Kad apsvērt nākamo aprīkojuma vai procesa modernizāciju, pajautājiet: kā gudrāka automatizācija un dati var palīdzēt jums iegūt priekšrocību?
Nākamajā sadaļā aplūkosim apkopes un pārstrādes stratēģijas, kas nodrošina jūsu štancēšanas matricu — un ražošanas līniju — darbību maksimālā veiktspējā.
Uzlabotas precizitātes štancēšanas matricu apkope, remonts un pārstrāde
Regulāras pārbaudes un nolietojuma kartēšana
Vai jūs kādreiz esat brīnījies, kāpēc daži štancēšanas cehi var darboties mēnešiem ilgi bez problēmām, savukārt citi pastāvīgi cīnās ar negaidītiem bojājumiem? Atbilde bieži slēpjas disciplinētā matricu apstrādē un proaktīvā apkopē. Iedomājieties, ka jūs atklājat nodilušu dēli pirms tā izraisa partiju nepieņemamu detaļu vai konstatējat nereglamentētu pacēlāju pirms tas sabojā jūsu matricu komplektu. Tā ir spēcīgas vizuālās pārbaudes un apkopes rutīnas vara — štancēšanas matricu ražošanas nozares pamats.
- Ienākošā inspekcija : Novērtējiet matricas, kad tās tiek atgrieztas no preses. Meklējiet acīmredzamus bojājumus, nolietojumu vai piesārņojumu.
- Tīrums : Noņemiet metāla skaidas, smērvielu atlikumus un netīrumus. Tīras matricas atklāj nelielas plaisas vai nolietojuma raksturus, ko netīras matricas slēpj.
- Vizuālās pārbaudes : Izmantojiet labu apgaismojumu un palielinājumu, lai pārbaudītu darba virsmas, malas un centrēšanas elementus. Pārbaudiet, vai nav plaisu, saplaisājumu, salauzti matricas dēļi vai nodiluši rādiusi.
- Funkcionālās pārbaudes presē : Palaidiet matricu zemā ātrumā, lai pārliecinātos par gludu darbību. Klausieties neparastus trokšņus vai palielinātu tonnāžu — tas var liecināt par slēptām problēmām.
- Mērījumi saskaņā ar kontroles plānu : Izmantojiet mērinstrumentus vai KMM, lai pārbaudītu kritiskos izmērus un spraugas. Salīdziniet ar savu kontroles plānu vai pēdējo derīgo daļu.
- Lēmumu pieņemšanas vārte (Remonts/Pārstrāde/Aizvietošana) : Pamatojoties uz konstatēto, izlemiet, vai jāpārslīpē, jānoregulē vai jāveic komponentu pilna atjaunošana. Darbus prioritāti noteikt atkarībā no ražošanas vajadzībām un ietekmes uz detaļas kvalitāti.
- Dokumentacija : Fiksējiet katru iejaukšanos un tās rezultātu. Tas veido vēsturi katram matricas komplektam, palīdzot paredzēt nākamo apkopi un vadīt matricu ražošanas plānošanu.
Fiksējiet katru iejaukšanos; prognozējamas matricas ir uzturētspējīgas matricas.
Kad veikt remontu, bet kad – pārstrādi
Nezināt, kad vajadzētu nojaunot dēli vai kad sūtīt matriču pilnai remontam? Šeit ir īsa pamācība:
- Nojaunojiet dēļus : Kad skaldījumi palielinās vai caurumu izmēri novirzas no specifikācijas, ātra nojaunošana atjauno asumu un dimensiju precizitāti.
- Pulējiet rādiusus : Ja veidotos zonās pamanāt materiāla pielipšanu vai nelīdzenas virsmas, pulējiet rādiusus, lai samazinātu berzi un pagarinātu instrumenta kalpošanas laiku.
- Regulējiet spraugas : Kad detaļās redzami pārmērīgi skaldījumi vai nepieciešams lielāks spiediena spēks, pārbaudiet un atkārtoti iestatiet spraugas saskaņā ar oriģinālajām ražošanas specifikācijām.
- Nomainiet atspères/celtņus : Vājas vai salauztas atspères var izraisīt nepareizu materiāla padoti vai detaļu izmešanas kļūdas — nomainiet tās, pirms tās sabojājas ražošanas laikā.
- Atkārtoti nokausējiet un pārbaudiet : Izmantojiet zilguma kompensāciju, lai noteiktu augstās vietas, pēc tam roku montāžas komponentus, lai iegūtu optimālu kontaktu un izlīdzināšanu.
Ja veidņu komplekts rāda vairākas problēmas — piemēram, nolauztas spieges un nesakārtotas vadotnes — apsveriet pilnu demontāžu un atkārtotu salikšanu. Nelielam nodilumam vai vienai neatbilstošai īpašībai mērķtiecīga pārstrāde ir ātrāka un izdevīgāka. Pirms lēmuma pieņemšanas vienmēr novērtējiet darba pārtraukuma ilgumu un detaļas kvalitātes risku.
Rezerves sastāvdaļas un izmaiņu pārvaldība
Iedomājieties, ka esat procesa vidū un spiege iznāk no ierīces. Ja jums ir marķēts rezerves komplekts pa rokai, jūs būsiet atpakaļ darbā minūtēs. Pretējā gadījumā draud stundas ilgs darba pārtraukums un nokavētas piegādes. Tāpēc labākās štancēšanas rīkojuma programmas standartizē rezerves daļas un izmaiņu pārvaldību:
- Uzturiet kārtis, kas piepildītas ar bieži lietotām nodiluma detaļām: spiegēm, atspriegiem, pacēlājiem, starplikām un stiprinājumiem.
- Marķējiet un organizējiet rezerves daļas pēc veidņu komplekta un funkcijas, lai nodrošinātu ātru piekļuvi.
- Pēc katras maiņas atjauniniet dokumentāciju — reģistrējiet, kuras sastāvdaļas tika nomainītas, kad un kāpēc.
- Regulāri pārskatiet rezerves daļu izmantojumu, lai identificētu tendences un koriģētu krājumus vai apkopes intervālus.
Šis pieeja ne tikai paātrina remontdarbus, bet arī veicina nepārtrauktu uzlabošanu precizitātes matricu stiepšanas operācijās, samazinot risku no ad hoc labojumiem un nedokumentētām izmaiņām.
Inspekciju biežuma un nodiluma noteikšanas optimizācija
Cik bieži jums vajadzētu pārbaudīt savas matricas? Universāla atbilde šeit nepastāv, taču ir daži praktiski ieteikumi:
- Materiāla abrazivitāte : Cietāki vai abrazīvāki materiāli (piemēram, nerūsējošais tērauds vai augstas izturības tērauds) prasa biežākas pārbaudes.
- Sitieni : Plānojiet pārbaudes, pamatojoties uz sitienu skaitu vai ražoto detaļu skaitu — lielapjomu matricām var būt nepieciešamas ikdienas pārbaudes, kamēr zema apjoma rīkiem pārbaudes var veikt retāk.
- Kritiskās īpašības : Pirmās detaļas un turpmāko pārbaudu prioritāte jāpiešķir tām īpašībām, kas ietekmē detaļas funkcionalitāti vai klienta specifikācijas.
- Atpakaļsaites cilki : Izmantojiet datus par iepriekšējiem remontiem un detaļu pārbaudēm, lai precizētu intervālus un agrīnā stadijā noteiktu nodiluma tendences.
Sasaistot pārbaudes biežumu ar materiālu un ražošanas realitātēm, jūs varēsiet problēmas novērst jau pirms tās kļūst par dārgiem bojājumiem — un palīdzēt nodrošināt, ka katrs veidnis izgatavotais produkts atbilst specifikācijām.
Kāpēc ir svarīga uzturēšanas disciplīna
Pareiza uzturēšana nenozīmē tikai apkopju novēršanu — tā nozīmē arī ekspluatācijas laika, dimensiju stabilitātes un kvalitātes reputācijas aizsardzību. Katrs rūpīgi uzturētais veidņa komplekts ir tiešs ieguldījums uzticamā veidņu ražošanā un jūsu pārspieduma darbības vispārējā veselībā.
Kad jūs pilnveidosiet savu uzturēšanas rokasgrāmatu, atcerieties: dokumentācija, standartizācija un proaktīvs pieejas veids ir jūsu labākie rīki ilgtermiņa panākumiem veidņu izgatavošanas nozarē. Tālāk mēs aplūkosim, kā gudra iepirkšanās un izmaksu kontrole var pastiprināt šos uzturēšanas panākumus jūsu visa pārspieduma programmai.
Izmaksu faktori, ROI un gudrāka iepirkšanās sistēma metāla pārspieduma veidņiem
Instrumentu izmaksu faktori, kurus pircējiem jāzina
Kad jums tiek uzdots iegādāties šķērslāju formes , cena var šķist biedējoša. Bet vai esat kādreiz apstājies un vaicājis: “Kas patiesībā virza šīs izmaksas?” Izpratne par galvenajiem izmaksu faktoriem ir atslēga labākām sarunām un augstākam ieguldījumu atdevai. Apskatīsim tos salīdzināmā veidā:
Izmaksu faktors | Ietekme (Zema/Vidēja/Augsta) | Piezīmes |
---|---|---|
Matricas tips/sarežģītība | Augsts | Progresīvās matricas sākotnēji maksā vairāk; saliktās vai vienkāršās matricas ir lētākas, bet var ierobežot elastību. |
Materiāls (instrumentam un detaļai) | Vidēja/Augsta | Cietāki instrumentu tēraudi un eksotiski detaļu materiāli palielina gan instrumentu, gan uzturēšanas izmaksas. |
## Staciju skaits | VIDĒJS | Vairāk staciju nozīmē lielāku sarežģītību, ilgāku izgatavošanas laiku un lielākas uzturēšanas vajadzības. |
Kulakvārsti/Sensori | VIDĒJS | Nepieciešami sarežģītām funkcijām vai procesa uzraudzībai; pievieno papildu izmaksas sākotnēji un turpmāk. |
Pārklājums/virsmas apstrāde | Zems/Vidējs | Pagarina instrumenta kalpošanas laiku un uzlabo detaļu kvalitāti; prātīgs ieguldījums abrazīviem vai liela apjoma darbiem. |
Ieslēgšanas pūles | VIDĒJS | Sarežģītām detaļām vai ciešiem toleranču ierobežojumiem nepieciešamas vairāk testa ciklu un pielāgojumu pirms apstiprināšanas. |
Rezerves komplekti/detaļas | Zems/Vidējs | Rezerves detaļu klātbūtne samazina pārtraukumus, bet palielina sākotnējās izmaksas. |
Apkope | Augsts (laika gaitā) | Uzglabāšanas neievērošana palielina izmaksas par detaļa no metāla formēšanas —plānojiet regulāru apkopi. |
Katrs no šiem faktoriem var ietekmēt jūsu kopējās īpašuma izmaksas. Piemēram, ieguldījumi izturīgos pārklājumos vai modernos sensoros sākotnēji var paaugstināt izmaksas, taču bieži tie attaisnojas, samazinot negaidītu darba pārtraukumu un atgriezumu likmi kalšņa kalendārā.
Izmaksas par daļu un apjoma krustpunkts
Vai jūs nekad neesat brīnījies, kāpēc pēc pasūtījuma metāla formēšanas matricas var sākotnēji šķist dārgs, taču kļūst par izdevīgu risinājumu lielos apjomos? Atbilde slēpjas tajā, kā instrumentu izmaksas tiek uzkrātas ražošanā. Jo vairāk detaļu jūs ražojat, jo zemākas ir jūsu izmaksas par vienu detaļu. Bet kur ir rentabilitātes punkts?
Apskatīsim piemēru: ja jūsu kalšņa izmaksas ir 50 000 USD un katrs metāla štamplēšanas matrica izstrādājums jums ietaupa 2 USD salīdzinājumā ar apstrādātu alternatīvu, jūsu ieguldījumu atmaksāšanās ir 25 000 detaļas. Pēc tam katra papildu detaļa samazina jūsu kopējās izmaksas par vienību. Tāpēc liela apjoma programmas var atļauties sarežģītākus, izturīgākus instrumentus — un tāpēc maziem sērijas apjomiem bieži paliek vienkāršāki kalšņi vai pat citi ražošanas paņēmieni.
Bet neaizmirstiet par slēptajām izmaksām: biežums, cikla ilgums, uzturēšana un pārkonfigurācijas biežums ietekmē jūsu faktiskās izmaksas uz detaļu. Efektīva ražotnes iespiedēšana darbība koncentrējas uz šo parametru samazināšanu, nevis tikai uz veidņu uzlīmes cenu.
Piegādātāju atlases kritēriji un RFQ padomi
Kā nodrošināt labāko vērtību — nevis tikai zemāko cenu — no griešanas formu ražotāji vai a stamping die factory ? Sāciet ar skaidru un visaptverošu RFQ (piedāvājuma pieprasījumu). Šeit ir pārbaudes saraksts, kas palīdzēs jums turēties kursā:
- Iekļaut pilnībā dimensiju norādījumiem aprīkotus detaļu rasējumus ar GD&T (Ģeometriskā dimensiju un toleranču noteikšana).
- Norādiet materiāla tipu, klasi un biezuma diapazonus.
- Norādiet gada apjomus un paredzamos maksimālos ražošanas tempus.
- Izklāstiet nepieciešamo kvalitātes plānu (pārbaudes punkti, sertifikācijas, izsekojamība).
- Noteikt iepakojuma, marķēšanas un piegādes prasības.
- Kopīgojiet vēlamo palaišanas laiku un jebkurus kritiskus posmus.
Kāpēc tik daudz sīkumu? Jo vairāk informācijas sniegsiet, jo precīzākas un salīdzināmākas būs jūsu piedāvājumu cenas. Tas arī signalizē piegādātājiem, ka jūs nopietni raugāties uz kvalitāti un ilgtermiņa sadarbību. Pārskatot piedāvājumus, skatieties aiz cenas: ņemiet vērā piegādātāja pieredzi, tehnisko atbalstu, piegādes termiņus un spēju nodrošināt turpmāko uzturēšanu un ātras pārbūves.
Inženierijas izvēles saistība ar finansiālajiem rezultātiem
Iedomājieties, ka novērtējat divus matricu dizainus — vienu ar zemāku sākotnējo cenu, bet augstāku biežu un uzturēšanas izmaksām, un otru ar augstāku sākotnējo ieguldījumu, bet pierādītu ilgmūžību. Kurš ir labāks piedāvājums? Bieži vien otrā opcija ir izdevīgāka kopējā ROI (investīciju atdeva), īpaši garās sērijās vai kritiskās lietošanas jomās. Tāpēc agrīna sadarbība ar piegādātāju attiecībā uz DFM (dizains ražošanai) un izturīgu veidņu izstrādi atmaksājas ilgtermiņā.
Atcerieties, gudrākie pircēji nevienkārši dzīt pakaļ zemākajai cenai — viņi veido partnerattiecības, kas nodrošina kvalitāti, uzticamību un izmaksu ietaupījumus visā to dzīves ciklā detaļa no metāla formēšanas programmas.
Tālāk redzēsim, kā objektīvi novērtēt automašīnu formu piegādātājus automašīnu un augstas specifikācijas programmu vajadzībām, nodrošinot, ka jūsu ieguldījums attaisnojas no prototipa līdz pilnai ražošanai.

Izvēlieties automašīnu formas partneri ar pārliecību
Ko novērtēt automašīnu formas partnerī
Kad jūs iepērkat automobiļu formēšanas matricas , risks ir liels — dimensiju precizitāte, palaišanas ātrums un ekspluatācijas izmaksas visā kalpošanas laikā ir atkarīgas no jūsu piegādātāja izvēles. Bet, ņemot vērā tik daudzos metāla štampēšanas matricu ražotāji un apkalpošanas modeļus, kā objektīvi salīdzināt pieejamās iespējas? Iedomājieties, ka jūs sagatavojaties jauna automobiļu formēšanas process palaišanai. Jums vajadzētu skatīties aiz cenas robežām un pārbaudīt, kā katrs partners atbalsta dizainu, simulāciju, sertifikāciju un ražošanas apjoma palielināšanu. Šeit ir salīdzinoša tabula, kas palīdzēs jums noskaidrot prioritātes:
Piedāvātājs | CAE/Formējamības atbalsts | Sertifikācija | Testa pieeja | Palaišanas pakalpojumi | Automobiļu atsauces |
---|---|---|---|---|---|
Shaoyi Metal Technology | Izsmalcināta CAE simulācija, detalizēti strukturālie un veidojamības pārskati, dizaina optimizācija automobiļu komponentu progresīvās štancēšanas | IATF 16949, globālā automašīnu atbilstība | Ātrā prototipēšana, iteratīvi pārbaudes cikli, cieša inženieru sadarbība | Dažādfunkcionāla palaišanas atbalsts, PPAP dokumentācija, gatavība masveida ražošanai | Uzticama vairāk nekā 30 pasaules automobiļu zīmolu |
Precīzās štampēšanas piegādātājs A | Standarta FEA/CFD analīze, ierobežota DFM informācija | ISO 9001, daža pieredze automašīnu jomā | Parasta pārbaude, pielāgojumi pēc klienta vēlmēm | Pamata palaišanas atbalsts, dokumentācija pēc pieprasījuma | Vairāki Tier 2/3 automašīnu projektu |
Global Die Group B | CAE caur partneru tīklu, mainīgs atbalsts | IATF 16949, vairāku vietu sertifikācija | Partijas pārbaude, attālinātas inženieru izskatīšanas | Standarta PPAP, ierobežots uz vietas palaišanas atbalsts | Atsauces Eiropas Savienībā, APAC reģionā |
Reģionālais rīku ražotājs C | Manuālas izskatīšanas, maz simulāciju | ISO 9001 | Tradicionāla pārbaude, garākas piegādes laiks | Minimāls palaišanas atbalsts | Vietējie OEM ražotāji, nišas projekti |
Kā CAE un formējamības pārskati saīsina iestatīšanas laiku
Vai jūs kādreiz saskārāties ar negaidītām detaļu plaisām vai rievām iestatīšanas laikā? Agrīni CAE (datorpalīdzēta inženierija) un formējamības pārskati ir jūsu drošinājums. Veicot digitālas simulācijas jūsu pielāgots metāla izspiešanas formdēlis pirms tērauda griešanas, varat paredzēt materiāla plūsmu, identificēt problēmas zonas un optimizēt ģeometriju — bieži samazinot iestatīšanas iterācijas un veidņu izmaksas. Mūsdienu CAE rīki, tostarp FEM un CFD, sniedz izmantojamu atgriezenisko saiti par slodzi, ievilcuma dziļumu un atspirgstību, ļaujot jums agrāk procesā fiksēt izturīgus dizainus. automašīnu die cirtēju procesā ( Neural Concept ).
Piemēram, Shaoyi Metal Technology izmanto progresīvus CAE simulācijas rīkus un starpnozaru sadarbību, palīdzot komandām validēt un uzlabot veidnes priekš automobiļu komponentu progresīvās štancēšanas pirms iestatīšanas. Tas ne tikai paātrina palaišanu, bet arī uzlabo viendabīgumu un detaļu kvalitāti — būtiski priekšrocības lielapjomu automašīnu programmu gadījumā.
Sertifikācijas un palaišanas atbalsta apsvērumi
Sertifikācija nav tikai formalitāte — tā ir būtiska risku pārvaldības rīks. Novērtējot metāla štampēšanas matricu ražotāji , prioritizējiet tos ar IATF 16949 vai salīdzināmām automaģistrāles sertifikācijām. Tas nodrošina, ka jūsu piegādātājs saprot PPAP (Ražošanas sastāvdaļu apstiprināšanas process), izsekojamību un dokumentāciju, kas nepieciešama globālām palaišanām. Jautājiet par:
- Palaišanas atbalsta dziļumu (uz vietas, attālināti vai hibrīdi)
- Pieredze ar ātru prototipēšanu un pāreju masu ražošanai
- Pierādīts pieredzes rekords ar globālām automaģistrāles zīmām
Meklējiet partnerus, kuri piedāvā pārredzamu komunikāciju, rūpīgu dokumentāciju un proaktīvu problēmu risināšanu. Šīs kvalitātes samazina palaišanas kavēšanos un palīdz sasniegt kvalitātes un termiņu mērķus.
Pareiza automaģistrāles matricu partnera izvēle nozīmē tehniskās spējas, simulācijā balstīto dizainu, sertifikāciju un palaišanas atbalstu – ne tikai izmaksas vai tuvumu.
Padomi drošai piegādātāju izvēlei
- Apmeklējiet iekārtas vai pieprasiet virtuālas ekskursijas, lai novērtētu aprīkojumu, darba plūsmu un kapacitāti
- Pārskatiet parauga PPAP dokumentus un pieprasiet atsauces no neseniem automaģistrāles stampēšanas matricu projektiem
- Precizējiet sagaidāmības attiecībā uz komunikāciju, inženierijas izmaiņu pārvaldību un atbalstu pēc palaišanas
- Novērtējiet agrīnas CAE un DFM iesaistīšanās vērtību — parasti tās atmaksājas samazinot pārstrādi un paātrinot palaišanu
Izmantojot strukturētu salīdzinājumu un koncentrējoties uz jūsu pilno dzīves ciklu automobiļu stampēšanas formā , varat izvēlēties partneri, kas atbalsta jūsu mērķus no prototipa līdz ražošanai. Turpinot darbu, atcerieties, ka stabils piegādātāju sadarbības pamats ir panākumiem jebkurā automobiļu formēšanas process —un rada pamatu datu vadītam, ilgtspējīgam matricu programmai.
Mūsu pēdējā nodaļā mēs izklāstīsim praktisku ceļvedi, kā integrēt dizainu, procesu kontroli un piegādātāju atlasi veiksmīgā štampēšanas stratēģijā.
Izpildāms ceļvedis un nākamie soļi loksnes metāla štampu matricām
Izveidojiet savu matricu programmas ceļvedi
Kad esat gatavi savu zīmogēšanas projektu pārvietot no koncepcijas ražošanā, kur jāsāk? Šis process var šķist pārāk sarežģīts, taču, to sadalot skaidros un pārvaldāmos soļos, var panākt lielu atšķirību. Šeit ir praktisks ceļvedis, kas saista dizainu, procesa kontroli un iepirkšanos – nodrošinot, ka jūsu loksnes metāla zīmogēšanas veidņi atbilst kvalitātes, izmaksu un termiņu prasībām:
- Pabeigt rasējumu un materiāla specifikācijas : Pārskatiet savus detaļu rasējumus funkcionalitātei, ražošanas iespējamībai un izmaksām. Apstipriniet, vai visas pieļaujamās novirzes, materiālu klases un biezumi ir reālistiski paredzētajam metāla štancēšanas procesā .
- Izvēlēties veidņu tipu un stacijas : Savienojiet detaļas sarežģītību un apjomu ar piemērotu veidni (progresīvo, salikto, pārneses vai līnijveida). Definējiet katru operāciju – izgriešanu, perforēšanu, formēšanu, apgriešanu – jūsu plāksnes metāla formu spiedējs plānots.
- Novērtējiet tonāžu un izvēlieties presi : Aprēķiniet nepieciešamo spēku un enerģiju katrai operācijai. Izvēlieties presi, kas nodrošina nepieciešamo tonāžu, slēgšanas augstumu un galda izmēru jūsu veidnei un detaļai.
- Validēt ar CAE/Formējamību : Izmantojiet datorpalīdzētu inženieriju (CAE) un virtuālās pārbaudes rīkus, lai simulētu materiāla plūsmu, paredzētu plaisas vai rievas un optimizētu veidņu ģeometriju pirms tērauda griešanas. Šis solis samazina projekta riskus un saīsina pārbaudes laiku.
- Iesniegt RFQ ar izmaksu faktoriem : Sagatavojiet detalizētu piedāvājuma pieprasījumu (RFQ), kas ietver detaļu rasējumus, materiālu specifikācijas, gadskārtējos apjomus un kvalitātes plānus. Izceļiet savas prioritātes — ātrumu, izmaksas, elastīgumu vai sertifikāciju — lai piesaistītu piemērotus partnerus.
- Plānot veidņu pārbaudi un PPAP : Grafikā ierīkojiet veidņu pārbaudes un procesa validācijas testus. Izmantojiet Ražojuma sastāvdaļas apstiprināšanas procesu (PPAP), lai nodrošinātu kvalitāti un iegūtu klienta apstiprinājumu pirms ražošanas palielināšanas.
- Apstiprināt uzturēšanas un uzraudzības plānu : Noteikt inspekcijas intervālus, rezerves daļu sarakstus un procesa uzraudzības procedūras, lai veidnes darbotos bez problēmām un minimizētu negaidītu darbības pārtraukumu.
Samazināt risku ar agrīnu CAE un DFM
Iedomājieties, ka jūs atklājat dārgu konstrukcijas kļūdu jau pirms tērauda apstrādes uzsākšanas. Tā ir agrīnas CAE (datorpalīdzēta inženierija) un DFM (konstruēšana ražošanai) vērtība. Veicot digitālos simulācijas aprēķinus un sadarbojoties ar veidņu piegādātāju jau no sākuma, jūs samazināsiet iestatīšanas ciklus, izvairīsieties no vēlā posmā veicamiem grozījumiem un nodrošināsiet, ka jūsu šķērslāju formes ir izturīgi un efektīvi. Šis pieeja ir īpaši svarīga automašīnu, aviācijas vai liela apjoma patēriņa preču ražošanā — kur viena neliela nepamanīta detaļa var izraisīt dārgus pārstrādes darbus vai kvalitātes problēmas.
Ja meklējat partneri ar progresīvām CAE iespējām un globālu sertifikāciju, apsveriet resursus kā Shaoyi Metal Technology . To IATF 16949 sertifikācija un detalizētā simulāciju atbalsts var palīdzēt optimizēt veidņu ģeometriju, paredzēt materiāla plūsmu un sasniegt dimensiju precizitāti no prototipa līdz masu ražošanai. Tas ir praktisks nākamais solis komandām, kas vērtē datubāzētu dizainu un vēlas minimizēt riskus savos metāla štancēšanas procesā .
Palaist un uzturēt ar datubāzes vadību
Kad jūsu plāksnes metāla formēšana programma ir realizācijā, kā nodrošināt pastāvīgu kvalitāti un minimālu darba pārtraukumu? Atbilde slēpjas disciplinētā procesa kontolē un atgriezeniskajā saite. Ierīkojiet kontrolpunktu katrā posmā — materiāla saņemšanā, matricas uzstādīšanā, pirmā izstrādājuma pārbaudē un turpmākajā ražošanā. Izmantojiet reāllaika datus no jūsu plāksnes metāla formu spiedējs lai uzraudzītu cikla ilgumu, spiedienu un izstrādājumu kvalitāti. Dokumentējiet katru regulējumu un iekļaujiet rezultātus uzturēšanas un apmācību plānos.
Veiksmīga štampēšana apvieno izturīgu matricas projektēšanu, kontrolētus ievadus un disciplinētas atgriezeniskās saites cilpas.
Iedomājieties, ka esat pamanījis tendenci — neliels pieaugums noblietējumu augstumā vai dēļa nodilumā. Nevis gaidot bojājumu, jūs proaktīvi plānojat uzturēšanu vai regulējat spraugas. Šāds datubāzēts pieeja pārvērš jūsu štampēšanas līniju no reaģējošas par prognozējošu, maksimāli palielinot darba laiku un aizsargājot savu ieguldījumu.
Visu savienojot kopā: jūsu nākamie soļi
- Sāciet ar skaidru, realistisku izstrādājuma dizainu — neizlaidiet DFM pārskatīšanu.
- Izvēlieties pareizo matricas tipu sava izstrādājuma un apjoma vajadzībām.
- Validējiet savu procesu ar CAE simulāciju, pirms sākat griezt tēraudu.
- Izveidojiet ciešas partnerattiecības ar piegādātājiem, kuri piedāvā tehnisko atbalstu, ātru pārbaudi un detalizētu dokumentāciju.
- Pieņemiet uzturēšanas domāšanu — plānojiet nodilumu, dokumentējiet katru iejaukšanos un izmantojiet datus uzlabojumu veicināšanai.
Vēl domāju kas ir matrica ražošanā vai kas ir metāla štancēšana modernas ražošanas kontekstā? Iedomājieties tos kā efektīvas un mērogojamas detaļu ražošanas pamatu — tiltu starp inženierijas vīziju un ražošanas realitāti. Ar pareizu stratēģiju jūs ne tikai izvairīsieties no tipiskām kļūdām, bet arī atklāsiet pilnu savas stampēšanas programmas potenciālu.
Komandām, kas meklē CAE atbalstītus, sertificētus partnerus prasīgiem automašīnu vai rūpnieciskiem projektiem, iesaka izpētīt risinājumus, piemēram, Shaoyi Metal Technology kā praktisku nākamo soli. Viņu ekspertīze jums palīdzēs optimizēt dizainu, paātrināt palaišanu un nodrošināt kvalitāti katrā stampētajā detaļā.
Bieži uzdotie jautājumi par loksnes metāla štancēšanas veidnēm
1. Kas ir loksnes metāla štancēšanas veidne?
Loksnes metāla štancēšanas veidnis ir precīzs rīks, ko izmanto presē, lai plakanu metālu izveidotu, grieztu vai formētu noteiktās detaļās. Veidņa dizains nosaka katras izštatētās sastāvdaļas galīgo ģeometriju, precizitāti un atkārtojamību, tādējādi to padarot par būtisku elementu lielapjomu ražošanā automašīnu un elektronikas nozarēs.
2. Kādi ir galvenie izspiešanas matricu veidi?
Galvenie štancēšanas veidņu tipi ietver progresīvos veidņus nepārtrauktai, liela apjoma ražošanai; saliktos veidņus plakaniem, vienkāršākiem izstrādājumiem; pārnēsājamos veidņus lielākiem vai sarežģītākiem izstrādājumiem; kā arī pakāpeniskos vai līnijveida veidņus elastīgām, soli pa solim veicamām operācijām. Katrs tips kalpo dažādām ražošanas vajadzībām atkarībā no detaļas sarežģītības, apjoma un nepieciešamām funkcijām.
3. Kādas ir biežākās problēmas metāla štancēšanā un kā tās var novērst?
Tipiskas štampēšanas problēmas ietver plaisas, rievas, skaldus, nepareizu materiāla padoti un virsmas defektus. Risinājumi ietver matricu spraugu regulēšanu, lubrikācijas optimizēšanu, materiāla īpašību vienmērīgumu un reāllaika sensoru izmantošanu procesa uzraudzībai un kontrolei. Sistēmatiska kļūmu novēršana un disciplinēts izmaiņu pārvaldības process ir būtisks, lai minimizētu pārtraukumus un atkritumus.
4. Kā materiāla izvēle ietekmē štampēšanas matricu dizainu?
Materiāla izvēle ietekmē matricu dizainu caur tādu faktoru kā atsperēšanās, nodilums un deformācijas cietināšana. Piemēram, alumīnijam nepieciešamas pretnodiluma pārklājuma kārtas un lielāki noapaļojumi, savukārt augstas izturības tērauda gadījumā nepieciešami izturīgi izstiepšanas mezgli un palielināts загlajuma spēks. Matricu ģeometrijas un procesa kontroles pielāgošana katram materiālam nodrošina labāku izstrādājumu kvalitāti un ilgāku rīku kalpošanas laiku.
5. Ko pircējiem vajadzētu ņemt vērā, izvēloties štampēšanas matricu piegādātāju automašīnu projektos?
Iepircējiem vajadzētu novērtēt piegādātājus, pamatojoties uz CAE simulācijas spējām, attiecīgajām sertifikācijām (piemēram, IATF 16949), pierādīto palaišanas atbalstu un pieredzi ar automašīnu standartiem. Partneri, piemēram, Shaoyi Metal Technology, piedāvāja avanzētu dizaina optimizāciju un globālas atsauces, palīdzot samazināt pārbaudīšanas laiku un nodrošināt stabili augstas kvalitātes ražošanu.
