Lēkšņu metāla veidņu pamati, ko katram vajadzētu zināt

Vai jūs kādreiz esat brīnījies, kā ikdienas metāla daļām — no automašīnu paneļiem līdz sadzīves tehnikas stiprinājumiem — tiek piešķirta precīza forma? Atbilde slēpjas lēkšņu metāla veidņu pasaulē. Ja jūs esat jauns šajā jomā instrumentu un veidņu nozīme vai vienkārši vēlaties padziļināt savas zināšanas, šis nodaļa izklāsta būtību: kas ir lēkšņu metāla veidnis, kā tas darbojas ar presi un kāpēc tā konstrukcija un terminoloģija ir svarīga kvalitatīvai ražošanai.

Lēkšņu metāla veidņa definīcija

A lēcas metāla matrica ir speciāli izstrādāts instruments, ko izmanto kopā ar presi, lai grieztu, veidotu vai formētu metāla loksnes par atkārtoti precīzām detaļām. Iedomājieties to kā augstas precizitātes veidni: veidņa ģeometrija, materiāls un apdare nosaka pabeigtā izstrādājuma precizitāti un vienveidību. Ražošanas procesā prese pielieto spēku, un veidnis virza metālu tā galīgajā formā. Tas ir pamats spiedis un veidne lēkšņu metāla apstrādei matrica ražošanai —no vienkāršiem stiprinājumiem līdz sarežģītiem automobiļu paneļiem.

Galvenie komponenti: Piespiedšķīsts, Matrica, Noņēmējs, Vadi

Kad skatāties iekšā matricā, pamanīsiet vairākus svarīgus spiediena formas komponenti kas darbojas kopā. Šeit ir īss ceļvedis pa būtiskajām daļām, balstoties uz nozares standartiem un ekspertu avotiem, piemēram, Moeller Precision Tool un Ražotājs :

• Punch: Tas ir elements, kas iepressē metālu, lai to grieztu vai veidotu. Piespiedšķīsti var izveidot caurumus vai liekumus atkarībā no to formas.
• Matricas ieliktnis: Piespiedšķīsta pretpuse, nodrošinot pretējo griešanas malu materiāla atdalīšanai.
• Matricas komplekts (matricas apakņi): Bāzes plāksnes, kas tur visus pārējos komponentus. Parasti tās izgatavotas no tērauda vai alumīnija un nodrošina matricas stingrumu un precizitāti.
• Izmešanas ierīce: Plāksne, kas notur metālu plakanu un noņem to no piespiedšķīsta pēc griešanas, novēršot aizsprostošanos un nodrošinot tīru detaļu izmešanu.
• Vadpini un vadi: Precīzi noslīpēti komponenti, kas centrē augšējos un apakšējos matricas apakņus, nodrošinot precīzu un atkārtojamu katra cikla izpildi.

Ja vēlaties iedziļināties standarta matricu sastāvdaļu nosaukumos vai meklēt shēmatisks diagrammas, resursi, piemēram, Precision Metalforming Association un piegādātāju katalogi, ir lielisks sākumpunkts.

Kā matricu spiedpresse izmanto spiedspēku

Iedomājieties spēcīgu mašīnu, kas rotācijas enerģiju pārvērš lejupvērstā spēkā: tieši tas ir matricu spiedpreses pamats. Spiediens — vai nu mehāniskais, hidrauliskais vai servodzinējs — nodrošina spēku caur rāmi, kas virza dēli matricu komplektā. Šis process griež vai veido metāla loksni, ražojot lielos apjomos identiskas detaļas ar precīziem toleranču robežām. Savstarpējā saistība starp formēšanas veidne dizainu un spiedpresa iespējām ir tas, kas padara mūsdienu ražošanu tik efektīvu un precīzu.

Kāpēc svarīga ir instrumentu un matricu terminoloģija

Šķiet sarežģīti? Var būt, bet pareizu terminu izpratne palīdz skaidri komunicēt ar inženieriem, piegādātājiem un operatoriem. Zinot atšķirību starp matricas pogu un matricas apavu vai starp izstiepēju un vadpini, kļūdas samazinās, un problēmu novēršana notiek ātrāk. Apgožņošanās instrumentu un veidņu nozīme ir pirmais solis uz labāku dizainu, drošāku ekspluatāciju un augstākas kvalitātes rezultātiem matrica ražošanai iestatījumus.

Galvenais secinājums: Precizitāte matricu izlīdzināšanā — izmantojot kvalitatīvas vadpines un vadierringus — tieši ietekmē malu kvalitāti, detaļu vienveidību un jūsu matricu komplekta kalpošanas laiku.

Drošības un izlīdzināšanas pamati

Pirms ieslēdzat jebkuru presi un veidni, drošība ir vispirmākais. Viensmēr pārbaudiet, vai ir pareiza aizsardzība, pārliecinieties, ka visi vadpini un vadi ir bez nodiluma, un pārliecinieties, ka veidne ir pareizi izvietota pressē. Pat neliela nepareiza izvietošana var izraisīt agrīnu nodilumu vai defektus izstrādājumos. Papildinformāciju par drošību un izvietojumu var atrast ražotāju rokasgrāmatās un nozaru asociācijās, piemēram, Precision Metalforming Association, kas piedāvā sīki izstrādātas norādes un apmācības resursus.

Tagad, kad jums ir stabilas zināšanu bāze, nākamajā nodaļā tiks sniegts ceļvedis, kā izvēlēties pareizo veidnes tipu savam izstrādājumam — no vienkāršām vienpakāpes veidnēm līdz sarežģītām progresīvām sistēmām.

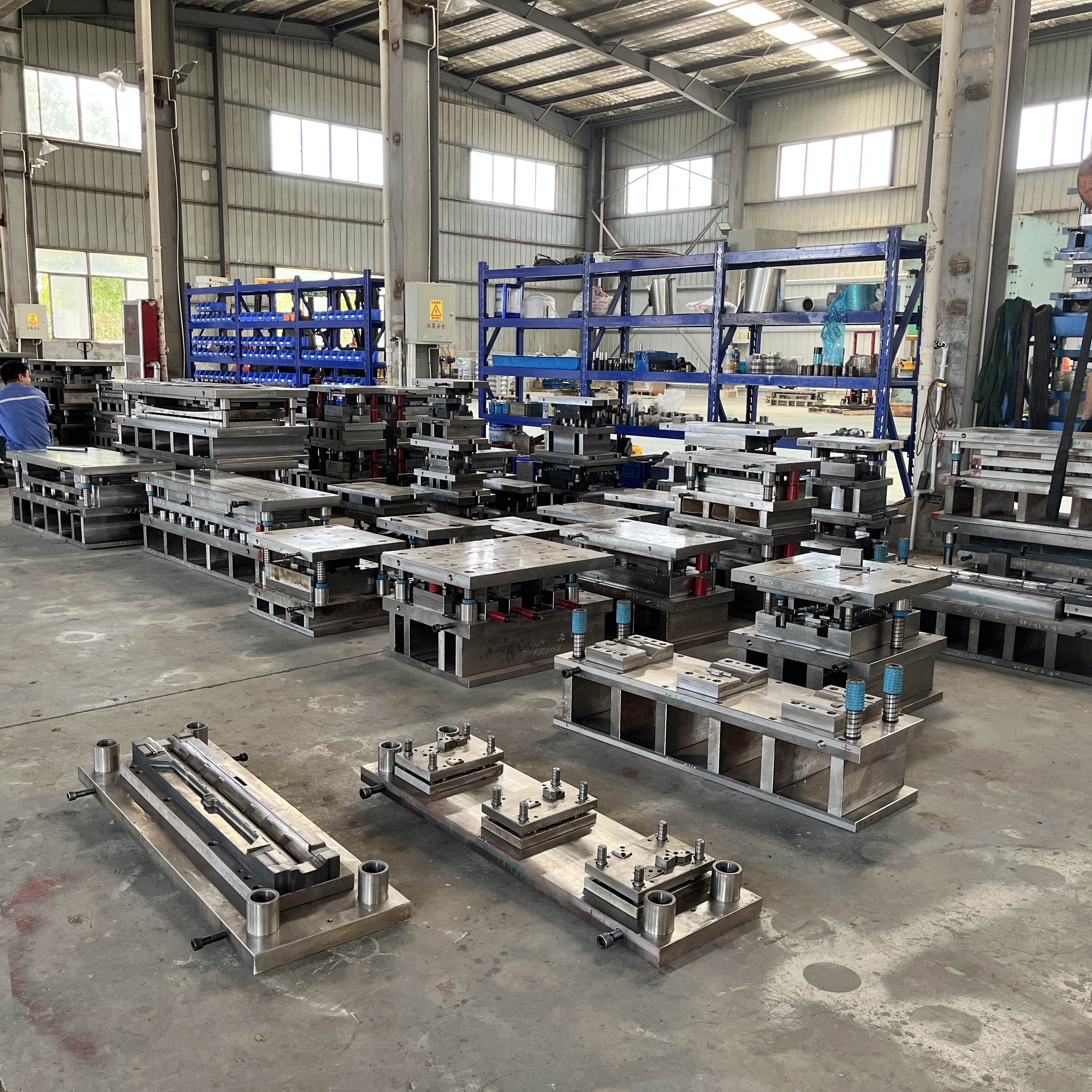

Pareizas matricas veida izvēle jūsu detaļai

Kad esat saskarē ar jaunu izstrādājuma dizainu, viens no pirmajiem jautājumiem ir: kurš stampēšanas spiednis vislabāk atbilst jūsu ģeometrijai, tolerancēm un ražošanas vajadzībām? Atbilde var ievērojami ietekmēt jūsu izmaksas, piegādes laiku un pat jūsu produkta kvalitāti. Apskatīsim galvenos dzenēšanas formas veidi —vienkāršas, saliktas, progresīvas un pārnese —lai jūs varētu pieņemt informētu lēmumu savam nākamajam projektam.

Vienkāršās un saliktās veidnes: kad uzvar vienkāršība

Iedomājieties, ka jums vajadzīgs vienkāršs, plakans izolators vai stiprinājums. Šādos gadījumos sastāvīgas formes uzliesmošana vai vienkāršās veidnes bieži ir jūsu labākais izvēles variants. Šīs veidnes veic vienu vai vairākas darbības — piemēram, izgriešanu vai perforāciju — vienā preses gaitā. Tās ir izdevīgas zemākiem apjomiem vai vienkāršām ģeometrijām, un tās nodrošina vienkāršu iestatīšanu un uzturēšanu. Tomēr tās nav ideālas detaļām ar vairākiem lieciem vai sarežģītiem elementiem.

Progresīvās metāla štampēšanas veidnes lieliem apjomiem

Ja jūsu detaļai nepieciešami vairāki veidošanas soļi — piemēram, spraudņi, caurumi un lieces secībā — progresīvā matricas metāla formēšana ir galvenais risinājums. Šeit metāla strēmele pārvietojas cauri vairākām stacijām, katra veic dažādu operāciju. Tas ļauj augsta ātruma ražošanu sarežģītiem detaļām ar precīziem toleranču ierobežojumiem. Lai gan sākotnējās rīkojuma izmaksas ir augstākas, izmaksas par vienu detaļu strauji samazinās, palielinoties sērijas apjomam. Progresīvie metāla formēšanas formas ir plaši izplatīti automašīnu, elektronikas un mājsaimniecības tehnoloģiju rūpniecībā.

Pārnēsājamie veidņi lielām vai sarežģītām formām

Kas tad, ja jūsu detaļa ir liela, dziļi velkta vai tai ir elementi, kurus nevar izveidot vienā strēmelē? Tieši šeit spilgti parādās pārnēsājamo veidņu priekšrocības. Šajā iestampēšanas veidņos procesā detaļa mehāniski tiek pārvietota no vienas stacijas uz otru — ārpus strēmeles —, kas ļauj izveidot sarežģītākas formas un lielākus izmērus. Lai gan iestatīšana un rīkojums ir sarežģītāks, pārnēsājamie veidņi nodrošina neaizvietojamu elastību sarežģītām, vairāku posmu formēšanas veidnes .

Kā staciju skaits ietekmē izmaksas un piegādes laiku

Staciju skaits jūsu štampieru formas —vai nu progresīvā, vai pārneses—tieši ietekmē gan veidņu sarežģītību, gan izmaksas. Vairāk staciju nozīmē vairāk operāciju katrā ciklā, bet arī augstākas sākotnējās investīcijas un ilgāku pārbaudes laiku. Uzturēšanas nepieciešamība arī palielinās, jo sarežģītība pieaug, tāpēc projektējot savu projektu, ņemiet vērā ilgtermiņa atbalstu.

Lēmuma padoms: Ja jūsu lietojumprogrammai nepieciešams liels apjoms un vidēja sarežģītība, progresīvās veidnes parasti ir visefektīvākās. Lielām, dziļām vai neparastas formas detaļām bieži labākos rezultātus dod pārnesei paredzētās veidnes — pat tad, ja iestatīšana ir sarežģītāka.

Izpratne par jūsu izvēles iespējām stampēšanas spiednis izvēle ir galvenais, lai saskaņotu izmaksas, kvalitāti un ātrumu. Tālāk aplūkosim, kā izvēlēties atbilstošu presi un novērtēt nepieciešamo tonnāžu drošai un uzticamai darbībai.

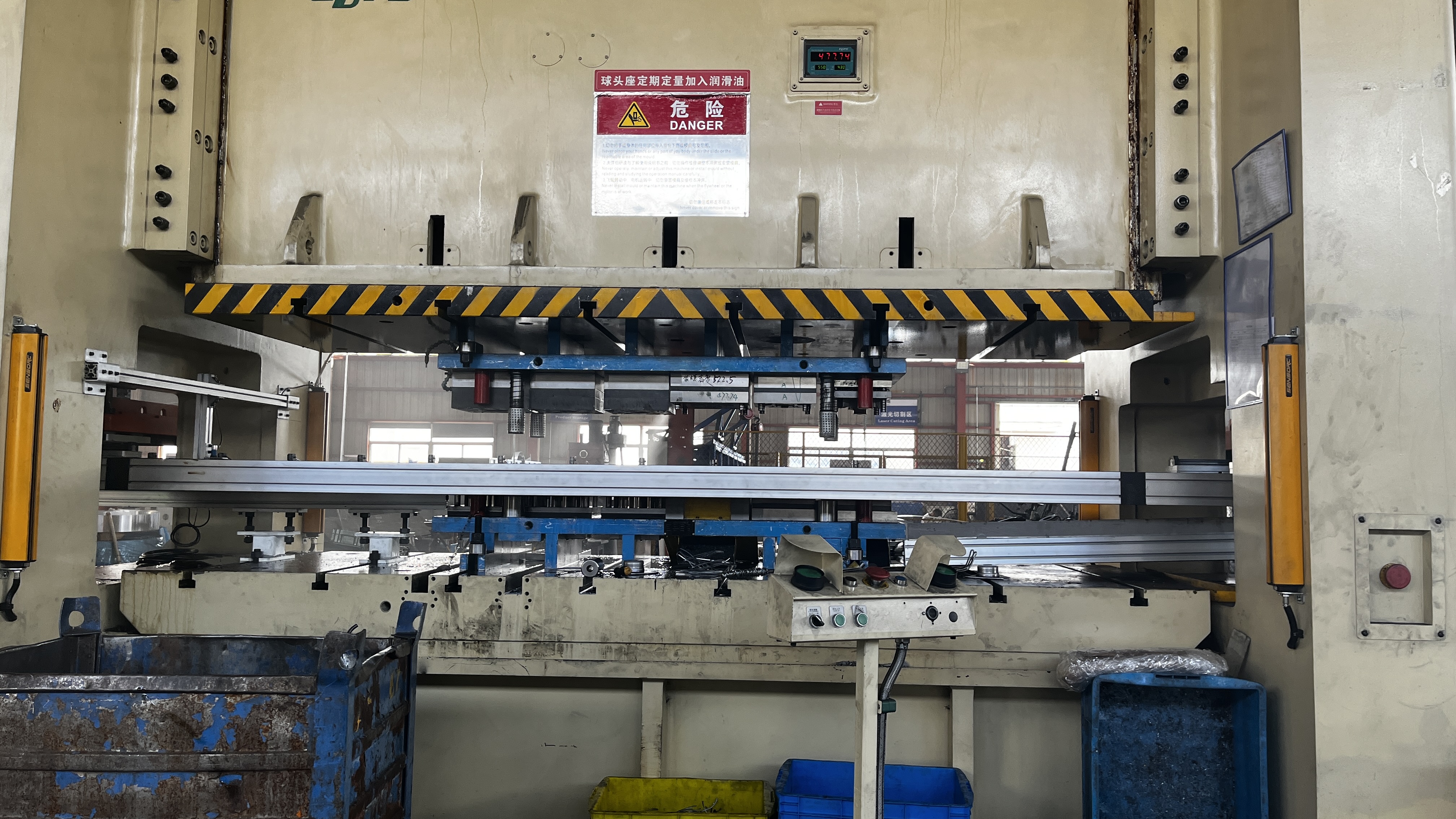

Preses izmēra noteikšana un tonnāžas droša novērtēšana

Kad gatavojaties darbināt jaunu loksnes metāla veidni, viens no svarīgākajiem soļiem ir nodrošināt, ka jūsu prese var nodrošināt vajadzīgo spēku — neapdraudot rīku vai mašīnas bojājumu. Nepietiekama tonnāža var apturēt ražošanu vai pat sabojāt aprīkojumu, savukārt pārāk liela preses izvēle ved pie nevajadzīgām izmaksām un neefektivitātes. Tātad, kā to izdarīt pareizi? Aplūkosim procesu soli pa solim, lai jūs varētu pārliecināti izvēlēties pareizo formēšanas preses jūsu piemēram.

Galvenie mainīgie lielumi tonnāžai un enerģijai

Iedomājieties, ka jūs tūlīt grasāties norādīt plāksnes metāla formu spiedējs . Kādi skaitļi jums vajadzīgi? Atbilde ir atkarīga no operācijām, kuras veiks jūsu matrica — izgriešana, perforēšana, liekšana vai dziļvilkšana. Katrai no tām pamata mainīgie ietver:

• Materiāla biezums (t): Jūsu loksnes metāla kalibrs.
• Materiāla stipruma: Griezējspēku griezumam, stiepes izturību formēšanai.
• Griezuma perimetru vai garumu (P): Kopējo attālumu, kuru punches pārvietojas caur materiālu.
• Liekšanas garumu un vilkšanas dziļumu: Formēšanas operācijām tie nosaka, cik daudz metāla tiek formēts.
• Preses gaitu un aizvērto augstumu: Attālumu, kuru slīdnis pārvietojas, un minimālo aizvērto augstumu matricas komplektam.

Savāciet šīs vērtības no savas detaļas rasējuma, materiāla datu lapas un matricas dizaina. Precīzi dati šeit ir uzticamas preses izvēles pamats.

Griešana pret Formēšanas slodzēm

Kad aprēķināt tonnāžu, ir ļoti svarīgi atšķirt griešanas (izgriešanas, perforēšanas) un formēšanas (liekšanas, dziļrakstīšanas) slodzes. Katrai no tām ir savas formulas un faktori:

• Griešanas slodze: Tonnāža = P × t × Šķelšanas izturība (ꚍ). Šeit P ir griezuma perimetrs, t ir materiāla biezums, un ꚍ ir šķelšanas izturība (bieži tiek novērtēta kā aptuveni 60% no materiāla stiepes izturības). Šis ir jūsu bāzes rādītājs izgriešanas vai perforēšanas operācijām. (AHSS ieguldījumi)
• Formēšanas slodze: Liekšanai un dziļrakstīšanai izmantojiet detaļas liekuma garumu vai dziļrakstīšanas perimetru, materiāla biezumu un stiepes izturību. Nepieciešamais spēks var ievērojami mainīties atkarībā no materiāla tipa — jaunās paaudzes augstas izturības tērauds (AHSS) var prasīt divreiz vai trīsreiz lielāku tonnāžu salīdzinājumā ar mīksto tēraudu.

Atcerieties, ka veidošanas enerģija (spējas izstrādāt spēku attālumā) ir tikpat svarīga kā maksimālais spiediens — īpaši dziļiem izstiepumiem vai reljefas izveidei. Mekhāniskie preses nodrošina pilnu slodzi tikai gājiena apakšā, savukārt hidrauliskās preses to var uzturēt visā gājienā.

Preses izvēle: rāmis, gājiens, aizvēršanas augstums

Kad esat aptuveni noteicis slodzes, pielāgojiet tās preses veidnes un jūsu matricu presē iespējām. ņemiet vērā šos faktorus:

• Rāmis tips: C-rāmis, taisna sānu vai četrkolonnu — katrs ietekmē stingrumu un piekļuvi.
• Gājiena garums un aizvēršanas augstums: Pārliecinieties, ka jūsu veidņu komplekts iederas un darbojas preses darbības diapazonā.
• Preses plātnes un pamatnes kapacitāte: Preses plātnei jābūt spējīgai izturēt veidni pēc izmēriem un svara.
• Enerģijas līkne: Mehāniskajām presēm pārbaudiet, vai Jūsu plānotajā gaitas biežumā ir pietiekama enerģija, ne tikai maksimālais spēks.

Izpētiet preses ražotāja iespēju diagrammas un salīdziniet savus novērtētos slodzes rādītājus pareizajā gaitas punktā. Sloksnes detaļām var būt nepieciešama simulācija vai fiziski mēģinājumi, lai apstiprinātu reālās prasības.

Drošības rezerves pievienošana konservatīvā veidā

Ir vilinoši izvēlēties savu preses matricu, sitni tieši atbilstoši aprēķinātajai slodzei, taču reālās darbības mainīgums prasa rezerves robežu. Materiāla nestabilitāte, instrumenta nolietojums un operatīvas pārsteiguma situācijas var visi palielināt spēka prasības. Konservatīvs drošības koeficients — parasti 20% vai vairāk — palīdz aizsargāt gan jūsu matricu, gan jūsu spiešanas mašīna . Šī rezerve ir īpaši svarīga AHSS un citiem jaunā paaudzes materiāliem, kur nelielas kļūdas aprēķinos var radīt lielas sekas.

1. Aprēķiniet griešanas un formēšanas slodzes, izmantojot materiāla un ģeometrijas datus.
2. Pievienojiet drošības rezervi (parasti 20% vai augstāku).
3. Pārbaudiet preses tilpumu un enerģijas līknes pie plānotā gājiena un aizvēršanas augstuma.
4. Pārliecinieties, vai preses plāksne un balsts var izturēt veidņu izmēru un svaru.
5. Apstipriniet, ka slodze ārpus centra nepārsniedz preses rāmja ierobežojumus.

Atcerieties: Vienmēr pārbaudiet slodzi ārpus centra un novirzes ierobežojumus atbilstoši jūsu preses specifikācijām. Pat pareizi izvēlēta prese var tikt bojāta, ja slodze nav centrēta vai ja veidņu komplekts pārāk stipri noliecas.

Pareiza preses izvēle ir aprēķinu, pieredzes un rūpīgas veidņu un mašīnas specifikāciju analīzes kombinācija. Izmantojot sarežģītākas materiālu šķirnes vai sarežģītas ģeometrijas, simulācijas rīki un praktiskie testi sniedz papildu drošību. Tālāk aplūkosim, kā materiāla izvēle un spraugu plānošana nodrošina izturīgus un atkārtoti panākamus rezultātus jūsu lokmetāla veidņu projektos.

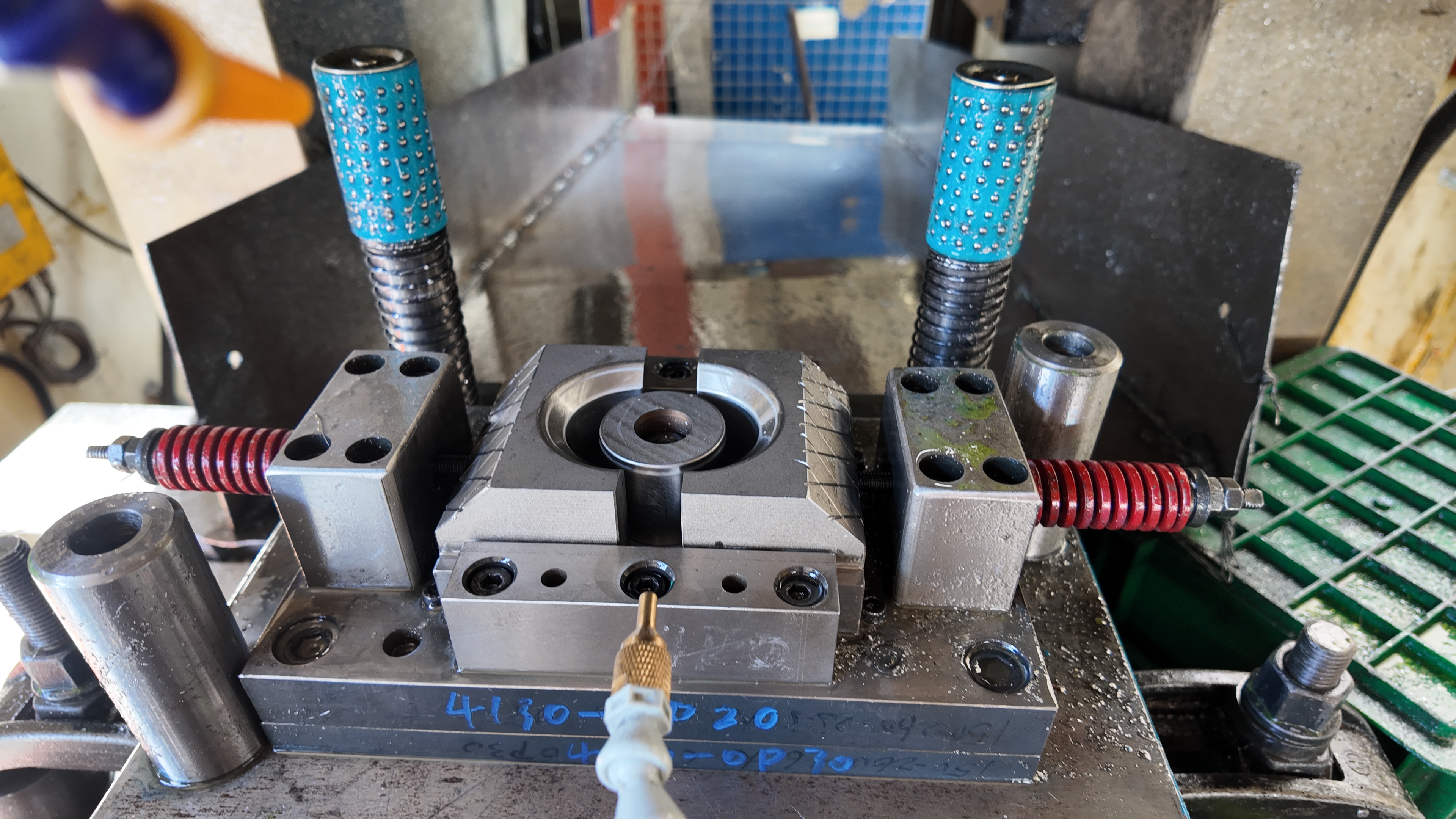

Materiālu un spraugu plānošanas pamatnes

Vai jebkad mēģinājāt izdurt caurumu plāksnē un beidzāt ar strēlītēm vai deformētu detaļu? Tas bieži ir rezultāts tam, ka netika plānotas atbilstošas atstarpes un elementi Jūsu materiālam. Vai nu norādot jaunu plakstiņu punch and die set vai pārskatot rasējumu ražošanai, svarīgi ir saprast, kā iestatīt atstarpes, liekšanas rādiusus un minimālos elementu izmērus, lai nodrošinātu kvalitāti un ilgāku instrumenta kalpošanas laiku. Apskatīsim praktiskus pamatus, kas palīdzēs jums to izdarīt pareizi katru reizi.

Izspiešanas un dūriena atstarpe – pamatstruktūra

Atstarpe — sprauga starp metāla formu izciršanas rīks un matrici — tieši ietekmē griezuma kvalitāti, skaldnes veidošanos un matricas kalpošanas laiku. Pārāk maza atstarpe izraisa pārmērīgu nodilumu vai plaisas; pārāk liela rada lielas skaldnes un zemu detaļas precizitāti. Saskaņā ar nozares vadlīnijām, atstarpe parasti tiek noteikta kā procentuāla daļa no materiāla biezuma, bet precīzā vērtība ir atkarīga no materiāla cietības un plastiskuma.

Izmantojiet šos rīkus kā sākumpunktu, pēc tam apstipriniet ar savu lapas metāla triecējs un matrica piegādātāju vai atsaucoties uz autoritatīvām tabulām no savas matricu komplektu ražotāja.

Liekšanas rādiusi un minimālie elementi

Liekšanas rādiusi un caurumu/malas attālumi ir svarīgi, lai izvairītos no plaisām, plīsumiem vai deformācijām — jo īpaši tad, ja tiek izmantots metāla dieļģis . Pareizais lieces rādiuss bieži vien ir atkarīgs no materiāla plastiskuma un biezuma. Šeit ir vispārējas norādes, kas pielāgotas no labākajām praksēm (Pieci griezējgriezumi) :

Priekš lapas metāla dūršanas matricas , izvairieties no caurumu diametriem, kas mazāki par materiāla biezumu, un turiet caurumus vismaz 1,5 reizes attālumā no materiāla biezuma no detaļas malas, lai minimizētu izkropļojumus.

Datu avoti un to pārbaude

Kur atrast pareizos skaitļus savam plakstiņu punch and die set ? Sāciet ar materiālu datu lapām, veidņu piegādātāju ieteikumiem un nozares standartiem (piemēram, NAAMS vai Precision Metalforming Association). Vienmēr pārbaudiet datus pret konkrēto pielietojumu — dažādiem sakausējumiem vai cietībām var būt nepieciešamas korekcijas. Ja rodas šaubas, pieprasiet paraugu izstrādājumus vai sākotnējās detaļas inspekciju, lai apstiprinātu malu kvalitāti un detaļu piestiprināšanu.

Rīka nodilšanas prognozēšana ar dažādiem sakausējumiem

Nevis visi dzelzs triecēji un matricas nēsā to pašu. Cietāki materiāli, piemēram, nerūsējošais tērauds vai jaunākā augstas izturības tērauda šķades, paātrina instrumenta nolietojumu un var prasīt lielākas spraugas vai augstākas kvalitātes matricu pārklājumus (AHSS ieguldījumi) . Mīkstāki sakausējumi ļauj ciešāku savienojumu, bet, ja nav optimizēta eļļošana vai virsmas apdare, joprojām var rasties aizķeršanās. Regulāri pārbaudiet instrumenta stāvokli un vajadzības gadījumā pielāgojiet spraugas, lai maksimāli pagarinātu matricu kalpošanas laiku un minimizētu pārtraukumus.

• Norādiet malu kvalitāti un buru pieļaujamo izmēru uz zīmējumiem
• Norādiet nepieciešamību pēc noņemšanas, ja nepieciešams
• Standartizējiet minimālo caurumu diametru un atstatumu noteikumus
• Norādiet struktūras virzienu kritiskām liektnēm
• Dokumentējiet pārklājuma biezumu, ja detaļas ir pārklātas ar pārklājumu vai krāsotas

Galvenais secinājums: Plānojot spraugas, liekšanas rādiusus un elementu novietojumu atkarībā no materiāla un procesa datiem, tiek nodrošināta stabila un atkārtojama rezultātu bāze — neatkarīgi no tā, vai tiek izmantots tornis urbjamierīce, progresīvā veidne vai jebkura mūsdienu metāla griešanas veidne.

Izmantojot šos rīkus, jūs esat gatavs norādīt funkcijas, kas līdzsvaro kvalitāti, izmaksas un instrumentu kalpošanas laiku. Tālāk mēs iedziļināsimies instrumentu tērauda, termoapstrādes un pārklājumu izvēlē, kas ļauj jūsu matricām darboties ilgāk un uzticamāk.

Instrumentu tērauda termoapstrāde un pārklājumi praktiski

Kad izvēlaties plāksnes metāla matricu nākamajam projektam, vai jums kādreiz ir radušās šaubas, kāpēc daži rīki kalpo miljoniem ciklu, savukārt citi nodilst pēc tikai dažām darbībām? Atbilde bieži slēpjas matricas materiāla, termoapstrādes un virsmas pārklājumu izvēlē. Apskatīsim, kā šīs izvēles ietekmē izmaksas, rīku kalpošanas laiku un uzturēšanu stālgaļu spiedņi un metāla formēšanas matricas —lai jūs varētu droši pieņemt lēmumus.

Matricas materiāla izvēle kalpošanas laikam un izmaksām

Matricas materiāla izvēle ir līdzsvara meklēšana starp izturību, cietību un noslīpējamību. Visbiežāk lietotie instrumentu tēraudi deta plāksne , spiedni, un iekļaujumos katrs piedāvā unikālas priekšrocības. Šeit ir ātra skatiena uz populārākajiem variantiem, balstoties uz nozares standarta datiem:

• D2 rīkotāja tērauds: Augsta nodilumizturība, lieliski piemērots ilgām darbībām un abrazīviem materiāliem. Mazliet grūtāk apstrādājams un griežams, taču ideāls lielapjomu, augstas precizitātes detaļām.
• A2 instrumentu tērauds: Labs vispārējais veiktspējas līmenis. Līdzsvaro nodilumizturību, izturību un izmēru stabilitāti — lieliski piemērots vidējiem ražošanas apjomiem.
• O1 instrumentu tērauds: Viegli apstrādājams un termoapaļķojams; piemērots īsiem ražošanas cikliem vai prototipu matricām, kur izmaksas ir prioritāte salīdzinājumā ar maksimālo kalpošanas laiku.
• H13 instrumentu tērauds: Izmanto karstās apstrādes matricām, bet noderīgs arī dažos aukstās štancēšanas gadījumos, kad nepieciešama triecienuizturība.

Kad izvēlaties standarta matrica , ņemiet vērā materiālu, kuru štancējat, paredzamo detaļu apjomu un jūsu matriču balsts konstrukcijas sarežģītību. Piemēram, D2 bieži tiek izvēlēts stipriem tēraudiem vai abrazīviem pielietojumiem, savukārt O1 var būt ieteicamāks īslaicīgām ražošanas sērijām vai uzturēšanas matricām.

Termisko apstrādes mērķi un apģērba veidi

Pienāktā termiskā apstrāde pārveido tēraudu no mīksta, apstrādāma stāvokļa uz cietāku, izturīgu pievilcīgu elementu. Katram grādam ir savs ideālais cietuma un temperēšanas diapazons. Piemēram, D2 rīku tēraudu parasti ciest no 18001875°F un temperēt, lai sasniegtu Rockwell C 5461, bet A2 ciest 17001800°F un temperēt RC 5762.

Kopējie metāla plāksnes apģērbu veidi ir šādi:

• Izmērāšana: Atkārtotais slīpēšanas kontakts ar darba gabali, jo īpaši, ja tiek veikta izšķirošana vai piercing.
• Šķiršana: Brūnas lūzums grīdas malā, bieži vien nepareizas karstuma apstrādes vai pārmērīgas cietas dēļ.
• Galing: Līmējošs nolietojums, parasti tad, ja veido alumīniju vai nerūsējošo tēraudu bez smērvielas vai ar nepietiekamu virsmas apstrādi.

Sakausējuma termoapstrādes piemērošana atbilstoši jūsu matricas materiālam un pielietojumam ir būtiska, lai maksimāli pagarinātu rīka kalpošanas laiku un minimizētu pārtraukumus — pat tad, ja standarta matrica ikdienas ražošanā.

Pārklājumi un virsmas apstrādes

Kad jūsu matricai nepieciešama papildu aizsardzība pret nodilumu, berzi vai ķīmiskiem iedarbībām, tiek izmantota virsmas inženierija. Mūsdienīgas pārklājumu kārtiņas — piemēram, PVD (fizikālā tvaika nogulsnēšana) vai CVD (ķīmiskā tvaika nogulsnēšana) plēves — var būtiski pagarināt jūsu deta plāksne vai spiedni. Saskaņā ar virsmas inženierijas ekspertiem, pārklājumi, piemēram, TiN, TiCN vai CrN, samazina berzi, pretojas oksidācijai un minimizē materiāla pielipšanu, jo īpaši grūtos metāla formēšanas matricas lietojumprogrammas.

Parastu pārklājumu priekšrocības un trūkumi

• TiN (titāna nitrīds):
  Priekšrocības: lieliska nodilumizturība, samazina berzi, plaši pieejams.
  Trūkumi: vidēja oksidācijas izturība, nav ideāls augstas temperatūras veidošanai.
• CrN (hroma nitrīds):
  Priekšrocības: pārāka korozijas un oksidācijas izturība, piemērots alumīnija vai nerūsējošā tērauda veidošanai.
  Trūkumi: dārgāks, uzklāšanas process var būt sarežģītāks.
• PVD/CVD cietie pārklājumi:
  Priekšrocības: pielāgojams konkrētām nodiluma vai ķīmiskām vides ietekmēm.
  Trūkumi: var prasīt speciālu tīrīšanu un apstrādi, lai nebojātu plānus kārtas.

Vismaz stālgaļu spiedņi , pareizas instrumentu tērauda izvēles, optimālas termoapgādes un rūpīgi izvēlētas pārklājuma kombinācija nodrošina labāko līdzsvaru starp izmaksām un veiktspēju.

Materiāla izvēles saistīšana ar uzturēšanas stratēģiju

Iedomājieties, ka jūsu matrica darbojas nepārtraukti lieljaudas līnijā. Jūsu uzturēšanas plāns, sākot no pārslīpēšanas līdz pārklāšanai, ir jāsaskaņo ar materiāla un pārklājuma stratēģiju. Izturīgāki tēraudi, piemēram, D2, var ilgāk strādāt starp asināšanām, taču to slīpēšanai nepieciešam vairāk pūļu. Mīkstāki tēraudi, piemēram, O1, ir vieglāk apkopt, bet nodilst ātrāk. Pārklājumi var samazināt uzturēšanas biežumu, taču tikai tad, ja pamatne ir pareizi termoapstrādāta un atbalstīta.

Saskaņojot matricas materiālu, termoapstrādi un pārklājumus ar paredzētajām ražošanas un uzturēšanas iespējām, jūs nodrošināsiet, ka jūsu matriču balsts un visas kritiskās sastāvdaļas nodrošina nepieciešamo veiktspēju — cikls pēc cikla. Tālāk mēs parādīsim, kā pārvērst šos dizaina un materiālu izvēles lēmumus efektīvā darba plūsmā no sloksnes izkārtojuma līdz pirmajai pārbaudei.

Matricu dizaina darba plūsma — no sloksnes līdz pirmajai pārbaudei

Vai jūs kādreiz esat brīnījies, kā metāllapas matrica pārvēršas no vienkārša zīmējuma par augstsākuma ražošanas rīku, kas katru minūti ražo bezvainīgus detaļas? Noslēpums slēpjas disciplinētā, soli pa solim veidotā darba plūsmā, kas savieno teoriju ar reālo ražošanu. Apskatīsim pamatprincipus dzīves dizains —no pirmā sloksnes izkārtojuma līdz pēdējai pārbaudei—lai jūsu formu un riepu nodrošinātu gan kvalitāti, gan uzticamību.

Sloksnes izkārtojums un staciju secība

Iedomājieties, ka plānojat automašīnas braucienu: jūs taču neuzsāktu braucienu bez kartes. Tas pats attiecas uz lēca metāla matricas dizains . Strēmelēs izkārtojums ir jūsu ceļvedis, kas parāda, kā materiāls tiek pārstrādāts katrā matricas stacijā. Saskaņā ar nozares labākajiem standartiem šis solis nosaka materiāla izmantojumu, staciju skaitu un operāciju secību — urbšanu, liekšanu, formēšanu un griešanu. Labi strēmeles izkārtojumi maksimāli samazina atgriezumus, nodrošina detaļas stabilitāti un laidumu stabilai matricas darbībai. matricas montāža .

1. Detaļas rasējuma pārskats: Analizējiet detaļas ģeometriju, tolerances un materiāla īpašības. Vai tā ir piemērota stampēšanai? Vai pastāv dziļas ievilcēs vai šauri stūri, kas prasa īpašu uzmanību?
2. Formējamības novērtējums: Pārbaudiet pazīmes, kas var izraisīt plaisas, rievas vai atspirgstību. Pielāgojiet detaļas dizainu vai operāciju secību, ja nepieciešams.
3. Strēmeles izkārtojuma plānošana: Izzīmējiet, kā detaļa tiks veidota soli pa solim. Izlemiet par nesēja konstrukciju un atgriezumu pārvaldību.
4. Staciju secība: Noteikt katras operācijas secību — urbšana, liekšana, formēšana, griešana — optimālai materiāla plūsmai un matricas stabilitātei.
5. Detalizēta matricas konstrukcija: Modeļa matricas, iegriezēji, vadpogas, pacēlāji un atmežģinātāji. Iestatiet spraugas un rādiusus, pamatojoties uz materiāla norādēm.
6. Simulācija un validācija: Izmantojiet CAE rīkus (ja pieejami), lai paredzētu materiāla plūsmu un identificētu potenciālas problēmas pirms matricas izgatavošanas.
7. Toleranču noteikšana: Norādiet kritiskos izmērus, savienojumus un GD&T apzīmējumus visiem matricas montāža komponentu ražošanā.
8. Ražošanas zīmējumi: Izveidojiet detalizētus 2D/3D zīmējumus katram komponentam un komplektam.
9. Izgatavošana un testēšana: Izgatavojiet matricu, samontējiet to un veiciet sākotnējos darbināšanas ciklus. Veiciet nepieciešamos pielāgojumus, lai nodrošinātu detaļas kvalitāti un procesa stabilitāti.

Vadpogas, pacēlāji, atmežģinātāji un izmešanas stratēģija

Kad skatāties iekšā marķieri formas dizains , jūs redzēsit vairāk nekā tikai izdurkļus un dobumus. Piloti nodrošina precīzu stripa pozicionēšanu katrā stacijā. Cēlāji un noņemtāji kontrolē detaļu izmešanu un novērš aizstrēgumus. Izmešanas ierīces attīra pabeigtās detaļas un atlikumos, uzturot procesu gludu un nepārtrauktu. Šo elementu stratēģiska izvietošana un izmēri ir būtiski efektīvai metāla formēšanas matricas dizains (Jeelix) .

• Pilots: Iedarbiniet stripu noteiktos punktos, nodrošinot atkārtoti precīzu izvietojumu katra matricas sitiena laikā.
• Cēlāji: Paceļiet stripu vai detaļu pareizajā augstumā nākamajai operācijai, novēršot iesprūdumu vai nepareizu padoti.
• Noņēmēji: Turiet materiālu plakanu un noņemiet to no dēļa pēc griešanas vai formēšanas.
• Izmešanas ierīces: Efektīvi izmet pabeigtās detaļas un atlikumos, samazinot pārtraukumus un minimizējot manuālo iejaukšanos.

Lai sasniegtu labākos rezultātus, vienmēr izmantojiet validētas vadlīnijas par pilotu atbrīvojumu, minimālajiem savienojuma līstes platumiem un apvedceļa slēgām no uzticamiem avotiem vai standartiem.

Sensori un kļūdu novēršana

Moders formu un riepu nav tikai mehāniski — tie ir gudri. Sensori var noteikt materiāla nepareizu padoti, detāļu trūkumu un pat monitorēt spēku reāllaikā. Sensoru integrēšana kritiskās vietās matricā palīdz novērst sadursmes, aizsargāt dārgas iekārtas un agrīnā stadijā konstatēt kvalitātes problēmas. Saskaņā ar moderniem matricu projektēšanas rāmjiem, sensoru tīklu integrēšana tagad ir labāko prakšu standarts augstas ātrdarbības un liela sortimenta darbībām.

• Materiāla nepareizas padodes sensori aptur presi, ja materiāls atrodas nepareizā pozīcijā.
• Detāļu izmešanas sensori apstiprina, ka pabeigtās detaļas ir izmestas pirms nākamā cikla.
• Spēka monitori seko līdzi slodzei un konstatē novirzes, pirms tās izraisa bojājumus.

Projektēts uzturēšanai un ātrai maiņai

Iedomājieties, ka darbināt rosīgu darbnīcu ar desmitiem matricu maiņu dienā. Labi projektēta lēca metāla matricas dizains padara uzturēšanu un pārmaiņu ātru un paredzamu. Svarīgas funkcijas, piemēram, standartizēti komponenti, viegli pieejamas noilūstamas daļas un modulāras matricu zoles. Lietojot ātras matricu maiņas (QDC) un vienas minūtes matricu nomaiņas (SMED) principus matricas montāža var ievērojami samazināt pārtraukumus un palielināt kopējo ražīgumu.

• Izmantojiet standartizētus stiprinājumos un komponentus, lai ātrāk veiktu remontdarbus.
• Projektējiet piekļuves logus un noņemamas plātnes vieglai apskatei un nomaiņai.
• Plānojiet modulāras sadaļas — nomainiet tikai nodilušos moduļus, nevis visu matricu.

• Nepietiekama nestspējas stingrība var izraisīt lentes nepareizu padoti un defektīgus izstrādājumus.
• Neievērots pilotizgriezums rada problēmas ar savienojumu precizitāti un paātrina nodilumu.
• Nepietiekama izmešanas konstrukcija rezultējas aizsprostojumos un pārtraukumos.
• Trūkstoša sensoru integrācija palielina risku katastrofāliem matricas bojājumiem.

Galvenais secinājums: Sistemātisks darba process — sākot ar stabili izstrādātu lentes izkārtojumu un beidzot ar sensoriem balstītu kļūdu novēršanu — pārvērš matricu projektēšanu no minējuma par atkārtojamu, augstas veiktspējas procesu.

Ievērojot šos strukturētos soļus un paredzot tipiskas problēmas, jūs nodrošināsiet savu formu un riepu un matricpresi darbojas bezproblēmi, nodrošinot uzticamu un augstas kvalitātes ražošanu. Tālāk aplūkosim, kā kvalitāti iebūvēt katrā sastāvdaļā, izmantojot inspekcijas plānošanu un labākās RA prakses.

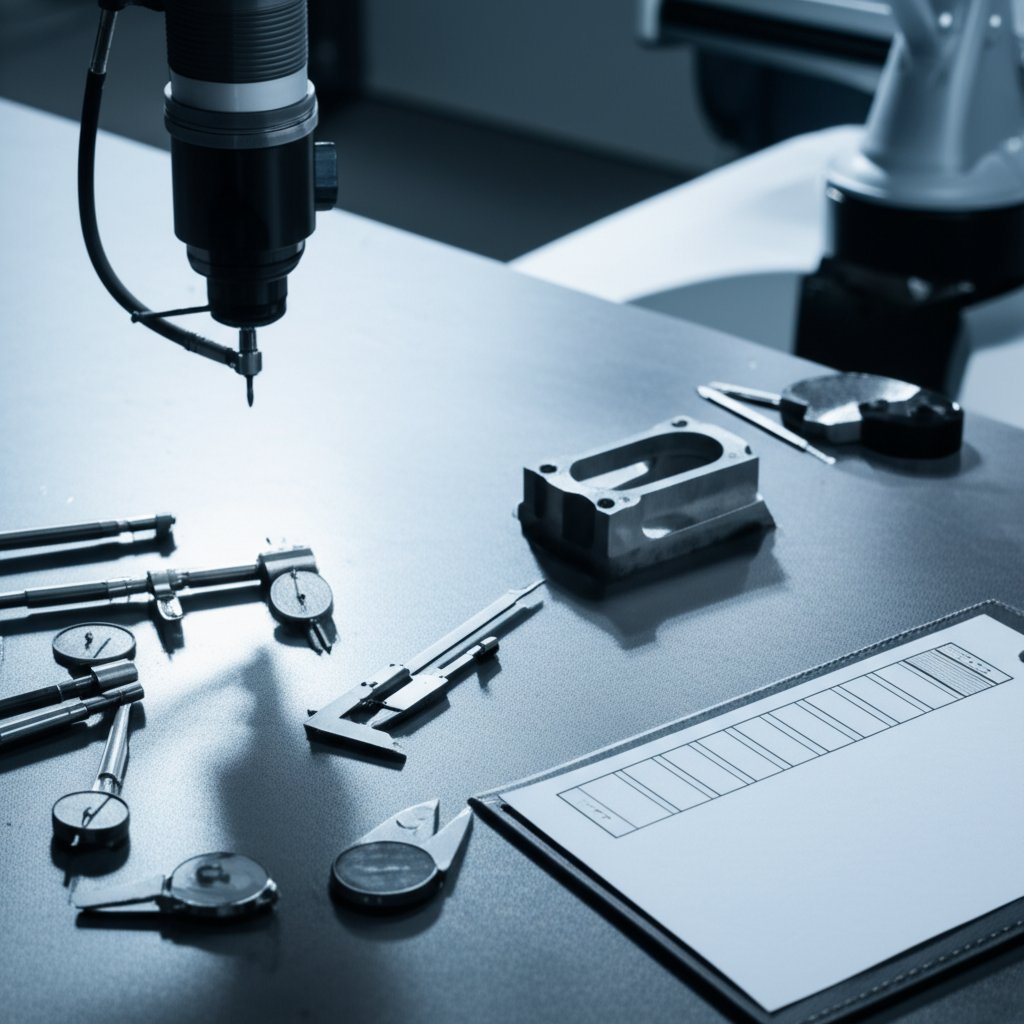

Kvalitātes plānošana un pārbaude izspiestām detaļām

Ja jūs ražojat lielos apjomos izspiestas metāla detaļas, kā nodrošināt, ka katrs gabals atbilst standartiem? Atbilde slēpjas izstrādātā kvalitātes plānā, kas pielāgots plāksnes metāla stampēšanas process . Kombinējot strukturētas inspekcijas stratēģijas ar skaidru dokumentāciju, jūs varat agrīnā stadijā noteikt problēmas, samazināt biežu, un nodrošināt stabilus rezultātus — gan veicot precīzu matricu spiedšanu, gan vienkāršas stiprinājuma detaļas. Aplūkosim praktisku pieeju kvalitātes nodrošināšanai jebkuram metāla štamplēšanas matrica pielietojums.

Pirmās izstrādājuma pārbaudes: ko mērīt vispirms

Pirmās izstrādājuma pārbaude (PIB) ir jūsu pirmā aizsardzības līnija pret dārgiem pārkāpumiem. Iedomājieties to kā testa palaišanu: pirms masveida ražošanas rūpīgi pārbaudāt pirmo noņemto detaļu no metāla štamplēšanas matrica lai nodrošinātu, ka katra iezīme atbilst zīmējumam un specifikācijai. Saskaņā ar labākajiem standartiem tipisks FAI aptver:

• Kritiskos izmērus —urbumu atrašanās vietas, spraugu platumus, veidotos leņķus un griezuma malas
• Virsmas apstrāde un malu kvalitāti
• Materiāla verifikācija —sertifikātus, cietību vai ķīmisko sastāvu
• Instrumentu informāciju —veidņu ID, preses iestatījumus un programmu numurus

Mērinstrumenti var ietvert šķēres, mikrometrus vai KMM (koordināto mērīšanas mašīnas) precīziem toleranču ierobežojumiem. FAI process ietver arī formālu ziņojumu, bieži ar balonveida zīmējumiem un detalizētām piezīmēm, kas tiek iesniegts klienta apstiprināšanai pirms pilnmērīgas ražošanas uzsākšanas. Šis solis ir ļoti svarīgs gan OEM, gan ODM projektos un bieži tiek prasīts regulētās nozarēs.

Procesa laika pārbaudes un paraugu ņemšana

Kad ražošana jau ir sākusies, procesa laika pārbaudes palīdz jūsu līnijai darboties bez traucējumiem. Šīs pārbaudes paredzētas, lai problēmas tiktu konstatētas, pirms tās pavairojas — tos var salīdzināt ar regulāriem remontu apstāšanās brīžiem jūsu stampēšanas formas komponenti . Tipiskas procesa laika pārbaudes ietver:

• Atsevišķu galveno izmēru pārbaude noteiktā grafikā (katrs X daļas vai katras Y minūtes)
• Vizualās pārbaudes asinām, plaisām vai virsmas defektiem
• Detaļas savietojuma un elementu atrašanās vietu pārbaude, izmantojot der/neder mērinstrumentus vai fiksatoru pārbaudes

Biežums un metode ir atkarīgi no detaļas sarežģītības un riska. Augstas precizitātes matricu spiedformēšanai var izmantot statistisko procesa kontroli (SPC), lai uzraudzītu tendences un aktivizētu korekcijas pasākumus, ja parādās novirzes. Vienkāršākas detaļas var prasīt tikai periodiskas atribūtu pārbaudes. Galvenais ir vienveidība: izmantojiet vienus un tos pašus mērinstrumentus, atsaucieties uz tiem pašiem bāznēm un skaidri reģistrējiet rezultātus.

GD&T norādes, kas veicina funkcionalitāti

Vai jebkad bija problēmas ar detaļām, kas oficiāli „atbilst rasējumam”, bet neder vai nedarbojas montāžas laikā? Šeit noder GD&T (Ģeometriskie izmēri un tolerances) gudra lietošana. Sitienu detaļām koncentrējieties uz:

• Atveru un spraugu pozīcijas norādēm (izmantojot patiesās pozīcijas tolerances)
• Plakstuma un perpendikularitāte savienojumu virsmām
• Profilu tolerances sarežģītiem kontūriem

Lietojiet GD&T no rūpīgi izvēlētiem datumiem, kas atspoguļo detaļas izmantošanu galvenajā montāžā. Tas padara inspekciju nozīmīgāku un palīdz izvairīties no kļūdainiem noraidījumiem vai montāžas problēmām.

Atbilstības un izsekojamības dokumentēšana

Iedomājieties, ka mēģināt atrisināt kvalitātes problēmu nedēļām pēc ražošanas — bez skaidriem ierakstiem tas ir kā meklēt adatu siena kaudzē. Laba dokumentācija ir jūsu drošības tīkls. Katrai partijai saglabājiet:

• Inspekcijas ziņojumus ar rezultātiem, mērinstrumentu ID un parakstiem
• Materiālu sertifikātus un partiju numurus
• Uzstādīšanas žurnālus matricēm un preses parametriem
• Fotogrāfijas un piezīmes par jebkādiem novirzēm vai pārstrādi

Regulētās industrijās vai būtiskām lietojumprogrammām pielāgojieties standartiem, piemēram, PPAP (Ražošanas detaļu apstiprināšanas process) vai AS9102 aviācijas nozarē. Digitālie ieraksti padara vieglāku tendenču izsekošanu, atbalsta revīzijas un uztur klientu uzticību.

Galvenais: Vienotu datu izmantošana visos zīmējumos, FAI/PPAP un procesa pārbaudēs ievērojami samazina strīdus un pārstrādi—padarot jūsu metāla štamplēšanas matrica projektus gludākus un paredzamākus.

Pirmā izstrādājuma apstiprināšanas soļi (paraugs – tikai teksts)

• Pārskatīt un apstiprināt FAI atskaiti ar visiem mērījumu rezultātiem
• Apstiprināt, ka pievienoti materiālu un pabeigto virsmu sertifikāti
• Parakstīt QC, inženierijas nodaļai un klientam (ja nepieciešams)
• Atbrīvot pilnai ražošanai tikai pēc dokumentētas apstiprināšanas

Procesa audits pārbaudes saraksts (paraugs)

• Pirms lietošanas pārbaudīt kalibrēšanas līdzekļus/kalibrēšanu
• Pārbaudīt kritiskās īpašības atbilstoši inspekcijas plānam
• Reģistrējiet rezultātus un parakstiet katru maiņu
• Ne kavējoties ziņojiet par jebkādiem atkāpēm no pieļaujamajiem novirzieniem

Ar šīm stratēģijām jūs iestrādāsiet kvalitāti katrā sava plāksnes metāla stampēšanas process . Nākamajā solī aplūkosim, kā izvēlēties piemērotus partnerus un tehnoloģijas, lai vēl vairāk samazinātu risku un optimizētu savas stampēšanas operācijas.

Automobiļu stempļu veidņu partneru salīdzinājums

Kad jūs iepērkat automobiļu formēšanas matricas jūsu nākamajam projektam ir viegli aizrauties ar tehnisko žargonu un reklāmas apgalvojumiem. Kā izšķirošana caur griešanas formu ražotāji un atrast partneri, kas patiešām samazina risku, kontrolē izmaksas un nodrošina pastāvīgu kvalitāti? Aplūkosim galvenos lēmumu faktorus — CAE simulāciju, inženieru sadarbību un sertifikāciju — lai droši novērtētu savas iespējas pēc pasūtījuma metāla formēšanas matricas .

Kāpēc CAE simulācija samazina pārbaudīšanas iterācijas

Vai jebkad esat saņēmis jaunu veidni, tikai lai pirmās pārbaudes laikā atklātu rievas vai plaisas? Tieši šeit palīdz uzlabotā CAE (datorvadītā inženierijas) simulācija. Vizinot stampēšanas procesu virtuāli, augstākās klases metāla štampēšanas matricu ražotāji spēj paredzēt veidošanās defektus, optimizēt materiāla plūsmu un pat novērtēt minimālo preses spēku jau pirms viena rīka izgatavošanas. Šis digitālais pieeja ievērojami samazina dārgos fiziskos testus un saīsina atkļūdošanas ciklus, īpaši sarežģītiem automašīnu paneļiem un augstas izturības materiāliem. Saskaņā ar nozares gadījumu pētījumiem, simulācija palīdz novērst atspirgstību, sabiezēšanu un kosmētiskas problēmas — tādējādi jūsu daļas jau pirmajā reizē atbilst stingrām specifikācijām (Keysight) .

Inženierzinātņu sadarbība un DFM dziļums

Iedomājieties jaunas detaļas ieviešanu bez nevienas pārsteiguma. Tieši to mērķi sasniedz cieša inženierzinātņu sadarbība un detalizētas DFM (Dizaina piemērotība ražošanai) pārskatīšanas griešanas formu ražotāji strādājiet sānu pie sāna ar savu komandu jau pirmajā dienā, izskatot katru funkciju attiecībā uz izgatavošanu, pieļaujamām novirzēm un procesa riskiem. Iepriekšēja iesaistīšanās nozīmē, ka potenciālas problēmas — piemēram, šauri rādiusi, sarežģīti dziļuma ievilcieni vai nenoteiktas pieļaujamās novirzes — tiek identificētas un novērstas jau pirms veidņu izgatavošanas uzsākšanas. Tas ne tikai samazina risku jaunu produktu izlaišanā, bet arī vienkāršo komunikāciju un izmaiņu pārvaldību visā projekta dzīves ciklā.

Sertifikācijas un procesa kontroles signāli

Kā jūs zināt, vai piegādātāja kvalitātes apgalvojumi ir patiesi? Sertifikāti, piemēram, IATF 16949 vai ISO 9001:2015, liecina par efektīvu procesu kontroli, izsekojamību un nepārtrauktas uzlabošanas kultūru. Automobiļu projektos IATF 16949 bieži vien ir obligāts nosacījums. Meklējiet sadarbības partnerus ar zemu defektīgo detaļu daudzumu miljonā (PPM) un reputāciju par laikā veiktu piegādi — tas ir spēcīgs operatīvās disciplīnas un piegādes ķēdes uzticamības rādītājs. Droša, stabilā darba vide un labi apmācīts personāls arī veicina ilgtermiņa vērtību un mazāk traucējumus.

Galvenais secinājums: Prioritāte partneriem ar modernām CAE tehnoloģijām, dziļu DFM iesaistīšanos un automašīnu klases sertifikāciju. Šīs spējas tieši samazina pārbaudes ciklus, minimizē defektus un nodrošina, ka jūsu pielāgots metāla izspiešanas formdēlis projekts veiksmīgi tiek realizēts no koncepcijas līdz palaišanai.

Pareiza partnera izvēle nav tikai cena vai kapacitāte — tas ir par komandas atrašanu, kas katram projektam pievieno simulācijās balstītu izpratni, sadarbības inženieriju un pārbaudītas kvalitātes sistēmas. pēc pasūtījuma metāla formēšanas matricas nākamajā solī mēs parādīsim, kā pārvērst jūsu stempļa detaļas koncepciju par ražošanai gatavu RFQ ar konkrētiem soļiem un resursu ieteikumiem.

Nākamie soļi un resursi labākiem rezultātiem

Gatavi pārvērst savu loksnes metāla stiprinājuma koncepciju par pabeigtu detaļu, kas atbilst visām prasībām? Vai nu jūs esat jauns pielāgotas metāla plāksnes izstiepšanas darbi vai vēlaties uzlabot savu pieeju, skaidrs, soli pa solim izstrādāts process ir jūsu labākais sabiedrotais. Apskatīsim būtiskos soļus, lai veiksmīgi pārietu no sākotnējās idejas līdz ražošanas uzsākšanai — minimizējot pārsteigumus un nodrošinot jūsu projektam panākumus.

No koncepcijas līdz RFQ: Ko sagatavot

Iedomājieties, ka iesniedzat piedāvājuma pieprasījumu (RFQ) par jaunu detaļu. Kāda informācija palīdzēs jūsu piegādātājam sniegt precīzu, ātru piedāvājumu — kā arī detaļu, kas darbojas pareizi jau no pirmā reizes? Saskaņā ar nozares labākajiem standartiem, jums vajadzētu apkopot:

1. Detaļas rasējumu vai CAD modeli: Iekļaut visus attiecīgos skatus, izmērus un būtiskos elementus.
2. Materiāla specifikāciju: Skaidri norādiet sakausējumu, cietību un biezumu. Iespējams, atsaucieties uz standartiem.
3. Plānotais apjoms: Novērtējiet gadskārtējos vai partijas daudzumus — tas ietekmē matricu izvēli un izmaksas.
4. Tolerances prioritātes: Iezīmējiet funkcionalitātei kritiskos elementus un reālistiskus tolerances (izvairieties no pārmērīgas precizitātes).
5. Pabeigšanas prasības: Norādiet pārklājumu, krāsošanu vai novēršanas vajadzības.
6. Pārbaudes plāna projekts: Uzskaitiet galvenos izmērus, kas jāpārbauda, un vēlamās metodes (piemēram, CMM, kalibrs).
7. Uzturēšanas sagaidāmības: Norādiet, vai nepieciešamas rezerves daļas, veidņu uzturēšanas plāni vai konkrēta dokumentācija.

Sagatavojot šos datus iepriekš, jūs vienkāršosiet komunikāciju un ļausit ātrāk un precīzāk noteikt cenu — svarīgi gan instrumentu un spiedformu ražošanā gabarītizstrādājumu žāvēšanas projektu.

Projektēšanas pārskats un simulācijas pārbaudes punkti

Pirms dodat zaļo gaismu veidņu izgatavošanai, apturieties, lai rūpīgi pārskatītu dizainu. Šeit jūs varat pamanīt problēmas, pirms tās kļūst dārgas. Apsveriet šos pārbaudes punktus:

• Vai visas funkcijas ir ražojamas ar izvēlēto procesu?
• Vai esat pārbaudījis materiāla formējamību liekšanai, velkšanai vai reljefam?
• Vai GD&T piemērots funkcionālajiem datumiem, kas atspoguļo montāžas vajadzības?
• Vai jums ir simulācijas rezultāti (ja pieejami), lai paredzētu riskus, piemēram, raukšķošanos, plaisāšanu vai pārmērīgu atspirgstību?

Sarežģītiem vai liela apjoma uzdevumiem CAE (datorpalīdzētās inženierijas) simulācija var ietaupīt laiku un samazināt pārbaudes ciklus. Ja jūsu resursi ir ierobežoti, apsveriet iespēju sadarboties ar pieredzējušu partneri, kurš piedāvā ražošanai paredzētas projektēšanas (DFM) pārskates un simulāciju kā sava pakalpojuma daļu. Piemēram, Automobiļu formēšanas matricas no Shaoyi Metal Technology nodrošina CAE atbalstītas realizācijas iespējamības pārbaudes un kolaboratīvu inženieru atbalstu — viens no vairākiem spēcīgiem variantiem pašreizējā tirgū.

Palaides gatavība un uzturēšanas plānošana

Iedomājieties, ka esat finišā: veidņu izgatavošana pabeigta, pirmie paraugi apstiprināti un ražošana drīz sāksies. Kas turpmāk nodrošinās jūsu projekta progresi? Palaides gatavība nozīmē:

• Pabeidzot visus inspekcijas dokumentus un kvalitātes apstiprinājumus
• Apstiprinot operatora apmācību un procesa dokumentāciju
• Iestatot rezerves daļu piegādes grafiku un apkopes grafiku jūsu veidnēm
• Dokumentējot iegūtās zināšanas nākotnei veidņu ražošana projekti

Šo soļu iekļaušana jūsu darba plūsmā nodrošina, ka jūsu ieguldījums instrumentu un spiedformu ražošanā attaisnojas ilgtermiņā — samazinot pārtraukumus, biežu metāllūžņu rašanos un dārgas pārstrādes darbības.

Galvenais: Agrīna skaidrība par datumiem, spraugām un kvalitātes prasībām ir viennozīmīgi labākais veids, kā izvairīties no vēlā posma izmaiņām un kavējumiem pielāgotu loksnes metāla štampēšanas projektos.

Nesvarīgi, kāds ir jūsu pieredzes līmenis, strukturētas pieejas ievērošana no koncepcijas līdz palaišanai palīdzēs jums maksimāli izmantot savu loksnes metāla veidņu ieguldījumu. Un, ja jums nepieciešama papildu ekspertīze — vai nu DFM pārskatīšanai, simulācijai vai uzlabotai procesu kontrolei — nevilcinieties konsultēties ar pārbaudītiem partneriem, tostarp tiem, kas piedāvā CAE vadītas darba plūsmas un automašīnu klases sertifikāciju. Pareiza atbalsta nodrošināšana var būt vissvarīgākais faktors starp gludu palaišanu un dārgu atkārtotu darbu.

Bieži uzdotie jautājumi par loksnes metāla matricām

1. Kas ir loksnes metāla matrica un kā tā darbojas?

Loksnes metāla matrica ir precizitātes instruments, ko izmanto ar presi, lai grieztu vai veidotu metāla loksnes noteiktās formās. Tā sastāv no komponentiem, piemēram, spiedņiem, matricas pogām un vadības stienīšiem, kas kopā nodrošina metāla formas ar augstu atkārtojamību. Matrica tiek uzstādīta presē, kas pielieto spēku spiednim, iegrūžot materiālu matricas dobumā, lai izveidotu vajadzīgo detaļas ģeometriju.

2. Kāpēc instrumentu un matricu terminoloģija ir svarīga ražošanā?

Instrumentu un matricu terminoloģijas izpratne nodrošina skaidru saziņu starp inženieriem, operatoriem un piegādātājiem. Tas palīdz izvairīties no dārgiem kļūdu, paātrina problēmu novēršanu un garantē, ka visi ražošanas procesā iesaistītie ir vienisprāt par prasībām un sagaidāmajiem rezultātiem, kas noved pie augstākas kvalitātes un drošākām darbībām.

3. Kā izvēlēties pareizo matricas tipu savai štampētai detaļai?

Pareizas matricas izvēle ir atkarīga no jūsu detaļas sarežģītības, ražošanas apjoma un pieļaujamās novirzes vajadzībām. Vienkāršām, zema apjoma detaļām piemērotas vienkāršas vai saliktas matricas. Progresīvās matricas ir ideālas liela apjoma, daudzfunkcionālām detaļām, savukārt pārnēsājamās matricas tiek izmantotas lielām vai sarežģītām ģeometrijām. Staciju skaita, pārslēgšanās elastības un uzturēšanas intensitātes novērtējums palīdzēs saskaņot matricas tipu ar jūsu projektu.

4. Kādi faktori man jāņem vērā, izvēloties presi savai loksnes metāla matricai?

Galvenie faktori ietver materiāla veidu un biezumu, kopējo griešanas perimetru, nepieciešamo formēšanas vai griešanas spēku, kā arī preses gaitu un aizvēršanas augstumu. Lai nodrošinātu drošu darbību, ir būtiski pievienot drošības rezervi aprēķinātajam tonnāžam. Viensmēr pārliecinieties, ka preses plāksne un balsts spēj izturēt matricas izmēru un svaru, un pārbaudiet, vai nav pārsniegti robežlielumi asimetriskai slodzei.

5. Kā es varu nodrošināt kvalitāti un vienveidību izspiestās metāla detaļās?

Efektīvas kvalitātes plāna ieviešana ir ļoti svarīga. Sāciet ar pirmā izstrādājuma pārbaudēm, lai verificētu izmērus un funkcijas, tad izmantojiet procesa iekšējās pārbaudes un standartizētus mērinstrumentus nepārtrauktai uzraudzībai. Funkcionālajām īpašībām piemērojiet GD&T norādes un uzturiet rūpīgu dokumentāciju izsekojamībai. Sadarbība ar sertificētiem piegādātājiem un CAE simulāciju izmantošana var vēl vairāk samazināt defektus un uzlabot vienveidību.
