1. solis: Noteikt prasības un DFM pamatus metāla štampēšanai

Vai jūs kādreiz domājāt, kāpēc daži štampētie komponenti viegli iziet cauri ražošanas procesam, savukārt citi rada kavējumus un pārmērīgas izmaksas? Viss sākas ar to, cik labi jūs sākotnēji noteicat prasības un ražošanas apsvērumus (DFM). Metāla štampēšanas ražošanas procesā rūpīga pieeja šajā posmā ir jūsu labākā aizsardzība pret slēptām izmaksu noplūdēm un kvalitātes problēmām nākotnē.

Precizēt funkcionālās un regulatīvās prasības

Pirms pat uzzīmējat detaļu, pajautājiet: ko šai sastāvdaļai vajadzētu darīt un kādas situācijas tai vajadzētu izturēt? Fiksējiet šos būtiskos aspektus:

• Funkcionālās slodzes: Vai detaļa izturēs svaru, pretošanos triecieniem vai tiks deformēta?
• Savienojumu interfeisi: Kā tā savienojas ar citām detaļām — vai pastāv cieši savienojumi, slīdošie savienojumi vai metinājumi?
• Estētiskās zonas: Kādām virsmām pēc izspiešanas un apdarināšanas jābūt bezvainīgām?
• Korozijas iedarbība: Vai tā tiks pakļauta mitrumam, ķīmiskajām vielām vai temperatūras svārstībām?
• Turpmākie procesi: Vai to metinās, krāsos, pārklās ar metālu vai montēs lielākā produktā?

Šo prasību noteikšana jau agrīnā stadijā nodrošina, ka jūsu izspiešanas dizains atbilst gan veiktspējas, gan atbilstības prasībām, novēršot negaidītus pārsteigumus vēlākajos posmos.

Dizaina vadlīniju (DFM) pārbaudes saraksts loksnes metāla izspiešanai

Izklausās sarežģīti? Tā nav jābūt. Izmantojiet šo DFM pārbaudes sarakstu — kas izstrādāts, balstoties uz nozares labāko praksi un ekspertu ieteikumiem — lai vadītu savu loksnes metāla izspiešanas dizainu:

• Minimālie liekšanas rādiusi: Saskaņojiet liekšanas rādiusu ar materiāla biezumu un plastiskumu. Ja rādiuss ir pārāk mazs, pastāv plaisu risks; ja pārāk liels, var ciest pieguļa vai izskats.
• Attālumi no caurumēm līdz malām: Izvairieties no caurumu novietošanas pārāk tuvu malām vai līkumiem, lai novērstu deformāciju vai plīsumus žongēšanas laikā.
• Izgriezumu/atbrīvojumu stratēģijas: Pievienojiet līkuma atbrīvojumus vai izgriezumus asajos stūros un blakus esošajās detaļās, lai novērstu plīsumus un nodrošinātu tīrus līkumus.
• Skaldes virziens: Norādiet, vai svārki jānovieto iekšpusē vai ārpusē, jo īpaši estētiskiem vai montāžai kritiskiem virsmām.
• Datum stratēģija: Definējiet skaidrus datuma punktus inspekcijai un montāžai—neatstājiet to uz labu laimi.
• Atlēkšanas kompensācija: Ņemiet vērā materiāla atlēkšanu, jo īpaši augsta izturības vai bieziem materiāliem.

"Vienmēr pievienojiet līkuma atbrīvojumus—parasti nelielus pusapaļus vai taisnstūrveida izgriezumus—blakus asajiem stūriem un caurumam tuvākajām vietām. To izmērs ir atkarīgs no materiāla biezuma, taču tam jābūt pietiekami lielam, lai samazinātu spriegumu, neizjaucot detaļas izturību."

Kritiskās iezīmes un pieņemamie kompromisi

Ne visas iezīmes ir vienlīdz svarīgas. Identificējiet savas detaļas kvalitātei kritiskās (CTQ) iezīmes — piemēram, plakanumu, caurumu novietojumu, flanša leņķi — un ierindo tās pēc to ietekmes. Tad sākotnēji noteikti pielaidi, balstoties gan uz štampēšanas operāciju, gan materiāla uzvedību. Piemēram:

Detaļas īpašība	Ieteicamā štampēšanas operācija	Projektēšanas norādījumi
Liekumi	Liekšana (CNC spiedpāres vai veidnē)	Min. rādiuss ≈ materiāla biezums (vairāk — trausliem materiāliem); pēc iespējas lieciet līkumus perpendikulāri grauda virzienam, lai minimizētu plaisu risku
Atklāji	Perforēšana/iezīmēšana	Min. cauruma diametrs ≈ materiāla biezums; turiet caurumus attālāk no malām/līkumiem
Flanges	Liekšana/Dziļā zīmēšana	Palieliniet liekuma rādiusu vai pievienojiet velkmes ieliktni, ja pastāv iespēja radīt vāciņus; izvairieties no pārmērīga augstuma/platuma
Nogriezumi/Izlaidumi	Perforācija/Papildu operācijas	Izveidojiet nogriezumus, lai novērstu spriegumu, bet neizraisītu detaļas vājināšanu

Piemēram, ja flanģim draud vāciņi, var pievienot velkmes ieliktni vai palielināt liekuma rādiusu. Ja caurules kvalitāte ir svarīga, apsveriet perforācijas operācijas pārnešanu uz vēlāku staciju vai izmantojiet atkārtotu triecienu tīrākai malai.

Ko iekļaut jūsu RFQ komplektā

Gatavs pieprasīt piedāvājumu? Nelieciet trūkstošiem datiem palēnināt procesu. Jūsu RFQ (Pieprasījums piedāvājumam) komplektā jāiekļauj:

• 3D CAD modelis un izklājzīmes zīmējums
• GD&T (Ģeometriskie izmēri un tolerances) norādes kritiskām īpašībām
• Materiāla specifikācija (tips, biezums, pārklājums, ja tāds ir)
• Mērķa ražošanas apjomi un gada sastāvs
• Jebkādas īpašas prasības (kosmētiskās zonas, turpmāki procesi, montāžas piezīmes)

Materiāla tips	Parastais biežuma diapazons	Projektēšanas noteikums	Tipiska tolerances klase
Vienkāršais dzelzs	0,5–3,0 mm	Min. liekšanas rādiuss ≥ biezums; caurules diametrs ≥ biezums	±0,1–0,2 mm (lāzers); ±0,2–0,5 mm (stamping)
Alumīnijs	0,05 mm	Min. liekšanas rādiuss ≥ 1,5× biezums; izvairieties no asiem stūriem	±0,1–0,3 mm (lāzers); ±0,2–0,5 mm (stamping)
Nerūsējošais tērauds	0,5–3,0 mm	Min. liekšanas rādiuss ≥ 2× biezums; kontrolējiet atspirgšanu	±0,1–0,2 mm (lāzers); ±0,2–0,5 mm (stamping)

Atcerieties, ka šie ir ieteikumi — vienmēr konsultējieties ar savu stampēšanas pakalpojumu sniedzēju, lai galīgi precizētu skaitļus, pamatojoties uz to aprīkojumu un ekspertīzi.

"Dizains metāla loksnes apstrādei prasa līdzsvaru starp radošumu un praktiskumu. Daudzas dārgas problēmas var izvairīties, izvairoties no bieži sastopamām kļūdām, kas ietekmē ražošanas iespējas, izmaksas un detaļu kvalitāti."

Izskaidrojot savas prasības un piemērojot pārliecinošus DFM principus, jūs nodrošināsiet metāla štampēšanas procesa panākumus — minimizējot atkritumus, izvairoties no pārstrādes un nodrošinot, ka jūsu detaļas ir gatavas efektīvai, augstas kvalitātes ražošanai.

2. solis: Izvēlieties materiālu un biezumu apzināti metāla štampēšanai

Kad plānojat jaunu štampētu detaļu, vai jūs kādreiz esat brīnījies, kāpēc daži dizaini cīnās ar plaisām, deformācijām vai koroziju — savukārt citi izskatās bezvainojami un kalpo gadiem ilgi? Atbilde bieži vien ir saistīta ar jūsu izvēlēto materiālu un biezumu. Metāla štampēšanas ražošanas procesā šie lēmumi ietekmē visu — sākot no formējamības un izmaksām līdz ilgtermiņa izturībai un virsmas pārklājuma kvalitātei.

Saskaņojiet sakausējumu un cietību ar formēšanas režīmu

Iedomājieties, ka izvēlaties metālu strukturāla stiprinājuma vai dekoratīva apdari presēšanai. Stiprinājumam nepieciešama izturība un, iespējams, nedaudz elastīgums, kamēr apdarei vajadzīga ideāla virsma un korozijas izturība. Šeit ir salīdzinājums par visbiežāk izmantotajiem metālu presēšanas materiāliem:

Materiālā ģimene	Formojamība	Atgriešanās tendence	Korozijas izturība	Pabeiguma/pārklājuma iespējas
Zilksnes dzelzs	Lielisks; viegli veidojams un dziļi velkojams	Zema līdz mērena	Mērens; aizsardzībai nepieciešams pārklājums	Pulvera pārklājums, e-pārklājums, cinks, krāsa
HSLA tērauds (augstas izturības zemā sakausējuma)	Labs; augsta izturība, nedaudz mazāka plastiskums	Vidēji līdz augstam	Mērens; bieži pārklāts pret koroziju	Cinks, e-pārklājums, Dacromet
Nerūsējošais tērauds	Atkarīgs no šķiras; 304 ir ļoti veidojams, 400. sērija mazāk	Var būt augsts, īpaši martensīta klasēs	Izcili; pēc būtības korozijizturīgs	Pasivizācija, kvarca strūklas tīrīšana, e-pārklājums
Alumīnijs	Ļoti labs; 5052 un 6061 populāri dziļajam velmēšanam	Mērens; augstāks cietos kalumos	Labs; dabiski pretojas korozijai	Anodēšana, pulvera pārklājums

Kā redzat, katram materiālam ir savas stiprās puses. Zemoglekļa tērauds ir visbiežāk izmantots lielākajai daļai loksnes metāla štampēšanas konstrukcijām, kamēr HSLA nodrošina svara ietaupījumu ar papildus izturību. Nerūsējošā tērauda štampēšana ir piemērota agresīviem vides apstākļiem, bet alumīnija štampēšana ir ideāla, ja nepieciešams zems svars un laba korozijizturība.

Virsmas pārklājuma un pārklājuma savietojamība

Tagad padomājiet par vidi, kurā darbosies jūsu detaļa. Vai tai būs jāiztur ceļu sāls, karstums vai mitrums? Jūsu virsmas pārklājuma izvēlei ir nozīme:

• Pulvera apvalkošana : Izturīgs un dekoratīvs, lieliski piemērots redzamiem vai ārējiem elementiem.
• E-pārklājums : Tievs, vienmērīgs un izcils korozijas izturībai — pat grūti pieejamos apgabalos.
• Anodēšana : Ideāli piemērots alumīnijam, palielina nodilumizturību un korozijas izturību.
• Cinkošana/Cinka pārklājums : Vislabāk piemērots smagām, nekosmētiskām detaļām, kurām nepieciešama maksimāla aizsardzība.
• Pasivācija : Ideāli piemērots nerūsējošā tērauda detaļām, kas jāsaglabā tīras un bez rūsas.

Ne katrs pārklājums piemērots katram metālam vai veidošanas procesam. Piemēram, anodēšana galvenokārt paredzēta alumīnijam, savukārt e-pārklājums un pulvera pārklājums darbojas gan uz tērauda, gan alumīnija. Viensmēr pārbaudiet, vai izvēlētais pārklājums izturēs veidošanas slodzi — daži pārklājumi var plaisāt vai zaudēt saistīšanos, ja tie tiek uzklāti pirms būtiskām veidošanas operācijām.

Biezuma un atspirgtspējas kompromisi

Cik biezai jābūt jūsu detaļai? Ir vilinoši izvēlēties biezāku materiālu stiprības dēļ, taču tas nav vienmēr labākais risinājums. Šeit ir svarīgi apsvērumi:

• Izvēlieties biezumu, pamatojoties uz slodzes gadījumiem un stingrības prasībām—bet neaizmirstiet, ka biezāks materiāls nozīmē augstākas izmaksas un lielāku tonnāžu, kas nepieciešama veidošanai.
• Materiāla biezuma samazināšana (izmantojot plānākus, stiprākus sakausējumus) var ietaupīt svaru un materiālu—ja to atļauj veidojamība. Piemēram, HSLA tērauds ļauj izmantot plānākas sekcijas, bet tas var palielināt atspirgstību un sarežģīt veidošanu.
• Atspirgstība (metāla tendence pēc veidošanas atgriezties tuvu sākotnējai formai) ir lielāka augsta stipruma un cietā kalšanas materiālos. Šaurām tolerancēm vai asiem elementiem apsveriet iespēju plānot kalšanas vai pēcveidošanas operācijas.

“Pārāk stipri materiāli var plaisāt, savukārt pārāk mīksti nevar nodrošināt nepieciešamo strukturālo integritāti konkrētajam pielietojumam. Sadarbība ar metalurģijas ekspertiem var palīdzēt ražotājiem izvēlēties materiālus, kas atbilst viņu projektu specifiskajām prasībām.”

• Sarežģītām formām vai dziļiem izspiedumiem prioritāti piešķir materiāliem ar augstu plastiskumu un izstiepību — piemēram, nerūsējošajam tēraudam 304 vai 305 vai alumīnijam 5052.
• Redzamiem, estētiskiem paneļiem noteikt „bezplūsmas līniju” zonu un definēt pieņemamo virsmas kvalitāti (piemēram, oranžes miza, struktūras pārnesums).
• Pārbaudiet savu materiālu ruļļu platuma toleranci un agrīnā stadijā pieprasiet ražotnes sertifikātus, lai izvairītos no pārsteigumiem izkārtojumā un заготовku iznākumā.

Izvērtējot šos faktorus un konsultējoties ar savu stampēšanas partneri, jūs nodrošināsiet, ka jūsu metāla stampēšanas materiāli un biezumi ir optimizēti gan veiktspējai, gan izmaksām. Gatavi izpētīt, kā procesa maršruts ietekmē jūsu dizainu un budžetu? Apskatīsim nākamo — pareizās stampēšanas operācijas izvēle.

3. solis: Izvēlieties procesa maršrutu

Kad saskarities ar jaunu projektu metāla štampēšanas ražošanas procesā, kā jūs izlemjat, kura štampēšanas metode nodrošinās labāko līdzsvaru starp ātrumu, kvalitāti un izmaksām? Ar iespējām, piemēram, progresīvā veidņu štampēšana, pārneses štampēšana un vienvietas operācijas, pareizā izvēle var izšķirt jūsu projekta efektivitāti un peļņu. Apskatīsim, kad katra metode ir visefektīvākā – un kā savienot savas vajadzības ar ideālo štampēšanas iekārtu.

Kad izmantot progresīvās veidnes štampēšanu

Iedomājieties, ka jums nepieciešami tūkstoši – vai pat miljoni – mazu, vienveidīgu detaļu, kurām katrai ir vairākas funkcijas, piemēram, caurumi, liekumi vai spraugas. Tieši šim nolūkam paredzēta progresīvā veidņu štampēšana. Šajā procesā metāla ruļļa strēmele tiek padota caur vairākām stacijām vienā štampēšanas presē. Katra stacija veic atsevišķu darbību, un detaļa paliek pievienota strēmelei līdz pēdējam griezumam. Šo pieeju bieži izmanto automašīnu stiprinājumu, elektrisko savienotāju un sadzīves tehnikas stiprinājumu ražošanā.

• Priekšrocības: Augsta caurlaide, minimāla apstrāde, cieša sastāvdaļu viendabība, lieliski piemērots ilgām ražošanas partijām
• Kaitējošas puses: Augstas sākotnējās veidņu izmaksas, mazāka elastība sastāvdaļu izmaiņām, sarežģīta veidņu uzturēšana

Kad izmantot pārneses veidni

Kas tad, ja jūsu detaļa ir liela, dziļi velmēta vai prasa vairākas formēšanas operācijas, kuras nevar pabeigt, kamēr detaļa ir piestiprināta pie lentes? Pārneses spiešana ir jūsu atbilde. Šeit katru detaļu agrīnā stadijā atdala no lentes un pārvieto – ar roku vai automātiskiem pirkstiem – starp stacijām, kas var atrasties vienā vai vairākās spiešanas presēs. Šo metodi parasti izmanto čaulām, rāmjiem un strukturālajām sastāvdaļām automašīnu vai mājsaimniecības tehnikas pielietojumos.

• Priekšrocības: Spēj apstrādāt lielākas un sarežģītākas detaļas, ļauj dziļu velmēšanu un unikālas formas, elastīgs staciju dizains
• Kaitējošas puses: Lēnāka nekā progresīvā metode augstiem apjomiem, nepieciešamas izturīgas detaļu apstrādes sistēmas, lielāks risks saistībā ar sinhronizācijas problēmām

Kad izmantot vienas stacijas procesu kopā ar sekundārām operācijām

Prototipu izstrādei, mazapjomu servisa detaļām vai vienkāršām ģeometrijām vienvietīgie veidņi ir praktisks risinājums. Katrs preses gājiens veic vienu operāciju — piemēram, izgriešanu vai urbšanu — un papildus var pievienot sekundāras operācijas (nolaužņošana, vītņošana) pēc nepieciešamības. Šis variants ir ideāls mēģinājuma ražošanai vai tad, ja nepieciešama elastība dizaina korekcijām.

• Priekšrocības: Zemas veidņu izmaksas, ātra uzstādīšana, viegli modificēt dizaina izmaiņām, lieliski piemērots prototipiem
• Kaitējošas puses: Darbietilpīgs augsta apjoma ražošanai, vairāk manipulāciju, augstākas izmaksas par detaļu sarežģītiem formas veidiem

Stempēšanas procesa maršrutu salīdzinājums

Kritēriji	Progresīvs matražs	Pārnešanas veidne	Viens stacijas
Gada apjoms	Augsts (10 000+)	Vidēja līdz augsta	Zema līdz vidējā
Daļas sarežģītība	Mērena (vairākas funkcijas, plakani/2D formas)	Augsta (dziļas iestiepnes, 3D formas)	Vienkārša (bāzes formas, maz funkciju)
Toleranču mērķi	Precīza, atkārtojama	Labi, iespējams, nepieciešams atkārtots trieciens	Mainās, mazāk konsekventi
Pārbūves biežums	Zems (dedicēti darbi)	Vidējs (iespējamas iekārtu maiņas)	Augsts (vieglāk pārslēgt uzdevumus)
Biešu procents	Zems (labs materiāla izmantojums)	Vidējs (vairāk manipulācijas, nesēja atkritumi)	Mainīgs (atkarīgs no iestatījuma)

Progresīvās štancēšanas process samazina manipulāciju un palielina ražošanas apjomu, taču prasa sarežģītāku veidņu uzturēšanu. Savukārt pārnēsājamās štancēšanas process nodrošina elastību sarežģītiem komponentiem, bet ir atkarīgs no precīziem detaļu pārvadāšanas un sinhronizācijas sistēmām.

Kā izvēlēties štancēšanas procesa maršrutu

1. Iezīmējiet savu apjomu: Lielāki gada un maksimālie apjomi norāda uz progresīvo vai pārnēsājamo štancēšanu. Maziem apjomiem var būt piemērotākas vienvietu veidnes.
2. Novērtējiet detaļas ģeometriju: Vienkāršas, plakanas detaļas ir ideālas progresīvajai vai vienvietu štancēšanai. Dziļi izvelkamām un lielām 3D formām nepieciešama pārnesuma štancēšana.
3. Novērtējiet tolerances un virsmas prasības: Ja nepieciešamas ciešas tolerances vai būtiskas kosmētiskas virsmas, apsveriet atkārtotas štancēšanas stacijas vai sekundāro apdari, neatkarīgi no galvenā procesa.
4. Apsveriet elastīgumu: Prototipiem un rezerves daļām ir labums no vienvietu prešēm ar modulāru veidni, savukārt liela apjoma ražošanai attaisno ieguldījumus specializētās progresīvajās vai pārnesuma veidnēs.
5. Pārbaudiet barošanu un materiāla izmantošanu: Ruļļveida materiāla barošanas sistēmas piemērotas progresīvajai štancēšanai; заготовки vai rokas barošanas iekārtas bieži tiek izmantotas pārnesuma un vienvietu operācijās.

Rūpīgi novērtējot detaļas prasības salīdzinājumā ar katra procesa stiprajām pusēm, jūs maksimizēsiet efektivitāti un minimizēsiet slēptās izmaksas savās štancēšanas prešās un visā metāla štancēšanas ražošanas procesā. Tālāk aplūkosim, kā novērtēt preses tonnāžu un izvēlēties pareizo štancēšanas mašīnu izvēlētajam procesam.

4. solis: Novērtējiet preses tonnāžu un izvēlieties pareizo štampēšanas presi

Vai jūs kādreiz brīnījāties, kāpēc ideāli izstrādāts veidnis tomēr rada negaidītu darbības pārtraukumu vai dārgas remontdarbus? Atbilde bieži slēpjas preses jaudas saskaņošanā ar reālajām prasībām metāla štampēšanas ražošanas procesā. Pareizas spiedforma tonnāžas precīza novērtēšana un pareizas štampēšanas preses izvēle ir būtiski svarīgi soļi, lai novērstu gan nepietiekamu iekārtu veiktspēju, gan nevajadzīgas kapitāla izmaksas.

Preses tonnāžas novērtēšanas darbplūsma

Skana tehniski? Tā arī ir, taču, izmantojot vienkāršu soļi pa solim pieeju, var izvairīties no visbiežāk sastopamām kļūdām. Šeit ir, kā novērtēt nepieciešamo tonnāžu savai metāla štampēšanas preses mašīnai:

1. Novērtējiet загataves griešanas vai perforēšanas tonnāžu: Aprēķiniet, izmantojot formulu:
   Tonnāža = Perimetrs × Materiāla biezums × Materiāla šķelšanas izturība .
   Perimetrs ir kopējais griezuma vai izurbtās malas garums, biezums ir loksnes metāla kalibrs, bet griezes izturība parasti ir procentuālā daļa no materiāla stiepes izturības. Lai iegūtu precīzu vērtību, konsultējieties ar piegādātāju, jo tā var atšķirties atkarībā no sakausējuma un termoapstrādes. ( AHSS ievērojumi )
2. Pievienojiet veidošanas vai dziļrakšanas slodzi: Operācijām, piemēram, liekšanai, dziļrakšanai vai kalšanai, iekļaujiet papildu tonnāžu. Tās ir atkarīgas no detaļas ģeometrijas, rakšanas dziļuma, materiāla plūsmas un berzes. Piegādātāja nodrošinātās veidošanas līknes vai simulācijas rezultāti var palīdzēt precizēt jūsu novērtējumu.
3. Saskaitiet staciju slodzi progresīvajiem matricām: Ja jūsu procesā vienā presē tiek izmantotas vairākas matricu stacijas, saskaitiet katras stacijas slodzi. Pievērsiet īpašu uzmanību maksimālā spēka brīdim ciklā, jo ne visas stacijas vienlaicīgi sasniedz maksimālo spēku.
4. Lietojiet drošības rezervi: Vienmēr iekļaujiet rezervi — parasti 10–20% — lai kompensētu materiāla mainīgumu, matricas nolietojumu un negaidītas procesa izmaiņas.

Operācijas tips	Galvenie faktori, kas ietekmē tonnāžu	Formula – koncepcija
Blanksēšana/Punkcija	Perimetrs, biezums, materiāla šķēluma izturība	Perimetrs × Biezums × Šķēlēšanas izturība
Slīkstīšana	Liekšanas garums, biezums, stiepes izturība, matricas atvērums	Liekšanas Garums × Biezums × Materiāla Faktors
Zīmējums	Ievilcējdzīļums, flanša perimetrs, materiāla īpašības, eļļošana, berze	Flanša Perimetrs × Biezums × Ievilcēja Faktors
Monētizācija	Kontaktpabeiguma laukums, materiāla cietība	Laukums × Cietība × Kalšanas Faktors

Atcerieties, ka šie ir sākumpunkti. Priekš augstas izturības tērauda (AHSS) vai sarežģītām ģeometrijām ieteicams izmantot simulāciju vai konsultēties ar piegādātāju, lai izvairītos no nepietiekamas slodzes novērtējuma.

Preses Tipa Izvēles Loģika

Tagad, kad zināt nepieciešamo tonnāžu, kā izvēlēties labāko metāla štampēšanas mašīnu? Apsveriet šos galvenos tipus metāla stampēšanas iekārtas —katrs nodrošina unikālas priekšrocības dažādām lietojumprogrammām:

• Mehāniskais žāvklis : Nodrošina maksimālo spēku gājiena beigās, kas ir ideāli piemērots augsta ātruma izgriešanai un plakanai veidošanai — piemēram, mazi stiprinājumi vai mājsaimniecības tehnikas daļas. Ātrs un efektīvs, taču mazāk elastīgs dziļākai vai sarežģītākai formas veidošanai.
• Hidrauliskā stampēšanas presis : Nodrošina vienmērīgu spēku visā gājienā, kas ir piemērots dziļajiem izspiedumiem, lielām detaļām vai procesiem, kuriem nepieciešama uzturēšanās apakšējā mirē punktā. Piedāvā augstu elastību, taču lēnākā ātrumā.
• Servo žāvklis : Apvieno ātrumu un elastību. Programmatūras regulējams slīdnis ļauj veikt gan ātru izgriešanu, gan sarežģītu formas veidošanu vienā mašīnā. Noderīgs sarežģītām ģeometrijām vai biežām pārejām starp dažādiem detaļu tipiem.

Citi faktori, kurus vajadzētu pārskatīt, ietver:

• Preses galda izmēru (tam jāatbilst jūsu matricas izkārtojumam)
• Aizvēršanas augstumu un gājiena garumu (nodrošiniet pilnu matricas aizvēršanos un detaļas izmešanu)
• Padeves logu (lentes vai заготовки ieejai)
• Enerģija attiecībā pret ātrumu (pressei jānodrošina pietiekama enerģija pie vajadzīgā sitieni minūtē skaita)

Izstrādāta piemēra konspekts: no aprēķina līdz preses izvēlei

Apskatīsim tipisku darba plūsmu — bez konkrētiem skaitļiem, tikai loģika:

1. Aprēķiniet kopējo griešanas perimetru un reiziniet ar materiāla biezumu un piegādātāja norādīto šķelšanās izturību, lai novērtētu griešanas tonnāžu.
2. Pievienojiet paredzētās veidošanas/velkšanas slodzes, ņemot vērā detaļas formu un materiāla uzvedību.
3. Saskaitiet visas staciju slodzes progresīvām matricām; nosakiet maksimālo stacijas slodzi.
4. Pielietojiet drošuma koeficientu kopējai slodzei.
5. Saskaņojiet savas tonnāžas un darbagalda izmēra nepieciešamības ar pieejamajām metāla štampēšanas presēm — mehāniskajām, hidrauliskajām vai servo—atskarībā no ātruma, elastības un detaļas sarežģītības.
6. Pārbaudiet, vai izvēlētā prese var nodrošināt nepieciešamo tonnāžu un enerģiju visā gaitā pie vēlamā ražošanas ātruma.

Galvenais secinājums: vienmēr nodrošiniet, ka vismaz viena veidņu stacija nav sašaurinājums. Ja vienai stacijai ir nepieciešama ievērojami lielāka spēka iedarbība vai laiks, pārdaliet darbu vai pievienojiet pilotstaciju, lai uzturētu gludu un efektīvu ražošanu.

Izvēloties šo darba plūsmu, jūs izvēlēsieties pareizo spiedforma savam projektam — saskaņojot ātrumu, elastību un izmaksas. Tālāk mēs parādīsim, kā veidņu dizains un testa plānošana balstās uz šiem preses izvēles lēmumiem, lai vēl vairāk optimizētu jūsu metāla štampēšanas procesu.

5. solis: Izstrādājiet veidni un plānojiet testu metāla štampēšanas panākumiem

Vai kādreiz brīnījies, kāpēc dažas veidnes darbojas gadiem ilgi ar minimāliem pielāgojumiem, savukārt citas šķiet nepārtraukti nepieciešama remontdarbu veikšana? Atbilde bieži slēpjas tajā, cik rūpīgi tu pieeji veidņu dizaina un testa plānošanai. Šis posms ir tas, kur metāla stampēšanas ražošanas procesa detaļas saplūst kopā — pārvēršot tavu izstrādājuma koncepciju par stabili atkārtojamu ražošanas realitāti. Apskatīsim pamatprasības, kas jāievēro, projektējot metāla formēšanas formas kas nodrošina gan kvalitāti, gan izmaksu efektivitāti.

Veidnes koncepcija un sloksnes izkārtojums: pamata laidums

Iedomājieties, ka jums jāražo tūkstošiem stampētu detaļu. Kā nodrošināt, ka katrs veidnes trieciens dod perfektu izstrādājumu, ar minimāliem atkritumiem un maksimālu stabilitāti? Viss sākas ar gudru sloksnes izkārtojumu un skaidru katras stampēšanas operācijas kartēšanu.

Staciju	Darbība	Ievades	Izvadi	Kritiskie mērinstrumenti/kontroles
1	Perforācija (vadotnes caurumi)	Plakana sloksne	Sloksne ar vadotnes caurumiem	Vadotnes tapas atrašanās vieta, cauruma diametrs
2	Perforācija (elementi)	Strēmels ar vadotājiem	Strēmels ar visām elementu caurumām	Attālums no cauruma līdz malai, cauruma izmērs
3	Izgriezums/Apgriezums	Ar funkciju izurbts strēmels	Profilēts strēmels	Apgriezuma pieļaujamais novirzienis, asas malas kontrole
4	Formēšana/Liekšana	Profilēts strēmels	Detaļa ar malām/liekumiem	Liekšanas leņķis, rādiuss, atspirgstība
5	Atkārtota trieciens/kalšana	Izveidots gabals	Galīgais gabals (precīzs izmērs, gludas malas)	Plakstums, malu kvalitāte
6	Izgriešana	Apstrādāts gabals lentes veidā	Atsevišķs gabals, atlikušā lente	Detaļu atdalīšana, atgriezumu pārvaldība

Vizuali attēlojot katru staciju, jūs ievērosiet, kur nonāk kritiskās īpašības un kur var rasties procesa riski—piemēram, izkropļojumi vai uzmetumi. Robusts lentes izkārtojums arī optimizē materiāla iznākumu un nesošās daļas izturību, uzturot detaļu stabilitāti, kamēr tās pārvietojas pa veidni [IJSMDO] .

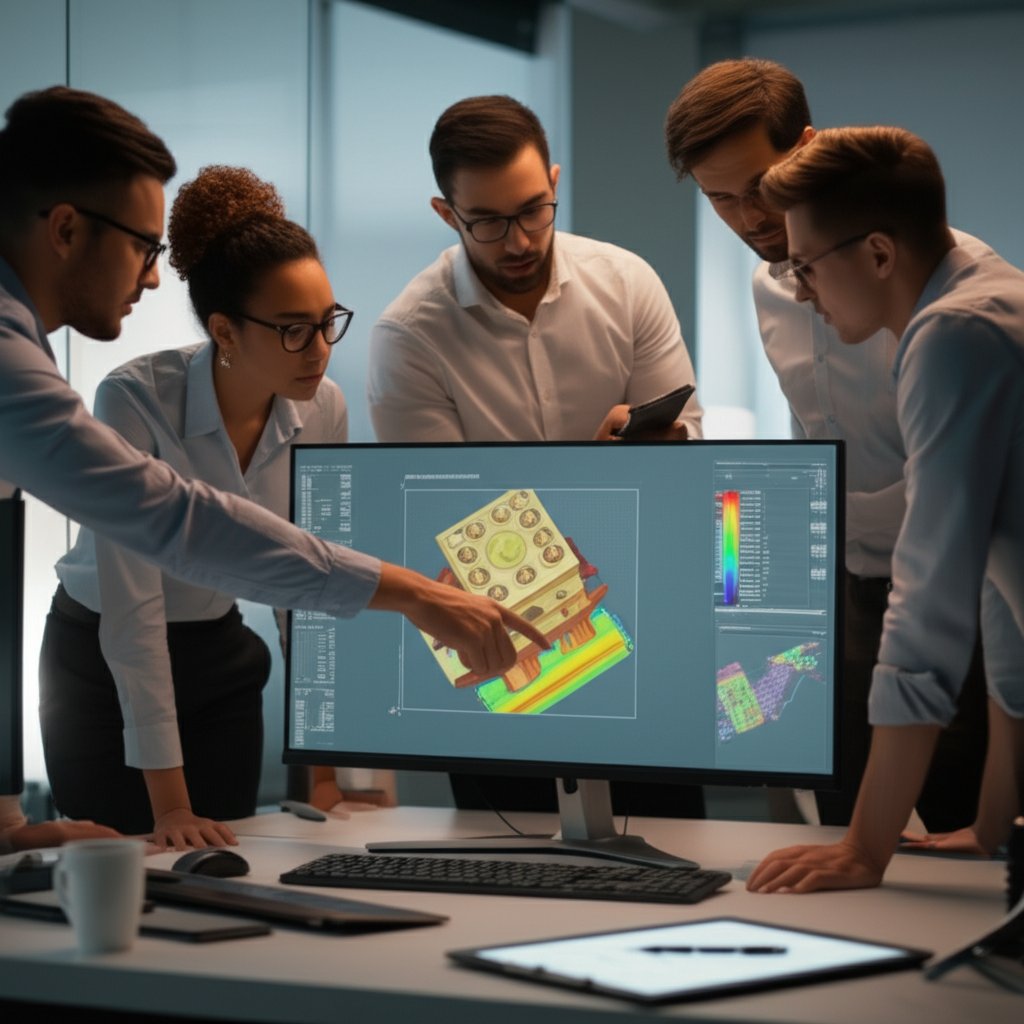

CAE vadītas formējamības pārbaudes: simulējiet pirms izgatavošanas

Raizējaties par raukšļošanos, plaisāšanu vai materiāla uzretināšanos? Neatstājiet to nejaušībai. Datora palīdzību inženierijā (CAE) simulācijas var modelēt formas veidošanas procesu jau pirms pirmā instrumenta izgatavošanas. Simulējot matricas iedarbību uz jūsu detaļas ģeometriju, jūs varat:

• Identificēt uzretināšanas, raukšļošanās vai plaisāšanas riskus
• Prognozēt atspirgstību un attiecīgi koriģēt matricas ģeometriju
• Pārbaudīt alternatīvas izvelkamās lentes novietojumu vai liekuma rādiusa korekcijas

Šīs simulācijas ietaupa laiku un naudu, samazinot fizisko pārbaudi skaitu un vēlā posmā veicamos rīku mainījumus. Tās arī palīdz izlemt, vai jāpievieno izvelkamās lentēs, jāpalielina liekuma rādiusi vai jāpielāgo atbrīvojuma elementi sarežģītām formām.

Matricas izgatavošanas plāns un pārbaudes posmi: no koncepcijas līdz ražošanai

Kad jūsu matricas koncepcija ir apstiprināta, pienācis laiks plānot izgatavošanas un pārbaudes fāzes. Šeit ir praktisks ceļvedis:

• Materiālu un nodiluma pārvaldība: Izvēlieties matricas materiālus un pārklājumus augsta nodiluma zonām (urbšanas dēļņiem, griešanas tēraudos); projektējiet, lai būtu viegli nomainīt iekļautās daļas.
• Vadīšana un kontrole: Norādiet pilotus, pacēlājus un izstumtājus, lai kontrolētu lentes pozīciju un detaļu izmešanu katrā posmā.
• Izpildes plāns: Sāciet ar mīksto instrumentu vai 3D drukātu formas pārbaudēm, pēc tam pārejiet uz pirmo griezumu un pārbaudi faktiskajā matricā. Izmantojiet iteratīvu regulēšanu (mainot rādiusus, izcilnes vai spraugas), lai uzlabotu detaļas kvalitāti. Veiciet spējas pārbaudi pirms nodošanas ražošanai.

Matricas DFM pārbaudes saraksts uzticamām metāla štancēšanas matricām

• Minimālais iekšējais liekuma rādiuss pēc sakausējuma klases (piemēram, maigs tērauds ≥ biezums, alumīnijs ≥ 1,5× biezums)
• Attālumi no caurules līdz liekumam un no caurules līdz malai (parasti ≥ 2× biezums)
• Liekuma atbrīvojumi un izgriezumi stūros, lai novērstu plīsumus
• Pilota caurules novietojums, lai nodrošinātu precīzu lentes progresiju
• Atgriezumu pārvaldība — nodrošiniet, ka atgriezumi nebloķē un nedara zaudējumus matricai
• Atlēkšanas kompensācija (pārliekšana, izcilnes vai atkārtots trieciens, ja nepieciešams)

Atcerieties: Iekļaujiet atgriešanās kompensāciju jau iepriešu veidņu projektēšanas sākumfāzē, lai izvairītos no dārgiem pārstrādes darbiem vēlāk un nodrošinātu izmēru stabilitāti jau pirmajā testa palaišanā.

Apmēra noteikumu tabula: Elementu izmēri, liektu rādiusi un pieļaujamās novirzes

Materiālā ģimene	Min. cauruma diametrs	Min. liekšanas rādiuss	Atveres attālums līdz malai	Tipiskā pieļaujamā novirze (stamping)
Vienkāršais dzelzs	≥ Biezums	≥ Biezums	≥ 2× biezums	±0,20,5 mm
Alumīnijs	≥ Biezums	≥ 1,5× biezums	≥ 2× biezums	±0,20,5 mm
Nerūsējošais tērauds	≥ Biezums	≥ 2× biezums	≥ 2× biezums	±0,20,5 mm

Izmantojiet šos norādījumus kā sākumpunktu un vienmēr apstipriniet ar savas stempēšanas piegādātāja standartiem vai iekšējo dizaina rokasgrāmatu priekš pēc pasūtījuma metāla formēšanas matricas un stālgaļu spiedņi .

Ieguldot laiku uzticamā veidņu projektēšanā, CAE vadītā validācijā un sistēmiskā testa plānā, jūs nodrošināsiet ilgstošu un bezproblēmu ražošanu metāla stempēšanas veidnē. Nākamais solis — aplūkosim, kā validēt jūsu veidnes veiktspēju, izmantojot prototipēšanu un kvalitātes pārbaudi, lai nodrošinātu, ka jūsu stempētie izstrādājumi atbilst visām prasībām pirms pilnas ražošanas uzsākšanas.

6. solis: Prototips, validācija un kvalitātes pārbaude metāla stempēšanā

Prototipa izgatavošana un spējas testa palaišana: Kvalitatīvas stempēšanas standarta noteikšana

Kad esat gatavi pāriet no veidņu iestrādes uz reālu ražošanu, kā nodrošināt, ka jūsu presētās tērauda detaļas atbilstīs visām sagaidāmajām prasībām — bez dārgiem pārsteigumiem? Šeit noder izturīga prototipa izgatavošana un spēju pārbaude. Tas ir jūsu iespēja agrīnā stadijā noteikt problēmas un nodrošināt stabilu kvalitāti kvalitatīvai štampēšanai visā metāla štampēšanas ražošanas procesā.

1. Paraugu iesniegšana: Sāciet ar ierobežota apjoma pilotražošanu, izmantojot ražošanai paredzētu aprīkojumu un materiālus. Šos sākotnējos apspiesta metāla detaļas paraugus jāpārbauda attiecībā uz izmēru stabilitāti, skaldes augstumu, virsmas kvalitāti un savienojuma piemērotību ar citām sastāvdaļām. Tagad ir arī piemērots brīdis izmantot presēto detaļu prototipēšanas iespējas — ātrā prototipēšana ļauj ātri veikt iterācijas un uzlabot dizainu pirms mērogošanas, taupot gan laiku, gan resursus.
2. Spēju izpēte: Tālāk veiciet spējas pārbaudi, mērot statistiski ievērojamu detaļu partiju — bieži vien 30 vai vairāk —, lai analizētu, vai process var uzticami nodrošināt kritiskos izmērus toleranču ietvaros. Procesa spējas indekss (CPK) tiek aprēķināts, lai kvantitatīvi novērtētu procesa stabilitāti un atkārtojamību. Lielākajai daļai pielietojumu CPK vērtība 1,33 vai augstāka tiek uzskatīta par pietiekamu, taču drošībai kritiskiem pielietojumiem prasības var būt stingrākas apstrādātām metāla detaļām .
3. Apstiprinājums ražošanai: Kad ir sasniegtas spējas un kvalitātes atsauces vērtības, iesniedziet savus rezultātus klienta vai iekšējai apstiprināšanai pirms pārejas uz pilnu ražošanu. Ja nepieciešama dizaina izmaiņa vai procesa korekcija, atkārtojiet validācijas ciklu — šeit īpaši izceļas elastīgie presēto detaļu prototipēšanas iespējas dod reālas priekšrocības.

Metroloģijas plāns un mērinstrumenti: Mērīšana tam, kas ir svarīgi

Iedomājieties, ka izmēru novirzi atklājat tikai pēc tūkstošiem detaļu nosūtīšanas. Lai to izvairītos, ir būtiski izstrādāt skaidru pārbaudes un metroloģijas plānu. Šeit ir, kā jūs varat strukturēt savu kvalitātes kontroli:

• Koordinātu mērīšanas mašīna (CMM): Precīziem datuma un elementu pārbaudījumiem sarežģītās ģeometrijās.
• Optiskās redzes sistēmas: Ideāli piemērotas ātrai, bezkontakta apskatei malām, caurumiem un maziem elementiem.
• Go/no-go kalibri: Ātri un uzticami pārbauda elementus, piemēram, izgriezumus, spraugas vai caurumus ražošanas laikā.
• Funkcionālie kalibri: Lai reāllaikā apstiprinātu montāžas pieguļu un funkcionalitāti.

Kombinējiet šos rīkus, lai izveidotu apskates plānu, kas aptver kritiskos izmērus, kosmētiskās zonas un paraugu ņemšanas biežumu. Piemēram, izmantojiet KMM datumiem un optiskās sistēmas malu kvalitātei, savukārt go/no-go kalibrus, lai nodrošinātu, ka izgriezumi un caurumi atbilst specifikācijām ražošanas līnijā.

Dokumentācija atbrīvošanai: procesa stabilitātes fiksēšana

Pirms jūsu apmales tērauda detaļas nododat pilnai ražošanai, ir būtiski dokumentēt un kontrolēt visus procesa parametrus. Fiksējiet galvenos mainīgos lielumus, piemēram, smērvielas tipu, padeves ātrumu, sitienus minūtē (SPM) un preses līknes iestatījumus. Noteikt sasniedzamas tolerances katram procesam — piemēram, šaurākas noblīvētām malām, platākas brīvformas flanģiem — un dokumentēt visus pārsitiena vai sekundārās apstrādes nepieciešamības gadījumus.

• Pārbaudiet virsmas apdari un pārklājuma saistīšanos pēc formēšanas, īpaši estētiskos vai korozijai pakļautos apgabalos.
• Ielokālizējiet procesa parametrus savā kontroles plānā un nodrošiniet, ka operatori ir apmācīti inspekcijas procedūrām.
• Saglabājiet visu inspekcijas datu izsekojamību, lai varētu ātri reaģēt uz jebkādiem novirzījumiem vai klientu bažām.

Galvenais ieguvums: validējiet atsperības kontroles — piemēram, pārlieci, atkārtotu trieci vai velkmes rievām — pirms galīgas apstiprināšanas. Tas novērš izmēru svārstības un dārgas pārstrādes ražošanas pieauguma periodā.

Ievērojot šo strukturēto pieeju prototipēšanai, validācijai un inspekcijai, jūs nodrošināsiet, ka jūsu apspiesta metāla detaļas un apstrādātām metāla detaļām pastāvīgi atbilst visām kvalitātes un veiktspējas prasībām. Tālāk uzziniet, kā pareizs rīku partneris var vēl vairāk optimizēt jūsu procesu un samazināt pārstrādi starta un turpmākajos posmos.

7. solis: Izvēlieties rīku partneri ar CAE spējām automaģistrālēm un citām nozarēm

Ko meklēt diega partnerī

Iedomājieties, ka ieguldāt jaunā automašīnu metāla štampēšanas procesā, bet pēc tam noskaidrojat, ka jūsu veidņu partneris nevar izpildīt jūsu palaišanas grafiku vai vēl sliktāk — piegādā detaļas, kuras nepieciešams bezgalīgi pārstrādāt. Kā izvairīties no šiem dārgajiem apstākļiem? Atbilde slēpjas pareizā partnera izvēlē ar sertifikāciju, inženierzināšanu un modernām simulācijas rīku kombināciju. Vai nu jūs iepērkamies automašīnu štampēšanai, aviācijas metāla štampēšanai vai pat medicīnisko ierīču štampēšanai, pamatprincipi paliek nemainīgi.

Veidņu partners	Sertifikācija	CAE/Simulācija	Izprobes resursi	Palaišanas atbalsts	Pilna izmaksu pārredzamība
Shaoyi Metal Technology	IATF 16949 (Automobiļu rūpniecība)	Modernā CAE analīze veidņu ģeometrijai un materiāla plūsmai	Ātrā prototipēšana, detalizēta formējamības analīze	Pilna inženieru atbildība no koncepta līdz SOP	Sākotnēja piedāvājuma iesniegšana, mazāk pārstrādes darbu pateicoties simulācijai
Tipisks rūpniecības partners	ISO 9001 vai nozares specifisks	Ierobežots vai trešo pušu CAE	Standarta pārbaude, mazāk prototipēšana	Pāreja starp dizaina un ražošanas komandām	Var trūkt skaidrības par izmaiņu izmaksām

• Prioritizējiet veidņu partnerus ar pierādītu sertifikāciju automašīnu vai aviācijas nozarē (IATF 16949, AS9100) un pieredzi metāla štancēšanu automašīnu komponentiem un automobīļu metāla štancēšana .
• Jautājiet par viņu CAE (datorpalīdzētās inženierijas) darbplūsmu. Vai viņi var simulēt formējamību, atspirgšanu un materiāla plūsmu pirms tērauda griešanas?
• Pieprasiet strukturālas un formējamības pārskatīšanas procedūras RFQ posmā — nevis pēc iegādes pasūtījuma — lai varētu agrīnā stadijā novērst potenciālas problēmas un samazināt pārbaudes ciklus.
• Pārbaudiet, vai viņi atbalsta ātru prototipēšanu, pilotražošanu un vai tiem ir resursi ātrai iterācijai gan liela apjoma, gan medicīnisko ierīču stampēšanas vajadzībām.
• Pārliecinieties, ka jūsu partneris piedāvā pārredzamu kopējo izmaksu sadalījumu — tostarp rīkojumu, pārbaudes un inženierijas izmaiņas — lai vēlāk nebūtu negaidīti pārsteigumi.

CAE un simulācijas vadīta optimizācija

Skana tehniski? Patiesībā tas ir jūsu slepenais ierocis izmaksu un kvalitātes labā. CAE un simulācijas rīki ļauj jums „redzēt“, kā jūsu detaļa uzvedīsies matricā — pirms izdarāt dārgus ieguldījumus veidņu izgatavošanā. Automobiļu metāla štampēšanas procesā tas nozīmē, ka jūs varat:

• Prognozēt un novērst materiāla sabiezēšanu, raukšķošanos vai plaisāšanu sarežģītās formās
• Optimizēt veidņu ģeometriju labākai materiāla plūsmai un mazākam atkritumu daudzumam
• Modelēt atspirgstību un kompensēt to veidņu projektējumā, minimizējot eksperimentēšanu un kļūdu labošanu
• Saīsināt PPAP (Ražošanas detaļu apstiprināšanas process) termiņus, piegādājot pareizas kopijas jau no pirmā reizes

Pēc ScienceDirect , vadošie automobiļu ražotāji tagad paļaujas uz integrētām CAE sistēmām, lai samazinātu darba stundas un cikla ilgumu veidņu projektēšanā, testēšanā un modificēšanā. Šis pieeja pārvieto procesu no „mākslas” uz „zinātni”, rezultātā samazinot vēlā posmā veicamos grozījumus un nodrošinot stabilākus palaišanas procesus.

ar simulāciju vadītais matricu dizains ir pierādījis, ka samazina fiziskos pārbaudījumus, paātrina PPAP procesu un ražošanā nodrošina vienveidīgākus izmēru rezultātus.

Sadarbības modelis: no koncepcijas līdz SOP

Iedomājieties palaišanu, kur jūsu matricu partneris pārņem procesu no koncepcijas līdz masražošanai — bez rokas nodošanas un vainas meklēšanas. Labākie partneri piedāvā pilnu sadarbības modeli, tostarp:

• Agrīnu iesaisti DFM (dizaina uzlabošana ražošanai) un formējamības pārskatos
• Iekšējo instrumentu dizaina un ātrās prototipēšanas atbalstu
• Tiešu inženieru komunikāciju no RFQ līdz SOP (ražošanas uzsākšanas brīdim)
• Nepārtrauktu atbalstu procesa optimizācijai, tostarp atspirguma regulēšanai un ģeometrijas aktualizācijām

Šis pieeja ir īpaši vērtīga augstvērtīgās nozarēs, piemēram, metāla štancēšanu automašīnu komponentiem , aviācijas metāla štampēšanā un medicīnisko ierīču štampēšanā — kur pārdarbošanas un darbības pārtraukumu izmaksas var būt ievērojamas.

Padoms: Lūdziet savu partneri sniegt reālas CAE vadītas ģeometrijas optimizācijas piemērus un paskaidrot, kā tiek pārvaldīta atspirgšanas kompensācija. Tas ir labs rādītājs par to tehnisko dziļumu un apņemšanos jūsu projekta panākumiem.

Izvēloties instrumentu ražotāju ar stabiliem sertifikātiem, pierādītām CAE spējām un sadarbības veidu izstrādes palaišanā, jūs samazināsiet pārstrādi, paātrināsiet PPAP procesu un sasniegsiet stabilu, izmaksu efektīvu ražošanu — gan automašīnu metāla štampēšanai, gan aviācijas vai medicīniskajiem pielietojumiem. Tālāk aplūkosim, kā kontrolēt izmaksas un nodrošināt gludu uzplaukumu, kad uzsākat ražošanu.

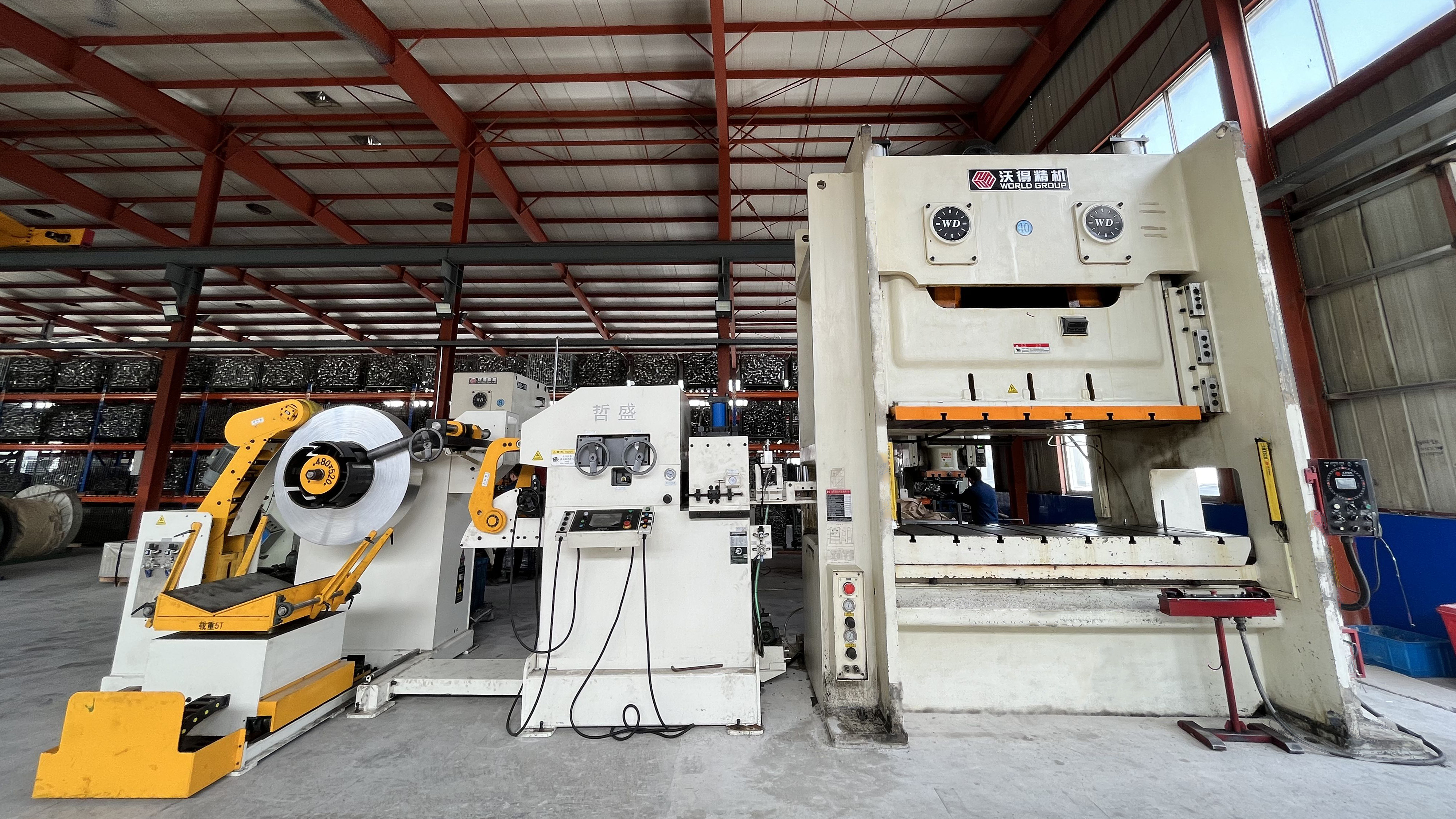

8. solis: Uzsākt ražošanu un kontrolēt izmaksas metāla štampēšanā

Uzplaukuma plāns: Ievada augsta apjoma metāla štampēšanu

Kad pienāk laiks pāriet no parauga sērijām uz pilnmērīgu metāla štampēšanas ražošanu, kā nodrošināt gludu, efektīvu un noplūdēm brīvu palaišanu? Atbilde slēpjas strukturētā apjomu pieauguma plānā, kas saglabā jūsu grafiku un kvalitātes mērķus kursā. Iedomājieties, ka sadalāt savu metāla štampēšanas ražošanas palaišanu skaidros, pārvaldāmos posmos — katram ar savām pārbaudes vietām un nodošanas procedūrām.

1. Projekta noslēgšana: Pilnībā fiksējiet visas detaļu un matricu projektēšanas specifikācijas, lai novērstu vēlas izmaiņas.
2. Viegli instrumenti un pārbaudes montāžas: Izveidojiet prototipa vai vieglās veidnes un inspekcijas ierīces agrīnai validācijai.
3. Matricu izgatavošana: Ražo ražošanai paredzētas matricas un sagatavojies sākotnējiem testiem.
4. Testa iterācijas: Veic vairākus testus, lai uzlabotu matricu darbību, detaļu kvalitāti un procesa stabilitāti.
5. Spējas tests: Izpildiet ražošanai atbilstošu partiju, lai apstiprinātu atkārtojamību un kvalitāti.
6. SOP (Ražošanas uzsākšana): Pāreja uz pilnmēroga ražošanas štampēšanu ar inženierijas un kvalitātes apstiprinājumu.

Katram posmam jābūt skaidri noteiktiem apstiprināšanas vārtiem un atbildīgajiem — tas minimizē neskaidrības un nodrošina, ka katrs metāla štampējums ir gatavs nākamajam solim.

Izmaksu modelis un cenu piedāvājumu pārredzamība: ziniet, kas nosaka izmaksas par detaļu

Vai jūs kādreiz esat brīnījies, kāpēc jūsu norādītā cena par detaļu reizēm palielinās pēc palaišanas? Pārredzams izmaksu modelējums palīdz jums atrast un kontrolēt šādas nepilnības. Šeit ir vienkārša struktūra, kas palīdz saprast štampētu loksnes metāla detaļu izmaksas:

Izmaksu veids	Apraksts	Formūla
Materiāls	Sagatavju izejmateriāli (ruļļi vai заготовки)	Materiāla izmaksas par detaļu
Atkritumu zaudējumi	Materiāla zudums štampēšanas un presēšanas procesos	Atkritumu daudzums × materiāla izmaksas
Mašīnas likme × Cikla ilgums	Metāla štampēšanas mašīnas darbības izmaksas uz detaļu	Mašīnas stundas likme × cikla ilgums uz detaļu
Darbs	Tiešās un netiešās darba izmaksas uz detaļu	Darba izmaksas uz detaļu
Pāri galvai	Telpu, komunālo pakalpojumu, administratīvo un atbalsta izmaksas	Uz katru detaļu attiecinātās vispārējās izmaksas
Kvalitāte	Pārbaudes, testēšanas un kvalitātes nodrošināšanas izmaksas	Kvalitātes nodrošināšanas izmaksas uz detaļu
Loģistika	Iepakošana, transportēšana un manipulācija	Loģistikas izmaksas par detaļu
Iekārtu amortizācija	Mehāniskās apstrādes rīku izmaksu sadalījums plānotajā apjomā	Rīku izmaksas ÷ plānotais apjoms

Izmaksas par detaļu = Materiāli + (Mašīnas likme × Cikla ilgums) + Darbaspēks + Uzturēšanas izmaksas + Kvalitāte + Loģistika + Rīku amortizācija

Pārskatot katru pozīciju, ātri kļūst skaidrs, kur metāla štampēšanas izmaksas var strauji pieaugt un kur koncentrēt uzlabošanas pūles. Piemēram, augsts biežums atlūzu vai pārmērīga mašīnas darba pārtraukumi var samazināt jūsu peļņu pat liela apjoma metāla štampēšanā.

Preventīvā apkope palaišanas brīdī: aizsardzība pret zaudētu ražošanas efektivitāti un laiku

Iedomājieties, ka esat uzsācis ražošanu, bet pēkšņi saskaras ar neplānotu darba pārtraukumu, jo nodiluši štampus vai nepareizi noregulēti rīki. Kā vislabāk to novērst? Preventīvo apkopi sāciet jau pirmajā dienā. Saskaņā ar nozares labākajiem standartiem, stingra pieeja štampu un rīku uzturēšanai ir būtiska stabili efektīvai metāla štampēšanas ražošanai.

• Noteikt asināšanas un pārbaudes grafiku visām kritiskajām štampu daļām.
• Mainīt iekļautās daļas, atspoles un nodilstošās sastāvdaļas noteiktos intervālos.
• Lietojiet atbilstošus virsmas apstrādes līdzekļus un smērvielas, lai samazinātu berzi un nodilumu.
• Uzglabājiet rezerves daļas un reģistrējiet katru veidņu sadursmi vai apkopes notikumu, lai nodrošinātu izsekojamību.

Neliela, bieža veidņu apkope novērš negaidītu darba pārtraukumu un aizsargā dimensiju precizitāti — tādējādi ietaupot daudz vairāk, nekā tas maksā zaudētā ražības vai steidzamās remonta dēļ.

Palaides pārbaudes saraksts: nodrošina gludu pāreju uz pilnu ražošanu

• Apstipriniet, ka visas metāla štampēšanas sastāvdaļas atbilst rasējumam un funkcionālajām specifikācijām
• Pārbaudiet OEE (vispārējās aprīkojuma efektivitātes) faktorus — pieejamība, veiktspēja, kvalitāte ( Priekšā )
• Uzraugiet un novērsiet sastrēgumus, piemēram, nepareizu barošanu, pārmērīgas skaldes vai preses palēnināšanos
• Pārskatiet materiāla izmantošanu un nesēja dizainu, lai uzlabotu štampētā metāla loksnes iznākumu
• Galīgi noteikt preses parametrus, smērvielas lietošanu un pārbaudes biežumu savā kontroles plānā

Ievērojot šos soļus, jūs samazināsiet pārsteigumus, maksimizēsiet caurlaidību un savu ražošanas kalšanu uzturēsiet budžeta ietvaros un grafikā. Tālāk aplūkosim, kā problēmu novēršana un nepārtraukta uzlabošana var vēl vairāk optimizēt jūsu kalšanas un presēšanas darbības ilgtermiņā.

9. solis: problēmu novēršana un kalšanas procesa optimizācija

Defektu un cēloņu matrica: bieži sastopamās problēmas loksnes metāla kalšanas procesā

Vai jebkad esat palaiduši detaļu partiju, tikai lai atrastu nobliņķus, plaisas vai izkropļojumus, kas apdraud jūsu grafiku un budžetu? Metāla kalšanas ražošanas procesā defekti var parādīties jebkurā posmā, taču strukturēts problēmu novēršanas pieeja ļauj ātri noteikt pamata cēloņus un palīdz optimizēt kvalitāti un izmaksas. Šeit ir praktiska defektu un cēloņu matrica, kas vadīs jūsu nākamo problēmu novēršanas sesiju:

Defekts	Iespējamā izraisītāja	Korekcijas pasākums
Nobliņķi / asas malas	Noļakots punches, nepareiza veidņu sprauga, nodiluši rīki	Atdulliniet vai nomainiet punchu, regulējiet veidņu spraugu, pievienojiet nobliņķu noņemšanu vai atkārtotu triecienu (kalšana ar iegravēšanu)
Malu plaisas	Pārmērīga slodze, pārāk mazs liekšanas rādiuss, sliktas materiāla plastiskuma īpašības	Palieliniet liekšanas rādiusu, pievienojiet velkmes ripas, nomainiet smērvielu, regulējiet загlajuma spiedienu, pārskatiet materiāla cietību
Viegošana	Zema fiksatora sprieguma, nevienmērīga slodzes sadalījums, nepietiekama nestīguma konstrukcija	Palieliniet fiksatora spēku, pievienojiet velkmes ripas, pārveidojiet nestīgu, nodrošiniet vienmērīgu materiāla plūsmu
Atsperošana	Augsta stiprība materiāls, nepietiekams pārliekums, trūkst kojinēšana	Izmantojiet pārliekumu, pievienojiet atkārtotu vai kojinēšanas iestampēšanu, regulējiet formēšanas secību, apsveriet kojinēšanas metāllapas izmantošanu precīziem izmēriem
Izmēru novirze	Termiskā izplešanās, mehāniska neregulāra izvietošana, nestabili prešes iestatījumi	Stabilizējiet prešes parametrus, pārbaudiet matricas izvietojumu, veiciet regulāru apkopi

Efektīvas korekcijas darbības: Ātras pārbaudes operatoriem

Šķiet pārāk sarežģīti? Tā nav jābūt. Šeit ir vienkārši soļi, kurus varat veikt jūs vai jūsu komanda, lai agrīnā stadijā noteiktu un novērstu problēmas štancēšanas procesā:

• Pirms katra darba cikla pārbaudiet matricas un punches malas, vai tās nav nodilušas vai rombainas
• Izmantojot kalibrēšanas rīkus, pārbaudiet matricas spraugu un izvietojumu
• Pārbaudiet smērvielu līmeni un pievienojiet pēc nepieciešamības, lai samazinātu berzi
• Uzraugiet fiksatora un заглубителя spiedienu — pielāgojiet, ja parādās raukšķi vai plaisas
• Pirms iekraušanas pārbaudiet materiāla lapas defektus vai neatbilstības
• Pārliecinieties, ka visi formēšanas parametri atbilst uzstādīšanas lapai, jo īpaši pēc aprīkojuma nomainas

Vienmēr pirms vairāku mainīgo vienlaicīgas maiņas pārbaudiet galveno cēloni, izmantojot mērījumus un sloksnes izkārtojuma analīzi. Vienlaicīga daudzu regulējumu meklēšana var noslēpt patieso problēmu un izraisīt laika un materiālu izšķērdēšanu.

Process aizvērtajā lokā: Iestrādājiet iegūtās zināšanas projektēšanā

Iedomājieties, ka pastāvīgs noblietējums vai plaisa rodas tāpēc, ka rasējumā norādīts pārāk mazs liekšanas rādiuss. Vietā, lai bezgalīgi veiktu pārstrādi, ražošanas un dizaina procesu savienošana ciklā var novērst trūkumus to avotā. Šeit ir, kā jūs varat nepārtrauktu uzlabošanu padarīt par savas metāla štampēšanas procesa sastāvdaļu:

• Reģistrējiet visus trūkumus un korektīvos pasākumus centrālajā datu bāzē, lai veiktu tendenču analīzi
• Apskatiet atkārtotos jautājumus ar savām dizaina un instrumentu komandām, lai atjauninātu DFM norādījumus
• Izmantojiet mērījumu datus, lai precizētu pieļaujamās novirzes, liekšanas rādiusus un pieļaujamo atspirgstību nākotnes projektos
• Pielietojiet iegūtās zināšanas, lai optimizētu matricas ģeometriju, piemēram, pievienojot kalšanas loksnes metāla elementus kritiskajām malām
• SadARBĒjieties ar materiālu piegādātājiem, lai izlabotu ruļļu defektus vai nestabilas īpašības pirms ražošanas

Sistēmiski novēršot defektus un iegūtās atziņas iestrādājot savā dizainā un procesa plānošanā, jūs samazināsiet biežu, samazināsiet pārtraukumus un nodrošināsiet, ka jūsu metāla štampēšanas ražošanas process nodrošina stabili augstas kvalitātes rezultātus. Gatavi turpināt uzlabojumus ilgtermiņā? Nākamajā sadaļā aplūkosim, kā disciplinēta uzturēšana un sadarbība var saglabāt jūsu panākumus.

10. solis: Saglabājiet spējas un mērogojiet ar uzticamu partneri

Uzturēšanas inženierija un matricu dzīves cikls: kāpēc uzturēšana ir svarīga

Kad jūs domājat, ka jūsu štampēšanas līnija darbojas bez problēmām, vai jebkad interesējāties, kas notiek aiz ega ar jūsu matricām un presēm? Pat vismodernākā štampēšanas tehnoloģija metāla štancēšanas procesā , nevar kompensēt neievērotu uzturēšanu vai neskaidras atbildības. Iedomājieties, kā viens nodilis punches vai nepareizi izvietota matrica apstādina visu jūsu darbību — to var novērst ar pareizu uzturēšanas grafiku un partnera iesaisti.

1. Dienas laikā: Notīriet, eļļojiet un veiciet vizuālos pārbaudījumus visām štampēšanas matricām un saistītajai plāksnes metālapstrādes iekārtai.
2. Reizi nedēļā: Pārbaudiet punchus un matricas nodiluma, plaisām vai rombainībai — novēršot problēmas, pirms tās kļūst nopietnas.
3. Mēneši: Pārbaudiet matricu izvietojumu, kalibrāciju un preses pamatnes stāvokli; reģistrējiet sitienus un ekspluatācijas stundas.
4. Reģistrācija pēc katra sitiena: Reģistrējiet katru ražošanas ciklu, lai sekotu rīka kalpošanas laikam un paredzētu, kad nepieciešams pārslīpēt vai nomainīt.
5. Periodiski (katru ceturksni vai pēc nepieciešamības): Pārslīpējiet, pārpolējiet un nomainiet kritiskos iekļautos elementus vai nodiluma plātnes.
6. Gadā vienreiz: Plānot lielu atjaunošanu, ieskaitot pilnu demontāžu, pārbaudi un uzlabojumus, lai izmantotu jaunās štampēšanas tehnoloģijas sasniegumus.

Uzdevums	Ražotnes atbildība	Instrumentu partnera atbildība
Ikdienas tīrīšana/eļļošana	✔️
Redzamības nolietojuma pārbaude	✔️
Dēļa/matričes asināšana	✔️ (rutīna)	✔️ (sarežģīti remonti, uzlabojumi)
Izlīdzināšana un kalibrēšana	✔️	✔️ (ja jauns izdilst vai notiek būtiskas izmaiņas)
Pārstrādāšana/polierēšana		✔️
Gadskārtējais atjaunojums		✔️
CAE/Simulācijas atjauninājumi		✔️
Atgriešanās/atkārtotas aktivizācijas regulēšana		✔️

Nepārtrauktas uzlabošanas ceļa karte: Optimizācijas kultūras veidošana

Vai jūsu komanda vienmēr risina vienus un tos pašus problēmas, vai katru mēnesi jūs kļūstat labāki? Nepārtrauktas uzlabošanas domāšana ir būtiska rūpnieciskajam stampēšanai un ražošanai . Šeit ir, kā varat nodrošināt, ka jūsu process un kvalitāte nepārtraukti virzās uz priekšu:

• Standartizējiet rezerves daļu komplektus un uzturiet kritisko ieguldījumu krājumus ātrai remontdarbu veikšanai.
• Uzraugiet spējas rādītājus (piemēram, Cp/Cpk CTQ), un aktivizējiet korekcijas pasākumus, ja tendences mainās.
• Pārskatiet metāllūžņus, pārstrādi un laiku, kad iekārtas nav darbībā, katru mēnesi; uzlabošanas projektus vērsiet uz tiem izmaksu veidojošajiem faktoriem, kas rada vislielākās izmaksas.
• Fiksējiet visas inženierijas izmaiņas (ECN) ar kontrolētām matricu atjaunināšanām un oficiālu PPAP (Ražošanas sastāvdaļu apstiprināšanas process), ja nepieciešams.
• Ievērojiet PDCA (Plāno—Darbojies—Pārbaudi—Rīkojies) ciklu, lai panāktu pakāpeniskus uzlabojumus—katrs uzlabojums kļūst par jaunu bāzi nākamajam optimizācijas kārtai.

Uzņēmumi, kas sasniedz panākumus stamping manufacturing process nereaģē tikai pasīvi—tie proaktīvi mēra, analizē un uzlabo. Tā ir īstas precīzu štancēšanu un ilgtspējīgas izmaksu kontroles pamatne.

Stratēģiskā partnera iesaistīšana

Iedomājieties, ka jūs paplašināt savu darbību vai uzsākat jaunu lēkšanas procesu —vai jūs labāk darītu to vieni vai strādātu ar partneri, kurš kopīgi atbild par jūsu panākumiem? Labākie rezultāti tiek sasniegti, iesaistot rīku ražotāju partneri, kurš piedāvā vairāk nekā tikai matricas—tas ir ekspertīzes nodrošināšana CAE vadītās tuneļu regulēšanā, atgriezeniskās deformācijas pārvaldībā un nepārtrauktā dzīves cikla atbalstā. Piemēram, Shaoyi Metal Technology izmanto progresīvu simulāciju un ar IATF 16949 sertificētus procesus, lai optimizētu matricu ģeometriju, paredzētu materiāla plūsmu un samazinātu dārgas pārstrādes darbus. To inženieru komanda sadarbojas no koncepta līdz masveida ražošanai, nodrošinot, ka jūsu matricas saglabā augstāko veiktspēju, kamēr mainās jūsu vajadzības.

Galvenais secinājums: disciplinētas apkopes kombinācija ar CAE spējīgu, sertificētu matricu partneri uztur potenciālu un samazina dzīves cikla izmaksas — īpaši tad, ja tiek palielināta ražošanas apjomi vai ieviesta jauna stampēšanas tehnoloģija.

Prioritizējot regulāru apkopi, nepārtrauktu uzlabošanu un stratēģiskas partnerattiecības, jūs aizsargāsiet savu ieguldījumu, minimizēsiet pārtraukumus darbā un nodrošināsiet, ka jūsu ražotnes iespiedēšana darbības paliks konkurētspējīgas vēl ilgus gadus. Gatavi atklāt izmaksu noplūdes un nostiprināt savu priekšrocību metāla stampēšanas ražošanas procesā? Sāciet ar pašreizējās apkopes plāna un partnerattiecību stratēģijas novērtēšanu jau šodien.

Bieži uzdotie jautājumi par metāla stampēšanas ražošanas procesu

1. Kas ir metāla stampēšanas ražošanas process?

Metāla štampēšanas ražošanas process pārveido plakanas metāla loksnes vai ruļļus precīzās formās, izmantojot štampēšanas presi un pielāgotas matričas. Šis process ietver metāla padoti presē, kur tas tiek veidots, griezts vai formēts, izmantojot operācijas, piemēram, izgriešanu, perforāciju, liekšanu un kalšanu. Lielākā daļa metāla loksnes štampēšanas notiek istabas temperatūrā, tādējādi to padarot par aukstās deformēšanas procesu, kas plaši tiek izmantots automašīnu, elektronikas un mājsaimniecības tehnoloģiju rūpniecībā.

2. Kādi ir galvenie metāla štampēšanas procesi?

Svarīgas metāla štampēšanas operācijas ietver progresīvo matriču štampēšanu (ideāli piemērota lielapjomu, daudzfunkcionālu detaļu ražošanai), pārnēsājamās matričas štampēšanu (vislabāk piemērota lielām vai dziļi velkāmām sastāvdaļām) un vienvietu štampēšanu (piemērota prototipiem un maziem sērijas numuriem). Katra metode piedāvā atšķirīgas priekšrocības detaļu sarežģītībai, ātrumam un izmaksu efektivitātei.

3. Kādi materiāli parasti tiek izmantoti metāla štampēšanā?

Parastie metāla štampēšanas materiāli ietver zemoglekļa tēraudu, augsta izturības zemā leģējuma (HSLA) tēraudu, nerūsējošo tēraudu un alumīniju. Izvēle ir atkarīga no nepieciešamās izturības, korozijas izturības, veidojamības un virsmas pabeiguma. Nerūsējošais tērauds tiek izvēlēts ļoti agresīviem apstākļiem, savukārt alumīnijs tiek izvēlēts vieglsvaru lietojumprogrammām.

4. Kā jūs nodrošināt kvalitāti štampētos metāla komponentos?

Kvalitāte tiek nodrošināta caur strukturētu procesu: prototipēšanu, spējas pārbaudes un rūpīgu inspekciju, izmantojot KMM, optiskos sistēmas un derīgs/nederīgs mērinstrumentus. Atsprūdes kontroles validācija un procesa parametru dokumentēšana ir būtiska, lai uzturētu dimensiju precizitāti un vienmērīgu kvalitāti ražošanā.

5. Kas jāiekļauj RFQ komplektā metāla štampēšanai?

Robustā RFQ paketē jāiekļauj 3D CAD modelis, izklājuma zīmējums, detalizēti GD&T kritiskajām īpašībām, skaidras materiāla specifikācijas, mērķa ražošanas apjomi un jebkuri īpašie prasījumi, piemēram, virsmas pārstrādes vai turpmākas apstrādes vajadzības. Tas nodrošina precīzu piedāvājumu un gludu projekta uzsākšanu.
