Formēšanas veidņu pamati, kas ir svarīgi

Formēšanas veidne ir specializēts rīks, kas pārveido plakanus materiālus trīsdimensiju formās, neizņemot nevienu materiālu.

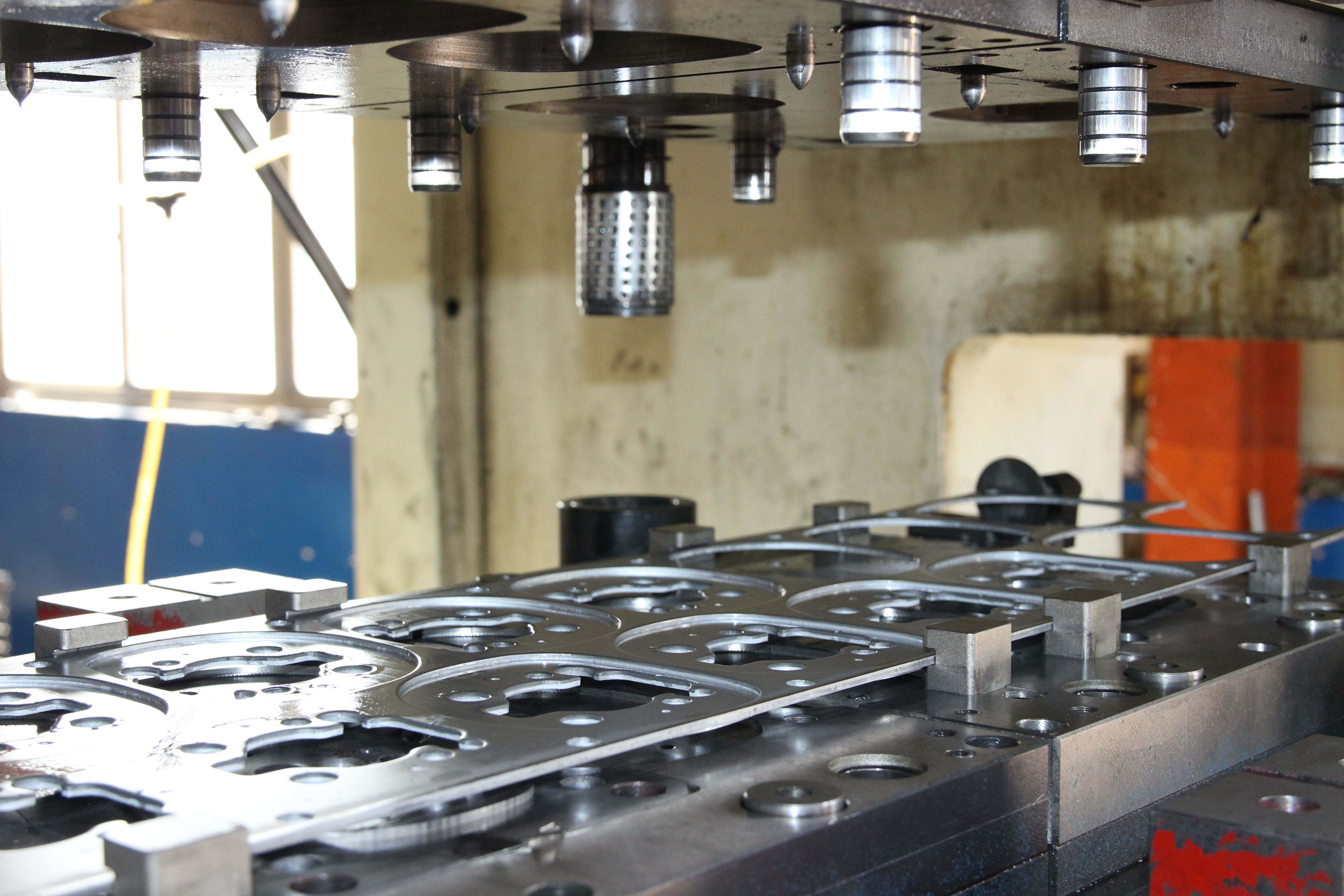

Ko formēšanas veidne dara ar plākšņu metālu

Vai jūs kādreiz esat brīnījies, kā no plakana metāla loksnes tiek izgatavots automašīnas pārsegs, sadzīves tehniskas ierīces paneļis vai strukturāls stiprinājums? Atbilde slēpjas formēšanas veidnē — būtiskā elementā procesā. metāla formēšanas atšķirībā no griešanas veidnēm, kas noņem materiālu, lai izveidotu formas, formēšanas veidne izmanto rūpīgi kontrolētu spēku, lai saliektu, izstieptu vai veidotu plākšņu metālam jaunu ģeometriju. Tādējādi tā kļūst par pamatu disciplīnai, kur precizitāte un atkārtojamība ir būtiska nozīme augstas kvalitātes detaļu ražošanā. rīku un formu disciplīnā, kur precizitāte un atkārtojamība ir būtiska nozīme augstas kvalitātes detaļu ražošanā.

• Saliekšana: Veido taisnas līnijas vai leņķus — piemēram, stiprinājumus un kanālus.
• Zīmējums: Formē dziļas vai seklas dobumus — piemēram, katlus, durvis vai spārnus.
• Malu veidošana: Liek malas gar līkniem, lai palielinātu izturību vai nodrošinātu montāžu.
• Rievu veidošana: Pievieno pastiprinājuma ribas paneļiem.
• Ilgais izcilnis: Izveido izvirzītus vai iegremdētus detalizējumus funkcionalitātei vai estētikai.
• Kalšana: Iespied šauras detaļas vai asas malas augsta spiediena apstākļos.

Formēšana salīdzinājumā ar griešanu un kalšanu

Skana sarežģīti? Iedomājieties, kā ar formas nazi sagriežat mīklu — tieši to dara griešanas matrica. Tagad iedomājieties, kā mīklu iepressējat formā, lai izveidotu 3D formu — tieši to dara formēšanas matrica. Galvenā atšķirība: formēšanas matricas pārveido esošo materiālu, savukārt griešanas matricas noņemt it. Kontekstā kas ir matricas ražošanā , formēšana ir saistīta ar deformāciju, nevis materiāla noņemšanu. Kalšana, lai gan tehniski ir formēšanas process, izmanto ārkārtēju spiedienu, lai ieturētu smalkas detaļas vai kalibrētu izmērus, bieži tiek izmantota kā pēdējais solis precizitātei.

Kur iederas rīku un veidņu ekspertīze ražošanā

Veidņu izstrādātāji, kas pēc tam montē tās presēs ražošanai. Viņu darbs nepabeidzas ar projektēšanu — problēmu novēršana, regulēšana un uzturēšana ir nepārtraukta procesa daļa, lai nodrošinātu, ka katrs izstrādājums atbilst specifikācijām. Mūsdienu ražošanā formēšanas veidnes tiek izmantotas secībā ar citām veidnēm (piemēram, griešanas vai perforēšanas), lai pārveidotu neapstrādātu loksni pabeigtos produktos. Šis darba plūsmas princips ir centrāls nozarēm, sākot no automaģistrālēm līdz mājsaimniecības tehnikai un tālāk. rīku un formu formēšanas veidnes tiek izstrādātas un būvētas ar prasmīgu

Kā formēšana mijiedarbojas ar metālu formēšanas pamatprincipiem

Aplūkojot štampētu daļu, pamanīsiet elementus, piemēram, liekumus, izliekumus vai reljefus logotipus. Katru no tiem izveido ar konkrētu formēšanas operāciju, un šo darbību veiksmīgums ir atkarīgs ne tikai no matriču formas. Trīs faktori — spiediena spēks un vadība, materiāla īpašības un smērēšana — kopā nosaka formējamību un gala izstrādājuma kvalitāti. Piemēram, slikti eļļota matrica var izraisīt rievu vai plaisu veidošanos, savukārt nepiemērots materiāls var pārtrūkt dziļajā veltnēšanā.

Kopsavilkumā, izpratne par kas ir matrica ražošanā palīdz skaidrāk izprast formēšanas matricu lomu plašākā metālu formēšanas spektrā. Tās ir būtiskas, lai pārveidotu plāksnes metālu par funkcionālām, atkārtoti ražojamām detaļām bez materiāla zuduma, un to dizains un izmantošana cieši saistīta ar reāliem ražošanas rezultātiem. Iedziļinoties matricu tipos, darbplūsmā un aprēķinos, ņemiet vērā šos pamatprincipus — tie ir katras veiksmīgas formēšanas projektu pamats.

Formēšanas matricu tipi un atlases ieteikumi

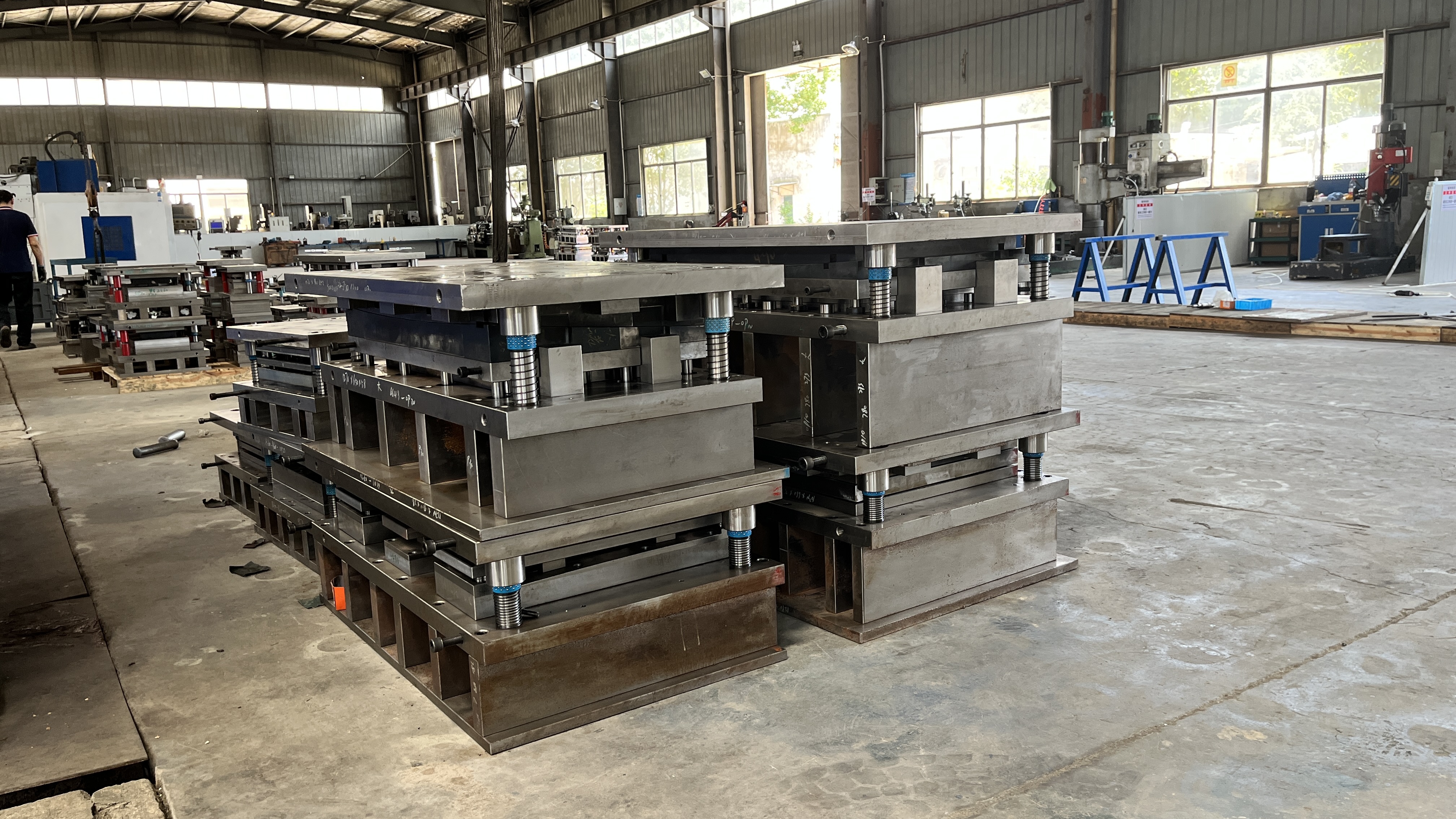

Galvenie formēšanas matricu tipi un to funkcijas

Kad jūs raugāties uz sarežģītu detaļas rasējumu — varbūt stiprinājumu ar asiem izliecumiem, dziļi velmētu čaulu vai paneļa ar skaidriem ribām — pareizais formēšanas veidne izšķir visu. Bet, ņemot vērā daudzveidīgo formēšanas veidu iestarpes, kas pieejamas, kā jūs izvēlaties? Šeit ir visbiežāk lietojamo lokanās metāllapas ražošanā izmantoto formu pārskats, kurai katrai ir savas stiprās puses, kompromisi un optimālās pielietošanas situācijas.

Progresīvā un pārnešanas veidošana

Iedomājieties, ka jūs ražojat tūkstošiem elektriskajiem savienotājiem — ātrums un atkārtojamība ir vissvarīgākie faktori. Šeit izceļas progresīvs matražs tas izmanto materiāla strēmeli, kas pārvietojas caur vairākām stacijām, katra veicot atsevišķu operāciju. Rezultāts? Augsta efektivitāte, minimāli atkritumi un precīzas tolerances — ideāli piemērots sarežģītu detaļu masveida ražošanai. Tomēr sākotnējie instrumentu izdevumi ir ievērojami, tāpēc tas vislabāk piemērots lieliem sērijas apjomiem.

No otras puses, pārnešanas veidošana ir jūsu izvēle dziļi velkāmām vai neparastas formas detaļām. Šeit katru detaļu mehāniski pārvieto no vienas stacijas uz otru, ļaujot veikt operācijas, kuras nevar veikt, kamēr detaļa ir piestiprināta pie strēmelis. Lai gan pārnešanas veidņi spēj apstrādāt sarežģītību un dziļumu, tiem nepieciešams vairāk darba telpas un iestatīšanas pūļu, tāpēc tie ir piemērotāki vidējiem līdz lieliem ražošanas apjomiem ar unikālām ģeometrijām.

Rullveida veidņi garām profiliem

Vai jūs kādreiz esat redzējis bezgalīgos metāla riteņus vai kanālus būvniecībā vai automašīnās? To izgatavo ar rullveida veidņiem . Nevis ar spiedformēšanu, šie veidņi pakāpeniski formē metālu, kad tas pāriet cauri vairākām rullētājierīcēm, kas ir ideāli piemērots garām, vienveidīgām profilēm. Ja jūsu projektā ir iekļauts liels lineārais metražs un vienādi šķērsgriezumi, rullveida veidņi ir acīmredzams uzvarētājs, lai gan iekārtas attaisnojas tikai lielos apjomos.

Veidņu tipa atbilstība projekta mērķiem

Tātad, kā izvēlēties pareizo formas veidni ? Ņemiet vērā šos faktorus:

• Detaļas ģeometrija: Dziļas ievilcēs vai sarežģīti kontūras bieži prasa pārnešanas vai ievilcēs veidnes; vienkāršiem liekumiem var būt nepieciešama tikai viena triecienveidne.
• Ražošanas apjoms: Lielākiem apjomiem ir izdevīgākas progresīvās vai rullveida veidnes, jo tās nodrošina zemākas izmaksas uz vienu detaļu.
• Tolerances un apdare: Šauras tolerances un smalkas detaļas var prasīt saliktos vai progresīvos veidņus.
• Preses resursi: Pieejamais preses izmērs, automatizācija un barošanas sistēmas var ierobežot vai atļaut noteiktu veidu veidņus.
• Pārmaiņu vajadzības: Ja bieži nepieciešamas dizaina izmaiņas, vienpakāpes vai gumijas spilvena formēšanas veidņi nodrošina elastību ar zemākām sākotnējām izmaksām.

Priekšrocības/negatīvi aspekti pēc veidņu tipa

• Vienreizējā (līnijas) veidne
  • Priekšrocības: Zemas izmaksas, viegli regulējami, lieliski prototipiem
  • Kaitējošas puses: Lēni, materiāla izmantojums mazāk efektīvs, nav piemēroti lieliem apjomiem
• Progresīvs matražs
  • Priekšrocības: Augsta ražotspēja, izcila atkārtojamība, mazs atkritumu daudzums
  • Kaitējošas puses: Augsts sākotnējais ieguldījums, mazāk elastīgs dizaina izmaiņām
• Komplekso forma
  • Priekšrocības: Vienlaicīgi procesi, piemēroti vienkāršiem veidiem
  • Kaitējošas puses: Ierobežots līdz mazāk sarežģītiem veidiem, vidējas izmaksas
• Pārnešanas veidne
  • Priekšrocības: Apstrādā dziļus vai sarežģītus veidus, pielāgojams
  • Kaitējošas puses: Augstākas iekārtu izmaksas un uzturēšana, lēnāks par progresīvo metodi vienkāršiem komponentiem
• Rullveida veidņu veidnis
  • Priekšrocības: Ātrs garu detaļu ražošanai, stabils profils
  • Kaitējošas puses: Augstas rīku izmaksas, nav piemērots īsām partijām vai sarežģītiem šķērsgriezumiem
• Gumijas spilvena veidošanas veidnis
  • Priekšrocības: Elastīgs, zemas izmaksas unikāliem veidiem, maigs pret materiālu
  • Kaitējošas puses: Zema atkārtojamība, nav piemērots precīziem toleranču ierobežojumiem vai lielām partijām

Izpratne par veidņu veidi un to unikālajām stiprākajām pusēm, jūs būsiet labāk sagatavoti savu projekta mērķu sasniegšanai — vai nu tā būtu ātra prototipēšana, lielapjomu ražošana vai konkrēta estētiska pabeiguma sasniegšana. Turpinot darbu, atcerieties: pareizais veidošanas mats ir tiltu starp jūsu dizaina nodomu un reālās ražošanas panākumiem. Tālāk aplūkosim, kā pārtulkot jūsu detaļas rasējumu pilnīgā matformas projektēšanas darbplūsmā.

Izlīmējuma dizaina darbplūsma no druka līdz ražošanai

No detaļas ģeometrijas līdz izpildāmībai: pamatu likšana

Kad saņemat jaunu detaļas zīmējumu, ir vilinoši tūlīt pāriet uz CAD. Tomēr veiksmīgākie veidņu ražošana projekti sākas ar tempa samazināšanu un grūtu jautājumu uzdošanu. Kādas ir kritiskās iezīmes? Kur atrodas visstingrākās pieļaujamās novirzes? Vai ģeometrija ļauj stabili veidot — vai pastāv slēpti risks, ka radīsies rievas, plānināšanās vai atspirgstība? Zīmējuma pārskatīšana kopā ar ģeometriskās dimensijas un pieļaujamās novirzes (GD&T) mērķa analīzi nosaka virzienu visam veidņu procesu .

Tālāk nāk formēšanas iespējamība. Tas nozīmē materiāla un formas savietojamības pārbaudi: vai ir skaidrs izvelkšanas virziens? Vai malu leņķi un minimālie rādiusi ir pietiekami, lai izvairītos no plaisām? Triboloģijas novērtējums — kā loksnes materiāls mijiedarbojas ar matricas virsmu un smērvielu — var brīdināt par riskiem jau pirms tie kļūst par dārgām problēmām. Sloksnes izkārtojums un formēšanas secības loģika: ceļa kartes izveide. Sarežģītiem komponentiem datorizētās inženierijas (CAE) formēšanas simulācijas var digitāli paredzēt materiāla ievilktību, atdalīšanos un raukšķošanos, samazinot nepieciešamību pēc fiziskas pārstrādes vēlāk. (atsauce) .

Sloksnes izkārtojums un formēšanas secības loģika: ceļa kartes izveide

Kad iespējamība ir apstiprināta, pienāk laiks sloksnes izkārtojumam — "ceļa kartei", kas attēlo katru materiāla kustības posmu caur lēcas metāla matrica . Jo īpaši progresīvajos veidņos sloksnes izkārtojums vizualizē katru formēšanas, griešanas un urbšanas darbību, nodrošinot materiāla izmantošanu un procesa stabilitāti. Šeit jūs secināsiet operācijas, lai izlīdzinātu spriegumu, pārvaldītu materiāla plūsmu un izvairītos no sastrēgumiem. Stratēģiska velmju, pievienojuma un spiedpadeļu novietošana ir būtiska, lai kontrolētu, kā loksne pārvietojas un veidojas katrā posmā.

Detaļu metāllapas veidņu dizaina projektēšana: inženierzinātne katram komponentam

Procesam definētam, tagad jūs projektējat pašu veidni — līdz pēdējam veidnes sastāvdaļa . Tas ietver veidņu pamatni (rīka pamatni), vadpilus, vadišanas bukses, pilotus precīzai sloksnes pozicionēšanai, kā arī atspere vai slāpekļa cilindru izvēli vienmērīgam spiedienam. Šajā posmā jūs plānosiet sensorus un aizsardzības sistēmas veidnē, lai noteiktu nepareizu padoti vai detaļu aizķeršanos, pirms tās izraisa bojājumus. Gēšanas un CMM datumu definēšana nodrošina, ka pārbaude un kvalitātes kontrole būs vienkārša, sākot ražošanu.

Instrumentu izgatavošana, pārbaude un ražošanas nodošana: no tērauda līdz pirmajam derīgajam izstrādājumam

1. Pārskatīt izstrādājuma rasējumu un GD&T mērķi
2. Veikt formēšanas realizējamības pētījumu (triboloģija, velkšanas virziens, flanša realizējamība, minimālie rādiusi)
3. Izvēlēties veidni tipu un plānot formēšanas secību
4. Noteikt fiksācijas virsmas, papildinājumus, ripu un spiediena spraudņus
5. Detalizēt metāllapas veidņu projektēšanu , tostarp veidņu pamatni, vadības elementus, pilotierīces un atsperes/slāpekļa izvēli
6. Plānot sensorus un aizsardzību veidnē
7. Plānot kalibrēšanu un CMM datumes
8. Pabeigt materiālu sarakstu (BOM) un CAM stratēģiju
9. Izstrādāt, izmēģināt darbnīcā un veikt pārbaudes rīku
10. Publicēt ar dokumentāciju (piemēram, PPAP), kā nepieciešams

Katras fāzes laikā skaidri lēmumu punkti—piemēram, realizējamības pārskati un izmēģinājumu apstiprinājumi—palīdz novērst dārgas izmaiņas vēlā posmā. CAE simulāciju un digitālo dubultnieku integrēšana var vēl vairāk saīsināt piegādes termiņus un uzlabot pirmreizējas izgatavošanas efektivitāti, padarot jūsu matricu apstrādes rīkos procesu padara izturīgāku.

Ievērojot šo darba plūsmu, jūs pārvēršat plakanu zīmējumu par precīzu rīku, kas nodrošina uzticamas un atkārtoti iegūstamas detaļas. Tālāk mēs iedziļināsimies aprēķinos, tolerancēs un atspringsanas stratēģijās, kas veido katru veiksmīgu ražošanas veidni projekts.

Aprēķini, toleranču noteikšana un atspringsanas stratēģijas

Spiedpārses tonnāžas novērtējums formēšanai

Kad jūs novērtējat formēšanas operāciju, viens no pirmajiem jautājumiem ir: “Vai mana spiedpārse ir pietiekami liela šim darbam?” Izklausās vienkārši, bet atbilde ir atkarīga ne tikai no ātra minējuma. Spiedpārses tonnāža — maksimālais spēks, kas nepieciešams, lai pabeigtu formēšanas operāciju — ir atkarīga no materiāla izturības robežas un stiepes izturības, loksnes biezuma, kontaktgaruma un berzes. Piemēram, perforēšanai un griešanai tiek izmantots griezuma perimetrs, savukārt formēšanai — ražotā formas izmērs un dziļums. Klasiskā formula perforēšanas tonnāžai ir:

• Tonnāža = Perimetrs × Biezums × Šķēlēšanas izturība

Bet šeit ir ielaista kļūda: mūsdienu augstas izturības tērausi (AHSS) var sabojāt vecos aptuvenos noteikumus. To lielāka izturība nozīmē lielākas tonnāžas un enerģijas nepieciešamību, un pat nelielas ievades kļūdas var izraisīt lielas pārsteigumu ražošanas telpā. Tāpēc ir svarīgi izmantot aktualizētus materiālu datus un, ja iespējams, simulēt visu gaitu — ne tikai maksimālo slodzi. Sarežģītām veidošanas operācijām balstieties uz veidošanas simulāciju un vienmēr pārbaudiet gan preses tonnāžas, gan enerģijas līknes, pirms pieņemat lēmumu (atsauce) .

Mirstošais atstatums, rādiusi un liekšanas pieļaujamā novirze

Vai kādreiz mēģinājāt saliekt metāla papīra stiprinātāju un pamanījāt, ka tas saplīst, ja liekts pārāk asā leņķī? Tāds pats princips attiecas arī uz metāla formēšanas matricām. Matricas sprauga (attālums starp dēli un matricu) un liekšanas rādiusi ir svarīgi, lai izvairītos no plaisām, rievām vai pārmērīgas materiāla uzretināšanas. Liekšanas operācijām izklājuma garumu aprēķina, izmantojot liekšanas pieļaujamo novirzi, kas ņem vērā leņķi, liekšanas rādiusu, materiāla biezumu un ļoti svarīgo K-faktoru (neitrālās ass atrašanās vieta). Standarta vienādojums ir:

• Liekšanas pieļaujamā novirze = Leņķis × (π / 180) × (Rādiuss + K-faktors × Biezums)

K-faktors mainās atkarībā no materiāla cietības un liekšanas rādiusa. Cietāki materiāli vai šaurāki loki pārvieto neitrālo asi tuvāk iekšpusē, mainot to, cik daudz materiāla tiek izstiepts vai saspiests. Plānojot formēšanas operāciju, vienmēr pārbaudiet pareizo K-faktoru un izvairieties no vispārīgu vērtību izmantošanas. Atgrieziena un liekšanas kompensācijai izmantojiet atsauces tabulās norādītās formulas, lai pielāgotu veidņu līniju izmērus un nodrošinātu, ka gatavais izstrādājums atbilst rasējumam.

Atgrieziena kompensācija un pārliekšanas stratēģijas

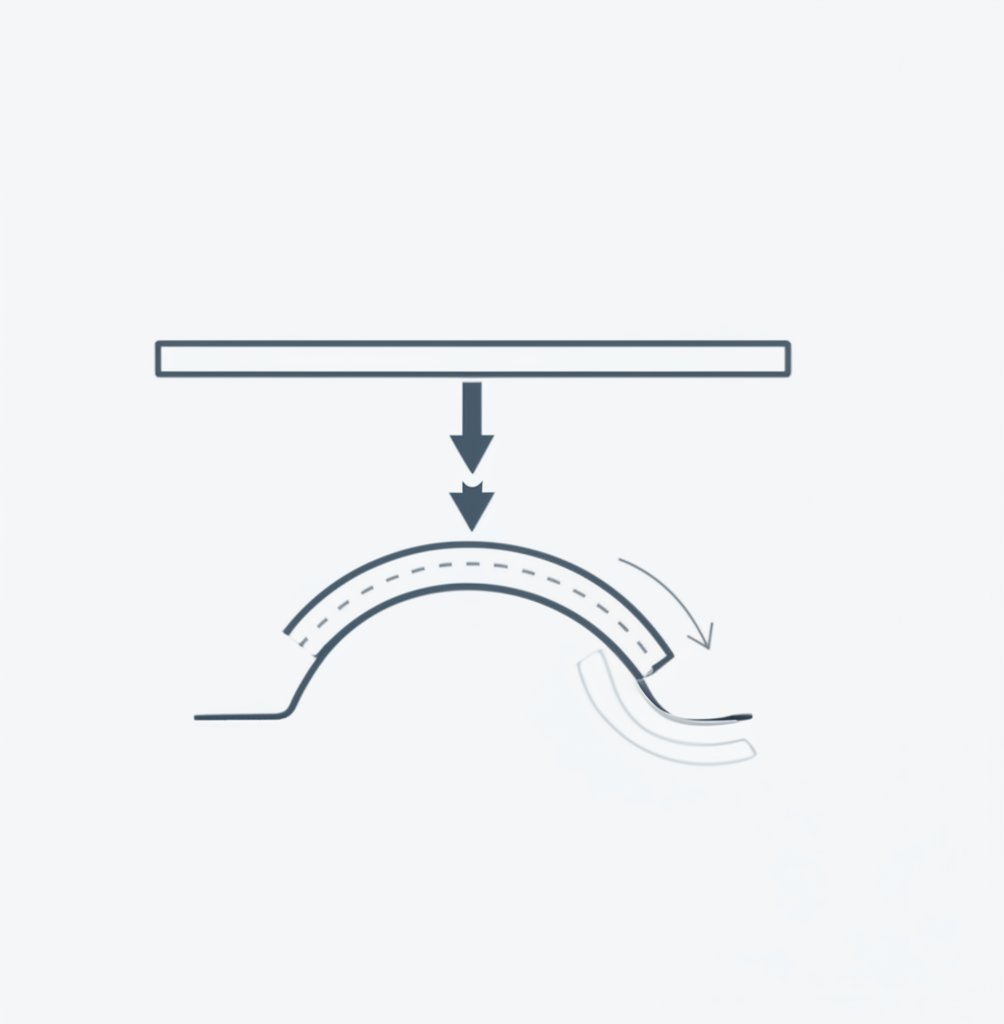

Vai jūs kādreiz esat noliecis metāla strēmeli un redzējis, kā tā atgriežas, kad palaidāt vaļā? Tas ir atgrieziens — neatvairāma realitāte jebkurā metāla formēšanas procesā . Augsta stipruma tērauds un šauri rādiusi padara atgriezienu vēl izteiktāku. Galvenie faktori ir teknes robeža, biezuma attiecība pret liekšanas rādiusu (R/t) un elastīgās enerģijas daudzums, kas uzkrājas formēšanas laikā. Lai kompensētu atgriezienu, inženieri izmanto vairākas stratēģijas:

• Pārliekšana: Apzināti veidojot aiz vēlamā leņķa, sagaidot, ka detaļa atslābs pareizajā ģeometrijā.
• Kalšana/kalibrēšana: Lietojot ļoti augstu spiedienu lūzumā, lai plastiski deformētu materiāla graudu struktūru un minimizētu elastīgo atgriešanos. Tas ir īpaši svarīgi coining sheet metal un kalšanas liekšanai darbības.
• Papildu kalšanas stacijas: Pievienojot sekundāro formēšanas soli, lai „fiksētu” gala formu.
• Simulācijā balstīta kompensācija: Izmantojot formēšanas simulāciju, lai paredzētu un pielāgotu veidņu ģeometriju pirms tērauda griešanas, samazinot dārgas mēģināšanas kļūdas (atsauce) .

Ja jūsu detaļa ir īpaši jutīga pret izmēru precizitāti, apsveriet iespēju integrēt metāla formēšanu un kalšanu operācijas, lai fiksētu kritiskās iezīmes. Atcerieties, ka katras atsperes kompensācija ir tik laba, cik labs ir jūsu materiāla datu bāze un procesa kontrole — tāpēc pirms palaista ražošanā pārbaudiet ar reāliem testa daļām.

Izmēru tolerances un atskaites punktu stratēģija

Pareizi izpildīt matemātiskos aprēķinus ir tikai puse kaujas — tas, kā jūs piemērojat tolerances un izvēlaties atskaites punktus, var izšķirt jūsu projekta panākumus. Formēšanas rīkiem primāro atskaites punktu jāievieš uz stabilas, funkcionālas virsmas (piemēram, uz plakanas virsmas vai izturīgas flanges). Nekritiskās zonās var pieļaut lielākas tolerances, savukārt stingri kontrolējamām iezīmēm jāizmanto pēcformēšanas vai kalibrēšanas operācijas. Viensmēr koordinējiet darbības ar savu inspekcijas komandu, lai saskaņotu mērīšanas metodes un atskaites shēmas, īpaši tad, ja tiek izmantoti CMM vai automātiski mērīšanas līdzekļi.

Vienmēr pārbaudiet aprēķinus ar testa datiem un koriģējiet kompensāciju, balstoties uz reālām detaļām — neviena formula neaizvieto praktiskos rezultātus.

• Apstipriniet materiāla izturību un stiepes stiprumu visām formēšanas operācijām
• Pārbaudiet spiedpreses tilpumu un enerģijas līknes attiecībā pret paredzētajām slodzēm
• Apstipriniet matricas spraugu un liekšanas rādiusus katrai detaļai
• Izmantojiet simulāciju atspirgšanas un plānināšanas prognozēšanai
• Saskaņojiet tolerances un datuma bāzes ar inspekcijas stratēģiju
• Plānojiet noblīvēšanas operāciju vai pārliekšanu, ja izmēru stabilitāte ir kritiska

Apguvuši šos aprēķinus un stratēģijas, jūs nodrošināsiet, ka jūsu veidošanas matrica sniedz uzticamus un atkārtoti iegūstamus rezultātus. Tālāk aplūkosim, kā materiālu un instrumentu izvēle vēl vairāk ietekmē jūsu metāla veidošanas projektu panākumus.

Materiālu un instrumentu izvēle, kas nosaka rezultātus veidošanas matricu panākumos

Materiāla uzvedība un matricas stratēģija: kāpēc pareiza kombinācija ir svarīga

Plānojot jaunu formēšanas veidne projektu, vai jūs kādreiz esat brīnījies, kāpēc instruments, kas lieliski darbojās ar mīksto tēraudu, pēkšņi neizdodas ar moderno augststiprīgo tēraudu (AHSS) vai alumīniju? Atbilde slēpjas tajā, kā dažādi loksnes materiāli mijiedarbojas ar jūsu metāla veidņu augstākas izturības tērauds prasa lielākas veidošanas slodzes un var palielināt matricas nodilumu, savukārt plānāki biezumi palielina rievošanās vai pārrāvuma risku. Alumīnijs, savukārt, ir pazīstams ar materiāla pielipšanu matricai (galling), kad metāls pielīp pie formas, tādēļ smērēšana un virsmas apstrāde ir ļoti svarīga.

Iedomājieties, ka veidojat dziļi velmētu korpusu no AHSS: pamanīsiet, ka vajadzīgas lielākas blanksaturētāja spēki, lai novērstu raukšķošanos, un ātrāk nodilst rīki — jo īpaši tad, ja matricas materiāls nav pietiekami izturīgs. Alumīnijam pareiza virsmas apdare un smērviela var būt atšķirība starp spodru detaļu un tādu, kas pārklāta ar svilām vai piekalto metālu. Tāpēc katram metāla matricu komplekts ir jābūt pielāgotam paredzētajam loksnes materiālam un procesam.

Instrumenta tērauda kompromisi veidņu iekļautajām daļām: cietība, izturība un nodilumizturība

Izvēloties piemērotu instrumenta tēraudu savai formu un riepu ir līdzsvarošanas aktu. Ja pārāk stipri uzspiež, pastāv risks nodilināt vai plaisāt; ja pārāk ciets, var zaudēt nodilumizturību. Lielākajai daļai veidošanas matricēm aukstās apstrādes instrumentu tērauda, piemēram, D2 (nodilumizturībai) un A2 (cietībai), ir nozares pamatnes. Tomēr, pārejot uz augstākas izturības tēraudiem vai abrazīviem darbiem, pulvermetallurģijas (PM) instrumentu tēraudi piedāvā labāku kombināciju ar smalkiem, vienmērīgi sadalītiem karbīdiem — nodrošinot gan izturību, gan ilgāku matricu kalpošanas laiku.

• D2/Ekvivalents: Lieliski piemērots ilgām sērijām un abrazīviem materiāliem; var būt trausls.
• A2: Labāk piemērots trieciena vai dinamiskai slodzei; vieglāk apstrādājams un termoapstrādājams.
• PM tēraudi: Vislabāk piemēroti AHSS un liela apjoma sērijām; augstāka cena, bet daudz ilgāks kalpošanas laiks.

Elementiem, kuriem nepieciešamas asas malas vai smalkas detaļas — piemēram, kalšanas tērauds operācijas — ir būtiski izvēlēties tērauda matricu ar augstu spiedes izturību. Ja ražojat miljoniem detaļu, papildu ieguldījums augstas kvalitātes tēraudā vai PM iekļauvē var atmaksāties, samazinot pārtraukumus un atkritumu daudzumu. Atcerieties, ka metāla matricu komplekts nav vienkārši tērauda bloks; tas ir stratēģisks aktīvs, kas veido jūsu visas ražošanas rezultātus.

Pārklājumi un virsmas apstrāde triboloģijai: veidņu aizsardzība, detaļu kvalitātes uzlabošana

Vai jums jau ir bijusi veidne, kas nodilusi pārāk ātri vai atstājusi svītras uz jūsu detaļām? Šeit noder pārklājumi un virsmas apstrādes. Metodes, piemēram, nitrēšana, PVD (fiziskā tvaika nogulsnēšana) un CVD (ķīmiskā tvaika nogulsnēšana), pievieno cietu, zemu berzi radošu slāni veidnes virsmai, samazinot nodilumu un saplaisāšanu — īpaši svarīgi lietojot AHSS un alumīniju (atsauce) . Piemēram, ar PVD uzklāts TiAlN pārklājums var būtiski ilgāk izturēt salīdzinājumā ar neapstrādātām vai hromētām veidnēm, dažreiz ražojot vairāk nekā miljonu detaļu bez ievērojama nodiluma.

• Nitrēšana: Palielina virsmas cietību, minimāla deformācija, piemērots lielākajai daļai tērauda veidiem.
• PVD/CVD pārklājumi: Titāna bāzes pārklājumi (TiN, TiAlN) vai hroma nitrīds ekstremālai nodilumizturībai.
• Virsmas pulēšana: Samazina berzi, uzlabo detaļas virsmas kvalitāti, obligāta pirms pārklājuma uzklāšanas.
• Veidņu dzesēšana: Palīdz regulēt siltuma uzkrāšanos, īpaši karstajā veidošanā vai straujos ciklā.

Plānojot apkopi, atcerieties, ka pamatmateriālam — tēraudam — jābūt pietiekami cietam, lai atbalstītu pārklājumu. Pārbaudes un regulējumi jāveic pirms galīgā pārklājuma uzklāšanas, jo atkārtota griešana var noņemt aizsargkārtas. Ļoti abrazīviem vai liela apjoma darbiem var attaisnot keramikas iestarpes vai uzlabotus pārklājumus, taču vienmēr jāvērtē to izmaksas pret kopējo rīka kalpošanas laiku un apkopes ietaupījumiem.

Kalšana un kalibrēšana malu definīcijai: tad, kad precizitāte ir visvairāk svarīga

Vai vajadzīgi ārkārtīgi asiem detāļām vai ciešiem toleranču robežām? Tieši šeit kalšanas tērauds darbības ieņem savu vietu. Kalšana pielieto augstu spiedienu, lai „nolockotu“ smalkas detaļas vai asinātu malas, bieži kā pēdējo soli vai atkārtotas formas matricā. Tā ir īpaši vērtīga nerūsējošā tērauda detaļām vai AHSS, kur pastāv atsperēšanās risks. Kalibrēšanas operācijas var iekļaut galvenajā tērauda matricā vai veikt kā atsevišķu posmu, atkarībā no precizitātes prasībām un ražošanas plūsmas.

• Izmantošana – Pakāpenisks matricas materiāla zudums, ko paātrina abrazīvs vai adhezīvs kontakts.
• Materiāla pielipšanas – Loksnes materiāla pārnešana uz matricu, kas bieži novērojama ar alumīniju un nerūsējošo tēraudu.
• Nolūzumi/plaisas – Bieži izraisīts nepietiekamas izturības vai nepareizas termoapstrādes dēļ.
• Plastiska deformācija – Matricas virsma deformējas pārmērīgas slodzes ietekmē, parasti no pārāk mīksta tērauda.

Lai novērstu šīs problēmas, vienmēr saskaņojiet savu metāla veidņu izvēli un apstrādes metodes ar jūsu procesa reālajām prasībām. Pareizi izvēlēta metāla matricu komplekts —ar pareizo tēraudu, termoapstrādi un pārklājumu—var ievērojami samazināt pārtraukumus un nodrošināt stabili augstas kvalitātes detaļas.

Pārejot uz problēmu novēršanu un uzturēšanu, vērojiet bojājumu pazīmes, piemēram, apelsīnu mizu, plīsumus vai griezumus—tas bieži ir norāde, ka jūsu matricas materiāls vai virsmas apstrāde nepieciešama korekcija. Tālāk aplūkosim praktiskus rīkojumus darbnīcas līmenī, lai diagnosticētu un novērstu šīs problēmas, nodrošinot gludu veidošanas procesu.

Preses, automatizācija un to ietekme uz veidošanas matricu veiktspēju

Matricu dizaina saskaņošana ar preses iespējām

Kad iztēlojaties darbībā esošu veidošanas matricu, viegli koncentrēties tikai uz pašu rīku. Bet vai jūs kādreiz esat domājuši par to, cik daudz tās matricu presē veiktspēja ir atkarīga no aizmugurē esošās preses mašīnas? Mekhānisku, hidraulisko un servoprešu izvēle nav vienkārša tehniska detaļa — tā ietekmē katru cikla ilguma, izstrādājumu kvalitātes un iespējamību aspektu jūsu loksnes metāla matricu presēšanas operācijās.

Mehāniskie preses izmanto griezes ratus spēkam un pārsteidz ar ātrām, atkārtotām cikliskām kustībām — domājiet par masveida ražošanu, kur katrs sekunds ir svarīgs. Tomēr to fiksētā kustība nozīmē mazāku kontroli kustības apakšējā punktā, kas var padarīt sarežģītu vai dziļu formu veidošanu grūtu. Hidrauliskās preses, savukārt, kustas lēnāk, bet nodrošina nevienlīdzināmu kontroli un spēka stabilitāti, tādējādi būdamas ideālas sarežģītām formām un biezākiem materiāliem. Ja jūsu detaļai ir dziļi izvelkami elementi vai ja tiek veidots moderns augststiprīgs tērauds, parasti izvēlas hidraulisko presi.

Servopofili un veidošanas loga paplašināšana

Tagad iedomājieties, ka jūs varētu programmēt savu veidņu mašīna lai palēninātu vai apturētu tieši pareizajā brīdī veidošanas procesā. Tieši to servospiedes piedāvā. Ar programmējamām slīdņa ātruma profiliem servospiedes ļauj precīzi regulēt kustību — ilgstoši uzturēt pozīciju materiāla plūsmai, palēnināt, lai izvairītos no rievām, vai paātrināt, kur tas ir droši. Šī elastība paplašina veidošanas iespējas, samazina defektu risku un pat var samazināt maksimālās veidošanas slodzes. Uzdevumiem, kas prasa stingrus toleranču ierobežojumus vai biežas pārbūves, ar servodzinēju darbināti spiedis un veidne iestatījumi ir spēles mainītāji, atbalstot gan augstu precizitāti, gan daudzveidīgu ražošanas vidi.

Sensēšana veidnē un procesa vadība

Vai jūs kādreiz esat pieredzējis dārgu nepareizu barošanu vai ieķērušos lenti sērijas vidū? Mūsdienu mašīnu veidnes arvien biežāk tiek integrēti ar sensoriem un procesa uzraudzības sistēmām. Spiedienspēks monitori, slodzes mērītāji un materiāla nepareizas padotnes detektori nodrošina reāllaika atgriezenisko saiti, palīdzot pamanīt problēmas, pirms tās izraisa detaļu defektus vai veidņu bojājumus. Strīpu sensori nodrošina, ka materiāls ir klāt un pareizi pozicionēts, savukārt veidnē iebūvētās aizsardzības sistēmas aptur presi, ja kaut kas notiek nepareizi. Šis atgriezeniskās saites cikls ir īpaši vērtīgs testa darba un uzsākšanas laikā, kad procesa stabilitāte vēl tiek precizēta.

• Pirms ražošanas uzsākšanas pārbaudiet visus sensorus un bloķēšanas mehānismus
• Pārbaudiet, vai spiedienspēka un slodzes rādījumi atbilst simulācijas prognozēm
• Apstipriniet, ka smērēšana ir vienmērīga un atbilstoša veidņu presēšanai
• Pārbaudiet avārijas apturēšanas sistēmu un veidņu aizsardzības elektriskās ķēdes
• Dokumentējiet procesa parametrus, lai nodrošinātu reproducējamību

Automatizācijas un līnijas balansēšanas apsvērumi

Iedomājieties pārnešanas līniju, kur katrs preses veidnes tieši saskaņoti — detaļas pārvietojas no stacijas uz staciju bez problēmām. Sasniegt šādu automatizācijas līmeni nenozīmē tikai robotus vai transportierus; tas ir saistīts ar matricu dizaina plānošanu, ņemot vērā pirkstu brīvumu, nodošanas laiku un vadonisegulu. Ātras maiņas sistēmas un automātiska matricu iestatīšana samazina mašīnas darba pārtraukumus, uzturot līnijas elastīgumu biežām pārbūvēm (atsauce) . Augsta sortimenta ražošanas vidē šīs funkcijas var izšķirt starp peļņu un darba pārtraukumu.

Stacija atpaliek, visa līnija palēninās. Lai nodrošinātu stabīlus rezultātus un maksimāli palielinātu darbalaika izmantojumu, ir būtiska rīkošanas, ražošanas un tehniskās apkopes komandu sadarbība. plāksnes metāla formu spiedējs kopš automatizācija un sensori kļūst par normu, aizvien svarīgāka kļūst matricu dizaina un aprīkojuma iespēju mijiedarbība.

Pāreizot uz problēmu novēršanu un uzturēšanu, atcerieties: pareiza spiedpāres, automatizācijas un matricas iekšējās sensorikas kombinācija ne tikai paaugstina kvalitāti un ražošanas apjomu, bet arī pagarinās matricas kalpošanas laiku un samazina negaidītas apturēšanas. Tālāk mēs iedziļināsimies praktiskos darbnīcas līmeņa rokasgrāmatās, kā diagnosticēt un novērst veidošanas matricu problēmas, lai jūsu ražošana notiktu nepārtraukti.

Problēmu novēršanas, izmēģināšanas un uzturēšanas rokasgrāmata uzticamai veidošanas matricas darbībai

Biežākie veidošanas defekti un to pamatcēloņi

Kad presē izgatavota detaļa ir ar rievām, plaisām vai negaidītiem saviešanās efektiem, tas nav vienkārši traucējums — tā ir skaidra ziņa no jūsu veidošanas matricas. Bet kā ātri atšifrēt šos signālus, lai ražošana paliktu grafikā? Apskatīsim biežākos defektus un to pamatcēloņus, lai jūs varētu ātri un precīzi rīkoties.

Izstrādes stratēģija un iterāciju vadība

Izklausās pārsteidzoši? Iedomājieties, ka esat starp mēģinājumu veikšanu, un katrs pielāgojums šķiet kā šāviens tumsā. Atslēga ir ieviest strukturētu ciklu — mainiet vienu mainīgo reizē, dokumentējiet katru regulējumu un vienmēr pārbaudiet ar izmērītiem rezultātiem. Šeit ir soli pa solim pieeja, kā precīzi iestatīt savu metāla segšanas formas komplekti :

1. Pārbaudiet sākotnējo daļu visiem lielākajiem trūkumiem (savilkšanās, plaisāšana, atsprūde, virsmas kvalitāte).
2. Identificējiet svarīgāko trūkumu, kuru nepieciešams novērst pirmo.
3. Mainiet tikai vienu procesa parametru (piemēram, загlāžņa spēku, izcilņu augstumu, smērēšanas tipu).
4. Palaidiet īsu partiju un izmēriet rezultātus.
5. Dokumentējiet iestatījumus un rezultātus — nekad neuzticieties atmiņai.
6. Atkārtojiet, līdz visi trūkumi ir novērsti un detaļa atbilst specifikācijai.
7. Fiksējiet galīgos procesa parametrus turpmākai ražošanai.

Galvenais secinājums: kontrolējiet mainīgos, dokumentējiet izmaiņas un vienmēr pārbaudiet ar reālām detaļām pirms mērogošanas.

Preventīvā tehniskā apkope un rezerves daļu plānošana

Vai jebkad piedzīvojāt ražošanas apturēšanu, jo kāda detaļa veidņu komplekts neparedzēti nodilusi? Proaktīva apkope ir jūsu garantija darbības laikam un detaļu kvalitātei. Šeit ir veidne, kā uzturēt savus iestiepšanas piederumus un formu komplekti labākajā stāvoklī, balstoties uz pierādītām nozares praksi:

• Ikdienas/maiņas: Vizuāla pārbaude, meklējot nodilumu, plaisas vai netīrumus darba virsmās un malās.
• Reizi nedēļā: Notīriet un eļļojiet visas kustīgās daļas, pārbaudiet atbilstošu darbību starplikām un atstatiem.
• Mēneši: Atdedzējiet un atjaunojiet griešanas/veidošanas malas pēc nepieciešamības; pārbaudiet izlīdzināšanu un kalibrēšanu.
• Kvartāls: Pārbaudiet apakšslāņa defektus, izmantojot modernas metodes (ultraskaņu, magnētiskos daļiņas).
• Gadā vienreiz: Pilnīga izjaukšana, rūpīga pārbaude un nolietotu komponentu vai rezerves matricu komplektu nomaina.
• Smaržošana: Izmantojiet pielietojumam atbilstošus smērvielas un uzraugiet piesārņojumu vai degradāciju.
• Spiedplāksne: Pārbaudiet plakanumu, drošu piestiprinājumu un plaisu vai kustību trūkumu.

Neaizmirstiet uzturēt krājumu būtiskām rezervē daļām—īpaši liela nolietojuma ieguldījumiem un atbalsta formu komplekti . Tas samazina pārtraukumus un nodrošina, ka jūs nekad neesat pārsteigts ar negaidītu bojājumu.

Gatavība darbam pilnā apjomā un dokumentācija

Pirms palielināt ražošanu līdz maksimālajam apjomam, pārliecinieties, ka jūsu veidošanas matrica un preses iestatījums ir patiešām gatavi. Šeit ir īsa pārbaudes saraksts iestrādei:

1. Pārbaudiet, vai visas matricas komplekta sastāvdaļas ir pareizi uzstādītas un pievilktas.
2. Pārliecinieties, vai spiedplāksne un stiprinājums ir līdzeni, tīri un droši piestiprināti.
3. Iestatiet un reģistrējiet visus procesa parametrus (spēku, ātrumu, eļļošanu, līmes iestatījumus).
4. Veiciet pirmā izstrādājuma pārbaudi un salīdziniet rezultātus ar rasējumu un CMM datiem.
5. Dokumentējiet visus iestatījumus un novirzes, lai nodrošinātu izsekojamību.
6. Apmāciet operatorus darbam ar unikālām matricas/ierīces īpašībām un uzturēšanas punktiem.

Ievērojot šos strukturētos procedūras risināšanas, testēšanas un preventīvās aprūpes pasākumus, jūs pagarināsiet savas metāla segšanas formas komplekti , nodrošināsiet stabili augstu detaļu kvalitāti un samazināsiet dārgas pārtraukumu sekas. Turpinot optimizēt savu veidošanas matricas procesu, atcerieties, ka rūpīga uzturēšana un skaidra dokumentācija ir tikpat svarīga kā paši instrumentu tērauds vai spiedplāksne — kopā veidojot patiesu pamatu operacionālajai izcilībai.

Pareizā veidošanas matricas partnera izvēle

Kā definēt projekta apjomu piegādātājiem

Kad esat gatavi pāriet no koncepcijas uz ražošanu, pareizs veidņu partneris var izlemt jūsu projekta panākumus. Bet kā izvēlēties no desmitiem piegādātājiem to veidņu ražotāju, kurš patiešām saprot jūsu vajadzības? Sāciet ar skaidru prasību noteikšanu — apsvēriet detaļas sarežģītību, ražošanas apjomu, pieļaujamās novirzes un jebkurus nozares specifiskos standartus. Pēc tam sīki izskaidrojiet šos sagaidāmos rezultātus potenciālajiem partneriem. Šeit svarīga kļūst kas ir matricu ražošana un kas ir veidņu izgatavošana principu piemērošana: jums vajag piegādātāju, kurš ne tikai izgatavo veidņus, bet arī saprot pilno dzīves ciklu — sākot ar dizainu līdz uzturējumam.

• Iesniedziet detalizētus detaļu rasējumus un CAD modeļus
• Norādiet funkcionālās un estētiskās prasības
• Norādiet paredzamos gadskārtējos apjomus un uzplūstīšanas grafiku
• Uzskaitiet visus nepieciešamos sertifikātus (piemēram, IATF 16949 automašīnu rūpniecībai)
• Identificējiet jebkādas speciālas testēšanas, simulācijas vai validācijas vajadzības

Iezīmējot skaidras sagaidāmās vērtības jau sākumā, Jūs palīdzat piegādātājiem novērtēt atbilstību un ierosināt reālistiskus risinājumus — tādējādi ietaupot laiku un samazinot negaidītus pārsteigumus vēlāk.

Spēju salīdzināšana un riska samazināšana

Ne visi matricu ražotāji ir vienādi. Daži izceļas ar lielapjomu progresīvajiem rīkiem, citi ar sarežģītām pārnešanas matricām vai ātru prototipēšanu. Lai Jums būtu vieglāk salīdzināt, izmantojiet matricu, piemēram, zemāk redzamo. Tā uzsvērt galvenos lēmumu punktus — no inženierijas atbalsta līdz globālajām atsauksmēm. Ja Jūsu projekts prasa sarežģītas simulācijas un stabīlus kvalitātes nodrošināšanas sistēmas, prioritāti meklējiet tieši šos faktorus, izvēloties pareizo instrumentu un spiedformu ražošanā partneris.

• Izvēles kritēriji:
  • Inženierijas un dizaina atbalsta dziļums
  • Simulācijas un digitālās validācijas iespējas
  • Atbilstošas sertifikācijas (piemēram, IATF, ISO)
  • Pieredze ar līdzīgām detaļu ģeometrijām vai nozarēm
  • Dokumentēts pārbaudīšanas process un paraugu ziņojumi
  • Globāli klientu atsauksmes un pēcpārdošanas atbalsts
• Brīdinājuma signāli:
  • Ierobežotas vai nav simulācijas iespējas
  • Neskaidrība procesos vai dokumentācijā
  • Ierobežota pieredze ar jūsu konkrēto pielietojumu
  • Nespēja paplašināt ražošanu vai pielāgoties izmaiņām

Kad simulācija un sertifikācija ir visbūtiskākās

Iedomājieties, ka jūs izlaižat jaunu detaļu un vēlā stadijā atklājat problēmas, kuras būtu varējušas tikt novērstas ar labāku iepriekšējo analīzi. Tieši šeit kļūst par būtiskiem CAE simulācijas un pārliecinošie testa dokumenti. Automobiļu, aviācijas vai drošībai kritiskām lietojumprogrammām pieprasiet piegādātājiem riska novērtējumus, pamatojoties uz simulāciju, paraugu testa ziņojumus un skaidrus pieņemšanas kritērijus. Tas nav tikai par kam paredzēts veidnis , bet par to, cik labi piegādātājs var samazināt risku jūsu izlaišanai un atbalstīt jūs pašreizējā un turpmākajā ražošanas apjomu palielināšanā.

• Pieprasiet simulācijas rezultātus, kas parāda paredzamo materiāla plūsmu, plānināšanu un atspirgstību
• Saskaņojiet mērīšanas metodes un pārbaudes punktus pirms instrumenta izgatavošanas
• Rakstiski noteikta ražošanas apjoma palielināšanas atbalsta, rezerves daļu un uzturēšanas sagaidāmās vērtības

Formveida veidņu partnera izvēle ir vairāk nekā tikai cena — tā ir par partnera atrašanu, kurš spēj nodrošināt uzticamas detaļas, samazināt risku un atbalstīt jūsu ilgtermiņa mērķus.

Ja meklējat automašīnu klases risinājumus ar uzlabotu CAE un globālajām atsauksmēm, Shaoyi Metal Technology ir nopietna opcija, ko apsvērt. Sarežģītākiem vai regulētiem projektiem to pieejas analīze modelēšanai, sertifikācijai un pārbaudēm var palīdzēt salīdzināt arī citus piegādātājus. Lai iegūtu plašāku informāciju par kas ir instrumenti un veidnes darbu un kā izvēlēties piemērotu partneri, izpētiet viņu resursus par labākajām praksēm un pierādītajiem rezultātiem veidošanas matricu ražošanā.

Bieži uzdotie jautājumi par veidošanas matricām

1. Kas ir veidošanas matricas un kā tās darbojas ražošanā?

Veidošanas matricas ir specializēti rīki, ko ražošanā izmanto, lai pārveidotu plāksnes metālu trīsdimensiju formās, nepievienojot materiālu. Tās darbojas, pielietojot kontrolētu spēku, lai liektu, izstieptu vai konturētu metālu, kas ļauj precīzi un atkārtoti ražot detaļas, piemēram, automašīnu pārsegi, elektroierīču paneļi un stiprinājumi.

2. Kāda ir atšķirība starp griešanas matricu un veidošanas matricu?

Griešanas veidnis noņem materiālu, lai izveidotu formas, griežot cauri loksnei, līdzīgi kā cepumu noliekamais. Savukarš, formēšanas veidnis pārveido esošo materiālu, liekot vai stiepjot to jaunās ģeometrijās, bez materiāla zuduma. Abi ir būtiski metālapstrādē, taču pilda atšķirīgas funkcijas.

3. Kādi ir galvenie formēšanas veidņu tipi?

Izplatīti formēšanas veidņu tipi ietver vienreizējas darbības (līnijveida) veidņus vienkāršiem izliekumiem, progresīvos veidņus lielapjomu daudzposmu detaļām, saliktos veidņus vienlaicīgām operācijām, pārneses veidņus dziļām vai sarežģītām formām, rullīšu formēšanas veidņus nepārtrauktiem profilējumiem un gumijas spilvena formēšanas veidņus mazapjomu vai sarežģītām formām.

4. Kā izvēlēties piemērotu formēšanas veidņu piegādātāju savam projektam?

Novērtējiet piegādātājus, pamatojoties uz to inženieru atbalstu, simulācijas iespējām, attiecīgajām sertifikācijām (piemēram, IATF 16949), pieredzi ar līdzīgiem komponentiem un spēju nodrošināt rūpīgu pārbaudes dokumentāciju. Projektos automašīnu kvalitātei Shaoyi Metal Technology piedāvā modernas CAE simulācijas un globālas atsauces, kas to padara par izcilu izvēli augstas precizitātes veidošanas matricu vajadzībām.

5. Kādi ir biežākie izaicinājumi veidošanas matricu darbībās un kā tos var risināt?

Tipiski izaicinājumi ietver raukšļošanos, plīsumus, atspirgstību, virsmas noplūdi un dimensiju novirzes. To risināšanai var pielāgot matricas ģeometriju, загlājēja spēku, smērvielas lietošanu un procesa parametrus. Regulāra apkope un rūpīga pārbaudes stratēģija palīdz nodrošināt pastāvīgu kvalitāti un pagarināt matricu kalpošanas laiku.
