Iestiepšanas un veidņu pamati

Vai jūs kādreiz esat brīnījies, kā tiek izgatavoti jūsu automašīnas korpusa paneļi, ledusskapja plaukti vai sarežģītie metāla komponenti jūsu datorā ar tik lielu precizitāti? Atbilde slēpjas forma un stampēšana —svarīgā procesā mūsdienu ražošanā, kas masveidā nodrošina atkārtoti precīzus metāla komponentus. Apskatīsim pamatus, lai jūs zinātu, kas notiek aiz egaļa un kāpēc šīs metodes ir svarīgas jūsu nākamajam projektam.

Kas ir iestiepšanas veidne un kā tā darbojas

Tā pamatā, tas ir stampēšanas spiednis ir pielāgota precizitātes iekārta, ko projektē, lai grieztu, formētu vai veidotu plakanu metālu noteiktā profilā vai dizainā. Iedomājieties cepumu izgriezni metālam, bet daudz sarežģītākā un izturīgākā mērogā. Veidne parasti tiek izgatavota no sakausēta instrumentu tērauda vai citiem nodilumizturīgiem materiāliem, lai izturētu atkārtotu lietošanu. Iestiepšanas procesā—dažreiz to sauc par sitas procesu—dažreiz to sauc par presēšana un iespiedēšana —plakans metāla loks tiek ievadīts zīmogēšanas presē, kas pēc tam izmanto matricu, lai pārveidotu metālu vajadzīgajā detaļā, visu veicot bez siltuma pievienošanas.

Kā instrumenti un matricas atbalsta zīmogēšanu

Termins rīku un formu attiecas uz speciālo dizainu un izgatavošanu gan zīmogēšanas matricām, gan atbalsta rīkiem, stiprinājumiem un matricu komplektiem, kas nodrošina precīzu izvietojumu un drošu darbību. A veidņu komplekts ir montāža, kas fiksē matricas augšējo un apakšējo daļu precīzā attiecībā vienu pret otru, nodrošinot, ka katrs preses gājiens dod vienādus rezultātus. Ražošanā kas ir matrica ražošanā bieži tiek saukts par procesa sirdi — katrā ciklā pārvēršot neapstrādātu loksnes materiālu gatavās, funkcionālās detaļās.

• Blanks (plakani izgriezumi tālākai formēšanai)
• Formēti čaulas (piemēram, automašīnu korpusa paneļi)
• Izliektņi un balsti
• Elektriskie kontaktligzdas un savienotāji

Zīmogēšana pārvērš loksni precīzās detaļās lielos apjomos, kombinējot presi ar matricu komplektu.

Metāla štampēšanas galvenie ieguvumi un ierobežojumi

Tātad, kas ir perforēšana kam vislabāk piemērots? Šis process ir ideāls, ja nepieciešams:

• Augsta atkārtojamība — identiskas detaļas, kas ražotas cikliski, no cikla uz ciklu
• Precīza izmēru kontrole — detaļas, kas atbilst konstrukcijai un funkcionē paredzētajā veidā
• Mērogojams ražošanas apjoms — efektīva ražošana simtiem vai miljoniem detaļu

Šie stiprie aspekti padara to par iecienītu izvēli forma un stampēšana automobiļu, mājsaimniecības tehnikas, elektronikas un rūpniecības aprīkojuma nozarēs. Piemēram, štampēšana ir ideāla automašīnu durvju paneļu, mājsaimniecības ierīču korpusu, platēs aizsargpārsegu un bezskaita stiprinājumu vai skavu izgatavošanai.

Tomēr svarīgi saprast, ka štampēšana nav universāls risinājums visām situācijām. Salīdzinājumā ar tēšanu vai lāzerrezām, štampēšana ir optimizēta lielām sērijām ar nemainīgu ģeometriju. Ja nepieciešamas ļoti sarežģītas 3D formas vai ļoti mazas partijas, piemērotākas var būt citas metodes, piemēram, formshēma vai CNC tēšana.

Valodas piezīmes un drošības prioritāte

Pirms turpinām, īss valodas padoms: tehniskajā ražošanā „die” ir vienskaitlis, bet „dies” ir daudzskaitlis — to nevajadzētu sajaukt ar vārdu „dye” (krāsviela). Turklāt „stamping” nozīmē procesu, savukārt „stampings” ir ražotie komponenti. Terminoloģijas precizitāte palīdz novērst neskaidrības specifikācijās un darba lauka komunikācijā.

Visbeidzot, drošība un ražošanas orientēts dizains (DFM) ir pamatprincipi, kas iet cauri visam veidņu un štampēšanas jautājumiem. Katram procesa soļam — sākot ar pareizā veidņu komplekta izvēli līdz toleranču noteikšanai — jābūt orientētam uz darbinieku drošību un ražošanas efektivitāti. Turpinot lasīt, pierakstiet savas detaļas materiālu, biezumu, nepieciešamās tolerances un gada apjomu. Šie faktori noteiks jūsu procesa un veidņu tipa izvēli nākamajos nodaļās.

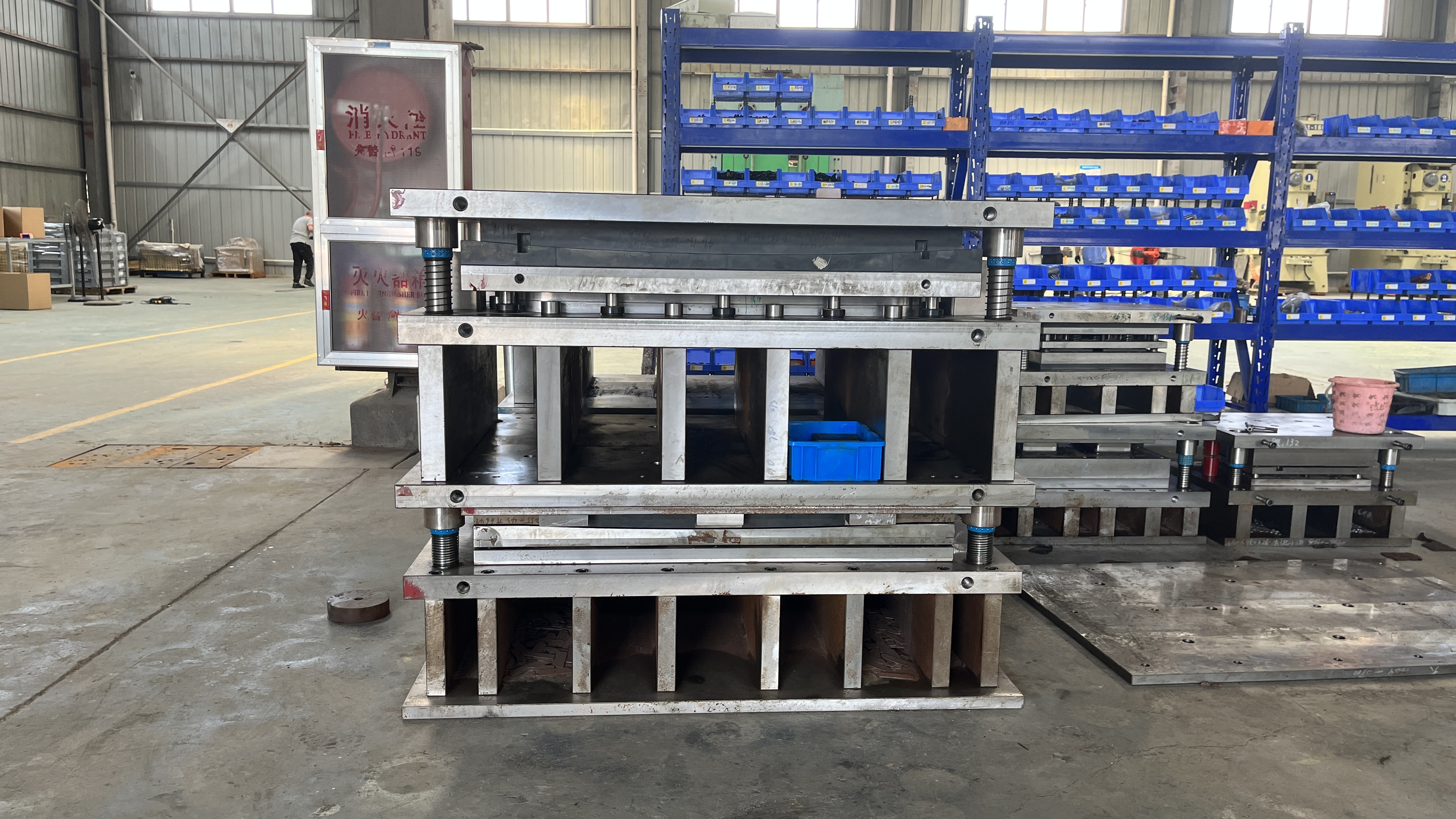

Štampēšanas veidņu tipi un procesa izvēle

Kad esat saskarē ar jaunu metāla detaļas dizainu, ātri rodas jautājums: kurš dzenēšanas formas veidi nodrošinās jums pareizo daļu ar minimālu atkritumu daudzumu un problēmām? Izvēle nav saistīta tikai ar matricu – tā ir par to, kā jūsu daļas sarežģītība, apjoms un pieļaujamās novirzes ietekmē jūsu budžetu un ražošanas mērķus. Apskatīsim galvenās matricu grupas, redzēsim, kur katras stiprās puses, un palīdzēsim jums pamanīt brīdinājuma signālus, pirms tie izmaksā laiku vai rada bēgšanu.

Progresīvā matrica pret pārnešanas un salikto matricu: kas piemērotāk jūsu projektam?

Iedomājieties štancēšanas presi, kas darbojas pilnā ātrumā, izdodot sarežģītas detaļas ik pa dažām sekundēm. Tā ir paaugstošā spiešana . In progresīvā stampēšana , garš metāla strēme klūst caur vairāku staciju matricu komplektu. Katra stacija veic konkrētu operāciju — urbšanu, formēšanu, liekšanu vai griešanu — tādējādi katrā preses ciklā galīgā daļa izkrīt no gala. Šis paņēmiens ir ideāls liela apjoma sērijām sarežģītām daļām, kur svarīgākās ir precīzas pieļaujamās novirzes un zemas izmaksas par vienu daļu.

Bet kas tad, ja jūsu daļa ir plakana un vienkārša? Sastāvīgas formes uzliesmošana nodrošina efektivitāti bāziskiem, plakaniem formas veidiem. Šeit vairākas darbības — piemēram, griešana un perforācija — tiek veiktas vienā preses ciklā. Tas vienkāršo instrumentus un samazina izmaksas, taču nav piemērots sarežģītām ģeometrijām vai ļoti augstai ražošanas jaudai.

Lielākiem vai sarežģītākiem komponentiem, īpaši tiem, kuriem nepieciešami vairāki formēšanas soļi, pārnešanas štancēšanu ir jūsu galvenais risinājums. Šajā metodē detaļas tiek pārvietotas — mehāniski vai manuāli — starp stacijām, katra veicot konkrētu operāciju. Tā ir elastīgāka sarežģītām formām un spēj apstrādāt detaļas, kuras progresīvās matricas nevar, taču prasa lielākus iekārtu uzstādīšanas un uzturēšanas ieguldījumus.

Kad izvēlēties posmu apgrieztās formas vai sekundāras operācijas

Ne katrs projekts attaisno pilnu progresīvo vai pārneses veidni. Prototipiem, izstrādei vai zema apjoma sērijām posmu apgrieztās formas —kur katra operācija tiek veikta atsevišķā, bieži vienkāršākā veidnē—var būt izdevīgāka. Tā ir arī vieglāk pielāgojama, kamēr dizains attīstās. Sekundāras operācijas, piemēram, precīzā izdobšana vai kalšana, var tikt pievienotas, lai sasniegtu ļoti gludas malas vai precīzas detaļas, kad standarta veidnes nevar nodrošināt vajadzīgos rezultātus.

Kā detaļas ģeometrija un apjoms ietekmē veidņu izvēli

Šeit ir praktisks pieeja: uzzīmējiet savu procesa plūsmu — perforācija, veidošana, malas izveide, griešana — lai materiāls tiktu stabilizēts pirms tiek apstrādātas precīzās detaļas. Ja jūsu detaļai nepieciešami sarežģīti liekumi, dziļas iestiepšanas operācijas vai vairāku darbību kombinācija, vislabāk piemēroti būs progresīvie vai pārneses veidņi. Plakaniem uzgaliem vai vienkāršiem stiprinājumiem salikti veidņi vai pakāpeniski rīki var ietaupīt izmaksas un paātrināt pārbūves. Vienmēr sveriet savu gadskārtējo apjomu, toleranču diapazonus un budžetu pret veidņu sarežģītību un izmaksām.

• Brīdinājuma signāli par nepiemērota veidņa izvēli:
  • Pārmērīga pārstrāde vai sekundārā apstrāde ar mašīnām
  • Nepārvaldāms skaldījums vai nestabila malu kvalitāte
  • Augsts bērna līmenis vai materiāla izšķērdēšana
  • Bieža veidņu apkope vai darba pārtraukumi
  • Grūtības nodrošināt kritiskās tolerances

Laicīga procesa plānošana un pareiza veidņa izvēle palīdz izvairīties no negaidītībām testa fāzē un PPAP procesā.

Drošības piezīme: Kad vien projektējat priekš pārnešanas štancēšanu vai jebkuru procesu, kurā iesaistīti kustīgi komponenti, vienmēr plānā iekļaujiet bloķēšanas ierīces un aizsardzību. Ievērojiet savas darbnīcas drošības standarta procedūras (SOP) un piemērojamās normas, lai aizsargātu gan operatorus, gan aprīkojumu.

Gatavs iedziļināties? Nākamajā solī aplūkosim, kā ražošanai paredzēta konstruēšana (DFM) un gudrie pieļaujamās novirzes noteikumi var palīdzēt izvairīties no pārstrādes un maksimizēt instrumenta kalpošanas laiku — neatkarīgi no tā, kuru matricu izvēlaties.

Ražošanai paredzēta konstruēšana un pieļaujamās novirzes noteikumi, kas novērš pārstrādi

Vai jūs kādreiz esat piedzīvojis, ka metāla štancētai detaļai plaisa liekšanas vietā vai redzēji caurumus, kas deformējas pēc formas veidošanas? Šīs problēmas ir izplatītākas, nekā jūs varbūt domājat — un gandrīz vienmēr saistītas ar dažām būtiskām kļūdām ražošanai paredzētā konstruēšanā (DFM). Apskatīsim būtiskos noteikumus, kas palīdzēs jums izstrādāt izturīgus, rentablas ražošanas detaļas un izvairīties no pārstrādes vai instrumenta bojājumiem savos matricu un štampēšanas projektos.

Būtiskie DFM noteikumi metāllapas detaļām

Skana sarežģīti? Tā nav jābūt. Sekojot nelielam skaitam pierādītu norādījumu priekš lēca metāla štampēšanas dizains , jūs ievērojami varat uzlabot ražošanas vieglumu, samazināt atgriezumus un pagarināt savu stampēšanas formas komponenti . Šeit ir pamatprincipi, kurus katram inženierim vajadzētu iekļaut savā specifikācijā:

norādiet caurumu diametrus ≥ materiāla biezumam, ja vien to neapstiprina izmēģinājumi.

liekšanu alēs virzienā veiciet piesardzīgi; pārbaudiet plaisu rašanos augststiprā tēraudā (HSS).

stiprinātākās ģeometriskās un izmēru tolerances piemēro tikai funkcionalitātes datumiem; dekoratīvajām zonām tās var atslābināt.

Toleranču stratēģija pēc operācijas

Kad jūs projektējat metāla štancēšanas komponentiem , ir vilinoši norādīt stingras tolerances visur. Vai zinājāt, ka pārmērīgi stingras tolerances ir viena no galvenajām nevajadzīgo izmaksu un biežāka atlējuma iemesliem? Lielākajai daļai formu un riepu , stingrās ģeometriskās un izmēru tolerances (GD&T) rezervējiet tikai svarīgām detaļām — piemēram, montāžas caurumiem vai datumplaknēm. Dekoratīvām zonām vai nekritiskām detaļām atslābinātas tolerances nav tikai pieļaujamas, bet arī ieteicamas. Šāds pieeja nozīmē mazāk veidņu staciju, mazāk pārstrādes un ilgāku instrumenta kalpošanas laiku.

Projektēšana, lai nodrošinātu vienmērīgu materiāla plūsmu

Iedomājieties, ka veidojat štancēts tērauda loksnes kas jāliec, jāsaglabā forma un jāizskatās labi. Viendabīga materiāla plūsma ir galvenais faktors. Uzstādiet caurumus un izgriezumus vismaz 4x materiāla biezuma attālumā no liekšanas līnijām, lai novērstu izkropļojumus; pievienojiet izgriezumiem noapaļotus stūrus, lai izvairītos no sprieguma koncentrācijas. Ribu un rievu gadījumā sagaidiet dažas materiāla uzretināšanas vietas — tāpēc pielāgojiet savu dizainu vai konsultējieties ar ražotāju par pieņemamajiem ierobežojumiem. Un vienmēr pārbaudiet, kā graudu virziens sakrīt ar jūsu liekumiem: slīkstīšana perpendikulāri pret graudiem ir ļoti ieteicams, lai minimizētu plaisāšanas risku, jo īpaši ar šauriem rādiusiem. Liekšanu paralēli graudiem vajadzētu izvairīties ikreiz, kad tas iespējams.

• Šauri iekšējie stūri (plaisāšanas risks)
• Nefiksēti izcilni vai mazi elementi (sliecas liekšanai vai lūzumam)
• Pārāk mazi perforācijas caurumi (paātrina punches kalšanu)
• Caurumi/izgriezumi pārāk tuvu liekumiem vai malām (izkropļojums, plīsumi)
• Nestandarta plākšņu biezumi (augstākas izmaksas, garāks piegādes termiņš)
• Neatbilstoši ciešas pieļaujamās novirzes (palielina izmaksas un pārstrādi)

Ievērojot šos metāla štampēšanas dizains noteikumus, jūs ievērosiet gludāku ražošanu, mazāk pārsteigumu testa laikā un izturīgākas detaļas jau pēc izspiešanas. Tālāk aplūkosim, kā digitālais matricu dizains un simulācija palīdz optimizēt šos lēmumus jau pirms tērauda griešanas, nodrošinot, ka jūsu DFM stratēģijas atalgojas reālajā ražošanā.

Matricu dizains ar CAD, CAM un deformēšanas simulāciju

Kad skatāties uz perfektu štampētu detaļu, varbūt prātojat: kā inženieri to izdevās paveikt — pirms kāda tērauda tika sagriezts? Atbilde slēpjas mūsdienīgā digitālā darba plūsmā, kas apvieno CAD, CAM un formēšanas simulāciju, lai jūsu projektu aizvadītu no rasējuma līdz ražošanai gatavam metāla veidņu ar mazāk pārsteigumiem un mazāk bērkni. Apskatīsim procesu soli pa solim un redzēsim, kā katrs posms veicina pārliecību un kvalitāti jūsu marķieri formas dizains .

No detaļas specifikācijas līdz sloksnes izkārtojumam: plānošana panākumiem

Viss sākas ar jūsu detaļas ģeometrijas, materiāla un toleranču rūpīgu analīzi. Iedomājieties, ka esat saņēmis jaunu detaļas rasējumu — jūsu pirmais solis nav pāriet uz 3D modelēšanu, bet izpētīt prasības un jautāt: kādas operācijas būs nepieciešamas šai detaļai? Kuras pazīmes varētu radīt problēmas veidošanas vai griešanas laikā?

Tālāk nāk sloksnes izkārtojums. Tas ir maršruts, kādā jūsu neapstrādātais loksnes materiāls pārvietosies caur veidni, stacija pēc stacijas. Mērķis: minimizēt materiāla atkritumus, nodrošināt stabili detaļas veidošanu un optimizēt operāciju skaitu. Gudrs sloksnes izkārtojums var ietaupīt ievērojamus izdevumus un laidumu stabilam ražošanas procesam progresīvas akmens formēšanas dezinācija .

1. Detaļas pieņemšana un prasību pārskatīšana
2. Iespējamības un DFM (konstruēšana ražošanai) novērtējums
3. Procesa plānošana un sloksnes izkārtojums CAD
4. Formēšanas simulācija (virtuālais pārbaudījums)
5. Sīka veidņu konstrukcija (visas sastāvdaļas modelētas)
6. CAM programmēšana veidņu izgatavošanai
7. Reāls pārbaudījums un korelācija ar simulāciju
8. Palaidešana ražošanā (kopā ar dokumentāciju)

Kad izmantot formas veidošanas simulāciju—un kāpēc tas ir svarīgi

Skana tehniski? Patiesībā tā ietaupa lielu laiku un naudu. Pirms tiek apstrādāts jebkāds metāls, formas veidošanas simulācija ļauj jums diegu pārbaudīt virtuāli. Izmantojot specializētas programmatūras, inženieri simulē, kā loksne uzvedīsies tās formēšanas laikā—paredzot atslāņošanu, raukšķošanos, plaisas un atspirgstību. Šī digitālā pārbaude palīdz agrīnā stadijā noteikt problēmas zonas, lai varētu pielāgot dizainu pirms pārejas uz dārgu instrumentu tēraudu.

Formas veidošanas simulācija ir īpaši vērtīga sarežģītiem komponentiem vai augstas izturības materiāliem. Tā ļauj jums:

• Pārbaudīt, vai detaļu var izveidot bez defektiem
• Optimizēt veltnēšanas sloksnes, papildinājuma virsmas un fiksējošos spēkus
• Prognozēt un samazināt atspirgstību labākai izmēru kontrolei
• Ātri novērtēt vairākas procesa koncepcijas

Izmantojiet simulāciju agrīnā stadijā, lai izvairītos no vēlāku posmu tērauda maiņām.

Atradot problēmas pirms diegu izgatavošanas, jūs samazināt fizisko pārbaužu skaitu, saīsināt piegādes termiņus un palielināt savu uzticamību metāla formēšanas matricas dizains .

Izmantojot simulācijas rezultātus, lai precizētu matricas ģeometriju

Ko jūs darāt ar visiem simulācijas datiem? Jums būs jāuzrauga galvenie rezultāti — piemēram, atplaisināšanas kartes, deformāciju sadalījumi un atspirguma vektori. Fiziskās pārbaudes laikā salīdziniet šos paredzējumus ar reāliem mērījumiem. Ja detaļas forma atkārtojas iekš tolerances zonām un nav redzami lieli trūkumi, tad esat sasniedzis kvalitatīvu konverģenci.

Ja nē, ievadiet rezultātus atpakaļ savā CAD modelī: regulējiet izstiepšanas mezglus, lai kontrolētu materiāla plūsmu, nedaudz mainiet papildu virsmas, lai veidošana būtu gludāka, vai modificējiet fiksatora spēkus, lai izlīdzinātu spiedienu. Šis iteratīvais pieejas veids ir mūsdienu pamats instrumentu un spiedformu ražošanā .

Lai viss būtu organizēts un izsekojams, integrējiet savu darbplūsmu ar PLM (Produkta dzīves cikla pārvaldība) un PPAP (Ražošanas detaļu apstiprināšanas process) dokumentāciju. Versiju kontrole un mācību bibliotēka ir neaizvietojama — iedomājieties, ka varat pārskatīt iepriekšējos matricu palaišanas gadījumus, lai izvairītos no kļūdu atkārtošanās.

Izmantojot CAD, CAM un simulāciju katra posmā, jūs nodrošināt sev panākumus. veidņu ražošana un, pārejot no digitālās validācijas uz fizisko pārbaudi, jūs būsiet gatavi rezultātus salīdzināt un precīzi regulēt savu veidni stabiliem un atkārtoti reproducējamiem ražošanas procesiem.

Tālāk aplūkosim, kā izvēlēties piemērotu presi un automatizācijas stratēģijas, lai maksimāli izmantotu savas jaunās matricas potenciālu – uzturētu augstu caurlaidspēju un minimizētu pārbūves.

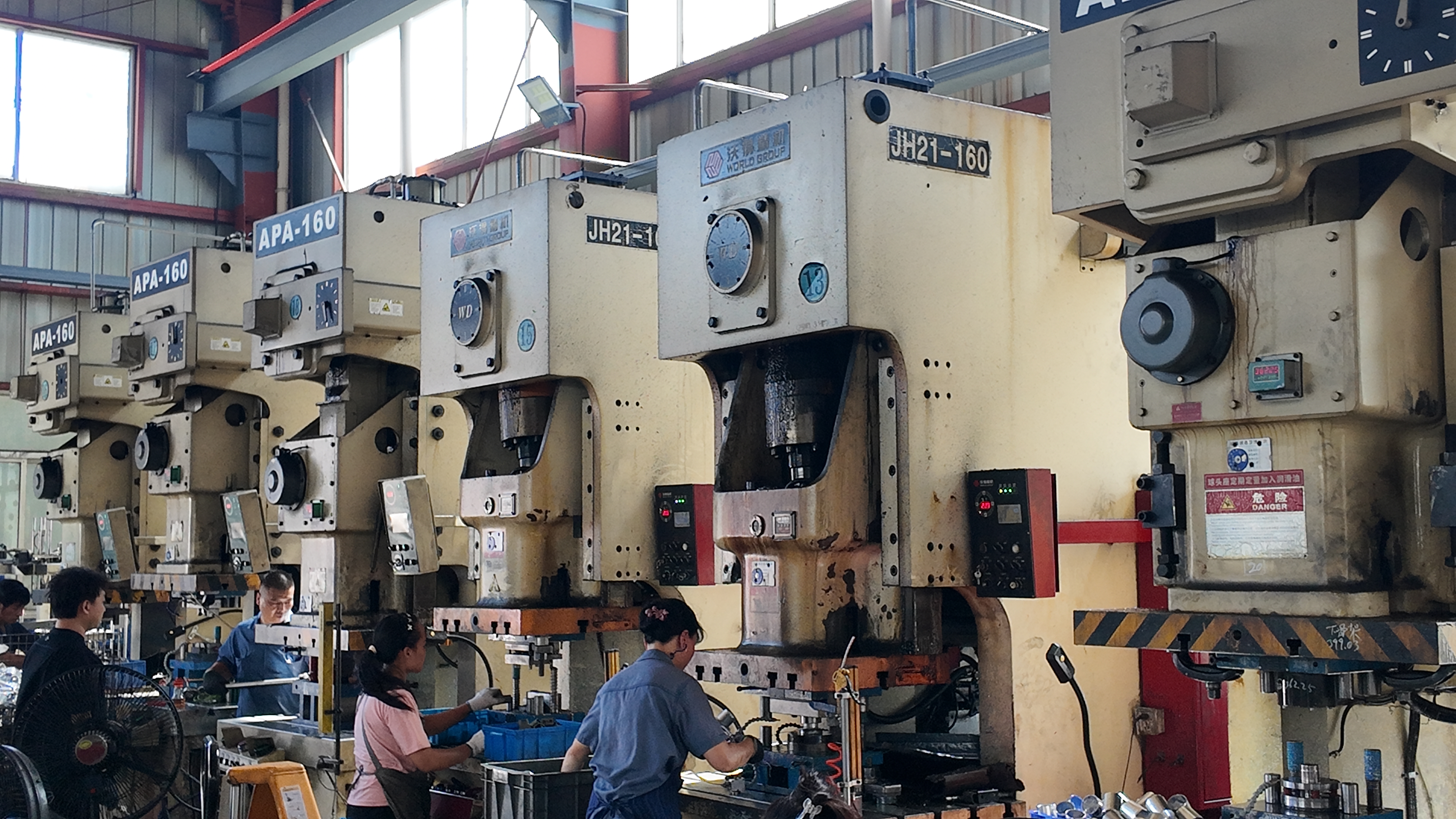

Preses izvēle, tonnāža un gudrā automatizācija

Kad esat gatavs dzīvē ienest jaunu matricu un spiedšanas projektu, pareiza spieda rīks un automatizācijas konfigurācijas izvēle var izšķirt jūsu caurlaidspēju – un jūsu peļņu. Liekas sarežģīti? Tā nemaz nav jābūt. Aplūkosim pamatprasības, lai droši izvēlētos cirtiena formuļu mašīna kura atbilst jūsu detaļai, procesam un ražošanas mērķiem.

Preses un veidņu savietojamības pamati

Iedomājieties, ka esat ieguldījis pēdējās paaudzes matricā, bet jūsu presē nevar nodrošināt nepieciešamo spēku vai nesader ar matricas komplektu. Tā ir situācija, kuru vēlaties izvairīties. Pirmais solis ir saprast galvenos mainīgos lielumus, kas nosaka preses saderību ar jebkuru lakas štampēšanas mašīnas :

• Materiāla veids un biezums : Cietāki vai biezāki materiāli prasa lielāku tonnāžu un enerģiju.
• Detaļas aploksne un elementu skaits : Lielākas vai sarežģītākas detaļas prasa lielāku gultnes izmēru un varbūt vajadzību pēc vairāk matricu stacijām.
• Formēšanas smagums : Dziļas izspiešanas vai sarežģīti liekumi palielina slodzi uz presi. formēšanas preses .
• Griešanas/liekšanas pieļaujamās novirzes un eļļošana : Tas ietekmē gan tonnāžu, gan detaļu kvalitāti.
• Gultnes izmērs un aizvēršanas augstums : Preses gultnei jāparedz matricas pamatnes izmēri un jāļauj pilnībā aizvērties bez traucējumiem.

Preses ir mehāniskas, hidrauliskas un servotipa. Mehāniskās preses nodrošina ātrumu vienkāršiem, platiem izstrādājumiem, savukārt hidrauliskās preses nodrošina elastību dziļiem, sarežģītiem formas veidiem. Servo preses apvieno ātrumu un kontroli, tādējādi tās ir ideālas dažādām lietojumprogrammām.

Preses izvēles darba lapa:
Materiāls: _______
Biezums: _______
Detaļas izmēri (GxPxH): _______
Staciju skaits: _______
Aptuvenais maksimālais spēks (skat. zemāk esošo formulu): _______
Gulta/aizvēršanas augstums: _______
Padeves virziens: _______
Automatizācijas vajadzības: _______
Drošības bloķētāji: _______

Tonnāžas un enerģijas apsvērumi vienkāršoti

Vai jūs kādreiz esat brīnījies, cik lielu spēku jūsu preses veidnes spēkam ir nepieciešams nodrošināt? Nepieciešamās tonnāžas aprēķins nav tikai par lielāko dēli — tas ir par visu operāciju summu jūsu veidnē. Šeit ir vienkāršota pieeja, pielāgota no nozares labākajiem standartiem ( Ražotājs ):

• Izgriešanai un urbšanai: Tonnāža = Perimetrs x Materiāla biezums x Griezes izturība
• Formēšanas operācijām: izmantojiet galējo stiepes izturību, nevis griezes izturību.
• Pievienojiet slodzi no visām stacijām, tostarp atgriezumu griešanu, spiediena spilvenu spiedienu un palīgfunkcijas.

Neaizmirstiet par enerģiju — pietiekama tonnāža ir bezjēdzīga, ja presē to nevar nodrošināt pilnā gaitā. Viensībā vienmēr pārbaudiet, vai jūsu matricu presē ir balansēts un ietilpst preses norādītajā gultas platībā. Sloksnēm sarežģītiem progresīvā štancēšanas prese iestatījumi, izmantojiet progresijas joslas izkārtojumu, lai izlīdzinātu slodzes un izvairītos no nestabiliem spriegumiem.

Automatizācija un IIoT, lai stabilizētu caurplūdīgumu

Vēlaties palielināt vienveidību un samazināt manuālu apstrādi? Mūsdienu lakas metāla štampēšanas mašīnas bieži integrē automatizācijas iespējas, piemēram, padeves līnijas, ruļļu apstrādi, robotus un roktura galā novietojamu instrumentu. Tas ne tikai palielina ātrumu, bet arī minimizē nepareizu padevi un operatora risku. Gudrie sensori un IIoT/Industry 4.0 tehnoloģijas to attīsta tālāk — ļaujot reāllaikā uzraudzīt, aizsargāt veidņu un paredzēt uzturēšanu, lai palielinātu OEE (vispārējo iekārtu efektivitāti).

• Drošības obligātie elementi katram preses iestatījumam:
  • Bloķēšanas un marķēšanas procedūras
  • Gaismas aizkari un klātbūtnes sensori
  • Divu roku vadīklas
  • Matriču drošības bloki
  • Fiziskā aizsardzība un zīmes

Vienmēr jāatsaucas uz attiecīgajiem drošības standartiem, piemēram, OSHA 1910 Apakšnodaļa O mašīnām un to aizsargiem, kā arī ANSI B11.1 mehāniskajām spiedpresēm. Šie norādījumi palīdz nodrošināt, ka jūsu cirtiena formuļu mašīna iestatījums ir gan produktīvs, gan drošs.

Precīzi saskaņojot savu matriču, presi un automatizācijas stratēģiju, jūs pamanīsiet gludākas pārbūves, augstāku izstrādājumu kvalitāti un mazāk negaidītu apstāšanos. Tālāk aplūkosim, kā materiālu stratēģijas tērauda un alumīnija attiecībā vēl vairāk ietekmē jūsu procesa logu un rīku kalpošanas laiku.

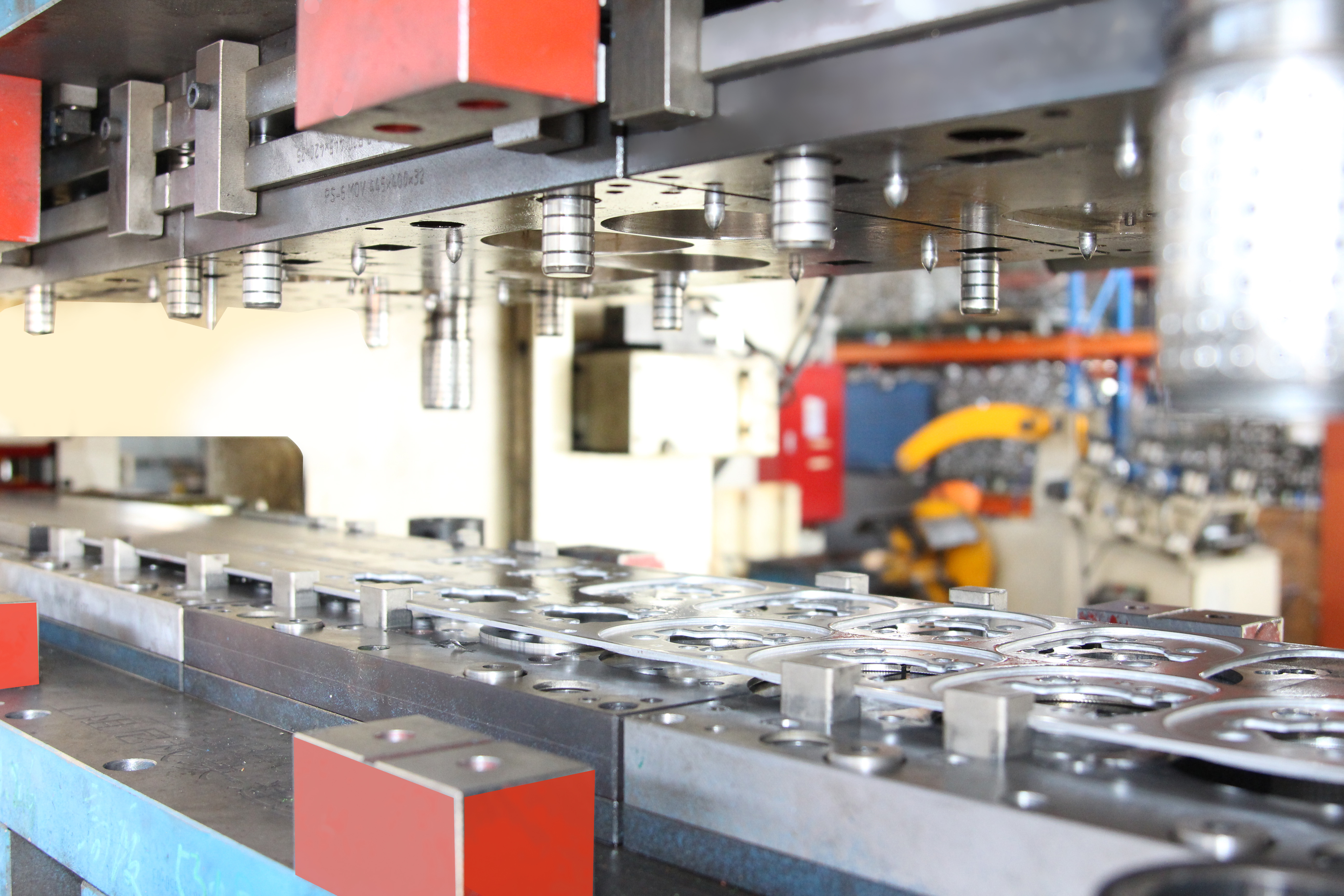

Materiālu stratēģijas tēraudam un alumīnijam

Vai jūs kādreiz esat brīnījies, kāpēc dažas štampētā tērauda detaļas perfekti saglabā savu formu, bet citas — it īpaši no alumīnija — atgriežas sākotnējā stāvoklī vai iegūst virsmas defektus? Pareiza materiāla izvēle ir būtiska veiksmīgai matricu un štampēšanas operācijām. Apskatīsim tērauda un alumīnija atšķirīgo uzvedību un praktiskos paņēmienus, kā mazināt defektus un pagarināt rīku kalpošanas laiku.

Stratēģijas tērauda materiāliem

Tērauds ir klasiskā izvēle vairumam iegrieztas metāls komponentiem, jo ​​tam raksturīga prognozējama veidojamība un izturīga darbība. Tomēr pat tērauda ietvaros pakāpes atšķiras: zemas stiprības tēraudi (LSS) un dziļraksta tēraudi (DDS) ir labvēlīgāki, kamēr augstākas stiprības pakāpes prasa precīzāku procesa kontroli. Tērauda augstāks Janga modulis nozīmē, ka tas pretojas atgriešanās efektam, tāpēc veidotas formas tendē paturēt savu stāvokli. Tas arī labi iztur sarežģītas izveidošanas operācijas un var panest lielākas veidošanas slodzes, nepārplīstot.

• Bīdņu regulēšana: Izmantojiet izvelkamās spraugas un papildinājuma elementus, lai kontrolētu materiāla plūsmu un novērstu rievas vai plaisas.
• Robusts izstiepšanas atbalsts: Nodrošiniet matricas stingrību, lai izvairītos no nesakritības un agrīna nodiluma, īpaši strādājot ar augstas izturības klasēm.
• Regulējama blanksaturētāja spiediena: Regulējiet spiedienu, lai līdzsvarotu izstiepšanu un novērstu virsmas defektus.
• Smaržošana: Izvēlieties smagāka tipa saliktos eļļas vai makroemulsijas grūtiem izstiepumiem un nodrošiniet vienmērīgu uzklāšanu, lai samazinātu aizķeršanos un saskrāpējumus.
• Tīrība: Uzturiet ienākošo materiālu brīvu no mēroga, oksīdiem un svilumiem, lai izvairītos no virsmas skrāpējumiem un abrazīva nodiluma.

Stratēģijas alumīnija paneļiem

Alumīnija štampēšana rada savas problēmas. Alumīnija sakausējumi, kas populāri automašīnu un aviācijas nozarēs vieglsvara dēļ, ir zemāks Janga modulis un unikāla deformācijas cietināšanas uzvedība. Tas nozīmē lielāku atspirgstību — tāpēc detalē pēc izņemšanas no veidnes var neatbilst tās kontūrai. Alumīnijam ir arī zemāka deformācijas jauda pēc kaklošanas, kas to padara jutīgāku pret plaisām un lokalizētu plānināšanu.

• Lielāki rādiusi un maigi loki: Izmantojiet pietiekami lielus liekuma rādiusus, lai izvairītos no plaisām un kompensētu atspirgstību. Priekš alumīnija loksnes štampēšana , tas ir vēl svarīgāk.
• Optimizēta eļļošana: Izvēlieties eļļas ar labu robežplēvi un EP (ekstrēma spiediena) piedevām. Viegla lietojuma izzudošās eļļas var darboties platiem veidojumiem, taču salikto eļļu izmantošana ir labāka dziļiem izspiedumiem ( Ražotājs ).
• Polētas matricas virsmas: Alumīnijam ir raksturīga nodilšana un virsmas bojājumi. Turiet matricas virsmas augsti polētas un tīras, lai samazinātu kosmētiskus trūkumus.
• Vakuumiekārtas pārvadīšanai: Tā kā alumīnijam nav magnētiskas ietekmes, detaļu pārvietošanai izmantojiet vakuum sistēmas, nevis magnētiskos pārnesejas ierīces.
• Procesa loga regulēšana: Tā kā alumīnija formas mainās atkarībā no katras posma, izmantojiet simulāciju vai testus, lai precīzi iestatītu izspiešanas sloksnes, fiksējošos spēkus un papildinājumu ģeometriju.

Nolietojuma samazināšana un virsmas kvalitātes uzturēšana

Instrumenta un detaļas virsmas kvalitāte iet roku rokā. Gan tērauda, gan alumīnija stampēšanai nepietiekama smērēšana vai netīri materiāli var izraisīt nolieci, svītras un agrīnu matricu nolietojumu. Šeit ir īsa pārbaudes saraksta ar pierādītiem pretlīdzekļiem:

• Izvēlieties smērvielas, kas atbilst materiālam un veidošanas smagumam
• Filtrējiet cirkulējošos šķidrumus, lai noņemtu metāla daļiņas un oksīdus
• Uzturiet matricu pārklājumus un virsmas apdarēs — pulējiet atkārtoti pēc nepieciešamības
• Regulējiet instrumentu spraugas atkarībā no katras materiāla veida
• Pārbaudiet piegādāto materiālu, meklējot piesārņojumu vai lielu daudzumu rūpnīcas eļļas

Saskaņojiet smērēšanu un virsmas apdari ar materiālu, lai palēninātu nolietojumu un stabilizētu detaļas atbrīvošanu.

Joprojām nevarat izlemt starp tēraudu un alumīniju savam nākamajam alumīnija stampēšanu vai iezīmogotu tēraudu projektu? Vienmēr konsultējieties ar piegādātāja datu lapām, lai iegūtu konkrētas veidošanas robežas un ieteiktās prakses. Šo stratēģiju ievērošana palīdzēs izvairīties no bieži sastopamiem trūkumiem — piemēram, plaisām, rievām vai virsmas deformācijām — un nodrošinās, ka jūsu matricas un spiedšanas process katru reizi nodrošina augstas kvalitātes rezultātus.

Nākamajā solī mēs paskaidrosim, kā stabilizēt jūsu procesa logu — sākot no pirmās matricas pārbaudes līdz pirmā parauga apstiprināšanai, nodrošinot, ka jūsu spiedšanas cikli ir gan izturīgi, gan atkārtojami.

No pārbaudes līdz pirmā parauga apstiprināšanai

Kad beidzot nonākat pie prešes ar jaunu komplektu štampieru formas , ceļš no pirmā sitiena līdz stabilai ražošanai ir viss, tikai ne taisna līnija. Iedomājieties, ka stāvat pie prešes, gatavi pirmajam ciklam — vai detaļa atbilst specifikācijām, vai jūs saskarsieties ar plaisām, skaldiem vai nolīdzināšanas problēmām? Skan satraucoši? Ar pareizo procesu jūs varat pārvērst nenoteiktību par paļāvību un nodrošināt, ka jūsu stamping manufacturing process ir izturīgs jau pirmajā dienā.

Matricas uzstādīšanas un pārbaudes pamati

Katrs veiksmīgs metāllapas lēšanas process sākas ar rūpīgu matricas iestatīšanu. Tas nav tikai par matricas piestiprināšanu presē — tas ir par visu mainīgo lielumu novēršanu, kas var ietekmēt detaļas kvalitāti vai instrumenta kalpošanas laiku. Šeit ir, kā to pareizi izdarīt:

Matricas iestatīšanas pārbaudes saraksts:
- Pārbaudiet, vai visi stiprinājumi un skavas ir cieši un droši piestiprināti.
- Pārbaudiet un notīriet eļļošanas caurules, nodrošinot pareizu eļļas plūsmu.
- Pārliecinieties, ka sensori ir uzstādīti, pievienoti un darbojas.
- Iestatiet un pārbaudiet slēgšanas augstumu atbilstoši matricas un preses specifikācijām.
- Pārbaudiet instrumenta izlīdzinājumu un matricu komplektu paralēlumu.
- Nodrošiniet, ka atkritumu izvadīšanas ceļi nav aizbloķēti.
- Veiciet drošu tukšgaitas ciklu (bez materiāla), lai pārbaudītu, vai nav sadursmju vai neparastu skaņu.

Izpildot pārbaudi, nekavējieties. Izmantojiet preses pakāpenisko kustības režīmu lēnam, kontrolētam kustīgumam. Tas ļauj rūpīgi novērot un veikt regulējumus — būtiski, lai novērstu matricas bojājumus un laikus pamanītu problēmas, pirms tās saasinās. Henli Machine ).

Izpildes pārbaudes saraksts:
- Fiksējiet visus prešes parametrus (spēks, ātrums, gaita, smērviela).
- Novērtējiet pirmos izstrādājumus plaisām, rievām un virsmas defektiem.
- Pārbaudiet skaldes virzienu un malu kvalitāti.
- Mēra atspirgšanu pie galvenajiem atskaites punktiem; salīdziniet ar simulāciju, ja tā ir pieejama.
- Dokumentējiet drošos zonas tēraudam iespējamām korekcijām.

Atcerieties, ka sākotnējās izpildes mērķis ir iegūt zināšanas. Gaidiet nelielas korekcijas — distancieru regulēšana, sensoru pārkalibrēšana vai neliela pieskaršanās (virsmai pielāgošana), lai nodrošinātu vienmērīgu spiediena sadalījumu pa visu stipru.

Pirmā izstrādājuma pārbaude un korelācija

Kad stiprs ražo izstrādājumus, kas izskatās perspektīvi, pienācis laiks pirmā izstrādājuma pārbaudei (FAI). Šis solis ir savienojums starp attīstību un stabiliem ražošanas procesiem. FAI apstiprina, ka process, instrumenti un izstrādājums atbilst dizaina mērķiem — kā arī to, ka jūsu mērījumu metodes ir uzticamas.

Pirmā izstrādājuma pārbaudes saraksts:
- Apstipriniet visas kritiskās dimensijas attiecībā pret GD&T datumiem.
- Pārbaudiet kosmētiskās zonas pēc virsmas zīmēm vai iedobēm.
- Pārbaudiet veidoto zonu biezuma samazināšanos.
- Novērtējiet caurumu kvalitāti (diametrs, atrašanās vieta, uzmetumi).
- Pārbaudiet funkcionālo pieguļu ar savienojamajām sastāvdaļām.
- Attiecīgajos gadījumos atsaucieties uz konkrētajiem pielaidēm no zīmējuma vai standartiem.

Labākā prakse ir iesniegt 3–5 detaļas FAI, izmērot katru uz zīmējuma norādīto izmēru. Noteikti dokumentējiet izmantotās mērīšanas metodes un aprīkojumu, tostarp kalibrēšanas statusu un jebkādu mērījumu nenoteiktību. Ja rodas neatbilstības, kopīgi strādājiet, lai novērstu problēmu, nosakot, vai tā atrodas instrumentos, procesā vai inspekcijas metodē. Neaizmirstiet: īpaša uzmanība nepieciešama pazīmēm, kas atrodas tuvu pielaidēm, jo mērījumu nenoteiktība var tās padarīt neatbilstošas specifikācijai.

Procesa loga stabilizēšana

Iegūt labu pirmo paraugu ir tikai puse kaujas. Nākamais izaicinājums ir procesa loga stabilizēšana – nodrošināt, ka katrs no preses iznākošais gabals atbilst specifikācijām, maiņu pēc maiņas. Tas nozīmē identificēt un kontrolēt mainīgos faktorus, kas visvairāk var izraisīt defektus vai novirzes.

• Bieži sastopamie defekti un korekcijas regulēšanas līdzekļi:
  • Plaisas/rautas: Samazināt formēšanas intensitāti, regulēt veltnīšu iestatījumus, pārbaudīt materiāla klasi.
  • Rievas: Palielināt blanksaturētāja spēku, optimizēt smērēšanu, regulēt pievienojuma ģeometriju.
  • Skaldījumi: Noasināt no jauna vai nomainīt griešanas malas, regulēt matricas spraugu.
  • Nevienmērīga izstiepšanās vai uzretināšanās: Regulēt formēšanas secību, pārskatīt matricas pieskaņošanu un starpliku iestatījumus.
  • Virsmas zīmes/ievilkumi: Notīrīt matricas virsmas, uzlabot smērēšanu, pārbaudīt ienākošo materiālu.

Katram defektam atbilst attiecīgs regulēšanas elements — vai nu to izgatavošanas rīka pielāgojums, procesa parametrs vai materiāla maiņa. Veiciet visu izmaiņu un novērojumu reģistrēšanu pirmajos testos un sākotnējā ražošanā; šis ieraksts ir neaizstājams nākotnes problēmu novēršanai un jūsu spiedformu nepārtrauktai uzlabošanai.

Drošības atgādinājums: Pirmajās agresijās presi vienmēr darbiniet samazinātā ātrumā, nodrošinot visas aizsardzības ierīces un drošības mehānismus savā vietā. Nekad neizslēdziet bloķēšanas ierīces vai sensorus — operatora drošība ir visaugstāk prioritāte, jo īpaši strādājot ar jauniem vai modificētiem matricu komplektiem.

Ievērojot šos strukturētos procedūru un pārbaudes sarakstus, jūs pārvērtīsiet pirmo agresiju nenoteiktību par stabila un atkārtojama ražošanas pārliecību. Šīs pārejas apguve ir tas, kas atšķir reaktīvas darbnīcas no augstākās klases perforēšanu un presēšanu darbībām. Tālāk aplūkosim, kā iegādes un apkopes stratēģijas var palīdzēt jums uzturēt šo veiktspēju, turējot izmaksas zemas un maksimāli palielinot darbības laiku, palielinot ražošanas apjomus.

Iegādes izmaksu aprēķini un apkopes plānošana

Kad jūs svārāties par jauna forma un stampēšana programmas izvēli, pareizie jautājumi var izšķirt starp rentablu palaišanu un gadiem ilgām slēptām problēmām. Vai kādreiz esat brīnījies, kāpēc daži štancēšanas matricu ražotāji nodrošina stabili zemas izmaksas detaļas, savukārt citi cīnās ar pārtraukumiem vai kvalitātes pārsteigumiem? Apskatīsim faktorus, kas patiesībā ietekmē kopējās izmaksas, uzturēšanas plānošanas būtību un piegādātāju novērtējuma kritērijus, kas padara rīku un matricu ieguldījumus ilgtermiņā rentablus.

Izmaksu faktori matricām un ražošanai

Iedomājieties, ka aprēķināt jauna štancēšanas projekta cenu — kas visvairāk ietekmē jūsu peļņu? Atbilde nav tikai matricas rīka cena. Šeit ir galvenie izmaksu faktori, ko jāapsver:

Vismaz štampieru formas ražošanā projektiem, ieguldot izturīgos un rūpīgi izstrādātos instrumentos no paša sākuma, rezultātā būs mazāk bojājumu, mazāk biežu un zemākas ilgtermiņa uzturēšanas izmaksas. Viensmēr svarstiet sākotnējās izmaksas attiecībā pret paredzamo ražošanas kalpošanas laiku un pārbūves vajadzībām.

Uzturēšanas plānošana un instrumenta kalpošanas laiks

Vai jau kādreiz Jūsu līnija apstājās, jo saplīsa punches, vai bijāt spiesti nosūtīt detaļas ar kvalitātes ierobežojumu? Uzturēšana nav tikai palīgdarbības uzdevums — tā ir būtiska Jūsu riska un izmaksu struktūras daļa. Proaktīvs uzturēšanas plāns Jūsu instrumenta veidnei un veidņu instrumentu aktīviem samazina pārtraukumus, uzlabo detaļu kvalitāti un pagarinās instrumenta kalpošanas laiku ( The Phoenix Group ).

Gatavs uzturēšanas plāna veidnes šablons:
- Svarīgo rezerves daļu saraksts (punches, iekļautie elementi, atspoles, sensori)
- Profilaktiskās apkopes biežums (piemēram, cikli, stundas vai partijas izmērs)
- Pārklājuma stratēģija (virsmas apstrāde, pārklāšanas intervāli)
- Sensoru pārbaudes (funkcionalitāte, kalibrēšana, nomaiņas intervāli)
- Smērēšanas standarta procedūra (tipi, biežums, uznešanas metode)
- Revīziju kontrole (dokumentēt visas izmaiņas, remontus un modernizācijas)

Sadarbojieties ar savu stiprinājumu un matricu ražotāju, lai pielāgotu šo plānu konkrētai matricu ražošanas videi. Izmantojiet darba uzdevumu sistēmu, lai dokumentētu un sekotu līdzi katram remontam vai regulējumam — tas veido vēsturi, kas palīdz paredzēt nodilumu un optimizēt nākamo apkopi.

Kritēriji liecinieku vērtēšanai

Pareizu stampu matricu ražotāju izvēle nav saistīta tikai ar cenu vai piegādes termiņiem. Labākie partneri parāda pierādītu kvalitātes, kapacitātes un risku pārvaldības sistēmu. Šeit ir vienkārša iegādes novērtējuma tabula, kas palīdzēs jūsu izvēlē:

• Procesa ekspertīze (ieraksti par jūsu izstrādājumu tipa un nozares pieredzi)
• CAE Iespējas (simulācija un DFM atbalsts)
• Metroloģija (iekšēja pārbaude un dokumentācija)
• Mainījumu kontrole (skaidras procedūras inženierijas izmaiņām)
• Uztveramība (detaļu un materiālu partiju izsekošana)
• Atbalsts pēc pārdošanas (rezerves daļas, kļūdu novēršana, apmācība)

Detalizētākai novērtēšanai apsveriet šos jautājumus:

• Vai piegādātājam ir sertificēta kvalitātes vadības sistēma (piemēram, ISO 9001)?
• Vai viņi var pierādīt savlaicīgu piegādi un zemu bēguma līmeni?
• Vai viņi nodrošina skaidrus PPAP rezultātproduktus un pārbaudes ziņojumus?
• Vai viņu procesu standartos tiek atsaukti uz labākajām praksiem no avotiem, piemēram, SME, The Fabricator vai NADCA?

Padoms: Izpētot žakšu veidņu ražotājus, pieprasiet uzturēšanas un kvalitātes dokumentāciju, kā arī paraugus no darba uzdevumiem vai pārbaudes ziņojumiem. Šāda pārredzamība ir svarīgs uzticama veidņu izgatavotāja raksturojums.

Koncentrējoties uz šiem izmaksu, uzturēšanas un iegādes kritērijiem, jūs nodrošināsiet savai veidņu un žakšanas programmai prognozējamas izmaksas, augstu darbības laiku un stabili augstu kvalitāti. Tālāk aplūkosim, kā izvēlēties automašīnu veidņu partnerus — kur CAE vadīta atbalsta sistēma un globālie standarti kļūst vēl svarīgāki.

Ko meklēt veidņu izgatavotājā

Automobiļu veidņu partnera pārbaudes saraksts

Kad jums ir nepieciešams automobiļu formēšanas matricas kas atbilst kvalitātei, ātrumam un atbalstam, pareizais partners dara lielu atšķirību. Izklausās pārāk sarežģīti? Tā nemaz nav jābūt. Koncentrējoties uz dažiem galvenajiem aspektiem, jūs varat ātri izveidot īsu veidņu izgatavotāju sarakstu, kas nodrošinās uzticamu rezultātu stiepļu metāla presēšanā — sākot no pirmā prototipa līdz pilnmēroga ražošanai. Šeit ir praktisks pārbaudes saraksts, kas palīdzēs jūsu meklējumos:

• Sertifikācija (IATF 16949, ISO 9001)
• CAE/formējamības analīze (virtuālā pārbaude, simulācijām balstīts dizains)
• Simulācijas un iestarošanas korelācija (pierādīta spēja saskaņot digitālos rezultātus ar reāliem komponentiem)
• PPAP atbalsts (dokumentācija un procesa validācija)
• Metroloģija (uzlabotas mērīšanas un inspekcijas metodes)
• Palaišanas atbalsts (inženieru palīdzība uzlabošanas periodā un pārejas laikā)
• Pieredze ar globālajiem OEM ražotājiem (ieraksts darbā ar lieliem automobiļu ražotājiem)

Iepriekšēja sadarbība ar CAE spējīgu veidņu ražotāju samazina tērauda izmaiņas un paātrina PPAP procesu.

Ko var sagaidīt no CAE spējīga piegādātāja

Iedomājieties, ka jūs izlaižat jaunu transportlīdzekļa platformu. Vai nebūtu drošāk zināt, ka jūsu stamping die factory spēj identificēt problēmas — piemēram, atspirgstību vai sienu uzretināšanos — jau pirms pirmās veidnes izgatavošanas? Šeit noder CAE (datorvadīta inženierija). Piegādātāji, kas izmanto CAE un formas veidošanas simulāciju, var:

• Prognozēt un risināt formējamības problēmas virtuāli, samazinot fiziskās pārbaudes ciklus
• Optimizēt veidņu ģeometriju labākai materiāla plūsmai un dimensiju precizitātei
• Saīsināt piegādes laiku un samazināt veidņu izmaksas, minimizējot vēlas posma izmaiņas
• Nodrošināt pamatīgu dokumentāciju PPAP un turpmākajai kvalitātes nodrošināšanai

Piemēram, Shaoyi Metal Technology piedāvā IATF 16949 sertificētas automašīnu štampēšanas veidnes, modernas CAE simulācijas tehnoloģijas un atbalstu no A līdz Z — sākot ar detalizētām strukturālām pārskatēm, līdz ātrai prototipēšanai un masveida ražošanai. To process ir izstrādāts, lai nodrošinātu precīzi inženiertehniski izstrādātus stiepļu metāla presēšanā uzticas globālajiem OEM ražotājiem. Salīdzinot piegādātājus, meklējiet šāda līmeņa pārredzamību un tehnisko dziļumu, īpaši sarežģītiem vai liela apjoma projektiem.

Automobiļu matricu partneru salīdzināšana

Piezīme: Vienmēr tiešā veidā pārbaudiet piegādātāju spējas, jo piedāvājumi var mainīties. Izmantojiet šo tabulu kā sākumpunktu plašākām diskusijām un vietējiem revīzijas apmeklējumiem.

No prototipa līdz masu ražošanai: Īsta matricu partnera vērtība

Tātad, kas ir rīku un matricu partnerattiecības automaģistrāles sektorā? Tā ir kaut kas vairāk nekā vienkārši matricas piegāde — tas nozīmē sniegt padomus, digitālo validāciju un pastāvīgu atbalstu, kamēr mainās jūsu vajadzības. Labākais matricu ražotājs palīdzēs jums veiksmīgi pārvarēt katru posmu kas ir matricu ražošana —sākot ar datoranalīzes (CAE) rezultātos balstītiem koncepcijas pārskatiem līdz palaišanas problēmrisināšanai un nepārtrauktai uzlabošanai.

Koncentrējoties uz CAE atbalstītiem, globāli pieredzējušiem partneriem, jūs nodrošināsiet savam forma un stampēšana projektam mazāk pārsteigumu, samazinātu biežu un īsāku laiku līdz tirgus ienākšanai. Gatavi virzīties tālāk? Izmantojiet augšā esošo pārbaudes sarakstu un salīdzinājuma tabulu, lai vadītu nākamo piegādātāja interviju — un pārliecinieties, ka jūsu automaģistrāles spiedformas tiek izgatavotas nākotnei.

Bieži uzdotie jautājumi par matricām un spiedformēm

1. Kāda ir atšķirība starp griešanu ar matricu un spiedformēšanu?

Die-gošana izmanto specializētu rīku materiālu griešanai, līdzīgi kā cepumu formai, savukārt žakete attiecas uz plāksnes metāla iepresēšanu starp matricām, lai to veidotu vai formētu. Žaketēšanā bieži ietilpst vairākas operācijas, piemēram, veidošana, liekšana un caurduršana, kas padara to par ideālu sarežģītu, atkārtoti ražojamu metāla detaļu masveida ražošanai.

2. Kas ir žakete un kā tā darbojas?

Žakete ir precizitātes rīks, ko izgatavo no sakausēta tērauda, lai veidotu, grieztu vai formētu plāksnes metālu konkrētās detaļās. Tā darbojas žaketēšanas presē, kur žakete un prese kopā pārvērš plakanu plāksnes metālu pabeigtos komponentos ar virkni kontrolētu operāciju, nodrošinot augstu atkārtojamību un dimensiju precizitāti.

3. Kāda veida žaketes vislabāk piemērotas lielapjomu ražošanai?

Progresīvie veidņi parasti ir labākais izvēles variants lielapjomu, sarežģītiem komponentiem, jo tie veic vairākas darbības secībā, ražojot pabeigtus komponentus ar katru gājienu. Vienkāršākiem vai plakaniem komponentiem kombinētie veidņi nodrošina efektivitāti, savukārt pārneses veidņi piemēroti lieliem vai sarežģītiem komponentiem, kuriem nepieciešami vairāki formēšanas soļi.

4. Kā izvēlēties pareizo presi un automatizāciju stampēšanai?

Pareizās preses izvēle ietver atbilstošu tonnāžas, gultnes izmēra un slēgšanas augstuma pielāgošanu jūsu veidnim un materiāla vajadzībām. Automatizācijas iespējas, piemēram, barošanas līnijas, roboti un sensori, uzlabo caurplūdīgumu un drošību. Viensmēr ņemiet vērā materiāla tipu, komponenta sarežģītību un ražošanas apjomu, lai nodrošinātu efektīvu, drošu un konsekventu ražošanu.

5. Ko vajadzētu meklēt automašīnu stampēšanas veidņu piegādātājā?

Meklējiet piegādātājus ar IATF 16949 vai ISO 9001 sertifikāciju, modernām CAE simulācijas iespējām un pierādītu pieredzi automašīnu projektos. Spēcīgi partneri piedāvā atbalstu no prototipēšanas līdz masveida ražošanai, pārliecinošu PPAP dokumentāciju un spēju korelēt simulācijas ar reāliem rezultātiem, nodrošinot mazāk pārsteigumu un ātrāku produktu izlaišanu.
