Automobiļu štampēšanas matricu būtiskie pamati

Vai jūs kādreiz esat brīnījies, kā no plakana tērauda loksnes izveidojas perfekti konturēta automašīnas durvis vai precīzi izformēts šasijas gultnis? Atbilde slēpjas pasaulē, ko veido automobiļu formēšanas matricas —specializēti rīki, kas veido, griež un attīra plākšņu metālu par kritiski svarīgām sastāvdaļām, kas nosaka transportlīdzekļa drošību, izskatu un veiktspēju. Šo matricu, to terminoloģijas un procesa plūsmas izpratne ir pirmais solis, lai samazinātu nenoteiktību un pieņemtu gudrākus lēmumus dizaina, iepirkšanas un ražošanas komandās.

Kas ir matrica ražošanā automobiļu pielietojumiem?

Tā sirds ir kas ir matrica ražošanā ? Automobiļu ražošanā štancēšanas veidne ir sakietināts rīks, ko izmanto plākšņu metāla griešanai vai formēšanai augsta spiediena apstākļos. Šīs veidnes tiek rūpīgi izstrādātas, lai nodrošinātu precīzas formas, izmērus un virsmas pabeigumu, tieši ietekmējot visu – sākot no korpusa paneļiem līdz drošībai kritiski svarīgiem stiprinājumiem. Termins "veidne" aptver plašu rīkojumu ģimeni, no kuras katrs ir speciāli izstrādāts dažādām operācijām, taču visiem ir kopējs mērķis: pārveidot plakanu metālu par funkcionālām, precīzām detaļām lielā apjomā.

• Tukša : Sākotnējā plakana lapa vai iepriekš sagriezta metāla forma, kas tiek ievadīta veidnē.
• Saistītājs : Veidnes komponente, kas tur un regulē plākšņu metāla plūsmu formēšanas laikā.
• Veidņu komplekts : Pilna augšējās un apakšējās veidnes puses komplekts, precīzi savienotas, lai izveidotu vai sagrieztu detaļu.
• Sviedzināt : Vīriešu rīks, kas iepressējas vai cauri plākšņu metālam, lai veidotu vai sagrieztu elementus.
• Izmešanas ierīce : Noņem gatavo detaļu vai atgriezumus no puņča pēc formēšanas vai griešanas.
• Atsperošana : Metāla elastīgā atgriešanās pēc formēšanas, kas var ietekmēt gala izmērus.

Kā stempēšanas process pārveido plāksni precīziem daļām

Skana sarežģīti? Apskatīsim to sīkāk. Procesa blāvmetāla formēšana process ir operāciju secība, kuru katru veic konkrēts diegs vai diegu stacija:

• Atliekšanas : Griešana sākotnējās plāksnes pamatkontūrā.
• Zīmējums : Veidošana no заготовки trīsdimensiju formā, piemēram, durvju paneļa vai riteņu nišas.
• Malas veidošana : Malu noliešana, lai pievienotu izturību vai nodrošinātu montāžas virsmas.
• Cauruma veidošanas : Uzgriežņu, vadiem vai savienojumu elementiem paredzētu caurumu vai spraugu izveide.
• Apgriešana : Pārlieku materiāla noņemšana, lai iegūtu tīru un precīzu galīgo formu.

Šie soļi bieži vien ir saistīti viens ar otru procesa plānojumā, pārvietojot detaļu no viena diega uz otru vai caur vairāku staciju diegu atkarībā no sarežģītības un ražošanas apjomiem.

[Procesa plūsma: Blanking → Drawing → Flanging → Piercing → Trimming → Inspection]

No dizaina līdz ražošanai

Instrumentu izvēle — piemēram, diegu materiāls, ģeometrija un virsmas apdare — tieši ietekmē izmēru precizitāti, virsmas kvalitāti un ražošanas produktivitāti. Taču diegu ietekme sākas pat agrāk. Iepriekšējie lēmumi, piemēram, materiāla klase un lubrikācijas plāns ietekmē to, kā metāls plūst, cik liels spēks nepieciešams un cik ilgi kalce kalpo. Turpmāk, prasības, piemēram, inspekcijas kritēriji un iepakošanas metodes, nodrošina, ka stampētās detaļas atbilst kvalitātes mērķiem un nākamo montāžas posmu sasniedz neskartas.

Materiālu un lubrikācijas lēmumus augšteces posmā bieži nosaka lejteces kalču veiktspēja; tos jāsaskaņo agrīnā stadijā.

Piemēram, izvēloties augstas izturības tērauda loksni sānu trieciena starpsienai, nepieciešama izturīga kalšu konstrukcija un rūpīga atgriešanās kontrole. Savukārt vienkāršam alumīnija stiprinājumam var atļaut ātrāku ciklu un mazāk sarežģītu aprīkojumu. Abos gadījumos skaidra terminoloģija un agrīna sadarbība starp dažādām funkcijām novērš dārgas pārstrādes darbus un nodrošina, ka visi ieinteresētie pušu — no dizaina līdz iepirkumam un ražošanai — runā vienā valodā.

Kopumā, apgūstot automašīnu štampēšanas veidņu būtiskos pamatus — terminoloģiju, procesa plūsmu un dzīves cikla kontekstu — komandas spēj pieņemt informētus lēmumus, kas veicina kvalitāti, efektivitāti un izmaksu kontroli visā automašīnu vērtības ķēdē. Iedziļinoties sarežģītākos tēmās, neaizmirstiet šos pamatus — tie ir celtnes elementi katram veiksmīgam štampēšanas projektam.

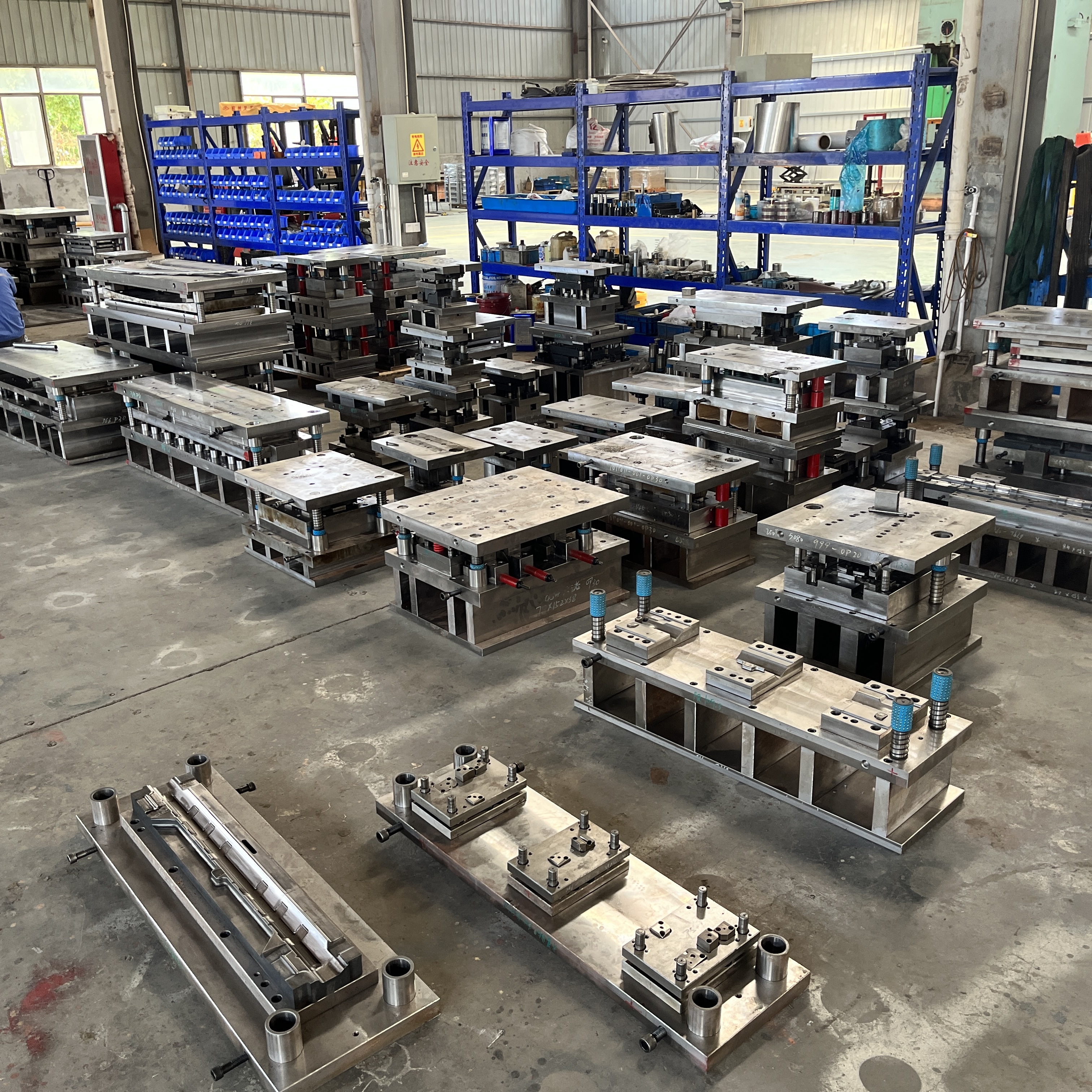

Veidņu tipi un to lietošanas gadījumi

Kad saskaraties ar jaunu štampēšanas projektu, jautājums nav tikai "kādu veidni man vajag?", bet gan "kurš veidnes tips nodrošinās labāko kvalitāti, efektivitāti un izmaksu attiecību konkrētās detaļas vajadzībām?" Pasaulē automobiļu formēšanas matricas piedāvā dažādu rīku komplektu, taču pareizā izvēle var izšķirt programmas panākumus vai neveiksni. dzenēšanas formas veidi un sniegsim jums lēmumu pieņemšanas struktūru, ko var izmantot gudrākai un ātrākai veidņu izvēlei.

Štampēšanas veidņu tipi un tipiski pielietojuma gadījumi

Iedomājieties, ka būvējat automašīnas durvis, sēdekļa stiprinājumu vai sarežģītu pastiprinājuma paneli. Katras detaļas ģeometrija, tolerances un ražošanas apjoms jūs virzīs uz noteiktu matriču ģimeni. Šeit ir tas, ar ko saskarsities ražotnē:

Formas tips	Pareizākais risinājums	Operāciju skaits	Virsmas klase	Apjoms	Mainīšanas sarežģītība	Apkopes vajadzības
Progresīvs matražs	Mazas/vidējas detaļas ar vairākām funkcijām	Daudzas (sekvenčiālas stacijas)	Vidēja līdz augsta	Augstvienības	Zems (lentveida materiāla padeve, minimāla manuāla iejaukšanās)	Augsts (daudzi darba elementi prasa regulāras pārbaudes)
Komplekso forma	Vienkāršas, plakanas detaļas (vienības, blīvslapstas)	Nedaudz (vairākas operācijas vienā sitienu)	VIDĒJS	Zems līdz vidējs apjoms	Vidējs (viens sitiens, bet atkarīgs no detaļas)	Zems līdz vidējs (vienkāršāka struktūra)
Pārnešanas veidne	Lielas, dziļas vai sarežģītas detaļas	Daudzas (atsevišķas stacijas, pārnesīta detaļa)	Augsts	Vidējs līdz liels apjoms	Augsta (iestatīšana un pārneses sistēma)	Augsta (veidne un pārnese mehānisms)
Vienkārša izmērs	Prototipi, pamata formas, zems apjoms	Viens	Zema līdz vidējā	Prototipi / īsas sērijas	Zema	Zema
Velknes veidne	Dziļi veidotas plātnes (eļļas baseini, durvju ārējās daļas)	Viena (stiepšanas operācija)	Augsts	Vidējs līdz liels apjoms	VIDĒJS	Vidēja līdz augsta (atkarīga no stiepšanas dziļuma)
Griezšanas veidne	Galvenā forma, malu apdare	Viens (griešana)	Augsts	Jebkura	Zema	Zema

Progresīvs pret salikto: Kas patiesībā mainās ražotnē?

Pieķersimies lietai. Progresīvā matricas metāla formēšana ir masveida ražošanas pamats — iedomājieties stiprinājumus, skavas vai nelielas korpusa pastiprinājumu detaļas. Šeit loksnes metāla ruļļi tiek padoti caur vairākām stacijām, kur katrā ar katra spiedpresa gājienu tiek veikta atšķirīga darbība (izgriešana, perforēšana, formēšana utt.). Galvenā progresīvās preses priekšrocība ir tās spēja kombinēt ātrumu, vienmērību un zemu darbaspēka patēriņu. Ja jums nepieciešamas tūkstoši vai miljoni detaļu ar atkārtoti garantētu kvalitāti, tad progresīvās matricas ir jūsu izvēle.

Salīdzinājumā ar to, sastāvīgas formes uzliesmošana apstrādā vienkāršākas, plakanas detaļas — bieži mazākos partijos. Visas nepieciešamās darbības (piemēram, izduršana un izgriešana) notiek vienā preses gājienā. Tas padara saliktās matricas izmaksu ziņā efektīvas zemākiem apjomiem un ātrām pārbūvēm, taču tām trūkst progresīvo matricu automatizācija un caurlaidspēja. Jūs ievērosiet, ka tās ir mazāk piemērotas sarežģītām vai daudznozīmju detaļām.

Kad speciāls velknes veidnis ir pareizā izvēle

Sarežģītas formas — piemēram, dziļas eļļas pannas vai ārējās paneļu daļas — prasa citādu pieeju. Šeit labi darbojas pārnešanas veidņi un speciālie velknes veidņi, jo tie spēj apstrādāt lielus заготовки, dziļas velknes un vairākas formēšanas fāzes. Pārnešanas veidņu kalšanā mehāniskie rokturi pārvieto katru detaļu starp stacijām, nodrošinot lielāku elastību un iespēju secīgi veikt formēšanu, perforāciju un griešanu. Tomēr šī elastība nāk ar augstākiem iekārtas un uzturēšanas izdevumiem, kā arī nepieciešama rūpīga uzmanība pārnešanas loga ierobežojumu ievērošanai.

• Progresīvās formiņas: Vispiemērotākais liela apjoma, augsta ātruma ražošanai mazām, daudzveidīgām detaļām.
• Sarežģītas matricas: Piemērots vienkāršām, plakanām detaļām, kur precizitāte ir būtiska un sērijas izmērs vidējs.
• Pārnešanas/velknes veidņi: Spēj apstrādāt lielas, dziļas vai sarežģītas formas, īpaši tad, ja nepieciešamas vairākas formēšanas fāzes.

Biezas kļūdas veidņu izvēlē

• Neievērojot pārnešanas loga vai preses pamatnes ierobežojumus lielām detaļām
• Nepietiekami novērtēta metāllūžņu pārvaldība progresīvajos izkārtojumos
• Sarežģīta veidņu tipa izvēle zema apjoma/prototipa ražošanai
• Neievērot sarežģītu štampēšanas rīku uzturēšanas nepieciešamību

Pareizs veidņu tips līdzsvaro detaļas sarežģītību, apjomu un izmaksas—izvēlieties mērķim atbilstošu rīkojumu, lai izvairītos no dārgām pārprojektēšanām un darba pārtraukumiem.

Kopumā, sapratot veidņu veidi pieejami—progresīvie, saliktie, pārneses, dziļrakstniecības, griezēji un vienreizējās agresijas—dod jums iespēju pielāgot savu šķērslāju formes katra projekta unikālajām prasībām. Turpinot, ņemiet vērā, ka nākamais izaicinājums nav tikai veidņu izvēle, bet arī nodrošināt, ka tā ir projektēta, lai izturētu konkrēto materiālu un formas veidošanas stratēģiju, kas nepieciešama jūsu detaļai.

Mūsdienu materiālu formēšana bez pārsteigumiem

Vai kādreiz mēģinājāt veidot sarežģītu automašīnas paneļa formu un beidzāt ar negaidītām rievām vai detaļu, kas vienkārši neietilpst kalibrā? Strādājot ar mūsdienu uzlabotiem materiāliem, tas nav tikai par veidņu izvēli—tas ir par izpratni, kā tērauda loksnes apspiešanai un alumīnija formēšanai ir raksturīgas unikālas problēmas un nepieciešamas pielāgotas stratēģijas. Apskatīsim, ko jums vajadzētu zināt, lai iegūtu prognozējamas rezultātas no savas automobiļu formēšanas matricas .

AHSS un UHSS formēšanas apsvērumi, kurus dizaineriem jāievēro

Automobiļu ražotāji arvien biežāk izmanto Augstas izturības tēraudu (AHSS) un Ļoti augstas izturības tēraudu (UHSS), lai samazinātu transportlīdzekļa svaru, saglabājot drošību. Tomēr šādi tēraudi rada jaunas grūtības metāla formēšanas matricas —it īpaši metāla plūsmas kontrolē, atspirgstības pārvaldībā un pareizas smērēšanas shēmas izvēlē.

• Augstāks cietēšanas ātrums: AHSS un UHSS ātri kļūst izturīgāki, kad tiek deformēti, kas nozīmē, ka nepieciešams lielāks spēks un paaugstinās plaisu risks, ja veidņu ģeometrija nav pareiza.
• Atspirgstības risks: Pēc formēšanas šie tēraugi tendēcijas "atgriezties" — nedaudz atgriežoties sākotnējā formā, kas var ietekmēt daļas galīgos izmērus. Lai minimizētu šo efektu, ir būtiski izmantot efektīvas kompensācijas stratēģijas, piemēram, pārformēšanu vai stiprinājuma ripu izmantošanu. [AHSS ieguldījumi] .
• Smērvielu prasības: AHSS/UHSS formēšanā vietējie spiedieni un temperatūras prasa modernas sintētiskas smērvielas, kas nodrošina vienmērīgu pārklājumu, labāku dzesēšanu un minimumu atlikumu, atbalstot gan veidņu kalpošanas laiku, gan vēlāko metināmību.
• Fiksatora un ripu dizains: Ievilcēs ripas ģeometrija, fiksatora spēka regulēšana un pievienojuma optimizācija ir precīzi jānokārto, lai kontrolētu materiāla plūsmu un izvairītos no plaisām vai rievām.

Piemēram, izmantojot atbilstošas vai hibrīdas stiprinājuma ripas, var pielietot mērķtiecīgu papildu stiepšanu sānu sienām, samazinot leņķiskās izmaiņas un sānu sienu saviešanos — divas biežas atgriešanās formas. Mūsdienu preses ar daudzpunktu fiksatora spēka regulēšanu ļauj precīzi regulēt spiedienu visā gaitā, vēl vairāk uzlabojot izmēru precizitāti.

Smērvielas un mezgla ģeometrijas iestatīšana tērauda loksnes štampēšanai

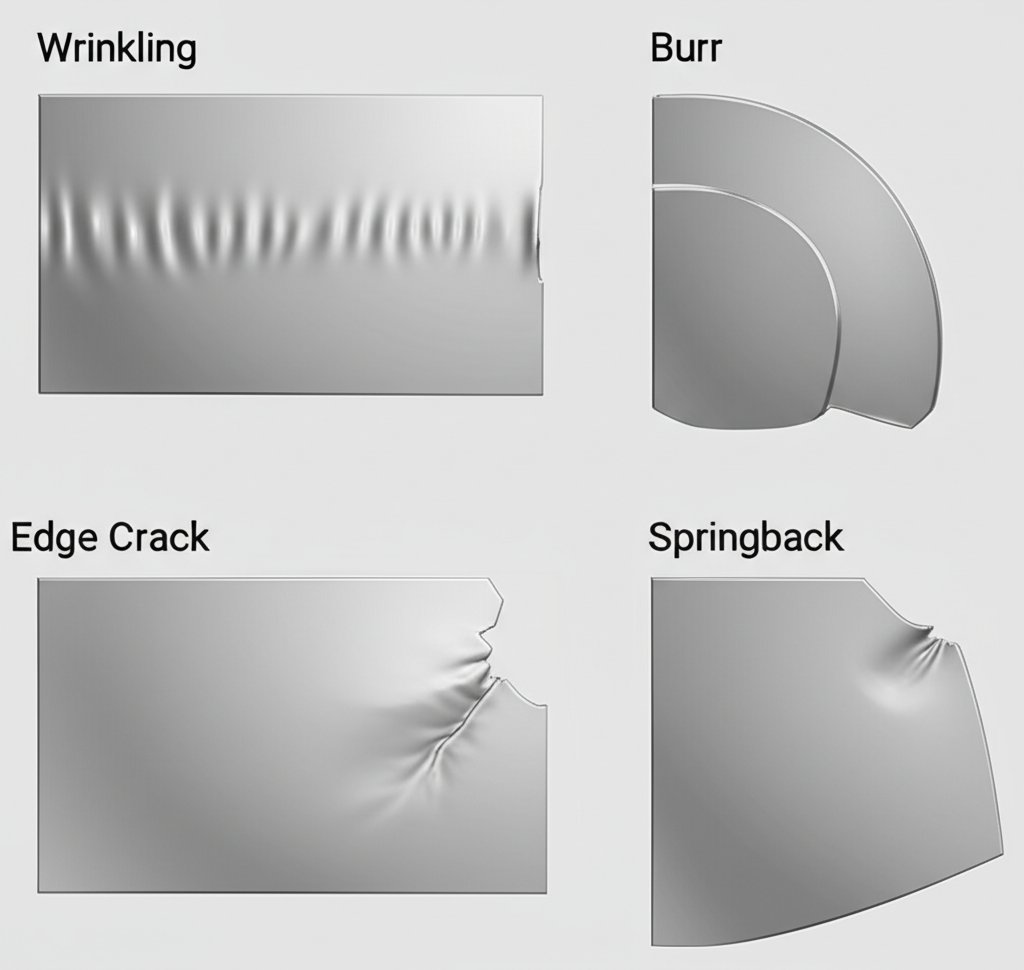

Kāpēc daži štancēts tērauda loksnes izstrādājumi iznāk bez defektiem, kamēr citiem ir virsmas skrāpējumi vai malu plaisas? Bieži vien tas atkarīgs no sinerģijas starp smērvielu, mezgla dizainu un procesa kontroli. Loksnes velmēšanai lēkšanas metāllapa , piemērots smērviels samazina berzi un veidņu nodilumu, savukārt mezgla ģeometrija regulē metāla plūsmu dziļajā velmēšanā.

• Ripas: Novērš ar saites spēka palielināšanu vai mezgla novietojuma optimizāciju.
• Malu plaisas: Regulē, samazinot velmēšanas intensitāti, pielāgojot rādiusus vai izmantojot speciāli izgatavotas заготовки.
• Virsma skrāpējumi: Samazina ar modernām smērvielām un gludākām veidņu virsmām.
• Atsperošana: Minimizē ar pēc-stiepšanas operācijām, pārmērīgu formēšanu vai konstrukcijas elementiem, piemēram, stingrināšanas izbīdēm un vertikālajiem mezgliem.

Iedomājieties, kā regulēt stiprinājuma lodītes augstumu vai izmantot hibrīda lodītes dizainu, lai sasniegtu pietiekamu pēcstiepšanu – tas ne tikai palīdz novērst loksnes saviešanos, bet arī padara procesu mazāk jutīgu pret materiāla svārstībām. Rezultāts? Mazi pārsteigumi un vairāk detaļu, kas jau pirmajā reizē atbilst specifikācijām.

Alumīnija paneļu štampēšana: berzes nodiluma un apelsīnu mizas izvairīšanās

Pārslēdzoties uz alumīniju, jūs ievērosiet citādas problēmas. Alumīnija sakausējumi piedāvā augstu izturības attiecību pret svaru un dabisku korozijas izturību, taču tie ir mīkstāki un pakļautāki virsmas defektiem procesa laikā alumīnija apspiešanas veidņu darbības.

• Galing: Alumīnijs tendencē tikt pie rīka virsmām, izraisot svītras un ātru matricas nodilumu. Lai to novērstu, izmantojiet specializētas matricu pārklājumu (piemēram, nitrīdus vai DLC) un smērvielas, kas paredzētas alumīnijam.
• Virsma bojāta/apelsīnu miza: Svarīgi ir rūpīgi kontrolēt matricas virsmas apstrādi un smērvielu izvēli. Termiskā pārvaldība arī ir svarīga, jo berzes siltums var pastiprināt berzes nodilumu un virsmas defektus.
• Formējamība: Alumīnijs ir mazāk plastisks nekā tērauds, tāpēc ciešāki rādiusi vai dziļas iestiepšanas operācijas var prasīt atkaļveidošanu vai vairāgu posmu formēšanu, lai izvairītos no plaisām.

Ir svarīgi ņemt vērā arī iespējamo bimetālisko koroziju, ja alumīnija daļas tiek savienotas ar tērauda stiprinājumiem vai komponentiem — anodēšana vai krāsošana var palīdzēt samazināt šo risku.

• Galvenie materiāla specifiskie riski un novēršanas pasākumi:
  • Vilkšana → Spiediena spēka regulēšana, pievienojuma optimizācija
  • Malu plaisāšana → Speciāli sagatavoti заготовки, optimizēti rādiusi
  • Virsmas nodilums/saceļošanās → Uzlaboti smērvielas, veidņu pārklājumi
  • Atspirgšana → Fiksācijas ripas, pārformēšana, pēcstiepe, stingrināšanas elementi

Robusts vilkšanas attīstības process samazina pārbaudīšanas kļūdas vairāk nekā jebkurš viens nobeiguma posma veidņu pielāgojums.

Kopumā, materiālu īpašību, matricas dizaina, eļļošanas un procesa kontroles mijiedarbības apguve ir panākumu noslēpums, veidojot modernus tēraušus un alumīniju. Anticipējot riskus un iestrādājot efektīvas pretmēras, jūs pavadīsiet mazāk laika problēmu novēršanai un vairāk – kvalitatīvu detaļu ražošanai. Tālāk aplūkosim, kā šīs materiālu un procesa iegūtās zināšanas pārvērst par praktisku matricas dizaina un specifikācijas plānu – nodrošinot, ka jūsu ieguldījums atmaksājas visā automobiļu formēšanas matricas detaļas dzīves ciklā.

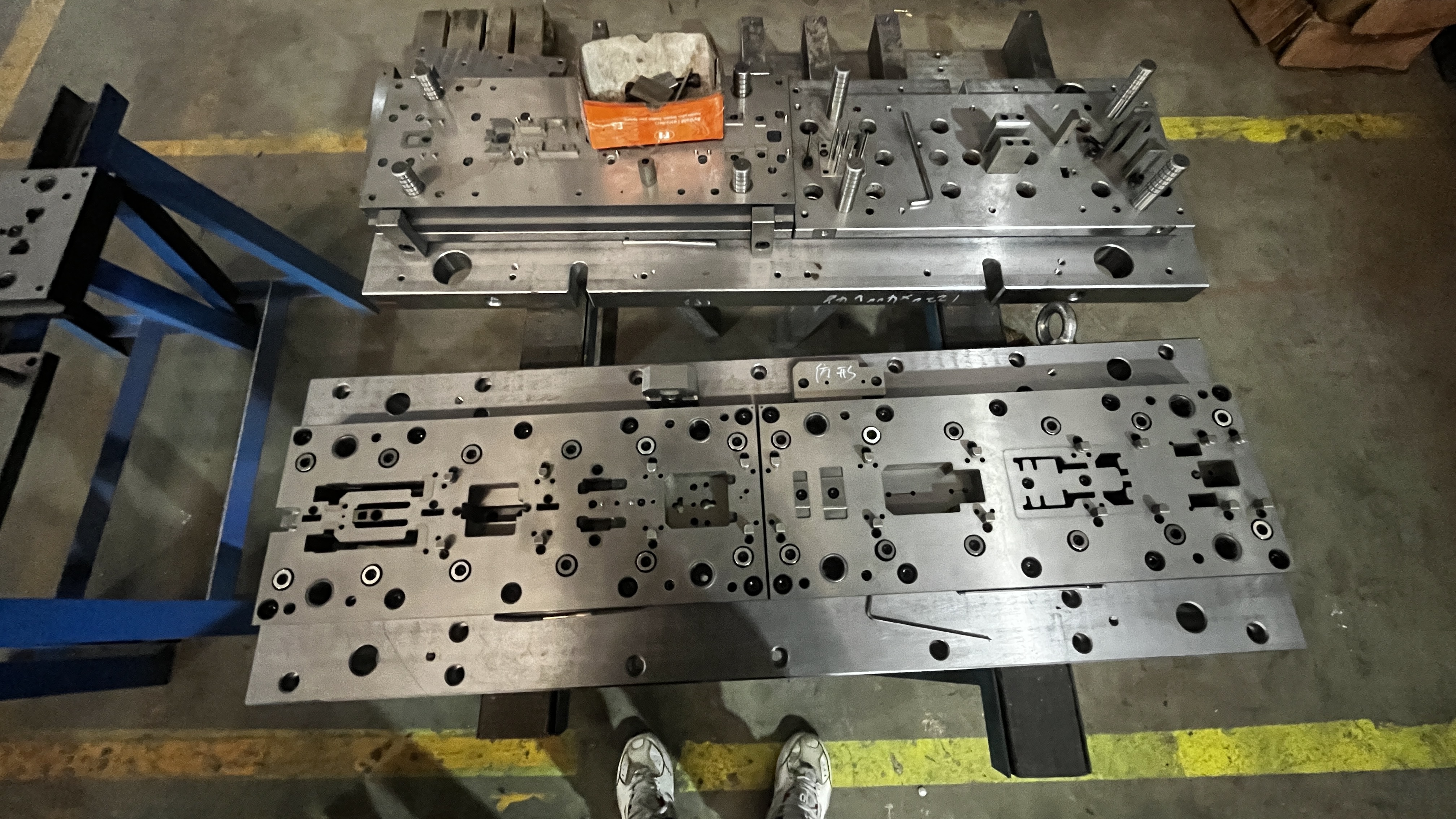

Matricas dizaina un specifikācijas plāns

Kad jums jāizstrādā specifikācija marķieri formas dizains autoraipam pielietojumiem, izaicinājums ir vairāk nekā vienkārši „zīmēt rīku”. Jūs definējat kvalitātes, izmaksu un kalpošanas ilguma DNS katram izstrādājumam, ko šī matrica ražos. Tātad, kā izveidot specifikāciju, kas ir skaidra, izturīga un viegli saprotama gan inženieriem, gan iepirkumu speciālistiem? Aplūkosim praktisku, atkārtoti izmantojamu plānu metāla formēšanas matricas dizains —tas, kas samazina nenoteiktību un vienkāršo piegādātāju pārsniegšanu.

Iežņu veidņu dizaina būtība: tērauda izvēle, termoapstrāde un virsmas aizsardzība

Iedomājieties, ka jūs izgatavojat veidni liela apjoma korpusa paneļiem. Jūsu izvēles — pamatmateriāls, instrumentu tērauds un virsmas apstrādes metodes — tieši ietekmē ne tikai veiktspēju, bet arī ilgtermiņa uzturēšanu un detaļu vienveidību. Šeit ir, kā to strukturēt:

• Veidnes pamatmateriāls: Standarta veidņu komplektos bieži izmanto čugunu (G2500/NAAMS vai līdzvērtīgs) ar minimālo sieniņu biezumu — 1,25 collas ārējām un 1,0 collu iekšējām sienām — lai nodrošinātu strukturālo izturību un ilgmūžību.
• Instrumenta tērauda izvēle: Griešanas un formēšanas sekcijām parasti izmanto šādas klases:
  • D2: Augsta oglekļa, augsta hroma saturs; izcila nodilumizturība ilgstošām izgriešanas, perforēšanas un formēšanas veidnēm.
  • A2: Cietējošs gaisā; līdzsvaro izturību un nodilumizturību, ideāli piemērots izgriešanas/formēšanas spraudņiem un veidņu griešanai.
  • S7: Sitiensprets; izmanto lietojumprogrammās, kurām nepieciešama augsta triecienizturība, piemēram, knaibles un niplu komplekti.
  • H13: Karstajā darbā; saglabā cietību augstās temperatūrās, piemērots alumīnija die štancēšanai vai karstai veidošanai.
  Izvēlieties instrumentu tēraudu atkarībā no nepieciešamās nodilumizturības, izturības un jūsu lietojuma darba temperatūras.
• Termoapstrādes mērķi: Mērķis ir sasniegt līdzsvaru — augstu virsmas cietību nodilumizturībai, vienlaikus saglabājot pietiekamu kodola izturību, lai novērstu šķembu rašanos. Piemēram, D2 pēc cietināšanas un atkaļojuma var sasniegt 62–64 HRC, savukārt H13 parasti tiek apstrādāts līdz HRC 46–52 lai panāktu līdzsvaru starp cietību un augstas temperatūras izturību . Katram sektoram vienmēr uzspiediet instrumentu tērauda tipu trasejamībai.
• Virsmas pārklājumi: Iespējas ietver nitrēšanu, TiN, TiCN, AlCrN un DLC. Pārklājumu izvēle balstīta uz:
  • Materiāla tips: Alumīniju bieži nākas apstrādāt ar DLC vai nitrētām virsmām, lai novērstu saplūšanu; AHSS varētu gūt labumu no TiCN papildus nodiluma aizsardzībai.
  • Smērēšanas plāns: Daži pārklājumi darbojas labāk ar noteiktiem smērvielām vai sausās saskarē — jāsaskaņo ar procesa inženieri.

Kad pārklājumi attaisnojas — un kad ne

Ne katrs ražošanas veidni prasa augstas klases pārklājumu. Augsta nodiluma zonās vai tad, ja presē agresīvas materiālu šķirnes, cietie pārklājumi var pagarināt rīka kalpošanas laiku un samazināt pārtraukumus. Tomēr, ja Jūsu detalēm ir zems ražošanas apjoms vai nodiluma risks ir minimāls, pietiekami var būt standarta veidņu pabeigums. Svarīgi ir pārklājumu pielāgot paredzamajam nodiluma veidam un smērēšanas videi.

GD&T A klases salīdzinājumā ar B klases rīkiem

Cik precīzi jums jābūt pieļaujamajiem izmēriem? Šeit noder ģeometriskā dimensiju noteikšana un pieļaujamie novirzieni (GD&T). Klases A (ārējām) virsmām — domājot par redzamajām korpusa plāksnēm — norādiet stingrākus profila, plakanuma un kontrolētos rādiusus, kā arī pārliecinošas datuma stratēģijas, lai nodrošinātu atkārtojamu atrašanās vietu. Klases B (konstruktīvām vai paslēptām detaļām) parasti pietiek ar funkcionāliem pieļaujamajiem novirzieniem un ekonomisku pabeigumu. Savu loksnes metāla štampēšanas dizainu saskaņojiet ar starptautiskajiem standartiem, piemēram, ISO 2768 vispārējiem pieļaujamajiem novirzieniem un ISO 1101 vai ASME Y14.5 attiecībā uz GD&T.

• Štampēšanas veidņu komponentu specifikāciju pārbaudes saraksts:
  • Veidņu pamatnes materiāls: ____________________
  • Instrumentu tērauda klase (griešanai/formēšanai): ____________________
  • Termoapstrādes mērķis (HRC, serdes pret virsmu): ____________________
  • Pārklājums (ja tāds ir): ____________________
  • Smērēšanas plāns: ____________________
  • Sensoru/aizsardzības stratēģija: ____________________
  • GD&T/inspekcionu datumi: ____________________
  • Klases A/B pabeigšanas prasības: ____________________
  • OEM/industrijas standarti, uz kuriem atsauces: ____________________

Vienmēr saskaņojiet savu metāla štampēšanas dizaina un specifikāciju valodu ar OEM standartiem (ISO, SAE, ASTM), lai nodrošinātu skaidrību un novērstu dārgas nesaprašanas.

Izmantojot strukturētu pārbaudes sarakstu un atsaucoties uz pareizajiem standartiem, jūs nodrošināsiet to, ka jūsu lēca metāla štampēšanas dizains ir gan ražošanai piemērots, gan izturīgs—minimizējot RFQ nenoteiktības un veicinot gludu sadarbību ar piegādātājiem. Tālāk aplūkosim, kā pārtulkot šīs specifikācijas par rīcības plānošanu, lai samazinātu risku un panāktu stabili augstu kvalitāti ražošanā.

Procesa plānošanas metodes, kas samazina risku metāla štampēšanas procesā

Vai jūs kādreiz esat brīnījies, kāpēc dažas štampēšanas līnijas no pirmās dienas darbojas bez problēmām, savukārt citas cīnās ar dārgu pārstrādi un nokavētiem termiņiem? Atbilde bieži slēpjas agrīnajos plānošanas posmos metāla štancēšanas procesu . Apskatīsim praktisku, soli pa solim veiktu procesa plānošanas pieeju, kas palīdz jums samazināt risku, kontrolēt izmaksas un pastāvīgi sasniegt caurplūdes mērķus—neatkarīgi no tā, cik sarežģīts ir jūsu automobiļu formēšanas matricas var būt.

Izmēru un enerģijas novērtēšana, neizmērījot pārāk lielu vai pārāk mazu

Iedomājieties, ka gatavojaties izlaist jaunu detaļu. Pirmais jautājums ir: vai jūsu presē ir pietiekami daudz spēka, lai to apstrādātu? Spiedpresa tonnāžas novērtēšana ir pamata solis stamping process in manufacturing . Nepieciešamais spēks ir atkarīgs no detaļas griezuma perimetra, materiāla biezuma un materiāla griezuma izturības. Šeit ir pamatloģika:

• Griezuma perimetrs: Saskaitiet visu griezumu kopējo garumu savā заготовкē vai izdurto elementu iezonē.
• Materiāla biežums: Biezāki materiāli prasa lielāku spēku — divkāršojot biezumu, gandrīz divkāršojas nepieciešamā tonnāža.
• Materiāla stipruma: Cietāki materiāli (piemēram, nerūsējošais tērauds) prasa lielāku tonnāžu salīdzinājumā ar mīkstākiem materiāliem (piemēram, alumīniju).

Punkcijas spēka formula ir: Punkcijas spēks = Griezuma perimetrs × Biezums × Materiāla griezuma izturība . Lai pārvērstu šo spēku tonnās, daliet ar 9,810 (jo 1 tona ≈ 9,810 N) un vienmēr pievienojiet drošības koeficientu (parasti 1,2–1,3), lai nodrošinātu uzticamību. Pārāk mazs nominālais spēks izraisa nepilnīgas griezumus un veidņu bojājumus; pārāk liels rada nevajadzīgas aprīkojuma izmaksas un paātrinātu veidņu nolietojumu. Tāpēc preses jaudas līdzsvarošana ir ļoti svarīga stabila procesa nodrošināšanai metāla presēšanas procesu .

Blanksavēža spēka stratēģija, lai efektīvi kontrolētu dziļo velkšanu

Ja jūsu detaļai ir nepieciešama dziļā velkšana — piemēram, dziļas durvju paneļa veidošana — tad nākamais uzmanības centrs kļūst blanksavēža spēks. Blanksavēžs (vai fiksators) regulē metāla plūsmu, novēršot rievu vai plaisu veidošanos. Šeit ir faktori, kas nosaka jūsu spēka stratēģiju:

• Fiksatora platība: Lielākas kontaktplatumas parasti prasa augstākus spēkus, lai noturētu materiālu stabilā stāvoklī, nepārraujot to.
• Pretestība izgriezumos: Izgriezumi pievieno konkrētu pretestību, palīdzot kontrolēt, kā un kur tiek izstiepts metāls.
• Velkšanas dziļums: Dziļākai velkšanai nepieciešama rūpīga līdzsvarošana — pārāk liels spēks izraisa plaisas, pārāk mazs — veidojas rievas.

Saites spēka un izciļņa ģeometrijas precizēšana bieži ir iteratīvs process, ko apstiprina ar simulāciju un pārbaudēm. Mūsdienu preses ar vairākpunktu saites kontroli ļauj dinamiski regulēt spēku, uzlabojot vienveidību starp daļu sērijām un materiāliem.

Materiāla sprauga un griezuma kvalitātes metodika

Vai esat pamanījis skaldus vai ātru veidņu nodilumu pēc dažām iedarbībām? Materiāla sprauga — gape starp punches un veidni — tieši ietekmē griezuma kvalitāti un rīka kalpošanas laiku. Pārāk maza sprauga nozīmē lielāku izspiešanas spēku un ātrāku nodilumu; pārāk liela var izraisīt pārmērīgus skaldus un sliktas detaļu malas. Par pamatkārtulu — materiāla spraugai jābūt 5–10% no materiāla biezuma, taču vienmēr jāpārbauda, ņemot vērā Jūsu materiālu un detaļas ģeometriju.

Cikla ilguma faktori — piemēram, detaļas sarežģītība, automatizācija un pārneses ātrums — arī jāplāno jau agrīnā stadijā. Tas nodrošina, ka Jūsu plāksnes metāla stampēšanas process ir līdzsvarots gan efektivitātei, gan kvalitātei.

Secīgi plānojamie soļi ražošanas stampēšanas procesam

1. Sakopojiet materiāla datus: Savākt materiāla sertifikātus, biezumu un mehāniskās īpašības.
2. Izstrādāt заготовки izkārtojumu: Aprēķināt griezējo perimetru un optimizēt izvietojumu, lai samazinātu atgriezumus.
3. Novērtēt preses tonnāžu: Izmantot formulas un drošības faktorus, lai noteiktu minimālo preses izmēru.
4. Norādīt matriču atstarpi: Iestatīt punches-matrica spraugu atkarībā no materiāla biezuma un veida.
5. Noteikt заготовkes fiksatora un rievu stratēģiju: Projektēt fiksatora zonu un izvēlēties rievas ģeometriju, lai kontrolētu metāla plūsmu.
6. Pārbaudīt preses iespējas: Salīdziniet savas prasības ar spiedpārsliņu ražotāju spēka un enerģijas raksturlīnijām.
7. Plānojiet veidņu sensorus: Integrējiet sensorus, lai noteiktu detaļas klātbūtni, izmešanas ierīces pozīciju un pārslodzes noteikšanu, lai aizsargātu veidni un minimizētu darba pārtraukumus.
8. Balansējiet līniju: Seciniet veidņu secību un automatizāciju, lai izvairītos no sastrēgumiem un maksimāli palielinātu caurplūdumu.

• Galvenie datu avoti, pie kuriem jāvēršas:
  • Materiālu sertifikātus
  • Spiedpārsliņu ražotāju veiktspējas raksturlīnijas
  • Veidņu piegādātāju rokasgrāmatas

Pareiza plānošana un agrīna validācija metāla štancēšanas procesā ir labākā drošība pret dārgiem pārstrādāšanas darbiem un neievērotiem termiņiem.

Tātad, kā darbojas zīmogošana ? Būtībā tas nozīmē pareizo materiālu, matricu un presi, ko atbalsta precīzs plānojums un datubāzēti lēmumi. Ievērojot strukturētu procesu, jūs samazināsiet pārsteigumus, uzlabosiet kvalitāti un nodrošināsiet atkārtoti sasniedzamu panākumu. plāksnes metāla stampēšanas process tālāk mēs detalizēti izskatīsim testa palaišanu un validāciju — pārvēršot jūsu plānu par reāli sasniedzamiem rezultātiem ražotnē.

Testa palaišanas validācija un kvalitātes kontroles pārbaudes punkti precīzai matricu stiepšanai

Kad beidzot pāriet no procesa plānošanas uz reālu ražošanu, jautājums mainās no „Vai tas strādās?“ uz „Kā mēs to pierādīsim, atkārtosim un izvairīsimies no pārsteigumiem?“ Atbilde: strukturēts, pakāpenisks pieeja matricu testa palaišanai un kvalitātes kontrolei. Augsta riska automaģistrālēs vide, katrs lēcas metāla štancēšanas prese palaišanas cikls ir jāatbilst stingriem standartiem — padarot validāciju un inspekciju tikpat svarīgu kā pašu instrumentus. Šeit redzams, kā nodrošināt, ka jūsu tīrais spēles uzliesmošanas precizitāte nodrošina uzticamus rezultātus katru reizi.

Pirmās palaišanas secība un gatavība akceptācijai

Iedomājieties, ka jūs sākāt jaunas veidnes ražošanu. Ir vilinoši steigties ar pirmajiem izstrādājumiem, taču posmu izlaišana var izraisīt dārgas pārstrādes darbus. Šeit ir pierādīta secība, ko jāievēro: production metal stamping :

1. Mīkstās veidnes vai simulācijas korelācija: Pirms tērauda griešanas, procesa derīgumu pārbaudiet, izmantojot mīksto veidni vai digitālo simulāciju. Šis solis palīdz agrīnā stadijā noteikt būtiskas veidošanas vai savienošanas problēmas, samazinot negaidītus sarežģījumus nākotnē. [The Fabricator] .
2. Tērauda pārbaude: Iegūstiet pirmos izstrādājumus, izmantojot faktisko veidni presē lēcas metāla štancēšanas prese . Novērtējiet izstrādājuma formu, virsmas kvalitāti un veidnes funkcionalitāti reālos apstākļos.
3. Procesa kalibrēšana: Regulējiet fiksācijas spēku, izcilņu ģeometriju un preses iestatījumus. Veiciet precīzu pielāgošanu, līdz izstrādājumi pastāvīgi atbilst izmēru un estētikas prasībām.
4. PPAP stilā dokumentācija: Reģistrējiet visus procesa parametrus, materiālu partijas un pārbaudes rezultātus. Tas izveido bāzi nākotnes ražošanai un atbalsta klienta apstiprinājumu.

Bloķējiet datuma shēmu, pirms veic procesa uzstādīšanu, pretējā gadījumā spējas dati būs maldinoši.

Stampēta loksnes metāla izmēru validācijas stratēģija

Kā jūs zināt, ka jūsu apmales tērauda detaļas vai tiešām atbilst specifikācijai? Tikai vizuālie pārbaudes pasākumi nav pietiekami. Izmantojiet dažādu inspicēšanas slāņu pieeju:

• Заготовки: Pārbaudiet заготовки izmērus un ģeometriju pirms formēšanas, lai nodrošinātu pareizu materiāla plūsmu.
• Formētie rādiusi: Mēra kritiskos līkumus un izliekumus, lai nodrošinātu vienveidību un savlaicīgi konstatētu sienu sabiezēšanos vai pārmērīgu izstiepšanos.
• Perforācijas atrašanās vieta: Lai pārbaudītu cauruļu un spraugu pozīcijas, izmantojiet ieej/neieej kalibrus vai optiskās sistēmas.
• Malu leņķi: Pārbaudiet malu orientāciju un leņķi, lai novērstu montāžas problēmas nākotnē.
• Apmali: Pārbaudiet asus malas, tīras griezumus un malu kvalitāti — svarīgi gan drošībai, gan precizitātei.

Augstas precizitātes vai drošībai kritiskiem atstumtais plāksnējmetāls piederumiem tiek izmantotas uzlabotas mērierīces:

• Koordinātu mērīšanas mašīna (CMM): Fiksē trīsdimensiju izmērus sarežģītām detaļām un šaurām pieļaujamām novirzēm.
• Lāzera skenēšana: Ātri salīdzina detaļas ģeometriju ar CAD modeļiem, ideāli piemērots ātrai atgriezeniskajai saitei uzlabošanas posmā.
• Go/no-go kalibri: Nodrošina ātras, atkārtoti veicamas pārbaudes būtiskām īpašībām tieši ražotnes telpās.

No ražošanas tempa pārbaudes līdz stabila kvalitātes kontrolei

Kvalitāte nav vienreizēja pārbaude — tā ir nepārtraukta procesa daļa. Šeit redzams, kā pārvaldīt pārbaudu biežumu un uzturēt procesa spējas, palielinot apjomus:

1. Uzlabošanas fāze: Palieliniet pārbaudes biežumu (katrs vai katrs daži izstrādājumi), lai savlaicīgi konstatētu procesa novirzes un apstiprinātu korekcijas.
2. Stacionārā ražošana: Kad spēja ir pierādīta, pāriet uz paraugu ņemšanas plānu (piemēram, katrs 10. vai 50. izstrādājums), balstoties uz procesa stabilitāti un klienta prasībām.
3. Nepārtraukta uzraudzība: Izmantojiet statistiskās procesu kontroles (SPC) diagrammas, lai sekotu galvenajiem izmēriem un ātri reaģētu uz tendencēm vai ārpus kontroles stāvokļiem.
4. Audita pārbaudes: Periodiski veiciet pilnīgas izmēru shēmas un funkcionālās pārbaudes, lai apstiprinātu ilgtermiņa veidņu un procesu stāvokli.

• Dokumentu materiāli arhivēšanai:
  • Zīmējumu izstrādes ieraksti
  • Iedarbināšanas un procesa regulēšanas žurnāli
  • Noviržu atļaujas un korektīvo pasākumu pārskati
  • Spēju kopsavilkumi (CP, CPK, PPAP ieraksti)

Kopumā disciplinēts pieeja izmēģinājuma validācijai un kvalitātes kontrolei — ko atbalsta pamatīga dokumentācija un pareizā mērīšanas tehnoloģija — nodrošina, ka jūsu lēcas metāla štancēšanas prese ražo detaļas, kas atbilst specifikācijām, katru reizi. Tas ne tikai aizsargā jūsu ieguldījumu production metal stamping bet arī veido uzticību gan turpmākajai montāžai, gan klientiem. Tālāk aplūkosim problēmu novēršanu: ko darīt, ja defekti apdraud jūsu palaišanu vai ražošanas ciklu.

Problēmu novēršana, pirms atlūzes sāk strauji pieaugt

Vai jebkad esat palaidis jaunu detaļu, tikai lai atrastu rievas, plaisas vai noslēpumainu līniju, kas bojā virsmu? Defekti ir realitāte metāla štampēšanas procesā — taču ar pareizu rokasgrāmatu jūs varat ātri saistīt to, ko redzat, ar to, kas jālabo. Apskatīsim visbiežāk sastopamās problēmas stālgaļu spiedņi un to, kā jūs varat sistēmiski diagnosticēt un novērst šīs problēmas — pirms atlūzes sāk uzkrāties un izmaksas strauji pieaug.

Sistēmiska problēmu novēršana no simptomiem līdz stabiliem risinājumiem

Iedomājieties, ka pārbaudāt paneļu partiju un pamanāt malu plaisas, asus stūrus vai slavenos sitiena līnijas štampēšanas defekts . Ar ko sākt? Efektīva problēmu novēršana sākas ar novērojumiem, pamatcēloņu analīzi un mērķtiecīgiem korekcijas pasākumiem. Šeit ir kompakts ceļvedis par biežākajiem defektiem, to iespējamajām cēlonīm un pārbaudītiem risinājumiem:

Defekts	Bieži sastopami cēloņi	Augsta ietekmes korekcijas darbības
Viegošana	Nepietiekama fiksācijas spēka iedarbība Nederīga izcilnes forma Pārmērīgs загlājuma izmērs	Palielināt fiksācijas spēku vai optimizēt izcilnes novietojumu Samazināt загlājuma izmēru Uzlabot papildinājuma ģeometriju
Malu plaisas / sadalījumi	Pārmērīgs ievilkšanas dziļums Asiem rādiusi vai stūri Materiāla defekti vai nepareiza klase	Palieliniet matriču rādiusu Pārejiet uz vieglāk veidojamu tērauda klasi Koriģējiet заготовки formu vai pievienojiet metāla pievienotājus
Pārmērīga tievēšana	Pārmērīga izstiepšanās ievilkšanas laikā Nepietiekama eļļošana Nepareiza lodziņa ģeometrija	Samaziniet ievilkšanas intensitāti Uzlabot smērēšanas plānu Mainīt apmali augstumu/profilu
Uzceļumi	Nepareiza matričas sprauga Noslietēti griezējmalas Punša/matricas nesakritība	Pārslīpēt vai nomainīt griešanas sekcijas Iestatīt pareizu matricas spraugu (parasti 5–10% no biezuma) Pārkārtot punšu un matricu
Materiāla pielipšanas	Nepietiekama smērēšana Nepareiza matricas pārklājuma Augsts berze ar alumīniju vai nerūsējošo tēraudu	Lietojiet speciālus smērvielas Izmantojiet DLC, TiN vai nitrējumos Polējiet matricu virsmas
Atsperošana	Augstas izturības materiāla īpašības Nepietiekams pēcstiepums Nepareiza matricas ģeometrija	Integrējiet stiprinājuma bumbiņas vai pārveidošanas elementus Regulējiet matricas leņķus vai pievienojiet pastiprinošus izgriezumus
Shock Line	Nelieli rādiusi un stāvi sānu sienu leņķi Nepareiza matricas virsmas apdare Nekontrolēta materiāla plūsma	Palieliniet matricas rādiusus un sānu sienas leņķi Uzlabojiet velkložu dizainu Izmantojiet CAE simulāciju, lai prognozētu un novērstu problēmas

Mainiet vienu mainīgo reizē un fiksējiet rezultātus, lai izvairītos no sajaukšanas.

Noliektu malu samazināšana un griezuma kvalitātes uzlabošana

Noliektas malas un sliktas griezuma kvalitāte var ātri pāraugt ražošanas vai drošības problēmās. Parasti cēlonis slēpjas matricas spraugā, instrumenta nolietojumā vai nepareizā iestatījumā. Piemēram, ja pamanāt, ka ražošanas procesā palielinās noblietējumi, pārbaudiet savu stālgaļu spiedņi griezējmalu nolietojumu un pārbaudiet dēļa un matricas savstarpējo izvietojumu. Spraugas regulēšana ir ātra palīdzība, taču ilgstošāks uzlabojums prasa atjaunošanu vai pat griešanas sekcijas pārprojektēšanu.

• Priekšrocības:
  • Ātra spraugas regulēšana nekavējoties samazina noblietējumus
  • Pārstrādāšana pagarinās instrumenta kalpošanas laiku
• Kaitējošas puses:
  • Bieža pārstrādāšana ilgtermiņā saīsina instrumenta kalpošanas laiku
  • Nepareiza spraugas regulēšana var pasliktināt citus defektus

Izvērtējot matriču dizainu, ņemiet vērā bipāsa iezobiem štancēšanas matricēs mērķi : šie iezobi palīdz kontrolēt materiāla plūsmu un novērst pārmērīgu spriegumu kritiskās zonās, samazinot nobirumu un malu plaisāšanas iespējamību procesā zīmogošanā un štancēšanā darbības.

Springspēka kontrole bez starplikas pielāgošanas medībām

Springspēks—gabalā atbrīvojas pēc formēšanas—var būt īpaši problēmiska ar augstas izturības tēraudiem. Neizmēģiniet problēmu tikai ar starplikām vai manuāliem pielāgojumiem. Tā vietā risiniet cēloni, palielinot pēc-stiepšanu (izmantojot stiprinājuma ripas vai pārformēšanu), uzlabojot matricu leņķus vai pielāgojot materiāla izvēli. Simulācijas rīki var palīdzēt paredzēt un kompensēt springspēku jau pirms tērauda apstrādes, ietaupot laiku un izmaksas nākotnē.

• Priekšrocības:
  • Pastāvīgas matricu modifikācijas nodrošina stabilākus rezultātus
  • Simulācija samazina eksperimentēšanas ciklus
• Kaitējošas puses:
  • Pārstrādāšana var izmaksāt dārgi un aizņemt daudz laika
  • Materiāla izmaiņas var prasīt procesa pārkvalifikāciju

Situācijas analīze un sitiena līnijas štampēšanas defekta novēršana

The sitiena līnijas štampēšanas defekts —redzama līnija ārējos paneļos, bieži durvju sliekšņos—var būt pastāvīgs kosmētisks defekts. Parasti to izraisa šauri rādiusi, stāvi sānu sienu leņķi vai nekontrolēta materiāla plūsma matricā. Kā parādīts nesenos gadījumu pētījumos, CAE simulācijas izmantošana, lai analizētu atliekstrēpes deformāciju un kontaktspiedienu, precīzi var paredzēt sitiena līnijas atrašanās vietu un smagumu, norādot, kur palielināt rādiusus vai koriģēt mezgla dizainu, lai iegūtu tīrāku rezultātu. Šāds pieeja novērš dārgu pārstrādāšanu un saīsina testēšanas ciklu.

Kopsavilkumā, disciplinēta, datiem balstīta problēmrisināšanas pieeja—apvienojumā ar skaidru izpratni par matricas ģeometriju, materiāla plūsmu un bipāsa iezobiem štancēšanas matricēs mērķi —palīdz komandām ātri novērst stampēšanas defektus un novērst bumbuļu daudzuma palielināšanos. Tālāk aplūkosim, kā proaktīva apkopes plānošana var vēl vairāk pagarināt matricas kalpošanas laiku un izvairīties no negaidītiem pārtraukumiem.

Apkopes plānošana un kalpošanas laika pārvaldība

Vai jūs kādreiz esat brīnījies, kāpēc dažas stampēšanas matricas liekas darbojamies gadiem ilgi ar minimālu problēmu, savukārt citas pastāvīgi tiek izņemtas remontam? Noslēpums nav tikai dizainā — tas ir disciplinētā, proaktīvā apkopē. Aplūkosim, kā gudra apkopes stratēģija, pielāgota realitātēm matricu apstrāde un materiāla apstrāde , nodrošina jūsu cirtiena formuļu mašīna ražo augstas kvalitātes detaļas un izvairās no dārgiem negaidītiem pārtraukumiem.

Plānotie apkopes intervāli, kas atbilst jūsu ražošanas ritmam

Iedomājieties savu matricu kā sirdi savā stampēšanas operācijā. Tāpat kā jebkuram augstas veiktspējas mehānismam, tai nepieciešama regulāra aprūpe, lai nodrošinātu stabili augstu rezultātu. Šeit ir, kā strukturēt apkopes rutīnas, lai nekas netiktu palaists garām:

• Katram maiņai: Ātra tīrīšana, lai noņemtu netīrumus, vizuāla pārbaude acīmredzamiem bojājumiem un pamata eļļošana pēc nepieciešamības.
• Reizi nedēļā: Detalizētāka tīrīšana, malu pārbaude nodilumam vai šķembām, pārbaude, vai nav vaļīgi stiprinājumi, un sensora darbības pārbaude.
• Pēc katras ražošanas sērijas: Pārbaudiet un noņemiet asumu no griešanas un veidošanas malām, pārbaudiet izlīdzinājumu un uzraugiet neparastu troksni vai palielinātu preses slodzi (kas norāda uz asuma zudumu vai nepareizu izlīdzinājumu).
• Pirms uzglabāšanas: Pilna pārbaude, atkārtota asināšana vai asu apstrāde pēc nepieciešamības, aizsargpārklājumu uznešana un veidņu stāvokļa dokumentēšana nākotnes atsauces nolūkos.

Ievērojot šos intervālus, jūs agrīnā stadijā pamanīsiet problēmas — pirms tās pārvēršas dārgos remontos vai negaidītās darbības pārtraukumos. Un, ja jūs izmantojat vairākas stamping die machines , standartizētas pārbaudes saraksti palīdz nodrošināt vienotību visā jūsu darbībā.

Izmaiņu režīmu diagnostika pirms sabrukuma

Ne visi veidņu nodilumi izskatās vienādi. Konkrētā nodiluma režīma identificēšana ir galvenais solis, lai izvēlētos pareizu risinājumu un pagarinātu instrumenta kalpošanas laiku. Apskatīsimies biežākos tipus:

Nodiluma režīms	Rādītājpazīmes	Ieteicamā korekcija
Abrazīvs nodilums	Noasināti malas, pakāpenisks asums zudums, smalkas svītras uz darba virsmām	Pārassiet griešanas asis, palieliniet eļļošanu, apsveriet cietāka instrumenta tērauda izmantošanu
Adhezija un raušanās	Metāla pārnešana vai uzkrāšanās uz veidni, saskrāpētas vai saplēstas detaļu virsmas, palielināts spiediena spēks	Polējiet veidnes virsmu, uzklājiet vai atjaunojiet pārklājumus, pārejiet uz materiālam piemērotāku eļļošanas līdzekli
Nolūzumi	Nelielas daļas trūkst griešanas malām, pēkšņi parādās uzgaļi vai detaļas, kas neatbilst tolerancēm	Malu atjaunošana, pārbaude nepareizai izlīdzināšanai, preses iestatījumu un matricas apstrādes pārskatīšana

Regulāra pārbaude — gan vizuāli, gan izmantojot palielināšanu kritiskām īpašībām — palīdz agrīnā stadijā pamanīt šos signālus. Attīstītākas darbnīcas var izmantot arī beziznīcinošo testēšanu (NDT), piemēram, ultraskaņu vai rentgenstarus, lai noteiktu zemvirsmas plaisas, pirms tās kļūst katastrofālas.

Fiksējiet matricas stāvokli izņemšanas un uzstādīšanas brīdī, lai precīzāk noteiktu pamata cēloni.

Atjaunošana pret aizvietošanu: lēmuma pieņemšana matricu ražošanā

Tātad esat atradis bojājumu — ko tālāk? Lēmums par to, vai atjaunot vai aizvietot matricas komponentu, ir atkarīgs no:

• Bojājuma lokalizācija: Vai nodilums vai sabrukšana ierobežojas ar nomaināmu iekļautni, vai tā skar galveno matricas korpusu?
• Atlikušais materiāls pārslīpēšanai: Vai nodilušo sekciju var noasināt, nekompromitējot matricas ģeometriju vai tolerances?
• Veiktspējas vēsture: Vai šis apstrādes rīks pēc iepriekšējiem remontiem ir bijis uzticams, vai arī problēma atkārtojas?

Lielākajā daļā gadījumu nelielu nodilumu novērš, nojaunojot asumu vai pārstrādājot bojāto zonu. Ja novērojat biežas, lokalizētas kļūmes, iespējams, ir pienācis laiks pārskatīt materiāla izvēli vai koriģēt savus materiāla apstrāde parametrus—piemēram, smērēšanu, preses ātrumu vai rīka izlīdzināšanu. Kad bojājumi ir plaši izplatīti vai rīks vairs nevar tikt atjaunots saskaņā ar specifikāciju, aizvietošana ir drošākais risinājums ilgtermiņa uzticamībai.

Praktiski padomi, kā pagarināt rīku kalpošanas laiku un samazināt darbības pārtraukumus

• Standartizējiet apkopes pārbaudes sarakstus un apmāciet visus operatorus par labākajām praksēm.
• Vediet ierakstus par visiem remontiem, atjaunojumiem un aizvietojumiem—šie žurnāli nākotnē sniedz nepieciešamas norādes problēmu novēršanai.
• Ieguldiet prediktīvās apkopes rīkos (vibrācijas, temperatūras un spēka sensoros), lai problēmas varētu noteikt jau pirms tās pāraugas kļūdās.
• Strādājiet ar savu matricu piegādātāju, lai identificētu komponentus ar augstu nolietojumu, un turiet rezerves daļas pie rokas ātrai nomaiņai.

Iedzīvojot šos ieradumus savā matricu ražošanā darbplūsmā, jūs palielināsiet kopējo aprīkojuma efektivitāti (OEE), samazināsiet steidzamās remontdarbus un izmantosiet katru cirtiena formuļu mašīna savā darbnīcā maksimāli.

Turpinot darbu, atcerieties: proaktīva apkope nav tikai par to, lai salabotu to, kas salūst – tā ir par uzticamības kultūras veidošanu, kas aizsargā jūsu ieguldījumus automobiļu formēšanas matricas . Nākamajā solī aplūkosim, kā gudras iepirkšanās stratēģijas var vēl vairāk optimizēt matricu dzīves cikla izmaksas un atbalstīt ilgtermiņa spiešanas panākumus.

Iepirkšanās stratēģija un dzīves cikla ekonomika

Kad jūs iepērkat automobiļu formēšanas matricas , vai jūs koncentrējaties uz zemāko vienības cenu, vai novērtējat pilno finansiālo ainu? Gudras iepirkšanās komandas zina, ka patiesās spiedformas izmaksas ir daudz lielākas par sākotnējo piedāvājumu. Aplūkosim praktisku rīku, kas palīdzēs jums salīdzināt opcijas, modelēt kopējās īpašumizmaksas un veikt sarunas ar pārliecību – jo īpaši liela apjoma štampējumi un pielāgoti instrumentu projekti.

Dzīves cikla izmaksu modelēšana metāla štampēšanas ražošanai

Skaņas sarežģīti? Šeit ir realitāte: sākotnējā veidņu cena ir tikai ledus kalna virsotne. Dzīves cikla izmaksu modelēšana — dažreiz to sauc par kopējām īpašuma izmaksām (TCO) vai dzīves cikla izmaksām (LCC) — ietver visas izmaksas no instrumenta izgatavošanas līdz tā likvidācijai. Šis pieeja palīdz izvairīties no pārsteigumiem un atbalsta labāku budžeta plānošanu jūsu nākamajam pielāgota automobiļu metāla štancēšana projekts.

Izmaksu faktors	Sākotnējās (CapEx)	Mainīgās (uz detaļu)	Periodiskās (pastāvīgas)
Instrumenta izgatavošana un inženierija	Veidņu dizains, materiāli, izgatavošana, sākotnējais testdarbs	-	Instrumenta modifikācijas inženierijas izmaiņām
Izproba un regulēšana	Pirmās palaišanas, procesa regulēšana, simulācija	-	Papildu cikli jauniem komponentiem vai procesa izmaiņām
Rezerves daļas un uzturēšana	Sākotnējās rezerves iemetnes (pārrunājams)	Smērvielas, nelieli remonti	Plānots tehniskais apkopts, atjaunošana
Atkritumi un pārstrāde	-	Materiālu zudumi, defekti komponenti	Pārstrāde uzlēkšanas laikā vai pēc procesa novirzes
Pārslēgšanās un darba pārtraukumi	Uzstādīšana un apmācība	Zaudēta produkcija pārslēgšanās laikā	Preses laiks veidņu nomaiņai, problēmu novēršanai
Paredzētais kalpošanas laiks	Veidņu klase un pārklājuma izvēle nosaka kalpošanas ilgumu	-	Nomaiņa vai būtisks remonts

Kartējot šīs izmaksas, jūs redzēsiet, kā izvēles attiecībā uz veidņu klasi, pārklājumiem un procesa tipu (progresīvs pret pārnešanu) ietekmē gan kapitāla (CapEx), gan operatīvās (OpEx) izmaksas. Piemēram, investīcijas augstākās klases metāla formēšanas rīki —ar moderniem pārklājumiem vai modulāriem ieguldījumiem—var sākumā maksāt vairāk, taču var ievērojami samazināt uzturēšanas izmaksas un pārtraukumus miljonos ciklu. Tas ir īpaši svarīgi liela apjoma štampējumi kur pat nelielas ietaupījumi uz katru detaļu ātri summējas.

Izmaksu CapEx un OpEx līdzsvarošana veidņu iegādē

Iedomājieties, ka salīdzināt piedāvājumus no vairākiem griešanas formu ražotāji vai metāla štampēšanas matricu ražotāji . Viens piedāvā zemāku sākotnējo cenu, bet izmanto mazāk izturīgu tēraudu un minimālus pārklājumus; otrs piedāvā dārgāku rīku ar modernām funkcijām un garāku garantiju. Kurš ir labāks piedāvājums? Šeit ir tas, ko jāapsver:

• Kalšu klase un materiāls: Augstākas kvalitātes tēraudi un izturīgs dizains pagarinās rīku kalpošanas laiku, samazinot ilgtermiņa ekspluatācijas izmaksas — pat ja iegādes izmaksas ir augstākas.
• Pārklājumu izvēle: Pareizais pārklājums var minimizēt nodilumu un aizķeršanos, samazinot bieži atmetamos izstrādājumus un uzturēšanas izmaksas gan pēc pasūtījuma metāla formēšanas matricas standarta, gan citiem rīkiem.
• Procesa izvēle: Progresīvie kalšu komplekti bieži vien ir labāki pielāgota automobiļu metāla štancēšana lielā apjomā ražošanai ar daudz funkciju detaļām, savukārt pārneses kalšu sistēmas ir piemērotākas lielām, dziļi velmētām sastāvdaļām. Katram no tiem ir atšķirīgas sekas maiņas izmaksām un kalpošanas laikam.

Neaizmirstiet par slēptajām izmaksām: ārzemju opcijas var šķist lētākas, taču tās var ietvert augstākas uzturēšanas izmaksas, garākas piegādes laika termiņus un biežākas kalšu nomaiņas nepieciešamību — palielinot jūsu kopējās īpašuma izmaksas. Iekšzemes stamping die factory partneri bieži piedāvā labāku uzraudzību, īsākus piegādes laikus un prognozējamāku kvalitāti, kas var būt būtiski tieši laikā piegādes ķēdēm un ilgtspējas mērķiem.

Komerciāli riska kontroles pasākumi, kas novērš pārsteigumus

Vēlaties izvairīties no izmaksu pārsnieguma vēlākajos posmos vai kvalitātes problēmām? Iekļaujiet šādus iepirkumu posmus:

• Dizaina optimizācija ražošanai (DFM) pārskatos: Iesaistiet piegādātāju agrīnā stadijā, lai vienkāršotu detaļas ģeometriju, minimizētu stingrās tolerances un novērstu nevajadzīgas funkcijas.
• Simulācijas pārbaudes punkti: Izmantojiet digitālo pārbaudi, lai identificētu veidošanas riskus, atspirgšanu vai pārmērīgu plānināšanos, pirms tiek apstrādāts tērauds.
• Instrumentu validācija: Pieprasiet dokumentētus pārbaudes rezultātus, PPAP datus un rezerves daļu sarakstus pirms apstiprināšanas.
• Piegādātāju revīzijas: Pieprasiet materiālu sertifikātus, parauga detaļas un vizītes uz vietni, lai verificētu kvalitātes sistēmas.

Arī sarunu arguments var radīt vērtību. Apsveriet iespēju lūgt:

• Rezerves iekļauj vai nolietojamās detaļas, kas iekļautas sākotnējā pasūtījumā
• Papildu testa cikli sarežģītām daļām
• Saīsināts izgatavošanas laiks kritiskiem startiem
• Elastīgi maksājumu noteikumi, kas saistīti ar sasniegtiem rezultātiem

Katru kompromisu — piemēram, lielāku maksu uzreiz par augstākas klases matricu vai sarunas par papildu rezerves daļām — vajadzētu novērtēt attiecībā pret paredzamo ražošanas apjomu un kvalitātes prasībām. Mērķis ir iegādes stratēģija, kas nodrošina prognozējamas izmaksas un atbalsta jūsu ilgtermiņa ražošanas mērķus, neatkarīgi no tā, vai jūs iegādājaties vietējā stamping die factory vai globālā piegādātājā.

Dzīves cikla izmaksu modelēšana ļauj veikt gudrākus lēmumus: koncentrēties uz kopējo vērtību, nevis tikai uz zemāko cenu, lai nodrošinātu, ka jūsu štampēšanas programma veiksmīgi darbojas no starta līdz dzīves beigām.

Ar pārliecinātu iepirkšanas stratēģiju jūs varat droši izvēlēties pielāgots metāla izspiešanas formdēlis risinājumi, kas balansē izmaksas, kvalitāti un risku. Nākamais solis — aplūkot, kā izvēlēties un sadarboties ar tehnoloģiju partneri, kas vēl vairāk optimizēs jūsu pēšanas panākumus — no simulācijās balstīta dizaina līdz sertificētai ražošanas atbalsta pakalpojumu sniegšanai.

Tehnoloģiju partnera izvēle pēšanas panākumiem

Kad jūs ieguldāt automobiļu formēšanas matricas , pareizs tehnoloģiju partners var izšķirt starp gludu palaišanu un dārgu cīņu. Iedomājieties mēģinājumu ciklu samazināšanu, dimensiju mērķu sasniegšanu jau pirmajā ražošanas ciklā un pāreju no prototipa uz masveida ražošanu ar paļāvību. Liekas sarežģīti? Tas ir vienkāršāk, ja jūsu pēšanas partneris apvieno simulācijās balstītu dizainu, rūpīgas inženieru pārskates un pierādītu kvalitātes sistēmu. Šeit redzams, kā novērtēt un sadarboties ar pēšanas piegādātāju, kas nodrošina rezultātus — vai nu jūs iepērkot kritiskus auto stampēto daļām vai sarežģītas komplektes nākamās paaudzes transportlīdzekļiem.

Ko meklēt sadarbībā ar pēšanas veidņu ražotni

Ne visi stampēšanas piegādātāji ir vienādi. Izvēloties partneri savam automobiļu stampēšanas formā vai automašīnu metāla štancētās detaļas , meklējiet šos būtiskos aspektus:

• CAE simulācijas ekspertīze: Vai piegādātājs var modelēt un optimizēt materiāla plūsmu, paredzēt atspirgstību un digitāli pārbaudīt matriču ģeometriju — pirms tērauda griešanas?
• Sertificētas kvalitātes sistēmas: Vai rūpnīca ir sertificēta saskaņā ar IATF 16949 vai ISO 9001 standartu, nodrošinot atkārtoti reproducējamu kvalitāti un uzticamu izsekojamību?
• Inženierzināšanu atbalsts no A līdz Z: Vai tie sniedz strukturālas pārskatīšanas pakalpojumus, veidošanas analīzi un dizaina optimizāciju ražošanai (DFM) — palīdzot jums izvairīties no negaidītiem pārsteigumiem vēlākos posmos?
• Elastīgas ražošanas iespējas: Vai tie spēj palielināt apjomu no ātrās prototipēšanas līdz lielapjomu ražošanai, izmantojot diezstampinga mašīnu parku un automatizāciju, lai panāktu stabili viendabīgus rezultātus?
• Pārredzama komunikācija: Vai projekta posmi, riski un izmaiņas ir skaidri dokumentēti un kopīgoti visā procesā?

Piemēram, Shaoyi Metal Technology ilustrē šo pieeju, izmantojot avanzētu CAE simulāciju, detalizētas strukturālas pārskatīšanas procedūras un IATF 16949 sertifikāciju, lai samazinātu testa ciklus un nodrošinātu dimensiju precizitāti jau no pirmās dienas. Viņu atbalsts aptver visu dzīves ciklu — no sākotnējās izpildāmības analīzes līdz masveida ražošanai — padarot tos par praktisku resursu komandām, kas meklē stabili mērogojamus automobiļu formu detaļas risinājumi.

CAE izmantošana, lai samazinātu ģeometrijas un materiāla plūsmas riskus

Vai jums jau kādreiz dieļa testēšana tika sabojāta dēļ inesperēta plānējuma, rievām vai atspirguma? Datorpalīdzētā inženierija (CAE) simulācija ir jūsu labākā drošība. Digitāli modelējot spiedformēšanas procesu, jūs varat:

• Prognozēt un novērst veidošanās defektus — piemēram, plaisas vai triecienvirsmas — pirms tie notiek
• Optimizēt papildinājumu, mezglu stratēģiju un заготовки formu ideālai materiāla plūsmai
• Precīzi regulēt dieļa ģeometriju, lai minimizētu atspirgumu un sasniegtu stingras tolerances
• Novērtēt nepieciešamo preses spēku un izvēlēties pareizo matricpresi darbam
• Samazināt fiziskos pārbaudījumu ciklus, ietaupot gan laiku, gan izmaksas

Saskaņā ar nozares pētījumiem, virtuālie pārbaudījumi, izmantojot galveno elementu analīzi (FEA), var atklāt problēmas, piemēram, plaisas, rievas vai pārmērīgu plānināšanu, jau pirms tiek griezts tērauds, ļaujot veikt straujas iterācijas un uzlabot dizainu [Keysight: Defektu novēršana] . Tas ir īpaši efektīvi automašīnu die cirtēju vieglās sakausējumu vai augstas izturības tēraudu gadījumā, kad tradicionālās mēģinājuma un kļūdu metodes ir lēnas un dārgas.

• Kopdarbības punkti CAE vērtības maksimizēšanai:
  • Iespējamības agrīnas pārskatīšanas: pārbaudiet detaļas ģeometriju un materiālu izvēli pirms dizaina noslēgšanas
  • Formējamības analīze: simulējiet potenciālas kļūdas un proaktīvi pielāgojiet dizainus
  • Strukturālās pārskatīšanas: nodrošiniet, ka instrumenti izturēs ražošanas slodzes un ciklus
  • Atbalsts no pilotprojekta līdz masveida ražošanai: apstipriniet procesa logus un palieliniet mērogu ar pārliecību

Iepriekšēja simulācija un starpnozaru pārskati, lai samazinātu kopējās formu izmaksas.

No prototipa līdz ražošanai

Gatavs pāriet no dizaina uz ražošanas telpu? Labākie stempēšanas partneri piedāvā skaidru ceļvedi katrai fāzei:

• Ātra prototipēšana ar iekšējas ražošanas veidņu izgatavošanu un ātri piegādājamiem stiprinājumiem
• Detalizēta procesa simulācija katram automobiļu formētais elements —no заготовки izstrādes līdz pēdējai apgriezumam
• Sistemātiska pārbaude un validācija PPAP stilā ar dokumentētiem rezultātiem katram ražošanas procesam matricpresi
• Atbalsts nepārtrauktai uzlabošanai — atgriezeniskās saites cikli no ražošanas datiem, lai vēl vairāk optimizētu veidņu kalpošanas laiku un detaļu kvalitāti

Šis visaptverošais pieeja nodrošina, ka jūsu automašīnu metāla štancētās detaļas atbilst augstākajiem standartiem, neatkarīgi no tā, cik sarežģīta vai prasīga ir lietošana. Cieši sadarbojoties ar savu stempēšanas piegādātāju un izmantojot CAE vadītas analīzes, jūs izvairīsieties no tipiskām kļūdām un izveidosiet pamatu ilgtermiņa stempēšanas panākumiem.

Kad jūs pabeidzat savu ceļojumu caur stempēšanas pasauli automobiļu formēšanas matricas , atcerieties: pareizs tehnoloģijas partneris nodrošina ne tikai detaļas — tas nodrošina mieru, procesa stabilitāti un konkurētspējas priekšrocību katrai programmai.

Automobiļu štampēšanas matricas: biežāk uzdotie jautājumi

1. Kā tiek izgatavotas automašīnu štampēšanas matricas?

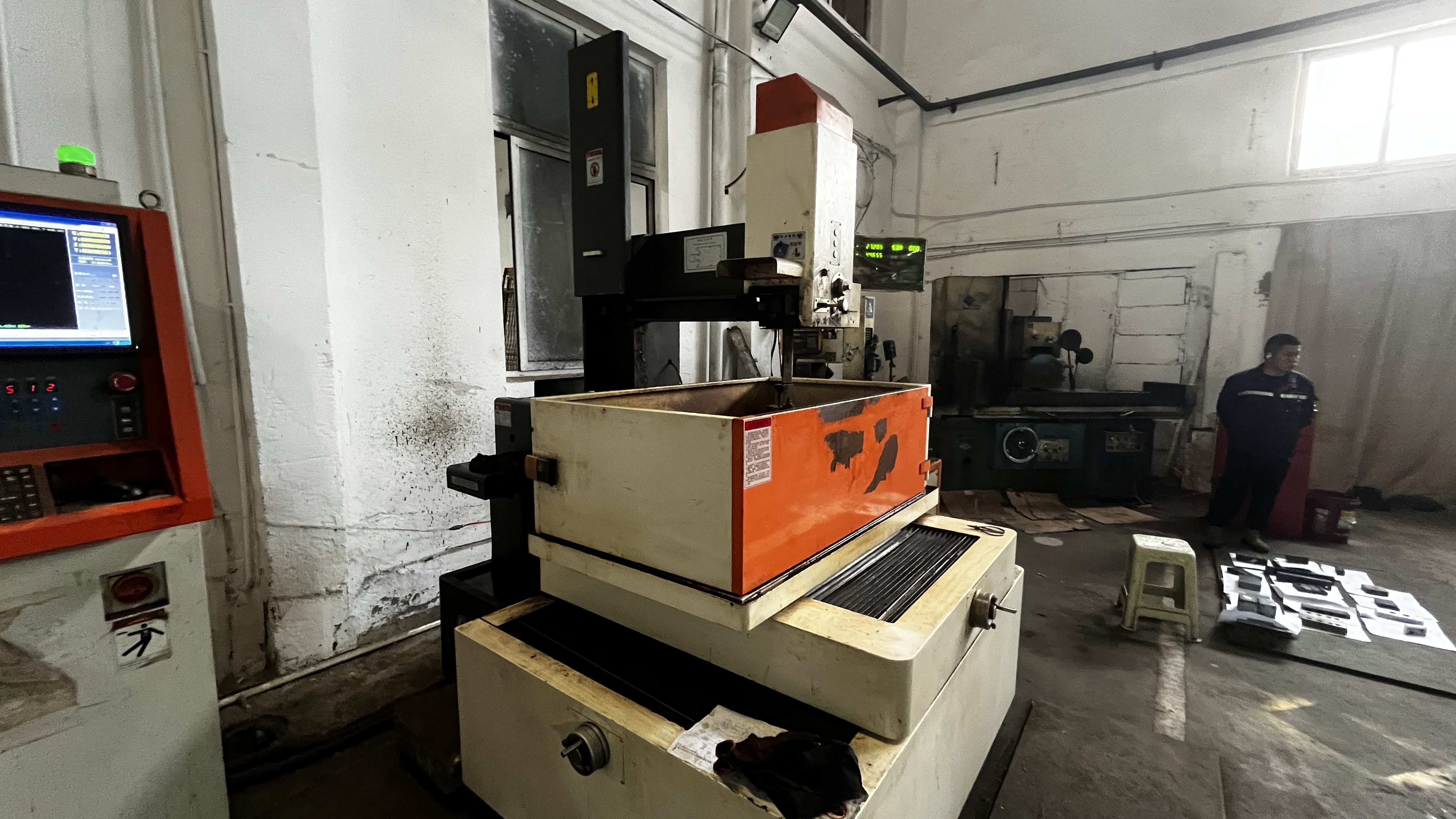

Automašīnu štampēšanas matricas tiek izgatavotas, izmantojot modernas apstrādes metodes, piemēram, CNC frēzēšanu, EDM un slīpēšanu. Process sākas ar pabeigtu matricas dizainu, kam sekos precīza izejmateriālu formas veidošana ilgmūžīgām matricām. Pēc tam šīs ierīces tiek termoapstrādātas un virsmas apstrādātas, lai nodrošinātu to izturību pret augstu spiedienu loksnes metāla formēšanā, nodrošinot precīzas un atkārtoti reproducējamas detaļas automobiļu ražošanai.

2. Kāda ir atšķirība starp štampēšanas matricu un progresīvo matricu?

Iežīmēšanas veidne ir vispārīgs termins, kas apzīmē jebkuru rīku, kas formas vai griež metālu iežīmēšanas procesā. Progresīvā veidne ir specifisks veids, kas veic vairākas darbības secīgi, kamēr materiāls pārvietojas caur dažādām stacijām, kas ir ideāli piemērots liela apjoma ražošanai. Salīdzinājumā vienreizējas darbības vai saliktās veidnes pabeidz vienu vai dažas darbības katrā prešformas ciklā, bieži izmantojot vienkāršākiem vai mazāka apjoma izstrādājumiem.

3. Kādi ir galvenie faktori, ko ņemt vērā, izvēloties iežīmēšanas veidni automašīnu daļām?

Pareizā veidņu tipa izvēle ir atkarīga no detaļas sarežģītības, nepieciešamajiem toleranču ierobežojumiem, ražošanas apjoma un virsmas kvalitātes prasībām. Progresīvās veidnes ir piemērotas liela apjoma, daudzfunkcionālām detaļām, savukārt pārneses un dziļstiepšanas veidnes tiek izmantotas lielām vai dziļi veidotām plātnēm. Ir svarīgi arī novērtēt uzturēšanas prasības, pārbūves sarežģītību un to, kā katrs variants iederas jūsu ražošanas procesā.

4. Kā uzturēšanas prakse ietekmē iežīmēšanas veidņu kalpošanas laiku?

Regulāra apkope—piemēram, tīrīšana, malu pārbaude, nojaunināšana un sensoru pārbaudes—pagarina matricu kalpošanas laiku un samazina negaidītas darbības pārtraukšanas. Iznosīšanu agrīnā stadijā atpazīstot un risinot problēmas, piemēram, materiāla pielipšanu vai drupiņošanos, izmantojot remontdarbus vai pareizu eļļošanu, palīdz nodrošināt pastāvīgu kvalitāti un samazināt ilgtermiņa ekspluatācijas izmaksas.

5. Kāpēc CAE simulācija ir svarīga automašīnu štampēšanas matricu procesā?

CAE simulācija ļauj inženieriem modelēt materiāla plūsmu, paredzēt veidošanās defektus un optimizēt matricu ģeometriju pirms ražošanas uzsākšanas. Tas samazina iestatīšanas ciklus, minimizē dārgas pārtaisīšanas darbus un nodrošina, ka štampēšanas matricas jau no sākuma ražo precīzas, augstas kvalitātes detaļas. Sadarbojoties ar partneri, kurš izmanto CAE un kam ir sertifikāti, piemēram, IATF 16949, vēl vairāk var uzlabot procesa uzticamību un detaļu kvalitāti.
