Būtiskie jēdzieni un definīcijas

Vai kādreiz esat brīnījies, kā ikdienas metāla daļām — no automašīnu durvīm līdz virtuves piederumiem — tiek piešķirtas precīzas formas un iezīmes? Atbilde slēpjas ražošanas veidņa pasaulē, kas ir mūsdienu ražošanas pamats. Ja esat dzirdējis terminus kā rīku un formu vai spieda rīks bet neesat pārliecināts par to nozīmi, tad tas nav pārsteigums. Apskatīsim būtiskos jēdzienus, lai varētu droši orientēties sarežģītākos dizaina un ražošanas tematos.

Kas ir ražošanas veidnis?

Veidnis ir precīzs rīks, kas paredzēts materiāla griešanai vai formēšanai presē, nodrošinot atkārtojamību un dimensiju precizitāti masu ražošanā.

Praktiski runājot, veidnis ir ražošanas veidni ir pielāgotas formas instrumenta gabals — parasti izgatavots no sakausēta tērauda —, kas pārveido plakanu metāla loksni, vītņu vai mīkstākas izejvielas par gataviem izstrādājumiem. Maiņgabalni nav patstāvīgi; tie darbojas kā daļa no maiņgabalu komplekta, kurā ietilpst galvenie komponenti, piemēram, puņķis (kas kustas), matrica (kas fiksē materiālu), atdalītājs (izstrādājuma noņemšanai), vadības elementi un stiprinājuma plātnes. Kopā šie elementi veido sirdi spieda rīks sistēma.

Kur iederas instrumentu un maiņgabalu darbs ražošanā

Tātad, kas ir instruments un maiņgabals pret vienkāršu maiņgabalu? Ražošanā instrumentu un maiņgabalu darbs attiecas uz plašāku specializāciju, kas ietver visu specializēto rīku — tostarp maiņgabalnus, formas, šablonus un stiprinājumus — projektēšanu, izgatavošanu un uzturēšanu, kas ļauj masu ražošanu. Tā kā maiņgabals ir forma, kas veido vai griež materiālu, instrumentu un maiņgabalu darbs aptver visu darba procesu: sākot no dizaina un apstrādes ar mašīnām līdz iestatīšanai un problēmu novēršanai.

Matriču veidņi parasti tiek uzstādīti mehāniskās vai hidrauliskās presēs ražošanas telpās. Šeit tie veic atkārtotas darbības ar stingrām pieļaujamām novirzēm, nodrošinot, ka katrs izstrādājums atbilst dizainam. Tas ir būtisks lielapjomu rūpniecības nozarēm, piemēram, automašīnu, elektronikas un patēriņa precēm.

Galvenās funkcijas: Blanking, Piercing, Forming un citas

Iedomājieties, ka jūs izgatavojat automašīnas spārnu vai metāla stiprinājumu. Kam šajos gadījumos tiek izmantotas matriču veidņi? Atbilde slēpjas to pamatdarbībās, kuras iedalās divās galvenajās kategorijās:

• Atliekšanas : Griešana plakanas formas (zagļa) no loksnes metāla
• Cauruma veidošanas : Caurlaistīšana caurumi vai spraugas loksnes metālā
• Veidošanās : Metāla liekšana vai formēšana, nepievienojot materiālu
• Zīmējums : Metāla izstiepšana dziļākā formā (piemēram, kausa vai čaulas veidā)
• Apgriešana : Liekā materiāla noņemšana precīziem malām

Katrai no šīm darbībām var būt nepieciešama atšķirīga matriču veidņu konstrukcija, taču visas balstās uz vieniem un tiem pašiem principiem – kontrolētu spēku un savietošanu. Piemēram, formu izgriešana ir būtisks nozarēs, kurās ātrums un precizitāte ir vispirmām kārtām, jo tas ļauj augstu ražošanas apjomu ar minimāliem atkritumiem.

Formas tips	Tipiskās ražotās detaļas	Izplatīti materiāli
Blanķēšanas forma	Automobiļu stiprinājumi, elektronikas korpusi	Cils, alumīnija, bronzas
Perforēšanas matrica	Ventilācijas caurumi, montāžas spraugas	Loksnes metāls (dažādi sakausējumi)
Formēšanas veidne	Korpusa paneļi, mājsaimniecības tehnikas pārsegi	Zemoglekļa tērauds, nerūsējošais tērauds
Zīmēšanas veidnis	Krūzes, konservu kārbas, čaulas	Alumīnija, Sētas
Apmales griešanas matrica	Pabeigti malas uz spiestiem daļām	Atšķiras atkarībā no pielietojuma

Galvenie elementi un drošības apsvērumi

Katrs veidņu komplekts jānovieto precīzi presē, lai nodrošinātu pareizu aizvēršanas augstumu un iestatījuma augstumu. Nepareiza iestatīšana var izraisīt rīku bojājumus vai drošības riskus. Operatoriem vienmēr jāievēro drošības protokoli iestatīšanas un darbības laikā, jo iesaistītie spēki ir būtiski. Pareiza apkope un savietošana garantē ilgu rīku kalpošanas laiku un pastāvīgu detaļu kvalitāti.

Kopsavilkumā, izpratne par kas ir matrica ražošanā —un kā tā iederas plašākajā rīku un formu jomā—veido pamatu sarežģītāku tēmu apguvei veidņu projektēšanā, izgatavošanā un problēmu novēršanā. Iepazīstoties ar nākamajām nodaļām, jūs iegūsiet dziļāku izpratni par to, kā pareiza veidņu arhitektūra, materiāli un procesi var samazināt izmaksas un ražošanas laiku, nekompromitējot kvalitāti.

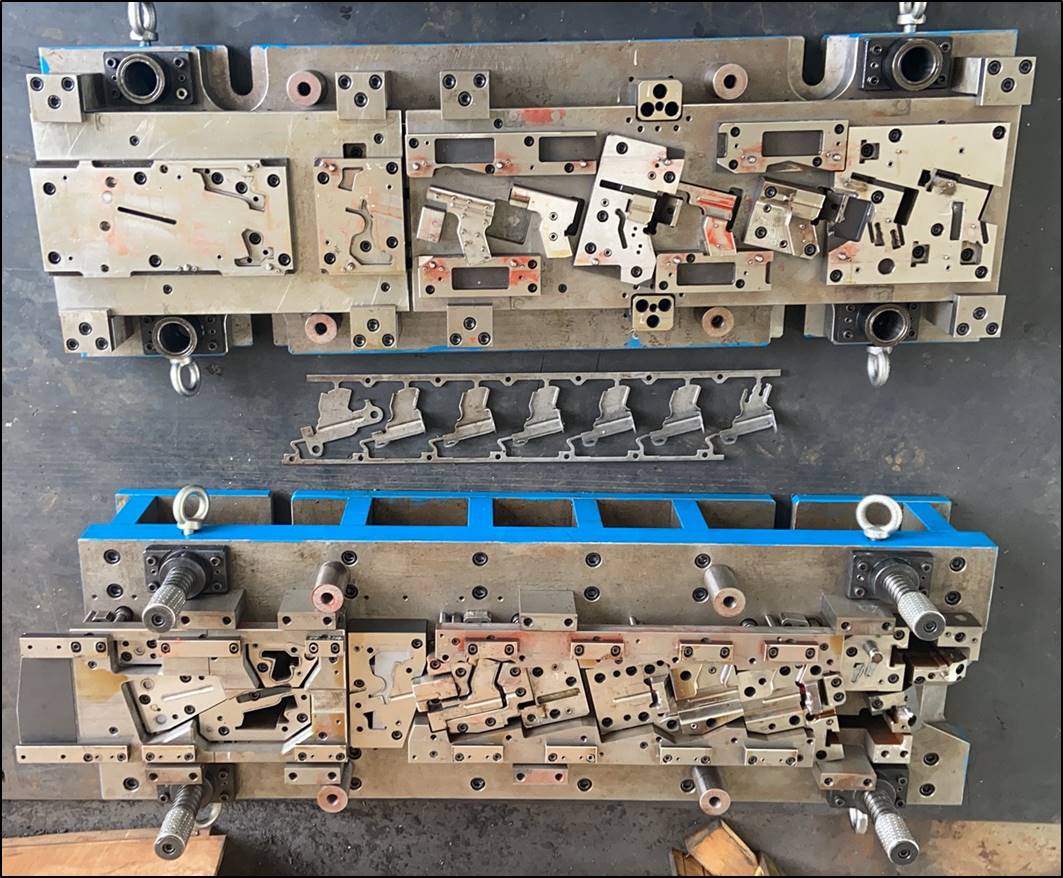

Matriču tipi un to pielietošanas gadījumi

Kad ejat cauri aizņemtam ražošanas telpai, jūs pamanīsit, ka ne visas štampieru formas nav vienādi. Faktiski pareizas matricas izvēle var izšķirt jūsu projekta izmaksas, ātrumu un kvalitāti. Bet kā zināt, kura matricas arhitektūra piemērota jūsu detaļai? Apskatīsim galvenās veidņu veidi izmanto štancēšanas procesos — un kad katra no tām ir visefektīvākā.

Progresīvās pret pārnešanas veidnēm: atlases salīdzinājums

Progresīvā matrica uzvar. Progresīvas matricas iestatījumā loksnes metāls nepārtraukti tiek padots no ruļļa caur vairākām stacijām — katrā veicot atsevišķu operāciju, piemēram, urbšanu, formēšanu vai griešanu. Detaļa tiek pabeigta, kad tā iziet no pēdējās stacijas. Progresīvās matricas ir vispiemērotākās lielapjomu sērijām ar vidēji sarežģītām detaļām, kur galvenokārt svarīgs ir ātrums un efektivitāte. Tomēr tās prasa lielākas sākotnējās ieguldījuma izmaksas un rūpīgu uzturēšanu, lai visas operācijas būtu saskaņotas. progresīvs matražs izceļas. Iedomājieties, ka jums nepieciešamas tūkstošiem identisku metāla stiprinājumu, no kuriem katram ir vairākas caurules un liekumi. Šeit

No otras puses, pārnešanas veidnes ir līdzīgi montāžas līnijai lielākiem vai sarežģītākiem piederumiem. Šeit detaļa tiek pārvietota – mehāniski vai manuāli – no vienas stacijas uz otru. Katra stacija var veikt atšķirīgu operāciju, tādējādi padarot pārneses veidņus elastīgus sarežģītām formām un dziļākiem izspiedumiem. Šī metode piemērota vidējiem vai augstiem ražošanas apjomiem, taču tai ir augstākas iekārtu un ekspluatācijas izmaksas, ņemot vērā pārneses sistēmas sarežģītību.

Formas tips	Daļas sarežģītība	Toleranču vajadzības	Barības tips	Plānotais apjoms	Apkope
Progresīvs matražs	VIDĒJS	Augsts	Spirālveidīgais	Augsts	Biežāk
Pārnešanas veidne	Augsts	VIDĒJS	Blanks/Koils	Vidējs-Augsts	Biežāk
Komplekso forma	Zema	Augsts	Tukša	Zema-Vidēja	Zema

Salikto un līniju veidņu pielietojums

Vienkāršām, plakanām detaļām, piemēram, uzgrieznēm vai elektriskajiem kontaktiem, saliktās matricas bieži vien ir ierastais risinājums. Salikta veidne veic vairākas operācijas – piemēram, griešanu un perforāciju – viena spiedpresa ciklā. Tas padara tās ideālas zemiem vai vidējiem ražošanas apjomiem, kur precizitāte ir būtiska, bet detaļas ģeometrija ir vienkārša. Uzturēšana parasti ir zemāka, salīdzinot ar vienkāršāko konstrukciju, taču šīm veidnēm ir ierobežojumi sarežģītu formu gadījumā.

Līnijveida veidnes tiek izmantoti tad, kad katru operāciju (izgriešanu, perforēšanu, formēšanu utt.) veic atsevišķās matricās, bieži vien secīgās spiedēs. Šāda iekārta ir elastīga lieliem izstrādājumiem vai tad, ja nepieciešams kombinēt vairākus matricu tipus, taču parasti rezultējas lēnākā ražošanas ātrumā un lielākā rokas darba apjomā.

Formēšanas un dziļvilkšanas matricas uzreiz

Kad runa ir par dziļām formām — piemēram, automašīnu durvju iekšpaneļiem vai pastiprinājuma paneļiem — formas matričas un instrumenti piemēram, dziļvilkšanas matricas ir būtiskas. Šīs matricas pakāpeniski veido metālu, kontrolējot materiāla plūsmu, lai izvairītos no pārrāvumiem vai pārmērīgas sabiezēšanas. Vienkāršas formēšanas matricas un izturīgākas dziļvilkšanas matricas izvēle ir atkarīga no jūsu izstrādājuma dziļuma un ģeometrijas, kā arī no materiāla uzvedības stresa apstākļos. Piemēram, dziļvilkšanai nepieciešama rūpīga uzmanība vilkšanas attiecībām un papildu elementu, piemēram, vilkšanas ripu, pievienošanai, lai kontrolētu metāla kustību.

• Progressīvajām matricām : Vislabāk piemēroti stiprinājumiem, augsta apjoma pastiprinājuma daļām
• Pārnešanas veidnes : Piemēroti durvju iekšpusēm, sarežģītiem korpusa paneļiem
• Saliktās matricas : Ideāli piemēroti plakanām, vienkāršām detaļām, piemēram, uzgrieznēm
• Formēšanas/vilkšanas matricas : Nepieciešamas dziļām čaulām, automašīnu strukturāliem komponentiem

Galarezultātā izvēle ir atkarīga no matricu veidi jūsu detaļas sarežģītības, nepieciešamajiem toleranču diapazoniem, ražošanas apjomiem un materiāla uzvedības formēšanas procesā. Saprotot šos atšķirīgos faktorus, jūs būsiet labāk sagatavoti izvēlēties piemērotu preses veidnes un formēšanas preses ierīkojumu savai lietojumprogrammai—veidojot pamatu efektīvai ražošanai un augstas kvalitātes rezultātiem.

Tālāk aplūkosim, kā materiālu un termoapgādes izvēle ietekmē matricu veiktspēju un izmaksas, nodrošinot, ka jūsu metāla formēšanas formas nodrošina ilgstošu vērtību.

Dzinēja materiāli, karstuma apstrāde un pārklājumi

Iegādājoties ražošanas matricu, vai esat kādreiz brīnījies, kāpēc daži rīki kalpo gadiem ilgi, bet citi ātri nodilst vai plaisā spiediena apstākļos? Atbilde bieži slēpjas rūpīgā matricas materiāla, termoapgādes un virsmas inženierijas izvēlē. Aplūksim, kā šīs izvēles tieši ietekmē matricu kalpošanas laiku, izmaksas un jūsu ražošanas rentabilitāti.

Matricu tērauda izvēle izgriešanai un formēšanai

Iedomājieties, ka jūs norādāt tērauda matricā lielā apjomā notierēšanai, vai arī formas iekārtas ultra augstas izturības tērauda formēšanai. Pareizajam kalšanas tēraudam jāpanāk līdzsvars starp cietību (pretestība plaisām un drupām) un nodilumizturību (pretestība berzei un iegriešanai). Saskaņā ar kalšanas veidņu inženierijas labākajām praksēm, jums vienmēr vajadzētu sākt, ņemot vērā visvarbūtīgāko izgāšanās režīmu jūsu lietojumprogrammā — vai jūsu metāla veidne izgāžas plaisājot, drupājoties vai noberzdamās?

Izvēlieties to izgāšanās režīmu, kuru visvairāk nepieciešams novērst.

Piemēram, D2 instrumentu tērauds ir populārs aukstās apstrādes izvēles materiāls pateicoties tā augstai nodilumizturībai, taču tas var viegli plaisāt, ja tiek pakļauts trieciena slodzēm. S7, savukārt, piedāvā lielisku izturību, padarot to par ideālu materiālu operācijām, kurās pastāv risks no triecienu iedarbības. Karstās apstrādes pielietojumiem — piemēram, formēšanai vai liešanai paaugstinātās temperatūrās — H13 ir bieži izvēlēts materiāls, jo tas uztur cietību un pretojas termoizturībai. Karbīdi un pulverveida metāla instrumentu tēraudi tiek rezervēti ļoti intensīva nodiluma zonām, taču to augstākās izmaksas nozīmē, ka tos vajadzētu izmantot tikai tad, ja ieguldījumu atdeves efektivitāte ir skaidri redzama (The Fabricator) .

Materiālā ģimene	Stingrība	Izmantošanas varmi	Tipiska lietojuma
D2 (Aukstās apstrādes)	VIDĒJS	Augsts	Izgriešana, perforācija, mērenas formas veidošana
S7 (Triecienizturīgs)	Augsts	VIDĒJS	Perforācija, apgriešana, matricas ar trieciena slodzi
H13 (Karstās apstrādes)	VIDĒJS	VIDĒJS	Liešana kalnos, karstā veidošana
Karbīds/Pulverveida metāls	Zema-Vidēja	Ļoti augsts	Augsta nodiluma iekļauj, abrazīvi materiāli

Aiz tērauda paša vienmēr ņemiet vērā detaļu skaitu, kuru plānojat izgatavot, заготовки materiāla cietību un matricas veidošanas operācijas sarežģītību. Dažreiz dārgāka tērauda matricas izmantošana sākumā var samazināt uzturēšanas darbus un pārtraukumus, rezultātā samazinot kopējās izmaksas par matricas kalpošanas laiku.

Pārklājumu un virsmas inženierijas izvēles

Vai jūs kādreiz redzējuši matricu, kas sāk saplūst vai pielip pie заготовки? Šeit nāk palīgā virsmas inženierija. Tehnikas, piemēram, nitridēšana un PVD (fizikālā tvaika nogulsnēšana) pārklājumi —to starpā TiN vai AlCrN—plaši tiek izmantoti, lai izveidotu cietu, nodilumizturīgu virsmu, kas pretojas saplūšanai, adhezīvam nodilumam un korozijai. Dubultā virsmas inženierija, kas apvieno nitrēšanu ar PVD pārklājumu, ir īpaši efektīva matricu kalpošanas ilguma pagarināšanai grūtās darba vidēs. Šis divējāds pieeja ne tikai uzlabo nodilumizturību, bet arī samazina pārtraukumus uzturēšanas darbiem.

• Nitridēšana : Pievieno cietu, nodilumizturīgu slāni, difundējot slāpekli virsmā — ideāli piemērots matricēm, kurām nepieciešama augsta virsmas cietība bez izkropļojumiem.
• PVD pārklājumi : Nogulsnā tievu, ārkārtīgi cietu kārtu, kas samazina berzi un pretojas nodilumam. Bieži izmantotie varianti ietver TiN (zelta krāsā), TiAlN un AlCrN.
• Duplex inženierija : Apvieno abus risinājumus, lai sasniegtu labāku veiktspēju, jo īpaši automašīnu, iepakošanas un medicīniskās formu veidošanas pielietojumos.

Izvēloties pārklājumus, ņemiet vērā saderību ar bāzes materiālu un darba temperatūru. Daži pārklājumi prasa augstas temperatūras procesus, kas var mīkstināt noteiktus tēraudos, tāpēc vienmēr pārbaudiet ar piegādātāju vai konsultējieties ar standartiem.

Termoapstrādes secība un sprieguma novēršana

Siltumapstrāde ir veidņu ražošanas pamats, tieši ietekmējot izmēru stabilitāti un veiktspēju. Karstajam darbam paredzētām tērauda markām, piemēram, H13, nozares standarti, piemēram, NADCA, FORD un GM, nosaka vakuuma siltumapstrādi ar kontrolētu dzesēšanas ātrumu un vairākām atkaļveidošanas ciklu, lai nodrošinātu vienmērīgu cietību un minimizētu iekšējos spriegumus (SECO/WARWICK) . Pareiza siltumapstrāde ietver:

• Pakāpenisku priekšsildīšanu, lai izvairītos no termisko triecienu
• Kontrolētu austenitizāciju un strauju dzesēšanu (bieži vakuuma krāsnīs ar gāzes dzesēšanu)
• Vairākus atkaļveidošanas ciklus, lai novērstu spriegumus un nodrošinātu izmēru stabilitāti

Lielu veidņu kodola un virsmas temperatūras starpības uzraudzība ir ļoti svarīga — pārmērīgas gradients var izraisīt plaisas vai deformācijas. Simulācijas rīki un reāllaika termopāru uzraudzība tagad ir parasta parādība progresīvā veidņu inženierijā, lai prognozētu un kontrolētu gala īpašības veidņu ražošanas procesā.

Visas šķērsgriezuma cietināšana ir tipiska augstas veiktspējas matricēm, savukārt virsmas cietināšana (tikai virsmas cietināšana) tiek izmantota, kad nepieciešama serdes izturība. Izvēle ir atkarīga no konkrētās matricēs procesa prasībām.

Saskaņojot matricas materiālu, termoapstrādi un virsmas inženierijas stratēģiju ar ražošanas realitātēm — detalēs materiālu, darbības ātrumu un paredzētajiem nodiluma veidiem — jūs maksimizēsiet matricas veidošanas veiktspēju un pagarināsiet rīka kalpošanas laiku. Tālāk aplūkosim, kā projektēt matricu ražošanai, nodrošinot stabili ražošanu un ilgtermiņa vērtību.

Matricu projektēšana ražošanai

Kad jums tiek uzdots veikt matricas dizainu, ir kārdinoši koncentrēties tikai uz detaļas ģeometriju un materiāla specifikācijām. Bet vai jūs kādreiz esat saskāries ar dārgiem pārstrādes darbiem vai nesaskaņotām detaļām ražošanas laikā? Šeit noder Ražošanai Piemērots Dizains (DFM) — kas aizpilda plaisu starp zīmēšanas galdu un stabili augstu iznākumu ražošanu. Apskatīsim praktiskos DFM norādījumus, kas palīdz jūsu lēcas metāla matrica projektiem palikt uz pareizā ceļa, minimizēt bumbuļus un pagarināt matricas kalpošanas laiku.

Griešanas un Perforācijas Atstatuma Pamati

Vai jūs kādreiz esat pamanījis asus malas vai pārmērīgus burkus pēc izsitņa zīmēšanas operācijas? Parasti vainīgs ir nepareizs atstatums. Izstiepēja un matricas atstatums — sprauga starp izstiepi un matricas pogu — tieši ietekmē griezuma kvalitāti, burku veidošanos un matricas instrumenta nodilumu. Šeit ir tas, ko jums vajadzētu zināt:

• Atstatums palielinās ar materiāla biezumu. Biezākiem materiāliem nepieciešams lielāks atstatums, lai izvairītos no pārmērīgas slodzes un agrīna instrumenta nodiluma.
• Materiāla cietība ir svarīga. Cietākiem vai augstākas izturības materiāliem nepieciešamas lielākas spraugas, lai novērstu matriču vai dēļu bojājumus.
• Ieteicamā sprauga parasti ir 10% no materiāla biezuma katrā pusē standarta lietojumiem, taču mūsdienu prakse ieteic 11–20% spraugu izturīgākiem materiāliem vai ilgākai rīka kalpošanas laikam.
• Skaldes virziens ir prognozējams: Skaldes veidojas uz tās materiāla puses, kas iziet caur matričas atveri. Plānojiet savu matričas zīmējumu un detaļas orientāciju attiecīgi.

Pareiza sprauga ne tikai nodrošina tīras malas, bet arī samazina sekundāro skaldes noņemšanu un pagarinās matriču kalpošanas laiku.

Malu rādiusi un izcilņu stratēģijas atsperībai

Vai jebkad kārtējāt detaļu, tikai lai pēc tam konstatētu, ka tā „atsperas“ un neuzglabā vēlamo leņķi? Tas ir atsperība — bieža problēma veidošanas matricēs un rīkos. Šeit ir, kā to pārvaldīt:

• Lielāki matriču rādiusi samazina plaisāšanu un lūzumus bet palielina atsperību. Starp veidojamību un dimensiju precizitāti vienmēr pastāv kompromiss.
• Atgriešanās ir izteiktāka augstas stiprības un plānākos materiālos. Vienmēr pārbaudiet ar faktiskiem ražošanas materiāliem, pirms galīgi noslēdz veidni.
• Ievilcējgredzeni un papildinājumu formas palīdz kontrolēt metāla plūsmu —tie „fiksē” materiālu vietā un samazina atgriešanās svārstības pa visu detaļu.
• Leņķa kompensācija un pārliekšana ir standarta tehniskās metodes: apzināti lieciet lielākā leņķī nekā vajadzīgs, ļaujot atgriešanās procesam detaļu ievest specifikācijā.

Mūsdienu veidņu procesa stratēģijās var tikt iekļautas reāllaika leņķa regulēšanas sistēmas vai atgriezeniskās saites ierīces, lai vēl vairāk stabilizētu rezultātus, īpaši automatizētās ražošanas līnijās.

Toleranču un bāzes shēmu piemērotība

Vai jūs kādreiz esat lūgts „turēt ciešas tolerances visur”? Veidņu projektēšanā tas ir slazds. Tā vietā koncentrējieties uz to, kas patiešām svarīgs:

• Kritiskām īpašībām tiek piešķirtas ciešas tolerances. Sekundārās funkcijas bieži var atslābināt, ietaupot izmaksas un izvairoties no nevajadzīgas veidņu sarežģītības.
• Atskaites punktu atlasei jāatspoguļo detaļu mērīšanas un montāžas metodes. Labākajā veidnē tiek izmantoti tie paši atskaites punkti, kas izmantoti metroloģijā un turpmākajā montāžā.
• Ievērojiet vispārīgās pieļaujamās novirzes, piemēram, ISO 2768 neaizdomātām funkcijām, taču vienmēr apstipriniet ar klienta prasībām un uzņēmuma standartiem.

Agrīnā stadijā sadarbojieties ar savu komandu, lai identificētu tās funkcijas, kas patiešām nosaka detaļas darbību un pieguļu. Šis pieeja vienkāršo veidņu aprīkojumu un samazina pārbaudes ciklus.

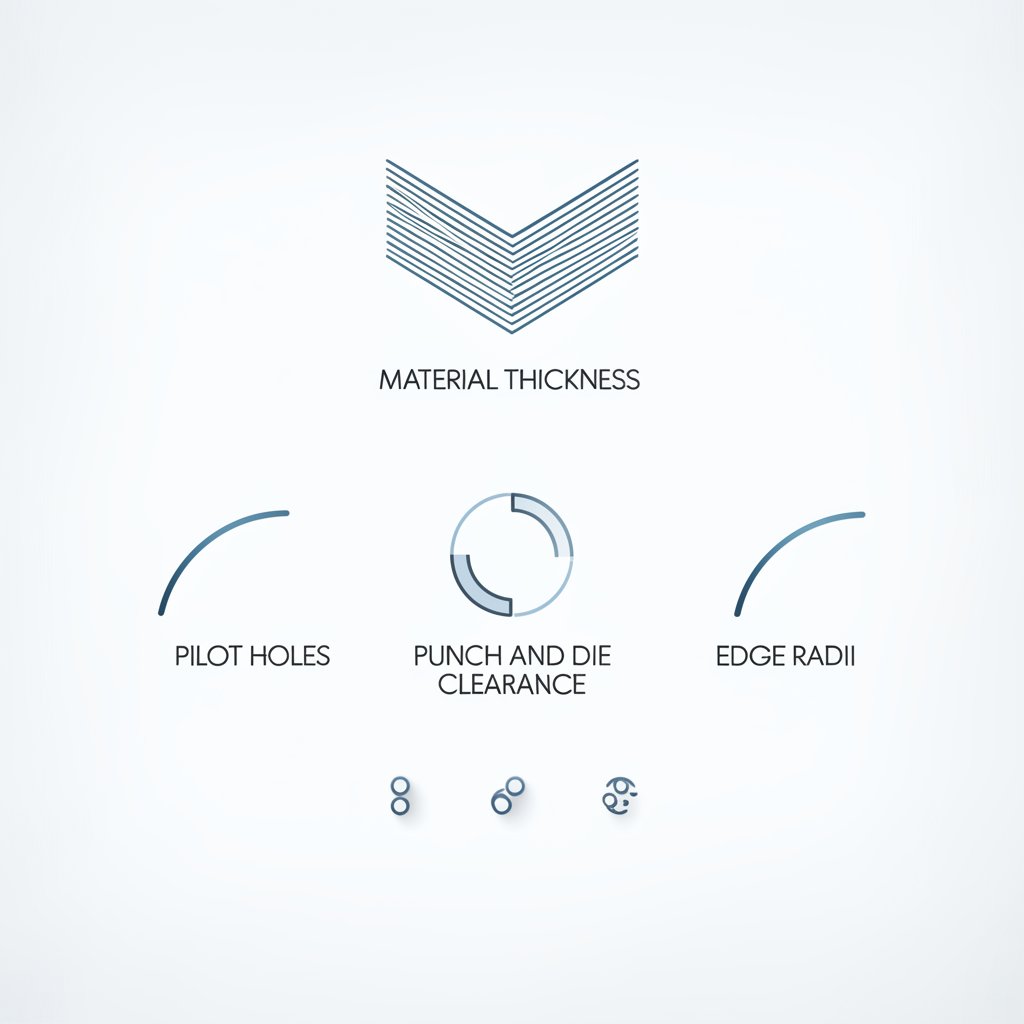

Pakāpeniska DFM pārbaudes saraksts veidņu projektēšanai

Esi gatavs pielietot šos principus? Šeit ir praktisks pārbaudes saraksts, kas vadīs tavu nākamo veidņu procesu:

1. Analizē materiāla biezumu un marku — vai tu izmanto ražošanai paredzēto materiālu?
2. Norādi sitenu un veidni atbilstoši materiālam un biezumam.
3. Projektējiet malu rādiusus un velmējumus, lai kontrolētu atspirgšanu un novērstu plaisāšanu.
4. Pārbaudiet caurumu un elementu tuvumu — izvairieties no to koncentrēšanas pārāk tuvu malām vai liekumiem.
5. Plānojiet vadcauruļu atrašanās vietas, lai nodrošinātu precīzu stripa progresiju progresīvajos veidņos.
6. Iestatiet pielaidi un bāzes shēmas, kas atbilst tam, kā detaļas tiks mērītas un montētas.
7. Pirms izdošanas kopā ar ražošanas, kvalitātes un veidņu komandām pārskatiet pilnu veidņu rasējumu.

Kontrolējiet izmaiņas stripā, lai stabilizētu turpmāko formēšanu.

Ievērojot šos DFM noteikumus, jūs izveidosiet formēšanas veidnes un veidņu piederumus, kas nodrošina stabili rezultātus, minimizē pārstrādi un uztur efektīvu ražošanas procesu. Tālāk aplūkosim veidnes ražošanas posmus, demonstrējot, kā šie dizaina lēmumi ietekmē reālas kvalitātes un veiktspējas ražošanu.

Veidnes ražošana soļos

Vai jūs kādreiz esat brīnījies, kāpēc dažas matricas gadu desmitiem ražo bezvainīgus detaļu, savukārt citas cīnās ar precizitāti vai ātri nodilst? Atbilde bieži slēpjas matricu izgatavošanas procesa precizitātē un disciplinārā. Ja jūs esat jauns štampieru formas ražošanā vai meklējat veidu, kā uzlabot savu pieeju, apskatīsim pamata soļus un labākās prakses, kas veido augstas veiktspējas ražošanas veidni —no digitālā dizaina līdz pēdējam testam.

CAM instrumentu trajektorijas matricu dobumiem

Iedomājieties, ka esat pabeidzis izstrādāt izturīgu matricas dizainu. Kas tālāk? Ceļš sākas ar datorizēto ražošanu (CAM), lai pārvērstu savu CAD modeli darbības traucējumos. Šeit redzams, kā process norisinās:

1. CAD un CAE validācija : Inženieri izveido matricas 3D modeli, pēc tam veic simulācijas, lai paredzētu materiāla plūsmu un potenciālas problēmas vietas. Šis solis nodrošina, ka mašīnas formai atbilstīs izmēru un veiktspējas mērķiem.
2. Materiāla sagatavošana : Augsta izturības tērauda vai sakausējuma bloki tiek sagriezti vajadzīgajos izmēros. Ja nepieciešams, заготовка tiek pakļauta termoapstrādei, lai sasniegtu pamata cietību un izturību.
3. Rupja apstrāde : Izmantojot CNC apstrādes centrus, tiek noņemts pārējais materiāls, lai izveidotu bāzes veidni. Saglabājas rezerves materiāls turpmākajiem pabeigšanas posmiem, ņemot vērā iespējamo deformāciju karstumapstrādes laikā.
4. Puspabeigšana un saspīlējuma novēršana : Pēc rupjas apstrādes veidne tiek daļēji noslīpēta līdz gandrīz galīgajiem izmēriem, pēc tam tiek veikta saspīlējumu novēršana, lai minimizētu iekšējos saspīlējumus. Tas palīdz novērst izkropļojumus turpmākajos posmos.
5. Galisks apstrādājums : Precīzā CNC apstrāde izveido galīgos kontūras, kritiskos elementus un ciešos toleranču robežas. Šeit īpaši izceļas modernā 5-ass veidņu tehnoloģija — tā ļauj izveidot sarežģītas formas un nodrošina augstu atkārtojamību.

Visu šo posmu laikā ir ļoti svarīgi uzturēt vienotus datuma punktus un fiksācijas shēmas. Tas nodrošina, ka visi elementi precīzi sakristu – vai nu jūs izgatavojat veidnes automašīnu paneļiem vai sarežģītiem elektroniskiem komponentiem.

EDM elektrodu stratēģija un toleranču noteikšana

Dažas matricas iezīmes—piemēram, dziļas kabatas vai asas iekšējās stūres—nevar apstrādāt ar parastu frezēšanu. Šeit noder Elektroerosijas apstrāde (EDM). Bet kā optimizēt šo soli?

6. Elektrodu dizains : Elektrodi (bieži no grafīta vai vara) tiek izgatavoti individuāli, lai atbilstu dobumam vai iezīmei. Var tikt izmantoti vairāki elektrodi: rupji apstrādes elektrodi ātrai materiāla noņemšanai un pabeidzošie elektrodi galīgajai precizitātei.
7. EDM apstrāde : Elektrods tiek tuvināts pie matricas bloka, un kontrolētas dzirksteles izēd materiālu vajadzīgajā formā. Process tiek pielāgots ātrumam (augstāka enerģija rupjai apstrādei) vai virsmas kvalitātei (zema enerģija pabeidzošajai apstrādei).
8. Tolerances un mazāka izmēra stratēģija : Elektrodi bieži tiek izgatavoti nedaudz mazākā izmērā, lai kompensētu dzirksteles spraugu—nodrošinot, ka pabeigtā dobuma izmērs atbilst CAD modelim. Precīzs mazākais izmērs ir atkarīgs no mašīnas un materiāla, taču princips ir plānot EDM spraugu gan rupjai, gan pabeidzošajai apstrādei.

Pareiza izskalošana un dielektriskās šķidruma pārvaldība ir būtiska, lai novērstu loka veidošanos un uzturētu virsmas kvalitāti. Uzlabotās EDM sistēmas var izmantot adaptīvo vadību reāllaikā starpības regulēšanai, tādējādi uzlabojot precizitāti.

Fiksācijas un montāžas labākās prakses

Pēc apstrādes un EDM pienācis laiks veidot matricu:

9. Rokas pielāgošana un pulēšana : Apkvalificēti tehnici piegriež matricas virsmas kvalitāti, nodrošinot gludu materiāla plūsmu un noņemot nelielas nepilnības.
10. Matricas montāža : Visi spiediena formas komponenti —ieskaitot dēļus, pogas, gīdes, atdalītājus un atspoles—tie precīzi montēti kopā. Savienojuma izlīdzināšana tiek pārbaudīta attiecībā pret sākotnējiem datumiem, kas noteikti CAD fāzē.
11. Izmēģinājums un regulēšana : Salikto matricu uzstāda presē, lai veiktu testa palaišanas darbus. Detaļas tiek mērītas, lai pārbaudītu izmēru precizitāti un virsmas kvalitāti. Ja nepieciešams, tiek veikti nelieli pielāgojumi — piemēram, aizvēršanas augstuma vai rādiusu regulēšana.

Veidnes sastāvdaļa	Funkcija
Sviedzināt	Formē vai izurbj materiālu preses gaitā
Die pogu	Strādā ar izstiepni, lai noteiktu caurumus vai izgriezumus
Vadpini/vadbushinga	Nodrošina precīzu savienojumu starp matricas pusēm
Izmešanas ierīce	Noņem detaļu no izstiepes pēc veidošanas vai griešanas
Atsperes/gāzes cilindri	Nodrošina kontrolētu spēku noņemšanai vai detaļas izgrūšanai

Katra komponenta uzstādīšana un pārbaude ir jāveic rūpīgi. Pat neliela nobīde var izraisīt agrīnu nodilumu vai detaļu defektus, tādēļ rūpīga montāža un pārbaude ir obligāta matricu apstrāde .

Ievērojot šo disciplinēto montāžas secību, jūs ne tikai uzlabojat precizitāti un palielināt instrumenta kalpošanas laiku, bet arī laidīt pamatu uzticamai un atkārtoti reproducējamai ražošanai. Tālāk aplūkosim, kā rūpīgas pārbaudes un testēšanas procedūras nodrošina, ka jūsu matrica patiešām ir gatava ražošanai — palīdzot izvairīties no dārgiem pārsteigumiem nākotnē.

Kvalitātes nodrošināšanas pārbaude un testēšana

Kad esat ieguldījis laiku un resursus jaunā ražošanas veidni , pēdējais, ko vēlaties, ir pārsteidzošs defekts vai dārgs ražošanas aizkavējums. Tātad, kā nodrošināt, ka jūsu formes un zīmēšana procesi nodrošina vienmērīgus, augstas kvalitātes rezultātus jau no pirmās detaļas? Apskatīsim praktisku kvalitātes plānu — kas ietver pirmā izstrādājuma inspekciju, mērījumu stratēģijas un testa dokumentāciju — kas turēs jūsu instrumentu un spiedformu ražošanā uz pareizā ceļa un minimizēs ražošanas risku.

Pirmā izstrādājuma un apstiprinājuma pārbaudes saraksts

Iedomājieties jaunas matricas palaišanu: jūsu pirmais solis ir Pirmā izstrādājuma pārbaude (FAI) . Šis visaptverošais pārbaudes process pārliecinās, ka viss procesa matricai —no izejmateriāla līdz gatavajai detaļai—atbilst dizaina mērķiem un ir gatavs sērijveida ražošanai. Saskaņā ar nozares labākajām praksēm, PII (pirmā izstrādājuma inspekcija) jāiekļauj:

• Dizaina dokumenti (zīmējumi, BOM, numerotie zīmējumi)
• Sertifikāti par izejmateriāliem un to izsekojamību
• Dimensiju pārbaudes atskaites (ar mērinstrumentu ID un kalibrēšanas reģistriem)
• Speciālas apstrādes sertifikācijas (piemēram, termoapstrāde, pārklājumi)
• Funkcionālo testu rezultāti

Šis process nav vienkārši formalitāte — tas ir jūsu iespēja agrīnā stadijā noteikt dizaina vai procesa problēmas, nodrošinot, ka katrs nākamais izstrādājums atbilst sagaidījumiem. Ja maināt izstrādājuma dizainu, procesu vai piegādātāju, nepieciešams jauns FAI, lai validētu šos grozījumus (1Factory) .

Mērījumu punkti un mērīšanas stratēģija

Skana sarežģīti? Nevis, ja to sadala sastāvdaļās. Lai nodrošinātu uzticamu materiāla apstrāde , katrai būtiskajai detaļai ir jābūt skaidram inspekcijas plānam. Zelta likums:

Mēriet to, ko fiksējat.

Tas nozīmē savienot savus atskaites punktus un pārbaudes ar to, kā detaļa tiek fiksēta un izmantota reālajā pasaulē. Pamatīga mērīšanas stratēģija ietver:

• Go/no-go mērinstrumentus ātrām funkcionālām pārbaudēm
• Mainīgi mērinstrumenti (šķēres, mikrometri, CMM) galvenajām dimensijām
• Atkārtojami un izsekojami mērījumi — katrs saistīts ar konkrētu mērinstrumentu un kalibrēšanas ierakstu
• Pārklājuma elementi, kas nosaka montāžu, piegulīti un veiktspēju

Neaizmirstiet: mērinstrumenta izšķirtspējai vajadzētu būt vismaz vienai desmitdaļai no elementa tolerances, lai nodrošinātu precizitāti. Tieši šī uzmanība detaļām atdala stabiliem rīku un matricu ražošanu no mēģinājumu un kļūdu pieejām.

Izpildes žurnāli un korektīvie pasākumi

Kad jūsu matrica ir salikta un sākotnējās detaļas ir izgatavotas, izpildes posms ir brīdis, kad teorija satiek realitāti. Izpildes laikā dokumentējiet katru regulējumu, mērījumu un rezultātu. Galvenie pārbaudes materiāli ietver:

• Strēmeles izkārtojumu un materiāla plūsmas kartes
• Perforācijas kvalitātes un skaldījuma virziena piezīmes
• Atgriešanās (springback) mērījumus un kompensācijas ierakstus
• Paneļa līdzenumu un spraugu pārbaudes
• Virsmas apdari un kosmētiskās pārbaudes

Katra novērojuma dēļ Jūs varat precīzāk regulēt veidni, nodrošinot vienmērīgus rezultātus, pārejot uz pilnu ražošanu. Izmantojiet testa žurnālu, lai reģistrētu:

• Datumu un maiņu
• Operatoru un preses iestatījumus
• Veiktās veidņu regulēšanas
• Nesakritības un veiktos korektīvos pasākumus

Lai kvalitātes kontrole būtu efektīvāka, savienojiet biežākos defektu tipus ar pārbaudes metodēm un pieņemšanas kritērijiem:

Defekta veids	Inspekcijas metode	Pieņemšanas kritēriji
Burra augstums	Mikrometrs, vizuāla pārbaude	Atbilst rasējuma specifikācijai vai vizuālajam standartam
Cauruma pozīcija	KMM, go/no-go mērinstruments	Ietvaros norādītajām pieļaujamajām novirzēm
Atsperošana	Leņķa mērīšana, KMM	Ietvaros pieļaujamās leņķa novirzes
Virsmas apstrāde	Profilometrs, vizuāli	Atbilst estētikas/raupjuma standartam

Visbeidzot, neaizmirstiet par procesa spējas uzraudzību. Sekojot procesa spējas indeksiem (piemēram, Cpk) svarīgākajām īpašībām, jūs varat proaktīvi noteikt tendences, pirms tās kļūst par problēmām. Tas ir bāze jebkuram ar ISO 9001 saskaņotam kvalitātes pārvaldības sistēmai priekš formes un zīmēšana darbības.

Ar skaidru kvalitātes plānu, mērīšanas stratēģiju un testa dokumentāciju jūs minimizēsiet risku izlaišanā un nodrošināsiet stabilu, augsta iznākuma ražošanu. Tālāk mēs apskatīsim problēmu novēršanu un preventīvo apkopi — nodrošinot, ka jūsu veidnis ilgstoši darbojas efektīvi maiņa pēc maiņas.

Problēmu novēršana un preventīvā apkope

Kad jūs raugāties uz kaudzi noraidītu detaļu vai bezdarbībā esošu presi, viegli rodas jautājums: kas notika ar veidni? Vai nu jūs esat pieredzējis formu un kalnu ražotāju vai tikai sākat ceļu, zināt, kā sistemātiski diagnosticēt un uzturēt savu formu komplekti ir atslēga uzticamai un izmaksu efektīvai ražošanai. Apskatīsim biežākos atteices režīmus, kā tos novērst un darba vietu rutīnas, kas nodrošina jūsu ražošanas veidni paliktu augstākā kvalitātē.

Defektu diagnostika un malu kvalitāte

Vai esat pamanījis noraustītas malas vai skaidas uz jūsu stempētajiem izstrādājumiem? Skaidas ir vairāk nekā kosmētisks trūkums — tās norāda uz problēmām ar formētājs un matrica un var izraisīt problēmas montāžas procesā vai pat drošības riskus. Šeit ir īss pārskats par pamata cēloņiem un korekcijas pasākumiem:

• Nodiluši puņča vai matricas asmeņi — bieži rodas no nepietiekamas asināšanas vai nepareizas materiāla izvēles.
• Nepareiza attāluma starp puņču un matricu iestatīšana — pārāk mazs attālums izraisa pielipšanu, pārāk liels izraisa pārliekšanos un lielas skaidas.
• Nesakritība matricu presē vai montāžas pamatnē, kas izraisa nenovienmērīgu nodilumu vai dubultus nospiedumus.

Priekšrocības un trūkumi: Attāluma palielināšana

• Priekšrocības: Samazina puņča un matricas nodilumu, samazina preses slodzi, palīdz biezākiem vai cietākiem materiāliem.
• Kaitējošas puses: Var palielināt skaldījuma augstumu, ja tas ir pārmērīgs, var samazināt malas kvalitāti plāniem materiāliem.

Plusi un mīnusi: dūrienu/pogu pārslīpēšana

• Priekšrocības: Atjauno tīru griešanas darbību, uzlabo malas kvalitāti, pagarina matricas kalpošanas laiku.
• Kaitējošas puses: Nepieciešams pārtraukums un kvalificēts darbs, atkārtota slīpēšana ar laiku samazina rīka izmērus.

Regulāras vizuālās pārbaudes un savlaicīga pārslīpēšana ir būtiskas. Saskaņā ar nozares labākajiem standartiem, vienmēr veiciet virziena pārbaudi matricas uzstādīšanas laikā un pakāpeniski regulējiet zīmogošanas dziļumu, lai izvairītos no pārmērīgas nodilšanas.

Neveiksmīgu padodu un stripa vadības problēmu risināšana

Iedomājieties neveiksmīga padodes rezultātā rodas frustrācija: stripi iestrēgst, daļas novirzās vai preses plāksne apstājas cikla vidū. Šīs problēmas ne tikai iznieko materiālu — tās apdraud jūsu formu un riepu un aptur ražošanu. Biežākie vaininieki ir:

• Nepareizi stripa vadītāji vai nodiluši piloti, kas noved pie neprecīzas progresijas.
• Netīrumu uzkrāšanās vai trūkstoša eļļošana, kas izraisa materiāla vilkmi.
• Nepareizi preses iestatījumi vai nodilušas atspoles/gāzes cilindri matricas komplektā.

Plusi un mīnusi: vadpiniņu pievienošana vai regulēšana

• Priekšrocības: Uzlabo lentes izlīdzināšanu, samazina nepareizu padoti, stabilizē detaļu progresiju progresīvajās matricās.
• Kaitējošas puses: Pievieno sarežģītību un izmaksas, prasa precīzu uzstādīšanu un apkopi.

Plusi un mīnusi: lubrikācijas uzlabošana

• Priekšrocības: Samazina berzi, novērš saplūšanu, pagarināta rīku un matricu kalpošanas laiku.
• Kaitējošas puses: Pārmērīga eļļošana var izraisīt piesārņojumu vai slīdēšanu, var būt nepieciešami papildu tīrīšanas soļi.

Regulāra rutīna, lai tīrītu, eļļotu un pārbaudītu lentes gīdus un vadpiniņas, ir vienkāršs veids, kā izvairīties no dārgiem darba pārtraukumiem. Vienumēr izmantojiet fasonplāksnes un kalibrēšanas pārbaudes, lai nodrošinātu precīzu izlīdzināšanu.

Nodilums, plaisas un pārslīpēšana salīdzinājumā ar nomaini

Laikus parādījies nodilums, plaisas vai drupis jūsu kalnu ražotājam rīki var ātri apturēt ražošanu. Bet kā zināt, kad jāpārtaisa asums un kad jānomaina?

Bojājuma simptoms	Iespējamais rašanās cēlonis	Preventīvs pasākums
Noslīpējumi, raupji malas	Nodilušas puņķu/matriču malas, nepareiza sprauga	Asumu noasināšana, spraugas pārbaude/regulēšana
Puņķī vai matricā ir plaisas	Nepareiza termoapstrāde, pārsloga, nesakritība	Pārskatīt termoapstrādes ierakstus, pārbaudīt savienojumu, izvairīties no pārslogas
Puņķa stūru lūzumi	Pārmērīga cietība, asas iekšējās malas, nepareiza tērauda izvēle	Izmantojiet izturīgāku tēraudu, pievienojiet rādiusus, pārskatiet dizainu
Prieklaicīga nodiluma (metināšanās, svītrošana)	Nepietiekama eļļošana, nepareiza materiālu kombinācija, virsmas apdarē problēmas	Uzlabojiet eļļošanu, uzklājiet pārklājumus, pulējiet virsmas
Neveiksmīgas lentes padodes, dubulttriecieni	Lentes nesakārtojums, nodiluši vadītāji/pilota	Aizvietojiet vadītājus, atkārtoti noregulējiet matricu komplektu

Cēloņanalīze ir būtiski svarīga: ne tikai novērst simptomus — jāatsledz cēlonis līdz dizainam, materiālam, termoapstrādei vai iestatījumiem. Kā norāda VA C AERO, bieži vien ietekmē vairāki faktori, un vislabākā prakse ir rūpīgi pārskatīt dizainu, materiālus un procesa vēsturi.

Preventīvās apkopes pārbaudes saraksts matricu komplektiem

Iedomājieties, ka jūs nekad neesat pārsteigts ar pēkšņu matricas bojājumu. Tā ir disciplinētas preventīvās apkopes rutīnas vara. Šeit ir praktisks pārbaudes saraksts, kas palīdzēs jūsu formu un riepu un formu komplekti optimālā stāvoklī:

• Plānojiet regulāras vizuālas pārbaudes plaisām, nodilumam un neregulārai izvietošanai (koncentrējoties uz dēļa malām, veidņu pogām, vadītājiem un atdalīšanas plātnēm).
• Atdulliniet dēļus un veidnes jau pirmajās nozīmēs par asu noapaļošanos vai skaldījumiem — negaidiet, kamēr pasliktinās izstrādājuma kvalitāte.
• Notīriet un eļļojiet visas kustīgās daļas, tostarp vada stieņus un bukses, lai novērstu aizķeršanos un zīmju parādīšanos.
• Pārbaudiet stiprinājumu griezes momentu un atdalītāja/spiediena paklāja līdzsvaru, lai izvairītos no nevienmērīga nodiluma vai pārbīdes darbības laikā.
• Pārbaudiet un nomainiet atsperes vai gāzes cilindrus pēc nepieciešamības, lai uzturētu pastāvīgu atdalīšanas spēku.
• Vediet detalizētus apkopes žurnālus — fiksējiet pārbaudes intervālus, konstatējumus un veiktos pasākumus.
• Iestatiet skaidrus kritērijus tam, kad veikt pārslīpēšanu (niecīgs nodilums, nav plaisu) salīdzinājumā ar nomainīšanu (dziļas plaisas, liels nodilums, atkārtotas atteices).

Neaizmirstiet: labi uzturētas veidnes ir drošākas, uzticamākas un nodrošina labāku izstrādājumu kvalitāti. Proaktīva aprūpe ir katras lieliskas formu un kalnu ražotāju un pagarināt jūsu ieguldījuma kalpošanas laiku.

Ievērojot šīs problēmu novēršanas un uzturēšanas stratēģijas, jūs stabilizēsiet darbības laiku un uzlabosiet katras iekārtas veiktspēju uz jūsu ražotnes. matricu presē nākamajā solī aplūkosim, kā gudra instrumentu ekonomika un dzīves cikla plānošana var palīdzēt jums izstrādāt budžetu un grafiku vēl lielākai efektivitātei.

Instrumentu ekonomika un dzīves cikla plānošana

Kad plānojat jaunu ražošanas veidni, ir viegli koncentrēties tikai uz sākotnējo cenu. Bet vai jūs kādreiz esat apsvēris, kā pareiza ekonomiskā stratēģija var pārvērst lielāku sākotnējo ieguldījumu par zemākām ilgtermiņa izmaksām un gludāku ražošanu? Aplūkosim galvenos faktorus, kas veido instrumentu ekonomiku, lai jūs varētu droši plānot budžetus, termiņus un uzturēšanu – neatkarīgi no tā, vai jūs esat inženieris, iepirkumu vadītājs vai veidņu ražotājs, kurš vēlas uzlabot savu konkurētspēju veidņu nozarē.

Izmaksu veidošanas faktori un kompromisi

Iedomājieties, ka jūs salīdzināt divus rīku piedāvājumus: vienu par bāzisku vienkāršu matrici, otru par izturīgu progresīvo matrici ar uzlabotām funkcijām. Kāpēc tik liela atšķirība? Atbilde slēpjas vairākos galvenos izmaksu faktoros:

Funkcija/Uzlabojums	Ietekme uz sākotnējām izmaksām	Ietekme uz izmaksām par detaļu	Ietekme uz kalpošanas laiku/apkopi
Augstas kvalitātes rīka tērauds vai karbīda iekļaujumi	Augsts	Zemākas (garos ražošanas ciklos)	Ilgāks rīka kalpošanas laiks, mazāk pārtraukumu
Uzlabotas pārklājuma tehnoloģijas (piemēram, PVD, nitrēšana)	VIDĒJS	Zemākas (samazina nodilumu/bēgšanu)	Mazāk pārstrādes, labāka darbības laika izmantošana
Papildu matricu stacijas	Augsts	Zemāks (augstāka caurlaide)	Sarežģītāka apkope
Veidnēs integrēti sensori	VIDĒJS	Zemāks (novērš sadursmes)	Agrīna kļūmu noteikšana, mazāk bojājumu
Ātra maiņa funkcijas	VIDĒJS	Zemāks (mazāk pārtraukumu)	Ātrākas pārbūves, augstāka elastība

Parasti zemāka izmaksu daļa sekas labākai matricas stabilitātei.

Piemēram, ieguldījums augstas kvalitātes instrumentu tēraudā vai uzlabotos pārklājumos sākumā var šķist dārgs, taču, ja tiek ražoti simtiem tūkstošu detaļu, pārtraukumu, biežu remontu un atkritumu samazināšanās īsā laikā attaisno izmaksas. Savukārt nelielām sērijām vai prototipu projektiem saprātīgāks finansiālais lēmums var būt vienkāršāki vai pat mīkstie formi. (The Fabricator) .

Ražošanas apjoms un rentabilitātes plānošana

Vai jūs kādreiz esat prātojuši, kad progresīvā veidne ir izdevīgāka par līnijveida veidni? Parasti tas ir atkarīgs no ražošanas apjoma un detaļas sarežģītības. Šeit ir, kā pieiet šim jautājumam:

• Zems apjoms (prototipi, <10 000 detaļas): Bieži piemērotākas ir zemākas izmaksas un vienkāršākas veidnes vai mīkstie formi. Sākotnējās izmaksas ir zemākas, pat ja izmaksas par vienu detaļu ir augstākas.
• Vidējs apjoms (10 000–100 000 detaļas): Izturīgāki rīki (ķīmiski cietināts tērauds), daļēji automatizēti vai ar progresīvām funkcijām, nodrošina līdzsvaru starp izmaksām un efektivitāti.
• Lielapjoma ražošana (>100 000 detaļas): Uz automātizāciju balstīti progresīvie vai pārnesošie stiprinājumi ar premium materiāliem un izturīgiem apkopes plāniem nodrošina zemāko izmaksu vienai detaļai.

Bezpeita analīze palīdz jums izlemt: Vai augstākas sākotnējās izmaksas par sarežģītu stiprinājumu tiks kompensētas ar zemākām ekspluatācijas izmaksām prognozētajā ražošanas periodā? Ja atbilde ir jā, tad ieguldījums ir attaisnots. Pretējā gadījumā apsveriet vienkāršāku pieeju. Tas ir pamatprincips kas ir stiprinājumu ražošana —stiprinājumu konstrukcijas pielāgošana ražošanas mērķiem un budžetam.

Apkopes grafika un rezerves daļu stratēģija

Iedomājieties, ka jūsu līnija ir apstājusies, gaidot nomaināmu dēli. Tieši šeit nāk spēlē dzīves cikla plānošana. Proaktīva apkope un labi aprīkots rezerves komplekts ir būtiski, lai minimizētu dārgas pārtraukuma izmaksas. Šeit ir, kā strukturēt savu pieeju:

• Iestatiet preventīvās apkopes (PA) intervālus, pamatojoties uz paredzamo nodilumu — sekojiet rīka kalpošanas ilguma datiem un plānojiet asināšanu vai pārslīpēšanu pirms problēmu rašanās.
• Turiet pie rokas būtiskas rezerves daļas (punces, pogas, atspoles), īpaši lielapjomu matricām, kur pat īsas kavēšanās ir dārgas.
• Dokumentējiet visus apkopes pasākumus un rezerves daļu nomaiņu — tas veido datubāzi balstītu vēsturi nākotnes izmaksu un darbības pārtraukumu prognozēšanai.
• Koordinējiet savu darbu ar matricu ražotāju vai piegādātāju, lai nodrošinātu ātru izpildi pielāgotām vai ilgu ražošanas ciklu prasošām daļām.

Rūpīgi plānota preventīvā apkope un rezerves daļas ne tikai pagarinās matricu kalpošanas laiku, bet arī veicinās stabili ražošanu un paredzamas izmaksas — augstākā līmeņa ražošanas raksturīgās iezīmes industriāls rīka veidnis un inženierija darbības.

Ražošanas pret Iegādi analīze: Vienkārša struktūra

1. Noteikt ražošanas apjomu, detaļu sarežģītību un kvalitātes prasības.
2. Novērtējiet kopējās īpašuma izmaksas, salīdzinot iekšēji izgatavotas iekārtas ar outsourcinga matricām (ieskaitot izgatavošanu, apkopi un darbības pārtraukumus).
3. Novērtējiet piegādātāju spējas un piegādes termiņus — vai viņiem ir pieredze jūsu tipa un apjoma detaļu ražošanā?
4. Ievērojiet pastāvīgo atbalstu: Vai piegādātājs nodrošinās rezerves daļas, apkopi un inženieru palīdzību?
5. Lēmumu pieņemiet, balstoties uz kopējo vērtību, nevis tikai uz zemāko sākotnējo cenu.

Apvērtējot šos apsvērumus, jūs pieņemsiet informētus lēmumus, kas atbilst jūsu budžetam, grafikam un ražošanas mērķiem — vai nu jūs esat pircējs, inženieris vai lēmumu pieņēmējs kalšu nozarē. Tālāk aplūkosim, kā izvēlēties piemērotu automašīnu kalšu partneri, lai vēl vairāk optimizētu savu projektu no prototipa līdz masražošanai.

Pareizā automašīnu kalšu partnera izvēle

Kad jums ir uzdevums sākt ražošanā jaunu automobiļu formu detaļas pareizs partners var izšķirt starp gludu palaišanu un negaidītiem kavējumiem. Bet, ņemot vērā to, cik daudz kalšu ražošanas uzņēmumu pastāv, kā izvēlēties piegādātāju, kurš nodrošinās precizitāti, ātrumu un atbalstu katrā posmā? Aplūkosim skaidru, praktiski piemērojamu rīku komplektu piegādātāju atlasei — tad redzēsim, kā progresīva simulācija un inženieru atbalsts var samazināt izmaksas un realizācijas laiku pat vispieprasītākajos automašīnu projektos.

Ko jautāt kalšu partnerim

Iedomājieties, ka novērtējat vairākus formuļu ražotāji jūsu nākamajam projektam. Uz ko vēl vajadzētu vērst uzmanību, ne tikai konkurētspējīgai piedāvājumcenu? Šeit ir praktisks pārbaudes saraksts ar jautājumiem, kas palīdzēs atklāt patieso kompetenci un piemērotību:

• Vai jūs esat saņēmuši attiecīgus sertifikātus (piemēram, IATF 16949) automašīnu veidņu ražošanai?
• Kāda ir jūsu pieredze ar līdzīgiem komponentiem — īpaši sarežģītām korpusa veidnēm vai augstas izturības plāksnes metāla veidnēm?
• Vai varat nodrošināt pilna cikla atbalstu — no veidņu dizaina un CAE simulācijas līdz pārbaudījumiem, ieviešanai un turpmākai uzturēšanai?
• Kā jūs pieeju formējamības analīzei un dimensiju kontrolei projektēšanas fāzē?
• Kāds ir jūsu process virtuālajiem pārbaudījumiem vai simulācijā balstītai optimizācijai?
• Kā jūs dokumentējat un komunicējat dizaina izmaiņas, procesa riskus un korektīvos pasākumus?
• Vai varat palielināt ražošanas apjomu, ja pieprasījums pieaug vai notiek dizaina izmaiņas vēlāk programmas gaitā?
• Vai piedāvājat pārredzamu projekta vadību, kontaktvieta punktus un apmeklējumus uz vietas?

Kā ieteic rūpniecības eksperti, partnera izvēlei ir būtiski rūpīgi novērtēt pieredzi, sertifikātus, tehniskās spējas un komunikācijas prakses, lai atrastu tādu partneri, kas atbilst jūsu prasībām un spēj pielāgoties, kamēr jūsu projekts attīstās.

CAE simulācija un testēšanas samazināšana

Vai jūs kādreiz brīnījāties, kā vadošie matricu ražošanas uzņēmumiem konsekventi piegādā detaļas, kas atbilst stingriem toleranču ierobežojumiem — bieži vien jau pirmajā testēšanā? Atbilde ir progresīva CAE (datorpalīdzētā inženierijas) simulācija. Digitāli modelējot materiāla plūsmu, atspirgstību un potenciālas kļūdas, vadošie piegādātāji var paredzēt un novērst problēmas jau pirms tiek izgatavots pirmais instruments. Tas ievērojami samazina fizisko testēšanas ciklu skaitu, saīsina piegādes laiku un samazina izmaksas, kas saistītas ar pārstrādi vai vēlā posmā veiktām izmaiņām.

Piemēram, Shaoyi Metal Technology izceļas, kombinējot IATF 16949 sertifikāciju, progresīvu CAE simulāciju un sadarbības orientētu inženieru komandu. To process ietver:

• Virtuālos matricu testus, lai optimizētu matricu ģeometriju un materiāla plūsmu
• Detalizēta formējamības analīze, lai paredzētu un novērstu defektus loksnes metāla veidņos
• Strukturālas pārbaudes, lai nodrošinātu izturīgu un atkārtojami stabila automašīnu veidņu ražošanu
• Atbalsts no ātrā prototipēšanas līdz masu ražošanai

Šis integrētais pieeja ne tikai paātrina palaišanu, bet arī palīdz uzturēt dimensiju precizitāti un izturību kritiskiem korpusa veidņu komponentiem — īpašībām, kas automašīnu rūpniecībā kļūst aizvien svarīgākās (Keysight) .

Piedāvātājs	CAE Simulācija	Inženieru atbalsts	Sertifikāti	Palaišana un pēcpiecare
Shaoyi Metal Technology	Uzlabotas, iekšējās virtuālās pārbaudes	Pilna sadarbība, formējamības un strukturālas pārbaudes	IATF 16949	No prototipa līdz masu ražošanai; globāls atbalsts
Hatch Stamping Company	Inovatīva programmatūra, CMM validācija	Iekšējā inženierijas darbs, praktisks projekta vadības pieejas	ISO 14001/IATF 16949	Pielāgoti risinājumi, nepārtraukts remonts un atbalsts
Citi veidņu ražotāji	Atšķiras; daži uzdod simulāciju trešajām pusēm	Atkarīgs no komandas lieluma un procesu зрелuma	Pārbaudiet attiecīgos nozares standartus	Var piedāvāt ierobežotu palaišanu vai pēcpalaišanas atbalstu

No prototipa līdz masveida ražošanai

Kad izvēlaties veidņu partneri ar pierādītām simulācijas, inženierijas un palaišanas spējām, pāreja no agrīniem prototipiem uz pilnmēroga korpusa veidņu ražošanu būs gludāka. Šis visaptverošais pieeja ir īpaši vērtīga automašīnu projektos, kur vēlā posmā veiktas izmaiņas vai materiālu maiņa citādi var sabojāt grafikus. Pareizs piegādātājs ne tikai izgatavos jūsu rīku, bet arī darbosies kā jūsu inženierkomandas pagarinājums — novēršot problēmas, optimizējot un atbalstot jūsu ražošanas veidni tās dzīves cikla laikā.

Kopsavilkumā, izvēle starp matricu ražošanas uzņēmumiem nav tikai par cenu — tas ir par partnera atrašanu, kurš var garantēt kvalitāti, ātrumu un pielānošanās spēju. Prioritizējot CAE vadītu dizainu, stabiles sertifikācijas un skaidru komunikāciju, jūs nodrošināt savam nākamajam automašīnu veidņu projektam panākumus. Gatavi spert nākamo soli? Iepazīstieties vairāk ar Shaoyi Metal Technology automašīnu veidņu risinājumiem kā orientieri tam, kas ir iespējams mūsdienu konkurētspējīgajā vidē.

Veidņu ražošanas BUJ

1. Kāda ir atšķirība starp rīku un veidni ražošanā?

Rīks ir jebkura ierīce, ko izmanto darbību veikšanai, piemēram, materiālu griešanai vai liekšanai, savukārt veidne ir specializēts rīks, kas paredzēts materiālu formēšanai vai veidošanai ar augstu precizitāti, bieži ļaujot masveida ražošanu vienotu detaļu iegūšanai.

2. Kādi ir galvenie matricu veidi, ko izmanto ražošanā?

Galvenie tipi ietver progresīvās veidnes liela apjoma, daudzposmu operācijām; pārneses veidnes sarežģītām, lielām detaļām; saliktās veidnes vienkāršām, plakanām detaļām; kā arī formas vai dziļās veidnes, lai izveidotu dziļas vai sarežģītas sastāvdaļas.

3. Kā materiālu un termoapstrādes izvēle ietekmē matricu veiktspēju?

Pareiza matricu tērauda un termoapstrādes izvēle uzlabo nodilumizturību, izturību un kalpošanas laiku. Virsmas pārklājumi, piemēram, nitrēšana vai PVD, vēl vairāk samazina nodilumu un aizķeršanos, nodrošinot uzticamu un ilgstošu matricu darbību.

4. Kas jāiekļauj kvalitātes plānā matricu ražošanai?

Efektīvs kvalitātes plāns ietver pirmā izstrādājuma pārbaudi, skaidras mērīšanas stratēģijas, dokumentētus testa reģistrus un nepārtrauktu procesa uzraudzību, lai nodrošinātu pastāvīgu detaļu kvalitāti un minimizētu ražošanas riskus.

5. Kā izvēlēties piemērotu matricu ražotāju automašīnu projektu vajadzībām?

Meklējiet sadarbības partnerus ar attiecīgām sertifikācijām (piemēram, IATF 16949), modernām CAE simulācijas iespējām, visaptverošu inženieru atbalstu un pierādītu pieredzi precīzu un izturīgu matricu piegādē automašīnu pielietojumiem.
