1. solis. Iepazīstieties ar veltņiem un drošības pamatprasībām

Kad nepieciešams salabot bojātu skrūvi vai izveidot jaunas vītnes uz tērauda stieņa, jūs, iespējams, izmantosit vītnes veidošanas veltni. Bet kas tas īsti ir un kā tas iederas plašākā vītnes veidošanas komplektā? Apskatīsim galvenos jēdzienus, veltņu tipus, ar kuriem sastopaties, kā arī drošības standartus, kas aizsargā jūsu rokas — un jūsu darbu.

Ko die darbojas vītņošanā

Vīlņu skrūvēšanas veidnis ir sakausēts rīks, kas paredzēts ārējo vīļņu griešanai vai atjaunošanai — spirālveida izgriezumiem, kurus redzat uz skrūvēm, stieņiem un vārpstām. Vienkārši sakot, veidni izmanto, lai noformētu apaļas detaļas ārpusi, tāpēc tā derēs uzgrieznim vai ievietošanai vītņota caurumā. Savukārt urbis tiek izmantots iekšējo vīļņu izveidošanai caurumā. Šis „urbis pret veidni” atšķirības princips ir pamatā tam, kas ir urbjmašīna un veidņu komplekts: komplekts, kas ļauj izveidot vai remontēt gan iekšējos, gan ārējos vīļņus, nodrošinot, ka mehāniskie stiprinājumi precīzi savienojas.

Vīļņu skrūvēšanas veidņu tipi, kurus izmantosit

• Dalīts regulējams apaļais veidnis: Var nedaudz atvērt vai aizvērt, lai pielāgotu vītnes pieguļu. Vislabāk piemērots jaunu vīļņu finierizgriešanai vai nedaudz bojātu vīļņu pārgriešanai.
• Ciets apaļais veidnis: Cietāks, vienas gabala dizains, kas nodrošina vienmērīgu un atkārtotu vīļņu griešanu. Ideāls ražošanai vai tad, kad nepieciešama izturīga, precīza vītne.
• Sešstūra veidņu uzgrieznis: Forma līdzīga uzgalei un to pagriež ar atslēgu. Izcili piemērota diegu atjaunošanai šaurās telpās, kur tradicionāla diegu griezējsavienojuma instruments neietilpst.

Katra diegu veida tips iederas plašākā urbumu un diegu apstrādes procesā — vai nu jūs griežat jaunus ārējos diegus pielāgotā vārpstā, vai arī ātri notīrat diegu, kas bojājies montāžas laikā.

Drošība un standarti, kas ir svarīgi

Diegu griezējmetāli ir asas darbarīkas, kuras prasa cieņu. Pirms sākšanas nodrošiniet drošību un kontroli:

• Acs aizsardzība (drošības brilles vai sejas aizsargs)
• Griezumizturīgi cimdi (kad tiek rokās turēti diegu griezējmetāli un заготовки, taču rokas jātura prom no griešanas zonas)
• Darbnīcas priekšauts vai darba krekls
• Uzticīgi piestiprināts darbgalds ar skrūvspīlēm, lai noturētu заготовку stabilu

Vienmēr stingri nostipriniet stieni vai uzgali skrūvspīlēs, lai tas nepagrieztos. Turiet rokas prom no rotējošā diegu griezējmetāla un izmantojiet materiālam piemērotu griešanas šķidrumu — eļļu tērauda apstrādei, speciālus smērvielas alumīnijam vai nerūsējošajam tēraudam —, lai samazinātu berzi un pagarinātu rīka kalpošanas laiku.

Nekad nespiediet skrūvnieku, ja tas sāk iestrēgt. Atkāpieties, notīriet tērauda skaidas un uzreizējiet eļļu — tas novērš skrūvnieka lūzumu un nodrošina tīrākas un precīzākas vītnes.

Profesionāla vītņu griešana nozīmē arī darbu atbilstoši atzītiem standartiem. Lielākā daļa vītņu skrūvnieku atbilst Apvienotajiem (ANSI/ASME B1.1) vai ISO metriskajiem vītnes standartiem (ISO 68-1, ISO 965), kas nosaka vītnes formu, soli un pieļaujamās novirzes, lai nodrošinātu uzticamu savienojumu. Svarīgi izmantot skrūvniekus un komplektus ar urbiem un skrūvniekiem, kas atbilst šiem standartiem, lai vītnes vienmēr derētu bez papildu pārstrādēm un ar labāku ilgtermiņa uzticamību. Hi-Spec urbu un skrūvnieku vadlīnijas ).

Veidojot panākumus

Zināt, kā lietot skrūvnieku, nozīmē ne tikai pagriezt rīku — tas ir arī par pareizā skrūvnieka izvēli, drošu uzstādīšanu un par to, kāpēc ir svarīgi ievērot standartus. Turpinot nākamos soļus, jūs uzzināsiet, kā izvēlēties piemērotu skrūvnieku un turētāju, sagatavot apstrādājamo gabalu, kontrolēt tērauda skaidru veidošanos un mērīt rezultātus, lai iegūtu tīras, precīzas vītnes, kas derēs jau pirmajā reizē.

Gatavs sākt? Nākamajā sadaļā jums tiks parādīts, kā izvēlēties labāko griezi un turētāju konkrētajam darbam.

2. solis Izvēlieties pareizo griezi un turētājus

Vai jūs kādreiz esat brīnījies, kāpēc jūsu vītnes dažreiz vienkārši nepiederas, vai kāpēc griezi šķiet grūtāk pagriezt nekā vajadzētu? Atbilde bieži slēpjas pareizas griezes un turētāja izvēlē darbam. Apskatīsim, kā izvēlēties pareizu kombināciju — lai jūs varētu veidot vītnes ar pārliecību, vai nu atjaunojot pretojošos skrūvju savienojumus vai izveidojot jaunas vītnes no nulles.

Izvēlieties Pareizo Griezes Tipu

Pareizas griezes izvēle sākas ar projekta prasību zināšanu. Vai jūs veidojat jaunas vītnes, atjaunojat vecās vai strādājat šaurās vietās? Šeit ir apraksts, kā katrs parastais griezes tips piemērots dažādiem uzdevumiem:

Iedomājieties, ka jūs cenšaties notīrīt sarūsējušu bultskrūvi no automašīnas izplūdes sistēmas — sešstūra veltnītes uzgriežņa izmantošana ar atslēgu ir ātra un viegla. Taču, ja izgatavojat pielāgotu stieni dzinēja remontam, sadalīta apaļa veltnīte, kas ievietota piemērotā veltnītes turētājā, nodrošina nepieciešamo kontroli un regulēšanu.

Saklikšķiniet veltnīšu izmērus ar veltnīšu turētājiem un rokturiem

Tagad runāsim par turētājiem. Pareiza griezējmetinļa un metinļu turētāja kombinācija ir būtiska tīrai un kontrolētai vītnes griešanai. Šeit ir salīdzinājums galvenajām opcijām:

Komplektējot urbuma griezēju un metriskās vītnes komplektu, vienmēr pārbaudiet, vai matricas ārējais diametrs (OD) atbilst izvēlētajam turētājam, un vai matricas sākuma puse ir vērsta pret заготовку. Tas novērš nepatikšanas un nodrošina tīru vītnes uzsākšanu.

• Matricas OD atbilst matricas turētājam vai stiprinājumam
• Fiksācijas skrūves droši iekļaujas matricas iegravēs
• Vadītājvāciņš (ja izmantots) ir pareizi izvietots
• Matricas sākuma puse vērsta pret заготовку

Kad die-nut ir pietiekams

Dažreiz jums nav vajadzīgs pilns komplekts. Ja vienkārši atjaunojat nedaudz bojātus vītnes, piemēram, pēc tam, kad skrūve ir sabojāta izņemot, tad vītnes uzgrieznis ir visvienkāršākais risinājums. Vienkārši paņemiet savus metināšanas un vīlēšanas atslēgas vai uzgriezni, un esat gatavs. Jauna vītnes gadījumā vai tad, kad precizitāte ir ļoti svarīga, labāk izmantojiet sadalītu vai cietu vītni ar piemērotu vītnes turētāju, lai panāktu labākos rezultātus.

Pareizas vīļu un turētāju izvēle ietaupa laiku un nepatikšanas — īpaši tad, ja strādājat ar speciālām vītnēm, piemēram, tādām, kādas atrodas cauruļu vīļu komplektā, vai izmantojat klikšķināmu metināšanas un vīlēšanas rokturi šaurā dzinēja nodalījumā. Tālāk aplūkosim, kā plānot izmērus un fasēs, lai jūsu ārējās vītnes derētu perfekti katru reizi.

3. solis Plānojiet izmērus un fasēs, izmantojot diagrammas

Vai jau kādreiz mēģinājāt uzgriezt vītni uz stieņa, tikai lai pēc tam noskaidrotu, ka uzgriezne nepiederas — vai arī tā ir tik vaļīga, ka šūpojas? Ārējo vītnju precīzu pieguļu sāk ar gudru izmēru plānošanu. Apskatīsim, kā izmantot vītnes veidņu un metinu tabulu, kā izvēlēties pareizo заготовки izmēru un kā izveidot fasējumu, lai vītnes sāktos tīri un rezultātā būtu pareizā izmērā.

Izmantojiet tabulas, lai saliktu izmērus un soli

Skana sarežģīti? Patiesībā tas ir vienkārši, ja ir pareizs atsauces materiāls. Vītnes veidņu un metinu tabulas (dažreiz sauktas par metinu un veidņu tabulām) parasti ir iekļautas lielākajā daļā metinu un veidņu komplektu, bet varat arī konsultēties ar standartiem, piemēram, ISO vai ANSI/ASME. Šīs tabulas norāda vītnes apzīmējumu (piemēram, M6 x 1), vītnes soli un ieteicamo sākotnējo diametru ārējām vītnēm. Piemēram, ja jūs griežat metrisko vītni, tabula parādīs vēlamo stieņa galveno diametru diapazonu — tiecoties uz maksimālo atļauto vērtību, lai panāktu ciešu pieguļu, vai nedaudz zemāku, ja vēlaties vieglāku montāžu ( Engineers Edge Metriskā ārējā vītne tabula ).

Citiem vītnes tipiem vienmēr konsultējieties ar griezējskaldņu un iekšgriezēju tabulu, lai noskaidrotu ieteicamo galveno diametru.

Plānojiet заготовки diametru un fasējumu

Šeit ir princips: jūsu stieņa (vai bulta заготовки) sākotnējam diametram jāatbilst nominālajam galvenajam diametram, kas norādīts jūsu vītnes skaldnim. Ja pārāk liels, skaldnis var aizķerties vai salūzt; ja pārāk mazs, vītne būs vāja vai vaļīga. Ja veidojat esošo vītni, atbilstiet oriģinālajam izmēram. Ja veidojat jaunu vītni, izmantojiet augšējo tolerances robežu ciešākam savienojumam vai apakšējo robežu, ja vēlaties vieglāku montāžu vai strādājat ar cietākiem materiāliem, kuri pēc griešanas var atgriezties sākotnējā formā.

Pirms sagriežat vītni, stieņa galā pievienojiet nelielu fasējumu. Tas palīdz veidnēi pareizi uzsākt vītņošanu un samazina krustvītņošanas risku. Parasti pietiek ar fasējumu, kas ir vienas līdz divu vītņu garumā, noslīpētu vai pagrieztu 30–45° leņķī. Ievērosiet, ka šis vienkāršais solis padara veidnes uzstādīšanu daudz gludāku un novērš veidnes zobiņu nodilšanu.

Iekļaušanās stratēģija savienojamajām detaļām

Kā pārliecināties, ka jaunizgrieztās ārējās vītnes derēs pie savienojamās uzgriežņa vai ievienotās caurules? Atbilde ir abu – veidņu un metināšanas tabulu – salīdzināšana. Pārbaudiet piemērotību (attālumu starp vītnēm), pielaidi klasi un jebkādas atļautās novirzes materiālam, kuru izmantojat. Metriskām vītnēm urbuma izmērs iekšējai vītnei bieži vien ir lielākais diametrs mīnus piemērotība – taču vienmēr pārbaudiet tabulu konkrētajai vītnes formai.

1. Identificējiet nepieciešamo vītnes sēriju un piemērotību (piemēram, M8 x 1,25).
2. Apskatiet ieteikto lielāko diametru ārējām vītnēm veidņu un metināšanas tabulā.
3. Apstipriniet tolerances klasi (piemēram, 6g metriskajiem vītnēm) savam pielietojumam.
4. Ņemiet vērā materiāla specifiskos pieļāvumus — mīkstākiem materiāliem var būt nepieciešams nedaudz lielāks sākuma diametrs.
5. Savienojamajām detaļām pārbaudiet gan ārējās vītnes kalibrēšanas tabulu, gan iekšējās vītnes urbuma tabulu, lai nodrošinātu savietojamību.

Iedomājieties, ka izgatavojat pielāgotu stieni: ārējās vītnes atbilstība uzgriežņa iekšējai vītnei nozīmē mazāk problēmu un mazāk pārstrādes darbu. Sekojot šiem soļiem un izmantojot uzticamas tabulas, jūs griezīsiet vītnes, kas precīzi der kopā jau pirmajā reizē — bez minējumiem.

Tālāk mēs izstāstīsim par darba gabala sagatavošanu un kalibrēšanas rīka uzstādīšanu, lai droši veiktu pirmo griezumu.

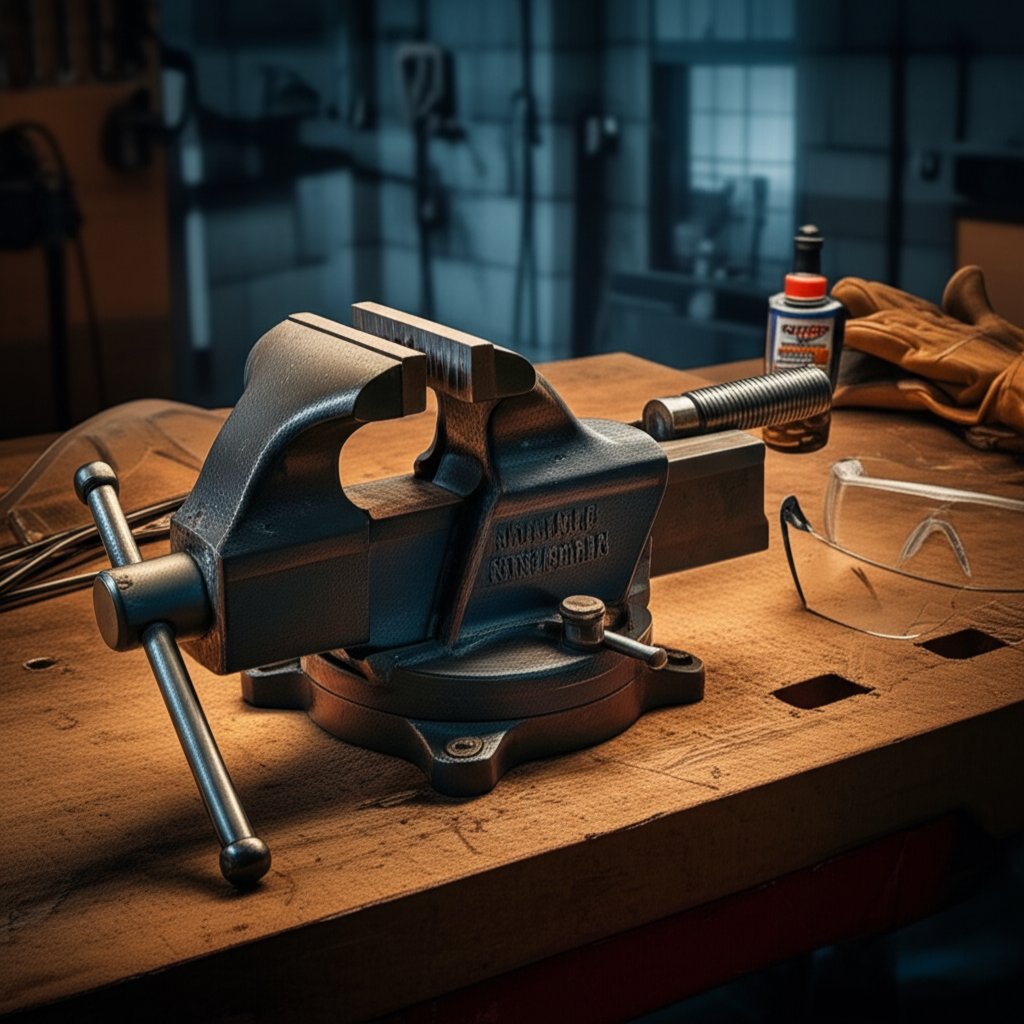

4. solis Sagatavojiet darba gabalu un veiciet uzstādīšanu

Vai jūs kādreiz mēģinājāt izmantot veltni, bet ieguvāt sagrieztus vai nelīdzenus vītnes? Pareiza uzstādīšana ir pamats kvalitatīvām vītnēm — un tas ir vieglāk, nekā jūs varbūt domājat. Apskatīsim, ko tieši nepieciešams darīt, lai katru reizi iegūtu gludas un precīzas vītnes.

Sagatavojiet заготовку

Iedomājieties, ka gatavojaties griezt vītni uz tērauda stieņa. Ja gals ir asns vai netīrs, jūsu veltnis grūti tiks galā, un vītnes var būt vājas vai nesakārtotas. Šeit ir, kā sagatavot заготовку:

1. Apgrieziet stieni tīri. Izmantojiet aru vai griešanas rīku, lai izveidotu plakanu, kvadrātveida galu.
2. Apstrādzējiet vai notīrījiet galu kvadrātisku. Pārvilciet failu pāri galam, lai noņemtu jebkādas augstākas vietas. Tas palīdz veltņa pareizai iedarbināšanai.
3. Noņemiet asos malas. Ar failu vai smilšpapīru noņemiet asās malas vai skaldes. Tas novērš veltņa aizķeršanos vai drupu veidošanos.
4. Izveidojiet nelielu fasējumu. Apstrādājiet vai noslīpējiet nelielu fasli (apmēram 1–2 vītnes garumā, 30–45° leņķī) galā. Šis faslis padara veidni daudz vieglāk uzstādāmu un samazina krustvītņošanas risku.
5. Notīriet un nožāvējiet apstrādājamo gabalu. Notīriet visu eļļu, netīrumus vai traipus ar drāniņu vai attaukošanas līdzekli. Skaidas un atkritumi var iestrēgt veidnes vītnē un sabojāt griezumu.
6. Pārbaudiet, vai nav plaisu vai bojājumu. Ja stienis ir saliekts vai plaisājis, to nomainiet — bojāts materiāls rada sliktas vītnes.

• Skava
• Vītnes turētājs (veidnis)
• Griešanas šķidrums vai smēre
• Kvadrāts vai vadības buksa
• Drānas un suka

Uzstādiet un orientējiet griezi pareizi

Nākamais, apskatīsim, kā izmantot griežu komplektu, lai iegūtu labākos rezultātus. Ievietojiet griezi griežu turētājā tā, lai sākuma puse (bieži atzīmēta vai ar nedaudz lielāku ieejas daļu) būtu vērsta pret darba gabalu. Fixējiet to, pievelkot fiksācijas skrūvi (-es) griežu iegravēs — tas novērš griežu slīdēšanu vai noslīdēšanu griešanas laikā.

Pirms darba uzsākšanas pārliecinieties, ka griezis ir centrēts turētājā un perpendikulārs stienim. Kvadrāts vai vadpiederums palīdz uzturēt visu līnijā. Ja strādājat ar garām stieniem vai neērtām formām, tapas un griežu pagarinājuma svira var nodrošināt papildu sniegumu un kontroli.

Izlīdzināšana ir vienīgais svarīgākais faktors, kas nosaka vītnes kvalitāti — pirms griešanas pašķeidiet mirkli, lai pārbaudītu, un jūs ietaupīsiet stundas remontdarbiem.

Izvēlieties piemērotu griešanas šķidrumu

Vai jebkad brīnījāties, kāpēc dažas vītnes izskatās spilgtas un gludas, savukārt citas saplosītas vai matētas? Noslēpums ir pareizā eļļošanā.

• Tērauds un izturīgi sakausējumi: Izmanto taisnu griešanas eļļu (nenovājinātu minerāl- vai petrolejas bāzes) maksimālai smērēšanai un instrumenta kalpošanas laikam ( Keller Heartt griešanas eļļas vadlīnijas ).
• Alumīnijs un mīkstmetāli: Izvēlies šķīstošu vai sintētisko eļļu, kas nenosēdina traipus un neveido nogulsnes.
• Mis, cinks un nerūsējošie metāli: Pietiekama viegla eļļa — izvairies no biezām, lipīgām šķidrām vielām, kas var aizturēt skaidas.

Pirms darba uzsākšanas bagātīgi uzklāj griešanas šķidrumu gan veidnē, gan apstrādājamajā detaļā. Tas samazina berzi, saglabā veidnes vītni asu un palīdz izskalot skaidas, kamēr griež.

Galīgā iestatījuma pārbaudes saraksts

Kad sagatavots jūsu заготовка un uzstādīts griezējs, jūs esat gatavs galvenajam notikumam: pavedienu griešanai ar pārliecību. Nākamajā sadaļā mēs soli pa solim jūs vadīsim cauri faktiskajam griešanas procesam – no pirmā kontakta līdz bezvainīgam pabeigumam.

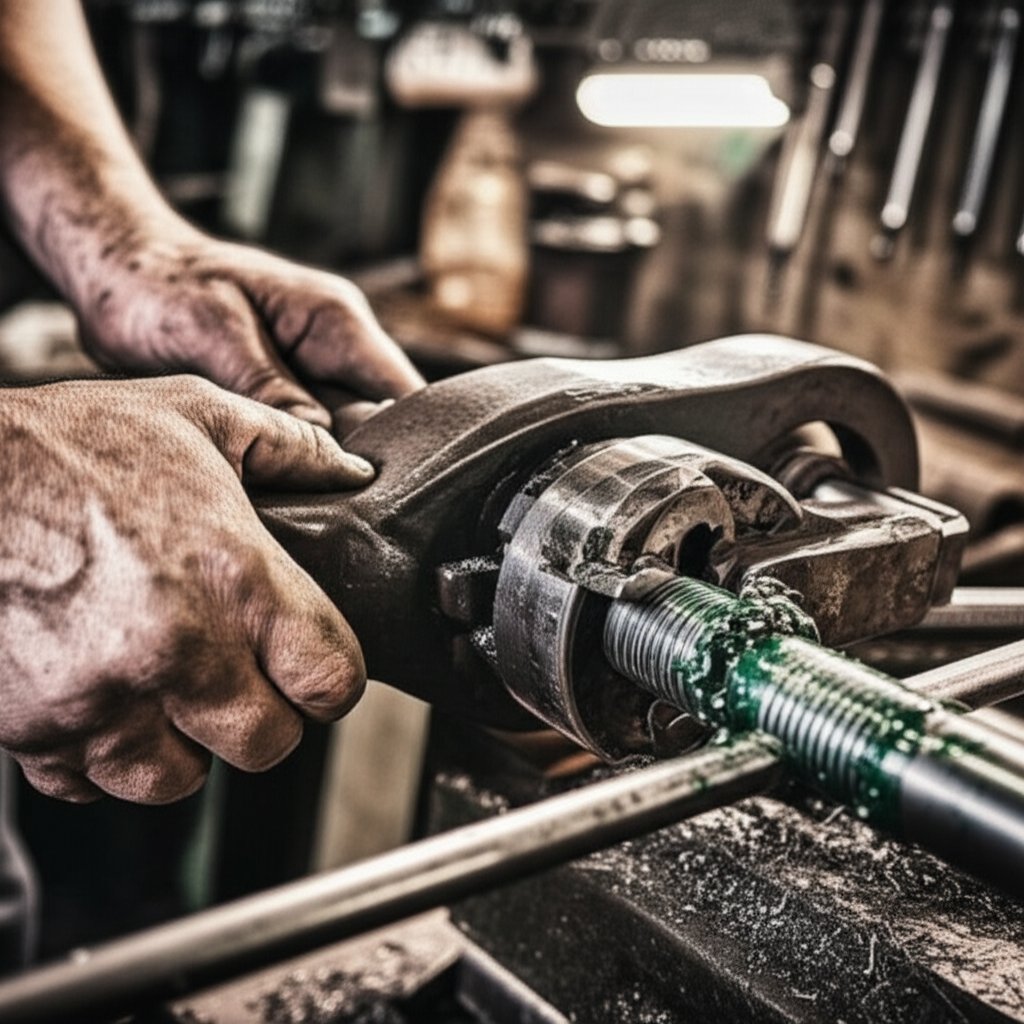

5. solis Griezt ārējos pavedienus soli pa solim

Gatavs praktiski strādāt? Apskatīsim pamatlietas par pavedienu griešanu ar griezēju —brīdi, kad viss jūsu priekšdarbs attaisnojas. Vai nu jūs griežat pavedienu uz pielāgota stieņa vai remontējat bultskrūvi, pareizs pieeja izšķir visu. Šeit ir, kā izmantot tapas un griezējus, lai iegūtu skaidrus un precīzus rezultātus katru reizi.

Sāciet pavedienu tīri

Iedomājieties, ka jūsu stienis ir fasēts, griezējs ievietots turētājā un viss ir smērēts. Tagad ir laiks sākt pavedienu:

1. Noliekiet griezēju perpendikulāri pret jūsu заготовки fasēto galu. Griezējam jābūt ideāli plakanam — ja tas ir slīps, jūs iegūsiet nepareizus vai bojātus pavedienus.
2. Lietojiet stabili vienmērīgu spiedienu kad sākat griezt diegu skrūvgriezi pa pulksteni (labajiem vīniem). Diega griezējmalas sāks iekosties metālā.
3. Pārliecinieties, vai diegs griež, nevis slīd. Ja sajūtat, ka tas slīd, atkāpieties un pārbaudiet fasējumu vai izlīgojumu.

Pareiza sākuma pozīcija ir pamats taisnam, pareizā izmēra vīnam. Ja kādreiz šaubāties, apstājieties un pārbaudiet no vairākām pusēm — tas ir svarīgs solis kā lietot urbjvītni un diegvītni komplektu efektīvi.

Skaidru kontrole un griešanas ritms

Vai jebkad pamanījis, kā vīna griešana var pāriet no gludas uz grūti veicamu dažos pagriezienos? Tas ir skaidu uzkrāšanās rezultāts. Šeit ir kā griezt vīnes ar urbjvītni un diegvītni, lai iegūtu tīru virsmu:

4. Pārvietojiet diegu 1–2 pilnus pagriezienus uz priekšu, tad atgriezieties aptuveni par trešdaļu pagrieziena atpakaļ. Tas saplēš skaidu, notīra izvadkanālus un ļauj smērvielai nonākt pie griezējmalām.
5. Atkārtojiet šo ritmu — gājiens uz priekšu, pēc tam atpakaļ visu griezumu laikā. Neuztievieties—stabilā, mērenā momenta vērtība ir galvenais. Ja sajūtat bloķēšanos vai pretestības pieaugumu, nekavējoties apturieties.
6. Periodiski pilnībā atkāpieties atpakaļ (īpaši dziļiem vītnēm), lai iztīrītu skaidas un uzklātu jaunu griešanas šķidrumu. Tas novērš skaidu iestrēgšanu un saglabā matricu asu.
7. Nekad nestumiet matricu, kas ir apstājusies. Ja tā negriežas, izvelciet, notīriet un sāciet no jauna vienu vai divas apgrieziena atpakaļ. Spiediens var saplēst matricu vai sabojāt jūsu vītnes ( Practical Machinist Forum ).

• Skaidas lūst tīri un nemutulējas matricā
• Moments jūtas stabili—ne raustīgi vai pārmērīgi
• Vītnes sānu virsma ir spodra un gluda, nevis saplosīta vai rupja

Pirmajās nepareizas izvietošanas vai pārmērīgas pretestības pazīmēs apturieties. Atkāpieties atpakaļ, notīriet un noregulējiet no jauna—matricas stumdīšana tikai radīs lielākas problēmas nākotnē.

Pabeigšana un nostrādāšana

Kad tu tuvojies griezuma beigām, sajutīsi, ka veidnis brīvāk griežas — tas nozīmē, ka process ir pabeigts. Šeit ir, kā pabeigt darbu, lai iegūtu profesionālu rezultātu:

8. Samazini spiedienu pēdējās dažās pagriezienu kustībās lai izvairītos no pārgriešanas. Tas nospodrina vītnes un nodrošina gludu virsmu.
9. Pilnībā atslēdz veidni atgriežot to atpakaļ no заготовки. Notīri visus atlikušos skaidus.
10. Viegli apstrādā vītnes sākumu ar failu, ja nepieciešams — tas noņem asus malu izcilnējumus, padarot vieglāku uzgriezni uzvilkšanu.
11. Pārbaudi ar savienojamā uzgriežņa palīdzību lai pārliecinātos, ka tava vītne ir tīra un pareiza izmērā. Ja uzgrieznis viegli uzvelkas un nešūpojas, tad viss ir izdarīts perfekti!

Izpildot šos soļus, jūs apgūsiet kā lietot uzgriežņu un veltnīšu komplektu instrumentus un izvairīsieties no parastajām kļūdām, kas frustrē iesācējus. Sākumā process var šķist lēns, taču ar praksi jūs attīstīsiet ritmu, lai grieztu diegus, kas ir stipri, gludi un gatavi reālai lietošanai.

Tālāk mēs parādīsim, kā pārbaudīt un izmērīt jūsu nesen nogrieztos diegus — lai būtu drošs, ka katrs gabals atbilst specifikācijām, pirms to lieto.

6. solis Pārbaudiet un izmēriet diegu kvalitāti

Vai jūs kādreiz brīnījāties, vai jūsu nesen nogrieztie diegi patiešām atbilst standartam? Jūs esat veikuši darbu, izmantojot veltnīti — bet kā zināt, vai jūsu diegi vienmēr derēs, bez pārsteigumiem? Apskatīsim praktiskas, atkārtoti piemērojamas metodes, kā pārbaudīt un izmērīt rezultātus, lai varētu uzticēties, ka katrs diegs, ko izgatavojat ar savu diegu veltnīšiem iztur pārbaudi.

Izmantojiet Go/No-Go riņķveida kalibrus

Iedomājieties, ka tikko beidzāt griezt diegu ar savu diegu griezējs . Ātrākais un uzticamākais veids, kā pārbaudīt savu darbu, ir ar go/no-go gredzena kalibrēšanas ierīci. Tā šeit darbojas:

• Go kalibrs: Šai pusei vajadzētu pilnībā uzvīties uz ārējā diega ar roku, bez jebkādas piepūles vai aizķeršanās. Ja tā viegli uzvītas līdz pilnai dziļumam, tad jūsu diegs atbilst minimālajiem izmēra un formas prasījumiem.
• No-Go kalibrs: Šai pusei nevajadzētu virzīties tālāk par dažām pagriezienu reizēm — nevajadzētu virzīties tālāk par trim pilniem pagriezieniem, pirms tā sāk vilkties vai apstājas — pirms tā sāk vilkties vai apstājas. Ja tā iet tālāk, jūsu diegs ir pārāk liels vai neatbilst tolerances prasībām ( Quality Magazine ).

Šis process pārbauda ne tikai izmēru, bet arī jūsu diega slīpuma diametru un formu vītnes urbis un metiens . Lielākajai daļai darbu, ja Go iederas un No-Go neiederas, viss ir kārtībā.

Alternatīvas pārbaudes bez kalibriem

Nav gredzenveida kalibru pie rokas? Neuztraucieties — jūs joprojām varat nodrošināt kvalitāti, izmantojot dažus vienkāršus rīkus:

• Iekšējais kalibrs: Sakārtojiet kalibra zobiņus ar savām vītnēm. Ja tie precīzi iederas, tad jūsu vītnes piķis ir pareizs.
• Šķēres: Izmēriet vītnes galveno diametru. Salīdziniet to ar izmēru, kas norādīts standartu tabulā vai Machinery’s Handbook. Pārāk liels vai pārāk mazs diametrs nozīmē sliktu savienojumu.
• Pārbaužu uzgriežņa tests: Mēģiniet uzgriezt zināmu labas kvalitātes uzgriezni uz savas detaļas. Tas jāvar uzvijt ar roku, nejūtot pārmērīgu spraugu vai pretestību.
• Vizuālā inspekcija: Turiet vītni spilgtā gaismā. Meklējiet saplosītas, raupjas vai dubultas vītnes — tas liecina par nepareizu novietojumu vai novalkātu veltni.

Lielākajai daļai ikdienas projektu šī pārbaudu kombinācija ļaus noteikt būtiskas problēmas, pirms detaļas tiek ekspluatācijā.

Rezultātu reģistrēšana salīdzinājumā ar standartiem

Lai nodrošinātu vienveidību — īpaši strādājot pie kritiskiem uzdevumiem vai darbnīcas vidē — salīdziniet savus atklājumus ar atzītiem standartiem. Vītnes klases (piemēram, 2A vai 3A ārējām vītnēm) nosaka pieļaujamās novirzes un piestiprinājuma veidu, kādu jāgaida ( Engineers Edge ). Inspekcijas rezultātu reģistrēšana palīdz pamanīt tendences un novērst nākotnes problēmas.

Ja Go kalibrs brīvi iet iekšā un No-Go pēc divām pagriezienu apturas, tad jūsu vītne ir kārtībā — tik vienkārši. Šis praktiskais noteikums nodrošina detaļu vienveidību un uzticamību katrā projektā.

Apguvot šos inspekcijas soļus, jūs ne tikai zināsiet ko dara vītnes griezumu komplekts , bet arī to, kā garantēt, ka katra vītne, ko esat izgriezis ar vītnes griezumu kalibru , ir gatava lietošanai reālajā pasaulē. Tālāk mēs parādīsim, kā atrisināt biežas vītnes problēmas un atgūties no kļūdām — lai jūs vienmēr būtu gatavs negaidītajam.

7. solis Atrisiniet problēmas un atgūstieties ar pārliecību

Vai jebkad esat pamanījis, ka pusceļā veidojot vītni, rodas problēma — tieši tā, kā saka? Vai nu izmantojat urbi un metināšanas komplektu pirmo reizi, vai arī esat uzvijis bezgalvu skrūves, problēmas, piemēram, krusteniski ievītne, aizķeršanās vai iesprūdis metināšanas instruments, var notikt ikvienam. Labā ziņa? Lielākā daļa problēmu ir novēršamas ar pareizu pieeju. Apskatīsim praktiskus novēršanas soļus un atjaunošanas metodes, lai jūsu projekts paliktu uz pareizā ceļa un vītnes būtu tīras.

Novērst krusteniski ievītni un sākumus

Krusteniski ievītne rodas tad, kad metināšanas instruments sāk darboties nepareizi, izveidojot vītni, kas neatbilst sākotnējai trajektorijai. Jūs pamanīsiet palielinātu pretestību, neregulāras vītnes vai to, ka uzgrieznis nevar uzsākt. Skan pazīstami? Šeit ir, kā atgūties:

• Apturiet nekavējoties ja aizdomās par krustenisku ievītni. Metināšanas instrumenta piespiešana tikai padziļinās bojājumu.
• Atgrieziet metināšanas instrumentu no apstrādājamās detaļas uzmanīgi.
• Pārbaudiet vītnes. Ja bojājumi ir nelieli, izmantojiet dalītu metināšanas instrumentu vītnes atjaunošanai iestatiet viegli atvērtu, lai pārkārtotu un notīrītu vītnes. Smagiem bojājumiem no jauna izgrieziet fasējumu un atkārtojiet procesu, izmantojot vadcauruli vai kvadrātu, lai uzturētu veltni pilnīgi perpendikulāri.

1. Apturiet darbu un atkāpieties ar veltni jau pirmajās problēmas pazīmēs.
2. Noņemiet skaidas un no jauna veidojiet fasējumu darba gabala galā.
3. Izmantojiet šķeltu vītnes kalibrēšanas veltni, lai maigi pārkārtotu vītnes.
4. Atiestatiet veltni, divreiz pārbaudiet savienojumu un atsāciet griešanu.

Novērst aizķeršanos, saplūšanu un drebēšanu

Dažreiz veltņa pagriešana kļūst grūta, tas svilpo vai rada raupjas, plēstas vītnes. Tas var būt saistīts ar skaidlu uzkrāšanos, trūkstošu smērēšanu vai nepareizu izvietojumu. Šeit ir, kā atgriezties pareizajā virzienā:

• Izvelciet veltni un notīriet tērauda skaidas. Pārbaudiet, vai nav sablīvējušies atkritumi iekšpusē matricas un uz заготовки.
• Atjaunojiet vai nomainiet smērvielu, īpaši tad, ja strādājat ar lipīgiem metāliem, piemēram, alumīniju vai nerūsējošo tēraudu.
• Pārbaudiet заготовки izmēru un pārliecinieties, ka tas atbilst matricas paredzētajam vītnes izmēram.
• Samaziniet ātrumu un pielietojiet vairāk smērvielas, ja pamanāt vibrāciju vai nelīdenu virsmu.
• Pārbaudiet matricu attiecībā uz novalkātiem vai salauztiem zobiem — nomainiet, ja nepieciešams.

1. Pārtrauciet griešanu pirmajās iestrēgšanas vai trokšņa pazīmēs.
2. Atvienojiet skrūvgriezi un rūpīgi notīriet gan skrūvgriezi, gan stieni.
3. Uzklājiet eļļu no jauna un pārbaudiet izlīdzinājumu.
4. Turpiniet griešanu ar vieglāku spiedienu un lēnāku tempu.

Droši noņemiet iesprūdušu vai bojātu skrūvgriezi

Vai jums jebkad skrūvgriezis ir iesprūdis uz заготовки? Neuztraucieties — šeit ir, kā izvairīties no instrumenta sabojāšanas vai detaļas bojājuma:

• Pakāpeniski atslābiniet skrūvgriezi, pagriežot to uzmanīgi pretēji. Nekad neievadiet spēku.
• Lietojiet penetrējošo eļļu lai atslābinātu stingri pieķērušās skaidas vai sadegušo metālu.
• Atbalstiet заготовку droši sprīdzī, lai novērstu liekšanos vai saviešanos.
• Pārslēdzieties uz fiksējošajiem knaibles ja rokas spēks nav pietiekams, bet rīkojieties uzmanīgi, lai neizkropļotu detaļu.
• Ja veidne ir noskalota vai plaisājusi, neizmantojiet to tūlīt —bojātas veidnes izmantošana sabojās vītnes un palielinās ievainojuma risks.

1. Pārtrauciet spēka pielietošanu, ja veidnis apstājas.
2. Uzklājiet pentrējošo eļļu un pagaidiet dažas minūtes.
3. Uzmanīgi atgrieziet veidni no заготовки, visu laiku atbalstot stieni.
4. Pirms darba turpināšanas pārbaudiet vītnes vai rīka bojājumus.

ja kādreiz šaubāties, apstājieties un restartējiet. Lielākā daļa vītņu bojājumu un rīku lūzumu notiek tajā brīdī, kad mēģināt piespiest aizstrēgājušu veidni — pacietība un pareizie atkopšanās soļi saglabā gan jūsu заготовki, gan rīkus.

Apguvot šos problēmu novēršanas paņēmienus, jūs potenciālas nepatikšanas pārvērtīsiet par mācīšanās iespējām. Vai nu izmantojat urbjus un veidņus ikdienas apkopei vai precīziem darbiem, prasme zināt, kā atgūties pēc kļūdām, ir būtiska ekspertu urbj-u un veidņu komplektu lietošanā. Tālāk aplūkosim, kā dažādi materiāli un smērvielas ietekmē jūsu vītņu griešanas tehniku, lai jūs varētu izvairīties no šīm problēmām jau pašā sākumā.

8. solis – Pielāgojiet tehniku atkarībā no materiāla un smērvielas

Vai jūs kādreiz brīnījāties, kāpēc dažas vītnes griež kā sviests, bet citas pretojas katrā pagriezienā? Atbilde bieži slēpjas tehnikas – un smērvielas – pielāgošanā konkrētajam materiālam. Vai nu izmantojat metāla veidņu lai uzgrieztu nerūsējošo tēraudu, alumīniju vai misiņu, nelielas korekcijas var nozīmēt starpību starp gludām, precīzām vītnēm un sabojātu vai iestrēgušu detaļu. Apskatīsim, ko jums vajadzētu zināt par katru materiāla veidu, lai jūsu vītņu griešanas skavas vienmēr nodrošinātu profesionālus rezultātus.

Nerūsējošais tērauds un cietie sakausējumi

Par nerūsējošo tēraudu un cietajiem sakausējumiem zināms, ka tie deformējas un rada berzi. Ja jūs kādreiz sajutāt, ka jūsu metāla dieļģis pēkšņi sastingst vai vītnes izskatās saplosītas, iespējams, esat saskāries ar šīm problēmām. Šeit ir, kā tās novērst:

• Saglabājiet veltnītis ass un labi smērēts
• Bieži pārtrauciet tīres veidošanos, atpakaļgaitā pagriežot veltni katru vienu vai divas reizes
• Nekad nenospiediet veltni ar varu—izvelciet, notīriet un sāciet no jauna

Alumīnijs un krāsainie metāli

Vītņu griešana alumīnijā var šķist viegla—līdz brīdim, kad veltnis sāk aizcietēt vai bloķēties no lipīgas nodiluma. Alumīnija plastiskums to padara īpaši uzņēmīgu pret līmējošo nodilumu. Šeit ir, ko darīt:

• Izmantojiet lubrikantu, kas paredzēts alumīnija līmēšanās samazināšanai
• Bieži notīriet skaidiņas no matricas
• Misiņam un bronzai vislabāk piemērota viegla eļļošana

Kvēpi, misiņa un pārklāti izstrādājumi

Kvēpis ir labestīgs, taču joprojām iegūst no pareizās pieejas. Misiņš un viegli apstrādājami bronzas sakausējumi ir vieni no vieglāk apstrādājamajiem materiāliem materiāla griešanas griežņiem —bet nelaidieties maldināti un neizlaidiet smērvielu lietošanu. Pārklātiem vai termoapstrādātiem izstrādājumiem plānojiet papildu darbības:

• Mīkstam tēraudam bagātīgi eļļojiet un turiet stabili ātrumu
• Pārklātiem vai sakalciņātiem daļām apsveriet vītnes pārvilkšanu, nevis pilnu pārgriešanu

Rādītāji par berzi vai materiāla sacietēšanu

• Pēkšņs momenta pieaugums vai veidnis apstājas
• Vītne izskatās saplēsta, raupja vai ar uzplūdumiem
• Veidnis ātri kļūst karsts vai skan čirkstoši griežot
• Metāls pāriet no заготовки uz veidni vai otrādi

berze un materiāla sacietēšana var sabojāt vītni sekunžu laikā — vienmēr pielāgojiet eļļu un tehniku materiālam un apturieties pirmajās problēmas pazīmēs.

Kad šaubāties, sazinieties ar savu veidņu komplekta ražotāju vai standarta apstrādes literatūru, lai iegūtu konkrētas rekomendācijas par eļļu un tehniku jūsu veltnītis un materiālam. Pielāgojot savu pieeju, jūs izvairīsieties no biežāk sastopamām problēmām un pagarināsiet savu vītņu griešanas skavas .

Kad jūsu tehnika ir precīzi iestatīta katram materiālam, jūs esat gatavi pārvarēt attālumu no vītnes griešanas ar roku līdz ražošanas veidņu darbam. Tālāk mēs aplūkosim, kā šīs prasmes tiek pielietotas automašīnu un ražošanas jomā.

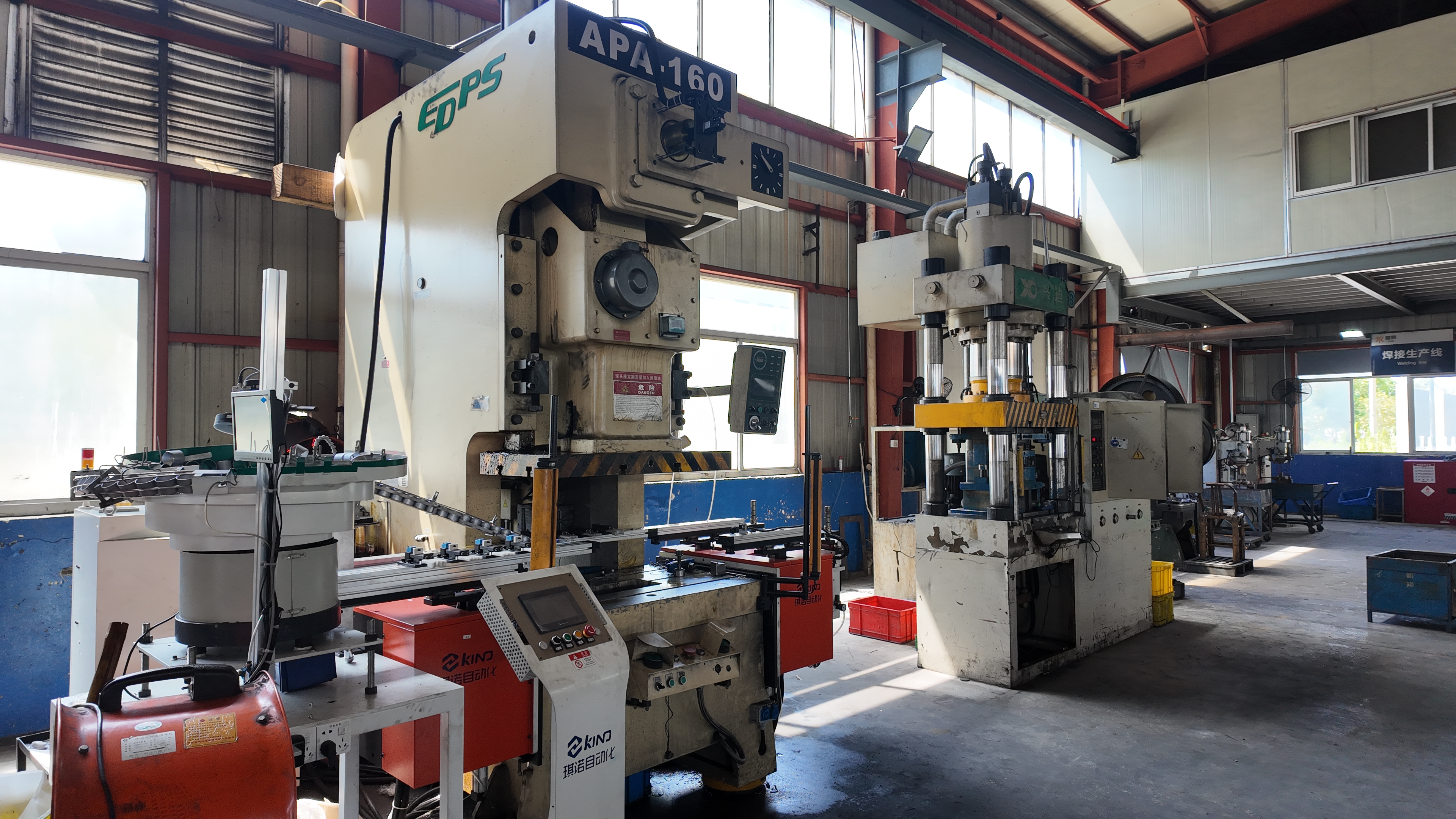

9. solis — Pāreja no darbagalda uz spiedveidnēm

No darbagalda līdz ražošanai

Vai jūs kādreiz esat brīnījies, kā prasmes, kuras esat apguvis, strādājot ar vītnes griezējierīci, pārtop milzīgajā, augstas ātruma automašīnu ražošanas pasaulē? Lai gan vītnes griezēji ir ideāli piemēroti ārējo vīļņu veidošanai uz viena stieņa vai skrūves, spiedveidnes lietu aizved uz pilnīgi jaunu līmeni — tās veido sarežģītas plāksnes metāla detaļas lielos apjomos. Iedomājieties, ka pāriet no vienas pielāgotas tapas izgatavošanas uz tūkstošu precīzi veidoto automašīnu paneļu ražošanu katru dienu. Tieši tas ir solis no darbagalda darba uz pilnmēroga veidņu izgatavošanu.

Tātad, kas ir matricu izgatavošana šajā kontekstā? Tā ir specializētu rīku — spiedformu — projektēšanas un ražošanas procesa daļa, kas griež, veido un formē plāksnes metālu par visu, sākot no stiprinājumiem līdz paneļiem karoserijai. Atšķirībā no manuālās vītņošanas, kur vienu detaļu veido pa vienai, mašīnas spiedformas spiedpresse var ražot vairākas detaļas minūtē, nodrošinot ciešus toleranču ierobežojumus un pastāvīgu kvalitāti ( Ražotājs: Spiedformu pamati 101 ).

• Kad nepieciešama atkārtota, lielapjomu ražošana ar minimālu variāciju
• Detaļām, kurām nepieciešamas sarežģītas formas vai dziļas ievilcēs, kuras nevar izgatavot manuāli
• Lai kontrolētu vienas detaļas izmaksas automašīnu, elektronikas vai aviācijas rūpniecībā
• Kad izmēru stabilitāte un virsmas apdare ir būtiski svarīga

Kad jāpiesaista spiedformu partneris

Pāreja no rokas vītņošanas uz ražošanas līmeņa matricu darbu nav tikai lielāku mašīnu jautājums — tas ir par gudrākām procesiem. Ja jūsu komanda pāriet no prototipēšanas uz liela apjoma ražošanu, sadarbība ar sertificētu rīku un matricu ražotāju var ievērojami samazināt eksperimentēšanas ciklus, ietaupīt laiku un nodrošināt, ka jūsu detaļas atbilst stingrām prasībām. Piemēram, pielāgotas metāla štampēšanas matricas tiek izstrādātas specifiski jūsu projekta vajadzībām, ļaujot precīzi kontrolēt katru elementu un toleranci.

Profesionāli matricu ražotāji izmanto modernu CAD modelēšanu matricas veidošanai, un labākie partneri nodrošina detalizētas strukturālas pārskatīšanas un kvalitātes pārbaudes katrā matricu izstrādes stadijā. Ja meklējat „rīki un matricas tuvumā“, meklējiet partnerus ar pierādītu ekspertīzi jūsu nozarē un spēju atbalstīt gan prototipēšanu, gan masveida ražošanu.

Kā CAE simulācija samazina risku

Skana sarežģīti? Iedomājieties, ka varat paredzēt un atrisināt problēmas, pirms tās vispār nonāk darba vietā. Šeit noder CAE (datorizētā inženierijas) simulācija. Izmantojot spēcīgus simulācijas rīkus, inženieri var modelēt materiāla plūsmu, paredzēt atspirgstību un optimizēt matricas ģeometriju — novēršot dārgas fiziskās pārbaudes un samazinot risku. Šis virtuālais pieeja nozīmē, ka jūs varat precizēt savas mašīnas matricas dizainu ciešiem toleranču ierobežojumiem, sarežģītām formām un materiālu variācijām, vēl pirms izgriežat vienu vienīgu tērauda gabalu.

Kad būsiet gatavi pāriet no galda operācijām uz inženiertehniskām štancēšanas matricām, apsveriet iespēju sadarboties ar partneri, piemēram, Shaoyi Metal Technology - Jā. Viņu komanda izmanto CAE simulaciju, lai optimizētu formēšanas ģeometriju un paredzētu materiālu plūsmu, ievērojami samazinot izmēģinājuma ciklus un rīku izmaksas. Ar IATF 16949 sertifikāciju un pieredzi, kas palīdz vairāk nekā 30 pasaules automobiļu zīmēm, Shaoyi sniedz dziļu formas analīzi un strukturālo pārskatu no ātrās prototipu izgatavošanas līdz masveida ražošanai, palīdzot jums sasniegt augstākos mērījumu precizitātes un ilgtermiņa izturības standartus.

• Savākoties pieļaujamās pielaides attiecībā uz drošībai svarīgām automobiļu detaļām
• Komplektās zīmēšanas formas vai sarežģītas ģeometrijas
• Liels ražošanas apjoms, kad ir svarīgi izmaksas uz daļu
• Pieprasījums pēc konsekventas un atkārtojamas kvalitātes lielās izstādēs

no rokas izgaismotiem prototipiem līdz iespiestas ražošanas daļām ir vairāk nekā ātrums, tas ir precīzs, atkārtojamība un riska samazināšana katrā pievilcīgā pievilcīgā pievilcīgā.

Iepazīstot pilno matricu procesu—no rokas instrumentiem līdz sarežģītām mašīnmatricām un simulācijām balstītai dizaina izstrādei—jūs būsiet aprīkots, lai savas prasmes un projektus aizvietu nākamajā līmenī. Vai nu jūs veidojat prototipus savā darbnīcā, vai arī gatavojaties automašīnu ražošanai, pareizs matricu izgatavošanas partneris un tehnoloģija var izšķirt visu.

Bieži uzdotie jautājumi par matricas lietošanu

1. Kā izmantot matricu, lai grieztu vītnes?

Lai ar matricu nogrieztu vītni, vispirms izvēlieties piemērotu matricas tipu un turētāju savam projektam. Sagatavojiet stieni, to notīrot, noņemot asus malu defektus un fasējot galu. Droši nostipriniet stieni skavā, ievietojiet matricu turētājā tā, lai sākuma puse būtu pret darba gabalu, un uzklājiet griešanas šķidrumu. Iznemiet matricu perpendikulāri, pagrieziet to pa pulksteņrādītāja kustības virzienu ar stabiliem spiediena spēkiem un periodiski pagriezieties atpakaļ, lai saplēstu skaidas. Turpiniet, kamēr sasniegsiet vēlamo vītnes garumu, pēc tam noņemiet matricu un pārbaudiet vītnes kvalitāti.

2. Kāda ir atšķirība starp urbi un matricu?

Urbumā iekšējo vītni sagriež ar urbi. Tas ļauj piestiprināt skrūves vai bultskrūves. Savukārt, diegu izmanto, lai sagrieztu vai atjaunotu ārējos diegus uz stieņiem, bultskrūvēm vai vārpstām. Abas ir būtiskas tapu un metināšanas komplekta daļas, kas ļauj izveidot vai remontēt savienojamos vītņoto stiprinājumu elementus.

3. Kā sākt vītni ar metinām un kā nodrošināt tās taisnumu?

Sāciet ar to, ka noapaļojiet stieņa galu un pārliecinieties, ka tas ir perpendikulārs. Novietojiet metinu uz noapaļotā gala, pārliecinoties, ka tā ir plakanā pozīcijā un perpendikulāra stienim. Izmantojiet vadcauruli vai leņķi, ja tāds ir pieejams. Pagriežot metinas turētāju, pielietojiet vienmērīgu spiedienu un pārbaudiet virziena atbilstību no vairākām pusēm. Sākot ar taisnu stāvokli, ir ļoti svarīgi iegūt taisnas un precīzas vītnes.

4. Kad jāizmanto metina-uzgriezne, nevis standarta apaļa metina?

Veidnis ir ideāls, lai notīrītu vai atjaunotu nedaudz bojātus vītnes, īpaši šaurās telpās, kur pilns veidņa turētājs neietilpst. To pagriež ar uzgriežņu atslēgu un tas nav regulējams, tāpēc to vislabāk izmantot apkopei vai remontam, nevis jaunu, precīzu vītņu griešanai.

5. Kā pārbaudīt, vai jaungiestrāzētās vītnes ir pareizā izmērā un der?

Lai pārbaudītu vītni, izmantojiet ieliktnīša kalibru: 'go' pusei vajadzētu viegli uzskrūvēties ar roku, savukārt 'no-go' nevajadzētu virzīties vairāk kā dažas apgrozības. Ja kalibri nav pieejami, izmantojiet vītnes soli mērojošo lineālu, šķēres galvenā diametra mērīšanai un zināmu labu uzgriezni, lai pārbaudītu piestiprinājumu. Vizuāla pārbaude labās apgaismojumā palīdzēs pamanīt neregulāras formas vai defektus.
