Kas ir veidne ražošanā?

Kad pirmo reizi dzirdat vārdu "veidnis", vai jūs domājat par galda spēlēm, krāsainiem matiem vai rūpnieciskajiem mehānismiem? Izklausās sarežģīti? Jūs neesat vienīgais. Ja meklējat informāciju par to, kas ir veidnis ražošanā, ir svarīgi izkliedēt šos biežos valodas neskaidrības, pirms iedziļināties tehniskajā ražošanas instrumentu pasaulē. Apskatīsim to detaļās un izveidosim stabilu pamatu jūsu izpratnei par šo būtisko ražošanas rīku.

Kas ir veidne ražošanā?

Veidnis ražošanā ir precizitātes instruments—bieži izgatavots no sakausēta tērauda—kas ar lielu spēku materiālu iepressē starp sitienu un veidņu dobumu, lai to formētu, grieztu vai veidotu noteiktā ģeometrijā.

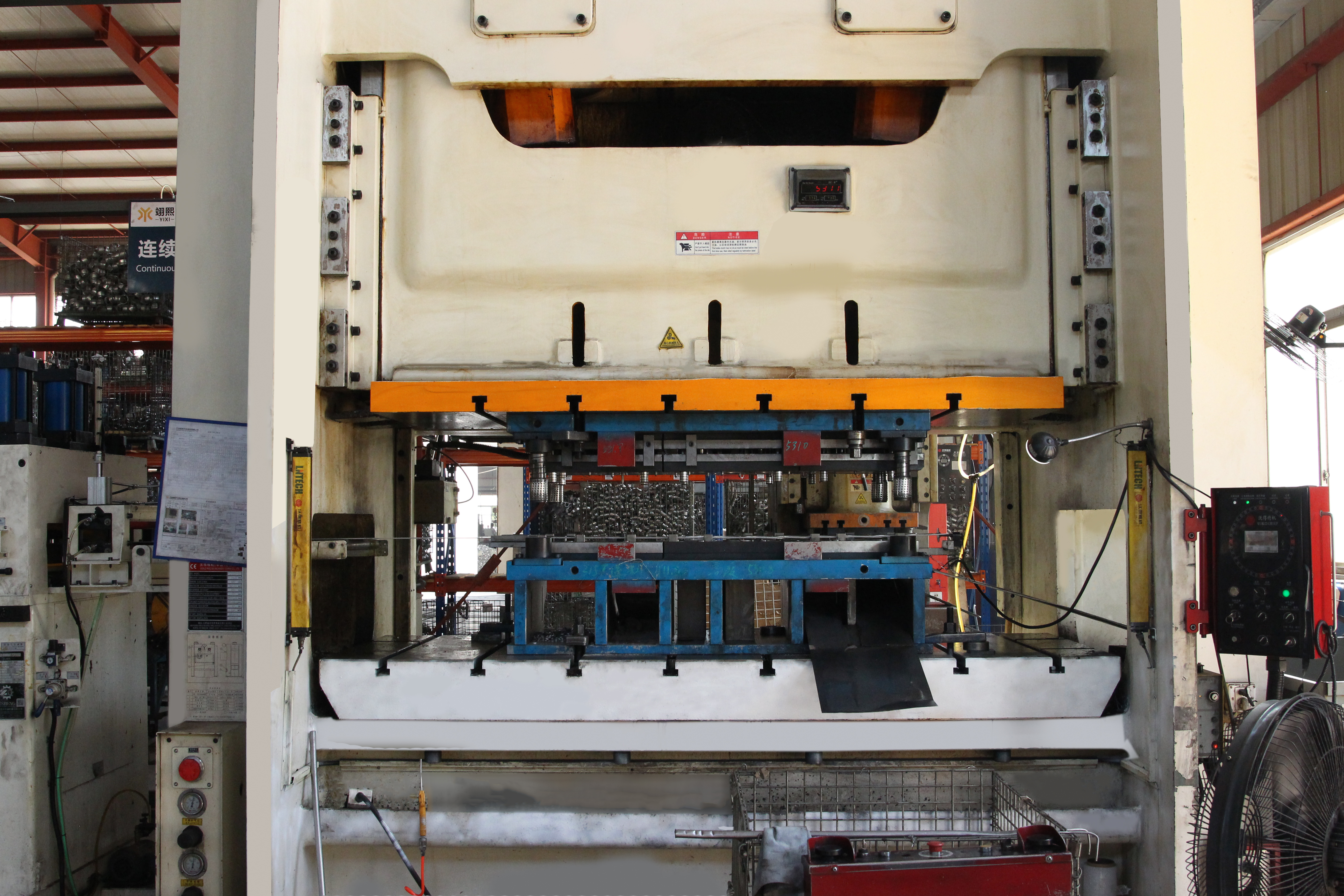

Iedomājieties tūkstošiem identisku metāla detaļu izspiešanu automašīnām, mājsaimniecības ierīcēm vai elektronikai. Veidne ir pamatparaugs, kas to padara iespējamu. Procesos, piemēram, izgriešanā, perforēšanā, liekšanā, formēšanā, dziļpresēšanā un kalšanā, veidne nodrošina, ka katra detaļa atbilst precīziem specifikācijas parametriem, ļaujot sasniegt konsekventu ģeometriju, ciešus toleranču robežas un masveida ražošanas efektivitāti. Vai nu strādājat ar plāksnes metālu, plastmasām vai kompozītmateriāliem, veidnes ir mērogojamas un atkārtoti izmantojamas ražošanas pamats ( Vikipēdija ).

Veidne pret krāsvielu pret kauliņiem: terminoloģijas skaidrojums

Apskatīsim klasisko neskaidrību: "veidne pret krāsvielu" un "veidne pret kauliņiem". Šie homofoni var apmulsināt pat pieredzējušus speciālistus, meklējot informāciju tiešsaistē. Šeit ir īsa vārdnīca, lai jūsu lietotā terminoloģija būtu precīza:

• Veidne (ražošanā) : instruments materiāla formēšanai, griešanai vai veidošanai; daudzskaitlis ir veidņi .
• Kauliņš (spēlēs) : mazs kubveida objekts, ko izmanto azartspēlēs; daudzskaitlis ir kauliņi .
• Krāsojums : viela, ko izmanto, lai pievienotu krāsu materiāliem, piemēram, audumam vai matiem ( ThoughtCo ).
• Rīku un formu : Attiecas uz specializētu nozari un speciālistiem, kas projektē un izgatavo matricas un saistīto instrumentu.
• Rīkojumi : Plašāka kategorija, kurā ietverti visi rīki, stiprinājumi un ierīces, ko izmanto ražošanā — tostarp arī matricas.
• Spiediens : Mašīna, kas pielieto spēku matricas komplektam, lai veiktu formas vai griešanas operāciju.

Tātad, ja meklējat „kas ir matricas“ vai vēlaties zināt „kas ir matrica ražošanā“, atcerieties: mēs runājam par rūpnieciskiem rīkiem — nevis krāsvielām vai galda spēļu figurām.

Kāpēc instrumentu un matricu nozare ir svarīga atkārtojamībai

Kāpēc tas viss ir svarīgi? Ražošanā matrica ir vairāk nekā tikai rīks — tā ir jūsu produkta „ģenētiskais kods“. Labi izstrādāta matrica ļauj jums:

• Izgatavot tūkstošus vai miljonus identisku detaļu ar minimālu novirzi
• Saglabāt stingrus toleranču robežlielumus kritiskām detaļu īpašībām
• Samazināt bēgšanu un zemākus ražošanas izmaksas
• Efektīvi palielināt apjomus lielapjomu ražošanai

Instrumentu un matricu speciālisti ir savienojums starp digitālajiem dizainiem un reāliem produktiem. Viņu ekspertīze nodrošina, ka katra ražošanas matrica atbilst precizitātes, vienveidības un izmaksu efektivitātes prasībām — vai nu tukšojot, urbējot, apgriežot vai formējot.

Ātrā atsauce: Biežākās matricu operācijas

• Atliekšanas : Griešana plakano formu no loksnes materiāla
• Cauruma veidošanas : Caurumu vai atveru izveide materiālā
• Liekšana/Formēšana : Materiāla formas veidošana bez griešanas
• Zīmējums : Materiāla izstiepšana jaunā formā (piemēram, kausa veidā)
• Kalšana/apgriešana : Sīkumu pievienošana vai liekā materiāla noņemšana

Iepazīstoties ar šīm pamatlietām, jūs ievērosiet, ka jautājums "kas ir matricas ražošanā" nav saistīts tikai ar vienu procesu — tas attiecas uz operāciju ģimeni, kas uzticami un lielos apjomos pārvērš izejmateriālu gatavos komponentos.

Vārdnīca: Ražošanas telpu valoda

• Veidņu komplekts : Montāža, kas satur izstiepni un matricu
• Sviedzināt : Detaļa, kas ieeļļojas matricā, lai grieztu vai formētu materiālu
• Izmešanas plāksne : Noņem detaļu vai atlikumu no izstiepnes pēc operācijas
• Aizvēršanas augstums : Attālums no preses pamatnes līdz slīdnim, kad matrica ir aizvērta

Gatavs iedziļināties? Nākamajā solī aplūkosim, kā izvēlēties pareizo matricas tipu savai detaļai, lai varētu saskaņot ražošanas vajadzības ar labāko instrumentu stratēģiju.

Izvēlieties pareizo matricas tipu savai detaļai

Kad jums ražošanā ir jāizvēlas matrica, kā jūs zināt, kurš tips ir vispiemērotākais jūsu projektam? Atbilde ir atkarīga ne tikai no jūsu detaļas formas. Tā ir par līdzsvaru starp detaļas sarežģītību, ražošanas apjomu, tolerancēm, materiālu un turpmākajām operācijām. Aplūkosim, kā saskaņot savas vajadzības ar piemēroto matricas tipu un izvairīties no dārgiem kļūdu soļiem.

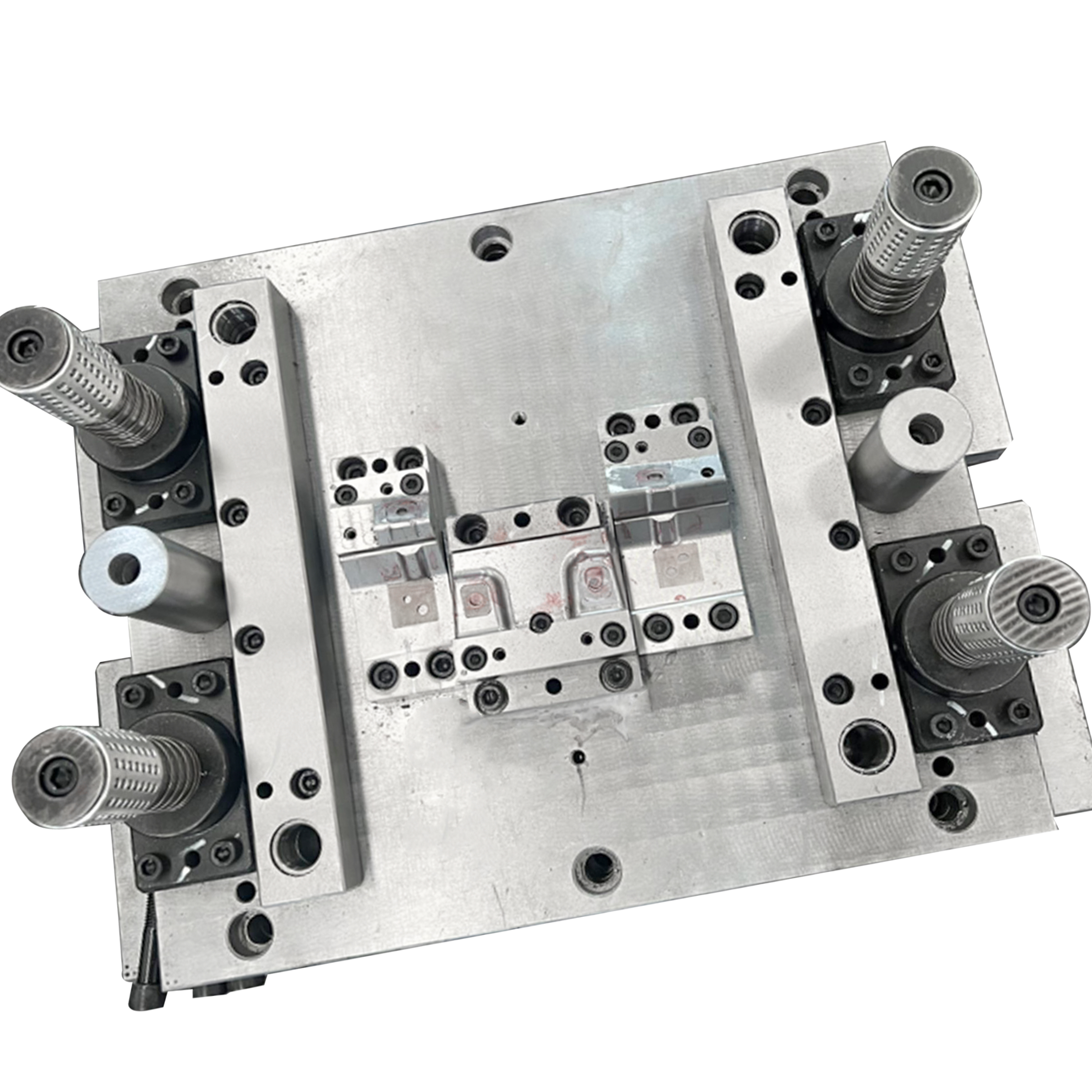

Progresīvā vs Pārnese vs Vienvietēja: galveno atšķirību izpratne

Piemēram, ja jūs ražojat tūkstošiem elektrisko savienojumu, progresīvā stemplēšana ir vislabākais variants. Tomēr, ja uz slīpēm nav piestiprināta dziļai izvilkta pudeles vai automobiļu stūres, var būt nepieciešama pārnesuma vai kombinācijas stūre.

Kā izvēlēties krāsu?

• Ražošanas apjoms: Liels daudzums pamato ieguldījumus progresīvajos vai pārnesuma formālos formālos; prototipus vai servisu detaļas bieži izmanto ar vienu staciju saistītu formālos formālos.
• Detaļas sarežģītība: Daudzfunkcionālas daļas izmanto progresīvās vai kombinācijas formēšanas iespējas; vienkāršas formas atbilst savienotajai vai viena stacijas formēšanai.
• Materiāla īpašības: Sastāvs:
• Tolerances un apdare: Smalkas pielaides un kosmētikas virsmas var prasīt metāla plāksnītes ar progresīvām funkcijām.
• Sekundārās darbības: Ja nepieciešams papildu pagrieziens, pieskāriens vai uzstādīšana, apsveriet, kā tie ietilpst formā vai vai tos var veikt ārpus sistēmas.

Lēmuma pieņemšanas pazīmes: Kā saskaņot die un preses rīku

• Vai jūsu detaļa var palikt piestiprināta joslā vairākām stacijām (progresīva), vai to ir jācel un jānosūta (pārcelšana)?
• Vai jūsu presēšanas rīkam ir pietiekami liela platība un auksts, lai iekļautu izvēlēto formējumu?
• Vai ievadīšanas virziens un materiāla plūsma ir saderīgas ar formēšanas struktūru?
• Vai atkārtotas riska vai pielaides uzkopšana ietekmē daļas kvalitāti, jo īpaši formēšanas formā?
• Vai jums ir vajadzīgas pārvadātāja kartes vai lidmašīnas lukturi reģistrācijai un sekšanai?

Iedomājieties, ka jūs ražojat ierīču stiprinājumu partiju. Ja ģeometrija ir vienkārša un apjomi mazi, vienvietējs vai salikts veidnis samazina izmaksas. Taču lieliem apjomiem automašīnu daļām ar sarežģītām īpašībām progresīvais veidnis vai pat kombinētais veidnis var ievērojami saīsināt cikla laiku un darbaspēka izmaksas, attaisnojot augstākas sākotnējās investīcijas.

Preses gultnes izmērs, aizvēršanas augstums un padeves virziens nav tikai tehniski sīkumi — tie ir būtiski tam, vai izvēlētais veidnis darbosies bez problēmām uz esošā preses rīka. Pirms veidņa izvēles galīgas apstiprināšanas vienmēr pārbaudiet savietojamību.

Agrīnas ražošanai piemērotas konstrukcijas (DFM) pārskatīšanas kopā ar veidņu piegādātāju var atklāt problēmas ar sloksnes izkārtojumu, materiāla apstrādi vai toleranču uzkrāšanos — tādējādi izvairoties no dārgas pārstrādes un ražošanas pārtraukumiem vēlāk.

Pareizas matricas arhitektūras izvēle ir efektīvu un uzticamu loksnes metāla matricu darbību pamats. Tālāk mēs iedziļināsimies matricas anatomijā un materiālu izvēlē, lai jūs precīzi zinātu, ko nepieciešams norādīt, un varētu skaidri sazināties ar saviem piegādātājiem.

Iepazīstieties ar matricas anatomiju un materiālu izvēli

Vai esat kādreiz domājis, kas patiesībā ir piepildīts ar ražotāju? Iedomājieties, ka atverot precīzu instrumentu, jūs redzat, ka tajā ir daudz rūpīgi izgatavotām daļām, no kurām katra ir ļoti nozīmīga materiāla veidošanā. Lai jūs būtu specificējis jaunu metāla formātu vai risinājis ražošanas problēmu, ja zināt formāta komplekta anatomiju un kāpēc materiāla izvēle ir svarīga, tad jums būs pieejams valodas un izpratnes veids, kā pieņemt gudrus lēmumus.

Kēdaļveida die komponenti un to funkcijas

Apskatīsim, kādas sastāvdaļas ir raksturīgās pieciem stikliem. Katra daļa ir izstrādāta konkrētajam nolūkam, un kopā tās nodrošina precizitāti un izturību, ko prasa jūsu process:

• Punch: Kustama daļa, kas ieiet formēšanas caurulē, lai nogriež vai veido materiālu.
• Die Cavity (Die sekcija): Pievienota daļa, kas saņem pierakstīšanu un nosaka daļas galīgo formu.
• Stikla vai spiediena paklājs: Pēc katra cikla no vārīšanas izņem gatavu daļu vai atdalījumu.
• Pilots: Katrai operācijai precīzi novietojiet slāni vai bloki.
• Vadpini un vadi: Nodrošināt perfektu saskaņošanos starp augšējo un apakšējo izkārnījumu komplektu.
• Ar virsmas platumu ne vairāk kā 600 mm Pamats, kas tur un atbalsta visas citas sastāvdaļas.
• "Kāpju bloki": Absorbēt sānu vilcienu un novērst die set izkārtojumu.
• Cēlāji: Pēc formēšanas vai nogriežšanas no formēšanas cauruma izvelk daļas vai izšķirošus atkritumus.
• Izvades/ slāpekļa traukos: Piemēro spēku, lai noņemtu, nospiestu vai izvilktu daļu.
• Senzori: Pārraudzīt die darbības gaitu un atklāt kļūdas vai kļūdas.
• Krājumu vadības rokasgrāmatas: Novirziet materiālu precīzi veidnē.

Katru veidnes sekciju rūpīgi izstrādā, lai tā izturētu atkārtotas augsta spiediena fāzes, nodrošinot ilgstošu uzticamību un pastāvīgu detaļu kvalitāti.

Vadības un fiksācijas sistēmas: precizitātes pamats

Veidnē precīza izvietošana ir vissvarīgākais. Vada stieņi un vada vāciņi — dažreiz tos sauc par veidņu komplekta vadīšanas komponentiem — tiek izgatavoti ļoti mazās pieļaujamās novirzēs (līdz pat 0,0001 collai), lai augšējā un apakšējā veidnes puse būtu pilnīgi viena pret otru izlīdzinātas. Ir divu galveno veidu vada stieņi: berzes stieņi un lodīšu gultņu stieņi. Lodīšu gultņu vadīklas šobrīd ir rūpniecības standarts augstas ātrdarbības vai augstas precizitātes pielietojumiem, jo tās samazina nodilumu un atvieglo veidnes sekciju atdalīšanu ( Ražotājs ).

• Berzes stieņi: Vienkārša, izturīga izlīdzināšana; vislabāk piemērota bāzes līmeņa pielietojumiem.
• Lodīšu gultņu stieņi: Gludāka darbība, vieglāka veidnes komplekta atdalīšana, ilgāks kalpošanas laiks prasīgās darba vidēs.

Pareizi izvēlēti un uzturēti vadības sistēmas jūsu matricu komplektos nozīmē mazāk pārtraukumu, precīzākas detaļas un ilgāku rīku kalpošanas laiku. Turētāji (piemēram, dēbļu un pogu turētāji) droši notur griešanas un veidošanas elementus savā vietā, novēršot nesakritību un kumulatīvo tolerances kļūdas.

Matricu tērauda izvēles faktori: cietības, nodiluma izturības un izmaksu līdzsvarošana

Pareiza matricu materiāla izvēle ir būtiska veiktspējai un kalpošanas ilgumam. Labākais tērauds matricām jūsu konkrētajam pielietojumam ir atkarīgs no nepieciešamā cietības, izturības, nodilumizturības un apstrādājamības līdzsvara:

Novērtējot matricas materiālu, ņemiet vērā:

• Kartulība: Augstāka cietība palielina nodilumizturību, bet var samazināt izturību.
• Izturība: Novērš trausno lūzumu ietekmē zem trieciena vai lieliem slodzēm.
• Apstrādājamība: Viegla apstrādāšana samazina piegādes laiku un izmaksas.
• Kosta: Materiāla izvēle jāsaskaņo ar paredzamo matricas kalpošanas laiku un ražošanas apjomu.

Lielākajā daļā gadījumu matricas tērauds tam pretstatā arī jābūt noturīgam pret uzlīmēšanos (materiāla pārnešanai starp virsmām) un jāsaglabā forma pēc termoapstrādes. Lielam nodilumam vai augstas precizitātes pielietojumiem, uzlabotas matricu komplekti var izmantot virsmas pārklājumus (piemēram, nitrēšanu vai PVD), lai vēl vairāk samazinātu berzi, pagarinātu rīka kalpošanas laiku un novērstu uzlīmēšanos — pat tad, ja bāzes matricas daļa ir izgatavota no izturīga, bet mazāk nodilumizturīga tērauda.

Matricas uzbūves un materiālu izvēles izpratne ir atslēga, lai noteiktu, iegādātos un uzturētu matricu komplektus, kas nodrošina uzticamus un augstas kvalitātes rezultātus. Tālāk mēs izskatīsim praktiskus matricu konstruēšanas noteikumus, kas palīdzēs izvairīties no dārgiem pārkāpumiem un jau no sākuma nodrošināt pareizu procesu.

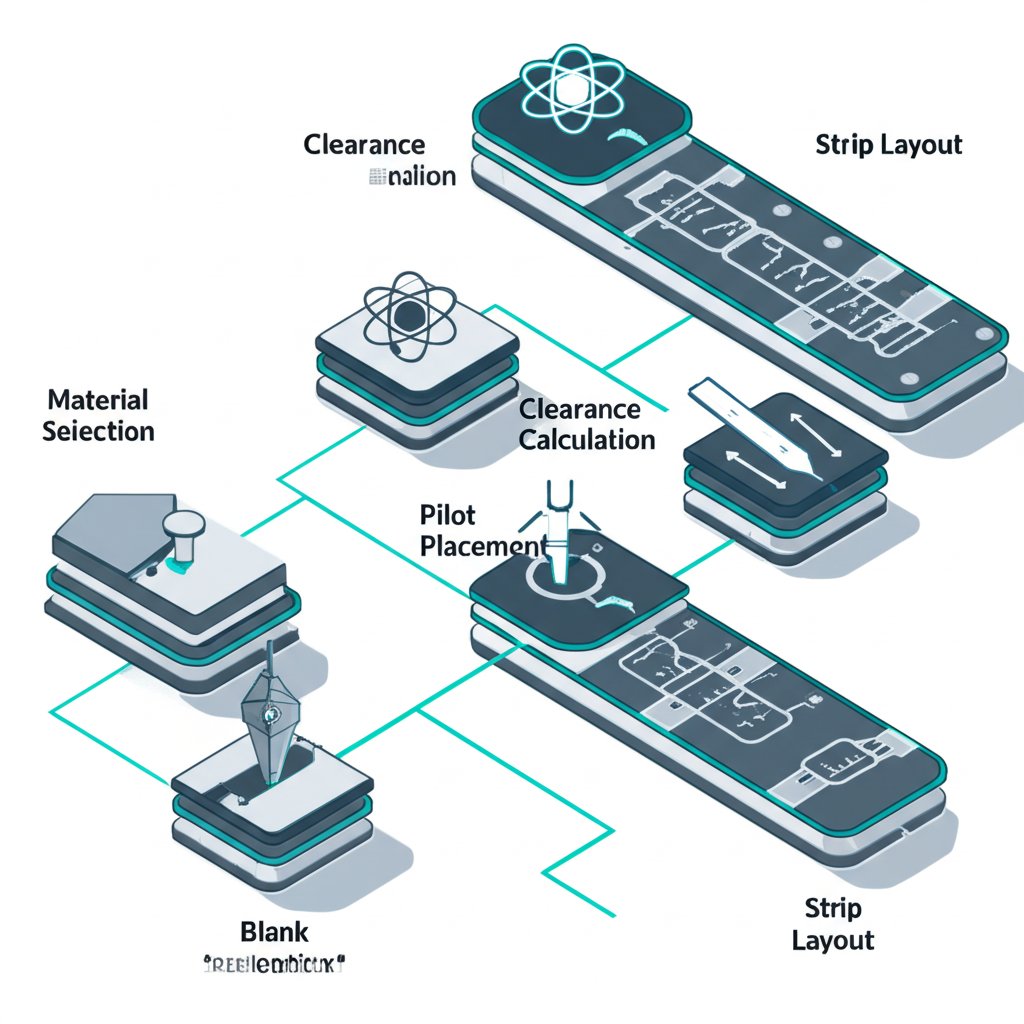

Lietot praktiskas darba sagatžu projektēšanas likmes, kas darbojas

Kad jūs raugāties uz sarežģītu detaļas rasējumu, viegli rodas jautājums — ar ko sākt veidņu projektēšanu? Kā nodrošināt, ka ražošanā izmantotā veidne ražos detaļas, kas atbilst specifikācijām, ar minimālu pārbaudīšanu un problēmām? Apskatīsim pierādītu, realizējamu darba plūsmu, lai droši pārietu no idejas līdz stabila veidņu procesa izveidei.

Spraišļu un malu apstākļu aprēķināšana

1. Noteikt materiālu, biezumu un kritiskās īpašības
   Pirms pat atverat CAD programmatūru, rūpīgi izpētiet detaļas materiālu, biezumu un to, kuras īpašības ir patiešām kritiskas kvalitātei. Jautājiet: vai šis ir augsta izturības tērauds? Vai virsmas apdarē ir liela nozīme? Šo parametru identificēšana sākumā ietekmē katru veidnes projektēšanas lēmumu.
2. Izstrādāt заготовки attīstību un pievienot barošanas nesējus
   Izstrādājiet plātu, bez formām, ņemot vērā materiāla plūsmu un barošanas virzienu. Dizains pārvadātāji (peldvietas, sloksnes, saites), kas pārvieto daļu caur katru staciju. Lai nodrošinātu stabilitāti, nesējiem jābūt vismaz divreiz biezākam par materiālu, un to piestiprināšanas punktiem jābūt viegli noņemamiem un minimāli izkropļotiem.
3. Izvēlieties nogriežšanas attālumus, pamatojoties uz materiālu un pabeigšanu
   Šķiršanas attālumam (atstarpai starp perforāciju un formējumu) jābūt atbilstošam materiālam un biezumam. Ja jūs ievilkat to pārāk cieši, jūs saņemsit apģērbu un apgriezienu, ja jūs izvilkat, tās malas izkropļojas. Lielākā daļa tērauda atdalības ir no 5% līdz 10% no materiāla biezuma, bet vienmēr jāapstiprina ar materiāla piegādātāju vai procesu starojuma standartiem.
4. Izvēlieties radiju veidošanu atkarībā no biezuma un materiāla
   Veidņu iekšējam rādiusam vajadzētu būt ne mazākam par materiāla biezumu plastiskiem materiāliem un bieži vien 1,5–2 reizes lielākam par biezumu augstas izturības klasēm. Tas novērš plaisāšanu un pārmērīgu atspirgšanu. Ja šaurs stūris ir neizbēgams, jāapsver pēcapstrādes operācijas vai speciālas veidņu zīmēšanas tehnoloģijas.
5. Plānot pilotu pozīcijas drošai fiksācijai
   Piloti ir būtiski precīzai strēmeles pozicionēšanai katrā stacijā. Pilotus jānovieto pēc tam, kad ruļļa materiāls ir stabilizējies — parasti pēc pirmās vai otrās stacijas — lai izvairītos no nepareizas padotnes un nodrošinātu atkārtojamu veidņu nobīdi.

   Empīriskais noteikums: vienmēr izurbt pilotus pēc tam, kad materiāls ir izlīdzinājies un padote ir stabila. Tas minimizē veidņu nobīdes kļūdas un uzlabo urbšanas precizitāti.

6. Secība: caurumu izurbšana pirms formēšanas
   Vienmēr urbjiet caurumus pirms liekšanas vai formēšanas, lai aizsargātu malu kvalitāti un nodrošinātu precīzas pieļaujamās novirzes. Ja caurumus urbj pēc formēšanas, iespējama izkropļošanās un nesakritība. Šis solis ir ļoti svarīgs jebkura procesa vai progresīvā veidņu izkārtojumā.
7. Pievienojiet reljefa un spiediena uzgaļa stratēģijas, lai mazinātu raukšķošanos
   Iekļaujiet reljefa elementus un spiediena uzgaļus, lai kontrolētu materiāla plūsmu un novērstu raukšķošanos, jo īpaši dziļajā velmēšanā vai flanģa operācijās. Pareiza veidņu konstrukcija šeit var izšķirt starp veiksmīgu vai neveiksmīgu veidni.
8. Iekļaujiet atbilstoša tipa izmešanas plātnes atkarībā no skaldes virziena un detaļas atbrīvošanas
   Izmešanas plātnēm jāatbilst paredzamajam skaldes virzienam un jānodrošina tīra detaļas izmešana. Augšup vērstām formām vislabāk piemērots elastīgais izmešanas mehānisms; lejup vērstām formām izmantojiet fiksētu izmešanas plātni ar atbilstošu spraugu.
9. Definējiet toleranču datuma shēmas, lai ierobežotu kumulatīvo noviržu uzkrāšanos
   Piešķiriet bāzes virsmas funkcijas ziņā svarīgākajām detaļām. Kontrolējiet toleranču uzkrāšanos, visus stendus atsaucoties uz šīm bāzēm, nodrošinot, ka gala detaļa atbilst zīmējuma prasībām, nepieciešamību pēc liegas veidņu regulēšanas.

   Līdzsvarojiet stenda spēkus pa visu preses pamatni, lai novērstu pārkāpšanu vai nevienmērīgu nolietojumu — bieža iemesla die offset un nestabila detaļu kvalitāte.

Atgriešanās kompensācija un stūra rādiusi

Atgriešanās — metāla tendence pēc formēšanas atgriezties tuvāk sākotnējai formai — var izjaukt jūsu veidņu zīmējumu, ja to neņem vērā. Kompensējiet, palielinot liekšanas leņķi veidņu projektējumā vai mainot veidņu formas rādiusu. Augstas stiprības tēraudiem palieliniet punches veidošanas rādiusu un izmantojiet simulācijas programmatūru, lai paredzētu galīgo ģeometriju. Viensmēr pārbaudiet ar fiziskiem testiem un pielāgojiet, ja nepieciešams.

• Izvilk perlus: Kontrolējiet materiāla plūsmu dziļajos velvēs; pielāgojiet formu un atrašanās vietu, lai precizētu velvēšanas dziļumu un sienas biezumu.
• Papildinājuma ģeometrija: Projektējiet flančus un pārejas zonas, lai izvairītos no asiem pārejas leņķiem, kas var izraisīt plaisas vai rievas.
• Fiksatora spiediens: Uzturiet vienmērīgu spiedienu, lai novērstu materiāla izkropļojumus vai pārrāvumus matricas procesa laikā.

Progresīva lentes izkārtojuma un staciju secība

Lentes izkārtojums ir progresīvo matricu projektēšanas pamats. Katras stacijas—griešanas, urbšanas, formēšanas, apgriešanas—secība un novietojums tieši ietekmē materiāla izmantošanu, detaļas kvalitāti un matricas kalpošanas laiku. Optimizējiet izkārtojumu, lai minimizētu atkritumus, izlīdzinātu spēkus un nodrošinātu gludu lentes kustību. Atcerieties, ka tukšas stacijas var atstāt nākotnes operācijām vai vienmērīgākai slodzes sadalei.

Sarežģītām detaļām izmantojiet CAE vai FEA rīkus, lai simulētu materiāla plūsmu un paredzētu problēmas jau pirms tērauda apstrādes. Šis digitālās validācijas solis ietaupa laiku, samazina dārgas matricu pārbaudes un palīdz jau sākumā izveidot stabila procesa matricu.

Ievērojot šos praktiskos veidņu dizaina noteikumus, jūs samazināsiet risku, vienkāršosiet veidņu procesa attīstību un nodrošināsiet atkārtoti augstas kvalitātes ražošanu. Tālāk aplūkosim, kā izvēlēties atbilstošu presei spēku un plānot līdzsvarotas iedarbības spēkus — lai jūsu rūpīgi izstrādātā veidne darbotos tikpat labi ražotnē, kā to dara uz papīra.

Izvēlieties presi un plānojiet līdzsvarotus spēkus

Vai jūs kādreiz esat brīnījies, kāpēc dažreiz perfekti izstrādāta veidne ražošanā neizdodas ražotnes apstākļos? Bieži vien vainīgais nav veidnis — tas ir neatbilstība starp veidni, presi un iesaistītajiem spēkiem. Pareiza preses izmēra noteikšana ir ļoti svarīga, lai nodrošinātu pārtraukumu minimizēšanu, detaļu kvalitāti un veidņu ilgmūžību. Aplūkosim praktisku, soli pa solim pieeju, kā izvēlēties atbilstošu presi un nodrošināt līdzsvarotus spēkus katram procesam.

Griešanas un formēšanas spēku novērtēšana

Kad iestatāt jaunu mašīnas matriču vai plānojat ražošanas ciklu, pirmā jautājuma ir: cik lielu spēku presē būs nepieciešams? Griešanas operācijām, piemēram, izgriešanai un perforēšanai, nepieciešamais spēks tieši atkarīgs no griezuma perimetra un materiāla pretestības. Pamata vienādojums ir:

• Izgriešanas spēks (P): P = L × t × S
• L = Griezuma perimetrs (mm)
• t = Plāksnes biezums (mm)
• S = Materiāla šķēlēšanas pretestība (kgf/mm²)

Ja nezināt šķēlēšanas pretestību, bieži lietots inženierijas novērtējums ir izmantot 60% līdz 75% no materiāla stiepes izturības šis pieeja palīdz novērtēt tonnāžu, kas nepieciešama jūsu spiedformām, un izvairīties no pārāk maza aprīkojuma izvēles.

Ņemot vērā materiālu, biezumu un operāciju

Materiāla izvēle ir svarīga — veidne, kas ražo alumīniju, darbosies atšķirīgi nekā tā, kas paredzēta augstas izturības tēraudam. Biezāki vai cietāki materiāli prasa lielāku tonnāžu un stingrāku preses plāksni. Piemēram, nerūsējošajam tēraudam bieži nepieciešams palielināt spraugu un pārbaudīt siltuma uzkrāšanos ilgstošās darbībās.

Formēšanas un ievilcējdarbības īpaši jutīgas pret spiedpreses izmēriem. Dziļiem ievilcējiem var būt nepieciešamas divas līdz trīs reizes lielākas tonnāžas salīdzinājumā ar vienkāršu izspiešanu, ņemot vērā materiāla plūsmu un berzi. Viensmēr pārskatiet savu operāciju kombināciju — ja jūsu veidne presē apvieno izspiešanu, formēšanu un perforāciju, izvēlieties izmērus pēc augstākās maksimālās slodzes, nevis tikai vidējās.

Pareizas preses un aizvēršanas augstuma izvēle

Pēc nepieciešamās tonnāžas aprēķināšanas pievienojiet drošības rezervi, kā to ieteicis jūsu preses ražotājs. Tas aizsargā gan veidni, gan mašīnas veidni no pārslogas un inesperētām materiāla svārstībām. Ņemiet vērā mehānisko prešu enerģijas līkni: dažas zaudē spēku augstākās ātrumos vai tuvu gājiena beigām, tāpēc pārbaudiet, vai jūsu prese var nodrošināt nepieciešamo spēku ekspluatācijas ātrumā.

Vienmēr konsultējieties ar savas preses ražotāja norādījumiem par atļauto slodzi asimetriski, enerģiju ātrumā un aizvēršanas augstuma saderību. Tas nodrošina, ka jūsu izgatavošanas veidne darbosies uzticami un droši uz paredzētās iekārtas.

• Aizvēršanas augstuma saderība: Pārliecinieties, ka jūsu veidnes aizvērtā augstums atbilst preses aizvēršanas augstuma diapazonam.
• Balsta plakstuma līdzenums: Pārliecinieties, ka preses gulta ir plakana un brīva no netīrumiem, lai izvairītos no nevienmērīgas slodzes.
• Padeves logs: Pārbaudiet, vai ir pietiekami daudz vietas ruļļa vai strēmeles padotei — īpaši progresīvajām veidnēm.
• Spilvena/zagļu turētāja prasības: Ilgām vai reljefas izveidei pārbaudiet, vai materiāla kontrolei nepieciešams spilvens vai заглубитель.

Iedomājieties, ka palaistu sarežģītu progresīvo matricu, bet pēkšņi atklājat, ka jūsu mašīnas matricas liecas vai aizvēršanas augstums ir dažus milimetrus neprecīzs. Šādas nelielas kļūdas var izraisīt instrumenta bojājumus, darbības pārtraukumus un nestabili produkta kvalitāti. Iepriekšēja šo faktoru pārbaude atmaksājas ar gludu un uzticamu ražošanu.

Izmantojot piesardzīgu, sistemātisku pieeju preses izvēlē – kā arī apstiprinot visas praktiskās prasības – jūs maksimāli palielināsiet darbības laiku, pasargāsiet savu ieguldījumu un sasniegsiet labākos rezultātus katrā ražošanas metālformā.

Pārvietojieties no CAD uz gatavu matricu kā profesionālis

Vai jāuzzināt, kas notiek aiz ekrāna pēc tam, kad apstiprināta matricas dizaina versija? Ceļš no digitālā modeļa līdz gatavai matricai ražošanā ir rūpīgs, daudzposmu process — kas tieši ietekmē izmaksas, izgatavošanas laiku un Jūsu stempēto detaļu kvalitāti. Apskatīsim katru posmu, lai Jūs varētu paredzēt izaicinājumus, skaidri sazināties ar savu piegādātāju un pieņemt gudrākus lēmumus nākamajam projektam.

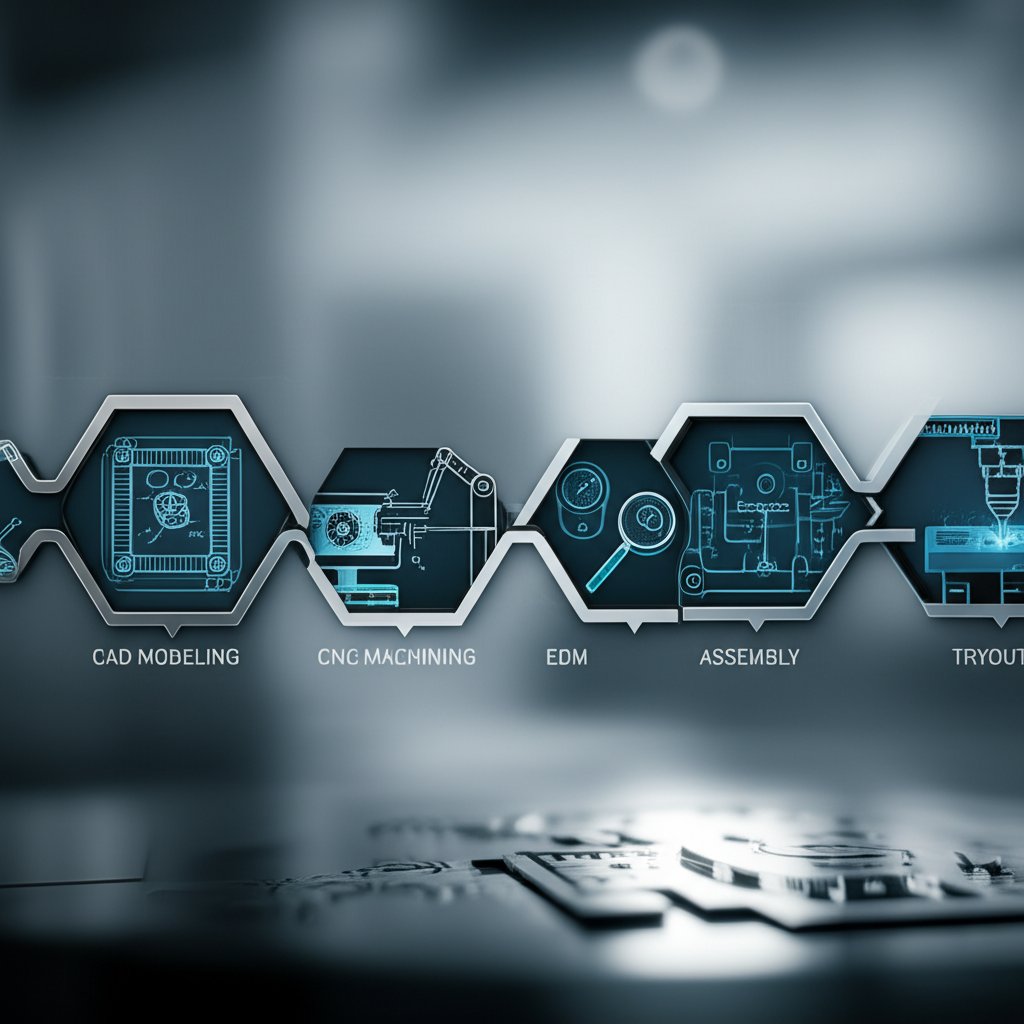

No CAD uz CAM un apstrādi: pamata laidums

1. CAD modelēšana un dizaina pārskatīšana
   Viss sākas ar detalizētu 3D CAD modeli. Inženieri izmanto CAD programmatūru (piemēram, SolidWorks vai AutoCAD), lai definētu katru elementu, virsmu un toleranci. Dizaina agrīnās pārskatīšanas stadijā tiek konstatētas problēmas, kas var novēlot ražošanu vai prasīt pārstrādi. Precīza modelēšana ir rīku un matricu ražošanas pamats, jo pat nelielas kļūdas šeit vēlāk var izraisīt lielākas izmaksas.
2. CAM programmēšana un procesa plānošana
   Tālāk CAM (datorvadīta ražošana) programmatūra pārtulko CAD modeli par rīku ceļiem CNC mašīnām. Šajā posmā tiek pieņemti lēmumi par pirmējo apstrādi, pabeigšanu, griezējinstrumenta izvēli un apstrādes secību — balansējot ātrumu, precizitāti un virsmas kvalitāti. Efektīva CAM programmēšana samazina apstrādes laiku un instrumenta nolietojumu, palīdzot kontrolēt izmaksas kalšņu ražošanā.
3. Plākšņu un iekļaušanas elementu CNC frēzēšana
   CNC frēzmašīnas veido kalšņu plāksnes, formas iekļaušanas elementus un citus lielus elementus. Šis solis ir ideāls masīvas materiāla noņemšanai un kalšņu komplekta primārās ģeometrijas izveidei. Elementiem ar stingrām tolerancēm vai sarežģītiem kontūriem var tikt izmantota uzlabota 5-ass apstrāde.

EDM, slīpēšana, piestiprināšana un darbs uz galda: precizitātes sasniegšana

4. Vada un sēdekļa EDM (elektroerosijas apstrāde)
   EDM tehnoloģija ir revolucionārs solis kalnu apstrādē. Vada EDM izmanto tievu vadu un elektriskas dzirksteles, lai grieztu sarežģītas formas, asus iekšējos stūrus un sakarstētu instrumenta tēraudu — visu ar minimālu izkropļojumu. Iegrimstošo EDM izmanto dziļiem dobumiem un smalkiem detāļām, kuras ar tradicionālajiem griezējiem nav iespējams izgatavot. EDM īpaši svarīga spiedformu ražošanā, kur precizitāte un atkārtojamība ir būtiska.
5. Termoapstrāde un sprieguma novēršana
   Pēc aptuvenas apstrādes kalnu komponenti bieži tiek pakļauti termoapstrādei, lai sasniegtu nepieciešamo cietību un izturību. Lai novērstu deformāciju vai plaisas vēlākā ekspluatācijā, iekļauti sprieguma novēršanas soļi. Secību un parametrus izvēlas, pamatojoties uz kalnu tērauda marku un pielietojumu.
6. Precīzā slīpēšana
   Virsmas slīpēšana nodrošina detaļām galīgos izmērus un gludumu. Slīpēšana ir būtiska savienojamo virsmu, vadstieņu un aizveršanas virsmu gadījumā — tās ir zonas, kur pat viena mikrona atšķirība var ietekmēt veidņu darbību. Mērķis ir sasniegt nepieciešamās pieļaujamās novirzes un virsmas apdari, kas vajadzīga lielapjomu ražošanai.
7. Pretēšana, akmeņošana un spodrināšana
   Kvalificēti rīku meistari manuāli piestiprina un pabeidz kritiskās virsmas, izmantojot akmeņus un spodrināšanas rīkus, lai noņemtu nelielas nepilnības. Šis rokas darbs nodrošina bezvainīgu montāžu un optimālu materiāla plūsmu žongēšanas procesā.

Montāža, pārbaude un kļūdu novēršana: veidņu mašīnas dzīves iepotēšana

8. Komponentu montāža un līdzināšanas pārbaudes
   Visi komponenti tiek salikti veidņu komplektā. Tehniķi pārbauda līdzināšanu, piegulīti un gludu darbību, izmantojot precizitātes indikatorus un testa blokus. Ja nepieciešams procesa uzraudzībai, tiek uzstādīti sensori un mēraparāti.
9. Pārbaude uz preses un ruļļu padavēja
   Veidņu mašīna tiek uzstādīta pārstāvīgā presē, bieži ar faktisko lentes padoti, lai simulētu ražošanas apstākļus. Tieks izspiesti paraugu gabali, un veidne tiek pielāgota atbilstoši nepieciešamībai, lai novērstu atsperes efektu, skaldus vai nepareizu padoti.
10. Izmēru pārbaude un atkļūdošanas cikli
    Katra detaļa tiek izmērīta, izmantojot KMM (koordinātu mērīšanas mašīnas), šķēres un kalibrus. Ja detaļas neatbilst specifikācijai, veidne tiek atgriezta uz regulēšanas vai apstrādes posmu pielāgošanai. Šis cikls atkārtojas, līdz veidne stabili ražo pieļaujamajos izmēros esošas detaļas.
11. Galīgais apstiprinājums un dokumentācija
    Kad veidne iziet cauri visām pārbaudēm, tiek pabeigta dokumentācija — tostarp faktiskie rasējumi, pārbaudes ziņojumi un uzturēšanas norādījumi. Pareiza CAD datu pārvaldība un versiju kontrole šajā posmā nodrošina, ka nākotnē izmaiņas vai remonti notiks efektīvi un precīzi.

Kas nosaka izgatavošanas laiku un izmaksas veidņu ražošanā?

• Materiāla cietība: Cietāki veidņu tēraugi prasa lēnāku apstrādi un biežākas instrumentu maiņas.
• EDM stundas: Sarežģīti detalējumi vai dziļas dobumi palielina EDM laiku zāģa veidņu ražošanā.
• Laika jutīgu elementu skaits: Precīzāki elementi nozīmē vairāk uzstādīšanas, pārbaudes un iespējamas pārstrādes.
• Sensoru vadu savienojumi un instrumenti: Uzlabotām veidnēm ar iebūvētiem sensoriem nepieciešams papildus vadu savienojums, uzstādīšana un kļūdu meklēšana.
• Pārbaudes cikli: Sarežģītām veidnēm pirms apstiprināšanas var būt nepieciešami vairāki pārbaudes un kļūdu novēršanas cikli.

Efektīva CAD datu pārvaldība un versiju kontrole ir vitāli svarīga — izmaiņu zaudēšana vai novecojušu modeļu izmantošana var izraisīt dārgas pārstrādes un ražošanas kavēšanos.

Izprotot katru soli veidņu ražošanas procesā, kļūst skaidrs, kāpēc sarežģītība, cietie materiāli un intriciņas ietekmē piegādes termiņus un izmaksas. Skaidra komunikācija, stabili CAD procesi un sadarbības pieeja ar veidņu ražotāju partneri palīdzēs efektīvi pārvaldīt procesu un sasniegt labākos rezultātus. Nākamajā solī aplūkosim, kā risināt biežākās problēmas ar veidnēm un presēm, lai ražošana notiktu bez traucējumiem.

Apturēt darbus un stabilizēt ražošanu

Kad jūsu ražošanas līnija apstājas vai kļūdaini izstrādājumi uzkrājas, pienācis laiks pajautāt: kur radās problēmas ar jūsu štancēšanas matricām? Iedomājieties, ka katrs izstrādājums ir ar nobirzēm, daļas iestrēgst matricā vai sensori nedarbojas bez acīmredzama iemesla. Sarežģīti? Tā nemaz nav jābūt. Ar strukturētu problēmu novēršanas pieeju var ātri diagnosticēt metāla štancēšanas matricu problēmas un nodrošināt, ka jūsu matricinstrumenti — un ražošana — darbojas bez traucējumiem.

Novērst nobirzes un pielipšanu: malu defektu atklāšana un risināšana

Apturiet nepareizos piegādes traucējumus un sinhronizācijas kļūdas: uzturiet savas griešanas iekārtas saskaņā

Pagarināt matricas kalpošanas laiku un novērst agrīnu nodilumu: proaktīva metāla štampēšanas matricu apkope

Preventīvie pasākumi: uzturiet savas štampēšanas matricas gludā darbībā

• Regulāri plānojiet griešanas sekciju un dēļu asināšanu
• Uzturiet pareizu zemes un atslodzes ģeometriju visos matricu rīkos
• Iestatiet un pārbaudiet pareizo noņemšanas spēku katram procesam
• Pārbaudiet un notīriet matricas no netīrumiem, vaļīgiem stiprinājumiem un eļļas uzkrāšanos
• Pirms ražošanas un tās laikā pārbaudiet sensoru funkciju un vadiem
• Dokumentējiet un kontrolējiet visus remontdarbus un uzturēšanu nepārtrauktai uzlabošanai

"Sistēmiska problēmu novēršana, ko atbalsta dati – ne tikai pieredze – palīdz jums precīzi noteikt pamata cēloņus un veikt ilglaicīgus labojumus. Preventīvais tehniskais apkopts nav vienkārši pārbaudes saraksts; tas ir jūsu drošinājums stabilam, augstas kvalitātes iznākumam."

Izmantojot šos strukturētos problēmu novēršanas soļus un preventīvās prakses, jūs pārvērtīsit laiku, kas zaudēts dīkstāves laikā, par produktīvu darba laiku un nodrošināsiet, ka jūsu metāla štancēšanas veidņu un veidņu instrumenti sniedz uzticamus rezultātus. Gatavi izvēlēties piemērotu štancēšanas veidņu partneri un izmantot simulācijā balstītu attīstību? Apskatīsim, kā novērtēt veidņu ražotāju savam nākamajam projektam.

Izvēlieties partneri CAE vadītām štancēšanas veidnēm

Kad esat gatavs ieguldīt jaunā automašīnu veidnē vai sākt augsta apjoma štancēšanas projektu, partners, kuru jūs izvēlaties, var izšķirt starp panākumiem un neveiksmi. Iedomājieties: jūs esat perfekti izstrādājis dizainu, bet jūsu veidņu ražotājs nespēj paredzēt atspirgšanu vai optimizēt materiāla plūsmu — tāpēc jūs esat iestrēdzis bezgalīgos pārbaudījumos, zaudētajā laikā un pieaugošajos izdevumos. Skan pazīstami? Tāpēc pareiza partnera izvēle jūsu ražošanas veidnei ir svarīgāka par vienkārši cenu — tas ir par tehnisko dziļumu, simulācijas spējām un pierādītu uzticamību.

Ko meklēt štancēšanas veidņu partnerī

• Inženierbūves dziļums: Vai komandai ir pieredze ar sarežģītām detaļām, advanced materiāliem un precīziem izmēriem?
• CAE simulācijas iespējas: Vai viņi var virtuāli testēt matricas ģeometriju, materiāla plūsmu un atspirgstību pirms tērauda griešanas?
• Izbaudīšana un instrumentu efektivitāte: Vai viņu process minimizēs fiziskās pārbaudes, samazinās izstrādes laiku un kontrolēs izmaksas?
• Sertifikācijas: Vai viņi ir sertificēti saskaņā ar IATF 16949 vai ISO 9001 standartiem, kas liecina par apņemšanos kvalitātei un procesa kontrolei?
• Kopīgas DFM pārskatīšanas sesijas: Vai viņi strādās ar jums, lai veiktu ražošanai piemērotas konstrukcijas (DFM) analīzi un agrīnā stadijā identificētu problēmas?
• Nozares reputācija: Vai viņiem ir pierādījumi par sadarbību ar globālajiem zīmoliem un ilgtermiņa partnerattiecībām?

Salīdzināsim vadošās matricu ražošanas uzņēmumu un redzēsim, kā šie faktori salāgojas jūsu nākamajam projektam.

CAE simulācijas un veidojamības analīzes priekšrocības

Kāpēc simulācija ir svarīga kalšņu un matricu ražošanā? Ar modernām CAE rīkām jūs varat:

• Virtuāli pārbaudīt matricu dizainu, lai prognozētu atspirgti, plānināšanos un rievu veidošanos, pirms tiek griezts tērauds ( Keysight ).
• Optimizējiet matricas ģeometriju sarežģītām automašīnu matricu formām un augstas izturības materiāliem.
• Samaziniet izgatavošanas laiku un izmaksas, minimizējot fiziskos pārbaudījumus un pārstrādi.
• Izpildiet stingros toleranču un kvalitātes standartus pat visprasaļņākajās nozarēs.
• Ātri pielāgojieties materiālu vai procesa apstākļu maiņai, uzturējot elastīgu piegādes ķēdi.

Piemēram, Shaoyi Metal Technology izmanto simulāciju, lai optimizētu visu procesu — sākot ar заготовки izstrādi līdz pēdējās detaļas inspekcijai — un palīdzētu jums droši pāriet no prototipa uz ražošanu ar mazāk pārsteigumiem.

No prototipa līdz masveida ražošanai ar pārliecību

Vērtējot matricu ražotājus, meklējiet partnerus, kas atbalsta jūs katrā posmā — no koncepcijas līdz dizainam, pārbaudījumiem un ražošanas uzsākšanai. Labākie rīku un matricu uzņēmumi:

• Sniedz sadarbības inženierzināšanu jau procesa sākumā
• Piedāvā pārredzamu dokumentāciju un versiju kontroli
• Atbalsta problēmu novēršanu un nepārtrauktu uzlabošanu pēc palaišanas
• Demonstrē skaidru apņemšanos kvalitātei un drošībai

Izvēloties partneri ar spēcīgu CAE simulāciju, stingrām sertifikācijām un pierādītu pieredzi rūpnieciskajos griešanas rīkos un inženierijā, jūs samazināt problēmu risku un palielināt iznākumu. Nevilcinieties pieprasīt atsauces, pārskatīt iepriekšējos projektus un lūgt paraugus no simulācijas rezultātiem, lai novērtētu piegādātāja spējas.

"Pareizs veidņu ražotājs nav tikai piegādātājs — viņš ir jūsu sabiedrotais inovācijās, risku samazināšanā un ilgtermiņa panākumos. Simulācijas, sertifikācijas un sadarbības inženierija ir vadošo veidņu ražotāju atšķirības zīme."

Gatavs turpināt? Izmēģiniet vairāk par automašīnu veidņu attīstību, kas balstīta uz simulāciju vietnē Shaoyi Metal Technology , vai izmantojiet šo pārbaudes sarakstu, lai salīdzinātu citus veidņu ražotājus savam nākamajam projektam. Tālāk mēs pārvērtīsim šos ieguvumus par īstenojamu plānu, lai jūs varētu droši sākt darbu jau pirmajā dienā.

Pārvērst iegūto informāciju par īstenojamu plānu

Kad esat gatavi pāriet no teorijas pie darbības, noderēs skaidrs, soli pa solim veidots pārbaudes saraksts. Galu galā, ar matrici precīzi veido, griež un formē materiālu — kāpēc tad neizmantot to pašu rūpīgumu plānošanas procesā? Vai nu jūs izlaižat jaunu produktu, vai optimizējat esošās matricas ražošanā, šis praktiskais ceļvedis palīdzēs izvairīties no aizmirstiem sīkumiem, samazināt dārgas kļūdas un nodrošināt jūsu projekta panākumus.

Praktisks pārbaudes saraksts jūsu nākamajam matricas projektam

Galvenie secinājumi, kurus kopīgot ar jūsu komandu

• Skaidra, secīga plānošana ir pamats katram veiksmīgam ražošanas stiprinājumu projektam. Neizlaidiet pamatlietas — pārbaudes saraksti palīdz pamanīt to, ko varētu izlaist vienīgi pieredze ( Ražotājs ).
• Stiprinājumu un matricu definīcija iet tālāk par aparatūru — tā attiecas uz procesa kontroli, preventīvo apkopi un nepārtrauktas uzlabošanas domāšanu.
• Simulācija, sertifikācija un sadarbība ar ekspertu partneriem var ievērojami samazināt testa ciklus un paātrināt jūsu grafiku.

Paātriniet savu die veiksmi ražošanā

• Izdaliet šo pārbaudes sarakstu savām inženierijas, kvalitātes un iepirkumu komandām, lai saskaņotu apjomu un sagaidāmos rezultātus.
• Izmantojiet pārbaudes sarakstu kā veidni nākamajiem projektiem, pielāgojot to savām konkrētajām vajadzībām un nozares standartiem.
• Ja jūsu projektam nepieciešama avanzēta simulācija, sertifikācija vai automaģistrāles ekspertīze, izpētiet resursus, piemēram, Shaoyi Metal Technology par norādēm un pārbaudītiem risinājumiem.
• Lai plānotu bezpiegriezīgi pret piegādātāju, apsveriet iespēju izstrādāt savu pārbaudes sarakstu, balstoties uz jūsu organizācijas unikālajām prasībām, izmantojot rīku un veidni kā orientieri.

Noteikt rīku un veidņu prasības agrīnā stadijā, uzturēt disciplinētu darba plūsmu un izmantot ekspertu resursus—tas ir atslēga, lai ražošanā iegūtu uzticamas un izmaksu ziņā efektīvas veidnes.

Bieži uzdotie jautājumi par veidnēm ražošanā

1. Kas ir veidne rūpnīcas vidē?

Rūpnīcā veidne ir speciāls precizitātes instruments, ko izmanto materiāla—piemēram, metāla vai plastmasas—griešanai, formēšanai vai veidošanai konkrētās detaļās, pielietojot spiedienu ar presi. Veidnes nodrošina atkārtoti precīzu ražošanu lielapjomu komponentu ražošanā.

2. Kādi ir galvenie matricu veidi, ko izmanto ražošanā?

Galvenie veidņu tipi ietver progresīvās, pārneses, vienvietīgās (līnijas), saliktās un kombinētās veidnes. Katrs tips piemērots dažāda sarežģītuma detaļām, ražošanas apjomiem un operācijām, piemēram, izgriešanai, perforēšanai, formēšanai vai velkšanai.

3. Kā izvēlēties piemērotu veidni ražošanas projektam?

Pareizas matricas izvēle ir atkarīga no detaļas ģeometrijas, ražošanas apjoma, nepieciešamajiem toleranču diapazoniem, materiāla veida un turpmākajām operācijām. Svarīgi ir agrīni veikt ražošanai piemērotas konstruēšanas analīzi un saprast savu preses iespējas, lai izvēlētos optimālo matricas tipu.

4. Kāpēc CAE simulācija ir svarīga matricu ražošanā?

CAE (datorizētās inženierijas) simulācija palīdz paredzēt materiāla plūsmu, atspirgstību un potenciālas kļūdas jau pirms matricas izgatavošanas. Tas samazina fiziskos iestatījumus, ietaupa izmaksas un nodrošina augstas kvalitātes un uzticamu ražošanu – īpaši sarežģītām vai automašīnu detaļām.

5. Ko vajadzētu meklēt pie matricu ražotāja vai sadarbības partnera?

Meklējiet matricu ražotāju ar spēcīgām inženierzināšanu zināšanām, modernām CAE simulācijas iespējām, attiecīgām sertifikācijām (piemēram, IATF 16949), efektīviem iestatīšanas procesiem un pierādītu pieredzi jūsu nozarē. Sadarbības veicināšana no dizaina līdz ražošanai nodrošina labākos rezultātus.
