Sāciet ar skaidru veidņu sistēmas karti

Kad pirmo reizi saskaraties ar metāla stampēšanas veidni, daļu daudzveidība var šķist pārāk sarežģīta. Tomēr stampinga veidņu komponentu izpratne ir pamats katram inženierim vai iepirkumu speciālistam, kas vēlas uzticamu un izmaksu efektīvu ražošanu. Tātad, kas īsti notiek veidņu komplektā iekšpusē un kāpēc tas ir svarīgi jūsu nākamajam projektam?

Kādas ir stampinga veidņu sastāvdaļas

Būtībā štancēšanas veidne ir precizitātes instruments, kas ar presi pārvērš plakanu metāla loksni par gatavām detaļām. Taču tieši atsevišķie komponenti veidnē nodrošina šo procesu. Katram elementam — vai tas būtu vadītājs, griezējs, formētājs, noņēmējs vai izmešanas mehānisms — ir konkrēta funkcija, lai nodrošinātu, ka detaļa tiek izgatavota precīzi, cikla pēc cikla. Iedomājieties simfoniju: ja viens instruments nav intonācijā, visa izpilde cieš. Līdzīgi kā ar nepareizu komponentu vai sliktu savienojumu var rasties defekti, darba pārtraukumi vai dārgas labošanas darbības.

Veidnes prese un komponentu mijiedarbība

Matriču veidņi presēšanas operācijām ir vairāk nekā tikai kāda metāla daļu kopa. Prese pielieto spēku, taču tieši presei, matricas komplektam un izvēlētajām sastāvdaļām jāsavienojas, lai nodrošinātu detaļas kvalitāti un ražošanas efektivitāti. Pareizās štancēšanas matricas sastāvdaļas izvēle ietekmē ne tikai precizitāti un darbības laiku, bet arī izmaksas par detaļu un to, cik bieži nepieciešams veikt apkopi. Piemēram, augstas precizitātes vadotnes un bukses palīdz uzturēt līniju, savukārt izturīgi atspoles nodrošina vienmērīgu noņemšanu un izgrūšanu.

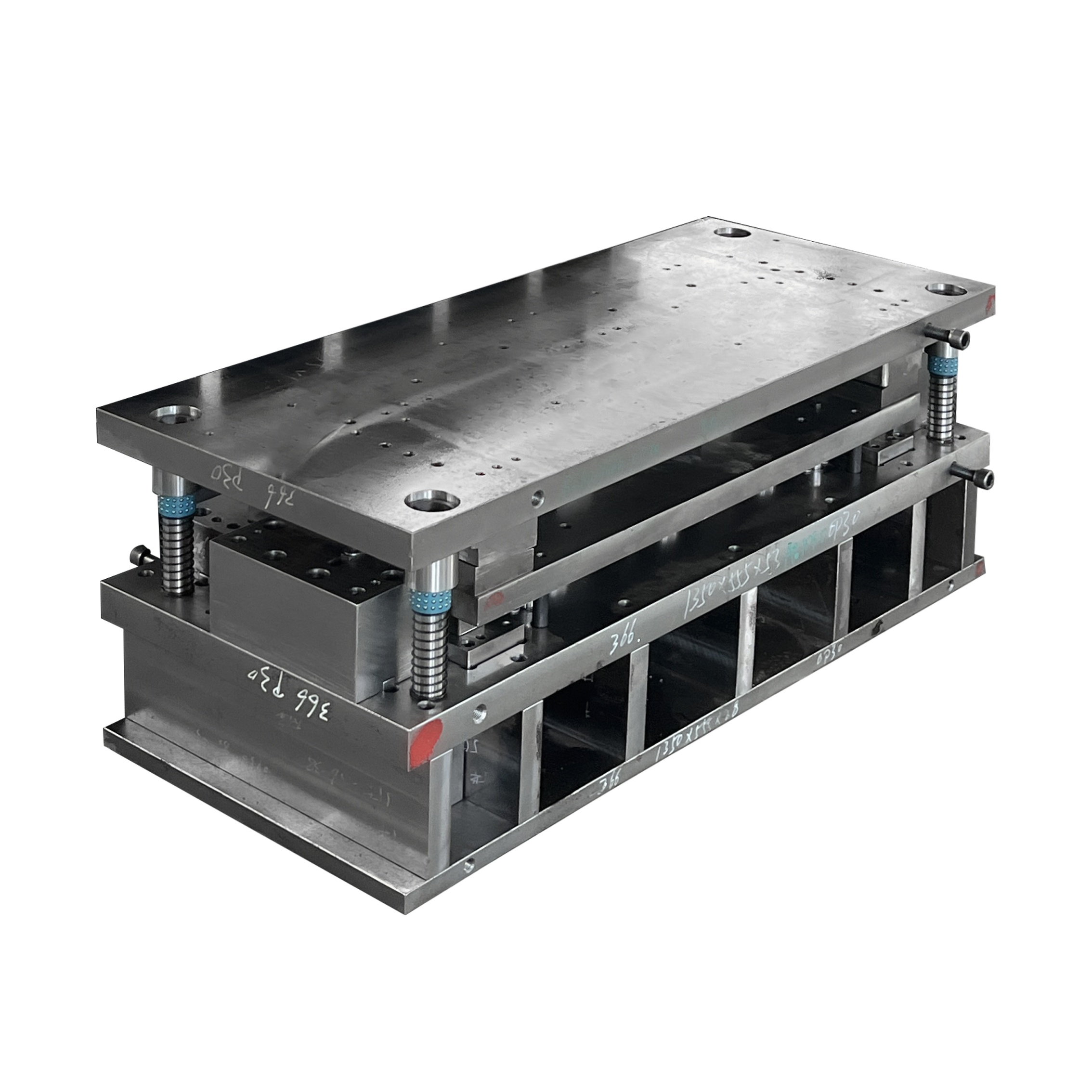

Galvenie mezgli mūsdienu matricas komplektā

Aplūkosim pamatsastāvdaļu grupas, kuras var atrast lielākajā daļā preses un metāla štancēšanas matricās:

• Vadīšana: Vadotnes un bukses nodrošina augšējās un apakšējās matricas zoles precīzu savietošanu un atkārtojamu precizitāti.
• Griešana/urbšana: Punči un matricas pogas izveido caurumus vai formas, griežot metālu.
• Formēšana: Formēšanas punči un matricas bloki liek vai formē detaļu.
• Spēks: Die atsperes vai slāpekļa cilindri nodrošina nepieciešamo enerģiju noņemšanai un izgrūšanai.
• Noņemšana/Izgrūšana: Noņēmēji un izgrūdēji no veidņa noņem detaļu pēc tās formēšanas vai griešanas.
• Kustība/Kulakrati: Kulakrata vienības nodrošina sānu darbības vai sarežģītas formas, kuras nav iespējamas ar vienkāršu augšup-lejup kustību.
• Sensing: Sensori uzrauga detaļas stāvokli, veidņu izlīdzināšanu vai nepareizu padoti, lai novērstu bojājumus.

Saskaņota komponentu izvēle, kas balstīta uz detaļas ģeometriju un preses iespējām, samazina eksperimentu skaitu un negaidītu remontu.

Ieviešot kopīgu terminoloģiju par štancēšanas matricām, matricu komplektiem un to sastāvdaļām, komandas var efektīvāk sazināties — vai nu novēršot kļūdas, pasūtot rezerves daļas vai optimizējot darbības laiku. Turpinot darbu, jūs ievērosiet, ka šo pamatfaktoru izpratne ir būtiska, vai nu salīdzinot pamatdefinīcijas, vai dziļi analizējot metāla štancēšanas matricu sistēmu optimizāciju.

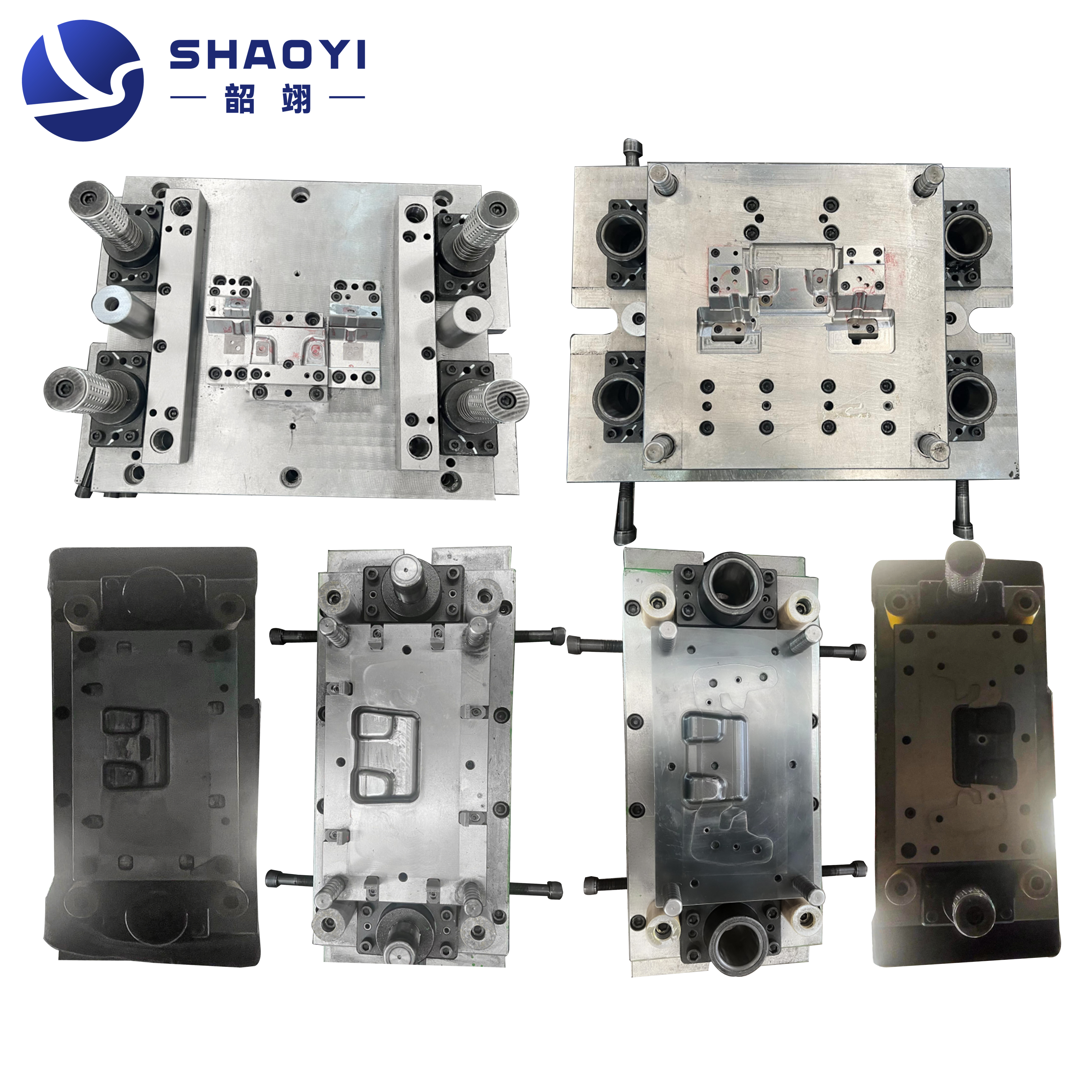

Uzskatāmi attēlotas izpludinātas sastāvdaļu attiecības

Vai jūs kādreiz esat brīnījies, kā visas ietvaru veidošanas matricas sastāvdaļas tik perfekti savienojas kopā? Tā nav vienkārši metāla daļu sakraušana — tā ir precīza montāža, kur katras sastāvdaļas atrašanās vieta un izvietojums tieši ietekmē jūsu gala produkta kvalitāti un matricas kalpošanas laiku. Apskatīsim tipisku montāžu slānis pēc slāņa, lai vizualizētu, kā vadpines, matricas zoles un precīzās stiprinājuma vāciņpogas saplūst kopā, veidojot izturīgu un apkopojamu rīku.

Bāzes un matricas zolīšu montāža

Iedomājieties, ka sākam ar pamati: apakšējo durvju kurpju. Šī bieza tērauda plāksne veido jūsu formēšanas komplekta bāzi, nodrošinot atbalstu un stabilitāti visām citām sastāvdaļām. Augšējā izkārnījuma kurpes to atspoguļo augšējā daļā, un kopā tās veido izkārnījuma muguras kaklu presēšanas operācijām. Abi apavi ir apstrādāti ar stingriem pielaidiem, lai nodrošinātu plāksnību un paralēlu. Precīzu stūres stūres uzstādītas apakšējā stūres apvalkā, lai noteiktu precizētu, atkārtojamību augšējā stūres apvalkā. Šajos kurpes arī ir uzstādīšanas caurumi, lai piestiprinātu formējumu uz preses un lai nostiprinātu citas sastāvdaļas, piemēram, vadlīnijas pienu un bukšņus.

1. Uzglabājiet apakšējo izkārnījumu uz tīru, stabilu virsmu.
2. Izmantojiet precīzu pienu un stiprinājumu apakšējā izkārnījumos, lai noteiktu datu atrašanās vietas.
3. Uzstājiet vadlīnijas pienu vertikāli uz apakšējā izkārnījuma kurpju, nodrošinot perpendikulāritāti un drošu piestiprināšanu.
4. Piekrītu buljas uz atbilstošām caurumiem augšējā durvīm. Šie apvalki tiks savienoti ar vadlīnijas stūriem precīzas izšķirtspējas nodrošināšanai.
5. Uzlādējiet augšējo izkārnījumu augšup, samazinot to, lai vadlīnijas stūres viegli iejūtu uz gabalām, lai izlīdzinātu visu komplektu.

Precīzs vads

Vadības sistēma, kurā ietilpst vadības spārni un bulti, nodrošina, ka augšējā un apakšējā stūres puse pārvietojas pilnīgi sinhronizēti. Vadlīnijas stūres (arī vadlīnijas stūres vai stūres) parasti ir izgatavotas no cietinātajam tērauda un grīdas līdz ārkārtīgi stingram pielaidei, bieži vien 0,0001 collu robežās. Ir divi galvenie veidi: trieciena piestiprinājumi un bumbagaļķošanas piestiprinājumi. Trieciena piestiprinājumi nodrošina stabilu vadību, kad tiek sagaidīts sānu trieciens, bet bumbai piederošie piestiprinājumi ir labākie ātruma stampēšanai, jo ir samazināta trieciena iedarbība un vieglāk atdalīt die puslodes. Busings, arī precizitāte grīdas ir nospiests augšējā die kurpju un savieno ar vadīt pinus, lai saglabātu saskaņošanu caur katru preses ciklu [avots] .

Izgriežot un izšķirojot elementus

Turpinājumā tiek uzstādītas nogriežšanas un noņemšanas sastāvdaļas. Šķēpes ir piestiprinātas uz augšējā durvju seguma, kas ir gatavi pārvērst metāla loksnes. Tas ir paredzēts, lai novērstu, ka uz ādas ir izkropļotas vai izkropļotas vielas, kas satur antioksidantu. Starp tiem ir uzstādīta striptīro plāksne vai striptīro caurule (ar uretāna atstarpes palīdzību, lai kontrolētu spēku), lai turētu darbdaļu un pēc gaļas nogriežšanas to noķertu no stūres. Uretāna atveres vai tradicionālās izplūdes atveres ir iepriekš ieplūdušas, lai nodrošinātu nepārtrauktu izplūdes spēku, nodrošinot, ka daļas neliec uz perforāciju vai nenogalina izplūdes laikā. Ja striptera nav uzlādēta vai pareizi nostiprināta, var rasties nevienlīdzīgs apģērbs vai daļas defekti.

• Pirms uzstādīšanas vienmēr rūpīgi tīrīt kopšanas virsmas, lai novērstu kļūdas.
• Izvairīties no skābekļa, ja vien tas nav norādīts konstrukcijā.
• Pārbaudiet, vai uz die springs vai uretāna springs ir uzlikts priekšplānojums, lai nodrošinātu konsekventu noņemšanu un izvilkšanu.
• Lai novērstu nevienlīdzīgu apģērbu un detaļu defektus, pārbauda stripera plāksnes vai caurules plaknumu.
• Projekts, kas ļauj viegli piekļūt izkārnījumiem, lai vienkāršotu apkopi un samazinātu darbības pārtraukšanas laiku.

Visualizējot šo secību un saprotot katra komponenta funkciju, jūs būsiet labāk aprīkotas, lai konstatētu montāžas problēmas, efektīvi komunicētu ar savu konstrukcijas komandu un nodrošinātu, ka jūsu iespiedēšanas die sniedz konsekventu, kvalitatīvu rezultātu. Nākamais, mēs izpētīsim, kā dizaina aprēķini, piemēram, caurplūdes līdzmasas atdalīšanās un presēšanas tonažas, ietekmē šo sastāvdaļu izvēli.

Projektēšanas aprēķini, kas veicina labākus lēmumus

Kad jums tiek uzdots izstrādāt spiedformu, ir vilinoši paņemt palīgprogrammatūru vai iepriekš iestatītus kalkulatorus. Bet kas tad, ja vēlaties patiešām saprast, kāpēc nepieciešams noteikts spraugas lielums vai tonnāža? Apskatīsim pamata aprēķinus un loģikas ceļus, kas veido katras izturīgas un efektīvas metāla spiestspiedes projektēšanu — bez jebkādiem aizslēgtiem īpašuma risinājumiem.

Punša un matricas spraugas pamati

Vai esat pamanījis, cik tīrs, bez nobirzēm apstrādāts griezuma maliņa padara vieglāku nākamo montāžu? Tas nav nejauši — tas ir rezultāts rūpīgi izvēlētajai punša un matricas spraugai. Loksnes metāla spiestformās sprauga ir attālums starp punša griešanas malu un matricas atveres (matricas pogas) malu. Šim spraugam jābūt tieši pareizam: pārāk mazs — un palielināsies rīka nodilums, pastāvēs risks, ka punšis sabojāsies; pārāk liels — un būs raupjas malas, nobirzes vai deformētas detaļas.

Attālums parasti tiek noteikts kā procentuālā daļa no loksnes biezuma, un optimālā vērtība ir atkarīga gan no materiāla cietības, gan tā biezuma. Cietākiem vai biezākiem materiāliem nepieciešams lielāks attālums, savukārt mīkstākiem vai plānākiem materiāliem tas ir mazāks. Piemēram, kā skaidro MISUMI, parastais sākumpunkts ir 10% no заготовки biezuma katrā pusē, taču šī vērtība var palielināties grūtāk apstrādājamiem materiāliem vai lai pagarinātu rīka kalpošanas laiku. Attāluma regulēšana tieši ietekmē arī enerģijas efektivitāti un griezuma malas kvalitāti. Regulāra izdurkļu detaļu un matricu pogu pārbaude, meklējot noburzījumus vai pārmērīgu nodilumu, palīdzēs precizēt šos iestatījumus jūsu konkrētajam pielietojumam.

Spiedpāres tonnāžas novērtējuma pamatne

Kā Jūs zināt, vai Jūsu spiedpreses matricas iestatījums nepārslogos presi vai atstās to nepietiekami izmantotu? Nepieciešamās tonnāžas aprēķināšana ir obligāta jebkuram loksnes metāla matricu projektam. Pamata loģika ir vienkārša: saskaitiet slodzes no visām operācijām (perforēšana, izgriešana, formēšana, liekšana utt.), kas notiek vienā gaitā. Visizplatītākā formula izgriešanai vai perforēšanai ir:

• Nepieciešamā tonnāža = Griezuma perimetrs × Materiāla biezums × Šķelšanas izturība

Šis paņēmiens nodrošina, ka tiek ņemts vērā viss griezuma garums, materiāla pretestība un tā biezums. Formēšanas vai dziļrakstīšanas operācijām aizvietojiet šķelšanas izturību ar maksimālo stiepes izturību, jo materiāls tiek vilkts, nevis šķelts. Neaizmirstiet pievienot papildu spēku atsvabinošajiem atspriegiem, kamlīnijām vai nestīļu griešanas operācijām — šie lielumi var ātri uzkrāties sarežģītās spiedpresse matricās [avots] . Kā labāko praksi vienmēr iekļaujiet drošības rezervi, lai kompensētu rīka nolietojumu vai negaidītas materiāla svārstības.

Gājienu secība un taiminga

Vai jebkad bija tā, ka detaļa pielipa pie spiedņa vai formas savienojums nesakrita? Bieži vien tas ir saistīts ar nepareizu laika iestatījumu. Progresīvajos vai daudzposmu loksnes metāla štancēšanas rīkos katras operācijas secība un tās laikotne ir ļoti svarīga. Operācijām, piemēram, vadot caurumu izurbšanu, jānotiek pirms formēšanas vai liekšanas, un attīrītājiem (strippers) jāieslēdzas tieši pareizā brīdī, lai izvairītos no dubulttriecieniem vai nepareizas materiāla padodes. Kamatu darbināmām darbībām (sānu formēm) jābūt sinhronizētām tā, lai tās nekonfliktētu ar galveno spiedņa gājienu.

Nepietiekams atstatums palielina skaldījumu augstumu un instrumenta nodilumu, savukārt pārmērīgs atstatums pasliktina malas kvalitāti un detaļas precizitāti.

• Iestatiet izmešanas plātnes darbības brīdi tā, lai tā pieskaras loksnei tieši pirms spraudņa ieejas materiālā.
• Pārliecinieties, ka vadpunci ieeļļojas pirms veidošanas vai liekšanas, lai uzturētu pozīcijas precizitāti.
• Pārbaudiet kulakam mehānisma darbības brīdi, lai novērstu traucējumus galvenajā gaitā vai detaļas izmešanā.

Balstoties uz šiem aprēķinu modeļiem, jūs varēsiet pieņemt labākus lēmumus par matricas komponentiem, preses izmēru un procesa izkārtojumu — tas nodrošinās uzticamāku ražošanu un mazāk pārsteigumu ražotnē. Tālāk aplūkosim, kā, kontrolējot sānu slodzes ar komponentu izvēles palīdzību, var vēl vairāk aizsargāt savu matricu un nodrošināt stabilus rezultātus.

Kontrolējiet sānu slodzes ar prātīgu komponentu izvēli

Vai jūs kādreiz esat brīnījies, kāpēc štancēšanas matrica, kas perfekti darbojas mēnešiem ilgi, pēkšņi sāk ražot detaļas ar skaldījumiem, nesakritībām vai pat iestrēgušām sānu darbībām? Bieži vien pamata cēlonis ir sānu slodzes — spēki, kas iedarbojas uz jūsu matricu sāniski, ne tikai vertikāli. Ja vēlaties maksimāli pagarināt savu štancēšanas matricu komponentu kalpošanas laiku un nodrošināt precīzu detaļu kvalitāti, ir būtiski kontrolēt šīs sānu slodzes, izvēloties pareizos komponentus un to izkārtojumu. Apskatīsim, kur rodas šie spēki, kā tie pārvietojas caur jūsu matricu un kuras funkcijas var optimizēt, lai jūsu process turpinātu darboties bez problēmām.

Sānu slodžu avotu identificēšana

Iedomājieties štancēšanas procesu, kurā detaļas ģeometrija ir novirzīta no centra, vai kūliņa darbināmu elementu (piemēram, ritveida kūliņu vai gaisa kūliņu), kas veido malu no sāniem. Šādi scenāriji ievada nozīmīgas sānu slodzes die sistēmā. Pat kaut kas tik vienkāršs kā nenovienmērīga materiāla padeve vai asimetriska заготовка var virzīt augšējo un apakšējo matricas apavu sānis vienu pret otru. Ja šīs slodzes netiek kontrolētas, novērosiet vadīšanas elementu nolietojumu, neprecīzas griezuma līnijas vai pat bojātus kūliņa komponentus. Šo slodžu ceļu atpazīšana agrīnā stadijā ļauj pastiprināt vājos punktus un izvēlēties piemērotus vadīšanas un atbalsta elementus.

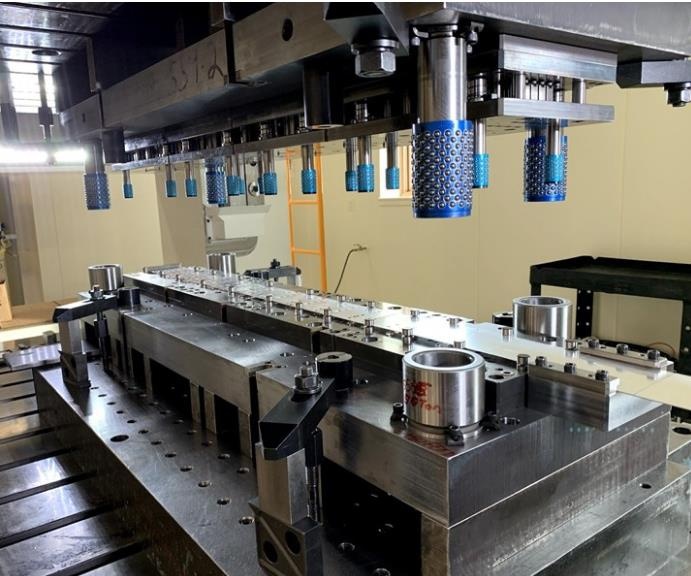

Vadīšanas un rullīšu stratēģijas

Kā var nodrošināt, ka jūsu matrica iztur šos sānu slodzes spēkus? Viss sākas ar vadīšanas sistēmu. Vadības stieņi un bukses ir galvenā aizsardzība pret sānu kustībām. Matricām ar lielu sānu spiedienu — piemēram, tām, kur tiek veikta intensīva formēšana vai kuri darbojas ar kulisa piedziņu — pareizas vadības kolonnas izvēle ir ļoti svarīga:

• Berzes (gludas) vadības stieņi un bukses: Vienkārši un izturīgi, šie nodrošina labu pretestību sānu slodzēm, taču augstā ātrumā rada lielāku berzi un siltumu. Tie bieži ir apvilkti ar alumīnija bronzu un var saturēt grafīta sprauslas pašeļļošanai.
• Bumbu vadbloku (bumbu gultņu) vadstieņi: Tie ievērojami samazina berzi un ļauj augstākas ātruma darbības. Tie ir ideāli matricām, kur nepieciešama ātra cikliska darbība vai viegla atdalīšana, taču var būt mazāk izturīgi pret smagām, vienvirziena sānu slodzēm, ja nav kombinēti ar papēža blokiem vai slīdes plātnēm [avots] .

Plusi un mīnusi: Vadstieņu/vadbloku tipi

• Berzes stieņi
  • Plusi: Augsta sānu slodzes izturība, izdevīga cena, vienkārša apkope
  • Mīnusi: Lielāka berze, nav piemēroti augstas ātruma štampēšanai, grūtāka matricas atdalīšana
• Bumbu vadbloki
  • Plusi: Zema berze, viegla matricas atdalīšana, precīza centrēšana
  • Mīnusi: Mazāk izturīgi pret smagām sānu slodzēm bez papildu papēža atbalsta, augstāka cena

Slīdes plātnes (dažreiz sauktas par nodiluma plātnēm) un papēža bloki bieži tiek pievienoti matricas apavam, lai vēl vairāk pretosies sānu spēkiem. Slīdes plātnes, kas izgatavotas no dažādām metālu šķirkām, lai samazinātu saplacināšanos, absorbē un sadala sānu slodzes, jo īpaši matricās ar ievērojamām kulis vai asimetrisks darbībām.

Plusi un mīnusi: slīdes plāksnes pret lineārajiem gultņiem

• Slīdes plāksnes
  • Plusi: izturīgas lielām sānu slodzēm, vienkārši apkopt, izmaksu efektīvas
  • Mīnusi: nepieciešama regulāra eļļošana, var nodilis ātrāk augstas ātruma ciklu laikā
• Lineārie gultņi
  • Plusi: gluda kustība, zema berze
  • Mīnusi: jutīgi pret piesārņojumu, mazāk izturīgi pret triecieniem vai lielām virziena slodzēm

Kulaka konstrukcija un pretgrieziena aizsardzība

Kulakas komponenti — piemēram, ritinājošas kulakas ierīces, kastes veida kulakas vai gaisa kulakas — tiek izmantoti, lai realizētu kustības, kuras nevar panākt ar vienkāršu vertikālu spiedpārvietojumu. Tomēr kulakas ievieš sarežģītas sānu slodzes, kas var izraisīt agrīnu nodilumu vai bloķēšanos, ja tās nav pareizi vadītas. Spiedpogai vai sānu darbības kulakai ir nepieciešamas pretgrieziena funkcijas (piemēram, gibli, papēža bloki vai pretatgrieziena ierīces), lai kulakas sekotājs un slīdnis visu kustības ciklu paliktu savās pozīcijās.

Plusi un mīnusi: kulaku varianti

• Kastes kulis
  • Plusi: Izcellošs pretrotācijas aizsardzība, iztur lielas sānu slodzes, piemērots sarežģītām sānu darbībām
  • Mīnusi: Lielāks izmērs, sarežģītāka apstrāde un montāža
• Gaisa kulis
  • Plusi: Elastīgs augšējā matricas darbībām, ļauj veidot sarežģītas formas
  • Mīnusi: Var būt jutīgāks pret neregulēšanu, nepieciešama precīza sinhronizācija
• Ripojošais kulis
  • Plusi: Zemāka berze, gludāka darbība, ilgāks komponentu kalpošanas laiks
  • Mīnusi: Var prasīt precīzāku eļļošanu un uzturēšanu

Sarežģītu komponentu izvēle, lai kontrolētu sānu novirzi, ne tikai aizsargā malu kvalitāti, bet arī pagarinās matricas un tās svarīgāko daļu kalpošanas laiku.

Proaktīvi risinot sānu slodzes — izmantojot platākus vadītāju laidumus, stratēģiski izvietojot bumbužus vai pārejot uz kastes veida kameras montāžām — jūs novērsīsiet daudzas no visbiežāk sastopamajām matricu atteicēm. Šis pieeja nodrošina, ka jūsu spiedformas komponenti darbojas saskaņā, panākot stabilus rezultātus un minimizējot pārtraukumus. Nākamajā sadaļā aplūkosim, kā dažādas matricu tipa konfigurācijas izmanto šos komponentus, lai sasniegtu līdzsvaru starp sarežģītību, izmaksām un veiktspēju jūsu konkrētajai lietojumprogrammai.

Kurus komponentus faktiski izmanto katrs matricu tips

Izvēloties starp dažādiem spiedformu veidiem, jūs varbūt prātojat: Vai katrai matricai ir nepieciešama sarežģīta vadītāju, sensoru un kameru kaudze — vai arī var vienkāršot, lai ietaupītu izmaksas un paātrinātu piegādi? Atbilde ir atkarīga no matricas stila un tā paredzētā pielietojuma. Aplūkosim, kā progresīvo matricu komponenti, salikto matricu spiestspiedes iekārtas un pārneses matricas salīdzinājumā atšķiras, lai jūs varētu izvēlēties optimālu pieeju, neuzticoties kvalitātei vai veiktspējai.

Progresīvo matricu būtības

Progresīvās metāla štancēšanas matricas ir saistītas ar efektivitāti lielapjomu ražošanā. Iedomājieties loksnes metāla strēmi, kas pārvietojas caur vairākām stacijām, kur katrā tiek veikta viena darbība — urbšana, formēšana, apgriešana — pirms pabeigtā izstrādājuma atdalīšanas pēdējā stacijā. Lai to nodrošinātu, progresīvās matricas balstās uz:

• Pilota ierīces un pilotu pacēlāji: Nodrošina precīzu strēmes novietojumu katrā stacijā.
• Krājumu vadības rokasgrāmatas: Uztur materiālu līdzinātu, kamēr tas tiek padots.
• Noņēmēji: Noņem izstrādājumu vai atlikumu no dībeņiem pēc katra gājiena.
• Senzori: Neobligāti, bet aizvien biežāk izmanto, lai noteiktu nepareizu padoti vai dubulttriecienu.

Nesēji — elementi strēmē, kas tur pusfabrikātus to pārvietošanas laikā — ir tipiski progresīvajās matricās, bet citur sastopami reti. Kulis mehānismi tiek izmantoti, kad nepieciešamas sānu darbības, taču ne visas progresīvās matricas tos prasa.

Kombinēto un vienstaciju matricu atšķirības

Savienoto matriču štampēšana ir vērsta uz vienkāršu, plakano detaļu ražošanu ar vienu preses triecienu. Šeit augšējā un apakšējā matriča daļa vienlaikus veic vairākas darbības (piemēram, izgriešanu un perforāciju). Jūs ievērosiet:

• Cietie centrēšanas elementi: Centrēšanas tapas un izturīgi vadpilieri ir būtiski precizitātei.
• Noņēmēji: Joprojām nepieciešami, bet parasti vienkāršāki salīdzinājumā ar progresīvajām matricām.
• Pilots: Dažreiz iekļauti, bet mazāk svarīgi, ja detaļa ir viena izgriezta заготовка.
• Kulises un sensori: Reti, jo lielākajai daļai savienoto matricu nav nepieciešamas sarežģītas kustības vai atgriezeniskā saite.

Vienstaciju vai vienkāršāku loksnes metāla matricu gadījumā var būt pieejamas tikai pamata preses matricas sastāvdaļas — piemēram, spiedpogas, matricu pogas un noņēmējs — bez papildu automatizācijas vai sensoriem.

Pārvedmatricu apsvērumi

Pārneses veidņu štampēšana ir līdzīga montāžas līnijai lielākiem un sarežģītākiem piederumiem. Šeit katrs stends veic atšķirīgu operāciju, un detaļa tiek pārvietota no viena stenda uz otru, bieži ar mehāniskām rokām. Šī metode ir ideāla sarežģītiem formas veidiem vai tad, ja detaļai nepieciešami vairāki liekumi, izstiepumi vai griezumi, kurus nevar veikt vienā darbībā. Pārneses veidņos parasti redz:

• Nesēji vai pārnesešanas pirksti: Pārvieto detaļu starp stendiem.
• Kulakrenss: Bieži izmanto sarežģītām formām vai sānu darbībām.
• Senzori: Bieži iekļauts, lai kontrolētu pozīciju un detaļas klātbūtni.
• Krājumu vadības rokasgrāmatas: Dažreiz nepieciešams, bet mazāk svarīgs, jo detaļa agrīnā stadijā tiek atdalīta no lentas.

Pārneses veidnes nodrošina elastību gan īsiem, gan ilgiem ražošanas cikliem, taču to iestatīšana ir sarežģītāka un bieži prasa sarežģītākus preses veidņu komponentus un uzturēšanas procedūras.

• Detaļas sarežģītība: Vairāk funkciju vai līkumu bieži prasa kulis, pārneses vai sensorus.
• Toleranču uzkrāšanās: Šauras tolerances var prasīt precīzākas vadotnes un atgriezenisko saiti.
• Ražošanas apjoms: Lielapjomu darbiem ir labums no automatizācijas (pilota ierīces, sensori, pārneses).
• Preses iespējas: Pieejamais preses gājiens, tonnāža un automatizācijas opcijas ietekmē to, kādi veidņu tipi un komponenti ir izpildāmi.

Minimālā efektīvā komponentu kopuma izvēle jūsu veidņu tipam palīdz samazināt pārbaudes laiku un uzturēšanas darbus — nekompromitējot kvalitāti.

Izpratne par reālajiem atšķirības preses veidņu komponentos progresīvajām, salikto un pārneses veidnēm dod jums pārliecību norādīt tikai to, kas jums nepieciešams. Tālāk aplūkosim, kā materiālu un virsmas izvēle vēl vairāk ietekmē kalpošanas laiku un veiktspēju, palīdzot jums precizēt lēmumu pieņemšanu.

Materiāli, termoapstrāde un pārklājumi, kas ilgst

Plānojot ilgstošas, augstas precizitātes metāla veidošanas matricas, ne tikai dizains ir svarīgs — izvēle par matricas materiālu, termoapstrādi un virsmas apdarēm izšķirs katras matricas daļas un komponenta kalpošanas laiku un veiktspēju. Skan sarežģīti? Apskatīsim to soli pa solim, lai droši varētu savienot savas štancēšanas matricas sastāvdaļas ar ražošanas mērķiem un izmaksu limitiem.

Matricu tērauda un bloku izvēle

Sāciet ar jautājumu: kāda veida detaļas jūs žonglējat un cik daudz jums to vajag? Lielām sērijām rīka tērauds ir nozares standarts tērauda žonglēšanas formām, nodrošinot līdzsvaru starp nodilumizturību un izturību. H-13 un D-2 ir bieži izvēlēti – H-13 par tās triecienuizturību un D-2 par tā labākām nodilumizturīgām īpašībām. Ja strādājat ar abrazīviem materiāliem vai nepieciešama ļoti augsta precizitāte, risinājums var būt karbīda spiedņi vai iekļaujumi, kas ilgstoši saglabā asumu un minimāli deformējas laika gaitā. Prototipiem vai mazapjomu uzdevumiem priekšķīstētie formu bloki var samazināt izmaksas un ražošanas laiku, tomēr tie neizturēs tik ilgi pie lielām slodzēm.

• Detaļas materiāls: Mīkstāki materiāli var atļaut mazāk nodilumizturīgus tēraušus; abrazīvi materiāli prasa augstākas kvalitātes matricas materiālu vai karbīda izmantošanu.
• Plānotais ražošanas apjoms: Lielāki apjomi attaisno ieguldījumus augstas klases rīka tēraudos vai karbīda dēlēs.
• Malu kvalitātes prasības: Tiešas tolerances un tīras malas prasa cietākus, stabilākus materiālus un rūpīgu termoapstrādi.
• Apkopes intervāli: Bieža rīku nomaiņa vai asināšana veicina materiālus ar labu noasināmību.
• Preses ātrums: Augstas ātruma preses var izraisīt termisko nogurumu; izvēlieties materiālus un apstrādes metodes, kas pretojas sasilšanas mīkstināšanai.

Termoapstrādes procesi un stabilitāte

Iedomājieties, kā montējat matricu bloku no labākā tērauda — tikai lai pēc termoapstrādes redzētu to plaisājam vai izkropļojamies. Pareiza termoapstrāde nav vienkārši formalitāte; tā ir atslēga, lai pilnībā izmantotu matricas materiāla potenciālu. Instrumentu tēraudiem, piemēram, H-13, process ievēro precīzu secību: priekšsildīšana (lai izvairītos no termisko triecienu), austenītizācija (lai sasniegtu vajadzīgo mikrostruktūru), strauja dzesēšana (cietai virsmai) un atkaļķošana (lai līdzsvarotu cietību un izturību). Katru posmu jākontrolē rūpīgi — pārāk ātri, un risks deformācijai; pārāk lēni, un nepanāksiet vajadzīgās īpašības. Viensmēr pārbaudiet krāsns grafiku un pārliecinieties, ka process atbilst jūsu matricas specifikācijām [avots] .

Stabila termoapstrādes prakse nodrošina, ka jūsu matricas daļa saglabā izmēru precizitāti un pretojas nogurumam vai drupām, īpaši lielapjomu metāla formēšanas matricās. Karbīda dēļmaisiem termoapstrāde ir mazāk svarīga, taču tas, kā karbīds ir saistīts un apdarināts, joprojām ietekmē instrumenta kalpošanas ilgumu.

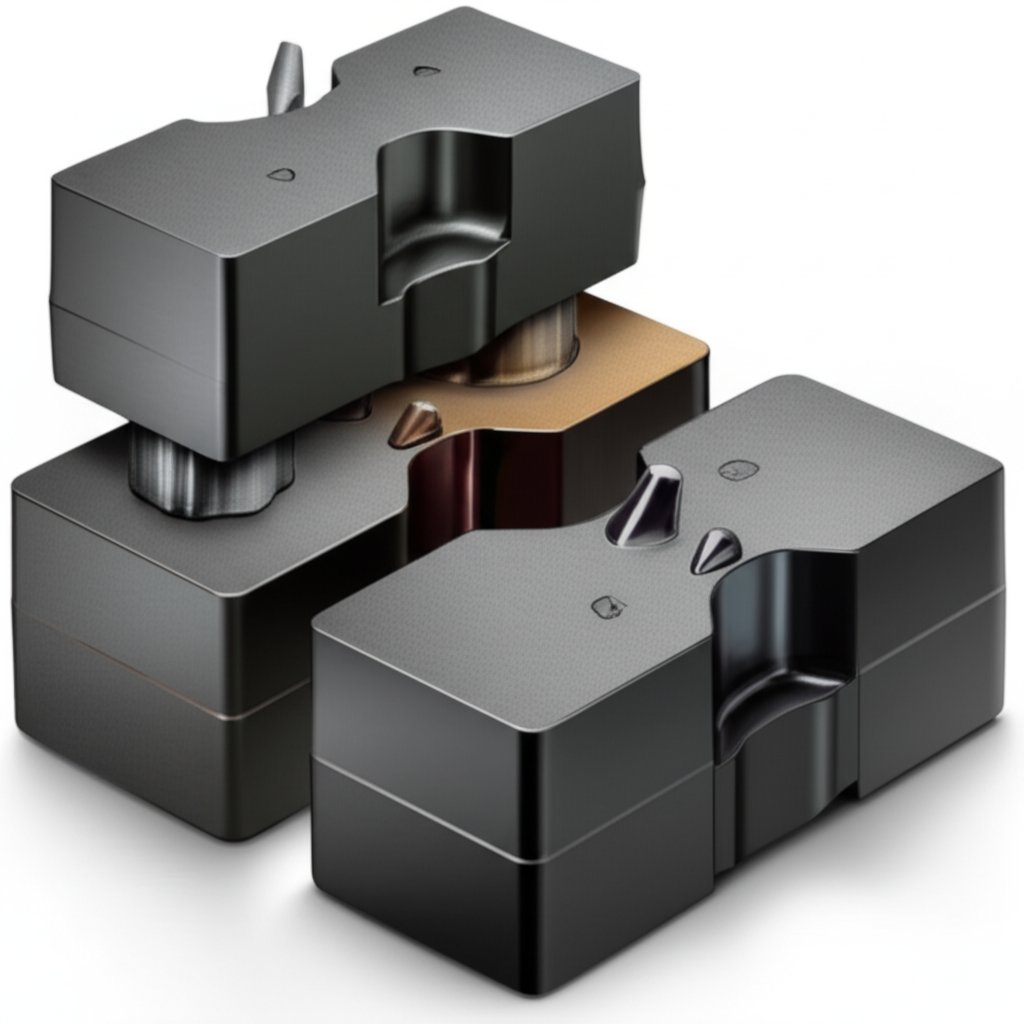

Pārklājumi un virsmas apstrādes

Pat visciek izturīgs matricas bloks var pārāk ātri nodilt bez pareizas virsmas inženierijas. Virsmas apstrāde un pārklājumi pievieno aizsargkārtu, samazinot berzi, nolietojumu un koroziju. Izmanto bieži sastopamas metodes:

• PVD (fiziskā tvaika nogulsnēšanās) pārklājumi: Tieši, cietas kārtas, kas samazina saplūšanu un uzlabo nodilumizturību, ideālas dzelzs saturošiem materiāliem.
• Nitrēšana: Slāpekļa difūzija tērauda virsmā, veidojot cietu, nodilumizturīgu kārtu ar minimālu deformāciju — ideāli sarežģītām matricas daļām.
• Termales barjeras pārklājumi: Palīdz regulēt siltumu augstas ātruma vai slodzes lietojumos.
• Korozijas izturīgi pārklājumi: Nepieciešami matricām, kas pakļautas mitrai vai ķīmiski agresīvai videi.
• Uzlabotas iespējas: Plazmas nitrēšana, nanokompozīta pārklājumi un pat pašlabojošies pārklājumi attīstās, lai nodrošinātu augstāku izturību un samazinātu pārtraukumus.

Virsmas apstrāde var uzlabot materiāla plūsmu un izstrādājuma kvalitāti, samazinot pielipīgumu starp заготовку un matricu, jo īpaši augstas precizitātes stampēšanas operācijās.

Materiālu un pārklājumu izvēle vienmēr jāapstiprina ar paraugu palaišanu un jāpārbauda deformācijas pirms pēdējās slīpēšanas — tādējādi tiek aizsargāta gan jūsu ieguldījuma, gan procesa stabilitāte.

Saskaņojot savu matricas materiālu, termoapgūdi un virsmas inženieriju ar jūsu specifisko pielietojumu, jūs sasniegsiet ilgāku rīka kalpošanas laiku, stabilāku detaļu kvalitāti un zemākas kopējās īpašuma izmaksas. Tālāk mēs šo materiālu izvēli pārtulkosim praktiskā iepirkuma un piegādātāju salīdzinājuma sistēmā — palīdzot jums pāriet no dizaina uz realizāciju ar pārliecību.

Iepirkumu pārbaudes saraksts un piegādātāju salīdzinājums automašīnu stampēšanas matricām

Gatavi pāriet no veidņu dizaina uz iegādi? Iedomājieties, ka jūs gatavojaties pieprasīt cenu piedāvājumus – ko tieši jums vajadzētu iekļaut un kā salīdzināt metāla štancēšanas veidņu ražotājus, lai nodrošinātu, ka jūsu ieguldījums štancēšanas veidņu komponentos atmaksātos nākamajos gados? Apskatīsim praktisku pieeju, lai jūsu komanda varētu droši orientēties štancēšanas veidņu ražošanas pasaulē un izvēlētos partnerus, kas nodrošinās kvalitāti, izmaksu efektivitāti un atbalstu.

Ko iekļaut savā RFQ

Kad sūtat pieprasījumu par cenu piedāvājumu (RFQ) automašīnu štancēšanas veidnēm vai citiem metāla štancēšanas rīkiem, skaidrība ir jūsu labākā sabiedrotā. Nepilnīgi vai nenoteikti RFQ izraisa neatbilstošus cenu piedāvājumus un dārgas pārsteiguma situācijas nākotnē. Šeit ir pārbaudes saraksts ar obligātajiem laukiem, lai RFQ būtu pamatīgs:

• Materiāla specifikācija un nepieciešamā termoapstrāde
• Virsmas apdarinājuma prasības (piemēram, pārklājums, pulēšana, nitrēšana)
• Izmēru tolerances un kritisko elementu norādes
• Paredzamais veidnes kalpošanas laiks (ražošanas apjoma mērķi)
• Rezerves un nolietojamās daļas (piemēram, spieģi, atspoles, matricu sekcijas)
• Uzturēšanas plāns un ieteicamie intervāli
• Pārbaudes un pieņemšanas kritēriji (ieskaitot paraugu apstiprināšanu)
• Jebkādas īpašas prasības (piemēram, CAE simulācija, FMEA, sertifikāti)

Detalizēti RFQ palīdz ražotājiem precīzi novērtēt izmaksas, izvēlēties piemērotu preses veidni un vēlāk izvairīties no nepareizas komunikācijas. Saskaņā ar nozares vadlīnijām detalizēti zīmējumi, materiālu specifikācijas un pabeigto virsmu prasības ir būtiskas precīziem piedāvājumiem un kvalitatīvām detaļām.

Kā salīdzināt veidņu ražotājus

Kad piedāvājumi saņemti, kā tos novērtēt ne tikai pēc cenas? Iedomājieties, ka saliekat katru metināšanas veidņu ražotāju blakus otram — kas atšķir līderus? Šeit ir salīdzinājuma tabula, kas palīdzēs jums uzreiz redzēt atšķirības:

Meklējiet piegādātājus, kuri iegulda tehnoloģijās, piedāvā pilnu inženieru atbalstu un uztur skaidru saziņu visā štampēšanas matricu ražošanas procesā. Sertifikāti, piemēram, IATF 16949 vai ISO 9001, liecina par efektīvām kvalitātes pārvaldības sistēmām, īpaši automašīnu štampēšanas matricu projektos. Jautājiet par to ražošanas kapacitāti, pieredzi, elastību un par to, vai tie spēj paplašināties, kamēr mainās jūsu vajadzības. Apmeklējot ražotnes, pārskatot lietderīguma studijas un sarunājoties ar atsauksmju devējiem, varēsiet vēl vairāk pārliecināties par savu izvēli.

Risku samazināšana ar simulāciju un sertifikāciju

Kāpēc daži metāla štampēšanas formu ražotāji pastāvīgi piegādā formas, kas strādā bez problēmām kopš pirmā brīža, savukārt citiem nepieciešami vairāki dārgi pielāgojumi? Atbilde bieži slēpjas modernas simulācijas un stingru sertifikācijas standartu izmantošanā. CAE (datorpalīdzētās inženierijas) rīki ļauj ražotājiem paredzēt materiāla plūsmu, identificēt potenciālas veidošanās problēmas un optimizēt formas ģeometriju pirms tērauda apstrādes — samazinot testa ciklu skaitu un minimizējot dārgus pārstrādes darbus. IATF 16949 un ISO sertifikāti nodrošina procesu kontroles ieviešanu, lai garantētu pastāvīgu kvalitāti un izsekojamību.

Novērtējot štampēšanas formu ražotāju, pajautājiet par viņu simulācijas iespējām, inspekcijas metodēm un to, kā tie pārvalda dizaina izmaiņas. Piegādātājs, kurš piedāvā proaktīvu risku pārvaldību, skaidru dokumentāciju un pastāvīgu atbalstu, palīdzēs izvairīties no tipiskām kļūdām un nodrošinās gludāku ražošanas uzsākšanu.

Izvēloties matricu piegādātāju, jāņem vērā ne tikai cena — meklējiet pierādītu tehnoloģiju, stabili atbalstu un apņemšanos nodrošināt kvalitāti, kas atbilst jūsu projekta vajadzībām.

Ar šiem rīkiem un pamatni jūs esat labi sagatavoti, lai pieņemtu informētus lēmumus, iegādājoties stempļa matricu komponentus. Tālāk aplūkosim, kā disciplinētas uzturēšanas procedūras aizsargā jūsu ieguldījumu un nodrošina, ka jūsu preses matrica darbojas ar maksimālu veiktspēju.

Uzturēšanas procedūras un pārliecināti nākamie soļi

Vai jūs kādreiz ievērojāt, kā labi uzturēts matricu komplekts nodrošina nepārtrauktu ražošanu, savukārt aizmirstas matricas izraisa dārgus pārtraukumus un nestandarta detaļas? Jūsu ieguldījuma aizsardzība stiprinājuma matricu komponentos nav saistīta tikai ar pareizu dizainu — tā ir disciplinētas, atkārtoti piemērojamas uzturēšanas procedūras, kas nodrošina, ka katrs vadpines, spiednis un matricas sekcija darbojas optimāli. Apskatīsim praktiskus soļus un problēmu novēršanas padomus, kurus varat piemērot darbnīcā, strādājot gan ar izturīgām die atspriegiem, bumbužņemslēgiem, gan ar jaunākajiem preses matricu komponentiem.

Pārbaudes pirms maiņas

Iedomājieties, kā sākas jūsu maiņa, zinot, ka visi matricu komponenti ir gatavi darbam. Pārbaudes pirms maiņas ir jūsu pirmā aizsardzības līnija pret negaidītībām. Šeit ir vienkārša pārbaudes saraksts, ko jāievēro pirms katra palaišanas:

1. Notīriet visas atklātās matricas virsmas, lai noņemtu netīrumus, metāla skaidas vai smērvielas uzkrāšanos. Izmantojiet apstiprinātus šķīdinātājus vai tīrīšanas līdzekļus, kas ieteikti jūsu matricas materiālam.
2. Smērējiet vadotnes tapas, bumbu vadiers, un nodiluma plāksnes saskaņā ar savu apkopes grafiku. Neaizmirstiet izstiepējmekanismu un kustīgās cames.
3. Pārbaudiet stiprinājumu momentu uz montāžas skrūvēm, izstiepšanas plāksnēm un kritiskiem veidņu komponentiem. Vaļīgas skrūves var izraisīt nesakārtotību vai bojājumus.
4. Pārbaudiet veidņu atspriegus (ieskaitot smagāka tipa veidņu atspriegus) un urētāna elementus attiecībā uz pareizo sākotnējo spriedzi un redzamu nodilumu vai plaisas.
5. Vizuāli pārbaudiet dēles, pogveida veidņus un veidņu sekcijas, meklējot šķembas, pārmērīgu nodilumu vai nobīdes veidošanos.

Nedēļas un mēneša pārbaude

Izmantojot ikdienas pārbaudes, regulāras inspekcijas ļauj noteikt problēmas, pirms tās saasinās. Plānojiet šīs pārbaudes, balstoties uz ražošanas apjomu un veidņu sarežģītību:

1. Demontējiet un rūpīgi notīriet galvenos veidņu komponentus — īpaši dēles, izstiepšanas plāksnes un preses veidņu daļas, kas ir tendētas uz nogulsnēm.
2. Pārbaudiet vadotnes tapu un vadiņu savienojumu līdzsvaru, izmantojot mandreli vai fiksatoru. Pat neliela nesakārtotība var izraisīt nevienmērīgu nodilumu vai defektus izstrādājumos.
3. Apslīpējiet matrici un punches malas pēc nepieciešamības, izmantojot pareizo slīpēšanas riņķi un tehniku, lai izvairītos no pārkaršanas.
4. Pārbaudiet matricas atsperes un bumbužus attiecībā uz nogurumu vai spēka zudumu. Aizvietojiet visas, kas rāda ieliekuma vai plaisu pazīmes.
5. Dokumentējiet visus konstatējumus un korekcijas pasākumus, lai nodrošinātu izsekojamību un nākotnes problēmu novēršanu.

Problēmu novēršana un korekcijas pasākumi

Kas būtu, ja sāktu redzēt skaldes, nepareizu materiāla padoti vai iesprūdušas detaļas? Ātra, mērķtiecīga problēmu novēršana palīdzēs jums atgriezties uz pareizā ceļa:

• Augošie nobloki → Pārbaudiet punches nodilumu un spraugu
• Neatbilstoša materiāla padade → Pārbaudiet materiāla vadus un pilotierīces
• Metāla pielipšana (galling) → Pārskatiet pārklājumus un smērēšanu
• Atsperes lūzums → Aizvietojiet izturīgās matricas atsperes, pārbaudiet sākotnējo spriegumu
• Komponentu nesakritība → Izmantojiet pārbaudes ierīces, lai verificētu atskaites punktus

Kritiskām funkcijām apsvērt vienkāršu pārbaudes ierīču vai go/no-go mērinstrumentu izmantošanu, lai ātri pārbaudītu datums un galvenos izmērus—tas samazina cilvēka kļūdu iespēju un nodrošina atkārtojamību.

Tiem, kas meklē dziļāku informāciju par uzturēšanas plānošanu, CAE-informētu nodošanas dokumentāciju un labākajiem prakses standartiem automašīnu štancēšanas matricu aprūpei, vērts konsultēties ar resursiem, piemēram, Shaoyi Metal Technology . To pieeja—kombinējot IATF 16949 sertifikāciju un CAE simulāciju—ilustrē, kā digitālā analīze var ietekmēt ne tikai matricu dizainu, bet arī ikdienas un preventīvo uzturēšanu, padarot to vieglāku aprūpes prasību skaidrošanai un negaidītas darbības pārtraukšanas minimizēšanai.

Sistemātiska, regulāra pārbaude un uzturēšana ir drošākais veids, kā novērst dārgas ražošanas apturēšanas un pagarināt savu štancēšanas preses daļu kalpošanas laiku.

Ieviešot šos procesus, jūs aizsargāsiet savu ieguldījumu matricas komponentos un nodrošināsiet, ka katrs ražošanas cikls atbilst kvalitātes un piegādes mērķiem. Gatavs ķerties pie darba? Pirmā lieta, ko vajadzētu izdarīt nākamajā solī uz veiksmīgu stampēšanu, ir pārliecinošs uzturēšanas plāns.

Bieži uzdotie jautājumi par stampēšanas matricu komponentiem

1. Kas ir būtiskie komponenti stampēšanas matricai?

Svarīgi stampēšanas matricas komponenti ietver vadotnes tapas un bukses izlīdzināšanai, dēļus un matricas pogas griešanai, attīrītājus un atspoles detaļu noņemšanai, kulakus sarežģītiem kustības veidiem un sensorus procesa uzraudzībai. Katrs komponents nodrošina precīzu detaļu veidošanu un uzticamu darbību metāla stampēšanas matricās.

2. Kā izvēlēties piemērotu materiālu stampēšanas matricu komponentiem?

Materiālu izvēle atkarīga no ražošanas apjoma, detaļas materiāla un nepieciešamās izturības. Rīku tēraudi, piemēram, H-13 un D-2, bieži tiek izmantoti liela apjoma sērijās, jo tiem raksturīga laba nodilumizturība un izturība. Abrazīviem vai augstas precizitātes darbiem var izmantot karbīda spiedni un iekļaujamās daļas. Pārklājumi un termoapstrāde papildus uzlabo komponentu kalpošanas laiku un veiktspēju.

3. Kāda ir atšķirība starp progresīvajiem, salikto un pārnešanas veidņu veidiem?

Progresīvās veidnes veic vairākas darbības, kamēr loksme pārvietojas cauri stacijām, kas padara tās ideālas liela apjoma detaļu ražošanai. Saliktās veidnes pabeidz vairākas darbības vienā gaitā, kas piemērots vienkāršākiem formas veidiem. Pārnešanas veidnes izmanto mehāniskas rokas, lai pārvietotu detaļas starp stacijām, ļaujot radīt sarežģītas formas un nodrošinot lielu elastību detaļu dizainā.

4. Kā pareiza uzturēšana ietekmē spiešanas veidņu veiktspēju?

Regulāra apkope—piemēram, tīrīšana, eļļošana, pārbaude un nodilušu daļu laikus noturēšana—novērš defektus, samazina pārtraukumus un pagarinās štampēšanas matricu komponentu kalpošanas laiku. Kvalitatīvas apkopes procedūras ir būtiskas, lai uzturētu augstu kvalitāti un minimizētu ražošanas pārtraukumus.

5. Ko man jāiekļauj RFQ automašīnu štampēšanas matricām?

Efektīvā RFQ jānorāda materiāla un termoapstrādes prasības, virsmas apdarē, tolerances, paredzamais matricas kalpošanas laiks, rezerves daļu saraksti, apkopes plāni un pieņemšanas kritēriji. Iekļaujot simulācijas un sertifikācijas prasības, piemēram, IATF 16949, tiek nodrošināts, ka ražotāji atbilst jūsu kvalitātes un veiktspējas standartiem.
