Pārnese Die Pamati

Vai jūs kādreiz esat brīnījies, kā ražotāji veido sarežģītas, trīsdimensiju metāla detaļas? Atbilde bieži slēpjas pārnese die — speciālā metāla stiepšanas procesā, kas atšķiras no ierastākām metodēm, piemēram, progresīvajām vai saliktajām matricām. Atšķirību izpratne ir svarīga, lai izvēlētos pareizo pieeju jūsu projektam, vai nu jūs meklējat dziļas vilkšanas operācijas, sarežģītus veidņu formas vai liela apjoma efektivitāti.

Kas ir pārnese die?

A pārnešanas veidne ir tāda veida spiedformas veids, kas pārvieto atsevišķus metāla заготовки no vienas stacijas uz otru iekšā presē. Atšķirībā no progresīvās spiedformas, kur detaļa visā procesā paliek pievienota metāla strēmelei, transfer spiedformas tehnoloģija jau pirmajā solī atdala заготовку. Mekhāniski pārnēsāšanas pirksti (vai žņaugi) pēc tam pārvieto detaļu caur vairākām operācijām — piemēram, dziļrakstīšanu, liekšanu, urbšanu un apgriešanu — ļaujot veikt daudzvirzienu formēšanu un ražot lielas vai sarežģīti profilētas detaļas. Šī elastība padara transfer spiedformu ideālu automašīnu korpusu, rāmju un dziļi izveidoto korpusu ražošanai, kuriem nepieciešamas sarežģītas formas un dažādas formēšanas darbības.

• Blanking: Sākotnējas plakanas formas (заготовки) griešana no loksnes metāla.
• Perforēšana: Urbšanas vai izgriešanas veidošana заготовkē.
• Formēšana: Metāla liekšana vai formēšana trīsdimensionālos profilos.
• Apgriešana: Pārlieku materiāla noņemšana pēc formēšanas.
• Malu veidošana: Detaļas malas liekšana, lai palielinātu stiprumu vai nodrošinātu montāžu.

Transfer spiedforma pret progresīvo spiedformu būtiskās atšķirības

IENĀK progresīvā stampēšana , nepārtraukts metāla strēmeņu piegādes process caur vairākām stacijām, kur katrā tiek veikta konkrēta operācija. Detaļa paliek piestiprināta pie strēmeņa līdz pēdējam griezumam. Šis process ir ātrs un izmaksu ziņā efektīvs lielā apjomā ražotām mazāk sarežģītām detaļām — piemēram, stiprinājumiem, skavām vai elektroniskiem savienotājiem. Tomēr, tā kā detaļa vienmēr ir piesaistīta strēmenim, progresīvās matricas ir mazāk piemērotas dziļajiem velkšanas procesiem vai detaļām ar sarežģītu ģeometriju.

Kur iederas salikto matricu izmantošana

Saliktās matricas veic vairākas operācijas — parasti заглушки un urbumus — viena preses ciklā. Tās ir vispiemērotākās vienkāršām, plakanām detaļām, kur nepieciešama augsta precizitāte, bet tām trūkst elastības daudzvirzienu formēšanai vai dziļajiem velkšanas procesiem.

Izmantojiet pārnesei paredzētos veidņus, kad detaļas ģeometrija prasa brīvu kustību un daudzvirzienu formēšanu, kas pārsniedz to, ko var atbalstīt strēmele.

Kad izvēlēties pārneses veidņus

Iedomājieties, ka jums nepieciešama dziļi velmēta čaula vai strukturāls paneļis ar malām vairākās pusēs. Progresīvās veidnes grūti tikt galā ar detaļas atbalstīšanu katrā posmā, savukārt salikto veidni nevarētu tikt galā ar formēšanas sarežģītību. Pārneses veidņu štancēšana, kurai piemīt spēja neatkarīgi pārvietot un orientēt katru заготовку, ir iecienīta šādu sarežģītu formu gadījumā. Tā īpaši vērtīga gan īsiem, gan ilgiem ražošanas cikliem, kad elastība un detaļu sarežģītība ir svarīgāka nekā vienkārša ātruma vai izmaksas par gabalu.

Tagad, kad zināt pārneses veidņu štancēšanas pamatus un saprotat, kā tā salīdzināma ar progresīvajām un saliktajām veidnēm, nākamajā sadaļā tiks detalizēti aprakstīts darbības process — atklājot, kā detaļas no заготовки tiek pārvērstas gatavā produktā ar precizitāti un rūpību.

Pārneses veidņu štancēšanas darbības process

Kad dzirdat par pārnesejas matricas štampēšanu, jūs varbūt iedomājaties sarežģītu baleta izrādi ar metālu, mašīnām un automatizāciju. Bet kā tukšs metāla gabals tiek pārvērsts tik precīzā pabeigtā sastāvdaļā? Apskatīsim praktiskos soļus – no neapstrādāta ruļļa līdz pēdējam izņemšanas brīdim – un izskaidrosim procesu, lai jūs varētu vizualizēt, kas patiesībā notiek ražotnes telpās. pārnešanas štancēšanu procesu, lai jūs varētu vizualizēt, kas patiesībā notiek ražotnes telpās.

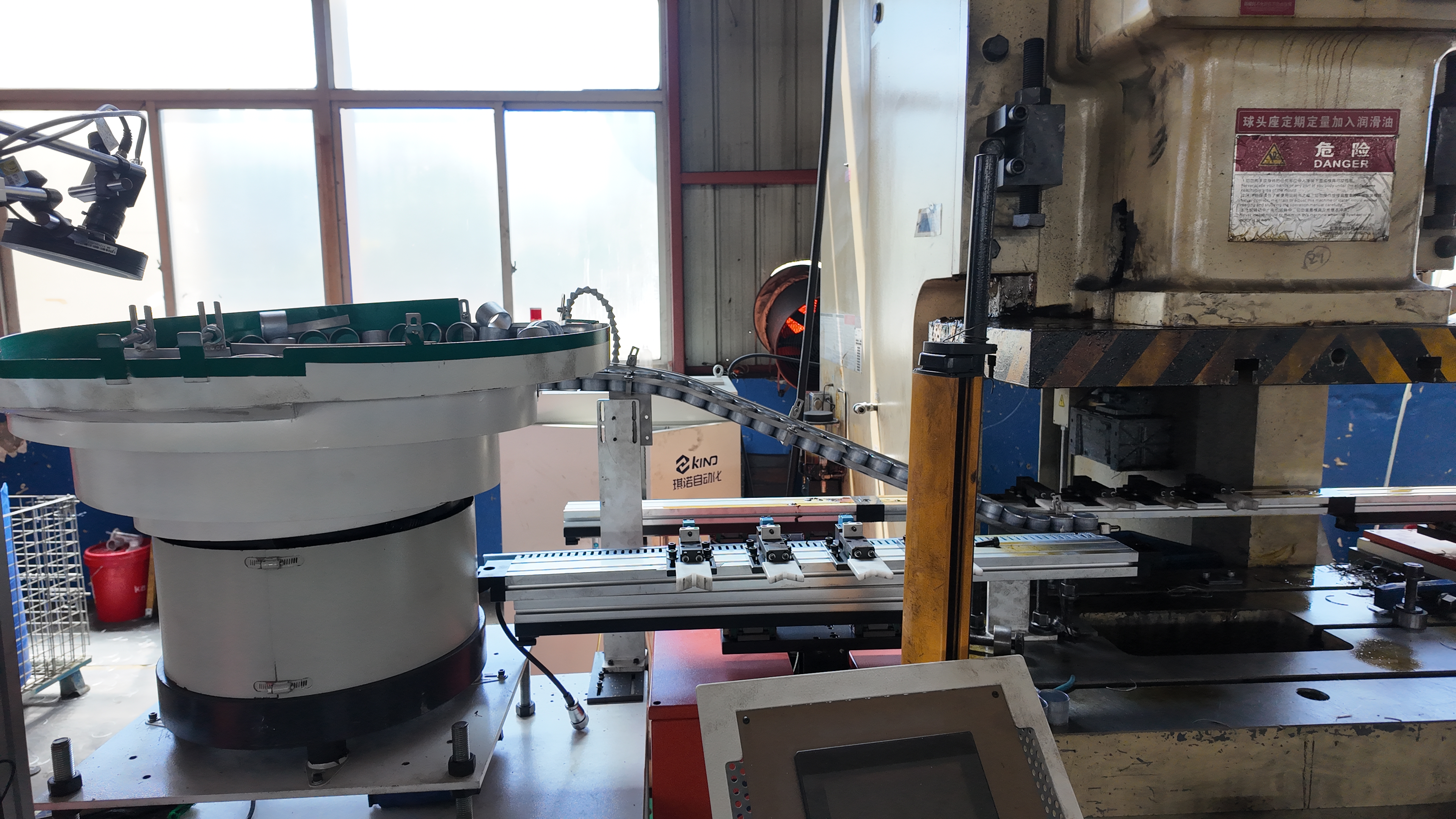

Pilna cikla pārnesejas matricas štampēšanas darbplūsma

Iedomājieties milzīgu metāla ruļļi, kas tiek padots iekšā pārnešanas štampēšanas presē : Šeit ir, kā attīstās process soli pa solim:

1. Blanking: Process sākas, kad ruļļis tiek atrotēts un ievadīts presē. Pirmajā stacijā no sloksnes tiek izgriezti plakani заготовки (blanks), atdalot tos no pamatmateriāla. Dažreiz заготовки tiek sagatavotas atsevišķi un ielādētas caur de-stakeri.
2. Pirmā velkšana: Detāls pārvietojas uz nākamo staciju, kur tā tiek dziļi velkta vai veidota kā bāzes trīsdimensionāla forma.
3. Atkārtota velkšana: Ja detaļai nepieciešama dziļāka vai precīzāka forma, pārvelkšanas stacija papildus izstiepj vai veido metālu.
4. Atkārtota kalšana: Papildu stacijas var atkārtoti apstrādāt detaļu, lai asinātu kontūras vai uzlabotu precizitāti.
5. Apgriešana: Pārējais materiāls tiek noņemts, atstājot tikai galīgās detaļas kontūru.
6. Perforēšana: Uz saskaņā ar detaļas dizainu tiek izspiestas caurules vai izgriezumi.
7. Malu veidošana: Malas tiek saliektas vai aprīkotas ar malām, lai nostiprinātu detaļu vai sagatavotu to montāžai.
8. Noņemšana: Gatavā detaļa tiek pārvietota ārpus matricas ierīces, bieži vien uz transportierīci vai tieši konteinerā.

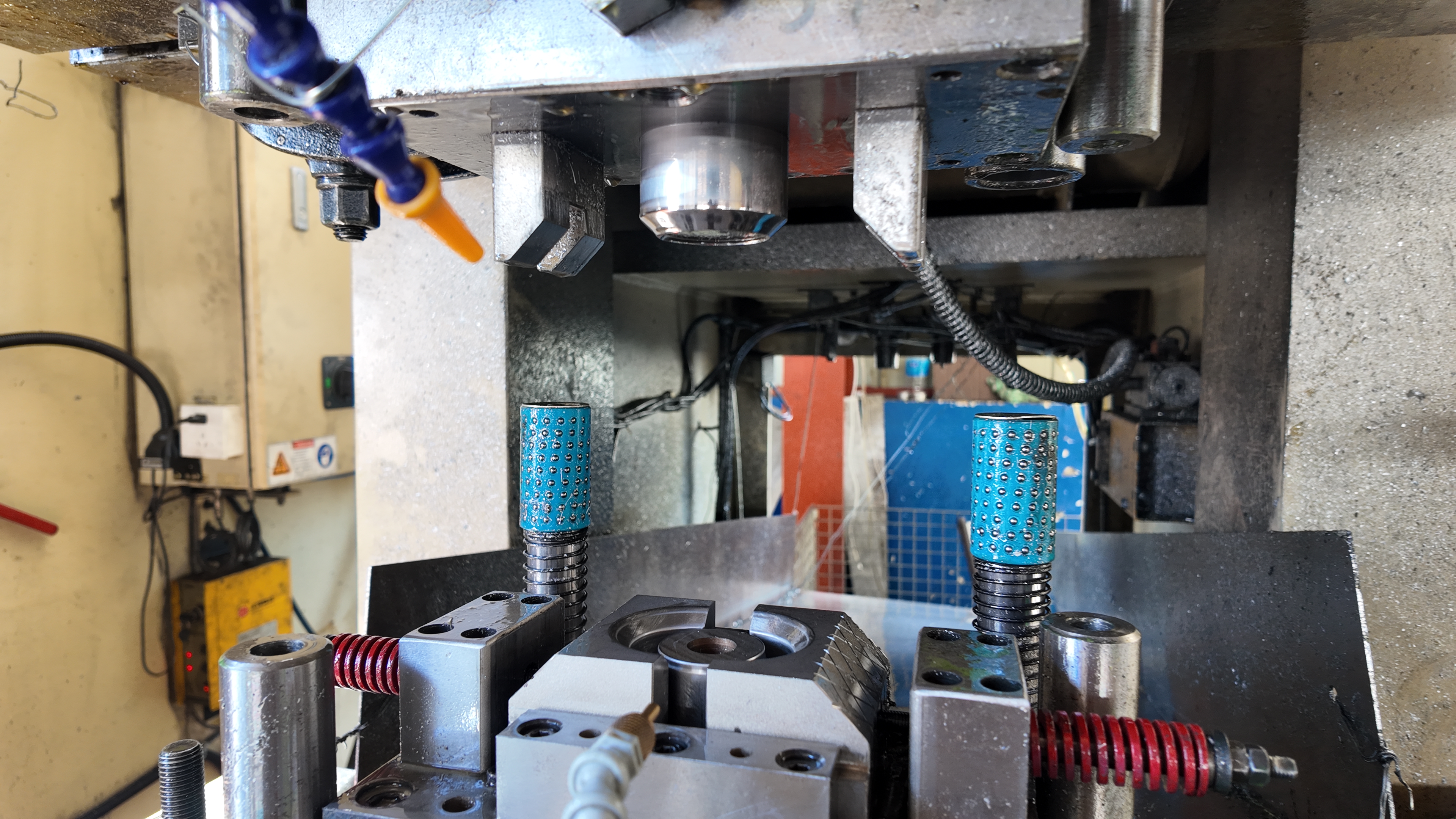

Šajā procesā tieši pārnese mehānisms — riteņi ar pirkstiem vai žņaugiem — pārvieto katru заготовку no stacijas uz staciju, nodrošinot precīzu novietojumu un laika iestatījumu katrā solī.

Pārnese Pirkstu un žņaugu izvēle

Ne visas detaļas tiek apstrādātas vienādi. Žņaugu tehnoloģijas izvēle ir kritiska un ir atkarīga no detaļas formas, materiāla un virsmas prasībām. Šeit ir īsa salīdzinājuma tabula:

Piemēram, mehāniskie piegriezes mehānismi ir ļoti piemēroti automašīnu pārnesuma štampēšanai, kur svarīga ir izturība un atkārtojamība, savukārt vakuuma cepes tiek izvēlētas mājsaimniecības tehnikas paneļiem ar bezvainīgu virsmu.

Secība un laikotne, lai aizsargātu virsmas

Staciju savstarpējās sadarbības koordinēšana ir saistīta ar precīzu laikotni. Tā kā presē atveras, pārnese veic kustību iekšā, žņaugi aizveras ap detaļu, un montāža paceļ, pārbīda un precīzi novieto заготовку nākamajā operācijā — viss tas notiek pirms preses atkal nolaižas. Šo kustību secību parasti kontrolē laika kuģi vai mūsdienīgas servovadības sistēmas, kas ļauj precīzi regulēt secību un gaidīšanas laikus, lai novērstu sagriešanu, berzēšanos vai nepareizu izvietojumu.

Lai nodrošinātu gludu darbību, pirms die-stamping mašīnas palaišanas ir būtiski veikt iestatījumu pārbaudes. Šeit ir īsa saraksts:

• Robota rokas izlīdzināšana (pirksti vai tases noteikti atbilst detaļas ģeometrijai)
• Sensoru pārbaude (detaļas klātbūtne, pozīcija un preses statuss)
• Saldēšanas ceļi (lai samazinātu trīcību un virsmas defektus)
• Stikla stipruma kalibrēšana (daļa deformācijas novēršanai)
• Drošības aizslēdzi un gaismas aizslēduma funkciju

Pirms pārnesuma stempēšanas preses iedarbināšanas vienmēr pārbaudiet, vai ir aktivizēti visi drošības bloķēšanas mehānismi un gaismas aizslēgas. Operatora drošība ir svarīga.

Apdomīgi izvēloties griestieru veidus, sekvencējot kustības un rūpīgi pārbaudot uzstādīšanu, jūs nodrošināsiet, ka katra detaļa pārvietojas bez problēmām caur pārneses preses iespiedēšanas procesu, nodrošinot konsekventu kvalitāti un samazinot atkritumus. Nākamajā sadaļā apskatīsim, kā izturīga formēšanas konstrukcija un rūpīga staciju izkārtojuma struktūra vēl vairāk uzlabo procesa stabilitāti un daļas kvalitāti.

Veicot izturīgu pārnesuma mašīnu, kas darbojas pareizi

Kad jūs skatāties uz gatavu stampietu, vai esat kādreiz domājis, kā padarīt to konsekventu, precīzi un rentablu? Atbilde ir domāta, kad tika radīts pārnešanas veidnes - Jā. Robustais formēšanas dizains nav tikai par metāla no A punkta uz B punktu, bet arī par to, lai nodrošinātu, ka katra stacija, katra sastāvdaļa un katrs kustība atbalsta stabilitāti, kvalitāti un efektīvu ražošanu. Apskatīsim, kā izstrādāt pārnesuma formātus, kas sniedz atkārtojamas īpašības, samazinās atkritumus un nodrošina, ka stampēšanas darbība notiek lēni.

Stabilitātes un kvalitātes strukturēšanas stacijas

Zini, ka tas ir sarežģīti? Varbūt, bet sistemātiska pieeja ir viss. Sākot ar daļu raksturlielumu norādi un ideālas darbības secības definēšanu. Piemēram, parasti vispirms ir jāizslēdz, pēc tam jānosaista (lai radītu daļas pamatveidību), tad jāapgriež (lai paskaidrotu detaļas), jāapgriež, jāpierc un galu galā jāapgriež. Katram posmam jābūt loģiski norīkotai, lai izvairītos no traucējošām īpašībām un saglabātu daļas integritāti visā procesā.

• Materiāla specifikācija un biezums: Izvēlieties materiālu un gabarītu, pamatojoties uz formabilitātes un galalietotāja prasībām.
• Ievilcējumi: Dziļi ievilcējumi var prasīt papildu stacijas vai speciālas ievilcējuma strēmeles, lai kontrolētu metāla plūsmu.
• Kritiskie rādiusi: Pārliecinieties, ka loki un stūri atbilst detaļas tolerancēm un samazina plaisāšanas risku.
• Urbumu atrašanās vietas: Plānojiet urbšanas pozīcijas pēc galvenā formējuma, lai novērstu izkropļojumus.
• Malu leņķi: Veiciet malu apvilkšanu pēc griešanas, lai iegūtu tīrākas malas.
• Virsmas klase: Identificējiet kosmētiskos apgabalus, kuriem nepieciešama papildu aizsardzība vai virsmas pārvaldība.
• Apsegājums: Ņemiet vērā jebkādas papildu pārklājumu vai virsmas apstrādes darbības staciju plānā.

Svarīgākie matricas komponenti

Iedomājieties matricu kā komandu — katram komponentam ir sava loma kvalitātes un procesa uzticamības nodrošināšanā. Šeit ir tas, ko pamanīsiet efektīvās matricās štampieru formas un metāla formēšanas rīki :

• Papildinājuma dizains: Gladki pārejas un papildinājumi virza materiāla plūsmu, samazinot atbruņošanos un raukšķošanos veidošanas laikā.
• Velknes un spiedpaddedziņas: Šīs iezīmes regulē metāla izstiepšanos, palīdzot izvairīties no plaisām un raukšķiem, īpaši dziļi velkēs formās.
• Vadpiederumi un kulis mehānismi: Vadpiederumi nodrošina precīzu detaļas novietojumu katrā stacijā, savukārt kulis mehānismi ļauj veikt sānu darbības, piemēram, griešanu vai uzgali, kas nevar tikt izveidoti ar taisnu gājienu.
• Sensorizācija: Integrējiet sensorus detaļas klātbūtnes noteikšanai, slodzes uzraudzībai un matricas aizsardzībai, lai agrīnā stadijā identificētu problēmas un novērstu dārgas pārtraukuma sekas.
• Noņēmēju dizaini: Noņēmēji palīdz daļu tīri noņemt no spiedformām un matricām, samazinot iespēju, ka tās iestrēgs vai notiks dubulttriecieni.
• Smērvielas piegāde: Labi izvietotas smērvielas caurules minimizē berzi, aizsargā virsmas pārklājumu un pagarina rīku kalpošanas laiku.

Pietures, pirksti un detaļas nodošanas geometrija

Vai jūs kādreiz esat redzējis, ka detaļa tiek sagriezta vai nolikta laikā veidņu pārnesē ? Parasti vainīgs ir nepietiekams pietures vai pirkstu dizains. Izvēlieties pietures, pamatojoties uz detaļas ģeometriju, svaru un virsmas prasībām. Vieglas, augsta izturības materiālu (piemēram, alumīnija vai UHMW urētāna) izmantošana samazina inerci un aizsargā pret veidņu bojājumiem, ja pirksts ir nepareizi novietots. Pārliecinieties, ka pirkstu atgriešanās ceļš ir brīvs no visiem veidņu komponentiem — īpaši mehāniskajos sistēmās, kur profili nav viegli maināmi. Trīs asu pārneses sistēmās izmantojiet lielāku pirkstu kustības elastību, lai nodrošinātu sarežģītu detaļu pārvietošanu (avots) .

Agrīna DFM analīze par perforācijas brīdi un griešanas tērauda attālumiem samazina pārstrādi un vienkāršo iestatīšanas procesu

Kopsavilkumā, pārnesei paredzēto veidņu projektēšana ir vairāk nekā tikai detaļas ievietošana presē. Tā ir sadarbības procesa rezultāts, kurā liela nozīme tiek pievērsta detaļām, efektīvai materiāla plūsmai, izturīgu komponentu izvēlei un risku pārvaldībai. Papildu norādījumiem skatiet atzītus rīku standartus un vadlīnijas un neaizmirstiet — rūpīgs sākotnējais dizains atmaksājas ar stabilitāti ražošanā un augstu detaļu kvalitāti.

Tālāk aplūkosim, kā procesa parametri un kvalitātes kontroles stratēģijas nodrošina to, ka jūsu pārnesei paredzētās veidnes pastāvīgi nodrošina precizitāti un veiktspēju ražotnē.

Procesa parametri un kvalitātes kontroles būtiskie aspekti pārnesei paredzētajās veidnēs

Ieguldījot pārnesei paredzētajās veidnēs, kā nodrošināt, ka katrs izstrādājums atbilst jūsu prasībām attiecībā uz precizitāti un virsmas apdarēm? Kvalitāte šajā procesā ir daudz vairāk nekā vienkārši mašīnas darbināšana plāksnes metāla formu spiedējs —tas ir par pareizu procesa parametru iestatīšanu, stingru kontroli uzturēšanu un pārbaudītu inspekcijas metožu izmantošanu. Apskatīsim, kas patiešām ir svarīgs, lai sasniegtu augstu iznākumu un precīzus matricu spiedšanas rezultātus.

Tolerances un virsmas prasības

Skana sarežģīti? Tā var būt, īpaši tad, ja jūsu detaļām ir dziļas ievilcēs vai sarežģītas formas. Pārnešanas veidņu lielā priekšrocība ir sarežģītu ģeometriju matricās spiestu die stamped komponentu ražošana, taču šī elastība nes sev līdzi arī savas toleranču specifiskās vajadzības. Salīdzinājumā ar progresīvajām veidnēm, pārnešanas veidņu operācijās dažiem elementiem var būt nedaudz atslābinātākas tolerances, jo īpaši tad, ja detaļa piedzīvo būtisku formēšanu vai dziļu ievilcēšanu. Tomēr jūs ievērosiet, ka daudzas darbnīcas pievieno papildu piespiešanas vai kalibrēšanas stacijas, lai precizētu kritiskos izmērus uz veidotajām virsmām, īpaši tur, kur svarīga ir plakanuma, cauruļu atrašanās vieta vai malu leņķi.

Virsmas apdare ir vēl viens svarīgs rādītājs. Pārnešanas štampēšanas raksturs — brīvo заготовku apstrāde un vairākas veidošanas operācijas — nozīmē, ka pastāv risks virsmas skrāpējumiem, raukumiem vai uzretināšanai, ja parametri nav precīzi iestatīti. Rūpīga smērvielas daudzuma kontrole, tīra veidņu aprīkojuma uzturēšana un optimizētas pārnese kustības palīdz saglabāt katras detaļas estētisko un funkcionālo kvalitāti.

Kontroles metodes, kas piemērotas pārnešanas veidņu detaļām

Kā atklāt problēmas, pirms tās ietekmē visu partiju? Kontrole sākas jau pirms pirmās detaļas iziešanas no preses. Šeit ir praktisks kvalitātes kontroles pārbaudes saraksts, kuru var atrast lielākajā daļā precīzas die štampēšanas operāciju:

• Pārbaudiet ienākošo materiālu sertifikātus attiecībā uz sakausējumu, biezumu un virsmas stāvokli
• Apstipriniet pirmā izstrādājuma paraugu salīdzinājumā ar rasējumu un CAD modeli
• Ierīkojiet periodisku procesa iekšējo mērīšanu (izmantojot atribūtu mērinstrumentus, šķēres vai CMM procedūras)
• Uzturiet partiju izsekojamību materiālam un procesa partijām

Papildus šiem soļiem, progresīvākās darbnīcas bieži izmanto statistisko procesa kontroli (SPC), lai reāllaikā uzraudzītu galvenos izmērus, atklājot tendences vai novirzes pirms tās izraisa neatbilstību. Sloksnes kompleksām vai drošībai kritiskām detaļām, ģeometrijas un elementu atrašanās vietu verificē ar koordinātmašīnām (CMM) un optiskajiem salīdzinātājiem, savukārt virsmas apdarē tiek pārbaudīta vizuāli vai ar profiloģraphiem. Atribūtu kalibri (iet/caur) ir izplatīti caurumu diametriem un veidotiem elementiem, kad visvairāk svarīgs ir ātrums.

Atkritumu un iznākuma problēmu kontrole

Vai jūs kādreiz esat brīnījies, kāpēc daži pārnešanas veidņu programmas sasniedz izcilu iznākumu, savukārt citi cīnās ar atkritumiem? Noslēpums slēpjas procesa kontrolē un defektu novēršanā. Pārnešanas veidņu stempēšana ir izstrādāta, lai minimizētu materiāla zudumus, optimizējot заготовku izkārtojumu un likvidējot nesēju sloksnes, taču joprojām nepieciešams pārvaldīt riskus, piemēram:

• Atlēkšana pēc formēšanas—kompenzēta ar pārliekšanu, atkārtotas trieciena stacijas vai pēc-formēšanas kalibrēšanu
• Asiņas vai asas malas—kontrolētas, izmantojot precīzas matricu atstarpes un regulāru rīku apkopi
• Rievu veidošanās vai sieniņu uzretināšanās—novērsta, regulējot velkmežģīņus, spiedpaddedzes un formas veidošanas ātrumus
• Virsmas defekti—novērsti, izmantojot tīras, eļļotas matricas un maigus pārvietošanas kustīgus

Reglamentētās nozarēs vai liela apjoma automašīnu ražošanā bieži tiek prasīts ievērot standartus, piemēram, IATF 16949 vai AIAG PPAP rokasgrāmatu. Šie rīknes palīdz nodrošināt, ka jūsu štancēšanas matricas process ir stabils, atkārtojams un pilnībā dokumentēts, sākot ar izejmateriālu saņemšanu līdz pēdējai piegādei.

Plānojiet atkārtotu vai kalibrācijas apstrādi, lai precizētu kritiskos izmērus veidotajās detaļās.

Kvalitātes kontrole pārneses veidņu štampēšanā ir komandas darbs — tas apvieno rūpīgas pārbaudes ar gudru procesa dizainu. Koncentrējoties uz šiem būtiskajiem aspektiem, jūs nodrošināsiet savam ražošanas procesam uzticamus un augsta iznākuma ciklus. Tālāk mēs palīdzēsim jums attēlot šos kvalitātes prasījumus pret jūsu procesa izvēli, vadot jūs pareizā virzienā, izvēloties starp pārneses, progresīvo vai salikto veidni štampēšanai nākamajam projektam.

Izvēle starp pārneses, progresīvo un salikto veidņu štampēšanu

Kurš process piemērots jūsu detaļai?

Kad jums jāizvēlas štampēšanas process, iespējas var šķist pārāk daudzas. Vai izvēlēties pārneses veidni, progresīvo veidni vai salikto veidni? Lēmums nav balstīts tikai uz detaļas formu — tas ir par sarežģītības, izmaksu, ātruma un kvalitātes līdzsvarošanu. Apskatīsim praktiskās atšķirības, lai droši varētu savu lietojumu sasaistīt ar piemērotāko metodi.

Lēmumu noteicošie faktori ražībai un izmaksām

Iedomājieties, ka izstrādājat dziļas vilkšanas korpusu vai lielu flanģētu paneli. Pārneses veidņu spiedšanas brīvība ļauj veidot sarežģītus detalējumus no vairākām virzieniem — to, ko progresīvā veidņu prese progresīvais formēšanas process nevar viegli sasniegt, jo detaļa vienmēr ir piestiprināta pie strēmeles. Tomēr, ja ražojat tūkstošiem vienkāršu stiprinājumu vai savienotāju, progresīvās veidņu preses ātrums un efektivitāte padara to grūti uzveicamu attiecībā uz izmaksām par detaļu un atkārtojamību.

Savienoto matricu kalšana ir ideāla, ja nepieciešams liels daudzums plakano, vienkāršo detaļu — piemēram, uzgriežņu vai riteņu заготовок —, kur apgriešana un perforācija var tikt veikta vienā preses gaitā. Taču tiklīdz jūsu detaļas dizains prasa dziļu velkšanu, flančus vai vairākvirzienu liekumus, savienotās matricas sasniedz savas robežas.

• Dziļi velkto korpusi — Pārnešanas veidne ir skaidrā izvēle sarežģītām 3D formām.
• Lielas flančotas plātnes — Pārnešanas matrica vai progresīvā matrica (ja ģeometrija to atļauj).
• Izstrādājumi ar vairākvirzienu liekumiem — Pārnešanas matrica ir labākā izvēle sarežģītām formām; progresīvā — vienkāršiem liekumiem lielos apjomos.

Nepārvērtējiet hibrīda stratēģijas: piemēram, заготовkas izgriešana progresīvajā matricā un pēc tam pārnešana uz atsevišķu formēšanas matricu sarežģītai formas veidošanai. Šāds pieeja reizēm var apvienot abu pasauli labāko — izmaksu efektivitāti un formēšanas elastīgumu.

Bieži sastopamas kļūdas, mainot procesus

Pāreja no viena procesa uz otru nav vienmēr bez problēmām. Šeit ir daži praktiski ierobežojumi, uz kuriem jārauga:

• Nepietiekami novērtēta stacijas sarežģītība: Pārnešanas veidņu gadījumā var būt nepieciešamas vairāk stacijas un rūpīga secība, lai sasniegtu stingrus izmēru ierobežojumus sarežģītām formām.
• Instrumentu ieguldījumi salīdzinājumā ar sērijas lielumu: Progresīvajām veidnēm ir nepieciešams liels sākotnējais ieguldījums, taču ieguldījuma atmaksa iespējama tikai liela apjoma ražošanā. Īsākām vai mainīgām sērijām izdevīgākas var būt pārnešanas vai salikto veidņu sistēmas.
• Atkritumu pārvaldība: Progresīvās štancēšanas process balstās uz nesošo sloksni, kas var radīt vairāk atkritumu ne-rectangulāriem vai sarežģīti konturētiem izstrādājumiem. Pārnešanas veidnes optimizē materiāla izmantošanu lielākiem vai neregulāras formas izstrādājumiem.
• Pārbūve un elastība: Saliktās veidnes nodrošina ātru pārbūvi vienkāršiem izstrādājumiem, taču tiem trūkst elastības attiecībā uz mainīgām konstrukcijām.

Labākais štancēšanas process ir tas, kurš atbilst jūsu izstrādājuma ģeometrijai, ražošanas apjomam un kvalitātes prasībām — neuzspiediet sarežģītu formu procesam, kas paredzēts vienkāršībai.

Kopsavilkumā, nav viena risinājuma visām situācijām. Pārnesei paredzētie veidņi nodrošina elastību un spēju apstrādāt sarežģītas, lielas vai dziļi velkamas detaļas. Progresīvās veidņu štancēšanas stiprā puse ir augsta ātruma un liela apjoma ražošana vienkāršākiem dizainiem. Salikto veidņu štancēšana ir ieteicamā izvēle plakaniem, precīziem izstrādājumiem, kad nepieciešama vienlaicīga izgriešana un perforācija. Balstoties uz šo kompromisu novērtējumu, jūs izvēlēsieties procesu, kas nodrošinās labāko kombināciju starp ražojuma veiktspēju, izmaksām un kvalitāti jūsu projektam.

Vai interesē, kā šīs izvēles ietekmē jūsu piegādes termiņus, veidņu izstrādi un uzturēšanas plānošanu? Nākamajā sadaļā mēs detalizēti aplūkosim visa veidņu dzīves ciklu — lai jūs zinātu, ko sagaidīt no RFQ līdz ražošanai un tālāk.

Veidņu dzīves cikla piegādes termiņi un uzturēšanas plānošana pārnesei paredzētām veidnēm

Vai jūs kādreiz esat brīnījies, kas patiesībā nepieciešams, lai sarežģītu pārneses veidni pārvērstu no idejas līdz lielapjomu ražošanai? Ceļš no sākotnējās piedāvājuma iesniegšanas līdz ilgtermiņa uzticamībai ietver daudz vairāk nekā tikai rīka izgatavošanu — tas ir rūpīgs plānošana, sadarbība un disciplinēta apkope. Apskatīsim pilnu dzīves ciklu, lai jūs labāk varētu paredzēt piegādes termiņus, izvairītos no dārgiem pārsteigumiem un nodrošinātu savas iestampēšanas veidņos darbības gludu norisi.

No RFQ līdz PPAP: Pārneses veidņu izstrādes dzīves cikla kartēšana

Kad uzsākat jaunu pārneses veidņu projektu, katrs posms balstās uz iepriekšējo — iedomājieties to kā stafetes skrējienu, kurā katrs padevējs ir svarīgs. Šeit ir tipisks secības variants, ar kuru jūs sastapsities automobiļu stampēšanas formā programmām un citām prasīgām lietošanas jomām:

1. RFQ un izpildāmības pārskats: Iesniedziet detaļu rasējumus, apjomus, materiālu specifikācijas un preses datus. Inženieru komandas novērtē ražošanas iespējamību, ieteic procesa maršrutus un agrīnā stadijā identificē potenciālos riskus.
2. DFM darbnīcas: Krāsveselas komandas uzlabo detaļu funkcijas, optimizē заготовку izkārtojumu un pārskata veidošanas problēmas, lai minimizētu pārstrādi mēģinājuma laikā.
3. CAE/Formējamības simulācija: Izvērstas simulācijas rīki paredz materiāla plūsmu, atbruņošanos un potenciālas kļūdas—ļaujot veikt virtuālas korekcijas pirms tērauda griešanas.
4. Preliminārs strīps vai заготовки izkārtojums: Inženieri izstrādā materiāli efektīvāko заготовku, plāno staciju secību un nosaka pārnesei nepieciešamos kustības.
5. Detalizēta matricas konstruēšana: 3D modeļi tiek pabeigti, komponenti tiek specifikāti un visas matricas funkcijas (kulis, piloti, sensori) ir fiksētas.
6. Ražošana un montāža: Instrumentu komponenti tiek apstrādāti, piestiprināti un salikti—bieži izmantojot modulāras matricu sistēmas, kas vienkāršo apkopi un modernizāciju.
7. Mēģinājums un kļūdu meklēšana: Matrica tiek palaista presē cirtiena formuļu mašīna , veidošanas, griešanas un pārneses drošuma dēļ veiktas korekcijas. Šeit tiek novērsti ielūzumi, atsperība vai nepareizas padodes.
8. Ražošanas validācija/PPAP: Pirmā izstrādājuma pārbaudes, spējas pārbaudes un dokumentācija tiek pabeigta, lai atbilstu klienta un kvalitātes sistēmas prasībām.

Cikla laiku ietekmējošie faktori, kurus patiešām var kontrolēt

Skana sarežģīti? Var būt, taču saprotot, kas ietekmē jūsu projekta grafiku, jūs varat plānot gudrāk. Galvenie faktori ir:

• Detaļas sarežģītība: Vairāk staciju, dziļākas velmes vai sarežģītas formas prasa papildu projektēšanas un testēšanas laiku.
• Materiālu pieejamība: Speciālie sakausējumi vai pārklātie tēraugi var prasīt ilgāku iegādes laiku — plānojiet iepriekš, ja ir specifiskas prasības.
• Apstrāde un preses kapacitāte: Ierobežots piekļuve precīzai apstrādei vai testa presēm var kavēt grafikus, īpaši lieliem izstrādājumiem veidņu veidi .
• Pārslēgšanās un uzstādīšana: Modulāri matricu komplekti un ātra maiņa samazina pārtraukumus starp darba sesijām; rezerves sastāvdaļu plānošana paātrina apkopi un minimizē preses pārtraukumus.
• Projekta izmaiņas: Vēlas izmaiņas detaļas ģeometrijā vai tolerancēs var ietekmēt visu procesu — jau agrīnā stadijā jāfiksē galvenās funkcijas, lai izvairītos no dārgām kavēšanām.

Profesionāls padoms: Iepriekš ieguldiet laiku simulācijās un DFM pārskatos. Nepilnību konstatēšana virtuāli ir daudz ātrāka un lētāka nekā to novēršana testa vai ražošanas laikā.

Preventīvā apkope ilgmūžīgai rīkojuma darbībai

Iedomājieties, ka liela apjoma programmā pēkšņi rodas neparedzēts pārtraukums, jo nolietojies sitiens vai neregulēts pārneses pirksts. Uzticamas darbības noslēpums ir sistemātiska preventīvā apkope (PA) — uzskatiet to par apdrošināšanu savai rīkojuma investīcijai un ražošanas grafikam. iestampēšanas veidņos ir disciplinēta preventīvā apkope (PA) — uzskatiet to par apdrošināšanu savai rīkojuma investīcijai un ražošanas grafikam.

• Pārbaudiet nodiluma virsmas plaisām, saplaisājumiem vai bedrītēm
• Nodilstošos griezējus, sitienus un matricas regulāri asiniet un pulējiet
• Pārbaudiet, vai visi sensori, vadpiederumi un pārneses pirksti darbojas paredzētajā veidā
• Pārbaudiet smērvielas padevi un uzpildiet rezervuārus
• Pārbaudiet slāpekļa balonus vai atspoles uz noplūdēm un pareizu spēku
• Dokumentējiet visus atradumus un plānojiet korekcijas pasākumus pirms nākamā darbības cikla

Efektīva preventīvā apkope ne tikai pagarinās rīku kalpošanas laiku, bet arī palīdzēs novērst problēmas, pirms tās ietekmē detaļu kvalitāti vai piegādi. Datus no iepriekšējiem darba uzdevumiem var izmantot grafiku optimizēšanai un bieži sastopamu problēmu paredzēšanai, izveidojot slēgtu sistēmu, kas uzlabojas ar katru ciklu (avots) .

Apturiet kritiskās īpašības un mērinstrumentu R&R agrīnā stadijā — tas minimizē vēlākos mainījumus un nodrošina programmas panākumus

Kopsavilkumā, pārneses veidņu dzīves cikla pārvaldība ir vairāk nekā tikai rīka izgatavošana — tas ir nepārtraukts process, kas ietver plānošanu, validāciju un disciplinētu uzturēšanu. Ievērojot šos labās prakses principus, jūs sasniegsiet ātrāku palaišanu, mazāk pārsteigumu un stabilāku ražošanas vidi. Gatavi pieprasīt piedāvājumu nākamajam projektam? Nākamā sadaļa jums palīdzēs sagatavot detalizētu RFQ un piemērot DFM noteikumus, lai maksimāli uzlabotu pārneses veidņu veiktspēju un vērtību.

RFQ pārbaudes saraksts un DFM noteikumi pārneses veidņu daļām

Gatavi lūgt piedāvājumu par nākamo pārcelšanas projektu? Detalizācija, ko sniedzat iepriekš, var ietekmēt vai pārtraukt kotācijas procesu un tieši ietekmēt jūsu rīku precizitāti, izmaksas un veikšanas laiku. Lai vai nu esat pircējs, inženieris vai iepirkuma speciālists, izmantojot strukturētu pieeju, jūs izvairīsietos no dārgām pārskatām un nodrošināsit, ka jūsu daļa ir patiešām pārvedama. Apskatīsim, kas ir obligāti jāzina, lai saņemtu atbildi uz jūsu RFQ un DFM (Design for Manufacturability) padomiem, kas maksimizēs jūsu projekta panākumus.

Ko iekļaut savā RFQ

Zini, ka tas ir sarežģīti? Tas nav obligāti jā. Iedomājieties, ka esat formēšanas dizaineris, kas saņem jūsu paketi. Kāda informācija jums ir nepieciešama, lai izstrādātu izturīgu pārnesuma rīku un izvairītos no skaidrojumiem? Šeit ir praktiska pārbaudes saraksts, kas atvieglotu procesu:

1. Daļa no modeļa un pilnīgu izmēru rasējums ar GD&T (Geometrisks izmēru noteikšana un tolerances noteikšana)
2. Materiāla specifikācija un biezuma diapazons (ieskaitot kvalitātes, temperamenta un jebkādām īpašām prasībām)
3. Gada apjoms un EAU (gaidāmā gada izmantošana) partijas izmēri
4. Nepieciešamie ražošanas rādītāji un preses pieejamība (tehniskie parametri: tilpums, galda izmērs, gaita un pārnesuma preses, kas tiek izmantotas)
5. Kvalitātei kritiski svarīgas īpašības (izmēri, tolerances un virsmas, kuras jākontrolē stingri)
6. Virsma klase un kosmētiskās zonas (norādiet jebkādas zonas ar īpašām pabeiguma vai izskata prasībām)
7. Pārklājumi vai cinks (norādiet veidu, biezumu un uzklāšanas metodi)
8. Pakošana (apstrāde procesā, gala iepakošana vai īpašas aizsardzības vajadzības)
9. Pārbaudes plāna sagaidāmās vērtības (pirmās preces, procesa un pēdējās pārbaudes kritēriji)
10. Mērķa palaišanas logs (vēlamais ražošanas vai piegādes sākuma datums)

Šo informāciju sniegšana iepriekš minimizē neskaidrības un palīdz jūsu rīkojumattīstības partnerim izstrādāt pārnešanas matricu, kas darbojas pareizi jau no pirmā reizes.

Zīmējumu norādes, kas paātrina piedāvājuma sagatavošanu

Kad gatavojat savus detaļu zīmējumus, skaidrība ir galvenais. Izmantojiet skaidras GD&T norādes visām kritiskajām īpašībām un pārliecinieties, ka izceltas šādas detaļas:

• Atskaites shēma griešanas un perforēšanas operācijām
• Pieļaujamās nobīdes virziens (īpaši svarīgi kosmētiskām vai montāžai kritiskām malām)
• Zonas, kurām nepieciešams īpašs virsmas apdarinājums vai aizsardzība
• Dziļās velkšanas, šaurie rādiusi vai sarežģītās formas atrašanās vietas
• Jebkādas funkcijas, kas var prasīt sekundāras operācijas (ierīšana, metināšana utt.)

Jo konkrētāki ir jūsu zīmējumi, jo mazāk minēšanas darba die dizainerim — un jo ātrāk saņemsiet reālu, konkurētspējīgu piedāvājumu par pārneses rīkojumu.

DFM noteikumi daļām, kas piemērotas pārnesei

Vēlaties samazināt atgriezumu un uzlabot atkārtojamību? DFM principu piemērošana pārneses veidņu izstrādājumu projektēšanas stadijā atmaksājas ar gludāku sākšanu un mazāk problēmām turpmāk. Šeit ir būtiski padomi:

• Izmantojiet pietiekami lielus rādiusus ievilktos stūros, lai samazinātu plaisāšanu un plānināšanos
• Saskaņojiet izurbjamo elementu novietojumu ar pēcizspiešanas iespējām — izvairieties no caurumu novietošanas tuvu liekumiem vai dziļajiem ievilcieniem
• Izvairieties no iestrēgušām atgriezumu ģeometrijām, kuras automātiski noņemt ir grūti
• Norādiet pieņemamu svārka virzienu un izmēru — īpaši montāžas vai kosmētiskām zonām
• Norādiet skaidru datuma shēmu griešanas un izurbjamo operāciju vajadzībām
• Saglabājiet vienmērīgu sienu biezumu, lai izvairītos no deformācijas veidošanas laikā
• Lai samazinātu izkropļojumus, caurumus un slēgus jāievieto vismaz divas reizes lielākā attālumā no malām un liekumiem nekā materiāla biezums
• Atsaukties uz piemērojamiem standartiem, piemēram, AIAG PPAP, IATF 16949 , un attiecīgiem ASTM/ISO materiālu un pabeigumu standartiem

Pieprasiet agrīnu izpildāmības un veidojamības pārbaudi, lai samazinātu testa risku.

Ievērojot šos RFQ un DFM norādījumus, jūs palīdzēsiet savam piegādātājam izstrādāt pārnesei paredzētas matricas, kas darbojas pareizi jau no pirmā reizes — minimizējot pārskatīšanas nepieciešamību, bēgšanu un kavēšanos. Šis pieeja ir īpaši svarīga, strādājot ar progresīvo štancēšanas matricu dizainu vai pārnesot detaļas starp progresīvās štancēšanas presēm un pārnesei paredzētām presēm. Tālāk mēs parādīsim, kā sadarbība ar ekspertu partneriem un modernas simulācijas izmantošana vēl vairāk samazinās jūsu pārnesei paredzēto matricu programmu riskus un nodrošinās panākumus no prototipa līdz masveida ražošanai.

Sadarieties ar ekspertiem, lai samazinātu pārnesei paredzēto matricu programmu riskus

Partnerība, lai samazinātu pārnesei paredzēto matricu programmu riskus

Kad uzsākat jauna pārneses veidņu projektu, vai jebkad esat prātojis, kā minimizēt dārgas pārsteigšanas situācijas un ražot stabilas, augstas kvalitātes detaļas? Atbilde bieži vien ir tāda – jāizvēlas pareizs partneris, kuram ir tehniskās spējas, sertificētas sistēmas un reālās pieredzes, lai no pirmās dienas izvairītos no slazdiem. Iedomājieties starpību starp gludu palaišanu un atkārtotiem iestatīšanas termiņu pārtraukumiem. Pareiza sadarbība var izšķirt visu, īpaši sarežģītu štancēšanas veidņu vai augsta riska automašīnu darbu gadījumā.

• Izvērstas CAE/Formējamības simulācijas: Vai piegādātājs izmanto simulāciju, lai paredzētu materiāla plūsmu, optimizētu velkņu sloksnes un pielāgotu papildinājuma dizainu pirms tērauda apstrādes? Tas ir būtisks pārneses veidņu panākumiem un mēģinājumu ciklu samazināšanai.
• Sertificētas kvalitātes sistēmas: Meklējiet IATF 16949 vai līdzvērtīgus sertifikātus – tie nodrošina pārliecību, ka jūsu partneris ievēro stabiles, atkārtojamas procesu kvalitāti un izsekojamību.
• Detalizēti dizaina pārskati: Vai ir strukturēti pārbaudes punkti DFM, procesa secīgo un riska novērtējumam? Agrīna atsauksme var novērst pārstrādi vēlākajos posmos.
• Atbalsts no prototipa līdz ražošanai: Vai jūsu partneris var jūs atbalstīt no ātrās prototipēšanas līdz masu ražošanai, pielāgojoties apjomu vai detaļu dizaina izmaiņām?
• Pieredze ar progresīvo metāla štampēšanu: Partners, kurš saprot gan transfera, gan progresīvās veidņu preses darbības, var ieteikt hibrīdus risinājumus projektiem, kas ietver progresīvi štampētas automašīnu daļas vai sarežģītas saliktnes.

Kāpēc svarīga ir simulācija un sertifikācija

Skana tehniski? Tā ir, bet ieguvumi ir reāli. CAE-dziniem balstīta simulācija ļauj jūsu komandai testēt un uzlabot pārnese dieģeometriju, materiāla plūsmu un veidošanās riskus vēl pirms tiek izgatavoti fiziski instrumenti. Šis pieeja ir īpaši vērtīga, lai minimizētu atspirgstību, raukšķošanos vai sabiezēšanos dziļi velmētos komponentos, kā arī regulētu izvelkamās lentes un papildinājuma formas. Apvienojot simulāciju ar sertificētu kvalitātes sistēmu, jūs iegūstat atkārtojamas rezultātus un pilnu dokumentāciju katram jūsu projekta posmam. Tas ir ļoti svarīgi nozarēs, kur izsekojamība un atbilstība ir obligāta, piemēram, automašīnu vai aviācijas rūpniecībā.

Viens resurss, kas atbilst visiem šiem kritērijiem, ir Shaoyi Metal Technology . Viņu automašīnu štancēšanas matricas atbilst IATF 16949 sertifikācijai un izmanto uzlabotus CAE simulācijas rīkus, lai optimizētu matricu ģeometriju un paredzētu materiāla plūsmu. Tas nozīmē mazāk testa ciklu, zemākas instrumentu izmaksas un uzticamāku ražošanas palaišanu. Viņu inženieru komanda nodrošina detalizētas pārskatīšanas iespējas un deformējamības analīzi, atbalstot jūs no prototipa līdz masveida ražošanai — padarot to par lielisku izvēli pārnesei matricu programmu, progresīvām štancētām automašīnu detaļām vai hibrīda preses un matricu stratēģijām.

No prototipa līdz ražošanas atbalstam

Iedomājieties, ka palielināt apjomu no prototipa ražošanas līdz pilnai ražošanas palaišanai. Vai jūsu piegādātājs ir pietiekami elastīgs un tehniski kompetents, lai pielādotos? Labākie partneri piedāvā:

• Ātru prototipēšanu, lai pārbaudītu detaļas ģeometriju un ražošanas iespējas
• Iteratīvu simulāciju un DFM atsauksmes, lai ātri uzlabotu dizainu
• Efektīvu procesa kontroli liela apjoma ražošanai — gan pārneses, gan progresīvo matricu presēs
• Atbalsts vairāku procesu integrācijai, tostarp matricas un izspiešana komplektiem vai progresīvā metāla izspiešana apakškomponentiem

Agrīna inženierijas iesaistīšana un simulācijās balstīta dizaina izstrāde ir visefektīvākie veidi, kā samazināt pārneses matricu programmu riskus un nodrošināt panākumus pirmajā mēģinājumā.

Izveidojot sadarbību ar piegādātājiem, kuri apvieno simulācijas, sertifikāciju un atbalstu no A līdz Z, jūs ne tikai samazināsiet riskus, bet arī atklāsiet jaunas iespējas detaļu sarežģītībai, ātrumam un kvalitātei. Gatavi savu nākamo pārneses matricu projektu pārvērst no idejas realitātē? Pareizais partneris palīdzēs jums to sasniegt — laikā un precīzi.

Biežāk uzdotie jautājumi par pārneses matricu izspiešanu

1. Kas ir pārneses matrica metāla izspiešanā?

Pārneses veidne ir specializēts rīks, ko izmanto metāla štampēšanā, lai pārvietotu atsevišķas заготовки caur virkni formēšanas, urbjamās un apgriezšanas operācijām. Atšķirībā no progresīvajām veidnēm, kas detaļu tur pievienotu strēmelei, pārneses veidnes agrīnā stadijā atdala заготовку un izmanto mehāniskus pirkstus vai žaunus, lai pārvietotu detaļu starp stacijām. Šis paņēmiens ļauj veikt dziļu izvelkšanu un sarežģītas daudzvirzienu formas, tādējādi to padarot par ideālu risinājumu sarežģītām vai lielām detaļām.

2. Kāda ir atšķirība starp pārneses veidnes un progresīvās veidnes štampēšanu?

Pārneses veidnes štampēšana metāla заготовku atdala pirmajā stacijā un neatkarīgi pārvieto to caur katru operāciju, ļaujot ražot lielākas vai sarežģītākas detaļas. Progresīvās veidnes štampēšana detaļu tur pievienotu nepārtrauktai strēmelei, kura tiek pārvietota caur stacijām, nodrošinot augsta ātruma ražošanu vienkāršām, strēmelēm piemērotām formām. Pārneses veidnes tiek izvēlētas dziļi izvilktām, vairākkārt formētām detaļām, savukārt progresīvās veidnes ir piemērotākas liela apjoma sērijveida ražošanai mazākām sastāvdaļām.

3. Kad jāizvēlas pārneses veidne, nevis progresīvā vai salikte veidne?

Izvēlieties pārneses veidni, ja jūsu detaļai nepieciešamas dziļas iestiepšanas operācijas, daudzvirzienu formēšana vai tās sarežģītā ģeometrija nevar tikt atbalstīta ar nestoju sloksni. Pārneses veidnes ir izdevīgas arī vidēja vai liela izmēra detaļām vai tad, ja nepieciešama elastība formēšanas darbībās. Progresīvās veidnes ir vispiemērotākās lielā apjomā ražotām, vienkāršām detaļām, savukārt saliktās veidnes piemērotas plakanām, vienkāršām formām, kurām vienlaicīgi nepieciešama izgriešana un izduršana.

4. Kādi ir galvenie apsvērumi, projektējot izturīgu pārneses veidni?

Robustas pārneses veidņu projektēšana ietver rūpīgu staciju secību, komponentu izvēli un risku pārvaldību. Svarīgi faktori ir materiāla specifikācija, dziļuma izmērs, rādiusi, cauruļu pozīcijas, flanģu leņķi un virsmas prasības. Funkciju integrēšana, piemēram, pievienojuma dizains, velkmes sloksnes, sensori un optimizēta žņaugu ģeometrija, palīdz nodrošināt stabila pārnešanu un augstas kvalitātes iznākumu. Agrīnas DFM pārskatīšanas un simulācijas izmantošana var vēl vairāk samazināt pārstrādi un uzlabot atkārtojamību.

5. Kā piegādātāju sadarbība un simulācija var uzlabot pārneses veidņu rezultātus?

Sadarbība ar pieredzētiem piegādātājiem, kuri izmanto CAE simulāciju un ievēro sertificētas kvalitātes sistēmas, piemēram, IATF 16949, var būtiski samazināt pārbaudes ciklus un veidņu izmaksas. Uzlabotā simulācija paredz materiāla plūsmu un veidošanās riskus, ļaujot veikt virtuālas korekcijas pirms veidņu izgatavošanas. Šis pieejas veids, apvienojot strukturētus dizaina pārskatus un paraugu izstrādes atbalstu ražošanai, nodrošina uzticamus rezultātus un minimizē ražošanas riskus.
