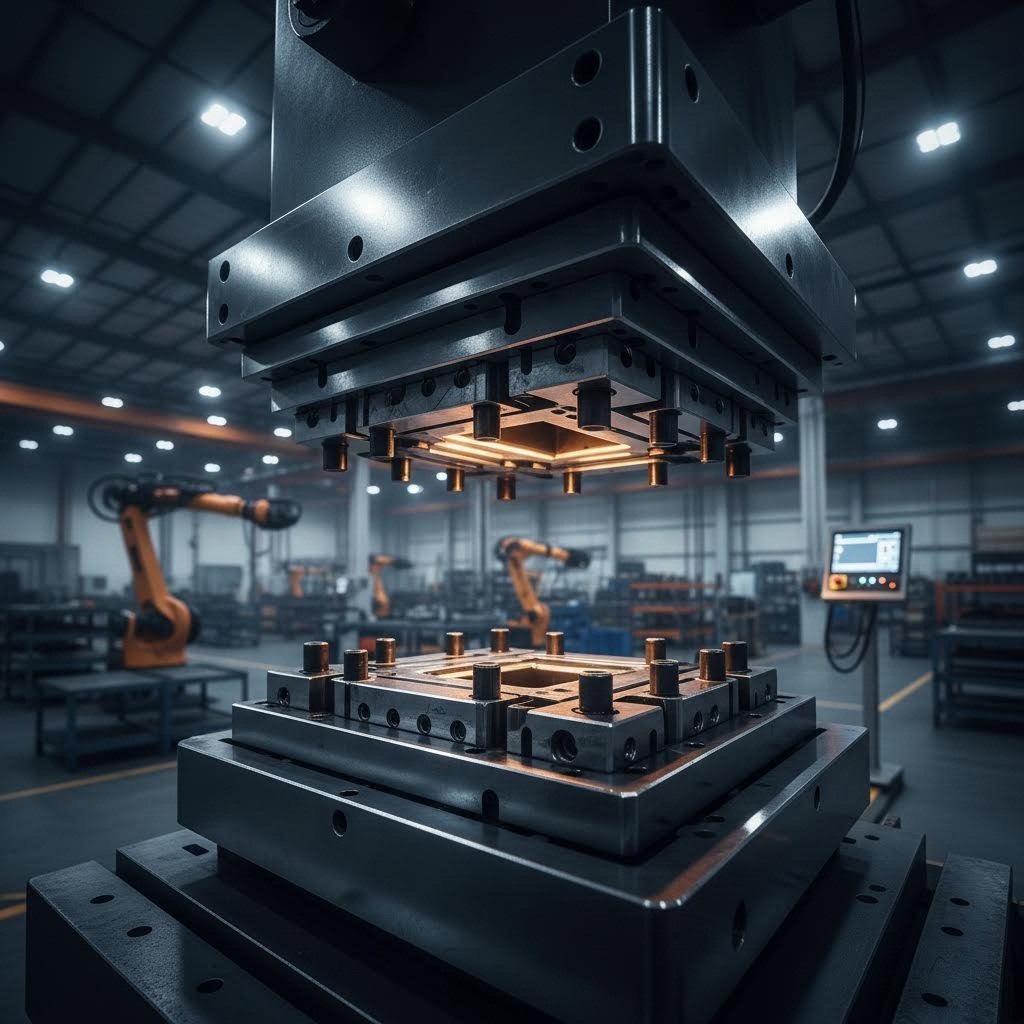

Kas ir matrica ražošanā

Kas ir matrica ražošanā? Vienkārši sakot, matrica ir specializēts rīks, kas izstrādāts materiālu griešanai, veidošanai vai formēšanai noteiktās konfigurācijās, pieliekot spiedienu. Atšķirībā no vispārīga mērķa rīkiem, matricas ir precīzi inženieriski izstrādātas atkārtotai , lielapjoma identisku detaļu ražošanai. Vai nu jūs izgatavoju automobiļu korpusa paneļus, vai arī griežat sarežģītus blīvējumus — sapratne par to, kas ir matricas un kā tās darbojas, ir būtiska ikvienam, kas iesaistīts modernās ražošanas operācijās.

Matrica ir pielāgots rīks, ko ražošanā izmanto materiālu — piemēram, metāla, plastmasas vai gumijas — veidošanai, griešanai vai formēšanai noteiktā formā vai izmērā, pieliekot spēku.

Ražošanas matricas definīcija

Tātad, kas īsti ir matrica? Profesionāļu izmantotā definīcija attiecas uz cietinātu rīku, kas darbojas kopā ar presi vai mašīnu, lai pārvērstu izejvielas gatavos komponentus. Matricu izmanto operācijām, piemēram, izgriešanai, caurduršanai, liekšanai un veidošanai — katrai no šīm operācijām nepieciešama precīza inženierija, lai sasniegtu vienveidīgus rezultātus.

Iedomājieties to šādi: kad izmantojat kūku veidni, jūs faktiski izmantojat vienkāršu matricu. Rūpnieciskās matricas balstās uz to pašu principu, bet darbojas ārkārtīgi lielā spiedienā un sasniedz precizitāti, ko mēra tūkstošdaļās collās. Matrica parasti sastāv no divām galvenām daļām — urbja (kas pieliek spēku) un matricas bloka (kas saņem un veido materiālu). Kopā šie elementi nodrošina detaļu ražošanu ar izcilu precizitāti.

Kāpēc matricas ir svarīgas modernajā ražošanā

Kāpēc jums vajadzētu rūpēties par matricu ražošanu? Apsveriet šo: gandrīz katrs masveida ražotais metāla vai plastmasas komponents, ar kuru jūs saskaraties, kādā brīdī ir veidots ar matricu. No smartrona jūsu kabatā līdz transportlīdzeklim, ko jūs braucat, matricas ļauj nodrošināt vienmērīgu un izmaksu efektīvu ražošanu, kāda ir nepieciešama mūsdienu ražošanā.

Matricu nozīme ražošanā atkarīga no trim būtiskiem faktoriem:

• Konsekvens: Vienreiz pareizi izstrādāta matrica ražo identiskus detaļu gabalus cikls pēc cikla, nodrošinot kvalitātes kontroli miljoniem vienību mērogā
• Efektivitāte: Matricas ļauj sasniegt ātras ražošanas ātrumus, kurus manuālā izgatavošana vienkārši nevar sasniegt
• Izmaksu efektivitāte: Lai gan sākotnējā rīku iegāde var prasīt ievērojamus ieguldījumus, katras detaļas izmaksas strauji samazinās lielapjoma ražošanas sērijās

No izejvielas līdz precīzai detaļai

Izprast, kas ir matricu izgatavošana, nozīmē arī saprast, kā šie rīki pārvērš izejvielu blīvās daļās. Process sākas, kad loksnes metāls, stieple vai citi materiāli nonāk presē. Tad matrica pieliek kontrolētu spēku — reizēm pārsniedzot simtiem tonnu — lai precīzi izveidotu materiāla formu.

Formveidošanas operācijas balstās uz materiāla mehāniskajām īpašībām un izmanto spiedienu, vilkmi vai abus šos faktorus, lai sasniegtu vēlamo formu. Loksnes metāla lietojumos, piemēram, automobiļu korpusa daļām, urbis veic izstiepšanas un liekšanas operācijas, kamēr matricas bloks droši notur apstrādājamo detaļu. Šī koordinētā darbība nodrošina dimensiju precizitāti un virsmas kvalitāti, kas atbilst stingrajām nozares prasībām.

Par ko galu galā atbild formas matricas? Tās veido tiltu starp izejvielām un precīzajām sastāvdaļām, kas nodrošina darbību visam — no patēriņa elektronikas līdz aerosistēmām. Nākamajās nodaļās jūs iepazīsities ar dažādām formu matricu veidu, to ražošanas procesu un faktoriem, kas nosaka jūsu ražošanas lietojumprogrammu panākumus.

Formu matricu veidi rūpnieciskajās lietojumprogrammās

Tagad, kad jūs saprotat, kas ir forma matrica, nākamais loģiskais jautājums ir: kuru veidu jums patiesībā vajag? Atbilde pilnībā atkarīga no jūsu ražošanas prasībām, materiālu specifikācijām un gala lietojuma. Dažādi formu matricu veidi kalpo atsevišķiem mērķiem dažādās ražošanas nozarēs, un nepareizas formas matricas izvēle var nozīmēt starpību starp peļņas gūšanu ražošanā un dārgu pārstrādi.

Dažādu pieejamo formu matricu veidu izpratne palīdz jums pieņemt apzinātus lēmumus par rīku ieguldījumiem. Apskatīsim galvenās kategorijas un izpētīsim, kad katrs no tiem ir vispiemērotākais jūsu operācijām.

Preses matricas loksnes metāla apstrādei

Kad runa ir par lielapjoma loksnes metāla ražošanu, preses matricas dominē šajā jomā . Šīs metāla preses matricas pārvērš plakanu loksnes izejvielu trīsdimensiju komponentos, izmantojot griešanas un veidošanas operācijas kombināciju. Tās tiek izmantotas gan mājsaimniecības tehnikas korpusu, gan automobiļu strukturālo komponentu ražošanā.

Preses matricu kategorijā ietilpst vairākas atsevišķas konfigurācijas:

• Vienkāršas matricas: Veic vienu operāciju katrā preses gāzienā — ideāli piemērots vienkāršai izgriešanai vai caurduršanai, kad ražošanas apjomi neatbalsta sarežģītu rīku izmantošanu
• Sarežģītas matricas: Vienlaikus veic vairākas griešanas operācijas vienā gāzienā, samazinot materiāla apstrādi un uzlabojot detaļu precizitāti
• Progresīvās formiņas: Ietver vairākas stacijas, kas veic secīgas operācijas, kamēr materiāls tiek ievadīts presē — ideāli piemērots sarežģītām detaļām, kurām nepieciešami daudzi veidošanas soļi
• Pārnešanas matricas: Līdzīgi progresīvajām rīku sistēmām, bet izmanto mehāniskus sistēmu risinājumus, lai pārvietotu iepriekš izgrieztās заготовки starp stacijām, ļaujot apstrādāt lielākas vai sarežģītākas ģeometrijas detaļas

Metāla stempelēšanas matricu novērtēšanai ražošanas profesionāļiem ražošanas apjoms ir galvenais lēmumu pieņemšanas faktors. Vienkāršas matricas ir piemērotas prototipu izstrādei vai zema apjoma ražošanai, kamēr progresīvās un pārvades konfigurācijas nodrošina ātrumu un vienveidību, kas nepieciešama liela apjoma pielietojumiem.

Velšanas matricas vadiem un caurulēm

Vai jums reiz kādreiz radās jautājums, kā vara vadams sasniedz precīzo diametru vai kā bezšuvju caurules saglabā vienmērīgu sienu biezumu? To ļauj veikt velšanas matricas. Šīs specializētās rīku sistēmas samazina materiāla šķērsgriezumu, vilkot заготовку caur formas atveri un tādējādi radot produktus ar izcilu izmēru vienveidību.

Velšanas operācijas balstās uz stiepšanas spēkiem, nevis spiediena spēkiem, kas atšķir tās no stempelēšanas pielietojumiem. Matricas iekšējā ģeometrija — parasti ietvervārda veida ieeju, darba konusu un kalibrēšanas laukumu — nosaka velšanas produkta galīgos izmērus un virsmas apdari.

Galvenie velšanas matricu pielietojumi ietver:

• Vadu ražošana elektriskām, būvniecības un rūpnieciskām lietojumprogrammām
• Bezšuvju caurules hidrauliskajām sistēmām, medicīniskajām ierīcēm un siltummaiņiem
• Dziļi velmēti komponenti, piemēram, dzērienu konservu kārbas, virtuves trauki un automobiļu degvielas tvertnes

Velšanas matricu materiāla izvēle lielā mērā ir atkarīga no veidojamā produkta. Volframa karbīda matricas ir īpaši piemērotas vadu velšanai, kur ārkārtīgā cietība nodrošina izturību pret nodilumu, kamēr rīku tērauda matricas bieži tiek izmantotas dziļajā velšanā, kur kontrolēta materiāla plūsma novērš pārrāvumus.

Griešanas matricas precīzai formas veidošanai

Kad jūsu lietojumprogrammai nepieciešamas tīras un precīzas malas bez papildu formas veidošanas, griešanas matricas to nodrošina. Šajā kategorijā ietilpst viss — no rūpnieciskām metāla griešanas matricām līdz auduma griešanas matricām, ko izmanto tekstilrūpniecībā un iepakojuma ražošanā.

Griešanas matricu ģimene ietver divus galvenos konstruēšanas pieejas:

• Tērauda šablonas: Izceļas asas tērauda asmens, kas uzmontēti pamatnē — izdevīgas izmaksu ziņā mīkstākiem materiāliem, piemēram, papīram, putuplastam, blīvēm un tekstilam
• Kaltas/apstrādātas matricas: Cietā rīku tērauda vai karbīda konstrukcija prasīgiem metāla griešanas pielietojumiem, kuros nepieciešamas precīzas izmēru robežas un ilgstoša rīku kalpošanas ilgums

Tērauda lineālu matricas piedāvā būtiskas izmaksu priekšrocības neemetāla materiāliem. Piemēram, audumu griešanas matricas parasti izmanto šo konstrukciju, jo mīkstāks pamatmateriāls nepieprasa kaltu rīku tērauda cietību. Tomēr, griežot metālu vai apstrādājot abrazīvus materiālus, apstrādātās matricas no cietināta rīku tērauda attaisno savas augstākās izmaksas ar labāku izturību un precizitāti.

Formas tips	Galvenā funkcija	Bieži apstrādātie materiāli	Tipiskās nozares
Piespiešanas matricas (progresīvās/pārnesuma)	Loksnes metāla piespiešana un veidošana secīgās operācijās	Tērauds, alumīnijs, nerūsējošais tērauds, vara sakausējumi	Automobiļu rūpniecība, sadzīves tehnika, elektronika, gaisa kondicionēšanas un ventilācijas sistēmas
Zīmēšanas formes	Šķērsgriezuma samazināšana elastīgā veidošanā	Vara, alumīnija, tērauda stieple, loksnes metāls dziļai velšanai	Elektrotehnika, iepakojumu rūpniecība, automobiļu rūpniecība, medicīnas ierīces
Griešanas matricas (tērauda līnijas)	Precīza nemetālisku materiālu griešana	Papīrs, kartons, putuplasts, gumija, audums, blīvējumu materiāli	Iepakojumu ražošana, tekstilrūpniecība, izdevniecība, blīvējumu ražošana
Griešanas matricas (kaltas/apstrādātas ar mašīnām)	Augstas precizitātes metāla izgriešana un caurduršana	Tērauds, nerūsējošais tērauds, titāns, speciālie sakausējumi	Aeronautika, aizsardzības nozare, precīzā ražošana
Formēšanas matricas	Karsta metāla formēšana, izmantojot spiedes spēku	Tērauds, alumīnijs, titāns, super sakausējumi	Automobiļu rūpniecība, aeronautika, naftas un gāzes nozare, smagā tehnika
Lietformas	Kausu dobumu izveide kausētā metāla ielejai	Alumīnija, cinka, magnija sakausējumi	Automobiļu rūpniecība, patēriņa elektronika, rūpnieciskā aprīkojums

Papildus griešanas un veidošanas lietojumiem, kala matricas un liešanas matricas papildina rūpnieciskās rīkošanas līdzekļu klāstu. Kala matricas formas uzkarsētus metāla заготовки zem ļoti lielām spiedes slodzēm, radot detaļas ar augstāku graudu struktūru un mehāniskām īpašībām — piemēram, dzinēja vārpstas, savienojošās sviras un turbīnu lāpstiņas. Liešanas matricas savukārt tiek izmantotas liešanai, kur kausētais metāls piepilda precīzi apstrādātos dobumus, lai izveidotu gandrīz galīgās formas detaļas.

Ražošanas speciālistiem, kas sver savas iespējas, lēmumu pieņemšanas matrica ir atkarīga no vairākiem savstarpēji saistītiem faktoriem: apstrādājamais materiāls, detaļas ģeometrijas sarežģītība, nepieciešamie precizitātes parametri, ražošanas apjomi un budžeta ierobežojumi. Metāla matrica, kas izstrādāta automašīnu korpusa paneliem, prasa citus konstruēšanas apsvērumus nekā rīkošanas līdzekļi, kas paredzēti elektronikas korpusiem vai aviācijas un kosmosa rūpniecības strukturālajām detaļām.

Izpratne par matricu veidiem un to pielietojumu ļauj pāriet pie nākamā soļa — izpētīt, kā šie precīzie rīki patiesībā rodas — no sākotnējās idejas līdz ražošanai gatavai matricai.

Pilnīgais matricu ražošanas process

Tātad jūs esat noteikuši nepieciešamās matricas veidu — bet ko darīt tālāk? Izpratne par to, kas ir matricu izgatavošana, un kā šie precīzie rīki pārvēršas no inženierijas konceptiem par ražošanai gatavu aprīkojumu, sniedz jums zināšanas, lai novērtētu piegādātājus, noteiktu realistiskus termiņus un paredzētu kvalitātes rezultātus. Matricu izgatavošanas process ietver vairākus savstarpēji saistītus posmus, kur katrs balstās uz iepriekšējo, lai izveidotu matricas, kas spēj ražot miljoniem vienādu detaļu .

Apskatīsim pilno ceļu no sākotnējām specifikācijām līdz pilnīgi darba gatavai matricai, kas gatava jūsu ražošanas telpā.

Projektēšanas fāze un CAD inženierija

Katrs veiksmīgs matrica sākas ar rūpīgu projektēšanas darbu. Šajā posmā tiek izveidots pamats visam turpmākajam, un šeit veiktie saīsinājumi neizbēgami rada problēmas vēlākos posmos. Mūsdienu matricu izgatavošana lielā mērā balstās uz datorizētās projektēšanas (CAD) programmatūru, kas ļauj inženieriem izveidot detalizētus 3D modeļus, kuros atspoguļoti visi kritiskie izmēri un pieļaujamie noviržu robežas.

Matricas zīmējumu izstrādes laikā inženieri analizē jūsu detaļu prasības un strādā otrādi, lai noteiktu optimālo matricas ģeometriju. Tie ņem vērā faktorus, piemēram, materiāla plūsmas raksturlielumus, atgriešanās kompensāciju un nepieciešamo formēšanas posmu skaitu. Sarežģītām detaļām šī analīze var ietvert sarežģītu datorizētās inženierzinātnes (CAE) simulāciju, kas paredz, kā lokāmais metāls uzvedīsies formēšanas operāciju laikā.

Kāpēc simulācija ir svarīga? Saskaņā ar Keysight analīzi par lokāmā metāla formēšanu , defekti bieži parādās tikai pirmajos izmēģinājumos izmēģināšanas stadijā—kad korekcijas ir gan laikietilpīgas, gan dārgas. Virtuālie matricu izmēģinājumi, izmantojot CAE simulāciju, identificē potenciālas problēmas, piemēram, rievotas, plīsumus vai pārmērīgu atgriešanos, pirms tiek sagriezts jebkāds metāls, kas ievērojami saīsina izstrādes ciklus un rīku izmaksas.

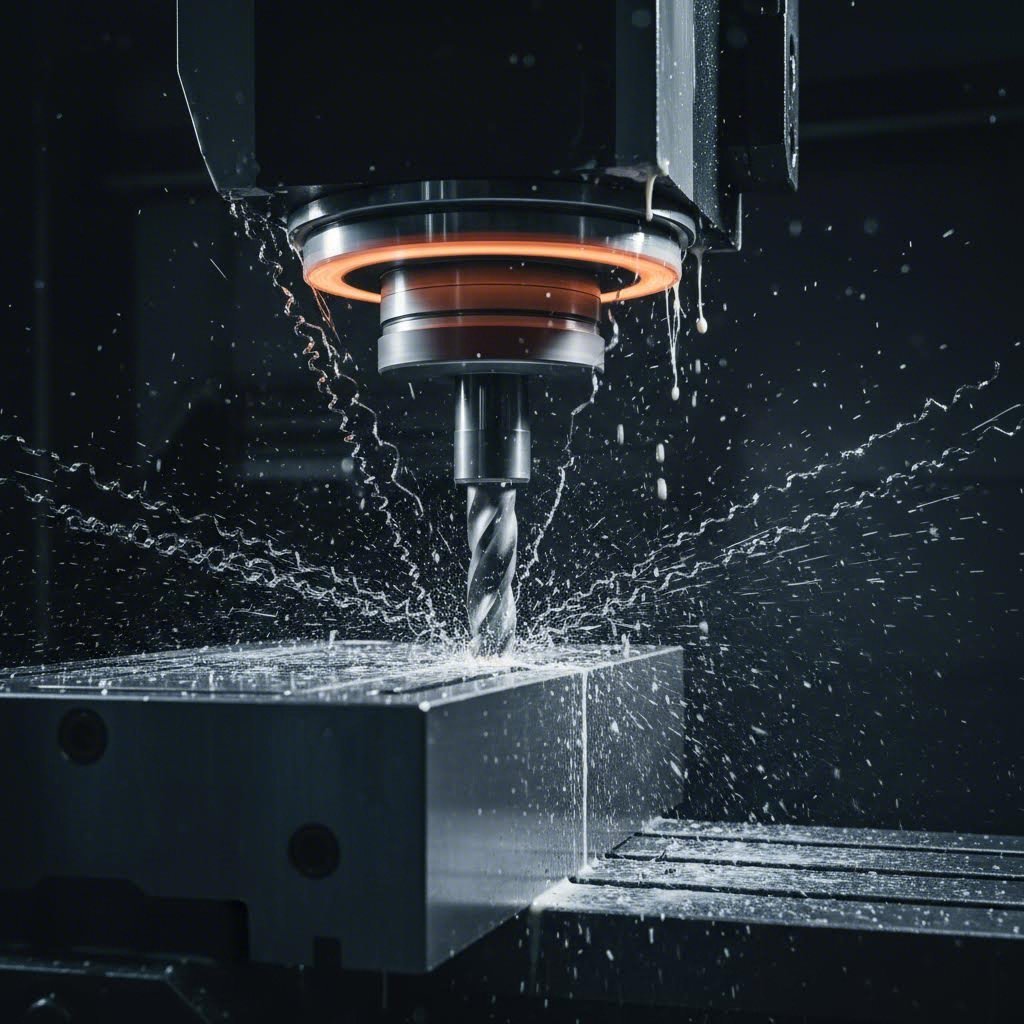

Precīzā apstrāde un termiskā apstrāde

Pēc tam, kad dizains ir galīgi apstiprināts, matricu apstrāde pāriet uz fizisko ražošanu. Šajā posmā caur rūpīgi koordinētu operāciju secību neapstrādātā rīku tērauda vai karbīda заготовки tiek pārvērstas par precīziem komponentiem.

Šeit ir tipiskā ražošanas secība rīku matricu izgatavošanai:

1. Dizaina specifikāciju pārbaude: Visu izmēru prasību, pieļaujamību un materiālu norāžu galīgā verifikācija
2. CAD/CAM modelēšana: No apstiprinātajiem 3D modeļiem tiek ģenerētas apstrādes ceļa shēmas un apstrādes programmas
3. Materiālu izvēle: Atbilstošu rīku tērauda šķirņu (bieži D2, A2 vai H13) iegāde, pamatojoties uz lietojuma prasībām
4. Rupja apstrāde: CNC frēzēšana noņem lielu materiāla daudzumu līdz 0,010–0,020 collām no galīgajām izmēriem
5. Siltumapstrāde: Kalšanas un atkausēšanas cikli nodrošina mērķa cietību (parasti 58–62 HRC griešanas lietojumiem)
6. Precīzā apstrāde: Virsmas un cilindriskās slīpēšanas operācijas nodrošina galīgos izmērus ar precizitāti līdz 0,0005 collām
7. EDM operācijas: Vadu EDM un iegremdēšanas EDM veido sarežģītas struktūras un precīzus atveru izmērus
8. Montāža: Komponenti tiek savienoti kopā ar vadības stieņiem, atgrūdēja plātnēm un atbalsta komponentiem
9. Kvalitātes verifikācija: Raksturīga pārbaude apstiprina, ka visi specifikācijas nosacījumi ir izpildīti pirms izdošanas

Matricu apstrāde prasa ārkārtīgu precizitāti visā šajā secībā. Urbja un matricas sprauga — parasti 5–15 % no materiāla biezuma atkarībā no operācijas — tieši nosaka izstrādājuma kvalitāti. Nepietiekama sprauga izraisa pārmērīgu rīku nodilumu un uzlaužu veidošanos, bet pārāk liela sprauga rada sliktu malu kvalitāti un izmēru novirzes.

Termiskā apstrāde ir īpaši kritiska darbība matricu komponentu apstrādē. Šajā procesā rīku tērauds tiek uzkarsēts līdz temperatūrām, kas pārsniedz 1000 °C, kam seko kontrolēta dzesēšana un atkausēšanas cikli. Tas pārvērš materiāla kristālisko struktūru, nodrošinot vajadzīgo cietību, lai izturētu miljoniem ražošanas ciklu, vienlaikus saglabājot pietiekamu izturību pret šķeldāšanos un lūšanu.

Kvalitātes kontrole un galīgā apdare

Matricu apstrādes beigu posmi koncentrējas uz pilnperfekciju un verifikāciju. Virsmas apdares operācijas, piemēram, polīšana un līmēšana, nodrošina gludu materiāla plūsmu ražošanas laikā. Lai samazinātu berzi un pagarinātu rīka kalpošanas laiku, var uzklāt pārklājumus, piemēram, titāna nitrīdu (TiN) vai dimanta līdzīgu oglekli (DLC).

Kvalitātes verifikācija ietver izmēru pārbaudi, izmantojot koordinātu mērīšanas mašīnas (CMM), kas apstiprina, ka kritiskās īpašības atbilst specifikācijām. Metāla loksnes stempļu gadījumā testa darbības ražo paraugdetaļas, kurām veic rūpīgu novērtējumu attiecībā uz izmēru precizitāti, virsmas kvalitāti un brīvību no defektiem.

Šī stempļu procesa izpratne palīdz saprast, kāpēc precīzās rīku izgatavošanas termiņi bieži ilgst nedēļas vai pat mēnešus — un kāpēc jebkura posma steigšana var apdraudēt rīka darbības efektivitāti un kalpošanas ilgumu. Kad pilnais ražošanas process ir skaidrs, aplūkosim atsevišķās sastāvdaļas, no kurām veidojas funkcionāla stempļu sistēma, un to sadarbību ražošanas laikā.

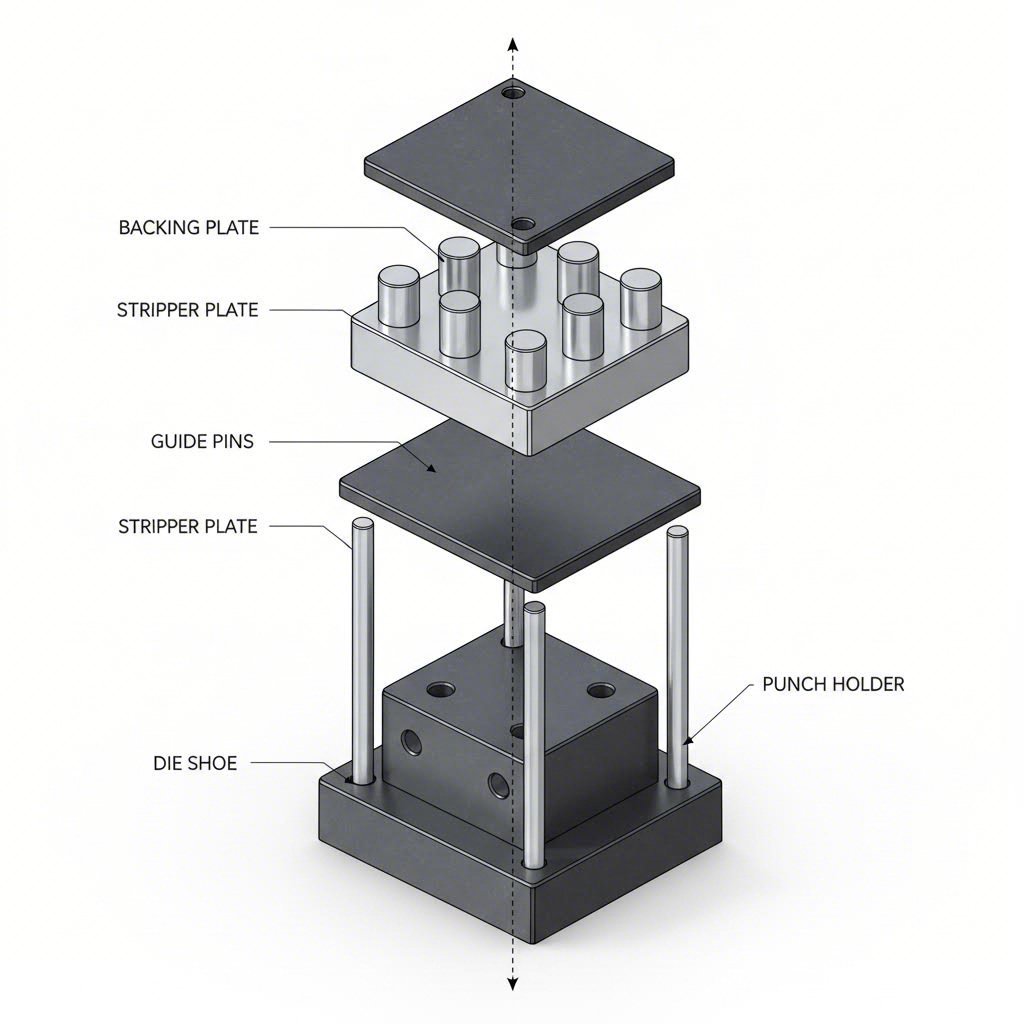

Būtiskās stempļu sastāvdaļas un to sadarbība

Jūs esat redzējuši, kā tiek ražoti matricas—bet ko īsti veido šīs precīzās rīku sistēmas? Matricu komponentu un to savstarpējo saistību izpratne pārveido to, kā jūs novērtējat rīku kvalitāti, novērš ražošanas problēmas un sazināties ar piegādātājiem. Iedomājieties funkcionālu matricu sistēmu kā labi koordinētu komandu: katram komponentam ir noteikta loma, un visa darbība ir atkarīga no daļu bezšuvju sadarbības.

Tātad, par ko īstenībā ir matricu rīku konstruēšana? Apskatīsim būtiskos elementus, kas darbojas kopā, lai pārvērstu neapstrādātos materiālus precīzos detaļās .

Matricas bloks un urbja mehānismi

Katras preses rīku darbības sirdī atrodas pamatā esošā urbja un matricas attiecība. Šie divi komponenti darbojas kā pretēji partneri—urbis pieliek spēku no augšas, kamēr matricas bloks saņem materiālu no apakšas un tam piešķir vajadzīgo formu.

Laiks veidnes bloks (dažreiz saukts arī par matricas pogu) satur veidotu atveri, kas nosaka jūsu detaļas ģeometriju. Kad materiāls iekļūst starp urbni un matricu, matricas bloks nodrošina griezuma malu un atbalsta apstrādājamo detaļu formēšanas operāciju laikā. Matricas bloki parasti tiek izgatavoti no cietinātas rīku tērauda, lai izturētu augstas ražošanas apjoma atkārtotās trieciena slodzes.

Laiks dēļa formētājs ir rīks, kas patiesībā saskaras ar materiālu un to pārveido. Saskaņā ar Moeller Precision Tool, matricas urbņi var vai nu liekt metālu, vai urbt caurumus tajā, atkarībā no to galvas formas — pieejamās konfigurācijas ietver apaļu, ovālu, kvadrātveida, taisnstūrveida, sešstūrveida un pielāgotas ģeometrijas variantus.

Šeit precizitāte kļūst kritiska: urbņa un matricas attālums viens no otra nosaka detaļas kvalitāti. Šis „matricas lūzums” parasti ir 5–10 % no apstrādājamā materiāla biezuma. Iedomājieties, ka mēģinātu sagriezt papīru bluntiem šķērēm salīdzinājumā ar asiem šķērēm — nepareizs attālums rada līdzīgas problēmas:

• Nepietiekams atstatums: Izraisa pārmērīgu rīku nodilumu, apmali un paaugstinātas preses tonnāža prasības
• Pārmērīgs atstatums: Radīt sliktu malas kvalitāti, izmēru novirzes un otrreizējas apmales
• Optimāla atstarpe: Sasniedz tīru griešanas darbību ar minimālu apmali un vienmērīgiem detaļu izmēriem

Vadības sistēmas un izlīdzināšanas komponenti

Precīza izlīdzināšana atdala augstas kvalitātes rīkus no problēmiskajiem matricu veidgabaliem. Pat mikroskopiska augšējās un apakšējās matricas daļu nobīde izraisa nevienmērīgu nodilumu, izmēru nobīdi un rīku agrīnu bojājumu. Tieši šeit iestājas vadības sistēmas.

Būtiskākās izlīdzināšanas sastāvdaļas ir:

• Matricas pamats (matricas plāksnes): Tās kalpo kā pamats, kur uzmontē visas pārējās sastāvdaļas. Industrijas standarti parasti paredz tērauda konstrukciju, tomēr noteiktām lietojumprogrammām alumīnijs piedāvā svara priekšrocības
• Vadotnes tapas: Precīzi apstrādāti stabiņi, kas izlīdzina augšējo un apakšējo matricas daļu — ražoti ar precizitāti līdz 0,0001" (viens desmittūkstošdaļas collas)
• Vadības bukses: Kalts virsmas vadi, kas uztver vadības stabiņus, pieejami berzes pieslēguma vai lodīšu bultu konfigurācijās
• Atbalsta plāksnes: Pastiprinājuma komponenti, kas izkliedē urbšanas spēkus un novērš matricas pamatnes bojājumus

Novērtējot matricu kvalitāti, izlīdzināšanas sistēmas konstrukcija sniedz būtiskus ieguvumus. Bumbiņu lodīšu vadītājvaduli ir kļuvuši par nozares standartu, jo tie atvieglina matricas atdalīšanu apkopē, vienlaikus nodrošinot precīzu pozicionēšanu visā ražošanas cikla laikā. Berzes vadītājvaduli joprojām izmanto lietojumos, kuros nepieciešama maksimāla stingrība, tomēr tos ir grūtāk atdalīt apkopē.

Atstumtāji un izmešanas mehānismi

Vai jums reiz kādreiz radās jautājums, kā detaļas tīri atbrīvojas pēc veidošanas? Atstumtāji un izmešanas sistēmas veic šo kritiski svarīgo funkciju. Ja atstumšana notiek nepietiekami, detaļas pielīp pie urbjiem, kas rada aizstrīdēšanos, bojājumus un ražošanas apstāšanos.

Atdalītājplāksnes turēt apstrādājamo materiālu līdzeni pret matricas virsmu, kamēr izgriezumi atvelkas. Tie veic divas funkcijas: nodrošina materiāla atrašanās vietu formēšanas laikā un noņem pabeigtās detaļas no rīku komplekta. Ar spriegojuma atsperēm aprīkoti noņemtāji piemēro vienmērīgu spiedienu visā gaitas ciklā, pielāgojoties materiāla biezuma svārstībām.

Matricas atsperes nodrošina šo noņemšanas un izgrūšanas funkciju darbību. Divi galvenie veidi — mehāniskās vada spirāles atsperes un slāpekļa gāzes atsperes — katrs piedāvā savas priekšrocības. Slāpekļa gāzes atsperes nodrošina vienmērīgāku spēku visā to gaitā un aizņem mazāk vietas, kamēr mehāniskās atsperes ir vienkāršākas un to nomaiņa ir lētāka.

Papildu izgrūšanas komponenti ietver:

• Matricu turētāji: Droši turēt griezēj- un formēšanas komponentus (izgriezumus, pogas) to vietās — pieejami bumbu fiksācijas, plecu, trubas galvas un atvelkamie izpildījumi
• Izmešanas tapas: Izgrūst veidotās detaļas no matricas dobumiem pēc to izgatavošanas
• Gaisa strūklu sistēmas: Izmantot saspiestu gaisu, lai notīrītu nelielas detaļas un atkritumus no matricas zonas

Rīku un matricas jēdziena izpratne kļūst skaidrāka, ja aplūko, kā šie komponenti darbojas kā integrēta sistēma. Industrijas terminoloģijā „rīks” bieži attiecas uz pilno komplektu — urbjiem, vadotājelementiem, atdalītājiem un visiem citiem balstošajiem komponentiem, kamēr „matrica” konkrēti apraksta veidotās atveres formu, kas nosaka detaļas ģeometriju. Pilns spieda rīks komplekts apvieno abus elementus ar mehāniskajām sistēmām, kas nepieciešamas automatizētai darbībai.

Šī komponentu līmeņa izpratne sagatavo jūs matricu kvalitātes novērtēšanai, ražošanas problēmu diagnostikai un efektīvai komunikācijai ar rīku piegādātājiem. Kad mehānika ir skaidra, pāriet pie tā, kā dažādas nozares izmanto šīs sistēmas, lai risinātu savas specifiskās ražošanas problēmas.

Precīzās matricu rīku pielietojums rūpniecībā

Tagad, kad jūs saprotat matricas komponentus un to darbību kopā, šeit ir praktiskais jautājums: kā šīs sistēmas patiesībā darbojas dažādās ražošanas nozarēs? Atbilde atklāj, kāpēc automašīnu korpusa paneļu ražošanai paredzētā matrica izskatās ļoti atšķirīgi salīdzinājumā ar elektronisko savienotāju ražošanai paredzēto rīku — pat tad, ja abos gadījumos tiek izmantota progresīvā stempelēšanas tehnoloģija.

Katras nozares ražošanā uz matricām tiek izvirzīti unikāli prasības — sākot ar precizitātes prasībām un materiālu specifikācijām un beidzot ar sagaidāmo ražošanas apjomu. Šo lietojumam specifisku apsvērumu izpratne palīdz jums noteikt piemērotos rīkus un novērtēt piegādātāju spējas atbilstoši jūsu konkrētajām vajadzībām.

Automobiļu korpusa paneļu un strukturālo matricu

Kad jūs skatāties uz modernu transportlīdzekli, gandrīz katrs redzamais loksnes metāla komponents — durvju paneļi, motora kapuci, sparni, strukturālie pastiprinājumi — ir radīts, izmantojot precīzus stempļu veidgabalus. Automobiļu nozare ir viena no lielākajām rīku un veidgabalu ražošanas patērētājām, kur progresīvie veidgabali kalpo kā darba zirgi lielapjoma ražošanā.

Kāpēc automobiļu ražošana tik ļoti balstās uz progresīvo stempļu veidošanu? Saskaņā ar Pivot Precision analīzi, šie veidgabali nodrošina neiespējami augstu efektivitāti, apvienojot vairākas stempļu darbības vienā rīkā, samazinot darbaspēka izmaksas un minimizējot papildu aprīkojuma nepieciešamību. Viens progresīvais veidgabals var veikt urbšanu, liekšanu, formēšanu un galīgo apgriešanu, kamēr materiāls pārvietojas caur secīgiem stacionāriem posmiem.

Automobiļu veidgabali ražošanas pielietojumos parasti ietver:

• Korpusa paneļi un strukturālie komponenti: Lielā izmēra veidgabalus, kas veido ārējās virsmas un triecienuizturīgus konstrukcijas elementus
• Izgriezumi un stiprinājuma detaļas: Vidējas sarežģītības rīkus, kas paredzēti suspensiju, dzinēju un iekšējo montāžas punktu izveidošanai
• Elektriskie savienotāji un termināļi: Precīza mikrospiedēšana vadu saišu komponentiem
• Dzinēja un transmisijas daļas: Spēcīgi matricas veidoti rīki, kas apstrādā biezākas materiāla plāksnes ļoti stingros precizitātes robežos
• Degvielas sistēmas komponenti: Specializēti rīki, kas atbilst stingrām izmēru un drošības prasībām

Automobiļu lietojumprogrammās precizitātes prasības parasti ir no ±0,1 mm līdz ±0,5 mm atkarībā no komponenta funkcijas. Strukturālām daļām nepieciešamas stingrākas precizitātes prasības, lai nodrošinātu pareizu savienošanu montāžas laikā, kamēr nekritiskām dekoratīvām daļām ir lielāka pieļaujamā novirze. Materiālu izvēle aptver gan mīksto tēraudu un augstas izturības zema sakausējuma (HSLA) kvalitātes, gan jaunākās augstas izturības tēraudu (AHSS) šķirnes, kas sarežģī deformācijas operācijas, bet samazina transportlīdzekļa masu.

Elektronikas un precīzo komponentu rīku izgatavošana

Iedomājieties, ka tiek spiests savienotāja terminālis, kas ir mazāks par rīsa graudiņu, ar precizitāti, ko mēra mikronos. Tas ir reāls elektronikas nozarei paredzēto rīku un matricu ražošanas faktisks stāvoklis. Šādas lietojumprogrammas pārsniedz precizitātes robežas daudz tālāk nekā automobiļu rīku izgatavošanai nepieciešams.

Elektronikas rūpniecība prasa matricas, kas spēj ražot mikroskopiskus komponentus ar izcilu izmēru vienveidību. Saskaņā ar Alicona precīzās matricu analīzi, nozarēs, piemēram, elektronikā, bieži tiek prasītas pieļaujamās novirzes līdz ±2–5 mikroniem — aptuveni viena desmitā daļa no cilvēka matu diametra. Šo specifikāciju sasniegšana ir atkarīga ne tikai no matricu konstrukcijas, bet arī no ražošanas procesa precizitātes, tostarp EDM apstrādes un vides temperatūras kontroles ražošanas laikā.

Galvenie apsvērumi elektronikas rīku izgatavošanai ietver:

• Toleranču prasības: ±0,002 mm līdz ±0,01 mm savienotāju adatiņām, vadu karkasiem un aizsargkomponentiem
• Materiāla specifikācijas: Vara sakausējumi, fosfora bronzas, berilija vara un dārgmetālu pārklāti materiāli, kuriem nepieciešamas specializētas veidošanas tehnoloģijas
• Ražošanas apjomi: Bieži pārsniedz miljonus detaļu mēnesī, tādēļ nepieciešama ārkārtīgi augsta matricu izturība
• Virsmas apstrādes prasības: Kritiski svarīgi elektrokontaktu virsmām un pārklājuma saķerei

Mikroprecīzijas matricas tiek izmantotas arī aerosaimniecības nozarē, kur komponenti, piemēram, elektriskie savienotāji un stiprinājuma elementi, ir jādarbojas nevainojami prasīgās vides apstākļos. JBC Technologies norāda, ka aerosaimniecības klases precīzitāte nav vienkārši modējs termins — diezgrieztie komponenti ir jādarbojas apstākļos, kas ir daudz stingrāki nekā tipiskajās rūpniecības lietojumprogrammās, kur pat nelielas novirzes var izraisīt neatbilstošu kritisku sistēmu segumu.

Mājsaimniecības tehnikas un patēriņa preču pielietojumi

Apskatiet apkārt savai virtuvei vai veļas telpai. Mazgātājmašīnas bungas, ledusskapja plaukti, cepeškrāsns iekšējās virsmas un bezskaitļa skavas visi sākumā bija plakanas loksnes no metāla, ko pārveidoja ar rīku matricām. Mazgātājiekārtu ražošana ir optimāls punkts, kur ražošanas apjomi attaisno sarežģītu rīku izmantošanu, taču precizitātes prasības paliek mazāk stingras nekā elektronikas vai aerosaimniecības pielietojumos.

Progressīvās stempelēšanas matricas ļoti labi kalpo mājsaimniecības tehnikas ražošanai. Kā apstiprina nozares analīze, daudzi ikdienas priekšmeti satur detaļas, kas izgatavotas ar progressīvo stempelēšanu — tostarp mājsaimniecības tehnikas komponenti, mēbeļu un iekārtu aprīkojums, slēdzenes un drošības ierīces utt. Šī tehnoloģija ļauj ražotājiem efektīvi ražot sarežģītas veidotās detaļas, vienlaikus saglabājot tādu vienveidību, kādu patērētāji gaida.

Mājsaimniecības tehnikas un patēriņa preču matricas ražošanā parasti risina:

• Toleranču prasības: ±0,2 mm līdz ±1,0 mm atkarībā no komponenta redzamības un montāžas savienojuma
• Materiāla specifikācijas: Cinkota tērauda, nerūsējošā tērauda un pārklātu materiālu apstrāde, kurai nepieciešama rūpīga apstrāde, lai novērstu virsmas bojājumus
• Ražošanas apjomi: Vidēji līdz augsti ražošanas apjomi ar uzsvaru uz izmaksu optimizāciju katram izstrādājumam
• Estētiski aspekti: Redzamās virsmas prasa rīkus, kas nodrošina bezdefektu apdari bez papildu apstrādes operācijām

Rūpnieciskās aprīkojuma ražošana dalās līdzīgos apsvērumus, izmantojot progresīvo stempļošanu hidraulisko un pneimatisko sistēmu komponentiem, elektroiekārtu daļām, HVAC sistēmu elementiem un transportieru sistēmu aprīkojumam. Šajās lietojumprogrammās precizitātes prasības tiek saskaņotas ar izturības prasībām, bieži vien apstrādājot smagākas loksnes materiālu biezuma klases, kas palielina veidgabalu slodzi.

Kļūst skaidrs, ka visās šajās lietojumprogrammās matrica jāprojektē tieši atbilstoši gala lietojuma prasībām. Matrica, kas izstrādāta lielapjoma automašīnu ražošanai, uzsvēr durabilitāti un cikla ātrumu, kamēr elektronikas veidgabaliem galvenais ir mikroprecizitāte. Patēriņa preču lietojumprogrammās bieži vien galvenais uzmanības centrs ir izmaksu optimizācija, nezaudējot kvalitātes standartus, ko patērētāji gaida.

Šo nozarē specifisko prasību izpratne palīdz efektīvi komunicēt ar rīku piegādātājiem un noteikt atbilstošas sagaidāmības savām projektu realizācijām. Kad lietojuma prasības ir skaidras, nākamais solis ir nodrošināt, ka jūsu rīku ieguldījums ilgtermiņā sniedz vērtību, pareizi uzturot rīkus un piemērojot problēmu novēršanas prakses.

Matricu apkope un problēmu novēršana: labākās prakses

Jūs esat ieguldījuši ievērojamus līdzekļus precīzajos rīkos — bet kā šo ieguldījumu aizsargāt? Pat augstākās kvalitātes matricas laika gaitā nodilst, un starp rentablu ražošanu un dārgu ekspluatācijas pārtraukumu bieži vien ir tikai uzturēšanas prakšu atšķirība. Izpratne par to, kas ir matricu griešanas veiktspējas pasliktināšanās, un tās novēršana pirms problēmas kļūst nopietnākas, ļauj jūsu operācijām darboties gludi.

Slikti veikta matricu uzturēšana rada ne tikai kvalitātes defektus. Saskaņā ar Phoenix Manufacturing Analysis tas palielina klasifikācijas izmaksas, palielina defektīvu detaļu nosūtīšanas varbūtību un rada risku dārgām piespiedu ierobežošanām. Apskatīsim, kā agrīnā stadijā atpazīt problēmas un ieviest apkopas prakses, kas pagarinātu matricas kalpošanas laiku.

Matricas nodiluma pazīmju atpazīšana

Agrīna nodiluma atpazīšana saglabā gan naudu, gan stresu. Tomēr uz ko īsti jāpievērš uzmanība? Pieredzējuši matricu preses operatori attīsta aci pret sīkām izmaiņām, kas norāda uz attīstības problēmām. Šeit ir biežāk sastopamās problēmas, ar kurām jums jāsaskaras, un kā tās diagnosticēt:

• Uzpūtām malām: Pārmērīga materiāla uzkrāšanās uz detaļu malām norāda uz urbja un matricas atstarpi vai nodilu griezējmalu. Pārbaudiet, vai rīki ir blunts, vai atstarpe ir nepareizi iestatīta, vai uz matricas virsmas ir uzkrājies materiāls
• Galing: Materiāla pielipšana starp urbji un apstrādājamo priekšmetu izraisa virsmas skrāpējumus un izmēru problēmas. Tas bieži notiek dēļ nepietiekamas smērvielas, nepareizas materiāla izvēles vai pārmērīgas siltuma rašanās
• Nepareiza izvietošana: Neievienmērīgi nodiluma raksti, centrā neatrodami elementi vai nesaderīgi detaļu izmēri norāda uz vadības sistēmas problēmām. Pārbaudiet vadības stieņus un ieliktņus nodiluma ziņā un pārbaudiet matricas pamatnes plaknumu
• Agrīna nodilšana: Uzlabots griešanas malu vai veidošanas virsmu degradācijas temps norāda uz materiālu sav совmestības problēmām, nepietiekamu cietību vai nepietiekamu lubrikācijas praksi
• Izmēru novirze: Pakāpeniskas izmaiņas detaļu izmēros ražošanas ciklu laikā norāda uz progresīvu nodilumu, kas prasa izmēru uzraudzību un intervenciju grafika izstrādi

Vizuālā pārbaude ir jūsu pirmā aizsardzības līnija. Saskaņā ar Keneng Hardware nodiluma analīzi regulāras vizuālas pārbaudes palīdz identificēt virsmas bojājumus, piemēram, plaisas, rūsas pīlingu vai krāsas maiņu, kas ir agrīni bojājumu pazīmes. Tomēr dažas problēmas prasa dziļāku izpēti — mikroskopiska pārbaude atklāj mikroplaisas un virsmas raupjumu, ko nevar redzēt ar neapbruņotu aci.

Biežāk sastopamās ražošanas problēmas un to risinājumi

Kad jūsu die cutters sāk ražot defektīvus detaļu gabalus, sistēmiska problēmu novēršana vienmēr ir labāka nekā minēšana. Par ko īstenībā ir runa, kad tiek pieminēta die cutters kvalitāte? Tas saistīts ar optimālu apstākļu uzturēšanu vairākos savstarpēji saistītos faktoros.

Problēma	Iespējamās cēloņi	Diagnostikas pieeja	Atrisinājumi
Pārmērīga skaidu veidošanās	Noasināti griezuma malas, nepietiekama atstarpe, nodiluši die cutters komponenti	Izmērīt atstarpi, pārbaudīt malu stāvokli zem palielinājuma	Noasināt vai nomainīt punchus, pielāgot atstarpi, pārbaudīt izlīdzinājumu
Detaļa pielipst pie punch	Nepietiekama smērviela, nodilis stripperis, gallinga apstākļi	Pārbaudīt stripperis spirāles spiedienu, pārbaudīt materiāla pielipšanu	Palielināt smērvielas daudzumu, nomainīt stripperis spirāles, pulēt vai pārklāt punchu virsmas
Izmēru novirze	Vadītāju nodilums, termiskā izplešanās, materiāla neatbilstība	Statistikas procesa kontroles uzraudzība, vadītāju piniņu pārbaude	Aizvietot nodilušās vadīklas, ieviest temperatūras uzraudzību, pārbaudīt materiālu specifikācijas
Virsmas skrāpējumi	Matricas virsmas piesārņojums, izspiešana, nepietiekama smērviela	Pārbaudīt matricas virsmas materiāla uzkrāšanai, pārskatīt smērvielas seguma vienmērīgumu	Notīrīt un polirēt virsmas, uzklāt piemērotu smērvielu, apsvērt virsmas pārklājumu lietošanu

Ja matrica presēšanas lietojumiem regulāri rada problēmas, pamatcēlonu analīze sniedz dziļāku izpratni. Kā norāda ražošanas eksperti, tā ietver rūpīgu izmeklēšanu par ekspluatācijas apstākļiem, rīku apkopēs veiktajiem darbiem un vides faktoriem, kas veicinājuši atteici — atbildot uz jautājumiem, vai matricas darbi ir veikti pareizi, vai tika izmantoti pareizie materiāli un vai tika ievērotas atbilstošās procedūras.

Profilakses uzturēšanas grafiki

Efektīvākās matricu griešanas operācijas negaida problēmu parādīšanos — tās tās novērš. Strukturētu apkopu intervālu noteikšana, balstoties uz ražošanas cikliem, ļauj rīkiem darboties optimāli un izvairīties no dārgām avārijas remontdarbībām.

Būtiskas apkopes prakses ietver:

• Tīrīšanas protokoli: Noņemiet metāla skaidas, smērvielas atlikumus un netīrumus pēc katras ražošanas darbības. Uzkopušās piesārņojuma daļiņas paātrina nodilumu un izraisa virsmas defektus
• Saldēšanas prasības: Lietojiet piemērotas smērvielas, ņemot vērā materiāla sav совmestību un ekspluatācijas apstākļus. Nozaru norādījumi norāda, ka pareiza smēršana samazina berzi, novērš pārmērīgas siltuma veidošanos un aizsargā pret koroziju
• Pārbaudes intervāli: Veiciet vizuālas pārbaudes pirms katras ražošanas darbības un detalizētas izmēru pārbaudes noteiktos intervālos — parasti ik pēc 50 000 līdz 100 000 gājieniem, atkarībā no izmantotā materiāla un detaļas sarežģītības
• Asināšanas grafiks: Regulāri atjaunojiet griezējelementu un formas elementu asumu, lai saglabātu precizitāti. Slīpēšanas un asināšanas procesi atjauno oriģinālo ģeometriju un asumu
• Izvietojuma pārbaude: Pārbaudiet vadītājspiegļa un bušingas nodilumu noteiktos intervālos. Pareiza kalibrēšana nodrošina vienmērīgu spiedienu un spēka sadali

Regulāra rīku un matricu apkope ļauj darbiniekiem novērst nelielas problēmas plānotajās apstāšanās laikā, nevis ražošanas laikā, nodrošinot nepārtrauktu darba procesu un novēršot dārgus avārijas remontus.

Kad pietiek ar atvilkšanu un kad nepieciešama nomainīšana? Uzmanieties uz šiem kalpošanas laika rādītājiem:

• Atvilkšanai piemēroti rīki: Vienmērīga malas nodilums ietvaros, kas atļauti atvilkšanai, bez čipu veidošanās vai plaisām, izmēri, kurus var atjaunot, izmantojot standarta slīpēšanas operācijas
• Aizvietošanas indikatori: Nodilums, kas pārsniedz atvilkšanas robežas, strukturālas plaisas, atkārtotas atteices, pat pēc atjaunošanas, izmēru izmaiņas, kas pārsniedz pieļaujamās novirzes atjaunošanai

Izmaksu sekas ir ievērojamas. Novilcinātā tehniskā apkope rada izdevumu virkni — kvalitātes defekti, ražošanas pārtraukumi, ārkārtas remonti pie augstām likmēm un potenciālas klientu apkalpošanas izmaksas. Proaktīva aprūpe, lai gan prasa paredzētu darba pārtraukumu, nodrošina prognozējamu budžetēšanu un veidgabalu ilgāku kalpošanas laiku. Kā apstiprina tehniskās apkopes speciālisti, regulāras apkopes grafiki ļauj identificēt potenciālas problēmas, pirms tās kļūst nopietnas, tādējādi uzņēmumiem izvairoties no ārkārtas remontu finansiālā sloga.

Ieviešot stingras tehniskās apkopes prakses, jūsu veidgabalu ieguldījums sniedz maksimālu vērtību visā tā ekspluatācijas laikā. Nākamais jautājums? Izmaksu faktoru un ieguldījuma uzskaites izpratne, kas ietekmē sākotnējo veidgabalu ieguldījumu un ilgtermiņa atdevi no šī ieguldījuma.

Izmaksu faktori un ieguldījuma apsvērumi

Jūs esat izveidojuši stabili tehniskās apkopes praksi — bet kā ir ar finansiālajiem lēmumiem, kas iepriekšējo ražošanu? Izpratne par to, kas nosaka rīku izmaksas, un spēja aprēķināt ieguldījumu atdevi atdala stratēģisku iepirkumu no reaktīvām izmaksām. Vai nu jūs esat pieredzējis matricu izgatavotājs, kas novērtē piegādātāju piedāvājumus, vai iepirkumu speciālists, kurš pamato kapitāla izmaksas, — šo izmaksu dinamikas izpratne palīdz jums pieņemt lēmumus, kas atmaksājas miljoniem ražošanas ciklu laikā.

Matricu izgatavošanas nozare darbojas pēc vienkārša principa: jūs saņemsit to, par ko esat samaksājuši, taču zināšanas par to, kas jums patiešām vajadzīgs, novērš pārmērīgas izmaksas. Apskatīsim faktorus, kas nosaka cenās, un izpētīsim stratēģijas, kā maksimāli izmantot savu rīku ieguldījumu.

Faktori, kas ietekmē matricu cenas

Kāpēc viena veidgabala cena ir 15 000 USD, bet cita — 150 000 USD? Cenu diapazons atspoguļo reālas atšķirības sarežģītībā, materiālos un ražošanas prasībās. Saskaņā ar HY Die Casting izmaksu analīzi rīku ieguldījumu apjoms var ievērojami atšķirties atkarībā no detaļas lieluma un sarežģītības — un rīku kvalitātes samazināšana, izvēloties lētākus risinājumus, bieži noved pie papildu izmaksām sekundārajās operācijās vai pat projekta neveiksmes.

Galvenie izmaksu faktori, ko katrs veidgabalu izgatavotājs ņem vērā, ir:

• Detaļas sarežģītība: Sarežģītas ģeometrijas, stingras precizitātes prasības, dziļas velmēšanas operācijas un vairākas formēšanas darbības palielina apstrādes laiku un prasa sofistikātāku inženierzinātnisko risinājumu. Vienkārši atverami un aizverami veidgabali maksā daudz mazāk nekā progresīvie rīki ar desmitiem staciju.
• Materiālu izvēle: Rīku tērauda šķirnes atšķiras ievērojami gan cenā, gan ekspluatācijas raksturlielumos. Augstas kvalitātes šķirnes, piemēram, H13 vai karbīda ievietnes, sākotnēji maksā vairāk, taču nodrošina ilgāku kalpošanas laiku pieslogotām lietojumprogrammām.
• Toleranču prasības: Tiešākas pieļaujamās novirzes prasa precīzāku apstrādi, papildu kvalitātes verifikācijas soļus un bieži arī specializētas EDM operācijas — katrs no šiem faktoriem palielina izmaksas
• Ražošanas apjoma prognozes: Matricas, kas projektētas miljoniem ciklu darbībai, prasa augstākas kvalitātes materiālus un konstrukciju salīdzinājumā ar prototipu vai zemāka apjoma rīku izgatavošanai
• Izpildes termiņa spiediens: Paātrināti termiņi sašaurina ražošanas grafiku, bieži prasot pārstrādāšanu, paralēlas operācijas vai premium kvalitātes materiālu iegādi

Saskaņā ar Prime Fab Works nozares datiem vienkāršu matricu cena sākas aptuveni no 2000 USD, kamēr lielu progresīvo matricu cena var pārsniegt 50 000 USD. Izpratne par to, kur jūsu projekts ietilpst šajā diapazonā, palīdz noteikt realistiskas budžeta sagaidāmības un identificēt iespējas izmaksu optimizācijai.

Rīku investīciju atdeves aprēķināšana

Šeit daudzi iepirkumu lēmumi kļūst nepareizi: koncentrējoties tikai uz sākotnējām rīku izmaksām, ignorējot katras detaļas izmaksas visā ražošanas ciklā. Matrica, kuras sākotnējās izmaksas ir par 30 % augstākas, bet kura kalpo divreiz ilgāk un ražo augstākas kvalitātes detaļas, bieži nodrošina augstāku kopējo vērtību.

Aprēķinot ROI, pieredzējuši matricu ražotāji ņem vērā vairākus savstarpēji saistītus faktorus. Palomar Technologies ROI metodoloģija uzsver, ka attaisnojumam jāatbilst vispārējiem uzņēmuma mērķiem — vai nu palielinātām pārdošanas apjomu, samazinātām ražošanas laikiem vai uzlabotu tirgus pozīciju. Aprēķinā jāiekļauj:

• Izmaksu sadale uz vienu izstrādājumu: Sadali kopējo rīku ieguldījumu ar paredzamo ražošanas apjomu. Augsta apjoma sērijām, kas pārsniedz 2000 daļas, standarta alumīnija vai cinka stempļu izmaksas uz vienu vienību parasti nevajadzētu pārsniegt materiāla izmaksas trīs reizes.
• Kvalitātei saistītās ietaupījumu iespējas: Augstākas kvalitātes rīki samazina atkritumu līmeni, minimizē pārstrādi un novērš dārgos defektus, kas nonāk pie patērētājiem.
• Ražības uzlabojumi: Automatizācija un precīzie rīki var dramatiski paaugstināt pirmās caurlaides ražību — vien tikai pāreja no 70 % līdz 99 % ražībai var attaisnot ievērojamus iekārtu ieguldījumus.
• Uzturēšanas un remonta izmaksas: Labi izstrādāti matricu veidgabali ar modulāriem komponentiem samazina ilgtermiņa apkopes izmaksas
• Darbības pārtraukumu novēršana: Augstas kvalitātes rīki ilgāk darbojas starp apkopēm, maksimāli palielinot produktīvo preses darbības laiku

Atmaksāšanās periods — cik ilgs laiks nepieciešams, lai ieguldījums atmaksātos, gūstot ražošanas ietaupījumus — nodrošina praktisku lēmumu pieņemšanas pamatu. Matricu nozares speciālisti parasti novērtē, vai rīki paliks ekspluatācijā pietiekami ilgi, lai attaisnotu ieguldījumu, pamatojoties uz uzņēmuma konkrētajām atmaksāšanās prasībām.

Kvalitātes un budžeta ierobežojumu līdzsvarošana

Tātad kad jāiegulda augstas kvalitātes rīkos, nevis standarta variantos? Atbilde ir atkarīga no jūsu konkrētajām ražošanas prasībām un riska pieņemšanas spējas. Šeit ir praktisks pamats:

Ražošanas scenārijs	Ieteicamais pieeja	Motivācija
Prototips vai zems apjoms (<1000 detaļas)	Standarta rīki, vienkāršotiem dizainiem	Ierobežotā ražošana neatbalsta augstas kvalitātes ieguldījumu; koncentrējieties uz funkcionalitāti
Vidējs apjoms (1000–100 000 detaļas)	Līdzsvarota kvalitāte ar stratēģiskām uzlabojumiem	Ieguldīt izturīgākos komponentus, kas pakļauti nodilumam; standarta konstrukcija citur
Augsta ražošanas apjoma (100 000+ detaļas)	Augstas kvalitātes materiāli un konstrukcija visā izstrādājumā	Garāka matricas kalpošanas ilgums un vienmērīgums attaisno augstākās sākotnējās izmaksas
Kritiskas kvalitātes lietojumprogrammas	Augsta kvalitāte neatkarīgi no ražošanas apjoma	Kvalitātes defekti aerosaimniecības, medicīnas vai drošības komponentos rada nepieņemamu risku

Kvalitāti saglabājošas izmaksu optimizācijas stratēģijas ietver:

• Agrīna DFM sadarbība: No industriālās pieredzes redzams, ka ražošanai piemērotas konstrukcijas (DFM) pārskatīšana var samazināt rīku izmaksas par 10–40 %, vienkāršojot ģeometriju un novēršot pārmērīgi sarežģītas konstrukcijas elementus jau pirms piedāvājuma sagatavošanas
• Standartizācija: Izmantojot standarta caurumu izmērus, līkuma rādiusus un biezumus, matricu ražošanas uzņēmumi var izmantot esošos komponentus, nevis katru elementu izgatavot individuāli
• Stratēģiska materiālu izvēle: Lietot augstas kvalitātes rīku tēraudu tur, kur nepieciešama nodilumizturība; izmantot izdevīgus tērauda veidus nekritiskās vietās
• Modulārs dizains: Norādīt nomaināmus ieliktni nodilumam pakļautām detaļām, kas ļauj veikt mērķtiecīgu remontu, nevis pilnībā nomainīt matricu
• Piegādātāju sadarbība: Strādājot kopā ar pieredzētiem matricu ražotājiem jau projektēšanas sākumposmā, tiek izmantota to ekspertīze, kas novērš dārgas pārstrādes vēlāk

Lielākās ietaupījumu iespējas stempļu matricās rodas agrīnajos lēmumos, krustiskajā komandu sadarbībā un vispārējā cikla uzmanībā — nevis tikai cenās meklējot zemākās piedāvātās cenas pie piedāvājuma sagatavošanas posma.

Neaizmirstiet, ka zemākā cena parasti nenodrošina zemāko kopējo izmaksu. Pārredzami un pieredzēti piegādātāji sniedz detalizētu izmaksu sadalījumu, kas palīdz jums precīzi saprast, kur tiek ieguldīti jūsu līdzekļi — un pieņemt informētus lēmumus par to, kur augstākas specifikācijas patiešām ir būtiskas jūsu lietojumprogrammai.

Kad izmaksu apsvērumi ir skaidri, pēdējais solis ir pareizā ražošanas partnera noteikšana, kurš spēj piegādāt augstas kvalitātes rīkus jūsu budžeta un termiņu prasībām.

Pareizā matricu ražošanas partnera izvēle

Jūs esat novērtējuši izmaksas, sapratuši ražošanas procesu un precizējuši savas prasības — taču viens būtisks lēmums joprojām paliek. Pareizā matricu ražotāja izvēle nosaka, vai jūsu rīku ieguldījums nodrošinās desmitgadēm ilgu, uzticamu ražošanu vai kļūs par dārgu problēmu. Starpība starp patiesu ražošanas partneri un vienkāršu transakcionālu piegādātāju bieži kļūst redzama tikai tad, kad rodas problēmas.

Kā atšķirt spējīgus griešanas matricu ražotājus no tiem, kas pārspīlē savas iespējas? Atbilde slēpjas spējās novērtēt konkrētās spējas, verificējamus sertifikātus un pierādītus sniegumus, kas paredz nākotnes rezultātus. Apskatīsim kritērijus, kas ir visvairāk svarīgi, kad jūsu ražošanas panākumi ir uz spilgtas līnijas.

Sertifikāti, kas ir būtiski kvalitātes nodrošināšanai

Novērtējot jebkuru matricu ražotāju, sertifikāti sniedz objektīvu pierādījumu par kvalitātes vadības spējām. Tomēr ne visi sertifikāti ir vienlīdz svarīgi — īpaši prasīgām lietojumprogrammām.

Auto lietojumiem IATF 16949 sertifikāts ir zelta standarts. Saskaņā ar NSF sertifikācijas norādījumi šis starptautiskais standarts nodrošina standartizētu kvalitātes pārvaldības sistēmu, kas veltīta nepārtrauktai uzlabošanai, akcentējot defektu novēršanu un noviržu un atkritumu samazināšanu automašīnu piegādes ķēdē. Vairums lielāko automašīnu ražotāju (OEM) prasa IATF 16949 sertifikāciju no savām piegādes ķēdes partnerēm.

Kāpēc šī sertifikācija ir svarīga jūsu die cut projektiem? Standarts prasa:

• Dokumentētie kvalitātes procesi: Katrs ražošanas posms tiek veikts saskaņā ar verificētām procedūrām, kas nodrošina vienveidību
• Defektu novēršanas fokuss: Sistēmas, kas izstrādātas, lai problēmas identificētu pirms tās nonāk ražošanā
• Pastāvīgas uzlabošanas kultūra: Nepārtrauktu procesu pilnveidošanu, balstoties uz snieguma datiem
• Piegādes ķēdes atbildība: Izsekojamību no izejvielām līdz gatavajiem rīkiem

Organizācijas, kas sertificētas atbilstoši IATF 16949 standartam, demonstrē apņemšanos pret kvalitātes pārvaldību, kas iet tālāk par pamata ISO 9001 prasībām. Sertifikācijas process ietver stingrus trešo pušu auditus, un sertifikācijas uzturēšanai trīs gadu cikla laikā nepieciešami nepārtraukti uzraudzības auditu veikšana.

Pāri automašīnu specifiskajiem standartiem meklējiet pierādījumus par spēcīgām pārbaudes spējām, kalibrētu mērierīču izmantošanu un dokumentētām procedūrām neatbilstību apstrādei. Griezējmatriču ražotājs, kam trūkst šo pamatprincipu, rada nepieņemamu risku precīzijas pielietojumiem.

Inženierzinātņu un simulāciju spēju novērtēšana

Šeit ir realitāte, kas atdala modernās matricu mašīnu operācijas no vienkāršām pasūtījumu darbnīcām: mūsdienīgā rīku izstrāde arvien vairāk notiek virtuālās vides ietvaros, pirms tiek apstrādāts jebkurš tērauds. Jautājums nav tas, vai piegādātājs izmanto CAD programmatūru — to dara visi. Atšķirības veido tas, vai viņi izmanto sarežģītu CAE (datorizētās inženierzinātnes) simulāciju, lai prognozētu un novērstu problēmas.

Kāpēc ir svarīga simulācijas spēja? Kā izskaidro veidgabalu dizaina eksperti, pirms datoru tehnoloģijas kļuva par vispāratzītu standartu, sākotnējās pārbaudes ietvēra ilgstošus un dārgus mēģinājumu un kļūdu procesus. Šodien jaudīga CAE programmatūra ļauj dizaineriem veikt augstas precizitātes virtuālās pārbaudes un identificēt lielāko daļu potenciālo problēmu, pirms tiek izgatavota pat viena fiziska detaļa. Tas tieši nozīmē ātrāku izstrādi, zemākas izmaksas un augstāku pirmās piegādes panākumu līmeni.

Novērtējot rūpniecisko veidgabalu griešanas mašīnu piegādātājus un veidgabalu partnerus, jānovērtē to spējas vairākos aspektos:

• Formēšanas simulācija: Vai viņi var prognozēt materiāla plūsmu, atgriešanos (springback) un potenciālas defektu rašanās vietas pirms veidgabalu izgatavošanas?
• Pirmās apstiprināšanas likmes: Cik liela daļa no viņu veidgabaliem atbilst specifikācijām bez kādām izmaiņām? Nozares līderi sasniedz rādītājus, kas pārsniedz 90 %.
• Inženierzinātiskās atbalsta dziļums: Vai viņi piedāvā Ražošanai piemērotas konstruēšanas (DFM) norādījumus, lai optimizētu jūsu detaļas ražošanai?
• Prototipu izstrādes iespējas: Cik ātri viņi var izgatavot paraugdetaļas, lai pārbaudītu dizainu pirms tiek veikta ražošanas veidgabalu izgatavošana?

Saskaņā ar Die-Matic izvēles norādījumiem ražotājs, kas piedāvā detaļu konstrukcijas optimizāciju, var palīdzēt uzlabot jūsu dizainus ražošanai, ātri novēršot problēmas un nodrošinot projektu termiņu ievērošanu.

Automobiļu un citām prasīgām lietojumprogrammām piegādātāji, piemēram, Shaoyi parāda, kā šīs spējas pārvēršas mērāmos rezultātos. To IATF 16949 sertifikāts, modernās CAE simulācijas izmantošana, lai panāktu bezdefektu rezultātus, un 93 % pirmais apstiprinājuma līmenis ilustrē snieguma standartus, ko nopietni metāla diegu griezēji prasa metāla lietojumiem. Ātrās prototipēšanas iespējas — paraugdetaļu piegāde jau pēc 5 dienām — ļauj pārbaudīt dizainu, nekavējot ražošanas grafiku.

Piegādes laika un ražošanas apjoma apsvērumi

Pat spējīgākais veidgabalu ražotājs kļūst problēmatisks, ja viņš nevar izpildīt jūsu termiņus vai mēroga prasības. Saskaņā ar nozares atlases kritērijiem, lai izpildītu jūsu termiņus, ir būtiski nodrošināt piegādes laika elastību — un piemērots partneris var apkalpot gan lielapjoma projektus, kuriem nepieciešami automatizēti procesi, gan mazākus prototipu sērijas ražošanas uzdevumus, kuriem nepieciešama elastība.

Novērtējiet potenciālos partnerus, pamatojoties uz šiem ražošanas apsvērumiem:

• Jaudas saskaņošana: Vai viņu aprīkojums un personāls atbilst jūsu apjomu prasībām? Liela apjoma projektiem parasti nepieciešamas automatizētas preses un augsta caurlaides spēja.
• Mēroga maināmība: Vai viņi var palielināt ražošanu, ja pieprasījums pieaug? Partners, kura jauda ir pilnībā izmantota, rada sašaurinājumus, kad jums ir nepieciešams paplašināties.
• Ražošanas laika pārredzamība: Vai viņi sniedz reālistiskus termiņus ar posmu uzraudzību vai piedāvā nekonkrētus novērtējumus, kas atkārtoti kavējas?
• Ģeogrāfiski apsvērumi: Vietējie ražotāji vai tie, kuru uzņēmumi ir stratējiski izvietoti, var nodrošināt ātrāku izpildi un samazināt transportēšanas izmaksas.

Novērtēšanas process arī jāapskata viņu pieredze ar līdzīgiem projektiem. Prasiet atsauces no klientiem jūsu nozarē, kuriem ir salīdzināmas sarežģītības un apjoma prasības. piegādātājs, kurš izcilīgi veic zema apjoma prototipu darbus, var saskarties ar grūtībām, nodrošinot nepieciešamo vienveidību liela apjoma ražošanā — un otrādi.

Galvenie novērtēšanas kritēriji matricu ražošanas partneriem

Apvienojot šos apsvērumus, šeit ir visaptverošs rāmis potenciālo partneru novērtēšanai:

• Kvalitātes sertifikācijas: IATF 16949 automobiļu nozarei; ISO 9001 kā minimālais pamats jebkuram precīzijas pielietojumam
• Inženieru spējas: CAE simulācija, DFM atbalsts un pierādītas pirmās pieejas apstiprināšanas likmes virs 90 %
• Prototipu izstrādes ātrums: Spēja piegādāt parauga detaļas dienu laikā, nevis nedēļu laikā, paātrina izstrādes ciklus
• Ražošanas spēja: Aprīkojums un personāls, kas atbilst jūsu apjoma prasībām un izaugsmes prognozēm
• Finansiālā stabilitāte: Darbības gadu skaits, klientu uzturēšanas rādītāji un vadības komandas darba stāžs, kas norāda uz ilgtermiņa dzīvotspēju
• Kommunikācijas reaģēšanas spēja: Pieejama inženieru atbalsta un pārredzami projekta atjauninājumi visā izstrādes laikā
• OEM pieredze: Pierādīta spēja atbilst stingrajiem prasības līmeņiem, ko uzliek lielie ražotāji

Šaoyi plašās veidgabalu projektēšanas un izgatavošanas spējas ir piemērs tam, ko vajadzētu meklēt ražošanas partnerībā. Viņu inženieru komanda nodrošina rīku izgatavošanu, kas atbilst OEM standartiem, apvienojot IATF 16949 sertifikācijas kvalitātes nodrošināšanu ar modernās CAE simulācijas tehnisko sarežģītību. Organizācijām, kas vēlas iepazīties ar šīm spējām, viņu automobiļu stempļu veidgabalu risinājumi sniedz detalizētu pārskatu par viņu pieeju precīzai veidgabalu ražošanai.

Uzmanieties uz brīdinājuma signāliem savā novērtēšanas procesā. Saskaņā ar nozares norādījumiem briesmu signāli ietver neatbilstošu kvalitāti visās pasūtījumu partijās, vāju saziņu un reaģēšanu, trūkumu skaidros kvalitātes kontroles dokumentos, kā arī nevēlēšanos sniegt atsauces vai rādīt ražotnes telpas. Piegādātājs, kurš nevar skaidri demonstrēt savas spējas, visticamāk, kaut ko slēpj.

Pareizā matricu ražošanas partnera izvēle nav tikai jautājums par zemāko piedāvājumu — tas ir jautājums par piegādātāja identificēšanu, kura spējas, kvalitātes sistēmas un inženierzinātniskās ekspertīzes atbilst jūsu ražošanas prasībām. Ieguldījums, ko veicat pareizā novērtēšanā, atmaksāsies gadiem ilgi, nodrošinot uzticamu rīku darbību un ražošanas panākumus.

Bieži uzdotie jautājumi par matricu ražošanu

1. Kas ir veidgabals rūpnīcā?

Rūpnīcā matrica ir specializēts precīzijas instruments, kas paredzēts materiālu griešanai, veidošanai vai formēšanai noteiktās konfigurācijās, pieliekot spiedienu. Atšķirībā no vispārēja mērķa rīkiem matricas ir izstrādātas atkārtotai, lielapjoma ražošanai identisku detaļu. Tās darbojas kopā ar presēm vai mašīnām, lai pārvērstu neapstrādātos materiālus, piemēram, loksnes metālu, vadu vai plastmasu, gatavos komponentos. Matrica parasti sastāv no divām galvenām daļām — urbja, kas pieliek spēku, un matricas bloka, kas saņem un veido materiālu, — un šīs abas daļas kopā ļauj ražot detaļas ar precizitāti, ko mēra tūkstošdaļās collās.

2. Kas ir liešana matricās?

Spiedliešana ir metāla liešanas process, kurā kausēti neferomagnētiskie sakausējumi tiek ievadīti precīzi apstrādātās matricas dobumos augstā spiediena un augstā ātruma apstākļos, lai ātri izveidotu formas produktus. Galvenie spiedliešanā izmantotie materiāli ir alumīnija, magnija un cinka sakausējumi. Liešanas matricas kalpo kā veidgabali, kas nosaka gala detaļas ģeometriju, radot gandrīz galīgās formas komponentus, kuriem nepieciešama minimāla papildu apstrāde. Šis process plaši tiek izmantots automašīnu, patēriņa elektronikas un rūpnieciskās aprīkojuma ražošanā sarežģītu detaļu izgatavošanai ar lielisku virsmas apdarēm un precīzu izmēru noteikšanu.

3. Cik ilgi parasti ilgst ražošanas matricas?

Ražošanas matricu kalpošanas ilgums ievērojami atkarīgs no vairākiem faktoriem, tostarp apstrādātā materiāla, matricas materiāla kvalitātes, ražošanas apjomiem un apkopēs ievērotajām praksēm. Labi uzturētas stempļu matricas, kas izgatavotas no augstas kvalitātes rīku tērauda, var ražot miljonus detaļu, pirms nepieciešama to nomaiņa. Automobiļu rūpniecībā izmantotās progresīvās matricas bieži vien darbojas 500 000 līdz 2 miljoni ciklu starp galvenajām pārbaudēm un remontiem. Galvenie faktori, kas ietekmē matricu kalpošanas ilgumu, ir pareizi iestatīts atstarpe, pietiekama smērvielu piegāde, regulāras asināšanas grafiki un nepārtraukta preventīvā apkope. Nolietojuma pazīmju, piemēram, malu uzpūšanās (burrs), izmēru novirze un virsmas skrāpējumi, uzraudzība palīdz noteikt, kad matricas nepieciešams atkal asināt vai pilnībā nomainīt.

4. Kāda ir atšķirība starp rīku un matricu ražošanā?

Ražošanas terminoloģijā „rīks” bieži vien attiecas uz pilnu komplektu, kas ietver urbšanas vārstus, vadotājus, atdalītājus un visu citu balstošo aprīkojumu, kamēr „matrica” konkrēti apzīmē veidotu atvērumu vai dobumu, kas nosaka gala izstrādājuma ģeometriju. Pilns preses rīka komplekts apvieno abus šos elementus ar mehāniskajām sistēmām, kas nepieciešamas automatizētai darbībai. Rīku un matricu ražošana ietver šo specializēto komponentu projektēšanu, inženieriju un ražošanu. Šī atšķirība ir svarīga, sazinoties ar piegādātājiem — norādot, vai jums nepieciešama pilna rīku sistēma vai tikai aizvietojamie matricu komponenti, nodrošinās precīzu piedāvājumu un piegādi.

5. Kādas sertifikācijas man vajadzētu meklēt, izvēloties matricu ražotāju?

Automobiļu lietojumprogrammām IATF 16949 sertifikācija ir zelta standarts, kas apliecina ražotāja apņemšanos kvalitātes pārvaldībā, īpaši uzsvērOT defektu novēršanu un nepārtrauktu uzlabošanu. Šai sertifikācijai nepieciešami dokumentēti kvalitātes procesi, piegādātāju ķēdes atbildības nodrošinājums un stingri trešo pušu revīzijas. ISO 9001 kalpo kā minimālais pamats precīzajām lietojumprogrammām. Papildus sertifikācijām jānovērtē piegādātāji pēc to spējas veikt rūpīgas pārbaudes, kalibrētas mērierīces, CAE simulāciju spējas un pirmās pārbaudes apstiprināšanas likmes, kas pārsniedz 90 %. Partneri, piemēram, Shaoyi, kombinē IATF 16949 sertifikāciju ar modernām inženierzinātniskām spējām, lai piegādātu rīkus, kas atbilst OEM standartiem.
