Savienojuma ar galu pie gals nozīme vienkāršā angļu valodā

Ja jūs kādreiz esat jautājuši, kas ir savienojums ar galu pie gals, īsā atbilde ir vienkārša. Tas ir metinājums, ko izmanto, lai savienotu divas detaļas, kuru malas saskaras galā pie gals vienā un tajā pašā plaknē. Mērķis parasti ir stiprs, nepārtraukts savienojums ar salīdzinoši gludu virsmu, nevis pārklājoša forma. Ieteikumus sniedz TWI un Miller Electric, kas apraksta šo pašu pamatideju.

Kas ir savienojums ar galu pie gals

Savienojums ar galu pie gals savieno divas detaļas, kas novietotas viena otrai blakus vienā un tajā pašā plaknē, pēc tam metināšanas metāls tiek uzklāts gar šo savienojumu, lai tās apvienotu.

Viens svarīgs jautājums jāuzmanās uzreiz. Savienojums ar galu pie gals ir veids, kā detaļas ir izvietotas. Savienojums ar galu pie gals ir metinājums, kas veikts šajā savienojumā. Cilvēki bieži lieto šos terminus kā līdzvērtīgus, taču tie nav identiski.

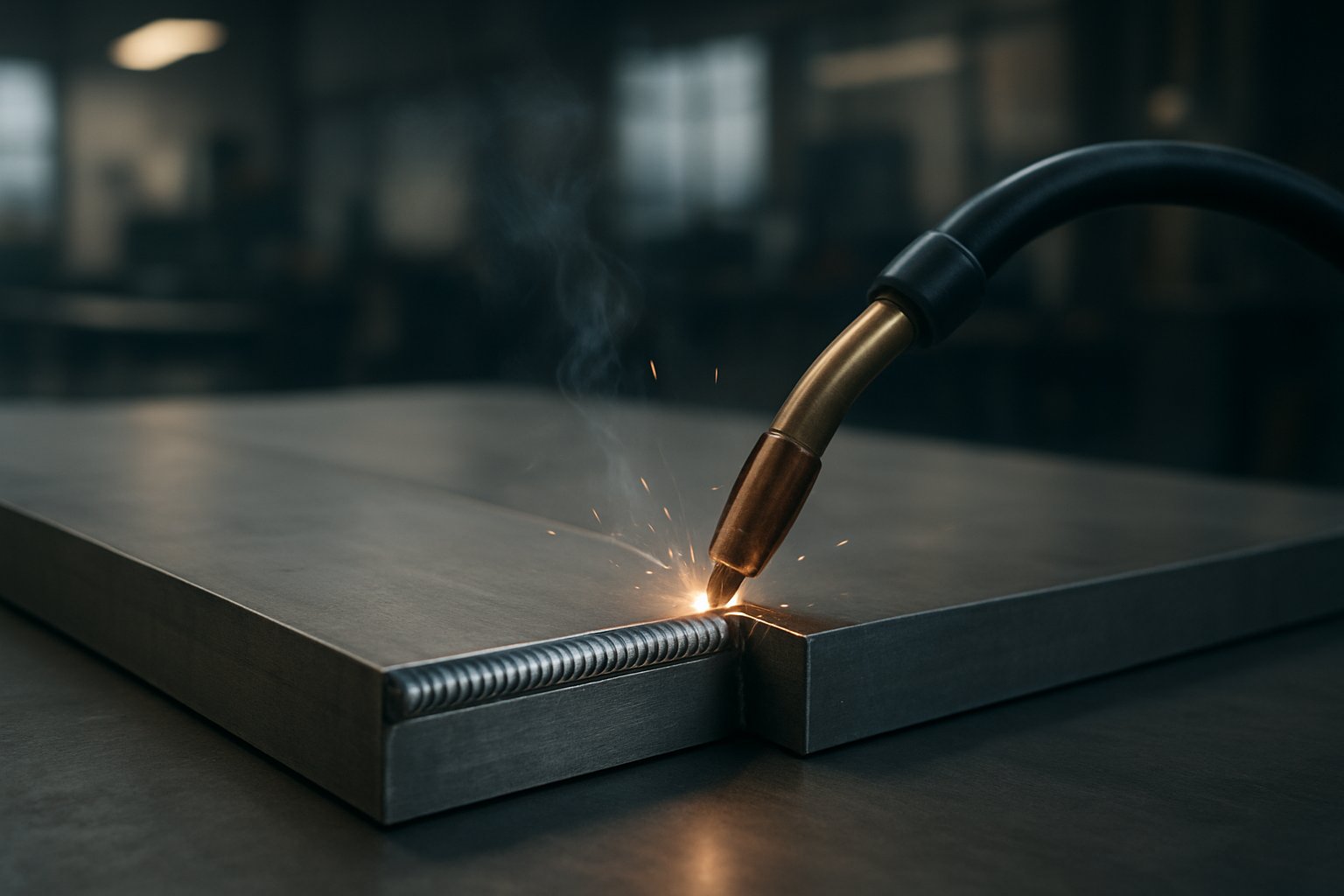

Savienojums ar galu pie gals metināšanā — skaidrojums

Metinot ar galu pie gala savienojumu (butt joint), detaļas neklājas viena uz otras kā pārklājuma savienojumā (lap joint), un tās nesatiekas taisnā leņķī kā stūra savienojumā (corner joint). Vietoj tam malas ir vērstas viena pret otru. Atkarībā no biezuma malas var palikt taisnas vai tām var veidot rievas. Tāpēc iesācēji, kas jautā kas ir metināšana ar galu pie gala patiesībā jautā gan par savienojuma izkārtojumu, gan par savienošanas metodi.

• Malas pie malas pielāgošana: detaļas saskaras galā ar galu, parasti vienā plaknē.
• Iekļūšana ir svarīga: daudzi galu pie gala metinājumu dizaini paredz labu saplūšanu cauri visam savienojuma biezumam.
• Bieži sastopami materiāli: bieži izmanto tēraudā, nerūsējošajā tēraudā, alumīnijā, loksnes materiālos, caurulēs un caurules veida izstrādājumos.
• Gluda virsma: pabeigtā virsma var būt gludāka nekā acīmredzamāki pārklājuma savienojumi.
• Atšķirīgs no savienojumiem ar pārklāšanos vai stūra savienojumiem: šie izmanto citu ģeometriju, tāpēc metinājuma forma un slodzes ceļš mainās.

Kāpēc tiek bieži izmantots galā-pret-galu metinājums

Galā-pret-galu metinājums ir plaši izmantots, jo šis savienojums ir vienkāršs, universāls un īpaši piemērots lietojumiem, kur svarīga precīza izlīdzināšana un gludāka virsmas profila forma. To var redzēt cauruļvados, automašīnu remontā, paneļos, loksnes konstrukcijās un caurulīšu komplektos. Tomēr labākais rezultāts ir atkarīgs ne tikai no definīcijas. Savienojuma veids, metināšanas terminoloģija, malu sagatavošana un metināšanas process ātri kļūst svarīgi faktori.

Galā-pret-galu savienojumu metināšana un pamata metinājumu veidi

Šī mala pret malu izkārtojuma shēma ietilpst plašākā metināšanas terminoloģijā. Miller Electric norāda, ka AWS atzīst piecus galvenos savienojumu veidus: galā-pret-galu, stūra, malas, pārklāšanās un T-veida. Galā-pret-galu savienojumu metināšanā darba gabali paliek vienā plaknē. Pārklāšanās savienojumā viens galds pārklājas otru, bet T-veida un daudzi stūra savienojumi savieno virsmas leņķī. Šī pamatģeometrija nosaka, kāds metinājuma veids ir praktiski piemērots.

Galā-pret-galu savienojumu metināšana un pamata savienojumu veidi

Savienojums ar galu savienošanu parasti tiek izvēlēts, kad projektam nepieciešamas izlīdzinātas daļas un tīrāka ārējā profila izskats. Tāpēc tas bieži parādās plāksnēs, caurulēs un caurules profilos. Salīdzinājumā ar to, leņķa šuvju savienojumi ir izplatīti tad, kad daļas krustojas, nevis saskaras malā ar malu.

Savienojums ar galu savienošanu pret rievu šuvju terminus

Termini skan līdzīgi, bet veic atšķirīgas funkcijas. Savienojums ar galu savienošanu apraksta kā ir izvietotas daļas . Savienojums ar galu savienošanu apraksta iegūto metinājumu. Dažos gadījumos šajā savienojumā veiktais metinājums ir rievas metinājums. TWI paskaidro, ka biezākam materiālam var būt nepieciešama rievas sagatavošana, piemēram, V-, J- vai U-veida, kamēr plānām loksnes daļām bieži pietiek ar kvadrātveida savienojumu ar galu savienošanu bez malu sagatavošanas. Tātad rievas metinājums nav alternatīva savienojumam ar galu savienošanu. Tas bieži ir metinājuma veids, ko izmanto šajā savienojumā.

• Savienojums ar galu savienošanu: divas malas saskaras vienā plaknē.
• Savienojums ar galu savienošanu: metinājums, kas veikts gar šo malu ar malu savienojumu.
• Rievas metinājums: metāla šuve, kas ievietota sagatavotā rievā, bieži vien līdzgaldā savienojumā.
• Stūra šuve: trijstūrveida šuve, ko izmanto virsmu savienošanai leņķī.
• Uzmetamā šuve: caurule tiek ievietota uzmetamā savienojuma daļā, pēc tam ap ārējo malu veido stūra šuvi.

Līdzgaldā šuve pret stūra šuvi un uzmetamo šuvi

Līdzgaldā šuves un stūra šuves izvēle parasti ir atkarīga no detaļu novietojuma. TWI apraksta stūra šuves kā trijstūrveida metāla nogulsnējumus, ko izmanto virsmu savienošanai leņķī, bieži vien aptuveni 90 grādu leņķī. Lēmums par līdzgaldā šuvi vai uzmetamo šuvi ir specifiskāks cauruļvadu sistēmām. Salīdzinot uzmetamo šuvi ar līdzgaldā šuvi, uzmetamā šuve izmanto ievietotu cauruli un ārējo stūra šuvi, kamēr līdzgaldā šuve tieši savieno līdzīga izmēra galus. Dombor norāda, ka uzmetamās šuves ir izplatītas mazāka diametra cauruļvados, bet līdzgaldā šuves tiek vairāk izmantotas tur, kur ir svarīgi augstāks stiprums, zemāks noplūdes risks un nepārtraukts caurlaides ceļš.

Šīs etiķešu atšķirības veikalā ātri kļūst būtiskas. Tas pats galu pie galam metinājums var būt vienkāršs uz plānām materiāla loksnes un daudz prasīgāks uz biezākām sekcijām, kur malu sagatavošana kļūst patiesi būtiska.

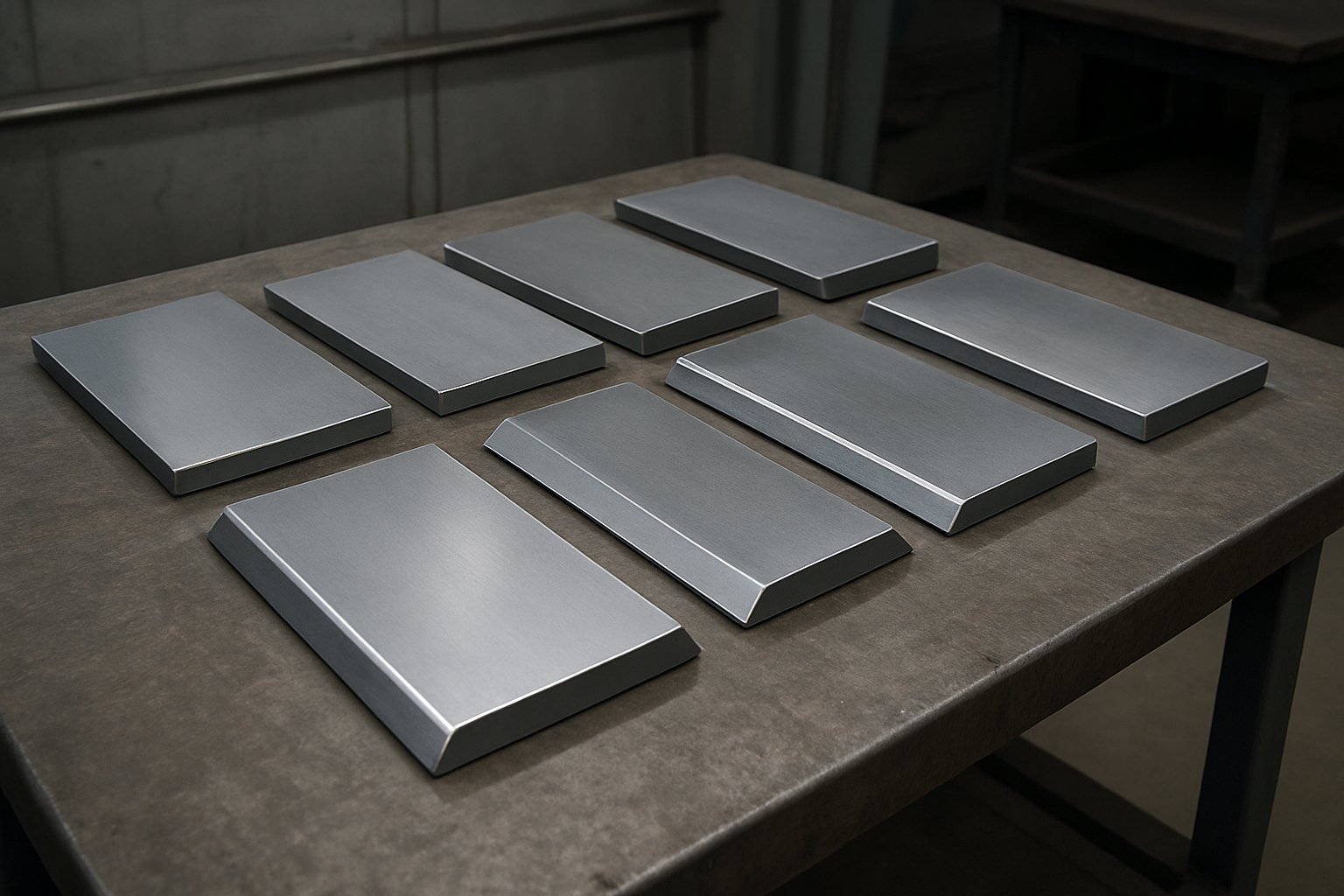

Atlase starp savienojuma sagatavošanas veidiem atkarībā no biezuma

Savienojuma sagatavošana ir tas posms, kurā galā savienojuma metināšana pārstāj būt vienkārši definīcija un sāk kļūt par patiesu kvalitātes lēmumu. Divas malas var saskarties vienā plaknē, taču tās malas formas ietekmē iedeguma dziļumu, siltuma plūsmu, izlīdzinājumu un to, cik daudz remonta darbu nepieciešams veikt pēc tam. Plānāks materiāls bieži ļauj vienkārši pielāgot detaļas. Biezākas sekcijas parasti prasa vairāk vietas loka, elektrodam vai kausētās šķidruma masas sakārtošanai, lai tās varētu tīri sasniegt saknes daļu.

Kad kvadrātveida galā savienojuma metināšana ir piemērota

Kvadrātveida galā savienojuma metināšana parasti tiek izmantota, kad materiāls ir pietiekami plāns, lai metinātājs varētu izveidot caurmetinājumu bez iepriekšējas rievas izgriešanas. CWB Group norāda, ka bieži vien līdz 6 mm biezas plānas materiālu loksnes paliek kvadrātveida, un AMARINE paskaidro, ka plānām sekcijām bieži vien ir iespējams sasniegt pilnu caurcaurumu ar kvadrātveida savienojumu. Lielākās priekšrocības ir mazāks sagatavošanas laiks, mazāk aizpildvielas un parasti arī mazāka deformācija. Tomēr šī vienkāršība ir ierobežota. Kad biezums palielinās, piekļuve saknei kļūst ierobežota, un nepilna caurcauruma vai saķeres trūkuma risks strauji pieaug.

Kā slīpā loka savienošana uzlabo piekļuvi

Slīpā savienojuma metinājums no vienas malas noņem metālu, lai metinātājs varētu virzīt siltumu un aizpildvielu dziļāk savienojumā. CWB apraksta slīpēšanu kā parasto soli no 6 mm un biezāk, jo tā veido vietu, lai efektīvāk sasniegtu sakni. Tas ir svarīgi, kad nepieciešama pilnīga savienojuma caurmetināšana vai kad kvadrātveida mala loka loku uz savienojuma augšdaļas. Vienvirziena slīpējums var arī palīdzēt, ja sagatavot var tikai vienu elementu vai ja pretējā puse ir grūti pieejama. Kompromiss ir praktisks: lielāks rievu tilpums parasti nozīmē vairāk aizpildvielas, vairāk metinājuma šuvju un vairāk sarukšanas, kas velk uz slīpās puses, ja montāža tiek veikta neuzmanīgi.

Kāpēc izmanto dubulto V veida savienojuma metinājumu

A dubulto V veida savienojuma metinājumu izvēlas biezākam materiālam kad abas savienojuma puses var sagatavot un metināt. CWB norāda, ka biezākām plāksnēm, parasti virs 20 mm, konstruktōri var veidot slīpumu no abām pusēm atkarībā no tā, vai nepieciešama daļēja vai pilna savienojuma caururbšana. Dubult-V veida sagatavošana vienmērīgāk izplatīt metinājumu pa biezumu, samazina metāla daudzumu salīdzinājumā ar ļoti liela vienpusēja rieva aizpildīšanu un palīdz kontrolēt deformācijas daudzslāņu metināšanas laikā. Šis līdzsvarotais siltuma ievads var samazināt pārmetināšanas risku, īpaši detaļās, kur ir svarīga taisnība un izlīdzinājums.

Precīzs rievas leņķis, saknes seja un saknes atvērums joprojām tiek norādīti metināšanas procedūras specifikācijā (WPS), procesā un lietojumprogrammā. AMARINE norāda, ka šie izmēri mainās atkarībā no konstrukcijas un metināšanas metodes, tāpēc rievas forma nekad nav vienkārši zīmējuma detaļa. Tā nosaka apstākļus pirmajai metināšanas kustībai. Savienojuma precizitāte, starpmetinājumu novietošana un saknes kontrole nosaka, vai šī sagatavošana patiesībā nodrošina to iedziļināšanos, kuru tā bija paredzēta nodrošināt.

Metināšana līdzīgā savienojumā soli pa solim

Tīra rieva un pareiza malu sagatavošana ved tikai līdz noteiktam punktam. Patiesā ražošanā drošs līdzīgais savienojums ir atkarīgs no savienojuma precizitātes, stabila saknes atvēruma un metināšanas kustību secības, kas atbilst faktiskajai pieejamībai. NS ARC norāda, ka dažus līdzīgos savienojumus montē ar aptuveni 3 mm vai 1/8 collu spraugu, lai uzlabotu iedziļināšanos. Pārāk maza atvērums var izraisīt saknes trūkumu. Pārāk liela atvērums var radīt pārmērīgi lielu šuvju pretējā pusē. Tāpēc līdzīgā savienojuma metināšana sākas jau pirms loka ieslēgšanas.

Līdzīgā savienojuma metināšana sākas ar savienojuma precizitāti

Detaļām jāsaplūst tīri un jāpaliek tur, kur tās ievietotas. Savienojuma virsmas jānotīra, jāizlīdzina un jātur tā, lai sprauga nemainītos no viena gala līdz otram. Uz plānām materiāla kārtām vai deformācijām uzvērīgām detaļām pagaidu fiksācija vai galu savienošanas metināšanas skavas var palīdzēt uzturēt šuvju vienmērīgumu, kamēr veicat piespiedes metināšanu. Mērķis ir vienkāršs: nodrošināt pirmajai metināšanas gājienam atkārtojamus apstākļus, nevis citu problēmu katros dažos collu (centimetros).

1. Notīriet malas. Noņemiet rūsu, netīrumus un citas piesārņojošās vielas, lai loka elektriskā strāva sasniegtu veselu metālu un metināšanas šķidruma baseins paliktu kontrolējams.
2. Iestatiet saknes atvērumu. Uzturiet vienmērīgu spraugu. Nelielas izmaiņas atvērumā var mainīt iedziļinājumu un aizmugurējās puses veidojošo šuvju.
3. Izlīdziniet savienojuma virsmas. Ja viena mala atrodas augstāk par otru, metināšanas šķidruma baseins novirzīsies uz vienu pusi un saknes saplūšana kļūs mazāk prognozējama.
4. Piespiediet vai fiksējiet detaļas. Uzturekļi vai galu savienošanas metināšanas skavas palīdz uzturēt izlīdzinājumu, kamēr tiek veikti piesavienošanas metinājumi.
5. Ievietojiet piesavienošanas metinājumus. Piesavienošanas metinājumiem jānodrošina savienojuma fiksācija, nekļūstot par lieliem šķēršļiem, kas traucē saknes metinājuma veidošanu.
6. Veiciet saknes metinājumu. Kā aprakstīts NS ARC dokumentā, metinātājs iespējo loku, pievieno aizpildvielu, veido kausētu maisījumu un vienmērīgi pārvieto to pa savienojumu, lai aizvērtu spraugu un sapludinātu abas malas.
7. Pēc vajadzības pievienojiet aizpildīšanas un nobeiguma metinājumus. Sagatavotās rievas un biezākās sekcijas bieži prasa vairākus metinājuma soļus, lai aizpildītu savienojumu un iegūtu drošu galīgo profilu.

Taisna savienojuma metinājuma piesavienošanas un saknes metinājuma secība

Uzskrūvēšanas skrūvju izmērs un attālums viena no otras ir svarīgāks nekā daudzi iesācēji sagaida. Liels attālums starp uzskrūvēšanas skrūvēm var ļaut savienojumam izvirzīties no līnijas, kad siltums uzkrājas. Pārāk lielas uzskrūvēšanas skrūves var bloķēt saknes daļu vai piespiest metālurģiju atkārtoti kausēt pārāk daudz metāla metiena sākumā. Ja ir atbalsta plāksne, saknes daļu var vieglāk kontrolēt, jo metinājumam ir atbalsts. Ja savienojums ir stipri ierobežots, saraušanās var parādīties citur, tāpēc metinājuma veidošanās laikā joprojām ir jāuzrauga izlīdzinājums.

Lai sasniegtu maksimālo izturību, CarTech Books norāda, ka bieži tiek vēlams pilns caurmetinājums. Kad pieejamas abas savienojuma puses, to ir vieglāk sasniegt, jo metālurģs var strādāt ar vienu virsmu, pēc tam tieši apstrādāt pretējo pusi.

Butt savienojuma apakšpuses metinājuma un pārklājuma pabeigšana

Dažas šuves tiek pabeigtas tikai no vienas puses. Citiem nepieciešams butt savienojuma apakšpuses metinājums vai arī apstrādes solis pretējā pusē pirms beidzamajām šuvēm. CarTech apraksta parasto metodi biezākām materiāla loksnes: vispirms izveido metinājumu sagatavotajā pusē, pēc tam izgriež vai noslīpē pretējo pusi līdz veselam metinājuma metālam, pirms metina šo pusi, lai tā saplūstu ar pirmo metinājuma slāni. Šādu apakšējās puses izgriešanu izmanto, kad saknei jābūt uzticamai caur visu biezumu, ne tikai pieļaujamai no virsmas. Pēdējais (pārklājošais) metinājuma slānis tad pabeidz rievu un atstāj vienmērīgāku virsmu.

• Slikti izlīdzināti savienojumi: palielina neatbilstošas saplūšanas risku un vēlāk nepieciešamo papildu slīpēšanu.
• Pārāk lieli fiksācijas metinājumi: var iekļaut defektus vai padarīt sakni grūtāk kontrolējamu.
• Nevienmērīgs saknes atvērums: bieži izraisa to, ka vienlaikus trūkst iedziļināšanās un pārmērīgi izkausējas cauri.
• Steidzoties ar pirmo metinājuma slāni: saknes defekti bieži paliek paslēpti līdz pat pārbaudei.
• Nepievienojot pretējās puses sagatavošanu, ja tā ir nepieciešama: atstāj slēptas pamatproblēmas locītavās, kurām nepieciešama pilnīga iekļūšana.

Pamata darba plūsma paliek atpazīstama no vienas darbnīcas uz otru, taču katras darbības sajūta mainās kopā ar pašu procesu. Saknju šuves izveidošana ar TIG metodi neuzvedas tieši tāpat kā tāda, kas izveidota ar MIG, elektrodu vai specializētu ražošanas sistēmu, un tieši šajā atšķirībā sākas atšķirīgu metodes attīstība līdz galīgajai savienojuma metināšanai.

Manuālā galā-uz-galu metināšana un mašīnu metodes

Galā-uz-galu savienojums var izskatīties vienāds zīmējumā, tomēr to var izgatavot ļoti atšķirīgās procesu grupās. Ikdienas izgatavošanā daudzus galā-uz-galu savienojumus izgatavo ar parasto kausēšanas metināšanu, kur savienojuma malas tiek sakausētas un saplūdinātas, bieži vien ar piepildvielu. ScienceDirect arī atšķir šos loka metināšanā izgatavotos galā-uz-galu savienojumus no pretestības metināšanas metodēm, kurās mašīnā tiek izmantots kontrolēts strāvas plūsma un spēks. Tāpēc galā-uz-galu šuve nav viena vienīga ražošanas metode. Savienojuma ģeometrija var palikt nemainīga, taču siltuma radīšanas veids var pilnībā mainīties.

Galā-uz-galu metināšana ar kausēšanas procesiem

Savienojuma metināšanā metinātājs sagatavo savienojumu, tieši uzkarina siltumu uz malām un veido šuvi saknī, aizpildījumā un pārklājumā, ja tas nepieciešams. Šī ir versija, ko lielākā daļa cilvēku iedomājas, strādājot darbnīcā, jo tā piemērota plāksnēm, caurulēm un vispārējai izgatavošanai. Tā ir elastīga un plaši saprotama, taču tā atkarīga no pieejamības, operatora kontroles un izvēlētās metināšanas procedūras. Citiem vārdiem sakot, galu savienojums tiek veikts manuāli vai pusautomātiski, pat ja gala rezultāts var būt tīrs un precīzi izlīdzināts šuves savienojums.

Kā atšķiras ātrās galu metināšanas process

Ražotājs skaidro, ka galā-pret-galā pretestības metināšana un savienošana ar metināšanu galā pret galu abi pieder pretestības metināšanas ģimenei, bet tie nav viens un tas pats cikls. Pamata galu pretestības metināšanā detaļas vispirms tiek spiestas kopā, un strāva uzsilda kontaktvirsmu līdz tā kļūst plastiska, pēc tam spiediens veido savienojumu. Šis process būtībā ir vienstāžu. Ātrās galu metināšana vai ātrās galu metināšana ir divu posmu process: pirmais posms ir dzirksteļveida savienošana (flashing), otrais — spiediena kovšana (upset forging). Dzirksteļveida savienošanas darbība izdedzina virsmas nevienmērības, tāpēc sagatavošana ir mazāk kritiska nekā patiesajā galu savienošanā (butt welding), taču tā arī rada dzirksteļveida izvirzījumu (flash) vai spiediena kovšanas materiālu, ko bieži vajadzīgs noņemt.

Kad ir lietderīgi izmantot galu savienošanas mašīnu

A galu savienošanas mašīna ir vispiemērotākā tad, kad detaļas atkārtojas, beigu ģeometrija ir kontrolēta un ražošanas ātrums ir svarīgāks nekā elastība uz vietas. ScienceDirect apraksta pretestības galu savienošanu (resistance butt welding) kā bieži lietotu stieņiem un vadītājiem, kamēr dzirksteļveida savienošana (flash welding) var apstrādāt plašāku formas un izmēru klāstu — no velosipēdu riteņu riņķiem līdz dzelzceļa sliedēm. Tāpēc mašīnas izvēle ir atkarīga no detaļas formas. Ja meklētājprogrammās sastopat terminu saplūšanas galu savienošanas mašīna , rūpīgi izlasiet procesa aprakstu. Metālu savienošanai būtiskie pazīmes ir tas, vai sistēma izmanto kontaktpretestību vai dzirksteļveida savienošanu, kā arī skavēšanu un spiediena kovšanas spēku.

Šī procesa sadalījums ir būtisks, jo materiāli reaģē atšķirīgi. Tērauda stieple, alumīnija profili un cauruļu izstrādājumi katrs maina līdzsvaru starp siltumu, spiedienu, tīrīšanu un deformāciju.

Savienojumu materiāli un pielietošanas padomi

Savienojuma zīmējums var palikt nemainīgs, taču metāls ātri maina darba raksturu. Šuves, kas šķiet ikdienišķas mīkstajā tēraudā, var deformēties, piesārņoties vai noplūst, ja tie paši malu pie malas izveidotie savienojumi tiek izmantoti ar nerūsējošo tēraudu, alumīniju vai plānām caurulēm. Tāpēc pieredzējuši metālurgi vispirms novērtē savienojumu detaļas pēc materiāla uzvedības, pēc tam pēc biezuma un pieejamības.

Tērauda un nerūsējošā tērauda savienojumu metināšanas pamācība

Oglekļa vai mīkstais tērauds bieži vien ir vispiemērotākais sākumpunkts, tomēr tam joprojām nepieciešama rūpīga sagatavošana. Megmeet pamācība uzsver virsmas tīrību tēraudam un norāda, ka slīpne vai malu noapaļošana palīdz biezākām sekcijām sasniegt labāku iekļūšanu. Tēraudam arī nepieciešams vairāk siltuma nekā aluminijam, jo tā kausēšanās temperatūra ir augstāka, tāpēc nepareiza tehnika var izraisīt deformācijas, plaisas vai šlakas izraisītas tīrīšanas problēmas.

Nerūsējošajam tēraudam nepieciešams cits pieejas veids. Metināšanas atbildes paskaidro, ka nerūsējošais tērauds izplešas vairāk un sliktāk novada siltumu nekā oglekļa tērauds, kas padara izliekšanos un savienojuma pārvietošanos varbūtīgāku. Turklāt nerūsējošajam tēraudam nedrīkst lietot kopīgas sukas vai slīpēšanas rīkus ar oglekļa tēraudam, jo dzelzs piesārņojums var izraisīt agrīnu koroziju. Ja izmanto nepareizu aizpildvielu vai pārmērīgu siltumu, metinājums var izskatīties pieņemams, taču zaudēt korozijas izturību.

Alumīnija savienojumu metināšanas sagatavošana

Alumīnija savienojuma metināšana ar loka metināšanu prasa vairāk sagatavošanās nekā spēku. Megmeet norādījumi izceļ ātru siltuma plūsmu, oksīdu noņemšanu un deformāciju kontroli kā galvenās problēmas. Praksē tas nozīmē, ka pirms metināšanas jānoņem netīrumi, eļļa un oksīdi, jānodrošina precīza savienojuma piegriešana un rūpīgi jākontrolē siltums, pat ja metāls ātri atvada siltumu. TIG metināšana bieži tiek izvēlēta plānai alumīnija loksnei, jo tā nodrošina precīzu kontroli, kamēr MIG metināšana tiek plaši izmantota tad, kad ir svarīga augstāka metināšanas ātruma.

Savienojuma metināšanas caurules un caurulīšu apsvērumi

Caurules un cauruli rada vēl vienu izaicinājumu: savienojuma visu apkārt novietošana. Front Valve norāda, ka nepareiza novietošana rada sprieguma koncentrāciju un var palielināt noplūdes vai vēlākās atteices risku. Tas ir vēl svarīgāk tērauda caurulēm ar galu savienojumu metināšanai, kur novietošanas kļūda un piesārņojums var kombinēties, radot grūtāk redzamu defektu. Plānās sieniņas caurules ar galu savienojumu metināšanai ir vēl mazāk pieļaujošas, tāpēc parasti ir izdevīgi veikt mērījumus, notīrīt, pārbaudīt taisnību un fiksēt detaļas ar skavām vai speciālu ierīci pirms galīgās metināšanas.

Pabeigtais šuvuma kārnis atklāj tikai daļu no stāstītā. Materiāla izvēle, tīrība un izlīdzinājums agrīnā stadijā dod brīdinājuma signālus, tāpēc līdzenās šuves kvalitāti novērtē pēc pārbaudes punktiem, nevis tikai pēc ārējā izskata.

Līdzenās šuves kvalitātes pārbaude

Dažādi metāli maina līdzenā savienojuma uzvedību, taču pārbaudes loģika paliek pārsteidzoši vienota. Šuve var izskatīties glīta virsmā, tomēr tajā var būt vāja sakne, slikta saplūšana vai deformācija, kas vēlāk izraisa problēmas. Tāpēc līdzenās šuves kvalitāti pārbauda pirms metināšanas, metināšanas laikā un pēc savienojuma pabeigšanas — ne tikai uzmetot skatienu pabeigtajam šuvuma kārnim.

Līdzenās šuves simbola nolasīšana

Daudzi iesācēji meklē vienu universālu simbolu līdzenai šuvei darbam. Praksē zīmējumi parasti attēlo rievas šuves simbolu, ko izmanto līdzenā savienojumā. Norādījumi šeit urbuma metāla savienojumu simboli paskaidro, ka, kad divas detaļas saplūst vienā plaknē, zīmējumā norādīts nepieciešamais urbuma veids šim savienojumam, piemēram, taisnleņķa, V veida, slīpā, J veida vai U veida.

Lasot galu savienojuma simbolu , vispirms pārbaudiet šos datus:

• Kurā pusē tiek metināts: savienojumam var būt nepieciešams vienvirziena urbums vienā pusē vai divvirziena urbums no abām pusēm.
• Pārtraukta bulta: bultas lūzums norāda, kuru detaļu jāapstrādā vienvirziena slīpuma vai līdzīga savienojuma veidošanai.
• Saknes atstarpe: tas ir paredzētais attālums starp abām detaļām.
• Rievas leņķis un rievas dziļums: tie regulē piekļuvi saknei un ietekmē piesātinājuma materiāla patēriņu.
• Metinājuma izmērs: ja norādīts, tas definē nepieciešamo izmēru vai iedziļināšanos. Open Oregon arī norāda, ka, ja grooves metinājumam nav norādīts metinājuma izmērs, var būt paredzēta pilna savienojuma iedziļināšanās, ja vien nav norādīts citādi.

Daudzas līdzgriezuma metinājumu kļūmes sākas ar nepietiekamu sagatavošanu, ne tikai ar nepietiekami labu metinājuma šuves izskatu.

Kāpēc notiek līdzgriezuma metinājuma testa neveiksme

A līdzgriezuma metinājuma testa neveiksme bieži sākas ar kaut ko vienkāršu: netīras malas, nepietiekama izlīdzināšana, mainīgs saknes sprauga vai siltuma pievade, kas neatbilst savienojumam. Redzamās metinājumu pārbaudes aprakstītajā procesā sākas ar dokumentu un drošības pārbaudi, pēc tam seko vizuālās pārbaudes, izmēru pārbaudes, parametru pārskatīšana, profila novērtējums un beidzot dokumentācija.

• Pirms metināšanas: pārbaudiet zīmējumu, savienojuma sagatavošanu, ievietošanu, tīrību, izlīdzināšanu un saknes stāvokli.
• Metināšanas laikā: uzmanieties uzstūrēšanas kvalitātei, šuves vienmērībai, pastiprinājumam un tam, vai sakne patiešām tiek sapludināta.
• Pēc metāla savienošanas: pārbaudīt virsmas profilu, šuvju izskatu, deformāciju un redzamās nepārtrauktības.
• Ja nepieciešams: izmantot rentgena vai ultraskaņas testēšanu, lai novērtētu iekļūšanu un iekšējās defektus.

WPS izmantošana caurulīšu savienojumu metināšanai augstas kvalitātes nodrošināšanai

Caurule pievieno vēl vienu grūtību: savienojumam visā apkārt jāpaliek vienmērīgam. Uzticama wPS caurulīšu savienojumu metināšanai kvalitātes kontroles sistēma norāda apstiprinātos parametru diapazonus, un inspekcija pārbauda faktiski izveidoto šuvju atbilstību šai procedūrai. Tas pats vizuālās šuvju inspekcijas norādījums prasa pārbaudīt strāvu, spriegumu, pārvietošanās ātrumu un aizsarggāzes plūsmu pret WPS.

Ja simbolu līdzenai šuvei ja caurules montāžas zīmējumā norādīts sakne, rievas leņķis vai noteikta sagatavošana, savienojumam pirms loka veidošanas jāatbilst šim zīmējumam. Caurulēs inspektori arī uzrauga augstuma un zema punkta (hi-lo) novirzes, apaļumu, saknes nepārtrauktību un profila izmaiņas ap riņķa līniju. Šie ieraksti veic vairāk nekā tikai metinājuma pieņemšanu vai noraidīšanu. Tie parāda, vai ražotājs spēj ražot atkārtojamus un kontrolētus galā-pret-galu metinājumus, kad darbs pāriet no viena izstrādājuma uz pilnu ražošanu.

Kad ir lietderīgi izmantot galā-pret-galu metinājumus

Projektēšanas stadijā patiesā jautājuma nav tikai tā, kas ir galā-pret-galu metinājums. Jautājums ir arī tas, vai šis savienojums nodrošina visvistīrāko un uzticamāko rezultātu attiecīgajam izstrādājumam. D&H Secheron uzsvērt galā-pret-galu metinājumu izmantošanu cauruļvados, automobiļu komponentos, enerģijas sistēmās un smagajā strukturālajā būvniecībā, jo šis savienojums nodrošina izcilu izturību, salīdzinoši gludu profilu un vienkāršu piekļuvi inspekcijai. Tāpēc galā-pret-galu metinājumi tik bieži sastopami izgatavotās rāmjos, caurulīšu komplektos un izlīdzinātos strukturālos elementos.

Kad apvienojumi ar galu pie gala savienošanu ir pareizā izvēle

Apvienojumi ar galu pie gala savienošanu parasti ir labāka izvēle, ja konstruktors vēlas, lai slodze pārvietotos taisnā līnijā, un nevēlas pārklāšanos, caurules savienojumus vai masīvu ārējo pastiprinājumu. Praktiski izteikts, metināti galu pie gala savienojumi ir visracionālākais risinājums, kad detaļas ģeometrija atbilst labai savienošanai un procesam ir iespējams vienmērīgi kontrolēt iemeti, sarukšanu un izlīdzināšanu.

• Izvēlieties konstrukciju ar galu pie gala metināšanu kad ir svarīga malas pie malas izlīdzināšana.
• Preferējiet to tīrākiem ārējiem profiliem rāmjos, caurulēs, caurulītēs un plākšņu komplektos.
• Izmantojiet to tur, kur ir svarīga atkārtojamība un savienojuma sagatavošana var tikt kontrolēta.
• Padomājiet divreiz ja pieeja ir grūta, savienošana ir ļoti mainīga vai citu veidu savienojums labāk atbilst ģeometrijai.

Partnera izvēle saskaites metināšanas ražošanai

Ražošanas panākumi ir atkarīgi ne tikai no tā, vai vienreiz izdodas veidot pieņemamu metinājuma šuvi. Pārbaudes saraksti, ko kopīgojuši Ražotājs rāda, ka fiksēšanas ierīces, atskaites punktu loģika, metināšanas secība, termiskās izplešanās kontrole, pirmās detaļas pārbaude un redakcijas kontrole visi ietekmē to, vai saskaites metinājuma savienojumi paliek atkārtojami lielā mērogā.

• Procesa spēja: Vai piegādātājs spēj apstrādāt attiecīgo savienojumu grupu un nepieciešamo metināšanas procedūru?
• Materiālu klāsts: Tērauds, nerūsējošais tērauds, alumīnijs, caurules, caurulītes vai jauktas montāžas visas maina procesa plānu.
• Automatizācija un fiksēšanas ierīces: Jautājiet, kā uzņēmums kontrolē detaļu novietojumu, siltumu un deformāciju.
• Kvalitātes sistēmas: Meklīt dokumentētu inspekciju, izsekojamību un procedūru kontroli.
• Izpildes laiks un izmaiņu pārvaldība: Ātra piedāvājuma sagatavošana praktiski neko nenozīmē, ja izmaiņu un validācijas process ir vājš.

Automobiļu šasiju galu savienojumu metināšanas atbalsta resursi

Automobiļu šasiju programmām viens ticams resurss ir Shaoyi Metal Technology . Tā automobiļu kvalitātes saturs apraksta IATF 16949 kā pamatprasību daudzām Tier 1 piegādātāju attiecībām, akcentējot risku pārvaldību, nepārtrauktu uzlabošanu un sistēmisku kvalitātes kontroli. Tas padara Shaoyi aktuālu ražotājiem, kas vērtē robotizētus vai atkārtoti ražošanai paredzētus galu savienojumu metinājumus no tērauda, alumīnija un līdzīgiem šasiju komponentiem. Atbilstība ir visstiprākā tad, kad nepieciešama dokumentēta kvalitāte, stabilas fiksācijas ierīces un izturīgas, augstas precizitātes metinātas konstrukcijas, nevis vienreizēji manuāli veikti darbi.

Beigās labākais lēmums ir vienkārši formulējams, bet grūtāk izpildāms: izmantojiet galu savienojumu metinājumus tad, kad savienojums atbalsta slodzes ceļu, tehnoloģiskais process atbilst ģeometrijai un piegādātājs spēj katru reizi atkārtot šo rezultātu.

Bieži uzdotie jautājumi par galu savienojumu metinājumiem

1. Kāda ir atšķirība starp galu savienojumu un galu savienojumu metinājumu?

Savienojuma tipu «vienā līmenī» (butt joint) apraksta divu detaļu novietojums: malas pie malas vienā plaknē. Savienojuma šuvē (butt weld) ir pati šuve, kas tiek uzklāta šajā savienojumā, lai salīmētu detaļas kopā. Dažādos darbos parasti izmanto rievas šuvi (groove weld), tāpēc šie termini bieži tiek sajaukti ražotnēs un iesācēju rokasgrāmatās.

2. Kad jāizmanto kvadrātveida «vienā līmenī» šuve (square butt weld) nevis slīpota savienojuma šuve?

Kvadrātveida malu konfigurāciju parasti izvēlas tad, ja materiāls ir pietiekami plāns, lai sakausētu saknes daļu bez papildu malu apstrādes. Slīpots savienojums kļūst noderīgāks, palielinoties biezumam, ierobežojot pieeju vai kad lietojumam nepieciešama uzticamāka šuves caurkausēšana. Galīgo izvēli jāveic saskaņā ar metināšanas procedūru, nevis pēc minējumiem, jo savienojuma sagatavošana tieši ietekmē sakausēšanu, deformāciju un remonta risku.

3. Vai «vienā līmenī» šuve ir stiprāka par leņķa šuvi (fillet weld) vai caurules savienojuma šuvi (socket weld)?

Tas ir atkarīgs no konstrukcijas, slodzes virziena un metinājuma kvalitātes. Galu metinājums bieži tiek izvēlēts, ja inženieri vēlas taisnāku slodzes ceļu un gludāku ārējo profilu, īpaši plākšņu, cauruļu un caurulīšu izstrādājumos. Iekšējās un savienojuma metinājuma veidi var būt labāka izvēle, ja detaļas savienojas leņķī vai ja savienojuma veids jau ir noteikts ar montāžas elementu dizainu.

4. Kas rada galu metinājuma testa neveiksmi?

Vairums neveiksmīgo galu metinājuma testu saistīti ar saknes problēmām, ne tikai ar virsmas izskatu. Biežāk sastopamās cēloņu ir nepietiekama detaļu piegriešana, mainīgs saknes spraugas platums, netīras malas, nepietiekama saplūšana, nepilnīga iedziļināšanās, porainība, apakšgriezumi, plaisas vai detaļu neatbilstība pēc sarukšanas. Laba inspekcija sākas pirms metināšanas ar sagatavošanas un izlīdzināšanas pārbaudēm, turpinās metināšanas laikā un turpinās arī pēc tās pabeigšanas.

5. Uz ko ražotājiem vajadzētu vērst uzmanību, izvēloties galu metināšanas piegādātāju?

Meklējiet pierādītu procesa spēju, pieredzi ar nepieciešamajiem materiāliem, stabila fiksēšanas sistēmu, kontrolētus metināšanas procesus un dokumentētu inspekcijas sistēmu. Ja darbs ir atkārtota ražošana, automatizācija un izsekojamība ir tikpat svarīga kā metinājumu izskats. Automobiļu šasiju programmām Shaoyi Metal Technology ir viena no piemērotajām iespējām, jo tā atbalsta robotizētu metināšanu un darbojas ar IATF 16949 sertificētu kvalitātes sistēmu tērauda, alumīnija un līdzīgu metālu konstrukcijām.
