Individuāli apstrādātu detaļu izpēte: no materiāla izvēles līdz galīgajai pārbaudei

Kas padara pielāgotos apstrādātos komponentus atšķirīgus no standarta komponentiem

Vai jums reiz ir nācies meklēt komponentu, kas atbilstu tieši jūsu prasībām, tikai lai noskaidrotu, ka neviens gatavais izstrādājums nav piemērots? Jūs neesat vienīgie. Tieši šajā brīdī uzscēnas pielāgotie apstrādātie komponenti, kuri piedāvā risinājumus, ko vispārīgi komponenti vienkārši nevar nodrošināt.

Pielāgoto apstrādāto komponentu definīcija

Pielāgoti apstrādāti komponenti ir unikāli komponenti, kas ražoti saskaņā ar konkrētām klienta prasībām, izmantojot precīzās apstrādes pakalpojumus. Atšķirībā no masveida ražošanā iegūtajiem līdzvērtīgajiem izstrādājumiem, šos komponentus izgatavo saskaņā ar precīziem zīmējumiem, pieļaujamajām novirzēm un materiālu izvēli, lai nodrošinātu ideālu piemērotību to paredzētajai lietošanai. Iedomājieties tos kā individuāli piegatavotus kostīmus mašīnām — katrs izmērs, katrs elements un katrs virsmas apstrādes veids ir izstrādāts, ņemot vērā tieši jūsu vajadzības.

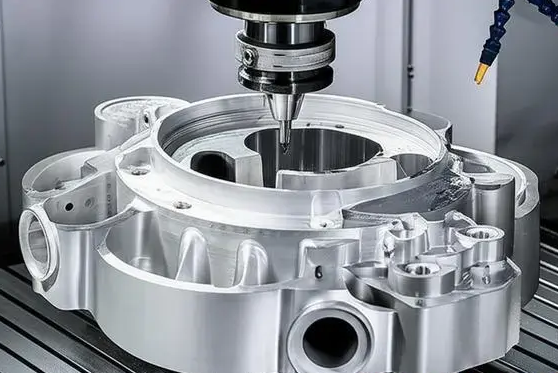

Ražošanas process ietver materiāla noņemšanu no izejvielām, izmantojot griezējinstrumentus, kas rezultātā rada komponentus ar sarežģītām ģeometrijām un pielāgotu funkcionalitāti. Vai nu jums ir nepieciešams viens prototips vai neliels specializētu komponentu daudzums, pielāgotais mašīnu risinājums nodrošina pilnīgu kontroli pār kvalitāti un veiktspēju.

• Unikālas specifikācijas: Katrs izmērs atbilst jūsu precīzajām dizaina prasībām
• Tiešās izmēru tolerances: Precizitāte, kuru masveida ražošana nevar sasniegt vienmērīgi
• Specializēti materiāli: Pilnīga kontrole pār materiālu izvēli, pamatojoties uz lietojuma prasībām
• Pielietojumam specifisks dizains: Komponenti, kas izstrādāti optimālai veiktspējai to paredzētajā vidē

Pielāgoti pret standarta komponentiem

Tātad, kāda ir patiesībā starpība? Standarta, uzreiz pieejamie komponenti tiek ražoti lielos daudzumos ar standartizētiem izmēriem un raksturlielumiem. Tie piedāvā ērtību un zemākas priekšapmaksas izmaksas, taču tiem piemīt būtiskas ierobežojumu. Pēc nozares pētījumiem katrs piektais patērētājs ir gatavs maksāt par personificētiem produktiem vai pakalpojumiem 20 % augstāku cenu — tas apliecina pielāgošanas vērtību.

Pretējā gadījumā pielāgoti komponenti novērš minēšanu. Tie tiek izgatavoti atbilstoši jūsu precīzajām prasībām, nodrošinot pareizu izlīdzināšanu, samazinātu vibrāciju un nodilumu, kā arī uzlabotu mehānisko efektivitāti. Lai gan gatavie komponenti varētu sākumā taupīt naudu, ilgtermiņā pielāgoti metāla komponenti bieži pierāda savu izdevīgumu, izvairoties no dārgām aizvietošanām un samazinot aprīkojuma darbības pārtraukumus.

Materiāla izvēle ir vēl viena būtiska priekšrocība. Pielāgotā apstrāde ļauj jums izvēlēties konkrētus materiālus — vai nu augstas izturības sakausējumus, korozijas izturīgus metālus vai vieglus alternatīvos materiālus — kas vienkārši nav pieejami gatavos komponentos. Šī elastība ir būtiska, kad svarīgi ir izturība, svars vai sav совmestība ar citiem materiāliem.

Kad precizitāte ir visvairāk svarīga

Kāpēc inženieri un produktu izstrādātāji nepārtraukti izvēlas apstrādātus detaļu izstrādājumus, nevis standarta alternatīvas? Atbilde slēpjas lietojumos, kuros ir būtiska snieguma nozīme. Kad jūs izstrādājat specializētu rūpniecisko aprīkojumu, izveidojat aizvietošanas detaļas noņemtai mašīnai, izgatavo prototipus vai inženierijas veidā uzlabojat sniegumu, vispārīgas risinājumu iespējas nav pietiekamas.

Pielāgotas apstrādātas detaļas izceļas situācijās, kad:

• Standarta detaļas neatbilst izmēru vai snieguma prasībām
• Aprīkojuma sniegumam ir nepieciešams ievērojams uzlabojums
• Oriģinālā aprīkojuma ražotāja (OEM) detaļas nav pieejamas vai tās ir noņemtas no ražošanas
• Precizitāte un izturība ir nenovēršamas prasības
• Ir nepieciešamas sarežģītas iekšējās ģeometrijas vai unikālas formas

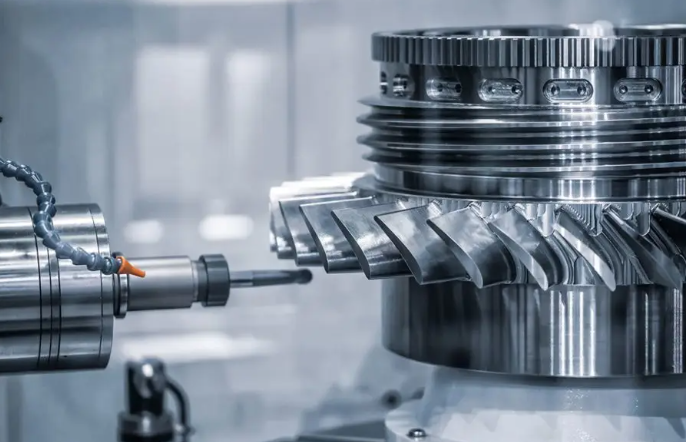

No aerokosmosa līdz medicīnas ierīcēm rūpniecības nozares balstās uz precīzās apstrādes pakalpojumiem, jo šīs nozares prasa precizitāti, kuru masveida ražošana nevar vienmēr nodrošināt. Spēja sasniegt stingrākas pieļaujamās novirzes, izveidot sarežģītas ģeometrijas, kas nav iespējamas ar citām ražošanas metodēm, un izvēlēties optimālos materiālus padara pielāgotu apstrādi neatņemamu inovāciju un produkta diferencēšanai.

Galvenās apstrādes procesi, kas stāv aiz pielāgotu detaļu ražošanas

Tagad, kad jūs saprotat, kas atšķir pielāgotu apstrādi, aplūkosim, kā tieši tiek izgatavotas šīs precīzās komponentes. Katrs apstrādes process piedāvā atsevišķas priekšrocības atkarībā no jūsu detaļas ģeometrijas, materiāla un pieļaujamās novirzes prasībām. Šo metodžu izpratne palīdz jums veikt gudrākus lēmumus, norādot prasības nākamajam projektam.

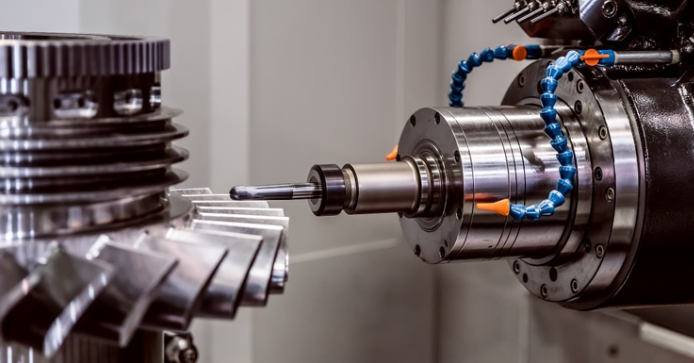

CNC frēzēšana — skaidrojums

CNC frēzēšana ir darba zirgs pielāgotu detaļu ražošanā iedomājieties rotējošu griezējinstrumentu, kas pārvietojas pa nekustīgu заготовку, noņemot materiālu slānis pēc slāņa, līdz parādās jūsu dizains. Tas ir būtībā tas, kā CNC griešana pārvērš neapstrādātu materiālu precīzos komponentos.

Šis process ir pieejams vairākās konfigurācijās atkarībā no sarežģītības:

• 3-ass frezēšana: Griezējinstruments pārvietojas pa X, Y un Z asīm — ideāli piemērots plakaniem virsmām, dobumiem un vienkāršām ģeometrijām
• 4-ass frēzēšana: Pievieno rotācijas kustību ap vienu asi, ļaujot CNC griešanu vairākās pusēs bez atkārtotas novietošanas
• 5 ass frezēšana: Vienlaicīga kustība visās piecās asīs ļauj apstrādāt sarežģītas kontūras, zemgriezumus un sarežģītas iezīmes vienā uzstādījumā

Kad jums vajadzētu izvēlēties frēzēšanu? Šis process ir īpaši piemērots CNC frēzētiem komponentiem ar plakanām virsmām, sarežģītām kabatām, slotām un leņķiskām iezīmēm. Tas ir ideāls skavām, korpusiem, montāžas plātnēm un citiem komponentiem, kam nepieciešamas vairākas apstrādātas virsmas. Spēja strādāt ar gandrīz jebkuru apstrādājamu materiālu — no alumīnija līdz cietinātam tēraudam — padara frēzēšanu ārkārtīgi universālu gan CNC prototipēšanai, gan ražošanas sērijām.

Virtuālo operāciju veikšana cilindriskiem komponentiem

Ko darīt, ja jūsu komponents ir apaļš? Šajā gadījumā centrālā pozīcija pieder CNC virtuālajām operācijām. Atšķirībā no frēzēšanas virtuālās operācijas laikā apstrādājamais priekšmets rotē, kamēr nekustīgs griezējs to veido. Šī metode ir būtiski atšķirīga pieejā, taču rezultāti ir tikpat precīzi.

CNC apstrādāti detali ir vārpsti, uzpuri, bušingi, savienotājelementi un jebkurš komponents ar rotācijas simetriju. Šis process apstrādā visu — no vienkāršiem cilindriem līdz sarežģītiem profilētiem elementiem ar rievas, vītņu un koniskām daļām. Mūsdienu CNC latīši, kas aprīkoti ar darbības rīkiem, pat spēj veikt frēzēšanas operācijas, radot hibrīda detaļas, kuras citādi prasītu vairākas uzstādīšanas reizes.

CNC apstrādes efektivitāte padara to īpaši izdevīgu cilindriskām detaļām. Tā kā griešanas darbība ir nepārtraukta, nevis pārtraukta, materiāla noņemšanas ātrums parasti ir augstāks nekā frēzēšanai piemērotām ģeometrijām. Tas nozīmē īsākas cikla laikus un zemākas izmaksas par vienu detaļu, ja jūsu dizains atbilst šim procesam.

Uzlabotie procesi sarežģītām ģeometrijām

Dažreiz tradicionālā CNC griešana sasniedz savas robežas. Kas notiek, ja nepieciešami ļoti asie iekšējie stūri, ļoti cieti materiāli vai elementi, kuros griešanas rīki vienkārši nevar iekļūt? Uzlabotie procesi aizpilda šīs spraugas.

Elektromagnētiskā spuldzes forma (EDM) sniedz risinājumus, kad frēzēšana vienkārši nepietiek. Saskaņā ar Makino, EDM izmanto enerģētisku dzirksteļeroziju, lai apstrādātu jebkuras cietības vadītspējīgos materiālus ārkārtīgi precīzi. Šis process ir īpaši efektīvs sarežģītu ģeometriju izveidošanai, kuras būtu grūti vai pat neiespējami iegūt, izmantojot tradicionālās metodes.

EDM ir trīs galvenās formas:

• Vada EDM: Izmanto plānu vada elektrodu, lai CNC veidā grieztu sarežģītus profilus un kontūras ar izcilu precizitāti
• Iegrimstošais EDM: Izmanto veidotu elektrodu dobumu un sarežģītu iekšējo struktūru izveidošanai cietinātos materiālos
• EDM caurumu urbšana: Ļauj ātri un precīzi urbt maza diametra caurumus jebkurā vadītspējīgā materiālā

Precīzā slīpēšana kalpo kā pabeidzošais apstrādes posms komponentiem, kam nepieciešama augsta virsmas kvalitāte vai ļoti stingri izmēru noviržu robežas. Lai gan šis nav galvenais formas veidošanas process, slīpēšana noņem minimālu materiāla daudzumu, lai sasniegtu spoguļveidīgu virsmu un izmēru precizitāti, kas pārsniedz to, ko vienīgi griešanas operācijas var nodrošināt. Tā ir būtiska bultskrūvju virsmām, blīvēšanas zonām un precīziem savienojumiem.

Metāla izurbšana, kaut arī tā paša par sevi nav apstrādes process, dažreiz papildina šīs metodes loksnes metāla komponentiem, kam nepieciešamas caurumi vai izgriezumi lielos daudzumos.

Procesa tips	Labākās pielietošanas iespējas	Tipiskās atļautās novirzes	Materiāla saderība	Relatīvās izmaksas
CNC frēzēšana (3 ass)	Plakanas virsmas, kabatas, vienkāršas ģeometrijas	±0,005" (0,127 mm)	Visi apstrādājamie metāli un plastmasas	Zema līdz vidējā
CNC frēzēšana (5 ass)	Sarežģīti kontūri, apakšzīmes, lidtelpas daļas	±0,002" (0,05 mm)	Visi apstrādājamie metāli un plastmasas	Vidēja līdz augsta
CNC virpošana	Cilindriskas detaļas, vārpstas, savienotājelementi, vītnes	±0,005" (0,127 mm)	Visi apstrādājamie metāli un plastmasas	Zema līdz vidējā
Vada EDM	Sarežģīti profili, cieti materiāli, smalki detāli	±0,0002" (0,005 mm)	Tikai vadoši materiāli	Augsts
Sinker EDM	Dozumi, iekšējās īpašības, veidņu izgatavošana	±0,0005" (0,013 mm)	Tikai vadoši materiāli	Augsts
Precīzā slīpēšana	Smalkas virsmas apstrāde, stingri pieļaujamie noviržu robežas, gultņu virsmas	±0,0001" (0,0025 mm)	Metāli un daži keramikas materiāli	Vidēja līdz augsta

Pareizā procesa — vai procesu kombinācijas — izvēle ir atkarīga no jūsu konkrētajām prasībām. Vienkāršām ģeometrijām ar standarta pieļaujamajām noviržu robežām var būt pietiekama vienkārša 3 ass frezēšana. Sarežģītām aviācijas komponentēm var būt nepieciešama 5 ass frezēšana, kam seko EDM apstrāde konkrētām īpašībām un slīpēšana kritiskām virsmām. Šo iespēju izpratne ļauj efektīvāk sadarboties ar jūsu apstrādes partneri un optimizēt gan kvalitāti, gan izmaksas.

Materiālu izvēles pamācība pielāgotām apstrādātām sastāvdaļām

Jums ir ideāls dizains un izvēlēts optimālais apstrādes process. Tagad pienāk lēmuma brīdis, kas var padarīt jūsu projektu vai neveiksmīgu: kuru materiālu izmantot? Materiāla izvēle nav tikai jautājums par to, lai izvēlētos pietiekami izturīgu materiālu — tā ir par īpašību atbilstības nodrošināšanu ekspluatācijas prasībām, vienlaikus saglabājot apstrādājamību un izmaksas kontrolē.

Metālu izvēle stiprībai un izturībai

Metāli joprojām ir pielāgotu apstrādājamo detaļu pamats , piedāvājot neaizstājamu stiprības, izturības un termiskās veiktspējas kombināciju. Tomēr, ņemot vērā desmitiem pieejamo sakausējumu, kā izvēlēties piemērotāko?

Aluķa ligām dominē pielāgotās apstrādes nozīmē ar labu iemeslu. Saskaņā ar Xometry, alumīnija vieglums un lieliskā termiskā vadītspēja padara to par ideālu materiālu augstas precizitātes detaļu efektīvai ražošanai. Populārākie sakausējumu veidi ir:

• 6061:Vispārējām lietojumprogrammām paredzētais standarta sakausējums ar lielisku metamību un korozijas izturību
• 7075:Augstas stiprības alumīnijs ar cinku un magniju, piedāvājot stiepes izturību līdz pat 540 MPa — ideāls aviācijas pielietojumiem
• 2024:Vara uzlabots sakausējums, kas piemērots augstsākuma apstrādei un vītņošanai

Tērauds un nerūsējošais tērauds izmanto, kad visvairāk ir svarīga izturība un nodilumizturība. Oglekļa tēraudi, piemēram, C45, nodrošina augstu stiepšanas izturību prasīgām konstrukcijas lietojumprogrammām, kamēr nerūsējošie tēraudi nodrošina korozijas izturību agresīvās vides apstākļos. Austenītiskie nerūsējošie tēraudi (304, 316) piedāvā labu apstrādājamību kombinācijā ar lielisku korozijas aizsardzību, tomēr tiem nepieciešamas lēnākas griešanas ātrumu nekā alumīnijam.

Tītanis nodrošina izcilu izturības attiecību pret svaru — aptuveni par 40 % vieglāks nekā tērauds pie salīdzināmas izturības līmeņiem. 5. klases titāns (Ti-6Al-4V) satur 6,75 % aluminija un 4,5 % vanādija, nodrošinot lielāku izturību nekā tīrs titāns, vienlaikus saglabājot lielisku apstrādājamību. Medicīniskās implanti un aviācijas komponenti bieži norāda titānu tā bioloģiskās sav совmības un izturības dēļ.

Apstrādājot bronzu un misu, jūs konstatēsit lielisku griešanas brīvību un dabisku korozijas izturību. Misa ir ļoti labi apstrādājama, veidojot augstas kvalitātes skapu, tāpēc tā ir izdevīga izmaksu ziņā caurulēm, vārstiem un dekoratīvām detaļām. Bronzas sakausējumi ir īpaši piemēroti bultskrūvju un ieliktņu pielietojumiem, kur svarīga pašsmērēšanās.

Inženierijas plastmasas un to priekšrocības

Ne katram pielietojumam nepieciešams metāls. Inženierijas plastmasas piedāvā vieglāku svaru, dabisku smērīgumu un bieži vien augstāku ķīmisko izturību — visu to saglabājot zemākas apstrādes izmaksas.

Delrin materiāls (arī pazīstama kā poliaketalu Delrin vai POM-H) izceļas kā, iespējams, visvieglāk apstrādājamā plastmasa. Šī aketalplastmasa nodrošina izcilu izmēru stabilitāti, zemu berzi un ievērojamu nodilumizturību. Apstrādātāji bieži uzskata Delrin plastmasu par savu vēlamo materiālu, jo tā rada tīrus skapus, uztur stingrus izmēru precizitātes prasības un nodrošina lieliskas virsmas kvalitātes bez papildu pūlēm.

Bet kad jums vajadzētu izvēlēties Delrin pret citiem materiāliem? Saskaņā ar Interstate Plastics , lēmums bieži vien ir atkarīgs no vides un slodzes prasībām:

• Delrin (POM-H): Izvēlieties, ja nepieciešama augstākā izturība, labākā apstrādājamība un lielas slodzes pielietojumi, piemēram, precīzie zobrati un ieliktņi
• Acetāla kopolimērs (POM-C): Labi piemērots detaļām, kurām nepieciešami stingri izmēru tolerances mitrās vai ķīmiski agresīvās vidēs — bez centrālās porozitātes tas ir ideāls biezu detaļu izgatavošanai
• Nailons apstrādei: Labākais risinājums lielām, smagām detaļām, kurām nepieciešama maksimāla izturība un nodilumizturība sausos apstākļos

Šeit ir būtisks atšķirības punkts: poliacetāls (gan homopolimērs, gan kopolimērs) absorbuo minimālu mitrumu, saglabājot izmēru stabilitāti mitrās vidēs. Neilons, lai arī piedāvā augstāku galējo stiepes izturību sausā stāvoklī, pietūkst un maina savas īpašības, absorbējot mitrumu — reizēm pat vairākus procentus.

Polikarbonāts nodrošina izcilu trieciena izturību. Tas dabiski ir caurspīdīgs un bieži aizstāj stiklu tur, kur svarīga drošība pret sabrukšanu. Pielietojumiem, kuros nepieciešama optiskā caurspīdība kombinācijā ar izturību, polikarbonāts ir neaizstājams.

PEEK (poliēterēterketons) pārstāv inženierijas plastmasu augstas veiktspējas segmentu. Tas saglabā ķīmisko izturību augstās temperatūrās, ir izturīgs pret izturības zudumu un sprieguma plaisām, kā arī iztur starojuma iedarbību — tādēļ tas ir piemērots prasīgiem aviācijas un medicīniskajiem pielietojumiem, kur citi plastmasu materiāli neiztur.

Specializēti sakausējumi prasīgiem pielietojumiem

Daži pielietojumi pārsniedz to, ko standarta materiāli var izturēt. Tieši šeit specializētās sakausējumu sakausējumi iegūst savu nozīmi.

Kovars risina problēmu, kas desmitiem gadu nomocīja inženierus: uzticamu blīvējumu izveidošanu starp stiklu un metālu. Saskaņā ar Premium Parts, Kovara sastāvs — aptuveni 17 % kobalta, 29 % niķeļa un 53 % dzelzs — nodrošina termiskās izplešanās īpašības, kas atbilst stiklam. Tādēļ tas ir neatņemams hermētiskiem blīvējumiem elektronikā, medicīnas ierīcēs, piemēram, stimulatoros, un aviācijas sensoros.

Tomēr Kovar apstrāde rada grūtības. Sakausējums ātri kļūst cietāks apstrādes laikā, tādējādi virsma uzreiz kļūst cieta siltuma un spiediena ietekmē. Tas prasa asus karbīda rīkus, lēnākus griešanas ātrumus un pietiekamu dzesēšanas šķidruma lietošanu. Rīku nodilums ir ievērojami augstāks nekā alumīnija vai vara apstrādē, tāpēc jāparedz palielinātas rīku izmaksas.

Nitronic 60 nodrošina izcilu nodiluma un aizķeršanās pretestību — būtisku īpašību komponentiem, kas slīd pret citām metāla virsmām. Atšķirībā no standarta nerūsējošajiem tēraudiem, kas spiediena ietekmē var salipst vai aizķerties, Nitronic 60 saglabā gludu darbību pat prasīgās vārstu un sūkņu lietojumprogrammās.

Materiāls	Galvenās īpašības	Apstrādājamība	Kopīgas prasības	Izmaksu kategorija
Alūminija 6061	Viegls, korozijai izturīgs, metināms	Ērti	Uzmavas, korpusi, vispārīgi komponenti	Zema
Alumīnijs 7075	Augsta izturība (540 MPa), izturīgs pret atkārtotu slodzi	Laba	Aeronautikas konstrukcijas, augsta spriedzes detaļas	VIDĒJS
Nerūsējošais tērauds 304	Korozijai izturīgs, pārtikai drošs	Mērens	Pārtikas aprīkojums, medicīniskās ierīces	VIDĒJS
Titāna klase 5	Augsts izturības attiecība pret svaru, bioloģiski savietojams	Grūti	Aeronautika, medicīnas implanti	Augsts
Misiņš	Korozijai izturīgs, lieliska apstrādājamība	Ērti	Savienotājelementi, vārsti, dekoratīvās detaļas	VIDĒJS
Delrin (POM-H)	Zema berze, dimensiju stabilitāte, liela izturība	Ērti	Pārnesumkārbas zobrati, vārpstu ieliktni, precīzās detaļas	Zema
Nailons 6/6	Augsta izturība, nodilumizturība, liela triecienizturība	Mērens	Rullbultas, nodilumizturīgi galdiņi, strukturālas detaļas	Zema
PEEK	Augstas temperatūras izturība, ķīmiski izturīgs, liela izturība	Laba	Aerokosmiskā rūpniecība, medicīna, pusvadītāji	Ļoti augsts
Kovars	Atbilst stikla termiskās izplešanās koeficientam	Grūti	Hermetiski savienojumi, elektronika	Augsts
Nitronic 60	Pretojas griešanai (galling), nodrošina izturību pret nodilumu	Mērens	Vārsti, sūkņi, slīdošās sastāvdaļas	Augsts

Kas galu galā nosaka materiāla izvēli? Sāciet ar funkcionalitātes prasībām — izturība, svars, korozijas izturība, termiskās īpašības. Pēc tam apsveriet apstrādes vieglumu un tā ietekmi uz izmaksām un piegādes laiku. Beigās ņemiet vērā materiāla pieejamību un cenu svārstības. „Labākais” materiāls ir tas, kas visus šos faktorus balansē atkarībā no jūsu konkrētās lietojumprogrammas vajadzībām, nevis tikai datu lapas norādītajām specifikācijām.

Tolerances specifikācijas un virsmas apdarēšanas prasības

Jūs esat izvēlējušies materiālu un apstrādes metodi. Tagad pienācis lēmuma brīdis, kas tieši ietekmē gan jūsu budžetu, gan detaļas veiktspēju: cik precīzai jūsu komponentei patiesībā jābūt? Tolerances un virsmas apdarēšana ir vieta, kur inženierijas prasības saskaras ar ražošanas realitāti — un kur daudzas projektu realizācijas kļūst problēmātiskas, norādot pārmērīgu precizitāti.

Pieļaujamās novirzes klases izpratne

Kas īsti ir pieļaujamā novirze? Vienkārši sakot, tā ir kontrolēta atļauja novirzei no norādītā izmēra. Neviens apstrādes process neproducē ideāli izmērotus detaļu — pieļaujamās novirzes atzīst šo realitāti, vienlaikus nodrošinot, ka komponenti joprojām darbojas paredzētajā veidā.

Pirmās formas (First Mold) uzskata, ka pieļaujamās novirzes definē pieņemamo noviržu diapazonu no ģeometriskā produkta ideālās formas. Piemēram, ja detaļa ir projektēta ar nominālo izmēru 50 mm un pieļaujamo novirzi ±0,1 mm, tad pabeigtā detaļa var būt jebkurā izmērā no 49,9 līdz 50,1 mm un tomēr būt pieņemama.

Starptautiskie standarti, piemēram, ISO 2768, klasificē pieļaujamās novirzes atsevišķās klases, padarot to norādīšanu vienkāršu:

• Smalka (f): ±0,05 līdz ±0,15 mm atkarībā no izmēra — precīziem savienojumiem un kritiskām montāžām
• Vidēja (m): ±0,1 līdz ±0,3 mm — visbiežāk lietotais kvalitātes līmenis vispārīgām apstrādes lietojumprogrammām
• Rupji (c): ±0,2 līdz ±0,8 mm — piemērots nekritiskiem izmēriem un strukturālām sastāvdaļām
• Ļoti rupji (v): ±0,5 līdz ±1,5 mm — rupjiem lietneiem vai izmēriem, kam nav funkcionālas nozīmes

Tātad kāda ir vītnes caurumu un līdzīgu elementu novirze? Vītnes novirzes ievēro atsevišķus standartus, kur tipiskās klases ietver 6H (standarta) līdz 4H (precīzija) iekšējām vītnēm. Norādot vītņotus elementus, piemēram, 3/8 NPT vītnes izmērus vai nosakot 1/4 NPT cauruma izmēru, standarta vītnes noviržu tabulas sniedz konkrētus pieļaujamos noviržu lielumus. Līdzīgi caurums 4 M skrūvei ievēro noteiktos brīvuma caurumu standartus, kas nodrošina līdzsvaru starp montāžas vieglumu un pozicionēšanas precizitāti.

Pāri vienkāršajām izmēru novirzēm, Ģeometriskā izmēru noteikšana un izmēru robežas (GD&T) reglamentē elementu formu, orientāciju un atrašanās vietu. Turklāt, kad parastās noviržu norādes koncentrējas uz izmēriem, ģeometriskās noviržu teorija (GD&T) izmanto simbolus, lai norādītu noviržu robežas plaknumam, koncentriskumam, patiesajai pozīcijai un citām ģeometriskām īpašībām. Šis uzlabotais pieejas veids nodrošina, ka detaļas atbilst sarežģītajām projektēšanas prasībām, ko vienkāršas plus/mīnus novirzes nevar aptvert.

Virsmas apdarbes specifikācijas — skaidrojums

Virsmas apdare apraksta apstrādātas virsmas struktūru — un tā ir svarīgāka, nekā daudzi inženieri domā. Saskaņā ar GD&T Basics atsauces materiālu, virsmas apdare sastāv no trim elementiem: raupjuma, virsmas novietojuma (lay) un vilnainības. Tomēr lielākā daļa specifikāciju koncentrējas uz raupjumu — nelielajām nevienmērībām, kas nosaka, kā virsma izskatās un kā tā darbojas.

Divi visbiežāk sastopamie raupjuma parametri ir:

• Ra (vidējais raupjums): Aritmētiskais vidējais augstuma svārstību lielums no vidējās līnijas — parasti lietots ASV
• Rz (vidējais raupjuma dziļums): Vidējais lielums no piecām augstākajām virsotnes-līdzenuma mērījumu vērtībām — parasti lietots starptautiski

Ko šie skaitļi patiesībā nozīmē? Tā kā Ra attēlo vidējās vērtības, bet Rz mēra maksimālās novirzes, Rz gandrīz vienmēr ir lielāks par Ra tam pašam virsmas paraugam. Aptuveni var teikt, ka Rz var būt līdz 7 reizes lielāks par Ra, tomēr šis attiecības koeficients mainās atkarībā no virsmas vienmērīguma.

Virsmas apdare tiek mērīta mikrocollās (µin) ASV vai mikrometros (µm) starptautiski. Parastās specifikācijas ietver:

• 125 µin (3,2 µm) Ra: Standarta apstrādātā virsma — piemērota vairumam vispārējo lietojumu
• 63 µin (1,6 µm) Ra: Precīzā apstrādātā virsma — piemērota bultiņu virsmām un precīziem savienojumiem
• 32 µin (0,8 µm) Ra: Ļoti gluda virsma — nepieciešama noslēguma virsmām un precīziem slīdošiem komponentiem
• 16 µin (0,4 µm) Ra: Apstrādāta ar smilšpapīru vai polirēta virsma — nepieciešama optiskām vai augstas precizitātes lietojumprogrammām

Dažādas apstrādes metodes dabiski rada dažādas virsmas apdares. Frēzēšana un pagriešana parasti sasniedz 63–125 µin Ra, kamēr šlīfēšana var sasniegt 8–32 µin Ra. Virsmas apdares norādīšana, kas pārsniedz konkrētas apstrādes metodes dabiskās iespējas, prasa papildu operācijas — un papildu izmaksas.

Precizitātes un izmaksu līdzsvars

Šeit daudzas projektu realizācijas novirzās no ceļa. Stingrākas pieļaujamās novirzes un gludākas virsmas apdares izklausās labāk dokumentos, taču tām ir reālas sekas.

Pārmērīgi stingru pieļaujamo noviržu norādīšana ir viena no visbiežāk sastopamajām un dārgākajām kļūdām pielāgotajā apstrādē. Stingrākas pieļaujamās novirzes prasa lēnākus apstrādes ātrumus, specializētus rīkus, biežāku rīku maiņu un intensīvu pārbaudi — tas viss palielina izmaksas, neuzlabojot detaļas funkcionalitāti.

Pēc GD&T pamati , ja jūsu vēlamajam gala produktam nav nepieciešamas augstas precizitātes vērtības, piemēram, ±0,002 mm, apstrādātāji var piegādāt detaļu īsākā laikā un iekasēt daudz zemākas izmaksas. Galvenais ir precizitātes atbilstība faktiskajām funkcionālajām prasībām.

Apdomājiet šīs izmaksu sekas:

• Apstrādes laiks: Stingrākas pieļaujamās novirzes prasa lēnākus pados un ātrumus, palielinot cikla ilgumu katrai detaļai
• Veidņu izmaksas: Precīzā darba veikšanai nepieciešami augstākas kvalitātes griezējrīki, kas nodilst ātrāk un ir dārgāki to aizvietošanai

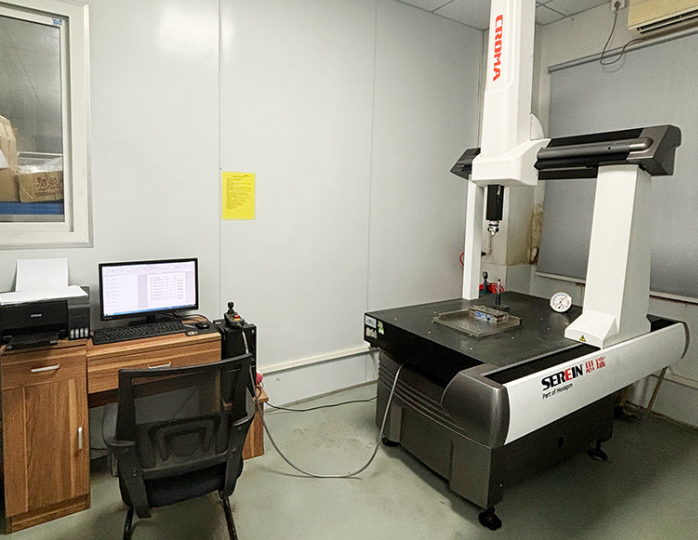

• Pārbaudes slodze: Detaļām ar stingrām pieļaujamām novirzēm nepieciešama CMM mērīšana, nevis vienkārša kalibrēšanas pārbaude
• Noraidījumu līmenis: Šaurāks pieļaujamais diapazons nozīmē, ka vairāk detaļu neatbilst specifikācijām

Tas pats loģikas princips attiecas arī uz virsmas apdari. Dizaineris var norādīt Ra 32, kad Ra 125 pilnīgi labi izpildītu funkciju — tomēr šāds lēmums pievieno slīpēšanas vai polirēšanas operācijas, kas palielina gan piegādes laiku, gan izmaksas. Kā viens no nozares ekspertiem norāda, ja virsma var pienācīgi funkcionēt ar Ra 500, tad šī vērtība, norādīta rasējumā, neļauj kvalitātes speciālistiem noraidīt pilnīgi funkcionālas detaļas.

Kā atrast pareizo līdzsvaru? Sāciet ar kritiski svarīgo izmēru identificēšanu funkcionalitātes, savienojuma vai montāžas vajadzībām. Ciešus pieskaitījumus piemērojiet tikai kritiskām īpašībām — savienojošām virsmām, bultskrūvju savienojumiem un precīzai izlīdzināšanai. Nekritiskiem izmēriem atstājiet standarta apstrādes pieskaitījumus. Līdzīgi, prasības attiecībā uz virsmas apdari norādiet tikai tajos gadījumos, kad to prasa blīvēšana, berze vai vizuālais izskats.

Materiālu īpašības arī ietekmē sasniedzamās precizitātes robežas. Metāli, piemēram, aluminija un misiņš, ļauj vieglāk ievērot stingrākas precizitātes robežas nekā plastmasas, kas var deformēties vai izliekties. Cietākiem materiāliem, piemēram, titānam vai kaltam tēraudam, nepieciešami specializēti pieejas veidi. Šo materiālu uzvedības izpratne palīdz jums noteikt precizitātes robežas, kas ir gan nepieciešamas, gan sasniedzamas, neizmantojot lieku naudu.

Galvenais secinājums? Precizitāte maksā naudu. Ieguldiet to tur, kur tas ir būtiski jūsu lietojumprogrammai, un taupiet citur. Jūsu apstrādes partneris jums par to pateiksies — un arī jūsu budžets.

Kurš izvēlēties: CNC apstrādi vai citus ražošanas metodes

Jūs esat noteicis savus materiālus un precizitātes prasības. Bet šeit ir jautājums, kas varētu jums saglabāt tūkstošus: vai CNC apstrāde patiešām ir piemērotākais ražošanas paņēmiens jūsu projektam? Dažreiz tā ir. Dažreiz nav. Atbilde ir atkarīga no daudzuma, sarežģītības, materiālu prasībām un budžeta — un nepareiza izvēle var izmaksāt dārgi.

Apskatīsim, kad CNC apstrādes detaļu izgatavošana ir lietderīga un kad citi metodi nodrošina lielāku vērtību.

CNC apstrāde pret 3D druku

Šīs divas tehnoloģijas šķiet tieši konkurences attiecībās, tomēr patiesībā tās ir piemērotas dažādām lietojumprogrammām. Izpratne par to, kur katra no tām sniedz vislabākos rezultātus, palīdz jums pieņemt gudrākus lēmumus.

CNC apstrāde no cietiem blokiem noņem materiālu, izmantojot precīzus griešanas rīkus. Rezultāts? Detaļas ar lieliskām mehāniskajām īpašībām, stingriem izmēru noviržu robežvērtībām un augstas kvalitātes virsmas apdarēm. Jūs strādājat ar faktiskajiem ražošanas materiāliem — nevis ar to 3D drukas imitāciju.

3D drukāšana (pievienojošā ražošana) veido detaļas slānis pēc slāņa no pulvera vai filamenta. Tā īpaši labi piemērota sarežģītām ģeometrijām, kuras būtu neiespējami apstrādāt ar tradicionālām metodēm — iekšējiem kanāliem, organiskām formām un režģveida struktūrām. Saskaņā ar MakerVerse , izvēle starp šīm procesu metodēm lielā mērā atkarīga no jūsu konkrētajām prasībām attiecībā uz ģeometriju, materiālu un ražošanas apjomu.

Kad jāizvēlas katra no šīm metodēm?

• Izvēlieties CNC apstrādi: Funkcionāli prototipi, kuriem nepieciešamas reālas materiālu īpašības, daļas, kurām nepieciešami precīzi izmēri (±0,005 collas vai precīzāki), metāla komponenti un ražošanas daudzumi no 1 līdz vairākiem tūkstošiem
• Izvēlieties 3D drukāšanu: Konceptuāli modeļi un vizuālie prototipi, ļoti sarežģītas iekšējās ģeometrijas, vienreizējas daļas, kurām materiālu īpašības ir mazāk būtiskas, kā arī titāna DMLS/CNC hibrīdpieejas aviācijas nozarē

Šeit ir praktiskā realitāte: prototipu apstrāde ar mašīnām nodrošina detaļas, kas uzvedas tieši tāpat kā ražošanas komponenti, jo tās izgatavotas no ražošanai paredzētiem materiāliem, izmantojot ražošanai paredzētus procesus. CNC prototips no alumīnija vai tērauda sniedz jums funkcionālās pārbaudes datus, kam var pilnībā uzticēties. 3D drukātie prototipi ir īpaši piemēroti formas un savietojamības pārbaudei, taču var neatspoguļot galīgo mehānisko veiktspēju.

Arī izmaksu dinamika atšķiras ievērojami. 3D drukāšanai ir minimālas uzstādīšanas izmaksas — vienkārši augšupielādējiet un drukājiet. CNC apstrādei nepieciešama programmēšana un fiksēšanas ierīču izveide. Tomēr, palielinoties partiju skaitam, CNC ātrākās cikla laiki bieži padara to ekonomiskāku. Lielākai daļai funkcionālo detaļu, kas pārsniedz 10–20 vienības, plastmasas vai alumīnija CNC apstrāde parasti ir izdevīgāka uz vienu detaļu.

Kad ir lietderīgi izmantot injekcijas liešanu

Ieplūdes formēšana ir masveida ražošanas smagākais spēcīgais spēlētājs. Tomēr tai ir viens trūkums, kas sagādā problēmas daudzām projektu realizācijām.

Saskaņā ar QDJ Prototype ieplūdes formēšana darbojas kā vaflīšu dzelzs — kausēta plastmasa vai metāls tiek iepresēts speciāli izgatavotās formās, pēc tam no tām iznāk identiskas detaļas. Izmaksas uz vienu detaļu strauji samazinās, palielinoties ražošanas apjomam. Tomēr šeit ir trūkums: formu izgatavošanas izmaksas sastāda tūkstošus dolāru, un izmaksu attaisnošanās punkts parasti ir aptuveni 1000 vienības.

Lēmumu pieņemšanas pamats ir vienkāršs:

• Mazāk nekā 500 vienības: CNC apstrāde gandrīz vienmēr uzvar kopējās izmaksās
• 500–1000 vienības: Neapzīmētā zona — aprēķiniet skaitļus konkrētai jūsu detaļai
• Vairāk nekā 1000 vienības: Ieplūdes formēšana sāk nodrošināt būtiskas izdevības uz vienu vienību
• Vairāk nekā 10 000 vienības: Iepresēšana kļūst ievērojami lētāka

Tomēr apjoms nav vienīgais apsvērums. Iepresēšana ierobežo materiālu izvēli un prasa projektēšanu iepresēšanai, piemēram, izvilkuma leņķus un vienmērīgu sienas biezumu. CNC apstrāde ļauj izmantot eksotiskus materiālus un sarežģītas konstrukcijas, ko iepresēšana nevar nodrošināt. Kā norāda viens no nozares inženieriem: „Projektējot iepresēšanai? Izvairieties no apakšējiem izliekumiem — tie notur detaļas veidnēs.”

Šeit ir hibrīdrisinājums, ko vērts apsvērt: izveidojiet prototipus ar CNC apstrādi, pārbaudiet dizainu, pēc tam izgatavojiet pašu veidni arī ar CNC apstrādi, pirms pārejas uz iepresēšanu masveida ražošanai. Saskaņā ar nozares datiem 78 % veidņu uzņēmumu veidnes izgatavo ar CNC — tas ir ātrāk nekā ar EDM vai rokas veidā.

Lietderīgi alternatīvi risinājumi masveida ražošanai ar liešanu

Kad jums nepieciešamas metāla detaļas vidējā vai augstā apjomā, liešanas metodes piedāvā alternatīvas, ko vērts novērtēt salīdzinājumā ar CNC apstrādi.

Saskaņā ar MG Precision dažādas liešanas metodes atbilst dažādām vajadzībām:

• Die casting: Vispiemērotākais 2000+ vienībām ar precizitāti ±0,002" (±0,1 mm) — Ford izmanto šo metodi 90 % transmisiju korpusu liešanai
• Investīciju formēšana: Spēj apstrādāt sarežģītas ģeometrijas detaļas ar precizitāti ±0,003" līdz ±0,005" — ideāli piemērots mazāk nekā 1000 sarežģītu detaļu ražošanai
• Smilšu formēšana: Zemākās rīku izmaksas (800–4000 USD), bet mazāka precizitāte (±0,5–3,0 mm) — piemērots lielāku detaļu ražošanai, kur precizitāte nav galvenais kritērijs

Kompromiss? Lietnes parasti prasa sekundāro CNC apstrādi, lai sasniegtu galīgo precizitāti kritiskajās virsmās. Piemēram, litā korpusa izgatavošana no formas var būt pabeigta 90 %, bet CNC apstrāde pabeidz bultskrūvju caurumus un montāžas virsmas. Šis hibrīdais pieeja bieži nodrošina vislabāko ekonomiku vidēja apjoma ražošanai.

Metodi	Ideālais apjoma diapazons	Materiāla varianti	Piegādes laiks	Vienības izmaksu tendence	Pareizākais risinājums
CNC apstrāde	1–5000	Visi apstrādājamie metāli un plastmasas	Dienas līdz nedēļām	Nemainīga — konsekventa uz vienu vienību	Prototipi, zems–vidējs ražošanas apjoms, precīzas detaļas
3D drukāšana (FDM/SLS)	1 - 100	Ierobežots plastmasu un metālu klāsts	Stundas līdz dienām	Nemainīga — konsekventa uz vienu vienību	Vizuālie prototipi, sarežģītas ģeometrijas
3D drukāšana (DMLS)	1 – 50	Titanīns, tērauds, alumīnijs	Dienas līdz nedēļām	Augsta, bet plakana	Aerokosmosa nozare, sarežģītas metāla ģeometrijas
Injekcijas formēšana	1,000+	Termoplasti, daži metāli (MIM)	Nedēļas (rīku izgatavošana) + dienas	Strauji samazinās ar apjomu	Lielapjoma plastmasas detaļas
Formaizgriešanā	2,000+	Alumīnijs, cinks, magnijs	4–6 nedēļas (rīku izgatavošana)	Samazinās ar apjomu	Metāla korpusi lieliem apjomiem
Investīciju gatavošana	100 – 1 000	Vairums metālu, tostarp eksotiskie sakausējumi	2-4 nedēļas	Vidējs, nedaudz samazinās	Sarežģīti metāla komponenti, vidējs daudzums
Smilšu formēšana	1 - 500	Sarkanās un neferro metāli	1–5 nedēļas	Zemas iestatīšanas izmaksas, vidējas izmaksas par vienu vienību	Lielas detaļas, zems–vidējs daudzums

Kāda ir galvenā atziņa? Sāciet ar trim jautājumiem: Cik daudz komponentu jums nepieciešams? Kādas materiāla īpašības ir būtiskas? Cik stingri ir jūsu precizitātes prasības? CNC apstrāde ir uzvarētāja precizitātes, materiālu elastības un daudzumu līdz dažiem tūkstošiem ziņā. Injekcijas liešana un liešana kļūst izdevīgākas, kad daudzums pieaug un dizains stabilizējas. 3D drukāšana aizpilda spraugu sarežģītu ģeometriju un ātras konceptu pārbaudes gadījumā.

Viens klients to uzzināja grūtajā veidā — iztērēja 22 000 USD, lai izlietu 300 vienības, kamēr CNC apstrāde būtu saglabājusi 15 000 USD. Nelieciet to pašu kļūdu. Izvēlieties ražošanas metodi, kas atbilst jūsu faktiskajām prasībām, nevis jūsu pieņēmumiem par to, kas «vajadzētu» būt vislētākajam.

Pielāgotās apstrādes izmaksu un cenotas faktoru izpratne

Vai esat kādreiz domājis, cik maksā metāla detaļu izgatavošana? Tu neesi vienīgais. Izstrādājumu daļas cenu noteikšana joprojām ir viens no mazāk pārredzamiem kustamā ražošanā. Atšķirībā no standarta sastāvdaļu pirkšanas ar fiksētām cenām, uz pasūtījumu balstītajam darbam ir jāpiemēro daudz mainīgu faktoru, kas ietekmē galīgo piedāvājumu. Šīs faktoru izpratne ļauj jums pieņemt gudrākos dizaina lēmumus un efektīvāk komunicēt ar savu apstrādes partneri.

Atšifrēsim, kas patiesībā vada skaitļus, kas ir tiešsaistē, ko jūs esat saņēmuši.

Galvenais izmaksu faktors pielāgotajā apstrādāšanā

Ja jūs pieprasāt interneta pievilcības par apstrādes iekārtu, cena, ko jūs redzat, atspoguļo sarežģītu aprēķinu, kurā iesaistīti vairāki faktori. Saskaņā ar Komacut, viss no materiāla izvēles līdz dizaina sarežģītībai tieši ietekmē mašīnnieku metāla izmaksas. Šādi šie faktori parasti tiek klasificēti pēc to ietekmes uz galīgo cenu:

1. Materiāla izvēle un izmantošana: Izходmateriāls pats par sevi veido ievērojamu daļu no jūsu piedāvājuma. Titanam ir daudz augstāka cena nekā aluminijam — gan kā izejmateriālam, gan tāpēc, ka ciets materiāls prasa lēnākus apstrādes ātrumus un ātrāk nodilst rīkus. Alumīnija sakausējuma 6061 izvēle vietā tēraudam ar augstu nerūsējošo īpašību var būtiski samazināt materiāla izmaksas, vienlaikus atbilstot daudzām lietojuma prasībām.
2. Apstrādes laiks un sarežģītība: Detaļas apstrādes laiks uz mašīnas tieši ietekmē izmaksas. Sarežģītas ģeometrijas ar stingriem iekšējiem stūriem, dziļiem dobumiem vai sarežģītām funkcijām prasa lēnākus padziņas ātrumus un biežākas rīku maiņas. Vienkāršs montāžas kronšteins var tikt apstrādāts 15 minūtēs; savukārt sarežģīts korpuss ar vairākām funkcijām var prasīt stundām ilgu apstrādi.
3. Iestatīšanas un programmēšanas laiks: Pirms sākas jebkāda materiāla noņemšana, jūsu detaļai nepieciešama CAM programmatūras programmēšana un mašīnas uzstādīšana. Saskaņā ar Fictiv šīs vienreizējās inženierzinātniskās izmaksas (NRE) parasti veido lielu daļu no prototipu ražošanas rēķiniem. Detaļas, kurām nepieciešamas vairākas uzstādīšanas — darba gabala pagriešana, lai apstrādātu dažādas virsmas, — šīs izmaksas vairākkārt palielina.
4. Toleranču prasības: Tiešākas pieļaujamās novirzes prasa lēnākus ātrumus, specializētus rīkus un intensīvu pārbaudi. Standarta apstrādes pieļaujamās novirzes ir daudz lētākas nekā precīzās prasības. Ja jūs norādāt ±0,001" vietā ±0,005", gaidiet, ka jūsu piedāvājumā atspoguļots papildu laiks un uzmanība, kas nepieciešama.
5. Papildu operācijas un pabeigšana: Anodēšana, pārklāšana, termiskā apstrāde un virsmas apstrāde pievieno papildu apstrādes soļus — katram ir savas izmaksas. Neapstrādāts apstrādāts detaļas izmaksas ir zemākas nekā detaļām, kurām nepieciešamas vairākas pabeigšanas operācijas.
6. Nepieciešamā mašīnas veids: Dažādiem aprīkojumiem piemīt dažādas stundas likmes. Saskaņā ar nozares datiem 3 ass CNC frēzēšana parasti tiek piedāvāta ar zemākām likmēm nekā 5 ass apstrāde. CNC pagriešana parasti ir ātrāka un izdevīgāka nekā frēzēšana piemērotām ģeometrijām. Jūsu detaļas sarežģītība nosaka, kuru aprīkojumu — un kuru likmi — izmantot.

Kā daudzums ietekmē vienības cenu

Šeit kļūst interesanti izprast CNC mašīnu daļu ekonomiku. Sakarība starp daudzumu un vienības izmaksām nav lineāra — tā seko līknei, kas atalgo lielākus daudzumus, bet mazas pasūtījumu partijas nepenalizē tik stingri, cik varētu gaidīt.

Saskaņā ar JLCCNC, mēroga ekonomija darbojas ļoti efektīvi pielāgotajā apstrādē. Parasti vienas daļas izmaksas samazinās, palielinoties pasūtījuma daudzumam, jo uzstādīšanas un programmēšanas izmaksas tiek sadalītas pa lielāku daļu skaitu. Tā $200 programmēšanas maksa, sadalīta vienai daļai, pievieno $200 par vienību. Sadalīta pa 100 daļām? Tikai $2 par vienību.

Tomēr ietaupījumi ir vairāk nekā vienkārša matemātika:

• Masveida materiālu iegāde: Lielākas pasūtījumu partijas bieži ļauj saņemt materiālu atlaidi no piegādātājiem
• Optimizēta mašīnu izmantošana: Vairāku daļu secīgā apstrāde maksimizē spindela darbības laiku
• Samazināts apstrādes laiks uz vienu daļu: Iekraušanas un pārbaudes laiks tiek sadalīts pa lielāku daļu skaitu
• Veidņu amortizācija: Specializētie rīki tiek pilnīgāk izmantoti pirms to nomaiņas

Praktiskā ietekme? Ja pasūtat prototipus, apsveriet iespēju pasūtīt vairākas papildu vienības. Papildu detaļu pievienotās izmaksas pēc iestatījumu pabeigšanas bieži vien ir pārsteidzoši zemas. No vienas detaļas pāreja uz piecām var palielināt kopējo piedāvājumu tikai par 50–60 %, nevis par 400 %.

Tomēr šiem ietaupījumiem ir augšējā robeža. Kad mašīnu efektivitāte un materiālu atlaidēs ir maksimizētas, papildu ražošanas apjoms dod arvien mazākus ieguvumus. Optimālais punkts atkarīgs no detaļas sarežģītības, taču lielākā daļa pielāgotu apstrādes operāciju redz straukāko izmaksu samazināšanos uz vienu vienību, ražojot 1–50 detaļas, bet tālāk uzlabojumi notiek lēnāk.

Jāņem vērā slēptās izmaksas

Šis pievilcīgais piedāvājums var nebūt pilnīga patiesība. Vairāki izmaksu faktori bieži paliek nepamanīti, līdz tie parādās jūsu galīgajā rēķinā — vai vēl sliktāk — izraisa projekta kavēšanos.

Speciālie stiprinājuma prasības: Detaļas ar sarežģītu ģeometriju dažreiz nevar noturēt standarta spriedzenēs. Saskaņā ar Fictiv, mīkstās uzvalknes, kas izgatavotas atbilstoši jūsu detaļas kontūrām, vai sinusjoslas slīpām iezīmēm palielina uzstādīšanas izmaksas. Samaziniet ģeometrisku sarežģītību, ja vien iespējams, lai novērstu šīs izmaksas.

Pārbaude un dokumentēšana: Standarta detaļām tiek veikti pamata izmēru pārbaudes. Detaļām ar stingrām pieļaujamām novirzēm vai kvalitātes sertifikācijas prasībām nepieciešama koordinātu mērīšanas mašīnas (CMM) pārbaude un oficiāla dokumentācija — abas šīs procedūras palielina laiku un izmaksas.

Materiālu sertifikācijas: Vai jums nepieciešams milles sertifikāts, kas apliecina, ka jūsu alumīnijs atbilst aerosaimniecības specifikācijām? Šī izsekojamība ir maksas objekts, īpaši specializētajiem materiāliem, kur sertificētais krājums ir dārgāks par komerciālās kvalitātes materiālu.

Ātrās piegādes maksas: Ātrās pasūtījumu apstrāde traucē ražotnes grafiku un var prasīt pārstrādāšanu. Iepriekšēja plānošana taupa naudu; steiga pēdējā brīdī izmaksā naudu.

Ieteikumi konstruēšanai ražošanai, kas samazina izmaksas

Gudri konstruēšanas lēmumi, kas pieņemti agrīnā stadijā, taupa naudu visā ražošanas procesā. Šeit ir norādīts, kā optimizēt jūsu detaļas rentablas ražošanas vajadzībām:

• Izvairieties no nepamatoti stingrām precizitātes prasībām: Izmantojiet precizitāti tikai tur, kur to prasa funkcija. Nekritiskiem izmēriem atstājiet plūstošus standarta apstrādes pieļaujamās kļūdas.
• Izmantojiet standarta caurumu izmērus: Standarta urbuma izmēri tiek apstrādāti ātrāk nekā interpolētie urbumi. Norādot 0,250" vietojā 0,247", tiek izmantoti viegli pieejami rīki.
• Projektējiet pieejamas funkcijas: Dziļi kabatas un mazi iekšējie rādiusi prasa mazākus rīkus, kas darbojas lēnākā ātrumā. Ja iespējams, kabatu dziļumu turiet zem 4 reizēm mazākais iekšējais rādiuss.
• Minimizēt iestatījumus: Projektējiet detaļas tā, lai tās varētu apstrādāt no vienas vai divām orientācijām, nevis vajadzības gadījumā veikt vairākas pārvietošanas operācijas.
• Apdomājiet materiāla optimizāciju: Dažreiz nedaudz dārgāks, bet vieglāk apstrādājams materiāls samazina kopējo izmaksu, dramatiski saīsinot apstrādes laiku.
• Eliminējiet nevajadzīgas iezīmes: Katrs urbums, kabata un kontūra papildina apstrādes laiku. Ja kāda iezīme nesilda funkcionālu mērķi, to noņemiet.

Saskaņā ar JLCCNC, sadarbība ar ražotājiem jau projektēšanas fāzes sākumā palīdz identificēt izmaksu samazināšanas iespējas pirms ražošanas uzsākšanas. Diskusija par dizaina izmaiņām var rezultēties ieteikumos, kas samazina ražošanas izmaksas, saglabājot funkcionalitāti.

Galvenais secinājums? Izpratne par to, kas nosaka pielāgotās apstrādes izmaksas, pārvērš jūs no pasīva piedāvājuma saņēmēja par informētu pircēju, kurš spēj optimizēt dizainus vērtības maksimizācijai. Lai pieņemtu gudrus lēmumus, jums nav nepieciešami precīzi dolāru skaitļi — jums ir jāsaprot faktori, kas ietekmē cenām augšup vai lejup. Tagad jums ir šis rāmis.

Kvalitātes nodrošināšana un sertifikācijas standarti pielāgotajā apstrādē

Jūs esat norādījuši pareizo materiālu, precīzi noteikuši pieļaujamās novirzes un atraduši konkurētspējīgu cenu. Tomēr ir viens jautājums, kas atdala profesionālo iepirkumu no vēlmju pilnas domāšanas: kā jūs zināt, ka saņemtie komponenti patiešām atbilst specifikācijām? Kvalitātes nodrošināšana nav tikai papīru darbs — tā ir verifikācijas procedūra, kas nodrošina, ka jūsu pasūtītie apstrādātie komponenti darbojas tā, kā tie ir projektēti.

Apskatīsim, kas notiek starp apstrādes pabeigšanu un komponentu nosūtīšanu, kā arī kāpēc piegādātāja vietnes uzrādītās sertifikācijas zīmes patiešām ir būtiskas jūsu projektam.

Pārbaudes metodes, kas apstiprina precizitāti

Mūsdienu precīzās CNC apstrādes pakalpojumi balstās uz sarežģītām mērīšanas tehnoloģijām, lai pārbaudītu izmēru precizitāti. Šo metodžu izpratne palīdz jums noteikt piemērotus pārbaudes prasības, neuzliekot liekas kvalitātes prasības savam projektam.

Koordinātu mērīšanas mašīnas (CMM) atstāv augstāko precizitātes standartu izmēru pārbaudei. Šīs datora vadītās sistēmas izmanto pieskāriena zondes vai optiskos sensorus, lai punktus pa punktam kartotu detaļas ģeometriju un salīdzinātu mērītos lielumus ar jūsu CAD modeli. Koordinātu mērīšanas mašīnu (CMM) pārbaude atklāj novirzes, kuras manuālie mērinstrumenti varētu neievērot — īpaši sarežģītām trīsdimensiju ģeometrijām un GD&T funkcijām, piemēram, patiesajai pozīcijai un koncentriskumam.

Optiskās mērīšanas sistēmas ir īpaši efektīvas tādu funkciju pārbaudē, kurām pieskāriena zondēm ir grūti piekļūt. Redzes sistēmas un lāzera skeneri uzņem virsmas datus, nepieskaroties detaļai — kas ir būtiski delikātām sastāvdaļām vai mīkstiem materiāliem, kuri var deformēties zondes spiediena ietekmē. Medicīniskās apstrādes pielietojumos bieži prasa bezkontakta pārbaudi, lai saglabātu sterīlas virsmas.

Virsmas profilometrija pārbauda, vai Jūsu virsmas apdare atbilst norādītajām specifikācijām. Stilusa profilometri velk plānu adatu pa virsmu, mērot Ra, Rz un citus raupjuma parametrus ar mikronu precizitāti. Lidošanas tehnikas apstrādē, kur virsmas kvalitāte ietekmē izturību cikliskai slodzei, šī pārbaude ir obligāta.

Pirmā izstrādājuma pārbaude (FAI) nodrošina visaptverošu pārbaudi pirms ražošanas turpināšanas. Pirmā no līnijas izgatavotā detaļa tiek pilnībā izmērīta, dokumentējot katru norādīto īpašību. Šis pamatindeksis apstiprina, ka ražošanas process spēj regulāri ražot atbilstošas detaļas. Medicīnas ierīču apstrādē, kur pacienta drošība ir atkarīga no izmēru precizitātes, pirmās detaļas pārbaudes (FAI) dokumentācija kļūst par neatņemamu daļu no ierīces pastāvīgās vēstures reģistra.

Kvalitātes sertifikāciju izpratne

Šie ISO un IATF logotipi nozīmē vairāk nekā tikai tirgotāju zīmes. Tie apliecina neatkarīgi auditētus kvalitātes vadības sistēmu standartus, kas nodrošina vienotus procesus un dokumentētus procedūru noteikumus. Tomēr kuras sertifikācijas ir būtiskas Jūsu lietojumprogrammai?

Pēc industrijas analīze , ne visi kvalitātes pārvaldības sistēmu standarti ir vienādi — pareizā standarta izvēle var pārvērst darbības.

ISO 9001 kalpo kā universāls pamats kvalitātes pārvaldībai. Tajā uzsvērts klientu apmierinājums, risku balstīta domāšana un nepārtraukta uzlabošanās. Šis sertifikāts piemērots vispārējai ražošanai visās nozarēs un apliecina, ka piegādātājs ir dokumentējis savus procesus un ieviesis sistēmiskus kvalitātes kontroles pasākumus. Ja jūs iegādājaties nekritiskas sastāvdaļas vai sadarbojaties ar piegādātājiem dažādās nozarēs, ISO 9001 sertifikāts nodrošina pamata garantiju.

IATF 16949 balstās uz ISO 9001, bet papildināts ar automobiļu rūpniecībai specifiskām prasībām. Uzmanība pārslīd uz defektu novēršanu, produkta izsekojamību un ārkārtas plānošanu. Šis sertifikāts veicina nulles defektu kultūru, kas ir būtiska automobiļu piegādes ķēdēs, kur kvalitātes trūkumi var izraisīt dārgas atsaukšanas. Ja jūs iegādājaties šasijas komponentus, dzinēju sistēmas daļas vai jebkuras citas mašīnām paredzētas apstrādātās daļas, IATF 16949 sertifikāts ir obligāts.

AS9100 atbilst aviācijas un aizsardzības rūpniecības ražošanas īpašajām prasībām. Turklāt par standarta kvalitātes pārvaldību tā uzsvērt risku pārvaldību, produkta drošību un konfigurācijas kontroli. Aviācijas komponentu apstrādei nepieciešama stingra piegādātāju novērtēšana, viltotu komponentu novēršana un pilnīga izsekojamība. Lidojumkritiskiem komponentiem, kurām nevar būt nekādu bojājumu, AS9100 sertifikāts nodrošina garantiju, ka ražošanas procesi atbilst aviācijas nozares standartiem.

Dokumentācijas un izsekojamības prasības

Sertifikāti ir nozīmīgi tikai tad, ja tie pārvēršas dokumentētos kvalitātes pierādījumos jūsu konkrētajiem komponentiem. Šeit ir tas, ko ietver rūpīga kvalitātes nodrošināšanas dokumentācija:

• Materiālu sertifikācijas: Milimetru testa ziņojumi, kas apstiprina, ka izejvielas atbilst norādītajai sakausējuma sastāvam un mehāniskajām īpašībām
• Pirmā izstrādājuma pārbaudes ziņojumi: Sākotnējo ražošanas daļu pilnīga izmēru verifikācija pret zīmējumu specifikācijām
• Ražošanas procesa iekšējās pārbaudes ieraksti: Dokumentācija par kvalitātes pārbaudēm, kas veiktas ražošanas laikā
• Gala pārbaudes dati: Koordinātu mērīšanas sistēmas (CMM) ziņojumi, virsmas apstrādes mērījumi un vizuālās pārbaudes rezultāti
• Atbilstības sertifikāti: Oficiāls paziņojums, ka detaļas atbilst visiem noteiktajiem prasījumiem
• Izsekojamības ieraksti: Partijas numuri, mašīnu identifikācija un operatoru ieraksti, kas saista gatavās detaļas ar izejvielām un ražošanas procesiem

Reglamentētajās nozarēs šie ieraksti nav neobligāti papildinājumi — tie ir juridiski obligāti. Medicīnas ierīču apstrāde saskaņā ar FDA noteikumiem prasa pilnīgus ierīču vēstures ierakstus. Aerokosmiskām sastāvdaļām nepieciešama izsekojamība visā to ekspluatācijas laikā. Pat vispārīgās rūpnieciskās lietojumprogrammas gūst priekšrocības no dokumentācijas, kas atbalsta garantijas prasības un bojājumu analīzi.

Novērtējot precīzās CNC apstrādes pakalpojumus, jautājiet īpaši par pārbaudes iespējām un dokumentācijas praksi. Piegādātājs ar visaptverošu kvalitātes sistēmu samazina jūsu risku un nodrošina verifikācijas datus, kas jums nepieciešami, lai droši izmantotu detaļas ekspluatācijā. Kvalitātes nodrošināšana nav vieta, kur samazināt izmaksas — tā ir vieta, kur apstiprināt, ka katrs cits lēmums jūsu projektā bija pareizais.

Nozaru pielietojumi no automažīnu līdz aviācijai

Tagad, kad jūs saprotat kvalitātes nodrošināšanas pamatus, izpētīsim, kā šie standarti tiek piemēroti dažādās nozarēs. Katra nozare rada unikālus izaicinājumus, materiālu prasības un regulatīvus rāmjus, kas nosaka, kā jāražo pielāgotie mehāniskās apstrādes komponenti. Vai nu jūs iegādājaties šasijas komponentus vai ķirurģiskus instrumentus, šo nozaru specifisko prasību izpratne palīdz jums pareizi noteikt prasības un izvēlēties kvalificētus ražošanas partnerus.

Automobiļu komponentu prasības

Automobiļu industrijā darbojas vienkāršs princips: nulle defektiem masveida mērogā. Kad viens vienīgs bojāts komponents var izraisīt atsaukšanu, kas ietekmē miljoniem automašīnu, kvalitātes sistēmām jābūt neuzvaramām.

Kas padara automašīnu apstrādi atšķirīgu? Apjomu prasības sastopas ar precizitātes prasībām tādā veidā, kas izraisa izpildspējas izcilības izraisītās ražošanas iespēju izmaiņas. Riteņu balsta komplekti, dzinītāja komponenti un pārnesumkārba daļas ir jāuztur stingros noviržu robežas ietvaros visā ražošanas ciklā, kas var ilgt vairākus gadus. Saskaņā ar American Micro Industries, IATF 16949 ir starptautiskais standarts automašīnu kvalitātes pārvaldībai, kurā apvienoti ISO 9001 principi ar nozares specifiskām prasībām nepārtrauktai uzlabošanai, defektu novēršanai un stingrai piegādātāju uzraudzībai.

Galvenās prasības automašīnu pielāgotām apstrādes daļām ir:

• IATF 16949 Sertifikāts: Nepieciešams obligāti tier līmeņa piegādātājiem — tas apliecina nulles defektu kultūru un sistēmiskus kvalitātes kontroles pasākumus
• Statistiskā procesu kontrole (SPC): Kritisko izmēru reāllaika uzraudzība, lai pamanītu novirzi pirms defektiem rodas
• Ražošanas sastāvdaļu apstiprināšanas process (PPAP): Pilnīgu dokumentāciju, kas pierāda ražošanas spēju pirms ražošanas uzsākšanas
• Pilna izsekojamība: Partijas sekotspēja no neapstrādātā materiāla līdz gatavajai komponentei atgriezeniskās saites pārvaldībai
• Stabila materiāla darbība: CNC tērauda komponentiem katrā partijā jāatbilst precīzi noteiktajām sakausējuma specifikācijām

Ražotājiem, kas nodrošina automašīnu piegādes ķēdes, piemērotas tādas iekārtas kā Shaoyi Metal Technology demonstrēt, kā IATF 16949 sertifikācija un statistiskā procesu kontrole nodrošina kvalitāti šasiju komplektiem un precīzajām sastāvdaļām. To automobiļu apstrādes spējas ilustrē sertificētos ražošanas standartus, ko lielākās automašīnu ražotāju uzņēmumu prasa no savām piegādātājām.

Aeronautikas un aizsardzības standarti

Ja automobiļu rūpniecībā tiek prasīts nulle defektiem, tad aviācijas rūpniecībā tiek prasīta nulle katastrofām. Lidojumkritiskās sastāvdaļas darbojas ārkārtīgi grūtās apstākļos, kur apstrādes kļūdas var izrādīties katastrofālas. Šī realitāte ietekmē katru lidojumaparatūras CNC apstrādes aspektu.

Saskaņā ar Frigate vairāk nekā 80 % pasaules aviācijas uzņēmumu prasa AS9100 sertifikāciju no CNC piegādātājiem. Šis standarts balstās uz ISO 9001, bet papildināts ar aviācijas nozares specifiskiem kontrolēšanas pasākumiem, tostarp:

• Risku pārvaldība: Sistēmiska potenciālo atteču režīmu identifikācija un novēršana
• Konfigurācijas kontrole: Rūpīga dokumentācija par dizaina rediģēšanu un ražošanas izmaiņām
• Falsifikāta novēršana: Verifikācijas procedūras, kas nodrošina autentisku materiālu un komponentu izmantošanu
• Pirmās partijas inspekcija (FAI): AS9102 atbilstoša dokumentācija, kas apstiprina, ka sākotnējā ražošana atbilst visām specifikācijām
• Pilna materiāla izsekojamība: Siltuma partijas sekotne no blāķa līdz gatavajai detaļai

Materiālu prasības CNC apstrādē kosmonautikas pielietojumos izvirza spējas līdz to robežām. Titanija apstrāde prasa specializētu ekspertīzi — materiāla zemā siltumvadītspēja un tendence cietēt deformācijas rezultātā prasa rūpīgi kontrolēt griešanas parametrus. Kovara apstrādes pakalpojumi risina hermētiskas noslēgšanas pielietojumus, kur kritiska ir termiskās izplešanās atbilstība. Speciālās sakausējumu šķirnes, piemēram, Nitronic 60, tiek izmantotas vārstu un aktuatoru pielietojumos, kur gallinga pretestība novērš komponentu sabloķēšanos.

Kosmosa sistēmas pievieno vēl vienu sarežģītības dimensiju. Pavadonīšu un starta aparātu komponenti pakļauti ārkārtīgiem mehāniskajiem slodzēm, termiskajām svārstībām un kosmiskajai radiācijai. Saskaņā ar nozares datiem precizitāte bieži sasniedz mikronu līmeni, un procesa validācija kā arī iebūvētā izsekojamība padara AS9100 sertifikāciju neaizstājamu šādos pielietojumos.

Medicīnas ierīču ražošanas apsvērumi

Medicīniskā apstrāde rada unikālu izaicinājumu: detaļas, kas tieši mijiedarbojas ar cilvēka ķermeni. Dimensiju kļūda ortopēdiskajā implanti vai ķirurģiskajā instrumentā nav vienkārši kvalitātes jautājums — tā ir pacienta drošības problēma.

Saskaņā ar PTSMAKE medicīniskā CNC apstrāde atšķiras galvenokārt ar ārkārtīgi augstām precizitātes prasībām, bioloģiski saderīgu materiālu izvēli, stingru regulatīvo atbilstību un visaptverošiem dokumentācijas protokoliem, kas pārsniedz standarta ražošanas prakses.

Medicīnas ierīču apstrādes regulatīvais režīms ietver:

• ISO 13485: Kvalitātes pārvaldības standarts, kas īpaši paredzēts medicīnas ierīcēm un ietver dizaina kontroli, risku pārvaldību un izsekojamību
• FDA 21 CFR 820. pants: Kvalitātes sistēmas reglamenti, kas regulē ASV medicīnas ierīču ražošanu
• Bioloģiskās savietojamības testēšana: Materiāla verifikācija saskaņā ar ISO 10993 jebkurai komponentei, kas saskaras ar audumiem vai šķidrumiem
• Sterilizācijas validācija: Dokumentēti procesi, kas nodrošina, ka komponentes iztur sterilizāciju, nesadaloties vai degradējoties
• Ierīces vēstures reģistri: Pilnīga dokumentācija, kas saista gatavās ierīces ar visiem ražošanas ievadiem

Materiālu izvēle kļūst īpaši kritiska. Bronzas CNC komponenti tiek izmantoti bultiņu pielietojumos medicīniskajā aprīkojumā, kamēr titāns dominē ievietojamajos ierīcēs tā bioloģiskās saderības un stipruma attiecības pret svaru dēļ. Virsmas apstrādes specifikācijas ievietojamiem ierīcēm bieži vien prasa Ra vērtības 0,1–0,4 mikrometri — spoguļveidīgas virsmas, kas novērš audu traumu un bakteriālu pieķeršanos.

Medicīniskajās lietojumprogrammās precizitātes prasības pārsniedz tradicionālos robežvērtību rāmītus. Ievietojamām ierīcēm var būt nepieciešamas precizitātes līdz ±0,0001 collām (2,54 mikrometri). Ķirurģiskajām instrumentiem jāsaglabā funkcionālums un vienlaikus jānodrošina viegla tīrīšana, tāpēc ir nepieciešamas gludas virsmas, kas atbilst atkārtotai sterilizācijai.

Rūpnieciskās iekārtas lietojumprogrammas

Šo stingri regulēto nozaru aiz muguras rūpnieciskā aprīkojuma ražošana paša savā veidā izvirza prasības pēc pielāgotiem apstrādātiem komponentiem. Hidrauliskās sistēmas, automatizācijas aprīkojums un smagā tehnika balstās uz precīziem daļām, kas jādarbojas uzticami grūtos ekspluatācijas apstākļos.

Rūpnieciskajās lietojumprogrammās parasti akcentē:

• Izmērājuma uzvarēšanas spēja: Komponentiem, kas darbojas nepārtraukti, jāsaglabā izmēru stabilitāte ilgā ekspluatācijas laikā
• Maināmība: Daļām jāatbilst un jāfunkcionē identiski visā aprīkojuma parkā
• Izturīga precizitāte: Tolerances pietiekami stingras funkcionalitātei, neuzliekot pārmērīgi striktus prasības
• Materiālu daudzveidība: Pielietojumi aptver gan standarta tēraudu, gan īpašās sakausējumus, atkarībā no ekspluatācijas vides

Kaut arī ISO 9001 sertifikācija parasti ir pietiekama vispārīgiem rūpnieciskajiem komponentiem, konkrētiem pielietojumiem var būt nepieciešamas papildu kvalifikācijas. Spiediena trauku komponenti atbilst ASME standartiem. Pārtikas apstrādes aprīkojumam nepieciešami FDA atbilstoši materiāli un virsmas apdare. Katrs pielietojums uzliek prasības, kuras kvalificētiem apstrādes partneriem jāsaprot un jāizpilda.

Kas vieno visas šīs nozares? Dokumentācija, izsekojamība un verificēta kvalitāte. Vai nu jūs ražojat gaisa un kosmosa rūpniecības stiprinājumus vai medicīniskas implanti, spēja pierādīt, ka katrs komponents atbilst specifikācijām, un izsekot jebkādām problēmām līdz to avotam, atšķir profesionālu ražošanu no minējumiem. Jūsu nozare nosaka, kuras konkrētās sertifikācijas ir piemērotas, taču pamatprincips paliek nemainīgs: pielāgoti apstrādāti komponenti katru reizi jādarbojas tieši tā, kā tie ir projektēti.

Pareizā pasūtījuma apstrādes partnera izvēle

Jūs esat noteikuši savas specifikācijas, izvēlējušies materiālus un saprotat, kādi kvalitātes standarti attiecas uz jūsu nozari. Tagad pienāk lēmuma brīdis, kas var izlemt jūsu projekta veiksmi vai neveiksmi: pareizā ražošanas partnera izvēle. Meklējot vietējās CNC apstrādes darbnīcas vai vietējās apstrādes darbnīcas, var iegūt desmitiem variantu, taču kā atšķirt kompetentus partnerus no tiem, kas radīs problēmas?

Starp veiksmīgu pasūtījuma apstrādes projektu un dārgu neveiksmi bieži vien ir tikai partnera izvēle. Apskatīsim sistēmisku pieeju, kā atrast, novērtēt un veidot attiecības ar apstrādes piegādātājiem, kas regulāri nodrošinās vēlamo rezultātu.

Apstrādes partnera spēju novērtēšana

Iedomājieties potenciālos apstrādes partnerus kā darba meklētājus. Viņi vēlas jūsu līgumu, un jums ir jā"pieņem darbā" vispiemērotākais no tiem. Saskaņā ar Modus Advanced , tiešas intervijas ar potenciālajiem partneriem, kurās uzdoti tieši jautājumi par viņu pieredzi, sniedz atklājošus atbildes — īpaši tad, ja piegādātājs vairās no jautājuma.

Šeit ir sistēmiska pieeja potenciālo partneru pārbaudei:

1. Novērtējiet aprīkojumu un tehnoloģijas: Pārbaudiet, vai jebkurš partneris, ko apsverat, patiešām ir aprīkots ar konkrētajām mašīnām, kas nepieciešamas, lai pabeigtu jūsu pasūtījumu. Pat ja viņi apgalvo, ka varētu iegādāties atbilstošos rīkus, tas nekavējoties norāda uz to, ka viņiem trūkst dziļas pieredzes šajos procesos. Meklējiet jaunākās operāciju programmatūras un kvalitātes kontroles sistēmas — nopietni CNC pakalpojumu sniedzēji investē labākajās platformās.
2. Pārbaudiet sertifikācijas: Ne tikai vaicājiet, kādas sertifikācijas viņi ir ieguvuši — pieprasiet kopijas un pārbaudiet to derīgumu. Automobiļu nozarē IATF 16949 ir obligāta. Aerokosmosa nozare prasa AS9100. Medicīnas nozarei nepieciešama ISO 13485. Savienojiet sertifikācijas ar jūsu nozares prasībām.
3. Pieprasiet kvalitātes rādītājus: Jautājiet, ko tie patiešām sasniedz, nevis tikai ko plāno sasniegt. Pēc nozares ekspertu viedokļa, uz kvalitāti orientēti piegādātājiem vajadzētu būt ievērojami augstiem kvalitātes rādītājiem, zemiem kļūdu izlaišanas līmeņiem un spējai detalizēti izklāstīt savas kvalitātes sistēmas.
4. Novērtējiet vertikālo integrāciju: Saskaņā ar PEKO Precision, piegādātāji, kas vairāk darba veic paši, parasti nodrošina ātrāku iterāciju, stingrāku kvalitātes kontroli un īsākus piegādes laikus. Ja iesaistīti apakšuzņēmēji, noskaidrojiet, kas tie ir un kā tie ietekmē projekta riskus.
5. Testa dizaina atsauksmju sniegšanas spējas: Nosūtiet savu dizainu potenciālajiem partneriem un pagaidiet dažas dienas. Labākie partneri ātri atgriezīsies ar ražošanai piemērotības (DFM) atsauksmēm. Šīs atsauksmes nedrīkst kritizēt jūsu dizaina funkcionalitāti — tās drīkst identificēt iespējas, kā uzlabot ražošanas piemērotību un samazināt izmaksas.
6. Pārbaudiet saziņas reaģētspēju: Cik ātri viņi atbild uz vaicājumiem? Skaidra un operatīva saziņa citātu fāzē parasti norāda, kā viņi rīkosies ražošanas laikā.

Meklējot "vietējās mašīnu darbnīcas" vai "mašīnists darbnīcas tuvumā", tuvums piedāvā priekšrocības prototipēšanai un steidzamiem uzdevumiem — jūs varat apmeklēt iekārtas, pārbaudīt to spējas personīgi un saņemt detaļas ātrāk. Tomēr neupurējiet spējas ērtību dēļ. Kvalificēts partneris citā valsts daļā bieži nodrošina labākus rezultātus nekā nepietiekami aprīkota darbnīca blakus ielā.

Piegādes laika sagaidāmība un plānošana

Cik ilgu laiku patiesībā vajadzētu aizņemt pielāgotas mašīnstrādāšanas izgatavošanai? Atbilde ievērojami atšķiras atkarībā no vairākiem faktoriem, un šo faktoru izpratne palīdz jums noteikt realistiskus projektu termiņus.

Saskaņā ar nozares analīzi piegādes laiks ir kļuvis par būtisku faktoru klientiem, izvēloties piegādātājus. Pamatotas piegādes laika norādes noteikšanai nepieciešama izpratne par to, kas nosaka ražošanas grafikus:

• Detaļas sarežģītība: Vienkāršas sastāvdaļas ar vienkāršām ģeometrijām tiek apstrādātas ātrāk nekā sarežģītas detaļas, kurām nepieciešamas vairākas uzstādīšanas, specializēta rīku aparatūra vai papildu apstrādes operācijas
• Materiālu pieejamība: Parastie materiāli, piemēram, 6061 alumīnija sakausējums, tiek piegādāti ātri. Speciālie sakausējumi, piemēram, Kovar vai Nitronic 60, var prasīt nedēļas ilgu piegādes laiku.
• Daudzums: Viena prototipa izgatavošana bieži notiek ātrāk nekā ražošanas sērija, tomēr iestatīšanas laiks tiek sadalīts pa lielākām pasūtījumu partijām.
• Pabeigšanas prasības: Termiskā apstrāde, pārklāšana, anodizēšana un citas sekundārās operācijas papildina termiņus par dienām vai nedēļām.
• Pašreizējā darbnīcas slodze: Apslogota ražotne ar pilnīgi aizņemtām rindām prasa vairāk laika nekā ražotne ar brīvu jaudu.
• Pārbaudes prasības: Detaļām, kurām nepieciešama CMM (koordinātu mērīšanas mašīnas) pārbaude un oficiāla dokumentācija, nepieciešams papildu apstrādes laiks.

Tipiskais piegādes laiks CNC pagriešanas pakalpojumiem un frēzēšanas operācijām:

• Ātrās prototipēšanas izstrādājumi: 1–5 darba dienas vienkāršām detaļām parastajos materiālos
• Standarta ražošana: 2–4 nedēļas tipiskām pielāgotām komponentēm
• Sarežģītas saliekamas konstrukcijas: 4–8 nedēļas, ja nepieciešamas vairākas operācijas un stingras precizitātes prasības
• Speciālās materiāli: Pievienojiet 1–3 nedēļas materiālu iegādei

Labākie partneri piedāvā elastību steidzamiem uzdevumiem. Ražotnes, kurās ir iespējama ātra prototipu izstrāde un pāreja uz masveida ražošanu, var apmierināt steidzamos pieprasījumus — dažas pat piedāvā piegādes laikus tik īsus kā viens darba diena kritiskās situācijās. Tomēr steidzamo pasūtījumu apstrāde parasti saistīta ar augstāku cenu, tāpēc, ja iespējams, plānojiet iepriekš.

Automobiļu piegādes ķēdēs, kur ļoti svarīga ir piegāde tieši laikā, partneri kā Shaoyi Metal Technology demonstrē spējas, kuras iegādātājiem vajadzētu meklēt: IATF 16949 sertifikāciju, kas garantē kvalitātes sistēmu, statistisko procesu kontroli, lai nodrošinātu vienmērīgumu, un spēju piegādāt augstas precizitātes komponentus ar piegādes laikiem tik īsiem kā viens darba diena, kad to prasa ražošanas grafiki.

Veidojot veiksmīgas piegādātāju attiecības

Kvalificēta partnera atrašana ir tikai sākums. Veiksmīgākās pielāgotās apstrādes projektu rezultāti rodas ilgstošās sadarbības attiecībās, kas veidojušās laika gaitā.

Ražošanas eksperti norāda, ka saziņas un atsauksmju nostiprināšana palīdz veidot labas attiecības ar klientiem, vienlaikus uzlabojot apmierinātību un uzticību. Visā ražošanas procesā ražotājiem jāuztur cieša saziņa, laikus ziņojot par progresu un kvalitātes rezultātiem.

Kas atšķir transakcionālo iepirkumu no stratēģiskām partnerattiecībām?

• Agrīna iesaiste: Iesaistiet savu apstrādes partneri projektēšanas posmos, ne tikai tad, kad jums nepieciešamas piedāvājumu summas. Viņu DFM (izgatavojamības optimizācijas) ieguldījums var ietaupīt būtiskas izmaksas un novērst ražošanas problēmas.
• Skaidri specifikāciju noteikumi: Uzreiz nodrošiniet pilnīgus zīmējumus, materiālu specifikācijas un kvalitātes prasības. Neizteiktība rada problēmas; skaidrība tās novērš.
• Pamatotas sagaidāmības: Apzinieties, ka stingras precizitātes prasības, eksotiski materiāli un ātri termiņi visi nes savas izmaksu sekas. Kopīgi strādājiet, lai saskaņotu prasības ar budžetu.
• Vienmērīga atsauksme: Informējiet piegādātājus, kad detaļas darbojas labi, ne tikai tad, kad rodas problēmas. Pozitīvā atsauksme nostiprina labas prakses.
• Apjoma prognozēšana: Kopīgot ražošanas prognozes, ja iespējams. Piegādātāji, kuri saprot jūsu nākotnes vajadzības, var labāk sagatavoties jaudas un materiālu nodrošināšanai
• Godīgas cenās balstītas diskusijas: Zemākā cena nav vienmēr vislabākā vērtība. Novērtējiet kopējo izmaksu, iekļaujot kvalitāti, uzticamību un saziņu — ne tikai detaļas cenu

Saskaņā ar PEKO Precision, stiprākās piegādātāju attiecības ir sadarbības pamatā. Partneri ar dziļām inženierzināšanām var piedāvāt izmaksu un veiktspējas optimizāciju, vienlaikus vadot prototipēšanu, iterācijas un ražojamības uzlabojumus. Iepirkumu speciālistiem — īpaši tiem, kas attīsta jaunus produktus — šāda sadarbības pieeja kļūst par būtisku atšķirības faktoru.

Kad meklējot „cnc apstrādes uzņēmumu tuvumā“ jūs nonākat pie vairāku iespēju novērtēšanas, atcerieties, ka spējas, sertifikācija un saziņa ir svarīgākas nekā vienīgi ģeogrāfiskais novietojums. Pareizais partneris apvieno tehnisko izcilību ar reaģētspējīgu pakalpojumu, nodrošinot pielāgotus apstrādātos komponentus, kas atbilst specifikācijām vienmērīgi un vienlaikus atbalsta jūsu plašākos ražošanas mērķus.

Vai nu jums nepieciešamas sarežģītas šasiju montāžas, pielāgoti metāla bukses vai precīzi prototipi — partnera izvēles process paliek nemainīgs: pārbaudiet spējas, apstipriniet sertifikācijas, izmēģiniet reaģētspēju un veidojiet attiecības, kas nodrošina vērtību, kas pārsniedz atsevišķus darījumus. Jūsu ražošanas panākumi ir no tā atkarīgi.

Bieži uzdotie jautājumi par pielāgotiem apstrādātajiem komponentiem

1. Cik maksā komponentu apstrāde?

CNC apstrādes izmaksas ir atkarīgas no materiāla veida, sarežģītības, precizitātes prasībām un daudzuma. Stundas likmes parasti ir no 50 līdz 150 ASV dolāriem atkarībā no aprīkojuma un precizitātes prasībām. Uzstādīšanas un programmēšanas izmaksas tiek sadalītas lielākos pasūtījumos, tāpēc vienības izmaksas kļūst ekonomiskākas augstākās ražošanas apjomos. Materiāla izvēle ievērojami ietekmē kopējās izmaksas — aluminiju apstrādā ātrāk un lētāk nekā titānu vai cietinātu tēraudu. Lai iegūtu precīzu cenu, pieprasiet piedāvājumus no sertificētiem ražotājiem, piemēram, Shaoyi Metal Technology, kas piedāvā pārredzamas cenas un ātras izpildes termiņus.

2. Kāda ir CNC mašīnas stundas likme?

CNC mašīnu stundas likmes atšķiras atkarībā no aprīkojuma sarežģītības un precizitātes līmeņa. 3 ass frezēšana parasti ir lētāka nekā 5 ass apstrāde, kamēr CNC pagriešana parasti ir izdevīgāka cilindriskiem detaļām. Likmes atspoguļo arī operatora kvalifikāciju, kvalitātes sistēmas un pārbaudes prasības. Uzņēmumi, kas ir sertificēti saskaņā ar IATF 16949 vai AS9100 standartiem, var piemērot augstākas likmes, taču nodrošina augstāku kvalitātes garantiju un dokumentāciju, kas ir būtiska automašīnu un aeronautikas pielietojumiem.

3. Kāda ir atšķirība starp pasūtītām apstrādātām detaļām un gatavām komponentēm?

Pielāgoti apstrādāti komponenti tiek ražoti precīzi atbilstoši klienta specifikācijām ar unikāliem izmēriem, stingrām pieļaujamām novirzēm un specializētām materiālu kombinācijām, kas pielāgotas konkrētām lietojumprogrammām. Gatavie komponenti tiek masveidā ražoti ar standartizētiem izmēriem, nodrošinot ērtību, bet ierobežojot elastību. Pielāgoti komponenti novērš piestāšanas problēmas, samazina aprīkojuma darba pārtraukumus un ļauj optimāli izvēlēties materiālus veiktspējas kritiskām lietojumprogrammām. Lai gan standarta komponenti ir lētāki sākotnēji, ilgtermiņā pielāgoti komponenti bieži izrādās izdevīgāki, jo tie novērš dārgas aizvietošanas operācijas un uzlabo mehānisko efektivitāti.

4. Kā izvēlēties piemērotu materiālu pielāgotai apstrādei?

Materiālu izvēle sākas ar funkcionālajām prasībām — izturību, svaru, korozijas izturību un termiskās īpašības. Alumīnija sakausējumi, piemēram, 6061, piedāvā lielisku apstrādājamību un korozijas izturību vispārējām lietojumprogrammām. Nerūsējošais tērauds nodrošina izturību agresīvās vides apstākļos. Titanis nodrošina izcilu izturības attiecību pret svaru aerosaimniecības un medicīnas pielietojumiem. Inženierplastmasas, piemēram, Delrin, piedāvā zemu berzi un izmēru stabilitāti. Ņemiet vērā apstrādājamības ietekmi uz izmaksām — ciets materiāls prasa lēnākus apstrādes ātrumus un palielina rīku izmaksas. Savienojiet materiāla īpašības ar lietojumprogrammas prasībām, vienlaikus balansējot budžeta ierobežojumus.

5. Kādas sertifikācijas man vajadzētu meklēt pie pielāgotas apstrādes partnera?

Sertifikācijas prasības ir atkarīgas no jūsu nozares. ISO 9001 nodrošina pamata kvalitātes garantiju vispārējai ražošanai. Automobiļu pielietojumiem nepieciešama IATF 16949 sertifikācija, kas nodrošina nulles defektu kultūru un statistisko procesu kontroli. Aerokosmiskajiem komponentiem nepieciešama AS9100 sertifikācija, lai nodrošinātu stingru risku pārvaldību un izsekojamību. Medicīnas ierīču apstrādei nepieciešama atbilstība ISO 13485 standartam. Vienmēr pārbaudiet, vai sertifikācijas ir spēkā, un pieprasiet dokumentāciju. Partneri, piemēram, Shaoyi Metal Technology ar IATF 16949 sertifikāciju, pierāda sistēmiskās kvalitātes kontroles būtiskumu stingriem piegādes ķēdēm.
