Metalo CNC apdirbimo pagrindų supratimas

Ar kada nors domėjotės, kaip aviacijos inžinieriai sukuria komponentus su tikslumu iki 0,00004 colio? Atsakymas slypi metalo CNC apdirbime – gamybos procese, kuris radikaliai pakeitė tai, kaip mes transformuojame neapdorotą metalo žaliavą į tikslų dalių . Ar esate inžinierius, nurodantis komponentus, dizaineris, stumiantis geometrinių ribų ribas, ar tiekimo specialistas, vertinantis tiekėjus – šios technologijos supratimas yra būtinas priimant informuotus gamybos sprendimus.

Metalo CNC apdirbimas yra atimamasis gamybos procesas, kuriame kompiuteriu programuojamos instrukcijos valdo pjovimo įrankius, kad pašalintų medžiagą iš kietos metalo žaliavos ir sukurtų tikslų komponentus su išskilusiu tikslumu ir pakartojamumu.

Ši apibrėžtis atskleidžia tai, kas suteikia CNC metalo apdirbimui tokios galios. Skirtingai nuo tradicinių metodų, skaitmeninis kompiuterinis valdymas pašalina žmogaus kintamumą iš pjovimo proceso ir tuo pat metu leidžia sukurti sudėtingas geometrijas, kurias būtų neįmanoma pasiekti rankiniu būdu.

Kas skiria CNC nuo rankinio metalo apdirbimo

Palyginus CNC ir rankinį apdirbimą, skirtumai siekia daug daugiau nei vien tik kompiuterio pridėjimą. Rankinis apdirbimas reikalauja tiesioginio operatoriaus valdymo ir įgūdžių, kad būtų manipuliuojami įrankiai ir įranga. Kiekvienas pjūvis priklauso nuo techniko patirties, tvirto rankų laikymo ir sprendimo gebėjimo. Nors šis požiūris suteikia lankstumo individualiems projektams ir remontams, jis taip pat įveda kintamumą, kuris gali pakenkti tikslumui.

Metalo CNC apdirbimas visiškai pakeičia šią lygtį. Pag according to industry research from Universal Technical Institute , CNC technologija leidžia kvalifikuotam specialistui vienu metu valdyti kelis įrenginius, tuo tarpu rankinis apdirbimas reikalauja po vieną techniką kiekvienam įrenginiui. Šis esminis pokytis suteikia keletą privalumų metalo apdirbime:

• Didesnis tikslumas: Kompiuteriu valdomi judėjimai užtikrina nuolatinę tikslumą kiekviename detalių egzemplioriuje
• Pakartojamumas: Ar gamintumėte 10 ar 10 000 detalių – kiekviena iš jų atitiks pradinę specifikaciją
• Sudėtingos Geometrijos: Daugelio ašių judėjimas leidžia atlikti pjūvius ir formuoti formas, kurios būtų neįmanomos rankiniu būdu
• Tolydus veikimas: CNC įrenginiai gali veikti be pertraukų, žymiai padidindami našumą

Tačiau rankinis apdirbimas vis dar turi savo vietą. Jis išlieka vertingas labai specializuotose mažose serijose, restauracinėse darbo rūšyse bei situacijose, kai patyrusių apdirbimo specialistų unikalūs įgūdžiai suteikia baigtinei detalei nepakeičiamą vertę.

Paaiškinta atimamosios gamybos principo esmė

Įsivaizduokite pradedant kietu aliuminio, plieno ar titano gabalu. Dabar įsivaizduokite tikslų medžiagos šalinimą sluoksnis po sluoksnio ir pjūvis po pjūvio, kol išryškėja sudėtingas komponentas. Tai yra atimamosios gamybos veikla, kuri yra metalo CNC operacijų pagrindinė principas.

Štai kaip veikia šis procesas:

1. Pradedate su CAD (kompiuteriu paremtos projektavimo) modeliu, kuris tiksliai apibrėžia, kaip turėtų atrodyti galutinis detalės gaminys
2. Programinė įranga šį projektą paverčia į mašinos instrukcijas, nurodančias, kur ir kaip reikia pjauti
3. CNC mašinos – nepriklausomai nuo to, ar tai frezavimo, sukimo ar gręžimo įrenginiai – tiksliai vykdo šias programuotas trajektorijas
4. Medžiaga sistemingai šalinama iš metalinės заготовės, kol lieka tik galutinė detalė

Šis požiūris priešingai nei pridedamojo gamybos būdo (3D spausdinimo), kuriame detalės sukuriamos sluoksnis po sluoksnio. Nors pridedamieji metodai puikiai tinka greitajam prototipavimui ir sudėtingoms vidinėms struktūroms, atimamasis metalų apdirbimas išlieka tikslumo etalonu. Pagal Penta Precision gamybos tyrimus atimamieji procesai pasiekia nuokrypius ±0,001 colio, tuo tarpu pridedamieji metodai – maždaug ±0,004 colio.

Kodėl tai svarbu? Šios pramonės šakos, tokios kaip aviacija, medicinos įranga ir automobilių gamyba, reikalauja aukščiausio tikslumo lygio, nes komponentų gedimas gali padėti pavojų gyvybei. Kaip nurodyta TechTarget , CNC staklės gali apdoroti aliuminį, nerūdijančiąją plieną, varį, titano lydinius bei aukšto našumo lydinius, pvz., Inconel, todėl jos yra neatsiejamos misijoms, kurios reikalauja ypatingos patikimumo ir tikslumo.

Šių pagrindų supratimas padeda jums priimti protingesnius sprendimus visame gamybos procese – nuo medžiagų parinkimo iki tolerancijų nustatymo ir tiekėjų vertinimo. Tolimesniuose skyriuose bus išaiškinti kiekvienas iš šių aspektų, suteikiant žinių, kaip optimizuoti savo metalo CNC apdirbimo projektus nuo idėjos iki baigimo.

Pagrindiniai CNC procesai metalo gamybai

Dabar, kai jau suprantate pagrindus, pažvelkime į du pagrindinius procesus, kurie lemia metalo CNC apdirbimą : frezavimą ir sukimosi apdirbimą. Teisingas pasirinkimas tarp jų arba žinojimas, kada derinti abu procesus, gali reikšti skirtumą tarp naudingos gamybos ir švaistomų išteklių. Skamba sudėtingai? Nekelia baimės.

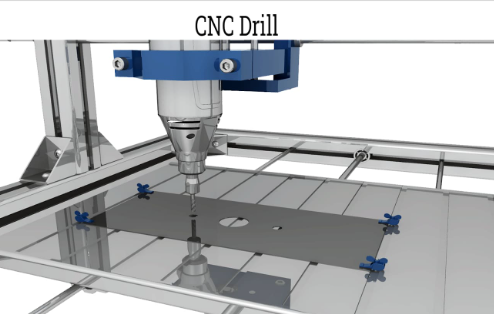

Pagalvokite taip: frezavimas sukasi pjovimo įrankis, o apdorojamas detalės gabalas lieka santykinai nejudantis. Apvartymas veikia priešingai – sukasi apdorojamas detalės gabalas, o įrankis lieka nejudantis. Šis pagrindinis skirtumas nulemia, kokias formas kiekvienas procesas sukuria geriausiai, ir todėl tokio metalo pjovimo CNC mašinos sukonfigūravimas yra itin svarbus jūsų konkrečiai programai.

CNC frezavimo operacijos ir ašių konfigūracijos

CNC frezavimas naudoja besisukantį daugiataškį pjovimo įrankį, kuris juda per jūsų apdorojamą detalės gabalą pagal programuotus maršrutus. Rezultatas? Plokščios paviršiaus sritis, įpjovos, kišenės ir sudėtingos 3D kontūros, kurias būtų neįmanoma sukurti rankiniu būdu. Bet čia prasideda tai, kas dar labiau įdomu: CNC metalo pjovimo mašinos judėjimo ašių skaičius dramatiškai paveikia geometrijas, kurias galima pasiekti.

3 ašių frezavimas: Metalo gamybos darbo arklys. Jūsų pjovimo įrankis juda trimis tiesinėmis kryptimis: X (kairėn-dešinėn), Y (priekin–atgal) ir Z (aukštyn–žemyn). Pagal YCM Alliance 3 ašių apdirbimas puikiai tinka lygių paviršių, paprastų kontūrų ir pagrindinių geometrinių formų gamybai su puikiu tikslumu. Paruošimo laikas trumpesnis, programavimas paprastesnis, o operatorių mokymo reikalavimai mažesni nei daugiaašių alternatyvų atveju.

4 ašių frezavimas: Pridėję vieną sukimosi ašį (paprastai A-ašį, sukamą aplink X ašį), galėsite apdirbti kelis detalių paviršius be jų perstatymo. Įsivaizduokite, kaip apdirbate cilindrinę detalę su elementais, esančiais skirtingais kampais, viską atlikdami viename paruošime. Tai pašalina tikslumo svyravimus, kurie atsiranda perkeldami darbo gabalą tarp operacijų.

5 ašių frezavimas: Čia CNC frezuojamos detalės pasiekia savo pilną potencialą. Dvi papildomos sukimosi ašys leidžia vienu metu apdirbti iš beveik bet kurio kampo. Kaip nurodo „RapidDirect“, penkių ašių staklės gali pasiekti nuokrypius iki ±0,0005 colio tikslumu ir paviršiaus šiurkštumą iki Ra 0,4 µm. Tiek turbinų mentės, tiek ortopedinės implantai bei aviacijos komponentai dažnai reikalauja tokios galimybės.

Kada reikėtų investuoti į daugiaprašmės galimybės įsigijimą? Atsižvelkite į šiuos veiksnius:

• Detales sudėtingumas: Požeminiai elementai, pasvirę elementai arba organinės 3D formos reikalauja 4 arba 5 ašių
• Montavimo sumažinimas: Kiekvienas darbo vienos perkėlimas į naują padėtį sukelia galimus tikslumo nuokrypius ir prideda laiko
• Paviršiaus apdorojimo reikalavimai: Optimali įrankio orientacija visą laiką pjovimo metu pagerina gamybos kokybę
• Gaminių apimtys: Aukštesnio ašių skaičiaus mašinos yra brangesnės, tačiau sudėtingoms geometrijoms sumažina vieno gaminio gamybos laiką

Kada sukimo apdirbimas yra efektyvesnis už frezavimą metaliniams gaminiams

Jei jūsų detalė yra cilindrinė, kūginė arba sukimosi simetrinė, CNC sukimo apdirbimas beveik visada yra geriausias pasirinkimas. Įsivaizduokite velenus, įvorės, smeigtukus ir sriegiuotus komponentus. Apdirbamoji detalė sukasi dideliu greičiu, tuo tarpu vienataškis pjovimo įrankis tiksliai pašalina medžiagą.

Kodėl sukimo apdirbimas yra tinkamas apvaliems detalių elementams? Nuolatinis sukimas sukuria iš esmės koncentriškas savybes. Pagal 3ERP, sukimo operacijos gali išlaikyti nuokrypius ±0,002 colio ribose standartinėms detalėms ir net iki ±0,001 colio – naudojant tikslų įrankių įrangą. Toks tikslumas yra būtinas mechaninėse surinktuvėse sujungiamoms detalėms.

Šiuolaikinių CNC plieno pjovimo mašinų konfigūracijos sukimo centruose siūlo galimybes, kurios išeina už paprastų staklių veiksmų ribų:

• Aktyvieji įrankiai: Sukamieji įrankiai bokšte leidžia atlikti frezavimo operacijas, pvz., skersinių skylių gręžimą ar riešutų griovelių frezavimą, neperkeliant detalės
• Papildomieji velenai: Vieno ciklo metu apdirbamos detalės abi puses
• Strypų padavikliai: Automatizuojamas medžiagos įkrovimas didelės apimties gamybos cikluose
• Y ašies judėjimas: Leidžia pasiekti nuo centro nuolatinės ašies nutolusias savybes, kurių negali pasiekti tradicinės sukimosi staklės

Aukšto našumo apvalių detalių gamybai apvartymas suteikia reikšmingų sąnaudų pranašumų. Įrankių sąnaudos yra žemesnės, nes vienpunktiniai karbido įdėklai yra nebrangūs ir greitai keičiami. Ciklo trukmė yra trumpesnė simetrinėms geometrijoms. Be to, naudojant automatinį strypų padavimą, galima vykdyti gamybą „šviesų išjungus“ su minimaliu operatoriaus įsikišimu.

Pasirinkimas tarp frezavimo ir apvartymo: sprendimo kriterijai

Kaip nuspręsti, kuris procesas tinka jūsų projektui? Atsakymas priklauso nuo geometrijos, gamybos apimties, tikslumo reikalavimų ir sąnaudų veiksnių. Žemiau pateikta išsami lyginamoji analizė, kuri padės priimti sprendimą:

Charakteristika	CNC sulaužymas	CNC suvienodinimas
Tinkamos geometrijos	Prizminės, plokščios paviršiaus dalys, įdubimai, grioveliai, 3D kontūrai	Cilindriniai, kūginiai, sukimosi simetriniai detalės
Tipiškos tolerancijos	±0,001 colio iki ±0,0005 colio (5 ašių)	±0,002 colio – standartinis tikslumas, ±0,001 colio – didelio tikslumo
Paviršiaus apdaila (Ra)	1,6 µm (3 ašių) iki 0,4 µm (5 ašių)	1–2 µm be papildomo apdirbimo
Geriausias gamybos apimtis	Prototipai iki vidutinių gamybos apimčių; sudėtingos detalės bet kokioje gamybos apimtyje	Vidutiniai iki dideli apimtys; puikiai tinka masinei gamybai
Sudėtingumo nustatymas	Vidutinis iki aukšto; padidėja su ašių skaičiumi	Žemesnis; paprastas simetriniams detaliams
Formų kainas	Aukštesnis; reikia kelių specializuotų pjūklo dalių	Žemesnis; keičiamos įstatomosios plokštelės yra ekonomiškos
Ciklo laikas	Ilgesnis paprastoms detalėms; konkurencingas sudėtingoms geometrijoms	Greitesnis apvalioms detalėms; efektyvus medžiagos šalinimas
Prieiga prie kelių paviršių	Puikus su 4/5 ašių galimybėmis	Ribotas be gyvosios įrankių sistemos; reikalauja papildomų operacijų

Ką daryti, jei jūsų detalė reikalauja abiejų? Apsvarstykite flanšuotą veleną su frezuotais plokščiais paviršiais ir perverstais skersiniais skylėmis. Tradiciniai metodai reikštų atskirus frezavimo ir sukimo procesus su detalių perkėlimu tarp įrengimų. Šiandienos frezavimo-sukimo centrai sujungia abi šias galimybes ir sudėtingas savybes apdoroja viename nustatyme. Tai pašalina rankinio tvarkymo laiką, sumažina kaupiamąsias nuokrypių klaidas ir supaprastina gamybos eigą.

Pagrindinė išvada: pirmiausia pritaikykite apdirbimo procesą prie jūsų detalės geometrijos, o tik po to optimizuokite pagal gamybos apimtis ir sąnaudas. Apvalios detalės apdirbamos sukant. Prizminės detalės – frezuojant. Sudėtingos detalės, turinčios abi šias savybes? Tai būtent tas atvejis, kai hibridinė frezavimo-sukimo technologija arba strategiškai suplanuota procesų seka duoda geriausius rezultatus.

Aiškiai supratę šiuos pagrindinius procesus, esate pasiruošę priimti kitą svarbiausią sprendimą: pasirinkti tinkamiausią metalą savo taikomąją programinę įrangą. Medžiagos savybės tiesiogiai veikia tai, kuriuos apdirbimo parametrus naudosite ir kokius tikslumus galėsite realiai pasiekti.

Metalų pasirinkimo vadovas CNC apdirbimo projektams

Jūs jau nustatėte, ar jūsų detalė reikalauja frezavimo, sukimo ar abiejų operacijų. Dabar atėjo sprendimo laikas, kuris paveiks viską – nuo pjovimo greičių iki galutinės detalės veikimo: kurį metalą turėtumėte naudoti? Atsakymas ne visada akivaizdus. Kiekviena medžiaga turi savo unikalias apdirbimo charakteristikas, sąnaudų pasekmes ir taikomųjų sričių privalumus, kurie gali nulemti jūsų projekto sėkmę ar nesėkmę.

Štai kas iš tikrųjų vyksta: kai kurie metalai beveik patys supjaustomi, o kiti kiekvieną žingsnį varo įrankius. Supratimas, kodėl taip nutinka, ir gebėjimas pasinaudoti kiekvieno medžiagos privalumais leidžia skirti sėkmingus projektus nuo brangių gamybos problemų. Panagrinėkime dažniausiai naudojamas CNC apdirbimo medžiagas ir tai, kas suteikia kiekvienai iš jų ypatingų savybių.

Aliuminio lydiniai ir jų apdirbimo charakteristikos

Jei ieškote optimalaus balanso tarp našumo ir apdirbamosios savybės, greičiausiai pasirinksite aliuminį. Pagal „Fictiv“ duomenis, aliuminis yra vienas dažniausiai naudojamų metalų dėl savo mažos tankio ir pritraukiančių medžiagos savybių įskaitant didelį stiprumą, didelę plastiskumą ir didelę korozijos atsparumą.

Tačiau ne visi aliuminio lydiniai yra vienodai tinkami apdirbti. Dažniausiai susidursite su šiais dviem pagrindiniais lydiniais:

6061 Aluminiumas: Tai jūsų universalus daugiafunkcis lydinys. Jis pasižymi puikiomis mechaninėmis savybėmis, geromis suvirinamumo savybėmis ir apdorojimo (frezeavimo, frezavimo) įvertinimu apie 90 % (palyginti su lengvai apdorojamu vario-cinko lydiniu, kurio įvertinimas – 100 %). Jį galima rasti visur: automobilių rėmuose, dviračių komponentuose, jūrų technikoje ir begalybėje vartotojų produktų. Kai svarbi kaina ir reikia patikimos našumo be išskilusių reikalavimų, 6061 tikrai tinka.

7075 Aluminijas: Reikia didesnės stiprybės? Šis aviacijos klasės lydinys tai užtikrina – jo tempiamasis stipris artėja prie daugelio plienų, tačiau jo masė yra tik nedidelė šių medžiagų dalis. Ką gaunate už tai? Šiek tiek prastesnis apdorojimas (apie 70 %) ir brangesnė medžiaga. Lėktuvų konstrukciniams elementams, didelėms apkrovoms skirtiems sporto įrenginiams ir karinėms programoms dažnai nurodomas 7075 lydinys, kai našumas svarbesnis už biudžetą.

Kodėl aliuminis taip puikiai apdirbamas? Jo santykinis minkštumas leidžia agresyviai šalinti medžiagą. Tačiau žema lydymosi temperatūra (apie 660 °C) reiškia, kad šilumos valdymas yra kritiškai svarbus. Per stipriai apkraunant be tinkamo aušinimo skysčio ir skiedrų pašalinimo, medžiaga pradės sukibti su pjovimo įrankiais.

Nerūdijančiojo plieno pasirinkimas CNC aplikacijoms

Kai korozijos atsparumas tampa neabejotinas, į diskusiją įtraukiamas nerūdijančiasis plienas. Chromo kiekis (ne mažiau kaip 10,5 %) sukuria apsauginį oksidų sluoksnį, kuris atsparus rūdijimui, chemikalams ir sunkioms aplinkos sąlygoms. Tačiau nerūdijančiojo plieno apdirbimas reikalauja kitokio požiūrio nei aliuminio.

Štai ką reikėtų žinoti apie populiariausias rūšis:

Medžiaga 303 nerūdijančasis plienas: Tai jūsų laisvai apdirbamas nerūdijančiojo plieno variantas, kuriame sieros ir fosforo kiekis specialiai padidintas, kad pagerėtų šukų lūžimas ir sumažėtų įrankių nusidėvėjimas. Apdirbamosios savybės yra apie 45–50 % lyginant su variu, todėl tai lengviausiai apdirbamas nerūdijančiojo plieno tipas. Puikiai tinka didelėms gamybos serijoms – ašių, pavarų ir jungiamųjų detalių gamybai, kai ypatinga korozijos atsparumas nėra pagrindinis reikalavimas.

304 nerūdantis plienas: Pagal Lindsay Machine Works, 304 yra dažniausiai naudojama nerūdijančiojo plieno rūšis, kuri puikiai derina korozijos atsparumą ir deformuojamumą. Tačiau jos trūkumas – linkmė kietėti apdirbant, todėl būtina taikyti nedideles apdirbimo greičio reikšmes ir naudoti aštrius įrankius. Jei apdirbimą nutrauksite per vidurį, ant paviršiaus susidarys kietėjusi sluoksnis, kuris labai greitai blukdys įrankius.

ST plienas 316L: Jūros aplinkoje, cheminėje pramonėje ar medicinos srityje, kur yra pavojus chloridų poveikiui, 316L užtikrina geresnę korozijos atsparumą. „L“ žymėjimas reiškia mažą anglies kiekį, kuris pagerina suvirinamumą. Apdirbamosios savybės yra apytikriai 36 %, todėl reikia kantrybės ir tinkamų įrankių bei apdirbimo strategijų.

Anglies ir lydiniai plienai: stiprumas susitinka su verte

Plienas išlieka pramoninės gamybos pagrindu. Jis stiprus, santykinai nebrangus ir yra įvairių rūšių, kiekviena pritaikyta tam tikroms aplikacijoms. Pagrindinis dalykas – tinkamai parinkti anglies kiekį ir lydinių elementus atsižvelgiant į jūsų naudojimo reikalavimus.

1018 anglies plienas: Šis žemo anglies kiekio (minkštas) plienas puikiai apdirbamas mašinomis (apie 70 %) ir lengvai suvirinamas. Tai ekonomiškas pasirinkimas velenams, ašmenims ir konstrukcinėms detalėms, kurios nereikalauja itin didelės kietumo. Trūkumai? Ribota šiluminė apdorojamoji galimybė ir linkimas koroduoti be apsauginių denginių.

1045 plieno medžiaga: Pereikite prie vidutinio anglies kiekio – ir gausite šiluminio apdorojimo galimybę kartu su pakankama apdirbamumu mašinomis (apie 55–60 %). Tinkamai šiluminio apdorojus, 1045 plienas įgyja paviršiaus kietumą, tinkamą panaudoti dėžėse, varžtams ir kitoms detalėms, kurios turi būti atsparios dilimui. Ši universalumas daro jį populiaria specifikacija mechaninėms aplikacijoms.

4340 lydinys plienas: Kai svarbiausia yra stiprumo ir atsparumo smūgiams savybės, šis nikeliu, chromu ir molibdenu lydinys tai užtikrina. Dažnai 4340 lydinys nurodomas lėktuvų važiuoklėms, aukštos našumo velenams ir sunkiosios įrangos komponentams. Apdirbamosios savybės sumažėja iki apie 45–50 %, o apdirbimui reikės tvirtų įrankių bei tinkamų apdirbimo greičių ir padavimų.

Specializuotoms aplikacijoms, kuriose reikalaujama konkrečių savybių, įrankių plienai, tokie kaip S7 plienas (atsparus smūgiams) ir D2 plienas (atsparus dilimui, turintis didelę chromo kiekį), siūlo pritaikytą našumą. Tačiau jų kietumas daro apdirbimą žymiai sudėtingesnį, todėl dažniausiai reikia apdirbti prieškaitinėje būsenoje ir po apdirbimo taikyti šiluminį apdorojimą.

Varis ir vario lydiniai: laidumo čempionai

Kai jūsų aplikacijoje reikalaujama išskliaustinės šiluminės ar elektrinės laidumo, varis ir jo lydiniai tampa būtinomis vertinimo priemonėmis.

360 vario lydinys: Dažnai vadinamas laisvai apdirbamu variu, šis vario ir cinko lydinys nustato apdirbamosios medžiagos standartą – 100 %. Skilimai yra švarūs, paviršiaus baigiamasis apdorojimas puikus, o įrankių tarnavimo laikas išskirtinis. Šis lydinys dažnai nurodomas vamzdynų armatūrai, elektros komponentams, dekoratyvinei armatūrai ir tiksliesiems prietaisams. Pagal „Fictiv“ duomenis, varis išlaiko daugelį vario laidumo savybių, tuo pat metu užtikrindamas didesnį stiprumą ir korozijos atsparumą.

C110 varis: Grynas varis (ne mažiau kaip 99,9 %) užtikrina aukščiausią elektrinį laidumą iš visų pramonės metalų, išskyrus sidabrą. Tai kritiškai svarbu elektros autobusų barams, šilumos šalinimo radiatoriams ir RF ekranavimo taikymams. Kokia problema? Jo minkštumas (apie 70 % apdirbamosios medžiagos) sukelia šlifavimo kraštų susidarymą ir medžiagos išsiskleidimą. Norint pasiekti aukštos kokybės rezultatus, būtina naudoti aštrius įrankius, tinkamas apdirbimo greičio reikšmes ir pakankamai aušinimo skysčio.

Titanas: aukštos našumo medžiaga, tačiau brangi

Neįmanoma aptarti CNC apdirbimo medžiagų be titano. Kaip nurodo Lindsay Machine Works, titanui būdingas aukščiausias stiprumo ir svorio santykis iš visų metalų, todėl jis yra neatsiejamas nuo aviacijos, medicinos implantų ir aukštos našumo taikymų.

Bet čia yra realybės patikrinimas: titaną ypač sunku apdirbti. Jo žema šilumos laidumas susikaupia pjovimo krašte, greitindamas įrankių nusidėvėjimą. Jei pjovimo greitis per žemas, greitai įvyksta medžiagos sustiprėjimas. Be to, medžiagos kaina 5–10 kartų aukštesnė nei aliuminio palyginti su panašiais kiekiais.

Ar titaną verta naudoti? Aviacijos konstrukciniams komponentams, biologiniam suderinamumui reikalaujantiems medicinos implantams ar taikymams, kai svorio sumažinimas pateisina didesnes sąnaudas – absoliučiai taip. Bendrosioms pramonės aplikacijoms? Tikriausiai ne, jei aliuminis ar plienas gali atitikti reikalavimus už dalį sąnaudų.

Metalų savybių palyginimas: teisingas pasirinkimas

Taigi kaip pasirinkti? Išsamią apdorojimo savybių palyginimo lentelę žr. toliau:

Metalas/lydinys	Apdorojamosios medžiagos indeksas	Tipiškos tolerancijos	Santykinė kaina	Bendrosios paraiškos
6061 Aluminiumas	90%	±0.001"	Mažas	Automobilių, aviacijos, vartotojo prekių pramonė
7075 Aluminiumas	70%	±0.001"	Vidmenis	Lėktuvų konstrukcijos, didelės apkrovos komponentai
nerūdijantis plienas 303	45-50%	±0.002"	Vidmenis	Sujungiamieji elementai, ašys, masinės gamybos detalės
304 nerūdantis	40%	±0.002"	Vidmenis	Maisto pramonės įranga, cheminis perdirbimas
316L nerūdijantis plienas	36%	±0.002"	Vidutinis-Aukštas	Jūrinė, medicinos ir farmacinė pramonė
1018 plieno	70%	±0.001"	Mažas	Ašys, veržlės, bendrosios konstrukcinės detalės
1045 Plienas	55-60%	±0.001"	Žema-vidutinė	Pavaros, varžtai, šiluminio apdorojimo komponentai
4340 Plienas	45-50%	±0.002"	Vidmenis	Tvyros, didelės stiprybės ašys
360 vario	100%	±0.0005"	Vidmenis	Fitingai, elektros, dekoratyviniai
C110 varnis	70%	±0.001"	Vidutinis-Aukštas	Elektra, šilumos valdymas
Ti-6Al-4V	22%	±0.002"	Labai Aukštas	Aviacija, medicininiai implantai

Kodėl kai kurie metalai yra lengviau apdirbami nei kiti? Tai priklauso nuo pagrindinių medžiagos savybių. Kietesnės medžiagos pasipriešina pjovimui, sukuria daugiau šilumos ir greičiau dėvi įrankius. Medžiagos su žema šilumos laidumu šilumą susikaupina pjovimo zonoje. Darbo kietėjimo lydiniai sustiprėja deformuojantis, todėl kiekvienas tolesnis apdirbimas tampa sunkesnis. O plastširdės, „lipnios“ medžiagos dažniausiai nešvariai išsiskleidžia vietoj to, kad švariai nukirstų.

Pagrindinė išvada: pirmiausia pritaikykite medžiagą prie savo taikymo reikalavimų, o tik po to optimizuokite apdirbimo parametrus. Patyręs gamybos partneris gali padėti jums įveikti šiuos kompromisus, subalansuoti našumo reikalavimus su sąnaudomis ir gamybos realijomis.

Suprantant medžiagos pasirinkimą, kitas svarbiausias žingsnis – nustatyti tinkamus apdirbimo parametrus. Pjovimo greičiai, padėklų judėjimo greičiai ir įrankių pasirinkimas visi priklauso nuo pasirinktos metalo rūšies, o jų teisingas nustatymas lemia, ar detalės atitiks technines sąlygas pirmuoju bandymu.

Apdirbimo parametrai ir būtini įrankiai

Jūs pasirinkote metalą. Dabar kyla klausimas, kuris atskiria sėkmingus pjovimus nuo sulaužytų įrankių ir atmestų detalių: kokius greičius, padėklų judėjimo greičius ir pjovimo gylį reikėtų naudoti? Būtent čia daugelis šaltinių nepateikia pakankamai informacijos – jie siūlo tik bendruosius lentelinius duomenis, bet nepaaiškina pagrindinių principų. Pašalinkime šią spragą.

Štai pagrindinė tiesa: kiekvienam metalui būdinga „švelnioji vieta“, kur pjovimo parametrai subalansuoja medžiagos pašalinimo našumą, įrankio tarnavimo laiką ir paviršiaus baigiamąją apdailą. Pagal CNC virėjo knyga , padėklų judėjimo greičiai ir pjovimo greičiai yra sunkiausia CNC srityje išmokti, tačiau jie taip pat labiausiai lemia jūsų rezultatus. Nepataikydami į šią „švelniąją vietą“, įrankius arba per anksti susidėvėsite, arba visiškai sulaušysite.

Pagrindiniai greičio ir padavimo parametrai metalo apdirbimui

Machinavimo parametrus galima įsivaizduoti kaip tris tarpusavyje susijusius kintamuosius, veikiančius kartu:

• Pjovimo greitis (paviršiaus greitis): Kiek greitai pjovimo kraštas juda per medžiagą, matuojama paviršiaus pėdų per minutę (SFM). Šis parametras daugiausia nulemia šilumos susidarymą ir įrankio tarnavimo laiką.
• Padavimo greitis: Kiek greitai įrankis juda per apdirbamąjį detalės gabalą, paprastai matuojama coliais per minutę (IPM). Šis parametras kontroliuoja skutų storį ir medžiagos nuėmimo našumą.
• Pjovimo gylis: Kiek giliai įrankis įsiskverbia į medžiagą. Gilesni pjūviai pašalina daugiau medžiagos, tačiau padidina pjovimo jėgas.

Kodėl tai svarbu? Pagal CNC Cookbook cituojamų tyrimų duomenis, per didelis špindelio sukimosi greitis sukuria perteklinį šilumos kiekį, kuris suminkština pjovimo įrankį ir greitai pradeda jo pjovimo kraštą. Tačiau čia yra tai, kas nustebina daugelį pradedančiųjų: per lėtas darbo režimas taip pat yra vienodai žalingas. Kai padavimo greitis peržengia per žemą ribą, pjovimo kraštas nustoja pjauti skutus ir pradeda trintis į apdirbamojo paviršiaus medžiagą. Ši trintis sukuria ekstremalią šilumą ir gali sunaikinti įrankį net greičiau nei per didelis sukimosi greitis.

Šių parametrų tarpusavio ryšys remiasi tam tikromis formulėmis, tačiau praktinėje veikloje reikia suprasti, kaip medžiagos savybės veikia jūsų pasirinkimus:

• Medžiagos kietumas: Kietesniems metalams reikia žemesnių pjovimo greičių, kad būtų išvengta per didelio šilumos kaupimosi įrankio krašte. Pjoviant plieną dideliais greičiais karbidiniai įrankiai greitai pradeda blėsti arba sunaikinami.
• Šilumos laidumas: Medžiagos, kurios greitai išsklaido šilumą (pvz., aliuminis), leidžia naudoti aukštesnius greičius. Prasti šilumos laidininkai (pvz., titanas) šilumą laiko pjovimo zonoje, todėl reikalauja atsargių parametrų.
• Plastinio deformavimo kietinimas: Kai kurie lydiniai, ypač nerūdijančiojo plieno, kietėja deformuojant. Jei paduosite per lėtai arba sustosite pjovimo metu, paviršius sukietėja ir tampa vis sunkiau apdirbti.

Panagrinėkime šį palyginimą: aliuminio apdirbimui naudojant karbidinius įrankius leistinos paviršiaus greičio reikšmės yra 400–1200+ SFM. Pagal MechPlus, titano lydiniai reikalauja tik 60–150 SFM, kad būtų išvengta per didelės temperatūros ir įrankių pažeidimų. Tai beveik 10 kartų skirtumas, kurį visiškai nulemia medžiagos savybės.

Įrankių pasirinkimas remiantis metalo savybėmis

Tinkamo pjovimo įrankio pasirinkimas yra taip pat svarbus kaip ir tinkamų greičių ir padavimų nustatymas. Dvi pagrindinės įrankių medžiagos dominuoja metalų CNC apdirbime: aukštosios našumo plieno (HSS) ir vientiso karbido įrankiai. Kiekvienas iš jų turi savo ypatingų privalumų.

Pagal CERATIZIT , HSS įrankiai siūlo šiuos privalumus:

• Taikymo temperatūros virš 600 °C
• Didelė atsparumas lūžimui nestabiliomis apdirbimo sąlygomis
• Nusidėvėjusių įrankių lengvas peršlifavimas
• Žemesnė kaina palyginti su vientaisiais karbido įrankiais

Kada reikėtų pasirinkti karbūrą vietoj greitapjovinės plieninės (HSS) medžiagos? Kietieji karbūriniai įrankiai ypač tinka, kai reikia didesnių padavimų, didesnių pjovimo greičių, trumpesnių apdirbimo laikų ir ilgesnio tarnavimo laiko. Apdirbant įrankių plieną ar kitas užkietintas medžiagas, karbūro standumas ir šilumos atsparumas tampa būtini.

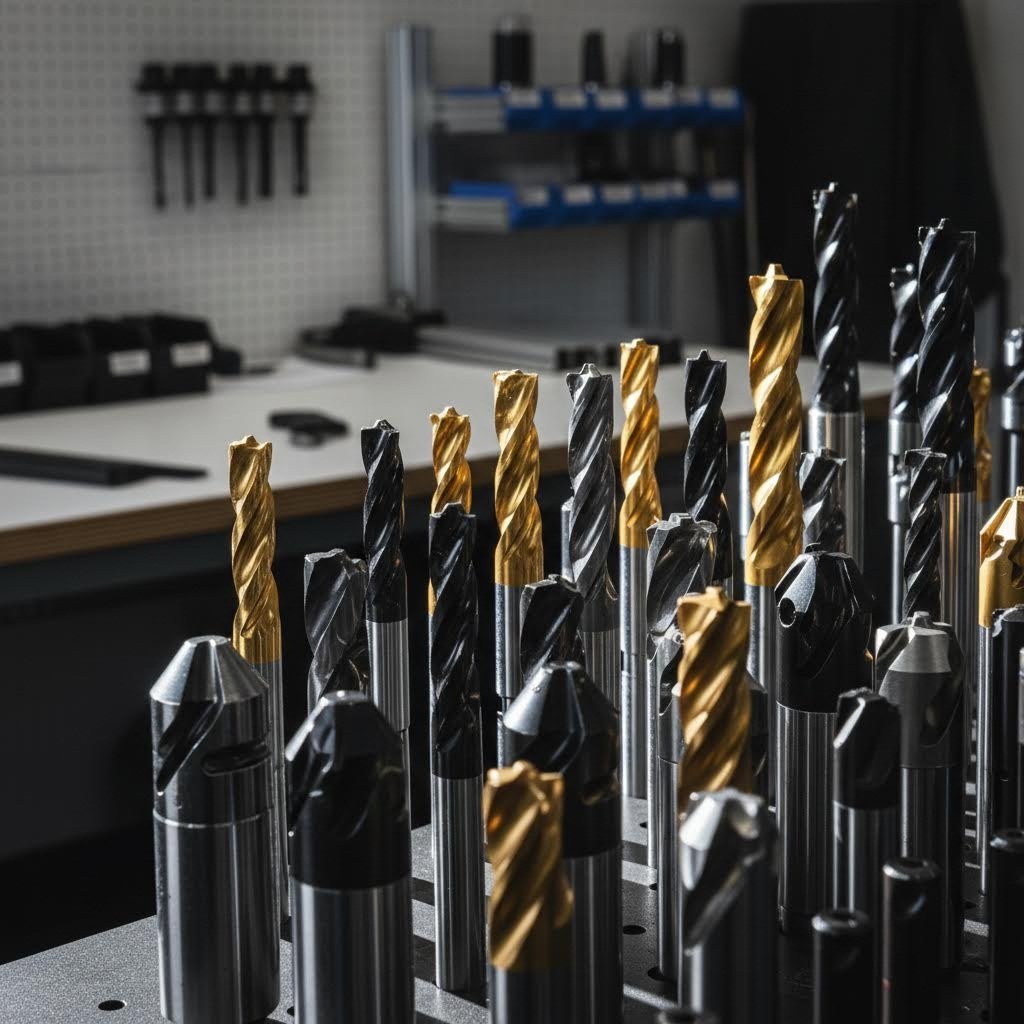

Įrankių dengiamieji sluoksniai dar labiau padidina našumą. Dažniausiai pasitaikančios parinktys yra:

• TiN (titanio nitridas): Universalus dengiamasis sluoksnis milteliniam plienui ir spalvotiesiems metalams, maksimali taikymo temperatūra 450 °C
• TiAlN (titano-aliuminio azidas): Aukštesnė šilumos atsparumas iki 900 °C, puikiai tinka aukšto greičio apdirbimui ir sunkiai apdirbamiems medžiagoms
• TiCN (titano anglies nitridas): Didesnė nusidėvėjimo atsparumas aukštai lydymo priedais turintiems plienams, maksimali taikymo temperatūra 450 °C

Taip pat svarbi yra įrankio geometrija. Apdirbant apdirbamąją varį ir aliuminį naudinga naudoti aštrius pjovimo kraštus su dideliais teigiamais poslinkio kampais, kurie švariai supjausto medžiagą. Kietesniems plienams reikia tvirtesnių kraštų geometrijos, kad būtų atsparūs šukavimuisi esant didesnėms pjovimo jėgoms.

Parametrų apsvarstymai pagal metalų kategorijas

Paverskime šiuos principus praktinėmis rekomendacijomis, taikomomis metalams, su kuriais labiausiai tikėtina susidurti:

Aliuminio apdirbimas:

• Aukštos pjovimo greičio reikšmės (400–1200+ SFM su karbidiniais įrankiais)
• Dėl medžiagos minkštumo galima taikyti drąsius padavimo našumus
• Naudokite 2–3 griovelius turinčius galinius frezavimo įrankius, kad būtų geriau išvalomos skiedros iš įpjovų ir kišenėlių
• Aštrūs, poliruoti įrankiai neleidžia medžiagai kauptis
• Pakankamas aušinimo skysčio kiekis neleidžia skiedroms sukibti su pjovimo kraštais

Plieno apdirbimas:

• Vidutiniai pjovimo greičiai (60–200 SFM priklausomai nuo kietumo)
• Palaikykite nuolatinį padavimą, kad išvengtumėte darbinio kietėjimo
• Karbidiniai įrankiai su TiAlN danga karščiui atlaikyti
• 4–6 pjaustymo kraštų frezavimo įrankiai profiliavimo operacijoms padidina našumą
• Ilgesniam įrankio tarnavimo laikui rekomenduojama nuolatinė aušinimo skystis

Vario apdirbimas:

• Vidutinės apsukos (100–200 SFM su karbidu)
• Šarpūs įrankiai būtini, kad būtų išvengta medžiagos išsitempimo ir šlifavimo kraštų susidarymo
• Teigiamos pjovimo kampų reikšmės užtikrina švarų pjovimą
• Apsvarstykite poliruotų griovelių paviršių, kad sumažėtų trintis
• Pakankamas aušinimo skystis neleidžia medžiagai sukibti su įrankiu

Titanio CNC apdirbimas:

• Konservatyvūs pjovimo greičiai (60–150 SFM)
• Palaikykite pakankamą skutimo apkrovą, kad būtų išvengta trinties ir medžiagos sukietėjimo
• Rigidiškos įrangos konfigūracijos mažina virpesius ir drebėjimą
• Didelio slėgio aušinimo skysčio padavimas į pjovimo zoną yra būtinas
• Tikėkitės žymiai didesnio įrankių nusidėvėjimo nei kitų metalų atveju

Aliuminio ir titano palyginimas iliustruoja, kodėl svarbu suprasti medžiagų savybes. Aliuminio puiki šilumos laidumas nuveda šilumą nuo pjovimo zonos, leisdamas taikyti agresyviausius režimus. Titanio prasta šilumos laidumas šilumą kaupia būtent ten, kur ji sukelia didžiausią žalą – įrankio krašte. Kaip MechPlus pastebi, titano apdirbimas kainuoja 3–10 kartų brangiau nei aliuminio, nes ciklai yra lėtesni, dažnai keičiami įrankiai ir reikalingos specializuotos įrengimo sąlygos.

Šių parametrų tikslus nustatymas – tai ne tik lentelėse pateiktų reikšmių laikymasis. Tai – supratimas, kokios fizikos dėsningybės lemia sėkmingus pjovimus. Kai žinote, kodėl aliuminis leidžia agresyvius padavimus, o titanas reikalauja atsargumo, galite su pasitikėjimu išspręsti problemas ir optimizuoti procesus.

Supratę apdirbimo parametrus ir įrankius, kitas klausimas – kokį tikslumą galima realiai pasiekti. Tolerancijos ir paviršiaus šiurkštumo specifikacijos žymiai skiriasi priklausomai nuo medžiagų ir gamybos procesų, tiesiogiai veikdamos tiek detalės funkcionalumą, tiek gamybos kaštus.

Tolerancijos ir paviršiaus šiurkštumo specifikacijos

Jūs jau pasirinkote medžiagą ir nustatėte apdirbimo parametrus. Dabar kyla klausimas, kuris tiesiogiai veikia tiek detalės funkcionalumą, tiek jūsų biudžetą: kokia iš tikrųjų turi būti šios detalės tikslumo laipsnis? Neteisingai nurodyti leidžiamieji nuokrypiai yra viena brangiausių klaidų metalo CNC apdirbime. Per laisvi – detalės nepritaikys arba netinkamai veiks. Per griežti – už tikslumą, kurio jums nereikia, turėsite mokėti didelę papildomą kainą.

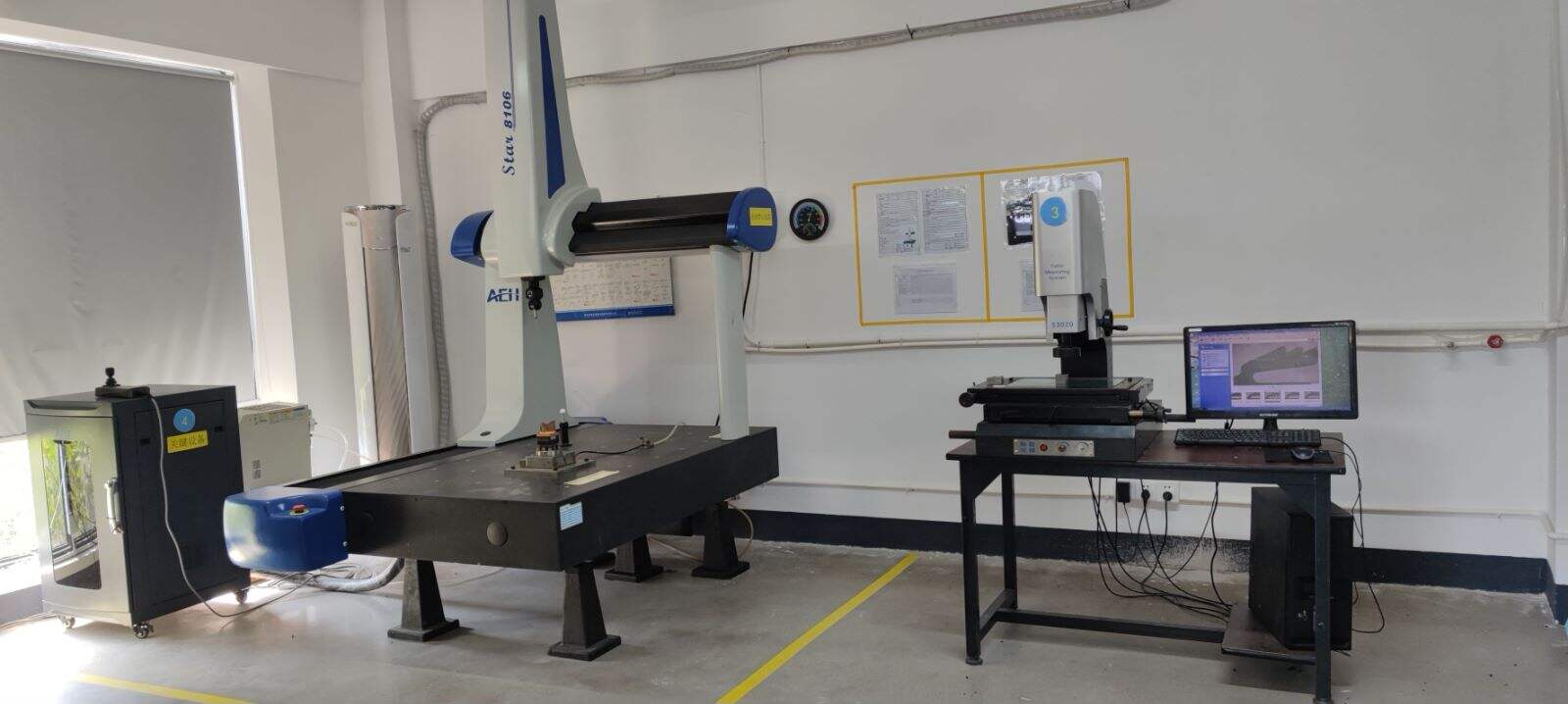

Pagal ECOREPRAP , susiaurinant leidžiamąjį nuokrypį nuo ±0,1 mm iki ±0,01 mm, kaina gali padidėti 3–5 kartus, tačiau nauda jūsų produktui gali būti nepastebima. Supratimas, kas lemia pasiekiamą tikslumą, padeda nurodyti reikalavimus, kurie subalansuoja funkcionalumą su gamybos realybe.

Leidžiamųjų nuokrypių galimybės skirtingose metalo rūšyse

Štai ko daugelis šaltinių nepaaiškina: pasiekiamieji leidžiamieji nuokrypiai priklauso ne tik nuo įrangos galimybių. Medžiagos savybės taip pat vaidina vienodai svarbų vaidmenį. Panagrinėkite, kodėl nerūdijančiojo plieno apdirbimas kelia kitokius iššūkius nei aliuminio apdirbimas:

• Terminis išsiplėtimas: Medžiagos su aukšta šilumos laidumu (pvz., aliuminis) pašalina šilumą iš pjovimo zonos, dėl ko matmenys tampa numatomi. Prasti laidininkai (pvz., nerūdijantis plienas) kaupia šilumą, todėl apdirbant jie išsiplečia, o atvėsus susitraukia.
• Elastinė deformacija: Minkštesnės medžiagos gali lenktis veikiamos pjovimo jėgų ir po įrankio pravažiavimo grįžti į pradinę padėtį. Dėl to ypač sudėtinga pasiekti tikslų matmenų nuokrypius plonos sienelės aliuminio detalių frezuojant.
• Plastinio deformavimo kietinimas: Deformuojant kietėjančios lydinio rūšys sukuria kietesnius paviršiaus sluoksnius, kurie veikia vėlesnius pjovimus ir galutinius matmenis.
• Vidiniai įtempimai: Kai pašalinama medžiaga, likusieji įtempimai persiskirsto. Tai gali sukelti išsivyniojimą arba iškraipymą, ypač sudėtingose geometrijose.

Ką tai reiškia praktikoje? Žemiau pateikta tipiškų ir tikslų nuokrypių diapazonų palyginimo lentelė, apima įprastas metalines medžiagas ir apdirbimo procesus:

Medžiaga	Procesas	Tipiškas tolerancija	Tikslūs nuokrypiai	Pagrindinė problema
Aliuminio lydiniai	CNC sulaužymas	±0,1 mm (±0,004")	±0,025 mm (±0,001")	Šiluminis išsiplėtimas, grįžtamasis lankstumas
Aliuminio lydiniai	CNC suvienodinimas	±0,05 mm (±0,002")	±0,013 mm (±0,0005")	Skalės valdymas didelėmis greičiais
Anglies plienas	CNC sulaužymas	±0,1 mm (±0,004")	±0,025 mm (±0,001")	Įrankių nusidėvėjimas, šilumos valdymas
Nerūdantis plienas	CNC sulaužymas	±0,1 mm (±0,004")	±0,05 mm (±0,002")	Medžiagos sukietėjimas apdirbant, šiluminis poslinkis
Nerūdantis plienas	CNC suvienodinimas	±0,05 mm (±0,002")	±0,025 mm (±0,001")	Šilumos koncentracija, įrankių nusidėvėjimas
Titanas	CNC sulaužymas	±0,1 mm (±0,004")	±0,05 mm (±0,002")	Prastas šilumos laidumas
Vaistinas plienas/Mediena	CNC sulaužymas	±0,05 mm (±0,002")	±0,013 mm (±0,0005")	Šukų susidarymas, išsitempimas (smearing)

Pastebėkite, kad plieno apdirbimas paprastai pasiekia tokias pačias standartines tikslumo ribas kaip ir aliuminio, tačiau gauti siauresnes tolerancijas reikalauja daugiau pastangų ir išlaidų? Pagal „Protolabs“ duomenis, daugumai metalų pasiekiama standartinė apdirbimo tikslumo riba ±0,005 colio (±0,127 mm), tačiau nurodant griežtesnius reikalavimus aktyvuojami papildomi tikrinimai, lėtesni apdirbimo greičiai ir galbūt specializuota įranga.

Paviršiaus apdorojimo specifikacijos ir jų poveikis

Tolerancijos kontroliuoja matmenis, o paviršiaus apdorojimas nulemia tai, kaip jūsų apdirbti metaliniai detalės atrodo, veikia ir veikia. Paviršiaus šiurkštumas matuojamas Ra reikšmėmis (vidutinis šiurkštumas), išreiškiamomis mikrometrais (µm) arba mikr colių vienetais (µin).

Ką šios skaitinės reikšmės iš tikrųjų reiškia jūsų detalėms?

• Ra 3,2 µm (125 µin): Standartinis apdirbimo baigiamasis paviršius, tinkamas daugumai nekritinių paviršių. Pakankamas bendrosios pramonės komponentams, kai išvaizda ir tikslus sandarinimas nėra pirminiai reikalavimai.
• Ra 1,6 µm (63 µin): Detalus apdirbimo baigiamasis paviršius, tinkamas sujungiamiesiems paviršiams, matomiems komponentams ir detalėms, kurios reikalauja gerų sandarinimo savybių.
• Ra 0,8 µm (32 µin): Aukštos kokybės paviršius tiksliesiems slydimo paviršiams, hidraulinėms detalėms ir estetinėms aplikacijoms.
• Ra 0,4 µm (16 µin) ir mažiau: Veidrodinio blizgesio paviršiai, reikalaujantys specializuotų įrankių, lėtesnių apdirbimo greičių ir dažnai papildomų baigiamųjų apdirbimo operacijų.

Pagal Protolabs , standartinis paviršiaus šiurkštumas lygus 63 µin plokščiems ir statmeniems paviršiams ir 125 µin ar geresnis išlenktiems paviršiams. Tikslesnio paviršiaus reikalavimui būtina nurodyti specifikacijas savo projekte.

Štai inžinerinis principas, paaiškinantis, kodėl švelnesni paviršiai kainuoja brangiau: mažesniems Ra reikšmėms pasiekti reikia lengvesnių pjūvių, aštresnių įrankių ir lėtesnių padavimo greičių. Kiekvienas paviršiaus kokybės pagerinimas padidina apdirbimo laiką. Apdirbant lakštines metalo dalis ar plonosienius komponentus šie lengvesni baigiamieji pjūviai tampa ypač svarbūs, kad būtų išvengta iškraipymų.

Tiksliai nustatyti leistinus nuokrypius

Kainiškiausias požiūris remiasi paprastu principu: tikslūs leistini nuokrypiai turi būti taikomi tik ten, kur to reikalauja funkcija. Pagal ECOREPRAP, jei leistini nuokrypiai pernelyg tikslūs, apdirbimas tampa brangus ir lėtas; jei pernelyg neapibrėžti – detalė gali netinkamai veikti arba sugesti montuojant.

Laikytis šio sprendimų priėmimo rėmo:

• Nekritinės savybės: Naudoti bendruosius leistinus nuokrypius (ISO 2768-m ar atitinkamus). Dėklai, korpusai ir nesiliečiantys paviršiai retai reikalauja tikslumo geriau nei ±0,1 mm.
• Sujungimo paviršiai: Leistinus nuokrypius nustatyti pagal sujungimo reikalavimus. Laisvieji sujungimai reikalauja kontroliuojamų tarpų; priverstiniai sujungimai – kontroliuojamo persidengimo.
• Tikslūs vietai: Naudokite geometrinio matavimo ir nuokrypių (GD&T) sistemą, kad būtų kontroliuojama padėtis santykinai prie atraminės sistemos, o ne tik dydis.
• Funkcinės paviršiaus sritis: Pruškite paviršiaus apdailą prie eksploatacijos reikalavimų. Sandarinantys paviršiai reikalauja švelnesnės apdailos nei konstrukciniai paviršiai.

Pagrindinė išvada? Ankstyvame etape susisiekite su savo gamybos partneriu. Supratimas, kokios nuokrypios yra lengvai pasiekiamos, o kokios reikalauja aukštesnių kainų, padeda optimizuoti projektus dar prieš pradedant gamybą. Šis bendradarbiavimo požiūris užtikrina, kad jūsų apdirbti metaliniai komponentai atitiktų funkcines reikalavimus be nereikalingų papildomų sąnaudų.

Įsitvirtinus nuokrypių ir paviršiaus apdailos pagrindų, kitas sprendimas – nuspręsti, ar CNC apdirbimas iš viso yra tinkamas jūsų taikymui procesas. Kitos gamybos metodų alternatyvos gali pasiūlyti privalumų priklausomai nuo gamybos apimties, geometrijos ir medžiagų reikalavimų.

Pasirinkimas tarp metalo gamybos metodų

Jūs suprantate CNC apdirbimo procesus, medžiagas ir nuokrypius. Tačiau čia kyla klausimas, kuris dažnai praleidžiamas: ar CNC apdirbimas iš tikrųjų yra geriausias pasirinkimas jūsų projektui? Kartais atsakymas yra ne. Liejimas, kalvynas, lakštinių metalų apdirbimas ar net priedinė gamyba gali duoti geresnius rezultatus priklausomai nuo jūsų konkrečių reikalavimų.

Pagal BDE Inc., gamybos proceso parinkimas prasideda suprantant kiekvieno metodo techninę pagrindą. Šis sprendimas veikia kaštus, kokybę, greitį ir efektyvumą būdais, kurie tiesiogiai veikia jūsų pelną. Panagrinėkime, kada kiekvienas požiūris yra tinkamas.

CNC apdirbimas prieš lijimą ir kalvyną: kompromisiniai sprendimai

Įsivaizduokite, kad jums reikia 50 000 identiškų specialių metalinių detalių su sudėtingomis vidinėmis ertmėmis. Ar apdirbtumėte kiekvieną iš jų iš vientiso metalo bloko, pašalindami 80 % medžiagos kaip skiedrų? Tikriausiai ne. Ši situacija iliustruoja, kodėl lietosios detalės dažnai yra geriausias variantas didelio tūrio metalinių detalių gamybai.

LIEJIMAS pilama lydyta metalo masė į iš anksto suformuotus šablonus, kad būtų sukurti detalės su sudėtingomis vidinėmis geometrijomis ir plonosienėmis struktūromis. Pagal BDE Inc., šabloninio liejimo procese naudojamas slėgis, kuris verčia lydytą metalą patekti į šablonus, leidžiant aukštą gamybos apimtį ir puikią pakartojamumą. Kas yra kompromisas? Šablonų gamybos kaštai yra dideli, todėl liejimas yra ekonomiškas tik tada, kai šie kaštai paskirstomi per tūkstančius detalių.

Kada liejimas yra naudingesnis už CNC frezavimą?

• Didelės gamybos apimtys: Kai šablonų kaštai jau yra amortizuoti, vienos detalės gamybos kaštai staigiai sumažėja
• Vidiniai ertminiai elementai: Savybės, kurios negali būti arba praktiškai neįmanoma apdirbti iš vientisos заготовки
• Beveik galutinės formos detalės: Mažiau medžiagos nuostolių palyginti su atimamosiomis technologijomis
• Sudėtingos išorinės geometrijos: Organinės formos, kurios reikalautų išplėstinio penkių ašių frezavimo

Grydymas formuoja metalą suspaudimo jėgomis, gaudamas detales su aukštesne grūdelių struktūra ir mechaninėmis savybėmis. Kritinėse taikymo srityse, pvz., lėktuvų važiuoklėse ir automobilių variklių velenuose, dažnai nurodomos kovos detalių gamybos būdu gautos detalės, nes kryptinis grūdelių srautas padidina nuovargio atsparumą daugiau nei tai pasiekia apdirbtos detalės.

Tačiau tiek liejimas, tiek kovos gamyba turi vieną ribotumą: jie retai duoda paruoštas naudoti detales. Dauguma liejimo ir kovos gamyba pagamintų komponentų reikalauja papildomo CNC apdirbimo, kad būtų pasiektos galutinės tikslumo ribos kritinėse paviršiaus vietose. Šis hibridinis požiūris panaudoja kiekvieno proceso privalumus: liejimas arba kovos gamyba naudojami bendram geometriniam formavimui, o apdirbimas – tiksliesiems elementams.

CNC apdirbimas ypač naudingas, kai:

• Mažiems ar vidutiniams kiekiams: Nereikia įsigyti specialios įrangos, todėl pirmosios detalės gamybos sąnaudos yra priimtinos
• Dizaino lankstumas: Pakeitimai reikalauja tik programos atnaujinimo, o ne naujų formų ar štampų
• Mažos paklaidos: Reikalinga tikslumas, kurio negali pasiekti nei liejimas, nei kovos gamyba
• Greitas prototipavimas: Detalės gaminamos per kelias dienas, o ne savaites laukiant specialios įrangos

Kaip dėl CNC lakštinių metalų apdirbimo? Kai jūsų detalės yra daugiausia plokščios su lenkimais, lankstymais ir formuotomis savybėmis, lakštinių metalų CNC procesai dažnai būna ekonomiškesni nei apdirbimas iš kietųjų заготовkių.

Kada pridėtinė gamyba pranašesnė už atimamąją

Metalų 3D spausdinimo plitimas sukūrė dar vieną galimybę gaminti specialius komponentus. Pagal „Penta Precision“ duomenis, pridėtinė gamyba sudaro dalis sluoksnis po sluoksnio iš skaitmeninių failų, pašalindama tradicinius įrankių reikalavimus ir leisdama kurti sudėtingas geometrijas, kurios neįmanomos naudojant konvencines technologijas.

Čia pridėtinė gamyba pasirodo geriausia:

• Sudėtingi vidiniai kanalai: Aušinimo kanalai, pritaikyti kanalai ir vidiniai gardelės struktūros
• Lengvai konstruojamos struktūros: Topologijai optimizuoti dizainai, kai medžiaga naudojama tik ten, kur ji reikalinga
• Suvestos surinkties detalės: Keli komponentai spausdinami kaip viena detalė, pašalinant surinkimą
• Mažos partijos: Vienkartiniai prototipai be paruošimo sąnaudų

Tačiau priedinė gamyba turi reikšmingų apribojimų. Pagal „Penta Precision“ duomenis, tikslumo nuokrypiai paprastai siekia tik ±0,004 colio, o atimamosios apdirbimo tikslumo nuokrypiai – iki ±0,001 colio. Dažnai reikia papildomo apdorojimo, kad būtų pasiektas tinkamas paviršiaus baigiamasis apdorojimas dėl sluoksnių linijų. Medžiagų pasirinkimas vis dar ribotas lyginant su visu įprastų apdirbamų metalų asortimentu. Be to, didesniems detalėms sukūrimo laikas trunka dienomis.

Realybė ta, kad daugelis pažangių taikymų derina priedinę ir atiminę gamybą. Spausdinamos sudėtingos beveik galutinės formos detalės su vidinėmis savybėmis, o po to kritinės paviršiaus sritis apdirbamos CNC staklėse iki galutinio tikslumo. Šis hibridinis požiūris leidžia pasinaudoti priedinės gamybos geometrinės laisvės pranašumais kartu su CNC apdirbimo tikslumu.

Gamintojo metodo palyginimas: teisingo pasirinkimo priėmimas

Optimalaus proceso pasirinkimas reikalauja vienu metu subalansuoti kelis veiksnius. Naudokite šį išsamų palyginimą, kad padėtumėte priimti sprendimą:

Kriterijus	CNC talpyba	LIEJIMAS	Grydymas	Lapinis metalas	Adityvinė gamyba
Idealus tūris	1–10 000 dalių	1,000-1,000,000+	500-100,000+	10-100,000+	1–500 detalių
Geometrinės galimybės	Išorinės savybės, ribotos vidinės	Sudėtingos vidinės ertmės	Paprasčios iki vidutiniškai sudėtingos formos	Plokščias su lenkimais/formomis	Labai sudėtingi vidiniai kanalai
Tipiškos tolerancijos	pasiekiama ±0,001"	±0,010" įprasta; kritinės paviršiaus apdirbimo tikslumo reikšmės	±0,020" įprasta; apdirbama iki galutinės būklės	±0,005" iki ±0,010"	±0,004" įprasta
Medžiagos parinktys	Beveik visi apdirbami metalai	Liejamosios lydinio rūšys (aliuminis, cinkas, geležis, plienas)	Kovojamieji metalai (plienas, aliuminis, titanas)	Lakštinių metalų formos	Pasirinktiniai metalų milteliai
Įrankių investicijos	Nereikia (tik programavimas)	Aukšti (10 000–500 000+ JAV dolerių už štampus)	Aukšta ($5 000–$100 000+ šablonams)	Nuo žemo iki vidutinio	Nėra
Pristatymo laikas (pirmoji detalė)	Dienos iki 1–2 savaičių	Savaitės iki mėnesių (įrangos paruošimas)	Savaitės iki mėnesių (įrangos paruošimas)	Dienos iki 1–2 savaičių	Dienos iki 1–2 savaičių
Medžiagos naudojimas	Žema (šalinami drožliai)	Aukšta (beveik galutinė forma)	Aukšta (beveik galutinė forma)	Nuo vidutinio iki didelio	Aukšta (medžiaga tik ten, kur reikia)
Išlaidų struktūra	Tiesinė kaina už vieną detalę	Aukštos įrangos, žema vieneto kaina	Aukštos įrangos, žema vieneto kaina	Žemas pradinis įrengimas, vidutinis kiekvieno gaminio kainos dydis	Aukšta vienos detalės kaina dideliais kiekiais

Pagal G.E. Mathis Company , todėl idealaus metalo apdirbimo proceso pasirinkimas priklauso nuo medžiagos tipo, gaminio konstrukcijos, kiekio, pristatymo termino, biudžeto ir kokybės reikalavimų. Beveik visada neegzistuoja vieno tobulo sprendimo; geriausias pasirinkimas – tai kompromisas tarp visų šių veiksnių, atsižvelgiant į jūsų konkrečius prioritetus.

Įvertinkite šį sprendimų priėmimo rėmą:

• Prototipai ir maži kiekiai: CNC apdirbimas arba priedinė gamyba
• Vidutiniai kiekiai su tikslumu: CNC apdirbimas su galimybe pereiti prie liejimo
• Dideli kiekiai su sudėtingomis formomis: Liejimas su antrine apdirbimu
• Didelės stiprybės konstrukciniai komponentai: Kovinimas su antrine apdirbimu
• Korpusai ir formuoti detalės: Laidinių metalų gamyba
• Sudėtingos vidinės konstrukcijos: Priedinė gamyba su antrine apdirbimu

Kyla nauja tendencija – hibridinė gamyba, kuri sujungia kelis procesus, kad būtų panaudotos jų atitinkamos privalumų savybės. Pagal BDE Inc. duomenis, šiuolaikinė gamyba derina įvairius procesus, kad būtų pasinaudota jų privalumais ir sumažinti trūkumai. Dabar dirbtinio intelekto valdoma programinė įranga įvertina geometriją, tūrį ir medžiagas, kad pasiūlytų optimalias strategijas, o debesijos sistemos nukreipia detalių gamybą į tinkamas gamybos vietas, remdamasi jų galimybėmis ir prieinamumu.

Šių kompromisų supratimas leidžia priimti gamybos sprendimus, kurie optimizuoja sąnaudas, kokybę ir pristatymo terminus. Tačiau kai jau pasirinkote CNC apdirbimą kaip savo gamybos procesą, kaip užtikrinti, kad jūsų detalės atitiktų konkrečios pramonės šakos reikalavimus? Skirtingos pramonės šakos reikalauja skirtingų sertifikatų, kokybės standartų ir dokumentacijos, kurie tiesiogiai veikia tiekėjų atranką.

Praktinės pramonės šakų reikalavimai ir kokybės standartai

Jūs jau pasirinkote gamybos procesą ir medžiagas. Tačiau daugelyje šaltinių praleidžiama ši svarbi detalė: sektorius, kuriam tarnaujate, nustato ne tik detalės technines charakteristikas. Oro ir kosmoso, medicinos bei automobilių pramonės sektoriai kiekvienas taiko skirtingus sertifikavimo reikalavimus, sekamosios informacijos (traceability) pareiškimus ir kokybės kontrolės protokolus, kurie esminiu būdu veikia tiekėjų atranką ir gamybos kaštus.

Kodėl tai svarbu? Pagal „American Micro Industries“ duomenis, sertifikatai yra neatskiriama visos gamybos ekosistemos dalis. Kokybės valdymo sistemoje sertifikatai atlieka atraminę funkciją, palaikydami ir patvirtindami kiekvieną gamybos proceso etapą. Tiekėjo pasirinkimas be tinkamų sertifikatų ne tik padidina kokybės problemų riziką, bet taip pat gali visiškai pašalinti jūsų produktą iš visų rinkų.

Panagrinėkime, kokius reikalavimus kelia kiekvienas pagrindinis sektorius ir kaip šie reikalavimai veikia jūsų metalo apdirbimo detalių projektus.

Automobilių pramonės apdirbimo standartai ir sertifikatai

Automobilių pramonė reikalauja nuoseklių, be defektų detalių milijonams vienetų. Vienas netinkamas komponentas gali sukelti atšaukimus, kurių sąnaudos siekia šimtus milijonų dolerių ir žymiai pažeidžia prekės ženklo reputaciją. Ši realybė lemia griežtus sertifikavimo reikalavimus, kurie atskiria kvalifikuotus tiekėjus nuo visų kitų.

IATF 16949 iATF 16949 yra pasaulinis automobilių pramonės kokybės valdymo standartas. Pag according to American Micro Industries, šis sertifikatas sujungia ISO 9001 principus su sektoriui būdingais reikalavimais nuolatiniam tobulinimui, defektų prevencijai ir griežtam tiekėjų priežiūros užtikrinimui. CNC gamintojams reikia įrodyti patikimą gaminamų produktų sekamumą ir procesų kontrolę, kad atitiktų kvalifikavimo reikalavimus.

Kokius tikrus reikalavimus IATF 16949 sertifikavimas kelia nerūdijančiojo plieno CNC apdirbimo paslaugoms ir aliuminio detalių gamybos operacijoms?

• Išplėstinis produkto kokybės planavimas (APQP): Struktūruoti procesai naujų detalių kūrimui ir patvirtinimui prieš gamybą
• Gaminių patvirtinimo procesas (PPAP): Dokumentacija, įrodanti, kad gamybos procesai nuolat gamina atitinkančias specifikacijas detales
• Statistinė proceso kontrolė (SPC): Realaus laiko stebėjimas kritinių matmenų, kad būtų aptikta procesų nuokrypis dar prieš atsirandant defektams
• Matavimo sistemos analizė (MSA): Tikrinamas, ar tikrinimo įranga suteikia patikimus ir pakartotinus rezultatus
• Gedimų priežasčių ir pasekmių analizė (FMEA): Aktyvus potencialių verslo sutrikimų taškų nustatymas ir prevencinės priemonės

Dėl aukštos tikslumo reikalavimų automobilių komponentų, tokių kaip rėmo surinkimai ir specialūs metaliniai įmovos, šie reikalavimai nėra biurokratiniai žymėjimo langeliai. Tai yra struktūra, užtikrinanti, kad kiekvienas komponentas veiktų saugiai visą transporto priemonės naudojimo laiką. Gamintojai, tokie kaip Shaoyi Metal Technology parodo, kaip IATF 16949 sertifikavimas, sujungtas su statistiniu procesų valdymu (SPC), leidžia pasiekti nuoseklią kokybę sudėtingoms automobilių taikymo sritims.

Kokia kaina? Sertifikuoti tiekėjai reikšmingai investuoja į kokybės infrastruktūrą, dokumentavimo sistemas ir nuolatines auditas. Šios išlaidos įtraukiamos į detalių kainas, tačiau užtikrina vertę mažinant atmestų detalių skaičių, sumažinant gamybos pertraukas ir didinant tiekimo grandinės patikimumą.

Medicinos prietaisų medžiagų sekamosios kilmės reikalavimai

Kai apdirbti komponentai tampa chirurginėmis priemonėmis arba įkraunamaisiais įtaisais, rizika negali būti didesnė. Paciento saugumui reikia visiškos sekamosios informacijos nuo žaliavų iki baigto gaminio ir toliau.

ISO 13485 yra tarptautiškai pripažinta standartinė medicinos prietaisų kokybės valdymo sistemų specifikacija. Pagal NSF International šis standartas akcentuoja reglamentinį laikymąsi ir rizikos valdymą, kad būtų užtikrinta medicinos prietaisų saugumas ir veiksmingumas. Jo struktūra apima procesus, skirtus atitikti visus pasaulinius medicinos prietaisų reglamentus, todėl ji yra reglamentinių agentūrų visame pasaulyje orientyrinė norma.

Kuo medicinos prietaisų reikalavimai skiriasi nuo kitų pramonės šakų?

• Visiška medžiagų sekama Kiekvienas komponentas turi būti galima sekti iki konkrečių žaliavų partijų, šiluminės apdorojimo numerių ir sertifikatų
• Projektavimo kontrolę: Oficialūs patvirtinimo ir validavimo procedūrų vykdymas visame produkto kūrimo etape
• Rizikos valdymo integracija: Rizikos vertinimas, įtrauktas į visus kokybės sistemos procesus
• Rinkos priežiūra: Sistemos, skirtos skundų ir neigiamų įvykių rinkimui, tyrimui ir veiksmams vykdyti
• Gerintas dokumentų saugojimas: Įrašai saugomi ilgesnį laiką, kad būtų galima paremti reguliavimo institucijų tyrimus ir atsakomybės vertinimą

Pagal Technomark , aviacijos ir farmacinės įmonės privalo išsamiai dokumentuoti kiekvieną komponentą saugumo tikslais. Medicinos prietaisų gamyba priklauso šiai kategorijai, o reglamentai reikalauja išsamių dokumentų apie naudojamus medžiagų, gamybos procesus ir bandymų rezultatus.

Nerūdijančiojo plieno komponentų gamintojams, kurie aptarnauja medicinos sritis, dažnai vienetinė sekamosios informacijos sistema pakeičia partijų lygio sekimą. Kiekvienas atskiras implantas arba chirurginis įrankis turi turėti visą savo kilmės dokumentaciją, kurioje išsamiai aprašytas visas jo gamybos istorijos etapas. Šio lygio dokumentacija reikalauja sudėtingų duomenų valdymo sistemų ir kiekvienam gaminiamam elementui prideda matomą kainos padidėjimą.

Aviacijos reikalavimai ir specialių procesų akreditacija

Aerospace'ų sektorius prideda vienus griežčiausių atitikties reikalavimų gamyboje. Kai komponentų gedimas gali reikšti katastrofiškas pasekmes 35 000 pėdų aukštyje, kokybės trūkumams nėra jokios tolerancijos.

AS9100 remiasi ISO 9001 standarto pagrindu, tačiau įveda specialius aerospace'ui skirtus reikalavimus. Pagal American Micro Industries šis standartas akcentuoja rizikos valdymą, griežtą dokumentavimą ir produkto vientisumo kontrolę sudėtingose tiekimo grandinėse. Kiekvieno varžto, laidų ir grandinės plokštės kilmė bei apdorojimo istorija turi būti dokumentuota.

Be AS9100 standarto, aerospace'ų taikymo sritys dažnai reikalauja NADCAP (Nacionalinės aerospace'ų ir krašto gynybos rangovų akreditacijos programa) akreditacijos specialiems procesams. Skirtingai nuo bendrų kokybės sertifikatų, NADCAP išsamiai tiria procesams specifines kontrolės priemones operacijoms, įskaitant:

• Termoiniavimas
• Cheminis apdorojimas
• Nenugriautinio testavimo
• Paviršiaus patobulinimas
• Virinimą ir lydymą

Aliuminio CNC apdirbimui, skirtam naudoti aviacijos ir kosmonautikos srityse, šie reikalavimai reiškia išsamią dokumentaciją, kiekvieno medžiagos partijos sertifikatus bei tikrinimo protokolus, kurie viršija standartines pramonines praktikas. Pirmosios pavyzdinės detalės tikrinimai, proceso metu vykdomi stebėjimai ir galutinė patvirtinimo procedūra visi reikalauja išsamių įrašų.

Kaip sertifikavimo reikalavimai veikia tiekėjų atranką

Šių pramonės šakos specifinių reikalavimų supratimas keičia būdą, kuriuo vertinate potencialius gamybos partnerius. Tiekejo sertifikatai atskleidžia jo kokybės infrastruktūrą, procesų brandą ir gebėjimą atitikti jūsų sektoriaus reikalavimus.

Štai praktinė sistema tiekėjų sertifikatų pritaikymui prie jūsų reikalavimų:

Pramonė	Pagrindinis sertifikavimas	Papildomi reikalavimai	Pagrindiniai akcento kryptys
Automobilių pramonė	IATF 16949	Kliento specifiniai reikalavimai, PPAP	Proceso pajėgumas, statistinis proceso valdymas (SPC), defektų prevencija
Medicinos prietaisas	ISO 13485	FDA 21 CFR 820 dalies atitiktis	Sekamumas, rizikos valdymas, projektavimo kontrolė
Oro erdvė	AS9100	NADCAP specialiems procesams	Dokumentacija, medžiagų sertifikavimas, svetimkūnių (FOD) prevencija
Gynimasis	AS9100 + ITAR registracija	Saugumo leidimai, kontroliuojamas prieigos lygis	Informacijos saugumas, eksporto atitiktis
Bendras pramoninis	ISO 9001	Praktiniams standartams taikomi pramonės specifiniai reikalavimai	Proceso nuoseklumas, nuolatinis tobulinimas

Pagal NSF International gamintojai, kurie jau turi IATF 16949 arba AS9100 sertifikatus, sukūrė tikslaus gamybos gebėjimus, kokybės kontrolės sistemas ir reguliavimo patirtį, kuri tiesiogiai taikoma kitose reikalaujančiose srityse. Tačiau pridėjus ISO 13485 standartą medicinos prietaisų gamybai reikia įvykdyti griežtesnius dokumentų reikalavimus bei medicinos prietaisams būdingas kontrolės priemones.

Kainos pasekmės yra reikšmingos. Nerūdijančiojo plieno CNC apdirbimo paslaugos, atitinkančios aviacijos ar medicinos pramonės reikalavimus, paprastai kainuoja daug brangiau nei bendrosios pramonės darbai. Tai atspindi investicijas į kokybės valdymo sistemas, specializuotą tikrinimo įrangą, dokumentavimo infrastruktūrą bei nuolatines sertifikavimo audito procedūras. Įvertinant pasiūlymus, sertifikuotų tiekėjų palyginimas su nesertifikuotais alternatyviais variantais sukuria neteisingą palyginimą; žemesnė kaina gali neapimti tos kokybės infrastruktūros, kurios reikalauja jūsų taikymo sritis.

Supratę sertifikavimo reikalavimus, kitas svarstomas klausimas – kas vyksta po apdirbimo. Poapdirbimo apdorojimai ir kokybės tikrinimo metodai tiesiogiai veikia galutinio gaminio savybes bei patvirtina, ar buvo laikomasi nustatytų specifikacijų.

Poapdirbimo apdorojimai ir kokybės tikrinimas

Jūsų apdirbtas aliuminio ar plieno detalė atrodo puikiai išėjusi iš CNC staklių. Bet ar ji iš tikrųjų baigta? Daugelyje atvejų atsakymas yra ne. Poapdirbimo apdorojimai transformuoja žaliąsias apdirbtas dalis į detales, kurios atsparios korozijai, ištveria dilimą, atitinka kietumo reikalavimus ir išlaiko griežtus kokybės patikrinimus.

Pagal Fictiv, kai jūsų dalys jau apdirbtos CNC staklėse, darbas dar nesibaigęs. Šios žaliąsias dalis gali turėti nepatrauklius paviršiaus apdorojimus, gali būti per silpnos arba atstovauti tik vieną sudėtinę daugiadalių sudėtingo produkto dalį. Supratimas, kokius poapdirbimo veiksmus reikalauja jūsų taikymas, padeda nuo pat pradžių tinkamai nurodyti techninius reikalavimus.

Šiluminio apdorojimo galimybės apdirbtiems metalo elementams

Šiluminis apdorojimas keičia medžiagos savybes, metalui būdant veikiamam tam tikrų temperatūrų tam tikrą kontroliuojamą laikotarpį. Tikslas? Padidinti stiprumą, pagerinti kietumą, pašalinti vidines įtempius arba pagerinti apdirbamumą tolimesniems procesams. Štai kur svarbus laikas: ar šiluminį apdorojimą reikia atlikti prieš ar po apdirbimo?

Pagal „Fictiv“ tiek šiluminis apdorojimas prieš CNC apdirbimą, tiek po jo yra paplitęs, ir abu procesai turi savo privalumų bei ypatumų. Prieš šiluminį apdorojimą apdoroti metalai leidžia išlaikyti tikslų matmenis ir supaprastina medžiagų tiekimą, nes kietinti pusgaminių ruošiniai yra lengvai prieinami. Tačiau kietesnės medžiagos ilgiau apdirbamos ir greičiau dėvi įrankius, todėl padidėja apdirbimo sąnaudos.

Apdorojimo po apdirbimo šiluminis apdorojimas suteikia didesnį valdymą, tačiau gali sukelti galimus matmenų pokyčius. Šiluminis apdorojimas gali sukelti detalių išsivyniojimą ar kitokį deformavimąsi, todėl gali būti pažeistos tikslūs matmenys, pasiekti apdirbant.

Pagrindinės šiluminio apdorojimo parinktys apdirbtiems metaliniams gaminiams yra:

• Grūdinimas: Padidina atsparumą plastinei deformacijai ir tempimo stiprumui. Detalė įkaitinama virš kritinės temperatūros, laikoma tam tikrą laiką, tada staigiai aušinama vandenyje, druskos tirpale arba alyvoje. Dažniausiai naudojama geležies lydiniams, pvz., plienui.
• Paviršinis kietinimas: Sukuria kietą, dėvėjimui atsparią išorinę sluoksnį, tuo pat metu išlaikydama minkštą, plastinę šerdį. Anglis, azotas arba boras difunduoja į plieno paviršių aukštoje temperatūroje. Idealus panaudojimui gearams, guoliams ir komponentams, kuriems reikalinga tiek paviršiaus kietumas, tiek smūgiui atsparumas.
• Atkaitinimas: Minkština metalą, pašalina įtempimą ir padidina plastikumą. Metalas lėtai įkaitinamas iki tam tikros temperatūros, laikomas šioje temperatūroje, tada vėsinamas kontroliuojamu greičiu. Šį procesą galima taikyti plienui, varčiui, aliuminiui ir vario lydiniams, kad pagerintų jų apdirbamumą.
• Atleidimas: Šis procesas atliekamas anksčiau užkietintuose metaluose, kad būtų pašalintas įtempimas ir sumažinta trapumas, išlaikant daugumą įgautos kietumo. Medžiaga pakartotinai įkaitinama iki temperatūros, žemesnės nei kietinimo temperatūra, kad būtų pasiektas stiprumo ir kietumo pusiausvyra.
• Sediminių stiprinimas: Taikomas konkrečiems lydiniams, turintiems vario, aliuminio, fosforo ar titano. Kontroliuojamu įkaitinimu ir senėjimo ciklais sukuriami tarpmetaliniai nuosėdų junginiai, kurie padidina stiprumą ir korozijos atsparumą.

Apdirbant vario lydinius ar dirbant su CNC apdirbtais aliuminio detalėmis, kietinimas paprastai nereikalingas. Šios medžiagos įgauna savo savybes dėl lydinio sudėties ir deformacinio kietėjimo, o ne dėl šiluminio apdorojimo. Tačiau įtempimo nušalinimo minkštinimas gali būti naudingas sudėtingoms apdirbtoms aliuminio detalėms, kurios linkusios išsigimti.

Paviršiaus apdorojimo pasirinkimas korozijos ir dilumo atsparumui

Paviršiaus apdorojimai apsaugo jūsų apdirbtus detalių paviršius nuo aplinkos poveikio, tuo pačiu kartu galbūt pagerindami jų išvaizdą ir funkcinės savybes. Tinkamo pasirinkimo kriterijus priklauso nuo pagrindinės medžiagos, eksploatacijos aplinkos ir naudojimo reikalavimų.

Pagal „Fictiv“ duomenis paviršiaus baigiamosios apdorojimo charakteristikos ypač svarbios, jei detalė liečiasi su kitomis komponentėmis. Didėjant šiurkštumo reikšmėms, padidėja trintis ir greičiau įvyksta dilimas, o paviršiaus nelygumai gali tapti korozijos ir įtrūkimų pradžios vietomis.

Paviršiaus apdorojimai pagal metalo tipą ir taikymo sritį:

Aliuminiui:

• Anodinimas (I, II, III tipai): Sukuria integruotą oksidų sluoksnį, kuris nesilupa ir nesisklaido. II tipas leidžia dažyti detalę estetiniais spalviniais sprendimais; III tipas (kietasis anodinimas) užtikrina puikų dilumo atsparumą. Visų tipų anodinimas padaro aliuminį elektros izoliatoriumi.
• Chromato konversija (Alodine / cheminis plėvelės dengimas): Plonas apsauginis dangalo sluoksnis, išlaikantis šiluminę ir elektrinę laidumą. Veikia kaip korozijos inhibitorius ir dažų sukibimo skatinamasis sluoksnis. Prieinamas skaidrus, auksinis arba rudo atspalvio variantais.

Plienui ir nerūdijančiajam plienui:

• Pasyvavimas: Cheminių medžiagų apdorojimas, pašalinantis laisvąjį geležį iš nerūdijančiojo plieno paviršiaus, dėl ko padidėja korozijos atsparumas ir pasiekiamas lygus, blizgus paviršius. Nepapildo storio, todėl nereikia uždengti apsauginėmis medžiagomis.
• Juodoji oksido danga: Sukuria magnetito sluoksnį, kuris suteikia nedidelę korozijos atsparumą ir lygų, matinį paviršių. Taikomas aukštos temperatūros cheminėje vonioje su aliejinio hermetiko uždengimu.
• Be srovės vykstantis nikeliavimas: Nedėjant elektros srovės, nusėdo niklio lydinio dangalo sluoksnis. Aukštesnis fosforo kiekis pagerina korozijos atsparumą. Tinka aliuminiui, plienui ir nerūdijančiajam plienui.
• Cinkavimas (galvanizavimas): Apsaugo plieną nuo korozijos, sukurdama aukso žuvies (cinko) sluoksnį, kuris oksiduojasi prieš patys plieno paviršių.

Keliems metalams:

• Pudrinė danga: Elektrostatiniu būdu taikoma miltelinė dažų danga, kuri kaitinama arba UV šviesa. Sukuria storą, ilgalaikę dangą įvairių spalvų ir blizgesio laipsnių. Keičia detalės matmenis, todėl tiksliai išmatuotų elementų vietose reikia dėti apsauginius uždangčius.
• Medijos šlifavimas: Šluostymas švariuojančiaisjais medžiagomis – naudojant padidinto slėgio stiklo rutuliukus, plastiko rutuliukus ar smėlį. Pašalina nešvarumus, sukuria vienodą matinę tekstūrą ir paruošia paviršių tolesnėms dangoms. Tinka daugumai metalų, įskaitant varį, bronzą ir vario lydinius.
• Elektropoliravimas: Naudojama elektros srovė ir cheminė vonelė, kad nušalintų kontroliuojamą medžiagos sluoksnių kiekį iš plieno ar nerūdijančiojo plieno, pasiekiant veidrodinį blizgesį greičiau ir pigiau nei rankiniu poliravimu.

Kelios apdorojimo rūšys gali būti strategiškai derinamos. Pavyzdžiui, šluostymas švariuojančiosiomis medžiagomis prieš anodavimą sukuria lygų, matinį vaizdą, būdingą aukštos kokybės vartotojų elektronikos gaminiams. Pasivinimas kartu su juodu oksidu suteikia tiek korozijos atsparumą, tiek estetinį patrauklumą plieninėms detalėms.

Kokybės tikrinimo metodai

Postapdorojimas baigiamas tik tada, kai patikrinama, kad detalės atitinka technines sąlygas.

• KMM (Koordinatinis matavimo mašina): Tiksliai matuoja 3D geometriją palyginant su CAD modeliais. Liečiamieji zondai arba optiniai jutikliai registruoja matmenines duomenis su submikronine tikslumu, kuriant išsamių tikrinimo ataskaitų apie kritines savybes.
• Paviršiaus šiurkštumo bandymas: Profilografiškai matuojamos Ra reikšmės, kad būtų patikrinta paviršiaus apdorojimo kokybė. Tai būtina sujungiamų paviršių, sandarinimo zonų ir estetinių reikalavimų tikrinimui.
• Medžiagos sertifikatų patvirtinimas: Milinės bandymų ataskaitos dokumentuoja žaliavų cheminę sudėtį ir mechanines savybes. Jos yra būtinos aviacijos, medicinos ir automobilių pramonės srityse, kur reikalaujama visiškos sekamosios informacijos.
• Tvirtio tyrimas: Patikrinama šiluminės apdorojimo veiksmingumas naudojant Rockwell, Brinell arba Vickers metodus – priklausomai nuo medžiagos ir kietumo diapazono.
• Vizuali ir matmeninė apžiūra: Kvalifikuoti inspektoriai patikrina paviršiaus kokybę, nustato defektus ir patvirtina kritinius matmenis naudodami kalibruotus matavimo įrankius bei optinius palyginimo prietaisus.

Tinkamų po apdirbimo apdorojimų kombinacija ir išsami patikra transformuoja neapdorotus apdirbtus komponentus į patikrintus, paruoštus naudoti gamybos komponentus. Supratę šiuos procesus, jūs esate pasiruošę įvertinti gamybos partnerius, kurie gali pateikti visus sprendimus – nuo žaliavų iki galutinės, patikrintos produkcijos.

Tinkamo metalo CNC apdirbimo partnerio pasirinkimas

Jūs įsisavinote daug žinių apie procesus, medžiagas, nuokrypius ir pramonės reikalavimus. Dabar ateina sprendimo priėmimo momentas, kuris nulemia, ar visa ši supratimo bazė iš tikrųjų pasireiškia sėkmingais komponentais: tinkamo gamybos partnerio pasirinkimas. Metalo CNC staklės yra tokios pat gerų, kokia yra komanda, jas valdanti, o gamybos procesus supančios sistemos yra taip pat svarbios kaip ir verpeto sukimosi dažnis bei pjovimo įrankiai.

Pagal BOEN Rapid, teisingo CNC tiekėjo pasirinkimas yra lemiamas sėkmingų gamybos projektų atveju. Kokia iššūkio prigimtis? Potencialių partnerių vertinimas vienu metu keliais matmenimis. Į sprendimą įtakos turi įranga, ekspertizė, kokybės valdymo sistemos, pajėgumai ir mastelio keitimo galimybės.

Paverskime viską, ką jau išmokome, veiksmingais kriterijais partnerio parinkimui, kuris nuolat užtikrina rezultatus.

CNC apdirbimo partnerių gebėjimų vertinimas

Įsivaizduokite, kad prašote kainų pasiūlymų iš trijų tiekėjų. Visi jie teigia, kad gali apdirbti jūsų aliumininį korpusą su ±0,001 colio tikslumu. Kaip juos atskirti? Atsakymas slypi sisteminiame vertinime keliais gebėjimų matmenimis.

Įrangos ir technologijų įvertinimas:

Pagal BOEN Rapid, tiekėjas, kuris turi pažangius daugiakomponenčius frezavimo centrus, tikslų sukimosi įrangą ir automatizuotus tikrinimo įrankius, labiau tikėtina, kad gamins sudėtingas geometrijas su dideliu tikslumu. Įvertindami CNC stakles metalo apdirbimui, turėtumėte atsižvelgti į šiuos veiksnius:

• Staklių amžius ir būklė: Šiuolaikinės CNC staklės išlaiko mažesnius nuokrypius ir suteikia galimybių, kurių negali pasiūlyti senesnė įranga
• Daugiakopis galimybės: 5 ašių staklės gali apdoroti sudėtingas geometrijas mažiau montavimo ciklų, taip pagerindamos tikslumą ir sumažindamos sąnaudas
• CAD/CAM integracija: Pažangios programinės įrangos sistemos efektyviai verčia projektus į optimizuotus įrankių judėjimo maršrutus
• Tikrinimo įranga: Koordinatiniai matavimo aparatai (CMM), paviršiaus šiurkštumo matuokliai ir optiniai palyginamieji prietaisai patvirtina, kad detalės atitinka nustatytus reikalavimus

Pag according to Focused on Machining, gamykla gali apdirbti detalę, tačiau ar ji gali ją patikrinti, kad būtų užtikrinta, jog ji atitinka visus reikalavimus? Labai tikslaus dalių apdirbimo atveju reikės koordinačių matavimo mašinos (CMM). 10 taisyklė nustato, kad matavimo įranga turi būti 10 kartų tikresnė nei tikrinama savybė.

Medžiagų kompetencija:

CNC mašina aliuminiui veikia kitaip nei ta, kuri optimizuota titano ar nerūdijančiajam plienui. Pagal BOEN Rapid medžiagų ekspertizė yra lemiamos svarbos renkantis patikimus CNC tiekėjus. Gebėjimas dirbti su įvairiausiomis medžiagomis užtikrina universalumą skirtingose aplikacijose.

Ieškokite partnerių, kurie demonstruoja gilų patyrимą su jūsų konkrečiomis medžiagomis. Ar jie jau apdirbo 7075 aliuminį orlaivių pramonei? Ar jie supranta 316L nerūdijančiojo plieno kietėjimo savybes? Ar jie gali rekomenduoti optimalius lygius jūsų aplikacijai? Tokia ekspertizė neleidžia brangios klaidų paieškos etape gamybos procese.

Kokybės valdymo sistemos ir sertifikatai:

Kaip aptarta ankstesniame skyriuje, sertifikatai atskleidžia kokybės infrastruktūros brandą. Pagal BOEN Rapid tiekėjai, turintys ISO 9001:2015 sertifikatą, parodo, kad laikosi tarptautinių standartų, susijusių su kokybės nuoseklumu ir nuolatine tobulinimo veikla.

Tačiau vien tik sertifikatai nepakanka. Pagal Focused on Machining, dauguma tikslausis apdirbimo įmonių svetainėse pateikia sertifikatus, tačiau jums reikėtų pamatyti tikruosius sertifikatus. Kai kurios įmonės teigia, kad atitinka AS9100 reikalavimus, tačiau tai dar nereiškia, kad jos yra oficialiai sertifikuotos. Paprašykite parodyti jų ERP sistemą ir supraskite, kaip jos įsigyja medžiagas bei stebi gamybą.

Mastelio keitimas nuo prototipo iki gamybos

Čia daugelis partnerystės santykių susiduria su sunkumais: tiekėjas puikiai dirba su prototipais, bet susiduria su problemomis didėjant gamybos apimtims. Arba jis optimizuotas didelėms serijoms, tačiau negali užtikrinti reikiamos reaktyvumo prototipavimo procese. Idealus partneris geba tvarkytis su abiem šio spektro galais.

Pagal ECOREPRAP cNC įmonės užtikrina mastelio didinimą standartizuodamos darbo eigas, įdiegdamos automatizavimą ir naudodamos skaitmenines priemones, kad išlaikytų efektyvumą ir kokybę visuose gamybos etapuose. Kelias nuo maketo iki serijinės gamybos apima projektavimo patvirtinimą, medžiagų pasirinkimą, bandymo gamybą ir visos gamybos proceso optimizavimą.

Kas skiria partnerius, kurie sėkmingai didina mastelį?

• Lanksti pajėgumų valdymo sistema: Gali prioritizuoti skubius maketus, vienu metu palaikydama gamybos grafikus
• Proceso dokumentacija: Pirmojo gaminio procedūros, kurios fiksuoja optimizuotus parametrus masinei gamybai
• Kokybės pastovumas: Sistemos, užtikrinančios, kad 10 000-asis gaminys atitiktų pirmąjį gaminį
• Tiekimo grandinės patikimumas: Medžiagų tiekimo galimybės, kurios auga kartu su jūsų reikalavimais

Privedimo laiko lankstumas padeda išspręsti dažnai pasitaikančias tiekimo grandinės problemas. Pagal „Focused on Machining“ informaciją, tikslausis apdirbimo dirbtuvės svetainėje gali nurodyti 2 savaičių privedimo laiką, tačiau šis laikas skaičiuojamas nuo projekto pradžios datos. Jei dirbtuvės pajėgumai riboti, „2 savaičių privedimo laikas“ iš tikrųjų tampa artimesnis 6 savaičių laikotarpiui.

Automobilių pramonei skirtoms programoms, kuriose reikia sudėtingų važiuoklių surinkimų ir aukštos tikslumo detalių, partneriai kaip Shaoyi Metal Technology parodo, kaip greitojo prototipavimo perėjimas prie masinės gamybos mastelio, kartu su greitais pristatymo laikais – iki vienos darbo dienos skubiosioms detalėms, – sprendžia šiuos dažnus tiekimo grandinės iššūkius. Jų IATF 16949 sertifikavimas ir statistinio proceso valdymo (SPC) įdiegimas užtikrina nuoseklumą, nepriklausomai nuo to, ar gaminamos prototipų serijos, ar gamybos apimtys.

Tiekėjo vertinimo kontrolinis sąrašas

Prieš pasirenkant CNC apdirbimo metalo partnerį, sistemingai įvertinkite šiuos kriterijus:

Techninės galimybės:

• Ar jų įranga atitinka jūsų detalių sudėtingumo reikalavimus?
• Ar jie nuolat gali pasiekti nurodytą tikslumą?
• Ar jie turi patirties su jūsų konkrečiomis medžiagomis?
• Ar jų tikrinimo įranga pakankama jūsų tikslumo reikalavimams?

Kokybė ir sertifikatai:

• Ar jie turi sertifikatus, aktualius jūsų pramonei (ISO 9001, AS9100, IATF 16949, ISO 13485)?
• Ar jie gali pateikti faktinius sertifikatus, o ne tik teiginius apie atitiktį?
• Kokius gamybos proceso kontrolės ir galutinės patikros procedūras jie taiko?
• Kaip jie tvarko neatitinkančią medžiagą?

Įgaliojimas ir terminas:

• Kokia jų dabartinė naudojamos galios našumo nauda?
• Ar jie gali priimti skubius prototipų užklausos pareiškimus?
• Koks jų įvykdymo laiku pristatymo įrašas?
• Ar jie turi atsarginius planus, skirtus spręsti pajėgumų apribojimus?

Išplėstinumą:

• Ar jie gali perėti nuo prototipų prie masinės gamybos?
• Ar jie dokumentuoja procesus, kad užtikrintų nuoseklią pakartojamumą?
• Kokios automatizavimo galimybės palaiko didesnius gamybos kiekius?
• Kaip jie palaiko kokybę didėjant gamybos kiekiams?

Komunikacija ir palaikymas:

• Kiek greitai jie reaguoja į užklausas?
• Ar jie teikia skirto projekto valdymo paslaugas?
• Ar jie gali pateikti atsiliepimus dėl gamybos patogumo projektavime?
• Koks jų požiūris į problemų sprendimą?

Ilgalaikio partnerystės potencialas:

• Kokia jų verslo stabilumas ir augimo trajektorija?
• Ar jie investuoja į technologijų ir gebėjimų plėtrą?
• Ar jie gali palaikyti jūsų produkto tobulėjimą ir naujas reikalavimų sąlygas?

Pagal „Focused on Machining“, ieškant ilgalaikio tikslaus apdirbimo partnerio, būtina rasti įmonę, kuri galėtų augti kartu su jumis. Diskusijos apie įsipareigojimų perėmimo planus ir vizijas dėl ateities padeda užtikrinti, kad įmonė, su kuria ketinate bendradarbiauti, ilgą laiką išliks veiklos rinkoje.

Esminė išvada? Metalų CNC mašinų partnerio pasirinkimas reiškia daug daugiau nei pasiūlytų kainų palyginimą. Žemiausia pasiūlyta kaina nieko neverta, jei detalės pristatomos vėluodamos, nepatenkina patikros reikalavimų arba reikalauja išsamios perdaromosios apdorojimo. Sistemingai įvertinę gebėjimus, kokybės valdymo sistemas, mastelio keičiamumą ir komunikaciją, jūs atrandate partnerius, kurie visą jūsų gaminio gyvavimo ciklą užtikrina nuolatinę vertę.

Ar jums reikia mažos metalų CNC mašinos pavyzdinių detalių gamybai ar didelės apimties tikslaus aliuminio CNC mašinų komponentų gamybai – principai lieka tie patys: derinkite partnerio gebėjimus su savo reikalavimais, patikrinkite jų teiginius dokumentais ir kurkite santykius, kurie palaiko jūsų ilgalaikį gamybos sėkmę.

Dažniausiai užduodami klausimai apie metalų CNC apdirbimą

1. Kiek kainuoja metalų CNC mašina?

Metalo CNC staklių kainos labai skiriasi priklausomai nuo jų galimybių ir dydžio. Pradedančiųjų lygio CNC plazminio pjovimo staklės kainuoja nuo 10 000 iki 30 000 JAV dolerių ir tinka mažoms gamybos įmonėms. Vidutinio rango staklės su pagerinta tikslumu kainuoja nuo 30 000 iki 100 000 JAV dolerių. Profesinės 5 ašių apdirbimo centro staklės sudėtingiems aviacijos ar medicinos komponentams gaminti gali kainuoti daugiau nei 500 000 JAV dolerių. Užsakant pas sertifikuotus gamintojus, pvz., turinčius IATF 16949 sertifikatą, galima išvengti kapitalinių investicijų ir tuo pat metu pasinaudoti pažangiomis įranga bei ekspertizės paslaugomis.

2. Kokius metalus galima apdirbti CNC staklėmis?

CNC staklės gali apdoroti beveik visus apdorojamus metalus, įskaitant aliuminio lydinius (6061, 7075), nerūdijančiuosius plienus (303, 304, 316L), anglies plienus (1018, 1045, 4340), vario cinko lydinius (C360), varį (C110), titano ir specialiuosius lydinius, pvz., Inconel. Kiekvienas metalas turi savitų apdorojimo savybių – vario cinko lydiniai apdorojami lengviausiai, jų apdorojamosios savybės indeksas yra 100 %, o titano apdorojimui reikia konservatyvių parametrų, nes jo apdorojamosios savybės indeksas sudaro tik 22 %. Medžiagos pasirinkimas priklauso nuo jūsų taikymo srities reikalavimų dėl stiprumo, korozijos atsparumo, svorio ir kainos.

3. Koks skirtumas tarp CNC frezavimo ir CNC sukimo?

CNC frezavimas naudoja besisukančius daugiataškio pjovimo įrankius, judančius per nejudančius darbo gabalus, ir yra idealus plokščių paviršių, įdubimų, griovelių bei sudėtingų 3D kontūrų apdirbimui. CNC sukimas sukasi darbo gabalu, tuo tarpu nejudantys įrankiai nuima medžiagą, todėl puikiai tinka cilindrinėms, kūginėms ir sukimosi simetrinėms detalėms, tokioms kaip velenai ir įmovos. Frezavimas siūlo nuo 3 ašių iki 5 ašių konfigūracijas sudėtingoms geometrijoms, o sukimas užtikrina greitesnius ciklo laikus ir žemesnes įrankių sąnaudas apvalioms detalėms. Daugelis komponentų naudingai naudoja abu šiuos procesus kartu.

4. Kokius tikslumos nuokrypius gali pasiekti metalų CNC apdirbimas?

Standartinis CNC apdirbimas pasiekia tikslumą ±0,1 mm (±0,004 colio) daugumoje metalų. Tikslusis apdirbimas gali pasiekti ±0,025 mm (±0,001 colio) aliuminio ir plieno frezavimo metu, o sukimo operacijos pasiekia ±0,013 mm (±0,0005 colio) vario ir vario lydinio apdirbant. Medžiagos savybės labai veikia pasiekiamą tikslumą – aliuminio šilumos laidumas leidžia pasiekti tikslesnius nuokrypius, tuo tarpu nerūdijančiojo plieno linkmė kietėti apdirbant reikalauja sąlyginiai atsargesnių specifikacijų. Nuokrypių susiaurinimas nuo ±0,1 mm iki ±0,01 mm gali padidinti sąnaudas 3–5 kartus.

5. Kaip pasirinkti tarp CNC apdirbimo ir kitų metalų gamybos metodų?

Pasirinkite CNC apdirbimą mažoms ir vidutinėms gamybos serijoms (1–10 000 detalių), tiksliai išlaikant nuokrypius, užtikrinant konstrukcinę lankstumą ir greitą prototipavimą. Liejimas tinka didelėms gamybos serijoms (nuo 1000 detalių), kai reikia sudėtingų vidinių ertmių ir po įrankių gamybos investicijos vienos detalės gamybos kaštai sumažėja. Kalimas suteikia pranašesnę grūdų struktūrą aukštos stiprumo konstrukcinėms detalėms. Lakštų metalo gamyba ypač tinka plokščioms detalėms su lenkimais ir formomis. Pridėtinės gamybos metodai leidžia sukurti sudėtingas vidines kanalus, tačiau tolerancijos yra mažiau tikslūs. Daugelyje taikymų naudojami kombinuoti metodai – pavyzdžiui, liejimas naudojamas pagrindinei geometrijai sukurti, o CNC apdirbimas – tiksliesiems elementams apdoroti.
