Skardos gaminio gamyba: 9 esminiai punktai, kurie sumažina sąnaudas

Ką iš tikrųjų reiškia lakštinio metalo produktų gamyba

Ar kada nors domėjotės, kaip plokščias metalo gabalas virsta tiksliu automobilio laikikliu arba gracingu elektronikos korpusu? Tai ir yra lakštinio metalo produktų gamyba – o šio proceso supratimas gali sutaupyti nemažą sumą jūsų kitame projekte.

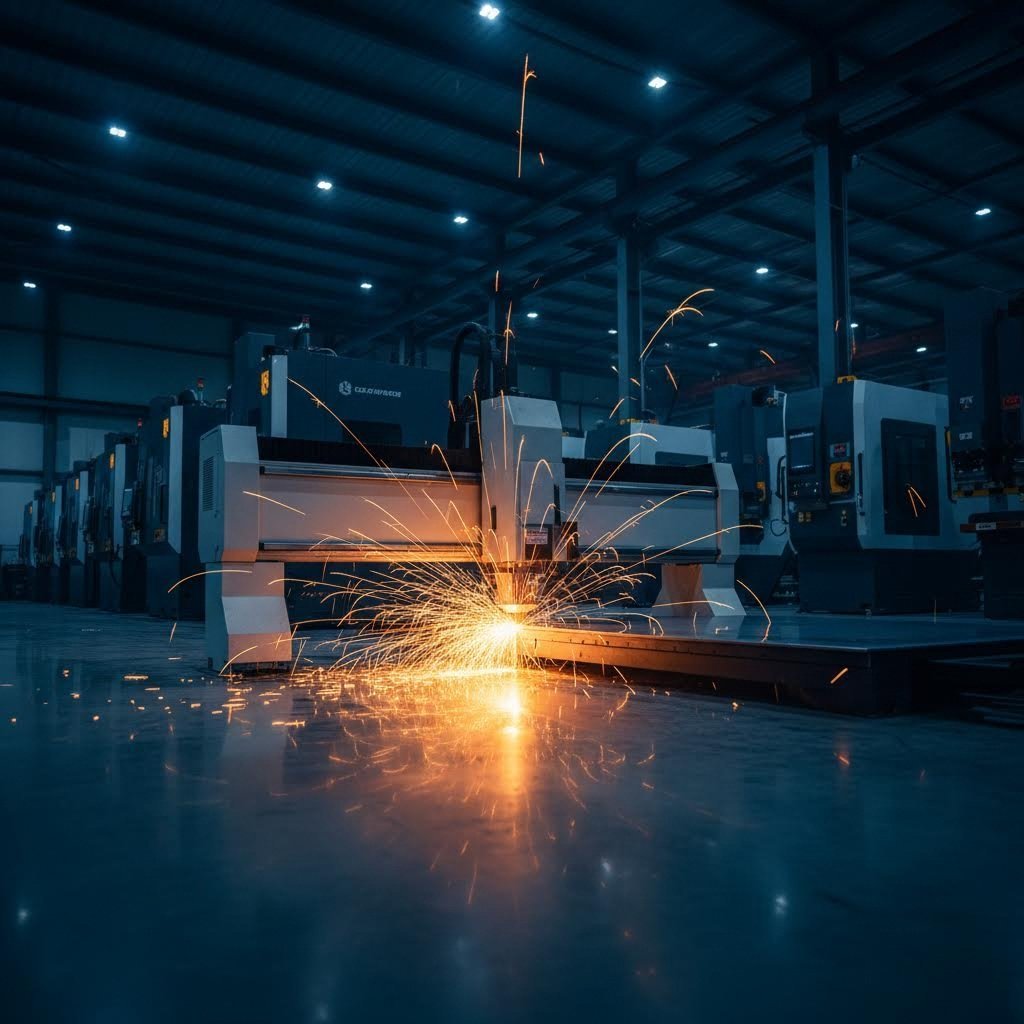

Lakštinio metalo apdorojimas – tai pramoninis procesas, kurio metu plokščios metalo plokštės perpjovimu, formavimu ir sujungimu verčiamos į funkcinius komponentus, kuriant viską – nuo paprastų laikiklių iki sudėtingų korpusų – su nepaprasta tikslumu ir efektyvumu.

Iš plokščios mediagos iki funkcinių detalių

Taigi, kas gi tai – lakštinis metalas? Tai konkrečiai metalas, suformuotas į plonus, plokščius gabalus – paprastai nuo 0,5 mm iki 6 mm storio . Bet koks storumas, didesnis nei 6 mm, jau laikomas plokštės metalu, kuriam apdoroti reikia kitokios įrangos ir technikų.

Šis storio skirtumas svarbesnis, nei galite pamanyti. Dėl santykinio plonumo lakštinis metalas yra išskirtinai lankstus, todėl gamintojai gali jį pjauti, lenkti ir formuoti beveik į bet kokią geometriją. Lakštinis metalas naudojamas daugybėje kasdienių produktų – nuo transporto priemonių korpusų iki vėdinimo kanalų, virtuvės prietaisų ir elektroninių įrenginių korpusų.

Kas iš esmės yra metalo gamyba? Tai plokščių lakštų perdarymas per kruopščiai suplanuotą operacijų seką. Iš pradžių atliekamas pjaustymas – žaliavos supjaustymas į valdomus ruošinius. Tada formavimo operacijos, tokios kaip lenkimas ir išspaudimas, sukuria pageidaujamą trimatę formą. Galiausiai sujungimo metodai, tokie kaip suvirinimas, kniedijimas ar klijavimas, surinkia atskirus elementus į baigtus produktus.

Gamybos metodas, kuris slypi už šiuolaikinių produktų

Kodėl šis gamybos metodas dominuoja tiek daugelyje pramonės šakų? Atsakymas slypi trijuose pagrindiniuose pranašumuose:

• Medžiagos naudojimo efektyvumas: Įgudę gamintojai gali detalės tvarkingai išdėstyti ant lakšto, mažindami atliekas. Dauguma atliekų yra visiškai perdirbamos, dar labiau sumažindamos medžiagų sąnaudas.
• Dizaino lankstumas: Nuo paprastų plokščių plokščių iki sudėtingų išlenktų korpusų, procesas tinka milžiniškam geometrijų ir specifikacijų asortimentui.
• Išplėstinumą: Ar jums reikia vieno prototipo, ar tūkstančių gamybinių detalių, taikomi tie patys pagrindiniai procesai – tik skirtingu automatizacijos lygiu.

Kai pažvelgsite į viską apie plieno lapų gamyba , pamatysite, kad tai palaiko pramonės šakas, turinčias labai skirtingus reikalavimus. Automobilių gamintojai naudoja jį kėbulams ir konstrukciniams komponentams. Elektronikos įmonėms reikia tiksliai pagamintų korpusų su siaurais toleransais. Aviacijos taikymuose reikalingi lengvi, bet nepaprastai stiprūs mazgai. Statybos projektuose lakštinis metalas naudojamas nuo stogų iki dekoratyvinių fasadų.

Lankstymo medžiagų pasirinkimas taip pat yra įvairus. Gamytojai naudoja aliuminį lengvosioms konstrukcijoms, nerūdijantį plieną, kur svarbi atsparumas korozijai, paprastąjį plieną – kai reikia ekonomiško stiprumo, bei specialius lydinius – sudėtingoms sąlygoms. Kiekviena medžiaga perdirbant elgiasi skirtingai, todėl būtina turėti specifinių žinių, kad teisingai nustatytumėte lakštinio metalo apdorojimo parametrus.

Šių pagrindų supratimas suteikia jums geresnę poziciją nustatant detalių reikalavimus ar vertinant gamybos partnerius. Toliau pateikiamose dalyse išsamiai aprašomi konkretūs procesai, medžiagos ir projektavimo aspektai, kurie tiesiogiai veikia jūsų projekto sąnaudas ir rezultatus.

Pagrindiniai gamybos procesai paaiškinti

Dabar, kai suprantate, kas tai – lakštinio metalo gamyba, pažvelkime į konkrečius procesus, kurie viską padaro įmanomu. Įsivaizduokite lakštinio metalo gamybos procesą kaip kruopščiai suderintą seką – kiekviena operacija remiasi ankstesne, kad plokščią ruošinį paverstų į galutines dalis.

Pjovimo technologijos, formuojančios žaliavą

Kiekvienas lakštinio metalo projektas prasideda pjovimu. Iš esmės jūs išpjaunate tuos kontūrus, kurie taps galutinėmis detalėmis. Keturios pagrindinės lakštinio metalo pjaustymo technologijos dominuoja šiuolaikinėse gamybos dirbtuvėse, kiekviena su būdingomis stipriosiomis pusėmis:

Lazerinis pjovimas naudoja sutelktą šviesos spindulį – iš CO2 arba švytubo lazerio šaltinio – kad ištirpintų, sudegintų ar išgarintų medžiagą palei programuojamą kelią. Rezultatas? Ypač tikslūs pjaustymai su minimaliomis šilumos paveiktomis zonomis. Švytubiniai lazeriai dominuoja pjovimo plonose medžiagose , pasiekiantys išskirtinį greitį lakštuose, storesniuose nei 1/4". Tačiau pjovimo greitis žymiai mažėja didėjant medžiagos storiui.

Plazminė girta pagreitina karšto plazmos srautą—pasiekiantį iki 45 000 °F temperatūrą—pjovimui per elektro laidžias medžiagas. Šiuolaikinės CNC plazmos sistemos gali pjaustyti 1/2" standžią plieną greičiu, viršijančiu 100 colių per minutę, todėl tai yra greičiausias variantas vidutinio ir storo metalo plokštėms. Dabartinės aukštos kokybės plazmos sistemos daugelyje taikymų varžosi su lazerio kokybe, išlaikydamos pranašesnį pjaustymo greitį.

Vandens strūvio girta naudoja visiškai kitokį metodą. Jis naudoja aukšto slėgio vandens srautą, dažnai maišomą su abrazyvinėmis dalelėmis, veikiančias iki 90 000 PSI slėgiu. Pagrindinis privalumas? Visiškai nekyla jokio šilumos generavimo. Tai išsaugo medžiagos struktūrinį vientisumą—ypač svarbu dirbant su šilumai jautriais lydiniais ar kai būtina visiškai išvengti terminio iškraipymo.

Trūkimo lieka pagrindiniu įrankiu tiesioginiam pjaustymui plonesnėse medžiagose. Tai greita, ekonomiška ir reikalaujanti minimalios parinkties. Kai tiesiog reikia stačiakampių заготовок ar tiesių kraštų pjaustymo, kirpimas užtikrina mažiausią kainą vienam pjaustymui.

Formavimo operacijos, kuriančios geometriją

Turint išpjautas заготовkes, lakštinio metalo formavimas paverčia šias plokščias dalis į trimačius formas. Būtent čia vyksta tikras stebuklas, formuojant lakštinį metalą.

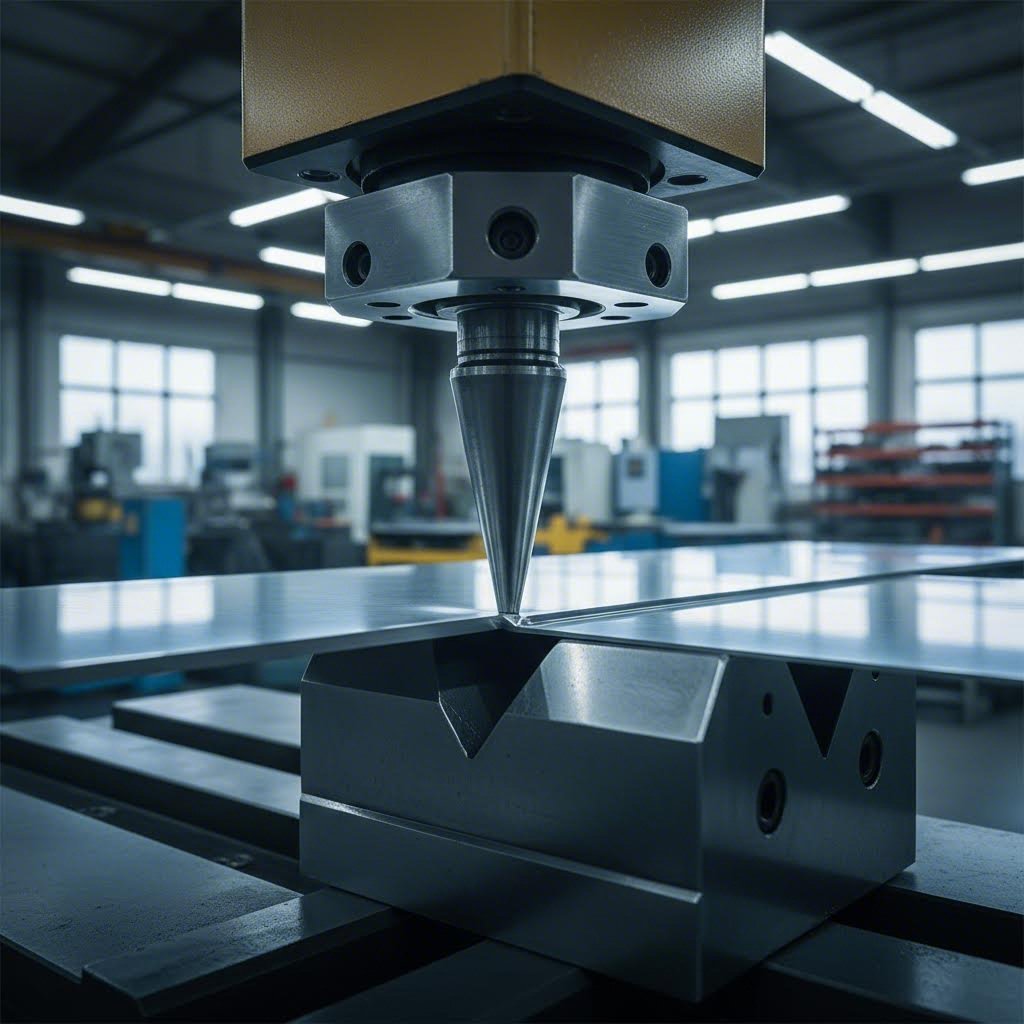

Sukimas yra paplitusiausia formavimo operacija. Plieno lakšto lenkimas naudoja presus su tiksliais įrankiais kampams, grioveliams ir sudėtingoms daugiakampėms geometrijoms kurti. Procesas grindžiamas medžiagos plastiškumu – jos gebėjimu deformuotis, nesutrūkinėjant.

Šlamštas naudoja formas, kad vienu smūgiu išpjautų, suformuotų arba išgaubtų elementus iš lakštinio metalo. Masinė gamyba dažniausiai pasirenka spaudimą, nes, kartą investavus į įrangą, ciklo trukmė žymiai sumažėja.

Giliai traukt traukia lakštinį metalą į formos ertmę, sukurdama vientisas puodelio formos arba dėžutės formos dalis. Pavyzdžiui, gėrimų skardinės, virtuvės kriauklės ar automobilių kuro bako – visi tai giliojo traumavimo operacijų produktai.

Roliavimo formavimas tolydžiai lenkia ilgas metalo juostas per keletą ritininio formavimo įrankių, gaminant nuosekliai vienodus profilius, tokius kaip grioveliai, kampai ir nestandartinės skersinės dalys, dideliu greičiu.

Sujungimo metodai, kurie užbaigia surinkimą

Atskiri suformuoti komponentai retai būna atskirai. Plokščiojo metalo surinkimas sujungia kelias detales naudojant įvairius sujungimo metodus:

• Saldymas: Sukuria nuolatinius metalurginius ryšius. MIG, TIG ir taškinis suvirinimas kiekvienas tinka skirtingoms sritims, priklausomai nuo medžiagos tipo, sąjungos konfigūracijos ir gamybos apimties.
• Klepų tvirtinimas: Mechaninis tvirtinimas, kuris yra idealus, kai suvirinimas nėra praktiškas – pavyzdžiui, jungiant skirtingus metalus ar kai gali prireikti išardymo.
• Klijavimas: Paskirsto apkrovą didesniame paviršiuje ir puikiai veikia jungiant plonas medžiagas, kurios suvirinimo šilumos metu gali iškrypti.

Procesų gebėjimų palyginimas

Pasirinkimas tinkamų plokščiojo metalo gamybos technologijų priklauso nuo jūsų specifinių reikalavimų. Ši lentelė padeda pritaikyti procesus jūsų projekto poreikiams:

Procesas	Tipiškas tolerancija	Storio diapazonas	Geriausi taikymo atvejai
Lazerinis pjovimas	±0,005 colių (0,13 mm)	0,020–1,0 colio	Sudėtingi dizainai, ploni medžiagų sluoksniai, tikslūs komponentai
Plazminė girta	±0,015" (0,38 mm)	0,018" - 2,0"	Konstrukcinis plienas, sunkioji įranga, didelės apimties gamyba
Vandens strūvio girta	±0,003" (0,08 mm)	0,020" - 12,0"	Šilumai jautrios medžiagos, storos plokštės, egzotiški lydiniai
Trūkimo	±0,010" (0,25 mm)	Iki 0,25"	Tiesieji pjūviai, stačiakampiai заготовки, didelio greičio gamyba
Slėnio lenkimas	±0,5° kampas	0,020" - 0,5"	Laikikliai, korpusai, profiliuotos kiaurymės
Šlamštas	±0,005 colių (0,13 mm)	0,010" - 0,25"	Didelės apimties detalės, sudėtingos savybės vienoje operacijoje
Giliai traukt	±0,010" (0,25 mm)	0,015" - 0,125"	Sandarūs indai, puodeliai, korpusai

Suprasdami, kaip šie procesai susiję, galėsite optimizuoti savo konstrukcijas. Tipiška gamybos seka gali atrodyti taip: lazerio pjaustymas sukuria tiksliai apibrėžtas заготовки, formavimo operacijos prideda lenkimus ir elementus, antrinis išspaudimas prideda skyles ar plyšius, o galiausiai suvirinimas ar mechaninis tvirtinimas užbaigia lakštinio metalo surinkimą.

Sužinoję apie šiuos pagrindinius procesus, jums reikės žinoti, kurios medžiagos geriausiai tinka kiekvienai technikai – ir kaip medžiagų pasirinkimas tiesiogiai veikia jūsų gamybos išlaidas bei detalių našumą.

Medžiagų pasirinkimas ir storio gairės

Teisingo medžiagos pasirinkimo klausimas nėra tik specifikacijų lapuose atrodančio grožio reikalas – tai tiesiogiai veikia jūsų gamybos išlaidas, gamybos laikotarpį ir detalių našumą. Padarykite neteisingą sprendimą, ir susidursite su įtrūkimais formuojant, ankstyvu korozija arba nereikalingomis išlaidomis. Pažvelkime, kas iš tiesų yra svarbu renkantis medžiagas savo lakštinio metalo projektams.

Plieno rūšys ir jų elgsena gaminant

Plienas lieka pagrindinis lakštinio metalo produktų gamybos pagrindas, tačiau ne visos plieno rūšys vienodai elgiasi po presu arba lazeriniu pjūklu.

Minkštas plienas (mažo anglies kiekio plienas) siūlo geriausią formavimo lankstumą mažiausiomis išlaidomis. Jis lengvai lenkiamas, švariai suvirinamas ir tinka beveik bet kokiam pjovimo būdui. Kompromisas? Reikia apsaugos dengti arba dažyti, kad būtų užkirstas kelias rūdijimui atviruose aplinkos sąlygose.

Galvanizuota plieno medžiaga išsprendžia korozijos problemą, pridėdama cinko danga prie mažai anglies turinčio plieno. Mokėsite nedidelį papildomą mokestį, tačiau gausite didelę atsparumą orams. Viena iš svarstymų: suvirinant cinkuotą medžiagą, reikalinga tinkama ventiliacija, nes kaitinant cinko danga sukelia žalingų garų.

Nerūdijančio plieno skardos kaina aukštesnė, tačiau užtikrina išskirtinį atsparumą korozijai be papildomų dangų. Dažniausiai pasitaikančios rūšys yra 304 ir 316:

• nerūdijantis 304 Pagrindinė rūšis – puikiai tinka vidaus patalpoms, virtuvės įrangai ir nedideliam lauko poveikiui. Gerai formuojasi ir siūlo patikimą korozijos atsparumą tipiškose aplinkose.
• 316 nerūdijantis plienas: Turi 2–3 % molibdeno, kuris ženkliai padidina našumą agresyviose aplinkose – ypač ten, kur yra chloridai, tokie kaip jūros vanduo ar stiprūs cheminiai reagentai. Tikėkitės mokėti 20–30 % daugiau nei už 304, tačiau šis papildomas mokestis atsipirks jūroje, medicinos ir cheminių procesų taikymuose.

Dirbant su plieno lakštinėmis medžiagomis, prisiminkite, kad formuojant jos sustiprėja. Tai reiškia, kad jūsų įrankiai patiria didesnį dėvėjimąsi, o lankstymui reikės didesnių lenkimo spindulių lyginant su minkštuoju plienu, kad nebūtų įtrūkimų.

Aliuminio lydiniai – lengvosioms konstrukcijoms

Kai svarbus svoris – o automobilių, aviacijos ir nešiojamųjų įrenginių pramonėje tai dažnai būna svarbu – aliuminio lakštai tampa pagrindiniu pasirinkimu. Tačiau čia medžiagų parinkimas tampa subtilus.

5052-H32 Aliuminis yra gamintojų mėgstamiausias. Kadangi jis nėra terminiškai apdorotas, ši medžiaga pasižymi aukšta nuovargio atsparumu ir elastingumu, todėl yra idealus formavimo operacijoms. Jūs gausite be įtrūkimų lenkimus ir netikėtai glotniais paviršiaus apdorojimais. Kainuodamas maždaug 2 USD mažiau už svarą nei 6061, dideliuose projektuose taupymas greitai kaupiasi.

6061-T6 aliuminis po termoapdorojimo pasižymi didesniu stiprumu, tačiau būtent šis apdorojimas daro jį linkusį įskilimams lenkiant. Jei jūsų konstrukcijoje nurodyti maži lenkimo spinduliai su 6061, patyrę gamintojai beveik visada rekomenduos pereiti prie 5052-H32. Kai tikrai reikia 6061-T6, reikėtų tikėtis ilgesnio pristatymo laiko ir papildomų išlaidų – gali tekti pradėti nuo T0 būklės medžiagos ir termoapdoroti galutinį gaminį.

Specialiosios medžiagos: varis ir pluta

Dėl elektros laidumo, antimikrobinės apsaugos ar dekoratyvinių savybių alternatyva plieno lakštams gali būti grynasis varis ir pluta. Bronzos lakštinė medžiaga siūlo puikią dilimo atsparumą specializuotoms aplikacijoms.

Varis puikiai formuojamas, tačiau lengvai subraižomas ir laikui bėgant oksiduojasi (sukurdamas būdingą žalią palaidą). Pluta – tai vario ir cinko lydinys – gerai apdirbama ir formuojama, taip pat pasižymi geresniu korozijos atsparumu nei grynasis varis.

Kaip storis veikia jūsų gamybos galimybes

Medžiagos storis lemia ne tik konstrukcinę našumą – jis esminiai keičia tai, kurie technologiniai procesai veikia ir kokius tikslumus galima pasiekti.

Storesnėms plokštėms reikia didesnio lenkimo spindulio, kad būtų išvengta įtrūkimų, nes lenkiant atsiranda tempiamosios ir gniuždomosios įtampos. Formos V-forma anga turi būti didinama kartu su medžiagos storiu, o lenkimo jėgos reikalavimai atitinkamai taip pat auga. 16 kalibro plokštė gali būti lengvai lenkiama standžiu įrenginiu, tuo tarpu tokios pačios lydinio 10 kalibro medžiaga gali reikalauti specialių sunkiasvorės klasės presų.

Medžiagų savybių lyginimas

Medžiaga	Formuojamumas	Korozijos atsparumas	Santykinė kaina	Tipinės taikymo sritys
Mild steel	Puikus	Prasta (reikia dengti)	$	Laikikliai, korpusai, konstrukciniai komponentai
Galvanizuota plieno medžiaga	Gera	Gera	$$	Lauko įranga, vėdinimas, automobilių pramonė
304 nerūdantis	Gera	Puikus	$$$	Kukuruzo įranga, vidaus apšvietimas, bendros gamybos darbai
316 Nerūdijančios medžiagos	Gera	Puiki (chloridams atspari)	$$$$	Jūrinė, medicinos, cheminė perdirbimo pramonė
5052-H32 Aliuminis	Puikus	Gera	$$	Korpusai, laikikliai, formuoti detalės
6061-T6 aliuminis	Vidutinė (lengvai įtrūksta)	Gera	$$$	Konstrukciniai taikymai, reikalaujantys stiprumo
Varpas	Puikus	Gerai (oksiduoja)	$$$$	Elektros komponentai, dekoratyviniai elementai
Vangas	Gera	Gera	$$$	Įrenginiai, dekoratyvinės dalys, mažo trintumo prietaisai

Tinkama medžiagų parinktis padeda suderinti formavimo reikalavimus su galutinio naudojimo naudojimo poreikių ir biudžeto apribojimais. Nešvarus lakštas kai galvanizuotas plienas būtų pakankamas, švaistoma pinigai. Pasirinkus aliuminio lakštus, kai jūsų projektui reikia stambių kreivimo spindulių su 6061 sudaro gamybos galvos skausmus. Šių kompromisų supratimas padeda priimti protingesnius sprendimus ir atveria duris kitai svarbiam klausimui: kaip sukurti savo dalis taip, kad jos iš tikrųjų gamintų efektyviai.

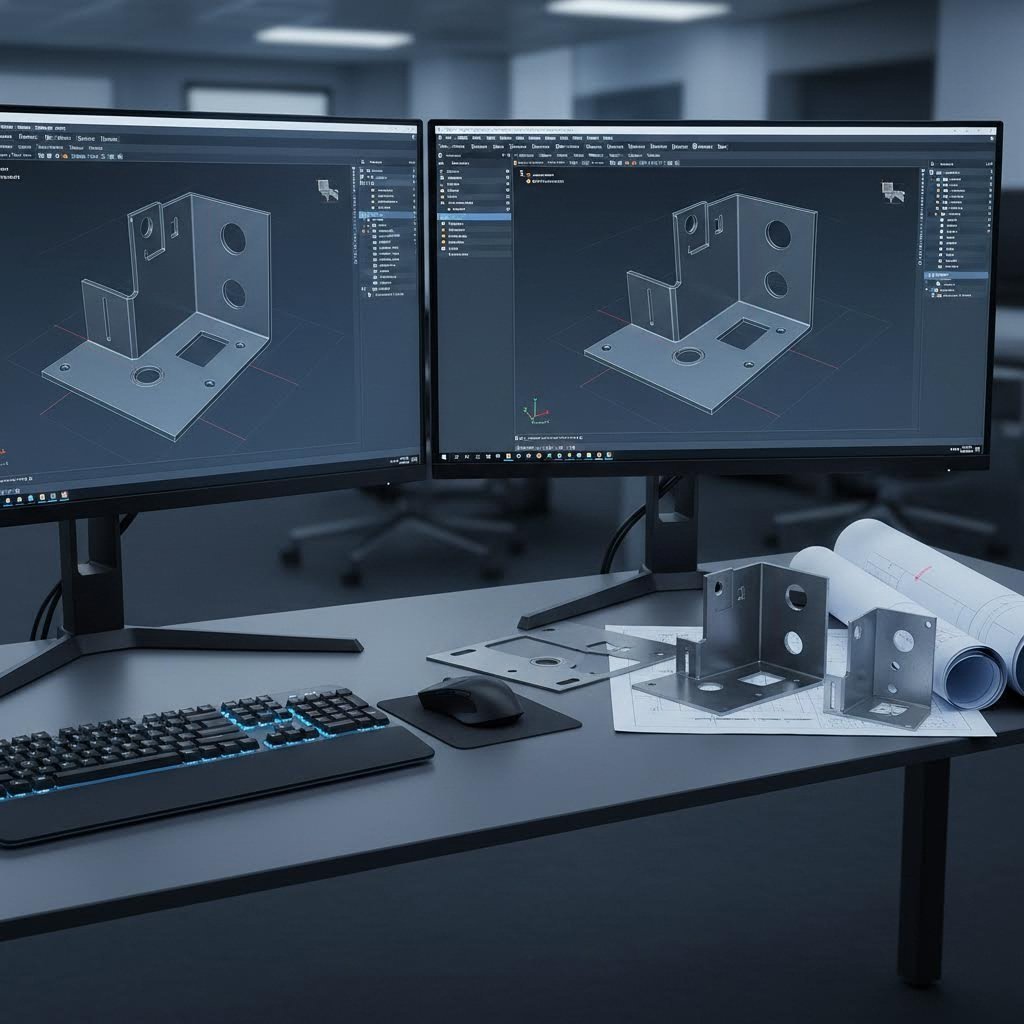

Gaminių projektavimo pagrindai

Jūs jau pasirinkote tinkamiausią medžiagą savo projektui. Dabar ateina etapas, kuris atskiria brangius perkėlimus nuo sėkmės iš pirmo karto: detalių projektavimas taip, kad jas būtų galima efektyviai gaminti. Laikantis patikrintų lakštinio metalo projektavimo gairių, ne tik išvengiama gedimų – tai tiesiogiai sumažina jūsų gamybos kaštus.

Štai koks yra tikrovės paveikslas: dauguma gamybos delsimų ir biudžeto viršijimų kyla dėl konstrukcinių sprendimų, priimtų dar prieš pirmąjį pjūvį. Pažvelkime į konkrečius matmenis, tarpus ir taisykles, kurios padės jūsų pavyzdiniams lakštinio metalo projektams nuo pat pradžių eiti teisingu keliu.

Kritiniai matmenys, kurie neleidžia atsirasti gamybos gedimams

Dirbant su lakštinio metalo detalėmis, būtina išlaikyti tam tikrus matmenų santykius – kitaip galite susidurti su iškraipytais komponentais, įtrūkusiu medžiaga arba elementais, kuriuos tiesiog neįmanoma suformuoti. Tai nėra savavališkos taisyklės; jos grindžiamos tuo, kaip metalas fiziškai elgiasi pjovimo ir lenkimo metu.

Atstumas nuo skylės iki krašto nulemia, ar jūsų išpjauti elementai išliks nepažeisti po lenkimo. Pagal Protolabs projektavimo gaires , jei jūsų medžiaga yra 0,036 colio (0,914 mm) arba plonesnė, skylės turi būti ne arčiau kaip 0,062 colio (1,574 mm) nuo medžiagos krašto. Storesnėms medžiagoms šį atstumą reikia padidinti bent iki 0,125 colio (3,175 mm), kad nebūtų iškraipyta.

Minimalus flanšo ilgis yra vienodai svarbu. Jūsų flancai turi būti bent 4 kartus didesni už medžiagos storį – jei jie trumpesni, presas tiesiog negalės tinkamai suveržti medžiagos. Dirbate su 0,060" aliuminiu? Jūsų mažiausias flanco ilgis turi būti 0,240". Nepaisant šio taisyklės, gausite nenuoseklų lenkimą arba medžiaga slinks formavimo metu.

Skylių ir plyšių matmenys paklūsta paprastam principui: mažiausias skersmuo turi būti lygus medžiagos storiui. Labai plonoms medžiagoms (mažesnėms nei 0,036") išlaikykite bent 0,062" skersmenį, kad būtų išvengta įrankių pažeidimo ir užtikrintas švarus pjaustymas.

Atstumo tarp elementų ir lenkimo linijos taisyklė laikosi to, ką gamintojai vadina 4T taisykle. Visi elementai – skylių, iškyšulių, plyšių – turi būti nutolę nuo lenkimo linijos bent 4 kartus daugiau nei medžiagos storis. Naudojate 0,050" varį? Suteikite savo elementams mažiausiai 0,200" atstumą. Priešingu atveju detalė lenkiant deformuosis netinkamai.

Lenkimo spindulio taisyklės skirtingoms medžiagoms

Tobulai statmenų kampų lakštinėje metalo apdorojime neegzistuoja. Kiekvienas lenkimas sukuria spindulį, kurį nustato naudojamas įrankis – ir netinkamai nurodytas spindulys gali sukelti įtrūkimus ar per didelį atsitraukimą.

Standartiniai lenkimo spindulio variantai paprastai apima 0,030" (0,762 mm), 0,060" (1,524 mm), 0,090" (2,286 mm) ir 0,120" (3,048 mm). Dažniausias numatytasis yra 0,030" – pakankamas daugumai medžiagų ir storio, su kuriais susidursite lakštinio metalo prototipavimo metu.

Štai kaina taupymo patarimas, kurį dažnai praleidžia projektuotojai: visuose detalės lenkimuose naudokite tą patį spindulį. Kai jūsų gamintojui nereikia keisti įrankių tarp operacijų, sutaupote darbo sąnaudas. Skirtingi spinduliai kiekvienam lenkimui gali atrodyti elegantiškai CAD programoje, tačiau gamyboje prideda laiko ir išlaidų.

Atminkite, kad išorinis lenkimo spindulys lygus medžiagos storio ir vidinio lenkimo spindulio sumai. Jei naudojate 0,060" medžiagą su 0,030" vidiniu spinduliu, jūsų išorinis spindulys bus 0,090". Tai svarbu tada, kai jūsų detalė turi jungtis su kitomis komponentėmis.

Projektavimo klaidos, kurios padidina gamybos išlaidas

Lakštinio metalo prototipų gamyba greitai atskleidžia projektavimo problemas – dažniausiai tai pasireiškia atmestomis detalėmis arba gamybos delsimais. Venkite šių dažnai pasitaikančių klaidų, į kurias patyrę gamintojai atkreipia dėmesį:

• Pateikiant vientisus 3D modelius be lenkimo informacijos: Jūsų CAD failas turėtų rodyti, kur vyksta lenkimai. Lakštinis metalas yra plokščias ir turi būti sulankstytas į formą – jei suprojektuojate jį kaip vientisą objektą, gamintojai negali nustatyti jūsų ketinimų.
• Kintamas medžiagos storis vienoje dalyje: Kadangi pradinės medžiagos yra vieningos plokštės, visa jūsų detalė turi išlaikyti nuolatinį storį. Negalima vienoje vietoje nurodyti 0,125", o kitoje – 0,060".
• Detalių talpinimas per arti lenkimų: Pažeidžiant 4T taisyklę, formuojant atsiranda deformacija. Tai greičiausias būdas sukelti gamybos sunkumus.
• Nurodant nepagrįstai siaurus tolerancijos ribojimus: Čia iš tikrųjų labai sparčiai didėja sąnaudos. Numatytiems CAD tolerancijoms skirta apdirbimui – jos yra žymiai griežtesnės nei reikia lakštiniam metalui.
• Ignoruojant lankstymo reikalavimus: Lankstant, mažiausias vidinis skersmuo turėtų būti lygus medžiagos storiui, o grąžinimo ilgis – ne mažesnis kaip 6 kartus medžiagos storis.

Tolerancijų specifikacijos: kada tikslumas atsipirka, o kada – ne

Čia daugelis inžinierių netyčia padidina savo projekto išlaidas. Kadangi Paaiškina Herold Precision Metals , „SolidWorks“ sukurtas apdirbimui, kuriam reikalingos žymiai griežtesnės tolerancijos nei paprastai reikia lakštinio metalo detalėms.

Tipinė lakštinio metalo detalės tolerancija per lankstymą gali būti ±0,010 colio – daug laisvesnė nei apdirbimo tolerancijos. Standartinė lankstymo kampo tolerancija yra ±1 laipsnis. Griežtesnių reikalavimų nurodymas dažnai reiškia:

• Papildomas po formavimo atliekamas apdirbimo operacijas
• Sudėtingesni kokybės kontrolės ir patikros procesai
• Sumažėję gamybos išeigos rodikliai
• Ilgtesnis pristatymo laikas

Taigi kada tikresni nuokrypiai tikrai prideda vertės? Taikykite tikslumo reikalavimus kritiniams funkcionalumą veikiantiems elementams — varžtų skylėms, tvirtinimo taškams ar sujungiamosioms paviršių sritims. Nekritinėms sritims, pvz., bendriems kraštams ar dekoratyviniams elementams, visiškai tinka standartiniai nuokrypiai.

Geriausias požiūris dirbant su lakštinio metalo apdorojimu? Anksti bendradarbiaukite su gamintoju. Gamybos apribojimų supratimas iš anksto neleidžia brangių perkūrimų ir padeda nustatyti realizuojamus nuokrypius, kurie derina tikslumą su sąnaudų efektyvumu.

Kai jūsų konstrukcija yra optimizuota gamybai, kyla kitas klausimas: kaip patikrinti, kad pagaminti detalių atitiktų jūsų specifikacijas? Čia svarbų vaidmenį atlieka kokybės standartai ir patikros metodai.

Kokybės standartai ir patikros metodai

Jūs sukūrėte detales, atsižvelgdami į gamybą. Tačiau čia kyla svarbus klausimas: iš kur žinote, kad galutiniai lakštų metalo komponentai atitinka jūsų techninius reikalavimus? Be patikimos kokybės kontrolės, net geriausi projektai gali baigtis detalėmis, kurios netinka, anksti sugenda arba reikalauja brangaus perdarbo.

Tiksliam lakštų metalo gamybai reikalingos sistemingos tikrinimo priemonės ir laikymasis pripažintų pramonės standartų. Pažvelkime, kas skiria nuosekliai puikių metalo gaminių gamybą nuo nestabilios – ir kaip spręsti tuos kokybės problemas, su kuriais dažniausiai susiduria gamintojai.

Pramonės standartai, kurie nustato kokybę

Kokybė lakštų metalo inžinerijoje nėra subjektyvi – ji apibrėžiama tarptautinių standartų, kurie nustato aiškius reikalavimus procesams, dokumentacijai ir veikimui.

ISO 9001 yra kokybės valdymo pagrindas visose gamybos šakose. Šis standartas užtikrina, kad gamintojai palaikytų dokumentuotas procedūras, atliktų reguliarius auditus ir įgyvendintų nuolatinio tobulėjimo procesus. Vertinant tikslaus lakštinio metalo apdirbimo įmones, ISO 9001 sertifikavimas yra bazinis reikalavimas.

IATF 16949 plėtoja ISO 9001 reikalavimus, pridedant papildomus, specifinius automobilių tiekimo grandinėms. Jei jūsų lakštinio metalo komponentai skirti naudoti transporto priemonėse, šis sertifikavimas nėra pasirinktinas – jis privalomas daugumai didelių automobilių gamintojų. IATF 16949 reikalauja statistinio proceso valdymo (SPC), PPAP dokumentacijos ir gedimų priežasčių analizės, ko bendrieji gamybos standartai nereikalauja.

Be sertifikatų, leistinos nuokrypos labai skiriasi priklausomai nuo taikymo sritys:

• Bendri komerciniai gaminiai: ±0,010" iki ±0,015" matmenų tolerancija; ±1° lenkimo kampo tolerancija
• Tikslūs surinkimai: ±0,005" matmenų tolerancija; ±0,5° lenkimo kampo tolerancija
• Kritiškai svarbūs aviacijos/medicinos komponentai: ±0,002" arba tikslesnis, dažnai reikalaujantis papildomų apdirbimo operacijų

Supratus, kuri tikslumo klasė iš tikrųjų reikalinga jūsų taikymui, galima išvengti per didelių specifikacijų sąnaudų, kartu užtikrinant funkcionalų veikimą.

Kritinių komponentų apžiūros metodai

Šiuolaikinė apžiūra derina tradicinius matavimo įrankius su pažangiomis optinėmis ir koordinatinėmis sistemomis. Tinkamas metodas priklauso nuo jūsų gamybos apimties, detalės sudėtingumo ir tikslumo reikalavimų.

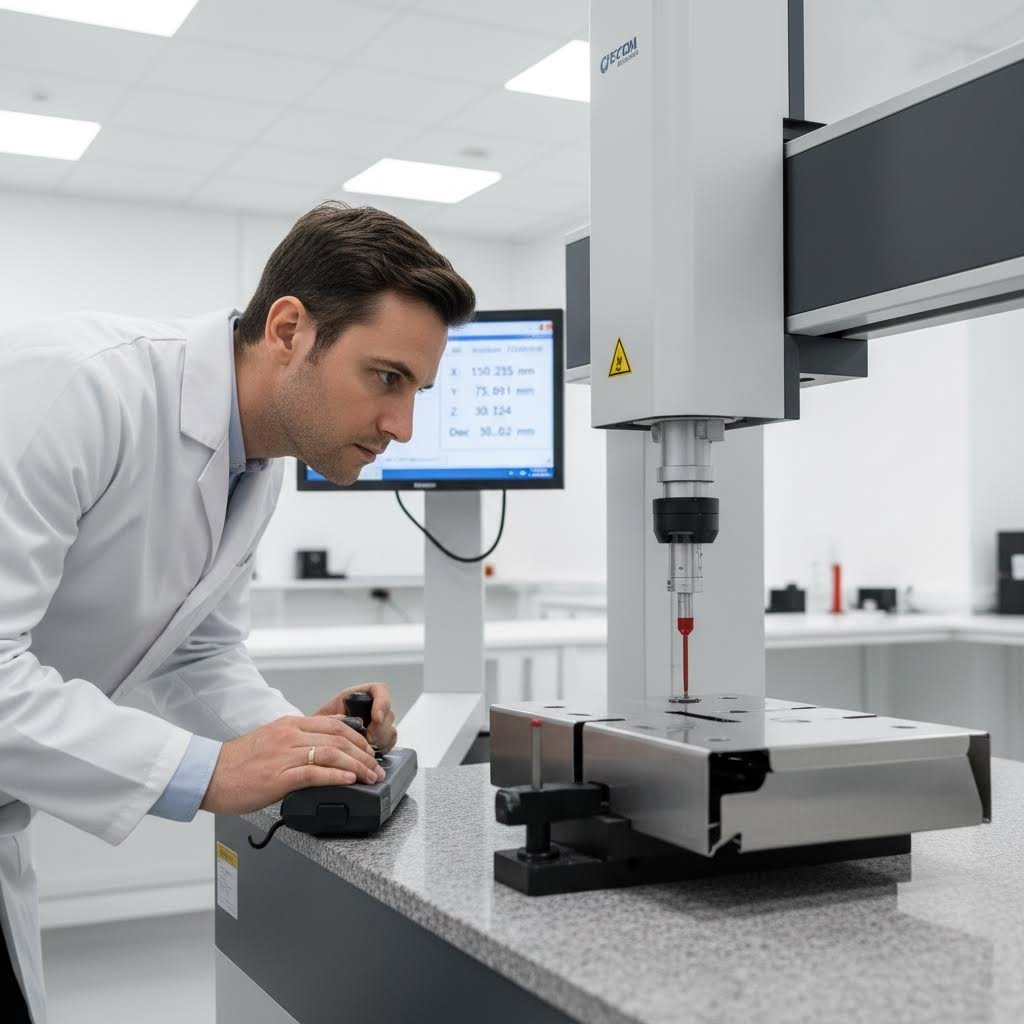

Koordinatiniai matavimo prietaisai (CMM) lieka aukso standartu tiksliajai lakštinio metalo gamybai, reikalaujančiai mikroninio tikslumo. Šios sistemos naudoja lietimo zondus, kad surinktų 3D koordinačių duomenis, matuodamos sudėtingas geometrijas pagal CAD modelius. Kritiniams lakštinio metalo komponentams su siaurais toleransais CMM apžiūra suteikia patikimiausią patvirtinimą.

Optiniai matavimo sistemos siūlo greičio pranašumus didelės apimties gamybai. Kai šiuolaikinė optinė apžiūros technologija tobulėja , vizijos sistemos dabar gali „per sekundes apdoroti šimtus matavimų, palygindamos juos su CAD modeliais su mikronų tikslumu“. Šios bekontaktės sistemos pašalina operatoriaus įtaką ir leidžia atlikti 100 % tikrinimą gamybos linijose.

Tradicinė matavimo priemonių patikra vis dar vaidina svarbų vaidmenį. Slankmatiniai kalibratoriai, mikrometrai, aukščio matavimo priemonės ir spindulio matavimo įrankiai gamybos metu suteikia iš karto grįžtamąjį ryšį be sudėtingų paruošimo procedūrų. Patyrę operatoriai naudoja šiuos įrankius tarpiniams patikrinimams, kurie aptinka problemas, kol jos nespėja padaugėti per visą gamybos ciklą.

Pagrindiniai kokybės kontrolės taškai gamybos eigoje

Veiksminga kokybės kontrolė – tai ne tik galutinė apžiūra, bet ir procesas, integruotas per visą gamybos eigą. Štai kur tikslieji lakštinio metalo apdirbimo įmonių kokybės kontrolės pastangos sutelktos:

• Pristatytų medžiagų inspekcija: Patikrinti storio vientisumą, paviršiaus kokybę ir medžiagos sertifikavimą prieš pradedant apdorojimą
• Pirmosios partijos patikra: Išsamūs pradinių detalių matavimai, siekiant patvirtinti paruošimą prieš pradedant masinę gamybą
• Proceso metu atliekami matavimai: Realūs patikrinimai pjovimo, formavimo ir surinkimo metu, kad būtų galima aptikti nuokrypį iki atliekų atsiradimo
• Lenkimo kampo tikrinimas: Skaitmeniniai kampų matuokliai arba 3D matavimo sistemos patvirtina lenkimo tikslumą po formavimo operacijų
• Paviršiaus kokybės analizė: Vizualinis arba automatinis optinis patikrinimas dėl įbrėžimų, įdubimų ir paviršiaus apdorojimo reikalavimų
• Galutinis matmenų patikrinimas: Visiškas matavimas pagal konstruktorinius brėžinius prieš supakavimą
• Surinkimo pritaikymo patikra: Funkcinis suderinamų detalių testavimas, siekiant patvirtinti veikimą realiomis sąlygomis

Springback ir medžiagos iškraipymo šalinimas

Net ir turint tobulybiškus projektus ir aukštos kokybės medžiagas, lakštų metalo gamybą kankina dvi nuolatinės problemos: springback ir medžiagos iškraipymas. Suprasdami, kaip specialistai įveikia šias problemas, galėsite nurodyti dalis, kurios išliks ribose.

Grįžtis atsiranda tada, kai metalas bandys grįžti į pradinę plokščią būseną po lenkimo. Kai nozares eksperti paskaidro , "Geriausias būdas kovoti su atsitraukimu yra lenkti metalą už reikiamo lenkimo kampo. Tai užtikrina, kad net po atsitraukimo galutinis medžiagos lenkimas atitiktų nustatytas specifikacijas."

Atsitraukimo laipsnis skiriasi priklausomai nuo medžiagos. Aukštesnės stiprybės lydiniai ir nerūdijančio plieno gamybos projektai patiria ryškesnį atsitraukimą nei minkštas plienas ar aliuminis. Patyrę gamintojai kompensuoja tai:

• Lenkdami per didesnius, apskaičiuotus kiekius, remdamiesi medžiagos savybėmis
• Naudodami dugninimo ar kalninimo technikas, kurios viršija medžiagos takumo ribą
• Taikydami pažangius presus su realaus laiko kampų matavimu ir automatinėmis kompensacijomis

Matmenų pokyčiai medžiagos nevienodumas sukelia dar vieną iššūkį. Net atitinkant specifikacijas, keletas tūkstantųjų milimetro storio pokyčiai veikia lenkimo kampus ir formuojamus matmenis. Koks sprendimas? Medžiagos, gaunamos prieš apdorojimą, tikrinimas, kuris aptinka skirtumus, ir SPC sistemos, kurios realiu laiku koreguoja mašinų parametrus.

Paviršiaus defektai įbrėžimai, įspaudų žymės ir apelsinų lukšto tekstūra dažniausiai susiję su įrankių būkle, medžiagų tvarkymu ar tepimo problemomis. Kokybę gerbiančios gamyklos palaiko įrankių prižiūrėjimo grafikus, naudoja apsaugines plėveles apdorojimo metu ir taiko tinkamus tvarkymo procedūras, kad šias problemas sumažintų iki minimumo.

Kontrolės duomenų integravimas su gamybos sistemomis atstovauja kokybės kontrolės ateitį. Skaitmeninio dvynio technologija ir debesijos kokybės valdymo sistemos dabar leidžia numatyti kokybę ir atlikti virtualią apžiūrą dar prieš pradedant fizinę gamybą – tai padeda aptikti potencialias problemas tuo metu, kai jų šalinimas yra pigiausias.

Turint kokybės sistemas, kurios patikrina jūsų specifikacijas, kitas svarstomas dalykas yra suprasti, kaip reikalavimai skiriasi tarp skirtingų pramonės šakų – ir ką tai reiškia jūsų konkrečiai taikymo sričiai.

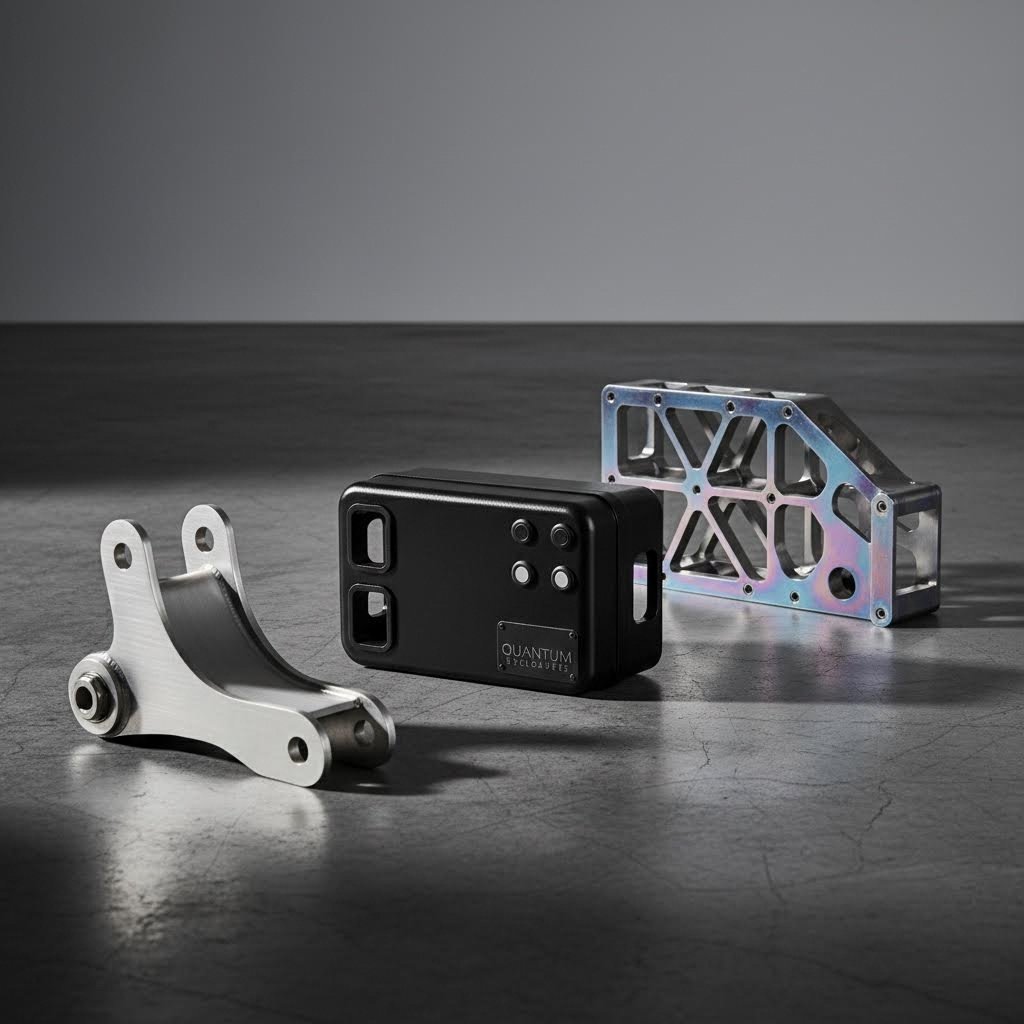

Pramonės šakų taikymai ir reikalavimai

Ar pastebėjote, kaip tvirtinimo skliaustas, laikantis Jūsų automobilio pakabą, visiškai nesiskiria nuo korpuso, apsaugančio Jūsų nešiojamojo kompiuterio motininę plokštę? Tai ne atsitiktinumas – kiekviena pramonės šaka reikalauja esmingai skirtingų specifikacijų iš lakštinio metalo gamybos. Suprasdami šakos specifinius reikalavimus, galite jau pirmą kartą tinkamai nurodyti detales ir rasti gamybos partnerius su atitinkama patirtimi.

Lakštinio metalo gamybos pramonė aptarnauja nepaprastai įvairias sritis, tačiau kiekviena šaka veikia pagal skirtingus leistinų nuokrypių reikalavimus, medžiagų specifikacijas ir sertifikavimo standartus. Pažvelkime, kas skiria automobilių klasei skirtą gamybą nuo aviacijos tikslumo – ir kodėl elektronikos korpusai reikalauja tokių sugebėjimų, kurių pramoninė įranga neturi.

Automobilių komponentų reikalavimai

Automobilių pramonės taikymai atstovauja vienai iš didžiausių lakštinio metalo gamybos sričių pasaulyje. Nuo šasi stiprinimo detalių iki tvirtinimo plokštelių ir konstrukcinių komponentų, automobiliai turi šimtus pagamintų metalinių dalių, kurios privalo atitikti griežtus kokybės ir saugos standartus.

Kas skiria automobilių pramonę? IATF 16949 sertifikavimas yra esminis reikalavimas „Tier 1“ ir „Tier 2“ tiekėjams. Šis standartas, paremtas ISO 9001, įtraukia automobilių pramonei būdingus reikalavimus, įskaitant išplėstinį produkto kokybės planavimą (APQP), gamybos detalės patvirtinimo procesą (PPAP) ir statistinį proceso valdymą. Jei jūs perkate šasi, pakabos arba konstrukcines dalis, jūsų gamintojas turi turėti šį sertifikatą, antraip jūs nebusite patvirtinti pagrindinių automobilių gamintojų.

Automobilių pramonėje leistinos nuokrypos paprastai svyruoja nuo ±0,010" iki ±0,015" bendriesiems konstrukciniams detalėms ir siekia iki ±0,005" svarbioms montavimo paviršiams. Medžiagų parinkimas teikia pirmenybę didelio stiprumo mažai legiruotiems (HSLA) plienams, cinkuotam plienui nuo korozijos apsaugoti ir vis dažniau aliuminio lydiniams siekiant sumažinti svorį.

Ieškant metalo apdirbimo įmonių automobilių projektams, iš anksto patikrinkite IATF sertifikavimo būklę – tai greičiausias būdas atrinkti kvalifikuotus tiekėjus.

Tikslumo ir medžiagų reikalavimai aviacijai

Aviacijos gamyba veikia visiškai kitame lygyje. Pagal pramonės specifikacijas tikslusis aviacijos detalių apdirbimas paprastai reikalauja tikslumo griežtesnio nei ±0,01 mm (maždaug ±0,0004"), ypač apkrovą perimančioms konstrukcijoms.

Kodėl tokie griežti reikalavimai? Aviacijos komponentai patiria ekstremalias sąlygas – temperatūros kaitą nuo -55 °C iki 200 °C, didelius aerodinaminius apkrovimus ir ilgalaikį vibracijos poveikį. Kai konstrukcinis gedimas yra nepriimtinas, svarbus kiekvienas matmuo.

Medžiagų parinkimas aviacijoje koncentruojasi ties titano lydiniais (Ti-6Al-4V), aliuminiu 7075-T6 ir specialiais lydiniais, tokiais kaip Inconel 718. Šios medžiagos siūlo išskirtinį stiprumo ir svorio santykį, tačiau reikalauja specializuotų apdorojimo žinių. Pavyzdžiui, titanas suvirinimo metu reikalauja inertinio dujinio apsauginio sluoksnio, kad būtų išvengta trupių formavimosi – tokios galimybės neturi kiekvienas gamybos cechas.

Sertifikavimo reikalavimai apima AS9100 kokybės valdymą ir dažnai NADCAP akreditaciją specialiems procesams, tokiems kaip terminis apdorojimas ir nedepstruktinis bandymas. Popieriaus lakštų gamybos įmonės šalia manęs, neturinčios aviacijos sertifikatų, tiesiog negali konkuruoti dėl šio darbo, nepaisant jų bendrųjų gamybos gebėjimų.

Elektronikos korpusų specifikacijos

Elektronikos korpusai kelia unikalius iššūkius, kurie žymiai skiriasi nuo konstrukcinių taikymų. Tiksli detalės atitiktis užtikrina tinkamą komponentų tvirtinimą, o EMI/RFI skydai apsaugo jautrius grandynus nuo elektromagnetinių ir radijo dažnių trikdžių.

Kaip paaiškina EMI skydavimo ekspertai, elektromagnetiniai trikdžiai iš elektros linijų, radijo siųstuvų ir kitų elektroninių įrenginių gali sukelti grandynų sutrikimus arba visišką sugedimą. Tinkamas skydavimas naudoja laidžias medžiagas, kad sukurtų barjerus, kurie sugeriamų ar atspindėtų elektromagnetines bangas.

Medžiagų parinkimas EMI skydavimui apima specifinius kompromisus:

• Varis: Puiki laidumas ir efektyvus skydavimas iki GHz dažnių, tačiau aukštesnė kaina ir vidutinė korozijos atsparumas
• Aliuminis: Labai geras laidumas su puikiomis formavimo savybėmis ir lengvas – dažnai geriausias balansas komercinei elektronikai
• Cinkuota plienas: Geras korozijos atsparumas prie vidutinės kainos, tinka daugeliui pramoninės elektronikos taikymų
• Mu-metal: Išskirtinis žemo dažnio magnetinio skydavimo gebėjimas, nors bloga formuojamumas ir labai aukšta kaina riboja taikymą

Elektronikos korpusų tarpai paprastai svyruoja nuo ±0,005 colių iki ±0,010 colių – pakankamai tikslūs, kad užtikrintų tinkamą sandarumą ir komponentų išdėstymą, bet be ekstremalaus tikslumo, kurio reikalauja aviacija. Paviršiaus apdorojimo reikalavimai dažnai nurodo miltelinį dengimą arba anodizavimą tiek apsaugai, tiek estetikai.

Pramonės įranga: ilgaamžiškumas susitinka su sąnaudų efektyvumu

Pramonės įrangos gamyba teikia pirmenybę kitiems veiksniams: ilgaamžiškumui, techninio aptarnavimo paprastumui ir sąnaudų efektyvumui, o ne absoliučiam tikslumui. Galvokite apie mašinų apsaugas, valdymo skydelių korpusus, transporterių komponentus ir konstrukcinius rėmus.

Šios aplikacijos paprastai priima platesnius tarpus – nuo ±0,015 colių iki ±0,030 colių – nes funkcionalus našumas nereikalauja aviacijos lygio tikslumo. Šis tarpų padidinimas tiesiogiai lemia žemesnes gamybos sąnaudas dėl greitesnių gamybos ciklų ir sumažėjusių kontrolės reikalavimų.

Pramonės taikymuose medžiagų pasirinkimas dažniausiai krenta į mažangrūdinį plieną dėl jo puikių formavimo savybių ir žemos kainos, cinkuotą plieną lauko sąlygoms ir nerūdijantį plieną ten, kur yra plovimo aplinkos arba korozinės sąlygos. Suvirinamumas dažnai svarbesnis nei svoris, nes pramoninė įranga retai susiduria su masės apribojimais, būdingais aviacijai ar automobilių pramonei.

Sertifikavimo reikalavimai labai skiriasi priklausomai nuo galutinio naudojimo. Bendra pramonės įranga gali reikalauti tik ISO 9001, o maisto perdirbimo įranga turi atitikti FDA nustatytus paviršių reikalavimus, farmacijos pramonės taikymui reikalinga papildoma dokumentacija.

Pramonės reikalavimų palyginimas

Pramonės sektorius	Tipiškas tolerancija	Dažnos medžiagos	Būtinos sertifikacijos	Pagrindiniai reikalavimai
Automobilių pramonė	±0,005″ iki ±0,015″	HSLA plienas, cinkuotas plienas, aliuminio lydiniai	IATF 16949, ISO 9001	PPAP dokumentacija, SPC, atitiktis susidūrimo saugos reikalavimams
Oro erdvė	±0,0004 colio iki ±0,005 colio	Ti-6Al-4V, aliuminis 7075, Inconel 718	AS9100, Nadcap	Visiška sekama, nuovargio bandymai, terminio ciklavimo patvirtinimas
Elektronika	±0,005" iki ±0,010"	Aliuminis, varis, alaviniais padengtas plienas	ISO 9001, UL sertifikavimas	EMI/RFI skydimas, tikslūs sukibimai, paviršiaus apdorojimas
Pramoninė technika	±0,015" iki ±0,030"	Mažangrūdinis plienas, cinkuotas plienas, nerūdijantis plienas	ISO 9001	Ištvermė, suvirinamumas, kainos efektyvumas

Šių sektoriuje specifinių reikalavimų supratimas padeda priimti pagrįstus sprendimus, nustatant dalių techninius reikalavimus ar vertinant potencialius gamybos partnerius. Lakštinio metalo pramonė nuolat tobulėja, siekdama atitikti vis įvairesnes taikymo sritis – tačiau viena tendencija liečia visus sektorius: tvarios gamybos praktikos svarba auga.

Tvarumas metalo gamyboje

Štai kai kas, apie ką dauguma gamintojų viešai nekalba: jų veiklos poveikis aplinkai. Tačiau tvarumas metalo apdirbime – tai ne tik korporatyvinė atsakomybė – jis tiesiogiai veikia jūsų pelningumą per medžiagų kainas, atliekų šalinimo išlaidas ir energijos suvartojimą.

Gera žinia ta, kad lakštinis metalas yra viena iš tvariausių esamų gamybos medžiagų. Suprasdami, kaip šiuolaikinės metalo apdorojimo technologijos mažina poveikį aplinkai, galite priimti pagrįstus sprendimus, naudingus tiek jūsų biudžetui, tiek planetai.

Metalo gamybos perdirbimo privalumai

Skirtingai nuo plastikų, kurie blogėja kiekvieną kartą perdirbami, plienas ir aliuminis amžinai išlaiko savo struktūrines savybes. Tai sukuria tikrą apytakos ekonomiką, kurioje vakarykštis laužas tampa rytojaus tikslumo komponentais.

Apsvarstykite štai ką: aliuminio perdirbimas sutaupo iki 95 % energijos, reikalingos jį pagaminti iš žaliavų . Tai ne ribinis patobulinimas – tai transformacinis efektyvumo padidėjimas, kuris daro aliuminio apdorojimą iš esmės tvarių nei daugelis alternatyvių medžiagų.

Plienas siūlo panašius privalumus. Ir feromagnetiniai, ir neferomagnetiniai metalai gali būti ištirpinti ir perkurti be esminių savybių praradimo. Įmonės, tokios kaip Tesla ir GM, priėmė šią realybę, savo transporto priemonių gamybos procesuose naudodamos didelį kiekį perdirbto aliuminio ir nustatydamos ambicingus atsinaujinančios energijos panaudojimo tikslus.

Ką tai reiškia jūsų projektams? Kai nurodote perdirbamus gamybos medžiagų tipus, tokius kaip plienas ar aliuminis, jūs renkatės variantus, kurie:

• Sumažina priklausomybę nuo pirminės rūdos kasybos ir susijusios aplinkos poveikio
• Mažina sukauptą anglį gatavuose produktuose – vis svarbesnis veiksnys LEED sertifikavimui ir žaliosioms statybos standartams
• Sukuria vertę naudojimui pasibaigus produkto gyvavimo ciklui, kadangi metalo laužas turi realią rinkos kainą
• Palaiko apskrituminės ekonomikos modelius, kai medžiagos niekada iš tikrųjų nevirsta atliekomis

Atliekų mažinimas protingu lakštų išdėstymu

Medžiagų kaina paprastai sudaro 50–75 % bendrų lakštinio metalo gamybos išlaidų . Kiekvienas materialinės efektyvumo padidėjimo procentas tiesiogiai reiškia sąnaudų taupymą – ir sumažintą aplinkos poveikį.

Šiuolaikinė dėstymo programinė įranga pakeitė tai, kaip gamintojai išdėsto detalių ruošinius ant žaliavos lakštų. Vietoj to, kad skirti visą lakštą vienam detalės tipui, mišrus dėstymas sujungia skirtingas komponentes, užpildydamas netinkamas formas mažesnėmis detalėmis. Rezultatai matuojami:

• 15–25 % sumažėjimas žaliavų sąnaudose dėka optimizuoto dėstymo
• 30 % mažiau atliekų reikalaujančių utilizavimo
• 20 % greitesnė gamyba dėka optimizuotų pjaustymo kelių

Bendrojo pjūvio metodas dar labiau padidina efektyvumą – detalės išdėstomos taip, kad jos dalintųsi pjovimo linijomis. Kai detalės turi bendrą kraštą, reikia tik vieno pjūvio vietoj dviejų – tai sutaupo laiko, sumažina pjūvio praradimus ir tuo pačiu metu mažina atliekas.

Liekanų valdymas užbaigia atliekų mažinimo strategiją. Vietoje to, kad šalinti likusią medžiagą, skaitmeninės atsargų sistemos sekamos, saugo ir pritaiko likusius gabalus būsimiems mažiems darbams. Pagal pramonės duomenis, dauguma gamybos dirbtuvių atsipirko dėstymo programinę įrangą per 3–6 mėnesius tik dėl sutaupytos medžiagos.

Energijos naudojimo efektyvumas šiuolaikinėje gamyboje

Už medžiagų panaudojimo ribų, energijos suvartojimas yra kita darnumo kryptis. Skirtingi pjaustymo ir formavimo procesai sunaudoja labai skirtingą kiekį energijos – ir vis daugiau pramonės šakos įmonių priima energiją taupančią įrangą.

Lazerinis pjaustymas ir CNC apdirbimas užtikrina tikslumą, kuris sumažina perteklinį medžiagų išmetimą, tuo pačiu sutaupydami energijos kiekvienam pjūviui lyginant su senesnėmis technologijomis. Ypač pluoštiniai lazeriai elektros energiją į pjaunamąją jėgą keičia žymiai efektyviau nei CO2 sistemos – tai sumažina tiek eksploatacijos išlaidas, tiek anglies pėdsaką.

Gamindami standartinį plieną ir apdorodami plieną bendrai, gamintojai taip pat naudoja vandeniu pagrįstas dengimo medžiagas ir mažo išmetimo virimo procesus. Šios technologijos minimaliai veikia aplinkos būklę, nesumažindamos kokybės ar gamybos greičio.

Daugelis progresyviai nusiteikusių gamybos įrenginių dabar naudoja atsinaujinančios energijos šaltinius – saulės baterijas, vėjo energiją arba perkamas atsinaujinančios energijos kreditines sistemas – siekiant dar labiau sumažinti savo veiklos anglies intensyvumą. Vertinant gamybos partnerius, klausimai apie energijos tiekimą atskleidžia jų pasišventimą tvariai veiklai.

Praktinės tvarumo praktikos

Tvaraus metalo apdirbimo įgyvendinimas nereikalauja revoliucinių pokyčių. Šios patikrintos praktikos užtikrina matomą aplinkosauginę ir ekonominę naudą:

• Nurodykite perdirbtą medžiagą: Daugelis tiekėjų siūlo lakštines metalo plokštes su patvirtinta perdirbta medžiaga konkurencingomis kainomis
• Projektuokite medžiagų efektyvumui: Dirbkite kartu su apdailininkais ankstyvoje stadijoje, kad optimizuotumėte detalių išdėstymą ir sumažintumėte atliekų kiekį
• Pasirinkite tinkamus tikslumus: Per dideli nurodyti tikslumai padidina atliekų kiekį ir energijos suvartojimą, suteikdami menką funkcionalią naudą
• Apsvarstykite medžiagos perdirbamumą: Naikinimo etapo atkūrimo vertė turėtų būti įtraukta į medžiagų pasirinkimo sprendimus
• Įvertinkite tiekėjų darnumo programas: ISO 14001 aplinkos valdymo sertifikavimas rodo sistemingą įsipareigojimą mažinti poveikį aplinkai
• Apjunkite siuntas: Mažiau pristatymų reiškia sumažintas transportavimo emisijas ir žemesnes logistikos išlaidas

Statybos sektorius puikiai iliustruoja šiuos principus praktikoje. Pastatai, naudojantys metalines apkalas ar stogus, pasinaudoja medžiagų ilgaamžiškumu ir perdirbamu, taip pat gauna geresnį energijos efektyvumą dėl metalo atspindinčios savybės – tai sumažina dirbtinio aušinimo poreikį.

Kai visos pramonės šakos vis labiau teikia pirmenybę darnumui, lakštinio metalo būdingas perdirbamas, derinamas su šiuolaikinėmis atliekų mažinimo technologijomis ir energiją taupančia įranga, padeda jam tapti tikru žaliu gamybos variantu. Aplinkosauginiai pranašumai derinasi su ekonominiais naudomais – reta kombinacija, kuri daro darnius sprendimus tikrai patrauklius, o ne tik privalomus.

Atsižvelgus į tvarumo aspektus, kyla kitas praktinis klausimas: kas iš tikrųjų lemia jūsų plokščių metalo projektų sąnaudas ir kur galima rasti optimizavimo galimybių?

Gamybos sąnaudų veiksnių supratimas

Štai ką daugelis gamintojų jums nepraneša iš anksto: jūsų plokščių metalo detalių kaina priklauso nuo daug daugiau nei nuo žaliavų sąnaudų. Suprantant tikruosius sąnaudų veiksnius – ir tai, kur yra optimizavimo galimybės – jūs galite kontroliuoti savo projekto biudžetą dar prieš pradedant gamybą.

Skirtingai nei migloti įvertinimai, paliekantys jus spėlioti, šis analizės apžvalga tiksliai parodo, kas daro įtaką kainodarai individualiuose gamybos projektuose. Ar jūs ieškotumėte prototipų, ar planuotumėte didelės apimties plokščių metalo gamybą, šios žinios padės priimti protingesnius sprendimus.

Apimčių ekonomika plokščių metalo gamyboje

Kiekis labai stipriai veikia vieneto kainą – bet galbūt ne taip, kaip tikėtumėtės. Kiekvienas gamybos ciklas apima fiksuotas paruošimo išlaidas, kurios paskirstomos tarp visų pagamintų detalių.

Įsivaizduokite, kas vyksta dar prieš pjaunant pirmą detalę: reikia sukurti ir patvirtinti CNC programas, įrengti ir kalibruoti įrankius, atlikti pirmosios detalės patikrą, kad būtų užtikrinta, jog viskas veikia tinkamai. Vieno prototipo ar mažos partijos gamyba kainuos daugiau vienam vienetui nei didelės apimties užsakymas, nes šios paruošimo ir programavimo išlaidos tenka mažesniam detalių skaičiui.

Pelnio be nuostolių skaičiavimas atrodo taip: jei paruošimas kainuoja 500 USD ir užsakote 10 detalių, kiekviena detalė jau neša 50 USD fiksuotas išlaidas dar prieš medžiagų ar darbo sąnaudas. Užsakykite 500 detalių iš to paties paruošimo – ir fiksuotos išlaidos sumažėja iki 1 USD vienam vienetui. Tai paaiškina, kodėl dvigubai padidinus užsakymo kiekį retai padvigubėja bendra kaina.

Tačiau yra strateginis aspektas, kurio daugelis pirkėjų praleidžia. Greita lakštinio metalo prototipavimo galimybė – gauti funkcinius komponentus per 5 dienas, o ne savaites – iš tikrųjų gali sumažinti bendrus projekto kaštus, nepaisant aukštesnių vieneto kainų. Kodėl? Ankstyvas konstrukcijos problemų nustatymas neleidžia vėliau atsirasti brangiems įrankių pakeitimams ir gamybos delsimams. Gamintojai, siūlantys išsamią DFM paramą kartu su greitu ciklu, padeda jums aptikti problemas tada, kai jų šalinimas kainuoja mažiausiai.

Pagrindiniai lakštinio metalo projektų kaštų veiksniai

Medžiaga, darbas ir papildomi kaštai susideda iš numanomų modelių tarp lakštinio metalo gamintojų. Štai kas iš tikrųjų keičia jūsų pasiūlymo kainą į viršų ar žemyn:

• Medžiagos tipas ir storis: Nerūdijantis plienas užtikrina didelį stiprumą ir ilgaamžiškumą, tačiau kainuoja daugiau už svarą nei anglinis plienas ir dažnai reikalauja specializuotos apdailos. Storos medžiagos ilgiau reikia pjauti, lenkti ir suvirinti – tiesiogiai veikiant gamybos trukmę ir kaštus.
• Dizaino sudėtingumas: Detales su keliais lenkimais, sudėtingais išpjovimais ar siaurais toleransais reikalauja daugiau programavimo, paruošimo ir tikrinimo laiko. Kiekviena papildoma operacija prideda rankiojimo etapų ir potencialių kokybės problemų.
• Tolerancijos reikalavimai: Kuo griežtesni jūsų specifikacijų reikalavimai, tuo aukštesnės sąnaudos. Griežtus matmenų reikalavimus atitikti reikia dėl dažnesnio tikrinimo, lėtesnių apdirbimo greičių ir pažangios matavimo įrangos, tokios kaip koordinatiniai matavimo prietaisai (CMM).
• Papildomos operacijos: Apdailos procesai, įskaitant miltelinį dažymą, anodizavimą ir metalizavimą, prideda laiko ir sąnaudų priklausomai nuo dangos tipo, paviršiaus ploto ir ilgaamžiškumo reikalavimų. Surinkimo operacijos – tokių kaip subkonstrukcijų suvirinimas, tvirtinimo detalių įstatymas ar komponentų integrujimas – padidina darbo valandas ir tikrinimo taškus.
• Privalomas pristatymo terminas: Skubūs užsakymai, reikalaujantys greitesnio pristatymo, dažnai apima viršvalandžius ar gamybos grafiko koregavimus, dėl ko pridedamos papildomos kainos, kurias planuojami užsakymai išvengia.

Projektavimo sprendimai, kontroliuojantys sąnaudas

Jūsų projektavimo sprendimai nulemia didžiąją dalį gamybos sąnaudų dar prieš pradedant gamybą. Pagal industrijos analizė projektavimo fazė paprastai sudaro apie 5 % visų gaminių kaštų, tačiau ji labai stipriai veikia galutinę kainą, nes ankstyvi sprendimai kiekviename vėlesniame etape arba padidina, arba sumažina kaštus.

Kur galite sutaupyti? Pradėkite nuo šių patikrintų strategijų:

Standartizuokite kiekviena proga. Standartiniai lakštiniai dydžiai, storio matmenys ir rūšys – jūsų sąjungininkai. Nors vilioja sukurti unikalią detalę su individualiais matmenimis, kiekvienas nestandartinis reikalavimas gali padidinti kainą. Standartinių medžiagų naudojimas ženkliai sumažina kaštus ir pristatymo laiką.

Supaprastinkite geometriją. Kuo paprastesnis jūsų dizainas, tuo sklandžiau vyksta gamyba. Prieš galutinai patvirtinant sudėtingas savybes, įvertinkite, ar kiekviena iš jų prideda tikrą funkcionalią vertę, ar tiesiog gamybos kaštus. Individualūs lakštinio metalo gamybos projektai labai daug laimi dalyvaudami ankstyvuose dizaino peržiūros etapuose kartu su patyrusiais gamintojais.

Naudokite nuoseklius lenkimo spindulius. Nurodant visiems lenkimams tą patį spindulį, pašalinami įrankių keitimai tarp operacijų. Skirtingi kiekvieno lenkimo spinduliai gali atrodyti elegantiškai CAD programoje, tačiau gamyboje pridėja laiko ir išlaidų.

Pasirinkite tinkamus tikslumo veržlumus. Numatytiems CAD tikslumo veržlumams, skirtiems apdirbimui, reikalingas daug didesnis tikslumas nei lakštinio metalo apdirbimui. Per didelis tikslumo veržlumų nustatymas nepraktina funkcionalumo – tai tiesiog padidina patikros laiką ir broko normą. Tikslumo reikalavimus sutelkite tik į kritines jungiamąsias paviršių sritis ir funkcines ypatybes.

Optimizuokite dėl išdėstymo. Detalių projektavimas taip, kad jos efektyviai tilptų standartinio dydžio lakštuose, sumažina atliekas ir medžiagų išlaidas. Kai kurios metalo gamybos paslaugos siūlo DFM atsiliepimus, konkretikai susijusius su išdėstymo optimizavimu.

Ankstyvoji bendradarbiavimo nauda

Čia projektų ekonomika tampa įdomi. Pats pigiausias pasiūlymas visada neduoda mažiausių bendrųjų išlaidų. Apsvarstykite, kas nutinka neturint tinkamos DFM priežiūros:

• Jūs galutinai patvirtinate projektus remdamiesi prielaidomis apie gamybos galimybes
• Prasideda gamyba, atskleidžiant problemas, kurios reikalauja konstrukcinių pakeitimų
• Įrankių modifikavimas, programų atnaujinimai ir grafiko delstymai prideda nenuspėjamų sąnaudų
• Detalės išsiunčiamos vėluojant, trikdydamos jūsų sekantiems etapams skirtas operacijas

Palyginkite tai su gamintojais, siūlančiais išsamią DFM palaikymo paslaugą ir greito prototipavimo galimybes. Kai jūs galite gauti funkcionuojančias individualias metalines dalis per kelias dienas, o ne savaites, galite patvirtinti projektus dar nepereinant į gamybą. Partneriai kaip Shaoyi parodo, kaip 5 dienų greitas prototipavimas kartu su išsamia DFM apžvalga laiku nustato problemas – kai pakeitimai kainuoja nedaug, palyginti su viduryje gaminamo proceso atliktomis modifikacijomis.

Taip pat svarbus kainos pasiūlymo paruošimo laikas, kurio svarbą daugelis pirkėjų nepakankamai vertina. Laukimas kainos pasiūlymo savaitėmis vėlina jūsų sprendimus ir pratęsia projekto laiko planą. Gamintojai, siūlantys kainos pasiūlymą per 12 valandų, leidžia greičiau kartoti procesus ir anksčiau pradėti gamybą – taupymas, kuris verčiasi tikru konkurenciniu pranašumu.

Kainos ir kokybės kompromisai: atviras vertinimas

Ne kiekvienas sąnaudų mažinimas yra prasmingas. Štai kaip įvertinti kompromisus, nepadeginant to, kas svarbu:

Medžiagos pakeitimas: Pereinant nuo nerūdijančio prie cinkuoto plieno, sutaupoma pinigų, tačiau keičiasi korozijos atsparumas. Aliuminis sumažina svorį, tačiau gali reikalauti kitokių formavimo technologijų. Įvertinkite, ar sutaupyta suma atitinka bet kokius funkcinio lygio praradimus.

Tolerancijų palengvinimas: Nesvarbių matmenų palaidojimas sumažina patikros sąnaudas ir gerina išeigą. Tačiau funkcinių elementų ribinių nuokrypių atsipalaidavimas sukelia surinkimo problemas ateityje. Žinokite, kurie matmenys iš tikrųjų turi reikšmės.

Apdailos pašalinimas: Dulkinio paviršiaus dengimo praleidimas iš karto sutaupo pinigų, tačiau agresyviose aplinkose gali prireikti anksčiau keisti dalis. Apskaičiuokite bendras gyvavimo ciklo sąnaudas, o ne tik pradines pirkimo išlaidas.

Apimties įsipareigojimas: Didesnės užsakymų partijos sumažina vieneto kainą, tačiau didina atsargų laikymo sąnaudas ir obsolescencijos riziką. Raskite tokį kiekį, kuris suderintų vieneto ekonomiką su pinigų srautu ir konstrukcijos stabilumu.

Pramonės gamybos paslaugos, siūlančios skaidrią kainodarą, padeda protingai priimti sprendimus. Kai gamintojai tiksliai paaiškina, kodėl pasirinkimai kainuoja tiek, kiek jie kainuoja, galite optimizuoti pagal savo tikrąsias prioritetes, o ne spėlioti.

Supratę išlaidų veiksnius, paskutinis dėlionės elementas tampa gamybos partnerio pasirinkimas, kurio gebėjimai atitiktų jūsų konkretų projekto reikalavimus – sprendimą, kuris reikalauja atidžios vertinimo.

Tinkamo gamybos partnerio pasirinkimas

Jūs jau optimizavote dizainą, parinkote tinkamas medžiagas ir suprantate veikiančius kaštų veiksnius. Dabar ateina sprendimas, kuris nulems, ar jūsų projektas pasiseks, ar susidurs su sunkumais: teisingos metalo apdirbimo dirbtuvės pasirinkimas, kad suteiktų gyvybę jūsų detalėms.

Greitai ieškant skardos apdirbimo dirbtuvių šalia manęs, gaunama dūzdesys pasirinkimų. Tačiau kaip atskirti tikrai kompetentingus partnerius nuo tų, kurie paliks jus su praleistais terminais, kokybės problemomis ar netikėtomis išlaidomis? Toliau pateikti vertinimo kriterijai padeda sistemingai įvertinti gamybos partnerius – arba jūs samdote vietinius ar dirbate su individualiais metalo apdirbimo gamintojais visoje šalyje.

Sertifikavimo reikalavimai pagal pramonės šaką

Sertifikatai tarnauja kaip pirmas filtras vertinant potencialius partnerius. Jie rodo gamintojo pasiryžimą standartizuotiems procesams ir nuolatiniam tobulėjimui – ne tik gebėjimui gaminti dalis.

ISO 9001 reprezentuoja minimalų reikalavimą profesionalioms gamybos operacijoms. Ši kokybės valdymo sistemos sertifikacija patvirtina dokumentuotas procedūras, reguliarius auditus ir sistemingą požiūrį į defektų prevenciją. Jei apdirbimo dirbtuvė neturi ISO 9001, laikykite tai raudonu vėliava, nepaisant jų pasiūlytos kainos.

IATF 16949 ypatingai svarbu automobilių pramonei. Kaip paaiškina Xometry, šis sertifikavimas „sukurtas bet kuriai įmonei, susijusiai su automobilių gaminimu. Nors jis nebūtinai yra privalomas arba taikomas, gali pasirodyti, kad tiekėjai, rangovai ir klientai nenorės bendradarbiauti su jumis, jei jūs nesate registruoti.“ Dėl važiuoklės, pakabos ir konstrukcinių komponentų IATF 16949 sertifikavimas nėra pasirinktinas – jis privalomas daugumos didelių automobilių gamintojų tiekimo grandinėse.

Be sertifikatų, patikrinkite, ar jūsų potencialios partnerės specializacija atitinka jūsų pramonės šaką. Gamintojai, susipažinę su jūsų pramone, supranta aktualius reikalavimus, standartus ir geriausias praktikas. Jie gali numatyti galimas problemas ir projektavimo etape pateikti proaktyvius sprendimus, taupydamas jums laiko ir išteklių.

Vertinant technines galimybes

Sertifikatai patvirtina proceso kokybę, tačiau įrangos galimybės nusako, kas iš tikrųjų įmanoma. Vertindami aliuminio apdirbimo įmones, tikslaus lakštinio metalo specialistus arba bendros paskirties gamybos dirbtuves, išsamiai susipažinkite su jų technine infrastruktūra.

Įrangos amžius ir būklė yra tokie pat svarbūs kaip ir įrangos tipai. Šiuolaikinė, geroje būklėje esanti įranga užtikrina tikslumą ir kokybę, tuo tarpu pasenusi įranga gali nepasiekti reikiamo lygio sudėtingesniems ar tikslesniams projektams. Paklauskite apie techninės priežiūros grafikus ir kalibravimo praktikas – tinkamai prižiūrima senesnė įranga dažnai veikia geriau nei apleista naujesnė įranga.

Presų lankstymo galimybės ypač svarbu atsižvelgti, jei jūsų detalmims reikalingos lenkimo operacijos. Pagal industrijos gaidas , turėtumėte sutelkti dėmesį į „mašinos markę, amžių, techninės priežiūros istoriją ir formų bibliotekos turtingumą“. Pažangūs CNC presai su realaus laiko kampo matavimu ir automatiniais atsitraukimo kompensavimo funkcijomis pasiekia nuoseklių rezultatų, kurių rankeniniu būdu valdoma įranga pasiekti negali.

Prototypų gaminimo greitis atskleidžia veiklos efektyvumą. Gamintojai, siūlantys greitąją prototipavimą – funkcionuojančius komponentus per 5 dienas, o ne savaites, – demonstruoja supaprastintus procesus ir reagavimą į gamybos grafiko poreikius. Ši galimybė yra nepakeičiama, kai reikia greitai patvirtinti konstrukcijas arba reaguoti į rinkos galimybes. Partneriai, tokie kaip Shaoyi sujungia 5 dienų greitojo prototipavimo paslaugas su IATF 16949 sertifikuotomis gamybos galimybėmis, leisdami automobilių projektams pereiti nuo koncepcijos iki patvirtintos gamybos nesikeičiant tiekėjais.

DFM palaiko kokybę dažnai atskiria pakankamus tiekėjus nuo išskirtinių partnerių. Paprašykite konkretaus proceso plano pagal Jūsų brėžinius, kad patikrintumėte jų pažadų patikimumą techniniais duomenimis. Išsamus DFM peržiūros procesas aptinka brangias klaidas dar iki formų gamybos pradžios – be to, gamintojai, siūlantys kainos pasiūlymą per 12 valandų, rodo reikiamą reakcijos greitį, kuris svarbus projekto eigai.

Būtini klausimai potencialiems gamybos partneriams

Prieš pasirenkant tiekėją – ar jį radote ieškodami plieno apdirbimo dirbtuvių šalia manęs, ar per pramonės rekomendacijas – surinkite atsakymus į šiuos svarbiausius klausimus:

• Kokius sertifikatus turite ir kada jie buvo paskutinį kartą patikrinti? Patikrinkite esamą būklę tiesiogiai; sertifikatai gali nustoti galiojus.
• Kurios pramonės šakos yra jūsų pagrindinis klientų segmentas? Patirtis jūsų sektoriuje rodo susipažinimą su atitinkamais standartais ir dažniausiai pasitaikančiomis problemomis.
• Kokią apžiūros įrangą ir kokias kokybės kontrolės procedūras naudojate? CMM galimybės, optiniai matavimo sistemos ir dokumentuoti apžiūros protokolai rodo įsipareigojimą užtikrinti kokybę.
• Koks yra jūsų tipinis pristatymo laikas prototipams ir masinei gamybai? Suprantant standartines datas, galima realistiškai planuoti ir nustatyti, kada taikomi skubaus darbo mokesčiai.
• Kaip tvarkote projektų dizaino pakeitimus ir kaip bendraujate dėl projekto eigą? Aiškus bendravimas neleidžia nesupratimams, kurie gali sutrukdyti projektui. Paklauskite apie specializuotus projekto vadovus ir atnaujinimų dažnumą.
• Ar galite pateikti rekomendacijas iš panašių į mano projektų? Nuorodos turėtų apimti projektus, panašius pagal apimtį, sudėtingumą ir pramonės šaką į Jūsų reikalavimus.
• Kaip nustatoma kainodara ir kokie veiksniai gali pakeisti pasiūlytą kainą? Skaidri kainodara išvengia netikėtumų. Supraskite, kaip medžiagų kainų svyravimai, dizaino pokyčiai ar kiekio koregavimai gali paveikti galutinę sąskaitą.
• Kokią DFM atsiliepimą pateikiate prieš pradedant gamybą? Proaktyvus dizaino peržiūrėjimas padeda nustatyti optimizavimo galimybes ir išvengti gamybos problemų.

Specializacijos derinimas prie projekto reikalavimų

Geriausias Jūsų projekto gamintojas nebūtinai yra didžiausias ar pigiausias – tai tas, kurio gebėjimai tiksliai atitinka Jūsų poreikius. Paieška „pritaikytos metalo lakštų gamybos šalia manęs“ gali parodyti dirbtuves, specializuojančiassi ventiliacijos ortakiams, architektūriniams skydams ar tiksliesiems elektronikos korpusams. Kiekviena jų puikiai dirba savo nišoje, tačiau gali susidurti su sunkumais nežinomose srityse.

Apsvarstykite šiuos atitikimo veiksnius:

• Apimties suderinamumas: Didelės apimties presavimo operacijos gali neefektyviai tvarkyti prototipų kiekius, o užsakymų dirbtuvės, optimizuotos nestandartiniams darbams, gali neturėti pajėgumų didelėms gamybos partijoms.
• Medžiagų kompetencija: Su mažai legiruotu plienu patyrusios įmonės gali neturėti specializuotų žinių, reikalingų titnagui, Inconel ar egzotiškiems aliuminio lydiniams.
• Tikslumo galimybės: Bendrosios gamybos dirbtuvės, pasiūlančios ±0,015 colių tikslumą, negali patikimai pasiekti ±0,005 colių tikslumo, kurio reikalauja aviacijos ar medicinos pramonė.
• Antrinių operacijų pajėgumai: Jei jūsų detalių reikia suvirinti, dėti miltelinį dengimą ar surinkti, patikrinkite, ar tokios galimybės yra vidinėse patalpose, palyginti su išorinėmis paslaugomis, kurios padidina pristatymo laiką ir sudėtingumą.

Kai ieškoma skardos gamintojo automobilių pramonei šalia manęs, svarbiausia pasirinkti partnerius, turinčius IATF 16949 sertifikatą, dokumentuotą patirtį su rėmais ir konstrukcinėmis detalėmis bei išsamią DFM kūrimo galimybių įvertinimo patirtį. Kokybės sertifikavimas, atitinkama ekspertizė ir operatyvi komunikacija – tokia kaip pasiūlymų pateikimas per 12 valandų – rodo, kad partneris yra tinkamai pasirengęs tenkinti reikalavimus, keliamus automobilių tiekimo grandinėje.

Teisingo gamybos partnerio pasirinkimas reikalauja išankstinės vertinimo investicijos, tačiau grąža pasireiškia pastovią kokybe, patikimu pristatymu ir projektais, kurie laikosi numatyto biudžeto. Devyni šiame vadove apžvelgti esminiai punktai – nuo pagrindinių procesų supratimo iki potencialių partnerių vertinimo – sudaro sistemą, leidžiančią priimti informuotus sprendimus, kurie sumažina išlaidas, išlaikant kokybę, kurios reikalauja jūsų programos.

Dažniausiai užduodami klausimai apie skardos gaminio gamybą

1. Koks yra plokščiojo metalo gaminų gamybos procesas?

Plokščiojo metalo gaminų gamyba apima tris pagrindinius etapus: pjaustymą (naudojant lazerį, plazmą, vandens srovę ar žirklės pjovimą), formavimą (lenkimą, išspaudimą, gilųjį ištraukimą, ritininį formavimą) ir sujungimą (tirpintinę suvirinimą, kniedijimą, klijavimą). Procesas prasideda su plokščiomis metalo lakštų, paprastai nuo 0,5 mm iki 6 mm storio, kurie pjaustomi į заготовки, formuojami į trimatius komponentus ir surinkiami į baigtus gaminius. Kiekvienam etapui reikalinga speciali įranga ir ekspertizė, o šiuolaikinė CNC valdoma įranga užtikrina tikslų toleranciją ir nuoseklią kokybę visoje gamybos partijoje.

2. Kokie gaminiai gaminami iš plokščiojo metalo?

Lakštinio metalo gamyba sukuria plačią produktų asortimentą įvairiose pramonės šakose. Dažnos taikymo sritys apima automobilių komponentus (rėmus, tvirtinimo elementus, kūno skydelius), elektronikos korpusus (kompiuterių dėžes, valdymo skydelius su EMI ekranavimu), vėdinimo ortakius, virtuvės prietaisus, aviacijos konstrukcinius elementus, pramoninės įrangos korpusus ir architektūrinius elementus. Lakštinio metalo apdirbimo universalumas leidžia gamintojams kurti viską – nuo paprastų plokščių skydelių iki sudėtingų išlenktų korpusų – su nepaprasta tikslumu ir medžiagų naudojimo efektyvumu.

3. Kaip pasirinkti tinkamą medžiagą lakštinio metalo apdirbimui?

Medžiagos pasirinkimas priklauso nuo jūsų taikymo reikalavimų, įskaitant formuojamumą, atsparumą korozijai, stiprumą ir biudžetą. Mažanglis plienas siūlo puikų formuojamumą žemoje kainoje, tačiau reikalauja apsaugos dengimo sluoksnių. Nerūdijantis plienas 304 tinka bendriesiems taikymams, o 316 geriau veikia jūros ar cheminėse aplinkose. Aliuminis 5052-H32 užtikrina išskirtinį formuojamumą lengvosioms konstrukcijoms, tuo tarpu 6061-T6 siūlo didesnį stiprumą, tačiau lenkiant linkęs įskilinėti. Atidžiai vertinkite medžiagos storį, nes jis daro įtaką lenkimo spindulio reikalavimams ir gamybos proceso parinktims.

4. Kokias sertifikacijas turėtų turėti lakštinio metalo gamintojas?

ISO 9001 sertifikavimas reiškia bazinį reikalavimą profesionaliems lakštinio metalo gamintojams, patvirtinant dokumentuotas kokybės valdymo procedūras. Automobilių pramonei būtinas IATF 16949 sertifikavimas, nes dideli automobilių gamintojai tai reikalauja iš tiekėjų. Oro erdvės projektams reikalingas AS9100 ir dažnai NADCAP akreditavimas specialiems procesams. Partneriai, tokie kaip Shaoyi (Ningbo) Metal Technology, demonstruoja pramonės lyderių standartus turėdami IATF 16949 sertifikavimą, išsamią DFM palaikymo paslaugą bei gebėjimus nuo 5 dienų greito prototipavimo iki automatizuotos masinės gamybos.

5. Kaip galiu sumažinti sąnaudas lakštinio metalo gamyboje?

Sąnaudų mažinimo strategijos apima standartinių lakštų dydžių ir storio naudojimą, pastovių lenkimo spindulių išlaikymą visame projekte, tik funkciškai būtinų tarpinių verčių nustatymą bei detalių geometrijos optimizavimą efektyviam išdėstymui. Ankstyvas bendradarbiavimas su gamintojais, siūlančiais išsamią DFM palaikymo paslaugą, leidžia laiku aptikti brangias projektavimo klaidas dar prieš pradedant gamybą. Greito prototipavimo galimybės – tokios kaip 5 dienų atsakymo laiko paslaugos – leidžia greitai patvirtinti projektus ir išvengti brangių įrankių keitimo sąnaudų. Užsakymų kiekio konsolidavimas padeda paskirstyti fiksuotas paruošimo sąnaudas daugiau detalių, žymiai sumažinant vienos detalės kainą.
