스탬핑 다이 기계의 비밀: 제조업체가 알려주지 않는 사실

스탬핑 다이 기계란 무엇이며 작동 원리는 무엇인가?

자동차, 스마트폰 또는 주방용 가전제품에 사용되는 정교한 금속 부품들이 어떻게 이렇게 높은 정밀도로 제작되는지 궁금해 본 적이 있습니까? 그 해답은 평평한 판금을 단 몇 초 만에 복잡한 형상으로 변형시키는 강력한 장비에 있습니다.

스탬핑 다이 기계는 특수 설계된 금속 성형 기계로, 제어된 힘과 맞춤형 공구(다이)를 이용하여 냉간 성형 공정을 통해 판금을 절단, 굽힘 또는 성형하여 정밀 부품을 제작합니다.

일반적인 용도의 금속 프레스 장비와 달리, 이러한 기계는 다이(die)—즉, 완성된 부품의 정확한 형상과 특징을 결정하는 전문 공구—에 의존합니다. 이를 다음과 같이 생각해 보세요: 프레스는 동력을 제공하지만, 다이는 설계도면을 제공합니다. 정밀하게 설계된 다이가 없으면, 가장 강력한 스탬핑 프레스라 하더라도 평평해진 금속판 이외의 아무것도 생산할 수 없습니다.

금속 변형의 핵심 메커니즘

그렇다면 스탬핑(stamping)의 본질은 무엇일까요? 이 공정은 평판 금속 시트가 기계 내부로 공급될 때 시작되며 수동으로 공급되거나 자동 코일 시스템을 통해 공급됩니다. 이후 프레스 메커니즘이 막대한 힘으로 하향 작동하면서 상부 다이(펀치(punch)라고 함)를 하부 다이 캐비티(cavity)로 밀어 넣습니다.

이 제어된 충격 과정에서 동시에 여러 가지 현상이 발생할 수 있습니다:

• 금속이 특정 외곽선으로 절단됨(블랭킹(blanking))
• 구멍이 형성됨(피어싱(piercing) 또는 펀칭(punching))
• 소재가 굽혀지거나 3차원 형상으로 성형됨
• 표면 디테일은 부품에 압화 또는 코인 처리되어 있습니다

재료 공급부터 완성된 부품 배출까지의 전체 사이클은 종종 1초 미만이 걸립니다. 이러한 고속성과 뛰어난 반복 정밀도를 바탕으로, 스탬핑은 동일한 금속 부품을 대량 생산하는 데 가장 효율적인 방법 중 하나입니다.

정밀 제조에서 다이가 차별화되는 이유

스탬핑 다이 기계를 일반 프레스 장비와 구분짓는 핵심 요소는 바로 다이 자체인데, 이는 보통 천분의 1인치(0.001인치) 단위의 허용 오차로 설계·제작되는 정밀 기기입니다. 최종 부품의 모든 곡선, 각도, 특징은 다이의 설계 및 제작 방식에 의해 결정됩니다.

적절히 설계된 금형을 통해 스탬핑 및 프레스 가공된 부품은 일관된 치수, 깨끗한 에지, 정확한 사양을 갖춘 채 나오게 됩니다—부품마다, 교대마다 동일하게 말입니다. 이러한 일관성 때문에 오차 허용 범위가 전혀 없는 산업 분야에서는 이러한 기계를 매우 중시하고 의존합니다.

다음과 같은 광범위한 응용 분야를 고려해 보십시오:

• 자동차: 바디 패널, 브래킷, 엔진 부품 및 구조 부품
• 항공우주: 경량 구조 요소 및 정밀 하우징
• 전자제품: 커넥터, 차폐 부품 및 히트 싱크
• 가전제품: 외부 케이스, 내부 프레임 및 장식용 트림

업계 출처에 따르면, 금속 스탬핑은 전 세계 수많은 산업 분야에서 활용되고 있다 의료 기기에서 통신 장비에 이르기까지. 이 공정은 단순한 평면 와셔부터 다른 방법으로는 경제적으로 생산하기 어려운 극도로 복잡한 3차원 부품에 이르기까지 모든 것을 처리한다.

스탬핑 프레스와 그 다이(die) 사이의 이러한 근본적인 관계를 이해하는 것이 금속 성형 장비에 관한 현명한 결정을 내리는 첫걸음이다. 다음 섹션에서는 이러한 기계가 작동하는 데 필수적인 구성 요소, 다양한 용도에 적합한 기계 유형, 그리고 제조사들이 종종 영업 제안에서 생략하는 사항들을 자세히 살펴볼 것이다.

현대 스탬핑 다이 기계의 핵심 구성 요소

이제 이러한 기계가 판금을 정밀 부품으로 변환하는 방식을 이해하셨으므로, 실제 내부 구조를 살펴보겠습니다. 대부분의 제조사는 기계적 세부 사항을 간략히 언급하거나 생략하지만, 각 구성 요소를 이해하면 장비 품질을 평가하고, 문제를 더 빠르게 진단하며, 보다 현명한 구매 결정을 내리는 데 도움이 됩니다.

스탬핑 기계는 소형 벤치탑 장치이든 수천 톤 규모의 대량 생산용 작업기이든 관계없이 모두 동일한 핵심 시스템으로 구성되어 있으며, 이 시스템들이 정밀하게 조율된 방식으로 작동합니다. 다음은 각 구성 요소에 대해 알아야 할 핵심 사항입니다.

프레스 프레임 및 구동 시스템 내부

프레임은 모든 금속 스탬핑 프레스 의 골격이며, 큰 동적 하중에도 휘어지지 않고 견뎌내야 합니다. 업계에서는 두 가지 주요 프레임 설계가 지배적입니다:

• C-프레임(갭 프레임): 작업 영역의 세 면에 쉽게 접근할 수 있고 바닥 공간을 덜 차지하지만, 중량 하중이 가해질 경우 각도 휨 현상이 발생할 수 있습니다.
• 직선측 프레임: 각도 오차 정렬을 제거하는 수직 컬럼 구조를 특징으로 하여, 높은 성능이 요구되는 응용 분야에서 우수한 다이 수명과 부품 정확도를 제공합니다

구동 메커니즘은 프레스 슬라이드(툴링에 성형력을 전달하는 움직이는 구성 요소)를 구동합니다. 산업 기술 자료에 따르면, 기계식 구동 방식은 전동 모터가 플라이휠을 회전시키고, 클러치가 작동하여 크랭크샤프트를 통해 램(ram)으로 에너지를 전달합니다. 유압식 시스템은 유체 압력을 이용해 보다 정밀하게 힘을 제어하며, 서보 모터를 적용한 전기-기계식 스탬핑 시스템은 복잡한 성형 작업을 위해 프로그래밍 가능한 동작 프로파일을 제공합니다.

램(ram)(또는 슬라이드라고도 함)은 다이에 실제 톤수의 힘을 가하는 핵심 구성 요소입니다. 램은 각 스트로크마다 수직으로 이동하며, 상부 다이 반쪽을 공작물 쪽으로 내려 보냅니다. 램의 평행도와 일정한 스트로크 길이는 부품 품질에 직접적인 영향을 미치며, 미세한 편차조차도 치수 오차나 다이 조기 마모를 유발할 수 있습니다.

생산을 지속적으로 유지하는 공급 시스템

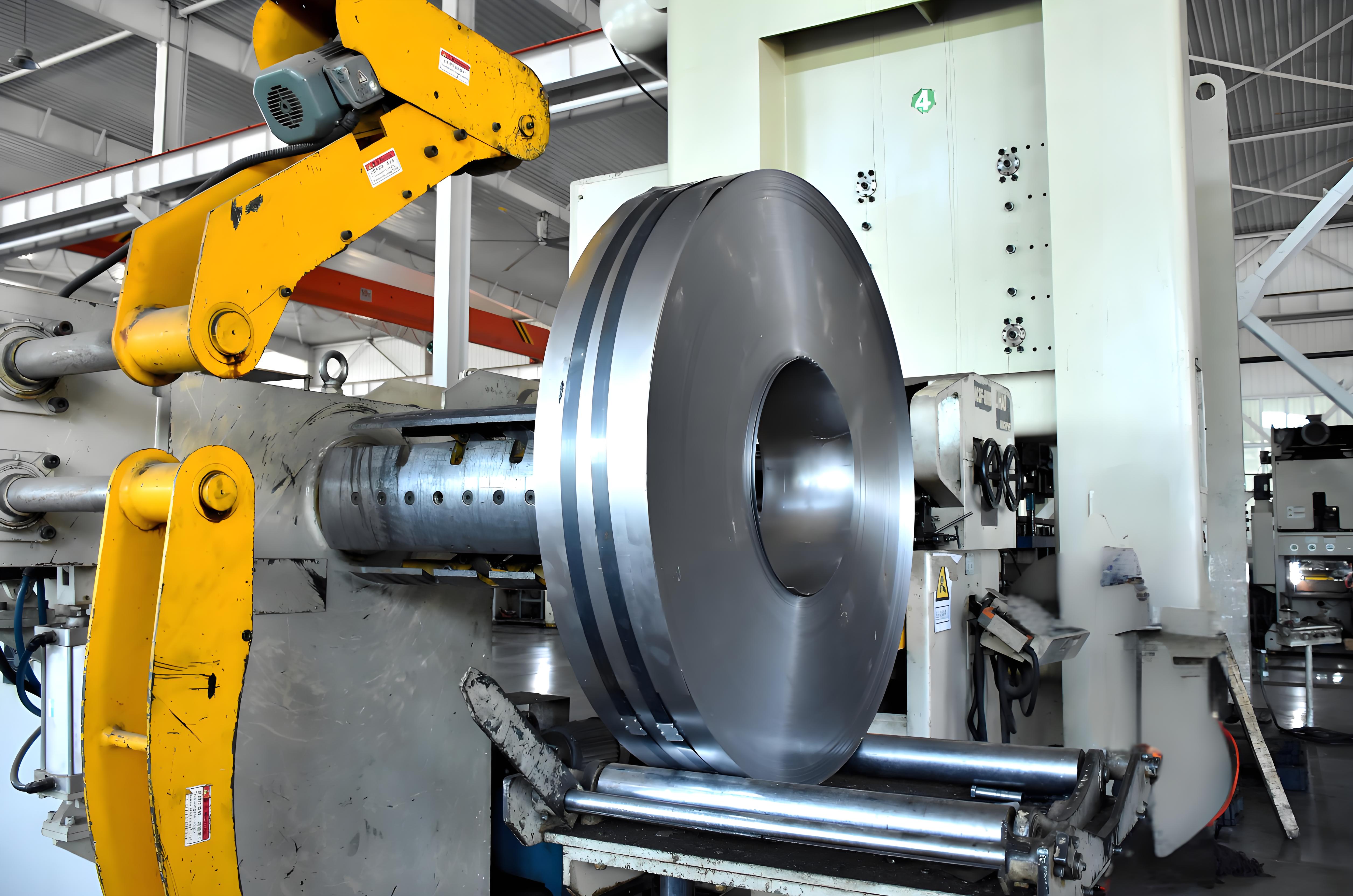

스탬핑 장비의 생산성은 재료를 신속하고 정확하게 위치에 이동시키는 능력에 따라 좌우됩니다. 최신 금속 스탬핑 장비는 여러 유형의 공급 시스템을 사용합니다:

• 코일 공급 시스템: 대형 코일에서 스트립 재료를 풀어 연속적이고 대량의 생산을 가능하게 함
• 서보 공급 시스템: 정밀 모터를 사용하여 정확한 위치 조절을 실현함으로써 더 높은 속도와 폐기물 감소를 달성
• 공압 공급 시스템: 경량 작업용으로 적합한 공압 구동 시스템
• 그리퍼 공급 시스템: 기계식으로 재료를 일정 거리만큼 전진시킨 후 해제하고, 다음 사이클을 위해 복귀함

대량 생산 작업에서는 언코일링, 스트레이트닝, 피딩 기능을 하나의 동기화된 장치로 통합한 3-in-1 통합 시스템을 자주 사용합니다. 이를 통해 별도의 기계 간 정렬 문제를 제거하고, 교체 시간을 획기적으로 단축할 수 있습니다.

제어 시스템이 모든 요소를 통합적으로 관리합니다. 최신 성형기(스탬핑 머신)는 피드 타이밍, 램 위치, 안전 연동 장치 등을 조율하는 PLC(프로그래머블 로직 컨트롤러)에 의존합니다. 센서는 각 사이클 내내 핵심 파라미터를 실시간으로 모니터링하며, 광선 감지 장치(라이트 커튼), 물리적 가드, 비상 정지 장치 등으로 구성된 안전 시스템은 작업자에게 작용하는 막대한 힘으로부터 보호합니다.

구성 요소	기능	생산 품질에 미치는 영향
프레임	프레스 모든 구성 부품에 대한 구조적 지지	강성은 변형을 방지하며, 이는 치수 정확도 및 다이 수명에 영향을 줍니다.
램(슬라이드)	상부 다이에 수직 하중을 전달합니다.	평행도 및 스토크 일관성은 부품의 균일성을 결정합니다.
볼스터 플레이트	하부 다이 반쪽을 지지하며, 가공 중 발생하는 작용력을 흡수합니다.	평탄성과 강성은 다이 정렬을 정확히 보장합니다
다이 세트	재료를 성형하는 펀치 및 다이 조합	정밀 공학이 최종 부품의 형상 및 허용 오차를 결정합니다
구동 시스템	램 이동을 구동하는 동력원(기계식, 유압식 또는 서보식)	속도 능력, 힘 제어 및 에너지 효율성에 영향을 미칩니다
공급 시스템	각 스탬핑 사이클에서 재료를 정확한 위치로 배치합니다	정확성은 재료 공급 오류를 방지하고, 속도는 생산 속도를 결정합니다
PLC 제어	타이밍을 조정하고 프레스 작동을 모니터링합니다	일관된 사이클 수행 및 실시간 품질 모니터링을 가능하게 합니다
안전 연계장치	가드가 열려 있거나 위험 요소가 존재할 때 작동을 방지합니다	작업자를 보호하며, 규제 준수를 위해 필수적입니다

완전한 성형 사이클 동안 이 구성요소들은 정확한 순서로 작동합니다: 피드 시스템이 재료를 위치에 공급하고, PLC가 모든 안전 조건이 충족되었는지 확인한 후, 드라이브가 작동하여 램(ram)을 하향 이동시키며, 다이 세트(die set)가 성형 작업을 수행하고, 램이 상향 복귀하면서 피드 시스템이 다음 구간의 재료를 준비합니다. 이러한 전체 순서는 고속 장비에서는 종종 1초 미만으로 완료됩니다.

이러한 시스템 간의 상호작용 원리를 이해하면 생산 라인의 약점 영역을 식별하고, 신규 장비 평가 시 적절한 질문을 제기할 수 있습니다. 기계적 기반에 대한 설명을 마쳤으므로, 이제 사용 가능한 성형 다이 기계(stamping die machine)의 유형과 각 유형이 가장 잘 적용되는 용도에 대해 살펴보겠습니다.

성형 다이 기계의 유형 및 그 응용 분야

성형 프레스(stamping press)를 선택하는 것은 단순히 가장 크거나 가장 빠른 기계를 고르는 것만이 아닙니다. 각 유형의 스탬핑 다이 머신 각각 고유한 장점과 한계를 지니며, 이는 생산 효율성, 부품 품질, 그리고 최종 수익에 직접적인 영향을 미칩니다. 제조업체들이 거의 공유하지 않는 비밀은 무엇일까요? 바로 ‘최고의’ 기계란 존재하지 않는다는 사실입니다. 오직 귀사의 특정 용도에 가장 적합한 기계만이 존재할 뿐입니다.

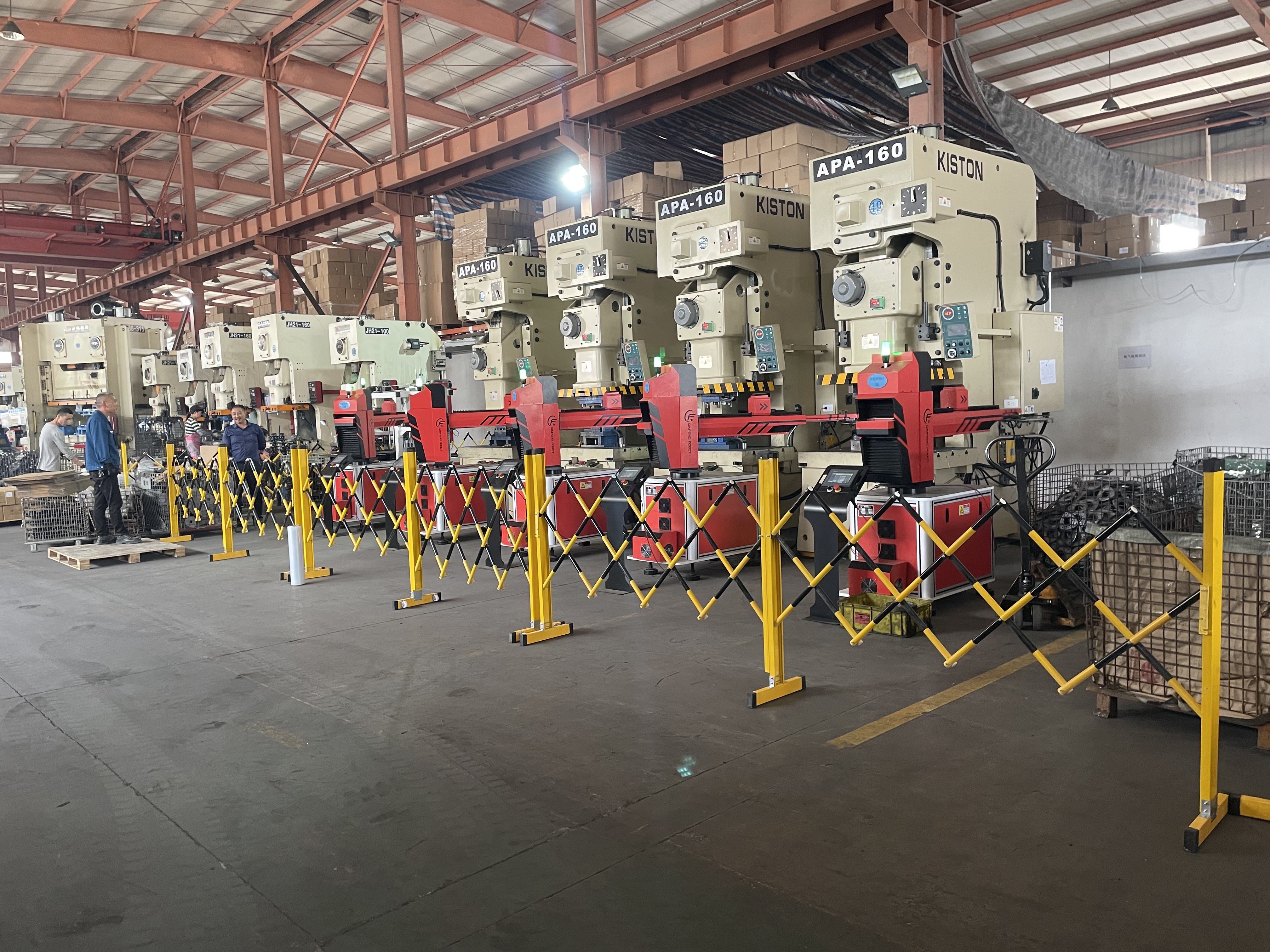

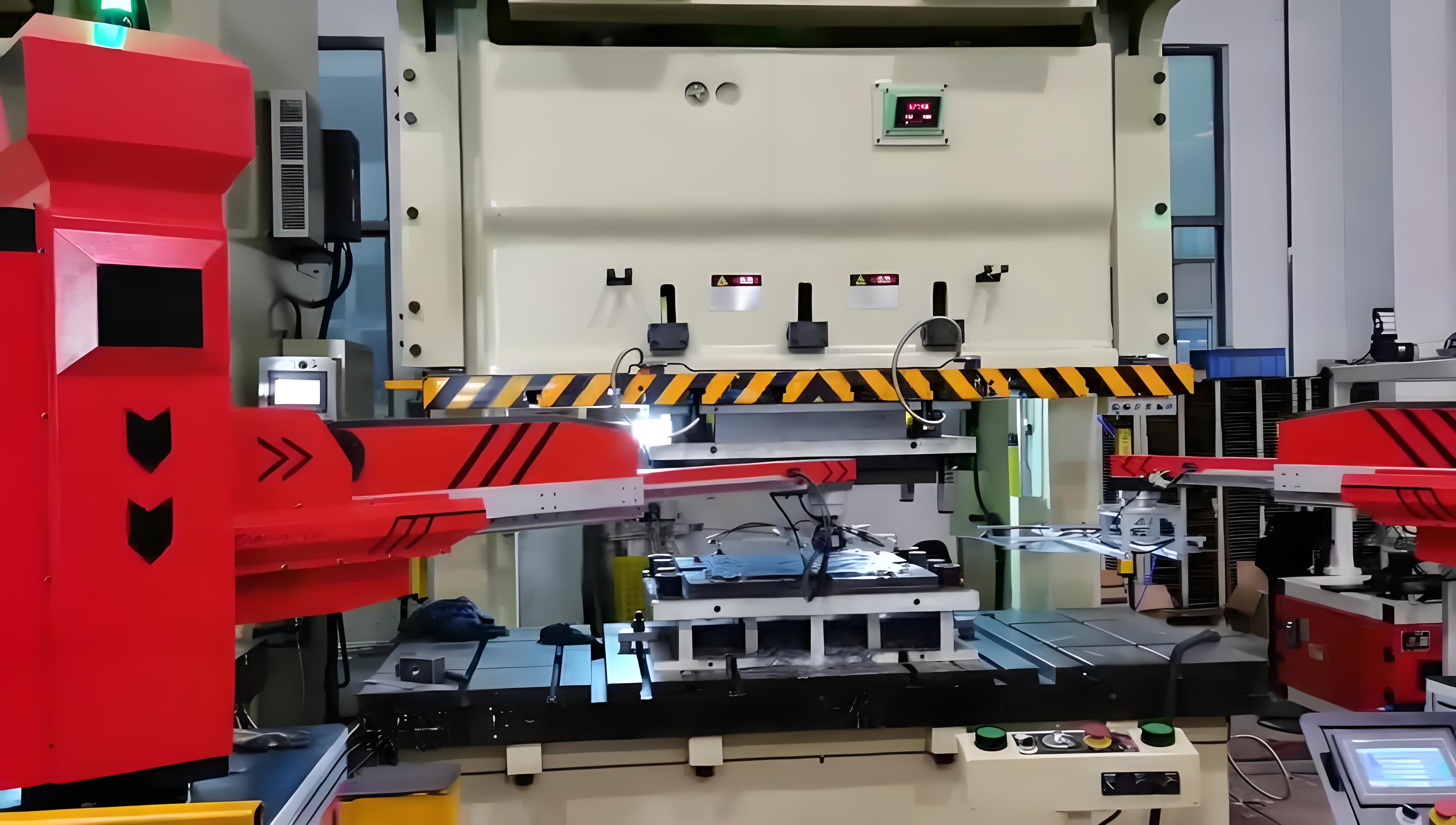

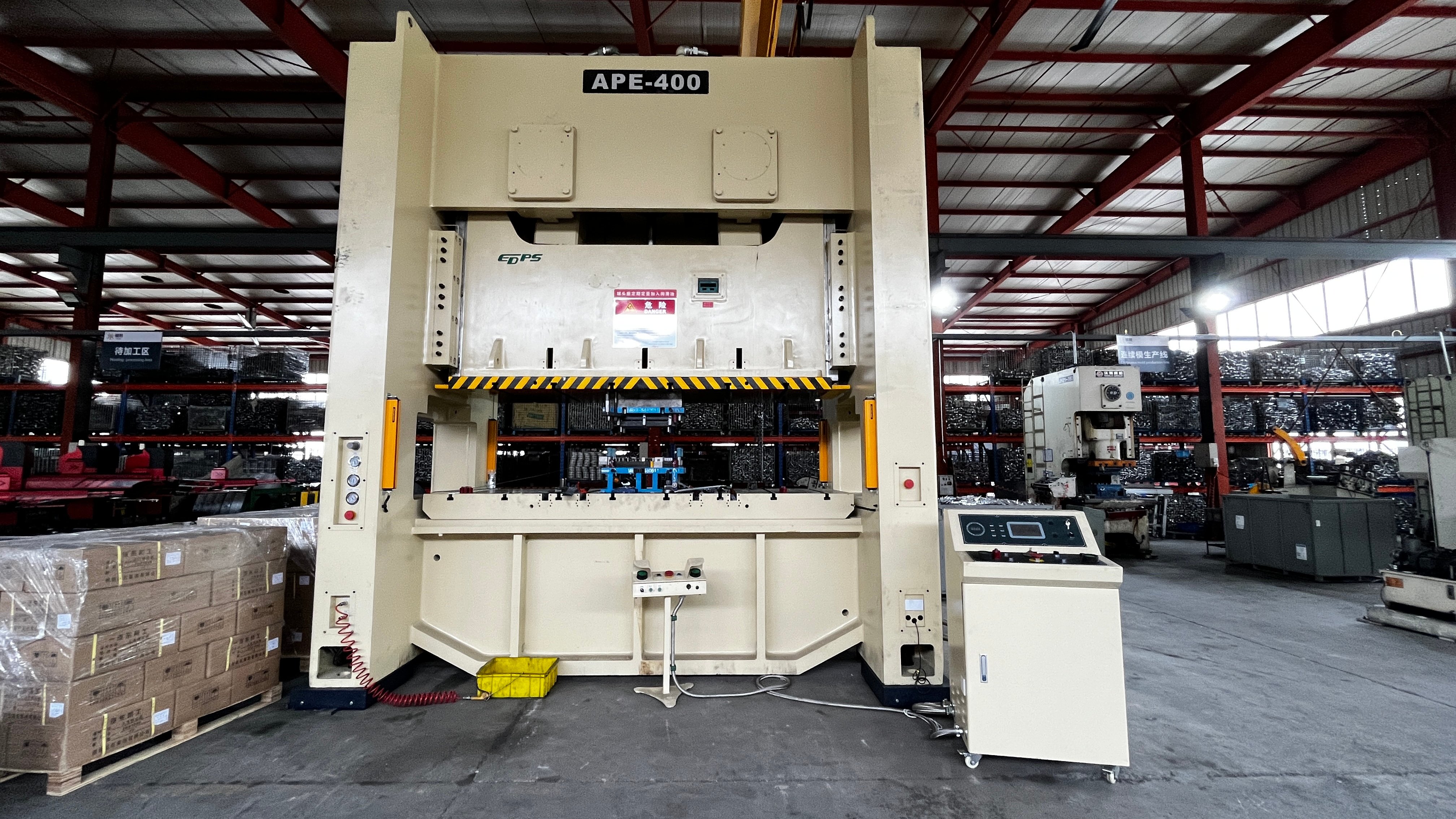

금속 성형 프레스의 네 가지 주요 유형을 구분하여, 귀사의 생산 요구 사항에 맞는 적절한 장비를 선택할 수 있도록 안내해 드리겠습니다.

기계식 프레스 대 유압식 프레스의 성능 특성

기계식 프레스는 고용량 생산 환경에서 타당한 이유로 우위를 점하고 있습니다. 이러한 기계는 전동 모터가 플라이휠을 회전시켜 운동 에너지를 저장하고, 클러치가 이를 크랭크축을 통해 방출함으로써 슬라이더(램)를 하강시키는 방식으로 작동합니다. 그 결과, 반복 작업에 이상적인 매우 빠른 사이클 시간과 일관된 스트로크 특성을 제공합니다.

기계식 프레스의 차별화된 특징:

• 속도: 규격 및 구성에 따라 분당 20~1,500회 이상의 스트로크 가능
• 일관성: 고정된 스트로크 길이로 인해 매 사이클마다 동일한 성형 조건이 보장됨
• 효율성: 플라이휠 에너지 저장 방식은 중간 수준의 에너지 소비로 높은 생산 속도를 실현합니다
• 내구성: 단순화된 기계 시스템은 일반적으로 더 긴 서비스 수명과 보다 쉬운 정비를 의미합니다

그러나 기계식 프레스는 한계가 있습니다. 업계 전문가들에 따르면, 유압 시스템에 비해 스토크 하단에서의 제어 능력이 떨어집니다. 이로 인해 딥 드로잉(deep drawing) 공정이나 가변 힘 프로파일이 요구되는 응용 분야에는 적합하지 않습니다.

유압 스탬핑 프레스는 완전히 다른 접근 방식을 채택합니다. 저장된 운동 에너지 대신, 이러한 장치는 압력을 받은 유체를 이용해 성형력을 발생시킵니다. 유압 실린더는 스토크 전체 구간 내내 최대 톤수를 제공합니다—기계식 시스템처럼 하단 사점(Bottom Dead Center)에서만 최대 톤수를 제공하는 것이 아닙니다.

유압 프레스가 뛰어난 분야:

• 힘 조절 유연성: 압력 조절이 가능하여 다양한 재료 및 공정에 맞춰 정밀 조정이 가능합니다
• 딥 드로잉 능력: 스토크 전 구간에 걸친 정밀한 힘 제어로 복잡한 성형 과정에서의 파열을 방지합니다
• 무거운 자재: 지속적인 압력이 요구되는 고인장 강도 재료 가공에 선호됩니다
• 다재다능성: 단순한 조정만으로도 하나의 기계가 보다 광범위한 응용 분야를 처리할 수 있습니다

그러나 이에 따른 단점은 유압 시스템이 기계식 시스템보다 작동 속도가 느리다는 점입니다. 시간당 수천 개의 단순 부품을 프레스 가공하는 경우, 기계식 구동 방식의 고속 프레스가 유압 장비보다 항상 우수한 성능을 발휘합니다. 하지만 정밀한 힘 제어가 요구되는 복잡한 금속 프레스 부품의 경우, 유압식이 우위를 점합니다.

서보 기술이 뛰어난 결과를 제공할 때

서보 프레스는 금속 성형 프레스 분야에서 최신 진화를 대표합니다. 이러한 기계는 전통적인 플라이휠과 클러치를 첨단 서보 모터로 대체하여, 성형 사이클의 매 밀리초마다 슬라이드(램)의 움직임, 속도 및 힘을 전례 없이 정밀하게 제어합니다.

프레스를 프로그래밍하여 초기 재료 접촉 시 천천히 이동하게 하고, 스토크의 성형 구간에서는 가속하여 이동하며, 재료 유동을 위해 잠시 정지한 후 최대 속도로 복귀하도록 설정해 보십시오. 이것이 바로 서보 기술의 힘입니다—각각의 고유한 응용 분야에 맞춘 완전한 동작 맞춤화가 가능합니다.

주요 서보 프레스 이점은 다음과 같습니다:

• 프로그래밍 가능한 운동 프로파일: 각 공정을 최적화하기 위해 램 속도 및 정지 시간을 조정할 수 있음
• 에너지 효율성: 모터는 실제 작업 중에만 전력을 소비하므로, 지속적으로 작동하는 플라이휠 시스템에 비해 운영 비용이 30~50% 절감됨
• 소음 감소: 제어된 감속으로 기계식 프레스에서 흔히 발생하는 충격 충격을 제거함
• 신속한 세팅 변경: 다양한 부품 간 즉각적인 전환을 위해 여러 프로그램을 저장 가능

서보 기술에 대한 초기 투자 비용은 다수의 부품 번호를 다루는 생산, 엄격한 공차 요구 사항, 또는 성형이 어려운 소재를 취급하는 작업에서 장기적으로 상당한 이익을 창출합니다. 의료기기 제조업체와 전자 제품 제조사는 특히 정밀도를 요구하는 공정에서 서보 시스템을 선호합니다.

트랜스퍼 프레스는 다중 스테이션 기능이라는 또 다른 차원을 추가합니다. 이러한 특수 설계된 기계는 공작물을 일련의 다이 스테이션을 통해 이동시키며, 각 정지 위치에서 서로 다른 가공 작업을 수행합니다. 단일 트랜스퍼 프레스는 한 번의 자동화된 순서로 부품의 블랭킹(blanking), 피어싱(piercing), 성형(forming), 트리밍(trimming)을 모두 수행할 수 있어, 공정 간 수작업 처리를 제거하고 복잡한 부품에 대한 생산성을 극적으로 향상시킵니다.

다이 요구 사항에 맞는 프레스 유형 선택

성형 다이(stamping die)의 유형을 이해하면 본사의 요구 사항에 적합한 프레스 기술을 명확히 파악하는 데 도움이 됩니다:

• 진보적 사망 스트립 재료가 다이를 벗어나지 않고 여러 스테이션을 통과하므로, 램 평행도(ram parallelism)가 뛰어나고 스토크가 일정한 프레스가 필요합니다
• 전송 다이 부품 취급 자동화 기능이 내장되어 있고 스테이션 간 타이밍이 정밀하게 조정된 기계가 필요합니다
• 라인 금형 (단일 공정)은 각 프레스가 단 하나의 성형 단계만 수행하므로 비교적 단순한 장비에서도 운전할 수 있습니다

프레스 타입	톤수 범위	스토크 속도(SPM)	에너지 소비	최고의 적용 사례	재료 두께
기계적	10–6,000+ 톤	20-1,500+	중간 수준(플라이휠 저장 방식)	대량 생산 블랭킹, 천공, 얕은 성형	일반적으로 0.005″–0.250″
유압	10~10,000+톤	5-50	높음(지속적 펌핑)	심형 가공, 중량 재료, 가변 하중 요구 사항	0.020"~1.0" 이상 가능
서보	10~4,000+톤	10~300(프로그래밍 가능)	낮음(수요 기반 전력 공급)	정밀 부품, 가공이 어려운 재료, 빈번한 교체 작업	일반적으로 0.005"~0.375"
전송	200~3,000+톤	10-80	중간 ~ 높음	복잡한 다중 공정 부품, 대형 스탬핑 부품	일반적으로 0.030"–0.500"

귀사의 생산에 적합한 금속 스탬핑 프레스를 평가할 때는 현재의 요구 사항뿐만 아니라 향후 유연성도 고려해야 합니다. 서보 프레스는 초기 도입 비용이 더 높을 수 있지만, 그 뛰어난 적응성으로 인해 여러 대의 전용 기계를 도입할 필요가 없어질 수 있습니다. 반면, 동일한 단순 부품을 수백만 개 이상 대량 생산하는 경우에는 기계식 프레스의 검증된 신뢰성이 장기적으로 더 높은 경제적 가치를 제공할 수 있습니다.

이제 사용 가능한 장비 옵션에 대해 이해하셨으므로, 구체적인 부품 요구 사항에 부합하는 기계 사양을 실제로 어떻게 산정해야 할까요? 바로 다음 단계에서 이 주제를 다루겠습니다.

적절한 스탬핑 다이 기계를 선택하는 방법

제조사가 사전에 거의 알려주지 않는 사실은 다음과 같습니다: 금속 가공용으로 잘못된 스탬핑 기계를 선택할 경우, 모델 간 가격 차이보다 훨씬 더 큰 비용이 발생한다는 점입니다. 규격이 부족한 장비는 성능 저하와 조기 고장을 초래합니다. 반면, 규격이 과도하게 큰 장비는 에너지를 낭비하고 바닥 공간을 불필요하게 차지하면서도 추가적인 가치를 제공하지 못합니다. 최적의 선택은 무엇일까요? 바로 실제 생산 요구사항에 기계의 성능을 정밀하게 매칭시키는 체계적인 평가 절차입니다.

당사가 첫 번째 강판 스탬핑 프레스를 도입하든, 기존 운영을 확장하든 관계없이, 이 선정 기준들이 고비용의 실수를 피하는 데 도움이 될 것입니다.

부품에 적합한 톤수 계산하기

톤수는 모든 스탬핑 기계 구매 시 출발점이며, 대부분의 구매자가 처음으로 실수를 범하는 지점이기도 합니다. 주요 성형 공정에 필요한 힘을 단순히 합산하는 것만으로는 충분하지 않습니다.

에 따르면 the Fabricator지의 산업 전문가들 , 정확한 톤수 계산은 다이 내 모든 하중 발생 요소를 고려해야 합니다:

• 기본 공정: 블랭킹, 피어싱, 드로잉, 성형, 벤딩, 코이닝
• 보조 하중: 스프링 스트리퍼 압력, 스트립 리프터 핀, 질소 압력 패드
• 부가 하중: 구동 캠, 스켈레톤 스크랩 절단, 파일럿 홀 펀칭

계산 공식을 적용하려면 재료의 전단 강도(절단 공정의 경우) 또는 인장 강도(드로잉 공정의 경우), 재료 두께, 전체 절단 둘레 또는 성형 면적을 알아야 합니다. 각 스테이션에서 하중을 기록한 후, 이를 모두 합산하여 필요한 총 톤수를 산정합니다.

하지만 많은 제조업체가 강조하지 않는 사실은 다음과 같습니다: 톤수만으로는 성공을 보장할 수 없습니다 . 또한 에너지 요구량을 반드시 계산해야 합니다. 충분한 톤수를 확보하더라도 에너지가 부족하면 프레스가 하사점(BDC)에서 정지하게 됩니다. 이러한 일반적인 간과는 비용이 많이 드는 가동 중단 및 장비 손상의 원인이 될 수 있습니다.

실용적인 경험칙은 무엇인가요? 가장 무거운 작업을 수행할 때 금속 프레스 기계의 용량을 정격 용량의 70~80%로 설정하는 것입니다. 이를 통해 소재의 변동성에 대한 안전 여유를 확보하면서도 과도하게 대형화된 장비로 인한 비효율성을 피할 수 있습니다.

기계 성능과 소재 사양의 적합성 확보

소재 선택은 직접적으로 기계 선택 범위를 제한합니다. 얇은 알루미늄에 대한 압력 스탬핑 작업은 고강도 자동차용 강판 성형 작업과 완전히 다른 장비를 필요로 합니다.

중요한 소재 고려 사항은 다음과 같습니다:

• 재료 두께 범위: 각 프레스는 톤수, 데이라이트 개방폭(Daylight Opening), 폐쇄 높이(Shut Height)에 따라 최소 및 최대 두께 처리 능력을 갖습니다.
• 소재 너비: 공급 및 가이드를 위한 충분한 여유 공간을 확보하면서 베드 너비 내에 소재가 적절히 들어맞아야 합니다.
• 재료 특성: 고강도 강재는 연강보다 인치당 더 높은 톤수를 요구하며, 알루미늄은 강재와는 다른 클리어런스를 필요로 합니다.
• 코일 중량 용량: 연속 공정의 경우, 디코일러는 완전한 생산용 코일을 처리할 수 있어야 합니다.

에 따르면 장비 선정 가이드 1/8인치 일반 강판을 펀칭하거나 성형하려면 작업 중인 표면적에 따라 최소 30~50톤의 압력이 필요합니다. 일반적인 추정치에 의존하기보다는 항상 전단 강도 공식을 사용하여 정확한 힘 요구량을 계산하십시오.

두꺼운 판재 가공용으로 설계된 강철 스탬프 기계는 종종 얇은 호일 작업에 필요한 정밀 제어 기능이 부족합니다. 반대로, 전자 부품 제작에 최적화된 금속 스탬프 기계는 두꺼운 브래킷 성형 작업에는 오래 버티지 못합니다. 기계를 향후 다용도 활용 가능성에 대한 기대가 아니라 실제 가공 재료 조건에 맞추어 선택하십시오.

베드 크기, 스트로크 및 속도 요구사항 평가

톤수 외에도 이러한 기계적 사양은 기계가 실제로 귀사의 생산 요구사항을 충족하는지 여부를 결정합니다:

• 베드 크기(볼스터 면적): 가장 큰 다이(die)를 고정할 수 있을 만큼 충분한 공간을 확보해야 하며, 프레스의 톤수 등급은 베드 면적의 2/3에 걸쳐 하중이 분산된다는 전제에서 산정됩니다. 이 범위를 초과하여 하중이 집중되면 휨(deflection) 문제가 발생할 위험이 있습니다.
• 정지 높이: 볼스터와 램 사이의 거리가 하한 절점(BDC)에서 다이의 폐쇄 높이보다 커야 합니다
• 스트로크 길이: 부품 탈출 및 소재 공급을 위한 충분한 여유 공간을 확보해야 합니다
• 분당 스크로크 수: 안전한 피드 시스템 속도를 초과하지 않으면서 생산량 요구 사항을 충족해야 합니다

대량 생산 자동차 부품 가공의 경우 분당 400회 이상의 스크로크가 필요할 수 있으나, 중형 성형 작업은 분당 15~20회(SPM)로 운전될 수 있습니다. 귀사의 목표 생산 속도에 하루 운영 교대 수와 연간 운영 일수를 곱한 값에 따라, 고속 성능이 그 프리미엄 비용을 정당화할지 여부가 결정됩니다.

생산량 및 다이 투자 결정

현명한 구매자와 어려움을 겪는 운영 현장을 가르는 핵심 질문은 다음과 같습니다: 언제 프로그레시브 다이 투자가 단순한 컴파운드 다이 또는 단일 공정 금형보다 경제적 타당성을 갖게 되는가?

프로เกร시브 다이의 비용은 컴파운드 다이보다 훨씬 높으며, 복잡한 부품의 경우 종종 3~5배에 달합니다. 그러나 프로เกร시브 다이는 한 번의 프레스 스트로크로 여러 공정을 완료함으로써 대량 생산 시 단위 부품당 비용을 급격히 낮출 수 있습니다. 손익분기점 분석은 다음 요소에 따라 달라집니다:

• 연간 생산량: 프로เกร시브 다이는 일반적으로 연간 10만~50만 개 이상의 생산량에서 투자 타당성을 확보합니다
• 부품 복잡성: 공정 수가 많을수록 프로เกร시브 공구가 유리합니다
• 노무 비용: 프로เกร시브 다이는 공정 간 부품 취급을 없앱니다
• 품질 요구사항: 단일 세팅 생산 방식은 치수 변동을 줄입니다

생산량이 낮은 경우에는 컴파운드 다이(개별 블랭크에 대해 한 번의 스트로크로 여러 공정을 수행) 또는 보다 단순한 장비를 이용한 2차 가공 방식이 오히려 유리할 수 있습니다. 도구 판매원들이 경제성 측면에서 단순한 해결책이 더 나은 응용 분야에 대해 무리하게 프로เกร시브 방식을 권고하지 않도록 주의하십시오.

중요도 순서에 따른 핵심 평가 기준

금속 스탬핑 기계를 비교할 때 다음 요소들을 우선 고려하십시오:

• 톤수 용량: 계산된 요구 사양을 적절한 안전 여유를 포함해 반드시 초과해야 합니다
• 베드 크기 및 셧 높이: 현재 및 향후 예상되는 다이 크기에 모두 대응해야 함
• 스트로크 속도 범위: 생산량 목표에 부합해야 함
• 자동화 호환성: 피드 시스템, 부품 추출 및 제어 시스템 통합
• 공장 면적 요구 사항: 코일 취급, 스크랩 제거, 작업자 접근성 포함
• 에너지 효율성: 서보 시스템은 기존 구동 방식 대비 운영 비용을 30~50% 절감함
• 정비 접근성: 쉬운 접근성이 가동 중단 시간과 정비 비용을 줄임
• 안전 시스템: ANSI B11.1 표준을 충족하는 라이트 커튼, 보호 장치 및 인터록
• 딜러 지원: 귀하의 지역에서의 부품 공급 가능성 및 정비 대응 시간

기억하세요: 가장 저렴한 프레스 기계는 구매 가격이 가장 낮은 기계가 아니라, 운영 수명 동안 단위 품질 부품당 총 소유 비용(TCO)이 가장 낮은 기계입니다. 기계 선정 기준을 명확히 한 후, 이러한 기계들이 수행하는 구체적인 프레스 가공 공정을 이해하면, 설비의 성능을 귀사의 생산 요구사항에 정확히 매칭할 수 있습니다.

프레스 성형 작업 및 기계 요구 사양

귀하께서는 적절한 톤수를 선택하셨고, 재료 사양을 일치시켰으며, 최적의 프레스 유형을 식별하셨습니다. 그러나 실제로 생산 성공을 좌우하는 핵심 요소는 바로 각 프레스 성형 작업 중에 정확히 어떤 일이 발생하는지를 이해하고, 이러한 작업을 가능하게 하는 기계의 특성을 파악하는 데 있습니다.

모든 다이 프레스는 하나 이상의 기본 작업을 수행합니다. 일부는 재료를 절단하고, 다른 일부는 재료를 성형합니다. 많은 경우 이 두 가지 작업을 동시에 수행합니다. 각 작업의 원리를 정확히 이해하면, 일관된 결과를 제공하는 장비를 명확히 지정할 수 있으며, 반복적인 문제 해결에 시달리지 않게 됩니다.

블랭킹(재단)에서 코이닝(압입 성형)까지 단일 스크로크 내 완료

프레스 성형 다이 기계가 수행할 수 있는 핵심 작업과 각 작업에 필요한 구체적인 장비 요구 사양을 차례대로 살펴보겠습니다:

블랭킹 완전한 부품을 주변 시트 재료에서 분리합니다. 펀치가 작업물을 가로질러 밀려 들어가고, 다이(die)는 그 아래에서 절단 에지를 제공합니다. 이 공정이 어려운 이유는 무엇인가요? 전체 절단 둘레가 동시에 작동하여 재료를 깔끔하게 전단(cut)하기에 충분한 톤수(tonnage)가 필요하기 때문입니다. 강성 프레임을 갖추고 변형이 최소화된 기계는 일관된 엣지 품질과 치수 정확도를 갖춘 부품을 생산합니다.

퍼싱 부품 내부에 구멍을 만드는 공정으로, 본질적으로 반대 방향의 블랭킹(blanking)이라고 볼 수 있습니다. 여기서 슬러그(slug)는 폐기물이 되고, 주변 재료가 최종 제품이 됩니다. 천공(piercing) 작업을 위한 프레스 성형은 펀치와 다이 간의 정밀한 정렬을 요구합니다. 약간의 정렬 오차라도 도구 마모를 가속화시키고, 2차 가공이 필요한 버(burr)를 유발합니다.

형성 재료를 제거하지 않고 굽히고 형성하는 공정입니다. 여기에는 다음이 포함됩니다:

• 직선을 따라 이루어지는 단순 굽힘
• 복잡한 곡선 및 윤곽
• 플랜지(flange) 및 헴(hem)
• 강성 보강용 리브(rib) 및 비드(bead)

성형 가공 작업은 전체 스토크 동안 제어된 힘을 가할 수 있는 기계를 필요로 합니다. 탄성 복원 현상(스프링백)—재료가 원래 형태로 부분적으로 되돌아가려는 경향—으로 인해, 장비는 탄성 복원을 극복하기에 충분한 힘을 전달해야 합니다. 유압 프레스 및 서보 프레스는 조정 가능한 압력 프로파일을 제공하므로 이 분야에서 종종 뛰어난 성능을 발휘합니다.

도면 평판 재료를 다이 캐비티로 끌어당겨 깊이를 형성함으로써 컵, 박스, 쉘 및 기타 3차원 형상을 만듭니다. 이 공정은 금속 판재를 동시에 여러 방향으로 변형시키기 때문에 가장 요구 수준이 높은 성형 공정 중 하나입니다. 심형 가공을 수행하는 기계는 다음 사항을 충족해야 합니다:

• 전체 스토크 동안 일관된 힘 전달(하단 절점 위치에서만이 아님)
• 주름 발생을 방지하기 위한 정밀하게 제어된 블랭크 홀더 압력
• 적절한 스토크 속도—너무 빠르면 재료 파열이 발생함

코인링 재료를 정밀한 다이 캐비티로 강하게 압축하여 섬세한 디테일과 빡빡한 공차를 구현합니다. 화폐 제조가 전형적인 예시이지만, 산업 분야에서는 전기 접점 및 정밀 베어링 표면 등에도 적용됩니다. 코이닝(coining)은 다른 성형 공정에 비해 훨씬 높은 톤수를 필요로 하며, 동일한 재료의 블랭킹(blanking)에 필요한 힘보다 보통 3~5배 더 큰 힘이 요구됩니다. 프레스 스탬프 장비는 이 힘을 가할 때 프레임 변형 없이 작동해야 하며, 그렇지 않으면 치수 정확도가 저하될 수 있습니다.

판 재료를 절단하지 않고 표면에 볼록하거나 오목한 형상을 형성합니다. 로고, 텍스트, 장식용 패턴 등이 일반적인 적용 사례입니다. 엠보싱(embossing)은 코이닝보다 톤수가 낮게 요구되지만, 부품 전체 표면에 균일한 인상을 남기기 위해 다이 정렬 정확도와 램의 평행도가 매우 우수해야 합니다.

연속 다이 공정 및 기계 정밀도 요구사항

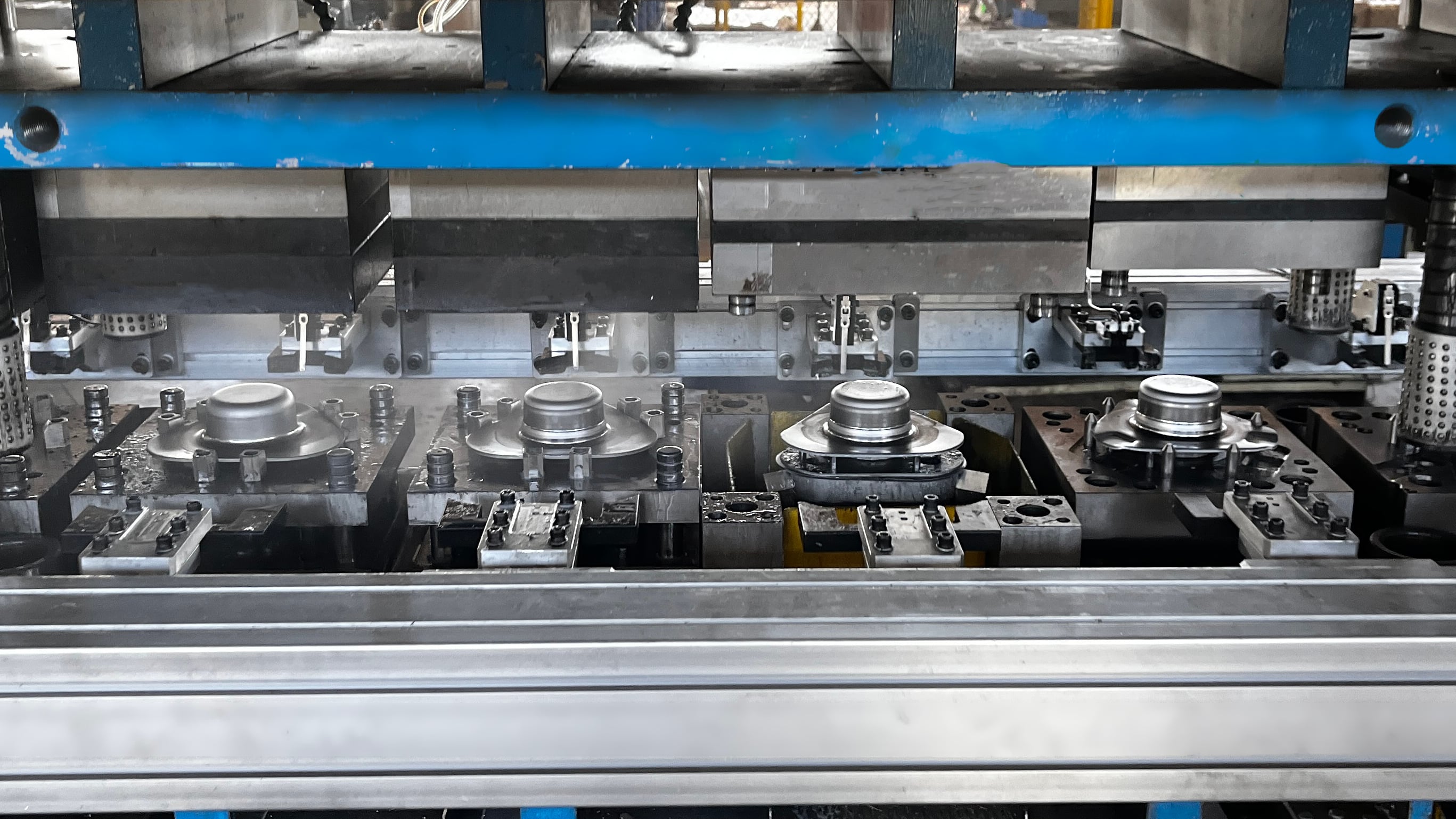

여기서는 스탬핑 및 프레스 가공 효율이 극대화됩니다: 프로그레시브 다이(진행형 다이)는 여러 공정을 단일 도구에 통합하여, 스트립 재료가 다이를 따라 이동하면서 순차적으로 공정을 수행합니다.

산업계 자료에 따르면, 프로그레시브 다이 스탬핑은 대량 생산 및 고성능을 특징으로 하는 공정으로, 단일 프레스 사이클 내에서 여러 공정을 동시에 수행합니다. 다이 내 각 스테이션은 특정 작업을 담당하며, 완성된 부품은 최종 스테이션에서 출력되는데, 보통 분당 100개 이상의 부품을 생산할 수 있습니다.

프레스용 일반적인 프로그레시브 다이의 작동 순서는 다음과 같습니다:

1. 가이드 홀: 정밀한 위치 결정을 위해 먼저 스트립의 정확한 위치를 확보하기 위한 정밀 홀 펀칭
2. 피어싱: 재료가 평탄한 상태에서 내부 홀 및 기타 형상 가공
3. 노칭(notching): 성형 시 간섭을 방지하기 위해 스트립 가장자리에서 재료 제거
4. 성형(포밍): 다수의 스테이션을 거치며 점진적으로 구부림 및 성형 작업 수행
5. 블랭킹(blanking): 완성된 부품을 캐리어 스트립에서 최종적으로 분리

프로그레시브 다이가 요구하는 기계 특성은 무엇인가? 그 요구 사항은 엄격하다:

• 정밀한 램 평행도: 램은 전체 스토크 동안 볼스터와 완전히 평행을 유지해야 한다. 각도 편차가 발생하면 절단 불균일 및 다이 마모 가속화를 초래한다
• 일관된 스토크 길이: 하한점(BDC) 위치의 변동은 성형 부위의 치수 불일치를 유발한다
• 정확한 피딩: 스트립은 매 사이클마다 정확히 동일한 거리만큼 전진해야 하며, 정밀 작업에서는 ±0.001인치 이내의 피딩 정확도가 일반적이다
• 강력한 프레임 강성: 다중 공정이 다이에 동시에 하중을 가할 때, 최대 하중 조건에서도 프레임의 처짐은 최소화되어야 한다

프로그레시브 공구 설계에서 프레스와 다이 간의 관계는 특히 중요하다. 고품질 기계라 하더라도 설계가 부적절한 다이를 보완할 수 없으며, 반대로 최고 품질의 다이라도 이러한 공정이 요구하는 정밀도를 갖추지 못한 기계에서는 성능이 저하될 수 있다.

이러한 운영 요구 사항을 이해하면 장비를 평가할 때 더 나은 질문을 할 수 있으며, 기계의 사양이 실제 생산 요구 사항과 진정으로 부합하는지 여부를 판단할 수 있습니다. 물론 최고의 장비라 하더라도 정상적인 성능을 유지하려면 적절한 관리가 필요하며, 이는 비용이 많이 드는 가동 중단을 방지하는 유지보수 방식으로 이어집니다.

유지 보수 및 운영 최선의 방법

수익성 있는 판금 가공 작업과 끊임없이 장비 고장에 시달리는 작업을 구분짓는 핵심 요소는 바로 생산 중단을 초래하기 전에 문제를 예방하는 체계적이고 엄격한 유지보수 프로그램입니다. 그러나 대부분의 장비 제조사들은 이와 같은 내용을 거의 언급하지 않습니다. 그들은 장비를 판매하는 데 집중할 뿐, 수십 년간 장비를 계속 가동시키는 데는 관심이 없습니다.

대량 생산 자동차 공장에서 판금기계를 운영하든, 소량 단위의 짧은 생산 배치를 수행하든, 이러한 유지보수 절차는 귀사의 투자를 보호하고 부품 생산 흐름을 원활히 유지합니다. 이제 모든 판금 프레스 작동자가 반드시 숙지해야 할 사항을 차례로 살펴보겠습니다.

가동 중단을 방지하는 일일 및 주간 유지보수 절차

매일 꾸준히 점검하면, 문제가 커져서 비용이 많이 드는 수리로 이어지기 전에 작은 결함을 조기에 발견할 수 있습니다. 업계 정비 가이드 에 따르면, 매 교대 시작 전에 브레이크 샤프트 지점에 윤활유를 보충해야 하며, 클러치 부품은 매일 유압 윤활을 실시해야 합니다. 각 교대 종료 전에 기계를 청소하는 습관을 들이세요—간단하지만 큰 효과를 주는 습관입니다.

왜 청결성이 이렇게 중요한가요? 깨끗한 프레스는 운영자와 정비 담당자가 문제를 발생 즉시 감지할 수 있도록 해줍니다. 금속 시트 성형 장비가 이물질과 오일 잔여물 없이 깨끗할 경우, 누출, 파손 또는 비정상 마모의 위치를 훨씬 쉽게 식별할 수 있습니다.

일일 정비 점검 목록:

• 지정된 모든 윤활 지점에서 윤활 상태를 확인하고 필요 시 윤활유를 보충합니다
• 안전 장치(광선 커튼, 보호 커버, 비상 정지 장치 등)를 점검합니다
• 공기 압력 측정값이 정상 작동 범위 내에 있는지 확인합니다
• 가동 및 운전 중 이상 소음을 청취합니다
• 씰 및 피팅 주변에서 눈에 보이는 오일 또는 공기 누출 여부를 점검합니다
• 다이 영역 및 볼스터에서 축적된 스크랩과 이물질을 제거합니다
• 공압 시스템 저장 탱크의 물을 배출합니다

주간 유지보수 작업:

• 다이 스탬프 부품의 마모, 깨짐 또는 손상을 점검합니다
• 고정부품을 점검하고 풀어진 부분은 모두 조입니다
• 피드 시스템의 정렬 상태와 타이밍 정확도를 확인합니다
• 벨트의 균열, 마모, 광택(글레이징) 여부를 점검합니다
• 클러치 작동 및 브레이크 반응 시간을 테스트합니다
• 윤활 시스템 필터 및 저장 탱크를 점검합니다

공압 시스템은 브레이크 및 밸런싱 시스템을 제어하므로 특별한 주의가 필요합니다. 장비 전문가들에 따르면, 공기 압력이 부적절하면 브레이크 성능과 밸런싱 시스템 기능에 영향을 미치며, 이러한 시스템은 정지 시간을 제어하므로 고장 시 운영자와 장비 모두에 위험을 초래합니다.

월간 및 연간 정비 요구사항

일상적이고 주간적인 점검을 넘어서, 금속 스탬프 기계는 보다 심층적인 정기 점검이 필요합니다.

월간 작업:

• 정밀 측정 장비를 사용하여 프레스의 정렬 상태 및 램의 평행도를 확인하세요.
• 크랭크축 베어링의 과도한 마모 또는 흔들림(플레이)을 점검하세요.
• 전기 회로, 모터 상태 및 솔레노이드 작동 여부를 점검하세요.
• 클러치 마찰 플레이트 및 브레이크 라이닝의 마모 상태를 점검하세요.
• 윤활 장치의 작동 상태 및 오일 품질을 점검하세요.
• 슬라이드 지브 간극을 측정하고 필요 시 조정하세요.

연간 대수리 항목:

• 프레스 정확도 전반에 대한 검증 및 재교정을 완료하세요.
• 크랭크축 가이드 표면의 마모 패턴을 점검하세요.
• 바디 테이블 커플링 볼트 및 프리로드 설정 점검
• 시스템 전반에 걸쳐 윤활유 및 필터 스크린 교체
• 플라이휠 균형 및 베어링 상태 점검
• 클로징 블록 및 클로징 링의 상태 확인

정밀하게 균형 잡힌 프레스는 성능이 우수하므로, 연간 점검 시에는 반드시 균형 검증을 포함해야 합니다. 오일 교환과 동시에 윤활유 필터 스크린도 교체하세요—많은 운영자는 순환 오일 시스템을 운전할 때 스크린 교환을 소홀히 하여 오염 문제를 야기하고, 이로 인해 마모가 가속화됩니다.

다이 유지보수를 통한 도구 수명 연장

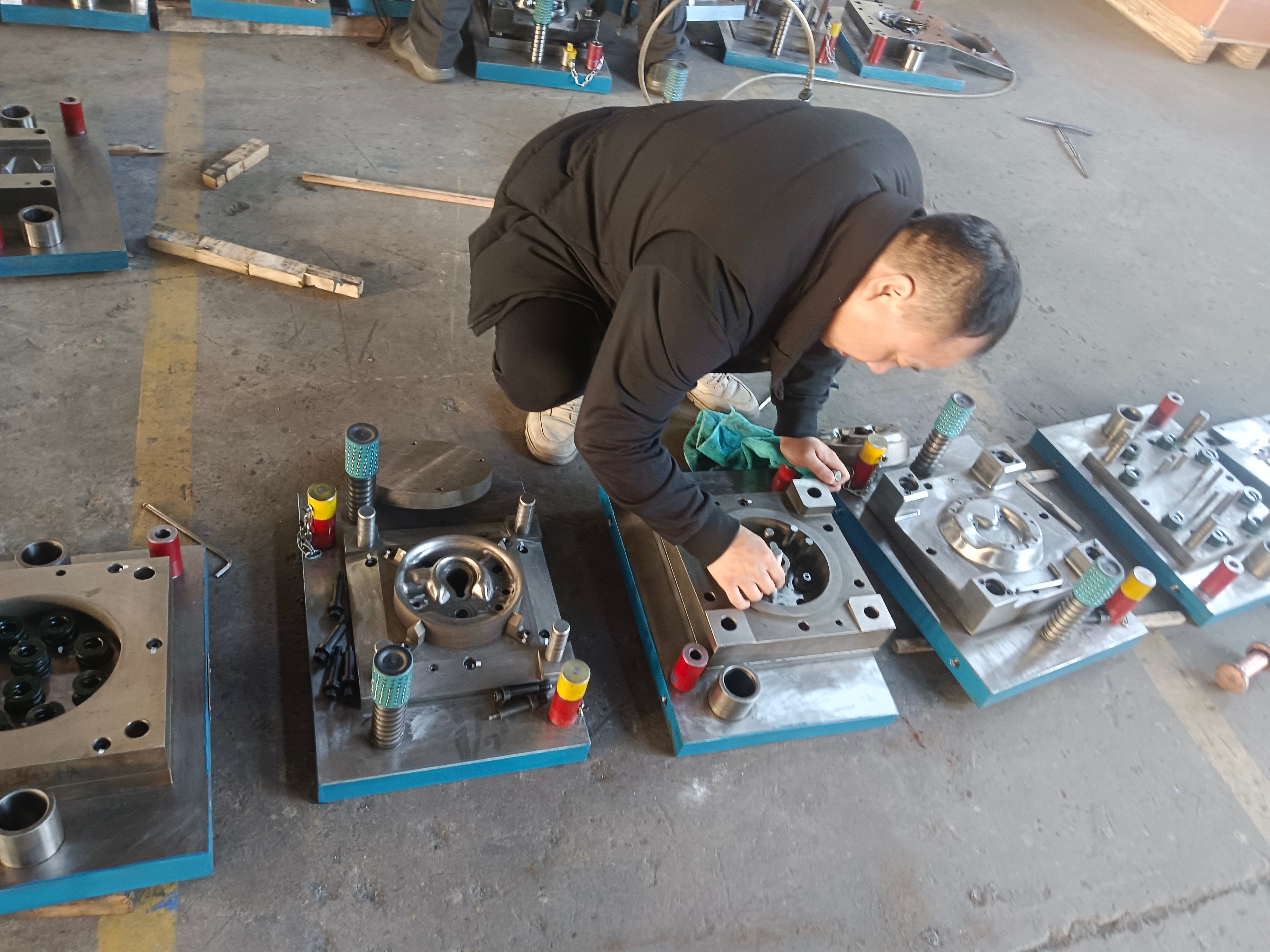

귀사의 다이는 상당한 투자 비용이 소요되는 장비이며, 적절한 유지보수는 그 생산적 수명을 획기적으로 연장시켜 줍니다:

• 연마 주기: 스탬프 부품의 버(버어) 높이를 모니터링하세요—버 높이가 허용 한계를 초과하면 다이 재연마가 필요합니다. 일반적인 재연마 주기는 재료 종류 및 다이 강재 품질에 따라 5만 회에서 50만 회 사이입니다.
• 클리어런스 조정: 다이 마모에 따라 펀치-다이 간 클리어런스가 증가합니다. 정기적인 측정을 통해 클리어런스가 사양 범위 내에 유지되도록 해야 합니다.
• 스프링 교체: 스트리퍼 스프링은 시간이 지남에 따라 탄력을 잃습니다. 펀치에서 부품을 제대로 분리하지 못하게 되기 전에 교체하세요.
• 부품 검사: 정렬 정확도에 영향을 미치는 마모 여부를 확인하세요: 파일럿(pilots), 부싱(bushings), 가이드 핀(guide pins)

빠른 다이 교환(SMED)을 위한 도입

제조업을 혁신시킨 방법론 중 자세히 설명되는 경우가 드문 것을 알고 싶으신가요? SMED(Single-Minute Exchange of Die, 단분간 다이 교환)는 1960~70년대 도요타에서 시게오 신고(Shigeo Shingo)가 개발한 기법으로, 비용이 많이 드는 재고를 줄이고 효율성을 향상시키기 위해 고안되었습니다. 린 제조 자료에 따르면 일반적으로 수시간이 걸리던 대형 스탬핑 다이의 교환이 이 기법을 통해 이제 10분 이내로 완료됩니다.

핵심 개념은 압력기(press)가 정지된 상태에서 수행되는 작업(내부 세팅, Internal Setup)과 압력기가 계속 가동 중인 상태에서 수행되는 사전 준비 작업(외부 세팅, External Setup)을 구분하는 것입니다. SMED 도입 이전에는 거의 모든 교환 작업이 기계 정지 상태에서 이루어졌습니다.

SMED 도입은 네 단계로 진행됩니다:

1. 현재 상태 문서화: 기존의 교체 작업 프로세스 전 단계를 기록하세요
2. 내부 설정 작업과 외부 설정 작업을 구분하세요: 기계가 정지되어야만 수행할 수 있는 작업을 식별하세요
3. 내부 작업을 외부 작업으로 전환하세요: 가능한 한 많은 작업을 생산이 계속되는 동안 수행되도록 이동시키세요
4. 남은 작업을 간소화하세요: 내부 및 외부 작업 모두를 최대 속도로 최적화하세요

교체 시간을 획기적으로 단축시키는 실용적인 기법에는 다음이 포함됩니다:

• 단계별 공구 준비: 다음 다이를 프레스 옆에 전용 카트 위에 미리 준비해 두세요
• 병렬 작업: 여러 팀원이 순차적으로 작업하는 대신 동시에 작업함
• 표준화된 다이 높이: 공통 클로징 높이 설정으로 조정 시간을 제거함
• 퀵릴리스 클램프: 여러 바퀴를 돌려야 하는 볼트를 캠 액션 방식 또는 유압 클램핑 방식으로 교체함
• 롤러 테이블 또는 다이 카트: 포크리프트나 크레인보다 더 빠르게 무거운 다이를 이동함
• 사전 설정된 공구: 다이를 프레스에 가져오기 전에 조정 및 검증 완료

이러한 이점은 단순히 절약된 분 단위를 훨씬 넘어서며, 교체 시간 단축을 통해 생산 배치 규모를 축소하고, 재고 비용을 낮추며, 고객 수요에 대한 대응 속도를 높이며, 기계 가동률을 향상시킬 수 있습니다. 과거에는 과잉 재고를 쌓아 교체 작업을 피하던 공정들이 이제는 정확히 필요할 때만 생산하는 '저스트인타임(JIT) 생산' 방식으로 운영될 수 있습니다.

작업자 교육 및 안전 프로토콜

가장 철저하게 정비된 장비라 하더라도 제대로 훈련받지 않은 운영자가 조작하면 위험해질 수 있습니다. 안전은 프레스 성형 작업의 모든 측면에 통합되어야 합니다:

• 특정 프레스 유형 및 가공 요구 사항에 기반하여 맞춤형 안전 운영 절차를 수립하세요
• 독립적인 작동을 허용하기 전에 철저한 업무 훈련을 제공하세요
• 운영자가 제조사의 안전 지침을 이해하고 이를 준수하도록 보장하세요
• 정비 중에는 고정 및 록아웃(Lockout) 절차가 올바르게 수행되었는지 반드시 확인하세요
• 브레이크 정비를 수행하기 전에 슬라이드를 하사점(Bottom Dead Center)에 위치시키세요
• 안전 인터록(Interlock)을 절대 우회하거나 비활성화하지 마세요—이는 매우 중요한 이유로 존재합니다

정기적인 리프레셔 교육은 안전한 습관을 강화하고, 최신 절차에 대한 운영자 교육을 실시합니다. 모든 교육 내역을 문서화하고, OSHA 및 ANSI B11.1 요구사항 준수를 입증하는 기록을 보관하십시오.

적절한 유지보수 프로토콜을 수립하고 운영자들을 교육함으로써 예기치 않은 가동 중단을 최소화할 수 있습니다. 그러나 문제는 언제든 발생할 수 있으며(실제로 반드시 발생합니다) — 그럴 때 신속하게 진단하고 해결하는 능력이, 효율적인 운영과 품질 문제로 끊임없이 고통받는 운영을 구분짓는 핵심 요소입니다.

스탬핑 다이 기계의 일반적인 문제 해결

철저한 유지보수에도 불구하고 문제는 발생합니다. 부품이 프레스에서 버어(burr)와 함께 나옵니다. 치수가 사양 범위를 벗어나 편차가 생깁니다. 경고 없이 표면 결함이 나타납니다. 생산이 중단되면 문제를 신속히 해결해야 한다는 압박감 때문에 추측에 의존하게 되는데, 이는 오히려 문제를 악화시키는 경우가 많습니다.

숙련된 문제 해결 전문가들이 아는 사실은 다음과 같습니다: 모든 결함은 하나의 이야기를 담고 있습니다. 핵심은 그 이야기를 올바르게 읽는 데 있습니다. 각 결함 유형의 성형(스탬핑) 정의를 이해하고, 증상의 근본 원인을 추적함으로써, 무작위로 조정을 시도하는 대신 체계적으로 문제를 해결할 수 있습니다.

부품 결함의 원인 진단

성형된 금속 부품이 검사를 통과하지 못할 경우, 문제는 다음 네 가지 원인 중 하나에서 비롯됩니다: 기계, 다이(die), 소재, 또는 공정 파라미터. 실제 원인이 소재 변동임에도 불구하고 바로 다이 조정으로 뛰어들면 시간을 낭비할 뿐만 아니라 새로운 문제를 야기할 수 있습니다.

진단을 시작할 때는 다음 질문들을 던져보세요:

• 문제는 언제부터 발생했습니까? 급격히 발생한 경우는 특정 사건—예: 공구 파손, 소재 로트 변경, 또는 세팅 오류—을 시사합니다. 점진적으로 악화되는 경우는 마모 관련 문제를 나타냅니다.
• 결함이 일관되게 발생합니까, 아니면 불규칙하게 발생합니까? 일관된 문제는 일반적으로 다이 또는 기계의 이상을 나타냅니다. 간헐적으로 발생하는 결함은 대개 소재 변동성 또는 공급 시스템의 불규칙성에서 비롯됩니다.
• 결함이 모든 부품의 동일한 위치에 나타납니까? 위치별로 특정되는 문제는 국부적인 다이 마모 또는 손상을 시사합니다. 무작위로 발생하는 위치는 소재 또는 공정 변수를 가리킵니다.
• 최근에 변경된 사항이 있습니까? 새로운 소재 공급업체, 작업자, 다이 날카롭게 가공(샤프닝), 또는 기계 정비 등이 모두 변동성을 유발할 수 있습니다.

업계 진단 자료에 따르면, 사용 중인 다이 스탬핑 기계는 펀치 코어의 양측 위치에서 서로 다른 정도의 마모가 발생하기 쉽습니다. 일부 부품은 더 큰 긁힘을 경험하고 빠르게 마모되는데—이 현상은 특히 얇고 좁은 직사각형 다이에서 두드러집니다.

가장 흔한 결함과 그 진단 경로를 살펴보겠습니다:

버 생성 절단 가장자리를 따라 날카롭게 솟은 가장자리 또는 과도한 재료가 말려 올라간 형태로 나타납니다. 주요 원인은 펀치(punch)와 다이(die) 사이의 클리어런스(clearance)입니다. 정밀 스탬핑 전문가들에 따르면, 버어(burr)를 방지하려면 적절한 클리어런스 제어를 위해 펀치와 다이를 정밀하게 연마해야 합니다. 마모된 절단 날끝 역시 버어를 유발합니다—공구가 둔해지면 재료를 깨끗이 전단(cut)하는 대신 찢어버리기 때문입니다.

부품 변형 완성된 스탬프 가공 강재 부품이 휘어지거나 비틀리거나 치수 일관성이 떨어지는 형태로 나타납니다. 원인으로는 부품 전체에 걸쳐 불균일한 압력 분포, 상부 및 하부 다이의 비평행성, 성형 중 온도 변화, 그리고 충분히 보상되지 않은 재료의 스프링백(springback) 등이 있습니다. 업계 자료에 따르면, 스프링백을 관리하려면 다이 설계 시 오버벤딩(over-bending)을 적용하고 적절한 벤드 보정(bend compensation)을 반영해야 합니다.

치수 불균일 부품의 치수가 한 시간 전에는 정확하게 측정되지만 다음 시간에는 사양을 충족하지 못하는 경우, 품질 관리가 어려워진다. 피드 정확도 문제—스트립이 의도한 것보다 약간 더 많이 또는 적게 이동함—는 특징 부위의 위치 편차를 유발한다. 다이 마모로 인해 간극이 점진적으로 커지고 성형된 치수가 변화한다. 프레스 설정 편차, 특히 스트로크 깊이의 편차는 성형 특징의 높이 및 드로잉 깊이에 영향을 준다.

표면 결함 스크래치, 갈링(galling), 오염 등과 같은 결함은 부품 외관을 저하시킬 뿐만 아니라 기능에도 영향을 줄 수 있다. 윤활 문제는 가장 흔한 원인 중 하나로, 윤활제가 부족하면 다이와 부품 사이에 금속 간 직접 접촉이 발생하여 재료가 서로 이전되는 현상이 일어난다. 이물질이나 재료 슬러그에 의한 다이 손상은 이후 제작되는 모든 부품에 반복적으로 동일한 흔적을 남긴다.

문제-원인-해결책 신속 참조표

신속한 해결책이 필요할 때, 이 매트릭스는 진단을 위한 출발점이 된다:

문제	일반적인 원인	솔루션들
과도한 버	마모된 펀치/다이 에지; 부적절한 간극; 날카로움을 잃은 공구	절단 에지를 재연마; 적정 간격을 위해 간극 조정 또는 재연마; 마모된 부품 교체
부품 왜곡/굽힘	불균일한 블랭크 홀더 압력; 비평행 다이; 소재의 스프링백	압력 패드 조정; 프레스의 평행도 확인; 스프링백 보상용 다이 수정
치수 변동	피드 정확도 부족; 다이 마모; 스토로크 깊이 불안정; 소재 두께 변동	피드 시스템 교정; 다이 점검 및 재가공; 프레스 설정 점검; 입고 소재 검증
표면 흠집/갈링	윤활 부족; 다이 표면 손상; 공구에 소재 잔류물 축적	윤활량 증가 또는 윤활제 종류 변경; 다이 표면 연마; 공구 세척 및 코팅
균열/파열	과도한 톤수; 마모된 공구 모서리; 부적절한 소재 특성; 윤활 부족	가압력 감소; 반경 재연마; 소재 사양 확인; 윤활 개선
다이 전반의 불균일 마모	터릿 미정렬; 다이/가이드 정밀도 부족; 적절하지 않은 클리어런스; 마모된 가이드 부싱	마운팅 재정렬; 가이드 부품 교체; 클리어런스 확인; 풀가이드 다이 사용
슬러그 당김	다이 클리어런스 부족; 진공 효과; 마모된 펀치	클리어런스 증가; 슬러그 배출 기능 추가; 마모된 펀치 교체
위치가 잘못된 특징 요소	마모된 파일럿; 느슨한 부품; 피드 시스템 오류; 프로그레시브 다이 스테이션의 미정렬	파일럿 및 부싱 교체; 고정용 볼트 조임; 피드 교정; 다이 스테이션 재정렬

스탬핑 다이 수리 대 교체 시기 결정

모든 정밀 스탬프는 결국 경제적 수리 한계를 넘어 마모됩니다. 그러나 다이를 너무 일찍 교체하면 도구 비용 투자가 낭비되며, 반대로 마모된 다이를 지나치게 오래 사용하면 불량률이 증가하고 치명적인 고장 위험이 커집니다. 올바른 판단을 내리는 방법은 다음과 같습니다.

다음과 같은 경우 수리가 타당합니다:

• 마모는 교체 가능한 부품—펀치, 파일럿, 부싱, 스프링—에 국한됨
• 허용 연삭 한계를 초과하지 않고 절단 날을 재날카롭게 할 수 있음
• 조정 후에도 치수 정확도가 사양 범위 내에 유지됨
• 총 수리 비용이 교체 비용의 40–50% 이하로 유지됨
• 다이 구조가 구조적 무결성을 훼손하지 않으면서 적절한 리퍼비시를 가능하게 함

다음과 같은 경우 교체가 필요함:

• 핵심 다이 구성품—다이 블록, 펀치 홀더, 다이 슈—에 상당한 마모 또는 손상이 발생함
• 누적 연삭으로 인해 허용 가능한 날카롭게 하기 여유량이 소진됨
• 부품 형상 또는 공차가 변경되어 실용적인 한계를 넘어서는 다이 수정이 필요함
• 수리 빈도가 증가하여 정지 시간 비용이 교체 투자비를 초과함
• 다이 기술이 충분히 발전하여 신규 금형이 상당한 생산성 향상을 제공함

문제 해결 전문가들에 따르면, 다이의 정렬 상태를 유지하는 것이 다이 수명 연장에 매우 중요합니다. 정렬 마인들러를 주기적으로 사용하여 기계 타워트와 장착 베이스의 정렬을 점검하고 조정하면 다이 수명을 크게 연장할 수 있습니다. 또한 가이드 부싱을 적시에 교체하고 적절한 클리어런스를 갖춘 볼록형 및 오목형 금형을 선택하는 것도 조기 마모를 방지합니다.

다이 사용 이력을 관리하세요: 히트 수, 날카롭게 재가공(샤프닝) 횟수, 수리 비용, 품질 추세 등입니다. 이러한 데이터는 다이가 수명 종료 단계에 접어들고 있음을 알려주며, 품질 문제가 악화되기 전에 교체 투자를 정당화하는 데 도움을 줍니다.

이러한 일반적인 문제를 진단하고 해결하는 방법을 이해하는 것은 생산 공정의 효율적 운영을 유지하는 데 필수적입니다. 그러나 문제 해결은 전체 방정식의 일부일 뿐이며, 프레스 성형 작업의 실제 비용을 파악하고 투자 수익률(ROI)을 최적화하는 능력이 수익성 있는 운영과 마진 압박에 지속적으로 시달리는 운영을 구분합니다.

프레스 성형 작업의 비용 고려사항 및 투자 수익률(ROI)

스탬핑 프레스 제조업체가 판매 과정에서 거의 언급하지 않는 사실은 다음과 같습니다: 구매 가격은 귀사의 실제 투자액 중 극히 일부분에 불과하다는 점입니다. 공장 바닥에 설치된 기계는 매일 비용을 발생시킵니다—그중 일부는 명백하지만, 다른 일부는 수개월 후 재무제표 상에야 비로소 드러나는 은닉 비용입니다.

총 소유비용(TCO)을 정확히 이해하는 기업은 운영 효율성을 확보해 성공적으로 성장하지만, 이를 간과하는 기업은 예산 초과라는 예기치 못한 문제에 끊임없이 직면하게 됩니다. 신규 생산라인을 위한 금속 스탬핑 프레스 기계를 평가하든, 기존 운영의 수익성을 분석하든 이 프레임워크는 귀사의 자금이 실제로 어디에 사용되는지를 명확히 보여줍니다.

스탬프 부품 1개당 실제 비용 산정

모든 스탬프 부품은 원자재비를 훨씬 넘어서는 비용 부담을 안고 있습니다. 자동차 스탬핑 비용 분석 에 따르면, 핵심 추정 공식은 다음과 같습니다: 총 비용 = 고정비(설계 + 금형 + 설치) + (단위 변동비 × 생산량). 공식 자체는 단순하지만, 각 요소를 정확히 산정하기 위해서는 세밀한 분석이 필수적입니다.

귀하의 총 소유 비용(TCO)은 다음과 같은 구분된 항목으로 구성됩니다:

• 초기 기계 투자비: 스탬핑 프레스 기계의 구매 가격, 설치비, 교육비 및 시설 개조비
• 다이 공구 비용: 맞춤형 다이는 복잡도에 따라 금액 차이가 매우 크며, 단순 블랭킹 다이는 약 5,000달러에서 복수 성형 스테이션을 갖춘 복합 프로그레시브 다이의 경우 10만 달러를 넘기도 합니다.
• 운영 비용: 에너지 소비, 예방 정비, 계획 외 수리 및 근무 교대당 인건비
• 소모품: 정기적으로 보충이 필요한 윤활제, 교체용 펀치, 스프링 및 마모 부품
• 품질 관리: 검사 장비, 측정 시스템 및 검증을 위해 소요되는 엔지니어링 인력 시간
• 불량 및 재작업 비용: 부품이 사양을 충족하지 못할 때 발생하는 자재 폐기물 및 인건비

산업용 스탬핑 기계로 양산을 수행할 경우, 원자재 비용은 변동 단가의 60~70%를 차지하는 경우가 많습니다. 그러나 많은 운영 담당자들이 간과하는 점은 다음과 같습니다: 기계의 시간당 요금은 프레스 톤수 및 에너지 소비량에 따라 크게 달라집니다. 에너지 소비와 감가상각 요인으로 인해, 600톤 프레스는 100톤 장치보다 훨씬 높은 시간당 요금을 부과받습니다.

효율성 산정 역시 중요합니다. 업계 자료에 따르면, 효율성은 결코 100%에 이를 수 없으며, 실제 기계 비용을 산정할 때는 코일 교체, 정기 정비 주기, 예기치 않은 가동 중단 시간 등을 반드시 고려해야 합니다. 대부분의 공장은 설비 종합 효율성(Overall Equipment Effectiveness, OEE)을 80~85% 수준에서 달성하므로, 부품당 실제 비용은 이론적 계산치보다 높게 산출됩니다.

생산량이 부품당 경제성에 미치는 영향

단가가 비교적 일정하게 유지되는 공정과 달리, 프레스 성형은 생산량이 증가함에 따라 부품당 비용이 급격히 하락하는 점진적(점근적) 곡선을 따릅니다. 이러한 관계를 정확히 이해하는 것이 투자 결정의 경제적 타당성을 판단하는 데 핵심적인 요소입니다.

금형 비용의 분할 상각을 고려해 보십시오. 예를 들어, 프로그레시브 다이(진행식 다이)의 제작 비용이 8만 달러이지만 5년간 50만 개의 부품을 생산한다면, 부품당 금형 추가 비용은 단지 0.16달러에 불과합니다. 반면, 5,000개의 부품만 생산하는 경우 동일한 다이는 부품당 16.00달러의 추가 비용을 발생시켜, 프레스 성형 방식으로는 경제적으로 실행 가능하지 않을 가능성이 높습니다.

프로그레시브 다이 투자가 단순한 대안들에 비해 정당화되는 시점은 언제입니까? 일반적으로 연간 1만 개에서 2만 개 사이의 생산량을 기준으로 하며, 이 범위에서 프로그레시브 금형의 효율성이 그 상당한 초기 투자 비용을 상쇄합니다. 자동차 부문에서 연간 생산량이 1만 대를 초과하는 프로젝트의 경우, 복잡한 프로그레시브 다이에 투자하면 사이클 타임과 인건비를 획기적으로 줄여 전반적인 소유 총비용(TCO)을 최소화할 수 있습니다.

스탬핑 프레스 제조사들은 종종 이러한 경제적 현실을 설명하지 않고 속도 능력을 강조한다. 분당 400스트로크로 작동하는 고속 산업용 금속 스탬핑 기계는 부품당 뛰어난 생산 효율성을 제공하지만, 이 속도를 달성하기 위해 필요한 다이 공구 투자비를 충당할 수 있을 만큼의 생산량이 확보되어야만 그러한 효율성이 실현된다.

다이 품질이 장기 생산 경제성에 미치는 영향

시장 진입 시 가장 큰 장벽은 공구(다이)이며, 다이의 품질은 장기적인 비용 구조를 직접적으로 결정한다. 경화 공구강으로 정밀 가공된 다이는 수백만 차례의 충격 사이클을 견딜 수 있는 반면, 저가형 대체재는 빈번한 유지보수가 필요하며 조기에 교체되어야 한다.

다이 수명 및 교체 주기에 영향을 미치는 요인은 다음과 같다:

• 공구강 품질: 탄화물 또는 D2 등 고급 경화 강재는 저품질 소재에 비해 수백만 차례 타격 보증을 가능하게 한다.
• 공학적 정밀성: 적정 간극 설정 및 최적화된 형상 설계는 마모 속도를 줄이고 날카로움 재설정 주기를 연장한다.
• 유지보수 체계: 정기 점검과 적시 재연마를 통해 연쇄적 손상을 방지할 수 있습니다
• 재질 호환성: 귀사의 특정 재료 특성에 맞춰 설계된 다이(die)는 일반적인 솔루션보다 수명이 길습니다

다이 유지보수 예산을 확보하십시오—일반적으로 연간 도구비(tooling cost)의 2~5% 수준으로, 펀치(punch) 재연마 및 마모된 부위 교체에 사용됩니다. 이러한 지속적인 투자는 초기 도구비를 보호하고 부품 품질을 유지합니다.

시뮬레이션 및 정밀 공학을 통한 비용 절감

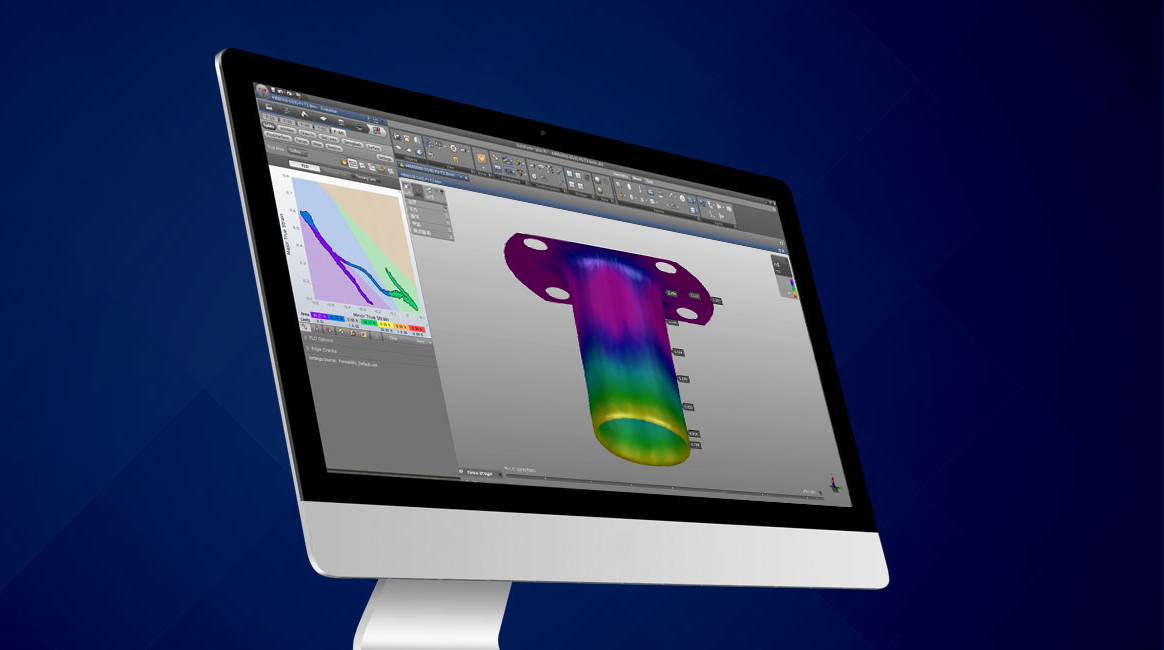

현대 기술이 측정 가능한 투자수익률(ROI)을 실현하는 영역입니다: CAE(컴퓨터 지원 공학, Computer-Aided Engineering) 시뮬레이션은 다이 개발 과정에서 비용이 많이 드는 시도와 오류(trial-and-error)를 제거합니다. 시뮬레이션 기술은 물리적 도구가 가공되기 이전에 블랭크(blank) 형상을 최적화하여, 대량 생산 시 상당한 비용 절감 효과를 가져옵니다.

전통적인 다이 개발 프로세스는 물리적 프로토타입을 제작하고, 시험을 수행하며, 문제를 식별한 후 금형을 수정하는 방식으로 진행되었으며, 때로는 여러 차례의 고비용 반복 작업을 거쳐야 했습니다. 각 사이클은 재료와 기계 가동 시간, 그리고 엔지니어링 인력을 소모했을 뿐 아니라 양산 개시 시점을 지연시켰습니다.

고급 시뮬레이션 기능은 강철 절삭 전에 재료 거동을 예측하고, 잠재적 결함을 식별하며, 다이 형상을 최적화함으로써 이 방정식을 근본적으로 변화시킵니다. 그 결과는 무엇일까요? 양산 개시 시점이 단축되고, 시험 조정(tryout) 과정에서 발생하는 고비용 예기치 못한 문제가 크게 줄어듭니다.

이러한 맥락에서 적절한 다이 공급업체를 선정하는 것은 단순한 구매 거래가 아니라 전략적 결정이 됩니다. 샤오이의 IATF 16949 인증 스탬핑 다이 솔루션 해당 업체는 93%의 1차 승인률을 통해 이러한 가치를 입증합니다—즉, 비용이 많이 드는 재작업 사이클 없이도 다이가 정상적으로 작동한다는 의미입니다. 이들의 CAE 시뮬레이션 역량은 금형 반복 개발 횟수를 최소화하며, 최대 5일 내 실현 가능한 신속한 프로토타이핑을 통해 판금 성형 기계 애플리케이션의 양산 개시 시점을 가속화합니다.

이익에 영향을 미치는 숨겨진 비용 요인

명시된 항목 외에도, 여러 요인이 프레스 성형(스탬핑) 경제성에 상당한 영향을 미칩니다:

품질 관리 및 인증: 자동차 부품은 엄격한 검증을 요구하며, 일반적으로 PPAP(생산 부품 승인 절차) 문서화가 포함됩니다. 이 과정은 무료가 아닙니다—검사용 지그, CMM(Coordinate Measuring Machine) 사용 시간, 그리고 엔지니어링 인건비가 필요합니다. 적절한 인증을 보유하지 않은 프레스 기계 및 다이 공급업체를 선정하면, 품질 결함으로 인해 막대한 비용이 발생할 수 있습니다.

물류 및 공급망: 해외에서 제작하는 다이가 초기 비용 기준으로 30% 저렴해 보일 수 있지만, 실제 도착 원가(Total Landed Cost)를 고려해야 합니다. 무거운 강철 다이의 해상 운송, 항구 지연 가능성, 그리고 설계 변경 시 신속한 문제 해결이 어려운 점 등이 초기 절감 효과를 상쇄할 수 있습니다. 문제 발생 시 신속한 대응이 필요한 상황에서는 다이 공급업체와의 지리적 근접성이 매우 중요합니다.

엔지니어링 지원: 가장 낮은 부품 단가가 종종 허상일 수 있습니다. 지속적인 조정이 필요한 다이(die)는 금형 비용 청구서에 반영되지 않는 엔지니어링 시간을 소비합니다. 시제품 제작에서 양산까지의 격차를 해소하는 제조업체와 협력하면 리스크와 숨겨진 비용을 줄일 수 있습니다.

제조 가능성 설계: 부품의 모든 기능은 다이 내 해당 공정 스테이션을 필요로 합니다. 대칭 설계 채택, 불필요한 형상 제거 등과 같은 스마트 DFM(Design for Manufacturability) 지침을 적용하면 발생하기 이전에 생산 시간과 금형 비용을 절감할 수 있습니다.

비용 요인 요약

• 고정 비용: 기계 구매, 금형 툴링 투자, 엔지니어링 설계 인건비, 초기 시운전 및 교정
• 변동 비용: 원자재(코일 스톡), 기계 시간당 요금, 직접 노무비, 윤활제 및 소모품
• 품질 비용: 검사 장비, PPAP 문서화, 사양 미달 부품 발생 시 폐기 및 재작업
• 유지 보수 비용: 예방 정비 프로그램, 다이 날카롭게 가공, 부품 교체, 계획 외 수리
• 숨겨진 비용: 엔지니어링 지원 시간, 공급망 지연, 인증 요구사항, 생산 현장 공간 할당

정확한 비용 산정을 위해서는 도구 투자비의 감가상각에서 사이클 타임 및 불량률의 미세 최적화에 이르기까지 전반적인 제품 수명 주기에 대한 전략적 관점이 필요합니다. 제시된 가장 낮은 견적 가격이 곧 최저 총 소유 비용(TCO)을 의미하지는 않습니다.

성형 가공 경제성에 대한 명확한 이해를 바탕으로, 마지막 남은 과제가 분명해집니다. 즉, 투자 수익 극대화를 위해서는 단순히 적절한 장비를 구매하는 것 이상이 필요하며, 올바른 파트너십과 운영 전략이 필수적입니다.

성형 다이 기계 투자 가치 극대화

성형 장비의 내부 작동 원리에 대해 탐구해 보았고, 프레스 유형을 비교해 보았으며, 필요 톤수를 계산해 보았고, 일반적인 문제 해결 방법도 익혔습니다. 이제 다음 질문이 투자 성과를 결정하게 됩니다. 즉, 수십 년간 수익성 있는 생산을 이끌어낼 것인지, 아니면 수년간의 좌절만을 안겨줄 것인지를 판가름짓는 핵심 질문입니다. 바로, 어떻게 모든 요소를 하나의 통합된 전략으로 연결하여 투자 수익을 극대화할 것인가?

스탬프 프레스 장비를 판매하는 제조사들은 이 사실을 알려주지 않지만, 기계 선정은 전체 방정식의 절반에 불과합니다. 적절히 설계된 금형이 없는 스탬핑 프레스란 무엇입니까? 단지 바닥 위에 놓인 고가의 금속 덩어리일 뿐입니다. 스탬핑 성공의 진정한 비결은 프레스 종류에서부터 다이 공급업체, 유지보수 프로토콜에 이르기까지 모든 결정이 장기적인 결과를 결정짓는 방식으로 서로 어떻게 연결되어 있는지를 이해하는 데 있습니다.

완전한 스탬핑 생산 전략 수립

스탬핑 운영을 각 요소가 서로를 지지하거나 약화시키는 하나의 시스템으로 간주하십시오. 최고 성능으로 작동 중인 강판 스탬핑 기계라 하더라도, 다이가 적절히 설계되지 않았다면 폐기물만 양산합니다. 완벽하게 설계된 금형도 충분한 톤수나 정밀도가 부족한 기계에서는 조기에 고장납니다. 유지보수 소홀은 최고 품질의 장비조차 결국 성능을 저하시키게 됩니다.

귀사의 완전한 생산 전략은 이러한 상호 연관된 요소들을 모두 포괄해야 합니다:

• 기계-응용 분야 일치: 특정 성형 요구 사항에 맞는 프레스 유형(기계식, 유압식, 서보식 또는 트랜스퍼식)을 선택하십시오. 고속 프로그레시브 가공은 딥 드로잉 작업과는 다른 능력을 요구합니다.
• 톤수 및 성능 검증: 주 성형 공정뿐만 아니라 모든 보조 하중을 포함한 실제 힘 요구량을 계산하십시오. 최대 부하 응용 분야에서는 정격 용량의 70~80% 수준으로 장비를 선정하십시오.
• 소재-장비 호환성: 프레스 사양이 귀사의 소재 두께 범위, 폭 요구 사항 및 코일 중량 용량을 충족하는지 확인하십시오.
• 정비 인프라: 생산 개시 전에 예방 정비 일정을 수립하십시오. 매일 윤활, 주간 점검, 연간 정비는 귀사의 투자를 보호합니다.
• 작업자 교육 프로그램: 안전한 작동, 기본 고장 진단, 품질 검증 절차를 포괄하는 종합적인 교육에 투자하십시오.
• 다이 공급업체 파트너십: 견적 금액이 아닌, 엔지니어링 역량 및 품질 실적 기반으로 도구류 파트너를 선정하십시오.

업계 전문가들에 따르면, 적절한 스탬핑 제조업체를 선정하는 것은 사양을 충족시키는 것을 넘어서, 신뢰성, 정밀도 및 장기적 가치를 보장하는 파트너십을 구축하는 데 달려 있습니다. 이 원칙은 장비 공급업체와 다이(die) 공급업체 모두에게 동일하게 적용됩니다.

판매 중인 스탬핑 프레스를 평가할 때는 구매 가격만 고려해서는 안 됩니다. 부품의 공급 가능성, 귀하의 지역에서의 서비스 대응 시간, 그리고 장비의 전체 운영 수명 기간 동안 지속적인 지원 실적을 갖춘 공급업체의 평판을 종합적으로 고려해야 합니다. 충분한 지원 인프라 없이 가동에 투입된 기계는 자산이 아니라 오히려 부담이 될 수 있습니다.

적절한 다이 엔지니어링 팀과의 협력

운영 성과가 저조한 기업과 업계 리더를 가르는 현실은 다음과 같습니다: 아무리 고도화된 프레스라도 설계가 부실한 금형(tooling)을 보완할 수 없습니다. 금형의 품질은 부품 품질, 생산 효율성, 그리고 장기적인 운영 비용을 결정합니다.

세계 최고의 프레스 다이 기계라도 평범한 다이를 사용하면 평범한 결과만을 얻을 뿐입니다. 그러나 정밀하게 설계된 다이를 적절히 매칭된 프레스에서 가동하면, 교대마다, 수년에 걸쳐 일관되고 고품질의 부품을 생산할 수 있습니다.

다이 엔지니어링 파트너를 선정할 때 어떤 특성을 중시해야 할까요? 가장 중요한 특성은 다음과 같습니다:

• 초기 단계 협업: 제품 설계 초기 단계부터 협업하는 파트너는 금형 제작 전에 폐기물 감소, 금형 공정 간소화, 부품 성능 향상 등의 기회를 식별할 수 있습니다.
• 시뮬레이션 능력: 강철 절단 전에 재료 거동을 예측하고 잠재적 결함을 식별하는 CAE 분석을 통해 비용이 많이 드는 시험-오류 반복을 방지할 수 있습니다.
• 품질 인증: IATF 16949 인증은 자동차 산업에 필수적인 일관된 품질 관리, 문서화된 추적성, 그리고 지속적 개선 활동을 보장합니다.
• 프로토타입 제작 속도: 기능성 프로토타입을 신속하게 제공할 수 있는 능력은 시장 출시 시간을 단축시키고 개발 리스크를 줄여줍니다.
• 생산 확장성: 프로토타입 수량과 대량 생산을 모두 지원하는 파트너사는 고객사의 전체 제품 수명 주기 동안 일관된 지원을 제공합니다.

공차가 엄격하고 품질 기대 수준이 타협을 허용하지 않는 자동차 스탬핑 응용 분야에서 샤오이의 포괄적인 금형 설계 및 제작 역량 진정한 엔지니어링 파트너십이 어떤 모습인지 보여줍니다. IATF 16949 인증을 획득한 그들의 공정은 첨단 CAE 시뮬레이션으로 뒷받침되어 93%의 1차 승인률을 달성합니다. 이는 금형이 비용이 많이 드는 재작업 사이클 없이도 정확히 작동함을 의미합니다. 최소 5일 이내에 가능한 신속한 프로토타이핑과 OEM 표준에 정통한 엔지니어링 팀을 바탕으로, 개념 단계에서 대량 생산 단계까지의 격차를 효과적으로 해소합니다.

잠재적인 다이 공급업체에 던지는 질문은 그들의 실제 역량을 드러냅니다. 정밀 스탬핑 전문가들에 따르면, 능력 있는 스탬핑 제조업체는 단순한 공급업체를 넘어 엔지니어링 파트너로서의 역할을 해야 합니다. 생산 시작 전에 ‘제조성을 고려한 설계(Design for Manufacturability)’를 통한 초기 협업을 통해 폐기물 감소, 금형 공정 간소화, 제품 성능 향상 등 다양한 개선 기회를 식별할 수 있습니다.

장기적 성공을 위한 핵심 요약

스탬핑 장비 도입 결정을 진행함에 따라 다음 원칙들을 기억하십시오:

• 총 소유 비용(TCO)이 구매 가격보다 더 중요합니다: 가장 낮은 장비 견적은 운영 수명 동안 품질 부품당 최저 비용을 보장하지 않습니다.
• 다이 품질이 결과를 결정합니다: 검증된 엔지니어링 역량을 갖춘 파트너사가 개발한 정밀 엔지니어링 금형에 투자하십시오.
• 정비가 비용이 큰 예기치 않은 상황을 방지합니다: 체계적인 예방 정비 프로그램은 귀사의 투자를 보호하고 부품 품질을 유지합니다.
• 파트너십이 거래보다 우수합니다: 공학 지원, 신속한 대응 및 지속적인 개선을 제공하는 공급업체는 일반 상품 공급업체보다 더 높은 가치를 창출합니다.
• 지식은 위험을 줄입니다: 귀사의 장비, 공정 및 원가 발생 요인에 대한 이해는 모든 수준에서 보다 나은 의사결정을 가능하게 합니다.

성형 가공(스탬핑) 산업에서는 장비 선정을 전략적으로 접근하는 기업이 반응적으로 접근하는 기업보다 더 큰 혜택을 얻습니다. 기계 성능을 적용 분야의 요구사항과 정확히 일치시키고, 철저한 유지보수 절차를 수립하며, 품질 중심의 다이(die) 공급업체와 협력함으로써, 귀사는 오랜 기간 동안 생산적이고 수익성 있는 제조 운영을 달성할 수 있습니다.

귀사가 처음으로 스탬핑 다이 기계를 사양 정의하든, 기존 생산 라인을 최적화하든 간에, 본 안내서 전반에 걸쳐 공유된 비밀들은 제조업체들이 종종 숨기는 핵심 지식입니다. 이를 활용하여 더 나은 질문을 하고, 근거 있는 의사결정을 내리며, 부품 하나하나, 해마다 일관된 결과를 제공하는 스탬핑 운영을 구축하세요.

스탬핑 다이 기계에 관한 자주 묻는 질문

1. 금속 스탬핑 다이의 비용은 얼마입니까?

금속 성형 다이 제작 비용은 단순 블랭킹 다이의 경우 500달러에서부터, 여러 성형 공정 스테이션을 갖춘 복잡한 프로그레시브 다이의 경우 10만 달러 이상까지 다양합니다. 가격은 부품의 복잡성, 소재 요구 사항, 그리고 생산 수량에 따라 달라집니다. 연간 생산량이 10만 대를 초과하는 고수량 자동차 프로젝트의 경우, 프로그레시브 다이 투자로부터 큰 이점을 얻을 수 있으며, 이때 부품당 금형 비용이 상당히 감소합니다. IATF 16949 인증을 획득한 공급업체(예: 샤오이)와 협력하면, 93%의 일회성 승인률을 달성하여 비용이 많이 드는 재작업 사이클을 줄이고 장기적으로 더 우수한 가치를 제공받을 수 있습니다.

2. 성형 다이는 어떻게 작동하나요?

스탬핑 다이(성형 금형)는 냉간 성형 방식으로 작동하며, 프레스 장치가 상부 다이 부위(펀치)를 막대한 힘으로 하부 다이 캐비티에 압입시킨다. 이 제어된 충격 과정에서 다이는 판금을 절단하거나 굽히거나 성형하여 정밀 부품을 제작한다. 프로그레시브 다이(연속 성형 금형)는 스트립 재료를 여러 개의 공정 스테이션을 통해 차례로 이송시키며, 각 정지 위치에서 블랭킹, 피어싱, 성형, 코이닝 등 서로 다른 작업을 수행하고, 종종 1초 이내에 부품 제작을 완료한다. 다이의 정밀 공학 설계는 최종 부품의 형상, 공차, 품질을 결정한다.

3. 스탬핑에 사용되는 기계는 무엇인가?

프레스 기계는 금속 성형 가공에 사용되는 주요 장비입니다. 주요 유형은 네 가지로, 기계식 프레스(고속 생산을 위한 플라이휠 구동 방식), 유압식 프레스(딥 드로잉 등에 적합한 가변 힘 방식), 서보 프레스(정밀 가공을 위한 프로그래밍 가능한 동작 프로파일 방식), 그리고 트랜스퍼 프레스(복잡한 부품 제조를 위한 다중 공정 스테이션 방식)입니다. 기계 선정은 필요 톤수, 스토크 속도 요구사항, 소재 사양, 그리고 생산량에 따라 달라집니다. 적용 분야에 맞는 적절한 프레스 유형을 선택하면 부품 품질과 생산 효율성을 최적화할 수 있습니다.

4. 다이 컷(die cut)과 스탬핑(stamping)의 차이는 무엇인가요?

두 공정 모두 금속을 성형하지만, 다이 커팅(die cutting)은 일반적으로 정해진 윤곽을 따라 소재를 분리하는 단순한 절단 작업을 의미합니다. 반면 금속 스탬핑(metal stamping)은 블랭킹(blanking), 파이어싱(piercing), 포밍(forming), 드로잉(drawing), 코이닝(coining), 엠보싱(embossing) 등 보다 광범위한 공정을 포함하며, 종종 여러 공정을 단일 다이에서 병행 수행합니다. 스탬핑은 코일 또는 블랭크 형태의 판금을 공급받아 냉간 성형 방식으로 가공하는 반면, 다이 캐스팅(die casting)은 용융된 금속을 금형에 주입하는 방식입니다. 스탬핑은 자동차, 항공우주, 전자 산업 분야에서 일관된 정밀 부품을 대량 생산하는 데 탁월합니다.

5. 스탬핑 기계에 적합한 톤수는 어떻게 계산하나요?

절단, 천공, 성형 등 주요 공정, 스프링 스트리퍼 및 질소 패드와 같은 보조 하중, 캠 및 폐기물 절단과 같은 부가 하중 등 모든 하중 발생 요소를 고려하여 프레스의 타이어 톤수를 계산하십시오. 절단 공정에는 소재의 전단 강도를, 드로잉 공정에는 인장 강도를 사용하십시오. 전체 필요한 타이어 톤수는 다이 스테이션별 하중을 모두 합산하여 산출하십시오. 최대 하중 조건에서는 프레스의 정격 용량의 70~80% 범위 내에서 설계하여 안전 여유를 확보하십시오. 또한 에너지 요구량을 반드시 확인하십시오. 충분한 타이어 톤수를 확보하더라도 에너지가 부족하면 프레스가 정지될 수 있습니다.
