Металдық CNC қызметтерінің нақты не беретіні

Сіз цифрлық дизайн қалай идеалды металдық бөлшекке айналатынын ескергенсіз бе? Дәл осыны металдық CNC қызметтері мүмкін етеді. Негізінде бұл технология компьютерлік сызбалар мен физикалық бөлшектер арасындағы аралықты жояды оларды сіз қолыңызға ала аласыз.

Металдық CNC қызметтері бағдарламаланған талаптарға сай металдық жұмыс бөлшектерін дәл кесуге, пішіндеуге және жабдықтауға арналған компьютерлік басқарылатын машиналарды қолданады, бұл бір ғана прототиптен бастап жоғары көлемді өндіріске дейін тұрақты және қайталанатын нәтижелер береді.

Сандық дизайннан физикалық метал бөлшектерге дейін

Бұл процесс CAD (Компьютерлік көмекші дизайн) файлынан басталады. Сіз бөлшекті цифрлық түрде жасайсыз, сосын CAM (Компьютерлік көмекші өндіріс) бағдарламасы осы талаптарды G-кодқа — CNC машиналары түсінетін тілге — аударады. Бұл код барлығын басқарады: кесу жылдамдығын, құралдың қозғалысын, подача жылдамдығын және дәл координаталарды.

G-кодты нақты рецепт ретінде қарастырыңыз. Ол машинаға қайда қозғалу керегін, қаншалықты жылдам айналу керегін және қаншалықты терең кесу керегін дәл көрсетеді. Бағдарламалаудан кейін операторлар металды өңдеудің негізгі басталуынан бұрын қателерді анықтау үшін сынақтық сынақтар өткізеді.

Қалай компьютерлік басқару бастапқы металлды түрлендіреді

Қолмен өңдеуден айырмашылығы — адам қолдары әрбір қозғалысты бағыттайды, ал CNC және автоматтандырылған жүйелер дәл қозғалыстарды қайталау үшін серво және қадамдық электрқозғалтқыштарға сүйенеді. Сондай-ақ Astro Machine Works , қазіргі заманғы CNC жүйелері жылдамдық пен орындағы кез келген ауытқуларды автоматты түрде түзету үшін нақты уақыттағы кері байланыс алу үшін тұйық циклді басқаруды қолданады.

Бұл сіз үшін не білдіреді? Бір прототип немесе он мың өңделген бөлшек тапсырысын берсеңіз де, әрбір бөлшек шамамен бірдей болады. Машина шаршаған жоқ, назарын жоғалтқан жоқ және адам қатесін енгізбеген жоқ.

Автоматтандырылған өңдеудің дәлдік артықшылығы

Неге CNC металды өңдеу әдістері дәстүрлі әдістерден жоғары орындалады? Негізгі артықшылықтарға назар аударыңыз:

• Қайталануы мүмкін: Дәлдікпен орындалатын CNC өңдеу әрбір партияда бірдей бөлшектерді шығарады, бұл аз шамадағы ауытқуларды талап ететін салалар үшін өте маңызды
• Дәлдігі: Компьютерлік басқару қолмен жұмыс істеудегі тән айнымалылықты жояды
• Масштабталу: Бір ғана білікті оператор бір уақытта бірнеше CNC станогын бақылай алады, бұл еңбек шығындарын азайтады
• Қауіпсіздік: Операторлар қорғаныс қабырғаларының артында жұмыс істейді, бұл жұмыс орнындағы жарақат алу қаупін әлдеқайда азайтады

Ретінде Eagle Stainless белгілейді , CNC станоктары тоқтамай-ақ үздіксіз жұмыс істейді және күрделі дизайндарды қолмен әдістерге қарағанда тезірек өңдейді — осылайша олар көлемді өндіріс немесе уақытқа байланысты жобалар үшін идеалды болып табылады.

Негізгі қорытынды? Сіздің қолданысыңыз тұрақты сапа, аз шамадағы ауытқулар мен тиімді өндірісті талап еткен кезде автоматтандырылған метал өңдеу қолмен әдістердің қол жеткізе алмайтын нәтижелер береді.

Металл бөлшектері үшін негізгі CNC өңдеу процестері

Енді сіз компьютерлік басқарудың таза металлды дайын бөлшектерге айналдыратынын түсіндіңіз, келесі сұрақ: қандай әдісті қолдану керек? Дұрыс CNC өңдеу әдісін таңдау сіздің бөлшектің геометриясына, материалына және өнімділік талаптарына толығымен байланысты. Енді сіз кездесетін үш негізгі тәсілді қарастырайық.

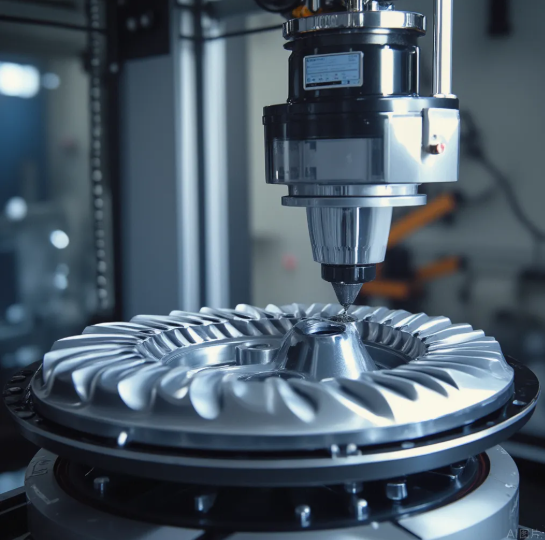

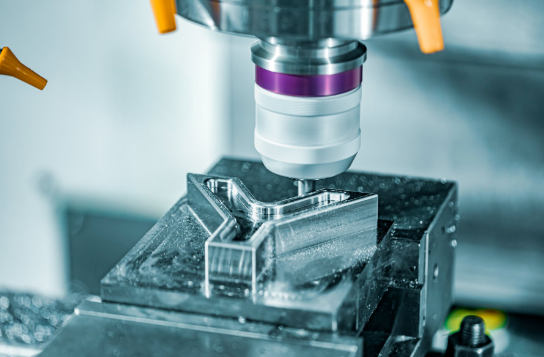

Күрделі геометриялық пішіндер үшін CNC фрезерлеу

Елестетіңіз айналатын кесу құралының ойып шығуы қозғалмайтын металдық блок арқылы — бұл CNC фрезерлеу процесінің іс-әрекеті. Жұмыс бөлігі станоктың үстелінде қозғалмай қалады, ал кесу құралы бірнеше ось бойынша қозғалады және сіздің қажетті пішіңіңізді жасау үшін материалды кесіп алады. Бұл процесс күрделі сипаттамалары бар, ирек контурлары мен егжейлі беттері бар CNC фрезерленген бөлшектерді дайындауға өте жарамды.

Komacut компаниясының айтуынша, фрезерлеудің көпосьті мүмкіндіктері оны басқа әдістермен өте қиын өндіруге болатын бөлшектер үшін идеалды етеді. Мәтіндік фрезерлеу операциялары жазық беттерден бастап бір реттік орнату кезінде күрделі үшөлшемді контурларға дейін барлығын өңдей алады.

Бірақ барлық фрезерлеу станоктары бірдей мүмкіндіктер ұсынбайды:

• 3 осьті фрезерлеу: Кесу құралы X, Y және Z сызықтық осьтері бойымен қозғалады. Қарапайым бағдарламалау, төмен құны және жазық беттер мен негізгі геометриялық пішіндер үшін өте жоғары дәлдік. Алайда күрделі бұрышты элементтерді өңдеу үшін бірнеше орнатулар қажет.
• 4 осьті фрезерлеу: Бір айналу осін қосады, бұл бұйым немесе құралдың өңдеу кезінде айналуына мүмкіндік береді. Бұл бірнеше жағында элементтері бар бұйымдар үшін орнатулар санын азайтады.
• 5 осьті фрезерлеу: Стандартты үш сызықтық қозғалысқа қосымша екі айналу осін қосады. YCM Alliance деректері бойынша, бұл конфигурация күрделі геометриялық пішіндерге шексіз қол жеткізуге мүмкіндік береді, сонымен қатар бір-ақ орнатуда бүкіл бұйымды өңдеуге және өте жоғары өлшемдік дәлдікті сақтауға мүмкіндік береді.

CNC қатты болаттар, экзотикалық қорытпалар немесе өңдеуге қиын материалдар арқылы кескен кезде фрезерлеу жиі үстем таңдау болып табылады.

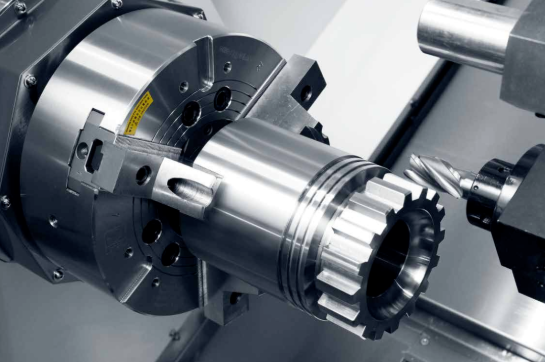

Айналмалы бөлшектер үшін CNC токарьлау

Егер сіздің бөлшегіңіз цилиндрлі немесе симметриялы болса, не болады? Осы жерде CNC-тің айналдыру әдісі өзінің артықшылығын көрсетеді. Фрезерлеуден ерекшеленетіні — айналдыру кезінде өңделетін бөлшек айналады, ал қозғалмайтын кескіш құрал оны пішіндеп отырады. Бұл әдіс айналу симметриясы бар барлық компоненттерге — мысалы, втулкаларға, валдарға, сақиналарға және фланцтарға тиімді.

Бұл процесс жоғары көлемді өндіріс сериялары үшін өте тиімді. Komacut түсіндіргендей, CNC-тің айналдыру әдісі симметриялы бөлшектерді өндірген кезде құн тиімділігін қамтамасыз етеді, бірақ күрделі сипаттамалар немесе дұрыс емес пішіндермен жұмыс істеген кезде шектеулерге ұшырайды. Қозғалмайтын кескіш құрал өңделетін бөлшектің осі бойынша пішіндеуге шектелген.

Қазіргі заманғы CNC кесу орталықтары жиі екі қабілетті де біріктіреді. Фрезерлеу-айналдыру орталықтары фрезерлеу мен айналдыруды бір ғана орнатуға біріктіреді, сондықтан бөлшектерді бір машинадан екіншісіне ауыстыру қажеті болмайды. Бұл үздіксіз координация орнату уақытын қысқартады және жетуге болатын геометриялық пішіндердің көлемін кеңейтеді.

Көпосьелі өңдеу түсіндірмесі

Неліктен осьтің саны оқиғаға қатты әсер етеді? Әрбір қосымша ось мүмкіндіктерді толығымен кеңейтеді. 5 осьті өңдеу кезінде қию құралы барлық операция бойына жұмыс бетінің бетіне қатысты оптималды бағытта ұсталады. Бұл нәтижеге алып келеді:

• Қосымша операцияларсыз беттің сапасының жақсаруы
• Қию күштерінің азаюы арқылы құралдың қызмет ету мерзімінің ұзартылуы
• Көптеген орнатулар мен қайта орналастырулардың болмауы
• Бір ғана негізгі нүктеден өңдеу арқылы өлшемдік дәлдіктің жоғарылауы

Әуе-ғарыш саласындағы турбина сопақтары, органикалық пішіндегі медициналық имплантаттар және автомобиль компоненттері жиі 5 осьті мүмкіндіктерді талап етеді. Бөлшектердің тесіктері өте дәл болуы, күрделі органикалық геометриясы немесе өте жоғары беттік сапасы қажет болса, көп осьті технология міндетті болып табылады.

Ал фрезерлеу немесе иілу арқылы оңай жетуге болмайтын элементтер қалай? Осы кезде CNC фрезерленген бөлшектерге арнайы тәсіл қажет болуы мүмкін.

Арнайы қолданыстар үшін электрразрядты өңдеу

Күрделі болып көрінеді ме? Электрлік разрядты өңдеу (EDM) — бұл материалды кесу құралдарының орнына электрлік искраларды қолданатын әдіс. 3ERP-ге сәйкес, бұл әдіс дәстүрлі өңдеу әдістері жеті нақты жағдайда қиналатын кезде өте тиімді:

• Үшкір ішкі бұрыштар: Сымды EDM 0,005 дюймға дейінгі бұрышты радиустарды қамтамасыз етеді — шынымен-ақ тікбұрышты
• Терең қуыстар: Құралдың тербелісінсіз ұзындық пен диаметр қатынасы 20:1-ге дейін (кейбір жағдайларда 100:1-ге дейін)
• Қатайтылған материалдар: Қатты болат, вольфрам карбиді, титан және инконельді қиындықсыз кеседі
• Айна сияқты беті: Екіншілік полировкасыз 5 RMS шамасында беттік аяқталуын қамтамасыз етеді
• Дәл шектеулер: Бірнеше өтуден кейін ±0,0002" дәлдікке жетеді

EDM процесінде құрал мен өңделетін бұйым арасында физикалық контакт болмайды, сондықтан деформация қаупі жоқ — бұл дәлдікті талап ететін компоненттер үшін өте маңызды. Көптеген өндірушілер CNC өңдеуін EDM-мен үйлестіреді: бастапқы пішін беру үшін фрезерлеу станоктарын, ал ерекше күрделі немесе ең терең кесілістерді орындау үшін EDM-ді қолданады.

Өңдеу түрі	Ең жақсы қолданулар	Типтік шамалар	Бөлшек күрделілігінің деңгейі
3 осьті фрезерлеу	Жазық беттер, негізгі геометриялық пішіндер, қарапайым контурлар	±0,001"-ден ±0,005"-ге дейін	Төменнен ортаға дейін
5 осьті фрезерлеу	Турбина сығыртқыштары, импульстар, әуе-ғарыш конструкциялары, органикалық пішіндер	±0,0005" ден ±0,002" дейін	Жоғарыдан өте жоғарыға дейін
CNC бұрау	Осьтер, сақиналар, сақиналар, фланцтар, цилиндрлі компоненттер	±0,001"-ден ±0,005"-ге дейін	Төменнен ортаға дейін
Сымды EDM	Сүйір бұрыштар, терең қуыстар, қатайтылған материалдар, дәлірек өлшемдегі калыптар	±0,0002"–ден ±0,001"-ге дейін	Орташа жоғары
Сүңгуір EDM	Күрделі калып қуыстары, іріктелген калып пішіндері, егжей-тегжейлі сипаттамалар	±0,0005" ден ±0,002" дейін	Жогары

Дұрыс әдісті таңдау — бұл тек қабілеттілікке ғана емес, сонымен қатар құнына, жеткізу мерзіміне және соңғы бөлшек сапасына тікелей әсер етеді. Бұл негіз орнатылғаннан кейін, әрбір әдіспен ең жақсы жұмыс істейтін металдарды анықтау келесі маңызды шешім болып табылады.

CNC өңдеуге арналған металл таңдау көрсеткіші

Сіз өңдеу әдісіңізді таңдадыңыз — бірақ металл өзі қалай? Материалды таңдау өңдеу уақытынан, құралдың тозуынан бастап, соңғы бөлшектің жұмыс істеу сапасы мен құнына дейін барлығын анықтайды. Қате сплавты таңдау құралдың көп рет ауысуына, цикл уақытының ұзақтығына немесе шынайы жағдайларда істен шығуы мүмкін бөлшектерге әкелуі мүмкін. Енді сіз ең көп кездесетін металдарды және олардың әрқайсысы қашан тиімді екенін қарастырайық.

Жеңіл Салмақтағы Беріктік Үшін Алюминий Қорытпалары

Алюминийді өңдеу сіздің басымдықтар тізімінде бірінші орында тұрған кезде, сіз, мүмкін, екі танымал нұсқаны – 6061 және 7075 маркаларын салыстырып отырсыз. Екеуі де өндірушілерге ұнайтын жеңіл салмақты және беріктікті қамтамасыз етеді, бірақ олардың айырмашылықтары күткеннен де маңыздырақ.

Kormax компаниясының айтуынша, осы екі сплавтың айырмашылығы құрамынан басталады. 6061 маркасы 6XXX сериясына жатады және кремнийдің мазмұны жоғары болады, ал 7075 маркасы 7XXX сериясына жатады және цинк концентрациясы жоғары болады. Бұл химиялық құрам олардың қасиеттеріндегі айтарлықтай айырмашылықтарға әкеледі:

• 6061 Алюминий: Жақсы коррозияға төзімділік пен дәнекерленуге қабілеттілік; қалдық беріктігі – 276 МПа; өңдеуге оңай; құны төмен; конструкциялық бөлшектер, автомобиль бөлшектері, велосипед рамалары, теңіз техникасы және жалпы машина жасау үшін идеалды
• 7075 Алюминий: Төменгі 6061 маркасына қарағанда екі есе жоғары қалдық беріктігімен ерекшеленеді; әуе-ғарыш құрылғылары, әскери жабдықтар, тісті берілістер, валдар және жоғары өнімділікті спорт заттары үшін қолданылады; өңдеуге қиын, құны жоғары

Сіз қайсысын таңдауыңыз керек? Коррозияға төзімділік пен өңдеу икемділігі маңызды болатын жалпы инженерлік қолданыстар үшін 6061 маркалы қорытпа тәжірибелік жағынан да, бюджеттік жағынан да жеңіске жетеді. Ал қолданыстаңызға ең жоғары беріктік-салмақ қатынасы қажет болса — мысалы, әуе кемесінің қанаттары немесе критикалық жүктемелерді қабылдайтын бөлшектер — 7075 маркалы қорытпа өз бағасының жоғарылығын түсіндіреді.

Болат маркалары және олардың қолданыс аясы

Болат әлі де өнеркәсіптік өндірістің негізі . Бірақ «болат» дегеніміз — әртүрлі талаптарға сәйкес құрылған жүздеген маркаларды қамтиды. Төменде сіз ең жиі кездестіретін маркалар келтірілген:

• 1018 Төмен көміртегі болат: Токарьлауға және дәнекерлеуге оңай; беттік қатайту қолданыстары үшін өте жақсы; беті қатайтылған, ал ішкі бөлігі эластик болатын валдар, сақиналар және басқа компоненттер үшін кеңінен қолданылады
• 4140 Құйма болат: Күш пен төзімділікті арттыру үшін хром мен молибден қосылған; жоғары қаттылыққа жылумен өңделуге болады; тісті берілістер, осьтер және жоғары механикалық жүктемелерге ұшырайтын басқа бөлшектер үшін қолданылады
• 304 stainless сталь: Темірқорытпалардың аса кең таралған маркасы; көптеген орталарда өте жақсы коррозияға төзімділік; тамақ өңдеу жабдықтары, медициналық құрылғылар және жалпы мақсаттағы қолданыстар үшін идеалды
• 316 stainless сталь: Хлоридтерге және теңіз ортасына қарсы жоғары деңгейдегі төзімділік қамтамасыз ету үшін молибден қосылған; химиялық өңдеу, фармацевтикалық жабдықтар және тұзды суға ұшырау үшін басымдық беріледі

Темірқорытпаларды механикалық өңдеу өзіндік қиындықтарға әкеледі. Komacut деректері бойынша, металдың қаттылығы құралдың тозуына, кесу жылдамдығына және беттің жағдайына тікелей әсер етеді. Қаттырақ темірқорытпалар құралдың тез тозуына әкеледі және кесу жылдамдығын төмендетуді талап етеді, бұл механикалық өңдеу уақыты мен құнын арттырады.

Қатаң орталар үшін арнайы металдар

Кейде алюминий мен болат жеткіліксіз болады. Қатаң талаптарды қанағаттандыратын қолданыстар экстремалық жағдайларға арналған металлдарды қажет етеді — осы жерде титан, латунь және қалайы қорытпасы пайда болады.

Титанның механикалық өңделуі

Титан күштілік, жеңілдік және биосовместимділік қасиеттерінің өзара үйлесімін қамтамасыз етеді. Медициналық имплантаттар, әуе-ғарыш конструкциялары мен теңіз компоненттері жиі осы металлды талап етеді. Дегенмен, титанның өңделуі қатты қиындықтар туғызады.

Komacut атап өткендей, титанның төмен жылу өткізгіштігі кесу шетінде жылу жиналуына, ал оның стружкалар арқылы таратылуына кедергі келтіреді. Бұл құралдың тозуын әлдеқайда жылдамдатады, сондықтан арнайы құралдар, салқындату әдістері мен ұқыпты параметрлерді реттеу қажет. Өңдеу шығындарының жоғары болуын күтіңіз — бірақ биосовместимділік немесе өте жоғары күштілік/салмақ қатынасы қажет болатын қолданыстар үшін титанға ауыстырғыш жоқ.

Дәлдік компоненттер үшін мыс-қорғасын қорытындысы

Ерекше өңделуге қабілеттілік қажет пе? Мыс-қорғасын қорытындысы жиі тізімнің басында орналасады. Бұл мыс пен цинктен тұратын қорытынды өте жақсы өңделеді, аз құрал тозуымен жоғары сапалы беттік өңдеу нәтижесін береді. Zintilon деректері бойынша, мыс-қорғасын қорытындысы өте жақсы пішіндеу қабілетіне ие және жақсы коррозияға төзімділік көрсетеді, сондықтан ол мынадай мақсаттарға идеалды:

• Дәлдікке есептелген қосылыстар мен крандар
• Электр қосылыстары мен контактілер
• Декоративті фурнитура және архитектуралық компоненттер
• Музыкалық аспаптар және акустикалық қолданыстар

Қорғасын қосылған латунь маркалары тағы да жақсы өңделу қасиетіне ие, бірақ RoHS сияқты экологиялық нормаларға сәйкес келуі тиіс. Дәлдігі жоғары қолданыстарда, аз шамадағы ауытқулар мен жіңішке беттік жабындар талап етілген жағдайда латунь сенімді таңдау болып табылады.

CNC-мен өңделетін қалайылы мыс пен станокта өңделетін қалайылы мыс қолданыстары

Сізге қатты орталарда жоғары тозуға төзімділік пен тұрақтылық қажет болған кезде қалайылы мыс CNC-мен өңдеу дәл осындай мүмкіндікті ұсынады. Латуньден ерекшеленетіні — қалайылы мыстың өңделуі күштілігі мен коррозияға төзімділігімен ерекшеленетін мыс-қалайы қорытпаларына бағытталған.

Бронза үйкеліс пен тозуға төзімділігі ең маңызды болған жағдайларда өзінің жоғары көрсеткіштерімен ерекшеленеді. Zintilon бронза қорытпаларының қолданылуын реттегіштер, втулкалар, теңіз техникасы үшін құрылғылар мен ауыр машина бөлшектерінде бағаланатынын түсіндіреді. Фосфорлы бронза қосымша фосфор қосылуы арқасында циклдық тозуға төзімділігі мен серіппе қасиеттерін арттырады, ал алюминийлі бронза қатаң өнеркәсіптік қолданыстар үшін өте жоғары беріктік қамтамасыз етеді.

Алайда, бұл қасиеттердің артықшылығына қарап, бронзаның құны әдетте латуннан жоғары болады және оны өңдеу күрделірек болуы мүмкін. Дегенмен, теңіз суына ұзақ уақыт әсер ететін, ауыр жүктемелерге төтеп беретін немесе үйкеліс кезінде ұзақ қызмет ету қажеттілігі бар бөлшектер үшін бронза басқа материалдарға қарағанда жоғары өнімділік көрсетеді.

Цинк қорытпасының металдық ескерілуі

Жоғары көлемді өндіріс үшін, дәл өлшемдік тұрақтылық пен жақсы беттік жағынан қанағаттанарлық нәтиже қажет болған жағдайда цинк қорытпасын қарастыруға болады. Бұл қорытпалар жақсы өңделеді және жақсы коррозияға төзімділікке ие болады; олар жиі дәл параметрлерін қамтамасыз ету үшін CNC-операциялары арқылы қосымша өңдеуді қажет ететін құйма бөлшектерде қолданылады.

Материалды саланың талаптарына сәйкестендіру

Сіздің саланыз жиі басқа факторларды ескеруге қарағанда материалды таңдауды алдын ала анықтайды:

• Аэроғарыш: құрылымдық компоненттер үшін 7075 алюминий; маңызды қолданыстар үшін титан; дәлдік шектері мен іздену қажеттіліктері
• Автокөлік: салмақты азайту үшін 6061 алюминий; беріліс жүйесі компоненттері үшін 4140 болат; өндіріс көлемдерінде құн тиімділігі
• Медицина: Биосовместимділік үшін титан және 316 маркалы шойын; қатаң беттік жағылу және тазалық стандарттары
• Деніз саласы: тұзды суға төзімділік үшін 316 маркалы шойын және қалайы-мыс қорытпасы; қатал табиғи жағдайлардағы тұрақтылық

Есте ұстаңыз: материалдың таңдалуы тікелей сіздің таза пайданыңызға әсер етеді. Алюминий мен мыс қорытпалары сияқты өңдеуге оңай металдар цикл уақытын қысқартады және құралдардың қызмет ету мерзімін ұзартады. Титан мен қатайтылған болат сияқты қиын материалдар қосымша шығындарды талап ететін арнайы әдістерді қажет етеді, бірақ басқаша жеткізілмейтін өнімділікті қамтамасыз етеді.

Материал таңдалғаннан кейін келесі маңызды шешім — бөлшектердің қандай дәлдікке ие болуы керек екенін және осы дәлдіктің құны қанша болатынын түсіну.

Толеранстардың талаптарын және олардың әсерін түсіну

Сіз өзіңізге керек металл мен өңдеу процесін таңдадыңыз — бірақ сіздің бөлшектеріңіз қаншалықты дәл болуы керек? Бұл сұрақ инженерлер мен сатып алушыларды бірдей қинақтайды. Толеранстарды тым қатаң етіп көрсетсеңіз, функционалдық пайда болмай, шығындар ғажайып түрде өседі. Ал толеранстарды тым жеңіл етіп көрсетсеңіз, бөлшектеріңіз қажетті түрде орналаспайды немесе қажетті түрде жұмыс істемейді.

Шындық мынада: Fractory дерегі бойынша, CNC өңдеуі үшін стандартты толеранстың шегі шамамен ±0,005" (0,127 мм) құрайды. Салыстыру үшін айтайық: бұл адамның шашының қалыңдығынан шамамен 2,5 есе қалың. Көптеген қолданбалар осы ауқымда мүлтіксіз жұмыс істейді — бірақ көптеген инженерлер «қауіпсіздік үшін» рефлекторлы түрде толеранстарды тағы да қатаңырақ етіп көрсетеді.

Стандарттық және дәлдік шектерінің талаптары

Стандартты өңдеуді дәл өңдеуден не бөліп тұрады? Бұл сұраққа жауап сызбадағы сандардан көбірек нәрсені қамтиды.

Стандарттық дәлдік шектері әдетте ±0,005"–±0,010" (±0,127 мм–±0,254 мм) аралығында болады. Бұл шектер көптеген механикалық жинақтар, құрылымдық бөлшектер мен жалпы мақсаттағы қолданыстарға сай келеді. Сіздің дәлдікпен өңделген бөлшектеріңіз сенімді жұмыс істейді, бөлшектер дұрыс келеді және шығындар тиімді деңгейде қалады.

Дәлдік шектері ±0,001"–±0,002" (±0,025 мм–±0,051 мм) аралығына дейін кеңейеді. Согласно Modus Advanced , стандарттықтан дәлдік шектеріне өту өндірістік талаптарды негізінен өзгертеді. Температура-бақыланатын орта, станоктардың жылулық тұрақтандырылуы және арнайы бақылау реті қажет болады.

Аса дәлдікпен жасалатын жұмыстар — ±0,0001"–±0,0005" (±0,0025 мм–±0,0127 мм) — толығымен басқа салада орындалады. Бұл шектер көп өтуден тұратын операцияларды, нақты уақытта компенсациялау жүйелерін және өзі стандарттық CNC-станоктардан қымбат тұратын метрологиялық жабдықты талап етеді.

Нақты мөлшерлер шынымен маңызды болатын жағдай

Сонымен, қатаң талаптарға сай дәлдеу өңдеу қызметтерін қашан тағайындау керек? Осы заңды жағдайларды қарастырыңыз:

• Жалғасу беттері: Басқа дәл бөлшектермен өзара әрекеттесетін бөлшектерге сәйкес дәлдік қажет. Жұмыртқа ойығы немесе вал отырғызу орны қатаң бақылауды талап етеді.
• Сығылғыштық қосылыстары: Сызықтық тығыздауыштарды (прокладкаларды) сығу немесе O-сақиналы ойықтарды қамтитын беттерде сорылуларды болдырмау үшін жазықтық пен өлшемдік бақылау қажет.
• Қозғалыстағы жинақтар: Айналып тұратын бөлшектер, тісті берілістер мен сырғылатын қосылыстар тозу мен шуға жол бермеу үшін тұрақты саңылауларды талап етеді.
• Тісті резьбалардың сипаттамалары: Критикалық резьбалы қосылыстар — мысалы, 3/8 NPT резьба өлшемдеріне немесе 1 4 NPT тесік өлшемі талаптарына сай жасалған қосылыстар — дұрыс қосылу мен тығыздау қабілетін талап етеді.

Резьба допусстары туралы нақты айтсақ? «Резьбалы тесіктердің допуссы қандай?» деген сұрақ толығымен қолданылу аясына байланысты. Жалпы бекіту үшін жасалған стандартты тілімделген тесіктерге қысымға төзімді қосылыстарға қарағанда кеңірек допустар қабылданады. Гидравликалық жүйедегі 3/8 құбыр резьбасы қосылысы мен орнату болты тесігі әртүрлі дәлдікті талап етеді.

Сәйкес Pinnacle Precision ең қымбат допуск жиіде ешқандай функционалдық пайда әкелмейді. Тар шектерді көрсеткенше, өзіңізге сұрақ қойыңыз: бұл өлшемдегі ауытқу шынымен бөлшек өнімділігіне әсер етеді ме?

Дәлдікті шығын тиімділігімен теңестіру

Көптеген сатып алушылардың білмейтіні: допуск пен құны арасындағы қатынас сызықтық емес — ол экспоненциалды. Modus Advanced деректері бойынша, грубтық механикалық өңдеу допусктерінен (±0,030") дәлдік допусктеріне (±0,001") өту шығындарды шамамен 4 есе арттырады. Ал ультрадәлдікке (±0,0001") өткен кезде стандартты механикалық өңдеуге қарағанда шығындар 24 есе артады.

Неге осындай күшті өсу байқалады? Тар допусктар өндірістің барлық аспектілеріне әсер етеді:

• Өңдеу уақыты: Жылдамдықтардың төмендеуі, қиылулардың жеңілдеуі және бірнеше жабдықтау өтістері
• Құрал тозуы: Дәлдікпен жұмыс істеу үшін сүйір құралдар көбірек жиі ауыстырылуы керек
• Қалдық деңгейі: Қабылданатын шектерден тыс қалатын бөлшектер саны көбейеді және оларды жоюға тура келеді
• Тексеру: Жетілдірілген метрологиялық жабдықтар мен ұзақ қайта тексеру циклдері
• Шешек: Жылулық кеңею әсерлерін болдырмау үшін температура мен ылғалдықты бақылау

Бұл жағдайды қарастырыңыз: 300 мм алюминий бөлшегі температураның әрбір 10°C өзгерісіне қарай шамамен 0,07 мм (0,003") кеңейеді. Күтілетін жылулық ауытқулардан қатаңырақ допусктер белгілеу — өндірістік тұрғыдан орындалмайтын жағдай туғызады.

Төзімділік класы	Типтік диапазон	Жалпы қолданылған	Шығын әсері
Стандарт	±0,005" – ±0,010" (±0,127 – ±0,254 мм)	Жалпы жинақтар, конструкциялық компоненттер, маңызды емес сипаттамалар	Негізгі деңгей (1x)
Дәлдік	±0,001" – ±0,002" (±0,025 – ±0,051 мм)	Рулондық қосылыстар, бір-бірімен қосылатын беттер, дәлдетілген CNC өңдеу бөлшектері	негізгі деңгейден 2-4 есе
Жоғары дәлдік	±0,0005"–±0,001" (±0,013–±0,025 мм)	Әуе-ғарыштық интерфейстер, медициналық құрылғылар, оптикалық компоненттер	негізгі деңгейден 6–12 есе
Ультрадәл	±0,0001" – ±0,0005" (±0,0025 – ±0,013 мм)	Өлшеу құралдары, жартылай өткізгіштік құралдар, зерттеу құралдары	негізгі деңгейден 15–24 есе

Ақылды тәсіл — допусктерді тек қызметтік талаптар қойған жерлерде қатаң етіп белгілеу. Fractory атап өткендей, әрбір өлшем үшін допуск анықтау міндетті емес — мұндай іс-әрекет қарама-қарсы нәтиже береді, яғни бөлшектердің қажетсіз қымбаттауына әкеледі. Дәлдік талаптарын басқа бөлшектермен қосылатын сипаттамаларға бағыттаңыз; бұл жинақтарда компоненттердің жақсы отыруын қамтамасыз етеді, ал маңызды емес өлшемдерді стандартты шектерде ұстайды.

Допусқа қойылатын талаптар анықталғаннан кейін келесі қадам — сіздің CNC өңдеу бөлшектерінің осы техникалық сипаттамаларға сәйкес келетінін растайтын сапа сертификаттары мен бақылау стандарттарын түсіну.

Сапа Сертификаттары мен Тексеру Стандарттары

Сіз өз сызбаларыңызда дәл допусқа талаптарын көрсеттіңіз — бірақ бөлшектеріңіз осы талаптарға шынымен сай келе ме? Осы жерде сапа сертификаттары мен бақылау стандарттары маңызды рөл атқарады. Көптеген металдың CNC өңдеу қызметтерін көрсететін ұйымдар өз веб-сайттарында әсерлі сертификаттарды көрсетеді, бірақ олардың көпшілігі бұл сертификаттардың нақты қандай талаптарды қанағаттандыруы керек екенін немесе олардың сіздің нақты қолданысыңыз үшін неге маңызды екенін түсіндірмейді.

Шындық мынада: барлық сертификаттар әрбір жоба үшін бірдей маңызға ие емес. Жалпы сапа басқару жүйесі мен салалық нақты талаптар арасындағы айырманы түсіну сізге қосымша төлем төлемей, бөлшектеріңіз үшін маңызды емес сертификаттарға қол жеткізбей-ақ тараптың мүмкіндіктерін сіздің нақты қажеттіліктеріңізге сәйкестендіруге көмектеседі.

Салалық сертификаттар сіздің бөлшектеріңіз үшін не мағынаға ие?

Сертификаттарды расталған уәде ретінде қарастырыңыз. Әрбір стандарт өндірушілердің тәуелсіз аудиторлар арқылы көрсетуі тиіс нақты процестерді, құжаттама талаптарын және сапа бақылауын орнатады. Бірақ назар аударатын негізгі аспект өндіріс саласына қарай әртүрлі болады:

• ISO 9001: Дүниежүзі бойынша сапа басқару жүйелерінің негізі. American Micro Industries компаниясының айтуынша, ISO 9001 стандарты тұтынушыға бағытталу, процестік тәсіл, үздіксіз жақсарту және дәлелдерге негізделген шешім қабылдау сияқты өндірістің әрбір аспектісі үшін анық процедураны орнатады. Жалпы өндірістік қолданулар үшін бұл сертификат тұрақты сапаның базалық кепілдігін береді.
• AS9100D: ISO 9001-ге әуе-ғарыш саласына арналған қосымша талаптар қосылады. Әуе-ғарыш саласындағы CNC өңдеу қатаң құжаттамалау, күшейтілген тәуекелді басқару және күрделі жабдықтау тізбегі бойынша өнімнің бүтіндігін бақылауды талап етеді. Егер сіздің компоненттеріңіз ұшса, бұл сертификат маңызды.
• IATF 16949: Автокөлік саласындағы сапа басқару бойынша әлемдік стандарт. Бұл сертификатта ISO 9001 принциптері үздіксіз жақсарту, ақаулардың алдын алу және қатаң тұтынушы бақылауы үшін салалық нақты талаптармен үйлесімділік орнатылған. Автокөлік қолданысы өндірістік көлемде тұрақты, ақаусыз бөлшектерді талап етеді.
• ISO 13485: Медициналық құрылғылардың өңделуі бойынша анықтайтын стандарт. Согласно NSF , басқа сапа стандарттарынан айырмашылығы — ISO 13485 медициналық құрылғылардың қауіпсіздігі мен тиімділігін қамтамасыз ету үшін реттеуші сәйкестікті және қауіптерді басқаруды басымдыққа алады, ал басқа стандарттар әдетте тұтынушылардың қанағаттануына және үздіксіз жақсартуға назар аударады.

Бұл практикалық тұрғыдан не мағынаға ие? ISO 9001 бойынша сертификатталған кәсіпорын сапа басқаруы бойынша біліктілігін көрсетті — бірақ аэроғарыштық өңдеу немесе медициналық құрылғылардың өңделуі үшін қажетті мамандандырылған бақылау элементтерінен айырылуы мүмкін. Сертификатты қолданыс аясына сәйкестендіру қымбат тұратын қателерден сақтайды.

Сапа тексеру әдістері түсіндірілген

Сертификаттар жүйелерді орнатады, ал бақылау әдістері нәтижелерді растайды. Сізге дәлдікпен CNC өңдеу қызметтері қажет болған кезде, тараптардың өлшемдік дәлдікті қалай растауын түсіну сізге олардың мүмкіндіктерін бағалауға көмектеседі:

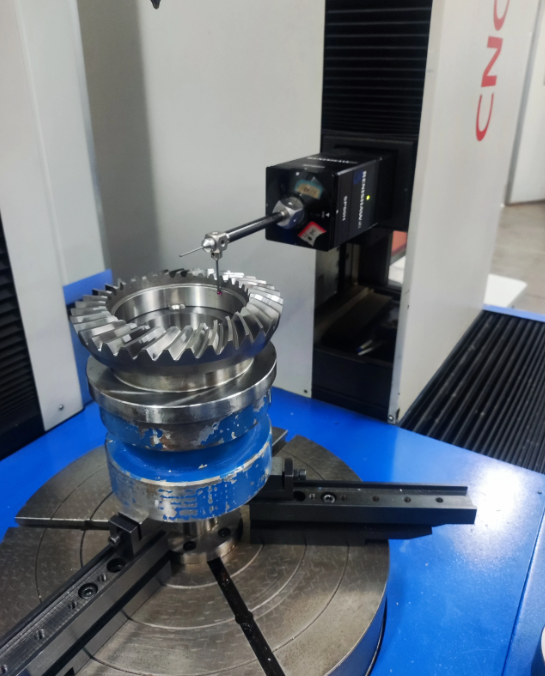

Координатты өлшеу машиналары (CMM)

Координаталық өлшеу машинасы (КӨМ) өте дәл зондтарды қолданып, бөлшектің геометриясын CAD талаптарымен салыстырады. Машина бөлшектің бетіндегі бірнеше нүктеге жанасып, нақты өлшемдердің үшөлшемді картасын құрады. Қазіргі заманғы КӨМ-дар өлшеу белгісіздігін микрондар деңгейінде қамтамасыз етеді — бұл күрделі аэроғарыштық немесе медициналық компоненттердегі тар шектеулерді растау үшін өте маңызды.

Беттің өңделу сапасын тексеру

Бір ғана өлшемдік дәлдік бөлшектің жұмыс істеуін кепілдемейді. Беттің профилограммасы Ra (орташа кедір-бұдырлылық) және Rz (шыңнан шыңға дейінгі биіктік) сияқты кедір-бұдырлылық параметрлерін өлшейді. Нақты үйкеліс сипаттамаларын, тығыздау беттерін немесе эстетикалық талаптарды қажет ететін қолданыстар үшін беттің аяқталуын растау туралы құжаттама өте маңызды болып табылады.

Статистикалық процестік басқару (SPC)

SPC тек аяқталған бөлшектерді тексеруден тыс, өндіріс процесінің өзін бақылауға шығады. Өндіріс сериялары бойынша негізгі өлшемдерді бақылай отырып, операторлар ақаулы бөлшектер шығарылмас бұрын тенденцияларды анықтайды. American Micro Industries компаниясының айтуынша, сертификатталған процестер дегеніміз — әдістер мен жабдықтар құжаттамалық стандарттарға сай ұсталады, бұл бір партиядан екіншісіне дейін тұрақтылықты қамтамасыз етеді.

Жоғары көлемді автомобильдік қолданбалар үшін IATF 16949 сертификаты нақты SPC енгізуін талап етеді. Бұл мыңдаған бөлшектер бойынша тұрақты сапаны қамтамасыз етеді — ақаулар пайда болмас бұрын ауытқуларды анықтайды.

Сіздің саланызға сәйкес келетін сертификаттау талаптарын таңдау

Сіз өзіңіздің тәрбиелік тәртібіңізден қандай сертификаттарды талап етуіңіз керек? Жауап толығымен сіздің қолданылуыңызға байланысты:

Уашық қолданбалары

Әдетте, әуе-ғарыш компоненттерін CNC өңдеу үшін кем дегенде AS9100D сертификаты талап етіледі. Көптеген бағдарламалар қыздыру немесе токтық емес сынақ сияқты арнайы процестер үшін NADCAP аккредитациясын да міндеттейді. Ізденуге болатындыққа көп назар аударылуы материалдың әрбір партиясын, өңдеу операциясын және тексеру нәтижелерін құжаттау мен оларға қол жеткізу мүмкіндігін талап етеді.

Медицина құрылғыларын өндіру

Медициналық өңдеу өте қатаң реттеуші бақылау астында жүзеге асады. Сондай-ақ, NSF түсіндіреді, iSO 13485 стандарты АҚШ-тағы FDA-дан бастап Канада денсаулығы, Еуропалық медициналық құралдар реттеуі (MDR) және Жапонияның сапа басқару жүйесі (QMS) талаптарына дейін әлемдегі реттеуші органдармен мойындалған негіз болып табылады. Бұл стандарт ресми дизайн бақылауларын, имплантацияланатын құрылғылар үшін күшейтілген ізденуге болатындықты, сондай-ақ шағымдарды өңдеу мен кері әсерлер туралы хабарлау процестерін талап етеді.

Автомобиль өндірісі

Жоғары көлемді автомобильдік жұмыстар IATF 16949 сертификатын талап етеді. Сапа басқаруының негізгі принциптерінен басқа, бұл стандарт кеңейтілген өнім сапасын жоспарлауды, өндіріс бөлшектерін растау процестерін және тиімді түзетуші іс-шаралар жүйесін талап етеді. Күрделі автомобиль компоненттері үшін 5 осьті CNC өңдеу қызметтері қажет болған кезде IATF сертификаты бар тәжірибелі тұтынушылар масштабда тұрақты нәтижелер алу үшін қажетті процестік бақылауды көрсетеді.

Нақты автомобиль қолданыстары үшін Shaoyi Metal Technology компаниясы IATF 16949 сертификатын қатаң статистикалық процестік бақылау (SPC) процестерімен ұштастырады. Бұл үйлесім жоғары дәлдікті компоненттердің талаптарға тұрақты түрде сай келуін қамтамасыз етеді, ал өте қажетті прототиптау жұмыстары үшін жеткізу мерзімі бір жұмыс күніне дейін қысқартылуы мүмкін. Олардың cNC-тақырыбындағы машина жасау қызметі қолдауы күрделі шасси жинақтарынан бастап, автомобильдік сапаға сәйкес тексерілетін қосымша металдық бұйымдарға дейін барлық нәрсені қамтиды.

Жалпы өнеркәсіптік қолданыстар

Реттелмеген қолданыстар үшін ISO 9001 сертификаты әдетте жеткілікті сапа кепілдігін қамтамасыз етеді. Бұл негізгі деңгей құжатталған процестерді, дайындалған қызметкерлерді және үздіксіз жақсартуға ұмтылуға берілген уәде туралы куәлік береді — бірақ салалық нақты талаптарға байланысты қосымша жүктеме болмайды.

Негізгі түсінік: Сертификаттарды алу мен сақтау құны бар. Тәрбиешілер осы шығындарды өз құнына қосады. Қарапайым кронштейндер немесе жалпы мақсаттағы компоненттер үшін әуе-ғарыш саласына қойылатын сертификатталу талаптарын қою сәйкес келмейтін қосымша шығындарға әкеледі. Сіздің сертификатталу талаптарыңызды нақты қолданыс талаптарыңызға сәйкестендіріңіз — сонда сіз сапаны да, құнын да оптималды түрде қамтамасыз етесіз.

Сапа жүйелері мен бақылау әдістері түсінілген соң, келесі қарастырылатын мәселе — бастапқыдан-ақ бөлшектеріңізді тиімді түрде өндіруге болатындай етіп жобалау.

CNC өндірісін оптималдандыратын жобалау принциптері

Сіз өзіңізге керек материалды таңдадыңыз, дәлелденген шектеулерді анықтадыңыз және құжаттамаларын растаған тәжірибелі тәрбиешіні таңдадыңыз. Бірақ көптеген инженерлерді таң қалдыратын нәрсе — бұл бірнеше ай бұрын қабылданған, жиі өндіріс туралы ойланбастан-ақ қабылданған конструкциялық шешімдер, бұйымдар цехқа түскен кезде құны мен сапасына қатты әсер етуі мүмкін.

Өндіріске қолайлы конструкциялау (DFM) осы аралықты жояды. Protolabs дерегіне сәйкес, өңдеуге назар аударып конструкциялау өндіріс уақытын қысқартады және өндіріс шығындарын азайтады. Дегенмен, көптеген өнім әзірлеушілер өздерінің шешімдерінің нақты өңдеу операцияларына қалай аударылатынын түсінбей-ақ конструкцияларды тапсырады. Осыны түзетейік.

Өңдеу шығындарын азайтатын конструкциялық элементтер

Бұйымдағы әрбір элемент үшін белгілі бір құралдар, кесу стратегиялары және цикл уақыты қажет. Ақылды конструкциялық шешімдер функцияның бұзылмайынша осы талаптарды азайтады:

• Ішкі бұрыштардың радиустары: CNC фрезерлеу құралдары цилиндрлік пішінді — олар идеалды өткір ішкі бұрыштарды жасай алмайды. Hubs компаниясының айтуынша, бұрыштық радиусты көлік тереңдігінің кемінде үштен бір бөлігіне тең етіп көрсетіңіз. Ірі радиустар көбірек диаметрлі құралдарды жоғары жылдамдықта жұмыс істеуге мүмкіндік береді. 12 мм тереңдіктегі көлік үшін кемінде 5 мм бұрыштық радиус қажет, бұл 8 мм диаметрлі фрезаны тиімді жұмыс істеуге мүмкіндік береді.
• Қабырға қалыңдығының минимум мәні: Жұқа қабырғалар вибрация мен деформацияны болдырмау үшін бірнеше жеңіл өтуді қажет етеді. Металл бөлшектер үшін қабырғаларды 0,8 мм-ден қалыңырақ етіп жобалаңыз. Пластикалық бөлшектер үшін минимум 1,5 мм қажет. Жетуге болатын ең аз мән металдар үшін шамамен 0,5 мм, ал пластиктер үшін — 1,0 мм; бірақ күрт жоғарылаған шығындар мен сапа мәселелерін күтуіңіз керек.
• Тесіктердің тереңдігі мен диаметрінің қатынасы: Стандартты бұрғылау бұрғылары тесік тереңдігі диаметрінің төрт есесінен аспағанда ең жақсы нәтиже береді. Тереңірек тесіктер — диаметрінің шамамен он есесіне дейін — мүмкін, бірақ арнайы құралдар мен баяу қоректендіру арқасында құны артады. Мүмкіндігінше, жабық тесіктердің орнына өткізгіш тесіктерді көрсетіңіз.
• Тісті резьбалардың сипаттамалары: Тістің қосылуы тесік диаметрінен 1,5 есе артық болғанда қосымша беріктік шамалы ғана артады. Тістің ұзындығын ең көп дегенде тесік диаметрінің үш есесіне дейін шектеңіз. Терең тесіктер үшін түбінде кемінде диаметрдің жартысына тең тісті емес бос орын қалдырыңыз.
• Саңылау тереңдігі: Терең саңылаулар уақыт пен материалды көп тұтынады. Қуыстың тереңдігін ең үлкен XY өлшемінің төрт есесіне дейін шектеңіз. Тереңірек кесулер арнайы құрал-жабдықтар немесе көп осьті жүйелерді қажет етеді, бұл қосымша шығындарға әкеледі.

Ішкі және сыртқы бұрыштар үшін осы ережені есте сақтаңыз: ішкі бұрыштар құралдың геометриясын орналастыру үшін фаскалар немесе радиустарды қажет етеді. Сыртқы бұрыштар үшін 45° фаска қолдану тиімдірек, себебі оны өңдеу радиустарға қарағанда тезірек және құны төмен.

Қателіктерден сақтану үшін жобалау

Кейбір дизайн шешімдері функционалдық құндылық қоспай-ақ тұрақты түрде шығындарды көтереді. Осы ауқымды қателерге назар аударыңыз:

Ішкі бұрыштардың тік бұрышты болуын талап ету: Дәл тікбұрышты ішкі бұрыштары бар кез келген бөлшек электр разрядты өңдеу (EDM) немесе өте кішкентай құралдармен өте баяу кесу арқылы ғана жасалуы мүмкін. Екі әдіс де шығындарды көбейтеді. Тіктөртбұрышты бөлшек қуысқа орналасуы керек болса, мәжбүрлеп орындауға болмайтын геометрияның орнына бұрыштарды жеңілдету немесе тереңдетілген элементтер қосыңыз.

Стандартты емес тесік өлшемдерін көрсету: Стандартты бұрғылар тез және дәл кеседі. Стандартты емес диаметрлер қосымша өңдеу операцияларын талап етеді. Тесік диаметрлерін 10 мм-ге дейін 0,1 мм қадаммен, одан жоғарысында 0,5 мм қадаммен көрсетіңіз. Империялық сызбалар үшін стандартты бөлшек өлшемдерді қолданыңыз.

Бірнеше орнату қажет ететін бөлшектерді жобалау: Бөлшек әрбір рет қайта орналастырылғанда немесе аударылғанда қосымша қолмен өңдеу уақыты мен потенциалды туралау қателері пайда болады. Hubs компаниясының айтуынша, бір реттік орнату арқылы өңделетін қарапайым 2,5D геометриялық бөлшектерді жобалаңыз. Егер бұл мүмкін болмаса, жинақтау алдында өңдеуге арналған бірнеше компонентке жобаны бөліп алыңыз.

Қосымша мәтіндерді қосу: Гравюралық мәтін қосымша құралдың траекториясын және өңдеу уақытын қажет етеді. Шелк-экрандау немесе бояу сияқты беттің жабылу әдістері құны төмен альтернативалар болып табылады. Егер мәтін міндетті болса, оны көтерілген (рельефті) әріптермен емес, гравюралық тәсілмен, кемінде 20 өлшемдегі шрифтпен орындаңыз.

Қуыс өлшемін оптимизациялауды елемеу: Дайын бөлшектің барлық өлшемдері бойынша кемінде 3 мм үлкен қуыс таңдаңыз. 30 × 30 × 30 мм көлемі бар бөлшек 35 мм парағынан кесілуі керек. Өз көлеміңізді 27 × 27 × 27 мм-ге дейін азайтыңыз — сонда 30 мм парағы жарамды болады, бұл материалды үнемдейді және құнын төмендетеді.

CNC прототипті өңдеу мен прототипті өңдеу жобалары үшін бұл принциптер тағы да маңыздырақ болады. Прототиптер жиі бірнеше дизайн итерацияларынан өтеді, ал әрбір цикл DFM-оптимизацияланған геометриядан пайда алады. Бастапқы кезеңдегі CNC прототиптеу өндіріске қолайлылықты елемеу дегендік емес — бұл өндіріс көлемі әрбір тиімсіздікті күшейткенше жақсы дағдылар қалыптастыру деген мағына береді.

Өндіріске арналған САП файлдарыңызды дайындау

Сіздің дизайн-ыңыз цифрлық түрде бар — бірақ сіз осы дизайн-ды қалай жеткізесіз, бұл бағалау дәлдігінен бастап өндіріс жылдамдығына дейін барлығын әсер етеді. Star Rapid компаниясының айтуынша, толық жобаны түсіну үшін өндірушілерге 3D және 2D сызбалық файлдар қажет.

3D CAD файлдары

3D модель сіздің бөлшекке қатысты барлық өлшемдік деректерді қамтиды, олар экранда кез келген уақытта көрсетілмесе де. Өндірісте бұл файл бірнеше мақсатқа қызмет етеді:

• Физикалық көлемді және шикізаттың қажетті мөлшерін бағалауға көмектеседі
• CNC операциялары үшін кесу бағдарламасын (G-code) құруға мүмкіндік береді
• Өндіріске жарамдылық мәселелерін белгілейтін автоматтандырылған дизайн талдауын іске қосады

Жиі қабылданатын форматтарға STEP, IGES және негізгі бағдарламалық құралдардан түпнұсқалық CAD файлдары жатады. STEP файлдары өндірістік жүйелер арасында ең кең таралған сыйымдылыққа ие.

2D техникалық сызбалар

3D модельдерден айырмашылығы, 2D сызбалар деректерді автоматты түрде қамтитын емес — барлық маңызды ақпаратты сіздің өзіңіз көрсетуіңіз керек. Әрбір техникалық сызба мыналарды қамтуы тиіс:

• Барлық элементтер үшін физикалық өлшемдер мен допустимді ауытқулар
• Тесіктердің өлшемдері, орналасуы және резьба сипаттамалары
• Қолданылған жағдайда беттің жазықтығы талаптары
• Беттің жабылуын көрсететін белгілер мен түс сипаттамалары
• Материалдың түрі мен сыныбының белгіленуі
• Бұрыштардың радиустары және маңызды өлшемдер ерекшеленген

CNC-фрезерлеу қолданылған кезде 3D-файл кесу бағдарламасын құрады, ал 2D-сызба бақылау мен тексеруді бағыттайды. Екеуін де тапсыру өндірушілерге дәл бағалау жасау мен тиімді өндіріс үшін қажетті толық көріністі береді.

Көміртекті талшықтан прототиптау немесе әртүрлі материалдарды қосатын CNC-прототиптау жобалары үшін әрбір компонентке арналған материал сипаттамаларын құжаттауыңызда айқын белгіленген түрде көрсетіңіз. Дәлме-дәл жасалған бөлшектер жиі беттің өңделуі, жинақтау қатынастары немесе функционалды талаптар туралы қосымша ескертпелерді талап етеді — бұлардың барлығы таза геометрия арқылы берілмейді.

Дұрыс файлдарды дайындауға кеткен уақыт өндіріс барысында табыс әкеледі. Толық құжаттама — бұл тез бағалар, аз сандағы түсіндіру циклдары және бірінші реттегі өңдеуде сіздің талаптарыңызға сай CNC станок бөлшектері дегенді білдіреді. Дизайн оптимизацияланған және файлдар дайындалғаннан кейін келесі қарастырылатын мәселе — әртүрлі беттік өңдеулердің сіздің аяқталған бөлшектеріңізді қалай жақсартуы мүмкін екенін түсіну.

Бетті өңдеу нұсқалары мен олардың қолданылуы

Сіздің CNC станогымен өңделген бөлшегіңіз станоктан шыққанда өте жақсы көрінеді — бірақ ол қызметке дайын ба? Көбінесе қарапайым өңделген беттер функционалды талаптарды қанағаттандыру, тұрақтылықты арттыру немесе белгілі бір эстетикалық мақсаттарға жету үшін қосымша өңдеуді қажет етеді. Дұрыс беттік өңдеу — бұл бірнеше ай ішінде коррозияға ұшырайтын компонент пен ондаған жыл бойы қатесіз жұмыс істейтін компонент арасындағы айырмашылықты білдіреді.

Сіздің мүмкіндіктеріңізді түсіну сізге дұрыс шешім қабылдауға көмектеседі. Кейбір беттік жабындар қатты орталарға қарсы қорғануды басымдық ретінде қарастырады. Басқалары көрініс әсеріне назар аударады. Көптеген жабындар екеуін де қамтиды. Енді ең кең тараған өңдеу тәсілдерін және олардың қай уақытта сіздің қолданысыңызға сәйкес келетінін қарастырайық.

Коррозияға қарсы қорғаныс үшін қолданылатын жабындар

Сіздің бөлшектеріңіз суға, химиялық заттарға немесе теңіз суына ұшырасқан кезде қорғаныс жабындары міндетті болып табылады, ал мүмкіндік ретінде емес.

Алюминий үшін анодтау

Анодтау — алюминий бетін электрхимиялық әдіспен өңдейтін процес, нәтижесінде металл құрамының өзіне енетін тұрақты тотығы бар қабат пайда болады. Light Metals Coloring дерегіне сәйкес, бұл процесс екі негізгі түрін ұсынады, олардың әрқайсысы өзіндік сипаттамаларымен ерекшеленеді:

• Тип II Анодтау: Бұл әдіс бөлшектің бетіне 0,0001"–0,0005" қалыңдықтағы қабат түзеді және ол 70°F температурада күкірт қышқылы бар ваннада жасалады. Бұл универсалды, экономды опция бөлшекті әртүрлі түстерге бояуға мүмкіндік беретіндей қосымша коррозияға қарсы қорғаныс қамтамасыз етеді. Аэроғарыш, автомобиль және медициналық салаларда қорғаныс пен дизайнерлік икемділіктің тепе-теңдігіне байланысты көбінесе II типті анодтау таңдалады.
• III типті анодтау (қатты қабат): Бұл әдіс төмен температурада әдетте 0,001"–0,002" қалыңдықтағы қабат түзеді. Бұл өңдеу бөлшектерге жоғары деңгейдегі әйнекке қарсы төзімділік, тозуға қарсы төзімділік және термиялық шокқа төзімділік қамтамасыз етеді. Қатаң жағдайларға ұшырайтын атыс қаруы, әскери жабдықтар мен аэроғарыш компоненттері III типті анодтаудың күшейтілген тұрақтылығынан пайда көреді.

Қайсысын көрсету керек? Декоративті қолданыс үшін немесе күшті тозуға ұшырамайтын, бірақ коррозияға қарсы қорғану қажет болатын бөлшектер үшін II типі төмен құнымен жоғары өнімділік көрсетеді. Ал сіздің бөлшектеріңіз абразивті жағдайларға, қайталанатын соққыларға немесе экстремалды температурада жұмыс істеуге ұшыраса, III типі ұзақ мерзімді пайдалану арқылы өзінің жоғары бағасын оправдайды.

Пассивтендіру (нержавейкаға арналған)

Коррозияға төзімді болат табиғи түрде коррозияға қарсы тұрады — бірақ өндірістік операциялар осы қорғанудың тиімділігін төмендетуі мүмкін. Xometry дерегіне сәйкес, пассивация — беттегі темір бөлшектері мен цехтағы ластанулар сияқты қоспаларды қышқылдық өңдеу арқылы металдың қорғаныш оксидті қабатын қалпына келтіреді және күшейтеді.

Бұл процеске бөлшекті тазарту, лимон қышқылы немесе азот қышқылы ерітіндісіне батыру, жуу және кептіру кіреді. Қаптамалардан айырмашылығы, пассивация бетке қосымша материал қоспайды, оның орнына металдың табиғи химиялық қасиеттерін пайдаланып, оның табиғи қорғанысын қалпына келтіреді.

Пассивация қай жерде ең көп маңызға ие болады? Дене сұйықтарымен түйісуі мүмкін медициналық құрылғылар өндірістен кейін қорғаныш қабатының бүтіндігін сақтау үшін пассивацияны талап етеді. Әуе-ғарыш компоненттері, тамақ өңдеу жабдықтары мен фармацевтикалық машиналар да осы өңдеуден пайда көреді. Токарьлау кезінде беттің ластануы коррозияға төзімділікті бұзуы мүмкін болатын кез келген аустенитті болат бөлшегі үшін пассивацияны қарастыру қажет.

Максималды тұрақтылық үшін ұнтақты бояу

Сізге беріктік пен түстердің кең таңдауын қосатын күшті қорғаныс қажет болған кезде ұнтақты бояу тиімді шешім болып табылады. Согласно ADDMAN Group , бұл электростатикалық процессте құрғақ ұнтақ металдың бетіне қолданылады да, одан кейін 250–400°F (121–204°C) температурада жылумен қатаяды, нәтижесінде қатты және тұрақты жабын түзіледі.

Тоқтама бояу сыртқы ортада қолданысқа ие болған кезде, УК-сәулелеріне ұшырау, ылғалдылық және физикалық тозу беттің бүтіндігін сынаққа салады. Бұл жабын қалыпты бояуларға қарағанда шашырауға, сызатқа және солуға төзімдірек. Тұрақты түстер мен текстуралардың шектеусіз ассортиментінде ұсынылатын тоқтама бояу өнеркәсіптік жабдықтар корпусынан бастап әртүрлі архитектуралық элементтерге дейін қолданылады.

Алайда, тоқтама бояу бөлшектеріңізге өлшенетін қалыңдық қосады. Дәлме-дәл отыратын немесе тесіктері аз болатын біріктірілген бөлшектер үшін жобалауда бояу қабатының қалыңдығын ескеріңіз. Кейінірек металдан тесік ашу немесе парақты металлдан тесік ашу операцияларын қажет ететін бөлшектердің бояуға түсуінен бұрын осы процестерді орындау қажет, өйткені бояу қабаты зақымдануы мүмкін.

Эстетикалық жабын нұсқалары

Кейде сыртқы пішін функцияға қарағанда жабын таңдауға көбірек әсер етеді. Бұл өңдеулер көрінісін жақсартады және жиі қосымша қорғаныс қасиеттерін де береді.

Электролиттік мыс жабыну нұсқалары

Электролиттік өңдеу процесі арқылы бетіне жұқа металл қабатын түсіреді. Жиі қолданылатын өңдеу металдарына мыналар жатады:

• Никель: Коррозияға төзімділік қасиетін қамтамасыз етеді және көркем, жарқыраған бет береді. Көбінесе хромды өңдеуге негіз ретінде қолданылады.
• Хром: Қатты, жарқыраған бет береді және өте жақсы тозуға төзімділікке ие. Автомобильдің декоративті элементтері мен өнеркәсіптік бөлшектерде кеңінен қолданылады.
• Цинк: Тиімді құнымен құрылған қорғаныс қабатын ұсынады. Цинк қабаты негізгі металлды қорғай отырып, алдымен коррозияға ұшырайды.

ADDMAN Group деректері бойынша, өңдеу салыстырмалы түрде арзан және кез келген металлға қолданылуы мүмкін. Ол әсіресе алюминий бөлшектерге қолданылады, себебі ол салмақты азайтуға, беріктікті арттыруға және электр өткізгіштігін жақсартуға мүмкіндік береді.

Біркелкі дәнекерлік текстураны алу үшін дәнекерлеу

Жылтыр беттің жарқырауынсыз тұрақты матты көрініс алуға қажет пе? Дәнекерлеу — бұл бөлшекке бақыланатын қысыммен ұсақ шыны дәнекерлері немесе басқа да материалдарды әсер етудің әдісі; ол өңделген беттегі ізбелер мен саусақ іздерін жасыратын біркелкі шілді текстураны қалыптастырады.

Бұл өңдеу эстетикалық талаптарды қанағаттандыратын, бірақ күшті қорғану қажет етпейтін ішкі бөлшектер үшін жеке өңдеу ретінде жақсы жұмыс істейді. Сонымен қатар ол анодтау немесе басқа беттік өңдеулерден бұрын өте жақсы дайындық ретінде қызмет етеді және беттің толығымен біркелкі қабықша адгезиясын қамтамасыз етеді.

Сызылған және Жылтырлатылған Беттер

Көрінісі маңызды бөлшектер үшін механикалық өңдеу ерекше көрініс береді. ADDMAN Group деректері бойынша, сызылған беттерде матты жарқырауы бар біркелкі бағытталған өрнектер алу үшін абразивті әдістер қолданылады, ал жылтырлатылған беттерде біртіндеп ұнтақтау мен лактау арқылы салыстырмалы түрде гладкий және жарқын беттер алынады.

Екі әдіс те алюминий, штайнсиз болат, латунь және никель сияқты бірнеше металлдарда қолданылады. Сызылған беттер тәжірибелік артықшылықтарға ие — олар жылтырлатылған беттерге қарағанда кішігірім сызықтар мен саусақ іздерін жасырады. Жылтырлатылған беттер декоративті қолданыста жарқырау мен көрініс әсерін максималды деңгейге көтереді.

Бұл механикалық жабының өзінде коррозияға қарсы қорғаныс қасиеттері болмайтынын ескеріңіз. Ылғал немесе химиялық заттарға ұшырайтын бөлшектер үшін маттау немесе жылтырату беттерін таза анодтау, пассивтеу немесе қорғаныс қабатымен қосып қолдануды қарастырыңыз. Сондай-ақ, CNC поликарбонат немесе поликарбонат (PC) бөлшектерінің материалдық қасиеттері метал бөлшектерден ерекше болғандықтан, олардың бетін дайындау әдістері де өзгеше болуы мүмкін.

Беттің өңделуін қолдану талаптарына сәйкестендіру

Дұрыс жабынды таңдау кезінде бірнеше факторды теңестіру қажет: ортаға әсер ету, тозу шарттары, эстетикалық талаптар және бюджеттік шектеулер. Бұл салыстыру әрбір нұсқаның қашан ең тиімді болатынын түсіндіруге көмектеседі:

Бітім түрі	Қолдануға болатын материалдар	Негізгі пайдалары	Типілік қолданулар
Type II Анодтау	Алюминиевық сплавтар	Коррозияға қарсы қорғаныс, түстердің көптігі, экономиялық	Тұтыну электроникасы, автомобильдің сыртқы безендіру элементтері, жалпы техникалық жабдықтар
III Типті анодтау (Қатайтылған жабын)	Алюминиевық сплавтар	Жоғары тозуға төзімділік, термиялық шокқа төзімділік	Атыс қаруы, әскери жабдықтар, аэроғарыштық компоненттер
Пассивация	Нержавеющая болат	Табиғи коррозияға қарсы қорғанысты қалпына келтіреді, қосымша қосылған қасиеттерсіз	Медициналық құрал-жабдықтар, тамақ өңдеу, фармацевтикалық жабдықтар
Ұнтақ жабыны	Болат, алюминий, көпшілік металдар	Жоғары тұрақтылық, шексіз түстер, УК-ге төзімді	Ашық алаңдарда қолданылатын жабдықтар, әрлеу бөлшектері, өнеркәсіптік машиналар
Электролиттік мыс пен хромдау	Көптеген металдар	Жарқыраған бет, тозуға төзімділік, өткізгіштік	Автокөліктердің безендірілген бөлшектері, электрлік контакттар, декоративті фурнитура
Шарикпен жару	Алюминий, болат, титан	Біркелкі матта бет, құрал іздерін жасырады	Ішкі бөлшектер, бояу алдындағы дайындық, корпус
Қылқан/Жылтыратылған	Алюминий, коррозияға төзімді болат, латунь	Эстетикалық тартымдылық, саусақ іздеріне төзімділік (сызықты)	Тұтыну тауарлары, әрлеу элементтері, көрсету бұйымдары

Беттік өңдеу түрлерін таңдаған кезде бұйымның толық өмірлік циклін ескеріңіз. Зауытта қалай болса да, оның беттік өңдеуі шынайы жағдайларға сәйкес келмесе, бұйым қысқа мерзімде істен шығуы мүмкін. Керісінше, қарапайым иілгіштер үшін аэроғарыштық деңгейдегі өңдеу тәсілдерін көрсету функционалды пайдасыз болғанда, бұл ақшаның керексіз шығынына әкеледі.

ЦАП-пен өңделген металдар мен ацеталь пластик немесе акрил (мұнда ЦАП-пен акрил өңдеу мүмкіндіктері қолданылады) сияқты материалдардан жасалған бұйымдар үшін барлық материалдар бойынша беттік өңдеудің үйлесімділігін координациялаңыз. Кейбір беттік өңдеу процестері мен химиялық заттар жинақталған бұйымдардағы металл емес компоненттерге зиян келтіруі мүмкін.

Беттік өңдеу опциялары түсінілген соң, келесі маңызды қарастырылатын мәселе — барлық осы таңдаулар: материал, дәлдік шегі, сертификаттау, конструкция және беттік өңдеу — қандай жағдайда жобаңыздың қорытынды құнына әсер ететінін түсіну.

Металл ЦАП-пен өңдеу жобаларындағы құн факторлары

Сіз өз дизайн шешімдеріңізді қабылдағансыз, материалдарды таңдағансыз және дәлдік шектерін көрсеткенсіз — бірақ оның нақты құны қанша болады? Бұл сұрақ сатып алушыларды басқа кез келген сұрақтан гөрі көбірек қинақтайды. Көптеген тараптар интернетте CNC бағасын бірден есептейтін құралдар ұсынады, бірақ көрінісі бірдей бөлшектер үшін әртүрлі құрылымдардың көрсеткіштері әдетте өте көп айырмашылықтарға ие болады. Осы айырмашылықтардың пайда болу себептерін түсіну сізге онлайн механикалық өңдеу бағасын сұрамас бұрын жобаңызды оптимизациялауға көмектеседі.

Шындық мынада: U-Need деректері бойынша, CNC өңдеу құны бір-бірімен байланысты бірнеше құраушыдан тұрады — станокта өңдеу уақыты, материал құны, дайындық құны және еңбекақы құны. Бұл факторлар бір-бірінен тәуелсіз әрекет етпейді. Сіздің таңдаған материалдыңыз өңдеу уақытына әсер етеді. Бөлшектің күрделілігі дайындық талаптарына әсер етеді. Дәлдік шектері екеуіне де әсер етеді. Әрбір фактордың CNC өңдеу құныңызға қалай әсер ететінін қарастырайық.

CNC өңдеу құнын анықтайтын не?

Әрбір CNC жобасында негізгі құндық қозғаушы күштер бар, олар сіздің нақты талаптарыңызға байланысты әртүрлі пропорцияларда қосылады:

• Материалды таңдау: Шикізат бағалары сорттар бойынша әртүрлі болады. U-Need деректеріне сәйкес, мысалы, коррозияға төзімді болат, алюминий, титан және әртүрлі пластмассалар сияқты материалдардың әрқайсысына өзіндік құнын анықтайтын факторлар тән. Титан мен жоғары сортты болаттарды өңдеу үшін арнайы құрал-саймандар мен баяу өңдеу жылдамдықтары қажет, ол бос өңделетін алюминий немесе мысқа қарағанда дәлірек металл өңдеушілердің құнын қатты көтереді.
• Бөлшек күрделілігі: Терең қуыстар, жұқа қабырғалар және күрделі геометриялық пішіндер цикл уақытын ұзартады және мүмкін болса, көп осьті жабдықтарды қажет етеді. Stecker Machine деректеріне сәйкес, бөлшек неғұрлым күрделі болса — яғни оны шығару үшін көбірек технологиялық операциялар, станоктар және операторлар қажет болса, оны өндіру құны соғұрлым жоғары болады.
• Машина түрі: Стандартты 3 осьті фрезерлеу станогы 5 осьті жүйеге қарағанда төмен құнға ие. U-Need деректеріне сәйкес, 5 осьті станоктар сияқты алғашқы деңгейдегі жабдықтар жоғары дәлдік береді, бірақ сағатына есептелген құны әлдеқайда жоғары.
• Дәлдік талаптары: Дәлдік шектерін тарылту қоректендіру жылдамдығын баяулатады, кесу тереңдігін азайтады және бақылау уақытын ұзартады. Стандартты өңдеу дәлдік шектерінен дәл сипаттамаларға өту шығындарды қатты көбейтеді.
• Орнату құны: Әрбір өндірістік цикл үшін станокты орнату қажет — қысқыштарды орнату, құралдарды орналастыру және бағдарламаларды тексеру. Stecker Machine компаниясының айтуынша, орнату әрбір өндірістік цикл үшін төленеді және тапсырыс көлемі бойынша таратылады, сондықтан бір бұйымға келетін орнату шығындары өндіріс көлемі артқан сайын азаяды.
• Бетінің өңделуі: Ануодтау, гальваникалық қаптау немесе порошкті бояу сияқты станоктан кейінгі өңдеу операциялары қосымша технологиялық операциялар мен шығындарды қосады. Кейбір материалдар басқаларға қарағанда қосымша жоғары деңгейдегі жабдықтауды талап етеді.

Салыстырмалы станоктардың қосымша талаптары туралы не айтуға болады? Стандартты цех құралдары жұмысты орындай алмаған жағдайда қосымша құралдарды дайындату алдын-ала шығындарды талап етеді. Stecker Machine компаниясының айтуынша, бір мезгілде бірнеше элементтерді өңдейтін комбинирленген құралдар цикл уақытын қысқартады, бірақ бастапқы инвестицияны арттырады. Бұл компромиссті шешу үшін бірден пайда болатын құралдарға кететін шығын мен ұзақ мерзімді бір бұйымға келетін үнемді теңестіру қажет.

Саны мен жеткізу мерзімі арасындағы компромисс

Бұл жерде көптеген сатып алушылар CNC экономикасын түсінбеуі мүмкін: прототип пен өндірістік шығындар негізінен әртүрлі моделдер бойынша есептеледі.

Zintilon компаниясының айтуынша, негізгі айырым мынада: прототиптау құны бірлікке келтірілгенде жоғары болады, себебі оған нақты баптаулар мен төмен көлемді өндіріс қажет, ал сериялық өндірісте бұл шығындар үлкен көлемге таратылады, сондықтан бірлікке келтірілген шығындар қатты төмендейді. Мысалы, 1000 даналық сериялық өндіріске қажетті баптау құнын қажет ететін бір прототип осы барлық құнын бір бұйымға жинақтайды, ал сериялық өндірісте ол көптеген бұйымдарға таратылады.

Көлемге байланысты осы факторларды қарастырыңыз:

• Баптау құнының таралуы: 500 долларлық баптау құны бір прототип үшін бірлікке 500 доллар қосады, ал 1000 даналық серия үшін бірлікке тек 0,50 доллар қосады
• Құрамдық материалдарды сатып алу: Кіші CNC өңдеу көлемдерінде материалдық тұтынушылардан минималды тапсырыс құны талап етілуі мүмкін, ал көп мөлшерде сатып алу көлемдік жеңілдіктерге қол жеткізуге мүмкіндік береді
• Процесті оптимизациялау: Zintilon компаниясының айтуынша, сериялық өндірісте цикл уақытын қысқарту үшін ұқыпты түрде оптимизацияланған құрал жолдары мен арнайы бекіту құрылғылары қолданылады — бұл инвестициялар жеке бұйымдар үшін мағынасыз болады
• Операторлардың тиімділігі: Қайталанатын өндіріс операторлардың тиімділігін арттыруға мүмкіндік береді, ал прототиптерге қосымша инженерлік бақылау мен ақауларды жою уақыты қажет.

Жеткізу мерзімі тағы бір компромисстің өлшемін енгізеді. Тез жеткізу үшін кәсіпорындар жоспарланған жұмысты тоқтатуға, артық сағаттарда жұмыс істеуге немесе басқа тапсырмаларға қарағанда сіздің тапсырманызға басымдық беруге мәжбүр болады. Бұл жеңілдіктер қосымша бағамен қамтамасыз етіледі. Жоспарлауға икемділік берілген жағдайда стандартты жеткізу мерзімдері әдетте сапасын төмендетпей, тиімдірек құн ұсынады.

Жобаны шығын тиімділігі үшін оптималдау

Құндылықтың негізгі құраушыларын түсінген соң, сіз сапаны төмендетпей, құндылықты оптималды етуге бағытталған стратегиялық шешімдер қабылдай аласыз:

• Дәлдік шектеріңізді дұрыс таңдаңыз: Дәлдік шектерін тек қызмет көрсету функциясы оны талап ететін жерлерде қолданыңыз. Функционалды маңызы жоғары емес элементтер үшін стандартты дәлдік шектері өңдеу уақытын және бақылау талаптарын азайтады.
• Шығармашылық үшін Дизайн: Жеткілікті бұрыштық радиустар, орынды қабырға қалыңдығы және стандартты тесік өлшемдері цикл уақытын қысқартады. Бір ғана орнатуда өңделетін қарапайым 2,5D геометриясы көптеген операцияларды талап ететін күрделі бөлшектерге қарағанда арзан тұрады.
• Материалдарды стратегиялық тұрғыдан таңдаңыз: Бірнеше материал функционалдық талаптарға сай келген жағдайда, олардың өңдеуге ыңғайлылығындағы айырмашылықтарды ескеріңіз. Таза материалдардың бағалары ұқсас болса да, өңдеуге ыңғайлы алюминийді өңдеу құны титанға қарағанда төмен.
• Тапсырыстарды біріктіріңіз: Егер сізге қазір прототиптер қажет болса, ал кейіннен сериялық өндіріс болса, біріктірілген жоспарлау туралы өз тәжірибелік құрылымыңызбен талқылаңыз. Кейбір цехтар жұмысты тиімді жоспарлай алған кезде төмен баға ұсынады.
• Ерте қатынас орнатыңыз: Сызбалар соңғы түріне келтірілгеннен кейін емес, әрі қарапайым дизайн сатысында өндірушілермен байланыс орнату — көбінесе өнімнің сапасын төмендетпей, бірақ шығындарды азайтатын оптимизациялау мүмкіндіктерін ашады.

U-Need деректеріне сәйкес, бұл факторларға терең талдау жасағаннан кейін компаниялар өңдеу шығындарын дәлірек болжай алады және шығындарды оптимизациялауға болатын аймақтарды анықтай алады. Оптимизация құрамында материалдардың таңдалуы, конструкцияның ықшамдалуы және стратегиялық жоспарлау болуы мүмкін.

Ескеріңіз: ең арзан баға әрқашан да ең жақсы құндылық емес. Төменгі баға ұсынатын тарап сапа бойынша шектеулер қояды, жеткізу мерзімдерін сақтамайды немесе қолданыңызға қажетті сертификаттарға ие болмайды. Сапа, сенімділік және қабілеттілік қоса алғандағы жалпы құндылықты бағалау — тек ең төменгі бағаны іздеуден гөрі жақсы нәтижелерге әкеледі.

Құн факторлары түсінілген соң, соңғы қарастырылатын мәселе — жобаңызды тиімді және сенімді түрде іске асыратын дұрыс өндірістік серіктесті таңдау.

Дұрыс металл CNC қызметін ұсынатын серіктесті таңдау

Сіз негізгілерді меңгердіңіз — өңдеу процестері, материалдардың қасиеттері, дәлдік шектерінің әсері, сапа сертификаттары, дизайнды оптимизациялау, беттік өңдеулер және құн факторлары. Енді практикалық сұрақ туындайды: бұл барлық білімді қалай дұрыс өндірістік серіктесті таңдауға айналдыруға болады?

"Менің жақын аумағымдағы CNC машина цехтары" немесе "менің жақын аумағымдағы өңдеу цехтары" сұрағын іздеу ондаған нұсқаларды береді. Бірақ тек қана жақындық сәйкестікті, сапаны немесе құндылықты кепілдемейді. Дұрыс серіктес таңдау — сіздің нақты талаптарыңызды таңдалған тұтынушының дәлелденген күшті жақтарымен сәйкестендіруге байланысты. Осы шешімді қабылдау үшін жүйелі тәсіл құрайық.

CNC қызмет көрсетушілерінің мүмкіндіктерін бағалау

Сотырға баға сұрамас бұрын сіз өзіңіздің талаптарыңызға толық түсінік алуыңыз қажет. Согласно MY Prototyping , CNC өңдеу қызметін таңдау — бағаларды салыстырудан көп нәрсе. Бұл қабілеттерді, сертификаттарды және операциялық факторларды терең зерттеуді қажет етеді.

Бұл бағдарламалық бағалау қадамдарынан бастаңыз:

1. Алдымен техникалық талаптарыңызды анықтаңыз: Сіз қандай материалдарды өңдеуді қалайсыз? Нақты қандай дәлдіктер қажет? Қандай беттік жабындар сіздің функционалдық талаптарыңызға сай келеді? Тұтынушыларға хабарласпаңыздан бұрын осы сұрақтарға жауап беріңіз — әйтпесе сіз олардан болжам жасауды сұрап отырсыз.
2. Жабдық мүмкіндіктерін тексеріңіз: Дүкенде сіздің геометрияңызға сәйкес келетін дұрыс машиналар бар ма? 3, 4 және 5 осьті CNC өңдеу орталықтары бар қызмет көрсетуші қарапайым жабдықталған орындардың қолынан келмейтін күрделі бөлшектерді өңдей алады. MY Prototyping дерегіне сәйкес, әртүрлі және жоғары технологиялық жабдықтары бар дүкен әртүрлі жобаларды орындай алады.
3. Материалдың қайнар көзін растаңыз: Барлық қызмет көрсетушілер әртүрлі қорытпаларды қоймада сақтамайды. Сіздің көрсетілген материалдың оңай табылуы мүмкін екенін сұраңыз. Материалдардың табылмауы жеткізу мерзімін ұзартады және өндіріс шығындарын көтереді.
4. Сертфикаттарды сіздің саланызға сәйкестендіріңіз: Жалпы өндіріс үшін тек ISO 9001 сертификаты қажет болуы мүмкін. Аэроғарыш саласында AS9100D талап етіледі. Автомобиль қолданбалары үшін IATF 16949 сәйкестігі қажет. Медициналық компоненттер үшін ISO 13485 сертификаты қажет. Қосымша сертификаттарды талап ету қосымша шығындарға әкеледі; ал қажетті сертификаттардың болмауы сәйкестік мәселелеріне әкеледі.
5. Байланыс процестерін бағалаңыз: Олар баға ұсыну кезеңінде қаншалықты жауап береді? MY Prototyping компаниясының айтуынша, тиімді байланыс процесі дегеніміз — қызмет көрсетуші сұрақтарға уақтылы жауап береді, сізді жетістіктер туралы уақтылы хабардар етеді және мәселелерді жедел шешеді. Бұл ашықтық сіздің жобаңыз бойынша барлық кезеңдерде маңызды.
6. Сапа бақылау жүйелерін бағалаңыз: Сертификаттардан басқа, олардың тексеру әдістерін түсініңіз. Олар CMM өлшеуін қолданады ма? Олардың SPC тәжірибелері қандай? Сәйкессіз бөлшектермен қалай жұмыс істейді?

"Маған жақын токарь" немесе "маған жақын токарь цехтары" іздеу кезінде ең жақын нұсқа автоматты түрде ең жақсы нұсқа емесін есте ұстаңыз. MY Prototyping компаниясының айтуынша, жергілікті CNC өңдеу қызметін таңдау тезірек жеткізу мерзімін және тасымалдау шығындарын төмендетуі мүмкін — бірақ егер шетелдік қызмет көрсетуші тиімдірек мамандық пен баға ұсынса, қосымша логистикалық шығындар тиімді болуы мүмкін.

Прототиптен массалық өндіргішке дейін

Мұнда көптеген сатып алушылар күтпеген қиындықтарға тап болады: өте жақсы прототиптер дайындап берген дүкен өндірістік көлемдермен қиналады — немесе керісінше. Бұл өту процесін түсіну сізге өнімнің толық өмірлік циклын қолдай алатын серіктестерді таңдауға көмектеседі.

Fictiv дерегіне сәйкес, бастапқы прототиптен массалық өндіріске дейінгі жол — күрделі трансформация. Бастапқы кезден бастап тәжірибелі өндірістік серіктеспен жұмыс істеу сізге ыңғайлы жол ұсынады және келешекте пайда болуы мүмкін қауп-қатерлерді азайтады.

Прототип дайындай алатын дүкендер мен өндіріске дайын қондырғылардың арасындағы айырмашылық неде?

• Жедел үлгілеу мүмкіндігі: Кейбір қондырғылар өте қажетті прототиптер үшін бір жұмыс күнінде дайындап беру уақытын ұсынады. Бұл жылдамдық дизайнды тез қайталап жетілдірген кезде өнімді жылдам дамытуға қолдау көрсетеді.
• Масштабтау инфрақұрылымы: MY Prototyping дерегіне сәйкес, масштабтауға қабілетті қызмет көрсетуші өсуіңізге сәйкес өз қуатын икемді түрде өзгерте алады, сондықтан сіздің болашақтағы өсуіңіз олардың қуат шектеулерімен тежелмейді.
• Өндіріске қолайлы дизайн бойынша мамандық: Fictiv дерегі бойынша, тәжірибелік үлгі үшін өнімді инженерлік жобалау мен өндіріс үшін инженерлік жобалау арасында үлкен айырмашылықтар болуы мүмкін. Жақсы серіктестер DFM (дайындыққа ыңғайлы жобалау) саласындағы мамандықтарын ерте кезеңде ұсынады, бұл кейінірек қымбатқа түсетін қайта жобалауды болдырмауға көмектеседі.
• Көлемді өндірісте тұрақты сапа: Он ұқсас бөлшекті шығару он мың бөлшекті шығаруға қарағанда әлдеқайда өзгеше. Өндіріске дайын цехтар көлемді тапсырыстар бойынша тұрақты сапаны қамтамасыз етуге бағытталған технологиялық процестерді бақылау, құрал-саймандарды пайдалану стратегиялары мен бақылау протоколдарын қолданады.

Нақты автомобиль қолданыстары үшін IATF 16949 сертификатына ие және қатаң статистикалық процестерді бақылау (SPC) жүргізетін өндіріс орындары жоғары көлемді өндірісте тұрақтылыққа қажетті процестердің тәртіптілігін көрсетеді. Shaoyi Metal Technology компаниясының дәлдік CNC фрезерлеу қызметтері бұл тәсілдің мысалы болып табылады — сертификатталған сапа жүйелерін бір жұмыс күні ішінде орындалатын әдеттегі мерзімдермен ұштастыру, күрделі шасси жинақтарынан бастап автомобильдік сапа талаптарына сай тексерілетін қосымша металдық бұшпендерге дейін барлық нәрсені қолдай отырып.

CNC-тің айналдыру қызметтері мен көп осьті фрезерлеу мүмкіндіктері бірдей масштабталуы керек. Сіздің прототиптеріңізді өңдейтін цех сіздің өндірістік қажеттіліктеріңізді де қанағаттандыруы тиіс — көлемдер ұлғайған сайын дизайн мақсатын және сапа стандарттарын сақтау керек.

Дұрыс өндіріс түрін таңдау

Кейде сұрақ CNC цехын таңдау емес — CNC өңдеу әдісі мүлдем сіздің қажеттіліктеріңізге сәйкес келеді ме? Сіздің талаптарыңыз бен өндіріс әдісі арасында қымбатқа түсетін сәйкессіздікті болдырмау үшін, қашан альтернативалық әдістер тиімдірек екенін түсіну маңызды.

Hubs деректеріне сәйкес, CNC өңдеу мен 3D баспа көбінесе прототиптер мен функционалды қолданысқа арналған бөлшектер үшін қолданыс аймақтарында қиылысады. Бірақ әрбір технологияның өзіндік артықшылықтары бар:

CNC механикалық өңдеуді мына кезде таңдаңыз:

• Сіз орташа немесе жоғары көлемде (әдетте 250–500 немесе одан да көп бөлшек) өндіріс жүргізесіз
• Сіздің дизайндарыңыз қарапайымнан орташа дәрежеде күрделі геометриялық пішіндерге ие
• Дәл тұрақтылық пен өте жақсы механикалық қасиеттер қажет
• Сіз өлшемдік дәлдігі өте маңызды болатын металдық компоненттермен жұмыс істейсіз
• Беттің жағылуына қойылатын талаптар тек өңдеу әдісі арқылы ғана қамтамасыз етілетін сапа деңгейін талап етеді

3D басып шығаруды қарастырыңыз, егер:

• Сіз аз көлемде, жеке бөлшектерді немесе тез прототиптерді шығаратын болсаңыз
• Сіздің бөлшегіңіз өте күрделі, органикалық немесе топологиялық оптимизацияланған геометрияны талап етсе
• Сізге тез жеткізу уақыты қажет және алғашқы шығындар төмен болса
• Сіз ТPU немесе металл суперқорытпалар сияқты өңдеуге қиын материалдармен жұмыс істейтін болсаңыз

Hubs дерегіне сәйкес, жалпы ереже ретінде, бөлшек ыңғайлы түрде шығарылатын болса, CNC өңдеу жиірек тиімдірек таңдау болып табылады. Ол барлық үш ось бойынша жоғары дәлдікті өлшемдік параметрлер мен тұрақты механикалық қасиеттерді қамтамасыз етеді.

Өте жоғары көлемдер — мыңдаған бөлшектер — үшін CNC өңдеу немесе 3D басып шығару екеуі де оптималды болмауы мүмкін. Осындай көлемдерде литье немесе инжекциялық формалау жиірек масштаб бойынша тиімдірек болады.

Сіз өзіңіздің техникалық талаптарыңызға сай «маған жақын CNC цехы» немесе «маған жақын CNC станогы бар цех» тапқан кезде, қабілеттерін тексеруден арылмаңыз. Олардың ұқсас жобалар бойынша тәжірибесін сұраңыз. Сіздің саланыңыздағы тұтынушылардан ұсыныстар сұраңыз. Олардың қуатын және сіздің жобаңыздың олардың жоспарына қалай сыйғызылатынын түсініңіз. MY Prototyping компаниясының айтуынша, сіз таңдаған CNC өңдеу қызметін көрсететін тәртіп қамтамасыз ететін тұлға тек қана тәртіп қамтамасыз ететін тұлға емес, сонымен қатар сіздің бизнесіңізге құн қосатын сенімді серіктес болуы керек.

Дұрыс металды CNC қызметін көрсететін серіктес техникалық қабілеттілікті операциялық сенімділікпен және шынайы серіктестік менталитетімен ұштастырады. Олар сіздің саланыңызға қойылатын талаптарды түсінеді, белсенді түрде хабарласады және сізге бір прототип немесе он мың өндірістік бөлшек керек болса да, тұрақты сапа көрсетеді. Осындай серіктесті табу өндірісті сатып алуға байланысты қиындықтан бәсекелестік артықшылыққа айналдырады.

Металды CNC қызметтері туралы жиі қойылатын сұрақтар

1. CNC қызметі қанша тұрады?

CNC өңдеу құны материалды таңдау, бөлшектің күрделілігі, дәлдік талаптары, саны және жеткізу мерзімі сияқты бірнеше өзара байланысты факторларға тәуелді. Стандартты 3 осьті өңдеу әдетте сағатына $50–100 аралығында болады, ал 5 осьті CNC өңдеу қымбат құрылғыларды қажет етуіне байланысты сағатына $200-ге дейін жетуі мүмкін. Бастапқы орнату құны тапсырыс көлемі бойынша бөлінеді: $500-лік бастапқы орнату әрбір прототипке $500 қосады, бірақ 1000 дана бөлшек үшін тек әрбір бөлшекке $0,50 қосады. Материалды таңдау бағаға маңызды әсер етеді: титан мен қатайтылған болаттарды өңдеу үшін арнайы құрал-жабдықтар мен аласа жылдамдықтар қажет, ал оңай өңделетін алюминийге қарағанда. Толеранциялардың қатаңдауы құндарды экспоненциалды түрде көтереді, соның нәтижесінде өте жоғары дәлдіктегі жұмыстар үшін базалық баға 24 есе көтерілуі мүмкін. IATF 16949 сәйкестігін талап ететін автомобиль қолданбалары үшін Shaoyi Metal Technology сияқты сертификатталған құрылымдар бір жұмыс күні ішінде жеткізу мерзімімен қолайлы бағалар ұсынады.

2. CNC машинасының сағаттық бағасы қанша?

CNC машиналарының сағаттық бағалары жабдық түрі мен күрделілігіне байланысты әлдеқайда өзгереді. Негізгі 3 осьті фрезерлеу машиналары әдетте сағатына $50–80 аралығында жұмыс істейді, ал жоғары дәлдікті мүмкіндіктері мен жабдыққа кеткен инвестицияларына байланысты алғыңғы 5 осьті CNC жүйелері сағатына $150–200 құрайды. Операторлардың құны да біліктілік деңгейі мен орналасуына байланысты сағатына шамамен $30–50 қосады. Бұл бағаларға дайындық уақыты, материалдар құны немесе жабдықтау операциялары кірмейді. Өндірістік сериялар үшін бір бөлшектің құны дайындық шығындары үлкен санға таратылған сайын төмендейді. Сіз баға ұсыныстарын бағалайтын кезде жалпы жоба құнын, тек сағаттық бағаларды емес, ескеріңіз — қымбат машина сіздің бөлшегіңізді тезірек дайындап, жалпы шығындарды азайтуы мүмкін.

3. CNC өңдеуге ең жақсы қандай материалдар жарамды?

Материалды таңдау сіздің қолданылуыңызға қойылатын талаптарға, бюджетіңізге және өңдеуге ыңғайлылық ескерімдеріне байланысты. Жалпы инженерлік қолданыстар үшін 6061 сериялы алюминий қорытпалары өңдеуге ыңғайлылығы, коррозияға төзімділігі және құнының тиімділігі бойынша өте жақсы көрсеткіштерге ие. Максималды беріктік-салмақ қатынасы үшін 7075 алюминий аэроғышқын және жоғары кернеулерге ұшырайтын бөлшектерге сай. 1018 (өңдеуге ыңғайлы, термоөңдеуге жарамды), 4140 (тісті берілістер мен осьтер үшін жоғары беріктікті) және 304/316 маркалы шымыр болат (коррозияға төзімді) болат маркалары көптеген өнеркәсіптік қажеттіліктерді қанағаттандырады. Қалайы-мырыш қорытпасы аз құралдың тозуымен өте жақсы өңделеді, дәлірек іріктелген қосылыстар мен электрлік қосқыштар үшін идеалды. Титан өте жоғары биосовместимділік пен беріктік көрсетеді, бірақ арнайы құралдар мен төмен жылдамдықтарды қажет етеді. Қалайы-мырыш қорытпасы (бронза) тозуға төзімділік талап ететін подшипниктер мен втулкалар қолданысында өте жақсы көрсеткіштерге ие. Әрбір материал өңдеу уақытын, құралдың қызмет ету мерзімін және соңғы бөлшектің құнын әртүрлі деңгейде әсер етеді.

4. CNC токарлау қандай дәлдіктерге қол жеткізе алады?

Стандарттық CNC өңдеу дәлдігі әдетте ±0,005 дюйм (0,127 мм) шегінде болады, бұл көптеген механикалық жинақтар мен жалпы мақсаттағы қолданыстарға сай. Дәлдік талаптары арналған тесіктерге орнатылатын бұрандалар, бір-бірімен жанасатын беттер мен маңызды өлшемдер үшін дәлдік шектері ±0,001–±0,002 дюймға дейін жетеді — бірақ бұл 2–4 есе қымбатқа түседі. Аэроғарыштық және медициналық компоненттер үшін жоғары дәлдікті өңдеу ±0,0005 дюйм дәлдікке ие болады, ал метрологиялық және жартылай өткізгіштік қолданыстар үшін ұлттық дәлдік шектері ±0,0001 дюймға дейін түседі, бұл негізгі бағаның 15–24 есе қымбатқа түсуіне әкеледі. Негізгі мәселе — функционалдық талаптар қажет еткен жерлерде ғана тар шектерді көрсету. Стандарттық шектерде орындалған маңызы төмен элементтер құнын әлдеқайда төмендетеді. NPT бұрандалары сияқты тісті қосылыстар үшін дұрыс қосылу қажет, бірақ олар әдетте ең тар шектерді талап етпейді. Сымды электр-эрозиялық өңдеу (Wire EDM) өте жоғары дәлдікті талап ететін элементтер үшін ±0,0002 дюйм дәлдікке ие болады.

5. Мен CNC өңдеу мен 3D баспа арасында қалай таңдауым керек?

Орташа және жоғары көлемдегі (250+ бөлшек) бөлшектер үшін, қарапайымнан орташа күрделілікке дейінгі геометриялық пішіндер үшін, тесіктердің аз ауытқуын қажет ететін және жақсы механикалық қасиеттер мен беттің сапасын талап ететін металдық бөлшектер үшін CNC өңдеуді таңдаңыз. CNC әдісі барлық осьтер бойынша өлшемдік дәлдікті жоғары деңгейде қамтамасыз етеді және қасиеттердің тұрақтылығын қамтамасыз етеді. Төмен көлемдегі бөлшектер, жеке тәжірибелік үлгілер, өте күрделі органикалық геометриялық пішіндер немесе TPU сияқты өңдеуге қиын материалдар үшін 3D-баспа таңдаңыз. 3D-баспа аз сандағы бөлшектер үшін алғашқы шығындардың төмен болуымен қатар, жылдам өңдеу уақытын қамтамасыз етеді. Өте жоғары көлемдегі (жүздеген мыңдаған) бөлшектер үшін масштаб бойынша тиімділікті арттыру үшін литей немесе инжекциялық формалау әдістерін қарастырыңыз. Көптеген жобалар екі әдістің де қолданылуынан пайда табады — бастапқы идеяны растау үшін 3D-баспа, ал функционалды тәжірибелік үлгілер мен өндірістік бөлшектер үшін CNC өңдеу.
