Дәлме-дәл металл өңдеу сырлары: материалды таңдаудан соңғы бөлшекке дейін

Дәлме-дәл металдарды өңдеу негіздерін түсіну

Сізге кез келген каталогта жоқ бөлшек қажет болған кезде дәлме-дәл металдарды өңдеу сіздің өндірістік шешіміңізге айналады. Бұл мамандандырылған процесстер таза металл қорын сіздің нақты талаптарыңызға сай дәлме-дәл инженерлік компоненттерге айналдырады. Дайын бөлшектерден айырмашылығы, дәлме-дәл өңделген компоненттер әртүрлі өлшемдік талаптарға, күрделі геометриялық пішіндерге және қолданысқа арналған нақты өнімділік талаптарына сай толығымен жобаланады.

Негізінде дәлме-дәл металдарды өңдеу металл жұмыс бөліктерінен материалды алу компьютерлік басқарылатын кесу құралдарын қолдану арқылы жүзеге асады. Бұл процесс мыңдық үлестерінде өлшенетін дәлдікті қамтамасыз ету үшін дәлме-дәл CNC өңдеу технологиясына сүйенеді. Сіз жаңа өнімнің прототипін әзірлейтін болсаңыз немесе әуе-ғарыш қолданысы үшін арнайы компоненттерді өндіретін болсаңыз, бұл өндірістік тәсіл стандартты өндіріс әдістерімен қайталанбайтын бөлшектерді береді.

Дәлме-дәл өңдеуді стандартты өндіруден ажырататын не?

Стандарттық өңдеу — алдын ала белгіленген сипаттамаларға сәйкес бірдей бөлшектердің үлкен көлемін шығаруда өте тиімді. Бұл әдіс массалық өндірісте тиімді, құны төмен және мыңдаған бірлік бойынша тұрақтылықты қамтамасыз етеді. Алайда, жобаңыз басқа нәрсе талап еткен кезде оның икемділігі төмен.

Дәлме-дәл өңдеу керісінше тәсілді қолданады. Сіздің дизайндыңызды дайын формаларға күштеп сыйғызу орнына дәлме-дәл өңдеу орны сіздің талаптарыңыздан бастап кері бағытта жұмыс істейді. Бұл нақты тапсырыс бойынша құрылған әдіс мыналарды қамтамасыз етеді:

• Салыстырмалы тәнбектер: Әрбір өлшем, дәлдік шегі және беттің жағылуы сіздің дәл қажеттіліктеріңізге сәйкес есептеледі
• Күрделі геометриялар: Массалық өндіріс қабылдай алмайтын күрделі дизайндар мен әдеттен тыс пішіндер
• Материалдық гибділік: Жұмыс сипатына қарай алюминий, болат, титан, қалайы, мыс қорытпалары және арнайы қорытпалардың арасынан таңдау мүмкіндігі
• Аз көлемді өндірудің тиімділігі: Тәжірибелік үлгілер, аз сериялы өндіріс немесе жеке бөлшектер үшін құны төмен өндіріс

Дәлдік маңызды болған кезде дәлме-дәл өңдеуге кеткен инвестициялар тиімділігін береді. Статистика бойынша өндірістік экспертов алайда құрылымдық өңдеу бірлікке шығындары стандартты өндіріске қарағанда жоғары болса да, мамандандырылған қолданбалар үшін жоғары сапа мен дәл келетін нәтижелер инвестицияны оправданады.

Дәлдік инженериясының заманауи өндірістегі рөлі

Қазіргі заманғы CNC метал өңдеу компоненттерді өндіру бойынша мүмкіндіктерді түбегейлі өзгертті. Қазіргі заманғы алғы CNC машиналары компьютерлік көмекпен жобалау мен өндіріс бағдарламалары арқылы кесу процесін автоматтандырады, бұл қолмен өңдеу ешқашан қол жеткізе алмайтын дәлдік деңгейлерін қамтамасыз етеді.

Қазіргі заманғы өнімдердің нақты техникалық талаптарға сай компоненттерді талап етуіне байланысты құрылымдық өңдеу әртүрлі салаларда маңызды болып табылады. Биосовместимділікті талап ететін медициналық құрылғылардан бастап, экстремалық температураны шыдайтын автомобиль бөлшектеріне дейін дәлдік инженериясы инновациялық жобалаудың және функционалдық шындықтың арасындағы айырымды жояды.

Бұл дәлдік қабілеті тәжірибеде әртүрлі салаларға қолданылады. Аэроғарыш өндірушілер оны қателікке рұқсат етпейтін ұшуға маңызды компоненттер үшін қолданады. Медициналық құрылғылар компаниялары науқастың қауіпсіздігі микрондық дәлдікке тәуелді болатын хирургиялық құралдар мен имплантаттарды жасау үшін оны пайдаланады. Автомобиль инженерлері прототиптарды әзірлеу мен арнайы өнімділік бөлшектерін жасау үшін дәлме-дәл өңдеуді қолданады.

Бұл нұсқаулықта сіз негізгі CNC процестерін түсіну мен өзіңіздің қолданысыңызға сәйкес материалдарды таңдауға дейінгі толық жолды ашасыз. Біз дәлдік шектерін, құнын төмендететін дизайн нұсқауларын, беттің жабылу опцияларын және салалық ерекшеліктерге сай талаптарды қарастырамыз. Соңында сіз келешектегі жобаңыз үшін станок цехтарымен ынтымақтастық жасаған кезде дұрыс шешім қабылдауға қажетті негізгі білімді игересіз.

Металл бөлшектерін өндіру үшін негізгі CNC процестері

Сіз өз бұйымдарыңызды қалай шығару керектігі туралы ақылды шешім қабылдауға көмектесетін, қосымша металды өңдеудің негізгі процестерін түсіну.

Қазіргі заманғы металл өңдеудің негізінде екі негізгі операция жатыр: cNC фрезерлеу және CNC иілу . Екеуі де компьютерлік басқарылатын кескіш құралдарды пайдаланып, дайындамалардан материалды алып тастайды, бірақ осы міндетті толығымен әртүрлі бағыттардан шешеді. Сондай-ақ, бұрғылау, әйнекке тегістеу және көп осьті өңдеу сияқты мамандандырылған операцияларды қосқанда, сіз кез келген металдан жасалған бұйымды жасау үшін толық құрал-саймандар жинағына ие боласыз.

CNC фрезерлеу мен иілу операцияларының салыстырмалы түсіндірмесі

Сіз алюминий блогын қалыптастырып отырғаныңызды елестетіңіз. CNC фрезерлеу кезінде кесу құралы машина үстелінде қозғалмайтын жұмыс бөлігінің үстінде айналады. Айналып тұрған кескіш әртүрлі бағыттарда материал бойымен қозғалады, металды кесіп тастап, күрделі 3D геометриялар, ойықтар, ойыстар және күрделі беттік сипаттамалар құрады. Бұл процесстер жазық беттері, бұрышты сипаттамалары және егжей-тегжейлі контурлары бар CNC фрезерлеу бөлшектерін дайындауға өте жарамды.

CNC иілу бұл қатынасты толығымен керісінше өзгертеді. Мұнда жұмыс бөлігі айналады, ал кесу құралы салыстырмалы түрде қозғалмайды және айналып тұрған материал бойымен қозғалып, оны қалыптастырады. Бұл тәсіл табиғи түрде валдар, втулкалар және резьбалы бекітпе бұрандалары сияқты цилиндрлі компоненттерді шығарады. Сіздің дизайн құрылымыңыз дөңгелек немесе трубалы геометрияларды қажет еткен кезде CNC иілу қызметтері сіздің негізгі шешіміңізге айналады.

Бұл айырма сіздің жоба жоспарлауыңыз үшін маңызды:

• CNC фрезерлеу: Призматикалық бөлшектер, күрделі 3D пішіндер, ойыстар және бірнеше құралдың әртүрлі тәсілдерімен өңделетін элементтер үшін ең тиімді. Мысалы: корпуслар, кронштейндер және күрделі детальдары бар пластинкалар.
• CNC токарлау: Цилиндрлі компоненттер, концентрикалық элементтер және айналу симметриясы бар бөлшектер үшін идеалды. Мысалы: шыбықтар, роликтер және дәлдеуіш гильзалар.
• Комбинирленген операциялар: Көптеген бөлшектер екі процестің де артықшылықтарынан пайдаланады. Тегіс жазықтықтары бар вал немесе айналдырылатын ішкі бұрғыланған ойыстары бар корпус сияқты бөлшектерге фрезерлеу-айналдыру мүмкіндіктері қажет болуы мүмкін.

Бұл негізгі процестердің қосымша арнайы операциялары толықтырады. CNC кесу станогы дәл орналасқан тесіктерді жасау үшін бұрғылау операцияларын орындай алады, ал әйнекпен өңдеу стандартты фрезерлеумен қол жеткізуге болмайтын өте жіңішке беттік жақсы сапа мен қатаң допусқа жетуіне мүмкіндік береді. Тісті фрезерлеу, тісті тесу және ішкі диаметрді кеңейту — бұлар сіздің қосымша бөлшектеріңіз үшін қолжетімді мүмкіндіктерді толықтырады.

Көпосьлық фрезерлеу қажеттілігі пайда болған кезде

Әрбір бөлшек үшін жоғары деңгейлі станоктар қажет емес. Бір бағыттан қол жеткізуге болатын қарапайым компоненттер негізгі жабдықта өте жақсы өңделеді. Алайда, сіздің дизайн құрылымыңыз бұрышты элементтерді, күрделі контурларды немесе бірнеше жақта орналасқан детальдарды талап етсе, не болады?

Сол кезде көпосьлы өңдеу тәсілі талқылауға түседі. Согласно CNC пісірме кітабы , біртекті материал блогынан бұрышты элементтері мен дәл геометриялық параметрлері бар күрделі бөлшекке дейінгі жол әртүрлі станок конфигурацияларының мүмкіндіктері мен шектеулерін түсінуға тікелей байланысты.

Әрбір конфигурация қандай түрдегі бөлшек күрделілігін қолдайтыны төменде көрсетілген:

• 3 осьті фрезерлеу: Кесу құралы X, Y және Z бағыттары бойынша қозғалады. Бұл конфигурация жазық фрезерленген профильдерді, бұрғылау мен тісті тесіктерді жасауды (негізгі осьтерге параллель) орындайды. Ол құны төмен және орташа дәрежедегі күрделі бөлшектер үшін қолайлы, алайда ішкі ойықтар мен бұрышты элементтерді өңдеу үшін бірнеше орнатулар немесе T-тәрізді ойық жасайтын арнайы құралдар қажет.
• 4 осьті өңдеу: Деталь немесе шпиндельді X-осінің айналасында айналдыруға мүмкіндік беретін айналмалы A-осін қосады. Бұл қабілет доғалар бойымен үздіксіз кесуді, спиральдарды жасауды және детальды қайта орналастырмай-ақ бірнеше жағынан өңдеуді қамтамасыз етеді. Аэроғарыш саласы турбина сопақтары мен күрделі профильдері бар компоненттерді өңдеу үшін 4 осьті CNC станоктарын қолданады.
• 5 осьті CNC өңдеу қызметтері: Екі айналмалы осін қосады, бұл күрделі геометриялық пішіндерге шамамен кез келген бұрыштан жақындауға максималды икемділік береді. Бұл конфигурация ең күрделі дизайндарды аз сандағы орнатуларда өңдейді, цикл уақытын қысқартады және бөлшектің әртүрлі жақтарындағы элементтер арасындағы дәлдікті жақсартады.

Конфигурациялар арасындағы таңдау тек қабілеттен асады. Сондай-ақ M2M өңдеу ескертулер, көп осьті тәсілдер бірнеше орнатуларды қажет етпейді, сондықтан еңбек уақыты үнемделеді, шығындар азаяды және орналастыру кезінде адам қателерінің пайда болу қаупі азаяды. Медициналық, әуе-ғарыштық және автомобильдік қолданыстағы жоғары дәлдікті бөлшектер үшін 5 осьті CNC өңдеу қызметтерінің дәлдігі жиі инвестицияның тиімділігін негіздейді.

Дегенмен, жоғары деңгейлі мүмкіндіктер жоғары құнмен бірге келеді. Сияқты операциялардың жеткілікті болатын қарапайым жобалар үшін — бұрғылау мен негізгі профильдеу — 3 осьті станоктар әлі де тәжірибелі таңдау болып табылады. Негізгі мәселе — бөлшектің күрделілігін сәйкес станок конфигурациясымен салыстыру, яғни сіз тек өз жобаңызға нақты қажетті мүмкіндіктер үшін ғана төлейсіз.

Бұл негізгі процестерді түсінгеннен кейін келесі маңызды шешім — қолданыңызға сай дұрыс метал материалды таңдау. Әртүрлі металдар әртүрлі өңделеді және қызмет көрсету кезінде әртүрлі қасиет көрсетеді, сондықтан материалды таңдау — өңдеу параметрлерінен бастап соңғы бөлшек сапасына дейін барлығын әсер ететін негізгі шешім болып табылады.

Токарлық бөлшектер үшін металдың материалдық таңдауы

Сіздің жобаңыз үшін дұрыс металды таңдау — бұл тек күшті болып көрінетін нәрсені таңдау емес. Сіз таңдаған материал сіздің бөлшегіңіздің өңделу сапасына, оның құнына, қызмет ету мерзіміне және оның нақты жағдайларда қажетті қызмет көрсетуіне тікелей әсер етеді. Егер сіз бұл шешімді қате қабылдасаңыз, сізге бұзылған бөлшектер, шығынға кеткен бюджет немесе техникалық талаптарға сай келмейтін компоненттер түседі.

CNC өңдеу материалын спектр ретінде қарастырыңыз. Бір ұшында алюминий сияқты жоғары өңделетін металдар бар, олар тез кесіледі және құралдың қызмет ету мерзімін ұзартады. Екінші ұшында — баяу жылдамдықта өңделуге, арнайы құралдарға және әлдеқайда жоғары құнға ие болатын арнайы қорытпалар орналасқан. Сіздің міндетіңіз — материалдың қасиеттері қолдану талаптарымен сәйкес келетін, бірақ сізге қажет емес қабілеттерге артық шығын кетпейтін оптималды нүктені табу.

Материал қасиеттерін қолдану талаптарына сәйкестендіру

Әрбір қолданыс сіздің компоненттеріңізге нақты талаптар қояды. Қорытпалардың нұсқаларын қарағаннан бұрын, өзіңізге бұл бөлшектің шынымен не істеуі керек екенін сұраңыз. Ол жүктеме астында ерекше беріктікті талап етеді ме? Ол қатты орталарда коррозияға төзімді болуы керек пе? Ол басқа беттермен қозғалыстағы жанасу нәтижесінде үнемі тозуға ұшырай ма?

Алюминиевық сплавтар салмақ маңызды болған кезде басымдыққа ие болады. Согласно салалық деректер , алюминийді өңдеу ±0,001 дюймға дейінгі дәлдікпен толеранцияларды қолдайды және өте жақсы коррозияға төзімділік пен жылу өткізгіштігін ұсынады. 6061 маркасы жалпы қолданыстар үшін жақсы жалпы өнімділік көрсетеді, ал 7075 маркасы аэроғышқыштар мен конструкциялық бөлшектер үшін жоғары беріктік береді. Алюминийдің жұмсақтығы аз қосымша өңдеумен гладкий беттік жағын қамтамасыз етеді.

Теміртік түрлері салмақтың азайтылуына қарағанда беріктік пен тұрақтылық басымдыққа ие болған кезде қолданылады. 1018 және 1020 сияқты төмен көміртекті болаттар оңай өңделеді және қабықша қатайтылатын бөлшектер үшін жақсы жұмыс істейді. 1045 сияқты орта көміртекті болаттар серпімділік пен беріктікті теңестіреді, сондықтан олар тісті берілістерге, иілгіш валдарға және орташа кернеулерге ұшырайтын бөлшектерге қолайлы. Сізге нағыз қаттылық қажет болса, жоғары көміртекті болаттар оны қамтамасыз етеді, бірақ олар серпімділікті жоғалтады және өңдеуге қиын болады.

Штайнс қорытпалы болатты өңдеу коррозияға төзімділік шартын қанағаттандыру міндетті болған кезде пайдаланылуы қажет. 304 және 316 сияқты 300-сериялық аустенитті маркалар коррозияға және жоғары температураға төзімді, сондықтан олар медициналық құралдарда, тамақ өңдеу жабдықтарында және теңіз қолданысында қолданылады. Ал CNCCookbook белгілейді , ескі станокшылардың мынадай сөзі бар: «304 — бұл әйел, ал 303 — менің таңдауым», яғни 303 маркасының басқа 300-сериялық маркаларға қарағанда жақсы өңделу қасиетіне сілтеме жасалады.

Бронзаны өңдеу және CNC өңдеу бронза операциялары арнайы тозуға төзімді қолданыстар үшін қызмет етеді. Бронза қорытпалары тіректерде, втулкаларда және қозғалыстағы бөлшектерге қатынасқан кезде төмен үйкеліс қажет ететін бөлшектерде өте жақсы көрсеткіш көрсетеді. Сізге серіппелер сияқты қолданыстар үшін бронзаны өңдеу немесе искра шығарудан аулақ болу маңызды болған жағдайларда осы мыс-қалайы қорытпасы болат пен алюминийдің қол жеткізе алмайтын қасиеттерін ұсынады. Бронзадан CNC өңдеу сонымен қатар декоративті қолданыстар мен музыкалық аспаптардың бөлшектері үшін де өте жақсы нәтиже береді.

Өзгеше сплавтар дәстүрлі металдардың шыдамайтын экстремалды орталарда жұмыс істеуге арналған. Титан жоғары беріктігімен, төмен салмағымен және биосовместимділігімен ерекшеленеді, сондықтан ол медициналық имплантаттар мен әуе-ғарыш саласындағы қолданыстар үшін идеалды болып табылады. Алайда, титанның өңдеу құны құралдың тозуы мен баяу өңдеу жылдамдығына байланысты алюминийге қарағанда 2–3 есе жоғары. Инконель мен Хастеллой сияқты жоғары температурада тұрақты никельді суперқорытпалар турбиналық қозғалтқыштарда, мұнда температура дәстүрлі металдарды қиратып жібереді, тіршілік сақтайды, бірақ олардың ерекше қасиеттері ерекше өңдеу қиындықтарымен бірге келеді.

Құн мен өнімділік арасындағы шешім қабылдау кезіндегі металл таңдау ерекшеліктері

Мұнда материалды таңдау іс жүзінде қолданысқа ие болады. Әдетте, өнімділіктің әрбір деңгейіне сәйкес құн да көтеріледі — бұл қосымша шығындар әрі қарапайым материалдарға, әрі өңдеу операцияларына қатысты. Бұл компромиссті түсіну сізді екі кеңінен тараған қателіктен сақтайды: талаптарыңыздан асып кететін материалдарға артық төлеу немесе қызмет көрсету кезінде сәтсіз аяқталатын материалдарды төменгі деңгейде анықтау.

Алюминий мен шойын болатын салыстырыңыз. Алюминийдің қарапайым материал құны килограмына $2–5 аралығында, ал оны өңдеу құны төмен, себебі оны қиған кезде жылдам қию жылдамдығы мен аз құралдың тозуы қолайлы. Шойын болаттың қарапайым материал құны килограмына $5–10, ал оны өңдеу құны алюминийге қарағанда 20–30% жоғары, себебі құралдың тозуы күшейеді және өңдеу жылдамдығы төмендейді. Егер сіздің қолданысыңызда шойын болаттың коррозияға төзімділігі қажет болмаса, сіз пайдаланбайтын қасиеттер үшін қосымша төлейсіз.

Титан бұл спектрдің шеткі нүктесін көрсетеді. Килограмына $20–50 болатын шикізат бағалары мен нашар өңделу қабілеті титан бөлшектерін қымбатқа түсіреді. Алайда, беріктік-салмақ қатынасы маңызды болатын аэроғарыштық қолданыстарда немесе биосовместимділік талап ететін медициналық импланттарда оның орнын басатын ешнәрсе жоқ.

Материал	Өңдеуге ыңғайлылық бағасы	Типілік қолданулар	Салыстырмалы құны	Негізгі қасиеттер
Алюминий 6061	Керемет	Аэроғарыштық конструкциялар, автомобильдер, жалпы өңдеу	Төмен ($2–$5/кг)	Жеңіл, коррозияға төзімді, жақсы жылу өткізгіштігі бар
Алюминий 7075	Жақсы	Әуе кемесі компоненттері, жоғары кернеулерге ұшырайтын конструкциялық бөліктер	Төменгі-Орташа	Беріктік-салмақ қатынасы жоғары, 6061-ге қарағанда коррозияға төзімділігі төмен
Болат 1018/1020	Керемет	Осьтер, сақиналар, беті қатайтылған бөлшектер	Төмен	Жақсы өңделу қабілеті бар, дәнекерленеді, беті қатайтылуы мүмкін
Болат 4130	Жақсы	Әуе кемесі двигателінің тірек элементтері, конструкциялық трубалар	Орташа	Жоғары беріктігі бар, жақсы дәнекерлену қабілеті бар, термиялық өңдеуге жарамды
Шойын 303	Жақсы	Бұрандалы станок бөлшектері, қосымша бөлшектер	Орташа ($5–10/кг)	304-ке қарағанда жақсарылған өңдеу қабілеті, жақсы коррозияға төзімділік
Тот баспайтын болат 316	Орташа	Теңіз техникасы, медицина, тамақ өңдеу	Орташа-жоғары	Жоғары деңгейдегі коррозияға төзімділік, атап айтқанда хлорид ортасында
Қалайылы мыс (Фосфорлы)	Жақсы	Рулондар, втулкалар, серіппелер, тозуға ұшырайтын беттер	Орташа	Төмен үйкеліс, өте жақсы тозуға төзімділік, жануға ұшырамайтын
Титан 5-сынып	Нашар	Әуе-ғарыш, медициналық имплантаттар, теңіз техникасы	Жоғары ($20–50/кг)	Ең жоғары беріктік-салмақ қатынасы, биологиялық үйлесімділігі бар, коррозияға төзімді
Инконел 718	Өте нашар	Турбиналық қозғалтқыштар, экстремалды температура жағдайлары	Өте жоғары	Ерекше жылуға төзімділік, жоғары температурада беріктігін сақтайды

Материалдың таңдалуы сонымен қатар өңдеу параметрлері мен соңғы бөлшектің сапасына әсер етеді. Қаттырақ материалдар қиып алу жылдамдығын төмендетуді және күштірек құрал-жабдықты қажет етеді, бұл цикл уақытын ұзартады және шығындарды көтереді. Кейбір материалдар өңделу кезінде қатаяды, сондықтан құралдың зақымдануын болдырмау үшін және беттің сапасын сақтау үшін нақты әдістер қажет. Жылулық қасиеттер қию кезінде жылудың шашылуын қалай реттейтінін анықтайды, бұл өлшемдік дәлдік пен беттің жағдайына әсер етеді.

Сіз CNC құрамындағы мыс немесе экзотикалық қорытпалардан бөлшек тапсырған кезде, сіз тек қана материалды таңдамайсыз. Сіз келешектегі барлық фрезерлеу шешімдерінің — құралдың таңдалуынан бастап, кесу жылдамдығы мен сапаны бақылау әдістеріне дейін — негізін қалайсыз. Бұл өзара байланыстарды түсіну сізге өңдеу цехтарымен тиімді қарым-қатынас жасауға және құны мен жеткізу мерзімдері бойынша нақты күт expectations қоюға көмектеседі.

Материалды таңдағаннан кейін келесі қиындық — бөлшектердің қаншалықты дәл болуы керек екенін нақты көрсету болып табылады. Дәлдік талаптарын түсіну және оларды тиімді түрде қалай беру керектігін білу — компоненттеріңіздің функционалдық талаптарға сай болуын қамтамасыз ету үшін уақыт пен ақшаны қолайлы түрде үнемдеуге мүмкіндік береді.

Дәлдік шектері мен дәлдік мүмкіндіктері түсіндірілген

Күрделі болып көрінеді ме? Допусктер — бұл бөлшектің өлшемдеріндегі рұқсат етілетін ауытқулар. Әрбір өңдеу әдісі белгілі бір дәрежеде айнымалылықты туғызады, ал допусктер «идеалды» өлшемнен қанша ауытқу қабылданатынын анықтайды, бірақ бұл бөлшектің қызметін, орындалуын немесе пішінін бұзбауы керек.

Шындық мынада: CNC станогында өңделген бөлшектер номиналды өлшемдеріне дәл келмейді. 10,00 мм диаметрі көрсетілген тесік 9,98 мм немесе 10,02 мм болуы мүмкін. Допуск осы ауытқудың бақылауға сәйкес келетінін немесе сәйкес келмейтінін анықтайды. Допусктерді дұрыс көрсетуді түсіну сізге жоғары дәлдікті өңдеу бөлшектері үшін шығындарды үнемдейді және компоненттеріңіздің нақты қажеттідей жұмыс істеуін қамтамасыз етеді.

Допуск класстары және олардың сіздің бөлшектеріңіз үшін мағынасы

Толеранстардың дәлдік деңгейлері ретінде қараңыз. Ең бос толеранстар — корпус панельдері немесе декоративті қаптамалар сияқты критикалық емес элементтер үшін қолданылатын жалпы мақсаттағы толеранстар. Ең қатаң толеранстар — микрондық дәлдік бұйымның сәтті немесе сәтсіз болуын анықтайтын компоненттерге қолданылады.

Халықаралық стандарт ISO 2768 — жеке толеранстар көрсетілмеген сызбаларға әдепкі түрде қолданылатын жалпы толеранстарға арналған негіз береді. Бұл стандарт мынадай дәрежелерге бөлінеді:

• Дәл (f): Қатаң талаптар қойылатын қолданыстар үшін жоғары дәлдік
• Орташа (m): Жалпы механикалық өңдеу үшін ең көп таралған толеранстар дәрежесі
• Қопсыт (c): Критикалық емес өлшемдер үшін қолайлы
• Өте қопсыт (v): Груб немесе конструкциялық бөлшектер үшін

Номинал өлшемі 50 мм болатын CNC өңдеу бөлшегі үшін орташа дәреже ±0,15 мм ауытқуға рұқсат етеді, ал жоғары дәреже оны ±0,10 мм-ге дейін қатайтады. Бұл айырма кішкентай болып көрінсе де, өңдеу уақыты мен құнына маңызды әсер етеді.

Сіздің қолданысыңыз валдардың тесіктерге орналасуы сияқты бір-біріне жанасатын бөлшектерді қамтиды болса, ISO 286 стандарты дәлірек бақылау мүмкіндігін береді. Бұл стандарт әріптер мен сандардың комбинациясынан тұратын допуск кодтарын қолданады. H7 деп белгіленген тесік пен g6 деп белгіленген валдың жұбы белгілі бір саңылаулы қосылыс береді, бұл айналуға еркін қабілетті компоненттер үшін — мысалы, ілгерілемелі немесе сақиналы подшипниктер үшін — өте қолайлы.

Типтік дәлдікпен өңдеу қызметтері келесі жиі кездесетін допуск ауқымдарын қамтамасыз етеді:

• Стандарттық дәлдік шегі: жалпы өлшемдер үшін ±0,1 мм (±0,005")
• Дәл шектеулер: маңызды элементтер үшін ±0,025 мм (±0,001")
• Супердәлдік: арнайы қолданыстар үшін ±0,01 мм немесе одан да тарырақ

Саладағы зерттеулерге сәйкес, ±0,1 мм-ден ±0,01 мм-ге дейінгі допусктың өзгеруі өндіріс шығындарыңызды 3–5 есе көбейтуі мүмкін, бірақ бұл сіздің нақты қолданысыңыз үшін өнімділіктегі пайданың маңызы аз болуы мүмкін.

Дәлдік талаптарын нәтижелі баяндау

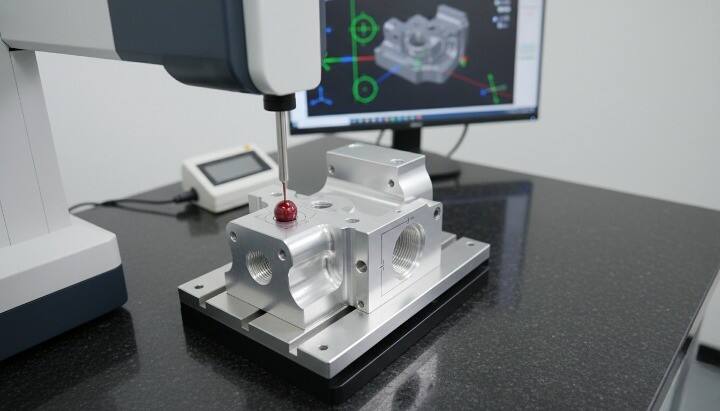

Геометриялық өлшемдеу және толеранциялау (GD&T) қарапайым плюс/минус сипаттамаларынан асады. Өлшемдік толеранциялар өлшемді реттейді, ал GD&T бөлшектің пішінін, бағытын және орнын реттейді. Мысалы, жинақтау үшін дәл орналасқан тесік қажет болсын. GD&T сізге тек тесіктің диаметрін ғана емес, сонымен қатар оның центрінің негізгі сілтеме элементтері деп аталатын «датумдарға» қатысты дәл қайда орналасуы керектігін көрсетуге мүмкіндік береді.

GD&T күрделі талаптарды тиімді хабарлау үшін стандартталған белгілерді қолданады. Мысалы, орналасу толеранциясы — бұл сіздің тесігіңіздің центрі орналасуы керек болатын цилиндрлік аймақты анықтайды. Бұл тәсіл көбінесе функционалды талаптарды сақтай отырып, дәстүрлі екіжақты толеранциялауға қарағанда үлкен қабылданатын өндірістік аймақ береді.

Сіз дәл CNC өңдеу қызметтерінің талаптарын көрсеткен кезде, іс жүзінде қол жетімді болатын нәрселерді анықтайтын бірнеше фактор бар:

1. Машинаның қабілеті: Стандартты 3 осьті фрезерлеу станогы жоғары сапалы 5 осьті өңдеу орталығымен салыстырғанда әртүрлі дәлдікке ие болады. Станоктың қаттылығы, басқару осінің дәлдігі және жылулық тұрақтылығы жетуге болатын дәлдік шегін аппараттық деңгейде анықтайды. Сымды электр-эрозиялық өңдеу (СЭЭӨ) және әйнекпен өңдеу операциялары стандартты фрезерлеуге қарағанда тағы да нақтырақ дәлдікке жетеді.
2. Материалдың қасиеттері: Алюминийдің өте жақсы жылу өткізгіштігі оған ±0,025 мм дәлдікті салыстырмалы түрде оңай ұстап тұруға мүмкіндік береді. Серпімділікпен қайтарылуы мен жылулық ұлғаюы салдарынан пластмассаларда ±0,1 мм дәлдікті ұстап тұру қиынға түседі. Темірбетонды болат сияқты қатты материалдар деформацияға төзімді болса да, көбірек жылу шығарады, ол жылулық ауытқуға әкеледі.
3. Бөлшектің геометриясы: Жұқа қабырғалар кесу күштері әсерінен тербеледі. Терең қуыстар қаттылықты төмендетеді. Көп осьті операцияларды талап ететін күрделі беттер қателік көздерін көбейтеді. Қарапайым призматикалық бөлшек бірдей өңдеу процесінде аэроғышқыштықтағы күрделі компонентке қарағанда тағы да нақтырақ дәлдікке ие болады.
4. Қоршаған ортаны бақылау: Температураның өзгеруі материалдардың кеңеюіне және сығылуына әкеледі. Ауа температурасын реттейтін ортада жұмыс істейтін дәлдікпен өңдеу компаниялары температурасы тербелмелі цехтарға қарағанда тұрақтырақ нәтижелерге қол жеткізеді.
5. Құрал-жабдық сапасы: Созылғыш қабықшалары бар жоғары сапалы карбидті құралдар өлшемдік дәлдікті ұзағырақ сақтайды. Тозған құралдар кішірейтілген бөлшектер мен нашарлаған беттік жағын береді. Құралдың қаттылығы терең элементтердің азығы талап етілетін дәлдік шектерін қанағаттандыруын немесе қанағаттандырмауын анықтайды.

Мұнда практикалық нұсқаулар берілген: функциялық талаптар қойған жерлерге ғана азығы талап етілетін допустималды ауытқуларды қолданыңыз. Орнату болты үшін арналған еркін орын қажет ететін тесікке ±0,01 мм дәлдігі керек емес. Ал дәлдікпен орнатылатын роликті тірек орналасатын цилиндрлік бетке міндетті түрде керек. Сондай-ақ SendCutSend хабарламалары , асырып кетілген азығы талап етілетін допустималды ауытқулар бөлшектердің қалдыққа жіберілу ықтималдығын арттырады, бұл шығындарды көтереді және жеткізу мерзімдерін ұзартады.

Допусқа төзімділік жиналуы бұл қиындықты күрделендіреді. Бірнеше өлшем тізбегінде байланысқан кезде олардың допустары жиналады. Әрқайсысы ±0,1 мм допусқа ие болатын үш бөлшек соңғы жинау аймағында жалпы ауытқуы ±0,3 мм-ге дейін жетуі мүмкін. Бұл әсерді түсіну сізге ең маңызды орындарға қатаң допустарды бөліп беруге, ал басқа жерлерде талаптарды жеңілдетуге көмектеседі.

Негізгі қорытынды? Өзіңіздің функционалдық талаптарыңызды анық түрде хабарлаңыз. Өзіңіздің өңдеу серіктесіңізге бөлшек қандай өлшемдерге ие болуы керек екенін ғана емес, сонымен қатар ол қандай функцияларды орындауы керек екенін де айтыңыз. Бұл сұхбат жиі қосымша өндірістік мүмкіндіктерді ашады — сол функционалдық нәтижелерді сапасын төмендетпей, бірақ өндіріске ыңғайлырақ техникалық талаптармен қол жеткізу мүмкіндігін береді, нәтижесінде құндар үнемделеді.

Допустар түсінілген соң келесі қадам — бастапқыдан-ақ тиімді өңделетін бөлшектерді жобалау. Даму процесінің ерте кезеңінде жасалған жақсы жобалау шешімдері өндіріс шығындарын қатты төмендетуге және соңғы бөлшектің сапасын жақсартуға мүмкіндік береді.

Өндіріске ыңғайлы металл бөлшектерді жобалауға арналған нұсқаулар

Сіз әдетте «идеалды» деп санайтын CAD дизайндарыңызға өте жоғары баға берілетінін ешқашан ойланғансыз ба? Бұл жауап көбінесе Өндіріске Қолайлы Дизайнда, яғни DFM-де жасырылған. Бұл жүйелі тәсіл функционалдылықты сақтай отырып, сіздің қосымша өңделетін бөлшектеріңізді тиімді, құны төмен өндіріс үшін оптималдайды. Сіз дизайн кезеңінде қабылдайтын шешімдер кейінгі әрбір өндіріс қадамына әсер етеді, ал көрінісінше онша маңызды емес шешімдер тікелей өңдеу операциясын күрделі, уақыт талап ететін процеске айналдыруы мүмкін.

Сәйкес Modus Advanced тиімді DFM іске асыру өндіріс шығындарын 15–40% дейін азайтып, қолданылмаған дизайндарға қарағанда жеткізу мерзімін 25–60% дейін қысқартуға мүмкіндік береді. Сіз прототиптер немесе сериялық өндіріс үшін CNC өңдеу бөлшектерін жасайсыз ба, соның қағидаларын түсіну сізге тікелей пайдаңызға әсер ететін негізделген шешімдер қабылдауға мүмкіндік береді.

Тиімді өңделетін бөлшектерді жобалау

Қиылатын құралдың бөлшекпен қалай әсерлесетінін ойланыңыз. CNC машиналары материалды қабаттап алып тастайтын анықталған траекториялар бойынша қозғалатын цилиндрлік айналмалы құралдарды пайдаланады. Сіздің дизайн-проектіңіз осы физикалық шындықтарға сыйып, оларға қарсы емес болса, өңдеу жылдамырақ, сенімдірек және арзандау болады.

CNC машиналарымен өңделетін бөлшектерді оңай және арзан өндіруге мүмкіндік беретін негізгі DFM ережелері:

• Ішкі бұрыштарға радиустар қосыңыз: CNC қиылатын құралдары дөңгелек пішінді, яғни олар физикалық тұрғыдан идеалды 90-градустық ішкі бұрыштарды жасай алмайды. 0,030" (0,76 мм) минималды радиус көрсетілуі стандартты құралдардың операцияны тиімді аяқтауына мүмкіндік береді. Zenith Manufacturing компаниясының айтуынша, электрлік разрядты өңдеу (EDM) әдісімен өңделген жалғыз бұрыштың құны стандартты фрезамен өңделген бұрыштың құнынан 3–5 есе асады.
• Минималды қабырға қалыңдығын сақтаңыз: Жұқа қабырғалар кесу күштерінің әсерінен иіледі, бұл құралдардың зақымдануына және беттің сапасының төмендеуіне әкеледі. Металл үшін ең аз қабырға қалыңдығын 0,8 мм деңгейінде ұстаңыз. CNC пластикті өңдеу операциялары үшін бұл шек құрылымның төмен қаттылығы мен жылу жиналуынан деформациялануға бейімділігіне байланысты 1,5 мм-ге дейін артады.
• 3:1 тереңдік ережесін сақтаңыз: Тереңдік құрал диаметрінің үш есесінен асып кеткен кезде кесу ұзындығының ұзаруы құралдың қаттылығын төмендетеді. 0,5" соңындағы фреза тек 1,5" тереңдіктегі қуыстарды ғана кесуі керек. Бұл шектен тыс қолданған кезде сіз тербелістерге, беттің сапасының төмендеуіне және құралдың сынғыштығына ұшырайсыз.
• Тесік тереңдігінің қатынасын шектеңіз: Стандартты бұрғылау бұрғылары тереңдіктің диаметрге қатынасы шамамен 4:1 болғанға дейін жақсы жұмыс істейді. 10:1-ден асқан кезде арнайы қармақты бұрғылау операциялары қажет болады, бұл стандартты бұрғылауға қарағанда өңдеу уақытын 5–10 есе арттырады.
• Құралға қол жеткізуді қамтамасыз етіңіз: Кесу құралдары барлық элементтерге тікелей, кедергісіз жолмен жетуі тиіс. Теріс шығыңқылықтарды немесе ерекше кіру бұрыштарын қажет ететін ішкі геометрияларды болдырмаңыз. Терең қуыста орналасқан саңылау құралдың жоғарыдан тікелей жетуі мүмкін болмаған жағдайда өңделуі мүмкін емес.
• Стандартты тесік өлшемдерін қолданыңыз: Орнатылған бұрғылау ұштарының өлшемдерінен ауытқу өңдеу уақытын 3–5 есе арттыратын соңғы фрезерлеу операцияларын қажет етеді. Дәлдігі жоғары талап етілетін тесіктер үшін әрқашан қайта өңдеуге (реймінгке) мүмкіндік беретін стандартты өлшемдерді көрсетіңіз, ал дәлдігі жоғары фрезерлеуден аулақ болыңыз.

Кішігірім CNC өңдеу операциялары осы нұсқаулардан ерекше пайда көреді. Шағын бөлшектермен жұмыс істеген кезде элемент өлшемі мен құрал мүмкіндіктері арасындағы қатынас одан да маңызды болады, ал өндіріс көлемінде дизайнерлік қателіктер тез көбейеді.

Құнын арттыратын жиі кездесетін дизайн қателіктері

Кейбір дизайн шешімдері экранда әдемі көрінеді, бірақ станоктар орналасқан цехта қиындықтар туғызады. Осы кеңінен таралған қателіктерді түсіну сізге бағасы күтілгендей емес, бірақ көп болып шыққан сауалнамалардан пайдалы қымбат тұратын суреттерден аулақ болуға көмектеседі.

• Беттер арасындағы қырлы қырлар: Екі бет өте сүйір бұрышпен қиылысқан кезде сіз екіншілік чепелдеу операцияларын талап ететін және өңдеу кезінде зақымдану қаупі бар әлсіз элементтер жасайсыз. Бұл мәселені шешу үшін сыртқы кішкентай фаскаларды (0,005–0,015" / 0,13–0,38 мм радиусы) қосыңыз.
• Қажетсіз дәлдік шектеулері: Тек екі элемент ғана осы дәлдікті талап еткен кезде ±0,05 мм дәлдігін глобалды түрде қолдану бөлшек бағасын 3–5 есе көбейтуі мүмкін. Саладағы талдауға сүйене отырып, бір медициналық стартап қораптың бағасын ±0,05 мм-ден ±0,2 мм-ге дейін дәлдікті жеңілдету арқылы бірлікке 300 доллардан 85 долларға дейін төмендетті.
• Функционалды мақсаты жоқ күрделі қисықтар: Күрделі әртүрлі радиустар мен көркем элементтер CAD модельдерінде әсерлі болуы мүмкін, бірақ өндірістік тежегіштерді туғызады. Тұрақты және қарапайым геометриялық пішіні бар қорапты бағдарламалау мен өңдеу сағаттар ішінде орындалады, ал күрделі нұсқасы бағдарламалауға күндер кетіруі және бірнеше орнатулар қажет етуі мүмкін.
• 5 осьті өңдеуді талап ететін элементтер: Бұрышты беттер, күрделі қисықтар және негізгі осьтерге бағытталмаған элементтер 3 осьті стандартты станоктарға қарағанда 300–600% қымбат тұратын жабдықтарды талап етеді. Осындай элементтерді анықтағаннан бұрын, олардың өндірістің экономиялылығын арттыру үшін шағын конструкциялық түзетулермен ауыстырылуы мүмкін болатынын қарастырыңыз.
• Токарьлық прототиптер үшін литейлік оптимизацияланған дизайндар: Құймаларда кездесетін шығу бұрыштары арнайы құрал-жабдықтарды немесе күрделі бағдарламалауды талап етеді. Стандартты фрезалар бұрышты беттерде тұрақты бет сапасын сақтауға қиналады. Тәжірибелік фрезерлеу және өндірістік құю үшін жеке конструкциялық нұсқалар құрыңыз.
• Аса салыстырмалы беттік аяқталу: Стандартты фрезерлеу Ra 3,2 мкм шамасында функционалды бет сапасын береді. Ra 0,8 мкм талап ету әдетте қосымша полировка операцияларын қажет етеді, бұл жеткізу мерзімін 25–100% арттырады. Салыстырмалы тегіс беттерді анықтағаннан бұрын, олардың қолданылуына шынымен қажеттілігін қарастырыңыз.

Құны мен дәлдік шегі арасындағы қатынас сызықты емес — ол экспоненциалды. Әрбір тар дәлдік шегінде орындалатын өлшемдер үшін дәл орнатулар, баяу машина жылдамдығы, жиірек бақылау және жоғары қабылданбау көрсеткіштері қажет. Бөлшекті тар дәлдік шегінде дайындау барлық өндірістік процеске күрделірек жұмыс істеу режимін қолдануды қажет етеді.

Сіздің дизайндыңызды окончательды түрде бекітпес бұрын, осы тез DFM тексеру тізімін өтіңіз: Ішкі бұрыштар радиусты ма? Қабырғалар минималды қалыңдық талаптарын қанағаттандырады ма? Стандартты құралдар барлық элементтерге қол жеткізе ме? Тар дәлдік шектері тек функционалды тұрғыдан қажет болған жағдайларда ғана қолданылады ма? Осындай мәселелерді дизайн сатысында анықтау оларды түзетуге сағаттарды ғана алады, ал өндіріс кезінде анықталса, оларды түзетуге апта-апталай уақыт кетеді және көп қосымша шығындар туады.

Сіздің бөлшектеріңіз тиімді фрезерлеуге арналып жобаланғаннан кейін, келесі қарастырылатын мәселе — қызмет көрсету және сыртқы пішінін жақсартатын беттің жабылу нұсқалары. Әртүрлі жабылу түрлері коррозияға қарсы қорғау мен эстетикалық тартымдылық сияқты әртүрлі мақсаттарға қызмет етеді.

Беттің жабылу нұсқалары мен таңдау критерийлері

Сіздің өңделген бөлшегіңіз CNC станогынан кесу бағыты бойынша көрінетін құрал іздерімен шығады. Бұл толығымен қалыпты. Ал келесі әрекет сіздің компонентіңіздің тек қана қызмет атқаруын немесе қолданылатын саласында шынымен де жоғары көрсеткішке ие болуын анықтайды. Беттің жабылуы өңделген алюминий, болат және басқа металдарды нақты қолданысқа дайын бөлшектерге айналдырады.

Беттің жабылуын сіздің бөлшегіңіздің өндіріс әңгімесінің соңғы тарауы ретінде қарастырыңыз. Саладағы мамандардың айтуынша, беттің жабылуы — бұл CNC арқылы өңделген металдық бөлшектердің беттік тегістігін, сыртқы түрін және тозуға төзімділігін жақсарту үшін қолданылатын кейінгі өңдеу процесі. Егер жабылу қолданысқа сәйкес келсе, ол қызмет ету қабілетін де, эстетикалық түрін де жақсартады.

Қызмет көрсету талаптары үшін функционалды жабылулар

Сіздің бөлшектеріңіз коррозияға төзімді болуы, тозуға қарсы тұруы немесе қиын жағдайларда жұмыс істеуі керек болған кезде функционалды жабының қолданылуы міндетті, яғни опциялық емес. Бұл өңдеулер бөлшектің қызмет мерзімін ұзарту және жұмыс істеу сапасын жақсарту үшін беткі қасиеттерді өзгертеді.

Токарьлағаннан кейінгі жабын бастапқы деңгейді көрсетеді. Стандартты беттің тегістігі (Ra) шамамен 3,2 мкм (125 мкдюйм) құрайды, оның бетінде кесу бағытымен созылатын көрінетін құрал іздері бар. Жабын өңдеу өтісі арқылы бұл көрсеткішті 1,6, 0,8 немесе тіпті 0,4 мкм-ге дейін тегістеп, бетті жақсартуға болады. Бұл нұсқа өлшемдік дәлдік пайдалануға қарағанда маңызды болған кезде жақсы жұмыс істейді және стандартты механикалық өңдеу операцияларынан тыс қосымша шығындар туғырмайды.

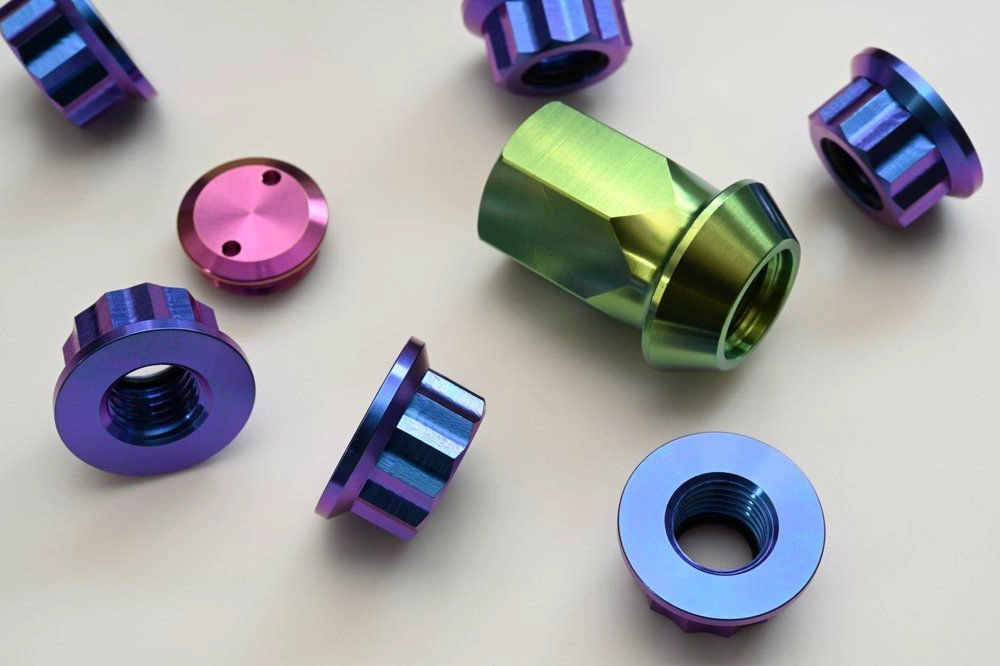

Андодилеу cNC арқылы өңделген алюминий мен титан беттерінде қатты керамикалық оксид қабатын құрады. II типті анодтау әдетте 4–12 мкм қалыңдығындағы жағындар құрады, бұл коррозияға төзімділікті жақсартады және бояуларды сіңіруге мүмкіндік береді, нәтижесінде боялған жағындар алынады. III типті (қатты қабатты) анодтау әдетте шамамен 50 мкм қалыңдығындағы әлдеқайда қалың қабаттарды құрады және функционалды қолданыстар үшін жоғары деңгейдегі тозуға төзімділік қамтамасыз етеді. Hubs компаниясының айтуынша, анодтық қабат бастапқы беттен сыртқа және ішке қарай өседі, сондықтан өлшемдік өзгерістерді дизайнға ескереу қажет.

Күміс және никельдеу опциялары бөлшектеріңізге нақты функционалды пайданы қамтамасыз ету үшін жұқа металл қабаттарын тұндырады. Цинкпен капталу болат бөлшектерге қорғаныс ретінде әсер ететін коррозияға қарсы қорғаныс қамтамасыз етеді. Никельмен капталу қаттылық пен тозуға төзімділікті арттырады және қолданылуын жақсартады. Хроммен капталу өнеркәсіптік қолданыста эстетикалық тартымдылық пен өте жоғары тозуға төзімділік қамтамасыз етеді. Согласно Valence Surface Technologies , объект электролиттік капталуда катод ретінде қызмет етеді, ал капталатын металл бетке электрохимиялық реакция арқылы тұнады.

Химиялық емдеулер пасивация және қара тотығы сияқты әдістер арнайы қажеттіліктерді қанағаттандырады. Пасивация арқылы шойын болаттың табиғи коррозияға төзімділігі оның пассивті беттік қабатын оптималдау арқылы арттырылады. Қара тотығы темір базасындағы металдарға әсем сыртқы көрініс береді және әлсіз коррозияға қарсы қорғаныс қамтамасыз етеді; ол әдетте құралдар мен бекітпе бұрандаларында қолданылады.

Көрінетін бөлшектер үшін эстетикалық сыртқы өңдеу нұсқалары

Сіздің бөлшектеріңіз соңғы пайдаланушыларға көрінетін болса, онда сыртқы көрініс функциямен бірдей маңызды. Эстетикалық сыртқы өңдеулер кәсіби көрініс беретін беттерді құрады және өнімнің сапасына қатысты қабылдану деңгейін көтереді.

Шарикпен жару бұл процессте қысымды ауа арқылы шыны шарлары бетке әсер етіп, біркелкі маттау немесе жылтырсыз құрылым пайда болады. Бұл әдіс өңдеу ізін жояды және бүкіл бөлшек бойынша біркелкі сыртқы көрініс қамтамасыз етеді. Ол салыстырмалы түрде арзан және барлық металдармен жұмыс істейді, бірақ негізінен көрініс қасиеттерін жақсартуға бағытталған және шектеулі қорғаныс қамтамасыз етеді. Өлшемдік өзгерістерді болдырмау үшін критикалық элементтер (мысалы, тесіктер) маскалануы мүмкін.

Ұнтақ жабыны тұрақты полимер қабатын қолданады, ол көптеген басқа нұсқаларға қарағанда тозуға, коррозияға және соққыға төзімдірек. Құрғақ тозаң электростатикалық түрде бекиді, содан кейін шамамен 200°C температурада пеште қатаяды. Қабат қалыңдығы әдетте 18–72 мкм аралығында болады, сондай-ақ сансыз түстердің ішінен таңдауға болады. Бұл жабын кез келген металмен үйлеседі және көбінесе ең жақсы көрініс үшін бисерлі бастырумен қосылады, бірақ ішкі беттерге қолдану қиын.

Жылтырату және электролиттік жылтырату тегіс, жарқырағыш беттер алу үшін. Механикалық полировка біртіндеп ұсақтау үшін ұсақтағыштардың құрамын жетілдіреді, нәтижесінде айна тәрізді жабын алынады. Электролиттік полировка электрхимиялық материалдың алынуы арқылы металдың бетін тегістейді, ол тазалық пен коррозияға төзімділікті жақсартады. Бұл процестер механикалық өңделген алюминий бөлшектері, штайнсиз болат және басқа да жоғары сапалы көрініс талап ететін металдар үшін қолданылады.

CNC поликарбонат және акрилдың CNC өңдеу жобалары сияқты металдан басқа материалдар үшін жабдықтау ескертулері өзгеше. Бұл пластиктерге металл өңдеу процестерінің орнына отпен полировкалау, бумен тегістеу немесе полимер негізіндегі қабаттарға арналған арнайы қаптамалар пайдалы болуы мүмкін.

Бітім түрі	Процесс сипаттамасы	Қолайлы Материалдар	Функционалдық артықшылықтар	Типілік қолданулар
Механикалық өңдеу бойынша	CNC операцияларынан стандартты бет, Ra 3,2–0,4 мкм	Барлық металдар	Ең қатаң өлшемдік бақылау, қосымша шығындар жоқ	Ішкі компоненттер, көрінбейтін бөлшектер, дәл келетін қосылыстар
Шарикпен жару	Ауамен қозғалтылатын шыны шарлар біркелкі матты дәліз құрады	Барлық металдар	Құрал іздерін жояды, бетті қаптамаға дайындайды	Тұтынушылық электроника корпуслары, көрінетін кронштейндер
Type II Анодтау	Электрохимиялық тотығу қабаты — 4–12 мкм, бояғыштарды қабылдайды	Алюминий, титан	Коррозияға төзімділік, түстердің көптігі, электрлік изоляция	Тұтынушы өнімдері, корпуслар, әрлеу компоненттері
III Тип Анодтау	Қатты керамикалық оксид қабаты ~50 мкм	Алюминий, титан	Жоғары деңгейдегі тозуға және коррозияға төзімділік	Әуе-ғарыш құрылғылары, өнеркәсіптік тозу беттері
Ұнтақ жабыны	Электростатикалық құрғақ тозаңды 200°C температурада, 18–72 мкм қалыңдықта пісірілген	Барлық металдар	Соққыға төзімділік, коррозиядан қорғау, түстердің көптілігі	Ашық алаңда қолданылатын жабдықтар, өнеркәсіптік корпустар, әдебиеттік заттар
Никильдеу	Электролиттік таңбалау арқылы түсірілген никель қабаты	Болат, мыс, алюминий (алдын-ала қаптамамен)	Қаттылық, тозуға төзімділік, қосылу сапасының жақсаруы	Электрондық компоненттер, фурнитура, декоративті бұйымдар
Хромдік қорғанатын	Никельден кейін электролиттік хромдау	Болат, латунь, мыс	Ерекше қаттылық, тозуға төзімділік, жарқыраған пішін	Автомобильдің сыртқы безендіру элементтері, өнеркәсіптік құрал-саймандар, гидравликалық цилиндрлер
Қара Оксид	Теміртас қорытпаларына арналған химиялық конверсиялық қабықша	Болат, шойын	Орташа коррозияға төзімділік, жарық шағылуының азаюы	Бекіткіштер, құралдар, қару-жарақ, оптикалық құрылғылар

Дұрыс жабынды таңдау үшін қызмет ету, пішін және бюджет арасында теңестіру қажет. Қайталанатын жанасуға немесе қатал ортаға ұшырайтын бөлшектерге әдетте қаттырақ, қалыңдау жабындар қажет. Косметикалық беттерге қорғаныс қажет болмаған жағдайда тек шариктік бастыру (bead blasting) жеткілікті болуы мүмкін. Norck компаниясының бақылауы бойынша, маңызды беттер мен дәлдеулерді көрсету керек, сондықтан жабынды тек қажетті жерлерге ғана қолданып, бөлшектің дәл келуі мен қызмет етуін бұзбауға болады.

Нәтижелердің оптималды болуы үшін жабын түрлерін біріктіруді қарастырыңыз. Анодтау алдында шариктік айдау біркелкі матты түр береді және коррозияға қарсы қорғаныс қасиеттерін арттырады. Кез келген жабын процесінен бұрын дәлме-дәлдік маңызды болатын аймақтардағы маңызды элементтерді маскалау өлшемдік дәлме-дәлдікті сақтайды. Сіздің алюминийлі CNC бөлшектері олардың функционалды талаптарына байланысты әртүрлі беттерде әртүрлі өңдеулерге ұшырауы мүмкін.

Жабын түрлері түсінілген соң, келесі қарастырылатын мәселе — автомобиль, әуе-ғарыш және медициналық құрылғылар сияқты салаларда өндірістік стандарттарды реттейтін салалық талаптар мен сертификаттаулар.

Салалық қолданбалар мен сертификаттау талаптары

Сіз маңызды қолданыстар үшін дәлме-дәл өңдеу компанияларын іздейтін кезде, салалық талаптарды түсіну міндетті шарт болып табылады. Әрбір сала өзіндік нормативтік негіздерге, сапа стандарттарына және құжаттама талаптарына бағынады, олар сапалы тұтынушыларды тек CNC жабдығы бар құрылғылардан ажыратады.

Бұл неге маңызды? Жалпы өнеркәсіптік қолданыста мүлтіксіз жұмыс істейтін компонент аэроғарыш немесе медициналық салада сәйкестік бойынша аудиттерде толықтай сәйкессіз болуы мүмкін. Сала бойынша зерттеулерге сәйкес, өндірушілердің (OEM) 67%-ы өз тәрбиелерінен ISO 9001 сертификатын негізгі талап ретінде талап етеді, ал салалық сертификаттар қосымша бірнеше сапалық деңгейлерді қосады. Осы талаптарды түсіну сізге өзіңіздің нақты салалық талаптарыңызға сай бөлшектерді өңдейтін өндірушілерді анықтауға көмектеседі.

Автомобиль өнеркәсібіндегі өңдеу стандарттары

Автомобильдік CNC дайындау жоғары көлемді өндіріс, дәлдік шектері мен үнемі қысым тудыратын құнының қиылысуында жүзеге асады. Сіз көлік құрамалары үшін мыңдаған бірдей компонент өндірген кезде тұрақтылық негізгі мәселе болып табылады. Бір ғана сапасынан ауытқыған партия өндіріс жолдарын тоқтатуға, шақыруларды тудыруға және тәрбиелермен қатынастарды тұрақты түрде бұзуға себеп болуы мүмкін.

Автомобильдық секторға дәл бөлшектерден көп нәрсе қажет. Оған құжаттамалық сапа жүйелері, статистикалық үдеріс бақылауы және тұтастық қамтамасыз етілетін жабдықтаушылар тізбегі қажет. Сіздің өңдеу серіктесіңіз бірнеше бағыт бойынша қабілетін көрсетуі тиіс:

• IATF 16949 Сертификаттандыру: Бұл автомобиль саласына арналған сапа басқару стандарты ISO 9001 негізінде құрылған және ақауларды болдырмау, ауытқуларды азайту және шығындарды жою бойынша қосымша талаптарды қамтиды. Бұл халықаралық деңгейде Tier 1 және Tier 2 автомобиль жабдықтаушылары үшін кіру билеті.
• Статистикалық процессті басқару (SPC): Негізгі өлшемдерді нақты уақытта бақылау өндіріс циклы бойынша бөлшектердің техникалық талаптарға сай қалуын қамтамасыз етеді. Статистикалық үдеріс бақылауы (SPC) ақаулар пайда болғанға дейін тенденцияларды анықтайды.
• Өндірістік бөлшектерді бекіту процесі (PPAP): Бұл құжаттама жинағы сіздің үдерісіңіздің массалық өндіріс басталғаннан бұрын барлық инженерлік талаптарға сай бөлшектерді тұрақты түрде шығара алатынын растайды.
• Бағдарламалық жүйелер: Әрбір компоненттің материалдық партиясына, станокқа, операторға және тексеру жазбаларына дейінгі ізін қадағалау қажет — бұл қайтару басқаруы мен түбірлік себептерді талдау үшін.

Автомобильдық қолданысқа арналған қосымша металдық бөлшектерді шығаратын кәсіпорындар осы жүйелерге көп қаржы салады. Мысалы, Shaoyi Metal Technology iATF 16949 сертификатын ұстап тұрады және қатаң СТАТ-бақылау сапасын қамтамасыз етеді, бұл шасси жинақтары мен қосымша металдық бұйымдар сияқты дәл компоненттер үшін бір жұмыс күні ішінде жеткізу мерзімімен автомобильдік деңгейдегі өндіріс мүмкіндігін қамтамасыз етеді.

Автомобиль өнеркәсібі тұтынушылардан үнемі жақсарту бағдарламаларына қатысуын, инженерлік өзгерістерге жылдам реакция беруін және дәл уақытта жеткізу кестесі бойынша буферлік қорларды ұстауын күтеді. Бұл операциялық талаптар өндіріс серігін таңдаған кезде жиі өңдеу қабілетіндей маңызды болып табылады.

Медициналық және әуе-ғарыш саласындағы сертификаттау талаптары

Медициналық және әуе-ғарыштық CNC өңдеу бірдей нәрсені қамтиды: ақауларға ешқандай толеранттылық жоқ. Детальдар адам денесіне немесе ұшақтарға орнатылған кезде, ақаулардың салдары кепілдік талаптарынан әлдеқайда асып түседі. Екі сала да қатаң сертификаттауды, кең көлемді құжаттаманы және мамандандырылған өндірістік біліктілікті талап етеді.

Әуе кеңістігі талаптары aS9100 сертификаттауына назар аударыңыз, ол ISO 9001 негізіне әуе-ғарыштық саладағы нақты бақылау шараларын қосады. Сала сарапшыларының пікірінше, әуе-ғарыштық компоненттер микрометрлік дәлдікке, күрделі 5 осьті фрезерлеу мүмкіндігіне және титан, инконель және басқа жоғары температурадағы қорытпалар сияқты экзотикалық материалдармен жұмыс істеу біліктілігіне қажеттілік қояды.

Негізгі әуе-ғарыштық сертификаттаулар мен талаптар:

• AS9100 сертификаты: Әуе, ғарыш және қорғаныс өнімдерінің дизайндауы, дамытуы, өндірілуі және қызмет көрсетуін қамтитын әуе-ғарыштық сапа басқару стандарты.
• Nadcap аккредитациясы: Бөлшектің бүтіндігіне әсер ететін жылумен өңдеу, дәнекерлеу және токтық емес сынақтар сияқты арнайы процестерді аккредитациялау.
• Бірінші үлгі тексеруі (FAI): Толық өндіріс басталғаннан бұрын бірінші өндірістік бөлшек сызба мен талаптарға сәйкестігін толық тексеру.
• Материалдың ізденуі: Шикізаттың өндіріс сертификатынан бастап дайын бөлшекке дейінгі толық құжаттама тізбегі, соның ішінде жылулық партия нөмірлері мен материалдың сынақ есептері.

Медицина құрылғыларын өндіру биосовместимдылық пен тазалық талаптары дәлдік теңдеуіне қосылады. Имплантацияға немесе науқаспен тікелей қатынасқа арналған компоненттер FDA ережелеріне сай келуі тиіс және жиі медициналық құралдар үшін сапа басқару бойынша ISO 13485 сертификатын талап етеді.

Медициналық өңдеу ескерілетін факторлар:

• ISO 13485 сертификаты: Қауіптерді басқаруға, дизайн бақылауына және реттеуші сәйкестікке назар аударатын медициналық құралдардың сапа басқару стандарты.
• Биологиялық үйлесімді материалдар: Хирургиялық құралдар мен импланттар адам денесімен тікелей қатынасқа кіруге жарамды болып танылған арнайы маркалардағы коррозияға төзімді болат, титан және арнайы қорытпаларды қажет етеді.
• Таза бөлме өндірісі: Кейбір медициналық компоненттердің өндіріс кезінде ластануды болдырмау үшін бақыланатын орта қажет.
• Валидациялық құжаттама: Орнату сапасын растайтын (IQ), жұмыс істеу сапасын растайтын (OQ) және өнімділік сапасын растайтын (PQ) протоколдар процестің қабілеттілігін көрсетеді.

Өнеркәсіптік жабдықтар қолданыстар әдетте біраз жеңілдетілген реттеуші негіздерге бағынатын болса да, тұрақтылық, сенімділік және тұрақты сапа талаптарын қанағаттандыруы қажет. ISO 9001 сертификаты сапаны басқару негізін қамтамасыз етеді, ал нақты салалар қысымды ыдыстар компоненттері үшін (ASME), электрлік корпуслар үшін (UL/CE) немесе қауыпты орталарда қолданылатын жабдықтар үшін (ATEX) қосымша талаптар қоя алады.

Бір дүкен иесі салалық құжаттамада былай деп белгілеген: «Сертификаттар біздің клиенттерімізге біздің сапаға қатысты адалдығымызды көрсетеді. Бұлар тек қағаз-қүжаттар емес — біздің жасайтын әрбір бөлшекке қатысты жоғары сапаға берілген уәде.»

Сіздің саланызға арналған дәлдікпен өңдеу компанияларын бағалаған кезде, олардың сертификаттары сіздің талаптарыңызға сәйкес келетінін тексеріңіз. Қазіргі сертификаттардың көшірмелерін талап етіңіз, аудит нәтижелері туралы сұраңыз және олар қалай сақталатынын түсініңіз. Сертификатталған тәрбиешілерге жұмсалған қаржы сапа мәселелерінің азаюы, реттеуші ұйымдарға тапсырыстардың жеңілдетілуі және сіздің компоненттеріңіздің саланыз талап ететін стандарттарға сай келетініне сенім арқылы тиімділігін көрсетеді.

Салалық талаптар түсінілген соң, келесі маңызды фактор — бұйымдардың жеткізілмеден бұрын олардың сипаттамаларына сай келетінін тексеретін сапа қамтамасыз ету процестері мен тексеру әдістері.

Сапа қамтамасыз ету және тексеру процестері

Сіз алатын бұйымдардың шынымен сіздің сипаттамаларыңызға сай келетінін қалай білесіз? Сіз «маған жақын орналасқан CNC өңдеу цехы» дегенге ғана сене алмайсыз, өйткені ол дәл компоненттер өндірді деп қарапайым түрде сенуге болмайды. Тексеру үшін жүйелі сапа қамтамасыз ету процестері, калибрленген тексеру құрал-жабдықтары және әрбір маңызды өлшемнің шектеулерінің ішінде болатынын растайтын құжатталған дәлелдер қажет.

Дәлме-дәл металл өңдеу бойынша сапа бақылау — бұл тек дайын бөлшектерді тексеру емес. Ол келген материалды растаудан бастап соңғы тексеруге дейінгі барлық процестерді қамтиды, оның ішінде жол бойында бірнеше бақылау нүктелері болады. Бұл процестерді түсіну сізге потенциалды станок цехы қызметтерін бағалауға және CNC өңделген бөлшектермен берілетін құжаттамаға қойылатын тиісті күтімдерді анықтауға көмектеседі.

Өңделген компоненттер үшін сапа тексеру әдістері

Қазіргі заманғы тексеру мүмкіндіктері негізгі штангенциркуль мен микрометрден әлдеқайда кеңірек. Дәлдік маңызды болған кезде станок цехтары өлшемдерді, геометриялық қатынастарды және беттік сипаттамаларды микрон деңгейіндегі дәлдікпен тексеретін күрделі өлшеу жүйелерін қолданады.

Координаттық өлшеу машиналары (CMM) өлшемдік тексерудің алтын стандартын ұсынады. Бұл компьютерлік басқарылатын жүйелер дәлдік сондай-ақ үш өлшемді бөлшек геометриясын карталау үшін дәлдік зондтарын қолданады, сонымен қатар өлшенген мәндерді САП (CAD) модельдері немесе сызба талаптарымен салыстырады. Саладағы мамандардың пікірінше, бақылаудың дәлдігі өлшеу құралдарының сапасына тәуелді, ал координаталық өлшеу машиналары (КӨМ) бірнеше сипаттамалар мен олардың өзара байланыстарын тексеруді талап ететін күрделі геометриялар үшін ең жоғары сенімділікті қамтамасыз етеді.

Бірінші бұйымның тексерілуі (FAI) өндіріс жалғаспас бұрын толық қамтылатын тексеруді қамтамасыз етеді. Себебі TiRapid атап өтеді , бірінші үлгі тексерісі — тапсырыс берушінің талаптары мен инженерлік сызбалардың талаптарына қатаң сәйкес келетінін қамтамасыз ету үшін өндірілетін бірінші бөлшек партиясын тексереді. Бұл процесстер құрал-жабдықтар, қысқыштар мен өңдеу бағдарламаларының толық өндіріс сериясына кіріспес бұрын сәйкес келетін бөлшектерді шығаратынын растайды. Статистикалық деректерге сүйенсек, сәйкес бірінші үлгі тексерістерін енгізу партиялардың қайтарылу көрсеткішін 60%-дан асады.

Статистикалық процестік басқару (SPC) бұл бөлшектердің дайындалуын күтпей-ақ, өндірісті нақты уақытта бақылайды. СТК (статистикалық процесстерді бақылау) өңдеу операциялары барысында маңызды өлшемдерді бақылай отырып, сапасы бойынша нормадан ауытқулардың пайда болуын алдын ала анықтайды. Бейкер Индастриз компаниясының айтуынша, ауытқуларды ерте анықтау оларды немесе қателерді, шығындарды және қайта өңдеуді минималды деңгейге дейін азайтып, уақыт пен ақшаны үнемдейді.

Қосымша бақылау әдістеріне беткі қабаттың тегістігін өлшеуге арналған беттік профилометрлер, материалдың сапасын тексеруге арналған қаттылық өлшегіштер және контурды тексеруге арналған оптикалық салыстырғыштар жатады. Талаптары жоғары салаларға қызмет көрсететін цехтар өлшеу құралдарының барлығы сенімді және ізденімпаз нәтижелер беретінін қамтамасыз ететін калибрлеу бағдарламаларын ұстанады.

Станок цехтарының сапа жүйелерін бағалау

Маңыңыздағы станок цехтарын іздеу кезінде немесе потенциалды серіктестерді бағалаған кезде сапа мүмкіндіктеріңізге қатысты бағалауға станок цехтарының өңдеу мүмкіндіктерімен қатар сапа мүмкіндіктері де қосылуы керек. Барлық цехтар өзіңіздің жобаңыз үшін қажетті жүйелерді, жабдықтарды және мамандықты ұстамайды.

Тиімді станок цехтары өңдеу циклы бойына құрамындағы бақылауларды жүргізеді, тек соңғы тексерулерді ғана емес. Бұл тәсіл мүмкін болатын ақауларды ерте анықтайды, қалдықтардың пайызын төмендетеді және қымбатқа түсетін қайта өңдеуден сақтайды. Қатты сапа жүйелері бар жергілікті станок цехтары сондай-ақ толық құжаттаманы сақтайды, қажет болған кезде бақылау есептерін, сәйкестік сертификаттарын және статистикалық процесстерді бақылау (SPC) деректерін ұсынады.

Потенциалды өңдеу серіктесін бағалаған кезде қоюға тиісті негізгі сұрақтар:

1. Цех қандай сертификаттарға ие? ISO 9001 — бұл құрылымдалған сапа басқару жүйелерін көрсетеді. AS9100 (әуе-ғарыш саласы), IATF 16949 (автомобиль өнеркәсібі) немесе ISO 13485 (медициналық құралдар) сияқты салалық сертификаттар салалық біліктілікті және сәйкестікке сәйкестікті көрсетеді.
2. Қандай бақылау құралдары қолжетімді? Сіздің бөлшектеріңізге қатысты координаталық өлшеу машиналары (КӨМ), беттік өлшеу құралдары және арнайы құралдар туралы нақты сұраңыз. Осындай маңызды: бұл құралдар ретті түрде калибрленеді және жөндеуден өтеді ме?
3. Келген материалдар қалай тексеріледі? Сапа шикізаттан басталады. Сапалы дүкендер материалдардың сертификаттарын тексереді, қажет болған жағдайда қасиеттерін сынақтан өткізеді және тараптан дайын бұйымға дейін ізділікті сақтайды.
4. Қандай өндірістік бақылау қолданылады? Дүкеннің өндірісті қалай бақылауын түсіну сапаның тұрақтылығын болжауға көмектеседі. Статистикалық бақылау, құжатталған тексеру нүктелері мен оператордың растауы барлығы сенімді нәтижелерге ықпал етеді.
5. Сәйкессіздіктер қалай өңделеді? Спецификациядан шығып кеткен бұйымдарға қатысты олардың әрекет ету процесі туралы сұраңыз. Олар түбірлік себептерді зерттей ме, түзетуші ішкі шараларды құжаттайды ма және алдын алу шараларын енгізеді ме? Белсенді тәсіл сапа мәдениетінің күшті екендігін көрсетеді.
6. Сіз қандай құжаттамаларды аласыз? Күтілетін нәтижелерді алдын ала түсіндіріңіз. Сіз өлшемдік тексеру есебін, материал сертификаттарын, сәйкестік сертификаттарын немесе бірінші үлгі тексеру жинағын аласыз ба?
7. Олар ұқсас жобалардан сілтемелер беруге қабілетті ме? Сіздің қолданысыңызға ұқсас қолданыстар үшін ақаусыз, жоғары дәлдіктегі бөлшектерді тапсыру бойынша дәлелденген жетістіктері олардың мүмкіндіктеріне сенім береді.

Сапа процестері прототиптік және өндірістік сериялар арасында қатты айырылады. Прототиптік фрезерлеу кезінде шамалы сандағы бұйымдар шығарылатындықтан және процестің қабілеттілігін орнату тиімсіз болғандықтан, барлық өлшемдерге 100% тексеру жүргізіледі. Өндірістік серияларда процесс тұрақтылығы көрсетілген кезде статистикалық таңдама әдісіне көшіледі; маңызды сипаттамаларға СТК (статистикалық процессті бақылау) бақылауы жүргізіледі, ал периодтық аудиттер үнемі сәйкестікті растайды.

Құжаттамаға қойылатын талаптар сондай-ақ жобаның кезеңі мен саласына қарай өзгереді. Тәжірибелік үлгілер үшін сіз өлшемдік есептердің негізгі нұсқасын алуыңыз мүмкін, оларда маңызды сипаттамалардың талаптарға сәйкес келетіндігі расталады. Өндірістік тапсырыстар әдетте кеңірек құжаттама жинағын қамтиды: бастапқы үлгіні тексеру есептері – сәйкестіктің базалық деңгейін орнатады, үздіксіз тексеру деректері – өндірістік процестің тұрақтылығын көрсетеді, материалдың сертификаттары – қорытпаның талаптарға сәйкестігін растайды, сондай-ақ сәйкестік туралы сертификаттар – жалпы қабылдануды қорытындылайды.

Сіз өзіңізге жақын орналасқан станокшылар цехын табып, олардың сапа жүйелері қатты болса, сіз тек дәл бөлшектер алып қана қоймайсыз. Сіз өзіңіздің жобаңыздың сәтті аяқталуына қызығушылық танытатын серіктеске ие боласыз, ол проблемаларды олар қымбатқа түскенше уақытылы анықтай алады және саланыз талап ететін құжаттаманы ұсына алады.

Сапа жүйелері түсінілген болса, соңғы қарастырылатын мәселе — бастапқы сұраныстан өндірістің көлемін кеңейткенге дейін механикалық цехтармен тиімді жұмыс істеу, яғни сіздің жобаңыз ұғымнан дайын бөлшектерге дейін үзіліссіз жүруін қамтамасыз ету.

Механикалық цехтармен сәтті жұмыс істеу

Сіз бөлшектің өзін спроекцияладыңыз, материалды таңдадыңыз және дәлдік шектерін көрсеттіңіз. Енді шындықтың лездігі келді: өз идеяңызды нақты өнімге айналдыру үшін механикалық цехтармен ынтымақтастыққа кірісу. Бұл қатынасқа қандай тәсілмен кірісуіңіз сіздің баға ұсынысының дәлдігінен бастап соңғы бөлшектің сапасы мен жеткізу мерзімдеріне дейін барлығына тікелей әсер етеді.

CNC прототиптеу серіктестерімен жұмыс істеу — тауарлық өнімдерді тапсырыс беруге ұқсамайды. Әрбір жоба өзіндік талаптарды қояды, ал нәтижелі ынтымақтастық ашық коммуникацияны, дұрыс құжаттаманы және нақты күт expectations тірін қажет етеді. Сіз бір ғана прототип әзірлейсіз бе немесе мыңдаған дана өндіріс сериясын жоспарлайсыз ба — механикалық өңдеу серіктестігінің процесін түсіну сізге қымбатқа түсетін кешігулер мен қиналдыратын түсініспеушіліктерден қашуға көмектеседі.

Дәл бағалау үшін жобаңызды дайындау

Сіз бірнеше кәсіпорындардан баға сұрауын беріп, әртүрлі бағалар алдыңыз ба? Осы айырымдар жиі толық емес немесе екі мағыналы ақпараттан туындайды. Детальдар туралы нақты мәліметтер жоқ кезде станоктар цехы өз қорытындыларын жасайды, бірақ олар сіздің нақты қажеттіліктеріңізбен сәйкес келмейді.

Stecker Machine компаниясының айтуынша, қарапайым фрезерлеу жұмыстары үшін RFQ-ны (баға сұрауын) бір аптада өңдеу оңай іс емес, бірақ ең жақсы CNC станоктар цехы оны реде істейді. Табиғи құймалар цехы немесе бояу қызметтері сияқты бірнеше тәуелді тәртіптерді қамтитын күрделі бөлшектер үшін барлық қажетті ақпаратты жинау 2–3 аптаға созылуы мүмкін. Бастапқы тапсырмаңыз неғұрлым толық болса, сонша тезірек және дәлірек бағалар аласыз.

Машинистер цехына прототиптік фрезерлеу немесе өндірістік жобаларыңыз бойынша дәл бағалау беру үшін келесі ақпарат қажет:

• Толық 3D CAD файлдары: STEP немесе IGES пішімдері CAM жүйелерінде әмбебап қолданысқа ие. SolidWorks, Fusion 360 немесе Inventor бағдарламаларынан түпнұсқа файлдар да қабылданады. Күрделі геометриялық пішіндер үшін тек 2D сызбаларды жібермеңіз.
• Детальды 2D сызбалар: Барлық маңызды өлшемдерді, шектеулерді, беттің тегістігі талаптарын және Геометриялық өлшемдер мен толеранциялар (GD&T) белгілеулерін қосыңыз. Толық 3D модельдер болса да, сызбалар модельдерде көрсетілмейтін мақсатты түсіндіреді.
• Материалдық сипаттамалар: «алюминий» немесе «болат» деп жалпы атау орнына нақты қорытпалардың маркаларын көрсетіңіз. 6061-T6 қорытпасы 7075-T6 қорытпасынан өте әртүрлі өңделеді, сондықтан бағалар да сәйкесінше өзгереді.
• Саны бойынша Талаптар: Қазіргі уақыттағы қажеттілікті және жылдық көлемді болжамдаңыз. Жұмыс орындары 5 прототипке және 5 000 өндірістік бөлшекке әртүрлі баға белгілейді.
• Беттік өңдеу спецификациялары: Қажетті Ra мәндерін, қаптау талаптарын немесе эстетикалық күтімдерді көрсетіңіз. Көрсетілмеген беттің өңделу тәсілі әдетте өңделгендей қалпында қалады, бұл сіздің талаптарыңызға сай келмеуі мүмкін.
• Сәйкестік сертификатының талаптары: Сізге материалдың сертификаттары, бірінші үлгіні тексеру есептері немесе салалық құжаттама қажет болса, оны алдын ала көрсетіңіз.
• Мақсатты уақыт кестесі: Идеалды жеткізу күніңізді және оның икемді болатынын немесе болмайтынын көрсетіңіз. Тез жеткізу тапсырыстары қымбатқа түседі, ал дүкендер тапсырыс беруге дейін өз қуаттарын бағалауға тиіс.
• Қолдану контексті: Бөлшектің қызметі мен оның қайда жұмыс істейтінін қысқаша түсіндіріңіз. Бұл контекст дүкендерге мүмкін болатын мәселелерді анықтауға және жақсарту ұсыныстарын беруге көмектеседі.

Сізге берілген баға ұсыныстарында қандай қызыл ескертпелерге назар аудару керек? Саладағы сарапшыларға сүйенсек, белгісіз немесе толық емес баға ұсыныстары, технологиялық процестер мен материалдар туралы деректердің жоғы, сонымен қатар басқа нарық қатысушыларымен салыстырғанда әлдеқайда төмен бағалар — бұлар көбінесе мүмкін болатын проблемалардың белгілері. Баға ұсынысын бермедін бұрын түсіндірме сұрақтар қоятын дүкен — бұл ұқыптылықтың белгісі, ол жақсы сапалы бөлшектердің өндірілуіне әкеледі.

Тәжірибелік үлгіден өндірістің масштабына дейінгі стратегиялар

CNC тәжірибелік үлгілерді өңдеу мен өндірістік өңдеу негізінен әртүрлі экономикалық шарттарда жүзеге асады. Бес тәжірибелік үлгі үшін идеалды процесс бестен жүзге дейін өндіріске шыққанда тиімсіз болады, және керісінше. Бұл айырмашылықтарды түсіну сізге өтулерді тиімді жоспарлауға көмектеседі.

CNC өңдеуі кезінде прототип құруда ең маңыздысы — икемділік. Сіз дизайндарды растап, орынға келуін сынауға және нақты әлемдегі пікірлерге сүйеніп қайталауға тырысасыз. Ал Protowrk ескертеді, CNC прототип құру қызметтері әдетте қатты құрал-жабдықтардың қажеті болмағандықтан өте тез тапсырылады. Прототип өңдеу қызметтері әдетте жалпы мақсаттағы бекіткіштерді, стандартты құрал-жабдықтарды және цикл уақытының тиімділігінен гөрі тез ауысуға бағытталған бағдарламалау әдістерін қолданады.

Өндірісті кеңейту басқа басымдықтарды қажет етеді. Саны оған негізделген кезде цехтар арнайы бекіткіштерге, оптималды құрал-жабдықтарға және бір бұйымға кететін цикл уақытын азайтатын жетілдірілген бағдарламаларға инвестициялайды. Бастапқы орнату шығындары ірі көлемдерге таратылады, бұл негізінен құн теңдеуін өзгертеді. 100%-дық тексеруді статистикалық өндірістік бақылау алмастырады, ал құжатталған процестер ұзақ өндіріс сериялары бойынша тұрақтылықты қамтамасыз етеді.

Бұл ауысу әрекетті жоспарлауды талап етеді. Келесі кеңейту факторларын қарастырыңыз:

• Дизайнды тоқтату мерзімі: Өндірістік құрал-жабдықтарға инвестициялар тек жобалау тұрақтандыққа ие болғаннан кейін ғана мағынаға ие болады. Прототиптерді окончательно реттеу бұрын өндірістік құрылғыларына дереу өту — қолданысқа жарамсыз болып қалатын құрал-жабдықтарға ақша шығынын тудырады.
• Процесті оптимизациялау: Прототип бағдарламалары жылдамдықтан гөрі сенімділікті басымдыққа алады. Өндірістік бағдарламалар цикл уақытын қысқарту мен құрал алмастыруды азайтуға бағытталған оптимизациялық жұмыстардан пайда көреді.
• Сапа жүйесінің үйлесімділігі: Тез CNC прототиптеу әдетте негізгі өлшемдік тексеруді қамтиды. Өндіріс құжатталған бақылау жоспарларын, статистикалық процесстерді бақылау (SPC) енгізуін және үздіксіз процесті бақылауды талап етеді.
• Жеткізу тізбегін интеграциялау: Өндірістік көлемдер материалдарды қоймада сақтауға келісімдерін, белгіленген жеткізу мерзімдерін және буферліқ қорларды басқаруды талап етеді, ал бұл прототиптер үшін оправданылмаған.

Екі кезеңді де қолдай алатын өндірушілер сіздің идеяңыздан сериялық өндіріске дейінгі жолыңызды жеңілдетеді. Shaoyi Metal Technology бұл масштабдалатын тәсілдің мысалын көрсетеді: IATF 16949 сертификаты мен автомобиль өндірісінің көлемі үшін қажетті SPC сапа бақылауын сақтай отырып, бір жұмыс күні ішінде жеткізілетін тез прототиптау мүмкіндігін ұсынады. Бұл үздіксіздік прототип мамандары мен өндіріс тәminатшылары арасында жобаларды ауыстыруға байланысты кедергілерді жояды.

Жеткізу мерзімдерінің күтілуі және қарым-қатынас бойынша ең жақсы тәжірибелер

Сіздің бөлшектеріңіз қанша уақыттан кейін дайын болуы керек? Ашық жауап: ол көптеген факторларға тәуелді, ал бұл факторлардың көпшілігі сатып алушыларға белгісіз. JLC CNC дерегіне сәйкес, жеткізу мерзімі дизайнның күрделілігіне, материалдың таңдалуы мен жеткізілуіне, жабдықтың мүмкіндіктеріне, өндіріс жоспарлауына және соңғы өңдеу талаптарына тәуелді.

Қарапайым бөлшектер үшін, жиі қолданылатын материалдарда және стандартты шектеулерде тәжірибелік үлгілерді дайындауға 1–2 апта күтуге болады. 5 осьті фрезерлеуді талап ететін күрделі геометриялық пішіндер, ұзақ мерзімді сатып алу қажеттілігі бар экзотикалық материалдар немесе дәлме-дәл реттеулерді қажет ететін тар шектеулер уақытты 3–4 аптамен немесе одан да ұзағыраққа созады. Сериялық өндіріс басталғанға дейін бірінші үлгіні тексеру мен өндірістік процесті растау қосымша уақыт талап етеді.

Жеткізу мерзімін ұзартатын негізгі факторлар:

• Материалдың қолжетімділігі: Арнайы қорытпаларды сатып алу үшін апталар керек болуы мүмкін. Стандартты алюминий мен болат әдетте күндер ішінде жеткізіледі.
• Дизайн күрделілігі: Көпосьті операциялар, көптеген элементтер және тар шектеулер барлығы механикалық өңдеу уақытын және бағдарламалауға кететін күш-жігерді арттырады.
• Бетінің өңделуі: Анонимдеу, металл кигізу немесе жылумен өңдеу сияқты сыртқы процестер жоспарыңызға күндер қосады.
• Тексеру талаптары: Толық көлемді бірінші үлгіні тексеру пакеттерін жинауға уақыт керек, сонымен қатар шешілуі қажет болатын мәселелерді анықтауы мүмкін.
• Қазіргі цехтың жүктемесі: Тіпті қабілетті цехтар да қуат шектеулерімен кездеседі. Тапсырысыңызды уақытында беру маңызды.

Жобаңыз бойынша үнемі байланыс орнату таңқалдыратын жағдайларды болдырмауға көмектеседі. Екі ұйымда да негізгі байланыс адамдарын белгілеңіз. Қарапайым жобалар үшін CNC бағасын онлайн жүйелер арқылы сұраңыз, ал күрделі жұмыстар үшін бағалаушылармен тікелей байланысқа шығыңыз. Жобаның жүру барысы туралы жаңартулар мен қолданылатын байланыс құралдары туралы сұраңыз. Егер сіздің жағыңыздан өзгерістер пайда болса, оларды дереу өңдеу серіктесіңізге хабарлаңыз, себебі кешіккен өзгерістер кестелендірудің барлық деңгейлеріне әсер етеді және жеткізу мерзіміне әсер етуі мүмкін.

Ең мықты өңдеу серіктестіктері уақыт өте келе қалыптасады. Бастапқы жобалар базалық күтілулерді орнатады. Келесі тапсырыстар жинақталған білімге негізделеді: сіздің ұнатып қолданатын талаптарыңыз, сіздің ең маңызды тұрақтылық шектеріңіз, сіздің бақылау талаптарыңыз. Сіздің бизнесіңізді түсінетін цехтар сіздің қажеттіліктеріңізді алдын ала болжайды және олар проблемаларға айналмас бұрын потенциалды ақауларды анықтайды. Бұл қатынасқа салынатын инвестициялар жобалардың тегіс өтуіне, жылдам өңдеу мерзімдеріне және жақсы нәтижелерге әкеледі.

Онлайн жондап өңдеу бағасын сұраған кезде, тек қана баға толық ақпарат бермейтінін есіңізге түсіріңіз. Жауап беру жылдамдығын, сұрақтардың сапасын және қарым-қатынас анықтығын шығындармен қатар бағалаңыз. Талаптарыңызды түсінетін және сенімді түрде жеткізетін серіктеске берілетін сәл жоғары баға, белгісіз цехтан ең төмен бағаны іздеуге қарағанда жиі тиімдірек болады.

Сіздің қосымша металды өңдеу жолыңыз — негізгі ұғымдарды түсіну, материалды таңдау, дәлдік шектерін көрсету, дизайнды оптимизациялау, жабынды таңдау және сапаны тексеру — соңында сіздің таңдаған өңдеу цехыңызбен қалай тиімді ынтымақтастық құрғаныңызға байланысты сәтті немесе сәтсіз болады. Осы қарым-қатынасқа көңіл бөліңіз, анық сөйлесіңіз және толық ақпарат беріңіз. Сіз алатын бөлшектер осы ынтымақтастыққа қанша күш салғаныңызды көрсетеді.

Қосымша металды өңдеу бойынша жиі қойылатын сұрақтар

1. Толықтай қалыптастырылған CNC өңдеу дегеніміз не және ол стандартты өңдеуден қалай ерекшеленеді?

Тапсырыс бойынша CNC өңдеу — компьютерлік басқарылатын кесу құралдарын қолдана отырып, сіздің нақты талаптарыңызға сай дәл компоненттерді жасауды қамтамасыз етеді. Стандартты өңдеуге қарағанда, ол үлкен көлемде бірдей каталог бөлшектерін шығарады, ал тапсырыс бойынша өңдеу сіздің нақты талаптарыңыздан бастап кері бағытта жұмыс істейді. Бұл сізге нақты талаптардың орындалуын, массалық өндірісте жасау мүмкін емес күрделі геометриялық пішіндерді, алюминий, болат, титан және қалайы қорытпалары сияқты әртүрлі материалдарды қолдануға мүмкіндік береді, сонымен қатар прототиптер мен шағын партиялардың өндірісінің құнын төмендетеді. Дәлдік маңызды болатын мамандандырылған қолданулар үшін бұл инвестиция өзінің тиімділігін көрсетеді.

2. CNC өңдеу бөлшектерінде қандай материалдар жиі қолданылады?

Жиі қолданылатын CNC өңдеу материалдарына алюминий қорытпалары (жалпы қолданыс үшін 6061, жоғары беріктік үшін 7075), болат маркалары (өңделуге ыңғайлылығы үшін 1018/1020, әуе кемелері үшін 4130), коррозияға төзімді болат (өңделуге ыңғайлылығы үшін 303, коррозияға төзімділігі үшін 316), подшипниктер мен тозуға төзімді қолданыстар үшін қалайы, сондай-ақ әуе-ғарыш және медициналық импланттар үшін титан сияқты мамандандырылған қорытпалар жатады. Әрбір материал өңдеу параметрлеріне, шығындарға және соңғы бұйымның жұмыс істеу сапасына әсер етеді. Алюминийдің бағасы килограммда $2–5 құрайды және ол өте жақсы өңделуге ыңғайлы, ал титанның бағасы килограммда $20–50 құрайды және оны өңдеу қиындықтар туғызады.

3. Жобаңыз үшін ең жақсы онлайн станок цехын қалай таңдаймын?

Машина жасау зауыттарын сертификаттарға (ISO 9001 — негізгі деңгей, сонымен қатар аэроғарыш саласы үшін AS9100, автомобиль өнеркәсібі үшін IATF 16949, медициналық өнімдер үшін ISO 13485), өлшеу-сынау құралдарының болуына (соның ішінде координаталық өлшеу машиналары — КӨМ), сондай-ақ процестің ішіндегі бақылаулар туралы құжаттамасы бар сапа жүйелеріне сүйене отырып бағалаңыз. Қолданылатын материалдарды растау процестері, сәйкессіздіктердің өңделуі және сізге қандай құжаттама берілетіні туралы сұраңыз. Осыған ұқсас жобалардан сілтемелер сұраңыз. Мысалы, Shaoyi Metal Technology компаниясы IATF 16949 сертификатын иеленеді, сапа бақылауы үшін статистикалық процесті бақылау (СПБ) қолданады және дәл компоненттер үшін жеткізу мерзімі бір жұмыс күніне дейін қысқартылған.

4. CNC токарлау қандай дәлдіктерге қол жеткізе алады?

Стандарттық CNC өңдеу жалпы өлшемдер үшін ±0,1 мм (±0,005 дюйм) дәлдікке қол жеткізеді. Тұрақты тұрақтылықтар критикалық элементтер үшін ±0,025 мм (±0,001 дюйм) дейін жетеді, ал ультрадәл операциялар ±0,01 мм немесе одан да жоғары дәлдікке қол жеткізеді. Қолжетімді дәлдік машина мүмкіндіктеріне, материалдың қасиеттеріне (мысалы, алюминий пластиктерге қарағанда тұрақтылықтарды оңай сақтайды), бөлшектің геометриясына, орташа бақылау шарттарына және құрал-жабдық сапасына тәуелді. ±0,1 мм-ден ±0,01 мм-ге өту шығындарды 3–5 есе көбейтуі мүмкін, сондықтан тұрақтылықтарды тек функционалдық талаптар қажет еткен жағдайларда қолданыңыз.

5. Сипаттама берілгеннен бастап жеткізуге дейін қанша уақыт кетеді?

Жеткізу мерзімдері күрделілігіне, материалдарға және санына байланысты әртүрлі болады. Стандартты дәлдіктермен жасалған қарапайым бөлшектердің прототиптері әдетте 1–2 апта ішінде дайындалады. Күрделі 5 осьті геометриялар, сирек кездесетін материалдар немесе тар дәлдіктер уақытты 3–4 аптамен немесе одан да көпке созады. Сериялық өндіріс бірінші үлгіні тексеру мен өндірістік процесті растау үшін қосымша уақыт талап етеді. Материалдың қолжетімділігі, беттің жабылу талаптары және қазіргі уақытта цехтың жүктемесі де жоспарлауға әсер етеді. Кейбір өндірушілер сәйкес келетін жобалар үшін бір жұмыс күні ішінде жеткізу мүмкіндігін беретін тездетілген қызметтерді ұсынады.
