Прототиптық CNC өңдеу қызметтері шынымен не береді

Прототиптық CNC өңдеу қызметтері сіздің цифрлық CAD сызбаларыңызды физикалық, қызмет ететін бөлшектерге айналдырады компьютермен басқарылатын кесу құралдарын қолдана отырып бұл құралдар металл немесе пластиктен жасалған қатты блоктардан материалды алып тастайды. Жоғары көлемді өндіріске бағытталған өндірістік өңдеуден айырмашылығы, бұл қызметтер өнім дамуы кезінде дизайндың өзгерістерін тез қайталауға, жылдамдыққа және икемділікке басымдық береді.

Осылай ойлаңыз: өндірістік өңдеу «Біз 10 000 бірдей бөлшекті қалай тиімді өндіреміз?» деген сұрақ қояды. Ал прототиптау «Бұл дизайн шынымен жұмыс істей ме, және біз нені өзгертуіміз керек?» деген сұрақ қояды. Бұл негізгі айырма реттеу процедураларынан бастап, дәлдік шектеріне дейін барлығын анықтайды. Сіз концепцияны растаған кезде немесе орналасу мен қызмет етуін сынаған кезде сізге бірнеше күн ішінде (апталар емес), тез өңделген бөлшектер қажет.

Прототиптық CNC өңдеу әдетте 1-ден 50-ге дейінгі бұйымдар санын қамтиды, ал жеткізу мерзімі күрделілігіне байланысты 2-ден 7-ге дейінгі жұмыс күндерін құрайды. Сіз бір бұйымға өндірістік серияға қарағанда қымбат төлейсіз, себебі орнату, бағдарламалау және бекіту құрылғыларының шығындары аз сандағы бұйымдарға таратылады. Дегенмен, бұл қосымша төлем сізге қымбат өндірістік құрал-жабдықтарға көшуге дейін өзіңіздің дизайныңызды оқып-үйренуге және жетілдіруге мүмкіндік береді.

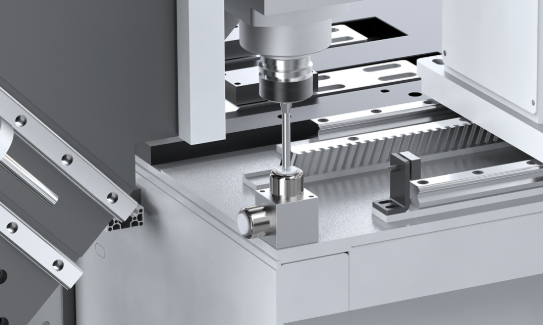

Цифрлық дизайndan нақты құбылысқа

Әрбір CNC прототиптау жобасы геометрияны, өлшемдерді және дәлдік шектерін анықтайтын 3D цифрлық сызбаны — CAD моделінен басталады. Кеңінен қолданылатын файл пішімдеріне .STEP, .IGES және SolidWorks-ке тән файлдар кіреді. Жақсы дайындалған модель қателер мен өңдеу уақытын әлдеқайда азайтады.

Бір рет жіберілгеннен кейін, сіздің файлыңыз CAM (компьютерлік көмекші өндіріс) бағдарламасына енеді, ол CNC машинасының іздейтін құралдың траекториясын құрады. Бұл процеске қажетті кесу құралдарын таңдау, оптималды жылдамдық пен берілу шамасын анықтау және операциялардың ретін жоспарлау кіреді. Нәтижесінде G-код шығады — бұл машина оқи алатын тіл, ол сіздің CNC бөлшектеріңізді дәлдікпен кесуге арналған.

Содан кейін қажетті шикізат таңдалады, оның қатты бекітілуі қамтамасыз етіледі және бағдарламаланған нұсқауларға сәйкес өңделеді. Бұл процестің барлық кезеңінде өлшемдер техникалық талаптарға сәйкестігі бақыланады. Мәтіндік фрезерлеу операцияларынан бастап соңғы тексеруге дейінгі барлық жұмыс істеу процесі CNC бөлшектерін әрқашан дәл өндіруге бағытталған бақыланатын ретпен орындалады.

Инженерлер прототиптер үшін CNC-ті неге таңдайды

Сіз бөлшектің шынымен де нақты әлемдегі жағдайларда тұрақты болатынын растауға тырысқан кезде, дәлдікпен жасалған CNC өңдеу 3D-баспа әдістері ұсына алмайтын артықшылықтарға ие. CNC-машиналары әдетте ±0,05 мм – ±0,1 мм дәлдікті ұстайды, ал типтік 3D-баспа процестерінде бұл көрсеткіш ±0,2 мм немесе одан да төмен.

Одан да маңыздырақ, CNC-прототиптеу сізге өндіріс сапасындағы материалдармен сынақ жүргізуге мүмкіндік береді. Сіз соңғы өндірісте қолданғыңыз келетін дәл алюминий қорытпасын, болат маркасын немесе инженерлік пластикті өңдей аласыз. Бұл сіздің жылулық сипаттамаларын сынауыңыз, беріктік бағалауыңыз және тығыздау тексерістеріңіз өнімнің нақты әрекетін, емес, жуықтап айтуларды көрсетеді.

Прототиптеріңіз үшін CNC-ті таңдаудың негізгі артықшылықтары:

• Материалдың көпшілігі: Өндіріс талаптарыңызға сәйкес келетін металдар, пластиктер, композиттер және арнайы материалдармен жұмыс істеу
• Дәл шектеулер: Көршілес бөлшектер, подшипник орындары және маңызды интерфейстер үшін қажетті дәлдікті қамтамасыз ету
• Функционалдық сынақ мүмкіндігі: Жүк көтеретін қабілеттілікті, жылу шашуын және механикалық қасиеттерді нақты жағдайларда тексеру
• Өндіріске сәйкес нәтижелер: Соңғы өнімдердің қалай көрінетінін, қалай сезілетінін және қалай жұмыс істейтінін дәл болжай алатын токарьлау бөлшектерін алыңыз

Бастапқы кезеңдегі пішін мен эргономикалық зерттеулер үшін 3D-баспа әлі де өте жақсы. Алайда, сіздің сұрақтарыңыз беріктікке, тозуға төзімділікке немесе дәл жинау әрекетіне қатысты болса, CNC-прототиптеу сізге өндіріске көшуге дейін сенуге болатын жауаптар береді.

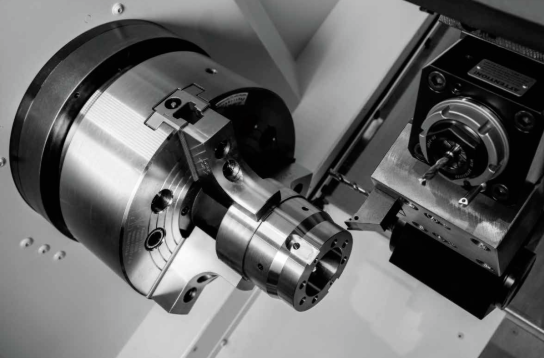

Толық прототиптік токарьлау жұмыс процесі түсіндірілген

Сіз өзіңіздің дизайн файлдарыңызды жібергеннен кейін негізінде не болатынын ескергеніз бар ма? толық CNC-қызметінің жұмыс процесін түсіну сізге нақты күт expectations қоюға, кешігулерден аулақ болуға және токарьлау серіктесіңізбен тиімдірек қарым-қатынас жасауға көмектеседі. Дизайн файлдарыңызды жіберуден бастап, токарьланған бөлшектердің сіздің дүкеніңізге жетуіне дейінгі әрбір кезеңді қарастырайық.

Типтік прототиптік токарьлау саяхаты сегіз реттік қадамнан тұрады:

1. CAD файлын жүктеу: Өзіңіздің 3D-моделіңізді және техникалық сызбаларыңызды жіберіңіз
2. ДТТ Талдауы: Инженерлер сіздің өндіріске жарамдылығын тексереді
3. Баға құру: Күрделілік пен талаптарға сәйкес баға алу
4. Материалдарды сатып алу: Шикізат қоры ізделіп, дайындалады
5. Механикалық өңдеу операциялары: CNC станоктары бағдарламаланған құралдың қозғалыс траекториясы бойынша сіздің бөлшегіңізді кеседі
6. Тексеру: Өлшемдер техникалық талаптарға сәйкестігі тексеріледі
7. Эгжамектерді бастаму: Қажет болса, беттік өңдеулер қолданылады
8. Жеткізу: Бөлшектер тазартылады, оралады және жіберіледі

Дизайнды тапсыру және файлды дайындау

Сіз дизайн файлдарын жүктеген кезде прототиптау жолыңыз басталады. Көптеген CNC қызмет көрсетушілер .STEP, .IGES, .STP форматтарын және SolidWorks немесе Fusion 360 бағдарламаларынан шығарылған нативті CAD файлдарын қабылдайды. Жақсы дайындалған CAD модельі қателер мен өңдеу уақытын әлдеқайда азайтады.

3D модельіңізбен қатар критикалық өлшемдерді, дәлдіктерді, беттің жағын өңдеу талаптарын және кез келген арнайы ескертпелерді көрсететін техникалық сызбаларды ұсынуыңыз керек. Анық құжаттама түсініспеушіліктерді болдырмауға және CNC станокта өңделетін бөлшектеріңіздің күтілетін талаптарға сай болуына кепілдік береді. Егер сіз онлайн өңдеу бағасын есептеуді сұрасаңыз, алдын ала толық ақпарат беру барлық процесті жылдамдатады.

DFM қарауы мен бағалау процесі

Мұнда тәжірибелі өндірушілер нақты құн қосады. Өндіріске ыңғайлы дизайн (DFM) қарауы бөлшек функционалды талаптарды қанағаттандыра отырып, оның тиімді түрде шығарылуы мүмкін екендігін бағалайды. Согласно Modus Advanced , таңғалдырарлықтай жиі, бастапқы техникалық сипаттамаларға сәйкес жасалуы мүмкін емес бөлшектерге тапсырыстар келеді.

DFM талдауы кезінде инженерлер мыналарды қарайды:

• Сұраныс етілген дәлдіктер қол жетімді жабдықтармен қол жетімді ме?
• Ішкі элементтер қиып алу құралдарына қолжетімді ме?
• Қабырға қалыңдығы өңдеу кезіндегі күштерге итерілуінсіз шыдауға қабілетті ме?
• Функцияны сақтай отырып, геометрияны ықшамдауға болатын мүмкіндіктер

Жақсы құрылғылар бұл кезеңде сізбен ынтымақтастық істейді, бөлшек өнімділігін сақтай отырып, құнын және жеткізу мерзімін азайтатын өзгерістерді ұсынады. Бұл кері-алғы әрекеттер нәтижесінде сізге тек шамасыз күрделілікті емес, сонымен қатар тиімді өндіріс әдістерін көрсететін онлайн CNC бағасы беріледі.

Екі жақ да дизайн тәсіліне келісім жасағаннан кейін сізге CNC өңдеуге арналған материалдар, еңбекақы, жабдықтау және жеткізу құнын қамтитын ресми баға беріледі. Стандартты бағалар үшін 24–48 сағат күту керек, ал күрделі жинақтар үшін уақыт ұзағырақ болуы мүмкін.

Өңдеу операциялары мен сапа бақылаулары

Рұқсат алынғаннан және материалдар сатып алынғаннан кейін өндіріс басталады. Құрылғыға орнатылатын шикізат — алюминий, болат немесе инженерлік пластик болуы мүмкін; ол өлшемі бойынша кесіледі және машинаға сенімді түрде бекітіледі. Бөлшектің геометриясына байланысты операцияларға фрезерлеу, иілу, бұрғылау және тегістеу кіруі мүмкін, олар бірнеше орнату кезінде орындалады.

Барлық өңдеу процесінде операторлар өлшемдерді бақылап отырады, сондықтан олар белгіленген шектеулер шегінде қалады. Кесу аяқталғаннан кейін бөлшектер калибрлер, микрометрлер және координаталық өлшеу машиналары (CMM) көмегімен ресми сапа тексеруінен өтеді. Өлшемдер өлшемдік дәлдікті, беттің жағындағы сапаны және элементтердің бүтіндігін растау үшін сіздің түпнұсқалық сызбаңызбен салыстырылады.

Егер көрсетілсе, соңғы өңдеу операциялары — анодтау, металл көмегімен қаптау, шариктік ұнтақпен ұшыру немесе полировка жүргізіледі. Соңында бөлшектер тазартылады, көлікте кедергісіз жеткізу үшін мұқият орақталады және сіздің жеткізу талаптарыңызға сәйкес жіберіледі. Көптеген прототиптік тапсырыстар 5–10 жұмыс күні ішінде аяқталады, бірақ уақытты қысқарту қажет болған жағдайда тездетілген нұсқалар да қолжетімді.

Бұл жұмыс істейтін процесті түсіну сізге жақсы сұрақтар қоюға, таза техникалық талаптар беруге және нәтижесінде өзіңіздің даму кестеңізді шынымен жылдамдататын прототип бөлшектерін алуға мүмкіндік береді. Енді сіз бұл процестің қалай жұмыс істейтінін білесіз, сондықтан қазір материалды таңдау құны мен сынақтың дұрыстығына қалай әсер ететінін қарастырайық.

Прототипіңіз үшін дұрыс материалды таңдау

Материалды таңдау сіздің прототипіңіздің сынағын немесе сәтті немесе сәтсіз етуі мүмкін . Дұрыс емес материалды таңдасаңыз, не қосымша талаптарға керек емес ақшаны шығарасыз, не одан да жаманы — даму кестеңіздің бағытын өзгертетін қате деректер аласыз. Жақсы жаңалық? Okdor компаниясының құжаттап отырған салалық тәжірибесіне сәйкес, 6061 алюминий мен Delrin пластик прототипті растаудың шамамен 85%-ын ең төмен құнға шешеді.

Нақты материалдарға кірмей тұрып, өзіңізге бір маңызды сұрақ қойыңыз: Бұл прототип өндірістегі материалдың қасиеттерін дәл қайталауы керек пе немесе тек геометрия мен орындалуын растауы жеткілікті ме? Сіздің жауабыңыз барлығын анықтайды. Геометрияны растау материалдың таңдауында икемділік береді, ал шынайы әлемдегі жағдайларда функционалдық сынақтар өндірістегі сипаттамаларыңызға сәйкес келетін материалдарды талап етеді.

Құрылымдық және жылулық сынақтар үшін металл прототиптер

Прототипіңіз механикалық жүктемелерге, жоғары температурада немесе қатал орталарға ұшырасқан кезде металдар сізге маңызды сынақ нәтижелерін алу үшін қажетті дәлдікті қамтамасыз етеді. Төменде әрбір нұсқаны қолдануға болатын жағдайлар келтірілген:

6061-Т6 Алюминий көптеген конструкциялық тексеру талаптарын қанағаттандырады. Ол таза өңделеді, дәлдік шектерін сақтайды (маңызды элементтер бойынша ±0,025 мм) және арнайы қорытпаларға қарағанда әлдеқайда арзан тұрады. Алюминийді өңдеу 1–3 мм қабырғалы жұқа қабырғалы қораптар, нақты бұрғылау күшін сынау қажет болатын резьбалы құрамалар және конструкциялық әлсіздіктерді ерте анықтау қажет болатын барлық бөлшектер үшін өте жақсы жұмыс істейді. Егер сіздің алюминийлі прототипіңіз сынақ кезінде сынса, онда сериялық өндірістегі бөлшек те мүмкін болады.

316 Тот баспайтын болат ортаның әсеріне төзімділік маңызды болған кезде ол міндетті түрде қолданылады. Температурасы 100°C-тан жоғары, химиялық заттармен немесе коррозиялық ортамен әсерлесетін прототиптер үшін шойынды таңдаңыз. Стандартты алюминий 150°C-тан жоғары температурада жұмсарады және қышқылды ортада коррозияға ұшырайды, сондықтан сізге қате өнімділік деректері беріледі. Қатаң тазалау режимдерін талап ететін медициналық құрылғылардың корпусы үшін шынайы әлемдегі тұрақтылықты растау үшін шойынды сынақ қажет.

Титан (6Al-4V) аэроғарыш және медициналық қолданыстар үшін өте жоғары беріктік-салмақ қатынасын ұсынады. Дегенмен, оның құны алюминийге қарағанда 5–10 есе жоғары болады және арнайы өңдеу параметрлерін талап етеді. Титаннан жасалған прототиптерді геометрия мен жинақтау функциясын төмен құнды материалдармен қолданып дәлелдегеннен кейін ғана соңғы растау үшін қалдырыңыз.

Бұндағы негізгі идея мынада: металдан жасалған прототиптер дизайндағы проблемаларды ашық көрсетуі керек, жасыруы керек емес. Командалар $60 тұратын алюминийден жасалған прототиптерде қабырға қалыңдығы бойынша туындайтын мәселелерді анықтап, $500 тұратын өндірістік қалыптарға кететін шығындарды қатты азайтты.

Пішін мен отыруын тексеруге арналған инженерлік пластиктер

Күрделі сияқты ма? Мүлде емес. Егер сынақтарыңыз жинақтау ретіне, ілмектің (snap-fit) қосылуына немесе өлшемдік тексеруге бағытталса, ал жүктің әсерін төзуге арналған қасиеттерге емес, онда инженерлік пластиктер тез жасалуы мен төмен құнымен ерекшеленеді.

Delrin материал (сонымен қатар POM немесе ацеталь деп те аталады) пластиктың симуляциясы үшін негізгі материал болып табылады. Бұл дельрин пластиктің қаттылануынсыз таза өңделеді және ABS, PC және нейлон сияқты кеңінен қолданылатын инжекциялық формалау материалдарымен жинақталғанда ұқсас қасиеттер көрсетеді. Оны төмендегі мақсаттар үшін қолдануға болады:

• Сынбай қайталанып иілуі керек болатын тісті қоспалар мен иілгіш шарнирлер
• Төмен үйкеліс көрсеткіші маңызды болатын тісті беріліс прототиптері
• Металлдан жасау қиын болатын күрделі ішкі трассировкасы бар корпус
• 50-ден астам сынақ циклы қажет болатын жинақтау растауы

Иілу сынағында алғашқы әсерден қатты иіліп сынған алюминийден ерекшелене отырып, дельрин инжекциялық формалау қалыбын жасауға кірісу алдында сіздің консольдық арқалық конструкцияларыңыздың шынымен жұмыс істейтінін растайды.

Нейлонды тігу сіздің өніміңіз балқытылған нейлоннан қалыпқа келтірілетін болса, бұл түсінікті. Бұл материал жақсы химиялық төзімділікке, төмен үйкеліс коэффициенттеріне (0,15–0,25) және қанағаттанарлықтай өңделуге ие. Нейлонды өңдеу үшін делринге қарағанда сәл басқа параметрлер қажет, себебі ол ылғалды сіңіруге склонды, бұл өлшемдерге әсер етуі мүмкін. Егер дәл өлшемдер маңызды болса, осыны ескеріңіз.

Поликарбонат PC транспарент немесе жартылай транспарентті прототиптер үшін соққыға төзімділік пен оптикалық анықтықты қамтамасыз етеді. Ол акрилге қарағанда берікірек, бірақ оптикалық сапалы беттерді алу үшін полировкалау қажет. Қорғаныс қаптамалары немесе түсу сынағынан өтуі тиіс дисплей терезелері сияқты дизайнда қатарынан прозрачтық пен механикалық беріктік қажет болған кезде поликарбонатты таңдаңыз.

Пластик бөлшектердің прототиптерін жасау үшін 90% жағдайда делриннен бастаңыз. Прототиптау кезеңінде материалдың қасиеттерін оптимизациялауға ұмтылмай, геометрияны, қосылуларды және жинау ретін тексеруге назар аударыңыз.

Прототип материалдарын салыстыру бағытнамасы

Бұл кестені өзіңіздің сынақ талаптарыңызды дұрыс материалды таңдауға жылдам сәйкестендіру үшін пайдаланыңыз:

Материалдың түрі	Ең жақсы қолданулар	Өңдеуге ыңғайлылық бағасы	Құны деңгейі	Тәжірибелік үлгілерді сынауға ыңғайлылығы
6061-Т6 Алюминий	Құрылымдық бөлшектер, қорғаныс қабықтары, резьбалы қоспалар, жылу шашуыштар	Керемет	Төмен ($50–75/бөлшек, орташа баға)	Бекітілу күшін сынау, жылулық растау, ауытқу шегін растау
316 Тот баспайтын болат	Жоғары температурада жұмыс істейтін қолданбалар, химиялық әсерге ұшырау, теңіз ортасы	Орташа (пластикалық деформацияланған кезде қатаяды)	Орташа-жоғары	Қоршаған ортаға төзімділік, коррозияға төзімділік, FDA сәйкестігі
Делрин (POM)	Қысымды қоспалар, тісті берілістер, втулкалар, инжекциялық формаларды модельдеу	Керемет	Төменгі-Орташа	Құрама растауы, иілгіш элементтерді сынау, тозу беттері
Нейлон	Рулонды тірек біліктері, сырғып қозғалатын бөлшектер, химиялық әсерге төзімді корпус	Жақсы (ылғалды сіңіреді)	Төменгі-Орташа	Үйкеліс сынағы, химиялық төзімділік, иілгіш компоненттер
Поликарбонат PC	Мөлдір қаптамалар, соққыға төзімді қорғаныс қабықтары, оптикалық терезелер	Жақсы (полировкалау қажет)	Орташа	Соққыға төзімділік сынағы, оптикалық анықтықты растау, қорғаныс қаптамалары
Жез	Электрлік контакттар, декоративті фурнитура, мыстың қоспаларын өңдеу	Керемет	Орташа	Өткізгіштік сынағы, көрінетін сапаны растау, дәлдетілген бекітпе бөлшектер

Баға деңгейлерінің прототип мөлшерлерге, яғни әдетте 1–10 данаға сілтеме жасайтынын ескеріңіз. Сериялық өндіріс көлемі экономиканы қатты өзгертеді. Сонымен қатар, өңделу қасиеттері әдетте қысқа мерзімділік пен бағаны да әсер етеді, себебі өңдеуге қиын материалдар баяу кесу жылдамдығын және көбірек құрал алмастыруын талап етеді.

Материалдың нұсқалары арасында қалған кезде, алдымен қарапайым және арзан нұсқаны таңдаңыз. Көптеген функционалды талаптар стандартты материалдармен қанағаттандырылады, ал сирек кездесетін материалдар көбінесе шын мәнінде болмайтын мәселелерді шешеді. Геометрияны алюминий немесе дельрин арқылы тексеріңіз, ал өндірістік сипаттамалы материалдармен жұмыс істеу тек дизайн дәлелденгеннен кейін ғана орындалады.

Сіздің материалдыңыз таңдалғаннан кейін келесі маңызды шешім — прототип бөлшектер үшін нақты қандай дәлдік сипаттамалары маңызды екенін және қатаң талаптар қашан тек артық шығындарға әкелетінін түсіну.

Прототип бөлшектер үшін дәлдік сипаттамаларын түсіну

Көптеген станоктау цехтары айтып бермейтін бір шындық: сіздің прототип сызбаңыздағы әдеттегі дәлдік сипаттамасы сізге қажеттінен 30% артық тұрады. Инженерлер көбінесе әдеттен, яғни прототиптық сынақтарында осындай дәлдіктің нақты қажеттілігі болмаған кезде өндірістік деңгейдегі дәлдік сипаттамаларын белгілейді. Қатаң дәлдік сипаттамалары қашан маңызды болатынын және қашан олар тек бюджетіңіздің азаюына әкелетінін түсіну — құны тиімді прототиптауды қымбатқа түсетін артық инженерлік жобалаудан ажыратады.

Сәйкес Geomiq әдеттегі ±0,127 мм (±0,005") дәлдік сипаттамасы әдетте көптеген қолданыстар үшін жеткілікті дәл және қанағаттанарлық деңгейде. Қатаңдау сипаттамалары ұсақ-түйекке назар аударуды, қиылу жылдамдығын баяулатуды, арнайы бекіту құрылғыларын және кеңістікті сапа бақылауын талап етеді, бұлардың барлығы шығындарды қатты көтереді.

Стандарттық және дәлдік шектері

CNC өңдеу мүмкіндіктері кең ауқымды қамтиды: жалпы сипаттамалар үшін жарамды стандартты цех шектерінен бастап, орташа орташа жағдайларды бақылауды талап ететін өте дәл жұмыстарға дейін. Сіздің прототипіңіз осы ауқымның қай жерінде орналасқаны — құны мен жеткізу мерзіміне тікелей әсер етеді.

Стандартты өңдеу шектері ±0,1 мм – ±0,127 мм ауқымындағы шектер көбінесе прототипті тексеру қажеттіліктерін қанағаттандырады. Бұл деңгейде станоктар тиімді жылдамдықпен жұмыс істейді, операторлар стандартты бекіту құрылғыларын қолданады, ал бақылау қарапайым өлшеулерден тұрады. Сіз геометрияны тексересіз, жинақтау ретін растайсыз және негізгі механикалық қызметті қосымша құн төлемей-ақ сынақтан өткіzesіз.

Нақтылық шектеулері ±0,025 мм – ±0,05 мм ауқымындағы тар шектер қосылатын беттерге, роликті тірек орындарына және тығыздау беттеріне қажет болады. Согласно Modus Advanced , бұл тар ауқымдарға жету үшін баяу берілулер, тереңдігі аз кесулер және температураны ұқыпты бақылау қажет. Стандартты шектерге қарағанда құнның 15–25% артуын күтіңіз.

Өте дәл жұмыстар ±0,0025 мм-ден ±0,005 мм-ге дейінгі дәлдік талаптары арнайы жабдықтарды, температура-реттелетін орталарды және кеңістікті бақылау протоколдарын қажет етеді. Бұл дәлдік деңгейін оптикалық компоненттердің, дәл өлшеу аспаптарының немесе әуе-ғарыштық интерфейстердің соңғы растауы үшін ғана қолданыңыз, мұнда функция шынымен микрондық дәлдікті талап етеді.

Әрбір өлшем үшін негізгі сұрақ: Тісті тесіктер, подшипниктік тесіктер және маңызды интерфейстер үшін допуск шамасы қандай, ал жалпы беттер үшін ше? Сіздің жауабыңыз — дәлдікке кететін шығындардың қайда нақты тиімді болатынын анықтайды.

Допуск класын салыстыру

Төзімділік класы	Типтік диапазон	Қолдану мысалдары	Шығын әсері
Стандарт	±0,1 мм-ден ±0,127 мм-ге дейін	Жалпы беттер, маңызды емес элементтер, еркін тесіктер	Негізгі бағалау
Дәлдік	±0,025 мм-ден ±0,05 мм-ге дейін	Қосылатын беттер, подшипниктік орындар, тығыздау интерфейстері	негізгі деңгейден +15–25%
Жоғары дәлдік	±0,01 мм-ден ±0,025 мм-ге дейін	Дәл келетін қосылыстар, оптикалық орнату, өлшеу аспаптарының компоненттері	негізгі деңгейден +40–60%
Ультрадәл	±0,0025 мм-ден ±0,005 мм-ге дейін	Әуе-ғарыштық интерфейстер, оптикалық компоненттер, өлшеу құралдары	негізгі деңгейден +100% жоғары

Нақты мөлшерлер шынымен маңызды болатын жағдай

Тәжірибелік үлгіңізді жинаған кезде, барлық жерде жеңіл тұрақтылықтарды көрсеткеніңізден кейін, орындалатын бөлшектердің сәйкес келмеуін аңғарып қаласыз. Керісінше, қарапайым түрде қабырғаға бекітілетін беттерге дәлдік үшін қымбат баға төлеуге мәжбүр боласыз. Осы екі жағдай да даму мақсаттарыңызға қызмет етпейді.

Дәл тұрақтылықтар осы жағдайларда нақты маңызға ие:

• Функционалды интерфейстер: CNC арқылы өңделген бөлшектердің цилиндрлік беттерде еркін айналуы немесе валдардың корпусқа тығыз кіруі қажет болған кезде, дәлдік жинақтаудың жұмыс істеуін немесе қысылуын анықтайды
• Жалғасу беттері: Орналастыру шыбықтары, тіркелу сипаттамалары немесе дәлдік шыбықтары арқылы реттелетін бөлшектер осы нақты сипаттамалар бойынша бақыланатын тұрақтылықтарды талап етеді
• Сығылғыштық қосылыстары: O-тәрізді сақина ойыстары мен салыстырмалы беттер қажетті сығылу қатынастарын қамтамасыз ету үшін өлшемдік бақылауды талап етеді
• Жинақталған бөлшектер: Бірнеше қосымша өңделген бөлшектер біріктірілген кезде, жинақтау бойынша тұрақтылықтардың жиналуы жеке тұрақтылықтардың қатаңдауын талап етеді

Осьтар мен цилиндрлік элементтерді өңдеу үшін CNC-тің айналдыру операцияларында, жұмыс істейтін бұрандалар мен пресске отырғызу диаметрлері әдетте ±0,025 мм дәлдікпен бақылануы керек, ал жалпы диаметрлер стандарттық шектеулерде қалуы мүмкін.

Тәжірибелік тәсіл мынадай: прототипіңіздің сынақ құндылығына нақты әсер ететін 3–5 өлшемді анықтаңыз. Дәлдік шектеулерін тек осы элементтерге ғана көрсетіңіз. Қалғандарын стандартты цехтың шектеулері бойынша қалдырыңыз. Дәлдікпен өңдеу қызметтерін көрсететін құрылымыңыз осы айқындыққа риза болады, ал бюджетіңіз сізге рахмет айтады.

Маңызды өлшемдерді тиімді хабарлау

Сіздің техникалық сызбаңыз қай өлшемдердің маңызды екенін көрсетеді. Сапасыз құжаттама немесе барлық жерде артық дәлдікке ұмтылуға, немесе маңызды орындарда жеткілікті дәлдік болмауға алып келеді.

Барлық анықталмаған өлшемдерге қатысты жалпы тұрақтылық блогын (мысалы, ISO 2768-m немесе оған теңестірілетін) қолданыңыз. Бұл сызбаның қарапайымдылығын сақтай отырып, сіздің негізгі талаптарыңызды орнатады. Содан кейін стандартты GD&T белгілеуі немесе нақты өлшемдік тұрақтылықтар арқылы тек маңызды элементтерге ғана нақты тұрақтылықтарды көрсетіңіз.

Нақты прототиптік жұмыс үшін сынақ мақсатын түсіндіретін ескертпелер қосыңыз. Мысалы, «Қосылатын бөлшекпен құрамы бойынша сынақ үшін маңызды» деген қарапайым тұжырым станокшыларға белгілі бір тұрақтылықтардың неге маңызды екенін түсіндіреді, ол өндіріс кезінде жақсы шешім қабылдауға әкеледі.

Прототиптік тұрақтылықтардың сіздің сынақ кезеңіңіздің функционалдық талаптарына сәйкес келуі керек екенін есте ұстаңыз; олар өндірістік спецификацияларға автоматты түрде сәйкес келуі керек емес, өйткені оларға мүлдем қажет болмауы мүмкін. Алдымен сәйкес тұрақтылықтармен құрамы мен функциясын тексеріңіз, содан кейін тек сынақ нәтижелері қатаңдауға қажеттілік туған жағдайда ғана спецификацияларды қатаңдатыңыз. Бұл итерациялық тәсіл сіздің даму циклыңыз бойынша құны мен білім алуын оптималды түрде қамтамасыз етеді.

Дәлдік шектері дұрыс көрсетілген жағдайда келесі қарастырылатын мәселе — құжаттама талаптарынан бастап сертификаттау талаптарына дейін сіздің нақты саласыңыз прототип талаптарына қалай әсер ететінін түсіну.

Саладан тәуелді прототиптік фрезерлеу талаптары

Барлық прототиптер бірдей бақылауға ұшырамайды. Автомобильдің соққыға төзімділігін сынау үшін арналған панель компоненті мен FDA-ға сәйкестілігі талап етілетін хирургиялық құрал әртүрлі ережелерге бағынады. Сіздің саланыңызға тән нақты талаптарды түсіну қымбатқа түсетін қателерден сақтайды және прототипіңіз қолданылуы керек болатын негізгі параметрлерді шынымен тексеретінін қамтамасыз етеді.

Салалық контекст материалдың таңдалуынан бастап құжаттаманың тереңдігіне дейін әрбір шешімді анықтайды. Тұтынушы электроникасында қабылданатын нәрсе аэрокосмостағы фрезерлеу ортасында дер-халықтық жоққа шығарылуға әкелуі мүмкін. Әрбір ірі сектордың қандай талаптары барын және осы талаптардың прототиптік CNC фрезерлеу тәсіліңізге қалай әсер ететінін қарастырайық.

Автомобильдік прототип талаптары

Автомобильдық прототиптер қатал шынайы әлемдегі жағдайларға төзуге тиіс: температураның -40°C-тан 85°C-қа дейінгі циклдары, вибрациялық әсерлер, отындар мен тазарту құралдарымен химиялық әсерлесу және мыңдаған жұмыс циклдары. Сіздің прототиптерді сынау бағдарламаңыз өндірістік қалыптау құралдарын сатып алуға дейін кемшіліктерді анықтайтын материалдар мен сипаттамаларды қажет етеді.

Автомобильдық прототиптерді өңдеу кезіндегі негізгі назар аударылатын мәселелер:

• Тұрақтылықты растау: Прототиптер жиі үдеулендірілген өмірлік сынақтарға ұшырайды, ол үшін өндірістік деңгейдегі механикалық қасиеттерге сәйкес келетін материалдар қажет.
• Материалдың ізденуі: Өндірушілер (OEM) прототиптік саны үшін де материалдың ресми сертификаттарын құжаттауды барынша талап етуде.
• Дәлдік шектерінің тұрақтылығы: Температура ауқымы бойынша жинақтауға сай келуін сынау үшін өлшемдік дәлдікті бақылау қажет.
• Беттік өңдеу спецификациялары: Орнату беттері, тірек аралықтары және көрінетін сыртқы беттер әрқайсысына белгілі бір кедір-бұдырлық талаптары қойылады.

3ERP-ге сәйкес, сертификаттар сапа мен қауіпсіздік талаптарына қатаң сай келетін процестерді қамтамасыз етуге және жоғары сапалылыққа ұмтылуға деген ұмтылысты көрсетеді. Автомобильдік прототиптер үшін IATF 16949 сертификаты бар тәрбиешілер автомобильдік жабдықтаушылар тізбегіне арналған сапа басқару жүйелерін ұсынады. Бұл OEM-ның растау протоколдарын сақтау қажет болған кезде маңызды.

Автомобильдік прототиптердің саны әдетте бір мезгілде бірнеше сынақ бағдарламаларын қолдау үшін 5–50 дана аралығында болады. Қиратушы сынақтар (әсіресе соқтығысу симуляциясы мен усталық талдауы үшін) прототиптердің тапсырысының үлкен бөлігін тұтынуы мүмкін, оған дайындық жасаңыз.

Әуе-ғарыш және медициналық ескертулер

Реттелетін салалар прототиптық фрезерлеу қатынасын негізінен өзгертетін құжаттама қабаттарын қосады. Аэроғарыштық қолданбаларда CNC фрезерлеу кезінде әрбір материалдың партиясы, фрезерлеу операциясы және бақылау нәтижелері ізденуге болатын жазбаларды талап етеді. Медициналық құрылғыларды фрезерлеу да осындай қатаң талаптарды қанағаттандырады, бірақ басқа реттеу құрылымдарымен.

Аэроғарыштық CNC фрезерлеу прототиптері талап етеді:

• AS9100 сертификаты: Бұл аэроғарышқа арналған стандарт ISO 9001 негізінде құрылған және тәуекелді басқару, конфигурациялық бақылау мен өнімді іздеуге болатындық талаптарын қосымша енгізеді
• Материалдардың сертификаттамасы: Сертификатталған сынақ есептері – қорытпаның құрамы, жылумен өңдеу және механикалық қасиеттері туралы мәліметтер
• Бірінші үлгі тексеруі (FAI): AS9102 стандарттарына сәйкес құжаттамаланған толық өлшемдік тексеру
• Үдерісті растау: Фрезерлеу параметрлерінің тұрақты және техникалық талаптарға сай нәтижелер беретінін құжаттамаланған дәлелдемелер

Медициналық фрезерлеу өзіндік реттеуші күрделілігін қосады. Сәйкесінше, NSF iSO 13485 стандарты нақтылықтың және қауіптерді басқарудың реттегіш сәйкестігіне назар аударады, ол медициналық құралдардың қауіпсіздігі мен тиімділігін қамтамасыз етеді. Бұл стандарт жалпы өндірістік сертификаттауларға қарағанда толығырақ құжатталған процедуралар мен ұзағырақ құжаттарды сақтау мерзімдерін талап етеді.

Медициналық құралдар үшін дайындалған прототиптерге келесі талаптар қойылады:

• ISO 13485 сертификаты: Медициналық құрылғыларды өндіруге арналған сапа басқару жүйесі
• Биологиялық үйлесімділікті ескеру: Материалды таңдау нақты пациентпен контакт болу класын ескеруі тиіс
• Тазартуға тексеру: Прототиптердің тазалық талаптарына сай болуын қамтамасыз ететін құжатталған процедуралар
• Дизайн тарихы файлына қосқан үлесі: Прототиптердің құжаттамасы реттегіш ұсыныстар пакетінің бір бөлігі болып табылады

Бір маңызды көрініс: реттелетін салалар үшін прототиптерді өңдеу құжаттама талаптарына байланысты, өңдеу күрделілігіне емес, әдеттегі коммерциялық жұмыстарға қарағанда 20–40% қымбат тұрады. Бұл шығынды өзіңіздің даму бюджетіңізге бастапқы кезеңнен-ақ енгізіңіз.

Тұтыну электроникасының прототиптері

Тұтынушылық электроникасының прототиптері әртүрлі қысымға ұшырайды: сыртқы түрінің кемелдігі, бірнеше компоненттермен тығыз жинақталуы және жылу басқару шешімдерінің тексерілуі. Регуляторлық құжаттама талаптары жеңіл болса да, эстетикалық және функционалдық күтімдер әлі де қатаң қойылады.

Электроника прототиптерін механикалық өңдеудің басымдықтарына мыналар кіреді:

• Беттің сапасы: Көрінетін беттер өндірістік мақсатқа дәл сәйкес келетін, тұрақты текстураларды талап етеді
• Жинақтау интеграциясы: Прототиптер PCB-лерді, дисплейлерді, аккумуляторларды және кабельдерді дәл ішкі сипаттамалармен орналастыруға тиіс
• Өткізушілік қабілеті: Жылу шашқыштардың геометриясы мен жылу аралығындағы беттердің өлшемдік дәлдігі жылулық сынақтардың дұрыстығы үшін қажет
• ЭМИ/РЭИ ескертулері: Электромагниттік өнімділікке әсер ететін қорғағыш құрылымдар өндірістік үлгілерге сәйкес материалдардан жасалуы керек

Xometry компаниясының айтуынша, құрылғылардың электромагниттік сыйымдылыққа ие болуы маңызды, бұл болса, болат немесе алюминий сияқты өткізгіш материалдар арқылы электромагниттік экранның қамтамасыз етілуін немесе өткізгіш қаптаулардың қолданылуын қамтиды. Сіздің прототипіңіздің материал таңдауы тікелей ЭМИ сынағының мағыналы нәтижелер беруіне әсер етеді.

Тұтыну электроникасы да жылдам қайталану циклдерін талап етеді. Белсенді даму кезеңінде дизайның өзгерістері аптасына бір рет жүзеге асады, сондықтан сіздің өңдеу серіктесіңіз бюрократиялық кедергілерсіз жиі өзгерістерді қабылдауға тиіс. Қарым-қатынас жылдамдығы өңдеу қабілетіндей маңызды.

Қызмет көрсетушінің мүмкіндіктерін саланың қажеттіліктеріне сәйкестендіру

Әртүрлі салалар әртүрлі қызмет көрсетушілердің біліктілігін талап етеді. Сіздің қажеттіліктеріңізді қалай сәйкестендіруге болады:

Саладын жақсырақ жасайды	Қажетті сертификаттар	Негізгі құжаттама	Типтік жеткізу мерзіміне әсер ету
Автокөлік	IATF 16949, ISO 9001	Материалдың сертификаттары, PPAP элементтері	+1–2 күн — құжаттама үшін
Аэрокосмос санаты	AS9100, ITAR (қолданылса)	Бастапқы қабылдау тексеруі (FAI) есептері, материалдың ізденілетін қасиеті	+3–5 күн — толық құжаттама үшін
Медицина	ISO 13485, FDA тіркеуі	Құрылғы тарихының құжаттары, растау протоколдары	+2–4 күн құжаттамаға
Тұтынушы электроникасы	ISO 9001 (минимум)	Өлшемдік есептер, беттің жақсылығын растау	Стандартты жеткізу мерзімдері

Барлық прототиптерге сертификатталған тәрбиешілер қажет емес. Бастапқы сатыдағы геометриялық растау үшін ресми сертификаттары жоқ, бірақ қабілетті жергілікті цех жеткілікті болуы мүмкін. Алайда, сіз дизайнды тоқтатуға және реттеуші ұйымдарға құжаттарды тапсыруға жақындасқан сайын, сәйкес құжаттаманы дайындау үшін сертификатталған құрылымдар маңызды болып табылады.

Негізгі қорытынды? Өз саласыңыздағы шарттарды бастапқы кезде анықтаңыз және баға сұрағын берген кезде оларды анық түсіндіріңіз. Сіздің саланызда тәжірибелі тәрбиеші осы күтімдерді интуитивті түсінеді, бұл түсіндіру уақытын үнемдейді және даму кестесіңізді кешіктіретін құжаттамаға байланысты кемшіліктердің пайда болу қаупін азайтады.

Енді сіз өз саланызда қандай талаптар қойылатынын түсіндіңіз, енді көптеген фрезерлеу цехтары ашық талқыламағысы келмейтін құның құраушыларына тоқталайық.

Прототиптік CNC фрезерлеудің құнын нені анықтайды?

Сіз «қарапайым» бөлшек үшін қандай да бір CNC өңдеу бағасын алып, оның қатты жоғары екеніне таң қалдыңыз ба? Сіз бұған жалғыз қалған жоқсыз. Көптеген прототипті өңдеу цехтары өз бағаларын неге белгілейтінін түсіндірмейді, сондықтан инженерлер бірдей көрінетін бөлшектердің бағалары 300% немесе одан да көп айырылуының себебін түсінбейді. Осы баға қалыптасу факторларын түсіну сізге ақылдырақ дизайн шешімдерін қабылдауға және өндіруші серіктестеріңізбен нәтижелірек сөйлесуге мүмкіндік береді.

Прототиптің құнына әсер ететін негізгі факторлар:

• Материал түрі мен көлемі: Қосымша өңдеу қасиеттерімен қоса алғандағы қосымша материалдың құны
• Геометриялық күрделілік: Талап етілетін операциялар саны, орнатулар мен құралдарды ауыстыру саны
• Дәлдік талаптары: Дәлдік деңгейлері — машиналардың жылдамдығы мен бақылау уақытына әсер етеді
• Беттік өңдеу спецификациялары: Стандартты өңделген беттерден тыс қосымша операциялар
• Саны: Сіздің тапсырысыңыз бойынша орнату құны қалай таратылады
• Жоспарлау уақыты: Жедел жеткізу үшін қосымша төлем
• Екінші кезектегі операциялар: Жылумен өңдеу, металлдану, жинау және басқа да пост-өңдеу жұмыстары

Әрбір категорияны қарастырайық, сонда сіз ақшаңыздың дәл қайда кететінін түсінесіз.

Материал мен күрделілік шығындарын қозғаушы факторлар

Материалдың таңдалуы сіздің CNC өңдеу құныңыздың негізін құрайды. Komacut деректері бойынша, мысалы, коррозияға төзімді болат пен титан сияқты қаттырақ және беріктеу материалдарды өңдеу үшін көбірек уақыт және арнайы құрал-саймандар қажет, сондықтан құндар өседі. Алайда, алюминий сияқты жұмсақ материалдарды өңдеу оңайырақ, бұл өңдеу уақыты мен құрал-саймандардың тозуын азайтады.

Құндар арасындағы айырма маңызды. Тең геометриялық параметрлер үшін алюминийді өңдеу құны әдетте коррозияға төзімді болатты өңдеуге қарағанда 30–50% төмен болады. Титан мен инконельдің өңдеу құны одан да жоғары, себебі олардың кесу жылдамдығы төмен және құрал-саймандар тез тозады. Егер сіздің прототипіңіз өндірістік деңгейдегі материалдың қасиеттерін талап етпесе, өңдеуге оңай материалды таңдау сынақтың дәлдігін сақтай отырып, шығындарды қатты азайта алады.

Шикізаттың бағасынан басқа, геометрияның күрделілігі өңдеу уақытын тікелей анықтайды. Согласно Uidearp күрделі сипаттамалар, терең қалташалар немесе қатаң шектеулер өңдеу уақытын ұзартады және құралдардың жиі ауысуын талап етеді. Әрбір қосымша орнату бағыты компоненттерді жылжыту мен қайта реттеуді қажет еткендіктен, құнын қатты көтереді.

Бұл геометриялық факторлардың құнға әсерін қарастырыңыз:

• Төменгі қисықтар мен ішкі бұрыштар: Стандартты құралдармен қол жетпейтін сипаттамалар арнайы құралдарды немесе электрлік разрядты өңдеу (EDM) операцияларын қажет етеді
• Терең жасыру орындары: Ұзын құралдың қол жету аймағы айысуға жол бермеу үшін баяу қоректендіру және жеңіл кесулерді талап етеді
• Жұқа қабырғалар: Иілгіш сипаттамалар бұрмалануды болдырмау үшін ұқыпты өңдеу стратегияларын қажет етеді
• Бірнеше орнату бағыттары: Бөлшекті қайта орналастыру әрбір ретінде фиксаторлау уақыты ұзарып, реттеу қателерінің пайда болу ықтималдығы артады

Осы көзден келген тәжірибелік кеңестер: ішкі радиустарды стандарттау және қосымша маңызды емес сипаттамаларды ықшамдау прототиптің қызмет көрсету қабілетін сақтай отырып, шығындарды қатты азайтады. Мысалы, 2 мм ішкі бұрыш радиусы 0,5 мм радиусына қарағанда тезірек өңделеді, ал бұл CNC кесу уақытын 25% немесе одан да көп шамада қысқартуы мүмкін.

Орнату құны мен сан экономикасы

Бір ғана прототиптың құны бес бірдей бұйымның құнына жақын болатын неге? Жауап дайындық шығындарында. Әрбір CNC өңдеу жобасы өндіріс басталмас бұрын бағдарламалау, бекіту құрылғысын орнату, құралдарды таңдау және бірінші бұйымды растауды талап етеді. Бұл тұрақты шығындар санға пропорционал көбеймейді.

Komacut компаниясының айтуынша, үлкен сандағы бұйымдар тұрақты дайындық шығындарын көп бірлікке таратады, сондықтан бір бұйымға келетін құн төмендейді. Бір немесе бес бұйым тапсырысы арасындағы айырма да бір бұйымға келетін бағаны қатты әсер етеді, себебі дайындық шығындары бірнеше бұйымға бөлінеді.

Металл өңдеушінің металдың құнының бөлінуі әдетте прототип саны үшін мынадай болады:

• Бағдарламалау: CAM бағдарламалау уақыты санға қарамастан тұрақты қалады
• Бекіту құрылғылары: Жұмыс бекітуін орнату партияға бір рет жасалады, әр бұйымға емес
• Құралдарды дайындау: Құралдарды жүктеу және өлшеу кезінде кесу басталмас бұрын уақыт жұмсалады
• Бірінші үлгіні тексеру: Бірінші бұйымды растау кейінгі барлық бұйымдардың техникалық талаптарға сай болуын қамтамасыз етеді

Таңдалған машина цехы үшін бұл дайындық іс-әрекеттері бірінші стружка шығарылғанға дейін 2–4 сағатты қажет етуі мүмкін. Ал осы уақыт бір бөлшекке емес, 10 бөлшекке жайылса, сіздің әр бөлшекке келетін шығындар әлдеқайда жақсарып кетеді. Осы себепті цехтар жиі бірден сынақ үшін қажет болса да, 3–5 дана прототип тапсыруға ұсыныс жасайды.

Жеткізу мерзімі де қосымша шығындарға әкелуі мүмкін. Uidearp деректеріне сәйкес, жылдам өндіріс талап ететін қысқартылған тапсырыстар әдеттегі бағалардан 25–100% қосымша ақы төлеуді қажет етеді. Алдын ала жоспарлау сізге жабдықтарды тиімді пайдалануға және әдеттегі жеткізу мерзімдеріне сыйысуға мүмкіндік береді, соның нәтижесінде бұл қосымша ақылардан толықтай құтылуға болады.

Жалған салықтарды қарастыру

Қойылған өңдеу бағасы жиі толық ақпаратты бермейді. Егер сіз оларды алдын ала ескермесеңіз, жобаның аяқталуы кезінде сізді қосымша шығындар қатты таң қалдыруы мүмкін.

Қорытынды өңдеу операциялары қосымша шығындарды тудырады. Uidearp деректеріне сәйкес, негізгі токарьлық өңдеу беттері функционалдық сынақтар үшін жеткілікті болуы мүмкін, ал эстетикалық прототиптерге шаршылау, полировка немесе анодтау сияқты қосымша процестер қажет болуы мүмкін. Кейде жылумен өңдеу, бояу немесе арнайы қаптамалар сияқты екінші деңгейлі процестер кіші сериялы прототиптердің бастапқы токарьлық өңдеу құнын екі есеге дейін көтеруі мүмкін.

Стандартты токарьлық беттік өңдеуден тыс беттік өңдеулер де әзірлеу уақытына әсер етеді. Анодтау үшін партиялық өңдеу мен кептіру уақыты қажет. Пластикация химиялық дайындық пен сапа тексеруін қажет етеді. Таза токарьлық өңдеудің аяқталуынан кейін беттік өңдеу операциялары үшін қосымша 2–5 күндік бюджет қарастырыңыз.

Тексеру талаптары дәлдік талаптарының күрделілігіне қарай масштабталады. Стандартты өлшемдік тексеру үшін калipers пен микрометрлерді пайдалану көбінесе көптеген бағаларға кіреді. Алайда, КММ (координаталық өлшеу машинасы) тексеру есептері, бірінші үлгі туралы құжаттама немесе арнайы өлшеу әдістері қосымша шығындарды тудырады. Егер сіздің саланыз ресми тексеру құжаттамасын талап етсе, оның бағаға кіретінін растаңыз.

Жеткізу және өңдеу әсіресе халықаралық тапсырыстарға немесе қысқа мерзімді жеткізулерге әсер етеді. Тез үлгілер үшін экспресс жүк тасымалы өңдеу құнына тең болуы мүмкін. Ұсақ детальдарды қорғау үшін қажетті қаптау талаптары қосымша материал және еңбек шығындарын тудырады, бұл шығындар бастапқы баға ұсыныстарында сирек кездеседі.

Қызмет көрсету функциясын сақтай отырып, шығындарды оптимизациялау

Fathom Manufacturing компаниясының айтуынша, көптеген шығын факторлары жаңа өнімді дамытудың дизайн кезеңінде ескерілсе, оңай түзетіледі. Кішігірім дизайн өзгерістері үлгінің толық қызмет көрсету қабілетін сақтай отырып, өңдеу уақыты мен құнына маңызды әсер етуі мүмкін.

Практикалық шығындарды оптимизациялау стратегияларына мыналар жатады:

• Функция рұқсат ететін жерде ықшамдаңыз: Сынақ мақсаттарыңызға әсер етпейтін элементтердегі геометриялық күрделілікті азайтыңыз
• Радиустарды стандарттау: Тиімді құрал жолдарын қамтамасыз ету үшін ішкі бұрыштардың радиустарын біркелкі етіңіз (идеалдысы — 3 мм немесе одан да үлкен)
• Дәлдік шектерін мақсатты түрде көрсетіңіз: Айтарлықтай дәлдік тек маңызды элементтер үшін қажет, қалғандары үшін стандартты дәлдік жеткілікті
• Материалдың альтернативті нұсқаларын қарастырыңыз: Қымбат құрылымдық қорытпаларға көшу алдында алюминийден сынақ жасаңыз
• Ұқсас бөлшектерді топтастырыңыз: Бір-бірімен байланысты компоненттерді бірге тапсырыс беру арқылы дайындық шығындарын бөлісу
• Реалистік жеткізу мерзімдерін жоспарлау: Дамыту кестесіне буфер қосу арқылы қосымша төлемдерден аулақ болыңыз

Дизайн шешімдері мен құны арасындағы байланыс тікелей. Қосымша дәлдікті алып тастау немесе стандартты құралды қолдануға қолжетімділік қамтамасыз ету сияқты 5 минуттық дизайн өзгерісі өңдеу уақытын 30% немесе одан да көп шамада қысқартуы мүмкін. Дизайндарды окончательно қабылдағаннан бұрын DFM сарапшылығын қолданатын өңдеу серіктесіңізбен ерте қарым-қатынас орнатыңыз, осылайша оптимизациялау мүмкіндіктерін анықтаңыз.

Құндық жетекшілерге толық түсінік қалыптасқаннан кейін, сегізден кейінгі машиналық өңдеу қызметін көрсететін потенциалды құрылымдарды тиімдірек бағалауға дайын боласыз. Келесі бөлімде сапалы прототиптерді қосымша бюджеттік шығындарсыз жеткізе алатын серіктес таңдаған кезде неге назар аудару керектігі туралы айтылады.

Прототиптік машинада өңдеу қызметін көрсететін ұйымдарды қалай бағалау керек

"Менің жақын аумағымдағы CNC машина цехтары" немесе "менің жақын аумағымдағы өңдеу цехтары" деген сұраққа іздеу нәтижесінде ондаған нұсқалар шығады, бірақ қай цехтардың ішінде тәжірибелік үлгілерді дайындау жұмыстарын шынымен жақсы орындайтынын қалай анықтауға болады? Шындық мынада: жоғары көлемді өндіріс серияларына бағытталған цех, әдетте тәжірибелік үлгілерді дайындау жобаларында қажетті икемділік пен байланыс жылдамдығын қамтамасыз етуге қиналады. Жақсы өндірістік серіктестік қасиеттері әзірлеу кезеңдерінде сізге кері әсер етуі мүмкін.

Тәжірибелік үлгілерді дайындау жұмыстары өндірістік өңдеуге қарағанда басқа қасиеттерге ие болатын қызмет көрсетушілерді талап етеді. Икемділік шикі қуаттан гөрі маңыздырақ. Байланыс жылдамдығы автоматтандырылған әрекеттердің тиімділігінен басымдыққа ие. Жеке бұйымдарды өңдеуге дайындық көлемді бағалау құрылымдарынан басымдыққа ие. Егер сіз әр аптасына дизайндың өзгерістерін қайталап отырсаңыз, сізге 5 даналық тапсырысыңызды 5000 даналық келісімшартпен бірдей назармен қараған серіктес қажет.

Потенциалды қамтамасыз етушілерді бағалау үшін осы бағалау тізімін пайдаланыңыз:

• Тәжірибелік үлгілерге арналған нақты тәжірибе: Олардың жұмыстарының қанша пайызы 50 данадан аз сандағы бұйымдарды өңдеуден тұрады деп сұраңыз
• Ұсыныс беру уақыты: Прототиптарға бағытталған дәлдікпен өңдеу компаниялары әдетте ұсыныстарды 24–48 сағат ішінде береді
• DFM пікірлерінің сапасы: Олар өткен клиенттерге қандай дизайн жақсарту ұсыныстарын бергенінің мысалдарын сұраңыз
• Түзетулерді өңдеу процесі: Олар жобаның ортасында дизайн өзгерістерін қалай басқаратынын түсініңіз
• Байланыс каналдары: Тікелей инженерге қатынас құру немесе сату арқылы посредниктер арқылы қатынас құру жауап беру жылдамдығына әсер етеді
• Минималды тапсырыс саясаты: Олардың шынымен бір даналық прототип тапсырыстарын қабылдауын растаңыз
• Материалдар қоры: Жиі қолданылатын прототип материалдарының қоймада болуы жеткізу мерзімін қатты қысқартады

Тексеруге тиісті техникалық мүмкіндіктер

Кез келген құрылымға қатысуға дейін олардың жабдықтары мен мамандықтары сіздің жобаңызға сәйкес келетінін тексеріңіз. Менің аумағымдағы бір токарь қолайлы баға ұсынуы мүмкін, бірақ ол сіздің прототипіңіз қойған дәлдік пен беттің жағдайы талаптарын шынымен қанағаттандыра ала ма?

Машина түрлерінен бастаңыз. Үш осьті фрезерлеу станоктары көбінесе барлық прототип геометрияларын өңдейді, бірақ ішкі ойықтары немесе бұрышты элементтері бар күрделі бөлшектер үшін 4 осьті немесе 5 осьті мүмкіндіктер қажет болуы мүмкін. LS Manufacturing компаниясының айтуынша, жылдам жауап беруге маманданған тәжірибелі тұтынушылар ұзақ мерзімді өндіріске байланысты емес, алдын-ала дайындалған көп осьті CNC станоктарын тез айналымды өндіріс үшін қолданады.

Материалдар бойынша мамандықтың да маңызы зор. Осы нақты сұрақтарды қойыңыз:

• Сіз қандай алюминий қорытпаларын ең жиі өңдейсіз?
• PEEK немесе Ultem сияқты инженерлік пластиктермен жұмыс істеу тәжірибесіңіз қандай?
• Әуе-ғарыш немесе медициналық қолданыстар үшін материалдың сертификаттарын беруге бола ма?
• Сіз прототиптер үшін кеңінен қолданылатын материалдарды қоймада сақтайсыз ба, әлде барлығын арнайы тапсыру арқылы әкелу керек пе?

Допусктық мүмкіндіктер дүкен қандай дәлдік деңгейлерін сенімді түрде қол жеткізе алатынын анықтайды. Көптеген жергілікті станоктық дүкендер әдетте ±0,1 мм-лік дәлдікті қамтамасыз етеді, бірақ маңызды элементтер бойынша ±0,025 мм-лік дәлдікті қол жеткізу үшін жақсырақ жабдықтар, ауа-райын бақылау және бақылау мүмкіндіктері қажет. Олардың сәтті орындаған төмен допускты жұмыстарының нақты мысалдарын сұраңыз.

Сонымен қатар, жабдықтау мүмкіндіктерін де ұмытпаңыз. Егер сіздің прототипіңіз анодтау, металл көмкеру немесе арнайы қаптамаларды қажет етсе, дүкен осы процестерді ішкі ресурстарымен орындай ма әлде сырттай тапсырыс береді ме — соны анықтаңыз. Сырттай тапсырыс берілген жабдықтау өндіріс уақытын ұзартады және қарым-қатынас арасындағы кемшіліктерге әкелуі мүмкін.

Сапа жүйелері мен сертификаттаулар

Сертификаттар тағы бір жағынан, тұтынушының өндірістік процестері өнеркәсіптік стандарттарға сай екендігін тәуелсіз тексеру нәтижесінде расталғанын көрсетеді. Барлық прототиптер үшін сертификатталған тұтынушылар қажет емес болса да, әрбір сертификаттың мағынасын түсіну сізге жеткізушінің мүмкіндіктерін жобалау талаптарымен сәйкестендіруге көмектеседі.

Сәйкес Modo Rapid iSO 9001, IATF 16949 және AS9100 сияқты сертификаттар CNC фрезерлеу құрылғысын өндірушінің сапаға, ізденуге және үдеріс басқаруына берген ұмтылысын көрсетеді. Бұл стандарттар бөлшектеріңіздің аз шегі бар талаптарға және саладағы нақты талаптарға сай келуін қамтамасыз етеді, сонымен қатар өндіріс пен жабдықтау тізбегіндегі қауіптерді азайтады.

Әрбір негізгі сертификат нені білдіреді:

Сертификаттау	Салаға негіз болу	Нені растайды	Қашан қажет болады
ISO 9001	Жалпы өндіріс	Құжатталған сапа үдерістері, үнемі жақсарту	Кез келген кәсіби жұмыс үшін базалық деңгей
IATF 16949	Автокөлік	Ақауларды болдырмау, статистикалық үдеріс басқаруы, жабдықтау тізбегін басқару	OEM растау прототиптері, PPAP құжаттамасы
AS9100	Әуежай/Қорғаныс	Қауіптерді басқару, конфигурацияны басқару, толық іздену мүмкіндігі	Ұшуға өте маңызды компоненттер, FAI талаптары
ISO 13485	Медициналық құрылғылар	Реттеуші сәйкестік, қауіптерді басқару, дизайн басқаруы	FDA ұсыныстары, пациентпен тікелей қатынасқа түсетін құрылғылар

Бастапқы кезеңдегі геометриялық растау үшін ISO 9001 сертификаты жеткілікті сапа кепілдігін қамтамасыз етеді. Алайда, прототиптер дизайнын тоқтату кезеңіне жақындап, реттеуші органдарға құжаттар тапсырылған кезде саладағы нақты сертификаттар маңызды болып табылады. Сізге жақын орналасқан және қажетті сертификаттары жоқ токарьлық цехтар реттелетін салалар талап ететін құжаттаманы дайындай алмайды.

Осы Modo Rapid дереккөзі ISO 9001 стандартының тәртіптерді тәуелсіз аудитке ұшыратуды талап ететінін, яғни сіздің бөлшектеріңіздің ізденілуі жақсарып, байланыс тегісірек жүріп, жеткізілген тауарды тексерген кезде сізге қосымша қиындықтар туғызбайтынын атап өтеді. Реттелмейтін прототиптер үшін де сертификатталған цехтар әдетте тұрақтырақ сапа көрсетеді.

Байланыс пен қайталану қолдауы

Дүйсенбі күні таңертең дизайн өзгерісін тапсырғаныңыздан кейін жұма күні ғана жауап алуыңызды елестетіңіз. Өндірістік жұмыстар үшін осы уақыт аралығы қабылдануға болады. Алайда, жылдам қайталанып отыратын прототип әзірлеу кезінде бұл қозғалысты тоқтатып, уақыт белгілерін керексіз ұзартады.

LS Manufacturing компаниясының айтуынша, мамандандырылған қамтамасыз етуші тауарларды күндермен емес, сағатпен есептелетін жылдам баға ұсыну үшін тиімді механизм құрады. Олар сіздің прототипіңізді әдетте жоғары көлемдегі өндіріс тапсырыстарына қосу орнына, жылдам жауап беретін өндіріс қуатын ұсынады. Бұл бағытталған тәсіл сіздің прототипіңізге дереу басымдық береді және болжанатын уақыттауышты қамтамасыз етеді.

Бұл көрсеткіштер арқылы қарым-қатынас сапасын бағалаңыз:

• DFM пікірлерінің тереңдігі: Олар тек қана проблемаларды анықтайды ма немесе нақты шешімдер ұсынады ма?
• Жауап уақыты: Баға ұсыну кезінде техникалық сұрақтарға қаншалықты жылдам жауап береді?
• Жоба менеджеріне қатынай алу: Сіз жобаңызды түсінетін адамға тікелей қатынаса аласыз ба?
• Түзетулердің икемділігі: Тапсырыс бергеннен кейін дизайнды өзгерту қажет болған жағдайда олардың үдерісі қандай?
• Жұмыс жүрісінің көрінімділігі: Олар өндірістің жағдайы туралы жаңартуларды белсене береді ме?

Осы бірдей дереккөз қаншалықты ынтымақтастық жасауға болатынын түсіну мақсатын көрсетеді. Сапалы қызмет көрсетушілер DFM талдауын тегін ұсынады және сіздің өнімнің өндірілетін қасиетін жақсартуға белсенді түрде қолданысқа енгізеді. Жоғары сапалы қызметтің мақсаты — жобаңыздың жылдамдығын арттыруға мүмкіндік беретін көз болу, тек тапсырыстарды қызығушылықсыз орындау емес.

Қауіпті белгілер және қойылатын сұрақтар

Прототипті фрезерлеу серіктестерін бағалаған кезде мына ескерту белгілеріне назар аударыңыз:

• Аз мөлшердегі тапсырыстарды бағалауға дайынсыздық: 10 данадан асатын минималды тапсырыс талаптары өндіріске бағытталғандығын, прототип қабілетінің жоқтығын көрсетеді
• Нақты емес жеткізу мерзімдері: нақты көрсетілмеген «2–4 апта» уақыт аралығы жоспарлау бойынша тәртіптің нашар болғанын көрсетеді
• DFM пікірі жоқ: Өндірілетіндікті қараусыз ғана бағалауға кірісетін цехтар көбінесе проблемалар туғызады
• Тек сату қызметі арқылы қарым-қатынас: Инженерлермен байланысқа шыға алмау техникалық түсініспеушіліктерге әкелуі мүмкін
• Жасырын тарифтік жүйелер: Орнату, бағдарламалау немесе тексеру үшін кездейсоқ төлемдер — ашықтық мәселелерін көрсетеді

Бағалау кезінде осы сұрақтарды қойыңыз:

• "Стандартты дәлдікпен 5 бөлшекті алюминийлі прототип үшін сіздің әдеттегі жеткізу мерзіміңіз қанша?"
• "Тапсырыс берілгеннен кейін дизайндық түзетулерді қалай өңдейсіз?"
• "Алдыңғы жобадан мысал ретінде DFM есебін көрсетуге бола ма?"
• "Прототиптік тапсырыстармен қандай тексеру құжаттарын ұсынасыз?"
• "Өндіріс кезінде техникалық сұрақтарым болса, менің негізгі байланыс адамым кім болады?"

Жауаптар қандай да бір цехтың прототиптік әзірлеуді шынымен қолдайтынын немесе кіші тапсырыстарды тек қана көлемді өндіріске қарағанда төзімділікпен қабылдайтынын көрсетеді. Прототиптік жұмысқа негізделген дәлдікпен өңдеу компаниялары осы сұрақтарды қуана қабылдайды, себебі олардың процестері икемділік пен қарым-қатынасқа негізделген.

Прототиптар үшін маған жақын CNC станоктар цехын табу үшін жабдықтар тізімі мен сертификаттардан тыс, олардың даму топтарымен қалай жұмыс істейтінін бағалау керек. Егер байланыс арқылы туындайтын ақаулар сіздің жобаңызды кешіктірсе немесе конструкциялық пікірлер мүлдем келмесе, ең жақсы техникалық мүмкіндіктер ештеңе білдірмейді. Жауапкершілікпен қатысуы, DFM-мен ынтымақтастығы және итерациялық даму циклдарын қолдауға дайындығы арқылы шынымен прототиптау саласында мамандығын көрсететін серіктестерді басымдыққа алыңыз.

Сіз қабілетті құрылғыны таңдағаннан кейін, соңғы өңдеу операцияларын түсіну сізге прототиптарыңыздың сәтті сынақтан өтуі мен расталуы үшін нақты қандай талаптар қойылатынын анықтауға көмектеседі.

Прототип бөлшектері үшін соңғы өңдеу операциялары

Сіздің CNC-мен өңделген бөлшектеріңіз әрқашанда машинаға тікелей шығып, сынаққа дайын болмайды. Сіздің растау мақсаттарыңызға байланысты, өңдеуден кейінгі операциялар қалыпты өңделген беттерді функционалды немесе косметикалық тұрғыдан дайын прототиптерге айналдыруы мүмкін. Негізгі сұрақ: сіздің сынақтарыңызға нақты қандай талаптар қойылады? Стейкхолдерлердің қарауына арналған косметикалық прототиптерге қарағанда, циклдық тозуға тәжірибелік талдауға арналған металды өңдеу сынақ үлгілеріне басқа түрлі өңдеу тәсілдері қажет.

Сәйкес Protolis , жабдықтау операциялары күрделілігіне байланысты жоба кестесіңізге 1–4 күн қосуы мүмкін. Анодтау мен гальваникалық өңдеу сияқты бетті өңдеу тәсілдері 2–4 күнді, ал шаралық құмдау сияқты қарапайым нұсқалар сағаттар ішінде аяқталады. Бұл қосымша жұмыстарды ескере отырып жоспарлау кестедегі қателіктерді болдырмауға көмектеседі.

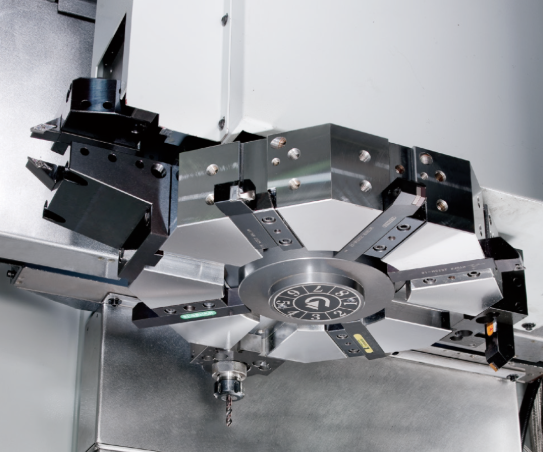

Прототиптер үшін бетті өңдеу опциялары

Бетті өңдеу прототип бөлшектері үшін екі айқын мақсатқа қызмет етеді: функционалдық өнімділікті арттыру және косметикалық көріністі жақсарту. Прототипіңіз қай санатқа жататынын анықтау оған сәйкес өңдеу деңгейін таңдауға мүмкіндік береді.

Fictiv бойынша, бөлшектің басқа компоненттермен жанасатын жағдайында беттің жабылу сипаттамалары ерекше маңызға ие. Жоғары тегістіксіздік мәндері үйкелісті көтереді және тез тозуға әкеледі, сонымен қатар коррозия мен трещиналардың пайда болу орындарын құрайды. Механикалық интерфейстерді растайтын прототиптер үшін жабылу таңдау тікелей сынақтың дұрыстығына әсер етеді.

Андодилеу анодтау — бұл электрхимиялық процес арқылы CNC алюминий бөлшектерінің бетінде қорғаныш оксид қабатын құру. Бояу немесе металлдануға қарамастан, бұл қабат негізбен толық бірігеді және сынбау немесе шашылуға ұшырамайды. II типті анодтау әр жағына 0,02–0,025 мм қалыңдық қосады және түс сәйкестендіру үшін бояуға мүмкіндік береді. III типті (қатты) анодтау функционалдық сынақтар үшін жоғары тозуға төзімділік қамтамасыз етеді, бірақ 0,05 мм немесе одан да көп қалыңдық қосады. Қолданыс бағалауы немесе қоршаған орта әсеріне ұшырайтын алюминийден жасалған жонғыш прототиптерге анодтау қолдану өте тиімді.

Күміс және никельдеу опциялары қорғауды болат пен тұрақты болат өңдеу қолданбаларына дейін кеңейтеді. Электрлік никельдің бұрыштық шағындыруы электр тогын қолданбай, біркелкі қабат түзеді және жоғары коррозияға төзімділік қамтамасыз етеді. Fictiv деректері бойынша, фосфор мазмұнының жоғарылауы коррозияға төзімділікті жақсартады, бірақ қаттылықты төмендетеді. Цинкпен капталу (галванизация) цинктің негізгі материалға қарағанда алдын ала тотығуы арқылы болатты коррозиядан қорғайды.

Ұнтақ жабыны болатқа, тұрақты болатқа және алюминийге қолданылады, қалың және тұрақты түсті жағындар түзеді. Бұл процестің 325–450°F температурасында кептірілуі қажет, сондықтан оны бұл температурадан әсерленбейтін материалдарға ғана қолдануға болады. Порошокты капталу өлшемді қабат қосады, сондықтан дәлме-дәл өлшемдері бар беттер мен тісті тесіктерге қолданылмас бұрын маскалау қажет.

Медиа-тазалау cNC-мен өңделген беттерде біркелкі маттық дәнекерлерді жасау үшін қысымды абразивті бөлшектерді қолданады. Fictiv дерегіне сәйкес, ол өңдеу белгілерін жасыру кезінде бұрыштар мен фаскаларды жетілдіруге жақсы әсер етеді. Дәнекерлеуді анодтаумен үйлестіру Apple компаниясының MacBook ноутбуктары сияқты тұтыну электроникасындағы премиум деңгейдегі жабынды алуға мүмкіндік береді.

Жиі қолданылатын жабындылау опцияларының салыстырмалы кестесі

Бітім түрі	Мақсаты	Типілік қолданулар	Әзірлеу мерзіміне әсері
Type II Анодтау	Коррозияға қарсы қорғаныс, түс опциялары, электрлік изоляция	Алюминий қораптары, тұтыну өнімдері, әрлеу компоненттері	+2–4 күн
III типті қатайтылған анодтау	Созылуға төзімділік, беттің қаттылығы, тұрақтылық	Сырғанау бөлшектері, жоғары тозуға ұшырайтын интерфейстер, әуе-ғарыш құрылғылары	+3–5 күн
Электросыз никельді қаптау	Біркелкі коррозияға қарсы қорғаныс, пайындалу қабілеті	Болат пен алюминий бөлшектері, электрондық қораптар	+2–4 күн
Ұнтақ жабыны	Қалың қорғаныс қабаты, түс сәйкестігі, эстетикалық көрініс	Қораптар, бекітпе бөлшектері, тұтыну өнімдері	+1-3 күн
Медиа-тазалау	Біркелкі маттық дәнекер, өңдеу белгілерін жою	Басқа жабынылар үшін алдын-ала дайындық, косметикалық прототиптер	+0,5-1 күн
Пассивация	Коррозияға қарсы қорғау (титан болат)	Медициналық құрылғылар, тамақ өңдеу саласы, теңіз қолданыстары	+1–2 күн

Жылумен өңдеу маңызды болғанда

Жылумен өңдеу — бұл Hubs компаниясының айтуынша, бақыланатын қыздыру мен салқындату циклдары арқылы прототипіңіздің механикалық қасиеттерін өзгерту процесі. Бұл процесстің көмегімен қаттылық, беріктік, төзімділік және созылғыштық сияқты қасиеттерді сынақ талаптарыңызға сәйкес реттеуге болады.

Функционалды прототиптер үшін жылумен өңдеудің уақыты маңызды роль атқарады. Осы басты көзі түсіндіреді: материалды қатайту мақсатында CNC өңдеуден кейін жылумен өңдеу қолайлы болып табылады. Себебі жылумен өңделгеннен кейін материал әлдеқайда қатайып, егер оны өңдеуден бұрын жасасаңыз, онда өңделу қабілеті төмендейді. Мысалы, құралдық болат бөлшектерінің титан немесе болаттан жасалған бөлшектерін өңдеуден кейін тұрақты түрде жылумен өңдеу жасалады, бұл олардың тұрақтылығын арттырады.

Кернеуді босату жалпы прототиптық мәселеге — өңдеу операцияларынан қалған қалдық керілулерге шешім ұсынады. Hubs деректері бойынша, бұл өңдеу металлды жоғары температураға (жұмсартудан төмен) дейін қыздырады және өндірістік керілулерді жояды, нәтижесінде механикалық қасиеттері тұрақты болатын бөлшектер алынады. Егер сіздің прототипыңызға циклдық түсетін күшке төзімділік сынағы немесе дәл өлшеулер жүргізілетін болса, керілулерді жою қателіктерге әкелетін деформацияны болдырмауға көмектеседі.

Темперлеу төмен көміртекті және қорытпалы болаттарда суыту операцияларынан кейін жүргізіледі. Бұл процесте материал жұмсартудан төмен температурада қыздырылады, ол суытудан кейін пайда болған қаттылықты сақтай отырып, хрупкостьты азайтады. Қаттылық пен соққыға төзімділік қасиеттерін талап ететін функционалды прототиптар үшін дұрыс термоөңделген болат тиімді.

Сынақ мақсаттарына сәйкес келетін жабындарды таңдау

Прототипыңыздың мақсаты жабын таңдау шешімдеріңізді анықтауы керек. Осы нұсқауларға назар аударыңыз:

• Функционалды жүктемелік сынақтар: Косметикалық жабындарды мүлдем қолданбаңыз. Керілу талдауы мен зақымдалу режимдерін анықтау үшін өңделген қарапайым беттер жеткілікті.
• Жинақтауды тексеру: Дәл көрсетілген өлшемдік қосымшалармен жинастырылатын беттерге өндірістік-тұрақты жабынын қолданыңыз
• Стейкхолдерлерге презентациялар: Дизайн мақсатын көрсететін және сенімділікті қалыптастыратын косметикалық жабынға инвестициялаңыз
• Қоршаған ортаны сынау: Коррозия мен тозу нәтижелерінің дәлдігін қамтамасыз ету үшін өндірістік жабын сипаттамаларына дәл сәйкес келуін қамтамасыз етіңіз

Техникалық құжаттамада жабынды анықтаған кезде, сызбада беттің өңделу талаптарын анық көрсетіп, белгілеңіз. Толеранциялық сипаттамалары бар беттерді немесе резьбалы тесіктерді қорғау үшін қандай беттерді маскалау қажет екенін ескеріңіз. Fictiv дерегі бойынша, маскалау процестері қолмен орындалады және уақыт талап етеді, сондықтан әрбір маскаланған элемент қосымша шығындарға әкеледі. Тек нақты сынау қажет ететін элементтерді ғана көрсетіңіз.

Аяқтау және құны арасындағы байланыс тікелей. Protolis компаниясының айтуынша, соңғы өңдеу неғұрлым күрделі болса, оны орындауға соғұрлым көп уақыт кетеді. Қарапайым тондау үшін қосымша уақыт кетпейді, ал анодтау немесе хромдау сияқты беттік өңдеу әдістері 2–4 күнге созылады. Болжамды кешігулерден аулақ болу үшін бұл қосымша уақытты дамыту кестесіңізге бастапқы кезеңнен-ақ енгізіңіз.

Прототипіңіз мақсатына сай дұрыс аяқталғаннан кейін, соңғы қарастырылатын мәселе — итерациялық прототиптеу стратегиясын таңдау және дамыту кезеңіңізде CNC өңдеу әлі де дұрыс таңдау екенін анықтау болып табылады.

Стратегиялық прототиптеу және мүмкіндіктеріңізді білу

Сіз өз дизайндыңызды растадыңыз, материалдарды таңдадыңыз және сенімді өңдеу серіктесін таптыңыз. Бірақ инженерлердің көпшілігі кешігіп қалғанға дейін ұмытып қалатын сұрақ мынадай: қазірден бастап қажетті өзгерістерді қалай жоспарлайсыз? CNC өңдеу арқылы прототиптеу әдетте бір ғана итерациямен аяқталмайды. Согласно MAKO Design итеративті прототиптау дизайнерлерге, кәсіпкерлерге және инженерлерге жобаларды тез құруға және олардың қаншалықты пайдалы немесе тиімді екенін бағалауға мүмкіндік береді; маңыздысы — өнімнің дизайны мен тұтынушы тәжірибесі туралы алынған кері байланыс.

Стратегиялық прототиптау жоспарлауы — бірден жасалатын құрылымнан тыс ойлау және келешекте не болатынын алдын ала болжау дегенді білдіреді. Бұл дизайн үш немесе он рет өзгертуге қажет пе? Қазір алюминийден токарьлау керек пе немесе бастапқы геометриялық тексеруді 3D-баспа арқылы жасау тиімдірек пе? Прототип құрал-саймандарына инвестиция салу қашан мағыналы, әлде жеке бөлшектерді токарьлау тиімдірек пе? Бұл шешімдер сіздің даму уақыт кестесіңізге және жалпы бағдарлама құнына тікелей әсер етеді.

Бірнеше прототип өзгерістерін жоспарлау

Тиімді CNC прототип әзірлеуі — шамамен қалыптасқан идеяның дәлелденуінен бастап өндіріске дайын дизайнға дейін мақсатты даму жолымен жүреді. Әрбір өзгеріс кезеңінің өз талаптары бар, сондықтан әрбір кезеңге сәйкес прототиптау әдісін таңдау құны мен білім алу тиімділігін оптималды етеді.

Protoshop бойынша, алғашқы даму кезеңінде CNC өңдеу мен 3D-баспа әдетте ең көп қолданылатын әдістер болып табылады, себебі олар жылдам және арзан қайталануға мүмкіндік береді. Қолданыс талаптары 3D-баспа материалдарының механикалық қасиеттерінен асып кетпегенше немесе нақты материалдарды қолданып CNC өңдеу қажет болмағанша, әдепкі таңдау — 3D-баспа.

Итерация стратегияңызды жоспарлау үшін тәжірибелік негіз:

• 1-фаза — ұғымды растау (1–3 қайталау): Жалпы геометрия мен негізгі қызметкерлікке назар аударыңыз. Өндірістік материал қасиеттері қажет болмағанша, 3D-баспа әдетте жеткілікті.
• 2-фаза — функционалдық сынақ (2–4 қайталау): Жылдам CNC прототиптеу механикалық сипаттамаларды, жинақтау интеграциясын және интерфейс сыйғызуын растайды. Материалдың шынайылығы маңызды болып табылады.
• 3-фаза — дизайнды жетілдіру (1–2 қайталау): Толеранстарды, беттің жылтырын және өндіріс бойынша егжей-тегжейлерді дәлдеңіз. Өндіріс сипаттамаларына сай материалдармен CNC прототип өңдеу қалыптау құрылғыларын таңдауға дайындайды.
• 4-фаза — өндіріске дейінгі растау: Соңғы прототипті токарьлау қызметтері өндіріс үшін құрал-саймандарды дайындауға кірісу алдында дизайнның дайындығын растайды

Түзетулер бойынша құндылықты оптимизациялау стратегиялық ойлауды талап етеді. Fictiv компаниясының айтуынша, өнімді бағалау — бұл өнімнің қиындығының бірі, ал егер сіз оны қате бағаласаңыз, барлық бағдарлама жолынан шығады. Бастапқы кезеңнен бастап өндіріс серіктесімен жұмыс істеу құндылықты анықтайтын факторларды ерте анықтауға көмектеседі және кейінгі кезеңдерде қымбат тұратын қателерді болдырмауға мүмкіндік береді.

Итерациялық прототипті токарьлау үшін мына құндылықты үнемдеу стратегияларын қарастырыңыз:

• Ұқсас түзетулерді топтастырыңыз: Өзгерістер келетінін білсеңіз, бірнеше нұсқаны бір ретте біріктіріп тапсыруға болатын уақытқа дейін прототиптерді тапсырмаңыз
• Дизайн файлдарының үздіксіздігін сақтаңыз: Кейінгі тапсырыстар үшін орнату уақытын қысқарту үшін бұрынғы түзетулерден CAM бағдарламалауын сақтаңыз
• Елеулі емес сипаттамаларды стандарттаңыз: Қайта бағдарламалауды азайту үшін түзетулер бойынша тесіктердің орналасуын, радиустар мен қабырға қалыңдығын тұрақты ұстаңыз
• Қосымша бөлшектерді тапсырыңыз: Қосымша 2–3 прототип жасау салыстырмалы түрде аз құн тұрады, бірақ қиратушы сынақтар немесе күтпеген ақаулар үшін резервті нұсқа қамтамасыз етеді

CNC өңдеу ең жақсы таңдау болмаған кезде

Мына шындықты айтуға болады — көптеген өңдеу цехтары өзінше айтпайды: прототиптерді дайындау үшін CNC әрқашан да дұрыс шешім болмайды. Согласно Protoshop , 3D-баспа кеңінен қол жетімді болғаннан бұрын CNC өңдеу дамудың бастапқы кезеңінде прототиптерді дайындаудың негізгі әдісі болды. CNC өңдеудің кемшілігі — ол 3D-баспадан гөрі баяу және қымбат.

Альтернативалық әдістерді қашан қолдану керектігін түсіну уақыт пен ақшаны үнемдейді:

3D Баспа Қашан Тандалады:

• Сіз функционалды сынақтан бұрын геометрия мен форм-факторды растап отырсыз
• Бөлшектің күрделілігі ішкі каналдар немесе өңдеуге мүмкіндік бермейтін торлы құрылымдарды қамтиды
• Жеткізу мерзімі материалдың шынайылығынан маңыздырақ
• Сіздің сынақтарыңыз механикалық қасиеттердің шектерін кернеуге ұшыратпайды
• Ерте салмақ зерттеулері үшін көміртекті талшықтың прототиптік жасалуы немесе басқа композиттік зерттеулер қажет

Сол дерек көзі 3D-баспа әртүрлі инжекциялық формалаумен алынатын пластмассалардың механикалық қасиеттерін көшіруге тырысатынын, ал 3D-баспа материалдары тек жуықтама болып табылатынын түсіндіреді. Фрезерлеу станогының артықшылығы – ол инженерге өндірісте қолданылатын нақты материалды сынауға мүмкіндік береді, яғни компромисс жасамай-ақ.

Прототиптік формалауды таңдаңыз, егер:

• Сіз машиналық өңдеу немесе баспа арқылы жасалған прототиптерді пайдалана отырып, шамамен 80% дизайн дамытуын аяқтаған болсаңыз
• Сынау үшін 3D-баспа немесе фрезерлеу арқылы қайталанбайтын, нақты инжекциялық формалаумен алынатын материал қасиеттері қажет болса
• Ұзақ мерзімді сынау бағдарламалары үшін 50–100 данадан астам бұйымдар қажет болса
• Өндірістік формалау шешімдері жақында қабылданбақ, сондықтан сізге қалыптау әдістерін растау қажет болса

Protoshop бойынша, дамыту 3D-баспа және CNC-тің өңдеуі арқылы жалғасады, бұл дамыту процесінің шамамен 80%-ы аяқталғанға дейін созылады, одан кейін өндіріске жақын нақты материалдар мен бөлшектерді қолданатын прототиптік формалау әдісі дамытуды аяқтау үшін қолданылады. Прототиптік құрал-жабдықтарға тым ерте көшу — қажетті түзетулерге ақша шығынын тиімсіз жұмсау болып табылады, ал тым кеш көшу — уақыт белгілерін негізсіз ұзартады.

Функционалдық сынақтарды қарастыру

Механикалық өңделген прототиптер нақты қандай нәрселерді растай алады? Осы шектеулерді түсіну — сіздің нақты сұрақтарыңызға жауап бермейтін прототиптерге тым аз немесе тым көп инвестициялауды болдырмауға көмектеседі.

CNC арқылы прототип өңдеу мыналарды растауға өте жақсы:

• Механикалық өнімділік: Жүктемені ұстау қабілеті, циклдық қаттылық (тозу) мінез-құлқы және нақты жағдайлардағы құрылымдық бекемдігі
• Өлшемдік дәлдік: Көршілес бөлшектермен дәл келуі, жинау реті және допусктердің жиналуы
• Жылулық мінез-құлық: Жылу шашырауы, ұлғаю сипаттамалары және температура циклына реакциясы
• Беттік әрекеттесулер: Тозу үлгілері, үйкеліс коэффициенттері және тығыздау сапасы

Дегенмен, фрезерленген прототиптер толығырақ қайталанбайды:

• Инъекциялық формалау ағысы сипаттамалары: Дәнекерлеу сызықтары, құйғыш ізі және ағысқа байланысты материалдың бағытталуы
• Өндірістік косметика: Текстураның сапасы, жылтырлықтың біркелкілігі және формалау процестерінен шығатын түс сәйкестігі
• Жоғары көлемдегі тұрақтылық: Бөлшектер арасындағы айырым, ол тек өндірістік көлемде пайда болады

Protoshop компаниясының айтуынша, дизайн инженері әртүрлі прототиптеу әдістерінің көмегімен жүргізілетін сынақтар кезінде алынатын деректердің сапасын ескеруі тиіс. Тек механикалық талаптар сынақ нәтижелері жуықталған материалдарды қолданған кезде сұрақ туғызатын деңгейге жеткен кезде ғана өндірістік дәрежедегі материалдардан CNC фрезерленген прототиптерді қолдану қажет болады.

Ақыл-ой меншігі және құпиялылық

Прототиптерді сыртқы жақтарға тапсыру — бұл сіздің дизайндарыңызды сыртқы тараптармен бөлісу дегенді білдіреді. Жаңашыл өнімдер үшін бұл ақыл-ой меншігіне қатысты заңды қорқыныштар туғызады, олардың алдын алу мақсатында белсенді басқару қажет.

Дизайндарыңызды мына практикалық шаралар арқылы қорғаңыз:

• Құпиялық туралы келісімдер: Детальды CAD файлдарын бөлісу алдында ҚТК-тарды орындаңыз. Сенімді прототиптік өңдеу қызметтері осы қорғаныстарды күтеді және оларды қабылдайды
• Компоненттерді бөлу: Мүмкіндігінше күрделі жинақтарды бірнеше тәрбиешілер арасында бөліңіз, сонда жеке тәрбиешіңіз толық дизайнды көрмейді
• Су белгісі бар сызбалар: Техникалық құжаттарға көрінетін іздеу идентификаторларын қосыңыз, сонда кез келген құпиялықтың сыртқа шығуын бақылауға болады
• Тәрбиешілерді тексеру: Орнатылған бизнес тарихын, нақты өндірістік базаны және ұқсас құпиялықты қажет ететін жобалардан алынған сілтемелерді растаңыз

Аттестацияланған өндірістер қосымша кепілдік береді. ISO 9001 және IATF 16949 сияқты сапа басқару жүйелері тұтынушының интеллектуалды меншігімен жұмыс істеуге қатысты құжатталған процедураларды талап етеді, бұл қарапайым уәделерден тыс құрылымдық қорғаныс ұсынады.

Толық жол бойында қолдау көрсететін серіктестерді таңдау

Ең тиімді прототип әзірлеу — бұл сіздің өңдеу серіктесіңіз тек бүгінгі тапсырысты ғана емес, сонымен қатар сіздің бүкіл өнім әзірлеу бағытыңызды түсінген кезде жүзеге асады. Fictiv деректеріне сәйкес, өнім әзірлеу процесі бойынша бөлшектерді сатып алу үшін тиімді жолды қамтамасыз ететін және болашақтағы қауп-қатерлерді азайтатын тәжірибелі өндірістік серіктеспен бастапқы кезден бастап жұмыс істеу маңызды.

Идеалды прототип өңдеу серіктесі сіздің жобаңызды жедел прототиптаудан бастап төмен көлемді өндіріске дейін, одан әрі массалық өндіріске дейін масштабтауға қабілетті болуы керек; бұл қиындықтар туғызатын тәмін етушілер арасындағы ауысуларды болдырмауға және әрбір әзірлеу сатысында қиын жолмен игерілген процестік білімді сақтауға мүмкіндік береді.

Бұл масштабтау өте маңызды. Осы Fictiv дерегіне сәйкес, прототип үшін өнімді инженерлік жобалау мен өндіріс үшін өнімді инженерлік жобалау арасында үлкен айырмашылықтар болуы мүмкін, ал жақсы өндірістік серіктестер өндіріске ыңғайлы жобалау (DFM) және жабдықтау тізбегіне ыңғайлы жобалау (DfSC) саласындағы мамандықтарын ұсынуы керек.

Автомобильдық прототиптарды әзірлеу үшін атап айтқанда, IATF 16949 стандарты бойынша сертификатталған өндірістік орындар, мысалы, Shaoyi Metal Technology быстрый циклдық өндіріс мүмкіндіктері мен өндірістің масштабын кеңейту қабілетін ұсынады, бұл итерациялық әзірлеуді қолдайды. Олар жоғары дәлдіктегі компоненттерді бір жұмыс күні ішінде жеткізу қабілетіне ие болып, содан кейін массалық өндіріс көлеміне тұтастай көшуге қабілетті, бұл әзірлеу уақытын бақылауды қамтамасыз ететін қызмет көрсетушілердің қабілетін көрсетеді.

Ұзақ мерзімді серіктестік потенциалы үшін қызмет көрсетушілерді бағалаған кезде мыналарды ескеріңіз:

• Процесс үздіксіздігі: Олар CAM бағдарламалауыңызбен жабдықтау құрылғыларының сызбаларыңызды өндіріс кезеңдері бойынша сақтай ала ма?
• Көлемдік икемділік: Олар шығыс көлемін 1-ден 100 000-ға дейін (және одан да көп) өзгертуге шынымен қолдау көрсетеді ме, бұл кезде жеткізу мерзімі немесе баға бойынша айтарлықтай қосымша төлем талап етілмей ме?
• Сапа жүйесінің тереңдігі: Прототиптан өндіріске көшкен кезде олардың құжаттамасы сіздің саланызға қойылатын өндірістік талаптарды қанағаттандырады ма?
• Қарым-қатынас үздіксіздігі: Көлемдер ұлғая келе, сіздің жобаңызға қолдау көрсететін техникалық қатысушылар сол өзі ме болады?

Fictiv компаниясының айтуынша, икемді өндіріс серіктестерімен жұмыс істеген кезде компаниялар өндіріс дизайндарын тез қайталауға, саладағы өзгерістерге бейімделуге немесе тікелей кері байланыс негізінде жаңа мүмкіндіктерді енгізуге қабілетті болады. Бұл икемділік прототипіңіз өндіріске дайындық деңгейіне жеткен сайын барынша маңызды болып табылады.

Стратегиялық прототиптеу — бұл тек бөлшектер жасау емес. Бұл әрбір даму кезеңінде негізделген шешімдер қабылдау, әрбір тексеру мақсаты үшін дұрыс өңдеу әдісін таңдау және өніміңіздің концепциядан массалық өндіріске дейінгі барлық сатысын қолдай алатын серіктестермен қарым-қатынас орнату туралы іс-әрекет.

Прототиптық CNC өңдеу қызметтері туралы жиі қойылатын сұрақтар

1. Прототиптік CNC өңдеу қанша тұрады?

Прототиптық CNC өңдеу құны материал түріне, геометриялық күрделілікке, дәлдік талаптарына, санына және жеткізу мерзіміне байланысты әртүрлі болады. Жеке алюминий прототипының құны әдетте 50–75 доллар құрайды, ал шойын немесе титан бөлшектерінің құны CNC өңдеу жылдамдығының төмен болуы мен құралдың тез тозуы салдарынан әлдеқайда жоғары болады. Бастапқы орнату құны санға тәуелсіз тұрақты болып қалады, сондықтан 1 дана орнына 5 дана тапсыру бір бөлшектің бағасын едәуір төмендетеді. Тез тапсырыстар әдетте 25–100% қосымша ақы талап етеді. IATF 16949 стандарты бойынша сертификатталған Shaoyi Metal Technology сияқты кәсіпорындар бір жұмыс күні ішінде жеткізу мерзімімен қолайлы бағалар ұсынады.

2. Прототиптар үшін CNC өңдеу мен 3D-баспа арасындағы айырмашылық неде?

CNC өңдеуі қатты блоктардан материалды алып тастап, өндірістік сапалы материалдар мен ±0,05 мм немесе одан да нақтырақ дәлдікпен бөлшектерді жасайды. Бұл оны функционалдық сынақтар үшін, яғни нақты механикалық қасиеттерді талап ететін жағдайларда идеалды етеді. 3D баспа қабаттап бөлшектерді шамамен сол материалдарды пайдаланып жасайды; бұл геометрияны тексеру үшін тез нәтиже береді, бірақ дәлдігі шамамен ±0,2 мм болады. Прототипіңіз күштілік, жылулық немесе тозуға төзімділік сынақтары үшін өндірістік материал қасиеттерін дәл қайталап шығуы керек болса, CNC өңдеуді таңдаңыз. Ал қымбат бағалы өңделген прототиптерге көшуге дейін бірінші кезеңде пішіннің дұрыстығын тексеру үшін 3D баспаны қолданыңыз.

3. CNC прототип өңдеуі үшін қандай материалдар ең жақсы?

6061-T6 алюминийдің өңделетін бөліктері прототипті растаудың шамамен 85% қажеттілігін ең төмен құнға қанағаттандырады, жоғары өңдеу қабілеті мен дәлдікке қойылатын қатаң талаптарды қанағаттандырады. Пластик симуляциясы үшін Delrin (POM) таза өңделеді және ABS пен нейлон сияқты литейлік пластиктерге ұқсас әрекет етеді. Жоғары температура немесе коррозиялық орталар үшін 316 маркалы коррозияға төзімді болатты таңдаңыз, ал аэроғарыш немесе медициналық қолданыстарда соңғы растау үшін титан қолданыңыз, себебі оның құны 5–10 есе жоғары. Материалды таңдау кезінде өндірістегі техникалық талаптарға емес, тек сынақ мақсаттарыңызға сәйкес келуі керек.

4. Прототиптің CNC өңдеуі қанша уақыт алады?

Стандарттық прототиптік CNC өңдеу әдетте тапсырыс расталғаннан кейін жеткізуге дейін 5-10 жұмыс күнін қажет етеді. Бұған CAM бағдарламалауы, материалдарды сатып алу, өңдеу операциялары, бақылау және жеткізу кіреді. Тез өңдеу нұсқалары әдетте 1-3 күнге дейін әкелу мерзімін қысқартады, бірақ қосымша тез өңдеу ақысы 25-100% құрайды. Анодтау сияқты беттік өңдеу операциялары қосымша 2-4 күн қажет етеді. Шаойи Металл Технологиясы сияқты тез прототиптеумен айналысатын қызмет көрсетушілер жиі қолданылатын материалдарды қоймада сақтайды және өте қажетті жобалар үшін бір жұмыс күні ішінде әкелу мерзімін ұсынады.

5. Прототиптік CNC өңдеу қызметін көрсетушілер қандай сертификаттарға ие болуы керек?

ISO 9001 жалпы прототиптау жұмыстары үшін негізгі сапа кепілдігін қамтамасыз етеді. Өндірушілердің (OEM) растауын талап ететін автомобильдік прототиптар үшін IATF 16949 сертификаты ақауларды болдырмау мен жабдықтаушылар тізбегін басқаруды қамтамасыз етеді. Әуе-ғарыш саласындағы қолданыстар AS9100 сертификатын талап етеді, ол толық ізденіс қабілетін және қауіптерді басқаруды қамтиды. Медициналық құрылғылардың прототиптары ретінде ISO 13485 стандартына сәйкестікті қамтамасыз ету үшін қажет. IATF 16949 сертификатымен расталған Shaoyi Metal Technology сияқты сертификатталған өндірістер прототиптарды дамытуға және массалық өндіріске қатарлас өтуге қолдау көрсететін құжатталған сапа жүйелерін ұсынады.
