Сіздің жобаларыңыз үшін қолданбалы CNC кесу шынымен не мағынаға ие?

Әрқашан өндірушілер әрбір ретте дәл келетін бөлшектерді қалай жасайтынын ойланғансыз ба? Жауап жиі қолданбалы CNC кесуде — бұл технология сіздің цифрлық дизайндарыңыз бен физикалық дәлдікпен жасалған бөлшектер арасындағы аралықты жояды .

CNC — Компьютерлік сандық басқару дегенді білдіреді; бұл процесте алдын ала бағдарламаланған бағдарламалық жабдық машиналарды таза материалдарды өңдеуге, пішіндеуге және соңғы бөлшектерге айналдыруға басқарады, бұл өте жоғары дәлдікке қол жеткізеді.

Массалық өндірістің дайын бөлшектерінен айырмашылығы неде? Қолданбалы CNC кесу сіздің жоба талаптарыңызға нақты сай келетін бөлшектерді береді. Бір ғана прототип немесе мыңдаған бірдей бөлшек қажет болса да, бұл технология сіздің техникалық талаптарыңызды таңғалдырарлық тұрақтылықпен іске асырады.

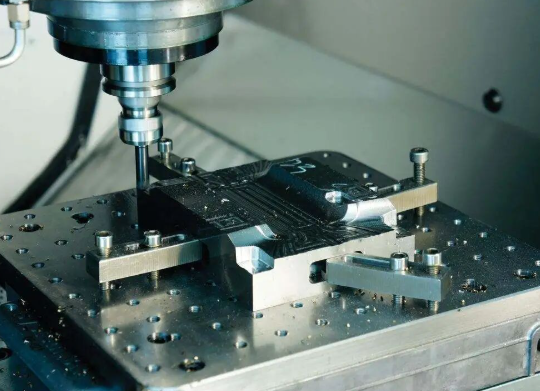

Цифрлық дизайndan нақты құбылысқа

Компьютерде күрделі бөлшектің сызбасын салып, одан кейін оның сағаттардан кейін алюминийден жасалған қатты блоктан нақты пайда болуын көруіңізді елестетіңіз. Бұл негізінен CNC станогымен өңдеу кезінде болатын нәрсе. Бұл процесстің бастамасы — Компьютерлік көмекші конструирлеу (CAD) бағдарламалық жасақтамасында, мұнда дизайнерлер қажетті бөлшектің толық 3D-моделін жасайды.

Мұнда сиқыр іске асады: бұл цифрлық сызбалар G-кодқа аударылады — бұл арнайы бағдарламалау тілі, ол CNC өңдеу станогына қозғалыс бағытын, қию жылдамдығын және құралдарын қайда орналастыру керектігін дәл көрсетеді. Согласно Goodwin University'дің өндірістік ресурстары , станоктың микрокомпьютері бұл түрлендірілген кодты басқару құрылғысы арқылы қабылдайды және бағдарламаланған параметрлерге сәйкес дәл қозғалыстарды орындайды.

Бұл дәлдікпен өңдеу қызметі тәсілі дәстүрлі өндірістің негізін құраған шамалама бағалауларды жоюға мүмкіндік береді. Әрбір қию дәл цифрлық сызбаға сәйкес жүреді — бұл сіз бірінші немесе жүз елуінші бөлшекті өндірсеңіз де.

Қалай компьютерлік басқару кесу дәлдігін түбегейлі өзгертеді

Сонымен, CNC фрезерлеу дегеніміз не және ол қолмен әдістерден қалай ерекшеленеді? Дәстүрлі өңдеу әдетте оператордың біліктілігі мен тұрақты қолдарына көп сүйенеді. Шаршаған сәт немесе аздап қате есептеу бүкіл бөлшектер партиясының сапасын бұзып жіберуі мүмкін.

CNC кесу бұл теңдеуді толығымен өзгертеді. Компьютерлік басқару жүйесі әдетте 0,0002–0,0005 дюйм аралығында дәлдікті қамтамасыз етеді — бұл дәлдікті ең білікті адам операторы да тұрақты түрде қамтамасыз ете алмайды. Бұл қайталанғыштық бір-біріне үйлесімді тиісуі керек бірнеше бөлшек дайындау кезінде өте маңызды болып табылады.

CNC өңдеуге жақсы жауап беретін материалдардың көлемі өте кең:

• Металдар: Алюминий, болат, титан, мыс қорытпалары және арнайы қорытпалар
• Пластика: Функционалды прототиптер мен өндірістік бөлшектер үшін инженерлік деңгейдегі полимерлер
• Ағаш пен композиттер: Декоративті элементтерден бастап конструкциялық бөлшектерге дейін

Әуе-ғарыштан медициналық құрылғыларға дейінгі өнеркәсіп салалары осы технологияға сенеді, өйткені ол стандартты өндірістің беруі мүмкін емес нәрсені — сіздің нақты талаптарыңызға негізделген бөлшектерді ұсынады, ал керісінше емес. Жалпы қолданылатын компонентті тапсырыс беру мен қажеттілікке сай қиылған бөлшекті тапсырыс беру арасындағы айырмашылық жиі шамамен жұмыс істейтін шешім мен идеалды жұмыс істейтін шешім арасындағы айырмашылықты білдіреді.

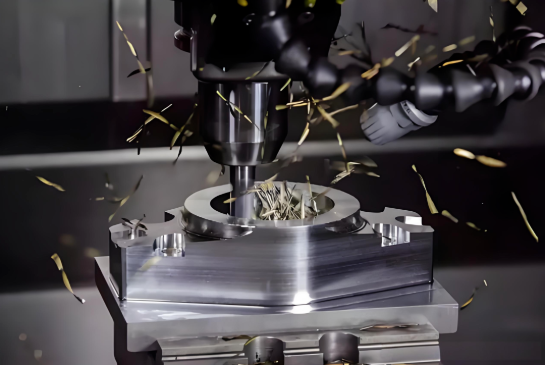

Үш негізгі CNC қию әдістері және оларды қашан қолдану керек

Енді сіз қажеттілікке сай CNC қию қандай нәтиже беретінін түсіндіңіз, келесі сұрақ: қай қию әдісі сіздің жобаңызға нақты сәйкес келеді? Жауап сіздің бөлшектің геометриясына, материалына және өндіріс мақсаттарыңызға байланысты. Сондықтан шешім қабылдауға көмектесу үшін үш негізгі әдісті қарастырайық.

CNC фрезерлеуін түсіндіру

Айналатын қию құралының қозғалмайтын материал блогы арқылы өтуін елестетіңіз — бұл CNC фрезерлеуінің іс-әрекеті. Өңделетін бөлшек қозғалмай қалады, ал көп нүктелі қию құралдары материалды алып тастап, қажетті пішінді жасау үшін бірнеше ось бойымен қозғалады.

Фрезерлеу неге ерекше көпқырлы? Ол басқа әдістердің мүлдем жетіп алмайтын күрделі үшөлшемді геометриялық пішіндерді өңдей алады. RapidDirect-тің өңдеу салыстыру бағдарламасына сәйкес, CNC фрезерлеу жазық беттері, ойықтары, тереңдетілген орындары, тесіктері, бұрыштары және күрделі үшөлшемді пішіндері бар бөлшектерді дайындауда өте жоғары нәтиже көрсетеді.

Шынайы шешім қабылдау нүктесі — осьтердің мүмкіндігіне байланысты:

• 3 осьті фрезерлеу: Кесу құралы X, Y және Z осьтері бойынша қозғалады. Бұл қарапайым геометриялық пішіндері бар тікелей бөлшектер үшін (мысалы, корпус, панель және жазық беттер) идеалды. Мұндай станоктардың құны $25 000–$50 000 аралығында болады және операторларды оқытуға аз ғана уақыт кетеді.
• 5 осьті фрезерлеу: Екі айналмалы ось (A және B) қосылады, бұл құралдың өңделетін бөлшекке шамамен кез келген бұрыштан жақындай алуын қамтамасыз етеді. Бұл бірнеше рет орнату қажеттілігін жояды және турбиналық қанаттарды, импульстарды және әуе-ғарыш компоненттерін үздіксіз фрезерлеуге мүмкіндік береді. Алайда, бұл қосымша мүмкіндіктің артықшылығына қарамастан, станоктардың құны $80 000-ден $500 000-ға дейін және одан да жоғары болады, сонымен қатар оларға арнайы бағдарламалау біліктілігі талап етіледі.

Сіз 5 осьті 3 осьтің орнына қашан таңдауыңыз керек? Егер сіздің бөлшегіңіз терең қуыстарды, ішкі жиектерді немесе қайта орналастырмай-ақ бірнеше жағынан өңдеуді қажет етсе, әдетте әр бөлшекке кететін жоғары шығындардың орнына тиімділіктің артуы оправданады. Қарапайым геометриялық пішіндер үшін 3 осьті өңдеу құнының тек бір бөлігін құрайтын инвестициямен өте жақсы нәтижелер береді.

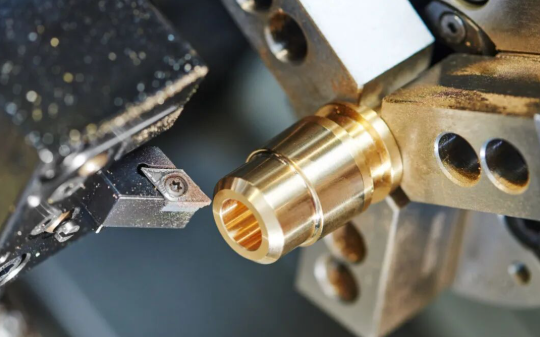

Цилиндрлі бөлшектер үшін CNC иілу

Мұнда қозғалыс толығымен керісінше болады. CNC иілулеу кезінде дайындама жоғары жылдамдықпен айналады, ал қозғалмайтын кескіш құрал оның бетін пішіндеп отырады. Бұл негізгі айырым CNC иілулеу қызметін цилиндрлі немесе айналмалы симметриялы бірдеңені өңдеуге негізгі таңдау етеді.

Осьтік сызығы ортақ болатын валдар, стерженьдер, втулкалар және трубалар туралы ойлаңыз. JLCCNC-тің өндірістік сарапшыларына сәйкес, иілулеу бұл компоненттерді фрезерлеуге қарағанда тезірек және тиімдірек өндіреді.

Артықшылықтар тез жинақталады:

• Дөңгелек бөлшектер үшін тез өндіріс циклдары
• Цилиндрлі пішіндерді фрезерлеуге қарағанда төмен операциялық шығындар
• Сыртқы және ішкі диаметрлерде өте жақсы беттік жабын
• Диаметр мен ұзындық параметрлері бойынша дәл реттеу

Шектеуі қандай? CNC айналдыру цилиндрлі емес, жазық, бұрышты немесе симметриялы емес элементтерді өңдеуге қиналады. Егер сіздің дизайндаңызда цилиндрлі емес элементтер көп болса, сізге айналдыру мен фрезерлеу операцияларының комбинациясы немесе тек фрезерлеу ғана қажет болуы мүмкін.

Парақ материалдар үшін CNC маршрутизациясы

Сізге жұмсақ материалдарда жылдамдық қажет болған кезде CNC маршрутизациясы қызметтері тартымды шешім ұсынады. CNC маршрутизаторлары өзінің кескіштерін өте жоғары айналу жиілігінде (RPM) айналдырады, ол ағаш, пластиктер, көпіршік материалдар және композит парақ материалдарын тез кесуге мүмкіндік береді.

CNC маршрутизаторының кесу қызметін фрезерлеуден не ажыратады? Машинаға орнатылған жеңіл каркас қаттылықтан гөрі жылдамдықты үстемдікке ие етеді. Бұл конструкциялық шешім маршрутизаторлардың мыналарда жоғары тиімділік көрсетуіне себеп болады:

• Үлкен парақ материалдардың тез кесілуі
• Таңбалар мен декоративті панельдердің өндірісі
• Әртүрлі әдістермен жасалған мебель бөлшектері мен шкафтар
• Көпіршік материалдан жасалған прототиптер мен қойма ішіндегі орналастырғыштар

Дегенмен, бұл жылдамдық кемшіліктерімен де қатар келеді. Жеңіл салмақты конструкция терең қиып алу кезінде көбірек тербеліс туғызады, бұл қатаң талаптар қойылатын қолданбаларда дәлдікті төмендетуі мүмкін. Қатты металдардан дәл көрсеткіштерге ие CNC фрезерленген бөлшектер үшін дәстүрлі фрезерлеу әлдеқайда тиімді таңдау болып табылады.

Әдістерді шолу арқылы салыстыру

Бұл үш тәсілдің қайсысын таңдау керектігін анықтау үшін өзіңіздің нақты талаптарыңызды әрбір әдістің күшті жақтарымен салыстыру қажет. Келесі салыстыру негізгі шешім қабылдау факторларын көрсетеді:

Фактор	CNC фрезерлеу	CNC бұрау	CNC фрезерлеу
Ең жақсы материалдарды пайдаланамыз	Металдар (алюминий, болат, титан), инженерлік пластиктер	Металдар, цилиндрлі бөлшектер үшін жарамды пластиктер	Ағаш, пластиктер, көпіршік материалдар, жұмсақ композиттер
Типтік шамалар	±0,001" – ±0,005" (5 осьті фрезерлеуде тағы да дәлірек)	±0,001"-ден ±0,005"-ге дейін	±0,005"-ден ±0,010"-ге дейін
Идеал бөлшек геометриясы	Күрделі 3D пішіндер, қуыстар, ойықтар, көпжақты сипаттамалар	Цилиндрлі, айналу симметриялы бөлшектер	2D контурлар, парақты компоненттер
Жалпы қолданылған	Әуе-ғарыш құрамды бөлшектері, калыптар, механикалық жинақтар	Осьтер, стерженьдер, втулкалар, трубалар, бекіткіштер	Таңбалар, панельдер, әртүрлі әдістермен жасалған үлгілер, көпіршікті полимерден жасалған үлгілер
Өндіріске жарамдылығы	Үлгілерден бастап жоғары көлемді өндіріске дейін	Өндіріс сериясы үшін өте тиімді	Жұмсақ материалдардан тез арада дайындауға ең қолайлы

Жобаңыздың типіне сәйкес әдістерді таңдау

Үлгілерді дайындау кезінде бірлік бағасына қарағанда икемділік жиі маңыздырақ болады. Сандық бақылаумен жұмыс істейтін фрезерлеу — әсіресе 3 осьті — арнайы құрал-жабдықтарды қажет етпей, конструкциялық өзгерістерді қайталауға мүмкіндік беретін көптеген мүмкіндіктер ұсынады. Сіз концепцияны өңдей аласыз, оны сынақтан өткізесіз, өзіңіздің CAD-моделіңізді жетілдіресіз және келесі нұсқасын күндер ішінде шығара аласыз.

Өндіріс сериясында есептеу өзгереді. Сізге тұрақты сапада жүздеген немесе мыңдаған өңделген бөлшектер қажет болған кезде, бастапқы орнатуға кеткен шығын өзінің тиімділігін көрсетеді. Көлемді өндірісте цилиндрлі бөлшектер үшін CNC-тің айналу әдісі өте тиімді болады, ал 5 осьті фрезерлеу қосымша операцияларды қажет ететін күрделі бөлшектер үшін өзінің күрделілігін оправдайды.

Қарапайым геометриялық пішіндер әдетте күрделі жабдықтарды қажет етпейді. Негізгі кронштейн немесе орнату пластинасы 3 осьті жабдықта тамаша өңделеді, бұл сіздің шығындарыңызды бақыланатын деңгейде ұстайды. Жоғары деңгейлі мүмкіндіктерді — және олармен байланысты қосымша төлемді — тек нақты қажет ететін бөлшектер үшін сақтаңыз.

Бұл айырмашылықтарды түсіну сізге қызмет көрсетушілермен өнімдірек әңгімелесуге мүмкіндік береді және сіздің жобаңыз бастапқыдан дұрыс жабдыққа орналасуын қамтамасыз етеді. Келесі қарастырылатын мәселе? Таңдалған кесу әдісіңізге сәйкес материалдарды таңдау.

Оңтайлы CNC кесу нәтижелері үшін материал таңдау бағытнамасы

Сіз кесу әдісіңізді анықтадыңыз — енді оған тең маңызды шешім қабылдау кезегі келді: қандай материалды кесу керек? Материалды таңдау мен жобаның сәттілігі арасындағы байланыс көптеген адамдардың ойлағанынан да тереңірек. Сіздің таңдауыңыз тікелей құрал-жабдықтардың талаптарын, өңдеу жылдамдығын, қол жетімді беттің сапасын және соңында сіздің бюджетіңізді әсер етеді.

Осылай ойлаңыз: бірдей CNC бағдарламасы бірдей жабдықта орындалады алюминийді кескен кезде немесе шойын болатты кескен кезде толығымен әртүрлі нәтижелер береді. Бұл айырмашылықтарды түсіну сізге өнімділік талаптары мен практикалық шектеулерді теңестіруге көмектеседі.

Қалай болса да әдемі тігілетін металдар

Күш, тұрақтылық және жылуға төзімділік сіздің талаптар тізіміңіздің басында тұрса, металдар дәл осы қасиеттерді ұсынады. Алайда «металл» ұғымы сіздің жобаңызға әртүрлі өңдеу сипаттамаларын әкелетін өте кең спектрді қамтиды.

• Алюминиевық сплавтар — Тәжірибелі CNC кесу үшін негізгі материалдар. Hubs-тың материал таңдау бағдарламасына сәйкес, алюминий өте жақсы күш-салмақ қатынасын, жоғары жылу және электр өткізгіштігін, сонымен қатар табиғи коррозияға төзімділікті ұсынады. Бұл қорытпаларды көлемді түрде оңай және экономикалық тиімді өңдеуге болады, сондықтан олар жиі ең тиімді металдық опция болып табылады. Алюминий 6061 — жалпы мақсатта қолданылатын материал, ал 7075 құрылыс саласында қолданылатын кейбір болаттарға тең күшке ие болады.
• Безгікті болат қорытпалары — Коррозияға төзімділік пен жоғары температурада жұмыс істеу қабілеті маңызды болған кезде осы материалдарды таңдаңыз. 304 маркалы болат көптеген табиғи жағдайларға өте жақсы төзеді, ал 316 маркасы химиялық немесе теңіз ортасы сияқты қатал жағдайлар үшін одан да жоғары деңгейде қорғаныс қамтамасыз етеді. Аллюминийге қарағанда кесу жылдамдығы төмен болады және құралдың тозуы артады, бірақ олардың беріктігі көбінесе бұл айырмашылықты оправданады.
• Төмен көміртекті және қоспалы болаттар — Негізгі коррозияға төзімділік қажет етілмеген кезде қолайлы құны бар нұсқалар. CNCCookbook-тың өңдеу бойынша нұсқаулығы 1018 болатының өңделуі мен дәнекерленуі өте жақсы екендігін атап өтеді, сондықтан ол құрылғылар, құрал-жабдықтар және жоғары көлемді винтті станок бөлшектері үшін кеңінен қолданылады. 4140 сияқты қоспалы болаттар механикалық қасиеттерді жақсарту үшін хром мен молибден қосады.
• Қалайылы мыс пен қалайы-мыс қорытпасы — Бұл мыс қорытпалары төмен үйкеліс, электр өткізгіштігі немесе декоративті көрініс маңызды болған жағдайларда жарқырайды. Қалайылы мыс қорытпаларын CNC өңдеу олардың табиғи сыйып алу қасиеті арқасында өте жақсы нәтижелер береді. Нақтырақ айтқанда, латунь C36000 — қол жетімді ең оңай өңделетін металдардың бірі, цикл уақыты шығындарға әсер ететін жоғары көлемді қолданыстар үшін идеалды. Сіз қалайылы мыс қорытпаларынан бөлшектерді өңдеген кезде таза стружка түзілуін және құралдың аз тозуын күтіңіз.
• Құрал-жабдық болаттары — Ерекше қаттылық пен тозуға төзімділік талап ететін қолданыстар үшін арналған. D2 және A2 маркаларын жұмсартылған күйінде өңдейді, одан кейін соңғы қаттылыққа жету үшін жылумен өңдеуден өткізеді. Бұл арнайы материалдар құралдың қозғалыс траекториясын мұқият жоспарлауды және сәйкес кесу параметрлерін таңдауды талап етеді.

Инженерлік пластмассалар және олардың ерекше талаптары

Пластикалық материалдарды өңдеу кезінде металдарға тән емес ерекшеліктерді ескеру қажет. Жылу режимін бақылау ең басты мәселе болып табылады — өте қатты кесу кезінде материал таза жыныс түрінде үзілмей, балқып кетеді. Дегенмен пластикалық материалдар салмағы жеңіл, табиғи коррозияға төзімділігі жоғары, материалдың құны төмен және металдарға қарағанда жалпы алғанда өңделуі оңай болғандықтан, маңызды артықшылықтарға ие.

Komacut компаниясының пластиктерді таңдау бойынша нұсқаулығына сәйкес, пластиктерді өңдеу үшін кесу күші аз қажет болады және олар жоғары жылдамдықта жұмыс істей алады, бұл құралдың тозуын және өндіріс уақытын азайтады. Дегенмен температураға сезімталдығы салдарынан берілу жылдамдығы мен салқындату стратегияларына назар аудару қажет.

• Делрин пластик (POM/Ацеталь) — Дәлдік пластик бөлшектері үшін ерекше нәтиже көрсететін материал. Бұл дельрин материалдың пластиктер арасында ең жоғары өңделу қабілетін, жоғары температурада өте жақсы өлшемдік тұрақтылығын және өте төмен су сіңіру қабілетін ұсынады. Сіздің дизайн қатаң допускалар, жоғары қаттылық және төмен үйкеліс талап еткенде, дельрин пластик әрқашан сенімді нәтиже береді. Ол жиі тісті берілістер, втулкалар және дәлдік механикалық бөлшектер үшін бірінші таңдау болып табылады.
• Өңдеуге арналған нейлон — Соққыға төзімділігі мен химиялық төзімділігімен танымал инженерлік термопластика. Нейлонды өңдеу функционалды прототиптер мен беріктік талап ететін өндірістік бөлшектер үшін жақсы жұмыс істейді. Бір ескерту: нейлон ылғалды сіңіреді, бұл өлшемдік тұрақтылыққа әсер етуі мүмкін. Ылғалдылығы айнымалы орталарда осы қасиетті ескеріңіз.
• Поликарбонат — ABS-ке қарағанда жоғары соққыға төзімділігі — бұл оптикалық ашықтық маңызды болғанда прозрачтық қасиетін ұсынады. Бұл материал сұйықтық құрылғылары, қорғаныс қаптамалары және автокөліктердің шынылары сияқты қолданыстар үшін жақсы өңделеді.
• ABS — Жақсы механикалық қасиеттері мен өте жоғары соққыға төзімділігі бар тиімді термопластика. Көлемді өндіріс үшін инжекциялық формалауға көшу алдында CNC өңделген ABS бөлшектері жиі прототип ретінде қолданылады.
• PEEK — Ең қатал жағдайлар талап еткен кезде — бұл жоғары сапалы термопластика. Бұл материал кең температура ауқымында механикалық қасиеттерін сақтайды және көптеген химиялық заттарға төзімді. Медициналық сорттағы PEEK биомедициналық қолданыстарға да мүмкіндік береді. Алайда, оның кемшілігі — стандартты инженерлік пластиктерге қарағанда материалдың құны әлдеқайда жоғары.

Ағаш пен композиттік материалдарға қойылатын талаптар

Ағаш пен композиттік материалдардың көбінесе фрезерлеуге қарағанда CNC маршрутизациясымен қосылуы тиімді, бірақ материалды таңдау принциптері әлі де қолданылады. Бұл материалдарға тән өзіндік стружка түзу ерекшеліктері бар: ағаш талшықтары металдардағыдай қиылуға емес, үзілуға ұшырайды, ал композиттерде құралдың тозуын жеделдететін абразивтік қоспалар болуы мүмкін.

• Қатты ағаштар — Денсаулығы жоғары ағаш түрлері, мысалы, емен, қайың және жаңғақ, таза кесіледі, бірақ бұларды өңдеу үшін баяу берілу жылдамдығы қажет. Талшық бағыты беттің сапасына маңызды әсер етеді — талшық бағыты бойынша кесу қиық талшықпен кесуге қарағанда тегіс нәтиже береді.
• Жұмсақ ағаштар — Шырша, кипарис және осыған ұқсас ағаш түрлері тез өңделеді, бірақ күрделі элементтерде талшықтардың үзілуі (tearout) болуы мүмкін. Сүйір құралдар мен қолайлы стружка жүктемесі осындай ақауларды азайтады.
• Фанера және МДФ — Инженерлік тақталар (жасанды тақталар) қатты ағашқа қарағанда өлшемдік тұрақтылығы жоғары. МДФ өте таза өңделеді, сондықтан оны үлгілер мен прототиптер жасау үшін жиі қолданады.
• Шыны талшықты және көміртекті талшықты композиттер — Бекіткіш талшықтар беріктік қасиетін қамтамасыз етсе де, олар кесуді қиындататын абразивті шарттар туғызады. Осы материалдарды өңдеу үшін карбидті немесе алмас қапталған құралдар қажет, сонымен қатар зиянды тозаңды шығару үшін дұрыс сорғыш жүйелері қажет.

Сіздің жоба нәтижелеріңізге материалдың таңдауы қалай әсер етеді

Әрбір материалды таңдау сіздің жобаңызға болжанған әсерін тигізеді. Осы қатынастарды түсіну сізге өнімділік, сапа және құн арасындағы тепе-теңдікті оптималды түрде қамтамасыз етуге көмектеседі.

Құралдардың әсері: Қаттырақ материалдар кесу құралдарын тез тозытады. Мыс қорытпаларынан жасалған CNC бөлшектерін өңдеу кезінде стандартты карбидті құралдар мыңдаған бөлшек өңделгенше сақталуы мүмкін, ал осындай құралдармен шойын болатын бөлшектерді өңдеген кезде құралды жүзбен бөлшек өңделгеннен кейін ауыстыру қажет болады. Бұл тікелей құралдардың құны мен құралдарды ауыстыруға кететін станоктардың тоқтау уақытына әсер етеді.

Жылдамдық пен цикл уақыты: Алюминий мен мыс қорытпалары сияқты жұмсақ, өңдеуге ыңғайлы материалдар жоғары беріліс жылдамдығы мен айналу жылдамдығын қамтамасыз етеді. Алюминийден жасалған бір бөлшекті өңдеу 15 минутты қажет етсе, титаннан жасалған осындай бөлшекті өңдеу 45 минутты қажет етеді — бұл еңбек және станок уақыты бойынша әр бөлшектің құнын тікелей көбейтеді.

Беткі өңдеу: Кейбір материалдар өңделген күйінде табиғи түрде жоғары сапалы беттік өңдеу нәтижесін береді. Мыс пен мыс қорытпалары аз ғана күш салумен өте жақсы бет сапасын қамтамасыз етеді, ал кейбір шойын болат маркаларында осындай нәтижеге жету үшін қосымша беттік өңдеу операциялары қажет болуы мүмкін.

Себеттік талдау: Шикізат бағасы тек бір ғана факторды көрсетеді. Тез өңделмейтін, құралдарды тез тоздыратын немесе кең көлемді жабдықтауды талап ететін арзан материал жалпы алғанда өңдеуі тиімді премиум-материалға қарағанда қымбатқа түсуі мүмкін.

Бұл материал бойынша білімге ие болғаннан кейін сіз функционалды талаптарыңызды қанағаттандыратын, бірақ CNC өндірісінің тәжірибелік ерекшеліктерін ескермейтін нұсқаларды таңдауға дайын боласыз. Келесі қадам? Сіздің дизайнның CAD файлынан дайын бұйымға дейінгі үздіксіз ауысуын қамтамасыз ету.

CNC машиналарының кесуге ұнататын бұйымдарды жобалау

Сіз кесу әдісіңізді таңдадыңыз және материалдыңызды таңдадыңыз. Енді көптеген жобалар не табысқа жету үшін жылдамдайды, не қымбатқа түсетін қайта жобалауға ұшырайды: сіздің дизайнныңызды CNC машинасы шынымен тиімді өндіре алатындай етіп аудару.

Өндіріске қолайлы жобалау (DFM) — бұл сіздің шығармашылығыңызды шектеу емес, ол сіздің нақты жобалау шешімдеріңіздің әрбір келесі өндіріс сатысына қалай әсер ететінін түсіну. Согласно Modus Advanced инженерлік нұсқаулығы , DFM принциптерін тиімді қолдану шығындарды 15–40% азайтып, өндіріс мерзімін оптимизацияланбаған дизайнға қарағанда 25–60% қысқартуға мүмкіндік береді.

Сияқты әдетте қарапайым дизайн шешімі — мысалы, мұндай жерде артық тар допуск, сол жерде өткір ішкі бұрыш — тікелей фрезерлеу операциясын күрделі, уақытты қажет ететін процеске айналдыруы мүмкін, ол сіздің жобаңызды апталарға кешіктіреді.

Файл пішімдері мен дизайнерлік бағдарламалардың үйлесімділігі

Геометриялық сипаттамалар туралы сөз қозғамас бұрын, негізгі мәселеге — CNC машиналарының түсінетін форматқа дизайн файлдарыңызды дайындауға — тоқталайық. Көптеген қызмет көрсетушілер стандартты CAD форматтарын қабылдайды, бірақ опцияларды түсіну сізге өндіріс процесі бойынша дизайн мақсатыңызды сақтауға көмектеседі.

CNC фрезерлеу бөлшектері үшін жиі қолданылатын файл форматтары:

• STEP (.stp, .step) — 3D CAD деректерін алмастырудың универсалды стандарты. STEP файлдары геометриялық дәлдікті сақтайды және әртүрлі бағдарламалық платформалар арасында таза беріледі, сондықтан олар көптеген CNC қызмет көрсетушілері үшін негізгі таңдау болып табылады.
• IGES (.igs, .iges) — Әлі де кеңінен қолданылатын ескі формат. IGES күрделі беттерді жақсы өңдейді, бірақ жүйелер арасында кейде аударма қателерін туғызуы мүмкін.
• Нативті CAD форматтары — SolidWorks (.sldprt), Autodesk Inventor (.ipt) және осыған ұқсас басқа да иелік форматтары сіздің қамтамасыз етушіңіз сол бағдарламаларды қолданған кезде жұмыс істейді. Әйтпесе, сенімділік үшін STEP форматына экспорттаңыз.
• DXF/DWG — 2D профильдер үшін міндетті, атап айтқанда, CNC фрезерлеу мен лазерлік кесу қолданбалары үшін.

Бір маңызды ескерту: CAD модельі мен инженерлік сызба арасында қайсысы басым болатынын — қарама-қайшылықтар пайда болған кезде — алдын ала белгілеп алу керек. Айқын құжаттама бастапқы фрезерлеу операциялары кезінде қымбатқа түсетін түсініспеушіліктерді болдырмауға көмектеседі.

Өңделгіштікке әсер ететін маңызды конструкциялық элементтер

Кейбір геометриялық элементтер бөлшектердің өндірілуінің қаншалықты тиімді және экономикалық болатынына тікелей әсер етеді. Осы өзара байланыстарды түсіну сізге дизайн идеалдары мен өндірістік шындықтары арасында дұрыс компромисс таңдауға мүмкіндік береді.

Қабырға қалыңдығының минимум мәні: Жұқа қабырғалар қаттылығы төмен және фрезерлеу кезінде иілуге, сынғыштыққа және бұралуға бейім. Согласно Geomiq-тың дизайнды оптимизациялау нұсқаулығы минималды ұсынылатын қабырға қалыңдығы металл үшін 0,8 мм, ал пластик үшін 1,5 мм. Қолдаусыз қабырғалар үшін ені мен биіктігінің қатынасын 3:1 сақтау кесу операциялары кезінде тұрақтылықты қамтамасыз етеді.

Ішкі бұрыштардың радиустары: Бұл — көптеген дизайнерлер ұмытып кететін негізгі шектеу: CNC кесу аспаптары цилиндрлік пішінді, яғни олар физикалық түрде идеалды өткір ішкі бұрыштарды жасай алмайды. Әрбір ішкі бұрыш аспаптың радиусына кемінде тең болатын радиусты болады. 0,030" (0,76 мм) минималды радиус көрсету стандартты аспаптармен сәйкестікті қамтамасыз етеді және жақын өткір бұрыштарды талап етуге қарағанда бағдарламалау уақытын 50–100% дейін қысқартуға мүмкіндік береді.

Тесіктердің тереңдігі мен диаметрінің қатынасы: Терең және тар тесіктер ең жақсы кесу аспаптарын да қиындыққа ұшыратады. Стандартты бұрғылау бұрғылары тесіктің тереңдігі диаметрінің 3–4 есесінен аспаған кезде ең тиімді жұмыс істейді. Диаметрінің алты есесінен асқан тереңдікте арнайы аспаптарды қолдану, баяу қоректендіру жылдамдығы және стружка шығару қиындықтары салдарынан қосымша шығындарды күтуге болады.

Ішкі ойықтар мен ішкі элементтер: Жоғарыдан стандартты құралдармен жетуге болмайтын сипаттамалар — мысалы, ирек сызықты ішкі каналдар немесе Т-тәрізді ойыстар — арнайы құрал-саймандарды, бірнеше орнатуларды немесе мүлдем басқа өңдеу әдістерін талап етеді. Осындай сипаттамаларды қоспастан бұрын, олардың шынымен функционалды мақсаттарға қызмет ететінін тексеріңіз.

Сипаттамалардың бағыты: Бес осьті өңдеуді қажет ететін бөлшектердің құны үш осьті жабдықтарда өңделетін бөлшектерге қарағанда 300–600% қымбаттау болады. Мүмкіндігінше сипаттамаларды X, Y және Z осьтері бойынша туралау күрделілікті әлдеқайда азайтады. Бұрышты сипаттамаларды тек олар шынымен қажет болатын қолданбалар үшін қалдырыңыз.

Дәлдік талаптары: Қашан дәлдік шынымен маңызды?

Артық дәлдік талаптары — бұл қиындықпен өңделетін бөлшектердің дизайнындағы ең кең тараған және ең қымбат қателердің бірі. Ал CNC станоктары әдетте әдемі дәлдікке қол жеткізеді, бірақ қажетінен гөрі таңдалған тым тар дәлдік талаптары құнын көтереді, ал бұл функцияны жақсартпайды.

Стандарттық CNC өңдеу үшін ±0,005" (±0,13 мм) механикалық бөлшектердің көпшілігі үшін өте жоғары дәлдік береді. ±0,002" сияқты тағы да тұрақтырақ допустималы ауытқулар шығындарды 25–50% арттырады және тек функционалды тұрғыдан қажет болған кезде ғана көрсетілуі керек.

Modus Advanced-тың допустималы ауытқулар бойынша нұсқаулығына сәйкес, ±0,001"-ден төмен өте тағы да тұрақтырақ допустималы ауытқулар стандарттық операцияларда әдетте ескерілмейтін өндірістік айнымалыларды пайда етеді — температураны бақылау, станоктың жылынуын қамтамасыз ету және қысымды босату операциялары уақытты әлдеқайда кеңейтетін маңызды факторларға айналады.

Қашан тағы да тұрақтырақ допустималы ауытқуларды көрсету керек?

• Дәл келуі функцияға әсер ететін беттесетін беттер
• Нақты саңылау талаптары бар қозғалыстағы бөлшектер
• Реттеуші талаптарға сай қауіпсіздікке әсер ететін компоненттер
• Жинақталған допустималы ауытқулар жалпы өнімділікке әсер етуі мүмкін болатын жинақтар

Құрылымдық компоненттер, корпуслар және орнату кронштейндері үшін стандартты допустимдіктер әдетте өз қызметін мүлтіксіз атқарады. Ойлы инженерлік шешімдер жиі стандартты допустимдіктерді — мысалы, сәйкес саңылауларды енгізу арқылы — тиімді дизайн шешімдері арқылы қамтамасыз етеді, бұл өндірістік талаптарды қатаңдауға әкелмейді.

Қателіктерден сақтану үшін жобалау

Басқалардың қателерінен үйрену уақыт пен ақшаны үнемдейді. Бұл жиі кездесетін мәселелер өндірістік тежегіштерді туғызады, ал оларды дизайн кезеңінде жеңіл болады.

• Үшкір ішкі бұрыштар: Арнайы кіші құрал-жабдықтарды, бірнеше орнатуларды қажет етеді және әрбір элемент үшін бағдарламалау уақытын 50–100% арттырады. Ішкі бұрыштарға әрқашан радиустар қосыңыз.
• Пышақ қырлары: Екі бет өте сүйір бұрышпен қиылысқан жерде өңдеуге қиын және бұйымның беріктігіне зиян келтіретін әлсіз элементтер пайда болады. Бұл мәселелерді болдырмау үшін сыртқы кіші фаскалар (0,005–0,015") қосыңыз.
• Күрделі декоративті қисықтар: Функционалдық мақсаты жоқ эстетикалық элементтер өңдеу уақытын 200–400% арттыруы мүмкін. Әрбір доғаны сұраңыз: ол белгілі бір функционалдық мақсатқа қызмет ете ме?
• Стандартты емес тесік өлшемдері: Стандарттық бұрғылау ұштары стандарттық тесік өлшемдерін тиімді және дәл құруға мүмкіндік береді. Стандарттық емес өлшемдер үшін біртіндеп соңғы фрезерлеу қажет, бұл уақыт пен шығындарды арттырады.
• Тістің тереңдігі артық: Тістің беріктігі әдетте бірнеше бірінші тістерде орналасады. Тереңдікті тесік диаметрінің ең көп дегенде үш еселігіне дейін шектеңіз.
• Құймаға оптимизацияланған прототиптер: Құйма дизайндарында кездесетін шығу бұрыштары машиналық өңделетін прототиптер үшін арнайы құрал-сайманды талап етеді. Әрбір өндіріс әдісі үшін жеке оптимизацияланған дизайн нұсқаларын құрыңыз.

Сіздің Дизайн Дайындығыңыздың Тіркелімі

Дизайнды бағалау немесе өндіріске беріс бұрын осы реттілікті өтіңіз — мұны істеу өзгерістерді апталар емес, сағаттармен есептегенде қиындықтарды ерте анықтауға көмектеседі:

1. Таза файл форматтарын экспорттаңыз: Әмбебап сыйымдылық үшін STEP ретінде сақтаңыз және маңызды өлшемдер мен допустималықтар үшін 2D сызбаларды қосыңыз.
2. Қабырға қалыңдығын тексеріңіз: Металл үшін кемінде 0,8 мм, пластик үшін кемінде 1,5 мм болатынын растаңыз; қолдаусыз бөліктер үшін қажетті ені мен биіктігінің қатынасын қамтамасыз етіңіз.
3. Ішкі бұрыштарға радиустар қосыңыз: Ішкі бұрыштарға кемінде 0,030" радиусын көрсетіңіз — дизайнға рұқсат ететін жерлерде одан да үлкен радиус қолданыңыз.
4. Тесіктердің сипаттамаларын тексеріңіз: Стандартты бұрғылау өлшемдерін қолданыңыз, мүмкіндігінше тереңдік-диаметр қатынасын 4:1-ден аспайтындай етіп ұстаңыз және тістелген тесіктер үшін жеткілікті қабырға аралығын қамтамасыз етіңіз.
5. Допуск талаптарын бағалаңыз: Тек оларды қажет ететін элементтерге ғана тар допусктарды қолданыңыз. Сызықтық өлшемдердің критикалық емес мәндері үшін ±0,005" негізгі деңгей ретінде қолданыңыз.
6. Функцияның рұқсат етуімен ықшамдаңыз: Таза эстетикалық күрделілікті жойыңыз. Әртүрлі қисықтардың орнына тұрақты радиустарды қолданыңыз.
7. Элементтердің қолжетімділігін тексеріңіз: Барлық элементтерге стандартты құралдармен жетуге болатындай етіп қамтамасыз етіңіз; бес осьті өңдеулер тек шынымен қажет болған жағдайда ғана қолданылуы керек.
8. Датум құрылымын құжаттаңыз: Критикалық элементтерді өлшеу мен бекіту құрылғыларын ықшамдау үшін жақын, қолжетімді датум беттерінен сілтеме жасаңыз.

Дизайнның күрделілігі қаржылық нәтижені қалай әсер етеді

Әрбір дизайн шешімі құн мен уақыт кестесіне әсер етеді. Бұл қатынастарды түсіну сізге CNC прототиптеу мен өндірісті жоспарлау кезінде ақылды шешім қабылдауға көмектеседі.

Бес осьті өңдеуді талап ететін күрделі геометриялық пішіндер үш осьті өңдеуге ыңғайлы дизайндарға қарағанда жеткізу мерзімін 200–500% арттыруы мүмкін. ±0,002"-ден қатаңырақ дәлдіктерді көрсету профиль өлшеулері қарапайым өлшемді тексерулерді алмастырған кезде бақылау уақытын 100–400% арттыруы мүмкін. Арнайы құрал-жабдықтарды қажет ететін элементтер өңдеу басталмас бұрын құралдарды сатып алу үшін күндерге созылуы мүмкін.

Жақсы жаңалық? Бұл әсерлер шығарылатын өнімді өндіруге ыңғайлы ету үшін оптимизацияланған кезде кері бағытта көбейеді. Осы принциптерді ескере отырып CNC өңделген бөлшектер бағдарламалау, орнату, өңдеу және бақылау сатыларында әрбір кезеңде тезірек өтеді. Жинақталған әсер жеке оптимизациялардың қосындысынан көбірек болады.

Сіздің өндіріске бейімделген дизайн-ыңызбен қатар, келесі шешім қабылдауға дайын: CNC кесу технологиясы сіздің нақты қолданысыңыз үшін шынымен де ең тиімді тәсіл бола ма — әлде альтернативті әдістер сізге одан да жақсы қызмет етуі мүмкін бе?

Қолданысыңыз үшін дұрыс кесу технологиясын таңдау

Сіздің дизайн-ыңыз оптималды етілген және материал-ыңыз таңдалған — бірақ мына сұраққа тоқталған жөн: сіздің жобаңыз үшін қосымша CNC кесу шынымен де ең жақсы әдіс пе? Кейде жауап айқын «иә» болады. Басқа уақытта лазерлік кесу, сумен кесу немесе тіпті 3D баспа сізге одан да жақсы нәтиже беруі мүмкін.

Бұл шешімді ақылды түрде қабылдау сізге мыңдаған долларды үнемдейді және жеткізу мерзімін апта-аптаға қысқартады. Ал оны дұрыс қабылдамау — жобалардың тоқтауына, бюджеттердің шамадан тыс ұлғаюына және қатты қиналуға алып келеді.

Ақылды сатып алушыларды қымбатқа түсетін сабақтарды қателікпен игерушілерден ажырататын шешім қабылдау құрылымын қарастырайық.

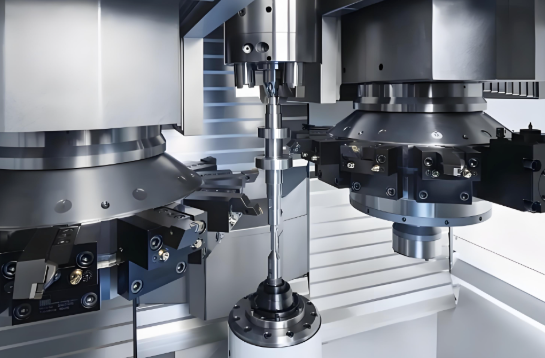

CNC кесу vs Лазерлік кесу vs Сумен кесу

Әрбір кесу технологиясы өзіндік артықшылықтарымен ерекшеленеді. SendCutSend-тің өңдеу нұсқаулығына сәйкес, идеалды әдісті таңдау үшін материалдың таңдалуы, өлшемі, дәлдік талаптары және соңғы өңдеу қажеттіліктері ескерілуі тиіс.

Cnc қиыру сіздің бұйымыңыздан материалды физикалық түрде алып тастау үшін компьютерлік басқарумен жұмыс істейтін құралдарды қолданады. Металл үшін CNC машиналары үшөлшемді элементтерді жасау, жоғары дәлдікті қамтамасыз ету немесе қалың құрылымды материалдармен жұмыс істеу кезінде өте тиімді болады. Механикалық кесу әрекеті металдар, пластиктер және ағаштарда таза жиектер береді — бірақ кесу параметрлеріне байланысты жылу шығаруы мүмкін.

Лазерлік кесу алдын ала бағдарланған траекториялар бойынша материалды балқытуға, жанудың немесе булануға әкелетін жоғары қуатты лазер сәулесін қолданады. Минутына 2500 дюймнен астам қиып алу қабілетіне ие болғандықтан, лазерлік кесу әдетте 2D контурлар үшін ең жылдам және ең экономикалық нұсқа болып табылады. Ол кішігірім элементтері бар күрделі дизайнерлік шешімдерді жасауға және күрделі жұмыстар кезінде жылу әсерінен пошытқан аймақтарды азайтуға арналған.

Су жеткізушісі арқылы қияу бұл әдіс қысымы өте жоғары су ағынын құмтас тәрізді қоспалармен араластырып, жылу шығармай-ақ кез келген материалды кесуге мүмкіндік береді. Бұл жылулық деформацияны толығымен жояды — сондықтан ұшақ бөлшектерінде жылу әсерінен пайда болған аймақтарға қойылатын қатаң нормативтік талаптарға сай болу үшін аэрокосмостық қолданыстарда осы әдіс идеалды болып табылады.

Келесі салыстыру әрбір әдістің қашан тиімді екендігін түсіндіруге көмектеседі:

Фактор	Cnc қиыру	Лазерлік кесу	Су жеткізушісі арқылы қияу
Материалдық үйлесімділік	Металдар, пластмассалар, ағаш, композиттер — мырышты өңдеуге өте жақсы қабілет	Көптеген металдар (қалыңдығы 1/2 дюймге дейін); ПВХ немесе жанғыштығы жоғары материалдар үшін қолайлы емес	Шыны, көміртекті талшық пен қалың металлдар сияқты кез келген материал
Қалыңдық мүмкіндіктері	Қалың материалдарды жақсы өңдейді; кез келген тереңдікте 3D-сипаттамаларды өңдеуге қолайлы	Парақты материалдар үшін оптималды; қалың кесілген жерлерде кесілу сызықтары пайда болады	Қалың материалдарды таза кеседі; тарихи түрде үлкен брикеттерді өңдеу үшін қолданылған
Қыр сапасы	Дұрыс құралдармен өте жақсы нәтиже береді; кейде кесілген беттерді тазарту қажет болады	Жұқа материалдарды таза кеседі; қалың материалдарда кейде шлак пайда болуы мүмкін	Жоғары сапалы беттік өңдеу; кесінділер мен шлактарды толығымен жояды
Типтік шамалар	±0,001"-ден ±0,005"-ге дейін	Дәл көрсеткіштер; материалға тәуелді	±0,009" қалыпты
Қыздыру аймағы	Дұрыс берілу жылдамдығы мен айналу жылдамдығында аз болады	Жылыту аймағы (HAZ) аз; жылдам кесу жылдамдығы арқылы азайтылады	Жоқ — суық кесу процесі
Өнім негізделген құрсақтар	Бастапқы орнату шығындары жоғары; 3D бөлшектер мен сериялық өндіріске тиімді	Кейде 2D контурлар үшін ең жылдам және ең қолжетімді әдіс	Лазерлік кесуге қарағанда баяу; қиын композиттер үшін қосымша төлем

Кейде қарастырылмай қалатын практикалық фактор: CNC кесуі лазерлік және сумен кесу әдістері қолдана алмайтын 3D элементтерді өңдей алады. Егер сіздің бөлшегіңізге ойықтар, тісті тесіктер немесе күрделі иілген беттер қажет болса, онда металдың CNC өңдеуі осы үш әдіс ішінде жалғыз ғана мүмкіндік болып табылады.

3D баспа тиімді болатын жағдайлар

Кейде не кесу, не дәстүрлі өңдеу әдістері оптималды жол болмайды. Согласно Ultimaker'дың өндірістік салыстыруы , 3D баспа белгілі бір жағдайларда өзінің қосып өңдеу әдісімен шығарып тастау әдістерінен асып түседі.

Жобаңыз мыналарды қамтиды деп 3D-баспа қолданысын қарастырыңыз:

• Күрделі ішкі құрылымдар: Токарьлауға болмайтын торлар, каналдар және қуыс геометриялар
• Аз сандағы бөлшектер (1–10 дана): Шағын көлемде қосымша өндіріс экономикалық тиімді
• Жылдам конструкторлық өзгерістер: Дизайнды өзгерту үшін тек жаңа файл қажет, бағдарламалауды қайта орындау мен құрал-сайманды қайта дайындау керек емес
• Органикалық пішіндер: Қисық, ағыс тәрізді геометриялар, олар 5 осьті токарьлаудың кең көлемде қолданылуын талап етеді

Бірақ дәстүрлі CNC-токарьлау мыналар үшін айқын артықшылықтарға ие:

• Дәлдік талаптары: CNC-токарьлау 3D-баспадағы ±0,1 мм – ±0,5 мм-ге қарағанда ±0,025 мм дәлдікке жетеді
• Беткі өңдеу: CNC өңдеу кезінде беттің тегістігі мәні 0,8 мкм-ге дейін төмендейді, ал басылған бөлшектер үшін бұл көрсеткіш шамамен 15 мкм құрайды
• Материалдың беріктігі: Өңделген бөлшектер шығарылған материалдың толық механикалық қасиеттерін сақтайды
• Өндіріс көлемі: 10–100 бөлшек аралығынан кейін CNC өңдеу барысында өндірістік шығындардың тиімділігі барынша артады

Тиімділік нүктесі қолданыс саласына байланысты өзгереді, бірақ заңдылық сақталады: күрделілік пен аз көлемдегі өндіріс үшін 3D-басылу тиімді, ал дәлдік, беріктік және көлемді өндіріс үшін CNC өңдеу тиімдірек

Прототиптен өндіріске дейінгі көлемдік ескертулер

Сіздің жоба өмірлік циклыңыз осы технологиялардың әрбір кезеңде ең жақсы нәтиже беруіне маңызды әсер етеді. Сондай-ақ Avid Product Development компаниясының масштабтау бағытнамасы бойынша дайындықтың жеткіліксіздігімен прототиптен өндіріске өту қателерге, ақшаның кетуіне, қайтадан жобалауға кететін қосымша шығындарға және жабдықтау тізбегіндегі қиындықтарға әкеледі

Концепция және бастапқы прототиптау: Бұл кезеңде бірлікке шаққандағы құннан гөрі жылдамдық пен икемділік маңыздырақ. Бастапқы пішін мен отыруын сынау үшін 3D-баспа жиі тиімді болады. Функционалды прототиптерді өндіріске сәйкес материалдарда дайындау үшін CNC-прототиптеу жақсы жұмыс істейді — бөлшекті пластик емес нақты алюминийден сынау материалдың алмастырғыштары жасыратын ақауларды анықтайды.

Дизайнды растау: Өндіріс құрал-жабдықтарына көшу алдында дизайнды шағын партиялармен растаңыз. CNC-кесу осы жерде ерекше тиімді, себебі бөлшектер соңғы өндіріс мақсатына сәйкес келеді. Бұл дизайн ақауларын өзгерістер әлі төтенше қымбат болмаған кезде анықтайды.

Сынақ сериялары (50–500 дана): Прототип пен массалық өндіріс арасындағы аралықты жабыңыз. Бұл сериялар өндірістік қабілеттілікті, жинақтау процестерін және жабдықтау тізбегінің дайындығын бағалайды. 500 даналық сынақ сериясы кезінде қоймаға орналастыру мәселелерін немесе жинақтау тежегіштерін анықтау толық өндіріс іске қосылғаннан кейін оларды табуға қарағанда әлдеқайда арзан тұрады.

Өндірісті кеңейту: Көлемдер мыңдағанға жеткен кезде, CNC қиып алу экономикасы едәуір жақсарып кетеді. Бастапқы құрылымдық шығындар көптеген бөлшектерге таратылады, ал оптималды бағдарламалар тиімді жұмыс істейді. Цилиндрлік бөлшектер үшін CNC айналдыру көлемі көбейген сайын өте тиімді болып табылады.

Толық жоба өмірлік циклы

Тек қана қиюға ғана ойланбау — бұл сіздің технологиялық таңдауыңызды әсерлейтін қосымша факторларды анықтауға мүмкіндік береді:

Әрі қарай өңдеу талаптары: Кейбір қию әдістері дереу пайдалануға дайын бөлшектер береді; басқалары қосымша өңдеуді талап етеді. Лазермен қиылған металдардың шеттерін тазарту қажет болуы мүмкін. CNC-мен фрезерленген бөлшектерде жиі кішігірім бекіту тіркемелері болады, олар қолмен жөндеуді қажет етеді. Су-жетірмен қиылған бөлшектердің тазартылуы әдетте аз ғана болады.

Аяқтау опциялары: Қиюдан кейінгі процестерді ескеріңіз. Алюминийді анодтау ма? Темірді порошкалық бояумен бояу ма? Кейбір қию әдістері белгілі бір жабыну процестерімен жақсы ыңғайласады. Лазермен қию кезінде пайда болатын жылу әсерінің аймағы кейде кейінгі беттік өңдеулерге кедергі келтіруі мүмкін.

Жинақтау интеграциясы: Сіздің кесілген бөлшектеріңіз басқа компоненттермен қалай әрекеттеседі? CNC кесуінің тізбекті тесіктерді, шұңқырларды және дәл келетін беттерді қосу мүмкіндігі лазерлік немесе су-жетілік кесумен алынған бөлшектерге қажетті екінші операцияларды жиі болдырмауға мүмкіндік береді.

Дұрыс технологияны таңдау сіздің барлық жобаңызды ескере отырып жүзеге асады — бірінші идеядан соңғы жинақтауға дейін. Осы шешімді ойланып қабылдау сіздің сәттілікке жетуіңізді қамтамасыз етеді; ал қатты қысқа мерзімде қабылданған шешім келесі кезеңдерде көбейіп отыратын проблемалар туғызады.

Оптималды технология таңдалса да, өндіріс кезінде қиындықтар пайда болуы мүмкін. Жиі кездесетін CNC кесу проблемаларын түсіну және олардың алдын алу жолдарын білу сіздің жобаңызды уақытында жүргізуді қамтамасыз етеді.

Жиі кездесетін CNC кесу проблемаларын олар пайда болғанға дейін болдырмау

Сіз дұрыс кесу технологиясын таңдадыңыз, өз дизайндарыңызды оптималдағансыз және сәйкес материалдарды таңдадыңыз. Алайда, жақсы жоспарланған жобалар да сапаны нашарлататын немесе уақыт кестесін ұзақтыратын өндірістік мәселелерге ұшырауы мүмкін. Туған қиындықтардан қорқып қалу мен тегіс өндіріс арасындағы айырмашылық — көбінесе олар пайда болғаннан бұрын мәселелерді алдын ала болжауға байланысты.

Жиі кездесетін CNC кесулердің неге сәтсіз аяқталатынын және осы мәселелерді қалай болдырмауға болатынын түсіну — сізді өндіріс процесіндегі пассивті тұтынушыдан ақпаратталған серіктеске айналдырады. Енді жобалардың жолынан шығарып жіберетін қиындықтар мен олардың шешімдерін қарастырайық.

Беттің жағдайына әсер ететін мәселелер және олардың түбірлік себептері

Егер соңғы бөлшек грубалы (қатты) бетпен, көрінетін сызықтармен немесе біркелкі емес жабынмен келсе, онда кесу процесінде не істемей қойған. Elephant CNC-тің ақауларды жою бойынша нұсқаулығы деп айтылады, беттің нашар жағдайы сирек ғана бір-ақ себептен туындайды — көбінесе бірнеше фактордың бірігіп әрекет етуінен пайда болады.

Жиі кездесетін беттің жағдайына әсер ететін мәселелер мен олардың шешімдері:

• Тербеліс іздері: Бұл толқынды, ретті үлгілер кесудің кезінде тербеліс болып жатқанын көрсетеді. Шешімі? Құралдың шығып тұрған бөлігін азайтыңыз, өңделетін бұйымды қаттырақ бекітіңіз немесе резонансты жиіліктерден аулақ болу үшін айналу жылдамдығын реттеңіз. Кейде әртүрлі қырлы геометриялық пішіндегі құралға ауысу тербелісті мүлдем жояды.
• Құрал іздері мен жолақтар: Құралмен әрекеттесуден пайда болған көрінетін сызықтар кесу құралдарының тозғанын немесе құралдың қозғалыс траекториясының дұрыс емес қабаттасуын көрсетеді. Сапалы, сүйір құралдардың қолданылуы мен тиімді қадам мәндерінің орнатылуы нәтижелердің тегіс болуына әкеледі.
• Күйік белгілері: Қараңғы немесе түсі өзгерген дақтар өңдеу кезіндегі қызуға белгі береді. Кесу жылдамдығын төмендету, подача жылдамдығын көтеру немесе суыту сұйығының ағысын жақсарту түбірлік себепті жояды. Жылу өткізгіштігі төмен материалдар, мысалы, титан үшін жылу жиналуын бақылау ерекше маңызды болып табылады.
• Тегіс емес бет: Жиі қате подача жылдамдығынан туындайды — өте баяу жылдамдық таза кесудің орнына үйкеліске әкеледі, ал артық жылдамдық жылу мен үйкеліс туғызады. Параметрлерді нақты өңделетін материалға сәйкестендіру беттің тегіс болуын қамтамасыз етеді.

Негізгі принцип қандай? Беттің жағдайына байланысты мәселелер тәжірибеде әдетте құралдың жағдайына, кесу параметрлеріне немесе өңделетін бұйымды бекіту тұрақтылығына байланысты болады. Осы негізгі факторларға назар аударсаңыз, беттің сапасына байланысты көптеген мәселелер жойылады.

Өлшемдік дәлдік мәселелері

Жобаның мерзімін қатты қиындататын заттардың бірі — өлшемдік сипаттамаларға сай келмейтін бөлшектер. Аздап ауытқу қандай да бір шағын ауытқу ретінде көрінуі мүмкін — бірақ осы бөлшектер дұрыс жиналмай қалған кезде немесе бақылау кезінде қабылданбаған кезде ғана оның маңызы ашылады.

3ERP-тің ақауларды талдауы бойынша, өлшемдік дәлсіздіктер — бөлшектердің берілген өлшемдерге сай келмеуінен пайда болады, бұл жинастыру мен қызмет ету сапасына, сонымен қатар екеуіне де әсер етеді. Олардың себептері механикалық, жылулық және бағдарламалық салаларға жатады:

• Құралдың иілуі: Кесу күштері құралды қажетті траекториядан ығытқан кезде өлшемдік дәлдік бұзылады. Кіші диаметрлі және ұзын құралдар ығысуға бейімірек. Әрбір операция үшін мүмкіндігінше қысқа және қатты құралды қолдану осы әсерді азайтады.
• Жылулық деформация: Металдар кесу кезінде пайда болатын жылу әсерінен кеңейеді. Егер бөлшектерді өңдеу кезінде олар қатты қызыса, материал суығаннан кейін соңғы өлшемдері өзгеруі мүмкін. Жылулық кеңеюді бақылау үшін дұрыс салқындатқыш қолданылуы мен тиімді кесу параметрлерін таңдау қажет.
• Машина осьтеріндегі артқы сайпаң: Шарлық винттерде немесе сызықтық бағыттаушылардағы тозу қозғалыстар арасында сайпаң пайда етеді, бұл бағыт өзгерген кезде дәлсіз орналасуға әкеледі. Бұл механикалық ақауды жою үшін машинаға дұрыс күтім жасау және басқару бағдарламасында артқы сайпаңды компенсациялау қажет.
• Дұрыс емес кескіш ығысуы: Егер кескіштің ұзындығы немесе диаметрі бойынша ығысуы дұрыс орнатылмаса, CNC-мен жасалатын әрбір кесу шығыс нүктесінен аздап ауытқиды. Өндіріс сериясын бастамас бұрын ығысу мәндерін тексеру бүкіл партия бойынша жүйелі қателерді болдырмауға көмектеседі.

Толеранстардың жиналуы көп операциялық бөлшектерде нақты қиындық туғызады. Бір бөлшекке фрезерлеу, токарьлау және қосымша операциялар қажет болған кезде, әрбір қадамда аз ауытқулар көбейеді. Бірінші операциядан кейін 0,002" ауытқыған элемент үш операциядан кейін 0,005" ауытқуы мүмкін — бұл жинақталған қатенің қабылданатын шектерден асып кетуіне әкелуі мүмкін. Ойлы процесс жоспарлауы, тұрақты базалық құрылымдар мен аралық бақылау нүктелері толеранстардың жиналуын олар тізбектеліп кеңейгенге дейін анықтайды.

Материалға тән кесу қиындықтары

Әртүрлі материалдар ЧПУ өңдеуге әртүрлі тәсілмен жауап береді; әрбірі нақты қиындықтар туғызады және оған арнайы тәсілдер қажет етеді. Алюминий үшін идеалды жұмыс істейтін параметрлер поликарбонат немесе шойын болатында жаман нәтиже беруі мүмкін.

Пластика тән мәселелер:

• Еріту және жабысу: Пластика температураға сезімтал. CNC поликарбонаты және оған ұқсас материалдар кесу параметрлері арқылы артық жылу пайда болған кезде таза шашырау орнына ериді.
• Температуралық трещиналар: Акрилдың CNC өңделуі трещиналарды болдырмау үшін ерекше назар аударуды талап етеді. Сүйір құралдар, дұрыс беріліс жылдамдығы мен айналу жиілігі, сондай-ақ кейде өңдеуден кейінгі термиялық шамалау ішкі керілулердің сынуға әкелуін болдырады.
• Өлшемдік тұрақсыздық: Кейбір пластиктер ылғалды сіңіреді немесе температураның өзгеруіне күшті реакция береді, бұл соңғы өлшемдерге әсер етеді. Осы сипаттарды түсіну — және қашан бөлшектерді өлшеу керектігін анықтау — сәйкессіздікке байланысты жарамсыз деп танылуларды болдырады.

Металлға тән мәселелер:

• Пластикалық қатайту: Коррозияға төзімді болаттар мен кейбір қорытпалар кесу кезінде қатаяды, сондықтан келесі өтпелер қиынға түседі. Тұрақты стружка жүктемесін сақтау және кесудің ішінде ұзақ уақыт тоқтауға жол бермеу құралдың алдында материалдың қатайып кетуін болдырады.
• Ширақ пайда болуы: Алюминий сияқты жұмсақ, иілгіш металдар қатты материалдарға қарағанда тезірек кесінділер түзеді. DEK-тің ақаулықтар бойынша нұсқаулығына сәйкес, кесінділер — бұрыштар мен жиектердің айналасында пайда болатын, сыртқы түрі мен қызметін бұзатын кішкентай, керексіз шеттер.
• Құрал шетінде металл жиналуы: Жоғары қысым мен үйкеліс жылуынан ұнтақтар кесу құралына жабысып қалған кезде дәлдік төмендейді. Сәйкес қаптамаларды қолдану, жеткілікті суыту сұйығының ағысын қамтамасыз ету және дұрыс кесу жылдамдығын таңдау материалдың жабысуын болдырмауға көмектеседі.

Процесс бақылау арқылы алдын-ала қорғау

Ақаулар пайда болғаннан кейін оларға реакция беру орнына, тиімді өндіріс оларды жүйелі процесс бақылау арқылы алдын-ала болдырмайды. Бірнеше стратегия ақаулардың пайда болу жиілігін қатты төмендетеді:

Дұрыс бекіту: Кесу кезінде өңделетін бұйымның қозғалысы өлшемдік қателерге, беттің жағдайына әсер етеді және тіпті кескіштің сындыруына да әкелуі мүмкін. Қатты, жақсы жобаланған өңделетін бұйымды бекіту құрылғысы материалды операциялар бойынша дәл қажетті орында ұстайды. Жұқа қабырғалы немесе иілгіш бөлшектер үшін қосымша жағдай кесу күштерінің әсерінен ауытқуды болдырмауға көмектеседі.

Оңтайландырылған берілу жылдамдықтары мен айналу жиіліктері: Әрбір материал-кескіш комбинациясында кесу қызудың, тербелістердің немесе кескіштің тозуының артуынсыз тиімді жүретін «тәуелсіз аймағы» бар. Бұл параметрлер шегінде — ешқашан қатал немесе өте сақтанғыш емес — жұмыс істеу тұрақты нәтижелер береді.

Тиімді кескіштің қозғалыс траекториясын жоспарлау: Кескіш қалай материалға жақындап, одан шығатыны — оның қалай кесетініндей маңызды. Көтермелі фрезерлеу әдетте дәстүрлі фрезерлеуге қарағанда жақсы беттік жағдай береді. Дәрежелі кескіштің қатысуы соққылы жүктемені азайтады. Тұрақты стружка жүктемесі кесудің тұрақты шарттарын қамтамасыз етеді.

Құрал-жабдық күйін бақылау: Сызылған немесе зақымданған құралдар толығымен шығып кеткенге дейін ұзақ уақыт бойы ақауларға әкеледі. Регулярлы тексеру мен алдын-ала ауыстыру бөлшектердің қабылданбауына әкелетін сапаның бірте-бірте нашарлауын болдырмаққа көмектеседі.

Бұл жиі кездесетін қиындықтар мен олардың алдын-алу стратегияларын түсіну сізді қызмет көрсетушілерді тиімдірек бағалауға дайындайды. Келесі қадам — құны қалай есептелетінін және өндірістік серіктесті таңдаған кезде неге назар аудару керектігін үйрену.

CNC кесу құнын және қызмет көрсетушіні таңдауды түсіну

Сіз технологияны түсінесіз, дизайндыңызды оптимизацияладыңыз және қандай мәселелерден аулақ болу керектігін білесіз. Енді бюджетіңізге тікелей әсер ететін сұрақ туындайды: нақты қанша құн тұрады CNC бойынша индивидуалды кесу — және сапасы жоғары, алайда күтпеген қиындықтар болмайтын қызмет көрсетушіні қалай таңдауға болады?

Дәлдікпен жасалған CNC өңдеу қызметтерінің бағасы кездейсоқ қойылмайды, бірақ бірінші рет сатып алушылар үшін ол қараңғы болып көрінуі мүмкін. Әрбір баға ұсынысы — бұл станокта өңдеу уақыты, материалдар, еңбекақы және жалпы шығындардың есебінен шығады. Осы айнымалыларды түсіну сізге баға ұсыныстарын ақылды түрде талдауға, қамтамасыз етушілерді әділ түрде салыстыруға және сапаны төмендетпей-ақ шығындарды азайтуға мүмкіндік беретін факторларды анықтауға көмектеседі.

Қандай факторлар дәйекті CNC кесу құнын анықтайды

Сіз онлайн түрде CNC баға ұсынысын сұраған кезде, сізге берілетін сандар көктеңнен алынбайды. Komacut-тың өңдеу шығындарын талдауына сәйкес, әрбір бөлшек үшін төленетін құнды бірнеше өзара байланысты факторлар анықтайды. Осы байланыстарды түсіну сізді баға ұсыныстарын тек қабылдайтын адамнан, оларды түсінетін және оптимизациялай алатын адамға айналдырады.

• Материал түрі мен пайдалануы: Шикізаттың құны тек бастапқы нүкте болып табылады. Темірбетон және титан сияқты қатты материалдар көбірек фрезерлеу уақытын қажет етеді және құралдың тозуын жылдамдатады, ол шикізаттың бағасынан басқа да шығындарды арттырады. Алюминий сияқты жұмсақ материалдар тез фрезерленеді және құралдың қызмет ету мерзімін ұзартады, сондықтан олар жиі ең тиімді таңдау болып табылады. Пластикалық материалдар металдарға қарағанда әдетте арзанырақ, бірақ жылуға байланысты зақымдануды болдырмау үшін олардың арнайы өңделуі қажет.
• Бөлшек күрделілігі: Күрделі конфигурациялар, іріктелген элементтер, тар допусктер және бірнеше орнатулар көбірек бағдарламалау уақытын, арнайы құрал-саймандарды және ұқыпты орындауды талап етеді. Қарапайым иіндік минуттар ішінде фрезерленуі мүмкін; ал күрделі бұрыштары бар әуе-ғарыш компоненті ұзақ уақыттың ішінде ұқыпты жұмыс қажет етеді. Komacut талдауына сәйкес, бес осьті фрезерлеуді талап ететін конфигурациялар үш осьті жабдықта өңделетін конфигурацияларға қарағанда әлдеқайда қымбат тұрады.
• Шектік ауытқу сипаттамалары: Стандарттық шектеулер (±0,005") көптеген қолданыстар үшін жарамды және шығындарды бақыланатын деңгейде ұстайды. Дәлірек сипаттамалар баяу қиылу жылдамдығын, жиірек тексерулерді және кейде климаты бақыланатын орталарды талап етеді — барлығы қосымша шығындарға әкеледі. Дәлірек шектеулерді тек функциялық талаптар нағыз қажет еткен жағдайларда ғана көрсетіңіз.
• Саны мен партия өлшемі: Мұнда масштабтың экономикасы нақты сезіледі. Бастапқы дайындық шығындары — бағдарламалау, бекіту құрылғылары, құралдарды орнату — өндіріс көлемі артқан сайын бірлікке шаққандағы шығынды әлдеқайда азайтады. Бір дана прототиптің бірлігіне шаққандағы құны сол бөлшекті 500 данаға тапсырғандағы бірлік құнынан он есе артық болуы мүмкін.
• Қорытындылау талаптары: Токарьлаудан кейінгі операциялар — анодтау, порошкалық бояу, жылумен өңдеу немесе дәлдікпен тегістеу — қосымша шығындар мен жеткізу мерзімін ұзартады. Кейбір жабындарды арнайы қондырғыларға тапсыру қажет болады, бұл координация күрделілігін туғызады. Қандай жабындар шынымен қажет, ал қандай жабындар тек қосымша ыңғайлылық ғана беретінін қарастырыңыз.
• Материалдың қалыңдығы және токарьлау уақыты: Қажетті тереңдікке жету үшін қалың материалдарды бірнеше рет өңдеу керек, бұл цикл уақытын ұзартады. Сол сияқты, қаттырақ материалдарды өңдеу кезінде құралдың зақымдануын болдырмау үшін жылдамдықты төмендету керек, бұл өңдеу уақытын — және шығындарды — қосымша арттырады.

Аймақтық еңбекақы шығындары да бағаны қатты әсер етеді. Жоғары шығындар аймағында орналасқан цехтарда білікті операторлар, программистер және сапа қызметкерлері үшін шығындар жоғары болады. Дегенмен, жергілікті станок цехтарына жақын орналасу жеткізу шығындарын төмендету мен тез байланыс орнату арқылы бағалық айырмашылықтарды теңестіре алады. «Маған жақын орналасқан станокшы цехтарын» іздеу кезінде географиялық ыңғайлылықты қабілеттер мен бағамен салыстырыңыз.

Қызмет көрсетушінің мүмкіндіктерін бағалау

Барлық CNC өңдеу қызметін көрсетушілер бірдей емес. Егер ең арзан баға ұсынысы сіздің жобаңыз үшін қажетті жабдықтары, мамандығы немесе сапа жүйелері жоқ цехтан келсе, ол сирек ең жақсы құндылықты білдіреді. 3ERP-тің қызмет көрсетушілерді таңдау бойынша нұсқаулығына сәйкес, мүмкіндіктерді терең талдау қымбатқа түсетін қателерді болдырмауға көмектеседі.

Жабдықтар мен техникалық мүмкіндіктер: Құрылыс орындарыңызға сәйкес келетін жабдықтары бар ма? CNC токарьлық қызметтеріне арналған дүкенде күрделі бөлшектеріңіз үшін қажетті бес осьті фрезерлеу мүмкіндігі болмауы мүмкін. Керісінше, қарапайым бөлшектер үшін жоғары деңгейдегі мүмкіндіктерге ие дүкенде жоғары бағалар төлеу — ақшаға көп шығын келтіру. Құрылыс орындарының мүмкіндіктерін жобалау талаптарымен сәйкестендіріңіз.

Сертификаттар маңызды: Сапа басқару сертификаттары құрылыс орындарының тұрақты процестерге ұмтылуы туралы объективті дәлел болып табылады. ISO 9001 сертификаты — кіріс материалдарын тексеруден бастап соңғы өнімді растауға дейінгі барлық процестерді қамтитын құжатталған сапа басқару жүйесін көрсетеді. Автомобиль қолданысы үшін IATF 16949 сертификаты ақауларды болдырмау мен үздіксіз жақсарту саласындағы салалық нақты талаптарды қосады. Бұл сертификаттар — тек қабырғаларға ілінетін декорация емес; олар әрбір тапсырыс бойынша сапаны ұстап тұруға бағытталған жүйелі тәсілдерді білдіреді.

Материалдың қолжетімділігі: Қажетті материалды қамтамасыз етуші ұсынушы оны оңай таба ала ма? Материалдарды сатып алу бойынша кешігулер жеткізу мерзімдерін ұзартады және шығындарды көтеруі мүмкін. Бекітілген дәстүрлі CNC өңдеу қызметтері жаңа немесе кішігірім операциялардың болмауы мүмкін материалдардың тасымалдаушыларымен қарым-қатынас орнатып отырады.

Байланыс және жауапкершілік: Олар сұрақтарыңызға қаншалықты тез жауап береді? Олар сіздің жобаңызға түсінік беретін түсіндірме сұрақтар қоя ма? Жоба бойынша тиімді қарым-қатынас түсініспеушіліктерді, яғни кешігулер мен қайта жасауды болдырмауға көмектеседі.

Интернет арқылы өңдеу бағасын алу және кеңестену: Көптеген ұсынушылар сізге шамамен баға және қарапайым бөлшектер үшін тез интернет арқылы өңдеу бағасын ұсынады. Алайда, күрделі жобалар үшін тікелей кеңестену тиімдірек — тәжірибелі инженерлер сіздің дизайндыңызбен танысып, оптимизация ұсынады және терең түсінікті негізге ала отырып, дәл баға береді.

Жеткізу мерзімінің күтілуі және жылдамдық-құн теңдігі

Уақыт ақша тұрады — кейде тікелей, кейде жанама түрде. Типтік әкелу мерзімдерін түсіну сізге жобаларды нақтылықпен жоспарлауға және жылдамдық пен шығындар арасындағы таңдауды дұрыс істеуге көмектеседі.

Дәстүрлі CNC кесу бойынша стандартты әкелу мерзімдері әдетте бірден төрт аптаға дейін болады; бұл күрделілік дәрежесіне, санына және қызмет көрсетушінің қазіргі жұмыс көлеміне байланысты. Бұл мерзімдерді қысқартатын тез қызметтер қосымша төлемді талап етеді, кейде стандартты бағаларға 25–50% қосылады.

Әкелу мерзіміне әсер ететін факторлар:

• Дизайнды қарау және бағдарламалау: Күрделі бөлшектерге алдын ала дайындық уақыты көбірек қажет.
• Материалдарды сатып алу: Жиі қолданылатын материалдар әдетте қоймада болады; мамандандырылған қорытпаларды сатып алу қажет.
• Станоктардың қолжетімділігі: Цехтың қуаты әртүрлі болады; жұмыс көп кезеңдерінде кезек ұзақаяды.
• Екінші кезектегі операциялар: Жабдықтау, жылумен өңдеу немесе қосымша өңдеу уақыт қажет етеді.
• Тексеру талаптары: Толық сапа тексеруі уақыт алады, бірақ жіберілгенге дейін мәселелерді анықтайды.

Алдын ала жоспарлау қымбат тез қызметтердің қажеттілігін азайтады. Жобалардың жоспарына жеткілікті әкелу мерзімін енгізу тез қызметтерге төленетін қосымша ақшаны үнемге айналдырады.

Өндірістің тұрақтылығы үшін статистикалық процесстерді бақылау

Тәжірибелік үлгілерден кейінгі өндіріс сериялары үшін бірлік бұйымдардың сапасы ғана емес, сонымен қатар тұрақтылық та маңызды. Статистикалық үдеріс бақылауы (SUC) – бұл сенімді өндіріс серіктерін, әрбір бұйымның жақсы шығуына тек үміт арналған серіктерден ажырататын әдістеме.

SUC – бұл ақауларға әкелетін бағыттарды іздеу үшін үдеріс айнымалыларын жүйелі түрде өлшеу мен талдау. Әрбір бұйымды жасаудан кейін тексеру арқылы (ол кезде мәселелер өте кеш анықталады) емес, өндіріс кезінде негізгі өлшемдерді бақылау арқылы SUC нақты уақытта түзетулер жасауға мүмкіндік береді.

SUC-ты енгізген қызмет көрсетушілер әдетте мыналарды ұсынады:

• Негізгі сипаттамалар мен өлшеу жиілігін көрсететін ресми түрде расталған бақылау жоспарлары
• Үдеріс қабілетін (Cpk мәндері) көрсететін статистикалық талдау
• Бұйымдар техникалық талаптардан шығып кеткенге дейін орын алатын ауытқуларды ұстап тұратын бағытты бақылау
• Ауытқулар пайда болған кезде түбірлік себептерді талдау, қайталануды болдырмау

Жоғары көлемді CNC токарьлық қызметтері немесе өнім сапасына тікелей әсер ететін өндірістік сериялар үшін СТА (статистикалық процесті бақылау) енгізілуі туралы сұрау — бұл кәсіби жұмыс істейтін кәсіпорындарды тек соңғы бақылауға сүйенетін цехтардан ажыратады.

Дәл нақты баға сұрау

Сіз беретін ақпарат баға ұсынысының дәлдігіне тікелей әсер етеді. Толық емес техникалық сипаттамалар қойылатын ұсыныстарды болжамдарға негіздейді — бұл сіздің нақты талаптарыңызға сәйкес келмеуі мүмкін. Сенімді бағалау алу үшін:

1. Толық CAD файлдарын ұсырыңыз: STEP форматы әмбебап болып табылады; маңызды өлшемдер мен допустимді ауытқулар үшін 2D сызбаларды қосыңыз.
2. Материалды анық көрсетіңіз: Жалпы «алюминий» деген атау жеткіліксіз — нақты қорытпа түрін көрсетіңіз (6061-T6, 7075 және т.б.).
3. Санын анықтаңыз: Қазіргі қажеттіліктердің қатарында болашақтағы мүмкін болатын көлемдерді де көрсетіңіз, осылайша масштабтау мүмкіндіктерін түсіну үшін.
4. Маңызды сипаттамаларды ескеріңіз: Допустимді ауытқуларды, беттің жаңғырық қабаты талаптарын және кез келген арнайы ескертулерді бөліп көрсетіңіз.
5. Уақыт кестесін хабарлаңыз: Қажетті жеткізу мерзімдері баға мен орындалу мүмкіндігіне әсер етеді.
6. Қолданылуын сипаттаңыз: Бөлшектердің қалай жұмыс істейтінін түсіну, қамтамасыз етушілерге сіз ойлаған жоқ оптимизацияларды ұсынуға көмектеседі.

Жақсы дайындалған баға сұраныстары тезірек, дәлірек жауап алады — сонымен қатар қамтамасыз етушілердің сіздің жобаңызға басымдық беруін ынталандыратын кәсіби тәжірибе көрсетіледі.

Құнын түсініп, бағалау критерийлерін орнатқаннан кейін сіз жобаңыздың талаптарына сай өндірістік серіктесті таңдауға дайын боласыз. Келесі қарастырылатын мәселе — әртүрлі салалардың өзіндік қиындықтарын шешу үшін қандай тәсілдермен қосымша CNC кесуін қолданатынын түсіну.

Қосымша CNC кесудің тиімді қолданылатын салалары

Құндарды түсіну мен дұрыс қамтамасыз етушіні таңдау маңызды — бірақ қосымша CNC кесудің әртүрлі салаларда нақты әлемдегі қиындықтарды қалай шешетінін көру технологияның құнын анық көрсетеді. Автомагистральдар бойынша жылдамдықпен қозғалатын қозғалтқыш бөлшектерден адам денесіне енетін хирургиялық құралдарға дейін — қателерге рұқсат етілмейтін қолданыстар үшін дәлдікпен өңдеу мүмкіндігін қамтамасыз етеді.

CNC өңдеуі неге осындай универсалды? Дәлдік, қайталанғыштық және материалдардың көптүрлілігінің үйлесімі әртүрлі талаптарға икемділікпен бейімделеді. Шасси кронштейні мен медициналық импланттың бір-бірімен бірдей болатын ештеңесі жоқ — тек дәлдікпен өндірілетін екеуін де шығаратын өндірістік технология ғана ортақ.

Қандай да бір үш қатаң талап қоятын салада қандай қиындықтарды шешу үшін қосымша CNC кесуі қолданылатынын қарастырайық.

Автомобиль компоненттері мен шасси жинақтары

Бір жылда әлем бойынша 81,5 миллион автокөлік сатылса, олардың артындағы өндірістік жүйелер өте кең көлемде тұрақтылықты қамтамасыз етуі тиіс. 3ERP-тің автомобиль өнеркәсібі бойынша талдауына сәйкес, CNC өңдеуі — двигатель блоктарынан бастап серіппелі ілгектерге дейін — жоғары дәлдікті және маңызды автомобиль компоненттерін өндіруде маңызды рөл атқарады.

Автокөлік саласы неге осы технологияға қатты тәуелді? Қандай жауапкершілік тұрғанын қарастырыңыз: температураның шекті мәндерінде, вибрация кезінде және жылдар бойы үздіксіз пайдалану кезінде қатесіз жұмыс істеуі тиіс компоненттер. Қозғалтқыш немесе шасси компонентінің ақауы тек қана жүргізушілерге қолайсыздық туғызбайды — ол нағыз қауіпсіздік қаупін туғызады.

Негізгі автомобиль қолданыстары мыналар:

• Қозғалтқыш компоненттері: Цилиндр блоктары, цилиндр басы және кіріс коллекторлары дұрыс герметизациялану мен жұмыс істеу қабілетін қамтамасыз ету үшін ±0,001" дейінгі өте тар допусқа ие болуы тиіс. CNC фрезерлеу әдісі алюминий қорытпасынан жасалған блоктарды дәлірек өңделген қозғалтқыш ядроларына айналдырады.
• Шасси жинақтары: Салонын ілгектері, басқару компоненттері және конструкциялық элементтер дәлдіктің де, беріктіктің де қажеттілігін қояды. Бұл бөлшектер тұрақты кернеу мен вибрация әсерінен өлшемдік дәлдігін сақтауы тиіс.
• Дәлме-дәл металдан жасалған ілгектер: Бұл көрінісінше қарапайым компоненттер салоны мен басқару жүйелеріндегі қозғалысты реттеу мен тозу процесін азайту үшін дәл сипаттамаларды талап етеді.
• Трансмиссия компоненттері: Швейцариялық өңдеу әдістерін қолдану арқылы дәл сипаттамалар мен тесіктердің аз шамасын қамтамасыз ететін, күрделі жинақтардың талап ететін тісті берілістер, осьтер және корпуслар.

Автомобиль өнеркәсібінің сапа талаптары қабілетті өндірушілерді ажырататын сертификаттау стандарттарын қалыптастырды. IATF 16949 сертификаттауы нақты автомобильдің жабдықтаушы тізбегінің талаптарына бағытталған, ақаулардың алдын алуға, ауытқуларды азайтуға және үздіксіз жақсартуға баса назар аударады.

Автомобиль қолданысы үшін қосымша метал бөлшектерін өндіретін компаниялар жеке бөлшектерге ғана емес, бүкіл өндіріс процестеріне қатысты жүйелі сапа бақылауын көрсетуі тиіс. Осы жерде Статистикалық Өндіріс Бақылауы (СӨБ) маңызды рөл атқарады — соның арқасында өндіріс циклы бойынша негізгі өлшемдерді бақылайды, ал соңғы тексеруге ғана сүйенбейді.

Бұл деңгейдегі қабілеттілікті талап ететін автомобиль жобалары үшін, Shaoyi Metal Technology iATF 16949 сертификатталған өндірістің қандай нәтижелер беретінін көрсетеді. Олардың өндірістік базасы жоғары дәлдіктегі бөлшектер үшін бір жұмыс күні ішінде жеткізілетін тез прототиптау мен массалық өндіріске дейін қолайлы түрде кеңейеді. Шасси жинақтары мен қосымша металл бұйымдарын өндіру саласындағы мамандықтары күрделі автомобильдік қолданбалардың қойған арнайы талаптарын көрсетеді.

Әуе қозғалысының дәлме-дәл талаптары

Егер автомобильдік дәлдік талаптары қатаң болса, онда әуе-ғарыш саласындағы CNC өңдеу толығымен басқа деңгейге шығады. Сондай-ақ LG Metal Works'тың әуе-ғарыш саласы бойынша талдауына сәйкес , турбина сопақтары, қозғалтқыш бөлшектері және конструкциялық кронштейндер ±0,0005" дәлдікке дейінгі талаптарды қанағаттандыруы керек — бұл көптеген өндірістік қолданбалардың талап ететін дәлдігінен әлдеқайда жоғары.

Бұл шекті талаптарды ненің қозғап отырғаны? Сәтсіздіктің салдары. Ұшуға маңызды жүйелерде жұмыс істейтін компоненттер аэродинамикалық күштерге, экстремалды температураға және қателікке орын қалдырмайтын кернеу деңгейлеріне ұшырайды. Микроскопиялық өлшемдік ауытқу катастрофалық салдарларға әкелуі мүмкін.

Әуе-ғарыш саласындағы қолданыстар да материалдарға ерекше талаптар қояды. Стандартты алюминий мен болат көбінесе осы қатаң жағдайларда қажетті сапалық сипаттамаларға ие емес. Орнына өндірушілер мыналармен жұмыс істейді:

• Титан құймалары: Ерекше беріктік-салмақ қатынасы мен жылуға төзімділік, бірақ төмен жылу өткізгіштігі мен жұмыс істеу кезінде қатайуға бейімділігі салдарынан оны өңдеу өте қиын.
• Инконель және басқа никельді суперқорытпалар: Турбиналық қолданыстар үшін маңызды болатын 1000°F (538°C) температурадан жоғары температураларда механикалық қасиеттерін сақтайды.
• Ковар: Шыны немесе керамикамен жылулық кеңеюін салыстыру маңызды болған жағдайларда — мысалы, герметикалық тығыздағыштарда — коварды өңдеу қызметтері қажет болады. Бұл темір-никель-кобальт қорытпасы өзіндік қасиеттері салдарынан арнайы мамандықты талап етеді.
• Әуе-ғарыш саласына арналған алюминий: 7075-T6 маркалы алюминий кейбір болаттардың беріктігіне жақын нәтиже береді, бірақ салмағы олардың бөлігіндей ғана.

Әрбір материал өзіне тән стружка түзу сипатына, жылулық кеңею сипаттарына және құралдарға қойылатын талаптарға ие. Сәтті әуе-ғарыш өндірісі үшін тек дұрыс жабдықтар ғана емес, сонымен қатар осы қиын материалдарды басқарудағы терең білім де қажет.

Әуе-ғарыш саласындағы сапаны бақылау тек өлшемдік тексеруден асады. Толық материалдың іздерін қадағалау, AS9100D сертификаты және құжатталған процестерді бақылау әрбір компоненттің авиациялық қауіпсіздікті реттейтін қатаң талаптарға сай келуін қамтамасыз етеді.

Тибіbet аспаптарын құру стандарттары

Медициналық өңдеу — дәлдік пен биологиялық үйлесімділік талаптары қиылысатын ерекше орын алады. Согласно Venttup компаниясының салалық талдауы , CNC өңдеу FDA және ISO стандарттарына сай хирургиялық құралдар мен импланттарды шығаруға көмектеседі — бұл талаптар өлшемдік дәлдіктен аса көп нәрсені қамтиды.

Медициналық құрылғыларды өндіру басқа дәлдік қолданыстарынан негізінде не айырып тұрады?

• Биологиялық үйлесімділік талаптары: Материалдар адамның ұлпасымен қатысу кезінде теріс реакцияларға әкелмеуі тиіс. Бұл титан, шойын болаты, кобальт-хром қорытпалары және PEEK сияқты медициналық дәрежедегі полимерлердің белгілі маркаларына шектеледі.
• Беттің өңделу сапасының маңыздылығы: Импланттардың беті жиі остеоинтеграцияны — сүйек пен имплант арасындағы биологиялық байланысты қолдайтын нақты текстураларды талап етеді. Басқа құрылғылар бактериялардың адгезиясын азайтатын айналық жылтыр бетке ие болуы керек.
• Миниатюризация талаптары: Хирургиялық құралдар мен импланттар жиі өте кіші, күрделі компоненттерден тұрады. Швейцариялық өңдеу әдістері осындай жағдайларда үздік нәтиже береді, себебі олар стандартты CNC әдістерімен қол жеткізуге болмайтын ұсақ, дәл элементтерді өндіруге мүмкіндік береді.
• Стерильдеуге сәйкестігі: Бөлшектер автоклавтау, гамма-сәулелендіру немесе химиялық әдістер арқылы көп рет стерилизацияланғаннан кейін де өз қасиеттерін жоғалтпауы тиіс.

Регуляторлық орта күрделілікке тағы бір қабат қосады. FDA талаптары құжатталған дизайн бақылауларын, расталған өндіріс процестерін және шикізаттан дайын өнімге дейін толық іздегіштікті қамтамасыз етуді талап етеді. ISO 13485 сертификаты медициналық құралдарды өндірушілердің сақтауы тиіс сапа басқару негізін қамтамасыз етеді.

LG Metal Works хирургиялық дәлдік үшін арнайы медициналық мақсатқа лайықты материалдарды қажет ететінін атап өтеді: импланттар үшін титан Ti-6Al-4V ELI (экстра-төмен интерстициалды), құралдар үшін 316L коррозияға төзімді болат және рентген-сәулелерге шағылмайтын (рентген-сәулелерге «көрінбейтін») қолданыстар үшін PEEK.

Салалар қандай ортақ талаптарды қанағаттандырады

Өзара айырымына қарамастан, бұл қатаң салалар өндірушілерді CNC жабдығы бар болуымен ғана емес, сонымен қатар қабілетті болуымен ажырататын негізгі талаптарды бірдей қанағаттандырады:

• Сертификаттау және сапа жүйелері: ISO 9001 негіз болып табылады. Салалық сертификаттар — автомобиль өнеркәсібі үшін IATF 16949, аэроғарыш өнеркәсібі үшін AS9100D, медициналық өнеркәсібі үшін ISO 13485 — әрбір саланың ерекше талаптарын қанағаттандыратын мамандандырылған талаптарды қосады.
• Материалдар бойынша білім: Нақты қорытпалардың өңдеу кезіндегі әрекетін — жылулық кеңею, қатайту, стружка түзілуін — түсіну дәлдікті сақтай отырып, тиімділікті максималдайтын оптималды процестерді қамтамасыз етеді.
• Бағдарламалық жүйелер: Шикізат сертификаттарынан бастап соңғы бақылау актілеріне дейін толық құжаттама сапаны растау мен нормативті талаптарға сай келуін қамтамасыз етеді.
• Процесс басқару: Статистикалық процессті бақылау сапаны басқарудың реакциялық тексеруінен алдын-ала қойылатын сапалық басқаруға айырады, ол ақаулы бөлшектердің шығуына әкелетін ауытқуларды уақытылы анықтайды.
• Масштабталу: Сапаны төмендетпей прототиптен сериялық өндіріске көшу мүмкіндігі өзара бәсекелестік ортада қойылатын өнімді дамыту мерзімдерін қамтамасыз етеді.

Сіздің қолданысыңыз автокөлік шасси компоненттерін, әуе-ғарыштық конструкциялық элементтерді немесе медициналық құралдарды қамтуы мүмкін, бірақ принциптер тұрақты: дәлдікпен жасалған өнімдерді шығару үшін тек қана қабілетті жабдықтар ғана емес, сонымен қатар әрбір бөлшектің техникалық талаптарға сай келуін қамтамасыз ететін жүйелі процестер де қажет.

Бұл салалардың қандай жағдайда қосымша CNC кесу технологиясын қолданатынын көру арқылы мүмкін болатын нәрселер мен өзіңіздің нақты талаптарыңызға сай өндірушінің сәйкестігін бағалаған кезде қойылатын сұрақтар анықталады. Бұл негіз қаланғаннан кейін сіз соңғы қадамға — өз жобаңызды сәтті іске асыруға дайындалуға дайын боласыз.

Қосымша CNC кесу жобаңызды дұрыс бастау

Сіз қосымша CNC кесудің нақты мағынасын түсінуден бастап, материалды таңдау, дизайнды оптимизациялау, технологияларды салыстыру, ақауларды жою стратегиялары, шығындарды есепке алу және нақты өндірістік қолданыстарға дейін жол жүрдіңіз. Бұл — қамтылған қатты көп аумақ, бірақ іс-әрекетсіз білім тек теориялық қалады.

Енді сіз білгендеріңізді нақты нәтижелерге айналдыруға келген сәт. Сіз жаңа өнімнің прототипін әзірлейсіз бе немесе өндірістік көлемдерге шығуға дайындаласыз ба — келесі қадамдар сіздің жобаңыздың тегіс жүруіне немесе болдырмауға болатын кедергілерге тап болуына әсер етеді.

Барлығын тікелей іске асырылатын нұсқауларға жинақтап алайық.

Сіздің дербес CNC қиғыш жобаңызға арналған тексеру тізімі

Концепциядан аяқталған дербес CNC бөлшектерге дейін өту үшін жүйелі дайындық қажет. Бұл реттілік маңызды нәрселердің ешқайсысын ұмытпауға кепілдік береді:

1. Талаптарыңызды нақты анықтаңыз: Кез келген CNC қиғыш қызметін ұсынатын компаниямен байланысуға дейін қандай қызмет керек екенін нақты тіркеңіз. Бөлшек қандай қызмет атқаруы керек? Ол қандай орта жағдайларына ұшырайды? Шынымен қажетті дәлдіктер қандай, ал «болса жақсы» деп саналатындар қандай? Бұл сұрақтарға жауап беру жобаның ортасында қымбатқа түсетін өзгерістерді болдырмауға көмектеседі.
2. Дизайн файлдарын дұрыс дайындаңыз: Сызықтық үйлесімділік үшін өзіңіздің CAD моделіңізді STEP файлы ретінде экспорттаңыз. Маңызды өлшемдерді, шектеулерді, беттің жағдайы талаптарын және кез келген арнайы ескертпелерді анық көрсететін 2D сызбаларды құрыңыз. Өндірушілер сіздің өлшеу сілтемелеріңізді түсіну үшін базалық нүктелерді анық белгілеңіз.
3. Материалдарды ойлы таңдаңыз: Материалдың қасиеттерін функционалдық талаптарға сәйкестендіріңіз — «жұмыс істеуі керек» деп болжам жасамаңыз. Құны мен жеткізу мерзіміне әсер ететін өңдеуге қабілеттілік сипаттамаларын ескеріңіз. Егер сіз сенімсіз болсаңыз, қолданылуыңызға теңдей немесе төмен құнды альтернативті материалдар туралы потенциалды қамтамасыз етушілермен кеңесіңіз.
4. Потенциалды CNC қызмет көрсетушілерді анықтаңыз: Жобаңызға сәйкес келетін мүмкіндіктерге ие өндірушілерді зерттеңіз. Қарапайым бөлшектер үшін жергілікті станоктар цехы ыңғайлылық пен тез жеткізу уақытын ұсынуы мүмкін. Талап етілетін қолданбалар үшін — әсіресе автомобиль және әуе-ғарыш саласында — құжатталған сапа жүйелері бар сертификатталған кәсіпорындарға басымдық беріңіз. Егер сіз «маған жақын CNC кесу қызметін» іздеуде болсаңыз, жобаңыз қажет ететін мамандандырылған мүмкіндікке қатысты географиялық ыңғайлылықты теңестіріңіз.
5. Ұсыныстарды сұраңыз және салыстырыңыз: Бірнеше қамтамасыз етушіге бірдей техникалық талаптарды тапсырыңыз. Соттар әртүрлі болған жағдайда сұрақ қойыңыз — айырмашылықтар жиі түсіндіруді қажет ететін жорамалдарды ашады. Егер ең төмен баға сәйкес құрал-жабдықтары немесе мамандығы жоқ кәсіпорыннан келсе, ол жиі ең жақсы құндылықты білдірмейді.
6. Бағадан тыс бағалаңыз: Байланысқа жауап беру жылдамдығын, жақсарту ұсыныстарын беруге дайындығын, сіздің саланызға қатысты сертификаттарды және ұқсас жобалардан алынған сілтемелерді ескеріңіз. Сізге жақын орналасқан CNC қызметі біраз жоғары баға ұсынса да, сапасы жоғары жүйелер ұсынатын болса, одан алыс орналасқан төмен бағалы нұсқаларға қарағанда жиі жақсы нәтижелер береді.
7. Қайталану үшін жоспарлау: Әсіресе жаңа дизайндар үшін бірінші үлгілерде жетілдіруге болатын мүмкіндіктер ашылуы мүмкін. Бірінші реттегі жетілдірулерге уақыт пен бюджет бөліңіз, ал бірінші ретте қатесіз нәтиже шығады деп қолданбаңыз.

Сеніммен Келесі Қадамды Жасау

Бұл нұсқаулық бойынша сіз дизайн шешімдерінің өндіріс процестері арқылы қалай таратылатынын, материалдардың қасиеттерінің өңдеу тәсілдеріне қалай әсер ететінін және сапа жүйелерінің сенімді серіктестерді тек құрылғыларға ие болатындардан қалай ажырататынын көрдіңіз. Бұл білім сізді пассивті тұтынушы емес, білікті серіктес ретінде өндірушілермен ынтымақтастыққа тартуға мүмкіндік береді.

CNC қызметінің саласы өте көп түрлілікке ие — қарапайым жобаларды өңдейтін көршілік жұмыс орындарынан бастап, ең қатаң талаптарды қанағаттандыратын мамандандырылған зауыттарға дейін. Сіздің жобаңызға қойылатын талаптар сізге ең жақсы нәтиже беретін серіктестің түрін анықтайды.

Ең сәтті тапсырыс бойынша CNC кесу жобалары үш өзара байланысты факторды тепе-теңдікке келтіреді: функционалдық талаптарға сай сапа, жобаның экономикалық мүмкіндіктеріне сыйымды құн және сіздің кестеңізге сәйкес келетін жеткізу мерзімі. Басқа факторлардың есебінен бір факторды оптимизациялау проблемалар туғызады — мақсатыңыз — сіздің нақты жағдайыңызға ең қолайлы тепе-теңдікті табу.

Сапа жүйелері шынымен маңызды болатын автомобиль және дәл металдық жобалар үшін IATF 16949 стандарты бойынша сертификатталған өндірушілермен жұмыс істеу — процестердің автомобиль өнеркәсібінің стандарттарына сай келетінін растайтын құжатталған кепілдік береді. Shaoyi Metal Technology бұл қабілетті көрсетеді: ол негізгі өлшемдерді өндіру барысында тұрақты бақылайды, ал соңғы тексеруге ғана сүйенбейді. Олардың жоғары дәлдікті компоненттер үшін бір жұмыс күнінде жеткізу мерзімімен жылдам прототиптау мен массалық өндіріске дейін масштабдалу қабілеті нарықтағы қатты бәсекелестік туғызатын уақыт шектеулеріне жауап береді.

Қолданысыңыз қандай болса да, принциптер тұрақты қалады: талаптарды анық анықтаңыз, құжаттаманы толық дайындаңыз, қажеттіліктеріңізге сай мүмкіндіктерге ие серіктестерді таңдаңыз және барлық процеске қатысу бойынша байланысты ұстап тұрыңыз. Егер екі жақ да күтілетін нәтижелерді түсінсе және ортақ мақсатқа ынтымақтастықпен жұмыс істесе, қосымша машиналық өңдеу сәтті өтеді.

Сіз енді қалыпты CNC кесу саласында тиімді бағдарлануға қажетті негізгі білімге ие болдыңыз. Келесі қадам? Алған біліміңізді іс жүзінде қолдану. Өзіңіздің дизайн файлдарыңызды дайындаңыз, мүмкін болатын қызмет көрсетушілерді анықтаңыз және сіздің цифрлық дизайндарыңызды дәлдікпен жасалған өнімдерге айналдыратын баға ұсыныстарын сұраңыз.

Сіздің жобаңыз сіздің қолданысыңызға күтіп тұр — және сіз оны сәтті іске асыруға дайынсыз.

Қалыпты CNC кесу туралы жиі қойылатын сұрақтар

1. CNC кесу қызметтері қанша тұрады?

CNC кесу құны материал түрі, бөлшек күрделілігі, дәлдік талаптары, саны және жабдықтау қажеттіліктері сияқты бірнеше факторға байланысты. Қарапайым алюминий бөлшектерінің прототиптері үшін баға $50–150 аралығында болуы мүмкін, ал арнайы қорытпалардан жасалған күрделі көп осьті компоненттер бір бөлшекке $500-ден аса тұруы мүмкін. Ірі тираждарға шығындардың басылуы бір бөлшекке келетін бағаны қатты төмендетеді. Shaoyi Metal Technology сияқты IATF 16949 сертификатталған өндірушілер өндірістік тираждар үшін SPC негізінде сапа бақылауымен қамтамасыз етілетін бәсекеге қабілетті бағалар ұсынады.

2. CNC фрезерлеу мен CNC иілу арасындағы айырмашылық неде?

CNC фрезерлеу үдерісінде айналмалы кескіштер қозғалмайтын өңделетін бұйымға әсер етеді, нәтижесінде күрделі 3D пішіндер, ойыстар және көпжақты элементтер алынады. CNC токарьлау кезінде өңделетін бұйым айналады, ал қозғалмайтын кескіштер оның пішінін қалыптастырады; бұл валдар, стерженьдер және втулкалар сияқты цилиндрлі бөлшектерді дайындау үшін идеалды. Күрделі геометриялық пішіндер үшін фрезерлеуді, ал айналу симметриясы бар бөлшектер үшін токарьлауды таңдаңыз — токарьлау әдетте дөңгелек бөлшектерді өндіру бойынша тезірек циклдар мен төменірек құн ұсынады.

3. Қандай материалдарды CNC арқылы индивидуалды түрде кесуге болады?

CNC кесу металдармен (алюминий, болат, титан, латунь, қалайы-мыс қорытпасы), инженерлік пластмассалармен (дельрин, нейлон, поликарбонат, ПЭЭК) және ағашпен/композиттермен жұмыс істейді. Алюминий жоғары өңделу қабілеті мен тиімділігімен ерекшеленеді. Коррозияға төзімді болат коррозияға төзімділік қасиетін береді. Дельрин пластмассасы механикалық бөлшектер үшін дәлдік қамтамасыз етеді. Материалдың таңдалуы құрал-жабдықтарды, өңдеу жылдамдығын, беттің жағдайын және жалпы жоба құнын әсер етеді.

4. Маған жақын орналасқан сенімді CNC кесу қызметтерін қалай табамын?

Тақырыптық қажеттіліктеріңізге сәйкес келетін жабдықтардың мүмкіндіктері, қатысты сертификаттар (автокөлік үшін ISO 9001, IATF 16949; әуе-ғарыш саласы үшін AS9100D), байланысқа жауап беру қабілеті және құжатталған сапа жүйелері бойынша қамтамасыз етушілерді бағалаңыз. Толық техникалық сипаттамалары бар сауалнамаларды тапсырыңыз, бағалар мен жеткізу мерзімдерін салыстырыңыз және Статистикалық үрдіс бақылауын (SPC) енгізу туралы сұраңыз. Автокөлік қолданыстары үшін сертификатталған өндірушілер шығарылатын өнімдердің сапасының тұрақтылығын қамтамасыз етеді.

5. CNC кесу тапсырыстары үшін қандай файл пішімдері қажет?

STEP файлдары (.stp, .step) геометриялық дәлдігі жоғары болатын 3D CAD деректерін алмасу үшін универсалды стандарт болып табылады. Маңызды өлшемдерді, допустимді ауытқуларды, беттің тегістігі талаптарын және негізгі нүктелерді көрсететін DXF/DWG пішіміндегі 2D сызбаларды қосыңыз. Қамтамасыз етушілер сәйкес бағдарламалық құралдарды қолданған жағдайда нативті CAD пішімдері (SolidWorks, Inventor) жұмыс істейді. Толық құжаттама өндіріс кезінде қымбатқа түсетін түсініспеушіліктерді болдырмауға көмектеседі.
