CNC дәлдікпен өңдеу бөлшектерінің ерекшелігі неде

Әуе кемесінің компоненттері 40 000 фут биіктікте экстремалды күштерге шыдауы немесе хирургиялық құралдардың науқас қауіпсіздігі үшін идеалды өлшемдік дәлдікке ие болуы қажет болған кезде, стандартты өндірістік шектеулер жеткіліксіз болады. Дәл осы жерде Cnc дәлдікпен машиналардың бөліктері тәуелсіз қолданысқа ие болады — маңызды қолданыстардың талап ететін дәлдігі мен тұрақтылығын қамтамасыз етеді.

Олай болса, осы компоненттердің ерекшелігі неде? CNC дәлдікпен өңделген бөлшектер — қатты жұмыс беттерінен материалды өте жоғары дәлдікпен алып тастайтын компьютермен басқарылатын жоғалту процестері арқылы жасалады. Оператордың біліктілігі мен қолмен реттеуге көп сүйенетін қалыпты өңдеуден айырмашылығы мынада: бұл технология қиық құралдарды нақты траекториялар бойынша бағыттайтын алдын ала бағдарламаланған компьютерлік нұсқауларды қолданады — адам қателерін жоюға және қолмен әдістердің жеткізе алмайтын қайталанушылыққа қол жеткізуге мүмкіндік береді.

Шикізаттан микрон деңгейіндегі дәлдікке дейін

Алюминий немесе титаннан тұратын қатты блокты әрбір өлшемі инчтің мыңдық үлесінде бақыланатын компонентке айналдыруды елестетіңіз. Бұл — дәлдікпен өңделген бөлшектерді шығару процесінің шынайылығы. Бұл процесс дәл геометрияларды, шектеулерді және беттің жылтырын анықтайтын CAD моделінен басталады. Содан кейін CAM бағдарламалық жасағы осы цифрлық сызбаны қиық құралдың әрбір қозғалысын басқаратын G-код нұсқауларына аударады.

Дәстүрлі CNC өңдеу әдетте ±0,005 дюйм дәлдік шегін қамтамасыз етеді, ал дәл өңделген бөлшектер тұрақты түрде ±0,0005 дюйм немесе одан да нақтырақ дәлдікке жетеді — арнайы орнатулар ±0,0001 дюйм дәлдікке жеткізеді. Бұл өлшемдік бақылауда он есе жақсару болып табылады.

Дәл CNC өңдеу ±0,0005 дюйм дәлдігіне дейін жетуі мүмкін, ал арнайы әдістер 1–5 микронға жетеді. Саланың лидерлері нақты өлшемдік дәлдік пациенттердің қауіпсіздігіне тікелей әсер ететін медициналық құрылғылардың бөлшектерінде 1–3 микрон дәлдікті тұрақты түрде сақтайды.

Металл өңдеудегі цифрлық революция

Жоғары сапалы дәл өңделген бөлшектерді дәстүрлі түрде шығарылған бөлшектерден не айырады? Үш негізгі фактор:

• Компьютерлік басқару мен адам басқару: CNC станоктары оператордың шаршағанына, қате оқығанына немесе есептеу қателеріне байланысты ауытқуларды болдырмау үшін алдын ала бағдарламаланған нұсқауларды ең ұсақ детальдарына дейін орындайды
• Тамаша қайталанушылық: Өнеркәсіптік CNC-машиналары өндірістік циклдар бойынша аз қателікпен дәл үлгілерді шығаруға мүмкіндік беретін, шамамен ±0,0005 дюйм қайталанушылық көрсеткіштерін ұсынады
• Нақты уақытта қайтарымды байланыс жүйелері: Жоғары анықтықтағы энкодерлер құралдың орнын субмикрондық дәлдікпен бақылайды және машина иілуін, құралдың тозуын және жылулық кеңеюін уақытында анықтап, түзетеді

Дәл осындай дәлдіктегі өңдеу бөлігінің бақылауы медициналық құрылғылар, әуе-ғарыш жүйелері және қорғаныс жабдықтары үшін бөлшектерді шығарған кезде маңызды болып табылады — бұл жағдайларда адам өмірі толығымен бөлшектің идеалды жұмыс істеуіне байланысты. Ұшақ двигателіндегі немесе хирургиялық құралдағы дәл өңделген бөлшек басқа контекстілерде ескерілмейтіндей көрінетін өлшемдік ауытқуларға рұқсат етпейді.

Бұл айырмашылық маңызды, өйткені тесіктердің көпшілігінің дәлдігі тікелей жақсы отыратын құрамаларға, жақсарған жұмыс істеу сапасына және жоғары сенімділікке әкеледі. Сіз осы компоненттерді сатып алған кезде бұл негізгі айырмашылықты түсіну сізге дұрыс сұрақтар қоюға және тәжірибелі тұтынушыларды тиімдірек бағалауға көмектеседі.

Жоғары дәлдікті компоненттерді жасаудың негізгі процестері

CNC-тің өңделген бөлшектері қалай жасалатынын түсіну сізге тәжірибелі тұтынушыларды бағалағанда және талаптарды анықтағанда маңызды артықшылық береді. Сізге қажетті дәлдік мүмкіндіктері сіздің компоненттеріңізді қандай өңдеу процесі арқылы жасауға байланысты — ал барлық процестер бірдей емес, өйткені тесіктердің дәлдігін қатаң талап ететін жағдайларда бұл шарттың орындалуы міндетті.

Негізінде барлығы CNC-тің өңделген компоненттері субтрактивті өндірістен алынған нәтиже: соңғы геометрия пайда болғанша қатты қорға жүйелі түрде материал алынып тасталады. Бірақ қолданылатын нақты процестер — фрезерлеу, токарьлау немесе швейцариялық өңдеу сияқты мамандандырылған әдістер — қол жетімді дәлдіктерді, беттің жағдайын және геометрияны анықтайды.

Күрделі геометриялық пішіндер үшін көпосьті фрезерлеу

Фрезерлеуді айналмалы кесу құралдарымен мүсін құру ретінде елестетіңіз. Қатты өңделетін бөлшек қысқышқа бекітіледі, ал айналатын құралдар өте жоғары дәлдікпен материалды кесіп алады. Осьтер саны сіздің дәлдікпен өңделетін бөлшектеріңіздің қаншалықты күрделі болуын анықтайды:

• 3 осьті фрезерлеу: Кесу құралы X, Y және Z осьтері бойынша қозғалады — бұл жазық контурлар, тесілген тесіктер және бір оське бағытталған тісті элементтер үшін идеалды. Бұл тәсіл орташа күрделіліктегі CNC фрезерлеу бөлшектері үшін жақсы жұмыс істейді, бірақ әртүрлі жақтардағы элементтер үшін бірнеше орнатулар қажет.
• 4 осьті фрезерлеу: Айналмалы А-осін қосады, ол x осінің айналасында айналады күрделі геометриялық пішіндерді, мысалы, кемірдегі көтерілімдерді, спиральдарды және бұрыштық элементтерді бір реттік орнату арқылы жасауға мүмкіндік береді. Бұл құрылғыларды ауыстыруды болдырмауға және бөлшектің әртүрлі жақтарындағы элементтер арасындағы толеранцияларды тиімді сақтауға мүмкіндік береді.
• 5 осьті фрезерлеу: Екінші айналмалы осьті енгізеді, бұл максималды дәрежеде еркіндік береді. Сіздің дәлдікпен фрезерленетін бөлшектеріңіз күрделі контурларды, ішкі ойыстарды немесе күрделі бұрыштарды талап еткен кезде 5 осьті станоктар салыстырмалы түрде жоғары құнына қарамастан, салыстырмалы түрде ешқандай аналогы жоқ мүмкіндіктер ұсынады.

Бұл сіздің жобаңыз үшін неге маңызды? Әрбір қосымша ось қажетті орнатулар санын азайтады. Орнатулар санының азаюы — бұл орналасу қателерінің пайда болу ықтималдығын төмендетеді және күрделі бөлшек геометриясы бойынша толеранцияларды бақылауды жақсартады. Әртүрлі жақтарында элементтері бар әуе-ғарыш компоненттері немесе медициналық құрылғылар үшін 4 осьті немесе 5 осьті өңдеу көбінесе міндетті, ал опциялық емес.

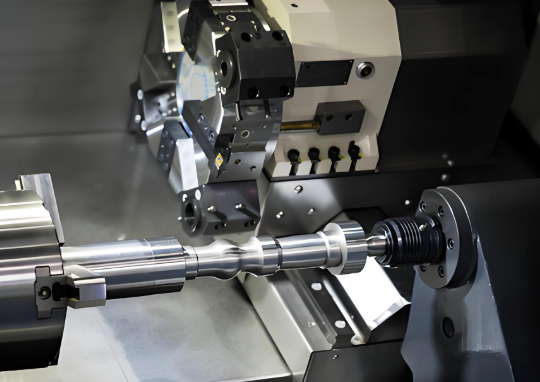

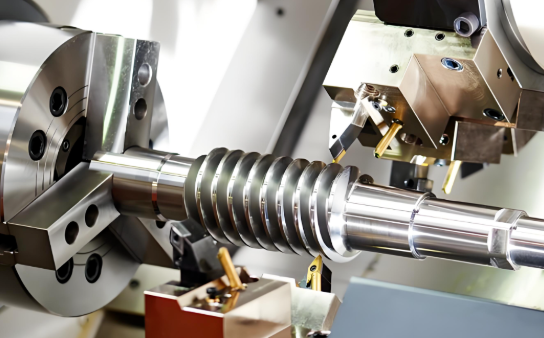

Дәлдікпен токарьлау және швейцариялық стильдегі өңдеу

Сіздің бөлшектеріңіз цилиндрлі болған кезде — осьтер, шыбықтар, қосқыштар немесе тісті бекіткіштер — бұрғылау операциялары негізгі орын алады. Токарь станогы өңделетін бөлшекті айналдырады, ал қозғалмайтын кескіш құралдар X және Z осьтері бойынша оны пішіндеп отырады. CNC бұрғылау орталары құралдың орнын микроннан кем дәлдікпен бақылайды және қолмен жасау мүмкін емес күрделі профильдерді жасайды.

Кіші, күрделі CNC өңделген компоненттер үшін швейцариялық өңдеу — алтын стандарт болып табылады. Бұл технология 1870-жылдары сағат жасау үшін құрастырылған, ал швейцариялық токарь станоктары өңделетін бөлшекті кесу құралына өте жақын орналасқан бағыттаушы муфтамен ұстайды. Бұл конструкция иілу — яғни, кесу күштері ұзынша бөлшектерге әсер еткен кезде пайда болатын сәл иілу — құбылысын толығымен жояды.

Швейцариялық машиналар дәлдік бойынша кәдімгі токарь станоктарына қарағанда бірнеше артықшылыққа ие:

• Иілудің азаюы: Кесу аймағындағы ұстау бір реттік өтпелерде тереңірек кесулерді қамтамасыз етеді және ұзын, жіңішке бөлшектердің өлшемдік тұрақтылығын сақтайды
• Көп осьті операциялар: Бастапқы және екіншілік біліктер бөлшектің толық өңделуін — артқы жағындағы элементтерді қоса алғанда — қолмен араласуға қажеттіліксіз қамтамасыз етеді
• Тербеліссіз жоғары айналу жиілігі: Жақсартылған беттік жағынан жылдам өңдеу жылдамдығы
• Бір уақытта жүретін операциялар: Көптеген құралдың қозғалыс траекториялары бір уақытта өңдеуді, тесуді және фрезерлеуді орындайды, бұл цикл уақытын қатты қысқартады

Швейцариялық өңдеу 2 мм–38 мм диаметріндегі сымдық материалдар үшін өте тиімді, ол микрон деңгейіндегі дәлдікті талап ететін медициналық винттар, электрондық коннекторлар және әуе-ғарыш саласының бекітпе бұрандалары үшін идеалды болып табылады.

Неге дәлдік үшін шығарушы өңдеу қосушы өңдеуге қарағанда тиімдірек?

Сіз ойлануыңыз мүмкін: 3D-баспа туралы көп талқылаулар болса да, неге дәлдік қолданыстарында шығарушы өңдеу басымдыққа ие? Жауап қолжетімді дәлдік пен беттің сапасына негізделеді.

Өндірістік салыстыруларға сәйкес, CNC-станоктарда өңделген бөлшектер үш маңызды аспектіде қосушы әдістерге қарағанда тұрақты түрде жоғары көрсеткішке ие болады:

• Өлшемдік дәлдік: Субтрактивті машиналар әдетте бір реттік дәлдікпен қосымша процестерге қарағанда таңдалған шектеулерді қамтамасыз етеді. Жоғары дәлдікті сипаттамалары қажет болатын қосымша бөлшектердің басып шығарылғаннан кейін жиі екіншілік механикалық өңдеуден өтуі талап етіледі.
• Беткі өңдеу: CNC процестері машинадан тікелей тегісірек, дәлірек беттік жабынын береді, ол постпроцессинг талаптарын азайтады немесе жоққа шығарады.
• Өндіріс көлемінің тиімділігі: CNC машиналары автоматтандырылған материалды жүктеу мен бөлшектерді алу арқылы жоғары өндіріс жылдамдығын қамтамасыз етеді — бұл үлкен сериялар бойынша тұрақты сапаны қамтамасыз ету үшін қажетті фактор.

Бұл қосымша өндірістің дәлдікке негізделген қолданыстарда орны жоқ дегенді білдірмейді — ол күрделі ішкі геометриялар мен жылдам прототиптау үшін өте жақсы көрсеткіштер көрсетеді. Алайда, егер сіздің CNC өңдеу компоненттеріңіз ең тар шектеулер мен ең жақсы беттік жабынды талап етсе, субтрактивті процестер әлі де дәлелденген таңдау болып қала береді.

Бұл негізгі процестерді түсінгеннен кейін келесі маңызды фактор — материалды таңдау болып табылады, өйткені ең қабілетті фрезерлеу процесі де дұрыс емес материал таңдауымен туған шектеулерді жеңе алмайды.

Дәлме-дәл жасалған бөлшектер үшін материалды таңдау

Мұны көптеген дәлме-дәл жасалған бөлшектер өндірушілері айтып бермейді: сіз таңдаған материал сіздің дәлме-дәлдік талаптарыңызды қиындықсыз қанағаттандыруы мүмкін немесе олардың орындалуын толықтай болдырмауы мүмкін — бұл қиындықтар қиырға дейін қиындықтар туғызады. Сіз ±0,0005 дюймдық дәлдік талаптарын көрсетуіңіз мүмкін, бірақ егер сіздің таңдаған материалдарыңыз осы сипаттамаларды қолдамаса, сіз өз жобаңыздың сәтсіздікке ұшырауына және күтпеген шығындарға әкелесіз.

Материалдың қасиеттері тікелей әсер етеді дәлме-дәл фрезерлеудің барлық аспектілеріне : қолжетімді дәлдіктерге, беттің сапасына, құралдың тозу жылдамдығына және соңында бөлшектің жұмыс істеу сапасына. Бұл өзара байланыстарды түсіну сізге тараптармен жұмыс істеген кезде маңызды артықшылық береді және қымбат тұратын сипаттамалардың сәйкессіздігінен сақтануға көмектеседі.

Дәлме-дәлдік талаптарына материалды сәйкестендіру

Әртүрлі материалдар өңдеу күштеріне негізінен әртүрлі тәсілдермен жауап береді. Кейбіреулері аздап құралдың тозуымен таза кесіледі. Басқалары көптеген жылу шығарып, құралдың тез тозуына әкеледі немесе өңдеу параметрлері қаншалықты мұқият орнатылса да беттің сапасын төмендетеді.

Өңделуге қабілеттілікті ескеріңіз — бұл материалдың қаншалықты оңай кесілетінін, тесілетінін және пішінделетінін көрсететін көрсеткіш. Согласно салалық деректер , өңделуге қабілеттілік жиі еркін өңделетін болатқа тең 100-ге сәйкес келетін салыстырмалы индекс ретінде көрсетіледі. Алюминий 6061 шамамен 270 ұпай жинайды, яғни оны өңдеу базалық болатқа қарағанда шамамен үш есе оңай. Титан? Оның ұпайы шамамен 20 — салыстырмалы нәтижелерге қол жеткізу үшін болатқа қарағанда бес есе көп күш жұмсау керек.

Бұл сіздің дәлме-дәл өңделген компоненттеріңіз үшін неге маңызды? Жоғары өңделуге қабілеттілік әдетте мыналарға алып келеді:

• Дәлірек қол жеткізілетін шектеулер: Таза кесілетін материалдар өзгерістері аз болатын, тұрақты өлшемдер береді
• Жақсарған беттік жабын: Кесу күштерінің азаюы беттің машинадан тікелей жақсы болуын қамтамасыз етеді
• Төмендетілген шығындар: Циклдық уақыттың қысқаруы мен құралдың тозуының азаюы бір бөлікке кететін шығындарды азайтады
• Сапаның тұрақтылығы: Болжанатын материалдың әрекеті өндірістік сериялар бойынша қайталанатын нәтижелерге әкеледі

Дәлме-дәл жасалған метал бөлшектер үшін ең кең таралған материалдарды және олардың қайсысы сіздің қолданысыңыз үшін тиімді екенін қарастырайық.

Алюминий қорытпалары: Дәлме-дәл жасаудың негізгі құралы

Инженерлер жеңіл салмақты дәлме-дәл бөлшектерді төмен бағаға жасауға қажет болған кезде, алюминий қорытпалары жиі ең тиімді таңдау ретінде пайда болады. Алюминий 6061 — орташа беріктік пен төмен баға маңызды болған жалпы қолданысқа арналған бөлшектер үшін ең жақсы нәтиже көрсететін материал ретінде танылады.

Алюминийдің өте жақсы жылу өткізгіштігі өңдеу кезінде жылуды шашыратуға көмектеседі, бұл өлшемдік дәлдікті бұзуы мүмкін жылулық деформацияны азайтады. Оның салыстырмалы түрде жұмсақ қасиеті тез кесу жылдамдығын қамтамасыз етеді және құралдың қызмет ету мерзімін ұзартады — бұл факторлар тікелей шығындар мен жетуге болатын дәлдікке әсер етеді.

Дегенмен, алюминий барлық жағдайда қолданысқа жарамды емес. Оның болатқа қарағанда төмен шамадағы беріктігі жоғары механикалық жүктемелер әсер ететін қолданыстарды шектейді, ал оның жұмсақтығы кейбір беттік дәлдіктерді қамтамасыз етуге қиындық туғызады.

Коррозияға төзімді болаттар: Тұрақтылық пен дәлдіктің үйлесімі

Коррозияға төзімділік, беріктік және дәлдік талап ететін қолданыстар үшін коррозияға төзімді болаттың жоғары өңдеу құны оправданады. Медициналық құралдар, тамақ өңдеу жабдықтары мен теңіз компоненттері көбінесе материалдың қиын жағдайларда сенімді жұмыс істеуіне байланысты дәл осы коррозияға төзімді болат маркаларын көрсетеді.

Алайда, коррозияға төзімді болаттар өңделу кезінде қатайып кетеді — яғни кесу процесі жалғасқан сайын материал қатаяды. Бұл құбылыс келесі өңдеу өтістері үшін беттік қабаттың өте қатайып кетуін болдырмау үшін берілістерді, айналу жылдамдықтарын және кесу тереңдіктерін мұқият бақылауды талап етеді. Тәжірибелі өңделген компоненттер өндірушілері осы нюанстарды түсінеді және өздерінің технологиялық процестерін оған сәйкес түзетеді.

Титан: Әуе-ғарыш саласына арналған дәлдік

Салмақтың азайтылуы мен беріктік екеуі де маңызды болған кезде — мысалы, әуе-ғарыш конструкциялық бөлшектері немесе медициналық имплантаттар — титан өңдеуге қиындық туғызса да, таңдауға лайықты материал болып табылады. Оның беріктікке қатынасы болаттың көрсеткішінен асады және медициналық қолданыста өте жақсы биосовместимділік қасиетін ұсынады.

Бірақ титанға құрмет көрсету керек. Өңдеу шығындарын талдау негізінде титан тек өнімділік талаптары барлық басқа факторлардың алдында тұрған салаларда ғана экономикалық тиімді болады. Оның төмен жылу өткізгіштігі кесу шетінде жылуға шоғырлануға әкеледі, бұл кесу құралдарының тез тозуына себепші болады. Титанның галлинг құбылысы — яғни қысым әсерінен кесу құралдарына өзінің балқып қосылуы — арнайы құрал-жабдықтар мен ұстамды өңдеу параметрлерін талап етеді.

Инженерлік пластмассалар: Металдардан тыс дәлдік

Дәл өңделген барлық бөлшек металдан жасалуы керек емес. PEEK, Delrin және Ultem сияқты инженерлік пластмассалар электрлік изоляция, химиялық төзімділік немесе FDA сәйкестігі сияқты металдар ұсынбайтын қасиеттердің өзіндік комбинациясын ұсынады.

Пластика өзіндік дәлдік қиындықтарын туғызады. Металдарға қарағанда әлдеқайда жоғары термиялық кеңею коэффициенттері дәл өлшемдерді қамтамасыз ету үшін температура-бақыланатын орталардың маңызды болуына әкеледі. Токарьлау кезінде пластикалық материалдарда пайда болатын ішкі керілулер уақыт өте келе өлшемдік өзгерістерге әкелуі мүмкін — бұл жоғары дәлдіктегі токарьланған бөлшектерді дайындаған кезде ескерілуі тиіс фактор.

Қатаң талаптар қойылатын қолданыстардағы суперқорытпалар мен экзотикалық металдар

Кейбір қолданыстар оңай төтендікке шыдамайтын, өте қатал орталарда жұмыс істейді. Газ турбиналық қозғалтқыштар, ядролық реакторлар және химиялық өңдеу жабдықтары алюминий балқып кететін және болат өзінің беріктігінің көп бөлігін жоғалтатын температураларда қасиеттерін сақтайтын материалдарды талап етеді.

Суперқорытпалар — бұл ерекше жоғары температурадағы беріктікке ие металлар класы. Сондай-ақ, дәлдікпен токарьлау бойынша мамандар атап өтеді суперсплавтар жоғары температурада беріктіктерін сақтайды, сондықтан олар газ турбиналық қозғалтқыштарда жану камераларының артындағы ыстық орталар сияқты қолайсыз жағдайлар үшін негізгі таңдау болып табылады. Кеңінен қолданылатын маркаларға Inconel 718 және 625, Hastelloy X және Haynes 282 кіреді.

Дегенмен, суперсплавтардың экстремалды жағдайларда жақсы жұмыс істеуін қамтамасыз ететін қасиеттері олардың өңделуін қиындатады:

• Жоғары ақыршы беріктік кесу күштерінің артуына әкеледі, бұл қатты станоктар мен берік орнатуларды талап етеді
• Төмен жылу өткізгіштігі жылу кесу шетінде жиналады, бұл кесу құралының тез тозуына әкеледі
• Пластикалық қатайту әрбір келесі өтуді алдыңғысына қарағанда қиындатады
• Аbrasiv карбидті фазалар микроқұрылымда сіздің құралдарыңызға қарсы әрекет ететін орнатылған кесу құралдары сияқты болып табылады

Суперсплавтарды сәтті өңдеу үшін арнайы құралдар, ұстауға болатын кесу параметрлері және жиі жағдайда көп мөлшерде суытқыш сұйықтығы қажет. Дұрыс емес әдістердің салдарына кесу құралының тез бұзылуы, жылулық деформациядан туындаған өлшемдік дәлсіздік және кейінгі операцияларға қарсылық көрсететін жұмыс қатайған беттер жатады.

Материалдарды таңдау бойынша салыстыру

Келесі кестеде жиі қолданылатын дәлдікпен өңдеуге арналған материалдар үшін негізгі ескертулер қорытындыланған:

Материалдың түрі	Типілік қолданулар	Өңдеуге ыңғайлылық бағасы	Дәлдік бойынша ескертулер
Алюминий 6061	Әуе-ғарыш құрылымдары, электроника корпуслары, жалпы дәлдікпен өңделетін бөлшектер	Жоғары (~270)	Өте жақсы өлшемдік тұрақтылық; кейде шеттерін тазарту қажет; тар допустималдықтар үшін қолайлы құны
Қалтадан жасалған металл	Медициналық құрылғылар, тамақ өнеркәсібіне арналған жабдықтар, теңіз компоненттері	Орташа (~45–50)	Пластикалық деформация нәтижесінде қаттыру үшін параметрлерді мұқият реттеу қажет; алюминийге қарағанда құралдың тозуы жоғары
Жез	Декоративті бөлшектер, электрлік қосқыштар, клапандар	Жоғары (~300)	Өте жақсы беттік сапа; функционалды және эстетикалық мақсатта дәлдікпен өңделетін бөлшектер үшін идеалды
Күміс	Электр өткізгіштері, жылу шашқыштары, радиожиілікті компоненттер	Орташа (~70)	Жұмсақ қасиеті кесу кезінде оюларға әкелуі мүмкін; өткізгіштік талап ететін электрлік қолданыстар үшін ғана қолданылады
Титан 5-сынып	Әуе-ғарыш саласындағы бекітпе бұрандалары, медициналық импланттар, жоғары өнімділікті бөлшектер	Төмен (~20)	Қатты орнатылған жабдықтар мен арнайы құралдар қажет; өлшемдік дәлдікті қамтамасыз ету үшін жылу режимін бақылау маңызды
Инконел 718	Турбина компоненттері, ядролық реакторлар, химиялық өңдеу	Өте төмен (~12)	Құралдың өте күшті тозуы; жылулық деформация қаупі; жақын-жетілген пішіндегі заготовкалар өңдеу көлемін азайтады
Инженерлік пластмассалар (PEEK, Delrin)	Медициналық құрылғылар, электрлік изоляторлар, FDA стандарттарына сай компоненттер	Жогары	Жоғары жылулық ұлғаю коэффициенті температураны бақылауды талап етеді; ішкі кернеудің босауы өлшемдік өзгерістерге әкелуі мүмкін

Материалды таңдау бойынша практикалық нұсқаулық

Дәлдікпен өңделген бөлшектеріңіз үшін материалдарды бағалаған кезде осы шешім қабылдау факторларын ескеріңіз:

• Жалпы дәлдік пен ең төменгі құн үшін: Алюминий 6061 маркасы өңдеуге қолайлылығы, өлшемдік тұрақтылығы және қолжетімділігі бойынша ең жақсы тепе-теңдікті ұсынады
• Дәлдік пен коррозияға төзімділік үшін: Тұрақтылық немесе гигиена талаптары болған жағдайда шойын болатының маркалары жоғары өңдеу құнын оправданайды
• Шағын сериялы немесе тәжірибелік өндіріс үшін: Алюминий мен мыс қысқа станоктау уақыты мен оңай реттеулер арқасында тәуекел мен құнды азайтады
• Аса қолайсыз жағдайлар үшін: Титан мен суперқорытпалар тек өнімділік талаптары құндылық ескерімдерінен басым болған жағдайда ғана тиімді
• Электрлік немесе химиялық қолданыстар үшін: Олардың өңдеу қиындығына қарамастан, мыс немесе инженерлік пластмассалар — жалғыз ғана іске асырылуға болатын нұсқалар болуы мүмкін

Материал таңдау саласының сарапшылары атап өткендей, сіздің жобаңыздың нақты талаптарын — қызметін, өлшемін, күрделілігін және жұмыс істеу ортасының шарттарын — түсіну сізді дұрыс материалды таңдауға бағыттайды. Өңдеу қиындығы, құралдың тозуы және қалдықтардың пайызы ескерілген кезде ең арзан шикізат әдетте жалпы төменгі құнын бермейді.

Материал таңдау дәлдікпен жасалатын өндірістің сәттілігі үшін негіз болып табылады. Дегенмен, идеалды материалды таңдау да сіздің саланызға ғана тән дәлдік стандарттары мен реттеуші талаптарға сай келуі керек — бұл тақырып аэроғарыш, медицина, автокөлік және электроника қолданыстары арасында өте көп айырмашылықтарға ие.

Салаға тән дәлдік талаптары мен стандарттар

Мұның ішінде көптеген инженерлерді таң қалдыратын бір нәрсе бар: автомобиль компоненттері үшін толеранциялық сипаттама толығымен қабылданған болуы мүмкін, алайда аэроғарыштық қолданыстар үшін ол қауіпті дәрежеде бос, ал медициналық импланттар үшін мүлдем жеткіліксіз болып табылады. CNC дәлдік бөлшектері үшін дәлдік талаптары әртүрлі салаларда өте күшті өзгереді, сондықтан сіз баға сұрауын бергенше осы айырмашылықтарды түсіну міндетті.

Бұл неге маңызды? Себебі, салалық контексті түсінбей-ақ толеранцияларды көрсету екі бірдей проблемалы нәтижеге әкеледі. Сіз артық көрсетуіңіз мүмкін — тұтынушы электроникасы үшін аэроғарыштық деңгейдегі дәлдікті талап етіп, қажеттінен үш есе көп төлейсіз. Немесе сіз аз көрсетуіңіз мүмкін — реттеуші органдар сертификаттау кезінде қабылдамайтын қауіпсіздікке қатысты компоненттер үшін стандартты толеранцияларды талап етесіз. Екі жағдай да уақыт пен ақшаны шығындарға әкеледі және өндіруші серіктестеріңізге деген сенімді бұзады.

Әуе-кедергі және Қорғаныс Дәлдік Стандарттары

Компоненттер 40 000 фут биіктікте жұмыс істегенде және олардың қызметі адамдардың өміріне тәуелді болғанда, дәлдік міндетті талап етіледі — ол опциялық емес. Аэроғарыш саласындағы дәлдікпен өңделген өнімдер кез келген өнеркәсіпке қарағанда ең қатаң шектеулерге ұшырайды, соның үшін айтарлықтай себептер бар. Турбина пышағының сипаттамасынан 0,002 мм ауытқу қателігі катастрофалық қозғалтқыштың зақымдануына әкелуі мүмкін. Өлшемдік ауытқуы бар конструкциялық бекітпе бұрандасы ұшақтың бүкіл бүтіндігінің бұзылуына әкеледі.

Аэроғарыш саласы AS9100 сертификаттау талаптары — авиация, ғарыш және қорғаныс ұйымдары үшін арнайы әзірленген сапа басқару жүйесі. Бұл сертификат тек қана қабырғада ілулі тұрған плакет емес; бұл дәл компоненттерді өндірудің әрбір аспектісіне қатысты жоғары сапаға берілген ұмтылыс.

Аэроғарыш қолданыстары үшін негізгі дәлдік сипаттамалары:

• Стандартты тар шектеулер: жалпы аэроғарыш компоненттері үшін ±0,01 мм
• Жоғары дәлдік талаптары: ұшуға қатысты маңызды бөлшектер үшін ±0,005 мм
• Аэроғарыш/медициналық сорт: турбина компоненттері мен конструкциялық элементтер үшін ±0,002–0,003 мм
• Аса дәл қолданыстар: арнайы өлшеу және бағдарлау жүйелері үшін ±0,001 мм

Өлшемдік дәлдіктен басқа, аэроғарыш саласындағы дәл CNC бөлшектері қатаң материалдың ізденімпаздығы талаптарын қанағаттандыруы керек. Барлық шикізаттық құрылымдың бастапқы металлургиялық сертификатына дейін ізденімпаздығы қамтамасыз етілуі тиіс. Жылумен өңдеу жазбалары, беттік өңдеу туралы құжаттама және бақылау есептері компоненттің тарихының тұрақты бөлігі болып табылады — кейде ондаған жылдар бойы сақталады.

Медициналық құрылғыларға қойылатын дәлдік талаптары

Егер аэроғарыш саласындағы шектеулер қатаң болып көрінсе, медициналық құралдарды өндіру тағы бір күрделілік деңгейін қосады: бұл бөлшектер адамның ұлпасымен әрекеттеседі. Өлшемдік тұрғыдан идеалды, бірақ өндіріс кезінде ластанған хирургиялық құрал — бұл қауіпті фактор болып табылады. Барлық шектеулерге сай келетін, бірақ материалдың биологиялық үйлесімділігін тексеруден өтпеген омыртқа имплантатын пайдалануға болмайды.

Медициналық дәлдікпен жасалған механикалық компоненттер ISO 13485 сертификаты бойынша жұмыс істейді — бұл медициналық құралдарды өндіру үшін арнайы әзірленген сапа басқару стандарты. Бұл тәсіл өндірістің әрбір сатысын, түсетін материалдарды тексеруден бастап соңғы орауға дейін, науқастардың қауіпсіздігін қамтамасыз етеді.

Медициналық құралдар үшін дәлдікпен жасалған бөлшектерді өңдеу неге ерекше?

• Жеке бөлшектерді тексеру: Статистикалық таңдама әдісі жеткілікті болатын автокөлік саласынан айырмашылығы неде? Көптеген медициналық импланттар 100% өлшемдік бақылауды талап етеді — әрбір бөлшек өлшенеді және құжаттамаға енгізіледі
• Беттің өңделу сапасының маңыздылығы: Бактериялардың адгезиясы мен ұлпаның көтермеуін азайту үшін Ra мәндері жиі 0,4 мкм немесе одан да жақсы көрсетіледі
• Биологиялық үйлесімділік талаптары: Материалдардың сертификаттары адам денесінің ұлпалары мен сұйықтықтарымен үйлесімділігін көрсетуі тиіс
• Тазартуға тексеру: Өндіріс қалдықтары белгіленген деңгейге дейін жойылғанын растайтын құжаттамалық дәлел
• Толеранция ауқымы: Хирургиялық құралдар үшін жиі ±0,01 мм, ал импланттар үшін жиі ±0,005 мм немесе одан да тар

Практикалық мысал талаптарды көрсетеді: дәлдікпен өңдеу саласындағы мамандардың айтуынша, медициналық сенсор үшін PEEK корпусы микросхемаларды дұрыс орналастыру үшін ±0,01 мм дәлдікке ие болуы керек. Осы жалғыз талап — бірінші көзге қарап қарапайым болса да — сапаның тұрақтылығын қамтамасыз ету үшін температура бақыланатын өңдеу, арнайы құрал-жабдықтар мен әрбір бөлшекті жеке тексеру қажет етті.

Автокөлік саласындағы дәлдік: Көлем мен тұрақтылық

Автокөлік саласындағы CNC дәлдік бөлшектері аэроғарыш немесе медициналық компоненттерге қарағанда толығымен басқаша қиындықтар туғызады. Талап етілетін дәлдік шектері біраз жеңілдетілуі мүмкін — көптеген қолданыстар үшін әдетте ±0,02–0,05 мм — бірақ өндіріс көлемі мен тұрақтылыққа қойылатын талаптар өзіндік қатаң орта құрады.

Бұл жағдайды қарастырыңыз: автомобильдік жабдықтаушы айына 50 000 дана бірдей компонент өндіруі мүмкін. Әрбір бөлшек талаптарға сәйкес болуы керек, себебі бір ғана шектен тыс бөлшек жинау жолын тоқтатуы мүмкін. Ірі автомобиль өндірушісінің жинау жолындағы тоқтатудың құны минутына $10 000-дан асады.

Автомобильдік дәлдік бөлшектерін өңдеу IATF 16949 сертификаты негізінде жүзеге асырылады — бұл сапаны басқару жүйесі мыналарға назар аударады:

• Статистикалық процессті басқару (SPC): Бөлшектер талаптардан тысқа шығар алдында ауытқуларды анықтау үшін маңызды өлшемдерді нақты уақытта бақылау
• Процесс қабілеттілігі талаптары: Cpk мәндері 1,33 немесе одан жоғары болуы керек, бұл процестің тұрақты түрде шектерден асып кетпейтін бөлшектер өндіретінін көрсетеді
• Өндірістік бөлшектерді бекіту процесі (PPAP): Өндіріс процесінің көлемді түрде сәйкес бөлшектерді сенімді түрде өндіре алатынын дәлелдейтін толық құжаттама
• Қателерді болдырмау (Пока-йоке): Сапасы нашар бөлшектерді тұтынушыларға жеткізбеу үшін қолданылатын физикалық және процедуралық қорғаныс шаралары

Дәлдік талаптары компоненттің қызметіне қарай өзгереді. Қозғалтқыш жүйесінің компоненттері — беріліс сатылары, клапан корпуслары, отын шашуыш бөлшектері — кузов панельдері немесе ішкі безендіру бөлшектеріне қарағанда тұрақтырау ауқымдарды талап етеді. Тежегіш компоненттері сияқты қауіпсіздікке әсер ететін бұйымдар аэрокосмостағы бөлшектер сияқты қатаң бақылауға ұшырайды.

Электроника және жартылай өткізгіштердің дәлдік стандарттары

Электроника өнеркәсібі дәлдікпен өңделген өнімдерді ұзынша өлшеу әдістері нәтижелерді растай алмайтын аймаққа итермелейді. Жартылай өткізгіштерді өндіру жабдықтарының компоненттері, радиожиіліктік толқын өткізгіштері және дәлдік коннекторлары кез келген басқа өнеркәсіпте ерекше болып табылатын ауқымдарды көрсетеді.

Электроникалық дәлдік механикалық компоненттерінің ерекше қиындықтары:

• Микроөндірістің ауқымдары: CNC микроөңдеу ±0,002–0,005 мм дәлдікке жеткізеді, ал микродетонациялық өңдеу (micro EDM) сияқты мамандандырылған процестер ±0,001 мм дәлдікке жетеді
• Жылулық тұрақтылық талаптары: Компоненттер жұмыс істеу температуралық ауқымы бойынша өлшемдік дәлдікті сақтауы керек
• Электр өткізгіштігінің сипаттамалары: Материалдың таңдалуы мен беттің жабылуы электрлік сипаттамаларға тікелей әсер етеді
• Тазалық стандарттары: Бөлшектердің ластануы жартылай өткізгіштік қолданыстар үшін миллионнан бір бөлікпен өлшенеді

Дәлдік талаптары технологияның дамуымен бірге өседі. Электрондық құрылғылар кішірейген сайын, оларды шығаратын және сынақтан өткізетін компоненттер де сәйкесінше нақтырақ допускаларға ие болуы керек. Он жыл бұрын «ультрадәл» деп саналған нәрсе қазір көптеген электроникалық қолданыстар үшін стандарт болып табылады.

Сіздің талаптарыңызды салалық стандарттарға сәйкестендіру

Сіздің қолданысыңыз осы спектрдің қай жерінде орналасқанын түсіну сізге қажетті допускаларды анықтауға көмектеседі — қызмет етуін қамтамасыз ету үшін жеткілікті тұрақты, бірақ шығындардың қажетсіз деңгейге дейін өсуіне себепші болмайтындай дәл емес.

Сәйкес допускаларды механикалық өңдеу бойынша сарапшылар , допуска мен құны арасындағы байланыс экспоненциалдық қисыққа сәйкес келеді: допускаларды ±0,05 мм-ден ±0,01 мм-ге дейін тарылту құнды 30–200% арттыруы мүмкін. Өңдеу уақыты 30–200% артады, бақылау көлемі екі есе көбейеді, құралдың жұмыс істеу мерзімі 50%-дан астам төмендейді, ал қалдық пайызы қатты артады.

Негізгі түсінік? Дәлдік шектері тек орындалуы, герметизациясы, қауіпсіздігі немесе қозғалыс дәлдігі әсер ететін беттерге ғана қолданылуы керек. Тұтынушы алюминийлік кронштейн бойынша ±0,02 мм дәлдік шегін белгілеген болса да, тек үш тесік ғана маңызды болғандықтан, басқа элементтерді ±0,1 мм-ге жеңілдету өндірістік өнімділікті шамамен үш есе арттырды.

Бұл салалық контекст бөлшектерді жобалаған кезде және өндіріс серіктестерін таңдаған кезде маңызды болып табылады. AS9100 стандарты бойынша сертификатталған тәжірибелі тәртіп әуе-ғарыш саласындағы жұмыстар үшін қажетті қабілеттілік пен сапа жүйелерін көрсетеді. ISO 13485 сертификаты медициналық құралдарды өндіру бойынша мамандықты көрсетеді. IATF 16949 сертификаты автокөлік өндірісіндегі мамандықты көрсетеді.

Салалық талаптар түсінілген соң, келесі маңызды фактор — қажетті дәлдік шектерін шығындарды үнемдей отырып жүзеге асыруға бағытталған бөлшектерді жобалау болып табылады, өйткені дұрыс материал мен дұрыс тәжірибелі тәртіп тіпті негізгі жобалау шешімдерінің қосымша қиындықтар туғызбайтындай етіп дәлдік шектерін орындауды қамтамасыз ете алмайды.

Тиімді шығындармен дәл тұрақтылықтарды қамтамасыз ету үшін дизайн нұсқаулықтары

Көптеген инженерлер кешігіп анықтайтын қиыншылықтың бір мысалы: сіз апталар бойы жетілдірген әдемі детальды CAD-моделіңіз көрсетілген дәл тұрақтылықтарда шығарылуы мүмкін емес — немесе оны шығару мүмкін болса да, бұл сіздің бюджетіңіздің үш еселенген шығынын қажет етеді. Дизайндауға болатын және шығаруға болатын арасындағы айырма тәжірибелі мамандарды да қатты таң қалдырады.

Өндіріске ыңғайлы дизайн (DFM) дәл CNC-фрезерлеу бөлшектері үшін осы айырманы жояды. Нақты дизайн шешімдерінің қол жетімді дәл тұрақтылықтар мен шығындарға әсерін түсіну арқылы сіз бастапқы кезден-ақ ақылды тұрақтылықтарды белгілей аласыз — нашар оптимизацияланған дизайндарға тән бағалардың, қайта дизайндаудың және компромисстердің ауыр циклынан аулақ боласыз.

Орындалу қабілеті мен шығындарды теңестіретін тұрақтылықтардың белгіленуі

Тұрақтылықтар туралы қолайсыз шындықтан бастайық: дәлдік пен шығындар арасындағы қатынас сызықты емес — ол экспоненциалды. Согласно өндіріс шығындарын талдау , грубтық тегіс ететін дәлдіктерден (0,76 мм/0,030 дюйм) дәлдіктерге (0,025 мм/0,001 дюйм) көшу шығындарды шамамен 4 есе арттырады. Ультрадәлдіктер (0,0025 мм/0,0001 дюйм) стандартты тегіс етуге қарағанда шығындарды 24 есе арттыруы мүмкін.

Бұл шығын қисығы неге осылайша сирек түрде өседі? Тарылған дәлдіктер бөлшектерді тегіс ету, тексеру және растау әдістерін негізінен өзгертеді:

• Температура-бақыланатын орталар: Дәл жұмыстар көбінесе өлшемдерге әсер ететін жылулық кеңеюді болдырмау үшін ауа-райын бақылауды талап етеді
• Қайталанатын тегіс ету процестері: Кесу, өлшеу, реттеу, қайталау — процесстің циклдық түрде жүруі әкелетін өндіріс уақыты ұзарады
• Арнайы тексеру протоколдары: Стандартты таңдамалы тексеру толық өлшеу процедураларына ауысады
• Қалдықтар мөлшерінің өсуі: Көбірек бөлшектер тарылған техникалық талаптар шегінен шығады
• Жоғары құралдар құны: Тарылған дәлдіктерге ие арнайы кесу құралдары жоғары бағаға ие болады

Практикалық қорытынды? Дәлдік шектері тек нағыз қажет болатын өлшемдерге ғана қойылуы керек. Әрбір сипаттамасына ±0,001 дюйм дәлдік шегі көрсетілген дәлдікпен өңделген бөлшек, тек қана маңызды бірігу аймақтарына қатаң бақылау қолданылатын және функционалды емес беттері үшін стандартты дәлдік шектері қабылданатын бөлшекке қарағанда көп құн тұрады.

Дәлдік шектерінің жиналуын түсіну

Дәлдік шектерінің жиналуы — сонымен қатар дәлдік шектерінің жиналуы деп те аталады — жеке бөлшектердің дәлдік шектері қалай жиналып, жалпы жинақтаудың дәлдігіне әсер ететінін анықтайды. Согласно дәлдікпен өңдеу саласының сарапшылары , бұл талдау құралдардың қызметтік талаптарын қанағаттандыруын қамтамасыз ету үшін және оларды өндірудің құнын тиімді ұстау үшін өте маңызды.

Солтүстік бұрыштың радиусы (0,125" ±0,001"), тегіс бөлігі (0,250" ±0,002") және оң бұрыштың радиусы (0,125" ±0,001") деген үш сипаттамасы бар ойықты қарастырайық. Ең нашар жағдайдағы талдау — яғни әрбір дәлдік шегі ең шеткі мәніне жетеді — қолданылғанда, жалпы ойық ені 0,496"-ден 0,504"-ге дейін өзгеруі мүмкін, бұл ең нашар жағдайдағы дәлдік шегін ±0,004" құрайды.

Толеранстардың жиналуын талдау үшін екі негізгі әдіс бар:

• Ең нашар жағдай талдауы: Барлық толеранстар бір уақытта олардың максималды немесе минималды шектеріне жетеді деп ұйғарылады. Бұл сақтыққа құрылған тәсіл барлық жинақтардың жұмыс істеуін кепілдendirеді, бірақ жиі әрбір бөлшек үшін статистикалық тұрғыдан қажеттіден қатаңырақ толеранстарды талап етеді.
• Статистикалық талдау: Толеранстардың қалай проблемалар туғызуға ықтималдығын нормалды таралу негізінде есептейді. Төрт немесе одан да көп толерансты сипаттамалары бар жинақтар үшін бұл әдіс жеке толеранстарды жеңілдетуге мүмкіндік береді, бірақ сонымен қатар жинақтың қабылданған деңгейде жұмыс істеуін қамтамасыз етеді.

Мұндағы негізгі ой: өндірістік ақаулардың себебі — жеке бөлшектердің қатаң толеранстары емес, жинақ бойынша толеранстардың нашар бөлінуі болып табылады. Ақылды базалық құрылым мен ақылды толеранстардың таратылуы CNC-пен дәлме-дәл өңделген компоненттеріңіздегі жеке бөлшектердің толеранстарын әлдеқайда жеңілдетіп, бірдей функционалды талаптарды қанағаттандыруға мүмкіндік береді.

Дәлдікті қиындататын геометриялық сипаттамалар

Кейбір дизайн ерекшеліктері дәл бөлшектерді өңдеуді әріқашан қиындатады. Сіздің дизайныңызды окончательды түрде бекіткенге дейін осы қиындықтарды түсіну сізге бағалау кезінде — немесе одан да жаманы — өндіріс кезінде қымбат тұратын қателерден сақтануға көмектеседі.

Тесіктердің тереңдігі мен диаметрінің қатынасы

Жақсы нұсқау: тесіктің тереңдігі оның диаметрінен аспауы керек (6 есе артық болмауы керек). DFM мамандарының айтуынша, бұл үздік практика құралдардың стандартты жылдамдықпен тесікке жетуін қамтамасыз етеді. Тереңірек тесіктерді құралдың сынбауын болдырмау үшін баяу өңдеу қажет, бұл құны мен жеткізу мерзіміне қатты әсер етеді.

Терең тесіктерді қажет ететін күрделі өңделген бөлшектер үшін мына альтернативаларды қарастырыңыз:

• Мүмкіндігінше екі жағынан өңдеңіз, ортада кездесіңіз
• Функционалды талаптар рұқсат еткен жағдайда, үлкен диаметрлі тесіктерді қолданыңыз
• Дизайн рұқсат еткен жағдайда, жабық тесіктердің орнына өткізгіш тесіктерді көрсетіңіз

Ішкі бұрыш радиустары

Ішкі кеселердегі тік бұрыштар құрал-саймандардың шектеулеріне байланысты қиын — кейде мүлдем мүмкін емес — болып табылады. Айналмалы кесу құралдары табиғи түрде доғал бұрыштар жасайды; сондықтан сүйір ішкі бұрыштарды алу үшін EDM сияқты қосымша операциялар қажет, бұл шығындарды әлдеқайда көтереді.

Шешімі? Ішкі бұрыштарға доғалдық қосыңыз. Бірақ есте ұстаңыз: доғалдық неғұрлым кіші болса, қолданылатын құрал-сайман соғұрлым кіші болады. Құрал-сайманшылардың пікірінше, 0,10", 0,015" және 0,03" стандартты құрал-сайман өлшемдеріне сәйкес доғалдықтарды жобалау өңдеу уақытын оптималдайды және құрал-сайманның сынғыштығының қаупін азайтады.

Қабырға қалыңдығына назар аудару

Жұқа қабырғалар қатаң дәлдік талаптарын қоймайды. Жұқа қабырғалы дәлдік CNC өңдеу бөлшектерін өңдеген кезде құрал-сайманшылар материалдың сынуы немесе иілуін болдырмау үшін айналу жиілігін (RPM) және берілу жылдамдығын төмендетуі керек. Бұл баяулау құны мен жеткізу мерзімін арттырады.

Минималды практикалық қабырға қалыңдығы материалға байланысты әртүрлі:

• Алюминий: өңдеу кезінде тұрақтылық үшін 0,5 мм (0,020") минимум
• Болат: кесу күштеріне қарсы тұру үшін 0,8 мм (0,030")
• Пластика: иілгіштігі мен жылу сезімталдығына байланысты 1,0 мм (0,040") немесе одан да көп

Егер жұқа қабырғалар функционалды түрде қажет болса, қосымша шығындарды ескеріңіз және өндірушіңізбен қолдау стратегияларын талқылаңыз — арнайы ұстағыш құрылғылар немесе кезеңдік өңдеу операциялары қажет болуы мүмкін.

Саңылау мен қуыс тереңдігі

Тесік тереңдігіне қойылатын шектеулерге ұқсас, қуыс тереңдігі құралдың жету аймағы мен қаттылығын әсерлейді. Терең, тар қуыстар ұзын және иілгіш құралдарды талап етеді, ал бұл кесу күштері әсерінен құралдың ауытқуына әкеледі — нәтижесінде өлшемдік дәлдік пен беттің сапасы төмендейді. Мүмкіндігінше қуыстардың тереңдігі мен енінің қатынасын 4:1 немесе одан төмен етіп құрастырыңыз.

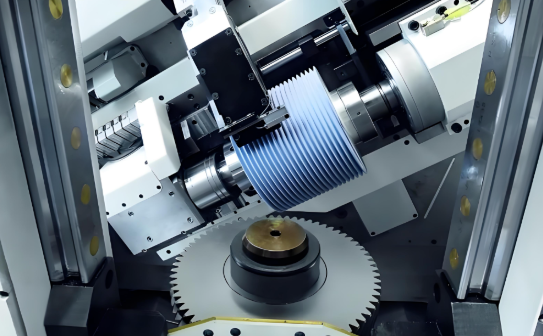

Дәлдік бөлшектері үшін басымдық берілетін DFM нұсқаулары

Өндірістік жарамдылық пен құнына әсер етуіне қарай, дәлдік бөлшектерін механикалық өңдеуге арналған жобалау кезінде осы нұсқауларды маңыздылығы бойынша ретпен қарастырыңыз:

1. Толеранцияларды таңдамалы қатаңдау: Дәлдікті тек қызметтік қажеттілік туған жағдайда көрсетіңіз. Маңызды интерфейстерді, орнату беттерін және қозғалыс бақылауының сипаттамаларын анықтаңыз — содан кейін басқа жерлерде допустималық шектерді жеңілдетіңіз. Тұтынушы бүкіл кронштейн бойынша ±0,02 мм допустималығын көрсеткен, бірақ маңызды емес сипаттамаларды ±0,1 мм-ге жеңілдету арқылы өндірістік өнімділігін шамамен үш есе арттырды.
2. Өңделуге ыңғайлы материалдарды таңдаңыз: Барлық материалдар функционалдық талаптарды бірдей күшпен қанағаттандыра алмайды. Егер 303 маркалы және 304 маркалы шымтаяқ болаты функционалдық талаптарды қанағаттандыруы мүмкін болса, онда 303 маркасын таңдаңыз — ол әлдеқайда оңай өңделеді, бұл шығындарды азайтады және нәтижелердің тұрақтылығын жақсартады.
3. Минималды орнатулар үшін дизайн: Бөлшекті станокта әрбір рет қайта орналастырған кезде реттеу қатесі жиналады. Функционалдық қажеттіліктерді қанағаттандыратын ең қарапайым геометрияны құрастырыңыз, осылайша бөлшекті аз ғана реттеулермен толығымен өңдеуге болады. Аз реттеулер бір-бірімен байланысты сипаттамалар арасындағы допустималықтарды дәлірек бақылауға және нәтижелердің тұрақтылығын қамтамасыз етуге мүмкіндік береді.
4. Тереңдік пен диаметр қатынасына құрмет көрсетіңіз: Тесіктердің тереңдігін диаметрден 6 есе кем, ал жанып алу орындарының тереңдігін енінен 4 есе кем етіңіз. Бұл талаптардың бұзылуы қымбат тұратын барлық үдерістерге әкеледі: жылдамдығы төмендетілген өңдеу, арнайы құралдар немесе қосымша операциялар.
5. Ішкі радиустарды кеңейтіңіз: Ішкі бұрыштарды стандартты құрал өлшемдеріне сәйкес радиустармен (0,10", 0,015", 0,03") жобалаңыз. Кішірек радиустар кішірек құралдарды қажет етеді, ал олар жеңіл сынады және баяу қиылады.
6. Қабырға қалыңдығын жеткілікті деңгейде сақтаңыз: Өңдеу күштеріне итермеленбейтіндей қабырғалардың қалыңдығын жеткілікті етіңіз. Жұқа қабырғалардың болуын болдырмау мүмкін болмаған жағдайда, өндірушіңізбен қолдау стратегияларын бастапқы кезеңде талқылаңыз.
7. Толық құжаттаманы ұсыныңыз: Қабылданатын альтернативалық материалдарды, қажетті сертификаттауларды, сапасына өте маңызды өлшемдерді айқын белгілеуді және беттің жаңғыру талаптарын көрсететін материалдық сипаттамаларды қосыңыз. Алғашқы кезеңде көбірек ақпарат беру қымбат тұратын қателер мен түсініспеушіліктерді болдырмауға көмектеседі.

Артық дәлдік берудің жасырын шығындары

Мүмкін, ең қымбат допуск — бұл функционалды пайда бермейтін допуск. Өндірістік талдауға сәйкес, дәлдік қозғалыс сияқты сезіледі — тағы да қатаңдық дегеніміз жақсы деген ішкі сезім бар. Бірақ сіз қазір көрсеткен 0,025 мм допускі сіздің бөлшек бағасыңызды екі есе арттырған және жеткізу мерзіміңізді үш есе ұзартқан болуы мүмкін.

Өндірістік шындық тез қайтарып тұрады: стандартты механикалық өңдеу процестері ±0,1 мм (±0,004 дюйм) допусктарын тиімді қамтамасыз етеді. ±0,025 мм (±0,001 дюйм) дейін қатаңдау дәлдікпен өңдеу аймағына кіреді, ол үшін температура-бақыланатын орта, жылулық стабилизация және арнайы бақылау рәсімдері қажет.

Келешекте CNC дәлдікпен өңделген компоненттердің өзіңіздің жобаңызға қатаң допусктарды көрсетуге қол жеткізбес бұрын өзіңізге сұрақ қойыңыз: Бұл өлшем нақты неға бақылау жасайды? Ауытқулар бөлшектің жұмыс істеуіне қалай әсер етеді? Жиі бұл талдау функционалды компромисс болмайтын, бірақ маңызды құнын үнемдейтін допусктарды жеңілдету мүмкіндіктерін ашады.

Дизайн бағдарламалары белгіленгеннен кейін келесі маңызды фактор — тексеру: өндірушілер сіздің күрделі өңделген бөлшектеріңіз нақты қандай тәсілмен сіздің көрсеткен шектеулеріңізге сай келетінін қалай растайды? Бұл сұраққа жауап беру үшін көптеген тұтынушылар мүлдем түсіндірмейтін, күрделі тексеру технологиялары қажет.

Дәлме-дәл бөлшектер үшін сапаны бақылау және тексеру әдістері

Сіздің дәлме-дәл өңдеу бөлшектеріңіз сіздің сызбаларыңызда көрсетілген шектеулерге нақты қандай тәсілмен сай келетінін қалай білуге болады? Бұл сұрақ әдетте баға сұрату процесінде қанағаттанарлық жауап ала алмайды — алайда тексеру әдістері сізге сәйкес келетін бөлшектер немесе қымбат тұратын қалдықтар берілетінін шешеді. Тексеру технологияларын түсіну сізге жақсы сұрақтар қоюға және тұтынушылардың сапа жүйелерін тиімдірек бағалауға көмектеседі.

CNC компоненттері үшін қазіргі заманғы сапа бақылауы тек қарапайым калipers өлшеулерінен асып түседі. Күрделі бақылау технологиялары өлшемдік деректерді микрон деңгейіндегі дәлдікпен жинақтайды, ал статистикалық әдістер шығарылатын бұйымдардың барлығында тұрақтылықты қамтамасыз етеді. Қандай растау процестері дәлдікпен өңделген бөлшектерді шығаратын қабілетті өндірушілерді, өз уәделерін растай алмайтын өндірушілерден ажырататынын қарастырайық.

Координаталық өлшеу машиналары (КӨМ) және өлшемдік растау

Координаталық өлшеу машиналары (КӨМ) – жоғары дәлдікті өңдеу компоненттерінің өлшемдік растауы үшін алтын стандарт болып табылады. Бұл күрделі жүйелер КӨМ бақылауының мамандары айтып өткендей, үш декарттық ось (X, Y және Z) бойымен қозғалатын тиісу зондтары арқылы нысанның бетінен деректер нүктелерін жинақтайды. Бұл процесс бөлшектердің дизайн спецификацияларына сай келетінін растау үшін талданатын детальды кеңістіктік карта – оны «нүктелер жинағы» деп те атайды – құрады.

Сіздің дәлдікпен CNC-мен өңделген бөлшектеріңіз үшін ККМ бақылауы неге маңызды? Альтернативаны қарастырыңыз: қолмен өлшеу құралдарын қолдану оператордың субъективтілігін тудырады, тексеруге болатын сипаттамалардың шегін шектейді және ізденуге болатын цифрлық жазба қалдырмайды. ККМ-дер бұл шектеулерді компьютермен басқарылатын өлшеу траекториялары арқылы жояды, олар микроннан кем қайталанғыштықпен жүздеген немесе мыңдаған дерек нүктелерін жинақтайды.

Әртүрлі ККМ конфигурациялары әртүрлі бақылау қиындықтарын шешеді:

• Көпірлі КӨМ-дар: Өлшемдік бақылаудың негізгі құралы — кіші дәлдік бөлшектерден бастап ірі өндірістік бұйымдарға дейінгі бөлшектер үшін теңдестірілген дәлдік, жылдамдық және универсалдылық ұсынатын жабдық
• Гантрилі КӨМ-дар: Ең ірі және ең қиын бөлшектер үшін құрылған жабдықтар — бұл жүйелер аэроға қатысты және кеме құрылысы бөлшектерін өңдейді, мұнда ірі масштабтағы дәлдік шартынан бас тартуға болмайды
• Буынды иықты ККМ-дер: Дәлдік өлшеуін тікелей цехқа әкелетін портативті жабдықтар — бұлар күрделі геометриялық пішіндерге қол жеткізу немесе орын ауыстыруға болмайтын өте ірі бөлшектерді өлшеу үшін идеалды
• Горизонталдық иілгіштік координаталық өлшеуіш машиналары (CMM): Автокөлік кузовының бөлшектері сияқты үлкен, көлемді заттарға арналған, мұнда қол жетімділік дәлдікпен тең маңызды

Негізгі өлшемдік тексеруден тыс, заманауи CMM-дер өлшеу шектерін кеңейтетін ілгері деңгейдегі мүмкіндіктерді ұсынады. Жоғары жылдамдықты сканирлеу күрделі геометриялық пішіндер үшін тез әрі нақты беттік карталар алуға мүмкіндік береді. CAD интеграциясы өлшенген деректер мен цифрлық дизайн моделін тікелей салыстыруға мүмкіндік береді, ол нақты уақытта сапа бақылауы бойынша шешім қабылдауды жеңілдетеді.

CMM-ден тыс: Қосымша бақылау технологиялары

CMM бақылауы көптеген сапа бағдарламаларының негізін құраса да, кейбір қолданбалар арнайы өлшеу тәсілдерін талап етеді. Оптикалық өлшеу жүйелері өлшемдерді контактсыз әдіспен тексереді — бұл әсіресе контактты зондтардың зақымдауы мүмкін болатын жұқа механикалық бөлшектердің беттері немесе зонд қысымы астында деформацияланатын жұмсақ материалдар үшін өте құнды.

Беттің профилометриясы ККМ-дердің әдетте өлшемейтін бір өлшемін — беттің дәлме-дәл құрылымын қамтиды. Сіздің талаптарыңызда Ra (орташа кедір-бұдырлық) көрсеткіштері көрсетілген жағдайда, профилометрлер функционалдық қасиеттерді анықтайтын микроскопиялық шыңдар мен аңғарларды сандық бағалау үшін өңделген беттер бойынша іздеу жүргізеді. Тін қосылуы үшін белгілі беттің құрылымын талап ететін медициналық имплантаттар немесе белгілі кедір-бұдырлық мәндерін талап ететін тығыздау беттері профилометрияны растау үшін қолданады.

Зондтар жетіп алмайтын ішкі элементтер үшін өнеркәсіптік КТ-сканерлеу сияқты әдістер жасырын геометрияларға көрініс береді. Бұл әдіс қымбатқа түседі және дәстүрлі әдістерге қарағанда баяу болса да, КТ-тің бақылауы ішкі ақауларды анықтайды, қабырға қалыңдығын растайды және басқа қандай да бір технологиямен салыстырғанда салыстыруға келмейтін күрделі ішкі өткелдерді растайды.

Бақылау әдістерін салыстыру

Сәйкес бақылау әдістерін таңдау өлшенетін нәрсе, қажетті дәлдік және өндіріс контекстіне байланысты. Бұл салыстыру тексеру тәсілдерін қолдану талаптарына сәйкестендіруге көмектеседі:

Әдісі	Өлшеу түрі	Типтік дәлдік	Ең жақсы қолданулар
Көпірлі КММ	Өлшемдік геометрия, ГД&Т сипаттамалары	±0,001–0,003 мм	Жалпы дәлдікті бөлшектер, бірінші үлгіні бақылау, өндірістік таңдама алу
Аркалы КММ	Ірі масштабты өлшемдік тексеру	±0,005–0,010 мм	Әуе-ғарыш құрылымдары, ірі шынықтырмалар, автокөлік кузов бөлшектері
Буынды иықты КММ	Портативті өлшемдік өлшеу	±0,025–0,050 мм	Өндірістік алаңдағы растау, ірі жинақтар, өндіріс процесінің ортасындағы тексерулер
Оптикалық/көру жүйелері	2D профилдер, шеттерді анықтау, кіші элементтер	±0,002–0,005 мм	Сезімтал беттер, жоғары жылдамдықтағы өлшеу, 2D профильді растау
Беттің профилометриясы	Беттің тегіс еместігі (Ra, Rz)	0,001 мкм дәлдік	Орналастыру беттері, медициналық имплантаттар, үйкеліске сезімтал интерфейстер
Өнеркәсіптік КТ сканерлеу	Ішкі геометрия, жасырын сипаттамалар	±0,010–0,050 мм	Күрделі ішкі өткелдер, жинақтау тексеруі, ақауларды анықтау

Дәлдікпен шығарылатын өндірісте статистикалық процесстерді бақылау

Бақылау ақауларды анықтайды — бірақ олардың пайда болуын алдын алу ұтымдырақ емес пе? Статистикалық процесстерді бақылау (СПБ) сапаны қамтамасыз етуді реакциялық анықтаудан алдын ала болдырмауға ауыстырады; бұл өнімдер талаптардан шығып кетпес бұрын процесстегі ауытқуларды нақты уақытта деректерді талдау арқылы анықтауға негізделген.

Сәйкес өндірістік процестер бойынша сарапшылар статистикалық тұрғыдан қабілетті процесс — бұл талаптан тыс сипаттамалы бөлшек шығару ықтималдығы өте аз болатын процесс. Процесс қабілеттілігі индексі (Cp) толеранция ішіне неше стандартты ауытқу сиятынын көрсетеді — Cp мәні неғұрлым жоғары болса, процесстің қабілеттілігі мен тұрақтылығы соғұрлым жоғары болады.

Бұл қабілеттілік деңгейлері практикада нені білдіреді?

• Cp 1,0: Процесс ауытқуы толеранция еніне тең — шамамен 0,27% ақаулық деңгейі (2700 ppm)
• Cp 1,33: Саладағы стандарттық мақсат — шектен тыс бөлшектердің пайда болу ықтималдығы шамамен 16 000-да 1
• Cp 1,67: Жоғары деңгейдегі қабілеттілік — сипаттамасы бойынша сәйкес келмейтін бөлшектердің саны 100 000-да 1-ден аз болады
• Cp 2,0: Алты сигма сапасы — аса аз ақаулық ықтималдығы

Дәлме-дәл өңдеу бөлшектері үшін статистикалық процесті бақылау (SPC) өндіріс көлемі 100% тексерудің іске асырылмайтын деңгейге жеткен кезде міндетті болады. Процесс қабілеттілігінің мамандары атап өткендей, тұтынушылар әдетте жоғары дәлдікті талап ететін, жүздеген сипаттамасы бар бөлшектерді өңдейді, олардың қабілеттілігі Cp = 1,33 және Cp = 1,67 деңгейлерінде болады. Осы қабілеттілік деңгейлерінде таңдамалы тексеру барлық өндіріс партиясының сипаттамаларға сәйкес келетініне кепілдік береді.

Практикалық іске асыру өлшемдік бақылау диаграммаларында маңызды өлшемдерді бақылауды қамтиды — бұл өлшеу нәтижелерін есептелген бақылау шектеріне қатысты көрсететін көрнекі құралдар. Өлшеулер әлі шектерден аспағанымен, оларға жақындай бастаған кезде операторлар құралды реттеу, ығысу түзетуі немесе технологиялық параметрлерді өзгерту арқылы араласады. Бұл ақауларды тек анықтауға ғана емес, сонымен қатар олардың пайда болуын алдын алуға да мүмкіндік береді.

Тұрақты дәлдікті қамтамасыз ететін сапа сертификаттары

Сіз өзіңіз өндірушінің өндірістік орнын аудитке ұшыратпай-ақ оның сапа туралы тұжырымдамаларын қалай тексересіз? Саладағы сертификаттар сапа жүйелерінің танылған стандарттарға сай келетінін тәуелсіз үшінші тарап тарапынан растайды.

Автомобильдық қолданыстар үшін IATF 16949 сертификаты глобалды автокөлік өндірушілердің қатаң талаптарына сай толық сапа басқару жүйесін көрсетеді. Бұл сертификат статистикалық процесті бақылау (SPC) іске асыруын, өндірістік бөлшек рәсімдеу процестерін және ақауларды тек анықтау емес, жүйелі түрде алдын алу шараларын құжаттап көрсетуді талап етеді. Осы стандартқа сәйкес сертификатталған тәрбиешілер автомобиль өндірісінің көлемінде тұрақты дәлдіктегі CNC-мен өңделген компоненттерді жеткізу қабілетін дәлелдеген.

Сапаны бақылау мамандарының айтуынша, ISO сияқты сертификаттар — бұл тек марапаттық белгілер емес; олар қамтамасыз етушінің ең жоғары сапа мен тиімділік стандарттарын сақтауға берілгенін көрсетеді. ISO 9001 сапа басқаруының негізгі талаптарын орнатады, ал AS9100 (әуе-ғарыш саласы) және ISO 13485 (медициналық құрылғылар) сияқты салалық сертификаттар саланың нақты талаптарына сай бақылау элементтерін қосады.

Дәлмеңгерленген бөлшектерді шығаратын өндірушілерді бағалаған кезде сертификаттар мүмкіндіктерді көрсетеді — бірақ негізгі сұрақ олардың сапа жүйелерінің сіздің нақты талаптарыңызға сәйкес келетіні немесе келмейтіні. Автомобильдік сертификатқа ие тұтынушы ауакосмостық жұмыстар үшін қажетті жеке бөлшекке дейінгі ізденіс қабілетіне ие болмауы мүмкін. Медициналық құрылғыларды шығаратын кәсіпорындарға FDA-ға тіркелу және биологиялық үйлесімділік бойынша мамандық қажет, ал бұл қасиеттерді жалпы механикалық өңдеу цехтары әдетте иемденбейді.

Бұл тексеру әдістерін түсіну сіздің тұтынушыларды бағалауыңызды және бақылау есептерін талдауыңызды түбегейлі өзгертеді. Дегенмен, сапа жүйелері тек өндірістік экономикасы қолайлы болған жағдайда ғана маңызды. Келесі маңызды фактор — көптеген тұтынушылар ашық талқылауды қаламайтын өндіріс шығындары — сіздің дәлмеңгерленген талаптарыңыздың өндіріс көлемінде қол жетімді болып қалуын анықтайды.

Дәлмеңгерленген өңдеудегі шығын факторлары мен бағалау ескертулері

Сіз екі ұқсас дәлме-дәл өңделген бөлшектер үшін алынған екі баға ұсынысының 300%-ға дейін айырмашылық көрсетуінің себебін әлдеқашан ойланған шығарсыз? Бұл жауап көптеген дәлме-дәл өңдеу бөлшектерін шығаратын зауыттар әдетте түсіндірмейтін құндық факторларда жатыр. Осы факторларды түсіну сізге келісімшарттық күш береді және сапасын төмендетпей, мыңдаған теңгені үнемдеуге мүмкіндік беретін тиімді техникалық талаптар қоюға көмектеседі.

CNC дәлме-дәл өңдеу бөлшектерінің бағасы кездейсоқ қойылмайды, бірақ көбінесе олай сезіледі. Сіз тағайындайтын әрбір техникалық талап — дәлдік шектерінен бастап беткі өңдеу сапасына дейін — өндіріс процесіне әсер етеді: станокта өңдеу уақыты, құрал-жабдықтың жұмсалуы, бақылау көлемі және қалдықтардың пайда болуы. Енді бағаны нақты қалай құрайтынын қарастырайық, сонда сіз өзіңіздің техникалық талаптарыңызды ақылды түрде оптимизациялай аласыз.

Қатаң дәлдік шектерінің нақты құнын түсіну

Мұндағы қолайсыз шындық: дәлдік шегі мен құны арасындағы қатынас сызықты емес — ол экспоненциалды. Дәлдікпен жасалатын өндіріс экономистерінің айтуынша, ±0,05 мм дәлдік шегінен ±0,02 мм-ге өту шығындарды шамамен 50% көтереді. Алайда, ±0,02 мм-ден ±0,01 мм-ге өту көрінбейтін техникалық қиындықтар салдарынан шығындарды бірнеше есе көбейтеді.

Неге әрбір қосымша микрон алдыңғысынан қымбат түседі? Себебі сіз процестің қабілеттілігінің шегінен өтесіз, мұнда стандартты өңдеу әдістері жеткіліксіз болып қалады:

• Қиылу жылдамдығының төмендеуі: Тағы да тарылған дәлдік шектері тездетілген берілу жылдамдығын және жеңіл қиықтарды талап етеді, бұл цикл уақытын әлдеқайда ұзартады
• Құралдың жиі ауысуы: Дәлдікпен жасалатын жұмыстар өткір құралдарды талап етеді — стандартты жұмыстар үшін қабылданатын тозған кескіш жиектер дәлдікпен жасалатын бөлшектердің өлшемдерінің ауытқуына әкеледі
• Температура-бақыланатын орталар: Жылулық ұлғаю микрон деңгейінде өлшемдерге әсер етеді, сондықтан климаты бақыланатын ғимараттар қажет
• Бақылау уақытының ұзақтығы: Тағы да тарылған дәлдік шектерін талап ететін әрбір өңделген бөлшекке толығырақ өлшеу реті қажет
• Қалдық көрсеткішінің жоғарылауы: Тарылған сипаттама шектері арқасында қабылданатын шектерден тыс қалатын бөлшектер саны көбейеді

Ең қымбат допуск — жиі қызметтік пайда әкелмейтін допуск. Көптеген конструкторлық сызбаларда «қауіпсіздік допусктері» — функционалдық талаптарға негізделмей, тек ұстамдылықпен енгізілген өте тар мәндер — кездеседі. Бір европалық автокомпонент тәмин етушісі стандартты емес, бірақ маңызды емес допусктерді ±0,01 мм-ден ±0,03 мм-ге жеңілдету арқылы өңдеу құнын шамамен 22%-ға төмендетіп, барлық қызметтік қасиеттерді сақтағанын анықтады.

Әсері бойынша реттелген құндық факторлар

Барлық құндық факторлар бірдей маңызға ие емес. Типтік өндірістік жағдайларға сүйене отырып, негізгі факторлардың салмағы төмендегідей:

• Дәлдік талаптары: Құндық көбейткіш ретінде ең ірі фактор — стандартты допусктан дәлірек допускке өту құнды 2–4 есе арттыруы мүмкін
• Материалды таңдау: Титан немесе Инконель сияқты өңдеуге қиын материалдар алюминий немесе мысқа қарағанда арнайы құрал-жабдықтарды, төмен жылдамдықтарды талап етеді және қалдықтарды көбірек тудырады
• Бөлшек күрделілігі: Көп осьті өңдеу, терең қуыстар, жұқа қабырғалар және күрделі сипаттамалар бағдарламалау уақытын ұзартады, арнайы құрал-саймандар мен қосымша орнатуларды қажет етеді
• Беттік өңдеу спецификациялары: Айналық жағылу немесе белгілі бір Ra мәндері жиі екіншілік өңдеуді, полировкалауды немесе арнайы кесу стратегияларын қажет етеді
• Өндіріс көлемі: Орнату шығындары ірі сериялар бойынша амортизацияланады — прототиптік санында бір бұйымға келетін шығындар әлдеқайда жоғары болады
• Сапа құжаттамасы: Бірінші үлгіні тексеру, материалдың сертификаттары және сәйкестік туралы құжаттама реттеуші талаптарға сәйкес өсетін қосымша шығындарды қосады

Прототиптен өндіріске дейінгі көлемдік ескертулер

Масштабтың артықшылықтары дәлме-дәл фрезерленген бөлшектердің бағасына әсер етеді — бірақ бұл қатынас әрқашан анық емес. Өндіріс шығындарын талдаушыларға сәйкес, аз сериялы немесе прототиптік шығарылымдар бір бірлікке келетін шығындарды орнату уақыты мен минималды материалдың пайдаланылуы арқасында жоғары болады

Көлемдер артқан сайын нелер өзгереді?

• Құрал-сайман мен орнату шығындары амортизацияланады: 2000 долларлық орнату шығыны 10 дана үшін бір бұйымға 200 доллар қосады, ал 1000 дана үшін бір бұйымға тек 2 доллар қосады
• Автоматтандырылған процестер тиімді бола бастайды: Сырьемен қамтамасыз ету, паллеттеу және қараңғыда жұмыс істейтін станоктар көлемді өндірісте еңбек шығындарын азайтады
• Құрамды материалдарды сатып алу жақсарды: Ұсақ партияларға қарағанда, үлкен көлемдегі материалдарды сатып алу бағасы тиімдірек
• Процесті оптимизациялау тиімділігін береді: Цикл уақытын қысқартуға кеткен уақыт үлкен сериялар бойынша көбейтілген пайданы әкеледі

Дегенмен, көлем әрқашан да шешім емес. Жоғары күрделілікті дайындалған бөлшектер үшін әр жаңа партия бойынша үйрену қисығының болуы салдарынан прототип бағасы жиі тек құрылымдық шығындардың амортизациясынан гөрі нақты өндірістік қиындықтарды көрсетеді.

Екіншілік операциялар: жасырын шығын көбейткіштері

Сізге берілген механикалық өңдеу бағасы әдетте бөлшектің жалпы құнын көрсетпейді. Екіншілік операциялар — термиялық өңдеу, беттік өңдеу, цинктелу және жинау — көптеген сатып алушыларды қатты таң қалдыратын қосымша шығындар тудырады.

Жылумен өңдеу дәлдік пен құнын күрделі жолдармен әсер етеді. Қатайту процестері тозуға төзімділікті жақсартады, бірақ жиі өлшемдік өзгерістерге әкеледі, сондықтан жылумен өңдеуден кейін қосымша механикалық өңдеу қажет болады. Бұл бөлшекті екі рет өңдеу керек екендігін білдіреді — бірінші рет өңдеуден бұрын, екінші рет — кейін, яғни негізгі сипаттамалар үшін станоктағы уақыт шығыны екі есе артады.

Беттің жабылу операциялары да бюджетке осындай әсер етеді:

• Анодтау: Өлшемдерге 0,0005–0,003 дюйм қосады, сондықтан механикалық өңдеу кезеңінде допустимді ауытқуларды түзету қажет
• Қорықтыру: Электролитсіз никель, хром және басқа да гальванопластикалық қабаттар өлшемдік қалыңдықты арттырады, оны ескеру керек
• Жіберу: Механикалық өңделген беттер талап етілетін жабылу немесе допустимді ауытқулар деңгейіне жетпеген жағдайда, қайрау қосымша құндылық қосады
• Жылтырлау: Көркемдік немесе функционалдық талаптарға сай қолмен полировка жұмысы еңбек сыйымдылығы жоғары болып келеді және нақты бағалау қиын

Негізгі түсінік қандай? Детальдарды өңдеуге смета берілген соң емес, алдын ала конструкциялау кезеңінде қосымша өңдеу операцияларын талқылау керек. Тәжірибелі детальдарды өңдейтін өндірушілер жиі функционалды нәтижесі сақталатын, бірақ жалпы шығындары төмен болатын техникалық сипаттамалардың түзетулерін ұсына алады.

Бұл шығындардың қозғаушы күштерін түсіну қолданыстағы тараптармен өткізілетін саубақтарды баға бойынша келісім-шарттан құндылықты оптимизациялауға айналдырады. Алайда, толық шығындар туралы түсініктің болуы да жеткіліксіз — ақаулар жобаның орындалуын бұзып тастай алады; сонымен қатар, көптеген тараптар өзінің дәлме-дәл өңдеу процестерінде болған ақаулар туралы немесе олардың алдын алу жолдары туралы ақпаратты өз еркімен хабарламайды.

Жиі кездесетін дәлме-дәл өңдеу ақаулары мен олардың алдын алу стратегиялары

Сіздің дәлме-дәл механикалық бөлшектеріңіз келген кезде және неше түрлі ақаулықтар болса, не болады? Таралған ақауларды түсіну — және одан да маңыздырақ, оларды қалай болдырмау керектігін түсіну — жинақталған бұйымдар сәтсіз аяқталғаннан кейін ғана проблемаларды анықтайтын сатып алушылардан хабардар сатып алушыларды ажыратады. Көптеген тәмін етушілер өзінің ақаулық режимдері туралы талқыламайды, бірақ осы білім сіздің жобаларыңызды қорғайды және өндірістік серіктестерді тиімдірек бағалауға көмектеседі.

Салалық зерттеулерге сәйкес, CNC компоненттерінің 30%-ы сапа мәселелеріне байланысты реттеуге қажет болады. Бұл — қайта өңдеуге қажет болатын әр үшінші бөлшекке сәйкес келеді; бұл статистика ақауларды болдырмауды түсінумен өзінде өңдеу процестерін түсіну тең маңызды екенін көрсетеді.

Өндірістік серияларда өлшемдік ауытқуларды болдырмау

Бірінші 50 өңделген өніміңіз барлық талаптарға сәйкес келетінін елестетіңіз. Содан кейін 51-ден 100-ге дейінгі бөлшектер шекті мәндерге қарай баяу ығысады. 150-ші бөлшекке жеткенде сіз қалдық өнімдер шығарудасыз. Бұл — өлшемдік ығысу: өндіріс циклы бойынша жинақталатын мақсатты өлшемдерден баяу ауытқу.

Бұл қиындық туғызатын құбылыс неге байланысты?

• Сырғымалы құралдың тозуы: Кесу жиегі өткірлігін жоғалтқан сайын құралдың геометриясы өзгереді. Бұл өзгерістер жинақталады және өндіріс барысында өлшемдік ауытқулардың артуына әкеледі. Алғашқыда 0,0001 дюймға артық кесетін құрал бірнеше жүздеген бөлшек өңделгеннен кейін 0,0005 дюймға артық кесуге бастайды.
• Станоктың калибрлеу дрейфі: Станоктың орналасуындағы 0,001 дюймдық незначительті ауытқулар дәлме-дәл станок компоненттерін пайдалануға жарамсыз етеді. Станоктың жұмыс істеуі кезіндегі жылулық кеңею ұзақ өндіріс циклы бойынша бұл әсерді тағы да күшейтеді.
• Бағдарламалау қателері: G-кодтағы қате құралды компенсациялау мәндері әрбір бөлшекке қайталанатын жүйелі өлшемдік проблемаларға әкеледі; олар тек түзетілгенге дейін сақталады.
• Материалдың біркелкісіздігі: Шикізаттың қаттылығы немесе құрамындағы айырымдар кесу күштерінің өзгеруіне әкеледі, бұл өңдеу параметрлері бірдей болған кезде де жеткен өлшемдерге әсер етеді.

Тиімді алдын-алу үшін жүйелі тәсілдер қажет. Қатаң калибрлеу протоколдары NIST-бағынышты өлшеуіш метрология стандарттарын пайдаланып, машина дәлдігін реттілікпен тексереді. Жетілген құрал бақылау жүйелері тозуды нақты уақытта анықтайды және тозу шектерінен асып кеткен кезде автоматты түрде параметрлерді реттейді. Температура-бақыланатын орталар климаттық бақылау жүйелері мен салқындатқышты реттеу арқылы жылулық ұлғаюды азайтады.

Өлшемдік тұрақтылық әсіресе ірі бөлшектерді өңдеу кезінде маңызды болғандықтан, нақты уақытта температураны бақылайтын сенсорлармен интеграцияланған жылулық компенсация алгоритмдері ұлғаю әсерлерін болдырмауға көмектеседі және ұзақ мерзімді өңдеу циклдары бойынша дәлдік допусын сақтайды.

Беттің жағымсыз қасиеттері және олардың негізгі себептері

Беттің жағдайына байланысты ақаулар тек эстетикалық тұрғыдан ғана емес, сонымен қатар функционалдық өнімділікке де әсер етеді. Спецификациядан асып кеткен беттің тегіс еместігі дәлме-дәл бөлшектерді өңдеу кезінде қысқа мерзімді тозуға, циклдық беріктіктің төмендеуіне және жабысу сапасының нашарлауына әкеледі. Ақаулардың түбірлік себептерін түсіну сізге оларды болдырмау үшін қажетті шараларды анықтауға көмектеседі.

Жиі кездесетін беттік ақаулар мен олардың пайда болу себептері:

• Артық тегіс еместік: Оңтайлы мәндерден асып кеткен берілу жылдамдықтары кесу жоғары жүктемесіне әкеледі және нәтижесінде беттің тегіс еместігі пайда болады. Шешім ретінде идеалды жылдамдық-берілу комбинацияларын орнату үшін жүйелі параметрлік сынақтар жүргізу қажет.
• Құралдың іздері: Кескіш пен өңделетін бөлшек арасындағы әрекеттен пайда болған көрінетін сызықтар немесе жолақтар кескіш геометриясының дұрыс еместігін, жылдамдықтардың дұрыс таңдалмауын немесе қаттылықтың жеткіліксіздігін көрсетеді. Төмен берілумен жоғары жылдамдықта өңдеу мен қарама-қарсы фрезерлеу әдістері көбінесе осындай мәселелерді шешеді.
• Күйік белгілері: Түсі өзгерген дақтар кесудің кезінде асырып қыздыруға куәлік етеді — әдетте жеткіліксіз салқындату, артық жылдамдық немесе туппаған құралдардан пайда болады. 1000 PSI қысымында жұмыс істейтін жоғары қысымды салқындатқыш жүйелері құралдардың ұзақ уақыт жұмыс істеуіне және жақсы беттік өңдеу нәтижелеріне ықпал етеді.
• Материалдың жабысуы: Жеткіліксіз майлау жылу пайда болуына және құрал-бұйым арасындағы жабысуға әкеледі, ол кесілген беттерге материалдың тасымалдануына себепші болады. Дұрыс салқындатқыш қолдануы мен майлағышты дұрыс таңдау осы жабысуды болдырмауға көмектеседі.
• Тербеліс іздері: Регулярлы толқын тәрізді үлгілер кесудің кезінде тербелістерді көрсетеді. Станоктың қаттылығының шектеулері, артық ұзындықтағы құралдың шығып тұруы немесе дұрыс емес кесу параметрлері резонансты тербелістерді беттерге беруге мүмкіндік береді.

Регулярлы Ra және Rz өлшемдері арқылы статистикалық процесті бақылау беттік өңдеудің нашарлауын анықтауға көмектеседі, ол бұйымдардың қабылданбауына әкелетін деңгейге жеткенше. Трендтерді ерте анықтау бұйымдар ә все тағайындалған талаптарға сай болған кезде түзетуші шаралар қолдануға мүмкіндік береді.

Кесінділер, жылулық деформация және басқа жиі кездесетін ақаулар

Өлшемдік дәлдіктен және беттің жақсы болуынан басқа, дәл механикалық бөлшектерді шығару кезінде басқа да ақаулар да кездеседі:

• Ширақ пайда болуы: Шеттерде пайда болатын кішкентай шығыңқылықтар әсіресе алюминий сияқты иілгіш материалдарда кездеседі. Арнайы құралдың траекториялары, фаскаларды өңдеу операциялары және қосымша қорғаныс материалдары олардың пайда болуын азайтады. Егер шығыңқылықтардың пайда болуын болдырмау мүмкін болмаса, механикалық, жылулық немесе электролиттік әдістер арқылы өңдеуден кейінгі шығыңқылықтарды алып тастайды.
• Жылулық деформация: Өңдеу кезінде пайда болатын жылу детальдың ұлғаюына және бұралуына әкеледі. Жылу өткізгіштігі төмен жоғары температурадағы қорытпалар — мысалы, титан мен Инконель — осы құбылысқа ерекше қауп-қатерге ұшырайды. Жылулық басқару саласының мамандарының айтуынша, жоғары температурада өңдеу кезінде құралдың тозуы 50–60% артады, бұл деформация проблемаларын күшейтеді.
• Пластикалық қатайту: Кейбір материалдар өңдеу жалғасқан сайын біртіндеп қатайып, кесу күштері мен құралдың тозуын әлдеқайда арттырады. Никель негізіндегі суперқорытпалар мен титан қорытпалары осы деформациялық қатайту әсерін көрсетеді, сондықтан кесу тереңдігін төмендету және беріліс жылдамдығын оптималдау қажет.
• Сынықтарды қайта кесу: Егер сынықтар дұрыс шығарылмаса, кесу құралдары олармен қайтадан әрекеттеседі, бұл беттердің зақымдануына және құралдың сынғанына әкелуі мүмкін. Сынықтарды шығаруды жақсарту, құралдың қозғалыс траекториясын оптималдау және сынықтарды бұзу құрылғылары осы мәселені шешуге көмектеседі.

Қоршаған орта мен процесті бақылау факторлары

Көптеген ақаулар орташа жағдайлар мен үдерісті бақылауға байланысты болады — бұл факторлар дәлдікпен жасалған машиналық компоненттерді шығаратын қабілетті өндірушілерді тұрақтылықта қиындықтарға ұшырайтындардан ажыратады.

Температураның тұрақтылығы көптеген адамдардың ойлағанынан гөрі маңыздырақ. Өңдеу цехында температураның 10°F-қа өзгеруі үлкен алюминий бөлшектерде бірнеше мыңдық инчке дейінгі өлшемдік өзгерістерге әкеледі. Температураны реттейтін өңдеу ортасы термиялық шарттардан туындайтын өлшемдік ауытқуларды болдырмау үшін температураны ±2°F шегінде сақтайды.

Болжамды техникалық қызмет көрсету сапаны бұзатын күтпеген ақауларды болдырмайды. Вибрациялық талдау арқылы айналым білігінің жағдайын нақты уақытта бақылау айналым білігінің қосымша бұзылуын өлшемдік дәлдікке әсер етпес бұрын анықтайды. IoT негізіндегі CNC бақылау жүйелері құралдың тозу процесін бақылайды, сондықтан бөлшектер сипаттамалардан шығып кетпес бұрын құралды алдын ала ауыстыруға болады.

Операторлардың дайындалуы — кемшіліктерге қарсы жиі ескерілмейтін қорғаныс түрі болып табылады. Жұмыс істеу, ақауларды жою және сапаны бақылау саласындағы толық бағдарламалар өндіріске әсер етуге дейін мәселелерді анықтауға мүмкіндік береді. Тәжірибелі операторлар автоматтандырылған жүйелер өткеріп жіберуі мүмкін — құралдың тозу белгілері мен станоктың дұрыс орналаспауы сияқты — потенциалды ақауларды анықтай алады.

Бұл кемшілік механизмдері мен алдын-ала болдырмау стратегияларын түсіну сіздің тараптарды бағалау тәсіліңізді түбегейлі өзгертеді. Құралдарды бақылау жүйелері, калибрлеу кестелері, орташа жағдайларды бақылау және статистикалық процесстерді бақылау (SPC) енгізу туралы нақты сұрақтар қойыңыз. Берілген жауаптар тараптың өз процесін шынымен бақылайтынын немесе тек ең жақсы нәтиже шығуын үміттенетінін көрсетеді. Осы кемшіліктерді болдырмау бойынша білімді қолыңызда ұстап отырған кезде соңғы маңызды фактор — дәлдік талаптарыңызға сәйкес келетін өндірістік серіктесті таңдау болып табылады.

Дәлме-дәл өңдеу серігін таңдау

Сіз дәлдік шектерін, материалдарды, сапа жүйелерін және құн факторларын меңгердіңіз. Енді барлық осы білім сәтті бөлшектерге айналуын немесе айналбауын анықтайтын шешім қабылдау кезегі келді: дұрыс токарьлау бойынша бөлшек шығаратын өндірушіні таңдау. Бұл таңдау процесі жұмыстары сәтті жүретін жобалар мен кешігулерге, сапа ақауларына және қиындық туғызатын байланыс ақауларына ұшырайтын жобаларды бөледі.

Қиындық неде? Әрбір тағам беруші дәлдік мүмкіндіктерін, сапа сертификаттарын және оперативті қызмет көрсетуді ұсынады. Нағыз мамандықты маркетингтен ажырату үшін жүйелі бағалау тәсілі қажет — бұл тәсіл тек қабырғада ілулі тұрған сертификаттардан тыс, нағыз операциялық біліктілікті бағалауға бағытталған.

Жеткізуші мүмкіндіктері мен сертификаттарын бағалау

Сертификаттар бастапқы нүкте болып табылады, бірақ олар соңғы нүкте емес. Өндірістік серіктестер мамандарының айтуынша, қабырғада ілулі тұрған сертификат жеткіліксіз — шынайы сынақ — бұл сапаға деген көзқарас қаншалықты терең олардың мәдениетіне сіңгені.

Қандай сертификаттардың нақты нені көрсететіні сіздің қолданысыңызға байланысты:

• ISO 9001: Негізгі сапа басқару — дәлдікпен жұмыс істеу үшін қажетті, бірақ жеткілікті емес
• IATF 16949: Статистикалық үрдіс бақылауы, өндірістік бөлшек рәсімдеу үрдісі және жүйелі ақаулардың алдын алу сияқты автокөлікке арналған сапа жүйелері
• AS9100: Қатал іздеу-ізбестік талаптары бар аэроғарыш пен қорғаныс саласындағы сапа басқаруы
• ISO 13485: Жеке бөлшектерді растау мен биожағымдылық құжаттамасы бар медициналық құралдарды өндіру

Сертификаттардан тыс, бақылау мүмкіндіктерін тікелей бағалаңыз. Дәлдікпен өңделген бөлшектерді шығаратын қабілетті өндіруші CMM құрылғыларын (сенімді брендтерден), құжатталған калибрлеу жазбаларын және ±0,001 дюйм немесе одан да жақсы беттік өңдеу сапасы Ra 0,2 мкм-ге дейінгі дәлдіктерді сақтай алу қабілетін көрсетуі тиіс.

Операциялық нақтылықты ашатын нақты сұрақтар қойыңыз. Сіздің бөлшектеріңізге ұқсас күрделілікте болатын бөлшектер бойынша үлгілік Бірінші Әдістемелік Бақылау есебін сұраңыз. Сәйкессіз бөлшектермен жұмыс істеу үрдісі туралы сұраңыз. Олардың жауаптары кез-келген маркетингтік брошюрадан гөрі олардың нақты қабілеті туралы көбірек айтып береді.

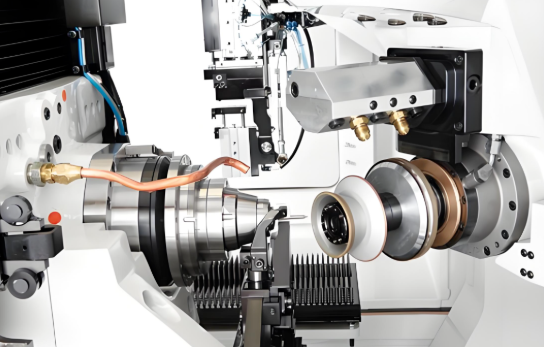

Жабдықтар мен технологияларды бағалау

Қазіргі заманғы CNC өңделген бөлшектер қазіргі заманғы жабдықтарды талап етеді. Потенциалды серіктестердің сіздің талаптарыңызға сәйкес мүмкіндіктерге инвестиция жасағанын бағалаңыз:

• Көп осьті өңдеу: күрделі геометриялық пішіндерді әртүрлі келу бұрыштарын қажет ететін 5 осьті CNC станоктары
• Швейцариялық стильдегі токарь станоктары: Тым аз диаметрлі, тесіктері өте дәл болатын қазіргі заманғы CNC өңделген бөлшектер үшін қажетті
• Жоғары деңгейлі өлшеу техникасы: Толық қамтылуы үшін координаталық өлшеу машиналары (CMM), оптикалық өлшеу жүйелері және беттің профилометриясы
• Автоматтандыру мүмкіндігі: Көлемді өндірістің тұрақтылығы үшін сымдық бергіштер, паллеттік жүйелер және қараңғыда жұмыс істейтін өндіріс

Тараптарды бағалау саласындағы сарапшылардың пікірінше, жабдықтарды тікелей қарау үшін зауытқа барып танысу — бағалар мен сертификаттар бермейтін өндірістік стандарттар туралы құнды ақпарат алуға мүмкіндік береді.

Жедел прототиптеуден масштабты өндіріске дейін

Сіздің қазіргі қажеттіліктеріңіз сіздің келесі алты айдағы қажеттіліктеріңізден едәуір ерекшеленуі мүмкін. Прототиптерді жасауда жетістікке жеткен тәжірибелі тәрбиеші өндірістік көлемдерде қиындықтарға ұшырауы мүмкін — немесе керісінше. Машықтану қабілетін бағалау сіздің жобаңыз дамыған кезде өндірістік серіктестер арасындағы ауыр өтулерді болдырмауға көмектеседі.

Көлемдік спектр бойынша тәжірибеге ие болатын бөлшектерді өңдеу зауыттарын іздеңіз:

• Прототиптеу қабілеті (1–100 дана): Тез жеткізу мерзімі, дизайнды қайта құруға қолдау көрсету, DFM бойынша кері байланыс
• Төмен көлемді өндіріс (100–1 000 дана): Тұрақты сапа, тиімді жеткізу мерзімдері, процестерді құжаттау
• Жоғары көлемді өндіріс (10 000+ дана): Статистикалық процесті бақылау, автоматтандырылған бақылау, жабдықтаушылар тізбегінің тұрақтылығы

Тез жеткізу мерзімімен қамтамасыз етілген тез прототиптеу қабілеті өнімнің дамуын әлдеқайда жылдамдатады. Егер сіз дизайнды апталар емес, күндер ішінде қайта құра алатын болсаңыз, онда сіз даму кестесін қысартып, нарыққа тез шығасыз. Кейбір өндірістік орындар, мысалы Shaoyi Metal Technology дәлдік CNC өңдеу қызметтерін бір жұмыс күнінен бастап тез мерзімде ұсынады — бұл дәстүрлі тағайындаушылардың қол жеткізе алмайтын дизайнды тексеру циклдерін қамтамасыз етеді.

Нақты автомобиль қолданыстары үшін IATF 16949 сертификаты мен қатал статистикалық процесстерді бақылау (SPC) биік көлемді өндіріс үшін қажетті тұрақтылықты қамтамасыз етеді. Шаойи зауыты осы қосындының мысалы болып табылады: жылдам прототиптеуден массалық өндіріске дейін масштабтау қиындықсыз жүзеге асады, сонымен қатар автомобильдің жабдықтау тізбегі талап ететін жоғары дәлдікті сақтайды.

Байланыс және жоба басқару

Техникалық мүмкіндіктер ештеңе болмайды, егер байланыс бұзылса. Серіктестерді бағалау саласындағы мамандардың айтуынша, нашар байланыс — маңызды қауп-қатер белгісі. Қазіргі уақыттағы жылдам қарқынды ортада сізге жылдам жауап беретін, іс-шаралар бойынша шынайы жаңартулар ұсынатын және проблемалар туындаған кезде ашықтық танытатын серіктес қажет.

Баға сұрау процесінде байланыс тәжірибелерін бағалаңыз — бұл өндіріс кезіндегі әрекеттердің алдын-ала көрінісі:

• Олар сұранысқа жауап беру (RFQ) және техникалық сұрақтарға қаншалықты тез жауап береді?
• Олар өндіріске ыңғайлы дизайн (DFM) бойынша іс-әрекеттік кеңестер ұсына ма?
• Олар өз сапа процестері мен мүмкіндіктерін анық түсіндіре ала ма?
• Күрделі тапсырыстар үшін арнайы жоба басқарушылары бар ма?

Жақсы серіктес сіздің сызбаларыңызды тек қарапайым түрде орындамайды — олар оларды жақсарту үшін ынтымақтастыққа кіріседі. Бұл іс-әрекеттік DFM қатысу сіздің сәттілігіңізге қосқан үлесі мен сараптамалық біліктілігін көрсетеді, ал бұл тек тапсырыстарды өңдеумен шектелмейді.

Тауар өндірушілерді бағалау тізбесі

Қолданбалы CNC бөлшектердің потенциалды тәртіп берушілерін бағалаған кезде осы толық тексеру тізімін пайдаланыңыз:

• Сертификаттар расталған: Сіздің саланызға сәйкес сапа сертификаттары (ISO 9001, IATF 16949, AS9100, ISO 13485) әлі де жарамды және қолданыста болатынын растаңыз
• Тексеру мүмкіндіктері құжатталған: Координаталық өлшеуіш машинасы (CMM) жабдығы, калибрлеу жазбалары және үлгі тексеру есептері қарастырылған
• Жабдық талаптарға сәйкес келеді: Көп осьтік қабілеттілік, сіздің бөлшектеріңіздің күрделілігі мен материалдарына сәйкес келетін қолданыстағы технология
• Дәлдік шектерін ұстау қабілеті расталды: Сіздің талаптарыңызға ұқсас дәлдік шектерін тұрақты түрде ұстай алуын көрсететін дәлелдер
• Материалдар бойынша мамандық көрсетілді: Сіздің нақты материалдарыңызбен жұмыс істеу тәжірибесі, соның ішінде сертификаттар мен ізденіс қабілеті
• Көлемдік масштабтау мүмкіндігі расталды: Сапаның төмендеуінсіз тәжірибелік үлгілерден бастап сериялық өндіріске дейін қолдау көрсету қабілеті
• Уақытында жеткізу көрсеткіштері бөлісілді: OTIF көрсеткіштері 95% асатын деңгейде және қолдаушы деректерді ұсынуға дайындық
• Байланысқа жауап беру жылдамдығы тексерілді: Баға ұсыну кезіндегі жауап уақыты өндірістік байланыс үлгілерін көрсетеді
• DFM пікірлері берілді: Дизайнды оптимизациялауға қойылатын белсенді ұсыныстар ынтымақтастыққа деген қатысу мен сараптамалық біліктілікті көрсетеді
• Жабдықтау тізбегінің тұрақтылығы расталды: Материалдардың қайнар көзіне сенімділігі мен авариялық жоспарлау құжаттамасында көрсетілген
• Сілтемелер қолжетімді: Ұқсас қолданыстар бойынша клиенттердің сілтемелері өз тәжірибелерімен бөлісуге дайын

Соңғы Шешімді Қабылдау

Жүйелі бағалаудан кейін соңғы таңдау негізінен сенім мен мәдени сәйкестікке негізделеді. Өндірістік серіктестік сарапшыларының айтуынша, шынайы серіктес терең мағыналы сұрақтар қояды, шығармашылық шешімдер ұсынады және ынтымақтастық қарым-қатынас құруға инвестициялайды.

Тек баға бойынша таңдау қаупінен сақтаныңыз. Ең сәтті шешімдер бірлік құннан тыс Толық Иелену Құнын (TVO) қарастырады — бұған тәуекел шығындары, байланыс тиімділігі, сапаның тұрақтылығы және ұзақ мерзімді серіктестік потенциалы енеді. Өндірістің кешігуіне, сапа ақауларына және қайта жасау шығындарына әкелетін 20% төмен баға соңында сенімді түрде жеткізетін жоғары бағалы серіктеске қарағанда қымбатқа түседі.

Сіз күрделі шасси жинақтарын, қосымша металды бұрандаларды немесе кез келген қатаң талаптарға сай дәлдікпен CNC-мен өңделген бөлшектерді сатып алуға тырыссаңыз, дұрыс өндірістік серіктес сіздің бәсекелестік артықшылығыңызға айналады. Қабілеттерді жүйелі түрде бағалау, сапа жүйелерін растау және қарым-қатынас тәжірибелерін бағалау арқылы сіз тек бүгінгі жобаңызды ғана емес, сонымен қатар ұзақ мерзімді өндірістік сәттілігіңізді қолдай алатын серіктес таңдайсыз.

CNC дәлдікпен өңделген бөлшектер туралы жиі қойылатын сұрақтар

1. CNC өңдеу бөлшектері дегеніміз не және ол қалай жұмыс істейді?

CNC өңдеу бөлшектері — бұл компьютермен басқарылатын жоғары дәлдікті өңдеу процесі, онда алдын ала бағдарламаланған нұсқаулар бойынша қатты жұмыс бөлшектерінен материал жүйелі түрде алынып тасталады. Бұл процесстің басталуы — дәл геометрияны анықтайтын CAD-модельден басталады, оны CAM-бағдарламалық жасақтамасы қиып алу құралының әрбір қозғалысын басқаратын G-кодқа аударады. Оператордың шеберлігіне сүйенетін дәстүрлі өңдеуден айырмашылығы — CNC-дің жоғары дәлдікті өңдеуі адам қателерін болдырмауға және ±0,0005 дюйм немесе одан да тұрақты қайталанушылыққа қол жеткізуге мүмкіндік береді. Бұл технология өндіріс кезінде станоктың иілуін, құралдың тозуын және жылулық кеңеюін бақылап, түзететін нақты уақыттағы кері байланыс жүйелері арқылы микрон деңгейіндегі дәлдікті қамтамасыз етеді.

2. Жоғары дәлдікті CNC-өңдеу қандай допускаларға қол жеткізе алады?

Дәлдік CNC өңдеу әдетте ±0,0005 дюйм (±0,013 мм) дәлдікке жетеді, ал арнайы орнатылған жабдықтар ±0,0001 дюйм (1–5 микрон) дәлдікке жетуі мүмкін. Стандартты CNC өңдеу ±0,005 дюйм (±0,127 мм) дәлдік береді, ал дәлдікпен жасалған жұмыс өлшемдік бақылауда он есе жақсару болып табылады. Сала лидерлері медициналық құрылғылар компоненттері үшін әдетте 1–3 микрон дәлдікті сақтайды. Алайда, тағы да таяз дәлдіктерге жету шығындардың экспоненциалды қисығын бойлай өседі — ±0,05 мм-ден ±0,01 мм-ге көшу өңдеу жылдамдығының төмендеуі, температура бойынша бақыланатын орта, арнайы бақылау және жоғары қалдық пайызы салдарынан шығындарды бірнеше есе көбейтуі мүмкін.

3. CNC арқылы дәл өңделген бөлшектер үшін қандай материалдар ең жақсы?

Материалды таңдау тікелей жетуге болатын дәлдік шектері мен құнына әсер етеді. Алюминий 6061 материалдың өңделуінің бағасы 270-қа тең, жоғары жылу өткізгіштігі бар және қолайлы құнға ие болғандықтан, ең жақсы тепе-теңдікті ұсынады. Коррозияға төзімді болаттар өңдеу кезінде қатаяды. Титан аэроғарыштық және медициналық қолданыстар үшін жоғары беріктік/салмақ қатынасын қамтамасыз етеді, бірақ оның өңделуінің бағасы 20-ға тең болғандықтан, арнайы құрал-саймандарды қажет етеді. Қорғасын (бағасы 300) өте жақсы беттік жағын қамтамасыз етеді, ал PEEK сияқты инженерлік пластиктер электрлік изоляция қажеттіліктері үшін қолайлы. Инконель сияқты суперқорытпалар экстремалды жоғары температураларда беріктігін сақтайды, бірақ олар ұстау параметрлерін ұсақтап алуды талап етеді.

4. Мен қандай дәлдікпен өңдеу серігін таңдамалы?

Тіркелген сертификаттарды (автокөлік үшін ISO 9001, IATF 16949; әуе-ғарыш саласы үшін AS9100; медициналық өнімдер үшін ISO 13485) тексеру арқылы тәжірибелі түрде тараптарды бағалаңыз. Бірінші үлгіні тексеру есептерінің үлгілерін сұраңыз және КММ (координаталық өлшеу машинасы) жабдықтарының мүмкіндіктерін бағалаңыз. Көп осьті фрезерлеу технологиясының сіздің бөлшектеріңіздің күрделілігіне сәйкес келетінін растаңыз. Цитаталар кезінде байланысқа жауап беру қабілетін сынаңыз — бұл өндірістік әрекеттерді алдын ала көрсетеді. ДФМ (дизайнды өндіріске қолайлы ету) пікірлерін ұсынатын және прототиптеуден өндіріске дейін масштабталу мүмкіндігі бар серіктестерді іздеңіз. Мысалы, Shaoyi Metal Technology зауыты IATF 16949 сертификатымен қоса Статистикалық үдеріс бақылауын қолданады және автокөлікке арналған дәл бөлшектер үшін жеткізу мерзімі бір жұмыс күнінен аспайды.

5. Дәл механикалық өңделген бөлшектерде кездесетін жиі кездесетін ақаулар қандай және олар қалай болдырмауға болады?

Жиі кездесетін ақауларға құралдың тозуы мен жылулық кеңеюінен болатын өлшемдік ауытқу, дұрыс емес параметрлерден туындайтын беттің сапасының нашарлауы, қабырғаларда қырлардың пайда болуы және жылу өткізгіштігі төмен материалдарда жылулық деформация жатады. Алдын алу үшін NIST-бекітілген стандарттарды қолданып қатаң машина калибрлеу, автоматты параметрлерді реттеумен қосылған алдыңғы құрал бақылауы, ±2°F дәлдікпен температураны реттейтін орта және негізгі өлшемдерді бақылайтын Статистикалық үрдіс бақылауы қажет. Жоғары қысымды суыту жүйелері (1000 PSI) құралдың қызмет ету мерзімін және беттің сапасын жақсартады. Тербеліс талдауы арқылы болжамды техникалық қызмет көрсету өлшемдік дәлдіктің бұзылуына әсер етпес бұрын шпиндельдің тозуын анықтайды.
