Қазіргі заманғы қозғалтқыштарды жинау үшін CNC қозғалтқыштарды өңдеу нені білдіреді

Келешекте әрбір цилиндрдің ішкі беті бірдей болатын, әрбір табан беті идеал тегіс орналасатын және өңдеу дәлдігі дәл сақталатын қозғалтқыштар зауытын басқаруды елестетіңіз — бұл CNC қозғалтқыштарды өңдеудің ұсынатын қолайлылығы. Бұл технология құрылымшылардың демалыс күндеріне арналған қозғалтқыштардан чемпионат жеңімпаздығын қамтамасыз ететін гонкалық қозғалтқыштарға дейінгі барлық процестерді қалай құру керегін өзгертуде.

Оның негізінде, CNC қозғалтқыштарды өңдеу компьютерлік сандық басқаруды қолданады қозғалтқыш блоктарын, цилиндр басын және басқа байланысты компоненттерді дәл өңдеу үшін автоматтандырылған операцияларды орындау үшін. Оператордың тұрақты қолы мен жылдар бойы жинақталған тәжірибесіне тек қана сүйенбей, бұл жүйелер бағдарламаланған нұсқауларды микрондық дәлдікпен орындайды. Нәтижесінде — қайталанатын, болжанатын нәтижелер, бұл нәтижелер бұрын ғана ең білікті қолмен өңдеушілерге ғана берілетін болатын.

Қолмен өңдеу станоктарынан микрондық дәлдікке дейін

Дәстүрлі бұрғылау салоны мен қолмен жұмыс істейтін фрезерлерден автоматтандырылған CNC-процестерге көшу двигательді өңдеу тарихындағы ең маңызды қадамдардың бірі болып табылады. Саладағы сарапшылардың айтуынша, CNC-технологиясы — бұл кезең ол орта 20-ғасырда пайда болған кезде өндірушілердің дәлдікпен жұмыс істеу тәсілін түбегейлі өзгертті.

Дәстүрлі двигатель блогын өңдеу өте жоғары деңгейдегі операторлық біліктілікті талап етті. Тәжірибелі станокшы өте жақсы нәтиже көрсетуге қабілетті болса да, нәтижелер шаршағыштыққа, назар аударуға және жеке техникаға байланысты әртүрлі болып шығатын. Қазіргі заманғы автомобильдік CNC-станоктар осы айнымалылықты жояды. Олар үлкен өндірістік сериялар бойынша да өте тар допустимдіктерді сақтайды және қолмен өңдеу әдістері тұрақты түрде қол жеткізе алмайтын біркелкі двигатель өңдеу сапасын қамтамасыз етеді.

Неге қазіргі заманғы двигатель жинаушылар цифрлық технологияға көшуде

Соңғы жылдарда CNC-технологиясын енгізу қарқыны әлдеқайда жылдамдады. Белгіленгендей, Engine Builder Magazine көбірек қозғалтқыш жөндеу орындары әртүрлі мүмкіндіктері мен өлшемдері бар CNC-жабдықтарды қабылдады — кейбіреулері бұрыннан бар жабдықтарын жаңартты, ал басқалары бірінші рет CNC-технологиясына көшті.

Неге осындай қысқа мерзімділік? Осы себептерді қарастырыңыз:

• Тұрақтылық проблемасы шешілді: CNC-станокта өңделген қозғалтқыш блогы әрқашан бірдей нәтиже береді, оны қай техник бағдарламаны іске қосқанына қарамастан
• Еңбек күшінің проблемалары шешілді: Білікті фрезерлеушілерді табу қиынайып келе жатқан кезде CNC-технологиясы сапаны сақтауға көмектеседі, сонымен қатар сирек кездесетін мамандарға толықтай тәуелділікті азайтады
• Кеңейтілген мүмкіндіктер: Жөндеу орындары енді бұрын шеткі орындарға тапсырылатын операцияларды өзінде орындай алады
• Өнімділік артысы: Станоктар түскі перерыв кезінде, жұмыс уақытынан кейін және минималды бақылаумен жұмыс істейді

Сіз бірінші CNC жабдығын сатып алуға дайындалып жатсаңыз, қазіргі жабдықтардың өнімділігін арттыруға тырыссаңыз немесе қазіргі заманғы двигательді тегістеу мүмкіндіктерін түсінуге тырыссаңыз — бұл кітапшада негізгі операциялардан бастап күрделі әдістерге дейін барлығы қарастырылады. Сіз тәжірибелік жұмыс істеу әдістерімен танысасыз, әртүрлі станок конфигурацияларының айырмашылықтарын түсінесіз және CNC технологиясы сіздің нақты двигатель жинау мақсаттарыңызға сәйкес келетінін қалай бағалау керектігін үйренесіз.

Двигатель блогын тегістеу үшін негізгі CNC операциялары

Кәсіби двигатель блогын өңдеу кезінде не істелетінін қарастырғанда, барлық процесті анықтайтын бірнеше негізгі операцияларды көресіз. Әрбір операцияның белгілі бір мақсаты бар — сонымен қатар әрбірі CNC автоматтандыруынан әлдеқайда көп пайда көреді. Бұл операцияларды түсіну сізге цехтардың неге осы технологияға қаншалықты көп инвестиция жұмсайтынын және дұрыс тегістелген блок пен жеткілікті деңгейде ғана өңделген блоктың айырмашылығын түсінуге көмектеседі.

Берілген негізгі CNC двигатель тегістеу операциялары нақты санаттарға бөлінеді. Толық блоктың өңделу процесі әдетте мыналарды қамтиды:

• Цилиндрлерді іштей өңдеу: Цилиндрлік қуыстарды ірілендіру — үлкейтілген поршеньдерді орналастыру немесе зақымдану мен тозуға түзету үшін
• Дек жазықтығын өңдеу: Блоктың дек жазықтығын кривошиптің ось сызығына параллель және жазық етіп фрезерлеу
• Негізгі қуыс өңдеуі (біріктіру өңдеуі): Барлық негізгі сақиналық қуыстардың дәл салыстырылуы мен өлшемін қамтамасыз ету
• Камералық туннельді өңдеу: Камералық қуыстың орналасуы мен диаметрін түзету
• Тірек тірек қуысын түзету: Геометриялық дұрыстық үшін тірек тірек қуыстарын қайта орналастыру және өлшемін өзгерту
• Цилиндрдың әдіптелуі: Сақиналардың герметизациясы үшін соңғы цилиндр диаметрі мен беттің жағдайын қалыптастыру

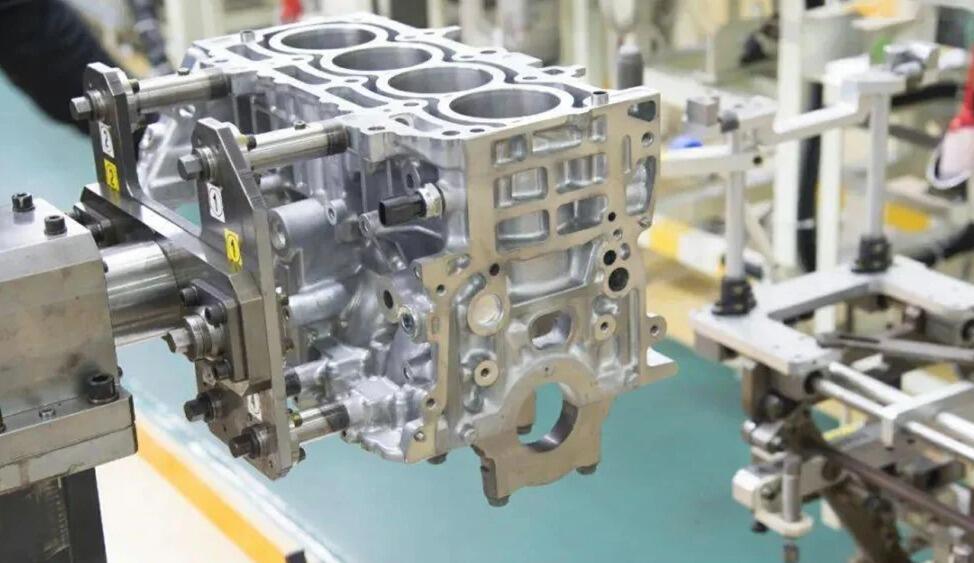

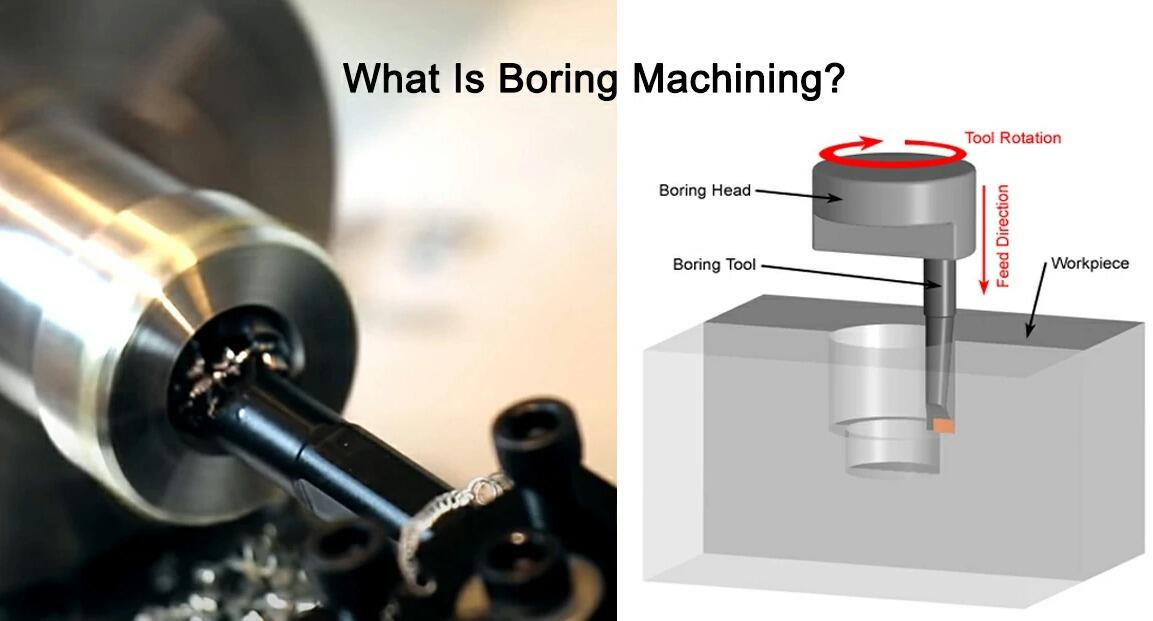

Дәл цилиндр геометриясы үшін дәлдікпен өңдеу

Цилиндрды өңдеу — двигатель блогы машина цехына келетін ең көп тараған себеп. Сіз тозуға қарсы түзету жасайсыз ба, зақымданған цилиндрлерді қалпына келтіресіз ба немесе көлемді арттыру үшін үлкейтілген поршеньдерге орын бересіз бе — цилиндрды өңдеу барлық кейінгі операциялардың негізін қалайды.

ЧПУ басқаруымен жұмыс істейтін цилиндрды өңдейтін станок дәстүрлі әдістерге қарағанда маңызды артықшылықтарға ие. Бұл туралы Motor Magazine техникалық құжаттамасында айтылған: ЧПУ жабдығында цилиндрды өңдеуді бастамас бұрын, зонд x осі бойынша екі нүктеде және y осі бойынша екі нүктеде тиіп, қазіргі цилиндрдің орталық сызығын анықтайды. Станок автоматты түрде қазіргі цилиндрдің орталық сызығын біледі — бұл әдетте көп уақыт алатын қолмен өлшеуді қажет ететін операция.

Мұнда іс-әрекет қызығушылық тудырады. Содан кейін оператор екі нұсқаның бірін таңдауға мәжбүр болады: бастапқы сызба талаптарына сәйкес жұмыс істеу немесе бар болған цилиндрлердің осьтік сызығын бақылау. Жоғары өнімділік қолданыстағы жағдайларда сызба талаптарына сәйкес түзету — бұл двигательдің цилиндрлерін өңдеу станогының блоктың зауытта қалай жасалғанына қарамастан, идеалды геометрияны қамтамасыз етуін білдіреді. Егер блоктың цилиндрлерін өңдеу станогын иілген валдың осьтік сызығына салыстыру арқылы реттеу жүргізілсе, онда әрбір цилиндр дизайнында көрсетілген дәл бұрыш пен орында өңделеді.

Жылдамдықтағы артықшылық таң қалдырарлықтай. Құжатталған мысалдарда V8 блогындағы сегіз цилиндрдің жалпы өңдеу уақыты тек 4 минут 40 секунд құрады. Сегіз цилиндрдің барлығын қиғаштап өңдеу — яғни сақиналарды орнату үшін жоғарғы бөлігіне шағын бұрыш жасау — тек 1 минут 9 секунд қосады. Бұны дәстүрлі цилиндрлерді өңдеу операциялары үшін тек қана дайындық уақытымен салыстырыңыз.

Табақша бетін өңдеу және блоктың перпендикулярлығын қамтамасыз ету негіздері

Қозғалтқыштың төбесін жазықтау машинасымен жұмыс істеу қарапайым болып көрінуі мүмкін — цилиндрлік басқыштың бекітілетін бетін жазықтау. Шындығында, дұрыс төбе жұмысы көп қиындықтарды қамтиды. V-тәрізді қозғалтқышта екі төбе де кривошиптің ось сызығына қатысты идеалды параллель болуы, дұрыс бұрышта орналасуы және осы ось сызығынан тең қашықтықта болуы қажет. Кез келген ауытқу компрессия қатынасына, басқыш прокладкасының герметизациясына және клапандардың уақыттамасына әсер етеді.

CNC автоматтандыру төбе бетін жазықтауды қиындықты қолмен орындалатын процестен дәлдік пен қайталанушылыққа негізделген операцияға айналдырады. Машина алдымен әрбір төбе бетіндегі бірнеше нүктені зерттеп, қазіргі жағдайды анықтайды. Ол қанша материалды алып тастау керектігін және қай аймақтардан алып тастау керектігін дәл біледі. Ол summit Racing компаниясының техникалық құжаттамасы төбелердің түзетілуі қажет болуы мүмкін деп белгілейді, себебі бір банк екіншісіне қарағанда жоғары орналасуы немесе төbenің алдыңғы бөлігі артқы бөлігімен салыстырғанда өзге өлшемде болуы мүмкін.

Беттің жағын өңдеу бұл жерде өте маңызды. Көп қабатты болат (MLS) баспа сақиналары дәстүрлі композиттік сақиналарға қарағанда тегісірек беттерді талап етеді. Шойын үшін CBN кескіштерімен немесе алюминий үшін PCD кескіштерімен CNC фрезерлеу қажетті беттің сапасын тұрақты түрде қамтамасыз етеді. Машина айналу жылдамдығы мен берілу жылдамдығын бақылайды, осылайша мақсатты Ra мәндеріне жетеді — бұл көрсеткіштерді қолмен орындаған кезде қатты тәжірибе мен назар аударуды талап етеді.

Сіз цилиндрлік блокты кеңейтіп, одан кейін CNC жабдығымен оның беттерін өңдеген кезде, осы блокқа орнатылатын барлық компоненттерге әсер ететін негіз қаланады. Цилиндр басы, кіріс коллекторы және уақыттау компоненттері барлығы осы өңделген беттерге сүйенеді.

Дәлдікті арттыру және «блюпринттеу»: зауыттық сипаттамалардан тыс

Сіз жиі өндірістік қозғалтқыштар талқылауларында «дәлдікті арттыру» және «блюпринттеу» терминдерін естисіз. Бұлар блокты дайындаудың ең жоғарғы деңгейін білдіреді — сонымен қатар CNC өңдеудің шынымен жарқырайтын орнын көрсетеді.

Өндірістік қозғалтқыш блоктары әдетте өзінің жобалау сипаттамаларына дәл сәйкес келмейді. Құйма кезінде өрнектің орын ауысуы цилиндрлік және тіректік тесіктердің орталығынан шамалы ауытқуына немесе бұрыштық ауытқуына әкеледі. Жоғарғы жағының биіктігі әртүрлі болады. Негізгі тесік пен камалық валдың осьтері арасындағы қашықтық сипаттамадан ауытқиды. Көше қозғалтқыштары үшін осындай аз ауытқулар ешқандай нақты проблема туғызбайды. Ал ең жоғары қуат пен тұрақтылық талап ететін жарыс қолданыстары үшін олар маңызды рөл атқарады.

Блоктың барлық геометриялық параметрлерін қалпына келтіру — «блюпринттеу» деп аталады. BluePrint Engines компаниясының құжаттамасында бұл «блоктың барлық жерінде зауыттық сипаттамаға сәйкес немесе одан да жақсы дәлдікке қол жеткізу» деп сипатталады. CNC-әдісі негізгі тесік осінен бастап барлық нүктелерді қолданады. Цифрлық зондтар әрбір цилиндр орнындағы (ішкі, сыртқы, алдыңғы және артқы координаталардағы) қазіргі жағдайды өлшейді. Содан кейін компьютер әрбір тесіктің орнын оның қайда орналасуы керек екеніне қатысты дәл біледі.

Түзетулер логикалық тізбекте орындалады. Цилиндрлердің ішкі бетінің диаметрін кеңейткенде олар өзінің жобаланған ось сызығына қайта орналастырылады. Көтергіштердің ішкі беті де осындай өңдеуден өтеді, жиі олардың геометриясын дұрыстап алу үшін кеңейтілгеннен кейін қалайы қосымшалары қажет болады. Блоктың жоғарғы беттері (декалар) негізгі цилиндрлердің ось сызығына дәл параллель етіп және әрбір жағында бірдей биіктікте фрезерленеді.

CNC-ге альтернатива ретінде блокқа бекітілетін арнайы индекскеу қондырғылары қолданылады; олар дәстүрлі станоктар үшін бағыттау нүктелерін қамтамасыз етеді. Бұл әдіс жұмыс істейді, бірақ оның орнатылуына көп уақыт кетеді және оператордың біліктілігін талап етеді. CNC-өңдеу уақыт пен дәлдік екеуі де өте маңызды болғанда — сол нәтижелерді тезірек және тұрақтырақ алуға мүмкіндік береді.

Қозғалтқыштарды өңдеу үшін 4 осьті және 5 осьті CNC-ның айырмашылығын түсіну

Сондықтан сіз өзіңіздің цехыңызға CNC-ның дұрыс бағыт екенін шештіңіз. Енді маңызды сұрақ туындайды: сізге нақты қанша ось қажет? Бұл әрекеттерді көрсету немесе қолжетімді ең қымбат машинасын сатып алу туралы емес. Бұл — сіздің нақты орындайтын жұмыстарыңызға құрылғы мүмкіндіктерін сәйкестендіру туралы. 4 осьті және 5 осьті конфигурациялар арасындағы айырмашылық сіз қандай операцияларды орындай алатыныңызды, оларды қаншалықты тиімді орындай алатыныңызды және соңында сіздің инвестицияңыз қаржылық тұрғыдан мағыналы болатынын анықтайды.

Ось санын түсіну — бұл фрезерлеу орталығының CNC-ның құралын өңделетін бұйымға қатысты қалай қозғалатынын көрнекі түрде елестетуден басталады. Стандартты 3 осьті машиналар X, Y және Z координаталары бойынша — солға-оңға, алға-артқа және жоғары-төмен қозғалады. Төртінші осьті қосу бұл сызықтық осьтердің бірінің айналасында айналу мүмкіндігін береді, әдетте бұл өңделетін бұйымның айналуына мүмкіндік береді. Бесінші ось тағы бір айналу мүмкіндігін қосады, ол құралдың өңделетін бұйымға шамамен кез келген бұрыштан жақындай алуын қамтамасыз етеді.

цилиндр блогының дәлдігі үшін 4 осьті фрезерлеу

Көпшілік цилиндр басы мен двигатель блогы операциялары үшін 4 осьтік мүмкіндік сізбен кездесетін негізгі жұмыстардың көпшілігін орындайды. RMC Engine Equipment компаниясының айтуынша, «Төрт [ось] двигательді өңдеу жабдықтары үшін біз үшін әрқашан негізгі шешім болып табылады». Неге? Двигатель блогын өңдеу операциялары — цилиндрлерді іштей өңдеу, блоктың жоғарғы бетін өңдеу, толқындық қозғалтқыштың тіректерін өңдеу, қатарлы өңдеу — әдетте күрделі бұрышты құралдардың қолданылуын талап етпейді.

Цилиндрлерді іштей өңдеу кезінде не болатынын елестетіңіз. Құрал цилиндрге тік бағытта енеді, ал блок қозғалмай тұрады немесе орналастыру үшін сәл айналады. Блоктың жоғарғы бетін өңдеу жазық горизонталь өтуді қамтиды. Камера туннелін өңдеу блок арқылы сызықтық бағытта жүреді. Бұл операциялардың ешқайсысы 5 осьті жабдықтарды қажет ететін күрделі бір уақыттағы көпосылық қозғалысты талап етпейді.

Төртінші ось блокты құрғақтағаннан шығармай, операциялар арасында оны қайта орналастыру үшін өте пайдалы болып табылады. Сіз бір жағындағы барлық цилиндрлерді өңдей аласыз, содан кейін блокты бұрып, қарама-қарсы жағындағы цилиндрлерді өңдей аласыз — барлығын иінді біліктің орталық сызығына дәл сілтеме сақтай отырып. Бұл мүмкіндік блоктарды операциялар арасында қолмен қайта орналастыруға қарағанда реттеу уақытын әлдеқайда қысқартады.

Неге 4-осілі станоктар двигателдерді жинаушылар үшін ерекше тартымды? Оқу қисығы бақыланатын деңгейде қалады, құрал-жабдықтарға кететін шығындар тиімді деңгейде ұсталады, ал станок типтік зауыттың блоктарды өңдеу үшін қажетті барлық жұмыстарды орындай алады. Сіз бағдарламалаудың қарапайымдылығы арқылы кіші блоктың үйлесімді моделдерінен бастап үлкен дизельдік блоктарға дейін барлығын өңдей аласыз.

5-осілі мүмкіндік қашан міндетті болып табылады

Күрделі қисық беттерді өңдеу кезінде 5 оське ауысу қажет болады, өйткені осындай жағдайда қиып алу құралының операция бойына тұрақты түйісу бұрышын сақтауы қажет. Көпбетті двигательді өңдеу бойынша өнеркәсіптік құжаттамада бұл түсіндірілген: «Дәстүрлі 3 осьті әдістерден айырмашылығы, 5 осьті өңдеу әртүрлі бес ось бойынша бір уақытта қозғалуға мүмкіндік береді, сондықтан күрделі беттер мен терең қуыс сипаттамаларын дәл өңдеуге болады, ал бұл үшін бірнеше рет қайта орналастыру қажет емес».

Цилиндр басының порттарын өңдеу двигательдегі классикалық 5 осьті қолданыс болып табылады. Порт пішіндері күрделі қисықтардан, әртүрлі бұрыштардан және бұрыштардың айналасында иілген беттерден тұрады. 4 осьті станок қиып алу құралын осындай күрделі геометрияның бойымен қозғалтуға және құралдың дұрыс қатысуын сақтауға мүмкіндік бермейді. Нәтижесінде сіз қателерге (тістелулерге), беттің біркелкі емес жабылуына немесе мүлдем жетуге болмайтын аймақтарға ұшырасыз.

Жақсы жаңалық? Сізге міндетті түрде бірінші күннен бастап 5 осьтік станокты таңдау қажет емес. Құрылғы өндірушілерінің айтуынша, «Бұл кейінірек қосылатын опция болуы мүмкін. Олар станоктың артқы панеліне орнатылатын қозғалтқышты сатып алуы керек... Тұтынушы станогын 10 жыл бойы иеленуі мүмкін, ал біз оған 5 осьтік қабілеттілікті міндетті түрде қосамыз». Бұл жаңарту жолы цехтарға жұмыстарының сипаты өзгерген сайын кеңейтілген мүмкіндіктерге дейін дамуына мүмкіндік береді.

Конфигурацияның сіздің қозғалтқыш құру мақсаттарыңызға сәйкестігі

Конфигурацияларды таңдау — табысыңызды қандай жұмыстар қамтамасыз ететінін шынайы бағалауға негізделеді. Бұл салыстырмалы мысалды қарастырыңыз:

Ось конфигурациясы	Ең жақсы қолданулар	Күрделілік деңгейі	Қызметкерлік пайдалану құжаттары
4 осьті	Цилиндр блогын кеңейту, блоктың жоғарғы бетін тегістеу, толқындық қозғалтқыштың ойығын жасау, осьтік ойықтарды жасау, камера туннелін өңдеу	Орташа — алдын ала орнатылған бағдарламалық қамтамасыз етумен басқарылатын үйрену қисығы	Жалпы қозғалтқышты қайта жинау, өнімділік қасиеттері жоғары блокты өңдеу, сериялық өңдеу
5 осьтік	Цилиндр басының порттарын өңдеу, күрделі тұтыну жинағын өңдеу, көп бетті қозғалтқыш компоненттері	Жоғары — күрделі CAM бағдарламалауы мен құралдың қозғалыс траекториясын оптимизациялау қажет	Өнімділік басының порттауы, мамандандырылған моторлы спорт компоненттері, күрделі иілген беттер

Қозғалтқыштарды жасаушылар жиі жасайтын ортақ қате қандай? Олар екі мүмкіндікті де бірдей пайдаланады деп ойлап, комбинациялық машиналар сатып алады. Саладағы тәжірибе басқаша көрсетеді : "Менің бақылауымша, кемінде 95% уақытта клиенттер комбинациялық машина сатып алады, бірақ оның бір қызметін ешқашан пайдаланбайды. Олар әдетте порттау немесе блокты өңдеу үшін жеке арналған екінші машина сатып алады."

Тәжірибелік шындық қандай? Егер сіздің цехыңыз негізінен блоктарды өңдейтін болса да, басқа уақытта бас бөлігін өңдеу жұмыстарын орындасаңыз, бастапқыда сенімді 4 осьті жабдықтан бастаңыз. Осы жабдықты игеріңіз, өзіңіздің жұмыс үдерісіңізді құрыңыз және кейінгі кеңейтуге сұраныс әсер етсін. Егер бас бөлігін порттау сіздің бизнесіңізде маңызды орын алатын болса немесе сіз осы нарықты нақты мақсат етіп алсаңыз, 5 осьті мүмкіндік бастапқы инвестиция ретінде қымбат болғанымен де ақылға қонымды таңдау болып табылады.

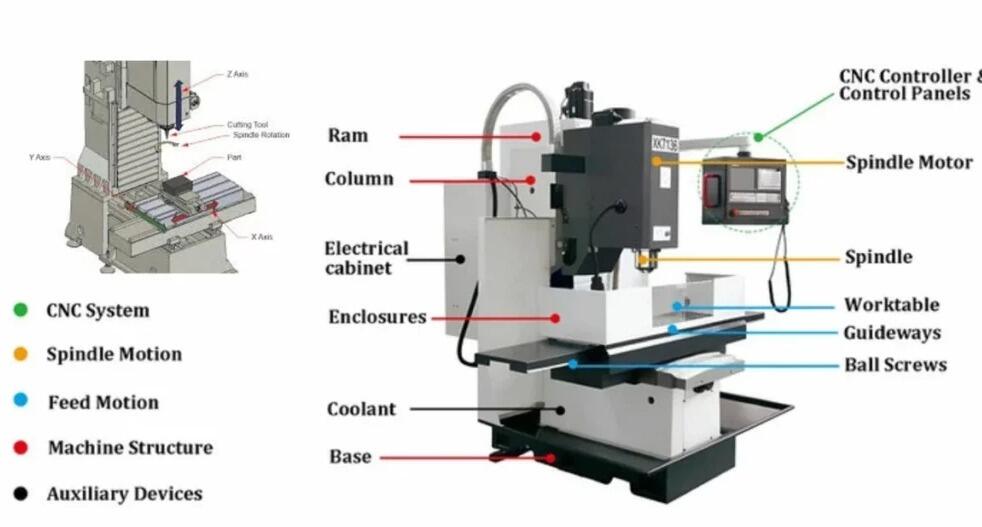

Толық CNC қозғалтқыш блогын өңдеу үдерісі

Сізде қажетті жабдықтар бар. Сіз операцияларды түсінесіз. Енді кәсіби нәтижелерді қымбатқа түсетін қателерден ажырататын кезең келді — әрбір әрекеттің дәлдігі ғана емес, сонымен қатар барлығын шамадан тыс қалдырмайтын жүйелі жұмыс істеу ретін қатаң сақтау.

Бұдан кейін тәжірибелі CNC операторлары қолданатын қадамдар бойынша процесстер келтірілген. Қадамды өткізіп жіберсеңіз, қайта орнына қою мүмкін емес металл кесілгеннен кейін ғана проблемаларды анықтау қаупі туады. Реттілікті сақтасаңыз, әрқашан зауыттық сипаттамаларға сай немесе одан да жоғары сапалы блоктар аласыз.

Кесуден бұрынғы тексеру мен орнату протоколы

Кесу құралы двигателдің блогына тиіп алмас бұрын, толық дайындық сіздің сәттілікке ие бола ма әлде қиындықтарға ұшырай ма — осыған байланысты шешім қабылданады. Бұл кезеңде проблемалар ерте анықталады — яғни түзету әлі мүмкін кезеңде.

1. Бастапқы тазалау және ластанған бөлшектерді алып тастау: Двигель блогын толығымен тазартып, барлық кір, май және ластанған бөлшектерді алып тастаудан бастаңыз. Саладағы ең жақсы тәжірибелерге сәйкес , бұл кезең кез келген өңдеу процесін бастамас бұрын міндетті. Ластану жасырылуы мүмкін май каналдары, резьбалық тесіктер мен суыту өткелдеріне ерекше назар аударыңыз.
2. Толық визуалды және өлшемдік тексеру: Блокты трещиналарға, зақымдануға немесе артық тозуға қарап тексеріңіз. Аса қызуға ұшырау белгілерін, суыту сұйықтығының ағу жолдарын және болт тесіктерінің айналасындағы физикалық зақымдануларды іздеңіз. Бұл — өңдеуге кететін қаржының тиімсіз жұмсалуын алдын алу үшін блоктарды анықтаудың соңғы мүмкіндігіңіз.
3. Резьбаны тазарту және тесік дайындау: Барлық резьбалық тесіктерді дұрыс түбіне дейін жететін метчикпен тазартыңыз — бұл күш көрсеткішінің көрсетуін бұрмалауы мүмкін шаң мен кесінділерді жоюға көмектеседі. Көптеген қозғалтқыштар таза емес резьбалардан туындаған дұрыс емес күш көрсету нәтижесінде істен шығып кетті — сіздің қозғалтқышыңыз осы тізімге кірмеуі керек.
4. Резьба тартылуын тексеру: Болт тесіктерінің айналасында «резьба тартылуы» — бұл бекіткіштің дұрыс отырмайтындығын тудыратын көтерілген материал — аймағын тексеріңіз. Мәселелерді әрі қарай жалғастырмас бұрын үстінен қашаумен, фаска жасау құралымен немесе центровкалау арқылы түзетіңіз.
5. Құйма шлактары мен кесінділерді алу: Блоктың ішінен кесінділер мен құйма шлактарын алып тастау үшін жоғары жылдамдықты бұрғылау құрылғысын қолданыңыз. Жылу циклдарының жылдар бойы әсер етуі нәтижесінде құю кезінде пайда болған материалдар жиі босап кетеді. Оларды қазір алып тастау қозғалтқыштың жұмыс істеуі кезінде апатты ластануды болдырмауға көмектеседі.

Бекіткіштерді орнату және сілтеме нүктелерін белгілеу

Блок қабылдау тексеруінен өткеннен кейін дұрыс бекіткіштерді орнату кейінгі барлық операциялар үшін негіз болып табылады. Дәл осы жерде CNC-жабдықтары қалыпты әдістерден нақты айырылады.

6. Блокты орнату және деңгейлеу: Блокты станоктың бекіткіш тақтасына немесе арнайы қозғалтқыш блогын ұстауға арналған бекіткішке сенімді түрде бекітіңіз. Блоктың деңгейлі және берік бекітілгенін тексеріңіз. Өңдеу кезінде болатын кез келген қозғалыс дәлдікті бұзады.
7. Кривошиптің орталық сызығын анықтау: CNC-пробалау тізбегі негізгі опоралық тесіктердің орталық сызығын анықтаудан басталады — бұл кейінгі барлық операциялар үшін негізгі сілтемеңіз. Станок кривошиптің нақты орталық сызығының орнын есептеу үшін негізгі подшипник тесіктерінің бірнеше нүктесіне жанасады.
8. Бар болған цилиндрлік тесік орнының карталық көрсетілуі: Цилиндрлік тесіктерді өңдеу үшін машина әрбір бар болған цилиндрлік тесікті зерттеп, олардың қазіргі осьтік орындарын анықтайды. Бұл деректер әрбір цилиндрлік тесіктің нормадан қанша ауытқығанын көрсетеді және түзету стратегияларын бағыттайды.
9. Төбе бетінің өлшемі: Кесуден бұрын екі төбе бетін де зерттеңіз — кривошиптің осьтік сызығына қатысты биіктігі, параллельдігі және болуы мүмкін иілуі. Бұл ақпарат материалдың қанша кесілуі керектігін анықтайды.

Бірінші кесуден соңғы өлшеуге дейін

Сілтемелер орнатылғаннан кейін, нақты өңдеу реті дәлдікті барлық уақытта сақтауға бағытталған логикалық ретпен орындалады. Әрбір операция алдыңғысына негізделеді.

10. Негізгі тесіктердің осьтік дәлдеуі (қажет болса): Егер тексеру нәтижесінде негізгі цилиндрлердің осьтік сәйкессіздігі анықталса, оны алдымен жою керек. Негізгі каптар мен орындардың деформациясы пайдаланудың көптеген жылдары мен термиялық циклдар кезінде бавыршақтай баяу өтеді, нәтижесінде блок иіледі. Бұл сәйкессіздікті жоғарылатпай-ақ жаңа подшипниктерді орнату мен жаңартылған иілген валды қолдану тез тозуға және қозғалтқыштың зақымдануына әкеледі.
11. Жоғарғы бетті өңдеу операциялары: Цилиндрлерді ішінен өңдеуге дейін екі жақты да жоғарғы беттерді өңдеңіз. Неге? Көптеген цилиндрлерді ішінен өңдейтін құралдар жоғарғы беттен сілтеме жасайды — егер жоғарғы бет дұрыс емес болса, цилиндрлерді ішінен өңдеу кезінде цилиндрлер иіледі. V-тәрізді қозғалтқыштар үшін екі жақтың да иілген валдың осьтік сызығына параллель болуын және дұрыс жақ бұрыштарын қамтамасыз ету керек.
12. Цилиндрлерді ішінен өңдеу реті: Жоғарғы беттер дұрыс болғаннан кейін қозғалтқыш блогын ішінен өңдеу операцияларын жалғастырыңыз. CNC бағдарламаланған координаталар бойынша әрбір цилиндрдің дұрыс орнына орналастырады — немесе бастапқы осьтік сызықтар бойынша, немесе техникалық суреттегі талаптарға сәйкес түзету жасай отырып. Әрбір цилиндр үшін соңғы өңделген диаметрді тіркеңіз.
13. Соңғы өлшемге цилиндрлерді қайта өңдеу: Цилиндрлардың ішкі бетін тескеннен кейін олардың бетін жылтыратады қажетті беттің жылтырын қамтамасыз ету үшін. Жылтырату процесі май сақтауға және поршень сақиналарының дұрыс отыруына қажетті көлденең штрихтарды қалыптастырады. Беттің жылтырын сақина өндірушісінің техникалық талаптарына сәйкестендіріңіз — молибден сақиналарына хром сақиналарына қарағанда (20–25 RMS) тегісірек бет (10–15 RMS) қажет.
14. Толқындық тіректердің ойығын тексеру және түзету: Толқындық тіректердің ойығы блоктың қызмет көрсетілуі кезінде ең көп ұмытылатын элементі болып табылады. Әрбір ойықты қолданылатын жаңа толқындық тіректерге салыстырып өлшеңіз. Кез келген қоспа, жылтыр қабат, қыртыстар немесе көтеріңкі жерлер тіректердің бетін сызып, мүмкін болатын ақауларға әкелуі мүмкін. Тозған ойықтарды түзету үшін оларды диаметрі үлкейтілгендей жылтыратыңыз немесе ішкі сақиналар орнатыңыз.
15. Камера туннелін растау: Камера осінің ойығының орналасуы мен диаметрін тексеріңіз. Камера тірегінің тез тозуына немесе камера осінің қысылуына әкелетін кез келген орналасу бұзылуын түзетіңіз.

Соңғы өлшеу және сапаны растау

Кесу операциялары аяқталғаннан кейін растау кезеңі сіздің мақсаттық техникалық талаптарға жеткеніңізді растайды. Бұл қадамды ешқашан өткізіп жібермеңіз — қателіктер қозғалтқыштарды «өлтіреді».

16. Өлшемдік тексеру: Барлық маңызды өлшемдерді сәйкес талаптарға сәйкестігін тексеріңіз. Цилиндрдің ішкі диаметрін бірнеше биіктікте және әртүрлі бағытта тексеру керек. Табан биіктігін өлшеу поршень мен табан арасындағы дұрыс саңылауды растайды. Негізгі цилиндр өлшемдері дұрыс жақпақ саңылауын растайды.
17. Бетінің өңделуін тексеру: Егер профилометрмен жабдықталған болсаңыз, табан мен цилиндр беттерінің тегістігін сыйымдылық пен сақина өндірушілерінің талаптарына сәйкестігін тексеріңіз. Көптеген қозғалтқыш жасаушылар осы құралға ие емес, бірақ жылдар бойы тәжірибе жинаған мамандар көзбен қажетті тегістікті бағалауға қабілетті.
18. Геометриялық тексеру: Табанның параллельдігін, цилиндрдің айналу осіне перпендикулярлығын және жалпы геометриялық қатынастардың талаптарға сәйкестігін растаңыз. CNC-жабдықтары әдетте осы өлшемдерді құжаттап, тексеру есебін береді.
19. Соңғы тазарту және дайындық: Жоғары сапалы станок цехы блогын жинауға дейін бірнеше рет жуады. Кемінде, таратудан кейін терең тазартыңыз және жинауға дейін қайтадан тазартыңыз. Цилиндрлерге, толқындық қуыстарға және май өткелдеріне арналған арнайы щеткаларды қолданыңыз. Қозғалтқышты жинаған кезде тазалық толығымен қажет.
20. Құжаттамалау және мұрағаттау: Барлық соңғы өлшемдерді, станоктардың орнатылу параметрлерін және стандартты процедурадан болған қандай да бір ауытқуларды жазып алыңыз. Бұл құжаттама кепілдік жағдайларында, қайталанатын жинақтауларда және сіздің процестеріңіздің үздіксіз жақсартылуында өте құнды болып табылады.

Цех өз шығындарын төмендетіп, пайдасын арттырудың ең оңай жолы — процедураларды жою. Нәтижесі қандай? Қозғалтқыш өзінің болуы керек болған нәрсе емес — және, мүмкін, уақыт пен ақшаның көп бөлігі кетеді. Нәрсені дұрыс істеудің тез және оңай жолы жоқ.

Бұл толық жұмыс істеу үдерісі бойынша блокты өңдеген кезде сіз тек металлды ғана кесіп тастамайсыз — сіз оған бекітілетін әрбір компонентке негіз болатын дәлдік негізін жасап отырсыз. Дұрыс әдістерді қолдануға кеткен уақыт қозғалтқыштың ұзақ мерзімді жұмыс істеуіне, өнімділіктің тұрақтылығына және тұтынушылардың қанағаттануына тікелей әсер етеді. Енді сіз жұмыс істеу үдерісін түсінгенсіз, енді дүкенді дәстүрлі жабдықтардан CNC-қа ауысу үшін қандай шарттар қажет екенін қарастырайық.

Дәстүрлі жабдықтардан CNC қозғалтқыштарды өңдеуге ауысу

Сіз CNC технологиясының қандай нәтижелер беретінін көрдіңіз — дәлдік, қайталанғыштық, жылдамдық. Алайда, мүмкіндіктерді түсіну мен осы қадамды нақты жасау — екі әртүрлі іс-әрекет. Дәстүрлі жабдықтармен жұмыс істейтін дүкендер үшін бұл ауысу тек жаңа машиналарға ақша төлеуден көп нәрсені қамтиды. Бұл сіздің қазіргі мүмкіндіктеріңізді шынайы бағалауды, үйрену қисығына байланысты нақты жоспарлауды, сонымен қатар уақыттау, даярлау және инфрақұрылым бойынша стратегиялық шешім қабылдауды талап етеді.

Жақсы жаңалық? Дүкендер бұл өтуді ондаған жылдар бойы сәтті жүзеге асырды, сонымен қатар бұл жол жақсы құжатталған. Қиындық неде? Әрбір дүкеннің жағдайы әртүрлі, сондықтан әмбебап кеңестер сирек қолданылады. CNC-интеграциясына көшу алдында қандай факторларды бағалау керектігін қарастырайық.

Дүкенді CNC-интеграциясы үшін бағалау

Нақты машиналарды зерттеуге кірісіп алу алдында, өзіңіздің қазіргі жұмысыңызға терең қараңыз. Қандай жұмыстар шынымен пайданы қамтамасыз етеді? Осы жұмыстардың қаншалықты бөлігі CNC-автоматтандыруға пайдалы болар еді? «Engine Builder Magazine» журналына сәйкес, әдеттегі қолмен басқарылатын станоктардан CNC-жабдықтарға көшу жаңа жабдықтарға қолайлы инвестиция қажет етеді — сонымен қатар жаңа жабдықтарды бағдарламалау мен басқару әдістерін үйрену керек.

Мына негізгі сұрақтардан бастаңыз:

• Қазіргі жұмыс көлеміңіз қандай? CNC қайталанатын операцияларда жоғары нәтиже көрсетеді. Егер сіз регулярлы түрде ұқсас блоктарды өңдеп отырсаңыз, автоматтандыру тез өзінің пайдасын көрсетеді. Кездейсоқ, жеке тапсырыстарға инвестициядан аз пайда түседі.
• Сапа бойынша қиындықтарыңыздың себебі неде? Егер қарама-қайшылық операторлардың айнымалылығынан туындаса, CNC тікелей осы мәселеге шешім ұсынады. Егер мәселелер құралдарға, бекітудің құрылғыларына немесе өндірістік білімге байланысты болса, жаңа жабдықтардың өзі ғана оларды шешпейді.
• Қандай операциялар ең көп уақытты алады? Тарылған орындарыңызды анықтаңыз. CNC басқаруы бар қозғалтқыштың цилиндрлерін іштей өңдейтін станок цилиндрлерді өңдеу уақытын 50% немесе одан да көпке қысқартуы мүмкін — бірақ бұл тек цилиндрлерді өңдеу ғана сіздің өндірістік қуатыңызды шектейтін жағдайда ғана орындалады.
• Сіздің инфрақұрылымдық жағдайыңыз қандай? CNC жабдықтары тұрақты электр қорегін, ауа-райын реттеу шараларын және жеткілікті еден аумағын талап етеді. Ескі ғимараттардың орнатуға дейін электр желілерін модернизациялауы қажет болуы мүмкін.

Қаржылық нақтылыққа тікелей сөз қажет. Ірі, ауыр дизельді қозғалтқыштарды өңдей алатын CNC фрезерлеу орталықтарының бағасы әдетте кемінде $225 000 құрайды және мүмкіндіктері мен құралдарына байланысты жүздеген мың долларға дейін жетуі мүмкін. Жеңіл автомобильдер мен жеңіл коммерциялық автокөліктерді өңдеуге арналған жабдықтар әдетте арзанырақ, бірақ әлі де маңызды капиталдық салымды қажет етеді.

Сандардың жұмыс істеуін бағалау үшін тәжірибелік негіз берілген:

• Айлық төлем есебі: Қарызға алу қанша тұратынын анықтаңыз. Айына $3 500 тұратын машина осындай қосымша пайда — немесе сол деңгейдегі еңбек күшін босату — әкелуі керек, яғни таза пайдасы нөлге тең болуы қажет.
• Жұмыс бағасын талдау: Жиі орындалатын операциялар үшін қанша ақы төлейтініңізді қайта қараңыз. Егер толық блокты тігінде өңдеу жұмысы $4 000-ға бағаланса, айына бір қосымша жұмыс құрал-жабдық шығындарын қамтамасыз етуі мүмкін.
• Еңбекақы шығындарын салыстыру: CNC қондырғысы автоматтандыратын операциялар бойынша қазір қанша еңбекақы шығыны жұмсайтыныңызды есептеңіз. Бұған тек жалақы ғана емес, сонымен қатар сапасыз жұмыс істеуден, қайта өңдеуден және сапа мәселелерінен туындайтын шығындар да кіреді.
• Өсу потенциалын бағалау: Жақсартылған мүмкіндіктер мен тезірек жеткізу мерзімі арқылы клиенттер базаңызды нақты кеңейте аласыз ба? Жаңа құрал-жабдықтар тек жұмыстар келген кезде ғана тиімді болады.

Цифрлық өтуге қажетті дағдыларды қалыптастыру

Мүмкін, CNC-ді енгізу бойынша дүкендердің өрекет ететін ең ірі қорқынышы — бұл жабдықтардың құны емес, соның орнына оны меңгеруге кететін уақыт. CNC-мен жұмыс істеу үшін бағдарламалау негізгі рөл атқарады, ал осы бағдарламалау бөлігі адамдардың көпшілігін қорқытады: олар CNC-ның мүмкіндіктеріне тартылған, бірақ компьютерлермен жұмыс істеуге қолайлы сезінбейді.

Бұл туралы түсінуіңіз керек: қазіргі заманғы CNC басқаруы бар қозғалтқыштарды өңдеу құралдары ерте кезеңдегі өнеркәсіптік жабдықтардан қатты дамыды. Пайдаланушылар үшін қолданыс тәжірибесіндегі айырмашылық өте зор.

Rottler сияқты жабдық өндірушілерінің айтуынша, олар CNC-мен жұмыс істеуді мүмкіндігінше жеңілдету үшін күрделі пернетақта енгізуі мен бағдарламалаудың қажетін жоюға тырысты. «Біз барлық машина командаларын енгізу үшін тачскрин пайдаланамыз; цилиндр блогын кеңейту, блоктың бетін қайта өңдеу сияқты негізгі операциялар үшін батырмалар қолданылады. Барлық бағдарламалау жасалған, сондықтан операторға тек машинаға не істеуін айту ғана қалады.»

Бұл мәзір арқылы басқарылатын, әңгімелесу тәсілі дәстүрлі G-кодты бағдарламалаудан негізінен ерекшеленеді. Сіз бағдарламашы болып үйренуге мәжбүр емессіз — сізге тек өңдеу процесін түсіну және интерфейс арқылы өз талаптарыңызды хабарлау қажет.

Оқыту әдетте мына реттілікпен жүреді:

1. Өндірушінің орында өткізетін оқытуы: Көптеген жабдықтарды сатып алған кезде бастапқы оқыту қосымша төлемсіз беріледі; оның ұзақтығы әдетте бірнеше күннен бір аптаға дейін болады — бұл қанша қызметкерді оқыту қажеттілігіне байланысты.
2. Жиі қолданылатын операциялар бойынша практикалық жұмыс: Күрделі көпоперациялық тізбектерге кіріспес бұрын қарапайым жұмыстардан бастаңыз — жеке саңылау түзетулері, қарапайым дек кесулері.
3. Біртіндеп күрделену: Сіз өзіңіздің қолайлылығыңызды сезінген сайын күрделірек жұмыстарға көшіңіз. Толық сызбалық операциялар, ерекше блок конфигурациялары және мамандандырылған қолданыстар табиғи түрде келеді.
4. Үздіксіз қолдау: Сенімді өндірушілер сұрақтар туындаған кезде телефондық және қашықтан қолдау көрсетеді. Кейбір өндірушілер бағдарламалық жасақтаманың жаңартылуы арқылы жаңа мүмкіндіктер енгізілген кезде қайталау оқытуын ұсынады.

Толық CAD/CAM мүмкіндіктеріне қызығушылық танытатын дүкендерге — ерекше бөлшектер немесе операциялар үшін өзіндік бағдарламалар құруға — қосымша дайындық қажет болады. Кәсіптік оқу орындары G-код және CNC бағдарламалауы бойынша курстар ұсынады, сонымен қатар интернетте оқу материалдары кеңінен таралған. Алайда, қозғалтқыш жұмыстары үшін арнайы жасалған жабдықты пайдаланған кезде стандартты блокты өңдеу операциялары үшін осындай мамандық деңгейі қажет емес.

Басқару құрылғыларының опциялары мен бағдарламалық қамтамасыз ету ескертулері

CNC басқару құрылғылары өз тәсілдері мен мүмкіндіктері бойынша қатты айырылады. Сіздің опцияларыңызды түсіну сіздің нақты қажеттіліктеріңізге жабдықты сәйкестендіруге көмектеседі.

FANUC, Haas және Mazak сияқты компаниялардың Өнеркәсіптік деңгейдегі басқару құрылғылары көптеген CNC станоктарын басқарады және өте жоғары икемділік ұсынады. Бұл жүйелер формальды CNC дайындығы бар операторлары бар өндірістік өңдеу ортасында өте жақсы жұмыс істейді. Оқу қиындығы жоғары, бірақ мүмкіндіктері шамамен кез келген өңдеу операциясына дейін кеңейеді.

Қозғалтқышқа арналған басқару құрылғылары өзгеше тәсіл қолданады. Rottler және RMC сияқты өндірушілердің жабдықтары автомобиль цехтарына арналған бағдарламалық қамтамасыз етумен жабдықталған. Басқару бағдарламасы меню негізінде жұмыс істейді және қолдануды жеңілдету үшін сөйлесу тәрізді енгізу мүмкіндіктерін қамтиды — сіз код жазу орнына батырмалар арқылы операцияларды таңдайсыз. Бұл тәсіл оқу қисығын қатты қысқартады және қозғалтқыш блогын өңдеудің көпшілік операцияларын қамтиды.

Бағдарламалық қамтамасыз ету талаптары машина басқарушысынан тысқары да созылады:

• Операциялық жүйемен сүйлесушілік: Көптеген қозғалтқышқа арналған CNC машиналары өнеркәсіптік деңгейдегі дербес компьютерлерде Windows негізіндегі басқару бағдарламасын іске қосады. Бұл таныс орта операторлардың стандартты компьютерлермен жұмыс істеуге дағдыланғанын ескере отырып, ауысу процесін жеңілдетеді.
• CAD/CAM интеграциясы: Алдын ала бағдарланған операциялардан тыс шексіз өңдеу мүмкіндіктерін қажет ететін цехтар үшін CAD/CAM бағдарламаларымен сүйлесушілік маңызды болып табылады. Mastercam сияқты жүйелер 3D модельдерден автоматты түрде тиімді өңдеу кодын жасайды, бұл қосымша операцияларды орындауға мүмкіндік береді.
• Деректерді басқару: Сіз қалай өңдеу бағдарламаларын сақтайтыныңызды, резервтік көшірмесін жасайтыныңызды және оларды қалай ұйымдастыратыныңызды қарастырыңыз. Бағдарламалар қорыңыз ұлғая келе, тұрақты атау ережелері мен ұйымдастырылған файлдық құрылымдар қателесуді болдырмауға көмектеседі.

CNC-ді қабылдауға негізгі шешім қабылдау факторлары

Құрал-жабдыққа салынатын қаражатқа шешім қабылдағаннан бұрын, осы маңызды факторларды қарастырыңыз:

• Баға нақтылығы: Жабдық құнынан басқа, орнату, дайындық, құралдар, бекітпе құрылғылары және мүмкін болатын өндірістік құрылыс жаңартуларын ескеріңіз. Реалистік жалпы инвестиция көлемі кенеттен пайда болатын қолайсыз суреттерді болдырмайды.
• Дайындыққа деген ұмтылу: Кім жабдықты басқарады? Олар жаңа дағдыларды меңгеруге дайын ба? Негізгі қызметкерлердің қарсылығы ең жақсы жабдыққа салынатын қаражаттың тиімділігін төмендетуі мүмкін.
• Өндіріс көлемінің шегі: CNC-автоматтандыруыңыздың нақты жағдайыңызда тиімділігін қамтамасыз ететін табыс-шығын теңестіру нүктесін анықтаңыз. Осы шектен төмен көлемде қалыпты жабдықтар әлі де тиімдірек болуы мүмкін.
• Тағамдаушы қолдауы: Тәжірибелерін білу үшін цехтарында CNC машиналарын қолданатын басқа адамдармен сөйлесіңіз. Тұтынушы проблемалар туындаған кезде көмекші және жауап беруге дайын болды ма? Жабдықтың тоқтауы қымбатқа түседі — қолдау сапасы маңызды.
• Болашақтағы икемділік: Жабдықтың сіздің бизнесіңізбен бірге өсуін қарастырыңыз. Кейінірек осьтерді қосуға бола ма? Өндіруші мүмкіндіктеріңіз кеңейген сайын жабдықты жаңарту жолдарын ұсына ма?
• Сақтау Талаптары: Қазіргі заманғы CNC жабдықтары әдетте өзін-өзі майлайтын болып келеді және оларға тек кейбір тексерулер мен реттеулер қажет. Қарастырып отырған кез келген жабдық үшін нақты талаптарды растаңыз.

Дәстүрлі блокты өңдеуден CNC блокты өңдеуге көшу маңызды қадам болып табылады — бірақ бұл өзгерісті енгізетін цехтар тез жұмыс істеу, сапа және дәлдік арқылы өзінің дамуы мен табысын қамтамасыз ете алатынын тұрақты түрде хабарлайды. Негізгі мәселе — шынайы өзін-өзі бағалауда, нақты қаржылық жоспарлауда және нақты жұмыс талаптарыңызға сай жабдықтарды таңдауда жатыр. Осы негіздер орнатылғаннан кейін цифровтық өту — сіздің цехыңыздың болашағына инвестиция болып табылады, ал бұл белгісіздікке секіру емес.

Жарыс автокөліктерінен бастап ауыр коммерциялық автокөліктердің қозғалтқыштарына дейінгі арнайы қолданыстар

CNC қозғалтқыштарды өңдеу туралы негізгі мәселе мынада — аптасына бір рет жолда жүретін қозғалтқышты дайындайтын негізгі технология сол уақытта чемпионат жеңімпаздығын қамтамасыз ететін гонкалық қозғалтқыштар мен өте сенімді коммерциялық күш қондырғыларын да жасайды. Айырмашылық неде? Талап етілетін дәлдік шектері, материалдарға қойылатын талаптар және өңдеу стратегиялары қолданылу саласына байланысты радикалды түрде өзгереді. Осы арнайы талаптарды түсіну сізге әртүрлі қозғалтқыш жасаушылардың CNC жұмыстарын әртүрлі басымдықтармен қалай орындайтынын бағалауға көмектеседі.

Сіз чемпионаттың соңғы жолағын («тексерілген флаг») мақсат етсеңіз де немесе автокөлік паркінің жұмыс істеу уақытын максималды деңгейге көтергіңіз келсеңіз де, заманауи CNC жабдықтарының дәлдік мүмкіндіктері дәстүрлі өңдеу әдістері қол жеткізе алмайтын мүмкіндіктерді ашады. Гонкалық және ауыр жағдайларда қолданылатын қозғалтқыштардың ерекшеліктерін қарастырайық — сонымен қатар CNC гонкалық қозғалтқыштары мен коммерциялық қайта жинау процестері үшін әрқайсысы өзіндік тәсілдерді неге талап етеді.

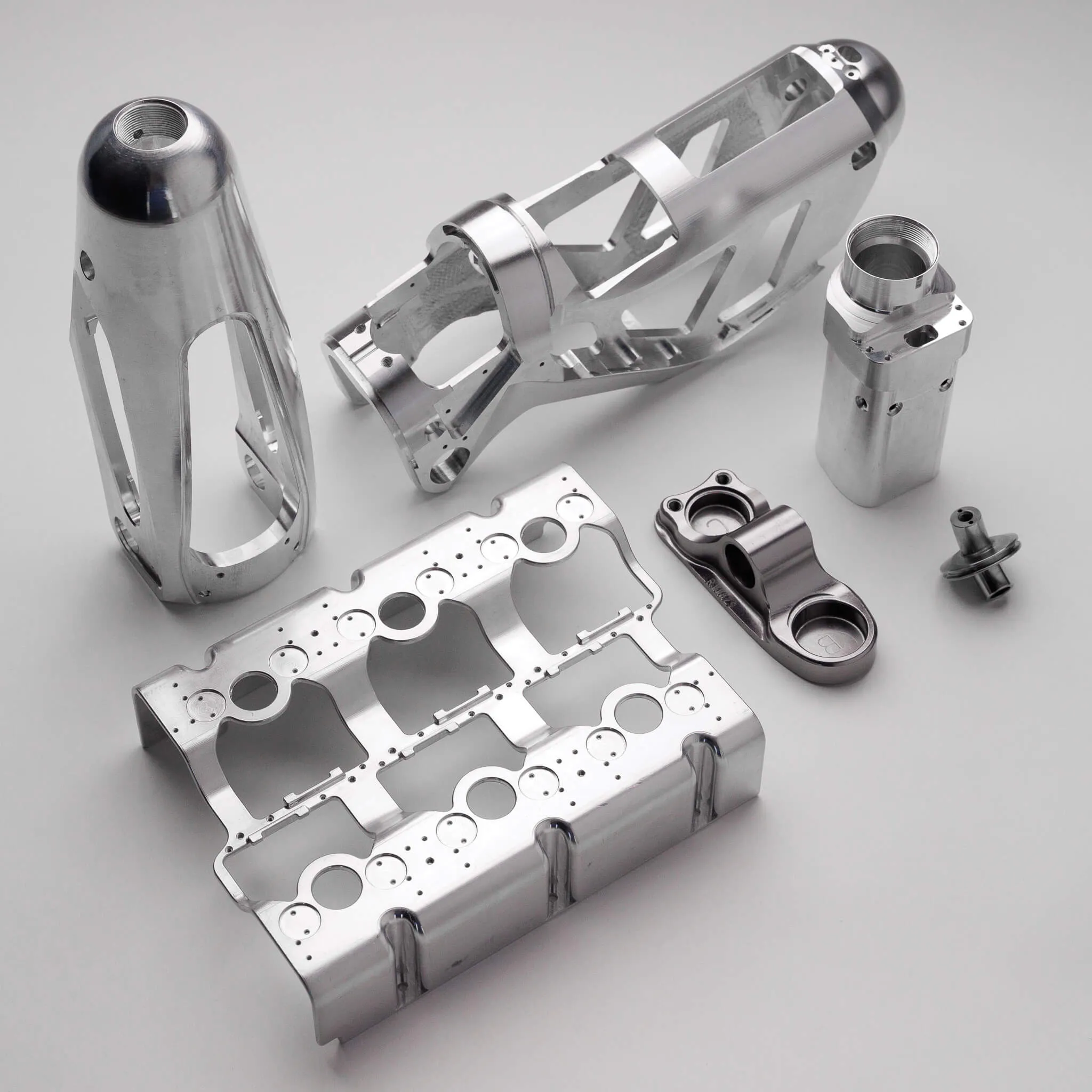

Гонкалық қозғалтқыштарға қойылатын дәлдік талаптары

Остин Синдрик 2022 жылғы Дейтона 500 гонкасында бірінші болып финиш сызығын өткен кезде, ол NASCAR-дың жаңа Next Gen машинасында жарысқа қатысты, оның құрамында 670 а.к. қуаты бар қозғалтқыш жинағы бар. Саладағы талдауларға сәйкес, осы қосымша қуат кездейсоқ пайда болмаған — ол қозғалтқыш компоненттерінен мүмкіндігінше барлық артықшылықты алу үшін барынша дәл өндірістік әдістердің нәтижесі.

Күрделі болып көрінеді ме? Гонкалық қозғалтқыштардың алдында тұрған міндеттерді қарастырыңыз: ұзақ уақыт бойы жоғары айналу жиілігінде жұмыс істеу, экстремалды жылу циклдары, үлкен жану қысымы және үнемі ең жоғары қуат шығысын қамтамасыз ету талабы. Егер сіз дәлелдесіп жарысқа қатыссаңыз, онда әрбір оннан бір ат күші маңызды. Сондықтан да спорттық автокөліктер үшін мамандандырылған CNC бөлшектерді өндіру стандартты жөндеу жұмыстарымен салыстырғанда толығымен басқа деңгейде жүргізіледі.

Бұл мүмкіндіктердің нәтижесінде 5 осьті CNC өңдеу қуатты қозғалтқыштардың жоғары өнімділігіне ықпал ететін уникалды пішіндер мен қатаң дәлдік талаптарын қамтамасыз ете алады.

Жарыс қолданыстары көшірме қозғалтқыштар үшін аса көп болып көрінетін дәлдік шектерін талап етеді. Өндірістік қайта жинау кезінде цилиндрдің ішкі диаметрінің ауытқуы 0,001 дюймға дейін қабылдануы мүмкін, ал жарыс қозғалтқыштарында осы көрсеткіштің жартысына дейін — немесе одан да аз мәнге ұмтылады. Нәтижесі қандай? Жақсы сақиналық тығыздық компрессияның тиімділігін арттырады. Толық параллель дека беттері жану камерасының көлемдерінің біркелкілігін қамтамасыз етеді. Дәл орналасқан цилиндрлердің ось сызықтары жарыс жүктемелері кезінде апаттарға әкелетін кернеу концентрацияларын жояды.

Сонымен қатар, өңдеу стратегиялары да өзгереді. Жарыс қозғалтқыштарын жасаушылар жиі цилиндрлердің қазіргі орналасуын емес, техникалық сызбаларда көрсетілген геометриялық өлшемдердің барлығын дәл қалпына келтіруді таңдайды. Дәл өңдеу мамандарының айтуынша, жақсы тығыздық жоғары жылдамдықта жұмыс істеу қысымы мен момент шығысын арттырады — бұл трек бойымен әрбір өту немесе шеңбер бойымен әрбір айналым маңызды болған кезде өте маңызды артықшылық.

Материалдарды таңдау жарыс жұмыстарын одан әрі күрделендіреді. Биллет алюминий блоктары, экзотикалық қорытпалар және арнайы қаптаулар құйма темірден жасалған қозғалтқыштарды жөндеуге қарағанда толығымен өзгеше құралдар мен кесу параметрлерін талап етеді. Жылу барьерлік қаптаулар, үйкелісті азайтатын жабыны, жарыс май қоспалары үшін арнайы шлифтау үлгілері сияқты беттік өңдеулер стандартты операциялардан тыс бағдарламалау біліктілігін талап етеді.

Қатаң қызмет көрсету мақсатындағы коммерциялық қозғалтқыштардың сипаттамалары

Енді ойлауыңызды толығымен өзгертіңіз. Қысқа мерзімді жарыс жарыстары үшін максималды қуатты емес, орташа қашықтықта жүк тасымалдау үшін жүздеген мың километрлерге созылатын, сенімді жұмыс істеуі тиіс қозғалтқыштарды елестетіңіз. Ауыр автокөлік өнеркәсібіндегі CNC-тің өңдеуі қуаттың шекті деңгейіне қарағанда тұрақтылықты, ұзақ мерзімді жұмыс істеуді және тұрақты қызмет көрсетуді басымдық ретінде қарастырады — бірақ дәлдік талаптары сол деңгейде қатаң қойылады.

Коммерциялық дизельдік қозғалтқыштар өзіндік қиындықтарға ие. Блоктың құймалары өте үлкен — кейбіреулерінің салмағы 1000 фунттан (454 кг) асады. Компактты графитті темір (CGI) блоктары заманауи ауыр жағдайларда барынша кең таралып келеді; олар массасына қатысты жоғары беріктік көрсеткішіне ие, бірақ арнайы құрал-жабдықтар мен кесу стратегияларын қажет етеді. Бұл материал дәстүрлі шойынмен салыстырғанда басқаша өңделеді, сондықтан жылдамдықтар, подачалар және құралдарды таңдау бойынша реттеулер қажет.

Коммерциялық қолданыстағы допусктерге қойылатын талаптар өзгереді. Абсолютті дәлдік маңызды болса да, жоғары көлемдегі қайта жинау операцияларында тұрақтылық жиі басымдыққа ие болады. Флот клиенті сіздің цехыңызға жиырма бірдей қозғалтқыш жібергенде, әрбір ретте бірдей нәтиже күтеді. CNC автоматтандыру осы қайталанушылықты қамтамасыз етеді — бұл қолданыстағы дәстүрлі жабдықтар мен әртүрлі операторлар кезінде сақтау өте қиын.

Коммерциялық қозғалтқыштарды қайта жинаудың экономикалық нақтылығын ескеріңіз:

• Тоқтап қалу шығындарға әкеледі: Әр күн сайын двигательін күтіп тұрған жүк машинасы иесіне табыс әкелмейді. CNC-ның әсерлілігі арқылы өңдеу уақытын қысқарту тікелей тұтынушылардың қанағаттануы мен лоялдығына әсер етеді.
• Кепілдікке қатысты қауп ескертілуі маңызды: Коммерциялық қайта жинаушылар жиі өз жұмыстарын ұзақ мерзімге кепілдікке алады. Тұрақты, құжаттамаланған фрезерлеу процестері кепілдік бойынша талаптарды азайтады және пайда маржасын қорғайды.
• Көлем инвестицияны оправданады: Сіз айына ондаған ұқсас блоктарды өңдейтін болсаңыз, CNC-ны енгізу экономикасы әлдеқайда жақсарып кетеді, ал жеке, кездейсоқ жобаларға қарағанда.

Жоғары сапалы CNC двигатель блогын өңдеу двигательдің ең жоғары әсерлілігі мен сенімділігін қамтамасыз етеді — дәл осыны коммерциялық операторлар талап етеді. Дұрыс майлау өткелдерін өңдеу қуаттылық пен сенімділікті арттырады, ал дәл негізгі цилиндрлердің орналасуы авариялық жол жағдайларына әкелетін ерте тозуға кедергі жасайды.

Платформаға арналған өңдеу ескертпелері

Жарыс пен коммерциялық қолданыс арасындағы шекараға қарамастан, әртүрлі қозғалтқыш платформалары өзіндік CNC өңдеу қиындықтарын туғызады. Кіші блокты Chevy үшін жұмыс істейтін шешім автоматты түрде Cummins ISX немесе ескі типті жазық басы бар Ford үшін қолданылмайды.

V-тәрізді қозғалтқыштар банктан банкке дейінгі қатынастарға мұқият назар аударуды талап етеді. Екі деңгей де кривошиптің орталық сызығына параллель болуы және оған тең қашықтықта орналасуы керек — бұл тапсырма CNC-мен бағдарламалық түрде дәл орындалады. Тікелей орналасқан қозғалтқыштар кейбір геометриялық мәселелерді жеңілдетеді, бірақ кейбір операциялар үшін қол жеткізу қиындығын туғызуы мүмкін.

Дизельді қозғалтқыштарда әдетте терең цилиндрлік саңылаулар, ауыр конструкция және жоғары компрессиялық жұмыс режимі үшін тар зазорлар талап етіледі. Жанармайлы жарыс қозғалтқыштарында жиі қолданылатын ерекше цилиндрлік қашықтық, біріктірілген цилиндрлер немесе құрғақ муфталы конфигурациялар CNC-өңдеу үшін арнайы қысқыштар мен бағдарламалау талап етеді.

Күрделі ішкі және сыртқы газ ағысының тесіктерін цилиндр басында өңдеу кезінде жоғары деңгейдегі 5 осьті жабдықтар ерекше маңызға ие болады. Қисық беттерге кез келген бұрыштан өңдеу мүмкіндігі 3 осьті немесе тіпті 4 осьті станоктармен жасалмайтын порт пішіндерін қамтамасыз етеді — бұл жарыс цилиндр басын өңдейтін мамандарға тікелей қуат көтерілуіне әкелетін мүмкіндіктер береді.

Барлық осы мамандандырылған қолданыстар бойынша негізгі қорытынды қандай? ЧПУ технологиясы негіз болып табылады, бірақ сәттілік тек жабдықтың мүмкіндіктерін, бағдарламалау бойынша мамандықты және әрбір қолданысқа қойылатын нақты талаптарға сай өңдеу процесі бойынша білімді ұштастыруға байланысты. Жоғары көлемді коммерциялық дизельді жұмыстарда жетістікке жететін цех бір реттік жарыс жобаларында қиындыққа ұшырай алады — және керісінше. Өз күшті жақтарыңыздың нарықтық талаптарымен қай жерде сәйкес келетінін түсіну инвестицияларыңызды бағыттауға және тұрақты конкуренттік артықшылықтар құруға көмектеседі.

ЧПУ мен дәстүрлі двигательді өңдеу әдістерінің салыстырмалы талдауы

Сонымен, қай тәсіл сіздің дүкеніңіз үшін шынымен мағыналы? CNC-тің барлық салыстыруларда жеңіп шығатынын болжау қызығушылық туғызады — соңдықтан компьютерлік басқару қолданыстағы жұмысқа қарағанда табиғи түрде жоғары деңгейде болады. Бірақ шындық одан күрделірек. Екі әдістің де нақты күшті жақтары бар, ал «дұрыс» таңдау толығымен сіздің нақты жағдайыңызға, жұмыс көлеміңізге және бизнес мақсаттарыңызға байланысты.

Кәсіби маркетингтік құбырлардан өтіп, әрбір тәсілдің шынымен не беретінін қарастырайық. Сала талдауына сәйкес, CNC-тің өңдеуі мен қолмен өңдеу — цехта екі негізгі тәсіл болып табылады; екеуі де қажетті пішінді алу үшін материалды алып тастайды, бірақ олар басқару, дәлдік, құн және қолданыс саласы бойынша маңызды айырмашылықтарға ие.

CNC-тің қолмен өңдеуге қарағандағы артықшылықтары

Сіз CNC басқаруымен двигатель блогын өңдейтін станокты іске қосқан кезде, кейбір артықшылықтар бірден байқалады. Бұл субтильді айырмашылықтар емес — олар сіздің цехыңызда мүмкін болатын нәрселерді түбегейлі өзгертеді.

Ешқашан тербелмейтін қайталанғыштық. Бір рет бағдарламаланғаннан кейін, CNC қозғалтқыш блогының цилиндрлерін өңдейтін станок таңертеңгі бірінші цилиндрді немесе жұма күні кешкі соңғы цилиндрді өңдегенде де бірдей нәтиже береді. Автоматтандырылған процесстер адам қателерін жояды және көптеген партиялар бойынша біркелкі өлшемдер мен сапа қамтамасыз етеді. Көбінесе ұқсас блоктарды өңдейтін цехтар үшін осы тұрақтылық сапа бақылауын үнемі бақылау қажеттілігінен сенімді күтуге айналдырады.

Ұтымдылықты көбейтетін жылдамдық. Сіз осы құжатталған цилиндрлерді өңдеу уақытын есіңізге түсіріңіз — V8 қозғалтқышының барлық сегіз цилиндрі үшін 4 минут 40 секунд? Бұл маркетингтік шынайылықтан тыс құбылыс емес. CNC станоктары аз ғана бақылаумен үздіксіз жұмыс істейді, бұл өндіріс уақытын қатты қысқартады. Бағдарлама бір рет орнатылғаннан кейін CNC станоктары үздіксіз жұмыс істей алады және бұл қолмен өңдеуге қарағанда бөлшектерді тезірек шығарады.

Жаңа мүмкіндіктер ашатын күрделілікті өңдеу қабілеті. Бес осьті цилиндрлік блоктың ішкі бетін тегістеу машинасының орнатылуы қолмен жұмыс істейтін ең білікті операторды да қиындыққа ұшырататын геометриялық пішіндерді өңдей алады. Көп осьті қозғалыстар, күрделі бұрыштар және дәл интерполяцияланған траекториялар автоматты түрде орындалады. CNC-өңдеу CAD/CAM бағдарламалық жасақтамасы арқылы салыстырмалы түрде оңай жүзеге асырылатын күрделі, көп осьті конструкцияларды шығаруда өте тиімді.

Операторға тәуелділіктің азаюы. Көптеген цех иелері кездестіретін тәжірибелік нақтылық: білікті фрезерлеушілерді табу мен ұстап тұру қазір қатты қиынға соғуда. CNC-технологиясы сапаны сақтауға мүмкіндік береді, ол үшін қиын табылатын мамандардың біліктілігіне толығымен тәуелді болуға тура келмейді. Бір оператор бір уақытта бірнеше станокты бақылай алады, бұл еңбек шығындарын азайтады және өндіріс көлемін сақтайды.

Дәстүрлі өңдеу әлі де тиімді болған жағдайлар

Дәстүрлі жабдықтарды ескірген деп қабылдамас бұрын, двигатель блогын тегістеу барында білікті оператордың әлі де нағыз артықшылықтарын беретін жағдайларды қарастырыңыз.

Кіруге төмен барьер. Қолмен басқарылатын машиналар әдетте олардың CNC аналогтарына қарағанда арзанырақ — әсіресе арзанырақ. Жаңа құрылған цехтар үшін, төмен көлемді өндірістер үшін немесе қиын экономикалық жағдайдағы кәсіпорындар үшін дәстүрлі жабдықтар сізді үлкен капиталдық салымсыз іске қосады.

Дереу икемділік. Операцияның ортасында тез түзету жасау қажет пе? Қолмен басқару кезінде станокшы қарапайым түрде басқару дөңгелегін жылжытады. Станокшы процеске толық бақылау орнатады, сондықтан параметрлерді оперативті түрде түзету оңай болады. Бұл негізінен прототиптеу, жөндеу жұмыстары немесе процессте ерекше бөлшек дизайндары пайда болған кезде ерекше пайдалы болады.

Қарапайым жөндеу шығындары. Қолмен басқарылатын машиналар әдетте құрылымы жағынан қарапайым болғандықтан, оларды жөндеу оңайырақ және арзанырақ. Дәстүрлі жабдықта не болса да бұзылған кезде диагностикалау мен жөндеу үшін арнайы білім талап етілмейді — сонымен қатар компоненттері де арзанырақ.

Бағдарламалау шығындары жоқ. Шынымен бір реттік жұмыстар үшін CNC операциясын бағдарламалауға кететін уақыт, бір іскер оператордың жұмысты қолмен орындауына кететін уақыттан асып кетуі мүмкін. Жобаның барысында жоспарлар өзгерген кезде дизайн өзгерістерін қайта бағдарламалауға қажеттіліксіз дереу түзетуге болады — бұл маңызды артықшылық.

Бір-бірімен салыстыру

Бұл салыстыру нақты сатып алу шешімдерін анықтайтын факторларға қатысты:

Фактор	CNC артықшылығы	Дәстүрлі артықшылығы	Ең жақсы таңдау сценарийі
Қайталанушылық	Шексіз өндіріс циклдары бойынша бірдей нәтижелер; оператордың айнымалылығын жояды	Искер операторлар жеке бөлшектер бойынша өте жақсы тұрақтылыққа қол жеткізе алады	Өндірістік жұмыстар үшін CNC; бір реттік жұмыстар үшін дәстүрлі әдіс қабылданады
Жылдамдық	Цикл уақыты едәуір қысқарақ; перерывтар кезінде және жұмыс кезінен кейін автономды түрде жұмыс істейді	Қарапайым, жеке операциялар үшін тез баптау; бағдарламалау кешігуі жоқ	Қайталанатын операциялар үшін CNC; жедел жеке жұмыстар үшін дәстүрлі
Дәлдік	Микрон деңгейіндегі дәлдік автоматты түрде сақталады; тар допускалар тұрақты түрде қол жетімді	Тәжірибелі станокшылар өте жоғары дәлдікке қол жеткізеді; нәтижелер шаршаған кезде өзгереді	Критикалық допускаларды өңдеу үшін CNC; стандартты қайта жинау жұмыстары үшін дәстүрлі жеткілікті
Оператордың мәртебе талаптары	Бағдарламалау білімі немесе мәзірлік жүйелер бойынша оқыту қажет; аз ғана қолдағы ловкость қажет	Жылдар бойы қолмен жұмыс істеу тәжірибесі қажет; шеберлік сапаға тікелей әсер етеді	Білікті еңбек күші жетіспеген кезде CNC; тәжірибелі станокшылар қолжетімді болған кезде дәстүрлі
Бастапқы инвестиция	Қатаң капиталдық салым қажет; Rottler станогы және оған ұқсас жабдықтардың құны $100 мыңнан асады	Сатып алу бағасы әлдеқайда төмен; жаңа цехтар үшін қаржыландырудың мүмкіндігі оңайлаған	Көлемі инвестицияны оправданатын кезде CNC; шектеулі бюджеттер үшін дәстүрлі
ИНДИВИДУАЛДЫҚ	Бір рет бағдарламаланғаннан кейін шексіз мүмкіндіктер; күрделі геометриялық пішіндерді автоматты түрде өңдейді	Дер кезінде түзетулер жасауға болады; жобалау өзгерістері үшін қайта бағдарламалау қажет емес	Күрделі, бірнеше рет қайталанатын жұмыстар үшін CNC; әртүрлі, дәстүрлі жобалар үшін қолмен өңдеу

Сіздің цехыңыз үшін дұрыс шешімді қабылдау

Ашық бағалау? CNC және қолмен өңдеуді таңдау бірнеше факторға байланысты: өндірілетін бөлшектің түрі, өндіріс көлемі, бюджет және қажетті дәлдік. «Жалпы жақсырақ» нұсқа жоқ — тек сіздің жағдайыңызға сәйкес келетін нұсқа бар.

CNC-ді қарастырыңыз, егер:

• Сіз ұқсас блоктарды қайталап өңдейсіз және тұрақтылық маңызды болса
• Допуск талаптары оператордың әдеттегі мүмкіндіктерінен асып түсетін дәлдікті талап етсе
• Еңбекақы шығындары немесе еңбек күшінің жетіспеушілігі сіздің өндірісіңіздің жұмысын қаупі астында қойса
• Көлем CNC-ге инвестициялауға тиімділік береді, өйткені өндіріс жылдамдығы артады

Келесі жағдайларда дәстүрлі жабдықтарды қарастырыңыз:

• Сіздің жұмысыңыз негізінен әртүрлі, бір реттік жобалардан тұрады
• Бюджеттік шектеулер CNC-жабдықтарға инвестициялаудың орынды еместігін көрсетеді
• Сіз сенімді нәтижелер беретін білікті станокшыларға қол жеткізе аласыз
• Автоматтандырудан гөрі икемділік пен дереу реттелетін қабілет маңыздырақ

Көптеген сәтті цехтар екеуін де пайдаланады. Дәстүрлі жабдықтар тез жөндеулер мен ерекше жобаларды орындайды, ал CNC-машиналар тұрақты түрде табыс әкелетін өндірістік жұмыстарды өңдейді. Бұл тәсілдер бір-бірімен сайысады деп емес, керісінше — әрқайсысы өзіне лайықты жұмысты ең жақсы түрде орындайды.

Бұл компромистерді түсіну сізге жабдықтарға инвестициялар жасау бойынша ақпаратталған шешім қабылдауға мүмкіндік береді. Алайда, CNC-мүмкіндігі сіздің қажеттіліктеріңізге сәйкес келетінін анықтағаннан кейін тағы бір сұрақ туындайды: осы мүмкіндікті ішкі ресурстар арқылы қамтамасыз ету керек пе немесе мамандандырылған станоктау қызметін көрсететін қызмет көрсетушілерден тартып алу керек пе? Осы опцияларды бағалауды қалай жүзеге асыруға болатынын қарастырайық.

Сапалы CNC двигательді станоктау қызметтерін тартып алу

Сонымен, сіз CNC двигатель блогын өңдеу қызметінің сіздің қажеттіліктеріңізге сай келетінін шештіңіз — бірақ осы қабілетті ішкі ресурстарға алу — жалғыз жол емес. Сіз үлкен жабдықтарға инвестициялар жасау алдында суға түсуіңіз, артық жұмыстарды орындауыңыз немесе қазіргі мүмкіндіктеріңізден тыс арнайы компоненттерді сатып алуыңыз керек пе — деген сұраққа жауап беру үшін дәл сол мақсатқа сай өңдеу серігін табу өте маңызды. Дұрыс емес таңдау сізге көптеген қиындықтар, кешігулер және техникалық талаптарға сай келмейтін бөлшектер әкеледі. Ал дұрыс серік сіздің өндірістік операцияңыздың ұзартылған бөлігі болып табылады.

Сенімді өңдеу қызметтерін қандай факторлар басқа қызметкерлерден ажыратады? Бұл тек қана расталған қабілеттерге, құжатталған сапа жүйелеріне және сіздің нақты қажеттіліктеріңізге сәйкес келетін өндірістік икемділікке байланысты. Енді потенциалды серіктерді бағалаған кезде негізгі қандай факторлар маңызды екенін қарастырайық.

CNC өңдеу қызметін көрсетушілерді бағалау

Сіз маңызды қозғалтқыш компоненттерін жіберіп, тек берілген шектеулерге сай келмейтін бөлшектерді ғана қабылдайсыз — немесе одан да жаман нәрсе: жинақтаудан кейін сапа мәселелерін анықтайсыз. Осы кошмардан құтылу үшін кез келген металл кесілмеден бұрын қамтамасыз етушіні терең зерттеу керек.

Саладағы нұсқауларға сәйкес, CNC өңдеу қызметі қолындағы құралдардың сапасына тәуелді. Бұл токарь станоктары, фрезерлеу станоктары немесе фрезерлеу қондырғылары болсын, құрылғылардың көптігі мен сапасы сіздің жобаңыздың сәтті немесе сәтсіз болуын шешеді. Алайда, бір қана жабдық толық ақпарат бермейді.

Тәжірибелі қозғалтқыш жасаушылар қозғалтқыш блоктарын өңдеу немесе дәл компоненттерді дайындау үшін CNC станогын таңдағанда мыналарға назар аударады:

• Жабдық мүмкіндіктері: Қамтамасыз етуші сіздің нақты талаптарыңызға сай жабдықтармен жұмыс істей ме? Алдыңғы қатарлы 4 осьті және 5 осьті өңдеу орталықтары бар цех қарапайым жабдықтармен өңделмейтін күрделі геометриялық пішіндерді өңдей алады. Сіздің қолданысыңызға дәл сол құралдар бар екенін растаңыз.
• Материалдар бойынша білім: Барлық дүкендер барлық материалдармен жұмыс істемейді. Әрбір CNC жобасы алюминийден дене болатқа дейінгі нақты материалдарды талап етеді. Олар қажетті материалдарды кешіктіріссіз қол жетімді етіп, өңдей алатынын растаңыз.
• Тәжірибе тереңдігі: Кәсіпорынның жұмыс істеген жылдары оның өткен жобаларына қарағанда маңызды емес. Нақты CNC станоктарында орындалған жобалар мен қызмет көрсетілген клиенттердің түрлерін қарастырыңыз. Қозғалтқыштарды жөндеу үшін автомобиль саласындағы тәжірибе ерекше маңызды.
• Жеткізу уақытының сенімділігі: Қозғалтқыштарды жинау кезінде уақыт — бұл ақша. Ұзақ мерзімді күтудің әсерінен жобаларыңыз тоқтап қалуы, кешігулерге әкелуі немесе тіпті қаржылық шығындарға себеп болуы мүмкін. Типтік орындалу мерзімін түсініңіз және тездетілген орындалу нұсқалары туралы сұраңыз.
• Байланыс сапасы: Тиімді байланыс процесі дегеніміз — қызмет көрсетуші сіздің сұрақтарыңызға уақтылы жауап беруге, жұмыс жүрісі туралы хабарласуға және пайда болған кемшіліктерді тез түзетуге қабілетті болуы керек. Жауап бермейтін серіктестер тізбекті проблемаларға әкеледі.
• Масштабталу: Олар сізбен бірге өсе алады ма? Масштабталатын CNC өңдеу қызметін көрсететін ұйым өсуіңізге сәйкес келетін сұраныс көлеміне икемділікпен бейімделе алады, сондықтан олардың қуаттылығы шектеулері сіздің болашақтағы дамуыңызды тежемейді.

Сатып алуға болатын двигатель блогын өңдейтін станок пен сыртқы орындау нұсқаларын зерттеген кезде, жалпы иелік шығынын ескеріңіз. Кейде CNC двигатель блогын өңдейтін станоктың бағасы ішкі қабілеттілікті тартымды етеді — бірақ тек сіздің өндіріс көлеміңіз инвестицияны оправданады деп қана қабылданады. Көптеген цехтар үшін мамандандырылған жұмыстарды стратегиялық түрде сыртқы орындау қаржылық тұрғыдан тиімдірек болып табылады.

Маңызды сапа сертификаттары

Сертификаттар — бұл тек қабырғаға ілінетін декорация емес; олар сізге қабылданатын бөлшектерге тікелей әсер ететін сапа жүйелеріне расталған ұмтылыстарды білдіреді. Қандай сертификаттар маңызды екенін түсіну сізге потенциалды қызмет көрсетушілерді жылдам іріктеуге көмектеседі.

IATF 16949 автомобильдық жабдықтау тізбегіндегі жұмыстар үшін алтын стандарт ретінде танылады. Халықаралық автомобильдік тапсырма тобы (IATF) құрған бұл стандарт аудиторлардан, сертификаттау органдарынан, автомобиль өндірушілерінен және жабдықтаушылардан келген кең көлемді пікірлерді ескере отырып әзірленді. Бұл сертификат ISO 9001 бойынша негізгі талаптардан асып түседі және әрбір автомобиль өндірушісі үшін нақты тұтынушылық талаптарын қамтиды.

Қозғалтқыштарды жасаушылар үшін IATF 16949 стандарты неге маңызды? Сертификаттау саласының сарапшыларының айтуынша , бұл стандартқа сәйкестікті қамтамасыз ету компанияның белгілі және кеңінен қабылданған стандарттарға сай сапа басқару жүйесін қолдануға ұмтылуын көрсетеді. Сатып алу бойынша сатып алушылар оны жоғары сапалы өнімдерді, кемшіліксіз тауарларды шығаруға деген құлшындықтың белгісі ретінде таниды.

IATF 16949 сертификатының артықшылықтарына мыналар кіреді:

• Процесті интеграциялау: Дублирлеуді азайтатын және өндірістік әрекеттер бойынша құрылымды процестер, олар операциялар бойынша шығындарды үнемдеуге ықпал етеді
• Дәлелге негізделген шешім қабылдау: Басқарушылар саясат пен операциялық процедураларды қалыптастыру үшін қажетті деректерге ие, олар тек ішкі сезімге сүйенбейді
• Тұрақты жақсарту мәдениеті: Процестер мен шығыстарда тұрақты жақсартуға назар аудару нәтижесінде шығындар мен әсерлілік бойынша үнем болады
• Дүниежүзілік қолданбалылық: Бұл — глобалды стандарт болғандықтан, сертификатталған қызмет көрсетушілер халықаралық деңгейде мойындалған сапа көрсеткіштеріне сай келеді

Статистикалық процестік басқару (SPC) бұл сапаны бақылаудың тағы бір маңызды көрсеткіші. СПК (статистикалық процесті бақылау) бөлшектердің дайындалғаннан кейін тексерілуінің орнына процестерді нақты уақытта бақылайды және олардың ақаулы бөлшектер шығарып шығармас бұрын ауытқуларды анықтайды. СПК қолданатын қызмет көрсетушілер процесті бақылайды, тек нәтижелерді өлшемдейді емес, сондықтан тұрақтырақ нәтижелер береді.

ISO 9001 сияқты танылған сертификаттарға ие компанияларды іздеңіз — бұл олардың жоғары сапа мен тұрақты нәтижелерді қамтамасыз етуге деген ұмтылысын растайды. Автомобиль саласына арналған жұмыстар үшін IATF 16949 бұл негізге салынған, бірақ салалық ерекшеліктерге қосымша талаптар қояды.

Прототиптен көлемді өндіріске дейінгі өндірістік мүмкіндіктер

Сіздің өңдеу қажеттіліктеріңіз, әдетте, әртүрлі болады — кейде сізге жеке тәжірибелік бөлшек қажет, ал кейде сериялық өндіріс үшін тапсырыс бересіз. Идеалды серіктес екі жағдайды да шешеді және сізге бірнеше құрама тәртіп қатысушылармен жұмыс істеудің қажетін туғызбайды.

CNC өңдеу қызметін қамтамасыз ететін ұйымды таңдаған кезде жылдам тәжірибелік үлгілер жасау мүмкіндігін ескеру маңызды. Бұл қабілет өнімді дамыту циклын қатты қысқартуға мүмкіндік береді, сондықтан сіз толық көлемдегі өндіріске кіріспес бұрын бөлшектердің конструкциясын, қызметін және өнімділігін бағалай аласыз.

Потенциалды қызмет көрсетушілерден сұрауға болатын негізгі өндірістік қабілеті туралы сұрақтар:

• Сіздің ең аз тапсырыс мөлшеріңіз қанша? Шынымен жеке (бір даналық) жұмыстарды орындай аласыз ба?
• Тәжірибелік үлгілер мен сериялық өндіріс көлеміндегі жеткізу мерзімдері қалай өзгереді?
• Бастапқы тапсырыстар сәтті болса, өндірісті кеңейту қабілетіңіз қандай?
• Тәжірибелік үлгілер жасау кезеңінде сіз дизайн бойынша кері байланыс ұсынасыз ба?

Сенімді өндірістік серіктестер іздейтін двигатель жинаушылар үшін мыналар сияқты компаниялар: Shaoyi Metal Technology қажетті қабілеттердің үйлесімін көрсетеді. IATF 16949 сертификатымен және қатал статистикалық үдеріс бақылауымен қолдауға ие болған олардың өндірістік базасы шасси жинақтарынан бастап қосымша металдан жасалған бөлшектерге дейінгі автомобильдік қолданыстағы жоғары дәлдікті бөлшектерді шығарады. Жеткізу мерзімі бір жұмыс күнінен бастап қысқа болғандықтан және тез прототиптаудан массалық өндіріске дейін масштабтау мүмкіндігі бар болғандықтан, олар қозғалтқыш жасаушылардың әртүрлі талаптарын қанағаттандыратын серіктестік түрін ұсынады.

Тұрақты жақсарту тәжірибелері жақсы қамтамасыз етушілерді ұлылардан ажыратады. Өз үдерістерін ретімен талдайтын және оптимизациялайтын токарьлау қызметтері уақыт өте келе нәтижелерді жақсартады, қателерді азайтады, тиімділікті арттырады және тұтынушылармен қанағаттану деңгейін көтереді. Потенциалды серіктестерден олардың жақсарту бағытындағы инициативалары туралы сұраңыз — олардың жауаптары олардың жоғары сапаға ұмтылуын көрсетеді.

Соңғы таңдау жасау

Кез келген токарьлау серіктесіне қатысуға дейін олардың тұжырымдамаларын тәжірибелік жолмен тексеріңіз:

• Түрлендірілген жұмысты сұраңыз: Қабілеттілікті нақты бөлшектерден ғана көруге болады. Өзіңіздің қажеттіліктеріңізге сәйкес мысалдарды қарауға немесе кіші сынақ партиясын тапсыруға сұраңыз.
• Сілтемелерді тексеріңіз: Өнімнің сапасы, сенімділігі және тұтынушылардың қанағаттану деңгейі туралы түсінік алу үшін тұтынушылардың пікірлерін, жағдайларды зерттеулерін және куәлардың көрсеткіштерін тексеріңіз.
• Кейінгі қызметті бағалаңыз: Кейінгі қызметтің маңызы жиі ұмытылады, бірақ ол өте маңызды. Олар тапсырманың кейінгі кезеңіндегі мәселелерге немесе сұрақтарға қалай қатынасады?
• Деректердің қауіпсіздігін растаңыз: CNC өңдеу қызметінің сіздің жоба деректеріңіз бен интеллектуалдық меншігіңізді қорғау үшін сенімді деректердің қауіпсіздігін қамтамасыз ететін протоколдары бар екендігіне көз жеткізіңіз.

Есте ұстаңыз: CNC өңдеу қызметінің қамтамасыз етушісімен құрылатын жақсы серіктестік — бұл тек қазіргі уақыттағы қажеттіліктеріңізді ғана қанағаттандыру емес, сонымен қатар сіздің компанияңыздың болашақтағы талаптарын қанағаттандыру, өсуіңізбен бірге масштабталу және қызметін үнемі жақсарту қабілеті де. Таңдаған қамтамасыз етушіңіз сіздің бизнесіңізге құн қосатын сенімді серіктес ретінде қызмет етуі керек, ал қарапайым тапсырыстарды орындайтын сатушы емес.

Дұрыс механикалық өңдеу серіктесін таңдаған кезде немесе ішкі мүмкіндіктерді құрған кезде сіз дәлме-дәл қозғалтқыштарды жасауға қауіпсіздікпен кірісе аласыз. Соңғы бөлігі? Сіздің механикалық өңдеу шешімдеріңізді жалпы бизнес мақсаттарыңызбен сәйкестендіретін стратегиялық тәсіл құру.

Дәлме-дәл қозғалтқыштарды механикалық өңдеу бойынша сәттілікке жету жолыңызды құру

Сіз техникалық егжей-тегжейлерден өттіңіз — негізгі операцияларды түсіну мен жабдық конфигурацияларын салыстыру, жұмыс процесін құжаттау мен қызмет көрсетушілерді бағалау. Енді нақты маңызды сәт келді: білімді іс-әрекетке айналдыру. Сіз бірінші қозғалтқыш фрезерлеу станогын зерттеп жүрсіз бе, немесе ірі жабдыққа сатып алуға дайынсыз ба, немесе сенімді механикалық өңдеу серіктесін іздейсіз бе — сіздің келесі қадамыңыз қазіргі тұрған орныңызға байланысты.

CNC технологиясының жетілуіне байланысты қозғалтқыш блогын өңдеу құны қатты төмендеді, ал дәлдік мүмкіндіктері тек жақсарды. Бұл үйлесім нағыз мүмкіндік туғызады — бірақ тек шешімдерді стратегиялық, импульсивті емес тәсілмен қабылдайтын өндірушілер үшін.

Сіздің CNC қозғалтқыш өңдеу стратегияңызды құру

Әрбір сәтті өту әділ өзін-өзі бағалаудан басталады. Нақты станоктар немесе тәрбиелік ұйымдар туралы ойланғанша, сіз негізінен не істеуге тырысқаныңызды анықтаңыз. Сіз сапаның тұрақтылығына байланысты проблеманы шешіп жатасыз ба? Еңбек күшімен байланысты қиындықтарға шешім іздейсіз бе? Жаңа нарық сегменттерін қамту үшін мүмкіндіктеріңізді кеңейтесіз бе? Сіздің жауабыңыз кейінгі барлық нәрсені анықтайды.

Бұл стратегиялық негіздерді қарастырыңыз:

• Дәлдік талаптарыңызды анықтаңыз: Көше жөндеулері, өнімділікті арттыру жабдықтары мен жарыс қолданыстары әртүрлі дәлдік шектерін талап етеді. Инвестицияларыңызды теориялық идеалдар емес, нақты талаптарға сәйкестендіріңіз.
• Көлемдік нақтылығыңызды есептеңіз: CNC экономикасы қайталанатын жұмыстарға қолайлы. Егер сіз ұқсас платформалар үшін қозғалтқыш блогын тесу бойынша маңдайыңыздағы сұраныстарды реде өңдесеңіз, автоматтандыру пайдасын әкеледі. Әртүрлі бір реттік жұмыстар инвестицияны оправданбайды.
• Сіздің уақыт кестесіңізді бағалаңыз: Жабдықтарды сатып алу үшін қолжетімділік мерзімі, орнату, дайындық және үйрену қисығы қажет. Сырттай тапсырыс беру сіз ішкі ресурстарды дамытқанша немесе қажетті қабілетті дер кезінде қамтамасыз етеді.
• Сіздің командаңызды бағалаңыз: Технология тек оны пайдаланатын адамдардың деңгейіндей ғана жақсы жұмыс істейді. Дайындық қабілеті мен өзгерістерге ашықтықты шынайы бағалау қымбатқа түсетін разочарованияларды болдырмауға көмектеседі.

Ең маңызды шешім қабылдау факторы — жабдықтың техникалық сипаттамалары немесе бағасы емес, сіздің өңдеу стратегияңыз бен нақты бизнес мақсаттарыңыз арасындағы сәйкестік. Технология стратегияға қызмет етеді, керісінше емес.

Дәлме-дәл қозғалтқыш құруда келесі қадам

Сіздің алдағы жолыңыз сіздің қазіргі жағдайыңызға толығымен байланысты. Әрбір сценарий үшін бағытталған нұсқаулар:

Егер сіз әлі де нұсқаларды зерттеп жүрсеңіз: Уақытыңызды алыңыз. Қарастырып отырған жабдықтарды пайдаланатын дүкендерге барыңыз. Тек сатушылармен ғана емес, сонымен қатар операторлармен де тәжірибеңізді бөлісіңіз. Ірі жобаларға қатысуға дейін потенциалды қызмет көрсетушілерден үлгі жұмыстарды сұраңыз. Кез келген шешімнің двигатель блогының өндірістік қабілеті (ПҚ) тек практикалық бағалау арқылы анықталады, техникалық сипаттамалар парағы арқылы емес.

Егер сіз жабдыққа инвестициялауға дайын болсаңыз: Машина мүмкіндіктерін құжатталған жұмыс талаптарыңызға сәйкестендіруге назар аударыңыз. Кейінірек қолдануыңыз мүмкін функцияларға сүйеніп, артық сатып алуға құлшынбаңыз. Жалпы бюджетіңізге оқыту, құрал-сайман, бекітпе құрылғылары мен орнату шығындарын ескеріңіз. Өндірушінің қолдау сапасын қазіргі тұтынушылардың пікірлері арқылы тексеріңіз — жабдықтың үзіліссіз жұмыс істеуі жедел қызмет көрсетуге байланысты.

Егер сіз механикалық өңдеу қызметтерін іздеуіңіз керек болса: Автомобильдық саладағы тәжірибесі бар және сапасын растай алатын серіктестерді басымдықпен қарастырыңыз. Саланың сарапшылары атап өткендей, жақсы CNC дәлдеу өңдеу құралдарын өндірушісі — бұл тек цех емес, сонымен қатар сіздің инженерлік құндылық тізбегіңіздің бір бөлігі. Олар сіздің техникалық қаупіңізді азайтады, әзірлеуіңізді жеделдетеді және брендіңіздің репутациясын қорғауға көмектеседі.

Кәсіби CNC өңдеу шешімдерін зерттеуге дайын қозғалтқыштарды жасаушылар үшін сертификатталған өндірістік серіктестер қатаң талаптар қойылатын қолданбаларға қажетті дәлдік, масштабтау мүмкіндігі мен сенімділікті ұсынады. Shaoyi Metal Technology бұл тәсілдің мысалы болып табылады — IATF 16949 стандарты бойынша сертификатталған, қатты статистикалық үдеріс бақылауын енгізген және жеткізу мерзімін бір жұмыс күніне дейін қысқартқан. Жедел прототиптеуден массалық өндіріске дейін қарапайым түрде масштабтау мүмкіндігі сіздің өңдеу серіктесіңіздің сіздің бизнесіңізбен бірге өсуін қамтамасыз етеді.

Жауапкершілікті қабылдайтын, дұрыс сұрақтар қоятын және проблемалар пайда болғаннан бұрын шешетін команда іздеңіз. Мұндай деңгейдегі қатысу өндіріс басталғаннан бұрын уақыт пен ақшаны үнемдейді.

Дәлдікпен жасалған қозғалтқыштардың жасау саласы әрі қарай дамып келеді. Он жыл бұрын экзотикалық болып көрінген CNC технологиясы қазір қатты өнімділікке негізделген жұмыстар үшін базалық деңгейді құрайды. Сіз қабілеттеріңізді ішкі ресурстар арқылы құрасаңыз да немесе мамандандырылған серіктестерге сүйенсеңіз де, негізгі принциптер тұрақты қалады: анық талаптар, сапалы процестер және стратегиялық шешім қабылдау сәтті жұмыс істейтін операцияларды қарсыласуға қиындық тудыратындардан ажыратады.

Сіздің қозғалтқыштарыңызға жинақтау дағдыларыңызға сай дәлдікпен өңдеу керек. Бұл технология бар. Білім қолжетімді. Қалған жалғыз айнымалы — әрекетке көшуге қабылданған шешіміңіз.

CNC арқылы қозғалтқыштарды өңдеу бойынша жиі қойылатын сұрақтар

1. Қозғалтқышты CNC арқылы өңдеуге бола ма?

Иә, CNC өңдеуі барлық двигатель компоненттерін өңдей алады. Өнімділігі жоғары двигательлерді жасаушылар үшін CNC технологиясы дәлірек двигатель блогын өңдеуге, цилиндрлерді іштей өңдеуге, блоктың жоғарғы бетін тегістеуге, поршеньдерді шығаруға, иінді валдың соңғы өңдеуіне, цилиндр басының каналдарын өңдеуге және қосымша бөлшектерді жасауға мүмкіндік береді. Мәзірлі интерфейстері бар заманауи CNC жабдықтары бұл операцияларды кәдімгі әдістерден CNC-ге көшіп жатқан зауыттар үшін де қолжетімді етеді және олар микрондық дәлдік береді, ал бұл дәлдікті қолмен өңдеу тұрақты түрде қамтамасыз ете алмайды.

2. Двигатель блогын өңдеу үшін ең жақсы CNC машинасы қандай?

Ең жақсы CNC машинасы сіздің нақты жұмыс талаптарыңызға байланысты. Танымал нұсқаларға Rottler, Centroid және Haas машиналары жатады. Цилиндрлік блоктардың көпшілік операциялары — мысалы, ішкі бұрғылау, жоғарғы бетті өңдеу және осьтік бұрғылау — үшін 4 осьті машиналар көбінесе тиімді жұмыс істейді. Өндіріс көлеміңіз, дәлдік талаптарыңыз, бюджетіңіз және күрделі басқыштардың порттарын өңдеу үшін 5 осьті мүмкіндікке қажеттілігіңіз сияқты факторларды ескеріңіз. Көптеген цехтар 4 осьті машинаға бастапқыда тоқталып, кейін сұраныс өскен сайын оны жетілдіруге ұсынады.

3. CNC қозғалтқыш блогын өңдеу қанша тұрады?

CNC арқылы қозғалтқыш блогын өңдеу құны орындалатын операциялар мен дәлдік талаптарына байланысты өзгереді. Стандартты қайта жинау үшін толық блок өңдеу жұмыстары әдетте $2 000–$5 000 аралығында есепке алынады, ал жарыс қолданысы үшін блокты «blueprinting» (дәл көшірме жасау) және дәлдікті арттыру қосымша құн тудырады. Жабдық сатып алуға қара жатқан зауыттар үшін ауыр дизельді жұмыстарды орындай алатын CNC машиналарының бағасы шамамен $225 000-ден басталады, ал жеңіл автокөліктерге арналған жабдықтар қымбат емес. Бұл инвестиция әдетте өңдеу уақытын қысқарту мен тұрақты сапаны қамтамасыз ету арқылы өзін төлейді.

4. CNC қозғалтқыш блоктарында қандай операцияларды орындай алады?

CNC машиналары цилиндрлерді ірі поршеньдер үшін кеңейтіп тесу, дұрыс сығылу биіктігі үшін блоктың жоғарғы бетін тегістеу, негізгі тесіктердің осьтік салыстыруын қамтамасыз ету, камера туннелін өңдеу және тіректердің тесіктерін түзету сияқты барлық маңызды двигатель блогы операцияларын орындайды. Алға ұмтылған операцияларға зауыттық құймалардағы ауытқуларды түзету үшін толық «blueprinting» (техникалық сызба бойынша дәлме-дәл өңдеу), идеалды цилиндрлердің осьтік сызықтарын орнату және параллель жоғарғы беттерге қол жеткізу кіреді. CNC автоматтандыруы бұл операциялардың сериялық өндірісте тұрақты дәлдік шектерін сақтауын қамтамасыз етеді.

5. Двигательді өңдеу үшін 4 осьті немесе 5 осьті CNC машинасын таңдау керек пе?

Көптеген двигатель блогын өңдеу үшін 4 осьтік мүмкіндік цилиндрлерді іштей өңдеу, блоктың жоғарғы бетін өңдеу, толқындық механизмдерді өңдеу және қатарлы өңдеу сияқты операцияларды тиімді орындайды және оны меңгеру қиын емес. Цилиндр басының порттары сияқты күрделі қисық беттерді өңдеу үшін 5 осьтік өңдеуді таңдаңыз, себебі осындай жағдайда кесу құралы тұрақты контакт бұрышын сақтауы қажет. Көптеген өндірушілер модернизациялау жолдарын ұсынады, сондықтан цехтар кейінірек 5 осьтік мүмкіндікті қоса алады. Саладағы тәжірибе көрсеткендей, комбинирленген станоктарды сатып алушылардың 95%-ы негізінен тек бір ғана конфигурацияны қолданады.
