CNC арқылы токарьланған компоненттер: Материалды таңдаудан соңғы бөлшекке дейін

CNC арқылы өңделген компоненттерді басқа өндіріс әдістерінен не айырып тұрады?

Сіз CNC арқылы өңделген компоненттер туралы ақпарат іздейтін кезде, жиі кездесетін қате түсініктемеге тап болуыңыз мүмкін. Біз CNC машинасының өзінің бөлшектерін бе немесе осы машиналардың жасайтын дәлдікпен жасалған бөлшектерін бе талқылаймыз? Бұл сұраққа қазірден-ақ жауап берейік: CNC арқылы өңделген компоненттер — бұл аяқталған өнімдер, олар компьютермен басқарылатын машиналар арқылы өндіріледі, ал жабдықты құрайтын механикалық бөлшектер емес.

Осылай ойланыңыз. CNC машинасы — бұл құрал, ал өңделген компоненттер — бұл құралдың өндіретін өнімі. Бұл дәлдікпен жасалған бөлшектер автомобильдің беріліс жәшігінен бастап медициналық импланттарға дейін көптеген салаларда қолданылады. Осы айырманы түсіну материалды таңдау, шектер мен қолданыс салаларына тереңірек тоқталғанға дейін өте маңызды.

Цифрлық жобадан физикалық дәлдікке

Сонымен, қатты металл блогы қалай күрделі, дәл өлшемді CNC бөлшегіне айналады? Бұл саяхат кесу жұмыстары басталғаннан көп уақыт бұрын басталады. Алдымен инженерлер Компьютерлік көмекші дизайн (CAD) бағдарламасын пайдаланып, 3D-модель құрады. Бұл цифрлық сызба қорытынды бөлшектің барлық өлшемін, бұрышын және сипаттамаларын толық қамтиды.

Келесі қадам — Компьютерлік көмекші өндіріс (CAM) бағдарламалауы. Арнайы бағдарлама CAD моделін құрал жолдарына аударады, яғни кесу құралдарының әрбір қозғалысын реттейді. Нәтижесінде G-code пайда болады — бұл машинаға қайда қозғалу керегін, қандай жылдамдықпен айналу керегін және қанша тереңдікке кесу керегін нақты көрсететін универсал тіл.

G-code машина контроллеріне жеткен кезде компьютерлік сандық басқару (CNC) жүйесі іске қосылады. Жүйе бірнеше ось бойынша қозғалысты бір уақытта координаттайды және кесу құралдарын микрометрлік дәлдікпен бағыттайды. Бұрын шебер токарьлардың сағаттар бойы жұмыс істеуі қажет болған, ал қазір бұл процесстер автоматтандырылған және адам қолымен қол жеткізуге болмайтын тұрақтылықпен орындалады.

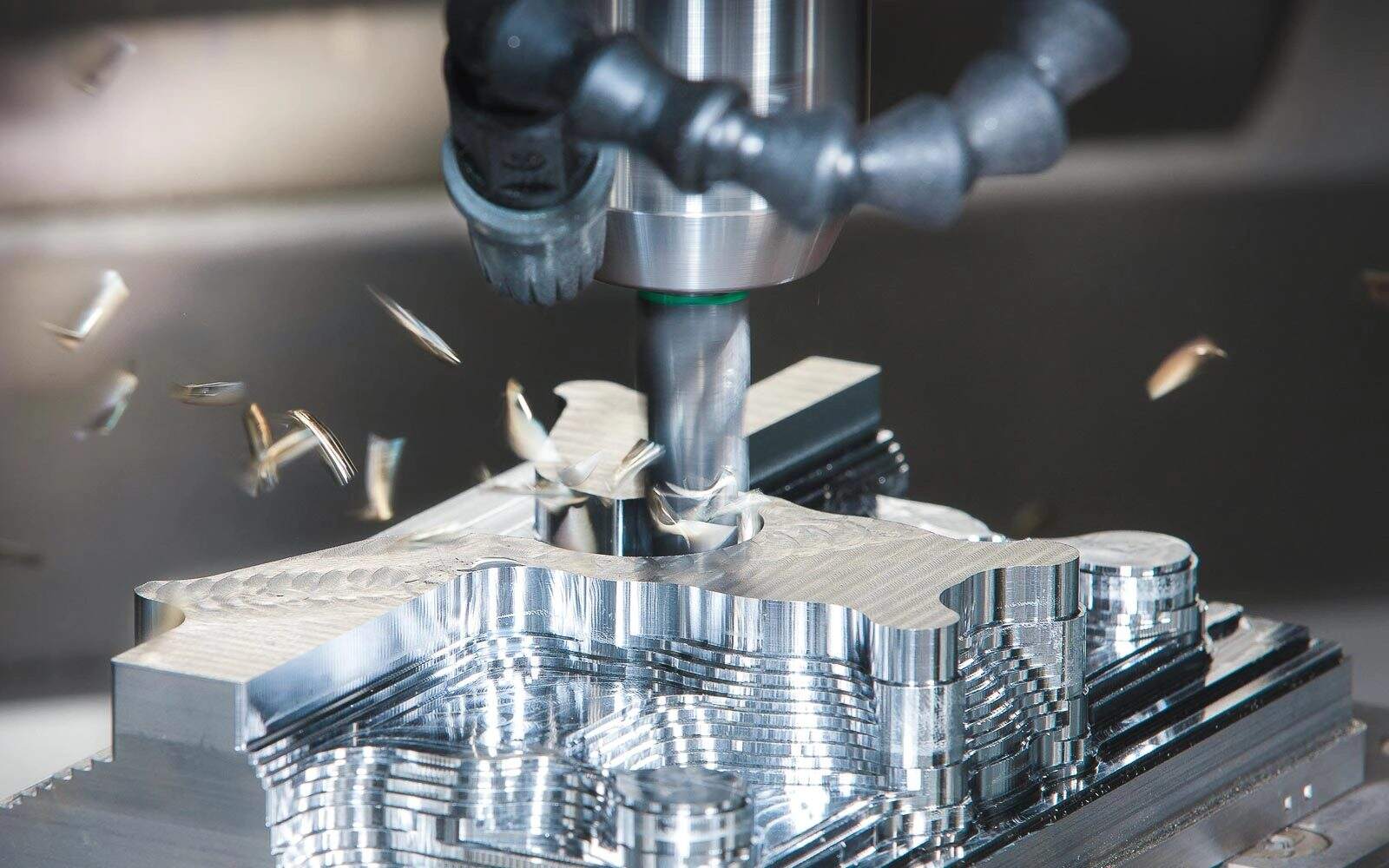

Азайтушы өндірістің артықшылығы

3D басып шығарудан айырмашылығы, ол бөлшектерді қабаттап құрады, ал CNC өңдеу біртұтас жұмыс бөлігінен материалды алып тастайды. Бұл шығарылатын әдіс әртүрлі салаларда CNC станок компоненттерінің қажеттілігін қамтамасыз ететін айтарлықтай артықшылықтарға ие.

Сіз құрылымдық бөлшектердің басқа өндірістік әдістермен қиындықпен жетуге болатын қасиеттерді тұрақты түрде қамтамасыз ететінін байқайсыз:

• Өлшемдік дәлдік: ±0,001" дейінгі дәлдікке жетуге болады, бұл бөлшектердің дәл құрылған сияқты дәл келуін және дәл жұмыс істеуін қамтамасыз етеді
• Қайталануы мүмкін: Он бөлшек пайда болсын немесе он мың бөлшек пайда болсын, әрбір компонент бастапқы сипаттамаларға дәл сәйкес келеді
• Материалдың көпшілігі: Жұмсақ алюминийден қатайтылған құралдық болатқа, титаннан инженерлік пластиктерге дейін бұл процестің өңделетін кез келген материалмен жұмыс істеуі мүмкін
• Күрделі геометрияны құю мүмкіндігі: Көп осьті станоктар күрделі элементтерді, ішкі ойықтарды және қолданыстағы әдістермен жасау мүмкін емес қосарланған қисықтарды жасайды

Бұл сипаттамалар инженерлердің дәлдік маңызды болған кезде өңделген бөлшектерді таңдауын түсіндіреді. CNC станогының бөлшектері осы дәлдікті қамтамасыз ету үшін үйлесімді жұмыс істейді, бірақ шынайы құн олардың өндіретін өнімінде — әрбір ретте нақты техникалық талаптарға сай бөлшектерде жатыр.

Бұл негіз қаланғаннан кейін сіз әртүрлі өңдеу процестерінің қандай нақты бөлшек түрлерін жасайтынын және материалдың таңдалуының өнімділіктен бастап құнға дейінгі барлық нәрсені қалай әсер ететінін зерттеуге дайынсыз.

Бес негізгі CNC өңдеу процесі және олардың өндіретін бөлшектері

Енді сіз CNC өңделген бөлшектердің анықтамасын түсінгенсіз, сондықтан табиғи сұрақ туындайды: қай өңдеу процесі қай типтегі бөлшекті жасайды? Жауап толығымен сіздің бөлшектің геометриясыңызға, материалына және дәлдік талаптарыңызға байланысты. Әрбір процесс белгілі пішіндерді өндіруге арналған, сонымен қатар әрбір әдісті қашан қолдану керектігін білу — тиімді өндіріс пен қымбат тұратын кешігулер арасындағы айырмашылықты анықтайды.

Түсіну cNC станогы қалай жұмыс істейді әртүрлі операциялардың әртүрлі компоненттердің геометриясына сәйкес келетінін танумен басталады. Цилиндрлі бөлшектерге призмалы бөлшектерге қарағанда басқаша тәсілдер қажет. Күрделі детальдар қарапайым жазық беттерге қарағанда басқа құралдарды талап етеді. Енді бес негізгі процесті және әрқайсысы ең жақсы шығаратын компоненттерді қарастырайық.

Фрезерлеу операциялары және олардың компоненттерді шығару нәтижелері

CNC фрезерлеу кезінде өңделетін бөлшек қозғалмайтын күйде ұстап тұрылады, ал айналып тұратын кесу құралы материалды қабат-қабат алып тастайды. Бұл тәсіл фрезерленген CNC бөлшектердің жазық беттері, қуыстары, ойықтары және күрделі үшөлшемді контурлары үшін фрезерлеуді идеалды етеді. Мысалы, двигатель корпусы, орнату кронштейндері, формалардың қуыстары және әуе-ғарыш саласындағы конструкциялық компоненттер.

CNC фрезерлеу станогының орнатылуының негізгі компоненттеріне шпиндель, өңдеу столы және көп осьті басқару жүйесі кіреді. Бұл CNC фрезерлеу станогының бөлшектері кесу құралын өңделетін бөлшекке дәл орналастыру үшін бірлесіп жұмыс істейді. Ал 3 осьті фрезерлеуді 5 осьті фрезерлеуге қарағанда қашан таңдау керек?

3 осьті фрезерлеу құралды X, Y және Z сызықтық осьтері бойынша жылжытады, ал өңделетін бөлшек қозғалмай қалады. Бұл конфигурация тегіс беттер, қарапайым контурлар және негізгі бұрғылау операциялары сияқты қарапайым геометриялық пішіндерді тиімді өңдейді. Ол қол жетімді және төмен құнымен ерекшеленеді, сондықтан кронштейндер, пластиналар және күрделі бұрыштық элементтері жоқ бөлшектер үшін идеалды.

5 осьті фрезерлеу екі айналу осін қосады, ол құралдың немесе өңделетін бөлшектің иілуі мен айналуына мүмкіндік береді. YCM Alliance деректері бойынша, бұл қабілет бірнеше орнатуларды жоюға және күрделі геометриялық пішіндерді жалғыз операцияда өңдеуге мүмкіндік береді. Турбина қанаттары, импеллерлер және күрделі қисықтықтары бар әуе-ғарыштық конструкциялық бөлшектер 5 осьті технологиядан әлдеқайда көп пайда көреді.

5 осьті жабдық қашан өзінің жоғары құнын оправдайды? Төмендегі жағдайларды қарастырыңыз:

• Жоғарыдан қол жетпейтін ішкі ойыстар немесе бұрыштық элементтері бар бөлшектер
• Құралмен үздіксіз түйісу қажет болатын күрделі органикалық пішіндер
• Бірнеше орнатулар кумулятивті дәлдік қателерін туғызатын бөлшектер
• Жоғары құнды бөлшектер, мұнда жоғары сапалы беттік өңдеу екіншілік операцияларды азайтады

Айналмалы бөлшектер үшін токарьлық орталар

CNC-тің айналдыру әдісі фрезерлеу әдісін керісінше өзгертеді: өңделетін бөлшек айналады, ал қозғалмайтын құрал материалды кесіп алады. Бұл әдіс цилиндрлік CNC фрезерлеу компоненттері мен айналмалы бөлшектерді өте тиімді түрде дайындауға арналған.

Айналдыру орталары валдар, втулкалар, шыбықтар, роликтер және айналмалы симметриясы бар кез келген бөлшектерді шығарады. Бұл процесс дөңгелек бөлшектер үшін фрезерлеуге қарағанда тезірек, себебі айналып тұрған өңделетін бөлшек үнемі кесу жетегіне жаңа материал ұсынады. Аэроғышқындардың қону жабдықтарының бөлшектері, автомобильдің ось валдары және гидравликалық цилиндрдің стерженьдері айналдыру операцияларынан алынады.

Қазіргі заманғы CNC-токарь станоктары жиі қозғалмалы құралдарды қосады, бұл айналдыру процесіне фрезерлеу мүмкіндігін қосады. Бұл гибридті тәсіл цилиндрлік бөлшектерге тесіктер, ойықтар және жазық беттерді жасауға мүмкіндік береді, ал бұл үшін жеке фрезерлеу орнатуы қажет емес.

Дәл тесіктер жасау үшін: тесу, іштей өңдеу және калибрлеу

Тесік жасау операциялары — CNC фрезерлеу станогының бөлшектерін өндірудің айрықша санатын құрайды. Әрбір процесстің тесік жасау ретінде нақты мақсаты бар:

• Жинау бастапқы тесікті тез және экономиялық түрде жасайды. Стандартты бұрғылау бұрғылары көптеген материалдарда жұмыс істейді, бірақ ішкі қабырғалардың беті салыстырмалы түрде қисық болады.
• Қызықсыз бір нүктелі кесу құралын қолданып, бар тесіктерді кеңейтеді және оларды реттейді. Бұл операция орналасу қателерін түзетеді және дәл келетін бөлшектер үшін цилиндрлік дәлдігін жақсартады.
• Жайлау соңғы жұмыс ретінде қолданылады, белгілі диаметрлерге жетуге және айна сияқты беттік жылтырлыққа қол жеткізуге мүмкіндік береді. Гидравликалық клапандар мен дәл бөлшектердегі маңызды шектеулер тесіктері үшін дәл өлшемдерге қол жеткізу үшін тесікке тазалау (реймінг) қажет.

Жоғары сапалы беттік жылтырлық үшін ғайыптау

Беттік жылтырлық талаптары фрезерлеу немесе латындау арқылы қол жеткізілетін деңгейден асады, онда ғайыптау қолданылады. Бұл абразивті процесс өте жіңішке материал қабатын алып тастап, ерекше салыстырмалы тегіс беттер мен қатаң шектеулерді қамтамасыз етеді.

Дәлмеуіштік құралдардың қиратылуына әкелетін қатты детальдарды өңдеу үшін шлифтау өте маңызды. Жастықтардың сыртқы және ішкі сақиналары, дәлмеуіштік валдар мен өлшеуіш блоктар сияқты барлық бұйымдар өзіндік қатаң талаптарын орындау үшін шлифтауға тапсырылады. Согласно Флорида университетінің инженерлік деректеріне , беттің тегістігі талаптары өндіріс уақытына тікелей экспоненциалды әсер етеді, сондықтан шлифтауды тек функционалды тұрғыдан қажет болған жағдайларда ғана көрсетіңіз.

Қатты материалдар мен күрделі детальдар үшін электрразрядты өңдеу (ЭРО)

Электрразрядты өңдеу (ЭРО) — бұл материалды басқарылатын электр искралары арқылы эрозиялау әдісі; ол қалыпты кесу әдістеріне төзімді бөлшектерді өңдеуге идеалды. Қатты құралдық болаттан жасалған калыптар, күрделі формалы калып қуыстары мен әлсіз медициналық бөлшектер ЭРО-ның механикалық жанасусыз өңдеу мүмкіндігінен пайда көреді.

Сымды ЭРО қалың материалдар арқылы күрделі контурларды өте дәл өңдейді және мысалы, штамптау калыптары мен әуе-ғарыш қозғалтқыштарының турбиналық дискілеріндегі ойықтар сияқты бөлшектерді шығарады. Тереңдікке батырылатын ЭРО электродтардың белгілі бір пішінін жұмыс бетіне батыру арқылы көлемді қуыстарды жасайды.

Өңдеу түрі	Ең жақсы қолданылатын (компонент түрлері)	Типтік шамалар	Беттің жабылу сапасы (Ra)
CNC фрезерлеу (3 осьті)	Жазық беттер, қуыстар, кронштейндер, пластиналар	±0,005" — стандартты, ±0,001" — дәл	63-125 µin (1,6-3,2 µm)
CNC фрезерлеу (5 осьті)	Турбина соплалары, импеллерлер, күрделі контурлар	±0,001" немесе тарырақ	32-63 µin (0,8-1,6 µm)
CNC бұрау	Осьтер, втулкалар, шыбықтар, цилиндрлі бөлшектер	±0,002" — стандартты, ±0,0005" — дәл	32–125 µin (0,8–3,2 µм)
Саңылау жасау/ішінен кесу/жылжыту	Дәл тесіктер, ішкі беттер, бір-бірімен туралауға арналған элементтер	±0,001" (тесіктерді тазарту)	16–63 µin (0,4–1,6 µм)
Жиып алу	Қаттылатылған бөлшектер, жетектегі беттер, өлшеуіш блоктар	±0,0002" қол жетімді	4–32 µin (0,1–0,8 µм)
ЭДМ	Қаттылатылған калыптар, формалардың ішкі беттері, күрделі детальдар	±0,0005" (типік)	8–125 µin (0,2–3,2 µм)

Дұрыс өңдеу әдісін таңдау — сіздің бөлшектің геометриясын, материалын және дәлдік талаптарын әрбір әдістің артықшылықтарымен салыстыруға негізделеді. Цилиндрлі бөлшектерге кесу әдісі (токарьлау) қолданылады. Күрделі призматикалық пішіндерге фрезерлеу қолданылады. Қатты материалдарды өңдеу үшін шлифтау немесе электр-эрозиялық өңдеу (EDM) қажет болуы мүмкін. Жиі бір бөлшек бірнеше өңдеу әдісі арқылы өтеді, осылайша олардың жеке мүмкіндіктерін біріктіріп, соңғы техникалық талаптарға сай өнім алуға қол жеткізеді.

Өңдеу әдісін таңдау түсінілген болса, келесі маңызды шешім — қолданыңызға сәйкес дұрыс материалды таңдау, бұл таңдау өңделгіштік, өнімнің жұмыс істеу сапасы мен құнына тікелей әсер етеді.

Дәлдікпен өңделген бөлшектер үшін материал таңдау нұсқаулығы

Сіз бөлшектің геометриясына сәйкес дұрыс механикалық өңдеу әдісін таңдадыңыз. Енді оған тең маңызды шешім келеді: қандай материалды өңдеу керек? Таңдалған материал әртүрлі факторларға — сіздің өңделген бөлшегіңіз қаншалықты тез дайындалуы мүмкін оның қызмет көрсету мерзімі қанша уақытқа созылатыны. Бұл сұраққа қате жауап берсеңіз, сіз артық кескіштің тозуына, бюджеттің бұзылуына немесе уақытынан бұрын шығып қалатын бөлшектерге ұшырасыңыз.

CNC өңдеуге арналған бөлшектер үшін материалды таңдау — ең мықты немесе ең арзан нұсқаны таңдау емес. Бұл — өңделгіштік, құны және экологиялық факторларды ескере отырып, материалдың қасиеттерін нақты қолдану талаптарыңызға сәйкестендіру болып табылады. Енді осы шешімді жүйелі түрде қалай қабылдау керектігін қарастырайық.

Материалдарды қолдану талаптарына сәйкестендіру

Нақты қорытпаларды салыстырмас бұрын, бір қадам артқа жылжып, бөлшектің нақты қандай міндеттерді орындауы керектігін анықтаңыз. HPPI-дің материалды таңдау бойынша нұсқаулығына сәйкес, бұл процессті функционалдық, беріктік, қаттылық және ортаға әсер ету деңгейін бағалаудан бастап, іріктелген материалдар тізімін құру керек.

Өзіңізге осы сұрақтарды қойыңыз:

• Бұл бөлшек қандай механикалық жүктемелерге ұшырайды? (созылу, сығылу, циклдық тозу, соққы)
• Ол қызмет көрсету кезінде қандай температураны шыдай алуы керек?
• Ол коррозияға ұшырайтын орталарға, химиялық заттарға немесе ылғалдылыққа ұшырай ма?
• Бұл қолданыста салмақ маңызды ма?
• Электр өткізгіштігі немесе изоляциясы талап етіле ме?
• Соңғы қолданыс үшін қандай беттік жабын немесе сыртқы пішін талап етіледі?

Сіздің жауаптарыңыз мүмкін болатын материалдардың ауқымын әлдеқайда тарылтады. Жоғары кернеулерге ұшырайтын конструкциялық бөлшектер үшін болат немесе титан қажет. Жеңіл әуе-ғарыш компоненттері үшін алюминий немесе титан таңдалады. Коррозияға ұшырайтын орталар үшін шойынсыз болат немесе кейбір пластиктер қолданылады. Электрлік қолданыстар үшін латунь немесе мыс қажет болуы мүмкін.

Токарьлауға ыңғайлылық бағалары түсіндірілген

Көптеген инженерлерді таң қалдыратын факт: сіздің қолданысыңыз үшін «ең жақсы» материал әдетте токарьлауға ең тиімді (құны төмен) болмауы мүмкін. Токарьлауға ыңғайлылық бағалары материалды қаншалықты оңай кесуге болатынын сандық түрде көрсетеді және олар өндіріс уақытына, құралдың тозуына және нәтижеде бір бөлшектің құнына тікелей әсер етеді.

Токарьлауға ыңғайлылық бірнеше фактордың өзара әрекеттесуіне байланысты:

• Сүйікшілік: Қаттырақ материалдар баяу кесу жылдамдығын талап етеді және құралдың тез тозуына әкеледі
• Термік өткізушілік: Жылу өткізгіштігі төмен материалдар кесу шетінде жылуды ұстап қалады, ол құралдың тез тозуына әкеледі
• Ұнтақ түзілуі: Кейбір материалдар ұзын, жіп тәрізді стружкалар түзеді, олар бір-біріне оралады; басқалары таза сынады
• Пластикалық қатайту: Кейбір қорытпалар кесілген кезде қатайып кетеді, сондықтан әрбір келесі өтудің орындалуы қиынға түседі

Еркін кесілетін мыс-қорытпасы (C360) кесуге ең оңай металдардың бірі болып табылады, ал титан мен кейбір шойын түрлері тәжірибелі станокшылар үшін де қиындық туғызады. Өндіріс көлемі жоғары болғанда, сіздің материал тобыңыз ішінен кесуге оңайырақ марка таңдау өндірістік шығындарды маңызды дәрежеде азайтып, қолданыс сапасын сақтауға мүмкіндік береді.

Металл бөлшектерді механикалық өңдеу: Негізгі нұсқаларыңыз

Металдар дәлдікпен өңделетін бөлшектердің негізін құрайды, себебі олар беріктік, тұрақтылық пен өлшемдік тұрақтылық қасиеттерінің үстем комбинациясын ұсынады. Енді негізгі категориялардың әрқайсысын қарастырайық.

Алюминиевық сплавтар жиі қолданылатын механикалық өңделетін металл бөлшектер арасында ең жақсы беріктік-салмақ қатынасын қамтамасыз етеді. Екі марка көптеген қолданыстарды қамтиды:

• 6061:Негізгі қорытпа. Жақсы беріктік, өте жақсы коррозияға төзімділік және өте жақсы кесілу қасиеті. Құрылымдық кронштейндер, корпустар мен жалпы мақсаттағы компоненттер үшін идеалды.
• 7075:6061 қорытпасына қарағанда әлдеқайда берік, кейбір болаттарға жақын. Аэрокосмостық құрылымдар, жоғары кернеулерге ұшырайтын бекітпе бөлшектері мен жоғары өнімділікті автомобиль бөлшектері осы марканың қорытпасына сүйенеді. Оны токарьлау біраз қиынға түседі.

Көміртегі мен қоспалы болаттар салмақ негізгі мәселе болмаған жағдайда жоғары беріктік қамтамасыз етеді. CNC-мен өңделген болат бөлшектері автомобильдің күш беру жүйесінің компоненттерінен бастап өнеркәсіптік машиналарға дейін әртүрлі салаларда қолданылады. Solutions Manufacturing компаниясының айтуынша, жиі қолданылатын маркаларға жалпы токарьлау үшін C1018, жоғары беріктік үшін C1045 және максималды қаттылық үшін термиялық өңдеу қажет болғанда 4140 қорытпалы болат кіреді.

Нержавеющая болат болаттың беріктігіне коррозияға төзімділік қасиетін қосады. 303 маркасы күкірт қосылуы салдарынан оңай токарьланады. 304 маркасы тамақ өнеркәсібі мен медициналық жабдықтар үшін жақсы коррозияға төзімділік қамтамасыз етеді. 316 маркасы теңіз және фармацевтикалық қолданыстар үшін жоғары химиялық төзімділік береді.

Титан төмен салмағы мен аса жоғары беріктігі және биосовместимділігімен ерекшеленеді. Аэрокосмостық конструкциялық компоненттер, медициналық импланттар және жоғары өнімділікті спорттық тауарлар титанның жоғары бағасын оправданайды. Дегенмен, оның төмен жылу өткізгіштігі мен өңдеу кезінде қатайуға бейімділігі оны экономикалық тұрғыдан өңдеуге ең қиын материалдардың бірі етеді.

Жез электрлік компоненттерде, су құбыры фитингтерінде және декоративті фурнитурада өзінің жоғары қасиеттерімен көрінеді. C360 (оңай өңделетін латунь) басқа кез келген металға қарағанда тезірек кесіледі, аздап құралдың тозуымен гладкий беттер қалыптастырады. Сіздің станогыңыз бен бөлшектеріңіз жоғары көлемде тез циклдан өтуі керек болса, латунь сізге қажетті нәтижені береді.

Инженерлік пластмассалар: Металл — шешім емес

Кейде ең жақсы материал мүлдем металл емес. Инженерлік пластмассалар белгілі бір қолданыстар үшін өзіндік артықшылықтарға ие:

• Делрин (POM/Ацеталь): Төмен үйкеліс, өте жақсы өлшемдік тұрақтылық және тамаша өңделу қасиеттері. Делриннің өзін-өзі майлаушы қасиеттері ретінде тісті берілістер, втулкалар және машиналардың дәл механикалық бөлшектері пайдаланады.
• PEEK: Жоғары өнімділікті таңдау, температураны ұзақ уақыт бойы 250°C-қа дейін көтере алады. Медициналық импланттар, әуе-ғарыш құрылғылары және химиялық өңдеу жабдықтары биологиялық үйлесімділік немесе экстремалды химиялық төзімділік талап етілген кезде PEEK материалдарын қолданады.
• Нейлон: Жақсы тозуға төзімділігі мен соққыға беріктігі төмен құнымен сипатталады. Дегенмен, ол ылғалды сіңіреді және ісінуі мүмкін, сондықтан өлшемдік өзгерістерге байланысты конструкциялық рұқсаттар қажет.

Сәйкес CNCMachines.com , пластмассалардың көбінесе дәлдігі ±0,002"-ден ±0,010"-ге дейін болады, бұл металдарға қарағанда кеңірек, себебі олар жылуға сезімтал және өңделу кезінде бұзылуы (бұралуы) мүмкін.

Материал түрі	Жалған дәрежелер	Негізгі қасиеттер	Типілік қолданулар	Салыстырмалы құны
Алюминий	6061, 7075, 2024	Жеңіл салмақты, коррозияға төзімді, өте жақсы өңделетін	Әуе-ғарыш конструкциялары, электроника корпусы, автокөліктердің кронштейндері	Төменгі-Орташа
Көміртекті болат	C1018, C1045, C12L14	Жоғары беріктік, жақсы өңделетіндік, термомен өңделуге жарамды	Осьтер, тісті доңғалақтар, конструкциялық бөлшектер, құрал-жабдықтар	Төмен
Легірленген болат	4140, 4340, 8620	Жоғары беріктік пен термомен өңделгеннен кейінгі қаттылық	Қозғалтқыш құрылғысы компоненттері, жоғары кернеу тудыратын бекітпе бұрандалары, құрал-саймандар	Орташа
Нержавеющая болат	303, 304, 316	Коррозияға төзімді, гигиеналық, беталыс	Медициналық құралдар, тамақ жабдықтары, теңіз ықшамдары	Орташа-жоғары
Титан	2-сынып, 5-сынып (Ti-6Al-4V)	Жоғары беріктік/салмақ қатынасы, биологиялық үйлесімділігі жоғары, коррозияға төзімді	Әуе-ғарыш құрылғылары компоненттері, медициналық импланттар, жоғары өнімділікті бөлшектер	Жогары
Жез	C360, C260	Өте жақсы өңделу қасиеті, электр өткізгіштігі жоғары, коррозияға төзімді	Электрлік қосқыштар, клапандар, су құбыры фитингтері	Орташа
Делрин (POM)	Гомополимер, Кополимер	Төмен үйкеліс коэффициенті, өлшемдік тұрақтылығы жоғары, өзін-өзі майлайтын	Тісті берілістер, втулкалар, дәлме-дәл механикалық бөлшектер	Төменгі-Орташа
PEEK	Толтырылмаған, Шынымен толтырылған, Көміртегімен толтырылған	Жоғары температураға төзімді, химиялық тұрақты, биологиялық үйлесімді	Медициналық имплантаттар, әуе-ғарыш саласындағы тығыздағыштар, химиялық жабдықтар	Өте жоғары

Соңғы материалды таңдау

Сіздің талаптарыңыз анықталған және материалдың нұсқалары түсінілген кезде, соңғы шешімді қалай қабылдауға болады? Бұл шешім қабылдау факторларын келесі ретпен қарастырыңыз:

1. Алдымен функционалдық талаптар: Механикалық, жылулық немесе экологиялық талаптарды қанағаттандыра алмайтын материалдарды шешімнен шығарыңыз
2. Екіншіден, өңделу қасиеті: Жарамды материалдар ішінен өңделу көрсеткіші жоғары материалдарды басымдықпен таңдаңыз — бұл өндіріс шығындарын азайтады
3. Бетінің өңделуіне сәйкестік: Таңдалған материал сіздің қажет ететін гальваникалық қаптау, анодтау немесе басқа да қаптауларға жарамды екендігін қамтамасыз етіңіз
4. Соңында бюджеттік шектеулер: Функционалдық жарамдылық расталғаннан кейін ғана құны шешуші фактор бола алады

Кейде сізге компромисс жасауға тура келеді. Жоғары өңдеу қабілеті бар, бірақ сәл қымбат материал шынында да құралдарды тез тозытып жіберетін арзан шикізатқа қарағанда әрбір дайын бөлшекке келетін жалпы шығынды төмендетуі мүмкін. Тек қана материал бағасын емес, жалпы өндіріс шығынын бағалаңыз.

Сіз материалды таңдағаннан кейін келесі қадам — өңделетін бөлшектің қандай дәлдікте болуы керектігін нақты көрсету және осы дәлдік талаптарының сапа мен құнға қалай әсер ететінін түсіну.

Дәлдік сипаттамалары мен беттің жабылу стандарттары

Сіз материалды таңдағансыз. Енді сіздің бөлшегіңіздің жұмыс істеу сапасы мен бюджетіңізге тікелей әсер ететін сұрақ туындайды: бұл өңделетін бөлшек қандай дәлдікте болуы керек? Дәлдік шектерін дұрыс көрсетпеу екі қымбат нәтижеге әкеледі. Егер шектер тым бос болса, бөлшектер дұрыс орналаспайды немесе қажетті функцияларды орындамайды. Егер шектер тым қатал болса, сіз өзіңізге шынында қажет етпейтін аса жоғары дәлдіктің үшін экспоненциалды түрде қымбат төлейсіз.

Допусқа болатын сыныптар мен беттің жөндеу сипаттамаларын түсіну — шығындарды оптималдауға ұмтылатын инженерлерді барлық нәрсені артық дәрежеде инженерлік әзірлеуге ұмтылатындардан ажыратады. Дәл осындай маңызды сипаттамалардың мағынасын ашайық, сонда сіз дәлме-дәл CNC өңделген бөлшектеріңіз үшін негізделген шешім қабылдай аласыз.

Допуск класстарын және олардың қолданылуын түсіну

Допусқа болатын шамалар бөлшектің қажетті өлшемдерінен қабылданатын ауытқуларды анықтайды. Dadesin допустары бойынша көрсеткіштеріне сәйкес, ешбір өндірістік процесі абсолюттік жетілдікке ие бөлшектер шығара алмайды, сондықтан допустарды көрсету компоненттердің бір-біріне дәл келуін және қажетті тәртіпте жұмыс істеуін қамтамасыз етеді.

CNC өңдеу мүмкіндіктері жалпы үш допусқа болатын сыныпқа бөлінеді:

Стандартты допустар (±0,005" / ±0,127 мм) жалпы өңдеу операциялары үшін базалық деңгейді көрсетеді. Көптеген CNC фрезерлеу станоктары мен токарь станоктары осы деңгейге арнайы орнату немесе цикл уақытын ұзарту қажет етпей-ақ жетеді. Емес-критикалық өлшемдер, еркін отыратын тесіктер және қосымша беттермен қосылу талаптары жоқ беттер әдетте осы сыныпқа жатады. Бұл допусқа болатын сынып ең жылдам өндіріс пен бөлшекке ең төмен бағаны қамтамасыз етеді.

Дәлдік шектері (±0,001" / ±0,025 мм) бұл тиісті біршама ұқыпты өңдеуді қажет етеді: жылдамдығы төмен қималар, жіңішке аяқтау өтістері және мүмкін болса, температура бойынша реттелетін орталар. Қысыммен отырғызу, жұмыс істейтін бұрандалардың ішкі беттері және дәл шектерге сәйкес келетін құрамалар осындай дәлдікті талап етеді. Стандартты шектерге қарағанда цикл уақыты 10–30% артуы мүмкін.

Аса дәл шектер (±0,0005" / ±0,013 мм немесе одан да қатаңырақ) дәстүрлі CNC-жабдықтардың мүмкіндіктерінің шегіне жетеді. Осы сипаттамаларды қол жеткізу үшін жиі қайта өңдеу, лаптау немесе арнайы жабдықтар қажет болады. Оптикалық компоненттер, дәл өлшеуіш блоктар және әуе-ғарыш саласында маңызды элементтер қосымша құнын қамтамасыз етуі мүмкін.

Шектер мен құны арасындағы қатынас сызықтық емес. Шектердің қатаюымен құндар экспоненциалды түрде өседі:

±0,005"-тен ±0,001"-ге өту өңдеу құнын 20–30% арттыруы мүмкін. Ал одан әрі ±0,0002"-ге дейін қатайту арнайы жабдықтарды, цикл уақытын ұзартуды және қалдықтардың пайда болуын арттыруды талап етеді, сондықтан өндіріс құны екі немесе үш есе артуы мүмкін.

Әртүрлі толеранция түрлері CNC дәлдікпен өңделген бөлшектердің әртүрлі сипаттамаларын реттейді:

• Өлшемдік дәлдік шектері: Ұзындықтар, диаметрлер және тереңдіктер сияқты сызықтық өлшемдерді реттеу
• Геометриялық толеранциялар (GD&T): Пішін, бағыт және орналасу — жазықтық, перпендикулярлық және концентрикалықты қоса алғанда — реттеу
• Екіжақты допуск: Екі бағытта да ауытқуға рұқсат ету (±0,002")
• Біржақты допуск: Тек бір бағытта ғана ауытқуға рұқсат ету (+0,002"/–0,000")

ISO 2768 сияқты өнеркәсіптік стандарттарға сәйкес толеранция кластары жоғары дәлдікті бөлшектер үшін «Иілгіш» (f) класынан груб өңдеу үшін «Өте ірі» (v) класына дейін өзгереді. Сәйкес ISO класын көрсету сызбаларды ықшамдайды және өндірушілерге күтілетін талаптарды анық түсіндіреді.

Беттің жабылу сипаттамаларын түсіну

Беттің жағдайы — өңделген беттің микроскопиялық деңгейде қаншалықты жылтыр немесе қаншалықты тегіс екендігін сипаттайды. Ең кең тараған өлшеу — Ra (орташа тегістік), бұл идеалды жазық беттен орташа ауытқуды көрсетеді. Согласно Тағайындаушының беттің жағдайы бойынша нұсқаулығы ra мәндері микрометр (µм) немесе микродюйм (µin) бірліктерінде көрсетіледі, мұнда төменгі сандар беттің тегісірек болуын көрсетеді.

Дәстүрлі CNC фрезерлеу қондырғысы жоғары дәлдікті аяқтау өтісі кезінде Ra 1,6–3,2 µм (63–125 µin) қол жеткізеді. Бұл стандартты жабылу функционалды беттер үшін жарамды. Алайда кейбір қолданбалар тегісірек жабылуларды талап етеді, ал басқалары проблема туғызбай-ақ грубирлеуірек беттерді қабылдайды.

Әртүрлі салаларда беттің жабылу талаптары әртүрлі:

• Аэроғарыш: Сығылу беттері Ra ≤0,8 µм; құрылымдық беттер Ra 1,6–3,2 µм; жасырын беттер Ra 3,2–6,3 µм болуына рұқсат етіледі
• Тиімді құралдар: Имплантациялық беттер биосовместимділік үшін Ra ≤0,4 µм талап етеді; құралдардың ұстағыштары Ra 1,6 µм болуына рұқсат етіледі
• Автокөлік: Прокладка қосылатын беттері Ra 0,8–1,6 µм болуы керек; декоративті жақтаулар біркелкі эстетикалық жабылуларды талап етеді
• Гидравликалық жүйелер: Цилиндрлік цилиндрлердің ішкі беттері салыстырмалы тығыздық үшін Ra ≤0,4 µм талап етеді; сыртқы корпус беттері дәстүрлі түрде өңделген жабылуларға рұқсат етіледі
• Қосымша электроника: Көрінетін беттер бисер-бласттау мен анодтау арқылы эстетикалық жабылуларды талап етеді; ішкі құрылымдар дәстүрлі өңдеуге рұқсат етіледі

Тегіс беттерді алу үшін қосымша фрезерлеу өтістері, арнайы құралдар немесе әйнекпен және полировкалау сияқты екіншілік операциялар қолданылады, бұл өндірістік шығындарды көтереді. Тәжірибелі тұтынушы айта келіп, полировкаланған немесе лапталған беттер (Ra ≤ 0,2 мкм) фрезерлеу шығындарын 50–100% арттыруы мүмкін және жеткізу мерзімін 1–2 аптаға ұзартуы мүмкін.

Күрделі фрезерленген бөлшектер үшін беттің жабылу нұсқалары

Фрезерленген күйден басқа, екіншілік жабылу процестері беттің сыртқы түрін, коррозияға төзімділігін және тозуға төзімділігін жақсартады. Әрбір жабылу әдісі бастапқы беттің тегістігі мен бөлшектің өлшемдерімен әртүрлі әсерлеседі.

Андодилеу алюминий беттерінде қорғаныш оксид қабатын түзеді. II типті (таза немесе боялған) анодтау 5–15 мкм қалыңдық қосады, оның шамамен жартысы ішке, жартысы сыртқа өседі. Бұл өлшемдік өзгеріс пресске отырғызу және дәлдікпен жасалған тесіктер үшін маңызды. Анодтаудың алдында құммен ұрып тазартылған беттер құралдың іздерін тиімді жасыратын, премиум деңгейдегі матты түр береді.

Қаптау металлдық қабаттарды шашыратады, олар беттің незаңды аздап бұзылуын тегістейді. Электролиттік емес никель қабаты терең ойыстарда да біркелкі жамылу қамтамасыз етеді және 5–25 мкм қалыңдық қосады, сонымен қатар тозуға төзімділікті жақсартады. Цинкпен капталу болат бөлшектерге қорғаныс ретінде әсер ететін құрбан болатын коррозиялық қорғаныс береді. Жарқыраған никель-хром қабаттары жоғары дәрежеде шағылысушы декоративті жамылу береді, бірақ негізгі беттегі кемшіліктерді күшейтеді.

Ұнтақ жабыны косметикалық және қорғаныс мақсатында тұрақты полимерлі жамылу қолданылады. Электростатикалық қолдану мен қыздыру процесі 50–100 мкм қалыңдық қосады, сондықтан өлшемдік сыйымдылықтарға назар аудару қажет.

Пассивация темірбетондық болатты химиялық өңдеу оның табиғи коррозияға төзімділігін арттырады, бірақ өлшемдік қалыңдық қоспайды. Бұл процес беттен еркін темірді алып тастайды және хром оксиді қабатын нығайтады.

Дәлдіктер мен жамылуларды стратегиялық түрде көрсету

CNC өңдеу компоненттерінің құнын тиімді етуге негізгі кілт — функционалдық талаптар қойған жерлерде ғана қатаң сипаттамаларды қолдану. Осы стратегияларды қарастырыңыз:

• Маңызды элементтерді анықтаңыз: Келісімді беттер, қысыммен орнатылатын бөлшектер және сындыру аймақтары үшін дәлдік шектері қатаң болуы керек; жасырын беттерге олар қажет емес
• Әдеттегі дәлдік шектерін әдепкі ретінде қолданыңыз: Талдау нәтижелері олардың қажеттілігін дәлелдеген жағдайларда ғана тағайындалған дәлдік шектерін көрсетіңіз
• Беттің тегістігін көрсететін белгілерді шектеңіз: Ra мәнін төмен ұстауды тек сымбаттық аймақтарда — мысалы, сымбаттық жолақтар мен тірек беттерінде көрсетіңіз
• Өңдеу ретін ескеріңіз: Кейбір сырлар белгілі бір базалық беттің жағдайларын талап етеді; реттілікті алдын ала жоспарлаңыз
• Сыр қабатының қалыңдығын ескеріңіз: Электролиттік цинктеу немесе анодтау операцияларынан кейін соңғы сипаттамаларға жету үшін алдын ала өңделген өлшемдерді реттеңіз

Сызбаларды дайындаған кезде ISO 1302 немесе ASME Y14.5 стандарттарына сәйкес дұрыс дәлдік белгілерін қолданыңыз. Тұрақты тексеру үшін өлшеу әдістері мен таңдамалы тексеру жиілігін көрсетіңіз. Мысалы: «Белгіленген сындыру жолақтарында Ra 1,6 мкм-ден аспауы керек; өлшеу ISO 4288 бойынша жүргізіледі; әрбір 50 бұйымнан 1-еуі тексеріледі».

Дәлдік талаптары мен аяқталу сипаттамаларын меңгерген соң, сіз осы дәлдік талаптарының әртүрлі салалардағы нақты қолданыстарына қалай айналатынын көре аласыз — әрбір сала өзінің CNC өңделген бөлшектері үшін өзіндік талаптарын қояды.

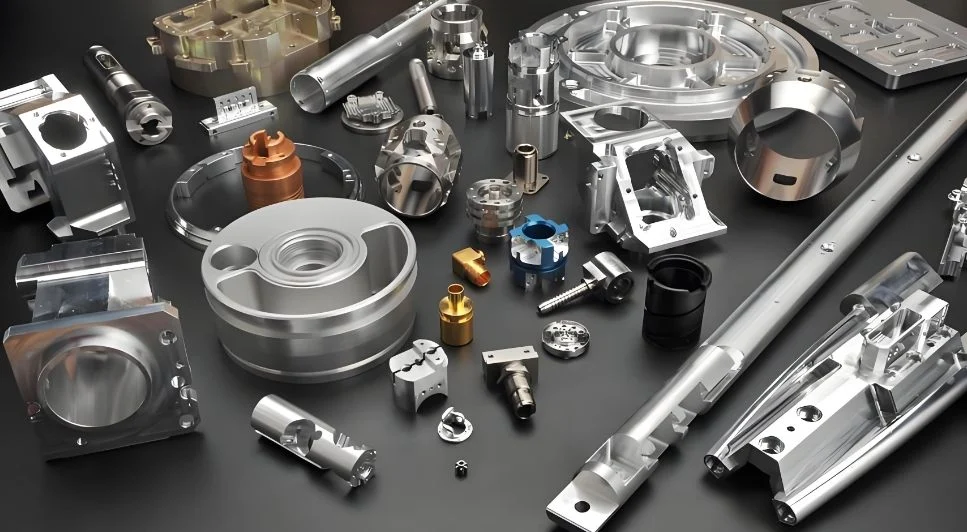

Автомобильден әуе-космосқа дейінгі салалық қолданыстар

Сонымен, практикада CNC станогы нені істей алады? Жауап тұрақты түрде әртүрлі өндірістік салаларға қатысты — әрбір сала дәлдік, тұрақтылық және материалдың қасиеттері үшін өзіндік талаптарын қояды. Әртүрлі салалардың CNC өңделген бөлшектерді қалай қолданатынын түсіну сізге раннее қарастырылған материалдың таңдалуы мен дәлдік принциптерін нақты өндірістік жағдайларға байланыстыруға көмектеседі.

Әрбір сала өзінің өңделген бөлшектеріне өзіндік талаптар қояды. Автомобильдік бөлшектер тұрақты тербелістер мен экстремалды температура циклдарын көтеруі тиіс. Аэроғарыштық бөлшектер салмағын азайтуға ұмтылады, бірақ беріктігін сақтауы керек. Медициналық құрылғылар биосовместимділік пен стерилизацияға төзімділік талап етеді. Осы талаптардың төрт негізгі саладағы нақты CNC станок өнімдеріне қалай айналатынын қарастырайық.

Автомобильдің қозғалтқыш және шасси компоненттері

Автомобиль өнеркәсібі әрбір автомобильге мыңдаған дәл компоненттерді шығару үшін CNC өңдеуге көп сүйенеді. Motor City Metal Fab деректері бойынша, қазіргі заманғы автомобильдерде дәлдікпен өңделген мыңдаған компоненттер бар, олардың дұрыс жұмыс істеуі мен қауіпсіздігі үшін нақты техникалық талаптар орындалуы қажет. Қозғалтқыштан бастап, ілініс жүйесіне дейін CNC арқылы өңделген автомобиль компоненттері экстремалды температураға, тұрақты тербеліске және жылдар бойы үзіліссіз пайдалануға шыдамды болуы керек.

Негізгі автомобиль қолданыстары мыналар:

• Қозғалтқыш компоненттері: Күрделі жану камералары мен суыту өткелдері бар цилиндр басы; микродюймдық дәлдікпен жонған жұрнал беттері бар иілген вал; дұрыс отын шашыратуы үшін микроскопиялық дәлдік талап ететін отын форсункасының корпусы
• Трансмиссия бөлшектері: Пішіні ±0,001" шегінде орналасқан подшипник отырғызуы үшін өңделген тісті беріліс қорабы; 5 осьті станоктарда шығарылған спиральды және конусты тістер; күрделі гидравликалық өткелдері бар клапан корпусы
• Тежеу жүйесінің компоненттері: Дискілер толығымен миллиметрдің онмыңдық үлесінде өлшенетін қалыңдық айырымдары бойынша өңделген; күрделі ішкі өткелдері бар каліптердің денесі; сақиналардың жұмысы үшін айналық жылтыр беті қажет болатын бас цилиндрлердің ішкі беті
• Суспензия мен Басқару: Басқару рычагтары – шойыннан өңделген алюминий білеттерден жасалған; бір реттік орнатуда бірнеше өңдеу операцияларын қажет ететін бұрыштық бөлшектер; жылтыр тірек беттері мен дәл орнату элементтері бар рейка корпусы

Электрлік көліктерге ауысу жаңа CNC өңдеу бөлшектеріне сұраныс туғызады. Аккумулятор қораптары – дұрыс герметизациялау мен жылу басқаруы үшін жеңіл алюминий қорытпаларынан өңделуі тиіс. Қозғалтқыш корпусы – тиімді жұмыс істеу үшін өте дәл дөңгелектік пен концентриялықты талап етеді. Қуат электроникасының корпусы – жылу басқару қанатшаларын электромагниттік экранирлеу талаптарымен бірге қосады.

Автомобильдық өндірістегі сапа стандарттары көптеген басқа салалардың стандарттарынан асады. Motor City Metal Fab деректеріне сәйкес, заманауи CNC машиналары тіректердің және клапандар отырғыштарының сияқты маңызды элементтер үшін ±0,0002 дюйм (±0,005 мм) дәлдікке жетеді. Статистикалық өндіріс бақылауы (SPC) өндірісті үздіксіз бақылайды және бұйымдар шарттардан шығып кетпес бұрын тенденцияларды анықтайды.

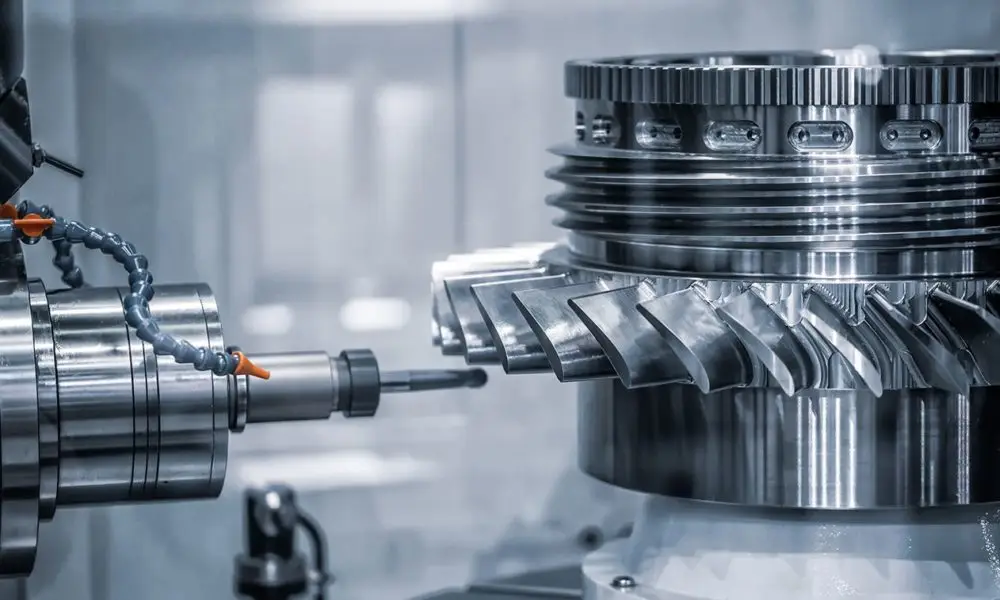

Әуе-ғарыш құрылымдық және қозғалтқыш бөлшектері

Әуе-ғарыш саласы машина бөлшектерін өндірудің ең қатаң талаптарын қойған сала болып табылады. Компоненттер салмағын азайта отырып, қатесіз жұмыс істеуі тиіс — отын тиімділігі эксплуатациялық шығындарды анықтайтындықтан, әр грамм маңызды. Жоғарыда аталған материалдар, атап айтқанда, титан мен 7075 және 2024 алюминий қорытпалары негізінен әуе-ғарыш саласында қолданылады.

Сәйкес Advantage Metal Products , әуе-ғарыш двигателінің компоненттеріне мыналар кіреді:

• Турбина пышақтары мен саңылаулары: Никель негізіндегі суперқорытпалардан өңделген күрделі аэродинамикалық профильдер; 5 осьті өңдеу операциялары дәстүрлі әдістермен жасау мүмкін емес құрама қисықтарды құрады
• Компрессор компоненттері: Тиімді ауа ағысы үшін тар допусктерді талап ететін титан пышақтары мен желімдер; күштілігін сақтай отырып, минималды салмақты қамтамасыз ететін қозғалтқыш корпусы
• Жану камерасының ішкі қабықтары: Аса жоғары жұмыс температураларында жұмыс істеуге арналған арнайы әдістермен өңделген жылуға төзімді қорытпалар
• Рулдар мен валдар: Үйкелісті азайту және қызмет мерзімін ұзарту үшін микродюймдық жабынын қамтамасыз ететін дәл шлифталған беттер

Құрылымдық әуе-ғарыш компоненттері әртүрлі қиындықтар туғызады:

• Қанаттардың қабырғалары мен арқалықтары: Күрделі жерлердегі геометриялық пішіні бар үлкен алюминий компоненттері — шикізаттың 90%-ға дейінін алып тастайды; деформацияны болдырмау үшін мұқият өңдеу стратегияларын талап ететін жұқа қабырғалар
• Қону шассисі компоненттері: Огромды соққы жүктемелерін көтеретін жоғары беріктіктегі болат пен титан бөлшектері; дұрыс жиналу және жұмыс істеу үшін маңызды допуск сипаттамалары
• Құрылымдық тіреулер: Титан немесе жоғары беріктіктегі алюминийден өңделген күштік қосылыстар; топологияға негізделген дизайндар арқылы салмақты оптимизациялау
• Фюзеляждың рамалары: Күрделі контурлар мен бекіту сипаттамалары үшін көп осьті өңдеуді талап ететін ірі өлшемді компоненттер

Әуе-ғарыш өндірісі сапа басқару жүйелері үшін AS9100 сертификатын талап етеді. Материалдың іздегіштігі, бірінші үлгіні тексеру және толық құжаттама әрбір компоненттің қатаң талаптарға сай келуін қамтамасыз етеді. Бұрын қарастырылған дәлдік шектері — әсіресе ультрадәл деңгейлер — қауіпсіздік абсолюттік өлшемдік дәлдікке байланысты болатын әуе-ғарыштық CNC мысалдарында жиі қолданылады.

Медициналық құрылғылар мен имплантациялық компоненттер

Медициналық қолданыстар дәлдік талаптары мен материалдық шектеулердің ерекше қиылысу нүктесін құрайды. Согласно MakerVerse , ортопедиялық импланттар нақты пациент анатомиясына сәйкес келуі тиіс, ал аз ғана өлшемдік ауытқулар ағымдағы ыңғайсыздыққа, ақауға немесе операциялық сәтсіздікке әкелуі мүмкін.

Биологиялық үйлесімділік медициналық CNC өңдеуде материалды таңдауды анықтайды. Титан импланттардың өндірісінде басымдыққа ие болады, себебі ол беріктігімен, төмен салмағымен және адам денесінің ұлпасына қабылдануымен ерекшеленеді. Кобальт-хром қорытпалары тозуға төзімділік талап ететін стоматологиялық және ортопедиялық қолданыстарда қолданылады. PEEK металл қолданылмайтын жағдайларда альтернативті шешімдер ұсынады.

Маңызды медициналық қолданбаларға мыналар жатады:

• Хирургиялық құралдар: Скальпелдер, пинцеттер, ретракторлар және сүйектік бұрғылар — дәл өлшемдерде, сүйір және тұрақты қырлармен асылған шойын болаттан өңделген; құралдар қайталанатын стерилизация циклдарына шыдай алуы керек
• Ортопедиялық имплантаттар: Дәл анатомиялық отыру үшін дәл геометриялық параметрлері қажет болатын иық және тізе буындарының алмастырулары; омыртқа таяқшалары, винттері мен пластинкалары — қатаң допусктерге сәйкес өңделген
• Тіс имплантаттары: Сүйек интеграциясын қолдайтын микромасштабты тістері мен беттік текстурасы бар титан фиксаторлары; дәл келетін беттері қажет болатын абутменттер
• Диагностикалық жабдықтар: Дәл диагностикалық нәтижелер алуға мүмкіндік беретін МРТ аппараттарының корпусы, КТ сканерлерінің компоненттері және ультрадыбыстық құрылғылардың кронштейндері

Медициналық өндірістегі беттің жабылу талаптары жиі басқа салалардан асады. Имплантациялық беттердің биологиялық үйлесімділігі үшін Ra ≤0,4 мкм болуы талап етіледі, ал көрінетін құралдардың беттері үшін тұрақты эстетикалық жабылу қажет. Медициналық құралдарды өндіру бойынша сапаны басқару жүйелерін реттейтін стандарт — ISO 13485 сертификаты.

Ауыр жабдықтар мен өнеркәсіптік машина-жабдықтар

Ауыр жабдықтардың қолданылуы CNC өңдеудің ірі масштабтағы, жоғары беріктіктегі бөлшектерді дайындау қабілетін көрсетеді. Құрылыс техникасы, қазбалық машина-жабдықтар және ауыл шаруашылығы құралдары қатты жұмыс жағдайларында да төзімді өңделген бөлшектерге сүйенеді.

Негізгі ауыр жабдықтардың қолданылуына мыналар жатады:

• Гидравликалық коллекторлар: Күрделі ішкі өткелдер дәл көрсетілген талаптарға сай құрғақ және фрезерлеу арқылы өңделеді; ағыс бақылауы үшін дәл орналасу қажет болатын қиылысу ойықтары
• Тісті беріліс қораптары: Ірі литым немесе жасалған бөлшектер подшипниктерге отырғызу және салынған беттерге арналған соңғы өңдеуден өтеді; бір реттік орнату кезінде бірнеше операциялар орындалады, бұл бір-бірімен дәл келуін сақтауға мүмкіндік береді
• Құрылымдық сақиналар мен бұрандалар: Огромдық жүктемелерге шыдайтындай етіп өңделген жоғары беріктіктегі болат бөлшектер; соңғы өлшемдерді алу үшін шлифтау қажет ететін қатты қабаттар
• Цилиндр бөлшектері: Сызықтық тығыздағыштардың жақсы жұмыс істеуі үшін цилиндрлік бөліктердің ішкі беті айна сияқты жылтырлыққа дейін өңделеді; тірек ұштары дәл резьба қосылуы үшін өңделеді

Ауыр техника бөлшектері жиі көрсетілген немесе шойындалған бастапқы бөлшектерден басталады, ал CNC-өңдеу критикалық сипаттамалардың соңғы өлшемдерін қамтамасыз етеді. Бұл гибридті тәсіл жуық-жетілдірілген пішінде дайындалу процестерінің құн тиімділігін CNC-тің дәлдігімен үйлестіреді.

Салалық талаптарды бұрынғы спецификацияларға байланыстыру

Әрбір саланың талаптарының қандай жолмен бұрын қарастырылған материалдарды таңдау мен допустимді ауытқулар принциптеріне тікелей байланысты екенін байқаңыз:

• Автокөлік: Қозғалтқыш жүйесінің беріктігі үшін болат қорытпалары (4140, 4340); салмағы маңызды бөлшектер үшін алюминий (6061); подшипниктардың отырғызуы мен гидравликалық өткелдер үшін дәл допустимді ауытқулар (±0,001")
• Аэроғарыш: Салмақты оптимизациялау үшін титан және жоғары беріктіктегі алюминий; экстремалды температурада қолданылатын никельді суперқорытпалар; ұшуға қатысты маңызды элементтер үшін ультра-дәл көрсеткіштер
• Медицина: Биологиялық үйлесімді титан және PEEK; импланттар үшін айна беттік жабыны; анатомиялық сәйкестік үшін дәл көрсеткіштер
• Құрылғылар: Жүктеме қабылдауға арналған қолданыстар үшін жоғары беріктіктегі болаттар; функционалды талаптарға сәйкес стандартты немесе дәл көрсеткіштер

Бұл салалық нақты талаптарды түсіну сізге өзіңіздің нақты қолданысыңыз үшін сәйкес материалдар, көрсеткіштер және жабындарды таңдауға көмектеседі. Алайда, тек техникалық сипаттамалар сапаны кепілдемейді — ол үшін сенімді бақылау процестері мен танылған сертификаттар қажет, оларды келесі бөлімде қарастырамыз.

Сапа бақылауы және салалық сертификаттар түсіндірмесі

Сіз дұрыс материалды таңдадыңыз, допустимды ауытқуларды анықтадыңыз және өз саласыңыздың талаптарын анықтадыңыз. Бірақ маңызды сұрақ: сіз қалай білесіз, соңғы CNC өңделген компоненттер шынымен осы талаптарға сай келетінін? Бір сәтті бөлшек келесі бөлшектің де оған сәйкес болатынын кепілдемейді. Сапа бақылауы — бұл жобалау мақсаты мен өндіріс нақтылығы арасындағы аралықты жабады.

Тексеру процестері мен салалық сертификаттауларды түсіну сізге өндіруші серіктестерді бағалауға көмектеседі және компоненттеріңіз жинақтауға дайын келетінін — қабылданбаған өнімдер қорабына емес — қамтамасыз етеді. Сенімді тұтынушыларды проблемалық жеткізілетін тауарларды жеткізетін тұтынушылардан ажырататын сапа жүйелерін талдайық.

Бірінші үлгіні тексеру және өндірісті растау

Толық өндіріске кіріспес бұрын өндірушілер бастапқы үлгілер бойынша Бірінші Үлгіні Тексеру (FAI) жүргізеді. Бұл толық тексеру өндіріс процесінің барлық талаптарға сай бөлшектерді тұрақты түрде шығара алатынын растайды. Согласно CNCFirst fAI барлық кейінгі сапа бақылауына негіз болатын тұрақты базалық деңгейді орнатады.

Толық FAI тексеруі сіздің сызбаңыздағы әрбір өлшемді, дәлдікті және беттің жабылуын көрсететін барлық талаптарды қамтиды. Тексерушілер мыналарды растайды:

• Маңызды өлшемдер: Сызбадағы талаптарға сәйкес әрбір көрсетілген өлшем тексеріледі
• Геометриялық дәлдіктер: Жазықтық, перпендикулярлық, концентрикалықтық және орындалу – GD&T талаптары бойынша расталады
• Беткі өңдеу: Профилометрлерді пайдаланып көрсетілген беттерде Ra өлшемдері алынады
• Материалды растау: Құрамы сипаттамаларға сәйкес келетінін растайтын металлургиялық сынақ есептері
• Визуалды тексеру: Беттегі ақаулар, шырыштар және сыртқы пішін бағаланады

Бірақ көптеген сатып алушылар көбінесе мынаны ұмытады: FAI жеке ғана жеткілікті емес. Өндіріс сапасының саласындағы мамандардың айтуынша, массалық өндіріс кезінде өлшемдік ауытқулар баяу жиналуы мүмкін. Бір сәтті дайын бұйым келесі бұйымның да сапалы болатынын кепілдемейді. Сондықтан бастапқы растаумен қатар үздіксіз тексеру процестері де осындай маңызды.

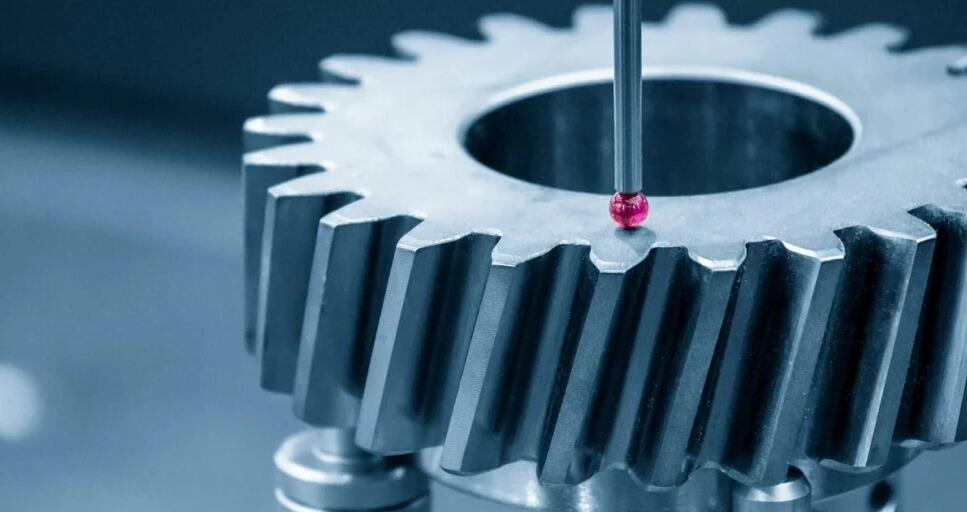

КММ тексеруі: Дәлдікпен өлшеу стандарты

Координаталық өлшеуіш машиналары (CMM) дәл бөлшектердің өлшемдік тексерілуінің алтын стандартын құрайды. Бұл күрделі жүйелер X, Y және Z осьтері бойынша беттің нүктелерін анықтау үшін зондтарды қолданады және координаталарды таңғажайып дәлдікпен жазып алады. Kesu Group деректеріне сәйкес, заманауи CMM-дер 0,5 микрон дәлдікке жетеді — бұл қолмен өлшеу құралдарының қол жеткізе алатын нәтижесінен әлдеқайда жоғары.

CMM тексеруі өндіріс барысында бірнеше мақсатқа қызмет етеді:

• БАТ тексеруі: Бастапқы үлгілер үшін толық өлшемдік есептер
• Үдеріс ішінде тексеру: Өндіріс сериясы кезінде периодты өлшеулер — ауытқуларды анықтау үшін
• Ақырғы тексеру: Жеткізуге дейін қабылдау тексеруі
• Кері инженерия: Құжаттау үшін шынайы өлшемдерді тіркеу

Координаталық өлшеу машинасы (CMM) процесі өлшенген координаталарды сіздің бастапқы CAD модельіңізбен салыстырады және конструкциялық талаптардан кез келген ауытқуларды анықтайды. Бұл мүмкіндік қолмен өлшеу іске аспайтын немесе дәл емес күрделі геометриялық пішіндер үшін ерекше маңызды болып табылады. CNC станогының компоненттері CMM тексеруі арқылы ғана дұрыс расталатын күрделі элементтерді өндіреді.

CMM-дерден басқа, сапа зертханалары қосымша тексеру құралдарын қолданады: тез тексерулер үшін калipers пен микрометрлер, профильді растау үшін оптикалық салыстырғыштар, беттің кедір-бұдырлығын өлшеу үшін беттің кедір-бұдырлығын тексерушілер және материалды растау үшін қаттылықты тексерушілер.

Статистикалық үдеріс бақылауы: Проблемаларды олар кеңейіп кеткенге дейін анықтау

Қиялдаңыз: 100 бөлшек шығарылды да, соңғы тексеруде олардың 3-і толеранстан тыс болып шықты. Қалған 97-сі де ақауларды жасыруы мүмкін. Бұл реактивті тәсіл материалды, уақытты және ақшаны құртады. Статистикалық үрдіс бақылауы (SPC) негізінен басқаша тәсілді қолданады.

CNCFirst-тің SPC талдауына сәйкес, бұл сапа басқару құралы өндіріс процесін үздіксіз бақылау мен талдау үшін статистикалық әдістерді қолданады. Өндіріс деректерін нақты уақытта жинау мен талдау арқылы SPC ақаулы бөлшектер жиналмас бұрын ауытқуларды ерте анықтайды және оларды түзетеді.

SPC қалай жұмыс істейді: операторлар кілттік өлшемдерді белгілі аралықтармен — мысалы, 5-ші, 10-шы және әрбір 25-ші бөлшек бойынша өлшейді. Бұл өлшеулер табиғи ауытқу диапазонын көрсететін бақылау диаграммаларына түсіріледі. Егер қандай да бір өлшем доптың шегіне ығысуға бастаса, дереу шаралар қолданылады: құралдың компенсациясы реттеледі, кесу жетегі ауыстырылады немесе суыту шарттары түзетіледі.

SPC-ның мәні нақты өндірістік жағдайларда айқын көрінеді. CNCFirst қазіргі таңда медициналық құрылғылардың бір тұтынушысының алдыңғы құрамдас бөлшектер жеткізушісі 92% өнімділік көрсеткен жағдайды құжаттады. SPC-ны енгізу арқылы олар құралдың қызмет ету мерзімінде 85-ші бөлшектен бастап негізгі тесіктің диаметрі баяу өсуін анықтады. Қиып алу қырлын 80-ші бөлшекке дейін ауыстыру және ығысуларды реттеу нәтижесінде өнімділік 99,7%-ға жетті — бұл шығындар мен қайта өңдеу шығындарын қатты төмендеткен күрт жақсарту болды.

SPC қиып алу операциялары кезінде құралдың тозуы, үйкеліс пен ауа температурасының өзгеруінен туындайтын жылулық кеңею, уақыт өте келе бекітпе қондырғысының босауы және материалдың қаттылығының ауытқулары сияқты көптеген көздерден туындайтын өңдеу қателерін анықтайды. Әрбір фактор жеке алғанда әлсіз көрінеді, бірақ бірігіп қолданылғанда олар өнімділікті төмендетеді. SPC бұл кішкентай ауытқуларды көрінетін және бақыланатын деректерге айналдырады.

Сіздің саланыз үшін маңызы бар сертификаттар

Сапаның сертификатталуы өндірушінің жүйелі сапа басқаруға ұмтылуын көрсетеді. Согласно Hartford Technologies соответствующие сертификаттарға ие болу — бұл сатып алушылар үшін ұйымның іс-әрекетке қабілетті екендігін бағалау кезінде, әсіресе автокөлік пен медициналық салаларда, өте маңызды фактор.

Әртүрлі салалардың сапа талаптары әртүрлі болғандықтан, оларға әртүрлі сертификаттар қажет. Әрбір сертификаттың талаптарын түсіну сізге жеткізушінің CNC өңдеу мүмкіндіктерінің сіздің қолданысыңызға сәйкес келетінін бағалауға көмектеседі.

Сертификаттау	Салаға негіз болу	Негізгі талаптар	Неліктен маңызды
ISO 9001	Жалпы өндіріс (барлық салалар)	Сапа басқару жүйесінің құжаттамасы; тұтынушыға бағытталу; үздіксіз жақсарту процестері; ішкі аудиттер	Сапа басқару негізін орнатады; тұтынушы талаптарын қанағаттандыруға жүйелі тәсілді көрсетеді; әлемдік деңгейде танылған
IATF 16949	Автокөлік	ISO 9001 стандартының барлық талаптарына қосымша: APQP/PPAP процестері; тұтынушыға тән талаптар; ақауларды болдырмауға назар аудару; тіркелген тізбекті басқару	Ірі автокөлік өндірушілері тарапынан қажет етіледі; қатаң автокөлік саласының нормаларына сәйкестікті қамтамасыз етеді; «нөл ақау» менталитетіне баса назар аударады
AS9100	Әуе және қорғаныс	ISO 9001 негізі плюс: конфигурациялық басқару; қауіптерді басқару; арнайы процестерді бақылау; толық материалдық іздегіштік	Әуе-ғарыш саласының жабдықтаушы тізбегі үшін міндетті; қауіпсіздікке әсер ететін талаптарға жауап береді; CNC машиналарының бөлшектері мен дайын бұйымдары үшін толық құжаттаманы қамтамасыз етеді
ISO 13485	Медициналық құрылғылар	Дизайндық бақылау; өнімнің толық өмірлік циклы бойынша қауіптерді басқару; стерильді өндірісті бақылау; реттеуші талаптарға сәйкес құжаттама	Медициналық құрылғыларды өндіру үшін қажет; науқастардың қауіпсіздігін басымдық ретінде қарастырады; АҚШ FDA және Еуропалық Одақтың реттеуші талаптарымен сәйкес келеді

Бұл сертификаттар сіздің компоненттеріңіз үшін шынымен не білдіреді? Олар әрбір өндіріс қадамын реттейтін құжатталған процедураларды қамтамасыз етеді. Олар іздегіштік стандарттарымен салыстырылған өлшеу құралдарын талап етеді. Олар расталған процестерді қолданатын дайындалған персоналды талап етеді. Олар қайталанатын проблемаларды болдырмау үшін түзету әрекеттерінің жүйесін талап етеді.

CNC машиналарының бөлшектері мен олар өндіретін компоненттері үшін сертификаттар ізденісті қамтамасыз етеді — яғни кез келген бөлшекті оның шикізатына, өңдеу операцияларына, бақылау жазбаларына және операторға дейін іздеу мүмкіндігі. Егер проблемалар пайда болса, осы ізденістілік тез түбірлік себептерді анықтауға және нақты түзетуші шаралар қолдануға мүмкіндік береді.

Сапа жүйелерін сатып алу шешімдеріне қосу

Сапаны бақылау тек өндіріс мәселесі емес — ол сіздің сатып алу стратегияңызға тікелей әсер етеді. Потенциалды тұтынушыларды бағалаған кезде мына сапаға байланысты факторларды ескеріңіз:

• Сертификаттауға сәйкестік: Тұтынушы сіздің саланызға қатысты сертификаттарға ие ме?
• Тексеру мүмкіндіктері: Олардың өлшем дәлдігі талаптарыңызға сай координаталық өлшеу машинасы (КӨМ) құрылғылары бар ма?
• Статистикалық процессті бақылау (SPC) енгізу: Статистикалық үдеріс бақылауы — бұл стандарттық тәжірибе ме немесе қосымша ойлау ма?
• Құжаттама тәжірибелері: Олар бақылау есебін, материал сертификаттарын және ізденістілік жазбаларын ұсына ала ма?
• Түзетуші шаралар тарихы: Сапа мәселелері пайда болған кезде олар қалай әрекет етеді?

Сапа жүйелеріне күшті инвестициялар жасайтын өндірушілер әдетте тұрақты нәтижелер береді және проблемалар туындаған кезде тиімдірек әрекет етеді. Бұл инвестициялар шығындар құрылымына да әсер етеді — бұл бізді CNC өңдеу бағасын анықтайтын факторлар мен дизайн шешімдерінің соңғы бөлшек шығындарына қандай әсер ететінін зерттеуге итермелейді.

Шығындарға әсер ететін факторлар мен дизайнды оптимизациялау стратегиялары

Шындықты айтайық: өндіріс шығындарының 80%-ға дейіні дизайн кезеңінде белгіленеді. Бұл дегеніміз — өңдеу басталғаннан бұрын сіз қабылдайтын шешімдер: материалдың таңдалуы, геометриялық күрделілік, дәлдік талаптары — сіздің CNC өңделген аяқталған өнімдерге төлейтін құныңыздың көп бөлігін анықтайды. Бұл шығындарды анықтайтын факторларды түсіну сізді пассивті сатып алушыдан жобаның экономикасын белсенді түрде бақылайтын тұлғаға айналдырады.

Жақсы жаңалық? Көптеген шығындарды үнемдеу мүмкіндіктері дизайндың өзгерістерін талап етеді, бірақ сапаны төмендетуді талап етпейді. Енді CNC өңдеу шығындарын анықтайтын негізгі факторларды және ақылды дизайн шешімдерінің бюджетті қалай бақылауға көмектесетінін қатты талдайық.

CNC өңдеу құнын анықтайтын не?

RapidDirect-тің құнын талдауына сәйкес, CNC бөлшектерінің құны қарапайым формула бойынша есептеледі:

Жалпы құны = Материал құны + (Өңдеу уақыты × Машина ставкасы) + Дайындық құны + Жабдықтау құны

Әрбір элемент сіздің нақты жобаңызға байланысты әртүрлі үлес қосады. Бұл компоненттерді түсіну сізге оптимизациялық шараларды қайда қолданған кезде ең көп үнем болатынын анықтауға көмектеседі.

Материалды таңдау және қалдықтар: Бастапқы материалдың құны фунтқа келетін бағадан тыс құнды қамтиды. Ірі бөлшектер немесе үлкен қорға қажеттілік туғызатын конструкциялар материалдың пайдаланылуын және қалдықтардың мөлшерін арттырады. Fathom Manufacturing дерегіне сәйкес, қаттырақ және сирек кездесетін материалдар құралдың тозуын және өңдеу уақытын әлдеқайда арттырады. Титаннан жасалған CNC машина бөлшегі алюминиймен салыстырғанда үш есе қымбат болуы мүмкін — тек титанның бағасы жоғары болғандықтан емес, сонымен қатар оны өңдеу баяу жүреді және құралдарды тез тозықтырады.

Өңдеу күрделілігі мен цикл уақыты: Бұл фактор әдетте жалпы құнын анықтайды. Күрделі геометриялық пішіндер қосымша құралдың қозғалыс траекториясын, баяу қиылу жылдамдығын және жиі құрал ауыстыруды қажет етеді. Терең ойыстар, жұқа қабырғалар және күрделі элементтер барлығы станокта өңдеу уақытын ұзартады. RapidDirect деректеріне сәйкес күрделілікті арттыратын элементтерге мыналар жатады:

• Кіші диаметрлі құралдармен бірнеше тереңдік өтпелерін талап ететін терең қуыстар
• Ауытқуды болдырмау үшін жеңіл кесулерді талап ететін жұқа қабырғалар
• Кішігірім фрезалар мен баяу берілістерді мәжбүрлейтін тар ішкі бұрыштар
• 5 осьті өңдеу немесе арнайы құралдарды қажет ететін ішкі шығыңқылықтар
• Элементтер бір бағыттан қол жетімді болмаған кезде бірнеше орнатулар

Дәлдік талаптары: Жоғарыда қарастырылған дәлдік талаптары тікелей құнға әсер етеді. Стандартты дәлдік (±0,005") ешқандай арнайы шараларды қажет етпейді. Жоғары дәлдік (±0,001") баяу берілістерді, жіңішке тазалау өтпелерін және тексеру уақытын ұзартуды талап етеді. Аса жоғары дәлдік талаптары өңдеу құнын екі немесе үш есе арттыруы мүмкін шлифтау операцияларын қажет етеді.

Саны және бастапқы орнату шығындары: Орнату шығындары — CAM бағдарламалауы, құрылғыларды орнату, құралдарды дайындау және бірінші үлгіні тексеру — сіз қанша бөлшек тапсырсаңыз да тұрақты қалады. Бұл санына қарай әр бірлікке келетін құнында айтарлықтай айырмашылықтар туғызады:

Көлемі	Әр бөлшекке шаққандағы дайындау құны	Салыстырмалы бірлік бағасы
1 ДАНА	$300.00	Енбейім
10 дана	$30.00	Жогары
50 таңбалау	$6.00	Орташа
100 дана	$3.00	Төмен
500 дана	$0.60	Ең төменгі практикалық мән

Бұл прототиптердің өндірістік серияларға қарағанда әр бірлігіне келетін құнынан әлдеқайда қымбат болуын түсіндіреді. Көптеген механикалық өңдеу компоненттері үшін ең тиімді көлем 50–500 дана арасында болады, мұнда орнату шығындары өндіріс қуатын асырмай, тиімді таратылады.

Қосымша жабдықтау операциялары: Кейінгі өңдеу шығындары беттің ауданына, күрделілігіне және талаптарына байланысты қосылады. Fathom компаниясының айтуынша, кесінділерді тазарту, жылумен өңдеу, металлдың бетін плакеттеу және бояу сияқты қосымша операциялар жалпы шығындарды әлдеқайда көтеруі мүмкін. Жобалау кезінде жабдықтау талаптарын ескеріңіз — қорғаныс қабатын қажет етпейтін басқа материалды таңдау мүмкін бе?

Құндық тиімді өндіруді қамтамасыз ету үшін жобаны оптимизациялау

Енді сіз құнын анықтайтын факторларды түсінгенсіз, сондықтан қызмет көрсету қабілетін төмендетпей, оны қалай азайтуға болатынын қарастырайық. Elimold-тың DFM талдауына сәйкес, өндіріске ыңғайлы дизайны (DFM) принциптері бөлшектерді ең тиімді және экономикалық тұрғыдан тиімді әдіспен сенімді түрде шығаруға мүмкіндік береді.

Құндылықты оптимизациялау стратегияларын дизайн сатысында қолданыңыз:

• Геометрияны ықшамдау: Функционалды мақсаттарға қызмет етпейтін элементтерді жойыңыз. Әрбір қосымша қалта, контур немесе деталь фрезерлеу уақытын ұзартады.
• Ішкі радиусты арттырыңыз: Үлкен бұрыштық радиустар көлемі үлкен фрезалардың жылдам қиып алуына мүмкіндік береді. Сіздің дизайндағы рұқсат етілетін ең үлкен радиусты көрсетіңіз.
• Стандартты құрал-жабдықтарға сәйкес құрастыру: Жиі қолданылатын бұрғылау өлшемдерін, стандартты резьба қадамдарын және қабылданған тереңдіктерді қолданыңыз. Таңдаулы құралдар құны мен жеткізу мерзімін арттырады.
• Астынан қию элементтерінен аулақ болыңыз: 5 осьті фрезерлеуді немесе арнайы кескіштерді қажет ететін элементтер құнын қатты арттырады. Мүмкіндігінше оларды екі қарапайым бөлшекке қайта жобалаңыз.
• Қажетсіз дәлдіктерді жеңілдетіңіз: Тек функционалды элементтерге ғана жоғары дәлдікті қолданыңыз. Жалпы дәлдіктер (ISO 2768-m) көптеген өлшемдер үшін жарамды.
• Материалдың өңделу қабілетін ескеріңіз: Сіздің талаптарыңызға сай материалдар ішінен өңдеуге оңай болатын маркаларды таңдаңыз. Еркін өңделетін латунь стандартты латуньге қарағанда тезірек кесіледі; 6061 алюминий 7075-ке қарағанда тиімдірек өңделеді.
• Стандартты қойма өлшемдеріне сәйкес жобалаңыз: Жиі қолданылатын сым немесе тақта өлшемдеріне сәйкес келетін бөлшектер материалдың шығынын және шикізат құнын азайтады.

Жеткізу мерзімінің талаптары да бағаға маңызды әсер етеді. Тез жеткізу бойынша тапсырыстар өндіріс кестесін бұзып, артық уақытта жұмыс істеуді талап ететіндіктен, қосымша ақы төленеді. Алдын ала жоспарлау және стандартты жеткізу мерзімін – әдетте CNC өңдеу өнімдері үшін 2–3 апта – қолдану шығындарды болжанымды ұстайды.

Үлкен бөлшектерді CNC өңдеу кезінде қосымша ескертулер қажет. Өлшемі үлкен компоненттерге сағатына құны жоғары арнайы жабдықтар қажет болуы мүмкін. Бөлшектің өлшемі ұлғайған сайын материалды тасымалдау, бекітпе құрылғысын жобалау және бақылау күрделенеді.

Тәжірибелік үлгіден сериялық өндіріске көшу: өтуді басқару

Прототиптау үшін қажетті өңделген бөлшектер шығару талаптарынан негізінен ерекшеленеді. Прототиптардың саны әдетте 5–10 данадан аспайды, сондықтан дайындық шығындары негізгі фактор болып табылады. Бұл кезеңде өндіріс шығындарын оптимизациялауға қарағанда, өзіңіздің дизайныңызды растауға назар аударыңыз.

Дизайндар тұрақтана бастағаннан кейін өндіріс жоспарлауы теңдеуді өзгертеді. 50–500 дана көлемінде шығарылатын өнімдердің бір данасына келетін шығындар әлдеқайда төмендейді, себебі дайындық шығындары көбірек бөлшекке таратылады. Прототиптар үшін мағынасыз болатын құрал-жабдықтарға инвестициялар өндіріс көлемінде экономикалық тиімділік береді.

Ақылды сатып алушылар бұл даму процесін стратегиялық түрде пайдаланады:

• Прототип сатысы: Бір данасына келетін жоғары шығындарды қабылдаңыз; жылдам итерациялау мен дизайнды растауға басымдық беріңіз
• Өндіріске дейін: DFM пікірлерін пайдаланып дизайндарды жетілдіріңіз; көлемді шығаруға кірісу алдында қымбат тұратын элементтерді жойыңыз
• Өндірісі: Спецификацияларды бекітіңіз; бір данасының экономикалығын максималды деңгейге көтеру үшін партия өлшемдерін оптимизациялаңыз

RapidDirect дерегіне сәйкес, автоматтандырылған DFM тексеру құралдары қазір толықтай өндірілетін детальдардың проблемаларын — жұқа қабырғалар, терең тесіктер және 5 осьті өңдеуді талап ететін элементтерді — дереу анықтайды, ол инженерлерге тапсырыс берілмейінше өз дизайндарын түзетуге көмектеседі. Бұл бастапқы кері байланыс процестің кейінгі сатысында қымбатқа түсетін ашылуларды болдырмауға көмектеседі.

Құнын анықтағаннан кейін, негізгі сұрақ мынаған айналады: CNC өңдеу әдісі қашан басқа өндіріс әдістерімен салыстырғанда экономикалық тұрғыдан тиімдірек болады? Осы салыстыру әрбір жобаның нақты талаптарына сәйкес дұрыс өндіріс әдісін таңдауға көмектеседі.

CNC өңдеу мен құю, соғу және қосымша өндіріс

Сіз CNC өңдеу шығындарын анықтайтын факторларды меңгердіңіз. Бірақ бұдан да маңызды сұрақ: сіздің жобаңыз үшін мүлдем CNC өңдеу қолдану керек пе? Кейде жауап «жоқ» болады. Жоғары көлемдер үшін тозаңдау әдісі тиімдірек экономикалық нәтиже беруі мүмкін. Соғу әдісі басқаларға қарағанда жоғары беріктік қамтамасыз етуі мүмкін. 3D-баспа геометриясы құрал-саймандар бюджетіңіздің шегінен шығуы мүмкін детальдарды дайындауға мүмкіндік береді. Әрбір өндірістік әдістің қай жағдайда тиімді екендігін түсіну сізге сапа мен құнды оптималды түрде теңестіретін шешім қабылдауға көмектеседі.

Сәйкес BDE Inc. , өндірістік процесті таңдау үшін әрбір әдістің техникалық негізін түсіну қажет. Сіз өзіңіздің нақты талаптарыңызға сәйкес келетін әдісті анықтау үшін осы альтернативаларды CNC өңделген бөлшектермен салыстырайық.

CNC өңдеу басқа әдістермен теңестірілетін бір нұсқа емес — ол белгілі бір қолданыстар үшін «алтын стандарт» болып табылады.

CNC өңдеу басқа әдістердің белгілі бір жағдайларда қиындыққа ұшырататын артықшылықтарға ие. Осы күшті жақтарды түсіну сізге қашан өңдеу сіздің ең жақсы таңдауыңыз болатынын және қашан альтернативаларды қарастыру керектігін анықтауға көмектеседі.

Материалдардың көптүрлілігі ешқандай шектеусіз. Дәлірек айтқанда, құйма немесе 3D-баспа сияқты әдістер сізді белгілі бір қорытпалар отрядына немесе қоректендіру материалдарына шектейді, ал CNC-фрезерлеу әдісі тәжірибеде кез келген өңделетін материалды өңдей алады. Сізге экзотикалық титан қорытпасынан CNC-бөлшек керек пе? Фрезерлеу әдісі жұмыс істейді. Химиялық төзімділік үшін PEEK керек пе? Ешқандай проблема жоқ. Бұл икемділік қолданылатын талаптар ерекше материалдық сипаттамаларды қажет еткен кезде өте бағалы болып табылады.

Дәлдік басқа әдістерден асады. Jiga компаниясының салыстырмалы талдауына сәйкес, CNC-фрезерлеу әдісі кіші элементтер бойынша ±0,01 мм дейінгі дәлдікке жетеді, ал одан да жоғары дәлдік қосымша құнға қол жеткізілуі мүмкін. Бұны 3D-баспаның әдеттегі ±0,05–0,3 мм немесе құйманың ±0,5 мм дәлдігімен салыстырыңыз — сонда өте маңызды орындалу талаптары бар бөлшектер үшін фрезерлеудің неге қажет екендігін түсінесіз.

Беттің жағы қолданысқа дайын келеді. Токарьлау процесінен кейін өңделген беттердің кедір-бұдырлығы Ra 0,4–1,6 мкм құрайды. Қосымша өндіріс әдісімен алынған бөлшектерде қабаттардың сызықтары пайда болады, оларды жою үшін кеңінен қосымша өңдеу қажет. Дәл осы сапа деңгейіне жету үшін құймаларды тегістеу мен полировкалау керек. Беттің көркемдік немесе функционалдық талаптары маңызды болған кезде CNC-станокта өңделген бөлшектер жиі қосымша операцияларды мүлдем өткізбейді.

Толық изотропты материал қасиеттері. Көптеген инженерлер назар аудармайтын нәрсе: 3D-басылған металл бөлшектер анизотропты қасиеттерге ие — бір бағытта басқаларына қарағанда берікірек. Қатты шикізаттан CNC-станокта өңделген бөлшектер аналық материалдың барлық бағыттағы толық беріктік сипаттамаларын сақтайды. Жүктемелі қолданыста бұл айырмашылық өте маңызды.

Келесі жағдайларда CNC өңдеуін таңдаңыз:

• ±0,05 мм-ден төмен дәлдікті талап ететін шектеулер
• Кеңінен қосымша өңдеуге қажеттілік болмайтын салыстырмалы тегіс беттік жағындыру
• Барлық жүктеу бағыттарында толық механикалық қасиеттер
• Құю спектрлерінде немесе 3D-басылу үшін қолданылатын қоректендіру материалдарында қолжетімді емес материалдар
• Құрал-саймандарға инвестициялардың өзін қайтару мүмкін емес төмен немесе орта деңгейдегі көлемдер
• Қалып өзгерістерін күтудің қажеті болмайтын тез дизайн итерациялары

Альтернативті өндіріс әдістері: Олар қашан мағыналы?

ҚҰЙМА ішкі қуыстары бар күрделі пішіндерді жоғары көлемде өндіруге өте жақсы қолданылады. BDE Inc. деректеріне сәйкес, құйма өндірісінде балқытылған металл қалып ішіне қысым арқылы енгізіледі, бұл мыңдаған бөлшек бойынша өте жақсы қайталанушылыққа қол жеткізуге мүмкіндік береді. Құрал-жабдыққа жұмсалатын қаржы — көбінесе $10 000–$100 000 — тек үлкен көлемде өндірілген бұйымдарға ғана тиімді.

Қашан құю токарьлауға қарағанда тиімдірек?

• Жылдық өндіріс көлемі 1 000 данадан асады
• Күрделі ішкі геометриялар кең көлемді токарьлауды қажет етеді
• Жұқа қабырғалы конструкциялар дәстүрлі кесу әдістерін қиындатады
• Токарьлаудан пайда болатын материалдың шығыны 80% немесе одан да көп болады

Дегенмен, құйма бөлшектердің критикалық беттерінде әдетте CNC өңдеуі қажет — бұл құю жуық-жеткілікті пішін береді де, токарьлау дәлдікті қосады деп айтуға болатын гибридті жұмыс құбылысын құрады.

Соғу жоғары кернеулерге ұшырайтын қолданбалар үшін жоғары деңгейдегі механикалық қасиеттер береді. Бұл процессте тақырыптық құрылым жүктеме бағыттары бойынша реттеледі, сондықтан оған сәйкес токарьлау арқылы дайындалған бөлшектерден күштірек бөлшектер алынады. Автомобильдегі иілгіштер, әуе-ғарыш саласындағы конструкциялық қоспалар мен ауыр жабдықтардың сақиналары жиі CNC өңдеу операцияларымен соңғы өлшемдерді қосу алдында штамптау арқылы дайындалады.

Содан кейін CNC құралдың траекториясы штампталған заготовкадан минималды мөлшерде материалды алып тастайды, бұл кезде пайдалы тақырыптық құрылым сақталып, дәл толеранцияларға қол жеткізіледі. Бұл комбинация қаттылық пен дәлдікті бірдей қамтамасыз етеді.

3D Баспа (Қосымша Өндіріс) бөлшектерді қабаттап құрады, сондықтан кез келген таңбалы өңдеу процесімен алу мүмкін емес геометрияларды жасауға болады. Jiga компаниясының айтуынша, қосымша өндіріс күрделі ішкі сипаттамаларды – мысалы, суыту каналдарын, салмақты азайту үшін торлы құрылымдарды және топологиялық талдау арқылы оптимизацияланған органикалық пішіндерді жасауда өте тиімді.

CNC-тің өңдеу мысалдары қандай да бір қолданыста қосылған өндірістің жеткізетін нәтижесін қайта жасай алмайды. Мысалы, қысымның төмендеуін азайтатын ішкі өткелдері бар гидравликалық коллектор — бұл 3D-баспа оны тікелей жасайды, ал өңдеу үшін оптималды ағыс сипаттамаларынан кем болатын бірнеше қиылысатын бұрғыланған тесіктер қажет болар еді.

3D Баспа Қашан Тандалады:

• Ішкі каналдар немесе қуыстарды өңдеу мүмкін емес
• Тәжірибелік үлгілердің (1–10 дана) саны құрылымдық шығындарды оправдандай алмайды
• Салмағы жеңіл торлы құрылымдар беріктікті сақтай отырып, салмақты азайтады
• Жылдам дизайн қайталануы бір бұйымға кететін шығыннан гөрі маңыздырақ
• Бөлшек біріктіру көптеген компоненттерді жалғыз баспаға біріктіреді

Молдыру арқылы өндіру жоғары көлемді пластик өндірісінде басымдыққа ие болады. Бір рет калыптар жасалғаннан кейін (әдетте $5 000–$50 000), бір бұйымға кететін шығын әлдеқайда төмендейді — кейде центтік деңгейге дейін. Ондаған немесе миллиондаған пластик бөлшектері қажет болған жағдайда инжекциялық формалау CNC-өңдеуге қарағанда құрал-жабдыққа кететін инвестицияға қарамастан, экономикалық тұрғыдан тиімдірек.

Өндіріс әдістерін салыстыру: Шешім қабылдау үшін негіз

Бұл салыстыру кестесі сізге қай процесстің сіздің жоба талаптарыңызға сай келетінін бағалауға көмектеседі:

Әдісі	Ең жақсы көлем ауқымы	Типтік шамалар	Материалдардың таңдауы	Заманауи мезгіл
CNC Машиналық өңдеу	1–500 дана (идеалды ауқым: 10–200)	±0,01–0,05 мм — стандартты дәлдік; ±0,005 мм — жоғары дәлдік	Барлық токарлық өңделетін металдар, пластиктер, композиттер	әдетте 1–3 апта; қысқа мерзімді тапсырыстар үшін — күндермен
Штамповке под давлением	1 000–1 000 000+ дана	құймада ±0,1–0,5 мм; өңдеуден кейін — тағы да дәлірек	Алюминий, мырыш, магний қорытпалары	қалыптарды дайындауға 8–16 апта; өндіріс циклына — күндермен
Инвестицияларға күш жасау	100–10 000 дана	±0,1–0,25 мм	Сталь мен титан сияқты көптеген құйма қорытпалары	үлгіні әзірлеу кіретін 4–8 апта
Соғу	500-100 000+ дана	±0,5-2 мм (құйма күйінде); жабдықтау қажет	Болат, алюминий, титан, мыс қорытпалары	қалыптар үшін 6-12 апта; өндіріс әрі қарай тездетіледі
Металл 3D баспа (DMLS/SLM)	1–100 дана	±0,05-0,3 мм; кейінгі механикалық өңдеу жиі қажет	Коррозияға төзімді болат, титан, алюминий, инконель	күрделілігіне байланысты 1-3 апта
Полимерлік 3D баспа (SLS/FDM)	1-500 дана	±0,1-0,5 мм	Нейлон, АБС, ПЭЭК, ТПУ, әртүрлі смолалар	Бірнеше күннен 2 аптаға дейін
Молдыру арқылы өндіру	5 000-10 000 000+ дана	±0,05-0,1 мм	Термопластикалық және термореактивті полимерлер, кейбір композиттер	қалыптарды дайындауға 4–12 апта; өндірістік цикл үшін сағат

Гибридтік өндіріс тәсілдеріне

Тәжірибелі өндіріс инженерлерінің білетіні: ең жақсы шешім жиі бірнеше әдістердің қосындысы болып табылады. BDE Inc. дерегіне сәйкес, гибридті өндірісті интеграциялау әрбір әдістің күшті жақтарын пайдаланады және олардың жеке кемшіліктерін азайтады.

Таралған гибридті жұмыс ағымдары:

Дөкпе құю плюс CNC өңдеу: Күрделі пішінді экономикалық тұрғыдан тиімді түрде құйыңыз, сосын маңызды беттестік беттерді нақты допусктерге өңдеңіз. Автомобиль двигателінің блоктары, сорғы корпусы және беріліс қораптары осы үлгіні қолданады. Құю процесі материалдың 80%-ын төмен құнымен алып тастайды; ал механикалық өңдеу қажетті дәлдікті қамтамасыз етеді.

Дәнекерлеу плюс CNC механикалық өңдеу: Беріктік үшін дәнекерлеу, дәлдік үшін механикалық өңдеу. Аэроғараждың жерге қону құрылғыларының бөлшектері, автомобильдің иілгіш валдары және ауыр жабдықтың сақиналары дәнекерленген бөлшектерден басталады. CNC операциялары тіректердің беттерін, тісті элементтерді және дәл келетін беттестіктерді құрады, бірақ дәнекерлеудің жоғары сапалы дән құрылымын бұзбайды.

3D-баспа плюс CNC өңдеу: Күрделі геометриялық пішіндерді басып шығарыңыз, содан кейін маңызды беттерді өңдеңіз. Металл қосымша әдіспен дайындалған бөлшектер әдетте соңғы өңдеуді талап етеді — қолдау элементтерін алып тастау, қалдық керілулерді жою, бетті жақсарту. Функционалды интерфейстерге CNC өңдеу операцияларын қосу қосымша шығындарды аз ғана көтереді, бірақ өлшемдік дәлдікті әлдеқайда жақсартады.

Jiga компаниясының айтуынша, күрделі элементтер үшін қосымша әдістерді, ал маңызды беттер үшін CNC өңдеуді қосатын гибридті жұмыс істеу әдістері жиі ең тиімді нәтижелерді береді. CNC құралы басып шығарылған заготовкадан минималды мөлшерде материал алады және тек жоғары дәлдік немесе салыстырмалы тегіс беттерді өңдейді.

Дұрыс технологиялық шешім қабылдау

Өндіріс нұсқаларын бағалаған кезде осы шешім қабылдау критерийлерін келесі ретпен қарастырыңыз:

1. Көлемдік талаптарды анықтаңыз: Төмен көлемдер CNC өңдеу немесе 3D баспаға қолайлы. Жоғары көлемдер шығындарды көлікке, соғуға немесе инжекциялық прессовкаға ыңғайлы етеді.
2. Геометриялық күрделілікті бағалаңыз: Ішкі элементтер мен органикалық пішіндер қосымша әдістерге немесе көлікке бағытталады. Қолжетімді беттері бар призматикалық геометриялар өңдеуге қолайлы.
3. Материалдық талаптарды растаңыз: Ерекше қорытпалар немесе жоғары өнімділікті полимерлер кейбір процестерді жойып жіберуі мүмкін. CNC-тің өңдеуі ең кең ауқымды процестерді қамтиды.
4. Допуск талаптарын бағалаңыз: Қатаң сипаттамалар CNC-тің өңдеуіне қолайлы. Жеңілдетілген талаптар басқа әдістерді қолдануға мүмкіндік береді.
5. Уақыт шектеулерін ескеріңіз: Өңдеу төмен көлемдер үшін ең тез нәтиже береді. Құйма және пластикалық өңдеу үшін құрал-саймандарды дайындау уақыты қажет, бірақ сериялық өндірісті тездетеді.
6. Жалпы шығынды есептеңіз: Құрал-саймандардың амортизациясын, материалдың шығынын, соңғы өңдеуді және сапа тәуекелін — тек ұсынылған бір бұйымның бағасын емес — есепке алыңыз.

CNC қолданысының мысалдары дәлдік, материалдың икемділігі немесе орташа көлемдер шешім қабылдауды анықтайтын әртүрлі жағдайларды қамтиды. Бірақ альтернативалық әдістердің қашан тиімдірек болатынын түсіну және әртүрлі әдістердің ең жақсы жақтарын біріктіретін гибридтік тәсілдерді қашан қолдану керектігін анықтау — стратегиялық өндірістік шешімдерді автоматты түрде таңдалған шешімдерден ажыратады.

Процесті таңдау түсінілгеннен кейін соңғы қиындық — компоненттеріңіздің талап ететін сапасын, дәлдігін және құнын қамтамасыз ете алатын өндірістік серіктес табу.

Сіздің компоненттеріңіз үшін дұрыс өндірістік серіктес таңдау

Сіз материалдарды анықтадыңыз, допустимдік шектерді белгіledіңіз және ең тиімді өндірістік процесті таңдадыңыз. Енді сіздің жобаңыз сәтті өтеді ме немесе қиындықтарға ұшырайды ма — осы шешімге байланысты. Zenith Manufacturing-ның жабдықтау бағдарламасына сәйкес, дұрыс емес CNC станок цехын таңдау жобаңызды тоқтатуы мүмкін, тіпті прототип идеалды көрінсе де.

Мұның қатты шындығы: ең арзан баға әдетте ең төмен жалпы шығынды қамтамасыз етпейді. Сапа мәселелері, қарым-қатынас кешігулері және өндірісті масштабтау кезіндегі сәтсіздіктер арқылы жасырын шығындар жиналады. Шынайы өндірістік серіктес — бұл тек металл кесуге ғана шектелмейді; ол сіздің дизайндарыңызды оптималдауға, өндіріске дейін мәселелерді анықтауға және прототиптен көлемді өндіріске дейін қиындықсыз масштабтауға көмектеседі.

Өндірістік серіктестерді бағалау

CNC компоненттеріңізге потенциалды тәрбиешілерді бағалаған кезде, баға парағынан тыс қараңыз. LS Manufacturing-ның дәлме-дәл өңдеу бойынша нұсқаулығына сәйкес, серіктес таңдау үшін қабілеттілігін, сенімділігін және серіктестік жалпы құнын бағалау қажет — тек уәде берумен шектелмеу керек.

Бұл негізгі бағалау критерийлерінен бастаңыз:

• Техникалық мүмкіндіктер: Тәрбиешінің жабдықтарының сіздің талаптарыңызға сәйкес келетінін растаңыз. Геометрияңызға қажетті көп осьті станоктарды олар қолдана ма? Олардың CNC станогының қозғалыс дәлдігі сіздің шектеулеріңізге сәйкес келе ме? Станоктардың жасын, қабілеттілігін және дәлдік бағаларын көрсететін жабдықтар тізімін сұраңыз.
• Сапа сертификаттары: Саладағы қолданысқа ие аттестаттар жүйелі сапа басқаруын көрсетеді. ISO 9001 жалпы өндіріс үшін негізгі деңгейді қамтамасыз етеді. IATF 16949 аттестаты автокөлік тізбегі үшін міндетті — ол қатаң салалық нормаларға сәйкестікті қамтамасыз етеді және ақауларды болдырмауға назар аударады. AS9100 аэроғарыш саласын, ал ISO 13485 медициналық құрылғыларды өндіруді реттейді.
• Саладағы тәжірибе: Сіздің саланызда ұқсас CNC станок бөлшектерін шығаратын тәжірибелі тәрбиеші сіздің кездесетін ерекше талаптарыңызды түсінеді. Ұқсас жобалардан жағдайлардың зерттелуін немесе сілтемелерді сұраңыз. Тәжірибелі серіктестер мәселелер пайда болғаннан бұрын оларды алдын ала болжайды.
• Процестерді басқару: Статистикалық үдеріс бақылауы (SPC) сапаны үнемі бақылайтын өндірушілерді тек соңында тексеретіндерден ажыратады. SPC-бақыланатын үдерістер өндіріс кезінде ауытқуларды анықтап, оларды ақаулы бөлшектер жиналмас бұрын түзетеді.
• Тексеру жабдықтары: Координаталық өлшеу машинасы (CMM) мүмкіндіктері, беттің тегістігін өлшейтін құралдар мен калибрленген өлшеу құралдары сіздің техникалық талаптарыңызға сәйкес келуі тиіс. ±0,001" дәлдікке ұсыныс беретін тәрбиешінің осы өлшемдерді сенімді түрде тексеруге қабілетті жабдығы болуы керек.
• Байланыс жауапкершілігі: Zenith Manufacturing компаниясының айтуынша, техникалық мәселелер туындаған кезде сіз кіммен сөйлесетініңізді білуіңіз керек. Арнайы жоба басқаруы, инженерлік қолдау қолжетімділігі және техникалық сұрақтарға берілетін жауаптардың әдеттегі уақыты туралы сұраңыз.

Фрезерлеу станогы операциялары үшін бөлшектер маңызды, бірақ кесуден кейінгі процестер де соншалықты маңызды. Кесілген беттердің шеттерін тегістеу мүмкіндіктерін, беттің жабдықталу нұсқаларын және қоймаға орналастыру тәжірибелерін бағалаңыз. Бұл кейінгі өңдеу қадамдары жиі-жіелі компоненттердің жинақтауға дайын келуін немесе қосымша өңдеуді қажет етуін анықтайды.

Тараптардың мүмкіндіктерін жобаның талаптарымен салыстыру

Әрбір өндіруші әртүрлі жұмыстарды жасауда бірдей жоғары деңгейде маман емес. Тәжірибелік үлгілерді дайындау саласындағы мамандар жылдамдық пен икемділікке бағытталған — олар тез айналым уақыты мен дизайндың қайталануында жақсы көрсетеді. Өндіріске бағытталған өндіріс орындары үлкен көлемдерде тұрақтылық пен өндірістің құн тиімділігінде жоғары көрсеткішке ие болады. Жобаңыздың кезеңіне қатысты дұрыс емес серіктесті таңдау қиындықтарға әкеледі.

Бұл мүмкіндік сәйкестіктерін қарастырыңыз:

• Тәжірибелік үлгілерді дайындау қажеттіліктері: Шығарылатын өнімнің өндірілуіне қолайлылық туралы инженерлік пікір алу, тез бағалау жасау және икемді жоспарлау мүмкіндігі бар тараптарды іздеңіз. Апталармен емес, күндермен өлшенетін әкелу мерзімдері жылдам дизайн қайталануына мүмкіндік береді.
• Төмен көлемді өндіріс (50-500 дана): Тиімді орнату тәжірибелерін, процестің құжаттамасын және тұрақты сапа жүйелерін іздеңіз. Бірінші үлгіні тексеру протоколдары стандарттық тәжірибе болуы керек.
• Жоғары көлемді өндіріс (500+ дана): Қуаттылықты, статистикалық процессті бақылауды (SPC) енгізуді және жабдықтаушы тізбегінің тұрақтылығын басымдық ретінде қарастырыңыз. Автоматтандырылған тексеру, қараңғыда жұмыс істейтін станоктар қабілеті және құжатталған процестік бақылаулар маңызды болып табылады.

PEKO Precision-ның жабдықтаушыларды бағалау негізіне сәйкес, әрбір қолжетімділік қосымша қауп-қатерлер туғызады. Жабдықтаушылар өз ішінде көбірек жұмыс істесе, әдетте олар тезірек итерациялар, қатаңырақ сапа бақылауы және ұйымдастырылған ынтымақтастық ұсынады. Машина бөлшектерінің жабдықтаушыларын бағалай отырып, олардың вертикалды интеграциясын түсініңіз — олар маңызды процестерді өз қарамағында ұстайды ма немесе кеңінен субподрядқа береді ме?

Прототиптен массалық өндіргішке дейін

Мұнда көптеген жабдықтау стратегиялары сәтсіз аяқталады: тәжірибелік үлгілерді дайындау мен сериялық өндірісті жеке-жеке тағайындалған жеткізушілер ретінде қарау. Zenith Manufacturing компаниясының айтуынша, ең қауіпті ауысу — тәжірибелік үлгіден төмен көлемді өндіріске өту кезінде болады. Бір данада идеалды көрінетін бөлшек, процестің ауытқуларын тәжірибелік үлгі анықтай алмағандықтан, жүз данада істемей қалуы мүмкін.

Шешімі қандай? Тек бөлшектерді ғана емес, өндіріс процестерін де растау үшін тәжірибелік үлгілерді пайдаланатын өндірушілермен серіктестік орнатыңыз. Zenith-тің талдауына сәйкес, сіз бірінші тәжірибелік үлгіні тапсырған кезде өндіріс қабілетін тексеруге тиіссіз. Өндіріс әдістерін ескере отырып тәжірибелік үлгілер жасайтын серіктес сізді масштабтау кезінде қымбатқа түсетін сурприздан сақтайды.

Бұл практикада қалай көрінеді? Төмендегі қызметтерді ұсынатын жеткізушыларды іздеңіз:

• Өндіріске ыңғайлы дизайн (DFM) бойынша кері байланыс: Саладағы зерттеулерге сәйкес, өнімнің шығынының 80%-ға дейіні дизайн кезеңінде белгіленеді. Өндіріс басталмас бұрын DFM талдауын ұсынатын серіктестер сізге ақша үнемдейді және болашақтағы ақауларды болдырмауға көмектеседі.
• Біріктірілген сапа басқару жүйелері: Бірінші прототиптан толық өндіріске дейін бірдей бақылау протоколдары, процестік бақылаулар және құжаттама стандарттары қолданылуы тиіс.
• Кеңейтілетін сыйымдылық: Тағайындалған көлемді тұтыну кезінде сапаның төмендеуі немесе жеткізу мерзімінің ұзаруы болмайтынын тәжірибелі тұтынушыға растаңыз.
• Жылдам жеткізу мерзімдері мен өндірістік сенімділік: Кейбір өндірушілер жылдамдыққа маманданған. Мысалы, Shaoyi Metal Technology компаниясы автомобильдік CNC өңделген компоненттерді бір жұмыс күні ішінде жеткізу мерзімімен, сонымен қатар IATF 16949 сертификатын және SPC-бақыланатын процестерді сақтай отырып, өндіреді. Олардың мамандығы шасси жинақтары мен қосымша металдық бұйымдарды қамтиды — бұл масштабтау қаупін азайтатын прототиптен өндіріске дейінгі қабілетті көрсетеді.

Жеткізу мерзімін ескеру және жалпы шығындардың нақтылығы

Жеткізу мерзімі тек жоба кестесіне ғана әсер етпейді — ол тікелей бағаға да әсер етеді. Тез тапсырыстар өндірістік жоспарлауды бұзуына байланысты қосымша ақы талап етеді. Стандартты жеткізу мерзімдері (әдетте 2–3 апта) шығындарды болжанымды ұстайды, ал үдетілген тапсырыстар 25–50% қосымша ақы қосуы мүмкін.

Zenith Manufacturing компаниясының айтуынша, сатып алу топтары жиі бірлік бағаға назар аударып, ең қымбат айнымалыны — сіздің инженерлік басқару уақытыңызды ескермейді. "Жалпы шығындардың қате түсінігі" дегеніміз — коммуникациялық қосымша жұмыстар, сапа мәселелері және қайта жасау циклдарын ескермей, ұсынылған бағаларды салыстыру. Жауап беруге дайын, сапаға көңіл білдіретін тараптан бір бөлшектің бағасындағы оңаша өсу жиі жалпы жобалық шығындарды төмендетеді.

Ұсынылған бағаларды бағалаған кезде мына жалпы шығын факторларын ескеріңіз:

• Баға сұрауының айқындығы: Баға бөлінісінде материал, өңдеу, жабыну және бақылау жеке көрсетілген бе? Белгісіз бағалар кейіннен сурприз тудырады.
• Сапа құжаттамасы: Бақылау есептері, материалдың сертификаттары және бірінші үлгі бойынша құжаттама қосымша төлемсіз қосылған ба?
• Инженерлік қолдау: Тарап DFM (Детальдың өндіріске жарамдылығы) бойынша кеңестерді алдын ала ұсынады ма, әлде әрбір сұрақ үшін қосымша төлем алады ма?
• Логистикалық қызмет көрсету: Жеткізумен кім басқарылады және бөлшектер зақымданбау үшін қалай оралады?

LS Manufacturing компаниясының айтуынша, ең жақсы тәрбиелік құрылғылар ұсынатындар ұсыныс кезінде тегін DFM талдауын ұсынады, бұл сіздің өндіріске кіріспес бұрын дизайндарыңызды оптимизациялауға көмектеседі. Бұл алдын-ала жасалған инженерлік инвестиция ретінде түзетулердің азаюы мен өндірістік мәселелердің азайуы арқылы табыс әкеледі.

Ұзақ мерзімді өндірістік серіктестіктерді құру

Транзакцияға бағытталған тәрбиелік құрылғылармен қатынас үнемі үйлесімсіздік туғызады. Әр жаңа жоба үшін қайта сертификаттау, қайта келісім шартын жасау және қайта үйрену қажет. Стратегиялық серіктестіктер көбейтілетін құн әкеледі: тәрбиелік құрылғылар сіздің талаптарыңызды түсінеді, сіздің қажеттіліктеріңізді алдын-ала болжайды және сіздің жоспарыңызға қызмет ететін мүмкіндіктерге инвестициялайды.

PEKO Precision компаниясының айтуынша, ең күшті тәрбиелік құрылғылармен қатынас — бұл ынтымақтастық. Терең инженерлік мүмкіндіктері бар серіктестер өнімнің толық өмірлік циклы бойынша құны мен сапасын жақсарту ұсынады. Машина дамытуының бір бөлігі ретінде бұл сіз тапсырыс беретін компонентті ғана емес, сонымен қатар оның сіздің ірі жинақтауыңызға және қолданылуыңызға қалай сәйкес келетінін түсінетін тәрбиелік құрылғыларды білдіреді.

Тәрбиелік құрылғылар мен серіктестерді бір-бірінен не ажыратады?

• Белсенді байланыс: Серіктестер мәселелерді олар проблемаға айналғаннан бұрын алдын-ала анықтайды. Тәрбиешілер сұраныс берілгенге дейін күтеді.
• Үздіксіз жетілдіру: Серіктестер уақыт өте келе шығындарды азайтатын процестерді жетілдіру ұсынады. Тәрбиешілер сіздің сұрағаныңыз бойынша баға береді.
• Қуаттылыққа міндеттеме: Серіктестер сіздің өсуіңіз үшін қуатты резервте ұстайды. Тәрбиешілер әрбір тапсырыс бойынша жеке-жеке бәсекелеседі.
• Техникалық ынтымақтастық: Серіктестер дизайнды қарастыру мен дамыту талқылауларына қатысады. Тәрбиешілер техникалық талаптарды ешқандай кірісіз орындайды.

CNC өңделген компоненттер үшін дұрыс өндіруші серіктес таңдау — баға ұсыныстарынан тыс, техникалық қабілетін, сапа жүйелерін, салалық тәжірибесін және серіктестік потенциалын бағалауды қажет етеді. Толық тәрбиешілердің сараптамасына кеткен инвестициялар тұрақты сапа, сенімді жеткізу және жалпы жоба шығындарының азаюы арқылы табыс әкеледі. Сізге прототиптік немесе өндірістік көлемде компоненттер қажет болса да, тәрбиешілердің күштерін сіздің нақты талаптарыңызға сәйкестендіру компоненттердің сәттілікке дайын келуін қамтамасыз етеді.

CNC өңделген компоненттер туралы жиі қойылатын сұрақтар

1. CNC өңделген компоненттер дегеніміз не?

CNC өңдеуімен жасалған бөлшектер — металдар мен пластмассалар сияқты шикізаттардан компьютерлік басқарумен жұмыс істейтін станоктар арқылы дәлдікпен жасалған бөлшектер. CNC станогының бөлшектерінен ерекшеленетіні, бұлар — субтрактивті өндіріс арқылы CNC станоктарымен жасалған аяқталған өнімдер. Бұл процесстер цифрлық CAD сызбаларын бағдарламаланған құралдың траекториясы арқылы физикалық бөлшектерге айналдырады және ±0,001" дәлдікпен өлшемдік дәлдікті, өндіріс сериялары бойынша өте жоғары қайталанушылықты, сондай-ақ алюминий, болат, титан және PEEK сияқты инженерлік пластмассалар сияқты кез келген өңделетін материалдан күрделі геометриялық пішіндерді жасау мүмкіндігін қамтамасыз етеді.

2. CNC станогының 7 негізгі бөлігі қандай?

CNC станогының жеті негізгі бөлігіне машина басқару құрылғысы (MCU) — G-кодтық нұсқауларды интерпретациялайтын «ми» ретінде қызмет етеді, бағдарламаларды жүктеу үшін кіріс құрылғылары, осьтердің қозғалысын басқаратын жетек жүйесі, қиып алу операциялары үшін машина құралдары, орнының дәлдігін бақылайтын кері байланыс жүйесі, жұмыс беті мен тірегі — бұйымды тұрақты ұстайтын төсеніш және өңдеу кезінде жылумен басқаруға арналған суыту жүйесі кіреді. Бұл компоненттер дәл құралдың қозғалыс траекториясын орындау үшін бірлесіп жұмыс істейді; ал шпиндель, осьтер (X, Y, Z) және электрқозғалтқыштар критикалық элементтерде ±0,0002 дюймға дейінгі дәлдікті қамтамасыз ететін қозғалыстарды синхрондайды.

3. CNC өңделген бөлшектер үшін қандай материалдар қолданылуы мүмкін?

CNC өңдеуі кез келген өңделетін материалды өңдей алады. Жиі қолданылатын материалдарға алюминий қорытпалары (жалпы қолданыс үшін 6061, әуе-ғарыш саласында беріктік үшін 7075), көміртекті болаттар (тұрақтылық үшін C1018, C1045), коррозияға төзімділігі жоғары болат маркалары (303, 304, 316) және әуе-ғарыш пен медициналық имплантаттар үшін титан кіреді. Delrin сияқты инженерлік пластиктер тісті берілістер мен бұрандалы ілгерілеткіштер үшін төмен үйкеліс коэффициентін қамтамасыз етеді, ал PEEK қатаң жағдайларда қолданылатын жоғары температураға төзімділік қасиетіне ие. Материалды таңдау кезінде механикалық талаптар, өңделу қасиеттері, ортаға әсері және бюджеттік шектеулерді ескере отырып, қолданыс сапасы мен өндіріс шығындарын оптималды түрде теңестіру қажет.

4. CNC өңделген бөлшектер үшін дәлдік шектері қандай?

CNC өңдеу үш толеранциялық классты қамтамасыз етеді: жалпы қолданыстағы стандартты (±0,005"/±0,127 мм) — ең төмен құнымен; дәлдік (±0,001"/±0,025 мм) — престік отырғызу және құрылғылардың орындалуы үшін қажет болатын және цикл уақытын 10–30% ұзартатын подшипниктік тесіктер үшін; сондай-ақ оптикалық және аэроғарыш саласындағы маңызды элементтер үшін арналған аса дәл (±0,0005"/±0,013 мм немесе одан да қатаңырақ) — бұл үшін арнайы жабдықтар қажет. Толеранциялардың қатаңдауымен құндар экспоненциалды түрде өседі: ±0,005"-тен ±0,0002"-ге өту өндіріс құнын үш есе көбейтеді. Ақылды инженерлер функционалдық талаптардың қажет ететін жерлерінде ғана қатаң толеранцияларды қолданады, ал өндірістің экономикасын оптималдау үшін әдеттегі толеранцияларды негізгі нұсқа ретінде пайдаланады.

5. Мен қандай CNC өңдеу құрамын таңдамалы?

Техникалық мүмкіндіктері сіздің талаптарыңызға сәйкес келетін, сілтеме сертификаттары (автомобиль өнеркәсібі үшін IATF 16949, әуе-ғарыш өнеркәсібі үшін AS9100, медициналық өнімдер үшін ISO 13485), ұқсас компоненттермен жұмыс істегендегі салалық тәжірибесі және тұрақты сапаны қамтамасыз ету үшін статистикалық процесті бақылау (SPC) жүйесін енгізген тәртіптері бойынша тәртіпке келтірушілерді бағалаңыз. Сіздің дәлдік талаптарыңызға сәйкес өлшеу жүргізуге қабілетті координаталық өлшеу машинасы (CMM) құрылғысының болуын растаңыз. Байланыс жауапкершілігі мен DFM (дизайнды өндіруге ыңғайлылық) бойынша кері байланыс мүмкіндігін бағалаңыз. Автомобиль қолданыстары үшін Шаои Метал Технологиясы сияқты өндірушілер IATF 16949 сертификатталған өндіріске ие, SPC бақыланатын процестерді қолданады және жеткізу мерзімі бір жұмыс күнінен аспайды, бұл прототиптен сериялық өндіріске дейінгі масштабтау қабілетін көрсетеді және жабдықтаушы тізбегіндегі қауіп-қатерді азайтады.
