Өңдеу станогы дегеніміз не және ол неге маңызды

Қатты металл блогы қалай дәлдікпен жасалған қозғалтқыш бөлшегіне немесе смартфон қапшығына айналатынын ең алғаш рет ойланған шығарсыз? Бұл сұраққа жауап — өңдеу станогында жасырылған: бұл жұмыс бетінен материалды алып тастау үшін арналған қуатты жабдық, және оны нақты сипаттамаларға сәйкес пішіндеу осы станоктарды түсіну — қазіргі заманғы өндіріске кіретін кілт болып табылады: сіз өндірісті алғаш рет зерттеп жатсаңыз да немесе өз цехыңызға жабдық таңдап жатсаңыз да.

Сонымен, CNC дегеніміз не және ол неге маңызды? Негізінде CNC — бұл «Компьютерлік сандық басқару» дегенді білдіретін технология, ол осы станоктардың жұмысын автоматтандырады. Алайда автоматтандырудың тереңіне саярынан бұрын, біріншіден, әрбір өңдеу операциясын қозғап отыратын негізгі принципті түсінуіміз керек.

Әрбір өңдеу станогының артқы жағындағы негізгі принцип

Өңдеу қарапайым, бірақ қуатты идеяға негізделген: алып тастау өндірісі 3D-басып шығару немесе қабаттап құру сияқты әдістерден айырмашылығы, токарь станогы қажеттінен көп материалмен бастайды және артық материалды стратегиялық түрде алып тастайды. Мәрмәр тас блогынан мүсін ойып шығаруды елестетіңіз — сіз соңғы пішін болмайтын барлығын қиып тастайсыз.

3ERP-тің өндірістік нұсқаулығына сәйкес, токарьлау — бұл машиналық құралдарды пайдаланып, материалды бақыланатын тәсілмен алып тастау арқылы оны соңғы қажетті пішінге келтіру процесі. Бұл азайтушы әдіс белгілі бір артықшылықтарға ие:

• Дәлдік және нақтылық басқа әдістер арқылы қол жеткізу қиын
• Жоғары бетін өңдеу станоктан тікелей
• Материалдық көшірме — металдар, пластмассалар, ағаш, керамика және композиттер
• Сапалық бұл массалық өндірісті сенімді етеді

Алайда, бұл әдістің кемшілігі — сіз қиындылар мен ұнтақтар түрінде материалдың шығынын туғызасыз. Дегенмен, дәлме-дәл өлшемдер мен өте жоғары сапа талап ететін салалар үшін бұл азайтушы әдіс әлі де ешқандай қатарласы жоқ.

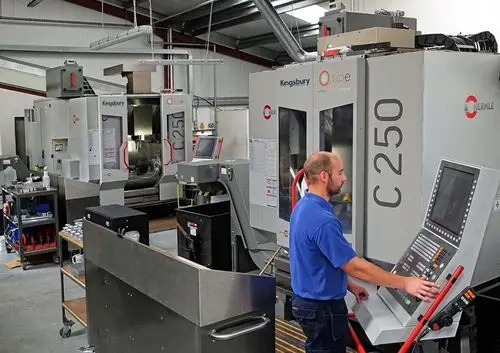

Шикізаттан дәлдік бөлшекке дейін

Қоймадағы материалдан дайын бөлшекке дейінгі жол құрылымды процеске бағынат. Алдымен инженерлер нақты өлшемдерді көрсететін сызбаларды құрады. Бұл дизайндар CAD бағдарламалық жасақтамасын пайдаланып цифрлық 3D модельдерге айналады, олар одан әрі машина түсінетін нұсқауларға түрленеді. Жұмыс бетін орнату мен құралдарды конфигурациялаудан кейін бағдарлама орындалады және кесу басталады.

Бұл контексте CNC дегеніміз не? Бұл — бағдарламалық нұсқаулар арқылы құралдың қозғалысын басқаратын автоматтандыру қабаты, ол қолмен орындалатын операциялардың қол жеткізе алмайтын қайталанушылықты қамтамасыз етеді. Бұл CNC мағынасы тек басқаруды ғана қамтитын емес — ол ондаған жылдар бойы созылатын өндірістік революцияны білдіреді.

Технологиялық өңдеу станоктары аэроғарыштан автокөлікке, медициналық құрылғылардан тұтыну электроникасына дейінгі әртүрлі салалардың негізін құрайды. Оларсыз заманауи өмірдің қуатын қамтамасыз ететін дәл компоненттерді шаршы масштабта өндіру мүмкін болмашы.

Бұл мақаланың барлық бөлімінде сіз негізгі станок түрлері мен олардың конфигурацияларын түсіну ден бастап, өзіңізге нағыз қажетті техникалық сипаттамаларды бағалауға дейін жол жүресіз. Сіз өзіңіздің бірінші стационарлық станогыңызды қарастырып отырған құралдар құрастырушысы болсаңыз немесе өндірістік жабдықтарды іздейтін өндіріс басқарушысы болсаңыз — келешектегі түсіндірмелер сізге техникалық сипаттамалардың мәнін ашуға және цехтағы жұмыстың сәттілігі үшін сенімді шешім қабылдауға көмектеседі.

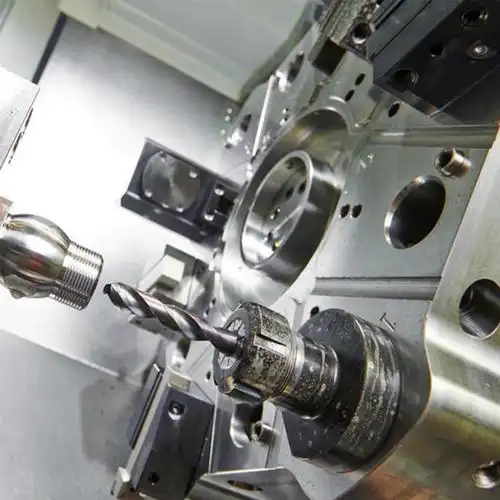

Негізгі станок түрлері түсіндірілген

Енді сіз кез келген станоктау операциясының артындағы материалды алу (субтрактивті) принципін түсінгенсіз, енді оны іске асыратын жабдықтарға тоқталайық. Кез келген станок цехына кірсеңіз, сіз әртүрлі жабдықтардың айқын санаттарымен кездесесіз — әрқайсысы белгілі бір тапсырмаларды орындау үшін жобаланған. Біріншіден, CNC фрезерлеу станогын токарь станогынан ажырату — бұл тек техникалық қызықтыру емес; бұл сіздің жобаңыз үшін дұрыс құралды таңдаудың негізі.

Бұл машиналардың түрлерін арнайы ас әзірлеу құрылғылары сияқты елестетіңіз. Араластырғыш, тағам өңдеуші және тұрақты орнатылған араластырғыш барлығы да тағамды дайындайды, бірақ сіз нан қамырын илеу үшін араластырғышты қолданбасыз. Сол сияқты, әрбір станоктың санаты белгілі бір операцияларды орындауда жоғары сапалы, ал басқаларын орындауда қиындықтарға ұшырайды.

Күрделі бетті өңдеу үшін фрезерлеу станоктары

Фрезерлеу станоктары – сіз кездестіретін ең көпфункциялы станоктар санатының бірі. Олар қалай жұмыс істейді? Айналатын көп нүктелі кескіш құрал қозғалмайтын өңделетін бұйым бойымен жылжып, әрбір өту кезінде материалды кесіп алады. Бұл – тек жоғарыдан төмен ғана емес, сонымен қатар бүйірмен және алға-артқа қозғалатын бұрғылау бұрышын елестетіңіз – осы фрезерлеу болып табылады.

Сәйкес CNC Cookbook-тың толық нұсқаулығы cNC фрезерлеу станоктары тісті берілістерді жасауға, өңделетін бұйымдарға тесіктер ашуға және ойықтар жасауға идеалды. Кескіш құралдар – соңғы фрезелер, жақтау фрезелері, кеңейткіштер және бұрғылар – бірдей станокта әртүрлі мақсаттарға қызмет етеді.

Фрезерлік станоктардың ерекше күшті болуының себебі неде? Олардың күрделі геометриялық пішіндерді бір реттік орнату арқылы өңдей алу қабілеті. Осы жиі кездесетін қолданыстарға назар аударыңыз:

• Жақтаулық фрезерлеу беттерді тегістеу немесе жазықтау үшін
• Пластиналық фрезерлеу кең, жазық аймақтарды өңдеу үшін
• Таспа фрезерлеу ойықтар мен шұңқырлар жасау үшін
• Контурлық фрезерлеу күрделі қисық беттер үшін

Қазіргі заманғы CNC фрезерлік станоктар әдетте негізгі 2 осьті конфигурациядан бастап, күрделі 5 осьті немесе тіпті 6 осьті жүйелерге дейін әртүрлі болады. Ал CNC фрезерлер — оларға жақын туысқан құрылғылар — ағаш пен пластик сияқты жұмсақ материалдармен жақсы жұмыс істейді, ал фрезерлік станоктар болса, болат, титан және инконель сияқты қатты металдарды дәлдікпен өңдейді.

Айналу симметриясы үшін токарь станоктары

Мұнда барлығы керісінше болады — әрине, әріптерінің реті ғана емес, сонымен қатар қозғалыс бағыты да. Фрезерлеуде құрал айналады да, өңделетін бұйым қозғалмайды, ал токарь станоктарында өңделетін бұйым айналады да, қозғалмайтын кескіш құрал оны пішіндеп отырады. Бұл негізгі айырмашылық токарь станоктарын цилиндрлік, конустық немесе айналу симметриясы бар бұйымдарды өңдеуге негізгі таңдауға айналдырады.

Қыш құйғыштардың айналуын елестетіңіз, бірақ металға арналған. Жұмыс бөлігі жоғары жылдамдықта айналады, ал оператор немесе CNC бағдарламасы кесу құралдарын оның ұзындығы мен диаметрі бойынша жылжытады. Бұл әдіс айналдыру, жақтау, ішкі тесіктерді кеңейту және тісті тегістеу сияқты операциялар арқылы сыртқы және ішкі элементтерді жасайды.

Токарь станогы әдетте екі негізгі ось бойынша жұмыс істейді: Z-осі құралдың жұмыс бөлігінің ұзындығы бойынша қозғалысын, ал X-осі центрден қашықтау немесе оған қарай қозғалысты басқарады. Бұл қарапайым болып көрінетін орналасу қатты нақтылықтағы валдардан бастап тісті бекітпе бұрандаларға дейін және декоративті шпиндельдерге дейін құбыжықты нәтижелер береді.

Токарь станоктарының кең таралған қолданыстары:

• Камертондық валдар мен иілген валдар сияқты қозғалтқыш компоненттері
• Тісті бекітпе бұрандалар мен қоспалар
• Сақиналар, подшипниктер және цилиндрлік корпуслар
• Үстел аяқтары мен баляндар сияқты декоративті элементтер

Ерекше қолданыстар үшін арнайы станоктар

Фрезерлеу және токарь станоктарынан басқа, екі арнайы санат қалыпты кесу құралдарымен орындауға болмайтын немесе орындамауға тиіс тапсырмаларды шешеді.

Айнау машиналары

Сізге микродюймдармен өлшенетін беттік жағындағы өңдеу және стандартты токарлау әдістерімен қол жеткізілетіннен де нақтырақ дәлдік қажет болған кезде, өңдеу станоктары көмекке келеді. Бұл станоктар материалдың өте аз мөлшерін кесу жиегінің орнына абразивті дискілерді пайдаланып алып тастайды, сондықтан басқа әдістермен қол жеткізуге болмайтын айна сияқты жылтыр беттер мен өлшемдік дәлдік алуға болады.

RapidDirect-тың өңдеу нұсқаулығына сәйкес, өңделген бөлшектердің беттік сапасын жақсарту мен дәлдікті арттыру үшін өңдеу әдісі идеалды. Жазық беттерді өңдеу үшін жазық өңдеу станогы, ал дөңгелек профильдерді өңдеу үшін цилиндрлік өңдеу станогы қолданылады. Бұл процестің көбінесе бастапқы фрезерлеу немесе токарлау операцияларынан кейін соңғы өңдеу қадамы ретінде қолданылады.

EDM машиналары

Сізге қалыпты кесу құралдарын жойып жіберетін қатты болатты өңдеу керек болса немесе айналмалы кескіштермен жетуге болмайтын күрделі ішкі геометрияларды жасау керек болса, электр разрядымен өңдеу — әсіресе сымдық электр разрядымен өңдеу (wire EDM) — өте маңызды болып табылады.

Электроэрозиялық өңдеу (EDM) станоктары дәстүрлі түрде кеспейді. Оның орнына басқарылатын электр искралары электрод пен өңделетін бұйым арасындағы материалды әжептәуір жойып отырады. Сымды EDM әдісінде CNC басқаруымен бағытталатын жіңішке, электр зарядымен зарядталған сым өте жоғары дәлдікпен контурларды кеседі. Ал Methods Machine Tools түсіндіреді , сымды EDM әдісі — қателерсіз беттік өңдеу мен шектеусіз геометриялық дәлдікті талап ететін турбина компоненттерін, медициналық имплантаттарды және дәлдікке негізделген автомобиль бөлшектерін шығару үшін негізгі әдіс болып табылады.

EDM әдісі — бұйыммен механикалық контакт болмайтын өңдеу тәсілі болғандықтан, өңделетін бұйымға ешқандай механикалық кернеу туғызбайды — бұл өте сезімтал немесе деформацияға ұшырайтын бөлшектер үшін өте маңызды. Алайда, осы әдістің кемшілігі — материалдың баяу алынуы және тек электр өткізгіш материалдармен жұмыс істеуге болатындығы.

Нұсқалардың салыстырмалы көрінісі

Әртүрлі станок түрлерін таңдау — әрқайсысының қандай жұмыстарды ең жақсы орындайтынын түсінумен басталады. Бұл салыстыру негізгі айырмашылықтарды көрсетеді:

Машина түрі	Негізгі операция	Ең жақсы қолданулар	Типік төзімділік диапазоны
CNC ФРЕЗЕРЛЕУ МАШИНАСЫ	Айналатын кескіштер қозғалмайтын бұйымнан материалды алады	Күрделі 3D беттер, тереңдіктер, ойықтар, тісті берілістер, калып қуыстары	±0,001"-ден ±0,005"-ге дейін (±0,025 мм-ден ±0,127 мм-ге дейін)
ТОКАРЛЫҚ МАШИНА	Қозғалмайтын құралдың пішіні және айналып тұратын дайындама	Цилиндрлі бөлшектер, валдар, тістірме, втулкалар, конустар	±0,001"-ден ±0,005"-ге дейін (±0,025 мм-ден ±0,127 мм-ге дейін)
ҰНТАУ МАШИНАСЫ	Абразивті диск аз мөлшерде материалды алып тастап, жабдықтау үшін қолданылады	Бетті жабдықтау, дәл өлшемдер, қатайтылған материалдар	±0,0001"–±0,0005" (±0,0025 мм–±0,0127 мм)
ЭДМ машинасы	Электрлік искралар өткізгіш материалды әжептәуір қиратады	Қатайтылған болат, күрделі контурлар, калыптар мен формалардың ішкі бөлшектері, әуе-ғарыш құрылғылары	±0,0001"–±0,0005" (±0,0025 мм–±0,0127 мм)

Өнеркәсіптік өндірушілер әрбір санат бойынша әртүрлі конфигурацияларды ұсынады — прототиптеу үшін компактты стендтік қондырғылардан бастап, қатты жұмыс көлемін тәулік бойы үздіксіз өңдейтін үлкен өндірістік машиналарға дейін. Дұрыс таңдау тек сіз нені жасайтыныңызға ғана емес, сонымен қатар өндіріс көлеміне, материал талаптарына және қолданылуыңызға қойылатын дәлдік шектеріне де байланысты.

Бұл негізгі станок түрлерін түсіну сізді келесі маңызды шешімге — қолмен басқару немесе CNC автоматтандыру қайсысы сіздің нақты қажеттіліктеріңізге жақсы қызмет етеді — дайындайды.

Қолмен басқарылатын және CNC станоктар

Сіз машиналардың түрлерін көрдіңіз — енді негізгі сұрақ туындайды. Осы машиналар адам қолдарымен басқарыла ма, әлде компьютерлік басқару астында ма жұмыс істеуі керек? Қолмен және CNC-пен өңдеу арасындағы бұл айырым тек технологиялық таңдау емес. Бұл өндірістік процестің құрылымын анықтайды, сапаның тұрақтылығын қамтамасыз етеді және цехтағы барлық қызметкерлердің мамандықтық даму бағытына әсер етеді.

Негізінде, айырым қарапайым: CNC машинасы cNC-машина программаланған нұсқаулар бойынша жұмыс істейді — G-код командалары әрбір қозғалысты, жылдамдықты және құралды ауыстыруды цифрлық дәлдікпен анықтайды. Қолмен басқарылатын машиналар? Олар әрбір кесуді бағыттау үшін оператордың қолдарына, көзіне және тәжірибесіне толығымен сүйенеді.

Бірақ осы қарапайым CNC анықтамасынан көрінетіннен де тереңде практикалық әсерлер жатыр. Енді әрбір тәсіл сіздің өндірістік процесіңіз үшін нақты не мағынаға ие екенін қарастырайық.

Қолмен басқарылатын машиналар және оператордың мамандығы

Токарьдың токарлық станокта тұрғанын, бір қолы каретканың дөңгелегінде, екінші қолы кесу берілуін нақты уақытта реттеп отырғанын елестетіңіз. Олар кесуді дыбыс бойынша анықтайды, қолдың дөңгелектері арқылы тербелісті сезеді, өңделетін бұйымнан үзінділердің оралып шығатынын бақылайды. Бұл — оператордың isбасқару жүйесі.

Сәйкес DATRON-ның өңдеу салыстырмасы , токарьлар әртүрлі станоктарды басқару үшін өте жақсы координация мен қолдағы ловкостьке ие болуы керек. Олар өңделетін материалдарды соңғы бөлшектерге дейін пішіндеу үшін кесу құралдарын басқарады, сонымен қатар әрбір материалдың кесу күштеріне, жылуға және басқа параметрлерге қалай реакция беретінін түсінеді.

Қазіргі заманғы цехтарда ручное өңдеу неге құнды?

• Төменгі бастапқы инвестиция — Ручные станоктар өзінің CNC-аналогтарына қарағанда әлдеқайда арзан, сондықтан кіші цехтар мен құмарлықпен айналысушылар үшін қолжетімді.
• Қарапайым жұмыстар үшін тез дайындық — Бағдарламалау қажет етілмейді, сондықтан қарапайым, жеке тапсырыс бойынша бөлшектерді тез дайындауға болады.
• Икемділік пен уақытында жасалатын реттеулер — Операторлар бағдарламалауды қайта жасамай-ақ параметрлерді мезгілдік түрде өзгерте алады.
• Қарапайым техникалық қызмет көрсету — Электрондық компоненттердің аз болуы ұстауды оңайлатады және оның құнын төмендетеді
• Негізгі дағдыларды дамыту — Қолмен жұмыс істеу принциптерін түсіну кейінірек CNC бағдарламалауы үшін қажетті мамандықты қалыптастырады

Қиындық неде? Дәлдік толығымен оператордың біліктілігіне байланысты. Қол қысымындағы, көрініс бағалауындағы немесе орнатудағы незаңды ауытқулар бөлшек сапасына әсер етуі мүмкін — әсіресе ірі партияларда. Цзянчжи талдауында айтылғандай, қолмен өңдеу адам қателеріне бейім, ал бірдей дәлдікпен бірнеше рет бірдей бөлшектерді шығару қиын.

CNC автоматтандыруы мен қайталанушылығының артықшылықтары

Енді осы операцияны ойлаңыз, бірақ станокшы жұмыс бөлігін орнатады, циклды бастау батырмасын басады және артқа қадам жасайды. Станок жүздеген бағдарламаланған қозғалыстарды орындайды — әрқайсысы бірдей, әрқайсысы техникалық талаптардан ондық үлестерінше ауытқымай орындалады. Бұл — CNC бағдарламалауының іс-әрекетте көрінісі.

CNC өңдеу автоматтандыру арқылы өндірісті түрлендіреді бір рет бағдарламаны жетілдіргеннен кейін, осы білім контроллерде сақталады. Машина бірінші бұйымды немесе он мыңшы бұйымды дайындаса да, осы дәл қозғалыстарды қайталайды.

CNC автоматтандыру қандай артықшылықтарға ие?

• Дәлдік және қайталану — Автоматтандырылған басқару адамның әсерін болдырмау арқылы барлық өндіріс сериясы бойынша тұрақты түрде нақты допускаларды сақтайды
• Күрделі геометрия мүмкіндігі — Көп осьті CNC машиналары қолмен жасау мүмкін емес күрделі пішіндерді жасайды
• Жоғары өнімділік — Бағдарламаланғаннан кейін машиналар аз ғана бақылаумен үздіксіз жұмыс істейді, бұл өндіріс циклдарын жылдамдатады
• Операторға тәуелділіктің төмендеуі — Бір CNC машина операторы бір уақытта бірнеше машинаға қарау жасай алады
• Сандық құжаттама — Бағдарламаларды сақтауға, өзгертуге және келешектегі тапсырыстар үшін қайта пайдалануға болады

Алайда, кемшіліктері де бар: жабдық пен бағдарламалық қамтамасыз етуге бастапқы қосымша шығындар. Бастапқы орнату үшін бағдарламалау уақыты. Сонымен қатар, станоктау принциптері мен CNC бағдарламалау тілдерін түсінетін білікті мамандардың қажеттілігі.

Әрбір тәсіл қашан қолданысқа ие?

CNC әрқашан жеңеді сияқты естіледі ме? Дәл олай емес. Дұрыс таңдау — сіздің нақты жағдайыңызға байланысты.

Қолмен өңдеу мына жағдайларда ең жақсы нәтиже береді:

• Сіз төмен көлемді немесе бір реттік қосымша бөлшектер шығарып жатасыз
• Жұмыстардың геометриясы қарапайым болып, көп осьті қабілеттілікті қажет етпейді
• Бюджеттік шектеулер CNC-жабдықтарға инвестициялаудың орынды еместігін көрсетеді
• Сіз жас станокшыларды негізгі өңдеу әдістері бойынша даярлап жатасыз
• Тез жөндеу немесе өзгертулердің тез арада орындалуы қажет

CNC-өңдеу мына жағдайларда үстемдікке ие:

• Өндіріс көлемі бағдарламалауға инвестициялауды оправданады
• Бөлшектер күрделі геометриялық пішіндерге немесе аз шектеулерге ие болуы керек
• Топтар бойынша тұрақтылық өте маңызды
• Сапаны бақылау үшін құжатталған, қайталанатын процестер қажет
• Еңбек шығындары автоматтандыруды экономикалық тұрғыдан тиімді етеді

Көптеген сәтті цехтар екі тәсілді де қолданады. Қолмен басқарылатын станоктар жылдам прототиптер мен жөндеулерді орындайды, ал CNC-жабдықтар өндірісті жүзеге асырады. DATRON түсіндіргендей, көптеген CNC-станокшылар бастапқыда негізгі принциптерді түсіну үшін қолмен басқарылатын станоктармен жұмыс істеуді үйренеді, сосын CNC-ге көшеді — қолмен жұмыс істеу тәжірибесі тікелей жақсырақ бағдарламалау шешімдерін қабылдауға әкеледі.

Кәсіби қызмет саласын таңдағысы келетіндер үшін CNC бағдарламалау білімі маңызды мүмкіндіктер ашады. Білікті CNC-станокшыларға деген сұраныс әрі қарай өсуде, ал «маған жақын жерде CNC-станокшы жұмысын іздеушілер» авиация, автомобиль, медицина және жалпы өндіріс салаларында мүмкіндіктерді табады. Қолмен басқарылатын негіздер мен CNC мүмкіндіктерін түсіну сізді кез келген цех ортасында құнды маман етеді.

Бұл басқару әдістері бойынша негіз қаланғаннан кейін келесі маңызды фактор пайда болады: сіздің қолданысыңызға нақты қанша ось бойынша қозғалыс қажет?

Ось конфигурациялары және станоктардың орналасу бағыттары

Сіз қолмен басқару мен CNC басқару арасында таңдау жасадыңыз — енді сіздің станогыңыздың нақты қандай өнімдерді шығара алатынын күрт әсер ететін тағы бір сипаттама келеді. Өндірушілер өзінің техникалық сипаттамаларында «3 осьті», «4 осьті» немесе «5 осьті CNC станогы» деп көрсеткенде, олар кесу құралы мен өңделетін бұйымның бір-біріне қатысты қанша бағытта қозғала алатынын сипаттайды. Осьтердің саны көп болса, мүмкіндіктер де көп болады, бірақ күрделілігі мен құны да артады.

Осыны былай ойлаңыз: 3 осьті CNC фрезерлеу станогы қағазға сурет салуға ұқсас — сіз солға-оңға, алға-артқа жылжып, қарындашыңызды жоғары-төмен көтере аласыз. Осьтердің санын көбейтсеңіз, қатарынан кез келген бұрыштан үш өлшемді пішіндеу басталады. Енді әрбір конфигурацияның нақты қандай мүмкіндіктерін беретінін қарастырайық.

3 осьті негізді түсіну

Әрбір CNC фрезерлеу станогы үш сызықтық қозғалыс осінен басталады: X, Y және Z. X-осі әдетте столды солға және оңға қозғайды. Y-осі оны алға және артқа қозғайды. Z-осі айналмалы басын тік бағытта көтереді және түсіреді. Бұл үш қозғалыс бірігіп, сізбен кездесетін көптеген фрезерлеу операцияларын орындайды.

Сәйкес CNC Cookbook-тың осьтерді салыстыру бағытнамасы , 3 осьті фрезерлеу әдетте жазық фрезерленген профильдерге, бұрғылауға және ось бойымен орналасқан резьбалық тесіктерге ең жақсы сай келеді. Бұл әдіс бір бағыттан қол жетімді болатын бөлшектер үшін өте жақсы жұмыс істейді — жазық беттер, тереңдетілген орындар (пocket), ойықтар және тік төмен қарай бұрғыланған тесіктер.

3 осьті CNC мүмкіндігімен қандай жұмыстарды орындауға болады?

• Жазық беттерді фрезерлеу және беттік фрезерлеу операциялары
• Тік тесіктерді бұрғылау, резьба салу және кеңейту
• Тереңдетілген орындар (pocket), ойықтар және тіктөртбұрышты қуыстар жасау
• Баспалдақты тереңдіктері бар 2,5D профильдерді контурлау
• Т-тәрізді немесе құйын тәрізді фрезаларды пайдаланып, қарапайым ішкі қиылысуларды жасау

Шектеулер? Егер бөлшектің бірнеше жағында немесе бұрышталған беттерде сипаттамалары болуы керек болса, сіз жұмыс істеуді тоқтатып, жұмыс бөлігін қайта орналастырып, қайтадан дайындайсыз. Әрбір қосымша дайындық туралы теңестіру қателерін туғызуы мүмкін және өндірістік уақыттың құнды ресурсын тұтынады. Қарапайым бөлшектер мен кішігірім операциялар үшін бұл айырбас қабылданған деңгейде қалады — 3 осьті станоктар төмен бағаланады, оларды бағдарламалау оңайырақ, ал қарапайым жұмыстарды тиімді орындайды.

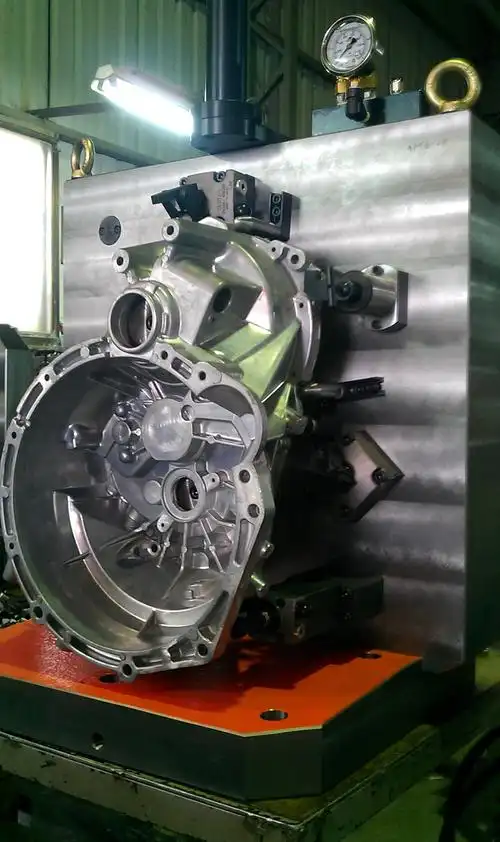

5 осьті бір уақытта өңдеудің күші

Енді қию құралының жұмыс бөлігіне шамамен кез келген бұрыштан — бұрылу, айналу және қию жалғасып тұрған кезде қайта орналасу арқылы жақындайтынын елестетіңіз. Бұл — 5 осьті өңдеу әрекетте, және бұл бір реттік дайындықта мүмкін болатын нәрселерді түбегейлі өзгертеді.

5 осьті CNC өңдеу орталығы стандартты үш сызықты оське екі айналмалы осьті қосады. Бұл айналымдар әдетте А-осьінен (X бойымен айналу), В-осьінен (Y бойымен айналу) немесе С-осьінен (Z бойымен айналу) жүзеге асады. Әртүрлі машина конфигурациялары әртүрлі комбинацияларды қолданады, мұнда айналым не өңделетін бұйымда, не шпиндель басында жүзеге асады.

B&G Manufacturing компаниясының талдауына сәйкес, 5 осьті CNC өңдеу екі қосымша ось бойымен айналуды қосады, ол құралды өңделетін бұйымға шамамен кез келген бұрыштан жақындатуға мүмкіндік береді. Бұл қозғалыс диапазонының кеңеюі бірнеше айқын артықшылықтарға әкеледі:

• Бір реттік орнату арқылы аяқтау — Бұрыннан көп санда құрылғыларды қажет еткен күрделі геометриялық пішіндер бір реттік бекіту арқылы аяқталады
• Жетілдірілген дәлдік — Аз санда орнатулар — дұрыс емес туралау мен адам қателеріне әкелетін мүмкіндіктерді азайтады
• Бетінің сапасын жақсарту — Үздіксіз құрал қозғалысы мен оптималды кесу бұрыштары құрал іздерін азайтады
• Құралдардың қызмет ету мерзімін ұзарту — Идеалды кесу бұрыштарын сақтау құралдың тозуын азайтады және машина жұмыс уақытын ұзартады
• Күрделі геометрияға қатынас — Тереңдікте орналасқан элементтер, күрделі бұрыштар және суретті беттер өңделуге ие болады

4 осьті станоктар туралы не айтуға болады? Олар қосымша бір айналу осін — әдетте X осінің айналасында айналатын A осін қосу арқылы орташа шешім ұсынады. Бұл доғалар, спиральдар және цилиндрлік беттердегі элементтер бойынша үздіксіз өңдеуді қамтамасыз етеді. CNC Cookbook-тың айтуынша, 4 осьті мүмкіндік 3 осьті станокта бірнеше рет орнату қажет болатын бұрышты элементтер мен кемерлердің көтерілу бөлігі сияқты күрделі профильдерді өңдеуге мүмкіндік береді.

Ось санын бөлшек күрделілігіне сәйкестендіру

Көбірек ось — бұл жақсы деген сөзге ұқсайды, бірақ ол нақты кемшіліктерге де әкеледі. Бағдарламалау күрделілігі қатты артады. Жабдықтардың құны көтеріледі. Сонымен қатар, әрбір бөлшек осы мүмкіндікті шынымен қажет етпейді.

Ось санын нақты талаптарыңызға сәйкестендірудің тәсілі төменде келтірілген:

3 осьті қолданыстар:

• Бір немесе екі жағында элементтері бар призмалық бөлшектер
• Жазық пластиналар, кронштейндер және қарапайым корпуслар
• Формалардың негізі және құрал-жабдықтардың пластиналары
• Жалпы мақсаттағы прототиптеу және жұмыс орындарындағы әмбебап өңдеу

4 осьті қолданыстар:

• Бүйірлік сипаттамаларды қажет ететін цилиндрлі бөлшектер
• Камералы профильдер мен спиральды геометриялар
• Нақты бұрыштарда индекстелген сипаттамаларды қажет ететін бөлшектер
• Орташа күрделіліктегі сериялық өндіріс көлеміндегі бөлшектер

5 осьті қолданыстар:

• Турбина сопақшалары мен құрылымдық тірек элементтері сияқты әуе-ғарыш компоненттері
• Қисық бетті медициналық имплантаттар
• Терең саңылаулары бар күрделі формалар мен қалыптар
• Импеллерлер, қанаттар және пішінделген беттер

Ось санынан басқа, станоктың бағдары да маңызды. тік фрезерлік орталық бұрғылау басын тік орналастырады — ол қалыптар мен калыптарды өңдеуге, жалпы өңдеуге және гравитацияның тік беттерден стружканы шығаруға көмектесетін жағдайларға өте жарамды. горизонтальды фрезерлік орталық бұрғылау басын көлденең орналастырады, терең жаншылуларды өңдеуде стружканы тазартуға жоғары деңгейде мүмкіндік береді және бірнеше жұмыс бөлігінің жақтарына қатынас қамтамасыз етеді.

Тік өңдеу орталықтары әдетте төмен бағаланады және аз орын алады, сондықтан олар жұмыс орындарында және кіші көлемді өндірістерде танымал. Көлденең өңдеу орталықтары көп бөліктерді тұмбыс құрылғыларында орналастыратын өндірістік орталықтарда жоғары деңгейде көрсеткіштерге ие болады, бұл бұрғылау басының пайдаланылуын және өндірістік қуатты максималды деңгейге көтереді. Бағдарлар арасында таңдау сіздің типтік бөлшек геометрияңызға, өндіріс көлеміңізге және цехтағы орын шектеулеріңізге байланысты.

Осьтік конфигурацияларды түсіну сізге техникалық сипаттамаларды ақылды түрде оқуға көмектеседі — бірақ осы сипаттамаларда сіз нақты қандай өнімдер шығара алатыныңызды тікелей әсер ететін тағы да көптеген сандар бар. Айналу жиілігі, жұмыс аймағы және дәлдік мүмкіндіктері барлық суретті толықтырады.

Машина қабілетін анықтайтын негізгі сипаттамалар

Сіз машиналардың түрлерін, басқару әдістерін және осьтік конфигурацияларын зерттедіңіз. Енді купюрге қиындық туғызатын бөлім келді — сандармен толып тұрған сипаттамалар парағы. 12 000 айн/мин айналу жиілігі сіздің жобаларыңыз үшін нақты не мағынаға ие? Жұмыс аймағының өлшемдері қандай өнімдерді шығара алатыныңызды қалай шектейді? Ал өндірушілер дәлдікті тығыз миллиметрмен көрсеткенде, бұл нақты өмірдегі сапаға қалай аударылады?

Бұл сипаттамаларды түсіну сіздің машина сатып алуыңызға әсер ететін ақылды сатып алушыларды, өзіңізге қажет болмайтын қабілеттер үшін артық төлеушілерден немесе, одан да жаманы — нақты талаптарыңызды қанағаттандыра алмайтын машиналар сатып алушылардан ажыратады. Келіңіз, бұл сандардың практикалық мағынасын ашуға тырысайық.

Айналу жиілігі менің материалдармен сәйкестігі

Айналу осі кез келген CNC фрезерлеу станогы немесе фрезерлеу машинасының негізі болып табылады. Ол кесу құралыңызды ұстайды және айналдырады, ал оның айналу жиілігі диапазоны сіз қандай материалдарды тиімді өңдей алатыныңызды және қандай беттік жағынан жақсарту нәтижесін ала алатыныңызды тікелей анықтайды.

Мұнда негізгі қатынас: қатты материалдар төмен айналу жиілігін және көбірек айналдырушы моментті қажет етеді, ал жұмсақ материалдар жоғары жиілікті пайдаланудан пайда көреді. Неге? Кесу процесі жылу шығарып отырады. Темір және титан сияқты қатты материалдар кесуге қарсы тұрады, ал артық жиілік құрал мен өңделетін бұйымға зиян келтіретін жылу жиналуын туғызады. Ал алюминий сияқты жұмсақ материалдар жылуды тез шашады, сондықтан жылулық проблемаларсыз тез кесуге болады.

Сәйкес Gowico-ның айналу осін таңдау бағытнамасы , жоғары жиілікті айналу осі ұсақ, дәл жұмыстар үшін қолайлы, ал жоғары айналдырушы моментті айналу осі ауыр жұмыстарды орындау мен фрезерлеуге жарамды. Жиілік пен айналдырушы моментті таңдау кездейсоқ емес — ол физика заңдарымен анықталады.

Әртүрлі материалдарға қандай айналу жиілігі сәйкес келеді?

• Алюминий және пластиктер: 10 000–24 000+ айн/мин — Жеңіл кесулермен жоғары айналу жиілігі өте жақсы беттік сапа береді
• Латунь және қалайылы мыс: 3 000–10 000 айн/мин — Орташа айналу жиілігі кесу тиімділігі мен беттік сапаның тепе-теңдігін қамтамасыз етеді
• Жұмсақ болат: 1 500–5 000 айн/мин — Күштірілген моментпен төмен айналу жиілігі құралдың қызуын болдырмауға көмектеседі
• Коррозияға төзімді болат және титан: 500–2 000 айн/мин — Жылу мен құралдың тозуын бақылау үшін баяу, бірақ күшті кесулер

Таза айналу жиілігінен басқа, шпиндельдің жетегі жүйесін де ескеріңіз. Белтпен ілеспейтін шпинделдер жалпы жұмыстар үшін универсалдылық пен қолайлылық ұсынады. Тікелей жетекті (тізбекті) шпинделдер жоғары дәлдік пен жылдамдық береді, олар нақты беттік өңдеу операциялары үшін идеалды. Қиын материалдарда қатты фрезерлеу жұмыстары үшін тісті жетекті шпинделдер төзімділікті сақтай отырып, қажетті моментті қамтамасыз етеді.

Темір бұйымдарын өндіруге арналған горизонталь фрезерлеу станогы мен алюминий прототиптеріне арналған вертикаль фрезерлеу станогы әртүрлі тетікше сипаттамаларын қажет етеді. Тетікшенің сипаттамасын негізгі өңделетін материалға, тек кейде кездесуі мүмкін ең қиын өңделетін материалға ғана емес, сәйкестендіріңіз.

Жұмыс аймағының өлшемдерін түсіну

Жұмыс аймағы — оны «столдың жылжуы» немесе «осьтің жылжуы» деп те атайды — станоктың өндіре алатын ең үлкен бұйым өлшемін анықтайды. Бұл столдың өлшемімен бірдей емес. Стол үстіндегі фрезерлеу станогының столы 6" × 24" болуы мүмкін, бірақ нақты жылжу өлшемі тек 12" × 6" құрайды. Осы жылжу өлшемі сіз өңдей алатын бұйымдардың шегін анықтайды.

Global Precision компаниясының CNC өлшемі бойынша нұсқаулығына сәйкес, алдын ала өлшем шектерін білу кейінгі таңғалыс жағдайлардан сақтайды және өндірістің жеңіл өтуін қамтамасыз етеді. Олар әртүрлі машиналар санаты бойынша типтік жұмыс аймағы диапазондарын көрсетеді:

• Стол үстіндегі/мини фрезерлеу станоктары: X: 6"–12", Y: 3"–6", Z: 10"–14"
• Орташа өлшемдегі вертикаль фрезерлеу станоктары: X: 20"–40", Y: 12"–20", Z: 16"–24"
• Өнеркәсіптік фрезерлеу орталықтары: X: 40"–120"+, Y: 20"–60"+, Z: 20"–40"+

Бірақ шамалардың бастапқы мәндері толық ақпарат бермейді. Осы практикалық факторларды ескеріңіз:

• Шпиндель мен үстел арасындағы аралық: Биік детальдар немесе ұзын құралдар сіздің тиімді Z-осінің өлшемін азайтады
• Бекіту құрылғыларының талаптары: Пышақтар, бекіткіштер және бекіту құрылғылары көлемдік аймақтың бір бөлігін алады
• Құралдың ұзындығы: Терең қуыстарға жету үшін ұзын құралдар Z осі бойынша қолжетімді жүру аралығын азайтады
• Бөлшектің орналасуы: Кейде бөлшекті 90°-қа бұру оны кішірек көлемге сыйғызады

Кең көлемді дәлме-дәл станок икемділік береді — бірақ сіз оны пайдалансаңыз да, пайдаланбасаңыз да, осы қуаттың құнын төлейсіз. Талаптарыңызды шынайы бағалаңыз. Егер сіздің бөлшектеріңіздің 90%-ы мини фрезерлеу станогының көлеміне сыйса, онда бұл, ықтимал, сіздің дұрыс таңдауыңыз болады, мәселен, кейбір ірі бөлшектерді сыртқы жақтан өңдеу керек болса да.

Төзімділік спецификацияларын түсіну

Өндірушілер ±0,001" немесе ±0,0005" дәлдік шектерін жариялаған кезде, бұл сіздің бөлшектеріңіз үшін не мағына ғана? Дәлдік шегі — бұл станоктың сенімді түрде ұстай алатын өлшемдік ауытқудың шегін анықтайды. Тарылған дәлдік шектері жоғары дәлдікті білдіреді — және әдетте, құны жоғары болады.

Кеңінен қолданылатын дәлдік шектерінің контексті:

• ±0,005" (±0,127 мм): Жалпы өңдеу, маңызды емес келісімдер, құрылымдық бөлшектер
• ±0,001" (±0,025 мм): Жоғары дәлдікті жұмыстар, сырғып отыратын келісімдер, роликті тірек орындары, типтік CNC мүмкіндіктері
• ±0,0005" (±0,0127 мм): Жоғары дәлдікті қолданыстар, әуе-ғарыш саласы, медициналық құрылғылар
• ±0,0001" (±0,0025 мм): Аса жоғары дәлдікті, оптикалық компоненттер, арнайы өңдеу операциялары

Станоктың техникалық сипаттамаларында қол жетімді дәлдік шектері көрсетілген, бірақ шынайы нәтижелер бірнеше факторға тәуелді: жылулық тұрақтылық, құралдың жағдайы, материалдың біркелкілігі және оператордың біліктілігі. Станок ±0,0005" дәлдікке қабілетті болса да, тозған құралдармен, температураның тербелістерімен немесе дұрыс емес реттеумен осы дәлдікті қамтамасыз ете алмайды.

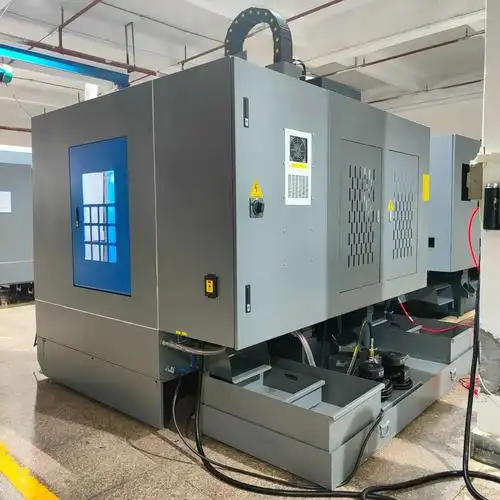

Машина категориясы бойынша сипаттама ауқымдары

Бұл салыстыру сипаттамалардың әдетте қандай машинаның класына қарай масштабталатынын көрсетеді:

Категория	Спиндл жылдамдығы диапазоны	Жұмыс аймағы (X × Y × Z)	Типтік қабылдамалылық
Стандық фрезерлеу машинасы	100–2 500 айн/мин (қолмен) 5 000–10 000 айн/мин (CNC)	6"–12" × 3"–6" × 10"–14"	±0,002"-ден ±0,005"-ге дейін
Орта өлшемді вертикаль фрезерлеу станогы	50–6 000 айн/мин (айнымалы)	20"–40" × 12"–20" × 16"–24"	±0,001" ден ±0,002" дейін
Өнеркәсіптік өңдеу орталығы	50–15 000+ айн/мин (жоғары жылдамдықты опциялар — 40 000+ айн/мин дейін)	40"–120"+ × 20"–60"+ × 20"–40"+	±0,0002"–ден ±0,001"-ге дейін

Өнеркәсіптік машиналардың бір мезгілде кеңірек жылдамдық ауқымын және нақтырақ дәлдік шектерін ұсынатынына назар аударыңыз. Осы икемділік қатты құрылыс, дәлдікке арналған роликті тірек, жылулық компенсация жүйелері мен алдыңғы қатарлы басқару жүйелері арқылы қамтамасыз етіледі — барлығы қосымша шығындарды тудырады, бірақ үстел үстіндегі қондырғының қол жеткізе алмайтын мүмкіндіктерін қамтамасыз етеді.

Сипаттамаларды бағалаған кезде ең жоғары мүмкіндікті сатып алуға ұмтылмаңыз. Сіздің типтік жұмыстарыңызды жеткілікті дәлдікпен орындай алатын мини-фрезерлеу станогын сатып алу, пайдалану және қызмет көрсету құны, потенциалының төменінде жұмыс істейтін өте үлкен станоктың құнынан төмен болады. Сипаттамаларды нақты өндірістік қажеттіліктеріңізге сәйкестендіріңіз, бірақ қолданбайтын қуат үшін төлем төлемеу үшін өсу үшін тиісті резерв қалдырыңыз.

Сипаттамаларын декодтағаннан кейін келесі қадам — бұл сандарды сіздің нақты жағдайыңызбен байланыстыру: сіз әртүрлі опцияларды зерттейтін құмарлықпен айналысушысыз ба, немесе жабдықтарды бағалайтын шағын кәсіпорын ба, немесе сенімді өндірістік қуатты іздейтін өндірістік орын ба.

Сіздің қажеттіліктеріңізге сәйкес келетін өңдеу станогын таңдау

Сіз станок түрлерін, басқару әдістерін, ось конфигурацияларын және сипаттамаларды түсінесіз. Енді ең маңызды шешім қабылдау кезегі келді: қай жабдық шынымен сізге сәйкес келеді сіздер жағдайыңызға? Гаражда өзіндік жобалар жасайтын құмарлықпен айналысушы үшін талаптар мүлдем басқаша болады, ал автомобиль компоненттерін тәулік бойы өндіретін өндірістік орын үшін талаптар басқаша болады. Ақылды таңдау — бұл нақты қажеттілікке сәйкес келетін қабілетті таңдау, яғни болашақта қолдануыңыз мүмкін болатын идеалды қабілетті емес.

Сіз демалыс күндерінде жобаларға арналған үстел үсті CNC станогын қараған кезде де немесе жаңа өндірістік сызық үшін өнеркәсіптік жабдықтарды бағалайтын кезде де бұл таңдау негізі сізге артық шығындарға немесе жеткіліксіз техникалық сипаттамаларға ұшырамастан шешім қабылдауға көмектеседі.

Өндіріс көлеміңізге сәйкес станок класын таңдау

Сіздің өндіріс көлеміңіз барлығын анықтайды. Жергілікті кәсіпорындар үшін таңбашаларды тұрақты түрде жасайтын ағаштан жасалған CNC машинасы аптасына мыңдаған бірдей кронштейндерді штамптаумен айналысатын фрезерлеу орталығынан толығымен басқа әлемде жұмыс істейді. Қарастырайық үш айқын пайдаланушы санатын және әрқайсысының нақты қандай талаптарын қанағаттандыруы керек.

Хобби және жасаушы қолданбалары

Егер сіз жеке жобалар, прототиптер немесе шағын көлемдегі тапсырыс бойынша жұмыстар үшін CNC-ті зерттеп отырсаңыз, онда үстел үстіндегі CNC фрезерлеу станоктары – қолжетімді кіріс нүктесі болып табылады. Бұған қарағанда, Barton CNC-тің 2025 жылғы сатып алу бағдарламасы бойынша, бастапқы деңгейдегі CNC станоктарының бағасы шамамен $1 000-дан басталады, ал жоғары деңгейлі үйлік моделдері бірнеше мың долларға дейін жетуі мүмкін. Бұл станоктар ағаш, пластик, алюминий және жұмсақ металдармен тиімді жұмыс істейді.

Қандай параметрлер құралдың құрметті қолданушыларға арналғанын анықтайды?

• Кіші жұмыс аймағы (әдетте 12" × 12" көлемінен аспайды)
• Жеңіл материалдармен жұмыс істеуге лайықты төмен айналу қуаты
• Ыңғайлы басқару жүйелері мен бастаушыларға арналған қарапайым бағдарламалық қамтамасыз ету
• Гараж немесе жер асты цехына орналастыруға ыңғайлы габариттер
• Тиімді қуат тұтынуы (стандартты тұрғын үй желілері)

CNC роутерлері бұл санатта үстемдік етеді және таңбалар, әріптік бөлшектер мен декоративті бұйымдар сияқты ағаш өңдеу CNC машинасы қолданыстарында жоғары нәтижеге қол жеткізеді. Мини-фрезерлеу станогы ағаш пен пластиктен тысқары металл кесуге мүмкіндік береді.

Кіші бизнес және прототиптік цехтар

Сіз төлемді клиенттерге бөлшектер шығаратын немесе нарыққа арналған өнімдерді дамытатын кезде сенімділік пен қайталанушылық өте маңызды болып табылады. Сізге дәлдікті сақтай отырып, ұзақ уақыт бойы тұрақты жұмыс істейтін жабдық қажет.

Бұл ортаңғы деңгей хоббиистерге қолжетімділікті және өнеркәсіптік қабілеттілікті біріктіреді. Бұл класстағы машиналар әдетте мыналарды қамтиды:

• Әртүрлі жобаларға сыйғызатын үлкен жұмыс аймағы
• Әртүрлі материалдар үшін жоғары шпиндель қуаты мен айналу жиілігі диапазоны
• Ауыр жүктемелер кезінде дәлдікті сақтайтын қаттырақ конструкция
• Оқыту ресурстары мен техникалық көмек қамтамасыз ететін жақсы қолдау экожүйесі

Сәйкес YCM Alliance-ның сатып алу бағдарламасы сонымен қатар, құрғақ жобалар үшін баяу кесу жылдамдығы жеткілікті, бірақ коммерциялық өндіріс тиімділік пен сенімділікті талап етеді. Жоғары көлемді жұмыс үшін машиналар үнемі жұмыс істеуге арналған, берік құрылысты және жиі ақауларға ұшырамайтын конструкцияға ие болуы керек.

Сериялық өндіріс

Өнеркәсіптік орталарда үнемі жұмыс істеуге, дәлдік шектеріне және құжаттамалы сапа процестеріне арналған машиналар талап етіледі. Өндірістік деңгейдегі жабдықтар ауыр литой корпуслардан, дәл сызықтық бағыттаушылардан, жылулық компенсациядан және жоғары деңгейлі басқару жүйелерінен тұрады, олар құнын әлдеқайда жоғарылатады.

Бұл деңгейде сертификаттар маңызды. Автомобиль тетіктерін жасаушылар IATF 16949 сапа басқару сертификатын талап етеді. Аэроғарыш өндірушілер AS9100 сәйкестігін талап етеді. Медициналық құралдарды өндіру ISO 13485 сәйкестігін талап етеді. Сіздің жабдық таңдауыңыз осы стандарттар талап ететін құжаттаманы, ізденісті және процесті басқаруды қамтамасыз етуі керек.

Сатып алу бағасынан басқа бюджеттік ескертулер

Сатылымға ұсынылатын осы CNC машинасы туралы жарияланымда бір сан көрсетілген — бірақ сатып алу бағасы нақты инвестицияңыздың тек бір бөлігін ғана құрайды. Иелік бойынша жалпы шығын — бұл жылдар бойы пайдалану кезінде жинақталатын факторларды қамтиды.

Негізгі шығын санаттары:

• Құрылғы: Кесу құралдары, өңделетін бұйымды бекіту құрылғылары және өлшеу аспаптары бастапқы инвестицияға 10–30% қосады
• Программное обеспечение: CAD/CAM бағдарламалары тегін нұсқалардан бастап, кәсіби пакеттер үшін жылына мыңдаған долларға дейінгі бағамен ұсынылады
• Оқу: Операторлардың дайындығы, бағдарламалау курстары және үнемі қажет болатын біліктің дамуы
• Қызмет сүрінуі: Жоспарлы техникалық қызмет көрсету, ауыстыруға арналған бөлшектер және күтпеген жөндеулер
• Негізгі құрылым: Электр қуатын көтеру, сығылған ауа жүйелері, суытқыш сұйықтықты басқару және желдету
• Өнімдер сипаттамасы: Кесу сұйықтықтары, майлағыштар, сүзгілер және ауыстырылатын тозуға ұшырайтын бөлшектер

Scan2CAD-тың толық нұсқаулығына сәйкес, 1000 доллардан төмен бағаланған CNC машиналары коммерциялық мақсаттар үшін қолайлы емес — олар әдетте құмарлық ретінде пайдалануға арналған. Бюджетті есептеген кезде, сапалы кесу құралдары ғана қолданылатын саланызға байланысты жүздеген немесе мыңдаған доллар тұратынын ескеріңіз.

Сатып алу алдында жауап беруге тиіс сұрақтар:

• Сіз қандай материалдарды ең жиі өңдейсіз?
• Сіздің күтілетін өндіріс көлемі қандай — күніне, аптасына, айына неше бөлшек?
• Қолданылатын жобаларыңызға қандай дәлдік шектеулері қажет?
• Жұмыс істеу мен қызмет көрсету үшін қажетті аралықтарды қоса есептегендегі қолжетімді еден аумағы қандай?
• Электр қоректендіруіңіз станоктың қуат талаптарын қанағаттандыра ма?
• Қондырғыны кім басқарады және қызмет көрсетеді?
• Өндіруші қандай қолдау мен дайындық ұсынады?
• Сіздің уақыт кестеңіз қандай — сізге дереу өндірістік қабілет керек пе?

Прототиптен өндіріске дейін масштабтау

Көптеген кәсіпорындар кішігірім өндірістен бастап, бірте-бірте өседі. Даму бағыттарын түсіну сізге жылдам қолданысқа жарамсыз жабдық сатып алуыңызды немесе әлі қажет етпейтін өндірістік қуатқа инвестициялауыңызды болдырмаққа көмектеседі.

Жұмыс аймағының талаптары

Машина өлшемі тек қана бір бөлігін ғана көрсетеді. YCM Alliance дерегіне сәйкес, сізге машина өлшемдерін, жұмыс істеу мен жөндеуге қажетті аралықтарды және материалдарды сақтауға арналған орынды ескере отырып, бос жұмыс аймағыңызды мұқият өлшеу керек. CNC машиналары ұнтақ пен тозаң шығарады, сондықтан жеткілікті желдету және таза кеңістік қажет.

Бұл инфрақұрылымдық факторларды ескеріңіз:

• Энергия көзі: Десктоп машиналары қалыпты 120 В розеткаларында жұмыс істейді; ірірек жабдықтар 220 В немесе 3 фазалы токты қажет етеді
• Қысылған ауа: Көптеген CNC машиналары аспаптарды ауыстыру, бекіту және стружка тазарту үшін таза, құрғақ сығылған ауа қажет етеді
• Еденге түсетін жүктеме: Өнеркәсіптік машиналар мыңдаған фунт салмақта болады — еденіңіздің осы жүктемені көтере алатынын тексеріңіз
• Қоршаған ортаны бақылау: Температураның тербелістері дәлдікке әсер етеді; климат-контроль қажет болуы мүмкін

Келіспен шектеу

Хоббидан коммерциялық өндіріске өту үшін бірден үлкен секіру қажет емес. Көптеген сәтті цехтар келесі даму жолын ұстанады:

1. Бастапқы деңгейдегі десктоп жабдықтар негізгі принциптерді үйрену және сұранысты растау үшін
2. Орта деңгейлі машиналар тапсырыстардың көлемі инвестицияларды оправданған етуімен мүмкіндіктерді кеңейту
3. Өндірістік деңгейдегі жабдық көлем мен сапа талаптары өндірістік шешімдерді талап еткен кезде

Алтернативалық тәсіл ретінде, прототипті ішкі жағынан жасау кезінде өндірістік көлемдегі жұмыстарды сырттай тапсыру арқылы сіз капиталдық жабдыққа инвестициялаусыз өз дизайндарыңызды растай аласыз. Бұл гибридті тәсіл қауіптерді басқарып, соңында ішкі өндірістік қабілетке ие болуға бағытталған.

Тағамдық қатынастар маңызды

Сәйкес Scan2CAD-тың таңдау бағдарламасы , сенімді тағамдық компанияны таңдау — дұрыс машина таңдауға тең маңызды. Жергілікті қолдау мүмкіндіктерін, мысалы, қызмет көрсетуші техниктер, бөлшектердің қолжетімділігі және оқыту ресурстарын бағалаңыз. Тағамдық компаниямен қатынасыңыз бастапқы сатып алу шегінен асып түседі және ұзақ мерзімді сәттілігіңізге маңызды әсер етеді.

Мыналарды ұсынатын жеткізушілерді іздеңіз:

• Операторлар үшін практикалық оқыту бағдарламалары
• Қанағаттанарлық жауап беретін техникалық қолдау және тиімді жауап уақыты
• Бөлшектердің қолжетімділігі мен алдын ала болдырмау шаралары бойынша бағдарламалар
• Сіздің қажеттіліктеріңіз өзгерген сайын қайтарып сату бағдарламалары мен жаңарту жолдары

Дұрыс жабдықты таңдағаннан кейін, оны сенімді түрде жұмыс істетудің қамын қайта қамтамасыз ету келесі басты міндетіңізге айналады. Техникалық қызмет көрсету талаптарын түсіну мен негізгі ақауларды анықтау әдістері сіздің инвестицияңызға қорғаныс қызметін атқарады және пайдалы жұмыс уақытын максималды деңгейге көтереді.

Техникалық қызмет көрсету талаптары мен негізгі ақауларды анықтау әдістері

Сіз өзіңіздің фрезерлеу станогыңызды таңдадыңыз және оның мүмкіндіктерін түсіндіңіз — бірақ бұл шындықты тексеру. Siemens зерттеулеріне сәйкес, Fortune Global 500 компаниялары күтпеген жабдық ақауларына байланысты жылдық айналымдарының орташа 11%-ын жоғалтады. Бұл — онша үлкен емес қолайсыздық емес; бұл дұрыс техникалық қызмет көрсету арқылы тікелей шешілетін стратегиялық әлсіздік.

Сіз үстел үстілік немесе өнеркәсіптік фрезерлеу орталығын басқарсаңыз да, принциптер бірдей қалады: алдын-ала қамқорлық қымбатқа түсетін тоқтап қалуды болдырмаған. Енді сіздің жабдығыңызды ең жоғары өнімділікпен жұмыс істеуге ұстап тұратын рутиндық операцияларды, ескерту белгілерін және шешімдерді қарастырайық.

Күндік және апталық күтім рәсімдері

Күндік қызметті тістеріңізді тазарту сияқты елестетіңіз — оны өткізіп жіберсеңіз, проблемалар тез ұлғаяды. Бұл күндік іс-әрекеттер бірнеше минутты ғана алады, бірақ сағаттар немесе күндер бойы созылатын ақауларды болдырмауға көмектеседі.

Негізгі күндік іс-әрекеттер:

• Визуалды тексеру: Қосудан бұрын сорғыларды, ерекше ластануларды және айқын зақымдануларды тексеріңіз
• Майлауға тексеру: Автоматты майлау жүйесіндегі май деңгейлерін растаңыз және дұрыс таратылуын тексеріңіз
• Салқындатқышты тексеру: Сұйық деңгейлерін, концентрациясын және тазалығын тексеріңіз — ластанған салқындатқыш бөлшектер мен құралдардың өзін-өзі тозуына әкеледі
• Басқару осінің жылынуы: Ауыр кесулерді бастамас бұрын басқару осін біртіндеп өсуімен жылдамдықтарда жүргізіңіз, бұл майламаны таратуға және жылулық кеңеюді тұрақтандыруға көмектеседі
• Жолды тазарту: Сызықтық бағыттаушылар мен шариктік винттерді тазартып, тез тозуға әкелетін стружкалар мен ластануларды алып тастаңыз
• Кесінділерді шығару: Жұмыс аймағынан жиналған стружкаларды, әсіресе тәсіл қаптамалары мен сақтандырғыштар маңындағыларды тазартыңыз

Сәйкес WorkTrek-тің техникалық қызмет көрсету талдауы , май деңгейін күндік түрде тексеру бірнеше секундты қажет етеді және апаттарды болдырмауға көмектеседі. Дұрыс майлану компоненттердің қызмет ету мерзімін 300%-ға дейін ұзартады және жоспарланбаған тоқтатуларды 90%-ға дейін азайтады.

Аптасына бір рет орындалатын техникалық қызмет көрсету жұмыстары:

• Сүзгілерді тексеру: Ауа сүзгілерін, суытқыш сүзгілерін және май сүзгілерін тұтылу немесе ластану белгілері бойынша тексеріңіз
• Құрал-жабдықтарды тексеру: Токарь құралдары мен станок құралдарын тозу белгілері, стружкалар немесе зақымдану бойынша зерттеңіз
• Электр шкафын тазарту: Электр компоненттерінің маңындағы тозаңдың жиналуын жою — бұл қалдықтар көптеген адамдар ойлағаннан гөрі көбірек проблема туғызады
• Суытқыш жүйесін жуу: Сұйықтың тиімділігін сақтау үшін суытқыш қоймаларынан май және ластанған бөлшектерді алып тастаңыз
• Дәлдікті тексеру: Калибрлеу ауытқуын ерте анықтау үшін үлгі материалда сынақ кесулерін орындаңыз

Авариялардан бұрын ескерту белгілерін тану

Тәжірибелі операторлар апаттардың алдын алу үшін «алтыншы сезім» деген қабілетті дамытады — олар проблемаларды олар катастрофалық деңгейге жеткенше естиді, сезінеді және көреді. Төменде жиі кездесетін апат түрлері бойынша бақылауға қажетті белгілер келтірілген.

Қуат пен электрлік ақаулар:

Дисплей экранының жанып-сөнуі немесе жұмыс істемеуі. Қозғалыс осьтерінің қосылған кезде баяу қозғалуы. LED индикаторларының әлсіреуі немесе толығымен сөнуі. Бұл белгілер жиі қуат көзіндегі ақауларды көрсетеді — WorkTrek дерегі бойынша, дұрыс емес кернеу орнатулары, қуат көзіндегі шамалы көтерілулер мен өндірістік қуаттың тербелістері диагностикалауды қиындататын уақытша ақауларға әкеледі.

Сырғымалы құралдың тозу белгілері:

Сіздің құрал-саймандарыңыз әңгіме айтып тұрады, егер сіз назар аударсаңыз. Беттердің жылтыр болуы керек болған жерлерде қиыршықтарды, беттер бойынша көрінетін кескіш іздерін, бұрыштарда пайда болатын күйген дақтарды және әрбір өңдеу кезінде өлшемдік ауытқулардың біртіндеп ұлғаюын бақылаңыз. Сол ерекше дыбыс — тәжірибелі операторлар көрінетін зақымдану пайда болғаннан бұрын құралдың қиындыққа ұшырағанын естиді.

Жылулық проблемалар:

CNC басы әдетте қалыпты жұмыс істеген кезде 85–95°F (29–35°C) аралығында жұмыс істейді. Температураның 150°F (65,5°C) асып кетуі – жедел қажет ететін ауыр қызуға белгі береді. Жылулық тоқтату сигналдары, қозғалтқыш корпусынан келетін ерекше жылу және жұмыс істеу кезінде суытқыш сұйықтығының булануы – барлығы суыту жүйелерінде немесе кесу параметрлерінің артық болуында проблемалар барын көрсетеді.

Майлау ақаулары:

Алдымен төменгі деңгейдегі тревогалар пайда болады, олар әдетте ескерілмей қалады. Содан кейін — қысқыш, ұнтақтау немесе өңдеу дыбыстары, қозғалыста қаттылық пайда болады. Қозғалыстағы бөлшектерде жылу көтеріледі. Осьтік қозғалыстар тұрақсыз болады. Қысқыштың қысу күші төмендейді. Нәтижесінде бір нәрсе бұғатталады. Тегістеу немесе фрезерлеу машинасы толығымен критикалық контакт нүктелеріне дұрыс майлау қабатының жетуіне тәуелді.

Кеңінен таралған өңдеу проблемалары мен шешімдері

Тербеліс пен діріл

Кесу кезіндегі сипатты дірілдеу дыбысы тек қана қажетсіз емес — ол беттің жағдайын нашарлатады, кескіш құралдарды алдын-ала тоздырады және айналу осінің подшипниктерін зақымдай алады. Мұндай дірілдің себептері: кескіш құралдың артық шығып тұруы, кесу жиегінің тозуы, қысу қысымының жеткіліксіздігі және технологиялық параметрлердің резонансты жиіліктерге түсуі.

Шешімдер: Мүмкіндігінше қысқа кескіш құралдың шығып тұруын қолданыңыз. Ең үлкен жарамды диаметрлі кескіш құралды таңдаңыз. Гармоникалық тербеліс үлгілерін бұзатын айнымалы қадамды немесе айнымалы спиральды фрезаларды қарастырыңыз. Гидравликалық кеңейту құралын ұстағыштар қиын қолданыстар үшін сіңіру қасиетін қамтамасыз етеді.

Өлшемдік ауытқу

Толеранциядан біртіндеп шығатын бөлшектер калибрлеу мәселелерін көрсетеді. Температураның өзгеруі болжанатын өлшемдік ығысуға әкеледі — кейде бір градус Цельсий болса да, болат бөлшектер 10–12 микрометрге ығысады. Шарикті ілмектер мен подшипниктердегі механикалық тозу жұмыс уақыты ішінде жинақталатын орындау қателерін туғызады.

Шешімдер: Өндірушінің калибрлеу кестесін қатаң сақтаңыз. Кез келген соқтығысу немесе қатты тоқтаудан кейін көрінбейтін зақым болса да, реттеуді тексеріңіз. Дәлдік операцияларын бастамас бұрын жылулық тұрақтануға уақыт беріңіз. Бағдарламалық жағынан сайып алу компенсациясы механикалық реттеусіз незаңды аздап қателерді түзетеді.

Бағдарламалау қателері

G-кодтағы жалғыз қате цифр құралды детальға соқтыртып, немесе жүздеген жарамсыз бөлшек алуға себеп болуы мүмкін. Оқытуға деген қажеттіліктің болмауы, құралдың ығысу мәндерін дұрыс енгізбеу және қысқа мерзімді дайындықтар бағдарламалауға байланысты ақаулардың көпшілігін тудырады.

Шешімдер: Программаны іске қосуға дейін әрбір программаны синтаксистік қателерге тексеріңіз — көптеген заманауи басқару жүйелері қателерді автоматты түрде ерекшелеп көрсетеді. Алдымен бағдарламаларды графикалық имитациялық режимде сынақтан өткізіңіз. Зиян келтіретін қателерді алдын ала анықтайтын құрылымдалған тексеру процедураларын енгізіңіз.

Қауіпсіздік ерекшеліктері

Дұрыс техникалық қызмет көрсету — бұл тек станоктың ұзақ мерзімді жұмыс істеуін ғана қамтамасыз етпейді, сонымен қатар оператордың қауіпсіздігін де қамтамасыз етеді. Негізгі қауіпсіздік протоколдарына мыналар кіреді:

• Жеке қорғану құралдары (ЖҚҚ) талаптары: Барлық цех қызметкерлері үшін көз қорғанғышы, есту қорғанғышы және сәйкес аяқ киімі
• Дайындық құжаттамасы: Операторлардың авариялық тоқтату процедураларын, құрылғыларды электр желісінен ажырату/белгілеу протоколдарын және қауіпсіз стружка өңдеу ережелерін түсінетінін қамтамасыз етіңіз
• Авариялық жағдайларға арналған процедуралар: Электр қуатының өшіп кетуі, құралдың соғылуы және медициналық авариялар жағдайындағы нақты нұсқауларды тақтаға іліңіз
• Қорғаныс құрылғыларын тексеру: Жұмысқа кіріспес бұрын барлық қауіпсіздік интерлоктары мен қорғаныс жүйелерінің дұрыс жұмыс істейтінін растаңыз

Сәйкес Makula-ның техникалық қызмет көрсету бойынша зерттеулері 88% өндірістік кәсіпорындар өз операцияларын ұстау үшін алдын ала болдырмаушы жөндеуден пайдаланады. Бұл тәсіл жабдықтың қызмет ету мерзімін ұзартады, оның жұмыс істеу сапасын оптималдайды және — негізгісі — жабдықтың ақауға ұшырауымен байланысты жұмыс орнындағы қауіп-қатерлерді азайтады.

Жөндеу негіздері белгіленген соң, әртүрлі салалардың осы машиналарды қалай қолданатынын түсіну өндірістің мүмкіндіктерінің толық спектрін көрсетеді — сонымен қатар әрбір саланың қойған арнайы талаптарын.

Сала қолданыстары және нақты әлемдегі қолданыс мысалдары

Сіз станоктардың қалай жұмыс істейтінін, қандай сипаттамалар маңызды екенін және оларды қалай жөндеу керек екенін үйрендіңіз. Бірақ бұл жерде теория практикамен кездеседі: әртүрлі салалар осы станоктарды толығымен әртүрлі бағытта қолданады. Құрылыс құрылғысы үшін алюминийлі иіндіктерді кесетін негізгі жабдық сол құрылғы 40 000 фут биіктікте адам өмірін қамтамасыз ететін титаннан жасалған әуе-ғарыш компоненттерін шығарады — бірақ талаптар, дәлдік шектері және сапа стандарттары бір-бірінен қаншалықты ерекшеленеді!

Негізгі салалардың өңдеу технологиясын қалай қолданатынын түсіну, белгілі бір сипаттамалардың неге маңызды екенін көрсетеді және сіздің қолданыстарыңызды өндірістік ландшафтта қай жерге орналастыруға болатынын анықтауға көмектеседі. Сіз машина өңдеу цехын іздейсіз бе немесе әуе-ғарыш саласындағы жұмыстар үшін өңдеу орталығының мүмкіндіктерін бағалайсыз ба — салалық контекст әрбір шешімді анықтайды.

Автомобиль өнеркәсібінің дәлдік талаптары

Автомобиль секторына қызмет көрсететін кез келген двигатель өңдеу цехына кіріп, сіз бірден бір нәрсені байқайсыз: тұрақтылық міндетті емес — ол бәрінің негізі. Автомобиль өндірісі әрбір компоненттің дәл сол сипаттамаларға сай келуін талап ететін жоғары көлемді өндірісті қажет етеді — бұл миллион бірліктік серияның бірінші немесе соңғы бөлігі болса да.

Автомобиль өңдеуін неге ерекше қиын етеді?

• Масштабтағы дәлдік шектері: Цилиндр басы, беріліс қорабы және шасси жинақтары сияқты компоненттер мыңдық инч (0,001 дюйм) деңгейіндегі дәлдікті талап етеді — бұл дәлдік мыңдаған бөлік бойынша сақталады
• Материалдардың көптүрлілігі: Алюминийден жасалған қозғалтқыш корпусынан бастап қатты болаттан жасалған тісті беріліс дөңгелектері мен композитті кузов бөлшектеріне дейін автокөлік өндірісі толық материалдық спектрді қамтиды
• Бақылану талаптары: Әрбір бөлшек нақты станоктарға, операторларға, материалдық партияларға және технологиялық параметрлерге іздеу арқылы қайтарылуы тиіс
• Нөлдік ақаулық күтуі: Кепілдік шығындары мен қауіпсіздік бойынша шақырулар сапасыз өнімдердің өте қымбатқа тұратынын көрсетеді

Типтік автокөліктерде өңделетін бөлшектерге мыналар жатады:

• Қозғалтқыш корпусы, цилиндр басы және иілген вал
• Беріліс қораптары мен тісті беріліс бөлшектері
• Тежеуіш кронштейндері мен дискілері
• Шасси жинақтары мен ілініс бөлшектері
• Дәлме-дәл орындалған металдық сақиналар мен дәлме-дәл қосылатын бөлшектер
• Отын жүйесінің бөлшектері мен инжекциялық бөлшектер

Сәйкес Smithers' IATF 16949 талаптары бағыттаушы болып табылады автомобильдық жабдықтаушылар сапа басқару жүйелерін (СБЖ) толық енгізуі керек, оған барлық қажетті процестерді құжаттау, саясаттарды қабылдау, рөлдер мен жауапкершіліктерді анықтау және тиімділікті бақылау кіреді. Стандартта сонымен қатар статистикалық процесстерді басқару (СПБ), бақылау жоспарлары және қателердің түрлері мен әсерлерін талдау (ҚТӘТ) сияқты жақсарту құралдарын қолдану талап етіледі.

Бұлар бюрократиялық тексеру қорапшалары емес — олар әрбір өңделген бөлшек техникалық шарттарға сай келуін қамтамасыз ететін тәжірибелік жүйелер. СПБ өндірісті нақты уақытта бақылайды және ақаулы бөлшектер пайда болмас бұрын процестегі ауытқуларды уақытылы анықтайды. ҚТӘТ мүмкін болатын ақауларды алдын ала болжайды және алдын алу шараларын енгізеді. Бұл құралдар бірігіп автомобиль өндірісінің талап ететін тұрақтылығын қамтамасыз етеді.

Қарастырыңыз Shaoyi Metal Technology қазіргі заманғы автомобильдік жабдықтаушылардың осы талаптарға қалай сай келетінінің мысалы ретінде. Олардың IATF 16949 сертификаты халықаралық автомобильдік сапа стандарттарына сәйкестікті көрсетеді, ал олардың СТК (статистикалық процесстерді бақылау) жүйесі өндіріс циклдары бойынша процесстердің тұрақтылығын қамтамасыз етеді. Мұндай өндірістік операцияларды ерекшелейтін нәрсе — икемділік: дамыту жобалары үшін жылдам прототиптау жүзеге асыру қабілеті мен бір жұмыс күні ішінде жеткізу мерзімімен массалық өндіріске көшу мүмкіндігі. Прототиптен көлемді өндіріске дейінгі бұл диапазон қазіргі заманғы автомобильдік жабдықтау тізбегінің икемді өндіріс серіктестеріне қойылатын талаптарын көрсетеді.

Әуе-ғарыш және медициналық құрылғылар стандарттары

Егер автомобиль өнеркәсібі тұрақтылықты талап етсе, онда әуе-ғарыш пен медициналық құрылғылар өнеркәсібі дәлдікті шектен тыс деңгейге дейін көтереді, мұнда ақау — бұл тек қана қолайсыздық емес, сонымен қатар потенциалды апатқа әкелуі мүмкін. Бұл салалар барлық процестерді құжаттауға және одан да көп нәрсені растауға негізделген реттеуші нормативтік базада жұмыс істейді.

Әуежай өндірісінің талаптары

Турбиналық қанатты $15 000-ға тұратын никельді суперқорытпалы балдырдан өңдеуді елестетіңіз. Бұл материал кесуге қарсы тұрады, аса жоғары температураны шығарады және арнайы кескіш құралдарды талап етеді. Дайын бұйым 30 000 айналым/мин жылдамдықпен айналғанда 2000°F (1093°C) температурадан жоғары температураға шыдай алуы керек. Қателікке рұқсат етілмейді.

Әуе-ғарыш саласындағы өңдеу талаптары:

• Экзотикалық материалдармен жұмыс істеу мүмкіндігі: Титан, Инконель, Успалой және басқа суперқорытпалар арнайы кескіш құралдарды, қатты машиналарды және дәл процестік бақылауды талап етеді
• Толық іздестірімділік: Әрбір операция, құрал, оператор және өлшеу нәтижелері тұрақты тіркеулерге енгізіледі
• Бұзуға ұшыратпай тексеру: Дайын бұйымдар ішкі бүтіндігін тексеру үшін рентгенографиялық, ультрадыбыстық және бояғыш пенетранттық бақылаудан өтеді
• AS9100 сертификаты: Әуе-ғарыш саласындағы IATF 16949 стандартына тең, өндіріс барысында құжатталған сапа жүйелерін талап етеді

Әуе-ғарыш саласында жиі өңделетін компоненттерге мыналар жатады:

• Құрылымдық аэродинамикалық рама компоненттері мен қосылымдары
• Турбиналық қанаттар, дискілер және қозғалтқыш корпусы
• Қону жабдығы компоненттері
• Ұшуды басқару актюаторлары мен гидравликалық қоспалар
• Жасанды серіктер мен ғарыштық аппараттардың конструкциялық элементтері

Медицина құрылғыларын өндіру

Медициналық өңдеу басқа түрдегі шекті жағдайларда жүзеге асады — адам денесінің ішінде қызмет ететін, микрондармен өлшенетін бөлшектер. Спецификациядан 0,001" ауытқыған жамбас имплантаты науқасқа жылдар бойы ауырту тудыруы мүмкін. Беткі дефектілері бар хирургиялық құрал қауыпты бактериялардың өсуіне орын беруі мүмкін.

Медициналық құрылғыларға қойылатын талаптар:

• Аса дәлдікті толеранстар: Имплантаттар мен құралдар жиі ±0,0002"-ден қатаңырақ толеранстарды талап етеді
• Биологиялық үйлесімді материалдар: Титан, кобальт-хром және медициналық сорттағы коррозияға төзімді болат негізгі қолданылатын материалдар болып табылады; әрқайсысының өңдеу кезіндегі өзіндік қиындықтары бар
• Бетінің өңделу сапасы талаптары: Көптеген компоненттер бактериялардың бекінуін немесе ұлпа қоздыруын болдырмау үшін айна сияқты жылтыр бетке ие болуы тиіс
• ISO 13485 сертификаты: Медициналық құрылғыларды өндіруге арналған сапаны басқару жүйелері
• FDA құжаттамасы: Реттеуші органдарға тапсырылатын құжаттаманы қолдайтын толық өндірістік жазбалар

Типтік медициналық токарьлау бөлшектеріне мыналар жатады:

• Ортопедиялық импланттар — иық, тізе және омыртқа компоненттері
• Хирургиялық құралдар мен құралдардың ұстағыштары
• Тіс импланттары және протездер
• Диагностикалық құрылғылардың корпусы мен дәл механизмдері
• Дәрілерді енгізу құрылғыларының компоненттері

Дәстүрлі емес өндіріс пен жылдам прототиптеу

Әрбір қолданыс автоматтық, әуе-ғарыштық немесе медициналық санаттарға нақты сыймайды. Дәстүрлі емес өндіріс пен прототиптеу саласының кеңірек пейзажы — бұл маған жақын орналасқан көптеген токарьлау цехтарының нақты жұмыс істейтін аймағы: автомобиль өнеркәсібінің үлкен көлемі немесе әуе-ғарыштық өнеркәсібінің экстремалды талаптарынсыз әртүрлі салалар бойынша әртүрлі бөлшектерді шығару.

Жасау цехы қолданыстары

Жалпы жасау цехы жұмыстары өте кең ауқымды қамтиды:

• Өнеркәсіптік жабдықтар: Дәстүрлі емес кронштейндер, корпуслар, құрал-жабдықтар және алмастыру бөлшектері
• Энергетика секторы: Сорғы компоненттері, сорғы корпуслары және құбырларға арналған қосылу бөлшектері
• Қорғаныс пен әскери іс: Қарулы құралдар компоненттері, көлік құрылғыларының бөлшектері және байланыс жабдықтарының корпуслары
• Тұтынушы өнімдері: Аспаптар, калыптар және өндірістік қондырғылар
• Мамандандырылған қолданбалар: Таңбалар, көрсетулер және архитектуралық элементтер үшін тіпті CNC акрил қызметі

Сәтті өңдеу операцияларын ерекшелейтін не? Икемділік. Арналған автомобиль немесе әуе-ғарыш өндіріс орындарынан айырмашылығы неде? Жалпы машина цехтары әртүрлі материалдарға, дәлдікке және өндіріс көлеміне тез ауысуға тиіс. Бір күн ішінде алюминийден жасалған прототиптер, болаттан жасалған сериялық бөлшектер және пластиктен жасалған қондырғылар болуы мүмкін.

Тез көшірме жасаудың артықшылықтары

Жүздеген немесе мыңдаған доллар тұратын өндірістік аспаптарға көшу алдында өндірушілер CNC өңдеу арқылы жасалған прототиптер арқылы өз дизайндарын тексереді. CNC өңдеу прототиптеу үшін мынадай артықшылықтарға ие:

• Материалдың дәлдігі: 3D-басылған прототиптерден айырмашылығы неде? Өңделген бөлшектер шынайы өндірістік материалдардан жасалады және олардың қасиеттері сол өндірістік материалдардың қасиеттерімен сәйкес келеді
• Функционалдық сынау: Прототиптер нақты әлемдегі жүктемелерге, температураға және қоршаған орта жағдайларына төзімді
• Дизайнды қайта өңдеу жылдамдығы: Цифрлық бағдарламаларды өзгерту арқылы жаңа аспаптарды қажет етпей-ақ тез дизайн өзгерістерін жүзеге асыруға болады
• Төмен көлемді өндіріс: Прототиптарды өндіретін осындай орнату бастапқы өндірістік көлемдерді шығара алады

Концепциядан нарыққа шығу жолы барынша осы прототиптаудан өндіріске өту икемділігіне тәуелді болып келеді. Өндірушілерге сынақ үшін бірнеше прототип өндіретін, содан кейін дизайндар анықталғаннан кейін мыңдаған бірлікке дейін масштабтауға қабілетті серіктестер қажет — бұл қосымша тәжірибелік құрылғыларға ауысу немесе сапа жүйелерін қайта құру салдарынан туындайтын кешігулерсіз іске асады.

Дәл осы жерде жабдықтардың иесі болу мен қабілетті тәжірибелік тәртіптермен серіктестік жасау арасындағы айырмашылық стратегиялық маңызға ие болады. Жабдықтарды сатып алуға қарағанда өндіріске дайын бөлшектерді қажет ететін оқырмандар үшін орныққан CNC өңдеу қызметтері капиталдық салымдарды жоюға мүмкіндік береді және сертификатталған сапа жүйелеріне, әртүрлі станоктық мүмкіндіктерге және масштабталатын қуатқа қатысуға мүмкіндік береді. Ішкі қабілетті құру немесе сыртқы сараптаманы пайдалану туралы шешім көлемдік талаптарыңызға, сапа талаптарыңызға және ұзақ мерзімді өндірістік стратегияңызға байланысты.

Бұл салалық қолданыстарды түсіну сіздің өз талаптарыңызға нақты қандай нәрселер қажет екенін анықтайды — және сіздің алға қозғалысыңызбен қатар жабдықтар, процестер мен серіктестіктер туралы дұрыс шешім қабылдауға мүмкіндік береді.

Сіздің станок таңдауыңызды іске асыру

Сіз негізгі принциптерден бастап станок түрлеріне, ось конфигурацияларына, техникалық сипаттамаларға, таңдау критерийлеріне, жөндеу талаптарына және салалық қолданыстарға дейін жеттіңіз. Бұл қатты ұзақ жол — бірақ тек ақпарат ғана нәтиже бермейді. Енді маңыздысы — бұл білімді сіздің нақты жағдайыңызға сай іс-әрекетке айналдыру.

Сіз бірінші жабдықты сатып алуға қараған құрметті құралдар қолданушысы болсаңыз, өндіріс мүмкіндіктерін бағалайтын кәсіпкер болсаңыз немесе сенімді тұтыну шығындарын қамтамасыз ететін өндіруші болсаңыз — алға қозғалу жолы сіздің нақты қажеттіліктеріңізді қағазда әсерлі көрінетін нәрселермен салыстыруға қажетті ашық бағалауды талап етеді.

Сіздің станок таңдауыңызға арналған негізгі қорытындылар

Токарлық жабдықтардың барлық аспектілерін — шығару технологиясының негізгі принциптерінен салалық сапа талаптарына дейін — зерттегеннен кейін бір ғана принцип негізгі ретінде орын алады:

Жабдықтың мүмкіндіктерін нақты өндірістік қажеттіліктерге сәйкестендіріңіз, ал қолданбайтын қосымша функциялар үшін артық сатып алуға немесе қажетті нәтижелерді бермейтін жабдықты төменгі техникалық сипаттамалармен сатып алуға болмайды.

Бұл айқын көрінеді, бірақ өндірушілер әдетте екі қатені де жиі жасайды. Құрметті қолданушы өзінің гаражында аз қолданылатын өнеркәсіптік деңгейдегі 5 осьті токарлық орталықты сатып алады. Өндірістік цех күнделікті жұмыс талаптарын қанағаттандыра алмайтын бастапқы деңгейдегі жабдықты сатып алады. Екі жағдай да ақшаның шығынына әкеледі — біріншісі артық капиталдың қолданылуы арқылы, екіншісі — жеткіліксіз мүмкіндіктер мен кейіннен жабдықтың ауыстырылуы арқылы.

Енді сіз оқыған материалды іс-әрекетке асыруға болатын нұсқауларға жинақтайық:

Жабдық түрлері бойынша: Фрезерлеу станоктары, токарь станоктары, әйнек өңдеу жабдықтары және электр-эрозиялық өңдеу (EDM) әрқайсысы нақты операцияларда өзіндік артықшылықтарға ие. Таңдауыңызды негізгі қолданылуыңыз — кейбір жиі кездеспейтін шеткі жағдайлар емес — анықтауы керек. Токарь станогы цилиндрлік бұйымдарды өңдейді, ал фрезерлеу станогы оларды өңдеуге қиналады; ал CNC фрезерлеу станогы токарь станогы қол жеткізе алмайтын күрделі 3D беттерді өңдейді.

Басқару әдістері туралы: CNC автоматтандыру қайталанушылық пен күрделі геометриялық пішіндерді өңдеу мүмкіндігін ұсынады, бұл қолмен басқаруға қол жеткізілмейді. Алайда, қолмен басқарылатын станоктар құны төменірек, қарапайым жұмыстар үшін орнату қарапайымырақ және негізгі дағдыларды қалыптастырады. Көптеген сәтті цехтар екі типті станоктарды да ұстап отырады.

Ось конфигурациялары туралы: Осьтердің саны көбейген сайын мүмкіндіктер де көбейеді — бірақ құны, бағдарламалау күрделілігі және жөндеу талаптары да артады. 3 осьті станок көпшілік жұмыстарды орындайды; ал 5 осьті станок тек белгілі бір күрделі геометриялар немесе бір реттік орнату арқылы тиімділікті қамтамасыз ету талаптарында ғана қажет болады.

Спецификациялар туралы: Айналу жиілігі, жұмыс аймағы және дәлдік сапасы сіздің қолданылатын материалдарыңыз бен дәлдік талаптарыңызға сәйкес келуі тиіс. Максималды техникалық сипаттамаларға ие болу ақшаны үнемсіз шығындауға әкеледі; ал жеткіліксіз сипаттамалар өндірілетін бұйымдардың көлемін шектейді.

Техникалық қызмет көрсету туралы: Әрбір өңдеу станогы тұрақты қызмет көрсетуді талап етеді. Күндік жұмыс істеу реті, апталық тексерістер және алдын-ала ізденіп шешім қабылдау қымбат тұратын тоқтап қалуларды болдырмауға көмектеседі. Өндірістік автоматтандыру мен жетілдірілген басқару жүйелері көмек береді — бірақ олар дұрыс техникалық қызмет көрсету дисциплинын алмастыра алмайды.

Әрі қарай оқуға арналған ресурстар

Сіздің білім алуыңыз мұнда аяқталмайды. Өңдеу саласы үздіксіз дамып отырады, ал жаңалықтармен үнемі танысып отыру үшін үздіксіз қатысу қажет. Осы даму бағыттарын қарастырыңыз:

• Өндірушілердің оқыту бағдарламалары: Жабдықтаушылар операторлар мен программалаушылар үшін практикалық дағдыларды қалыптастыратын курстар ұсынады
• Өнеркәсіптік сертификаттар: NIMS (Металл өңдеу бойынша ұлттық институты) сертификаттары токарьлардың біліктілігін растайды және CNC жұмыс орындарына түсу мүмкіндігін ашады
• Білім беру қоғамдық платформалары: Practical Machinist және CNCZone форумдары сияқты аудиториялар өзара білім алмасуын және проблемаларды шешуге көмектесуді қамтамасыз етеді
• Сауда басылымдары: Modern Machine Shop, Manufacturing Engineering және осыған ұқсас ресурстар саладағы жаңалықтарды бақылайды
• Жергілікті ресурстар: Қоғамдық колледждер мен техникалық мектептерде CNC токарьларына арналған дайындық және үздіксіз білім алу бағдарламалары ұсынылады

Кәсіби бағыттарды зерттейтіндер үшін өндіріс секторы әлі де білікті еңбек күшінің жетіспеушілігін бастан өткізуде. «Менің аумағымдағы CNC» деп іздеу әртүрлі салалардағы мүмкіндіктерді ашады — автомобиль, әуе-ғарыш, медициналық, энергетикалық және жалпы өндіріс салаларында білікті операторлар, бағдарламашылар және жөндеу техниктері қажет.

Келесі қадамыңызды жасаңыз

Сіздің жағдайыңыз сіздің келесі әрекетіңізді анықтайды. Алдағы жолыңызды анықтау үшін осы тексеру тізімін пайдаланыңыз:

Егер сіз опцияларды зерттейтін құмарлықшы болсаңыз:

• Негізгі жобаларыңыздың түрлерін анықтаңыз — ағаш, пластик, алюминий немесе қаттырақ металдар
• Қолжетімді жұмыс орныңызды, электр қорегіңізді және бюджетіңізді нақты бағалаңыз
• Аспирациялық жобаларға емес, әрі қарай қажеттіліктеріңізге сәйкес келетін бастапқы деңгейдегі жабдықтардан бастаңыз
• Күрделірек жабдықтарға көшу алдында негізгі білімді игеруге инвестициялаңыз
• Тәжірибе алу үшін қолданыстағы жабдықтармен жұмыс істеуге мүмкіндік беретін жергілікті «maker space» (жасаушылар кеңістігі) немесе коммуналдық колледждермен байланыс орнатыңыз

Егер сіз жабдықты бағалайтын кәсіпорын болсаңыз:

• Ағымдағы және болжанатын өндіріс көлемдеріңізді шынайы түрде талдаңыз
• Құрал-сайман, даярлық, жөндеу және инфрақұрылымды қоса алғанда, иелікке алу толық құнын есептеңіз
• Жеткізушінің қолдау қабілетін бағалаңыз — қызмет көрсету бойынша реакция уақыты, қосалқы бөлшектердің қолжетімділігі, даярлық ресурстары
• Басқа қажеттіліктер үшін капиталды сақтайтын жалға алу немесе қарызға алу нұсқаларын қарастырыңыз
• Сіздің нақты материалдарыңызбен және дәл сол шектеулермен демонстрациялар мен сынақ кесулерін сұраңыз

Егер сіз өндірістік серіктестер іздейтін өндіруші болсаңыз:

• Сапа талаптарыңызды анықтаңыз — сертификаттау, құжаттама, ізденімділік талаптары
• Прототиптаудан бастап өндірістік көлемдерге дейінгі потенциалды тәрбиешілердің мүмкіндіктерін бағалау
• Сапа жүйелерінің сіздің саланызға қойылатын талаптарыңызға сәйкес келетінін тексеру (автомобиль өнеркәсібі үшін IATF 16949, әуе-ғарыш өнеркәсібі үшін AS9100)
• Жеткізу тізбегіңізге қойылатын талаптарға сай жеткізу мерзімінің мүмкіндіктерін бағалау
• Допырлық пен беттің жағындағы өңдеу мүмкіндіктерін көрсететін үлгі бөлшектерді талап ету

Капиталдық жабдықтарға инвестиция жасамай-ақ өндіріске дайын компоненттерге ие болуға қажетті өндірушілер үшін орныққан CNC өңдеу қызметтерімен серіктестік орнату маңызды артықшылықтарға ие. Жабдықтарды сатып алу, оларды пайдалану және қызметкерлерді жұмысқа орналастыру орнына сіз дәлдік мүмкіндігіне сенімді тәрбиешілер арқылы қол жеткіzesіз.

Қарастырыңыз Shaoyi Metal Technology компаниясының дәлдік CNC фрезерлеу қызметтері бұл сыртқылық тәсілінің мысалы ретінде. Олардың IATF 16949 сертификаты мен Статистикалық үдеріс бақылауы (SPC) автомобиль өнеркәсібінің талаптарына сай келеді. Бір жұмыс күні ішінде жеткізілетін қысқа әзірлеу мерзімімен сипатталатын, тез прототиптау мен массалық өндіріске дейінгі мүмкіндіктері қазіргі заманғы жабдықтау тізбегінің талап ететін икемділігін көрсетеді. Сізге күрделі шасси жинақтары немесе қосымша металдан жасалған бұйымдар қажет болса да, орныққан өндірістік серіктестер сапасы расталған жоғары дәлдіктегі бөлшектерді қолданып, жабдыққа инвестициялаудың қажетін жоғарылатады.

Ішкі қабілетті құру немесе сыртқы мамандардың біліктілігін пайдалану туралы шешім сіздің нақты жағдайыңызға байланысты. Жоғары көлемді, қайталанатын өндіріс жабдыққа инвестициялауды оправданады. Ал айнымалы сұраныс, әртүрлі бөлшек талаптары немесе шектеулі капитал көбінесе сыртқылықты стратегиялық тұрғыдан тиімді таңдау етеді.

Сіз қандай жолды таңдасаңыз да, енді сізде опцияларды ақылды түрде бағалауға, дұрыс сұрақтар қоюға және нақты өндірістік қажеттіліктеріңізге сәйкес шешім қабылдауға мүмкіндік беретін негізгі білім бар. Токарь станоктарының саласы әртүрлі қолданыстар үшін шешімдер ұсынады — машина цехтарының суреттерінен, қарапайым гараждық орнатулардан бастап, үлкен өнеркәсіптік кәсіпорындарға дейін. Сіздің сәттілігіңіз ең әсерлі жабдыққа ие болуға емес, қабілетті талаптарға сәйкестендіруге және тәртіппен орындауға байланысты.

Келесі қадам сіздің қолыңызда.

Токарь станоктары туралы жиі қойылатын сұрақтар

1. CNC және дәстүрлі токарьлау арасындағы айырмашылық неде?

CNC өңдеуінде құралдың қозғалысын автоматтандыру үшін компьютермен бағдарланған нұсқаулар қолданылады, бұл өндірістік циклдар бойынша жоғары дәлдік пен тұрақты қайталанушылыққа қол жеткізеді. Дәстүрлі қолмен өңдеу әрбір кесуді бағыттау үшін толығымен оператордың біліктілігіне сүйенеді. CNC күрделі геометриялық пішіндер мен жоғары көлемді тұрақтылықты өңдеуге өте жақсы қолайлы, ал қолмен басқарылатын станоктар қарапайым, жеке тапсырыс берілген жұмыстар үшін бастапқы шығындар төмен және орнату уақыты қысқа болады. Көптеген кәсіби цехтар екі әдісті де стратегиялық түрде қолданады.

2. CNC-станоктармен жұмыс істейтін мамандар көп ақша таба ма?

CNC өңдеушілері қызметкерлерге қатысты қазіргі нарықтағы жалақы деңгейіне сай төлем алады; Америка Құрама Штаттарында орташа сағаттық төлем шамамен 27 доллар құрайды. Тәжірибе, көп осьті бағдарламалау сияқты мамандандырылған біліктіліктер мен салалық сертификаттар алу арқылы табыс артады. Аэроғарыш және медициналық құрылғылар өндірісінде көбінесе тиісті дәлдік шектері қатаң болғандықтан, жалақы жоғары болады. CNC бағдарламалаушысы, орнатушы немесе жетекші ретінде кәсіби өсу мүмкіндігі табысқа қосымша өсу әкеледі.

3. Өңдеушілер сағатына қанша ақша алады?

CNC станоктарындағы жұмыс орындарының бағалары қолданылатын жабдық түрі мен күрделілігіне қарай әртүрлі болады. Стандартты CNC токарь станоктары әдетте сағатына $50–$110 аралығында, ал горизонталды CNC фрезерлеу станоктары сағатына $80–$150 аралығында болады. 5 осьті CNC станоктары өзінің жоғары деңгейдегі мүмкіндіктеріне байланысты сағатына $120–$300+ премиялық бағамен есептеледі. Дәлме-дәл кіші бөлшектерді өңдеуге арналған швейцарлық токарь станоктары сағатына $100–$250 аралығында болады. Бұл бағалар жабдықтардың құнын, оператордың мамандығын және жалпы шығындарды көрсетеді.

4. 3 осьті және 5 осьті CNC станогын қалай таңдаймын?

Таңдау әдетте өңделетін бөлшектердің күрделілігі мен өндірістік тиімділік талаптарыңызға негізделуі керек. 3 осьті станоктар жазық беттерді, қуыстарды және бір бағыттан қол жетімді элементтерді тиімді өңдейді. Бөлшектердің күрделі қисық беттері, ішкі ойықтар немесе бірнеше жағынан орналасқан элементтері болса, оларды өңдеу үшін әдетте бірнеше рет қойып өңдеу қажет болады — осы жағдайда 5 осьті станоктар қажет болады. 5 осьті жабдықтардың бастапқы құны жоғарырақ және оларды бағдарламалау үшін кәсіби біліктілік қажет екенін ескеріңіз; бірақ олар қойып өңдеу уақытын қысқартады және сәйкес қолданыстар үшін дәлдікті жақсартады.

5. Токарлық станокқа қандай жөндеу қажет?

Күндік жөндеуге көрінетін тексерулер, майлауды тексеру, суытқышты тексеру, біліктің жылынуын қамтамасыз ету және стружканы шығару кіреді. Апталық жұмыстарға сүзгілерді тексеру, құралдарды тексеру, электр шкафын тазарту және сынақ кесулер арқылы дәлдікті тексеру кіреді. Дұрыс жөндеу жабдықтың қызмет көрсету мерзімін қатты ұзартады және қымбатқа түсетін жоспарланбаған тоқтап қалуларды болдырмауға көмектеседі. Өндірушілер жиі қолданылатын алдын-ала жөндеу жабдықтардың ақаулығын 90%-ға дейін азайтады және компоненттердің қызмет көрсету мерзімін қатты ұзартады деп хабарлайды.
