Che cos'è una saldatura a cordone d'angolo?

Se hai mai osservato due parti metalliche che si incontrano in un angolo interno, probabilmente hai già visto una saldatura a cordone d'angolo. Per i lettori che si chiedono che cosa siano le saldature a cordone d'angolo, la risposta breve è semplice. Se ti stai chiedendo che cos'è una saldatura a cordone d'angolo , immagina il cordone depositato in quell'angolo in cui due elementi si incontrano.

Che cos'è una saldatura a cordone d'angolo

Una saldatura a cordone d'angolo è una saldatura con sezione trasversale approssimativamente triangolare che unisce due superfici che si incontrano con un angolo di circa 90 gradi, generalmente in giunti a T, sovrapposti e d'angolo.

Questa definizione standard riflette la terminologia AWS riassunta da Meyer Tool. In termini semplici, la saldatura riempie l'angolo interno e si fonde con entrambi i pezzi. Se devi definire la saldatura a cordone d'angolo in termini pratici, si tratta della comune saldatura di riempimento dell'angolo utilizzata quando le parti non sono unite bordo contro bordo in un giunto a cianfrinatura.

La formulazione è importante perché la domanda «cos'è una smussatura in ingegneria?» può avere significati diversi a seconda del contesto. In generale, in ingegneria una smussatura può indicare uno spigolo interno arrotondato o un raggio di raccordo. In saldatura, invece, una saldatura a cordone d’angolo è un tipo specifico di saldatura e non va quindi confusa con un raggio lavorato meccanicamente, con un bordo decorativo o con l’uso del termine «filetto» nel settore alimentare.

Perché le saldature a cordone d’angolo sono così comuni

Le saldature a cordone d’angolo sono diffuse ovunque nella fabbricazione, poiché anche le geometrie dei giunti che le richiedono sono presenti ovunque. Vengono comunemente utilizzate laddove le parti si sovrappongono o si intersecano, sono spesso facilmente accessibili per l’operatore di saldatura e richiedono generalmente una preparazione dei margini inferiore rispetto a molte saldature a cianfrino. Questa combinazione di semplicità, accessibilità e versatilità rende la saldatura a cordone d’angolo una delle forme più familiari nel settore della lavorazione dei metalli.

L’entità di tale utilizzo è notevole. TWI osserva che i giunti saldati a cordone d’angolo rappresentano probabilmente circa l’80% di tutti i giunti realizzati mediante saldatura ad arco.

Come riconoscerne una su un giunto

• La sua sezione trasversale è generalmente approssimativamente triangolare.
• Si trova nell'angolo interno di un giunto, non in una scanalatura preparata tra i bordi.
• Lo si incontra comunemente nei giunti a T, nei giunti a sovrapposizione e nei giunti d’angolo.
• Può essere posizionato su un solo lato o su entrambi i lati del giunto.
• La sua funzione generale è unire due elementi in cui la geometria crea naturalmente un angolo da riempire.

Potreste anche sentire riferimenti informali al 'cordone di saldatura di riempimento', ma il concetto rimane lo stesso: un cordone depositato nell’angolo tra le parti. Osservando attentamente queste forme di giunto, la logica diventa evidente, poiché è proprio la geometria a rendere questo tipo di saldatura particolarmente adatto.

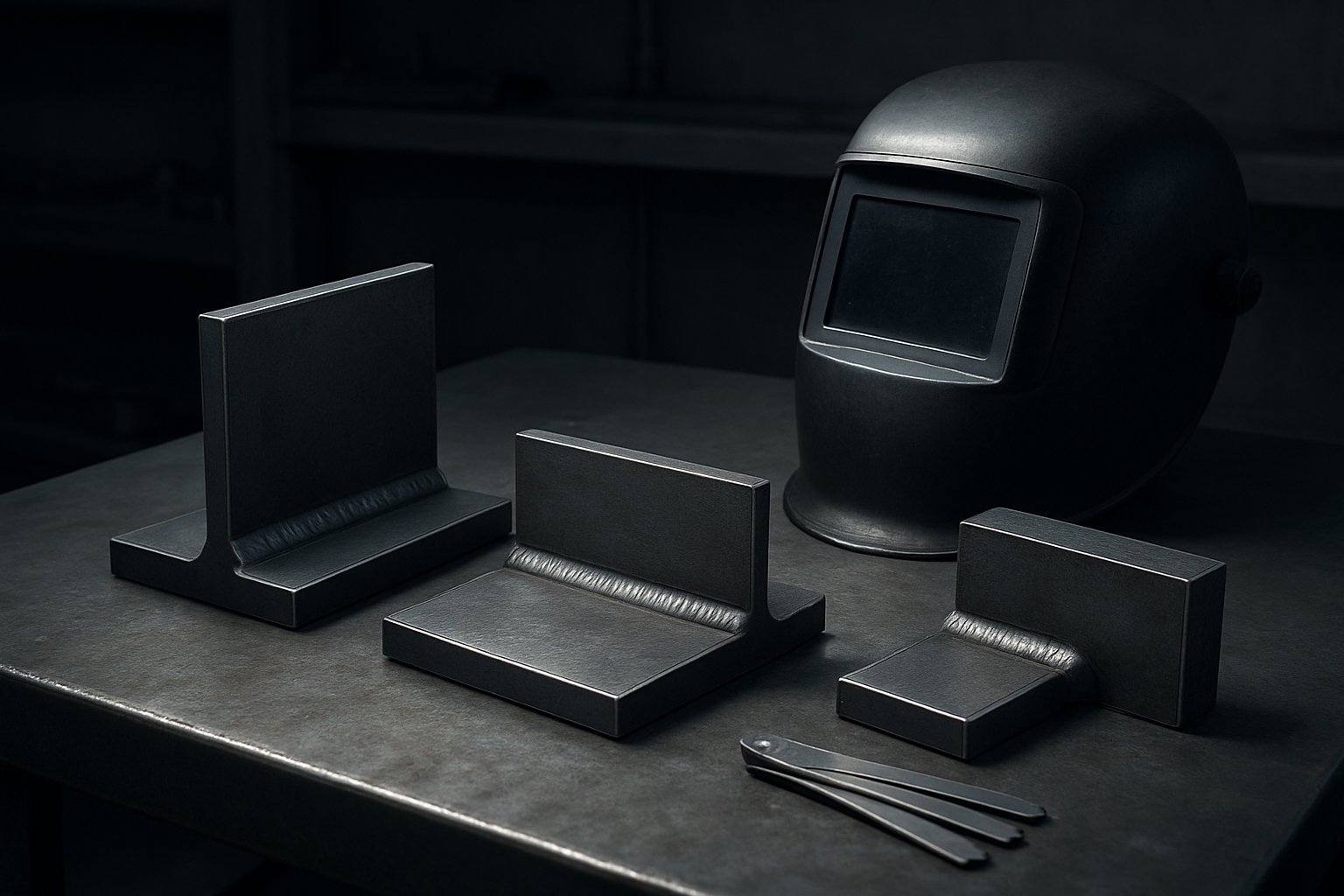

Forme di giunto che utilizzano saldature di riempimento

La forma del giunto determina se la saldatura di riempimento rappresenta la scelta più naturale oppure no. Nella fabbricazione quotidiana, ciò significa generalmente tre configurazioni familiari: giunti a T, giunti a sovrapposizione e giunti d’angolo. Il TWI identifica queste configurazioni come progettazioni comuni di giunto per questo tipo di saldatura , e continuano a ricorrere perché ciascuna di esse crea un angolo interno che la saldatura può riempire.

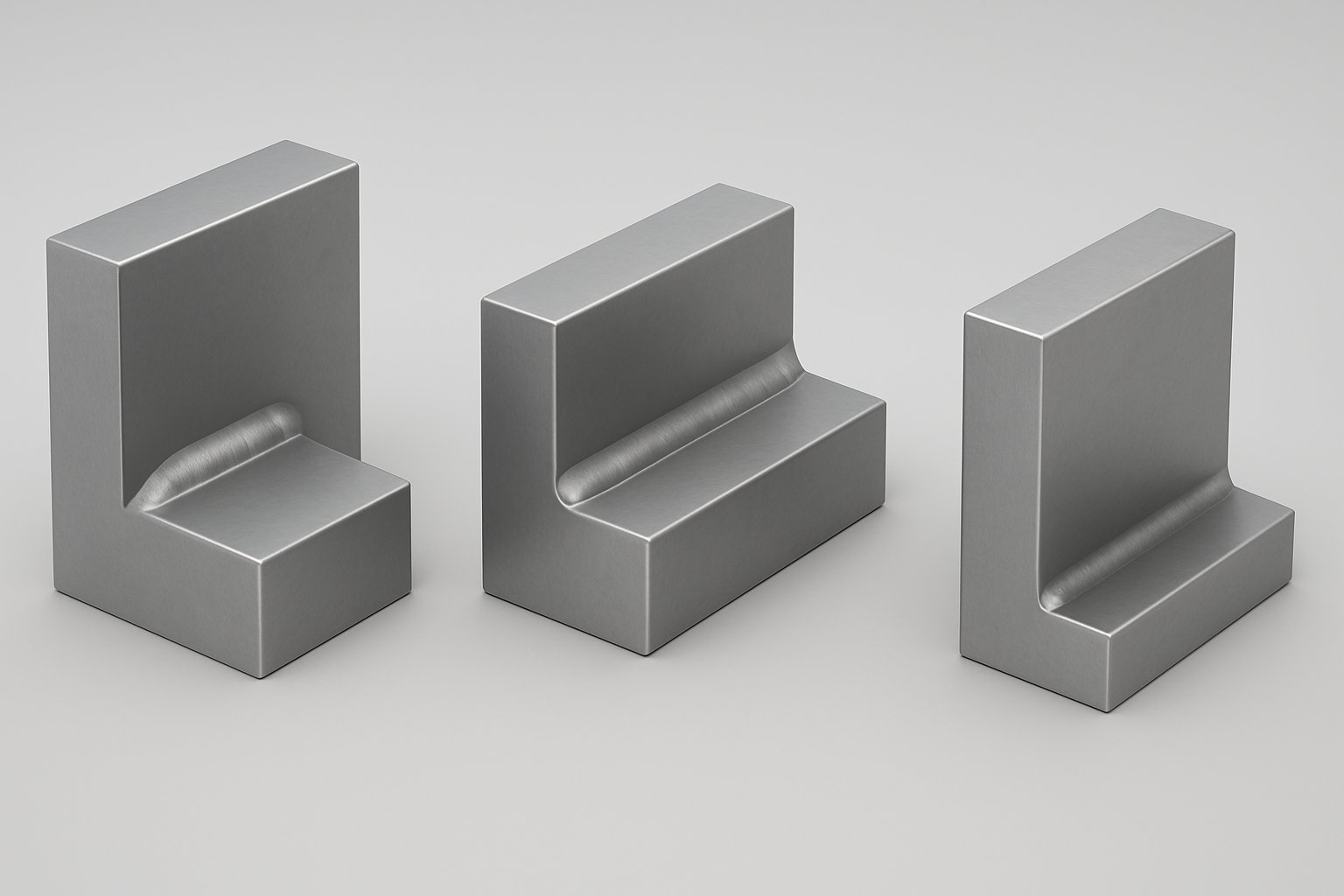

Giunti a T, giunti a sovrapposizione e giunti d'angolo

• Giunto a T: Un elemento incontra la faccia di un altro elemento con un angolo di circa 90 gradi, formando un giunto saldato a T o giunto di saldatura a T. È comune utilizzare una saldatura d’angolo per questo tipo di giunto, poiché l’intersezione lascia uno spigolo ben definito su un lato o su entrambi i lati.
• Giunto a sovrapposizione: Un pezzo sovrappone l’altro e la saldatura viene eseguita lungo il bordo esposto in corrispondenza del punto di contatto. In termini semplici, un giunto a sovrapposizione crea la geometria necessaria per le saldature d’angolo generando uno spigolo nella zona di sovrapposizione, anziché una giunzione bordo-contro-bordo.
• Giunto d’angolo: Due parti si incontrano ad angolo retto formando una forma a L. Questo giunto d’angolo è comune nelle strutture portanti, nei contenitori e nelle scatole realizzate mediante lavorazione meccanica, dove lo spigolo stesso deve essere collegato saldando insieme i due elementi.

Ciascuno di questi è un giunto saldato d’angolo perché le parti non si incontrano come in un giunto di testa. Al contrario, la loro disposizione lascia uno spazio angolare simile a una scanalatura, che può essere riempito da una saldatura d’angolo capace di fondersi con entrambi gli elementi.

Perché la geometria favorisce la saldatura d’angolo

Una saldatura a cordone funziona al meglio quando il giunto offre già al saldatore uno spigolo da riempire. È per questo motivo che queste configurazioni sono così comuni. Il metallo d’apporto può essere depositato nella zona di intersezione tra le due superfici, anziché richiedere una lavorazione accurata dei bordi. A seconda del disegno tecnico e delle esigenze di servizio, la saldatura può essere eseguita su un solo lato, su entrambi i lati o in tratti intermittenti. La scelta dipende generalmente dalla geometria, dall’accessibilità e dal modo in cui l’insieme è progettato per sopportare i carichi.

Nozioni fondamentali su montaggio preliminare e accessibilità per principianti

Il montaggio preliminare (fit-up) indica semplicemente come le parti si incontrano prima della saldatura. Se i pezzi sono posizionati correttamente, il saldatore può depositare il cordone nella posizione prevista. Se i giunti presentano interstizi irregolari, i bordi sono disallineati o l'angolo è troppo stretto, il cordone può deviare, diventare irregolare o non raggiungere uno dei lati. Anche l'accessibilità è altrettanto importante. La torcia, la pistola o l'elettrodo devono disporre di spazio sufficiente per raggiungere il giunto con un angolo di lavoro adeguato. Angoli stretti e percorsi d'accesso ostruiti rendono più difficile eseguire una saldatura uniforme, in particolare su un giunto a T o all'interno di un angolo.

È qui che inizia a essere rilevante il livello successivo di comprensione. Una volta in grado di riconoscere la geometria corretta, la domanda fondamentale diventa: quali parti del cordone saldato si stanno effettivamente osservando? Radice, piedini, faccia, gambe e gola.

Parti fondamentali di una saldatura a cordone d’angolo

Queste etichette costituiscono il vocabolario che consente a saldatori, ispettori e progettisti di riferirsi allo stesso cordone di saldatura senza dover fare supposizioni. Le parti fondamentali di una saldatura d’angolo sono la radice, il piede, la faccia, il cateto e lo spessore effettivo. Le descrizioni tecniche utilizzate qui seguono OpenWA Pressbooks e Weld Guru. Se riesci a identificare queste parti della saldatura a prima vista, i disegni tecnici e le note di ispezione diventano molto più chiari.

Anatomia di una saldatura d’angolo

Immagina una saldatura d’angolo in sezione trasversale e otterrai un triangolo approssimativo. Alla base si trova la radice della saldatura, opposta alla superficie esposta. La superficie esterna visibile è la faccia della saldatura. Il punto in cui tale faccia si fonde con il metallo base su entrambi i lati è il piede della saldatura. La distanza tra la radice e ciascun piede corrisponde al cateto della saldatura, che rappresenta la dimensione più comunemente indicata. Queste costituiscono insieme le parti principali di una saldatura d’angolo che ne definiscono la forma con cui il giunto viene descritto e verificato .

Il profilo della faccia può variare. Una saldatura a cordone può apparire piatta, convessa o concava. Tale profilo influisce sull'aspetto estetico e aiuta a spiegare perché due saldature con gambe simili potrebbero non avere la stessa gola utile.

Una saldatura a cordone di grandi dimensioni può comunque essere sproporzionata, pertanto la sola dimensione non fornisce mai una descrizione completa della qualità.

Cosa significano radice, tallone, faccia e gola della saldatura

Come questi termini influenzano la resistenza e l'ispezione

Nella pratica in officina, ciascun termine fa riferimento a una domanda diversa: la gamba del cordone di saldatura è sufficientemente grande rispetto al valore indicato? La faccia del cordone presenta il profilo previsto? Il piede del cordone è integrato in modo uniforme nel metallo base? La radice del cordone è posizionata nella sede prevista? E lo spessore effettivo del cordone (gola) riflette la reale sezione resistente del cordone, anziché semplicemente una forma superficiale ingombrante?

Alcuni principianti cercano la frase «gola del cordone» quando in realtà intendono «gola del cordone di saldatura». L’idea è la stessa: si sta cercando il percorso più breve tra la radice e la faccia, non semplicemente il cordone che appare più alto. Weld Guru spiega la gola effettiva, misurata dalla radice alla faccia, mentre OpenWA Pressbooks osserva che la gola efficace esclude l’eccessiva convessità. Questa distinzione è fondamentale durante l’ispezione, la revisione progettuale e le discussioni quotidiane sulla questione se un cordone di saldatura appaia soltanto grande oppure sia proporzionato correttamente.

Una volta che questa anatomia diventa familiare, il linguaggio dei disegni di saldatura smette di apparire astratto. I termini «radice», «tallone», «faccia», «gamba» e «gola» iniziano a rappresentare chiare indicazioni anziché termini misteriosi posti accanto a un simbolo.

Come leggere un simbolo di saldatura a cordone d’angolo

Su un disegno tecnico, tutta questa anatomia della saldatura viene compressa in un breve codice visivo. Il simbolo di saldatura a cordone d’angolo appare semplice a prima vista, ma ogni segno ha una funzione specifica. Come spiega Miller sulla base delle norme ANSI/AWS, la linea di riferimento è l’ancora del simbolo, la freccia indica il giunto da saldare e il simbolo base della saldatura specifica il tipo di saldatura richiesto . Tra i simboli più comuni per la saldatura a cordone d’angolo, quello che i principianti incontrano più frequentemente è il piccolo triangolo.

Come leggere il simbolo di saldatura a cordone d’angolo

Il simbolo di saldatura standard per le saldature a cordone d’angolo è un triangolo posizionato su una linea di riferimento. Tale triangolo costituisce il simbolo convenzionale per la saldatura a cordone d’angolo, ma non opera mai da solo.

• Linea di riferimento: la linea orizzontale che riporta l’istruzione di saldatura.
• Freccia: indica il giunto che richiede la saldatura.
• Simbolo triangolare: identifica il giunto saldato come una saldatura d'angolo.
• Posizione sopra o sotto la linea: indica se la saldatura si trova sul lato della freccia o sul lato opposto.
• Coda, se presente: aggiunge informazioni aggiuntive sul processo o note esplicative.

Sia Weld Guru che Miller indicano la stessa regola relativa al lato: un simbolo posizionato sotto la linea di riferimento si riferisce al lato della freccia, mentre un simbolo posto sopra la linea si riferisce al lato opposto. Se il triangolo appare su entrambi i lati, il disegno richiede saldature su entrambi i lati del giunto.

Come vengono indicati dimensione, lunghezza e passo

Nell’indicazione tipica di una saldatura d’angolo, la dimensione è riportata a sinistra del triangolo, mentre la lunghezza appare a destra. Se la saldatura è intermittente anziché continua, l’indicazione riporta prima la lunghezza e poi il passo, separati da un trattino. Il passo corrisponde alla distanza centro-centro tra i tratti di saldatura, non semplicemente allo spazio libero tra i segmenti saldati. Questo è il concetto fondamentale alla base del simbolo di saldatura d’angolo intermittente.

Errori comuni nelle indicazioni che confondono i principianti

• Interpretare il passo come lo spazio vuoto tra le saldature invece che come la distanza centro-centro.
• Presupporre che il triangolo da solo fornisca istruzioni complete.
• Omettere di specificare se il simbolo si trova sopra o sotto la linea di riferimento.
• Confondere una saldatura continua con una saldatura di lunghezza limitata quando non è indicata alcuna quota sul lato destro.

In altre parole, il simbolo di saldatura per le saldature d’angolo indica la posizione e l’estensione, non soltanto il tipo di saldatura. Quel piccolo triangolo risponde a una domanda presente nel disegno tecnico. La domanda successiva è più ampia: perché in quel punto è stata specificata proprio una saldatura d’angolo e in quali casi si opterebbe invece per una saldatura a cianfrinatura.

Saldatura d’angolo vs saldatura a cianfrinatura: confronto immediato

Un simbolo indica ciò che il disegno richiede, ma non spiega perché quella scelta sia ragionevole. Nella realizzazione pratica, la decisione tra saldatura d'angolo e saldatura a cianfrinatura parte da come si incontrano le parti. Una saldatura d'angolo viene eseguita in un angolo interno, solitamente su giunti a T, sovrapposti e d'angolo. Una saldatura a cianfrinatura viene depositata in una cianfrinatura tra i componenti, più comunemente nei giunti di testa, dove i bordi si incontrano nello stesso piano; tuttavia, anche i giunti a T e d'angolo preparati possono prevedere saldature a cianfrinatura. Per molti lettori che confrontano saldatura a cianfrinatura e saldatura d'angolo, questa è la distinzione più chiara fin dall’inizio: geometria d’angolo contro geometria di bordo preparato.

Saldatura d'angolo vs saldatura a cianfrinatura: panoramica

La differenza pratica tra saldatura a cava e saldatura d'angolo è solitamente facile da riconoscere sul campo. Le saldature d'angolo spesso richiedono poca o nessuna preparazione dei bordi ed sono comuni nella fabbricazione in grandi volumi. Miller osserva che si tratta delle saldature più diffuse nei cantieri strutturali e vengono generalmente ispezionate visivamente. Le saldature a cava rappresentano una percentuale minore del totale delle saldature, ma sono fondamentali quando l’applicazione richiede la penetrazione del giunto attraverso lo spessore dei componenti. Richiedono inoltre un maggiore controllo dell’allineamento (fit-up), una preparazione più accurata e una verifica più approfondita.

Quando sono rilevanti i giunti con penetrazione completa (CJP) e quelli con penetrazione parziale (PJP)

Se il termine CJP relativo alle saldature risulta poco familiare, esso indica semplicemente la penetrazione completa del giunto. Una saldatura CJP è una saldatura a cianfrino nella quale il metallo d’apporto attraversa l’intero spessore del giunto. Una saldatura PJP raggiunge invece solo una parte dello spessore del giunto. Miller spiega che la resistenza richiesta dall’applicazione determina spesso la scelta di un dettaglio saldante più complesso con penetrazione completa del giunto, anziché una comune saldatura d’angolo. Nel lavoro su tubi cavi (HSS) monolaterale, Steel Tube Institute osserva che le esigenze relative al montaggio preliminare, ai supporti di appoggio, all’accessibilità, alla competenza dell’operatore e alle qualifiche possono rendere particolarmente difficili e costose le saldature CJP.

Ciò non significa che ogni giunto impegnativo necessiti automaticamente di una saldatura CJP. Alcuni progetti utilizzano una saldatura PJP, altri una scanalatura PJP rinforzata con cordone d’angolo. Il concetto chiave è più semplice: CJP e PJP rientrano nel ragionamento relativo alle saldature a cianfrinatura, in cui la profondità di penetrazione e la preparazione del giunto fanno parte delle specifiche.

Scelta in base all’accessibilità, alla preparazione e al percorso di carico

La scelta diventa più chiara quando si immagina l'assemblaggio effettivo. Se le parti formano naturalmente un angolo interno e entrambi i componenti sono accessibili, una saldatura a cordone d'angolo è spesso la soluzione più pulita. Se invece i bordi devono essere uniti attraverso la sezione, il giunto potrebbe richiedere una saldatura a cava, in particolare nella realizzazione di giunti di testa o di giunti a T preparati. Questo è il motivo per cui la scelta tra saldatura a cordone d'angolo e saldatura a cava non è semplicemente una questione terminologica: dipende dall’accessibilità, dalla preparazione richiesta e dal modo in cui il carico deve essere trasmesso attraverso il giunto. Gli stessi fattori influenzano anche quale processo di saldatura risulti più adatto, poiché una cava preparata e un semplice cordone d’angolo su un giunto d’angolo non si comportano allo stesso modo una volta avviato l’arco.

Processi di saldatura a cordone d'angolo e sfide legate alla posizione

Il disegno potrebbe richiedere una saldatura d'angolo, ma il laboratorio deve comunque decidere come eseguirla. Le persone che cercano termini come 'saldatura d'angolo' o 'giunto d'angolo' stanno generalmente cercando di risolvere lo stesso problema pratico: quale processo offre accessibilità, controllo e fusione sufficienti per il giunto che hanno davanti. Nella pratica della saldatura d'angolo, i processi MIG, TIG, a elettrodo rivestito (stick) e con filo animato (flux-cored) possono tutti essere utilizzati, ma non si comportano allo stesso modo una volta che entrano in gioco posizione, vento, allineamento dei pezzi e controllo della pozza di saldatura. Le indicazioni fornite da Miller mostrano che la scelta del processo e la modalità di trasferimento influenzano quali posizioni di saldatura d'angolo risultano praticabili.

MIG, TIG, a elettrodo rivestito (stick) e con filo animato (flux-cored) nella saldatura d'angolo

Questa differenza emerge rapidamente su una staffa, una linguetta o un rinforzo saldati a cordone d’angolo. Un processo veloce può comunque produrre risultati scadenti se non è adatto all’accessibilità del giunto o alla posizione di saldatura.

Sfide relative alla posizione e all'accessibilità

Il giunto in posizione piana (1F) è generalmente il più facile da eseguire, poiché la forza di gravità non spinge la pozza di saldatura fuori dal giunto. Il giunto orizzontale (2F) rimane comunque gestibile, ma Miller osserva che un angolo di lavoro di 45 gradi rispetto al giunto aiuta a concentrare il calore nella zona in cui i due elementi si incontrano; troppo calore, tuttavia, può provocare il colamento del cordone. I giunti verticali (3F) e quelli in posizione sovrastante (4F) richiedono un controllo molto più preciso della pozza di saldatura. Per i giunti verticali è spesso necessario ridurre la velocità di alimentazione del filo e la tensione, per evitare che il metallo fuso cada; analogamente, i giunti in posizione sovrastante vengono solitamente eseguiti a temperatura più bassa per lo stesso motivo. Anche l’accessibilità può risultare limitante quanto la posizione: se una flangia, un’anima o uno spigolo ostacolano la pistola, la torcia o l’elettrodo, la posizione del cordone di saldatura tende a deviare e un cateto può crescere a scapito dell’altro.

Variabili tecniche che influenzano il risultato

• Angolo di avanzamento: Se il filo o l’elettrodo sono posizionati troppo lateralmente, il calore non risulta più centrato sulla radice del giunto, aumentando così la probabilità di mancata fusione sul lato più freddo del giunto.
• Apporto di calore: Troppo poco calore può far sì che il cordone rimanga rialzato sulla superficie; troppo calore, invece, può rendere la pozza eccessivamente fluida, aumentando il colamento, la sovrapposizione o una convessità eccessiva della faccia del cordone.
• Assemblaggio: Le note del TWI indicano che un cattivo allineamento dei pezzi da saldare può ridurre lo spessore del ginocchio, mentre cordoni d’angolo di dimensioni eccessive possono incrementare i costi e le deformazioni senza migliorare automaticamente il giunto.

Potreste persino sentire, nel gergo informale del laboratorio, l’espressione 'saldatura del ginocchio' quando in realtà si intende costruire il ginocchio utile, anziché semplicemente accumulare metallo sulla faccia del cordone. Questa è la lezione visiva fondamentale: un cordone dall’aspetto più grande non è automaticamente migliore. La vera domanda è quale dimensione effettiva abbia raggiunto il cordone, e ciò parte dalla misura delle gambe, del ginocchio reale e del ginocchio efficace.

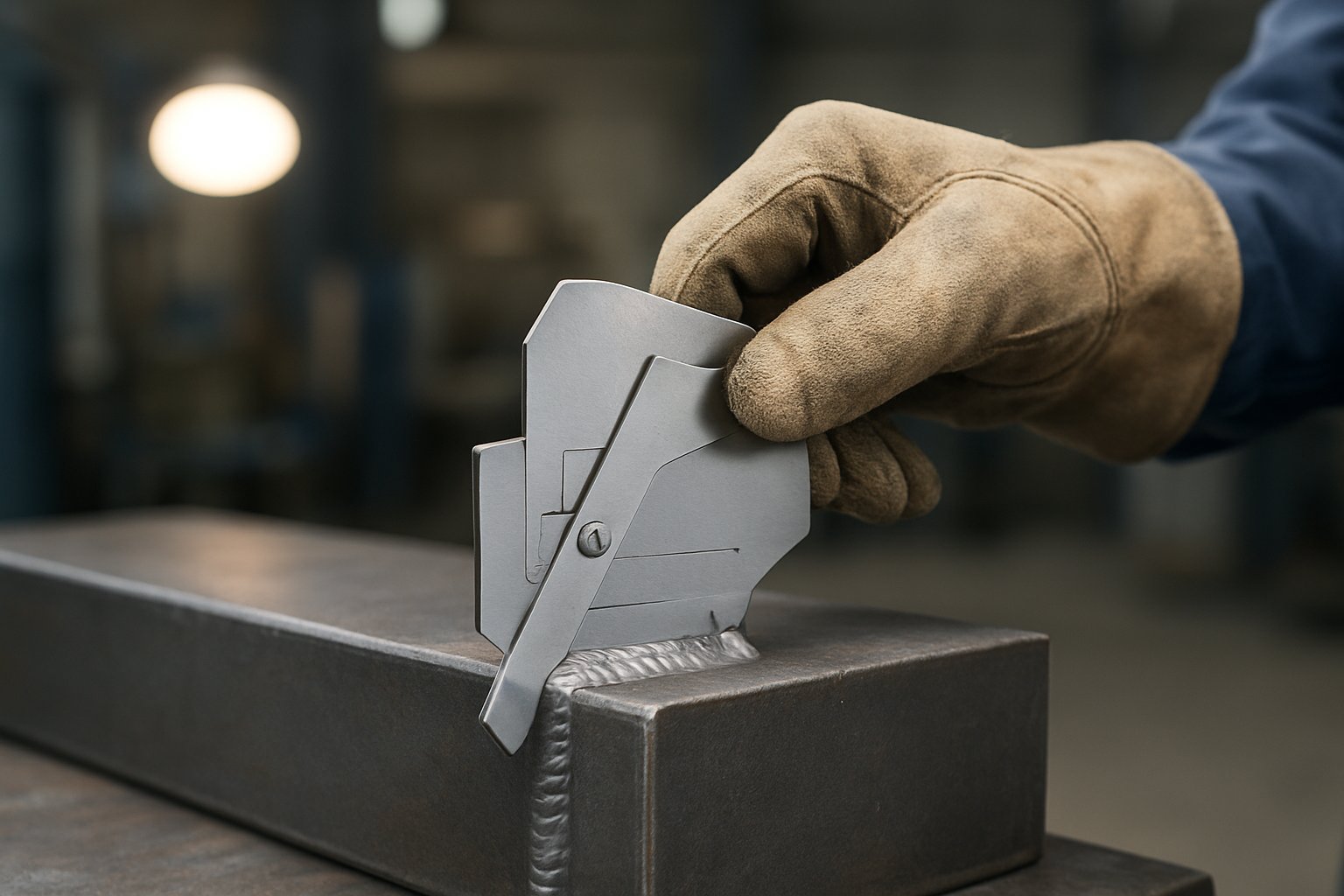

Come misurare le dimensioni di un cordone d’angolo

Un cordone di saldatura a T può apparire grande e tuttavia non coprire la sezione effettivamente richiesta dal giunto. Sulla giunzione stessa, la misurazione inizia da ciò che è possibile identificare ad occhio: la radice, le estremità (toes) e la faccia del cordone. Questi punti di riferimento trasformano le dimensioni astratte del cordone in caratteristiche fisiche ispezionabili. KOBELCO indica che la dimensione di un cordone di saldatura a T viene misurata in base ai cateti del più grande triangolo rettangolo inscrivibile nella sezione trasversale del cordone, motivo per cui la lunghezza dei cateti costituisce generalmente il primo parametro di controllo. Una corretta quotatura delle saldature su un disegno tecnico risulta efficace soltanto quando il cordone finito viene misurato a partire dagli stessi punti sulla giunzione reale.

Spiegazione di Lunghezza dei Cateti, Gola e Gola Effettiva

Iniziare dai cateti, poiché sono la parte più facilmente visibile. Nell’ispezione della saldatura a T in base alla lunghezza dei cateti, ciascun cateto corrisponde alla distanza tra la radice e l’estremità (toe) su un lato del cordone. Tale distanza tra radice ed estremità definisce comunemente la dimensione nominale del cordone indicata sul disegno. La gola effettiva è invece diversa. Una Guida AWS CWI descrive la gola come la distanza più breve tra la faccia di radice e la faccia del cordone di saldatura. KOBELCO illustra inoltre l’aspetto progettuale dello stesso concetto: per un cordone d’angolo a gambo uguale, la gola teorica deriva dal triangolo rettangolo inscritto e, nel caso standard a gambo uguale, corrisponde a 0,7 volte la dimensione del cordone d’angolo. Nella revisione progettuale, tale valore di gola viene abbinato alla lunghezza efficace del cordone. Se entrambi i gambi devono essere uguali, confrontarli congiuntamente. Se il giunto è specificato con gambi disuguali, ispezionare ciascun lato in base al proprio requisito specifico, anziché assumere che il lato maggiore rappresenti l’intera situazione.

Un approccio graduale al ragionamento sulle misurazioni

1. Pulire la superficie del cordone saldato in modo che sporco, ruggine o scoria non interferiscano con la lettura.
2. Identificare il piede, entrambe le estremità (talloni) e la faccia del cordone saldato prima di toccare il cordone con lo strumento di misura.
3. Misurare la dimensione del cateto del cordone saldato dal piede all’estremità (tallone). Per questa operazione è possibile utilizzare un calibro per cordoni d’angolo, un calibro a camma a ponte o un calibro multifunzione per saldatura.
4. Verificare la gola effettiva come distanza minima tra l’area del piede e la faccia del cordone saldato. Un calibro per gola o un calibro per cordoni d’angolo a verifica binaria (ok/non ok) può aiutare a verificarla.
5. Osservare il profilo complessivo durante la misurazione. KOBELCO elenca il cateto (o la dimensione), la gola, la convessità e la concavità come parametri del controllo qualità dei cordoni d’angolo.

Cosa verificano gli ispettori prima delle calcolazioni

L'ispezione visiva è il punto di partenza più rapido, ma la guida AWS CWI osserva che i controlli visivi da soli non sono sempre accurati. Prima ancora di passare ai calcoli, le domande pratiche sono più semplici: la superficie è sufficientemente pulita per essere letta? I piedini del cordone sono facilmente individuabili? Il profilo della faccia rende chiare le dimensioni del cordone d’angolo, oppure la forma del cordone nasconde la vera geometria? L’allineamento è sufficientemente uniforme da consentire l’identificazione sicura della radice? Queste osservazioni rendono le misurazioni più affidabili e aiutano a spiegare perché due cordoni d’angolo che appaiono simili possono produrre letture diverse. Inoltre, quando una verifica del cateto o dello spessore effettivo risulta insufficiente, è spesso lo stesso profilo a rivelarne la causa; ecco perché i difetti comuni nei cordoni d’angolo meritano un’analisi più approfondita.

Difetti comuni nei cordoni d’angolo e relative correzioni

La misurazione ti indica se una saldatura a cordone ha raggiunto le dimensioni previste. Il profilo ti spiega perché potrebbe comunque essere errata. Su pezzi reali, molti difetti possono essere individuati ancor prima di utilizzare qualsiasi calibro. La forma del cordone, lo stato del piede della saldatura e il modo in cui la saldatura si raccorda con entrambi i componenti forniscono tutti indizi utili. Linee guida di Fractory, TWI e Unimig si concentrano sugli aspetti fondamentali: un montaggio impreciso, un apporto termico non corretto, un controllo scorretto dell’angolo di saldatura, superfici sporche e una velocità di avanzamento troppo elevata sono cause comuni per cui una saldatura a cordone appare difettosa o presenta scarse prestazioni.

Difetti riconoscibili su una saldatura a cordone

Non hai bisogno di diagrammi per identificare molti problemi comuni. Se esamini un numero sufficiente di esempi di saldature, i relativi schemi diventano familiari.

• Scavo alla radice (Undercut): una scanalatura fusa nel metallo base lungo il piede della saldatura.
• Sovrapposizione nella saldatura: il materiale d’apporto ricopre il metallo base e sembra sporgere oltre i bordi saldati anziché fondersi con essi.
• Mancata fusione: il cordone appare posizionato sulla superficie anziché penetrare completamente in uno dei lati del giunto o tra i passaggi.
• Gambe disuguali: una gamba è visibilmente più grande, spesso perché l'arco ha favorito un membro più dell'altro.
• Convessità eccessiva: un cordone eccessivamente convesso, talvolta definito saldatura convessa a 'corda'.
• Profilo eccessivamente concavo: una faccia incavata, o saldatura concava, che appare scavata verso l'interno.

Perché si verificano intaccature, sovrapposizioni e mancata fusione

Fractory descrive l’intaccatura come un difetto comunemente associato a una tensione dell’arco eccessivamente elevata, a un angolo errato dell’elettrodo e a una velocità di avanzamento troppo alta. UNIMIG aggiunge che un arco troppo lungo e una quantità insufficiente di materiale d’apporto possono accentuare tale intaccatura lungo il bordo del cordone. La sovrapposizione, invece, presenta caratteristiche opposte. Fractory la descrive come un eccesso di metallo che si diffonde attorno al cordone senza fondersi correttamente con i metalli base, mentre UNIMIG la collega a una saldatura troppo fredda, eccessivamente piena o eseguita con un angolo scorretto.

La mancanza di fusione spesso inizia con un basso apporto di calore, un posizionamento scorretto del cordone o un angolo errato della torcia. Fractory osserva che anche un angolo di giunzione non corretto e una pozzetta di saldatura eccessivamente grande possono contribuire al problema. L’accesso limitato peggiora ulteriormente tutte queste condizioni. Se la torcia o l’elettrodo non possono essere posizionati con un angolo operativo adeguato, un lato della giunzione riceve il calore mentre l’altro lato riceve soltanto un deposito superficiale. È proprio così che compaiono gambe di dimensioni disuguali, in particolare là dove la forza di gravità spinge la pozzetta fusa fuori centro. TWI segnala che questa asimmetria è un problema noto nella saldatura d’angolo in posizione orizzontale-verticale.

L’allineamento (fit-up) e la pulizia sono altrettanto importanti. Superfici sporche possono contaminare la pozzetta di saldatura. Un allineamento impreciso modifica la geometria reale già prima dell’accensione dell’arco. TWI dimostra che un eccessivo gioco nelle giunzioni saldate a cordone d’angolo riduce la lunghezza effettiva delle gambe e dello spessore del cordone, per cui il cordone può apparire accettabile mentre la geometria interna non lo è.

Azioni correttive per un profilo di saldatura migliore

• Pulire entrambe le facce della giunzione prima della saldatura, in modo che le impurità non interferiscano con la fusione.
• Verificare prima l'allineamento dei pezzi. Se le parti sono separate o non allineate, la sola tecnica potrebbe non risolvere il problema.
• Mantenere l'arco al centro in modo che entrambi i bordi da saldare ricevano calore uniformemente.
• Regolare la velocità di avanzamento in base alla dimensione della pozzetta fusa: troppo veloce può causare intaccature o mancata fusione; troppo lenta può produrre una saldatura convessa o un eccessivo accumulo di materiale.
• Controllare l'interconnessione del cordone saldato lungo ciascun bordo di saldatura, non solo l'aspetto superficiale.
• Se l'accesso è limitato, ricollocare il pezzo o modificare l’approccio prima di attribuire esclusivamente il problema alle impostazioni.

Ecco perché la qualità visiva non è mai soltanto estetica. Problemi ricorrenti relativi al profilo indicano generalmente cause più profonde legate alla configurazione, all’accessibilità, al fissaggio o alla coerenza dell’operatore. Nelle riparazioni singole ciò risulta frustrante; nella saldatura in serie diventa invece una questione produttiva.

Dove si inseriscono le saldature a cordone d’angolo nella fabbricazione automobilistica

Durante la produzione, un cordone di saldatura a T esteticamente gradevole è solo il punto di partenza. Per i supporti del telaio, i supporti di fissaggio, le linguette e i traversi, la vera prova consiste nel verificare se ogni componente saldato occupa sempre la stessa posizione, ciclo dopo ciclo, in modo che l’assemblaggio successivo risulti comunque corretto. Le apparecchiature di saldatura per l’industria automobilistica sono progettate esattamente per questo scopo: fissano e posizionano i componenti durante la saldatura, garantendo precisione e ripetibilità. Ciò è fondamentale sia quando il disegno tecnico richiede un cordone continuo, un cordone di saldatura a T intermittente o un doppio cordone di saldatura a T su entrambi i lati di un supporto. Ciò vale anche per gli insiemi strutturali, poiché saldature strutturali non uniformi possono causare problemi di accumulo dimensionale, necessità di ritocchi e deformazioni.

Perché la ripetibilità del cordone di saldatura a T è fondamentale per i componenti del telaio

I componenti automobilistici sono spesso sottili e facilmente deformabili dal calore. La stessa fonte specializzata osserva che un corretto posizionamento e serraggio contribuisce a ridurre la deformazione da saldatura, elemento critico quando fori, linguette e superfici di fissaggio devono allinearsi correttamente nelle fasi successive dell’assemblaggio. Aggiungere saldatura robotizzata a tale configurazione e il vantaggio aumenta: il movimento programmato e i parametri controllati supportano un posizionamento ripetibile dei punti di saldatura in produzioni ad alto volume. Nella pratica, ciò significa che una staffa realizzata con una saldatura intermittente o con una doppia saldatura a cordone d’angolo è più probabile che esca dalla linea di produzione con la stessa geometria ogni volta.

Cosa cercare in un partner produttivo per la saldatura

• Capacità di processo adeguata al componente, come saldatura MIG, TIG, a punti o ad arco robotizzata.
• Gamma di materiali per i metalli previsti nel vostro programma, inclusi acciaio, alluminio e analoghe esigenze di lavorazione.
• Controllo di dispositivi di fissaggio e utensili che mantengono i pezzi in una posizione ripetibile prima e durante la saldatura.
• Sistemi qualità con tracciabilità e certificazioni rilevanti per il settore automobilistico, ove richiesto.
• Coerenza produttiva su volumi elevati, non soltanto su un singolo campione accettabile.

Utilizzo di una risorsa fornitore per valutare le capacità personalizzate di saldatura

Una pagina fornitore utile dovrebbe mostrare più di semplici componenti finiti. Dovrebbe inoltre illustrare come l’azienda gestisce i dispositivi di fissaggio, la ripetibilità e la qualità. Un esempio è Shaoyi Metal Technology , che presenta saldature automobilistiche personalizzate intorno a linee di saldatura robotizzata e un sistema qualità certificato IATF 16949 per acciaio, alluminio e altri metalli. Questo è il tipo di informazione che gli acquirenti dovrebbero ricercare quando selezionano un programma di saldatura strutturale, una disposizione di saldature a salti o qualsiasi componente ripetitivo del telaio. Aiuta inoltre a rispondere a una domanda correlata posta da alcuni lettori: cos’è una saldatura in opera? In termini semplici, una saldatura in opera viene eseguita sul luogo di installazione, mentre la maggior parte dei componenti saldati a cordone negli autoveicoli è prodotta in condizioni controllate di officina, dove fissaggio, gestione delle deformazioni e ispezione risultano più facili da mantenere costanti.

Domande frequenti sulle saldature a cordone

1. A cosa servono le saldature a cordone?

I cordoni di saldatura a cordone d'angolo sono comunemente utilizzati quando due parti metalliche si incontrano in un angolo, anziché bordo contro bordo. Si trovano spesso su giunti a T, giunti sovrapposti e giunti d'angolo in staffe, linguette, telai, supporti, involucri e molte altre strutture o assemblaggi automobilistici. Sono molto diffusi perché la geometria del giunto offre naturalmente al saldatore uno spazio in cui depositare il metallo d’apporto, senza richiedere la preparazione aggiuntiva dei bordi necessaria per molti cordoni di saldatura a cianfrinatura.

2. In che cosa si differenziano i cordoni di saldatura a cordone d'angolo dai cordoni di saldatura a cianfrinatura?

La differenza principale riguarda la geometria del giunto. Un cordone di saldatura a cordone d'angolo unisce superfici che si incontrano con un angolo, solitamente di circa 90 gradi, mentre un cordone di saldatura a cianfrinatura riempie uno spazio preparato tra i bordi, spesso nei giunti di testa. Nella pratica, i cordoni di saldatura a cordone d'angolo vengono generalmente scelti per giunti d'angolo facilmente accessibili, mentre i cordoni di saldatura a cianfrinatura vengono impiegati quando è fondamentale la penetrazione, la preparazione dei bordi e il trasferimento del carico attraverso lo spessore del giunto.

3. Come si misura un cordone di saldatura a cordone d'angolo?

Un controllo pratico inizia individuando la radice, le estremità (toe) e la superficie di saldatura (weld face) sul giunto reale. Da questo punto, la misurazione più comune è quella della dimensione del cateto, effettuata dalla radice a ciascuna estremità (toe); successivamente, se necessario, si eseguono controlli dello spessore effettivo (throat). Gli ispettori esaminano anche il profilo della saldatura e l’allineamento dei pezzi (fit-up) prima di fidarsi della lettura di uno strumento di misura, poiché un cordone può apparire di grandi dimensioni pur essendo malformato o irregolare.

4. Cosa indica il simbolo di una saldatura a cordone d’angolo?

Il simbolo di una saldatura a cordone d’angolo utilizza un triangolo sulla linea di riferimento per indicare che il giunto richiede una saldatura a cordone d’angolo. La freccia ne identifica la posizione, mentre la collocazione del simbolo sopra o sotto la linea indica da quale lato del giunto deve essere eseguita la saldatura. Ulteriori annotazioni possono specificare le dimensioni della saldatura, la sua lunghezza e il passo nel caso di saldature intermittenti; pertanto, il simbolo comunica non solo il tipo di saldatura, ma anche dove e quanto deve essere eseguita.

5. Cosa devono verificare i produttori nella scelta di un partner per la saldatura di componenti con saldature a cordone d’angolo?

Per i componenti destinati alla produzione, i controlli fondamentali riguardano la capacità di processo, il controllo degli attrezzaggi, la gamma dei materiali utilizzati, i sistemi qualità e la ripetibilità su volumi elevati. Un buon fornitore deve dimostrare come gestisce la deformazione, il posizionamento del componente e il posizionamento costante dei punti di saldatura, non limitandosi a fornire semplici foto del prodotto finito. Nel settore automobilistico, ad esempio, una risorsa fornita dal fornitore, come la pagina dedicata alle saldature di Shaoyi Metal Technology, risulta utile perché mette in evidenza la capacità di saldatura robotica, la copertura per acciaio e alluminio e l’adozione di un sistema qualità IATF 16949: si tratta di dettagli che gli acquirenti devono verificare attentamente durante la fase di sourcing.
