Memahami Dasar-dasar Mesin CNC

Pernahkah Anda bertanya-tanya bagaimana desain digital berubah menjadi komponen logam atau plastik yang sempurna? Jawabannya terletak pada Pemesinan CNC untuk komponen —suatu proses manufaktur yang telah merevolusi cara industri memproduksi segala hal, mulai dari komponen aerospace hingga perangkat medis.

CNC merupakan kependekan dari Computer Numerical Control. Secara sederhana, ini adalah metode di mana komputer mengarahkan alat mesin untuk memotong, membentuk, dan menyelesaikan bahan baku dengan ketelitian luar biasa. Alih-alih operator manusia yang secara manual mengarahkan alat pemotong, komputer membaca instruksi yang diprogram dan menjalankan gerakan presisi secara otomatis. Pendekatan fabrikasi CNC ini menghilangkan ketidaksesuaian yang melekat dalam operasi manual serta membuka jalan bagi geometri kompleks yang sebelumnya mustahil dicapai.

Sepanjang panduan ini, Anda akan menemukan pengetahuan esensial yang diperlukan untuk menjelajahi dunia layanan pemesinan presisi—mulai dari memahami proses inti dan memilih bahan yang tepat hingga menguasai prinsip desain serta memverifikasi kualitas. Anggaplah panduan ini sebagai peta jalan Anda dari konsep hingga komponen jadi.

Dari Desain Digital ke Realitas Fisik

Perjalanan dari gagasan hingga komponen jadi mengikuti alur kerja yang terstruktur. Berikut tahapannya:

• Pemodelan CAD: Semuanya dimulai dengan berkas Desain Berbantuan Komputer (CAD). Perancang menggunakan perangkat lunak khusus untuk membuat cetak biru digital, yang mendefinisikan setiap dimensi, lengkung, dan fitur komponen.
• Pemrograman CAM: Berkas CAD kemudian dipindahkan ke perangkat lunak Manufaktur Berbantuan Komputer (CAM). Di sini, pemrogram menentukan jalur alat, kecepatan pemotongan, dan laju umpan. Hasil akhirnya? Kode G—bahasa yang dipahami mesin CNC.
• Pengaturan mesin: Sebelum pemotongan CNC dimulai, operator memuat bahan baku, memasang alat yang sesuai, serta menetapkan titik acuan sehingga mesin mengetahui secara pasti di mana harus memulai.
• Eksekusi Pemesinan: Komputer mengambil alih proses, mengikuti instruksi yang telah diprogram untuk menghilangkan material secara presisi. Baik itu pembubutan CNC pada mesin bubut maupun penggilingan kontur kompleks, proses ini berjalan dengan intervensi manusia seminimal mungkin.
• Penyelesaian dan Pemeriksaan: Setelah pemesinan logam primer selesai, komponen sering menjalani proses penghilangan burr, perlakuan permukaan, dan verifikasi dimensi guna memastikan kesesuaian dengan spesifikasi.

Alur kerja dari CAD ke komponen fisik ini menjamin bahwa apa yang Anda rancang di layar persis sama dengan apa yang Anda pegang di tangan—asalkan proses dilaksanakan secara tepat.

Mengapa Presisi Penting dalam Manufaktur Modern

Bayangkan sebuah komponen mesin pesawat terbang yang menyimpang hanya dalam hitungan sepersekian milimeter. Akibatnya bisa bersifat bencana. Itulah mengapa persyaratan toleransi bervariasi secara signifikan di antara berbagai industri, dan mengapa teknologi CNC menjadi tak tergantikan.

Mesin CNC kelas atas mampu mencapai akurasi tingkat mikron—presisi yang tidak dapat dicapai secara konsisten oleh operator manual. Baik Anda memproduksi komponen otomotif yang memerlukan kecocokan presisi tinggi maupun implan medis yang menuntut kesempurnaan biokompatibilitas, kemampuan mempertahankan toleransi yang tepat menentukan keberhasilan produk.

Pemesinan CNC memungkinkan tingkat pengulangan yang tidak dapat dicapai oleh pemesinan manual. Setelah suatu program disempurnakan, setiap komponen berikutnya dihasilkan secara identik—baik Anda membutuhkan satu buah atau seribu buah.

Pengulangan ini bukan hanya soal akurasi; melainkan juga efisiensi dan kepercayaan. Produsen dapat memproduksi banyak komponen secara terus-menerus dengan kecepatan tinggi sambil mempertahankan keseragaman di setiap dimensi. Bagi industri di mana konsistensi menyelamatkan nyawa atau mencegah kegagalan mahal, kemampuan ini bersifat mutlak dan tidak dapat dinegosiasikan.

Seiring kemajuan teknologi yang terus berlanjut, sistem CNC menjadi lebih cepat, lebih cerdas, dan lebih mudah diakses. Memahami dasar-dasar ini mempersiapkan Anda untuk mengambil keputusan yang tepat—baik saat merancang komponen, memilih bahan, maupun memilih mitra manufaktur.

Penjelasan Proses Permesinan CNC Inti

Sekarang setelah Anda memahami dasar-dasarnya, mari kita bahas proses-proses spesifik yang menjadikan pemesinan CNC komponen begitu serbaguna. Meskipun banyak produsen mencantumkan kemampuan mereka, hanya sedikit yang menjelaskan apa yang benar-benar terjadi selama masing-masing operasi—dan mengapa hal itu penting bagi proyek Anda. Memahami proses-proses inti ini membantu Anda memilih pendekatan yang tepat berdasarkan geometri komponen, bahan, serta anggaran Anda.

Tiga proses pemesinan CNC utama mendominasi manufaktur modern: frais (milling), bubut (turning), dan pemesinan dengan pelepasan listrik (electrical discharge machining/EDM). Masing-masing proses unggul dalam skenario yang berbeda, dan mengetahui kapan harus menggunakan proses mana dapat menentukan perbedaan antara solusi yang hemat biaya dan solusi yang tidak perlu mahal.

Operasi dan Kemampuan Penggilingan CNC

Bayangkan sebuah alat pemotong berputar yang mengukir blok bahan yang diam. Itulah proses frais CNC dalam tindakan nyata. Benda kerja diklem secara kuat ke meja mesin, sementara alat pemotong multi-titik berputar pada kecepatan tinggi, menghilangkan material lapis demi lapis untuk membentuk bentuk yang diinginkan.

Apa yang membuat proses frais begitu andal? Jawabannya adalah fleksibilitasnya. Sebuah mesin pemotong CNC yang dikonfigurasi untuk frais mampu menghasilkan permukaan datar, fitur bersudut, alur, rongga, dan kontur 3D rumit—semua dalam satu kali pemasangan (setup) ketika menggunakan konfigurasi canggih.

Kemampuan frais CNC sangat bergantung pada jumlah sumbu (axis) yang dikendalikan oleh mesin:

• pemesinan 3-sumbu: Alat pemotong bergerak sepanjang tiga arah saling tegak lurus—X, Y, dan Z. Konfigurasi ini mampu menangani permukaan datar, kontur sederhana, dan bentuk geometris dasar dengan presisi sangat baik. Waktu pemasangan lebih singkat, pemrograman lebih mudah, serta kebutuhan pelatihan operator berkurang. Namun, komponen yang memerlukan undercut atau fitur bersudut sering kali membutuhkan beberapa kali pemasangan dan reposisioning.
• frais 4-sumbu: Menambahkan gerakan rotasi di sekitar satu sumbu, memungkinkan benda kerja diputar selama proses pemesinan. Hal ini mengurangi jumlah penyetelan ulang untuk komponen yang memiliki fitur pada beberapa sisi.
• penggilingan 5-sumbu: Menggabungkan dua sumbu rotasi tambahan di luar gerakan standar X, Y, dan Z. Alat potong atau benda kerja dapat berotasi di sekitar sumbu-sumbu tertentu, sehingga memberikan akses tak tertandingi ke geometri kompleks. Menurut YCM Alliance, pemesinan 5-sumbu menghilangkan batasan dengan menyediakan akses alat yang terus-menerus ke hampir semua orientasi permukaan, memungkinkan pemesinan lengkap suatu komponen dalam satu kali penyetelan.

Kapan Anda harus memilih frais? Metode ini ideal untuk komponen dengan bidang datar, rongga (pocket), alur (slot), dan kontur permukaan kompleks. Komponen aerospace, blok mesin, braket khusus, serta rongga cetakan yang rumit semuanya merupakan kandidat utama untuk produksi dengan mesin frais CNC.

Pembubutan CNC untuk Komponen Silindris

Sekarang bayangkan skenario sebaliknya: bahan berputar sementara alat potong yang diam membentuknya. Itulah proses pembubutan CNC—operasi berbasis mesin bubut yang sangat cocok untuk komponen berbentuk silindris dan simetris secara rotasional.

Selama proses pembubutan, benda kerja berputar pada kecepatan tinggi sementara alat potong tunggal menghilangkan material untuk menciptakan profil yang diinginkan. Proses ini sangat unggul dalam memproduksi poros, pin, bushing, komponen berulir, serta semua bagian dengan penampang bulat.

Seperti yang dicatat oleh A&M EDM , perbedaan utama antara pembubutan dan frais adalah sederhana: pada pembubutan CNC, bahan berputar dan materialnya dikurangi oleh alat potong yang bergerak, sedangkan pada frais, alat potong yang berputar bekerja pada bahan yang diam.

Komponen hasil pembubutan CNC memiliki beberapa keunggulan:

• Kecepatan: Operasi pembubutan umumnya lebih cepat daripada frais untuk geometri silindris karena putaran kontinu memungkinkan penghilangan material secara konstan.
• Hasil Permukaan: Aksi pemotongan yang konsisten menghasilkan kualitas permukaan yang sangat baik pada fitur berbentuk bulat.
• Keakuratan: Bubut CNC modern mampu mencapai toleransi ketat pada diameter, panjang, dan konsentrisitas.

Pemesinan Swiss merupakan bentuk khusus proses pembubutan yang dirancang untuk komponen kecil dan ramping. Dalam konfigurasi ini, benda kerja meluncur melalui bushing penuntun yang berada sangat dekat dengan alat potong, sehingga memberikan dukungan luar biasa dan memungkinkan pemesinan yang sangat presisi terhadap komponen panjang dan tipis—misalnya pin perangkat medis atau komponen jam tangan.

Mesin bubut dapat beroperasi sepanjang tiga sumbu, dengan beberapa mesin khusus menggunakan hingga enam sumbu untuk operasi kompleks. Fleksibilitas ini memungkinkan pusat bubut modern menggabungkan proses bubut dengan operasi frais, sehingga mengurangi kebutuhan akan beberapa kali pemasangan.

Proses Khusus untuk Geometri Kompleks

Apa yang terjadi ketika alat potong konvensional tidak mampu menjangkau geometri yang Anda butuhkan? Masuklah Electrical Discharge Machining—suatu proses yang menghilangkan material menggunakan percikan listrik terkendali, bukan gaya mekanis.

Wire EDM menggunakan kawat tipis yang dialiri arus listrik untuk mengikis material konduktif tanpa kontak fisik. Menurut Unionfab, proses ini menghasilkan percikan listrik kecil antara kawat dan benda kerja, sehingga memungkinkan pemotongan yang sangat akurat dan berstres rendah dengan toleransi serapat ±0,005 mm.

Mengapa mempertimbangkan EDM? Manfaatnya sangat meyakinkan:

• Tanpa tekanan mekanis: Karena tidak terjadi kontak fisik, struktur rapuh dan dinding tipis tetap tidak mengalami distorsi.
• Kemampuan memproses material keras: EDM mampu memproses baja keras, paduan titanium, karbida tungsten, dan superalloy yang akan merusak alat potong konvensional.
• Fitur internal yang kompleks: Sudut dalam tajam, lubang mikro, serta kontur rumit yang tidak dapat dicapai oleh alat konvensional menjadi memungkinkan.
• Finishing Permukaan Istimewa: Wire EDM menghasilkan tepi yang halus dengan nilai Ra sehalus 0,8 μm.

Komprominya? Kecepatan. Proses EDM lebih lambat dibandingkan frais atau bubut, sehingga kurang ekonomis untuk geometri sederhana. Namun, untuk cetakan presisi, sisipan cetak injeksi, dan komponen aerospace dengan profil kompleks, tingkat presisi yang dihasilkan membenarkan investasi waktu tersebut.

Pembentukan aluminium secara putar (aluminium spinning), meskipun bukan proses EDM, menawarkan pendekatan khusus lainnya untuk membuat komponen berongga berbentuk simetris rotasional dari lembaran logam—berguna ketika Anda membutuhkan komponen tanpa sambungan las.

Jenis proses	Aplikasi Terbaik	Toleransi Tipikal	Kompatibilitas Materi	Biaya Relatif
Penggilingan CNC (3-sumbu)	Permukaan datar, kontur sederhana, rongga, alur	±0,05 hingga ±0,1 mm	Logam, plastik, komposit	Rendah hingga Sedang
Penggilingan CNC (5-sumbu)	Permukaan 3D kompleks, bilah turbin, impeler, undercut	±0,01 hingga ±0,05 mm	Logam, plastik, komposit	Sedang hingga tinggi
Pembubutan CNC	Poros, pin, busing, komponen berulir, komponen silindris	±0,01 hingga ±0,05 mm	Logam, Plastik	Rendah hingga Sedang
Pemrosesan Swiss	Komponen presisi kecil dan ramping, komponen medis, suku cadang jam tangan	±0,005 hingga ±0,01 mm	Logam, beberapa plastik	Sedang hingga tinggi
Kawat EDM	Profil kompleks, bahan keras, cetakan presisi, sudut internal	±0.005 mm	Hanya material konduktif	Tinggi

Memahami proses-proses ini memungkinkan Anda berkomunikasi secara efektif dengan produsen serta memilih pendekatan yang tepat sejak awal. Geometri komponen, pilihan material, persyaratan toleransi, dan volume produksi Anda semuanya memengaruhi proses mana yang memberikan hasil terbaik—faktor-faktor yang akan kami bahas lebih lanjut saat menelaah pemilihan material pada bagian berikutnya.

Pemilihan Bahan untuk Hasil Pemesinan Optimal

Anda telah memilih prosesnya—kini tiba keputusan yang tak kalah krusial: material apa yang harus digunakan? Memilih material yang tepat untuk pemesinan CNC komponen bukan sekadar soal bahan yang tampak ideal di atas kertas. Ini menyangkut pemahaman tentang bagaimana material tersebut berperilaku di bawah gaya pemotongan, bagaimana responsnya terhadap panas, serta apakah material tersebut mampu memenuhi toleransi yang dituntut oleh aplikasi Anda.

Pemilihan material secara langsung memengaruhi keausan alat, kecepatan pemotongan, hasil permukaan, serta—pada akhirnya—biaya dan jadwal proyek Anda. Pilihlah dengan bijak, dan Anda akan memperoleh komponen yang memenuhi spesifikasi secara efisien. Pilihlah secara keliru, dan Anda berhadapan dengan alat yang patah, benda kerja yang dibuang, serta jadwal yang terganggu.

Mari kita bahas hal-hal penting yang perlu Anda ketahui mengenai logam dan plastik rekayasa—serta cara mencocokkan sifat-sifatnya dengan kebutuhan aplikasi Anda.

Pemilihan Logam untuk Komponen yang Dibubut CNC

Logam tetap menjadi tulang punggung manufaktur presisi . Kekuatan, ketahanan, dan sifat termalnya menjadikannya tak tergantikan di berbagai sektor seperti dirgantara, otomotif, medis, dan industri. Namun, tidak semua logam diproses dengan cara yang sama pada mesin CNC.

Aluminium menjadi pilihan paling populer untuk pemesinan CNC—dan ada alasan kuat di baliknya. Menurut Techni Waterjet , aluminium menawarkan rasio kekuatan-terhadap-berat yang sangat baik, ketahanan terhadap korosi, serta mudah dikerjakan dengan hasil permukaan yang halus. Jenis-jenis seperti 6061 dan 7075 banyak digunakan, di mana 6061 menawarkan kemampuan las yang baik dan ketahanan korosi untuk aplikasi umum, sedangkan 7075 memberikan kekuatan lebih tinggi untuk komponen aerospace.

Keunggulan utama pemesinan aluminium meliputi:

• Kecepatan pemotongan tinggi memungkinkan—mengurangi waktu siklus secara signifikan
• Pembentukan geram yang sangat baik sehingga mudah dibuang
• Keausan alat potong yang lebih rendah dibandingkan logam yang lebih keras
• Konduktivitas termal yang baik sehingga membuang panas selama proses pemotongan

Baja jenis-jenis baja—karbon, paduan, dan tahan karat—menawarkan beragam sifat. Baja karbon memberikan kekuatan dan kekerasan dengan biaya lebih rendah, sehingga cocok untuk komponen mesin dan suku cadang otomotif. Jenis baja tahan karat seperti 304 dan 316 memberikan ketahanan korosi luar biasa untuk perangkat medis dan aplikasi kelautan, meskipun memerlukan kecepatan pemotongan lebih lambat serta menghasilkan lebih banyak panas selama proses pemesinan.

Titanium menyajikan baik peluang maupun tantangan. Rasio kekuatan-terhadap-beratnya yang tinggi menjadikannya esensial dalam bidang dirgantara dan implan medis. Namun, titanium diproses secara berbeda dibandingkan aluminium. Material ini lebih keras terhadap alat potong, menghasilkan panas signifikan di zona pemotongan, serta memerlukan pemilihan parameter yang cermat guna menghindari pengerasan akibat deformasi (work hardening). Perakit mesin berpengalaman menggunakan kecepatan potong yang lebih rendah, alat potong yang tajam, dan keterlibatan konstan untuk mengatasi tantangan-tantangan ini.

Ketika Anda perlu memproses perunggu untuk bantalan, bushing, atau perlengkapan kelautan, Anda akan menemukan bahwa material ini menawarkan ketahanan aus yang sangat baik serta gesekan rendah. Pemesinan CNC perunggu bersifat langsung—material ini diproses dengan bersih dan menghasilkan permukaan akhir yang baik. Aplikasi CNC perunggu meliputi komponen pompa, tempat katup (valve seats), serta perlengkapan dekoratif di mana baik estetika maupun kinerja sama-sama penting.

Kuningan kuningan, sebuah paduan tembaga dan seng, merupakan salah satu logam paling mudah dibubut. Sifatnya yang mudah dipotong menjadikannya ideal untuk fitting, komponen kelistrikan, dan barang-barang dekoratif. Kuningan menghasilkan permukaan akhir yang sangat baik dengan sedikit atau tanpa proses pasca-pengerjaan.

Plastik Teknik dan Karakteristik Pemesinannya

Plastik teknik menawarkan keunggulan unik: bobot lebih ringan, tahan bahan kimia, isolasi listrik, serta sering kali biaya materialnya lebih rendah. Namun, perilakunya di bawah alat potong sangat berbeda dibandingkan logam.

Delrin (POM/Asetal) delrin sering disebut sebagai plastik "andalan" untuk komponen presisi yang dibubut. Menurut Penta Precision, plastik delrin memiliki kekakuan tinggi, akurasi dimensi yang baik, serta dapat dibubut secara bersih menghasilkan permukaan halus dan berkualitas tinggi langsung dari alat potong. Penyerapan uap airnya yang rendah berarti dimensinya tetap konsisten bahkan di lingkungan lembap—faktor krusial bagi perakitan dengan toleransi ketat.

Apa yang membuat delrin ideal untuk proses pembubutan?

• Stabilitas dimensi yang sangat baik—apa yang Anda bubut adalah apa yang Anda dapatkan
• Koefisien gesekan rendah untuk komponen bergerak seperti roda gigi dan bantalan
• Kekakuan yang mencegah getaran selama proses pemotongan
• Kebutuhan Pengolahan Pasca Minimal

Nilon , meskipun serba guna, menimbulkan pertimbangan pemesinan yang berbeda. Bahan ini bersifat higroskopis—artinya menyerap kelembapan dari udara—yang dapat mengubah dimensi dan kekuatannya seiring waktu. Saat memilih nilon untuk aplikasi pemesinan yang memerlukan ketahanan benturan atau kelenturan, perlu dipertimbangkan bahwa bahan ini mungkin memerlukan kondisioning sebelum pemesinan dan dapat menghasilkan permukaan akhir yang lebih kasar akibat sifat lenturnya.

Seperti dicatat Penta Precision, nilon memiliki ketahanan panas yang lebih baik dibandingkan Delrin, dengan Nylon 6/6 yang diisi serat kaca mampu menahan suhu kontinu sekitar 120–130°C dibandingkan batas suhu kontinu Delrin sebesar 100–110°C. Hal ini menjadikan nilon lebih cocok untuk komponen ruang mesin atau aplikasi kelistrikan di dekat sumber panas.

Polikarbonat menggabungkan ketangguhan dengan kejernihan optis. Bahan ini tahan benturan dan mempertahankan stabilitas dimensi, sehingga cocok untuk peralatan keselamatan, lensa optis, serta pelindung elektronik. Namun, pemilihan kecepatan dan laju pemakanan harus dilakukan secara cermat guna menghindari pelelehan atau retak halus (crazing).

Pemesinan CNC akrilik menghasilkan komponen transparan yang setara dengan kaca dalam hal kejernihan, namun tidak pecah secara dramatis. Akrilik dapat dibentuk dengan baik menjadi bentuk-bentuk kompleks sambil mempertahankan permukaan yang halus—ideal untuk tampilan, rambu-rambu, dan perangkat medis di mana visibilitas menjadi faktor penting. Perhatikan saja kecepatan pemotongan Anda; terlalu cepat akan menghasilkan panas yang dapat membuat bahan menjadi keruh.

Menyesuaikan Sifat Material dengan Persyaratan Aplikasi

Kedengarannya rumit? Tidak harus demikian. Mulailah dengan mengajukan pertanyaan-pertanyaan berikut:

• Dalam lingkungan seperti apa komponen tersebut akan dioperasikan? Suhu tinggi, bahan kimia korosif, atau paparan luar ruangan semuanya mempersempit pilihan bahan Anda.
• Beban mekanis apa yang harus ditahan komponen tersebut? Kekuatan tarik, ketahanan benturan, dan karakteristik keausan harus sesuai dengan aplikasi yang dimaksud.
• Seberapa ketat toleransi yang Anda butuhkan? Bahan dengan stabilitas dimensi yang lebih baik mampu mempertahankan toleransi yang lebih ketat secara lebih andal.
• Berapa anggaran Anda? Biaya bahan hanyalah salah satu faktor—pertimbangkan juga waktu pemesinan, keausan alat, serta kebutuhan proses pasca-pemesinan.

Kekerasan material secara langsung memengaruhi ekonomi pemesinan Anda. Material yang lebih keras—seperti titanium dan baja keras—menyebabkan keausan alat potong lebih cepat, memerlukan kecepatan pemotongan yang lebih lambat, serta meningkatkan waktu siklus. Material yang lebih lunak—seperti aluminium dan kuningan—dapat dipotong dengan cepat, tetapi mungkin tidak memberikan kekuatan atau ketahanan aus yang Anda butuhkan. Kuncinya adalah menemukan keseimbangan yang tepat.

Sifat termal juga sangat penting. Material dengan konduktivitas termal rendah—seperti baja tahan karat dan titanium—menahan panas di zona pemotongan, menyebabkan keausan alat dan kemungkinan perubahan dimensi pada benda kerja. Material dengan konduktivitas termal tinggi—seperti aluminium dan tembaga—menghantarkan panas dengan cepat, memungkinkan proses pemesinan lebih cepat dengan distorsi termal yang lebih kecil.

Bahan	Peringkat Kemudahan Pemesinan	Aplikasi Tipikal	Pertimbangan khusus
Aluminium 6061	Luar biasa	Braket aerospace, komponen otomotif, komponen umum	Memungkinkan kecepatan pemotongan tinggi; pengeluaran geram sangat baik
Baja Tahan Karat 316	Sedang	Perangkat medis, perangkat keras kelautan, pengolahan makanan	Mengalami pengerasan akibat deformasi; memerlukan alat potong yang tajam dan pendingin
Titanium Grade 5	Sulit	Komponen dirgantara, implan medis	Konduktivitas termal rendah; gunakan kecepatan rendah dan kontak terus-menerus
Perunggu (C932)	Bagus sekali	Bantalan, busing, komponen kelautan	Gesekan rendah; ketahanan aus sangat baik
Kuningan (C360)	Luar biasa	Fitting, komponen listrik, bagian dekoratif	Mudah dipotong; memerlukan proses pasca-pemesinan minimal
Delrin (POM)	Luar biasa	Gigi, bantalan, komponen katup, suku cadang presisi	Penyerapan kelembapan rendah; mempertahankan toleransi ketat
Nylon 6/6	Bagus sekali	Bantalan aus, rol, komponen struktural	Menyerap kelembapan; mungkin memerlukan kondisioning sebelum pemesinan
Polikarbonat	Bagus sekali	Peralatan keselamatan, lensa optik, pelindung	Tahan benturan; perhatikan risiko pelelehan pada kecepatan tinggi
Akrilik (PMMA)	Bagus sekali	Layar tampilan, rambu-rambu, perangkat medis	Kejernihan optik; hindari penumpukan panas berlebih

Bahan yang Anda pilih menjadi fondasi bagi semua tahap berikutnya—mulai dari keputusan desain hingga parameter proses dan kualitas akhir komponen. Dengan pemahaman ini, Anda siap mengeksplorasi bagaimana pilihan desain berinteraksi dengan realitas manufaktur, yang akan dibahas pada bagian berikutnya mengenai prinsip Desain untuk Manufaktur.

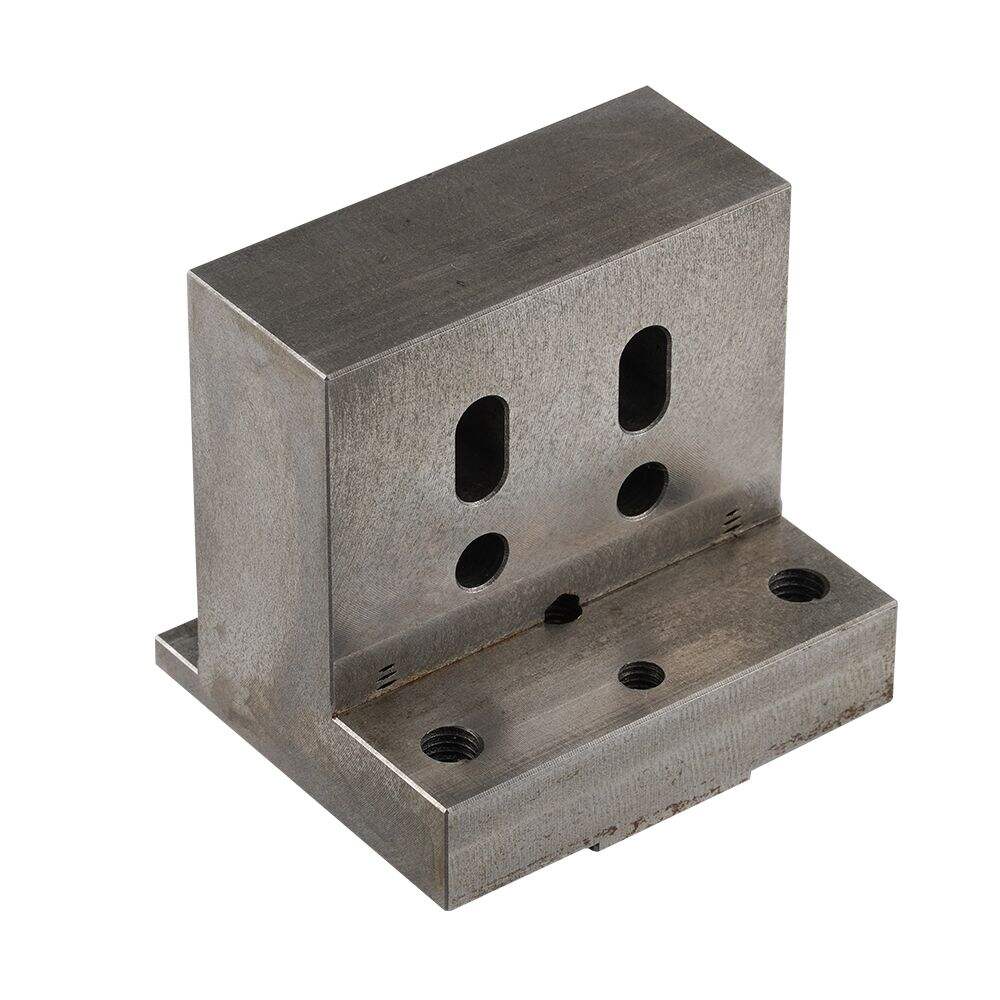

Prinsip Desain untuk Manufaktur

Anda telah memilih bahan Anda—namun cara Anda mendesain komponen tersebut menentukan apakah proses pemesinan akan berjalan lancar atau justru menjadi sangat mahal dan membingungkan. Desain untuk Manufaktur (DFM) menjembatani kesenjangan antara tampilan yang menarik di perangkat lunak CAD dan kenyataan di lantai produksi. Tantangannya? Seperti dicatat Hubs, tidak ada standar spesifik tingkat industri untuk pedoman desain pemesinan CNC.

Itulah mengapa Anda membutuhkan angka-angka yang dapat ditindaklanjuti, bukan sekadar rekomendasi umum. Mari kita bahas dimensi kritis, batasan fitur, serta keputusan yang mempertimbangkan biaya—yang membedakan komponen hasil pemesinan yang efisien dari mimpi buruk yang membengkakkan anggaran.

Dimensi Kritis dan Batasan Fitur

Setiap pemotongan CNC memiliki kendala fisik. Memahami batasan-batasan ini sebelum Anda menyelesaikan desain akan menghemat waktu, biaya, dan menghindari frustrasi. Berikut adalah panduan numerik spesifik yang diandalkan para operator mesin berpengalaman:

Ketebalan Dinding Minimum

Dinding tipis bergetar selama proses pemotongan, sehingga mengurangi akurasi dan kualitas permukaan. Ketebalan dinding minimum yang harus Anda desain tergantung pada bahan yang digunakan:

• Logam: 0,8 mm direkomendasikan, 0,5 mm dapat dicapai dengan pemesinan yang cermat
• Plastik: 1,5 mm direkomendasikan, 1,0 mm dapat dicapai

Mengapa ada perbedaan? Plastik rentan mengalami distorsi akibat tegangan sisa dan pelunakan akibat panas yang dihasilkan selama proses pemesinan. Dinding yang lebih tebal memberikan kekakuan yang diperlukan untuk hasil yang konsisten.

Rasio Kedalaman dan Lebar Rongga

Pahat frais (end mill) memiliki panjang pemotongan terbatas—biasanya 3 hingga 4 kali diameter alat tersebut. Saat Anda mendesain rongga dalam, alat harus menjulur lebih jauh dari spindle, sehingga meningkatkan lendutan dan getaran. Menurut Hubs, kedalaman rongga yang direkomendasikan adalah 4 kali lebar rongga. Di atas nilai ini, lendutan alat, evakuasi serpihan, dan getaran menjadi bermasalah.

Membutuhkan rongga yang lebih dalam? Pertimbangkan opsi berikut:

• Desain komponen dengan kedalaman rongga bervariasi bila memungkinkan
• Untuk kedalaman hingga 6 kali diameter alat, diperlukan peralatan khusus untuk rongga dalam
• Kedalaman maksimum yang dapat dicapai mencapai rasio diameter alat terhadap kedalaman rongga sekitar 30:1 menggunakan peralatan khusus—yakni sekitar 35 cm kedalaman dengan frais ujung berdiameter 1 inci

Radius sudut internal

Berikut hal yang sering diabaikan banyak perancang: alat potong CNC berbentuk bulat. Setiap sudut vertikal internal akan memiliki jari-jari—hal ini tidak dapat dihindari. Yang menjadi pertanyaan adalah bagaimana cara mengoptimalkannya.

• Jari-jari sudut vertikal yang direkomendasikan: Minimal 1/3 kali kedalaman rongga
• Jari-jari lantai rongga: 0,5 mm, 1 mm, atau tanpa jari-jari (datar) merupakan pilihan standar

Meningkatkan jari-jari sudut sedikit di atas nilai minimum memungkinkan alat mengikuti lintasan melingkar alih-alih berubah arah tajam 90 derajat. Hasilnya? Permukaan akhir yang lebih baik dan proses pemesinan yang lebih cepat. Jika Anda benar-benar membutuhkan sudut internal yang tajam, pertimbangkan penambahan undercut berbentuk T-bone alih-alih mengurangi jari-jari sudut.

Spesifikasi Lubang dan Pedoman Ulir

Lubang ada di mana-mana pada komponen hasil pemesinan CNC, tetapi spesifikasinya secara langsung memengaruhi kemudahan pembuatannya:

• Diameter Lubang Minimum: 2,5 mm (0,1 inci) direkomendasikan; di bawah nilai ini memerlukan pemesinan mikro khusus
• Kedalaman lubang maksimum: 4 kali diameter nominal direkomendasikan, 10 kali merupakan nilai umum, dan 40 kali dapat dicapai dengan mata bor khusus
• Ukuran Benang: Ukuran ulir M6 atau lebih besar direkomendasikan untuk alat pengeboran ulir CNC; ulir yang lebih kecil hingga M2 memerlukan tap
• Panjang ulir: 3 kali diameter nominal direkomendasikan; melebihi 1,5 kali diameter tidak memberikan peningkatan kekuatan pengikatan tambahan

Saat merancang lubang buta berulir berukuran lebih kecil dari M6, tambahkan bagian tanpa ulir sepanjang 1,5 kali diameter nominal di bagian bawah. Hal ini memberikan ruang bebas bagi tap.

Untuk spesifikasi ulir umum, ukuran lubang 1/4 NPT memerlukan tap drill berdiameter 7/16 inci (0,4375 inci atau 11,1 mm). Dimensi ulir 3/8 NPT memerlukan tap drill berdiameter 37/64 inci (0,578 inci atau 14,7 mm). Selalu verifikasi standar ulir spesifik dengan produsen Anda, karena sifat material dapat memengaruhi ukuran tap drill yang direkomendasikan.

Perancangan untuk Pemesinan Multi-Sumbu

Kapan komponen Anda benar-benar memerlukan pemesinan 5-sumbu? Memahami perbedaan antara kemampuan 3-sumbu dan 5-sumbu membantu Anda menghindari biaya yang tidak perlu sekaligus memastikan desain Anda benar-benar dapat diproduksi.

Menurut Modus Advanced mesin CNC tiga sumbu menggerakkan alat potong sepanjang koordinat X, Y, dan Z dalam gerakan garis lurus, sehingga mampu menangani sebagian besar operasi pemesinan secara efisien dan hemat biaya. Mesin lima sumbu menambahkan dua sumbu rotasi, memungkinkan alat potong mendekati benda kerja dari hampir semua sudut.

Ketika Pemesinan 3-Sumbu Cukup

Jika semua fitur kritis komponen Anda selaras dengan bidang standar X, Y, dan Z—yaitu permukaan atas, bawah, depan, belakang, kiri, dan kanan dari suatu volume berbentuk persegi panjang—pemesinan 3-sumbu memberikan efisiensi optimal. Anda akan memperoleh manfaat berikut:

• Waktu pemrograman dan penyiapan yang lebih singkat
• Tarif mesin per jam yang lebih rendah
• Solusi penahan benda kerja standar
• Pemeriksaan kualitas yang lebih sederhana

Ketika Mesin 5-Sumbu Menjadi Diperlukan

Geometri tertentu sama sekali tidak dapat diproses menggunakan peralatan 3-sumbu:

• Permukaan miring dengan fitur yang diproses: Port konektor pada permukaan berchamfer, lubang pemasangan pada permukaan miring
• Kurva majemuk: Permukaan bola, kontur kompleks, transisi mengalir
• Undercut kompleks: Fitur yang memerlukan akses alat dari beberapa sudut secara bersamaan
• Pola lubang saling berpotongan: Lubang yang bertemu pada sudut tertentu yang memerlukan hubungan sudut presisi

Perbedaan biaya antara pemesinan 3-sumbu dan 5-sumbu dapat sangat signifikan. Kompleksitas pemrograman meningkat secara signifikan, persyaratan penyiapan menjadi lebih ketat, dan alat potong khusus dengan jangkauan lebih panjang dapat memperpanjang waktu tunggu pengadaan.

Optimisasi Desain Strategis

Sebelum beralih ke pemesinan 5-sumbu, tanyakan pada diri sendiri apakah desain Anda dapat dimodifikasi:

• Apakah fitur miring dapat dipindahkan kembali agar sejajar dengan bidang utama?
• Apakah fitur terkait dapat digabungkan ke dalam permukaan yang sama guna meminimalkan jumlah penyetelan?
• Apakah kurva kompleks memberikan fungsi penting, ataukah hanya pilihan estetika?
• Apakah terdapat jarak bebas yang memadai untuk alat potong standar dan metode pencekaman konvensional?

Modifikasi geometris sederhana sering kali memberikan fungsi setara, sekaligus memungkinkan pemesinan 3-sumbu—dan biaya yang jauh lebih rendah.

Keputusan Desain yang Memperhatikan Biaya

Setiap pilihan desain yang Anda buat berdampak langsung pada waktu pemesinan, keausan alat, dan pada akhirnya, biaya. Memahami hubungan-hubungan ini membantu Anda menyeimbangkan kebutuhan kinerja dengan pertimbangan ekonomi manufaktur.

Kompleksitas versus Waktu Pemesinan

Hubungannya bersifat langsung: semakin kompleks suatu fitur, semakin lama pula waktu pemesinannya. Rongga dalam memerlukan beberapa lintasan pemotongan. Sudut internal sempit memerlukan alat potong berukuran lebih kecil yang beroperasi pada kecepatan lebih lambat. Setiap penyetelan tambahan untuk penempatan ulang menambah waktu tenaga kerja serta berpotensi menimbulkan akumulasi toleransi.

Pertimbangkan faktor-faktor biaya berikut:

• Jumlah penyetelan ulang (setups): Setiap kali benda kerja harus diposisikan ulang menambah waktu kerja manual dan waktu kalibrasi ulang. Tiga atau empat kali penyetelan biasanya dapat diterima; lebih dari itu dianggap berlebihan.
• Pergantian alat: Fitur yang memerlukan alat khusus menambah waktu proses dan mungkin menyebabkan keterlambatan akibat pengadaan alat.
• Persyaratan toleransi: Toleransi yang lebih ketat menuntut kecepatan pemotongan yang lebih lambat, jumlah proses finishing yang lebih banyak, serta waktu inspeksi yang lebih lama.
• Spesifikasi hasil akhir permukaan: Permukaan akhir yang lebih halus memerlukan operasi pemesinan tambahan.

Fitur Standar vs. Fitur Khusus

Ukuran mata bor standar dan spesifikasi ulir lebih murah dibandingkan dimensi khusus. Ketika Anda merancang diameter lubang non-standar, lubang tersebut harus dibuat menggunakan end mill, bukan operasi pengeboran cepat—sehingga menambah waktu secara signifikan.

Untuk undercut, alat T-slot dan dovetail standar tersedia dalam lebar tertentu:

• Lebar alur-T (T-slot): 3 mm hingga 40 mm dalam kelipatan bulat milimeter atau pecahan inci standar
• Sudut ekor burung (dovetail): sudut 45 derajat dan 60 derajat merupakan sudut standar; sudut lainnya antara 5 hingga 120 derajat (dengan kelipatan 10 derajat) memang tersedia, tetapi kurang umum

Undercut non-standar sering kali mengharuskan bengkel mesin memproduksi alat khusus—menambah waktu tunggu dan biaya.

Strategi Toleransi

Tidak semua dimensi perlu dipertahankan pada toleransi seketat mungkin. Pemotongan CNC khas mencapai akurasi ±0,1 mm; toleransi ±0,02 mm memang dapat dicapai, tetapi memerlukan waktu dan perhatian lebih.

Terapkan toleransi ketat hanya di tempat-tempat yang secara fungsional penting:

• Permukaan yang saling berpasangan dan pasangan interferensi
• Fitur-fitur yang harus selaras dengan komponen lain
• Dimensi fungsional kritis

Untuk dimensi yang tidak kritis, gunakan toleransi standar. Pendekatan ini mengurangi waktu inspeksi dan memberikan fleksibilitas kepada teknisi mesin untuk mengoptimalkan proses pengerjaan mereka.

Teks dan tanda pengenal

Membutuhkan nomor bagian atau logo pada komponen hasil pemesinan Anda? Teks terukir (engraved) lebih disukai daripada teks timbul (embossed), karena memerlukan pengurangan material yang lebih sedikit. Gunakan ukuran font minimal 20 pt dalam font sans-serif seperti Arial atau Verdana—banyak mesin CNC memiliki rutinitas pra-program untuk font-font tersebut, sehingga mempercepat produksi.

Praktik Terbaik Menggambar Teknis

Meskipun file CAD memuat data geometris, spesifikasi tertentu memerlukan gambar teknik:

• Lubang ulir atau poros berulir
• Toleransi yang lebih ketat daripada standar
• Persyaratan Finishing Permukaan
• Spesifikasi penandaan komponen
• Persyaratan perlakuan panas

Saat mengirimkan gambar teknik, pastikan gambar tersebut sesuai dengan file CAD Anda. Ketidaksesuaian dapat menimbulkan kebingungan dan potensi kesalahan. File CAD menentukan geometri, sedangkan gambar teknik menetapkan ulir, toleransi, serta detail penyelesaian permukaan.

Dengan merancang berdasarkan prinsip-prinsip DFM ini, Anda akan menciptakan komponen yang tidak hanya fungsional tetapi juga ekonomis dalam proses produksinya. Langkah berikutnya adalah memahami bagaimana spesifikasi toleransi dan kehalusan permukaan diterjemahkan dari maksud desain Anda menjadi standar kualitas yang dapat diukur—yang akan kita bahas pada bagian berikutnya.

Toleransi dan Standar Finishing Permukaan

Anda telah merancang komponen Anda dengan mempertimbangkan prinsip-prinsip DFM—namun seberapa tepat komponen tersebut benar-benar dapat diproduksi? Dan penyelesaian permukaan (surface finishes) apa saja yang dapat dicapai tanpa melebihi anggaran Anda? Pertanyaan-pertanyaan ini berada di inti keberhasilan pemesinan CNC komponen, karena toleransi dan penyelesaian permukaan secara langsung menentukan apakah komponen-komponen tersebut dapat terpasang dengan baik, berfungsi secara benar, serta memenuhi persyaratan kualitas.

Berikut kenyataannya: toleransi yang lebih ketat dan permukaan yang lebih halus memerlukan biaya yang lebih tinggi. Memahami secara pasti di mana titik keseimbangan antara biaya dan kualitas tersebut terjadi membantu Anda menentukan spesifikasi yang benar-benar Anda butuhkan—tidak lebih, tidak kurang.

Memahami Kelas Toleransi dan Penerapannya

Toleransi menentukan seberapa besar penyimpangan dimensi hasil pemesinan dari nilai yang direncanakan, namun tetap memungkinkan komponen berfungsi dengan benar. Menurut Xometry, memilih toleransi yang tepat merupakan keputusan kritis yang memengaruhi fungsi, kecocokan (fit), biaya, serta kemudahan pembuatan komponen.

Standar internasional menyederhanakan spesifikasi toleransi. Alih-alih menghitung toleransi individual untuk setiap fitur, perancang merujuk pada kelas toleransi standar yang berlaku secara bawaan.

• ISO 2768: Menetapkan toleransi umum untuk dimensi linear dan sudut, serta fitur geometris seperti kerataan dan ke-lurus-an. Standar ini banyak digunakan di Eropa dan secara internasional.
• ISO 286: Menyediakan kelas toleransi standar untuk fitur tertentu seperti lubang, poros, dan pasangan antar komponen.

ISO 2768 membagi toleransi menjadi empat kelas berdasarkan persyaratan presisi:

• Halus (f): Untuk komponen presisi tinggi yang memerlukan pengendalian lebih ketat
• Sedang (m): Bawaan untuk aplikasi pemesinan umum
• Kasar (c): Untuk komponen kurang kritis di mana toleransi yang lebih longgar dapat diterima
• Sangat kasar (v): Untuk pemesinan kasar atau fitur non-kritis

Untuk komponen yang memerlukan presisi lebih tinggi—seperti pasangan bantalan atau permukaan pertemuan kritis—kelas toleransi ISO 286 diterapkan. Kelas-kelas ini (IT6, IT7, IT8, dll.) menetapkan rentang toleransi yang semakin ketat untuk kisaran dimensi tertentu.

Toleransi di bawah ±0,001 inci (25 mikrometer) sangat sulit dicapai. Presisi semacam ini memerlukan peralatan canggih, pengendalian kualitas yang ketat, serta sering kali operasi sekunder seperti penggerindaan atau EDM (Electrical Discharge Machining).

Jenis Fitur	Toleransi Standar (ISO 2768-m)	Toleransi Presisi (ISO 2768-f / ISO 286 IT8)	Toleransi Presisi Tinggi (ISO 286 IT6–IT7)
Dimensi linear (6–30 mm)	±0,2 mm	± 0,1 mm	±0,013 hingga ±0,021 mm
Dimensi linear (30–120 mm)	±0,3 mm	±0.15 mm	±0,016 hingga ±0,025 mm
Dimensi linear (120–400 mm)	±0,5 mm	±0,2 mm	±0,025 hingga ±0,040 mm
Jari-jari luar dan chamfer (0,5–3 mm)	±0,4 mm	±0,2 mm	Umumnya sesuai ISO 2768-f
Dimensi sudut (kaki ≤10 mm)	±1°	±0.5°	Sesuai kebutuhan aplikasi
Pasangan lubang/poros	Celah umum	Kelas ketelitian IT8	Kelas ketelitian IT6–IT7

Berapa toleransi untuk lubang ulir? Toleransi ulir mengikuti standar tersendiri—biasanya didefinisikan berdasarkan kelas ulir (misalnya 6H untuk ulir dalam dan 6g untuk ulir luar). Zona toleransi bergantung pada pitch dan diameter ulir, di mana ulir yang lebih halus memerlukan pengendalian yang lebih ketat secara proporsional.

Spesifikasi dan Nilai yang Dapat Dicapai untuk Hasil Permukaan

Kekasaran permukaan menggambarkan tekstur mikroskopis yang tersisa pada suatu komponen setelah proses pemesinan. Parameter ini diukur dalam nilai Ra (kekasaran rata-rata), yang dinyatakan dalam mikrometer (µm). Menurut Geomiq , semakin rendah nilai Ra, semakin halus permukaannya—dan semakin besar upaya pemesinan yang diperlukan untuk mencapainya.

Sebagian besar operasi pemesinan CNC menghasilkan hasil permukaan dalam kisaran Ra 0,4 µm hingga 6,3 µm. Berikut penjelasan praktis untuk masing-masing tingkat kekasaran:

• ra 3,2 µm: Hasil permukaan standar yang tersedia secara komersial. Garis potong mesin terlihat jelas, namun cocok untuk sebagian besar komponen konsumen. Tidak ada biaya tambahan di luar biaya dasar pemesinan.
• ra 1,6 µm: Direkomendasikan untuk pasangan ketat dan komponen yang mengalami beban tegangan. Tanda potong masih tampak samar. Menambah biaya produksi sekitar 2,5%.
• ra 0,8 µm: Hasil permukaan berkualitas tinggi yang memerlukan proses finishing tambahan. Ideal untuk komponen yang mengalami konsentrasi tegangan atau komponen bergerak. Menambah biaya dasar sekitar 5%.
• 0,4 µm Ra: Tekstur halus berkualitas sangat tinggi tanpa bekas potongan yang terlihat. Biasanya memerlukan proses pemolesan setelah pemesinan.

Apa yang menentukan hasil akhir permukaan yang dapat dicapai? Beberapa parameter pemesinan saling berinteraksi:

• Kecepatan pemotongan: Kecepatan yang lebih tinggi umumnya menghasilkan permukaan yang lebih halus
• Laju Penyayatan: Laju pemakanan (feed) yang lebih lambat mengurangi ketidakrataan permukaan
• Kedalaman Potong: Pemotongan akhir (finishing passes) dengan kedalaman dangkal meningkatkan kualitas permukaan
• Kondisi cetakan: Pahat yang tajam dan dalam kondisi perawatan yang tepat menghasilkan potongan yang lebih bersih
• Sifat bahan: Bahan yang lebih keras mungkin menghasilkan permukaan yang lebih halus; sedangkan bahan yang lebih lunak cenderung sobek alih-alih terpotong secara bersih

Hubungan antara biaya dan hasil akhir permukaan tidak bersifat linier. Mencapai kekasaran permukaan 0,8 µm Ra mungkin hanya memerlukan penyesuaian parameter yang kecil, sedangkan mencapai 0,4 µm Ra sering kali menuntut operasi pemolesan tambahan—yang secara signifikan meningkatkan waktu dan biaya.

Standar Industri dan Persyaratan Sertifikasi

Industri yang berbeda memberlakukan persyaratan spesifik terkait toleransi dan dokumentasi kualitas. Saat mencari layanan pemesinan CNC presisi, memahami standar-standar ini membantu Anda mengevaluasi apakah pemasok mampu memenuhi kebutuhan Anda.

Dirgantara (AS9100)

Komponen dirgantara menuntut presisi luar biasa dan keterlacakan penuh. Sertifikasi AS9100 mensyaratkan:

• Sertifikasi bahan terdokumentasi dan keterlacakan lot
• Laporan Inspeksi Artikel Pertama (FAIR) sesuai AS9102
• Pengendalian Proses Statistik (SPC) untuk dimensi kritis
• Penanganan terkendali terhadap bahan yang tidak memenuhi syarat

Toleransi untuk pemesinan CNC dirgantara sering mencapai IT6 atau lebih ketat lagi untuk fitur kritis, dengan permukaan akhir yang ditentukan hingga 0,4 µm Ra atau lebih halus lagi untuk permukaan penyegel.

Alat Kesehatan (ISO 13485)

Manufaktur perangkat medis menuntut proses yang tervalidasi serta dokumentasi ketat:

• Validasi proses yang menunjukkan hasil keluaran yang konsisten
• Pendekatan berbasis risiko terhadap manajemen mutu
• Berkas riwayat desain lengkap
• Pertimbangan biokompatibilitas untuk permukaan yang bersentuhan langsung dengan pasien

Hasil akhir permukaan untuk komponen medis sering memerlukan kekasaran permukaan (Ra) 0,8 µm atau lebih halus guna memastikan kemudahan pembersihan dan mengurangi adhesi bakteri.

Otomotif (IATF 16949)

Pemasok otomotif harus menunjukkan kemampuan proses dan peningkatan berkelanjutan:

• Dokumentasi PPAP (Production Part Approval Process)
• Studi kemampuan proses (nilai Cpk umumnya ≥1,33)
• Rencana pengendalian dan analisis FMEA
• Penerapan Kontrol Proses Statistik

Toleransi otomotif bervariasi luas tergantung aplikasinya—komponen powertrain mungkin memerlukan presisi IT6–IT7, sedangkan panel bodi beroperasi dengan toleransi yang lebih longgar.

Implikasi biayanya sangat signifikan. Menurut Dadesin, pencapaian toleransi ketat memerlukan peralatan canggih, bahan berkualitas tinggi, serta langkah-langkah pengendalian kualitas yang ketat—semua faktor ini meningkatkan biaya produksi. Hubungan antara toleransi dan biaya bersifat non-linear; semakin ketat toleransi, biaya dapat meningkat secara eksponensial.

Memahami standar-standar ini membantu Anda menetapkan persyaratan yang tepat tanpa menerapkan toleransi berlebihan. Untuk dimensi yang tidak kritis, toleransi standar sudah memadai. Terapkan toleransi ketat dan hasil permukaan halus hanya pada fitur-fitur yang benar-benar memengaruhi fungsi—pendekatan ini mengoptimalkan baik kualitas maupun biaya.

Setelah toleransi dan persyaratan hasil permukaan ditetapkan, pertimbangan berikutnya adalah memahami bagaimana sertifikasi khusus industri memengaruhi pemilihan pemasok serta dokumentasi kualitas—topik yang akan kami bahas pada bagian berikutnya.

Persyaratan dan Sertifikasi Khusus Industri

Anda telah menetapkan toleransi dan persyaratan kehalusan permukaan—tetapi apakah komponen Anda benar-benar lulus pemeriksaan di industri target Anda? Berbagai sektor menerapkan standar sertifikasi, persyaratan dokumentasi, serta harapan kualitas yang sangat berbeda. Komponen yang sepenuhnya dapat diterima untuk penggunaan industri umum justru bisa gagal secara bencana dalam aplikasi dirgantara atau medis—bukan karena kualitas pemesinan berbeda, melainkan karena persyaratan dokumentasi, ketertelusuran, dan validasi proses berbeda jauh.

Memahami persyaratan khusus industri ini sebelum memilih mitra manufaktur menghemat waktu, mencegah penolakan mahal, serta memastikan pemesinan CNC komponen Anda memenuhi harapan regulasi sejak awal.

Standar Pemesinan Dirgantara dan Ketertelusuran

Ketika kegagalan satu komponen saja dapat mengakibatkan konsekuensi bencana, pemesinan kedirgantaraan menuntut tingkat jaminan kualitas tertinggi. Menurut International Aerospace Quality Group, lebih dari 80% perusahaan kedirgantaraan global mewajibkan sertifikasi AS9100 dari pemasok CNC mereka.

AS9100 dibangun di atas fondasi ISO 9001 dengan menambahkan pengendalian khusus kedirgantaraan yang tidak meninggalkan apa pun pada unsur kebetulan. Apa yang membuat pemesinan CNC kedirgantaraan begitu menuntut? Standar ini memberlakukan:

• Pelacakan material lengkap: Setiap komponen harus dapat dilacak mulai dari bahan baku batangan hingga komponen jadi, termasuk nomor heat treatment, sertifikat bahan, dan dokumentasi pemasok
• Inspeksi Artikel Pertama (FAI): Laporan inspeksi yang sesuai standar AS9102 memverifikasi bahwa proses produksi mampu secara konsisten menghasilkan komponen yang memenuhi spesifikasi
• Kontrol revisi: Dokumentasi ketat terhadap setiap perubahan desain atau proses beserta jejak audit lengkap
• Pelacakan produksi berbasis nomor seri: Identifikasi individual tiap komponen yang memungkinkan pengambilan riwayat lengkap
• Protokol manajemen risiko: Analisis dan mitigasi yang terdokumentasi terhadap mode kegagalan potensial

Pemesinan komponen aerospace dengan mesin CNC sering melibatkan material-material menantang seperti paduan titanium, Inconel, dan kelas aluminium khusus. Untuk sistem luar angkasa yang memerlukan material dengan sifat ekspansi termal tertentu, layanan pemesinan kovar menjadi sangat penting—paduan nikel-besi-kobalt ini harus dimesinkan dalam kondisi terkendali guna mencegah distorsi termal, dengan toleransi yang sering diukur dalam satuan mikron.

Mengapa hal ini penting dalam pemilihan pemasok? Sebuah bengkel permesinan tanpa sertifikasi AS9100 tidak mampu menyediakan paket dokumentasi yang dipersyaratkan oleh produsen peralatan utama (OEM) aerospace. Bahkan jika kualitas pemesinan identik, ketiadaan proses yang tervalidasi, sistem pelacakan, serta protokol inspeksi membuat komponen tersebut tidak dapat digunakan untuk aplikasi aerospace yang diatur secara ketat.

Kepatuhan dalam Manufaktur Perangkat Medis

Bayangkan sebuah implan bedah dengan cacat permukaan berukuran mikroskopis. Konsekuensinya terhadap keselamatan pasien bisa sangat serius. Itulah mengapa pemesinan medis dijalankan di bawah sistem manajemen mutu yang ketat, yang dirancang khusus untuk mencegah skenario semacam itu.

ISO 13485 menetapkan kerangka manajemen mutu bagi pembuatan perangkat medis. Menurut Xometry, auditor memeriksa kepatuhan internal secara mutlak, proses pemantauan yang menyeluruh, serta pencatatan jejak (traceability) dari tahap desain hingga produksi, pemasangan, perawatan, dan prosedur akhir masa pakai.

Persyaratan pemesinan perangkat medis melampaui akurasi dimensi saja:

• Validasi Proses: Bukti terdokumentasi bahwa proses manufaktur secara konsisten menghasilkan output yang dapat diterima
• Pertimbangan biokompatibilitas: Pemilihan material dan spesifikasi hasil permukaan (surface finish) yang menjamin keselamatan pasien
• Berkas riwayat desain (Design history files): Dokumentasi lengkap mengenai keputusan desain, penilaian risiko, dan pengujian verifikasi
• Persyaratan kemudahan pembersihan: Hasil permukaan (surface finishes) umumnya 0,8 µm Ra atau lebih halus guna mengurangi adhesi bakteri
• Keterlacakan per batch: Dokumentasi lengkap yang memungkinkan penarikan kembali (recall) terhadap lot produksi tertentu apabila muncul masalah

Proses audit sertifikasi bersifat ketat. Auditor mengevaluasi sistem dokumentasi, melakukan penilaian di lokasi, mewawancarai staf untuk memastikan pemahaman terhadap persyaratan, serta memverifikasi kepatuhan terhadap peraturan seperti FDA 21 CFR Bagian 820 di Amerika Serikat atau Peraturan Perangkat Kesehatan Uni Eropa.

Bagi produsen yang memproduksi instrumen bedah, implan, prostetik, atau peralatan diagnostik, sertifikasi ISO 13485 bukanlah pilihan—melainkan syarat wajib untuk dapat mengakses pasar. Banyak produsen peralatan medis asli (OEM) secara kontraktual mewajibkan sertifikasi ini sebelum menyetujui pemasok.

Sistem Mutu Industri Otomotif

Manufaktur otomotif bervolume tinggi memiliki tantangan unik tersendiri. Ketika Anda memproduksi ribuan komponen setiap hari, konsistensi menjadi hal yang sangat penting—dan di sinilah sertifikasi IATF 16949 serta Pengendalian Proses Statistik (SPC) berperan.

IATF 16949 dibangun di atas ISO 9001 dengan persyaratan khusus otomotif untuk pencegahan cacat, pengurangan variasi, dan penghapusan pemborosan di seluruh rantai pasok. Menurut Advisera , standar ini mengharuskan organisasi menentukan alat statistik yang sesuai—dan SPC merupakan pilihan umum.

Apa sebenarnya SPC itu? SPC adalah suatu metodologi untuk memantau dan mengendalikan proses manufaktur menggunakan analisis statistik. Alih-alih memeriksa setiap komponen setelah produksi, SPC memantau proses itu sendiri guna mendeteksi tren dan variasi sebelum menghasilkan produk cacat.

Persyaratan kualitas otomotif utama meliputi:

• Dokumentasi PPAP: Paket Proses Persetujuan Komponen Produksi yang menunjukkan kemampuan memenuhi spesifikasi
• Diagram Kontrol: Pemantauan dimensi kritis secara waktu nyata dengan batas kendali atas dan bawah
• Studi Kemampuan: Demonstrasi statistik bahwa proses mampu secara konsisten mempertahankan toleransi (biasanya Cpk ≥ 1,33)
• Analisis FMEA: Analisis Mode Kegagalan dan Dampaknya untuk mengidentifikasi serta mengurangi potensi masalah
• Peningkatan Berkelanjutan: Sistem terdokumentasi untuk optimalisasi proses berkelanjutan

Keunggulan SPC adalah pencegahan, bukan deteksi. Seperti dicatat dalam referensi Advisera, SPC memungkinkan operator mendeteksi tren dan perubahan dalam proses manufaktur sebelum mengakibatkan produk cacat atau limbah. Pendekatan ini mengurangi pemborosan, mempersingkat waktu produksi, serta meminimalkan kebutuhan akan perbaikan ulang.

Untuk aplikasi otomotif—mulai dari komponen powertrain hingga perakitan sasis—produsen bersertifikat dengan penerapan SPC yang kuat mampu menyediakan komponen berketelitian tinggi secara konsisten di seluruh volume produksi. Mitra yang mempertahankan sertifikasi IATF 16949 menunjukkan komitmen mereka terhadap sistem mutu ketat yang diharapkan oleh produsen mobil (OEM) otomotif.

Industri	Sertifikasi Utama	Persyaratan Utama	Fokus Dokumentasi
Penerbangan	AS9100	Keterlacakan material, Inspeksi Awal (FAI) sesuai AS9102, pengendalian revisi, manajemen risiko	Keterlacakan lengkap dari billet hingga pengiriman
Alat Kedokteran	ISO 13485	Validasi proses, kompatibilitas biologis, berkas riwayat desain, keterlacakan batch	Dokumentasi Kepatuhan Regulasi
Otomotif	IATF 16949	Penerapan SPC, PPAP, studi kemampuan proses, FMEA, peningkatan berkelanjutan	Bukti statistik kemampuan proses

Persyaratan sertifikasi secara langsung memengaruhi strategi pemilihan pemasok Anda. Sebuah produsen yang memiliki berbagai sertifikasi menunjukkan komitmen investasi dalam sistem mutu yang memberikan manfaat bagi seluruh pelanggan—bahkan bagi pelanggan di industri yang tingkat pengaturannya lebih rendah. Proses yang terdokumentasi, peralatan yang dikalibrasi, serta personel yang terlatih—yang merupakan syarat wajib untuk sertifikasi di sektor dirgantara atau medis—berkontribusi pada peningkatan mutu dan ketepatan waktu pengiriman yang lebih andal untuk setiap proyek.

Saat mengevaluasi calon mitra manufaktur, pastikan sertifikasi mereka sesuai dengan persyaratan industri Anda. Minta salinan sertifikat terkini, pahami ruang lingkup sertifikasi tersebut (proses dan lokasi mana saja yang mencakupnya), serta tanyakan pengalaman mereka dalam memproduksi komponen yang serupa dengan milik Anda. Upaya kehati-hatian ini akan memberikan manfaat nyata saat tiba waktunya inspeksi akhir dan tinjauan dokumen.

Dengan memahami kebutuhan industri, bagaimana Anda mengetahui apakah pemesinan CNC benar-benar merupakan pilihan tepat untuk proyek Anda? Terkadang metode manufaktur alternatif menawarkan ekonomi atau kemampuan yang lebih baik—perbandingan ini akan kami bahas selanjutnya.

Pemesinan CNC versus Metode Manufaktur Alternatif

Anda memahami proses, bahan, toleransi, dan sertifikasi—namun berikut adalah pertanyaan yang sering diabaikan banyak desainer: apakah pemesinan CNC benar-benar merupakan pilihan tepat untuk proyek Anda? Kadang-kadang memang demikian. Kadang-kadang tidak. Dan terkadang pendekatan paling cerdas menggabungkan beberapa metode manufaktur untuk memanfaatkan kekuatan masing-masing.

Memahami kapan pemesinan CNC unggul dibandingkan alternatifnya—dan kapan tidak—membantu Anda mengambil keputusan yang tepat guna mengoptimalkan biaya, kualitas, dan waktu pengerjaan. Mari kita bandingkan opsi-opsi tersebut secara langsung.

Pemesinan CNC vs Manufaktur Aditif

pencetakan 3D telah menarik perhatian besar, tetapi bagaimana sebenarnya kinerjanya dibandingkan pemesinan CNC untuk kebutuhan produksi nyata? Jawabannya sepenuhnya bergantung pada apa yang ingin Anda capai.

Ketika Anda melakukan pembuatan prototipe CNC, perbandingan tersebut menjadi khususnya menarik. Menurut JLC3DP, pemesinan CNC umumnya menawarkan tingkat akurasi yang lebih tinggi dibandingkan pencetakan 3D, dengan toleransi khas ±0,05 mm hingga ±0,1 mm, sedangkan rentang toleransi pencetakan 3D adalah ±0,2 mm hingga ±0,3 mm.

Bidang Unggulan Pemesinan CNC

• Presisi dan akurasi: Ketika toleransi menjadi pertimbangan penting, pemesinan CNC unggul. Toleransi terketat yang dapat dicapai melalui pemesinan CNC jauh melampaui kemampuan manufaktur aditif.
• Kemampuan Material: Mesin CNC dapat bekerja dengan hampir semua logam, plastik, atau komposit yang tersedia dalam bentuk bahan baku. Sementara itu, pencetakan 3D terbatas pada material yang kompatibel dengan teknologi pencetakan tertentu.
• Hasil Permukaan: Komponen hasil pemesinan CNC dapat mencapai kualitas permukaan langsung dari mesin, sedangkan komponen hasil pencetakan 3D memerlukan proses pasca-pemrosesan yang ekstensif untuk mencapai kualitas serupa.
• Sifat bahan: Pemesinan plastik CNC menghasilkan komponen dengan sifat mekanis penuh dari bahan dasarnya. Plastik hasil pencetakan 3D sering menunjukkan sifat anisotropik—lebih lemah pada arah tertentu akibat konstruksi berlapis-lapis.

Bidang Unggulan Pencetakan 3D

• Geometri internal kompleks: Struktur kisi, saluran internal, dan fitur berongga yang mustahil dibuat dengan mesin dapat dicetak secara langsung.
• Kecepatan iterasi desain: Memodifikasi berkas cetak 3D hanya memerlukan beberapa menit; sedangkan memperbarui jalur alat CNC memerlukan upaya pemrograman yang lebih besar.
• Tidak memerlukan perkakas: Setiap komponen dapat bersifat unik tanpa biaya persiapan tambahan.
• Optimasi ringan: Bentuk organik yang dioptimalkan untuk rasio kekuatan terhadap berat merupakan keunggulan utama manufaktur aditif.

Untuk pemesinan prototipe—di mana Anda membutuhkan sifat material yang mewakili produksi sebenarnya serta toleransi ketat—CNC tetap menjadi pilihan utama. Namun, ketika Anda mengeksplorasi konsep desain dengan geometri kompleks—terutama dengan menggunakan teknologi seperti pendekatan hibrida titanium DMLS/CNC—manufaktur aditif memberikan kemampuan yang tidak dapat ditandingi oleh CNC.

Pertimbangan Volume dan Titik Persilangan Biaya

Di sinilah aspek ekonomi menjadi menarik. Metode manufaktur "terbaik" berubah secara signifikan tergantung pada jumlah komponen yang Anda butuhkan.

Ekonomi Pemesinan CNC

Pemesinan CNC memiliki biaya persiapan yang relatif rendah dibandingkan dengan pencetakan injeksi. Menurut Xometry, biaya peralatan untuk pemesinan CNC terkait dengan perlengkapan penahan (fixtures), alat bantu (jigs), dan pengadaan bahan baku—jauh lebih rendah dibandingkan biaya pembuatan cetakan.

Namun, biaya komponen CNC tetap relatif konstan tanpa memandang jumlah produksi. Memproduksi 10 buah komponen memerlukan biaya sekitar 10 kali lipat dari memproduksi 1 buah komponen. Hal ini menjadikan pemesinan CNC ideal untuk:

• Jumlah prototipe (1-10 buah)
• Produksi volume rendah (10–500 buah)
• Produksi sementara (bridge production) sambil menunggu ketersediaan cetakan injeksi
• Komponen yang memerlukan fleksibilitas desain atau perubahan desain yang sering

Ekonomi Pencetakan Injeksi

Pencetakan injeksi membalikkan persamaan tersebut. Biaya cetakan berkisar dari beberapa ribu dolar AS untuk cetakan sederhana berongga tunggal hingga ratusan ribu dolar AS untuk cetakan produksi berongga jamak yang kompleks. Namun, begitu cetakan tersebut tersedia, biaya per komponen turun secara signifikan.

Titik persilangan—di mana pencetakan injeksi menjadi lebih murah daripada pemesinan CNC—umumnya terjadi pada kisaran antara 500 hingga 5.000 buah, tergantung pada kompleksitas komponen dan bahan yang digunakan. Seperti dicatat Xometry, pencetakan injeksi menjadi lebih hemat biaya dibandingkan pemesinan CNC untuk produksi volume tinggi, sedangkan pemesinan CNC mungkin lebih ekonomis untuk produksi volume rendah atau pembuatan prototipe CNC.

Pertimbangan Pengecoran

Pengecoran investasi dan pengecoran cetak (die casting) menawarkan alternatif lain untuk geometri logam kompleks pada volume menengah hingga tinggi. Pengecoran unggul ketika:

• Geometri komponen memerlukan waktu pemesinan CNC yang sangat lama
• Jumlah unit melebihi 100–500 buah
• Produksi mendekati bentuk akhir (near-net-shape) mengurangi limbah bahan
• Pemesinan titanium atau bahan mahal lainnya, di mana meminimalkan penghilangan material membantu menghemat biaya

Banyak komponen coran tetap memerlukan operasi pemesinan CNC sekunder guna mencapai toleransi kritis pada permukaan sambungan, ulir, atau lubang presisi.

Metode pembuatan	Rentang Volume Terbaik	Opsi Bahan	Waktu Tunggu Umum	Biaya Komponen Relatif
Mesin CNC	1–500 buah	Logam, plastik, komposit—secara praktis tak terbatas	Hari hingga minggu	Sedang (konstan per komponen)
pencetakan 3D (FDM/SLA)	1–50 unit	Terbatas pada termoplastik dan resin tertentu	Jam hingga hari	Rendah untuk geometri kompleks
pencetakan 3D (Logam DMLS/SLM)	1–100 komponen	Titanium, aluminium, baja, Inconel	Hari hingga minggu	Tinggi (biaya material + waktu mesin)
Pencetakan Injeksi	500–1.000.000+ komponen	Termoplastik, beberapa elastomer	Minggu sampai bulan (tooling)	Sangat rendah dalam volume besar
Pengecoran Die	1.000–100.000+ unit	Aloi aluminium, seng, magnesium	Minggu sampai bulan (tooling)	Rendah dalam volume besar
Pengecoran Investasi	100–10.000 komponen	Sebagian besar logam termasuk titanium	Minggu	Sedang

Pendekatan manufaktur hibrida

Bagaimana jika proyek Anda tidak cocok secara tepat ke dalam satu kategori manufaktur? Saat ini, pendekatan paling cerdas justru menggabungkan beberapa metode—memanfaatkan keunggulan masing-masing teknologi sekaligus meminimalkan kelemahannya.

Strategi Hibrida Umum

• pencetakan 3D + Finishing CNC: Cetak geometri dasar yang kompleks, lalu proses permukaan kritis dengan mesin CNC hingga toleransi ketat. Pendekatan ini sangat efektif untuk kombinasi DMLS titanium/CNC, di mana manufaktur aditif mengurangi limbah material pada paduan mahal, sementara CNC mencapai presisi permukaan pasangan.
• Pengecoran + operasi sekunder CNC: Tuangkan bahan baku berbentuk hampir jadi (near-net-shape), lalu hanya mesin bagian-bagian yang memerlukan toleransi ketat. Pendekatan ini secara signifikan mengurangi waktu pemesinan dibandingkan dengan pemesinan dari bilet padat.
• Prototipe CNC + produksi cetak injeksi: Validasi desain menggunakan prototipe yang dibuat dengan mesin, lalu beralih ke proses cetak injeksi untuk produksi dalam jumlah besar. Komponen hasil mesin CNC berfungsi sebagai sampel representatif produksi untuk pengujian.
• Fixture dan perkakas cetak 3D: Gunakan jig dan fixture hasil cetak 3D untuk mengurangi biaya penyiapan mesin CNC serta meningkatkan pengulangan (repeatability) selama operasi pemesinan.

Kerangka Keputusan

Saat memilih pendekatan manufaktur Anda, evaluasi kriteria-kriteria berikut secara sistematis:

• Volume Produksi: Berapa banyak komponen yang Anda butuhkan saat ini? Berapa banyak selama siklus hidup produk?
• Persyaratan toleransi: Bagian mana yang memerlukan presisi tinggi? Apakah area kurang kritis dapat menerima toleransi yang lebih longgar yang dapat dicapai melalui metode alternatif?
• Persyaratan material: Apakah aplikasi Anda menuntut sifat material tertentu yang membatasi pilihan proses manufaktur?
• Kendala waktu pengerjaan: Seberapa cepat Anda membutuhkan komponen? Proses yang bergantung pada cetakan menambah durasi pengiriman awal hingga beberapa minggu.
• Stabilitas desain: Apakah perubahan kemungkinan besar terjadi? CNC dan pencetakan 3D memungkinkan revisi dengan mudah; sementara proses berbasis cetakan memerlukan modifikasi yang mahal.
• Sensitivitas terhadap biaya: Berapa anggaran Anda untuk cetakan dibandingkan biaya per komponen?

Tidak ada satu metode manufaktur pun yang secara universal "terbaik." Pilihan optimal bergantung pada kebutuhan spesifik Anda—dan terkadang jawabannya adalah kombinasi pendekatan yang dipertimbangkan secara matang.

Setelah Anda memastikan bahwa pemesinan CNC tepat untuk proyek Anda—atau untuk bagian-bagian kritis di dalamnya—bagaimana Anda memastikan komponen yang diterima benar-benar memenuhi spesifikasi? Di sinilah pengendalian kualitas dan pencegahan cacat menjadi esensial, yang akan kami bahas selanjutnya.

Kontrol Kualitas dan Pencegahan Cacat

Anda telah memilih metode manufaktur dan menjalin kerja sama dengan pemasok yang kompeten—tetapi bagaimana Anda memastikan komponen hasil pemesinan khusus yang diterima benar-benar memenuhi spesifikasi? Pengendalian kualitas bukan sekadar soal mendeteksi masalah setelah terjadi. Melainkan tentang mencegah cacat sebelum terjadi serta memverifikasi hasil dengan presisi tinggi sehingga tidak ada ruang untuk kecelakaan.

Memahami metode inspeksi, cacat umum, dan persyaratan dokumentasi memberi Anda kemampuan untuk menetapkan harapan kualitas yang tepat serta mengevaluasi apakah produsen komponen permesinan benar-benar memenuhi janji yang mereka sampaikan.

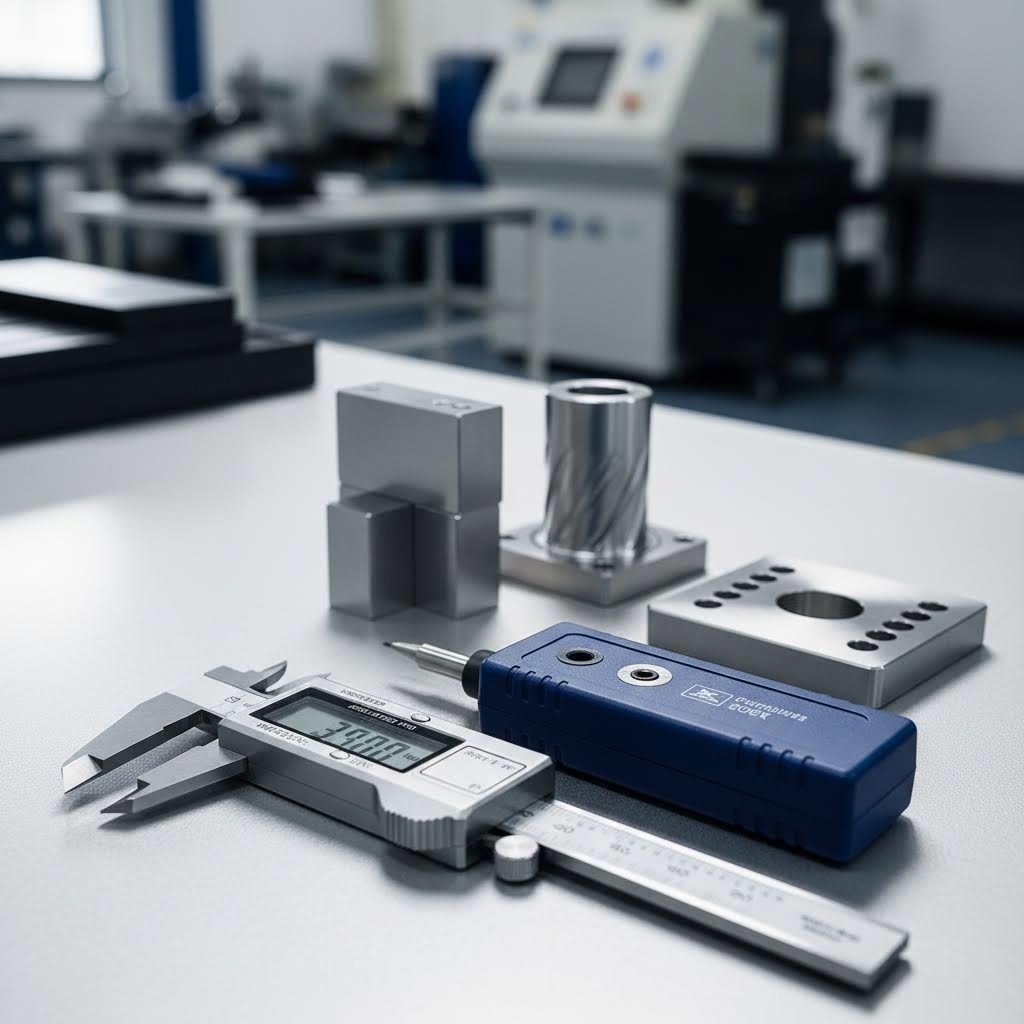

Metode Inspeksi dan Peralatan Pengukuran

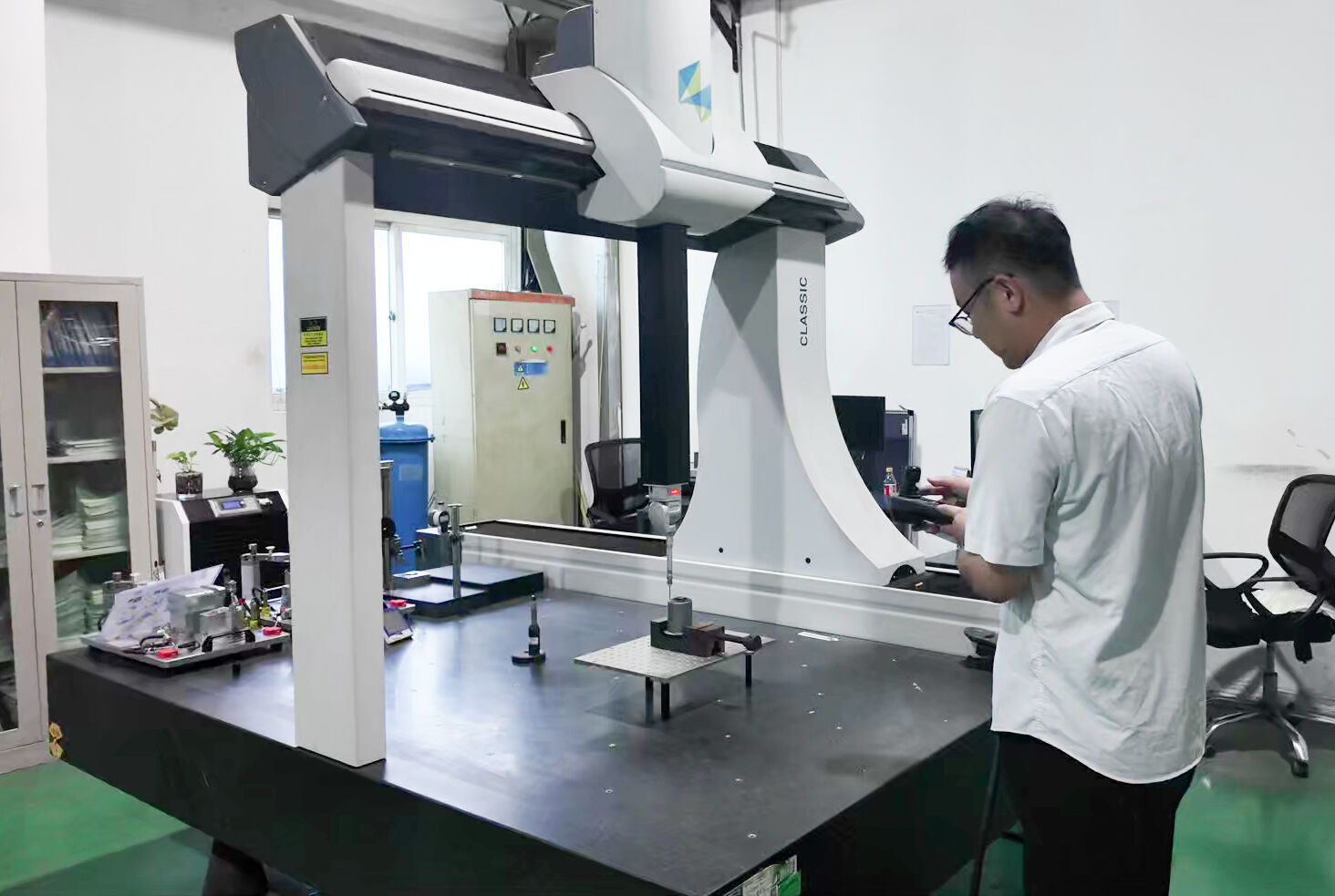

Ketika toleransi diukur dalam perseratus milimeter, Anda memerlukan alat pengukur yang sesuai dengan presisi tersebut. Standar emas untuk memverifikasi komponen mesin CNC? Mesin Pengukur Koordinat—yang umum dikenal sebagai CMM.

CMM memberikan pengukuran dimensi, permukaan, dan fitur geometris komponen secara akurat dan dapat diulang. Menurut Metaltech Precision , CMM diandalkan untuk memverifikasi toleransi ketat, mengonfirmasi geometri kompleks, serta memvalidasi fitur hasil permesinan yang tidak dapat diperiksa secara andal menggunakan alat manual.

Bagaimana cara kerja CMM? Mesin ini menggunakan sistem pemindaian yang bergerak melalui tiga sumbu, menangkap titik-titik data pada permukaan komponen. Titik-titik ini dibandingkan dengan model CAD untuk mengidentifikasi penyimpangan apa pun dari dimensi nominal.

Jenis-jenis Pemindaian CMM

• Pemindaian sentuh-triger: Menangkap titik-titik individual ketika ujung pemindai menyentuh permukaan—cepat untuk pengukuran diskret
• Probe pemindaian (scanning): Mempertahankan kontak terus-menerus dengan permukaan, mengumpulkan ribuan titik data sepanjang suatu fitur. Hal ini memberikan visibilitas yang lebih baik terhadap bentuk, kebulatan, dan kondisi permukaan
• Pengukuran optis: Sistem tanpa kontak yang menggunakan laser atau cahaya terstruktur untuk komponen yang rapuh atau bahan lunak

Perbedaan ini penting. Seperti dicatat Metaltech, pemindaian mengumpulkan data secara kontinu saat ujung pemindai mengikuti fitur tersebut, sehingga memberikan visibilitas yang lebih baik terhadap bentuk, kebulatan, dan kondisi permukaan—berguna untuk mengidentifikasi masalah seperti ovalitas yang mungkin terlewat dalam pengukuran titik-tunggal.

Selain CMM, fasilitas kualitas juga menggunakan alat pengukur tambahan:

• Pengujicoba kekasaran permukaan: Ukur nilai Ra untuk memverifikasi spesifikasi kehalusan permukaan
• Pembanding optik: Profil bagian yang diperbesar untuk proyek guna perbandingan visual terhadap gambar kerja
• Alat uji kekerasan: Verifikasi sifat-sifat material menggunakan metode Rockwell, Brinell, atau Vickers
• Jangka tinggi dan mikrometer: Pemeriksaan cepat terhadap dimensi kritis selama operasi pemesinan utama

Cacat Pemesinan Umum dan Strategi Pencegahannya

Bahkan mesin CNC terbaik sekalipun dapat menghasilkan komponen cacat bila parameter tidak dioptimalkan atau desain mendorong batas kemampuan manufaktur. Memahami apa yang dapat salah—dan mengapa—membantu Anda mencegah masalah melalui pilihan desain yang lebih cerdas serta komunikasi yang lebih baik dengan pemasok.

Menurut 3ERP, cacat pemesinan CNC berkisar dari ketidakrataan permukaan hingga patahnya alat potong, masing-masing memengaruhi kualitas akhir komponen yang diproses.

• Pembentukan burr: Tepian kecil yang menonjol di batas-batas komponen akibat deformasi material selama proses pemotongan. Pencegahannya meliputi optimalisasi parameter pemotongan, penggunaan alat potong yang tajam, serta perancangan komponen dengan tepi berchamfer bila memungkinkan.
• Bekas alat: Garis atau tonjolan yang terlihat pada permukaan hasil pemesinan akibat interaksi antara alat potong dan benda kerja. Pencegahan meliputi pemilihan laju umpan yang tepat, proses penyempurnaan (finishing passes), serta pemeliharaan ketajaman alat potong.
• Perubahan Dimensi: Komponen secara bertahap keluar dari batas toleransi selama proses produksi. Penyebabnya meliputi ekspansi termal, keausan alat potong, dan getaran mesin. Pencegahan memerlukan lingkungan dengan pengendalian suhu, pemantauan alat potong secara berkala, serta inspeksi selama proses berlangsung.
• Ketidakseragaman hasil akhir permukaan: Tekstur kasar atau permukaan tidak rata yang menyimpang dari spesifikasi. Penyebabnya meliputi laju umpan yang tidak tepat, keausan alat potong, atau pendinginan yang tidak memadai. Pencegahan meliputi optimalisasi parameter proses dan penerapan pendingin yang sesuai.
• Tanda Getaran: Pola bergelombang reguler yang menunjukkan terjadinya getaran selama proses pemotongan. Pencegahan mencakup penggunaan sistem penahan benda kerja yang kaku, pengaturan kecepatan spindle yang optimal, serta pemilihan kedalaman pemotongan yang tepat.
• Kerusakan termal: Perubahan warna atau sifat material akibat panas berlebih. Pencegahan memerlukan pendinginan yang memadai, kecepatan pemotongan yang sesuai, serta alat potong yang tajam—terutama penting saat bekerja dengan material seperti nilon yang dapat dibubut, yang melunak pada suhu tinggi.

Wawasan utamanya? Sebagian besar cacat berasal dari pemilihan parameter, kondisi alat potong, atau keputusan desain. Desain untuk Manufaktur (DFM) yang tepat secara signifikan mengurangi risiko cacat bahkan sebelum proses pemesinan dimulai.

Persyaratan Dokumentasi Kualitas dan Ketertelusuran

Bagi industri yang diatur secara ketat, hasil inspeksi tidak berarti apa-apa tanpa dokumentasi yang memadai. Catatan kualitas memberikan bukti bahwa komponen memenuhi spesifikasi—dan memungkinkan pelacakan jika muncul masalah di kemudian hari.

Inspeksi Artikel Pertama (FAI)

Inspeksi Artikel Pertama (First Article Inspection/FAI) berfungsi sebagai pemeriksaan awal untuk memastikan komponen pertama yang dihasilkan selaras dengan persyaratan desain dan kualitas. Menurut 3ERP, produsen memeriksa artikel pertama yang dihasilkan dalam suatu proses produksi guna memastikan kesesuaiannya dengan kriteria dimensional dan fungsional yang ditentukan.

Laporan FAI umumnya mencakup:

• Verifikasi dimensi lengkap untuk semua acuan gambar
• Sertifikat bahan yang menegaskan komposisi
• Pengukuran kehalusan permukaan
• Hasil inspeksi visual
• Sertifikasi proses khusus apa pun (perlakuan panas, pelapisan)

Kontrol Proses Statistik (SPC)

Untuk jumlah produksi, SPC menyediakan pemantauan proses berkelanjutan alih-alih inspeksi 100%. Grafik kendali melacak dimensi kritis dari waktu ke waktu, mengidentifikasi tren sebelum menghasilkan suku cadang cacat. Pendekatan ini memungkinkan operator mendeteksi perubahan dalam proses manufaktur sebelum menyebabkan limbah—mengurangi pemborosan dan menjaga konsistensi.

Persyaratan Traseabilitas

Keterlacakan penuh menghubungkan setiap komponen jadi kembali ke sumber bahan baku, parameter pemesinan, operator, dan hasil inspeksi. Dokumentasi ini memungkinkan:

• Analisis akar masalah ketika terjadi masalah
• Penarikan kembali secara terarah yang hanya memengaruhi lot produksi tertentu
• Kepatuhan terhadap standar dirgantara, medis, dan otomotif
• Perbaikan Berkelanjutan melalui Analisis Data

Saat mengevaluasi produsen komponen permesinan, tanyakan mengenai kemampuan dokumentasi mereka. Apakah mereka dapat menyediakan laporan dimensi yang terperinci? Apakah mereka menyimpan catatan kalibrasi untuk peralatan inspeksi? Bagaimana mereka menangani bahan yang tidak sesuai spesifikasi? Pertanyaan-pertanyaan ini mengungkapkan apakah pemasok mampu memenuhi persyaratan kualitas Anda—bukan hanya dari segi kemampuan permesinan, tetapi juga dari segi dokumentasi yang membuktikannya.

Kontrol kualitas mewakili langkah verifikasi—namun memilih mitra manufaktur yang tepat sejak awal menentukan apakah Anda akan menghadapi tantangan kualitas sama sekali. Mari kita bahas cara mengevaluasi dan memilih mitra permesinan CNC yang tepat sesuai kebutuhan Anda.

Memilih Mitra Permesinan CNC yang Tepat

Anda telah menguasai dasar-dasar pemesinan CNC komponen—mulai dari proses dan bahan, hingga toleransi dan pengendalian kualitas. Kini tiba saatnya membuat keputusan yang menyatukan semua aspek tersebut: memilih mitra manufaktur yang akan mewujudkan desain Anda menjadi kenyataan. Keputusan ini berdampak pada kualitas, biaya, waktu pengerjaan, dan pada akhirnya, keberhasilan proyek Anda.

Baik Anda mencari bengkel mesin CNC di dekat lokasi Anda maupun mengevaluasi pemasok global, kriteria evaluasi yang diterapkan tetap konsisten. Mari kita bahas apa saja yang membedakan mitra luar biasa dari mitra yang sekadar memadai—serta bagaimana membangun hubungan kerja sama yang mampu memberikan hasil optimal selama bertahun-tahun ke depan.

Mengevaluasi Penyedia Layanan Pemesinan CNC

Tidak semua bengkel mesin memiliki tingkat kesetaraan yang sama. Menurut 3ERP, memilih layanan pemesinan CNC melibatkan lebih dari sekadar membandingkan harga—melainkan memerlukan penilaian menyeluruh terhadap pengalaman, peralatan, sertifikasi, waktu pengerjaan, serta efektivitas komunikasi.

Saat melakukan riset terhadap tukang mesin di dekat lokasi Anda atau pemasok jarak jauh, lakukan penilaian sistematis terhadap faktor-faktor kritis berikut:

Peralatan dan Kemampuan Teknis

Layanan permesinan CNC hanya seefektif alat-alat yang tersedia. Berbagai jenis mesin CNC dirancang untuk tugas yang berbeda—mesin frais 3-sumbu untuk geometri sederhana, konfigurasi 5-sumbu untuk permukaan kompleks, dan mesin bubut Swiss untuk komponen kecil presisi. Tanyakan kepada calon mitra mengenai:

• Jenis mesin yang tersedia (frais 3-sumbu, 4-sumbu, 5-sumbu; pusat bubut; EDM)
• Dimensi maksimum benda kerja yang dapat ditampung
• Toleransi yang dapat dicapai dengan peralatan mereka
• Kemampuan sekunder seperti penggerindaan permukaan, perlakuan panas, atau finishing

Sertifikasi dan Sistem Mutu

Sertifikasi berfungsi sebagai verifikasi independen terhadap kemampuan manajemen mutu. Cari sertifikasi ISO 9001 sebagai standar dasar—sertifikasi ini menunjukkan komitmen terhadap konsistensi mutu. Sertifikasi khusus industri seperti IATF 16949 untuk sektor otomotif, AS9100 untuk sektor dirgantara, atau ISO 13485 untuk perangkat medis menunjukkan keahlian khusus serta pengendalian proses yang terdokumentasi.

Pengalaman dan Rekam Jejak

Pengalaman setara dengan keahlian. Penyedia layanan yang berpengalaman akan terbiasa menangani berbagai kebutuhan permesinan, sehingga mengurangi kemungkinan terjadinya kesalahan. Jangan hanya memperhatikan lamanya masa operasional—periksa juga jenis proyek yang telah mereka selesaikan serta industri yang telah mereka layani. Minta studi kasus atau referensi dari aplikasi serupa.

Waktu Tunggu dan Fleksibilitas

Waktu adalah uang dalam manufaktur. Memahami waktu tunggu khas sangat penting—beberapa pemasok menawarkan pengiriman hanya dalam beberapa hari kerja, sedangkan yang lain mungkin memerlukan waktu berminggu-minggu. Tanyakan kebijakan mereka mengenai pesanan mendesak apabila Anda membutuhkan penyelesaian lebih cepat, serta verifikasi rekam jejak mereka dalam pengiriman tepat waktu.

Komunikasi dan Tanggapan

Komunikasi merupakan fondasi setiap kemitraan yang sukses. Proses komunikasi yang efektif berarti penyedia layanan mampu segera menjawab pertanyaan Anda, memberikan pembaruan mengenai perkembangan pekerjaan, serta memperbaiki secara cepat setiap masalah yang mungkin muncul. Cari saluran komunikasi yang transparan serta titik kontak yang ditunjuk.

Dari Prototipe hingga Produksi

Perjalanan dari konsep awal hingga produksi skala penuh jarang terjadi dalam satu lompatan tunggal. Menurut UPTIVE Advanced Manufacturing , pembuatan prototipe merupakan fase pengujian kritis di mana ide-ide dibentuk, disempurnakan, dan divalidasi untuk keberhasilan dalam produksi dan pasar.

Mengapa Prototipe Penting

Kemampuan pembuatan prototipe cepat dapat secara signifikan memperpendek siklus pengembangan produk Anda. Dengan membuat prototipe secara cepat, Anda dapat mengevaluasi desain, fungsi, dan kinerja komponen Anda sebelum beralih ke produksi skala penuh. Pendekatan ini:

• Mengidentifikasi masalah desain sejak dini—saat perubahan biayanya paling rendah
• Memvalidasi pilihan material dalam kondisi dunia nyata
• Memastikan toleransi yang dapat dicapai dan sesuai
• Menyediakan sampel fisik untuk tinjauan dan pengujian oleh para pemangku kepentingan

Jembatan Produksi Volume Rendah

Manufaktur dalam volume rendah menutup kesenjangan antara pembuatan prototipe dan produksi skala penuh. Tahap ini membantu mengidentifikasi masalah desain, manufaktur, atau kualitas sekaligus memvalidasi proses serta menilai pemasok berdasarkan kualitas, ketanggapan, dan waktu tunggu. Gunakan fase ini untuk:

• Menyelesaikan Daftar Bahan (Bill of Materials/BOM) Anda
• Menetapkan standar kualitas dan protokol inspeksi
• Mendokumentasikan semua perubahan untuk referensi di masa depan
• Membangun kepercayaan diri sebelum melakukan pemesanan dalam jumlah lebih besar

Skalabilitas ke Produksi

Saat membandingkan calon mitra, pertimbangkan penawaran layanan mereka, keandalan, kemampuan penskalaan, serta keahlian dalam menangani jenis produk Anda. Seorang mitra yang memiliki kapabilitas baik untuk prototipe maupun penskalaan produksi dapat mempercepat rantai pasok Anda dengan mengelola seluruh proses—menghilangkan serah terima antar-pemasok yang berbeda.

Produsen bersertifikat yang mempertahankan sertifikasi IATF 16949 dan menerapkan Pengendalian Proses Statistik (SPC) mampu menyediakan komponen dengan toleransi tinggi secara konsisten di seluruh volume produksi. Untuk aplikasi otomotif dan industri yang membutuhkan waktu penyelesaian cepat—kadang-kadang dengan masa tunggu seringkas satu hari kerja—mitra seperti Shaoyi Metal Technology menawarkan kombinasi prototipe cepat, sertifikasi kualitas, dan skalabilitas produksi yang menjaga kelancaran rantai pasok.

Membangun Kemitraan Manufaktur yang Efektif

Hubungan pemasok terbaik melampaui pesanan transaksional semata. Membangun kemitraan manufaktur yang efektif memerlukan investasi dari kedua belah pihak—namun manfaatnya mencakup kualitas yang lebih baik, respons yang lebih cepat, serta perlakuan istimewa ketika kapasitas terbatas.

Mengajukan Penawaran Harga Secara Efektif

Ketika mencari kutipan CNC secara daring, kualitas informasi yang Anda berikan secara langsung memengaruhi akurasi kutipan dan waktu penyelesaiannya. Menurut Mectalent , permintaan penawaran harga (RFQ) yang disusun secara cermat akan mempercepat proses—semakin detail RFQ Anda, semakin cepat Anda menerima harga yang akurat.

Sertakan elemen-elemen berikut saat meminta penawaran pemesinan daring:

• file CAD 3D: Format STEP lebih disukai, dengan gambar dalam format PDF sebagai referensi utama
• Spesifikasi material: Jenis bahan, kondisi, serta apakah bahan disediakan oleh Anda
• Persyaratan Kuantitas: Volume pesanan saat ini dan perkiraan volume tahunan
• Penunjukan Toleransi: Terutama untuk dimensi kritis yang lebih ketat daripada standar
• Persyaratan kehalusan permukaan: Nilai Ra dan kebutuhan khusus terkait permukaan akhir
• Persyaratan industri: Kebutuhan sertifikasi, dokumentasi, atau pelacakan (traceability)
• Jadwal pengiriman: Tanggal pengiriman yang dibutuhkan serta fleksibilitas yang tersedia

Pertanyaan untuk Ditanyakan kepada Pemasok Potensial

Sebelum mengikat kerja sama—baik dengan bengkel mesin lokal maupun pemasok jarak jauh—pastikan Anda mendapatkan jawaban jelas atas pertanyaan-pertanyaan penting berikut:

• Sertifikasi apa yang Anda miliki, dan cakupan masing-masing sertifikasi tersebut?
• Berapa waktu tunggu standar Anda, dan apakah Anda dapat memenuhi pesanan mendesak?
• Bagaimana Anda menangani umpan balik desain atau rekomendasi DFM (Design for Manufacturability)?
• Peralatan inspeksi apa yang Anda gunakan, dan dokumen apa saja yang dapat Anda sediakan?
• Bagaimana Anda mengelola kualitas untuk produksi massal dibandingkan dengan prototipe?
• Apa proses Anda dalam menangani komponen yang tidak sesuai?
• Apakah Anda mampu meningkatkan kapasitas dari tahap prototipe ke produksi tanpa mengganti pemasok?
• Siapa yang akan menjadi titik kontak utama saya untuk pertanyaan teknis?

Manfaat Kemitraan Jangka Panjang

Pemasok yang memahami produk, persyaratan kualitas, dan ritme bisnis Anda menjadi perpanjangan dari tim rekayasa Anda. Mereka mampu:

• Secara proaktif mengidentifikasi peningkatan desain yang dapat mengurangi biaya atau meningkatkan kualitas
• Utamakan pesanan Anda ketika kapasitas terbatas
• Jaga peralatan dan perlengkapan khusus untuk pesanan berulang
• Berikan penawaran harga lebih cepat berdasarkan pemahaman mendalam terhadap kebutuhan Anda
• Berinvestasi dalam kemampuan yang mendukung kebutuhan masa depan Anda

Baik Anda mencari bengkel permesinan di dekat lokasi Anda maupun bermitra dengan fasilitas khusus di seluruh dunia, prinsip-prinsipnya tetap sama: evaluasi secara menyeluruh kemampuan mitra, mulailah dengan pembuatan prototipe untuk memvalidasi hubungan kerja, komunikasikan secara jelas mengenai kebutuhan Anda, serta bangun kemitraan yang semakin kuat seiring berjalannya waktu.

Mitra permesinan CNC yang tepat tidak hanya memproduksi komponen—melainkan juga membantu mewujudkan desain Anda dengan presisi, kualitas, dan keandalan yang dibutuhkan aplikasi Anda.

Pertanyaan yang Sering Diajukan Mengenai Permesinan CNC Komponen

1. Berapa biaya untuk membuat komponen melalui permesinan CNC?

Biaya pemesinan CNC bervariasi tergantung pada tingkat kerumitan, bahan, dan toleransi. Tarif per jam umumnya berkisar antara $50 hingga $150, dengan biaya persiapan mulai dari $50 dan dapat melebihi $1.000 untuk proyek-proyek rumit. Biaya per komponen tetap relatif konstan tanpa memandang jumlah produksi, sehingga pemesinan CNC sangat ideal untuk pembuatan prototipe dan produksi dalam jumlah kecil (1–500 unit). Untuk komponen otomotif berpresisi tinggi yang membutuhkan waktu penyelesaian cepat, mitra bersertifikat seperti Shaoyi Metal Technology menawarkan harga kompetitif dengan waktu pengerjaan seringkas satu hari kerja.

2. Bahan apa saja yang tidak dapat diproses dengan mesin CNC?

Pemesinan CNC mengalami kesulitan dalam memproses karet dan polimer fleksibel seperti silikon, komposit serat karbon yang menyebabkan keausan alat pemotong sangat cepat, keramik dan kaca yang terlalu rapuh, logam super lunak yang mengalami deformasi selama proses pemotongan, serta bahan berbusa yang kurang memiliki integritas struktural. Namun, CNC mampu menangani hampir semua logam teknik, termasuk aluminium, baja, titanium, kuningan, dan perunggu, serta plastik kaku seperti Delrin, nilon, polikarbonat, dan akrilik dengan hasil yang sangat baik.

3. Apa perbedaan antara frais CNC dan bubut CNC?

Frais CNC menggunakan alat potong berputar terhadap benda kerja yang diam untuk membuat permukaan datar, rongga, alur, dan kontur 3D kompleks. Bubut CNC memutar benda kerja terhadap alat potong yang diam, cocok untuk komponen silindris seperti poros, pin, dan busing. Frais menawarkan fleksibilitas geometris yang lebih besar dengan konfigurasi 3-sumbu hingga 5-sumbu, sedangkan bubut memberikan waktu siklus yang lebih cepat serta hasil permukaan yang sangat baik untuk komponen berbentuk bulat.

4. Toleransi apa saja yang dapat dicapai oleh pemesinan CNC?

Pemesinan CNC standar mencapai toleransi ±0,1 hingga ±0,2 mm berdasarkan panduan ISO 2768-m. Untuk aplikasi presisi, toleransi mencapai ±0,01 hingga ±0,05 mm, sedangkan pekerjaan presisi tinggi menggunakan kelas ISO 286 IT6–IT7 mencapai toleransi ±0,013 hingga ±0,025 mm untuk fitur-fitur kritis. Toleransi di bawah ±0,025 mm memerlukan peralatan canggih, lingkungan terkendali secara klimatologis, serta pengendalian kualitas yang ketat—kemampuan yang dapat diberikan secara konsisten oleh fasilitas bersertifikat IATF 16949 dengan Pengendalian Proses Statistik.

5. Kapan saya harus memilih pemesinan CNC dibandingkan pencetakan 3D atau cetak injeksi?

Pilih pemesinan CNC ketika Anda membutuhkan toleransi ketat (±0,05 mm dibandingkan ±0,2 mm pada pencetakan 3D), sifat material yang mewakili produksi massal, hasil permukaan yang unggul, atau jumlah komponen antara 1–500 buah. Cetak injeksi menjadi lebih hemat biaya pada volume 500–5.000+ unit setelah investasi cetakan. Pencetakan 3D unggul dalam menghasilkan geometri internal yang kompleks dan iterasi desain yang cepat. Banyak proyek memperoleh manfaat dari pendekatan hibrida—prototipe CNC yang memvalidasi desain sebelum beralih ke cetak injeksi untuk produksi massal.
