Memahami Komponen yang Diproses dengan Mesin CNC dan Mengapa Hal Ini Penting

Apa sebenarnya komponen yang diproses dengan mesin CNC itu? Secara sederhana, komponen ini adalah bagian presisi yang dibuat ketika mesin yang dikendalikan komputer menghilangkan material dari balok padat guna mencapai bentuk tertentu. Istilah CNC merupakan kependekan dari "computer numerical control" (pengendalian numerik berbasis komputer), yang merujuk pada proses otomatis yang mengarahkan alat pemotong dengan akurasi luar biasa. Berbeda dengan metode manual konvensional, mesin CNC mengikuti instruksi digital untuk mengubah bahan baku—logam, plastik, kayu, atau komposit—menjadi komponen jadi dengan geometri yang kompleks.

Bayangkanlah demikian: dulu seorang tukang terampil mengandalkan bertahun-tahun pengalaman dan ketepatan tangan yang stabil, pemesinan CNC presisi kini mesin tersebut memberikan hasil yang dapat diulang dengan toleransi serapat ±0,005 inci (kira-kira dua kali lebar rambut manusia). Perubahan ini telah membuka peluang bagi industri-industri yang menuntut konsistensi pada ribuan komponen identik.

Dari Rancangan Digital ke Kenyataan Fisik

Pernahkah Anda bertanya-tanya bagaimana sebuah desain di layar komputer berubah menjadi benda fisik yang dapat Anda pegang? Perjalanan ini dimulai dengan perangkat lunak CAD (Computer-Aided Design), di mana para insinyur membuat model 2D atau 3D terperinci lengkap dengan dimensi, toleransi, dan spesifikasi material. Setelah desain selesai, file tersebut diekspor ke format yang kompatibel dengan CNC.

Selanjutnya, perangkat lunak CAM (Computer-Aided Manufacturing) mengambil alih, menerjemahkan model digital menjadi kode G—bahasa yang dipahami mesin CNC. Kode ini mengatur setiap gerakan: di mana harus memotong, seberapa cepat bergerak, dan kapan mengganti alat potong. Setelah operator memuat program dan mengamankan bahan baku, proses pemesinan dimulai secara otomatis, mengikis material berlebih hingga komponen jadi muncul.

Keunggulan Ketelitian Dibandingkan Metode Manual

Mengapa hal ini penting? Pemesinan manual sangat bergantung pada keterampilan operator, yang menimbulkan variasi. Dua buah komponen yang dibuat oleh dua tukang mesin berbeda—atau bahkan oleh orang yang sama di hari berbeda—bisa menunjukkan perbedaan kecil. Pemesinan CNC menghilangkan ketidakonsistenan ini.

Pertimbangkan manfaat utama berikut:

• Kemungkinan diulang: Memproduksi ratusan atau ribuan komponen hasil pemesinan yang identik dengan penyimpangan minimal.
• Geometri Kompleks: Mesin multi-sumbu mampu menciptakan bentuk rumit yang mustahil diwujudkan secara manual.
• Pengurangan kesalahan manusia: Proses otomatis meminimalkan kesalahan akibat kelelahan atau kesalahan perhitungan.
• Produksi lebih cepat: Setelah diprogram, mesin dapat beroperasi terus-menerus dengan pengawasan minimal.

Teknologi CNC telah mendemokratisasi manufaktur presisi—aktivitas yang dulu hanya bisa dilakukan oleh tukang ahli dan fasilitas khusus kini dapat diakses oleh startup, bengkel kecil, maupun produsen global.

Di Mana Komponen Hasil Pemesinan CNC Berada dalam Kehidupan Anda

Anda berinteraksi dengan komponen yang dibuat menggunakan mesin CNC lebih sering daripada yang mungkin Anda sadari. Ponsel cerdas di saku Anda? Casing aluminium-nya kemungkinan dibentuk melalui proses permesinan CNC presisi tinggi. Mobil yang Anda kendarai mengandung komponen mesin, bagian transmisi, dan elemen sistem rem—semuanya diproduksi melalui proses ini. Perangkat medis, mulai dari instrumen bedah hingga komponen implan, bergantung pada akurasi yang hanya dapat diberikan oleh permesinan CNC.

Industri-industri mulai dari dirgantara dan otomotif hingga elektronik dan layanan kesehatan mengandalkan komponen-komponen ini setiap hari. Baik itu sekrup titanium dalam prostetik canggih maupun braket aluminium ringan dalam kendaraan listrik (EV), komponen hasil permesinan CNC membentuk tulang punggung teknologi modern—secara diam-diam mendukung produk-produk yang kita andalkan setiap hari.

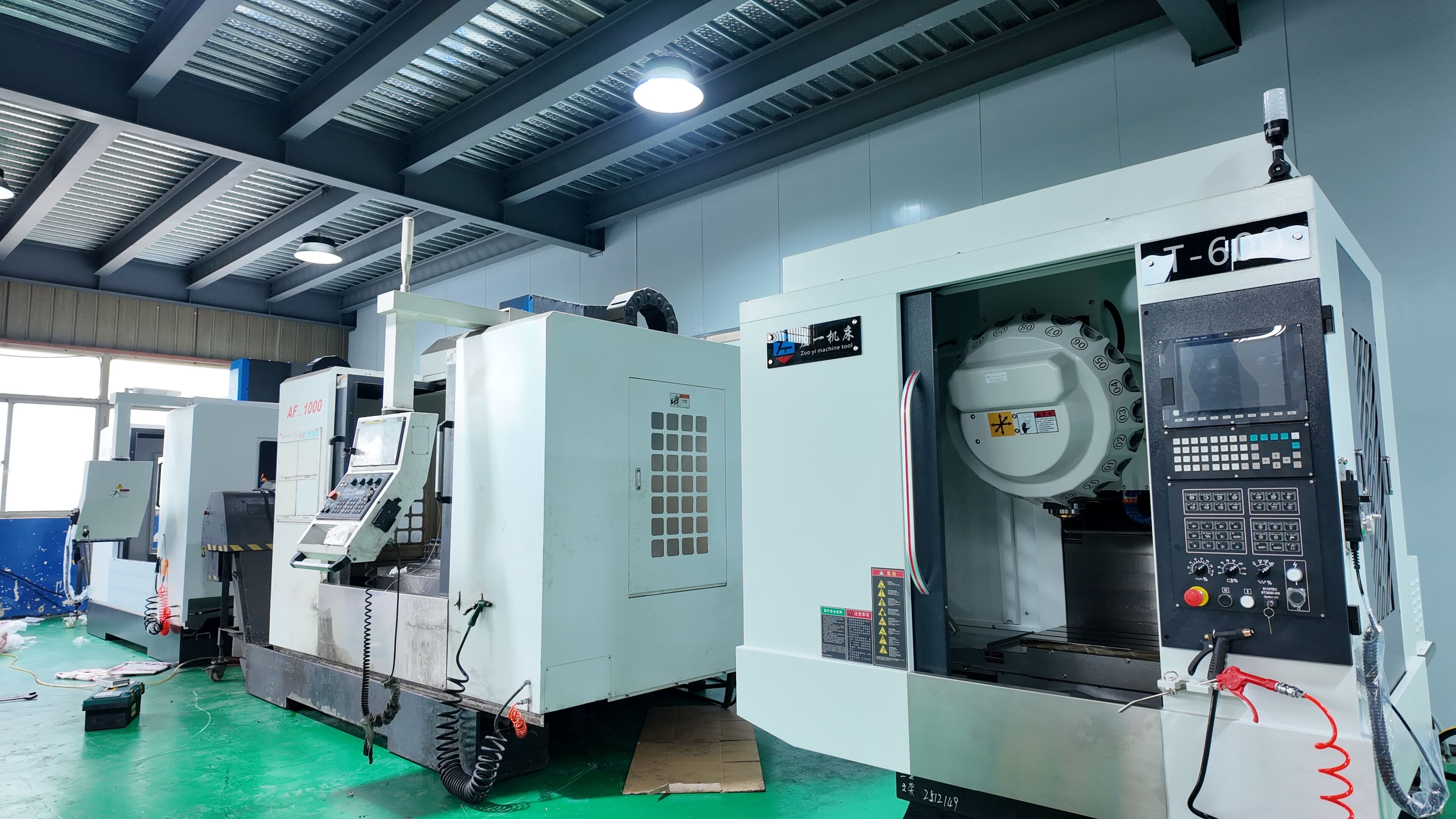

Lima Operasi Permesinan CNC Esensial yang Dijelaskan

Sekarang Anda telah memahami apa itu komponen yang dibuat dengan mesin CNC, pertanyaan berikutnya adalah: bagaimana sebenarnya komponen-komponen tersebut diproduksi? Jawabannya bergantung pada geometri yang Anda butuhkan. Setiap operasi memiliki keunggulan dalam menghasilkan bentuk-bentuk tertentu—dan memilih operasi yang tepat dapat menentukan perbedaan antara proses produksi yang hemat biaya dan proses yang mahal serta rumit.

Lima operasi utama pemesinan CNC mendominasi manufaktur modern. Masing-masing operasi menggunakan peralatan khusus, pola gerak, dan strategi yang berbeda untuk menghilangkan material. Memahami kapan menerapkan tiap teknik membantu Anda menentukan spesifikasi komponen yang tidak hanya dapat diproduksi secara realistis, tetapi juga ekonomis.

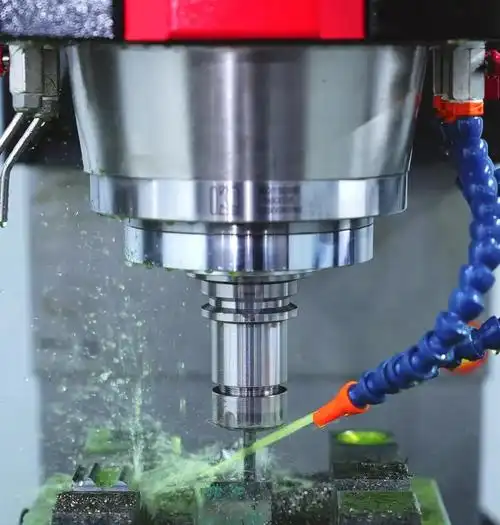

Frais CNC untuk Geometri 3D Kompleks

Pemesinan CNC dengan frais (CNC milling) merupakan tulang punggung manufaktur presisi. Dalam proses ini, benda kerja tetap diam sementara alat potong berputar—seperti end mill, face mill, dan mata bor—bergerak sepanjang beberapa sumbu untuk mengikis material. Bayangkan seorang pematung yang memahat balok marmer, hanya saja sang pematung adalah poros penggerak yang dikendalikan komputer dan berputar pada ribuan RPM.

Apa yang membuat frais begitu serba guna? Semuanya tergantung pada gerakan sumbu. Frais standar 3-sumbu Mesin pemotong cnc menggerakkan alat ke kiri-kanan (X), ke depan-belakang (Y), dan ke atas-bawah (Z). Konfigurasi ini mampu menangani permukaan datar, rongga (pocket), serta kontur sederhana dengan mudah. Namun, ketika komponen memerlukan fitur bersudut atau undercut, produsen beralih ke konfigurasi yang lebih canggih.

Mesin frais CNC modern sering dilengkapi 4 atau 5 sumbu, dengan penambahan gerakan rotasional yang memungkinkan alat mendekati benda kerja dari hampir semua sudut. Kemampuan ini sangat penting untuk komponen aerospace, implan medis, dan cetakan dengan permukaan melengkung kompleks. Komponen hasil frais CNC dari mesin 5-sumbu dapat diselesaikan secara utuh dalam satu kali pemasangan—tanpa perlu reposisi.

Aplikasi umum meliputi:

• Blokomotor dan kepala silinder
• Komponen Struktural Penerbangan
• Perkakas dan perlengkapan khusus
• Kandang elektronik dan sirip pendingin panas
• Rangka Perangkat Medis

Pembubutan CNC untuk Ketepatan Silindris

Membutuhkan poros, busing, atau pengencang berulir? Pembubutan CNC adalah solusinya. Berbeda dengan frais, proses ini memutar benda kerja itu sendiri sementara alat potong titik-tunggal yang diam menghilangkan material. Bayangkan sebuah mesin bubut dari bengkel pertukangan kayu—kini tambahkan kendali komputer dan kemampuan mempertahankan toleransi hingga seperseribu inci.

Layanan pembubutan CNC unggul dalam memproduksi komponen yang simetris secara rotasional. Benda kerja dipasang pada cekam spindel, berputar pada kecepatan tinggi, dan alat potong bergerak sepanjang sumbu X dan Z untuk membentuk profil yang diinginkan. Operasi seperti facing (perataan muka), boring (pemboran dalam), threading (penyekrupan), grooving (pembuatan alur), dan parting (pemotongan terpisah) dilakukan secara berurutan, sering kali tanpa intervensi manual.

Mengapa memilih pembubutan daripada frais untuk komponen silindris? Kecepatan dan efisiensi. Karena aksi pemotongan bersifat kontinu, bukan intermiten, pembubutan CNC umumnya mencapai waktu siklus lebih cepat untuk komponen berbentuk bulat. Hal ini berarti biaya per komponen lebih rendah dalam produksi massal.

Komponen hasil pembubutan yang umum meliputi:

• Poros dan as
• Bushing dan selubung
• Pengencang dan fitting berulir
• Katrol dan rol
• Komponen katup

Pengeboran CNC: Pembuatan Lubang dengan Presisi

Meskipun pengeboran tampak sederhana, pengeboran CNC meningkatkan pembuatan lubang menjadi ilmu yang presisi. Proses ini menggunakan mata bor berputar untuk membuat lubang silindris pada lokasi, kedalaman, dan diameter yang tepat. Pengendalian CNC memastikan setiap lubang berada persis di lokasi yang ditentukan—hal ini sangat krusial ketika komponen memiliki puluhan atau bahkan ratusan titik pemasangan pengencang.

Selain lubang tembus sederhana, pengeboran CNC juga mampu menangani operasi counterboring, countersinking, dan tapping. Banyak pusat permesinan menggabungkan pengeboran dengan frais, serta secara otomatis mengganti alat untuk menyelesaikan komponen kompleks tanpa perlu mengubah posisi benda kerja.

Gerinda CNC: Finishing Permukaan Ultra-Halus

Ketika toleransi semakin ketat hingga melebihi kemampuan andal alat potong, gerinda CNC hadir sebagai solusi. Operasi ini menggunakan roda gerinda abrasif untuk menghilangkan sejumlah kecil material, sehingga mencapai hasil permukaan dan akurasi dimensi yang tidak dapat dicapai oleh proses frais maupun bubut.

Gerinda biasanya berfungsi sebagai operasi sekunder, menyempurnakan komponen yang sebelumnya telah dikerjakan kasar. Baja keras, yang tahan terhadap pemotongan konvensional, sering memerlukan proses gerinda untuk mencapai dimensi akhir. Permukaan bantalan presisi, blok ukur, dan benda kerja alat potong juga sering diproses dengan metode ini.

Pemesinan Multi-Sumbu untuk Komponen Rumit

Di sinilah hal menjadi menarik. Layanan pemesinan CNC 5 sumbu mewakili puncak kemampuan manufaktur subtraktif. Mesin-mesin ini menggerakkan alat potong dan benda kerja melalui lima sumbu secara bersamaan—tiga sumbu linear (X, Y, Z) ditambah dua sumbu rotasi (biasanya A dan B).

Apa artinya hal ini dalam praktiknya? Alat ini mampu mempertahankan sudut pemotongan optimal sepanjang kontur yang kompleks. Undercut, kurva majemuk, dan fitur pada beberapa permukaan semuanya dapat dikerjakan dalam satu kali pemasangan (setup). Menurut dokumentasi teknis Fictiv, meskipun freis CNC umum memiliki toleransi sekitar ±0,05 mm (±0,002 inci), freis 5-sumbu sering mencapai toleransi ±0,01–0,02 mm (±0,0004–0,0008 inci) dan bahkan dapat mencapai ±0,005 mm (±0,0002 inci) untuk komponen kritis di bidang kedirgantaraan atau medis.

Ada juga pendekatan hibrida yang disebut freis 3+2-sumbu (atau freis 5-sumbu posisional). Dalam metode ini, sumbu rotasi memposisikan benda kerja pada sudut tetap, kemudian proses pengerjaan dilanjutkan hanya dengan menggunakan tiga sumbu linear. Pendekatan ini memberikan banyak manfaat dari kemampuan sebenarnya freis 5-sumbu—mengurangi jumlah setup dan memungkinkan akses ke beberapa permukaan—tanpa kompleksitas pemrograman gerak simultan.

Freis multi-sumbu sangat unggul dalam mengerjakan:

• Bilah turbin dan impeler
• Implan ortopedi dengan geometri organik
• Komponen Struktural Penerbangan
• Cetakan dan die kompleks
• Komponen Optik Presisi

Membandingkan Operasi Freis CNC

Memilih operasi yang tepat tergantung pada geometri komponen Anda, toleransi yang dibutuhkan, dan volume produksi. Tabel di bawah ini merangkum perbedaan utama:

Tipe Operasi	Aplikasi Terbaik	Toleransi Tipikal	Kompatibilitas Materi	Tingkat Kompleksitas
Penggilingan CNC (3-sumbu)	Permukaan datar, rongga (pocket), kontur sederhana	±0,05 mm (±0,002 inci)	Logam, plastik, komposit, kayu	Rendah hingga Sedang
Pembubutan CNC	Komponen silindris, poros, komponen berulir	±0,025 mm (±0,001 inci)	Logam, plastik, kayu	Rendah hingga Sedang
Pengeboran cnc	Lubang presisi, fitur ulir dalam	±0,05 mm (±0,002 inci)	Logam, plastik, komposit	Rendah
CNC Grinding	Permukaan sangat halus, bahan yang telah dikeraskan	±0,005 mm (±0,0002 inci)	Logam keras, keramik	Sedang
pemrosesan 5-axis	Geometri 3D kompleks, undercut, kurva majemuk	±0,01–0,02 mm (±0,0004–0,0008 inci)	Logam, plastik, komposit	Tinggi

Perlu diingat bahwa banyak komponen justru mendapatkan manfaat optimal dengan menggabungkan beberapa operasi. Layanan pembubutan CNC mungkin melakukan pengerjaan kasar pada poros, kemudian operasi gerinda menyempurnakan permukaan bantalan yang kritis. Rumah (housing) kompleks sering kali dimulai dengan mesin frais 3-sumbu sebelum dipindahkan ke mesin 5-sumbu untuk pengerjaan fitur-detailnya. Kuncinya adalah menyesuaikan setiap operasi dengan fungsi terbaiknya—dan hal ini dimulai dari pemahaman mendalam terhadap persyaratan spesifik komponen Anda.

Setelah operasi pemesinan dibahas, pertanyaan logis berikutnya adalah: material apa yang paling cocok untuk setiap proses? Pemilihan material secara langsung memengaruhi kemudahan pemesinan (machinability), toleransi yang dapat dicapai, serta kinerja akhir komponen.

Panduan Pemilihan Bahan untuk Komponen yang Diproses CNC

Anda telah memilih operasi pemesinan Anda—lalu apa selanjutnya? Bahan yang Anda pilih menentukan segalanya, mulai dari waktu siklus dan keausan alat potong hingga kinerja akhir komponen. Memilih bahan yang salah dapat menyebabkan biaya pemesinan berlebihan, ketidakstabilan dimensi, atau kegagalan komponen secara prematur. Pilihlah dengan cermat, sehingga komponen Anda akan berfungsi tepat seperti yang diharapkan sekaligus menjaga efisiensi produksi.

Bayangkan pemilihan bahan sebagai sebuah upaya menyeimbangkan berbagai faktor. Anda harus mempertimbangkan kemudahan pemesinan (seberapa mudah bahan tersebut dipotong), sifat mekanis (kekuatan, kekerasan, ketahanan aus), faktor lingkungan (korosi, paparan suhu), serta biaya. Mari kita bahas pilihan-pilihan tersebut dalam tiga kategori: logam yang mudah dimesin, plastik teknik, dan bahan khusus untuk aplikasi yang menuntut.

Logam yang Diproses dengan Sangat Lancar

Beberapa logam hampir 'mengajak' untuk dimesin. Logam-logam ini menghasilkan tatal yang bersih, tidak menyebabkan keausan berlebihan pada alat potong, serta mampu mempertahankan toleransi ketat tanpa masalah. Jika Anda menginginkan produksi yang hemat biaya dengan hasil yang andal, mulailah dari sini.

Aluminium 6061 berada di posisi teratas dalam daftar bahan hampir di setiap bengkel CNC. Paduan yang mengalami penguatan pengendapan ini menggabungkan magnesium dan silikon untuk memberikan keseimbangan luar biasa antara kekuatan, ketahanan korosi, dan kemampuan mesin. Menurut spesifikasi bahan Xometry, aluminium 6061 menawarkan sifat mekanis yang sangat baik serta kemampuan las yang unggul, menjadikannya paduan aluminium ekstrusi paling populer kedua setelah 6063. Aplikasinya mencakup komponen struktural di bidang dirgantara hingga casing elektronik konsumen sehari-hari.

• Machinability: Sangat baik—menghasilkan serpihan pendek dan keausan alat minimal
• Kekuatan: Kekuatan tarik sedang; dapat diperlakukan panas untuk meningkatkan kinerja
• Ketahanan terhadap Korosi: Baik; mudah dianodisasi guna meningkatkan perlindungan
• Biaya: Rendah hingga sedang; tersedia secara luas
• Terbaik Untuk: Komponen struktural, casing, braket, heat sink

Kuningan adalah salah satu bahan favorit para tukang mesin. Paduan tembaga-seng ini menawarkan kebebasan pemotongan yang sangat baik, artinya dapat dikerjakan dengan lancar dan membutuhkan usaha minimal. Komponen perunggu dan kuningan hasil CNC umum digunakan pada fitting pipa, konektor kelistrikan, dan perlengkapan dekoratif. Ketahanan alami terhadap korosi serta gesekan rendah pada material ini menjadikannya ideal untuk komponen katup dan aplikasi kelautan.

• Machinability: Luar biasa—sering digunakan sebagai tolok ukur dalam menilai bahan lain
• Kekuatan: Sedang; terkenal akan ketahanannya
• Ketahanan terhadap Korosi: Sangat baik, terutama di lingkungan laut
• Biaya: Sedang; dapat didaur ulang tanpa kehilangan kualitas
• Terbaik Untuk: Fitting, bushing, komponen kelistrikan, bagian dekoratif

Baja mudah mesin seperti 12L14 mengandung zat tambahan (biasanya timbal atau belerang) yang meningkatkan pembentukan geram dan mengurangi keausan alat potong. Ketika komponen perunggu hasil CNC tidak memenuhi persyaratan kekuatan dan aluminium tidak memiliki kekerasan yang cukup, baja-baja ini menawarkan solusi praktis di tengah-tengah. Baja-baja ini umum digunakan dalam produksi massal pin, poros, dan pengencang, di mana efisiensi pemesinan secara langsung memengaruhi profitabilitas.

• Machinability: Sangat baik—serbuk potongan pendek, hasil akhir permukaan sangat baik
• Kekuatan: Lebih tinggi daripada aluminium atau kuningan; cocok untuk beban struktural
• Ketahanan terhadap Korosi: Buruk tanpa pelapisan atau coating
• Biaya: Rendah sampai Sedang
• Terbaik Untuk: Produksi volume tinggi, pin, poros, pengencang presisi

Plastik Teknik untuk Solusi Ringan

Ketika pengurangan berat menjadi pertimbangan—atau ketika Anda membutuhkan isolasi listrik, ketahanan kimia, atau sifat pelumasan mandiri—plastik teknik hadir mengisi peran tersebut. Bahan-bahan ini dikerjakan secara berbeda dibandingkan logam, sehingga memerlukan penyesuaian kecepatan putar, laju pemakanan, dan kadang-kadang perlengkapan khusus guna mencegah pelelehan atau deformasi.

Delrin (polioksimetilen/POM) memperoleh julukan "baja super" berkat sifat mekanis luar biasa yang setara dengan beberapa logam. Plastik delrin ini menawarkan kekuatan tarik tinggi, stabilitas dimensi sangat baik, serta koefisien gesek rendah yang menjadikannya ideal untuk roda gigi, bantalan, dan komponen geser. Menurut perbandingan teknis Jiahui Custom, delrin beroperasi secara efektif pada kisaran suhu -60°C hingga 100°C dengan ekspansi termal minimal—faktor kritis dalam aplikasi presisi.

• Machinability: Sangat baik—gesekan rendah memungkinkan toleransi ketat dan hasil permukaan yang halus
• Kekuatan: Kekuatan kekakuan dan tarik tinggi; ketahanan lelah unggul
• Penyerapan Kelembapan: Rendah (0,5%)—mempertahankan stabilitas dimensi di lingkungan lembap
• Biaya: Lebih tinggi daripada nilon, tetapi dibenarkan oleh kinerja
• Terbaik Untuk: Gigi roda, bantalan, bushing, komponen mekanis presisi

Nilon (poliamida) menawarkan fleksibilitas dan ketahanan bentur yang lebih besar dibandingkan delrin, sehingga ideal untuk aplikasi yang mengalami beban berulang atau beban mendadak. Pemesinan nilon menimbulkan tantangan karena ekspansi termal yang lebih tinggi dan penyerapan kelembapan (2–9%), yang dapat menyebabkan perubahan dimensi. Namun, teknik yang tepat dan kondisioning material mampu mengatasi masalah tersebut. Nilon untuk pemesinan berfungsi baik pada ban, tali, insulasi kabel, dan roda gigi industri di mana ketangguhan lebih diutamakan daripada presisi dimensi.

• Machinability: Sedang—memerlukan perhatian terhadap ekspansi termal dan kandungan kelembapan
• Kekuatan: Kekuatan tarik yang baik dengan kemampuan peregangan luar biasa
• Penyerapan Kelembapan: Tinggi (2–9%)—kondisikan material sebelum pemesinan presisi
• Biaya: Lebih rendah daripada delrin; ekonomis untuk produksi skala besar
• Terbaik Untuk: Komponen tahan benturan, komponen fleksibel, permukaan tahan aus

Polikarbonat (PC) menggabungkan kejernihan optik dengan ketahanan benturan luar biasa—ini bahan yang digunakan untuk kacamata pengaman dan jendela tahan peluru. Bahan polikarbonat (PC) ini mudah dikerjakan, tetapi memerlukan penanganan hati-hati untuk menghindari retak atau bekas tegangan. Kejernihannya menjadikannya populer untuk penutup lampu, komponen tampilan, dan rumah perangkat medis di mana visibilitas menjadi faktor penting.

• Machinability: Baik—gunakan alat pemotong tajam dan kecepatan sedang untuk mencegah retak
• Kekuatan: Ketahanan benturan tinggi; tahan pecah
• Kekelompokan optik: Sangat baik; sering digunakan sebagai pengganti kaca
• Biaya: Sedang
• Terbaik Untuk: Penutup transparan, komponen keselamatan, rumah optik

Bahan Khusus untuk Lingkungan Ekstrem

Beberapa aplikasi menuntut hal yang tidak dapat dipenuhi bahan biasa. Suhu ekstrem, bahan kimia korosif, rasio tegangan-terhadap-berat yang tinggi—kondisi-kondisi ini memerlukan bahan khusus yang bahkan menantang perakit mesin berpengalaman sekalipun.

Paduan titanium (terutama Ti-6Al-4V) menawarkan rasio kekuatan terhadap berat yang luar biasa dengan ketahanan korosi yang sangat baik. Data material Xometry menegaskan bahwa Ti-6Al-4V mengandung sekitar 6,75% aluminium dan 4,5% vanadium, sehingga memberikan kekuatan lebih tinggi dibandingkan titanium murni namun mempertahankan karakteristik termal yang serupa. Masalahnya? Titanium mengalami penguatan akibat pemotongan (work-hardening), memerlukan penyetelan yang kaku (rigid setups), dan cepat mengikis alat potong. Harapkan biaya pemesinan yang lebih tinggi—namun untuk struktur dirgantara, implan medis, dan komponen balap berkinerja tinggi, sering kali tidak ada pengganti yang setara.

• Machinability: Sulit—memerlukan peralatan khusus, penyetelan yang kaku, dan kecepatan pemotongan yang lebih lambat
• Kekuatan: Rasio kekuatan terhadap berat yang sangat baik; bersifat biokompatibel
• Ketahanan terhadap Korosi: Luar biasa
• Biaya: Tinggi—baik dari segi biaya material maupun pemesinan
• Terbaik Untuk: Dirgantara, implan medis, perangkat keras kelautan, otomotif berkinerja tinggi

Inconel dan superalloy nikel mempertahankan sifat-sifatnya pada suhu yang akan melunakkan sebagian besar logam. Komponen mesin jet, sistem pembuangan gas buang, dan peralatan pengolahan kimia mengandalkan bahan-bahan ini. Pemesinan perunggu mungkin relatif mudah, tetapi Inconel bersifat resisten—bahan ini mengalami pengerasan akibat deformasi secara agresif dan menghasilkan panas ekstrem selama proses pemotongan. Hanya bengkel-bengkel berpengalaman dengan peralatan yang sesuai yang boleh mencoba paduan-paduan menantang ini.

• Machinability: Sangat sulit—mengalami pengerasan akibat deformasi secara cepat dan menghasilkan panas yang signifikan
• Kekuatan: Mempertahankan sifat-sifatnya pada suhu tinggi (hingga di atas 1000°C)
• Ketahanan terhadap Korosi: Luar biasa dalam lingkungan oksidasi maupun reduksi
• Biaya: Sangat tinggi
• Terbaik Untuk: Komponen turbin, sistem pembuangan gas buang, pengolahan kimia

Keramik teknis menawarkan kekerasan dan ketahanan terhadap suhu yang melampaui semua logam, namun bahan-bahan ini memerlukan perlakuan dengan alat berbahan intan serta proses gerinda, bukan pemotongan konvensional. Bahan-bahan ini digunakan pada sisipan alat potong, insulator listrik, dan komponen khusus tahan aus di mana tidak ada bahan lain yang mampu bertahan.

Memilih bahan yang tepat bergantung pada kesesuaian sifat-sifat bahan dengan kebutuhan spesifik. Ajukan pertanyaan berikut pada diri sendiri: Beban apa saja yang akan dialami komponen tersebut? Lingkungan operasional seperti apa yang akan dihadapinya? Seberapa ketat toleransi yang dibutuhkan? Berapa anggaran yang tersedia? Jawablah pertanyaan-pertanyaan ini secara jujur, dan pilihan bahan yang tepat pun biasanya akan menjadi jelas.

Tentu saja, pemilihan bahan tidak berdiri sendiri. Toleransi yang Anda tetapkan secara langsung berinteraksi dengan sifat-sifat bahan—dan memahami hubungan tersebut membantu Anda menghindari baik rekayasa berlebihan (over-engineering) maupun spesifikasi yang terlalu rendah (under-specifying) pada komponen Anda.

Spesifikasi Toleransi dan Kemampuan Presisi yang Dijelaskan Secara Jelas

Berikut adalah pertanyaan yang sering membingungkan bahkan para insinyur berpengalaman: seberapa ketat sebenarnya toleransi yang harus Anda tetapkan? Jika terlalu longgar, komponen Anda tidak akan pas satu sama lain. Jika terlalu ketat, biaya manufaktur Anda akan melonjak tajam—kadang-kadang mencapai 2×, 4×, atau bahkan 24× harga dasar.

Memahami spesifikasi toleransi mengubah Anda dari seseorang yang menebak kebutuhan presisi menjadi seseorang yang menentukan secara tepat apa yang dibutuhkan—dan tidak lebih dari itu. Mari kita uraikan spektrum toleransi dan bantu Anda mengambil keputusan yang lebih cerdas mengenai komponen pemesinan CNC Anda.

Toleransi Standar vs Presisi vs Ultra-Presisi

Bayangkan toleransi sebagai sebuah piramida. Di dasarnya, Anda memiliki toleransi standar yang memenuhi sebagian besar aplikasi secara ekonomis. Saat Anda naik ke puncaknya, presisi meningkat—namun demikian, biaya, waktu pengerjaan (lead time), dan kompleksitas juga meningkat.

Toleransi standar (±0,005 inci / ±0,13 mm) mewakili dasar bagi sebagian besar pekerjaan CNC. Komponen dengan spesifikasi ini diproses secara cepat, tidak memerlukan peralatan khusus, serta lulus inspeksi menggunakan alat ukur dasar seperti jangka sorong dan mikrometer. Untuk permukaan eksternal, fitur dekoratif, dan dimensi yang tidak memengaruhi kecocokan (fit) atau fungsi, toleransi standar memberikan nilai yang sangat baik.

Toleransi presisi (±0,002 inci / ±0,05 mm) tingkatkan akurasi untuk fitur-fitur yang penting. Permukaan pasangan, lubang penyelarasan, dan antarmuka perakitan sering termasuk dalam kategori ini. Menurut data industri dari Okdor, beralih dari toleransi standar ke toleransi presisi biasanya menambah biaya proyek sebesar 15–30%—suatu premi yang wajar ketika fungsi mengharuskannya.

Toleransi ketat (±0,001 inci / ±0,025 mm) memasuki wilayah khusus. Spesifikasi ini memerlukan kecepatan pemotongan yang lebih lambat, beberapa proses finishing, serta pemeriksaan menggunakan CMM (coordinate measuring machine). Harapkan biaya meningkat 3–4 kali lipat dibandingkan pekerjaan standar. Komponen mesin presisi pada tingkat ini digunakan untuk dudukan bantalan, permukaan segel, dan antarmuka perakitan kritis.

Toleransi ultra-presisi (±0,0001 inci / ±0,0025 mm) duduk di puncak piramida. Mencapai spesifikasi ini menuntut lingkungan bersuhu terkendali, peralatan khusus, serta verifikasi kualitas yang intensif. Dampak biayanya? Menurut data manufaktur, toleransi ultra-ketat dapat meningkatkan harga hingga 10–24 kali lipat dibandingkan tarif standar. Cadangkan toleransi semacam ini khusus untuk aplikasi dirgantara, medis, dan optik—di mana tidak ada alternatif lain yang memadai.

Bagaimana Pemilihan Bahan Mempengaruhi Akurasi yang Dapat Dicapai

Berikut adalah hal yang sering diabaikan banyak perancang: bahan yang Anda pilih secara langsung memengaruhi toleransi apa saja yang realistis untuk dicapai. Dua faktor utama mendominasi hubungan ini—ekspansi termal dan kemampuan pemesinan.

Ekspansi Termal menyebabkan bahan mengembang dan menyusut seiring perubahan suhu. Aluminium mengembang kira-kira dua kali lebih besar daripada baja per derajat perubahan suhu. Untuk komponen hasil pemesinan CNC presisi yang diukur pada suhu 68°F (20°C), pergeseran suhu sebesar 10 derajat selama proses inspeksi dapat mendorong hasil pengukuran keluar dari batas toleransi—meskipun proses pemesinannya sempurna.

Apa arti hal ini secara praktis? Toleransi yang lebih ketat pada aluminium memerlukan lingkungan pemesinan dan inspeksi yang dikontrol suhunya. Bahan plastik justru menimbulkan tantangan yang lebih besar, dengan laju ekspansi termal 5–10 kali lebih tinggi dibanding logam. Roda gigi delrin yang mempertahankan toleransi ±0,001 inci di bengkel mesin mungkin akan menghasilkan pengukuran berbeda di lantai gudang yang panas.

Kemampuan mesin mempengaruhi konsistensi pemotongan suatu material. Kuningan bebas-mesin (free-machining brass) menghasilkan tatal bersih dan permukaan halus dengan deviasi alat potong minimal—sangat ideal untuk toleransi ketat. Sebaliknya, titanium dan Inconel mengalami pengerasan akibat pemotongan (work-hardening), menghasilkan panas berlebih, serta menantang bahkan setup paling kaku sekalipun. Spesifikasi toleransi yang sama menjadi lebih mahal dan lebih sulit dicapai pada material-material yang sulit.

Pertimbangkan hubungan antara material dan toleransi berikut:

• Aluminium 6061: Mencapai toleransi ketat secara mudah; ekspansi termal memerlukan lingkungan terkendali untuk pekerjaan ultra-presisi
• Kuningan dan Perunggu: Stabilitas dimensi yang sangat baik; ideal untuk layanan permesinan presisi yang membutuhkan hasil konsisten
• Baja tahan karat: Pengerasan akibat pengerjaan meningkatkan kesulitan; perkirakan waktu pemesinan menjadi 40–60% lebih lama untuk toleransi ketat
• Plastik Teknik: Ekspansi termal tinggi dan penyerapan kelembapan membatasi presisi praktis tanpa pengendalian lingkungan
• Titanium: Dapat dicapai tetapi mahal; memerlukan peralatan khusus dan laju pemakanan yang lebih lambat

Kapan Toleransi Ketat Benar-Benar Penting

Berikut adalah fakta yang tak nyaman: insinyur sering menetapkan toleransi terlalu ketat "sekadar untuk berjaga-jaga." Kebiasaan ini dapat menggandakan biaya pemesinan selama tahap prototipe dan menambah anggaran produksi sebesar 25–40% tanpa manfaat fungsional apa pun.

Lalu, kapan toleransi ketat benar-benar penting? Tanyakan pada diri sendiri: "Apa yang terjadi jika dimensi ini bervariasi ±0,1 mm?" Jika jawabannya melibatkan masalah perakitan, kecocokan buruk, atau kegagalan fungsional, maka presisi memang dibenarkan. Jika jawabannya adalah "tidak ada dampak kritis," toleransi standar akan menghemat biaya tanpa kompromi.

Fitur yang umumnya memerlukan toleransi ketat:

• Permukaan pasangan di mana komponen harus saling cocok secara presisi (poros dalam rumah poros, antarmuka konektor)
• Permukaan penyegelan di mana kebocoran tidak dapat terjadi (alur gasket, saluran O-ring)
• Komponen bergerak yang memerlukan operasi halus (tempat duduk bantalan, mekanisme geser)
• Sambungan berulir di mana kecocokan memengaruhi kinerja

Fitur yang jarang memerlukan toleransi ketat:

• Sudut luar dan permukaan dekoratif
• Lubang pemasangan dengan jarak bebas untuk pengencang
• Permukaan interior non-fungsional
• Panel estetika dan dinding pelindung

Contoh dunia nyata: rumah perangkat medis yang harganya melonjak dari $180 menjadi $320 per unit ketika pelanggan memperketat toleransi eksterior non-fungsional dari ±0,005" menjadi ±0,001". Setelah meninjau desain, presisi hanya diterapkan pada alur gasket dan lubang potong konektor—sehingga biaya kembali turun menjadi $210 tanpa mengorbankan fungsionalitas penuh.

Rentang Toleransi Berdasarkan Jenis Pemesinan dan Bahan

Tabel berikut memberikan panduan praktis untuk menentukan komponen hasil pemesinan khusus berdasarkan proses operasi dan pemilihan bahan Anda:

Kelas Toleransi	Kisaran Khas	Dampak Biaya	Aplikasi Umum
Standar	±0,005 inci (±0,13 mm)	Dasar (1x)	Permukaan luar, dimensi non-kritis, fitur dekoratif
Presisi	±0,002 inci (±0,05 mm)	1,5–2×	Permukaan pasangan, fitur penyelarasan, antarmuka perakitan
Rapat	±0.001" (±0.025mm)	3–4×	Tempat duduk bantalan, permukaan penyegelan, pasangan kritis
Ultra-Presisi	±0,0001" (±0,0025 mm)	10–24×	Antarmuka dirgantara, komponen optik, implan medis

Dampak terhadap jadwal mengikuti pola serupa. Komponen hasil pemesinan dengan toleransi standar dikirim dalam 5–7 hari kerja, sedangkan pekerjaan dengan toleransi ketat memerlukan waktu 10–14 hari untuk pemesinan teliti dan verifikasi kualitas. Spesifikasi ultra-presisi dapat memperpanjang waktu tunggu hingga 14–21 hari—peningkatan sebesar 200–300%.

Wawasan utamanya? Terapkan presisi secara strategis. Fokuskan toleransi ketat hanya pada 10–20% fitur yang benar-benar memengaruhi fungsi, dan biarkan sisanya mengikuti spesifikasi standar. Pendekatan ini memberikan kinerja yang Anda butuhkan dengan biaya hanya sebagian kecil dibandingkan persyaratan presisi menyeluruh.

Setelah toleransi dipahami, pertanyaan berikutnya adalah bagaimana berbagai industri menerapkan prinsip-prinsip ini. Sektor dirgantara, otomotif, dan medis masing-masing memiliki persyaratan sertifikasi serta harapan presisi yang unik, yang membentuk keputusan manufaktur.

Aplikasi Industri dari Otomotif hingga Perangkat Medis

Industri yang berbeda tidak hanya menggunakan komponen yang dibuat dengan mesin CNC secara berbeda—melainkan juga menuntut sistem kualitas, persyaratan dokumentasi, dan kerangka sertifikasi yang sama sekali berbeda. Komponen yang lulus pemeriksaan di sektor elektronik konsumen bisa jadi gagal secara bencana dalam aplikasi dirgantara atau medis. Memahami persyaratan khusus sektor ini membantu Anda berkomunikasi secara efektif dengan pemasok serta memastikan komponen Anda memenuhi harapan regulasi.

Tiga industri menonjol karena standar ketatnya: otomotif, dirgantara, dan perangkat medis. Masing-masing industri telah mengembangkan sistem sertifikasi yang menetapkan cara produsen harus beroperasi, mendokumentasikan proses, dan memverifikasi kualitas. Mari kita bahas apa arti sebenarnya dari sertifikasi-sertifikasi ini bagi komponen Anda.

Komponen Otomotif dan Persyaratan IATF 16949

Ketika Anda membutuhkan komponen yang dibuat dengan mesin CNC untuk aplikasi otomotif, sertifikasi IATF 16949 menjadi tolok ukur kualitas Anda. Standar global ini menggabungkan fondasi ISO 9001 dengan persyaratan khusus otomotif terkait peningkatan berkelanjutan, pencegahan cacat, dan manajemen rantai pasok.

Apa yang membedakan IATF 16949 dari sertifikasi kualitas umum? Jawabannya terletak pada penekanan terhadap Pengendalian Proses Statistik (SPC). Fasilitas bersertifikat tidak hanya memeriksa komponen jadi—melainkan juga memantau setiap dimensi kritis sepanjang proses produksi, serta melacak tren yang mungkin menunjukkan penyimpangan sebelum cacat terjadi. Pendekatan proaktif ini mendeteksi masalah lebih dini, sehingga mengurangi limbah produksi dan menjamin konsistensi di seluruh lot produksi.

Persyaratan utama IATF 16949 untuk permesinan CNC meliputi:

• Proses Persetujuan Suku Cadang Produksi (Production Part Approval Process/PPAP): Bukti terdokumentasi bahwa proses manufaktur mampu secara konsisten menghasilkan komponen yang memenuhi spesifikasi
• Rencana kontrol: Dokumentasi rinci titik inspeksi, frekuensi inspeksi, dan rencana tindak lanjut untuk kondisi di luar spesifikasi
• Analisis sistem pengukuran: Verifikasi bahwa alat ukur dan peralatan inspeksi memberikan hasil yang andal dan dapat diulang
• Trazabilitas: Kemampuan melacak komponen kembali ke lot material, mesin, dan operator tertentu
• Peningkatan Berkelanjutan: Proses terdokumentasi untuk mengurangi variasi serta mencegah terulangnya masalah kualitas

Untuk komponen otomotif berketelitian tinggi—mulai dari perakitan sasis hingga busing logam khusus—bekerja sama dengan fasilitas bersertifikat IATF 16949 seperti Shaoyi Metal Technology memastikan protokol SPC yang ketat memberikan hasil yang konsisten, baik Anda membutuhkan prototipe cepat maupun volume produksi massal.

Pemesinan Dirgantara dan Standar AS9100D

Pemesinan CNC dirgantara beroperasi di bawah persyaratan yang jauh lebih ketat. Sertifikasi AS9100D dikembangkan berdasarkan ISO 9001 dengan menambahkan pengendalian khusus dirgantara untuk manajemen risiko, manajemen konfigurasi, serta integritas produk di seluruh rantai pasokan yang kompleks.

Mengapa pemesinan aerospace memerlukan pengawasan yang sangat ketat? Ketika komponen gagal beroperasi pada ketinggian 35.000 kaki, konsekuensinya bersifat bencana. Menurut dokumentasi teknis Snowline Engineering, standar AS9100D menekankan pengujian produk berbasis data, pemantauan menyeluruh terhadap seluruh proses produksi, serta penilaian risiko terhadap desain produk dan metode manufaktur.

Standar ini mencakup sepuluh bagian rinci yang meliputi segala hal, mulai dari tanggung jawab kepemimpinan hingga protokol peningkatan berkelanjutan. Bagi pemesinan komponen aerospace dengan mesin CNC, Bagian VIII (Operasi) terbukti sangat kritis—bagian ini membahas desain produk, pengelolaan pemasok, pengendalian bahan baku, serta penyediaan layanan yang menjamin setiap komponen memenuhi spesifikasi yang sangat ketat.

Persyaratan kritis AS9100D meliputi:

• Inspeksi Artikel Pertama (FAI): Verifikasi lengkap terhadap komponen produksi pertama sesuai seluruh spesifikasi gambar
• Sertifikasi Material: Dokumentasi yang membuktikan bahan baku memenuhi spesifikasi aerospace (sering kali memerlukan kemampuan pemesinan titanium atau pemesinan CNC keramik)
• Pengendalian proses khusus: Akreditasi untuk proses perlakuan panas, pelapisan, dan proses lainnya melalui NADCAP
• Manajemen konfigurasi: Pelacakan perubahan desain dan penerapannya di seluruh proses produksi
• Pencegahan suku cadang palsu: Kontrol yang menjamin hanya bahan asli dan bersertifikat yang masuk ke dalam rantai pasokan

Manufaktur Alat Kesehatan Berdasarkan ISO 13485

Pemesinan alat kesehatan menghadirkan persyaratan yang tidak sepenuhnya diatasi baik oleh sektor otomotif maupun dirgantara: biokompatibilitas dan validasi. Sertifikasi ISO 13485 menyediakan kerangka manajemen mutu yang secara khusus dirancang untuk pemesinan alat kesehatan, dengan penekanan pada keselamatan pasien dan kepatuhan terhadap regulasi.

Menurut Panduan teknis Akademi ISO 13485 , standar ini mewajibkan validasi proses untuk setiap langkah manufaktur yang hasil akhirnya tidak dapat diverifikasi sepenuhnya melalui inspeksi. Hal ini menjadi sangat kritis dalam pemesinan alat kesehatan, di mana beberapa karakteristik—seperti perlakuan permukaan yang memengaruhi biokompatibilitas—tidak dapat diukur tanpa merusak komponen.

Persyaratan validasi mencakup perangkat lunak komputer yang digunakan dalam produksi, proses sterilisasi, dan sistem penghalang sterilitas. Untuk operasi CNC, hal ini berarti bukti terdokumentasi bahwa mesin, program, dan proses secara konsisten menghasilkan komponen yang memenuhi spesifikasi—bukan hanya pemeriksaan terhadap produk jadi.

Persyaratan ISO 13485 yang esensial untuk pemesinan medis:

• Pengendalian desain dan pengembangan: Verifikasi terdokumentasi bahwa desain memenuhi persyaratan penggunaan yang dimaksud
• Validasi Proses: Bukti bahwa proses manufaktur secara konsisten mencapai hasil yang direncanakan
• Trazabilitas: Dokumentasi lengkap yang menghubungkan perangkat jadi dengan bahan baku, proses, dan personel
• Penanganan keluhan: Sistem formal untuk menyelidiki dan menangani permasalahan kualitas
• Manajemen risiko: Identifikasi dan mitigasi bahaya secara sistematis sepanjang siklus hidup produk

Memahami kerangka sertifikasi ini membantu Anda mengevaluasi pemasok potensial dan memastikan komponen Anda mendapatkan pengawasan kualitas yang memadai. Namun, sertifikasi hanya menetapkan sistemnya—keputusan desain yang cerdaslah yang menentukan apakah komponen Anda benar-benar dapat diproduksi dengan biaya yang wajar. Di sinilah prinsip-prinsip Desain untuk Kemudahan Manufaktur (Design for Manufacturability/DFM) berperan.

Praktik Terbaik Desain untuk Manufaktur

Anda telah memilih bahan, menentukan toleransi, serta memilih pemasok yang memenuhi syarat. Namun, inilah yang membedakan insinyur berpengalaman dari pemula: pemahaman tentang bagaimana keputusan desain memengaruhi biaya dan kualitas manufaktur sebelum produksi dimulai. Prinsip-prinsip Desain untuk Kemudahan Manufaktur (Design for Manufacturability/DFM) membantu Anda mengoptimalkan komponen ketika masih berupa model CAD—saat perubahan tidak menimbulkan biaya sama sekali.

Mengapa hal ini penting? Komponen yang dirancang dengan buruk mungkin secara teknis dapat diproduksi, tetapi komponen tersebut bisa jadi memerlukan peralatan khusus, beberapa kali penyetelan (setups), atau waktu siklus yang diperpanjang sehingga biaya Anda menjadi tiga kali lipat. Lebih buruk lagi, beberapa fitur justru tidak dapat dibubut tanpa mengorbankan kualitas. Mari kita bahas panduan-panduan yang membantu Anda menghindari jebakan-jebakan ini.

Pedoman Ketebalan Dinding dan Kedalaman Fitur

Dinding tipis menimbulkan masalah. Semakin kecil ketebalan dinding, semakin berkurang kekakuannya—yang menyebabkan getaran selama proses pemotongan, bekas getaran (chatter marks) pada permukaan, serta ketidakakuratan dimensi. Alat potong memberikan tekanan terhadap bahan, dan tanpa ketebalan yang cukup untuk menahan lendutan (deflection), presisi kerja Anda pun menurun.

Menurut pedoman DFM industri, ketebalan dinding minimum yang aman adalah:

• Logam: 0,8 mm (0,03 inci) minimum—dinding yang lebih tebal meningkatkan kekakuan dan mengurangi getaran (chatter) selama proses pemotongan CNC
• Plastik: 1,5 mm (0,06 inci) minimum—dinding yang lebih tipis menyebabkan distorsi (warping) selama proses pendinginan dan pemesinan

Perlu lebih tipis? Tambahkan pengaku untuk memperkaku bentang yang tidak didukung, perpendek panjang dinding, atau beralih ke material yang lebih kaku. Untuk kulit luar tipis yang bersifat estetis, pertimbangkan pembentukan lembaran logam atau pencetakan injeksi sebagai gantinya.

Kedalaman fitur mengikuti logika serupa. Kantong dan rongga dalam memerlukan alat dengan jangkauan ekstensi yang kehilangan kekakuan seiring peningkatan panjangnya. Batas praktisnya? Jaga kedalaman kantong tertutup maksimal 3–4 kali diameter alat. Di atas batas ini, setiap pemotongan CNC menimbulkan getaran lebih besar, menghasilkan permukaan yang lebih kasar, serta meningkatkan waktu siklus.

Ketika fitur yang lebih dalam tidak dapat dihindari:

• Buka satu atau beberapa dinding kantong sehingga pahat memasuki dari samping
• Gunakan kedalaman berundak alih-alih dinding dalam kontinu tunggal
• Bagi desain menjadi beberapa bagian terpisah yang dirakit setelah proses pemesinan

Jari-jari sudut internal dan pertimbangan akses alat

Berikut adalah batasan mendasar yang mengejutkan banyak perancang: mata bor CNC berbentuk bulat. Secara fisik, mata bor ini tidak mampu menghasilkan sudut internal yang tajam sempurna. Setiap sudut internal akan memiliki jari-jari yang sama dengan atau lebih besar dari jari-jari alat pemotong.

Apa artinya secara praktis? Jika Anda menentukan sudut internal 90 derajat yang tajam, operator mesin harus menggunakan alat pemotong yang semakin kecil untuk mendekati geometri tersebut—masing-masing memerlukan kecepatan pemotongan yang lebih lambat dan beberapa kali proses pemotongan. Hasilnya? Waktu pemesinan dan biaya yang meningkat secara signifikan.

Spesifikasi jari-jari yang cerdas berdasarkan praktik DFM yang telah mapan:

Diameter alat	Jari-Jari Alat	Jari-Jari Fillet Internal Minimum
3 mm	1.5 mm	≥ 1,5–2,0 mm
6 MM	3,0 mm	≥ 3,0–3,5 mm
10 mm	5,0 mm	≥ 5,0–6,0 mm

Aturan umumnya? Tentukan jari-jari sudut internal minimal sepertiga dari kedalaman rongga. Untuk rongga sedalam 12 mm, gunakan jari-jari sudut 5 mm atau lebih besar. Hal ini memungkinkan penggunaan alat berdiameter 8 mm untuk memotong secara efisien pada kecepatan yang lebih tinggi.

Jika Anda benar-benar memerlukan komponen berbentuk persegi panjang agar pas ke dalam rongga yang dibubut, jangan mengurangi jari-jari sudutnya. Sebagai gantinya, tambahkan alur pelepasan—lekukan kecil di sudut-sudut yang memberikan ruang bebas bagi komponen pasangannya, sekaligus memungkinkan proses pembubutan yang efisien.

Mengurangi Waktu Pembubutan Melalui Pilihan Desain yang Cerdas

Waktu pembubutan menjadi faktor penentu biaya lebih besar daripada faktor lainnya. Setiap keputusan desain yang menambah waktu siklus—misalnya, penambahan setup, penggunaan pahat berukuran lebih kecil, atau laju pemakanan yang lebih lambat—secara langsung meningkatkan biaya yang Anda tanggung. Prototipe CNC cepat bergantung pada penghapusan kompleksitas yang tidak perlu.

Pertimbangkan jumlah setup: setiap kali suatu komponen harus dibalik atau direposisi, mesin berhenti, operator turun tangan, dan penyetelan ulang berpotensi memperkenalkan kesalahan. Prototipe CNC yang memerlukan empat kali setup akan jauh lebih mahal dibandingkan prototipe yang dibubut dalam satu orientasi saja.

Strategi desain yang meminimalkan waktu pembubutan:

• Sejajarkan fitur-fitur dengan sumbu utama: Lubang, kantong, dan permukaan yang tegak lurus terhadap enam arah utama (atas, bawah, dan empat sisi) diproses paling efisien
• Konsolidasikan datum: Acu dimensi kritis dari permukaan umum untuk mengurangi penyesuaian ulang posisi
• Gunakan ukuran alat standar: Lubang yang sesuai dengan diameter bor standar menghilangkan operasi sekunder
• Batasi kedalaman ulir: Keterkaitan efektif terjadi dalam rentang 2–3 kali diameter lubang—ulir yang lebih dalam menambah waktu tanpa meningkatkan kekuatan
• Hindari teks dan huruf: Karakter yang diukir memerlukan jalur alat tambahan; pertimbangkan penandaan pasca-pemesinan sebagai alternatif

Daftar Periksa Praktik Terbaik DFM

Sebelum mengirimkan desain Anda untuk penawaran harga, verifikasi prinsip-prinsip dasar fabrikasi CNC berikut:

1. Ketebalan dinding: Minimum 0,8 mm untuk logam, 1,5 mm untuk plastik—lebih tebal di area yang membutuhkan kekakuan
2. Kedalaman rongga: Terbatas hingga 4× lebar fitur; pertimbangkan kedalaman bertingkat untuk kebutuhan yang lebih dalam
3. Sudut internal: Jari-jari minimal ⅓ dari kedalaman rongga; gunakan alur peredaan alih-alih jari-jari sangat kecil
4. Diameter lubang: Ukuran mata bor standar (kelipatan 0,1 mm hingga 10 mm, kelipatan 0,5 mm di atasnya)
5. Kedalaman ulir: Maksimal 3× diameter nominal; sertakan bagian peredaan tanpa ulir pada lubang buta
6. Toleransi: Terapkan spesifikasi ketat hanya pada fitur fungsional; secara bawaan ±0,13 mm di tempat lain
7. Jumlah penyiapan: Rancang untuk pemesinan satu kali penyiapan bilamana memungkinkan; minimalkan penyesuaian kembali posisi
8. Undercuts: Gunakan dimensi alur-T atau alur ekor burung standar; berikan jarak bebas 4× kedalaman pada dinding internal

Kesalahan Desain Umum yang Meningkatkan Biaya

Bahkan insinyur berpengalaman pun kerap terjebak dalam perangkap ini selama proses prototipe CNC:

• Spesifikasi toleransi berlebihan: Penerapan toleransi ketat secara menyeluruh pada fitur non-kritis dapat menggandakan biaya—terapkan presisi secara strategis
• Mengabaikan akses alat potong: Fitur yang tersembunyi jauh di dalam kantong atau terhalang oleh dinding mungkin tidak dapat dibuat tanpa membelah komponen
• Mengabaikan tanda-tanda pemesinan: Permukaan hasil pemesinan menunjukkan jejak alat pemotong; jika kesempurnaan estetika menjadi prioritas, tentukan proses penyelesaian sekunder
• Merancang hanya untuk satu proses: Komponen hasil pemesinan prototipe yang dioptimalkan untuk produksi satuan mungkin perlu didesain ulang agar sesuai dengan manufaktur volume tinggi
• Menentukan fitur non-standar: Ukuran lubang khusus, jarak ulir tidak lazim, dan lebar alur sembarang memerlukan peralatan khusus yang menambah waktu tunggu dan biaya

Intinya? Pemesinan prototipe menghargai kesederhanaan. Setiap fitur yang Anda tambahkan harus memiliki fungsi tertentu—dan setiap fungsi tersebut harus dapat diwujudkan menggunakan peralatan standar serta operasi yang efisien. Kuasai prinsip-prinsip DFM ini, dan Anda akan secara konsisten menerima penawaran harga lebih rendah, pengiriman lebih cepat, serta komponen berkualitas lebih tinggi.

Tentu saja, komponen hasil pemesinan hanyalah separuh cerita. Finishing permukaan mengubah komponen hasil pemesinan mentah menjadi produk siap produksi—dan memilih finishing yang tepat memengaruhi baik penampilan maupun kinerja.

Pilihan dan Kriteria Pemilihan Finishing Permukaan

Bagian yang dibuat dengan mesin CNC Anda tampak sangat baik saat keluar dari mesin—tetapi apakah bagian tersebut sudah siap untuk aplikasi yang dimaksudkan? Hasil akhir permukaan tidak hanya meningkatkan penampilan, tetapi juga menentukan ketahanan terhadap korosi, karakteristik keausan, sifat gesekan, serta bahkan seberapa baik cat atau perekat dapat melekat. Memahami pilihan yang tersedia membantu Anda menentukan secara tepat apa yang dibutuhkan oleh aplikasi Anda.

Hasil Akhir "As-Machined" versus Pilihan Finishing Sekunder

Setiap komponen CNC dimulai dengan hasil akhir "as-machined"—kualitas permukaan langsung dari proses pemotongan. Parameter dasar ini bervariasi tergantung pada peralatan potong, kecepatan pemotongan, dan jenis material. Untuk aluminium, nilai Ra (kekasaran rata-rata permukaan) umumnya berkisar antara 1,6–3,2 µm. Sedangkan baja biasanya memiliki hasil akhir sedikit lebih kasar, yaitu 1,6–6,3 µm.

Apakah kualitas hasil akhir "as-machined" sudah memadai? Untuk komponen internal, permukaan tersembunyi, atau bagian yang akan menerima lapisan sekunder, jawabannya sering kali ya. Tanda-tanda alat yang terlihat pada permukaan hasil akhir "as-machined" tidak memengaruhi fungsi dalam banyak aplikasi—dan melewati proses finishing sekunder dapat menghemat waktu serta biaya.

Namun, ketika Anda membutuhkan peningkatan estetika, perlindungan korosi yang lebih baik, atau sifat fungsional tertentu, lapisan sekunder menjadi sangat penting. Pilihan yang tersedia berkisar dari sandblasting sederhana hingga sistem pelapisan multi-lapis yang kompleks.

Anodisasi, Pelapisan, dan Pelapisan untuk Peningkatan Kinerja

Proses finishing yang berbeda memiliki tujuan yang berbeda pula. Mari kita bahas pilihan yang paling umum:

Anodizing mengubah permukaan aluminium menjadi lapisan oksida keras melalui proses elektrokimia. Menurut panduan teknis Protolabs, komponen biasanya disegel segera setelah anodisasi dengan nikel asetat atau air demineralisasi panas, sehingga menutup pori-pori mikroskopis. Proses penyegelan ini menghasilkan karakteristik kinerja yang berbeda—seperti peningkatan daya rekat, kelancaran permukaan (lubrikitas), atau ketahanan—tergantung pada jenis penyegelan yang digunakan. Anodisasi Tipe II menambahkan pilihan warna; sedangkan Anodisasi Tipe III (hardcoat) secara signifikan meningkatkan ketahanan aus.

Pelapisan bubuk menerapkan bubuk kering berbasis polimer melalui pistol elektrostatik, kemudian dipanaskan dalam oven panas. Hasilnya? Lapisan yang lebih tebal dan lebih tahan lama dibandingkan cat konvensional, dengan ketahanan pudar yang lebih baik. Proses ini juga ramah lingkungan—bubuk sisa dapat didaur ulang, dan tidak menghasilkan senyawa organik mudah menguap (VOC) yang perlu dikelola. Untuk komponen CNC akrilik atau komponen CNC polikarbonat yang tidak tahan terhadap suhu pengeringan, cat basah tetap menjadi alternatif yang layak.

Pelapisan Elektro mengendapkan lapisan logam tipis ke permukaan konduktif. Pelapisan nikel meningkatkan ketahanan aus; krom menambah kekerasan dan perlindungan terhadap korosi; seng memberikan perlindungan korosi secara korban (sacrificial) untuk komponen baja.

Passifikasi membentuk lapisan oksida pelindung ultra-tipis tanpa menggunakan listrik. Pasivasi baja tahan karat menghilangkan besi bebas yang dihasilkan dari proses pemesinan dan meningkatkan ketahanan terhadap korosi. Lapisan konversi seperti chem film melindungi aluminium sekaligus menyediakan dasar yang sangat baik untuk daya rekat cat.

Menyesuaikan Hasil Permukaan dengan Persyaratan Fungsional

Jenis akhiran yang tepat sepenuhnya tergantung pada aplikasi Anda. Ajukan pertanyaan berikut pada diri sendiri: Dalam lingkungan apa komponen ini akan dioperasikan? Apakah komponen ini perlu tahan terhadap keausan, korosi, atau keduanya? Apakah komponen ini akan terlihat oleh pengguna akhir?

Untuk komponen layanan akrilik CNC yang memerlukan kejernihan optis, proses pemolesan menghilangkan bekas alat dan memulihkan transparansi. Peledakan abrasif menghasilkan tekstur matte seragam yang menyamarkan cacat kecil sekaligus meningkatkan daya rekat cat. Anodisasi melindungi komponen aluminium yang ditujukan untuk paparan luar ruangan atau penanganan berulang.

Spesifikasi kekasaran permukaan secara langsung memengaruhi kinerja fungsional. Permukaan yang lebih halus mengurangi gesekan dalam aplikasi geser, tetapi dapat mengurangi daya rekat lapisan pelindung. Tekstur yang lebih kasar meningkatkan ikatan mekanis, namun berisiko menjebak kontaminan di lingkungan bersih.

Panduan Perbandingan Akhiran Permukaan

Jenis Finishing	Rentang Nilai Ra	Aplikasi Terbaik	Tingkat Biaya	Daya tahan
Sesuai Mesin	1,6–6,3 µm	Komponen internal, komponen yang menerima akhiran sekunder	Garis Dasar	Bergantung pada bahan
Bead blasted	1,0–4,0 µm	Tampilan matte seragam, persiapan pengecatan	Rendah	Sedang
Anodisasi Tipe II	0,5–1,5 µm	Komponen aluminium berwarna, untuk lingkungan dengan keausan sedang	Sedang	Bagus sekali
Type III Hardcoat	1,0–3,0 µm	Aplikasi berkeausan tinggi, permukaan tahan abrasi	Sedang-Tinggi	Luar biasa
Pelapisan bubuk	1,5–5,0 µm	Peralatan luar ruangan, komponen dekoratif, perlindungan terhadap korosi	Sedang	Sangat baik
Plating Nikel	0,2–1,0 µm	Permukaan aus, kontak listrik, penghalang korosi	Sedang-Tinggi	Luar biasa
Penghalusan	0,10,4 μm	Komponen optik, permukaan dekoratif, permukaan penyegel	Tinggi	Bergantung pada bahan

Ingatlah: penyelesaian permukaan menambah baik biaya maupun waktu pengerjaan proyek Anda. Tentukan jenis penyelesaian tersebut hanya bila fungsi atau estetika mengharuskannya—jangan menerapkan desain berlebihan pada komponen yang sudah berfungsi sempurna dalam kondisi tanpa penyelesaian (as-machined). Tujuannya adalah mencocokkan jenis penyelesaian permukaan dengan fungsinya, bukan menerapkan perlakuan premium secara universal.

Setelah opsi penyelesaian permukaan dipahami, pertanyaan berikutnya adalah mengenai biaya. Faktor-faktor apa saja yang memengaruhi harga pemesinan CNC, dan bagaimana Anda dapat menyusun anggaran secara efektif untuk proyek Anda?

Faktor Biaya dan Variabel Penentu Harga dalam Pemesinan CNC

Ini adalah pertanyaan yang sering diajukan semua orang, namun hanya sedikit pemasok yang menjawabnya secara transparan: berapa sebenarnya biaya komponen hasil pemesinan CNC Anda? Fakta yang membingungkan adalah bahwa harga bergantung pada puluhan variabel yang saling terkait. Namun, memahami faktor-faktor ini mengubah Anda dari sekadar penerima penawaran tanpa kritik menjadi pihak yang mampu bernegosiasi secara efektif serta merancang produk dengan efisiensi biaya.

Menurut analisis biaya GD-Prototyping, harga total setiap komponen yang dibuat melalui pemesinan dapat diuraikan ke dalam rumus sederhana berikut:

Total Biaya = Biaya Bahan + (Waktu Pemesinan × Tarif Mesin) + Biaya Persiapan + Biaya Finishing

Mari kita uraikan masing-masing komponen sehingga Anda mengetahui persis ke mana uang Anda dialokasikan.

Biaya Material dan Pengaruh Jumlah Pesanan terhadap Harga

Biaya bahan tampak sederhana—beli balok aluminium, bayar untuk balok aluminium tersebut. Namun, tiga faktor mempersulit perhitungan ini.

Biaya per satuan volume berbeda secara signifikan antar bahan. Paduan aluminium standar seperti 6061 tetap ekonomis, sedangkan baja tahan karat harganya 2–3 kali lebih mahal per pon. Beralih ke titanium atau Inconel, harganya mencapai 10–20 kali lipat harga aluminium. Menurut data harga industri, aluminium umumnya berkisar antara $5–$10 per pon, baja $8–$16 per pon, dan paduan khusus jauh lebih mahal.

Kemampuan mesin menimbulkan biaya tersembunyi yang sering diabaikan banyak pembeli. Bahan yang 'lebih murah' justru bisa menghasilkan biaya lebih tinggi untuk komponen jadi jika sulit diproses secara mesin. Baja tahan karat mungkin harganya lebih rendah per pon dibandingkan paduan aluminium premium, namun kekerasannya menuntut kecepatan pemotongan yang lebih lambat dan menyebabkan keausan alat potong lebih cepat—sehingga menambah waktu pemesinan yang mengimbangi penghematan biaya bahan.

Ukuran stok dan limbah mempengaruhi harga karena pemesinan CNC bersifat subtraktif. Penawaran harga Anda mencakup balok awal, bukan hanya bahan yang tersisa pada komponen jadi. Komponen yang ukurannya sedikit terlalu besar untuk ukuran stok standar memaksa pembelian ukuran berikutnya yang lebih besar, sehingga kelebihan material berubah menjadi serbuk logam mahal di lantai produksi.

Bagaimana jumlah pesanan mengubah persamaan ini? Pembelian dalam jumlah besar menurunkan biaya bahan per unit, namun penghematan sebenarnya berasal dari penyebaran biaya tetap ke lebih banyak komponen. Biaya setup sebesar $300 yang sangat memberatkan anggaran untuk satu prototipe saja menjadi hanya $3 per unit jika diproduksi sebanyak 100 unit.

Waktu Pemesinan sebagai Penggerak Utama Biaya

Waktu mesin biasanya merupakan komponen biaya terbesar—dan di sinilah keputusan desain memberikan dampak paling besar. Bengkel pemesinan CNC di dekat saya dan di seluruh dunia membebankan tarif per jam yang mencerminkan tingkat kompleksitas peralatan.

Menurut data manufaktur, tarif per jam khas adalah:

• mesin frais CNC 3-sumbu: $10–20 per jam untuk komponen prismatik sederhana
• Mesin Bubut CNC: $15–25 per jam untuk komponen yang dibubut
• pusat pemesinan 5-sumbu: $20–40+ per jam untuk geometri kompleks

Apa yang memengaruhi waktu pemesinan? Beberapa faktor yang saling terkait:

• Kesulitan Komponen: Geometri sederhana dengan permukaan datar dan lubang standar diproses dengan cepat. Kurva organik, undercut, serta permukaan berkontur memerlukan kecepatan pemakanan yang lebih lambat dan jalur alat yang lebih banyak.
• Volume penghilangan material: Sebuah balok aluminium seberat 10 kg yang diubah menjadi komponen jadi seberat 1 kg memerlukan penghilangan material sebanyak 9 kg—setiap gram membutuhkan waktu.
• Persyaratan toleransi: Toleransi yang lebih ketat menuntut kecepatan pemotongan yang lebih lambat, beberapa proses finishing tambahan, serta penghentian berkala untuk pengukuran.
• Spesifikasi hasil akhir permukaan: Permukaan yang lebih halus memerlukan proses tambahan dengan pemakanan ringan pada laju pemakanan yang dikurangi.

Hubungan antara toleransi dan biaya patut ditekankan. Pergeseran dari toleransi standar (±0,13 mm) ke toleransi ketat (±0,025 mm) dapat menggandakan tiga kali lipat waktu pemesinan, karena mesin harus "mendekati secara bertahap" dimensi akhir melalui pemotongan yang semakin ringan.

Biaya Setup, Perlengkapan Peralatan, dan Pertimbangan Biaya Tersembunyi

Sebelum proses pemotongan dimulai, tenaga kerja terampil mempersiapkan pekerjaan tersebut. Biaya satu kali ini paling berdampak pada pesanan berjumlah kecil—dan sering kali di sinilah kutipan harga dari berbagai bengkel mesin lokal paling berbeda secara signifikan.

Biaya pemrograman mencakup pekerjaan CAM untuk menerjemahkan model 3D Anda ke dalam kode G yang dapat dibaca mesin. Komponen sederhana dengan 3 sumbu mungkin memerlukan satu jam pemrograman; sedangkan komponen kompleks dengan 5 sumbu bisa memakan waktu hingga satu hari penuh kerja tenaga kerja terampil.

Waktu Pemasangan meliputi:

• Memuat dan mengamankan bahan baku dalam perlengkapan (fixtures)
• Memasang dan mengkalibrasi alat potong
• Menjalankan verifikasi contoh pertama (first-article verification)
• Melakukan penyesuaian berdasarkan pengukuran awal

Proses ini biasanya memerlukan waktu 1–4 jam, tergantung tingkat kerumitannya—waktu ini dikenakan tarif tenaga kerja ahli (skilled machinist), baik Anda memproduksi satu buah komponen maupun seratus buah.

Biaya finishing menambahkan lapisan tambahan. Anodisasi, pelapisan logam (plating), pelapisan bubuk (powder coating), dan pemolesan masing-masing dikenakan biaya terpisah berdasarkan luas permukaan, jenis bahan, serta persyaratan spesifikasi.

Bagaimana dengan biaya tersembunyi yang mengejutkan pembeli? Perhatikan hal-hal berikut:

• Pemeriksaan dan dokumentasi: Laporan artikel pertama, pengukuran CMM, dan sertifikasi material menambah beban tenaga kerja
• Perkakas khusus: Ukuran lubang non-standar atau jarak ulir yang tidak biasa memerlukan perkakas khusus
• Biaya pemesanan minimum: Banyak bengkel menerapkan biaya minimum yang dapat melebihi biaya material dan pemesinan untuk pesanan kecil
• Pemrosesan dipercepat: Pengiriman mendesak umumnya dikenakan harga premi 25–50%

Saat mencari bengkel mesin CNC terdekat atau meminta penawaran harga CNC secara daring, tanyakan secara spesifik mengenai pos-pos biaya ini. Bengkel terpercaya—baik bengkel pemesinan di sekitar lokasi Anda maupun pemasok dari luar negeri—mencantumkan rincian biaya secara transparan sehingga Anda benar-benar memahami apa saja yang sedang Anda bayar.

Mendapatkan Kutipan Pemesinan Online yang Akurat

Platform penawaran harga instan modern telah merevolusi transparansi penetapan harga. Unggah file CAD Anda, tentukan material dan permukaan akhir, serta terima penawaran harga CNC secara daring dalam hitungan menit. Namun, perkiraan otomatis ini paling efektif untuk geometri standar dalam material umum.

Untuk komponen yang kompleks, bahan yang tidak biasa, atau toleransi yang ketat, penawaran resmi dari bengkel-bengkel berpengalaman tetap sangat penting. Pendekatan terbaiknya? Gunakan penawaran pemesinan daring untuk perencanaan anggaran awal, lalu mintalah penawaran terperinci dari 2–3 pemasok berkualifikasi sebelum memulai produksi.

Memahami faktor-faktor penentu biaya memungkinkan Anda membuat keputusan pertukaran (tradeoff) yang tepat. Melonggarkan toleransi yang tidak kritis dapat menghemat biaya hingga 20%. Mengganti bahan dari titanium menjadi aluminium dapat mengurangi biaya bahan hingga 80%. Menggabungkan beberapa fitur guna mengurangi jumlah setup dapat memangkas waktu pemesinan hingga separuhnya. Dengan pengetahuan ini, Anda dapat mengoptimalkan desain agar memenuhi keduanya: kinerja dan anggaran.

Tentu saja, penawaran harga terendah tidak berarti apa-apa jika komponen yang diterima cacat. Memahami proses jaminan kualitas—serta mengetahui aspek-aspek apa saja yang harus diperiksa saat komponen tiba—melindungi Anda dari kejutan biaya yang mahal.

Jaminan Kualitas dan Strategi Pencegahan Cacat

Anda telah merancang komponen Anda dengan cermat, memilih bahan yang tepat, serta menetapkan toleransi yang sesuai. Namun, apa yang terjadi ketika komponen CNC tiba di dermaga penerimaan Anda? Bagaimana Anda memastikan bahwa komponen tersebut memenuhi spesifikasi? Dan yang lebih penting lagi, bagaimana Anda mencegah masalah kualitas berulang pada pesanan-pesanan berikutnya?

Jaminan kualitas bukan hanya menjadi tanggung jawab pemasok—melainkan merupakan kemitraan. Memahami cacat umum, mengetahui aspek-aspek yang perlu diperiksa, serta berkomunikasi secara efektif dengan mitra manufaktur Anda mengubah penyelesaian masalah secara reaktif menjadi pencegahan cacat secara proaktif. Mari kita bahas pengendalian kualitas dari sudut pandang pembeli.

Cacat Pemesinan Umum dan Penyebab Utamanya

Sebelum Anda dapat mencegah masalah, Anda harus terlebih dahulu mengenali masalah tersebut. Menurut analisis cacat industri, lima cacat pemesinan menjadi penyebab utama masalah kualitas: ketidakakuratan dimensi, hasil permukaan yang buruk, bekas getaran (chatter marks), burr, dan distorsi (warping). Masing-masing cacat memiliki penyebab yang spesifik—dan memahami penyebab-penyebab tersebut membantu Anda bekerja sama dengan pemasok untuk menghilangkannya.

Ketidakakuratan Dimensi mewakili kategori cacat yang paling menjengkelkan. Komponen tampak sempurna namun gagal dalam proses perakitan. Penyebab utamanya meliputi:

• Keausan alat potong yang melebihi batas yang dapat diterima selama proses produksi
• Ekspansi termal akibat panas pemotongan yang memengaruhi pengukuran
• Sistem penahan benda kerja yang tidak memadai sehingga memungkinkan pergerakan selama proses pemesinan
• Drift kalibrasi pada sumbu mesin atau peralatan pengukur

Kualitas Permukaan Buruk bukan sekadar masalah estetika—cacat ini sering kali menandakan adanya masalah proses yang lebih mendasar. Permukaan yang lebih kasar daripada spesifikasi dapat mengindikasikan keausan alat potong, parameter pemotongan yang tidak tepat, atau ketidakseragaman material. Untuk komponen yang dibubut CNC, masalah permukaan sering kali disebabkan oleh keausan insert atau kecepatan spindle yang tidak sesuai.

Tanda-tanda bicara muncul sebagai pola bergelombang khas pada permukaan yang dikerjakan dengan mesin. Tanda getaran yang terlihat ini dihasilkan dari resonansi antara alat potong, benda kerja, dan struktur mesin. Getaran (chatter) menunjukkan adanya masalah kekakuan dalam pemasangan, kedalaman pemotongan yang berlebihan, atau pemilihan kecepatan spindle yang memicu frekuensi alami.

Burrs —yaitu tonjolan logam kecil di tepi dan keluaran lubang—memang tampak sepele, tetapi menimbulkan masalah signifikan di tahap selanjutnya. Burrs tajam menyebabkan kesulitan perakitan, menciptakan bahaya keselamatan saat penanganan, serta dapat lepas selama operasi dan mengkontaminasi mekanisme. Pembentukan burr meningkat akibat penggunaan alat tumpul, laju pemakanan (feed rate) yang tidak tepat, dan karakteristik material tertentu.

Warping dan Distorsi sering terjadi pada komponen berdinding tipis dan komponen besar dengan distribusi material yang tidak merata. Tegangan sisa dalam bahan baku terlepas selama proses pemesinan, sehingga menyebabkan komponen melengkung atau bengkok setelah dilepaskan dari perlengkapan (fixtures). Strategi pemotongan agresif yang menghasilkan panas berlebih memperparah masalah ini, terutama pada aluminium dan plastik.

Titik Pemeriksaan Pengendalian Kualitas yang Harus Diketahui Setiap Pembeli

Pengendalian kualitas yang efektif meluas jauh melampaui pemeriksaan komponen jadi. Menurut dokumentasi pengendalian kualitas, verifikasi menyeluruh mencakup delapan titik pemeriksaan kritis—mulai dari bahan masuk hingga dokumentasi akhir.

Untuk komponen mesin CNC, pemeriksaan penerimaan Anda harus secara sistematis memverifikasi:

Jenis Pemeriksaan	Metode	Area Fokus
Pemeriksaan visual	Pengamatan langsung di bawah pencahayaan yang memadai	Kerusakan permukaan, burr, kerusakan kosmetik
Verifikasi Dimensi	CMM, mikrometer, jangka sorong, alat ukur	Fitur kritis, dimensi dengan toleransi
Pemeriksaan Fungsional	Uji kecocokan (fit testing) dengan komponen pasangannya	Antarmuka perakitan, fitur berulir
Permukaan Akhir	Profilometer atau standar perbandingan	Nilai Ra pada permukaan yang ditentukan
Tinjauan Dokumentasi	Verifikasi sertifikat	Sertifikat bahan, laporan inspeksi, dan keterlacakan

Daftar Periksa Inspeksi Kualitas untuk Penerimaan Komponen Mesin CNC

• Verifikasi kuantitas: Konfirmasi jumlah komponen sesuai dengan daftar pengemasan dan pesanan pembelian
• Pemeriksaan Visual: Periksa semua permukaan untuk goresan, penyok, bekas alat, dan kontaminasi
• Pengambilan sampel dimensi kritis: Ukur fitur berdimensi toleransi pada contoh pertama dan sampel acak
• Verifikasi ulir: Uji fitur berulir dengan alat ukur go/no-go
• Inspeksi burr: Periksa semua tepi dan lubang keluar untuk memastikan proses deburring yang tepat
• Verifikasi kondisi permukaan: Bandingkan terhadap persyaratan Ra yang ditentukan menggunakan profilometer atau standar visual
• Pengujian kecocokan (fit testing): Verifikasi antarmuka perakitan dengan komponen pasangannya bila tersedia
• Tinjau sertifikasi material: Konfirmasi kelas material, perlakuan panas, dan dokumentasi ketertelusuran
• Verifikasi lapisan/penyelesaian permukaan: Periksa ketebalan pelapisan, warna anodisasi, atau daya rekat lapisan sesuai spesifikasi
• Kelengkapan dokumentasi: Verifikasi bahwa semua sertifikat yang diperlukan, laporan inspeksi, dan dokumen kepatuhan telah disertakan

Untuk komponen bubut CNC dan komponen simetris rotasional lainnya, berikan perhatian khusus pada konsentrisitas, runout, dan kualitas ulir. Fitur-fitur ini sulit diverifikasi tanpa alat ukur yang tepat, namun sangat kritis bagi kinerja fungsional.

Bekerja sama dengan Pemasok untuk Mencegah Masalah yang Berulang

Mendeteksi cacat pada saat penerimaan melindungi lini produksi Anda—namun mencegahnya di sumbernya menghemat waktu dan biaya bagi semua pihak. Kemitraan pemasok yang efektif bergantung pada komunikasi yang jelas, harapan bersama, serta mekanisme umpan balik yang sistematis.

Menurut praktik terbaik manajemen kualitas, Pengendalian Proses Statistik (SPC) merupakan standar emas untuk pencegahan cacat. Alih-alih hanya mengandalkan inspeksi akhir, SPC memantau dimensi kritis sepanjang proses produksi guna mengidentifikasi tren sebelum menghasilkan komponen di luar spesifikasi.

Apa yang harus Anda harapkan dari penyedia layanan CNC berfokus pada kualitas?

• Laporan Inspeksi Artikel Pertama: Data pengukuran terperinci untuk komponen produksi awal sebelum produksi massal dimulai
• Pemantauan Selama Proses: Pemeriksaan dimensi berkala sepanjang proses produksi, bukan hanya pada akhir proses
• Pelacakan keausan alat potong: Jadwal penggantian alat potong yang sistematis untuk mencegah penurunan kualitas
• Catatan kalibrasi: Verifikasi terdokumentasi bahwa peralatan pengukur memberikan hasil yang akurat
• Prosedur penanganan ketidaksesuaian: Proses formal untuk mengidentifikasi, memisahkan, dan menangani komponen yang cacat

Ketika terjadi masalah kualitas, komunikasi yang efektif mempercepat penyelesaian. Berikan umpan balik spesifik dan terdokumentasi, termasuk:

• Nomor komponen dan identifikasi lot/batch
• Nilai pengukuran dibandingkan dengan persyaratan yang ditentukan
• Fotografi yang menunjukkan lokasi dan tingkat keparahan cacat
• Jumlah komponen yang terkena dampak serta ukuran sampel inspeksi
• Dampak terhadap operasi produksi atau perakitan Anda

Sertifikasi kualitas memberikan jaminan bahwa pemasok telah menerapkan sistem kualitas yang andal. Untuk layanan permesinan CNC presisi yang melayani industri yang menuntut, sertifikasi seperti IATF 16949 menunjukkan komitmen terhadap pengendalian proses statistik dan peningkatan berkelanjutan. Fasilitas bersertifikat IATF 16949 seperti Shaoyi Metal Technology menerapkan protokol SPC yang ketat guna menghasilkan komponen berpresisi tinggi secara konsisten, dengan kemampuan mencakup mulai dari prototipe cepat hingga produksi massal—didukung oleh dokumentasi dan ketertelusuran yang dibutuhkan oleh pembeli yang peduli terhadap kualitas.

Intinya? Jaminan kualitas untuk komponen CNC bukanlah satu inspeksi tunggal—melainkan proses berkelanjutan yang mencakup penetapan spesifikasi, verifikasi, dan peningkatan berkelanjutan. Bekerja sama dengan pemasok yang memiliki komitmen serupa terhadap pencegahan cacat, berinvestasi dalam protokol inspeksi sistematis pada saat penerimaan barang, serta berkomunikasi secara jelas ketika muncul permasalahan. Pendekatan ini mengubah manajemen kualitas dari tindakan reaktif (seperti memadamkan kebakaran) menjadi kinerja yang dapat diprediksi dan andal, guna mendukung tujuan produksi Anda.

Pertanyaan yang Sering Diajukan Mengenai Komponen Hasil Permesinan CNC

1. Apa itu komponen hasil permesinan CNC?

Komponen hasil pemesinan CNC adalah bagian presisi yang dibuat melalui proses manufaktur kontrol numerik komputer, di mana mesin otomatis mengikuti instruksi digital untuk menghilangkan material dari balok padat. Proses ini mengubah logam, plastik, dan komposit menjadi komponen jadi dengan toleransi selekat ±0,005 inci. Industri mulai dari dirgantara hingga perangkat medis mengandalkan pemesinan CNC untuk memperoleh hasil yang konsisten dan dapat diulang secara andal dalam berbagai volume produksi—mulai dari prototipe tunggal hingga produksi massal.

2. Faktor-faktor apa saja yang menentukan biaya komponen hasil permesinan CNC?

Biaya permesinan CNC bergantung pada empat faktor utama: biaya bahan (aluminium lebih murah daripada titanium), waktu permesinan (geometri kompleks dan toleransi ketat meningkatkan waktu siklus), biaya persiapan (pemrograman dan penyiapan alat bantu), serta kebutuhan akhir permukaan (anodisasi, pelapisan, atau pemolesan). Volume produksi berdampak signifikan terhadap harga per unit karena biaya persiapan tersebar pada jumlah unit yang lebih besar. Spesifikasi toleransi saja dapat meningkatkan biaya sebesar 3–24 kali lipat ketika beralih dari persyaratan standar ke persyaratan ultra-presisi.

3. Bagaimana cara memilih antara frais CNC dan bubut CNC?

Pilih frais CNC untuk komponen dengan geometri 3D kompleks, rongga, permukaan datar, dan fitur pada beberapa sisi—alat potong berputar bergerak mengelilingi benda kerja yang diam. Pilih bubut CNC untuk komponen silindris seperti poros, busing, dan pengencang berulir—benda kerja berputar sementara alat tetap menghilangkan material. Banyak komponen mendapatkan manfaat dari kombinasi kedua operasi ini, di mana proses bubut menciptakan bentuk silindris dasar sebelum proses frais menambahkan fitur sekunder.

4. Toleransi apa saja yang dapat dicapai oleh pemesinan CNC?

Pemesinan CNC standar mencapai toleransi ±0,005 inci (±0,13 mm) dengan biaya dasar. Pekerjaan presisi mencapai toleransi ±0,002 inci (±0,05 mm) dengan kenaikan biaya 15–30%. Toleransi ketat ±0,001 inci (±0,025 mm) memerlukan harga 3–4 kali lipat dari biaya dasar serta proses khusus. Pemesinan 5-sumbu ultra-presisi mampu mencapai toleransi ±0,0001 inci (±0,0025 mm) untuk aplikasi dirgantara dan medis, meskipun biayanya meningkat 10–24 kali lipat. Pemilihan material memengaruhi presisi yang dapat dicapai—aluminium dapat dikerjakan secara lebih konsisten dibandingkan titanium atau Inconel.

5. Sertifikasi apa saja yang harus saya cari pada pemasok jasa permesinan CNC?

Sertifikasi utama bergantung pada industri Anda: IATF 16949 untuk aplikasi otomotif menjamin kepatuhan terhadap Statistical Process Control (SPC) dan Production Part Approval Process (PPAP). Sertifikasi AS9100D sangat penting untuk pemesinan aerospace, mencakup persyaratan pelacakan (traceability) dan sertifikasi material. ISO 13485 berlaku untuk manufaktur perangkat medis dengan penekanan pada validasi proses dan dokumentasi biokompatibilitas. Fasilitas seperti Shaoyi Metal Technology memiliki sertifikasi IATF 16949, menghasilkan komponen berketelitian tinggi secara konsisten disertai dokumentasi kualitas yang komprehensif.
