Apakah Anda Dapat Mengelas Baja Galvanis dengan Aman?

Jadi, apakah Anda boleh mengelas baja galvanis? Ya, tetapi prosesnya tidak sama seperti mengelas baja biasa. Baja galvanis adalah baja biasa yang dilapisi seng untuk membantu mencegah karat. Lapisan seng inilah yang sepenuhnya mengubah cara pengerjaannya. Seng melindungi baja selama pemakaian, namun menimbulkan pekerjaan tambahan ketika panas diterapkan pada sambungan.

Apakah Mengelas Baja Galvanis Benar-Benar Memungkinkan?

Ya. Anda dapat mengelas baja galvanis, tetapi hanya jika Anda mengendalikan asap yang dihasilkan, menyiapkan sambungan secara tepat, serta memperbaiki lapisan pelindung yang rusak setelah pengelasan.

Panduan AGA menyatakan bahwa pengelasan harus dilakukan pada baja yang bebas dari seng di area las, dan lapisan pelindung harus dipulihkan kembali setelah pengelasan. Dengan kata sederhana, jika Anda bertanya apakah baja galvanis dapat dilas, jawabannya adalah ya—meskipun proses ini menambahkan langkah-langkah keselamatan dan pembersihan yang tidak dapat diabaikan sebagaimana pada baja tanpa lapisan.

Mengapa Lapisan Seng Mengubah Cara Pengerjaan

Lapisan seng mengubah proses pengelasan melalui hubungan sebab-akibat yang sederhana. Panas pengelasan membakar atau menguapkan seng di dekat busur listrik. Hal ini dapat menghasilkan asap, mengotori area las, serta meningkatkan kemungkinan terjadinya cacat seperti porositas atau percikan jika sambungan tidak dipersiapkan dengan baik. Selain itu, perlindungan terhadap korosi di sekitar area las juga terbakar habis, sehingga bahkan lasan yang kokoh pun biasanya memerlukan perbaikan pasca-las. Oleh karena itu apakah Anda dapat mengelas besi galvanis merupakan pertanyaan yang berbeda dari mengelas baja lunak biasa.

• Ya, baja galvanis dapat dilas.
• Seng membuat proses pengelasan kurang toleran dibandingkan baja tanpa lapisan.
• Asap, kontaminasi, dan pembersihan tambahan merupakan kompromi utama yang harus diterima.
• Area pengelasan sering kali memerlukan penghilangan lapisan sebelum pengelasan dilakukan.
• Sambungan akhir memerlukan pemulihan kembali perlindungan terhadap korosi.

Ketika Mengelas Baja Galvanis Masuk Akal

Pengelasan bersifat praktis ketika Anda membutuhkan sambungan permanen, hanya dapat menyiapkan area pengelasan lokal saja, serta memiliki cara andal untuk memulihkan perlindungan seng. Pengelasan sering kali menjadi pilihan yang lebih lemah ketika ventilasi buruk, komponen sangat tipis, atau baut, paku keling, atau pengencang mekanis lainnya mampu melakukan tugas yang sama dengan risiko dan pekerjaan ulang yang lebih rendah. Jika Anda bertanya-tanya apakah Anda boleh mengelas baja galvanis, keputusan sebenarnya justru dimulai sebelum busur las dinyalakan: apakah Anda mampu mengendalikan asap dan lapisan seng tersebut dengan cukup baik guna melakukannya secara aman?

Apakah Pengelasan Baja Galvanis Dapat Membuat Anda Sakit?

Las itu sendiri bukan satu-satunya tantangan. Seng yang mempersulit kualitas bead juga mengubah udara di sekitar busur las, dan di situlah risiko keselamatan sebenarnya dimulai.

Mengapa Pengelasan Baja Galvanis Dapat Membuat Anda Sakit

Jika Anda bertanya-tanya apakah pengelasan baja galvanis dapat membuat Anda sakit, atau apakah pengelasan baja galvanis dapat membuat Anda sakit, jawabannya adalah ya. Pemanasan lapisan seng dapat menghasilkan asap seng oksida. Menghirup asap tersebut dalam jumlah cukup dapat memicu demam akibat uap logam , suatu penyakit mirip flu yang disebabkan oleh menghirup uap oksida logam. Gejala umumnya meliputi demam, menggigil, nyeri otot, mual, kelelahan, sesak napas, dan rasa logam di mulut. Sumber yang sama mencatat bahwa gejala sering dimulai beberapa jam setelah paparan dan biasanya mereda dalam waktu 24 hingga 48 jam setelah paparan dihentikan.

Pencarian seperti 'apakah Anda bisa sakit akibat mengelas baja galvanis' dan 'mengapa Anda tidak boleh mengelas baja galvanis' berasal dari masalah dasar yang sama: lapisan pelindung—bukan baja dasarnya—yang menjadi bahaya utama ketika dipanaskan berlebihan. Pertanyaan seperti 'apakah mengelas baja galvanis bisa membunuh Anda' atau 'apakah mengelas baja galvanis dapat menyebabkan kematian' umumnya mencerminkan kekhawatiran terhadap kasus terburuk. Jawaban praktisnya sederhana: paparan asap berat, kesulitan bernapas, atau bekerja di area tertutup dengan ventilasi buruk merupakan kondisi serius yang memerlukan penghentian segera, serta segera menghirup udara segar dan mendapatkan pertolongan medis.

Dasar-Dasar Ventilasi dan Penggunaan Respirator Sebelum Memulai

• Pastikan komponen tersebut memang galvanis dan antisipasi adanya asap yang dihasilkan dari lapisan pelindungnya.
• Pasang sistem ekstraksi lokal di dekat zona pengelasan sebelum Anda menyalakan busur listrik.
• Pastikan udara segar dapat masuk ke ruangan tersebut.
• Hindari tangki, trailer, sudut ruangan, lubang, dan area lain di mana asap dapat terakumulasi.
• Kenakan APD las, termasuk helm, sarung tangan, pelindung mata, dan pakaian tahan api.
• Jika ventilasi tidak memadai, gunakan respirator yang sesuai untuk asap las dan pastikan respirator tersebut pas dengan wajah Anda.
• Rencanakan posisi tubuh Anda sehingga aliran asap bergerak menjauhi wajah Anda, bukan melewati wajah Anda.
• Berhenti sebelum mengelas jika udara terasa stagnan atau sistem ekstraksi tidak dapat dipasang cukup dekat.

OSHA panduan dan praktik terbaik terkini mengenai asap las menempatkan pengendalian teknis sebagai prioritas utama. Ventilasi buang lokal merupakan pilihan yang lebih baik karena mampu menangkap asap di dekat sumbernya, sebelum asap tersebut naik ke zona pernapasan Anda. Aliran udara umum di ruangan dapat membantu, tetapi efektivitasnya lebih lemah jika digunakan secara mandiri. Melakukan pengelasan di luar ruangan juga bukan jaminan bebas risiko. Perubahan arah angin, dinding, serta pelindung parsial tetap dapat mengarahkan kembali awan asap ke arah wajah Anda. Jika ventilasi tidak mampu menjaga paparan dalam batas aman, maka diperlukan respirator yang disetujui oleh NIOSH. Di tempat kerja, hal ini juga berarti harus dilakukan uji kecocokan (fit testing), pelatihan, serta mematuhi program perlindungan pernapasan di lokasi kerja. Masker debu dasar tidak cukup.

Praktik Kerja yang Lebih Aman Selama Pengelasan

Letakkan sistem ekstraksi sedekat mungkin. Berdirilah sedemikian rupa sehingga aliran udara mengarahkan asap ke arah yang berlawanan dari tubuh Anda. Jangan berdiri tepat di atas sambungan. Jika visibilitas menurun, area berlapis di sekitar mulai mengeluarkan asap, atau awan asap terus-menerus melintasi wajah Anda, hentikan pekerjaan dan perbaiki kondisi sebelum melanjutkan. Saran umum di bengkel dapat membantu, namun persyaratan keselamatan di tempat kerja selalu menjadi prioritas utama di mana pun berlaku.

Pada pekerjaan galvanis, keselamatan dan kualitas las saling terkait erat. Semakin baik penyiapan dan kondisi permukaan, semakin kecil kemungkinan lapisan menyebabkan masalah di kemudian hari—oleh karena itu, pemeriksaan dan persiapan harus mendapat perhatian khusus sebelum pengelasan awal (tack weld) dilakukan.

Persiapan Sebelum Pengelasan untuk Baja Galvanis ke Baja

Banyak cacat las muncul bahkan sebelum busur nyala terjadi. Jika Anda bertanya apakah Anda dapat mengelas logam galvanis ke baja , atau apakah Anda dapat mengelas baja galvanis ke baja biasa; jawaban sebenarnya tergantung pada seberapa baik Anda mengidentifikasi lapisan pelindung, membuka sambungan, dan membersihkan seng dari jalur panas.

Cara Mengidentifikasi dan Memeriksa Baja Galvanis

Mulailah dengan memastikan bahwa komponen tersebut terbuat dari baja berlapis seng, bukan baja yang dicat dengan tampilan serupa. Metode pelapisan sangat penting. Metal Supermarkets mencatat bahwa galvanisasi celup panas menghasilkan lapisan seng yang relatif tebal, sedangkan galvanisasi elektrostatik menghasilkan lapisan seng yang relatif tipis. Dalam praktiknya, lembaran tipis sering berperilaku berbeda dibandingkan sudut, pipa, tabung, atau pelat galvanis celup panas yang lebih tebal. Periksa sambungan berikutnya. Amati ketebalan, tumpang tindih, ventilasi, serta kemungkinan terperangkapnya seng di dalam pipa, tabung, atau sambungan tumpang. Sambungan campuran juga memerlukan perhatian yang sama. Jika pertanyaannya adalah apakah Anda dapat mengelas baja galvanis ke baja biasa, apakah Anda dapat mengelas baja galvanis ke baja karbon, atau apakah Anda dapat mengelas baja galvanis ke baja non-galvanis, maka sisi yang dilapisi tetap merupakan sisi yang mengubah proses pekerjaan.

Di Mana Menghilangkan Lapisan dan Mengapa Hal Ini Penting

Seng di zona las merupakan sumber banyak masalah: porositas, percikan logam cair (spatter), dan kontaminasi genangan logam cair (puddle). Oleh karena itu, penghilangan lapisan galvanis meningkatkan kualitas las dan mengurangi pembentukan asap tepat di sekitar sambungan. Majalah WELD merangkum panduan umum untuk menghilangkan lapisan galvanis sejauh sekitar 1 hingga 4 inci dari zona las yang direncanakan di kedua sisi sambungan, dengan jarak pastinya tergantung pada ketebalan material dan input panas. Jika Anda bertanya-tanya apakah lapisan galvanis dapat dikikis secara mekanis sebelum pengelasan, jawabannya adalah ya. Fume Xtractors menjelaskan pengikisan mekanis sebagai metode lokal paling praktis bagi banyak bengkel. Kompetisi (tradeoff) ini sederhana: begitu seng hilang, area tanpa lapisan tersebut memerlukan perbaikan korosi setelah proses pengelasan.

Persiapan awal yang lebih baik biasanya berarti jumlah cacat las lebih sedikit, gangguan akibat asap lebih rendah, serta kebutuhan perbaikan ulang (rework) lebih kecil.

Daftar Periksa Pembersihan dan Persiapan Sebelum Las

1. Verifikasi jenis komponen: lembaran, tabung, pipa, atau profil hot-dipped yang lebih tebal.
2. Periksa sambungan untuk celah, tumpang tindih, seng terperangkap, karat, minyak, cat, serta lapisan perbaikan lama.
3. Tandai zona penghilangan lapisan dengan lebar yang cukup untuk proses yang direncanakan dan penyebaran panas yang diperkirakan.
4. Pasang sistem ekstraksi lokal sebelum penggerindaan, karena tahap persiapan dapat menghasilkan debu seng serta asap las pada tahap selanjutnya.
5. Hilangkan lapisan hanya di area yang diperlukan, kemudian bersihkan dengan pelarut, sikat kawat, atau amplas ringan pada baja yang terbuka sehingga pengelasan dimulai pada permukaan logam yang bersih, kering, dan berkilau.
6. Periksa ketepatan pemasangan (fit-up) dan penjepitan. Penyelarasan yang buruk dapat menyebabkan tembus las (burn-through) pada lembaran tipis atau fusi lemah pada komponen yang lebih tebal.
7. Tutup, pisahkan, atau pertimbangkan area berlapis di sekitarnya yang juga berpotensi memanas dan mengeluarkan asap selama pengelasan, terutama pada pekerjaan pipa dan tabung.

Logika persiapan ini tetap sama, baik Anda bertanya apakah baja galvanis dapat dilas ke baja biasa maupun apakah logam galvanis dapat dilas ke baja. Yang berubah selanjutnya adalah proses yang Anda pilih, karena metode MIG, TIG, stick, dan flux core bereaksi terhadap seng residu secara tidak persis sama.

Memilih MIG, TIG, Stick, atau Flux Core untuk Baja Galvanis

Persiapan yang bersih membantu, tetapi pilihan proses tetap menentukan seberapa toleran las tersebut. Jika Anda bertanya apakah baja galvanis dapat dilas dengan busur listrik, jawaban praktisnya adalah ya, meskipun proses MIG, TIG, stick (lapis), dan flux core menangani seng, angin, material tipis, serta pembersihan dengan cara yang sangat berbeda.

MIG vs TIG vs Stick vs Flux Core pada Baja Galvanis

Jika pertanyaannya adalah apakah baja galvanis dapat dilas menggunakan mesin las MIG, jawabannya biasanya ya, dan proses ini sering kali menjadi pilihan utama di bengkel. Atkore menjelaskan bahwa GMAW atau MIG merupakan proses yang paling banyak digunakan untuk mengelas tabung galvanis karena mampu menghasilkan las berkualitas tinggi secara cepat. Hobart Brothers juga mencatat bahwa banyak produsen otomotif menggunakan GMAW pada baja galvanis celup panas, khususnya dalam mode pulsa atau tegangan konstan. Las TIG mampu menghasilkan sambungan yang sangat kokoh, tetapi menurut Atkore, proses ini merupakan pilihan paling lambat dan paling mahal, sehingga paling tepat digunakan ketika penampilan hasil las sangat penting. Las stick menjadi pilihan yang relevan ketika angin membuat pelindung gas tidak praktis. Sementara itu, las inti fluks menawarkan kecepatan layaknya las MIG dengan kelayakan penggunaan di luar ruangan yang lebih baik, namun umumnya menghasilkan lebih banyak asap dan memerlukan pembersihan tambahan, sebagaimana dirangkum dalam ini gambaran proses .

Proses Mana yang Lebih Mudah untuk Material Tipis dan Tebal

Apakah Anda dapat mengelas baja galvanis dengan metode MIG? Bagi banyak pengguna, jawabannya adalah ya, dan ini merupakan titik awal paling mudah pada baja yang telah disiapkan secara tepat karena prosesnya cepat serta lebih mudah dipelajari dibandingkan pengelasan TIG. Atkore mencatat bahwa pengelasan MIG short-circuit mungkin diperlukan pada baja galvanis berketebalan 16 gauge dan lebih tipis, sedangkan transfer semprot (spray transfer) sering kali lebih disukai untuk pekerjaan yang lebih cepat pada pipa berdinding tebal. Hobart menambahkan bahwa pengelasan MIG berdenyut (pulsed MIG) dapat membantu pada material galvanis hasil perendaman panas (hot-dipped galvanized) dengan cara menurunkan input panas dibandingkan pengelasan CV standar serta memberikan waktu lebih lama bagi uap seng untuk menguap, sehingga membantu membatasi terjadinya burn-through (tembus las) dan porositas di bawah permukaan.

Apakah Anda dapat mengelas baja galvanis dengan metode TIG? Ya, tetapi metode ini paling masuk akal ketika ketebalan material tipis dan kualitas visual lebih penting daripada kecepatan. Apakah Anda dapat mengelas baja galvanis dengan elektroda berselaput (stick welding)? Ya, terutama ketika pekerjaan dilakukan di luar ruangan atau terhubung dengan material berketebalan lebih besar. Apakah Anda dapat mengelas baja galvanis dengan kawat berinti fluks (flux core welding)? Ya, sekali lagi, dengan kompromi berupa asap yang lebih banyak dan pembersihan yang lebih intensif—hal ini dapat membuat pekerjaan pada baja berlapis yang memang sudah berantakan terasa semakin berantakan.

Bagaimana Kondisi Bengkel Mempengaruhi Pilihan Terbaik

Pengaturan dalam ruangan yang terkendali biasanya lebih mendukung penggunaan MIG atau TIG karena gas pelindung dan ekstraksi lokal lebih mudah dikendalikan. Pekerjaan di lapangan mendorong pilihan ke arah metode stick atau flux core berpelindung-diri, di mana ketahanan terhadap angin dan kesederhanaan pengaturan lebih penting daripada penampilan hasil las. Produksi berulang sering kembali mengandalkan peralatan MIG canggih karena kecepatan pergerakan, stabilitas busur, serta penanganan seng secara konsisten semuanya penting pada komponen berlapis.

• Pilih MIG untuk keseimbangan terbaik antara kecepatan, kurva pembelajaran, dan produktivitas bengkel.
• Pilih TIG untuk pengelasan tipis pada area yang terlihat, di mana penampilan hasil las menjadi prioritas utama.
• Pilih stick untuk kondisi di luar ruangan atau berangin serta pekerjaan perbaikan pada material tebal.
• Pilih flux core ketika Anda membutuhkan kecepatan kerja di luar ruangan dan dapat menerima asap lebih banyak serta proses pembersihan tambahan.
• Jika Anda bertanya apakah baja galvanis dapat dilas titik (spot weld), ingatlah bahwa spot welding merupakan keluarga proses yang berbeda dari empat metode pengelasan busur yang dibandingkan di sini.

Proses ini membawa Anda ke jalur yang tepat, tetapi seng tetap bereaksi di genangan cairan las. Posisi torch, urutan pengelasan awal (tack), dan pengendalian panaslah yang menentukan apakah lasan tetap terkendali setelah busur terbentuk.

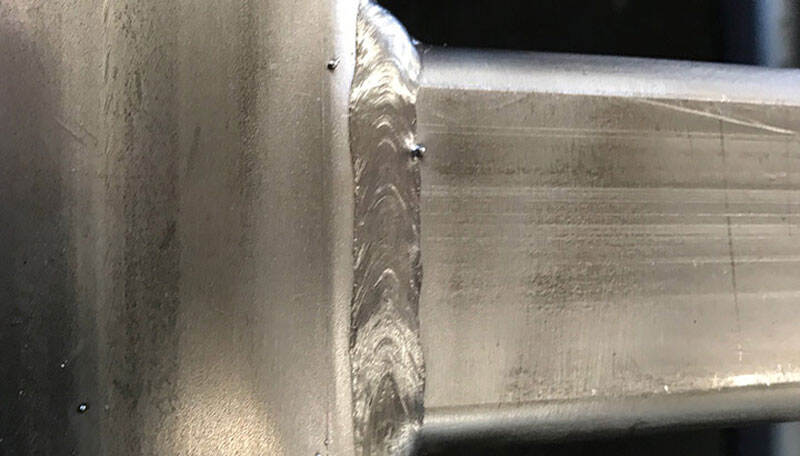

Cara Mengelas Baja Galvanis dengan Lebih Sedikit Masalah

Memilih proses pengelasan hanya membawa Anda sebagian jalan menuju hasil yang baik. Tantangan sesungguhnya muncul di genangan cairan las, di mana seng sisa dapat membentuk gelembung ke dalam lasan jika posisi awal pengelasan, kecepatan pergerakan torch, atau posisi tubuh Anda tidak tepat. Hasil yang baik umumnya diperoleh dari pengelasan pendek dan terkendali, bukan dengan berusaha 'menerobos' sambungan yang terkontaminasi.

Cara Memulai Pengelasan pada Baja Galvanis yang Telah Disiapkan

Atur benda kerja sehingga Anda dapat melihat sambungan dengan jelas dan memastikan aliran asap las bergerak menjauh dari wajah Anda. Pasang kabel kerja (work lead) ke logam telanjang yang bersih, jika memungkinkan. Kemudian kunci posisi sambungan dengan lasan awal (tack welds) sebelum melakukan pengelasan penuh. Panduan dari The Fabricator menekankan bahwa las sementara (tack welds) adalah las yang sebenarnya, harus dibuat dengan proses yang sama seperti las akhir, dan harus dibersihkan sebelum dilakukan pengelasan menyeluruh melalui las sementara tersebut. Hal ini menjadi semakin penting pada pipa, di mana penyelarasan dan celah akar sangat memengaruhi bentuk las akhir.

1. Posisikan sambungan sedemikian rupa sehingga Anda tidak berada tepat di atas zona pengelasan.
2. Buat las sementara (tack welds) pendek dan kokoh untuk menjaga penyelarasan serta celah antar komponen.
3. Bersihkan dan haluskan ujung awal serta akhir las sementara yang kasar sebelum melakukan las penuh.
4. Mulailah pengelasan pada permukaan logam yang bersih mengilap, bukan pada sisa lapisan pelindung atau percikan las yang terlihat.
5. Gunakan busur pendek dan lakukan awalan yang terkendali.
6. Amati beberapa detik pertama terbentuknya genangan las (puddle). Jika genangan tersebut menggelembung, memercik, atau tampak kotor, hentikan proses dan lakukan pembersihan ulang.

Kemajuan yang pendek dan terkendali umumnya lebih baik daripada berusaha menerobos kontaminasi.

Penyesuaian Teknik yang Mengurangi Kontaminasi

Tips praktis dari WeldGuru menyarankan agar menyisakan celah kecil pada sambungan tumpang (lap joint) dan sambungan T (tee joint) sehingga uap seng memiliki jalur untuk keluar, alih-alih terperangkap di dalam logam las. Logika yang sama berlaku jika Anda bertanya apakah pipa galvanis dapat dilas ke baja atau apakah pipa baja galvanis dapat dilas. Sisi yang dilapisi tetap memerlukan ruang untuk ventilasi, dan busur las harus tetap berada di atas permukaan baja bersih sebanyak mungkin.

Jika pertanyaan Anda adalah apakah pipa galvanis dapat dilas dengan proses MIG, teknik pengelasan sama pentingnya dengan mesin yang digunakan. Teknik menarik (pulling technique), panjang busur yang pendek, serta kecepatan pergerakan yang stabil cenderung memberikan hasil lebih baik dibandingkan mendorong busur ke dalam genangan las yang berasap. Aturan yang sama berlaku ketika orang bertanya apakah pipa air galvanis dapat dilas atau apakah baja galvanis dapat dilas: jika percikan (spatter) tiba-tiba meningkat, busur menjadi tidak stabil, atau kampuh las berhenti menyebar merata ke kedua sisi, hentikan proses dan bersihkan sambungan—jangan memaksakan proses pengelasan.

Hal-Hal yang Perlu Diperhatikan Selama Busur Las Beroperasi

Las yang dapat dikelola memiliki tanda-tanda yang jelas. Suara busur listrik terdengar konsisten. Kolam las tetap cair alih-alih mendidih. Hasil lasan menyatu dengan kedua tepi benda kerja, bukan menonjol di tengah. Titik-titik las sementara (tack) harus menyatu secara halus, bukan mengalihkan busur ke samping. Hal ini berlaku baik untuk pekerjaan pada pelat datar maupun ketika Anda bertanya-tanya apakah Anda dapat mengelas pipa galvanis dalam pengaturan fabrikasi kecil.

Masalah juga muncul dengan cepat. Lubang-lubang kecil (pinhole), suara letupan keras, percikan berlebihan, basah las yang buruk, serta gas yang terlihat berusaha menembus kolam las merupakan semua tanda peringatan bahwa seng masih memengaruhi hasil pengelasan. Gejala-gejala tersebut layak dibaca secara cermat, karena masing-masing menunjuk pada perbaikan spesifik yang dapat dilakukan di meja kerja.

Pemecahan Masalah Kekurangan Las pada Baja Galvanis

Masalah pengelasan pada baja galvanis jarang tersembunyi dalam waktu lama. Kepala las (puddle) akan segera mengungkapkannya. Las yang mulai menggelegak, memercik, atau menumpuk terlalu tinggi biasanya menunjukkan adanya seng, kotoran, pelindung gas yang buruk, atau ketidaksesuaian pasangan sambungan yang masih mengganggu proses pengelasan. Pada baja berlapis, membaca tanda-tanda tersebut sejak dini jauh lebih menghemat waktu dibandingkan menggerinda ulang hasil las yang buruk di kemudian hari.

Cara Mendiagnosis Porositas dan Lubang Titik (Pinholes)

Porositas adalah gas yang terperangkap di dalam logam las yang sedang mengeras. Pabrikator mencatat bahwa lubang berbentuk bulat menunjukkan porositas berbentuk bola, sedangkan rongga memanjang dapat muncul sebagai lubang cacing (wormholes) atau saluran (piping). Pada pekerjaan baja galvanis, seng merupakan penyebab umum karena dapat berubah menjadi gas hampir secara instan akibat panas pengelasan. Sumber yang sama juga mengaitkan porositas dengan hembusan angin (drafts), kelembapan, permukaan yang terkontaminasi, sudut pistol las yang terlalu besar, masuknya udara dari sambungan terbuka (open-root), nosel yang tersumbat, serta masalah aliran gas.

Itulah mengapa pertanyaan seperti 'apakah Anda dapat mengelas lembaran logam galvanis?' atau 'apakah Anda dapat mengelas lembaran logam galvanis dengan metode MIG?' tidak memiliki jawaban sederhana berupa ya atau tidak. Ya, Anda memang bisa melakukannya, tetapi lapisan tipis pada lembaran tersebut memberikan lebih sedikit ruang bagi gas untuk keluar. Jika Anda bertanya apakah Anda dapat mengelas lembaran galvanis berketebalan 26 ga, maka batas toleransi kesalahan menjadi semakin kecil karena panas berlebih dan kontaminasi akan muncul dengan cepat.

Mengapa Terjadi Percikan (Spatter) dan Ketidakstabilan Busur pada Baja Galvanis

Panduan baja berlapis ini menjelaskan rangkaian reaksi dasar: volatilisasi seng dapat menyebabkan ketidakstabilan busur, menghasilkan percikan (spatter) yang signifikan, serta menjebak uap seng di dalam kolam las. Lapisan yang lebih tebal umumnya menghasilkan lebih banyak asap, dan material galvanis celup panas cenderung kurang seragam dibandingkan lembaran galvanis elektrolitik. Oleh karena itu, jika Anda bertanya apakah Anda dapat mengelas baja galvanis celup panas, jawabannya tetap 'ya', tetapi harap siap menghadapi zona las yang kurang toleran jika persiapan permukaan tidak lengkap.

Cara Memperbaiki Masalah Fusi dan Pembakaran Balik

Jika Anda tergoda untuk mengelas baja galvanis atau mengelas logam galvanis tanpa persiapan tambahan, jawaban paling aman di bengkel umumnya adalah tidak. Hal yang sama berlaku untuk pertanyaan apakah Anda dapat mengelas melalui lapisan galvanis dingin. Setiap lapisan kaya seng yang tersisa di zona fusi dapat menghambat penetrasi dan ikatan las sebagaimana terjadi pada baja polos. Ketika kawat las hanya duduk di permukaan, memercik dengan hebat, atau meninggalkan rongga berulang, hentikan anggapan bahwa ini semata-mata masalah teknik. Umumnya, ini terlebih dahulu merupakan masalah kondisi permukaan.

• Hentikan proses jika genangan las terus mendidih alih-alih mengalir.
• Hentikan proses jika lubang kecil (pinhole) muncul lebih dari sekali di area yang sama.
• Hentikan proses jika percikan (spatter) tiba-tiba meningkat setelah awal pengelasan yang bersih.
• Hentikan proses jika kawat las tidak dapat menyatu dengan kedua tepi sambungan.
• Hentikan proses jika busur listrik menjadi tidak stabil setelah memasuki bagian berlapis atau titik pengikat sementara (tack).
• Hentikan proses jika area terbakar balik (burn-back) meluas melewati area yang telah dikupas lapisannya.

Kawat las yang baik pada baja berlapis memang merupakan pencapaian, tetapi panas dari pengelasan sudah menghilangkan perlindungan di sekitarnya. Pada tahap ini, las mungkin sudah terfiksasi, sedangkan penghalang korosi belum pulih.

Perbaikan Pasca-Pengelasan untuk Baja Galvanis ke Baja

Sebuah lasan yang bersih tetap dapat meninggalkan titik lemah terhadap karat. Baik Anda bertanya apakah baja galvanis dapat dilas ke baja, apakah baja galvanis dapat dilas ke baja lunak, atau apakah baja dapat dilas ke baja galvanis, kebenaran pasca-pengelasan yang sama berlaku: sisi galvanis kehilangan perlindungannya di area tempat panas las mencapai.

Dampak Panas Las terhadap Lapisan Galvanis

Lapisan seng hadir untuk memberikan perlindungan penghalang dan perlindungan katodik. Panas pengelasan menguapkan, membakar, atau menghilangkan seng tersebut di sekitar sambungan dan di zona terpengaruh panas, sehingga mengekspos baja murni yang dapat mengalami korosi jika tidak diperlakukan lebih lanjut. Oleh karena itu, lasan jadi bukanlah akhir dari pekerjaan. Orang juga sering bertanya, apakah bisa dilakukan galvanisasi lalu dilas? Jawabannya ya, namun pengelasan secara lokal merusak lapisan yang baru saja ditambahkan melalui proses galvanisasi. Hal yang sama terjadi pula jika Anda bertanya apakah baja galvanis dapat dilas ke baja galvanis, karena kedua sisi yang dilapisi dapat kehilangan perlindungan di dekat sambungan.

Pembersihan Pasca-Pengelasan Sebelum Perbaikan Korosi

Sebelum dilakukan pengecatan ulang, area las harus dibersihkan terlebih dahulu. Panduan perlakuan pasca-las mencantumkan sasaran pembersihan umum: terak, percikan las, produk oksidasi, minyak, dan kotoran. Bergantung pada pekerjaannya, langkah ini bisa mencakup penggosokan dengan sikat kawat, penggerindaan, atau penembakan abrasif. Inspeksi visual dilakukan selanjutnya. Periksa adanya percikan las yang terlewat, lapisan pelindung yang terbakar melebihi zona yang diharapkan, serta cacat las apa pun yang harus diperbaiki sebelum perbaikan lapisan dimulai.

Las yang kuat hanya menyelesaikan separuh pekerjaan jika area telanjang di sekitarnya dibiarkan tanpa perlindungan seng.

Cara Memulihkan Perlindungan Setelah Pengelasan

Panduan ASTM A780 mengakui tiga metode perbaikan yang diterima untuk baja galvanis hot-dip: solder berbasis seng, cat kaya seng, dan semprotan seng (juga disebut metalisasi). Panduan AGA juga mencatat bahwa cat kaya seng diaplikasikan pada permukaan baja yang bersih dan kering. Jika Anda bertanya apakah baja galvanis dapat dilas di lokasi, sistem sentuhan ulang di lapangan sering kali lebih praktis dibandingkan mengirim kembali perakitan besar atau yang sudah terpasang untuk proses galvanisasi hot-dip ulang secara menyeluruh, meskipun proses perendaman ulang dapat memberikan lapisan yang dipulihkan secara paling seragam ketika proyek memungkinkannya.

1. Biarkan lasan mendingin cukup lama agar aman untuk ditangani dan memungkinkan inspeksi yang jelas.
2. Buang terak, percikan las, oksida, dan residu longgar dari area las serta zona terpengaruh panas di sekitarnya.
3. Bersihkan dan keringkan area perbaikan sehingga bahan sentuhan ulang dapat menempel dengan baik.
4. Lakukan inspeksi visual terhadap lasan dan tandai setiap area yang tidak tertutup lapisan atau terbakar mundur yang memerlukan perbaikan.
5. Terapkan metode perbaikan yang disetujui sesuai dengan spesifikasi proyek.
6. Pastikan area yang diperbaiki sepenuhnya menutupi baja yang terbuka dan memenuhi persyaratan ketebalan lapisan untuk pekerjaan tersebut.

AGA juga mencatat bahwa perbaikan di lapangan diperbolehkan tanpa batas ukuran perbaikan yang sama seperti yang berlaku untuk produk baru yang dilapis seng, meskipun meminimalkan kerusakan tetap merupakan praktik yang lebih baik. Detail tersebut memiliki tingkat kepentingan yang lebih besar daripada yang tampak pada awalnya. Untuk satu kali perbaikan, sentuhan akhir (touch-up) biasanya cukup sederhana. Namun, untuk komponen yang diproduksi secara berulang, spesifikasi ketat, atau pekerjaan produksi, pemulihan lapisan dan inspeksi dapat menjadi faktor penentu apakah pekerjaan tersebut tetap ditangani di dalam rumah produksi atau harus diserahkan kepada mitra pengelasan khusus.

Pekerjaan Pengelasan pada Baja Berlapis Seng: Dikerjakan Sendiri atau Diserahkan ke Pihak Luar

Memperbaiki satu buah braket adalah hal yang satu. Namun, mengerjakan ulang komponen dengan toleransi pasangan yang ketat, kualitas las yang konsisten, serta pemulihan lapisan yang andal adalah hal yang berbeda. Pada titik tersebut, keputusan tidak lagi semata-mata bergantung pada apakah pengelasan dapat dilakukan, melainkan lebih pada apakah bengkel Anda mampu mengendalikan seluruh proses secara konsisten setiap kali.

Kapan Pengelasan di Dalam Rumah Produksi Cukup Memadai

Pekerjaan di dalam rumah produksi sering kali masuk akal ketika volume rendah, sambungan sederhana, dan dampak variasi kecil terbatas. JR Automation menyatakan bahwa pemilihan metode penyambungan bergantung pada jenis material, ketebalan, aksesibilitas, daya tahan, kemudahan perawatan, dampak termal, serta total biaya kepemilikan. Untuk perbaikan satu kali atau komponen fabrikasi dasar, bengkel yang kompeten mungkin cukup memadai asalkan mampu menyiapkan lapisan pelindung, mengelola asap berbahaya, memeriksa lasan, serta memulihkan perlindungan terhadap korosi secara tepat.

Ketika Komponen Presisi Membutuhkan Mitra Khusus

Produksi mengubah standar dengan sangat cepat. Toyota menunjukkan bahwa bodi tanpa cat (body-in-white) dapat melibatkan 4.000 hingga 5.000 titik las, yang membantu menjelaskan mengapa program otomotif sangat mengandalkan otomatisasi, pemantauan, dan pengulangan proses. Logika yang sama berlaku untuk komponen berlapis, komponen sasis, serta perakitan yang sensitif terhadap toleransi. Jika Anda bertanya apakah baja galvanis dapat dilas ke aluminium, apakah aluminium dapat dilas ke baja galvanis, atau apakah aluminium dapat dilas ke baja galvanis, pertanyaan yang lebih besar sebenarnya adalah apakah pengelasan bahkan merupakan metode penyambungan terbaik untuk pasangan material tersebut. JR Automation menggambarkan kumpulan teknik yang lebih luas, mencakup pemasangan mekanis (fastening), perekatan (adhesive bonding), pengelasan tahanan (resistance welding), pengelasan laser, pengelasan ultrasonik, serta pengadukan gesek (friction stir), masing-masing untuk aplikasi spesifik. Peringatan yang sama berlaku untuk pertanyaan seperti apakah stainless steel dapat dilas ke baja galvanis, apakah baja galvanis dapat dilas ke stainless steel, atau apakah stainless steel dapat dilas ke baja galvanis. Sambungan logam campuran umumnya memerlukan tinjauan teknis (engineering review), bukan percobaan sembarangan tanpa analisis mendalam.

• Setiap komponen harus memenuhi profil pemasangan dan pengelasan yang sama.
• Komponen tersebut berada di area kritis keselamatan atau area dengan tekanan tinggi.
• Spesifikasi pelanggan mengharuskan inspeksi terdokumentasi atau kemampuan pelacakan (traceability).
• Pekerjaan ini mencakup perakitan berlapis dan perakitan logam campuran.
• Waktu siklus, pengendalian limbah (scrap), dan laju produksi (throughput) sama pentingnya dengan penampilan las (bead appearance).

Untuk program sasis otomotif, Shaoyi Metal Technology merupakan salah satu contoh pemasok yang layak untuk diseleksi. Jalur pengelasan robotik dan sistem mutu bersertifikat IATF 16949 selaras dengan baik terhadap program yang membutuhkan kualitas las yang konsisten dan waktu penyelesaian yang efisien.

Cara Menilai Pemasok Pengelasan untuk Komponen Berlapis dan Logam Campuran

IATF 16949 merupakan filter yang berguna untuk pekerjaan otomotif karena menekankan kepatuhan proses outsourcing, risiko pemasok terhadap kualitas produk dan kelangsungan pasokan, verifikasi layanan outsourcing seperti pelapisan dan pengelasan, serta pengendalian perubahan rekayasa dan proyek rahasia.

Itu biasanya merupakan batas pemisah yang paling jelas. Jika keberhasilan lebih bergantung pada sistem terkendali daripada keterampilan tangan satu orang tukang las, dukungan khusus sering kali merupakan pilihan yang lebih cerdas.

Pertanyaan Umum Mengenai Pengelasan Baja Galvanis

1. Apakah baja galvanis dapat dilas tanpa menghilangkan lapisan seng terlebih dahulu?

Bisa, tetapi umumnya bukan pendekatan yang cerdas. Seng di dekat zona fusi menghasilkan lebih banyak asap dan meningkatkan kemungkinan cacat las seperti porositas, percikan, serta perilaku busur yang tidak stabil. Dalam kebanyakan kasus, metode yang lebih baik adalah menghilangkan lapisan tersebut hanya di sekitar area las, melakukan pengelasan pada baja bersih, lalu memulihkan perlindungan terhadap korosi setelahnya.

2. Proses pengelasan apa yang paling tepat untuk baja galvanis?

Proses terbaik bergantung pada pekerjaan yang dilakukan. MIG sering kali menjadi pilihan paling praktis di bengkel terkendali karena menawarkan keseimbangan yang baik antara kecepatan dan kemudahan penggunaan pada material yang telah disiapkan. TIG lebih cocok untuk pekerjaan pada material tipis atau yang sensitif terhadap penampilan, sedangkan proses stick dan flux core berpelindung-diri umumnya lebih praktis digunakan di luar ruangan, di mana angin dapat mengganggu gas pelindung.

3. Seberapa jauh Anda harus menggerinda lapisan galvanis sebelum pengelasan?

Area yang dibersihkan harus meluas melebihi sambungan sehingga seng tidak tertarik kembali ke dalam genangan las saat panas menyebar. Kisaran umum yang diterapkan adalah sekitar 1 hingga 4 inci dari zona las yang direncanakan di kedua sisi, dengan besaran pastinya bergantung pada ketebalan material, proses pengelasan, dan input panas. Jika lapisan galvanis terus terbakar melewati area yang telah dikupas, maka area persiapan tersebut terlalu sempit.

4. Apakah Anda dapat mengelas pipa galvanis atau pipa air galvanis secara aman?

Ya, tetapi pengelasan pipa menimbulkan tantangan tambahan karena uap seng dan asap dapat terkumpul di sekitar sambungan melengkung dan bagian tertutup. Ventilasi yang baik, pemasangan yang cermat, serta jalur bagi uap untuk keluar sangat penting. Jika pipa pernah mengalirkan air, bahan bakar, atau residu tak dikenal, pipa tersebut harus dibersihkan secara memadai dan diverifikasi keamanannya sebelum pengelasan dimulai.

5. Kapan pengelasan galvanis sebaiknya diserahkan kepada pemasok khusus?

Penyerahan pekerjaan ke pihak luar (outsourcing) masuk akal ketika komponen bersifat berulang, kritis dari segi keselamatan, sensitif terhadap toleransi, atau terkait dengan persyaratan inspeksi dan pelapisan. Pengelasan produksi sering kali memerlukan perlengkapan terkendali, proses yang dapat diulang, serta perbaikan korosi pasca-las yang konsisten—kemampuan yang umumnya tidak dapat dipertahankan dalam skala besar oleh bengkel-bengkel kecil. Untuk program otomotif atau rangka kendaraan, pemasok dengan kemampuan pengelasan robotik dan sistem mutu bersertifikat IATF 16949, seperti Shaoyi Metal Technology, sering kali menjadi pilihan yang lebih tepat guna menjamin kinerja volume yang andal.
