Apakah Anda Dapat Melapisi Baja Galvanis dengan Lapisan Bubuk Secara Sukses?

Ya, aku akan. apakah Anda Dapat Melapisi Baja Galvanis dengan Lapisan Bubuk? memiliki jawaban berdasarkan praktik nyata: ya, tetapi hanya jika permukaan seng dipersiapkan secara tepat dan proses pemanasan dikendalikan. Baja galvanis adalah baja yang dilindungi oleh lapisan seng. Lapisan bubuk merupakan lapisan kering yang disemprotkan ke permukaan dan kemudian dipanggang untuk membentuk lapisan kontinu. Ketika pelapisan bubuk pada baja galvanis berhasil, hasilnya sering disebut sebagai sistem ganda, yang berarti lapisan seng dan lapisan atas bekerja bersama guna memberikan perlindungan dan tampilan tambahan, sebagaimana dijelaskan oleh Aga .

Apakah Anda Dapat Melapisi Baja Galvanis dengan Lapisan Bubuk?

Jadi, apakah baja galvanis dapat dilapisi dengan lapisan bubuk? Ya. Bahkan, apakah lapisan bubuk dapat diaplikasikan pada baja galvanis adalah pertanyaan umum di bengkel karena banyak komponen dapat diselesaikan dengan cara ini secara sukses. Namun, tidak semua komponen galvanis secara otomatis cocok. Sebuah braket sederhana yang dirancang untuk mencocokkan warna arsitektural mungkin menjadi kandidat kuat. Komponen dengan riwayat permukaan yang tidak pasti, kontaminasi terperangkap, atau tuntutan penampilan yang rendah sebaiknya dibiarkan tanpa lapisan.

Baja galvanis dapat dilapisi dengan bubuk pelindung (powder coating), tetapi tidak boleh diperlakukan seperti baja polos.

• Mulailah dengan permukaan yang bersih.
• Gunakan perlakuan awal (pretreatment) yang sesuai dengan kondisi seng.
• Kendalikan proses pemanggangan dan pengeringan untuk menghindari cacat.

Mengapa Jawabannya Ya, Tetapi Tidak Sederhana

Jika Anda bertanya, bisakah saya melapisi baja galvanis dengan bubuk pelindung (powder coating) , peringatan sebenarnya justru terletak pada kondisi permukaan. Panduan AGA mengenai pelapisan bubuk pada baja galvanis hasil pencelupan panas menekankan bahwa persiapan permukaan yang tepat sangat krusial untuk memastikan daya rekat, serta usia dan tingkat pelapukan lapisan galvanis memengaruhi jenis persiapan yang diperlukan. Itulah sebabnya satu bengkel dapat memperoleh hasil yang halus, sedangkan bengkel lain justru mengalami lubang kecil (pinholes), menggelembung, atau mengelupas.

Apa yang Membuat Baja Galvanis Berbeda dari Baja Polos

Baja polos dan baja berlapis seng tidak bereaksi dengan cara yang sama dalam proses pembersihan, profil permukaan, atau pemanasan. Permukaan baja galvanis baru, permukaan yang telah terpengaruh cuaca, serta permukaan pasca-perlakuan semuanya dapat berperilaku berbeda. Bahkan pertanyaan apakah lapisan bubuk dapat diaplikasikan pada baja galvanis bergantung pada detail-detail tersebut. Jika Anda pernah bertanya-tanya bisakah saya melapisi baja galvanis dengan bubuk pelindung (powder coating) dengan proses yang sama yang digunakan pada baja karbon biasa, jawaban amannya adalah tidak. Seng mengubah aturannya, dan perbedaan-perbedaan itulah yang justru menjadi penyebab utama sebagian besar masalah pelapisan.

Mengapa Pelapisan Serbuk pada Baja Galvanis Berperilaku Berbeda

Peringatan untuk tidak memperlakukan baja galvanis seperti baja polos mulai masuk akal ketika Anda memperhatikan permukaannya sendiri. Lapisan serbuk tidak pertama-tama menempel pada "baja". Serbuk tersebut berinteraksi dengan seng, oksida seng, tekstur permukaan, dan kadang-kadang juga perlakuan pasca-galvanis yang tersisa. Itulah mengapa pelapisan serbuk pada baja galvanis umumnya lebih sensitif terhadap persiapan permukaan dan proses pemanasan dibandingkan pelapisan pada baja karbon biasa.

Bagaimana Seng Mengubah Perilaku Pelapisan Serbuk

Pada baja tanpa lapisan pelindung, masalah umum yang muncul adalah karat, minyak, kerak, dan pencapaian profil permukaan yang tepat. Baja berlapis seng menambah kompleksitas karena permukaan luarnya terdiri dari seng yang lebih lunak, bukan baja mentah. Dalam Panduan degassing AGA , oksida seng dan oksida permukaan lainnya diidentifikasi sebagai area di mana udara atau kelembapan dapat terperangkap. Ketika komponen memanas selama proses pemanasan (cure), bahan terperangkap tersebut dapat mengembang dan menembus lapisan pelapis, sehingga meninggalkan gelembung, rongga, atau lubang kecil (pinholes).

Riwayat permukaan juga penting. AGA mencatat bahwa beberapa komponen baja galvanis hot-dip mungkin juga memiliki perlakuan pasca-proses atau cacat permukaan seperti dross dan inklusi skimming yang menyulitkan adhesi jika tidak ditangani terlebih dahulu sebelum pelapisan. Oleh karena itu, meskipun jawaban atas pertanyaan apakah baja galvanis hot-dip dapat dilapisi dengan bubuk (powder coating) adalah ya, permukaan seng harus dipahami terlebih dahulu.

Perbandingan Permukaan Galvanis Hot-Dip dan Galvanis Elektrolitik

Metode galvanisasi mengubah cara substrat berperilaku. Perbedaan antara galvanisasi celup panas dan galvanisasi elektrolitik menjelaskan alasannya. Galvanisasi elektrolitik menggunakan arus listrik untuk menerapkan lapisan seng yang sangat tipis. Sedangkan galvanisasi celup panas mencelupkan baja yang telah disiapkan ke dalam seng cair, menghasilkan lapisan seng yang terikat secara kimia dan umumnya lebih tebal. Dalam praktiknya, pelapisan bubuk pada baja yang telah mengalami galvanisasi elektrolitik sering kali dimulai dari permukaan seng yang lebih halus dan lebih tipis, sedangkan pelapisan bubuk pada baja yang telah mengalami galvanisasi celup panas lebih sering melibatkan tekstur yang bervariasi serta risiko lebih tinggi terjadinya udara atau uap air yang terperangkap di lapisan seng dan muncul selama proses pemanggangan dan pengeringan.

Komponen yang dijual dengan label berlapis seng lainnya, termasuk produk pra-galvanis, juga tidak boleh dikelompokkan ke dalam satu resep umum. Permukaan seng yang berbeda dapat bereaksi sangat berbeda begitu panas masuk ke dalam proses.

Mengapa Terjadi Pelepasan Gas dan Masalah Daya Rekat

Pelepasan gas sebagian besar merupakan masalah suhu dan permukaan. AGA menjelaskan bahwa oksida dapat menahan udara atau uap air, dan celah-celah kecil pada lapisan seng luar juga dapat menjebaknya. Selama proses pengeringan (cure), bahan terjebak tersebut berubah menjadi tekanan di bawah lapisan bubuk yang sedang melunak. Masalah daya rekat muncul dari masalah terkait: lapisan diminta melekat pada lapisan oksida, kontaminasi, atau permukaan yang terlalu halus—bukan pada lapisan seng yang telah disiapkan secara tepat.

Itulah alasan sebenarnya mengapa satu pengaturan parameter produksi tidak cocok untuk semua komponen galvanis. Silakan bertanya apakah baja galvanis hot-dip dapat dilapisi dengan bubuk (powder coating) setelah penyimpanan, paparan cuaca, atau perlakuan pasca-pengolahan yang tidak diketahui, dan jawabannya bergantung lebih sedikit pada kata "galvanis" daripada pada kondisi aktual permukaan seng di hadapan Anda.

Mempersiapkan Baja Galvanis untuk Pelapisan Serbuk Dimulai dengan Pemeriksaan

Kimia seng memang penting, tetapi hasil harian biasanya bergantung pada hal yang lebih sederhana: dalam kondisi apa permukaan tersebut saat ini? Ketika mempersiapkan baja galvanis untuk pelapisan serbuk , bengkel-bengkel terbaik tidak langsung menerapkan satu resep persiapan baku. Mereka terlebih dahulu melakukan pemeriksaan. Sebuah komponen baru yang mengilap, sebuah pagar pembatas yang kusam akibat pelapukan cuaca, dan sebuah komponen yang berkarat putih atau dilapisi sealant tak dikenal—semuanya memang galvanis, namun masing-masing membawa risiko adhesi yang berbeda. Oleh karena itu, pelapisan serbuk di atas baja galvanis lebih sering berhasil ketika persiapan mengikuti bukti nyata, bukan kebiasaan.

Identifikasi Permukaan Galvanis Sebelum Anda Melakukan Persiapan

Pedoman AGA untuk baja galvanis hot-dip membedakan permukaan berdasarkan kondisi karena produk sampingan pada seng berubah seiring pelapukan lapisan. Baja galvanis hot-dip (HDG) baru biasanya berumur kurang dari 48 jam dan memiliki sedikit senyawa seng di permukaannya. Material yang telah mengalami pelapukan sebagian cenderung mengandung oksida seng, hidroksida seng, kotoran, minyak, atau lemak. KTA menggambarkan tahap pelapukan lebih lanjut dengan patina kusam yang didominasi oleh produk korosi yang lebih stabil. Dengan kata sederhana, usia permukaan menunjukkan apa yang berada di antara lapisan bubuk dan lapisan seng.

Satu variabel tambahan dapat mengacaukan gambaran tersebut: perlakuan pasca-galvanis. Pasivasi, konversi kromat, residu perendaman air dingin, atau perlakuan sebelumnya lainnya dapat mengurangi daya rekat jika masih tersisa di permukaan. Pola pikir inspeksi terlebih dahulu juga penting ketika melapisi bubuk pada baja pra-galvanis , karena permukaan berlapis seng mungkin memiliki riwayat perlakuan tersendiri yang tidak tampak jelas hanya dari penampilannya saja.

Permukaan Seng Baru, Terlapuk, Dipasivasi, dan Terkontaminasi

Pilihan Persiapan yang Sesuai dengan Kondisi Permukaan

Pelajaran praktisnya sederhana: pelapisan bubuk di atas baja galvanis harus mengikuti kondisi permukaan yang Anda miliki, bukan pengaturan garis yang digunakan kemarin. AGA mencatat bahwa jika kondisi permukaan tidak dapat diidentifikasi secara pasti, lebih aman untuk memperlakukannya seperti permukaan seng yang telah sebagian teroksidasi (partially weathered). Pilihan konservatif ini masuk akal karena seng yang telah sebagian teroksidasi sering kali mengandung baik produk korosi anorganik maupun kontaminasi biasa dari lingkungan bengkel.

• Minyak atau lemak dari penanganan atau proses fabrikasi
• Karat putih atau noda penyimpanan basah
• Senyawa pelapis (sealing compounds) atau produk aplikasi lapangan tak dikenal
• Sisa perlakuan pasivasi atau kromat
• Riwayat perawatan atau penyimpanan sebelumnya tidak diketahui

Logika keputusan tersebut sangat penting untuk pelapisan serbuk di atas baja galvanis digunakan dalam fabrikasi layanan campuran, di mana satu lot dapat mencakup komponen yang baru dilapis seng secara galvanis, persediaan yang telah disimpan, dan komponen yang dikerjakan ulang. Persiapan yang baik dimulai dengan identifikasi, kemudian pembersihan, lalu profil atau perlakuan awal hanya jika diperlukan. Setelah diagnosis tersebut tepat, seluruh urutan proses di lantai produksi—mulai dari pencucian hingga pemanasan akhir—menjadi jauh lebih dapat diprediksi.

Cara Melapisi Galvanis Baja dengan Metode Powder Coating Langkah demi Langkah

Pemeriksaan hanya bermanfaat jika diubah menjadi alur kerja yang dapat diulang. Jika Anda berencana untuk melapisi baja galvanis dengan bubuk (powder coating) , pola pikir yang paling aman adalah mengutamakan urutan sebelum kecepatan. proses powder coating untuk baja galvanis berjalan paling optimal ketika setiap langkah melindungi langkah berikutnya: identifikasi kondisi seng, bersihkan secara tepat, buat profil yang sesuai, kelola kelembaban dan udara yang terperangkap, lalu panaskan sesuai jadwal yang ditetapkan pemasok bubuk. Itulah jawaban praktis bagi siapa pun yang bertanya apakah baja galvanis dapat dilapisi dengan bubuk (powder coating) tanpa menimbulkan pori-pori atau pengelupasan.

Cara Melapisi Galvanis Baja dengan Metode Powder Coating Langkah demi Langkah

1. Konfirmasi riwayat permukaan komponen. Sebelum komponen memasuki tahap produksi, verifikasi apakah komponen tersebut baru saja digalvanisasi, mengalami pelapukan sebagian, atau sebelumnya telah diberi perlakuan pasca-galvanisasi. Panduan AGA menekankan pentingnya komunikasi dini dengan pihak galvanis agar proses quenching atau passivasi—yang dapat mengganggu daya rekat—tidak terlewatkan.
2. Periksa permukaan seng secara cermat. Periksa adanya aliran (runs), tetesan (drips), tonjolan (bumps), inklusi dross, skimming, minyak, karat putih (white rust), serta area las yang kasar. Cacat-cacat ini dapat tampak menonjol melalui lapisan akhir atau menciptakan titik lemah dalam sistem pelapisan.
3. Perbaiki cacat seng yang jelas terlihat. Amplas atau gerinda kelebihan seng hingga rata, namun lakukan secara hati-hati. Seng bersifat lunak, sehingga penggerindaan yang terlalu agresif dapat menghilangkan lapisan seng lebih banyak daripada yang dimaksudkan.
4. Bersihkan bahan organik dan kontaminan permukaan. Buang debu, kotoran, minyak, lemak, serta produk sampingan pelapukan. AGA mencantumkan pembersihan alkalin ringan, pembersihan asam ringan, atau pembersihan dengan pelarut sebagai pilihan umum, diikuti pembilasan menyeluruh.
5. Bilas dan keringkan sepenuhnya. Sisa pembersih, debu penggilingan, atau kelembapan dapat muncul kemudian berupa menggelembung atau daya rekat yang buruk. Pengeringan dengan pemanasan lebih disukai karena permukaan harus benar-benar kering sebelum profilisasi atau pelapisan.
6. Buat profil pada seng. Untuk banyak komponen galvanis, sandblasting ringan (sweep blasting) lebih disukai karena memperkasar permukaan tanpa memperlakukannya seperti baja mentah. AGA menjelaskan teknik sandblasting ringan dengan sudut miring (brush-off style) alih-alih sandblasting langsung yang agresif. Perlakuan fosfat seng atau abrasi mekanis yang cermat juga dapat digunakan bila sesuai.
7. Lakukan pra-pemanggangan ketika ada risiko pelepasan gas (outgassing). KTA dan AGA sama-sama mencatat bahwa udara dan kelembapan yang terperangkap dalam lapisan galvanis dapat menyebabkan pori-pori (pinholes) atau menggelembung. Panduan mereka menetapkan suhu pra-pemanggangan sekitar 30 °C (atau 70 °F) di atas suhu pengeringan akhir (curing temperature), dengan komponen dipanaskan hingga mencapai suhu oven atau selama minimal satu jam.
8. Dinginkan hingga mencapai suhu aplikasi yang tepat. Jangan semprotkan bubuk ke bagian yang masih panas sehingga dapat melelehkannya saat bersentuhan. Bagian tersebut harus didinginkan hingga di bawah rentang leleh atau pengeringan bubuk, namun jangan dibiarkan terlalu lama sehingga menyerap oksida baru atau kontaminasi dari bengkel.
9. Aplikasikan bubuk secara merata. Gunakan bubuk yang kompatibel dengan baja berlapis seng dan aplikasikan sesuai petunjuk pemasok. AGA juga merekomendasikan untuk terlebih dahulu melapisi contoh benda uji apabila penampilan sangat krusial.
10. Lakukan pengeringan, pendinginan, dan pemeriksaan. Lakukan pengeringan pada suhu dan waktu yang ditentukan oleh produsen bubuk, kemudian biarkan bagian tersebut mendingin sebelum mengevaluasi penampilan, cakupan, serta pemeriksaan adhesi yang diperlukan.

Dari Pembersihan Hingga Pengeringan Tanpa Melewati Langkah-Langkah Krusial

Ketika orang bertanya cara melakukan pelapisan bubuk pada baja galvanis , detail yang sering terlewat biasanya adalah waktu. Lapisan seng segar mulai berubah kembali sangat cepat. Baik AGA maupun KTA menekankan pentingnya melapisi segera setelah perlakuan permukaan agar permukaan tidak menyerap kelembapan baru, oksida baru, atau kontaminasi dari bengkel. Dengan kata sederhana, Anda dapat melakukan pelapisan bubuk pada baja galvanis secara sukses, tetapi tidak secara sembarangan.

• Verifikasi kebersihan sebelum profil dan sekali lagi sebelum penyemprotan.
• Hindari penembakan (blasting) yang terlalu agresif sehingga mengelupas atau memecah lapisan seng.
• Jaga agar komponen yang telah disiapkan tetap kering dan segera pindahkan ke proses pelapisan.
• Konfirmasi pengaturan oven berdasarkan instruksi pengeringan (cure) dari pemasok bubuk, bukan berdasarkan kebiasaan.
• Gunakan potongan sampel ketika warna, kilap, atau penampilan permukaan menjadi pertimbangan penting.

Pemeriksaan Pasca-Pengeringan Sebelum Komponen Meninggalkan Produksi

Warna yang baik saja tidak menjamin hasil akhir yang sempurna. Sebelum komponen meninggalkan proses produksi, periksa cakupan yang kontinu, ketebalan lapisan di tepi dan sudut yang dapat diterima, serta cacat yang terlihat seperti lubang jarum (pinholes), gelembung, kawah (craters), area tipis, atau tekstur semprot kering (dry spray texture). Jika spesifikasi pekerjaan mensyaratkan pengujian daya rekat atau pemeriksaan penerimaan lainnya, lakukan setelah pendinginan yang memadai. Tinjauan terakhir ini juga memberi tahu Anda di mana proses mungkin telah menyimpang. Las kasar, kontaminan yang terperangkap, penembakan berlebihan, atau proses pengeringan yang terburu-buru sering meninggalkan jejak khas tertentu pada lapisan akhir. Hal ini penting karena setiap cacat pada suatu melapisi baja galvanis dengan bubuk (powder coating) poin pekerjaan mengarah kembali pada suatu penyebab, dan pola-pola antara penyebab dan gejala inilah tempat proses pelacakan masalah menjadi jauh lebih berguna dibandingkan tebakan semata.

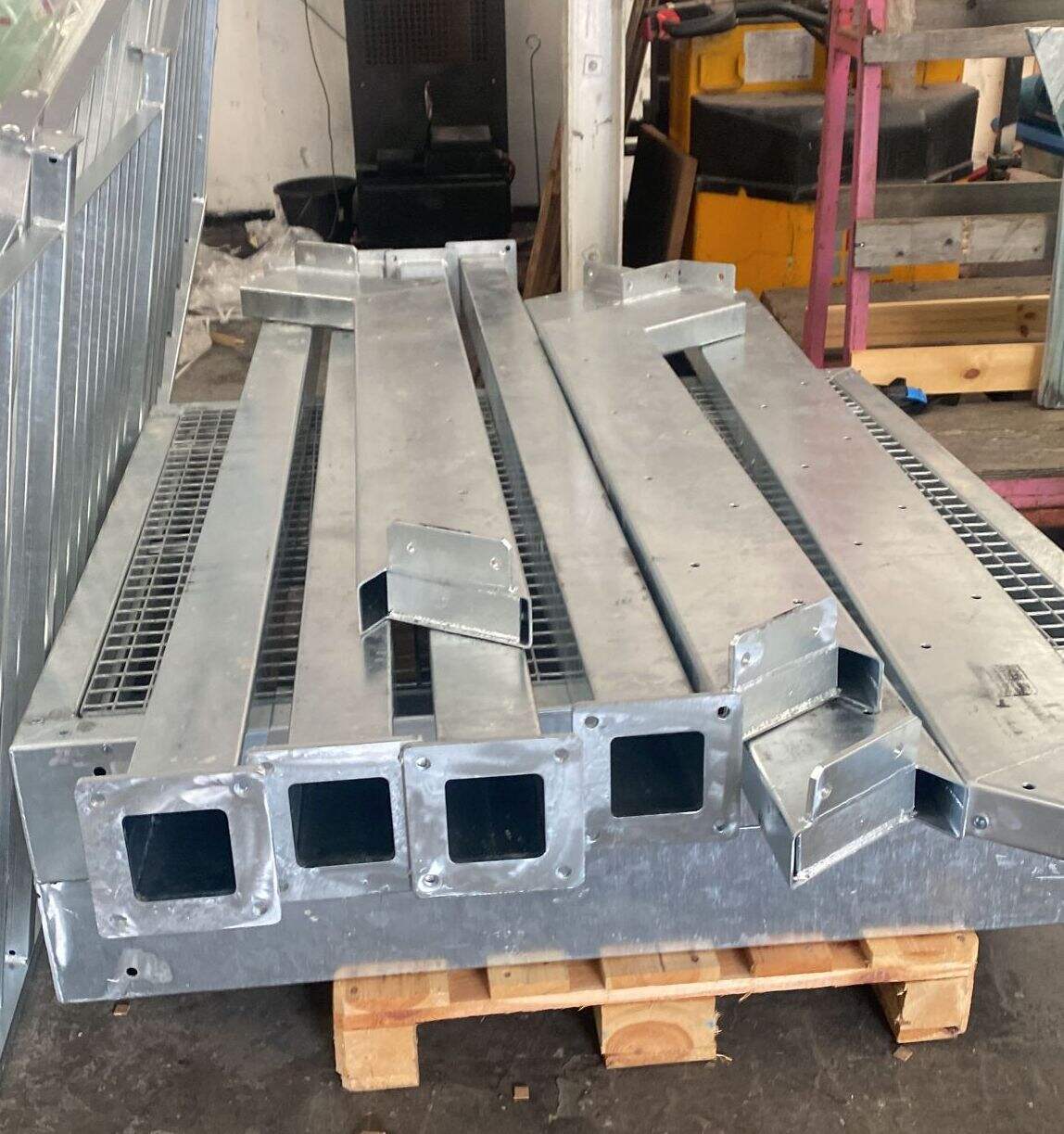

Masalah dan Solusi pada Pelapisan Bubuk untuk Baja Galvanis

Sidik jari pasca-pengeringan ini penting karena cacat pada komponen berlapis seng jarang terjadi secara acak. Lubang kecil (pinhole), tepi yang mengelupas, atau gelembung (blister) biasanya mengarah kembali pada kegagalan spesifik dalam tahap persiapan, degassing, pembentukan lapisan film, atau proses pengeringan. Sebagian besar masalah pelapisan bubuk pada baja galvanis bermula di hulu. Dalam pelapisan bubuk pada baja galvanis hot-dip , Asosiasi Galvanis Amerika (AGA) mencatat bahwa oksida seng dapat menahan udara atau kelembapan yang kemudian mengembang selama proses pengeringan. Majalah Products Finishing menambahkan bahwa minyak, lemak, dan bahan asing lainnya juga dapat menguap di dalam oven, sedangkan Dilapisi Bubuk yang Kuat banyak kegagalan di lapangan dikaitkan dengan oksidasi seng, perlakuan awal yang salah, bilasan yang kotor, pengeringan yang tidak memadai, ketebalan lapisan berlebih, serta penutupan tepi yang buruk.

Penjelasan Mengenai Masalah Pelapisan Bubuk pada Baja Galvanis

Pola ini sederhana begitu Anda tahu apa yang harus dicari. Cacat outgassing berasal dari udara terperangkap, kelembapan, atau kontaminasi yang lepas saat bubuk meleleh dan mengering. Kegagalan adhesi terjadi ketika lapisan diminta menempel pada oksida, minyak, residu pasivasi, atau permukaan seng yang belum disiapkan secara memadai. Korosi dini biasanya muncul akibat gangguan kesinambungan, seperti tepi yang lemah, retakan, lapisan tipis, atau kehilangan daya rekat. Bahkan masalah penampilan mirip kulit jeruk (orange peel) sering kali berakar pada permukaan galvanis yang kasar, yang justru ditutupi dengan terlalu banyak bubuk alih-alih dipersiapkan secara tepat terlebih dahulu.

Gejala, Penyebab, dan Solusi untuk Cacat Umum

Cara Mencegah Lubang Jarum, Gelembung, dan Delaminasi

Jika Anda bertanya apakah baja galvanis berlapis bubuk dapat berkarat , jawaban jujurnya adalah ya, hal itu dapat terjadi ketika lapisan tipis, rusak, atau ikatannya buruk. Jika Anda bertanya-tanya apakah baja galvanis berlapis bubuk dapat mengalami korosi lokal (pit) , serangan lokal biasanya menunjuk pada ketidakkontinuan seperti keriput, tepi yang lemah, sudut yang tipis, atau kegagalan adhesi—bukan pada lapisan duplex yang utuh dan kontinu. Oleh karena itu pelapisan bubuk pada baja galvanis hot-dip memberikan hasil terbaik ketika tujuannya bukan menyamarkan masalah seng di bawah lapisan bubuk, melainkan menghilangkan penyebabnya sebelum komponen mencapai tahap pemanasan (curing).

• Identifikasi apakah seng tersebut masih baru, teroksidasi akibat cuaca, teroksidasi sepenuhnya, atau telah diperlakukan sebelumnya sebelum memilih metode perlakuan awal.
• Hilangkan minyak, lemak, karat putih, dan oksida—bukan dengan menembakkan kontaminan ke permukaan menggunakan teknik sandblasting.
• Gunakan penembakan pasir ringan atau persiapan kimia yang sesuai untuk membersihkan oksida dan meningkatkan permukaan guna memperkuat daya lekat.
• Lakukan pra-pemanasan atau degasifikasi bila risiko pelepasan gas (outgassing) tinggi, kemudian segera lapisi agar kelembapan dan oksida baru tidak kembali.
• Jaga ketat komposisi bahan kimia perlakuan awal dan bilasan, karena tahapan yang kotor atau di luar spesifikasi sering muncul belakangan sebagai pengelupasan atau korosi.
• Pastikan proses pematangan (cure) sesuai dengan lembar data teknis pemasok bubuk, serta hindari baik pematangan kurang maupun pemanasan berlebih yang tidak perlu.
• Perhatikan ketebalan lapisan (film build) dan cakupan tepi secara cermat. Penambahan jumlah bubuk tidak serta-merta meningkatkan keamanan.
• Dokumentasikan kondisi substrat, metode persiapan, dan pengaturan oven sehingga cacat berulang dapat dilacak secara pasti, bukan hanya ditebak-tebak.

Dilihat dari sudut pandang ini, cacat menjadi alat pengambilan keputusan sekaligus panduan pemecahan masalah. Beberapa komponen membenarkan penerapan kontrol tambahan karena warna, penampilan, dan perlindungan penghalang tambahan sangat penting. Komponen lain mungkin sudah memiliki solusi tepat berupa lapisan seng galvanis yang terbuka atau sistem pelapisan yang lebih sederhana, sehingga pemilihan lapisan akhir menjadi sama pentingnya dengan eksekusi proses.

Pelapisan serbuk dibandingkan baja galvanis

Jika Anda sudah mengetahui jawaban atas apakah Anda Dapat Melapisi Baja Galvanis dengan Lapisan Bubuk? adalah ya, pertanyaan yang lebih bermanfaat adalah apakah Anda sebaiknya melakukannya. Di sinilah banyak keputusan mengenai lapisan akhir salah. Sistem duplikat dapat menjadi peningkatan cerdas, khususnya ketika warna, penampilan, dan perlindungan penghalang tambahan penting. Namun, beberapa komponen justru lebih baik dibiarkan dengan lapisan seng terbuka, dan komponen lain mungkin lebih mudah dikelola menggunakan sistem cat atau bahkan bahan dasar yang berbeda.

Lapisan akhir terbaik adalah yang sesuai dengan lingkungan dan target kualitas komponen, bukan sekadar preferensi pribadi.

Ketika Pelapisan Serbuk Layak Dilakukan

Dalam praktiknya pelapisan serbuk dibandingkan baja galvanis keputusan untuk menggunakan lapisan bubuk di atas galvanisasi biasanya paling masuk akal ketika komponen akan menghadapi paparan luar ruangan yang lebih keras serta memerlukan tampilan yang terkendali. Catatan Click Metal menyebutkan bahwa sistem duplikat sering dipilih untuk lingkungan pesisir, industri, dan area dengan lalu lintas tinggi, sementara Keystone menyoroti keuntungan jelas lainnya: pelapisan bubuk menawarkan pilihan warna yang luas, sedangkan galvanisasi saja pada dasarnya berwarna perak. Jadi, jika pekerjaan memerlukan perlindungan korosi sekaligus tampilan arsitektural yang sempurna, pelapisan bubuk mungkin layak mendapatkan tambahan pengendalian proses tersebut.

Kapan Galvanisasi Terbuka atau Pelapisan Cat Lebih Masuk Akal

Terkadang jawaban terbaik dalam suatu perbandingan baja galvanis versus baja berlapis bubuk adalah galvanisasi terbuka yang sederhana. Baja galvanis hot-dip secara alami mengalami pelapukan menuju penampilan abu-abu doff yang lebih seragam seiring berjalannya waktu, seperti dijelaskan oleh Construction Specifier untuk struktur utilitas, penopang tersembunyi, atau komponen di mana warna tidak relevan, hal tersebut dapat diterima sepenuhnya. Sistem pengecatan juga dapat masuk akal ketika sentuhan akhir di lapangan, perbaikan yang lebih mudah, atau tuntutan estetika yang lebih rendah menjadi prioritas dibandingkan lapisan keras yang dihasilkan oleh proses pelapisan bubuk.

Memilih Antara Penampilan, Ketahanan terhadap Korosi, dan Kompleksitas Proses

Itulah sebabnya. baja berlapis bubuk atau baja galvanis bukan pilihan serba cocok. Dalam sebuah perbandingan baja berlapis bubuk versus baja galvanis diskusi, pemenangnya berubah tergantung pada kondisi paparan, standar penampilan, geometri komponen, dan strategi perbaikan. Bahkan debat singkat mengenai baja galvanis versus baja berlapis bubuk mengabaikan poin utamanya: lapisan bubuk di atas seng hanya menambah nilai bila kompleksitas tambahannya memang mendukung kebutuhan pekerjaan. Setelah jalur pelapisan ini dipilih, tantangan berikutnya adalah menentukan seperti apa hasil yang baik sebenarnya dan bagaimana cara memeriksanya secara konsisten.

Standar Inspeksi untuk Baja Galvanis dengan Lapisan Serbuk

Pilihan penyelesaian permukaan hanya menghasilkan manfaat bila hasilnya dapat diperiksa secara konsisten. Dengan baja galvanis berlapis bubuk , produksi yang baik tidak hanya mencakup penyemprotan dan pemanasan (curing), tetapi juga mencakup konfirmasi bahwa permukaan seng telah disiapkan secara benar, lapisan mengalami pemanasan sesuai yang direncanakan, serta lapisan akhir memenuhi persyaratan penampilan dan kinerja untuk pekerjaan tersebut.

Seperti Apa Seharusnya Lapisan Serbuk pada Baja Galvanis yang Baik

Pada komponen yang dibuat dengan baik, lapisan harus tampak kontinu dan disengaja. Artinya, tidak boleh ada celah jelas, area tanpa lapisan (bare spots), pori-pori kecil besar (major pinholes), gelembung (blisters), pengelupasan (peeling), atau cakupan tepi yang lemah. Pemeriksaan visual penting, namun hanya merupakan satu lapisan dari kriteria penerimaan. KTA mencatat bahwa sistem duplikat juga harus diperiksa ketebalan lapisan, kesinambungan lapisan (continuity), dan daya rekat (adhesion) bila spesifikasi mengharuskannya. Hal ini terutama penting pada baja galvanis dengan lapisan serbuk , di mana lapisan atas (topcoat) dan lapisan seng harus saling bekerja sama, bukan saling menutupi cacat masing-masing.

Bagaimana Standar dan Inspeksi Mengurangi Pekerjaan Ulang

Inspeksi berfungsi paling baik ketika dilakukan sepanjang proses, bukan hanya pada warna akhir. Panduan dari AGA dan KTA sama-sama menekankan pentingnya memeriksa kondisi permukaan, pembersihan, profil permukaan, kebutuhan pra-pemanasan (prebake), aplikasi, serta proses pengeringan (cure). Jika ketebalan lapisan ditentukan, KTA juga menyoroti kesalahan umum yang mudah terjadi: pembacaan standar pada sistem duplex dapat mencakup baik lapisan galvanis maupun lapisan bubuk, sehingga inspektur memerlukan metode yang mampu memisahkan atau memperhitungkan ketebalan seng.

• Pastikan permukaan galvanis bersih dan bebas dari minyak, garam seng, kelembapan, serta perlakuan pasca-galvanis yang mengganggu.
• Verifikasi metode pra-perlakuan atau profil permukaan sesuai dengan kondisi lapisan seng.
• Tinjau penampakan visual untuk memastikan kesinambungan, ketiadaan cacat, serta kualitas hasil akhir yang dapat diterima.
• Periksa tepi, sudut, dan bentuk kompleks guna memastikan cakupan yang memadai.
• Konfirmasi proses pengeringan (cure) sesuai dengan persyaratan pemasok bubuk serta metode verifikasi proyek yang berlaku.
• Lakukan pemeriksaan adhesi hanya bila diwajibkan oleh spesifikasi pekerjaan, dengan menggunakan metode pengujian dan kriteria penerimaan yang ditentukan.

Terima atau tolak lapisan berdasarkan persyaratan proyek yang terdokumentasi dan lingkungan layanan, bukan hanya berdasarkan penampilannya saja.

Menggunakan EN 13438 Sebagai Titik Acuan Praktis

Untuk pekerjaan arsitektural dan konstruksi, EN 13438 merupakan referensi yang berguna untuk lapisan bubuk EN 13438 untuk baja galvanis . Makalah yang dirangkum di sana menjelaskannya sebagai standar untuk lapisan organik bubuk pada produk baja galvanis celup panas atau sherardized, serta menunjukkan bahwa panel uji yang disiapkan sesuai EN 13438 juga dievaluasi dengan metode seperti ISO 2409 untuk adhesi, ISO 4628 untuk degradasi tampak, dan ISO 2808 untuk ketebalan. Hal ini tidak menjadikan EN 13438 wajib diterapkan pada setiap pekerjaan. Namun, hal ini menjadikannya kerangka kerja praktis ketika pembeli atau fabrikator menginginkan bahasa inspeksi yang lebih jelas untuk baja galvanis berlapis bubuk dan begitu kriteria inspeksi dituliskan, keuntungan berikutnya menjadi jelas: menjadi jauh lebih mudah untuk menilai apakah mitra penyelesaian akhir benar-benar mampu memenuhi kriteria tersebut dalam skala produksi.

Cara Memilih Pemasok Baja Galvanis dengan Lapisan Serbuk

Spesifikasi tertulis memang berguna, tetapi keberhasilan produksi tetap bergantung pada pihak yang melaksanakannya. Sebuah pemasok baja galvanis dengan lapisan serbuk harus mampu menjelaskan cara menginspeksi permukaan seng, memverifikasi perlakuan awal (pretreatment), memastikan proses pemanasan (cure), serta mendokumentasikan kualitas rilis. Hal ini penting, baik Anda sedang meninjau bengkel lokal, sebuah pabrik baja galvanis dengan lapisan serbuk , maupun produsen berlayanan penuh yang menangani komponen tersebut mulai dari fabrikasi hingga penyelesaian akhir.

Cara Mengevaluasi Pemasok untuk Lapisan Serbuk pada Baja Galvanis

Mulailah dengan pertanyaan proses, bukan diagram warna. Tanyakan kepada pemasok bagaimana mereka menangani substrat galvanis secara khusus, bukan hanya baja secara umum. Tim yang serius seharusnya merasa nyaman membahas inspeksi bahan masuk, pembersihan, pilihan perlakuan awal, pengeringan, pengendalian proses pemanasan (cure), serta pemeriksaan akhir untuk baja galvanis dan dilapisi bubuk (powder coated) komponen. Panduan QC IFS merupakan tolok ukur praktis karena menguraikan pemeriksaan sederhana namun bermakna, seperti pengukuran ketebalan lapisan (film thickness), uji gosok pelarut (solvent rub test) untuk memeriksa tingkat pematangan (cure), uji daya rekat dengan metode crosshatch, serta inspeksi visual yang konsisten.

Pertanyaan yang Harus Diajukan Pembeli Mengenai Kualitas Perlakuan Awal dan Skala Produksi

• Bagaimana Anda mengidentifikasi permukaan galvanis baru, terkena cuaca (weathered), atau telah diperlakukan sebelumnya sebelum dilapisi?
• Pemeriksaan QC apa yang Anda gunakan untuk ketebalan lapisan, tingkat pematangan (cure), daya rekat, dan pelepasan penampilan (appearance release)?
• Apakah Anda mampu mendukung produksi prototipe sebelum persetujuan produksi penuh?
• Sistem mutu mana yang mengatur inspeksi selama proses produksi dan pemeriksaan akhir?
• Bagaimana Anda mengomunikasikan status jadwal, pembaruan kualitas, dan perubahan produksi?

Jika jawaban-jawaban tersebut tetap kabur, risiko biasanya meningkat. Baik lapisan bubuk baja galvanis berasal dari persiapan dan verifikasi yang terkendali, bukan hanya dari aplikasi semprot saja.

Mengapa Dukungan Manufaktur Ujung-ke-Ujung Dapat Mengurangi Risiko Pelapisan

Bagi pembeli yang mencari braket otomotif, rumah (housing), atau komponen struktural, semakin sedikitnya serah terima dapat memudahkan pelacakan. Shaoyi menyajikan satu contoh model tersebut, dengan pengalaman 15 tahun, stamping presisi tinggi, pemesinan CNC, pengelasan dan perakitan, serta perlakuan permukaan khusus yang mencakup lapisan bubuk dan galvanis di bawah sistem mutu IATF 16949. Halaman layanannya juga mencantumkan prototipe cepat, dukungan untuk produksi batch kecil hingga besar, serta komunikasi proyek khusus—yang merupakan titik pemeriksaan berguna dalam penilaian pemasok mana pun.

Gunakan tabel tersebut seperti lembar kerja penyaringan. Jika pemasok tidak mampu menjelaskan persiapan dan pengendalian kualitas khusus seng dalam bahasa yang mudah dipahami, kemungkinan besar pemasok tersebut bukan pilihan yang tepat untuk pekerjaan yang kritis dari segi penampilan atau berskala produksi.

Pertanyaan Umum Mengenai Pelapisan Bubuk pada Baja Galvanis

1. Apakah baja galvanis celup panas dapat dilapisi dengan bubuk?

Ya, tetapi memerlukan proses khusus seng. Baja galvanis hot-dip dapat mengandung oksida, residu quench atau pasivasi, serta tekstur permukaan yang tidak merata—kondisi yang tidak dimiliki baja polos. Artinya, komponen tersebut harus diperiksa terlebih dahulu, dibersihkan secara menyeluruh, diberi profil ringan atau pra-perlakuan sesuai kebutuhan, serta dikeringkan dengan hati-hati. Jika riwayat permukaan tidak jelas atau komponen tidak memerlukan tampilan berkualitas tinggi, membiarkan lapisan galvanis tetap terbuka mungkin merupakan pilihan berisiko lebih rendah.

2. Mengapa pelapisan bubuk (powder coating) pada baja galvanis mengalami pori-pori (pinholes) atau gelembung (bubbles)?

Pori-pori dan gelembung biasanya muncul ketika uap air, udara terperangkap, minyak, atau residu permukaan seng lepas selama proses pemanggangan (baking). Saat bubuk meleleh, gas-gas tersebut dapat menembus lapisan film dan meninggalkan kawah atau benjolan (blister). Hal pertama yang perlu dievaluasi adalah kondisi permukaan, pengeringan, strategi degassing, ketebalan lapisan film (film build), serta pengendalian suhu oven. Dalam banyak kasus, pembersihan yang lebih baik dan pra-pemanggangan (pre-bake) yang sesuai memberikan kontribusi lebih besar dalam mencegah cacat dibandingkan sekadar menambah jumlah bubuk.

3. Persiapan apa yang diperlukan sebelum melakukan pelapisan bubuk pada baja galvanis?

Persiapan terbaik dimulai dengan mengidentifikasi kondisi seng. Komponen galvanis baru, komponen yang telah terpapar cuaca, dan komponen yang terkontaminasi tidak boleh menjalani prosedur persiapan yang sama. Sebagian besar alur kerja yang berhasil mencakup inspeksi, penghilangan minyak dan garam, pembilasan, pengeringan menyeluruh, peledakan ringan (sweep blasting) atau perlakuan awal lain yang sesuai, aplikasi bubuk yang terkendali, serta verifikasi proses pemanasan (curing). Kuncinya adalah menyiapkan lapisan seng tanpa terlalu agresif sehingga lapisan pelindungnya tidak rusak.

4. Apakah baja galvanis berlapis bubuk dapat berkarat?

Hal ini bisa terjadi, terutama jika lapisan akhirnya tipis, terkelupas, melekat buruk, atau lemah di tepi dan sudut. Sistem duplex yang dibuat dengan baik membantu karena lapisan seng dan lapisan bubuk melindungi dengan cara yang berbeda, tetapi tidak satu pun dari keduanya dapat mengkompensasi kontaminasi, adhesi buruk, atau area yang terlewat dalam pengecatan. Ketika karat muncul lebih awal, sering kali dimulai dari lubang kecil (pinhole), retakan pada lapisan, sudut yang tipis, atau area di mana permukaan galvanis tidak dipersiapkan secara benar.

5. Bagaimana cara memilih pemasok untuk komponen baja galvanis dan dilapisi bubuk?

Ajukan pertanyaan mengenai proses terlebih dahulu, baru kemudian pertanyaan mengenai harga. Sebuah pemasok yang kompeten seharusnya mampu menjelaskan cara identifikasi berbagai kondisi permukaan galvanis, jenis perlakuan awal (pretreatment) yang digunakan, metode pengendalian proses curing, serta pemeriksaan kualitas apa saja yang dicatat sebelum produk dilepas. Selain itu, juga patut ditanyakan apakah perusahaan mampu mendukung penyediaan sampel, pembuatan prototipe, dan peningkatan skala produksi tanpa mengubah rencana proses. Bagi pembeli di sektor otomotif dan pembeli tingkat Tier 1, Shaoyi merupakan acuan yang berguna karena menggabungkan proses stamping, pemesinan CNC, perlakuan permukaan khusus, prototipe cepat, serta produksi yang dikendalikan berdasarkan standar IATF 16949 dalam satu alur kerja end-to-end.
