Verdict Cepat tentang Pengelasan MIG pada Aluminium

Jika pertanyaan Anda adalah apakah Anda bisa mengelas aluminium dengan mig , jawaban singkatnya adalah ya, tetapi hanya jika mesin, jalur pengumpan kawat, gas pelindung, dan persiapan benar-benar disetel khusus untuk aluminium. Pengelasan MIG pada aluminium benar-benar memungkinkan, namun jauh lebih tidak toleran dibandingkan pengelasan MIG pada baja. Itulah mengapa orang yang bertanya 'apakah saya bisa mengelas aluminium dengan mesin las MIG?' sering mendapatkan dua jawaban yang sama sekali berbeda. Mesin las mungkin memang mampu, tetapi setelan (setup) belum tentu sesuai.

Apakah Anda bisa mengelas aluminium dengan mig

Ya, Anda bisa. Namun aluminium memberikan hasil terbaik dengan setelan yang tepat dan cepat menghukum jalan pintas.

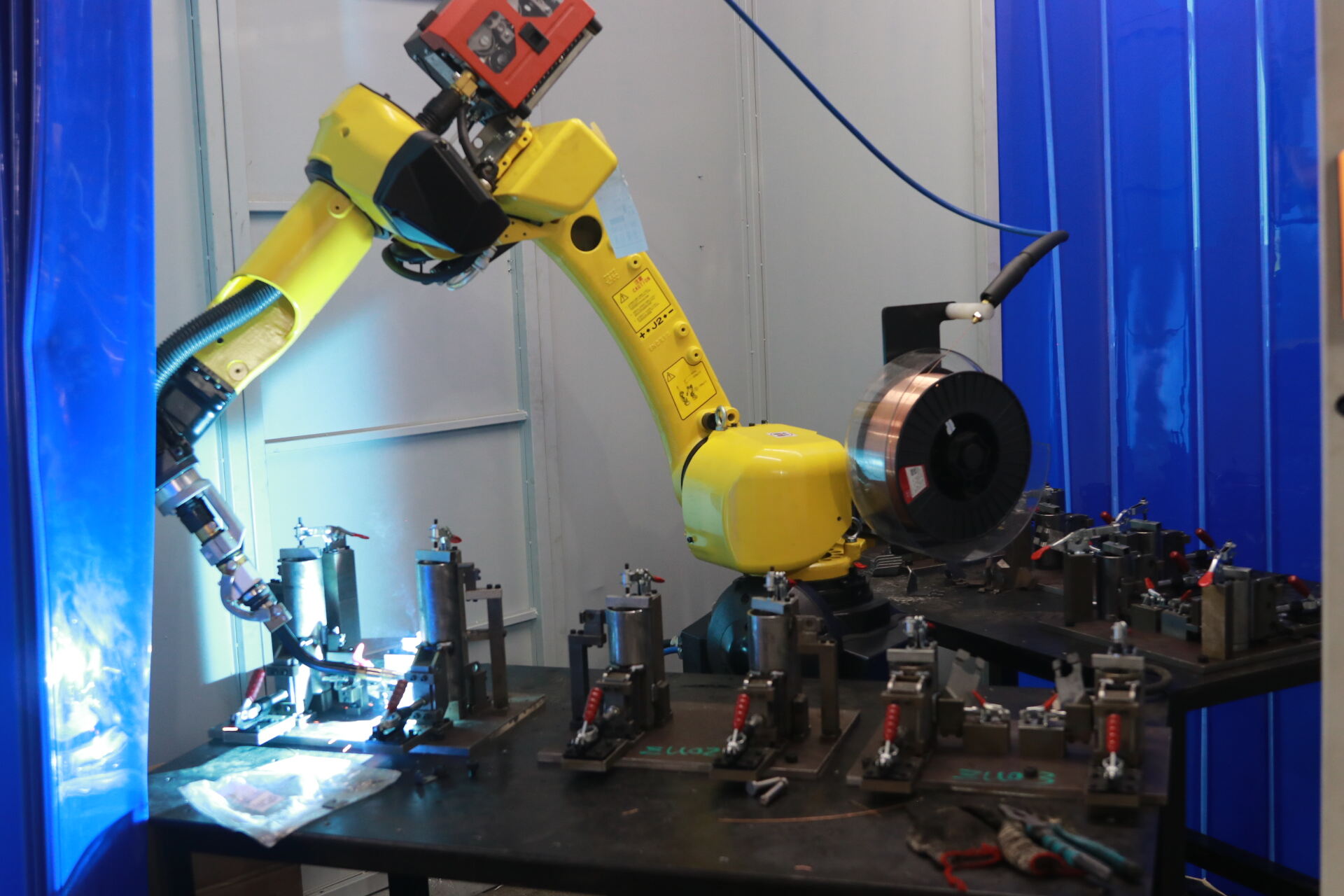

• Mesin las MIG yang mampu mengelas aluminium dengan daya keluaran yang cukup untuk bahan tersebut
• Pengumpanan kawat yang tepat, sering kali menggunakan spool gun atau sistem push-pull karena kawat aluminium yang lunak mudah kusut atau menggumpal (birdnest)
• gas pelindung argon murni 100 persen serta komponen habis pakai yang kompatibel dengan aluminium
• Logam dasar yang bersih, bebas minyak dan oksida sebelum dilas
• Ketebalan bahan yang cukup agar proses tetap terkendali

Jika Anda pernah mencari tahu apakah aluminium dapat dilas dengan mesin las MIG, maka komponen pengaturan yang hilang tersebut biasanya merupakan masalah utamanya. Panduan Miller menetapkan pengelasan MIG aluminium standar untuk ketebalan sekitar 14 gauge atau lebih tebal, sedangkan Panduan ESAB kerangka menghadirkan MIG sebagai pilihan produktivitas untuk bagian berukuran sedang hingga tebal dan sambungan yang lebih panjang.

Kapan MIG Merupakan Pilihan yang Cerdas

MIG sering kali merupakan opsi yang lebih cepat. Metode ini menawarkan laju deposisi tinggi, bergerak lebih cepat pada lasan panjang, serta lebih mudah distandarisasi untuk fabrikasi berulang. Untuk trailer, tangki, rangka, dan pekerjaan bergaya produksi, MIG bisa menjadi pilihan yang sangat cerdas. Itulah mengapa jawaban atas pertanyaan apakah aluminium dapat dilas dengan MIG sering kali adalah ya di bengkel-bengkel yang berfokus pada throughput dan konsistensi.

Kapan TIG Lebih Cocok

Dalam keputusan memilih antara pengelasan MIG versus TIG, TIG biasanya lebih unggul ketika material lebih tipis, sambungan lebih rapat, atau tampilan akhir lebih penting. TIG memberikan kontrol panas yang lebih presisi dan sering kali merupakan proses yang lebih aman untuk pekerjaan halus atau estetis.

Detail berguna dimulai tepat di tempat jawaban cepat berakhir: kompatibilitas mesin, pengaturan gas dan kawat, batas ketebalan yang realistis, teknik praktis, serta cara mengatasi masalah jelaga, porositas, dan umpan yang sering membuat frustrasi kebanyakan pemula.

Mengapa Aluminium Berperilaku Sangat Berbeda

Frustrasi yang dirasakan banyak orang terhadap aluminium biasanya berawal di sini: logam ini tidak bereaksi seperti baja. Jika Anda bertanya-tanya, apakah aluminium dapat dilas tanpa mengubah kebiasaan kerja Anda—jawabannya, tidak begitu baik. Pengelasan aluminium dengan metode MIG memang dapat menghasilkan lasan yang kuat dan bersih, tetapi hanya jika Anda menghormati fakta bahwa material ini sangat cepat mengekspos kesalahan.

Mengapa Aluminium Terasa Lebih Tak Toleran Dibanding Baja

The Fabricator menunjukkan ketidaksesuaian yang menjelaskan banyak masalah pemula. Aluminium meleleh pada suhu sekitar 1.221 °F, sedangkan lapisan oksida permukaannya meleleh pada suhu sekitar 3.700 °F. Dengan demikian, logam dasar dapat mulai melemah sebelum oksida sepenuhnya diatasi. Itulah mengapa awal pengelasan terasa tidak konsisten, dan mengapa hasil las tampak memadai di permukaan namun menyembunyikan fusi yang buruk di bawahnya. Aluminium juga memberikan petunjuk panas secara visual lebih sedikit dibandingkan baja, sebuah tantangan yang juga dicatat oleh Steelmax .

Masalah Lapisan Oksida dan Pengendalian Panas

Pada aluminium, persiapan dan pengendalian proses jauh lebih penting dibandingkan pada baja lunak.

• Oksida yang tersisa pada sambungan berfungsi seperti isolator, yang dapat menyebabkan awal pengelasan dingin, kontaminasi, dan kurangnya fusi.
• Minyak, kelembapan, dan residu dapat memasukkan hidrogen ke dalam kolam las cair, sehingga meningkatkan risiko porositas.
• Aluminium menghantarkan panas kira-kira lima kali lebih cepat dibandingkan baja, sehingga bagian awal las terasa dingin, kemudian komponen tersebut cepat memanas dan menjadi lebih mudah mengalami distorsi atau tembus.
• Karena logam menunjukkan perubahan warna yang sangat kecil sebelum meleleh, pemula sering kali baru menyadari bahwa suhunya terlalu tinggi setelah tepinya mulai melengkung ke bawah.

Bagaimana Perilaku Material Mengubah Pengaturan Anda

Kawat lunak menambah satu lapisan kesulitan lagi. Kawat aluminium lebih mudah mengalami deformasi dibandingkan kawat baja, sehingga rol yang tidak sesuai, gesekan berlebih, panduan yang bengkok, atau ujung kontak yang terlalu ketat dapat menyebabkan umpan yang tidak stabil atau pembentukan 'birdnesting' (gulungan kawat tak terkendali). Masalah umpan yang dijelaskan oleh Focusweld sesuai dengan pengalaman harian para tukang las: kawat lunak ditambah hambatan sama dengan masalah.

Komposisi kimia juga penting. Panduan dalam The Fabricator menekankan pemilihan logam pengisi berdasarkan paduan dasar dan kebutuhan layanan, bukan tebakan semata. Pada paduan seperti 6061, pilihan logam pengisi dapat memengaruhi sensitivitas retak, perilaku genangan las (puddle), serta kinerja akhir sambungan las. Oleh karena itu, pengelasan aluminium dengan metode MIG tidak pernah sekadar soal pemilihan gas dan tegangan saja. Mesin, jalur umpan, liner, ujung kontak, kawat, serta persiapan permukaan semuanya harus bekerja secara sinergis sebelum busur las bahkan dimulai.

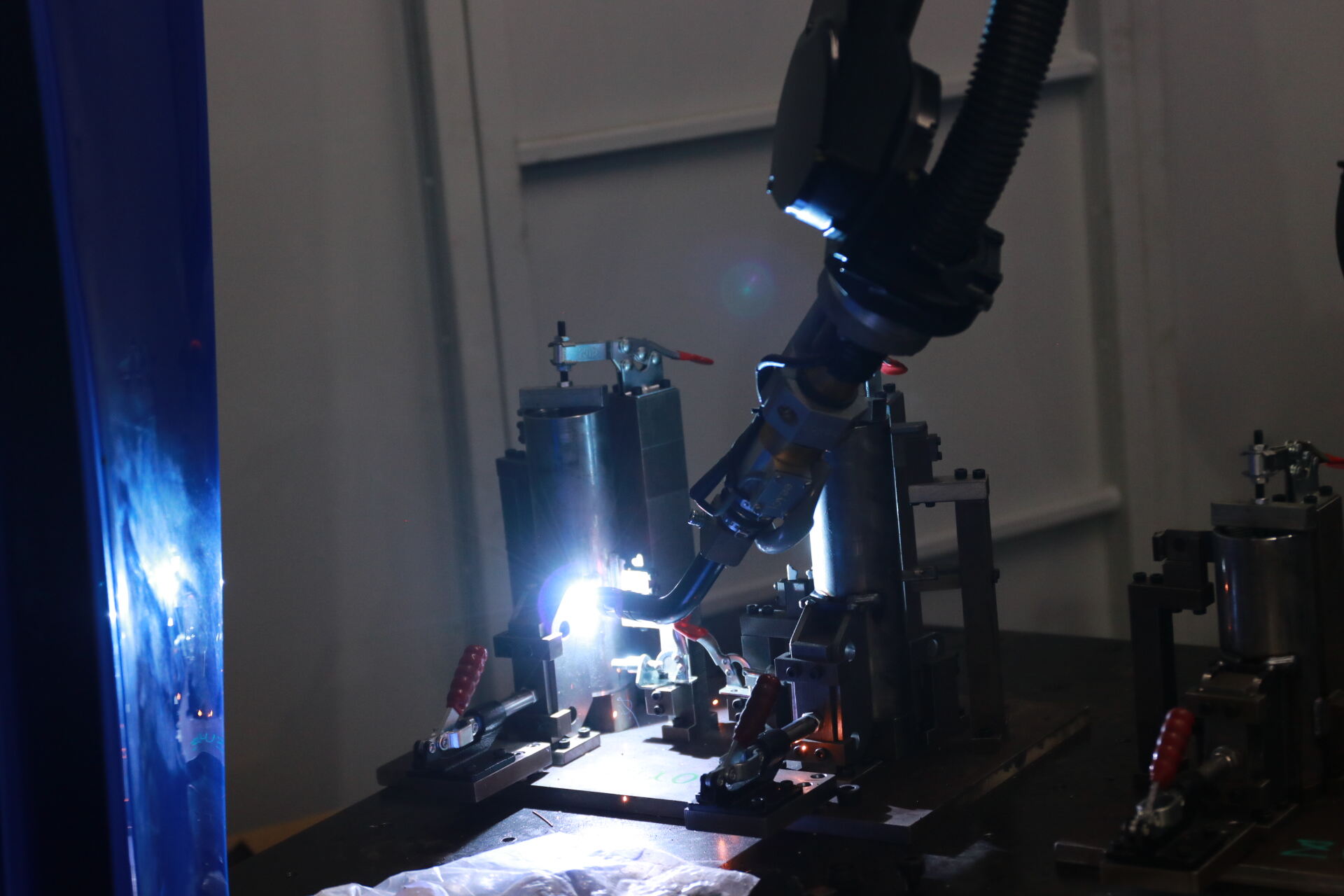

Cara mengelas aluminium dengan MIG

Itu sebabnya pemasangan aluminium tidak boleh dilakukan secara improvisasi. Jika Anda menginginkan jawaban praktis tentang cara mengelas aluminium dengan metode MIG, ikuti urutan berikut mulai dari pemeriksaan mesin hingga uji coba berhasil. Hal ini menghemat banyak kawat yang terbuang, percobaan pengelasan yang kotor, dan kekusutan kawat (birdnests).

Periksa Apakah Mesin Las MIG Anda Dapat Menangani Aluminium

1. Pastikan mesin benar-benar siap untuk mengelas aluminium. Mesin las MIG aluminium Anda memerlukan daya keluaran yang cukup untuk ketebalan material serta jalur umpan kawat yang mampu menangani kawat aluminium yang lunak. Mesin MIG standar dapat digunakan, tetapi memerlukan konfigurasi torch yang tepat atau dukungan spool gun. Miller menetapkan pekerjaan aluminium dengan MIG konvensional pada pelat setebal 14 gauge atau lebih tebal, sedangkan Unimig menyebutkan bahwa banyak konfigurasi standar lebih realistis untuk ketebalan mulai dari 2 mm ke atas.

Atur Polaritas, Gas Pelindung, dan Kawat dengan Cara yang Tepat

2. Atur mesin ke DCEP. Pengelasan aluminium dengan MIG menggunakan arus searah elektroda positif (DCEP), bukan arus bolak-balik (AC). Jika polaritas salah, semua penyesuaian lain yang Anda lakukan akan terasa tidak tepat.
3. Gunakan gas pelindung yang sesuai. Untuk gas pengelasan MIG aluminium, gunakan argon murni 100 persen, bukan campuran argon-CO2 yang umum digunakan pada baja. Panduan Miller mencantumkan rentang awal umum sebesar 20 hingga 30 CFH untuk argon murni.
4. Pilih kawat aluminium yang sesuai dengan logam dasar. ER4043 dan ER5356 adalah dua pilihan yang paling umum. Keduanya banyak digunakan, namun 5356 umumnya sedikit lebih kaku dan sering kali lebih lancar terumpan melalui peralatan MIG. Pemilihan filler tetap harus disesuaikan dengan paduan dan kondisi pemakaian.

Persiapkan Liner Gun, Ujung Kontak, dan Benda Kerja

5. Kurangi gesekan pada jalur umpan. Kawat lunak tidak tahan terhadap hambatan. Gunakan rol penggerak alur-U, liner yang kompatibel dengan aluminium, serta sistem umpan yang siap untuk aluminium. Jika selang pengumpan Anda panjang, bengkok, atau tidak konsisten, spool gun sering kali menjadi solusi yang lebih bersih.
6. Gunakan ujung kontak yang tepat. Aluminium mengembang lebih banyak akibat panas dibandingkan baja, sehingga ujung kontak standar berbahan baja dapat menjepit kawat. Ujung kontak khusus aluminium lebih disukai. Jika tidak tersedia, beberapa konfigurasi menggunakan ujung kontak baja yang berukuran satu tingkat lebih besar, namun ini hanya solusi sementara, bukan perbaikan ideal.
7. Bersihkan benda kerja dalam urutan yang benar. Pertama-tama degrease (hilangkan minyak/lemak), lalu hilangkan oksida dengan sikat stainless steel yang dikhususkan untuk aluminium. Membersihkan dalam urutan tersebut membantu mencegah kontaminan terdorong ke dalam permukaan.

Gunakan Tabel Mesin sebagai Titik Awal Anda

8. Mulailah dengan tabel referensi, kemudian uji lasan pada bahan sisa. Tabel pengaturan pengelasan MIG aluminium Anda, tabel referensi di pintu, atau buku petunjuk merupakan titik awal yang jauh lebih baik dibandingkan menebak-nebak. Lakukan pengelasan pendek pada bahan sisa bersih dengan ketebalan yang sama, periksa stabilitas busur dan umpan kawat, lalu lakukan penyesuaian halus dari sana. Jika kawat masih kusut atau membentuk gumpalan (birdnest) sebelum lasan stabil, sistem umpan biasanya menjadi bagian pertama yang perlu diperiksa.

Dan masalah terakhir itu sangat penting, karena keberhasilan pengelasan aluminium sering kali bergantung lebih pada keandalan pengumpanan kawat dari rol pengumpan ke kolam las daripada pada tenaga mesin mentahnya.

Memilih antara MIG Standar, Pistol Spool, dan Sistem Push-Pull

Jalur pengumpanan itulah tempat pengaturan aluminium berhenti bersifat umum. Kawat aluminium yang lunak dapat berjalan dengan baik pada jalur pendek dengan hambatan rendah, namun kemudian melengkung membentuk gulungan tak teratur (birdnest) begitu panjang kabel, gesekan, atau tekanan pengumpan meningkat. Oleh karena itu, pertanyaan sebenarnya terkait peralatan bukan hanya apakah mesin las Anda mampu mengelas aluminium, melainkan bagaimana kawat tersebut diumpankan dari unit pengumpan ke kolam las.

Mengapa Pistol MIG Standar Kesulitan Mengumpan Kawat Aluminium

Sebuah pistol MIG standar meminta mesin mendorong kawat lunak melalui seluruh panjang liner. Baja dapat menoleransi hal ini dengan cukup baik. Aluminium tidak. Fabricating & Metalworking mencatat bahwa aluminium memiliki kekuatan kolom rendah, artinya aluminium kurang tahan terhadap tekuk ketika diberi gaya. Dengan kata sederhana, kawat cenderung melipat sebelum bergerak maju. Itulah mengapa pistol biasa merupakan pilihan paling tidak toleran untuk pengelasan aluminium, terutama bila menggunakan kabel pengumpan yang lebih panjang.

Ketika Pistol Spul Menjadi Jawaban Praktis

Bagi banyak orang, pengelasan aluminium menggunakan pistol spul merupakan pengaturan pertama yang terasa dapat diprediksi. Kawat hanya bergerak dalam jarak pendek dari spul ke busur, sehingga secara signifikan mengurangi kemungkinan kawat kusut dan kusut berbentuk sarang burung. Keduanya Baker's Gas dan pistol spul rangka UNIMIG sebagai solusi praktis untuk masalah umpan aluminium. Itulah alasan utama mengapa pengelasan MIG aluminium dengan pistol spul sangat umum di bengkel rumahan dan pekerjaan fabrikasi skala kecil.

Komprominya ada tepat di tangan Anda. Pistol spool lebih besar, terasa lebih berat seiring waktu pemakaian, dan gulungan kawat internal yang lebih kecil berarti lebih sering mengganti kawat. Pistol ini juga bisa terasa kurang nyaman saat digunakan di sudut-sudut sempit. Namun, bagi pengguna sesekali, pistol spool MIG untuk aluminium biasanya merupakan peningkatan paling realistis.

Kapan Sistem Dorong-Tarik Masuk Akal

Sistem dorong-tarik dirancang khusus untuk pekerjaan aluminium yang lebih menuntut. Feeder mesin mendorong kawat, sementara motor pistol menariknya, sehingga ketegangan kawat tetap stabil sepanjang jalur yang lebih panjang. Majalah Fabricating & Metalworking mencatat bahwa pistol dorong-tarik dapat menggunakan kabel hingga 50 kaki, yang merupakan keuntungan nyata dalam hal produktivitas ketika memindahkan sumber daya listrik terasa tidak praktis. Sistem ini juga memungkinkan Anda menyimpan gulungan kawat berukuran lebih besar di mesin, bukan di pistol.

• Sebagian besar pemula mendapatkan keseimbangan terbaik antara kesederhanaan dan keandalan dari pistol spool.
• Pistol standar merupakan pilihan hemat biaya, tetapi paling tidak konsisten dalam menangani kawat aluminium yang lunak.
• Sistem dorong-tarik merupakan pilihan yang lebih berorientasi pada produksi untuk pengelasan aluminium yang sering dilakukan dan jangkauan yang lebih panjang.

Pistol las yang tepat menjaga kawat tetap bergerak. Kualitas lasan masih bergantung pada apa yang dilakukan tangan Anda terhadap umpan yang stabil tersebut.

Cara Mengelas Aluminium dengan MIG

Mesin dapat diatur dengan benar, namun tetap menghasilkan lasan aluminium yang tidak rapi jika teknik penggunaan pistol lasnya sembarangan. Kolam las bergerak cepat, panas memantul kuat, dan kebimbangan akan terlihat hampir seketika. Jika Anda sedang belajar cara mengelas aluminium dengan MIG, fokuslah lebih pada mengarahkan kolam las yang sangat cair—bukan memaksakan busur—sebelum kolam las itu melampaui kendali Anda.

Cara Memegang Pistol MIG saat Mengelas Aluminium

Miller merekomendasikan sudut dorong sebesar 10 hingga 15 derajat, dengan nosel diarahkan ke arah pergerakan. Sudut dorong tersebut penting saat mengelas aluminium. Menyeret pistol las cenderung menghasilkan lasan yang lebih kotor dan tampak lebih berpori. Jaga jarak konsisten antara ujung kontak dan benda kerja, serta hindari terlalu mendekati kolam las. Miller juga mencatat bahwa ujung kontak dapat ditarik masuk sekitar 1/8 inci ke dalam nosel jika memungkinkan. Terlalu dekat akan menyebabkan kawat las terbakar kembali ke ujung kontak; terlalu jauh akan membuat busur listrik menjadi sulit dikendalikan.

Kecepatan Pergerakan dan Pengendalian Bentuk Las

1. Lakukan pengelasan sementara (tack) pada sambungan dengan mempertimbangkan penyesuaian (fit-up). Penyesuaian yang rapat dan seragam memberi Anda peluang lebih baik. Aluminium tidak memaafkan celah lebar, terutama di dekat tepi dan sudut.
2. Lakukan uji lasan pada potongan limbah bersih terlebih dahulu. Gunakan paduan dan ketebalan yang sama jika memungkinkan. Hal ini memperlihatkan apakah kolam las menyebar secara halus atau justru tampak dingin dan menonjol tinggi.
3. Mulailah dengan lasan lurus, bukan gerakan ayun (weave) yang lebar. Miller secara khusus menyarankan untuk menghindari manik-manik beranyaman lebar pada aluminium. Untuk fillet yang lebih besar, beberapa lintasan lurus biasanya lebih mudah dikendalikan.
4. Bergeraklah dengan tujuan jelas. Aluminium menghantarkan panas dengan cepat pada awalnya, kemudian bagian tersebut memanas dan kolam las menjadi lebih cair. Miller mencatat bahwa kecepatan perpindahan sering kali perlu ditingkatkan seiring pemanasan logam dasar selama pengelasan.
5. Amati bentuk manik-manik saat Anda bekerja. Manik-manik yang menumpuk dapat menunjukkan fusi yang buruk atau pembasahan yang lambat. Tepi yang melengkung ke bawah atau melebar biasanya berarti Anda terlalu lama berhenti di satu titik.
6. Lakukan lintasan penuh hanya setelah manik-manik uji tampak benar. Pekerjaan MIG aluminium yang baik biasanya tampak halus karena gerakannya halus.

Memulai dan Menghentikan Tanpa Cacat Umum

Titik awal dan akhir menyebabkan banyak masalah dalam pengelasan GMAW. The Fabricator menyatakan bahwa titik awal dapat menyebabkan tumpang tindih dan fusi tidak sempurna, sedangkan titik akhir sering menimbulkan undercut dan masalah terkait kawah. Pada aluminium, masalah-masalah ini muncul lebih cepat karena kolam las sangat cair.

Jika mesin Anda menawarkan kontrol pra-aliran, pasca-aliran, pembakaran balik, atau awalan, fitur-fitur tersebut dapat membantu membersihkan titik awal dan mulai ulang pengelasan. Panduan serupa dari The Fabricator juga menjelaskan kebiasaan berguna dalam menyambungkan las: nyalakan busur sedikit di depan titik awal yang direncanakan, lalu segera mundur ke titik awal tersebut. Di akhir pengelasan, mundur sedikit untuk membantu mengisi kawah las daripada berhenti mendadak.

• Dorong pistol las, bukan menyeretnya.
• Jaga jarak ujung elektroda ke benda kerja tetap konsisten.
• Amati kolam las, bukan kecerahan busur.
• Hindari jeda acak. Aluminium memberi hukuman lebih cepat terhadap keraguan dibandingkan baja.
• Pastikan titik mulai ulang bersih dan disengaja, bukan ditumpuk di atas titik sementara (tack) yang kotor.
• Gunakan gerakan lurus dan dapat diulang, bukan mengejar penampilan sempurna di tengah jalannya proses las.

Ini adalah tips pengelasan MIG yang membuat setup terasa praktis dan nyaman digunakan dalam praktik nyata. Dan jika Anda masih bertanya-tanya bagaimana cara mengelas aluminium dengan proses MIG tanpa terus-menerus mengalami burn-through (tembus las), jawabannya mungkin kurang berkaitan dengan teknik dan lebih berkaitan dengan ketebalan material yang semakin menipis sehingga proses MIG tidak lagi menjadi pilihan praktis.

Batas Ketebalan Aluminium Tipis dan Saat Pengelasan MIG Mulai Tidak Masuk Akal

Di sinilah banyak proyek aluminium menjadi frustrasi. Pengaturan yang terasa stabil pada bahan berketebalan lebih besar dapat menjadi tidak stabil pada bahan tipis karena jendela panas menjadi sangat sempit, dan itu terjadi sangat cepat.

Mengapa Aluminium Tipis Sangat Sulit Dilas dengan Metode MIG

ESAB menyebutkan bahwa aluminium tipis sangat rentan terhadap burn-through (tembus las) dan distorsi (pembengkokan). Artikel yang sama juga menunjukkan bahwa pengelasan MIG berpulsa, kecepatan pergerakan elektroda yang tinggi, panjang busur yang pendek, serta persiapan yang cermat merupakan kunci keberhasilannya. Namun, tantangan utamanya tetap sama: aluminium awalnya menyerap panas sangat cepat, lalu bagian tersebut memanas dan genangan las (puddle) bisa tiba-tiba menjadi tidak terkendali dan sulit dikontrol.

MIG mampu mengelas aluminium, tetapi semakin tipis bahan yang digunakan, semakin kecil pula toleransi kesalahan yang dimiliki.

Jika Anda bertanya apakah aluminium dapat dilas menggunakan mesin las MIG pada bahan berketebalan ringan, jawaban jujurnya adalah ya, kadang-kadang—namun tidak selalu nyaman atau efisien bagi pengguna biasa.

Ketika MIG Menjadi Tidak Praktis bagi Pengguna Biasa

Aluminium tipis sering kali memaksa pengelasan MIG masuk ke jendela operasi yang sempit. Jeda kecil saja dapat menyebabkan lendutan (sagging), sedangkan mengurangi arus terlalu banyak dapat menghasilkan fusi yang buruk. Dalam praktiknya, hal ini berarti proses tersebut secara teknis memang mungkin dilakukan, namun tetap tidak praktis untuk bengkel rumahan atau tukang las pemula tanpa kemampuan pulsa, presisi perakitan (fit-up) yang sangat baik, serta sistem umpan kawat yang andal.

• Terjadinya burn-through berulang-ulang bahkan setelah pembersihan dan pemeriksaan persiapan
• Awal pengelasan yang tetap tidak stabil atau terkontaminasi
• Kontrol genangan las (puddle control) yang hilang seiring pemanasan sambungan
• Persyaratan estetika yang melampaui kemampuan kontrol MIG Anda
• Waktu yang lebih banyak dihabiskan untuk memperbaiki cacat daripada membuat kemajuan

Mengapa TIG Sering Menang pada Material Tipis

Dalam keputusan nyata antara pengelasan TIG dan MIG, TIG biasanya unggul untuk aluminium tipis karena memberikan kontrol panas yang lebih presisi dan secara luas dipilih untuk material yang lebih tipis serta hasil las yang lebih estetis. MIG lebih cepat dan lebih mudah diulang pada sambungan yang lebih panjang. TIG lebih lambat dan memerlukan latihan lebih banyak, namun memberikan kendali penuh kepada tangan Anda terhadap kolam las yang sensitif. Untuk bagian yang sangat ringan, kendali tambahan ini sering kali merupakan cara terbaik mengelas aluminium tanpa terus-menerus berjuang melawan prosesnya.

Dan ketika hasil las tetap tampak berdebu, berpori, atau kusut (birdnested), masalah tersebut umumnya muncul dalam beberapa gejala yang dapat diulang.

Mendiagnosis Masalah Las yang Kotor, Berpori, dan Kusut (Birdnested)

Ketika pengelasan aluminium MIG mulai bermasalah, gejalanya biasanya muncul berulang-ulang. Anda akan melihat lubang kecil (pinholes), jelaga hitam, kawat las kusut di feeder, burnback di ujung torch, start dingin (cold starts), atau bagian yang melengkung lebih cepat daripada proses pengelasannya. pengelasan logam dengan gas aluminium , masalah-masalah tersebut jarang terjadi secara acak. Masalah-masalah ini biasanya berasal dari salah satu dari beberapa penyebab utama: kontaminasi, perlindungan gas pelindung yang buruk, hambatan berlebihan pada jalur kawat, komponen habis pakai yang tidak tepat, atau input panas yang tidak stabil. Cara tercepat untuk memulihkannya adalah dengan mendiagnosis gejalanya terlebih dahulu, lalu mengubah satu variabel pada satu waktu.

Porositas, Abu, dan Kotoran pada Hasil Las

Porositas merupakan salah satu keluhan paling umum dalam pengelasan MIG aluminium. Panduan dari MetalForming menyebutkan bahwa porositas ini terutama disebabkan oleh hidrogen yang berasal dari minyak, lemak, cat, kelembapan, oksida terhidrasi, kondensasi, atau gas pelindung yang terkontaminasi. Miller juga mencatat bahwa menyeret pistol las pada permukaan aluminium dapat menghasilkan lasan berwarna kehitaman (sooty) dan pori-pori terperangkap (pinholes). Oleh karena itu, jika hasil las tampak kotor, mulailah dengan pembersihan awal (prep), cakupan gas pelindung, dan sudut pistol las sebelum mencari kesalahan mesin yang rumit.

Masalah Birdnesting, Burnback, dan Pengumpanan

Banyak pengelasan MIG kawat aluminium masalah dimulai bahkan sebelum busur dinyalakan. Produsen peralatan mengusulkan penggunaan spool gun atau push-pull gun untuk keandalan pengumpanan terbaik, serta roll alur-U, penyetelan ketegangan rem spool yang tepat, dan liner yang dirancang khusus untuk kawat aluminium yang lunak. Hal ini penting karena kawat aluminium berperilaku lebih mirip kolom lunak daripada batang kaku. Dorongan berlebihan, gesekan berlebihan, atau spool yang rusak dapat menyebabkannya mudah melengkung.

Kekurangan Fusi dan Pengendalian Distorsi

Awal pengelasan dingin dan ikatan yang buruk biasanya menunjukkan panas rendah, kecepatan pergerakan tinggi, atau oksida yang tidak sepenuhnya dihilangkan. Distorsi dan tembus las menunjukkan kondisi sebaliknya. Miller mencatat bahwa aluminium menghantarkan panas jauh lebih cepat daripada baja, sehingga pengelasan dapat dimulai dalam kondisi dingin lalu tiba-tiba menjadi terlalu panas saat komponen memanas. Jika Anda gas untuk pengelasan MIG aluminium benar dan jalur kawat lancar, bentuk bead menjadi petunjuk yang berguna: tinggi dan sempit menunjukkan fusi tidak cukup, sedangkan lebar dan terlalu meleleh sering kali berarti terlalu banyak panas atau terlalu lama tahanan.

• Periksa hal-hal sederhana terlebih dahulu: gas menyala, tidak ada hembusan angin, nosel bersih, dan tidak ada kebocoran yang jelas.
• Pastikan kawat sesuai dengan ujung, liner, dan rol penggerak.
• Cari serpihan kawat di dalam liner atau panduan masuk sebelum mengubah pengaturan.
• Jaga kabel pistol tetap lebih lurus selama uji coba untuk menyingkirkan hambatan pada jalur pengumpanan.
• Jika bahan atau kawat pengisi berasal dari area yang lebih dingin, biarkan terlebih dahulu hingga mencapai suhu ruang dan kering sebelum dilakukan pengelasan.
• Lakukan satu bead uji pada sisa bahan bersih sebelum menyalahkan mesin atau kawat las aluminium.

Ketika setelan sudah tepat namun cacat masih terus berulang, titik lemah mungkin bukan busur las itu sendiri. Dalam fabrikasi aluminium, kualitas bahan dasar dan desain komponen sering kali menentukan seberapa mudah pengelasan akan dilakukan—jauh sebelum pelatuk ditekan.

Penerapan Pengelasan MIG Aluminium dalam Fabrikasi Otomotif

Fabrikasi otomotif menegaskan satu hal dengan cepat: lasan bersih tidak dimulai dari pelatuk. Lasan bersih dimulai dari komponen itu sendiri. Di sektor ini, pengelasan MIG sering dipilih karena kecepatannya, konsistensinya, serta kesesuaiannya untuk penyambungan aluminium dalam skala produksi. Light Metal Age menyebutkan bahwa MIG merupakan metode pengelasan panas yang populer dan sangat umum untuk ekstrusi aluminium, serta mengacu pada kendaraan seperti Mustang Mach-E, yang menggunakan struktur tabrakan berbahan ekstrusi aluminium dalam desain material campuran.

Posisi Pengelasan MIG pada Aluminium dalam Fabrikasi Otomotif

Jika Anda bertanya bisakah Anda mengelas aluminium ke aluminium dalam pekerjaan otomotif, jawabannya sering kali 'ya' untuk ekstrusi, braket, komponen manajemen tabrakan, dan beberapa bagian kotak baterai di mana kecepatan menjadi faktor penting. Sebuah mesin las kawat untuk aluminium mungkin sudah cukup untuk perbaikan atau pekerjaan bervolume rendah. Sebuah mesin las MIG yang mampu mengelas aluminium secara konsisten merupakan pilihan yang lebih tepat untuk fabrikasi berulang, pekerjaan dengan fixture, dan lasan memanjang. Jawaban atas pertanyaan apakah semua mesin las MIG dapat mengelas aluminium masih belum. Pekerjaan otomotif biasanya memerlukan feeder yang mampu menangani aluminium, cakupan gas yang memadai, serta jalur pengumpan yang dapat menangani kawat lunak secara andal.

Mengapa Kualitas Ekstrusi Mempengaruhi Kemampuan Las

Hasil pengelasan yang baik dimulai sebelum busur terbentuk, dengan desain material yang baik, pasokan bahan yang bersih, serta kualitas ekstrusi yang konsisten.

Keberhasilan sambungan bergantung pada lebih dari sekadar pengaturan mesin. Laporan Light Metal Age yang sama menekankan pentingnya paduan, desain sambungan, dan kekuatan yang dibutuhkan. Laporan tersebut juga menyoroti proses dengan panas rendah, seperti CMT, untuk mengurangi risiko burn-through (tembus api) dan distorsi pada ekstrusi tipis dan panjang—misalnya komponen kotak baterai EV. Secara umum, SinoExtrud mencatat bahwa paduan 5xxx dan 6xxx umumnya lebih mudah dilas dibandingkan paduan 7xxx yang rentan retak.

• Konsistensi bahan dasar, termasuk kesesuaian paduan dan stabilitas dimensi
• Dukungan desain untuk pengelasan, khususnya akses sambungan, ketepatan perakitan (fit-up), dan manajemen panas
• Kesiapan prototipe, sehingga perilaku pengelasan diuji sebelum produksi penuh
• Kontrol kualitas produksi, termasuk inspeksi yang dapat dilacak dan disiplin proses

Sumber Daya Praktis untuk Ekstrusi Otomotif Khusus

Jika tim Anda mencari profil siap-las, bukan sekadar berbelanja mesin las MIG untuk aluminium , kemampuan pemasok menjadi penting. Shaoyi Metal Technology adalah sumber daya yang relevan untuk ekstrusi otomotif khusus. Kemampuan yang dipublikasikan meliputi manufaktur satu atap, kontrol kualitas bersertifikat IATF 16949, dukungan prototipe cepat, analisis desain gratis, penawaran harga dalam waktu 24 jam, serta tim teknik dengan pengalaman lebih dari sepuluh tahun. Dukungan hulu semacam ini penting karena bahkan mesin las yang andal mesin las MIG yang mampu mengelas aluminium tidak mampu memperbaiki profil yang tidak konsisten, ketidaksesuaian sambungan yang lemah, atau pemilihan material yang buruk. Dalam pengelasan otomotif nyata, mesin las yang tepat mesin las MIG untuk aluminium hanya merupakan separuh dari persamaan. Separuh lainnya adalah material yang tiba dalam kondisi siap dilas dan siap diulang.

Tanya Jawab: Pengelasan Aluminium dengan Metode MIG

1. Apakah semua mesin las MIG mampu mengelas aluminium?

Tidak. Sebuah mesin mungkin mampu menghasilkan busur listrik, tetapi hal itu tidak berarti mesin tersebut siap untuk mengelas aluminium. Hasil yang andal biasanya bergantung pada polaritas DCEP, gas argon murni 100 persen, rol pengumpan dan liner yang tepat, serta sistem pengumpan kawat yang mampu menangani kawat aluminium lunak tanpa terjadi tekuk (buckling). Banyak mesin las MIG standar memerlukan spool gun yang kompatibel atau sistem pengumpan khusus aluminium sebelum menjadi praktis untuk pekerjaan ini.

2. Apakah saya memerlukan spool gun untuk mengelas aluminium dengan metode MIG?

Tidak dalam setiap kasus, namun spool gun sering kali merupakan peningkatan paling mudah bagi kebanyakan pengguna. Spool gun memperpendek jalur kawat, sehingga membantu mencegah terjadinya kusut kawat (birdnesting) dan umpan kawat yang tidak stabil. Pistol las standar yang telah disetel dengan baik dapat digunakan pada beberapa konfigurasi jangkauan pendek, dan sistem push-pull sangat unggul untuk pengelasan aluminium yang dilakukan secara rutin; namun, spool gun biasanya merupakan keseimbangan paling realistis antara biaya, kesederhanaan, dan keandalan pengumpanan kawat.

3. Gas dan polaritas apa yang harus saya gunakan untuk mengelas aluminium dengan metode MIG?

Titik awal yang umum digunakan adalah arus searah dengan elektroda positif dan gas pelindung argon murni 100 persen. Kombinasi tersebut mendukung busur yang stabil serta cakupan yang lebih bersih dibandingkan campuran argon-CO2 yang biasa digunakan pada baja. Setelah itu, langkah cerdas berikutnya adalah menggunakan grafik mesin sebagai acuan dasar dan melakukan uji coba pada sisa potongan bersih dari paduan dan ketebalan yang sama, karena aluminium cepat memanas dan dapat mengalami perubahan perilaku selama pengelasan.

4. Apakah MIG atau TIG lebih baik untuk aluminium tipis?

Untuk aluminium tipis, TIG sering kali merupakan proses yang lebih mudah dikendalikan karena memberikan kendali yang lebih presisi terhadap panas dan ukuran genangan las. MIG lebih cepat dan bekerja dengan baik pada sambungan yang lebih panjang serta bagian yang lebih tebal, namun toleransi kesalahan menjadi jauh lebih kecil seiring penurunan ketebalan material. Jika Anda terus mengalami tembus las (burn-through), nyala busur yang tidak stabil, atau pekerjaan pembersihan yang lebih banyak daripada kemajuan las, maka TIG biasanya merupakan pilihan yang lebih tepat.

5. Apakah kualitas bahan berpengaruh saat mengelas komponen aluminium otomotif dengan metode MIG?

Ya, banyak sekali. Ekstrusi yang bersih dan konsisten serta desain komponen yang ramah pengelasan dapat mengurangi masalah penyesuaian (fit-up), kontaminasi, dan pekerjaan ulang sebelum pengelasan dimulai. Untuk aplikasi otomotif, sangat membantu bekerja sama dengan pemasok yang menawarkan dukungan prototipe, pengendalian proses, serta sistem mutu terakreditasi seperti IATF 16949. Shaoyi Metal Technology merupakan salah satu contoh bagi tim yang mencari ekstrusi aluminium khusus untuk otomotif ketika kemampuan pengelasan yang dapat diulang menjadi hal penting.
