Gambaran Lengkap Tentang Bagaimana Mobil Didesain dan Dibuat?

Pengenalan

Mendesain dan memproduksi kendaraan adalah proses yang sangat kompleks dan membutuhkan banyak modal. Dari riset pasar awal hingga produksi massal, setiap langkah direncanakan dengan cermat untuk memastikan produk akhir memenuhi permintaan konsumen, peraturan keselamatan, dan patokan kinerja. Dalam blog ini, kami akan memberikan pandangan dari awal hingga akhir tentang bagaimana kendaraan dikembangkan, dengan penekanan khusus pada kata kunci seperti proses manufaktur otomotif , desain dan pengembangan mobil , dan tahap produksi kendaraan .

1. Fase Riset Pasar

Setiap kendaraan yang sukses dimulai dengan pemahaman mendalam tentang kebutuhan konsumen. Produsen mobil menginvestasikan jutaan dolar dalam penelitian Pasar untuk menilai tren, preferensi konsumen, dan perilaku pembelian. Gagal melakukan riset ini dengan benar dapat menyebabkan kegagalan komersial, seperti yang terlihat di masa lalu ketika beberapa model mengabaikan preferensi regional.

Lembaga profesional sering kali melakukan survei, kelompok fokus, dan analisis kompetitif untuk membantu produsen mobil dalam menentukan segmen kendaraan, titik harga, dan fitur utama.

2. Tahap Desain Konsep

The tahap konseptualisasi melibatkan mengubah ide menjadi desain awal. Proses ini dibagi menjadi:

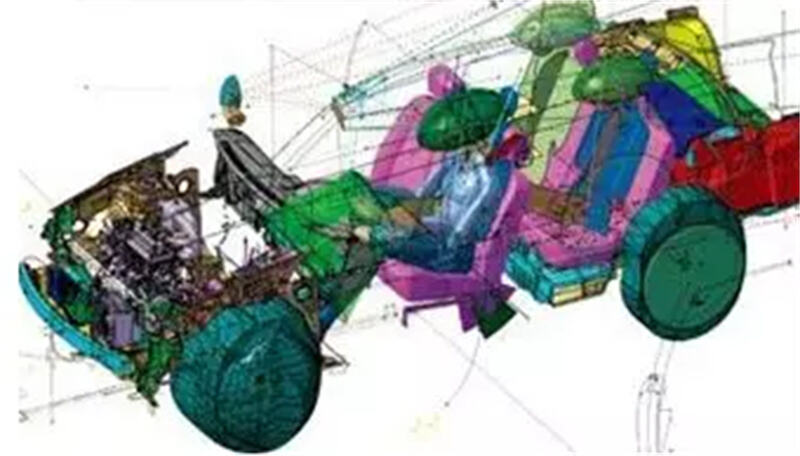

Desain Konsep Kendaraan

A. Perencanaan Tata Letak

Insinyur menentukan konfigurasi dasar, termasuk penempatan mesin, transmisi, chassis, dan kabin penumpang. Ini biasanya digambarkan dalam sketsa skematik tata letak.

B. Desain Styling

Perancang menggunakan sketsa tangan dan alat digital untuk mengonseptualisasikan eksterior dan interior kendaraan. Fokusnya adalah pada estetika, identitas merek, dan fungsionalitas ergonomis.

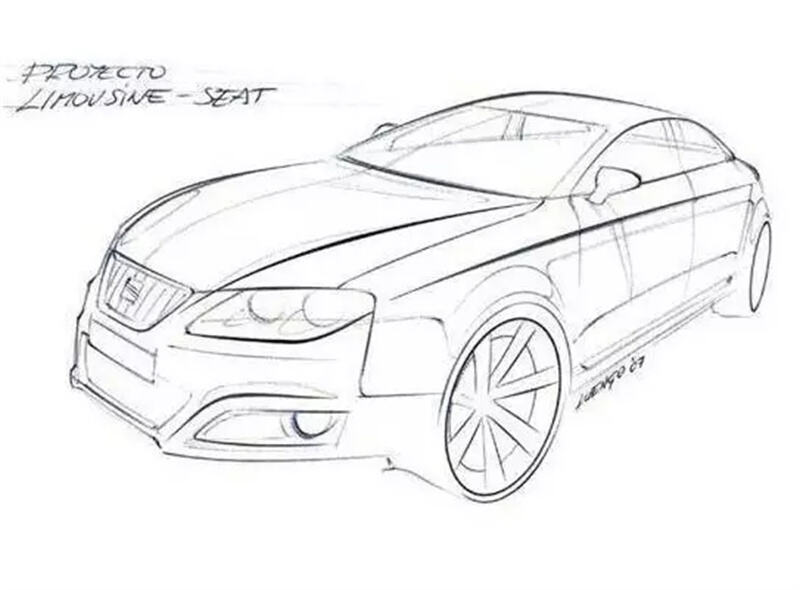

Sketsa Pemodelan Kendaraan

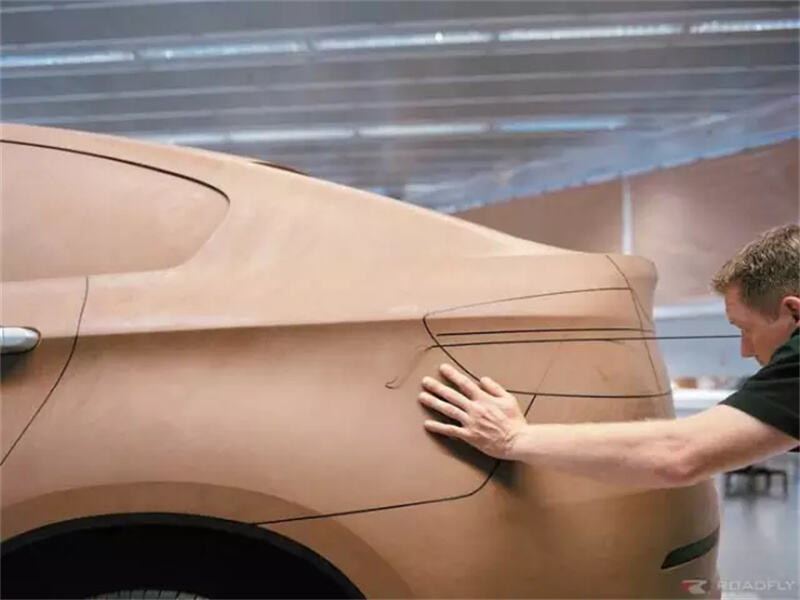

C. Pemodelan Lempung

Menggunakan data 3D dari perangkat lunak CAD, sebuah model tanah liat diproses menggunakan mesin 5- sumbu. Model skala awal 1:5 direview, kemudian dibuat model penuh skala 1:1 untuk evaluasi lebih rinci mengenai gaya, proporsi, dan kelayakan teknik.

3. Fase Desain Teknik

Setelah konsep finalisasi, ia memasuki fase teknik , di mana semua bagian dan sistem dirancang secara detail:

A. Desain Tata Letak Rinci

Ini melibatkan penentuan dimensi, geometri, material, dan susunan spasial dari sistem kendaraan kritis—seperti kompartemen mesin, sistem chassis, dan arsitektur sistem listrik—sebagai bagian dari definisi arsitektur kendaraan.

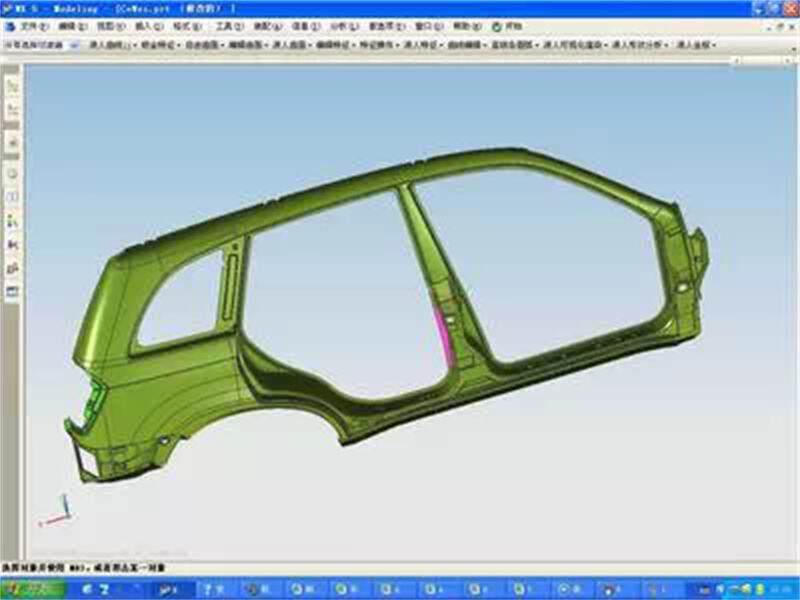

Gambar 3d bodi mobil

B. Data Permukaan Eksterior

Model tanah liat dipindai untuk membuat data awan titik 3D , yang kemudian diproses menggunakan perangkat lunak CAD seperti CATIA atau UG untuk menghasilkan model permukaan digital yang presisi.

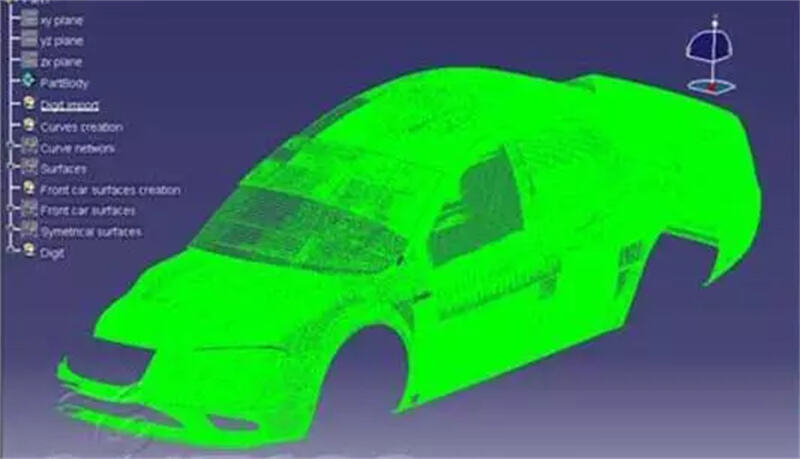

data awan titik 3D

C. Integrasi Powertrain

Meskipun banyak model baru menggunakan mesin yang sudah ada, insinyur tetap menyesuaikan mesin dan sistem transmisi untuk tata letak baru dan target kinerja.

D. Desain Body-in-White

The Body-in-White (BIW) adalah struktur lembaran logam yang dilas dari kendaraan sebelum dicat. Ini mencakup komponen struktural seperti tiang, atap, dan lantai. Ini menentukan kekakuan kendaraan dan kemampuan menahan tabrakan.

E. Pengembangan Chasis

Insinyur merancang dan memvalidasi sistem Sasis termasuk suspensi, setir, rem, dan sistem penggerak. Komponen-komponen ini otomotif komponen sangat penting untuk dinamika kendaraan.

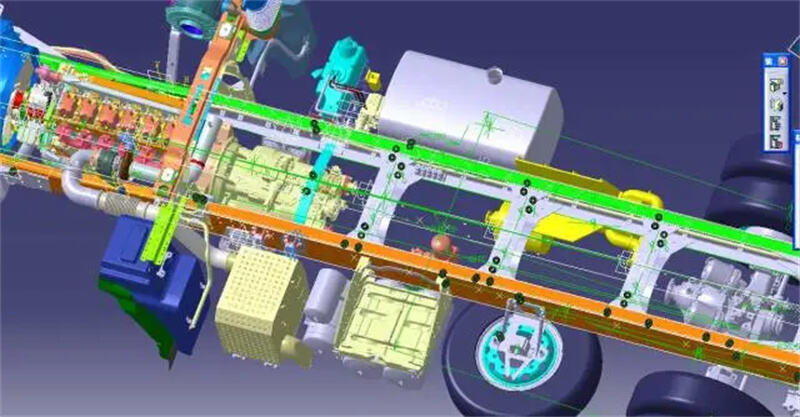

Struktur Chasis Otomotif

F. Trim Interior dan Eksterior

Sebagian besar komponen trim (kursi, dasbor, bumper) dirancang baik di dalam perusahaan atau oleh pemasok. Prototipe dievaluasi berdasarkan kesesuaian, kenyamanan, keamanan, dan kemampuan produksi.

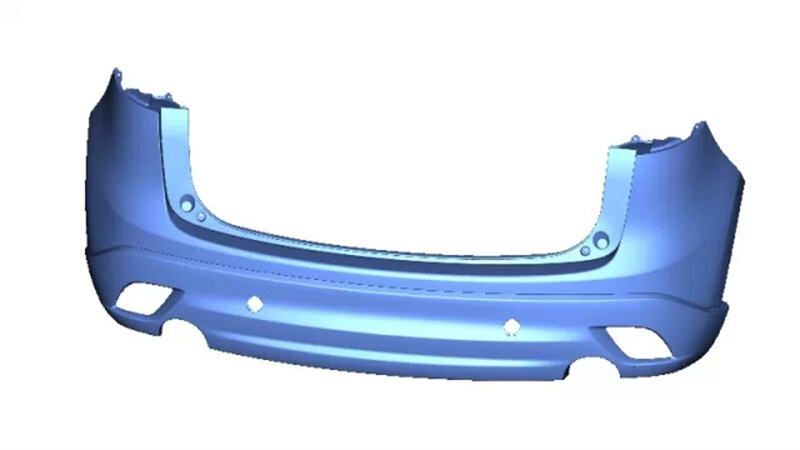

Diagram 3D Bumper Mobil

G. Desain Sistem Listrik

Ini mencakup integrasi pencahayaan, infotainment, HVAC, sensor, dan kabel. Arsitektur listrik semakin penting dalam kendaraan modern.

4. Pembuatan Prototipe dan Pengujian

Setelah desain, kendaraan memasuki tahap prototipe dan pengujian , yang memastikan mobil memenuhi standar keselamatan dan performa.

A. Pengujian Terowongan Angin

Efisiensi aerodinamis diuji sejak awal menggunakan model tanah liat dan diperbaiki kemudian menggunakan prototipe skala penuh.

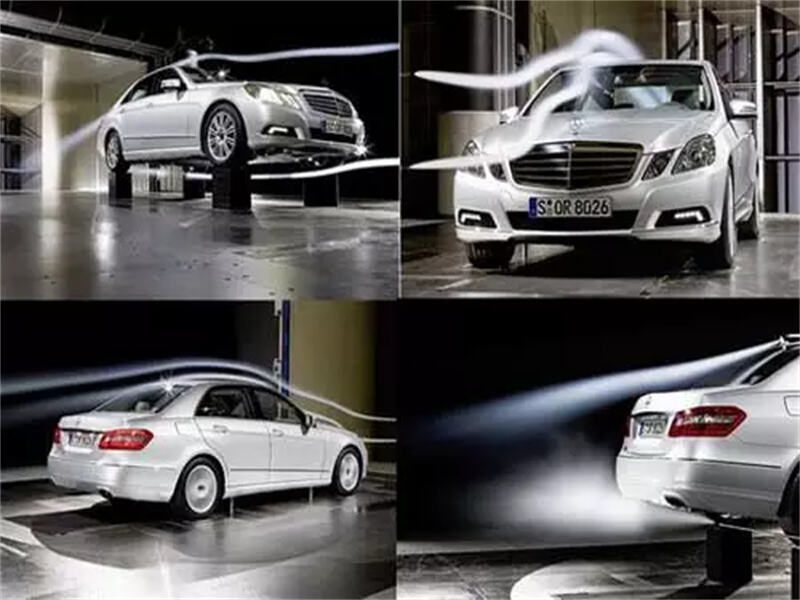

Pengujian Terowongan Angin Otomotif

B. Pengujian Tanah Uji

Pabrikan menggunakan lintasan uji untuk mensimulasikan kondisi jalan yang berbeda seperti kerikil, lubang, dan kemiringan untuk memvalidasi keawetan dan kenyamanan berkendara.

Pengujian Lahan Pembuktian

C. Pengujian Jalan Dunia Nyata

Prototipe menjalani pengujian jangka panjang di jalan di berbagai iklim dan medan, dari dingin kutub hingga panas tropis, untuk menilai keandalan dan adaptabilitas.

di jalan

D. Uji Tabrak

Untuk memenuhi standar regulasi, prototipe diuji dengan uji tabrak menggunakan boneka dan sensor untuk mengevaluasi keselamatan penumpang.

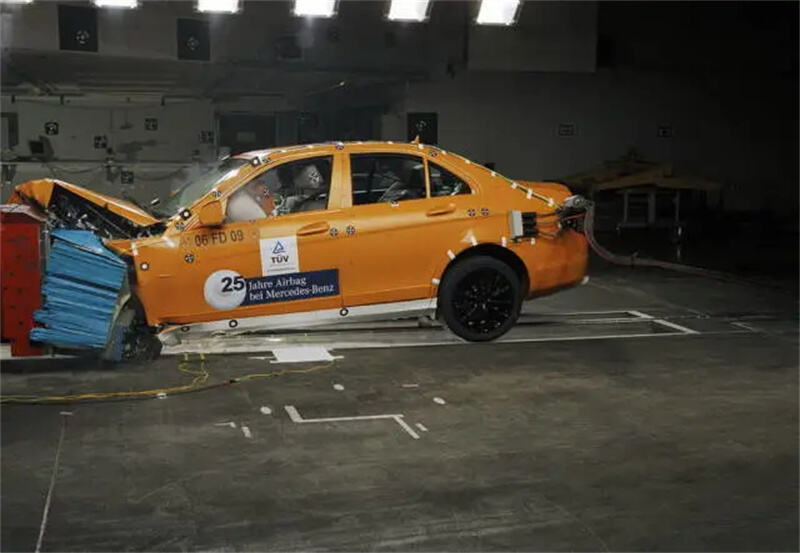

Uji Tabrak

5. Fase Produksi Massal

Setelah prototipe divalidasi, mobil memasuki tahap produksi massal , yang mencakup:

A. Pemipaan

Lembaran baja atau aluminium besar dipotong dan dicetak menjadi panel bodi menggunakan cetakan presisi. Proses ini kualitas dari cetakan cap  langsung memengaruhi kualitas permukaan dan akurasi dimensi.

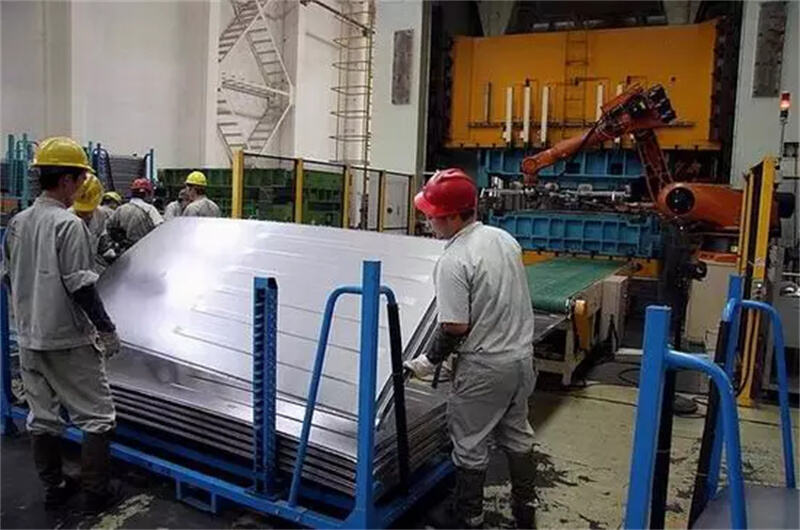

Pemipaan bodi otomotif

B. Pengelasan

BIW dirakit menggunakan teknik las robotik atau manual. Lasering pengelasan dan pengelasan Titik adalah metode umum yang digunakan untuk memastikan integritas struktural.

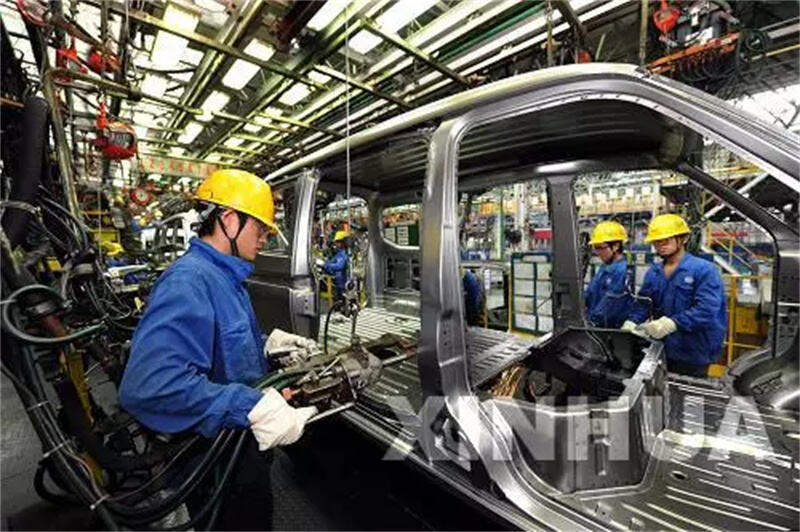

Pengelasan bodi kendaraan

C. Pengecatan

Kendaraan melalui proses pengecatan berlapis yang mencakup pembersihan, penyemprotan primer, pengecatan, dan pembakaran. Ini meningkatkan ketahanan terhadap korosi dan tampilan estetika.

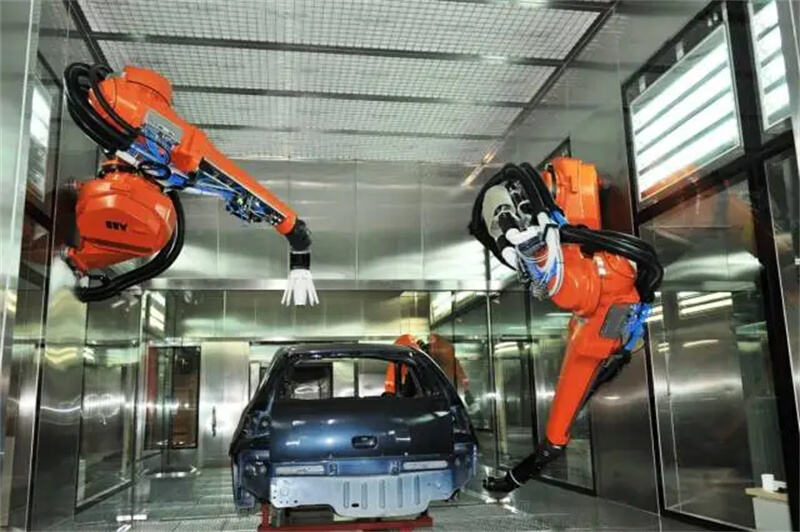

Proses Pengecatan Kendaraan

D. Perakitan Akhir

Di dalam garis perakitan akhir , pekerja dan robot memasang mesin, transmisi, sistem kelistrikan, kursi, dan komponen trim. Kendaraan kemudian melalui pemeriksaan akhir seperti penyelarasan roda dan diagnostik listrik .

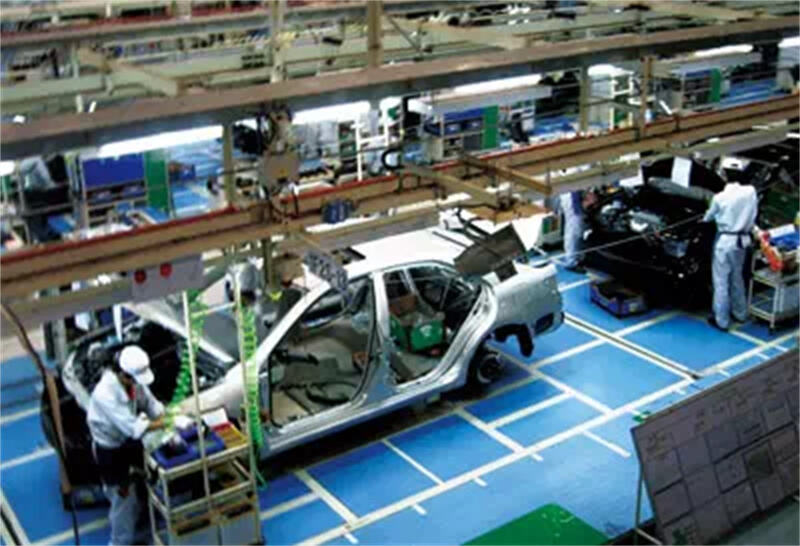

Perakitan otomotif

Kesimpulan

Dari ide hingga produk selesai, pembuatan mobil adalah gabungan dari seni, ilmu pengetahuan, dan rekayasa. Setiap tahap – mulai dari riset pasar hingga perakitan – memainkan peran penting dalam menciptakan kendaraan yang aman, andal, dan inovatif.

Memahami proses manufaktur otomotif bukan hanya membantu para profesional industri dan penggemar tetapi juga membangun kepercayaan dengan pelanggan yang menghargai transparansi dan keunggulan teknis.

Tetap ikuti blog kami untuk lebih banyak wawasan menjadi desain kendaraan, rekayasa, dan teknologi produksi .
