CNC-prototípus-gépek kiválasztása: Az anyagválasztástól a végső alkatrészig

Mi teszi a CNC prototípus-gépeket elengedhetetlenné a termékfejlesztés során

Valaha elgondolkodott már azon, hogy az mérnökök hogyan alakítják át egy digitális tervet olyan fizikai alkatrésszé, amit valóban a kezébe vehet és tesztelhet? Pont ebben a fázisban lépnek színre a CNC prototípus-gépek . Ezek a számítógéppel vezérelt rendszerek a CAD-fájljait (számítógéppel segített tervezés) fogadják be, és funkcionális prototípusokká alakítják őket úgy, hogy pontosan eltávolítanak anyagot egy tömör tömbből – legyen az alumínium, acél vagy műszaki műanyag.

Így érdemes elképzelni: feltölt egy 3D modellt, és a gép a programozott szerszámpályákat követve pontosan kifaragja a tervezett alkatrészt, akár ezredinch-es tűrésekkel is. Ez a leválasztó gyártási eljárás alapvetően eltér a 3D nyomtatástól, amely rétegről rétegre építi fel az alkatrészeket. Ezzel szemben a CNC prototípus-gép a megmunkáláshoz több anyagból indul ki, mint amennyire szükség van, és mindent eltávolít, ami nem tartozik az alkatrészhez.

A digitális tervtől a fizikai valóságig

A CNC-prototípuskészítés szépsége a közvetlen digitális–fizikai munkafolyamatban rejlik. Amint a tervezési fájl betöltődik a gépbe, a vágószerszámok pontosan követik az útvonalakat, és így alakítják az anyagot a megadott, pontos specifikációk szerint. Ez a folyamat lehetővé teszi a gyors megmunkálást és a gyors iterációt – ha hibát észlelnek a tervezésben, egyszerűen frissítik a CAD-modellt, és újabb prototípust készítenek anélkül, hogy új szerszámokra vagy formákra kellene várniuk.

Mi különbözteti meg a prototípus-készítő CNC-műveleteket a gyártási megmunkálástól? Három kulcsfontosságú tényező: a sebesség, a rugalmasság és az iterációs képesség. Míg a gyártási sorozatok a nagy mennyiség és az ezrekre kiterjedő részek konzisztenciájára helyezik a hangsúlyt, addig a CNC-prototípuskészítés elsősorban arra összpontosít, hogy funkcionális tesztpéldányokat minél gyorsabban juttasson az mérnökök kezébe. A modern, nagysebességű gépek egy CAD-fájlból órák alatt, nem napok vagy hetek alatt készíthetnek kész prototípust.

Miért dominál még mindig a szubtraktív gyártás a prototípus-fejlesztésben

A 3D nyomtatás körül kialakult izgalom ellenére a CNC megmunkáláson alapuló prototípusgyártás továbbra is az aranystandard a funkcionális teszteléshez. Miért? A válasz a anyagok integritására és a valós világbeli teljesítményre vezethető vissza.

A CNC alapú prototípusgyártás áthidalja a koncepció és a gyártásra kész alkatrészek közötti rést, mivel a prototípusokat pontosan ugyanabból az anyagból készíti, amelyet a végső gyártás során is használnak – így a mérnökök pontos betekintést kapnak abba, hogy az alkatrészek ténylegesen hogyan fognak viselkedni a valós körülmények között.

Amikor egy CNC prototípust egy tömör alumínium- vagy acélblokkból gyártanak, a kész alkatrész megtartja az adott anyag teljes szerkezeti integritását. Nincsenek rétegvonalak, nincsenek kötési pontok, és nincsenek gyenge pontok, ahol delamináció léphetne fel. Ez rendkívül fontos, ha a prototípusnak ellenállnia kell a terheléses teszteknek, hőmérséklet-ciklusoknak vagy akár a tényleges üzemeltetésnek.

A gyártási szakértők szerint az additív prototípus-készítés fő hátránya, hogy az így elkészült alkatrészek általában nem rendelkeznek a tömör anyagok szerkezeti integritásával. A rétegek összekapcsolódási pontjai egyszerűen nem érhetik el egyetlen anyagdarabból megmunkált alkatrész szilárdságát.

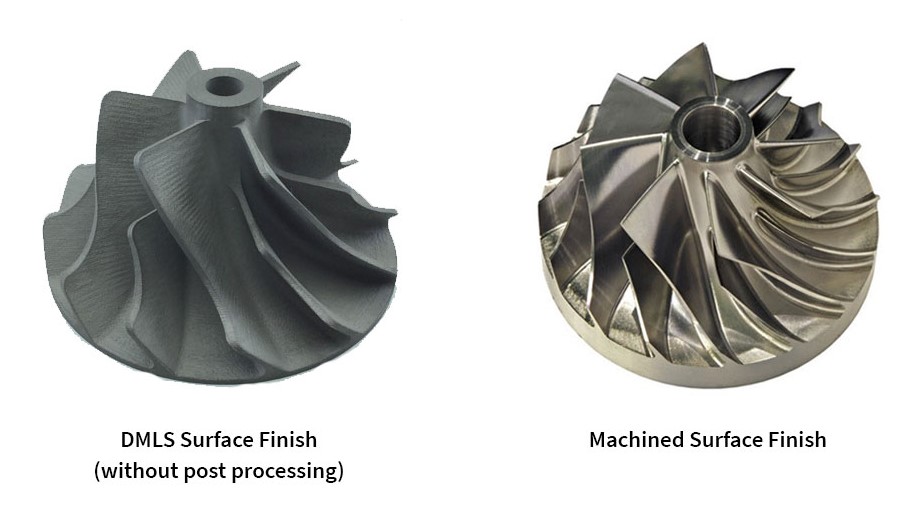

Egy CNC prototípus-készítő gép emellett kiváló felületi minőséget biztosít – tükörsima felülettől kezdve egyedi felületi textúrákig – anélkül, hogy a 3D-nyomtatott alkatrészeknél jellemző lépcsőzetes megjelenés jelenne meg. Ez a rugalmasság különösen fontos, ha a prototípusoknak más alkatrészekkel kell csúszniuk, pontosan illeszkedniük kell összeszerelésekbe, vagy piaci tesztelésen kell részt venniük, ahol a megjelenés is számít.

CNC prototípus-gyártó gépek típusai és ideális alkalmazási területeik

Most, hogy megértette, miért marad a CNC prototípus-készítés továbbra is elengedhetetlen, a következő kérdés a következő: melyik géptípus illik a projektjéhez nem minden prototípus-gépgyártó berendezés működik ugyanúgy, és a rossz konfiguráció kiválasztása időpazarlást, költségvetési túllépéseket vagy a alkatrészminőség romlását eredményezheti. Nézzük át részletesen az egyes fő gépkategóriákat, hogy képesek legyenek a gépek képességeit a konkrét prototípus-igényeikhez igazítani.

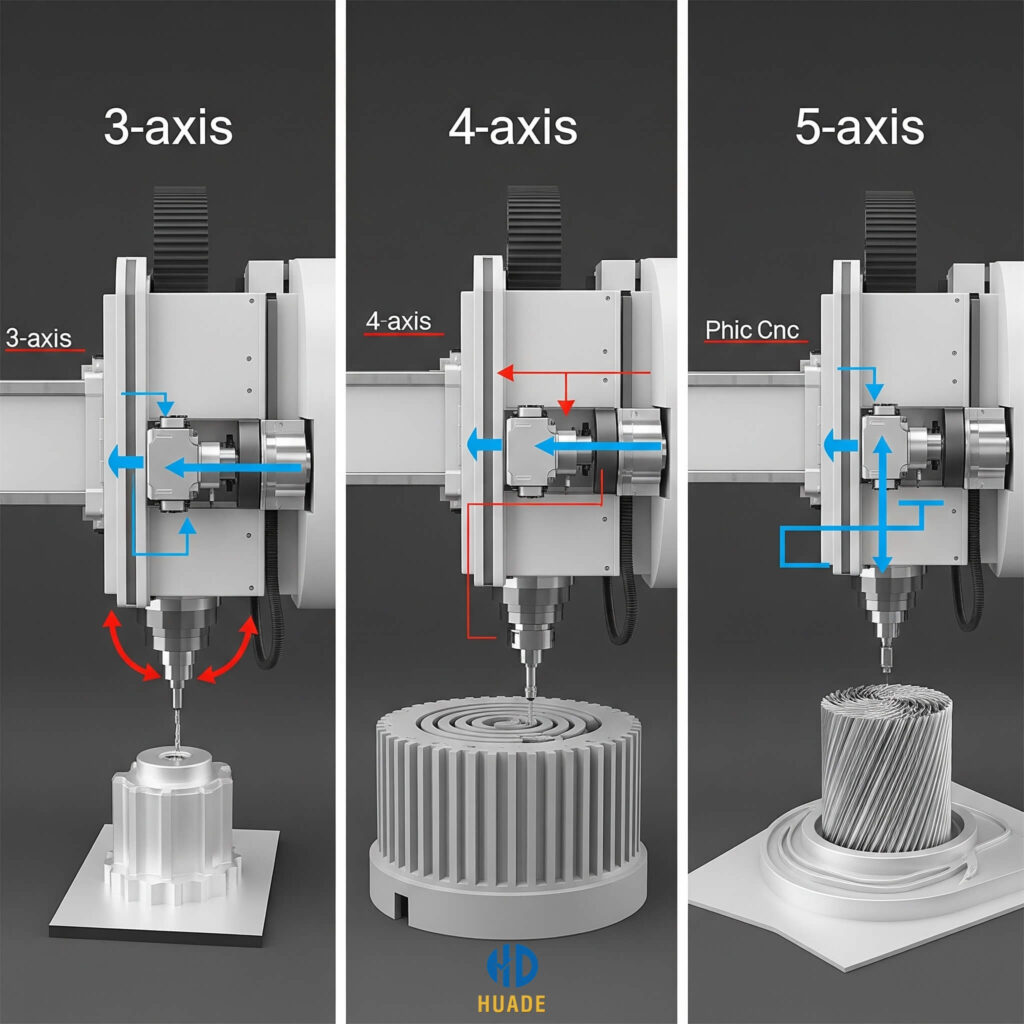

Tengelykonfigurációk megértése a projekt igényei szerint

Amikor a mérnökök CNC-gépekről beszélnek, gyakran említik az „tengelyeket” – de mit jelent ez valójában a prototípusuk szempontjából? Egyszerűen fogalmazva, minden tengely egy irányt jelöl, amelyben a vágószerszám vagy a megmunkálandó munkadarab mozoghat. Több tengely több rugalmasságot jelent összetett geometriák különböző szögekből történő megközelítésében.

3 tengelyes CNC marógépek a 3 tengelyes marógépek a prototípus-gépgyártás munkalovai. A vágószerszám három lineáris irányban mozog: X (bal-jobb), Y (előre-hátra) és Z (fel-le). Ezek a gépek kiválóan alkalmasak sík felületek, mélyedések, horpadások és egyszerű geometriai elemek kialakítására. Ha a prototípusán főként sík felületek, furatok és alapvető kontúrok találhatók, akkor egy 3 tengelyes marógép hatékonyan és költséghatékonyan elvégzi a feladatot.

Azonban a háromtengelyes gépeknek van egy korlátozásuk, amelyet gyorsan észre fogunk venni. Mivel a szerszám csak felülről közelíthet meg, bármely alkatrész oldalán vagy alján elhelyezett geometriai elem esetén a munkadarab újraorientálására van szükség – és minden újraorientálás potenciális igazítási hibákat okozhat. Egyszerűbb CNC marási alkatrészeknél, például rögzítőkonzoloknál, burkolatpaneloknál vagy rögzítőlemezeknél ez ritkán okoz problémát.

4 tengelyes CNC marógépek egy forgó tengelyt (általában A-tengelyként ismert) adnak hozzá, amely lehetővé teszi a munkadarab forgását a megmunkálás során. Ez a konfiguráció különösen előnyös akkor, ha a prototípusa hengeres geometriai elemeket, spirális vágásokat vagy körbefogó részleteket tartalmaz. Képzelje el egy összetett fogantyú-minta megmunkálását egy hengeres fogantyún – egy négytengelyes berendezés ezt egyetlen műveletben elvégzi, nem pedig több különálló beállítással.

5 tengelyes CNC feldolgozó szolgáltatások emelje a rugalmasságot egy teljesen új szintre. Két forgó tengely hozzáadásával a vágószerszám gyakorlatilag bármely felülethez optimális szögekben közelíthet, anélkül, hogy újra kellene pozicionálni. Ez a képesség elengedhetetlen az űrkutatási gázturbinák lapátjaihoz, az orvosi implantátumokhoz, amelyek szerves kontúrokkal rendelkeznek, valamint az autóipari alkatrészekhez, amelyek összetett összetett görbületekkel bírnak.

A RapidDirect megmunkálási útmutatója szerint az 5-tengelyes megmunkálás drasztikusan csökkenti a beállítások számát, javítja a kontúrozott felületek felületminőségét, és meghosszabbítja a szerszám élettartamát az optimális vágási szögek fenntartásával. A kompromisszum? Magasabb gépköltségek, összetettebb programozás és szakképzett CAM-tervezők igénye.

A gép képességeinek összeegyeztetése a prototípus bonyolultságával

A marási konfigurációkon túl két másik géptípus is érdemes figyelembe venni prototípus-készítési eszköztárában.

CNC torna berendezések alapvetően másképp működnek, mint a marógépek. A forgószerszám helyett a esztergák a megmunkálandó alkatrészt forgatják, miközben egy álló szerszám távolítja el a anyagot. Ez a megközelítés ideális a CNC-marásra szolgáló, hengeres vagy forgásszimmetrikus alkatrészek gyártásához – például tengelyek, rúdok, csapágyházak és menetes rögzítőelemek.

A modern CNC-esztergák gyakran élő szerszámozási funkcióval is rendelkeznek, azaz forgó szerszámok fúrási és marási műveleteket is végezhetnek, miközben az alkatrész továbbra is a gépen van rögzítve. Ahogy Zintilon gépösszehasonlítása is megjegyzi, ez a funkció lehetővé teszi összetett alkatrészek készítését, amelyek egyszerre tartalmaznak esztergált és marott felületeket egyetlen beállításban, ami drámaian növeli a hatékonyságot olyan prototípusok esetében, amelyek hengeres testet és megmunkált síkfelületeket vagy keresztirányú furatokat kombinálnak.

CNC útválasztók másik szegmensben alkalmazzák a prototípus-gépészetben. Ezek a gépek általában nagyobb munkateret biztosítanak, és kiválóan alkalmazhatók lágyabb anyagok – például fa, műanyag, hab és kompozitok – megmunkálására. Ha nagyméretű paneleket, táblákat, építészeti modelleket vagy kompozit alkatrészeket fejleszt prototípusként, akkor a marógépek gyorsabban dolgoznak, mint a marógépek – bár keményebb anyagok esetén kissé csökken a pontosság.

Mi a kulcskülönbség? A CNC marógépek erős, merev vázat használnak, amely képes elnyelni a vágóerőket fémek megmunkálása során. A CNC marógépek a sebességre és a munkaterület méretére helyezik a hangsúlyt, ezért kevésbé alkalmasak arra, hogy precíziós CNC gépi alkatrészeket készítsenek alumíniumból vagy acélból, de tökéletesek nagyméretű műanyag- vagy kompozitprototípusokhoz.

Géptípus	Tengelykonfiguráció	Legalkalmasabb prototípus-készítési alkalmazások	Komplexitási szint	Tipikus munkaterület
3 tengelyes CNC marógép	X, Y, Z lineáris	Sík felületek, zsebek, horpadások, tartók, burkolatok	Alapvető – közepes	30,5 cm × 30,5 cm × 15,2 cm-től 101,6 cm × 50,8 cm × 50,8 cm-ig
4 tengelyes CNC marógép	X, Y, Z tengelyek + A forgás	Hengeres formák, spirális vágások, körbefonódó minták	Mérsékelt	Hasonló a 3-tengelyeshez, forgóképességgel kiegészítve
5-Tengelyes CNC Marógép	X, Y, Z tengelyek + A és B forgás	Légi- és űrhajóipari turbinák, orvosi implantátumok, összetett kontúrok	Magas	Széles skálán változhat; gyakran 20" × 20" × 15"
Cnc eszterga	X, Z (és C, Y élő szerszámozással)	Tengelyek, rúdok, bushingok, menetes alkatrészek, forgásszimmetrikus alkatrészek	Alapvető – közepes	Legfeljebb 24" átmérő, 60" hosszúság tipikus
Cnc router	X, Y, Z (3- vagy 5-tengelyes)	Nagy méretű panelok, táblák, kompozit anyagok, fa, műanyagok, habanyagok	Alapvető – közepes	gyakori méretek: 48" × 96" és 60" × 120"

A megfelelő géptípus kiválasztása végül a prototípus geometriai és anyagtechnológiai követelményeinek a gép erősségeihez való illesztésén múlik. Pontos menetekkel ellátott hengeres alkatrész? A CNC esztergálás (esztergagépen történő forgácsolás) értelmes megoldás. Összetett repülőgépipari tartóelem összetett szögekkel? Az 5-tengelyes CNC-funkciók biztosítják a szükséges pontosságot és rugalmasságot. Nagy méretű kompozit panel bemélyedésekkel? Egy CNC-marógép hatékonyan kezeli ezt a feladatot.

Ezen különbségek megértése segít hatékonyan kommunikálni a gépgyártókkal, és megbízható döntéseket hozni arról, hogy érdemes-e konkrét berendezésekre befektetni, vagy egyes műveleteket külső szolgáltatóra bízni. Azonban a géptípus kiválasztása csak a feladat felének felel meg – az általad választott anyagok ugyanolyan mértékben befolyásolják a prototípus-készítés sikerességét.

Anyagválasztási útmutató CNC prototípus-gyártáshoz

Kiválasztotta a projektjéhez megfelelő géptípust – de itt akadnak meg sok prototípus-készítési kísérlet: az anyagválasztás. A rossz anyag kiválasztása nem csupán a megmunkálás hatékonyságát érinti; teljesen érvénytelenné teheti a prototípus-tesztelés eredményeit. Miért? Mert az általa kiválasztott anyag közvetlenül meghatározza a mechanikai szilárdságot, a hőviselkedést, a kémiai ellenállást, és végül azt is, hogy a prototípus valóban tükrözi-e a későbbi sorozatgyártásban készülő alkatrész működését.

Gondoljon bele ebbe így: egy autóipari rögzítőelem fejlesztésekor amelynek ki kell bírnia a motorház hőmérsékletét, a standard ABS műanyagból készült prototípus hamis adatokat szolgáltat. Az alkatrész esetleg tökéletesnek tűnik, de semmilyen módon nem viselkedik úgy, mint az alumíniumból vagy acélból készülő végső termék, amelyet később gyártanak. Az okos anyagválasztás biztosítja, hogy a megmunkált fémalkatrészek vagy műanyag prototípusok megbízható, valóban hasznos teszteredményeket adjanak.

Funkcionális prototípus-teszteléshez szükséges fémek kiválasztása

A fémek továbbra is a funkcionális prototípusok alapját képezik, amikor a szerkezeti integritás, a hőállóság vagy a gyártási pontosságnak megfelelő tesztelés számít. Minden fémkategória különálló előnyöket kínál az alkalmazási igényektől függően.

Alumínium-ligaturából az alumínium alapú prototípusgyártás vezető pozíciót foglal el jó okból. A megmunkált alumínium kiváló kombinációt kínál a könnyűség, a korrózióállóság és a megmunkálhatóság terén, így a költségek ellenőrzése mellett gyártási körülményeknek megfelelő eredményeket is biztosít. Az alumínium 6061 az általánosan használt ötvözet – könnyen megmunkálható, széles körben elérhető, és alkalmas mind az űrkutatási szerkezeti alkatrészekre, mind az autóipari rögzítőelemekre. Ha nagyobb szilárdságra van szükség, az alumínium 7075 kiváló húzószilárdságot nyújt, bár enyhén nehezebb megmunkálni.

A Timay CNC prototípuskészítési útmutatója szerint az alumínium kiváló megmunkálhatósága csökkenti a gyártási időt és a szerszámkopást, így ideális gyors prototípuskészítésre és költséghatékony gyártásra. Ez közvetlenül gyorsabb iterációs ciklusokhoz vezet, amikor a terveket finomítja.

Acélváltozatok lényegessé válnak, ha a prototípusnak pontosan tükröznie kell a sorozatgyártásban használt alkatrészek szilárdsági jellemzőit. Az acél (lágyacél) költséghatékony megoldást kínál szerkezeti vizsgálatokhoz, míg a rozsdamentes acél fajtái – például a 304-es és a 316-os típus – korrózióállóságot biztosítanak orvosi vagy tengeri alkalmazásokhoz. Ha a kopásállóság fontos – például fogaskerekek, tengelyek vagy csúszófelületek esetében – a szerszámacélok biztosítják azt a keménységet, amelyre funkcionális tesztjei során szüksége van.

Sárgaréz egy specifikus szegmensben alkalmazható fémmegmunkálási alkatrészekhez prototípusok készítéséhez. Kiváló megmunkálhatósága és természetes korrózióállósága miatt ideális választás elektromos csatlakozókhoz, díszítő szerelvényekhez és vízvezeték-kiegészítőkhöz. A csiszolt sárgaréz esztétikai vonzereje továbbá jól szolgálja a prototípusok célját, amikor azoknak a végleges termék megjelenését kell bemutatniuk érdekelt feleknek szervezett bemutatókon vagy piaci tesztelés során.

Titán akkor kerül szóba, ha légi- és űrhajóipari, orvosi implantátumok vagy nagy teljesítményű alkalmazások prototípusait készíti, ahol a szilárdság–tömeg arány kritikus fontosságú. Igen, a titán lényegesen nehezebben megmunkálható és drágább, mint az alumínium – de ha a gyártott alkatrész titánból készül, akkor nincs más alternatíva a tényleges anyagból gépi úton megmunkált fémmel végzett tesztelésnél.

Mérnöki műanyagok, amelyek szimulálják a sorozatgyártáshoz használt anyagokat

Nem minden prototípus készítéséhez szükséges fém. A mérnöki műanyagok költségelőnyt nyújtanak, gyorsabb megmunkálási sebességet tesznek lehetővé, és anyagtulajdonságaik gyakran nagyon közel állnak a fröccsöntött sorozatgyártási alkatrészekéhez. A kulcs a végleges anyag viselkedését pontosan szimuláló műanyagok kiválasztásában rejlik.

ABS (Acrylonitril Butadién Sztirens) az ABS egyik legnépszerűbb választás a CNC-műanyag prototípus-készítéshez. Az ABS CNC-megmunkálás olyan alkatrészeket eredményez, amelyek magas ütésállósággal, jó merevséggel és kiváló felületminőség-elérési képességgel rendelkeznek. Tisztán megmunkálható, nem olvad vagy ragad, így ideális burkolatok, házak és fogyasztói termékek prototípusainak gyártására. A korlátozás? Az ABS korlátozott hőállósággal és gyenge UV-állósággal rendelkezik, ezért kültéri vagy magas hőmérsékleten használt alkalmazásokhoz más anyagok szükségesek.

PEEK (poliéter-éter-keton) a műanyagok teljesítménytartományának legmagasabb szintjét képviseli. A EcoRepRap PEEK megmunkálási útmutatója szerint ez az anyag akár 250 °C (482 °F) hőmérsékletig is üzemel, miközben kiváló kémiai ellenállást és mechanikai szilárdságot mutat. A PEEK szakítószilárdsága 90–120 MPa között mozog, így könnyű szerkezetben is fémszerű teljesítményt nyújt. A repülőgépipar, az orvostechnikai eszközök és az olaj- és gázipar a PEEK prototípusokat használja olyan alkatrészeknél, amelyeknek meg kell bírniuk a különösen igényes mechanikai körülményeket.

Ugyanez a forrás megjegyzi, hogy a PEEK sűrűsége 1,3–1,4 g/cm³, ami lényegesen könnyebbé teszi a fémeknél – egyik oka annak, hogy súlyérzékeny alkalmazásokban fémhelyettesítőként használják. A PEEK összetett gyártási folyamata azonban magasabb anyagköltségeket eredményez, ezért csak olyan prototípusokhoz érdemes alkalmazni, ahol tulajdonságai valóban elengedhetetlenek.

Delrin (Acetal/POM) kiemelkedően alkalmas mechanikai alkatrészek – például fogaskerekek, csapágygyűrűk és csúszó alkatrészek – gyártására. Alacsony súrlódási együtthatója, méretstabilitása és fáradási ellenállása miatt ideális azokhoz a prototípusokhoz, amelyeknek nemcsak a méret- és alakpontosságot, hanem a mechanikai funkciót is demonstrálniuk kell.

Nylon kiváló kopásállóságot és ütőállóságot nyújt olyan prototípusok számára, amelyek ismétlődő igénybevételnek vagy kopásnak vannak kitéve. Gyakran választják funkcionális teszteléshez mechanikus összeállításoknál, ahol a tartósság döntő fontosságú.

Polikarbonát optikai átlátszóságot és törésállóságot biztosít – tökéletes választás olyan prototípusokhoz, ahol a átlátszóság elengedhetetlen, például biztonsági pajzsokhoz, lencsékhez vagy kijelzőfedelekhez.

Speciális anyagok igényes alkalmazásokhoz

Egyes prototípus-készítési alkalmazások túlmutatnak a szokásos fém- és műanyag anyagokon. A kerámiák CNC-megmunkálása, bár kihívást jelent, lehetővé teszi olyan prototípusok gyártását, amelyek magas hőmérsékleten is üzemelnek, például kemencealkatrészek, űrkutatási hővédő rendszerek vagy speciális elektromos szigetelőanyagok. A kerámiák kiváló hőállósággal és keménységgel rendelkeznek, de gyémántszerszámokat és gondos folyamatszabályozást igényelnek.

A szénszállal megerősített polimerekből készült kompozit anyagok kiváló szilárdság-tömeg arányt nyújtanak légi- és autóipari szerkezeti prototípusokhoz – bár ezek anyagok megmunkálása speciális portartó rendszert és szerszám-kiválasztást igényel az abrasív szálak kezeléséhez.

Anyagkategória	Különleges anyagok	Legjobb alkalmazások	Megmunkálási szempontok	Prototípus-használati esetek
Alumínium-ligaturából	6061, 7075, 2024	Légiipari szerkezetek, autóipari rögzítőelemek, burkolatok	Kiváló megmunkálhatóság; éles szerszámokat és megfelelő hűtőfolyadékot kell használni	Könnyűszerkezetes vizsgálatok, hővezetőképesség-ellenőrzés
Acélváltozatok	Közepesen szén tartalmú acél, 304/316 rozsdamentes acél, szerszámacél	Szerkezeti alkatrészek, orvosi eszközök, kopásálló alkatrészek	Lassabb forgási sebességek, mint az alumíniumnál; merev megfogási feltételek szükségesek	Szilárdságvizsgálat, korrózióállóság-ellenőrzés
Sárgaréz	C360 (jól megmunkálható), C260	Elektromos csatlakozók, díszítő szerelvények, illesztőelemek	Kiváló forgácsolhatóság; minőségi felületi minőséget eredményez	Elektromos vezetőképesség-vizsgálat, esztétikai prototípusok
Titán	2-es fokozat, 5-ös fokozat (Ti-6Al-4V)	Légikosári alkatrészek, orvosi implantátumok, tengerészeti alkatrészek	Alacsony fordulatszámok, nagy hűtőfolyadék-áramlás; jelentős hőfejlesztést okoz	Biokompatibilitási vizsgálat, nagy teljesítményű érvényesítés
Mérnöki plasztikusanyagok	ABS, PEEK, Delrin, Nylon, Polikarbonát	Fogyasztói termékek, mechanikai alkatrészek, házak	Magasabb forgácsolási sebesség, mint a fémeknél; figyelni kell a hőfelhalmozódásra	Funkcionális tesztelés, öntött műanyag szimuláció
Kerámia	Alumínium-oxid, cirkónium-oxid, szilícium-karbidd	Magas hőmérsékletű szigetelőanyagok, kopásálló alkatrészek, elektromos alkatrészek	Gyémántszerszámok szükségesek; rideg anyagok kezelése	Hőszigetelési tesztek, elektromos szigetelés érvényesítése

A megfelelő anyag kiválasztása végül a prototípus tesztkövetelményeinek és az anyagtulajdonságoknak való illeszkedésén múlik. Szerkezeti terheléseket fog-e érvényesíteni? Válasszon olyan fémeket, amelyek megfelelő szilárdsági jellemzőkkel rendelkeznek. Egy fogyasztói termék illeszkedését és funkcióját fogja tesztelni? A mérnöki műanyagok gyakran gyorsabb és gazdaságosabb iterációkat tesznek lehetővé. Magas hőmérsékleten való teljesítményt értékel? A PEEK vagy a kerámiák lehetnek az egyetlen életképes megoldások.

Az anyagválasztás azonban csak a feladat egy része. Még a tökéletes anyagválasztás is sikertelen prototípusokhoz vezethet, ha a tervezés nem veszi figyelembe a gyárthatósági korlátozásokat – ami elvezet bennünket a CNC-prototípusok sikeres elkészítését és drága hulladéktermelést elválasztó alapvető tervezési elvekhez.

A gyártási szempontból optimális tervezés (DFM) elvei CNC-prototípus-készítés során

Kiválasztotta az ideális géptípust és anyagot a prototípusához – de itt akadnak meg sok projekt váratlan akadályai. Egy olyan tervezet, amely tökéletesnek tűnik a CAD-ben, gyakorlati megmunkálás szempontjából rémálommá válhat, ami megnöveli a költségeket és meghosszabbítja a szállítási határidőket. Miért? Mert a CNC-megmunkálással készített prototípusok sikere nagymértékben függ attól, hogy milyen műveletek valósíthatók meg ténylegesen a vágószerszámok és az anyag találkozásakor.

A megmunkálásra való tervezés nem arról szól, hogy korlátozza a kreativitást. Arról van szó, hogy okosan tervezzen, így prototípusai pontosan úgy jönnek le a gépről, ahogy azt tervezték – váratlan beállítások, eltört szerszámok vagy kompromittált funkciók nélkül. Nézzük át azokat a kritikus DFM-elv(eke)t, amelyek elválasztják a sikeres CNC-maró alkatrészeket a drága tanulási élményektől.

Pontossági előírások, amelyek biztosítják a prototípus sikeres elkészítését

A tűrések meghatározzák, mennyi méretbeli eltérés engedhető meg a kész alkatrészben. A valóság az, hogy szigorúbb tűrések magasabb költséggel járnak – néha exponenciálisan magasabbakkal. A Hubs CNC tervezési útmutatója szerint a tipikus ±0,1 mm-es tűrések a legtöbb prototípus-gépalkatrész-gyártási alkalmazásra megfelelők, míg szükség esetén elérhetők akár ±0,02 mm-es tűrések is.

De itt van az, amit sok mérnök figyelmen kívül hagy: a tűrés és a költség közötti kapcsolat nem lineáris. A ±0,1 mm-es tűrésről a ±0,05 mm-esre való lecsökkenés akár 20%-kal is növelheti a megmunkálási időt. A ±0,02 mm-es tűrés elérése kétszeresére vagy háromszorosára is növelheti a költségeket, mivel ekkor már a gép pontossági határaival, a hőtágulási tényezőkkel és potenciálisan speciális ellenőrző berendezésekkel kell számolni.

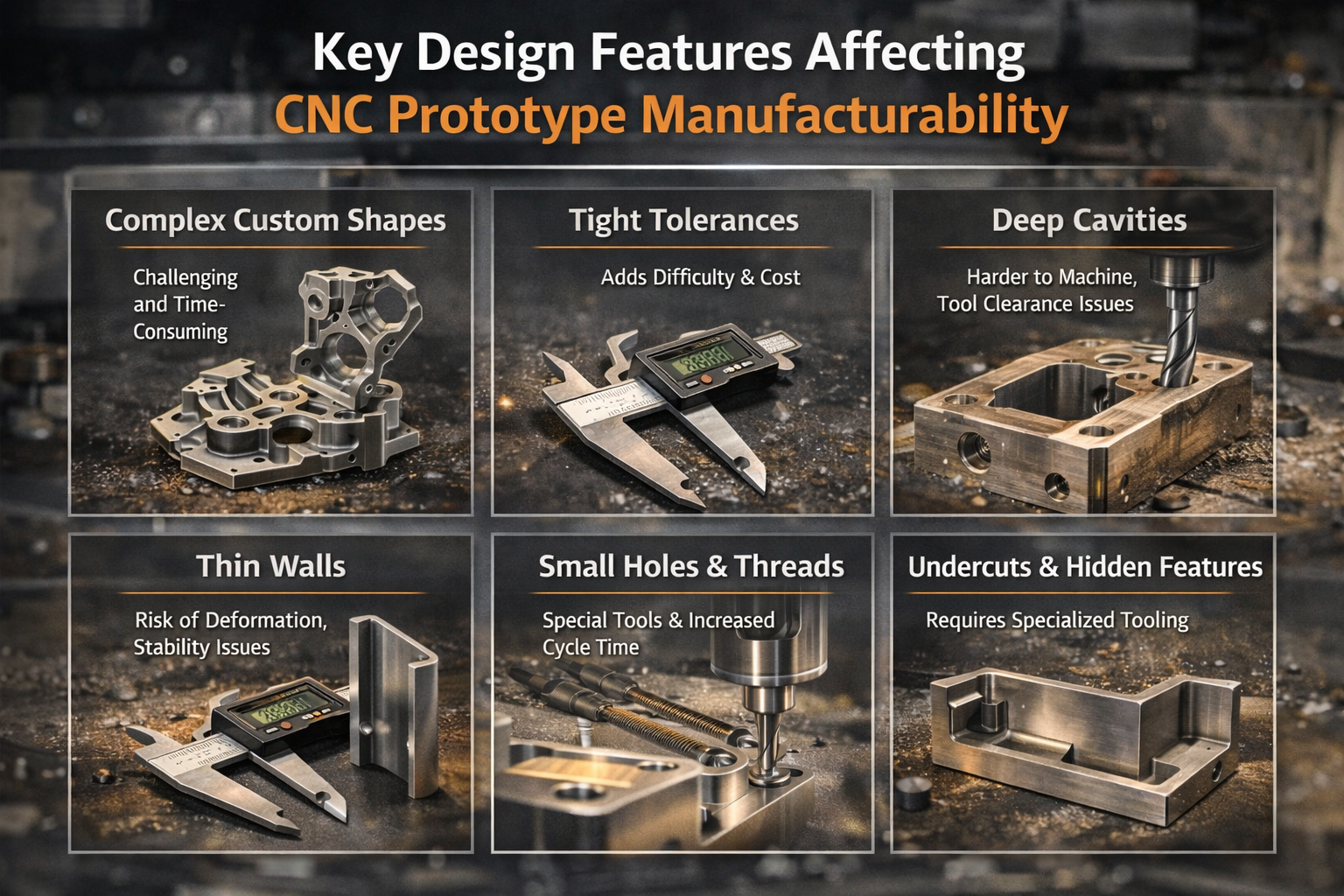

A CNC gépek tervezésének optimalizálása érdekében vegye figyelembe az alábbi tűrés-irányelveket:

• Alapvető jellemzők: Adja meg a ±0,1 mm (±0,004")-es tűrést a nem kritikus méretekhez – ez bármely minőségi CNC gépen elérhető speciális eljárások nélkül
• Funkcionális kapcsolódási felületek: Használjon ±0,05 mm (±0,002")-es tűrést olyan alkatrészeknél, amelyek pontos illeszkedésre szorulnak, vagy a csapágyakhoz speciális illesztési méretek szükségesek
• Csak kritikus jellemzők: Tartalékoljon ±0,025 mm (±0,001") vagy szigorúbb értéket valóban kritikus méretek esetén – és számítson jelentősen magasabb költségre
• Ugyanazon beállításból készülő elemek: Amikor két elemnek szoros relatív helyzetet kell megőriznie, tervezze úgy, hogy egyetlen beállításból legyenek megmunkálva, így elkerülhető a újrafelfogásból eredő hiba

A kulcsfontosságú felismerés? A szigorú tűrések alkalmazása szelektív legyen. Ha minden méret a rajzon ±0,01 mm-es tűrést mutat, az a gépgyárnak azt jelezni fogja, hogy vagy nem ismeri a gyártási folyamatokat, vagy valóban minden elem pontossági csiszolást igényel – és ennek megfelelően fogja megadni az árajánlatot.

Falvastagság és elemek mélységére vonatkozó korlátozások

A vékony falak rezegnek a megmunkálás során. A rezgő falak rossz felületminőséget, pontatlan méreteket és néha katasztrofális meghibásodásokat eredményeznek. Különböző anyagoknál eltérő minimális falvastagsági követelmények vannak:

• Fémek (alumínium, acél, sárgaréz): Ajánlott minimális falvastagság: 0,8 mm; gondos megmunkálási stratégiák mellett lehetséges 0,5 mm-ig is
• Műszaki műanyagok: Ajánlott minimális vastagság: 1,5 mm; lehetséges 1,0 mm-ig is – a műanyagok hajlamosak a deformációra és hő okozta görbülésre
• Támasz nélküli vékony elemek: Vegye figyelembe a fal magassága és vastagsága közötti arányt – a magas, vékony falak vágóerő hatására mint hangvilla működnek

A zsebek és üregek mélysége hasonló kihívásokat jelent. A Five Flute DFM irányelvei szerint szabványos megmunkálásoknál a zsebmélység ne haladja meg a szerszám átmérőjének 6-szorosát. A szerszám átmérőjének 10-szeres mélysége már minden rendelkezésre álló szerszám esetén is egyre nehezebbé válik.

Miért olyan fontos a mélység-szélesség arány? A végfúrók vágóhossza korlátozott – általában a szerszám átmérőjének 3–4-szerese. A mélyebb zsebek hosszabb szerszámokat igényelnek, amelyek jobban elhajlanak, több rezgést generálnak, és látható maró nyomokat hagynak a oldalfalakon. Léteznek hosszabbított elérésű végfúrók is, de ezek lassabban dolgoznak, és továbbra is inkonzisztens felületminőséget eredményezhetnek.

Belső saroklekerekítések és alávágási szempontok

Itt egy alapvető korlátozás, amely sok tervezőt meglep: a CNC vágószerszámok kerek alakúak. Ez azt jelenti, hogy minden belső saroknak sugárral kell rendelkeznie az alkatrészen — ezt nem lehet elkerülni.

A javasolt belső saroksugár legalább a mélyedés mélységének egyharmada. Ha például egy 12 mm mély zsebet gyártanak, tervezzenek 4 mm-es vagy nagyobb saroksugarat. Ez lehetővé teszi a megmunkáló számára, hogy megfelelő méretű szerszámokat használjon, amelyek nem rezegnek vagy törnek el.

Gyakorlati irányelvek belső sarkokhoz:

• Szokásos megközelítés: Adja meg a saroksugarakat kissé nagyobbnak, mint a szerszám sugara, hogy körkörös szerszámpálya-mozgást lehessen alkalmazni éles irányváltás helyett – ez jobb felületminőséget eredményez
• Éles sarkok szükségesek? Fontolja meg a T-csont vagy kutyacsont típusú horpadások (undercut) alkalmazását a sarkoknál, ahelyett, hogy lehetetlenül kis sugarakat követelne meg
• Alapsík-sugarak: Használjon 0,5 mm-es vagy 1 mm-es sugarat, vagy adja meg a „éles” kifejezést (ami sík felületet jelent) – ezek illeszkednek a szokásos végmarók geometriájához

A felül közvetlenül nem elérhető geometriai elemek—az úgynevezett undercutok—különleges szerszámokat igényelnek. A szokásos T-alakú és csuklós (dovetail) marószerszámok kezelik a leggyakoribb undercut geometriákat, de egyedi undercutok esetén speciális szerszámokra vagy több műveletre lehet szükség. A gyakorlati szabály: legalább négyszeres undercut mélységű hézagot kell biztosítani a megmunkált fal és a szomszédos belső felületek között.

Fúrás- és menetméretek

A furatok egyszerűnek tűnnek, de a pontos megadásuk jelentősen befolyásolja a prototípus-gyártás hatékonyságát. Az optimális eredmény érdekében:

• Átmérő: Amennyire lehetséges, használjon szabványos fúrószár átmérőket – a metrikus vagy imperiális szabványok könnyen beszerezhetők, és csökkentik a költségeket
• Mélység: Ajánlott maximális mélység: a furat átmérőjének 4-szerese; tipikus mélység legfeljebb az átmérő 10-szerese; speciális mélyfurat-fúrással akár az átmérő 40-szerese is megvalósítható
• Zárt végű furatok: A fúrószárak 135 fokos kúpos aljat hagynak – ha sík aljra van szüksége, jelezze az endmill-megmunkálást (lassabb), vagy fogadja el a kúpos aljat
• Minimális gyakorlatilag megvalósítható átmérő: 2,5 mm (0,1") szabványos megmunkáláshoz; kisebb méretű elemek mikromegmunkálási szakértelmet és speciális szerszámokat igényelnek

A menetekre vonatkozó előírások hasonló logikát követnek. A Hubs irányelvei szerint M1-es menetekig lehetséges a megmunkálás, de megbízható CNC-menetkészítéshez M6-os vagy nagyobb menetméret ajánlott. Kisebb meneteknél fúrószerszámok (menetfúrók) alkalmazhatók, de ezek törésveszélyt hordoznak. A menetbeágyazódás a névleges átmérő háromszorosánál nagyobb mértékben nem biztosít további szilárdságnövekedést – a terhelést a legelső néhány menet viseli.

Gyakori tervezési bukták elkerülése CNC-prototípus-készítés során

Annak megértése, hogyan különböznek a DFM-elvek a 3-tengelyes és az 5-tengelyes megmunkálás között, segít olyan alkatrészeket tervezni, amelyek illeszkednek a rendelkezésre álló gépekhez – vagy megtartja a megbízhatóbb gépek beszerzésének indoklását.

3-tengelyes megmunkálás tervezési szabályai:

• Az összes geometriai elemet igazítsa egyik hat fő irányba (felül, alul, négy oldal)
• Tervezze meg több beállítás lehetőségét, ha az elemek különböző felületeken helyezkednek el – minden egyes beállítás költséget és potenciális igazítási hibát jelent
• Olyan elemeket tervezzen, amelyeket közvetlenül felülről érhetünk el; a kivágások (undercutok) speciális szerszámokat igényelnek
• Gondolja át, hogyan fogják befogni az alkatrészt az állványban – a sík, párhuzamos felületek egyszerűsítik a rögzítést

5 tengelyes megmunkálás előnyei:

• Összetett, görbült felületek megmunkálhatók egyenletes szerszámbefogással, csökkentve a marási nyomokat
• Több oldal megmunkálható egyetlen beállításban – javul az elemek közötti pontosság
• A belső horpadások és ferde felületek elérhetők speciális szerszámok nélkül
• Kompromisszum: magasabb gépköltségek és programozási bonyolultság

A CNC marógép azon részei, amelyek a legfontosabbak a gyártásképes tervezés (DFM) szempontjából, a forgószár (amely meghatározza a maximális szerszám méretét és sebességét), a munkaterület (amely korlátozza az alkatrész méreteit), valamint a tengelyelrendezés (amely meghatározza az elérhető geometriákat). Ezeknek a korlátozásoknak a megértése a CAD-modell véglegesítése előtt megakadályozza a költséges újratervezést.

Ne feledje: a DFM célja nem a kreativitás korlátozása, hanem az, hogy a CNC-megmunkálással készített prototípusa elsőre megfelelően készüljön el. Ezekkel az alapelvekkel a kezében készen áll arra, hogy megértse a teljes munkafolyamatot, amely optimalizált tervezését kész, megvizsgált prototípussá alakítja.

A teljes CNC-prototípus-gyártási munkafolyamat: a tervezéstől a kész alkatrészig

Megtervezte alkatrészét a gyárthatóság szempontjából, és kiválasztotta a megfelelő anyagot – de mi történik valójában a CAD-fájl feltöltése és a kész prototípus kézbe vételének pillanata között? Meglepő módon a legtöbb prototípus-gyártási forrás ezt a kulcsfontosságú munkafolyamatot hagyja figyelmen kívül, és közvetlenül a „töltse fel fájlját” lépéstől a „kapja meg alkatrészét” lépésre ugrik. Ez azt eredményezi, hogy a mérnököknek sejtéggel kell élniük a köztes lépésekkel kapcsolatban, ahol gyakran merülnek fel problémák.

A teljes munkafolyamat megértése segít jobb minőségű fájlok elkészítésében, hatékonyabb kommunikációban a gépgyártókkal, valamint a problémák gyorsabb azonosításában és megoldásában, ha a prototípusok nem felelnek meg az elvárásoknak. Végiglépdeljük minden egyes szakaszt a digitális tervezéstől a megvizsgált, kész CNC-megmunkált alkatrészekig.

1. Készítse elő és exportálja a CAD-fájlját CNC-kompatibilis formátumban
   A CNC-gép nem olvassa közvetlenül a natív CAD-fájlokat. A tervezetét olyan formátumba kell exportálnia, amely megőrzi a geometriai pontosságot a CAM-szoftver feldolgozásához. A JLCCNC CAD-előkészítési útmutatója szerint a CNC-megmunkáláshoz legmegfelelőbb formátumok a STEP (.stp, .step), az IGES (.igs, .iges) és a Parasolid (.x_t, .x_b). A STEP-fájlok a legáltalánosabb kompatibilitást kínálják, miközben megőrzik a szilárd testek geometriai adatait, amelyekre a CAM-rendszereknek szükségük van a pontos szerszámpálya-generáláshoz.

   Kerülje a hálós (mesh-alapú) formátumokat, például az STL-t vagy az OBJ-t – ezek a 3D nyomtatáshoz alkalmasak, de sima görbéket háromszög alakú lapokra bontanak, ami pontatlan felületeket eredményez CNC-marás esetén. Ha olyan szoftverekben dolgozik, mint a Fusion 360, a SolidWorks vagy az Inventor, a STEP-export folyamata mindössze néhány kattintásból áll.
2. Importálja a CAM-szoftverbe, és határozza meg a megmunkálási beállítást
   A CAM (számítógéppel segített gyártás) szoftver lefordítja a 3D modelljét az adott gép számára szükséges vágási utasításokká. Népszerű CAM-platformok például a Fusion 360 CAM, a Mastercam, a SolidCAM és az HSMWorks. Az importálás során megadja az alapanyag méreteit – lényegében azt közli a szoftverrel, hogy mekkora a nyers anyagdarab mérete a megmunkálás megkezdése előtt.
3. Eszközút-generálás minden megmunkálási művelethez
   Ez a lépés az, ahol a „varázslat” történik. A CAM-programozó kiválasztja a vágószerszámokat, meghatározza a vágási sebességeket és előtolásokat, valamint létrehozza a vágószerszám által követendő konkrét pályákat. Egy tipikus CNC-megmunkálással készült alkatrész több eszközút használatát igényelhet: durva megmunkálási (roughing) műveletek a tömeges anyageltávolításhoz, félig finomító (semi-finishing) műveletek a végső méretek eléréséhez, valamint finomító (finishing) műveletek a megadott felületminőség és tűrések eléréséhez.
4. Szimuláció futtatása és az eszközutak ellenőrzése
   A fémek vágása előtt a CAM-szoftver szimulálja az egész megmunkálási sorozatot. Ez a virtuális megmunkálás felfedi a potenciális ütközéseket, horpadásokat vagy elmaradt anyagot, mielőtt azok drága hibák lennének a valós alkatrészeknél. A minta megmunkálási szimulációk olyan problémákat észlelnek, amelyek egyébként csak akkor jelennének meg, amikor egy tönkrement prototípusra bámulna az ember.
5. Posztprocesszálás gépspecifikus G-kódra
   A különböző CNC-gépek kissé eltérő dialektusban beszélnek G-kódban. Egy posztprocesszor átalakítja a közös CAM-eszközútakat a konkrét gépvezérlő által értelmezhető parancsszintaxissá – legyen az Fanuc, Haas, Mazak vagy más vezérlőrendszer. A kimenet egy szövegfájl, amely tartalmazza minden mozgást, sebességváltozást és szerszámváltást, amelyet a gép végrehajt.
6. Rögzítőberendezés beállítása és anyag betöltése
   A munkadarab rögzítése – azaz a nyersanyag rögzítése a vágás során – közvetlenül befolyásolja a pontosságot és a felületi minőséget. Az állítható fogók jól alkalmazhatók téglalap alakú tömbök esetén, míg az összehúzó tokmányok hengeres alapanyagot rögzítenek esztergákon. A rögzítőlemezek csavaros vagy gyorszárnyú bilincsekkel kezelik az egyenetlen alakú darabokat. A legfontosabb szempont: a rögzítés ne akadályozza a vágási pályákat, és merev támasztást biztosítson a rezgések megelőzésére.
7. A megmunkálási műveletek sorrendben történő végrehajtása
   A G-kód betöltése és az alapanyag rögzítése után megkezdődik a megmunkálás. A műveletek általában logikus sorrendben zajlanak: először a felső felület síkká alakítása, majd a fő geometriai elemek durva megmunkálása, lyukak fúrása, mélyedések kialakítása, végül a finomító (simító) műveletek elvégzése. Minden szerszámváltás a programozott utasítások szerint történik, a gép automatikusan kiválasztja a következő szerszámot a szerszámtárcsájáról.
8. A megmunkálás utáni műveletek végrehajtása
   A gépről lekerülő alkatrész még nem készült el teljesen. A csiszolás (élsimítás), a felületkezelés és a minőségellenőrzés alakítja át a nyers CNC-maró alkatrészt egy kész prototípussá, amely tesztelésre kész.

CAD–CAM átalakítás optimális szerszámpályákhoz

A CAD-ről a CAM-re történő áttérés az a folyamat, amely során a tervezési fájl gyártási valósággá válik – és ahol sok prototípus-projekt első akadályai merülnek fel. Ennek a folyamatnak a megértése segít olyan fájlok előkészítésében, amelyek zavartalanul feldolgozhatók.

Amikor importálja CAD-fájlját, a CAM-szoftver elemzi a geometriát, hogy azonosítsa a megmunkálható elemeket: zsebeket, furatokat, horpadásokat, kontúrokat és felületeket. A modern CAM-rendszerek automatikusan felismerhetik számos szabványos elemet, és javaslatot tehetnek a megfelelő megmunkálási útvonalakra. Azonban összetett geometriák vagy szokatlan konfigurációk esetén manuális programozási beavatkozásra lehet szükség.

A megmunkálási útvonal kiválasztása több tényező kiegyensúlyozását igényli:

• Durva megmunkálási stratégiák: Az adaptív ürítés vagy a magas hatékonyságú marás gyorsan eltávolítja az anyagot, miközben kezeli a szerszám érintkezését és a hőfejlődést
• Eszközszerződés: Nagyobb szerszámok gyorsabban távolítják el az anyagot, de nem érik el a szűk sarkokat; kisebb szerszámok mindenhol hozzáférnek, de lassabban végzik a vágást
• Lépésköz és lépésmélység: Ezek a paraméterek szabályozzák, mennyire mozdul el az eszköz oldalirányban és lefelé a megmunkálási menetek között – kisebb értékek jobb felületminőséget eredményeznek, de hosszabb időt igényelnek
• Vágási sebességek és előtolások: Anyagspecifikus paraméterek, amelyek a vágási hatékonyságot a szerszámélettartam és a felületminőség közötti egyensúlyba hozzák

A megmunkálási előkészítési irányelvek , a CAD-fájlja közvetlenül befolyásolja a szerszámpálya minőségét. A tiszta geometria – például hiányzó duplikált felületek, megfelelően lezárt testek és realisztikus méretű funkciók – mind hozzájárulnak a zavartalanabb CAM-feldolgozáshoz és a jobb minőségű végleges alkatrészekhez.

A megmunkálás utáni műveletek, amelyek befejezik a prototípust

A megmunkálás az alkatrészt közel végső alakra hozza, de a posztfeldolgozási műveletek döntik el, hogy a prototípus megfelel-e a szakmai szabványoknak. Ezeket a lépéseket gyakran kevesebb figyelemmel kísérik, mint amennyit megérdemelnének – pedig közvetlenül befolyásolják az alkatrész funkcionális tulajdonságait és megjelenését.

Kisimítás és élkezelés

A vágószerszámok éles éleket és kis csiszolási nyomokat (burrokat) hagynak – ezek vékony anyagképződmények, amelyek a megmunkálás során oldalra tolódnak. A Mekalite poszt-feldolgozási útmutatója szerint a burrok károsíthatják a kész alkatrészek biztonságát és funkcióját is. A burrok eltávolítására szolgáló módszerek széles skálán mozognak: egyszerű alkatrészek esetén kézi szerszámokat használnak, míg nagyobb tétel esetén mechanikus görgőtisztítást alkalmaznak. A módszer kiválasztása az alkatrész geometriájától, az anyagtól és a szükséges élminőségtől függ.

Pontos prototípusok esetén a kézi burrokeltávolítás (pl. kaparók, dörzsölők vagy csiszolóeszközök segítségével) lehetővé teszi a munkavégző számára, hogy pontosan kontrollálja, mennyi anyagot távolít el. Az automatizált görgőtisztítás kevésbé kritikus alkatrészeknél vagy nagyobb mennyiségnél jól alkalmazható, de előfordulhat, hogy erősebben lekerekíti az éleket, mint amennyire szükség lenne.

Felszín Ellenőrzési Opciók

A gépi megmunkálás utáni felület teljesen megfelelő lehet funkcionális tesztelésre – azonban sok prototípus további felületkezelést igényel. Gyakori lehetőségek:

• Golyószórás: Egyenletes, matt felületet hoz létre, amely elrejti a kisebb megmunkálási nyomokat
• Fésülés: Simított, tükröző felületet eredményez – elengedhetetlen tömítőfelületek vagy esztétikai célú prototípusok esetén
• Anódosítás (alumínium): Korroziónállóságot és színt ad hozzá, miközben kemény felületi réteget hoz létre
• Porfesték: Tartós, díszítő felületet biztosít majdnem bármilyen színben
• Passziválás (rozsdamentes acél): A korroziónállóságot növeli a szabad vas felszínről történő eltávolításával

Egyes alkalmazásokhoz CNC csiszolási szolgáltatás szükséges a szokásos marásnál simább felületek eléréséhez. A csiszolás az anyagot nem vágóélekkel, hanem csiszolókorongokkal távolítja el, így tükrös felületet és rendkívül szigorú méreteltérési tűréseket érhet el, ha szükséges.

Minőségellenőrzés CNC-megmunkált alkatrészek esetében

Mielőtt a prototípus elhagyja a műhelyt, az ellenőrzés igazolja, hogy a kritikus méretek megfelelnek a megadott specifikációknak. Az alapvető méretellenőrzésekhez tolómérőket, mikrométereket és méretpróbákat használnak. Összetettebb alkatrészek esetében koordináta-mérőgépekre (CMM) lehet szükség, amelyek több tucat pontot mérnek le, és részletes ellenőrzési jelentéseket állítanak elő.

A CNC-megmunkált alkatrészek minőségellenőrzése általában a következőket foglalja magában:

• A rajzon megadott kritikus méretek
• Furatképek átmérője és helyzete
• Felületi érdesség mérése (Ra-értékek)
• Menetes furatok menetmérő vizsgálata
• Látványos ellenőrzés hibákra vagy esztétikai hiányosságokra

Az ellenőrzési folyamat korai szakaszban észleli a problémákat, még mielőtt a prototípusok elérnék a tesztpultját – így időt takarít meg, és megakadályozza a hibás méretek miatt érvénytelen teszteredmények keletkezését.

Most, hogy prototípusa meg lett megmunkálva, felületkezelt és ellenőrizve, egy olyan alkatrészt tart a kezében, amely készen áll a funkcionális tesztelésre. Azonban mielőtt véglegesítené prototípus-készítési módszerét, érdemes megértenie, hogyan viszonyul a CNC megmunkálás más eljárásokhoz – és mikor érdemes az egyes megközelítéseket alkalmazni konkrét igényei szerint.

CNC-prototípus-készítés és alternatív gyártási módszerek

Most, hogy megértette a teljes munkafolyamatot a CAD-fájltól a kész prototípusig, egy fontos kérdés marad: valóban a CNC-megmunkálás a legmegfelelőbb választás a projektje számára? A gyors CNC-prototípusgyártás kiváló eredményeket nyújt számos alkalmazás esetén – de nem mindig a legoptimálisabb út. A megrendelési mennyiségtől, az anyagigényektől, a tűrések meghatározásától, az időkerettől és a költségvetéstől függően más eljárások – például a 3D nyomtatás, az öntöttműanyag-formázás vagy akár a kézi megmunkálás – jobban megfelelhetnek igényeinek.

A kihívás ott rejlik, hogy a legtöbb forrás vagy egyetlen módszert hangsúlyoz, miközben elutasítja a többit, vagy csak felületes összehasonlításokat nyújt, amelyek nem segítenek tájékozott döntést hozni. Építsünk fel egy gyakorlatias keretrendszert, amelyet saját prototípus-gyártási igényeihez alkalmazhat.

Mikor jobb a CNC a 3D nyomtatásnál prototípusokhoz

A CNC és a 3D nyomtatás közötti vita gyakran több hevességet, mint világosságot generál. Mindkét módszer digitális terveket alakít át fizikai alkatrészekké – de alapvetően eltérő célokra szolgálnak.

A Zintilon prototípus-összehasonlítása szerint a kulcskülönbség abban rejlik, hogyan építik fel az egyes eljárások a alkatrészeket. A CNC egy szubtraktív folyamatot használ, amely során anyagot távolítanak el egy tömör blokkból a kívánt alak kialakításához, míg a 3D nyomtatás additív megközelítést alkalmaz, rétegről rétegre építve az alkatrészeket. Ez az alapvető különbség befolyásolja mindent: az anyagválasztékot és az alkatrész pontosságot egészen a költségeken és a gyártási sebességen át.

Válassza a CNC gyors prototípus-készítést, ha:

• Az anyagtulajdonságok fontosak: A CNC gépek alumíniummal, acéllal, titánnal, sárgarézzel és műszaki műanyagokkal dolgoznak – azokkal az anyagokkal, amelyeket a gyártás során is használni fog. A 3D nyomtatáshoz használt anyagok, bár folyamatosan fejlődnek, jelenleg sem tudják teljes mértékben utánozni a megmunkált fémek mechanikai tulajdonságait.
• A szerkezeti integritás kritikus fontosságú: A CNC prototípusokat tömör anyagból vágják ki, így teljes szerkezeti integritást biztosítanak. A 3D nyomtatással készült alkatrészek rétegköti kapcsolata gyenge pontokat hozhat létre, különösen terhelés vagy hőmérséklet-ingadozás hatására.
• A felületi minőségi követelmények magasak: A CNC-gépek sima felületeket állítanak elő, amelyek minimális utófeldolgozást igényelnek. A 3D nyomtatással készült alkatrészek általában látható rétegvonalakat mutatnak, kivéve, ha különösen alaposan felületkezelték őket
• A szűk tűréshatárok nem tárgyalhatók: A CNC-gépek rendszeresen ±0,05 mm-es tűrést érnek el, míg kritikus funkciók esetén ±0,025 mm is elérhető. A legtöbb 3D nyomtatási eljárás nehezen képes ezt a pontosságot elérni
• A funkcionális teszteléshez gyártásreprezentatív alkatrészek szükségesek: Amikor a prototípusnak pontosan úgy kell viselkednie, mint a végső terméknek a valós körülmények között, ugyanabból az anyagból történő megmunkálás kizárja a változó tényezőket

Válasszon 3D nyomtatást, ha:

• A sebesség minden mást felülmúl: a 3D nyomtatás órák alatt, nem napok alatt állít elő alkatrészeket. Korai fázisú fogalmi érvényesítés esetén, amikor azonnal szükség van egy fizikai példányra, az additív gyártás győz
• Összetett belső geometriák elengedhetetlenek: A rácsos szerkezetek, belső csatornák és szerves formák – amelyek többtengelyes megmunkálást igényelnének – könnyen nyomtathatók
• Egységenkénti költség a legfontosabb: Ugyanebből a forrásból az derül ki, hogy kis mennyiségek esetén a 3D nyomtatás általában olcsóbb, mivel nem igényel specializált szerszámokat, rögzítőberendezéseket vagy egyedi beállításokat
• Az iterációs sebesség fontosabb, mint az anyagpontosság: Amikor tervezési irányokat vizsgálunk, és nem gyártási célok érvényesítését, akkor a gyors és olcsó megoldás jobb választás, mint a pontos és drága

Mennyiségi küszöbértékek, amelyek meghatározzák a legmegfelelőbb megközelítést

A mennyiségi igények radikálisan megváltoztatják a prototípus-készítési módszerek gazdaságosságát. Ami öt darab esetén ésszerű, az már ötven darabnál gyakorlatilag alkalmatlanná válik – és teljesen helytelen ötszáz darabnál.

Gyors prototípuskészítéses CNC gépgyártás a tömeggyártás és az egyedi gyártás között ideális kompromisszumot jelent. A gyártási költségelemzés szerint, ha öt vagy több nagy minőségű prototípust terveznek készíteni, a CNC-feldolgozás költséghatékonyabb lehet a 3D nyomtatásnál, mivel az egységenkénti költség a mennyiség növekedésével csökken.

Öntöttműanyag-eljárás összehasonlítása:

Az öntött műanyag gyártás akkor kerül szóba, amikor a darabszámok magasabb szintre emelkednek. A kihívás? Az szerszámozási költségek jelentős előre fizetendő beruházást igényelnek – akár egyszerű formák esetén is több ezer-tízezer dollár lehet a költség. A Protolabs azonban megjegyzi, hogy a kérésre történő gyártási lehetőségek segíthetnek áthidalni ezt a rést: alumínium szerszámokat kínálnak, amelyek akár 10 000 vagy annál több alkatrész gyártására alkalmasak, és alacsonyabb szerszámozási költséggel járnak, mint a hagyományos acél szerszámok.

A határpont a részlet összetettségétől függ, de általában:

• 1–10 darab: A CNC megmunkálás gyors prototípus-gyártása vagy a 3D nyomtatás általában a teljes költség szempontjából előnyösebb
• 10–100 darab: A CNC megmunkálás gyakran továbbra is versenyképes, különösen fémből készült alkatrészek vagy szigorú tűrések esetén
• 100–1 000 darab: A lágy szerszámozás vagy a gyors öntött műanyag gyártás egyre inkább költséghatékony választássá válik egyszerűbb geometriák esetén
• 1 000+ darab: A gyártási célú öntött műanyag gyártás megfelelő szerszámozással egyértelműen a legjobb választás műanyag alkatrészek esetén

Kézi megmunkálással kapcsolatos megfontolandó szempontok:

Ne hagyja figyelmen kívül a képzett kézi megmunkálókat bizonyos prototípus-helyzetekben. Amikor egyetlen, összetett alkatrészre van szüksége, amelynek gyártása során döntéseket kell hozni – például egy javítási prototípus vagy egyedi rögzítőeszköz esetén – egy tapasztalt, hagyományos berendezésekkel rendelkező megmunkáló néha gyorsabban és olcsóbban tudja szállítani a terméket, mint egy CNC-művelet programozása. A kompromisszum a reprodukálhatóság: a kézi megmunkálás nem tudja ugyanolyan konzisztenciával előállítani az alkatrészeket, mint a CNC.

Módszer	Legjobb darabszám-tartomány	Anyag lehetőségek	Tipikus toleranciák	Feldolgozási idő	Költségszempontok
CNC gépelés	1–500 darab	Fémek (alumínium, acél, titán, sárgaréz), mérnöki műanyagok, kompozitok	±0,05 mm szokásos; ±0,025 mm elérhető	prototípusok esetén általában 1–5 nap	Magasabb darabonkénti költség, de nincs szerszámköltség; a térfogat növekedésével csökken
3D nyomtatás (FDM/SLA/SLS)	1–50 darab	Főként műanyagok; korlátozott fémválaszték nagyon magas költséggel	általában ±0,1–0,3 mm	Óráktól 1–2 napig	Alacsony darabonkénti költség egyszerű geometriák esetén; lineárisan növekszik a mennyiséggel
Gyors befúrásos formálás	50–10 000 darab	Termoplasztok (ABS, PP, PE, nylon stb.)	±0,05–0,1 mm	1–3 hét (a szerszámgyártást is beleértve)	1500–10 000 USD szerszámköltség; rendkívül alacsony darabonkénti költség
Gyártási műanyagöntés	10 000+ alkatrész	A teljes termoplasztok skálája és néhány termoreaktív műanyag	±0,05 mm vagy pontosabb	4–12 hét (acél szerszámok)	10 000–100 000+ USD szerszámköltség; nagy tételnél a legalacsonyabb darabonkénti költség
Kézi megmunkálás	1–5 darab	Ugyanaz, mint a CNC-feldolgozásnál (fémek, műanyagok)	±0,1–0,25 mm tipikus	Óráktól napokig a bonyolultságtól függően	Alacsonyabb beállítási költség; magasabb munkadíj; korlátozott ismételhetőség

Döntés meghozatala:

A prototípus-készítési módszer kiválasztása végül ezen öt tényező kiemelésén múlik:

• A következő mennyiség: Mennyi alkatrészre van most szüksége, és mennyire lehet szüksége később?
• Anyagkövetelmények: Kötelező, hogy a prototípus gyártási célokra szolgáló anyagokból készüljön, vagy szimulálható alternatív anyagokkal?
• Tűrési igények: Pontos tűrések szükségesek a funkcióhoz, vagy elegendő az approximált geometria?
• Idővonal: Gyorsaság a legfontosabb, vagy várhatsz a magasabb minőségű eredményekre?
• Költségvetés: Mi a teljes költségkereted, beleértve az alacsonyabb minőségű módszerek miatti esetleges újrafeldolgozási költségeket is?

Mint A Protolabs prototípus-készítési útmutatója kiemeli, hogy a prototípus modellek segítségével a tervezőcsapatok értékesebb adatokat szerezhetnek a teljesítményvizsgálatokból, és így megbízhatóbb döntéseket hozhatnak. Minél pontosabban tükrözi a prototípus-készítési módszer a végső gyártási folyamatot, annál megbízhatóbbá válnak a tesztadatok.

Sok mérnöki csapat számára a CNC megmunkálásos gyors prototípus-készítés a legjobb egyensúlyt kínálja az anyagpontosság, a méretbeli pontosság és az elfogadható költség között – különösen akkor, ha a prototípusok funkcionális tesztelésen vagy szabályozási értékelésen kell átesniük. Azonban a projektje számára legmegfelelőbb megoldás a konkrét igényeitől függ az összes öt döntési tényező tekintetében.

Amikor tisztán értik, hogy melyik módszer milyen esetekben nyújtja a legjobb eredményt, jobban felkészültek a prototípus-készítési megközelítésük kiválasztására. Egy fontos döntés azonban még mindig fennáll: érdemes-e saját CNC-képességekbe befektetni, vagy külső prototípus-készítési szolgáltatókkal együttműködni?

Saját CNC-gépek vs. külső prototípus-készítő szolgáltatások

Már eldöntötte, hogy a CNC megmunkálás a megfelelő megközelítés a prototípusa számára – de most egy olyan döntés előtt áll, amely jelentősen befolyásolhatja mind az Ön költségvetését, mind a fejlesztési sebességét: érdemes-e saját gépeket beszerezni, vagy inkább egy CNC prototípus-készítő szolgáltatással együttműködni? Ez nem csupán pénzügyi számítás. Ez egy stratégiai döntés, amely befolyásolja, milyen gyorsan tud iterálni, mennyire tartja meg a tulajdonosi jogokkal védett tervei iránti ellenőrzést, és az Ön mérnöki csapata időt tölt-e alkatrészek megmunkálásával, vagy jobb termékek tervezésével.

Meglepő módon a legtöbb forrás ezt a döntést figyelmen kívül hagyja, vagy arra készteti Önt, hogy azt válassza, amit éppen a szerző árul. Vizsgáljuk meg részletesen azokat a valódi tényezőket, amelyeknek irányt kell mutatniuk a választásában.

A belső CNC prototípus-készítés tényleges költségének kiszámítása

A saját CNC-berendezések beszerzésének vonzereje nyilvánvaló: nincs szükség árajánlatra várni, nincsenek szállítási késedelmek, teljes ellenőrzés van a saját ütemterve felett. De a tényleges költség messze túlmutat a gép vételárán.

A Fictiv ROI-elemzése szerint, ha figyelembe vesszük a terhelt munkaerő-költségeket, a gépek kihasználtságát és a karbantartást, akkor a digitális gyártási hálózatokhoz történő kiszervezés gyakran magasabb megtérülést eredményez azoknak a csapatoknak, amelyek évente kevesebb mint 400–500 prototípust állítanak elő. Ez a szám meglepi sok mérnöki vezetőt, akik úgy gondolják, hogy a saját berendezések gyorsan megtérülnek.

Ez az alábbi tényezők határozzák meg ezt a számítást: a teljes terhelt munkaerő-költség – az alapbéren felüli juttatások és a közvetett költségek is beleértve – általában az alapbér 1,9–2,3-szorosa. Minden óra, amit mechanikai mérnökük egy gép kezelésével vagy egy nyomtató kalibrálásával tölt, olyan idő, amit nem fordíthat a tervezés javítására. A gépkezelők munkaideje, bár olcsóbb, továbbra is jelentős költséget jelent darabonként.

Amikor a saját CNC-gyártás gazdaságilag indokolt:

• Magas iterációs gyakoriság: Ha hetente több prototípus-ciklust is futtat, akkor a megajánlás-feldolgozási idő és a szállítási idő kiküszöbölése jelentős ütemtervi előnyökhöz vezet
• Saját tervezési megoldások védelme: Érzékeny IP, amelyet nem kockáztathat meg külső szállítókkal való megosztással – még titoktartási megállapodás (NDA) mellett sem –, indokolhatja a beruházást
• A mennyiség évente meghaladja a 400–500 prototípust: Ezen a küszöbön a fix felszerelési költségek annyi alkatrészre oszlanak el, hogy alacsonyabbak legyenek az egységköltségek, mint a külső beszerzés esetén
• Hosszú távú stratégiai képesség: Belső gyártási szakértelem felépítése, amely támogatja a jövőbeni termelést, illetve versenyelőnyt biztosít
• Egyszerű, ismétlődő geometriák: Amikor tipikus prototípusa nem igényel specializált képességeket, az alapvető 3 tengelyes gépek kezelik a legtöbb igényt

A JLCCNC elemzése , egy CNC-gép beszerzése teljes irányítást jelent a gyártási folyamat felett, valamint lehetővé teszi sürgős megrendelések kezelését saját ütemterve szerint. Ugyanakkor a magas kezdőberuházás és az üzemeltetéshez, karbantartáshoz szükséges specializált ismeretek jelentősen növelhetik a hosszú távú üzemeltetési költségeket.

Amikor a kiszervezés jobb értéket nyújt

Sok mérnöki csapat számára a prototípus-gépalkatrészek gyártására nyújtott szolgáltatások előnyöket kínálnak, amelyek felülmúlják a saját tulajdonlás előnyeit. A számítások jelentősen megváltoznak, ha figyelembe vesszük a változó keresletet, a tőkekorlátozásokat és a specializált képességekhez való hozzáférést.

A kiszervezés akkor éri meg, ha:

• A kereslet jelentősen ingadozik: Egyes hónapokban húsz prototípusra van szükség, más hónapokban csak kettőre. Az üresen álló gépkapacitásért fizetni rombolja a megtérülési ráta (ROI) értékét.
• A tőke megőrzése fontos: A minőségi CNC-felszerelések ára 50 000–500 000 USD+ között mozog. Ez a tőke talán jobb megtérülést hozna, ha termékfejlesztésbe vagy piaci bővítésbe fektetnék be.
• Specializált képességek szükségesek: az 5-tengelyes megmunkálás, az elektromos szikraforgácsolás (EDM), a precíziós köszörülés vagy az exotikus anyagok feldolgozása olyan berendezésbefektetéseket igényelnek, amelyek ritkán indokolhatók csupán időnkénti prototípus-gyártási igény esetén.
• A „első alkatrész gyártásának sebessége” felülmúlja a belső kapacitást: Számos online CNC-megmunkálási szolgáltatás 1–3 napon belül szállít alkatrészeket – gyorsabban, mint ahogy saját gépen be tudná állítani a feladatot, ha a gép már más munkával van elfoglalva.
• A mérnöki munkaidejük a korlátozó tényező: Ahogy a Fictiv elemzése megjegyzi, minden óra, amelyet a gyártósoron megtakarítanak, egy óra innovációba fektetett erőforrás. Ha mérnökei terveznek, miközben egy prototípus-gépgyártó üzem végzi a gyártást, valószínűleg összességében gyorsabban haladnak.

A rugalmasság előnyét kiemelten érdemes hangsúlyozni. A CNC megmunkálási szolgáltatások választása lehetővé teszi, hogy a rendelési mennyiséget a termelési igényekhez igazítsa anélkül, hogy saját felszerelési kapacitást kellene fenntartania, amelyet nem mindig használ. Amikor a kereslet csúcsot ér, bővít, amikor csökken, nem fizet tétlen gépekért.

Ha CNC marás szolgáltatásokat keres „közel hozzám” vagy régióspecifikus lehetőségeket, például CNC prototípus szolgáltatásokat Georgia államban kutat, észre fogja venni, hogy a piac radikálisan átalakult. A digitális gyártási hálózatok most már azonnali árajánlatot, DFM-hozzászólást (tervezés gyártásbarát módon) és minőségi garanciákat nyújtanak, amelyek versenyképesek – vagy akár felülmúlják – a legtöbb belső működés eredményeit.

A hibrid megközelítés: a legjobb mindkét világból

Íme, amit a legokosabb mérnöki csapatok kitaláltak: a választás nem kettős. Gyakran optimális eredményt ér el egy hibrid stratégia, amely ötvözi az alapvető belső képességeket a szakosított, külsőre bízott munkával.

Vegyük szemügyre ezt a hibrid modellt:

• Belső alapképesség: Egy asztali vagy munkaasztali CNC marógép kezeli a gyors iterációkat, az egyszerű geometriákat és az azonnali, azonos napon szükséges feladatokat. Beruházás: 5 000–30 000 USD
• Külsőre bízott pontossági munka: A bonyolult alkatrészek, a szigorú tűréshatárok és a speciális anyagok szakosított prototípus-gépgyártó partnerekhez kerülnek, akik rendelkeznek a megfelelő felszereléssel
• Külsőre bízott tömeges gyártás: Amikor 20 vagy több azonos prototípusra van szükség tesztelési és terjesztési célokra, az extern szolgáltatások hatékonyabban tudnak skálázódni

Ez a megközelítés megőrzi a tőkét, miközben fenntartja a gyors iterációs képességet a fejlesztés korai szakaszában. Mérnökei belsőleg gyors tesztalkatrészeket készíthetnek, majd a gyártásra szánt prototípusokat olyan szaküzemekbe küldhetik, amelyek rendelkeznek a szükséges pontossági felszereléssel és minőségirányítási rendszerekkel.

Fictiv kutatása alátámasztja ezt a stratégiát, és azt javasolja, hogy a csapatok a korai fogalmi érvényesítésre, illeszkedés-ellenőrzésre vagy könnyű rögzítőelemek készítésére használjanak belső 3D nyomtatást, miközben a megmunkálásra és a pontossági alkatrészek gyártására digitális gyártási hálózatokat vonnak be, így gyorsabb, ismételhető és ellenőrzésre kész eredményeket érnek el.

A kulcsfontosságú felismerés? A beszerzési döntést az egyes prototípusok igényeihez kell igazítani, ne pedig minden esetben egyetlen csatornán keresztül kényszeríteni. A gyors és kevésbé precíz fogalmi modellek akár a laborban lévő asztali gépen is elkészíthetők. A vevői értékelésre készülő funkcionális prototípusok azonban a professzionális CNC prototípus-készítő szolgáltatás által biztosított minőséget és dokumentációt érdemelnek.

Miután meghatározta beszerzési stratégiáját, a végső szempont az lesz, hogy a prototípus-készítési megközelítését az adott iparág specifikus követelményeihez igazítsa – mert az autóipari, a légiközlekedési és az orvosi alkalmazások mindegyike egyedi korlátozásokat támaszt, amelyek befolyásolják minden döntést, a nyersanyag-kiválasztástól kezdve a minőségi dokumentációig.

Iparágspecifikus CNC-prototípus-gyártási követelmények és alkalmazások

Létrehozta beszerzési stratégiáját, és megértette a prototípus-gépalkatrészek alapelveit – de itt ér véget az általános tanácsadás. Egy olyan prototípus-gépalkatrész-eljárás, amely tökéletesen működik fogyasztói elektronikai termékek esetében, katasztrofálisan meghibásodhat légi- és űrkutatási alkalmazásokban. Miért? Mert minden iparág sajátos tanúsítási követelményekkel, anyagkorlátozásokkal, tűréshatárokra vonatkozó elvárásokkal és dokumentációs szabványokkal jár, amelyek alapvetően meghatározzák, hogyan kell a prototípusokat gyártani és érvényesíteni.

Az iparágspecifikus igények megértése a prototípus-készítés megkezdése előtt megakadályozza a költséges újrafeldolgozást, az elutasított alkatrészeket és a megfelelőségi problémákat. Nézzük meg, hogy a prototípus-gépalkatrészek gyakorlatilag hogyan néznek ki négy különösen igényes szektorban.

Az autóipari prototípus-követelmények, amelyek biztosítják a gyártási alkalmasságot

Az autóipari prototípuskészítés intenzív nyomás alatt zajlik: a komponenseknek megbízhatóan kell működniük extrém hőmérsékleti körülmények között, ellenállniuk kell a rezgésnek és az ütésnek, és végül zavartalanul át kell tudni őket vezetni a tömeggyártásba. A prototípusként megmunkált alkatrészek, amelyek nem mutatják ki a gyártási alkalmasságot, mérnöki időt pazarolnak el, és késleltetik a járműfejlesztési programokat.

Alváz- és szerkezeti alkatrészek:

A futómű-összeállításokhoz különösen pontos méretű CNC-prototípus-megmunkálás szükséges. A felfüggesztés rögzítési pontjai, az alsóváz tartók és a szerkezeti megerősítések általában ±0,05 mm-es vagy szigorúbb tűrést igényelnek a megfelelő összeszerelés és terheléselosztás biztosítása érdekében. Az anyagválasztás általában a súlycsökkentés érdekében erős alumíniumötvözetekre (pl. 6061-T6 vagy 7075-T6) összpontosít, bár acélváltozatok továbbra is elengedhetetlenek nagyfeszültségű alkalmazásokhoz.

• Kritikus tűrések: Rögzítőlyukak helyzete ±0,025 mm-en belül; illeszkedő felületek síksági előírása: 0,05 mm / 100 mm
• Anyag Nyomonkövethetősége: Dokumentáció, amely minden prototípust konkrét anyag-hőkezelési tételhez és tanúsítványokhoz kapcsol
• Felületkezelés: Anódosítás vagy elektrokoating prototípusok gyártása a gyártási korrózióvédelem szimulálására
• Kompatibilitás vizsgálata: Prototípusok tervezése úgy, hogy illeszkedjenek a gyártási rögzítőkészülékekhez és vizsgálóberendezésekhez

Hajtómű-alkatrészek:

A motor- és váltóprototípusok hőciklusnak, nagy terhelésnek és szoros beépítési korlátozásoknak vannak kitéve. A meghajtóműalkalmazásokhoz készült fém CNC megmunkálás gyakran alumínium házakat, acél tengelyeket és precíziósan megmunkált csapágyfelületeket foglal magában. A motorrögzítők és tartókészülékekhez készült CNC alumínium prototípusalkatrészeknek 150 °C feletti folyamatos hőmérsékletet is el kell viselniük, miközben megőrzik méretállandóságukat.

• Az alumínium jól vezeti a hőt, ami segíthet az energia elszóródásában, de hőkezelést is igényelhet. Anyagválasztás a párosított alkatrészek közötti hőtágulás-egyezés figyelembevételével
• Felületminőségi követelmények: Zárófelületek, amelyek gyakran 0,8 μm-es vagy jobb Ra érdességet igényelnek a folyadék szivárgásának megelőzésére
• Geometriai tűrések: Valódi pozíció megadása a csapágyházak és tengelyközpontok számára

Belső elemek:

A belső prototípusok különböző célokat szolgálnak – gyakran a illeszkedésre, felületminőségre és az emberi tényezők érvényesítésére helyezik a hangsúlyt, nem pedig a szerkezeti teljesítményre. A belső alkatrészek pontossági prototípus-gyártásához olyan lágyabb anyagokat, például ABS-t vagy polikarbonátot használnak, amelyek szimulálják az öntött műanyag gyártási alkatrészeket.

Az autóipari csapatok számára, amelyek a legmagasabb minőségbiztosítási követelményeket támasztják, az IATF 16949 tanúsítással rendelkező létesítmények dokumentált minőségirányítási rendszereket biztosítanak, amelyeket kifejezetten az autóipari ellátási láncok számára terveztek. Shaoyi Metal Technology , például ezt az autóipari specifikus tanúsítást kombinálja az SPC-vezérelt folyamatokkal, hogy magas pontosságú alvázegységeket és precíziós alkatrészeket szállítson, amelyek megfelelnek az OEM-k követelményeinek a prototípustól a sorozatgyártásig.

Légiközlekedési alkalmazások: Tanúsított anyagok és dokumentáció

A légi- és űrkutatási prototípusok CNC-megmunkálása egy teljesen más univerzumban zajlik a szabályozási felügyelet tekintetében. Minden anyagot, minden folyamatot és minden ellenőrzést dokumentálni, nyomon követhetővé tenni, és gyakran jóváhagyott források által tanúsítani kell. Az American Micro Industries szerint az AS9100 tanúsítás kibővíti az ISO 9001 követelményeit légi- és űrkutatási szakspecifikus szabályozásokkal, kiemelve a kockázatkezelést, a konfiguráció-kezelést és a termék nyomon követhetőségét.

• Anyagtanúsítványok: A légi- és űrkutatási prototípusokhoz általában jóváhagyott beszállítóktól származó anyagok szükségesek, amelyekhez gyári vizsgálati jegyzőkönyvek tartoznak, amelyek dokumentálják az anyag kémiai összetételét és mechanikai tulajdonságait.
• Folyamatdokumentáció: Minden megmunkálási művelet, hőkezelés és felületkezelés dokumentált eljárások szerint történik, a paraméterek rögzítésével.
• Első darab ellenőrzés: Részletes méretellenőrzési jelentések, amelyek összehasonlítják a prototípus jellemzőit a rajzi előírásokkal.
• Nadcap akkreditáció: A speciális folyamatok – például a hőkezelés, a kémiai feldolgozás és a nem romboló vizsgálatok – gyakran NADCAP-akkreditált létesítményeket igényelnek.

A repülőgépipari prototípusok gyártásához gyakran használt anyagok közé tartoznak a szerkezeti alkatrészekhez alkalmazott titánötvözetek (Ti-6Al-4V), a légiszárny-részekhez használt alumínium 7075, valamint a magas hőmérsékleten történő alkalmazásra szolgáló speciális nikkel-szuperötvözetek. Mindegyik anyag sajátos megmunkálási kihívásokat jelent – például a titán alacsony hővezető-képessége és a munkakeményedés iránti hajlama óvatos sebesség- és előtolásválasztást követel meg.

Ahogyan a 3ERP tanúsítási útmutatója is kiemeli, az AS9100 szigorú kockázatkezelést, konfiguráció-ellenőrzést és termék nyomon követhetőségét hangsúlyozza, így biztosítva, hogy minden alkatrész megfeleljen a repülőgépipari iparág szigorú szabványainak. A repülési tesztekre szánt prototípusok még szigorúbb követelményeknek is megfelelnek, amelyek közé tartozhat például az Egyesült Államok Szövetségi Légiforgalmi Hatósága (FAA) megfelelőségi ellenőrzése is.

Orvosi eszközök prototípusának készítésével kapcsolatos megfelelési szempontok

Az orvosi eszközök prototípusának elkészítése biokompatibilitási követelményeket vezet be, amelyek más iparágakban nem léteznek. Az emberi szövetekkel érintkező anyagok biztonságosságát igazolni kell, és a gyártási folyamatokat érvényesíteni kell a konzisztens eredmények biztosítása érdekében. A szabályozási irányelvek szerint az ISO 13485 tanúsítás az orvosi eszközök gyártására kifejezetten kialakított minőségirányítási keretrendszert nyújt.

• Biokompatibilis anyagok: A titán (2. és 5. minőség), sebészi rozsdamentes acél (316L), PEEK és orvosi célú polimerek dominálnak az eszközök prototípusánál
• Felületminőségi követelmények: Beültethető eszközök esetén tükörsima felület (Ra < 0,1 μm) szükséges a szövetirritáció és a baktériumok tapadásának csökkentése érdekében
• Tisztítás és passziválás: A megmunkálás utáni folyamatok a szennyeződések eltávolítására és a korrózióállóság javítására szolgálnak
• Dokumentáció a szabályozási benyújtásokhoz: Tervezési előzményfájlok, amelyek összekapcsolják a prototípusokat a tervezési bemenetekkel, a verifikációs vizsgálatokkal és az anyagtanúsítványokkal

Az FDA 21 CFR 820. részében meghatározott Minőségirányítási Rendszer Szabályozása szabályozza, hogy az orvosi eszközök gyártói hogyan dokumentálják a tervezési, gyártási és nyomon követési folyamatokat. Még a prototípus-verziók is megfelelhetnek ezeknek a követelményeknek, ha tervezési ellenőrzési tesztekhez használják őket, amelyek támogatják a szabályozási benyújtásokat.

A kockázatkezelés központi szerepet játszik az orvosi prototípus-készítésben. Az ipari szakértők megjegyzik, hogy az ISO 13485 előírja a vevőelégedettség hangsúlyozását úgy, hogy biztosítja az eszközök biztonságosságának és teljesítményének megfelelését, és a vállalatoknak képesnek kell lenniük az orvosi eszközök használatával kapcsolatos kockázatok azonosítására és enyhítésére.

Fogyasztói elektronika prototípus-készítése: burkolatok és hőkezelés

A fogyasztói elektronika prototípus-készítése elsősorban az esztétikai megjelenésre, a hőteljesítményre és a gyárthatóság érvényesítésére helyezi a hangsúlyt. Ellentétben a légi- és űripari vagy az orvosi alkalmazásokkal, itt a szabályozási követelmények kevésbé szigorúak – azonban a piac elvárásai a pontos illeszkedésre, a felületminőségre és a funkciókra továbbra is rendkívül magasak.

Burkolat-fejlesztés:

A A Think Robotics burkolattervezési útmutatója , az egyedi burkolatok jelentős előnyöket biztosítanak a gyártott termékek számára, például méret-optimalizáció, integrált rögzítési lehetőségek és márkadifferenciálás. A CNC-megmunkált prototípusok érvényesítik ezeket a terveket, mielőtt az öntött műanyag gyártáshoz szükséges szerszámok gyártásába kezdenének.

• Szimuláció: ABS vagy polikarbonát prototípusok megmunkálása, amelyek közelítőleg megegyeznek az öntött műanyag gyártási alkatrészekkel
• Felületi minőség egyeztetése: Golyószórás, csiszolás vagy felülettextúrázás a gyártási megjelenés szimulálásához
• Tűréshatárok érvényesítése: Az ellenőrzés, hogy a nyomtatott áramkörök (PCB) rögzítési elemei, gombkivágások és csatlakozónyílások megfelelően illeszkednek-e
• Összeszerelési sorrend tesztelése: Annak ellenőrzése, hogy az alkatrészek helyesen szerelhetők-e be, és a burkolat féligömbjei úgy illeszkednek-e egymáshoz, ahogy azt a tervezés előírja

Hőkezelő alkatrészek:

A hőelvezetők, hőterjesztők és hűtőrendszer-alkatrészek gyakran CNC aluminimum prototípus-iterációkat igényelnek a hőteljesítmény érvényesítéséhez a gyártásba való bevezetés előtt. Ugyanez a forrás megjegyzi, hogy az alumínium kiváló hővezetőképességgel, EMI-pajzolással és premium megjelenéssel rendelkezik – ezért ideális mind funkcionális, mind esztétikai prototípusokhoz.

• Hőelvezető bordageometria optimalizálása: Több hőelvezető változat megmunkálása a hőteljesítmény teszteléséhez
• Felületi síkság: A hőérzékeny érintkezési felületek megfelelésének biztosítása a specifikációknak (gyakran 0,05 mm vagy annál jobb)
• Integrált tervezés: Olyan burkolatok prototípusának készítése, amelyek egyben hőelvezetőként is működnek, így egyszerre érvényesítve a hő- és mechanikai követelményeket

Az elektronikus termékek prototípus-készítésének időkerete gyakran drasztikusan összezsugorodik a termékpiacra dobás dátumának közeledtével. Ezért a gyors szállítási képesség elengedhetetlen – azok a prototípus-gépgyártók, amelyek napok, nem hetek alatt tudnak alkatrészeket szállítani, jelentős versenyelőnyt biztosítanak a fejlesztés végső szakaszában.

Minden iparág egyedi követelményei alakítják a prototípus-gépalkatrészek CNC-megmunkálásának minden szempontját – a kezdeti anyagválasztástól az utolsó ellenőrzésen és dokumentáláson át. Az ezekhez kapcsolódó korlátozások megértése a prototípus-készítés megkezdése előtt biztosítja, hogy alkatrészei ne csupán a méreti előírásoknak, hanem az alkalmazásukhoz szükséges szabályozási, minőségi és teljesítménybeli szabványoknak is megfeleljenek.

Okos CNC-prototípus-készítési döntések meghozatala projektje számára

Most már áttekintettük a prototípus-gépalkatrészek gyártásának teljes táját – a géptípusoktól és anyagoktól a tervezés gyártásbarát szempontjain (DFM) át az iparág-specifikus követelményekig. De itt van a valóság: minden ez a tudás csak akkor hoz létre értéket, ha tényleges döntések meghozatalára használjuk fel. Akár első prototípus-projektjét indítja el, akár egy meglévő fejlesztési munkafolyamatot finomít, a siker és a frusztráció közötti különbség mindig a szakmailag megbízható döntések meghozatalában rejlik minden egyes szakaszban.

Szintetizáljuk most mindezt olyan gyakorlatias keretekké, amelyeket azonnal alkalmazhat – függetlenül attól, hol tart a prototípus-készítési CNC-útján.

CNC-prototípus-készítési döntési keretrendszer

Minden sikeres prototípus-projektnek egyértelmű gondolkodást igényel öt egymással összefüggő döntési területen. Ha bármelyik területen hibát követünk el, az akár egyébként is megbízható megközelítést is alááshatja. Íme, hogyan lehet rendszerszerűen végigvinni mindegyiket:

1. Gépválasztás összhangja

Illessze a gyártandó alkatrész geometriai bonyolultságát a megfelelő gépekhez. Egyszerű rögzítők és házak? A 3 tengelyes marás hatékonyan kezeli őket. Hengeres alkatrészek keresztirányú jellemzőkkel? Fontolja meg a 4 tengelyes vagy CNC-es esztergálást élő szerszámozással. Összetett, több irányból hozzáférhető felületek? A 5 tengelyes megoldás szükséges, még akkor is, ha magasabb költséggel jár. Ne fizessen olyan képességekért, amelyekre nincs szüksége – de ne próbálja meg kényszeríteni a nem megfelelő berendezéseket olyan geometriák feldolgozására, amelyek túlmutatnak hatékony működési tartományukon.

2. Anyag–alkalmazás illesztése

A prototípus anyagának – amennyire lehetséges – a gyártási szándékot kell tükröznie. Egy 6061-T6 ötvözetből megmunkált alumínium rögzítőelem tesztelése pontos adatokat szolgáltat a gyártási alkatrész teljesítményéről. Ugyanezen rögzítőelem ABS műanyagból történő tesztelése majdnem semmit nem mond hasznosat a szerkezeti viselkedésről. Az anyagcserét korai, fogalmi érvényesítési szakaszra szorítsa, ahol a sebesség fontosabb, mint a pontosság.

3. A gyártásképesség figyelembevétele a tervezés első napjától

A gyártásképesség figyelembevétele nem egy végleges ellenőrzési pont – hanem egy tervezési filozófia. Az átlós sarkok kerekítését, a megfelelő falvastagságokat és a valósághű tűréseket már a CAD-modell létrehozásának kezdetétől be kell építeni. A gyártásképesség szempontjainak utólagos beépítése egy már kiforrott tervezésbe felesleges újratervezési ciklusokat és késéseket eredményez. Azok az mérnökök prototípusoznak leggyorsabban, akik a megmunkálási korlátozásokat már a tervezés fázisában belsőleg ismerik.

4. Beszerzési stratégia, amely illeszkedik a mennyiséghez és a bonyolultsághoz

Alacsony iterációs gyakoriság változó összetettséggel? Bízza külső szolgáltatóra a rugalmas prototípus-gépalkatrészek gyártását. Magas iterációs gyakoriság egyszerű geometriákkal? Fontolja meg saját gépi kapacitásának kialakítását. Összetett, specializált igények, amelyek túlmutatnak saját felszerelésén? Keressen olyan műhelyeket, amelyek fejlett képességekkel rendelkeznek. A hibrid megközelítés – az alapvető saját gépi kapacitás kiegészítve külső szakértőkkel – gyakran optimális eredményt nyújt.

5. Az iparági megfelelőség ismerete

Ismerje meg iparága dokumentációs és tanúsítási követelményeit a megmunkálás megkezdése előtt. Az autóipari OEM-ek PPAP-dokumentációt várnak. A légiközlekedési alkalmazások anyagnyomvonal-követést és első darab ellenőrzést követelnek meg. Az orvosi eszközök biokompatibilitás-ellenőrzést igényelnek. Ha ezeket a követelményeket már a prototípus-készítési munkafolyamat kezdetétől beépíti, akkor elkerülhetők a költséges újrafeldolgozási munkák, amikor később megfelelőségi kérdések merülnek fel.

A legsikeresebb CNC-prototípus-készítési programok mindegyik prototípust tanulási lehetőségként kezelik, amely elősegíti a terméktervezést és a csapat gyártási ismereteinek fejlődését – nem csupán egy fejlesztési mérföldkő teljesítésére szolgáló alkatrész.

Kezdőknek, akik első prototípus-projektjüket kezdik:

• Kezdjen egyszerűbb geometriával, hogy elsajátítsa a munkafolyamatot, mielőtt a legösszetettebb tervezésére vállalkozna
• Válasszon hibákat elnéző anyagot, például alumínium 6061-et – könnyen megmunkálható, és elviseli a kisebb programozási hibákat
• Adja meg a szokásos tűréseket (±0,1 mm), kivéve, ha bizonyos funkciók valóban szigorúbb ellenőrzést igényelnek
• Közreműködjön egy tapasztalt CNC-prototípus-készítési szolgáltatással az első néhány projektje során – a DFM-visszajelzéseik megtanítják, mi működik, és mi okoz problémákat
• Dokumentálja, amit minden iterációból megtanult, hogy intézményi tudást építsen fel

Tapasztalt mérnököknek a munkafolyamat optimalizálásához:

• Elemezze utolsó tíz prototípus-projektjét – hol fordultak elő késések, és milyen tervezési módosítások voltak a leggyakoribbak?
• Készítsen DFM-ellenőrzőlistákat saját tipikus alkatrészgeometriáihoz és anyagaihoz
• Kapcsolatok kialakítása több, különböző képességekkel és szállítási határidőkkel rendelkező beszállítóval
• Gyors CNC-gépekbe történő beruházás megfontolása gyakori iterációs igények esetén, ahol a gyártási idő közvetlenül befolyásolja a fejlesztési sebességet
• Olyan tervezési felülvizsgálatok bevezetése, amelyek kifejezetten a gyárthatóságra fókuszálnak a gyártásra történő átadás előtt

Sikeres átállás prototípusról gyártásra

A CNC-prototípusokról a sorozatgyártásra való áttérés a termékfejlesztés egyik legkritikusabb – és gyakran rosszul lebonyolított – szakasza. Az UPTIVE prototípusról termelésre való áttérési útmutatója szerint ez a szakasz segít azonosítani a tervezési, gyártási vagy minőségi problémákat, érvényesíteni a gyártási folyamatokat, feltárni a szűk keresztmetszeteket, valamint értékelni a beszállítókat és partnereket minőségük, reagálóképességük és szállítási határidejük alapján.

Mi különbözteti meg az zavartalan áttéréseket a fájdalmasaktól? Több kulcsfontosságú tényező:

A tervezés stabilitása a méretnövelés előtt:

A gyártási szerszámok gyors elkészítése közben folyamatos tervezési módosítások pénzt és időt pazarolnak. Ahogy az ipari szakértők megjegyzik, először CNC-vel készítsenek prototípust a tervezés érvényesítésére, majd csak akkor lépjenek át a gyártási módszerekre, amikor a tervezés véglegesítésre került. Egyetlen módosítás is több ezer dollárba kerülhet egy gyártási formánál, és heteket vesz igénybe a késleltetés. A CNC-megmunkált prototípusok módosítása csak egy tört részét teszi ki ennek a költségnek – használja ezt a rugalmasságot a tervezés véglegesítésére, mielőtt nagyobb mennyiségű gyártási folyamatba kötelezné magát.

Folyamatérvényesítés kis sorozatgyártással:

A Star Rapid gyártási útmutatója szerint, mivel a CNC-megmunkált alkatrészek nagyon pontosak, gyakorlatilag nincs különbség a prototípus és a gyártott alkatrész között. Ezért a CNC kiválóan alkalmas kis sorozatgyártásra, amellyel a gyártási folyamatokat érvényesítheti a teljes körű bevezetés előtt. Az 50–100 darabos próbagyártás az Ön által tervezett gyártási folyamaton keresztül olyan problémákat derít fel, amelyeket egyetlen prototípus nem tudna felfedni.

Beszállítói képesség értékelése:

A prototípus-szállítója lehet, de nem feltétlenül lesz a gyártási partnere. Értékelje a lehetséges gyártási forrásokat a következő szempontok alapján:

• Az iparágának megfelelő minőségi tanúsítványok (IATF 16949, AS9100, ISO 13485)
• Bizonyított képesség a gyors prototípus-gyártástól a tömeggyártásig való skálázásra
• Szállítási határidők megbízhatósága és a kommunikációs reagálásképesség
• Statisztikai folyamatszabályozási képességek, amelyek biztosítják a termelési sorozatok egységességét

Átvihető dokumentáció:

A gyártáshoz többre van szükség, mint egy CAD-fájl. Készítsen átfogó műszaki adatcsomagokat, amelyek tartalmazzák:

• Teljes mérnöki rajzokat GD&T-specifikációkkal
• Anyagspecifikációkat jóváhagyott alternatívák megadásával
• Felületi minőség és bevonat követelmények
• Ellenőrzési kritériumokat és mintavételi terveket
• A prototípus-iterációkból levont tanulságok

Azok a szervezetek, amelyek a CNC-megmunkált prototípusoktól a teljes gyártásig a leghatékonyabban gyorsítanak, közös jellemzővel rendelkeznek: olyan gyártási kapacitásokkal együttműködnek, amelyek az egész folyamatot lefedik. Ha egyetlen beszállítóval dolgoznak a prototípus első változatától a tömeggyártásig, ez kiküszöböli az átadási késéseket, megőrzi a szervezeti tudást, és biztosítja a folyamatosságot.

Különösen az autóipari alkalmazások esetében a képes gyártási partnerekkel való együttműködés jelentősen gyorsítja ezt a prototípustól a gyártásig tartó folyamatot. Shaoyi Metal Technology ezt a megközelítést példázza a cég — képessége a gyors prototípuskészítéstől a tömeggyártásig zavartalanul skálázódni, valamint vezetési ideje, amely akár egy munkanap is lehet, ideálissá teszi az autóipari ellátási lánc gyorsításához, ahol a fejlesztési időkeretek folyamatosan összezsugorodnak.

Akár az első, akár az ezredik prototípusát gyártja, az alapelvek ugyanazok maradnak: igazítsa meg a megközelítését a követelményeihez, a gyártásra való tekintettel tervezzen, és építsen ki kapcsolatot olyan képzett partnerekkel, akik lépést tudnak tartani növekvő igényeivel. A ma gyártott megmunkált prototípusok azok lesznek, amelyekre holnapi ügyfelei a sorozatgyártásban szükséges alkatrészeket építik.

Gyakran ismétlődő kérdések a prototípus-megmunkálással kapcsolatban

1. Mi a CNC-megmunkálás, és hogyan működik prototípus-készítésre?

A CNC-megmunkálás egy leválasztó gyártási folyamat, amelyben számítógéppel vezérelt vágószerszámok távolítanak el anyagot egy tömör blokkból, hogy pontos alkatrészeket hozzanak létre. A prototípusgyártás esetében ez azt jelenti, hogy egy CAD tervezési fájlt töltenek fel, amelyet szerszámpályákra alakítanak át, és ezek irányítják a gépet, hogy pontosan kivágja a tervezett alkatrészt ±0,025 mm-es tűréssel. Ellentétben a 3D nyomtatással, a CNC-prototípusok teljes anyagszerkezeti integritást tartanak fenn, mivel tömör alumínium-, acél- vagy mérnöki műanyagblokkokból készülnek – így termelésre jellemző alkatrészeket kap, amelyek ideálisak funkcionális tesztelésre.

2. Milyen anyagok használhatók CNC-prototípus-gyártásra?

A CNC-prototípuskészítés széles körű anyagokkal működik, ideértve a fémeket is, például az alumíniumötvözeteket (6061, 7075), a rozsdamentes acélt, a sárgaréz-t és a titán-t szerkezeti vizsgálatokhoz. Mérnöki műanyagok – mint az ABS, a PEEK, a Delrin, a nylon és a polikarbonát – utánozzák a fröccsöntött gyártási alkatrészeket. Speciális anyagok, például kerámiák és szénszálas kompozitok is megmunkálhatók magas hőmérsékletű vagy könnyűsúlyú alkalmazásokhoz. Az anyag kiválasztása egyeznie kell a prototípus vizsgálati követelményeivel: a szerkezeti terhelés ellenőrzése fémeket igényel, míg a illeszkedés és funkció tesztelése gyakran jól elvégezhető műanyagokkal.

3. Hogyan válasszam ki a CNC-megmunkálást és a 3D nyomtatást prototípusokhoz?

Válassza a CNC megmunkálást, amikor az anyagtulajdonságok, a szerkezeti integritás, a szigorú tűrések (±0,05 mm vagy ennél pontosabb) és a felületi minőség döntő fontosságúak – különösen akkor, ha funkcionális tesztelésre kerül sor gyártási célokra szánt anyagokkal. A 3D nyomtatás jobban alkalmazható korai fogalmi érvényesítésre, összetett belső geometriákra és olyan helyzetekre, ahol a sebesség fontosabb, mint az anyagpontosság. Ötnél több darab, magas minőségű prototípus esetén a CNC gyakran költséghatékonyabbá válik. Az IATF 16949 tanúsítással rendelkező létesítmények, például a Shaoyi Metal Technology, CNC prototípus-gyártást kínálnak minőségbiztosítással igényes autóipari alkalmazásokhoz.

4. Milyen tűréseket érhet el a CNC megmunkálás prototípus alkatrészek esetében?

A szokásos CNC megmunkálás ±0,1 mm-es tűrést ér el a tipikus geometriai elemeknél, míg a pontos illeszkedést igénylő funkcionális kapcsolódási felületek esetében ±0,05 mm-es tűrés is elérhető. Kritikus elemek ±0,025 mm-es tűréssel is megmunkálhatók, bár ezen pontossági szinten a költségek jelentősen emelkednek. A kulcs a szigorú tűrések célzott alkalmazása: csak ott adjunk meg nagy pontosságot igénylő tűréseket, ahol a funkció valóban ezt kívánja. Az egyetlen befogásban megmunkált elemek relatív helyzetét jobban megőrzik, mint azok, amelyeknél a műveletek között újrafogásra van szükség.

5. Érdemes-e saját CNC-berendezéseket beszerezni, vagy inkább külső szolgáltatóhoz fordulni a prototípusok gyártásához?

A döntés a prototípusok mennyiségétől és az iterációk gyakoriságától függ. A saját berendezések gazdaságilag indokoltak, ha évente 400–500-nél több prototípust állítanak elő, védetté kell tenni a tulajdonosi terveket, vagy gyors forgási idő szükséges a gyakori iterációkhoz. Az alvállalkozás akkor nyújt jobb értéket, ha az igény ingadozó, speciális képességekre van szükség, vagy fontos a tőke megőrzése. Sok csapat hibrid megközelítést alkalmaz: alapvető saját képességet tart fenn gyors iterációkra, miközben professzionális CNC prototípusgyártási szolgáltatásokat vesz igénybe a pontossági munkákhoz és nagyobb tételű gyártáshoz.
