DFM Práctico para Fundición por Inxección: Estratexias para Custos e Calidade

RESUMO

O deseño para fabricabilidade (DFM) en fundición a presión é unha práctica de enxeñaría fundamental para optimizar os deseños de pezas para unha produción eficiente e rentable. O obxectivo principal é reducir ao mínimo a complexidade de fabricación, o que a súa vez diminúe os custos e mellora a calidade do produto final. Isto implica cumprir principios fundamentais como aplicar ángulos de desbaste para facilitar a expulsión da peza do molde, manter un espesor de parede uniforme para previr defectos como a porosidade, e empregar estratexicamente elementos como chafrás e nervios para engadir resistencia mentres se reduce ao mínimo o uso de material.

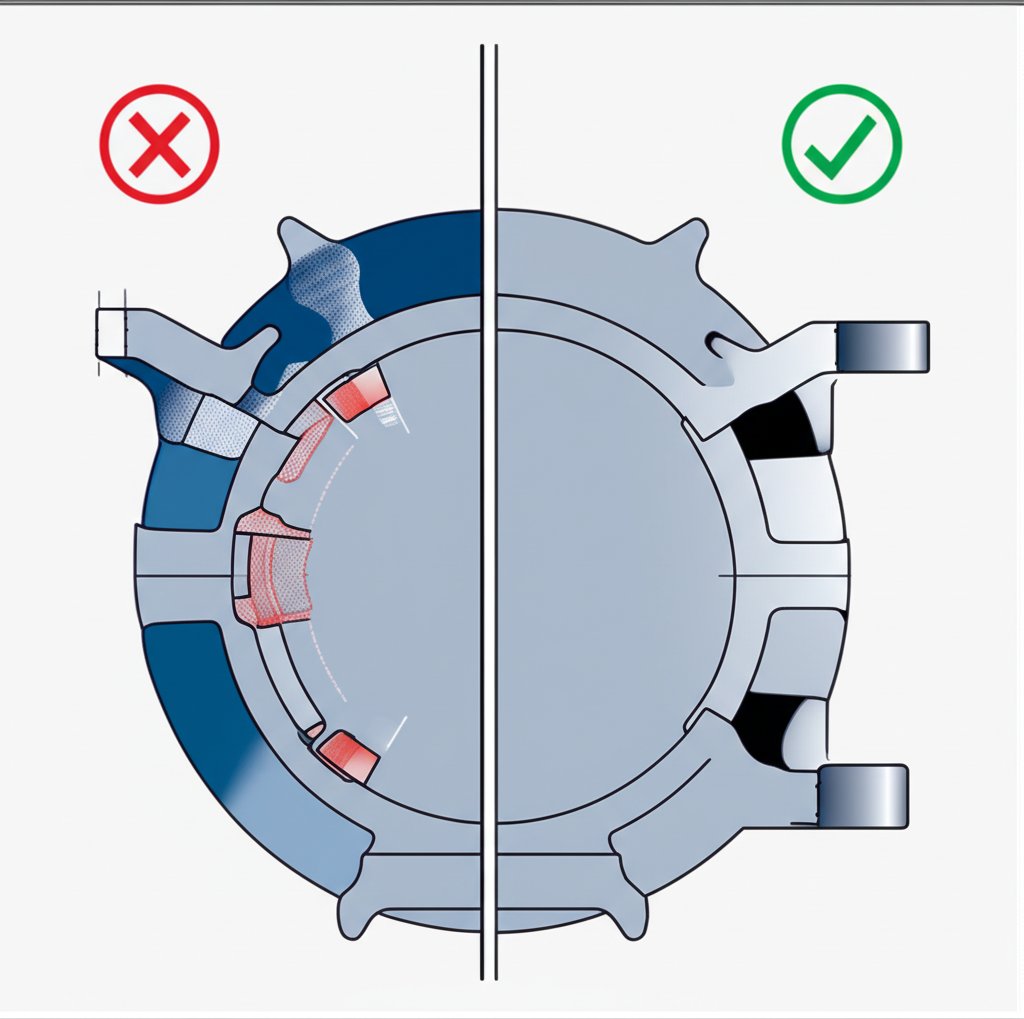

Principios básicos do DFM en fundición a presión: Desbaste, Espesor de parede e Raios

O fundamento dun deseño eficaz de fundición por inxección para a fabricación repousa sobre uns poucos principios esenciais que afectan directamente á calidade, custo e velocidade de produción. Dominar estes conceptos é o primeiro paso cara á creación dunha peza que non só sexa funcional senón tamén económica de producir. Ignorar estes principios pode levar a unha cascada de problemas, desde a expulsión difícil e o desperdicio de material ata fallas estruturais críticas. Estes principios básicos—declive, espesor de parede e o uso de chafrás e radios—abordan a física do fluxo de metal fundido e da súa solidificación dentro do molde.

A ángulo de desbaste é unha lixeira inclinación aplicada a todas as superficies paralelas á dirección na que se abre o molde. Esta pequena inclinación, normalmente entre 1 e 3 graos, é fundamental para permitir que a peza fundida sexa expulsada limpiamente do molde sen danos. Cando o metal fundido enfría e encóllense, pode agarparse firmemente a características internas do molde. Sen un declive, as forzas de expulsión requiridas poderían deformar ou romper a peza. Como se describe detalladamente en Guía de deseño de Gabrian , as paredes exteriores requiren menos bisel xa que a peza se encolle afastándose delas, mentres que as paredes interiores e orificios necesitan un bisel maior porque o metal se contrae arredor deles.

Consumo de enerxía reducido, grosor de parede uniforme é posiblemente unha das regras máis importantes de DFM. Cando as seccións das paredes varían considerablemente, o metal fundido enfríase a velocidades diferentes. As seccións máis grosas tardan máis tempo en solidificarse, o que pode crear tensións internas, porosidade (burbullas de gas) e marcas de afundimento na superficie. Polo contrario, as paredes demasiado finas poden facer que o metal se solidifique prematuramente, impedindo que o molde se encha completamente —un defecto coñecido como recheo incompleto. A maioría dos deseños buscan un espesor de parede entre 1,5 mm e 4 mm. Se as variacións de espesor son inevitables, a transición debe ser gradual e suave para garantir un fluxo e enfrío consistentes do metal.

Finalmente, é fundamental evitar as esquinas afiadas. Isto conséguese incorporando chafláns e radios —unións curvas entre superficies. Os filetes aplícanse nas esquinas interiores, mentres que os radios se usan nas esquinas exteriores. As esquinas internas afiadas crean puntos de concentración de tensión que poden converterse en puntos de falla baixo carga. Tamén interrumpen o fluxo suave do metal fundido, causando turbulencias que poden levar á porosidade. Engadir filetes e radios xenerosos, incluso tan pequenos como 0,5 mm, mellora o fluxo do metal, reforza a peza e facilita un produto final máis resistente e fiábel.

Principais boas prácticas de deseño

• Ángulos de desbaste: Aplique unha pendente de polo menos 1-2 graos en todas as superficies verticais para garantir un fácil expulsado da peza. Aumente o ángulo para as paredes interiores e características profundas.
• Espesor da Parede: Procure a uniformidade en toda a peza. Se a espesor debe cambiar, use transicións progresivas para evitar defectos e asegurar un arrefriamento uniforme.
• Filetes e Radios: Substitúa todas as esquinas afiadas por bordos redondeados. Use filetes nas esquinas interiores e radios nas esquinas exteriores para reducir a tensión e mellorar o fluxo do metal.

Fortalecer Pezas e Reducir Peso: Reforzos, Salientes e Cadeas

Un obxectivo central do DFM é producir pezas que cumpran os requisitos de resistencia sen material innecesario, o que incrementa o custo e os tempos de ciclo. Tres características principais axudan aos deseñadores a acadar este equilibrio: reforzos, salientes e cadeas. Cando están deseñados correctamente, estes elementos melloran a integridade estrutural e a funcionalidade, optimizando ao mesmo tempo a peza para o proceso de fundición en moldes. Permiten deseños fortes e lixeiros que son eficientes de fabricar.

Costelas son características finas e semellantes a paredes que se usan para engadir soporte e rigidez a unha peza sen aumentar o grosor total da parede. Isto é crucial para previr deformacións e mellorar a relación resistencia-peso. Ao incorporar nervaduras, un deseñador pode manter unha sección de parede fina e uniforme en toda a peza reforzando ao mesmo tempo as áreas críticas. Para obter resultados óptimos, as nervaduras deben deseñarse cun grosor fraccionado respecto ao da parede principal, tipicamente arredor do 60%, para evitar marcas de afundimento na superficie oposta. Ademais, as nervaduras poden actuar como canles para axudar ao fluxo do metal fundido cara áreas distantes ou complexas do molde.

Bulbos son saliencias cilíndricas que sirven como puntos de montaxe, separadores ou localizacións para elementos de fixación. En vez de taladrar furos nunha sección graxa da peza despois da fundición, os bosses poden integrarse directamente no deseño, aforrando tempo considerable e operacións secundarias. Para cumprir co principio de espesor de parede uniforme, os bosses deben ser ocos, é dicir, teñen un furo polo centro. Isto evita que se convertan en masas graxas de material que se arrefriarían lentamente e causarían defectos. Tamén deberían estar conectados ás paredes principais con filetes amplos e nervios para garantir resistencia e un fluxo suave do metal.

Para reducir aínda máis o uso de material e o peso da peza, os deseñadores poden engadir estratexicamente bolsos ou seccións ocas. Este proceso, a miúdo chamado "coring out", elimina o material das áreas que non son estruturalmente críticas. Ao crear estes vacíos, pode manter un grosor de parede consistente en todo o compoñente, mesmo en xeometrías complexas. Isto non só aforra custos de material senón que tamén acorta o tempo de arrefriamento no molde, o que leva a ciclos de produción máis rápidos. É necesario unha análise cuidadosa para garantir que os bolsillos non comprometan a resistencia ou función xeral da peza.

Optimización para molde e expulsión: Líneas de separación, subcortes e pinos

Unha parte de fundición a presión é o produto da sinerxia entre a xeometría da parte e a mecánica do molde. As decisións de deseño tomadas sen considerar a ferramenta poden levar a moldes caros e complexos e altas taxas de defectos. As consideracións clave nesta área inclúen a colocación da liña de separación, a xestión de subcortes e a localización dos pinos eyector. O deseño reflexivo nestas áreas simplifica a ferramenta, reduce os custos e asegura que a peza poida ser removida de forma fiable da matriz despois da fundición.

The liña de separación é a costura onde se atopan as dúas metades do dado. A súa localización é unha das primeiras e máis críticas decisións no deseño de ferramentas, xa que afecta a case todas as outras características. Unha liña de separación simple e plana sempre é preferible, xa que fai que a ferramenta sexa máis fácil e menos cara de mecanizar. Unha liña de separación complexa e non plana pode aumentar significativamente os custos de ferramentas e pode levar a problemas con flash unha fina rede de metal en exceso que se filtra na costura e debe ser eliminada nunha operación secundaria. Os deseñadores deben procurar orientar a parte de xeito que permita a liña de separación máis recta posible.

Subcortes son características que impiden que unha peza sexa expulsada directamente dun molde simple de dúas pezas. Estas inclúen superficies incrustadas ou características que farían que a peza quedase bloqueada no matriz. Aínda que ás veces é necesario para a funcionalidade, os subcortes deben evitarse sempre que sexa posible porque requiren núcleos laterais ou corredores que movan os compoñentes dentro do dado que forman a característica subcutada e logo se retraen antes da eyección. Estes mecanismos engaden un custo significativo, complexidade e puntos de falla potenciais á ferramenta. Se un corte inferior é inevitable, é crucial traballar cun socio de fabricación para atopar a solución de ferramentas máis eficiente. As empresas con capacidades internas de deseño de matrices poden ofrecer unha valiosa experiencia na optimización de ferramentas complexas para a fabricación.

Finalmente, pines de expulsión son varillas de aceiro que empujan a peza solidificada fóra da cavidade do molde. Estes pernos son esenciais para a extracción da peza, pero inevitablemente deixan pequenas marcas circulares na superficie da mesma. O papel do deseñador é identificar superficies non críticas ou non estéticas onde estas marcas sexan aceptables. É ideal colocar as marcas dos pernos de expulsión en superficies planas e resistentes, xa que iso garante unha distribución uniforme da forza durante a expulsión e minimiza o risco de deformación da peza. Comunicar estas localizacións aceptables ao fabricante de moldes ao comezo do proceso evita problemas estéticos no produto final.

Lista de verificación para un deseño de facilitar a expulsión

• Simplifica a liña de parting tanto como sexa posible, facéndoa plana e recta.
• Elimina os rebaixos sempre que sexa posible para evitar a necesidade de núcleos laterais e deslizantes, que son máis custosos.
• Incorpora ángulos de bisel xenerosos en todas as superficies paralelas ao movemento do molde.
• Identifica superficies non estéticas onde sexa permisible a presenza de marcas de pernos de expulsión.
• Asegúrese de que os pernos expulsores estean situados sobre superficies planas e estables para evitar deformacións durante a expulsión.

Preguntas frecuentes sobre DFM de fundición en moldes

1. Que inclúe o deseño para fabricación DFM?

O Deseño para Fabricación (DFM) na fundición en moldes implica un conxunto de principios destinados a simplificar e optimizar o deseño dunha peza para facilitar a súa produción. Os aspectos clave inclúen a aplicación de ángulos de desbaste para a expulsión, garantir un espesor de parede uniforme para previr defectos, usar chafrás e radios para evitar esquinas afiadas e deseñar elementos como nervios e reforzos para engadir resistencia reducindo ao tempo o material. Tamén abarca consideracións sobre as ferramentas, como simplificar a liña de xuntura e evitar recortes.

2. Como se aborda o deseño para facilidade de fabricación?

O enfoque comeza cedo na fase de deseño ao considerar todo o proceso de fabricación. Implica colaborar con enxeñeiros de fabricación para identificar posibles desafíos de produción. Os pasos clave inclúen simplificar o deseño, minimizar o número de pezas, normalizar os compoñentes sempre que sexa posible e cumprir as regras específicas do proceso, como as de fundición por inxección (inclinación, grosor das paredes, etc.). O obxectivo é resolver proactivamente os problemas de fabricación no papel, onde os cambios son baratos, en vez de na fábrica, onde resultan costosos.

3. Que caracteriza o deseño para fabricabilidade?

O deseño para fabricabilidade caracterízase polo seu enfoque na eficiencia, a redución de custos e a mellora da calidade mediante eleccións intelixentes de deseño. Un deseño optimizado para fabricabilidade é normalmente máis sinxelo, utiliza menos material, require menos operacións secundarias e ten unha taxa de defectos inferior. Reflicte un profundo coñecemento das capacidades e limitacións do proceso de fabricación escollido, dando como resultado un produto que non só é funcional senón tamén económico e fiabilizable á hora de producilo a grande escala.
