Comprendre les fondamentaux de la fabrication de pièces sur mesure

Avez-vous déjà eu besoin d’un composant qui n’existe tout simplement dans aucun catalogue ? Peut-être développez-vous un produit révolutionnaire, remplacez une pièce obsolète ou résolvez-vous un défi technique spécifique. C’est précisément dans ces cas que la fabrication de pièces sur mesure devient inestimable.

Au cœur de la fabrication de pièces sur mesure se trouve la création de composants uniques conçus précisément selon vos exigences spécifiques en matière de conception. Contrairement à l’achat d’un boulon standard dans un magasin de quincaillerie ou à la commande de raccords fabriqués en série auprès d’un fournisseur, les pièces usinées sur mesure sont fabriquées à partir de zéro, conformément à vos spécifications exactes. Chaque dimension, chaque tolérance et chaque choix de matériau reflètent les besoins spécifiques de votre application.

Ce qui distingue l’usinage sur mesure de l’usinage standard

Les pièces standard sont des composants préconçus et produits en série, disponibles dans des dimensions et des configurations fixes. Elles offrent un avantage pratique et économique lorsque vos besoins correspondent exactement à ce qui est déjà disponible sur le marché. Mais que se passe-t-il lorsqu’elles ne s’adaptent pas tout à fait, ne remplissent pas adéquatement leur fonction ou ne répondent pas à vos exigences en matière de durabilité ?

La fabrication de pièces sur mesure comble ce manque en fournissant des composants spécifiquement conçus pour votre application. Selon des spécialistes du secteur, cette approche est couramment privilégiée lorsque des tolérances serrées et une géométrie particulière sont essentielles à l’intégrité du produit. Que vous ayez besoin d’un support spécialisé pour des applications aérospatiales, d’un instrument chirurgical de précision ou d’un composant moteur prototype, l’usinage sur mesure fournit exactement ce que les solutions standard ne peuvent pas offrir.

Voici ce qui distingue l’usinage sur mesure des pièces standard et des pièces produites en série :

• Flexibilité de conception : Votre équipe d’ingénierie définit les dimensions, les formes et les caractéristiques exactes — et non un catalogue. Les géométries complexes et les composants comportant plusieurs caractéristiques sont aisément réalisables.
• Options de Matériau : Choisissez parmi des métaux tels que l’aluminium, le titane et l’acier inoxydable, ou des plastiques techniques tels que le Delrin, le PEEK et le nylon, en fonction des exigences spécifiques de votre application.
• Contrôle des tolérances : L’usinage CNC de précision peut atteindre des tolérances aussi fines que ±0,001 pouce — une caractéristique essentielle pour des secteurs tels que les dispositifs médicaux et l’aérospatiale, où les spécifications exactes sont primordiales.
• Souplesse quantité : Vous avez besoin d’un seul prototype ? D’une série de 500 pièces ? L’usinage sur mesure s’adapte efficacement, allant d’une pièce unique à des volumes de production moyens, sans les coûts élevés de mise en place associés à la production de masse.

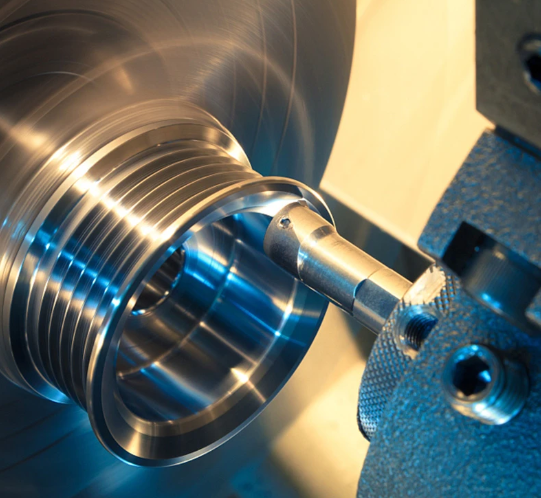

Le rôle de la technologie CNC dans la fabrication sur mesure

Comment les fabricants créent-ils concrètement ces composants de précision ? La réponse réside dans la technologie CNC — des systèmes à commande numérique par ordinateur qui transforment des conceptions numériques en pièces physiques avec une précision remarquable.

Le processus commence lorsque votre équipe d'ingénierie crée un modèle CAO détaillé précisant les dimensions exactes, les tolérances et les spécifications des matériaux. Ce plan numérique est ensuite traduit en instructions machines qui guident les équipements à commande numérique par ordinateur (CNC) lors des opérations de découpe, de perçage, de fraisage ou de tournage. Le résultat ? Des pièces CNC conformes à votre conception avec une précision exceptionnelle.

La fabrication CNC offre plusieurs avantages qui la rendent idéale pour les travaux sur mesure. Le processus contrôlé par ordinateur garantit une constance sur chaque pièce produite — que vous fabriquiez une seule pièce ou cent pièces. Les machines modernes à plusieurs axes peuvent créer des géométries complexes qui seraient impossibles à réaliser par usinage manuel. Et comme le processus est programmable, les modifications apportées à votre conception peuvent être mises en œuvre rapidement, sans nécessiter de coûteuses modifications des outillages.

Les industries qui exigent des composants spécialisés—l’aérospatiale, l’automobile, le médical et la défense—comptent fortement sur cette capacité d’usinage CNC de précision. Lorsqu’un composant mécanique sur mesure doit résister à des températures extrêmes, s’ajuster avec une précision au micron près ou répondre à des exigences réglementaires strictes, la technologie CNC offre la précision et la reproductibilité requises par ces applications.

La valeur fondamentale de l’usinage de pièces sur mesure repose sur trois piliers : une précision conforme aux spécifications exactes, une flexibilité permettant de produire n’importe quel design, et la capacité de fabriquer des composants qui n’existent tout simplement pas dans les catalogues standards.

Comprendre ces principes fondamentaux vous aide à identifier le moment opportun pour recourir à l’usinage sur mesure — et prépare le terrain pour prendre des décisions éclairées concernant les méthodes, les matériaux et les coûts au fur et à mesure de l’avancement de votre projet.

Méthodes d’usinage CNC et moments opportuns pour chacune

Maintenant que vous maîtrisez les fondamentaux, voici une question que de nombreux acheteurs négligent : quelle méthode d’usinage convient réellement à votre pièce ? Choisir le mauvais procédé peut faire augmenter les coûts, allonger les délais de livraison ou compromettre la qualité. Examinons les principales méthodes d’usinage CNC afin que vous puissiez prendre des décisions éclairées — ou du moins poser les bonnes questions lors de la demande de devis.

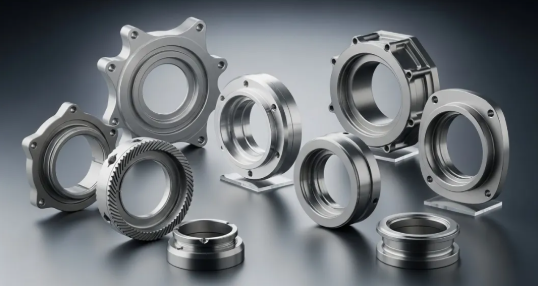

Opérations de fraisage pour des géométries complexes

Lorsque votre pièce comporte des surfaces planes, des cavités, des rainures ou des contours complexes, le fraisage CNC est généralement la méthode privilégiée. Le fraisage utilise un outil de coupe rotatif qui se déplace sur une pièce fixe, en enlevant de la matière pour créer des formes précises.

Mais tous les fraisages ne se valent pas. Le nombre d’axes détermine les géométries réalisables :

fraisage 3 axes fonctionne selon trois directions linéaires — X, Y et Z. Imaginez-le comme une approche de votre pièce par le haut et par les côtés. Selon Le guide complet d’AMFG , les machines à 3 axes excellent dans la création de surfaces planes, de moules simples et de composants basiques tels que des plaques rectangulaires. Elles sont rapides, économiques et largement disponibles. Toutefois, les angles complexes ou les dégagements (undercuts) nécessitent souvent plusieurs montages, ce qui augmente le temps et le coût.

l'usinage 5 axes introduit deux axes de rotation supplémentaires (généralement désignés A et B), permettant à l’outil de coupe d’aborder la pièce à usiner sous pratiquement n’importe quel angle. Cette capacité transforme les possibilités de fabrication. Comme le soulignent des ressources sectorielles, les services d’usinage CNC à 5 axes se révèlent particulièrement précieux pour les composants aérospatiaux, les implants médicaux et toute pièce présentant des surfaces sculptées ou des angles composés. La machine peut exécuter des usinages complexes en un seul montage, réduisant ainsi les erreurs de manipulation et améliorant la précision.

Quand faut-il privilégier l’usinage à 5 axes plutôt qu’à 3 axes ? Prenez en compte les facteurs suivants :

• Pièces présentant des dégagements (undercuts), des cavités profondes ou des surfaces inclinées dans plusieurs directions
• Composants exigeant des tolérances serrées sur des contours complexes
• Des conceptions où la réduction des réglages améliore la précision et diminue les coûts
• Applications dans les secteurs aérospatial, médical ou automobile exigeant des géométries complexes

Méthodes d'usinage par tournage pour composants cylindriques

Et si votre pièce est ronde ? Les arbres, les douilles, les goupilles et les composants filetés nécessitent une approche différente. Le tournage CNC fait tourner la pièce pendant qu’un outil de coupe fixe la façonne — ce qui constitue essentiellement l’inverse de la fraiseuse.

Un service standard d’usinage par tournage CNC traite efficacement les géométries cylindriques ou coniques. La pièce tourne sur une broche tandis que les outils enlèvent du matériau afin de créer des caractéristiques telles que des filetages, des rainures, des cônes et des surfaces cylindriques lisses. Selon Le guide d’usinage d’Autodesk , la règle empirique est simple : « Si c’est rond, tournez-le. Si c’est toute autre forme, fraisez-le. »

Les services modernes d'usinage CNC par tournage incluent souvent des capacités d'outillage dynamique, ce qui signifie que la machine peut effectuer certaines opérations de fraisage pendant que la pièce est encore montée. Cette approche hybride — parfois appelée usinage combiné tournage-fraisage — réduit les manipulations, améliore la précision et raccourcit les temps de cycle pour les pièces nécessitant à la fois des caractéristiques cylindriques et non cylindriques.

Usinage suisse porte la précision en tournage à un niveau supérieur. Initialement développée pour la fabrication d'horloges suisses, cette méthode utilise une broche coulissante et un manchon de guidage pour soutenir la pièce extrêmement près de l'outil de coupe. Le résultat ? Des tolérances aussi serrées que ±0,0002 pouce, selon Avanti Engineering.

L'usinage suisse excelle lorsque vous avez besoin de :

• Pièces de petit diamètre (généralement inférieures à 1,25 pouce)
• Composants longs et élancés qui fléchiraient sur des tours standards
• Production en grande série avec une reproductibilité exceptionnelle
• Caractéristiques complexes réalisées en une seule mise en position à l'aide d'une commande multiaxe

Des secteurs tels que les dispositifs médicaux (instruments chirurgicaux, implants), l’électronique (bornes, broches) et l’aéronautique (éléments de fixation, connecteurs) dépendent fortement de l’usinage suisse pour des composants exigeant une précision extrême.

Usinage par décharge électrique pour des applications spécialisées

Certains composants ne peuvent pas être usinés à l’aide d’outils traditionnels. Des matériaux extrêmement durs, des caractéristiques internes complexes ou des géométries susceptibles d’endommager les outils conventionnels nécessitent un usinage CNC fondé sur un mécanisme entièrement différent.

L’usinage par décharge électrique (EDM) élimine la matière à l’aide d’étincelles électriques plutôt que par contact physique. Ce procédé permet de travailler des aciers trempés, du carbure de tungstène et d’autres matériaux difficiles à usiner, sans induire de contraintes mécaniques. L’EDM est couramment utilisé pour les cavités de moules d’injection, les composants aéronautiques comportant des passages internes complexes, ainsi que pour les matrices de précision.

Comparaison des méthodes d’usinage

Le choix du bon procédé dépend de la géométrie de votre pièce, du matériau utilisé, des tolérances requises et du volume de production. Voici une comparaison pratique :

Type de méthode	Meilleures applications	Capacités géométriques	Plage de tolérance typique
fraisage 3 axes	Surfaces planes, moules simples, plaques, boîtiers basiques	Formes prismatiques, poches, rainures depuis le haut et les côtés	±0,005" à ±0,001"
l'usinage 5 axes	Pièces aéronautiques, implants médicaux, surfaces complexes à contours évolués	Angles composés, dégagements, surfaces sculptées	±0,002 po à ±0,0005 po
Tournage CNC	Arbres, douilles, boulons, éléments filetés	Pièces cylindriques, coniques et à symétrie de révolution	±0,005" à ±0,001"
Usinage de vis suisse	Dispositifs médicaux, broches électroniques, fixations de précision	Pièces de petit diamètre, longues ou élancées, comportant des caractéristiques complexes	±0,0005 po à ±0,0002 po
EDM	Cavités de moule, matériaux trempés, caractéristiques internes complexes	Passages internes complexes, angles vifs, matériaux durs	±0,0005 po à ±0,0001 po

Comprendre ces méthodes vous aide à communiquer efficacement avec vos partenaires en usinage et à évaluer intelligemment les devis. Un atelier qui recommande un usinage à 5 axes pour une simple platine plane pourrait surcompliciter la tâche. À l’inverse, essayer de réaliser une pièce aéronautique complexe par usinage à 3 axes pourrait nuire à la qualité et coûter davantage en raison de multiples mises en position.

La méthode d’usinage influe directement sur le coût, le délai de livraison et la qualité de votre projet — ce qui nous amène à une autre décision cruciale : le choix du matériau adapté pour vos composants usinés CNC.

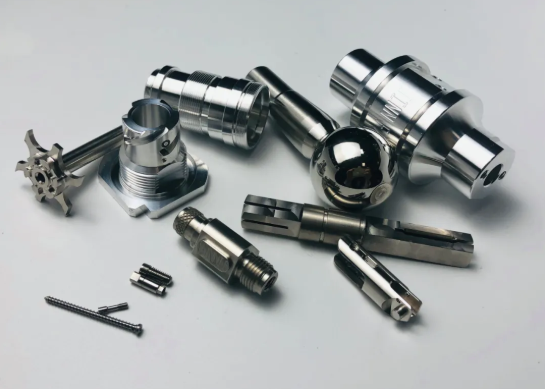

Guide de sélection des matériaux pour les composants usinés sur mesure

Vous avez identifié la méthode d’usinage adaptée à la géométrie de votre pièce — mais c’est ici que de nombreux projets dérapent : la sélection du matériau. Choisir de l’aluminium alors que vous avez besoin de la résistance à la corrosion de l’acier inoxydable , ou en spécifiant du titane alors qu’un usinage de l’aluminium suffirait, a un impact direct sur votre budget, vos délais de livraison et les performances de la pièce. Clarifions cette confusion avec des conseils pratiques pour choisir des matériaux qui correspondent réellement aux exigences de votre application.

Selon le guide de sélection des matériaux de Hubs, ce processus comporte trois étapes essentielles : définir vos exigences en matière de matériau (mécaniques, thermiques, environnementales), identifier les matériaux candidats répondant à ces exigences, puis sélectionner l’option la plus adaptée — ce qui implique souvent un compromis entre performances et coût.

Alliages métalliques pour applications structurelles

Lorsque la résistance, la dureté et la résistance thermique sont vos priorités principales, les métaux constituent généralement la solution. Mais quel métal choisir ? Les différences entre les options d’usinage CNC en aluminium, en acier et en bronze influencent fortement à la fois la fabricabilité et les performances finales de la pièce.

Alliages d'aluminium

L'usinage de l'aluminium représente le choix le plus courant et le plus économique pour les pièces métalliques sur mesure. Grâce à son excellent rapport résistance/poids, sa haute conductivité thermique et sa protection naturelle contre la corrosion, les alliages d'aluminium conviennent parfaitement aussi bien aux prototypes qu'aux pièces destinées à la production.

• aluminium 6061 : Le cheval de bataille polyvalent, offrant une bonne usinabilité et soudabilité — idéal lorsque vous avez besoin de propriétés équilibrées sans dépasser votre budget
• 7075 Aluminium: Qualité aéronautique, avec d'excellentes propriétés en fatigue ; peut être traité thermiquement pour atteindre des niveaux de dureté comparables à ceux de l'acier
• aluminium 5083 : Une résistance supérieure à l'eau de mer rend ce matériau optimal pour les applications marines et du bâtiment

Alliages d'acier inoxydable

Vous recherchez une haute résistance combinée à une résistance à l'usure et à la corrosion ? L'acier inoxydable répond à cette exigence — bien que ses coûts matériels et d'usinage soient supérieurs à ceux de l'aluminium.

• inox 304 : La nuance la plus courante, offrant d'excellentes propriétés mécaniques et une résistance à la plupart des conditions environnementales
• inox 316 : Résistance chimique et saline accrue ; votre choix pour les environnements agressifs ou les expositions marines
• acier inoxydable 17-4 : Peut être durci par précipitation jusqu'à des niveaux comparables à ceux des aciers à outils — utilisé dans des applications hautes performances, telles que les aubes de turbine

Bronzes et alliages spéciaux

L'usinage du bronze présente des avantages uniques pour des applications spécifiques. Les alliages de bronze tels que le C36000 offrent une excellente usinabilité (parmi les matériaux les plus faciles à usiner), une résistance naturelle à la corrosion et des propriétés de faible frottement. L'usinage CNC du bronze est couramment spécifié pour les roulements, les douilles et les composants architecturaux nécessitant cette apparence dorée caractéristique.

Le titane, bien qu'onéreux et difficile à usiner, offre des rapports résistance/poids inégalés ainsi qu'une biocompatibilité exceptionnelle — des caractéristiques essentielles pour les structures aérospatiales et les implants médicaux, où les performances justifient le surcoût.

Plastiques techniques pour des solutions allégées

Lorsque la réduction de poids, la résistance chimique ou l’isolation électrique sont plus importantes que la résistance brute, les plastiques techniques offrent des avantages remarquables. Selon le guide d’usinage de Rally Precision, les plastiques coûtent généralement moins cher à usiner en raison de vitesses de coupe plus élevées, d’une usure réduite des outils et de besoins plus simples en matière de systèmes de serrage.

Delrin (POM)

Le plastique Delrin — techniquement appelé polyoxyméthylène — offre la meilleure usinabilité parmi les plastiques. Ce matériau Delrin présente une rigidité élevée, un faible coefficient de frottement, une excellente stabilité dimensionnelle à des températures élevées et une absorption d’eau très faible. Lorsque la précision est essentielle pour les pièces en plastique, le Delrin constitue souvent le choix optimal.

Nylon (Polyamide)

Le nylon destiné à l’usinage offre d’excellentes propriétés mécaniques, une bonne résistance aux chocs et une haute résistance chimique. Les grades courants comprennent le nylon 6 et le nylon 66. Une mise en garde toutefois : le nylon absorbe l’humidité, ce qui peut affecter sa stabilité dimensionnelle dans des environnements humides.

Polycarbonate

Le polycarbonate usiné CNC allie une grande ténacité à une résistance aux chocs supérieure à celle de l’ABS. Sa transparence en fait un matériau idéal pour les dispositifs fluidiques, les couvercles de protection et les vitrages automobiles où la visibilité est essentielle.

Polyéthylène uhmw

Le polyéthylène à très haut poids moléculaire se distingue dans les applications soumises à une forte usure et nécessitant un faible coefficient de friction. Il est couramment utilisé pour les composants de convoyeurs, les bandes d’usure et les applications exigeant une excellente résistance à l’abrasion.

Comparaison des matériaux en un coup d'œil

Le choix entre ces options implique de concilier plusieurs facteurs. Voici une comparaison pratique pour vous guider dans votre sélection :

Type de matériau	Propriétés clés	Applications communes	Indice d'usinabilité
Aluminium 6061	Léger, résistant à la corrosion, bonne résistance mécanique	Prototypes, composants structurels, boîtiers	Excellent
Aluminium 7075	Haute résistance, résistant à la fatigue, traitable thermiquement	Structures aérospatiales, composants soumis à de fortes contraintes	Bon
Acier inoxydable 304	Résistant à la corrosion, haute résistance, soudable	Équipements alimentaires, dispositifs médicaux, quincaillerie marine	Modéré
Acier inoxydable 316	Résistance chimique supérieure, tolérance aux solutions salines	Transformation chimique, maritime, pharmaceutique	Modéré
Bronze C36000	Faible friction, résistant à la corrosion, facile à usiner	Paliers, douilles, quincaillerie architecturale	Excellent
Titane Grade 5	Rapport résistance/poids maximal, biocompatible	Aérospatiale, implants médicaux, composants pour courses automobiles	Difficile
Delrin (POM)	Rigidité élevée, faible friction, stabilité dimensionnelle	Engrenages, roulements, composants plastiques de précision	Excellent
Nylon 6/66	Bonne résistance mécanique, résistance chimique, résistance aux chocs	Douilles, composants d’usure, plastiques structurels	Très bon
Polycarbonate	Résistance élevée aux chocs, transparent, tenace	Couvercles de protection, composants optiques, boîtiers	Bon
UHMW	Excellente résistance à l’usure, faible friction, autolubrifiant	Pièces de convoyeurs, bandes d’usure, transformation alimentaire	Très bon

Critèrespratiquesdesélection

Plutôt que de simplement énumérer des options, posez-vous les questions suivantes pour affiner le choix de votre matériau :

• Exposition Environnementale : La pièce sera-t-elle en contact avec de l’eau salée, des produits chimiques ou des rayons UV ? Cela réduit immédiatement le champ des options.
• Charges mécaniques : Calculez les exigences réelles en matière de contrainte : vous pourriez constater que l’aluminium suffit là où vous supposiez qu’il fallait utiliser de l’acier.
• Contraintes de poids : Les applications aérospatiales et portables justifient souvent l’usage de matériaux haut de gamme, tels que le titane ou les plastiques techniques.
• Plage de température : Les plastiques standard se dégradent au-dessus de 100 °C ; le PEEK résiste à des températures approchant 250 °C.
• Sensibilité au coût : L’aluminium 6061 et le plastique Delrin offrent le meilleur équilibre entre usinabilité et économie pour la plupart des applications.

Le choix du matériau influence directement votre devis — non seulement en raison du coût des matières premières, mais aussi en fonction du temps d’usinage, de l’usure des outils et des exigences de finition. Comprendre ces compromis vous permet d’engager des échanges éclairés avec vos partenaires en usinage et d’éviter une sur-spécification coûteuse. Parlons maintenant des coûts et examinons comment les exigences en matière de tolérances affectent à la fois le prix et la fabricabilité.

Spécifications des tolérances et leurs implications pratiques

Voici quelque chose que la plupart des ateliers d’usinage ne divulgueront pas spontanément : spécifier des tolérances plus serrées que ce que votre application exige réellement est l’un des moyens les plus rapides d’alourdir les coûts de votre projet. Pourtant, de nombreux ingénieurs adoptent par défaut des tolérances serrées « juste pour être sûrs », sans réaliser qu’ils paient un supplément pour une précision qui n’apporte aucune valeur fonctionnelle.

Comprendre les spécifications de tolérance vous transforme d’un simple destinataire passif de devis en acheteur averti, capable d’optimiser vos conceptions à la fois sur le plan de la performance et du budget. Démystifions ce que signifient concrètement les tolérances.

Tolérances standard contre tolérances de précision

La tolérance définit la variation dimensionnelle acceptable des pièces usinées — autrement dit, dans quelle mesure une caractéristique peut s’écarter de sa cote nominale tout en conservant son bon fonctionnement. Selon American Micro Industries, comme aucune machine ne produit des résultats identiques à chaque fois, les tolérances établissent des marges d’erreur contrôlées afin de garantir que les pièces s’assemblent correctement et remplissent leur fonction comme prévu.

Les tolérances standard d'usinage CNC se situent généralement autour de ±0,005 po (±0,127 mm). Cette valeur de référence tient compte des variations normales de la précision machine, des effets thermiques, de l’usure des outils et de la reproductibilité du montage, tout en maintenant des taux de production économiques. Pour de nombreuses applications, cette tolérance standard convient parfaitement.

Mais qu’en est-il des pièces usinées de précision nécessitant des spécifications plus serrées ? C’est à ce stade que les coûts augmentent rapidement. Comme Modus Advanced l’explique, l’obtention de tolérances plus strictes exige des environnements contrôlés en température, des équipements spécialisés et des mesures renforcées de contrôle qualité.

Plages de tolérance typiques selon la méthode d’usinage :

• Fraisage/tournage CNC standard : ±0,005 po à ±0,010 po (±0,127 mm à ±0,254 mm) — adapté à la plupart des applications générales
• Usinage CNC Précis : ±0,001 po à ±0,002 po (±0,025 mm à ±0,050 mm) — nécessite un contrôle climatique et une gestion rigoureuse du procédé
• Opérations haute précision : ±0,0005 po (±0,0127 mm) — exige des salles contrôlées en température à ±0,5 °C et une isolation aux vibrations
• Usinage suisse par filetage : ±0,0002" à ±0,0005" (±0,005 mm à ±0,0127 mm) — spécialisé pour les composants de précision à petit diamètre
• Procédés EDM : ±0,0001" à ±0,0005" (±0,0025 mm à ±0,0127 mm) — réalisable pour des caractéristiques complexes dans des matériaux trempés

Les propriétés des matériaux influencent également les tolérances réalisables. Le coefficient de dilatation thermique relativement faible de l’aluminium le rend particulièrement adapté aux services d’usinage de précision. Le titane, en revanche, pose des défis en raison de l’écrouissage à froid et de la génération de chaleur : l’obtention de tolérances serrées exige des outils de coupe spécialisés, des vitesses de coupe réduites et des systèmes de refroidissement améliorés.

Comment les tolérances influencent-elles le coût de fabrication

La relation entre les spécifications de tolérance et le prix n’est pas linéaire, mais exponentielle. Passer de ±0,005" à ±0,001" ne coûte pas simplement cinq fois plus cher ; l’augmentation réelle peut atteindre 50 à 100 %, selon la complexité de la pièce et le matériau.

Pourquoi une augmentation de coût aussi spectaculaire ? Chaque étape vers des tolérances plus serrées déclenche des exigences cumulatives :

• Contrôle de température : Un travail de précision nécessite souvent des zones dédiées sous climatisation, maintenant une température stable à ±0,5 °C (±1 °F) afin de minimiser les effets de la dilatation thermique tant sur les machines-outils que sur les pièces usinées
• Équipement spécialisé : Des broches haute précision équipées de roulements en céramique ou à air maintiennent des tolérances de battement inférieures à 0,0025 mm, mais coûtent nettement plus cher que les équipements standards
• Temps de cycle prolongés : Des tolérances plus serrées exigent généralement des vitesses d’usinage réduites, des passes plus légères et des passes de finition supplémentaires
• Contrôle renforcé : Chaque pièce usinée par commande numérique à commande numérique (CNC) avec des tolérances serrées exige un contrôle qualité plus rigoureux, incluant souvent la maîtrise statistique des procédés et l’inspection à 100 %
• Surveillance de l’usure des outils : L’usinage de précision implique le suivi de l’usure des outils et le déclenchement du remplacement des outils avant que les dimensions ne dévient au-delà des limites autorisées

Selon Directives de tolérancement de Protolabs , la cotation géométrique (GD&T) assure un contrôle qualité plus rigoureux grâce à des spécifications telles que la position réelle, la planéité, la cylindricité et la concentricité. Toutefois, la mise en œuvre de la GD&T implique généralement le passage des projets par des processus de devis manuels plutôt que par des systèmes automatisés, ce qui augmente à la fois les délais et les coûts.

Des tolérances plus serrées ne doivent être spécifiées que là où elles sont fonctionnellement nécessaires. Une sur-spécification des tolérances pour des caractéristiques non critiques entraîne un gaspillage financier sans améliorer les performances de la pièce.

Voici des recommandations pratiques : appliquez des tolérances serrées de façon sélective aux surfaces d’assemblage, aux interfaces de paliers et aux dimensions fonctionnellement critiques. Conservez les tolérances standard pour les caractéristiques non critiques. Par exemple, le diamètre intérieur d’une douille pourrait effectivement nécessiter une tolérance de ±0,001" afin d’assurer un ajustement correct — mais le chanfrein extérieur de cette même douille rarement requiert autre chose qu’une tolérance standard de ±0,005".

Les exigences relatives à l'état de surface interagissent également avec les spécifications de tolérance. Les finitions standard de 63 µin. pour les surfaces planes conviennent adéquatement à la plupart des applications, mais les surfaces esthétiques ou fonctionnelles nécessitant une finition plus lisse augmentent le temps de traitement. Comprendre ces interdépendances vous permet de communiquer précisément avec vos partenaires en usinage et d'éviter de payer une précision dont vous n'avez pas réellement besoin.

Maintenant que les principes fondamentaux relatifs aux tolérances sont clarifiés, examinons comment tous ces facteurs — matériau, procédé et exigences de précision — se combinent pour déterminer le prix final de votre projet.

Facteurs de coût et transparence tarifaire dans l'usinage sur mesure

Avez-vous déjà reçu un devis pour des pièces métalliques sur mesure et vous êtes-vous demandé comment les ateliers parviennent réellement à ces montants ? Vous n'êtes pas seul. La tarification des pièces sur mesure en usinage semble souvent être une « boîte noire » : les ateliers communiquent des totaux sans expliquer les éléments qui les déterminent. Changeons cela en décortiquant précisément ce qui influence votre facture finale, et surtout, comment vos décisions de conception affectent directement votre budget.

Selon l’analyse tarifaire d’U-Need, les coûts d’usinage CNC découlent de quatre éléments fondamentaux : le temps de fonctionnement de la machine, le coût des matériaux, les frais de mise en place et la main-d’œuvre. Toutefois, ces facteurs n’ont pas tous le même poids — et comprendre leur impact relatif vous permet de concentrer vos efforts d’optimisation là où ils produiront la plus grande différence.

Principaux facteurs influençant les coûts dans l’usinage sur mesure

Tous les facteurs de coût ne se valent pas. Voici leur ordre habituel selon leur niveau d’impact sur le prix final de l’usinage CNC :

1. Complexité de la conception et durée d’usinage : Il s'agit généralement du principal facteur de coût. Les pièces présentant des cavités profondes, des dégagements, des parois minces ou des angles composés nécessitent des machines avancées (telles que des systèmes à 5 axes) et des temps de cycle nettement plus longs. Une géométrie complexe peut facilement doubler ou tripler les coûts d'usinage par rapport à une conception simplifiée offrant une fonctionnalité équivalente.
2. Sélection des matériaux : Les coûts des matières premières varient considérablement : le titane coûte environ 10 à 15 fois plus cher que l'aluminium 6061. Toutefois, le choix du matériau influence également le temps d'usinage : les matériaux plus durs, tels que l'acier inoxydable et le titane, exigent des vitesses de coupe plus lentes, des changements d'outils plus fréquents et des outils coupants spécialisés, ce qui amplifie l'impact sur les coûts.
3. Exigences de tolérance : Comme indiqué dans la section précédente, le passage de tolérances standard de ±0,005 po à des tolérances de précision de ±0,001 po peut augmenter les coûts de 50 à 100 %. Chaque niveau de tolérance plus serré implique des exigences en matière de contrôle climatique, d'équipements spécialisés et de protocoles d'inspection renforcés.
4. Quantité de production : Les coûts de mise en place restent relativement fixes, qu’il s’agisse de produire une seule pièce ou cinquante pièces. Selon L’analyse des coûts de SendCutSend , commander une seule pièce peut coûter 29 $, tandis que commander dix pièces fait chuter le prix unitaire à environ 3 $ — soit une réduction de 86 % grâce à l’amortissement des coûts de mise en place.
5. Opérations de finition de surface : Les finitions post-usinage, telles que l’anodisation, la peinture par poudre, le sablage ou les traitements par film chimique, augmentent sensiblement le coût. La même pièce en aluminium, qui coûte 27 $ à l’état brut, peut atteindre 43 $ avec une peinture par poudre — soit une augmentation de 59 % rien que pour la finition.

Comprendre cette hiérarchie vous aide à prioriser vos efforts d’optimisation. Simplifier une géométrie complexe génère généralement des économies plus importantes que le simple changement de matériau, tandis que commander des lots modérés plutôt qu’une seule unité améliore considérablement l’économie unitaire.

Décisions de conception influençant votre budget

Voici ce que de nombreux acheteurs négligent : au moment où vous demandez des devis, la plupart de vos coûts sont déjà figés par les décisions de conception prises plusieurs semaines plus tôt. La bonne nouvelle ? Appliquer dès le départ les principes de la conception pour la fabrication (DFM) permet de réduire considérablement les coûts sans compromettre la fonctionnalité.

Selon guide DFM de Six Sigma , intégrer dès le début de la phase de conception des considérations liées à la fabricabilité permet d’éviter des reprises coûteuses et d’optimiser l’efficacité de la production. Voici comment appliquer ces principes :

• Simplifiez les géométries : Chaque caractéristique ajoute du temps d’usinage. Posez-vous la question suivante : cette cavité, cette chanfrein ou cette courbe complexe remplit-elle une fonction utile ? Réduire le nombre de caractéristiques et éviter toute complexité superflue permet de diminuer directement le temps de cycle ainsi que les coûts des pièces en tôlerie.
• Utilisez des dimensions normalisées pour les perçages et les autres caractéristiques : Spécifier des diamètres de perçage non normalisés nécessite des outillages sur mesure. Les dimensions normalisées permettent aux ateliers d’utiliser des forets et des fraises facilement disponibles, ce qui réduit à la fois le temps de réglage et les coûts liés aux outils.
• Éviter les tolérances excessivement serrées : Appliquez la précision uniquement là où elle est fonctionnellement requise. Les surfaces d’assemblage et les interfaces de roulements peuvent effectivement nécessiter une tolérance de ±0,001 po, mais les dimensions non critiques bénéficient rarement d’une tolérance plus serrée que la tolérance standard de ±0,005 po.
• Prenez en compte l’usinabilité du matériau : L’aluminium 6061 s’usine environ trois fois plus rapidement que l’acier inoxydable 304 et ne nécessite pas les outils spécialisés exigés par le titane. Si votre application le permet, le choix de matériaux très usinables réduit considérablement le temps de cycle.
• Concevez pour une configuration standard : Les pièces nécessitant plusieurs configurations ou des dispositifs de serrage complexes augmentent à la fois le temps et le coût. Dans la mesure du possible, concevez des composants pouvant être usinés en une seule configuration ou à l’aide de systèmes de serrage standards.
• Minimisez les poches profondes et les parois minces : Les cavités profondes exigent des outils plus longs, sujets à la déformation, ce qui impose des avances plus lentes et des passes plus légères. Les parois minces risquent de vibrer ou de se déformer, nécessitant souvent des dispositifs de serrage spécialisés ou des paramètres d’usinage réduits.

Impact réel ? Un fabricant de smartphones ayant appliqué les principes de la conception pour la fabrication (DFM) dès la phase initiale de conception a réduit de 30 % le temps d’assemblage. Un fabricant de pièces automobiles a diminué ses coûts de production de 25 % grâce à trois itérations d’analyse DFM et d’affinement de la conception.

Obtenir des devis précis

Lorsque vous demandez des devis d’usinage en ligne ou un devis CNC en ligne, fournissez dès le départ toutes les informations nécessaires :

• Fichiers CAO détaillés aux formats standard (STEP, IGES ou format natif CAO)
• Indications claires des tolérances, avec les spécifications géométriques et dimensionnelles (GD&T) le cas échéant
• Spécifications des matériaux, y compris la nuance et l’état
• Exigences en matière de finition de surface
• Quantités requises et volumes annuels prévus
• Toutes les certifications ou documents d’inspection requis

Vous vous demandez combien coûtera la fabrication d'une pièce métallique ? Réponse honnête : cela dépend entièrement des facteurs évoqués ci-dessus. Mais désormais, muni de ces connaissances, vous êtes en mesure d’évaluer intelligemment les devis. Si un atelier propose un prix nettement plus élevé qu’un autre, demandez-lui précisément quel facteur de coût en est responsable. Parfois, ce prix plus élevé reflète un meilleur contrôle des tolérances ou une traçabilité accrue des matériaux, justifiant ainsi la prime ; d’autres fois, il traduit simplement une inefficacité que vous pouvez éviter.

La transparence sur les coûts des pièces usinées profite à tous. Les ateliers qui expliquent clairement leur tarification renforcent la confiance ; les acheteurs qui comprennent les facteurs de coût prennent de meilleures décisions en matière de conception. Une fois les principes fondamentaux de la tarification clarifiés, examinons maintenant comment votre projet passe du fichier CAO à la pièce finie.

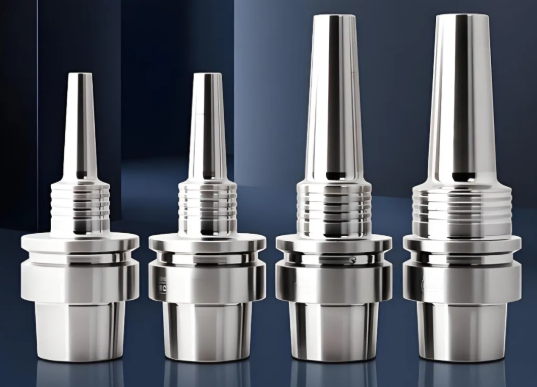

Le processus de conception à livraison expliqué

Vous avez sélectionné votre matériau, défini vos tolérances et optimisé votre conception pour la fabrication. Et maintenant ? De nombreux acheteurs soumettent leurs fichiers CAO et attendent simplement — sans se rendre compte que des erreurs de préparation des fichiers peuvent retarder les projets de plusieurs jours ou semaines. Comprendre l’ensemble du flux de travail, de la conception numérique à la livraison physique, vous permet d’éviter les pièges courants et d’accélérer votre calendrier.

Selon le guide de fabrication d’UPTIVE, même les meilleurs produits rencontrent des défis au stade de la conception : le premier iPhone a subi des dizaines d’itérations avant son lancement. Que vous développiez un seul prototype usiné sur commande numérique (CNC) ou que vous passiez à une production en série, connaître ce qui se produit à chaque étape vous positionne pour réussir.

Préparer vos fichiers CAO pour la fabrication

Votre fichier CAO n’est pas seulement une représentation visuelle : c’est un plan mathématiquement précis qui détermine tous les aspects de votre pièce finie. Selon Le guide de préparation de LeadCNC , toute ambiguïté, erreur ou information manquante dans le fichier CAO se propagera en aval, entraînant des trajectoires d’outils défectueuses, des collisions machines ou des pièces ne répondant pas aux contrôles de qualité.

Avant de soumettre des fichiers pour la prototypage ou la production CNC, vérifiez ces éléments critiques :

• Sélection du format de fichier : Le format STEP (.step ou .stp) est le format privilégié pour les échanges B2B. Il capture avec précision la géométrie et les informations topologiques essentielles, garantissant que le modèle est transféré sous forme de solide réel plutôt que de simples données graphiques. Les fichiers IGES fonctionnent également, mais sont plus sujets à des erreurs de continuité de surface.
• Définition du système de coordonnées : Définissez clairement les axes X, Y et Z de votre pièce par rapport à sa position de fixation sur la machine. Un système de coordonnées mal défini provoque des imprécisions dimensionnelles et nécessite des décalages manuels complexes.
• Vérification des unités : Un modèle créé en pouces mais interprété comme étant en millimètres donne une pièce réduite d’un facteur 25,4 — un rebut immédiat. Indiquez toujours explicitement les unités dans les propriétés de votre fichier.
• Géométrie étanche : Assurez-vous que votre modèle est entièrement fermé, sans aucun espace entre les surfaces. Des limites ouvertes empêchent les logiciels de FAO de générer des trajectoires d’outil fiables.

Formats de fichiers courants et leurs utilisations appropriées :

Format	Idéal pour	Limitations
STEP (.step, .stp)	Usinage 3D de précision, géométries complexes	Aucune limitation significative — norme industrielle
IGES (.igs, .iges)	Échange de données de surface, systèmes anciens	Sujets aux espaces et aux erreurs de surface
STL (.stl)	Prototypage CN rapide, impression 3D, usinage basique à 3 axes	Surfaces approximatives, pas idéales pour des tolérances serrées
DXF/DWG	opérations de découpe 2D (laser, jet d’eau)	Ne contient pas d’information volumétrique pour les pièces 3D
Formats natifs de CAO	Intégration directe avec les systèmes de FAO correspondants	Interopérabilité limitée

Erreurs de conception entraînant des retards

Même des fichiers géométriquement corrects peuvent être impossibles à usiner. Ces erreurs courantes retardent les projets et nécessitent des révisions de conception :

• Angles intérieurs trop vifs : Les outils CNC sont cylindriques : les angles internes doivent présenter un rayon supérieur au diamètre de la fraise la plus petite. La spécification d’angles internes droits à 90 degrés impose des opérations d’usinage par EDM coûteuses ou entraîne un non-conformité.
• Solides non étanches : Les écarts entre les surfaces empêchent les logiciels de FAO de distinguer le matériau solide de l’espace vide, ce qui conduit à des trajectoires d’outil incomplètes.
• Références de repère manquantes : En l’absence de repères primaires clairement définis (A, B, C), le programmeur de FAO doit deviner l’orientation souhaitée, ce qui risque de provoquer des erreurs d’alignement.
• Tolérancement excessif : Spécifier une tolérance de ±0,001" sur des caractéristiques non critiques augmente le temps et le coût d’inspection sans apporter de bénéfice fonctionnel.

Processus complet du flux de travail

Les services d’usinage de prototypes et les séries de production suivent une séquence structurée. Comprendre chaque étape vous permet d’anticiper les délais et de préparer les livrables appropriés :

1. Soumission du fichier CAO : Téléversez vos fichiers préparés au format STEP ou natif. Joignez les plans techniques avec les tolérances spécifiées, les caractéristiques du matériau et les exigences de finition de surface.
2. Analyse de l'aptitude à la fabrication (DFM) : Nos ingénieurs analysent votre conception afin d’identifier d’éventuels problèmes — par exemple des dégagements nécessitant un usinage multi-axes, des caractéristiques trop petites pour être usinées de façon fiable, ou des tolérances entraînant une augmentation significative des coûts. Vous recevrez des commentaires dans un délai de 24 à 48 heures pour les pièces simples.
3. Établissement du devis et confirmation : Sur la base de l’analyse DFM (Design for Manufacturability), vous recevrez un devis reflétant le coût du matériau, du temps d’usinage, des opérations de finition et des contrôles requis. Pour l’usinage CNC de prototypes, les devis sont généralement établis en quelques heures ; pour les séries de production complexes, plusieurs jours peuvent être nécessaires.
4. Phase de prototypage : Pour les nouveaux designs, commencer par des services d’usinage de prototypes permet de valider votre concept avant de s’engager dans une production en série. Cette étape permet de détecter les problèmes de conception, de confirmer l’adéquation des matériaux et de vérifier que les tolérances sont réalisables.
5. Programmation FAO : Une fois approuvé, les programmeurs génèrent les trajectoires d’outils à partir de votre modèle CAO, définissant ainsi les stratégies d’usinage, la sélection des outils et les mouvements de la machine. C’est à ce stade que la qualité de la préparation des fichiers influence directement l’efficacité.
6. Production : Vos pièces sont usinées conformément aux spécifications programmées. Les délais d’exécution des prototypes par usinage CNC varient généralement de 1 à 5 jours ; les volumes de production s’adaptent en fonction de la complexité et de la quantité.
7. Contrôle qualité : Les pièces sont mesurées par rapport à vos spécifications à l’aide de machines à mesurer tridimensionnelles (MMT), de comparateurs optiques ou d’outils manuels étalonnés, selon les exigences en matière de tolérances.
8. Opérations de finition : Si cela est spécifié, les pièces reçoivent des traitements de surface tels que l’anodisation, la peinture en poudre ou la passivation avant l’inspection finale.
9. Livraison : Les pièces terminées sont expédiées accompagnées des rapports d’inspection et des certificats de matériaux requis.

Du prototype à la production de masse

La transition des prototypes uniques à la production en série est une étape où de nombreux projets butent. Les méthodes rapides de prototypage CNC, qui fonctionnent parfaitement pour des pièces unitaires, peuvent ne pas être économiquement évolutives — ou, inversement, les procédés optimisés pour la grande série peuvent s’avérer prohibitifs en coûts lors de la phase initiale de développement.

Selon les recommandations manufacturières d’UPTIVE, la production à faible volume constitue un pont essentiel entre l’usinage de prototypes et la fabrication à grande échelle. Cette étape intermédiaire permet de :

• Valider que les procédés de fabrication assurent une qualité constante sur plusieurs unités
• Identifier les goulots d’étranglement avant qu’ils ne deviennent des problèmes coûteux à grande échelle
• Évaluer la réactivité des fournisseurs, leur maîtrise de la qualité et la fiabilité de leurs délais de livraison
• Recueillir des données afin d’établir des référentiels qualité pour les séries de production futures

Avant de passer du prototypage CNC à la production, assurez-vous de disposer de :

• Une nomenclature complète (BOM) : Documentez tous les composants, matériaux et quantités requis — cela guide les commandes et garantit la cohérence.
• Des normes qualité définies : Établir les protocoles d'inspection et les techniques d'échantillonnage avant la première série de production, et non après.
• Modification de la documentation : Conserver des registres détaillés des modifications apportées pendant la phase de prototypage. Cette documentation oriente la mise en place de la production.
• Conception optimisée : Prendre en compte tout retour d'information reçu sur la conception pour la fabrication (DFM) durant la phase de prototypage avant de lancer la production en série.

Pour des applications spécialisées telles que le prototypage en fibre de carbone ou la fabrication de pièces composites complexes, une expertise spécifique aux matériaux devient critique lors de cette transition. Les paramètres d'usinage, les outillages et les méthodes de contrôle qualité adaptés à l'aluminium peuvent s'avérer totalement inadaptés à la fibre de carbone, en raison de ses propriétés abrasives et des risques de délaminage.

Une montée en puissance fluide du prototype à la production nécessite une communication claire avec votre partenaire de fabrication à chaque étape. Documentez les modifications, confirmez les spécifications et vérifiez que les procédés de production permettent d’atteindre la qualité établie durant la phase de prototypage. Une fois les fondamentaux du flux de travail maîtrisés, examinons comment les certifications sectorielles et les normes de qualité garantissent que vos pièces répondent aux exigences rigoureuses des applications aérospatiales, automobiles et médicales.

Certifications sectorielles et normes d’assurance qualité

Lors de l’évaluation de sociétés de mécanique de précision, vous serez confronté à un véritable « brouet alphabétique » : ISO 9001, AS9100D, IATF 16949, ISO 13485. Mais que signifient concrètement ces certifications pour votre projet ? Plus important encore, lesquelles sont essentielles pour votre application spécifique — et lesquelles ne sont que du bruit marketing ?

Comprendre les certifications de fabrication vous transforme d’un acheteur passif en un partenaire averti, capable d’évaluer si un atelier d’usinage CNC répond réellement aux exigences de votre secteur d’activité. Décryptons ce que signifient concrètement ces normes.

Comprendre les certifications de fabrication

Chaque certification s’appuie sur des principes fondamentaux de management de la qualité, mais y ajoute des exigences spécifiques au secteur qui répondent à des risques et à des exigences réglementaires particuliers. Selon la comparaison des certifications de 9001Simplified , la principale différence entre ces normes réside dans leur champ d’application et leur niveau d’exigences : l’ISO 9001 s’applique de façon générale, tandis que les certifications spécialisées introduisent des contrôles plus stricts, centrés sur le secteur concerné.

ISO 9001:2015 — Le fondement

L’ISO 9001 est la norme internationale de management de la qualité la plus largement adoptée au monde, avec plus d’un million d’organisations certifiées dans plus de 170 pays. Elle établit le cadre de base garantissant une qualité constante : procédures documentées, engagement de la direction, amélioration continue et orientation client.

Considérez la norme ISO 9001 comme la qualification minimale exigée de tout prestataire sérieux de services d'usinage CNC de précision. Elle démontre qu’un atelier a mis en place des processus qualité formalisés, plutôt que de se fier à des méthodes ponctuelles.

AS9100D — Exigences aérospatiales

Pour les applications d’usinage CNC aérospatial, la certification AS9100D est généralement obligatoire. Cette norme intègre l’ensemble des exigences de la norme ISO 9001:2015, ainsi que des clauses spécifiques au secteur aérospatial portant sur :

• La gestion des risques liés à la sécurité du vol tout au long du processus de fabrication
• La gestion de la configuration, garantissant que les pièces correspondent aux conceptions approuvées
• La traçabilité complète des produits, avec des registres détaillés
• Protocoles de prévention des composants contrefaits
• Le suivi des performances des fournisseurs et les exigences de transmission aux sous-traitants

Sans certification AS9100D, un atelier ne peut pas être retenu pour des marchés avec de grands fabricants aéronautiques tels que Boeing, Airbus ou Lockheed Martin. Cette certification atteste que le fournisseur maîtrise l’approche zéro tolérance en matière de défaillances qualité propre au secteur aéronautique : lorsque des pièces fonctionnent à 30 000 pieds d’altitude, aucune marge d’erreur n’est admise.

IATF 16949 — Excellence automobile

Les chaînes d’approvisionnement automobiles fonctionnent différemment de celles du secteur aéronautique. Des volumes élevés, des marges étroites et une livraison « juste-à-temps » engendrent des défis qualité spécifiques. La certification IATF 16949 y répond grâce à des exigences relatives à la maîtrise statistique des procédés (MSP), aux études de capabilité des procédés et à la gestion des fournisseurs, alignée sur les rythmes de production automobile.

Si vous achetez des composants destinés à des applications automobiles, la certification IATF 16949 indique qu’un atelier comprend l’accent mis par le secteur automobile sur la prévention des défauts, la capabilité des procédés et l’amélioration continue dans le cadre d’une production à haut volume.

ISO 13485 — Normes pour les dispositifs médicaux

L'usinage médical exige une traçabilité absolue et une gestion des risques. La certification ISO 13485 démontre la conformité aux exigences réglementaires d’organismes tels que la FDA et couvre les aspects suivants :

• La gestion des risques tout au long du cycle de vie du produit
• Contrôles de la conception et du développement
• Procédés de stérilisation validés, le cas échéant
• Documentation complète et traçabilité intégrale pour les audits réglementaires

Pour les instruments chirurgicaux, les implants ou les composants d’équipements diagnostiques, la certification ISO 13485 n’est pas facultative : elle constitue une exigence réglementaire.

Comparaison des certifications en un coup d’œil

Le choix du partenaire certifié adapté dépend des exigences spécifiques de votre secteur d’activité. Voici une comparaison pratique :

Certification	Secteur d'activité	Exigences clés	Lorsque requis
ISO 9001:2015	Toutes les industries	Système de management de la qualité documenté, amélioration continue, orientation client, approche fondée sur la gestion des risques	Niveau de base pour la fabrication professionnelle ; souvent suffisant pour les applications industrielles générales
AS9100D	Aérospatiale, aviation, défense	Gestion des risques pour la sécurité du vol, maîtrise de la configuration, prévention des contrefaçons, traçabilité complète	Obligatoire pour les contrats de la chaîne d'approvisionnement aérospatiale avec les principaux constructeurs équipementiers (OEM)
IATF 16949	Automobile	Maîtrise statistique des procédés, prévention des défauts, développement des fournisseurs, approbation des pièces de production	Exigé par la plupart des constructeurs automobiles (OEM) et des fournisseurs de premier rang
ISO 13485	Appareils médicaux	Contrôles de conception, gestion des risques, traçabilité, documentation relative à la conformité réglementaire	Indispensable pour les composants de dispositifs médicaux soumis à la réglementation de la FDA

Méthodes de contrôle qualité garantissant la cohérence

Les certifications établissent des systèmes — mais ce qui se passe sur le terrain détermine réellement la qualité des pièces. Les services d'usinage CNC de précision mettent en œuvre des méthodes spécifiques de contrôle qualité afin de garantir la cohérence entre les séries de production.

Contrôle Statistique des Processus (CSP)

Plutôt que d'inspecter chaque pièce après sa fabrication, la maîtrise statistique des procédés (SPC) surveille en temps réel les processus de fabrication afin de détecter toute dérive avant qu'elle ne produise des pièces défectueuses. Les cartes de contrôle suivent les dimensions critiques tout au long de la production et déclenchent des alertes lorsque les mesures s'approchent des limites de tolérance. Cette approche proactive permet d'éviter les rebuts plutôt que de se contenter de les identifier.

Les ateliers utilisant la SPC peuvent démontrer des indices de capacité de procédé (Cp et Cpk) qui quantifient dans quelle mesure leurs processus restent de façon fiable dans les spécifications. Un Cpk égal ou supérieur à 1,33 indique que le procédé produit systématiquement des pièces largement conformes aux tolérances — exactement ce que vous recherchez pour les applications critiques.

Protocoles d'inspection

Différentes applications exigent des intensités d’inspection différentes :

• Inspection du premier article (FAI): Vérification dimensionnelle complète de la première pièce de série par rapport à toutes les spécifications du plan. Essentielle pour l’usinage CNC aéronautique et d’autres secteurs réglementés.
• Contrôle en cours de processus : Vérification aux étapes critiques de la fabrication, avant de passer aux opérations suivantes. Permet de détecter les problèmes avant qu’ils ne s’aggravent.
• Inspection finale : Vérification complète des pièces finies avant expédition. Peut inclure un contrôle à 100 % pour les dimensions critiques ou un échantillonnage statistique pour les productions à grand volume.
• Mesure CMM : Les machines de mesure tridimensionnelle (MMT) fournissent une vérification dimensionnelle précise et automatisée pour des géométries complexes et des tolérances serrées.

Documentation et traçabilité

Dans les secteurs réglementés, connaître ce qui s’est produit pendant la fabrication est aussi important que les mesures finales. Des dossiers de traçabilité complets relient chaque pièce à :

• Aux numéros de lot et aux certificats des matières premières
• Aux machines et aux opérateurs affectés
• Aux résultats des inspections à chaque étape
• À toute déviation ou action corrective

Cette documentation permet d’effectuer une analyse de la cause racine en cas de problème et satisfait aux exigences d’audit réglementaire applicables aux usinages médicaux et aérospatiaux.

Les certifications attestent de l’existence de systèmes qualité ; les protocoles d’inspection et la maîtrise statistique des procédés (MSP) garantissent que ces systèmes produisent effectivement des résultats cohérents.

Lors de l'évaluation de partenaires potentiels, posez-leur des questions précises sur leurs méthodes qualité — et pas seulement sur leurs certifications. Un atelier peut détenir la certification ISO 9001 sans toutefois disposer des capacités de maîtrise statistique des procédés (SPC) ou des équipements d’inspection requis par votre application. Comprendre à la fois les certifications obtenues et les contrôles qualité pratiques qui les sous-tendent vous permet de choisir un partenaire capable de garantir la régularité exigée par votre projet.

Choisir le bon partenaire en usinage sur mesure

Une recherche de « ateliers d’usinage CNC près de chez moi » ou de « ateliers d’usinage près de chez moi » renvoie des centaines de résultats — mais comment distinguer les partenaires compétents des ateliers qui manqueront leurs délais, livreront des pièces hors tolérance ou disparaîtront dès qu’un problème survient ? Le devis le moins élevé ne correspond que rarement à la meilleure valeur, et les conséquences d’un mauvais choix vont bien au-delà de la commande initiale.

Selon le guide d'évaluation de PEKO Precision, le choix d’un atelier d’usinage CNC de précision exige une évaluation rigoureuse sur plusieurs dimensions. Avec des milliers d’ateliers répartis aux États-Unis, il est essentiel de sélectionner un partenaire compétent disposant des capacités adéquates, ce qui nécessite une évaluation structurée — et non pas uniquement une comparaison des prix.

Évaluer les capacités du partenaire en usinage

Lorsque vous évaluez un atelier d’usinage CNC à proximité ou que vous comparez des prestations d’usinage locales à celles de fournisseurs plus éloignés, les capacités comptent davantage que la proximité géographique. Un atelier local dépourvu d’équipements adaptés ou de systèmes qualité performants obtiendra des résultats inférieurs à ceux d’un partenaire bien équipé, même s’il est situé plus loin. Voici les éléments à évaluer :

Évaluation des équipements et des capacités

Selon le cadre de sélection des partenaires de Criterion Precision, l’inventaire des machines ne révèle pas à lui seul les véritables capacités d’un atelier. Une installation peut disposer de cinq fraiseuses à 5 axes neuves et produire tout de même des pièces de mauvaise qualité si sa maîtrise des tolérances géométriques (GD&T) est insuffisante, si sa stratégie de programmation CAM réduit prématurément la durée de vie des outils ou si ses systèmes de serrage introduisent des déformations non corrigées.

Évaluez ces facteurs liés aux équipements :

• Alignement du type de machine : L’atelier dispose-t-il des équipements spécifiques requis pour vos pièces — qu’il s’agisse d’un fraisage à 5 axes, d’un usinage suisse de vis ou de procédés EDM ?
• Disponibilité des capacités : Peuvent-ils répondre à vos exigences de volume sans reporter votre commande au bas de la liste d’attente ?
• Optimisation du processus : Comment abordent-ils la réduction des temps de cycle, les stratégies de réglage et l’efficacité du flux de travail ?
• Outils et dispositifs de serrage : Conçoivent-ils des dispositifs de serrage adaptés aux modes de défaillance de vos pièces, ou se contentent-ils simplement de serrer et d’usiner ?

Systèmes qualité allant au-delà des certificats

Comme indiqué dans la section précédente, des certifications telles qu’ISO 9001 ou AS9100D attestent de l’existence de systèmes qualité — mais elles ne garantissent pas leur application effective. Criterion Precision souligne que les certificats ISO prouvent qu’un atelier a réussi un audit, non qu’il maintient une discipline rigoureuse sous la pression de la production.

Recherchez des preuves d’une discipline qualité intégrée :

• Métrologie en cours de processus : Détectent-ils les écarts en temps réel, plutôt que de ne découvrir les problèmes qu’au cours de l’inspection finale ?
• Contrôle statistique des processus (CSP) : Les cartes de contrôle sont-elles liées aux cotes critiques, avec des actions correctives documentées dès l’apparition de tendances ?
• Dossiers complets d’inspection initiale (FAI) : Sont-ils capables de produire, sur demande, des registres traçables relatifs aux matériaux, aux procédés et aux dimensions ?
• Registres des écarts : Documentent-ils les problèmes et leurs résolutions, ou bien passent-ils simplement les incidents sous silence ?

Support technique et expertise en conception pour la fabrication

Les ateliers transactionnels exécutent les plans tels quels — ce qui génère souvent des coûts cachés, une usure prématurée des outils ou des retards de production. En revanche, les partenaires soutenus par une équipe d’ingénierie vont plus loin : ils examinent les tolérances, optimisent les parcours d’outils et proposent des stratégies visant à éviter des erreurs coûteuses.

Cette différence se traduit par des lancements plus fluides, une production prévisible et moins de surprises tout au long de votre cycle de fabrication. Interrogez vos futurs partenaires :

• Examineront-ils votre conception du point de vue de la possibilité de fabrication avant de vous fournir un devis ?
• Suggèrent-ils une rationalisation des tolérances ou des modifications de caractéristiques permettant de réduire les coûts ?
• Peuvent-ils recommander, de façon proactive, des opérations secondaires ou des stratégies de serrage ?

Infrastructure numérique et gestion du changement

Les modifications en production ne sont fiables que dans la mesure où les systèmes qui les gèrent le sont également. Le passage d’un dessin de la révision B à la révision C peut entraîner l’usinage de pièces selon les anciennes spécifications si la gestion des révisions n’est pas rigoureuse.

Évaluer les indicateurs de discipline numérique :

• Intégration ERP/MRP : Leur système propage-t-il automatiquement les modifications, sans lacunes manuelles ?
• Contrôle des versions : Les fichiers CAO/FAO et les plans d’inspection sont-ils synchronisés avec les révisions des dessins ?
• Traçabilité: Peuvent-ils retracer chaque pièce jusqu’à son lot de matière, sa machine, son opérateur et ses registres d’inspection ?
• Protection IP : Respectent-ils le transfert sécurisé de fichiers et la conformité aux accords de confidentialité (NDA) ?

Passage du prototype à la production en volume

Trouver des ateliers de mécanique d’usinage à proximité qui réalisent des prototypes est relativement facile. En revanche, trouver des prestataires d’usinage CNC sur mesure capables de passer en douceur de la fabrication unitaire à une production en volume régulière est nettement plus difficile.

Selon le guide de fabrication d’UPTIVE, la production à faible volume constitue un maillon essentiel entre la phase de prototypage et la fabrication à grande échelle. C’est précisément lors de cette transition que de nombreux projets rencontrent des difficultés : les procédés optimisés pour les prototypes ne sont pas nécessairement économiquement viables à l’échelle industrielle, et les ateliers spécialisés dans la production à grand volume risquent de ne pas accorder une attention suffisante aux petites commandes.

Éléments à évaluer pour la montée en puissance

Lors de l’évaluation d’ateliers d’usinage locaux ou de fournisseurs régionaux en vue d’un partenariat à long terme, prenez en compte les facteurs suivants liés à la montée en puissance :

• Historique du passage du prototype à la production : Ont-ils déjà mené avec succès des projets similaires de la phase de développement à celle de la production en volume ? Demandez-leur des références.
• Données sur la stabilité des procédés : Peuvent-ils démontrer une cohérence dimensionnelle sur plusieurs séries de production, et pas seulement une précision ponctuelle ?
• Flexibilité des délais de livraison : Peuvent-ils répondre aux besoins urgents de prototypes tout en respectant des plannings de production fiables ?
• Modèles de tarification à volume : Comment leur tarification évolue-t-elle ? Les coûts de mise en place sont-ils amortis de façon appropriée sur les commandes plus importantes ?
• Fiabilité de la chaîne d'approvisionnement : Gèrent-ils efficacement l’approvisionnement des matières premières, ou devrez-vous faire face à des retards liés à l’attente des stocks bruts ?

Signaux d'alerte à surveiller

Criterion Precision identifie les signaux d’alerte annonçant un éventuel échec du programme :

• Manques dans la documentation : Absence de processus structurés de vérification ou d’approbation
• Variabilité des procédés : Résultats incohérents d’un lot à l’autre
• Sous-traitance non suivie : Tâches critiques confiées à des fournisseurs secondaires sans surveillance adéquate
• Implication limitée de l’ingénierie : Opérations menées sans encadrement technique concernant les tolérances, l’optimisation des cycles ou les mises à jour de conception
• Devis anormalement bas : Des prix inférieurs de 30 % à ceux du marché reflètent souvent une sous-estimation de la complexité ou des hypothèses trop optimistes sur le rendement, et non une efficacité supérieure

Considérations relatives à la santé financière de l’entreprise

PEKO Precision insiste sur la nécessité de poser des questions difficiles sur le plan commercial avant de s’engager dans un partenariat. Placer sa confiance en une entreprise en difficulté financière génère un risque pour la chaîne d’approvisionnement qui va bien au-delà de la qualité des pièces :

• Quelle est l’évolution annuelle du chiffre d’affaires de l’entreprise ?
• Quels sont ses objectifs stratégiques à long terme ?
• Existe-t-il une dette importante susceptible d’affecter la stabilité opérationnelle ?
• Depuis combien de temps les cadres clés sont-ils au sein de l’organisation ?

Trouver le bon partenaire de fabrication automobile

Dans le domaine spécifique de l’automobile, les enjeux sont particulièrement élevés. La certification IATF 16949 n’est pas simplement un atout : elle est généralement exigée par les grands constructeurs automobiles (OEM) et les fournisseurs de premier rang (Tier 1). Couplée à une mise en œuvre rigoureuse de la maîtrise statistique des procédés (SPC), cette certification indique qu’un atelier maîtrise l’accent mis par le secteur automobile sur la prévention des défauts et la capacité des procédés dans le cadre d’une production à haut volume.

Shaoyi Metal Technology illustre parfaitement les critères à rechercher chez un partenaire d’usinage automobile. Son installation détient la certification IATF 16949 et applique des protocoles stricts de maîtrise statistique des procédés (SPC), ce qui lui permet de livrer des composants à tolérances élevées pour des ensembles de châssis ainsi que des douilles métalliques sur mesure, avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable. Pour les acheteurs de composants automobiles, leur services de fraisage CNC de précision démontrer la combinaison de certification, de contrôle qualité et de réactivité rapide exigée par les chaînes d’approvisionnement automobiles.

Faire votre choix final

Le bon partenaire de fabrication allège la charge de surveillance de votre équipe, stabilise les plannings et libère vos ingénieurs pour qu’ils se concentrent sur la conception plutôt que sur la surveillance de la production. Une relation de ce type est rare — et c’est pourquoi un effort d’évaluation rigoureux en amont génère des retours sur investissement tout au long du cycle de vie de votre projet.

Avant de vous engager, demandez :

• Des pièces échantillons démontrant leurs capacités de précision sur des matériaux et géométries similaires
• Des références de clients de votre secteur disposant de besoins volumétriques comparables
• Une visite des installations (virtuelle ou en personne) afin d’observer la discipline sur le terrain
• Des données SPC issues de récentes séries de production, attestant de la stabilité des procédés
• Une communication claire concernant les délais de livraison, les contraintes de capacité et les procédures de gestion des incidents

Que vous recherchiez un atelier d’usinage CNC à proximité pour des raisons de commodité ou que vous évaluiez des fournisseurs éloignés pour leurs compétences spécialisées, les critères d’évaluation restent identiques : capacités vérifiées, discipline qualité intégrée, expertise en ingénierie, processus évolutifs et stabilité commerciale. Les ateliers répondant à ces normes deviennent de véritables partenaires dans votre réussite — et non de simples fournisseurs exécutant des bons de commande.

Usinage de pièces sur mesure : Questions fréquemment posées

1. Quel est le coût de l’usinage de pièces ?

Les coûts d'usinage CNC varient généralement entre 50 $ et 150 $ par heure, selon la complexité de l'équipement et les exigences de précision. Les principaux facteurs influençant les coûts sont la complexité de la conception (le facteur le plus important), le choix du matériau, les tolérances spécifiées, la quantité de production et les opérations de finition. Une seule pièce prototype peut coûter 29 $, tandis que la commande de dix pièces peut réduire le coût unitaire à environ 3 $ grâce à l'amortissement des frais de mise en place. Des tolérances plus serrées que la norme ±0,005 pouce peuvent augmenter les coûts de 50 à 100 %. Pour les applications automobiles nécessitant une production certifiée IATF 16949 avec un délai d'exécution rapide, des partenaires spécialisés tels que Shaoyi Metal Technology proposent des prix compétitifs et des délais de livraison aussi courts qu'un jour ouvrable.

2. Quelle est la différence entre l’usinage CNC à 3 axes et à 5 axes ?

l'usinage à 3 axes s'effectue selon les directions X, Y et Z, ce qui le rend idéal pour les surfaces planes, les moules simples et les composants basiques. Il est économique, mais les angles complexes nécessitent souvent plusieurs montages. L'usinage à 5 axes ajoute deux axes de rotation, permettant à l'outil de coupe d'aborder la pièce à usiner sous pratiquement n'importe quel angle. Cela permet de réaliser des géométries complexes, telles que des dégagements, des surfaces sculptées et des angles composés, en un seul montage — réduisant ainsi les erreurs de manipulation et améliorant la précision. Optez pour l'usinage à 5 axes pour les composants aérospatiaux, les implants médicaux ou les pièces exigeant des tolérances serrées sur des contours complexes.

3. Quels matériaux peuvent être utilisés pour les pièces usinées sur commande par fraisage CNC ?

L'usinage sur mesure accepte des métaux tels que les alliages d'aluminium (6061, 7075), les aciers inoxydables (304, 316, 17-4), le bronze et le titane. Les plastiques techniques comprennent le Delrin (excellente usinabilité et stabilité dimensionnelle), le nylon (bonnes propriétés mécaniques), le polycarbonate (résistance élevée aux chocs) et le polyéthylène UHMW (résistance exceptionnelle à l'usure). Le choix du matériau dépend des exigences mécaniques, de l'exposition environnementale, des contraintes de poids, de la plage de température et du budget. L'aluminium 6061 et le Delrin offrent le meilleur équilibre entre usinabilité et économie pour la plupart des applications.

4. Quels formats de fichiers sont requis pour obtenir des devis d'usinage CNC ?

Les fichiers STEP (.step ou .stp) constituent le format privilégié pour l'usinage CNC, car ils capturent avec précision la géométrie et les informations topologiques sous forme de solides réels. Les fichiers IGES fonctionnent également, mais sont sujets à des erreurs de continuité de surface. Le format STL est acceptable pour la prototypage basique, mais il n’approxime que les surfaces. Les formats DXF/DWG conviennent uniquement aux opérations de découpe 2D. Avant soumission, veuillez vérifier la définition du système de coordonnées, les spécifications d’unités (pouces ou millimètres) et vous assurer que la géométrie est étanche (aucun espace entre les surfaces). Joignez des dessins techniques comportant les tolérances, les spécifications de matériaux et les exigences de finition de surface.

5. Quelles certifications un prestataire d’usinage CNC doit-il posséder ?

ISO 9001 constitue la référence fondamentale pour la fabrication professionnelle. AS9100D est obligatoire pour les chaînes d'approvisionnement aéronautiques, y ajoutant la gestion des risques liés à la sécurité du vol et la prévention de la contrefaçon. IATF 16949 est requis pour les applications automobiles, mettant l'accent sur la maîtrise statistique des procédés (MSP) et la prévention des défauts. ISO 13485 est essentiel pour les composants destinés aux dispositifs médicaux. Au-delà des certifications, évaluez les pratiques qualité réelles : métrologie en cours de production, mise en œuvre de la MSP, capacité à réaliser des inspections du premier article et documentation complète assurant la traçabilité. Des fournisseurs automobiles certifiés, tels que Shaoyi Metal Technology, combinent la certification IATF 16949 avec des protocoles stricts de MSP pour la production de composants à tolérances élevées.
