Prototypage par usinage CNC : Du fichier CAO aux pièces prêtes pour la production

Comprendre les fondamentaux du prototypage par usinage CNC

Vous êtes-vous déjà demandé comment les concepteurs de produits transforment leurs concepts numériques en pièces physiques qu’ils peuvent réellement manipuler, tester et affiner ? C’est là qu’intervient le prototypage par usinage CNC. Il comble l’écart entre votre écran d’ordinateur et la validation dans le monde réel, vous offrant pièces de production avant de vous engager dans une fabrication à grande échelle.

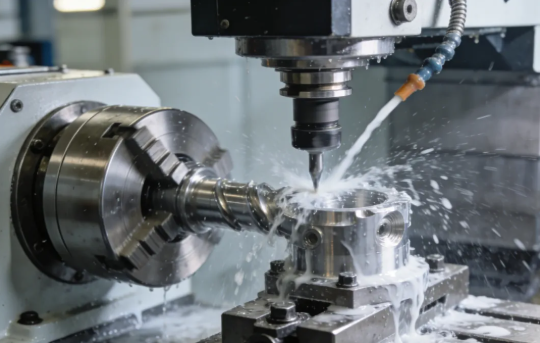

Le prototypage par usinage CNC est un procédé de fabrication soustractive qui utilise des outils de coupe pilotés par ordinateur pour créer des pièces fonctionnelles prototypes à partir de blocs massifs de métal ou de plastique, produisant ainsi des composants de qualité industrielle destinés à la validation et aux essais de conception.

Contrairement à l'impression 3D, qui construit les pièces couche par couche, cette approche part d’un bloc massif de matière et en retire avec précision tout ce qui ne fait pas partie de la pièce finie. Résultat ? Un prototype doté de la même intégrité structurelle et des mêmes propriétés matérielles que vos composants de production définitifs.

Ce qui distingue la prototypage CNC de l’usinage standard

Vous vous demandez peut-être : « Tous les usinages CNC ne sont-ils pas fondamentalement identiques ? » Pas tout à fait. La différence essentielle réside dans l’objectif poursuivi et la méthode employée. L’usinage de production privilégie l’efficacité et la reproductibilité sur des milliers de pièces identiques. Le prototypage CNC, quant à lui, met l’accent sur la flexibilité, la rapidité et la capacité à itérer rapidement.

Voici ce qui distingue l’usinage de prototypes :

• Volumes réduits : Généralement une à quelques dizaines de pièces, plutôt que des milliers
• Flexibilité de conception : Permet d’intégrer fréquemment des modifications de conception sans nécessiter de coûteuses adaptations des outillages
• Délai plus court : Pièces disponibles en délai court, parfois en moins de 24 heures
• Focus sur la validation : Pièces destinées à tester la forme, l’ajustement et la fonctionnalité avant l’engagement de production

Selon PMP Metals , la fabrication de prototypes est une étape cruciale qui réduit les risques en permettant aux ingénieurs de tester leurs idées avant les séries de production finales. Cela permet d’éviter des reprises coûteuses et de prévenir les défauts de fabrication ou les défaillances sur le terrain — un enjeu particulièrement critique dans des secteurs tels que l’aérospatiale et l’automobile, où même de faibles défauts de conception peuvent entraîner des problèmes majeurs.

Pourquoi les ingénieurs choisissent la fabrication soustractive pour les prototypes

Lorsque vous avez besoin d’un prototype qui se comporte exactement comme votre pièce de série, l’usinage CNC de prototypes offre ce que les procédés additifs ne parviennent souvent pas à fournir. La composition pleine des pièces usinées confère une intégrité structurelle que les composants imprimés en 3D, constitués de couches superposées, ne possèdent tout simplement pas.

Considérez cette comparaison issue des Essais de DATRON : lors de la comparaison de prototypes additifs et soustractifs soumis à des contraintes réelles, la pièce usinée a conservé son intégrité, tandis que la version imprimée en 3D a présenté des phénomènes de délaminage et a nécessité une réparation en cours d’essai.

Les ingénieurs choisissent la prototypage mécanique pour les procédés soustractifs parce qu’ils peuvent :

• Effectuer des essais avec des matériaux réellement utilisés en production, tels que l’aluminium, l’acier inoxydable et le titane
• Atteindre des tolérances serrées aussi précises que ±0,001 po (±0,025 mm)
• Obtenir des finitions de surface supérieures, allant d’un poli miroir à une texture contrôlée
• Valider la durabilité dans des conditions réelles de fonctionnement

Cette capacité à réaliser des prototypes dans des matériaux destinés à l’usage final signifie que vos résultats d’essai reflètent fidèlement les performances des pièces de série. Lorsque vous usinez des pièces à des fins de validation manufacturière, rien ne remplace des composants fabriqués dans le même matériau et possédant les mêmes propriétés que votre produit final.

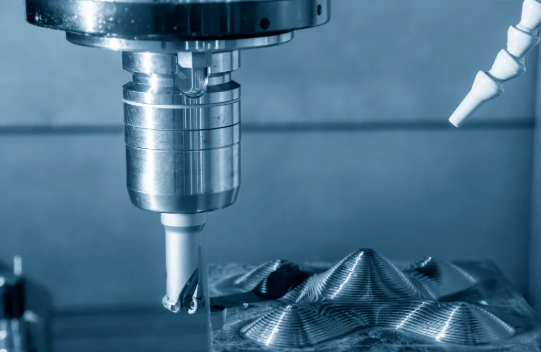

Le flux de travail complet du prototypage CNC expliqué

Vous avez donc conçu un modèle impressionnant à l’aide d’un logiciel de CAO. Et ensuite ? Passer de ce modèle numérique à un prototype physique CNC implique bien plus que simplement appuyer sur un bouton. Comprendre chaque étape du flux de travail vous permet d’éviter des retards coûteux et garantit que vos pièces sont réalisées exactement conformément à vos intentions.

Le processus de prototypage par usinage CNC suit une séquence systématique qui transforme votre conception en instructions lisibles par la machine. Examinons chaque phase afin que vous sachiez précisément ce qui se passe en coulisses — et comment préparer vos fichiers pour réussir.

1. Finalisation de la conception CAO : Finalisez votre modèle 3D avec toutes les dimensions, tolérances et spécifications fonctionnelles clairement définies
2. Exportation du fichier : Convertissez votre conception dans un format compatible avec l’usinage CNC (format STEP ou IGES privilégié)
3. Programmation FAO : Importez le fichier dans un logiciel FAO pour générer les trajectoires d’outil et les stratégies d’usinage
4. Génération du code G : Post-traitez les trajectoires d’outil afin d’obtenir des instructions spécifiques à la machine
5. Réglage de la machine : Montez la pièce brute, installez les outils de coupe et établissez les systèmes de coordonnées
6. Fraisage ou tournage CNC : Exécutez les opérations programmées afin de créer votre prototype
7. Contrôle qualité : Vérifiez les dimensions par rapport à vos spécifications d'origine

Chaque étape s'appuie sur la précédente. Une erreur lors de la préparation du fichier peut se propager à l'ensemble du processus, entraînant des travaux de reprise et des retards. C'est pourquoi il est essentiel de bien préparer vos fichiers CAO dès le départ.

Préparer vos fichiers CAO pour réussir l'usinage

C'est ici que de nombreux projets rencontrent leur premier obstacle. Votre logiciel CAO peut produire des rendus magnifiques, mais les machines à commande numérique (CNC) parlent un langage différent. Selon JLCCNC, les mêmes problèmes évitables liés à la préparation des fichiers reviennent régulièrement — et ils sont entièrement prévenables.

Quels formats de fichiers conviennent le mieux aux opérations d'usinage fraisage CNC ? Privilégiez ces options :

• STEP (.stp, .step) : La norme industrielle pour le transfert de modèles volumiques entre systèmes — préserve avec précision la géométrie
• IGES (.igs, .iges) : Format largement compatible, capable de gérer efficacement les surfaces complexes
• Parasolid (.x_t, .x_b) : Format natif de nombreux systèmes CAO, offrant une excellente intégrité des données
• Fichiers CAO natifs : Les fichiers SolidWorks, Fusion 360 ou Inventor sont souvent acceptés directement

Évitez les formats basés sur un maillage, tels que STL ou OBJ, pour l'usinage CNC. Ces fichiers décomposent les courbes lisses en de minuscules triangles — idéal pour l'impression 3D, mais problématique pour l'usinage CNC de prototypes, où la précision est primordiale. Votre prototype CNC mérite mieux que des surfaces approximées.

Lors de l'exportation de votre conception pour l'usinage, prenez en compte les facteurs critiques suivants :

• Accès à l'outil : Les outils de coupe peuvent-ils physiquement accéder à toutes les caractéristiques sans risque de collision ?

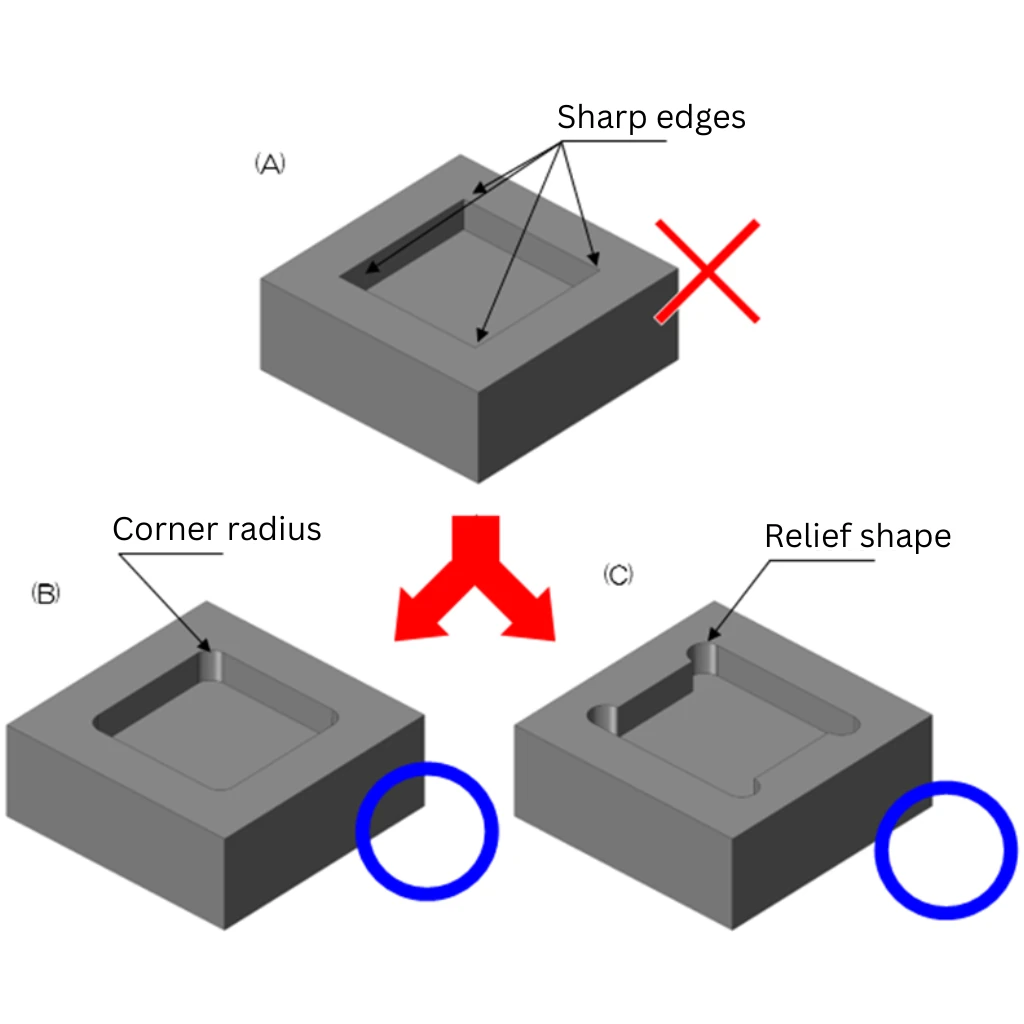

• Rayons internes des angles : Adaptez les rayons aux diamètres d'outils disponibles (les angles intérieurs vifs ne sont pas usinables)
• Épaisseur de paroi : Respectez une épaisseur minimale de 0,5 mm pour les métaux et de 1,0 mm pour les plastiques afin d'éviter toute déformation
• Sous-dépouilles : Identifiez les caractéristiques nécessitant des outillages spécifiques ou un usinage multiaxe

Du design numérique au prototype physique

Une fois que votre fichier CAO est correctement formaté, le logiciel FAO prend le relais. Des programmes tels que Mastercam, Fusion 360 FAO ou PowerMill analysent votre géométrie et calculent les trajectoires d’usinage optimales. C’est à ce stade que les principes de conception pour l’usinage deviennent essentiels : vos choix numériques influencent directement l’efficacité avec laquelle la machine produira votre pièce.

Le programmeur FAO prend en compte la vitesse de broche, les avances, la profondeur de passe et le choix des outils pour chaque opération. Selon Yijin Hardware, les systèmes FAO modernes simulent virtuellement les trajectoires d’outils, détectant d’éventuelles collisions et optimisant les stratégies d’usinage avant le début effectif de l’usinage. Ce test virtuel réduit le temps de mise en place et améliore la qualité de la première pièce.

Les erreurs courantes lors de la préparation des fichiers, qui entraînent des retards, comprennent :

• Dimensions ou tolérances manquantes : Les usineurs ne peuvent pas deviner vos spécifications critiques
• Surfaces ouvertes ou lacunes : Les modèles non étanches perturbent le logiciel FAO
• Géométrie excessivement complexe : Les caractéristiques sans fonction utile ajoutent du temps d’usinage
• Échelle incorrecte : Les modèles exportés dans des unités incorrectes (pouces contre millimètres) créent le chaos
• Composants d'assemblage intégrés : Exporter uniquement la géométrie de la pièce, et non les dispositifs de fixation ni les objets de référence

Après la génération du code G, la configuration de la machine commence. Les opérateurs fixent votre matière première à l’aide d’étaux, de dispositifs de fixation ou d’outillages de maintien sur mesure. Ils installent les outils de coupe et établissent des systèmes de coordonnées précis — en alignant les points de référence de la machine sur la géométrie de votre pièce avec une précision de 0,0001 pouce.

Enfin, les opérations d’usinage CNC exécutent les séquences programmées. Les passes d’ébauche retirent rapidement la matière excédentaire, les opérations de semi-finition s’approchent des dimensions finales, et les passes de finition atteignent la qualité de surface spécifiée. L’ensemble du processus peut être réalisé en quelques heures plutôt qu’en plusieurs semaines, ce qui fait de la prototypage CNC le choix privilégié lorsque vous avez besoin de pièces fonctionnelles rapidement.

Comprendre ces étapes du flux de travail vous donne le contrôle. Lorsque vous soumettez un fichier correctement préparé avec des spécifications claires, vous créez les conditions nécessaires pour obtenir des pièces conformes à votre vision — sans les allers-retours chronophages qui frustreraient aussi bien les concepteurs que les fraiseurs.

Spécifications de tolérances et référentiels de précision

Votre fichier CAO est prêt et vous maîtrisez le flux de travail. Mais voici une question qui pose souvent problème à de nombreux ingénieurs : quelles tolérances devez-vous réellement spécifier pour votre prototype ? Si vous demandez des tolérances trop lâches, vos pièces risquent de ne pas s’assembler correctement ou de ne pas fonctionner comme prévu. Si vous exigez des tolérances trop serrées, vous devrez payer nettement plus cher et attendre plus longtemps avant la livraison.

De nombreuses ressources indiquent que l’usinage CNC offre une « haute précision » — mais que signifie concrètement ce terme en chiffres ? Passons outre ces affirmations floues et fournissons-vous les référentiels de tolérances précis dont vous avez besoin selon les différentes applications de prototypes.

Selon Fractory, la tolérance standard pour l’usinage CNC se situe aux alentours de ±0,005 po (0,127 mm). À titre de comparaison, cela représente environ 2,5 fois l’épaisseur d’un cheveu humain. La plupart des prototypes usinés CNC fonctionnent parfaitement bien à ce niveau — sauf si vous travaillez sur des ensembles comportant des surfaces d’ajustement critiques ou des mécanismes de précision.

Classes de tolérance selon les applications de prototype

Toutes les caractéristiques de votre pièce ne requièrent pas le même niveau de précision. Comprendre les classes de tolérance vous permet de spécifier des exigences appropriées sans surdimensionner — ni surpayer. La norme ISO 2768 divise les tolérances en quatre classes applicables aux dimensions linéaires et angulaires :

• Fine (f) : ±0,05 mm pour les dimensions allant jusqu’à 6 mm, avec une augmentation progressive pour les caractéristiques plus grandes
• Moyenne (m) : ±0,1 mm pour les dimensions allant jusqu’à 6 mm — valeur par défaut pour la plupart des travaux de prototype
• Grossière (c) : ±0,2 mm pour les dimensions allant jusqu’à 6 mm
• Très grossière (v) : ±0,5 mm pour les dimensions allant jusqu’à 6 mm

Voici à quoi ressemblent ces plages de tolérance dans différentes applications, pour les pièces métalliques usinées et d’autres matériaux :

Plage de tolérance	Classification	Applications Typiques	Considérations sur les matériaux
±0,127 mm (±0,005 po)	Standard	Maquettes générales, boîtiers, supports	Tous les matériaux — aluminium, acier, plastiques
±0,025 mm (±0,001 po)	Précision	Composants d’assemblage, ajustements de roulements, pièces automobiles	Préférence pour les métaux ; les plastiques sont plus difficiles à usiner
±0,0127 mm (±0,0005 po)	Haute Précision	Pièces aérospatiales, raccords hydrauliques	Métaux stables ; éviter les matériaux mous
±0,0025 mm (±0,0001 po)	Ultra-précision	Instruments chirurgicaux, supports optiques, roulements de précision	Nécessite une certification de stabilité du matériau

Selon HLH Rapid , la plupart des ateliers mécaniques appliquent par défaut la tolérance ISO 2768-1 « Moyenne » pour les pièces usinées (fraisage et tournage), sauf indication contraire. Cette tolérance est généralement d’environ ±0,005 po (0,13 mm) — ce qui convient à la grande majorité des pièces usinées sur machines-outils à commande numérique (CNC) et des prototypes.

Lorsque les tolérances étroites ont réellement de l'importance

Voici un rappel réaliste : seuls environ 1 % des composants nécessitent effectivement des tolérances comprises entre ±0,0002 po et ±0,0005 po. Par ailleurs, il s’agit souvent uniquement de certaines caractéristiques critiques — et non de l’ensemble de la pièce — qui exigent une tolérance de ±0,001 po (0,025 mm) ou plus stricte.

Des tolérances serrées sont justifiées lorsque :

• Les pièces s’assemblent entre elles : Les ajustements forcés, les ajustements glissants et les surfaces de palier requièrent des jeux contrôlés.
• La fonction dépend de la géométrie : Composants optiques, dispositifs de régulation du débit, surfaces d’étanchéité.
• La sécurité est critique : Applications aérospatiales, dispositifs médicaux et équipements de défense, où la précision dimensionnelle influe directement sur les performances.
• L’accumulation des tolérances dans un assemblage est déterminante : Plusieurs pièces usinées CNC combinées, où les variations cumulées affectent l’ajustement final

Mais voici ce que de nombreux ingénieurs négligent : des tolérances plus serrées augmentent exponentiellement les coûts. Selon Modus Advanced , atteindre des tolérances inférieures à ±0,001 po (25 micromètres) représente des exigences de fabrication extrêmement contraignantes, nécessitant des équipements spécialisés, des environnements contrôlés et des systèmes de mesure avancés.

Les facteurs de coût comprennent :

• Vitesses d’usinage réduites : Des passes plus légères et un nombre accru de passes afin de maintenir la stabilité dimensionnelle
• Outils spécialisés : Des outils de coupe rectifiés avec des spécifications plus strictes en matière de battement
• Contrôles environnementaux : Des zones d’usinage à température contrôlée (20 °C ± 1 °C) afin d’éviter la dilatation thermique
• Inspection avancée : Des machines à mesurer tridimensionnelles (MMT) présentant des incertitudes de mesure de ±0,0005 mm ou meilleures
• Taux de rejet plus élevés : Plus de pièces hors des limites acceptables

Le choix des matériaux influence également les tolérances réalisables. Les matériaux tendres, tels que les plastiques et certains alliages d’aluminium, se déforment sous l’effet des forces de coupe, ce qui rend difficile le respect de tolérances extrêmement serrées. Les matériaux abrasifs usent plus rapidement les outils de coupe, introduisant des variations dimensionnelles au cours des séries de production. La faible conductivité thermique du titane concentre la chaleur à l’interface de coupe, pouvant provoquer une instabilité dimensionnelle.

Pour les essais de qualité des pièces usinées par CN, les ateliers utilisent généralement la maîtrise statistique des procédés (MSP) afin de surveiller en continu les dimensions critiques pendant la production. Cette méthode permet de détecter les tendances avant qu’elles ne conduisent à des pièces hors spécification — ce qui est essentiel lorsqu’on travaille avec des pièces usinées destinées à la validation d’assemblage.

L'approche intelligente ? Spécifier des tolérances serrées uniquement là où la fonctionnalité l'exige. Utiliser des tolérances standard pour les caractéristiques non critiques. Et communiquer systématiquement avec votre usineur afin d’identifier les cotes les plus importantes — il ou elle peut souvent proposer des modifications de conception permettant d’obtenir le même résultat fonctionnel à moindre coût.

Comprendre ces références en matière de précision vous permet de maîtriser à la fois la qualité et le budget. Maintenant que vous connaissez les tolérances réalisables et les cas où elles sont nécessaires, examinons comment ces spécifications — ainsi que d’autres facteurs — influencent le coût réel de votre prototype usiné sur commande numérique (CNC).

Facteurs influençant le prix des prototypes CNC et optimisation des coûts

Vous vous demandez donc : quel est le coût réel de la fabrication d’une pièce métallique par usinage CNC pour un prototype ? La réponse honnête est : cela dépend. Or cette réponse n’est guère utile lorsque vous établissez un budget pour un projet ou que vous comparez des devis provenant de différents fournisseurs.

Voici la réalité : les coûts des prototypes usinés sur commande numérique (CNC) peuvent varier de quelques centaines de dollars pour une simple bride en aluminium à 50 000 $ ou plus pour des composants complexes en titane à plusieurs axes. Comprendre les facteurs qui déterminent ces prix vous permet d’optimiser vos conceptions et de prendre des décisions plus éclairées avant même de demander un devis.

Analysons précisément où va votre argent — et, plus important encore, comment en garder davantage dans votre poche sans compromettre la qualité.

Quels facteurs déterminent le prix des prototypes CNC

Chaque pièce usinée sur commande numérique (CNC) suit la même structure de coûts de base, mais les variables propres à chaque catégorie engendrent des écarts de prix considérables. Selon Geomiq , comprendre ces facteurs dès le départ vous permet d’identifier des opportunités d’économies avant même de vous engager dans la production.

• Coûts des matériaux : Prix des matériaux bruts combinés aux facteurs d’usinabilité
• Temps machine : Taux horaires multipliés par le temps total d’usinage
• Configuration et programmation : Coûts fixes, indépendants de la quantité
• Complicité de la conception: Nombre de mises en position, outillages spécialisés et difficulté des caractéristiques
• Exigences de tolérance : Des tolérances plus serrées impliquent des vitesses d’usinage réduites et des contrôles plus nombreux
• Finition de surface : Traitements post-usinage et opérations secondaires
• Quantité : Économies d’échelle répartissant les coûts fixes sur un plus grand nombre de pièces

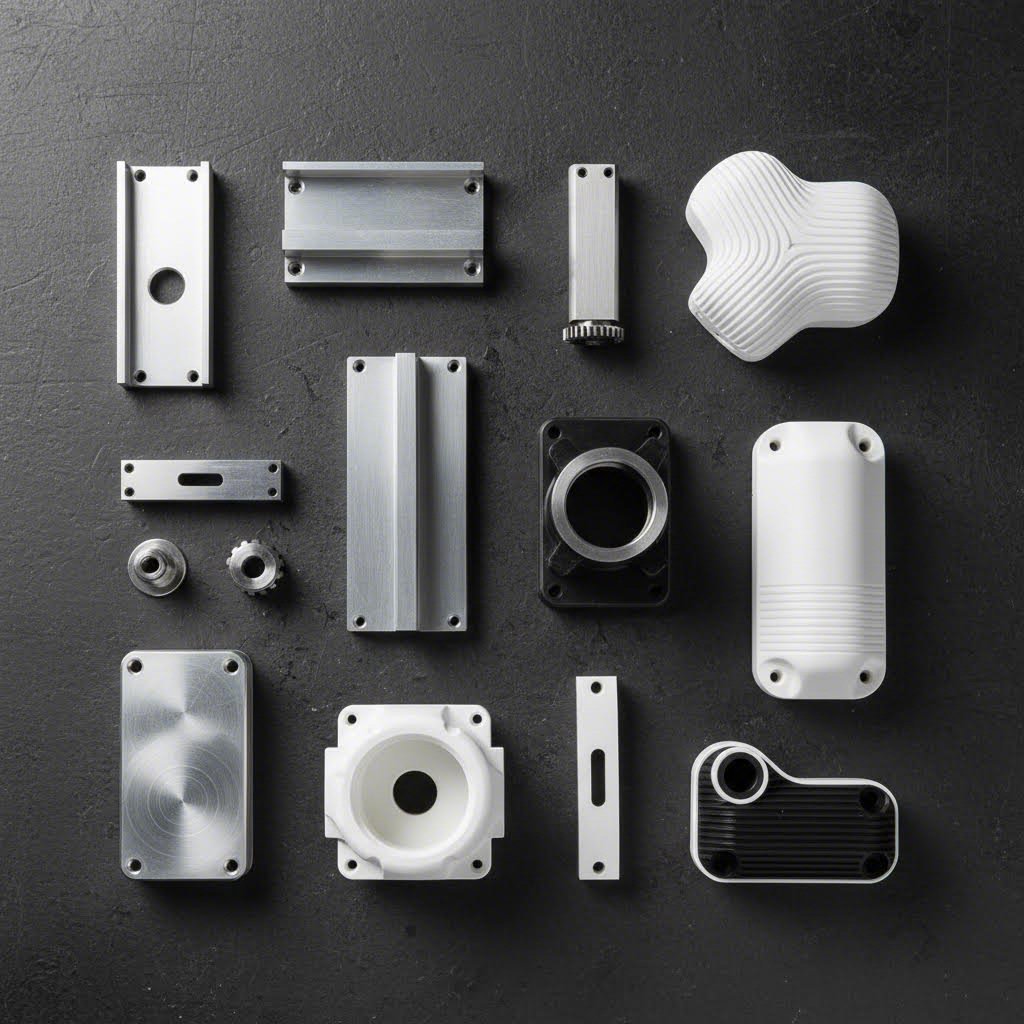

Votre choix de matériau influence le prix de deux manières. Premièrement, il y a le coût réel de la matière première : le titane coûte environ 8 à 10 fois plus cher que l’aluminium à volume égal. Deuxièmement, les matériaux plus durs nécessitent des vitesses de coupe plus faibles, des changements d’outils plus fréquents et une durée d’usinage prolongée. Selon Mekalite, l’aluminium peut être usiné à des vitesses de 800 à 1000 SFM (pieds par minute), tandis que le titane atteint tout au plus 100 à 150 SFM — ce qui signifie qu’une géométrie identique prend nettement plus de temps à usiner dans des métaux plus durs.

Le coût horaire de la machine s’élève généralement entre 50 $ et 150 $ pour les équipements CNC standards en Amérique du Nord. Les services d’usinage CNC à 5 axes sont facturés à des tarifs majorés — parfois entre 100 $ et 200 $ ou plus par heure — mais ils peuvent réduire le coût total sur des pièces complexes en éliminant plusieurs mises en position. Une pièce nécessitant quatre mises en position distinctes sur une machine à 3 axes pourrait ainsi s’avérer moins coûteuse sur une machine à 5 axes, malgré le taux horaire plus élevé.

Voici comment différentes variables influencent le prix final de vos pièces usinées CNC :

Facteur de coût	Scénario à faible coût	Scénario à coût élevé	Impact sur le prix
Matériau	Aluminium 6061	Titane Grade 5	augmentation de 3 à 10 fois
Complexité	Géométrie simple à 3 axes	Usinage multi-axes avec dégagements	augmentation de 2 à 5 fois
Les tolérances	Tolérance standard ±0,005 po	Tolérance de précision ±0,0005 po	augmentation de 20 à 50 %
Finition de surface	État brut d’usinage (rugosité Ra de 3,2 µm)	Finition miroir (rugosité Ra de 0,4 µm)	augmentation de 5 à 15 %
Quantité	1 pièce	100 pièces	réduction unitaire de 70 à 90 %
Délai de livraison	Standard (7 à 10 jours)	Délai express (1 à 3 jours)	augmentation de 25 à 100 %

L’effet quantité mérite une attention particulière. Selon Dadesin , l’usinage CNC implique des coûts de mise en route élevés — programmation, création du parcours d’outil, préparation des dispositifs de fixation et inspection du premier article. Pour un prototype unique, cette pièce supporte l’intégralité du coût de mise en route. Commandez dix pièces, et ce même coût fixe se répartit sur l’ensemble des dix unités. La prototypage rapide ne signifie pas nécessairement sacrifier l’efficacité coût, à condition de regrouper des projets similaires.

Stratégies d’optimisation des coûts qui fonctionnent

Passons maintenant à la partie opérationnelle : comment réduire concrètement les coûts de vos prestations de fabrication sur mesure sans compromettre l’objectif du prototype ? Ces stratégies sont efficaces, qu’il s’agisse de commander une seule pièce ou cinquante.

Concevez pour le coût, pas seulement pour la fonction :

• Évitez les poches inutilement profondes — limitez la profondeur à 4 fois la largeur afin d’éviter la déflexion de l’outil et des avances plus lentes
• Utilisez des dimensions standard pour les rayons internes (1/8", 3/16", 1/4") plutôt que des dimensions inhabituelles nécessitant des outils sur mesure
• Supprimez les éléments purement esthétiques qui allongent le temps d’usinage sans influer sur la validation du prototype
• Réduisez le nombre de mises en position en concevant des caractéristiques accessibles depuis un nombre moindre d’orientations

Choisissez les matériaux de façon stratégique :

• L’aluminium 6061-T6 offre une excellente usinabilité à un coût d’environ 1x le coût de base
• Le plastique ABS coûte moins cher que les métaux et s’usine rapidement pour les prototypes non structurels
• Envisagez l’utilisation du laiton pour les petites pièces de précision : il s’usine plus rapidement que l’acier inoxydable, malgré un coût matériel plus élevé
• Réservez le titane et l’Inconel aux prototypes qui nécessitent réellement ces propriétés

Spécifiez les tolérances de façon intentionnelle :

• Appliquez des tolérances serrées uniquement aux surfaces d’assemblage critiques et aux interfaces fonctionnelles
• Utilisez les tolérances standard de ±0,005" pour les dimensions non critiques — elles sont incluses dans le prix de base
• Indiquez explicitement les caractéristiques spécifiques nécessitant une précision élevée, plutôt que d’appliquer systématiquement des tolérances serrées

Adaptez les exigences de finition à leur usage :

• La finition « tel que usiné » (rugosité Ra de 3,2 µm) ne génère aucun coût supplémentaire et convient à la plupart des essais fonctionnels
• Le grenaillage à billes augmente très peu le coût tout en masquant les marques d’outils
• Réservez l’anodisation, la peinture par poudre ou la galvanoplastie aux prototypes nécessitant une validation des propriétés de surface

Selon l’analyse de Geomiq, commander des pièces par lots plutôt qu’unitairement peut réduire les coûts unitaires de 70 à 90 %. Même si vous n’avez besoin actuellement que d’un seul prototype, envisagez la possibilité de retouches ultérieures : commander trois ou cinq exemplaires dès le départ revient souvent moins cher par pièce que passer trois commandes distinctes d’une seule unité.

Une stratégie souvent négligée : communiquer avec votre fraiseur avant de finaliser vos conceptions. Des ateliers expérimentés peuvent souvent suggérer de légères modifications permettant de réduire considérablement le temps d’usinage sans affecter la fonctionnalité. Par exemple, un rayon de 2 mm au lieu de 1,5 mm pourrait leur permettre d’utiliser un outil standard. Déplacer une caractéristique de 3 mm pourrait éliminer un changement de montage. Ces petits ajustements s’additionnent pour générer des économies significatives.

Armé de ces connaissances sur les coûts, vous pouvez désormais prendre des décisions éclairées quant à savoir si l’usinage CNC est la méthode appropriée pour votre projet spécifique, ou si d’autres procédés de fabrication pourraient mieux répondre à vos besoins et à votre budget.

Prototypage CNC par rapport à d’autres méthodes de fabrication

Maintenant que vous comprenez la tarification des prototypes CNC, voici la question plus large : l’usinage CNC est-il réellement le bon choix pour votre projet ? Parfois, c’est absolument le cas. D’autres fois, une imprimante 3D métallique, l’impression 3D SLA ou le moulage par injection pourraient offrir de meilleurs résultats à moindre coût.

Faire le mauvais choix fait perdre du temps et de l'argent. Choisir l'usinage CNC alors qu'une impression 3D suffirait revient à payer trop cher une précision dont vous n'avez pas besoin. Opter pour la fabrication additive alors que vous avez besoin de propriétés mécaniques propres à la production signifie effectuer des essais sur des prototypes qui ne reflètent pas les performances réelles en conditions d'utilisation.

Éclaircissons cette confusion grâce à une comparaison directe qui vous aide à associer la méthode appropriée à vos exigences spécifiques.

Usinage CNC contre impression 3D pour les prototypes fonctionnels

Le débat entre usinage CNC et impression 3D ne porte pas sur la « supériorité » de l'une ou l'autre technologie, mais sur celle qui convient le mieux à votre projet. Selon Les données comparatives de RevPart , le choix dépend souvent des propriétés des matériaux, des exigences relatives à l'état de surface et du volume de production.

Quand une imprimante 3D métallique est-elle plus pertinente qu’un fraisage CNC ? L’impression 3D métallique excelle dans la réalisation de géométries impossibles ou prohibitivement coûteuses à usiner — structures internes en treillis, formes organiques et ensembles intégrés qui nécessiteraient autrement plusieurs composants usinés. L’impression 3D SLS produit des pièces robustes en nylon, idéales pour des prototypes à emboîtement par pression et des charnières souples.

Toutefois, l’impression 3D métallique présente des limites. Selon 3D Actions , la technologie d’impression 3D métallique atteint généralement des tolérances comprises entre ±0,1 mm et ±0,3 mm — nettement moins précises que la capacité du CNC, qui s’élève à ±0,025 mm. La finition de surface des pièces métalliques imprimées nécessite un traitement post-impression pour égaler la qualité obtenue par usinage.

Voici les cas où chaque procédé se distingue :

• Optez pour l’usinage CNC : Matériaux de qualité production requis, tolérances serrées nécessaires, finition de surface lisse critique, essais mécaniques sous contrainte prévus
• Optez pour l’impression 3D SLA : Maquettes visuelles, modèles de présentation détaillés, modèles dentaires ou pour la bijouterie, surfaces lisses sans usinage
• Choisissez l’impression 3D SLS : Maquettes fonctionnelles en plastique, géométrie interne complexe, assemblages à clic, applications résistantes à la chaleur
• Choisissez l’impression 3D métal : Structures alvéolaires allégées, assemblages consolidés, formes organiques, pièces métalliques complexes en faible volume

Selon Protolabs, l’impression 3D est idéale pour la maquette rapide, grâce à des délais d’exécution courts et à des coûts initiaux réduits. Sa liberté de conception quasi illimitée la rend également adaptée aux structures complexes trop difficiles à usiner. Toutefois, lorsque vous avez besoin de pièces se comportant exactement comme les composants de série dans des conditions réelles d’utilisation, l’usinage CNC reste la référence absolue.

Critères	Usinage CNC	Impression 3D métallique	Impression 3D SLA	Impression SLS	Moulage par Injection
Tolérance typique	±0.025mm	±0,1-0,3 mm	±0,05-0,1 mm	±0,1–0,2 mm	±0,05-0,1 mm
Options de matériaux	Métaux, plastiques, composites	Ti, Al, acier, Inconel	Résines photopolymères	Nylon, TPU, chargé de verre	La plupart des thermoplastiques
Finition de surface	Excellent (marques d’outil supprimables)	Rugueux (nécessite un traitement post-impression)	Excellent (lisse tel qu’imprimé)	Texturé (basé sur poudre)	Excellent (dépend du moule)
Délai de livraison (1 pièce)	1-5 jours	5-10 jours	1-3 Jours	3-7 jours	2 à 4 semaines (moule requis)
Coût par pièce (5 x 6 x 3 po)	$150-$180	$300-$800+	$120-$140	$150-$250	2 à 3 $ (après un moule de 2000 $ ou plus)
Intégrité structurelle	Équivalent à la production	Prêt pour la production (peut nécessiter un traitement thermique isostatique à chaud)	Limité (résines fragiles)	Bon (propriétés isotropes)	Équivalent à la production
Idéal pour	Essais fonctionnels, ajustements précis	Géométrie métallique complexe	Maquettes visuelles, détails fins	Pièces plastiques fonctionnelles	Validation de production, grande série

Choisir la bonne méthode de prototypage pour votre projet

Cela semble complexe ? Ce n’est pas nécessairement le cas. Utilisez ce cadre décisionnel pour réduire rapidement vos options en fonction des critères réellement pertinents pour votre prototype.

Commencez par vos besoins en matière de matériaux :

• Vous avez besoin de propriétés métalliques adaptées à la production ? → Usinage CNC ou impression 3D métallique
• Vous avez besoin de propriétés plastiques adaptées à la production ? → Usinage CNC ou moulage par injection
• Prototype uniquement destiné à la visualisation ? → Impression SLA (coût le plus bas, détails les plus fins)
• Pièce plastique fonctionnelle présentant une géométrie complexe ? → Impression SLS

Prenez en compte vos exigences en matière de tolérances :

• Ajustements de précision (±0,001 po ou plus serré) ? → L’usinage CNC est votre seule option fiable
• Ajustements standards (±0,005 po à ±0,010 po) ? → Usinage CNC ou moulage par injection
• Essais de forme/ajustement avec une certaine souplesse ? → Les méthodes d’impression 3D conviennent parfaitement

Prenez en compte la quantité et les délais :

• Un seul prototype nécessaire rapidement ? → Usinage CNC ou impression SLA (délai de livraison de 1 à 3 jours pour les deux procédés)
• 10 à 50 prototypes destinés aux essais ? → Usinage CNC (le coût de mise en place se répartit sur l’ensemble des pièces)
• plus de 100 pièces en matériau de production ? → Le moulage par injection devient rentable

Selon Guide de fabrication de Protolabs , le moulage par injection est idéal pour la production à grande échelle et pour les géométries complexes comportant des détails précis. Toutefois, l’investissement dans un moule, qui s’élève à plus de 2 000 $, n’est justifié que si vous produisez suffisamment de pièces pour amortir ce coût — généralement au minimum 100 unités.

Voici un exemple pratique : imaginez que vous développez un boîtier pour un dispositif électronique. Pour les premiers essais de forme, l’impression SLA à 120–140 $ par pièce offre une excellente qualité visuelle en quelques jours. Une fois que la conception est stabilisée, passez à l’usinage CNC pour obtenir des prototypes fonctionnels en ABS de grade production, à 150–180 $ par pièce. Enfin, lorsque vous êtes convaincu de la conception et prêt pour la production pilote, le moulage par injection réduit votre coût unitaire à 2–3 $ par pièce — mais uniquement après avoir investi dans la fabrication des moules.

L’approche la plus judicieuse consiste souvent à combiner plusieurs méthodes. Utilisez l’impression 3D pour itérer rapidement sur la conception, l’usinage CNC pour valider les fonctions avec des matériaux de production, et le moulage par injection pour effectuer des essais pré-production à grande échelle. Chaque technologie a sa place dans un cycle de développement bien planifié.

En comprenant clairement quand la fabrication de prototypes par usinage CNC surpasse les alternatives — et quand ce n’est pas le cas —, vous êtes prêt à optimiser vos conceptions pour l’usinabilité et à éviter les erreurs coûteuses qui compromettent les projets de prototypage.

Conception pour l’usinabilité dans le prototypage par usinage CNC

Vous avez choisi l’usinage CNC comme méthode de prototypage. Votre modèle CAO semble parfait à l’écran. Mais c’est à ce stade que de nombreux projets prennent une mauvaise direction : des conceptions qui fonctionnent à merveille dans les logiciels créent souvent des cauchemars sur le plancher d’usinage. Le résultat ? Des retards dans les délais, une augmentation des coûts et des prototypes qui ne correspondent pas à votre vision.

La conception pour l’usinabilité (DFM) comble l’écart entre ce que vous imaginez et ce que les machines CNC peuvent réellement produire de manière efficace. Selon Modus Advanced, une mise en œuvre efficace de la DFM peut réduire les coûts de fabrication de 15 à 40 % et raccourcir les délais de livraison de 25 à 60 % par rapport aux conceptions non optimisées.

Ce n’est pas une amélioration mineure : c’est la différence entre la réception d’un prototype la semaine prochaine ou le mois prochain. Examinons les règles de conception spécifiques qui évitent des révisions coûteuses et font en sorte que votre atelier mécanique apprécie réellement la réalisation de vos pièces.

Règles de conception pour la fabrication (DFM) évitant des révisions coûteuses des prototypes

Chaque projet de pièces usinées sur fraiseuse à commande numérique (CNC) présente des défis géométriques communs. Comprendre ces contraintes avant de finaliser votre conception permet de gagner du temps et de l’argent. Voici les directives essentielles de conception pour la fabrication (DFM) qui distinguent les projets fluides des projets problématiques :

Exigences relatives à l’épaisseur des parois :

Les parois minces posent des défis importants en usinage. Lorsque des caractéristiques sont trop fines, elles obligent à utiliser des outils de petit diamètre, dont la rigidité est insuffisante, ce qui entraîne des vibrations, des bourdonnements et un risque de rupture de l’outil. Selon Geomiq, le respect d’une épaisseur adéquate des parois empêche la déformation, la rupture et le gauchissement pendant les opérations de coupe.

• Métaux : Épaisseur minimale des parois : 0,8 mm (1,5 mm recommandée pour plus de stabilité)
• Plastiques : Épaisseur minimale de paroi de 1,5 mm en raison de la déformation sous les efforts de coupe
• Rapport hauteur sur largeur : Conserver les parois non supportées dans un rapport de 3:1 ou inférieur afin d'éviter la flexion
• Caractéristiques hautes et fines : Ajouter des nervures ou des entretoises pour améliorer la rigidité pendant l'usinage

Rayons internes des angles :

Voici une réalité fondamentale concernant les composants usinés par fraisage CNC : les fraises sont cylindriques. Elles ne peuvent physiquement pas créer d'angles internes droits de 90 degrés. Spécifier des angles internes droits est l'une des erreurs de conception CNC les plus courantes — et cela signale immédiatement aux fraiseurs que vous n'avez pas pris en compte la possibilité de fabrication.

• Rayon interne minimal : 0,005 po (0,13 mm) — mais nécessite des outils spécialisés
• Rayon interne recommandé : 0,030 po (0,76 mm) ou plus pour une compatibilité avec les outils standards
• Poche profonde : Utiliser un rayon d’au moins 1/3 de la profondeur de la cavité
• Meilleure pratique : Spécifier 130 % du rayon de votre outil de coupe afin de réduire les contraintes exercées sur l’outil et d’augmenter la vitesse de coupe

Selon Guide CNC Dadesin , pour les applications nécessitant des angles vifs, les dégagements en T (« dogbones ») constituent une solution efficace. Ces usinages spécialisés créent l’apparence d’intersections plus nettes tout en préservant la possibilité d’usinage.

Profondeur de la cavité et de la rainure :

Les poches profondes posent des défis d’usinage en raison des limitations des outils. Lorsque la profondeur de la poche dépasse trois fois le diamètre de l’outil, la longueur de coupe accrue réduit la rigidité de l’outil. Cela entraîne des vibrations, une mauvaise finition de surface et un risque de rupture de l’outil — phénomène particulièrement visible sous forme de traces de fraisage sur les pièces finies obtenues par une opération de fraisage CNC.

• Limite de profondeur standard : 3 × le diamètre de l’outil (par exemple, fraise de 0,5 pouce = profondeur maximale de 1,5 pouce)
• Cavités profondes : Maximum 4 × la largeur de la poche avec des conceptions à étapes
• Matériaux plus durs : L'acier et le titane accentuent les limitations de profondeur ; consultez votre usineur

Spécifications de conception des trous :

Les trous peuvent sembler simples, mais ils constituent fréquemment une source de problèmes de manufacturabilité. Les diamètres de trou non standard nécessitent un fraisage de bout plutôt qu’un perçage, ce qui augmente le temps d’usinage de 3 à 5 fois. Les spécifications filetées ajoutent une couche supplémentaire de complexité.

• Utilisez des diamètres de forets normalisés : Incréments métriques ou impériaux correspondant aux forets couramment disponibles
• Profondeur du filetage : Maximum 3 fois le diamètre du trou (la résistance réside dans les premiers filets)
• Fonds de trous borgnes : Acceptez le cône naturel de 118° ou 135° généré par les forets — les fonds plats nécessitent des opérations secondaires
• Engagement du filet : Laisser une longueur non filetée de 0,5 × le diamètre au fond des trous borgnes afin de ménager un dégagement pour la filière
• Dégagement par rapport aux parois : Positionner les taraudages à distance des parois des poches afin d’éviter l’éclatement de la matière

Sous-dépouilles et accessibilité des caractéristiques :

Les outils d’usinage CNC standard approchent la pièce par le haut. Les caractéristiques nécessitant que les outils atteignent la pièce par-dessous ou contournent des obstacles — telles que les sous-dépouilles, les rainures en T ou les queues d’aronde — exigent des outils spécialisés et entraînent une augmentation significative des coûts. Selon Dadesin, prévoir systématiquement un dégagement d’au moins 4 × la profondeur de la sous-dépouille tout autour de la caractéristique afin de permettre un mouvement correct de l’outil.

• Éviter les sous-dépouilles dans la mesure du possible : Reconcevoir la pièce sous forme d’un ensemble multi-composants si cela est réalisable
• Largeurs standard des sous-dépouilles : Utiliser des valeurs entières en millimètres afin d’éviter le recours à des outils sur mesure
• Accès à l'outil : Assurez des trajets clairs et directs pour toutes les opérations de coupe
• prise en compte à 5 axes : Les caractéristiques présentant des angles composés peuvent justifier des coûts plus élevés pour la machine afin d’éliminer plusieurs montages

Concevoir des pièces que votre atelier mécanique vous saura gré de concevoir

Au-delà des spécifications techniques, certaines habitudes de conception créent systématiquement des problèmes — même lorsque les caractéristiques individuelles semblent acceptables. Évitez ces erreurs courantes en prototypage CNC que commettent encore des ingénieurs expérimentés :

Erreurs courantes à éviter :

• Sur-spécification des tolérances : Appliquer une tolérance de ±0,001" à chaque cote alors que seules les surfaces d’assemblage en ont besoin — cela augmente le temps et le coût de contrôle sans apporter de bénéfice fonctionnel
• Complexité décorative : Reliefs, gravures et courbes esthétiques qui ne remplissent aucune fonction mais ajoutent des heures de temps d’usinage
• Arêtes tranchantes : Là où deux surfaces se rejoignent selon un angle aigu, créant des caractéristiques fragiles sujettes à des dommages lors de la manutention — ajoutez des congés de 0,005 à 0,015" sur les arêtes extérieures
• Courbes complexes avec des rayons variables : Formes organiques nécessitant plusieurs changements d’outils et une programmation étendue — utilisez des rayons constants partout où la fonction le permet
• Géométries optimisées pour la fonderie : Les angles de dépouille conçus pour la fonderie créent des complications en usinage — créez des versions simplifiées distinctes pour les prototypes usinés
• Ignorer le comportement du matériau : Spécifier des parois ultra-fines dans des matériaux sujets à la déformation ou à l’accumulation de chaleur pendant l’usinage

Considérations spécifiques aux matériaux :

Les différents matériaux réagissent différemment aux efforts de coupe. Lorsque vous travaillez avec un service d’usinage CNC de l’acrylique, vous devrez adopter des approches de conception différentes de celles utilisées pour l’aluminium ou l’acier. L’usinage CNC de l’acrylique exige une attention particulière à la gestion thermique : l’acrylique se ramollit et peut fondre si les vitesses de coupe sont trop élevées ou si l’évacuation des copeaux est insuffisante.

De même, l’usinage CNC de l’ABS présente des défis spécifiques. Ce plastique est sujet à la fusion et à la déformation lors de passes d’usinage agressives. Concevez des éléments avec un dégagement suffisant pour les copeaux et attendez-vous à des tolérances légèrement moins serrées que celles autorisées pour les métaux. Pour ces deux matériaux plastiques, augmentez l’épaisseur minimale des parois à 1,5–2,0 mm afin d’éviter toute déformation pendant les opérations d’usinage.

Une documentation qui évite toute ambiguïté :

• Établissez la hiérarchie des plans : Indiquez clairement si les modèles CAO ou les dessins 2D prévalent en cas de conflit
• Précisez les cotes critiques : Mettez en évidence les 3 à 5 cotes réellement déterminantes pour le fonctionnement
• Spécifiez la classe de filetage : Ne prescrivez pas les diamètres des forets — laissez les usineurs optimiser leur procédé
• Indiquez la finition de surface uniquement là où cela est nécessaire : Une rugosité moyenne arithmétique (Ra) par défaut de 3,2 µm convient à la plupart des applications ; ne spécifiez des finitions plus lisses que sur les surfaces fonctionnelles

Selon Modus Advanced, la prise en compte précoce des contraintes de fabrication pendant les phases de conception permet d’identifier les problèmes potentiels avant qu’ils ne deviennent des difficultés coûteuses. Impliquer votre partenaire en usinage dès les premières itérations de conception permet d’optimiser à la fois la fonctionnalité et la fabricabilité.

Le résultat final ? Quelques heures consacrées à l’examen de votre conception à la lumière de ces principes de conception pour la fabrication (DFM) peuvent vous faire gagner des jours de reprises et des milliers d’euros de coûts inutiles d’usinage. Lorsque votre prototype arrive conforme à vos attentes — dans les délais et dans le budget — vous apprécierez l’investissement initial consacré à l’analyse de la fabricabilité.

Une fois votre conception optimisée pour une usinage efficace, la phase suivante, cruciale, consiste à planifier la transition de votre prototype validé vers la fabrication en série — un processus qui exige sa propre approche stratégique.

Passage du prototype à la fabrication en série

Votre prototype fonctionne. Les essais confirment que la conception répond aux exigences fonctionnelles. Et maintenant ? Le passage d’un seul prototype validé à la fabrication en série constitue un obstacle même pour les équipes d’ingénierie expérimentées. En l’absence d’un flux de travail structuré pour cette transition, les projets stagnent, les coûts s’envolent et les délais s’allongent indéfiniment.

Selon Uptive Manufacturing même les meilleurs produits rencontrent des défis de conception durant cette phase — le premier iPhone a subi des dizaines d’itérations avant son lancement en 2007. La différence clé entre des lancements réussis et des échecs réside souvent dans la rigueur systématique avec laquelle les équipes gèrent le parcours du prototype à la production.

Examinons ensemble l’intégralité du flux de travail de transition, avec des étapes concrètes, des délais réalistes et les points de validation qui distinguent les pièces usinées issues du prototype, prêtes pour la production, de celles nécessitant encore des améliorations.

Validation de votre prototype avant engagement en production

Avant de passer à l’échelle, vous devez être certain que votre investissement dans la prototypage rapide par CN peut produire un design véritablement prêt pour la production. Précipiter cette phase de validation engendre des problèmes coûteux en aval : modifications des outillages, adaptations des lignes de production et, pire encore, des défaillances sur le terrain qui nuisent aux relations avec les clients.

Voici la séquence systématique de validation qui évite un engagement prématuré en production :

1. Essais de performance fonctionnelle : Soumettez votre prototype aux conditions réelles d’exploitation. Mesurez ses performances réelles par rapport aux spécifications de conception. Documentez toute déviation et déterminez si celle-ci reste dans les limites acceptables.
2. Vérification de l’ajustement et de l’assemblage : Testez les pièces usinées de votre prototype dans le contexte réel d’assemblage. Vérifiez que les surfaces d’assemblage s’alignent correctement, que les éléments de fixation s’engagent comme prévu et qu’aucune accumulation de tolérances ne provoque d’interférences.
3. Confirmation des propriétés des matériaux : Vérifiez que les propriétés matérielles du prototype usiné correspondent aux exigences de production. Contrôlez la dureté, la résistance à la traction et la résistance à la corrosion si ces facteurs influencent les performances.
4. Essais de contrainte environnementale : Exposez les prototypes à des extrêmes de température, à l’humidité, aux vibrations ou à d’autres conditions auxquelles ils seront soumis en service. Selon Ensinger , la validation précoce de caractéristiques complexes permet d’identifier les éventuels problèmes avant la production complète.
5. Examen et approbation par les parties prenantes : Présentez les résultats des essais aux parties prenantes issues des départements ingénierie, qualité et affaires. Recueillez les commentaires et confirmez l’alignement avant de poursuivre.
6. Décision de verrouillage de la conception : Verrouillez officiellement la configuration de la conception. Tout changement intervenant après ce point doit faire l’objet de procédures documentées de gestion des modifications.

Quels protocoles d’essai devez-vous mettre en œuvre ? Cela dépend de votre application. Les dispositifs médicaux exigent des essais de biocompatibilité et une documentation réglementaire. Les composants automobiles nécessitent des cycles de durabilité et des simulations de collision. Les produits électroniques grand public requièrent des essais de chute et des cycles thermiques. Adaptez la rigueur de votre validation aux conséquences d’une défaillance sur le terrain.

Selon les experts en fabrication de Fictiv, l’un des aspects les plus difficiles à maîtriser lors de la phase de prototypage est l’estimation des coûts. Si vous vous trompez sur les estimations de coût à ce stade, l’ensemble du programme peut dérailler lorsque les réalités économiques de la production ne correspondent pas aux projections.

Passage du prototype unique à la fabrication en volume

Une fois que la validation a confirmé votre conception, la transition vers la fabrication en série suit une progression structurée. Passer directement d’un seul prototype à des milliers d’unités entraîne inévitablement des problèmes graves. À la place, les équipes réfléchies utilisent des étapes intermédiaires pour détecter les anomalies avant qu’elles ne deviennent catastrophiquement coûteuses.

Voici le flux de travail complet pour l’augmentation progressive de la production dans le domaine de l’usinage :

1. Série de production à faible volume (10 à 100 unités) : Fabriquer un petit lot en utilisant des procédés conformes à l’intention de production. Cela met en évidence les variations de fabrication, identifie les goulots d’étranglement et valide les procédures de contrôle qualité. Selon Fictiv, la fabrication à faible volume constitue une phase intermédiaire essentielle — un terrain d’essai à la fois pour le produit et pour le processus de production.
2. Analyse de la capacité du processus : Mesurer les dimensions critiques sur l’ensemble du lot pilote. Calculer les valeurs Cp et Cpk afin de confirmer que le processus produit systématiquement des pièces conformes aux spécifications. Les valeurs cibles de Cpk doivent être de 1,33 ou plus pour garantir la préparation à la production.
3. Finalisation de la nomenclature (BOM) : Établir la nomenclature complète, incluant tous les composants, matériaux et quantités. Ce document guide la fabrication et garantit la cohérence entre les différentes séries de production.
4. Mise en place du protocole de contrôle qualité : Définir les plans d'échantillonnage pour les inspections, les exigences en matière de tests en ligne et les points de contrôle qualité. Établir les limites de maîtrise statistique des procédés sur la base des données issues des essais pilotes.
5. Validation de la chaîne d'approvisionnement : Confirmer que les fournisseurs de matières premières sont en mesure de répondre aux besoins en volume tout en assurant une qualité constante. Identifier des sources de secours pour les composants critiques. Selon UPTIVE, anticiper dès le départ les éventuelles perturbations de la chaîne d'approvisionnement permet de construire, à long terme, un processus de production fluide.
6. Montée en production : Augmenter progressivement les volumes tout en surveillant les indicateurs de qualité. Passer à la production à plein volume uniquement après avoir démontré la stabilité du procédé à chaque niveau intermédiaire de volume.

Délais prévisionnels selon la complexité du prototype :

Combien de temps devrait réellement durer cette transition ? Voici à quoi ressemble une planification réaliste pour les projets d'usinage CNC et de fabrication :

Complexité du prototype	Phase de validation	Série de faible volume	Montée en puissance de la production	Délai total
Simple (un seul montage, matériaux standard)	1-2 semaines	1-2 semaines	2 à 3 semaines	4 à 7 semaines
Modéré (plusieurs configurations, tolérances serrées)	2 à 4 semaines	2 à 4 semaines	4 à 6 semaines	8 à 14 semaines
Complexe (usinage 5 axes, matériaux exotiques, assemblages)	4-8 semaines	4 à 6 semaines	6 à 12 semaines	14 à 26 semaines
Réglementé (certification médicale, aérospatiale)	8 à 16 semaines	6 à 12 semaines	12 à 24 semaines	26 à 52 semaines

Ces délais supposent un design validé entrant dans la phase de transition. Ajoutez 2 à 4 semaines pour chaque itération de conception si les essais de prototypes révèlent des problèmes nécessitant des modifications. Selon Ensinger, l’adoption d’une approche itérative — affinant au besoin les tolérances, les géométries et les finitions de surface — réduit les risques et raccourcit les délais globaux de développement.

Liste de contrôle des critères de préparation à la production :

Avant de passer à une production à grande échelle, vérifiez que les critères suivants sont remplis :

• Verrouillage de la conception terminé, avec un contrôle formel des changements en place
• Tous les essais fonctionnels et environnementaux réussis, avec résultats documentés
• Capacité du procédé (Cpk ≥ 1,33) démontrée sur les dimensions critiques
• Procédures de contrôle qualité documentées et validées
• Chaîne d'approvisionnement confirmée pour répondre aux besoins en volume, avec des sources de secours identifiées
• Modèle des coûts validé par rapport aux données réelles de production à faible volume
• Partenaire de fabrication qualifié et détenteur des certifications requises (ISO 9001, normes spécifiques au secteur)

Travailler dès le départ avec un atelier mécanique spécialisé dans les prototypes accélère considérablement cette transition. Des partenaires expérimentés à la fois dans la prototypage rapide et la production en série maîtrisent les subtilités liées à l’industrialisation : ils connaissent les modes de défaillance courants et savent comment les éviter. Selon UPTIVE, choisir un partenaire disposant d’une expérience pertinente peut permettre d’économiser potentiellement des milliers de dollars, car il est familier des écueils fréquents et des méthodes efficaces pour les contourner.

La transition du prototype à la production n’est pas seulement un défi industriel : c’est une discipline de gestion de projet. Les équipes qui suivent des flux de travail structurés, valident chaque étape et résistent à la pression de sauter des étapes livrent systématiquement des produits réussis. Celles qui précipitent ce processus se retrouvent souvent ramenées à l’étape du prototype, ayant perdu du temps et de l’argent pour tirer des leçons coûteuses.

Une fois votre flux de travail de transition défini, la considération suivante porte sur la manière dont les exigences spécifiques à chaque secteur façonnent votre approche de la prototypage — car les applications automobiles, aérospatiales et médicales imposent chacune des normes de validation et des certifications qualité uniques.

Applications sectorielles du prototypage CNC

Votre flux de travail de transition est cartographié. Votre conception suit les principes de la conception pour la fabrication (DFM). Mais voici ce qui distingue les projets de prototypage réussis des échecs coûteux : comprendre que les prototypes aérospatiaux, les composants automobiles et les dispositifs médicaux sont chacun soumis à des règles entièrement différentes. Les tolérances satisfaisant un secteur peuvent s’avérer dangereusement insuffisantes dans un autre.

Lorsque vous recherchez un prestataire d’usinage CNC à proximité ou que vous évaluez des fabricants de pièces métalliques à proximité, l’expertise spécifique à chaque secteur pèse bien plus lourd que la simple proximité géographique. Un atelier spécialisé dans les boîtiers d’électronique grand public peut éprouver des difficultés à répondre aux exigences documentaires propres au domaine aérospatial. Examinons les attentes spécifiques de chaque grand secteur — et comment identifier des partenaires capables de livrer conformément à ces exigences.

Exigences et normes de validation des prototypes automobiles

La prototypage automobile opère à l'intersection de l'ingénierie de précision et des systèmes rigoureux de gestion de la qualité. Selon American Micro Industries, le secteur automobile exige des pièces conformes et exemptes de défauts, et la norme IATF 16949 constitue la référence mondiale en matière de management de la qualité automobile — combinant les principes de la norme ISO 9001 avec des exigences spécifiques au secteur visant l'amélioration continue, la prévention des défauts et une surveillance stricte des fournisseurs.

Quelle est l'originalité du prototypage automobile ? Les enjeux dépassent la simple performance d'une pièce individuelle. Un prototype défaillant peut retarder l'ensemble d'un programme véhicule, affectant des milliers de composants et fournisseurs dépendants. Que vous développiez des ensembles de châssis, des composants de suspension ou des douilles métalliques de précision, les systèmes qualité de votre partenaire en prototypage influencent directement votre calendrier de développement.

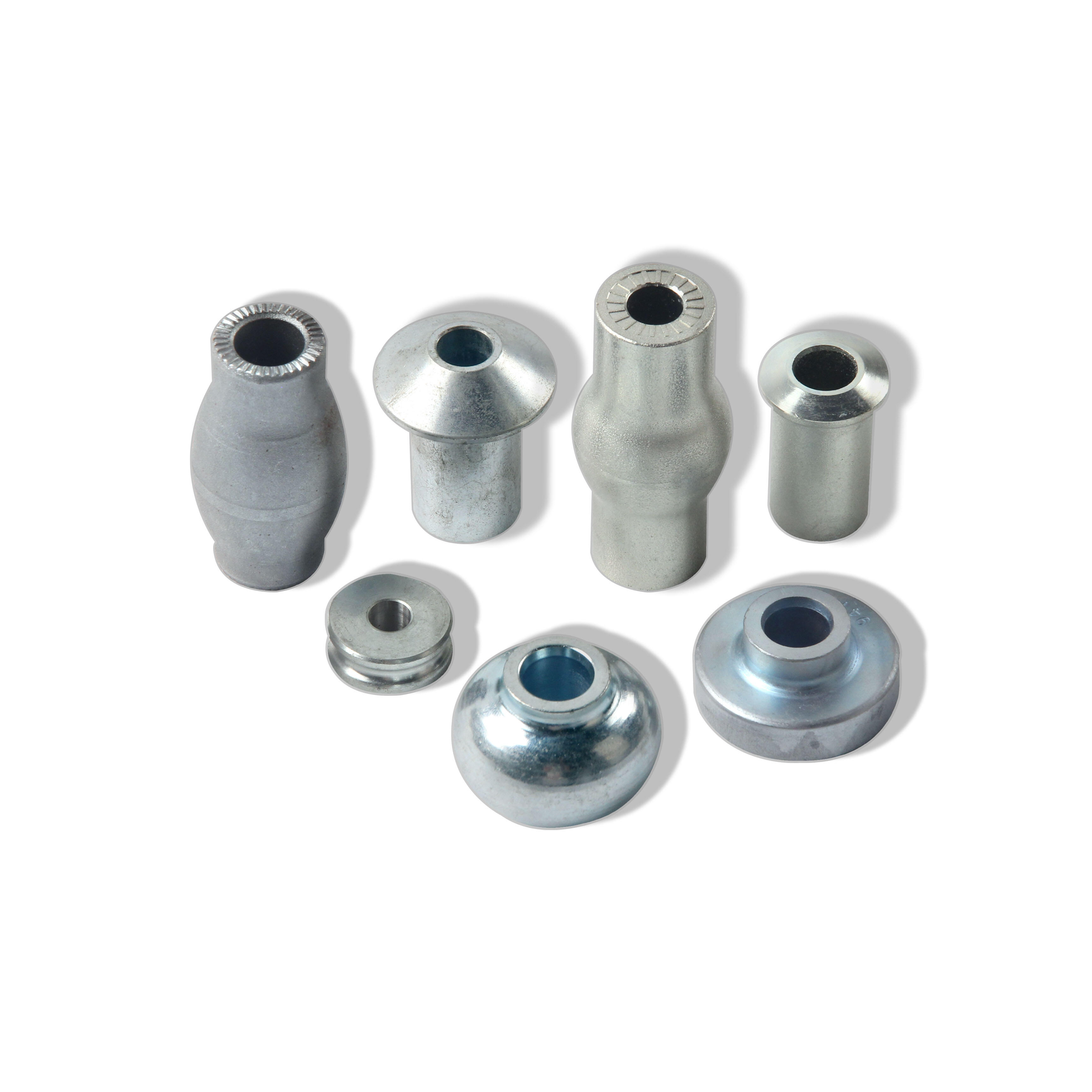

Exigences critiques pour les prototypes usinés CNC destinés à l'automobile :

• Certification IATF 16949 : Démontre que l'installation dispose de la discipline et des capacités nécessaires pour répondre aux exigences qualité automobiles — cette certification est obligatoire pour les fournisseurs de niveau 1
• Contrôle statistique des processus (CSP) : Surveillance continue des dimensions critiques tout au long de la production, permettant de détecter les tendances avant qu’elles ne conduisent à des pièces hors spécifications
• Capacité à produire la documentation PPAP : Documentation du Processus d’approbation des pièces de production (PPAP) requise avant qu’un composant quelconque n’entre en production sur véhicule
• Traçabilité des matériaux : Documentation complète, depuis la certification des matières premières jusqu’à la pièce finie — essentielle pour la gestion des rappels
• Capacité d’itération rapide : Des délais d’exécution pouvant être aussi courts qu’un jour ouvrable accélèrent les cycles de développement lorsque des modifications de conception exigent une validation rapide

Pour les applications automobiles, des partenaires d’usinage CNC métallique tels que Shaoyi Metal Technology démontrer l'infrastructure qualité requise par les équipementiers automobiles (OEM). Leur certification IATF 16949 et la mise en œuvre rigoureuse de la maîtrise statistique des procédés (SPC) garantissent que les composants à tolérances serrées répondent aux normes automobiles — qu’il s’agisse d’ensembles complexes de châssis ou de pièces d’usinage sur mesure. Avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable, les cycles de développement ne sont pas ralentis en attendant la validation des prototypes.

Les composants en tôle d’acier destinés aux structures carrosseries, les tôles d’aluminium utilisées dans les applications sensibles au poids, ainsi que les composants de transmission usinés avec précision exigent tous ce niveau de maturité du système qualité. Lors de l’évaluation de partenaires spécialisés dans la prototypage automobile, la certification n’est pas un simple atout : c’est la condition minimale d’accès.

Exigences sectorielles en matière de matériaux et de tolérances

Au-delà du secteur automobile, le prototypage aéronautique et celui des dispositifs médicaux imposent chacun leurs propres exigences spécifiques. Comprendre ces différences permet d’éviter des erreurs coûteuses lorsque votre projet franchit les frontières sectorielles.

Exigences relatives au prototypage aéronautique :

Selon American Micro Industries, le secteur aérospatial impose certaines des normes de conformité les plus rigoureuses dans le domaine de la fabrication. La certification AS9100 étend les exigences de la norme ISO 9001 en y ajoutant des contrôles spécifiques au secteur aérospatial ainsi que des obligations de traçabilité.

• Certification AS9100 : La norme qualité de base pour les fournisseurs aérospatiaux — obligatoire pour la plupart des programmes
• Accréditation Nadcap : Obligatoire pour les procédés spéciaux tels que le traitement thermique, les procédés chimiques et les essais non destructifs
• Certifications des matériaux : Des rapports d’essai d’usine sont requis pour chaque lot de matière première ; aucune substitution n’est autorisée
• Inspection du premier article (FAI): Vérification dimensionnelle complète conformément à la norme AS9102 avant la mise en production
• Tolérances attendues : Généralement ±0,0005 po à ±0,001 po pour les dimensions critiques liées à la sécurité en vol
• Spécifications de l'état de surface : Souvent 32 µin Ra ou mieux afin d’éviter les concentrations de contraintes

Selon Avanti Engineering , des certifications telles que l’ISO 9001 ou l’AS9100 témoignent d’un engagement envers une qualité constante et des processus fiables — des indicateurs essentiels lors de l’évaluation des capacités de prototypage aérospatial.

Exigences relatives au prototypage de dispositifs médicaux :

La fabrication de dispositifs médicaux relève de la surveillance réglementaire de la FDA, ce qui implique des exigences en matière de documentation et de validation plus strictes que dans d'autres secteurs. Selon American Micro Industries, les installations doivent se conformer à la partie 820 du titre 21 du Code of Federal Regulations (CFR) de la FDA (règlement sur le système qualité), qui régit la conception, la fabrication et le suivi des produits.

• Certification ISO 13485 : La norme de gestion de la qualité déterminante pour les dispositifs médicaux, définissant des contrôles rigoureux en matière de conception, de fabrication, de traçabilité et d’atténuation des risques
• Considérations relatives à la biocompatibilité : Le choix des matériaux a un impact sur la sécurité des patients : les prototypes doivent utiliser des matériaux équivalents à ceux employés en production afin que les essais soient significatifs
• Usinage en salle blanche : Certains dispositifs implantables exigent des environnements contrôlés quant à la contamination
• Traçabilité complète : Chaque lot de matériau, chaque paramètre de procédé et chaque résultat d’inspection sont documentés en vue de la soumission réglementaire
• Protocoles de validation : Documentation IQ/OQ/PQ démontrant la capacité du procédé
• Exigences de tolérance : Les instruments chirurgicaux exigent souvent une tolérance de ±0,0002 po sur les arêtes coupantes et les surfaces d’ajustement

Selon le rapport sur les tendances 2025 de GMI Corporation, la fabrication de dispositifs médicaux continue de connaître une croissance accrue dans le domaine des procédures chirurgicales sophistiquées, ce qui stimule la demande de partenaires en usinage CNC capables de produire des pièces complexes, difficiles à usiner selon les méthodes traditionnelles.

Prototypage dans le secteur de la défense et du gouvernement :

L’usinage lié à la défense implique des exigences de sécurité supplémentaires, allant au-delà des certifications qualité. Selon American Micro Industries, les entrepreneurs du secteur de la défense doivent être enregistrés auprès du programme ITAR (International Traffic in Arms Regulations) du Département d’État des États-Unis et appliquer des protocoles de sécurité de l’information afin de traiter des données techniques sensibles.

• Conformité ITAR : Enregistrement obligatoire pour tout travail impliquant des articles ou des données techniques liés à la défense
• Exigences en matière de cybersécurité : Conformité à la norme NIST 800-171 pour le traitement des informations non classifiées contrôlées (CUI)
• Normes de qualité : Généralement certification ISO 9001 ou AS9100, ainsi que des exigences spécifiques au programme
• Autorisations de sécurité : Le personnel chargé de projets classifiés doit détenir un niveau d’autorisation de sécurité adapté

Exigences comparatives par secteur :

Exigence	Automobile	Aérospatial	Appareil médical	Défense
Certification principale	IATF 16949	AS9100	ISO 13485	ISO 9001 + ITAR
Tolérance typique	±0,001" à ±0,005"	±0,0005" à ±0,001"	±0,005 mm à ±0,025 mm	±0,001" à ±0,005"
Niveau de documentation	Dossiers PPAP	Inspection initiale de pièce (FAI) conformément à la norme AS9102	Dossiers d’historique de développement (DHF) / dossiers de fabrication (DMR)	Spécifiques au programme
Procédés Spéciaux	Traitement thermique, placage	Accrédité NADCAP	Passivation, nettoyage	Conformément aux spécifications militaires (MIL-SPEC)
Exigences en matière de matériaux	Spécifications approuvées par les équipementiers (OEM)	Matériaux AMS/MIL	Grades biocompatibles	Matériaux conformes aux spécifications militaires (MIL-SPEC)
Traçabilité	Au niveau du lot	Numéro de série	Au niveau de l'unité	Dépendant du programme

Lors de l’évaluation des ateliers d’usinage CNC à proximité pour des travaux sectoriels, le statut de certification constitue votre premier critère de sélection. Selon Avanti Engineering, privilégiez des partenaires disposant de preuves documentées de réalisations réussies dans votre secteur d’activité spécifique : les certifications attestent des capacités, mais l’expérience démontre la capacité d’exécution.

La fabrication de tôles et les composants en tôle d’aluminium sont souvent utilisés dans plusieurs secteurs, mais les exigences relatives au système qualité varient considérablement. Un support jugé acceptable pour des produits grand public peut nécessiter une documentation, des protocoles d’inspection et une traçabilité entièrement différents dans les applications aérospatiales ou médicales, même si sa géométrie et ses tolérances restent identiques.

Le point essentiel ? L’expertise sectorielle n’est pas optionnelle. Lorsque votre prototype doit satisfaire aux normes automobiles de validation, aux exigences aérospatiales en matière de sécurité en vol ou aux dossiers réglementaires relatifs aux dispositifs médicaux, les systèmes qualité de votre partenaire de fabrication deviennent tout aussi importants que ses capacités d’usinage. Choisissez des partenaires dont les certifications correspondent aux exigences de votre secteur d’activité, afin d’éviter la découverte douloureuse qu’un composant excellent, mais dépourvu de la documentation adéquate, est inutilisable dans votre application.

Une fois les exigences spécifiques à votre secteur bien comprises, la dernière pièce du puzzle consiste à sélectionner un partenaire de prototypage capable de répondre à votre combinaison unique d’exigences techniques et de systèmes qualité — une décision qui façonne l’ensemble de votre expérience de développement.

Sélectionner le bon partenaire de prototypage CNC

Vous maîtrisez la conception pour la fabrication, comprenez les spécifications de tolérance et savez exactement ce que votre secteur exige. Il vous reste maintenant à prendre la décision qui lie l’ensemble : choisir le bon service de prototypage CNC pour transformer vos conceptions en réalité. Un mauvais partenaire entraîne des retards, des problèmes de qualité et des difficultés de communication frustrantes. Le bon partenaire devient une extension de votre équipe d’ingénierie.

Selon Sanshi Aerotech, l’expertise et l’expérience doivent être vos priorités absolues lors de l’évaluation de partenaires. Privilégiez les entreprises disposant d’un historique éprouvé dans votre secteur spécifique : un partenaire expérimenté dans l’usinage aérospatial respecte couramment des tolérances serrées de ±0,005 pouce, tandis que les ateliers spécialisés dans l’industrie automobile excellent dans les séries de production à haut volume, dotés de systèmes qualité certifiés.

Mais comment distinguer les services de prototypage par usinage véritablement compétents de ceux qui se contentent de belles paroles ? Examinons ensemble les critères d’évaluation les plus déterminants.

Évaluation des partenaires de prototypage CNC pour votre projet

Lorsque vous avez besoin de prototypes CNC qui fonctionnent exactement comme les pièces de série, votre liste de contrôle pour la sélection d’un partenaire doit couvrir les capacités techniques, les systèmes qualité, les pratiques de communication et le potentiel de montée en puissance. Voici ce qu’il faut prioriser :

• Shaoyi Metal Technology (Secteur automobile) : Certifié IATF 16949 avec un contrôle statistique des procédés rigoureux, offrant des délais d’exécution aussi courts qu’un jour ouvrable. Leur capacité à passer sans heurt du prototypage rapide à la production de masse en fait un partenaire idéal pour les assemblages de châssis automobiles, les composants de précision et les pièces métalliques sur mesure nécessitant une usinage à haute précision.
• Évaluation des capacités techniques : Vérifiez qu’ils disposent des équipements adaptés à votre projet — machines à 5 axes pour les géométries complexes, une expérience avérée avec les matériaux concernés et des capacités de finition de surface conformes à vos spécifications.
• Certifications industrielles : Assurez-vous que leurs certifications correspondent à vos exigences — ISO 9001 comme niveau de base, IATF 16949 pour l’automobile, AS9100 pour l’aérospatiale, ISO 13485 pour les dispositifs médicaux
• Systèmes de vérification de la qualité : Recherchez des protocoles d’inspection documentés, des capacités de machines à mesurer tridimensionnelles (CMM) et une mise en œuvre du contrôle statistique des procédés
• Infrastructure de communication : Évaluez la réactivité pendant la phase de devis : les partenaires qui répondent lentement avant d’obtenir votre commande ne s’améliorent généralement pas par la suite
• Analyse DFM proposée : Les meilleurs partenaires fournissent des retours sur la fabricabilité avant l’établissement du devis, afin de vous aider à optimiser vos conceptions en termes de coûts et de qualité
• Capacité de montée en puissance de la production : Vérifiez qu’ils sont capables de réaliser à la fois des prototypes CNC rapides et une fabrication en série, sans que vous ayez besoin de rechercher un nouveau fournisseur

Selon Modus Advanced, un partenaire de fabrication sur mesure doit disposer de ressources techniques importantes en interne. Privilégiez les partenaires dont au moins 10 % des effectifs sont des ingénieurs — cela témoigne d’un engagement envers l’excellence technique, et non pas uniquement d’une capacité de production. Ces ingénieurs doivent participer activement aux projets clients et être facilement accessibles pour des échanges techniques.

La vérification de la qualité va au-delà des certifications. Selon Sanshi Aerotech , renseignez-vous sur les mesures spécifiques de contrôle qualité et les protocoles d’essai. Un partenaire fortement engagé en faveur de la qualité effectue des inspections et des mesures régulières à l’aide d’outils haute précision, tels que les machines à mesurer tridimensionnelles (MMT), afin de garantir que chaque composant respecte exactement les spécifications requises.

Questions à poser aux prestataires de services d’usinage CNC en ligne :

• Quel est votre délai habituel pour les projets de prototypage rapide par usinage CNC similaires au mien ?
• Pouvez-vous nous présenter des exemples de projets similaires que vous avez réalisés dans mon secteur d’activité ?
• Comment gérez-vous les modifications de conception en cours de projet ?
• Quelle documentation d’inspection fournissez-vous avec les pièces livrées ?
• Proposez-vous une analyse DFM avant de finaliser les devis ?
• Quelle est votre démarche pour passer d’un prototype réussi à une production en série ?

Selon Modus Advanced, l’intégration verticale représente la capacité d’un partenaire à réaliser plusieurs processus en interne plutôt que de les sous-traiter à des prestataires externes. Cette approche offre des avantages significatifs : une responsabilité unique, des délais de livraison réduits, un meilleur contrôle qualité sur l’ensemble des opérations et une communication simplifiée. Lors de l’évaluation de vos partenaires, demandez-leur de cartographier leurs capacités par rapport aux exigences typiques de vos pièces.

Première commande de prototype : comment bien commencer

Prêt à passer à l’étape suivante ? Voici comment structurer avec succès votre premier projet avec un partenaire de prototypage CNC rapide.

Préparez correctement vos fichiers :

• Exportez les modèles CAO au format STEP ou IGES pour une compatibilité universelle
• Joignez des dessins 2D indiquant les cotes critiques, les tolérances et les spécifications d’état de surface
• Indiquez précisément la nuance du matériau (par exemple, « Aluminium 6061-T6 », et non simplement « aluminium »)
• Précisez quelles cotes sont critiques et lesquelles relèvent de la tolérance standard
• Notez toutes les exigences particulières : certifications requises, documents d’inspection, traitements de surface

Fixez clairement les attentes dès le départ :

Selon LS Rapid Prototyping, un jeu complet et précis d’informations est nécessaire pour établir des devis exacts. Une demande de devis accompagnée d’informations exhaustives nécessite moins d’aller-retours pour clarification, évite des coûts imprévus et permet aux prestataires de service d’évaluer avec précision votre projet.

• Communiquez honnêtement vos contraintes de calendrier — les commandes en urgence coûtent davantage, mais vos partenaires apprécient de le savoir dès le départ
• Discutez de la flexibilité quant à la quantité si vous pourriez avoir besoin de versions supplémentaires
• Précisez les exigences en matière d’inspection avant le début de la production
• Définissez les préférences de communication et les contacts principaux des deux côtés

Profitez du processus DFM :

Selon LS Rapid Prototyping, l’analyse professionnelle DFM (conception pour la fabrication) n’est pas une réflexion secondaire : il s’agit d’un investissement qui réduit le coût total et les délais de livraison. Une analyse professionnelle de la conception pour la fabrication permet d’identifier les éventuels problèmes susceptibles d’affecter la production et d’accélérer votre parcours, du fichier à la pièce finie. Les partenaires proposant gratuitement des retours DFM traduisent l’intention de conception en plans usinables, évitant ainsi des malentendus coûteux.

Les meilleures relations avec un prestataire de services de prototypage CNC évoluent au-delà d’interactions purement transactionnelles pour devenir des partenariats stratégiques. Selon Modus Advanced, les signes révélateurs d’un partenaire stratégique potentiel incluent des recommandations proactives en ingénierie, un investissement dans la compréhension de vos exigences produit, ainsi que des capacités pouvant s’adapter à votre croissance, de la validation du prototype jusqu’à la production en série.

Votre prochaine étape est simple : Prenez vos fichiers CAO et votre documentation préparés, contactez des partenaires qualifiés correspondant à vos exigences sectorielles et demandez des devis accompagnés d’une analyse DFM. Pour les applications automobiles nécessitant des systèmes de qualité certifiés et des délais de livraison rapides, Les capacités d’usinage automobile de Shaoyi Metal Technology illustrent les critères à rechercher chez un partenaire prêt pour la production : certification IATF 16949, usinage haute précision et capacité à passer sans heurts de la fabrication d’un seul prototype à la production en série.

Le parcours allant du fichier CAO à la pièce prête pour la production ne doit pas être compliqué. Avec le bon partenaire, une communication claire et des fichiers correctement préparés, vos prototypes usinés sur commande numérique arrivent dans les délais, répondent aux spécifications requises et fournissent les données de validation dont vous avez besoin pour avancer en toute confiance vers la production. Telle est la véritable valeur d’un partenaire de prototypage qui comprend à la fois vos besoins immédiats et vos objectifs de fabrication à long terme.

Questions fréquentes sur le prototypage par usinage CNC

1. Qu’est-ce qu’un prototype CNC ?

Un prototype usiné sur commande numérique par ordinateur (CNC) est une pièce fonctionnelle fabriquée à l’aide d’outils de coupe pilotés par ordinateur, qui enlèvent du matériau à partir de blocs massifs de métal ou de plastique. Contrairement à l’impression 3D, qui construit couche par couche, la prototypage CNC est un procédé de fabrication soustractive qui produit des composants prêts pour la production, possédant des propriétés matérielles identiques à celles des pièces finales. Ce procédé allie la rapidité du prototypage rapide à la précision de l’usinage traditionnel, permettant d’atteindre des tolérances aussi serrées que ±0,001 pouce. Les prototypes CNC sont idéaux pour la validation de conception, les essais d’ajustement et l’évaluation des performances fonctionnelles avant de passer à la production à grande échelle.

2. Quel est le coût d’un prototype CNC ?

Les coûts des prototypes usinés sur machine à commande numérique (CNC) varient généralement entre 100 $ et plus de 1 000 $ par pièce, selon plusieurs facteurs. Des supports en aluminium simples commencent aux alentours de 150 à 200 $, tandis que des composants complexes en titane, usinés sur plusieurs axes, peuvent dépasser 1 000 $. Les principaux facteurs influençant le coût sont la sélection du matériau (le titane coûte 8 à 10 fois plus cher que l’aluminium), la complexité de l’usinage, les exigences de tolérance, les spécifications de finition de surface et la quantité commandée. La mise en place et la programmation constituent des coûts fixes qui se répartissent sur des commandes plus importantes, ce qui rend la commande par lots 70 à 90 % moins chère par unité. Des délais de livraison accélérés peuvent majorer les prix standard de 25 à 100 %.

3. Quelles tolérances peut-on atteindre avec la prototypage CNC ?

L'usinage CNC standard permet d'atteindre des tolérances de ±0,005 pouce (0,127 mm), ce qui convient à la plupart des applications de prototypes. Les travaux de précision atteignent ±0,001 pouce (0,025 mm) pour les composants d'assemblage et les ajustements de roulements. Les applications aérospatiales et médicales hautement précises peuvent atteindre ±0,0005 pouce ou mieux, à l’aide d’équipements spécialisés et dans des environnements contrôlés. Le choix du matériau influence les tolérances réalisables : les métaux permettent des spécifications plus serrées que les plastiques, en raison de leur déformation sous l’effet des efforts de coupe. Ne spécifiez des tolérances serrées que sur les caractéristiques critiques, car les exigences de précision augmentent exponentiellement les coûts, notamment en raison de vitesses d’usinage réduites et de contrôles dimensionnels avancés.

4. Combien de temps prend l’usinage CNC de prototypes ?

Les délais de fabrication des prototypes usinés sur commande numérique par ordinateur (CNC) varient d’un jour pour les pièces simples à deux ou trois semaines pour les composants complexes. De nombreux ateliers proposent des services accélérés avec des délais d’exécution aussi courts qu’un jour ouvrable pour les projets urgents. Les délais standards s’étendent généralement sur 5 à 10 jours ouvrables, y compris la programmation, l’usinage et l’inspection qualité. Les facteurs influençant le délai de livraison comprennent la complexité de la pièce, la disponibilité des matériaux, les exigences en matière de tolérances, les besoins en finition de surface ainsi que la capacité actuelle de l’atelier. Une préparation adéquate des fichiers, accompagnée de spécifications complètes, permet d’éviter les retards liés aux échanges de clarification et aux révisions de conception.

5. Quand dois-je choisir l’usinage CNC plutôt que l’impression 3D pour mes prototypes ?

Choisissez l'usinage CNC lorsque vous avez besoin de propriétés matérielles adaptées à la production, de tolérances serrées inférieures à ±0,005 pouce, d'une finition de surface supérieure ou de tests structurels dans des conditions réelles de fonctionnement. Le CNC s’impose pour les prototypes fonctionnels en métaux tels que l’aluminium, l’acier et le titane, où l’intégrité du matériau est primordiale. Optez pour l’impression 3D pour les maquettes visuelles, les géométries internes complexes, les formes organiques ou les itérations précoces de conception, lorsque la rapidité prime sur la précision. De nombreux projets réussis combinent les deux méthodes : l’impression 3D permet une exploration rapide de la conception, tandis que le CNC assure la validation fonctionnelle finale avec des matériaux destinés à la production.
