Usinage CNC de prototypes : du fichier CAO à la pièce finie, plus rapidement

Ce que signifie réellement l'usinage CNC de prototypes pour le développement de produits

Imaginez que vous ayez passé des mois à parfaire une conception sur votre écran d’ordinateur. La géométrie est parfaite, les tolérances sont strictes et les parties prenantes sont impatientes de la voir prendre vie. Mais voici le défi : comment combler l’écart entre ce fichier numérique et une pièce physique prête pour la production ? C’est précisément là que l’usinage CNC de prototypes devient indispensable.

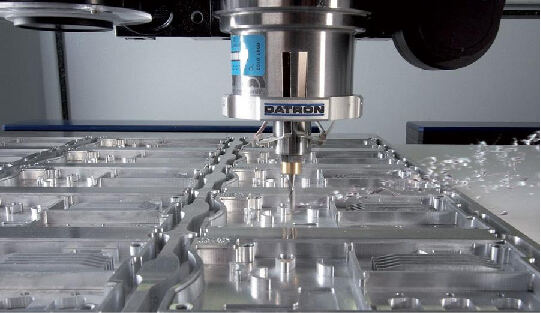

L’usinage CNC de prototypes est le processus qui consiste à utiliser des machines-outils pilotées par ordinateur pour créer des versions fonctionnelles de pièces destinées aux essais, avant de passer à la production à grande échelle. Contrairement à l’impression 3D ou aux méthodes de fabrication manuelle, cette approche soustrait du matériau à partir de blocs massifs en matériaux industriels, produisant ainsi des prototypes qui reproduisent étroitement la résistance, l’ajustement et les caractéristiques de performance des composants manufacturés définitifs.

Du modèle numérique à la réalité physique

La prototypage CNC transforme les modèles CAO en pièces tangibles grâce à une découpe automatisée de précision. Ce processus commence par votre conception numérique et se termine par une composante que vous pouvez manipuler, tester et valider selon des exigences réelles. Ce qui rend cette approche particulièrement puissante, c’est l’authenticité des matériaux. Lorsque vous usinez un prototype dans le même alliage d’aluminium ou la même matière plastique technique destinés à la production, vous ne faites pas qu’approcher les performances : vous testez le comportement réel.

Les méthodes traditionnelles de prototypage reposent souvent sur des matériaux de substitution ou des techniques de fabrication simplifiées. L’usinage manuel introduit une variabilité humaine, tandis que certaines technologies de prototypage rapide utilisent des matériaux ne correspondant pas aux spécifications de production. L’usinage CNC de prototypes élimine ces compromis en offrant :

• Une grande précision dimensionnelle, avec des tolérances aussi fines que ±0,001 pouce
• Des finitions de surface lisses, adaptées aux essais fonctionnels
• Des résultats reproductibles sur plusieurs itérations de prototype
• Délais d'exécution rapides, parfois en un seul jour

Pourquoi les ingénieurs choisissent l'usinage CNC pour les pièces prototypes

Lorsque les performances mécaniques sont déterminantes, les ingénieurs font systématiquement appel à l'usinage CNC pour les pièces prototypes. La valeur fondamentale proposée est simple : vous fabriquez des composants à partir de matériaux réellement utilisés en production, et non à partir d'approximations. Cela signifie que les essais de résistance, les analyses thermiques et la vérification de l'assemblage fournissent tous des données significatives.

Envisagez comment l'usinage de prototypes s'intègre dans le cycle de vie global du développement produit. Lors de la validation initiale du concept, les prototypes usinés par commande numérique (CNC) aident les équipes à confirmer que les conceptions se traduisent correctement de l'écran vers une forme physique. Au cours des phases d'itération de conception, les pièces usinées révèlent des problèmes que les simulations pourraient manquer — interférences d'ajustement, cumuls de tolérances ou concentrations de contraintes inattendues. Enfin, lors de la vérification préalable à la production, ces prototypes servent de références pour l'usinage dans les procédés de fabrication, garantissant une transition fluide vers la production en série.

L'usinage de prototypes par commande numérique (CNC) comble le fossé entre la conception et la fabrication en validant la justesse de la conception, en testant les performances en conditions réelles, en identifiant précocement les améliorations possibles et en réduisant les erreurs coûteuses en production. Pour les équipes développant des composants automobiles, des dispositifs médicaux ou des équipements aérospatiaux, cette capacité n'est pas optionnelle : elle est essentielle pour lancer des produits en toute confiance.

Comment les pièces prototypes CNC passent-elles du fichier CAO à la pièce finie

Vous avez donc validé votre concept de conception et choisi l’usinage CNC comme méthode de prototypage. Que se passe-t-il ensuite ? Comprendre le parcours complet, du fichier numérique à la pièce finie, vous permet de préparer une documentation plus complète, d’éviter les retards et de communiquer efficacement avec votre partenaire de fabrication. Examinons ensemble chaque étape du processus de prototypage par usinage CNC.

Les cinq étapes de la production de prototypes CNC

Chaque Projet de prototypage par usinage CNC suit une séquence logique. Bien que les délais varient selon la complexité, les étapes fondamentales restent identiques, qu’il s’agisse de produire un simple support ou un composant aérospatial de précision.

1. Préparation et soumission des fichiers
   Le processus commence par votre modèle CAO 3D. La plupart des ateliers d’usinage acceptent des formats neutres standard qui traduisent fidèlement la géométrie sur différentes plateformes logicielles. Les options les plus fiables sont les suivantes :
   • STEP (.stp, .step) — Norme industrielle pour l’échange de modèles solides
   • IGES (.igs, .iges) — Très compatible, bien qu’il perde parfois les données de fonctions
   • Parasolid (.x_t) — Excellent pour les géométries complexes
   • Formats natifs (SolidWorks, Inventor, Fusion 360) — Acceptés par de nombreux ateliers, mais peuvent nécessiter une conversion
   Outre votre modèle 3D, joignez un dessin 2D au format PDF ou DWG précisant les tolérances, les exigences de finition de surface et toutes les cotes critiques non prises en compte dans le modèle.
2. Examen de la conception pour l’usinage
   Des technologues expérimentés analysent votre fichier afin d’évaluer sa fabricabilité avant établissement du devis. Ils vérifient la présence de caractéristiques qui pourraient s’avérer impossibles ou excessivement coûteuses à usiner — par exemple des poches profondes avec de petits rayons d’arrondi aux angles, des parois extrêmement fines ou des géométries internes nécessitant des outillages spécialisés. Cet examen révèle souvent des opportunités de réduction des coûts de 20 à 30 % grâce à de légères modifications de la conception.
3. Sélection des matériaux et préparation des bruts
   En fonction de vos spécifications, l'atelier approvisionne la matière première appropriée. Pour les opérations d'usinage CNC par fraisage, il s'agit généralement de barres d'aluminium, de barres d'acier ou de plaques de plastique technique. Des certificats de matière peuvent être fournis pour les applications exigeant une traçabilité.
4. Programmation CAM et génération du parcours d'outil
   À l'aide d'un logiciel de fabrication assistée par ordinateur (FAO), les programmeurs traduisent votre modèle 3D en code G — les instructions lisibles par la machine qui contrôlent chaque usinage. Cette étape implique le choix des outils de coupe adaptés, la détermination des vitesses et avances optimales, ainsi que la planification de la séquence des opérations afin d’atteindre les tolérances requises.
5. Usinage CNC par fraisage et finition
   L'usinage physique commence. Selon la complexité de la pièce, cela peut nécessiter des machines à 3 axes, 4 axes ou 5 axes. Après l'usinage primaire, les pièces nécessitent souvent des opérations secondaires telles que l'ébavurage, la finition de surface ou le traitement thermique avant l'inspection finale.

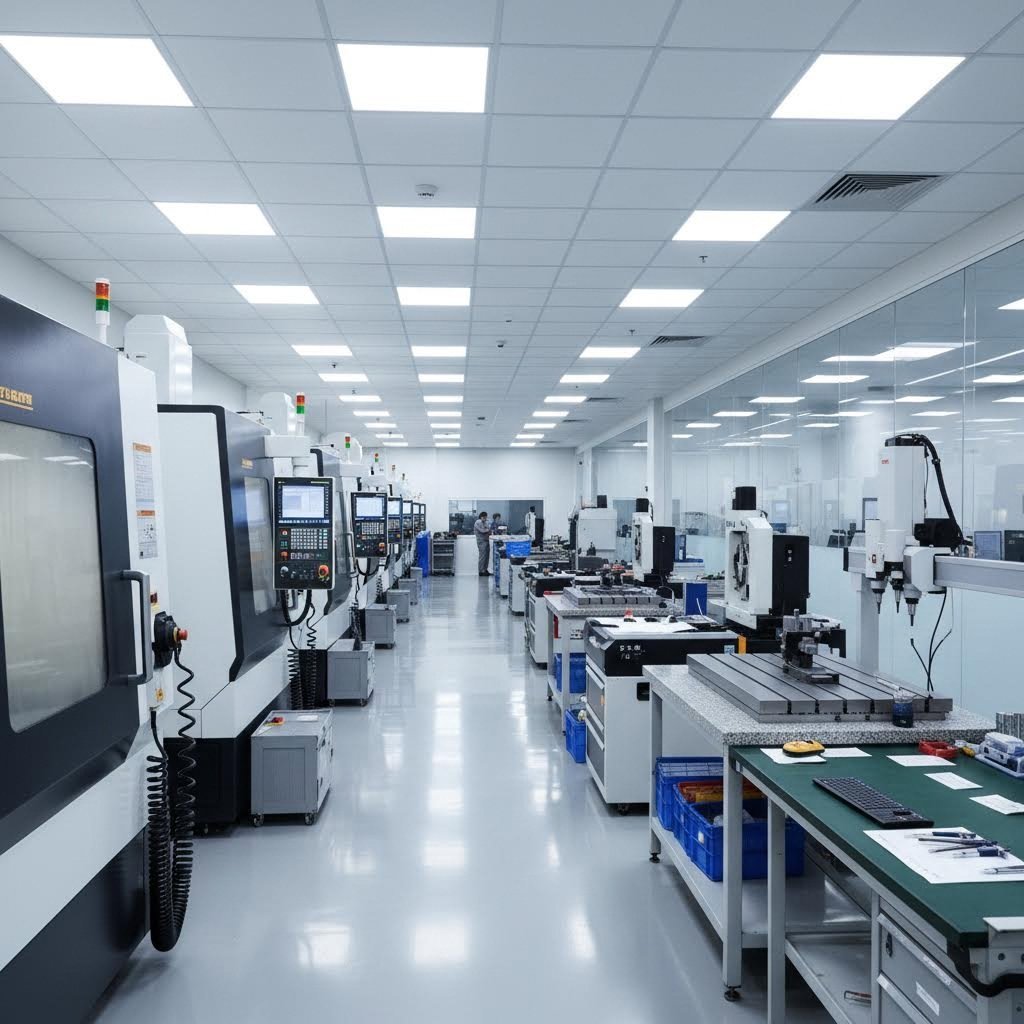

Points de contrôle critiques garantissant la précision des pièces

Le contrôle qualité n'est pas une étape unique : il est intégré tout au long du processus d'usinage des échantillons. Voici où s'effectuent les vérifications :

• Vérification avant production : Vérification que les spécifications des matériaux correspondent aux exigences
• Inspection de la première pièce : Mesure des pièces initiales par rapport à la géométrie CAO avant de poursuivre la série
• Contrôles en cours de processus : Surveillance des cotes critiques pendant l'usinage
• Inspection finale : Vérification dimensionnelle complète à l'aide d'une machine à mesurer tridimensionnelle (MMT), de comparateurs optiques ou de jauges étalonnées

Problèmes courants liés aux fichiers qui retardent les projets — et comment les éviter :

Problème	Impact	Prévention
Unités incohérentes (mm contre pouces)	Erreurs de programmation, cotes incorrectes	Vérifiez les paramètres d'unités avant l'exportation ; indiquez clairement les unités dans la documentation
Spécifications de tolérances manquantes	Retards pour clarification ; les pièces pourraient ne pas répondre aux besoins fonctionnels	Inclure un dessin 2D avec indications GD&T pour les caractéristiques critiques
Matériau non défini	Retards dans le devis ; risque de sélection erronée du matériau	Préciser la nuance exacte de l’alliage (par exemple, 6061-T6, et non simplement « aluminium »)
Géométrie non usinable	Redimensionnement requis ; prolongation des délais	Consulter la conception pour les recommandations d’usinage ; demander dès que possible des retours sur la concevabilité pour la fabrication (DFM)
Fichiers corrompus ou incompatibles	Rejet total de la soumission	Exporter au format STEP ; vérifier que le fichier s’ouvre correctement avant l’envoi

Un jeu de données bien préparé permet de démarrer la programmation presque immédiatement dès réception. Incluez une brève description du projet indiquant la quantité requise, le délai souhaité, d’éventuelles exigences particulières et votre mode de communication privilégié pour les questions techniques. Cette préparation se traduit directement par un délai d’exécution plus court et moins de cycles de révision.

Une fois vos fichiers correctement préparés et le processus de production bien compris, la prochaine décision critique consiste à choisir la méthode de fabrication adaptée à vos besoins spécifiques en matière de prototype.

Guide décisionnel : prototypage CNC vs impression 3D vs moulage par injection

Vous avez préparé vos fichiers CAO, compris le processus de fabrication, et vous êtes maintenant confronté à une question cruciale : l'usinage CNC est-il réellement le bon choix pour votre prototype ? La réponse dépend de ce que vous cherchez à accomplir. Chaque méthode de fabrication — usinage CNC, impression 3D et moulage par injection — excelle dans des scénarios spécifiques. Opter pour la mauvaise méthode peut entraîner un gaspillage budgétaire, des délais rallongés ou des prototypes incapables de valider les aspects les plus essentiels.

Plutôt que de systématiquement privilégier une seule méthode, les équipes d’ingénierie performantes évaluent chaque projet en fonction de critères de décision clairs . Examinons précisément les cas dans lesquels chaque approche fournit les meilleurs résultats.

Lorsque l’usinage CNC surpasse la fabrication additive

La prototypage CNC domine lorsque vos essais exigent des propriétés matérielles équivalentes à celles de la production. Prenons l’exemple d’un prototype fonctionnel en métal destiné à un composant de suspension automobile : vous devez vérifier sa résistance à la fatigue sous chargement cyclique. Une imprimante 3D capable d’imprimer en métal peut produire une géométrie similaire, mais l’impression 3D métallique génère souvent des pièces aux propriétés anisotropes — c’est-à-dire que leur résistance varie selon la direction de la force appliquée par rapport aux couches de construction. En revanche, les pièces usinées CNC à partir d’aluminium ou d’acier laminé présentent un comportement mécanique cohérent et isotrope, identique à celui des composants de série.

Voici les cas où l’usinage CNC constitue votre meilleur choix :

• Exigences strictes de tolérance : L’usinage CNC assure une précision dimensionnelle de ± 0,025 mm — nettement plus serrée que celle de la plupart des procédés additifs
• La finition de surface est importante : Les pièces usinées sortent de la machine avec des finitions lisses et uniformes, nécessitant un minimum de traitement postérieur
• Essais sur matériau réel : Lorsque vous avez besoin des propriétés réelles de l’aluminium 6061-T6 ou de l’acier inoxydable 303, et non de simples approximations
• Quantités moyennes (20 à 5 000 unités) : L'usinage CNC offre des économies d'échelle avantageuses à des volumes où l'impression 3D devient coûteuse

Les technologies d'impression 3D SLA et SLS se sont considérablement améliorées, mais elles répondent encore à des besoins différents. La technologie SLA produit d'excellents détails de surface pour les maquettes visuelles, tandis que la technologie SLS permet de fabriquer des pièces fonctionnelles en nylon adaptées aux essais d'assemblage par emboîtement. Aucune des deux ne rivalise avec l'usinage CNC pour les prototypes métalliques nécessitant des tolérances précises et des performances mécaniques vérifiées.

Propriétés des matériaux influençant le choix du procédé

Vos exigences en matière de matériaux déterminent souvent votre choix. Le moulage plastique par injection exige un investissement important en outillages initiaux, ce qui le rend peu adapté à la réalisation de prototypes authentiques, sauf si vous validez l'intention de production. En revanche, une imprimante 3D métallique offre une grande liberté de conception, mais limite vos choix de matériaux et peut nécessiter un post-traitement approfondi.

La matrice comparative ci-dessous fournit des critères opérationnels pour vous aider à prendre votre décision :

Critères	Usinage CNC	impression 3D	Moulage par injection
Précision dimensionnelle	± 0,025 mm (standard)	±0,1 mm typique	± 0,05 mm (selon le moule)
OPTIONS MÉTALLIQUES	Étendu : aluminium, acier, titane, laiton, cuivre	Limité : acier inoxydable, titane, Inconel, chrome-cobalt	Non Applicable
Les options en plastique	Résines techniques : ABS, Delrin, nylon, PEEK, polycarbonate	PA (nylon), similaire à l’ABS, similaire au PC, TPU	Plus vaste sélection de thermoplastiques
Finition de surface	Excellente finition après usinage ; post-traitement minimal	Lignes de couches visibles ; finition souvent requise	Excellente ; déterminée par la qualité du moule
Propriétés mécaniques	Isotrope ; correspond aux matériaux de production	Anisotrope ; varie selon la direction de construction	Isotrope ; équivalent à la production
Coût par pièce (1 à 20 unités)	Modéré à élevé	Faible à modéré	Très élevé (amortissement des outillages)
Coût par pièce (100 unités et plus)	Favorable	Élevé	Faible (après outillage)
Délai de livraison	De quelques jours à 2 semaines	Heures à jours	Semaines à mois (outillage)
Quantité minimale pratique	1 unité	1 unité	500 à 1 000+ unités
Complexité géométrique	Modéré ; limité par l’accès à l’outillage	Élevé ; canaux internes, formes organiques	Modéré ; angles de dépouille requis

Guide de sélection basé sur des scénarios

Les projets du monde réel correspondent rarement à des catégories bien définies. Voici comment les équipes expérimentées associent les méthodes aux objectifs spécifiques de prototypage :

Choisissez l'usinage CNC lorsque :

• Tester des composants métalliques fonctionnels qui subiront des contraintes mécaniques
• Valider l’ajustement et le montage avec des tolérances conformes à l’intention de production
• Fabrication de 20 à 5 000 pièces, où l’économie unitaire privilégie l’usinage
• Les exigences relatives à l’état de surface ou à l’aspect esthétique sont critiques

Choisissez l'impression 3D lorsque :

• L’itération rapide du design prime sur la fidélité au matériau
• Des géométries internes complexes ne peuvent pas être usinées
• Vous avez besoin de maquettes conceptuelles en quelques heures, et non en plusieurs jours
• Les quantités sont très faibles (moins de 10 à 20 unités) et les tolérances sont larges

Choisissez le moulage par injection lorsque :

• Vous validez à grande échelle des matériaux plastiques destinés à la production
• Les quantités dépassent 5 000 unités et l’investissement dans les outillages est justifié
• L’analyse du comportement de l’écoulement de la matière dans le moule et le positionnement des points d’injection revêtent une importance capitale
• L'apparence cosmétique finale doit correspondre à la production de série.

Approches hybrides pour projets complexes

Les flux de travail de développement produit les plus efficaces ne s'engagent pas dans une seule méthode. Au lieu de cela, ils exploitent les forces de chaque technologie à différentes étapes du projet :

1. Validation du concept : Utilisez l'impression 3D pour fabriquer des pièces métalliques ou plastiques afin de vérifier rapidement la géométrie et d'effectuer des revues avec les parties prenantes.
2. Test fonctionnel : Passez à des prototypes usinés par CN pour valider mécaniquement les propriétés avec des matériaux réels.
3. Vérification avant production : Si les volumes le justifient, produisez des échantillons par injection moulée afin de confirmer la faisabilité industrielle.

Selon Analyse manufacturière de Trustbridge , en appliquant dès les premières étapes cette approche hiérarchisée associée aux principes de conception pour la fabrication, on peut réduire le délai de mise sur le marché de 25 à 40 % et abaisser les coûts de production jusqu'à 50 %.

Certaines équipes combinent même plusieurs méthodes sur une même pièce. L'usinage post-impression sur des composants imprimés en 3D permet d'obtenir la complexité géométrique de la fabrication additive tout en assurant la précision de l'usinage CN sur les caractéristiques critiques — ce qui est particulièrement utile pour les pièces métalliques complexes nécessitant des interfaces à tolérances serrées.

Comprendre quelle méthode correspond à vos objectifs de prototype ne représente que la moitié de l’équation. Le matériau que vous sélectionnez dans le cadre de cette méthode influence considérablement à la fois la validation des performances et les coûts. Examinons comment associer les matériaux aux exigences fonctionnelles.

Stratégies de sélection des matériaux pour les prototypes fonctionnels usinés sur CN

Vous avez déterminé que l’usinage CNC est la méthode adaptée à votre prototype. Vous devez désormais prendre une décision qui déterminera si votre pièce remplit effectivement sa fonction : quel matériau choisir ? Il ne s’agit pas simplement de sélectionner un matériau facile à usiner, mais bien d’associer ses propriétés aux exigences fonctionnelles tout en maîtrisant les coûts.

La bonne sélection du matériau commence par la compréhension de vos priorités. Selon Les recommandations matériaux de Protolabs , la première étape consiste à établir la liste de vos critères indispensables, puis à passer aux critères souhaitables. Cette approche permet naturellement de réduire vos options à un ensemble gérable. Prenez en compte des facteurs tels que la température de fonctionnement, l’exposition aux produits chimiques, les charges mécaniques, les contraintes de poids, ainsi que le fait que vous effectuez des essais dans une optique de production ou que vous souhaitez simplement valider la géométrie.

Alliages d’aluminium pour des prototypes fonctionnels légers

Lorsque les ingénieurs ont besoin de prototypes métalliques fonctionnels offrant d’excellents rapports résistance/poids, les tôles d’aluminium constituent généralement le point de départ. Deux nuances dominent les applications de prototypage CNC :

• aluminium 6061-T6 : L’alliage polyvalent par excellence pour le prototypage généraliste. Il offre une excellente usinabilité, une bonne résistance à la corrosion et une soudabilité satisfaisante. Idéal pour les composants structurels, les supports, les carter et les dispositifs de fixation. Les tolérances atteignables sont de ± 0,001 pouce (0,025 mm) sur les caractéristiques critiques. Économique et largement disponible dans divers formats standard.
• aluminium 7075-T6 : Lorsque la résistance mécanique prime sur la résistance à la corrosion, cet alliage de qualité aérospatiale s’impose. Sa résistance à la traction approche celle de nombreux aciers, tout en ne pesant qu’un tiers autant. Choisissez l’alliage 7075 pour les prototypes porteurs de charge, les composants aérospatiaux et les applications soumises à des contraintes élevées. Légèrement plus coûteux que l’alliage 6061, il se façonne toutefois exceptionnellement bien.

Pour les pièces en aluminium nécessitant une durabilité accrue ou une finition esthétique améliorée, envisagez des procédés secondaires. L’anodisation ajoute une couche d’oxyde protectrice idéale pour la résistance à l’usure, tandis que le placage chromate offre de meilleurs résultats esthétiques. Protolabs propose désormais des pièces en aluminium jusqu’à 558 × 355 × 95 mm — suffisamment grandes pour servir de supports d’essai vibratoire ou de composants structurels importants.

Aciers inoxydables et métaux spécialisés

Lorsque la résistance à la corrosion, les performances à haute température ou des certifications industrielles spécifiques sont déterminantes, envisagez ces options :

• acier inoxydable 303 : La nuance d'acier inoxydable la plus usinable. Excellente pour les prototypes nécessitant une résistance à la corrosion sans exigences extrêmes en matière de résistance mécanique. Couramment utilisée dans les secteurs de la transformation alimentaire, médical et maritime.
• acier inoxydable 316 : Résistance à la corrosion supérieure, notamment dans les environnements contenant des chlorures. Plus difficile à usiner que l’acier inoxydable 303, ce qui augmente les coûts de 15 à 25 %. À privilégier pour les prototypes destinés à la chimie ou au milieu maritime.
• Tôles en laiton : Usinabilité exceptionnelle et propriétés antimicrobiennes naturelles. Idéal pour les connecteurs électriques, les composants décoratifs et les robinetteries. Usinage rapide, réduisant ainsi le temps de cycle et les coûts.
• Titane (Grade 5 / Ti-6Al-4V) : Rapport résistance/poids exceptionnel et biocompatibilité. Indispensable pour les prototypes aérospatiaux et les implants médicaux. Prévoyez un coût 3 à 5 fois supérieur à celui de l’aluminium, en raison du prix élevé du matériau et des vitesses d’usinage plus lentes.

Les tolérances métalliques suivent généralement cette hiérarchie : l’aluminium permet d’atteindre les tolérances les plus serrées de façon la plus économique, suivi par le laiton et les aciers inoxydables, tandis que le titane exige un contrôle de procédure plus rigoureux. Les tolérances standard de ±0,005 pouce s’appliquent à la plupart des métaux, des spécifications plus serrées étant disponibles grâce aux indications du GD&T.

Plastiques techniques simulant les performances en production

Les prototypes en plastique offrent des avantages distincts : poids plus léger, coûts matériels inférieurs, temps d’usinage plus courts et usure réduite des outils. Toutefois, comme le souligne Hubs, les plastiques posent des défis spécifiques, notamment leur sensibilité à la chaleur, une éventuelle instabilité dimensionnelle et une résistance à la traction inférieure à celle des métaux.

Lorsque vous comparez l’acétal et le Delrin, vous constaterez qu’il s’agit en réalité du même matériau : Delrin est la marque déposée de DuPont pour l’acétal (POM). Ce plastique technique se distingue particulièrement dans les applications suivantes :

• Delrin/Acétal (POM) : Faible friction, excellente stabilité dimensionnelle et résistance à l’humidité. Idéal pour les engrenages, les roulements, les douilles et les composants de glissement. Usinable avec une grande précision, permettant des tolérances serrées (± 0,002 pouce typique).
• Feuille de plastique ABS : Bonne résistance aux chocs et finition de surface à un coût modéré. Idéal pour les boîtiers, les enveloppes et les prototypes de produits grand public. L’usinage CNC de l’ABS produit des surfaces lisses adaptées à la peinture ou au plaquage. À noter que l’ABS peut se ramollir sous l’effet de la chaleur lors d’une usinage agressif.
• Nylon (PA) : Excellente pour l’usinage lorsqu’on exige résistance à l’usure et ténacité. Le nylon destiné à l’usinage est utilisé pour les engrenages, les patins d’usure et les composants structurels. À noter que le nylon absorbe l’humidité, ce qui peut entraîner des variations dimensionnelles de 1 à 3 % — à prendre en compte dans les spécifications de tolérance.
• Feuille de polycarbonate : Résistance aux chocs exceptionnelle et clarté optique remarquable. À privilégier pour les prototypes transparents, les écrans de protection et les boîtiers électroniques. Permet d’atteindre de bonnes tolérances, mais nécessite une évacuation soigneuse des copeaux afin d’éviter l’accumulation de chaleur.
• PEEK : Le choix premium pour les applications plastiques à haute température et à haute résistance. Des grades biocompatibles conviennent aux prototypes médicaux ; les versions chargées de verre approchent la rigidité des métaux. Prévoyez des coûts matériels 10 à 20 fois supérieurs à ceux des plastiques courants.

Les spécifications de tolérance des plastiques diffèrent de celles des métaux. La rugosité de surface standard pour les surfaces usinées planes est de 63 µin, tandis que les surfaces courbes atteignent 125 µin ou mieux. Les pièces plastiques à parois minces peuvent présenter des déformations après usinage en raison de la relaxation des contraintes internes — les tolérances géométriques (GD&T) relatives à la planéité permettent de maîtriser ce phénomène en définissant deux plans parallèles entre lesquels les surfaces doivent se situer.

Associer les matériaux aux exigences fonctionnelles

Plutôt que de sélectionner les matériaux uniquement en fonction de votre familiarité avec eux, partez à l’inverse de la finalité de votre prototype :

Exigence fonctionnelle	Métaux recommandés	Plastiques recommandés
Haute résistance, faible poids	aluminium 7075, titane	PEEK, nylon chargé de verre
Résistance à la corrosion	acier inoxydable 316, titane	PTFE, PVC, Delrin
Surfaces à faible friction/usure	Laiton	Delrin, PTFE, nylon
Opération à haute température	Acier inoxydable, titane	PEEK, Ultem
Transparence optique	—	Polycarbonate, PMMA (acrylique)
Isolation électrique	—	ABS, polycarbonate, nylon
Utilisation générale optimisée en coûts	aluminium 6061, laiton	ABS, Delrin

Si vos prototypes usinés doivent ultérieurement passer à la fabrication par injection, sélectionnez des matériaux usinables compatibles avec votre intention de production. L’ABS, l’acétal, le nylon et le polycarbonate sont tous disponibles à la fois sous forme de matériaux usinables et sous forme de résines injectables — ce qui permet d’obtenir des prototypes dont les performances sont identiques à celles des pièces de série.

Une fois les matériaux adaptés à vos exigences fonctionnelles, la considération suivante concerne les éventuelles contraintes supplémentaires imposées par les normes spécifiques à votre secteur d’activité, ainsi que les exigences documentaires associées à votre projet de prototype.

Exigences sectorielles applicables aux composants de précision destinés aux prototypes

Vous avez sélectionné la bonne méthode de fabrication et choisi des matériaux adaptés. Mais c’est ici que les projets de prototypes rencontrent souvent des difficultés : l’omission des exigences spécifiques imposées par votre secteur d’activité. Une pièce usinée qui fonctionne parfaitement lors des essais fonctionnels peut néanmoins ne pas satisfaire aux normes de certification, retardant ainsi votre passage à la production. Que vous développiez des composants de châssis automobile ou des implants médicaux, anticiper dès le départ ces exigences permet d’éviter des imprévus coûteux.

Chaque secteur réglementé impose des attentes distinctes concernant les pièces usinées par CN — allant des tolérances spécifiées et de la traçabilité des matériaux aux protocoles d’essai et à la profondeur de la documentation. Examinons ce que ces exigences signifient concrètement pour votre projet de prototype.

Exigences et normes de certification pour les prototypes automobiles

Les prototypes automobiles font l'objet d'un examen rigoureux, car une défaillance peut entraîner des rappels de sécurité affectant des millions de véhicules. Lors du développement de pièces usinées en métal pour des applications automobiles, vous serez confronté à des exigences allant au-delà de la simple précision dimensionnelle.

La norme de management de la qualité IATF 16949 — fondée sur les principes de la norme ISO 9001 — constitue l'exigence minimale attendue des fournisseurs automobiles. Selon le guide de certification de 3ERP, cette norme met l'accent sur la gestion des risques, le contrôle de la configuration et la traçabilité complète des produits. Pour l'usinage de prototypes, cela se traduit par des exigences spécifiques en matière de documentation :

• Certifications des matériaux : Rapports d’essai de laminage documentant la composition chimique, les propriétés mécaniques et l’historique du traitement thermique pour chaque lot de matériau
• Rapports d’inspection dimensionnelle : Rapports d’inspection du premier article accompagnés des données de mesure pour toutes les caractéristiques critiques, souvent assortis d’études de capacité (valeurs Cpk)
• Documentation du processus : Paramètres d’usinage enregistrés, spécifications des outils et qualifications des opérateurs
• Maîtrise des modifications : Processus d'approbation documenté pour toute modification de conception ou de procédé pendant la phase de développement des prototypes

Les exigences relatives à la maîtrise statistique des procédés (MSP) s'appliquent même aux phases de prototype lorsque les pièces sont destinées à des essais de validation. Vous devrez démontrer la stabilité du procédé au moyen de cartes de contrôle et d'indices de capabilité, notamment pour les dimensions critiques sur les pièces mécaniques en métal, telles que les composants de freinage, les liaisons de direction ou les assemblages structurels.

Les tolérances attendues dans le prototypage automobile exigent généralement :

• ± 0,05 mm pour les caractéristiques générales
• ± 0,025 mm pour les surfaces d’assemblage et les ajustements de paliers
• ± 0,01 mm pour les caractéristiques critiques liées à la sécurité, avec un indice Cpk documenté ≥ 1,33

Les essais qualité des pièces usinées CNC destinées aux applications automobiles comprennent souvent des essais de fatigue, une validation de la résistance à la corrosion (essai en brouillard salin) et une vérification fonctionnelle dans des conditions de fonctionnement simulées.

Considérations relatives à la conformité pour le prototypage de dispositifs médicaux

La conception de prototypes de dispositifs médicaux repose sur un paradigme fondamentalement différent : la sécurité des patients guide chaque décision. Le cadre réglementaire de la FDA exige des preuves documentées que vos processus de conception et de fabrication produiront systématiquement des dispositifs sûrs et efficaces.

Selon Guide de conformité à la FDA d'EST , les fabricants doivent traiter trois domaines critiques lors du développement de prototypes usinés CNC :

Conformité des matériaux :

• Vérification de la biocompatibilité : Les matériaux entrant en contact avec les tissus corporels exigent une documentation attestant des essais selon la norme USP Classe VI ou ISO 10993
• Matériaux approuvés par la FDA : Aciers inoxydables médicaux (316L), alliages de titane (Ti-6Al-4V ELI) et polymères PEEK dotés d'une documentation attestant de leur biocompatibilité
• Traçabilité des matériaux : Traçabilité au niveau du lot, depuis la matière première jusqu’au prototype fini, permettant une capacité de rappel complète si nécessaire

Documentation du contrôle de la conception :

La réglementation de la FDA exige la tenue d’un Dossier historique de conception (DHC) tout au long du développement. Même à l’étape du prototype, vous devez documenter :

• Entrées et sorties de conception pour chaque itération
• Analyse des risques à l’aide de l’analyse des modes de défaillance et de leurs effets (AMDE)
• Protocoles et résultats des essais de vérification et de validation
• Examens de conception et signatures d’approbation

Alignement du système de management de la qualité :

La certification ISO 13485 — équivalent, dans le domaine des dispositifs médicaux, de la norme ISO 9001 — fournit le cadre nécessaire au développement conforme de prototypes. Les exigences clés comprennent une documentation rigoureuse des processus de conception, de fabrication et de maintenance, avec un accent particulier mis sur la gestion des risques et la conformité réglementaire.

Les spécifications de finition de surface pour les pièces usinées destinées au domaine médical dépassent souvent celles d’autres secteurs : les implants peuvent nécessiter des valeurs Ra inférieures à 0,4 µm afin de minimiser l’adhésion bactérienne et les irritations tissulaires.

Exigences de validation des composants aérospatiaux

La prototypage aérospatial allie la rigueur documentaire du secteur médical aux exigences de performance du secteur automobile, puis y ajoute des exigences environnementales extrêmes. La certification AS9100, fondée sur la norme ISO 9001 avec des compléments spécifiques au secteur aérospatial, constitue l’exigence de base.

• Spécifications des matériaux : Les alliages aérospatiaux doivent être conformes aux spécifications AMS (Aerospace Material Specifications) ou à des normes équivalentes, avec une documentation métallurgique complète.
• Contrôles des procédés spéciaux : Le traitement thermique, les traitements de surface et les essais non destructifs (END) exigent des opérateurs certifiés ainsi que des procédures documentées.
• Gestion de configuration : Chaque révision de conception, depuis le prototype initial jusqu’à la mise en production, nécessite un suivi formel et une approbation.
• Inspection de la première pièce : Documentation conforme à la norme AS9102, comprenant des dessins balisés et une vérification dimensionnelle complète.

Les tolérances attendues pour les prototypes usinés CNC dans les applications aérospatiales atteignent fréquemment ±0,0005 pouce (0,013 mm) pour les interfaces critiques, les finitions de surface étant spécifiées en micro-pouces et vérifiées par profilométrie.

Équipements industriels et fabrication générale

Les prototypes d'équipements industriels sont soumis à une réglementation moins contraignante, mais exigent tout de même une attention particulière aux normes spécifiques à leur application :

• Composants hydrauliques et pneumatiques : Codes relatifs aux récipients sous pression (ASME), protocoles d’essais d’étanchéité et vérification de la compatibilité des matériaux
• Coffrets électriques : Exigences en matière de marquage UL ou CE, vérification du degré de protection IP et documentation attestant de la conformité des matériaux aux directives RoHS/REACH
• Équipement de Transformation Alimentaire : Conformité à la réglementation FDA 21 CFR, normes sanitaires 3-A et exigences relatives à l’état de surface (généralement une rugosité Ra ≤ 0,8 µm)
• Machines lourdes: Essais de charge, vérification du coefficient de sécurité et qualification des soudures pour les ensembles soudés

Liste de contrôle de la documentation selon les secteurs d’activité

Quel que soit votre secteur d’activité spécifique, les fournisseurs professionnels de prototypes doivent fournir — et vous devez exiger — la documentation appropriée :

Type de document	Automobile	Médical	Aérospatial	Industriel
Certifications des matériaux	Nécessaire	Nécessaire	Nécessaire	Recommandé
Rapport d’inspection dimensionnelle	Nécessaire	Nécessaire	Nécessaire	Recommandé
Traçabilité du processus	Nécessaire	Nécessaire	Nécessaire	Optionnel
Inspection du premier exemplaire	Nécessaire	Nécessaire	AS9102 requis	Optionnel
Données SPC/capacité	Souvent requis	Optionnel	Optionnel	Rare
Test de biocompatibilité	Non Applicable	Nécessaire	Non Applicable	Contact alimentaire uniquement
Contrôle non destructif	Pièces de sécurité	Les implants	Souvent requis	Composants sous pression

Planifier dès le début de votre projet de prototype la conformité à ces exigences permet d’éviter les retards lors du passage à la production. Un atelier mécanique expérimenté dans votre secteur connaîtra ces attentes et intégrera la documentation appropriée dans son flux de travail standard.

Comprendre les exigences sectorielles vous aide à définir correctement les spécifications de votre projet, mais un autre facteur prend souvent de court de nombreuses équipes : le coût. Examinons ce qui détermine réellement le prix des prototypes usinés sur commande numérique (CNC) et comment les décisions de conception influencent votre budget.

Comprendre les facteurs de coût et budgétiser les prototypes CNC

Avez-vous déjà reçu un devis d’usinage CNC dont le montant vous a semblé étonnamment élevé — ou curieusement bas ? Vous n’êtes pas seul. Le prix des pièces usinées sur commande numérique apparaît souvent opaque, laissant les équipes d’ingénierie incertaines quant à la juste valeur reçue ou aux économies potentielles manquées. En réalité, les coûts des prototypes CNC suivent des schémas prévisibles dès lors que l’on comprend les facteurs qui les déterminent.

Selon l’analyse des coûts de RapidDirect, jusqu’à 80 % du coût de fabrication est verrouillé dès la phase de conception. Cela signifie que les décisions que vous prenez avant de soumettre votre fichier CAO ont un impact plus important sur le prix que toute négociation ultérieure. Examinons précisément quels facteurs influencent votre devis et comment optimiser chacun d’eux.

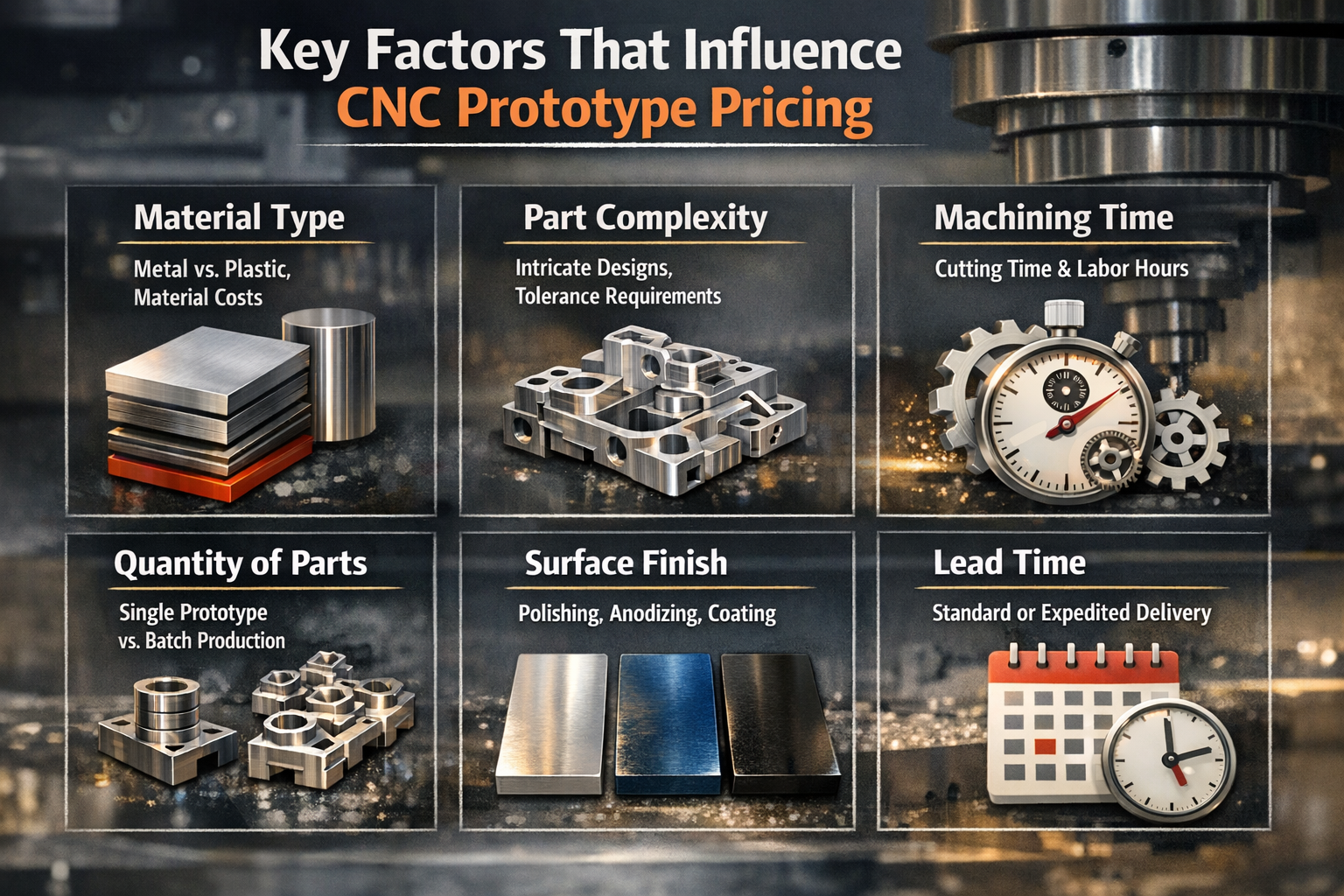

Ce qui détermine réellement le coût des prototypes usinés à commande numérique (CNC)

Chaque devis pour une pièce usinée CNC reflète une formule simple : Coût total = Coût du matériau + (Temps d’usinage × Tarif horaire de la machine) + Coût de préparation + Coût de finition. Comprendre chaque composante vous permet d’identifier les leviers d’économies possibles.

• Type et volume de matériau : Les prix des matériaux bruts varient considérablement : l’aluminium coûte une fraction du titane, tandis que des plastiques techniques tels que le PEEK peuvent dépasser le coût de nombreux métaux. Les pièces nécessitant des matériaux bruts surdimensionnés en raison de dimensions inhabituelles génèrent davantage de déchets, ce qui augmente le coût du matériau. Concevoir en tenant compte des dimensions standard des matériaux bruts permet de minimiser les chutes.
• Complexité géométrique : Il s'agit généralement du principal facteur de coût. Les pièces présentant des cavités profondes, des rayons de congé réduits, des parois minces et des détails complexes nécessitent des vitesses d’usinage plus lentes, plusieurs changements d’outils et, parfois, des outillages spécialisés. Chaque réglage ou opération supplémentaire augmente le temps machine.
• Exigences de tolérance : Les tolérances standard (±0,005 pouce) coûtent moins cher, car les machines peuvent fonctionner à leurs vitesses optimales. Des spécifications plus serrées exigent des avances plus lentes, un temps d’inspection supplémentaire et comportent un risque accru de rebuts. Selon L’analyse de Dadesin , l’assouplissement des tolérances non critiques peut réduire les coûts de 20 à 30 %.
• Spécifications de l'état de surface : Les finitions « telles que usinées » ajoutent un coût minimal. En revanche, la polissure miroir, l’anodisation, la peinture en poudre ou la galvanoplastie nécessitent chacune une main-d’œuvre supplémentaire, du temps d’équipement et des matériaux supplémentaires — notamment sur des géométries complexes requérant une finition manuelle.
• Quantité de commande : Les coûts de mise en place restent fixes, quel que soit le volume de la commande. Une charge de 300 $ pour la programmation et la réalisation des dispositifs de maintien s’ajoute intégralement à une commande unitaire, mais ne représente que 3 $ par pièce lorsqu’elle est répartie sur 100 unités. C’est pourquoi les prototypes unitaires présentent un prix unitaire plus élevé.
• Urgence du délai de livraison : Les délais de production standard (7 à 10 jours) offrent les meilleurs prix. Les commandes express nécessitant un délai de livraison de 1 à 3 jours impliquent des heures supplémentaires, une planification prioritaire des machines et un approvisionnement accéléré des matériaux — ce qui peut augmenter le devis de base de 25 à 50 %.

Stratégies intelligentes pour réduire le coût unitaire

Connaître les facteurs qui influencent les coûts ne représente que la moitié de l’équation. Voici comment appliquer cette connaissance à la conception de vos pièces usinées CNC :

• Concevoir pour un outillage standard : Utilisez des diamètres de forets courants, des filetages normalisés (M3, M5, ¼-20) et des rayons d’arrondi internes compatibles avec les dimensions standard des fraises. Chaque outil non standard ajoute du temps de changement d’outils et peut nécessiter l’achat d’un outil sur mesure.
• Réduisez la complexité des mises en position : Les pièces usinées en une seule mise en position coûtent moins cher que celles nécessitant un repositionnement. Concevez les caractéristiques de la pièce de façon à ce qu’elles soient accessibles depuis une seule direction, dans la mesure du possible. Si plusieurs mises en position sont inévitables, limitez au maximum le nombre de changements de dispositif de serrage requis.
• Regrouper les pièces similaires : Commander plusieurs variantes de prototype simultanément permet aux ateliers d'optimiser la programmation et les outillages sur l'ensemble du lot. Même des pièces différentes utilisant le même matériau et présentant des caractéristiques similaires peuvent partager les coûts de mise en place.
• Choisir des tolérances adaptées : Appliquez des tolérances serrées uniquement aux caractéristiques qui en nécessitent : surfaces d’assemblage, ajustements de roulements ou alignements critiques. Les dimensions générales peuvent souvent accepter une tolérance de ±0,010 pouce sans incidence fonctionnelle.
• Sélectionnez des matériaux usinables : Lorsque les exigences de performance le permettent, l’aluminium 6061 et le plastique ABS offrent le meilleur rapport coût/usinabilité. Les matériaux plus durs, tels que l’acier inoxydable ou le titane, nécessitent des vitesses d’usinage plus lentes et génèrent des coûts accrus d’usure des outils.

Privilégier la rapidité par rapport au coût : quand agir

Toutes les décisions relatives à un prototype ne doivent pas nécessairement viser le prix minimal. Envisagez de privilégier la rapidité lorsque :

• Des itérations de conception sont en cours et que vous avez besoin d’une validation rapide pour prendre des décisions
• Des échéances clients ou des dates de salons professionnels constituent des contraintes impératives
• Un retard dans la réalisation des prototypes bloque les essais en aval dont dépendent plusieurs membres de l’équipe
• L'écart de coût représente une petite fraction du budget total du projet

Quand privilégier le coût à la vitesse

Inversement, privilégiez l'efficacité coût lorsque :

• La conception est stabilisée et vous produisez des quantités destinées à la validation (10 à 50 unités)
• Les contraintes budgétaires sont fixes et une certaine flexibilité sur les délais est possible
• Vous commandez plusieurs variantes de prototypes et pouvez les regrouper en un seul lot
• La vérification pré-production permet d’appliquer les délais standards

Les prestataires de services de fabrication sur mesure proposent de plus en plus d’outils de devis instantanés accompagnés d’un retour automatisé sur la « concevabilité pour la fabrication » (DFM). Ces plateformes identifient les caractéristiques qui augmentent le coût avant même que vous ne validiez votre commande — mettant ainsi en évidence les parois minces, les cavités profondes ou les tolérances serrées qui font grimper les prix. L’utilisation de ces outils pendant les itérations de conception vous aide à évaluer le coût de fabrication d’une pièce métallique avant la finalisation des spécifications.

Comprendre les facteurs de coût permet de prendre de meilleures décisions, mais même les projets soigneusement budgétés peuvent dérailler à cause d'erreurs évitables. Examinons ensemble les pièges courants qui retardent les délais des prototypes usinés sur commande numérique (CNC) et comment les éviter.

Erreurs courantes dans la fabrication de prototypes CNC et moyens de les prévenir

Vous avez établi un budget précis, sélectionné des matériaux adaptés et soumis ce que vous pensiez être une conception prête pour la production. Puis l’e-mail arrive : « Nous devons discuter de certains problèmes liés à votre fichier avant de poursuivre. » Cela vous semble-t-il familier ? Même les ingénieurs expérimentés rencontrent des retards évitables dans leurs projets de prototypage par usinage CNC. Selon L’analyse de James Manufacturing , les erreurs de prototypage provoquent un effet domino — augmentant les pertes de matériaux, allongeant les délais et érodant la confiance des parties prenantes.

Les bonnes nouvelles ? La plupart des échecs de prototypes CNC suivent des schémas prévisibles. Comprendre ces schémas transforme les imprévus frustrants en obstacles évitables. Examinons les erreurs qui font dérailler les projets, ainsi que les mesures concrètes permettant de maintenir vos pièces usinées CNC dans les délais.

Erreurs de conception retardant le calendrier de votre prototype

Lorsque les plans arrivent à l’atelier d’usinage, les techniciens les examinent afin d’évaluer leur usinabilité avant le début de la programmation. Des caractéristiques qui semblent raisonnables à l’écran peuvent s’avérer impossibles à usiner — ou prohibitivement coûteuses. Voici les problèmes qui déclenchent le plus fréquemment des demandes de révision :

Épaisseur de paroi insuffisante

Les parois minces fléchissent sous l’effet des efforts de coupe, provoquant des vibrations, une mauvaise finition de surface et des imprécisions dimensionnelles. Pire encore, des éléments excessivement fins peuvent se casser pendant l’usinage ou lors de la manipulation ultérieure.

• Prévention: Respectez une épaisseur minimale de paroi de 0,8 mm pour les métaux et de 1,5 mm pour les plastiques. Si des parois plus fines sont fonctionnellement nécessaires, discutez des stratégies de fixation avec votre atelier avant de finaliser la conception.

Caractéristiques internes impossibles

L’usinage CNC des composants exige un accès de l’outil. Les angles internes ne peuvent jamais être parfaitement droits, car la fraise frontale tournante possède un rayon défini. De même, des poches profondes et étroites peuvent être inaccessibles avec tout outil de coupe disponible.

• Prévention: Prévoyez des rayons d’angles internes d’au moins un tiers de la profondeur de la poche. Pour les cavités profondes, indiquez le rayon d’angle maximal acceptable — cela permet d’utiliser des outils plus rigides, produisant des pièces usinées de meilleure qualité et une finition de surface supérieure.

Problèmes d’accumulation des tolérances

Lorsque plusieurs dimensions tolérées se combinent dans un ensemble, leurs variations s’additionnent. Comme l’indique le guide des tolérances de HLH Rapid, une analyse d’accumulation des tolérances basée sur le calcul du cas le plus défavorable permet d’éviter les problèmes d’ajustement ou de fonctionnement lorsque les pièces sont assemblées.

• Prévention: Effectuez une analyse d’accumulation des tolérances avant de finaliser les dimensions critiques des interfaces. Utilisez le dessin industriel géométrique et les tolérances géométriques (GD&T) pour maîtriser les relations entre les caractéristiques, plutôt que de vous fier uniquement aux tolérances linéaires.

Inadéquations dans le choix des matériaux

Choisir des matériaux sans tenir compte de leur usinabilité, de leurs propriétés thermiques ou des exigences liées aux opérations de finition conduit à des résultats décevants. Un prototype usiné dans un acier facile à usiner ne permet pas de prédire les performances d’une pièce de série réalisée dans un acier à outils trempé.

• Prévention: Alignez systématiquement les matériaux utilisés pour le prototype sur ceux prévus pour la production dès lors que les essais fonctionnels sont déterminants. Documentez clairement la justification de votre choix de matériaux afin d’assurer la cohérence des itérations ultérieures.

Documentation incomplète

Un modèle 3D seul communique rarement l’intention manufacturière dans sa totalité. L’absence de tolérances spécifiées, de finitions de surface non définies ou de spécifications de filetage contraint les ateliers à formuler des hypothèses — ou à interrompre leur travail en attendant des précisions.

• Prévention: Joignez toujours un dessin 2D à votre fichier CAO 3D. Indiquez clairement les cotes critiques, spécifiez les exigences de finition de surface (valeurs Ra) et signalez tout élément nécessitant une attention particulière. Selon les meilleures pratiques du secteur, la documentation de chaque étape constitue un référentiel de connaissances qui permet d’éviter la répétition des erreurs.

Attentes irréalistes concernant les délais

Accélérer excessivement le processus de prototypage entraîne fréquemment des erreurs passées inaperçues. Des plannings trop serrés suppriment le temps de relecture nécessaire pour détecter les problèmes avant qu’ils ne deviennent coûteux.

• Prévention: Intégrez des marges réalistes dans les plannings de projet. Si un délai très court est indispensable, simplifiez la conception afin de réduire la complexité de la programmation et de l’usinage, plutôt que de réduire les contrôles qualité.

Comment éviter des cycles de révision coûteux

Les cycles de révision font perdre bien plus que de l’argent : ils consomment du temps calendrier qui s’accumule tout au long de votre planning de développement. Comprendre les composants d’une fraiseuse à commande numérique (CNC) et la façon dont ils interagissent avec votre géométrie vous aide à concevoir des pièces qui seront usinées correctement dès la première fois.

Avantages : Bénéfices d'une préparation adéquate

• Les pièces de la première série répondent aux spécifications sans nécessiter de retouche, accélérant ainsi les essais de validation
• Les ateliers mécaniques peuvent optimiser les trajectoires d’usinage pour la vitesse, plutôt que de contourner des limitations liées à la conception
• Une documentation claire élimine les retards dus aux demandes de précisions, qui rallongent de plusieurs jours les délais de livraison indiqués dans les devis
• Une sélection cohérente des matériaux permet une comparaison significative entre les différentes itérations de prototype
• Des délais réalistes permettent une inspection approfondie, permettant de détecter les problèmes avant l’expédition des pièces

Inconvénients : Conséquences des erreurs courantes

• Les révisions de conception entraînent un redémarrage de la programmation et du processus d’approvisionnement des matériaux, ajoutant souvent 3 à 5 jours par cycle
• Les marques d’usinage et les défauts de surface sur les éléments à parois minces peuvent nécessiter un usinage complet en reprise
• Les défaillances dues à l’accumulation des tolérances, détectées lors du montage, font perdre tout le temps consacré à l’usinage en amont
• De mauvais choix de matériaux invalident les résultats des essais fonctionnels, ce qui nécessite de refaire des itérations de prototype
• Des spécifications incomplètes donnent lieu à des pièces qui correspondent techniquement au dessin, mais ne répondent pas aux besoins réels

Stratégies efficaces de communication avec les ateliers mécaniques

De nombreux retards sur les prototypes proviennent non pas de problèmes techniques, mais de lacunes dans la communication. Selon le guide de prévention des défauts de Premium Parts, l’absence de communication entre les équipes de conception et de production entraîne inévitablement des désalignements.

Voici comment communiquer efficacement :

• Fournissez un contexte allant au-delà de la géométrie : Expliquez à quoi sert la pièce et quelles sont ses caractéristiques fonctionnellement critiques. Cela aide les usineurs à prioriser la précision là où elle compte le plus.
• Demandez dès le début des retours sur la concevabilité industrielle (DFM) : Sollicitez un examen « design for manufacturability » avant de finaliser les spécifications. Des technologues expérimentés en usinage CNC proposent souvent de légères modifications permettant de réduire considérablement les coûts ou d’améliorer la qualité.
• Définissez des canaux de communication privilégiés : L’e-mail convient pour la documentation, mais les appels téléphoniques ou vidéo permettent de résoudre plus rapidement les ambiguïtés. Identifiez dès le départ votre contact technique et ses disponibilités.
• Précisez les exigences en matière d’inspection : Indiquez quelles dimensions nécessitent des rapports de mesure formels par rapport aux contrôles de processus standards. Cela évite à la fois la sur-inspection (qui augmente les coûts) et la sous-inspection (qui risque de faire passer des défauts inaperçus).
• Examinez les alternatives acceptables : Si une caractéristique s’avère difficile à usiner conformément à la conception, êtes-vous ouvert à des modifications ? Exprimer cette souplesse permet aux ateliers de proposer des solutions plutôt que de se contenter de signaler des problèmes.

Les meilleures collaborations autour de prototypes considèrent l’analyse DFM comme une démarche collaborative de résolution de problèmes, et non comme une critique du design. Les ateliers souhaitent le succès de votre projet — leur réputation dépend de la livraison de pièces usinées CNC de qualité, répondant précisément à vos besoins.

Prévenir les erreurs exige à la fois des connaissances techniques et un partenariat avec des partenaires de fabrication compétents. La prochaine étape consiste à évaluer quel fournisseur de prototypage CNC est en mesure de livrer la qualité, la communication et l’évolutivité requises par votre projet.

Choisir un partenaire de prototypage CNC qui évolue avec votre projet

Vous avez affiné votre conception, sélectionné les matériaux appropriés et préparé la documentation afin d’éviter des retards coûteux. Une décision cruciale s’impose désormais, susceptible de faire ou défaire le calendrier de votre prototype : quel service de prototypage CNC doit fabriquer vos pièces ? Une recherche de « ateliers d’usinage CNC à proximité » renvoie des dizaines d’options, mais leurs capacités varient considérablement. L’atelier qui a fourni des résultats satisfaisants pour une simple bride pourrait éprouver des difficultés avec des composants aérospatiaux complexes nécessitant des tolérances très serrées.

Selon Analyse de la capacité d’adaptation à l’échelle d’EcoRepRap , choisir le bon partenaire en usinage CNC est essentiel pour atteindre une production évolutive — des premiers prototypes CNC jusqu’à la fabrication en série. Les critères d’évaluation ci-dessous vous aident à identifier des partenaires capables de grandir avec votre projet, plutôt que de devenir des goulots d’étranglement lorsque les exigences de production augmentent.

Indicateurs de capacité traduisant une fabrication de qualité

Tous les ateliers de prototypage ne fonctionnent pas au même niveau. Avant de demander des devis, évaluez les capacités fondamentales qui prédisent des résultats fiables :

Capacités Équipement

Les machines dont dispose un atelier limitent directement ce qu’il est capable de produire. Comprendre ces distinctions vous aide à associer vos projets aux prestataires les plus adaptés :

• fraises CNC à 3 axes : Permettent de réaliser la plupart des pièces prismatiques dont les caractéristiques sont accessibles depuis une seule direction. Adaptées aux supports, boîtiers et composants simples. Tarifs horaires inférieurs, mais peuvent nécessiter plusieurs mises en position pour des géométries complexes.
• usinage 4 axes : Ajoutent une capacité de rotation pour les caractéristiques cylindriques et réduisent le nombre de mises en position sur les pièces nécessitant un usinage sous plusieurs angles.
• machine CNC à 5 axes : Permet la réalisation de surfaces complexes à contours courbes, de dégagements et de géométries intriquées en une seule installation. Indispensable pour les composants aérospatiaux, les roues de turbines et les implants médicaux. Les ateliers proposant des services d'usinage CNC à 5 axes facturent des tarifs premium, mais assurent une précision supérieure sur les pièces complexes.
• Centres de tournage CNC : Nécessaire pour les pièces rotatives telles que les arbres, les douilles et les boîtiers cylindriques. Les combinaisons tournage-fraisage multi-axes permettent de traiter des pièces tournées complexes intégrant des éléments fraisés.

Renseignez-vous expressément sur les marques des machines, leur âge et leurs plannings de maintenance. Les équipements modernes dotés de systèmes de commande récents produisent des résultats plus constants que les machines anciennes, quel que soit le nombre d’axes.

Certifications de qualité

Les certifications attestent de systèmes qualité documentés, et non seulement de bonnes intentions. Selon le guide d’évaluation d’Unisontek, la conformité aux normes reconnues démontre l’existence de procédures bien documentées, de systèmes de traçabilité et de processus d’amélioration continue :

• ISO 9001 : La norme de base en matière de gestion de la qualité. Démontre l'engagement envers des processus documentés, mais ne traite pas les exigences spécifiques au secteur.
• IATF 16949 : Obligatoire pour les fournisseurs automobiles. Ajoute des exigences relatives à la gestion des risques, à la maîtrise statistique des procédés et à la gestion de la chaîne d'approvisionnement, en complément de la norme ISO 9001.
• AS9100 : Obligatoire pour la fabrication aérospatiale. Met l'accent sur la maîtrise de la configuration, la gestion des procédés spéciaux et la traçabilité exhaustive.
• ISO 13485 : Spécifique à la fabrication de dispositifs médicaux. Traite de la documentation relative à la biocompatibilité, des contrôles de conception et de la conformité réglementaire.

Demandez des copies des certificats en cours de validité et vérifiez les dates d'expiration. Interrogez l'entreprise sur les constatations issues des audits récents et sur la manière dont elle a traité les non-conformités éventuelles.

Équipements et pratiques d'inspection

Les résultats en matière de qualité dépendent de la capacité de mesure. Les entreprises les plus performantes investissent dans des outils d'inspection avancés afin de vérifier les tolérances et les géométries :

• Machines de mesures tridimensionnelles (MMT) : Indispensable pour la vérification dimensionnelle de géométries complexes. Renseignez-vous sur l'incertitude de mesure et les calendriers d'étalonnage.
• Profilomètres de rugosité : Obligatoire lorsque les spécifications de finition de surface sont déterminantes pour la fonction ou l'apparence.
• Comparateurs optiques : Utile pour la vérification des profils et l'inspection des caractéristiques en deux dimensions.
• Capacités d'essais non destructifs : Inspection par ultrasons, par liquide pénétrant ou par particules magnétiques afin de détecter des défauts cachés dans des composants critiques.

Questions à poser avant de s'engager auprès d'un fournisseur de prototypes

Au-delà des équipements et des certifications, les pratiques opérationnelles déterminent si un atelier assure une livraison constante. Selon Le guide de sélection des partenaires de Lakeview Precision , ces questions révèlent la profondeur des capacités :

Expérience et expertise

• Avez-vous déjà fabriqué des pièces similaires ? Demandez des exemples ou des études de cas provenant de projets comparables.
• Avec quels matériaux travaillez-vous régulièrement ? Les ateliers développent une expertise sur des alliages spécifiques — des spécialistes de l’aluminium peuvent éprouver des difficultés avec le titane ou des alliages exotiques.
• Pouvez-vous fournir des références de clients de mon secteur d’activité ? Des retours directs issus d’applications similaires révèlent les performances en conditions réelles.

Contrôle du processus et documentation

• Effectuez-vous une inspection du premier article (FAI) ? Cette vérification garantit que les premières pièces répondent aux exigences avant le lancement de la production en série.
• Comment mettez-vous en œuvre la maîtrise statistique des procédés (SPC) ? Le suivi des données de production permet de détecter et de corriger les écarts avant qu’ils ne génèrent des rebuts.
• Quel niveau de traçabilité maintenez-vous ? L’enregistrement des certificats de matériaux, des numéros de lot et des résultats d’inspection assure la traçabilité et la capacité de rappel.

Communication et réactivité

• Qui sera mon interlocuteur technique ? Un accès direct aux ingénieurs ou aux chefs de projet accélère la résolution des problèmes.
• Comment gérez-vous les demandes d’éclaircissement sur les plans ? Une communication proactive concernant les éventuels problèmes évite les retards.
• Quel est votre délai de réponse habituel pour les devis et les questions techniques ? La réactivité durant la phase de devis préfigure la qualité de la communication pendant la production.

Évolutivité du prototype à la production

Les flux de travail de développement les plus efficaces font appel au même partenaire, depuis les premiers prototypes jusqu'à la production en série. Selon des recherches sur la montée en puissance industrielle, le partenariat avec des entreprises expérimentées en usinage CNC réduit les risques et garantit des résultats prévisibles lors du passage à l'échelle.

• Pouvez-vous prendre en charge des quantités allant de 1 à 10 000 pièces ou plus ? Comprendre les limites de capacité évite de changer de partenaire en cours de projet.
• Comment évolue le prix à mesure que les quantités augmentent ? Les remises pour commandes volumineuses et l'amortissement des coûts de mise en place doivent réduire le coût unitaire à grande échelle.
• Quel est votre délai d'exécution pour les prototypes par rapport aux quantités de production ? Les ateliers optimisés pour les services d'usinage CNC en ligne peuvent proposer une prototypage rapide, mais rencontrent souvent des difficultés dans la planification de la production.

Des signaux d'alerte qui indiquent des problèmes potentiels

Tout aussi important que l'identification de partenaires qualifiés est la reconnaissance des signaux d'alerte présageant des difficultés :

• Réticence à aborder les capacités : Les ateliers exigeants accueillent volontiers des questions détaillées sur leurs équipements et leurs procédés.
• Absence de système qualité formel : Même pour les travaux de prototype, des procédures documentées permettent d’éviter les erreurs et d’assurer la traçabilité.
• Prix ou délais non réalistes : Des devis nettement inférieurs aux tarifs du marché indiquent souvent des raccourcis préjudiciables à la qualité.
• Mauvaise communication lors du devis : Si les réponses sont lentes ou incomplètes avant même que vous n’ayez passé de commande, attendez-vous à une performance encore plus médiocre par la suite.
• Aucune référence ni portfolio : Les entreprises établies peuvent démontrer leur expérience pertinente au moyen d’exemples de travaux antérieurs.

Exemple : À quoi ressemble un partenaire qualifié

Prenez l’exemple de Shaoyi Metal Technology pour illustrer les capacités à rechercher chez un partenaire spécialisé dans les prototypes. Sa certification IATF 16949 atteste d’un système de management de la qualité conforme aux exigences de l’industrie automobile, tandis que ses pratiques de maîtrise statistique des procédés garantissent une précision dimensionnelle constante sur l’ensemble des séries de production. Pour les équipes développant des ensembles de châssis ou des douilles métalliques sur mesure, cette combinaison de certification et de maîtrise des procédés se traduit par des résultats fiables.

Ce qui distingue les partenaires compétents, c'est leur capacité à s'adapter en toute transparence — de la réalisation rapide de prototypes avec des délais d'exécution aussi courts qu'un jour ouvrable, jusqu'à la production en série. Cette évolutivité élimine le risque de changer de fournisseur en cours de projet, ce qui permettrait de perdre les connaissances institutionnelles et d'engendrer des incohérences de qualité. Découvrez leurs capacités de fabrication certifiées destinées aux applications d'usinage automobile.

Liste de contrôle pour l'évaluation des partenaires de prototypage CNC

Critères d'évaluation	Questions à poser	À quoi s'attendre
Capacité des équipements	Quels types de machines et combien d'axes utilisez-vous ?	Adaptez-les à la complexité de votre pièce : 5 axes pour les surfaces profilées
Certifications de qualité	Quelles certifications détenez-vous ? Quand ont-elles été auditées pour la dernière fois ?	Normes industrielles pertinentes (ISO, IATF, AS9100)
Équipement d'inspection	Quelles sont vos capacités de mesure ?	Machine à mesurer tridimensionnelle (CMM), appareils de mesure de rugosité, essais non destructifs (END) adaptés à vos besoins
Expertise Matériaux	Quels matériaux usinez-vous régulièrement ?	Expérience avec vos alliages ou plastiques spécifiques
Documentation du processus	Comment assurez-vous la traçabilité et le contrôle des procédés ?	Inspection initiale (FAI), maîtrise statistique des procédés (SPC), suivi des certifications des matériaux
Communication	Qui est mon interlocuteur technique ? Quel est votre délai de réponse ?	Interlocuteurs désignés, devis réactifs, clarification proactive
Extensibilité	Êtes-vous en mesure de prendre en charge des volumes allant du prototype à la production ?	Capacité d’augmentation des volumes sans changement de fournisseur
Délai de livraison	Quels sont les délais habituels pour les quantités prototypes ?	Adéquation avec votre calendrier de développement

Le choix du bon partenaire sur la base de ces critères constitue la fondation d’un développement réussi de prototypes. Toutefois, les prototypes individuels ne sont que des jalons : l’objectif ultime consiste à intégrer la prototypage CNC dans un flux de travail efficace de développement produit afin d’accélérer votre passage du concept au lancement en production.

Accélérer le développement produit grâce à un prototypage CNC stratégique

Vous avez sélectionné la méthode de fabrication appropriée, choisi des matériaux conformes aux intentions de production, préparé la documentation nécessaire pour éviter les retards et identifié un partenaire compétent. La question stratégique suivante se pose alors : comment intégrer le prototypage CNC rapide dans un flux de travail permettant systématiquement de commercialiser vos produits plus rapidement que vos concurrents ?

La différence entre les équipes qui peinent pendant la phase de développement et celles qui lancent leurs produits en toute confiance réside souvent moins dans leurs compétences techniques que dans la conception de leur processus. Selon les recherches de Protolabs sur la prototypage, les modèles prototypes aident les équipes de conception à prendre des décisions plus éclairées en fournissant des données inestimables issues des performances des prototypes. Plus de données sont recueillies à ce stade, plus les chances de prévenir d’éventuels problèmes liés au produit ou à sa fabrication en aval sont élevées.

Intégrer la rapidité d’itération à votre processus de développement

Le prototypage rapide ne consiste pas à précipiter les choses, mais à éliminer les gaspillages entre les prises de décision en conception. Chaque jour où votre équipe attend des prototypes usinés est un jour durant lequel vos concurrents pourraient déjà tester leurs propres conceptions. Voici comment structurer votre flux de travail afin d’optimiser sa vitesse :

• Planification par chemins parallèles : Pendant qu’un prototype subit des essais, préparez les modifications de conception pour la prochaine itération. Dès réception des résultats des essais, vous êtes prêt à soumettre immédiatement les fichiers mis à jour, plutôt que de relancer le cycle de conception depuis le début.
• Stratégie de validation échelonnée : Utilisez l’usinage CNC rapide pour la validation fonctionnelle des caractéristiques critiques, tout en réservant les essais complets aux itérations ultérieures. Chaque prototype n’a pas besoin d’une inspection dimensionnelle exhaustive — adaptez la profondeur de la vérification à la phase de développement.
• Packages de fichiers standardisés : Créez des modèles pour vos exports CAO, vos spécifications de tolérances et vos désignations de matériaux. Une documentation cohérente élimine les allers-retours de clarification qui ajoutent des jours à chaque commande.
• Accélération de la boucle de rétroaction : Définissez dès le départ des critères clairs de réussite du prototype, avant même l’arrivée des pièces. Lorsque les prototypes usinés répondent à vos points de contrôle « go / no-go », les décisions sont prises en quelques heures, au lieu de s’étirer sur de longs cycles d’examen.

Comme indiqué dans le guide des meilleures pratiques d'OpenBOM, la phase de prototypage est essentielle pour identifier les défauts de conception, valider les fonctionnalités et recueillir les retours des parties prenantes. Grâce au prototypage rapide par usinage CNC, les développeurs peuvent itérer rapidement et à moindre coût, réduisant ainsi les risques et les retards souvent liés aux modifications de conception intervenant tardivement.

L’objectif n’est pas seulement de fabriquer des prototypes plus rapidement, mais de prendre de meilleures décisions plus tôt. Chaque itération doit permettre de répondre à des questions précises qui rapprochent votre conception de la prête à la production.

Du prototype validé au lancement en production

La transition du prototype à la production est une étape critique où de nombreux projets rencontrent des difficultés. Selon les recherches sur la transition vers la fabrication , le passage d’une réalisation unique à un produit reproductible et économiquement viable met souvent en lumière des défauts de conception, des contraintes liées aux matériaux et des inefficacités de production qui n’étaient pas apparentes durant la phase de prototypage.

Le prototypage rapide stratégique par usinage CNC permet de traiter systématiquement ces risques :

Phase de validation du concept

Les premiers prototypes confirment que les conceptions numériques se traduisent correctement sous forme physique. Mettez l'accent sur :

• Vérification de la mise en place et de l'assemblage de base
• Évaluation ergonomique des composants destinés à l'utilisateur
• Examen par les parties prenantes et collecte des retours
• Estimations initiales du coût de fabrication

Phase d'itération de la conception

Les essais fonctionnels révèlent des problèmes que les simulations ne détectent pas. Vos prototypes usinés doivent valider :

• Les performances mécaniques dans des conditions de charge réalistes
• Le comportement thermique dans les environnements d'utilisation
• Les cumuls de tolérances entre composants associés
• Améliorations de la conception pour la fabrication

Phase de vérification préalable à la production

Les prototypes finaux servent de références pour les procédés de production. Selon les recommandations de développement de Protolabs, même si votre conception de prototype est fonctionnelle et fabriquable, cela ne signifie pas nécessairement qu’elle sera adoptée par les utilisateurs — les prototypes constituent le seul moyen réel de valider la viabilité d’une conception grâce à des essais sur le marché et à des tests réglementaires.

Cette phase permet de confirmer :

• Les besoins en outillages et en dispositifs de maintien pour la production
• Les points de contrôle qualité et les critères d’inspection
• La capacité des fournisseurs à assurer une fabrication en série
• L’exhaustivité de la documentation relative à la conformité réglementaire

Les lancements réussis de produits ne sont pas le fruit du hasard : ils résultent d’une validation systématique à chaque étape du développement. La prototypage CNC fournit des pièces équivalentes à celles de la production, ce qui rend cette validation significative.

Le cadre décisionnel en pratique

Tout au long de ce guide, nous avons mis l’accent sur les cadres méthodologiques plutôt que sur les formules. Cela est intentionnel. Votre projet spécifique—ses matériaux, ses tolérances, ses exigences sectorielles et ses contraintes de calendrier—exige un jugement éclairé plutôt que des règles rigides.

Voici comment les points de décision sont liés :

Phase de développement	Décision clé	Application du cadre méthodologique
Sélection de la méthode	Usinage CNC vs. impression 3D vs. moulage par injection	Choisir le procédé en fonction des exigences fonctionnelles, des besoins en tolérances et de la quantité
Choix des Matériaux	Alliage ou grade de polymère spécifique	Équilibrer les exigences de performance avec le coût et l’usinabilité
Spécification des tolérances	Tolérances standard vs. tolérances serrées	Appliquer la précision uniquement là où la fonction l’exige
Sélection des Partenaires	Atelier de prototypes vs. fabricant évolutif	Privilégier la capacité à passer du stade de prototype à la production en série
Planification des délais	Rapidité vs. optimisation des coûts	Adapter l’urgence à la phase du projet et aux contraintes budgétaires

Partenariat pour une montée en puissance fluide

Les flux de travail de développement les plus efficaces éliminent les changements de fournisseur entre la phase de prototypage et celle de la production. Lorsque votre partenaire de prototypage est capable de passer à la fabrication en volume, les connaissances institutionnelles acquises durant le développement — comportement des matériaux, tolérances critiques, stratégies d’usinage optimales — sont transférées directement à la production.

C'est ici que les partenaires certifiés démontrent leur valeur. Shaoyi Metal Technology incarne cette approche évolutive, offrant des services d'usinage CNC de précision allant de la fabrication rapide de prototypes — avec des délais d'exécution aussi courts qu'un jour ouvrable — à la production en série. Leur certification IATF 16949 et leurs pratiques de maîtrise statistique des procédés garantissent que la qualité validée lors de la phase de prototypage est préservée pour chaque pièce produite, que vous développiez des ensembles complexes de châssis ou des douilles métalliques sur mesure à haute précision destinées aux applications automobiles.

Pour les équipes d'ingénierie prêtes à accélérer leurs projets de prototype avec un partenaire capable de les accompagner tout au long du parcours, de la conception à la production, découvrez les capacités d’usinage automobile .

Le meilleur prototype n'est pas seulement une pièce d'essai : c'est la première étape vers une fabrication prête pour la production. Choisissez des partenaires qui maîtrisent les deux phases.

Vos prochaines étapes

L'usinage CNC de prototypes comble le fossé entre les conceptions numériques et les pièces prêtes pour la production. Les cadres présentés dans ce guide — concernant le choix du procédé, la sélection des matériaux, l’optimisation des coûts, la prévention des erreurs et l’évaluation des partenaires — vous permettent de prendre des décisions éclairées à chaque étape du développement.

Que vous validiez un concept initial ou que vous vous prépariez au lancement en production, les principes restent les mêmes : associez votre procédé de fabrication aux exigences fonctionnelles, concevez dès le départ pour la fabricabilité, documentez de façon exhaustive et collaborez avec des fabricants compétents capables d’évoluer en parallèle avec votre projet.

Votre prochain prototype fonctionnel est plus proche que vous ne le pensez. Appliquez ces cadres, préparez vos fichiers et transformez vos conceptions CAO en composants validés pour la production plus rapidement que jamais.

Questions fréquemment posées sur l’usinage CNC de prototypes

1. Qu’est-ce qu’un prototype CNC ?

Un prototype usiné sur commande numérique par ordinateur (CNC) est une pièce physique créée à l’aide de machines à commande numérique par ordinateur qui enlèvent du matériau à partir de blocs massifs de matériaux industriels. Contrairement à l’impression 3D, qui construit les pièces couche par couche, l’usinage CNC façonne des composants à partir d’aluminium, d’acier, de titane ou de plastiques techniques réellement utilisés en production. Cela permet d’obtenir des prototypes dotés de propriétés mécaniques isotropes identiques à celles des composants finaux destinés à la production, ce qui rend possible des essais fonctionnels précis, une vérification rigoureuse de l’ajustement et une validation fiable des performances avant de passer à la fabrication à grande échelle.

2. Quel est le coût d’un prototype CNC ?

Les coûts des prototypes usinés sur machine à commande numérique (CNC) dépendent du type de matériau, de la complexité géométrique, des exigences en matière de tolérances, des spécifications de finition de surface, de la quantité et de l’urgence du délai de livraison. Des pièces simples en aluminium peuvent coûter nettement moins cher que des composants complexes en titane nécessitant des tolérances très serrées. Jusqu’à 80 % du coût de fabrication est défini dès la phase de conception : l’utilisation d’outillages standard, l’application de tolérances appropriées uniquement là où cela est nécessaire, ainsi que le regroupement de pièces similaires permettent de réduire les coûts de 20 à 30 %. Les commandes express entraînent généralement une majoration de 25 à 50 % par rapport au prix de base.

3. Quelles sont les missions d’un tourneur-fraiseur chargé des prototypes ?

Un tourneur-fraiseur prototype programme et exploite des machines-outils à commande numérique (CNC) afin de fabriquer des pièces d’essai de précision à partir de fichiers CAO. Ses responsabilités comprennent l’examen des conceptions pour en évaluer la faisabilité industrielle, le choix des outils de coupe adaptés, la détermination des paramètres d’usinage optimaux, l’exécution d’opérations multi-axes et l’inspection des composants finis conformément aux spécifications. Les tourneurs-fraiseurs prototypes expérimentés diagnostiquent les problèmes survenant pendant la production et proposent des modifications de conception permettant d’améliorer la qualité des pièces tout en réduisant les délais et les coûts de fabrication.

4. Quand dois-je choisir l’usinage CNC plutôt que l’impression 3D pour des prototypes ?

Choisissez l'usinage CNC lorsque votre prototype nécessite des propriétés matérielles équivalentes à celles de la production, des tolérances serrées de ±0,025 mm, des finitions de surface lisses ou des quantités moyennes de 20 à 5 000 unités. Le CNC est particulièrement adapté aux prototypes fonctionnels en métal dont les performances mécaniques doivent être vérifiées lors d’essais de contrainte, de chaleur ou de fatigue. L'impression 3D est plus adaptée aux itérations rapides de conception, aux géométries internes complexes, aux maquettes conceptuelles nécessaires en quelques heures ou aux très faibles quantités, lorsque les tolérances sont moins critiques.

5. Quels matériaux peuvent être utilisés pour l’usinage CNC de prototypes ?

La prototypage CNC prend en charge un large éventail de matériaux, notamment les alliages d'aluminium (6061-T6, 7075-T6), les aciers inoxydables (303, 316), le laiton, le titane et les plastiques techniques tels que l'ABS, le Delrin®/acétal, le nylon, le polycarbonate et le PEEK. Le choix du matériau doit correspondre à vos exigences fonctionnelles : aluminium 7075 pour des pièces aéronautiques à haute résistance, acier inoxydable 316 pour une résistance à la corrosion, Delrin® pour des composants à faible frottement ou PEEK pour des applications à haute température. Des partenaires certifiés tels que Shaoyi Metal Technology proposent des matériaux destinés au secteur automobile, avec une traçabilité complète.
