Les secrets des pièces mécaniques en métal : du choix du matériau à l’inspection finale

Time : 2026-02-07

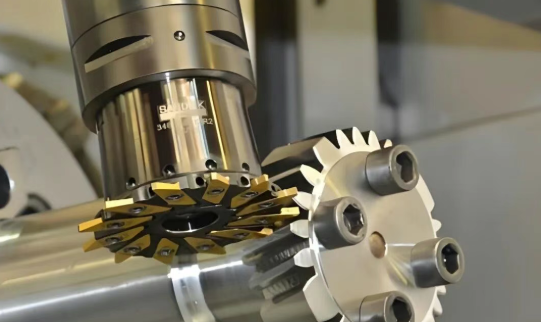

cnc machine precision cutting a metal component in a modern manufacturing facility

Ce qui définit une pièce usinée en métal

Lorsque vous tenez une pièce de précision dans votre main — par exemple un corps de vanne, un arbre d’engrenage ou un raccord hydraulique — vous êtes-vous déjà demandé comment elle a pu atteindre de telles dimensions exactes ? La réponse réside souvent dans l’usinage des métaux, une méthode de fabrication qui façonne l’industrie moderne depuis plus d’un siècle. Une partie d'usinage métallique pièce usinée en métal est toute composante créée en retirant systématiquement du matériau d’une pièce brute jusqu’à ce que la géométrie souhaitée émerge. Contrairement aux procédés qui ajoutent ou reforment du matériau, l’usinage extrait la précision directement de la matière première.

L’usinage des métaux est un procédé de fabrication soustractive dans lequel des outils de coupe retirent du matériau d’une pièce brute en métal afin d’obtenir des dimensions finales, des tolérances et des états de surface précis que d’autres méthodes de fabrication ne peuvent pas égaler.

Comprendre ce qui rend les pièces usinées uniques vous aide à prendre des décisions plus éclairées en matière d'approvisionnement. Que vous soyez ingénieur chargé de spécifier des composants ou professionnel des achats évaluant des fournisseurs, les notions fondamentales abordées ici guideront votre parcours à travers les matériaux, les procédés et les applications dans les sections à venir.

Le principe de fabrication soustractive

Imaginez que vous partez d’un bloc massif d’aluminium et que vous retirez progressivement tout ce qui n’appartient pas à la pièce finale. C’est là la forme la plus simple de la fabrication soustractive. L’usinage des métaux consiste à utiliser des outils de coupe rotatifs, des tours ou des meules abrasives afin d’éliminer des copeaux et des limailles jusqu’à ce qu’il ne reste que votre pièce finale. Ce principe s’oppose directement aux méthodes additives, telles que l’impression 3D, où le matériau s’accumule couche par couche.

L’atout de cette approche ? Vous commencez avec un matériau dont les propriétés mécaniques sont déjà connues et constantes. Les barres et les billettes font l’objet de contrôles qualité avant même d’arriver en atelier d’usinage. Dès le début de l’usinage, vous travaillez avec un comportement prévisible du matériau — aucune inquiétude concernant l’adhérence entre couches ou la porosité, problèmes fréquents avec d’autres procédés.

Comment les pièces usinées se distinguent-elles des autres composants métalliques

Toutes les pièces métalliques ne se valent pas. Comprendre ces différences vous aide à choisir la méthode de fabrication adaptée à votre application :

  • Pièces coulées se forment lorsque du métal en fusion est versé dans un moule puis se solidifie. Elles excellent dans la réalisation de géométries complexes, mais peuvent présenter une porosité interne et une structure aléatoire du grain, ce qui réduit leur résistance.
  • Pièces forgées prennent forme sous l’effet de forces compressives qui alignent la structure du grain métallique, conférant ainsi une résistance exceptionnelle. Toutefois, le forgeage nécessite des matrices coûteuses et offre une liberté de conception limitée.
  • Pièces Embouties sont perforés ou emboutis à partir de tôle, ce qui les rend idéaux pour des composants plats ou peu profonds en grandes séries, mais inadaptés aux caractéristiques tridimensionnelles exigeant une grande précision.
  • Pièces mécaniques en métal offrent la plus haute précision dimensionnelle — souvent avec des tolérances de ±0,05 mm ou plus serrées — ainsi qu’une finition de surface supérieure, sans investissement en outillage pour les petites séries.

Selon les spécialistes de la fabrication chez PrimeFabWorks, l’usinage préserve la résistance initiale de la matière brute (barre) tout en offrant une précision que la fonderie et le forgeage ne peuvent atteindre qu’avec des opérations secondaires. L’inconvénient ? L’usinage de pièces à partir de matière pleine génère des déchets de matière et devient moins rentable à très haut volume par rapport aux procédés « près de la forme finale ».

Cette compréhension fondamentale constitue le point de départ de tout ce qui suit. Dans les sections à venir, vous découvrirez comment le choix du matériau influence l'usinabilité, quels procédés d'usinage à commande numérique (CNC) conviennent aux différentes géométries, et comment les tolérances et les états de surface affectent à la fois la fonctionnalité et le coût. L'objectif est simple : vous doter des connaissances nécessaires pour approvisionner des pièces métalliques usinées en toute confiance et avec efficacité.

common metals used in cnc machining including aluminum stainless steel brass and copper

Guide de sélection des matériaux pour les composants usinés

Choisir le métal approprié ne consiste pas seulement à sélectionner un matériau suffisamment résistant pour accomplir la tâche requise. Il s'agit de trouver le juste équilibre où l'usinabilité, les performances et le coût correspondent tous aux exigences de votre projet. Une erreur dans cette décision entraînera des temps de cycle plus longs, une usure excessive des outils ou des pièces qui échouent en service. Une décision judicieuse, en revanche, permettra une production efficace et des composants qui fonctionnent exactement comme prévu.

Le guide suivant présente les métaux les plus couramment utilisés en usinage de l’aluminium, dans les applications en acier inoxydable et pour les travaux sur matériaux spécialisés. Vous y trouverez des analyses pratiques vous aidant à associer les propriétés des matériaux aux exigences du monde réel — que vous fabriquiez des supports aéronautiques , des instruments médicaux ou des raccords industriels.

Matériau Indice d'usinabilité Résistance à la traction (MPa) Résistance à la corrosion Facteur de coût Applications Typiques
Aluminium 6061 Excellent 310 Bon Faible Supports aéronautiques, boîtiers automobiles, équipements électroniques grand public
Acier inoxydable 303 Bon 620 Modéré Moyenne Raccords, éléments de fixation, composants de valves
Acier inoxydable 316L Modéré 485 Excellent Moyen-Élevé Dispositifs médicaux, quincaillerie marine, traitement des aliments
1.4301 (acier inoxydable 304) Modéré 515 Très bon Moyenne Équipements de cuisine, éléments architecturaux, réservoirs
laiton 360 Excellent 385 Bon Moyenne Quincaillerie décorative, raccords de plomberie, connecteurs électriques
Cuivre c110 Bon 220 Modéré Moyen-Élevé Barres collectrices électriques, dissipateurs thermiques, composants de mise à la terre
Titane Grade 5 Les pauvres 950 Excellent Élevé Pièces structurelles aéronautiques, implants médicaux, composants pour véhicules de course

Alliages d’aluminium pour la précision légère

Lorsque la vitesse et l’efficacité coût sont primordiales, l’usinage de l’aluminium offre des résultats exceptionnels. L’aluminium 6061 est considéré comme le cheval de bataille du monde de l’usinage — et pour de bonnes raisons. Sa forte conductivité thermique permet des vitesses de coupe plus élevées sans surchauffe, ce qui se traduit par des temps de cycle réduits et une usure moindre des outils. Selon les spécialistes de l’usinage d’Ethereal Machines, l’aluminium 6061 peut réduire les temps d’usinage jusqu’à 20 % par rapport aux métaux plus durs, ce qui le rend idéal pour les séries de production en grande quantité.

Pourquoi l’aluminium est-il si attractif pour les pièces usinées ?

  • Usinabilité exceptionnelle - Les copeaux s’évacuent facilement et les finitions de surface sont lisses avec un minimum d’effort
  • Solidité légère - Pèse environ un tiers du poids de l’acier tout en conservant des propriétés mécaniques de traction satisfaisantes
  • Résistance naturelle à la corrosion - Forme une couche d’oxyde protectrice qui résiste à la dégradation environnementale
  • Compatibilité avec l'anodisation - Supporte exceptionnellement bien les traitements de surface, ce qui améliore sa durabilité et son aspect esthétique

Pour les applications exigeant une résistance encore plus élevée, l’aluminium 7075 offre des propriétés de traction approchant celles de certains aciers, bien que cela se fasse au détriment d’une usinabilité légèrement réduite et d’un coût matériel plus élevé.

Aciers inoxydables : grades et compromis associés

L’acier inoxydable présente un ensemble fascinant de compromis que tout ingénieur doit comprendre. La teneur en chrome, qui confère une excellente résistance à la corrosion, provoque également un écrouissage à froid du matériau lors de l’usinage, augmentant ainsi l’usure des outils et la difficulté d’usinage.

L’acier inoxydable 303 résout élégamment ce problème. L’ajout de soufre crée de petites inclusions agissant comme casse-copeaux, améliorant considérablement l’usinabilité tout en conservant la majeure partie de la résistance à la corrosion attendue d’un acier inoxydable. C’est votre choix privilégié lorsque vous avez besoin des propriétés de l’acier inoxydable sans les difficultés liées à l’usinage de grades plus complexes.

L'acier inoxydable ST 316L adopte une approche différente, en privilégiant avant tout la résistance à la corrosion. La désignation « L » signifie faible teneur en carbone, ce qui empêche la précipitation de carbures lors du soudage et préserve la résistance à la corrosion dans la zone affectée thermiquement. Les fabricants de dispositifs médicaux choisissent l’acier 316L car il résiste à des cycles répétés de stérilisation sans se dégrader. Les applications marines l’exigent pour son exposition à l’eau de mer. Le compromis ? Prévoyez des temps d’usinage 30 à 40 % plus longs qu’avec l’acier 303.

La désignation européenne 1.4301 correspond à l’acier inoxydable 304, la nuance d’acier inoxydable la plus utilisée au monde. Elle occupe une position intermédiaire entre usinabilité et performance anticorrosion, ce qui la rend adaptée aux applications générales, allant des équipements de transformation alimentaire aux composants architecturaux.

Métaux spécialisés pour applications exigeantes

Parfois, les matériaux standard ne suffisent tout simplement pas. Lorsque votre application exige une conductivité électrique exceptionnelle, des performances thermiques remarquables ou une résistance extrême, des métaux spécialisés deviennent indispensables, malgré leurs coûts plus élevés et les difficultés qu’ils posent en usinage.

Le laiton 360 (également appelé laiton facile à usiner) figure parmi les métaux les plus faciles à usiner. Son indice d’usinabilité dépasse souvent celui de l’acier facile à usiner pris comme référence, permettant d’obtenir des finitions de surface impeccables avec une usure minimale des outils. On le retrouve dans des raccords de précision, des quincailleries décoratives et des connecteurs électriques, où l’apparence et la conductivité revêtent toutes deux une importance capitale. La combinaison d’une résistance modérée, d’une excellente usinabilité et d’une couleur dorée attrayante fait du laiton 360 un matériau privilégié aussi bien pour les composants fonctionnels que pour ceux à vocation esthétique.

Cuivre C110, la nuance de cuivre commercial la plus pure avec une teneur de 99,9 %, est utilisée dans les applications où la conductivité électrique ou thermique ne peut être compromise. Les dissipateurs thermiques, les barres omnibus et les composants de mise à la terre spécifient souvent du cuivre C110, car aucun autre métal courant n’égale sa conductivité. L’usinage du cuivre exige une attention particulière au contrôle des copeaux : ce matériau tend à produire des copeaux longs et filamenteux qui peuvent s’enrouler autour des outils si les avances et les vitesses de coupe ne sont pas optimisées.

Le titane occupe l’extrémité extrême du spectre. Son rapport résistance-masse dépasse celui de presque tous les autres métaux, et sa résistance à la corrosion égale celle des métaux précieux. Toutefois, la faible conductivité thermique du titane entraîne une concentration de la chaleur au niveau du tranchant de l’outil plutôt qu’une dissipation à travers le copeau. Cela impose des vitesses de coupe réduites, des montages rigides et des outillages spécialisés. Comme JLCCNC le signale , le titane n’est rentable que dans les secteurs où les exigences de performance priment sur tous les autres critères — l’aéronautique, les implants médicaux et la course automobile haut de gamme en sont des exemples.

La compréhension de ces caractéristiques matériaux vous prépare à prendre la prochaine décision cruciale : quel procédé d’usinage permettra de transformer votre matériau choisi en une pièce finie. La géométrie de votre pièce, combinée à votre choix de matériau, détermine si le fraisage, le tournage ou l’usinage multi-axes constitue la voie optimale à suivre.

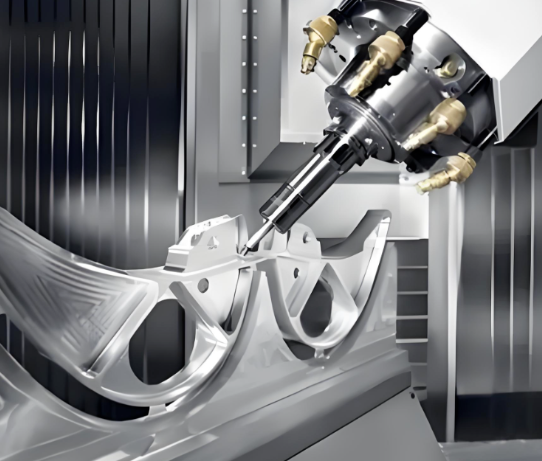

multi axis cnc milling machine capable of complex geometric cutting operations

Procédés d'usinage CNC expliqués

Vous avez sélectionné votre matériau — que faire ensuite ? La géométrie de votre pièce dicte le procédé d’usinage qui permettra de la réaliser de façon la plus efficace. Un arbre cylindrique requiert un traitement différent de celui d’un boîtier complexe comportant des éléments inclinés et des cavités internes. Comprendre ces distinctions vous aide à communiquer efficacement avec vos fournisseurs et à anticiper à la fois les coûts et les délais de livraison.

Que vous travailliez avec un machine CNC pour métaux qui traite des pièces prismatiques simples ou qui nécessite des capacités sophistiquées à plusieurs axes pour des composants aérospatiaux, le choix approprié du procédé fait la différence entre une production efficace et des montages coûteux. Examinons les principales opérations d’usinage CNC sur métaux et les cas dans lesquels chacune excelle.

Opérations et capacités de fraisage CNC

Le fraisage enlève de la matière à l’aide d’outils coupants multi-points en rotation qui entrent en contact avec la pièce depuis le haut ou le côté. Imaginez une fraise cylindrique tournant pour usiner des rainures, des poches et des contours dans un bloc massif : c’est là l’essence même du fraisage. Ce procédé polyvalent permet de réaliser aussi bien des surfaces planes simples que des profils tridimensionnels complexes.

Le nombre d’axes de votre machine CNC d’usinage des métaux détermine les géométries réalisables :

  • fraisage 3 axes - La broche se déplace selon les directions X, Y et Z. Idéal pour les profils fraisés plans, les perçages et les caractéristiques alignées selon une seule orientation. Économique pour les pièces simples, mais nécessite plusieurs montages pour traiter des caractéristiques situées sur différentes faces.
  • fraisage 4 axes - Ajoute un axe rotatif A qui fait pivoter la pièce autour de l'axe X. Permet une usinage continu le long d'arcs, d'hélices et de caractéristiques inclinées sans repositionnement. Selon CNC Cookbook , cette configuration réduit considérablement le temps de montage pour les pièces nécessitant des caractéristiques sur plusieurs faces.
  • l'usinage 5 axes - Intègre deux axes rotatifs, permettant à l'outil de coupe d'aborder la pièce sous pratiquement n'importe quel angle. Indispensable pour les composants aéronautiques complexes, les aubes de turbine et les implants médicaux à surfaces sculptées.

Quand faut-il spécifier l'usinage multi-axes ? Envisagez l'usinage à 4 axes lorsque votre pièce nécessite des perçages ou des caractéristiques sur des surfaces cylindriques, des coupes inclinées ou des profils hélicoïdaux continus. Réservez l'usinage à 5 axes aux pièces présentant des courbes composées, des cavités profondes exigeant une accessibilité de l'outil sous des angles variables, ou lorsque l'élimination de plusieurs montages justifie le coût plus élevé de la machine.

Un conseil pratique : si vous pouvez usiner votre pièce en une ou deux mises en position sur une machine à 3 axes, les économies de coûts l'emportent généralement sur le confort offert par des machines à plus d'axes. La décision évolue lorsque le temps de mise en position et l'accumulation des tolérances entre opérations deviennent vos facteurs limitants.

Tournage et travail au tour pour pièces cylindriques

Bien que le fraisage excelle dans la réalisation de formes prismatiques, le tournage domine le domaine des pièces rondes. Dans ce procédé, la pièce à usiner tourne tandis qu’un outil de coupe à pointe unique enlève de la matière — à l’inverse de l’approche du fraisage, où c’est l’outil qui tourne. Les arbres, les goupilles, les douilles et toute composante présentant une symétrie de révolution commencent généralement par un usinage au tour.

Les capacités de tournage CNC comprennent :

  • Tournage extérieur - Crée des diamètres extérieurs, des cônes, des rainures et des filetages
  • Alésage intérieur - Élargit et finit des trous avec un contrôle précis du diamètre
  • Orienté - Produit des surfaces planes perpendiculaires à l’axe de rotation
  • Filtrage - Usine des filetages internes ou externes selon des spécifications normalisées ou sur mesure

Les tours à commande numérique moderne intègrent souvent des outils motorisés — des broches de fraisage motorisées capables d’usiner des surfaces planes, des trous et des rainures tout en maintenant la pièce serrée dans le mandrin. Cette capacité combinée de tournage et de fraisage permet de produire des pièces complètes en une seule mise en position, ce qui éviterait sinon un transfert entre plusieurs machines. Lorsque vous voyez mentionné sur un devis « pièces usinées CNC avec des caractéristiques tournées », il s’agit très probablement d’un travail combiné tournage-fraisage.

Pour l’usinage de supports en tôle métallique nécessitant des douilles ou des bossages tournés, certains ateliers combinent le découpage au laser avec des opérations secondaires de tournage. Toutefois, la majeure partie des travaux sur tôle métallique relève d’autres procédés que l’usinage traditionnel, tels que le pliage, le poinçonnage ou le découpage au laser.

Opérations secondaires permettant d’achever la pièce

L’usinage primaire ne raconte que rarement toute l’histoire. La plupart des pièces usinées CNC et des composants tournés nécessitent des opérations secondaires avant d’être véritablement terminés.

Le meulage permet d'obtenir des finitions de surface et des tolérances que les outils de coupe ne peuvent pas atteindre. Lorsque vous devez respecter une circularité au niveau du micron pour des portées de palier ou obtenir une douceur miroir sur des surfaces d’étanchéité, le meulage devient indispensable. Le meulage cylindrique traite les pièces rondes, tandis que le meulage de surfaces s’applique aux éléments plats. Comme l’indique Xometry, le meulage constitue un procédé de finition qui amène les surfaces à un état acceptable avant toute opération finale de polissage.

D’autres opérations secondaires que vous pourriez rencontrer comprennent :

  • Perçage et filetage - L’ajout de taraudages non réalisables lors de l’usinage primaire
  • Le dépôt - La réalisation de rainures de clavette, de dentures et de profils internes à l’aide d’un outil denté
  • Affûtage - L’amélioration de la finition et de la géométrie des alésages destinés aux vérins hydrauliques et applications similaires
  • Déborder - Le débarrassage des arêtes vives laissées par les opérations de coupe, afin d’assurer la sécurité et le bon fonctionnement

Lorsque vous usinez de l’aluminium sur une machine à commande numérique (CNC) pour des boîtiers prototypes, vous pouvez omettre certaines opérations secondaires afin de gagner du temps. Toutefois, les pièces destinées à la production suivent généralement une séquence complète garantissant le respect de toutes les spécifications.

Comprendre quels procédés sont requis pour votre pièce vous permet d’évaluer intelligemment les devis. Un fournisseur proposant un prix nettement inférieur à celui de ses concurrents pourrait omettre des opérations incluses par les autres — ou disposer d’équipements plus performants adaptés à la géométrie spécifique de votre pièce. Dans les deux cas, connaître la chaîne de procédés vous tient informé.

Une fois les procédés sélectionnés et bien compris, une question critique émerge : avec quelle précision ces opérations peuvent-elles respecter les cotes, et quelles tolérances devez-vous réellement spécifier ? La réponse dépend de facteurs allant de la géométrie de la pièce au comportement du matériau — des sujets que nous explorerons en profondeur dans la suite.

Tolérances et précision en usinage des métaux

Voici un scénario qui se produit quotidiennement dans les ateliers mécaniques : un ingénieur spécifie des tolérances de ±0,025 mm (±0,001") sur l’ensemble d’un plan, convaincu qu’une précision accrue est toujours préférable. Résultat ? Les devis reviennent trois fois plus chers que prévu, et les délais de livraison passent de quelques jours à plusieurs semaines. La vérité est que les pièces métalliques usinées avec précision n’ont pas toujours besoin de tolérances extrêmes — elles ont besoin de droit tolérances appliquées aux droit des caractéristiques.

La maîtrise de la spécification des tolérances distingue les acheteurs avertis de ceux qui dépensent excessivement ou sous-spécifient leurs besoins. Que vous travailliez avec des supports en aluminium usinés ou avec des pièces complexes usinées en acier trempé, les principes restent identiques : spécifiez ce dont vous avez besoin, là où vous en avez besoin, et rien de plus.

Classe de tolérance Plage typique Méthode d'usinage Applications Impact sur les coûts
Usinage général ±0,25 mm (±0,010") Usinage CNC standard (fraisage/tournage) Dimensions non critiques, trous de dégagement, enveloppes générales Base
Usinage de précision ± 0,05 mm (± 0,002 po) CNC à température contrôlée, équipements de précision Ajustements pour roulements, surfaces d’assemblage, éléments d’alignement augmentation de 50 à 100 %
Haute Précision ±0,0125 mm (±0,0005") Broches de haute précision, contrôles environnementaux Composants optiques, instruments médicaux, interfaces aérospatiales augmentation de 100 à 200 %
Ultra-précision ±0,0025 mm (±0,0001 po) Rectification, rodage, équipements spécialisés Causes étalons, normes métrologiques, outillages pour semi-conducteurs augmentation supérieure à 300 %

Classes de tolérance standard et cas d’application de chacune

Les normes internationales fournissent un langage commun pour la spécification des tolérances. La norme ISO 2768 définit les tolérances générales au moyen de classes de précision : f (fine), m (moyenne), c (grossière) et v (très grossière). Ces classes couvrent les dimensions linéaires, les dimensions angulaires et les caractéristiques géométriques, sans nécessiter d’indication individuelle sur chaque caractéristique.

Que signifie cela concrètement ? Lorsque vous indiquez « ISO 2768-m » sur votre plan, vous informez l’atelier mécanique que les dimensions non cotées doivent respecter les règles de tolérance moyenne. Une dimension de 50 mm autorise une variation d’environ ±0,3 mm, tandis qu’une caractéristique de 10 mm permet une tolérance d’environ ±0,1 mm. Cette approche simplifie considérablement les plans tout en garantissant des attentes de qualité cohérentes.

Usinage CNC standard — celui qui est réalisé dans des environnements d’ateliers classiques — atteint de façon fiable des tolérances de ±0,25 mm (±0,010 po) en tant que capacité de base. Selon des experts en fabrication de précision, ce niveau de tolérance prend en compte les variations normales liées à la précision des machines-outils, aux effets thermiques, à l’usure des outils et à la reproductibilité des mises en position, tout en maintenant des taux de production économiques.

Quand faut-il spécifier des tolérances plus serrées ? Considérez les lignes directrices suivantes :

  • Surfaces d’assemblage - Lorsque des pièces doivent s’ajuster avec un jeu ou un serrage contrôlé
  • Alésages de roulements et diamètres d’arbres - Ajustements de précision influençant la précision de rotation et la durée de vie en service
  • Surfaces d'étanchéité - Lorsque la géométrie de surface a un impact direct sur la prévention des fuites
  • Éléments d'alignement - Goupilles de positionnement, alésages pour goupilles cylindriques et surfaces de référence servant au positionnement des composants

Pour les pièces usinées qui remplissent uniquement des fonctions structurelles — supports de fixation, couvercles, boîtiers non critiques — les tolérances générales sont généralement suffisantes. Appliquer des spécifications de précision à ces caractéristiques augmente simplement les coûts sans apporter de bénéfice fonctionnel.

Facteurs influençant la précision réalisable

Cela semble complexe ? Ce n’est pas nécessairement le cas. Les tolérances réalisables dépendent d’un ensemble prévisible de facteurs interagissant entre eux. Comprendre ces relations vous permet de formuler des exigences réalistes et d’évaluer les capacités des fournisseurs.

Le comportement du matériau joue un rôle déterminant. Le coefficient de dilatation thermique de l’aluminium, d’environ 23 × 10⁻⁶ /°C, signifie qu’une pièce en aluminium de 100 mm s’allonge d’environ 0,023 mm pour chaque augmentation de température de 10 °C. Les composants en acier usinés se dilatent moins — environ la moitié de ce taux — ce qui les rend plus stables dimensionnellement dans des environnements variables. Lorsque votre application implique des variations de température, le choix du matériau influence directement la précision réalisable.

L'usinage de l'acier soulève des considérations spécifiques. L'écrouissage observé dans certaines nuances peut provoquer des variations dimensionnelles après usinage, dues à la redistribution des contraintes internes. Un traitement thermique approprié avant l'usinage final stabilise les dimensions et permet d'atteindre des tolérances plus serrées sur des pièces complexes usinées.

La géométrie de la pièce impose des limites pratiques. Les parois minces se déforment sous l'effet des efforts de coupe. Les éléments longs et élancés fléchissent. Les poches profondes limitent la rigidité de l'outil. Chacune de ces réalités géométriques influe sur les tolérances réalisables sans dispositif de maintien spécialisé ou sans réduction des paramètres de coupe, ce qui augmente le temps de cycle.

Prenons un exemple pratique : respecter une tolérance de ±0,05 mm sur une caractéristique rigide et compacte est simple. Atteindre cette même tolérance sur une paroi de 3 mm d'épaisseur s'étendant sur 200 mm exige un maintien soigneux de la pièce, des passes légères et, éventuellement, des opérations de détente des contraintes entre l'ébauche et la finition. La différence de coût peut être substantielle.

Les contrôles environnementaux distinguent les niveaux de précision. Selon Modus Advanced , les variations de température constituent l’un des facteurs les plus significatifs affectant les tolérances d’usinage CNC. Des variations de température standard en atelier de ±3 °C peuvent entraîner des déplacements dimensionnels suffisants pour dépasser les plages de tolérance strictes.

Comment devez-vous spécifier les tolérances sur les dessins ? Suivez ces pratiques éprouvées :

  • Appliquez des tolérances serrées uniquement aux caractéristiques fonctionnelles qui en ont réellement besoin
  • Utilisez des blocs de tolérances générales (ISO 2768 ou équivalent) pour les cotes non critiques
  • Indiquez directement des tolérances spécifiques sur les caractéristiques critiques à l’aide des symboles appropriés de la GD&T, le cas échéant
  • Précisez l’état du matériau et la température de contrôle si la précision est critique
  • Communiquez avec votre partenaire d’usinage concernant les caractéristiques les plus importantes

La relation entre la spécification de tolérance et le coût suit une courbe approximativement exponentielle. Chaque décimale supplémentaire de précision peut doubler la complexité de fabrication. Une pièce dont toutes les dimensions sont tolérées à ±0,25 mm pourrait coûter 50 $, tandis que la même pièce avec des tolérances de ±0,025 mm sur toutes ses dimensions pourrait atteindre 200 $ — sans amélioration fonctionnelle si ces tolérances serrées ne sont pas réellement nécessaires.

Une fois la précision dimensionnelle bien comprise, une autre spécification mérite une attention particulière : l’état de surface. La texture laissée sur les surfaces usinées influence des aspects aussi variés que les performances d’étanchéité ou la durée de vie en fatigue — des sujets qui deviennent critiques lorsque nous examinons les options d’état de surface et leurs implications fonctionnelles.

comparison of machined surface finishes from standard to polished quality

Options d’état de surface et implications fonctionnelles

Vous avez respecté les tolérances à la perfection — mais qu'en est-il de la texture laissée sur vos surfaces usinées ? La finition de surface peut sembler une considération purement esthétique, pourtant elle influe profondément sur le comportement en service de votre pièce métallique usinée. Une surface d’étanchéité trop rugueuse provoquera des fuites. Un palier de roulement trop lisse ne retiendra pas correctement le lubrifiant. Obtenir la bonne finition de surface signifie adapter la texture microscopique aux exigences fonctionnelles de votre pièce.

Que vous usiniez des boîtiers en aluminium pour l’électronique grand public ou des contacts en cuivre pour des ensembles électriques, comprendre les spécifications de rugosité de surface vous permet de formuler clairement vos exigences et d’éviter des malentendus coûteux avec vos fournisseurs.

Mesures et normes de rugosité de surface

La rugosité de surface quantifie les pics et vallées microscopiques laissés sur une surface usinée. La mesure la plus courante — Ra (rugosité moyenne) — correspond à la moyenne arithmétique de ces écarts par rapport à une ligne centrale, sur une longueur d’échantillonnage. Des valeurs de Ra plus faibles indiquent des surfaces plus lisses ; des valeurs plus élevées traduisent une texture plus marquée.

Selon Guide de rugosité de surface Geomiq , pour les pièces manufacturées, les valeurs de Ra varient généralement entre 0,1 µm (surface miroir) et 6,3 µm (rugosité nettement perceptible). La norme ISO 21920-2:2021 définit des paramètres complémentaires, notamment Rz (hauteur maximale moyenne) et Rt (hauteur totale de rugosité), destinés aux applications nécessitant une caractérisation plus détaillée de la surface.

Voici les niveaux standard de rugosité de surface proposés par la plupart des fournisseurs d’usinage CNC :

  • 3,2 µm Ra (finition usinée standard) - Marques d’outil visibles. Adaptée à la plupart des composants à usage général, supports et boîtiers, lorsque la texture de surface n’est pas critique. Il s’agit de la finition par défaut, sans coût supplémentaire.
  • 1,6 µm Ra (usinage fin) - Marques de coupe faibles, à peine visibles. Recommandé pour les pièces soumises à de faibles charges, les surfaces à faible vitesse et les applications nécessitant un jointage modéré. Ajoute environ 2,5 % au coût d'usinage.
  • 0,8 µm Ra (Finition de haute qualité) - Nécessite des passes de finition pour être obtenue. Idéale pour les pièces critiques en termes de contraintes, les composants vibrants et les ensembles mobiles. Augmente le coût de production d'environ 5 %.
  • 0,4 µm Ra (Finition très haute qualité/lustrée) - Aucune marque de coupe observable. Obtenue par un usinage méticuleux suivi d'un polissage. Optimale pour les pièces appariées en mouvement rapide et les applications à forte contrainte. Peut augmenter le coût de production jusqu'à 15 %.

Lorsque vous usinez des composants en aluminium destinés à des applications esthétiques, vous spécifiez souvent une rugosité de 0,8 µm Ra ou inférieure afin d'obtenir l'aspect lisse et professionnel attendu par les clients. L'usinage de quincaillerie décorative en laiton vise généralement des niveaux de finition similaires afin de mettre en valeur l'éclat naturel du matériau.

Adapter les exigences de finition à la fonction de la pièce

Imaginez spécifier une finition miroir sur une surface qui sera cachée à l’intérieur d’un ensemble — vous venez d’ajouter un coût sans apporter de bénéfice. À l’inverse, accepter une rugosité standard sur une surface d’étanchéité garantit des fuites et des réclamations sous garantie. L’essentiel est d’adapter la finition à la fonction.

Comment la rugosité de surface affecte-t-elle différentes applications ?

  • Surfaces d'étanchéité - Des textures plus rugueuses créent des chemins de fuite entre les surfaces appariées. Les rainures pour joints toriques et les surfaces de joints nécessitent généralement une rugosité moyenne arithmétique (Ra) de 1,6 µm ou inférieure afin d’empêcher l’échappement de fluide.
  • Résistance à l'usure - Paradoxalement, des surfaces extrêmement lisses peuvent accroître l’usure en éliminant les micro-réservoirs qui retiennent le lubrifiant. Les surfaces glissantes offrent souvent des performances optimales avec une rugosité moyenne arithmétique (Ra) comprise entre 0,8 et 1,6 µm.
  • Durée de vie à la fatigue - Les irrégularités de surface agissent comme des concentrateurs de contraintes, là où les fissures s’initient. Les pièces soumises à des charges cycliques profitent d’une finition plus lisse — une rugosité moyenne arithmétique (Ra) de 0,8 µm ou meilleure.
  • L'esthétique - Les produits destinés aux consommateurs exigent des finitions visuellement attrayantes. Les pièces décoratives nécessitent généralement une rugosité moyenne arithmétique (Ra) de 0,8 µm ou un polissage afin d’obtenir des aspects réfléchissants et haut de gamme.
  • L'adhérence du revêtement - Contrairement aux besoins d’étanchéité, les revêtements adhèrent souvent mieux à des surfaces légèrement rugueuses qui offrent un ancrage mécanique. Le sablage avant application du revêtement est une pratique courante.

Les opérations d’usinage CNC de l’aluminium produisent naturellement de bonnes finitions de surface, grâce à la grande usinabilité de ce matériau. Atteindre une rugosité moyenne (Ra) de 1,6 µm sur l’aluminium nécessite souvent un effort supplémentaire minimal, ce qui rend économiquement intéressant de spécifier des finitions légèrement supérieures à la référence de base lorsque l’apparence est déterminante.

Outre les finitions « telles que usinées », les opérations de finition secondaires modifient les propriétés de surface afin d’améliorer les performances ou l’apparence. Selon le guide des finitions de Fictiv, ces procédés peuvent être regroupés en couches de conversion, placages et traitements mécaniques :

  • Anodisation (Type II/III) - Crée une couche d’oxyde durable sur l’aluminium, améliorant ainsi sa résistance à la corrosion et permettant la coloration. Ajoute 0,02 à 0,05 mm aux dimensions pour le type II ; le type III (anodisation dure) peut ajouter jusqu’à 0,1 mm.
  • Revêtement au nickel sans électrolyse - Dépose un revêtement uniforme de nickel-phosphore sur l'acier, l'acier inoxydable ou l'aluminium. Offre une excellente résistance à la corrosion et une couverture homogène même sur des géométries complexes.
  • Revêtement en poudre - Applique une finition colorée épaisse et durable. Nécessite un masquage des caractéristiques tolérancées, car l’épaisseur du revêtement affecte significativement les cotes.
  • Passivation - Traitement chimique appliqué à l’acier inoxydable permettant d’éliminer le fer libre et d’améliorer la résistance à la corrosion sans ajouter d’épaisseur.
  • Grenaillage - Crée une texture mate uniforme qui masque les marques d’usinage. Utilisé fréquemment comme prétraitement avant anodisation ou revêtement.

La combinaison de finitions permet souvent d’obtenir des résultats optimaux. Par exemple, le grenaillage suivi d’une anodisation de type II produit l’apparence mate et lisse caractéristique des équipements électroniques grand public haut de gamme. Le grenaillage crée une texture uniforme, tandis que l’anodisation confère couleur et durabilité.

Comprendre les spécifications de l'état de surface et leurs implications fonctionnelles vous permet de maîtriser ce critère de qualité souvent négligé. Toutefois, l'état de surface n'est qu'un élément du puzzle de la qualité : les certifications industrielles et les exigences spécifiques à l'application ajoutent une couche supplémentaire de complexité qui affecte directement la sélection des fournisseurs, comme nous le verrons ensuite.

Applications industrielles et exigences en matière de certification

Voici une réalité qui surprend bon nombre d'acheteurs novices : un atelier mécanique capable de produire d'excellents composants aérospatiaux peut ne pas être qualifié pour fabriquer des pièces automobiles — et vice versa. Chaque secteur impose des exigences de certification distinctes, régissant aussi bien les pratiques de documentation que les contrôles de processus. Comprendre ces exigences vous aide à identifier des fournisseurs réellement capables de répondre aux besoins de votre secteur, plutôt que ceux qui se contentent d'affirmer leur capacité.

Que vous ayez besoin d'usinage CNC en acier inoxydable pour des instruments médicaux ou d'usinage CNC en titane pour des structures aérospatiales, les certifications détenues par votre fournisseur influencent directement la qualité des pièces, leur traçabilité et votre capacité à réussir les audits. Examinons ce que chaque grand secteur exige.

Composants automobiles et exigences de production

Le secteur automobile fonctionne avec des marges étroites, des volumes massifs et une tolérance zéro aux défauts susceptibles de déclencher des rappels. La norme IATF 16949 constitue la référence mondiale en matière de management de la qualité, spécifiquement conçue pour la fabrication de pièces métalliques destinées à l’industrie automobile. Cette certification s’appuie sur les fondements de la norme ISO 9001 tout en y ajoutant des exigences propres au secteur automobile, qui répondent aux défis particuliers liés à la production à grande échelle.

En quoi la norme IATF 16949 se distingue-t-elle des certifications qualité générales ? Selon American Micro Industries, cette norme met l’accent sur l’amélioration continue, la prévention des défauts et une surveillance rigoureuse des fournisseurs — des aspects que les certifications générales ne traitent tout simplement pas. Les exigences clés comprennent :

  • Advanced Product Quality Planning (APQP) - Une méthodologie structurée pour le développement et le lancement de nouveaux produits, avec des jalons qualité documentés
  • Processus d'approbation des pièces de production (PPAP) - Une validation formelle démontrant que les procédés de fabrication sont capables de produire de façon constante des pièces conformes aux spécifications
  • Contrôle Statistique des Processus (CSP) - Une surveillance continue des dimensions critiques afin de détecter toute dérive du procédé avant l’apparition de défauts
  • Analyse des modes de défaillance et de leurs effets (AMDE) - L’identification systématique des points de défaillance potentiels et la mise en œuvre d’actions préventives
  • Traçabilité complète - La capacité de retracer chaque composant jusqu’aux lots de matières premières, aux opérations machines et aux opérateurs

Pour les fabricants de composants en acier inoxydable qui desservent les équipementiers automobiles (OEM), la certification IATF 16949 n’est pas facultative : elle constitue un prérequis indispensable pour être pris en considération. Le processus de certification implique des audits rigoureux menés par des organismes tiers, portant sur l’ensemble du processus, depuis l’inspection des matières premières entrantes jusqu’aux procédures d’emballage final.

Les fournisseurs combinant la certification IATF 16949 à une maîtrise statistique des procédés (MSP) robuste garantissent la constance exigée par les applications automobiles. Shaoyi Metal Technology exemplifie cette approche, en maintenant sa certification IATF 16949 tout en proposant une capacité évolutive, allant de la fabrication rapide de prototypes à la production de masse. Ses procédés pilotés par la MSP assurent que les composants à tolérances élevées respectent systématiquement les spécifications sur l’ensemble des séries de production — exactement ce que requièrent les chaînes d’approvisionnement automobiles.

Applications aéronautiques, médicales et industrielles

Au-delà du secteur automobile, d'autres industries imposent des exigences de certification tout aussi exigeantes — bien que différentes. Comprendre ces distinctions vous aide à évaluer si un fournisseur potentiel dessert réellement votre secteur.

Le secteur aéronautique exige les niveaux les plus élevés de documentation et de traçabilité. La norme AS9100D s'appuie sur la norme ISO 9001 tout en y intégrant des exigences spécifiques au secteur aéronautique, notamment :

  • Gestion de la configuration - Garantir que les pièces correspondent aux conceptions approuvées grâce à un contrôle rigoureux des modifications
  • Gestion des risques - Identifier et atténuer systématiquement les facteurs pouvant affecter la sécurité des produits
  • Contrôles de l'intégrité des produits - Empêcher l'introduction de pièces contrefaites dans la chaîne d'approvisionnement
  • Accréditation de procédé spécial - Certification NADCAP pour le traitement thermique, les procédés chimiques et les essais non destructifs

Les pièces sur mesure en titane destinées aux applications structurelles aérospatiales exigent généralement des fournisseurs détenteurs à la fois de la certification AS9100D et d’accréditations NADCAP pertinentes. Comme le soulignent des experts en certification du secteur, l’accréditation NADCAP atteste que les fabricants sont capables d’exécuter de façon constante des procédés spécialisés selon les normes les plus exigeantes — une exigence supplémentaire allant au-delà de la gestion générale de la qualité.

La fabrication de dispositifs médicaux est soumise à une surveillance réglementaire exercée par des agences telles que la FDA. L’ISO 13485 constitue la norme déterminante en matière de management de la qualité dans ce domaine, avec des exigences comprenant :

  • Contrôles de conception - Des processus documentés garantissant que les dispositifs répondent aux besoins des utilisateurs et à leur usage prévu
  • Approche fondée sur les risques - Une identification systématique des dangers et des mesures d’atténuation tout au long du cycle de vie du produit
  • Traçabilité complète - La traçabilité de chaque implant ou instrument jusqu’aux lots de matériaux, aux dates de fabrication et aux registres d’inspection
  • Traitement efficace des réclamations - Des processus permettant d’enquêter sur les problèmes et de mettre en œuvre des actions correctives

Les services d'usinage CNC en acier inoxydable pour instruments médicaux doivent démontrer leur conformité aux exigences de la norme ISO 13485 et, souvent, à la réglementation américaine FDA 21 CFR Partie 820. L’accent mis sur la sécurité des patients implique que les exigences en matière de documentation dépassent largement celles applicables aux usages industriels classiques.

La fabrication pour le secteur de la défense ajoute des exigences de sécurité aux exigences qualité. L’ITAR (Règlement international sur le commerce des armes) régit la gestion des données techniques sensibles et des composants concernés. Les installations d’usinage CNC destinées au secteur de la défense doivent être enregistrées auprès du Département d’État des États-Unis et mettre en œuvre des protocoles de sécurité de l’information afin de protéger les données techniques contrôlées.

Les applications industrielles générales suivent généralement la norme ISO 9001 en tant que référence fondamentale en matière de management de la qualité. Bien qu’elle soit moins exigeante que les certifications spécifiques à un secteur donné, la norme ISO 9001 exige toutefois la documentation des procédures, la surveillance des processus et la mise en œuvre de pratiques d’amélioration continue, ce qui distingue les fournisseurs qualifiés des ateliers standard.

Comment vérifiez-vous que les certifications d’un fournisseur sont légitimes ? Demandez des copies des certificats en cours de validité et vérifiez-les auprès de l’organisme certificateur. Vérifiez les dates d’expiration : les certifications nécessitent des audits de surveillance périodiques pour conserver leur validité. Pour les travaux aéronautiques, confirmez les accréditations NADCAP via la base de données eAuditNet gérée par le Performance Review Institute.

Les exigences en matière de certification influencent directement votre stratégie d’approvisionnement. Un fournisseur qui ne possède pas les certifications pertinentes ne peut pas soudainement les obtenir pour votre projet : le processus de certification exige généralement 12 à 18 mois de préparation et de documentation avant l’audit initial. Cette réalité fait de la vérification des certifications l’un de vos premiers critères de présélection lors de l’évaluation de partenaires potentiels en usinage.

Une fois les exigences sectorielles bien comprises, une autre question essentielle mérite une attention particulière : quels facteurs déterminent le coût des pièces métalliques usinées, et comment des décisions intelligentes en matière de conception peuvent-elles réduire les coûts sans compromettre la fonctionnalité ?

Facteurs de coût et stratégies d'optimisation de la conception

Alors, combien coûte la fabrication d'une pièce métallique ? Si vous avez posé cette question à des fournisseurs, vous avez probablement reçu la réponse frustrante : « Cela dépend. » Bien que cette réponse puisse sembler évasive, elle reflète une réalité authentique : des dizaines de variables interagissent pour déterminer le prix que vous paierez pour des pièces métalliques sur mesure. Comprendre ces variables vous place en position de maîtrise, vous aidant à prendre des décisions de conception qui réduisent les coûts sans compromettre les performances exigées par votre application.

La bonne nouvelle ? La plupart des facteurs influençant les coûts sont prévisibles et maîtrisables. Que vous achetiez des pièces en aluminium usinées CNC pour des prototypes ou que vous planifiiez des séries de production à haut volume, les principes ci-dessous vous aident à anticiper les dépenses et à communiquer efficacement avec vos fournisseurs.

Principaux facteurs influençant les coûts dans l'usinage des métaux

Qu'est-ce qui détermine réellement le prix des composants usinés ? Selon l'analyse économique de l'usinage réalisée par Scan2CAD , le temps d'usinage représente le facteur de coût le plus important — dépassant les coûts de préparation, les coûts des matériaux et même les opérations de finition. Chaque minute passée par votre pièce sur une machine à commande numérique (CNC) se traduit directement par des dollars sur votre facture.

Voici comment les principaux facteurs de coût se classent selon leur incidence typique sur votre prix final :

  1. Temps d'usinage - Le facteur dominant. Les géométries complexes, les tolérances serrées et les matériaux durs augmentent tous le temps de cycle. Une pièce nécessitant 45 minutes d'usinage coûte environ trois fois plus qu'une pièce nécessitant 15 minutes sur la même machine.
  2. Choix des Matériaux - Les coûts des matières premières varient considérablement. L'usinage CNC de l'aluminium coûte généralement 30 à 50 % moins cher qu'un travail équivalent en acier inoxydable, en partie en raison du coût du matériau et en partie en raison de vitesses de coupe plus rapides. Le titane et les alliages spéciaux peuvent faire augmenter les coûts des matériaux de 500 % ou plus par rapport à l'aluminium.
  3. Exigences de tolérance - Comme discuté précédemment, chaque décimale supplémentaire de précision peut doubler la complexité de fabrication. Des pièces dont toutes les dimensions sont tolérées à ±0,25 mm coûtent nettement moins cher que des pièces de géométrie identique mais dont les tolérances sont portées à ±0,025 mm sur l’ensemble des dimensions.
  4. Complexité des pièces - Les caractéristiques nécessitant plusieurs montages, des outillages spécialisés ou une usinage à 5 axes augmentent le coût. Des poches profondes, des parois minces et des géométries internes complexes exigent des vitesses d’avance réduites et un traitement plus soigné.
  5. Quantité - Les coûts de préparation sont amortis sur la quantité produite. Une pièce coûtant 200 $ pièce pour une commande de 10 unités pourrait ne coûter plus que 50 $ pièce pour une commande de 100 unités, car les coûts de programmation, de montage et de contrôle de la première pièce se répartissent sur un plus grand nombre d’unités.
  6. Finition de surface et opérations secondaires - L’anodisation, le placage, le traitement thermique et le meulage de précision ajoutent chacun des étapes de traitement et du temps de manutention. Une pièce nécessitant une anodisation renforcée et un meulage de précision peut coûter deux fois plus cher qu’une pièce livrée dans l’état après usinage.

Comprendre cette hiérarchie vous aide à déterminer où concentrer vos efforts d’ingénierie. Réduire le temps d’usinage grâce à une conception intelligente génère davantage d’économies que le simple remplacement d’un matériau par un autre légèrement moins coûteux ou l’assouplissement des exigences de finition.

Stratégies pour optimiser le coût des pièces

La conception pour la fabrication (DFM) ne consiste pas à faire des compromis sur votre conception, mais à atteindre le même résultat fonctionnel grâce à des approches adaptées aux procédés de fabrication. Selon le guide DFM de Fictiv, la conception du produit détermine environ 80 % du coût de fabrication. Une fois la conception finalisée, les ingénieurs disposent de bien moins de marge de manœuvre pour réduire les coûts.

Voici des stratégies éprouvées permettant de réduire les coûts de fabrication des pièces sur mesure sans sacrifier leurs fonctions :

  • Spécifier les tolérances de façon stratégique - Appliquez des tolérances serrées uniquement aux caractéristiques fonctionnelles, telles que les surfaces d’assemblage, les alésages de roulements et les faces d’étanchéité. Utilisez des blocs de tolérances générales (ISO 2768) pour les dimensions non critiques. Cette seule pratique peut réduire le temps d’usinage de 20 à 40 %.
  • Éliminer les angles internes vifs - Les outils de coupe ont des rayons finis, donc des arêtes intérieures parfaitement vives nécessitent des opérations supplémentaires d’usinage par électroérosion (EDM). L’ajout de congés internes correspondant aux dimensions standard des outils permet de réduire à la fois les délais et les coûts d’outillage.
  • Éviter les cavités profondes et étroites - Les caractéristiques dont la profondeur excède quatre fois la largeur requièrent des outils spécialisés à grande portée et des avances plus lentes. Une refonte visant à réduire le rapport profondeur/ largeur ou le fractionnement de la pièce en sous-ensembles s’avère souvent plus économique.
  • Concevez pour un outillage standard - Des diamètres de perçage conformes aux dimensions standard des forets, des filetages respectant les tailles courantes de tarauds, et des rayons d’arrondi correspondant aux fraises frontales standard éliminent tous les frais liés à l’outillage sur mesure.
  • Prendre en compte l’usinabilité du matériau - La fabrication de pièces en aluminium coûte généralement moins cher que celle de pièces équivalentes en acier, car l’aluminium se travaille plus rapidement et provoque moins d’usure des outils. Lorsque les exigences de résistance le permettent, le choix d’alliages plus usinables réduit le temps de cycle.
  • Réduire les installations - Chaque fois qu'une pièce doit être repositionnée, cela introduit un temps de réglage, un cumul potentiel de tolérances et des contrôles supplémentaires. Concevez des caractéristiques accessibles depuis un nombre réduit d'orientations afin de réduire la manipulation.

Un exemple pratique illustre cet impact : imaginez un boîtier présentant des tolérances de ±0,025 mm sur l'ensemble de ses 47 dimensions, avec des poches internes profondes et des angles vifs. L'assouplissement des tolérances non critiques à ±0,25 mm, l'ajout de rayons d'angle de 3 mm et la réduction de la profondeur des poches pourraient réduire le prix cité de 40 % tout en assurant des performances fonctionnelles identiques.

Impliquer dès les premières étapes de conception votre partenaire en usinage amplifie ces économies. Des fraiseurs expérimentés détectent immédiatement les caractéristiques coûteuses et peuvent proposer des alternatives permettant d'obtenir la même fonction. Cette collaboration — consistant à examiner les conceptions avant leur finalisation — constitue sans doute l'activité à la plus forte valeur ajoutée dans la fabrication de pièces en aluminium ainsi que dans la fabrication globale de pièces sur mesure.

Une fois les facteurs de coût compris et la conception optimisée, une question critique demeure : comment vérifier que les pièces finies répondent effectivement à vos spécifications ? Les méthodes de contrôle qualité et d’inspection complètent cette démarche, garantissant que votre investissement offre la précision et les performances que vous avez définies.

cmm inspection verifying dimensional accuracy of a precision machined component

Méthodes de contrôle qualité et d'inspection

Vous avez investi dans l’optimisation de la conception, sélectionné le matériau approprié et choisi un fournisseur certifié — mais comment savoir si les pièces finies répondent réellement aux spécifications ? C’est ici que le contrôle qualité distingue les fournisseurs fiables de ceux qui livrent des problèmes. Chaque pièce usinée doit faire l’objet d’une vérification avant de quitter l’atelier, mais la rigueur et la traçabilité de cette inspection varient considérablement d’un fournisseur à l’autre, ainsi que d’un secteur industriel à l’autre.

Comprendre quels sont les méthodes d'inspection disponibles et quels documents vous devez attendre vous aide à évaluer les capacités des fournisseurs et à éviter des surprises coûteuses. Que vous receviez des composants métalliques usinés CNC destinés à des ensembles automobiles ou des pièces en aluminium usinées pour des produits grand public, les principes de la vérification de la qualité restent identiques.

Méthodes et équipements d’inspection dimensionnelle

Comment les ateliers mécaniques vérifient-ils concrètement que les pièces métalliques usinées répondent à vos spécifications dimensionnelles ? Selon Le guide d’inspection de MachineStation , bien que les machines CNC offrent une précision remarquable, des défauts surviennent tout de même, ce qui rend les mesures et les inspections des étapes essentielles du contrôle qualité.

La méthode d’inspection retenue dépend des exigences en matière de tolérances, de la complexité des caractéristiques à contrôler et du volume de production :

  • Les machines de mesure de coordonnées (CMM) - La référence absolue pour la vérification dimensionnelle. Les machines à mesurer tridimensionnelles (MMT) utilisent des palpeurs de précision pour mesurer les coordonnées X, Y et Z des caractéristiques des pièces, en comparant les résultats aux modèles CAO ou aux spécifications des plans. Les MMT modernes atteignent des incertitudes de mesure inférieures à 0,002 mm, ce qui les rend indispensables pour les pièces métalliques usinées avec une grande précision.
  • Comparateurs optiques - Projettent sur un écran les profils agrandis des pièces afin de les comparer à des gabarits superposés. Efficace pour la vérification des profils 2D et pour des contrôles rapides « conforme / non conforme » sur des géométries simples.
  • Micromètres et pieds à coulisse - Instruments portatifs destinés à des contrôles rapides en cours d’usinage. Moins précis que les MMT, ils fournissent toutefois un retour immédiat pendant les opérations d’usinage.
  • Profilmètres de surface - Mesurent les paramètres de rugosité de surface (Ra, Rz) en faisant glisser une pointe sur la surface usinée. Indispensables pour vérifier les spécifications d’état de surface des zones d’étanchéité et des composants esthétiques.
  • Plugs de contrôle et bagues de contrôle - Vérification « oui/non » des diamètres des alésages et des arbres. Rapide et fiable pour l’inspection en production à grand volume des caractéristiques des pièces usinées.
  • Jauges de hauteur - Mesure des dimensions verticales et des hauteurs d’épaulement avec une précision supérieure à celle offerte par les pieds à coulisse classiques.

Quels points d’inspection devez-vous attendre des fournisseurs ? Au minimum, chaque opération d’usinage de pièces métalliques doit inclure les contrôles suivants :

  • Les cotes critiques indiquées sur les plans avec des tolérances spécifiques
  • Les spécifications des filetages (diamètre de pas, profondeur de filetage, ajustement fonctionnel)
  • L’état de surface des surfaces désignées
  • Les tolérances géométriques, notamment la planéité, la perpendicularité et la concentricité, lorsqu’elles sont spécifiées
  • Une inspection visuelle destinée à détecter les bavures, les rayures et les défauts de surface

Exigences en matière de documentation et de traçabilité

Une inspection sans documentation n’est qu’un simple contrôle ; un contrôle qualité rigoureux génère des enregistrements qui prouvent la conformité et permettent la traçabilité. La documentation attendue dépend de votre secteur d’activité et des exigences spécifiques applicables.

Selon Guide de documentation qualité de Pioneer Service les rapports d’inspection du premier article (FAI) fournissent une vérification détaillée selon laquelle toutes les exigences spécifiées ont été systématiquement respectées en production. Ces rapports complets sont de plus en plus demandés dans de nombreux secteurs — pas seulement dans l’aérospatiale, l’automobile et le médical, domaines où ils ont vu le jour.

La documentation qualité standard comprend :

  • Déclaration de conformité (CoC) - Une déclaration attestant que les pièces répondent aux spécifications figurant sur les plans. Documentation de base fournie avec la plupart des commandes de production.
  • Certificats de matière (certificats d’usine) - Documentation établie par le fournisseur de matière, attestant que la composition chimique et les propriétés mécaniques répondent aux exigences spécifiées. Indispensable pour assurer la traçabilité et la conformité de la matière.
  • Rapports d'inspection du premier article - Rapports dimensionnels complets documentant chaque caractéristique spécifiée sur les échantillons de production initiaux. Obligatoires lorsque les pièces correspondent à de nouveaux designs, après une modification de conception ou lorsque la production reprend après une interruption prolongée.
  • Rapports d'inspection dimensionnelle - Mesures enregistrées des caractéristiques critiques, souvent présentées sous forme de tableau avec les limites de spécification et les valeurs réelles.
  • Données de contrôle statistique des processus (SPC) - Cartes de contrôle illustrant la capacité et la stabilité du procédé au cours des séries de production. Couramment utilisées dans les applications automobiles conformément aux exigences de la norme IATF 16949.

Les rapports d’inspection initiale (FAI) offrent des avantages spécifiques qui justifient leur coût supplémentaire. Comme l’indique Pioneer Service, ils garantissent que le procédé de production est fiable, reproductible et constant, tout en vérifiant l’exactitude des plans clients et des cotes des pièces. Ce processus met fréquemment en évidence des erreurs dans les spécifications, clarifie les exigences relatives aux finitions et élimine les incertitudes concernant les tolérances avant qu’elles ne deviennent des problèmes en production.

Comment cela se rattache-t-il aux certifications évoquées précédemment ? Les normes ISO 9001, IATF 16949, AS9100D et ISO 13485 exigent toutes des procédures qualité documentées, mais le niveau de détail requis varie considérablement. La norme aérospatiale AS9100D exige la documentation la plus complète, y compris une traçabilité totale, depuis la matière première jusqu’à l’inspection finale. La norme automobile IATF 16949 met l’accent sur les contrôles statistiques et les études de capabilité. La norme médicale ISO 13485 impose la tenue de dossiers historiques complets relatifs aux dispositifs, afin de garantir la conformité réglementaire.

Lors de l’évaluation des fournisseurs, demandez expressément quels documents accompagnent les expéditions et quels rapports supplémentaires sont disponibles sur demande. Un fournisseur réticent à fournir des données d’inspection manque probablement de l’infrastructure qualité requise par votre application. À l’inverse, des partenaires disposant de systèmes documentaires robustes démontrent la maîtrise des processus qui permet de livrer, commande après commande, des pièces usinées en métal conformes et fiables.

Approvisionner avec succès des pièces usinées en métal

Vous avez parcouru la science des matériaux, les procédés d’usinage, les tolérances dimensionnelles, les états de surface, les exigences en matière de certification, l’optimisation des coûts et le contrôle qualité. Il s’agit d’un parcours substantiel — mais les connaissances ne créent de la valeur que lorsqu’elles sont mises en pratique. Voici maintenant la phase concrète : transformer tout ce que vous avez appris en résultats concrets dans le cadre de votre approvisionnement.

Que vous demandiez des devis pour des prototypes en aluminium usinés par commande numérique (CNC) ou que vous planifiiez des séries de production de composants métalliques précis usinés par CNC, la préparation détermine le succès. Les fournisseurs ne peuvent établir des devis précis et livrer de façon fiable que si vous leur fournissez des spécifications complètes et claires. Des informations incomplètes entraînent des malentendus, des demandes de nouveau devis et des retards qui frustreront toutes les parties concernées.

Spécifications clés à préparer avant de demander des devis

Quelles informations devez-vous rassembler avant de contacter des fournisseurs d’usinage ? Selon les spécialistes de la fabrication de précision de Micro Precision Components , cinq éléments essentiels rendent le processus de devis fluide et précis. L’absence de l’un d’eux entraîne des retards et peut conduire à une tarification potentiellement inexacte.

Voici votre liste de vérification pour la préparation du devis :

  1. Plans techniques complets - Fournissez des fichiers PDF des plans CAO plutôt que des croquis manuels ou des documents numérisés. Incluez toutes les cotes, tolérances et indications géométriques. Plus vos plans sont détaillés, plus le processus de devis sera rapide et précis.
  2. Spécifications des matériaux - Indiquez précisément les nuances d’alliage (aluminium 6061-T6, acier inoxydable 303, laiton 360), et non des désignations génériques de matériaux. Si une certaine souplesse est possible, précisez les alternatives acceptables : les fournisseurs proposent souvent des alliages moins coûteux tout en répondant à vos exigences fonctionnelles.
  3. Exigences de tolérance - Identifiez clairement les cotes critiques nécessitant une précision supérieure aux capacités usuelles de l’usinage. N’oubliez pas que spécifier une tolérance de ±0,001" partout augmente considérablement les coûts, contrairement à une application stratégique des tolérances uniquement sur les caractéristiques fonctionnelles.
  4. Quantité et projections de volume - Indiquez les quantités spécifiques de commande et les volumes annuels estimés. Ces informations déterminent les machines adaptées à votre pièce et permettent d’établir des estimations précises des délais de livraison. La fabrication d’une pièce en acier usinée sur CN d’un lot de 50 unités nécessite une planification différente de celle d’un volume annuel de 5 000 pièces.
  5. Procédés secondaires et finitions - Documentez tous les traitements appliqués, notamment le traitement thermique, l’anodisation, le placage ou les revêtements spéciaux. Précisez les protocoles d’inspection ainsi que toute exigence en matière de certification (IATF 16949, AS9100D, ISO 13485) pouvant influencer le choix du fournisseur.
  6. Exigences de livraison - Précisez les dates auxquelles les pièces sont nécessaires. Les délais de livraison dépendent de la disponibilité des machines et de l’approvisionnement des matières premières ; toutefois, connaître votre calendrier permet aux fournisseurs de sélectionner les méthodes de production appropriées. Les demandes urgentes doivent être signalées dès le départ.
  7. Contexte d’utilisation finale - Partager le rôle joué par les pièces dans votre application aide les fournisseurs à formuler des retours sur la conception et à proposer des alternatives de fabrication susceptibles d’améliorer la qualité ou de réduire les coûts.

Pour l'usinage CNC des composants en aluminium, précisez également si l'apparence esthétique est importante — cela influence les stratégies de trajectoire d'outil et les opérations de finition. Pour les projets d'usinage CNC en laiton, indiquez si une finition décorative de haute qualité est requise, car cela affecte les paramètres d'usinage et les opérations de post-traitement.

Évaluation des partenaires d'usinage pour votre projet

Une fois vos spécifications établies, comment identifier le partenaire d'usinage adapté ? Selon les recommandations relatives à l'approvisionnement en usinage CNC figurant dans le guide acheteur de WMTCNC, le fournisseur que vous choisissez influence non seulement le coût des pièces, mais aussi le délai de mise sur le marché, la fiabilité du produit et la rentabilité globale.

Évaluez les partenaires potentiels selon les critères suivants :

  • Adéquation des capacités techniques - Leur équipement correspond-il à vos exigences concernant la pièce ? Les capacités multi-axes, l’expérience avec les matériaux et les tolérances doivent être conformes à vos spécifications.
  • Certifications pertinentes - Vérifiez la validité des certifications appropriées à votre secteur d’activité. Demandez des copies des certificats et confirmez leur validité auprès des organismes délivrants.
  • Réactivité en matière de communication - À quelle vitesse répondent-ils aux demandes d'information ? Posent-ils des questions de clarification qui démontrent leur compréhension ? L’engagement d’un fournisseur avant la soumission du devis préfigure souvent ses performances après la commande.
  • Capacité à fournir des retours sur la conception pour la fabrication (DFM) - Des partenaires expérimentés identifient les caractéristiques coûteuses et proposent des alternatives dès la phase de devis. Cette collaboration apporte une valeur ajoutée allant au-delà d’une simple exécution de commande.
  • Extensibilité - Peuvent-ils accompagner votre croissance, depuis les prototypes jusqu’aux volumes de production ? Changer de fournisseur en cours de projet engendre des risques et des coûts de qualification.
  • Fiabilité des délais de livraison - Renseignez-vous sur les délais habituels de livraison pour des pièces similaires, ainsi que sur la disponibilité de services accélérés en cas de besoins urgents.

Le délai de livraison devient souvent le critère décisif sur les marchés concurrentiels. Les fournisseurs disposant d’une capacité flexible et de processus efficaces réduisent les cycles de développement et s’adaptent rapidement aux évolutions de la demande. Shaoyi Metal Technology démontre cette capacité avec des délais d'exécution d'un jour pour des composants automobiles à tolérances élevées — soutenue par la certification IATF 16949 et le contrôle statistique des procédés, qui garantissent une qualité constante tout en préservant la rapidité. Son approche évolutive couvre l'ensemble du spectre, de la fabrication rapide de prototypes à la production de masse, éliminant ainsi les changements de fournisseurs qui ralentissent bon nombre de programmes de développement.

Une approche pratique pour évaluer de nouveaux fournisseurs ? Commencez par un projet de prototype. C'est le moyen le plus rapide de vérifier concrètement les capacités réelles, la rigueur des processus et l'état d'esprit qualité avant de s'engager sur des volumes de production. L'investissement consacré à la qualification porte ses fruits grâce à des livraisons fiables et à une qualité constante pour l'ensemble de vos besoins en pièces usinées.

Les connaissances que vous avez acquises grâce à ce guide — de la sélection des matériaux à la vérification de la qualité — vous permettent de prendre des décisions éclairées en matière d’approvisionnement. Appliquez-les de manière systématique, communiquez clairement avec vos fournisseurs et nouez des partenariats avec des fabricants qualifiés. Cette combinaison garantit des composants de précision qui répondent exactement aux exigences de vos applications.

Questions fréquemment posées sur les pièces usinées en métal

1. Qu’est-ce qu’une pièce usinée ?

Les pièces usinées sont des composants fabriqués par usinage, procédé de fabrication soustractive dans lequel des outils de coupe retirent systématiquement du matériau d’une pièce brute en métal afin d’obtenir des dimensions et des géométries précises. Contrairement aux pièces moulées ou forgées, les composants usinés offrent une précision dimensionnelle supérieure — souvent avec des tolérances de ±0,05 mm ou plus serrées — ainsi qu’une excellente finition de surface, sans nécessiter d’investissement dans des outillages pour les faibles volumes. L’usinage CNC a révolutionné ce procédé en introduisant l’automatisation, ce qui permet d’obtenir des résultats constants et reproductibles sur l’ensemble des séries de production.

2. Quel est le coût de l’usinage de pièces ?

Les coûts de l'usinage CNC dépendent de plusieurs facteurs, notamment le temps d'usinage (le principal facteur de coût), le choix du matériau, les exigences en matière de tolérances, la complexité de la pièce, la quantité et les opérations de finition. Les tarifs horaires varient généralement entre 50 $ et 150 $, selon l'équipement et les exigences de précision. Les pièces en aluminium coûtent généralement 30 à 50 % moins cher que celles en acier inoxydable, en raison de vitesses de coupe plus élevées. L'application stratégique des tolérances — c'est-à-dire la spécification de tolérances serrées uniquement sur les caractéristiques fonctionnelles — peut réduire les coûts de 20 à 40 % par rapport à des conceptions surdimensionnées.

3. Quels matériaux conviennent le mieux à l'usinage CNC ?

Le meilleur matériau dépend de vos exigences d’application. L’aluminium 6061 offre une excellente usinabilité et réduit le temps d’usinage jusqu’à 20 % par rapport aux métaux plus durs, ce qui en fait un choix idéal pour les pièces de précision légères. L’acier inoxydable 303 assure une bonne résistance à la corrosion tout en présentant une usinabilité améliorée, tandis que le 316L se distingue dans les applications médicales et marines. Le laiton 360 s’usine exceptionnellement bien pour les composants décoratifs et électriques. Le titane de grade 5 offre un rapport résistance/poids extrême, mais nécessite des outillages spécialisés et des vitesses d’usinage plus lentes.

4. Quelles certifications un fournisseur d’usinage de métaux doit-il posséder ?

Les certifications requises dépendent de votre secteur d'activité. Les applications automobiles exigent la certification IATF 16949 ainsi que des capacités de maîtrise statistique des procédés (SPC). Les travaux aérospatiaux nécessitent la norme AS9100D ainsi que les accréditations NADCAP pour les procédés spéciaux. La fabrication de dispositifs médicaux exige la conformité à la norme ISO 13485 et le respect de la réglementation FDA 21 CFR Partie 820. Pour les applications industrielles générales, la norme de base est généralement l'ISO 9001. Des fournisseurs certifiés IATF 16949, tels que Shaoyi Metal Technology, offrent une capacité évolutive allant de la fabrication de prototypes à la production de masse, avec des délais de livraison d’un jour pour les composants à tolérances élevées.

5. Quelles tolérances peuvent être atteintes par usinage CNC ?

L'usinage CNC standard permet de façon fiable d'atteindre une capacité de base de ±0,25 mm (±0,010 po). L'usinage de précision dans des environnements à température contrôlée atteint ±0,05 mm (±0,002 po) pour les ajustements d’engrenages et les surfaces d’assemblage. Les travaux de haute précision atteignent ±0,0125 mm (±0,0005 po) pour les interfaces optiques et aérospatiales. Le meulage et le polissage ultra-précis peuvent atteindre ±0,0025 mm (±0,0001 po) pour les étalons métrologiques. Les tolérances réalisables dépendent du comportement thermique du matériau, de la géométrie de la pièce et des contrôles environnementaux : chaque décimale supplémentaire de précision peut doubler les coûts.

Précédent : Prototypage par usinage CNC : Du fichier CAO aux pièces prêtes pour la production

Suivant : Secrets de la maintenance des machines CNC : 8 signes avant-coureurs que vous ignorez

Obtenir un devis gratuit

Laissez vos informations ou téléchargez vos dessins, et nous vous aiderons avec une analyse technique dans les 12 heures. Vous pouvez également nous contacter directement par e-mail : [email protected]
E-mail
Nom
Nom de l'entreprise
Message
0/1000
Pièce jointe
Veuillez télécharger au moins une pièce jointe
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

FORMULAIRE DE DEMANDE D'INFORMATION

Après des années de développement, la technologie de soudage de l'entreprise comprend principalement le soudage à protection gazeuse, le soudage à l'arc, le soudage laser et diverses technologies de soudage, combinées avec des lignes d'assemblage automatiques, via les tests ultrasonores (UT), les essais radiographiques (RT), les contrôles par particules magnétiques (MT), les essais pénétrants (PT), les tests par courant de Foucault (ET) et les tests de force d'adhérence, pour atteindre une grande capacité, une haute qualité et des assemblages de soudage plus sûrs. Nous pouvons fournir des services de CAE, de MOULDING et des devis rapides 24h/24 pour offrir aux clients un meilleur service pour les pièces d'emboutissage et les pièces d'usinage du châssis.

  • Divers accessoires automobiles
  • Plus de 12 ans d'expérience dans le domaine de l'usinage mécanique
  • Atteindre un usinage précis et des tolérances strictes
  • Conformité entre la qualité et le processus
  • Peut offrir des services sur mesure
  • Livraison ponctuelle

Obtenir un devis gratuit

Laissez vos informations ou téléchargez vos dessins, et nous vous aiderons avec une analyse technique dans les 12 heures. Vous pouvez également nous contacter directement par e-mail : [email protected]
E-mail
Nom
Nom de l'entreprise
Message
0/1000
Pièce jointe
Veuillez télécharger au moins une pièce jointe
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

Obtenir un devis gratuit

Laissez vos informations ou téléchargez vos dessins, et nous vous aiderons avec une analyse technique dans les 12 heures. Vous pouvez également nous contacter directement par e-mail : [email protected]
E-mail
Nom
Nom de l'entreprise
Message
0/1000
Pièce jointe
Veuillez télécharger au moins une pièce jointe
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt
