Ce qui définit une pièce usinée CNC

Vous êtes-vous déjà demandé comment un bloc massif de métal se transforme en un composant aérospatial complexe avec une précision quasi parfaite ? La réponse réside dans l’usinage CNC, un procédé qui a révolutionné la fabrication moderne.

Une pièce usinée CNC est un composant de précision fabriqué par usinage à commande numérique par ordinateur, un procédé de fabrication soustractive dans lequel des commandes informatisées et des machines-outils retirent systématiquement de la matière d’une pièce brute afin de produire des formes et des caractéristiques sur mesure.

Le terme « CNC » signifie « commande numérique par ordinateur » et désigne le système automatisé qui pilote tous les mouvements des outils de coupe. Contrairement à l’usinage manuel, où l’opérateur guide les outils à la main, une machine CNC suit des instructions programmées avec une précision remarquable — atteignant souvent des tolérances aussi serrées que ± 0,001 pouce (± 0,025 mm).

De la matière première au composant de précision

Imaginez que l'on parte d'un simple bloc d'aluminium pour aboutir à un support moteur complexe. Cette transformation s'opère grâce à un processus soigneusement orchestré. Tout d'abord, les concepteurs créent un modèle CAO 3D détaillé contenant toutes les dimensions et spécifications. Ensuite, un logiciel FAO convertit ce modèle en code G — le langage de programmation qui indique précisément à la machine à commande numérique (CNC) où se déplacer, à quelle vitesse usiner et à quelle profondeur couper.

La matière première, appelée pièce brute ou ébauche, est fixée sur la table de la machine. À partir de là, la machine CNC prend le relais et exécute des milliers de mouvements précis afin de donner à votre pièce usinée sur CNC la forme exacte prévue par la conception. Que vous travailliez avec des métaux, des plastiques, du bois ou des matériaux composites, le processus fondamental reste identique.

Le principe de fabrication soustractive

Voici ce qui rend les pièces usinées uniques : elles sont créées en enlevant du matériau, et non en en ajoutant. Cette approche soustractive diffère fondamentalement de l’impression 3D (fabrication additive) ou du moulage par injection (fabrication formative). Des outils de coupe à multipoints, des forets ou des outils de tournage à pointe unique détachent progressivement des copeaux de la pièce brute, couche après couche, jusqu’à ce que ne subsiste que la forme finale.

Cette méthode permet d’obtenir des finitions de surface et une précision dimensionnelle exceptionnelles, que de nombreux procédés alternatifs ne sauraient égaler. Le matériau excédentaire — appelé copeaux ou bavures — est évacué pendant l’usinage, laissant derrière lui votre composant parfaitement façonné.

Pourquoi l’usinage CNC domine-t-il la production moderne

Des châssis automobiles aux instruments chirurgicaux, les pièces usinées par commande numérique servent de composants essentiels dans des machines relevant de presque tous les secteurs industriels. Pourquoi cette technologie est-elle devenue si indispensable ?

• Précision inégalée : Tolérances standard de ±0,005 pouce, avec un usinage de précision atteignant ±0,001 pouce
• Polyvalence des matériaux : Compatible avec les métaux, les plastiques techniques, les composites et bien plus encore
• Répétabilité : Produire des composants identiques lot après lot
• Géométries complexes : Les machines à plusieurs axes créent des caractéristiques complexes impossibles à réaliser par des méthodes manuelles

Des secteurs tels que l’aérospatiale exigent des tolérances extrêmement serrées pour les composants critiques en matière de sécurité. Les fabricants de dispositifs médicaux requièrent des matériaux biocompatibles usinés selon des spécifications très précises. Les fournisseurs automobiles ont besoin d’une constance élevée en grande série. L’usinage CNC répond à toutes ces exigences, ce qui en fait la colonne vertébrale de la fabrication de précision dans le monde entier.

Composants essentiels permettant de créer des pièces de précision

Alors, comment une machine à commande numérique par ordinateur (CNC) fonctionne-t-elle réellement ? Comprendre le fonctionnement d’une machine CNC commence par la connaissance des composants essentiels qui la constituent. Chaque élément du système joue un rôle spécifique dans la transformation de votre conception en un composant fini. Lorsque ces éléments fonctionnent ensemble de manière fluide, vous obtenez la précision et la reproductibilité qui font de l’usinage CNC une technologie inestimable.

Examinons les principaux composants d’une machine CNC et découvrez comment chacun contribue à la fabrication de vos pièces de précision.

• Châssis / Bâti : L’ossature structurelle, généralement réalisée en fonte ou en acier, qui absorbe les vibrations et maintient l’alignement pendant les opérations d’usinage
• Contrôleur CNC : Le cerveau de la machine, qui interprète les commandes G-code et coordonne tous les mouvements
• Arbre principal : L’ensemble rotatif qui porte et entraîne les outils de coupe à des vitesses pouvant dépasser 40 000 tr/min
• Systèmes de mouvement linéaire : Vis à billes, rails de guidage et composants associés permettant un déplacement précis des axes
• Moteurs et variateurs servo : Systèmes à boucle fermée assurant un contrôle précis de la vitesse, du couple et de la position
• Changeur d'outils automatique (ATC) : Magasin à tour ou à chaîne permettant le changement d’outils sans intervention de l’opérateur
• Système de liquide de refroidissement : Fournit un fluide lubrifiant afin de réduire la chaleur et d’allonger la durée de vie de l’outil

Le panneau de commande et l’interface de programmation

Imaginez le contrôleur CNC comme le chef d’orchestre d’une formation musicale : il coordonne chaque mouvement avec une précision au millième de seconde. Ce composant interprète les commandes G-code et M-code provenant de votre logiciel FAO et les convertit en signaux électriques précis qui pilotent les moteurs.

Même la machine la mieux conçue peut fonctionner sous ses capacités si son contrôleur est peu performant. Un système de commande performant assure un contrôle précis du mouvement, réalise sans à-coup l’interpolation de trajectoires linéaires et circulaires complexes, et suit exactement les parcours d’outils tels qu’ils ont été programmés. Il compense également des facteurs réels tels que le jeu mécanique et la dilatation thermique, tout en surveillant en continu les conditions de sécurité.

Les contrôleurs modernes sont dotés d’interfaces tactiles, de diagnostics en temps réel et d’options de connectivité permettant une surveillance à distance. Lorsque vous examinez les composants d’une fraiseuse à commande numérique, la qualité du contrôleur détermine souvent la limite supérieure de précision réalisable.

Systèmes de broche et d'outils de coupe

La broche est sans doute le cœur de toute machine à commande numérique par ordinateur (CNC). Cet ensemble rotatif maintient et entraîne les outils de coupe, influençant directement la finition de surface et la précision dimensionnelle de votre pièce. Les configurations de broche varient — entraînement par courroie, entraînement direct ou conception à moteur intégré — chacune offrant des caractéristiques de performance différentes.

Principaux facteurs de performance de la broche :

• Plage de vitesse : De quelques centaines de tr/min pour les passes lourdes à plus de 40 000 tr/min pour les finitions fines
• Couple de sortie : Détermine la capacité de la machine à effectuer un enlèvement de matière agressif
• Stabilité thermique : Essentiel pour maintenir la précision lors d’opérations prolongées
• Battement : Une faible concentricité signifie une meilleure finition de surface et une durée de vie plus longue des outils

L'outillage pour les machines à commande numérique par ordinateur (CNC) est tout aussi important que la broche elle-même. Les outils de coupe — fraises, forets, alésoirs, taraudeuses — remplissent chacun des fonctions spécifiques. Les porte-outils fixent ces outils dans la portée conique de la broche, et leur qualité influe directement sur la rigidité et la précision. En raison de son rôle central, la broche figure fréquemment parmi les composants CNC les plus coûteux à réparer ou à remplacer.

Comprendre le mouvement multiaxe

C’est ici que le mouvement des machines CNC devient intéressant. Les machines basiques fonctionnent sur trois axes : X (gauche-droite), Y (avant-arrière) et Z (haut-bas). Les rails de guidage linéaires et les vis à billes agissent conjointement pour transformer la rotation des moteurs servo en un mouvement linéaire fluide et précis le long de chaque axe.

Mais qu'en est-il des géométries complexes ? C'est là que les axes supplémentaires entrent en jeu. Les machines à quatre axes ajoutent une rotation autour de l'axe X (axe A), tandis que les machines à cinq axes intègrent également une rotation autour de l'axe Y (axe B). La capacité à cinq axes permet le déplacement simultané de tous les axes, ce qui rend possible la réalisation de contours complexes, de dégagements et d'angles composés dans un seul et même montage.

Pourquoi cela importe-t-il pour vos pièces ? L'usinage multiaxe réduit le nombre de montages, améliore la précision en éliminant les erreurs de repositionnement et permet de réaliser des géométries qui, autrement, exigeraient plusieurs opérations ou des dispositifs spécialisés. Pour des supports aérospatiaux complexes ou des composants d'implants médicaux, la capacité à cinq axes n'est pas un luxe : il s'agit souvent d'une nécessité.

La boucle fermée fournie par les codeurs vérifie en permanence la position, permettant aux systèmes asservis d'effectuer des micro-ajustements qui préservent la précision tout au long de l'usinage. Cette surveillance continue est ce qui distingue la précision de la commande numérique par ordinateur (CNC) des méthodes conventionnelles d'usinage.

Usinage CNC par fraisage contre usinage CNC par tournage

Maintenant que vous connaissez les composants qui alimentent les machines CNC, examinons les deux procédés principaux permettant de fabriquer vos pièces usinées. Le choix entre le fraisage et le tournage n’est pas arbitraire : il dépend de la géométrie de votre pièce, des tolérances requises et des besoins de production. Prenez la bonne décision, et vous gagnerez du temps, réduirez vos coûts et obtiendrez de meilleurs résultats.

La différence fondamentale ? Elle réside dans l’élément en rotation. En tournage CNC, la pièce à usiner tourne tandis qu’un outil de coupe fixe façonne sa surface. En fraisage CNC, c’est l’outil de coupe qui tourne, tandis que la pièce reste fixe. Cette inversion fondamentale de la rotation détermine les géométries que chaque procédé est le mieux à même de réaliser.

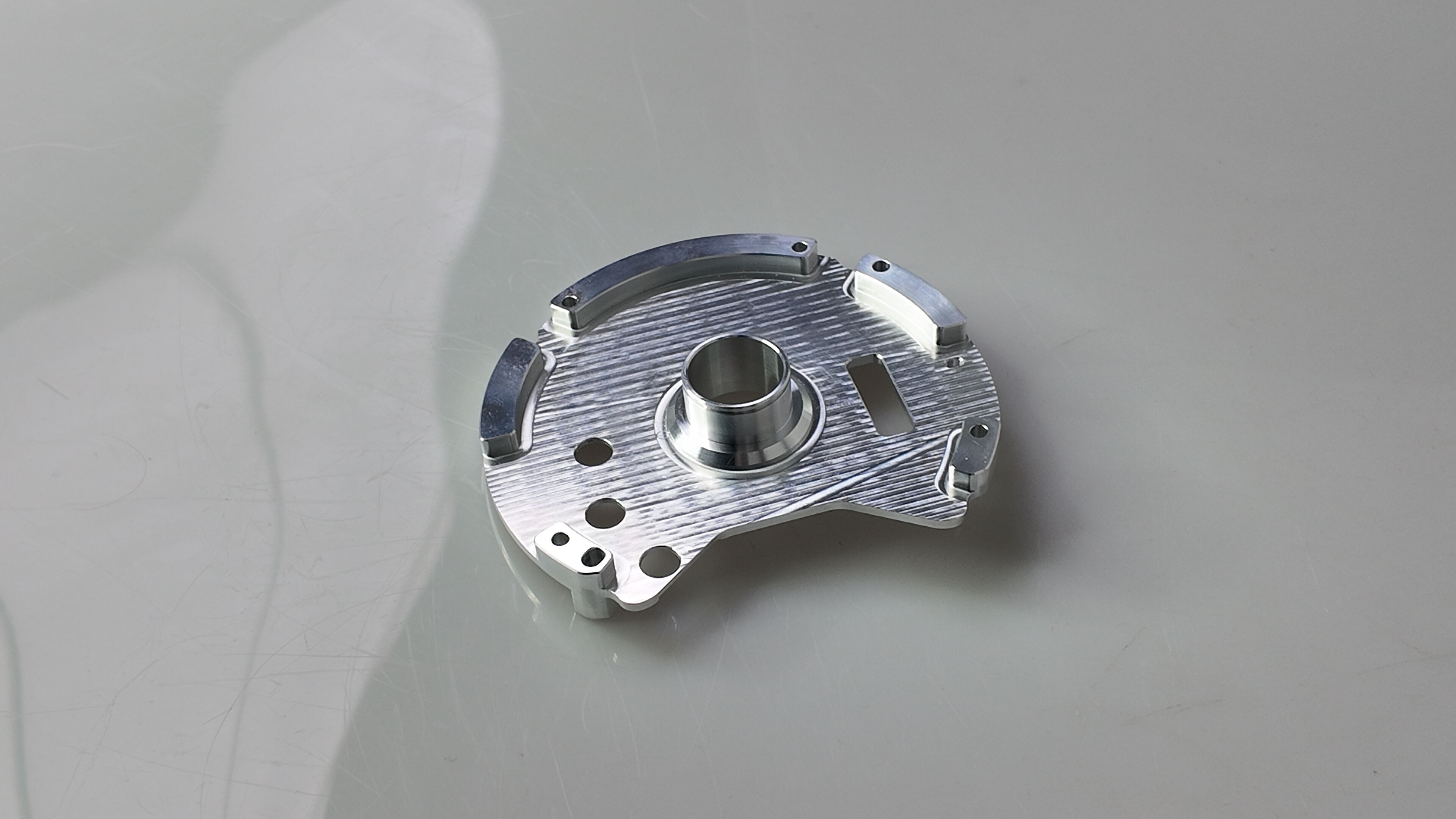

Fraisage CNC pour les pièces prismatiques complexes

Imaginez l’usinage d’un boîtier comportant des cavités, des rainures et des trous sur plusieurs faces. C’est là le domaine de prédilection du fraisage. Pièces de fraisage CNC excellent lorsque votre conception comprend des surfaces planes, des éléments angulaires et des contours 3D complexes, impossibles à réaliser sur une pièce en rotation.

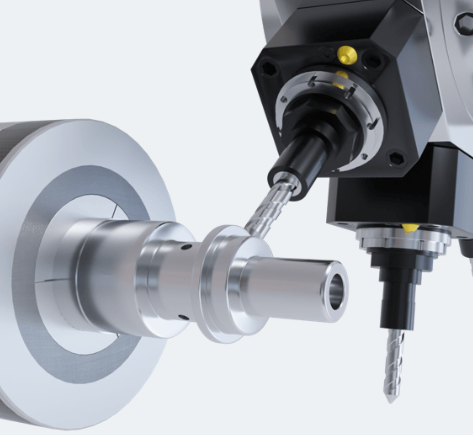

Voici comment cela fonctionne : une fraise multipoints tournante se déplace le long de trajectoires programmées — généralement selon les axes X, Y et Z — en enlevant du matériau de votre pièce à usiner fixe. La fraise peut être une fraise de bout pour usiner des poches, une fraise frontale pour aplanir des surfaces ou une fraise sphérique pour usiner des courbes complexes. Les machines modernes de fraisage CNC à 5 axes peuvent basculer et pivoter, permettant d’accéder pratiquement à n’importe quel angle sans repositionnement.

Pourquoi choisir les pièces usinées sur fraiseuse CNC ?

• Géométries prismatiques : Supports, carter, blocs moteur et cavités de moules
• Caractéristiques multi-surfaces : Pièces nécessitant un usinage sur plusieurs plans
• Contour complexes : Composants aérospatiaux, aubes de turbine, implants médicaux
• Trous et rainures de précision : Caractéristiques exigeant un positionnement exact sur l’ensemble de la pièce

Les tolérances d’usinage par fraisage atteignent typiquement ±0,005 pouce pour un travail standard, tandis que des configurations de haute précision permettent d’atteindre ±0,001 pouce ou mieux. Des finitions de surface allant jusqu’à Ra 1–2 µm sont réalisables avec des outils adaptés et des distances de dépassement réduites lors des passes de finition.

Tournage CNC pour composants cylindriques

Imaginez maintenant un arbre, une douille ou une tige filetée. Ces pièces ont un point commun : une symétrie de révolution autour d’un axe central. C’est précisément dans ce domaine que les services d’usinage par tournage CNC offrent une efficacité inégalée.

Lors du tournage, la pièce à usiner tourne à grande vitesse tandis qu’un outil de coupe monopoint fixe se déplace le long de sa surface. La pièce est serrée dans un mandrin, et, pendant sa rotation, l’outil suit des trajectoires programmées afin de réaliser des diamètres extérieurs, des alésages intérieurs, des filetages, des rainures et des opérations de dressage. Les centres de tournage CNC modernes équipés d’alimentateurs de barres peuvent fonctionner sans surveillance pour des productions en grande série.

Les pièces usinées par tournage CNC excellent dans les applications suivantes :

• Arbres et barres : Arbres de moteur, essieux et broches
• Douilles et entretoises : Composants concentriques exigeant une circularité stricte
• Composants filetés : Éléments de fixation, raccords et connecteurs
• Disques et brides : Pièces rotatives nécessitant des opérations de dressage

Le tournage excelle dans le maintien de la concentricité et de la circularité. Les tolérances standard atteignent ±0,002 pouce, tandis que le tournage de précision permet d’atteindre ±0,001 pouce pour les ajustements critiques. Comme l’évacuation des copeaux est plus facile avec des pièces en rotation, le tournage permet souvent d’obtenir des coupes plus propres et des finitions de surface excellentes, sans nécessiter de traitement postérieur important.

Choisir le procédé adapté à votre pièce

Alors, quel procédé convient à votre projet ? Commencez par la géométrie. Si votre pièce est principalement ronde ou symétrique par rapport à son axe, un service de tournage CNC sera généralement plus rapide et plus économique. Si votre pièce nécessite des faces planes, des poches ou des caractéristiques sur plusieurs plans, le fraisage offre la flexibilité requise.

Voici une comparaison directe pour vous guider dans votre décision :

Facteur	Usinage CNC	Tournage CNC
Géométrie de la pièce	Prismatique, plat, à multiples faces, contours 3D complexes	Cylindrique, conique, symétrie de révolution
Tolérances typiques	±0,005 pouce (standard) ; ±0,001 pouce (précision)	±0,002 pouce (standard) ; ±0,001 pouce (précision)
Finition de surface	Ra 1–2 µm avec des stratégies de finition	Ra 1–2 µm avec avance et géométrie d’insert optimisées
Applications communes	Carcasses, supports, moules, structures aérospatiales	Arbres, goupilles, douilles, raccords filetés
Complexité de l'installation	Plus élevé — nécessite un montage pour usiner plusieurs faces	Plus faible — serrage par mandrin ou par mandrin à mors
Efficacité de la production	Idéal pour les pièces complexes en petites et moyennes séries	Idéal pour les pièces cylindriques en grandes séries

Que faire si votre pièce associe à la fois des caractéristiques de révolution et de prismatique ? Les centres d’usinage combinés modernes intègrent les deux procédés, ce qui vous permet d’usiner un arbre tourné comportant des rainures clavetées ou des perçages transversaux en une seule prise. Cette approche hybride élimine les erreurs de repositionnement et réduit considérablement le temps de cycle pour les pièces complexes usinées sur CN qui ne relèvent pas clairement de l’une ou l’autre catégorie.

Comprendre ces différences de procédés vous permet de communiquer efficacement avec votre partenaire en usinage et de prendre des décisions de conception qui optimisent à la fois la fabricabilité et le coût. Une fois le procédé approprié sélectionné, la décision suivante, tout aussi cruciale, consiste à choisir le matériau qui donnera vie à votre pièce.

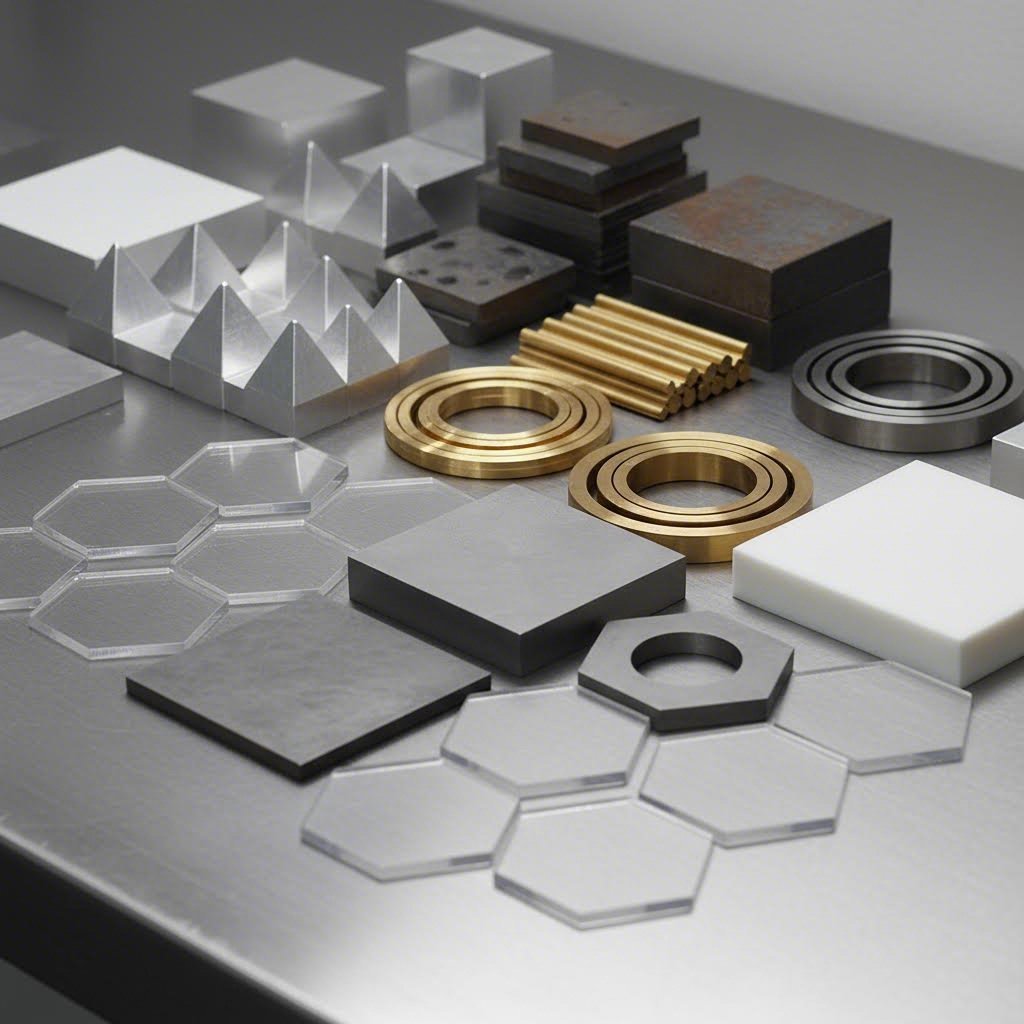

Sélection du matériau pour les composants usinés sur CNC

Vous avez sélectionné votre procédé d’usinage — maintenant vient une décision tout aussi cruciale : quel matériau constituera votre pièce finie ? Ce choix influence tous les aspects, de la vitesse d’usinage et de l’usure des outils à la qualité de l’état de surface et au coût final. Choisir un matériau inadapté vous exposera à des temps de cycle plus longs, à un remplacement excessif des outils ou à des pièces ne répondant pas aux performances attendues.

Que vous usiniez des métaux pour leur résistance structurelle ou des plastiques techniques pour des applications légères, comprendre les caractéristiques de chaque matériau vous aide à concilier exigences fonctionnelles et contraintes budgétaires. Examinons ensemble vos options.

Aluminium et acier pour applications structurelles

Lorsque la résistance et la fiabilité sont primordiales, les métaux restent le choix privilégié. Toutefois, tous les métaux ne s’usinent pas de la même manière — ni ne coûtent le même prix.

L'aluminium est le cheval de bataille des opérations d’usinage de l’aluminium. Sa faible densité (2,7 g/cm³) en fait un matériau idéal pour les applications sensibles au poids, telles que les supports automobiles et les boîtiers d’appareils électroniques grand public. Pourquoi est-il si populaire ? Grâce à son excellente usinabilité. L’aluminium s’usine rapidement, génère moins de chaleur et prolonge la durée de vie des outils par rapport aux métaux plus durs. Les alliages courants, comme l’aluminium 6061-T6, offrent un bon compromis entre résistance mécanique, résistance à la corrosion et soudabilité, tandis que l’alliage 7075 fournit une résistance supérieure, adaptée aux applications aérospatiales.

Selon les données comparatives sur les matériaux, l’aluminium 6061-T651 présente une résistance à la traction de 40 ksi (276 MPa) avec un allongement de 17 % — suffisamment élevé pour la plupart des composants structurels tout en restant facile à usiner.

Acier offre une résistance et une dureté supérieures lorsque les applications l'exigent. Les aciers doux (1018, 1045) usinent raisonnablement bien et acceptent le traitement thermique pour augmenter leur dureté. Les aciers inoxydables (303, 304, 316) ajoutent une résistance à la corrosion, mais nécessitent des vitesses d’usinage plus faibles et des outils spécialisés. Prévoyez une usure accrue des outils et des temps de cycle plus longs par rapport à l’aluminium — toutefois, pour les composants supportant des charges, les cadres structurels ou les surfaces soumises à l’usure, les performances de l’acier justifient le surcoût d’usinage.

Laiton mérite d’être mentionné pour sa machinabilité exceptionnelle. Le laiton à usinage libre s’usine plus rapidement que presque tous les autres métaux, ce qui en fait un choix rentable pour les connecteurs électriques, les raccords et les composants décoratifs. Sa résistance naturelle à la corrosion élimine le besoin de revêtements dans de nombreuses applications.

Titane se situe à l'extrême de la performance. L'usinage du titane exige des vitesses plus lentes, des montages rigides et des outils en carbure — mais les résultats justifient cet effort dans les applications aéronautiques et médicales. Avec une résistance à la traction de 138 ksi (951 MPa) et une excellente résistance à la corrosion, le titane répond aux exigences là où aucun autre matériau ne peut convenir. Sa biocompatibilité en fait un matériau indispensable pour les implants chirurgicaux, tandis que son rapport résistance/poids élevé convient parfaitement aux composants d’aéronefs.

L’inconvénient ? La dureté du titane provoque une usure accélérée des outils, et sa faible conductivité thermique entraîne une concentration de la chaleur au niveau du tranchant de coupe. Prévoyez des coûts d’usinage 5 à 10 fois supérieurs à ceux de l’aluminium pour des pièces comparables.

Plastiques techniques, du Delrin au polycarbonate

Toutes les applications n’ont pas besoin de métaux. Les plastiques techniques offrent des alternatives légères dotées de propriétés uniques — et sont souvent usinés plus rapidement que les métaux.

Alors, qu'est-ce que le Delrin ? C'est une marque déposée pour le plastique acétal (polyoxyméthylène ou POM), réputé pour sa stabilité dimensionnelle exceptionnelle, son faible coefficient de frottement et son excellente usinabilité. Le plastique Delrin s'usine remarquablement bien, permettant de respecter des tolérances serrées tout en produisant des finitions de surface lisses. On le retrouve dans des engrenages, des roulements, des bagues et des composants de précision où un matériau métallique ajouterait un poids superflu ou nécessiterait une lubrification.

Le nylon destiné à l'usinage offre une polyvalence similaire, avec une résistance mécanique accrue. Il absorbe les vibrations, résiste à l'abrasion et convient bien aux pièces soumises à l'usure, telles que les rouleaux et les glissières. Toutefois, le nylon absorbe l'humidité — un facteur à prendre en compte pour les applications exigeant une grande précision dimensionnelle dans des environnements humides.

Plexiglas (PMMA) offre une transparence optique lorsque la clarté est essentielle. Il s'usine bien, mais nécessite une manipulation soigneuse afin d'éviter les fissurations, notamment autour des éléments fins. Les dispositifs médicaux, les écrans et les guides de lumière utilisent fréquemment de l'acrylique usiné.

Le polycarbonate (PC) allie une résistance aux chocs à une bonne usinabilité. Il est plus tenace que l’acrylique et supporte mieux les contraintes, ce qui le rend adapté aux écrans de protection, aux boîtiers électriques et aux composants soumis à des charges par impact. Contrairement à l’acrylique, le polycarbonate se déforme avant de se rompre.

Incidence du choix du matériau sur le coût et la qualité

Votre choix de matériau affecte directement votre résultat net. Voici comment ces facteurs se comparent :

Matériau	Indice d'usinabilité	Applications Typiques	Coût relatif	Propriétés clés
Aluminium 6061	Excellent	Supports, boîtiers, dissipateurs thermiques	Faible	Léger, résistant à la corrosion, soudable
Aluminium 7075	Bon	Composants aérospatiaux, pièces soumises à de fortes contraintes	Moyenne	Haute résistance, résistant à la fatigue
Acier 1018	Bon	Arbres, goupilles, structures en général	Faible	Soudable, apte à la cémentation
Acier inoxydable 303	Modéré	Raccords, éléments de fixation, équipements pour l’industrie alimentaire	Moyenne	Résistant à la corrosion, grade facile à usiner
Inox 316	Difficile	Domaines médical, maritime et de traitement chimique	Moyen-Élevé	Résistance supérieure à la corrosion
Laiton 360	Excellent	Électrique, plomberie, décoratif	Moyenne	Facile à usiner, résistant à la corrosion
Titane Ti-6Al-4V	Difficile	Aérospatiale, implants médicaux, marine	Élevé	Rapport résistance/poids élevé, biocompatible
Delrin (acétal)	Excellent	Engrenages, roulements, pièces de précision	Faible-Moyen	Faible friction, stabilité dimensionnelle
Nylon 6/6	Bon	Douilles, galets, composants d’usure	Faible	Résistant aux chocs, abrasion résistant, autolubrifiant
Polycarbonate	Bon	Protecteurs, enveloppes, composants optiques	Faible-Moyen	Résistant aux chocs, transparent
Acrylique (PMMA)	Bon	Affichages, lentilles, guides de lumière	Faible	Clarté optique élevée, stable aux UV

Quels sont les facteurs à l’origine de ces différences de coûts ? Plusieurs éléments se cumulent :

• Coût de la matière première : Les alliages de titane et les alliages spéciaux coûtent nettement plus cher par livre que l’aluminium ou les matières plastiques
• Vitesse d’usinage : Les matériaux plus durs nécessitent des vitesses d’avance plus faibles, ce qui augmente le temps de cycle
• Usure des outils : Les matériaux difficiles à usiner consomment davantage d’outils de coupe, ce qui accroît les coûts de remplacement
• Post-traitement : Certains matériaux exigent un traitement thermique supplémentaire, une anodisation ou un finissage de surface

Pour les projets soucieux du budget, l’aluminium et le plastique acétal offrent des performances excellentes à un coût raisonnable. Lorsque le rapport résistance/poids est primordial, le titane justifie son surcoût. Et lorsque la résistance à la corrosion prime sur l’économie d’usinage, l’acier inoxydable trouve sa place.

Comprendre ces compromis vous permet de spécifier dès le départ le matériau adapté — évitant ainsi des révisions de conception, réduisant les coûts et garantissant que vos pièces finies répondent aux exigences fonctionnelles. Une fois le matériau choisi, la prochaine étape consiste à concevoir votre pièce pour une usinabilité optimale.

Règles de conception permettant d’optimiser l’usinabilité

Vous avez sélectionné votre matériau et votre procédé d’usinage. Maintenant vient l’étape qui distingue les séries de production fluides des redéfinitions coûteuses : la conception de votre pièce pour la fabrication. Les décisions que vous prenez à l’étape de la CAO déterminent directement l’efficacité avec laquelle vos pièces usinées CNC peuvent être produites, les tolérances réalisables et, en fin de compte, le coût final.

La conception pour la fabrication (DFM) ne consiste pas à limiter la créativité. Il s’agit plutôt de comprendre ce que les outils de coupe peuvent physiquement réaliser et de concevoir dans ces limites. Suivez ces recommandations, et vous réduirez le temps d’usinage, prolongerez la durée de vie des outils et éviterez les échanges frustrants qui retardent les projets.

Règles critiques concernant l’épaisseur minimale des parois et la profondeur des caractéristiques

Les parois minces vibrent. Ces vibrations provoquent des marques de vibration, des erreurs dimensionnelles et, parfois, des défaillances complètes. C’est pourquoi des épaisseurs minimales de paroi sont définies — ignorer ces seuils entraîne inévitablement des problèmes.

Selon les recommandations du secteur, voici les seuils pratiques :

• Pièces métalliques : Épaisseur minimale de paroi recommandée : 0,8 mm (0,03 po) ; 0,5 mm réalisable avec un usinage soigneux
• Pièces plastiques : Épaisseur minimale recommandée : 1,5 mm (0,06 po) ; 1,0 mm réalisable pour les plastiques rigides
• Travées non supportées : Ajoutez des nervures ou raccourcissez les travées lorsque le rapport hauteur/épaisseur dépasse 8:1

Pourquoi une différence entre métaux et plastiques ? Les plastiques sont sujets au gauchissement dû aux contraintes résiduelles et à l’affaiblissement causé par l’accumulation de chaleur pendant l’usinage. Des parois plus épaisses conservent leur rigidité tout au long du cycle d’usinage.

La profondeur des caractéristiques suit une logique similaire. Les poches profondes et les cavités sollicitent fortement les outils de coupe. Le règle recommandée ? Limitez la profondeur des poches borgnes à 3 à 4 fois le diamètre de l’outil. Au-delà, la déformation de l’outil s’accroît, la qualité de surface se dégrade et le respect des tolérances devient plus difficile.

• Cavités standard : Profondeur maximale de 4 fois la largeur de la cavité pour des résultats fiables
• Cavités profondes : Les profondeurs supérieures à 6 fois le diamètre de l’outil nécessitent des outils spécialisés à grande portée
• Profondeur du trou : Le perçage standard atteint 4 fois le diamètre nominal ; des mèches spécialisées permettent d’atteindre jusqu’à 40 fois le diamètre

Vous avez besoin de caractéristiques plus profondes ? Envisagez d’ouvrir un côté de la cavité pour un accès latéral, d’utiliser des profondeurs en escalier ou de diviser la pièce en sous-ensembles. Ces solutions alternatives coûtent souvent moins cher que de tenter de contourner les lois de la physique avec des outils à grande portée.

Coins internes et considérations d’accès de l’outil

Voici une réalité qui surprend bon nombre de concepteurs : les outils d’usinage CNC sont ronds. Cela signifie que les coins internes ne peuvent jamais être parfaitement droits — ils présenteront toujours un rayon au moins égal à celui de l’outil.

Recommandation pratique : spécifiez des rayons de congé internes d’au moins un tiers de la profondeur de la cavité. Cela permet d’utiliser des outils de taille adéquate capables d’atteindre la profondeur totale sans problèmes de déflexion. Voici comment la taille de l’outil se traduit par le rayon de congé minimal :

Diamètre de l'outil	Rayon de l’outil	Rayon de congé interne minimal recommandé
3 mm	1.5 mm	≥ 1,5–2,0 mm
6 MM	3.0 MM	≥ 3,0–3,5 mm
10 mm	5,0 mm	≥ 5,0–6,0 mm

Pourquoi cela revêt-il une telle importance pour les pièces usinées complexes ? Des rayons internes minuscules obligent les fraiseurs à utiliser des outils de petit diamètre. Or, des outils de petit diamètre impliquent des avances plus lentes, un plus grand nombre de passes et des temps de cycle plus longs. Assouplir légèrement les rayons d’arrondi des angles permet souvent d’obtenir les économies les plus importantes lors d’un examen DFM.

Pour les découpes débouchantes (éléments qui ne peuvent pas être accessibles directement par le haut), les fraises standard en T et les fraises à queue d’aronde répondent à la plupart des exigences. Conservez les largeurs des découpes débouchantes entre 3 et 40 mm en utilisant des dimensions standard, et prévoyez un dégagement égal à au moins 4 fois la profondeur de la découpe débouchante entre les parois usinées.

Décisions de conception permettant de réduire le coût de fabrication

Chaque choix de conception entraîne des conséquences sur les coûts. Des décisions judicieuses prises dès la phase de modélisation CAO se traduisent par des économies substantielles à l’échelle de la production. Voici les points sur lesquels vous devez concentrer votre attention :

Tolérances : Le principal facteur de coût que vous maîtrisez. Appliquez par défaut des tolérances de ±0,13 mm (±0,005 po) pour les caractéristiques générales, et réservez des tolérances plus serrées — ±0,05 mm pour les ajustements précis, ±0,01 à 0,02 mm pour les alésages critiques — uniquement là où la fonctionnalité l’exige. Une sur-spécification systématique des tolérances augmente le temps d’inspection et la complexité de l’usinage, sans apporter de valeur ajoutée.

Filés : Limitez la longueur utile du filetage à 2 à 3 fois le diamètre du trou. Des filetages plus profonds augmentent le temps d’usinage sans accroître la résistance mécanique. Pour les trous filetés borgnes, prévoyez au fond une zone non filetée de dégagement égale à 1,5 fois le diamètre nominal, afin d’éviter que la filière ne bute.

Mises en position : À chaque retournement ou re-serrage d’une pièce, l’incertitude de position augmente et les coûts s’accumulent. Concevez les pièces de façon à ce qu’elles puissent être usinées en trois mises en position ou moins, dans la mesure du possible. Alignez les caractéristiques critiques sur des repères communs afin qu’elles puissent être usinées lors du même serrage.

Outils standard : Adaptez les diamètres des trous et les largeurs des fentes aux dimensions standard des forets et des fraises. Les dimensions non standard nécessitent des outils sur mesure ou une usinage par interpolation — ces deux options augmentent le délai et le coût. Lors de la spécification des filetages, privilégiez les dimensions courantes (M3, M4, M5, M6, M8), que tout atelier peut réaliser à l’aide de tarauds standards.

Pour la prototypage CNC et les pièces mécaniques sur mesure, ces recommandations se traduisent directement par des devis plus rapides, des délais de livraison réduits et un prix unitaire inférieur. Les prestataires d’usinage de précision apprécient les pièces bien conçues — et les traitent souvent en priorité lorsque les plannings sont serrés.

Le bilan ? La conception pour la fabrication (DFM) ne consiste pas à faire des compromis. Il s’agit de concevoir des pièces que les outils de coupe peuvent produire efficacement. Maîtrisez ces règles, et vous passerez moins de temps à attendre des devis révisés et davantage de temps avec des pièces finies entre les mains. Une fois votre conception optimisée, comprendre comment différents secteurs industriels appliquent ces principes révèle encore davantage d’opportunités pour affiner votre approche.

Applications industrielles : de l’automobile au domaine médical

Comprendre les règles de conception, c'est une chose — voir comment elles se traduisent dans des applications concrètes, c'en est une autre. Chaque secteur exige des spécifications très différentes pour ses pièces usinées CNC. Ce qui est accepté lors d'une inspection dans un domaine peut être catégoriquement rejeté dans un autre. Mais où aboutissent donc réellement ces composants de haute précision ?

Des blocs-moteurs qui assurent votre trajet quotidien aux implants chirurgicaux qui restaurent la mobilité des patients, l'usinage CNC constitue l'épine dorsale manufacturière de secteurs où toute défaillance est inadmissible. Chaque domaine impose des exigences spécifiques — et les comprendre vous permet de spécifier des pièces conformes aux normes adéquates dès la phase initiale.

Châssis et composants de la chaîne cinématique automobiles

L'industrie automobile repose sur la constance. Lorsque vous produisez quotidiennement des milliers de composants identiques, chaque pièce doit s'ajuster parfaitement — car les chaînes d'assemblage ne font pas d'attente pour les retouches. Les composants automobiles usinés CNC comprennent notamment les blocs-moteurs, les carter de boîte de vitesses, les supports de suspension et les pièces du système de freinage.

Qu'est-ce qui distingue l'usinage automobile ?

• Répétabilité à haut volume : Des milliers de pièces identiques avec une précision dimensionnelle constante à chaque série de production
• Contrôles rigoureux des coûts : Temps de cycle et utilisation des matériaux optimisés afin de respecter des niveaux de prix concurrentiels
• Certification IATF 16949 : La norme automobile de gestion de la qualité qui garantit le contrôle des procédés et la traçabilité
• Contrôle statistique des processus (CSP) : Une surveillance en temps réel permettant de détecter les tendances avant qu’elles ne se transforment en défauts

Les tolérances typiques varient de ±0,05 mm pour les composants structurels généraux à ±0,01 mm pour les ajustements précis dans les ensembles de groupe motopropulseur. Les matériaux utilisés comprennent des alliages d’aluminium pour les pièces légères du châssis, des aciers trempés pour les surfaces résistant à l’usure, et des plastiques techniques pour les mécanismes intérieurs.

Pièces structurelles et moteurs aéronautiques

Lorsque l’échec n’est pas une option, l’usinage CNC aéronautique fixe la référence. Les composants aéronautiques sont soumis à des forces extrêmes, à des variations de température importantes et à une surveillance réglementaire bien plus stricte que les exigences automobiles. Un seul défaut sur une pale de turbine ou sur un support structurel peut entraîner des conséquences catastrophiques.

L'usinage aérospatial exige des tolérances qui poussent les équipements à leurs limites. Selon les normes d'inspection du secteur , les pièces aérospatiales nécessitent souvent des tolérances comprises dans une fourchette de ±0,0001 pouce (±0,0025 mm) — soit dix fois plus serrées que celles requises pour les pièces automobiles standard. Chaque dimension est vérifiée, chaque surface inspectée.

• Certification AS9100 : La norme de management de la qualité spécifique au secteur aérospatial, basée sur ISO 9001
• Traçabilité des matériaux : Documentation complète, depuis la certification des matières premières jusqu'à l'inspection finale
• Inspection du premier article (FAI): Vérification exhaustive permettant de confirmer que les pièces initiales correspondent exactement aux spécifications de conception
• Essais de fatigue et de résistance : Vérification de la capacité des pièces à supporter des cycles répétés de chargement

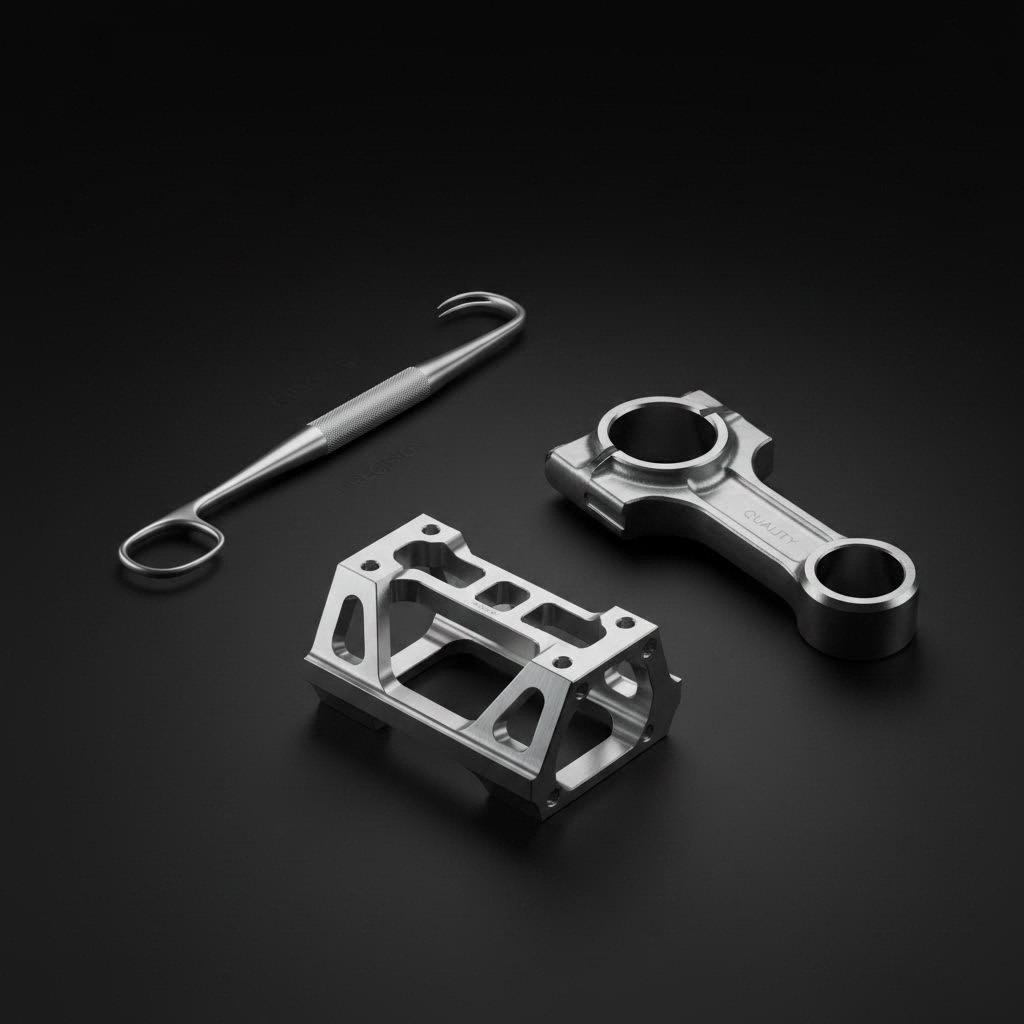

Les applications courantes de l'usinage CNC dans le domaine aérospatial comprennent les composants du train d'atterrissage, les collecteurs hydrauliques, les supports de moteur et les entretoises structurelles. Les matériaux privilégiés sont le titane et les alliages d'aluminium à haute résistance (7075-T6), où le rapport résistance/poids détermine les performances en vol.

Fabrication de dispositifs médicaux et d'implants

L'usinage médical ajoute une dimension qui va au-delà de la simple précision dimensionnelle : la biocompatibilité. Les pièces qui entrent en contact avec les tissus humains doivent être fabriquées dans des matériaux que l’organisme n’aura pas tendance à rejeter, et présenter des finitions de surface empêchant la prolifération bactérienne et favorisant la cicatrisation.

L'usinage de dispositifs médicaux couvre les instruments chirurgicaux, les boîtiers d’équipements diagnostiques et les composants implantables. Chaque catégorie implique des exigences spécifiques :

• Instruments chirurgicaux : Construction en acier inoxydable avec des surfaces polies miroir pour la stérilisation
• Implants orthopédiques : Alliages de titane ou de chrome-cobalt usinés selon les spécifications exactes du patient
• Équipements de diagnostic : Boîtiers et mécanismes de précision avec une exactitude de positionnement au micron près
• Dispositifs de délivrance de médicaments : Plastiques et métaux biocompatibles avec des tolérances serrées pour un dosage contrôlé

La finition de surface est critique dans les applications médicales. Comme le précisent les normes d’inspection, les dispositifs implantables doivent présenter des surfaces parfaites, dont la rugosité (Ra) est mesurée et vérifiée. Les profilomètres quantifient la texture de surface, tandis qu’une inspection visuelle sous grossissement permet de détecter les micro-bavures susceptibles d’irriter les tissus.

La certification ISO 13485 régit la fabrication des dispositifs médicaux et exige des procédures documentées, des équipements validés et une traçabilité complète. Contrairement au secteur automobile, où la maîtrise statistique des procédés (SPC) surveille la production par lots, l’usinage médical exige souvent une inspection à 100 % : chaque pièce individuelle doit être vérifiée avant sa mise en circulation.

Qu'est-ce qui unit ces secteurs industriels diversifiés ? Chacun d'entre eux repose sur l'usinage CNC pour produire des pièces qui fonctionnent exactement comme prévu, à chaque fois. Les certifications diffèrent, les tolérances varient et les matériaux changent — mais le besoin fondamental de précision, de reproductibilité et de qualité documentée demeure constant. Comprendre ces exigences spécifiques à chaque secteur vous permet de formuler clairement vos besoins et de sélectionner des fournisseurs capables de les satisfaire. Mais que se passe-t-il lorsque les pièces ne répondent pas aux spécifications ? Identifier les défauts courants — ainsi que leurs causes — vous donne les connaissances nécessaires pour prévenir les problèmes de qualité avant qu'ils ne surviennent.

Dépannage des défauts courants sur les pièces

Même les équipements CNC les plus avancés peuvent produire des pièces défectueuses. Que vous receviez des pièces métalliques usinées d’un fournisseur ou que vous assuriez la production en interne, savoir identifier les défauts — et comprendre leurs causes — vous permet de garder le contrôle. La différence entre un lot rejeté et un projet réussi tient souvent à la capacité à détecter les problèmes précocement et à traiter les causes profondes avant qu’elles ne s’aggravent.

Quels types de problèmes devez-vous surveiller ? Les défauts liés à l’état de surface, les inexactitudes dimensionnelles, les bavures et les défaillances liées aux contraintes figurent en tête de la liste. Examinons chaque catégorie de défaut, analysons ce qui les déclenche et discutons de la manière dont la vérification de la qualité permet de détecter les anomalies avant que les pièces ne quittent l’atelier.

Défauts de finition de surface et leurs causes

Vous avez spécifié une rugosité Ra de 1,6 µm sur votre plan, mais les pièces livrées présentent des marques d’outil visibles et une texture inhomogène. Que s’est-il passé ? L’état de surface dépend d’une chaîne de facteurs — et dès qu’un maillon de cette chaîne est défaillant, la qualité en souffre.

Les problèmes courants liés à l’état de surface comprennent :

• Marques de vibration : Motifs ondulés causés par les vibrations entre l'outil de coupe et la pièce usinée. Selon les recherches sur les défauts d'usinage, le phénomène de « chatter » se produit lorsque l'outil ou la pièce oscille de façon incontrôlée, entraînant une mauvaise finition de surface et une usure accélérée de l'outil.
• Lignes d'avance : Ridules visibles dues à des vitesses d'avance excessives ou à des arêtes d'outil usées
• Rayures : Dommages de surface causés par la re-coupe des copeaux ou une manipulation inadéquate
• Surfaces mates ou troubles : Conséquence d'outils usés ou de paramètres de coupe incorrects

La prévention commence par des montages rigides. Un serrage sécurisé de la pièce, des porte-outils équilibrés et des vitesses adaptées réduisent les vibrations à la source. L'utilisation de paramètres de coupe appropriés — en adaptant la vitesse d'avance et la profondeur de passe au matériau et à la géométrie de l'outil — élimine la plupart des problèmes liés aux lignes d'avance. Lorsque des composants usinés CNC de précision exigent des finitions de surface impeccables, des plaquettes de coupe neuves et des passes de finition optimisées font la différence.

Défaillances concernant la justesse dimensionnelle et les tolérances

Les inexactitudes dimensionnelles constituent la raison de refus la plus courante pour les pièces mécaniques en métal. Lorsque les composants usinés sortent des tolérances spécifiées, les assemblages ne s’emboîtent pas correctement, les performances se dégradent et les coûts de reprise s’accumulent.

Quelles sont les causes des écarts dimensionnels ?

• Usure des outils : Les arêtes de coupe se détériorent progressivement avec le temps, entraînant une dérive dimensionnelle progressive
• Expansion thermique : L’accumulation de chaleur pendant l’usinage provoque une dilatation de la pièce à usiner et des composants de la machine
• Étalonnage de la machine : Des erreurs de positionnement des axes dues à l’usure des vis à billes ou à un mauvais alignement des glissières
• Déformation de la pièce à usiner : Déformation des éléments minces sous l’effet des efforts de coupe
• Déformation de l'outil : Déformation d’outils longs ou élancés s’écartant des trajectoires programmées

Selon les normes de contrôle qualité, en l’absence de tolérance spécifique, les normes internationales autorisent généralement une tolérance de ±0,1 mm. Pour des exigences plus strictes, les ateliers doivent mettre en œuvre des mesures proactives : surveillance régulière des outils, périodes de stabilisation thermique et mesures en cours d’usinage afin de détecter toute dérive avant qu’elle n’excède les limites autorisées.

Les bavures—ces bords surélevés non désirés restant après usinage—créent des problèmes d’assemblage et des risques pour la sécurité. Elles peuvent nuire à l’ajustement des pièces, endommager les surfaces d’assemblage et même provoquer des blessures lors de la manipulation.

Type de défaut	Causes courantes	Méthodes de prévention	Approche de détection
Marques de vibration / d’oscillation	Montages instables, vitesses incorrectes, déport excessif de l’outil	Serrage rigide, réduction des vitesses, projection plus courte de l’outil	Inspection visuelle, profilométrie de surface
Erreurs dimensionnelles	Usure des outils, dilatation thermique, dérive de l’étalonnage	Changements réguliers d’outils, stabilisation thermique, étalonnages périodiques	Mesure au CMM, jauges « passe / ne passe pas »
Bourrelets	Outils émoussés, angles de sortie inadaptés, support insuffisant	Outils affûtés, trajectoires d’usinage optimisées, opérations de débavurage	Inspection visuelle, contrôles tactiles
Marques d'outil	Vitesses d’avance excessives, plaquettes usées, géométrie inadaptée	Réduction des vitesses d’avance, plaquettes neuves, sélection appropriée de l’outil	Inspection visuelle, mesure de la rugosité de surface
Contrainte matérielle / déformation	Relâchement des contraintes résiduelles, enlèvement agressif de matière, parois minces	Matière précontrainte, séquences d’usinage équilibrées, épaisseur de paroi adéquate	Vérification au CMM, mesure de planéité

Vérification de la qualité et méthodes d'inspection

Comment savoir si les pièces répondent effectivement aux spécifications ? Une vérification fiable de la qualité associe plusieurs approches d’inspection, chacune adaptée à des types de caractéristiques différents.

Les machines de mesure de coordonnées (CMM) constituent la référence absolue pour la vérification dimensionnelle. Ces instruments de précision utilisent des palpeurs à contact ou des capteurs optiques pour cartographier la géométrie des pièces en trois dimensions, en comparant les valeurs mesurées aux modèles CAO ou aux spécifications du plan. Pour les composants usinés CNC nécessitant des tolérances géométriques — planéité, perpendicularité, position — le CMM fournit la réponse définitive.

Selon les meilleures pratiques en matière d’inspection, l’inspection par machine à mesurer tridimensionnelle (CMM) et les principes de la géométrie des tolérances dimensionnelles et géométriques (GD&T) jouent un rôle essentiel dans l’évaluation de formes complexes, garantissant que les pièces respectent à la fois les normes dimensionnelles et géométriques.

Mesure de la rugosité de surface quantifie ce que l’inspection visuelle ne peut qu’estimer. Les profilomètres déplacent une pointe de stylet sur les surfaces afin de mesurer les hauteurs crête-creux et de calculer les paramètres de rugosité tels que Ra, Rz et d’autres. Lorsque les plans spécifient des états de surface, la profilométrie fournit une vérification objective.

Contrôle Statistique des Processus (CSP) détecte les problèmes avant qu’ils ne deviennent des défauts. En prélevant des échantillons de pièces tout au long des séries de production et en reportant les mesures sur des cartes de contrôle, les fraiseurs identifient des tendances — usure d’outils, dérive thermique, variation du matériau — avant que les dimensions ne sortent des tolérances. Cette approche proactive, recommandée par les normes qualité, garantit la cohérence de chaque pièce usinée sur commande numérique (CNC) au sein du lot.

Pour les composants usinés au CN numérique de précision, la combinaison de ces méthodes crée une vérification en couches. L’inspection du premier article permet de valider l’exactitude du réglage. Les prélèvements en cours de fabrication suivent la stabilité du processus. L’inspection finale confirme la qualité des pièces prêtes à être expédiées. Ensemble, ces étapes transforment la qualité d’une approche réactive (rejet après constat) en une approche proactive (prévention).

Comprendre ces défauts et ces méthodes de vérification vous fournit les connaissances nécessaires pour évaluer les capacités des fournisseurs et fixer des attentes réalistes. Mais que faire si l’usinage CNC n’est pas le procédé adapté à votre application ? La comparaison avec d’autres solutions révèle les cas où d’autres méthodes de fabrication pourraient mieux répondre à vos besoins.

Usinage CNC par rapport aux méthodes alternatives

Vous avez identifié une voie sans défaut vers des pièces de qualité — mais l’usinage CNC est-il réellement le procédé approprié pour votre projet ? Cette question revêt une importance supérieure à ce que la plupart des acheteurs imaginent. Choisir un procédé de fabrication inadapté entraîne un gaspillage budgétaire, allonge les délais et peut parfois produire des pièces dont les performances ne correspondent pas aux attentes.

La réalité ? L'usinage CNC sur métaux excelle dans de nombreux scénarios, mais présente des limites dans d'autres. Comprendre les cas où le CNC est pertinent — et ceux où des alternatives telles que l'impression 3D, le moulage par injection ou la fonderie sont plus adaptées — vous permet de prendre des décisions éclairées, optimisant à la fois les coûts et la qualité.

Usinage CNC contre impression 3D pour les prototypes

Lorsque vous avez besoin rapidement d'un prototype usiné CNC, l'usinage CNC et l'impression 3D peuvent tous deux répondre à votre demande. Mais laquelle convient le mieux à vos besoins ? La réponse dépend de la géométrie de la pièce, des exigences en matière de matériaux et de ce que vous souhaitez valider.

L'usinage CNC de prototypes débute à partir d’un bloc massif, dont on retire progressivement du matériau afin de réaliser la pièce. Cette approche soustractive permet d’utiliser des matériaux destinés à la production et d’atteindre des tolérances très serrées : votre prototype se comporte exactement comme le produit final. Selon les données comparatives en fabrication, les pièces usinées CNC peuvent être expédiées dès un jour ouvrable, avec des tolérances allant jusqu’à ±0,025 mm et des finitions de surface aussi lisses que Ra 0,8 μm.

l'impression 3D fabrique des pièces couche par couche à partir de poudre ou de filament. Les procédés additifs tels que le DMLS (frittage laser direct de métaux) excellent dans la réalisation de géométries inaccessibles à l'usinage CNC — canaux internes, structures en treillis et formes organiques ne nécessitant aucun accès d’outil. Pour les comparaisons titane DMLS/CNC, le DMLS permet de créer des structures complexes et légères, tandis que le CNC assure des tolérances plus serrées sur des géométries simples.

Quand choisir l'un ou l'autre ?

• Choisissez la prototypage CNC lorsque : Vous avez besoin de matériaux destinés à la production, de tolérances précises (±0,025 mm), de surfaces lisses ou de tests fonctionnels reflétant les performances réelles
• Choisissez l'impression 3D lorsque : Votre conception intègre des caractéristiques internes, des formes organiques complexes ou vous effectuez des itérations rapides sur la forme avant de figer la géométrie finale

Pour les applications d'usinage des métaux, la commande numérique par ordinateur (CNC) s'impose généralement en matière d'état de surface et de précision dimensionnelle. Les pièces fabriquées par fusion laser directe de métal (DMLS) présentent des surfaces plus rugueuses (Ra 10–15 μm), nécessitant un traitement postérieur pour obtenir des ajustements précis. Toutefois, lorsque la consolidation des pièces élimine des étapes d'assemblage ou que des canaux de refroidissement internes complexes améliorent les performances, la fabrication additive justifie son coût unitaire plus élevé.

Lorsque le moulage par injection l'emporte sur l'usinage CNC

Voici la logique économique que tout acheteur doit comprendre : le coût unitaire de l'usinage CNC reste relativement stable, quelle que soit la quantité produite. Le moulage par injection implique des coûts initiaux élevés liés à la réalisation des moules, mais son coût unitaire diminue considérablement à grande échelle. Votre seuil de rentabilité se situe quelque part entre ces deux courbes.

Selon comparaisons de procédés de fabrication en général, le moulage par injection devient économiquement intéressant à partir d’environ 1 000 pièces. En dessous de ce seuil, les coûts liés aux moules — souvent supérieurs à 1 000 $ pour des moules en aluminium — pèsent de façon prépondérante sur votre budget. Au-delà, chaque pièce supplémentaire coûte une fraction du prix facturé par l’usinage CNC.

Mais le volume n'est pas le seul facteur à prendre en compte. Examinez ces critères de décision :

• Stabilité de conception : Les moules d'injection figent définitivement votre conception. Toute modification exige des ajustements coûteux de l'outillage. L'usinage CNC, quant à lui, permet d'itérer sur la conception simplement en mettant à jour le programme.
• Délai de livraison : L'usinage CNC est livré en 1 à 2 semaines. La fabrication d'un moule d'injection prend 3 à 5 semaines avant l'expédition des premières pièces.
• Options de Matériau : Les deux procédés prennent en charge une large gamme de matériaux, bien que l'usinage CNC de plastiques puisse traiter des plastiques techniques industriels dont les propriétés correspondent à celles des pièces obtenues par injection.
• Contraintes géométriques : Le moulage par injection exige des angles de dépouille, une épaisseur de paroi uniforme et une géométrie adaptée au moule. L'usinage CNC, lui, gère sans difficulté les dégagements (undercuts) et les variations d'épaisseur.

Recommandation pratique : utilisez l'usinage CNC pour la fabrication de prototypes et les petites séries, pendant la phase de validation de vos conceptions. Passez au moulage par injection une fois que la conception est figée et que le volume de production justifie l'investissement dans l'outillage.

La fonderie comme alternative pour les pièces complexes

Que faire des pièces trop complexes pour un usinage CNC efficace, mais produites en quantités trop faibles pour le moulage par injection ? Les procédés de fonderie — notamment la coulée en polyuréthane pour les plastiques et la fonderie précise pour les métaux — comblent ce vide.

La coulée en polyuréthane consiste à fabriquer des moules en silicone à partir d’un modèle maître, puis à produire des pièces à l’aide de résines polyuréthanes. Ce procédé permet de réaliser des géométries complexes, y compris des dégagements qui exigeraient des configurations CNC coûteuses. Les délais de livraison sont comparables à ceux de l’usinage CNC (1 à 2 semaines), et le coût unitaire se situe entre celui de l’usinage CNC et celui du moulage par injection pour des séries de 10 à 100 pièces.

La fonderie précise remplit une fonction similaire pour les pièces métalliques. Elle permet de réaliser des géométries complexes, des caractéristiques internes et des formes quasi finies, réduisant ainsi les besoins en usinage ultérieur. Pour les pièces nécessitant des propriétés métalliques mais confrontées aux limites de l’usinage CNC, la combinaison de fonderie suivie d’un usinage de finition constitue souvent le meilleur compromis.

Voici comment ces méthodes se comparent selon les principaux critères décisionnels :

Facteur	Usinage CNC	impression 3D (DMLS)	Moulage par injection	Moulage sous vide en résine polyuréthane
Adaptabilité au volume	1 à 1 000 pièces	1 à 100 pièces	1 000+ pièces	10 à 100 pièces
Tendance du coût par pièce	Plat (constant)	Élevé (constant)	Diminue avec le volume	Modéré (cohérent)
Délai de livraison habituel	1-2 semaines	1 à 3 semaines	3 à 5 semaines (avec outillage)	1-2 semaines
Capacité géométrique	Caractéristiques externes, internes limitées	Formes internes complexes, structures en treillis, formes organiques	Géométrie adaptée au moulage requise	Formes complexes, dépouilles inversées
Variété de matériaux	Métaux et plastiques	Métaux uniquement	Thermoplastiques	Résines de polyuréthane
Capacité de tolérance	±0,025 mm réalisable	± 0,1 mm (standard)	± 0,05 mm (typique)	±0,15 mm typique
Finition de surface	Rugosité Ra 0,8 μm réalisable	Ra 10-15 μm (usinage postérieur requis)	Texture du moule dépendante	Texture du moule dépendante

Quelle est la conclusion ? Associez votre méthode de fabrication aux exigences de votre projet :

• Vous avez besoin de tolérances serrées et de matériaux destinés à la production ? L’usinage CNC permet d’obtenir
• Vous avez besoin de caractéristiques internes complexes ou de conceptions optimisées par topologie ? Envisagez la fusion laser directe de métaux (DMLS)
• Vous produisez des milliers de pièces plastiques identiques ? Le moulage par injection s’impose sur le plan économique
• Vous avez besoin de quantités modérées avec une géométrie complexe ? Le moulage en polyuréthane comble l’écart

De nombreux produits à succès combinent plusieurs méthodes tout au long de leur cycle de vie. L'usinage de prototypes permet de valider les conceptions, le moulage en polyuréthane soutient les premiers essais sur le marché, et le moulage par injection permet de passer à l'échelle pour une production en volume. Comprendre les atouts de chaque méthode vous aide à déployer le procédé adapté au bon moment — optimisant ainsi à la fois la rapidité de développement et le coût total. Une fois votre méthode de fabrication choisie, la dernière étape consiste à passer une commande réussie qui livre des pièces correspondant exactement à vos spécifications.

Comment commander avec succès des pièces usinées CNC

Vous avez sélectionné votre méthode de fabrication et conçu vos pièces en tenant compte de la possibilité de fabrication. Le moment de vérité est désormais arrivé : passer une commande qui aboutit à des pièces conformes exactement à vos spécifications. Cette étape fait la différence entre des allers-retours frustrants nécessitant des révisions et des séries de production fluides, réussies dès la première fois. Que vous recherchiez un prestataire d'usinage CNC à proximité ou que vous évaluiez des fournisseurs internationaux, les mêmes principes fondamentaux s'appliquent.

Obtenir des pièces usinées sur mesure parfaites nécessite une communication claire, une documentation adéquate et une évaluation rigoureuse des fournisseurs. Omettez l’un de ces éléments, et vous passerez des semaines à corriger les erreurs au lieu de faire avancer votre projet. Examinons ensemble le processus qui garantit des résultats impeccables.

Préparation de la documentation technique pour les devis

Vos plans techniques indiquent précisément à l’usine ce dont vous avez besoin — mais uniquement s’ils contiennent les informations pertinentes, présentées de façon claire. Selon les meilleures pratiques en matière de documentation manufacturière, la fabrication moderne commence par un modèle CAO 3D, mais les plans techniques restent indispensables pour communiquer les cotes critiques, les tolérances et les exigences particulières.

Qu’est-ce qui rend une documentation prête à être soumise pour devis ?

1. Fournir des fichiers CAO 3D complets : Les formats STEP ou IGES sont universellement compatibles avec les différents systèmes FAO. Lorsque cela est possible, joignez également les fichiers natifs pour les fournisseurs utilisant des logiciels compatibles.
2. Créer des plans techniques annotés : Ajoutez des cotes aux caractéristiques fonctionnelles, précisez les tolérances là où elles sont critiques et indiquez les exigences de finition de surface à l’aide de la notation normalisée (valeurs Ra).
3. Coter les caractéristiques mesurables : Comme le soulignent les lignes directrices en matière de documentation, il convient de coter les caractéristiques physiques plutôt que les lignes centrales ou les plans de modélisation, dans la mesure du possible. Cela simplifie le contrôle et réduit les erreurs d’interprétation.
4. Inclure des notes claires : Préciser la nuance du matériau (non pas simplement « aluminium », mais « 6061-T6 »), les normes de filetage, les traitements thermiques requis ainsi que toute opération de finition nécessaire.
5. Identifiez les caractéristiques critiques : Utilisez les symboles de GD&T ou des notes explicites pour mettre en évidence les cotes nécessitant le plus haut degré de précision. Cela aide les fraiseurs à prioriser la justesse du réglage là où elle est la plus critique.

Quel objectif ? Éliminer toute ambiguïté. Une brève note expliquant la fonction d’une caractéristique permet aux fraiseurs de prendre des décisions éclairées lors de la programmation. Lorsque vous demandez un devis CNC en ligne, une documentation complète accélère le délai de réponse et permet d’obtenir une tarification plus précise.

Évaluation des capacités et certifications des fournisseurs

Tout service d'usinage CNC ne convient pas à tous les projets. Trouver un tourneur ou fraiseur à proximité peut suffire pour des supports simples, mais des composants automobiles ou aérospatiaux complexes exigent des capacités vérifiées. Comment distinguer les fournisseurs compétents de ceux qui auront des difficultés à répondre à vos exigences ?

Commencez par les certifications. Selon la recherche sur l'évaluation des fournisseurs , des certifications telles que l’ISO 9001, l’IATF 16949 et l’AS9100 attestent de l’engagement d’un fournisseur en matière de qualité, de traçabilité et de maîtrise des processus. Ces normes garantissent que vos pièces respectent des tolérances serrées tout en réduisant les risques de production.

Voici ce que chaque certification vous indique :

Certification	Secteur d'activité	Ce qu'elle garantit
ISO 9001	Fabrication générale	Processus de contrôle qualité documentés, pratiques d’amélioration continue
IATF 16949	Automobile	Prévention des défauts, maîtrise statistique des procédés, systèmes de production allégée (lean)
AS9100	Aéronautique/Défense	Traçabilité rigoureuse, validation des processus, protocoles critiques pour la sécurité
ISO 13485	Appareils médicaux	Conformité en matière de biocompatibilité, traçabilité réglementaire

Pour les applications automobiles, la certification IATF 16949 n’est pas facultative : elle constitue le niveau de base attestant que les fournisseurs sont capables de livrer de façon constante des pièces répondant à des normes exigeantes. Cette certification renforce la prévention des défauts grâce à la maîtrise statistique des procédés (SPC), aux procédures d’approbation des pièces en production (PPAP) et à la planification avancée de la qualité des produits (APQP).

Au-delà des certifications, évaluez ces capacités :

• Équipement: Disposent-ils du nombre d’axes et de la taille de l’enveloppe requises pour vos pièces ?
• Inspection : Capacités de mesure par machine à mesurer tridimensionnelle (MMT), de profilométrie de surface et protocoles d’inspection documentés
• Expérience des matériaux : Expérience avérée avec les nuances de matériaux spécifiques que vous utilisez
• Fiabilité des délais de livraison : Historique de livraisons ponctuelles et capacité à respecter votre calendrier

Par exemple, Shaoyi Metal Technology illustre ce qu’il faut rechercher chez un partenaire en usinage automobile : une certification IATF 16949 soutenue par une stricte maîtrise statistique des procédés, avec des délais de livraison pouvant aller jusqu’à un jour ouvrable pour les besoins urgents. Sa capacité à passer du prototypage rapide à la production de masse démontre une approche intégrée qui réduit au minimum la complexité de la chaîne d’approvisionnement.

Du prototype à la production de masse

Le passage du premier article à la production complète met à l’épreuve de nombreuses relations acheteur-fournisseur. Les quantités évoluent, les délais se raccourcissent et les exigences en matière de qualité restent constantes. Comment naviguer efficacement dans cette transition ?

Suivez cette liste de contrôle pour préparer avec succès votre projet :

1. Demandez d’abord des quantités de prototypes : Validez l’ajustement, la fonctionnalité et la finition avant de vous engager sur des volumes de production. Cela permet de détecter les problèmes de conception à un stade où les modifications restent économiquement viables.
2. Effectuez une inspection du premier article (FAI) : Vérifiez que les pièces initiales correspondent exactement aux spécifications. Documentez toute déviation et résolvez-la avant de poursuivre.
3. Définissez les exigences qualité : Définir à l'avance les taux d'échantillonnage pour les inspections, les niveaux de qualité acceptables (NQA) et les exigences en matière de documentation.
4. Confirmer la capacité de production : Veiller à ce que votre fournisseur puisse répondre aux exigences de volume sans compromettre la qualité ni les délais de livraison.
5. Établir des protocoles de communication : Définir les interlocuteurs désignés, les délais de réponse attendus et les procédures de relance.
6. Prévoir la traçabilité : Exiger le suivi par lot et la conservation des registres d’inspection afin de garantir la conformité réglementaire ou la protection sous garantie.

La maîtrise statistique des procédés (MSP) devient particulièrement critique lors du passage à l’échelle de la production. La MSP suit l’évolution des dimensions tout au long des séries, détectant l’usure des outils ou la dérive thermique avant que les pièces ne dépassent les tolérances. Les fournisseurs mettant en œuvre la MSP assurent une qualité constante sur chaque lot — et pas uniquement sur les échantillons qu’ils inspectent.

Que se passe-t-il lorsque vous avez besoin à la fois de rapidité et d’échelle ? Les fournisseurs certifiés comblent ce fossé en maintenant une capacité suffisante pour la réalisation rapide de prototypes, tout en disposant d’équipements prêts pour la production. Cette intégration élimine le risque de devoir passer d’un atelier à un autre — et les variations de qualité qui en découlent souvent.

Le résultat final ? Une commande réussie repose sur une documentation exhaustive, des capacités de fournisseur vérifiées et des processus structurés d’augmentation progressive des volumes. Que vous obteniez des devis en ligne pour l’usinage ou que vous nouiez des partenariats à long terme avec des fournisseurs de CN près de chez moi, ces principes fondamentaux garantissent que vos pièces usinées sur machine-outil à commande numérique arrivent exactement conformes à la conception — à chaque fois.

Questions fréquemment posées sur les pièces usinées sur machine-outil à commande numérique

1. Quels sont les composants usinés sur machine-outil à commande numérique ?

Les composants usinés CNC sont des pièces de précision fabriquées par usinage à commande numérique par ordinateur — un procédé de fabrication soustractive dans lequel des systèmes de commande informatisés dirigent des outils de coupe afin de retirer systématiquement de la matière d’une pièce brute. Ce procédé automatisé transforme des matériaux bruts tels que les métaux, les plastiques et les composites en formes sur mesure, avec des tolérances aussi serrées que ±0,001 pouce. Des secteurs allant de l’automobile à l’aérospatiale s’appuient sur l’usinage CNC pour obtenir des pièces cohérentes et hautement précises, impossibles à reproduire par des méthodes manuelles.

2. Quel est le coût de l’usinage CNC d’une pièce ?

Les coûts de l'usinage CNC varient en fonction du choix du matériau, de la complexité de la pièce, des tolérances requises et de la quantité. Les tarifs horaires se situent généralement entre 50 $ et 150 $, selon l'équipement utilisé et les exigences de précision, tandis que les frais de mise en place commencent à 50 $ et peuvent dépasser 1 000 $ pour les travaux complexes. Le coût par pièce reste relativement stable, quel que soit le volume, ce qui rend l'usinage CNC économique pour des séries allant de 1 à 1 000 pièces. Le choix de matériaux plus faciles à usiner, comme l'aluminium plutôt que le titane, l'assouplissement des tolérances non critiques et la conception intégrant les principes de la fabrication permettent de réduire significativement les coûts.

3. Quelles sont les 7 grandes parties d’une machine CNC ?

Les sept composants essentiels d'une machine-outil à commande numérique par ordinateur (CNC) sont les suivants : l'unité de commande de la machine (MCU), qui interprète les commandes en langage G-code ; les dispositifs d'entrée, où les programmes sont chargés ; le système d'entraînement, comprenant des moteurs servo et des vis à billes permettant un déplacement précis ; les outils de la machine, notamment la broche et les outils de coupe ; les systèmes de rétroaction équipés d'encodeurs pour la vérification de la position ; le bâti et la table, qui assurent le support structurel ; et le système de refroidissement, qui réduit la chaleur et prolonge la durée de vie des outils. Ensemble, ces composants permettent la précision et la reproductibilité qui caractérisent l'usinage CNC.

4. Quelle est la différence entre le fraisage CNC et le tournage CNC ?

La différence fondamentale réside dans l’élément en rotation. En fraisage CNC, un outil de coupe en rotation se déplace par rapport à une pièce fixe afin de réaliser des pièces prismatiques présentant des surfaces planes, des cavités et des contours 3D complexes. En tournage CNC, la pièce tourne tandis qu’un outil fixe la façonne — ce qui convient idéalement aux composants cylindriques tels que les arbres et les douilles. Le fraisage est adapté aux carter et supports ; le tournage excelle pour les pièces concentriques nécessitant une grande précision de circularité. Les centres d’usinage combinés (mill-turn) intègrent les deux procédés afin de réaliser des géométries complexes en une seule prise.

5. Comment choisir le bon fournisseur d’usinage CNC pour les pièces automobiles ?

Pour les applications automobiles, privilégiez les fournisseurs disposant de la certification IATF 16949 — le système de management de la qualité reconnu par l’industrie, garantissant la prévention des défauts et la maîtrise statistique des procédés. Évaluez leurs capacités d’inspection (machine à mesurer tridimensionnelle, profilométrie de surface), leur expérience avec les nuances de matériaux spécifiques que vous utilisez, ainsi que leur fiabilité en matière de délais de livraison. Des fournisseurs certifiés tels que Shaoyi Metal Technology font preuve de capacités idéales, avec une certification IATF 16949, une mise en œuvre rigoureuse de la maîtrise statistique des procédés (MSP) et des délais de livraison pouvant être aussi courts qu’un jour ouvrable, ce qui permet un passage fluide du prototypage à la production de série.
